Огляд та тестування материнської плати MSI MAG B760M MORTAR WIFI II для платформи Intel LGA 1700

Народні улюбленці, або просто вдалі продукти, час від часу отримують оновлені версії самих себе. «B760M Міномет» як раз попав під цю практику та отримав оновлену версію «II», яка й стане героєм цього огляду.

MSI MAG B760M MORTAR WIFI II

Характеристики

Виробник MSI
Модель MAG B760M MORTAR WIFI II
Чипсет Intel B760
Процесорний роз'єм LGA 1700
Процесори Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12, 13, 14 покоління (Alder Lake, Raptor Lake, Raptor Lake Refresh)
Пам'ять 4 DIMM DDR5 SDRAM, максимум 256 ГБ:
4800-5600 МГц, 5800–7800+ (OC) МГц
Слоти PCI-E 1 x PCI Express 5.0 x16 — CPU
1 x PCI Express 3.0 x4 — B760
M.2 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280) — CPU
1 x PCI Express 4.0 x4 M.2_2 (Key M, 2260/2280) — B760
1 x PCI Express 4.0 x4 M.2_3 (Key M, 2280) + SATA — B760
Вбудоване відеоядро + (в процесорі)
Кількість вентиляторів 6x 4pin
Порти PS/2
Порти USB I/O-панель: 1 x USB 3.2 Gen 2x2 (Type C), 3 x USB 3.2 Gen 2 (Type A), 4 x USB 2.0
Контактні групи: 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти), 1 x USB 3.2 Gen 2 Type-C (1 порт)
Serial ATA 4 x SATA 6 Гбіт/с (B760)
RAID 0, 1, 5, 10 (SATA 6Gb/s)
Вбудований звук Realtek ALC897
S/PDIF +
Мережеві можливості 1 x Realtek RTL8125BG (2.5 Gigabit Ethernet)
1 x Intel Wi-Fi 6E AX211 160 MHz (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax, Bluetooth 5.3)
COM
RGB 2 x Addressable Gen 2 (JARGB_V2)
1 x RGB LED connector (JRGB)
LED RGB Header 3
TPM +
Формфактор mATX
Розміри, мм 244 x 244
Додаткові функції Lightning Gen 5, M.2 Shield Frozr, PCI-E Steel Armor, Frozr AI Cooling, Lightning USB 20G, 2.5G Network Solution, Wi-Fi 6E, Core Boost, Audio Boost
Вартість, грн 8 999


Комплект постачання

Материнська плата поставляється в невеликій коробці з фірмовою поліграфією серії MAG.

MSI MAG B760M MORTAR WIFI II

На зворотній стороні розташовуються ключові особливості плати, специфікації, структура I/O-панелі, фото зовнішнього вигляду.

MSI MAG B760M MORTAR WIFI II

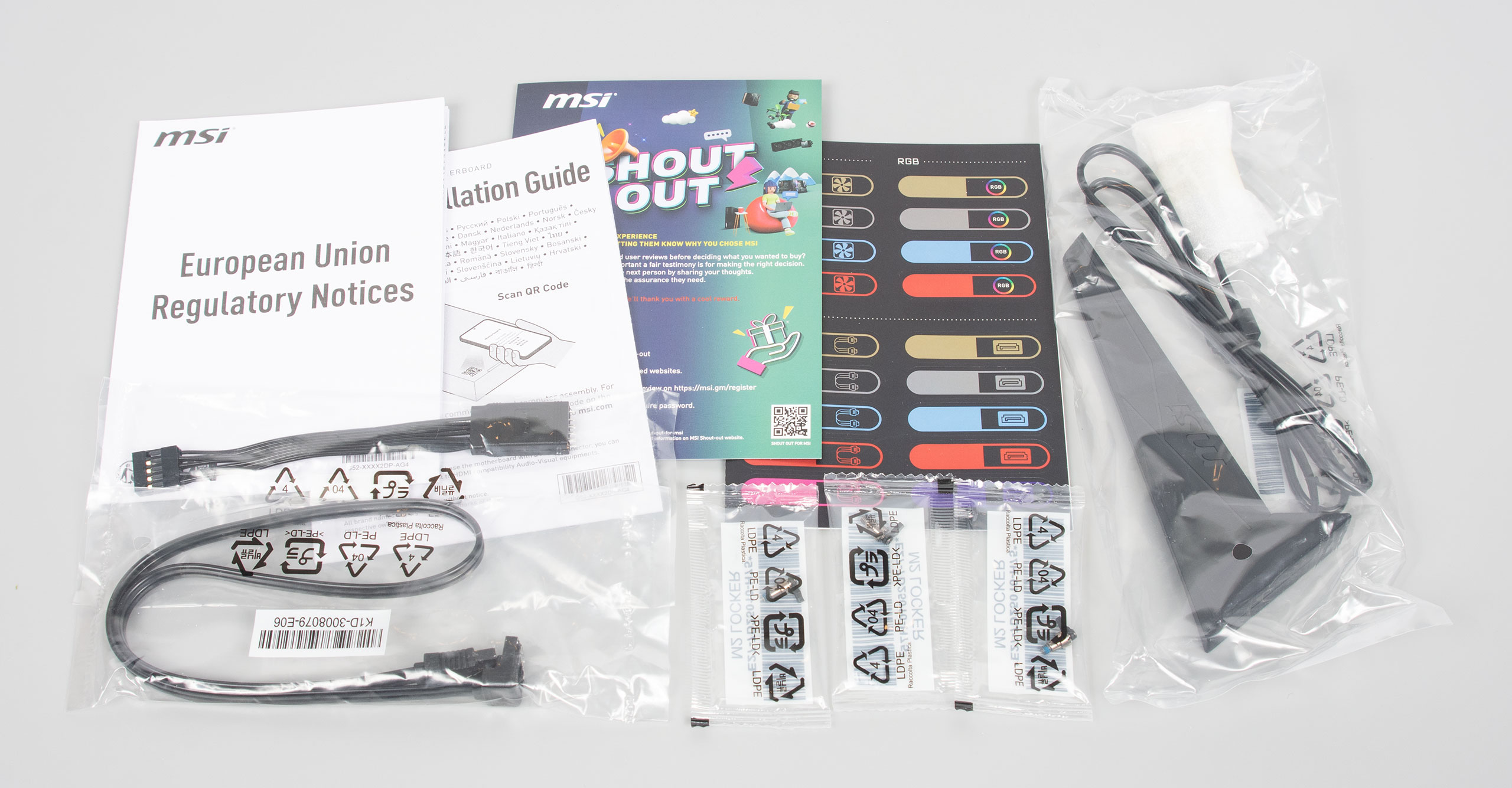

В коробці передбачено таку комплектацію:

  • інструкція та умови гарантії;
  • комплект наліпок;
  • EZ M.2 clip для кріплення накопичувача M.2;
  • один чорний SATA-кабель з металевою клямкою (кутовий роз’єм);
  • магнітна антена Wi-Fi;
  • кабель Front Panel.

MSI MAG B760M MORTAR WIFI II

Зовнішній вигляд

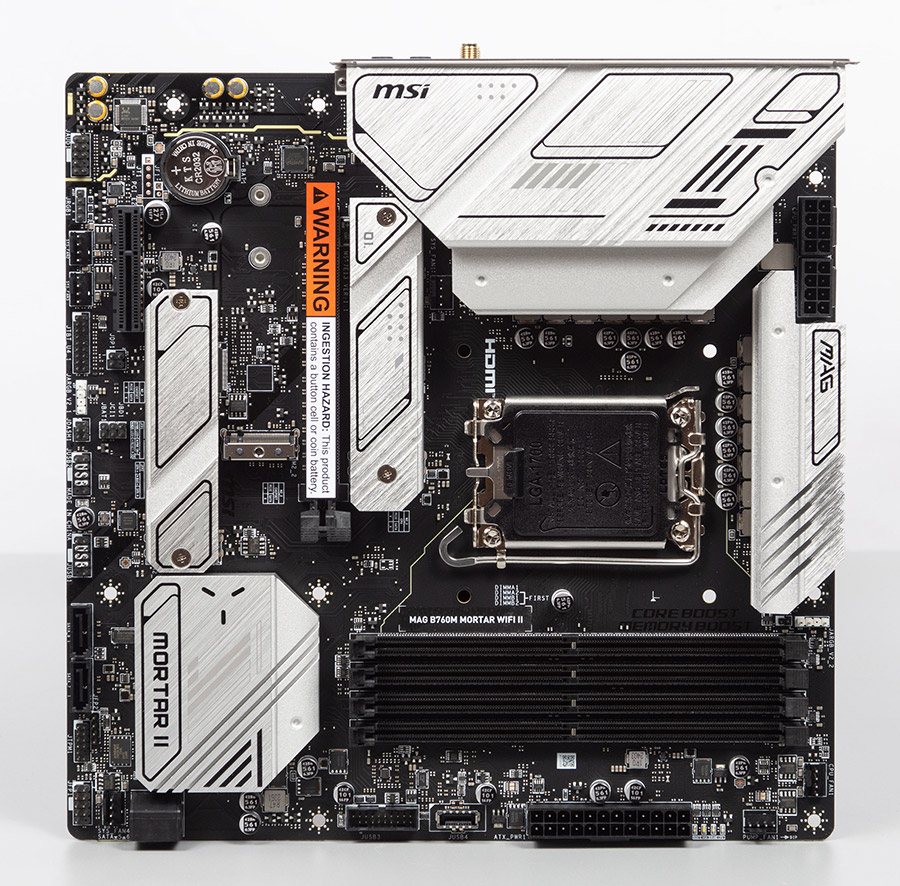

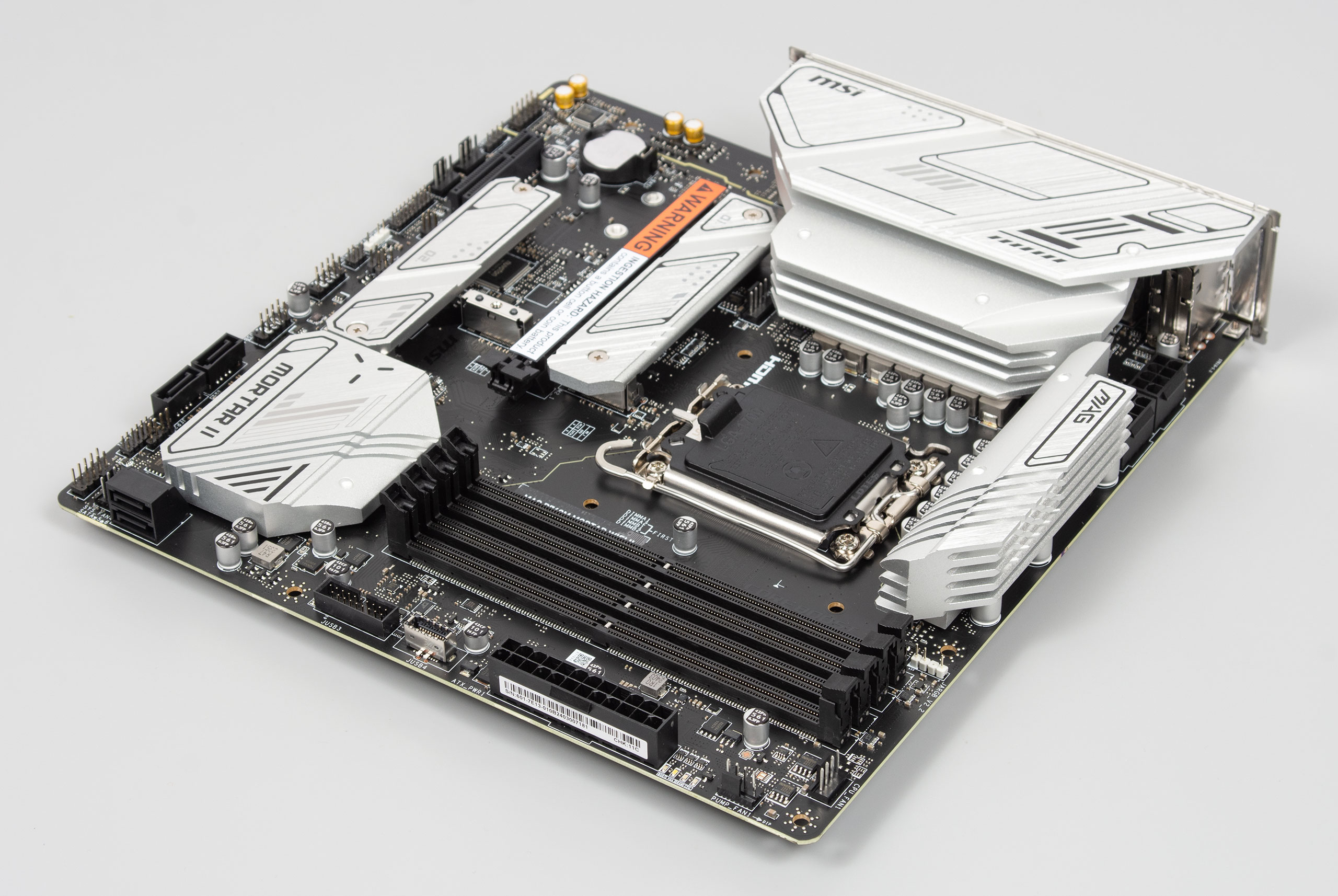

MSI MAG B760M MORTAR WIFI II виглядає практичною та не має якихось крикливих елементів дизайну. RGB-підсвітка передбачена як можливість розширення через відповідні контактні групи, власної підсвітки материнська плата не має. Один з радіаторів VRM збільшено до зони I/O-панелі.

MSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI II

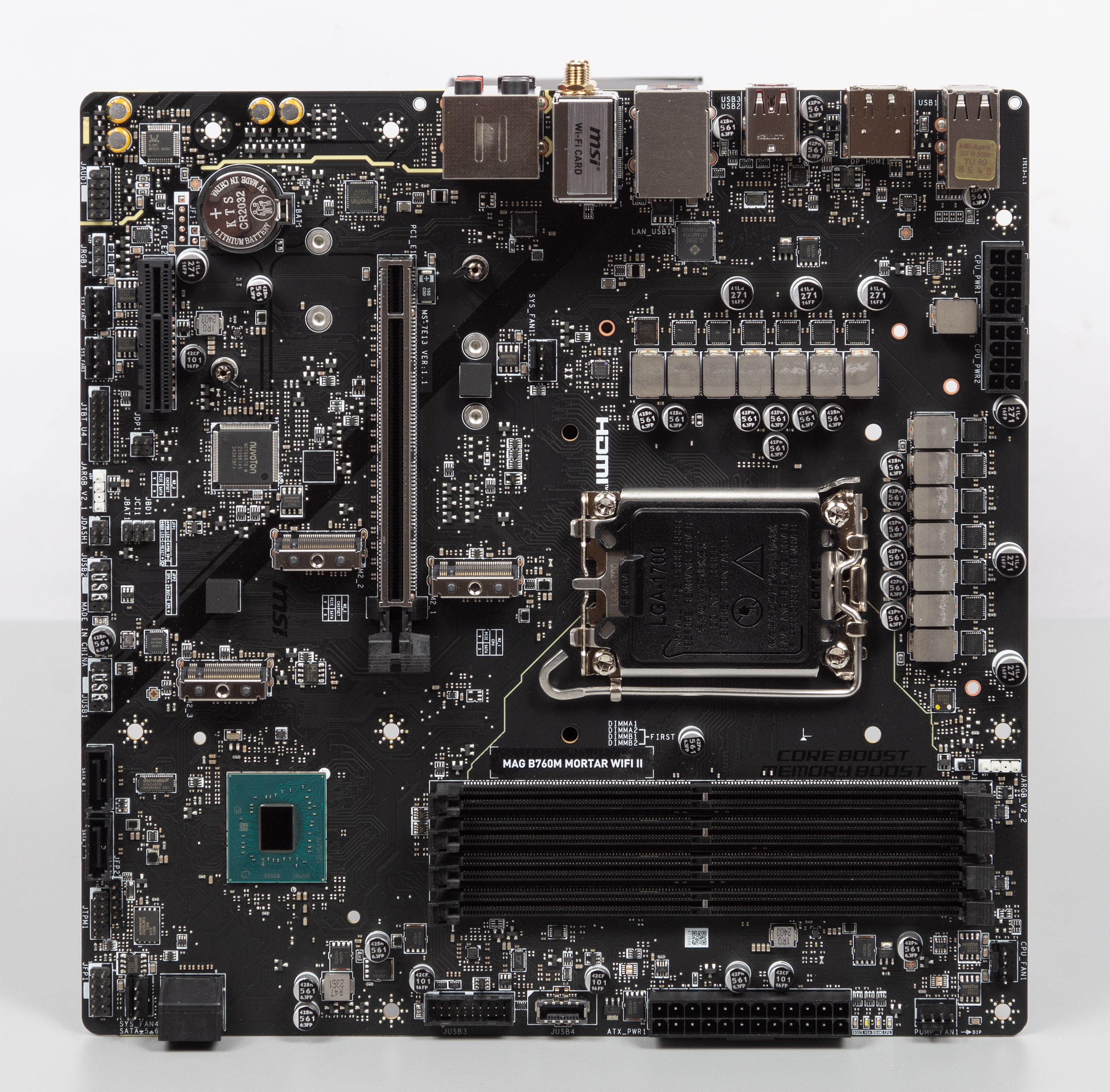

Ось так виглядає плата «без зайвостей»:

MSI MAG B760M MORTAR WIFI II

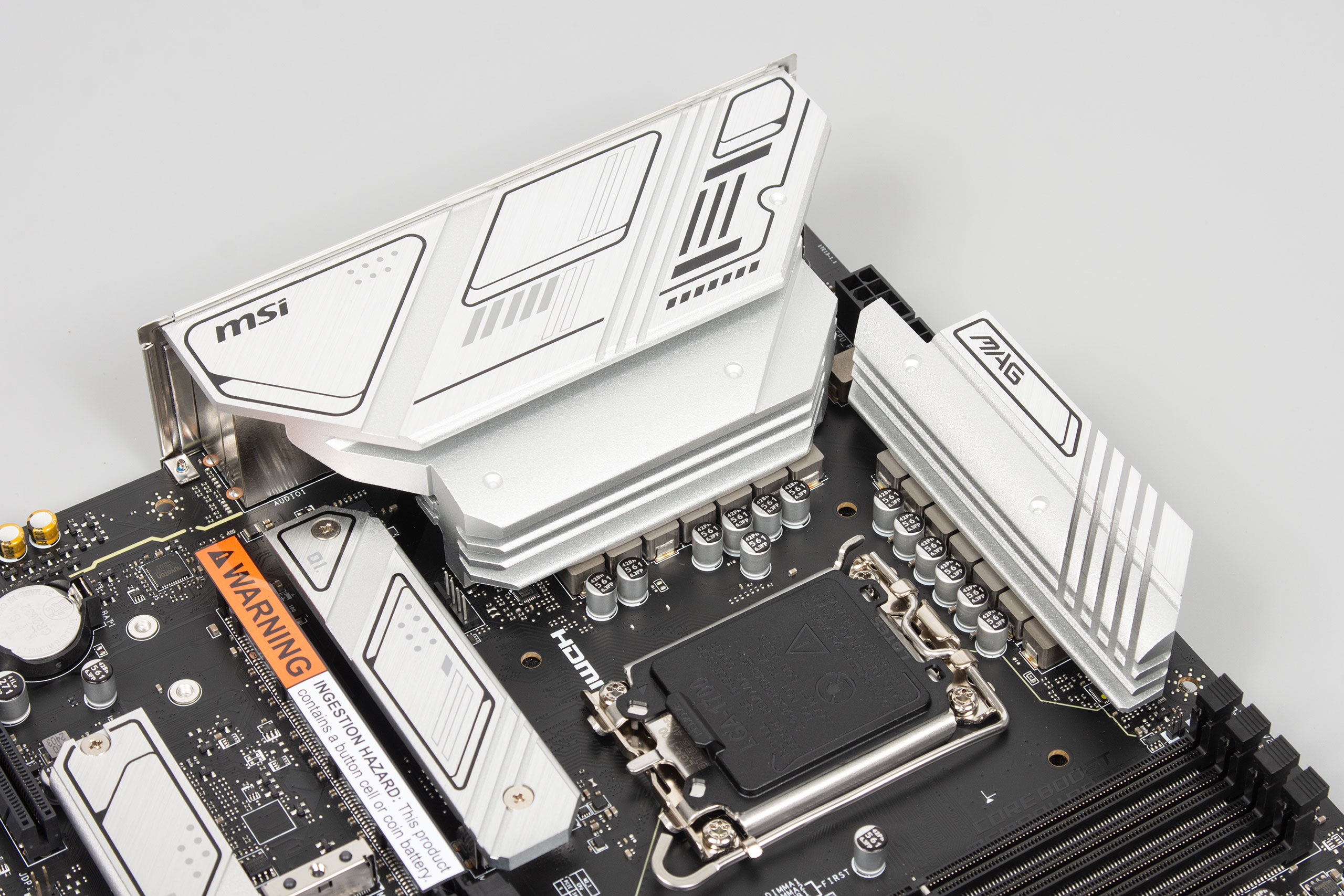

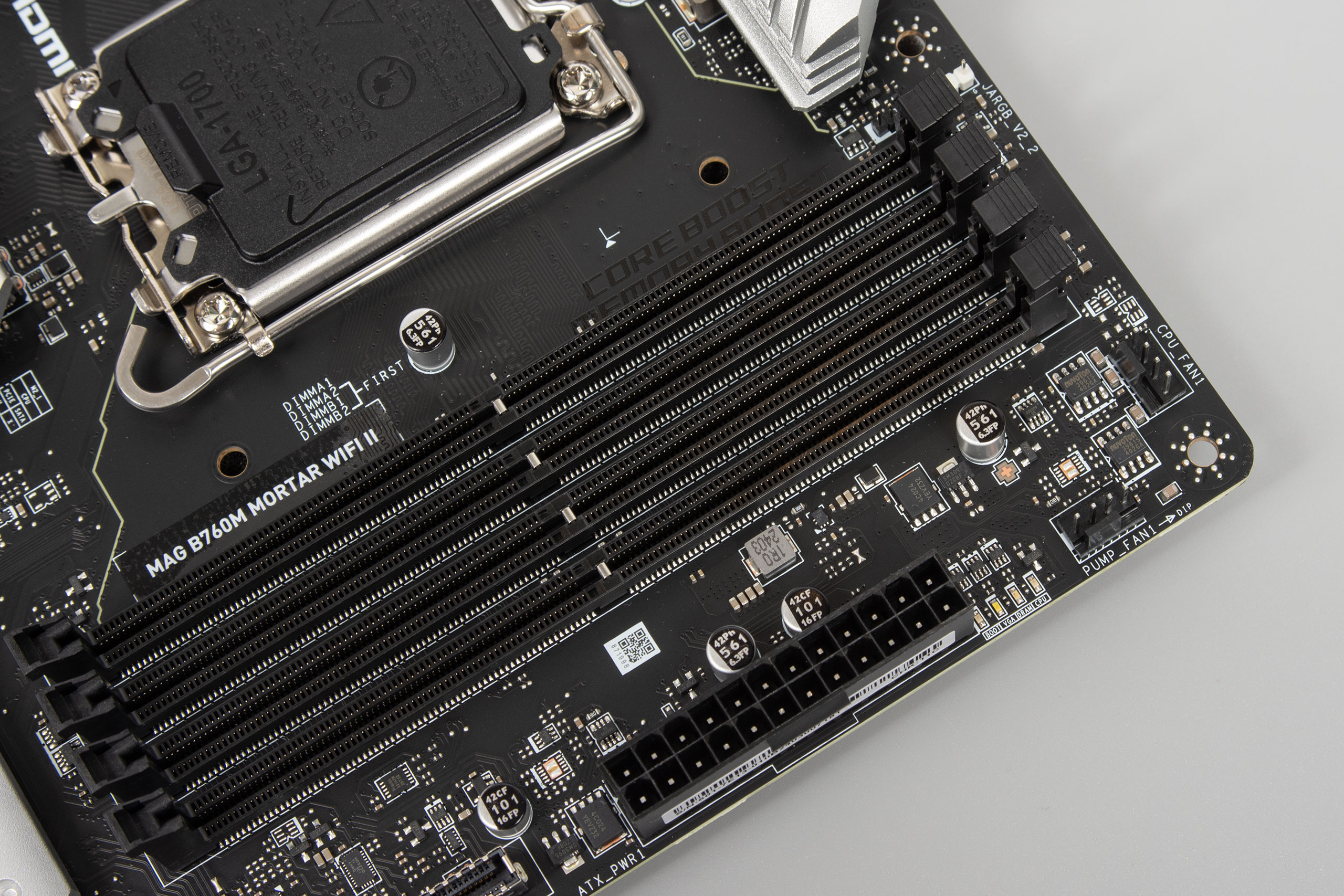

Слоти оперативної пам’яті споряджені засувками лише з однієї сторони. VRM охолоджується двома окремими радіаторами. Вони фіксуються на гвинтах, а їх контакт з силовими елементами відбувається через термопрокладки.

MSI MAG B760M MORTAR WIFI II

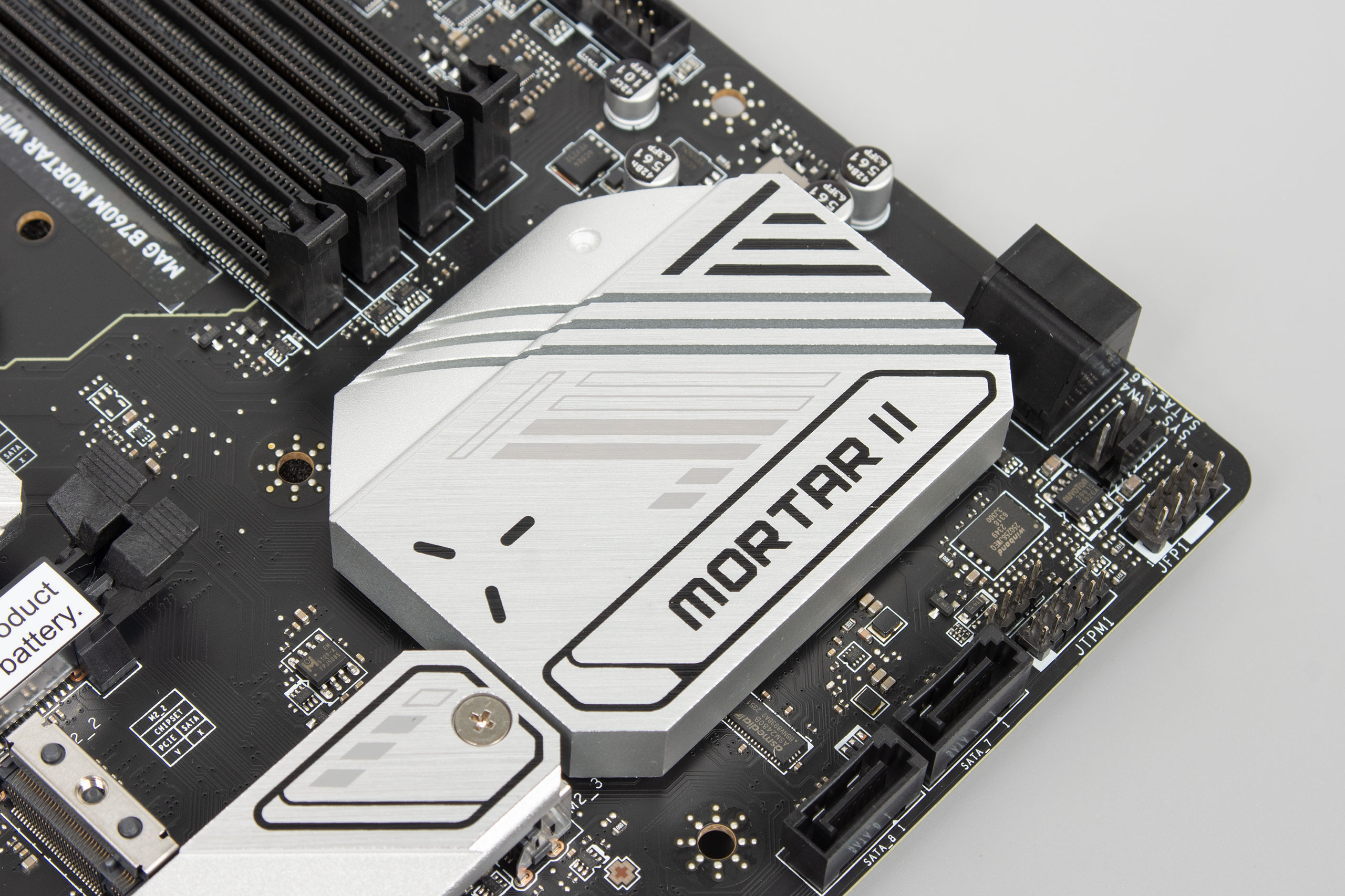

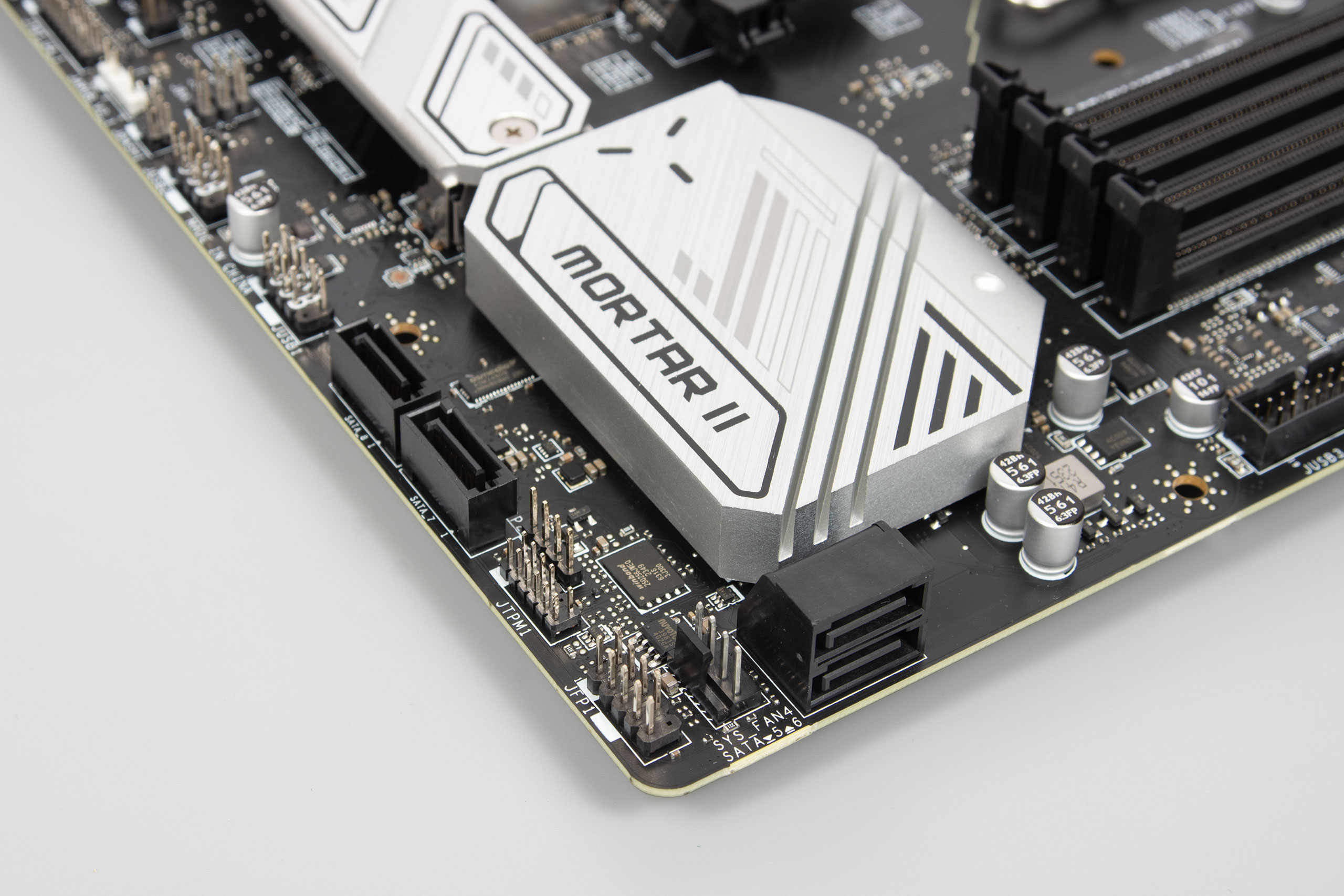

Чипсет має охолодження у виді цільного радіатора. Контакт з кристалом відбувається через термопрокладку, а фіксується конструкція на двох гвинтах по діагоналі.

MSI MAG B760M MORTAR WIFI II

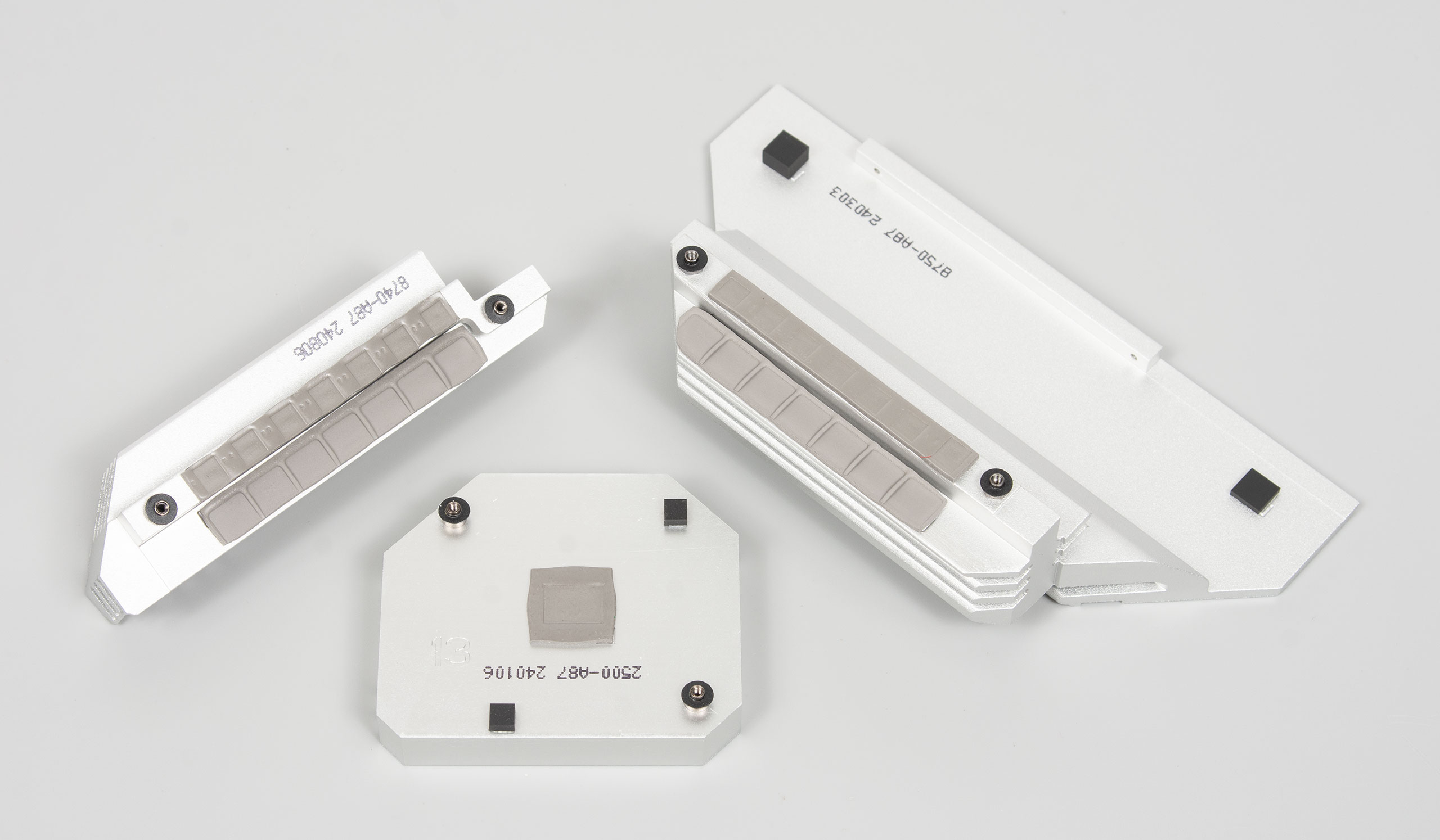

Елементи системи охолодження в розборі:

MSI MAG B760M MORTAR WIFI II

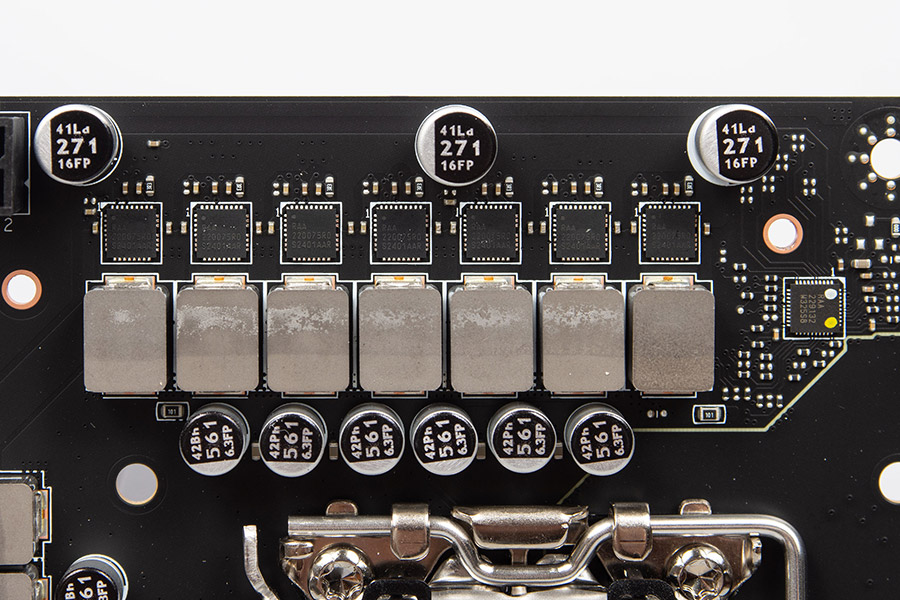

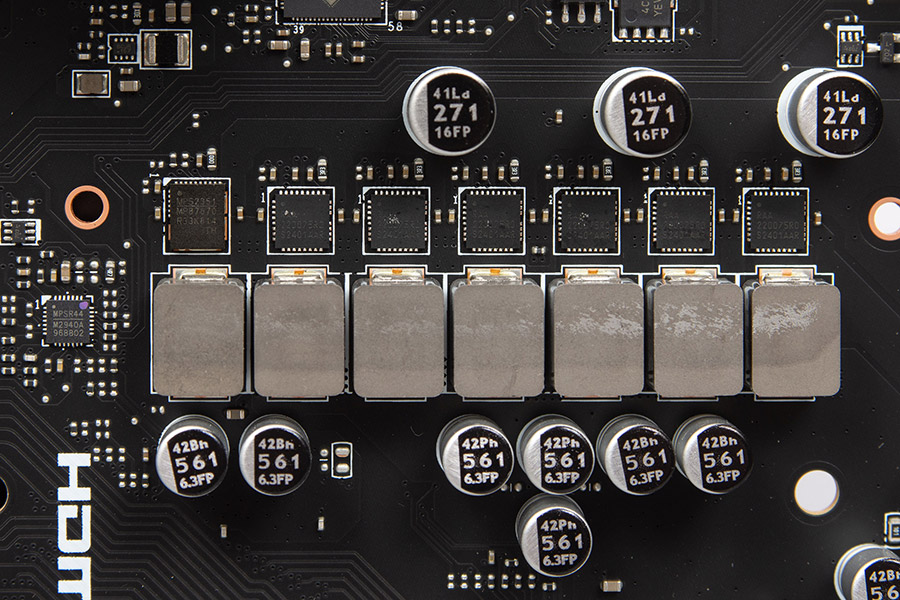

Перетворювач напруги живлення має конструкцію 12+1+1. Процесорна група керується ШІМ-контролером Renesas RAA229132, її набрано 13 силовими елементами (один зарезервовано за IGP) RAA220075R0, які розраховані на 75 А. Вузол VCCIO керується ШІМ Monolithic Power Systems M2940A та виконаний на одному силовому елементі MPS MP87670 (розрахований на 70 А). Живлення процесора забезпечується двома конекторами EPS12V.

MSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI II

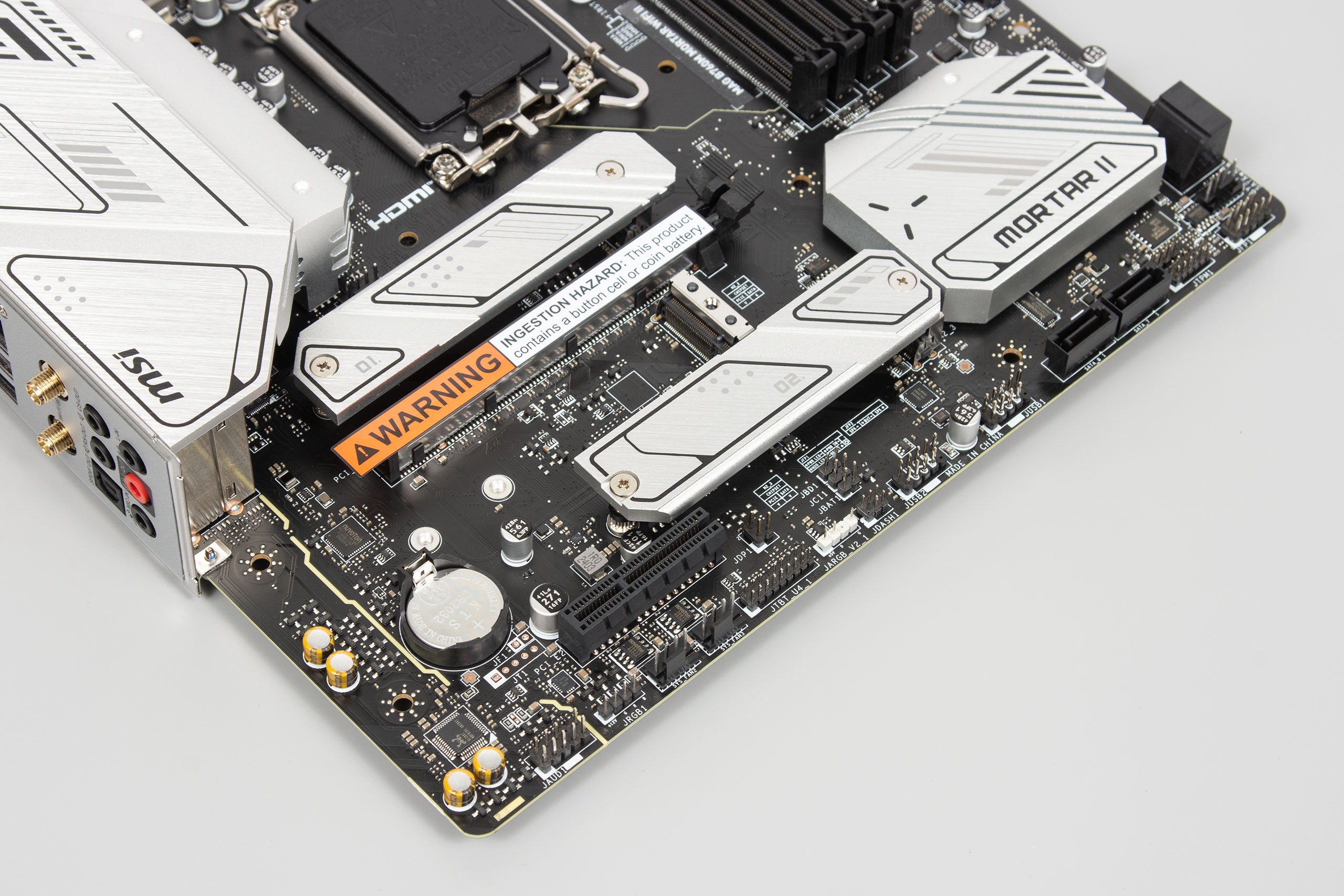

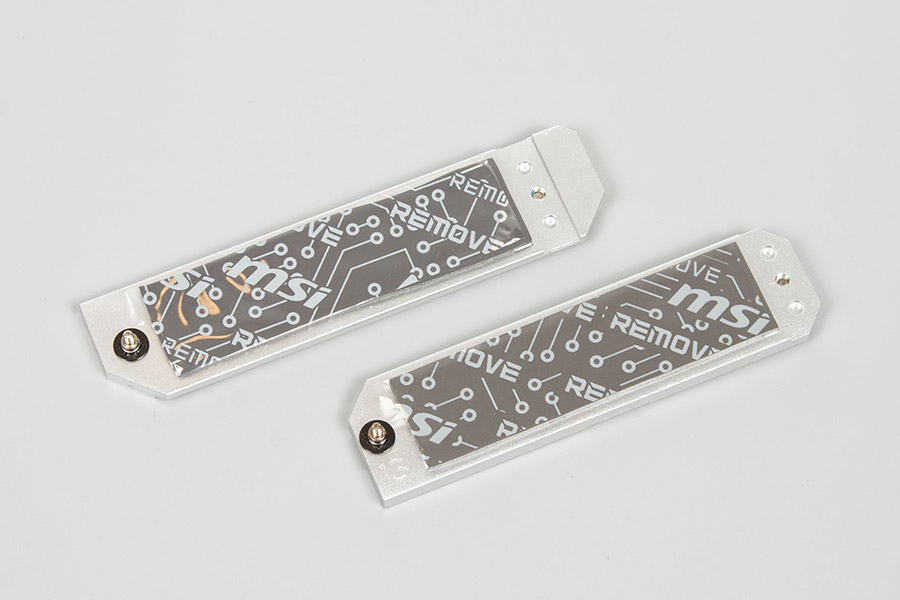

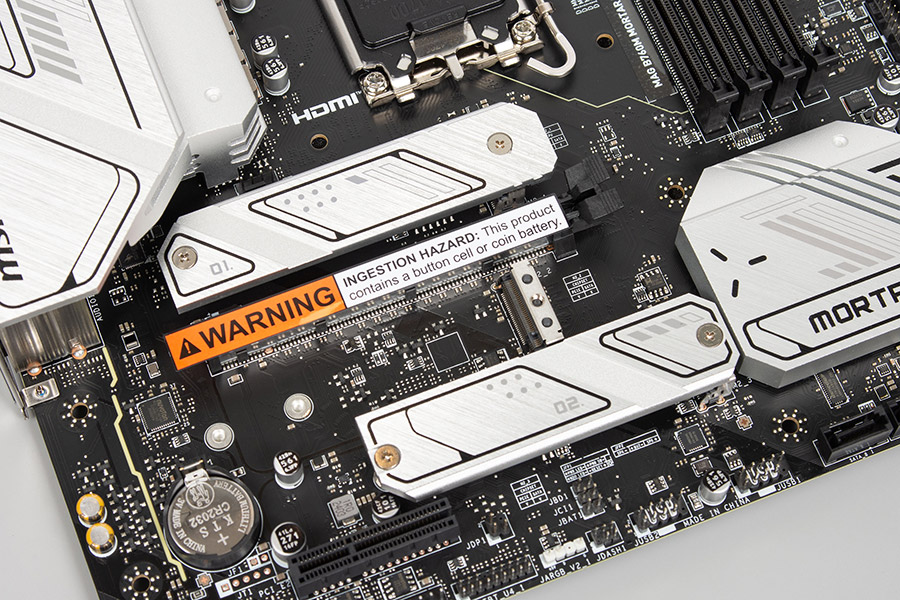

Материнська плата може прийняти на борт до трьох накопичувачів M.2, два з яких будуть забезпечені відводом тепла за допомогою радіаторів. Всі вони працюють на шині PCI Express 4.0. Схема підключення така:

  • M.2_1 підтримує формфактори 2242/2260/2280, під’єднано до CPU;
  • M.2_2 підтримує формфактори 2260/2280, під’єднано до B760;
  • M.2_3 підтримує тільки формфактор 2280, під’єднано до B760, також є підтримка M.2 SATA.
MSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI II

Зона аудіо відокремлена від основної частини текстоліту плати. Використовується кодек Realtek ALC897.

MSI MAG B760M MORTAR WIFI II

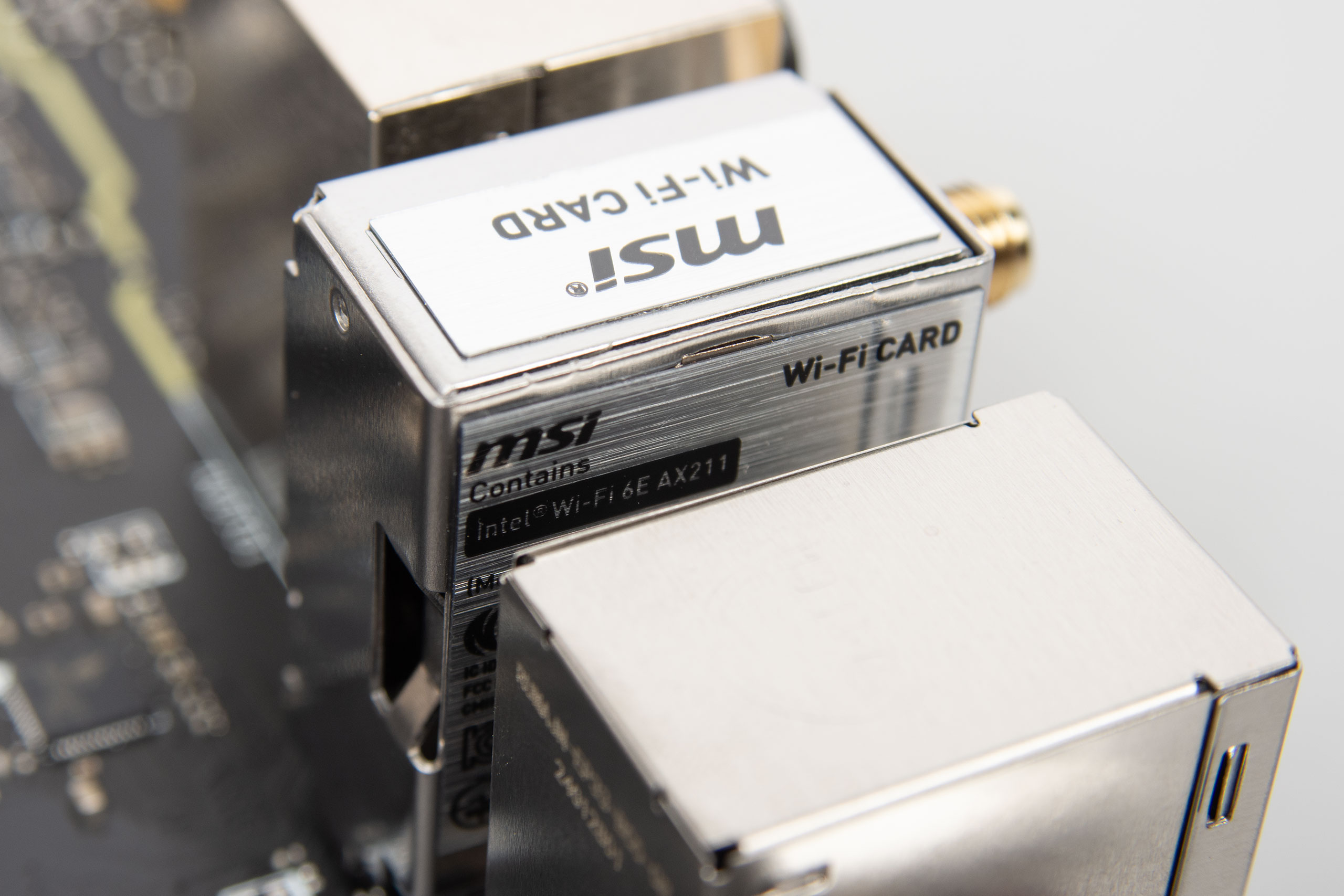

Мережа 2.5G Ethernet реалізована на контролері Realtek RTL8125. Бездротова мережа Wi-Fi 6E та Bluetooth 5.3 працюють на базі Intel AX211 (160 MHz).

MSI MAG B760M MORTAR WIFI II

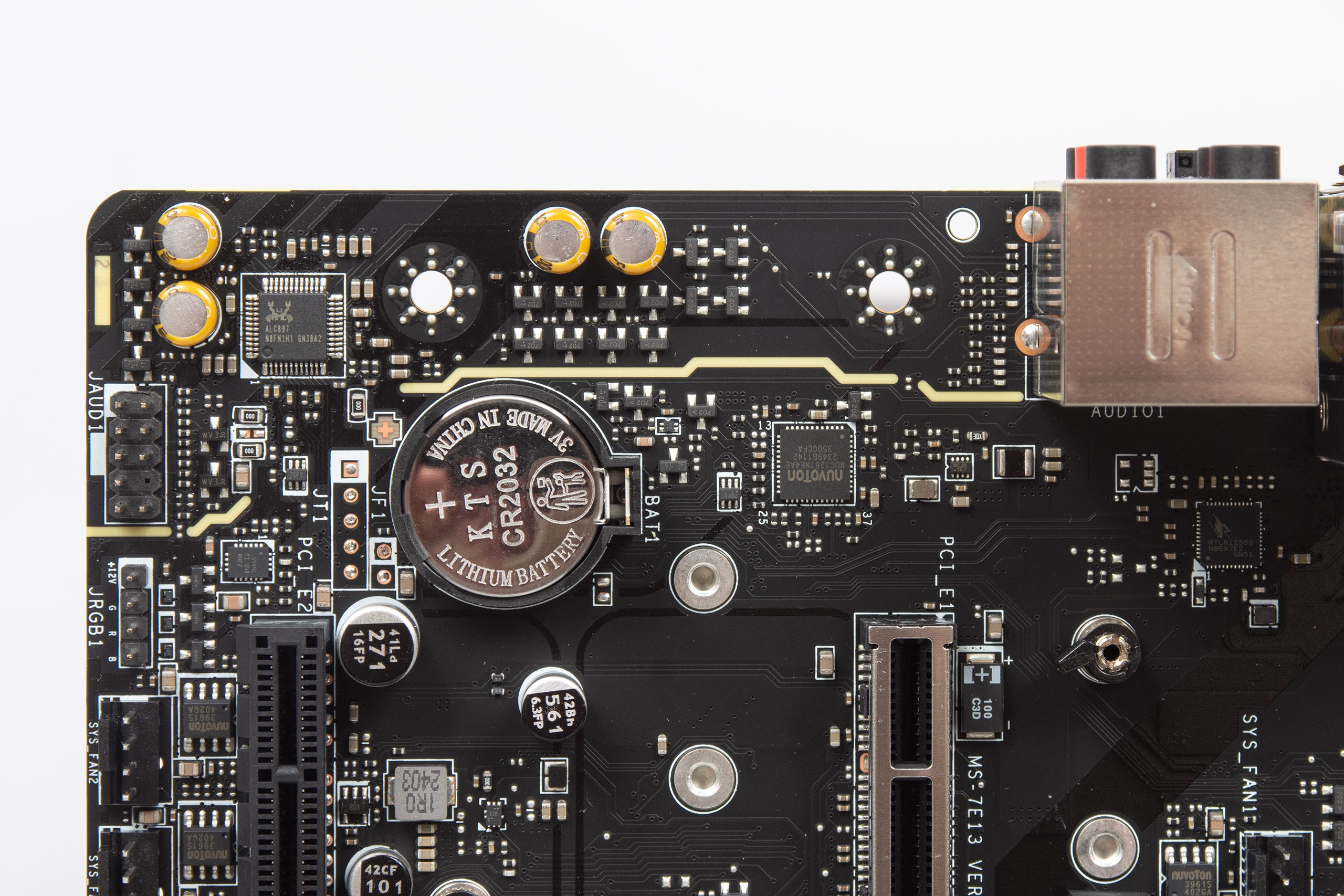

Батарейка CMOS знаходиться на достатній відстані, щоби не бути перекритою відеокартами товщиною у два слоти включно. У випадку використання габаритніших зберегти пряму доступність не вдасться. Біля зони I/O є конектор вентилятора.

Знизу ліворуч можна знайти: контактну групу JAUD1 (HD_AUDIO), конектор JRGB1 (RGB 12V) та JARGB1 (RGB 5V), два конектори вентиляторів, контактну групу Thunderbolt 4, дві контактні групи USB 2.0, датчик відкриття шасі JCI1, JBAT1 (CLEAR CMOS), контактну групу JDASH1.

MSI MAG B760M MORTAR WIFI II

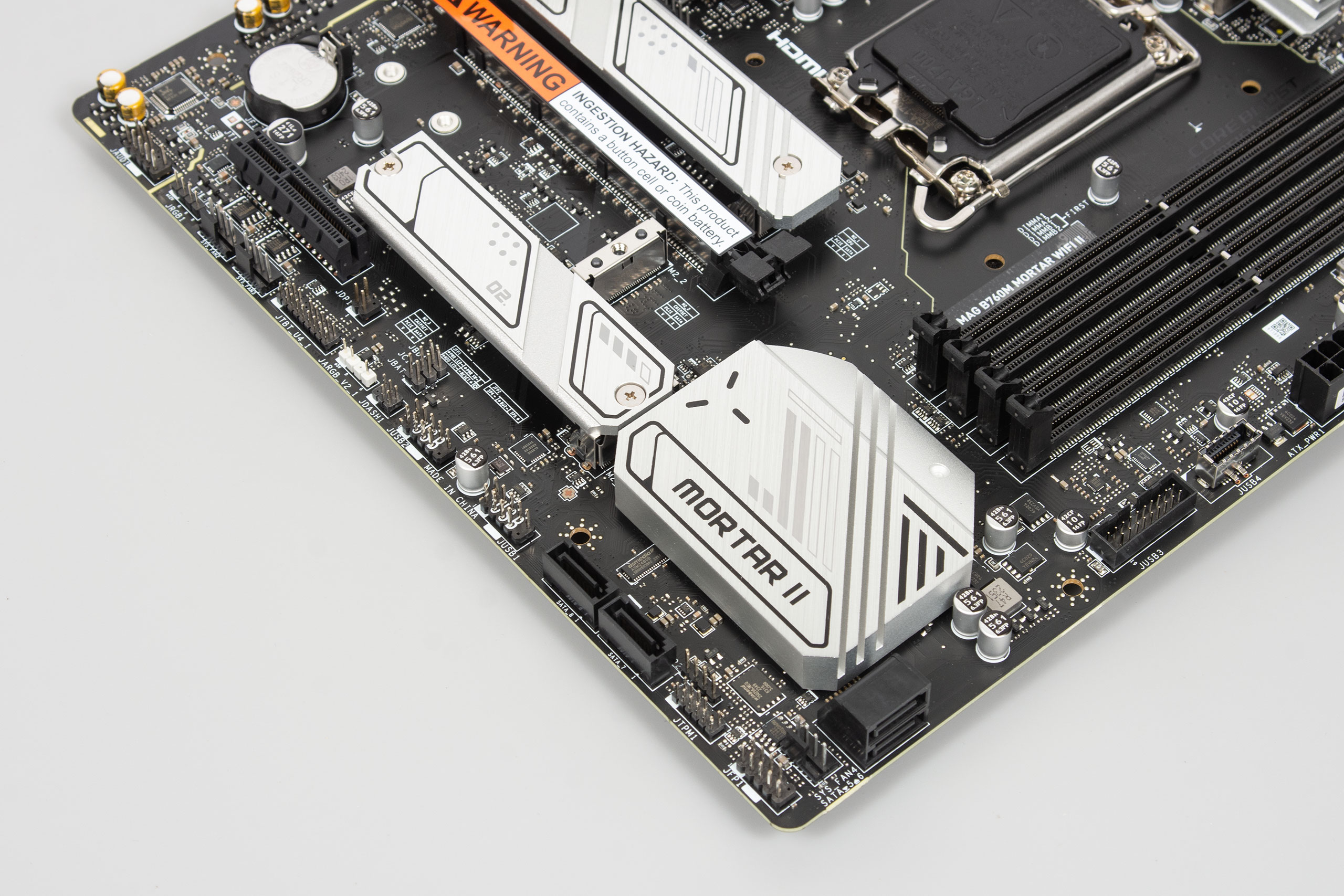

Знизу праворуч розташувались два роз’єми SATA, контактна група TPM, конектор вентилятора, а також контактна група FRONT_PANEL.

MSI MAG B760M MORTAR WIFI II

Під кутом 90 градусів виведено ще два роз’єми SATA. Вище розташовано контактні групи USB 3.2 Gen 2 (Type C) та USB 3.2 Gen 1.

MSI MAG B760M MORTAR WIFI II

Зверху праворуч знаходяться два конектори вентиляторів, роз'єм JARGB2 (RGB 5V), а також діагностична зона EZ Debug LED.

MSI MAG B760M MORTAR WIFI II

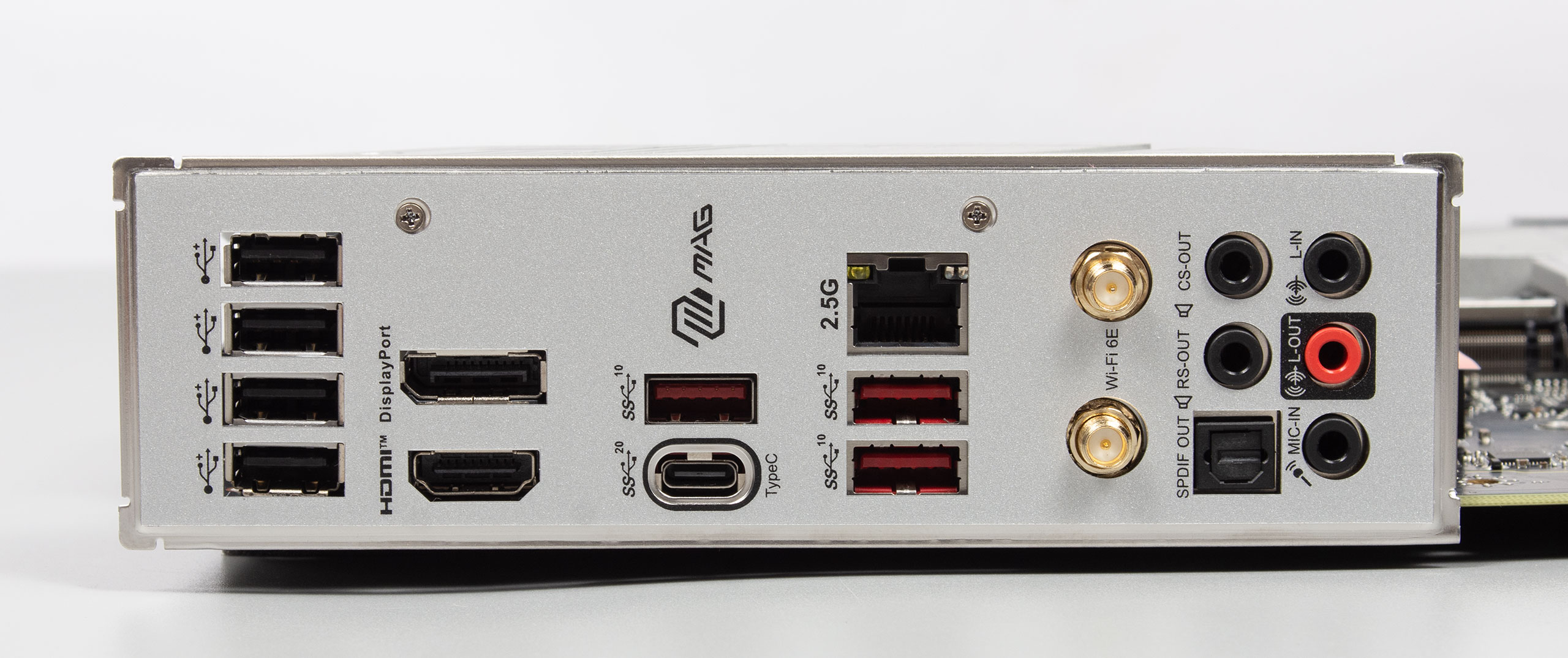

I/O-панель вже має встановлену заглушку, окрім традиційного тут присутня кнопка Clear CMOS. Структура наступна:

  • x4 USB 2.0;
  • x1 DisplayPort (v1.4);
  • x1 HDMI (v2.1);
  • x3 USB 3.2 Gen 2 (Type A);
  • x1 USB 3.2 Gen 2x2 (Type C);
  • x1 2.5G LAN;
  • x2 SMA (для підключення антени Wi-Fi);
  • x1 S/PDIF Out;
  • x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).

MSI MAG B760M MORTAR WIFI II
