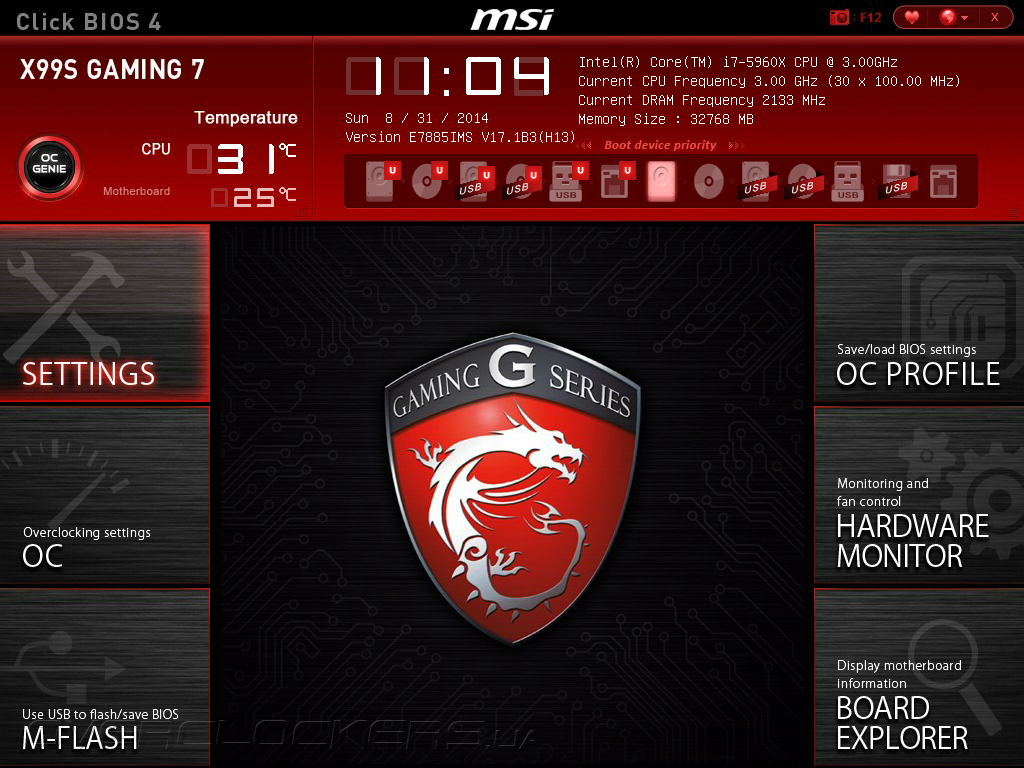

Прошивка X99S Gaming 7 базируется на управляющем микрокоде UEFI разработки AMI. После входа в меню настройки пользователей встречает интерфейс Click BIOS 4, хорошо знакомый нам по обзорам продуктов игровой серии MSI. В верхней части окна находится информационная панель, на которой отображаются температуры процессора и материнской платы, текущие дата и время, сведения о версии прошивки и ключевые параметры быстродействия, а также настраивается порядок инициализации загрузочных устройств и запускается автоматический разгон OC Genie.

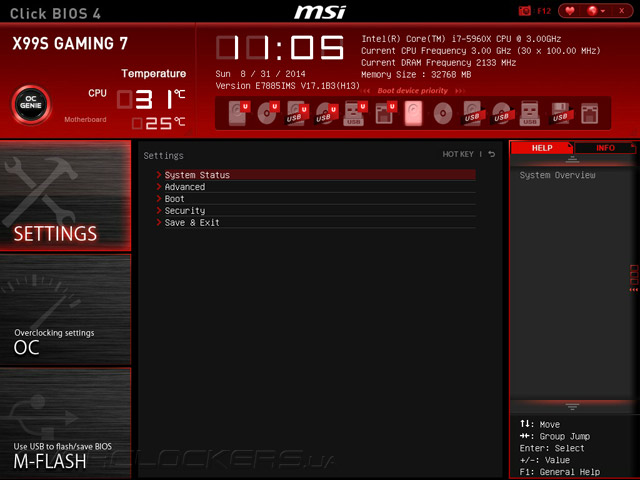

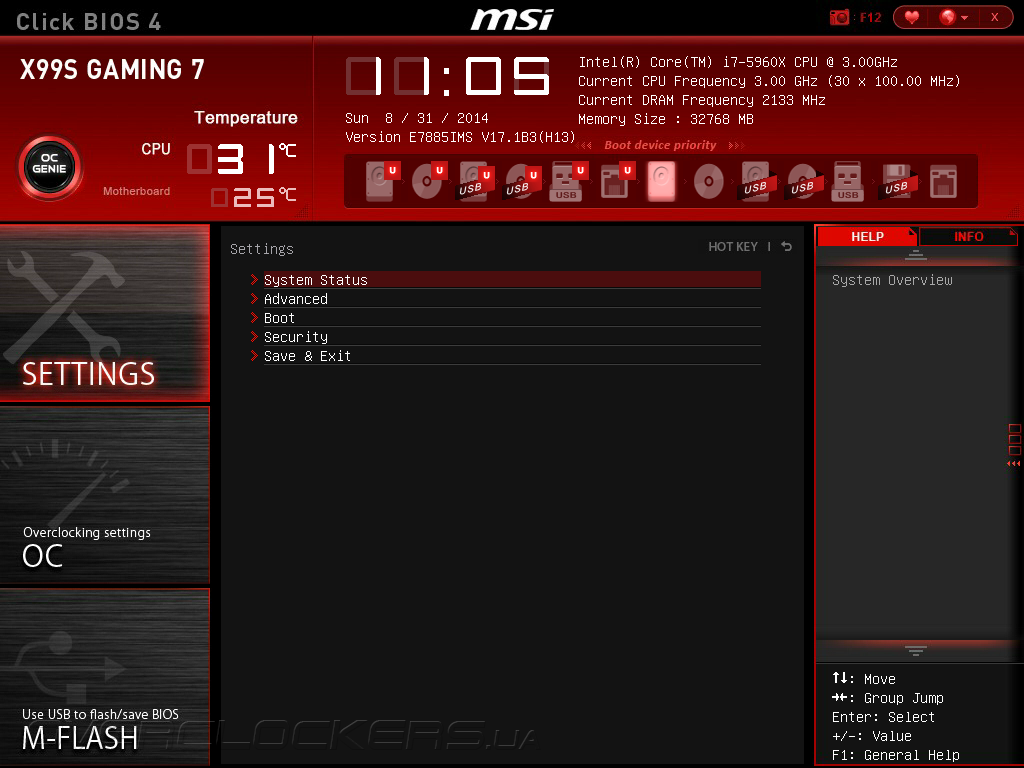

Управление функциями расширения и большая часть базовых настроек системной платы находятся в разделе SETTINGS.
Во вкладке System Status задаются дата и время, отображается подробная информация о версии управляющего микрокода и конфигурации дисковой подсистемы, подменю Advanced отвечает за настройки системной логики и немногочисленных дополнительных контроллеров, а подраздел Boot, как следует из названия, предназначен для управления процессом загрузки
Вкладка ОС служит для управления быстродействием и разгоном, где пользователи могут задавать коэффициенты умножения вычислительных ядер и кольцевой шины, регулировать значение базовой частоты и параметра CPU Base Clock Apply Mode, который позволяет поднять BCLK до 125 МГц, 167 МГц и более, а также включить технологии энергосбережения и Turbo Boost, а также настроить режим работы подсистемы ОЗУ.
Прошивка MSI X99S Gaming 7 предлагает обширные возможности по управлению напряжениями питания на всех основных узлах системной платы. Перечень параметров, их диапазоны и шаг регулировки приведены в следующей таблице:
| Параметр | Диапазон напряжений, В | Шаг, В |
| VCCIN Voltage | 1,2–3,01 | 0,001 |
| CPU Core Voltage | 0,8–2,1 | 0,001 |
| CPU Core Voltage Offset | –0,99…+0,99 | 0,001 |
| CPU Ring Voltage | 0,8–2,1 | 0,001 |
| CPU Ring Voltage Offset | –0,99…+0,99 | 0,001 |
| CPU SA Voltage | 0,8–1,85 | 0,001 |
| CPU SA Voltage Offset | –0,99…+0,99 | 0,001 |
| DRAM CH_A/B Voltage | 0,6–2,8 | 0,01 |
| DRAM CH_C/D Voltage | 0,6–2,8 | 0,01 |
| DRAM CH_A/B VPP Voltage | 1,24–3,77 | 0,01 |
| DRAM CH_C/D VPP Voltage | 1,24–3,77 | 0,01 |
| DRAM CH_A/B VPP Voltage | 0,12–1,235 | 0,005 |
| DRAM CH_C/D VPP Voltage | 0,12–1,235 | 0,005 |
| PCH 1,05 Voltage | 0,7–2,32 | 0,01 |
| PCH 1,5 Voltage | 0,8–2,3 | 0,01 |
Общий принцип управления напряжения практически не изменился по сравнению с платформой LGA1150: для процессора и Uncore-части можно выбрать режим Offset, при котором указывается прирост к штатной величине, либо указать нужное значение в явном виде. И лишь для подсистемы ОЗУ реализовано раздельное управление электропитанием для каждой пары каналов.

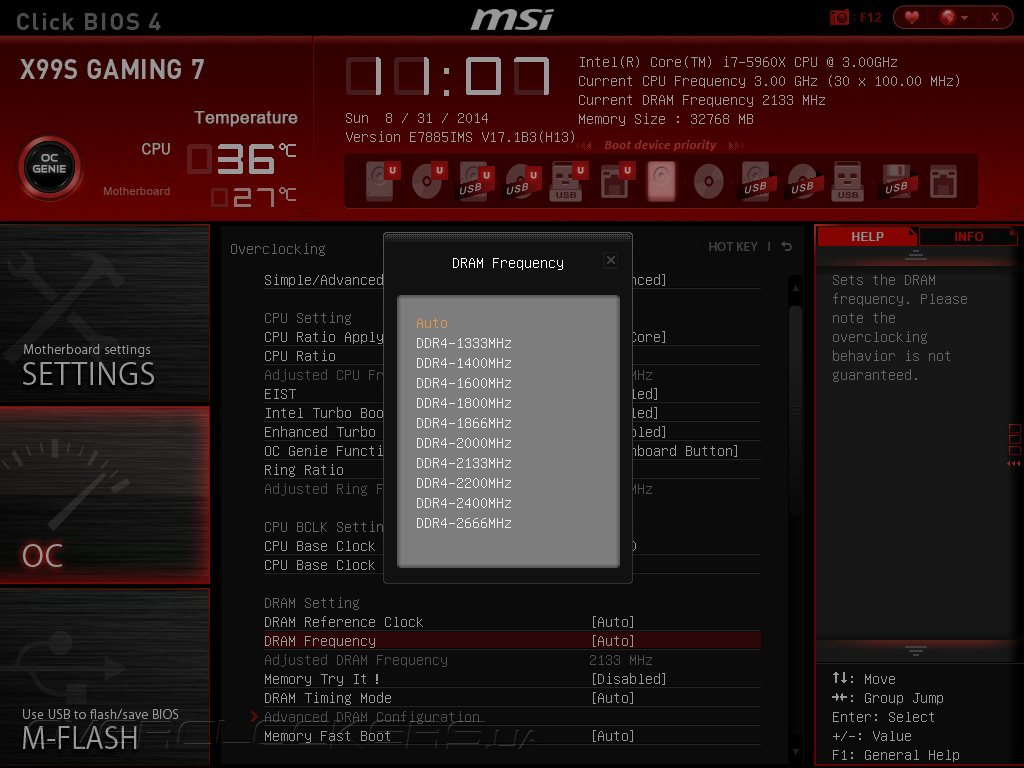

Для модулей оперативной памяти DDR4 прошивка позволяет задать тактовую частоту от 1333 МГц до 2666 МГц с шагом в 133 МГц. Очевидно, для максимального разгона подсистемы ОЗУ придется повышать значение BCLK.

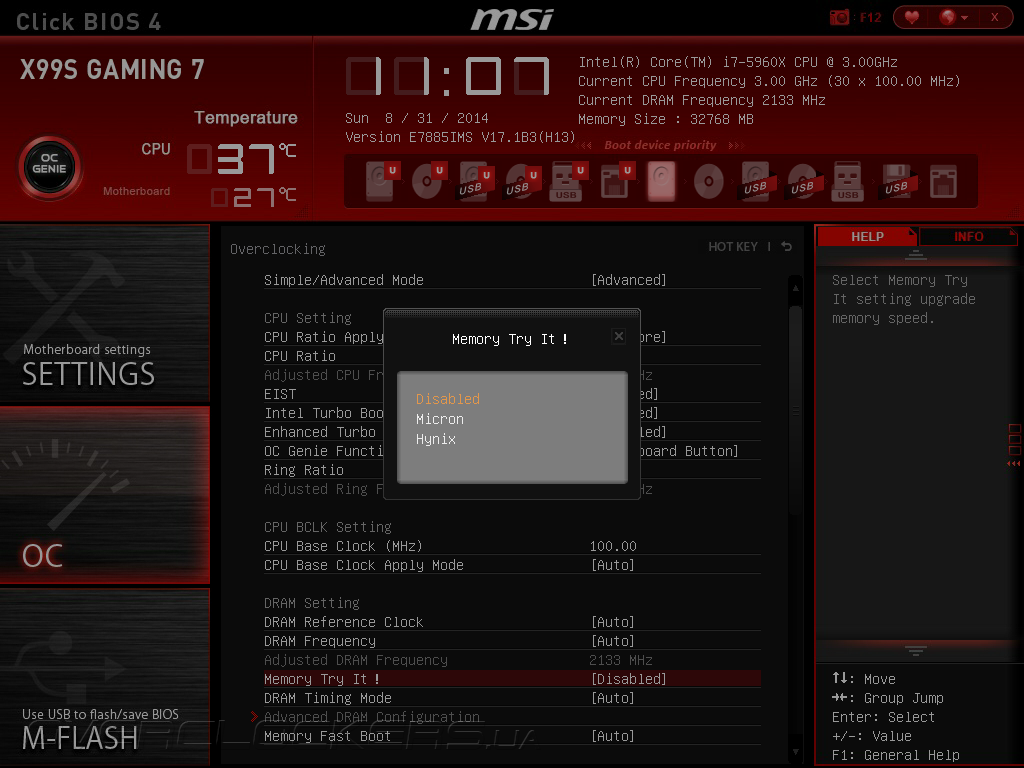

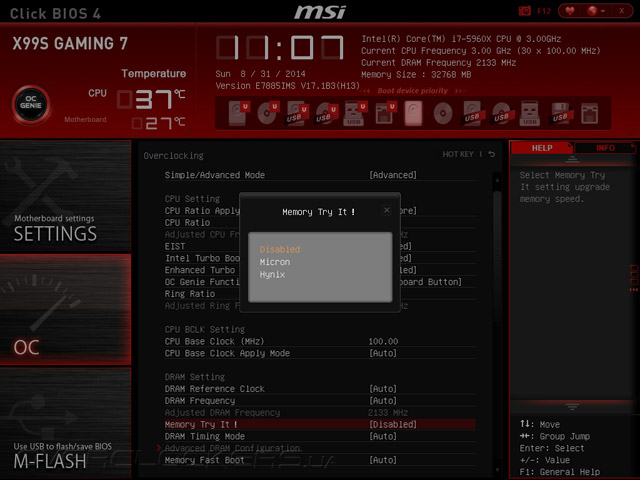

В меню настройки опция Memory Try It !, с помощью которой пользователи могут выбрать предустановленные профили для повышения быстродействия модулей памяти, построенных на чипах Hynix или Micron.
Ручные настройки таймингов и множества других параметров ОЗУ находятся в подменю Advanced DRAM Configuration.
Для тонкой настройки цифрового преобразователя напряжения, отвечающего за формирование VCCIN и питание модулей оперативной памяти, служит вкладка DigitAll Power. Здесь пользователи могут задавать ограничение по току на входе VRM, управлять работой функции Vdroop Offset Control, препятствующей падению напряжения в нагрузке, регулировать частоту переключения силовых элементов, а также задавать пороги срабатывания защит от превышения тока и перегрева.

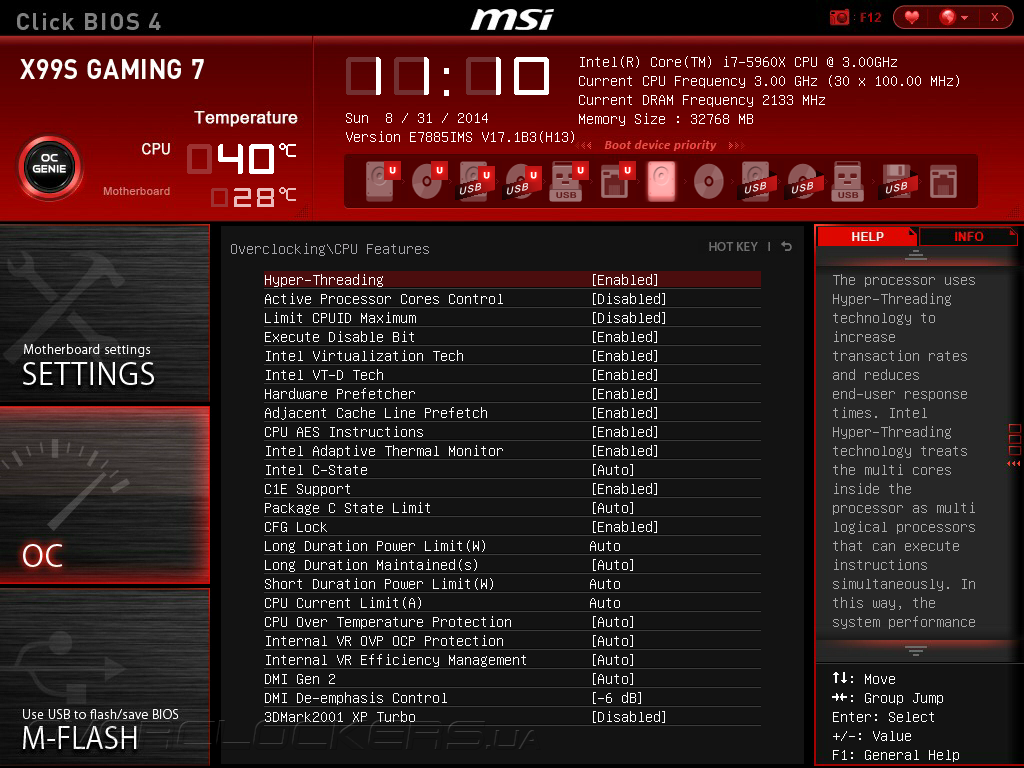

Управление процессорными функциями энергосбережения, работой встроенного регулятора напряжения и некоторых специфических технологий, таких как Hyper Threading, виртуализация или аппаратная защита то вирусов, а также управление лимитами потребляемой CPU мощности находятся в подменю CPU Features.
UEFI Setup новинки оснащено утилитой для обновления управляющего микрокода M-Flash и возможностью сохранять до шести профилей с настройками прошивки.
За управление работой вентиляторов и вывод параметров системного мониторинга отвечает раздел Hardware Monitor, где отображаются значения семи напряжений, скорости вращения пяти «карлсонов» и двух температурных сенсоров. Режим работы крыльчаток каждого из пяти охладителей можно настроить в зависимости от показания нагрева процессора и материнской платы, либо задать уровень оборотов вручную.

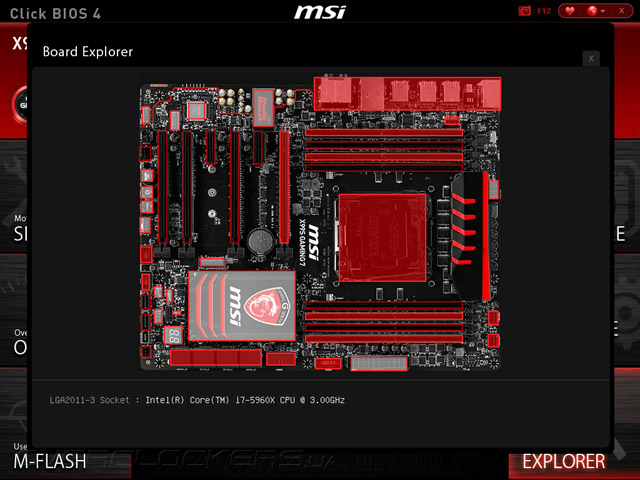

Среди дополнительных возможностей прошивки MSI X99S Gaming 7 следует отметить функцию Board Explorer, с помощью которой пользователи могут получать подробную информацию об установленных компонентах и подключенной периферии.

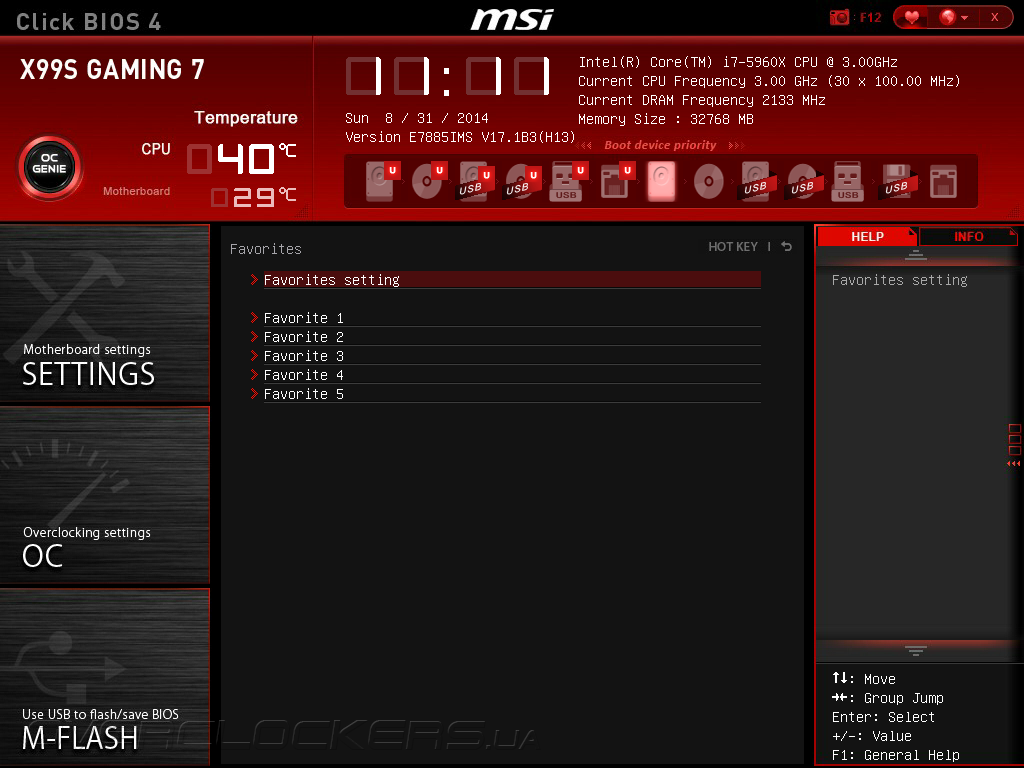

При нажатии клавиши F3 открывается вкладка Favorites, в ней пользователи могут составить пять групп наиболее часто используемых настроек.
Наконец, перед выходом из меню настройки прошивка дает возможность ознакомиться с перечнем изменений, которые будут применены при следующей загрузке.
Комплектное ПО
Набор комплектного ПО, поставляемый на DVD-диске вместе с материнской платой MSI X99S Gaming 7, содержит все необходимые драйверы и множество полезных утилит. Для разгона, системного мониторинга, управления вентиляторами и реализации дополнительных возможностей служит программный продукт Command Center. C его помощью можно задавать значение BCLK и коэффициента умножения вычислительных ядер, настраивать режим работы вентилятора процессорного кулера, а также управлять напряжением питания CPU.
Программа позволяет создавать в области ОЗУ виртуальный логический диск и настраивать резервирование его содержимого на винчестере. Также, посредством Command Center включается функция автоматического разгона OC Genie.

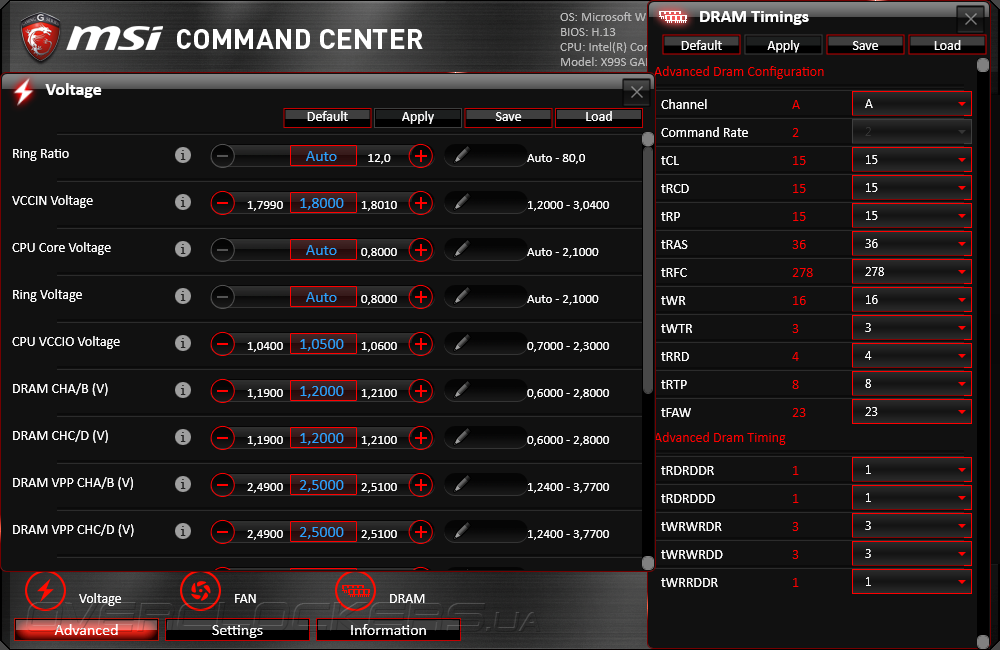

Утилита предоставляет широкие возможности по управлению напряжениями на всех основных компонентах системной платы и регулировке таймингов подсистемы ОЗУ.
Для трех корпусных вентиляторов программа предусматривает настройку работы в зависимости от показаний процессорного температурного сенсора, либо в ручном режиме.

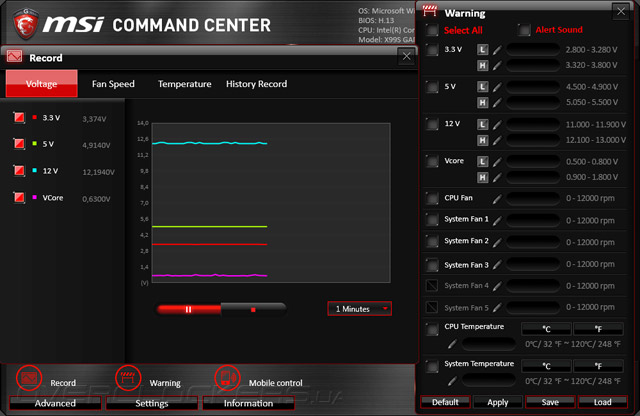

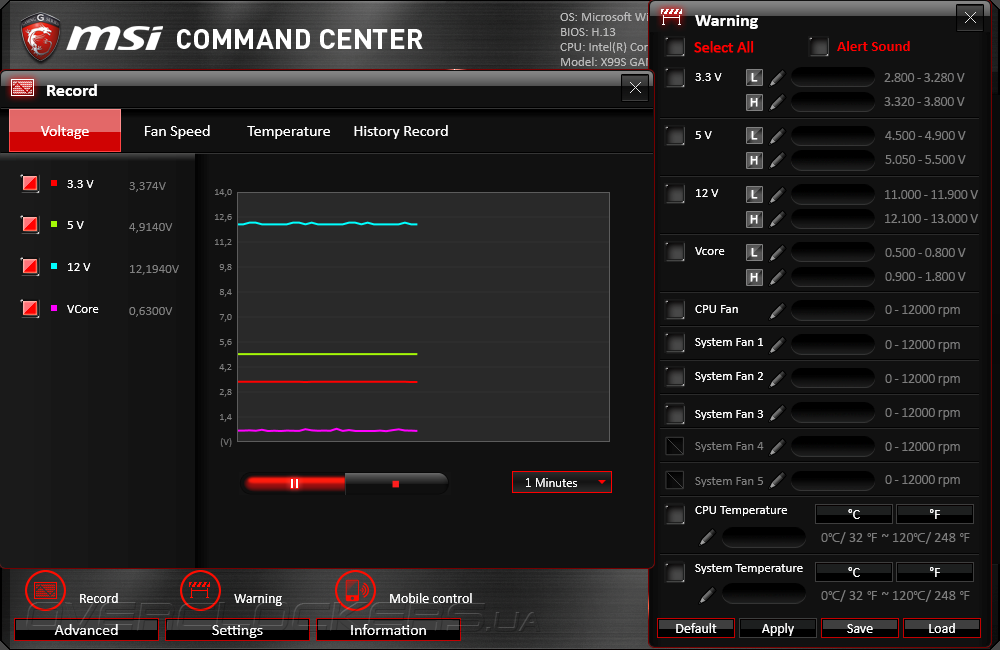

С помощью Command Center можно отслеживать динамику показаний датчиков системного мониторинга, а также задавать пороги, по достижении которых будет срабатывать сигнализация.

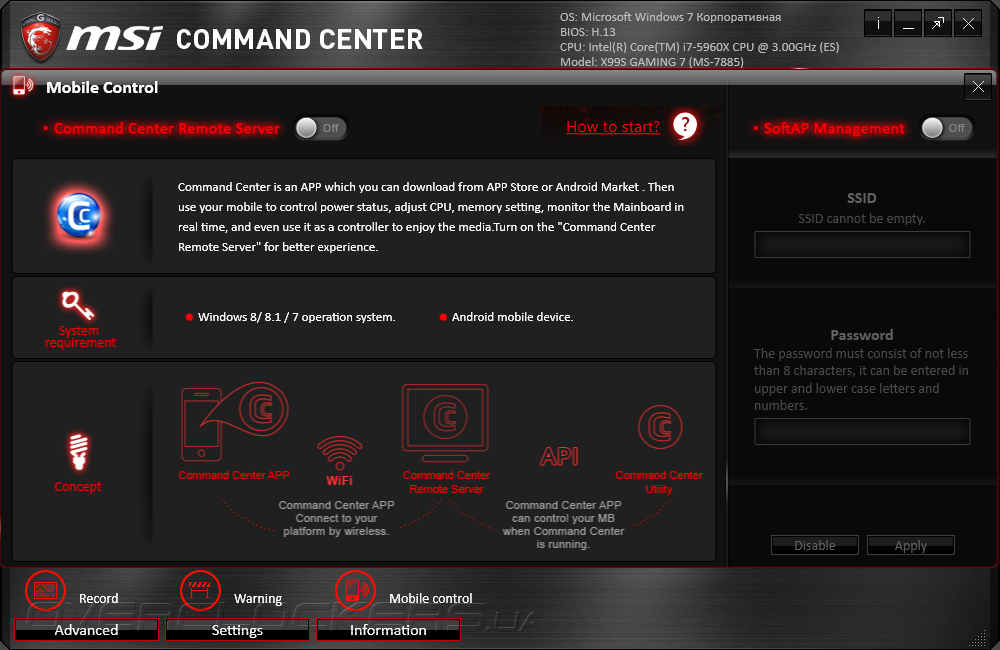

Уникальной особенностью фирменного программного обеспечения MSI является наличие модуля, обеспечивающего удаленное управление основными параметрами разгона и мультимедийными функциями материнской платы с мобильного устройства, на которое установлена специальная утилита.
В целом, функциональность Command Center находится на очень высоком уровне, из востребованных возможностей не хватает, разве что, управления тактовой частотой ОЗУ и тонкими настройками цифровой подсистемы питания. Для этих целей можно воспользоваться еще одной программой, предлагаемой в комплекте поставки MSI X99S Gaming 7 — Intel Extreme Tuning Utility. C ее помощью можно узнать подробные сведения об аппаратной конфигурации, настроить параметры разгона, в том числе такие специфические, как лимиты мощности центрального процессора, коэффициент умножения и напряжение L3-кэша, а также частота и тайминги модулей оперативной памяти. Также, в состав программы входить модуль для нагрузочного тестирования, который поможет проверить стабильность системы после разгона.
