Обзор материнской платы MSI MPG B550 Gaming Carbon WiFi. Парадный мундир

Устройства серии MPG номинально занимают среднее положение в ассортименте игровой продукции MSI, формально преобладая над более скромными решениями, приписанными к линейке MAG. В нашей лаборатории успела побывать MAG B550 Tomahawk, выполняющая роль нишевого флагмана. Сегодня настал черёд ещё одного формально старшего представителя. Модели с маркировкой «Carbon» присутствуют на рынке достаточное время и остаются узнаваемыми по сей день.

MSI MPG B550 Gaming Carbon WiFi

Между этими двумя устройствами довольно много общих черт, но есть и ряд отличий. Более высокий статус обязывает новинку предоставить большее число различных «фишек», будем искать их по ходу обзора, а сперва изучим основные характеристики по сводной таблице:

Модель MSI MPG B550 Gaming Carbon WiFi (MS-7C90 VER:1.1)
Официальная страница продукта в Сети ua.msi.com
Чипсет AMD B550
Процессорный разъём AMD AM4
Процессоры AMD Series: Ryzen 3, Ryzen 5, Ryzen 7, Ryzen 9
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ:
1866–3200 — JEDEC
2667–5100+ — A-XMP (OC)
Слоты PCI-E 1 x PCI Express 4.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x8) — APU
1 x PCI Express 3.0 x16 (x4) — B550
3 x PCI Express 3.0 x1 — B550
M.2 1 x PCI Express 4.0 x4, SATA (Key M, 2242/2260/2280/22110) — Ryzen 3rd Gen CPU
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) — B550
Встроенное видеоядро (в APU) Radeon Series: Vega
Видеоразъёмы DisplayPort, HDMI 2.1
Количество подключаемых вентиляторов 8x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.2 Gen 2 (2 разъёма на задней панели (1x C), CPU)
2 х 3.2 Gen 1 (2 разъёма на задней панели, CPU)
3 х 3.2 Gen 1 (разъёмов на задней панели нет, B550)
8 x 2.0 (4 разъёма на задней панели, B550)
Serial ATA 6 x SATA 6 Гбит/с (B550)
RAID 0, 1, 10 (SATA), 0, 1 (M.2 NVMe)
Встроенный звук Codec — Realtek ALC1200 (7.1, HDA)
S/PDIF Оптический (выход)
Сетевые возможности Realtek RTL8125B (2.5 Gigabit Ethernet)
Intel Wi-Fi 6 AX200 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.1)
COM
LED Addressable Header 2x Rainbow, 1x Corsair
LED RGB Header 1
TPM 1x SPI (12 pin)
UEFI UEFI AMI BIOS, 256 Mb Flash ROM (MX25U25673G)
Форм-фактор ATX
Размеры, мм 304 x 244
Дополнительные возможности Clear CMOS Button, EZ Debug LED (CPU, DRAM, VGA, BOOT LED), EZ LED Control switch, Flash BIOS Button, M.2 with Shield Frozr, Mystic Light Sync; комплектация: пара съёмных антенн Wi-Fi, термопара; поддержка AMD 2-Way CrossFireX
Цена в рознице 7399 грн

Структурная схема и деление ресурсов у плат очень похожи. Здесь место второго (гигабитного) Ethernet занял адаптер для беспроводных подключений, добавился один слот PCI-E x1, а на задней панели появилась пара портов USB 2.0.

MSI MPG B550 Gaming Carbon WiFi

Деление ресурсов всё так же происходит вокруг второго (нижнего) M.2 и PCI-E x16@x4. Все подключения для классических слотов SATA ничем не ограничиваются.

Упаковка и комплектация

Коробка обычных размеров из плотного картона с ярким, броским оформлением.

MSI MPG B550 Gaming Carbon WiFi

Ключевые особенности выписаны по двум сторонам от фото устройства. Отдельно есть схематически поданная информация о портах на задней панели и скромная таблица с базовыми характеристиками.

MSI MPG B550 Gaming Carbon WiFi

Комплектация:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • набор из трёх крепёжных винтов для устройств формата M.2;
  • многоязычная инструкция по быстрой установке;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;
  • диск с драйверами и фирменным ПО;
  • промо-флаер акции MSI Reward Program;
  • карточка регистрации покупателя;
  • небольшой рекламный буклет с продукцией MSI;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • удлинитель для подключения светодиодной ленты (под тип WS2812B);
  • одна выносная термопара;
  • две компактные внешние антенны с возможностью фиксации в трёх положениях;
  • наклейка с логотипом MSI Gaming Series.

MSI MPG B550 Gaming Carbon WiFi

Внешний вид

Сразу можно выделить появление второго гнезда для нужд питания ЦП, а также кнопку сброса настроек CMOS, расположенную у нижней грани. Используется текстолит с увеличенной толщиной медных слоёв (2oz Copper PCB).

MSI MPG B550 Gaming Carbon WiFi

Светодиодов сзади нет. Появились внешние драйверы-удвоители, а значит схема VRM не такая, как на старшей модели из семейства MAG. В одном месте видны остатки флюса и ручная «доводка до кондиции», скорее всего, такой случай разовый, свойственный именно нашему экземпляру, но зато видно, как контроль качества готовой продукции не дремлет.

MSI MPG B550 Gaming Carbon WiFi

Стилизация под фары, оформленная в верхней части накладки над портами ввода-вывода уже не так очевидна, как прежде, лишь прежнее знакомство с моделями Carbon позволяют проследить за этой тенденцией. Большая часть светодиодов расположена в окрестностях чипсета и его охладителя. Также есть четыре разнотипных гнезда на плате, одно из которых выделено под продукцию Corsair.

MSI MPG B550 Gaming Carbon WiFi

Все радиаторы на устройстве независимы друг от друга, что придаст удобства при сборке и эксплуатации ПК.

MSI MPG B550 Gaming Carbon WiFi

Несмотря на скромный нрав AMD B550, здесь озаботились площадью персонального охладителя, также заметно увеличенное число рёбер, словом, о температуре узла точно беспокоиться не придётся.

MSI MPG B550 Gaming Carbon WiFi

Сверху разместится любой накопитель, его длина может составить и 11 см. Предустановлена стойка под самые популярные устройства типоразмера 2280.

MSI MPG B550 Gaming Carbon WiFi

Для нижнего гнезда подведены исключительно линии PCI-E, о чём внятно напоминает маркировка на плате. Тут предельная длина уже будет 8 см, ограничения по работе этого участка были описаны в прологе.

MSI MPG B550 Gaming Carbon WiFi

Все шесть выходов SATA — продольные, как и на предшественнице, первое по счёту забавно находится на «шести часах».

MSI MPG B550 Gaming Carbon WiFi

Поддерживаются различные корпусные кабели USB: один — под симметричный выход, ещё один — под пару классических USB третьего поколения (Type-A), а для четырёх выходов USB 2.0 или под дополнительные хабы есть две контактные площадки.

MSI MPG B550 Gaming Carbon WiFi

Пусть гнездо для ВК и армировано (экранировано), производитель с габаритными ускорителями рекомендует использовать специальные подпорки, о чём прямо указано в руководстве пользователя. Деления линий от ЦП здесь не предусмотрено, все шестнадцать заведены на верхнее гнездо, остальные взаимодействуют с хабом.

MSI MPG B550 Gaming Carbon WiFi

Возле AMD B550 я насчитал десяток светодиодов с линзой, направленной в сторону, интенсивность свечения при этом соответствующая (немалая).

MSI MPG B550 Gaming Carbon WiFi

Звуковой кодек может похвастать защитным колпаком, а вот вспомогательного операционного усилителя не видно. В отличии от многих других плат, тут вытравленный участок текстолита, отделяющий подсистему от остальных узлов, выглядит весомо и не похож на откровенную бутафорию.

MSI MPG B550 Gaming Carbon WiFi

Рядом с двухпозиционным переключателем LED_SW1, ответственным за моментальную деактивацию системы подсветки, появилась кнопка сброса настроек CMOS и пара контактов для подключения термопары, она есть в комплекте поставки.

MSI MPG B550 Gaming Carbon WiFi

Блок диагностических светодиодов EZ Debug LED набран экземплярами яркого белого свечения.

MSI MPG B550 Gaming Carbon WiFi

Основной радиатор для цепей питания стабилизатора похож на те, что используются в самых старших моделях производителя. Его площадь увеличена за счёт стенок, которые служат точками упора при монтаже пластины на задней панели, которая, к слову, может быть демонтирована. Нет проблем и с его «ребристой» частью. Другой, расположенный сверху, также не вызывает никаких вопросов. Места вокруг сокета достаточно, организация работы стенда с габаритным кулером проблем не вызвала.

MSI MPG B550 Gaming Carbon WiFi

Как оказалось, вслед за радиатором и подсистема питания схожа по построению с той, что использовалась в старших моделях. Есть ШИМ-контроллер IR35201 и шесть удвоителей IR3599, распаянных на тыльной стороне. 6+2 фазы (12+2 канала) образуют общую схему стабилизации, а в роли силовых элементов выбраны TDA21462, которые, как и IR3555 в составе MSI MEG X570 Unify, выдерживают рабочий ток до 60 А, но при этом более совершенны за счёт интегрированных температурных датчиков и других новаций, пока ещё не доступных к ознакомлению для широкой аудитории из-за закрытой документации.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

Для дросселей старались использовать максимум полезной площади соприкосновения с радиаторами, однако удивительно, что для них термопрокладка оказалась тоньше, чем для силовых элементов. Для нужд чипсета вновь выбрана очень тонкая, распадающаяся при первой же разборке, впоследствии проще использовать термопасту.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

Относительно наполнения задней панели у MSI MAG B550 Tomahawk, видно, как тут добавились выходы для подключения пары комплектных антенн, условное место выхода под второе проводное подключение заняли два USB 2.0, в целом, набор всеохватывающий и вполне соответствует статусу изделия. Единственная кнопка здесь хорошо утоплена, потому исключены варианты по её случайному использованию.

MSI MPG B550 Gaming Carbon WiFi

Возможности UEFI

Для обновления микрокода я воспользовался фирменным инструментом, интегрированным в состав UEFI, под названием M-Flash.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

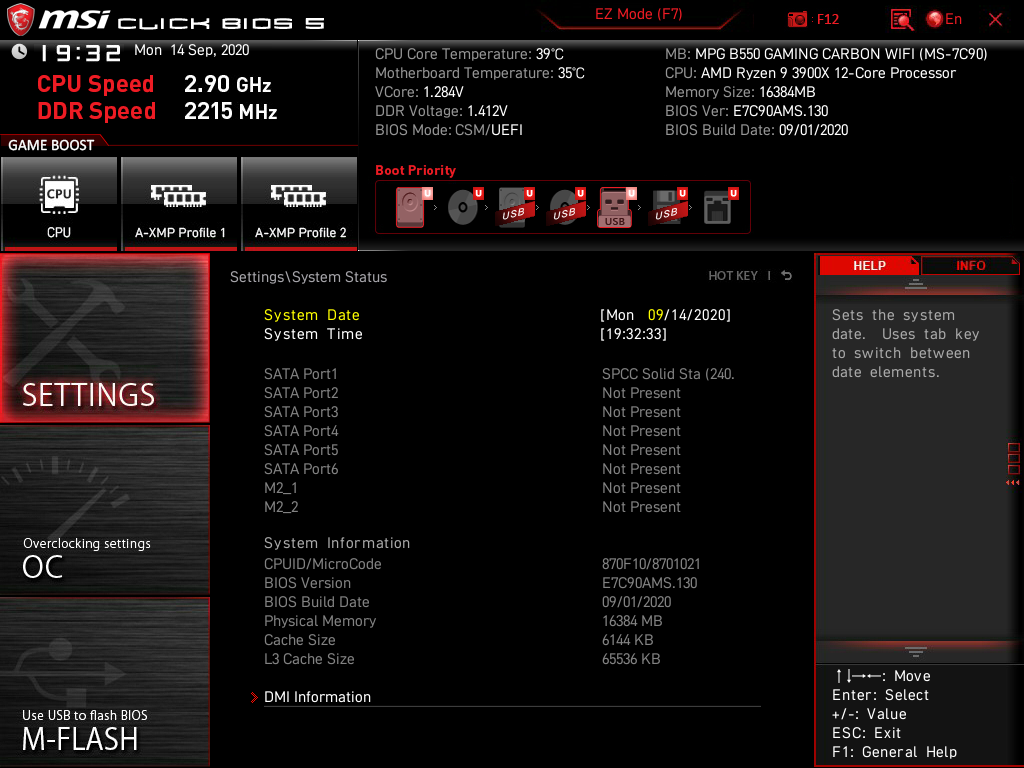

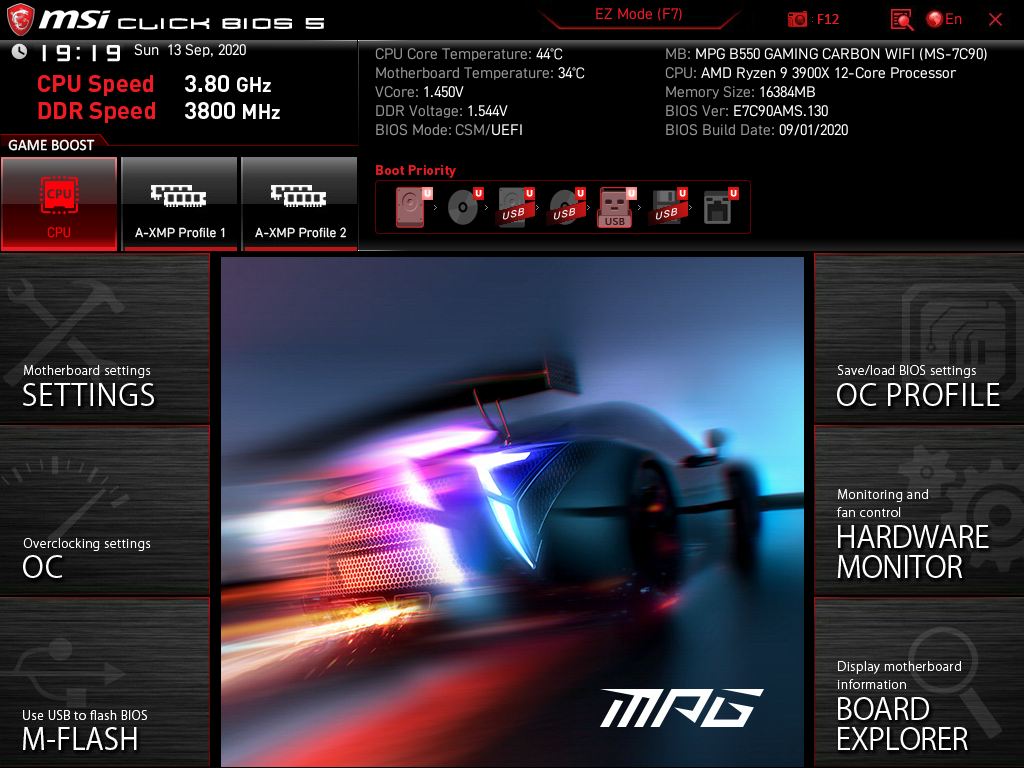

Структура, внешний вид, идея исполнения меню в точности совпадают с другими устройствами производителя.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

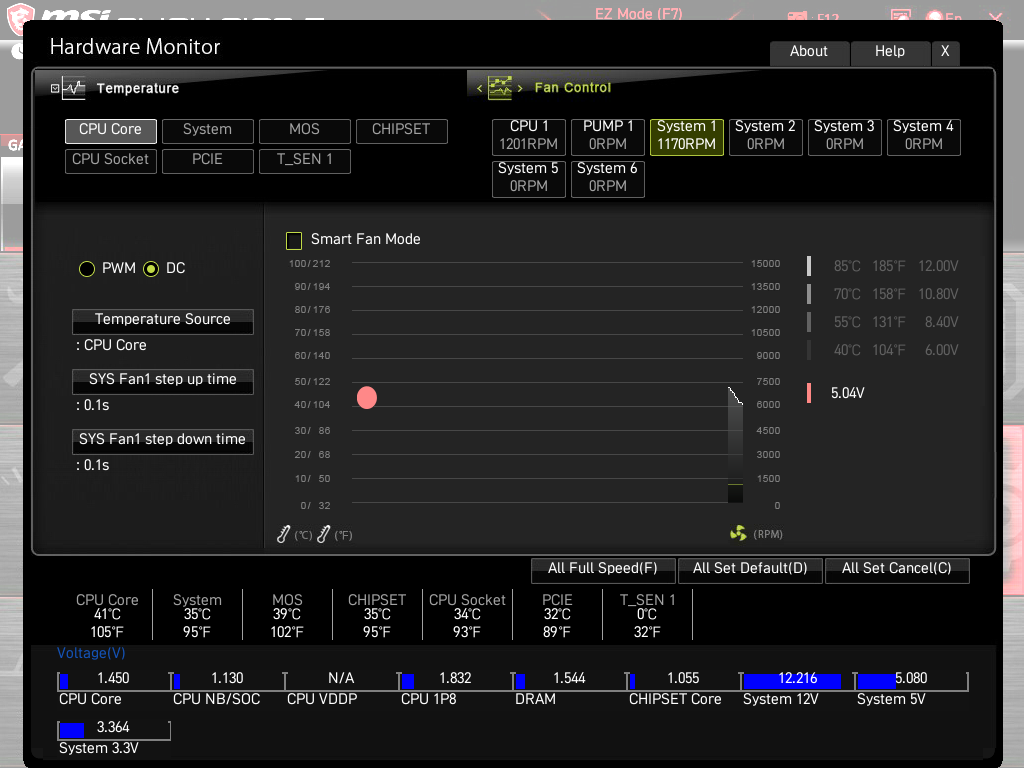

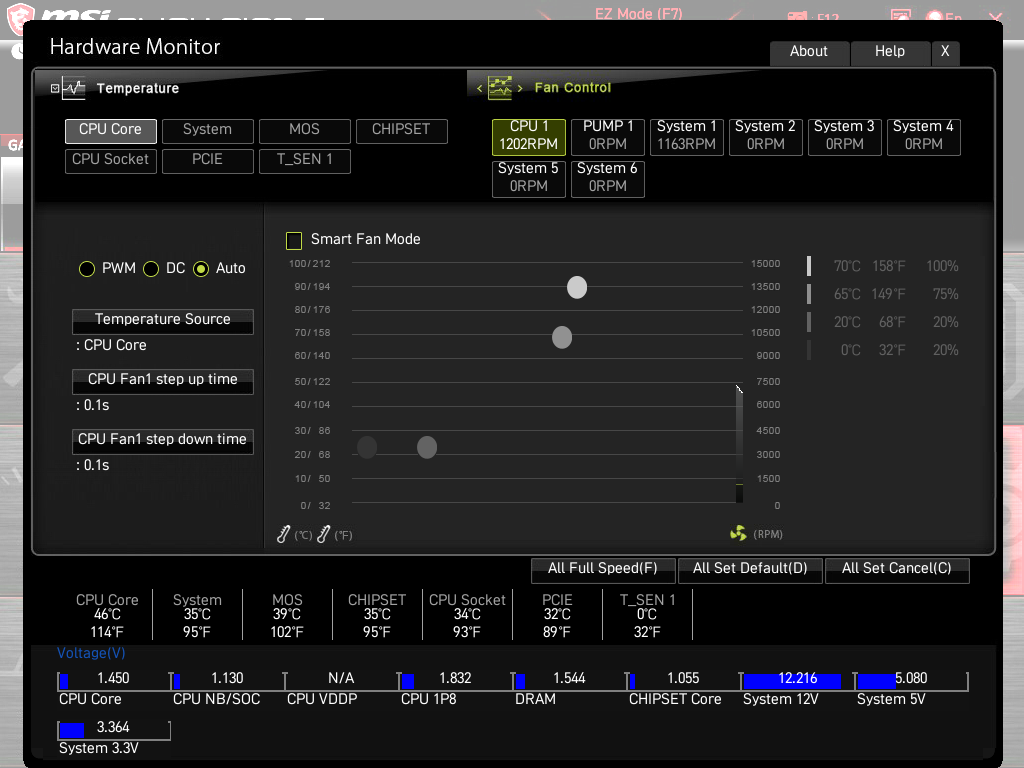

Блок по работе с вентиляторами и помпами в точности повторяет богатые возможности старшей платы из серии MAG, с приятным бонусом — дополнительным выносным датчиком температуры. В рассматриваемой версии прошивки его отчего-то нельзя было выбрать на роль опорной температуры, вероятно, это баг, который будут устранять. В остальном имеем восемь независимых алгоритмов замедления охлаждающих устройств, везде можно выбирать между PWM и DC режимами взаимодействия с оборудованием, а в качестве температурного источника предложены все шесть показателей, доступные сразу после сборки ПК, среди которых есть участок VRM, именуемый тут как MOS.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

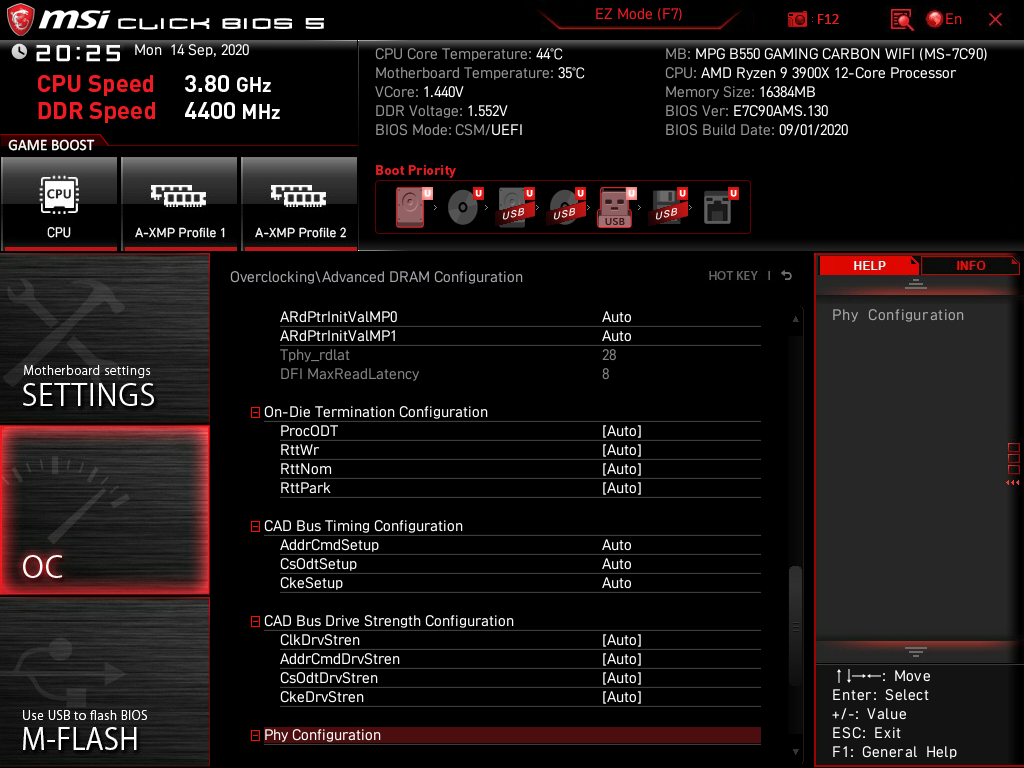

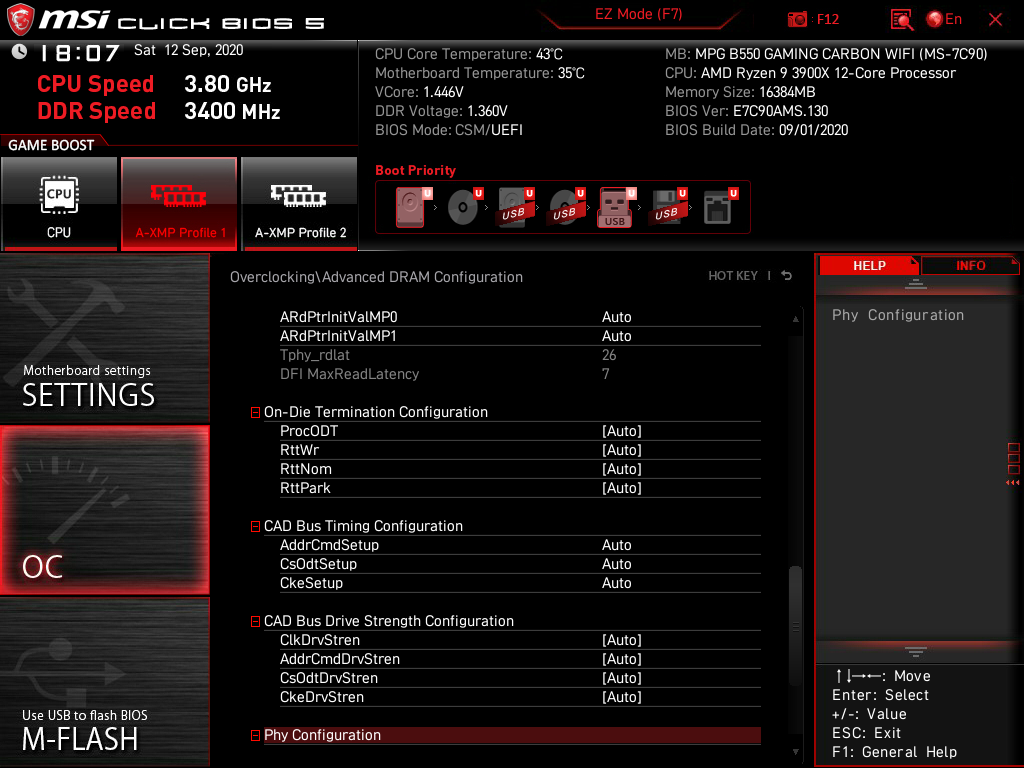

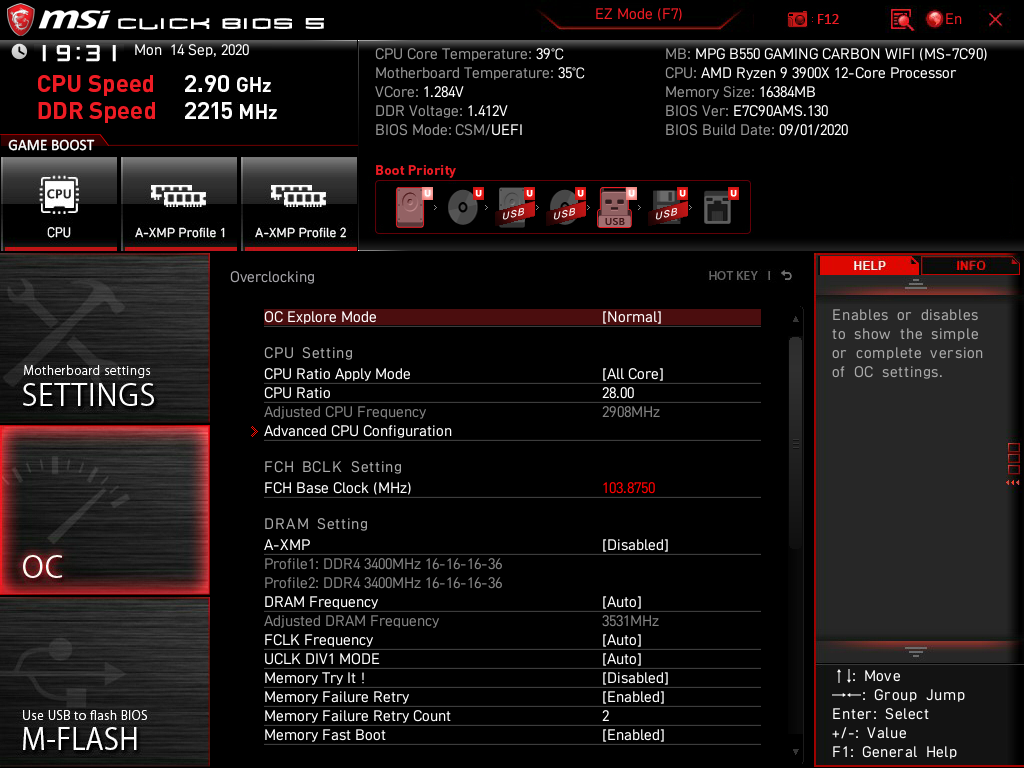

Расширенное меню Click BIOS 5 представляет знакомую среду для удобной работы со всеми настройками.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

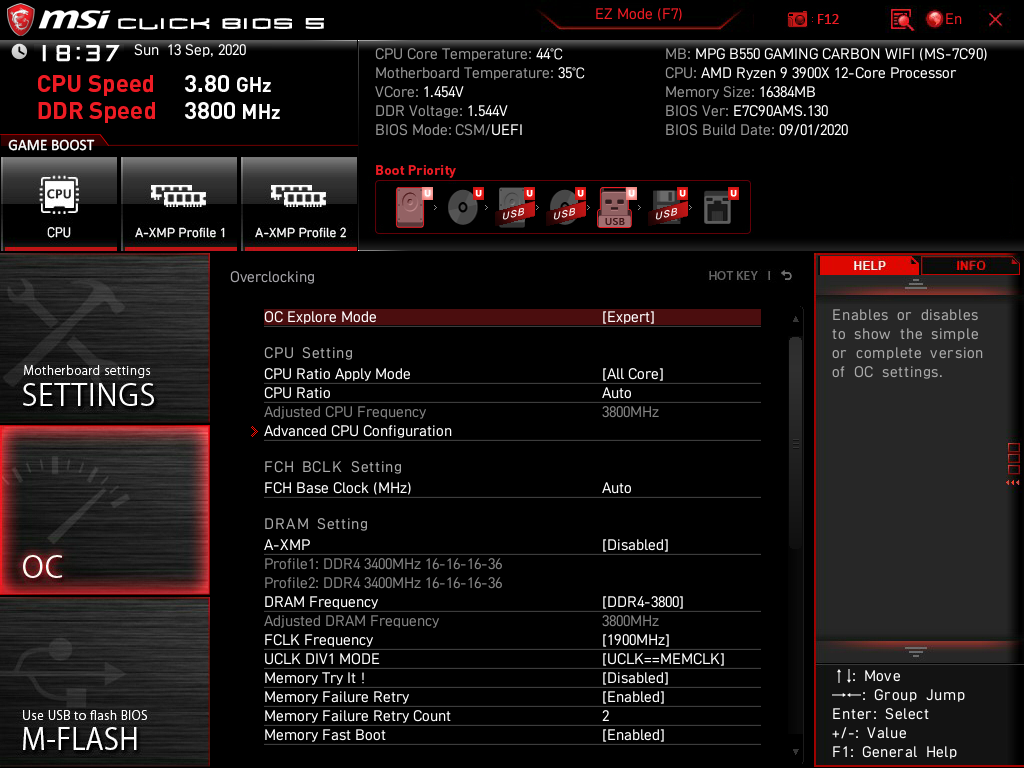

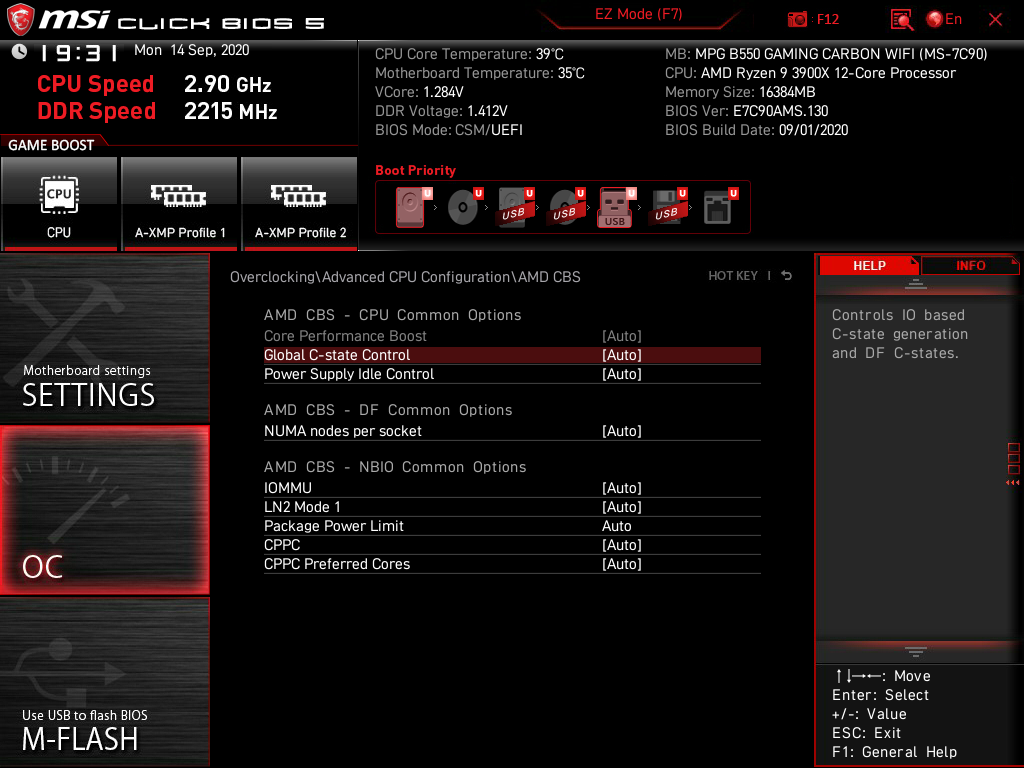

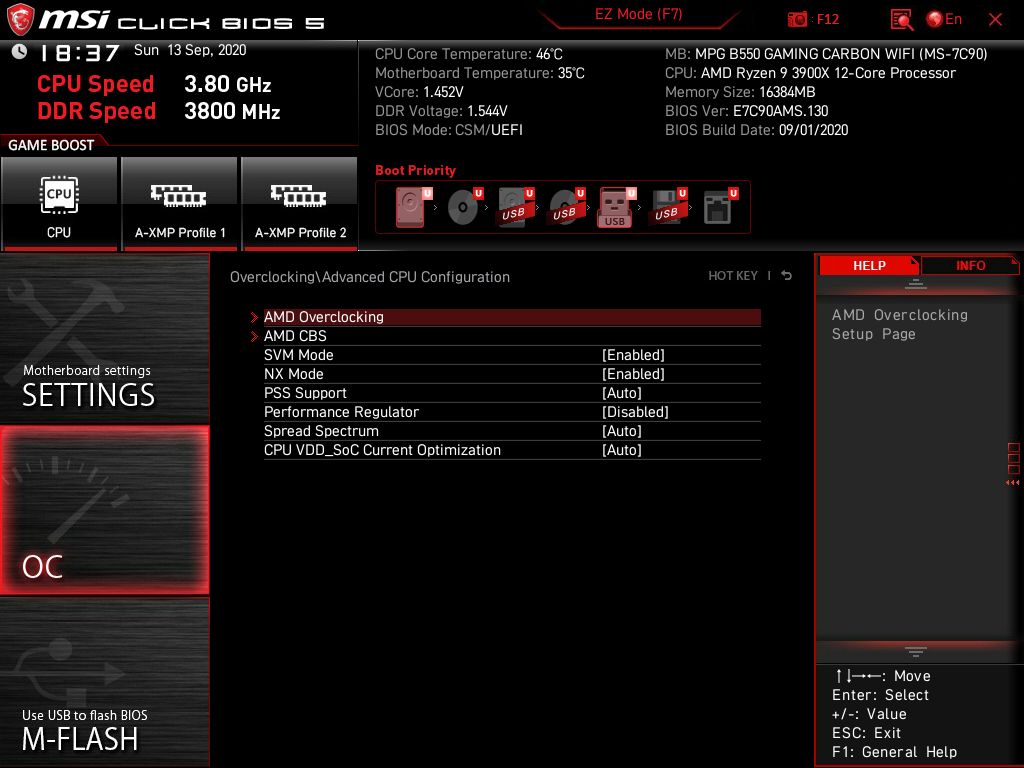

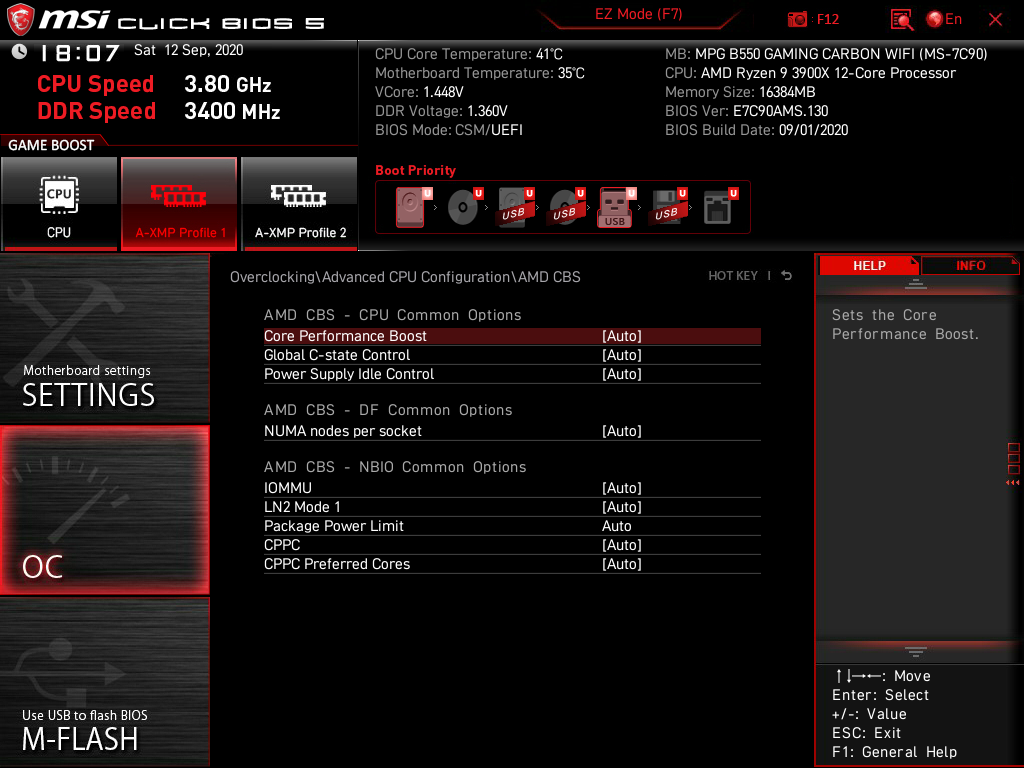

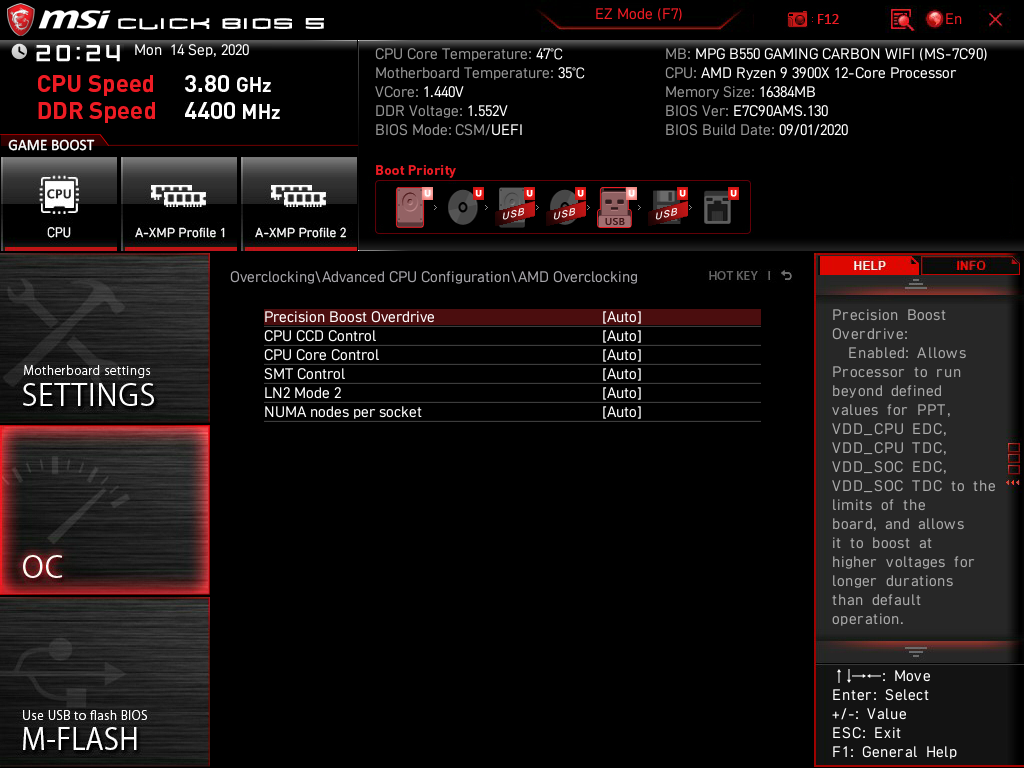

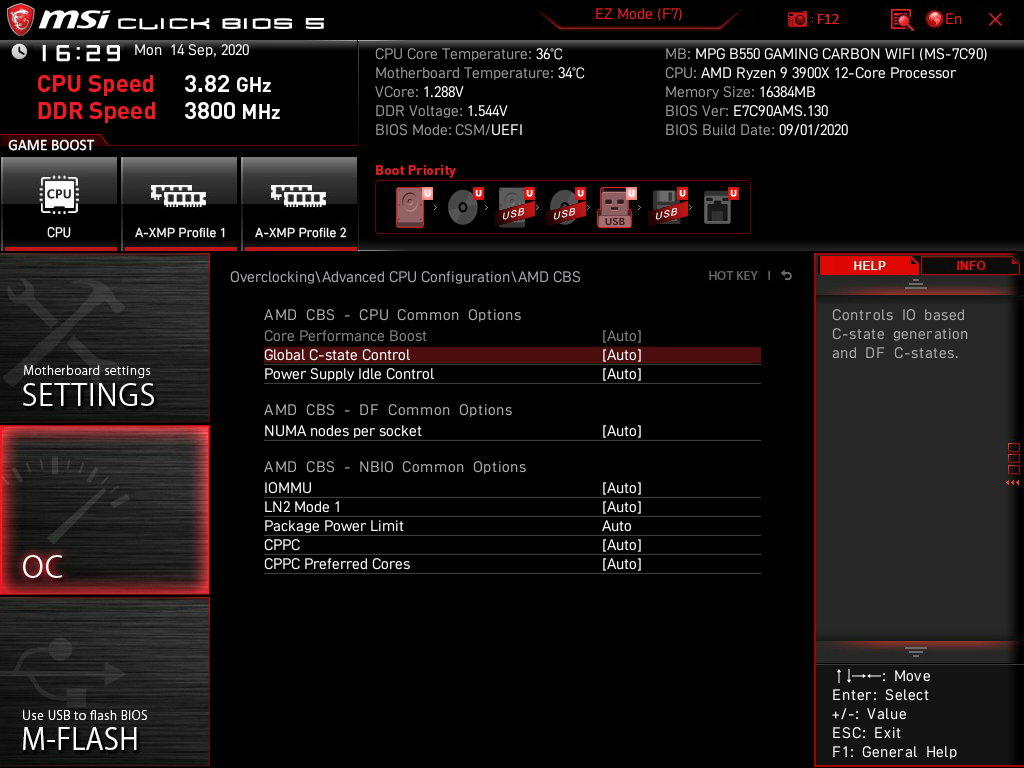

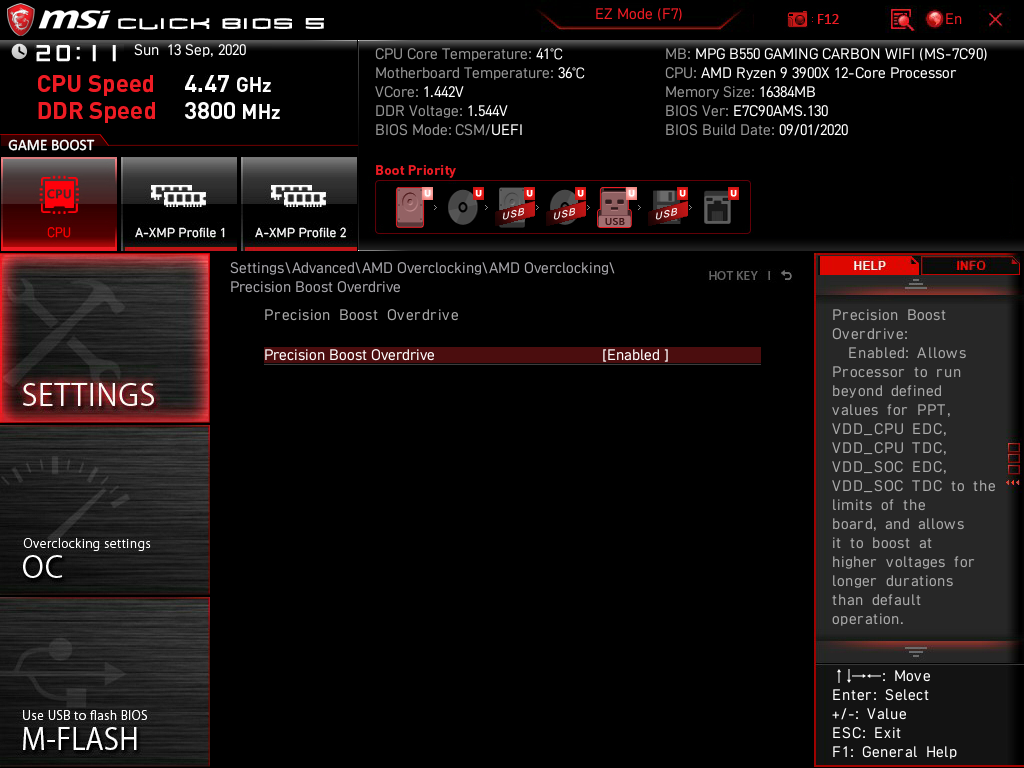

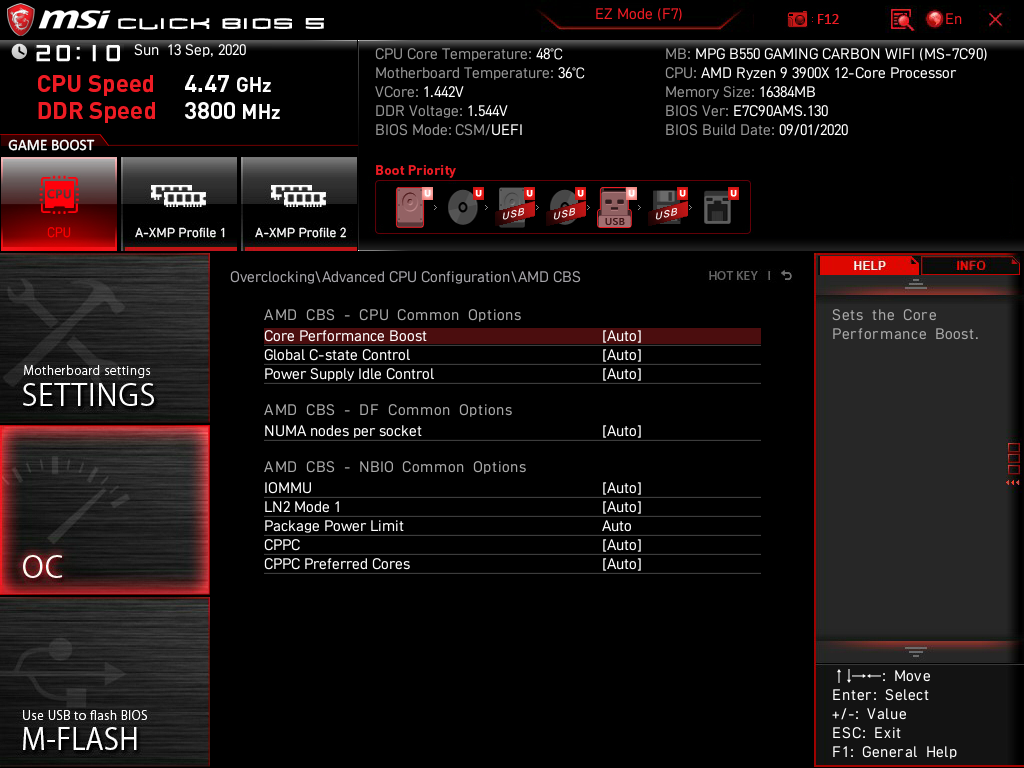

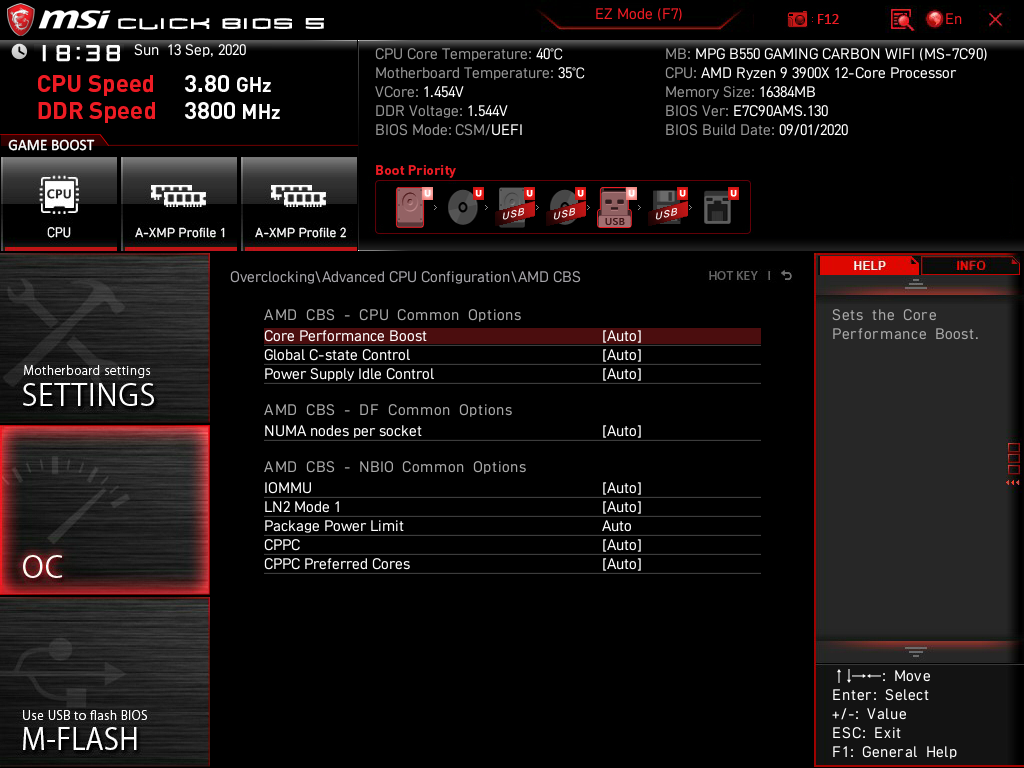

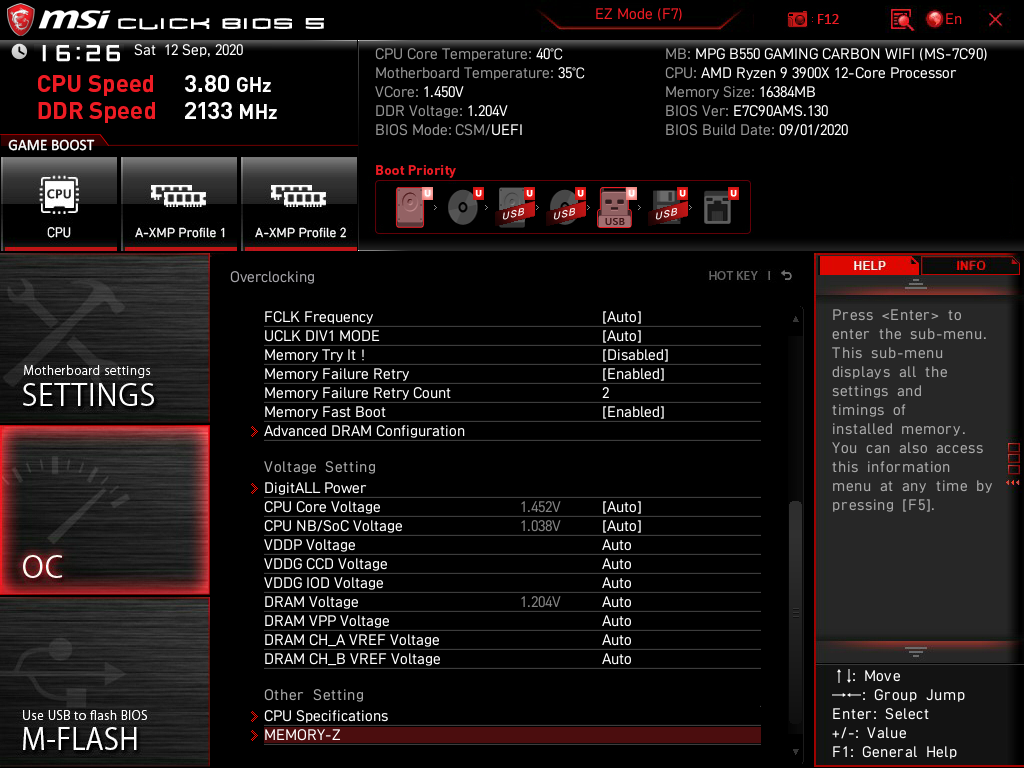

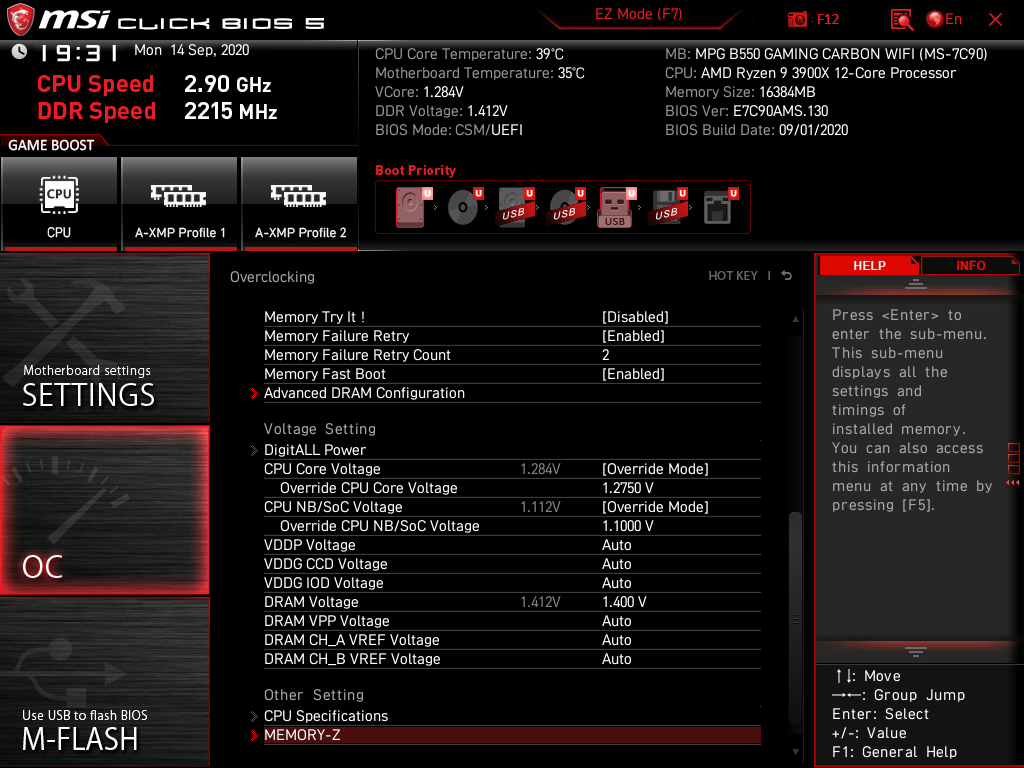

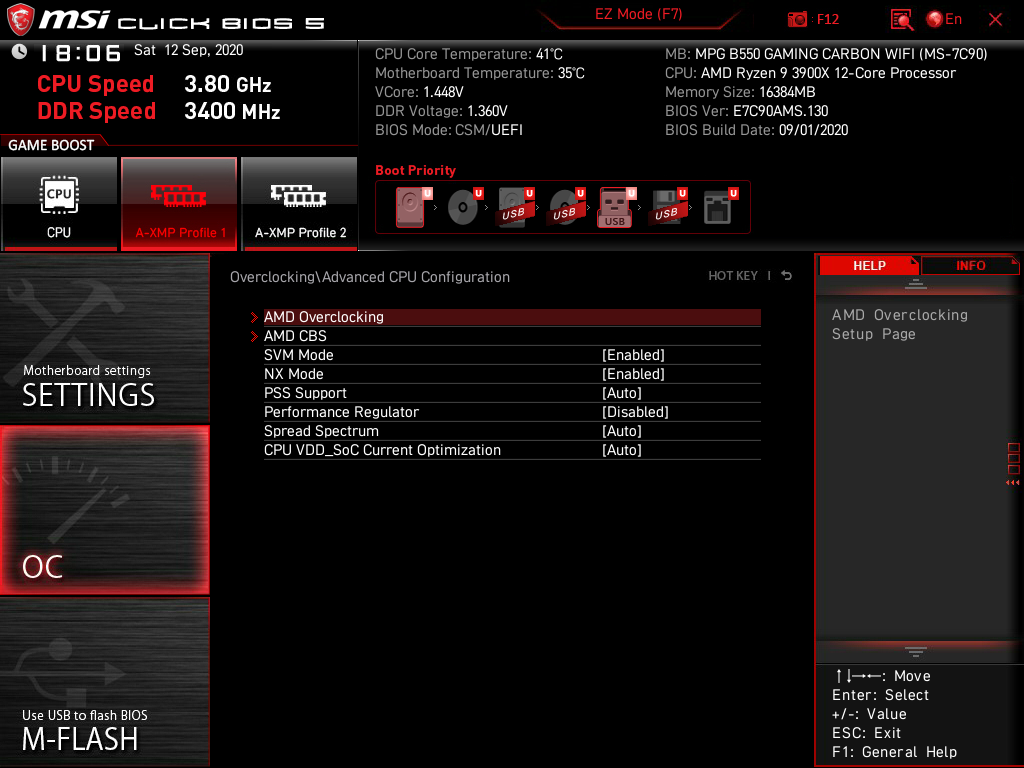

Для подстройки работы ЦП имеется огромное число пунктов, влияющих на итоговую схему его работы.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

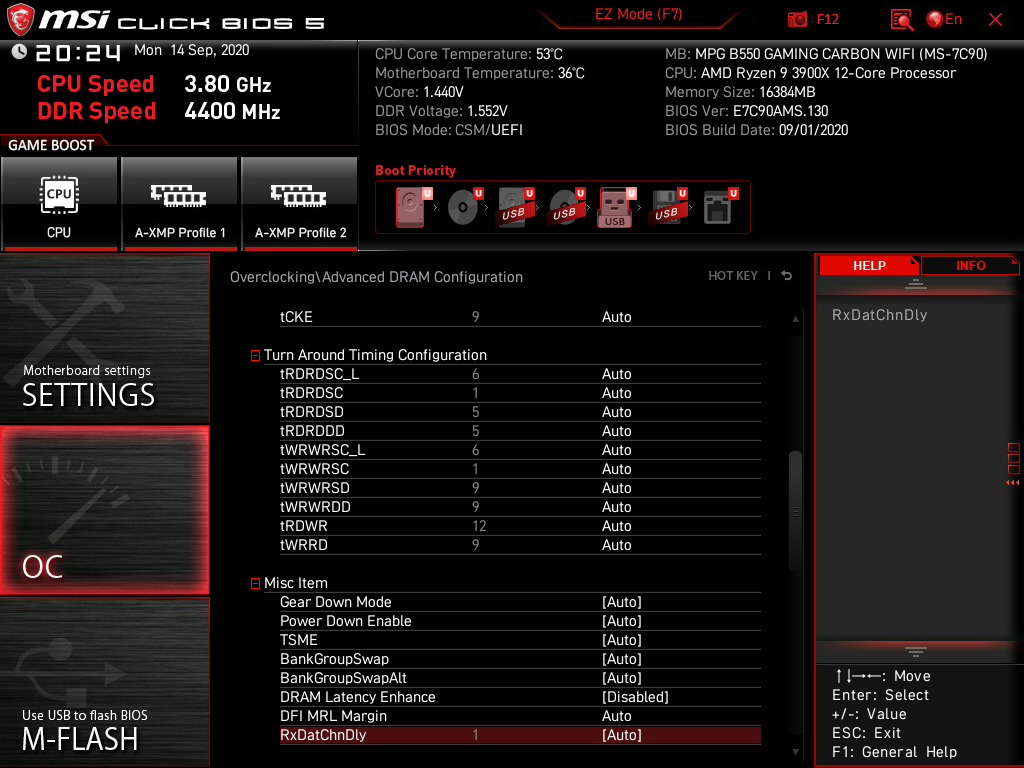

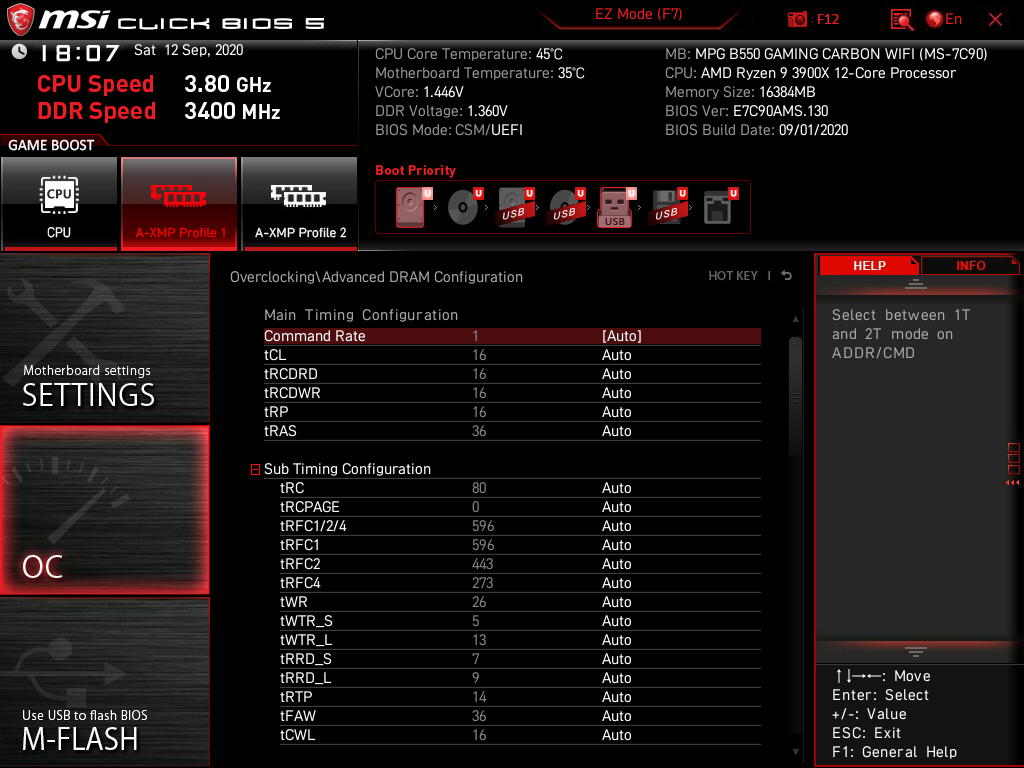

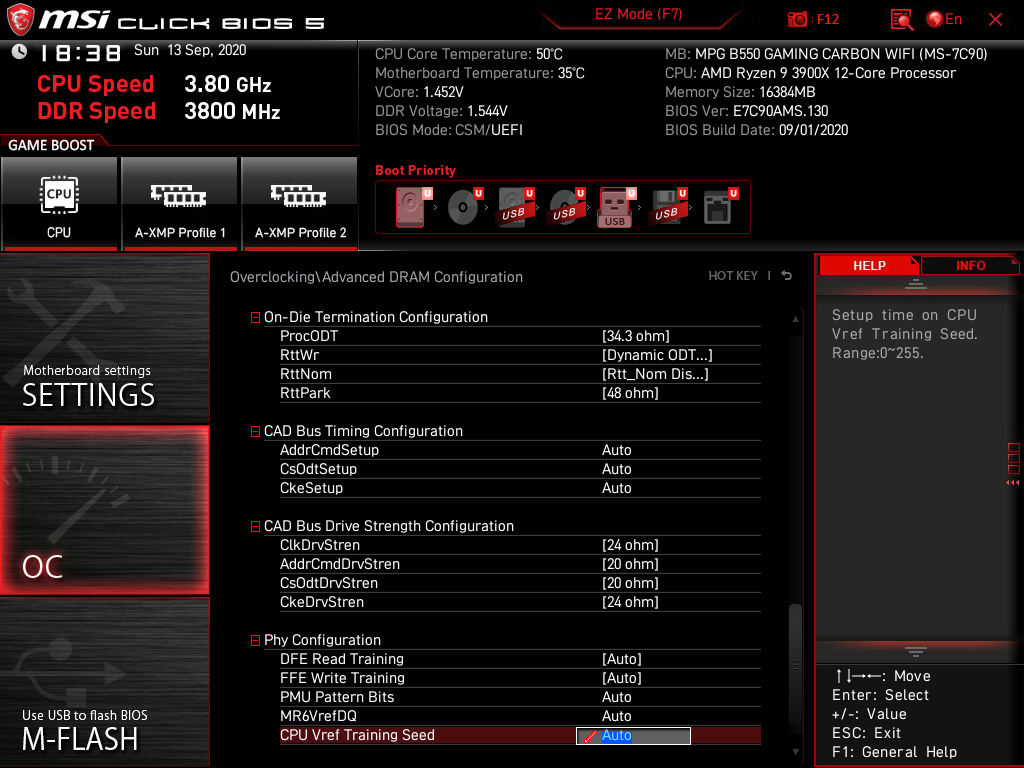

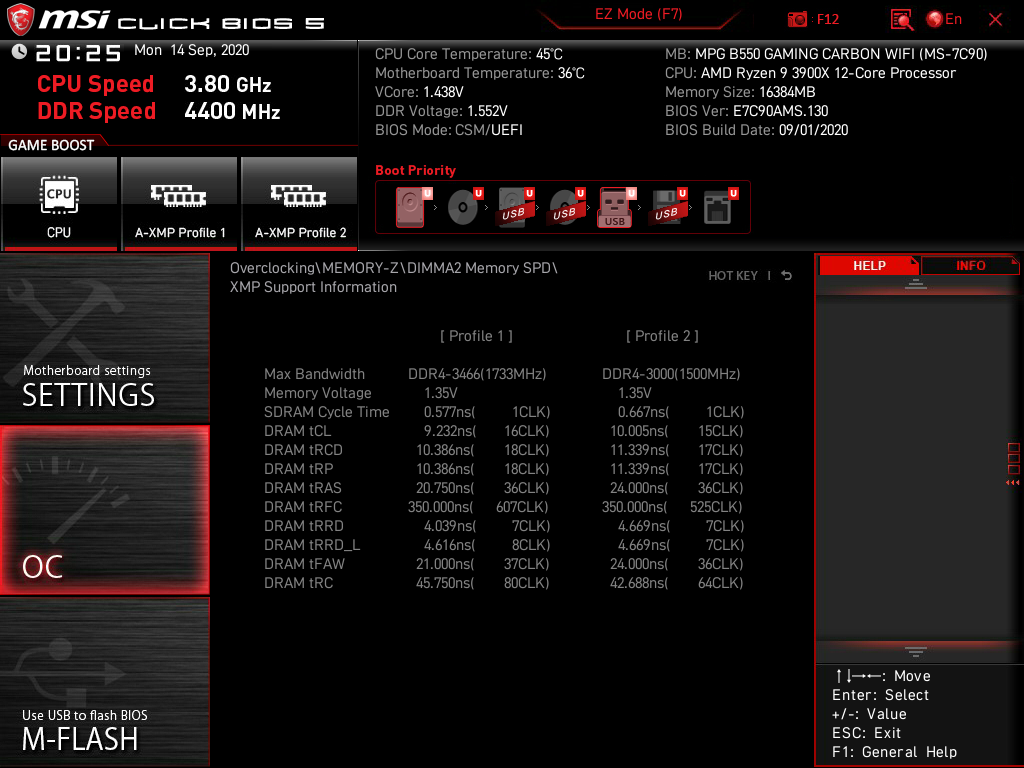

Оперативная память удостоена набором профилей, позволяющих в экспресс-режиме подобрать схему разгона, что пригодится для энтузиастов с базовыми знаниями. Продвинутые оверклокеры смогут подстроить блок ОЗУ как им заблагорассудится, тем более здесь я впервые заметил появление новых пунктов — это связано, скорее всего, с очередным обновлением AGESA (речь о подразделе Misc Item).

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

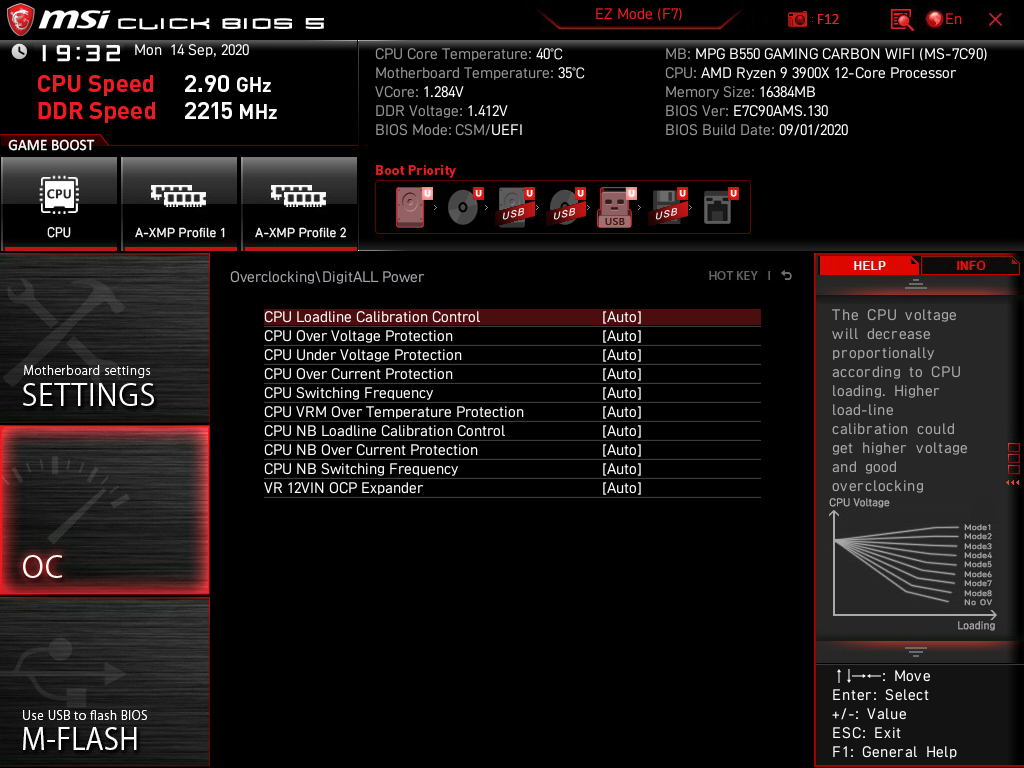

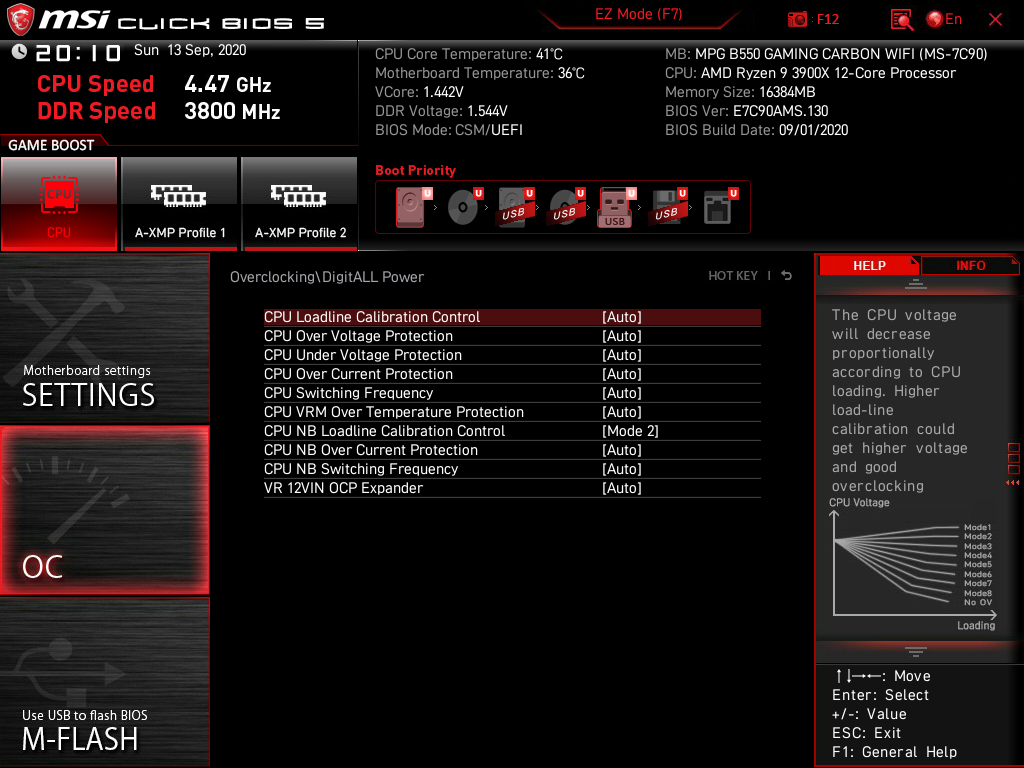

Другой ШИМ-контроллер добавил число доступных частот для работы стабилизатора, расширив и количество пунктов, и весь диапазон. В обилии и профили LLC. Установка напряжения ЦП возможна разными вариантами, всего их четыре, при выборе фиксации предельный уровень существенно вырос.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

Наиболее важные переменные, шаг изменения и пределы собраны в таблице ниже.

Параметр Диапазон регулировки Шаг
FCH Base Clock (МГц) 96–120 0,0625
CPU Ratio (Multiplier) 8,00–63,75 0,25
CPU Loadline Calibration Control Auto/Mode 1…8 1
Override CPU Core Voltage (В) 0,9–2,0 0,0125
CPU Core Voltage Offset (В) (+/-) 0,0125–0,45 0,0125
CPU NB Loadline Calibration Control Auto/Mode 1…8 1
Override CPU NB/SoC Voltage (В) 0,9–1,35 0,0125
CPU NB/SoC Voltage Offset (В) (+/-) 0,0125–0,3 0,0125
FCLK Frequency (МГц) 667–1333
1367–2500
2550–3000
133,33
33,33
50
DRAM Frequency (МГц) 1600–2666
2733–5000
5100–6000
266,7
66,7
100
DRAM Voltage (B) 0,8–2,0 0,01

В UEFI интегрировано шесть профилей для хранения настроек системы, также есть возможность для этих целей привлечь съёмный носитель. В отличии от более старших плат, на изображении устройства в режиме Board Explorer отсутствуют термодатчики, хотя в целом кривотолки вряд ли возникнут.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

Комплектное ПО

Забавно, но в сфере программного сопровождения относительно серии продуктов MAG ничего не добавилось, а ведь там не было бонуса для звуковой подсистемы. Тем самым, производитель сперва упросил аппаратную составляющую, отдав предпочтение кодеку ALC1200, а затем не предоставил к нему ровным счётом ничего, что выглядит достаточно странно, особенно если обратить свой взор на предыдущее поколение модели Carbon (с чипсетом AMD B450), где был и старший кодек от Realtek, и утилита от Nahimic.

  Программное обеспечение
Фирменное Dragon Center (Game Highlights, Gaming Hotkey, Lan Manager, Live Update, Mystic Light, Smart Tool, Speed Up (X Boost), Super Charger, System Info, True Color)
Дополнительное MSI GAMING CPU-Z (freeware)

Установка Dragon Center прошла без проблем, но потребуется запастись терпением, поскольку вся процедура занимает немало времени. Внешний вид, структура, состав комплекса ничуть не изменились. В разделе User Scenario добавили активаторы для управления напряжениями и контролем за оборотами вентиляторов «на лету», что придало прозрачности для выполнения настроек из среды Windows.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

Для отдельного окна из режима Monitor добавилась функция Always on Top.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

LAN Manager взаимодействовал с обоими сетевыми адаптерами. Наработки базируются на основе cFosSpeed.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

Голосовое управление подсветкой, пожалуй, наиболее значимое новшество. А ещё здесь доступна функция Ambient Link.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

Добавить компоненты для комплекса и обновить версии драйверов поможет Live Update. Удалить ненужные можно будет в режиме System Info. Больше скриншотов можно найти в наших прошлых обзорах, например, для Gaming Hotkey.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

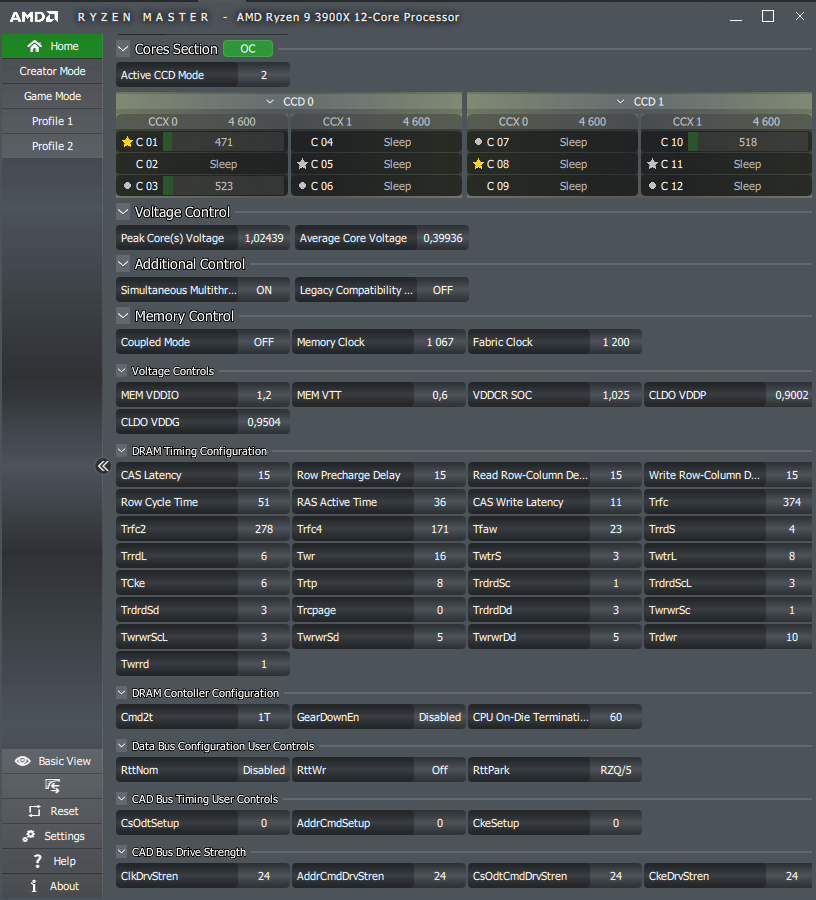

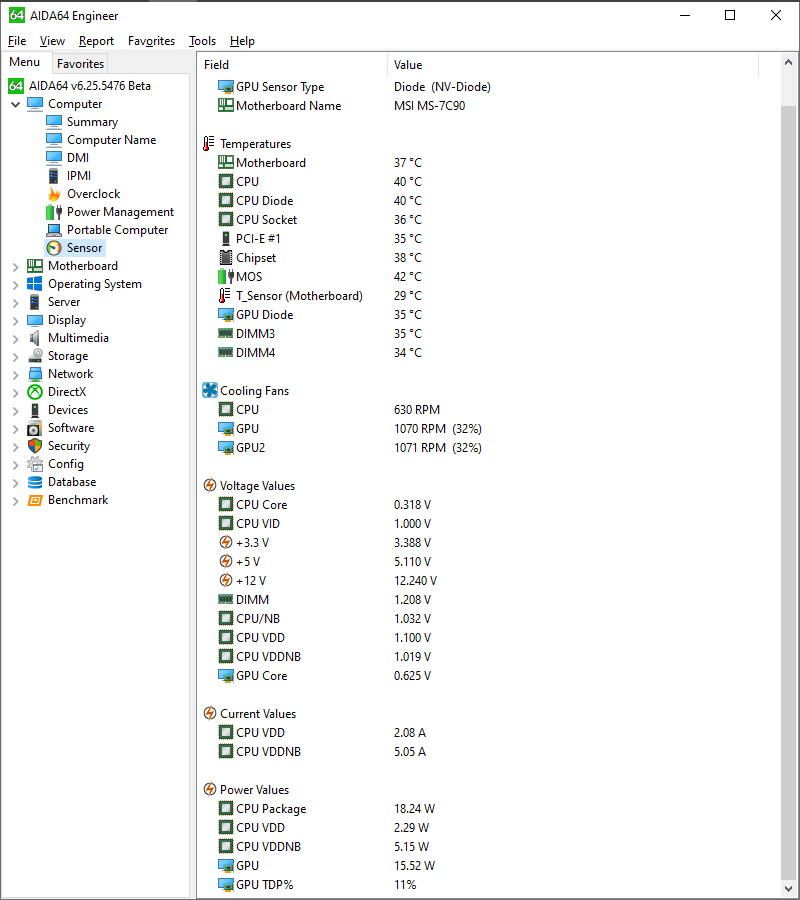

Стороннее ПО дополнительных сведений об аппаратном состоянии системы не предоставило, впрочем, они и без того весьма детальные.

MSI MPG B550 Gaming Carbon WiFi

Ввиду отсутствия дополнительных утилит под улучшение звука, полагаться придётся на возможности оболочки от Realtek. Отметить можно выбор профиля подключаемого оборудования — разница между «Наушниками» и «Выходом на передние динамики» ощущается, главным образом, при активации объёмного звучания, в обычном режиме её нет. Отсутствуют и профили для предусиления выходного сигнала, свойственные более статусным изделиям. Впрочем, уровень громкости для оборудования с импедансом 48 Ом был более, чем достаточным.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

Сложно сказать, какие именно изменения повлияли на характер выходного сигнала, он кардинально отличается от случая, описанного для MSI MAG B550 Tomahawk. Нет, и до ALC1220, или хотя бы до ALC1150 всё ещё далеко, но в целом ситуация тут намного лучше. Музыкой и другим контентом можно пытаться насладиться. Появилась, пусть и не самая выразительная, но всё же панорама, нет проблем с превалированием какого-либо диапазона частот. Середина очень уверенная и ясная, бас в области НЧ точно есть, местами его даже больше, чем нужно, явно видно, как его пытались усилить, больше всего расстраивает точность передачи в области ВЧ — там не хватает ревербераций, но вся общая картина теперь заметно интереснее (быть может, повлиял на ситуацию новый драйвер). В целом, звуковой тракт может считаться вполне подходящим для самых широких масс, без каких-то явных требований к подаче звукового материала.

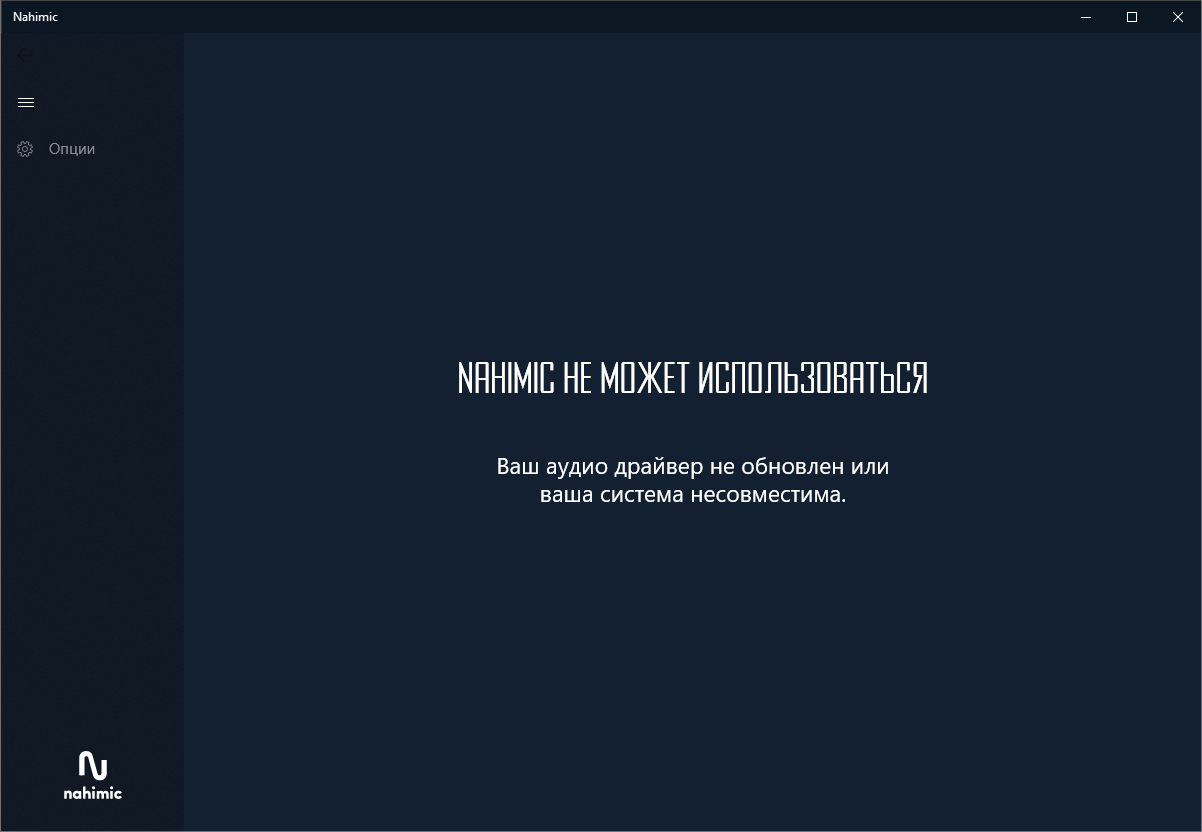

Установка Nahimic вручную сперва показалась беспроблемной, но по факту комплекс не функционировал, как и было предначертано.

MSI MPG B550 Gaming Carbon WiFi

Больше деталей об используемых сетевых интерфейсах есть на скриншотах ниже.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

Тестовый стенд

В состав открытого стенда вошли:

Разгонный потенциал

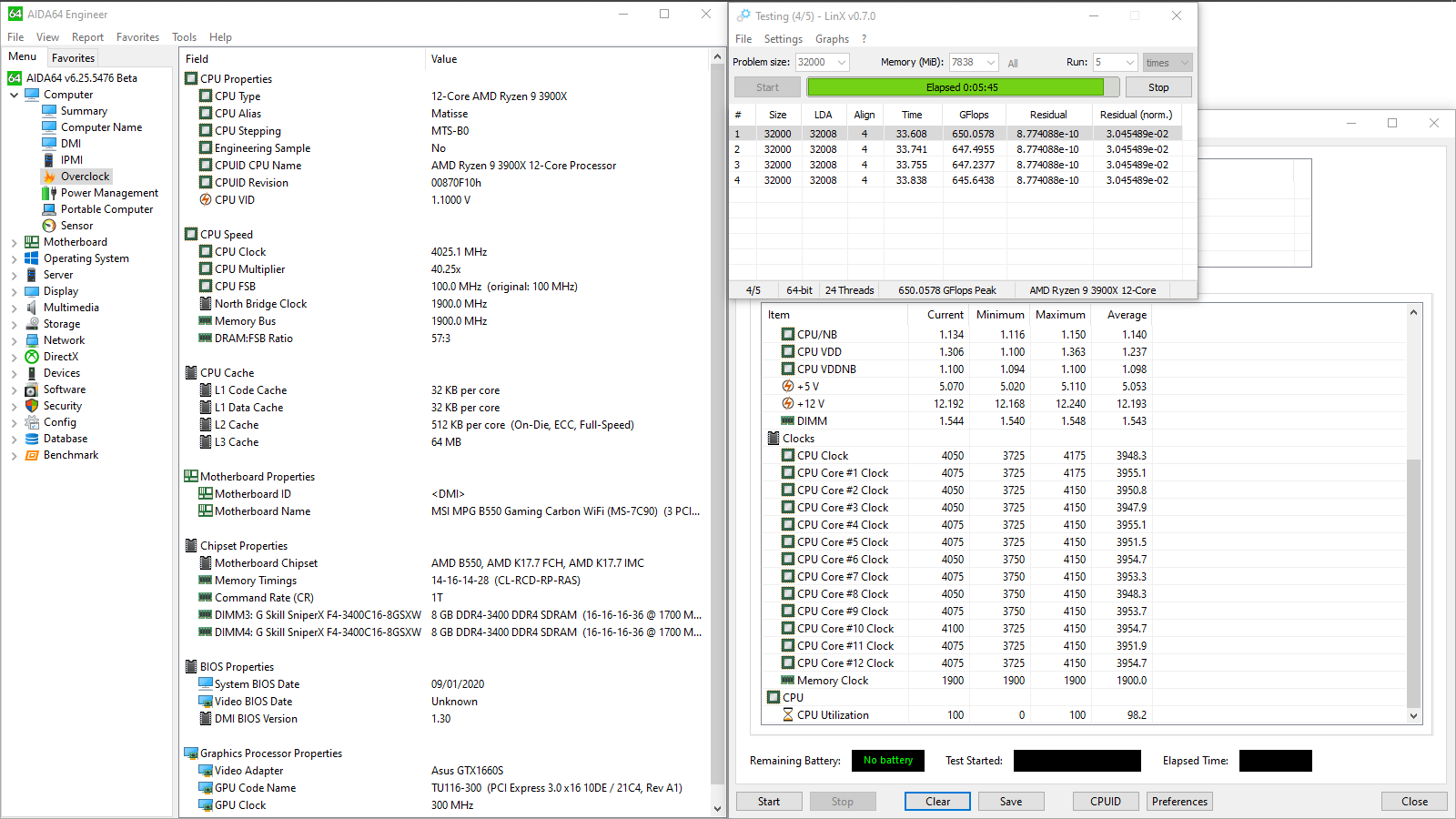

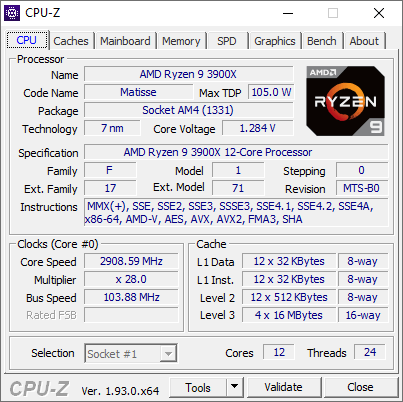

Все эксперименты проходили с прошивкой 1.30 (AMD AGESA ComboAM4v2PI 1.0.8.1). Штатные настройки:

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

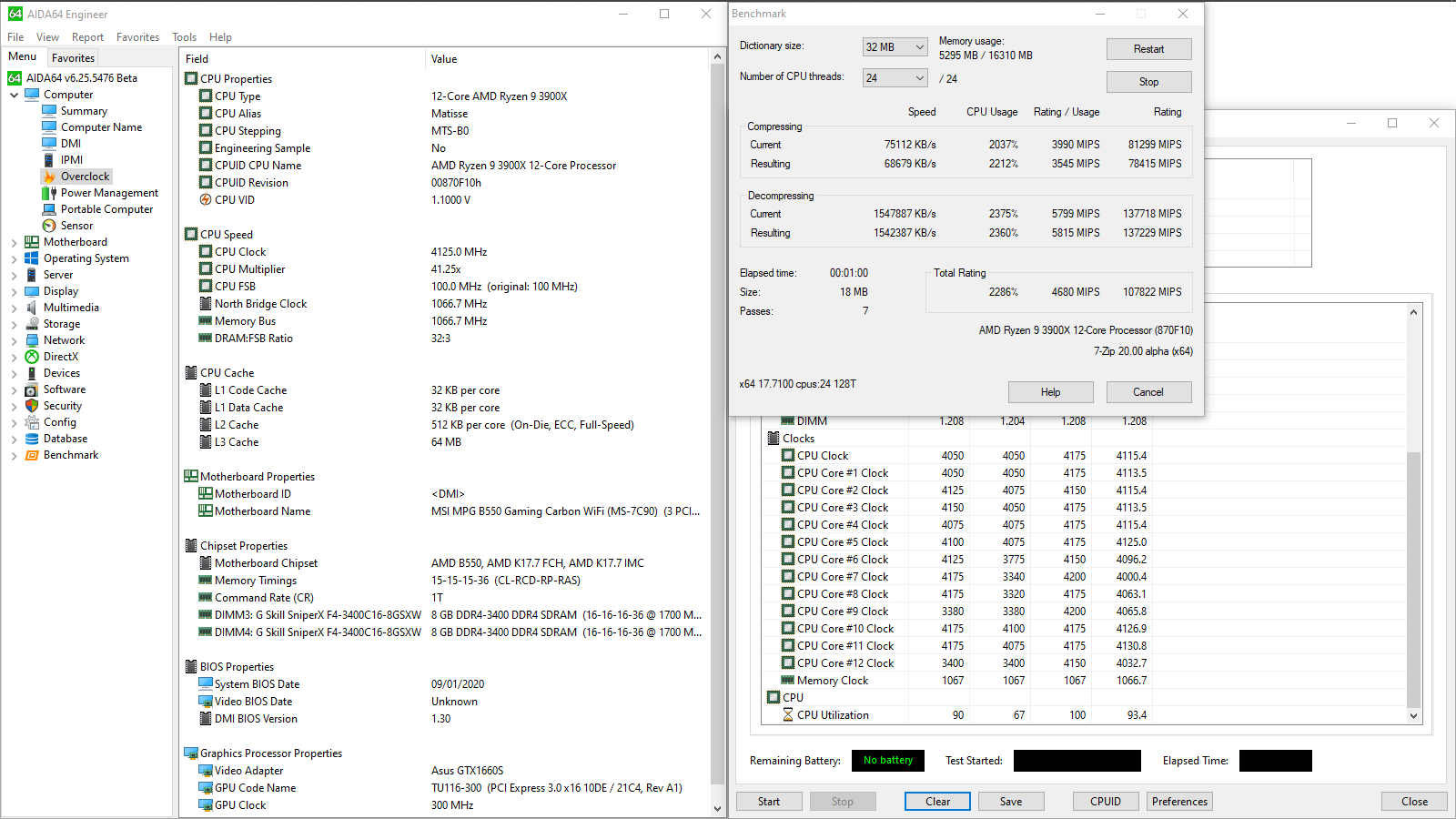

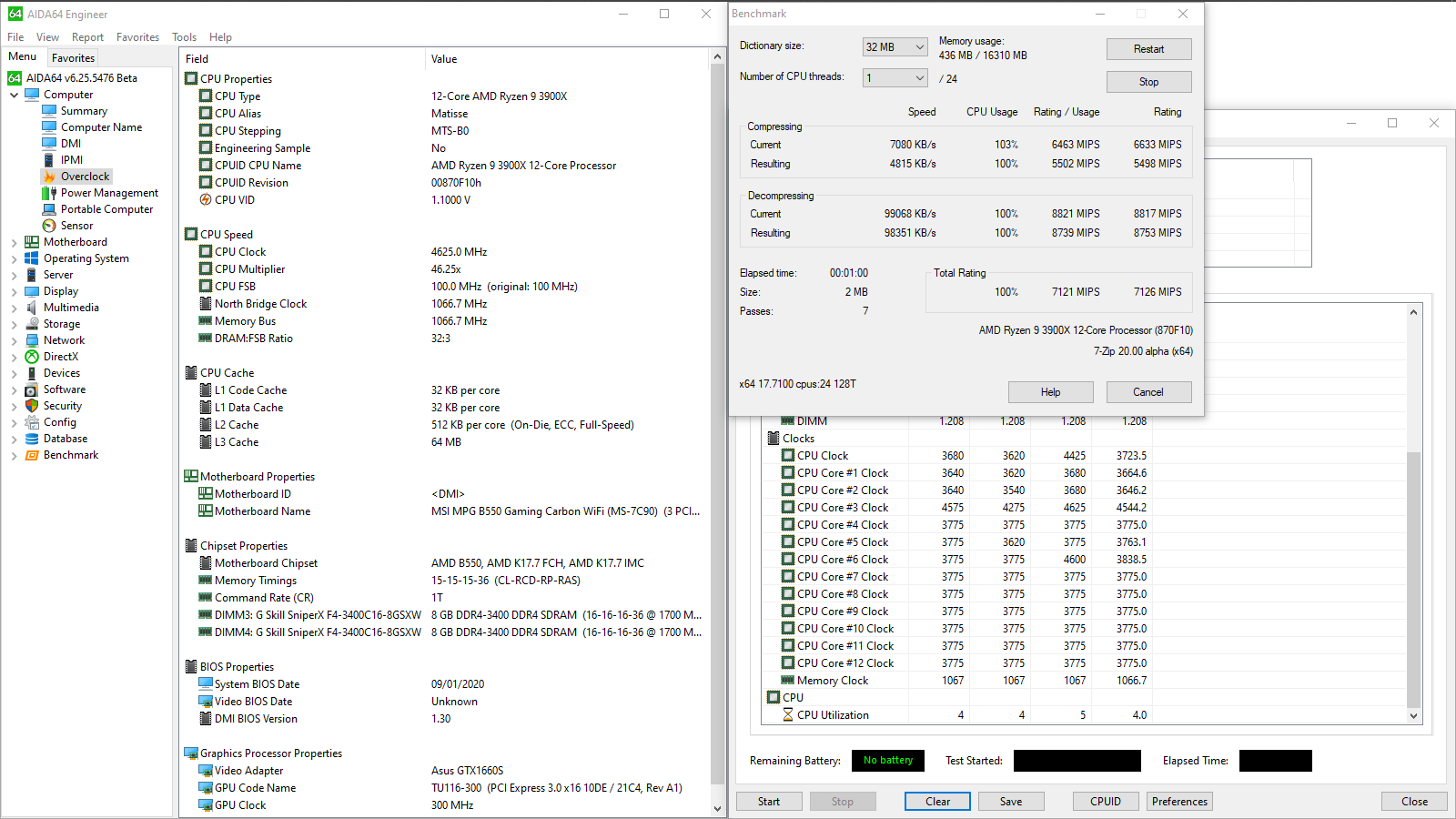

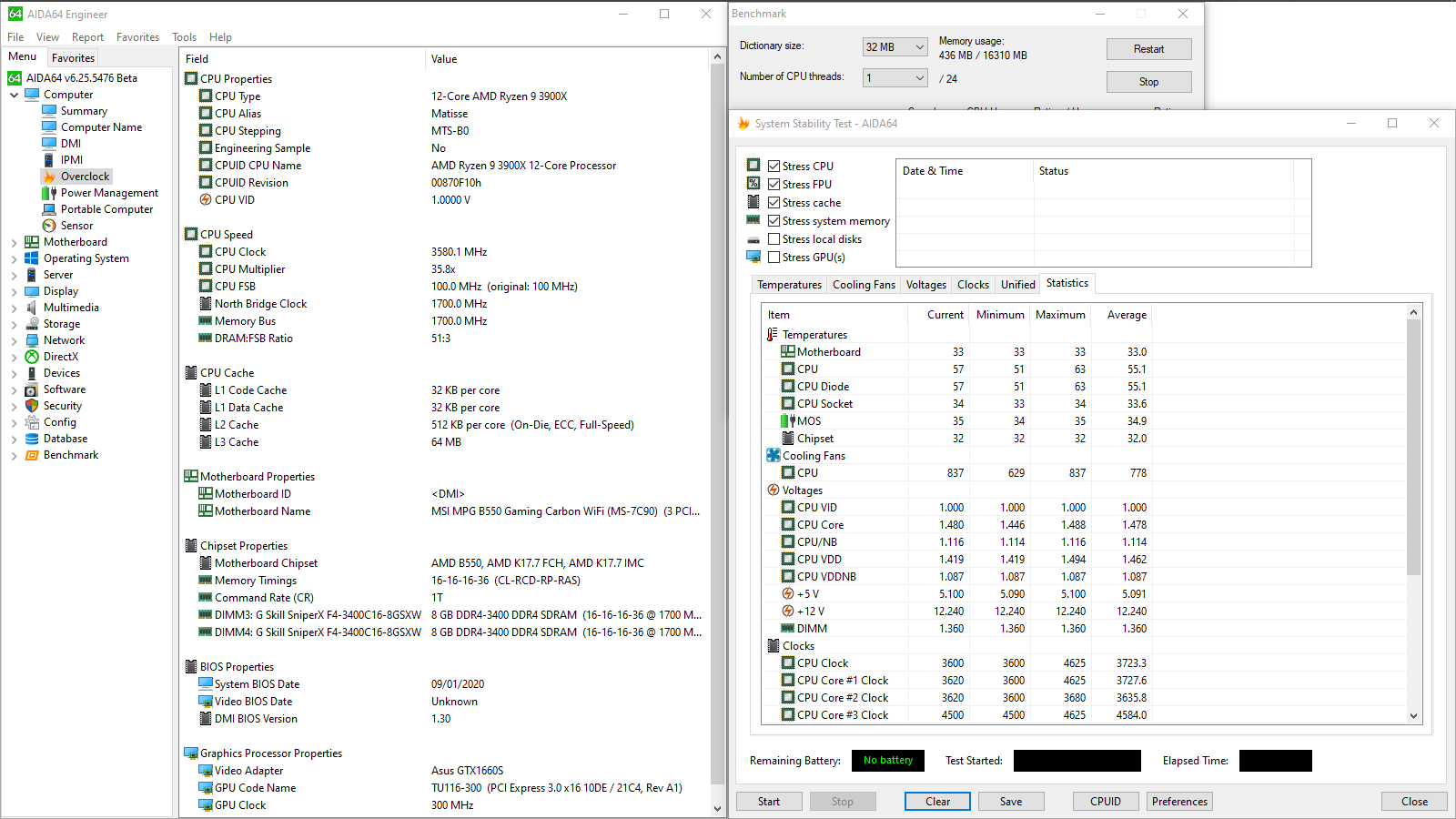

1/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (max) — 4625 МГц. CPU Diode (max) — 58 °C.
24/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (avg) — 4033–4131 МГц. CPU Diode (max) — 67 °C.

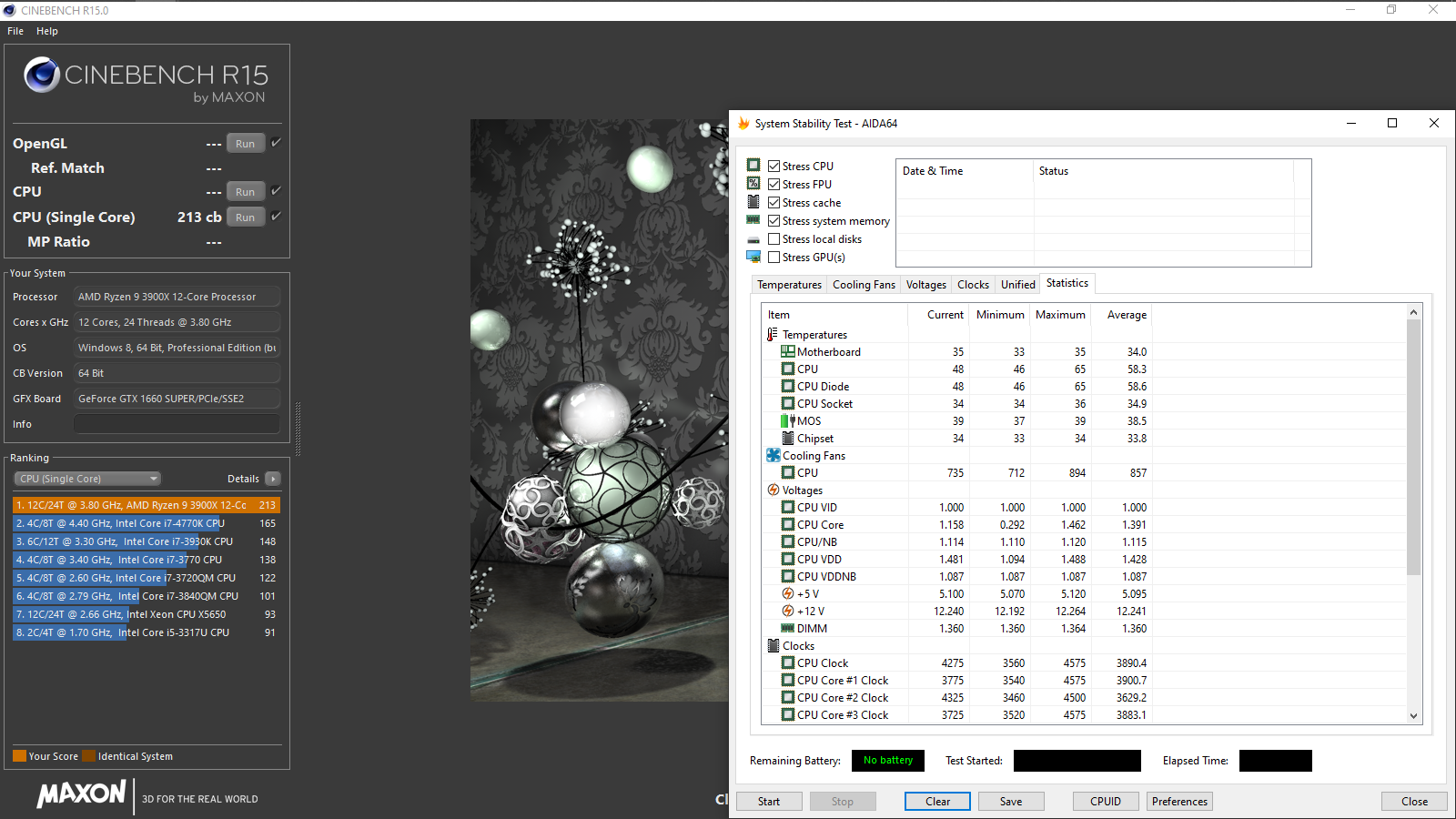

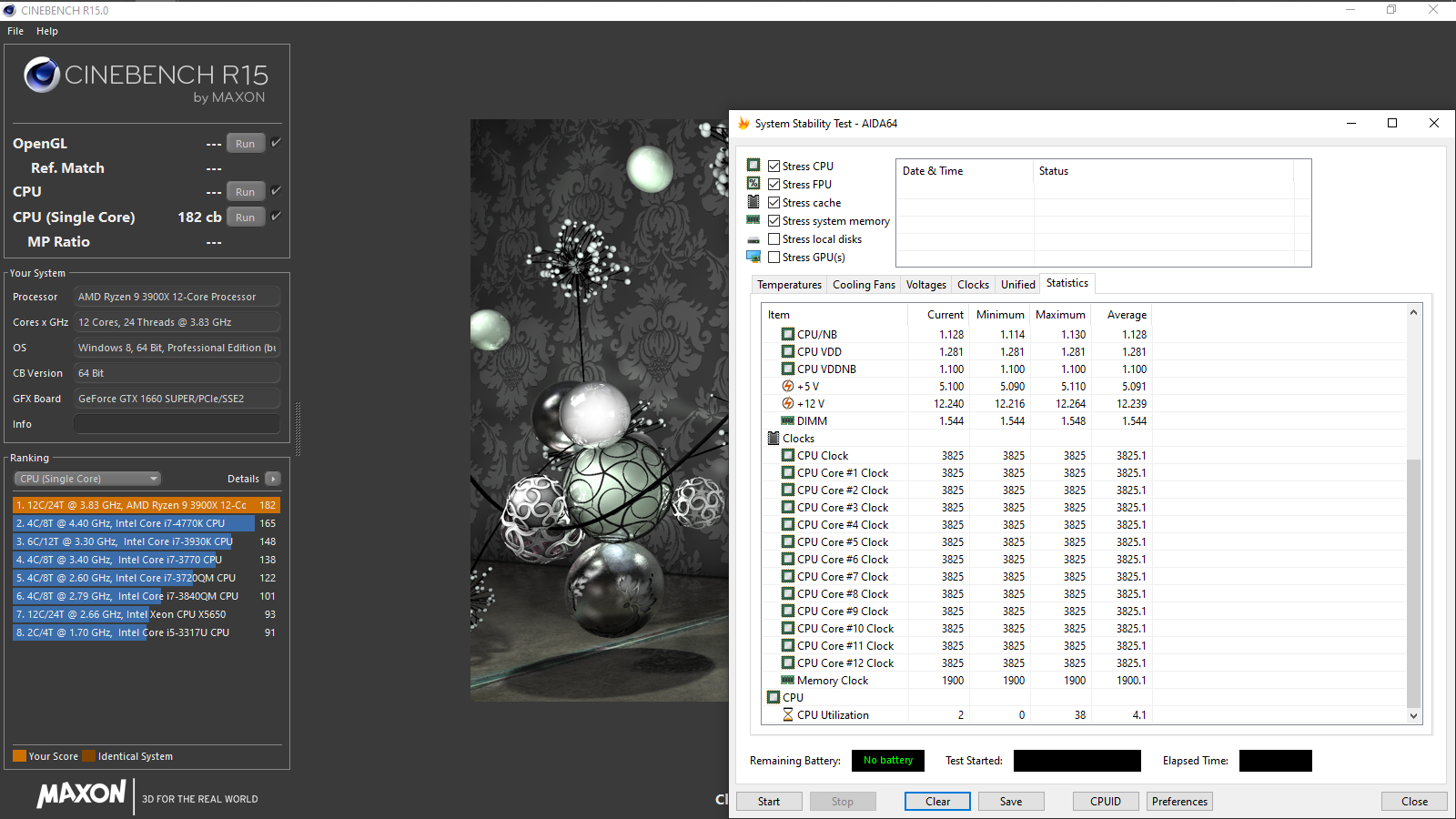

Cinebench R15 CPU (Single Core) — 213 cb. CPU VDD Voltage (avg) — 1,434 В. CPU Diode (avg) — 57,8 °C.
Cinebench R15 CPU — 3122 cb. CPU VDD Voltage (avg) — 1,224 В. CPU Diode (avg/max) — 63,9/71 °C.

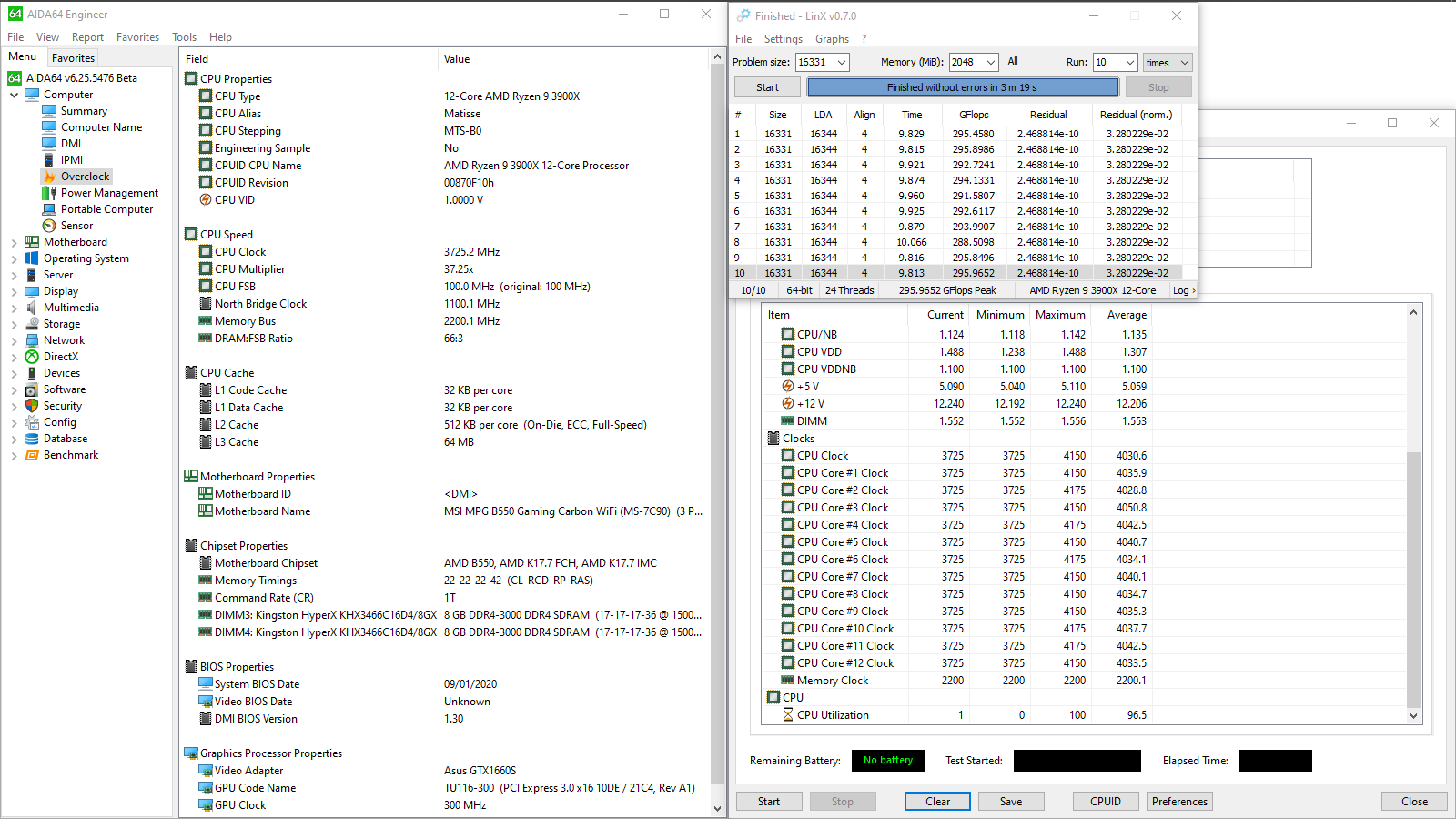

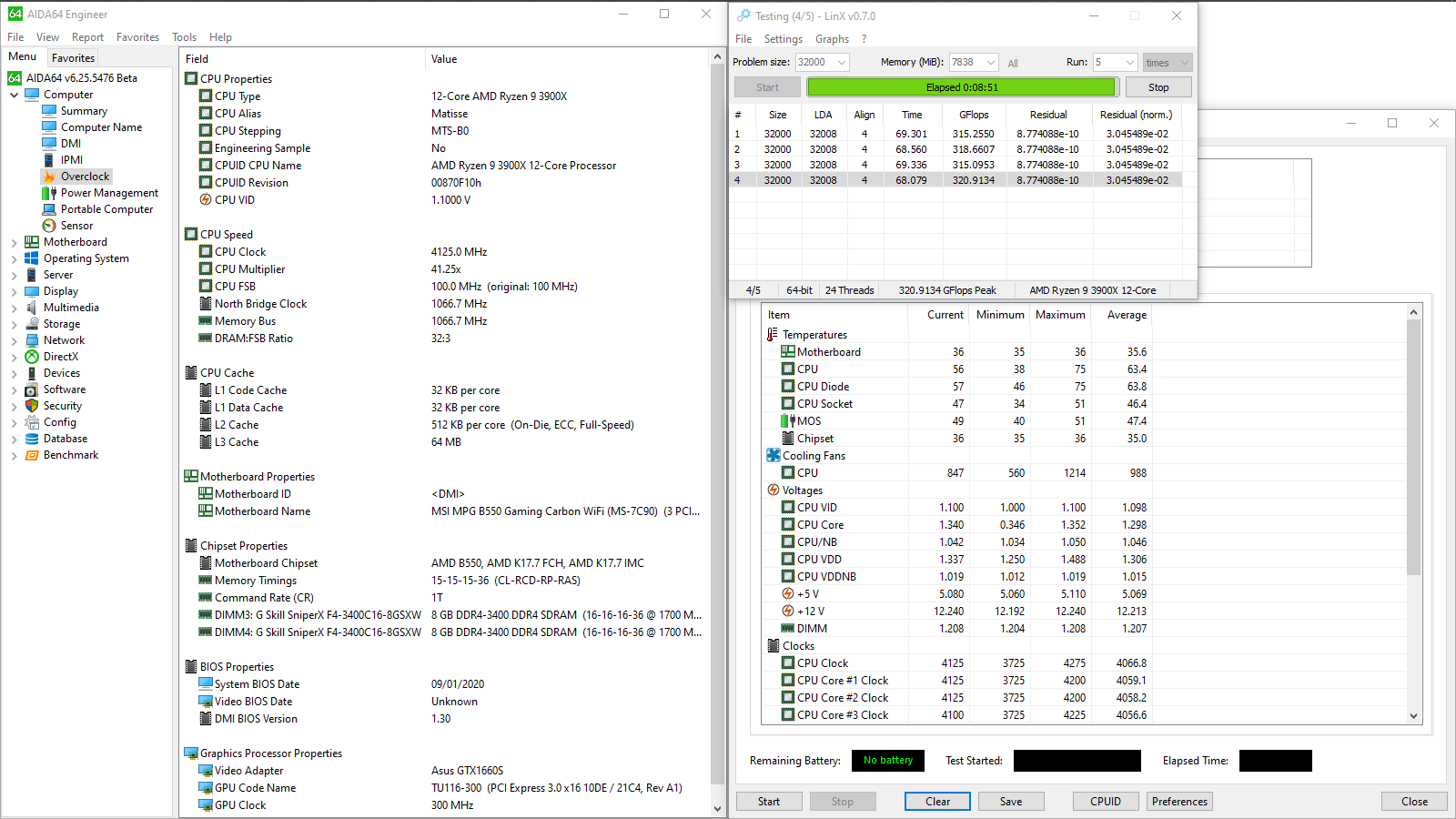

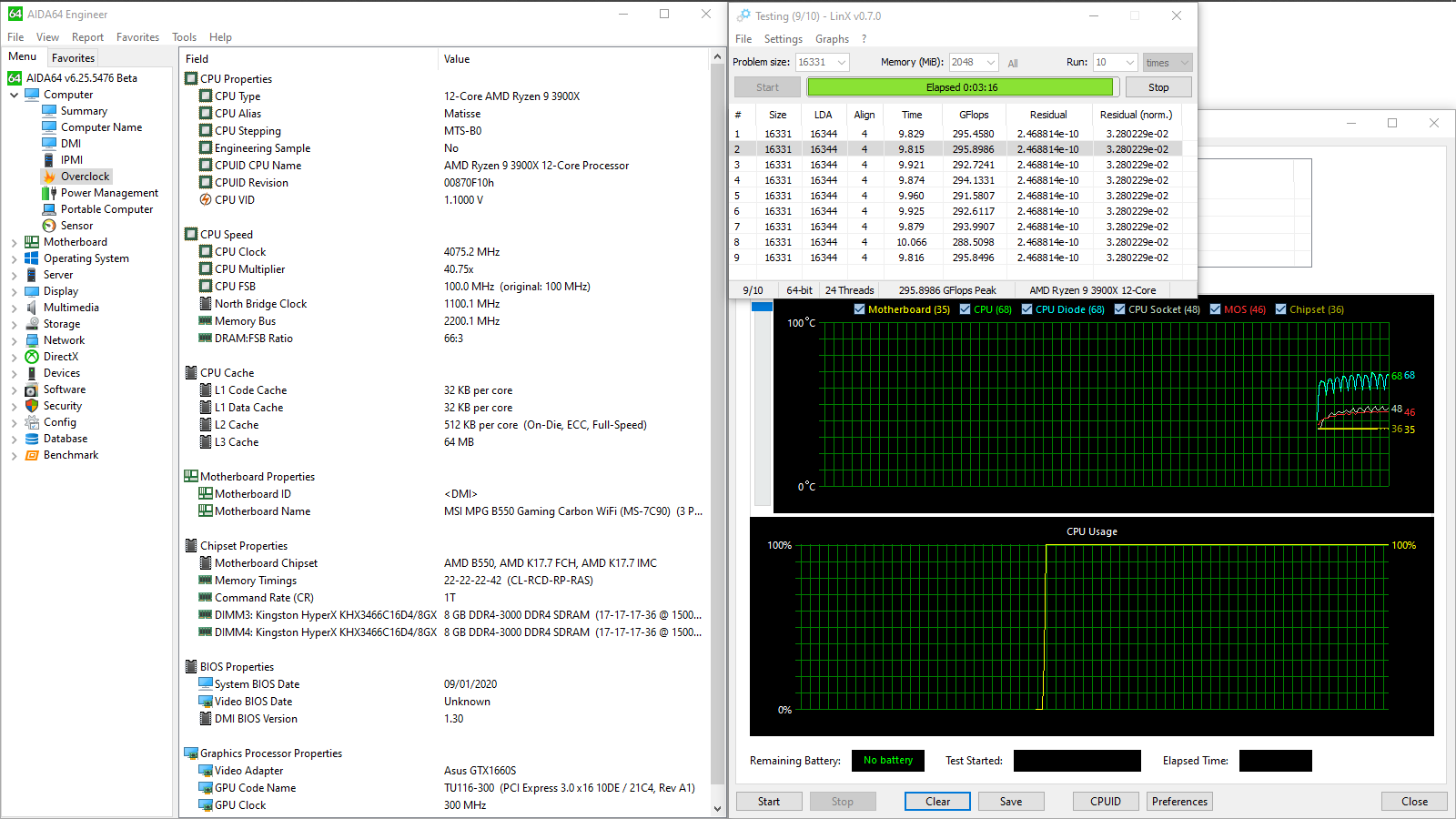

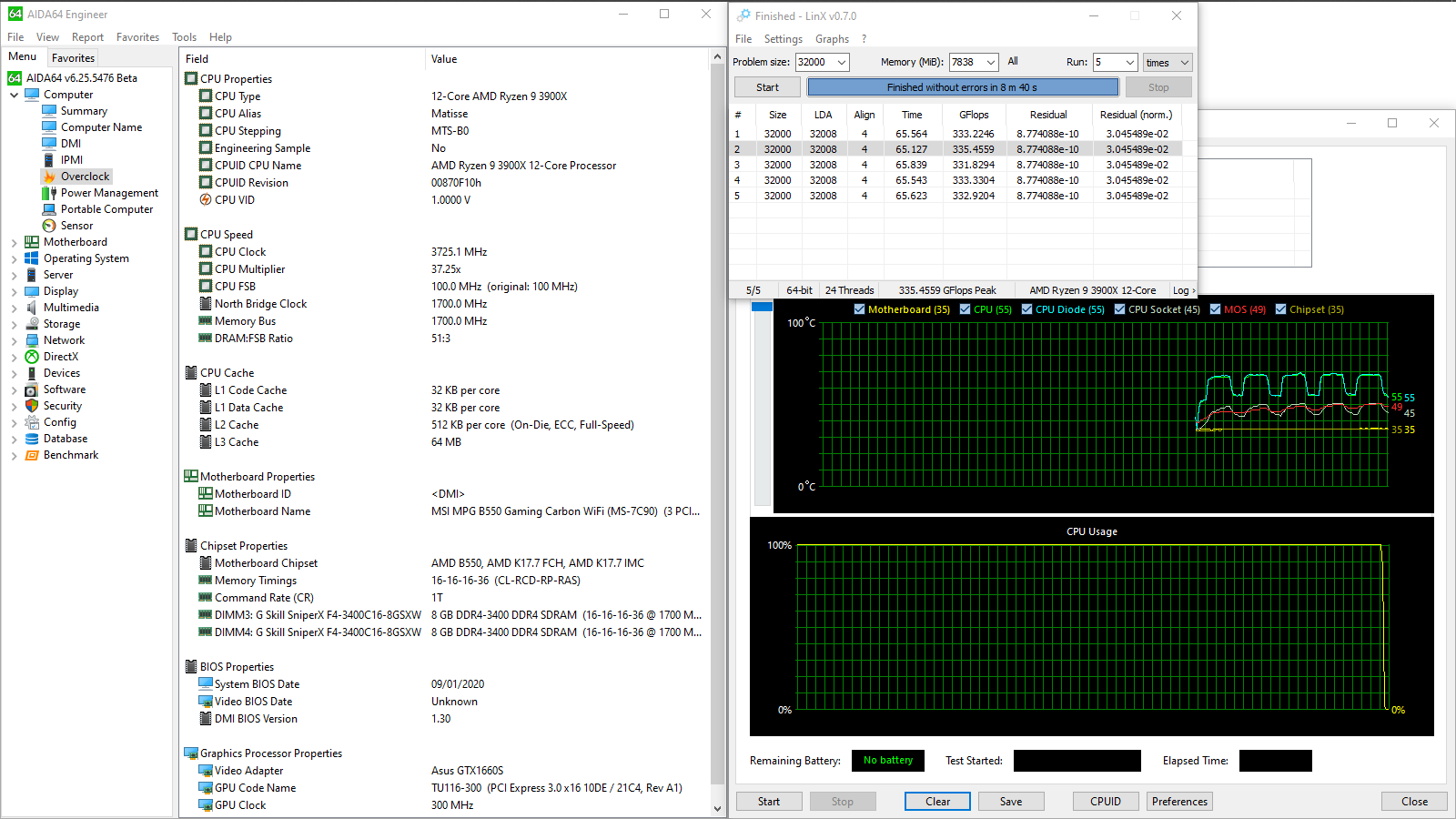

LinX v0.7.0 (5 Runs, Problem size: 32000). VRM Sensor (max) — 51 °C. CPU Diode (avg/max) — 63,8/75 °C.

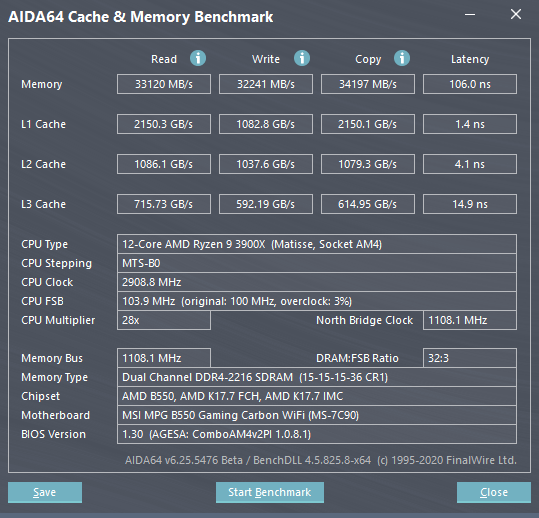

GFlops Peak — 320,91. AIDA64 Cache & Memory Benchmark Latency — 100,6 ns. CPU Clock (peak) — 4650 МГц.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

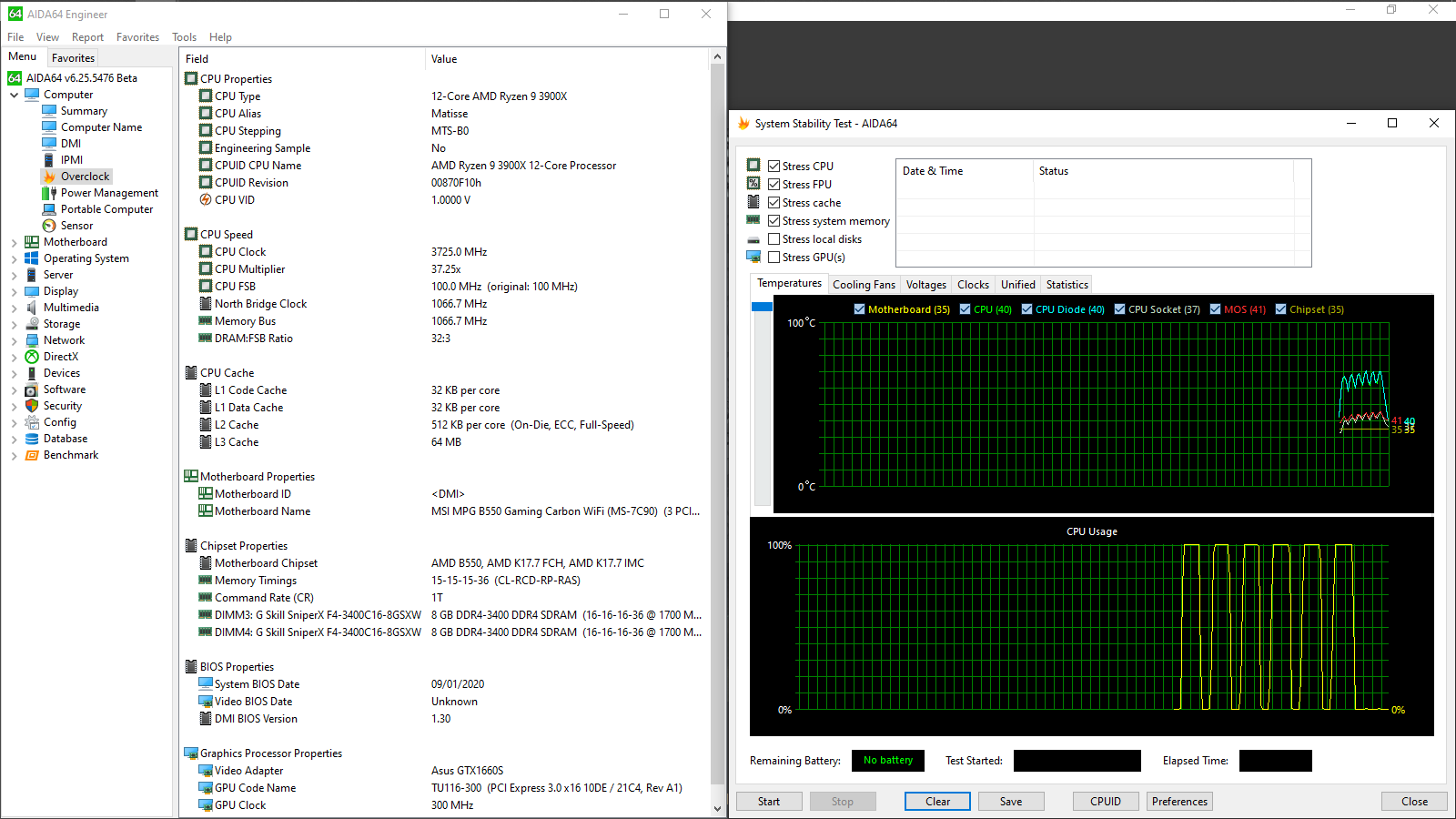

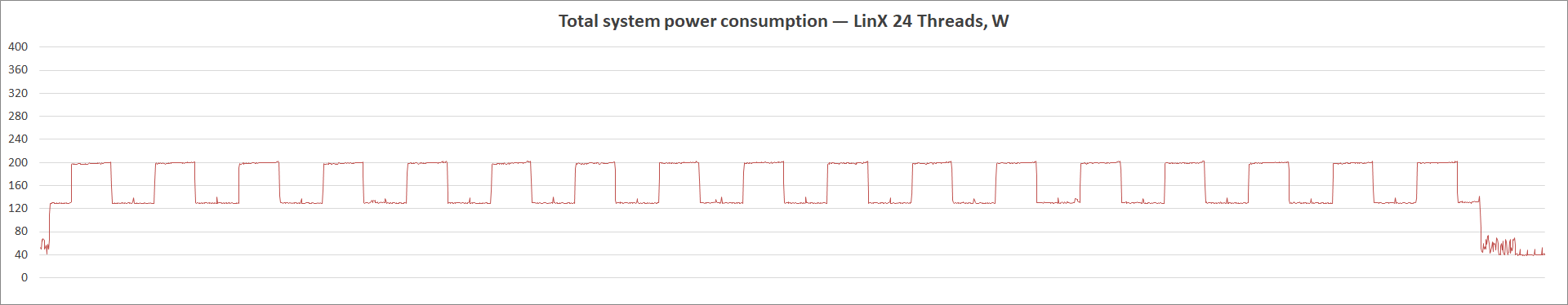

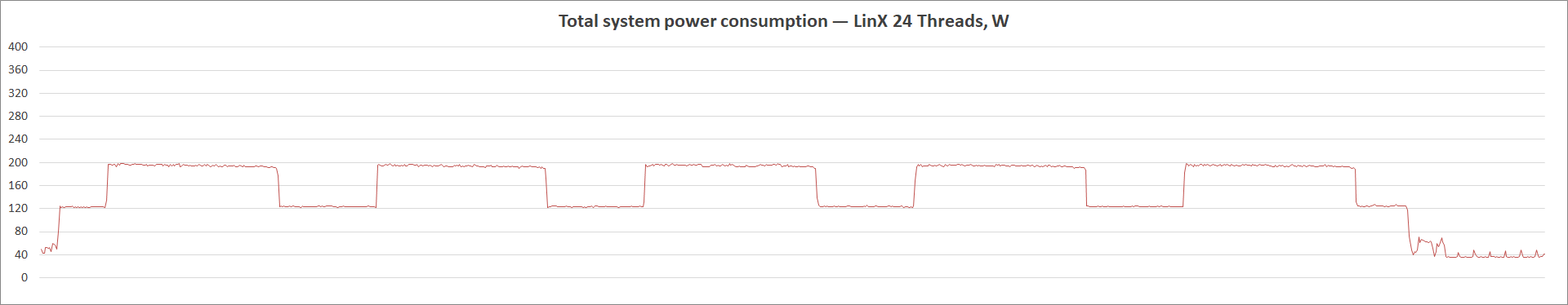

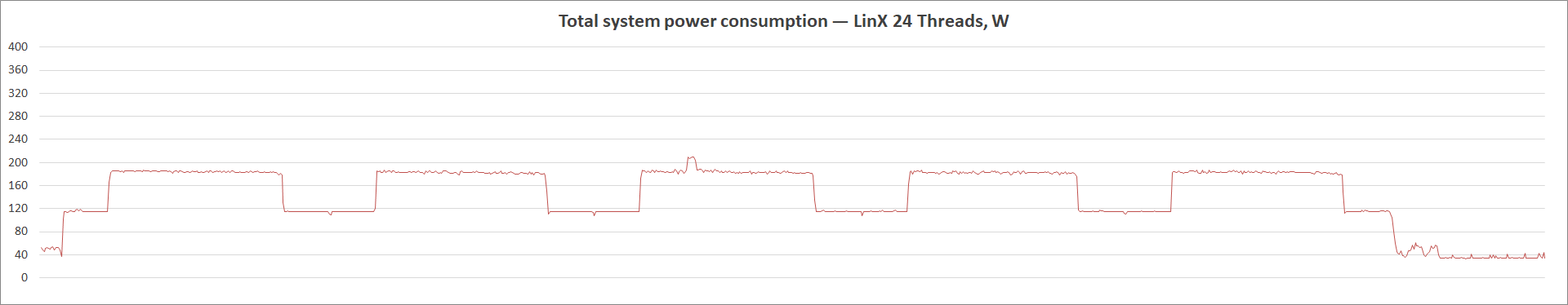

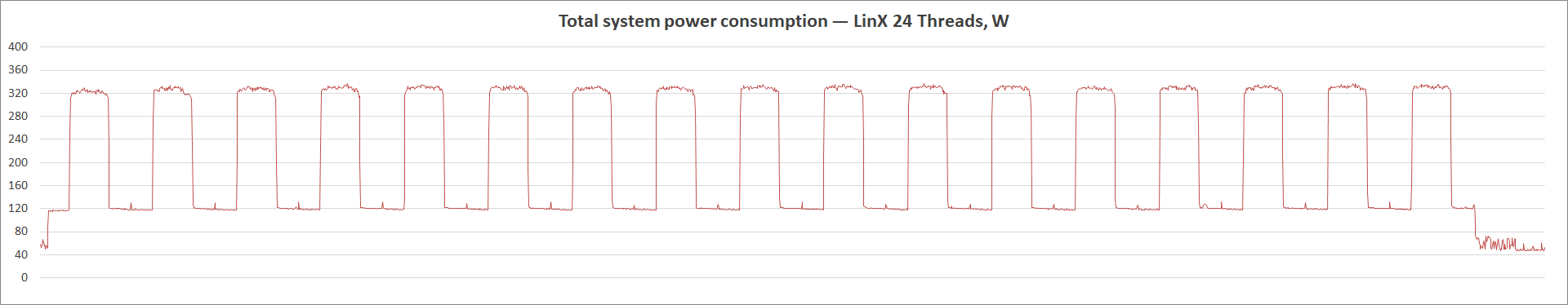

Граничные уровни потребления энергии — 33–188 Вт. Продуктивность системы — высокая, ЦП работает как ему и полагается.

MSI MPG B550 Gaming Carbon WiFi

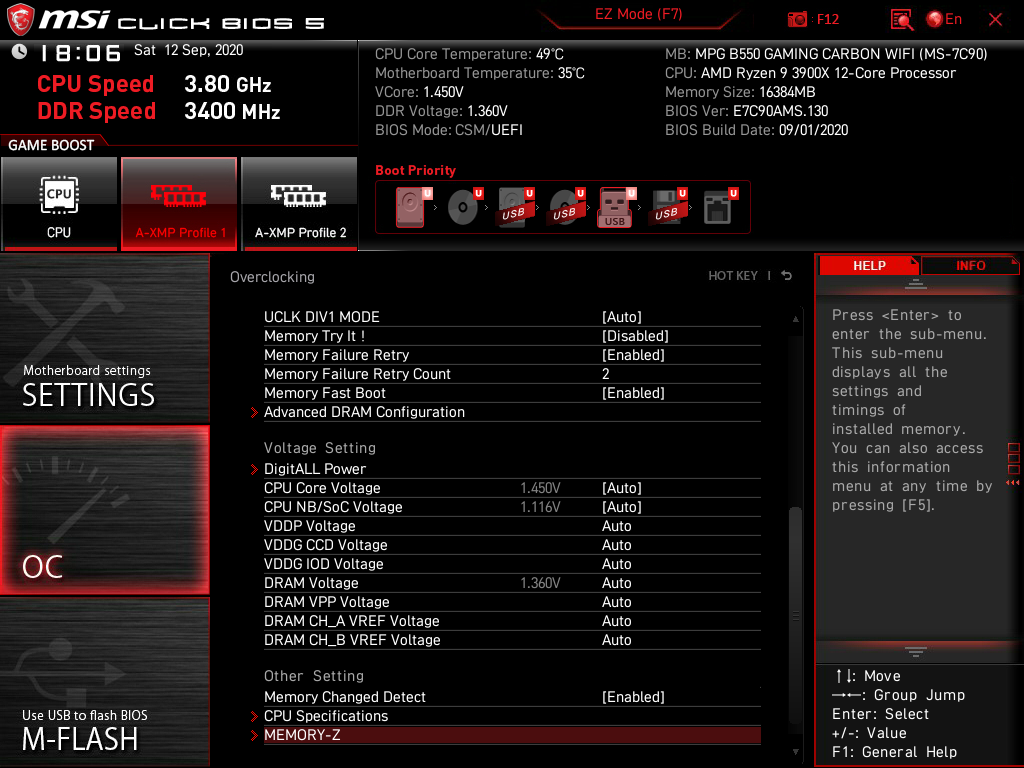

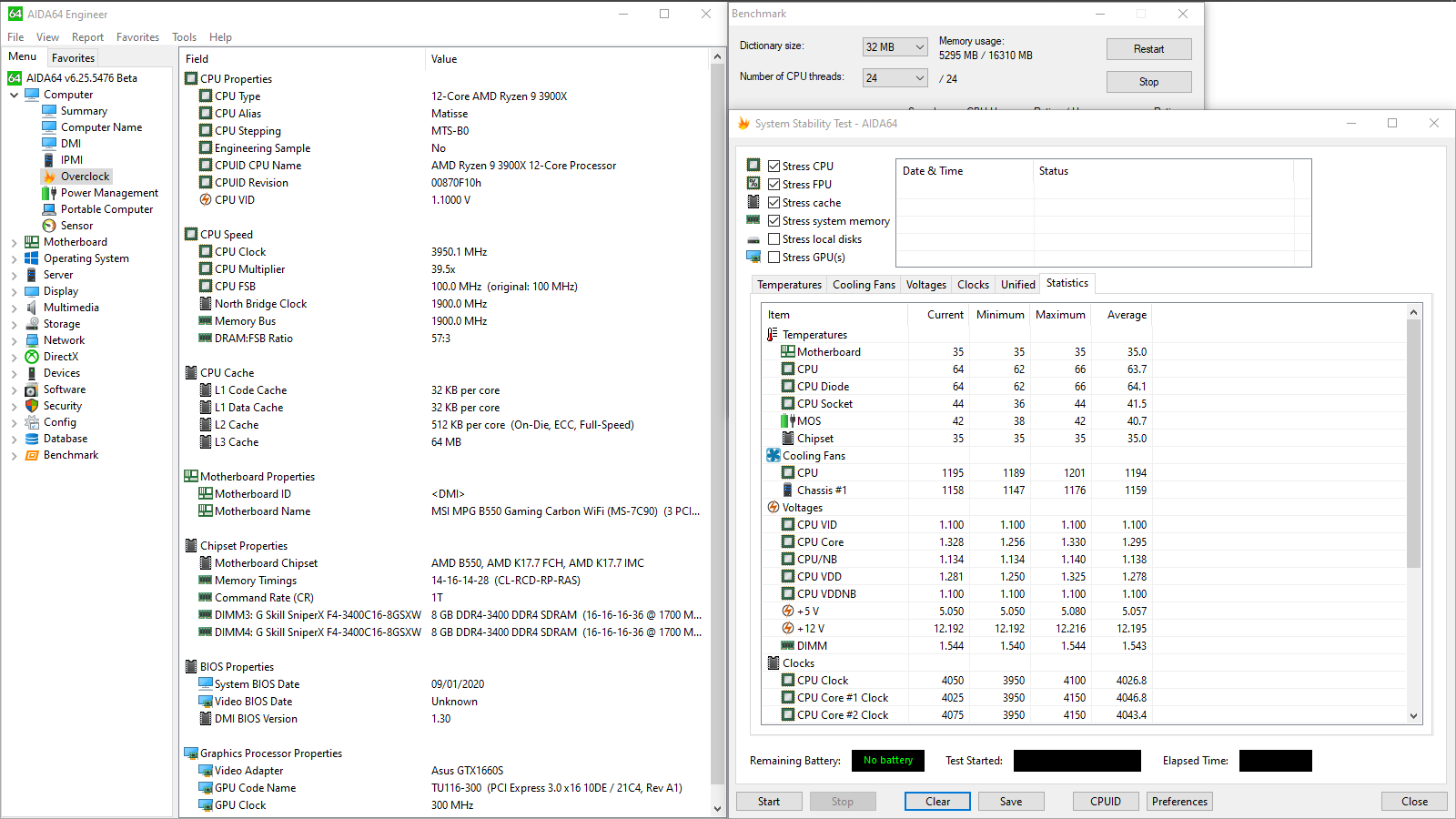

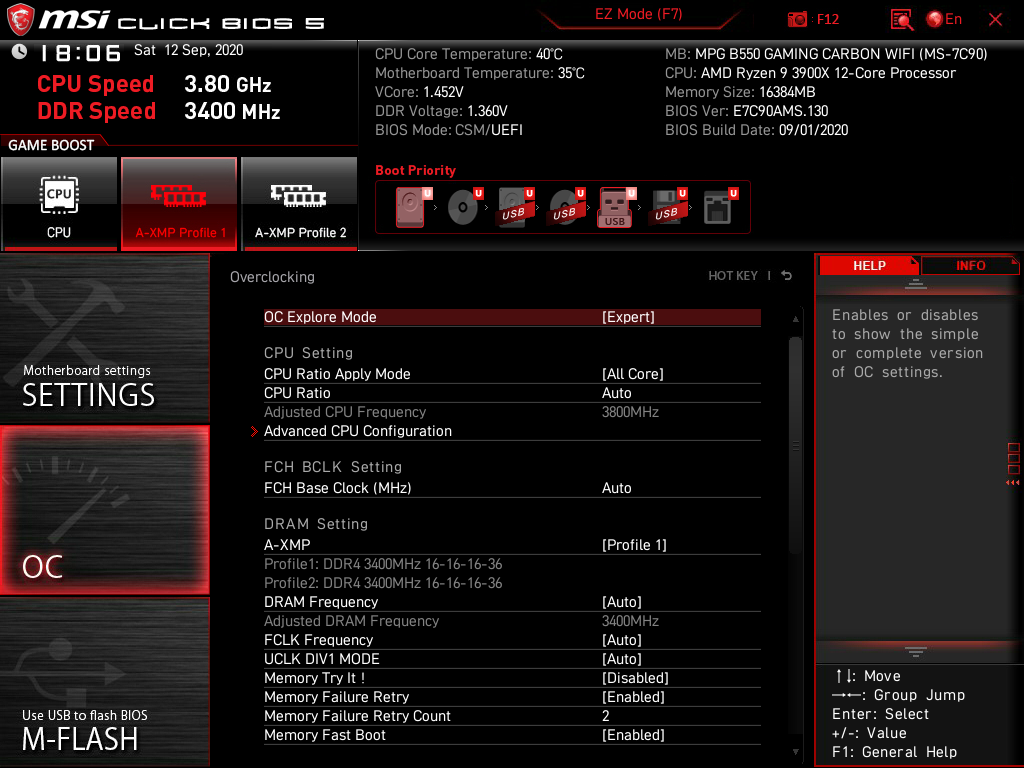

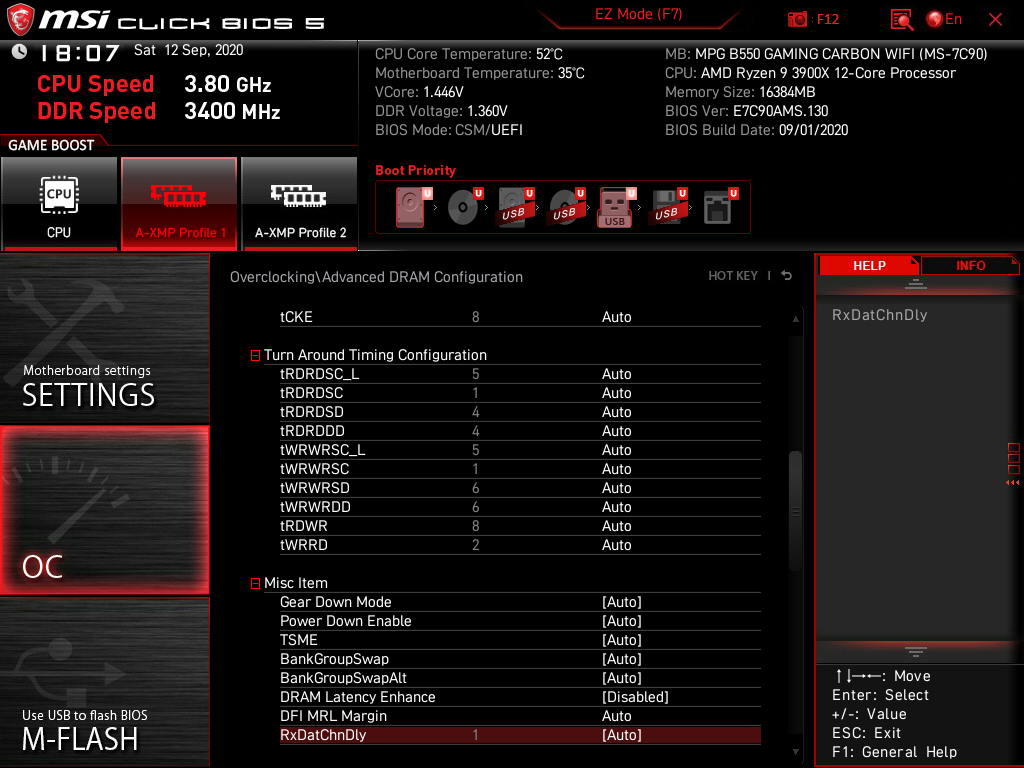

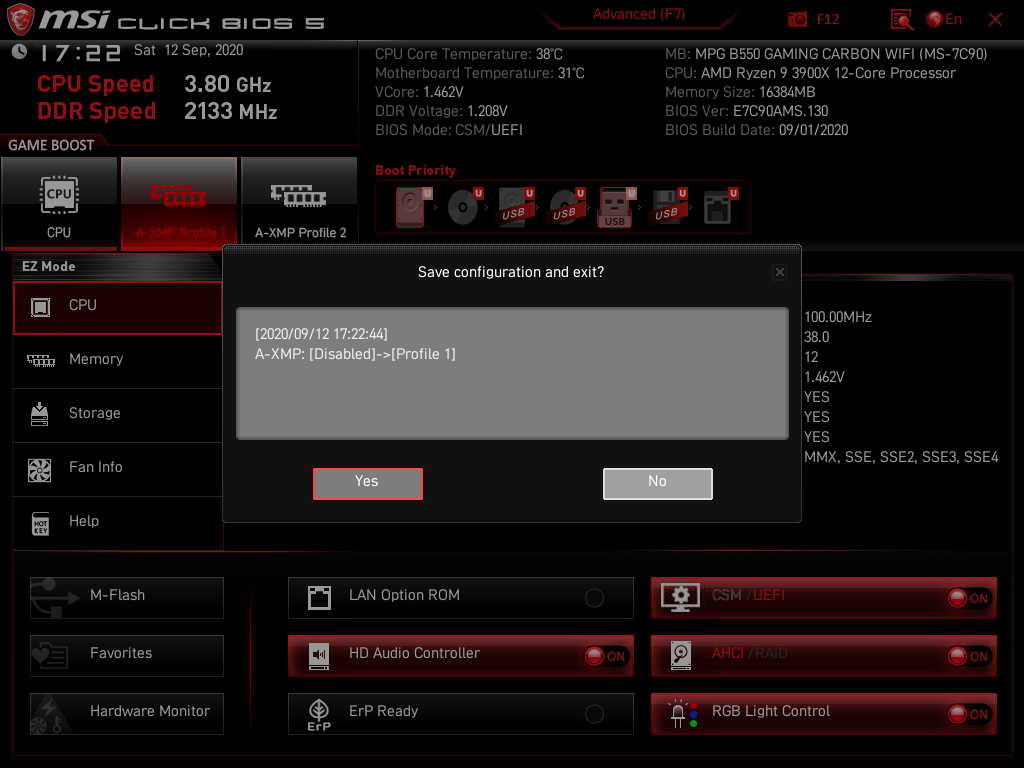

Активация XMP (A-XMP): Memory Frequency — 3400 МГц, DRAM Voltage — 1,36 В, SOC Voltage — 1,116 В.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

1/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (max) — 4625 МГц. CPU Diode (max) — 63 °C.
24/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (avg) — 4066–4127 МГц. CPU Diode (max) — 67 °C.
Cinebench R15 CPU (Single Core) — 213 cb. CPU VDD Voltage (avg) — 1,428 В. CPU Diode (avg) — 58,6 °C.
Cinebench R15 CPU — 3134 cb. CPU VDD Voltage (avg) — 1,252 В. CPU Diode (avg/max) — 64,1/70 °C.

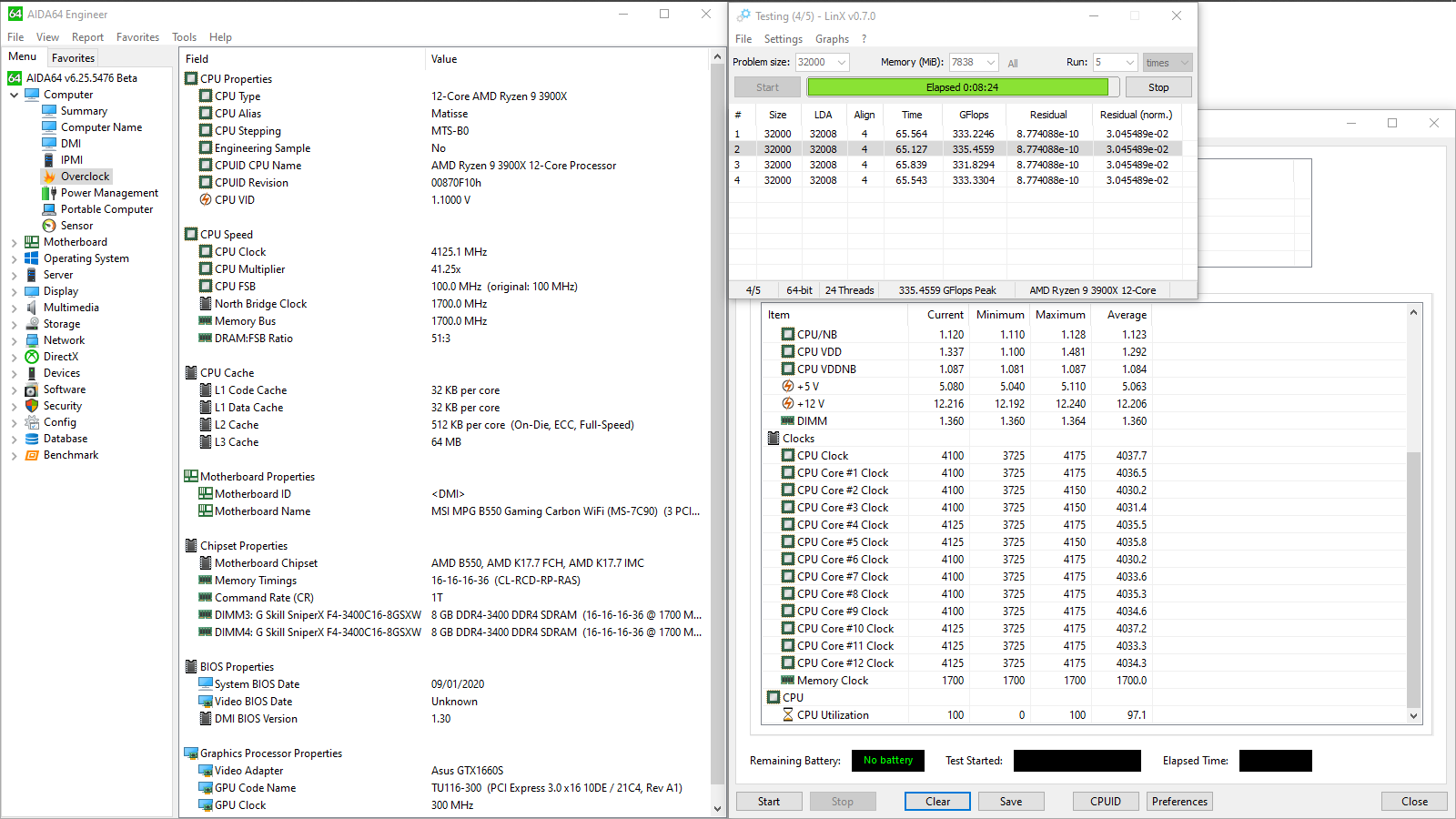

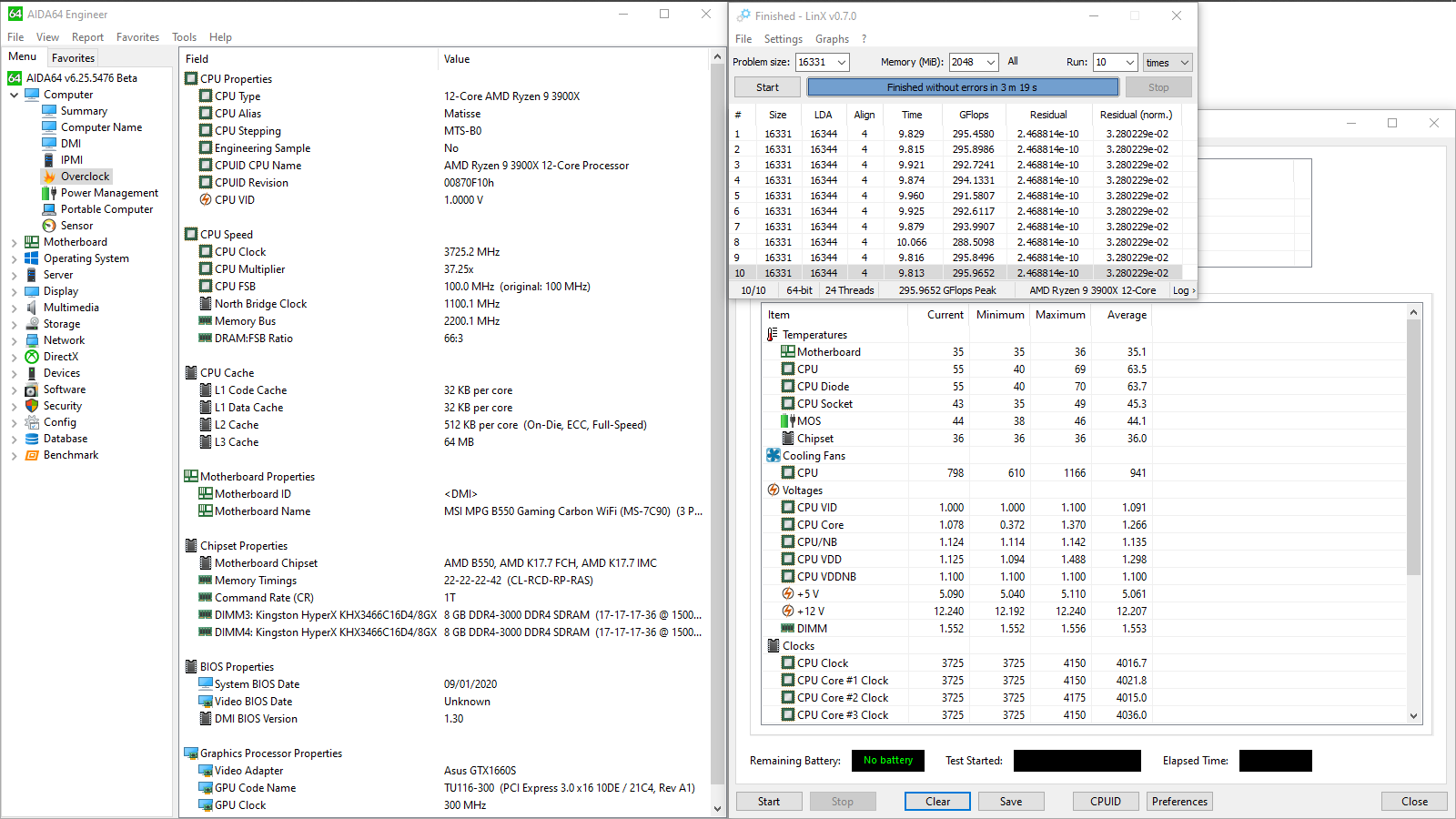

LinX v0.7.0 (5 Runs, Problem size: 32000). VRM Sensor (max) — 51 °C. CPU Diode (avg/max) — 63,4/70 °C.
GFlops Peak — 335,46. AIDA64 Cache & Memory Benchmark Latency — 69,7 ns. CPU Clock (peak) — 4650,1 МГц.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

Граничные уровни потребления энергии — 36–198 Вт. Произошёл ожидаемый рост производительности подсистемы памяти и, как следствие, видно ускорение в LinX.

MSI MPG B550 Gaming Carbon WiFi

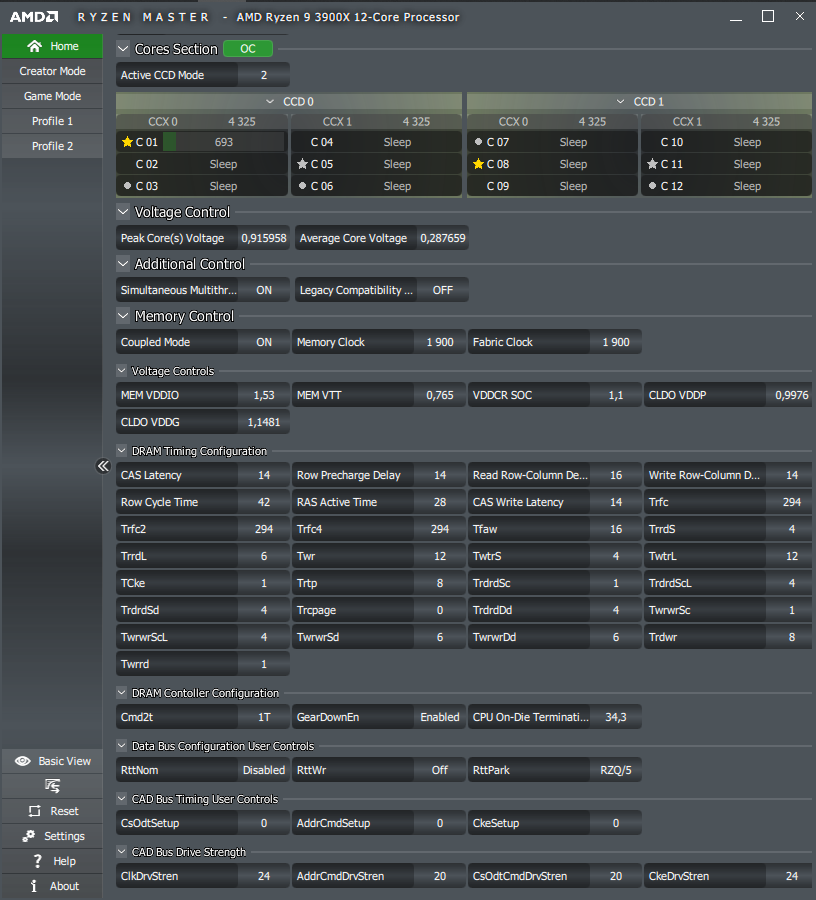

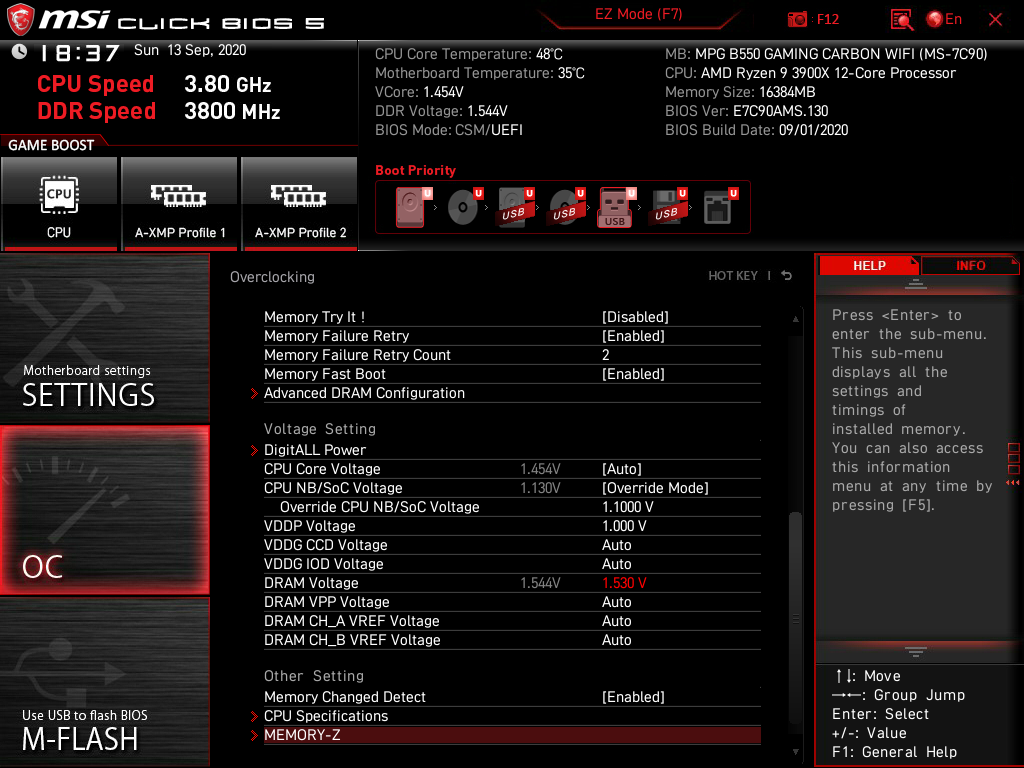

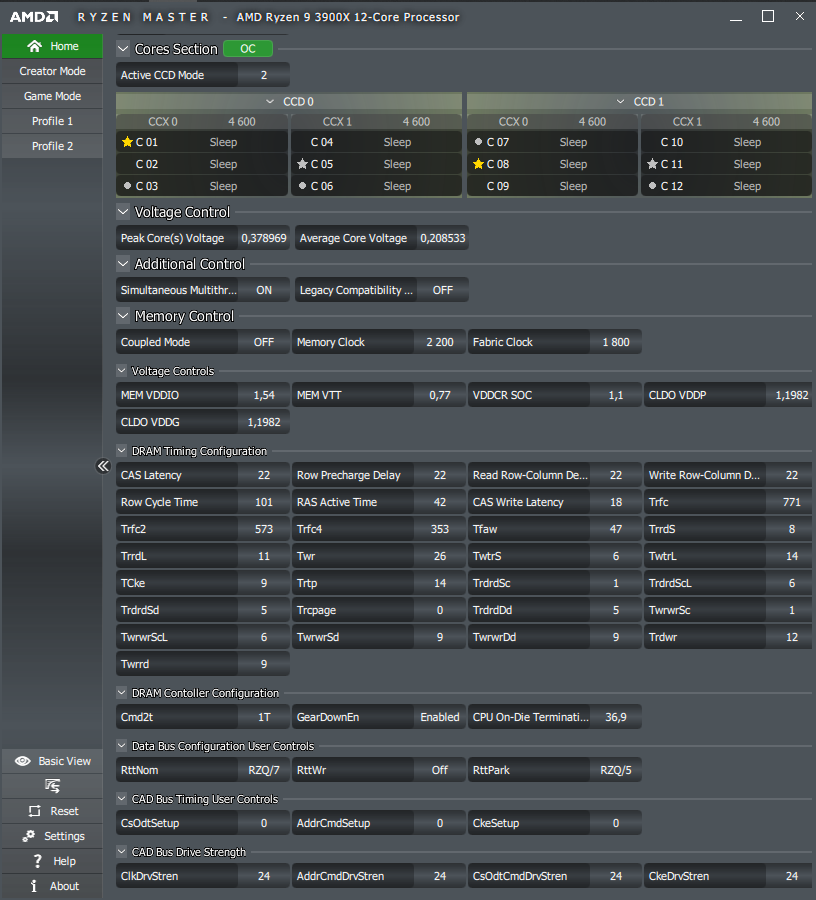

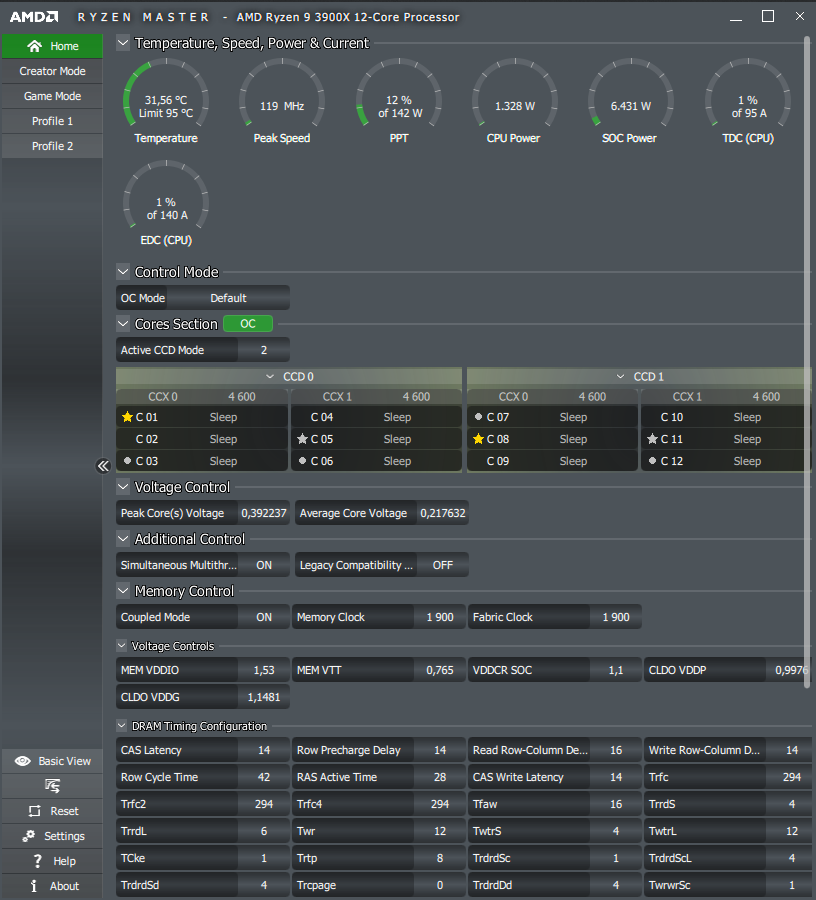

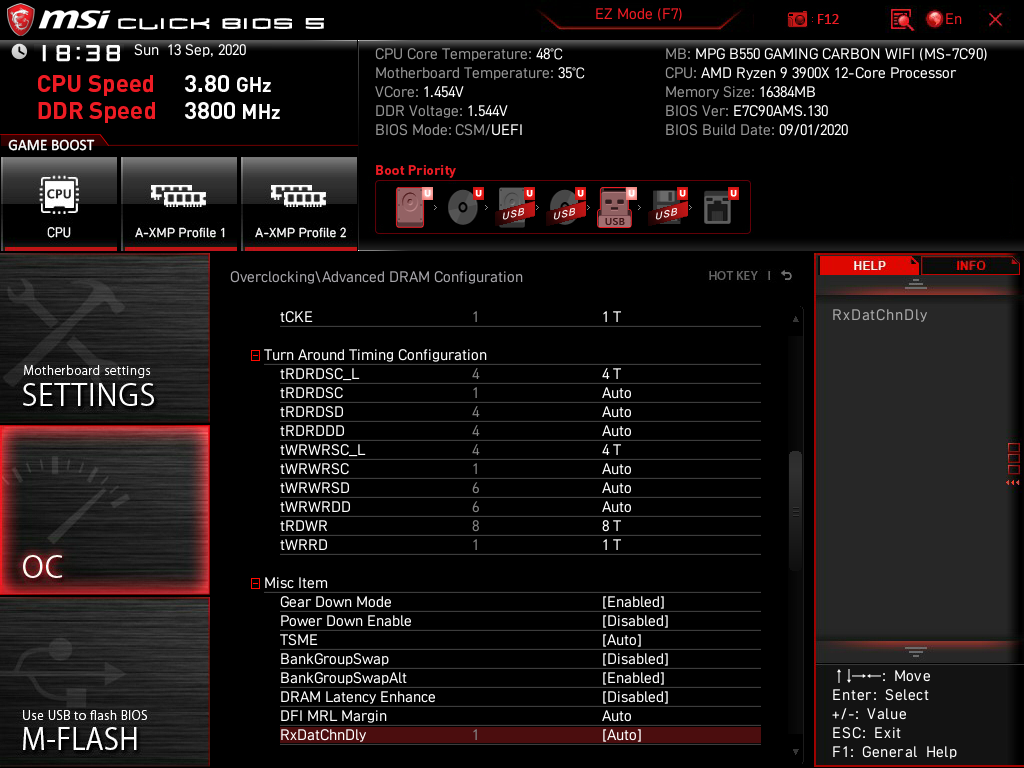

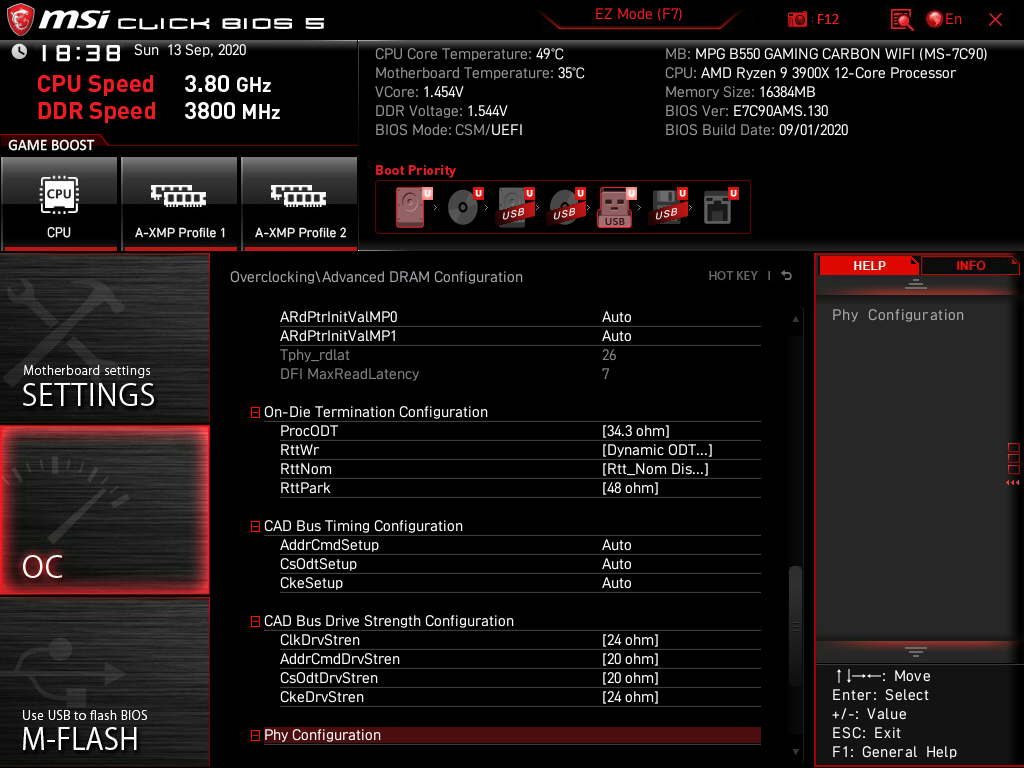

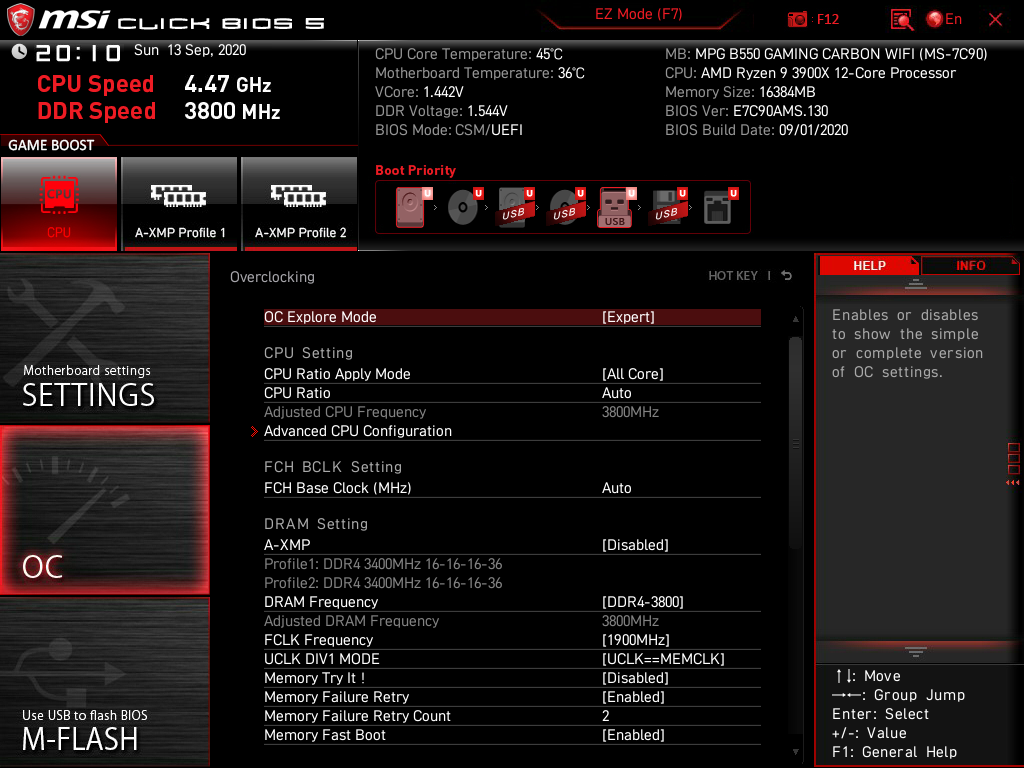

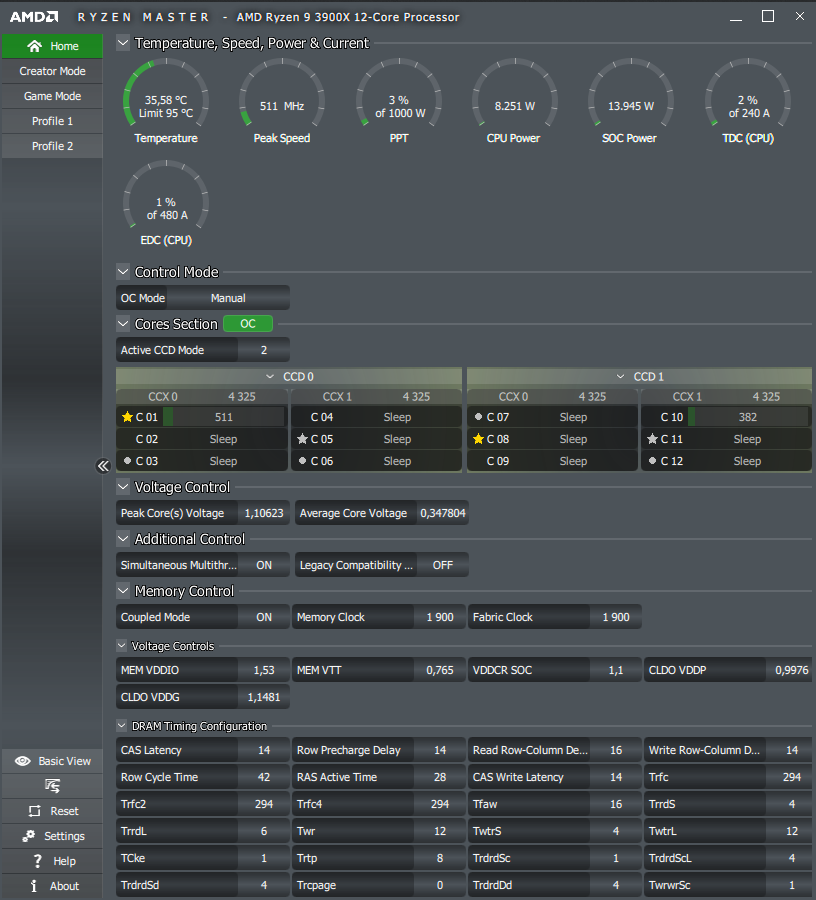

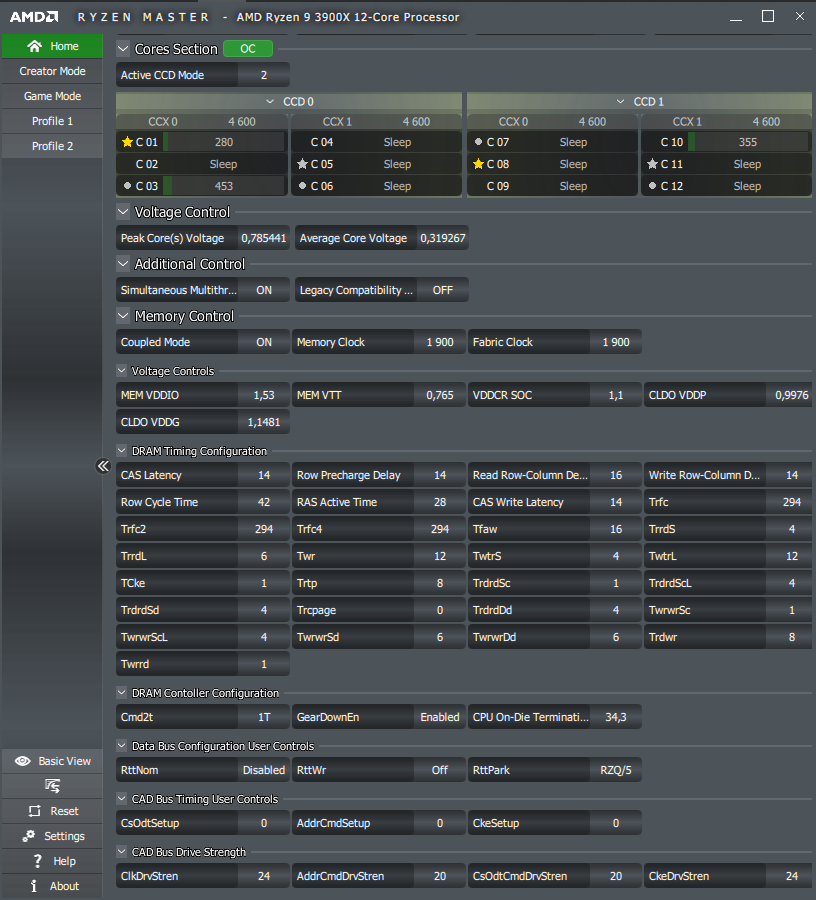

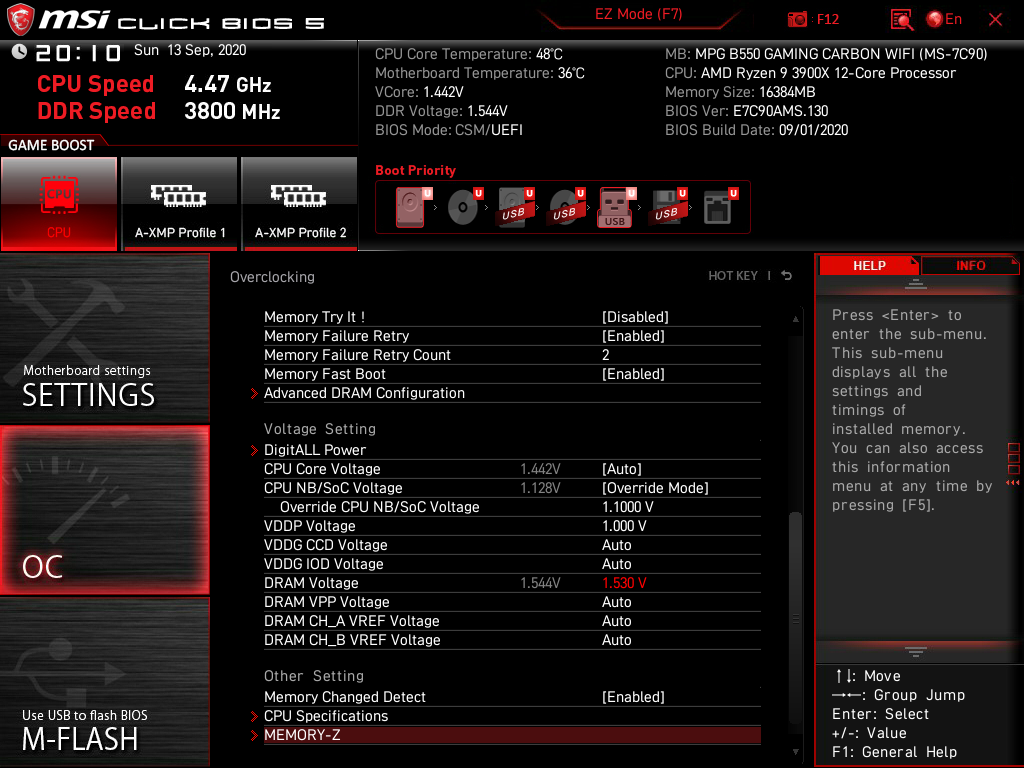

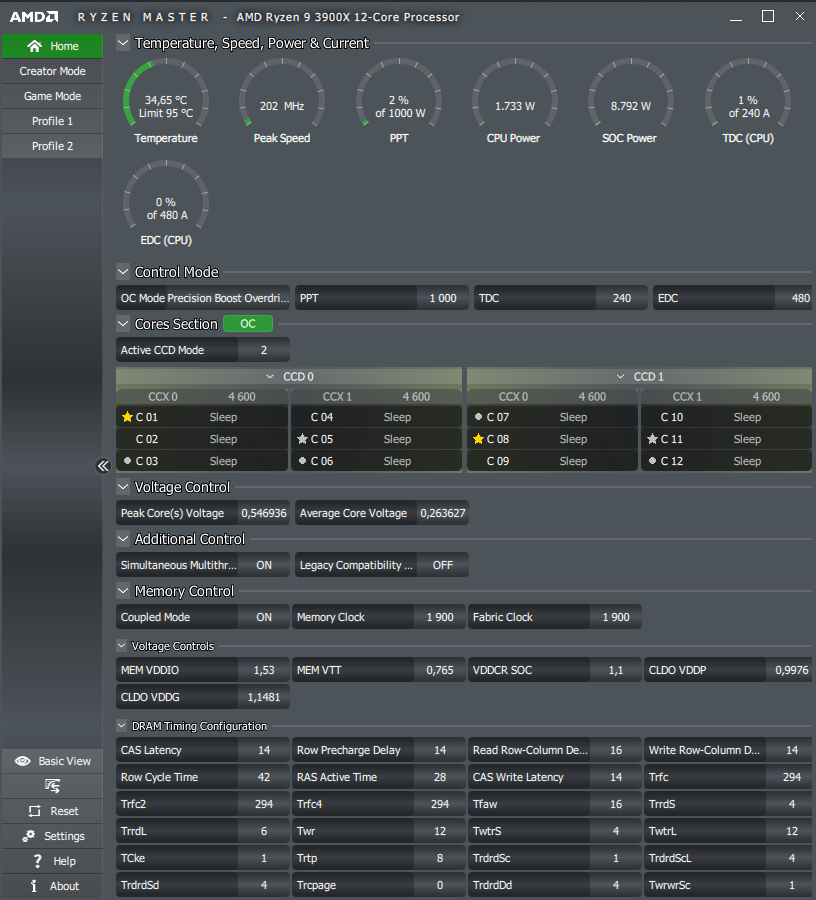

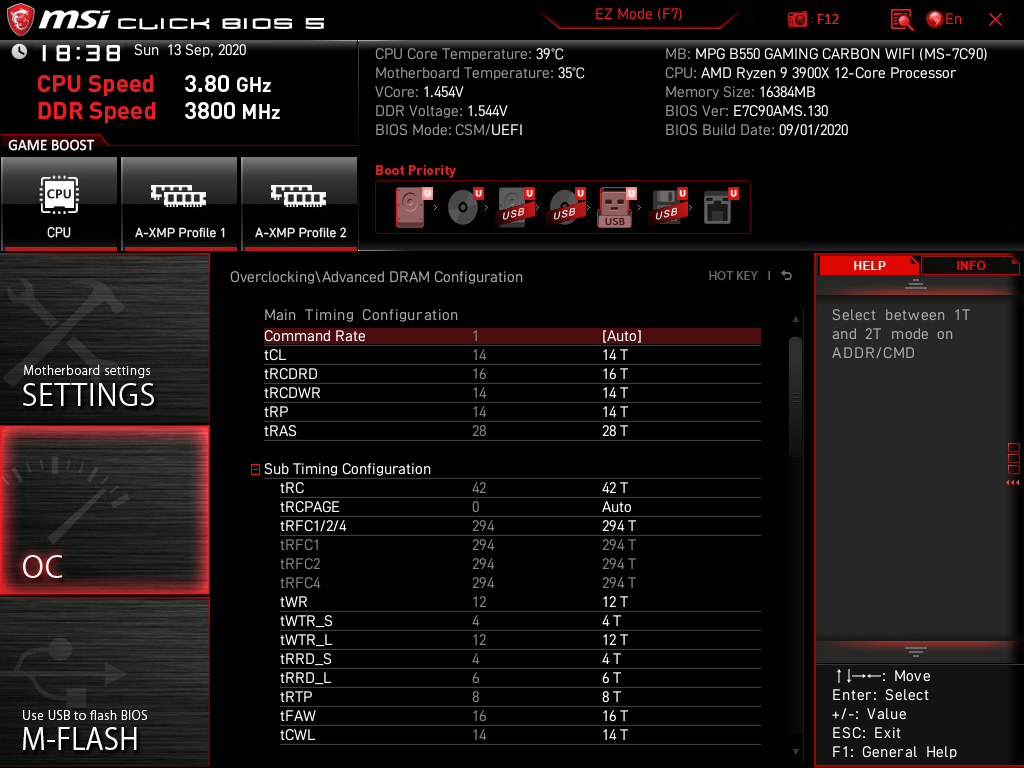

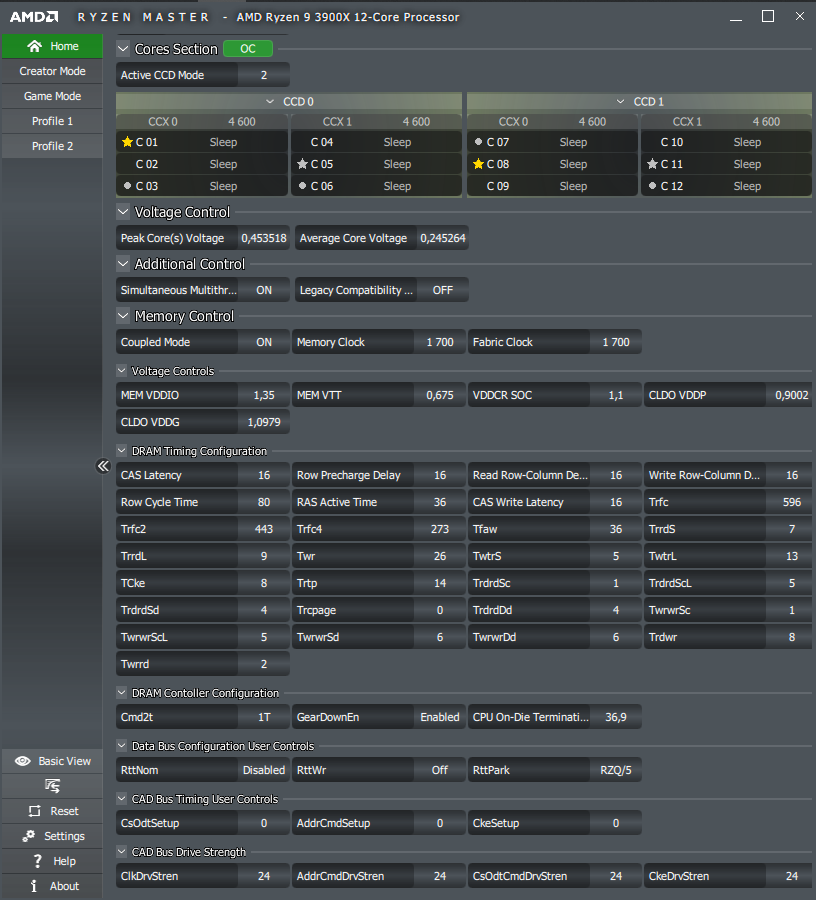

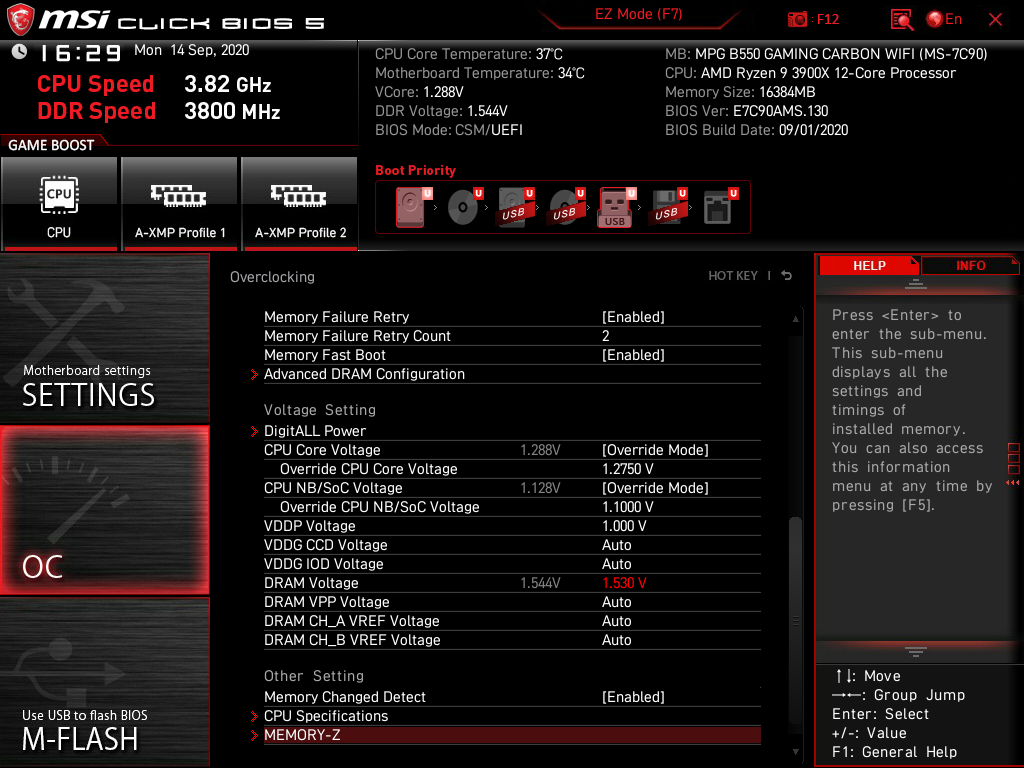

Разгон ОЗУ: Memory Frequency — 3800 МГц, DRAM Voltage — 1,53 В, SOC Voltage — 1,1 В, SOС LLC — Mode 2, CPU Fan — максимальные обороты. Общий подход такой же, как и в обзоре ASUS ROG Crosshair VIII Formula.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

Дополнительный вентилятор работал с зафиксированным вручную напряжением на уровне ≈ 5 В, что вылилось в близкие к 1200 об/мин цифры, чего было вполне достаточно для безошибочного функционирования системы в плановых стресс-тестах.

1/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (max) — 4625 МГц. CPU Diode (max) — 59 °C.
24/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (avg) — 4046–4116 МГц. CPU Diode (max) — 69 °C.

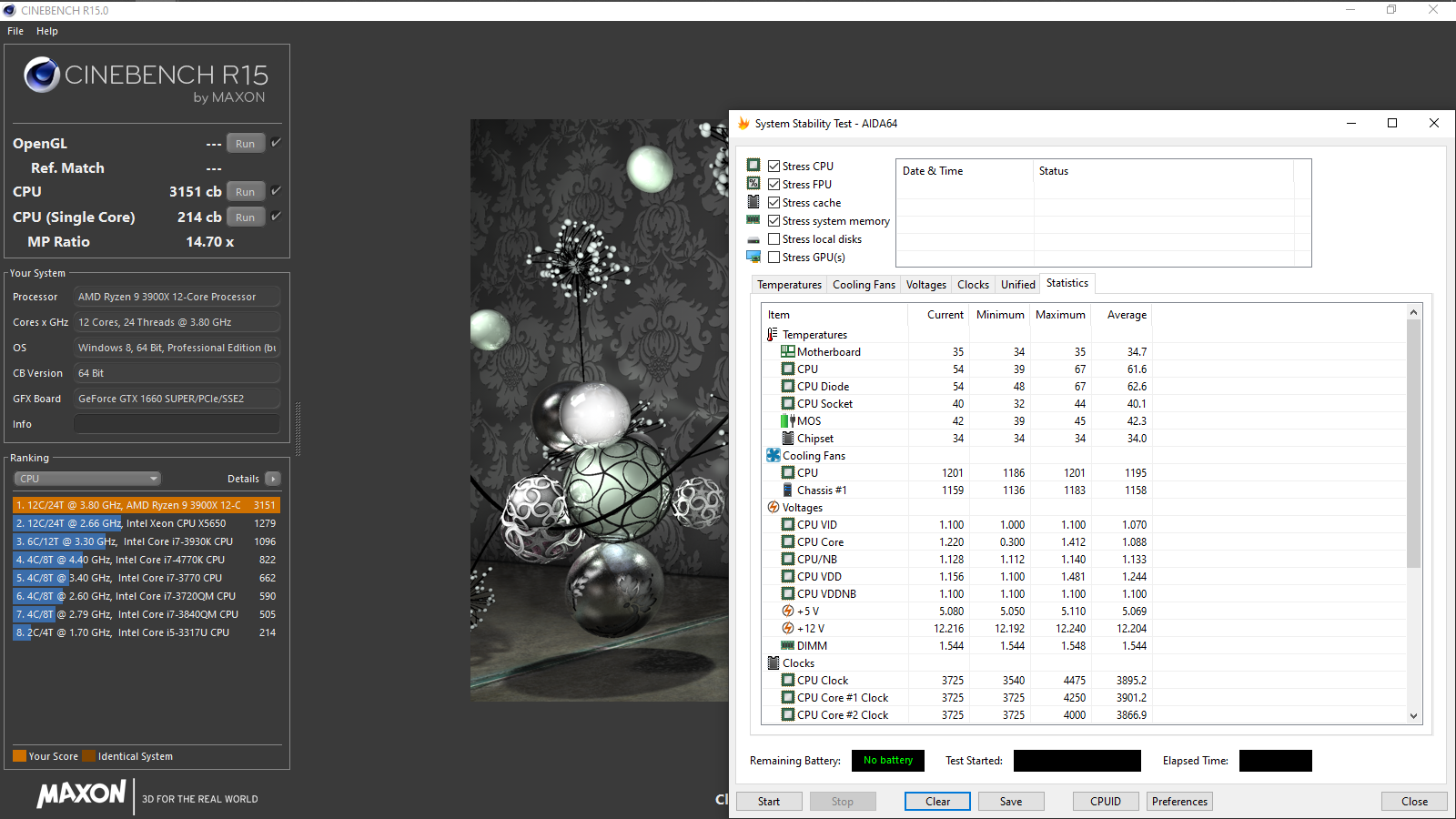

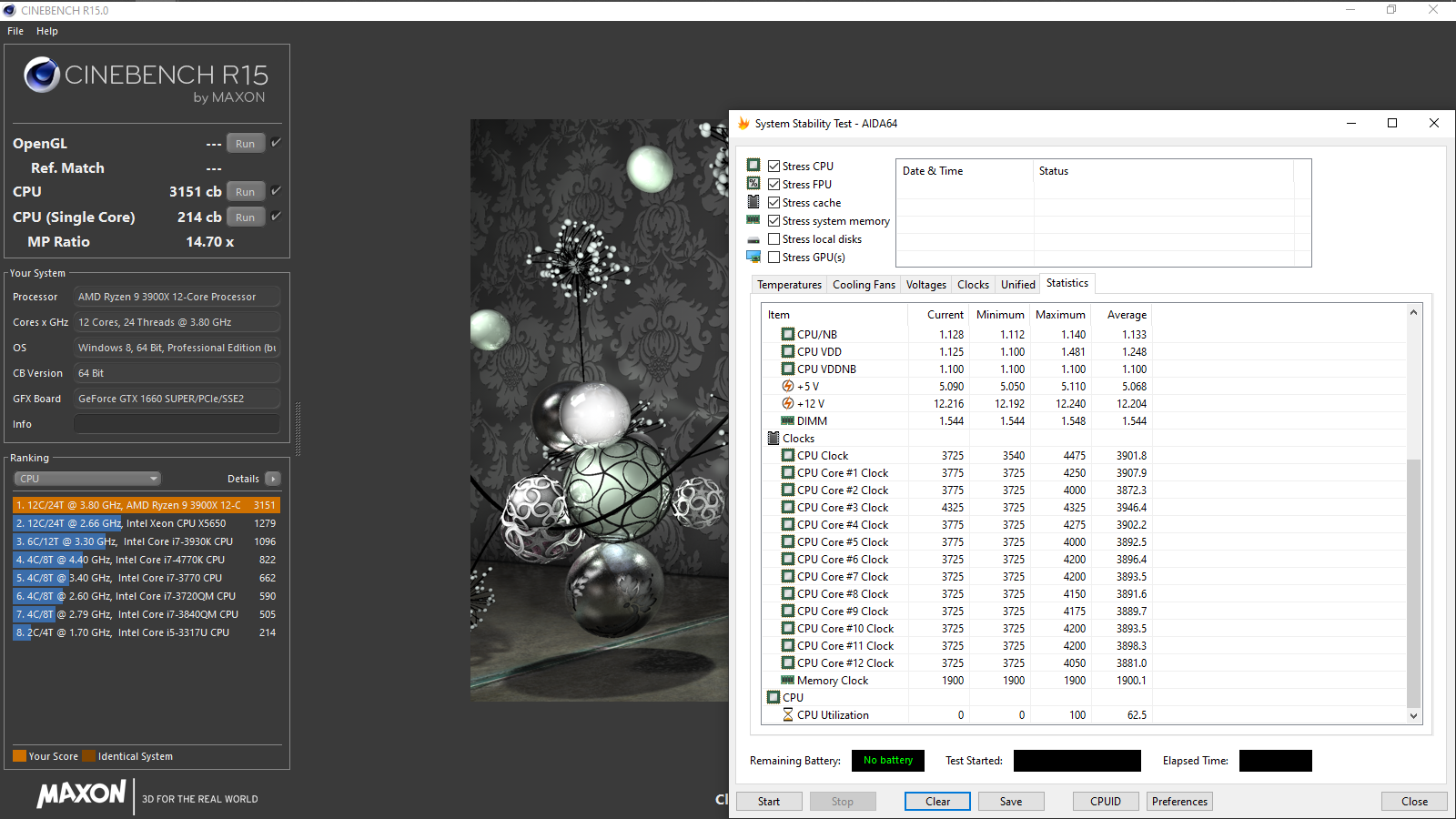

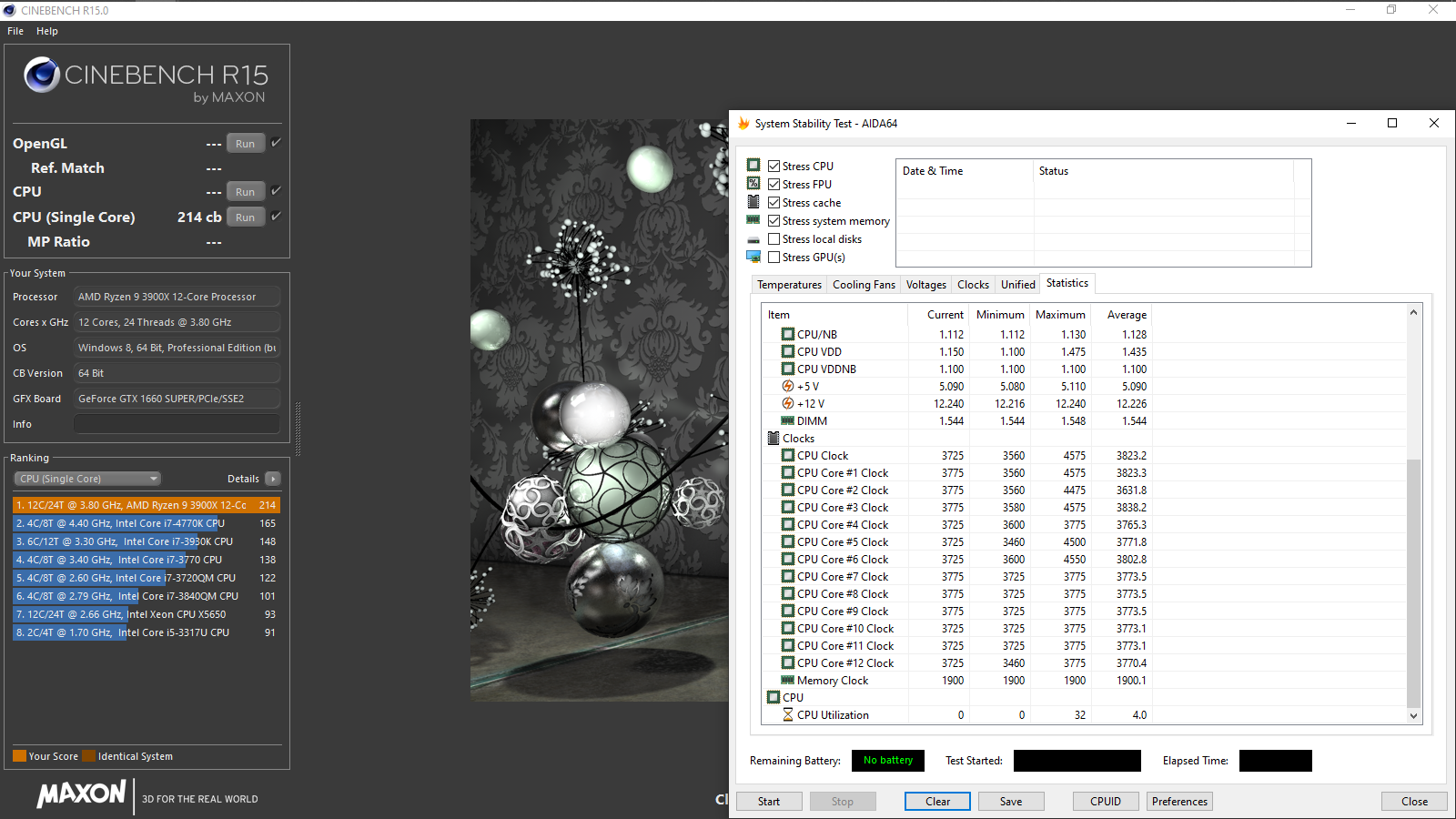

Cinebench R15 CPU (Single Core) — 214 cb. CPU VDD Voltage (avg) — 1,435 В. CPU Diode (avg) — 58 °C.
Cinebench R15 CPU — 3151 cb. CPU VDD Voltage (avg) — 1,244 В. CPU Diode (avg/max) — 62,6/67 °C.

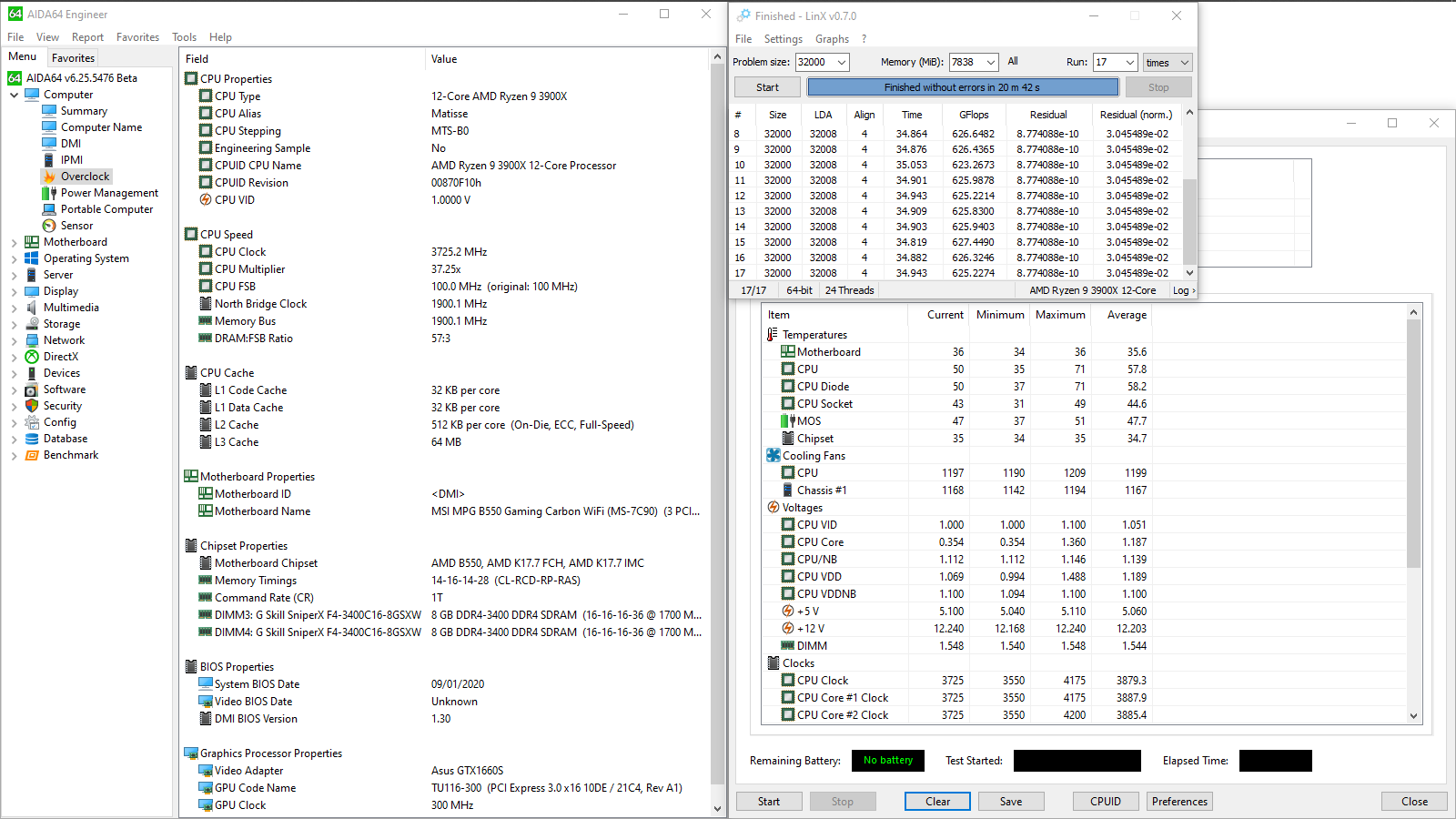

LinX v0.7.0 (17 Runs, Problem size: 32000). VRM Sensor (max) — 51 °C. CPU Diode (avg/max) — 58,2/71 °C.

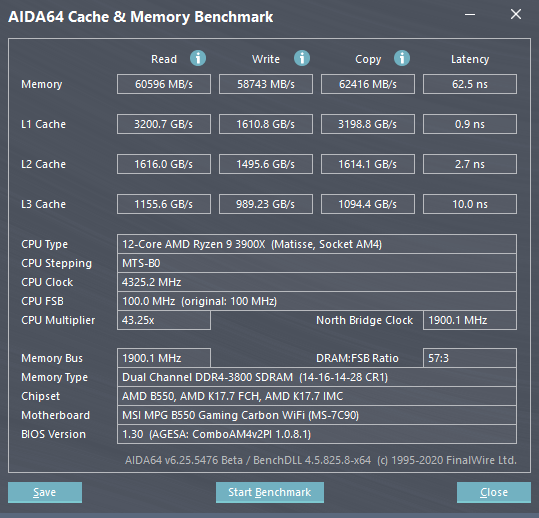

GFlops Peak — 627,45. AIDA64 Cache & Memory Benchmark Latency — 63,3 ns. CPU Clock (peak) — 4650,3 МГц.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

Граничные уровни потребления энергии — 39–203 Вт. Впечатляющий прирост производительности в LinX при весьма холодном VRM.

MSI MPG B550 Gaming Carbon WiFi

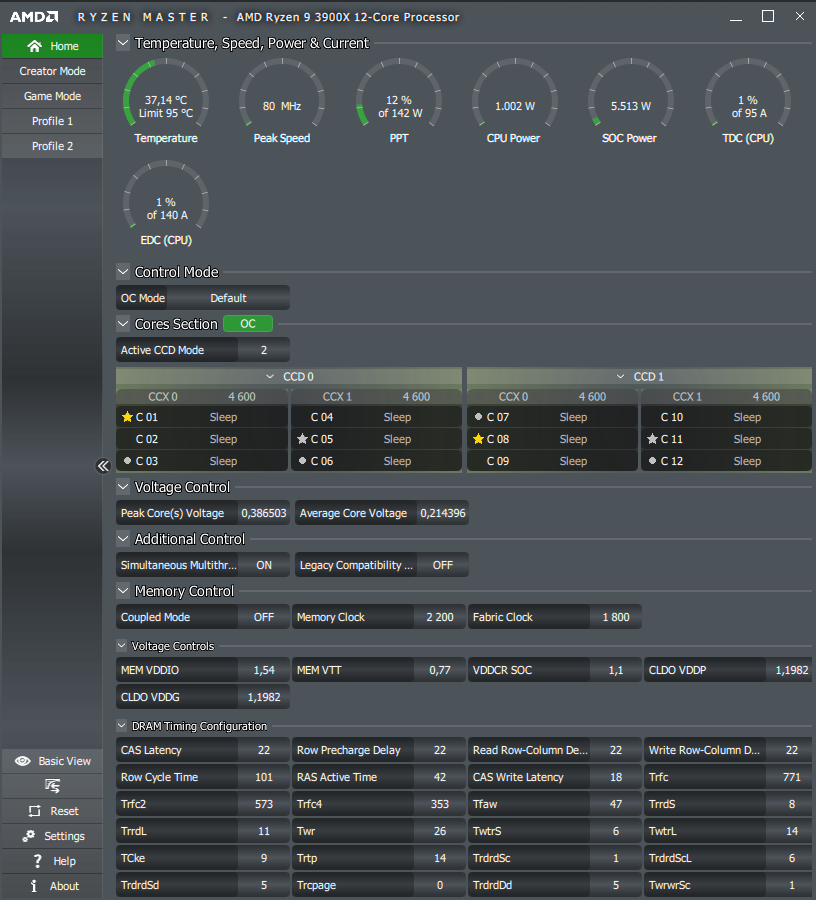

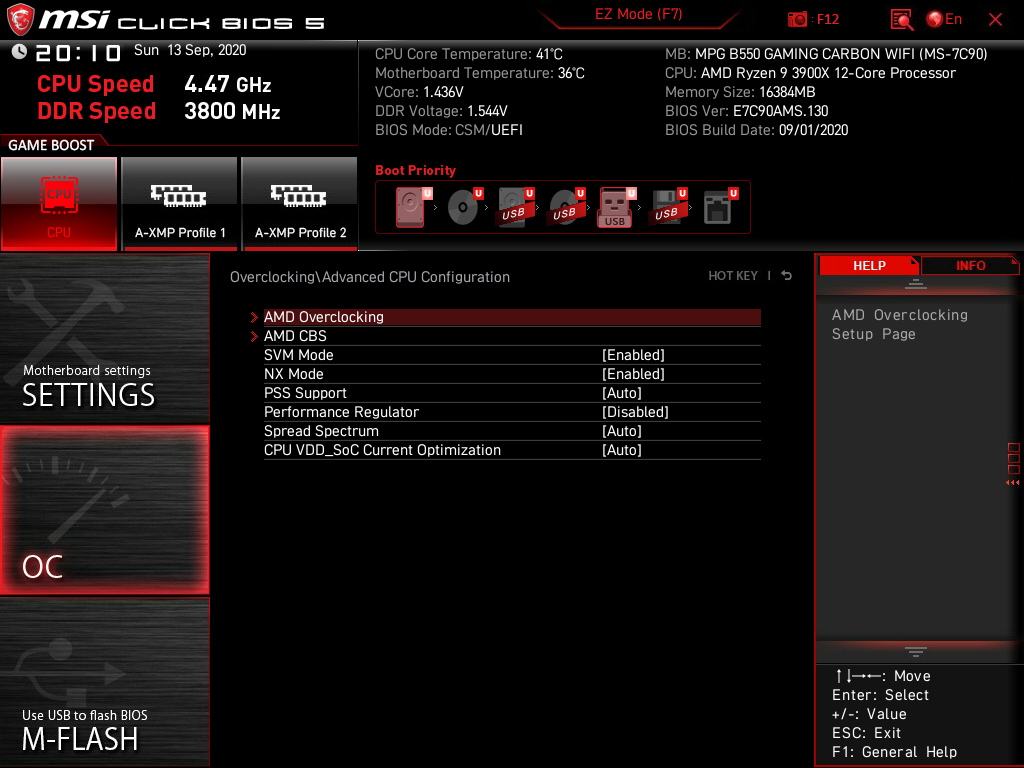

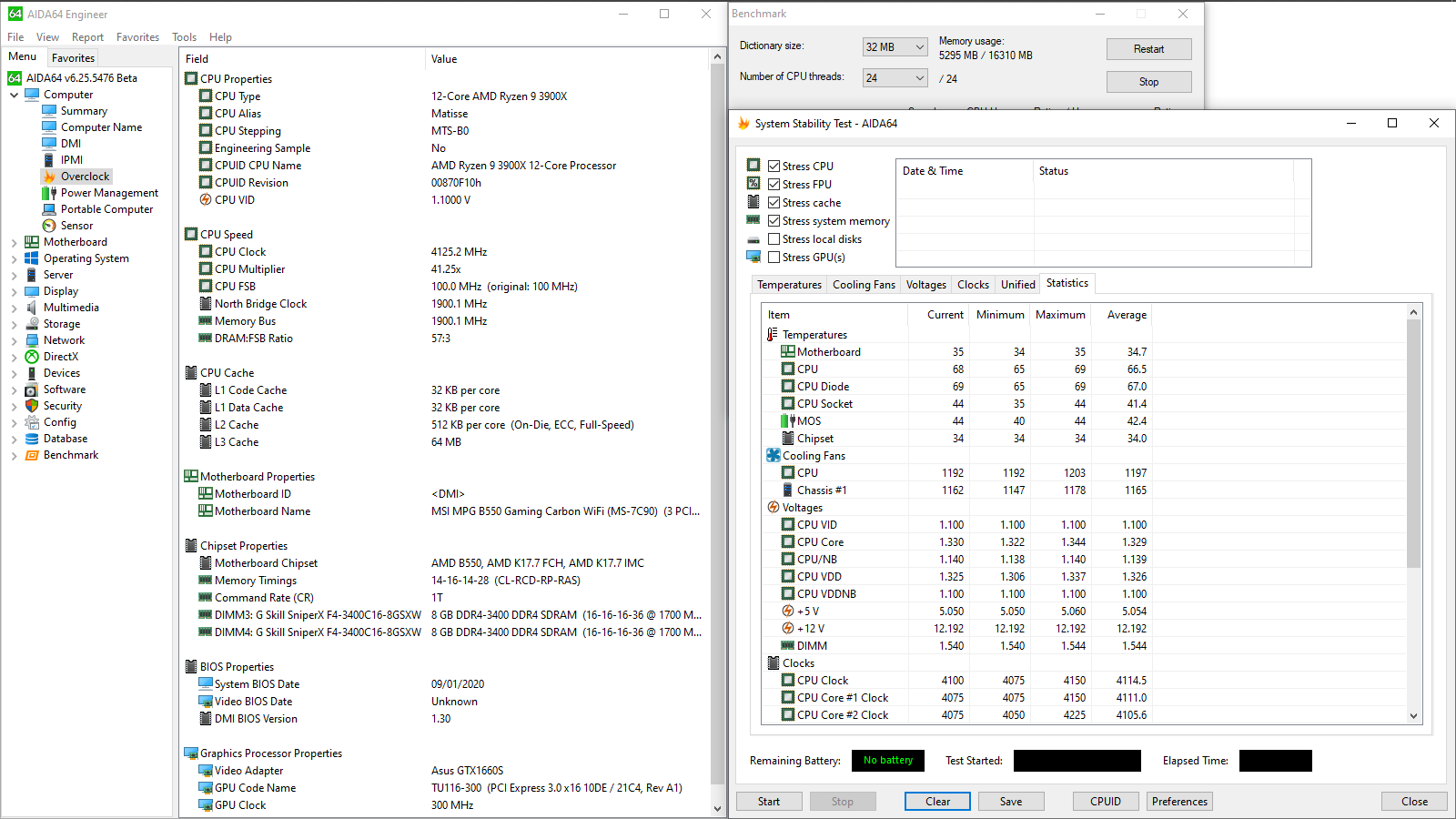

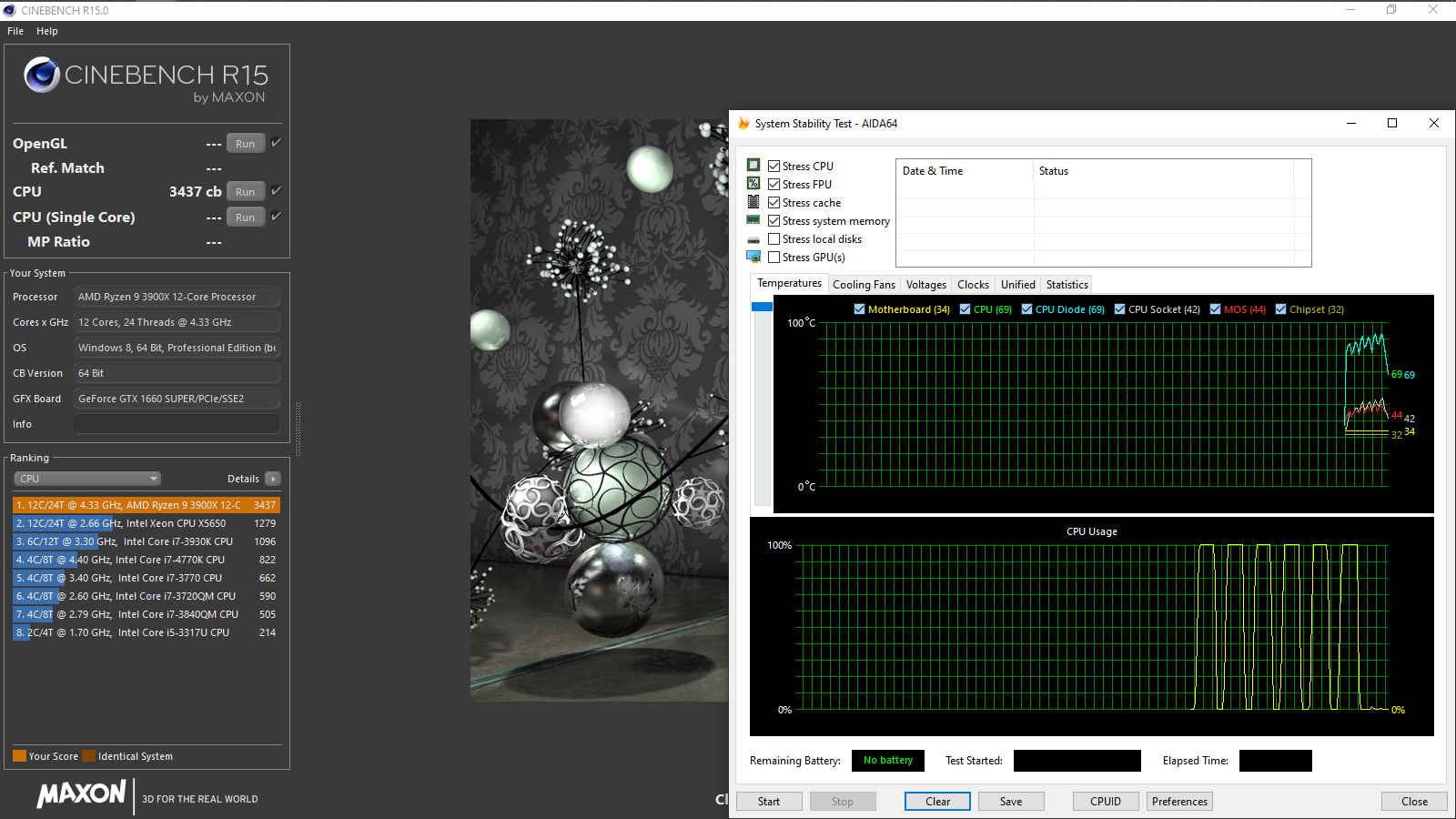

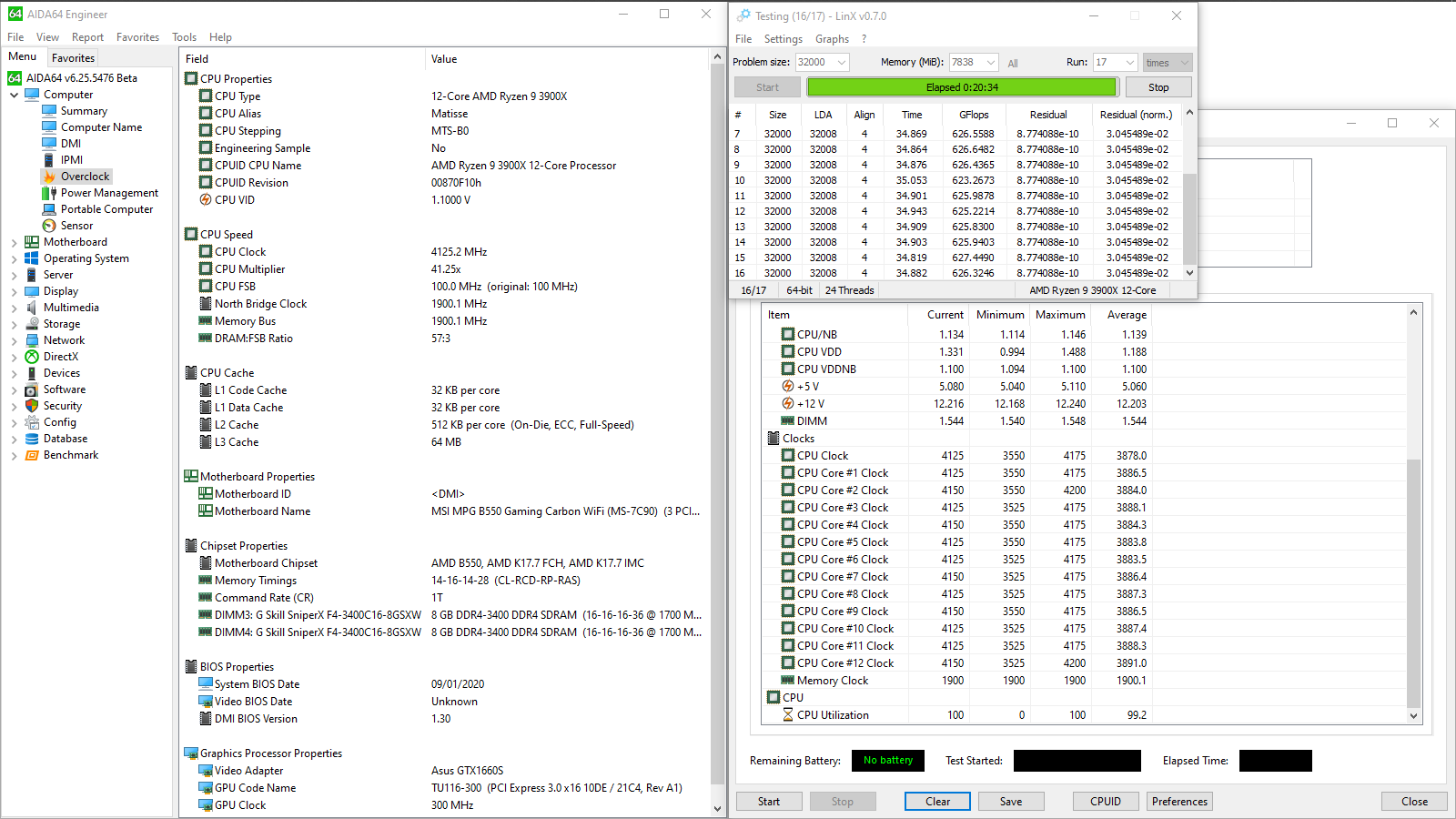

Фирменный разгон. Для процессора подразумевается лишь форсирование схемы PBO под эгидой Gamе Boost, которая явно в UEFI не отображается. Совместим этот сценарий работы с уже разогнанной ОЗУ.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

1/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (max) — 4600 МГц. CPU Diode (max) — 61 °C.
24/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (avg) — 3920–4062 МГц. CPU Diode (max) — 66 °C.
Cinebench R15 CPU (Single Core) — 213 cb. CPU VDD Voltage (avg) — 1,4 В. CPU Diode (avg) — 57,8 °C.

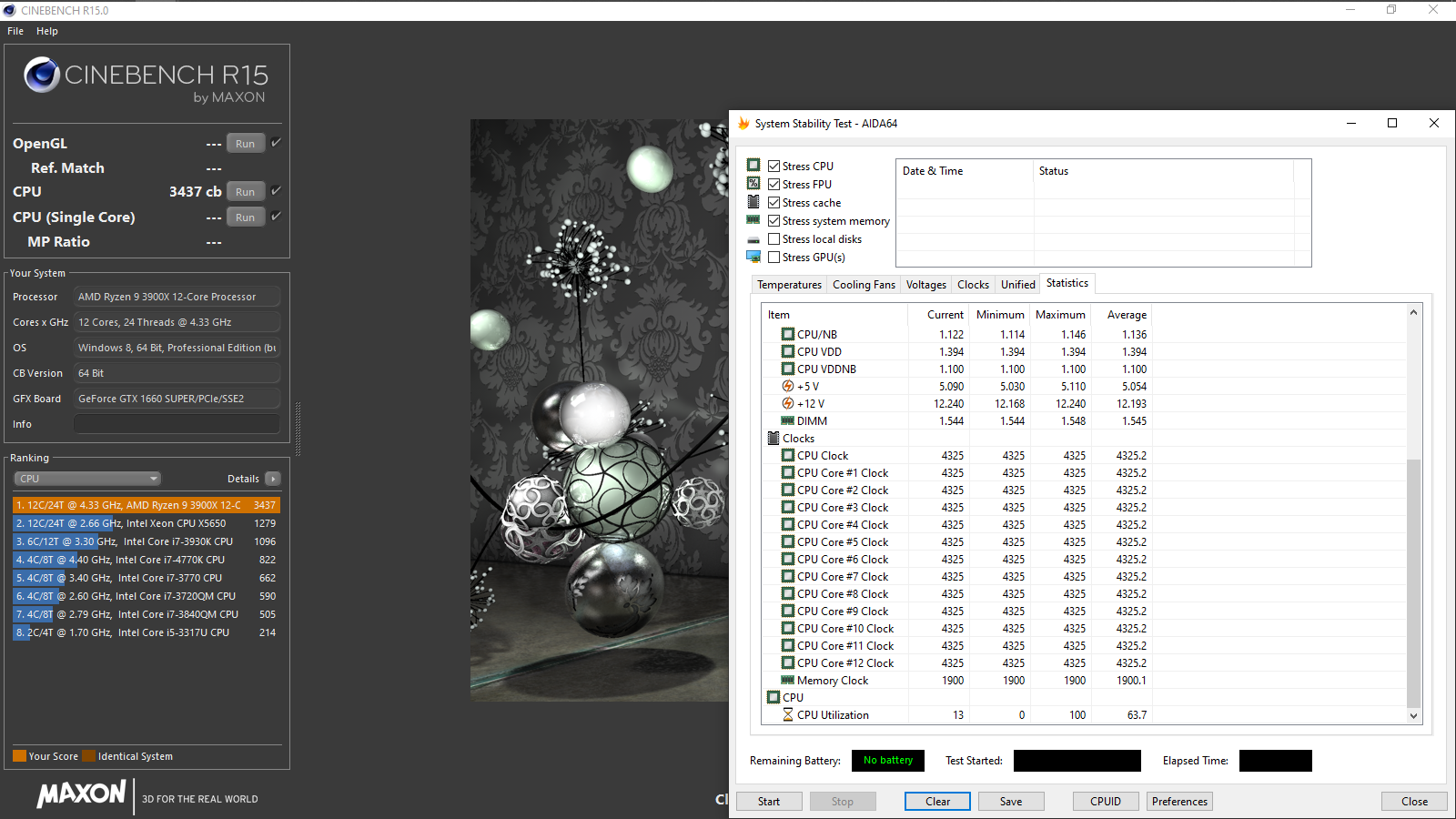

Cinebench R15 CPU — 3138 cb. CPU VDD Voltage (avg) — 1,256 В. CPU Diode (avg/max) — 60,7/66 °C.
LinX v0.7.0 (5 Runs, Problem size: 32000). VRM Sensor (max) — 54 °C. CPU Diode (avg/max) — 66,4/77 °C.
GFlops Peak — 650,06. AIDA64 Cache & Memory Benchmark Latency — 63,3 ns. CPU Clock (peak) — 4650,1 МГц.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

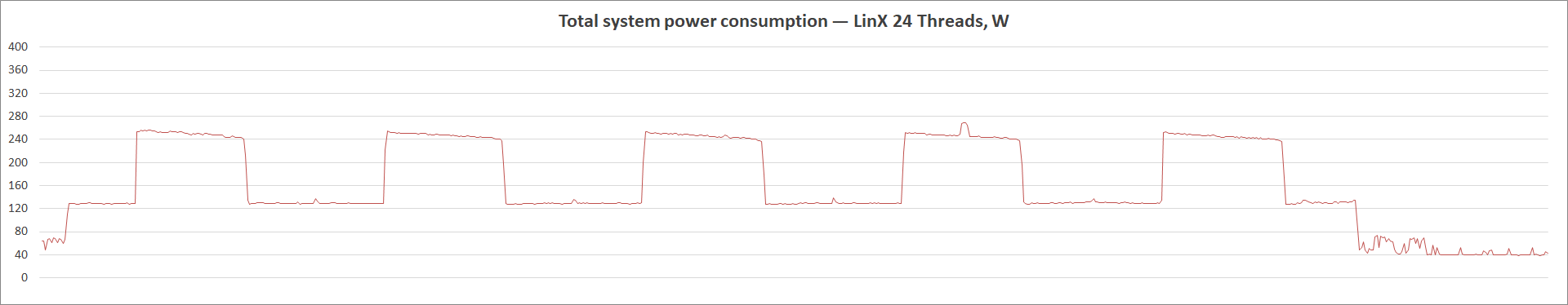

Граничные уровни потребления энергии — 39–256 Вт (без учёта нетипичного всплеска, вызванного, вероятнее всего, активацией режима 3D у GPU). Изменённые лимиты мощности позволили ещё больше получить в LinX, а вот в Cinebench R15 итоговая производительность слегка снизилась.

MSI MPG B550 Gaming Carbon WiFi

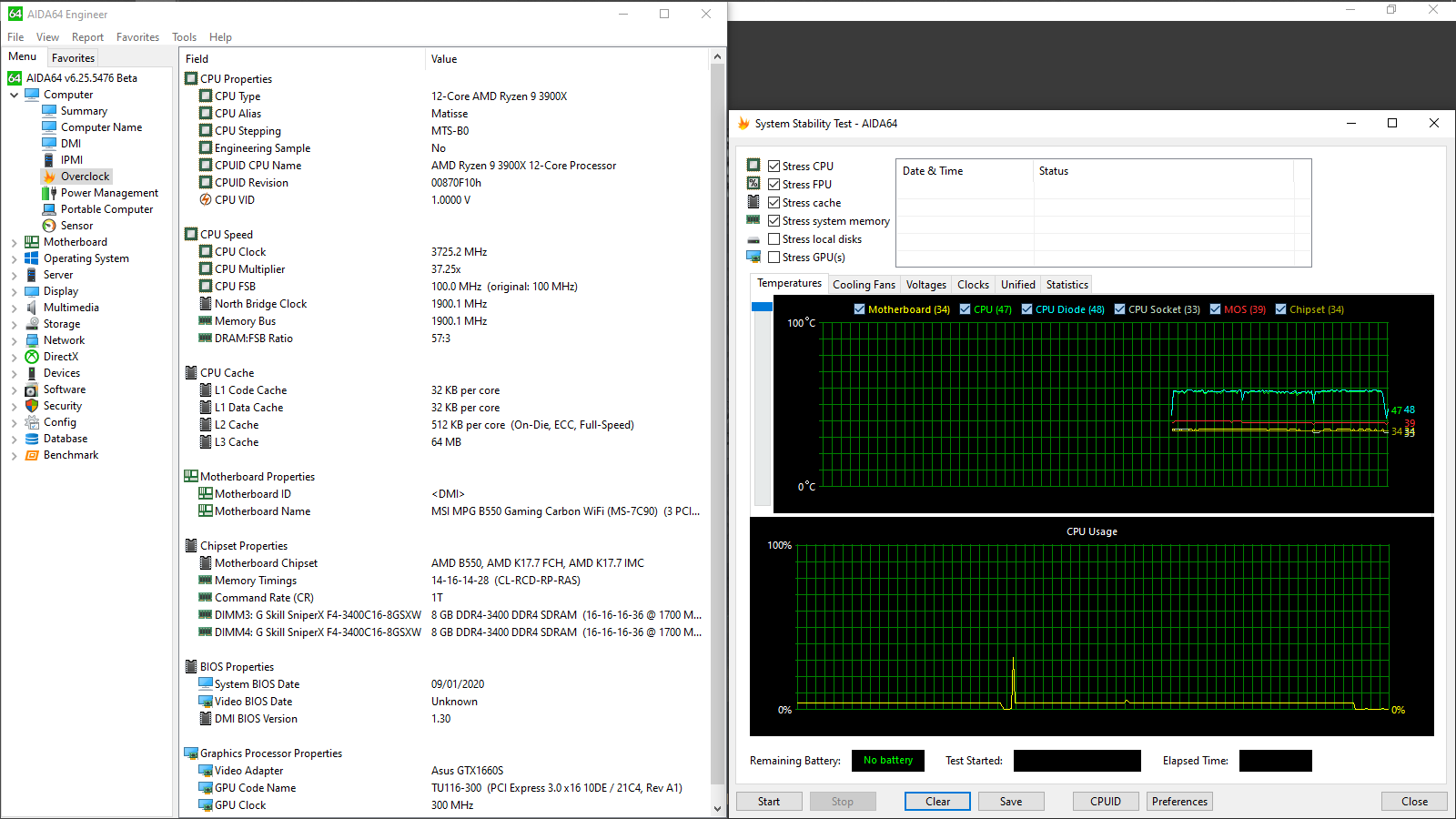

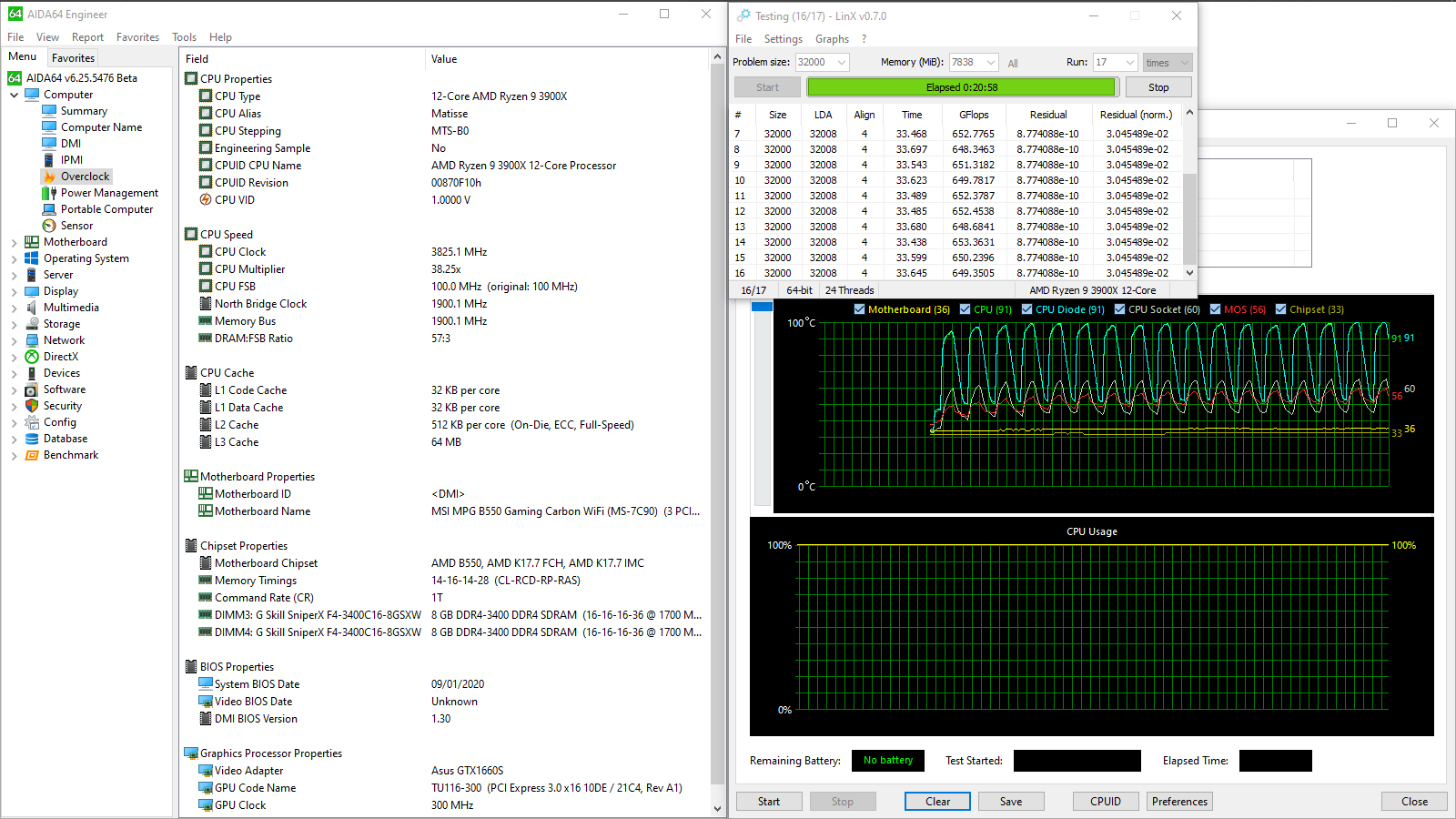

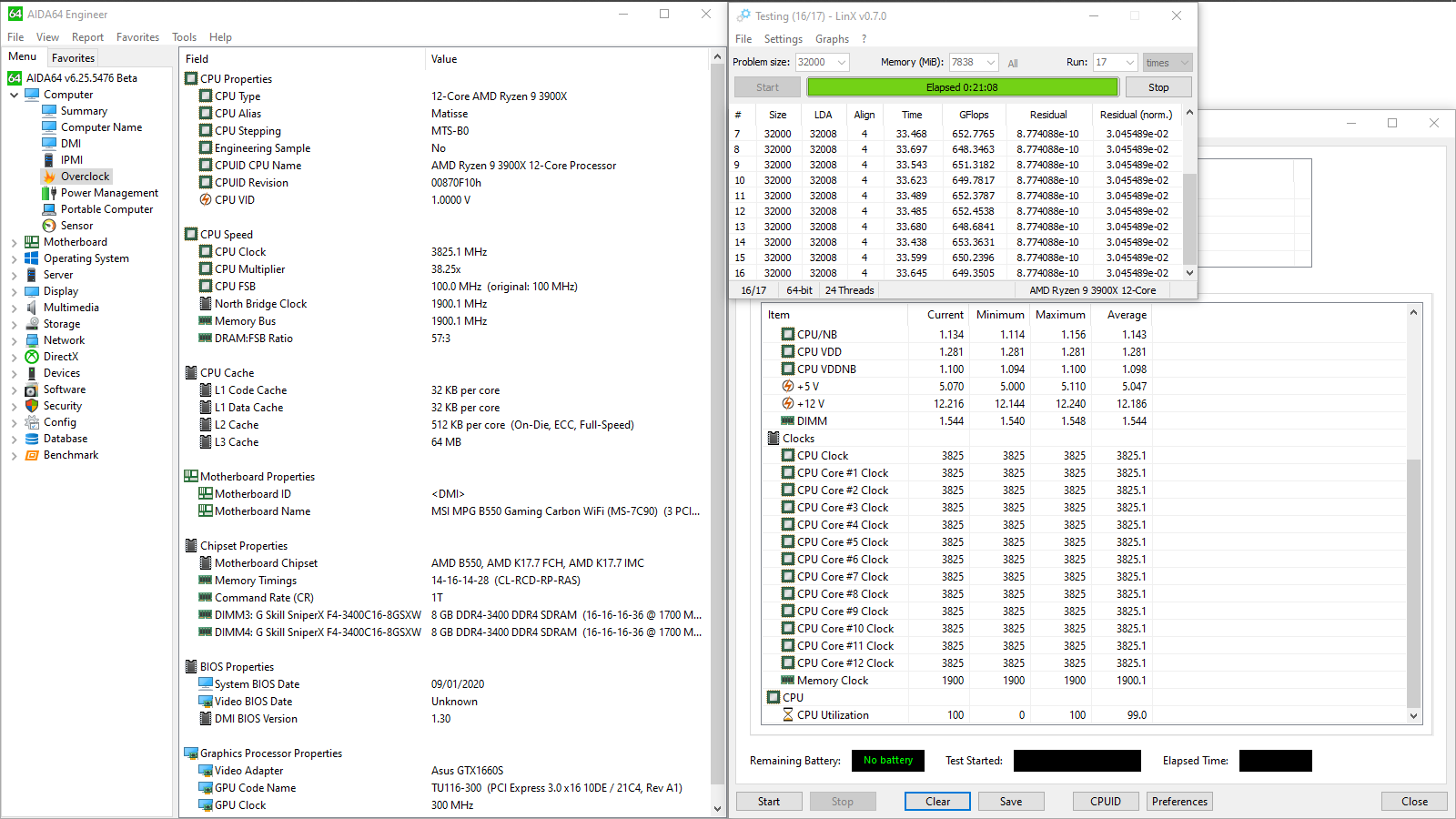

Тепловой тест VRM. К настройкам из блока разгона ОЗУ добавлены: CPU Core Ratio — 38.25, CPU Voltage — 1,275 В, CPU LLC — Mode 1.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

1/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (max) — 3825 МГц. CPU Diode (max) — 44 °C.
24/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (avg) — 3825 МГц. CPU Diode (max) — 65 °C.
Cinebench R15 CPU (Single Core) — 182 cb. CPU VDD Voltage (avg) — 1,281 В. CPU Diode (avg) — 46,7 °C.

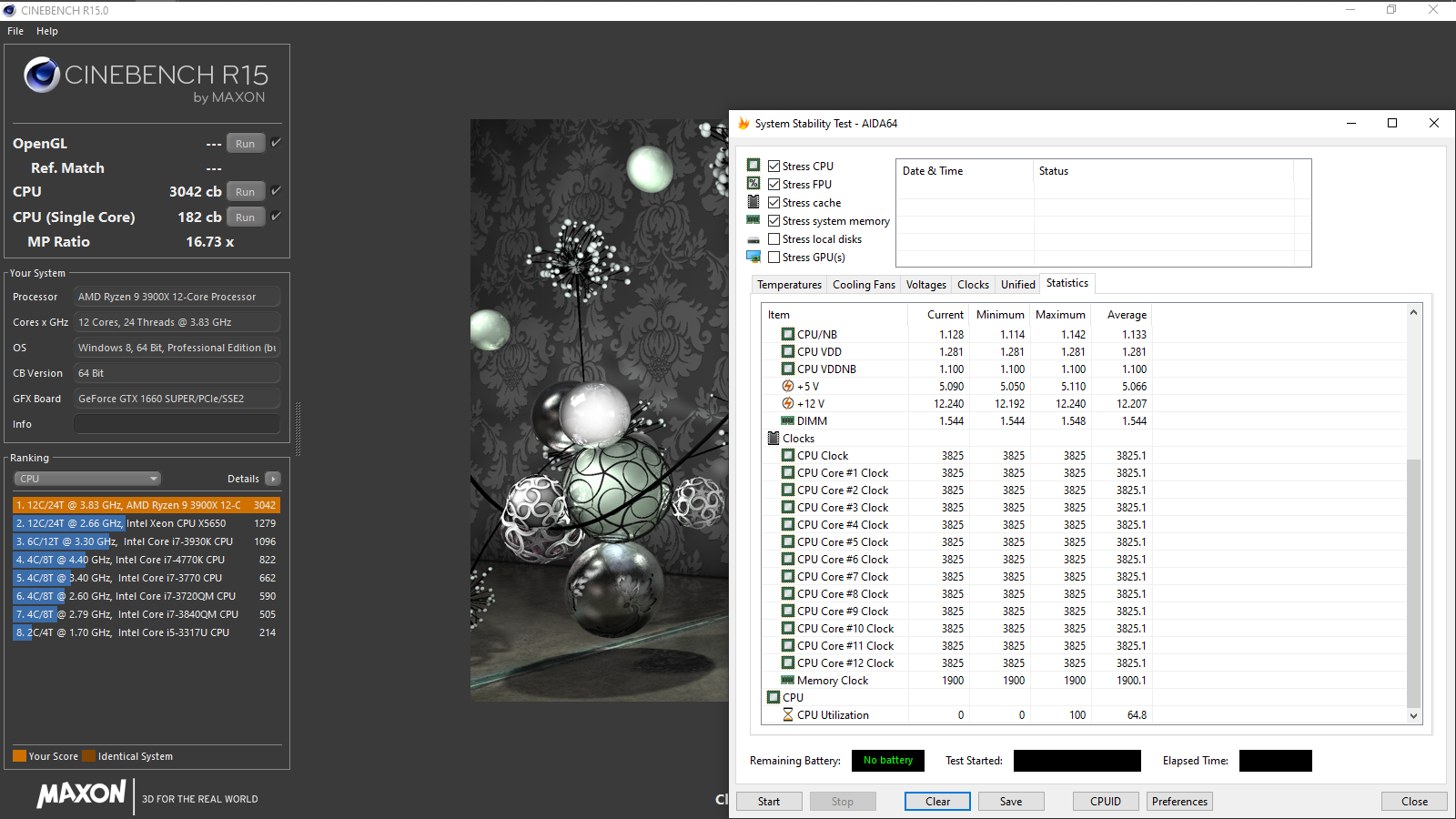

Cinebench R15 CPU — 3042 cb. CPU VDD Voltage (avg) — 1,281 В. CPU Diode (avg/max) — 65,2/72 °C.
LinX v0.7.0 (17 Runs, Problem size: 32000). VRM Sensor (max) — 60 °C. CPU Diode (avg/max) — 80,1/100 °C.
GFlops Peak — 654,64. AIDA64 Cache & Memory Benchmark Latency — 64,7 ns.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

Граничные уровни потребления энергии — 47–337 Вт. Колебания напряжения ЦП не фиксировались штатным АЦП (речь идёт об интегрированном в процессор), то есть стабилизация выглядит фактически идеальной — действующее значение (CPU VDD) замерло на отметке 1,281 В, для любого режима работы ПК! К сожалению, DRAM Voltage не может похвастать тем же, но и с ним не было особых проблем; оттого при работе с режимом A-XMP видны в UEFI действующие 1,36 В — происходит лёгкое завышение уровня относительно установок. Для SOС Voltage LLC Mode 2 позволял не выйти ситуации из-под контроля, то есть избегать ненужного для этого напряжения роста выше задуманной величины (тут я вновь говорю про сенсор из структуры процессора — CPU VDDNB по обозначению в AIDA64).

Комнатная температура по ходу проведения экспериментов держалась в границах 25–26 °C, вторая «секция» главного радиатора прогревалась до 46 градусов (положение дел вверху не отображает истинную картину из-за наличия приклеенной накладки), а сверху на меньшем охладителе не было больше 41 градусов в этом режиме. Цифры со штатного датчика VRM, названным как MOS, оказались вполне правдивыми, во всяком случае, нагрев тыльной стороны устройства и замеры там пирометром их полностью подтвердили, что тоже случай достаточно редкий.

Наличие дополнительного вентилятора привнесло 2–3 ватта в картину потребления, начиная с работы стенда на частоте ОЗУ 3800 МГц.

MSI MPG B550 Gaming Carbon WiFi

Тестовый Ryzen 9 3900X может ускориться до 4325 МГц при использовании шести подряд проходов бенчмарка Cinebench R15 в качестве идентификатора стабильности ПК. Требуется определить необходимый и достаточный режим работы стабилизатора. Конечные параметры, добавленные к разгону ОЗУ: CPU Voltage — 1,3875 В, CPU LLC — Mode 1.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

1/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (max) — 4325 МГц. CPU Diode (max) — 76 °C.
24/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (avg) — 4325 МГц. CPU Diode (max) — 81 °C.
Cinebench R15 CPU (Single Core) — 205 cb. CPU VDD Voltage (avg) — 1,394 В. CPU Diode (avg) — 54,3 °C.
Cinebench R15 CPU — 3437 cb. CPU VDD Voltage (avg) — 1,394 В. CPU Diode (avg/max) — 83,7/94 °C.
VRM Sensor (max) — 50 °C. AIDA64 Cache & Memory Benchmark Latency — 62,5 ns.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

Колебаний уровня напряжения ЦП вновь не было зафиксировано.

Разгон базовой частоты — 103,875 МГц. Вспомогательные параметры UEFI: CPU Core Ratio — 28, CPU Voltage — 1,275 В, SOC Voltage — 1,10 В, DRAM Voltage — 1,40 В.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

Стабилизация системы не была самоцелью. Разгон с сохранением функционирования интерфейса SATA вышел не таким убедительным, как на ASUS ROG Strix B550-E Gaming. Однако, здесь шаг изменения величины очень малый и даже небольшой коррекции будет достаточно для доводки разгона ОЗУ до «предельного», или каких-либо других тонких экспериментов, например, с режимами PBO.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

Заменив комплект ОЗУ, я провёл бонусный раунд тестирования, определив его предельную частоту с уровнями напряжений, предельными для воздушных экспериментов, то есть когда на модули не будет поступать более 1,55 В (справедливо для Samsung B-die), задержки выставлялись с «запасом» и только основные, поскольку это экспресс-тест.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

Итоговая частота — 4400 МГц. С бо́льшими отметками система не проходила POST. Ещё раз напомню, что в этом эксперименте мы целиком доверились плате и получили весьма достойный, пусть и не предельный для нашего комплекта памяти, результат. При более глубоком, вдумчивом, ручном подходе наверняка удастся «дожать» частоту до виденного уровня при работе с ASRock B550 PG Velocita, а быть может, и даже её превзойти. В двух последних сценариях весьма полезным решением оказалась кнопка сброса настроек, размещённая на плате.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

Вывод

Подводя итог проведённому за тестами устройства времени, я могу констатировать лишь одно — настолько благодатной основы у нас в лаборатории не было уже давно. Простота во взаимодействии, предсказуемость, функциональность, высокие по итогу результаты, как со штатными настройками, так и с любыми другими — всё это, к большому сожалению, на современном рынке материнских плат скорее исключительный случай, чем правило. Оверклокинг ЦП опирается на отличный стабилизатор, который обеспечил буквально идеальный уровень напряжения, при этом беспокойство об уровне рабочих температур тут излишне. Предусмотренный для этого узла датчик отображает истинное положение дел. Наблюдая за цифрами, пытливые владельцы будут чувствовать себя увереннее как в процессе проведения экспериментов, так и в режиме последующей работы с ПК. Продукт рассчитан на разную аудиторию: для начинающих энтузиастов есть упрощённые сценарии наладки и ускорения, а более искушённая публика сможет взять под контроль буквально всё происходящее с набором компонентов. В качестве опорной температуры для сценариев по замедлению вентиляторов и помп могут сходу выступить шесть различных значений, есть спорный момент с комплектной термопарой, надеюсь, его исправят в ближайшее время (это уже седьмой возможный вариант).

Несколько удивительным для меня оказалось отсутствие программных бонусов для звуковой подсистемы, как и вся идея её аппаратной организации, подразумевающая использование не самого престижного кодека. Но не стоит смотреть лишь на модель, конечная реализация звучания здесь заметно лучше, чем у более простых плат, согласно собственной субъективной оценке при прослушивании знакомого контента. Повышенное внимание уделено подсветке. Программный комплекс содержит массу настроек, включая доселе нигде не встречающуюся функцию голосового управления. На борту имеются современные адаптеры для проводной и беспроводной сетей. Считаю проведённую работу специалистами компании достойной высокой оценки и потому могу смело рекомендовать модель для приобретения в компьютер с любыми сценариями его использования. Стриммеры вряд ли окажутся расстроенными, ведь теперь комплект ПО для них предлагают уже не только производители материнских плат — здесь я намекаю на возможное появление в системе видеокарт Nvidia поколения Ampere со всеми вытекающими из этого факта новациями.

Лучшее качество

Как же магична в своей красоте тишина...
