Обзор материнской платы MSI MPG B550 Gaming Carbon WiFi. Парадный мундир

Устройства серии MPG номинально занимают среднее положение в ассортименте игровой продукции MSI, формально преобладая над более скромными решениями, приписанными к линейке MAG. В нашей лаборатории успела побывать MAG B550 Tomahawk, выполняющая роль нишевого флагмана. Сегодня настал черёд ещё одного формально старшего представителя. Модели с маркировкой «Carbon» присутствуют на рынке достаточное время и остаются узнаваемыми по сей день.

MSI MPG B550 Gaming Carbon WiFi

Между этими двумя устройствами довольно много общих черт, но есть и ряд отличий. Более высокий статус обязывает новинку предоставить большее число различных «фишек», будем искать их по ходу обзора, а сперва изучим основные характеристики по сводной таблице:

Модель MSI MPG B550 Gaming Carbon WiFi (MS-7C90 VER:1.1)
Официальная страница продукта в Сети ua.msi.com
Чипсет AMD B550
Процессорный разъём AMD AM4
Процессоры AMD Series: Ryzen 3, Ryzen 5, Ryzen 7, Ryzen 9
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ:
1866–3200 — JEDEC
2667–5100+ — A-XMP (OC)
Слоты PCI-E 1 x PCI Express 4.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x8) — APU
1 x PCI Express 3.0 x16 (x4) — B550
3 x PCI Express 3.0 x1 — B550
M.2 1 x PCI Express 4.0 x4, SATA (Key M, 2242/2260/2280/22110) — Ryzen 3rd Gen CPU
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280) — B550
Встроенное видеоядро (в APU) Radeon Series: Vega
Видеоразъёмы DisplayPort, HDMI 2.1
Количество подключаемых вентиляторов 8x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.2 Gen 2 (2 разъёма на задней панели (1x C), CPU)
2 х 3.2 Gen 1 (2 разъёма на задней панели, CPU)
3 х 3.2 Gen 1 (разъёмов на задней панели нет, B550)
8 x 2.0 (4 разъёма на задней панели, B550)
Serial ATA 6 x SATA 6 Гбит/с (B550)
RAID 0, 1, 10 (SATA), 0, 1 (M.2 NVMe)
Встроенный звук Codec — Realtek ALC1200 (7.1, HDA)
S/PDIF Оптический (выход)
Сетевые возможности Realtek RTL8125B (2.5 Gigabit Ethernet)
Intel Wi-Fi 6 AX200 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.1)
COM
LED Addressable Header 2x Rainbow, 1x Corsair
LED RGB Header 1
TPM 1x SPI (12 pin)
UEFI UEFI AMI BIOS, 256 Mb Flash ROM (MX25U25673G)
Форм-фактор ATX
Размеры, мм 304 x 244
Дополнительные возможности Clear CMOS Button, EZ Debug LED (CPU, DRAM, VGA, BOOT LED), EZ LED Control switch, Flash BIOS Button, M.2 with Shield Frozr, Mystic Light Sync; комплектация: пара съёмных антенн Wi-Fi, термопара; поддержка AMD 2-Way CrossFireX
Цена в рознице 7399 грн

Структурная схема и деление ресурсов у плат очень похожи. Здесь место второго (гигабитного) Ethernet занял адаптер для беспроводных подключений, добавился один слот PCI-E x1, а на задней панели появилась пара портов USB 2.0.

MSI MPG B550 Gaming Carbon WiFi

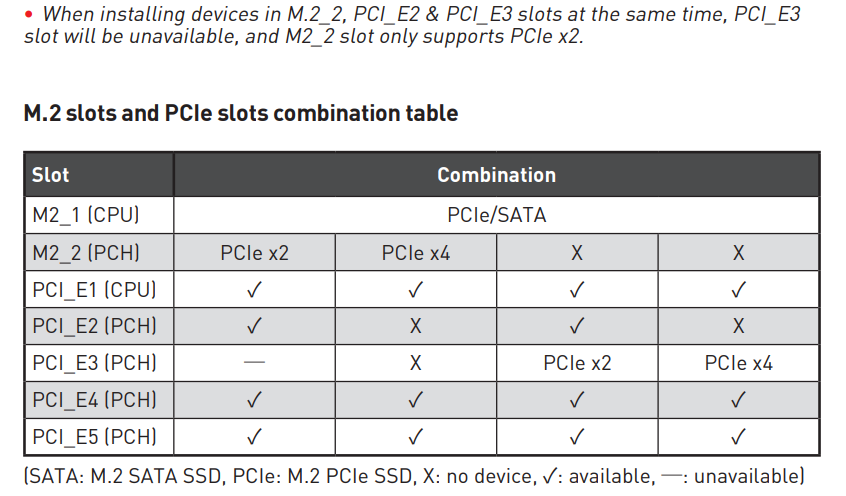

Деление ресурсов всё так же происходит вокруг второго (нижнего) M.2 и PCI-E x16@x4. Все подключения для классических слотов SATA ничем не ограничиваются.

Упаковка и комплектация

Коробка обычных размеров из плотного картона с ярким, броским оформлением.

MSI MPG B550 Gaming Carbon WiFi

Ключевые особенности выписаны по двум сторонам от фото устройства. Отдельно есть схематически поданная информация о портах на задней панели и скромная таблица с базовыми характеристиками.

MSI MPG B550 Gaming Carbon WiFi

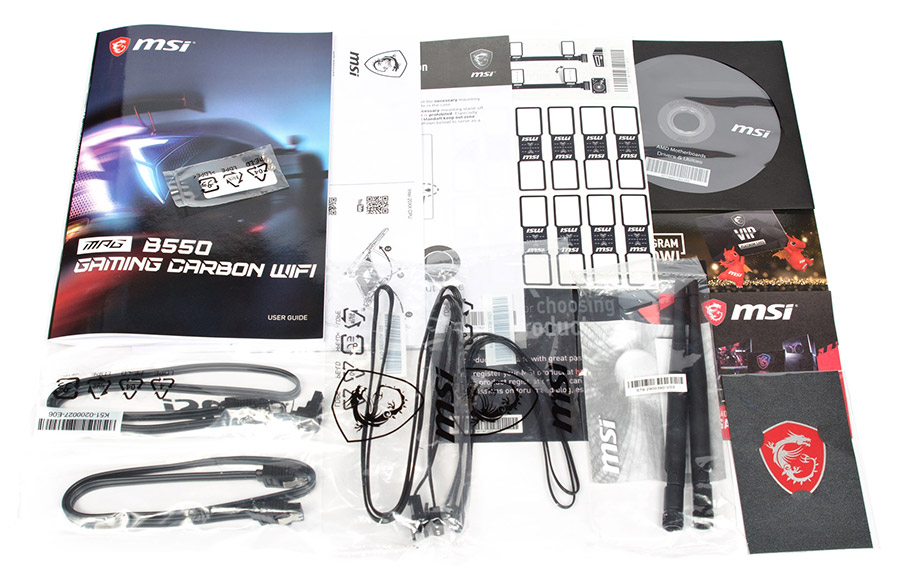

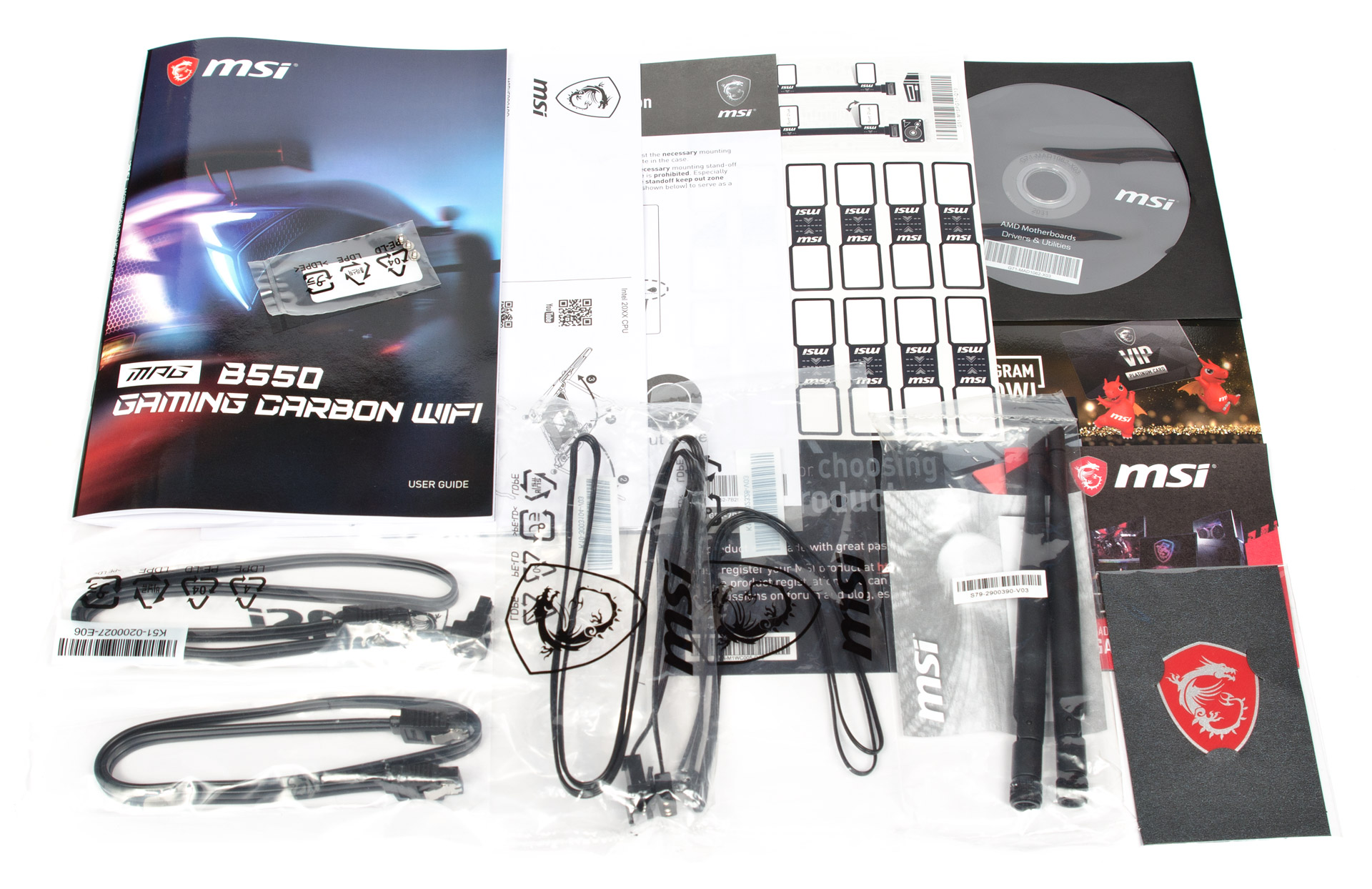

Комплектация:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • набор из трёх крепёжных винтов для устройств формата M.2;
  • многоязычная инструкция по быстрой установке;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;
  • диск с драйверами и фирменным ПО;
  • промо-флаер акции MSI Reward Program;
  • карточка регистрации покупателя;
  • небольшой рекламный буклет с продукцией MSI;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • удлинитель для подключения светодиодной ленты (под тип WS2812B);
  • одна выносная термопара;
  • две компактные внешние антенны с возможностью фиксации в трёх положениях;
  • наклейка с логотипом MSI Gaming Series.

MSI MPG B550 Gaming Carbon WiFi

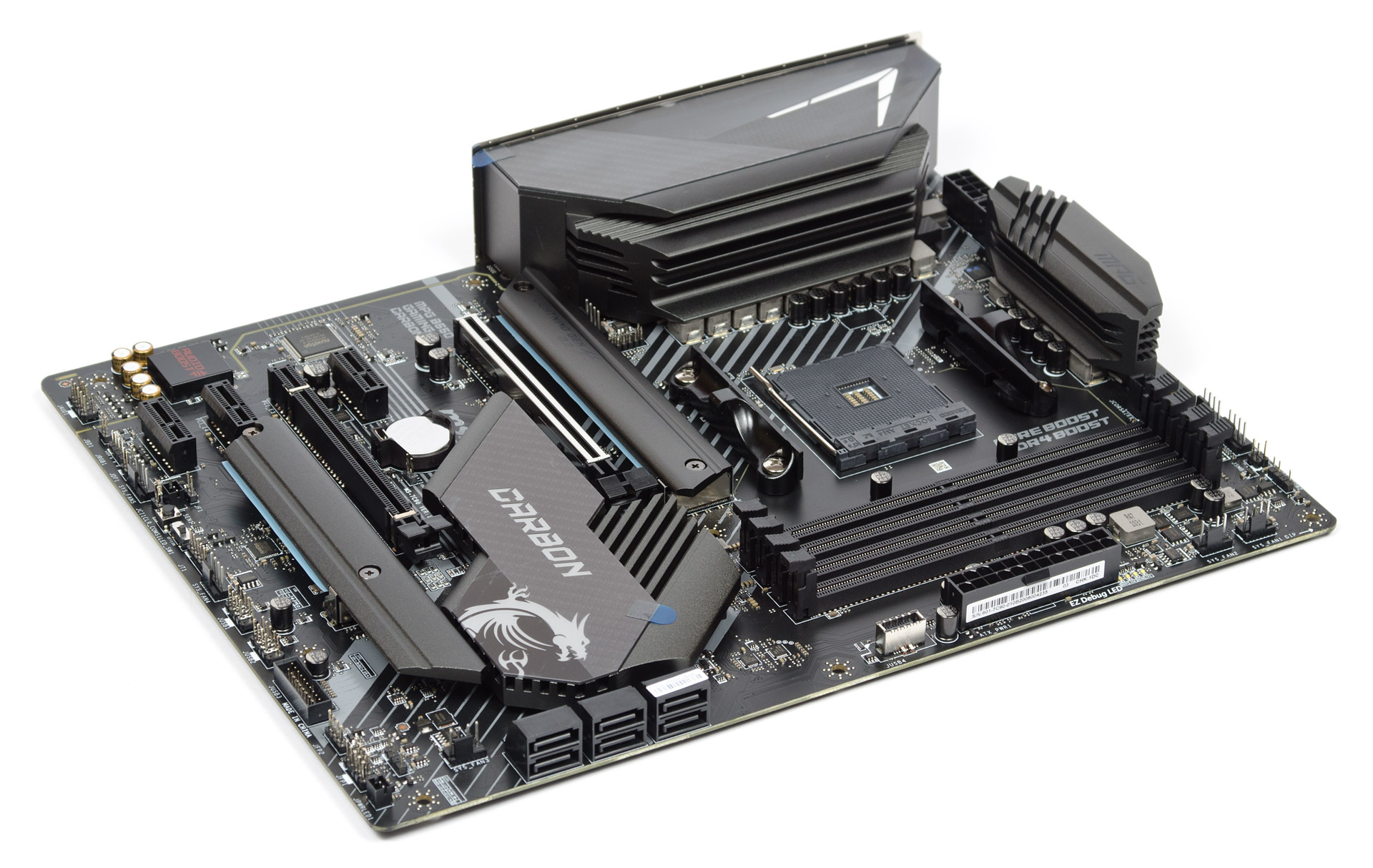

Внешний вид

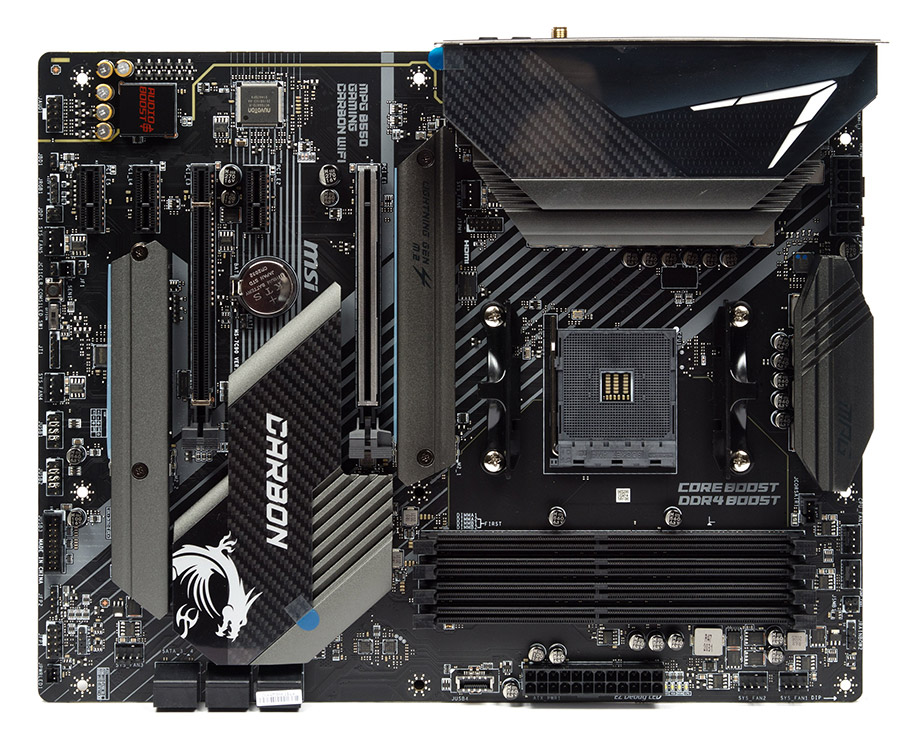

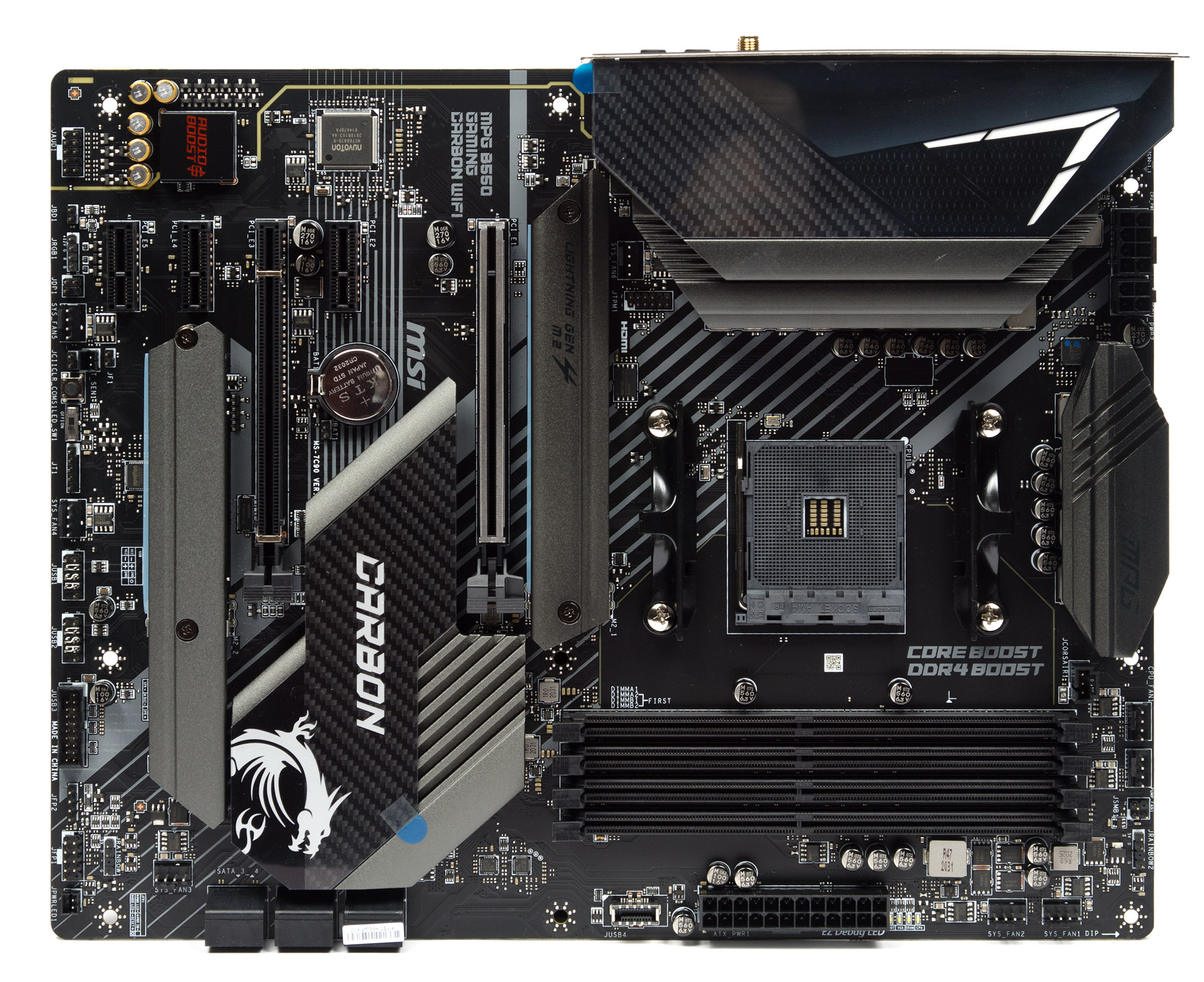

Сразу можно выделить появление второго гнезда для нужд питания ЦП, а также кнопку сброса настроек CMOS, расположенную у нижней грани. Используется текстолит с увеличенной толщиной медных слоёв (2oz Copper PCB).

MSI MPG B550 Gaming Carbon WiFi

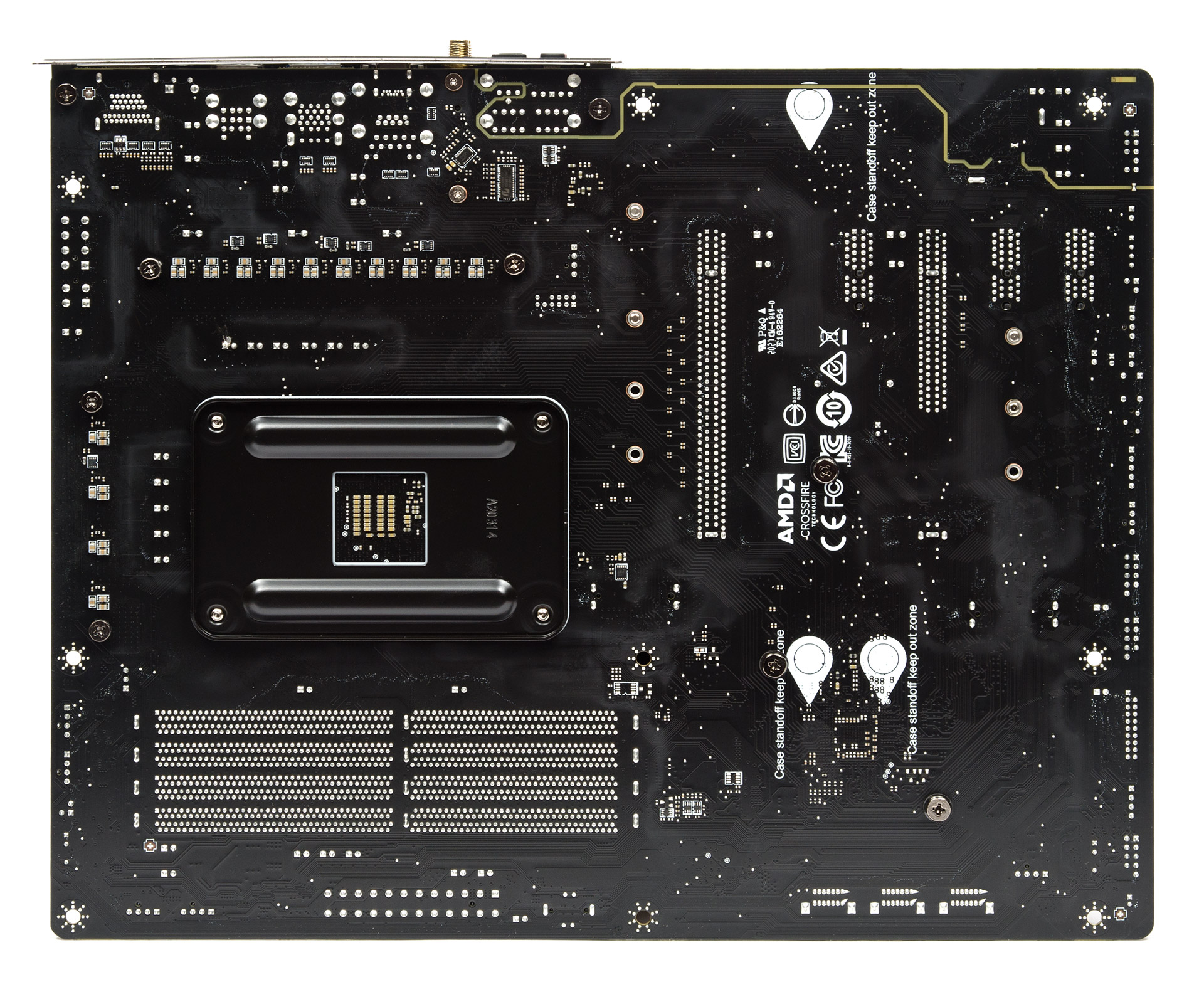

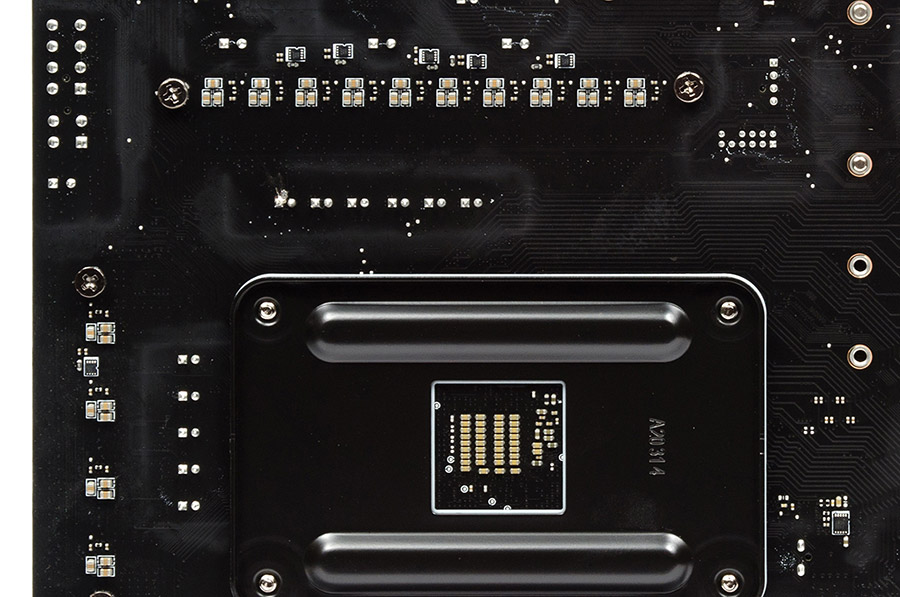

Светодиодов сзади нет. Появились внешние драйверы-удвоители, а значит схема VRM не такая, как на старшей модели из семейства MAG. В одном месте видны остатки флюса и ручная «доводка до кондиции», скорее всего, такой случай разовый, свойственный именно нашему экземпляру, но зато видно, как контроль качества готовой продукции не дремлет.

MSI MPG B550 Gaming Carbon WiFi

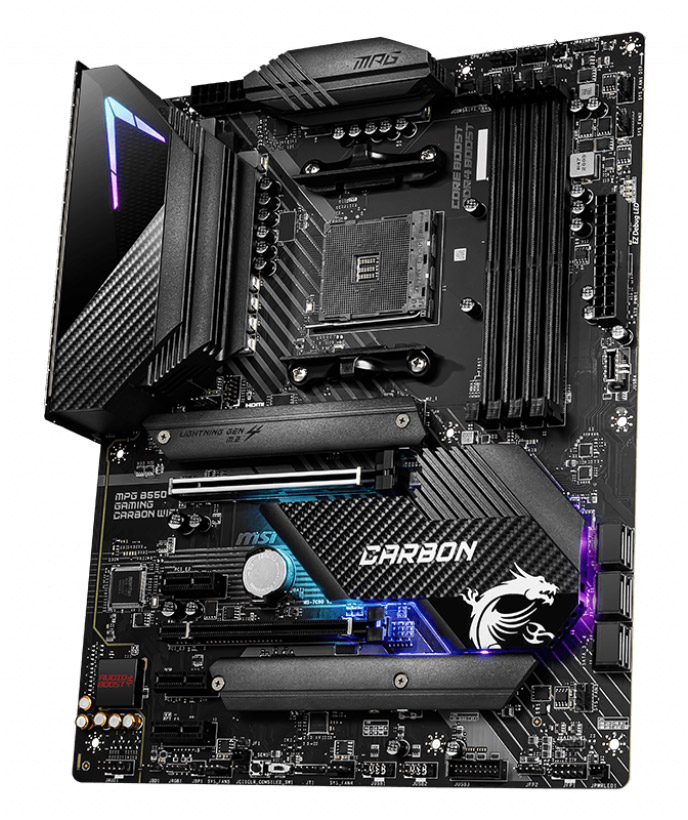

Стилизация под фары, оформленная в верхней части накладки над портами ввода-вывода уже не так очевидна, как прежде, лишь прежнее знакомство с моделями Carbon позволяют проследить за этой тенденцией. Большая часть светодиодов расположена в окрестностях чипсета и его охладителя. Также есть четыре разнотипных гнезда на плате, одно из которых выделено под продукцию Corsair.

MSI MPG B550 Gaming Carbon WiFi

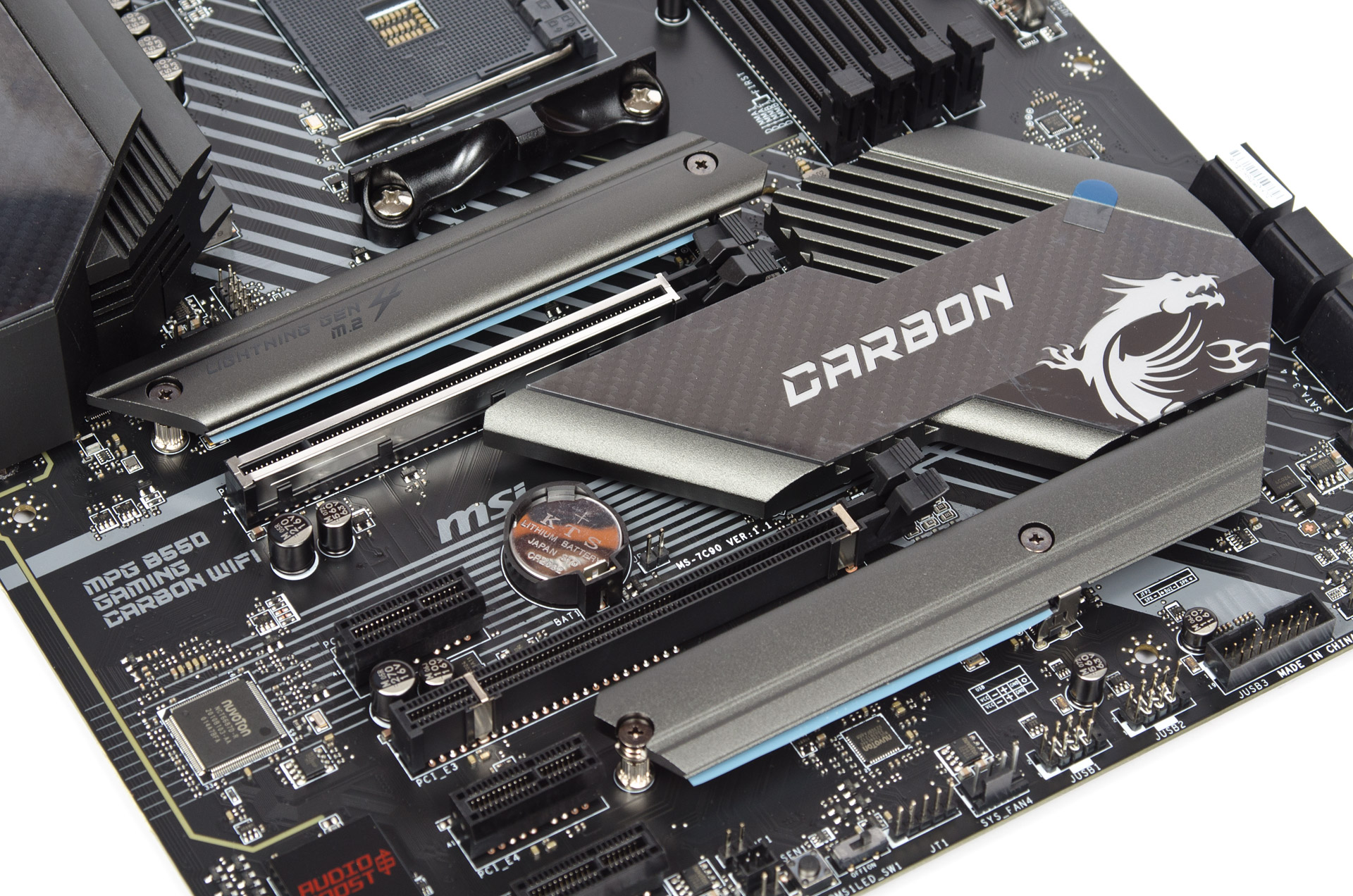

Все радиаторы на устройстве независимы друг от друга, что придаст удобства при сборке и эксплуатации ПК.

MSI MPG B550 Gaming Carbon WiFi

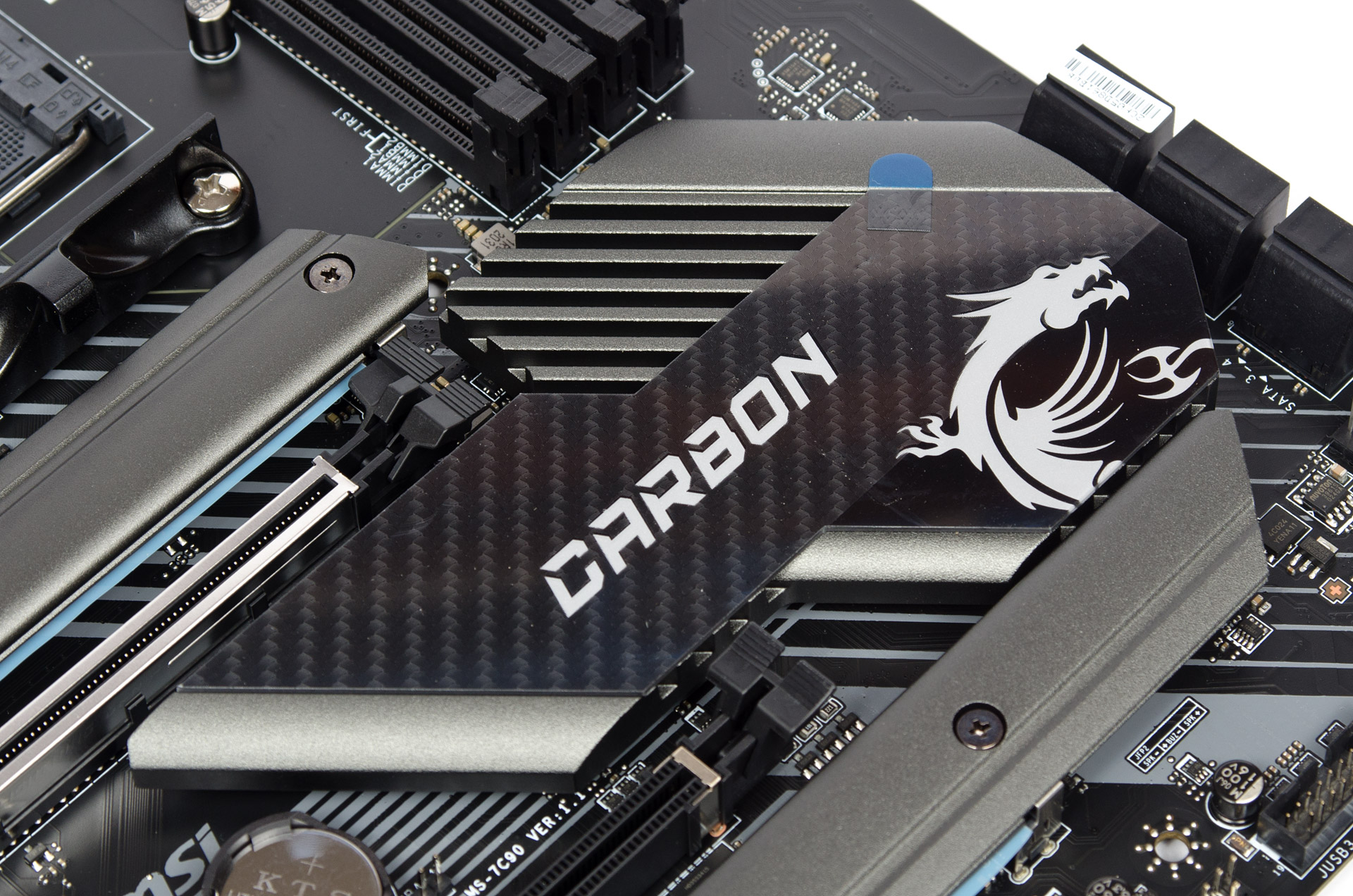

Несмотря на скромный нрав AMD B550, здесь озаботились площадью персонального охладителя, также заметно увеличенное число рёбер, словом, о температуре узла точно беспокоиться не придётся.

MSI MPG B550 Gaming Carbon WiFi

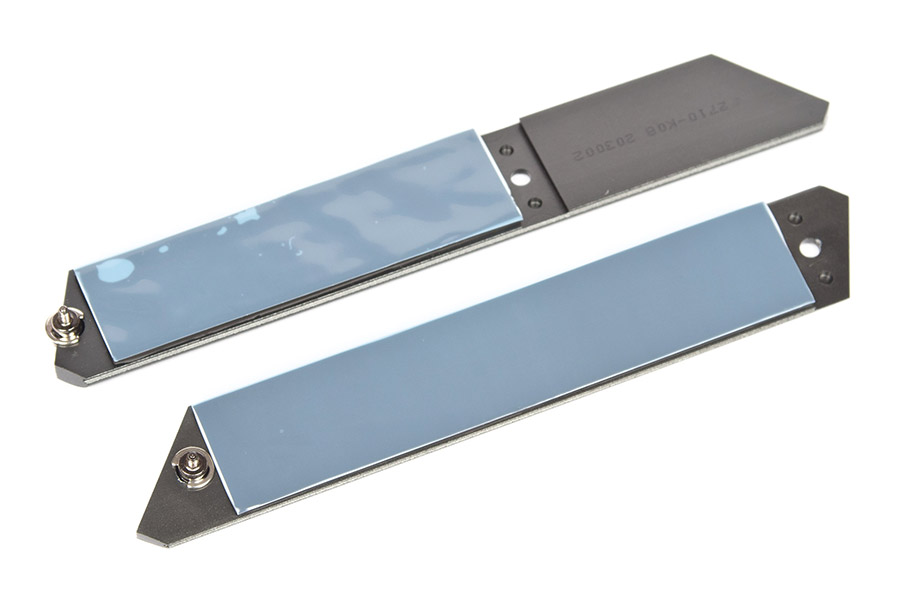

Сверху разместится любой накопитель, его длина может составить и 11 см. Предустановлена стойка под самые популярные устройства типоразмера 2280.

MSI MPG B550 Gaming Carbon WiFi

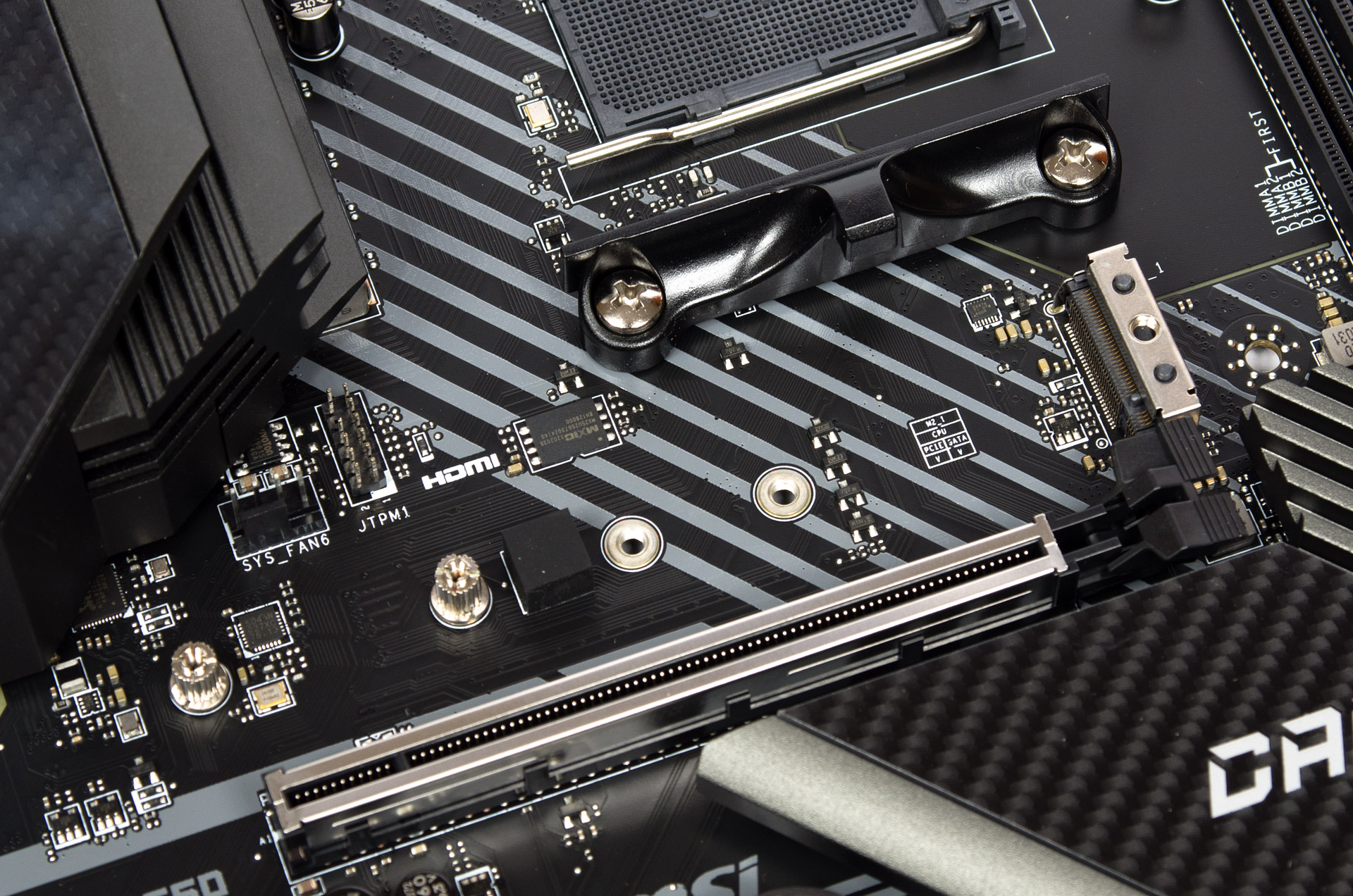

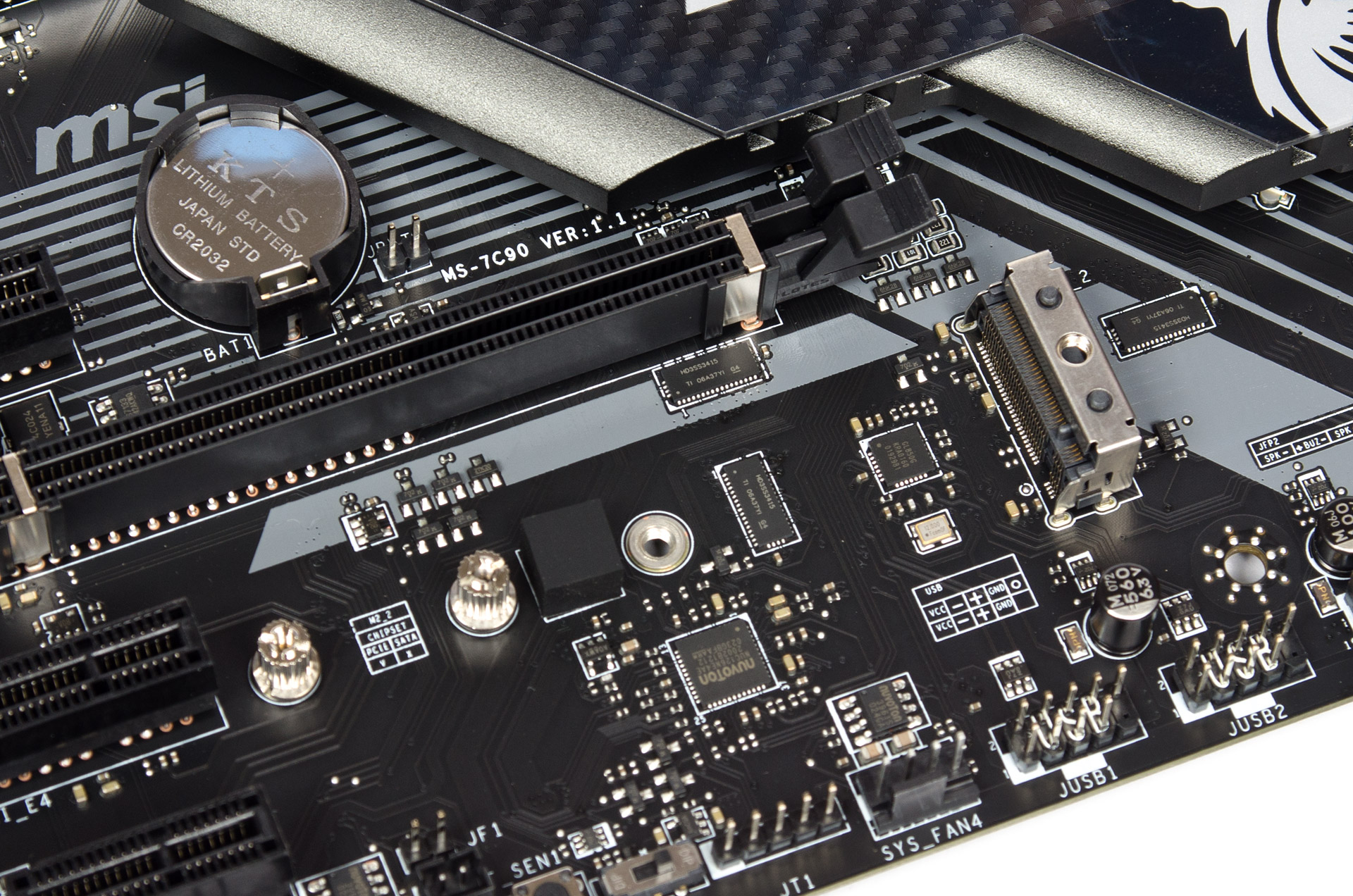

Для нижнего гнезда подведены исключительно линии PCI-E, о чём внятно напоминает маркировка на плате. Тут предельная длина уже будет 8 см, ограничения по работе этого участка были описаны в прологе.

MSI MPG B550 Gaming Carbon WiFi

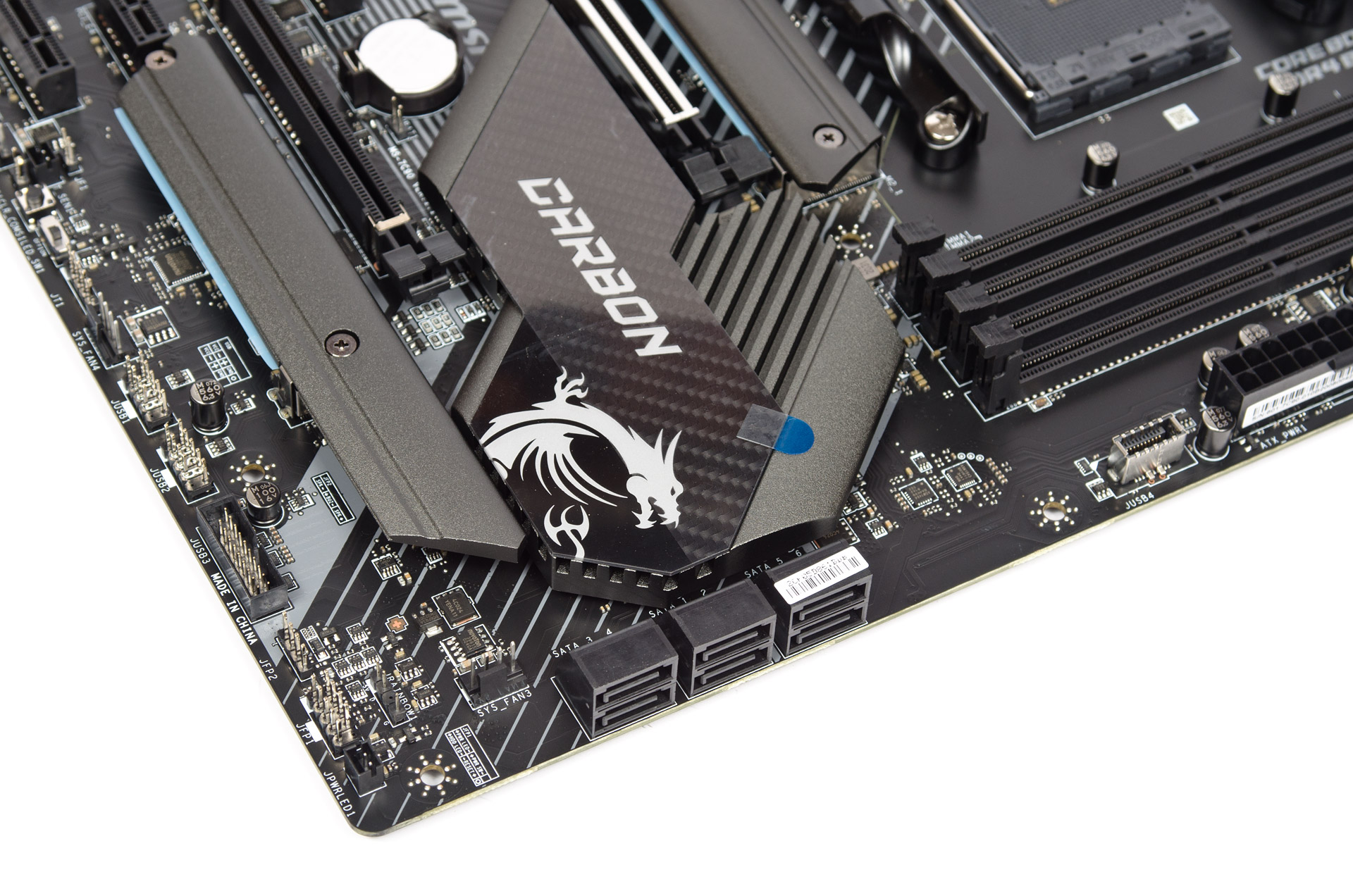

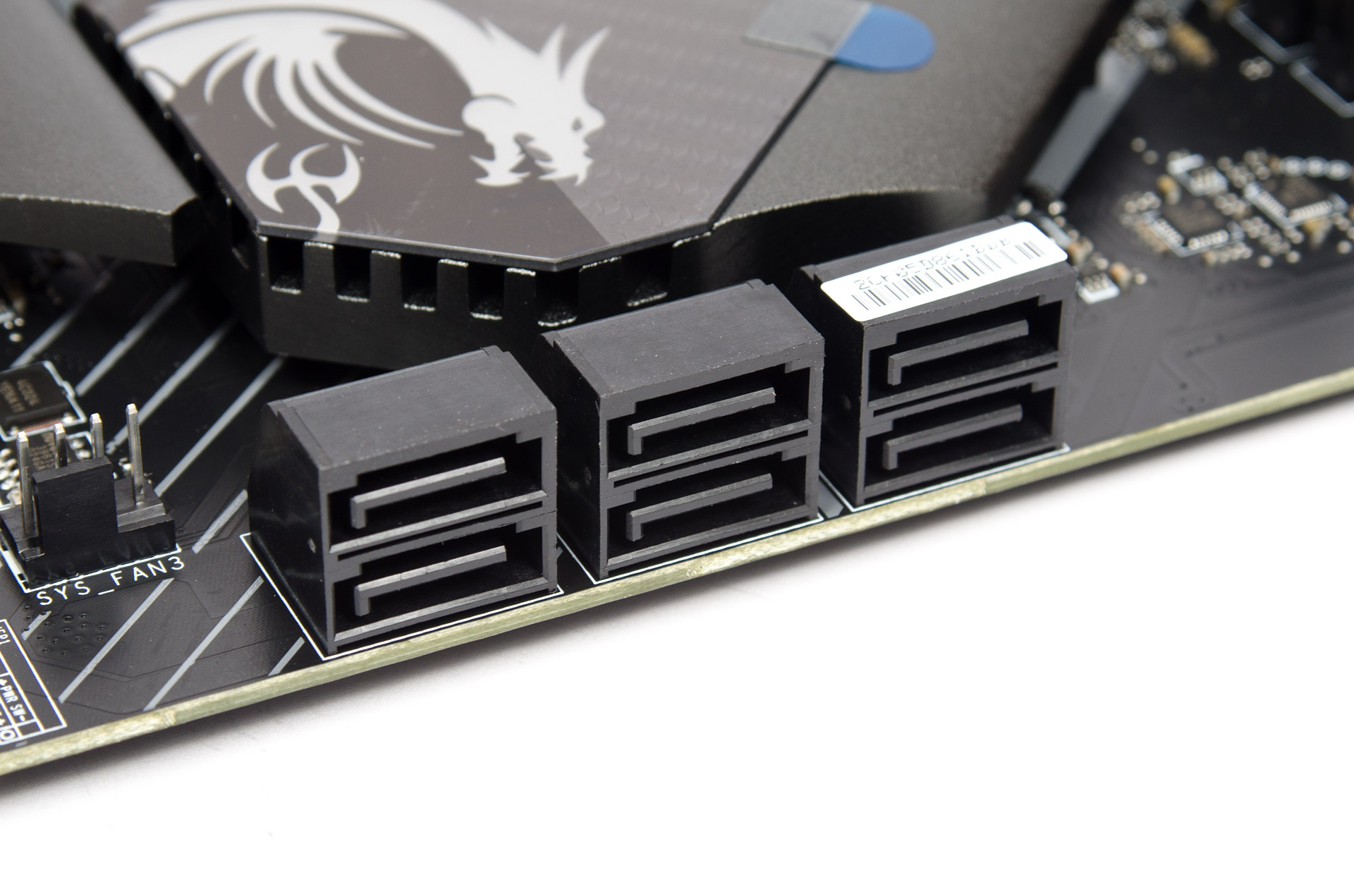

Все шесть выходов SATA — продольные, как и на предшественнице, первое по счёту забавно находится на «шести часах».

MSI MPG B550 Gaming Carbon WiFi

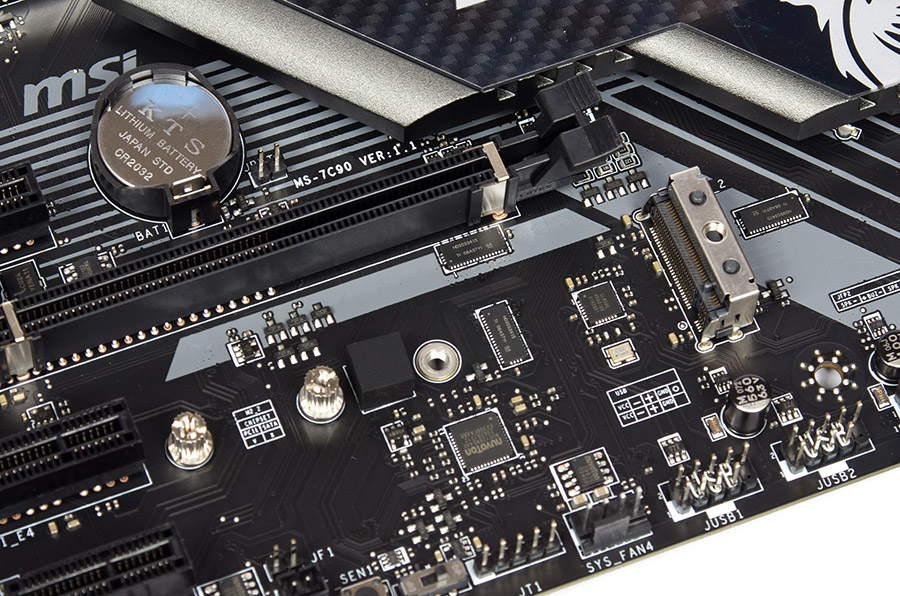

Поддерживаются различные корпусные кабели USB: один — под симметричный выход, ещё один — под пару классических USB третьего поколения (Type-A), а для четырёх выходов USB 2.0 или под дополнительные хабы есть две контактные площадки.

MSI MPG B550 Gaming Carbon WiFi

Пусть гнездо для ВК и армировано (экранировано), производитель с габаритными ускорителями рекомендует использовать специальные подпорки, о чём прямо указано в руководстве пользователя. Деления линий от ЦП здесь не предусмотрено, все шестнадцать заведены на верхнее гнездо, остальные взаимодействуют с хабом.

MSI MPG B550 Gaming Carbon WiFi

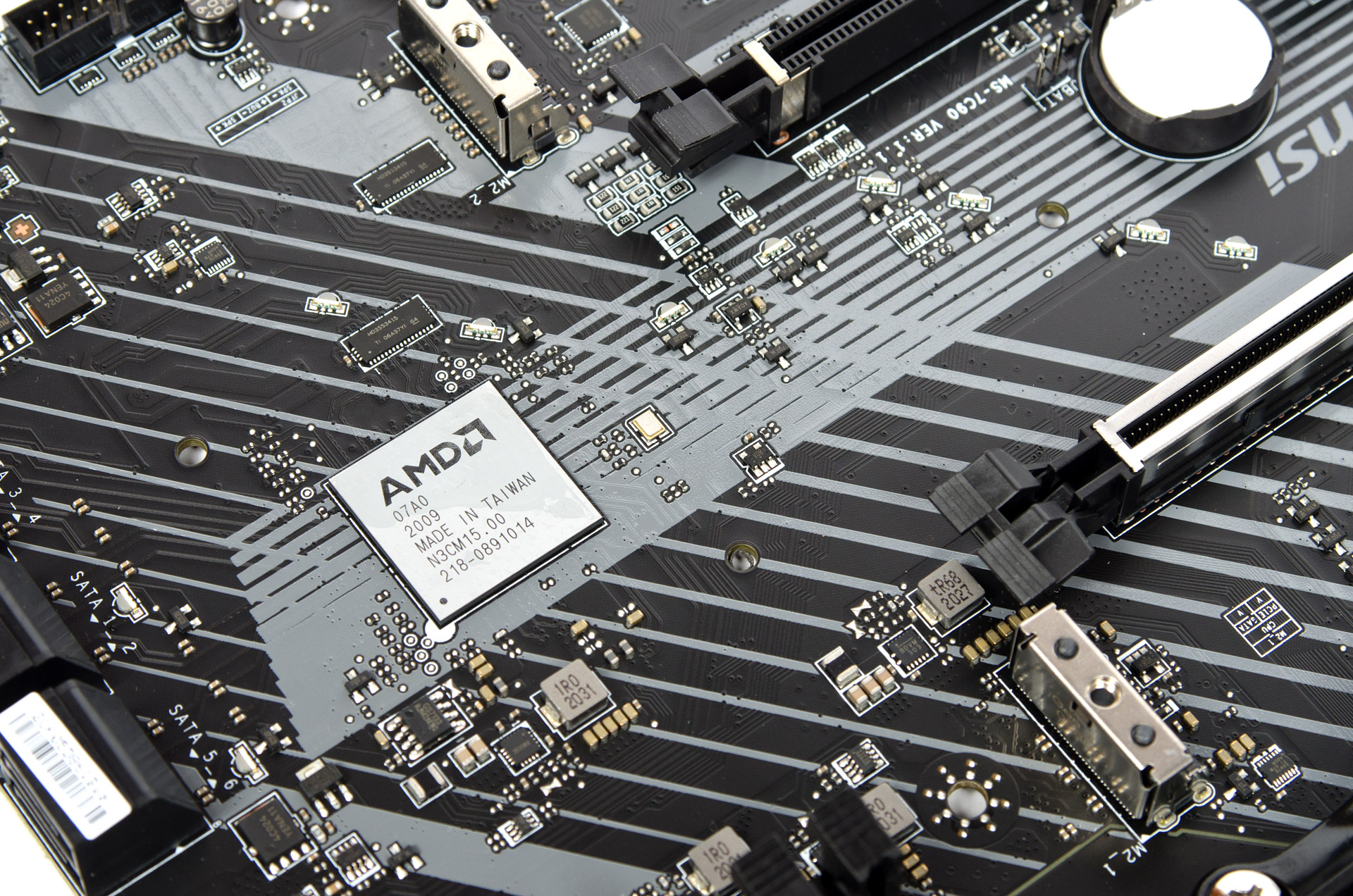

Возле AMD B550 я насчитал десяток светодиодов с линзой, направленной в сторону, интенсивность свечения при этом соответствующая (немалая).

MSI MPG B550 Gaming Carbon WiFi

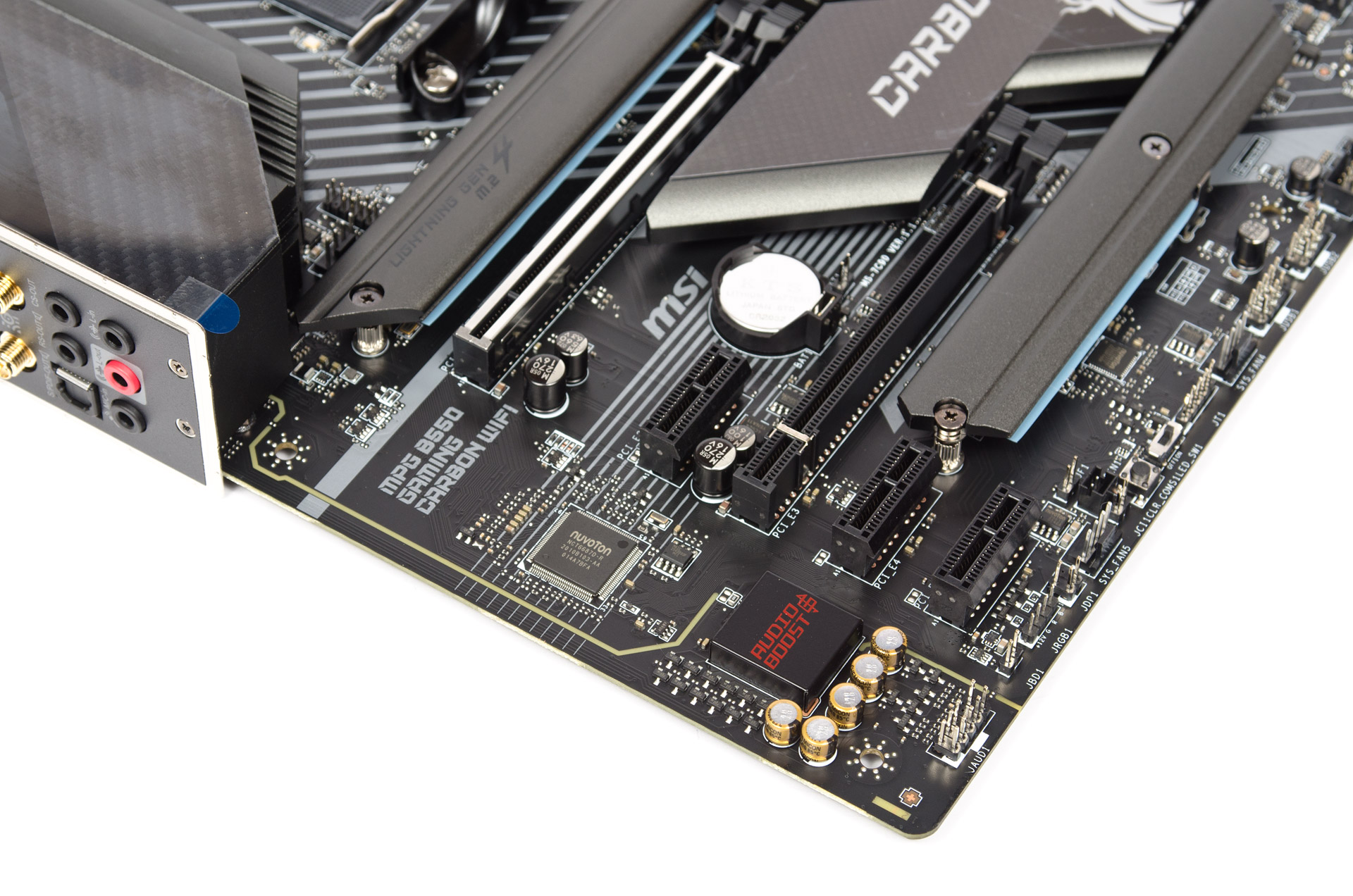

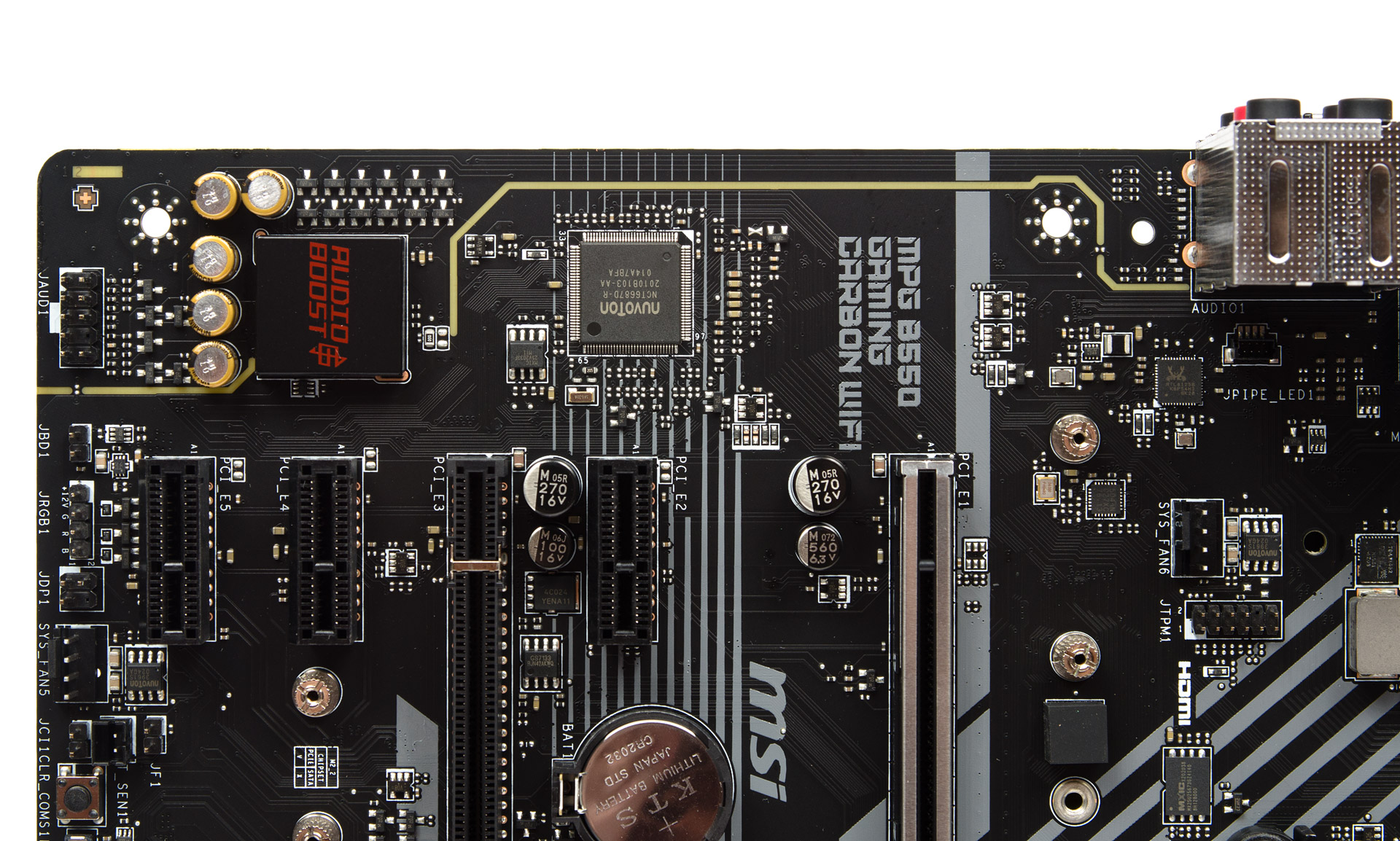

Звуковой кодек может похвастать защитным колпаком, а вот вспомогательного операционного усилителя не видно. В отличии от многих других плат, тут вытравленный участок текстолита, отделяющий подсистему от остальных узлов, выглядит весомо и не похож на откровенную бутафорию.

MSI MPG B550 Gaming Carbon WiFi

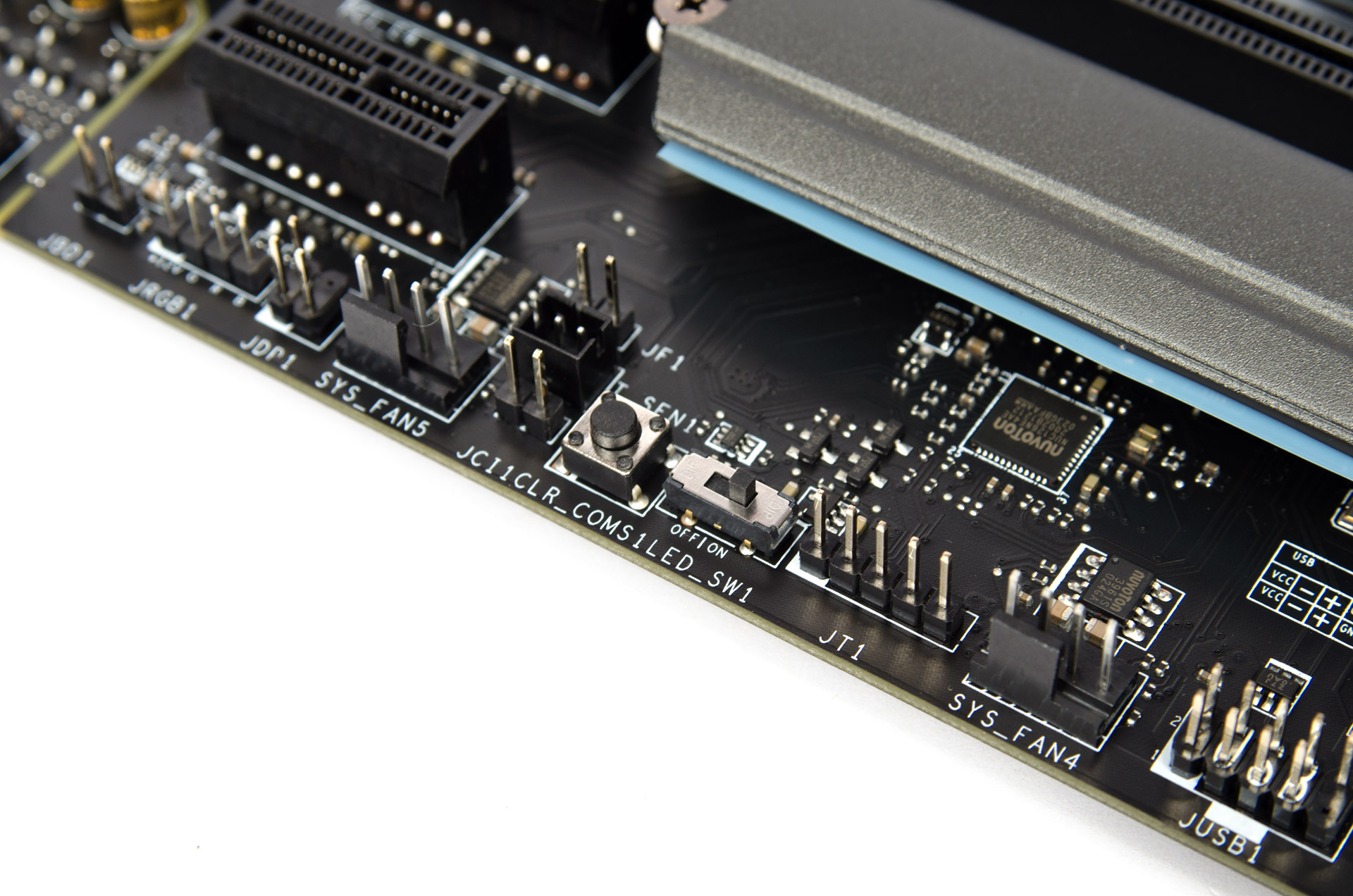

Рядом с двухпозиционным переключателем LED_SW1, ответственным за моментальную деактивацию системы подсветки, появилась кнопка сброса настроек CMOS и пара контактов для подключения термопары, она есть в комплекте поставки.

MSI MPG B550 Gaming Carbon WiFi

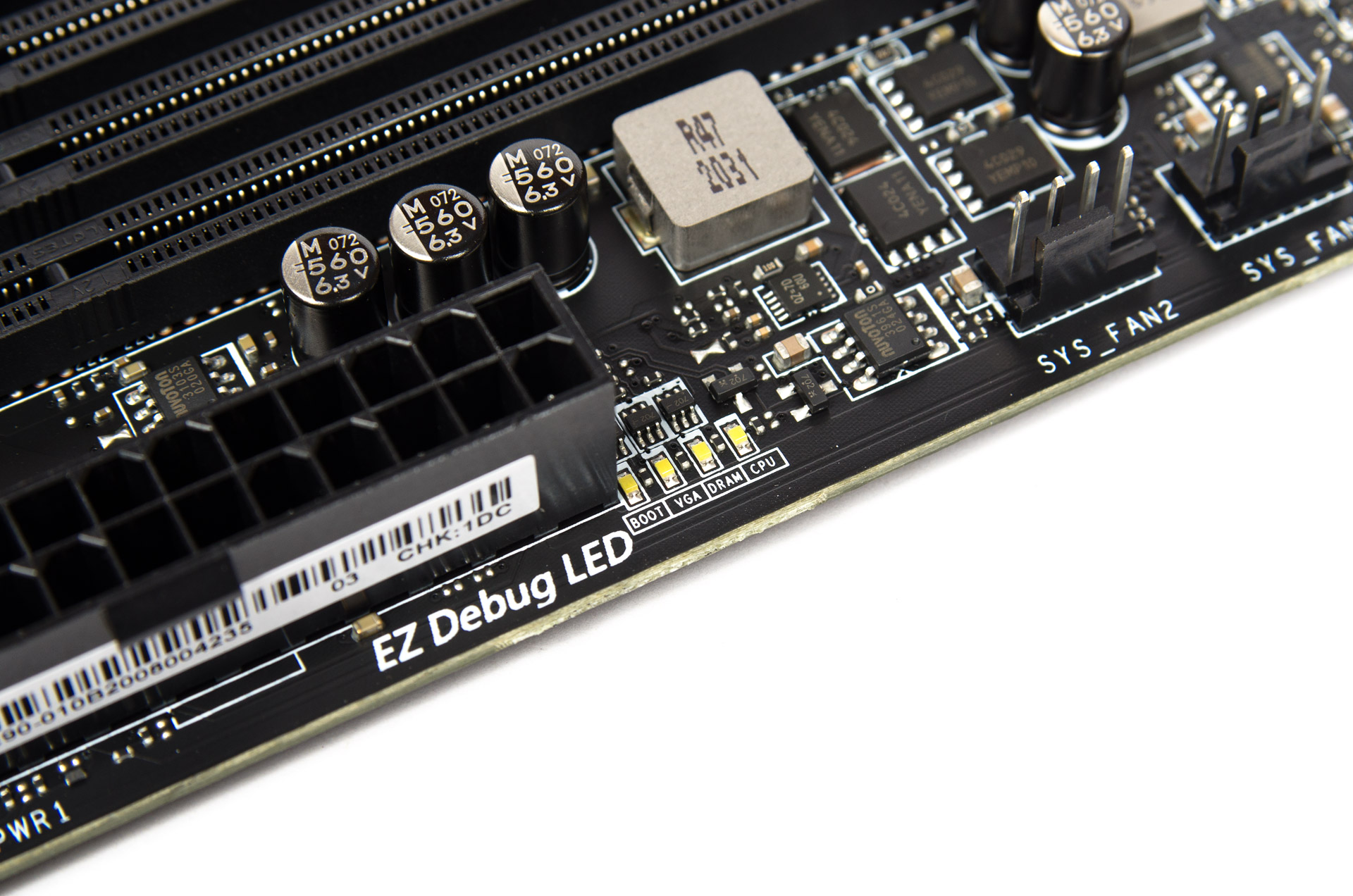

Блок диагностических светодиодов EZ Debug LED набран экземплярами яркого белого свечения.

MSI MPG B550 Gaming Carbon WiFi

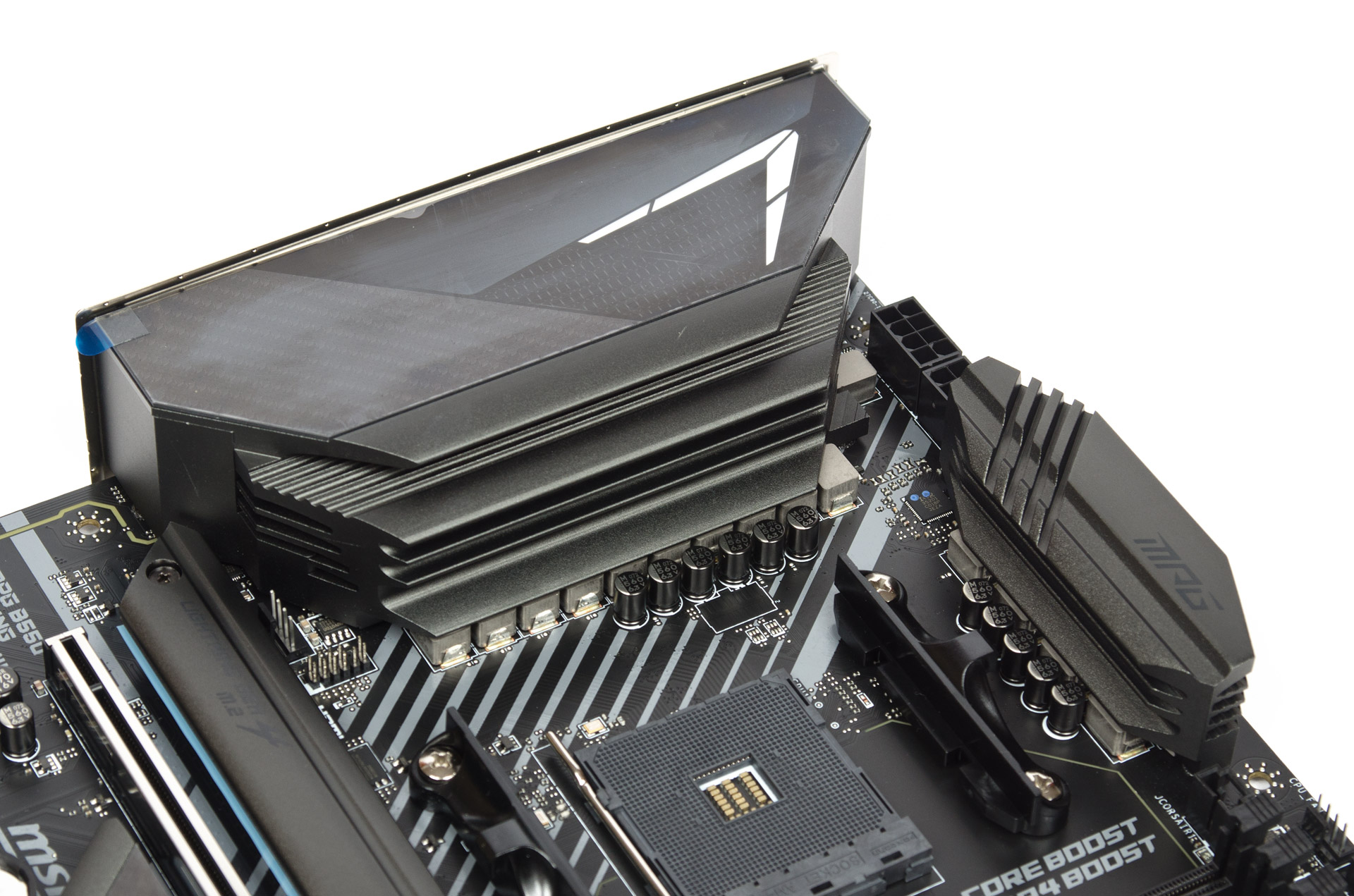

Основной радиатор для цепей питания стабилизатора похож на те, что используются в самых старших моделях производителя. Его площадь увеличена за счёт стенок, которые служат точками упора при монтаже пластины на задней панели, которая, к слову, может быть демонтирована. Нет проблем и с его «ребристой» частью. Другой, расположенный сверху, также не вызывает никаких вопросов. Места вокруг сокета достаточно, организация работы стенда с габаритным кулером проблем не вызвала.

MSI MPG B550 Gaming Carbon WiFi

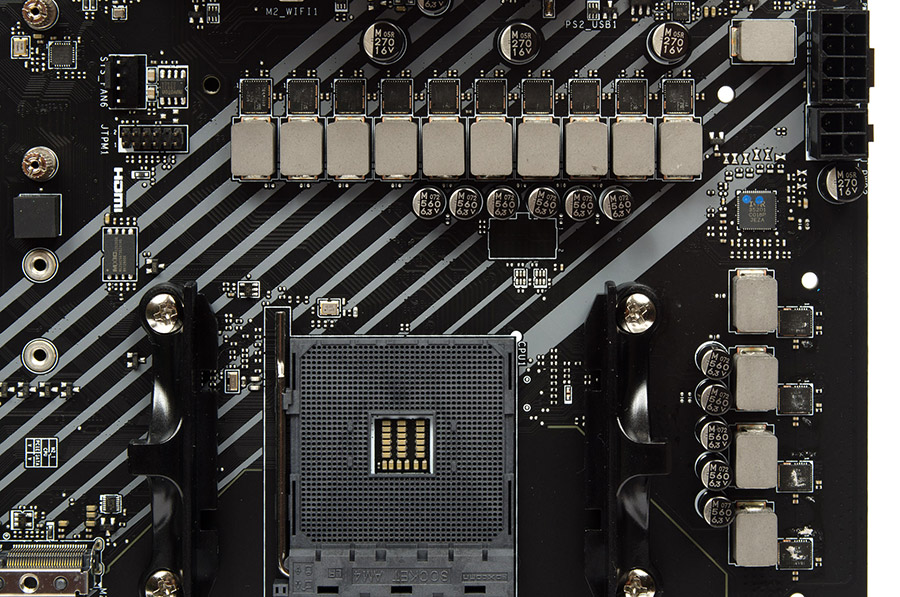

Как оказалось, вслед за радиатором и подсистема питания схожа по построению с той, что использовалась в старших моделях. Есть ШИМ-контроллер IR35201 и шесть удвоителей IR3599, распаянных на тыльной стороне. 6+2 фазы (12+2 канала) образуют общую схему стабилизации, а в роли силовых элементов выбраны TDA21462, которые, как и IR3555 в составе MSI MEG X570 Unify, выдерживают рабочий ток до 60 А, но при этом более совершенны за счёт интегрированных температурных датчиков и других новаций, пока ещё не доступных к ознакомлению для широкой аудитории из-за закрытой документации.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

Для дросселей старались использовать максимум полезной площади соприкосновения с радиаторами, однако удивительно, что для них термопрокладка оказалась тоньше, чем для силовых элементов. Для нужд чипсета вновь выбрана очень тонкая, распадающаяся при первой же разборке, впоследствии проще использовать термопасту.

MSI MPG B550 Gaming Carbon WiFiMSI MPG B550 Gaming Carbon WiFi

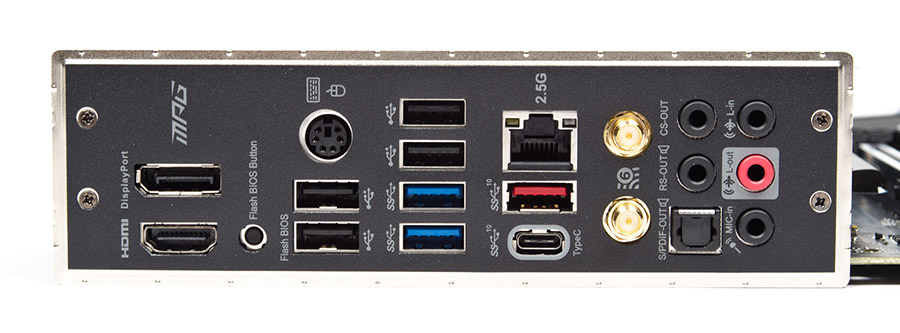

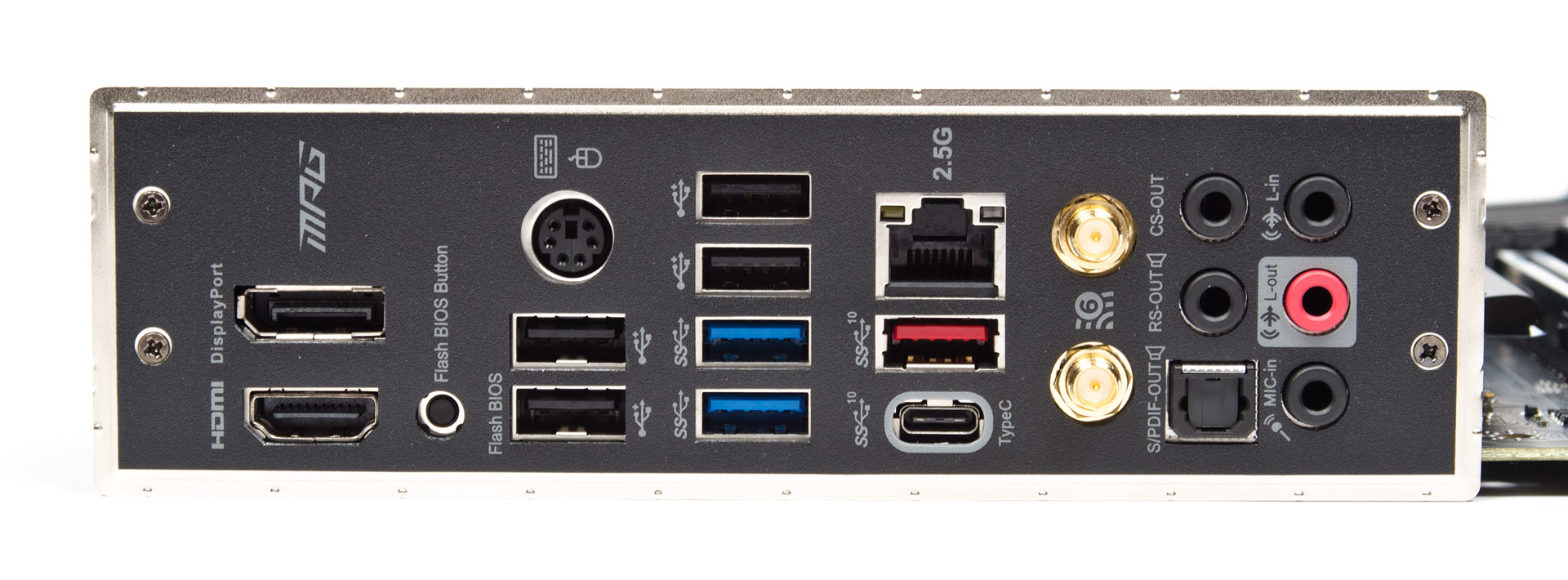

Относительно наполнения задней панели у MSI MAG B550 Tomahawk, видно, как тут добавились выходы для подключения пары комплектных антенн, условное место выхода под второе проводное подключение заняли два USB 2.0, в целом, набор всеохватывающий и вполне соответствует статусу изделия. Единственная кнопка здесь хорошо утоплена, потому исключены варианты по её случайному использованию.
