Обзор и тестирование материнской платы MSI MAG B560M Bazooka. Управление питанием процессора Intel Core i5-11600K как средство воздействия на температуру компонентов ПК

Стремления энтузиастов заполучить мощный ПК долгие годы были неразрывно связаны с разгоном. Однако за последнее время производители различных компонентов предприняли множество шагов ещё в заводских условиях с целью поиска предельных возможностей полупроводниковых кристаллов. Тем самым, во флагманских чипах «запаса» фактически не осталось, кроме того, снятие лимитов мощности требует от инфраструктуры всего ПК, в частности, материнских плат это также касается, предоставить подходящие рабочие условия. Сегодня концепт в изучении свойств тестового устройства мы изменим, направив усилия на минимизацию тепловыделения от ЦП. Как известно, не получится нарастить частоту ядер, используя продукты на базе B560. Нас больше интересуют другие детали — доступ к настройкам VRM и общая готовность узла к проведению экспериментов. Встречайте младшего представителя игровой серии плат MSI — MAG B560M Bazooka.

MSI MAG B560M Bazooka

Знакомясь с функциональным оснащением изделия, достаточно сложно сказать какой именно аспект делает его «игровым». Плата оснащена рядовым числом гнёзд и портов, никаких дополнительных контроллеров для расширения их числа не используется. Словом, основной упор пришёлся на дизайн, который поразительно сильно напоминает подход одного из прямых конкурентов в том же сегменте.

Модель MSI MAG B560M Bazooka (MS-7D18 VER:2.1)
Официальная страница продукта в Сети MAG B560M Bazooka
Чипсет Intel B560
Процессорный разъём Socket 1200
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Rocket Lake-S, Comet Lake-S)
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ:
2133–3200 — JEDEC
3200–5066 — OC
Слоты PCI-E 1 x PCI Express 4.0 x16 — CPU
2 x PCI Express 3.0 x1 — B560
M.2 1 x PCI Express 4.0 x4 (Key M, 2242/2260/2280) — 11th Gen CPU
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280) — 10th Gen CPU + B560
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280) — B560
Встроенное видеоядро (в процессоре) Intel UHD 750/730/630/610
Видеоразъёмы DisplayPort 1.4, HDMI 2.0b
Количество подключаемых вентиляторов 4x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.2 Gen 2 (1 разъём на задней панели, B560)
4 х 3.2 Gen 1 (2 разъёма на задней панели, B560)
6 x 2.0 (2 разъёма на задней панели, B560 + GL850G)
Serial ATA 6 x SATA 6 Гбит/с (B560)
RAID
Встроенный звук Audio Boost:
Codec — Realtek ALC897 (7.1, HDA)
S/PDIF
Сетевые возможности Realtek RTL8125B (2.5 Gigabit Ethernet)
COM 1 (внутренний)
LED Addressable Header 1x Rainbow
LED RGB Header 1
TPM 1x SPI (12 pin)
UEFI UEFI AMI BIOS, 256 Mb Flash ROM (MX25U25673G)
Форм-фактор mATX
Размеры, мм 244 x 244
Дополнительные возможности EZ Debug LED (CPU, DRAM, VGA, BOOT LED), M.2 Shield, Tuning Controller Connector
Цена в рознице 4399 грн

Ключевым решением выступает универсальный M.2, расположенный выше видеокарты. Линии PCI-E от сокета, имеющиеся в процессорах старших моделей последнего поколения, сюда заведены, но в случае использования других образцов, включая всю серию Comet Lake-S, он бездействовать не будет. На помощь придут интерфейсы SATA или PCI-E 3.0 от хаба, однако на плате окажется недоступным классический второй порт в случае монтажа SSD типа SATA.

MSI MAG B560M Bazooka

Упаковка и комплектация

На лицевой стороне коробки выделили поддержку PCI-E 4.0, приукрасив всё термином Lightning.

MSI MAG B560M Bazooka

Пояснение находится уже на тыльной стороне. Примечательных качеств у продукта немного, потому в описании упор выполнен на радиаторах и экранировании.

MSI MAG B560M Bazooka

Комплектация:

  • руководство пользователя (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • небольшой рекламный буклет с продукцией MSI;
  • промо-флаер акции MSI Shout Out;
  • две карты регистрации покупателя;
  • диск с драйверами и фирменным ПО;
  • две стойки и два крепёжных винта для устройств формата M.2;
  • наклейка с логотипом MSI Gaming Series;
  • три тематических наклейки MAG для корпуса или радиатора, пять — для и батарейки или вентиляторов, две — с фирменным драконом;
  • промо-флаер акции MSI Reward Program;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд.

MSI MAG B560M Bazooka

Внешний вид

Никакой подсветки и декоративных козырьков, не говоря уже о дополнительных кнопках или переключателях. Две разнотипные площадки под сторонние решения с иллюминацией расположены у нижней грани. В правом верхнем углу распаяны четыре разноцветных светодиода из состава диагностического EZ Debug LED, который сможет помочь и при разгоне ОЗУ. Слоты под модули снабжены выталкивающими лапами с обеих сторон, что в последнее время встречается нечасто. Само собой, нельзя не отметить цвета армейской тематики, выбранные в этот раз для элементов.

MSI MAG B560M Bazooka

Основные радиаторы прижимаются винтами, а для охладителя кристалла Intel B560 обошлись пластиковыми подпружиненными гвоздями. Отмечу шестислойную печатную плату с увеличенной толщиной медных слоёв.

MSI MAG B560M Bazooka

Имеется единственный охладитель устройств M.2, но его можно установить как сверху, так и снизу — оба гнезда снабжены каркасом с нарезанной резьбой.

MSI MAG B560M Bazooka

Литая болванка радиатора хаба снабжена тематической наклейкой.

MSI MAG B560M Bazooka

Посадочные места под накопители предусматривают установку изделий форм-фактора 2280 или короче. Сразу на плате есть небольшие справочные таблички возле каждого из M.2, и можно сразу понять, что снизу доступны исключительно линии PCI-E от чипсета.

MSI MAG B560M Bazooka

Четыре выхода SATA здесь продольные, а два пониже — поперечные, всего шесть штук.

MSI MAG B560M Bazooka

Поддержки симметричного USB Type-C нет ни на задней панели, ни корпусным кабелем. Для тех есть площадка снизу под USB 3.2 Gen 1 плюс ещё рядом пара под классические 2.0.

MSI MAG B560M Bazooka

Удивительно встретить поддержку последовательного интерфейса COM, пусть и площадкой на плате. Контакты для проведения сброса настроек CMOS находятся у нижней грани, а не где-то под ВК, как это порой встречается. Пусть слот PCI-E x16 и армирован (экранирован), массивные ВК всё равно будут нуждаться в подпорке, об этом прямо указано в руководстве пользователя.

MSI MAG B560M Bazooka

Исполнение звуковой подсистемы стартового уровня, ничего кроме кодека и нескольких особых конденсаторов тут нет. Кодек новый — ALC897 от Realtek, не встречающийся до 2021 года.

MSI MAG B560M Bazooka

Три гнезда для вентиляторов выведены поближе к торцам продукта для облегчения процесса сборки.

MSI MAG B560M Bazooka

Четвёртое максимально оттянуто в сторону от радиаторов, ближе к задней панели. Тем самым, в окрестностях сокета ничего не будет мешать процедуре установки системы охлаждения.

MSI MAG B560M Bazooka

Основной ШИМ-контроллер — Richtek RT3609BE. Работа описывается формулой 5+2 фазы, ему помогают семь дискретных драйверов Richtek RT9624F, распаянных с тыльной стороны. Число силовых элементов в составе каждого канала CPU Voltage удвоено, тогда как для iGPU Voltage обошлись базовой парой транзисторов. Везде используются Sinopower SM4503NHKP и SM4337NSKP, недорогие элементы, как и всё устройство в целом. Для SA Voltage видим ту же идею, что и с CPU Voltage, — одна фаза с удвоенным числом тех же транзисторов. IO и IO 2 Voltage нашли одинаковую между собой реализацию сразу под сокетом.

MSI MAG B560M BazookaMSI MAG B560M Bazooka

У большего радиатора есть специально предусмотренные опоры для корректного распределения веса и усилия прижатия при контакте с элементами. Площади съёма тепла и у самих термопрокладок достаточны везде — как в случае с транзисторами, так и с дросселями. У меньшего радиатора вышло всё одновременно проще и чуть хуже. Но что-либо поделать тут в принципе было нельзя, ведь слишком близко на плате к выводам дросселей находятся корпуса транзисторов, поэтому пришлось слегка урезать полноценный контакт с ними. Для чипсета B560 воспользовались термопастой либо же сверхтонкой прокладкой. У элемента под накопитель буквально всё место занято под прокладку и тут никаких замечаний нет. Выделю наличие выемок для центрирования над отверстием в гнезде M.2, что придаст удобства в сборке.

MSI MAG B560M BazookaMSI MAG B560M Bazooka

Задняя панель имеет не только базовый минимум, а ещё и два высокоскоростных выхода USB 3.2 Gen 2, а всё благодаря Intel B560. Впрочем, согласитесь, пустующих мест подозрительно много. Всё объясняется родством с моделью MSI B560M PRO-VDH, где в наличии порт D-Sub (ближе к стойке с PS/2), а у её идейного продолжения в лице B560M PRO-VDH WIFI появится предустановленный контроллер беспроводных сетей (уже рядом с тремя аудиогнёздами). Таким образом, рассматриваемая MAG B560M Bazooka оказалась самой усечённой в вопросе оснащения панели сзади, видимо, такова судьба младших членов семейств. Все три озвученных изделия уже добрались до украинской розницы.

MSI MAG B560M Bazooka

Возможности UEFI

Рассмотрим возможности финальной сборки A.10, интегрировав её посредством M-Flash.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Весьма странно подобраны схемы ограничения потребления, впрочем, без вмешательства пользователя будет форсирован вариант «Water Cooler» с невысокими уровнями, но превосходящими паспортные величины. Уже в базовом Ez Mode имеется поиск по всем пунктам UEFI, доступен выбор локализации интерфейса пользователя.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Ускорение ЦП в механизмах фирменного оверклокинга Game Boost недоступно, тут допускается только разгон ОЗУ. Рядом — слайд-панель для расстановки приоритета среди загрузочных устройств. Пространство в центре рассчитано на предоставление справочной информации о компонентах системы.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

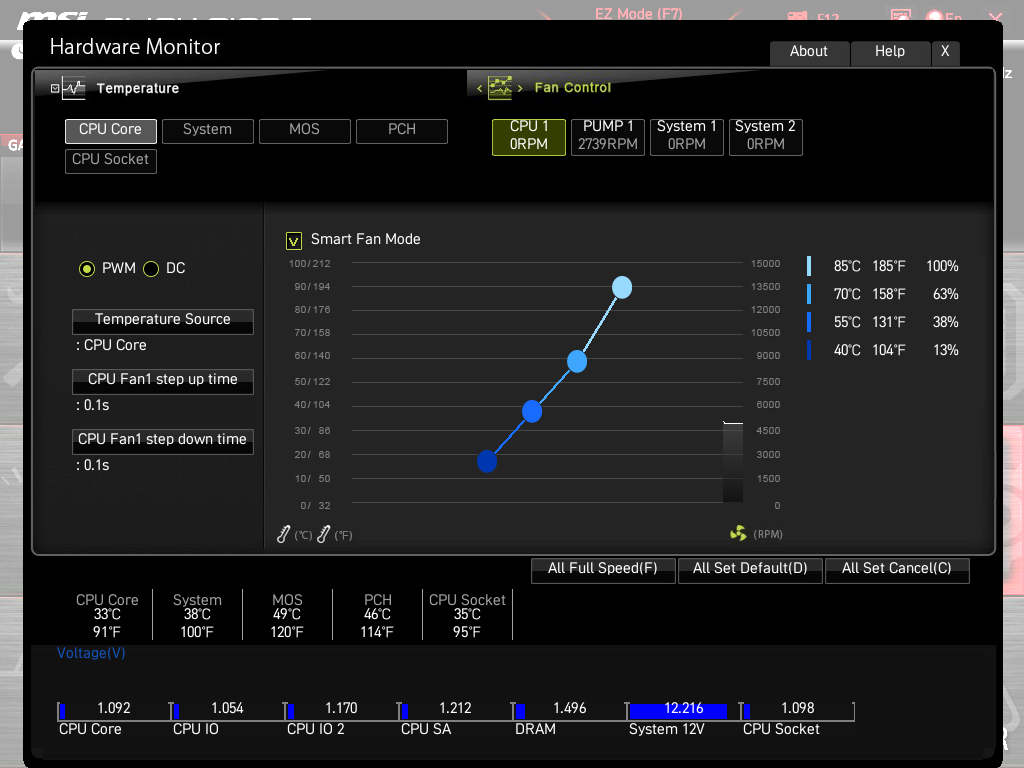

Сценариев замедления охладителей — четыре, все они независимые. Везде можно вручную менять тип работы алгоритмов — PWM либо DC. В наличии целых пять температурных показателей, отдельно радует датчик MOS, сообщающий о положении дел на стабилизаторе напряжений ЦП. Любую из переменных разрешено выбрать в качестве основы для сценариев по снижению частоты вращения вентиляторов. Внизу, помимо напряжения CPU, доступны данные и обо всех второстепенных, что является ещё одним плюсом изделия.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Advanced Mode представляет собой классический вид фирменного Click BIOS 5, нет никаких упрощений. Ввиду отсутствия подсветки на устройстве и всяческих дополнительных контроллеров, что-либо прокомментировать о наполнении раздела Settings сложно, он вобрал в себя традиционные настройки всех узлов, не имеющих явного отношения к разгону.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

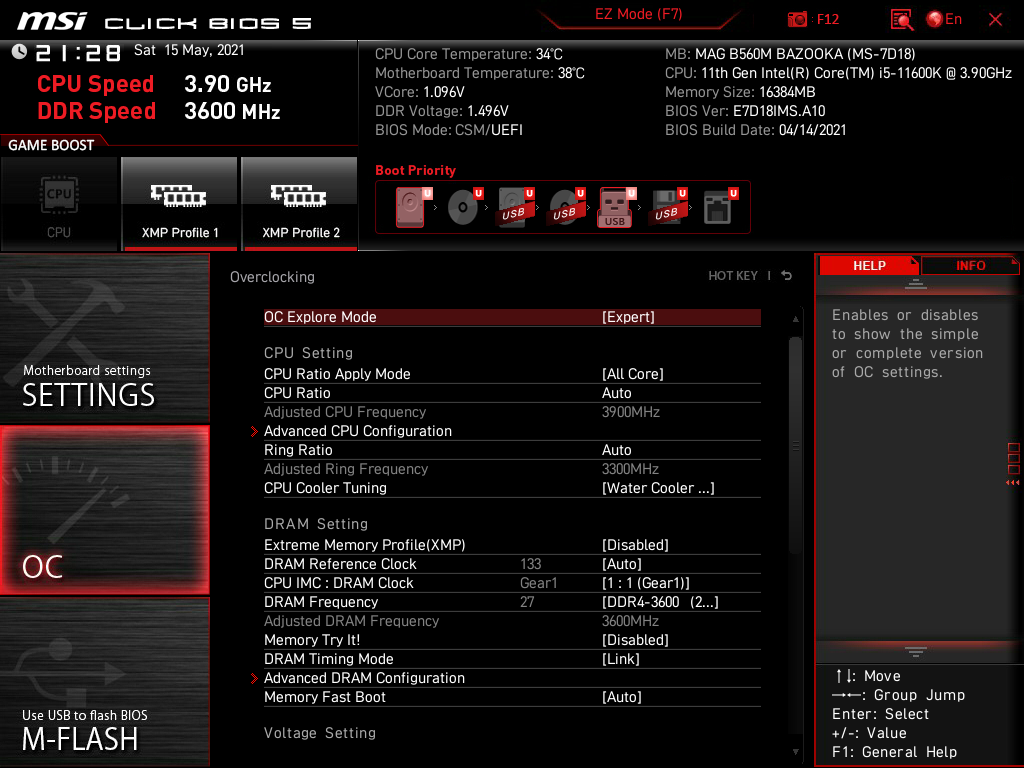

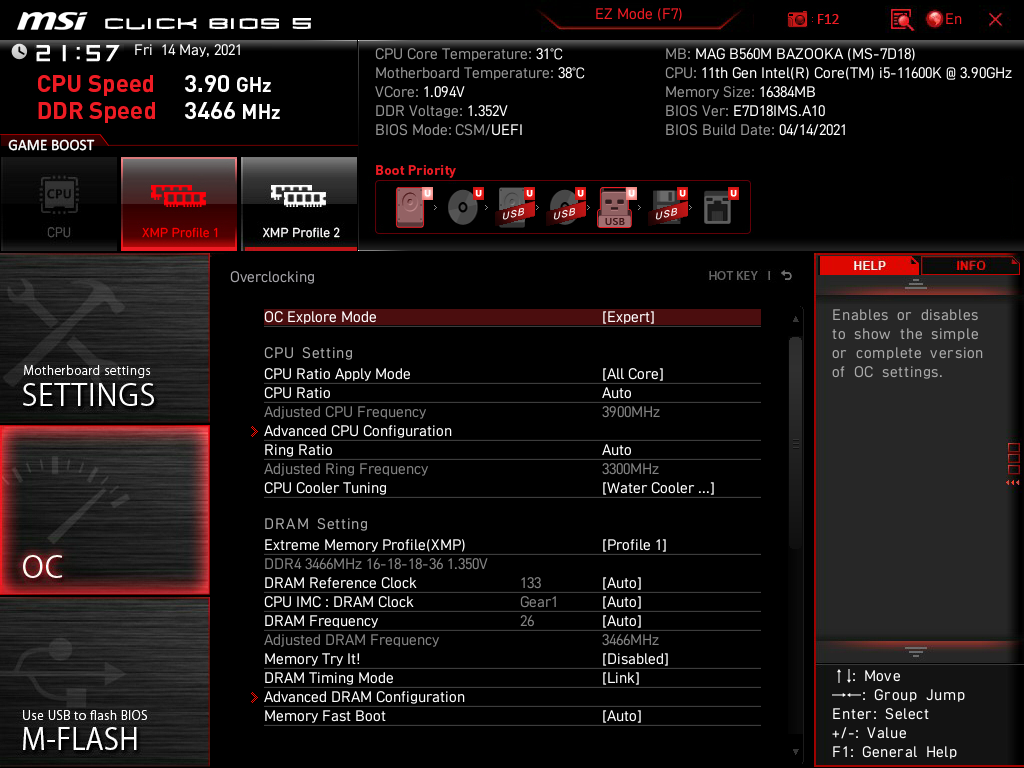

Пунктов меню в разделе OC немало, к тому же изначально активен режим отображения Expert, для владельцев ПК с начальными знаниями доступен менее пугающий вариант Normal.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Есть три режима смены частотной формулы ЦП, но, как мы помним, прыгнуть выше штатной схемы ускорения ядер на Intel B560 нельзя, даже в случае покупки процессора с разблокированным множителем. Стоит указать на отсутствие пунктов меню с установкой компенсирующих множителей для нагрузок с использованием AVX и AVX-512, тем самым, тонкая подстройка работы процессора здесь не будет полноценной, если кто-то всерьёз помышлял о каком-то собственном сценарии с уклоном в замедление, какие бы цели не преследовались по итогу таких шагов.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

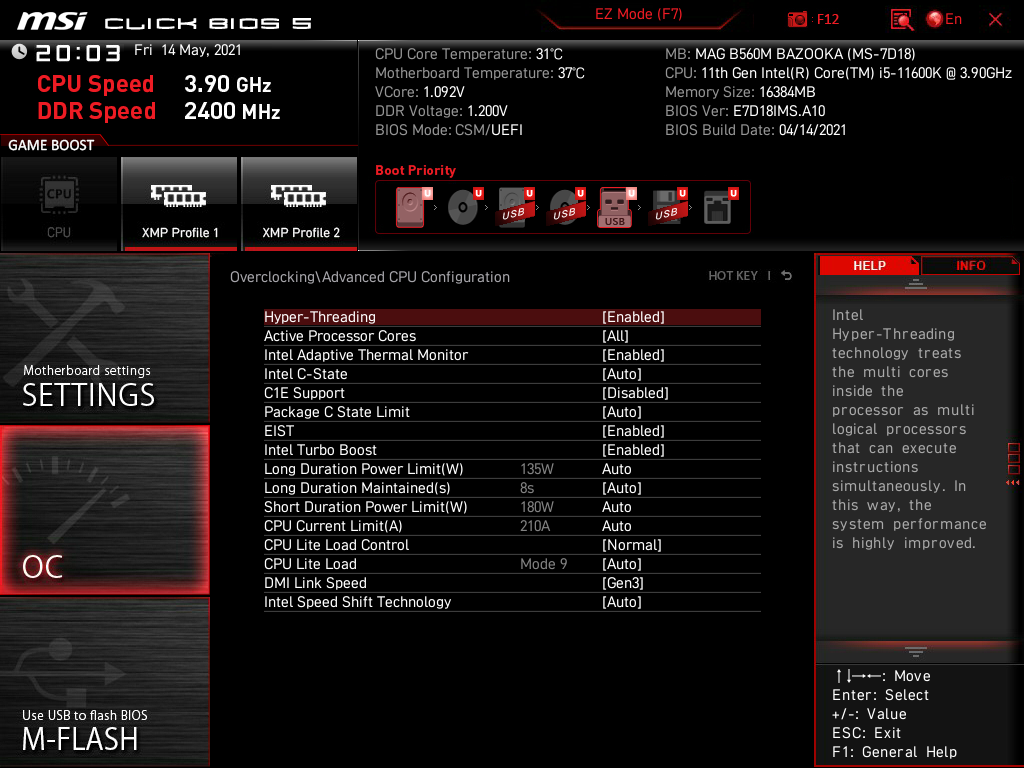

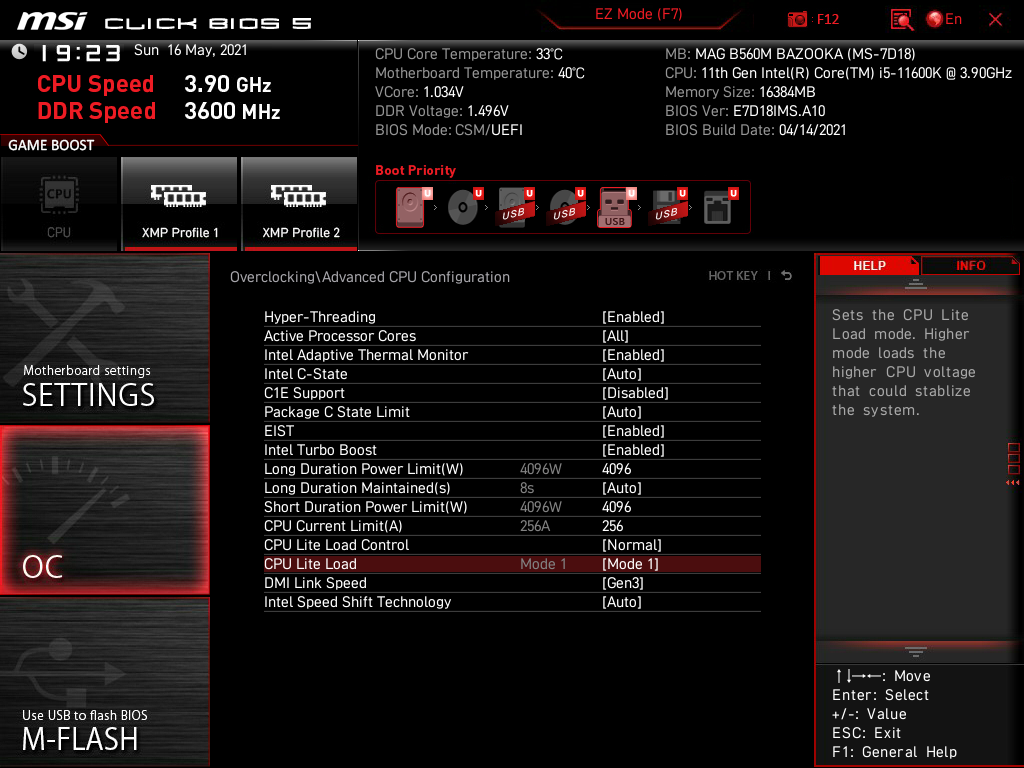

Advanced CPU Configuration не настолько богат, как у плат на базе Intel Z590, но всё же управление лимитами мощностей тут есть, к тому же программно оно фактически не ограничено, будем проверять все эти декларации чуть позже.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Ограничены в росте Ring Ratio и GT Ratio, равно как и CPU Ratio.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

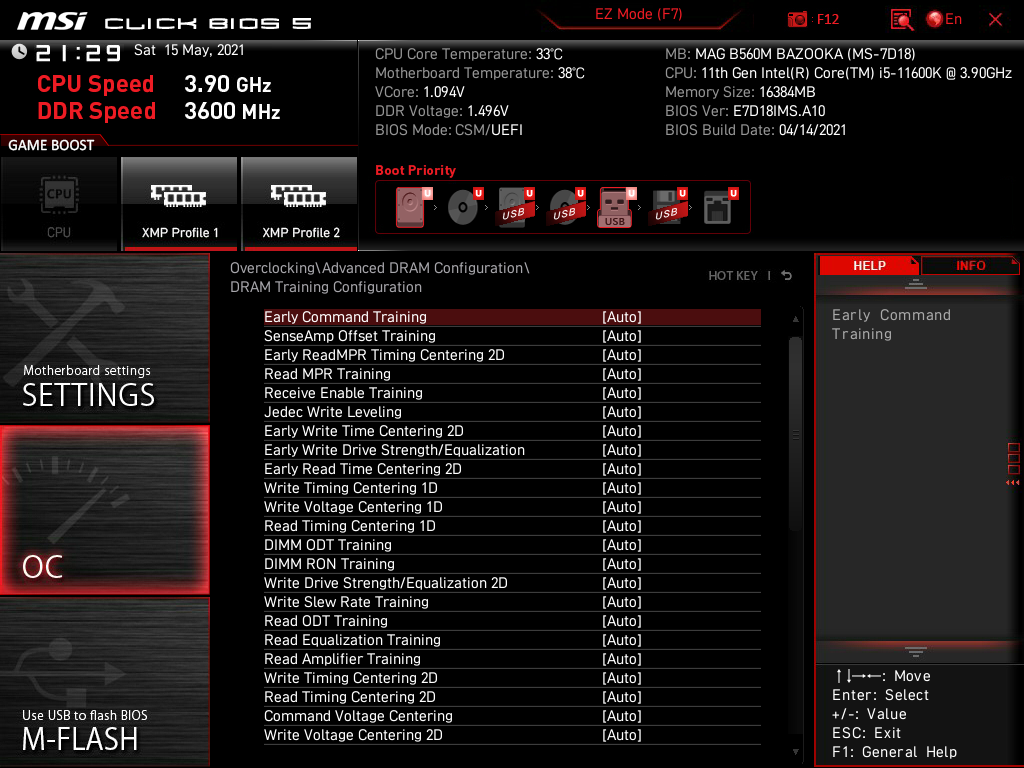

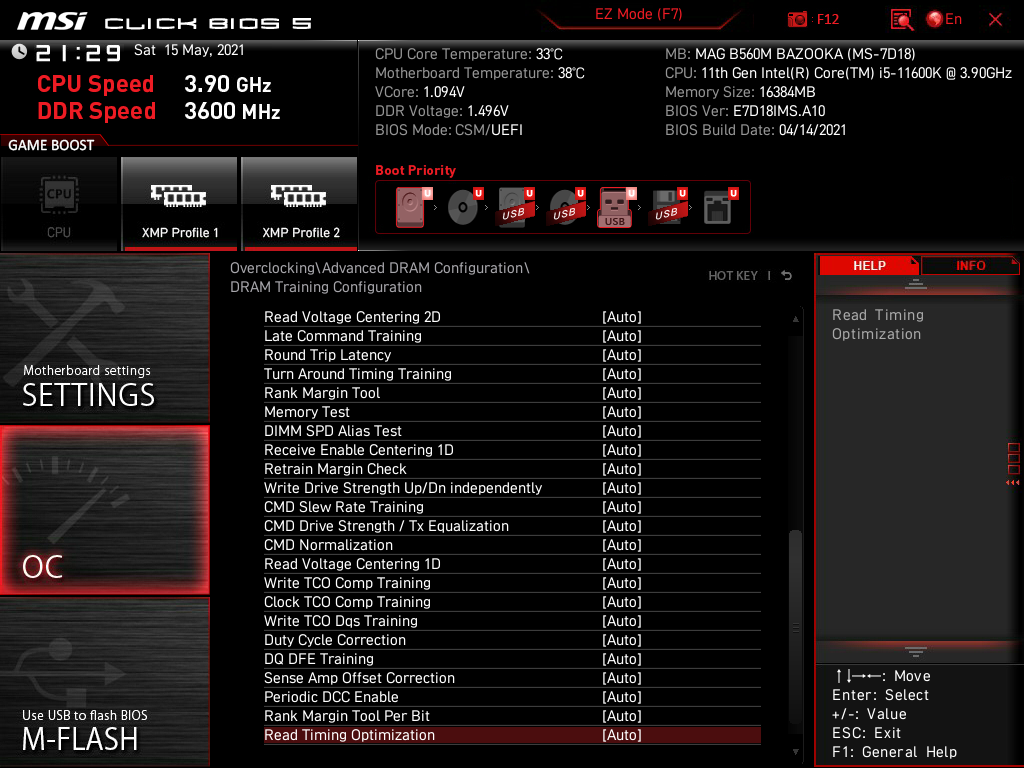

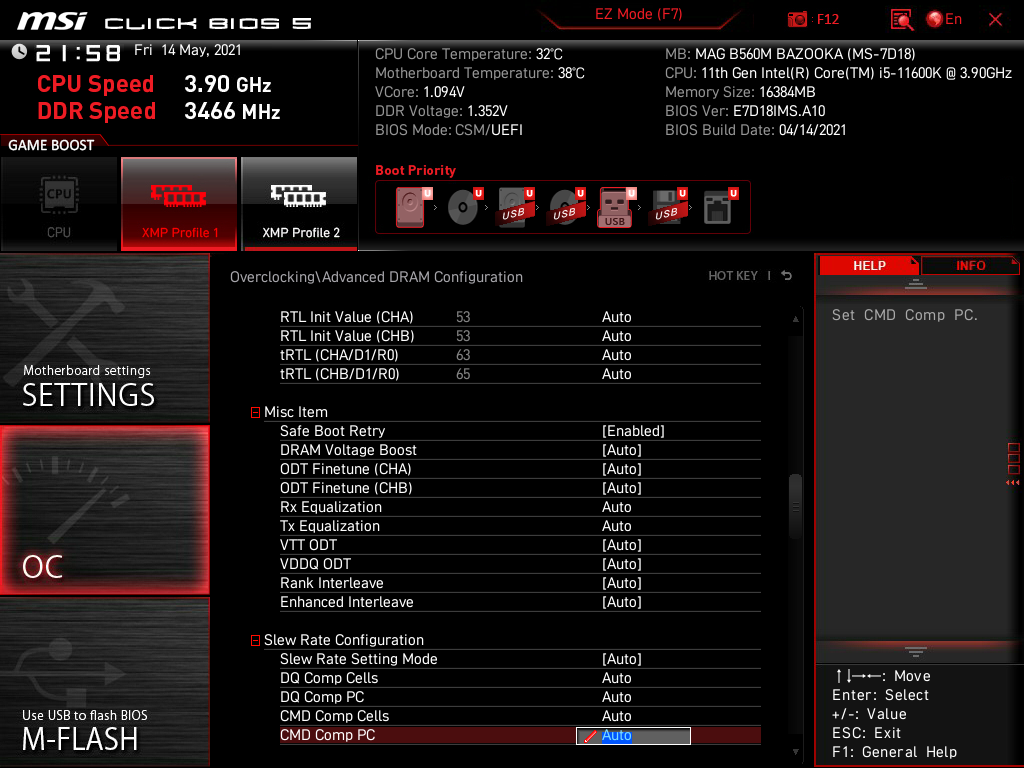

Где нет ограничений, так это при работе с DRAM. В наличии фирменный инструмент по ускоренной проверке потенциала модулей Memory Try It! Вручную частоту можно форсировать буквально любую.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

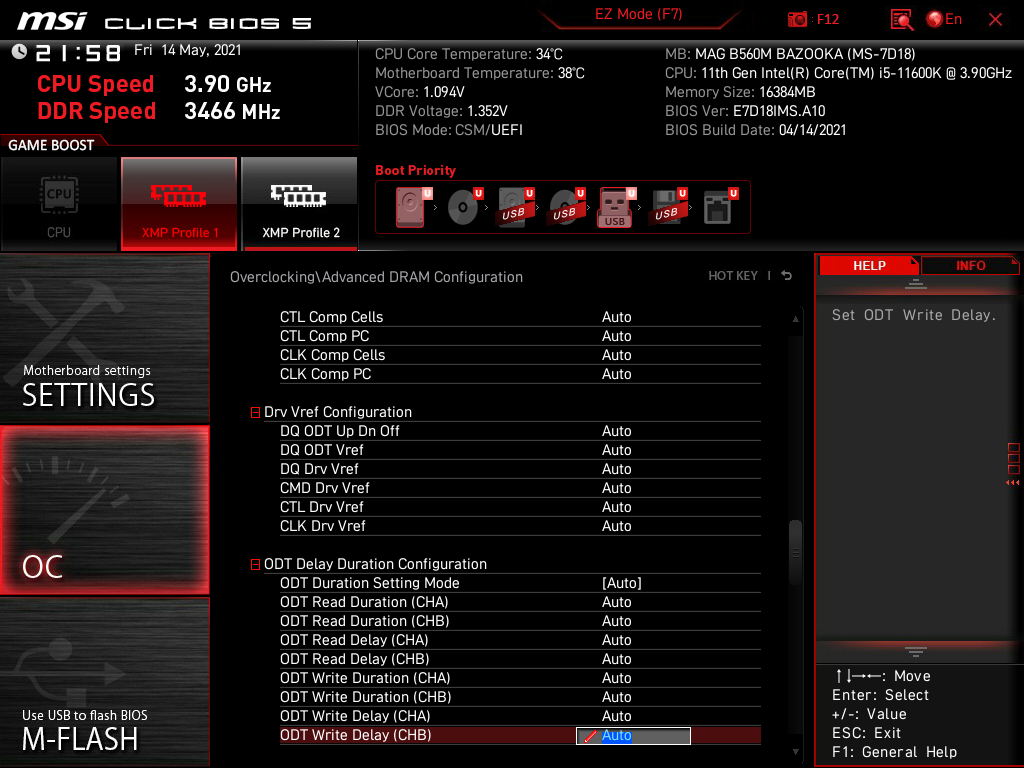

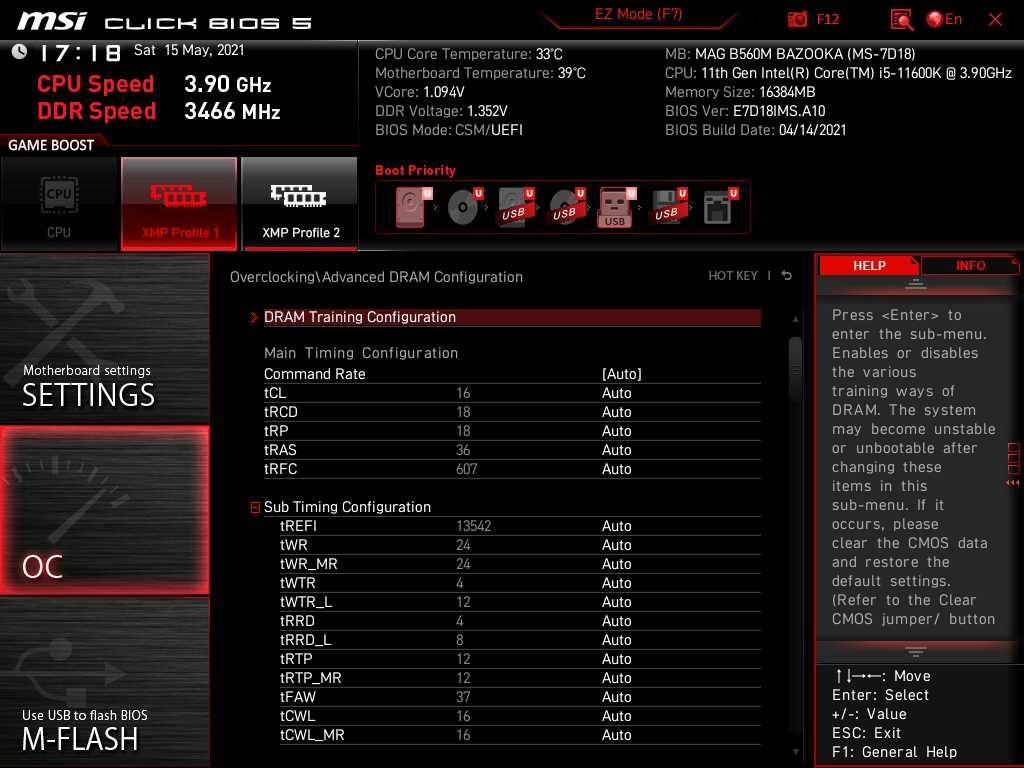

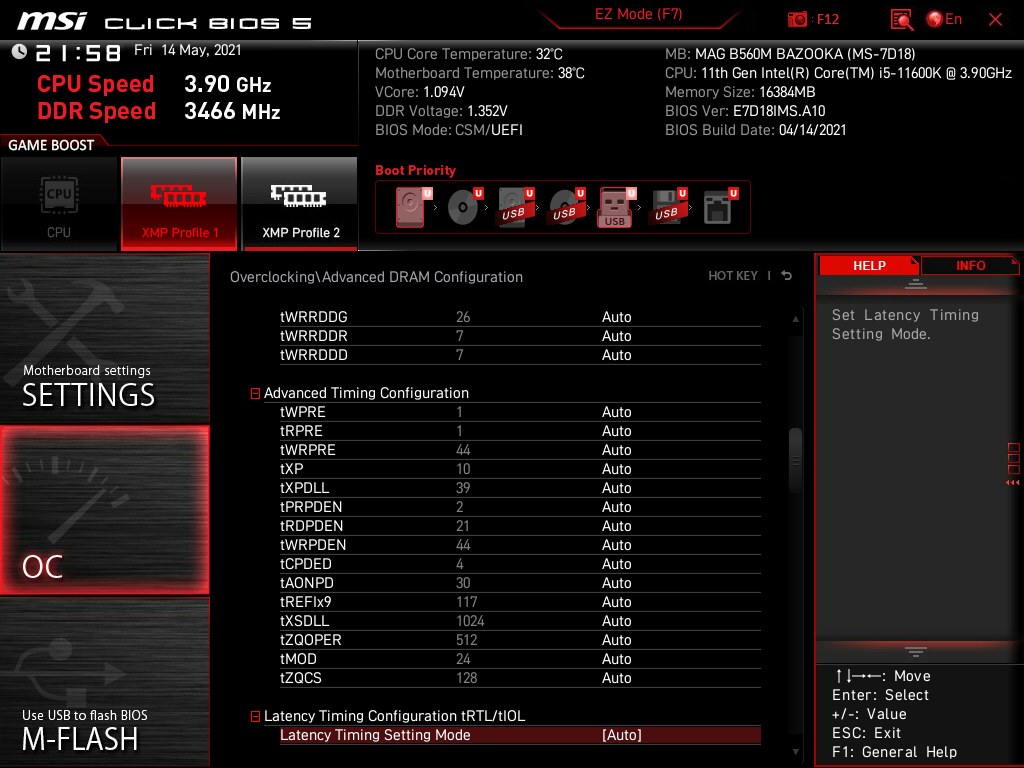

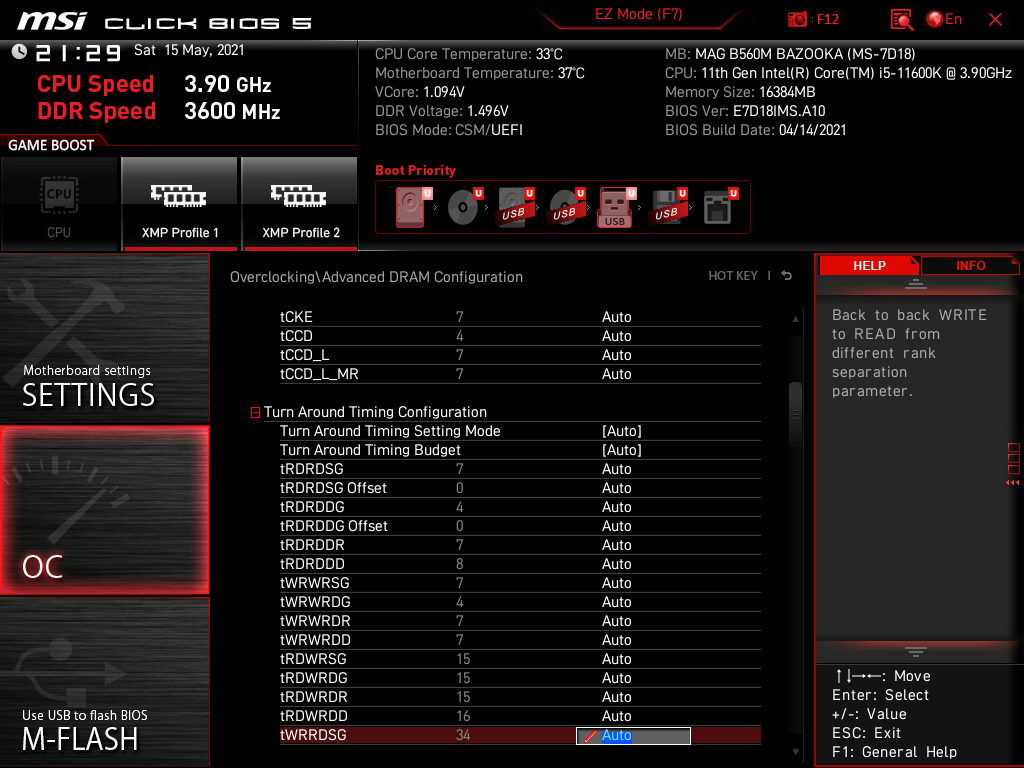

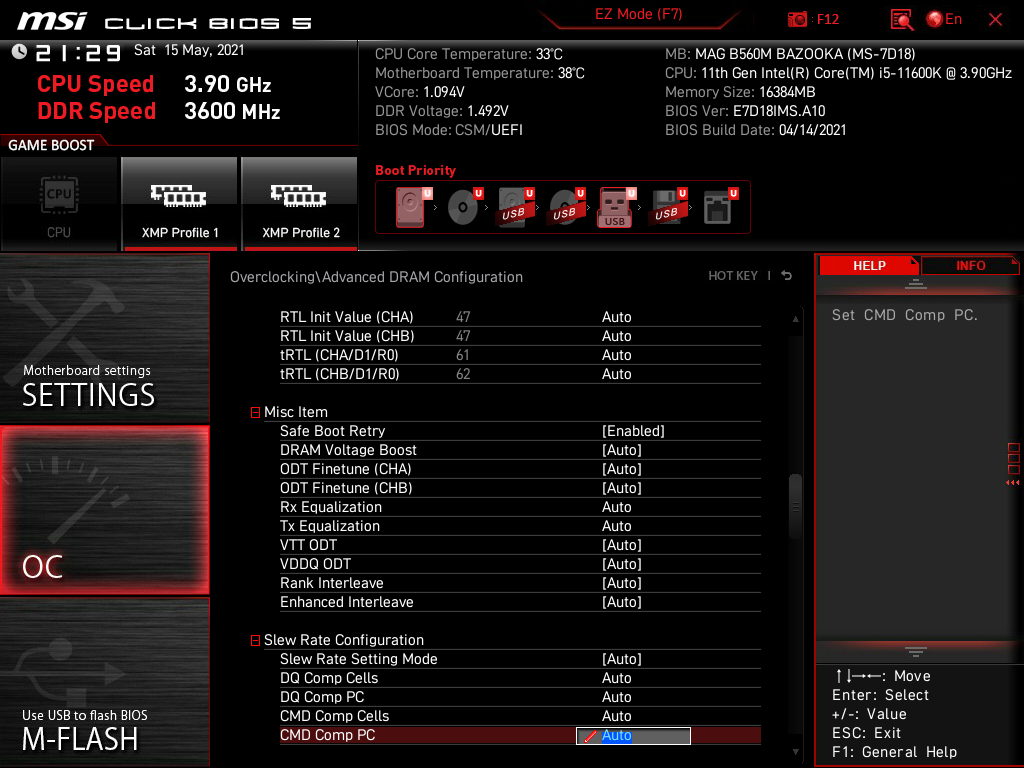

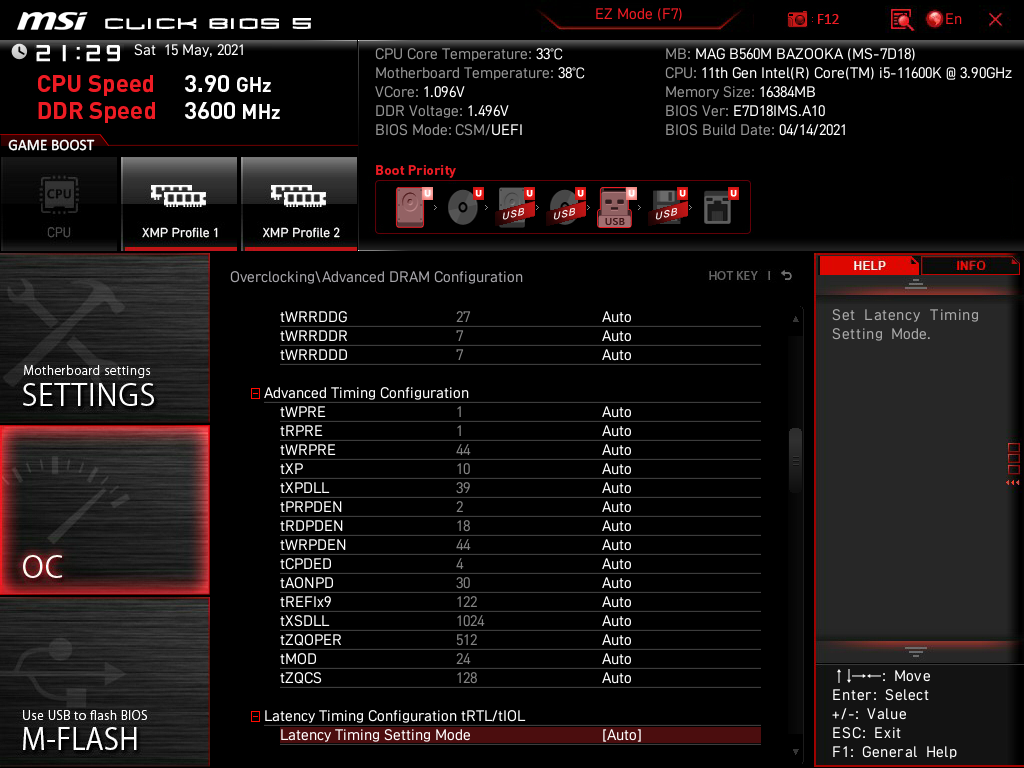

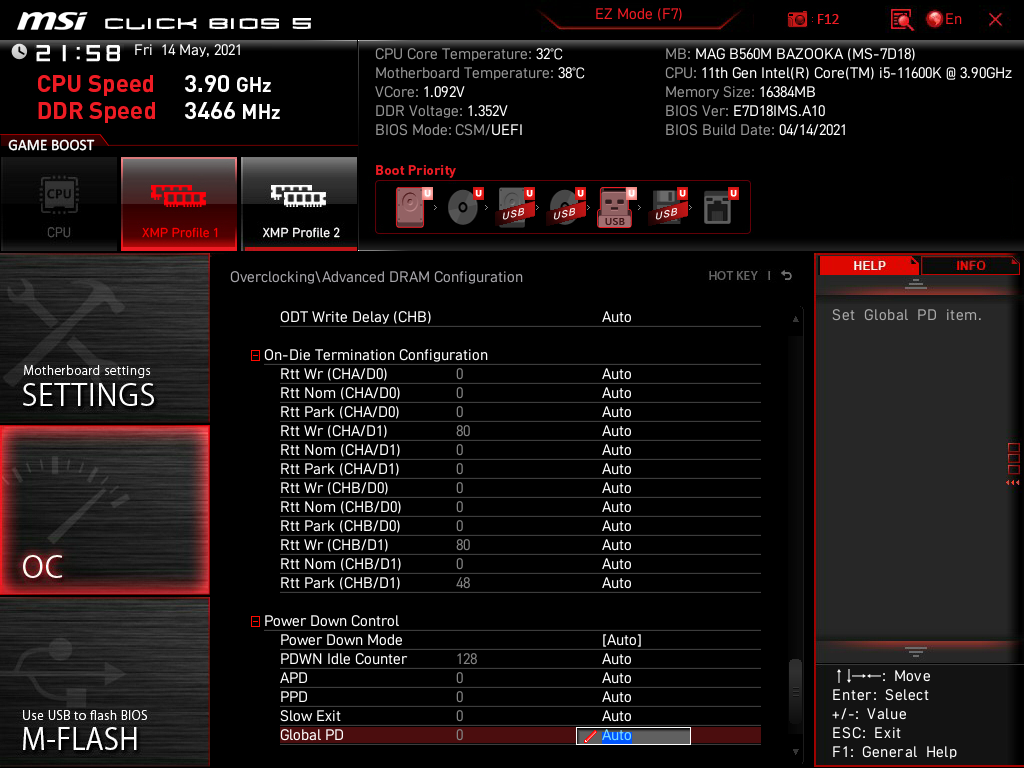

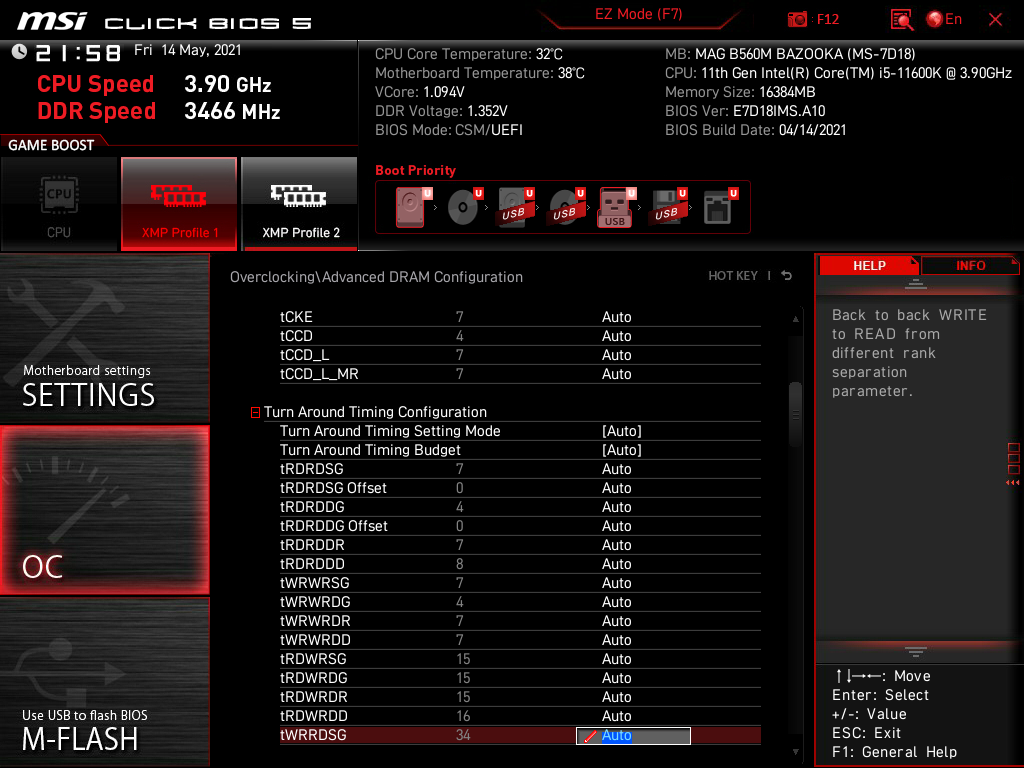

Доступ к задержкам буквально ничем не уступает платам на базе Z590, имеется и дополнительный подраздел DRAM Training Configuration.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

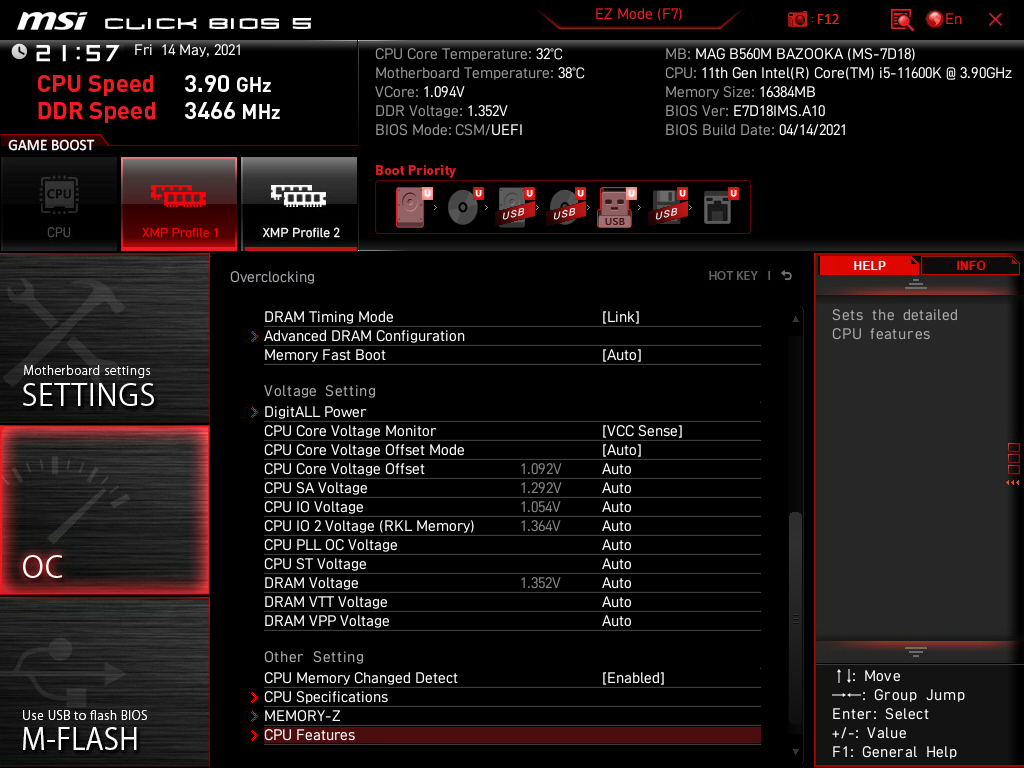

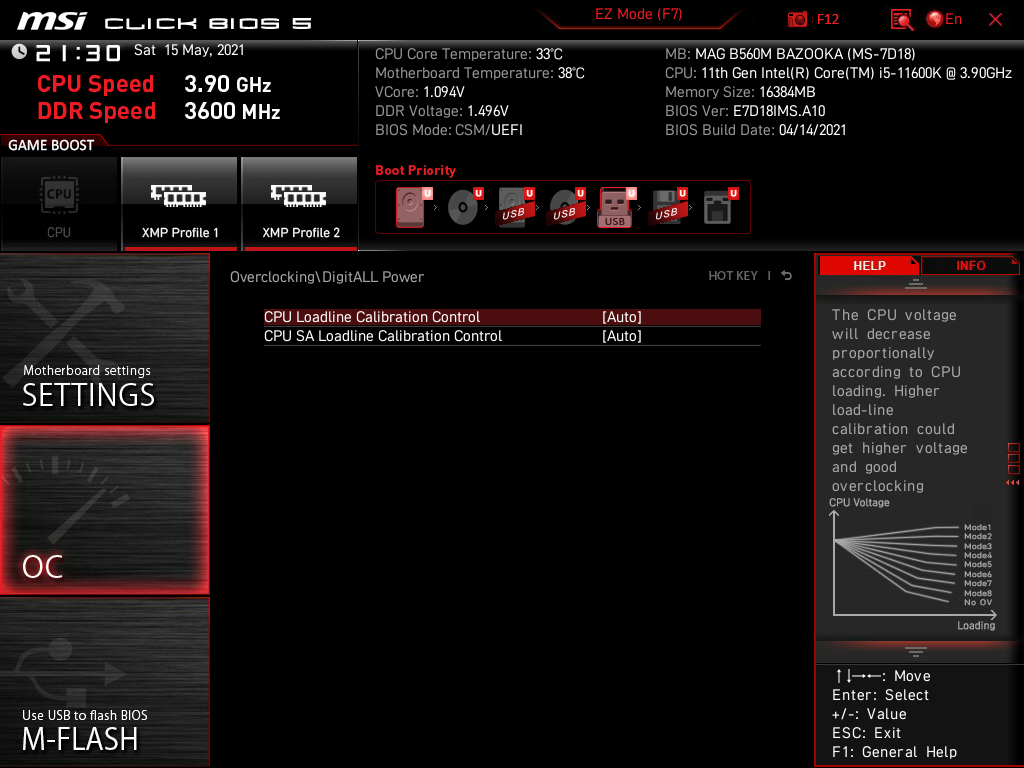

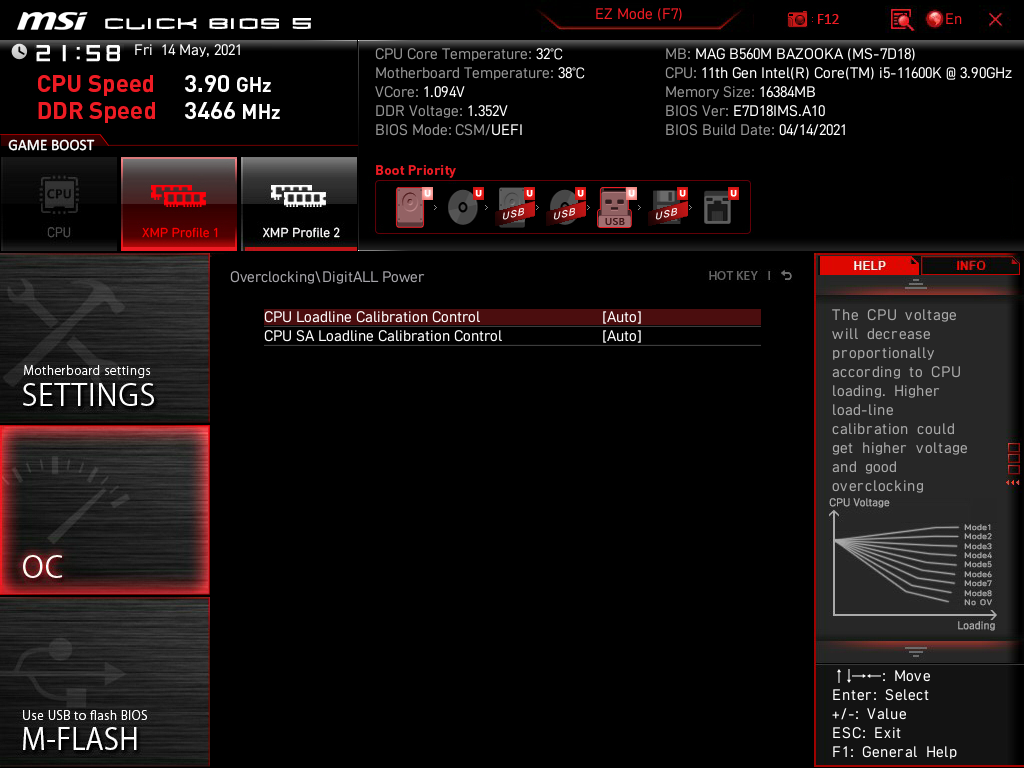

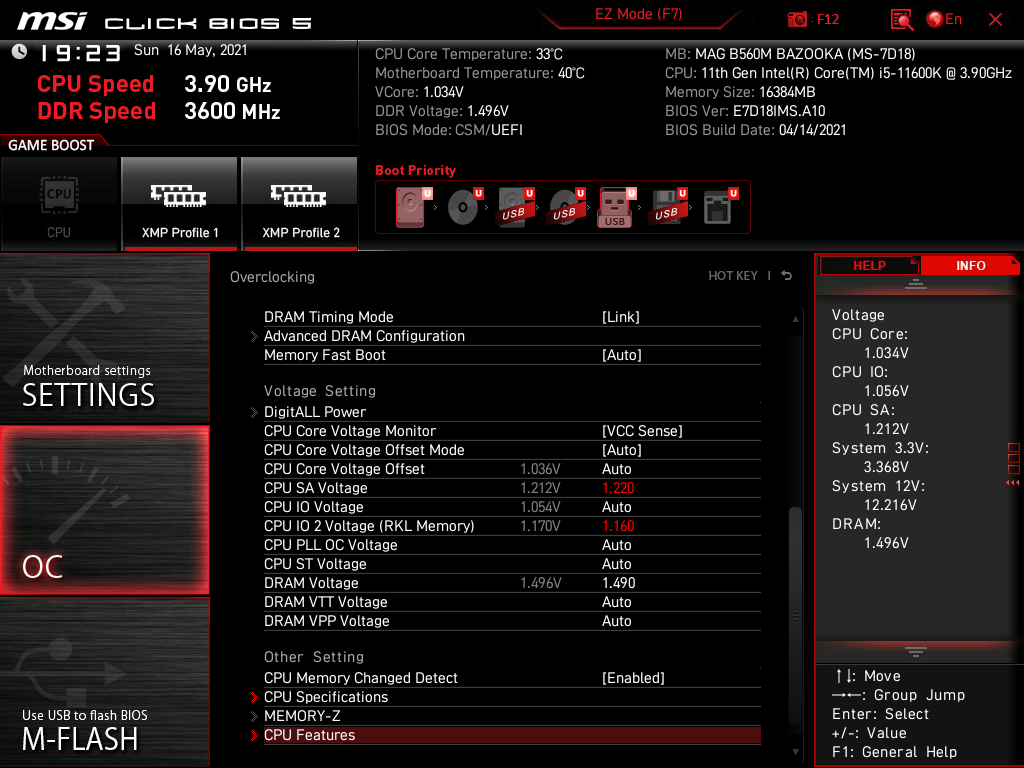

Настройки VRM сопровождаются тремя группами профилей для модификации установок напряжения на CPU, видеоядре и вспомогательном SA. Чего-то более глубокого, например, проработки задающей частоты ШИМ, тут уже нет.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Менять напряжение iGPU негде, а для процессорного предусмотрен лишь метод компенсации уровня (offset) с очень небольшими пределами отклонения в обе стороны от базового уровня. Все остальные, включая DRAM Voltage, имеют смелые верхние пределы и небольшой шаг изменения величин.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Для улучшения восприятия информации сведения обо всех самых важных переменных сконцентрированы в таблице:

Параметр Диапазон регулировки Шаг
CPU Ratio (Multiplier) 8–49 (для Core i5-11600K) 1
CPU Core Voltage Offset (В) (+/-) 0,005–0,050 0,005
CPU Loadline Calibration Control Auto/Mode 1…8 1
Ring Ratio (Multiplier) 8–41 (для Core i5-11600K) 1
DRAM Frequency (МГц) 800–6300
800–8400
100
133
DRAM Voltage (B) 0,85–2,2 0,01
CPU SA Voltage (В) 0,85–1,6 0,005
CPU SA Loadline Calibration Control Auto/Mode 1…2 1
CPU IO Voltage (В) 0,85–1,75 0,01
CPU IO 2 Voltage (В) 0,85–1,75 0,01
GT Ratio (Multiplier) 8–26 (для Core i5-11600K) 1 (50 МГц)
CPU GT Loadline Calibration Control Auto/Mode 1…8 1

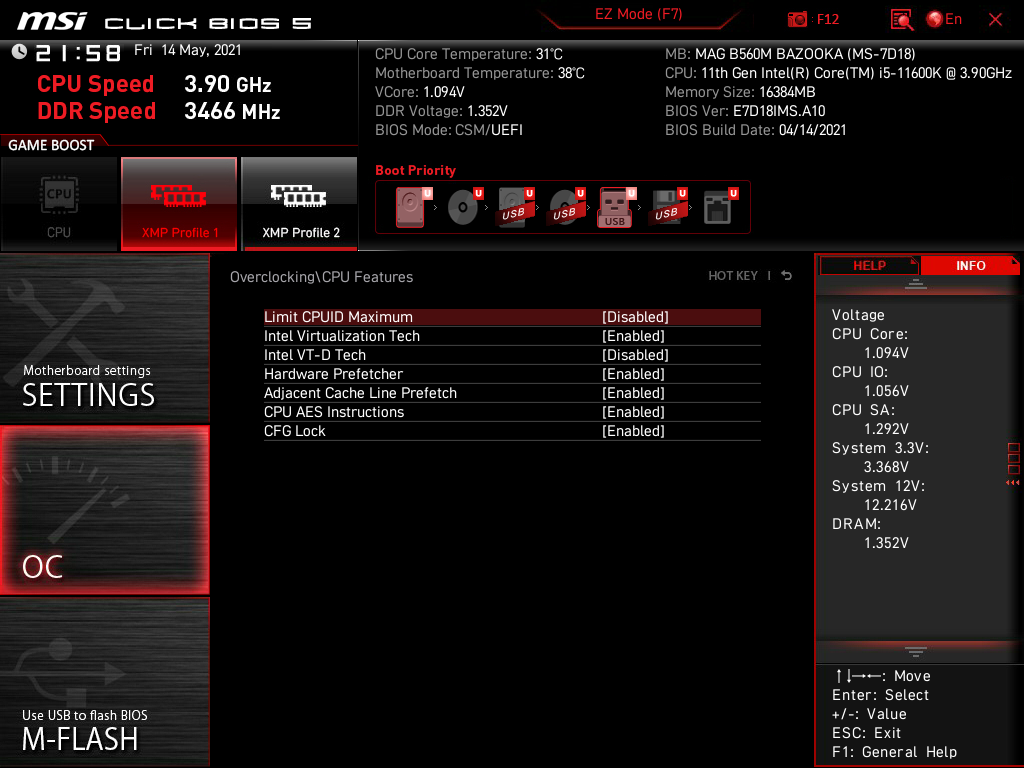

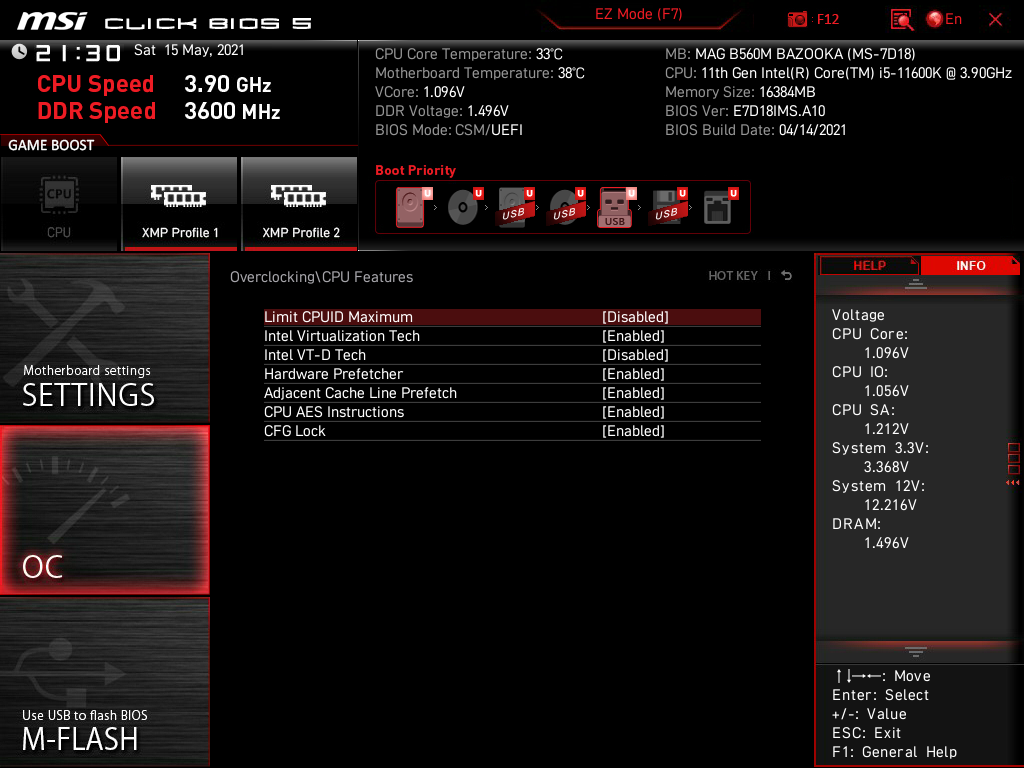

Замыкают раздел справочные рубрики о ЦП и ОЗУ, а также меню CPU Features.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Хранить настройки можно в предусмотренных для этого шести профилях на устройстве либо с привлечением стороннего внешнего накопителя. Блок Info с отображением действующих напряжений справился без ошибок. Наконец, видим закрепление в шестом секторе раздела Beta Runner, вместо уже привычного по продуктам прошлых поколений Board Explorer.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Комплектное ПО

MSI Center выступает единым комплексом, где концентрируются фирменные программные наработки. Никаких других бонусов, к примеру — Nahimic, доступных у флагманских плат, тут нет.

  Программное обеспечение
Фирменное MSI Center (Smart Priority (Creator Mode), Game Highlights (+ MSI Companion), Gaming Mode, LAN Manager, Live Update, Monitor (System Info), Mystic Light, Smart Image Finder, Sound Tune, Speed Up (X Boost), Super Charger, True Color, User Scenario)
Дополнительное Intel Extreme Tuning Utility (freeware), MSI GAMING CPU-Z (freeware)

Процесс установки достаточно быстрый, благодаря автономному инсталлятору. Среда постоянно обновляется, мы рассмотрим её наполнение на примере сборки 1.0.19.0.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Главное окно фирменного мониторинга не сообщит о температуре в секторе VRM, в остальном замечаний нет.

MSI MAG B560M Bazooka

Вторым предустановленным компонентом выступает Live Update. Среда, как и везде, призвана помочь в поиске и установке или обновлении драйверов и вспомогательных утилит (которых тут фактически нет).

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Остальное наполнение можно варьировать по собственным предпочтениям. Ряд утилит периодически меняет название. Тут примером выступил компонент Creator Mode, его новое имя — Smart Priority, подтверждением чему является первое место в списке, прежде полученное из-за следования алфавитному порядку. Предметнее с каждым можно познакомиться по нашим выполненным обзорам продукции от MSI. Новинкой выступил Smart Image Finder (ему уделили отдельный «слайд» при старте). Установка нескольких выбранных единиц прошла без заминок, после неё никаких проблем нет в поштучной деинсталляции уже ненужных или неинтересных конечному пользователю.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Mystic Light обычно выступает важным компонентом для взаимодействия с подсветкой на изделии, но ведь тут её нет, следовательно, все усилия будут направлены на поддержку стороннего оборудования. Для стендового набора ОЗУ и для схем с синхронизацией всех доступных изделий число сценариев совпало с используемым в составе недавно рассмотренной куда более статусной MSI MPG Z590 Gaming Force.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

User Scenario сможет предоставить, помимо прочего, и ручной контроль над изделием. Но чего-то нового на фоне настроек UEFI здесь нет, в частности, механизм Game Boost всё так же ничем не поможет процессору в вопросах ускорения. Программные ограничения в вопросах наладки работы охладителей также не исчезают, особенно странно всё это выглядит на фоне их полного отсутствия в UEFI.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Сторонние утилиты готовы для считывания показаний сенсоров, включая и температурный датчик MOS (VRM).

MSI MAG B560M Bazooka

В качестве бонуса под звуковую подсистему предлагается фирменный комплекс для шумоподавления Sound Tune.

MSI MAG B560M BazookaMSI MAG B560M Bazooka

Сетевая подсистема сопровождается средой для приоритезации трафика LAN Manager.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Для наладки работы Звука предусмотрен базовый конфигуратор Realtek с фирменными игровыми цветами MSI. Способов предусиления выходного сигнала нет, но можно менять профиль подключённого оборудования к зелёному выходу на задней панели, чем будет достигаться искомый эффект для наушников. Выбор в пользу этого варианта ещё придаст заметного изменения формы сигнала при активации функции объёмного звучания. В остальном придётся довольствоваться давно известным наборам профилей звуковых эффектов, характерных для продукции от Realtek. Также есть и поддержка многоканальных конфигураций, на всех выходных гнёздах можно вручную указать тип подключённого аудиоустройства. В целом, функциональность — обширная, а локализация — полная. Всё это события, к сожалению, не само собой разумеющиеся, а требующие проработки, и хорошо, раз тут всё с этим в порядке. В целом, особыми новыми качествами ALC897 не обладает или я просто не смог их обнаружить. Фактически, это идейное развитие распространённого чипа ALC892 со всеми отсюда вытекающими выводами. Субъективные впечатления можно сравнить с теми же, что и при работе с MSI MPG Z390 Gaming Plus.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Контроллер сетевых проводных подключений — скоростной, тоже от Realtek, поддерживающий 2,5 Гбит/с, детальные сведения о нём есть на снимках экрана ниже.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Тестовый стенд

В состав открытого стенда вошли:

Эксперименты проводились на прошивке A.10 (14.04.2021), обновление данных в HWiNFO64 происходило с периодичностью 500 мс (Pooling Period). Тест кадровой частоты FPS Benchmark в CS:GO запускался со следующими настройками — 1, 2.

Система охлаждения

В фирменной среде управления NZXT CAM режим работы помпы устанавливался на 100% (2725 об/мин), для вентиляторов я остановился на 88% (1575 об/мин). Это не вызывало явного акустического дискомфорта рядом со стендом. Форсаж настроек происходил сразу по загрузке ОС, после чего NZXT CAM закрывался (выгружался), чтобы исключить влияние на загрузку ядер CPU и опрос датчиков другими утилитами. ПО HWiNFO64 корректно взаимодействовало с доступными переменными у AIO, отображая все текущие значения физических величин.

Разгонный потенциал

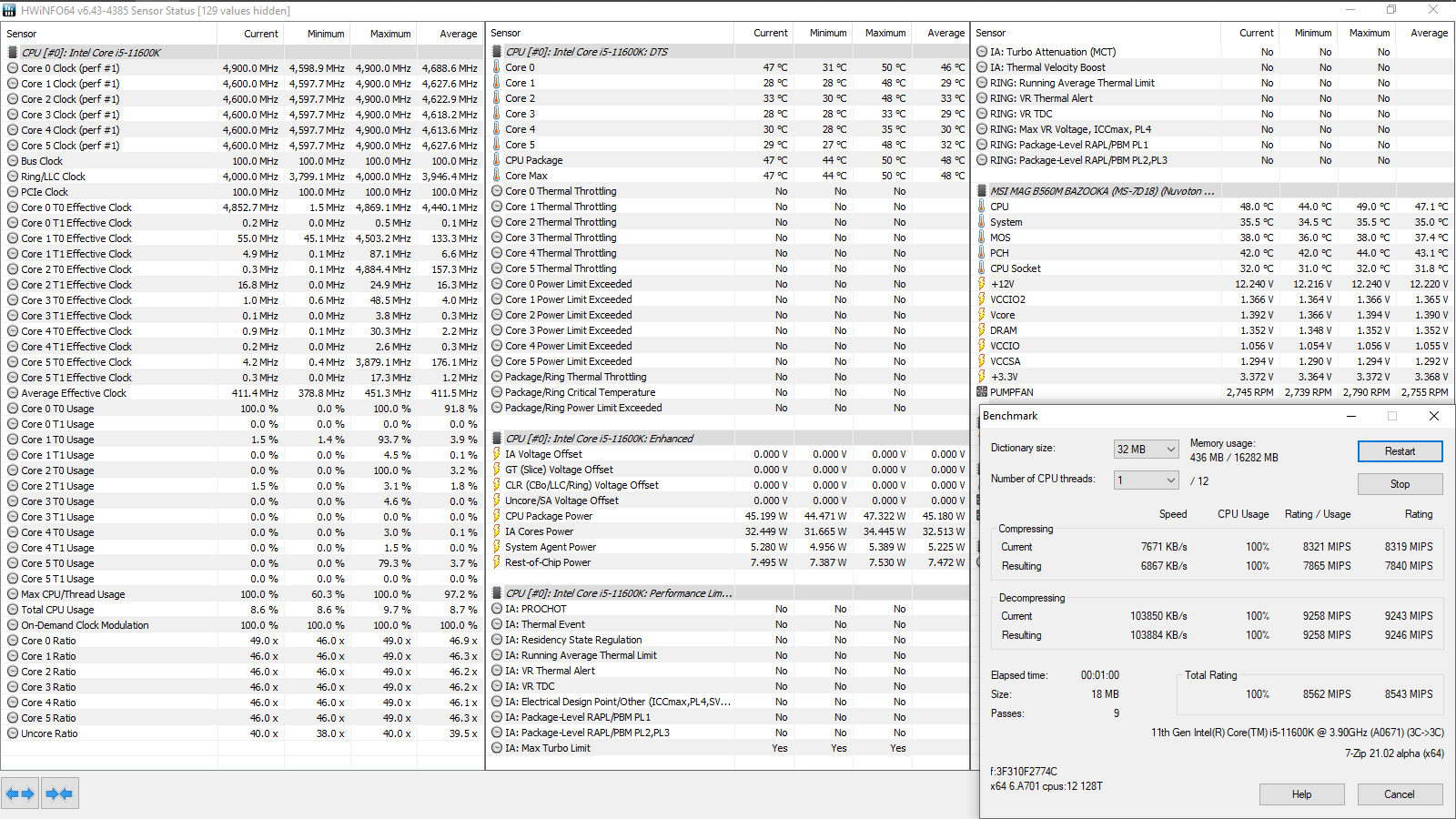

В отличие от старших моделей, Core i5-11600K снабжён исключительно Turbo Boost 2.0 и потому тут нет никаких «избранных» ядер, с однопоточной нагрузкой рост частоты составит 4,9 ГГц на любом из шести. Кольцевая шина моментами ускоряется до 4 ГГц.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

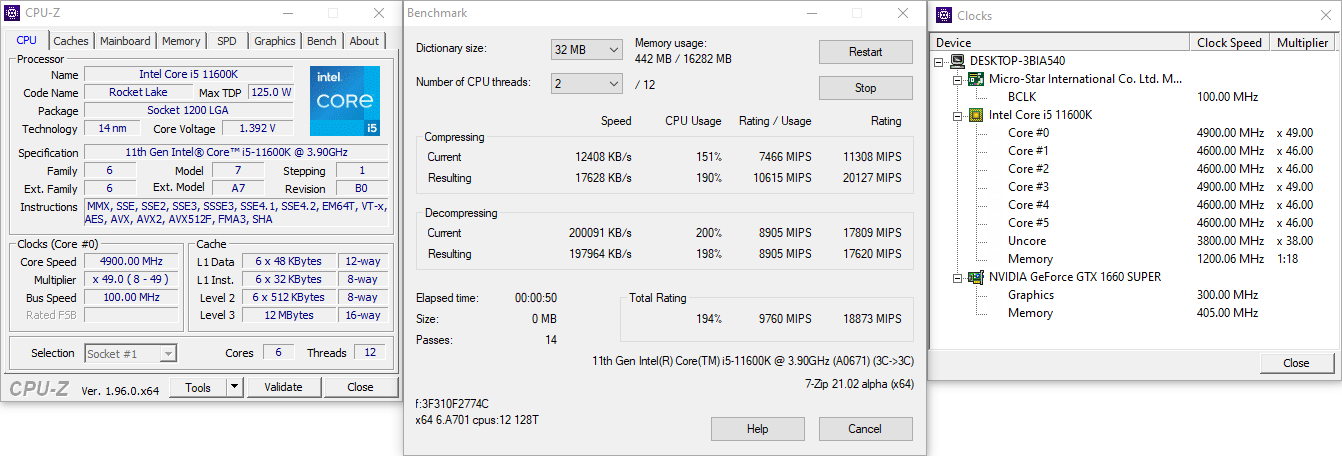

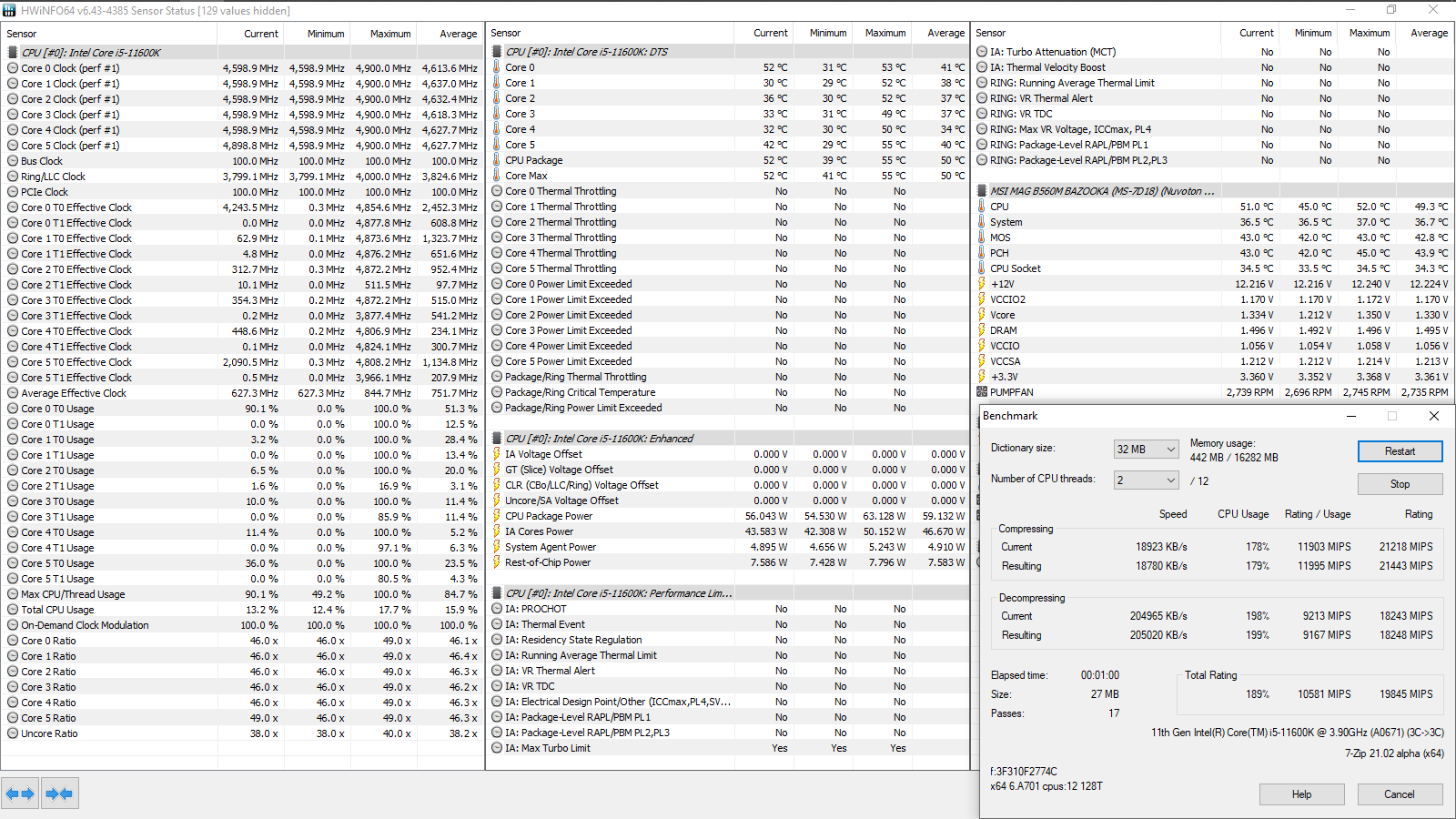

Переход к паре тестовых потоков предельную частоту вычислительных блоков не меняет, а вот на Uncore рост выше 3,8 ГГц прекращается. Отдельно выделю высокое действующее напряжение на ядрах.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

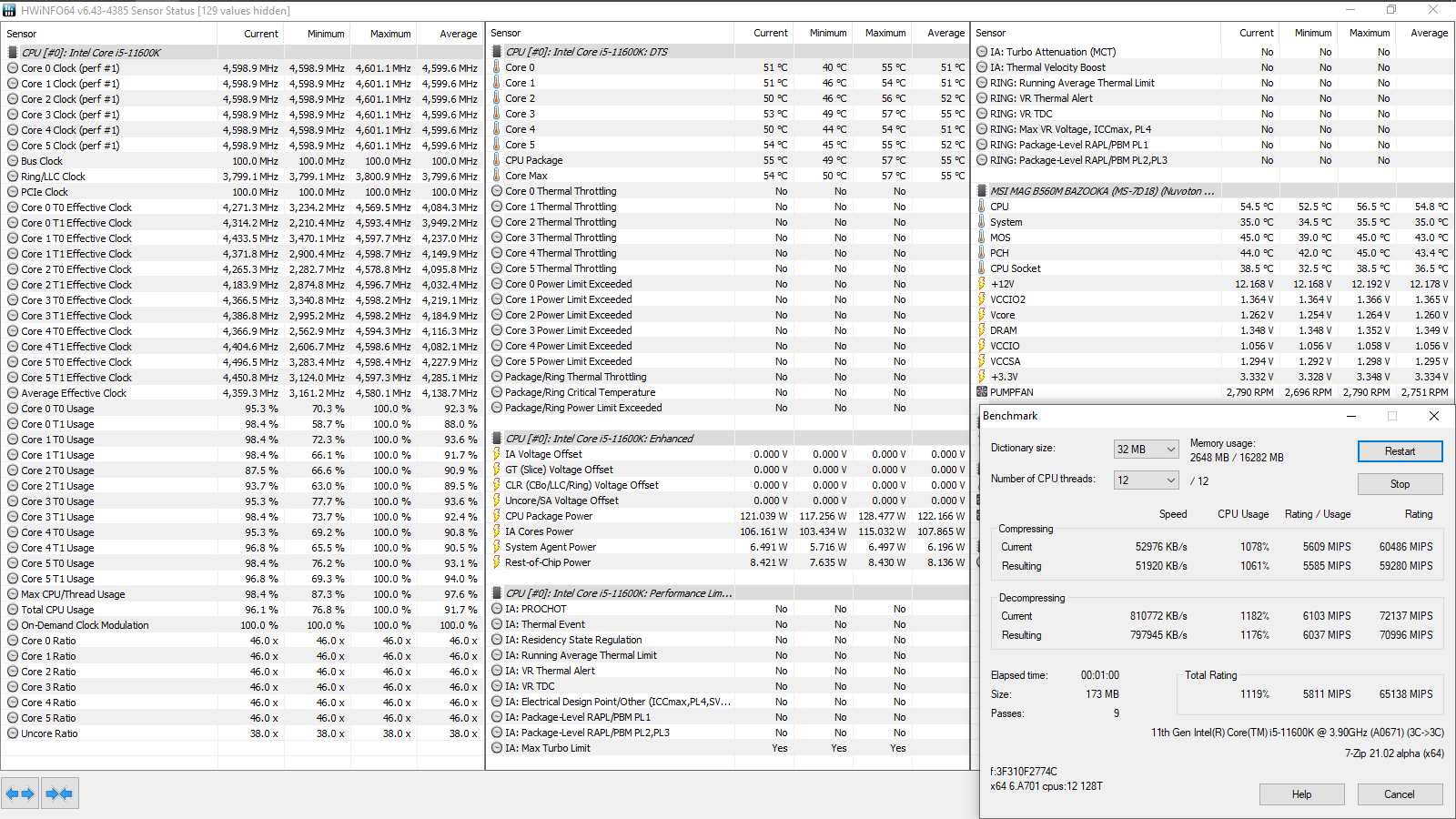

Уже с четырьмя тестовыми задачами оно заметно уменьшается, а частота ядер остановится в росте на отметке 4,6 ГГц.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

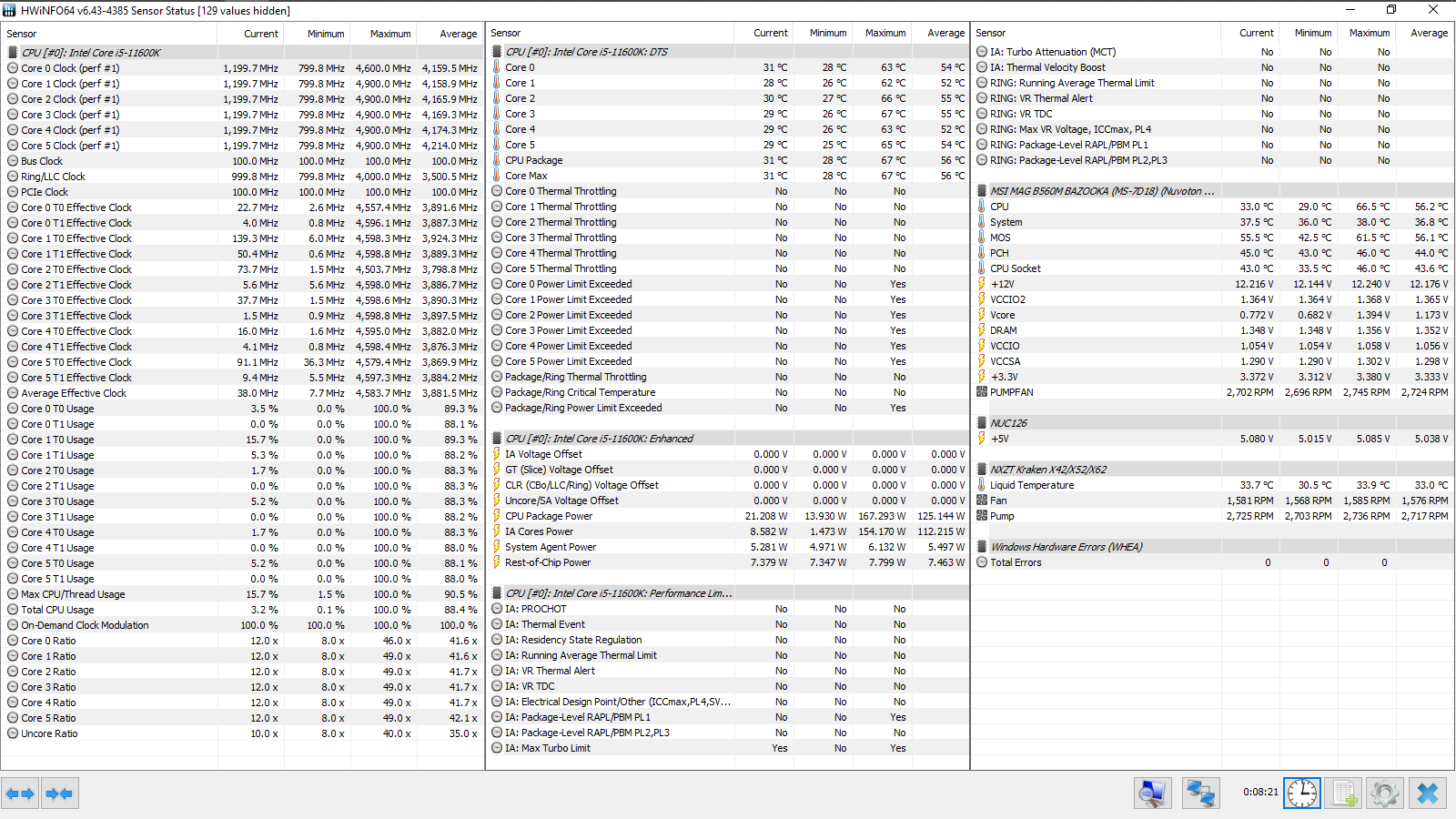

Начальные настройки системы имели следующий вид:

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

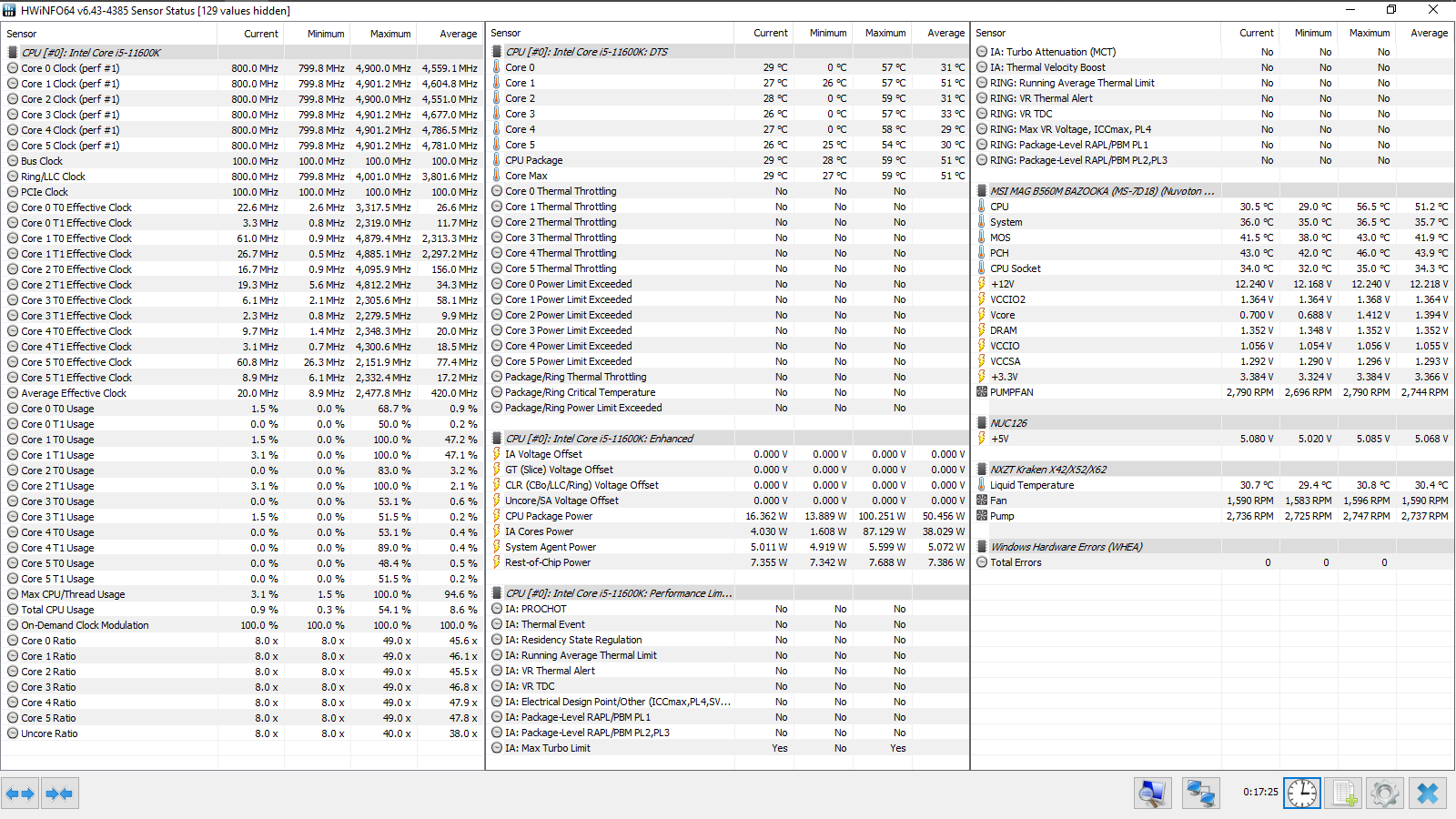

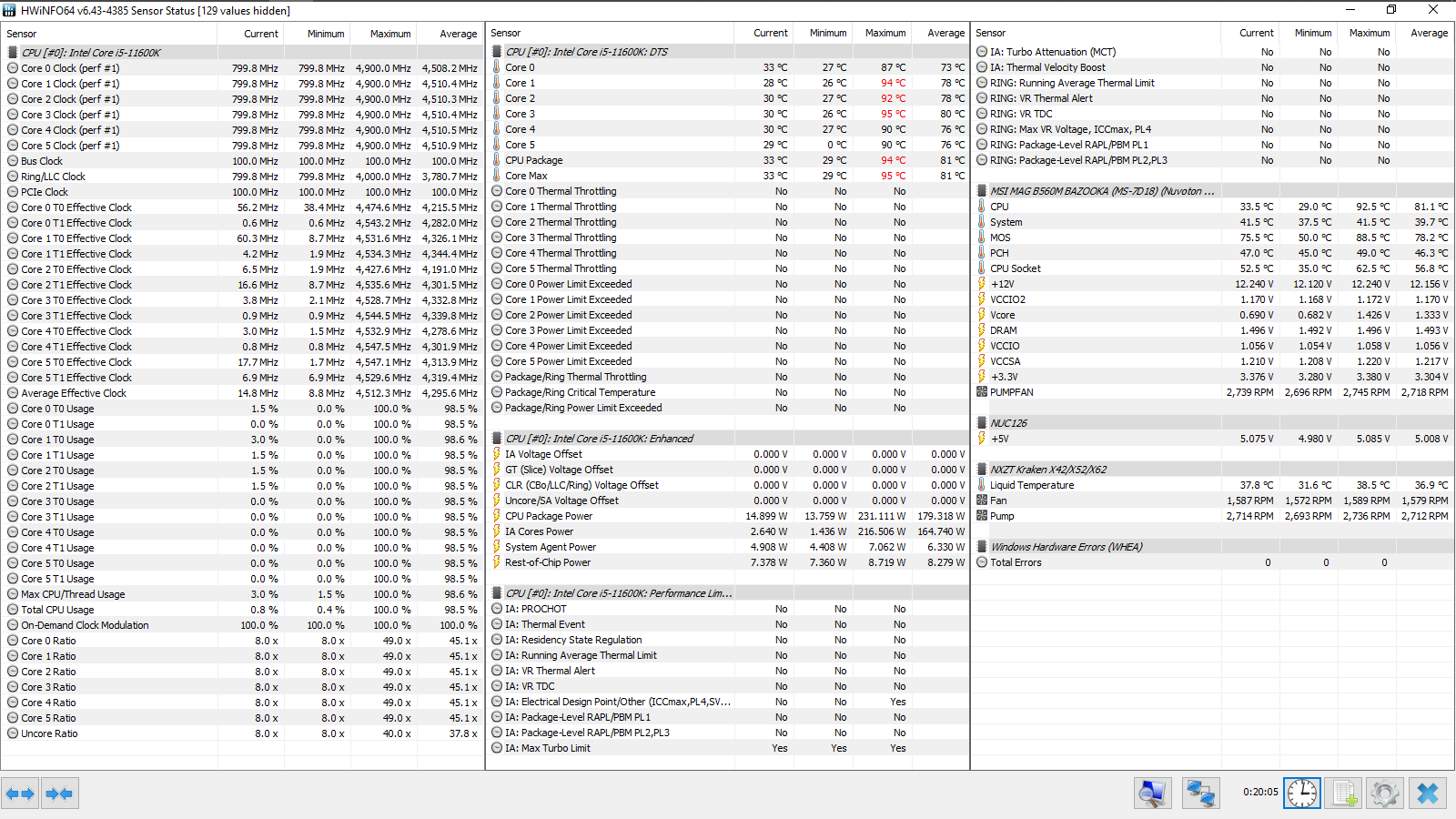

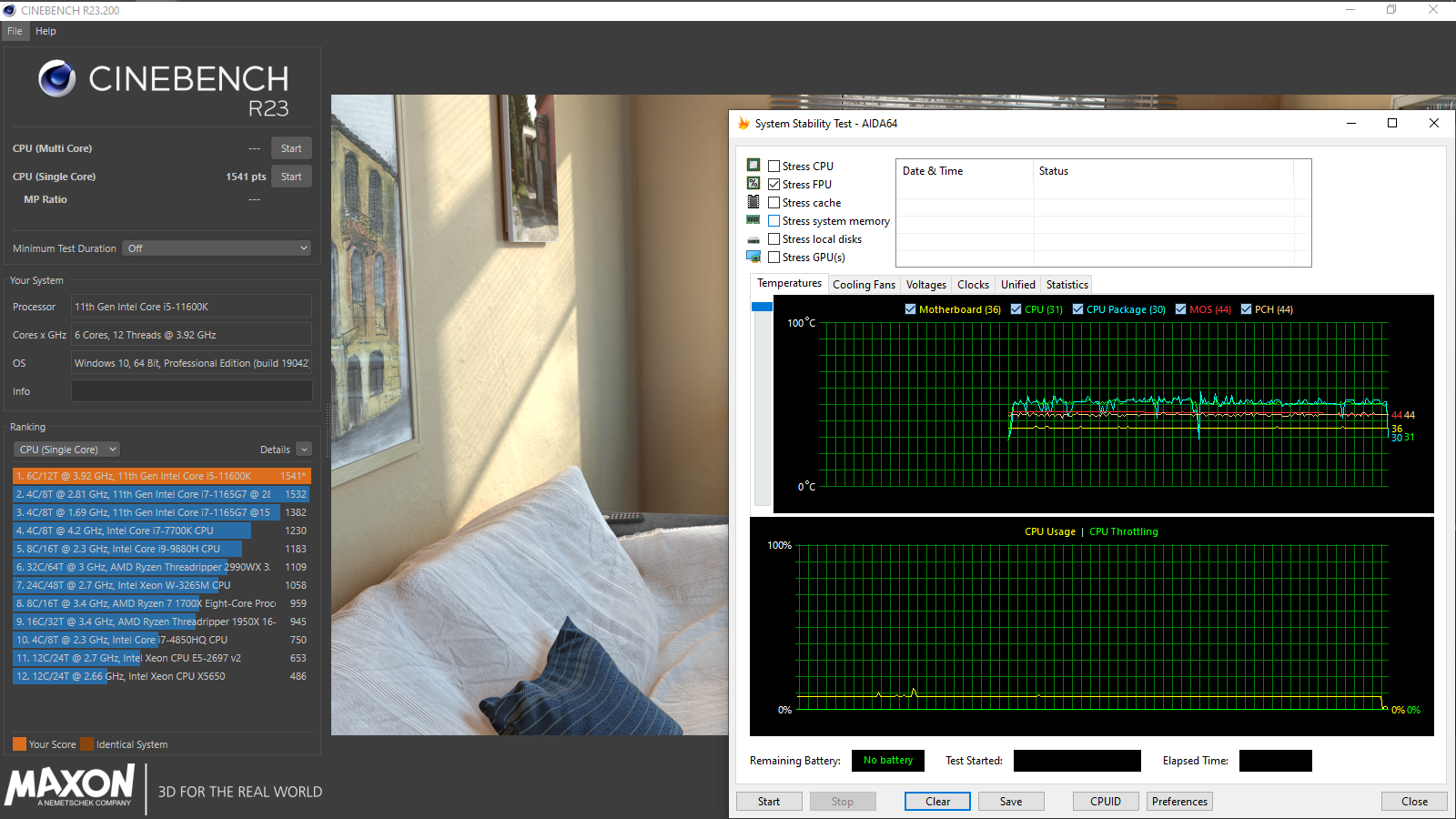

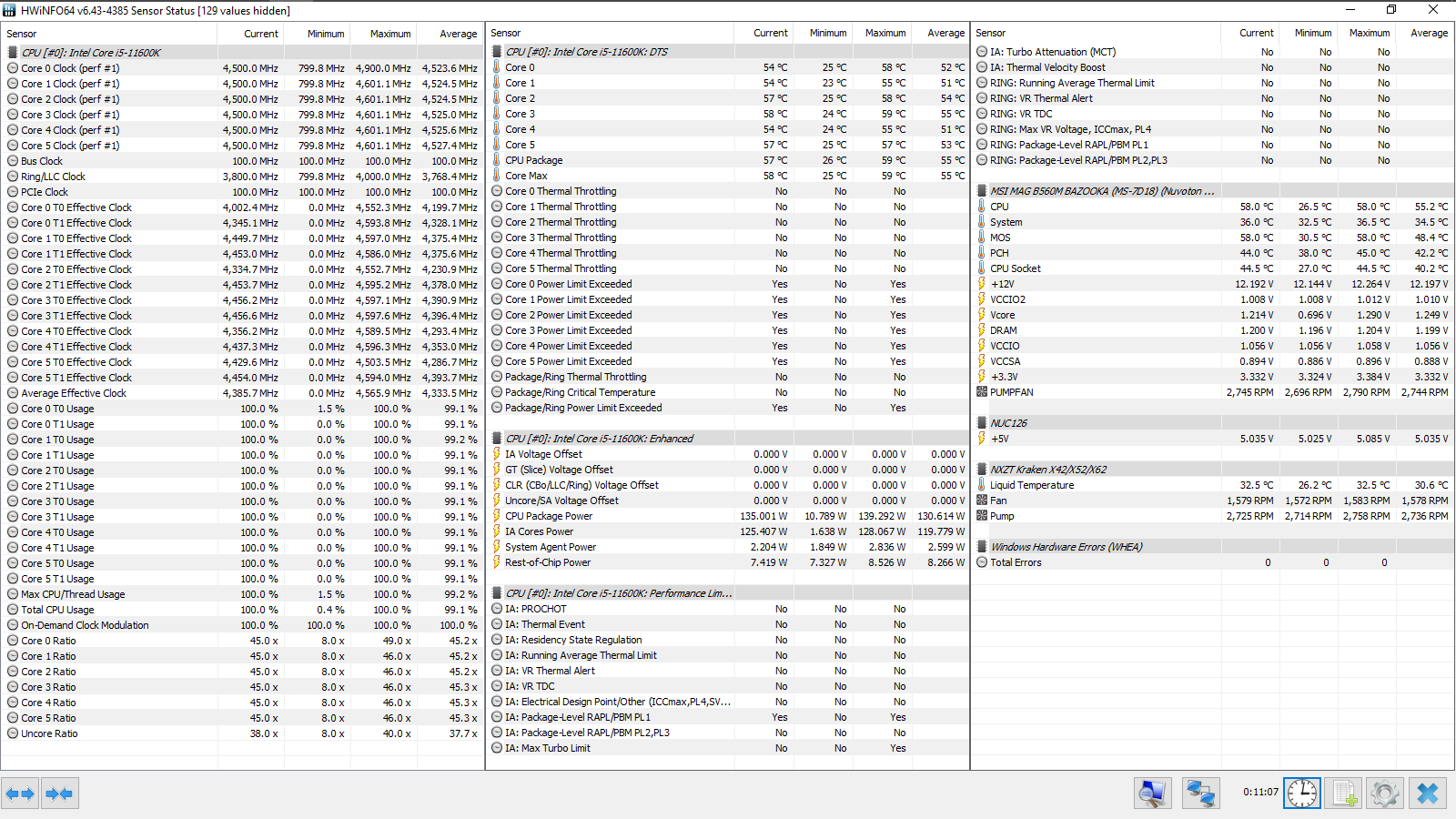

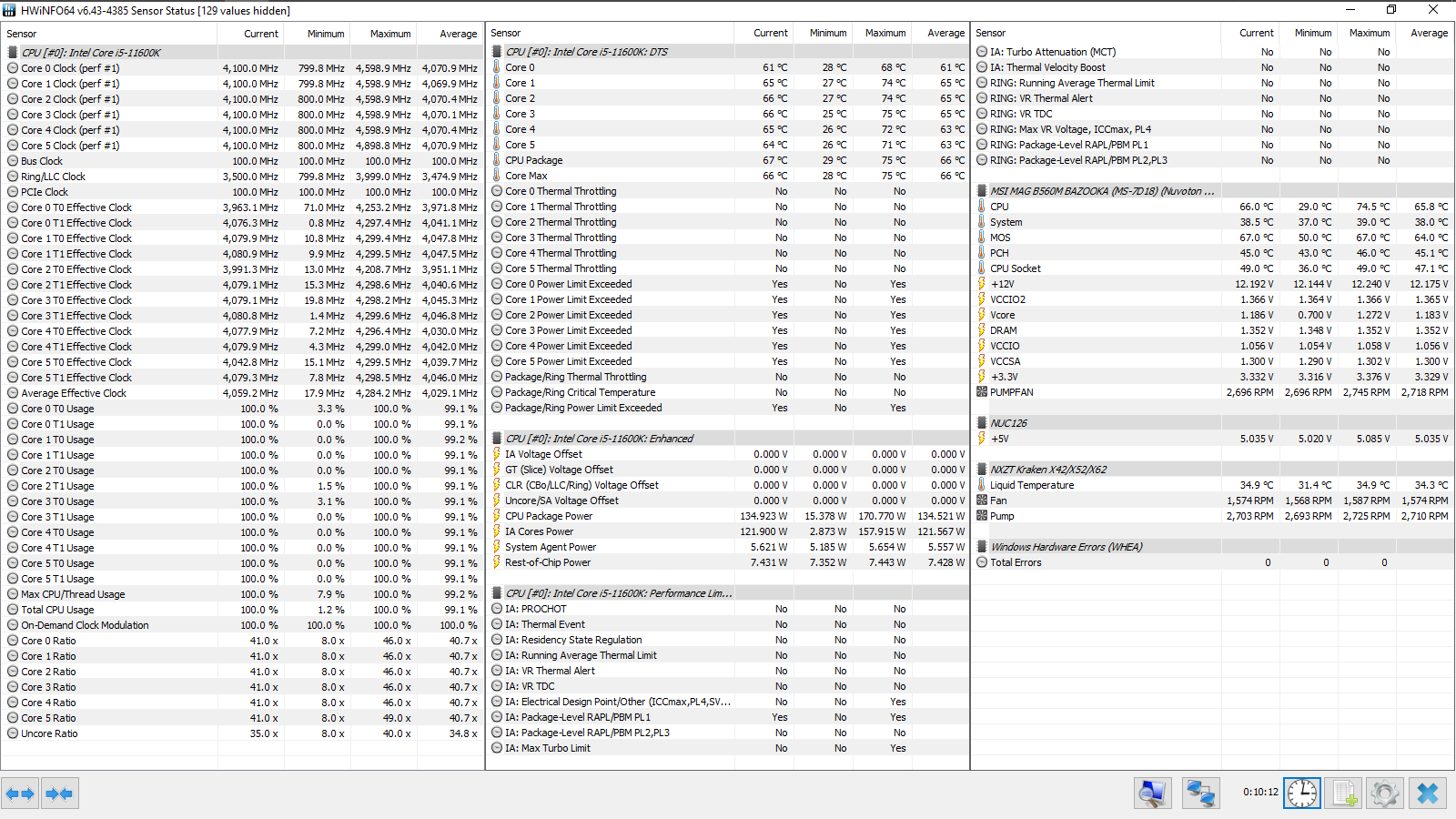

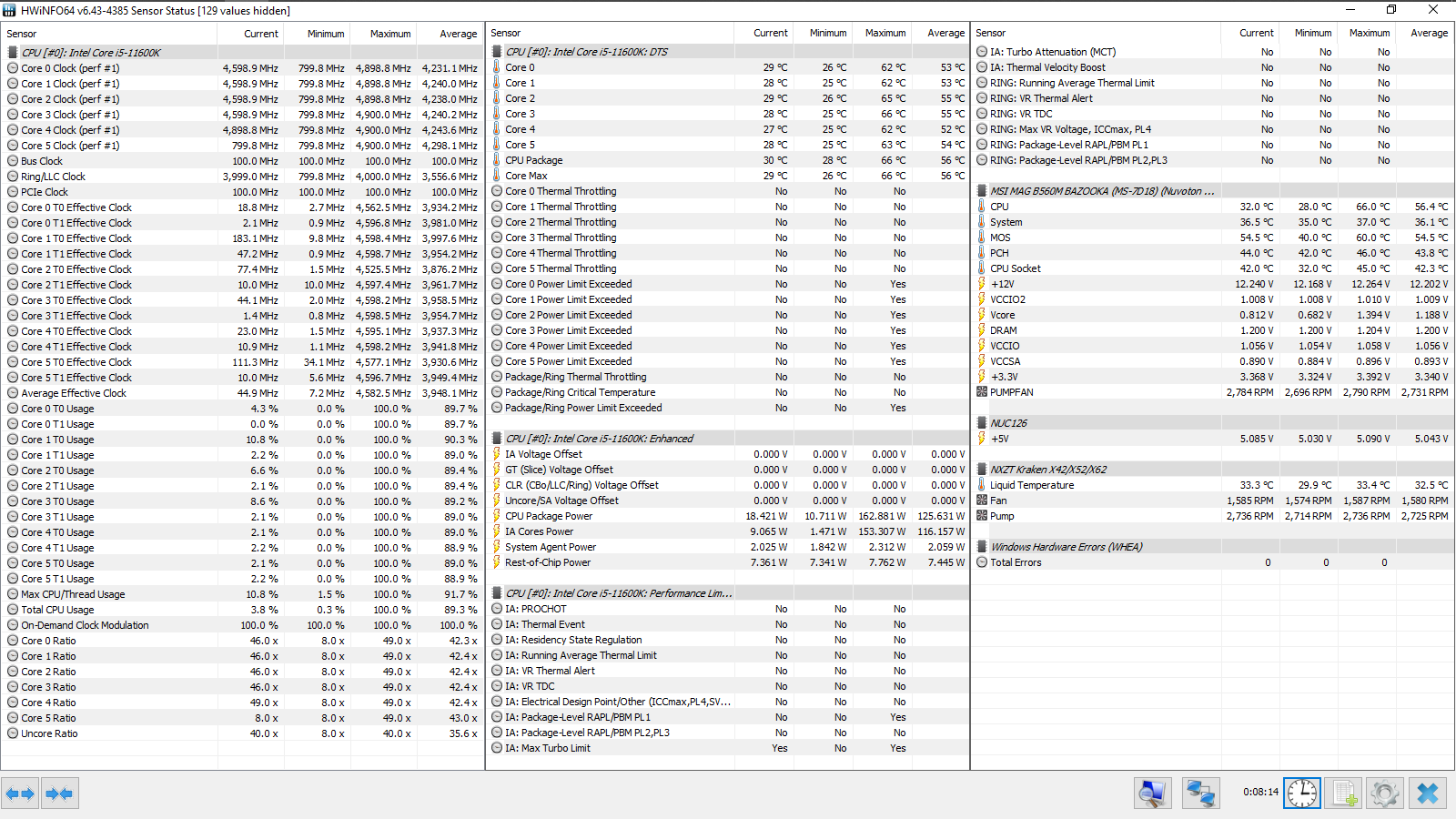

Базовые нагрузочные тесты обнажают отработку ограничителей мощности уже при рендере сцены в Cinebench R23, потому о каких-то перегревах чего-либо в сборке и речи быть не может. Отследить это событие помогают флаги Power Limit Exceeded в средней колонке HWiNFO64 на наших снимках экрана. Отмечу, что в смешанной нагрузке, которую создаёт бенчмарк в CS:GO, о подобном нет и речи. Латентность памяти кажется высокой.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

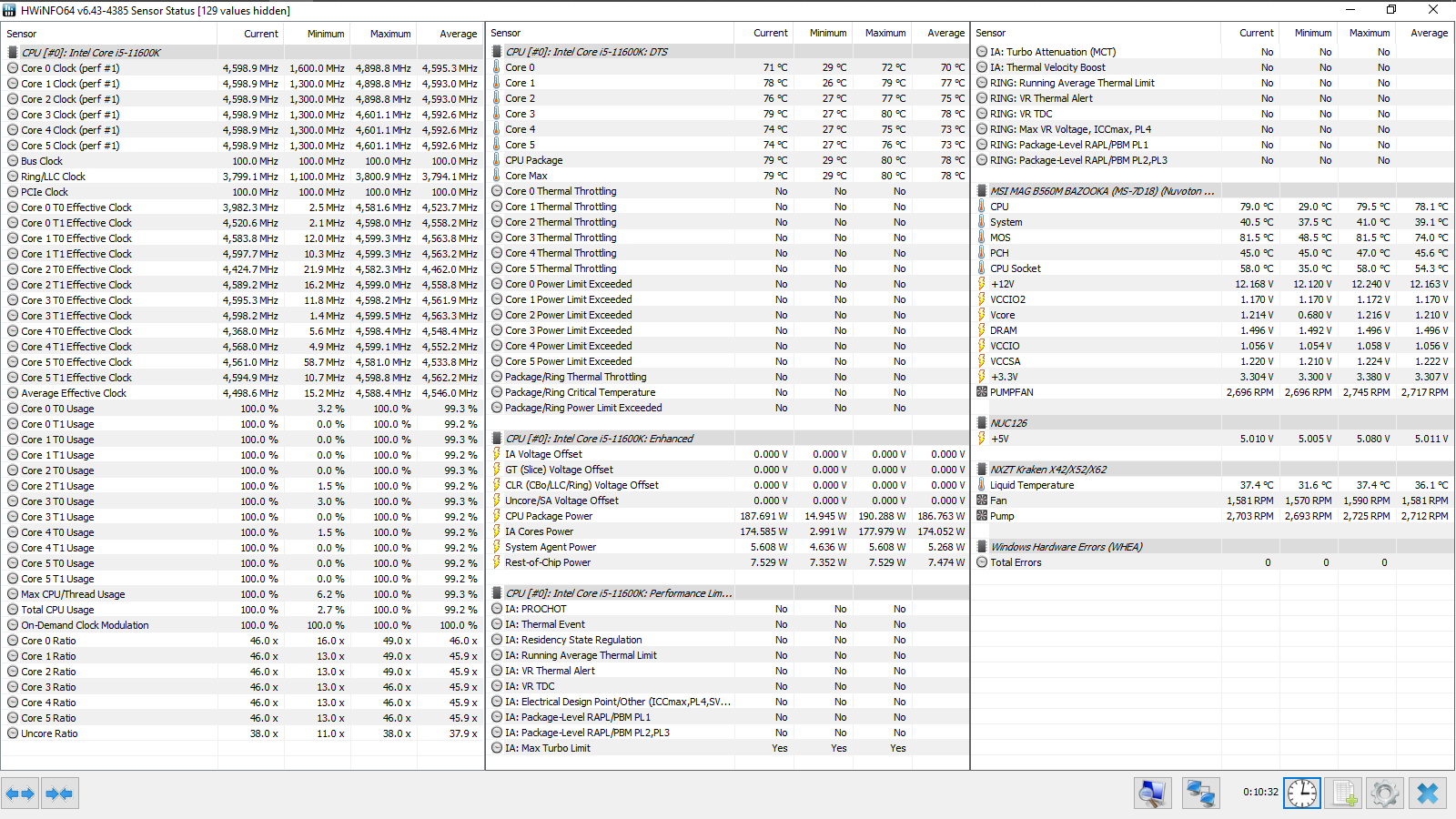

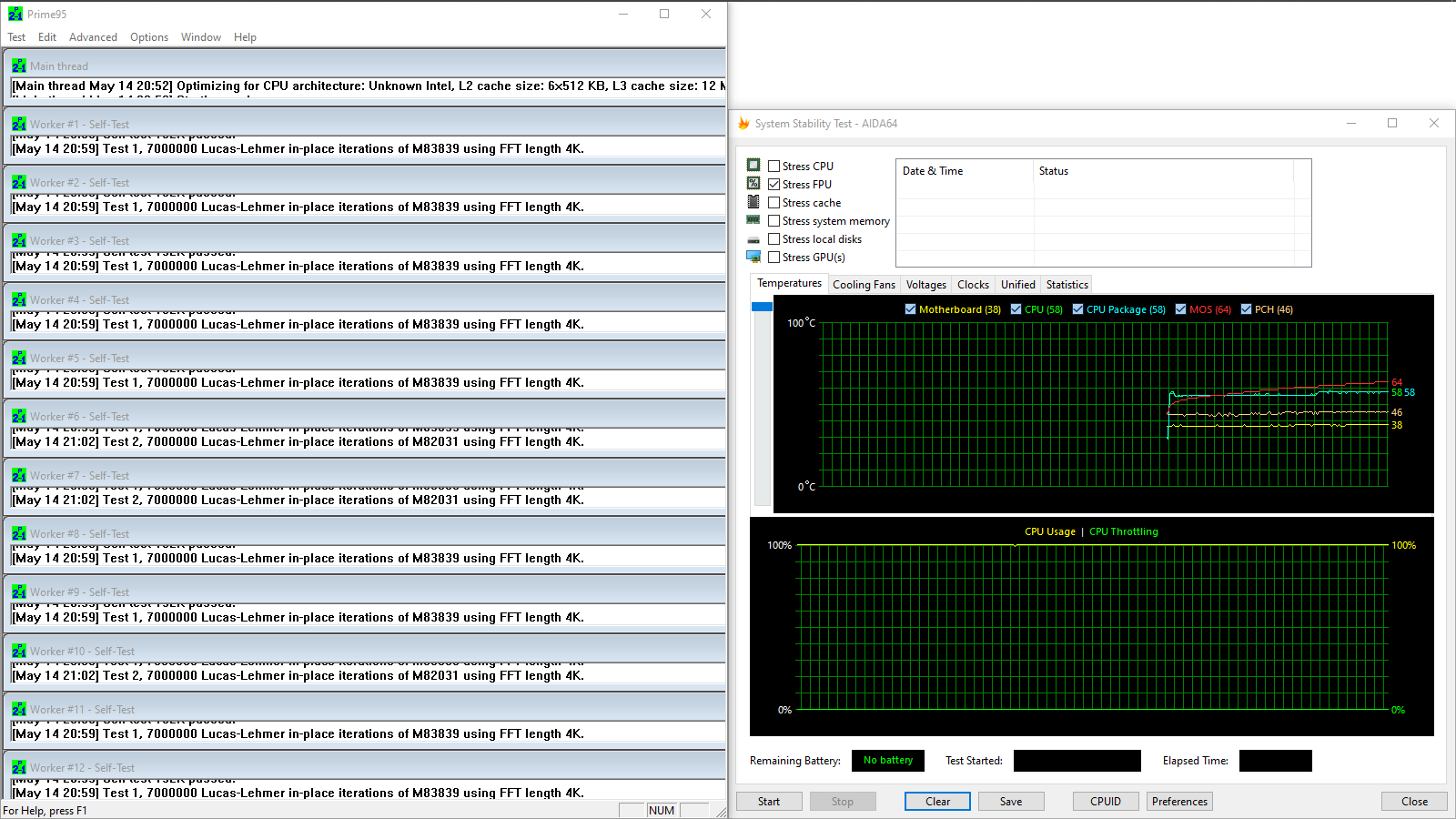

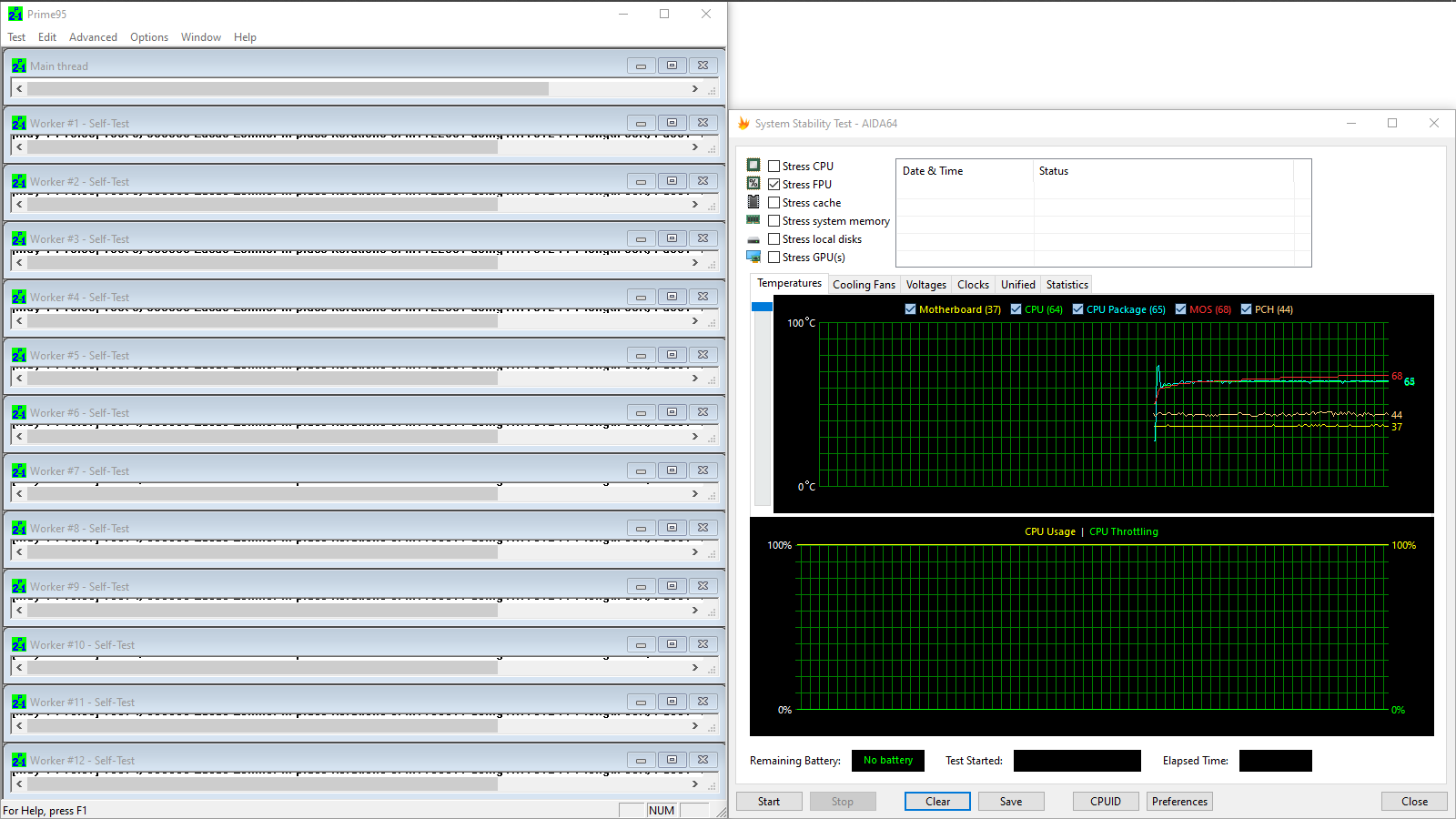

Очевидно, в любом из стресс-тестов лимиты также срабатывают, и даже без привлечения AVX!

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

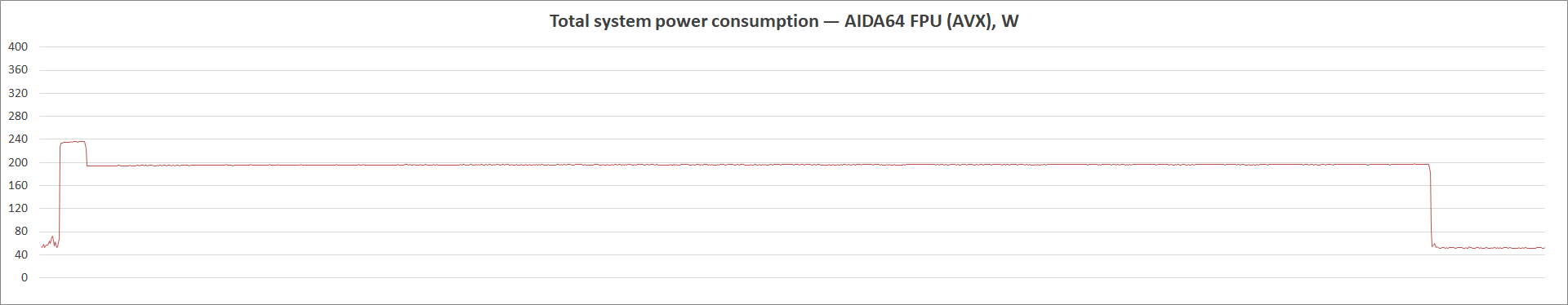

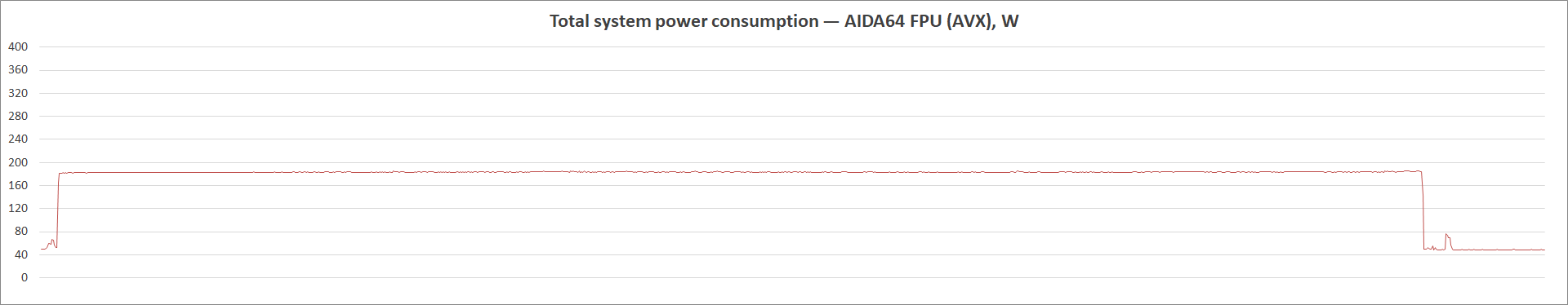

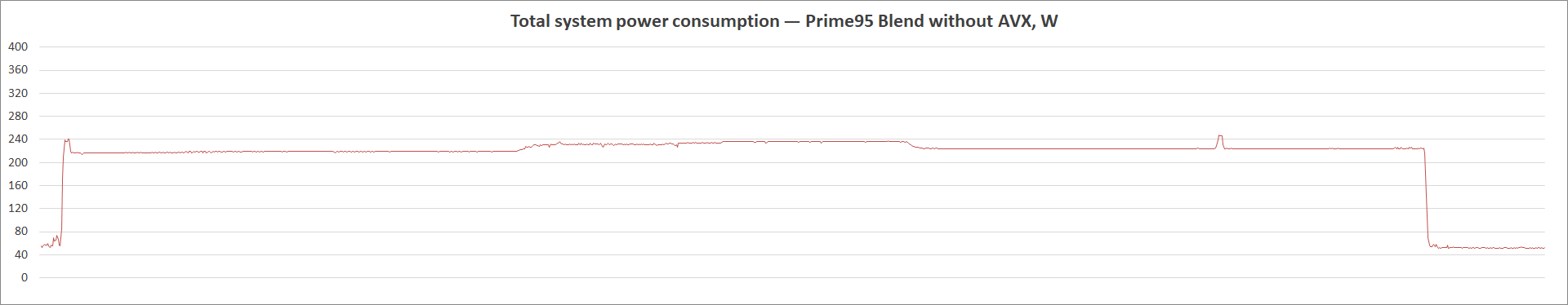

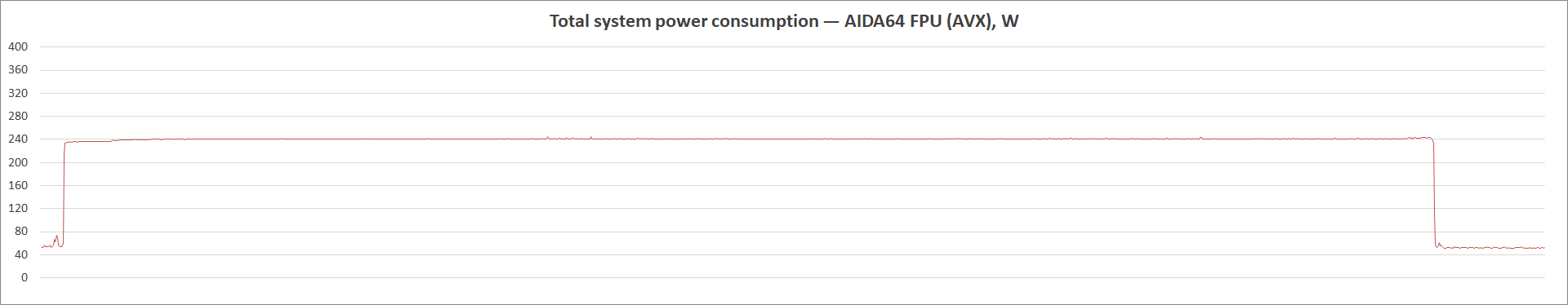

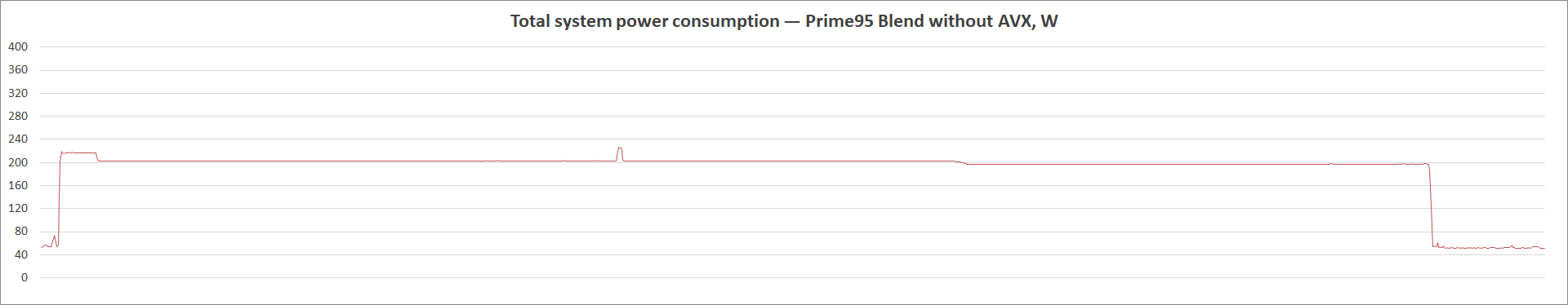

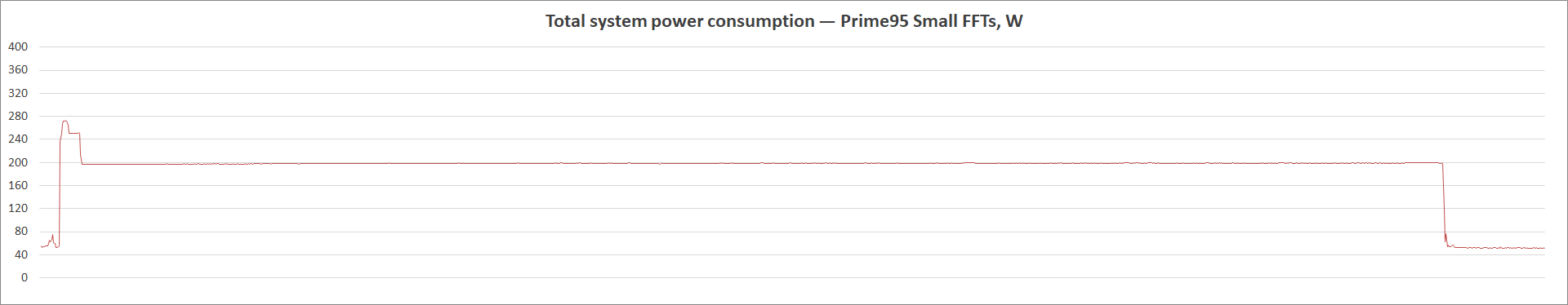

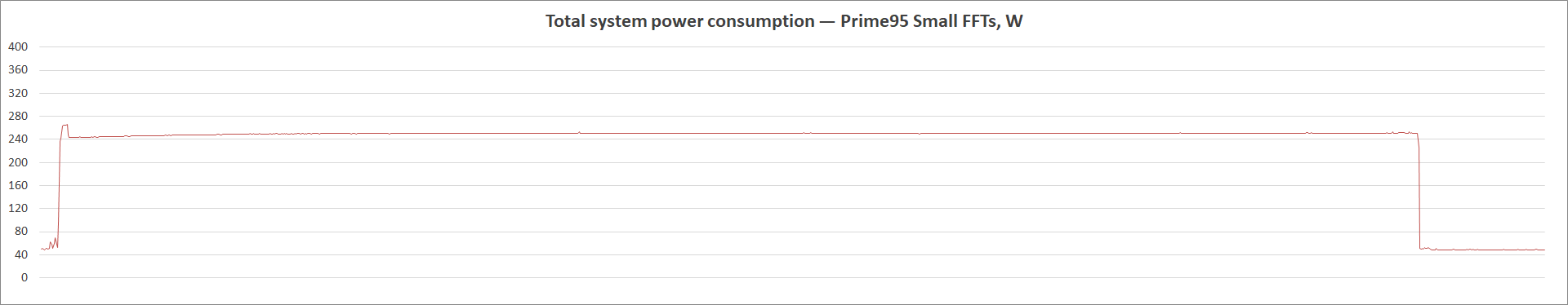

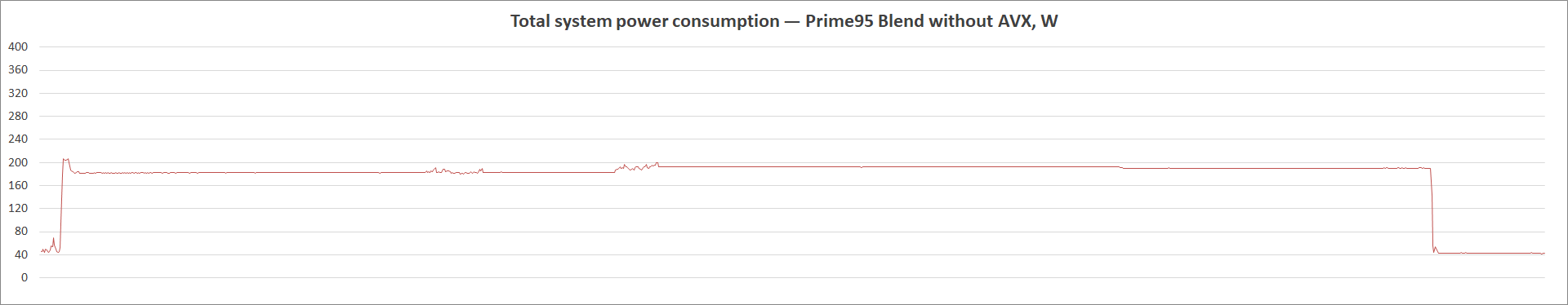

Срез потребления заметен в каждом из случаев, потому отличаться будут лишь пиковые отметки: 206, 235, 226, 228 и 266 Вт. В простое уровень понижался до 41 Вт.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

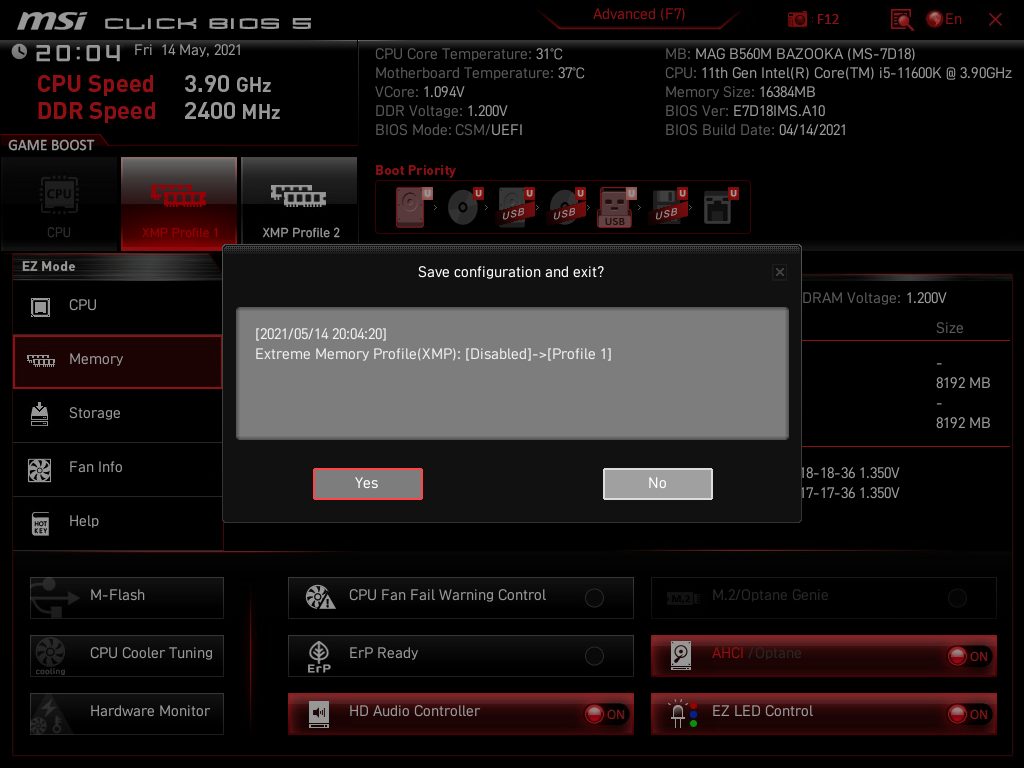

Форсируем XMP. Серьёзно вырастут SA и IO 2 Voltage, ожидаемо до 1,35 В возрастёт и напряжение ОЗУ.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

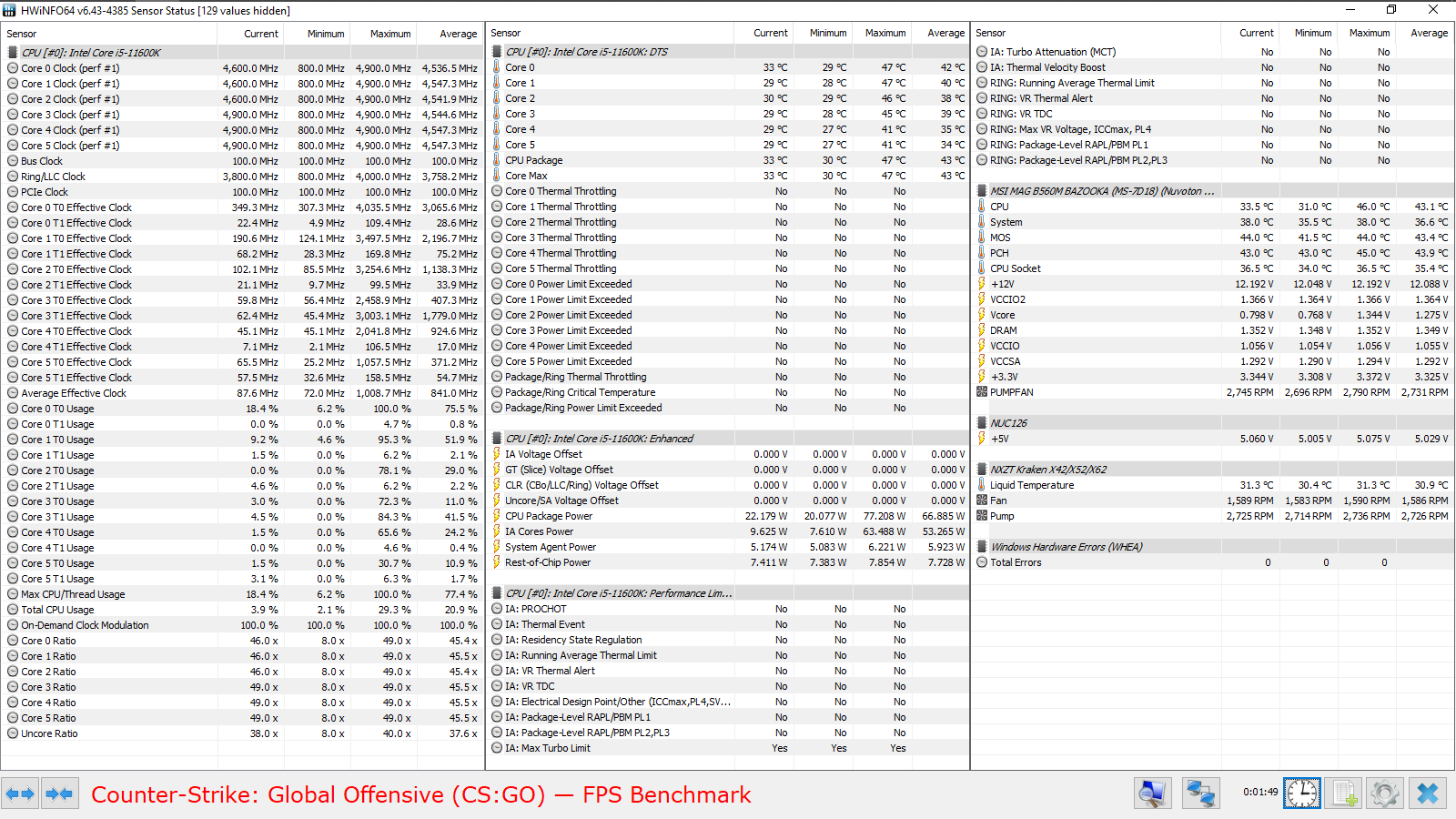

Поведение системы и процессора в частности изменений не претерпели. Всё так же на рендере отрабатывают лимиты мощности. Ожидаемо возросла ПСП.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

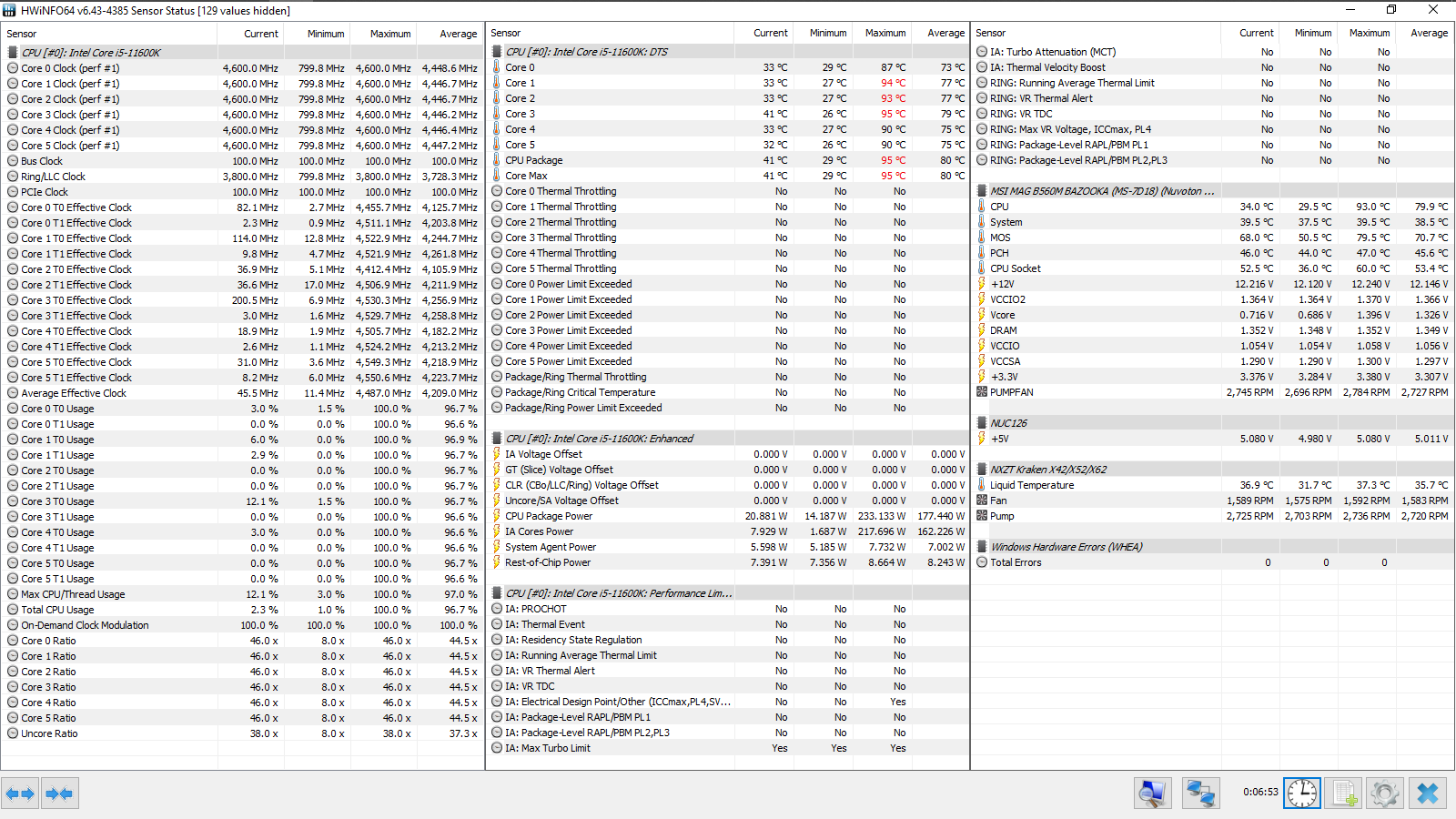

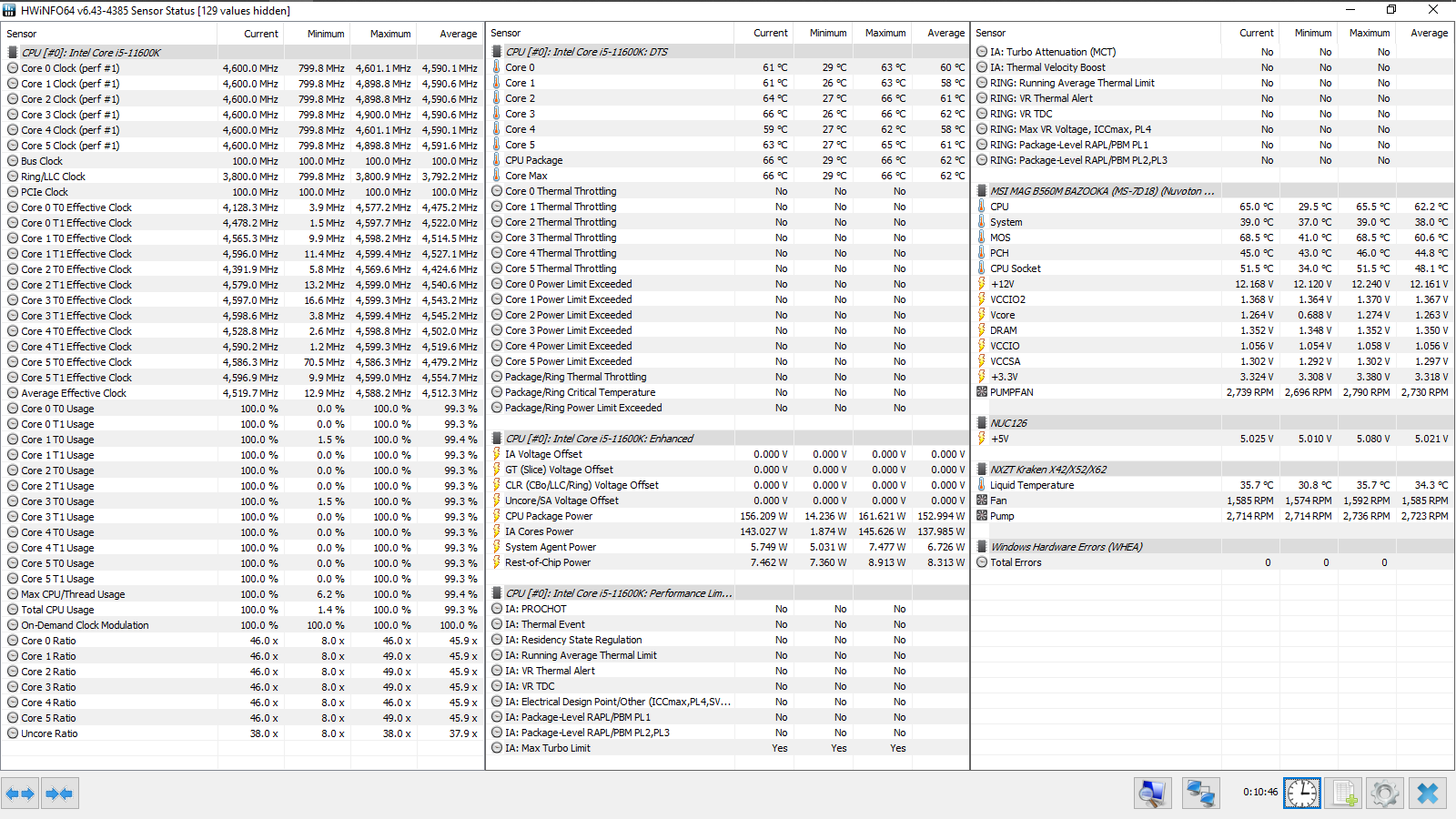

Ровно до тех же частот снижалась работа Core i5-11600K в стресс-тестах, так, всего 4 ГГц были характерными для сценария Prime95 Small FFTs.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

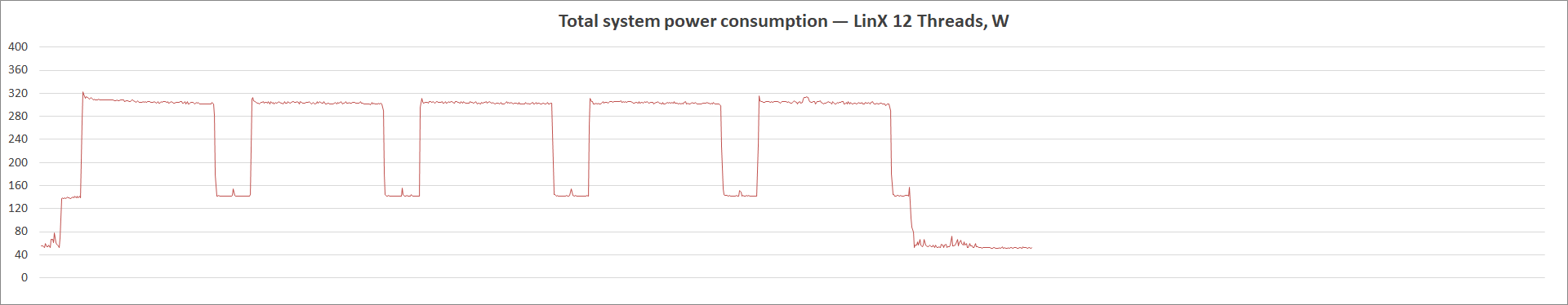

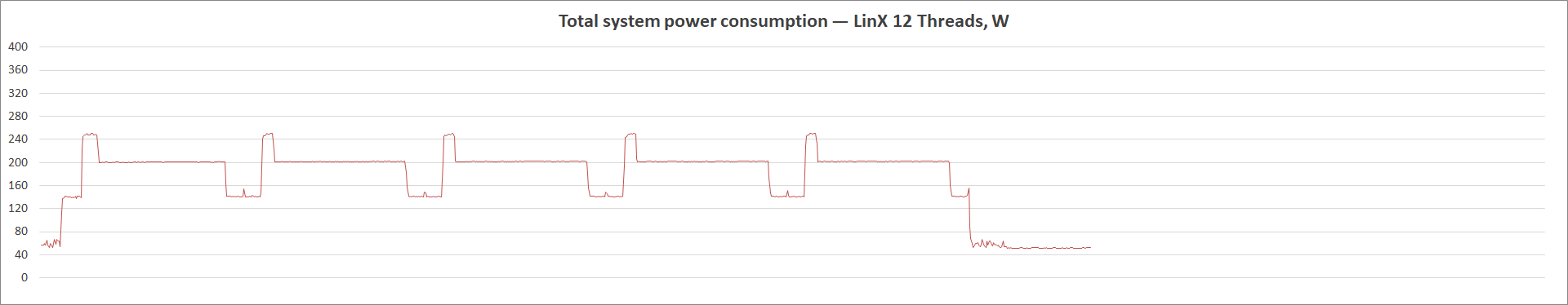

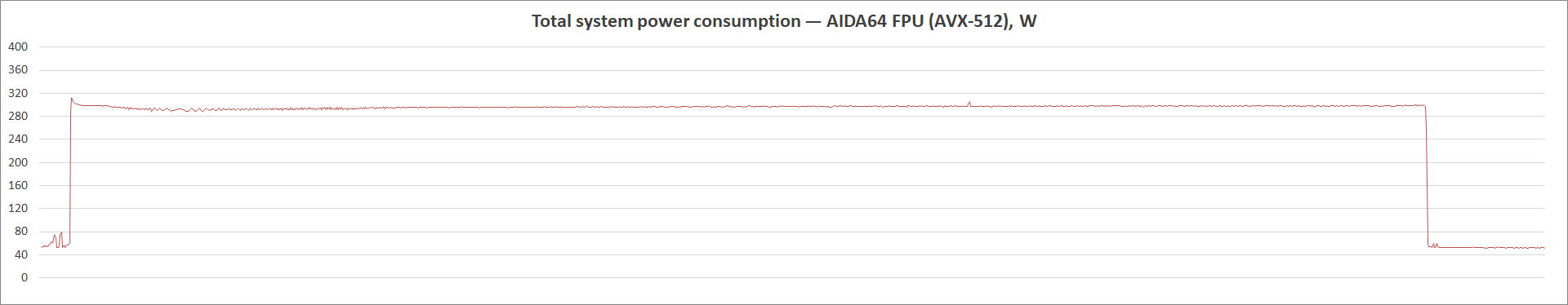

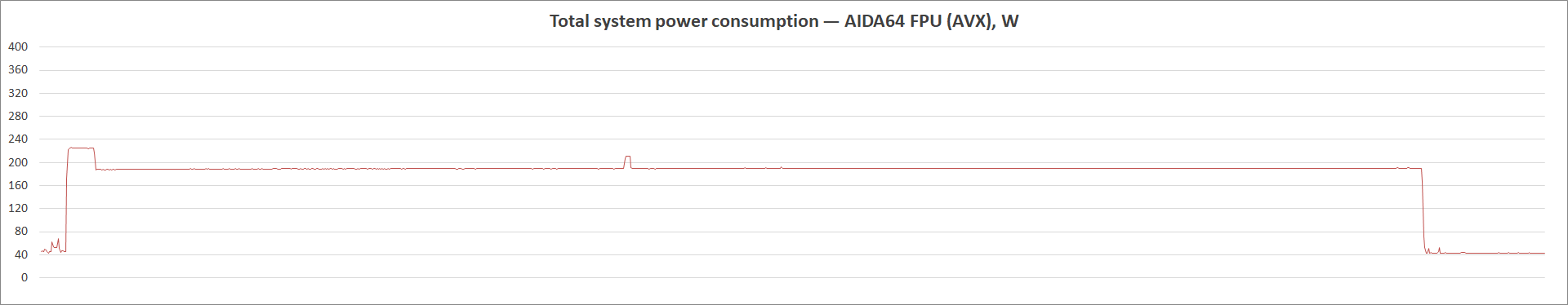

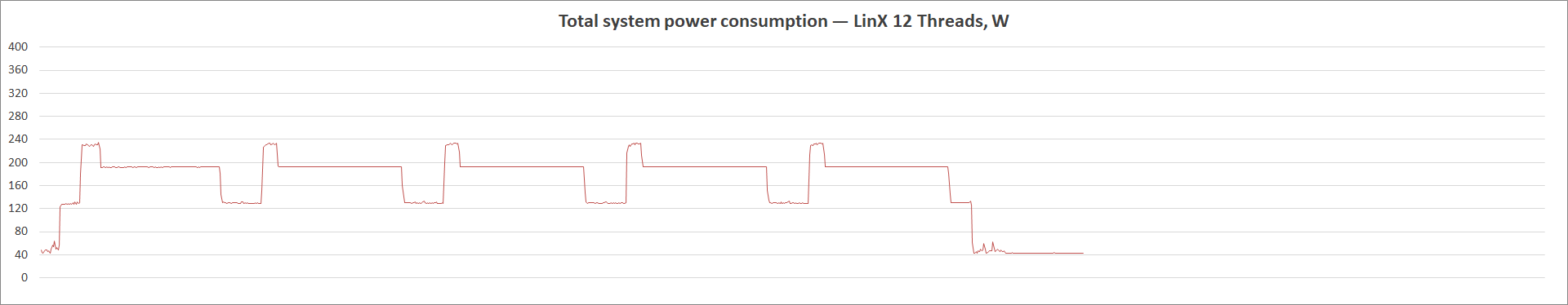

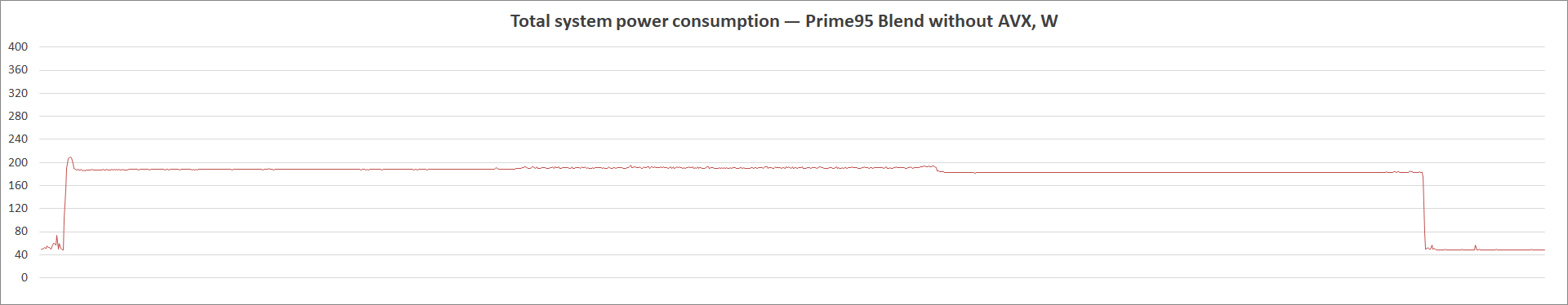

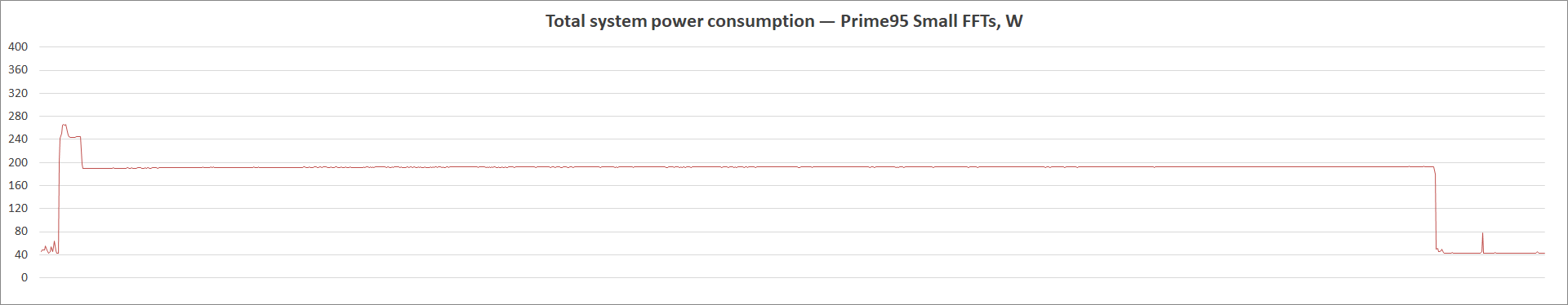

В простое цифра потребления увеличилась до 51 Вт, пиковые отметки: 226, 251, 236, 238 и 273 Вт.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

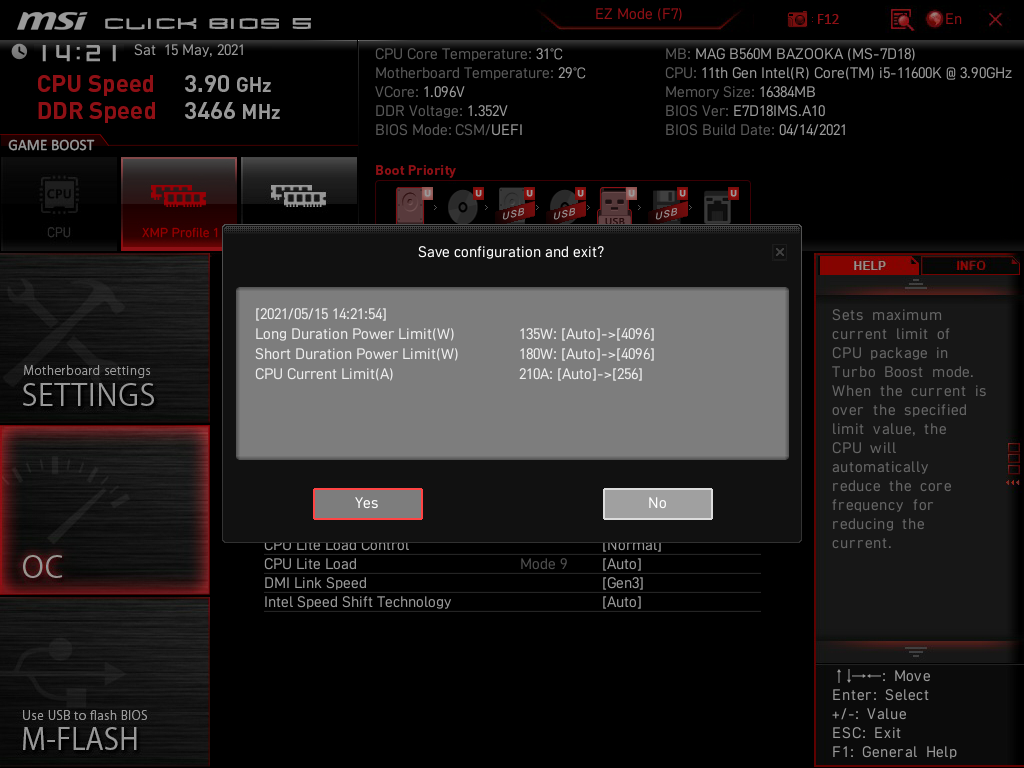

Роль «разгона» процессора достанется режиму деактивации всяческих лимитов потребления, благо, в тестовой MAG B560M Bazooka преград этому нет. Остальные настройки после активации XMP не менялись.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

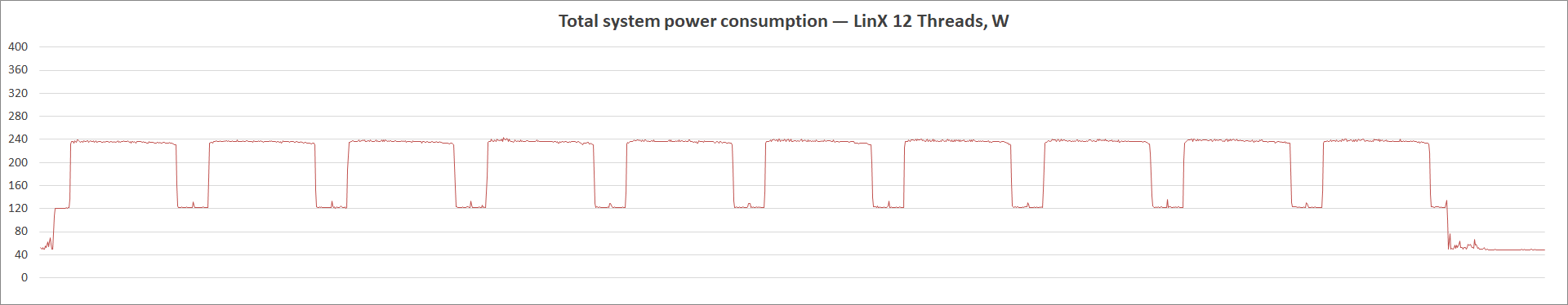

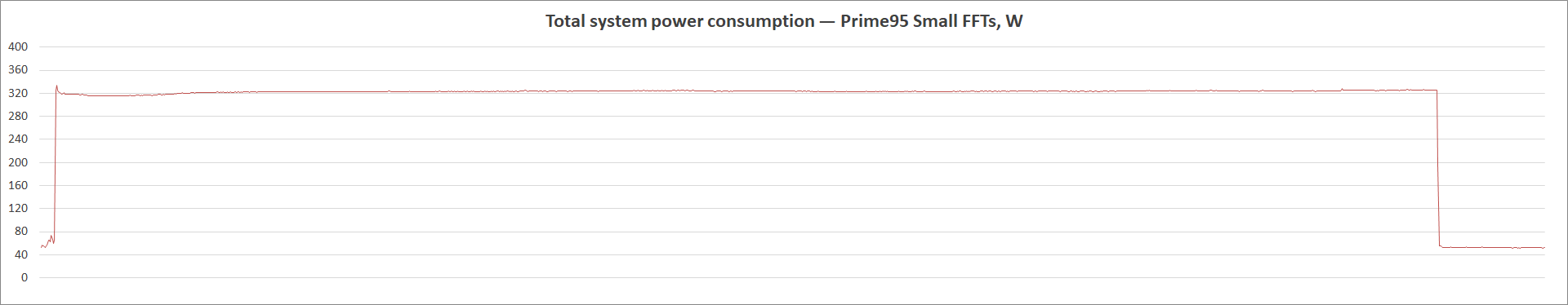

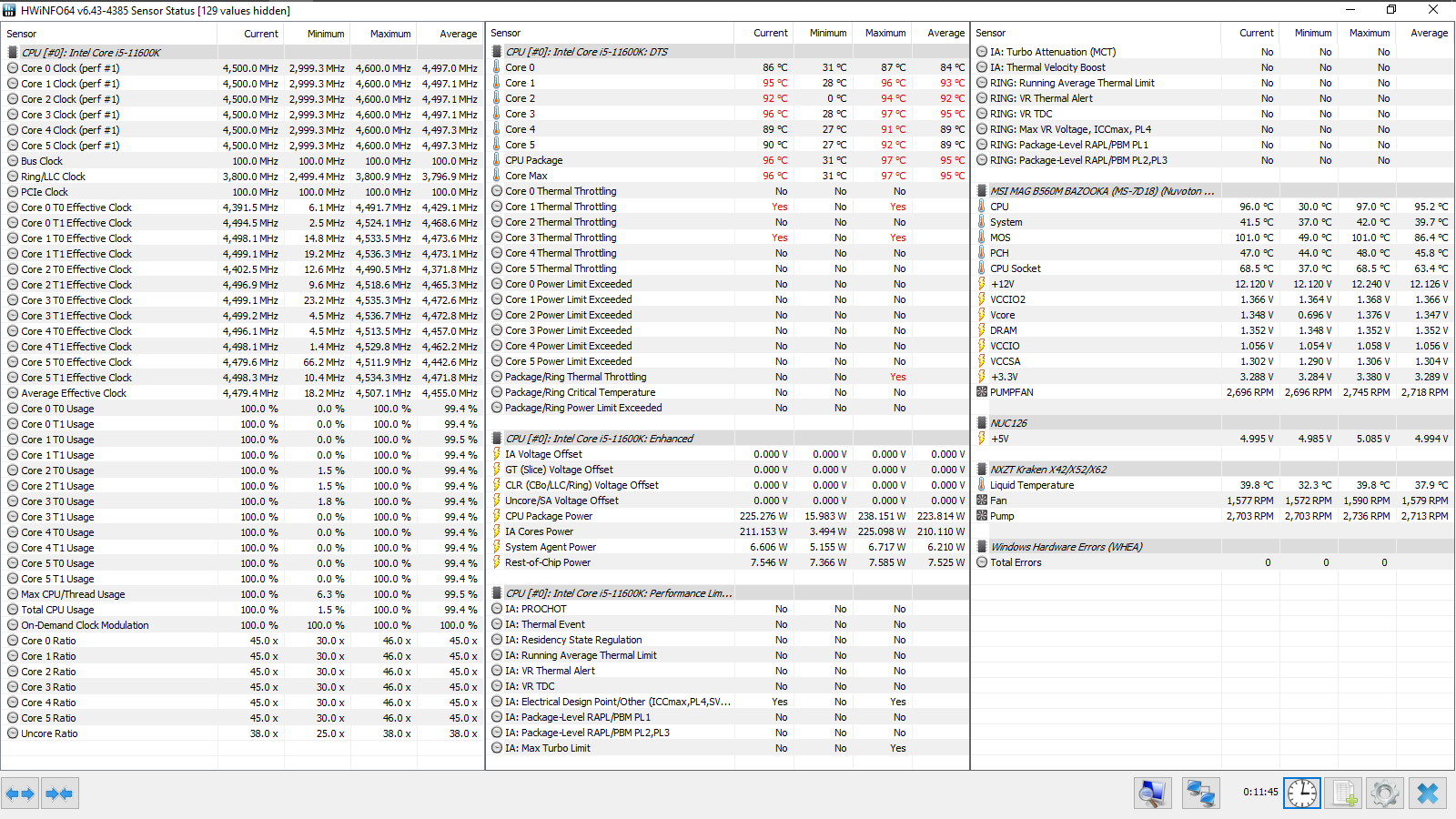

Способности к ускорению процессором утрачены не были. Отказ от ограничений добавил баллов в тестовых замерах Cinebench R23, правда, этот рост оказался буквально символическим.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

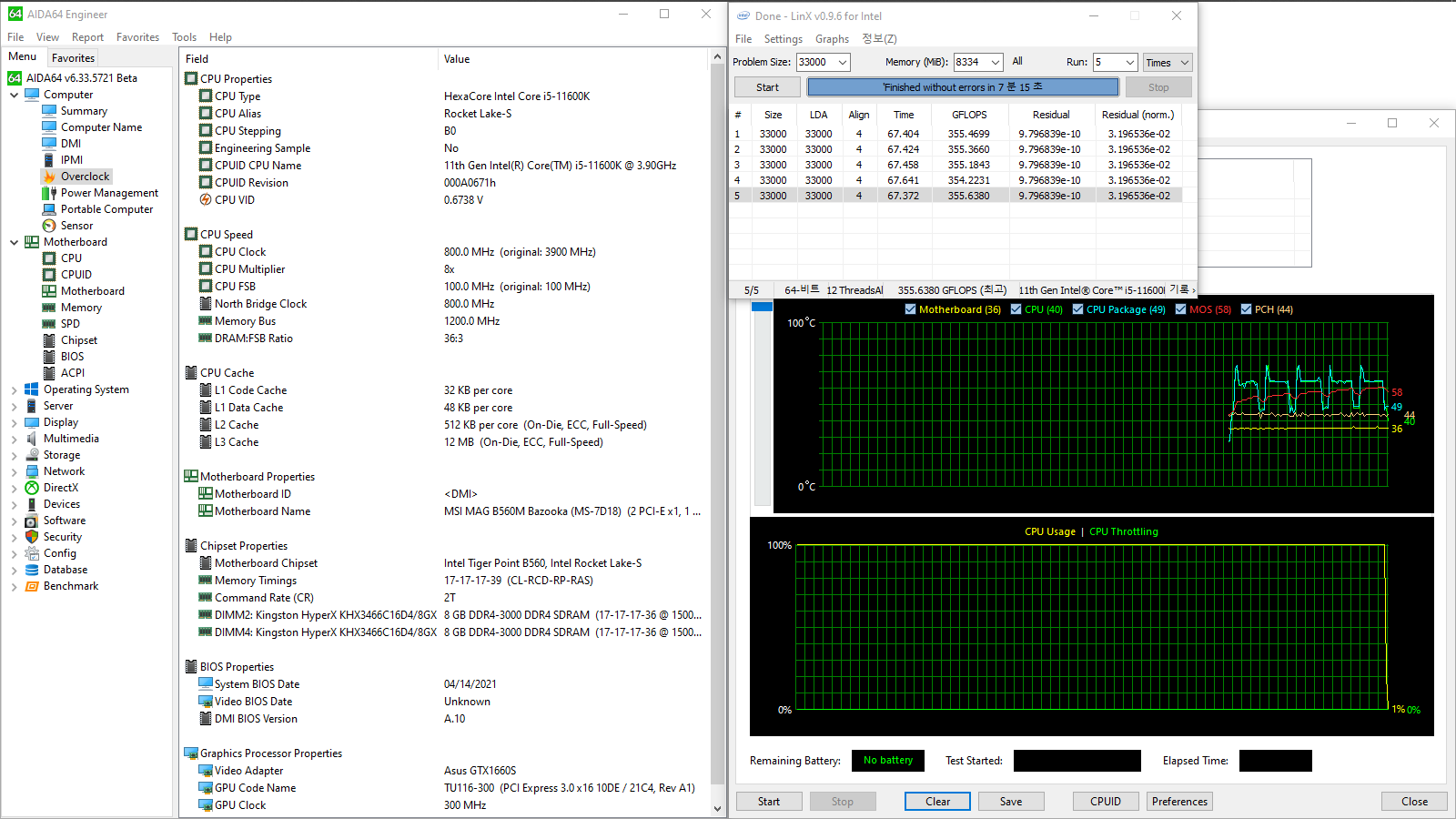

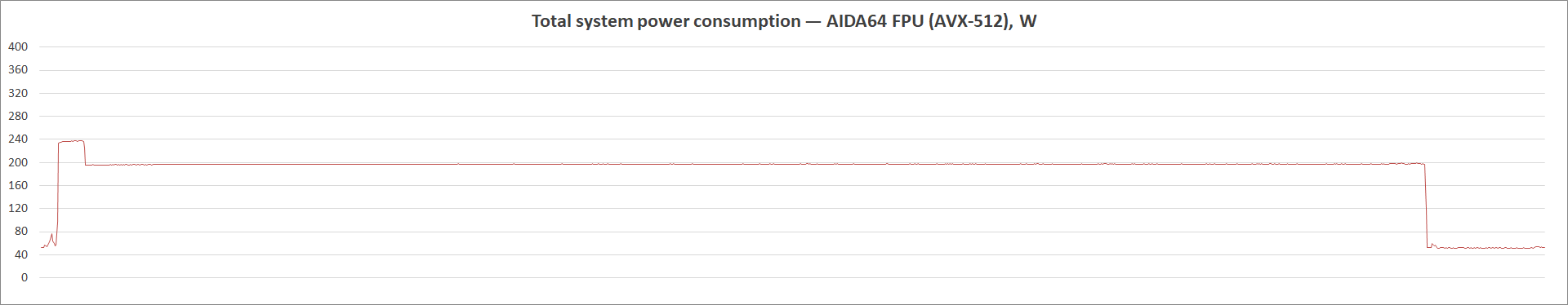

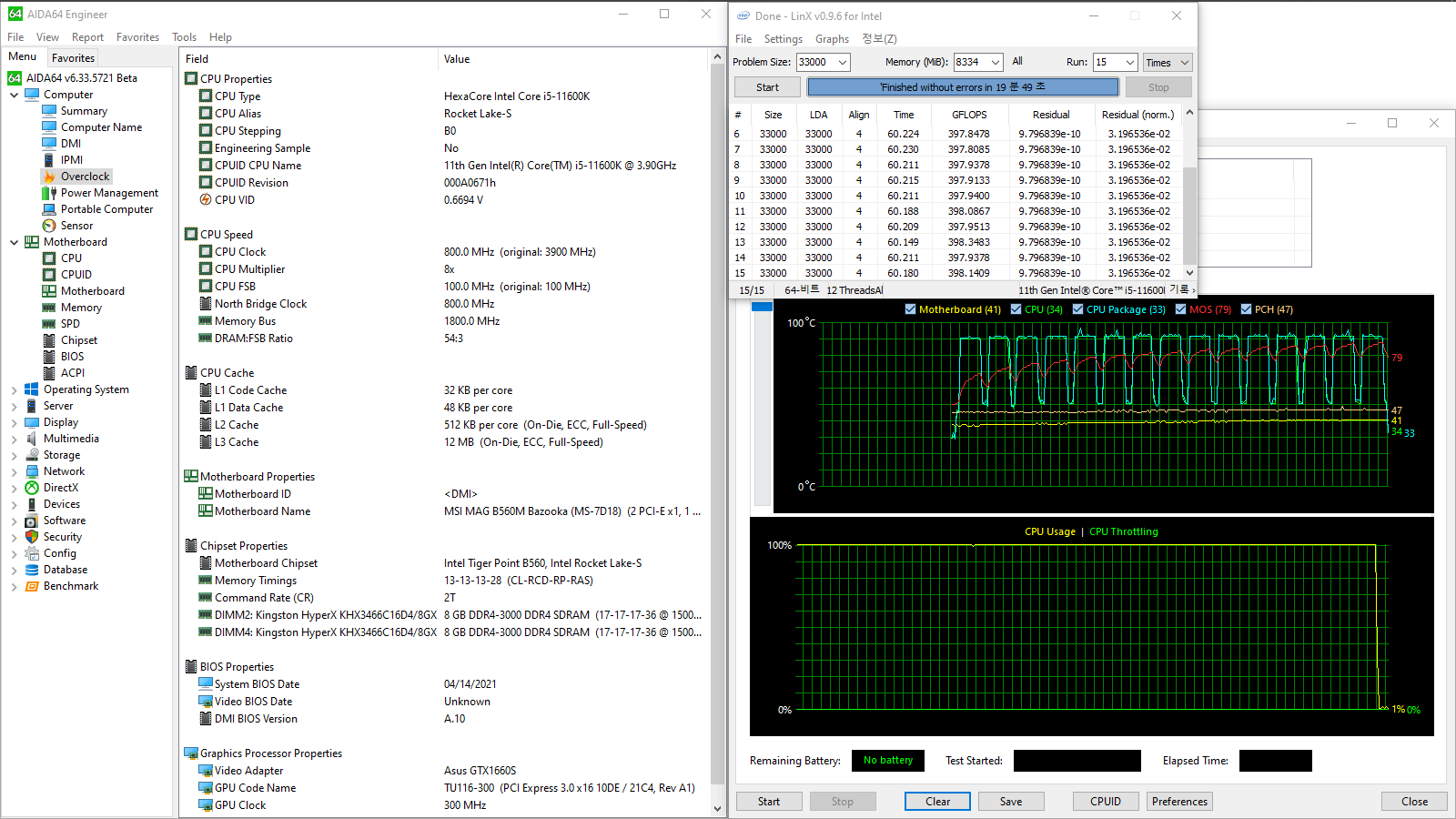

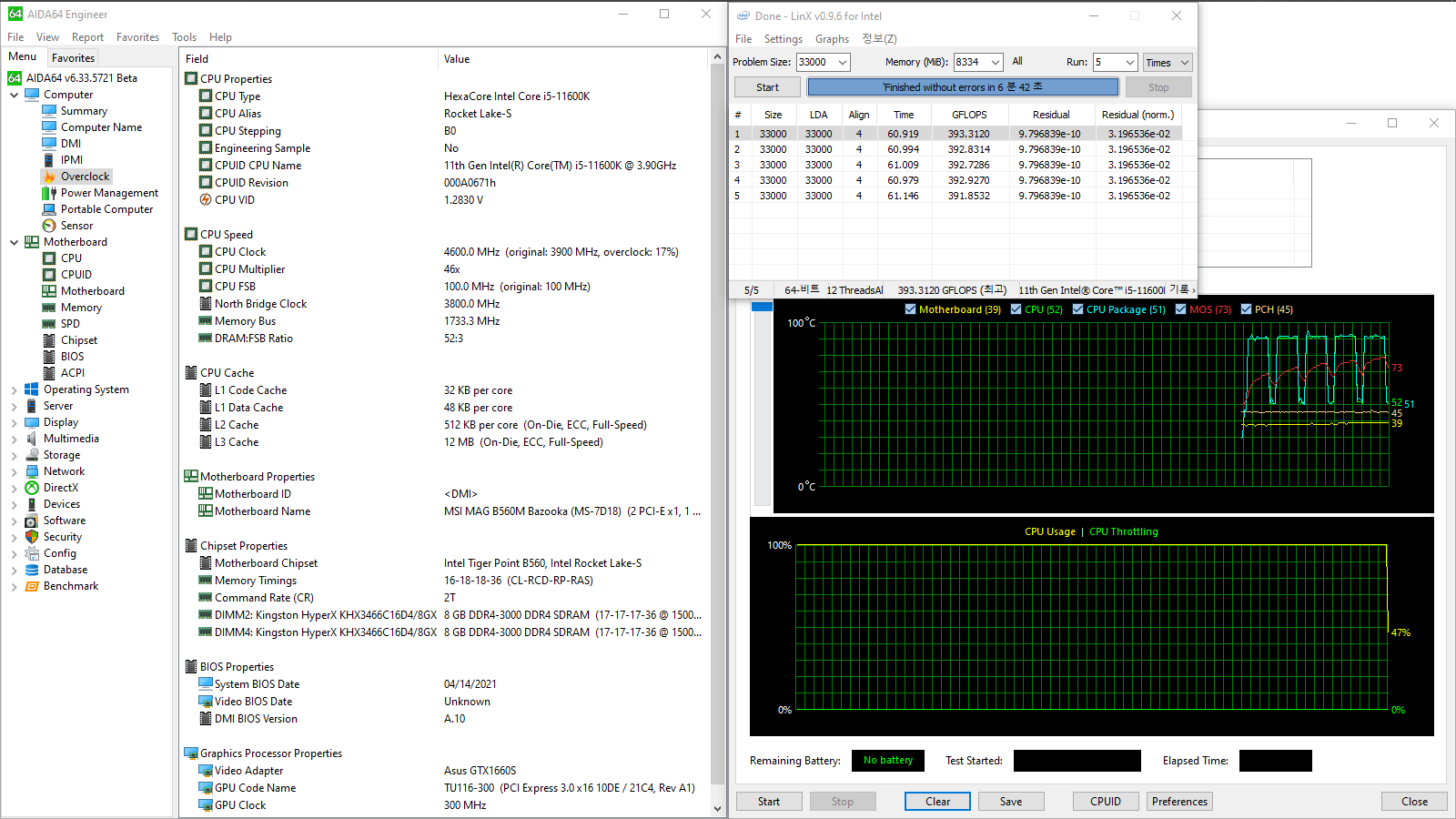

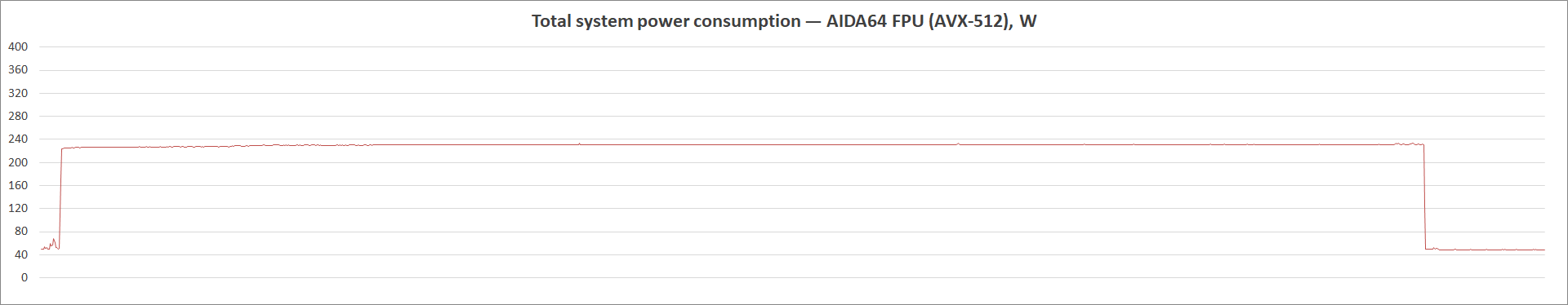

Применение инструкций AVX-512 доводит CPU до перегрева, с LinX видна фиксация HWiNFO64 события Electrical Design Point/Other, вероятно, сдержавшего ЦП от этого шага. Но в AIDA64 и Prime95 троттлинг уже есть. Тут стоит отметить: чем выше была нагрузка, тем сильнее повышалось напряжение. В последнем тесте плата прогрелась до психологических 100 градусов и темпы сбавлять не собиралась, а ведь прошло всего немногим более десяти минут. Да, сектор VRM оказался лишён какого-то принудительного обдува, но работа системы сопровождалась лояльными условиями открытого стенда — в плохо продуваемых корпусах картина может быть ещё плачевнее.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Рост температур компонентов вплоть до их перегрева — это, конечно, не самое радостное событие, но при этом не было ни ошибок, ни даже невязок в LinX, что даёт надежды на лучшие перспективы. В простое не случилось превышения 51 Вт, а вот при нагрузке пределы заметно возросли и достигли, соответственно, 247, 322, 245, 312 и 334 Вт. Мои собственные замеры пирометром тыльной стороны устройства показали цифры даже ниже, чем датчик MOS, потому данным с него можно полностью доверять. Обе части преобразователя напряжений на плате прогревались приблизительно одинаково. Комнатная температура в ходе экспериментов равнялась 24 °C.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

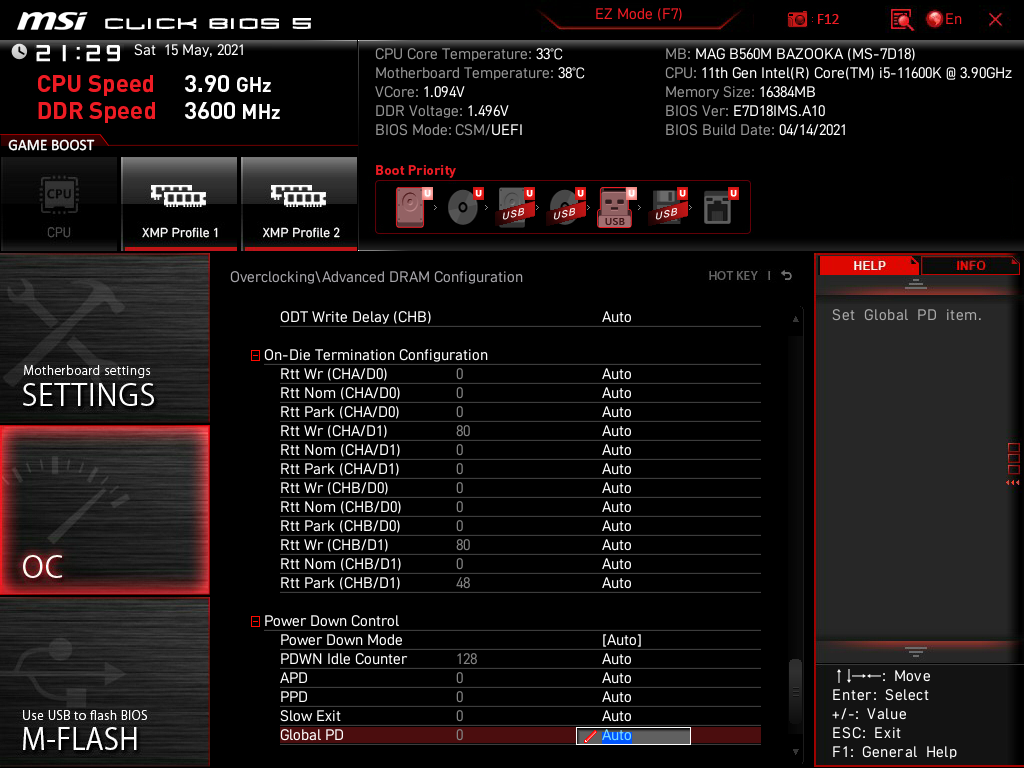

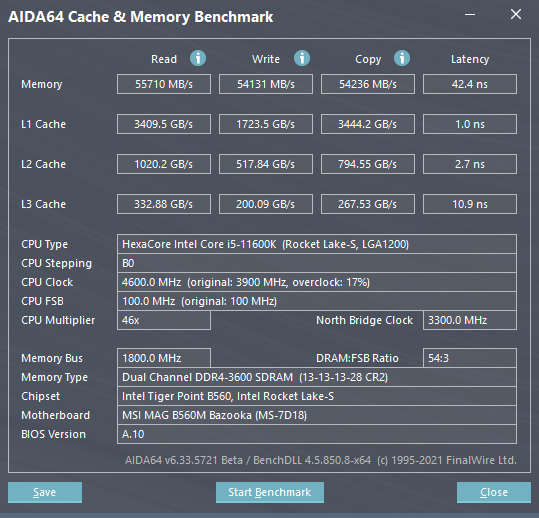

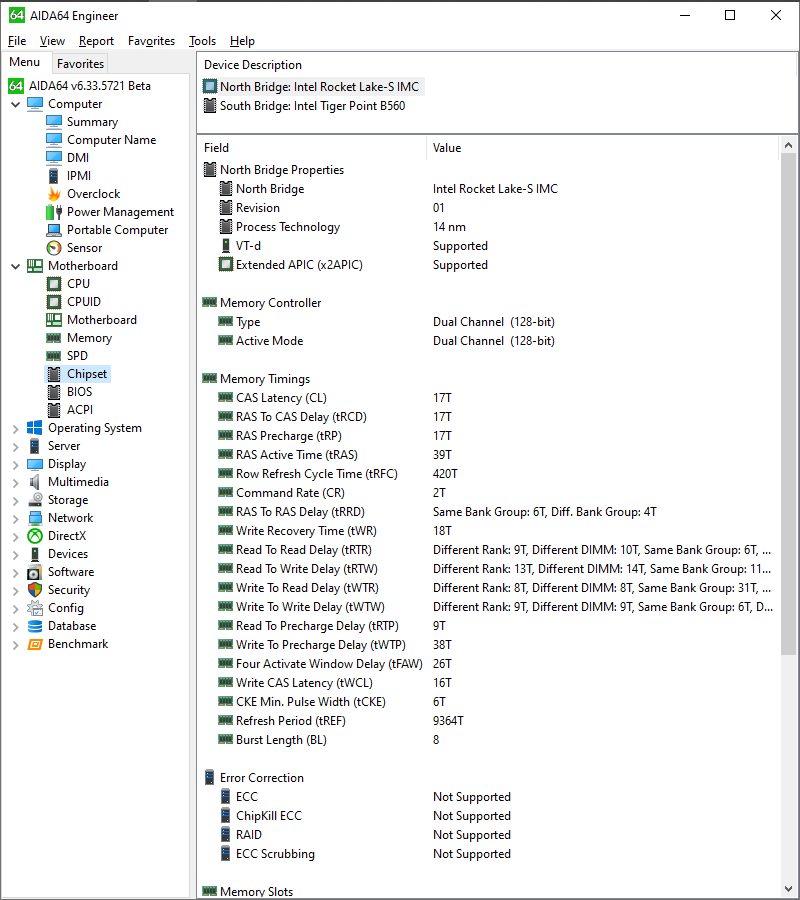

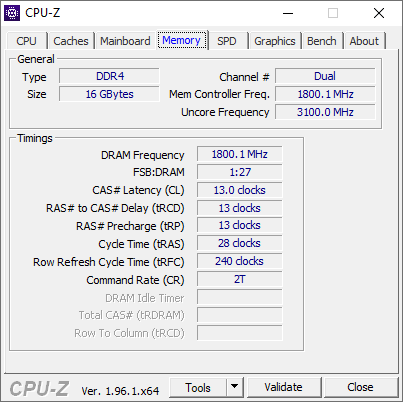

Эксперименты с памятью не показали ничего нового после её же участия в обзоре MSI MPG Z590 Gaming Force. Иными словами, без форсирования делителя КП, то есть в режиме Gear 1, разумной частотой будет 3600 МГц. Наш комплект ужимается до схемы работы с задержками 13-13-13-28-240, «бесплатного» CR=1, который был на ранних прошивках, больше нет, здесь принималось значение, равное двум. Остаётся лишь подобрать уровни напряжений: DRAM — 1,49 В, SA — 1,22 В, IO 2 — 1,16 В. Всё верно — последняя величина очень существенно, разительно ниже, чем на восьмиядерных ЦП семейства Rocket Lake-S. Следует напомнить, что разгон Uncore фактически заблокирован.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

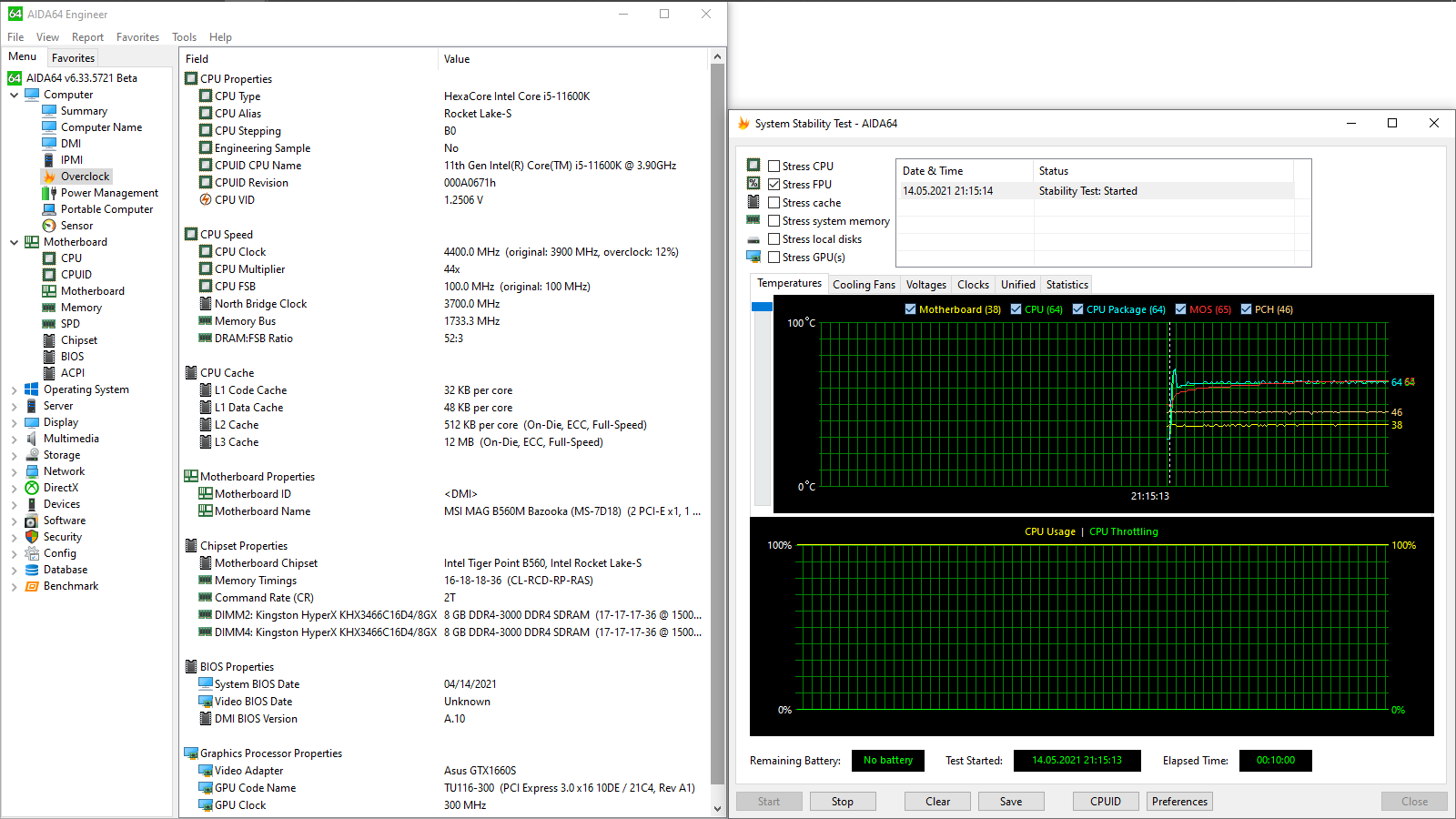

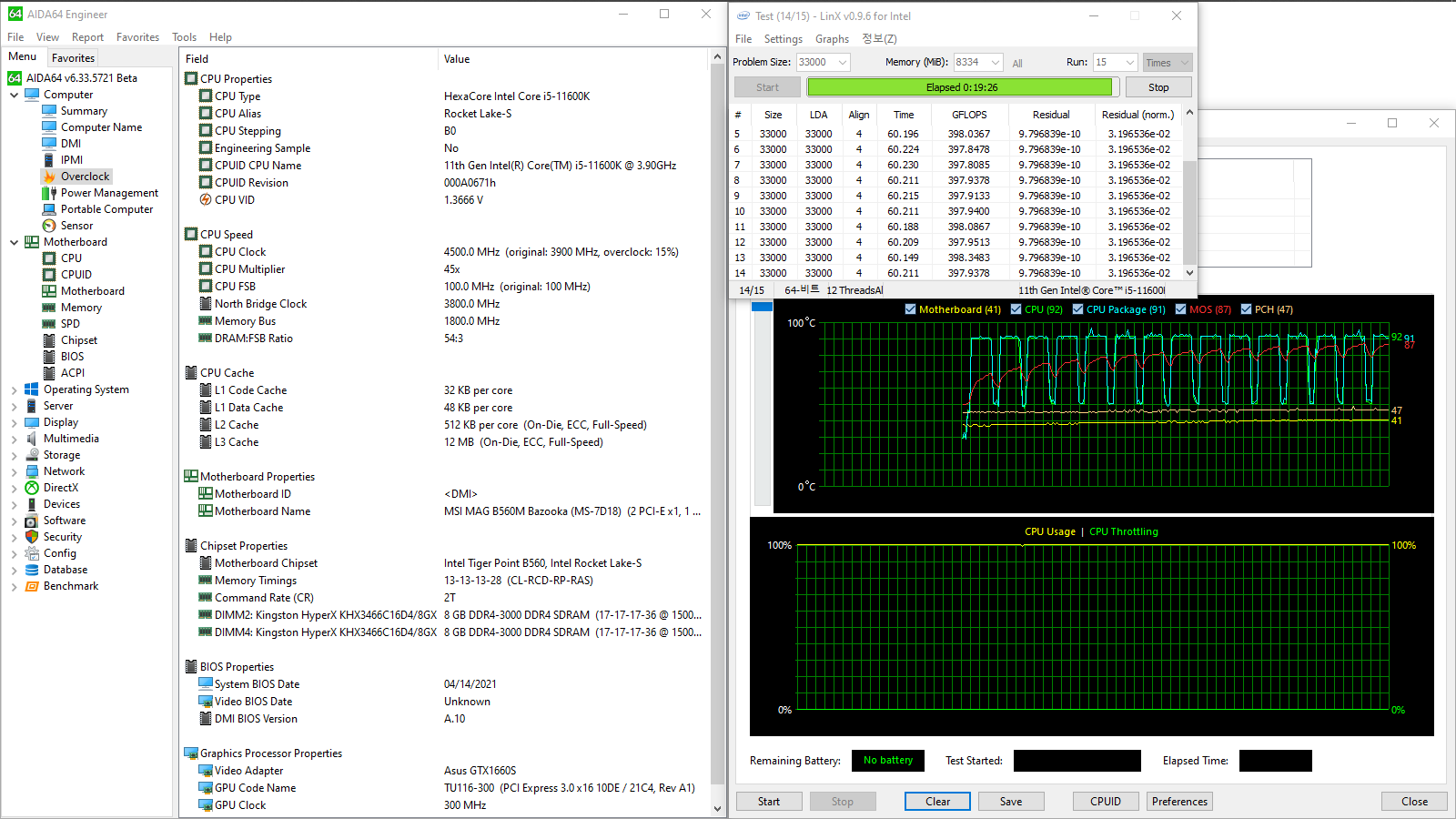

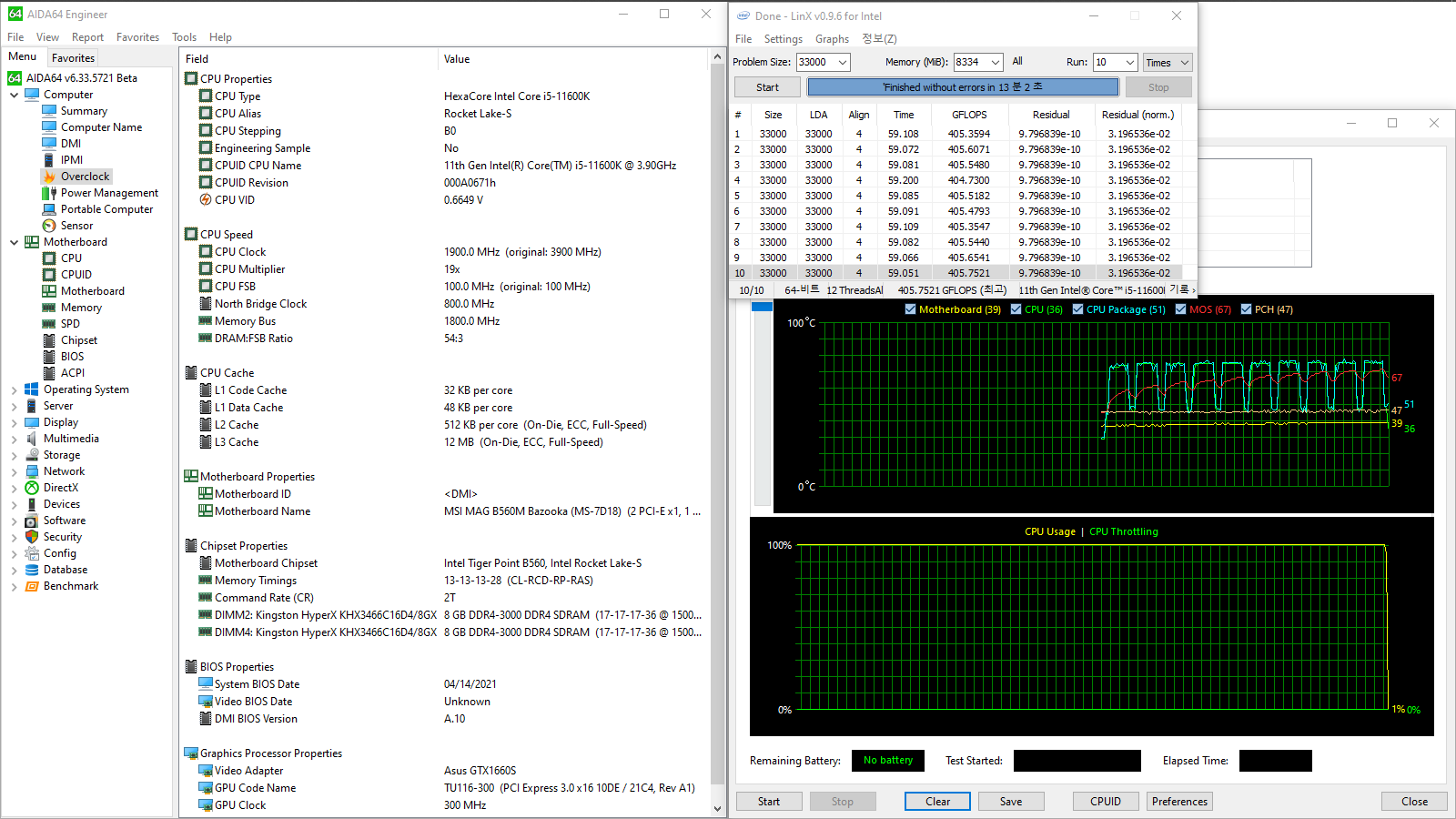

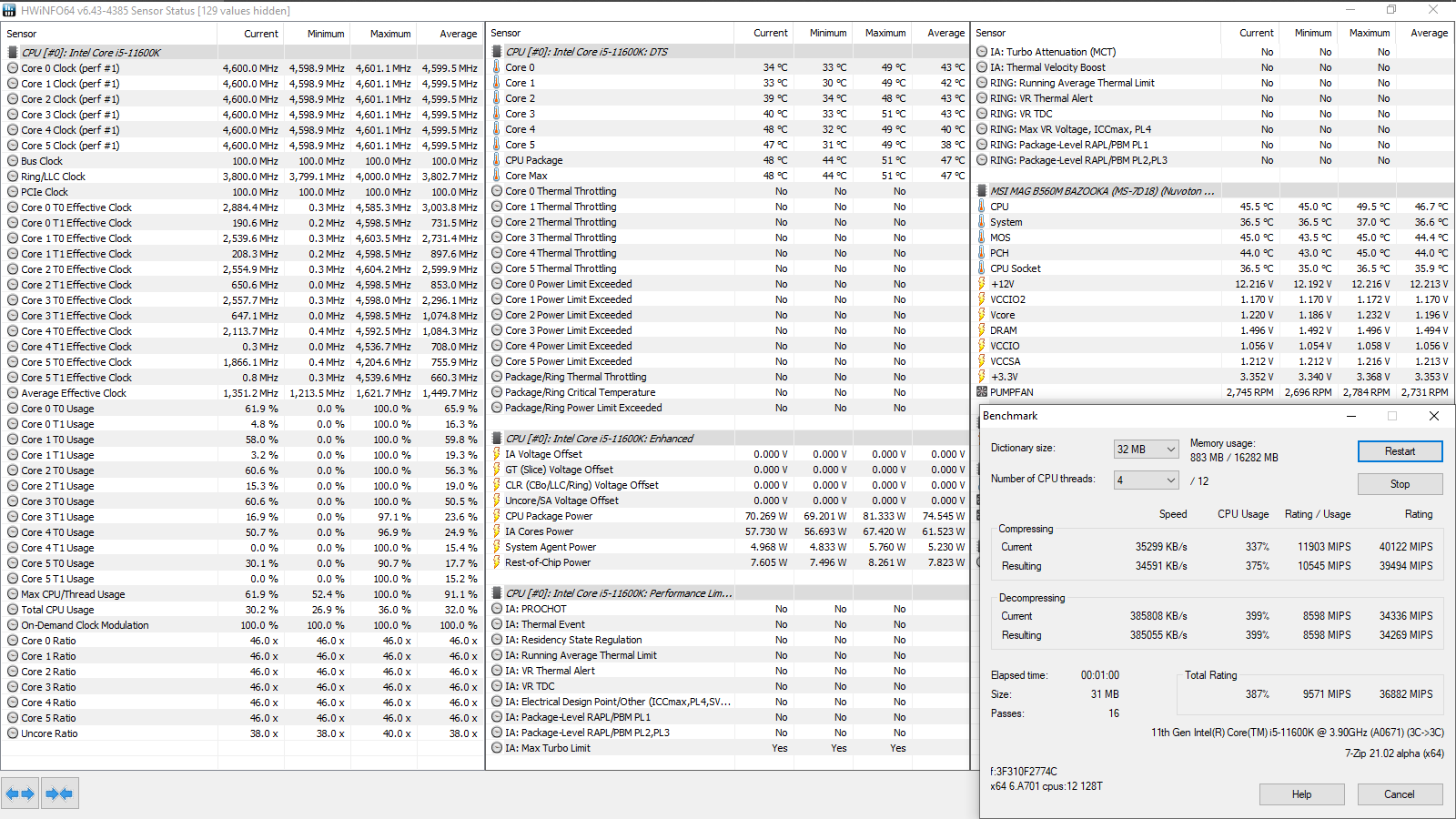

Система проверялась на стабильность с деактивированными пределами мощностей. Снова был активным флаг Electrical Design Point/Other, ближе к реалиям это означает сниженную частоту процессора — до 4,5 ГГц — в активных фазах вычислений, говоря про нагрузку уровня LinX, другими словами, полностью процессор себя не раскрывал. Однако факт безошибочной работы сборки мы получили и обошлись без привлечения охлаждения для модулей ОЗУ. Стабильность модифицированных напряжений хорошая, а вспоминая о позиционировании тестового устройства, так и вовсе отличная.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Сниженные относительно схемы с форсажем XMP вспомогательные напряжения уровень потребления привели к виду 48–321 Вт.

MSI MAG B560M Bazooka

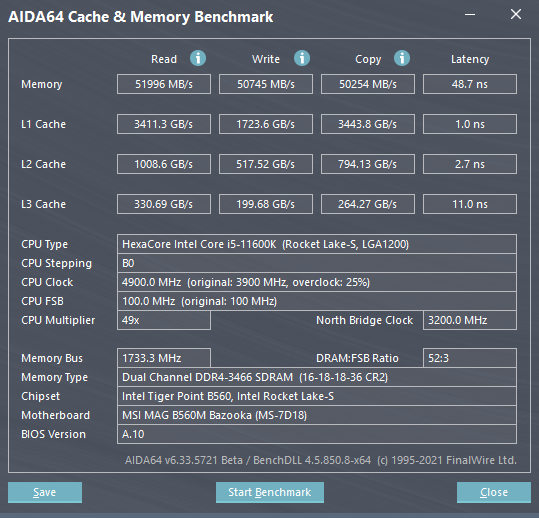

Очевидно, последней и, быть может, даже главной целью экспериментов станет тюнинг схемы питания Core i5-11600K. Основная претензия — заметный рост CPU Voltage в ходе серьёзных стресс-нагрузок. Как мы помним, вручную фиксировать его уровень тут нельзя, а компенсация (offset) даёт слишком малое пространство для манёвра. В ходе испытаний прояснилось — изделие вместе с этим процессором использует самый слабый по эффекту профиль LLC (Mode 8), а значит и этот механизм остаётся не у дел. Ключевой возможностью UEFI стал набор готовых профилей CPU Lite Load, первый сверху вариант работы здесь отлично подошёл под тестовый экземпляр процессора. Некоторые тесты можно было пройти и с дополнительным негативным значением offset для CPU Voltage, но не все, потому поле с напряжением я оставил без корректировок.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

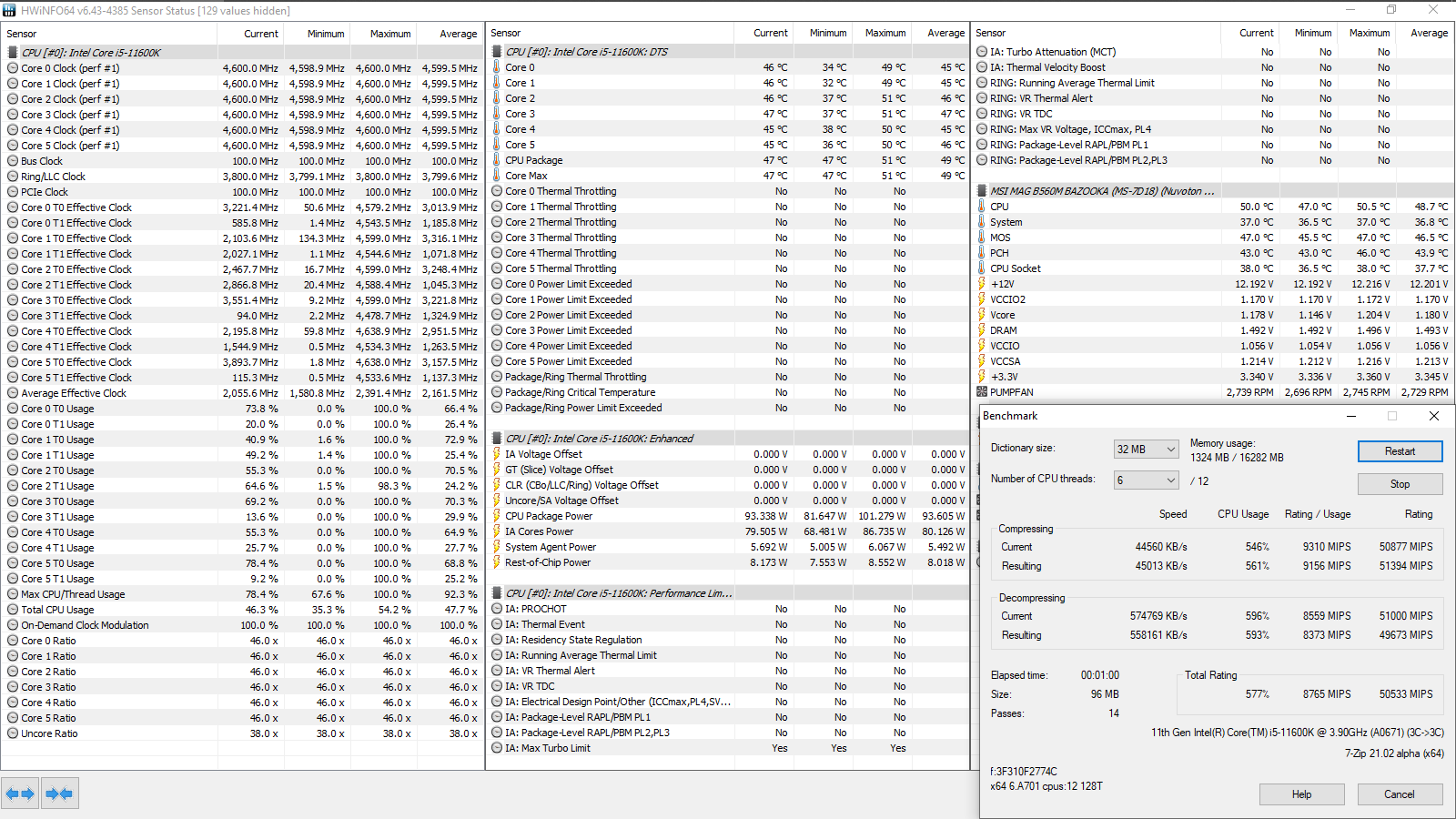

Вышло избавиться от активации события Electrical Design Point/Other, а ядра убавили фактически семнадцать (!) градусов, при этом все стресс-тесты были пройдены. Конечно, сильно уменьшилась и температура VRM у MAG B560M Bazooka, снижение приблизительно такое же в финале замеров теста Prime95 Small FFTs, а главное — нет и плачевной тенденции нескончаемого роста куда-то в бесконечность. Здесь величина среднего напряжения ЦП равнялась 1,21 В вместо прежних 1,347 В! Стоит ли говорить, что именно этот, наиболее жёсткий режим и стал для неё определяющим, а более простые работали без ошибок и при меньших уровнях. Мне ничего другого не остаётся как сделать вывод о колоссальной восприимчивости новых шестиядерных процессоров к понижению уровня питающего напряжения. Быть может, все усилия в прошивках на ранних порах направили на старшие CPU, оставив младшим «для запаса» величины куда больше, чем следует. Теперь можно смело вспоминать не только про воздушные суперкулеры, а и про рядовые решения, которые успешно справятся с работой Core i5-11600K с деактивированными переделами мощностей. А похожие на рассмотренную платы будут в состоянии обеспечить их питанием для любого запланированного сценария.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Теперь во всех тестах частота ЦП равнялась 4,6 ГГц, в конечном итоге это привело к увеличению продуктивности и в LinX. В простое видим неизменные 48 Вт, намного интереснее максимальные цифры: 209, 243, 186, 234 и 266 Вт. Что тут и говорить, характерная величина для нагрузки в последнем стресс-тесте снизилась более, чем на 70 Вт!

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Вместе с тем, процессор не лишился возможности ускорения частоты при малом числе тестовых потоков, тут же напряжение не снижалось и потому не было каких-то ошибок, а вот во всех многопоточных задачах его падение очевидно, весьма красноречив и график температурной кривой в ходе выполнения сценариев в Cinebench R23. При этом система ничуть не растеряла итоговой производительности.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Вывод

Штатные настройки изделия ограничивают пыл не самого мощного процессора на рынке путём отслеживания его мгновенной мощности. В этом режиме работы про какие-либо неразумные температуры говорить не стоит. Нет преград форсировать любые значения тех ограничений, другими словами, избавиться от них полностью. И тогда в ходе стресс-нагрузок перегревается уже не только CPU (даже под AIO), а и сама плата. Но решение есть и оно не требует каких-то специальных навыков от пользователя. Подобрав в UEFI под конкретный экземпляр ЦП один из готовых профилей питания, можно очень заметно упростить жизнь всему ПК. Снизится потребление энергии, упадут температуры и CPU, и VRM. При этом не будет никакого ущерба производительности, а скорее даже наоборот. В LinX лишь после такого тюнинга удалось заполучить самый лучший результат. Разгон DRAM мало в чём отличается от более престижных изделий на базе старшего Intel Z590. Функциональность устройства для работы с этим компонентом сборки самая полная — второстепенные напряжения не имеют ограничений под модификации, а их уровень контролируем в ряде утилит в ходе отстройки рабочего режима. На плате нет вспомогательных конструктивных решений для проведения оверклокинга, потому в случае проблем придётся довольствоваться базовым набором — комплексом из светодиодов EZ Debug LED и классической контактной парой проводников для сброса настроек CMOS. Всяческие бонусы также отсутствуют, Звук и вовсе стартового на сегодняшний день уровня, как и общий набор портов; что-то большее искать придётся в устройствах постарше.

На мой взгляд, рассмотренное устройство полностью справилось с возложенными на него функциями, приятно удивив итоговым поведением. Это тот самый минимально-доступный вариант для всех тех, кому ещё хочется систему «довести до ума» своими усилиями, при этом здесь нет ничего «лишнего», только самое необходимое. По итогу знакомства так и не стало понятнее какие же игровые преимущества у новинки, судя по всему, кроме внешнего вида тут ничего и не было запланировано. И потому текущая отпускная цена в Украине выглядит не очень дружелюбно. Учитывая давние традиции, легко отыскать весьма похожие платы с куда более гуманным ценником в базовой серии продуктов «Pro». Вынося за скобки ценовую политику, в сухом остатке у MSI вышел крепкий экземпляр начального уровня для сборки ПК с прицелом на разгон оперативной памяти и вдумчивого полного «раскрытия» процессора с шестью ядрами последнего поколения Rocket Lake-S в том числе при участии воздушного охлаждения. Но и в случае выбора СЖО за судьбу стабилизатора переживать не следует, к тому же ситуацию под контролем поможет удержать предусмотренный температурный датчик MOS, плюс его показания можно взять в качестве основы алгоритма замедления системных вентиляторов, воспользовавшись функциями UEFI, то есть без привлечения фирменного ПО.

Высокое качество

Процессор Intel Core i5-11600K предоставлен компанией АСБИС-Украина, официальным дистрибьютором Intel в Украине.

Оверклокинг - в поисках скорости
