Обзор материнской платы MSI MPG Z390 Gaming Plus. Знакомство с Intel Z390 на примере устройства без излишеств

Возможности UEFI

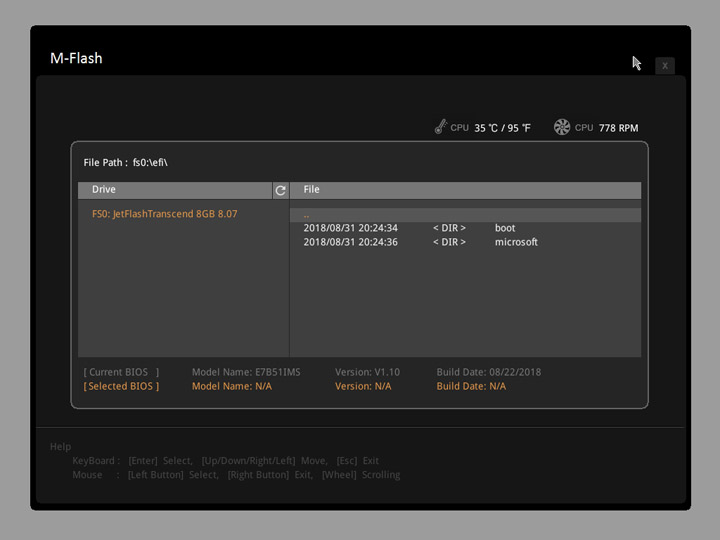

Фирменный механизм по обновлению прошивок своего вида не изменил. Устройство уже было снабжено последним финальным микрокодом в момент знакомства с его возможностями.

MSI MPG Z390 Gaming Plus

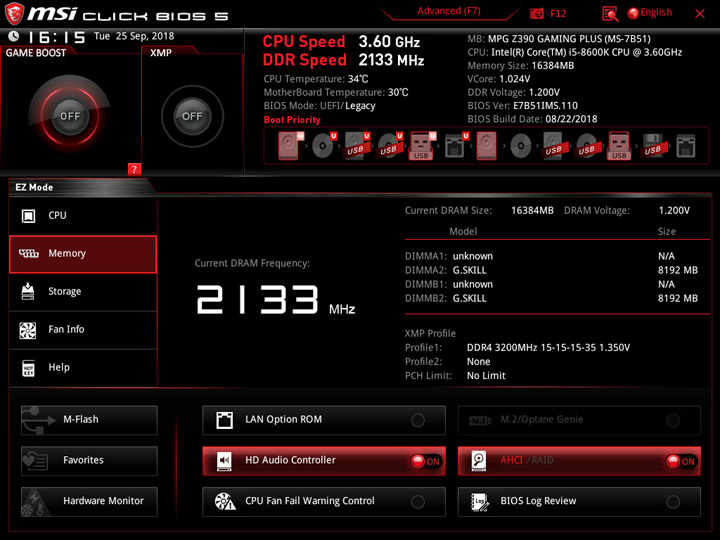

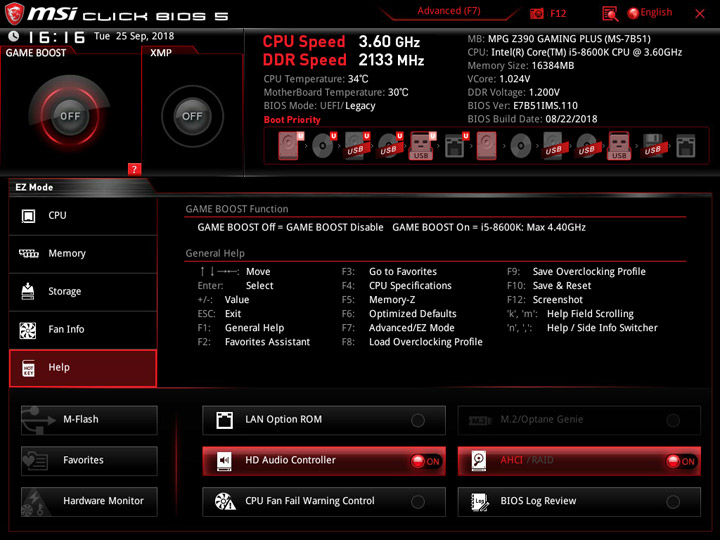

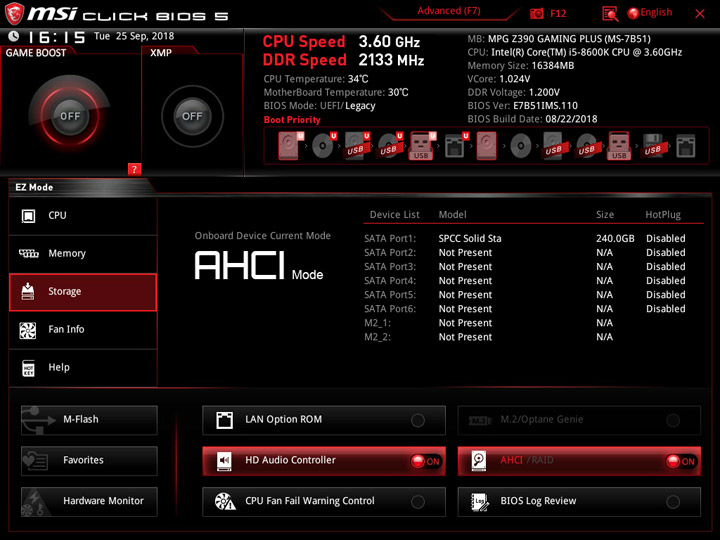

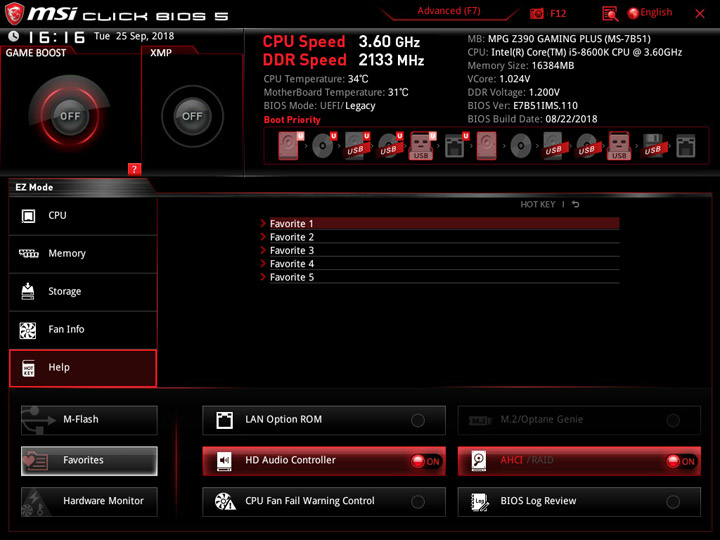

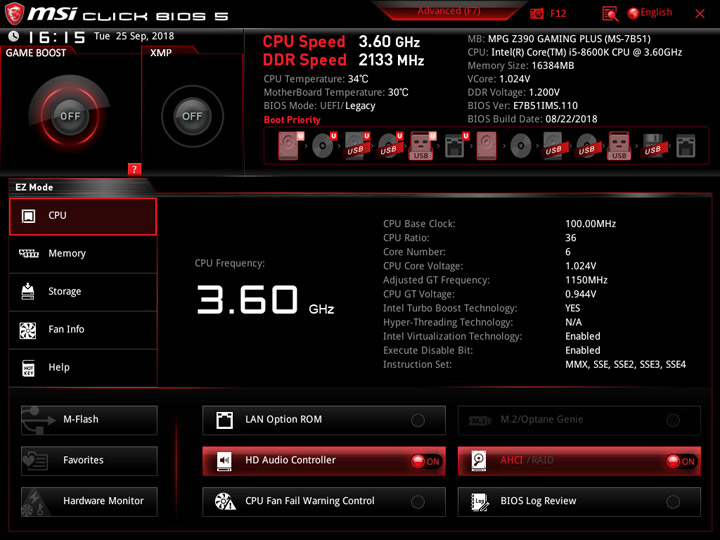

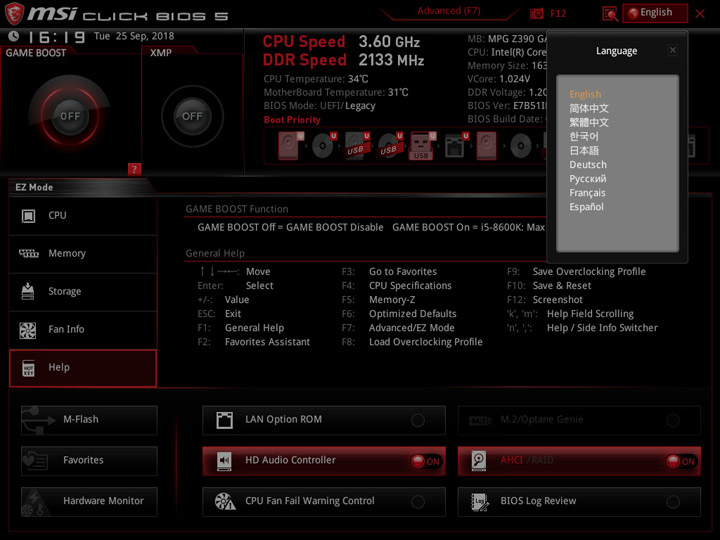

Состав системы отображён в стартовом упрощённом варианте отображения меню UEFI. Воспользоваться можно: поиском по пунктам меню, выбором локализации (русский вариант в комплекте есть), активацией готовых профилей по разгону системы, установкой приоритета среди загрузочных устройств способом удерживания и перетягивания иконок.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

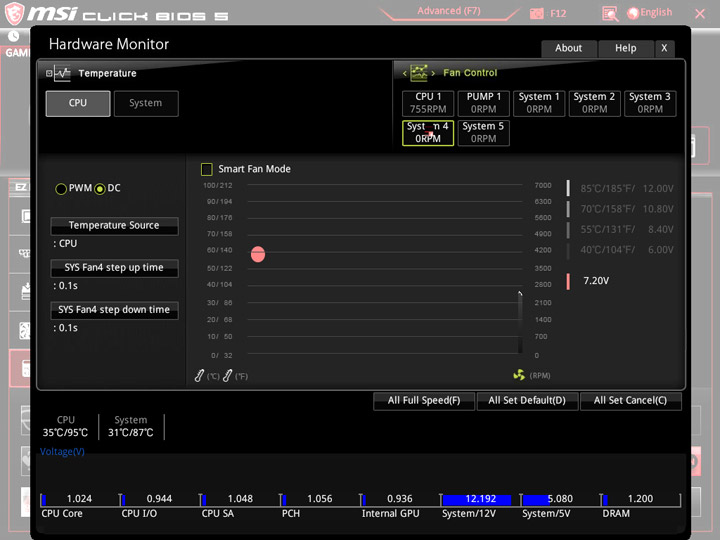

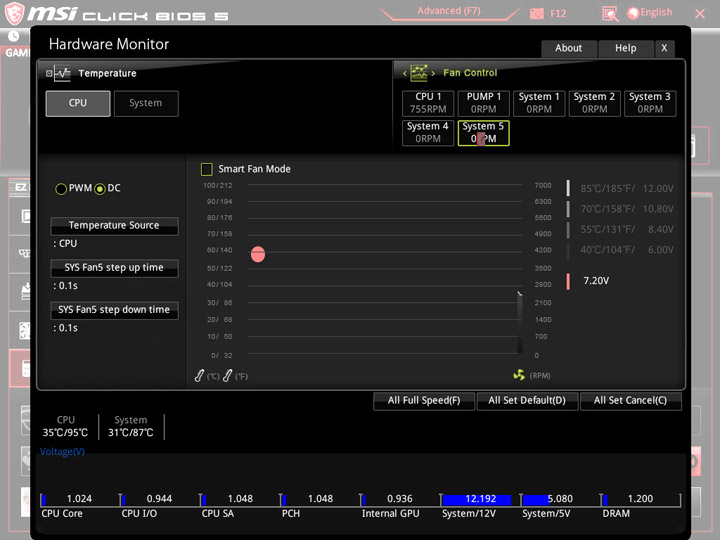

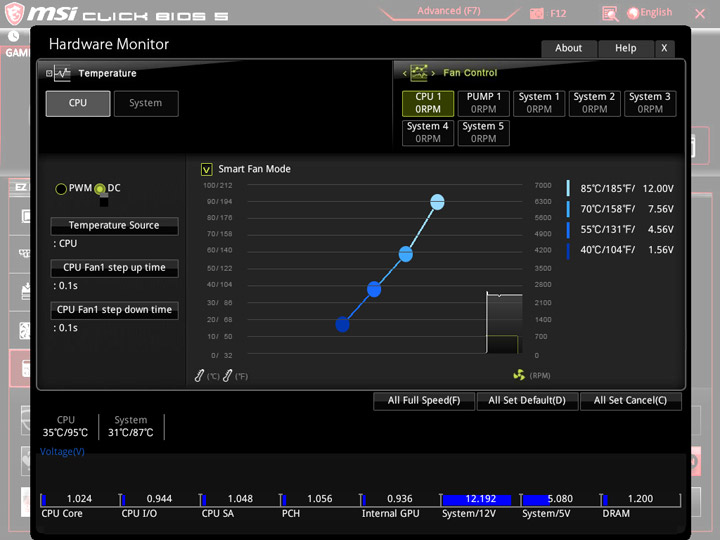

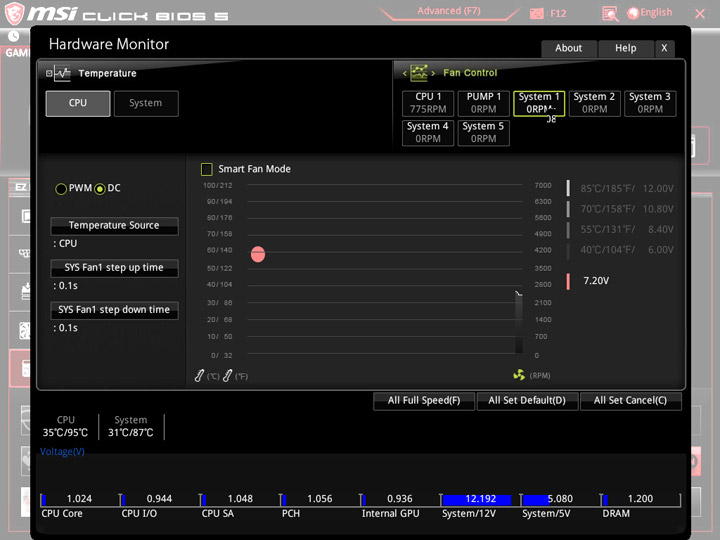

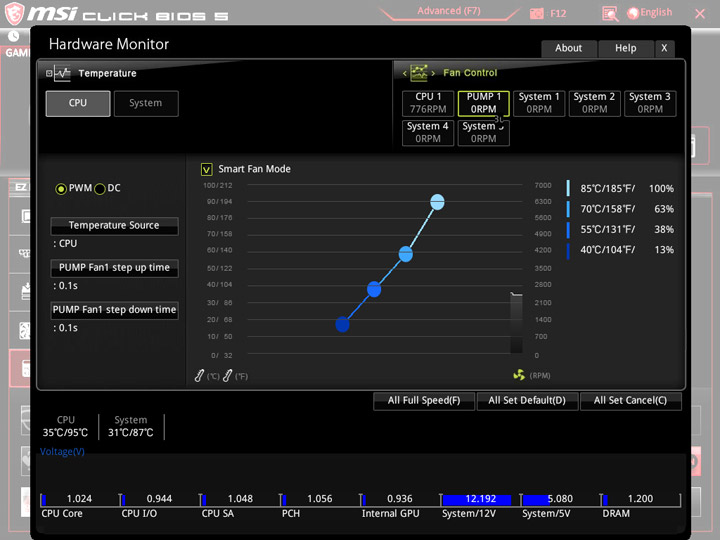

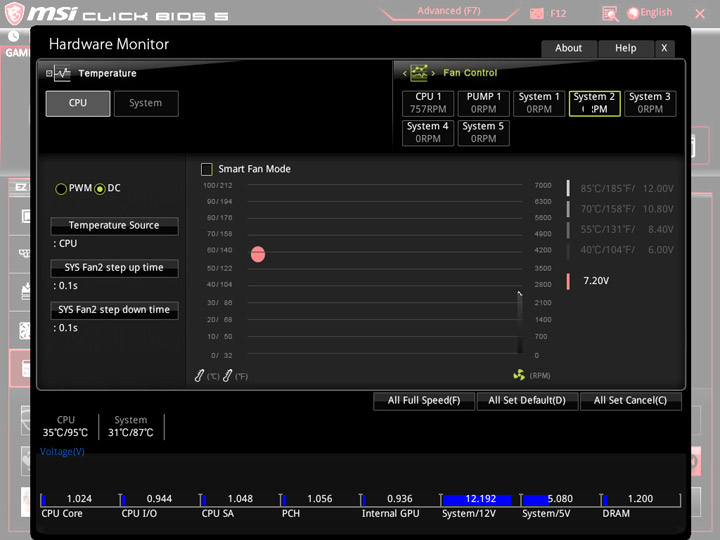

Управление частотой вращения вентиляторов и ротора помпы происходит в отдельном меню, совмещенном со снятием показаний напряжений и температуры. Для каждой из семи колодок доступен вариант выбора между понижением напряжения и скважности ШИМ (для четырёхпроводных моделей). Корпусные гнёзда позволяют фиксировать обороты на едином уровне для всего цикла работы ПК. В роли опорных температур будут выступать системная и процессорная.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

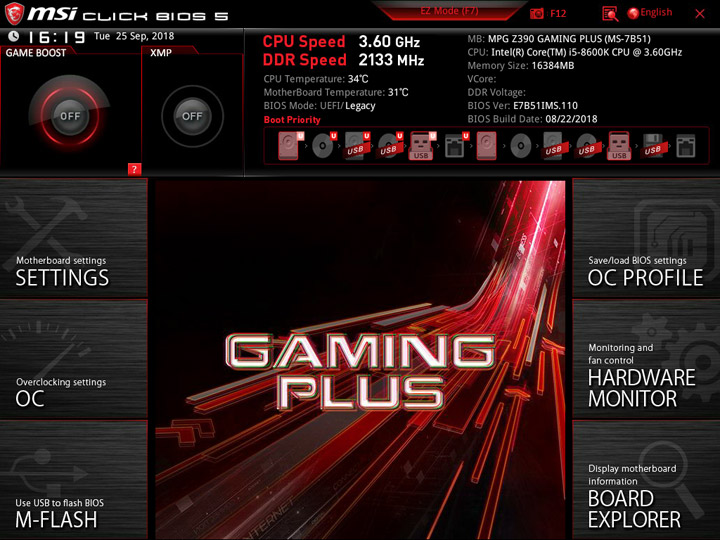

Общая структура меню не поменялась относительно прежнего поколения продуктов компании MSI.

MSI MPG Z390 Gaming Plus

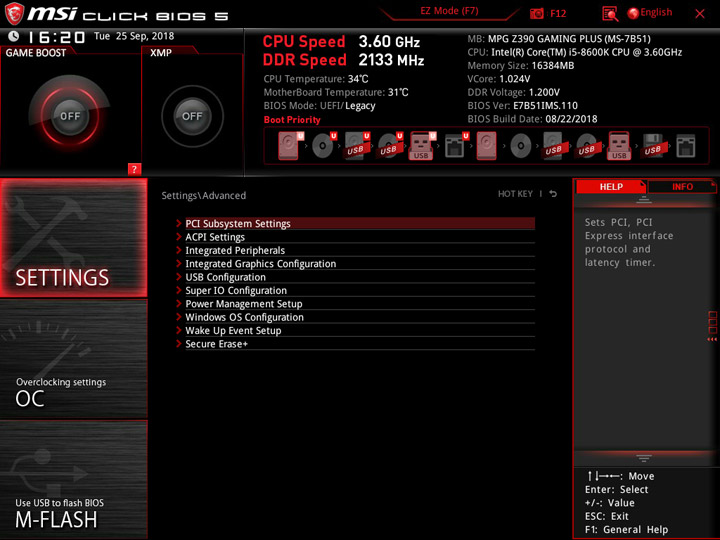

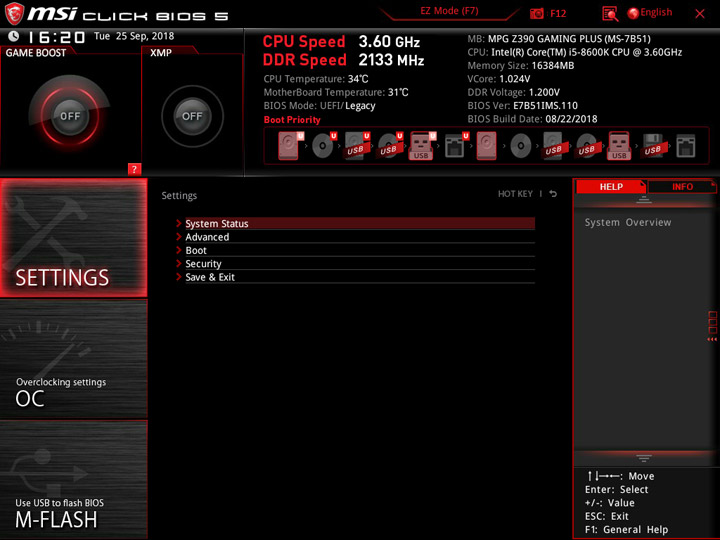

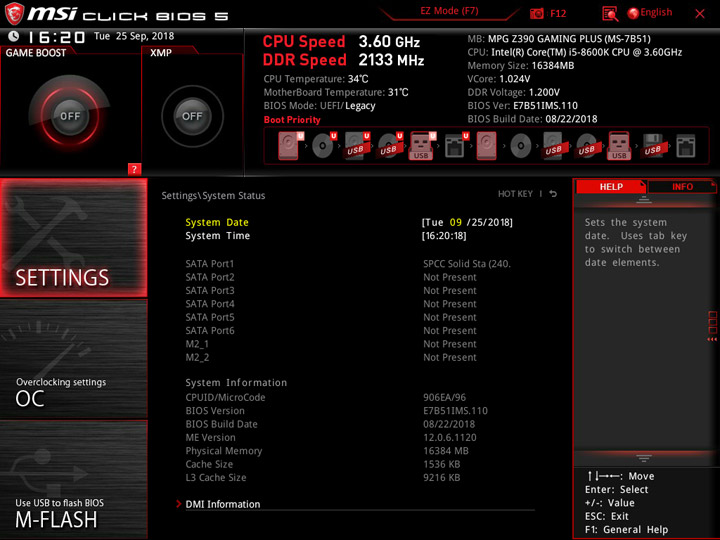

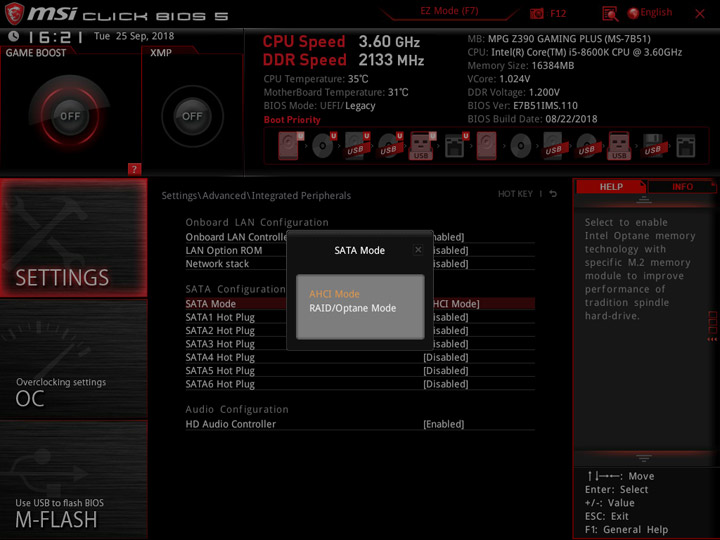

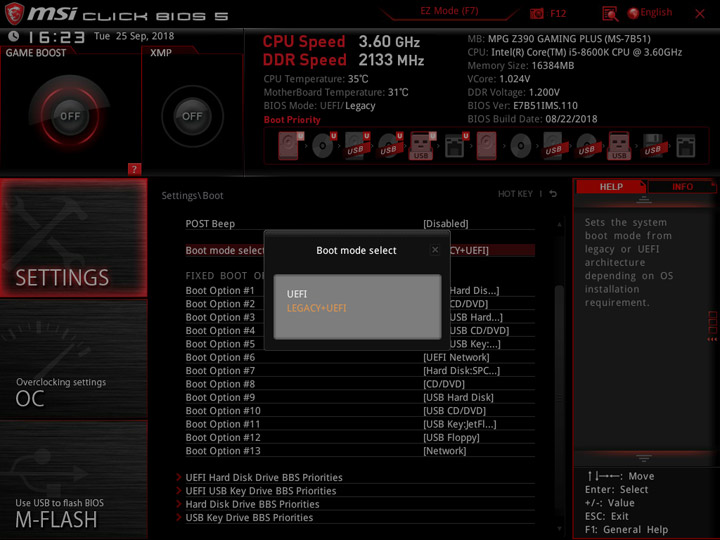

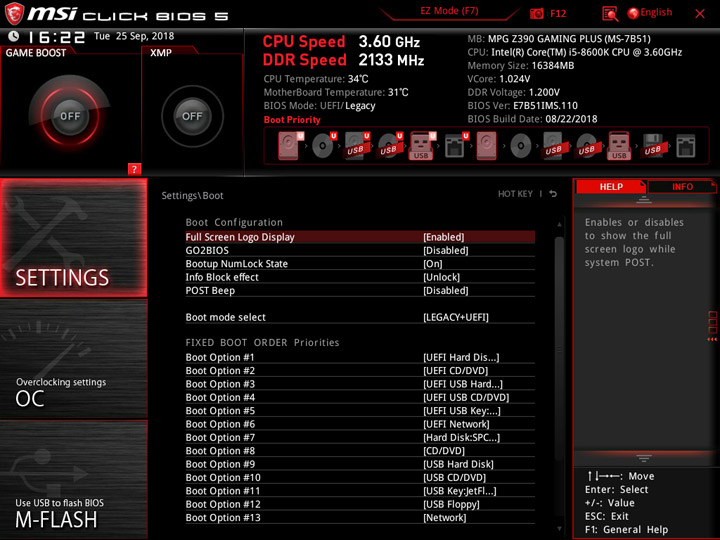

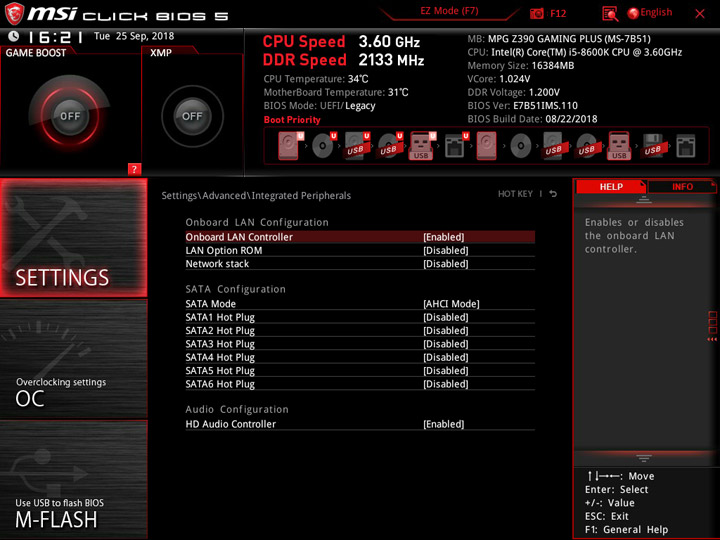

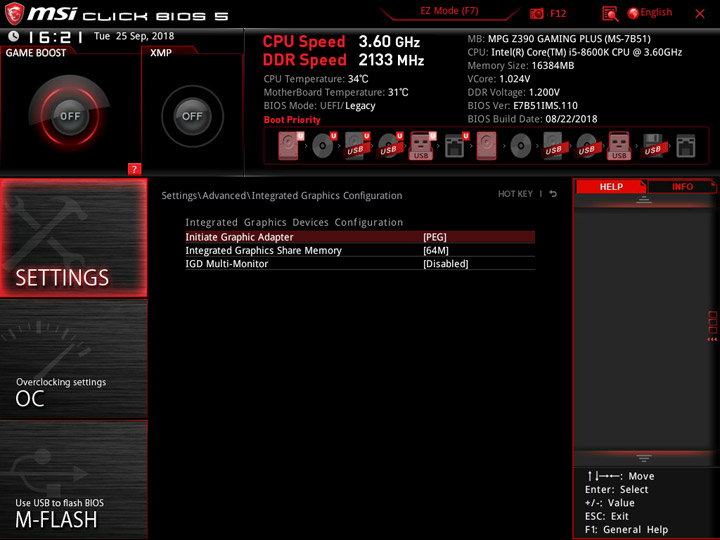

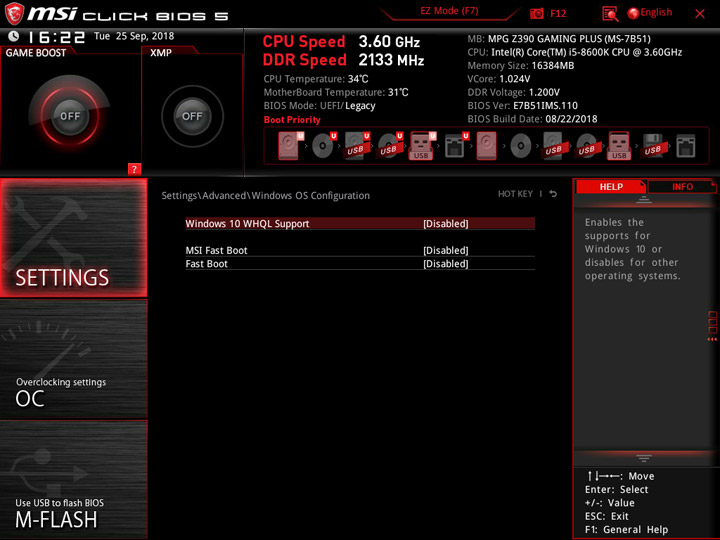

Глава Settings заведует настройками компонентов, относящихся к периферической составляющей.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

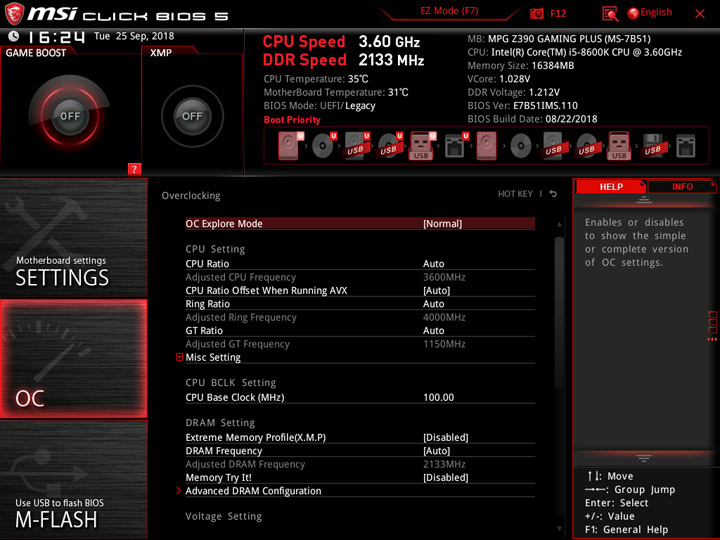

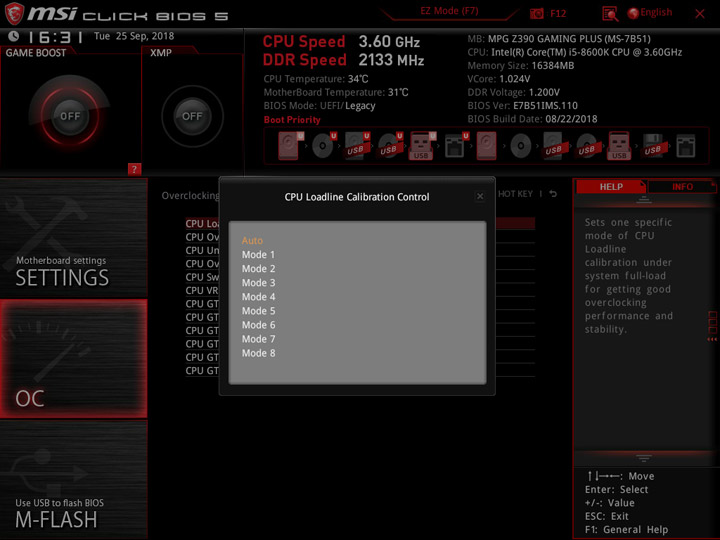

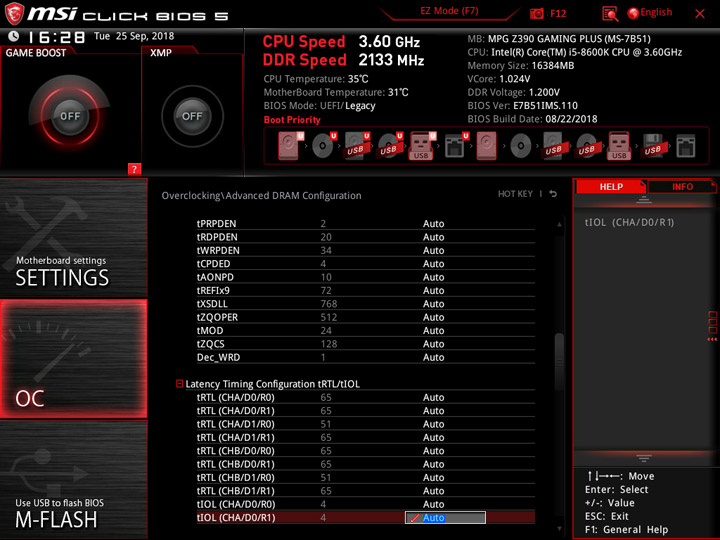

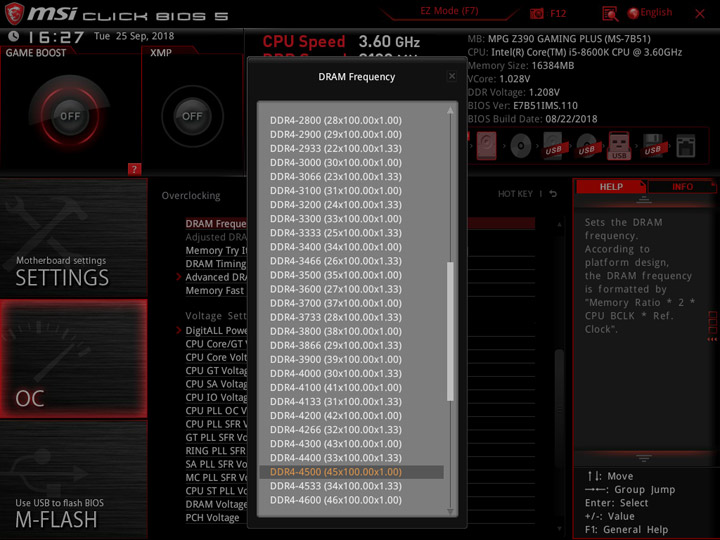

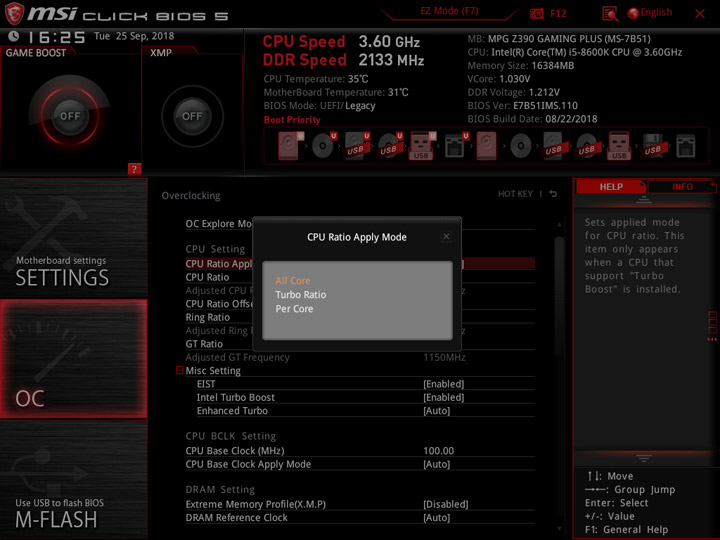

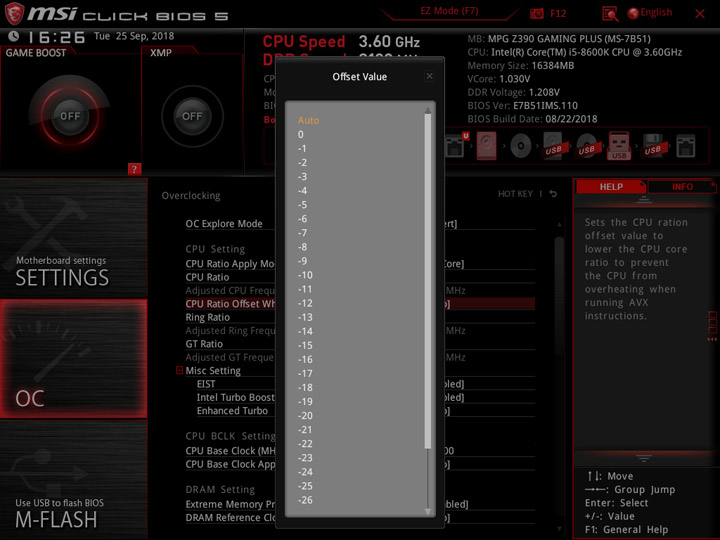

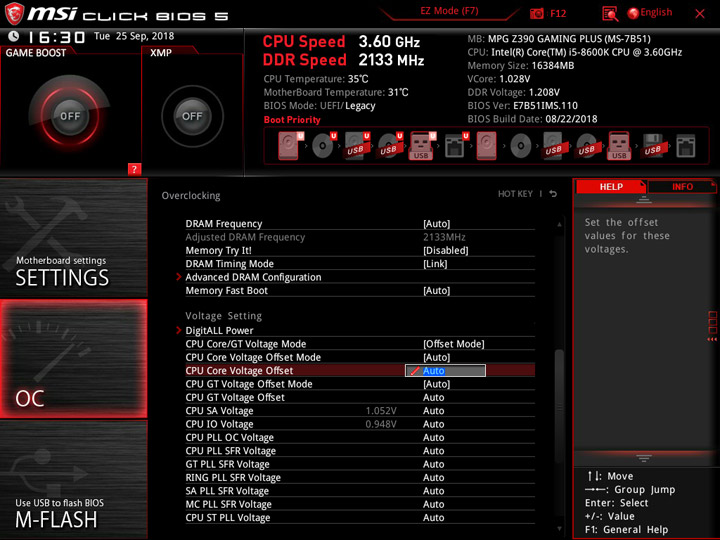

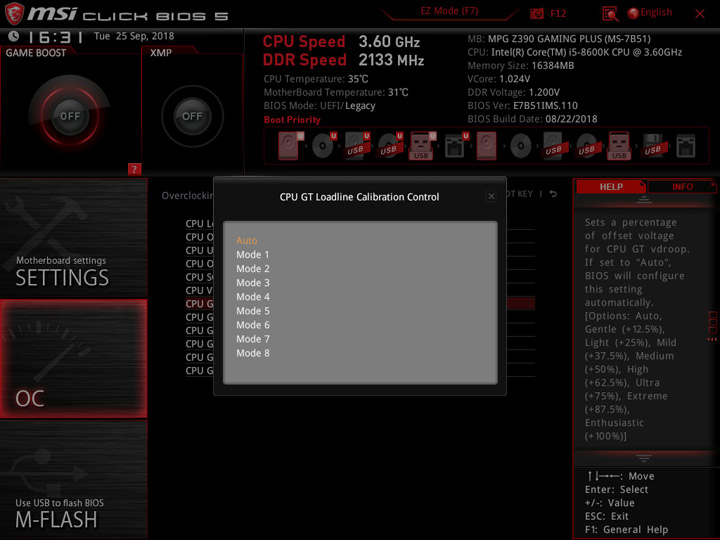

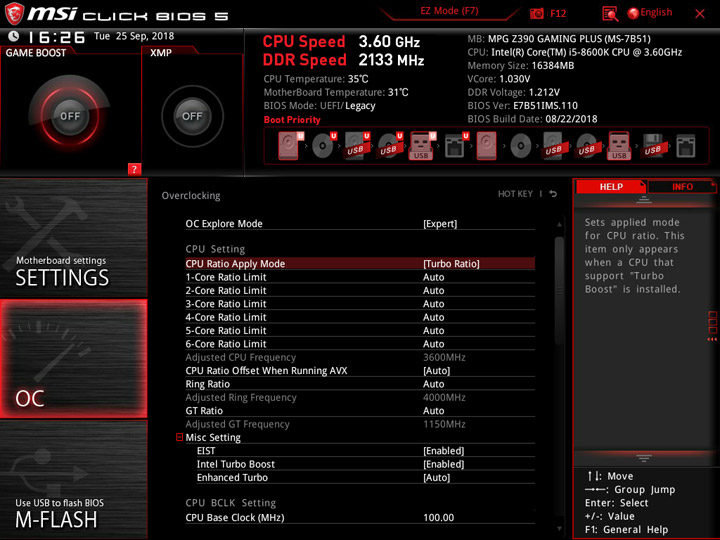

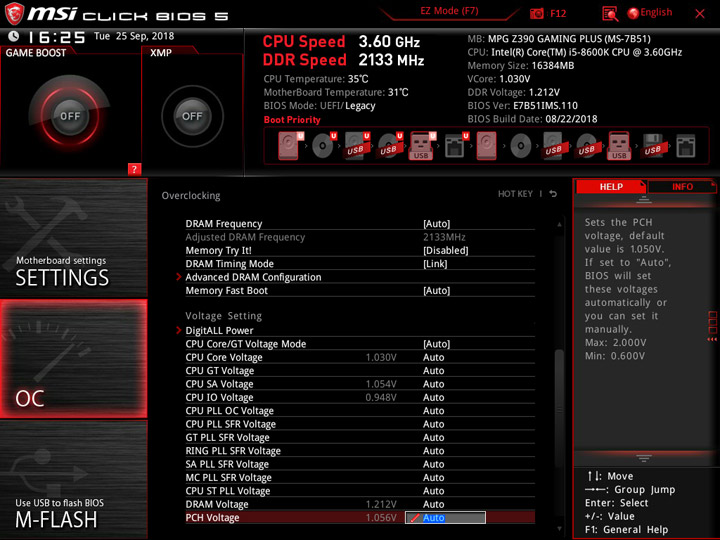

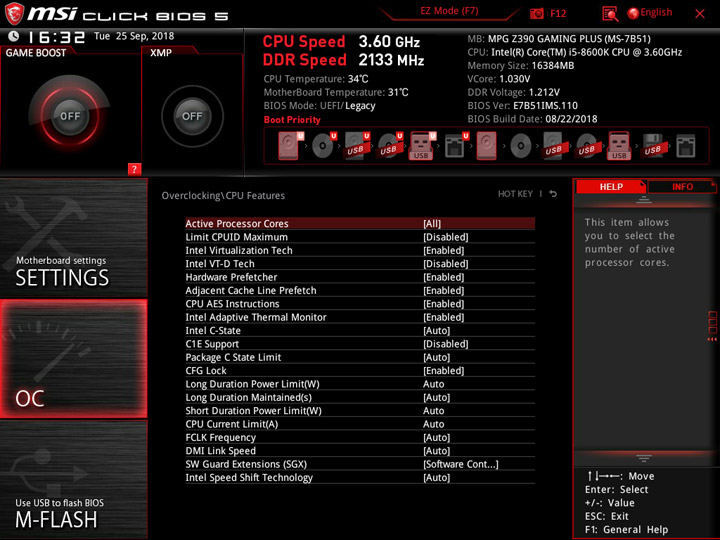

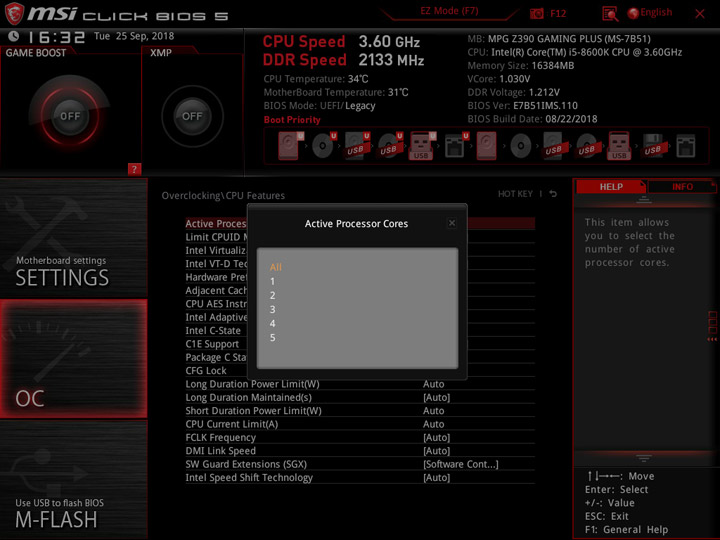

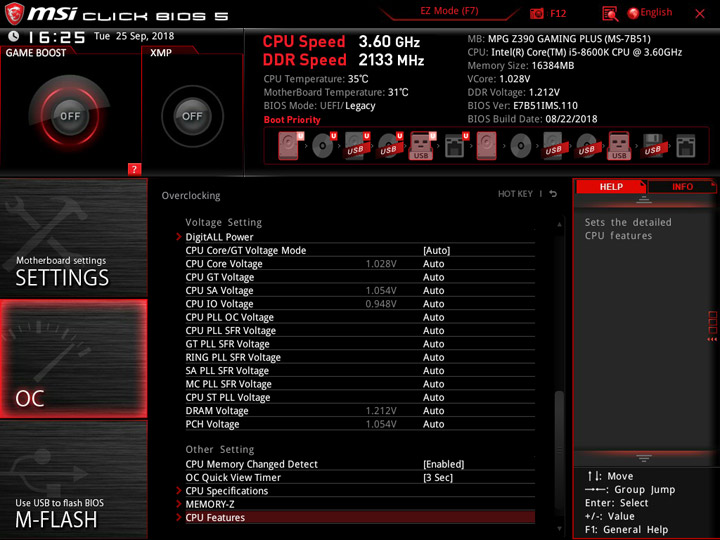

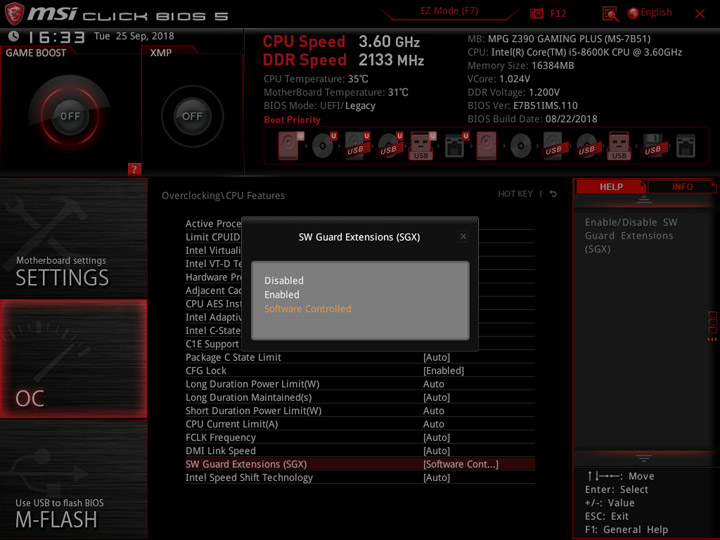

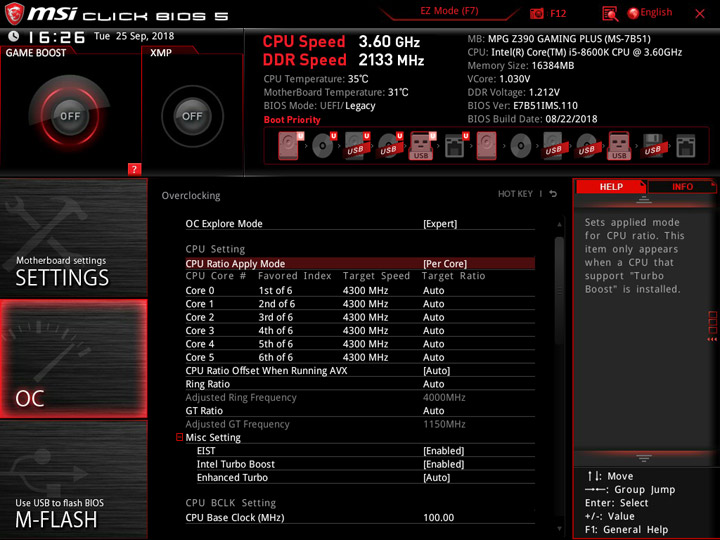

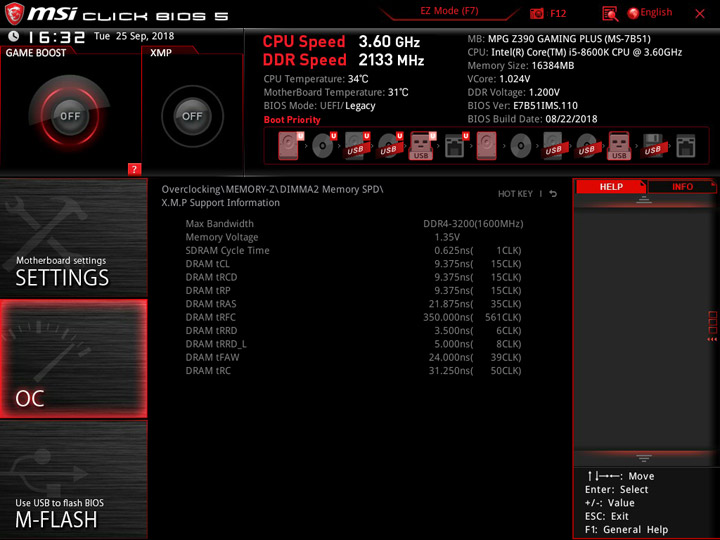

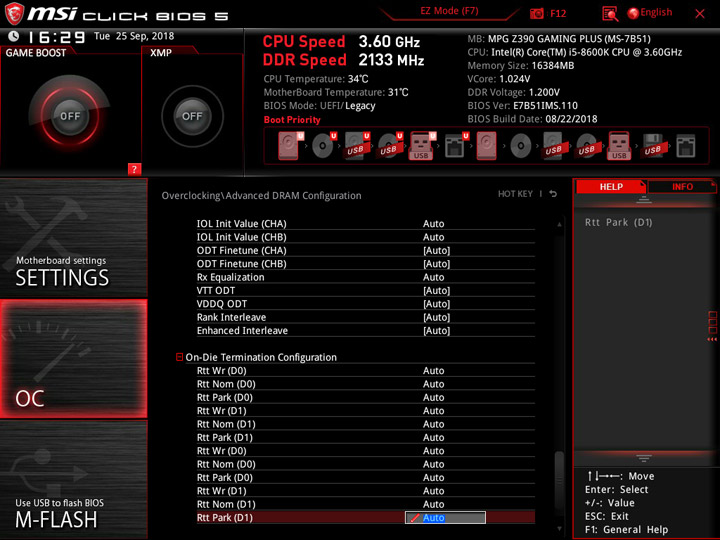

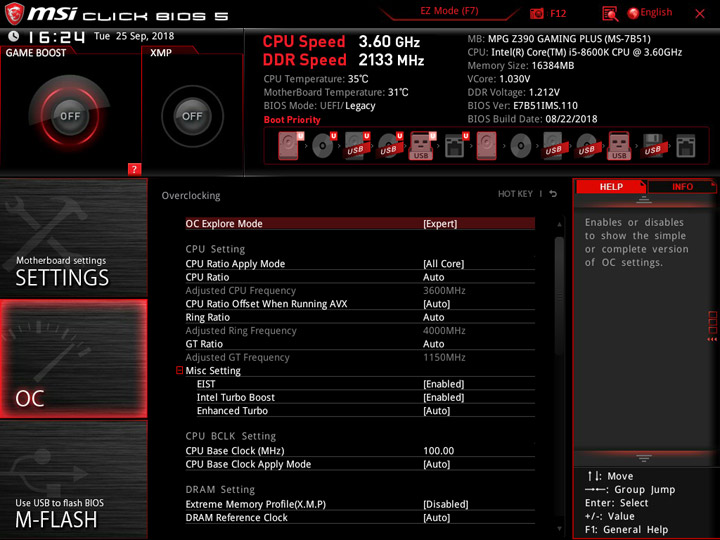

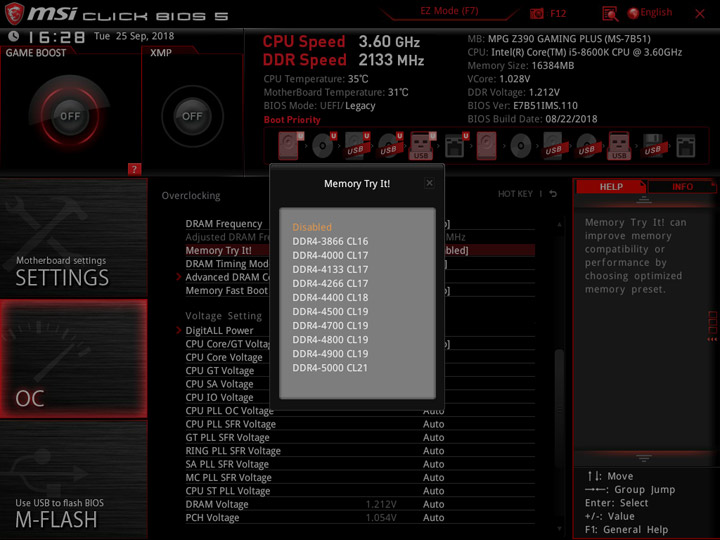

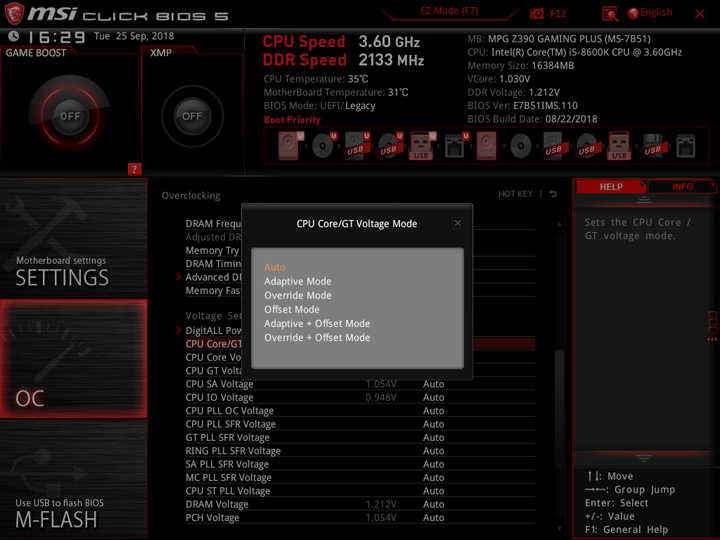

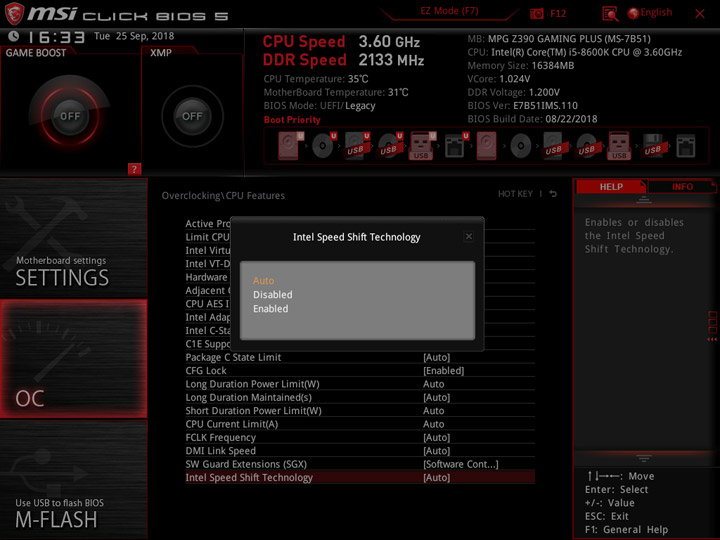

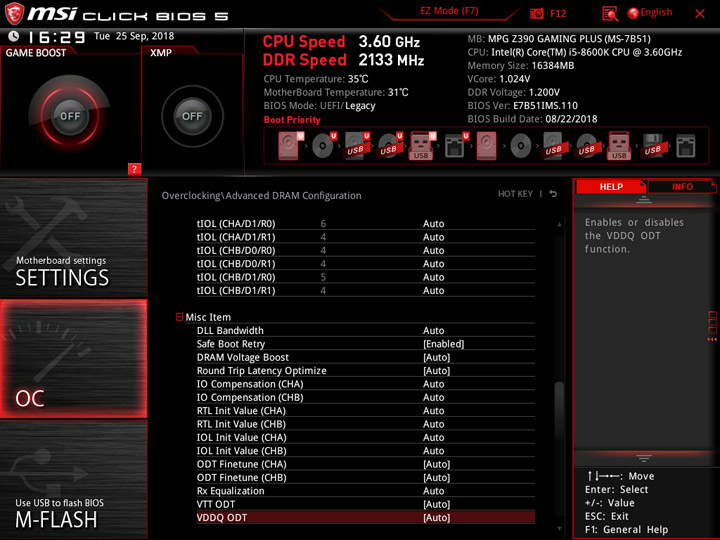

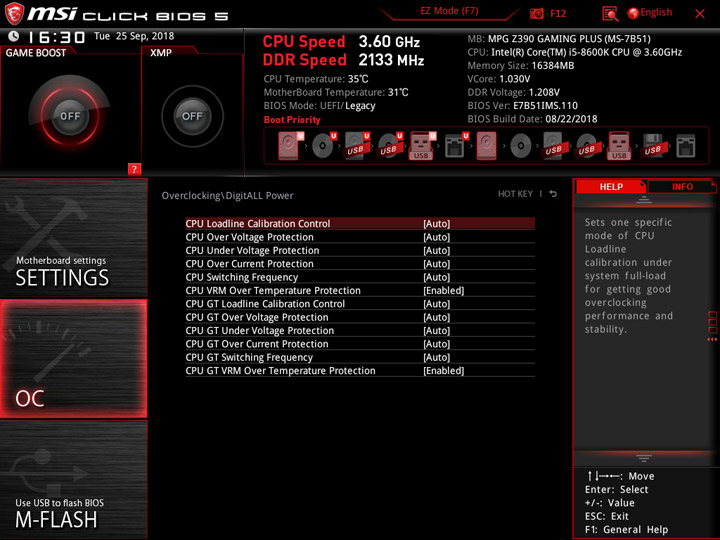

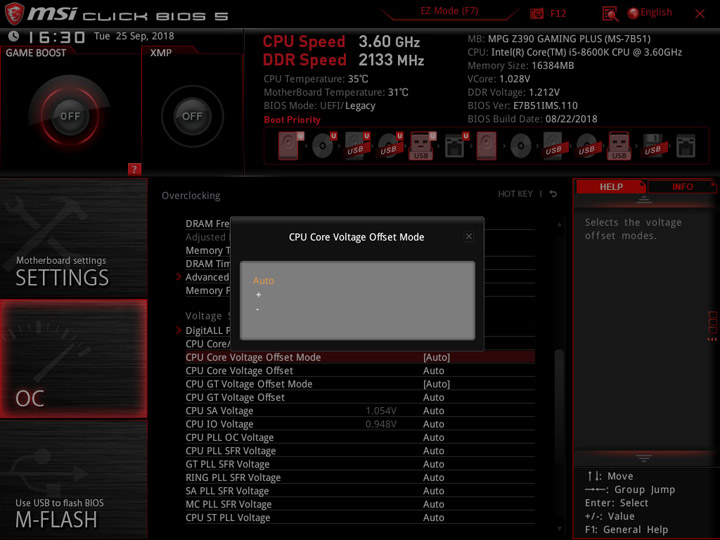

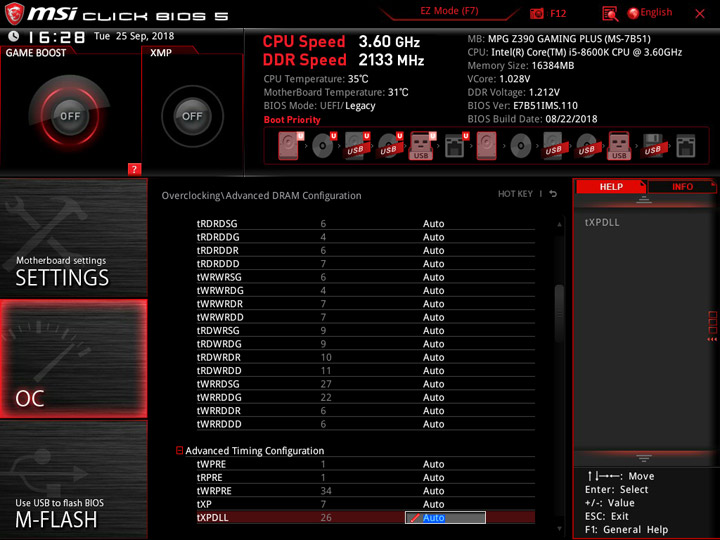

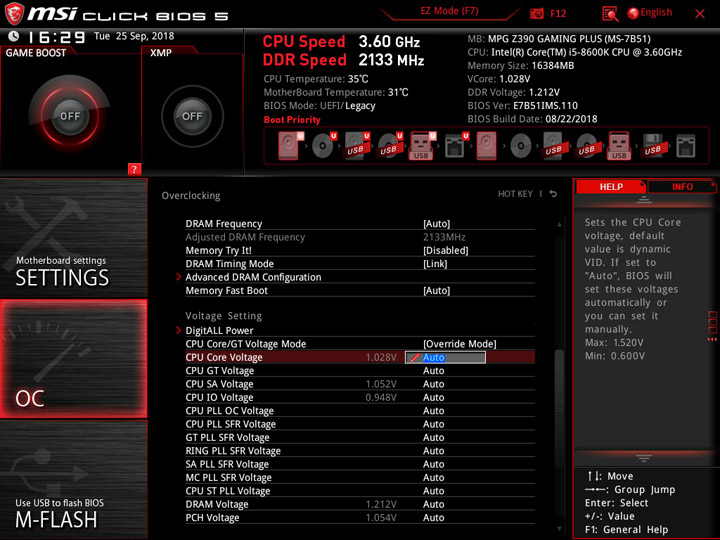

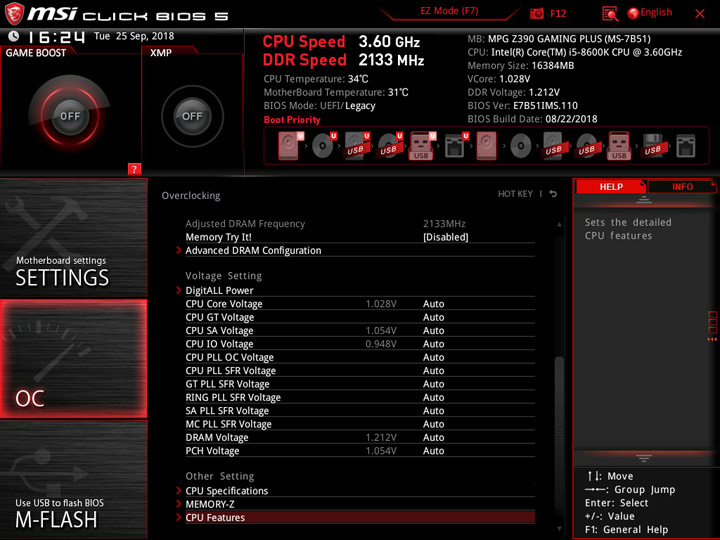

Среди пунктов в разделе разгона отмечу обильное число разнообразных напряжений. Формирование новых уровней на процессоре и iGPU доступно всевозможными способами. В наличии профили LLC для каждого из них. Расширили верхние пределы для установки частоты ОЗУ, доступны готовые профили по ускоренному разгону, правда, с очень высокими величинами, для которых потребуются отборные наборы модулей. Для собственного проведения экспериментов с задержками имеется огромное число пунктов. Изменить можно и базовую частоту, в том числе, немного уменьшив её штатное значение, равное, как обычно, 100 МГц.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

Ключевые функции, пределы и шаг изменения величин вынесены в общую таблицу.

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 97,5–538,25 0,01
CPU Ratio (Multiplier) 8–83 1
CPU Core Voltage (В) 0,6–1,52 0,005
CPU Core Voltage Offset (В) (+/–) 0,005–0,6 0,005
CPU Loadline Calibration Control Auto/Mode 1…8 1
Ring Ratio (Multiplier) 8–83 1
DRAM Frequency (МГц) 800–6000
800–6000
100
133
DRAM Voltage (B) 0,6–2,2 0,01
CPU SA Voltage (В) 0,6–2,0 0,01
CPU IO Voltage (В) 0,6–2,0 0,01
PCH Voltage (В) 0,6–2,0 0,01
GT Ratio (Multiplier) 8–60 1 (50 МГц)
CPU GT Voltage (В) 0,6–1,52 0,005
CPU GT Voltage Offset (В) (+/–) 0,005–0,6 0,005

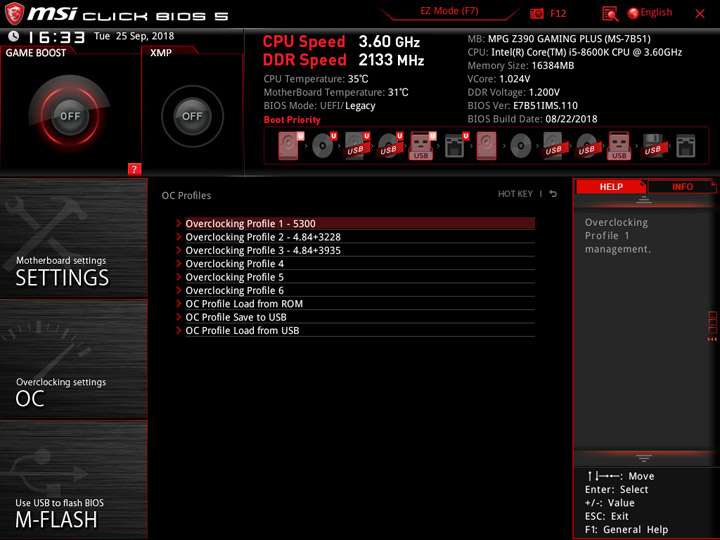

Хранить установки можно в одном из шести пунктов на устройстве либо привлекая внешний накопитель.

MSI MPG Z390 Gaming Plus

Справочное поле справа переключается на столбец, где будут отображаться основные параметры в режиме реального времени.

MSI MPG Z390 Gaming Plus

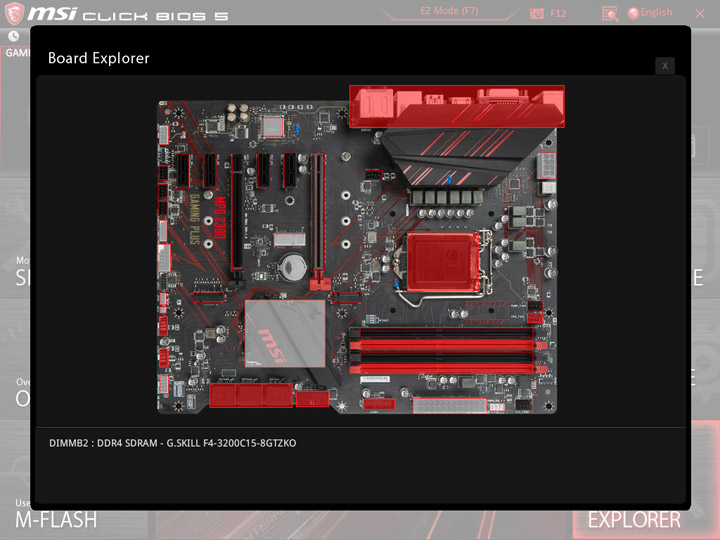

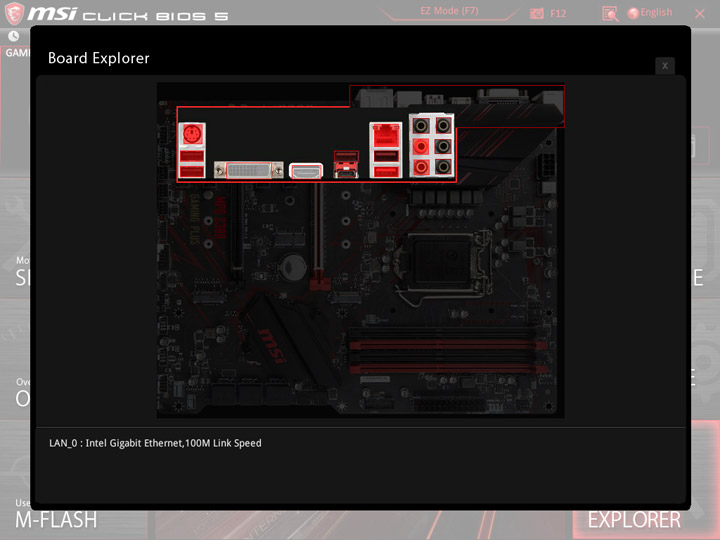

Интерактивный обозреватель оборудования показал наличие термодатчика возле элементов стабилизатора напряжений. К его прямым обязанностям замечаний не возникло.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

Комплектное ПО

В составе фирменных утилит — заметное оживление. Прежде всего хочется выделить отказ от Command Center, а точнее его преобразование в ещё более всеохватывающий Dragon Center. Любопытно выглядит App Player, ниже подробнее их рассмотрим. А вот чего здесь нет — бонусного сопровождения для звуковой части устройства, сказывается невысокий иерархический статус модели.

  Программное обеспечение
Фирменное App Manager, App Player, Dragon Center (включая Gaming Lan Manager), Fast Boot, Gaming App, Live Update 6, Mystic Light, Smart Tool, Super Charger
Сетевое WTFast, OBS Streaming software (freeware)
Дополнительное Intel Extreme Tuning Utility (freeware), MSI GAMING CPU-Z (freeware)

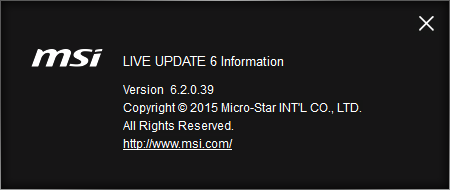

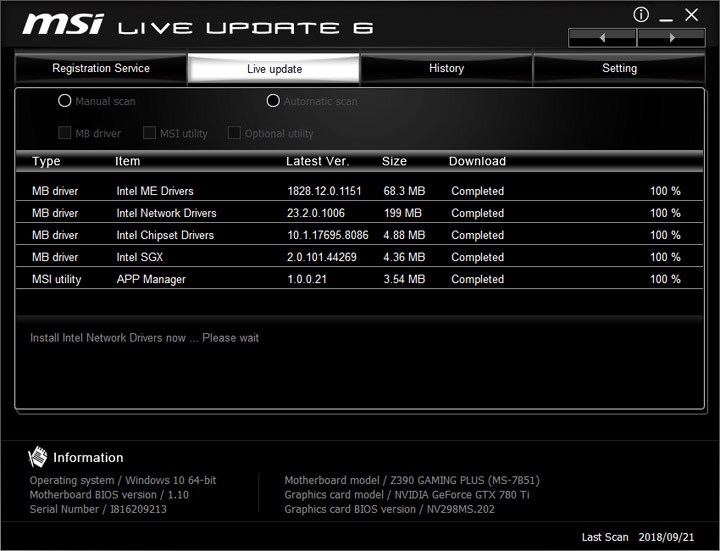

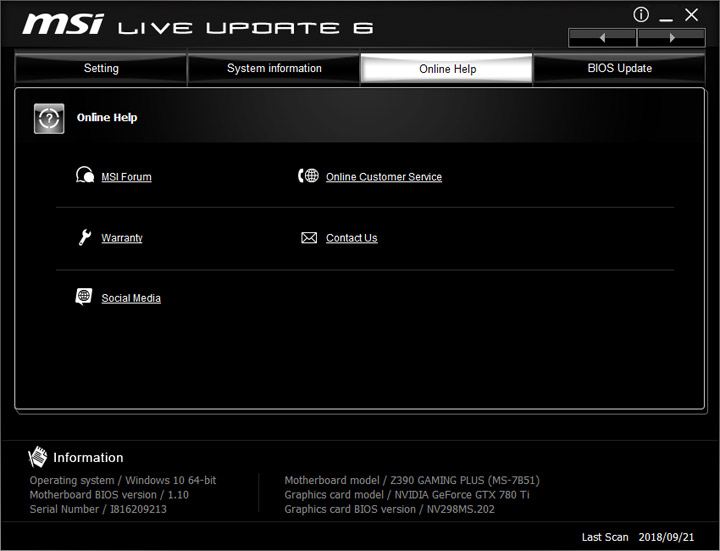

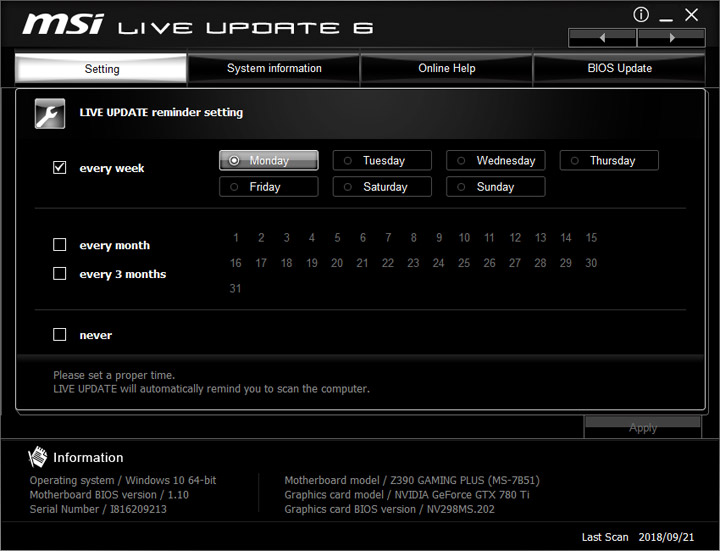

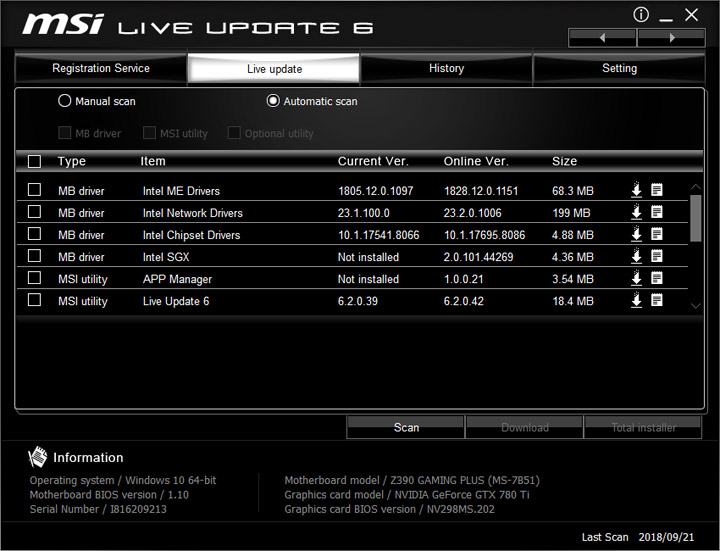

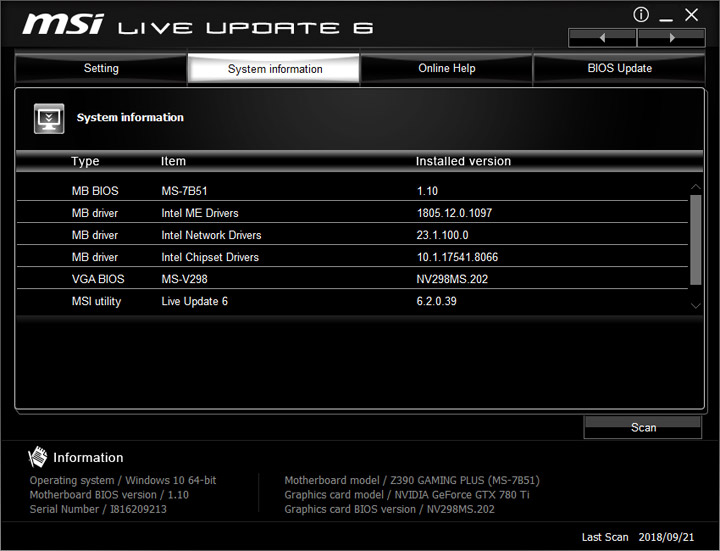

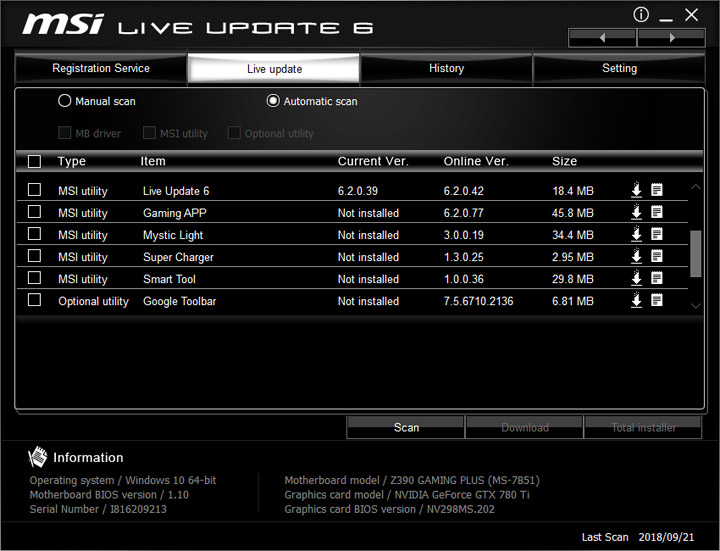

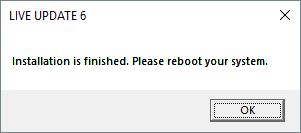

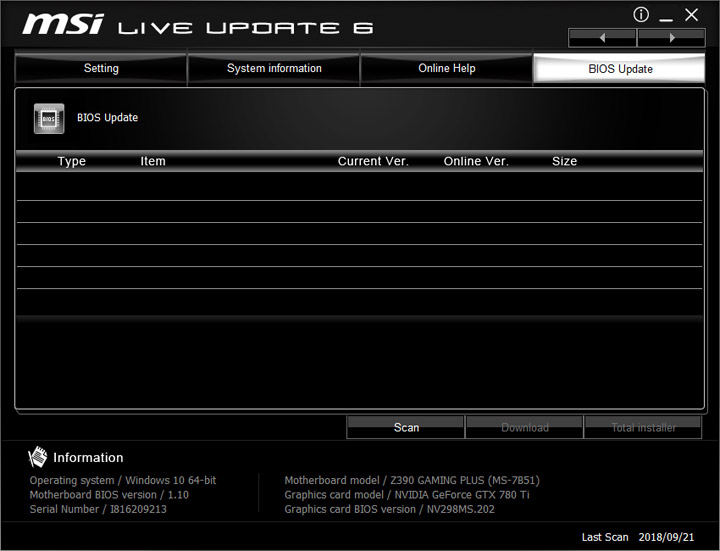

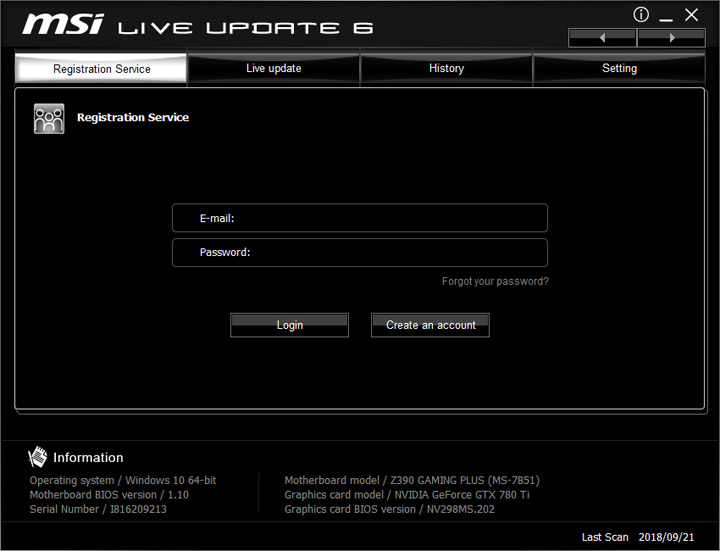

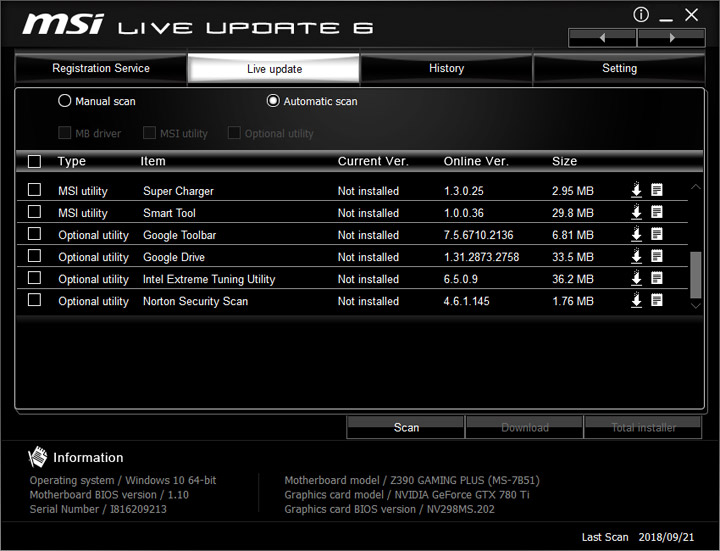

Удобнее всего работу новой системы начинать с установки Live Update 6. Она способна будет загрузить и установить необходимые драйверы и программное обеспечение. Также в её функции входит и слежение за выходом обновлений.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

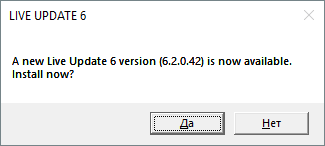

Наиболее свежая версия, на которую хотел обновиться сервис, не видела никаких обновлений, возможно, сказывался срок подготовки обзора до момента официальной презентации продуктов (быть может, ещё не работали некоторые публичные серверы). С комплектной сборкой проблем не было.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

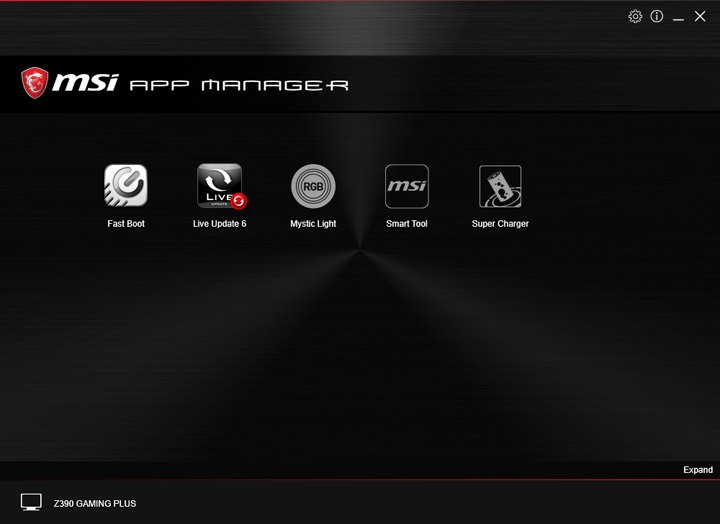

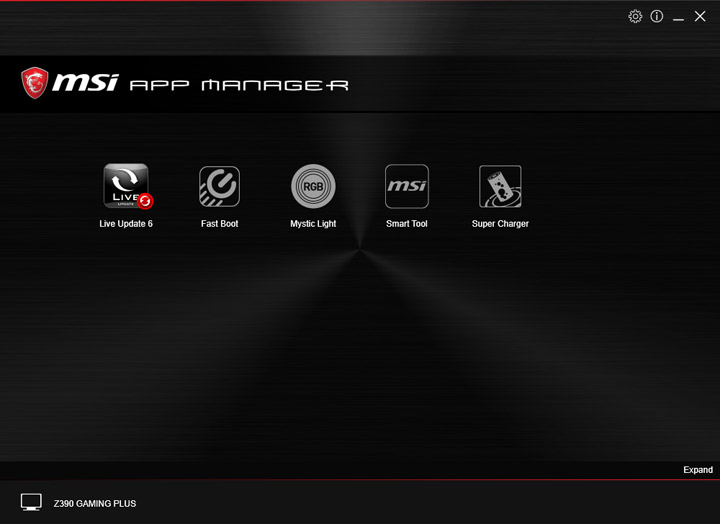

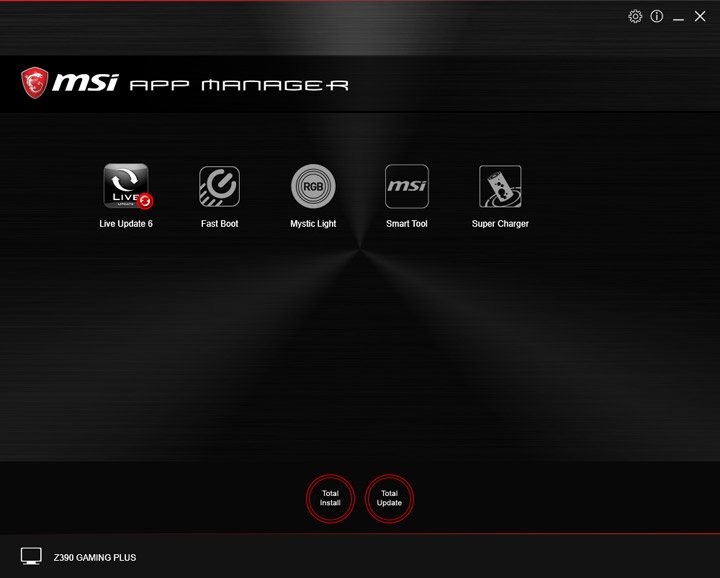

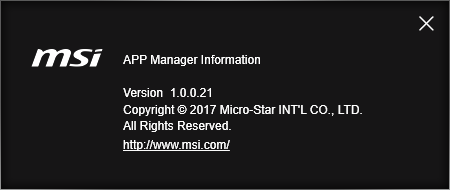

App Manager до сегодня играл роль оболочки под все фирменные продукты, однако самых новых тут я не увидел, быть может, по уже озвученным выше же причинам. Тут можно установить необходимые утилиты, все традиционные продукты находились и устанавливались без замечаний.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

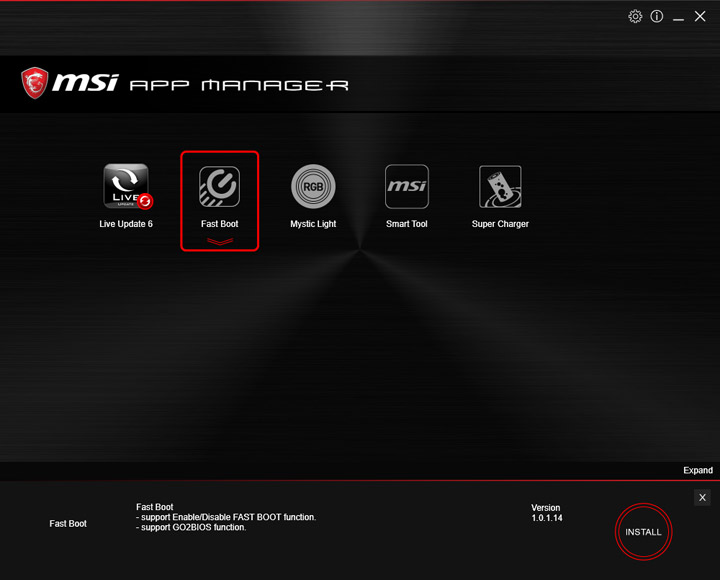

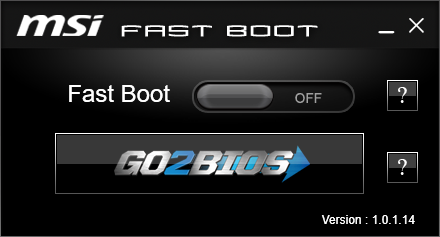

Fast Boot поможет попасть в среду UEFI после перезагрузки системы.

MSI MPG Z390 Gaming Plus

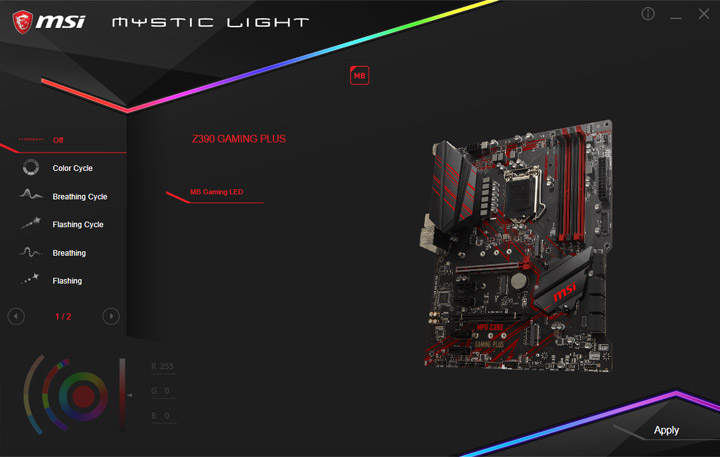

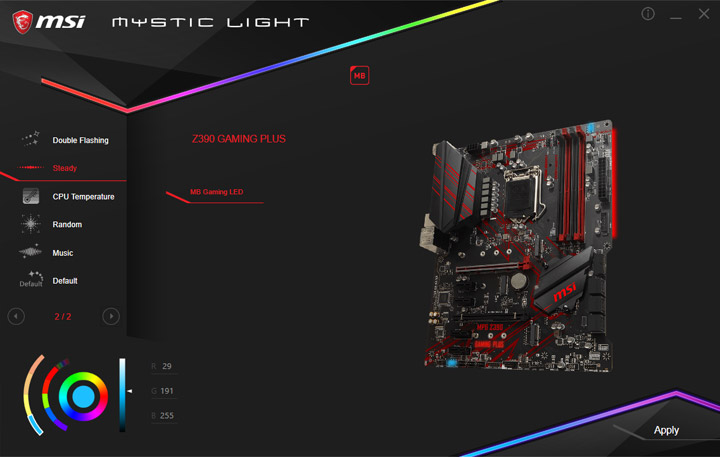

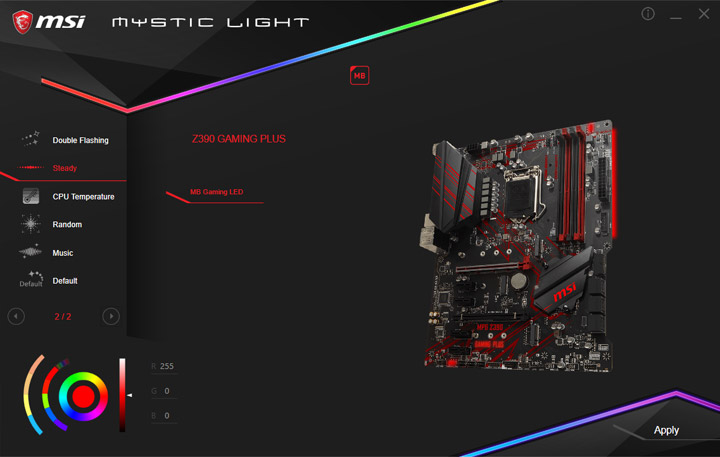

Mystic Light обеспечит пользователю взаимодействие с иллюминацией. Здесь она — однотонная (красная), потому сценарии подсветки большей частью относятся к внешним устройствам — светодиодным лентам или другому оборудованию.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

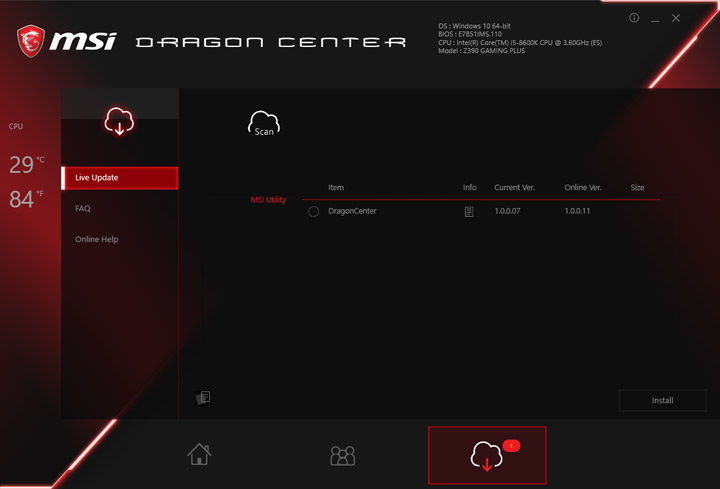

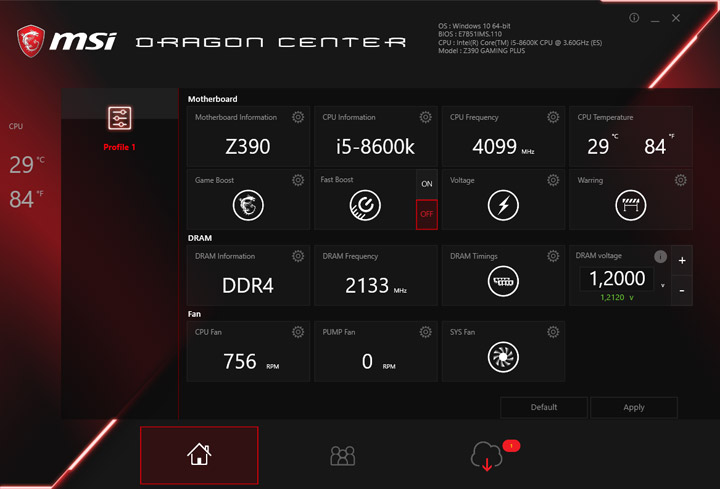

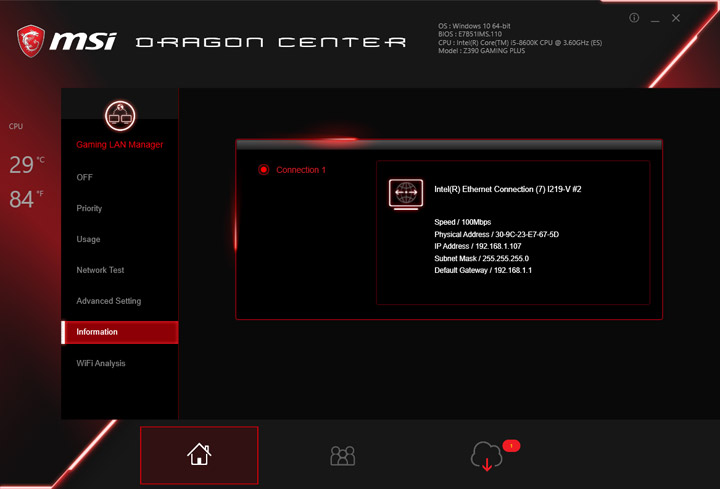

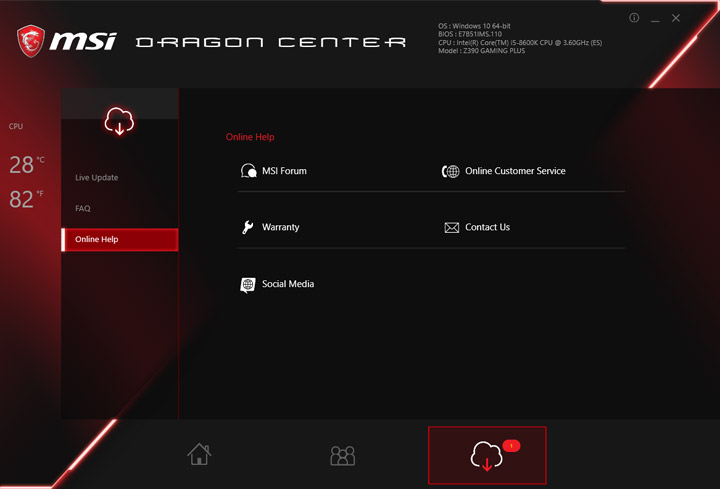

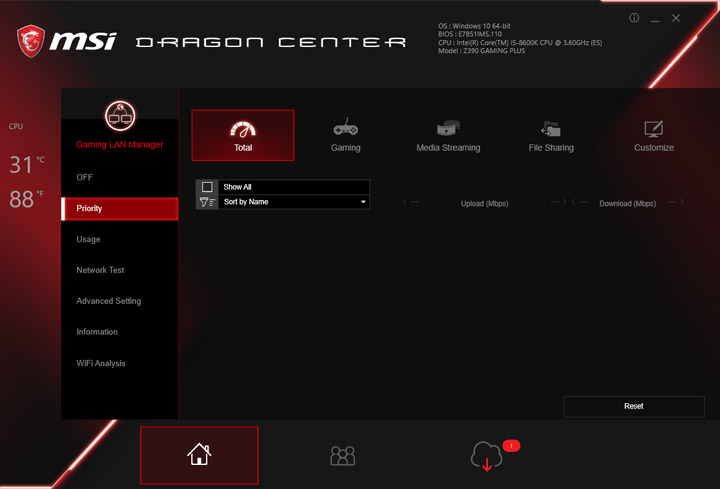

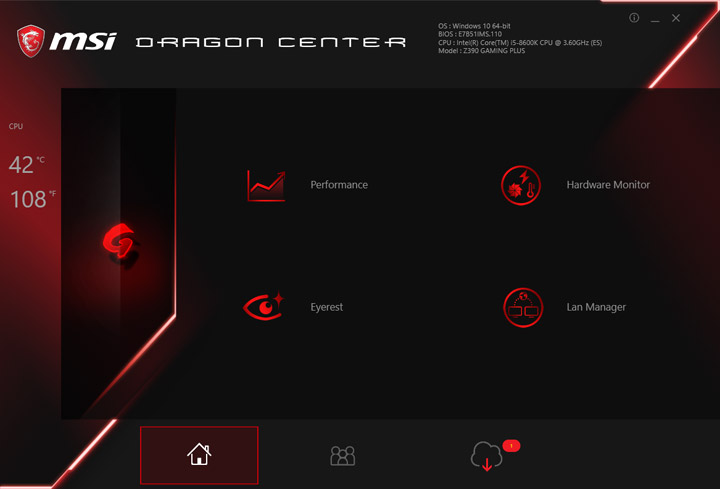

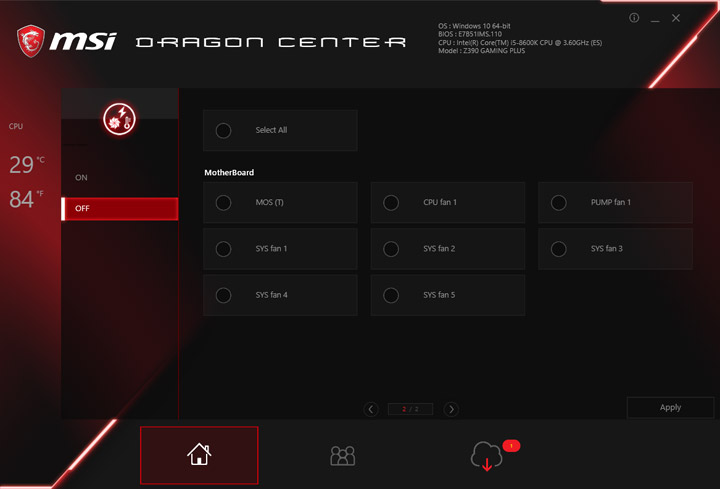

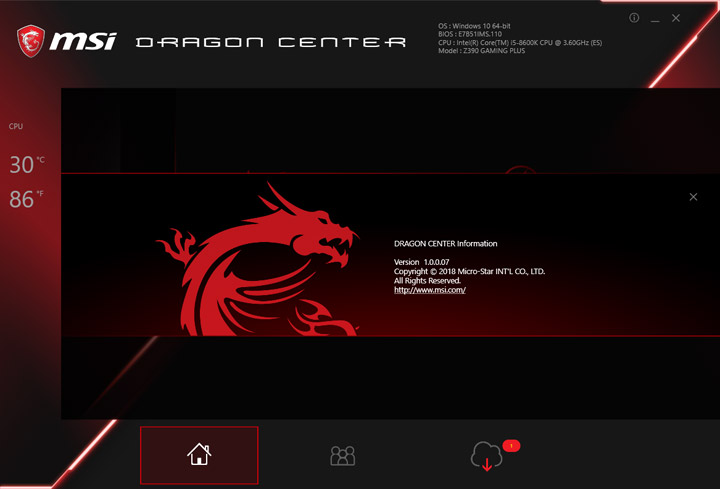

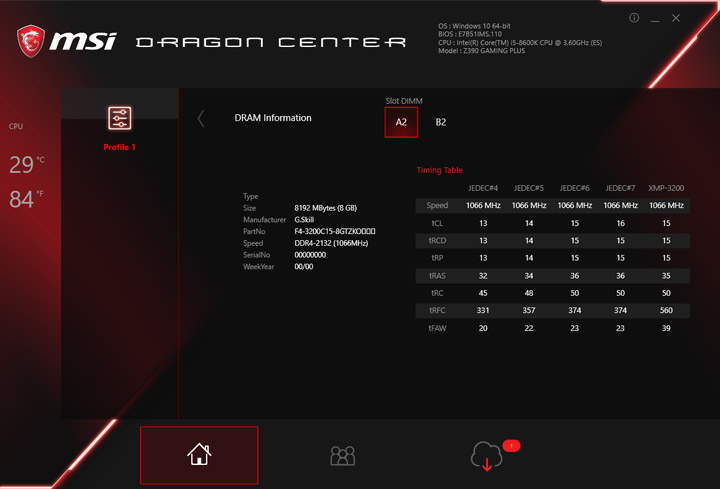

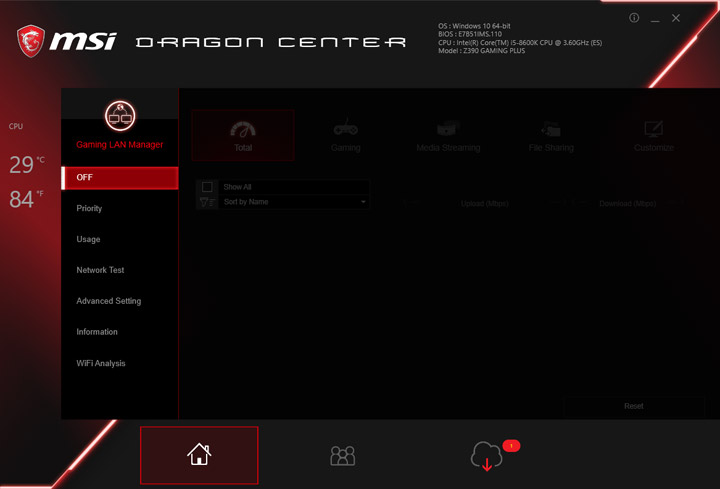

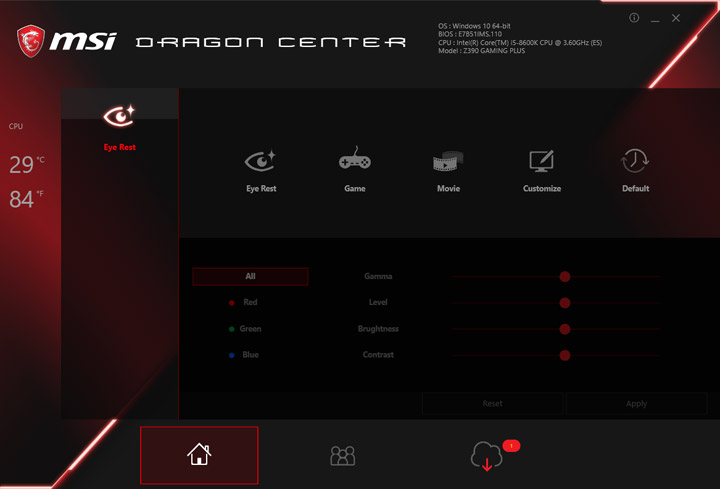

Судя по первому впечатлению, в Dragon Center пытаются собрать вместе прежде разрозненные наработки в сфере программного обеспечения. Тут есть прежний набор возможностей Command Center, добавили ещё Gaming Lan Manager и часть возможностей с Gaming App (Eyerest). Помимо этого, есть отдельная вкладка под обновления, но на момент знакомства там была лишь свежая версия самого комплекса, возможно, и тут можно будет обновлять разнообразные компоненты (выходит, это место уже третье по счёту в нынешнем обзоре).

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

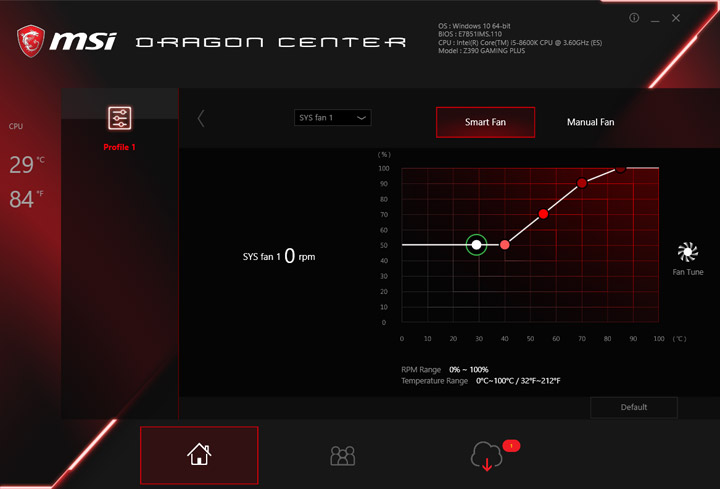

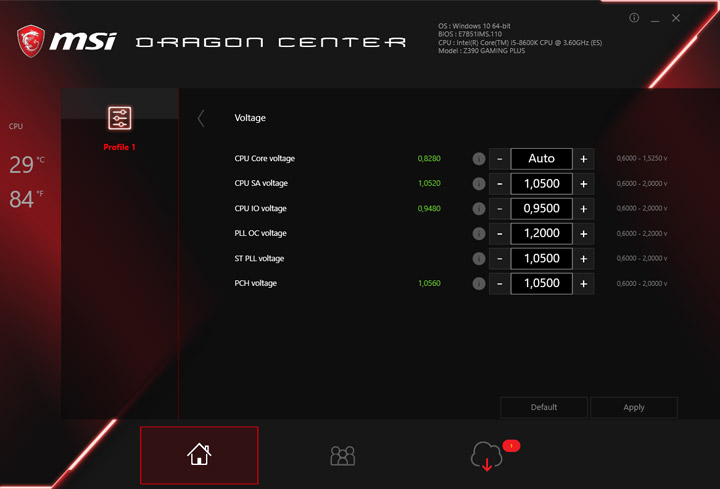

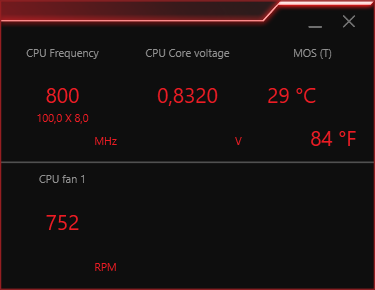

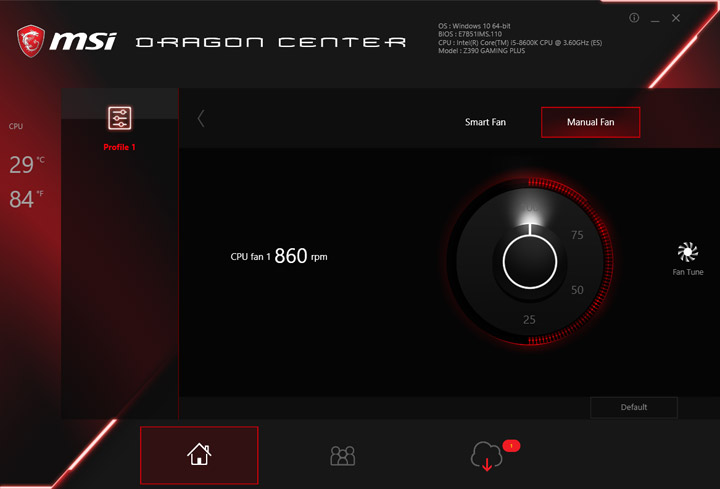

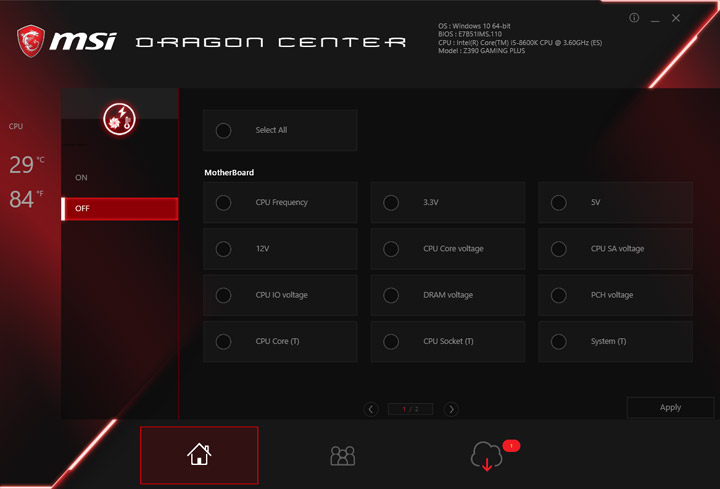

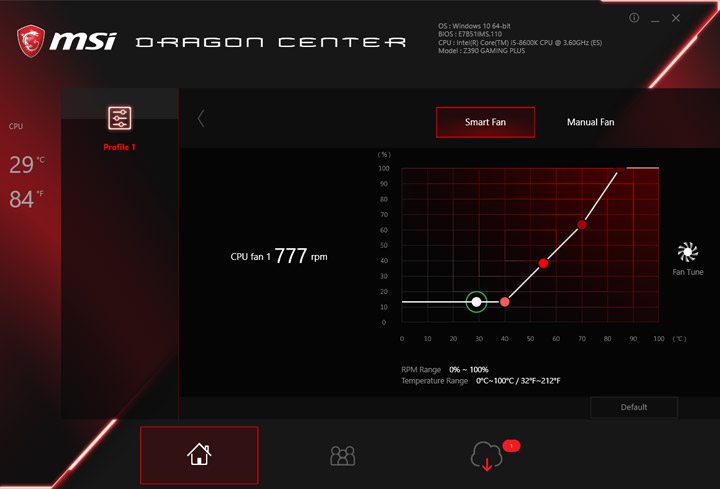

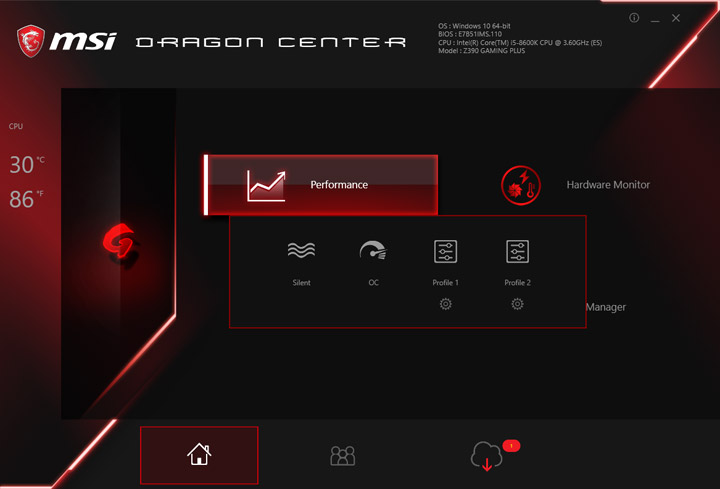

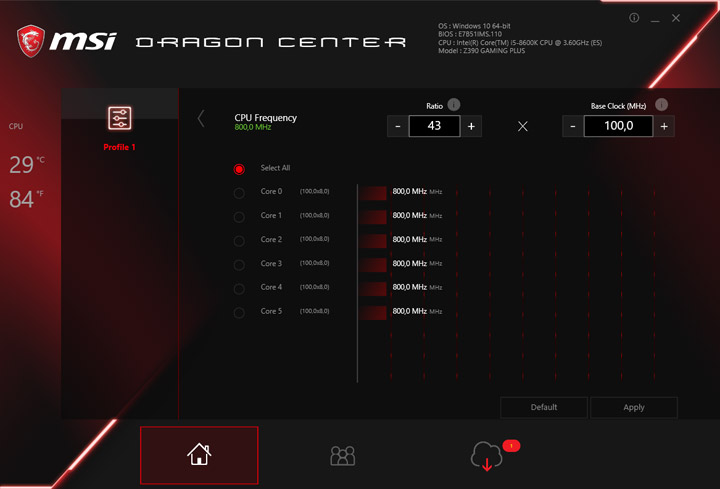

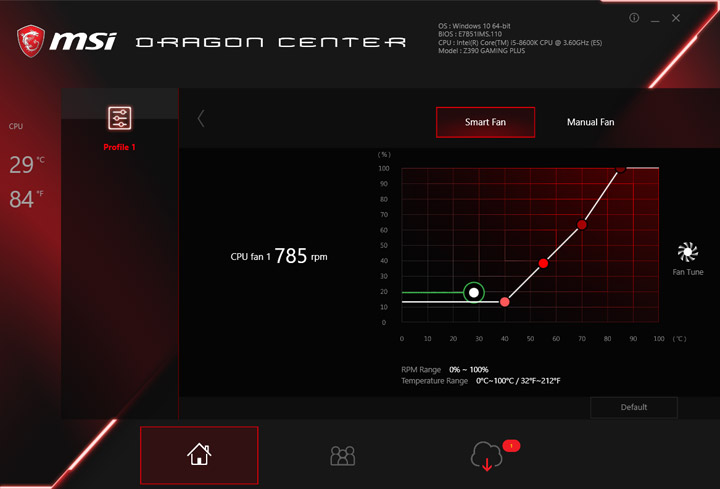

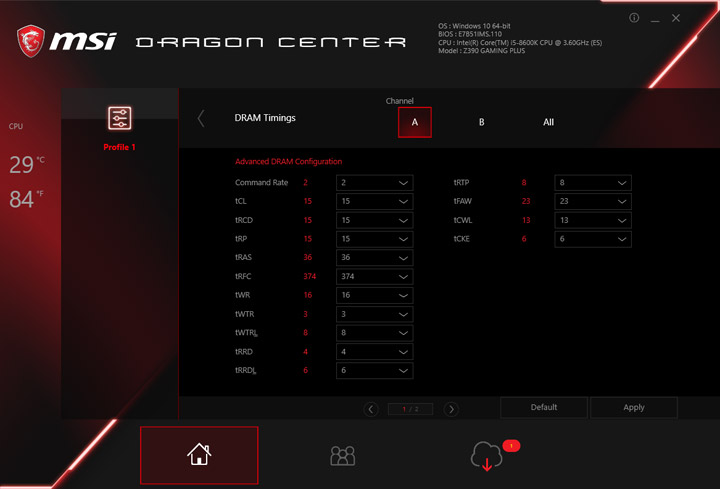

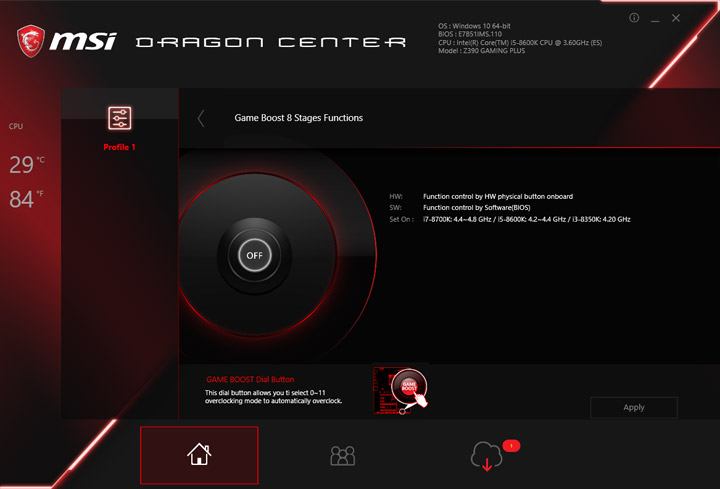

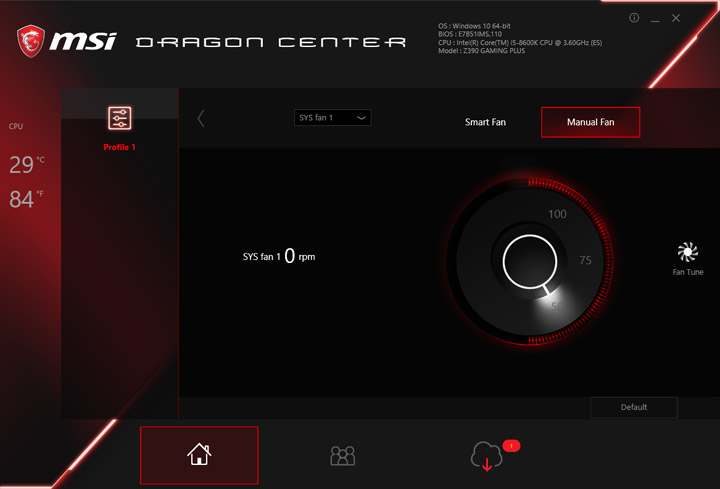

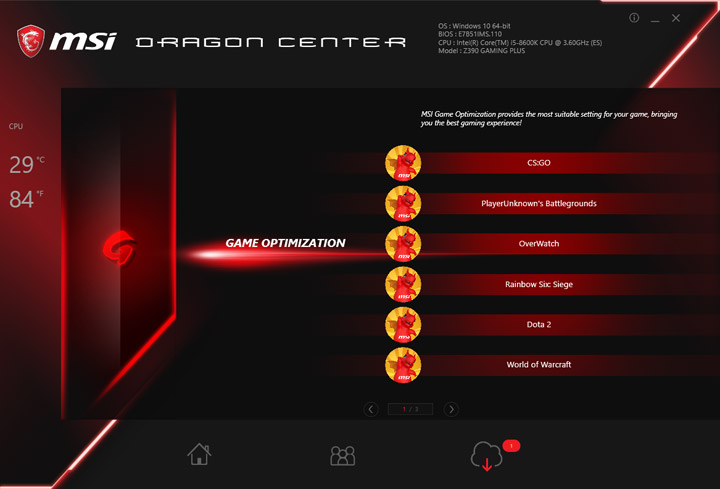

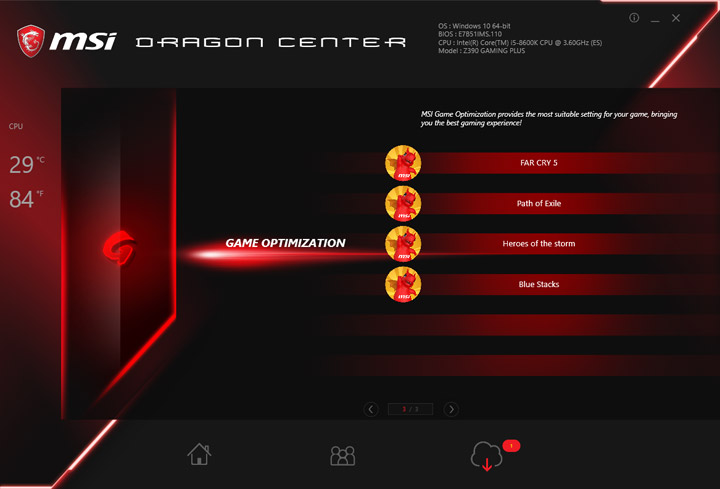

Профили производительности системы раньше входили в структуру Gaming App. Под коррекцию настроек пользователем тут предусмотрели две единицы. Суть проводимых изменений не поменялась со времён Command Center, досадное ограничение по указанию нижнего порога у системных охладителей всё ещё есть (установленное на рубеже 50%), в отличии от наполнения UEFI. Допускается формирование отдельного окна с выбранным набором параметров для наблюдения за ними в режиме реального времени. Выделенная справа клавиша «G» проводит ряд неких оптимизаций под заранее очерченный перечень игр.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

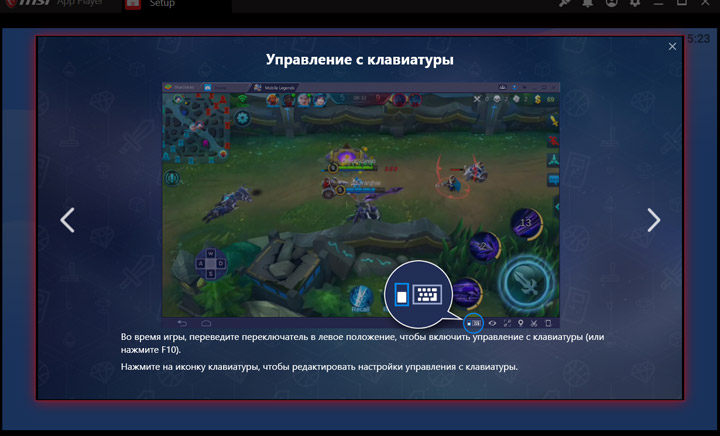

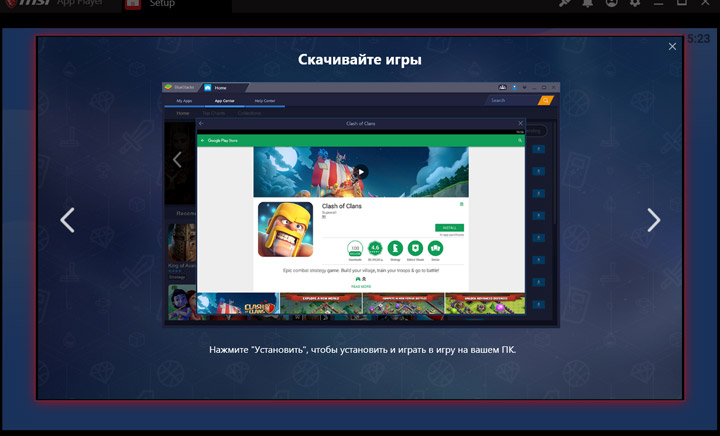

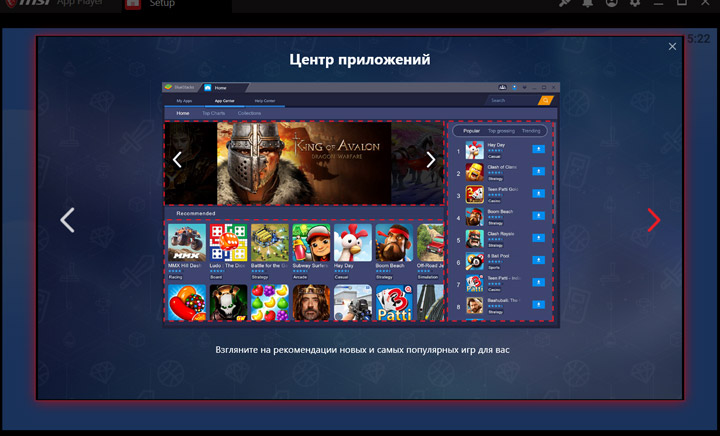

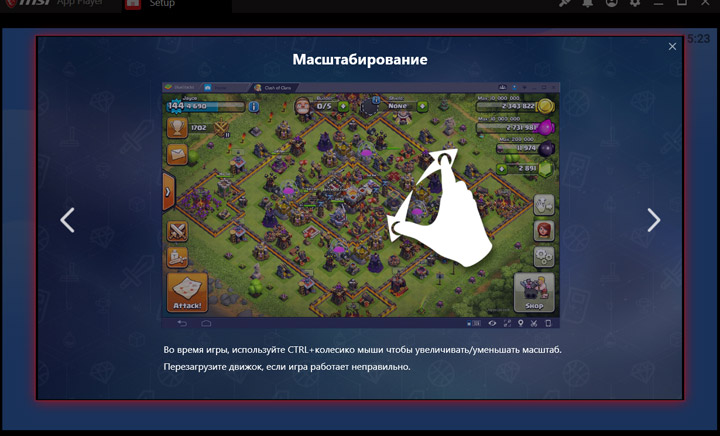

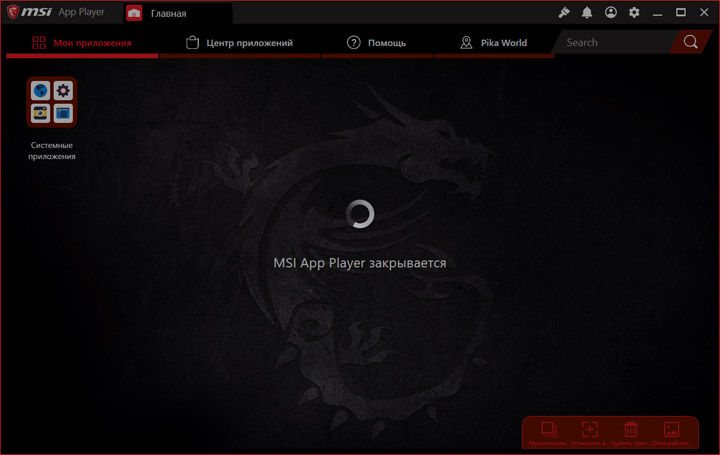

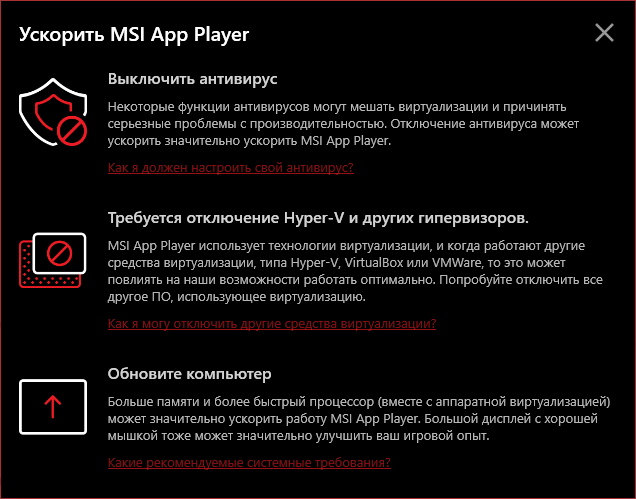

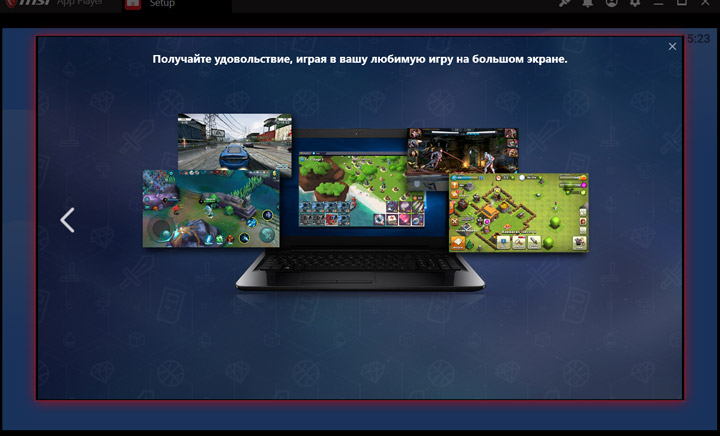

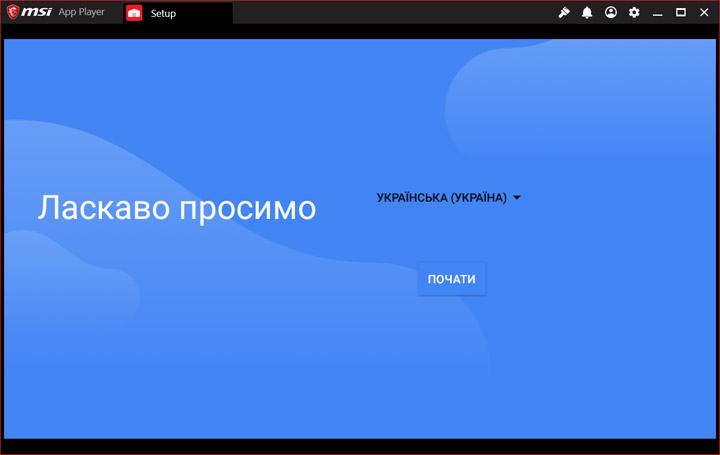

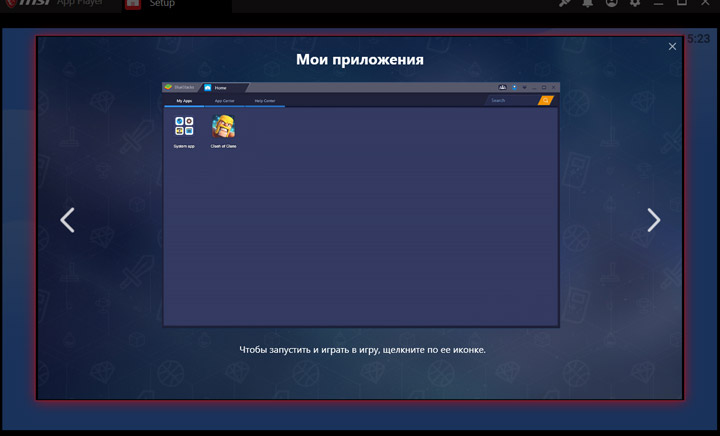

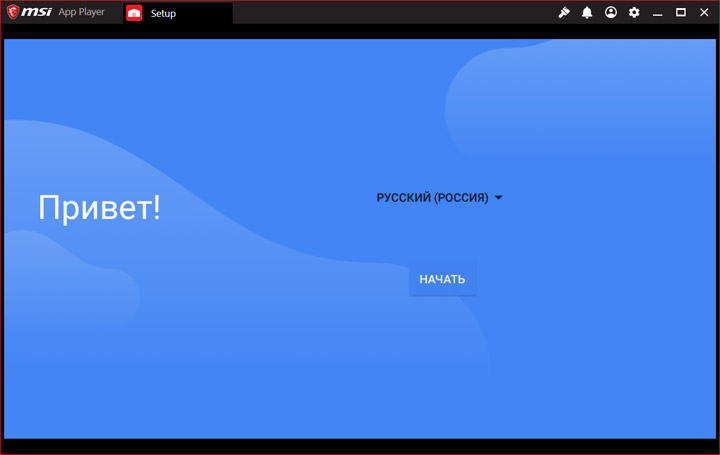

Ещё одна новация — App Player — позволит поклонникам игр из Google Play запустить их на своём ПК.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

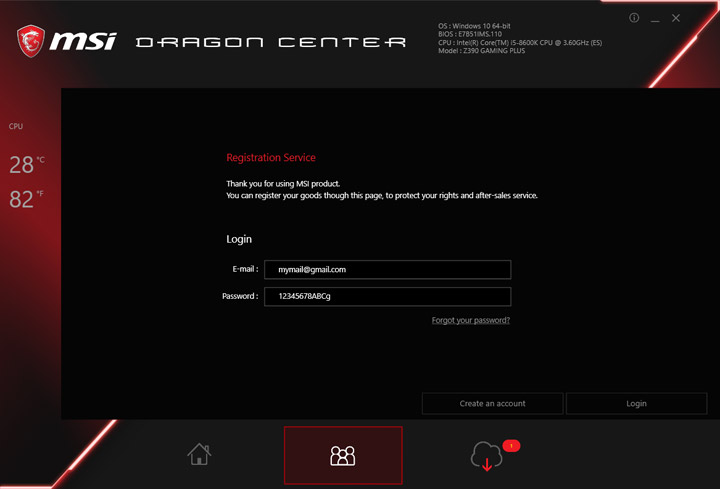

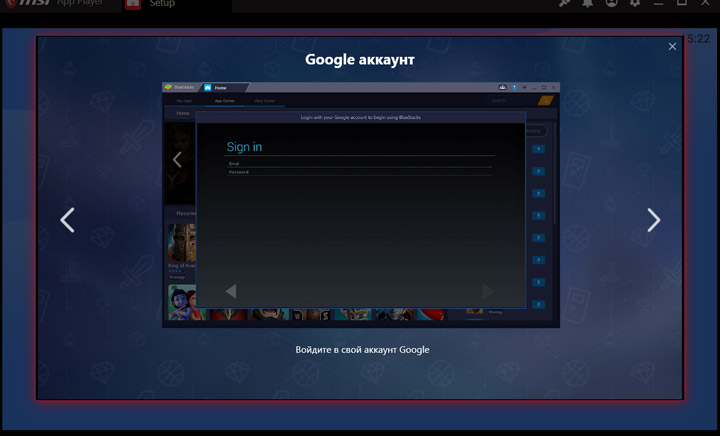

Для этого потребуется провести авторизацию.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

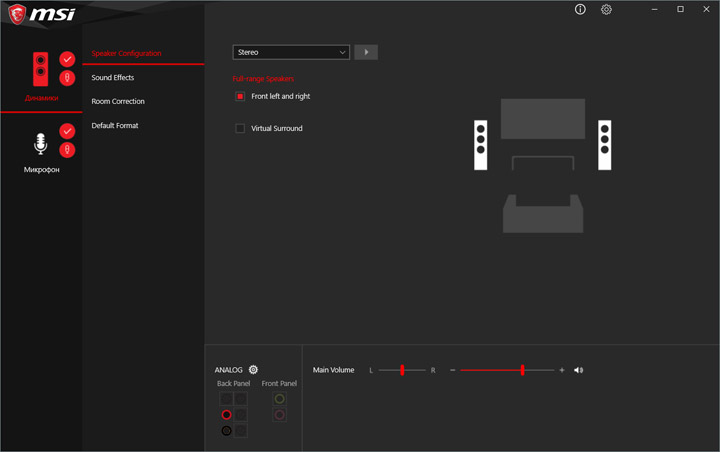

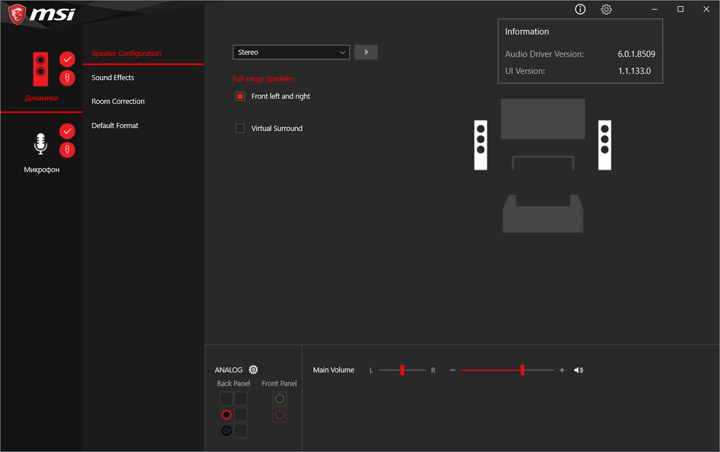

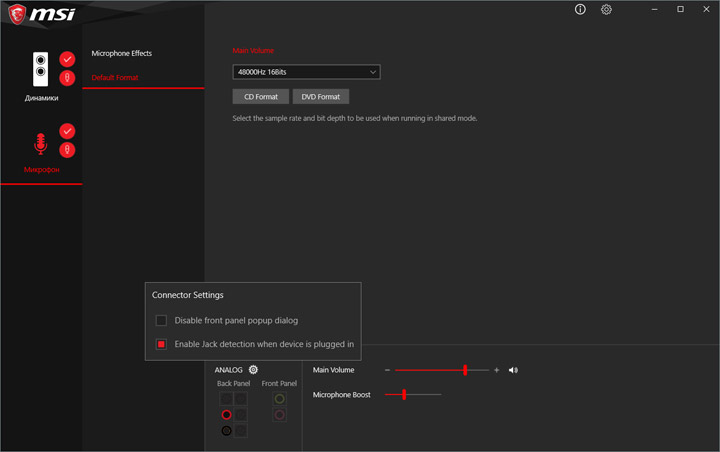

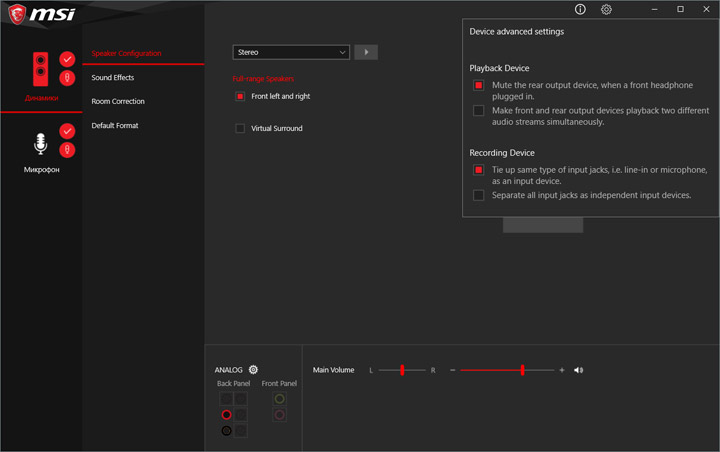

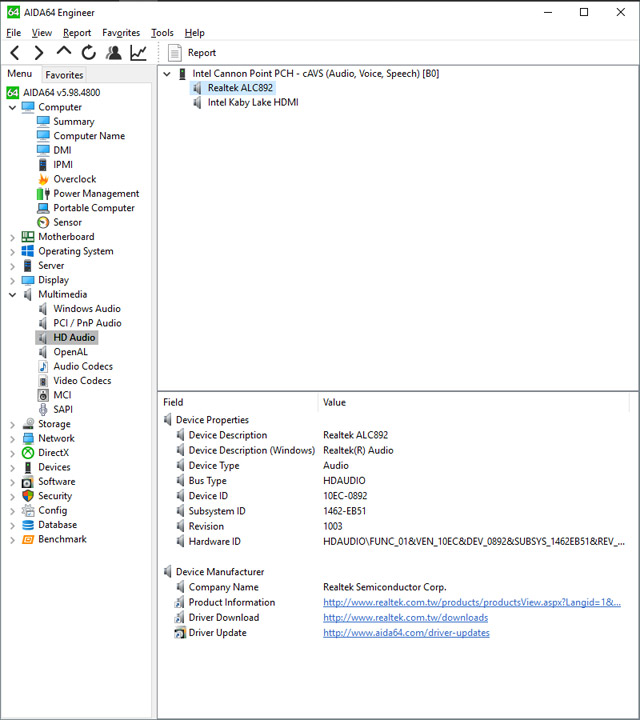

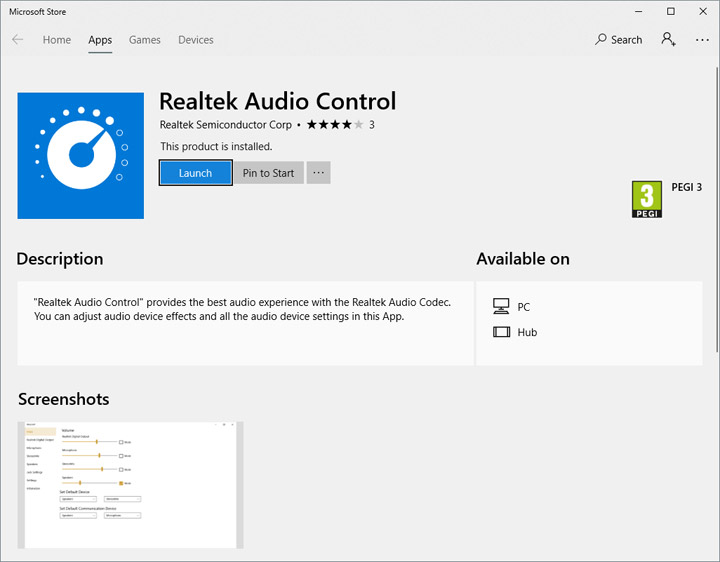

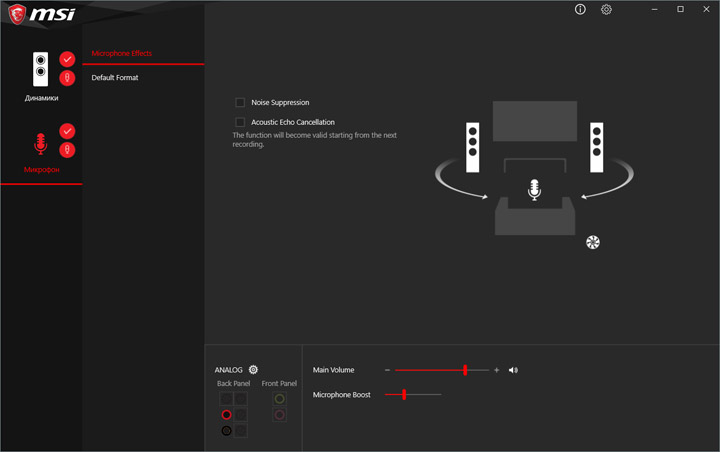

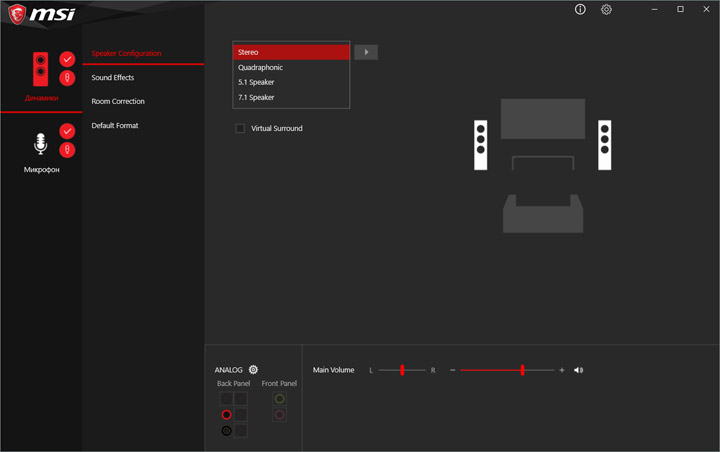

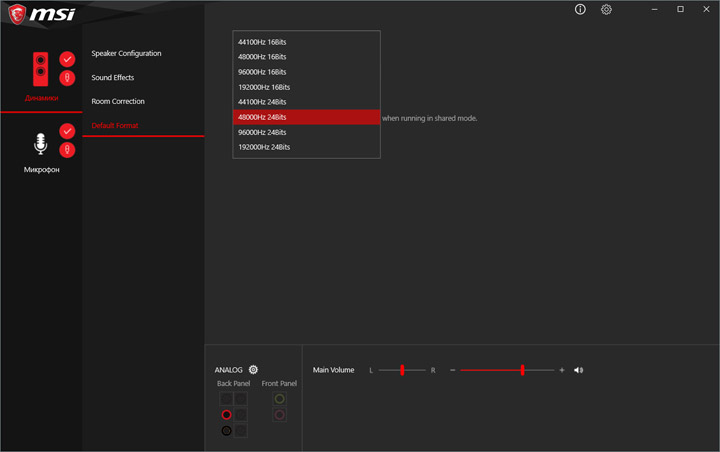

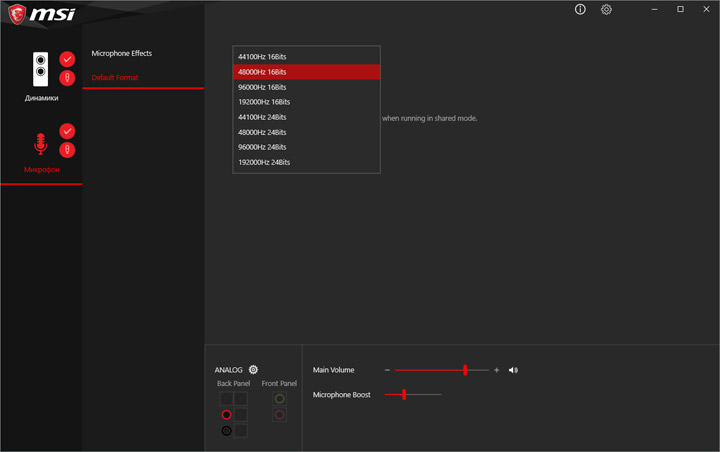

Новейшая консоль управления звуковой подсистемой Realtek для Windows 10 находится в Microsoft Store.

MSI MPG Z390 Gaming Plus

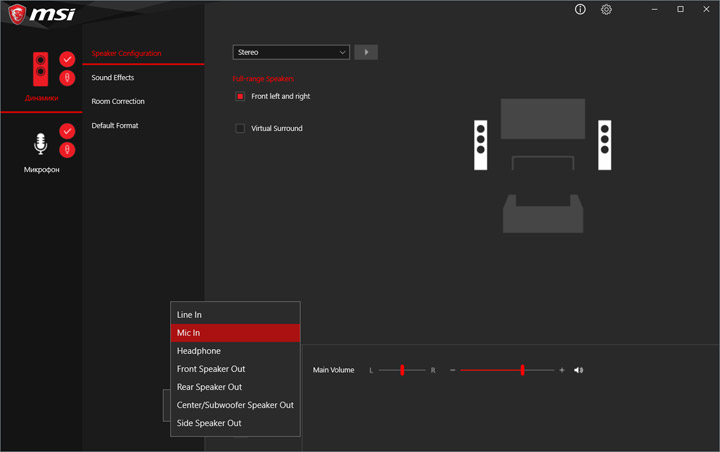

Уровень реализации локализации самый начальный. Доступны профили оборудования, подключаемого к красному выходному гнезду (на задней панели платы). При выборе «Наушников» происходит усиление выходного сигнала. Подачу я бы оценил исключительно как аналитическую, что весьма необычно для простого ALC892. Сцена выстраивается небывало точной и осязаемой. Впрочем, поклонники «сочного» звучания не будут в восторге, потому как именно все эмоции остались на втором плане. Тарелки на ВЧ фактически обозначены, гитары и вокал на СЧ размазаны, а барабаны в НЧ невыразительны и звучат как пустые вёдра. Впрочем, игроков, предпочитающих FPS, подобные нюансы точно не смутят. Остальным можно советовать прибегнуть к эквалайзеру и готовым профилям по смене образа подачи. Специального бонусного ПО для звучания у MPG Z390 Gaming Plus не предусмотрено.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus
