Обзор и тестирование материнской платы MSI MAG B560M Bazooka. Управление питанием процессора Intel Core i5-11600K как средство воздействия на температуру компонентов ПК

Возможности UEFI

Рассмотрим возможности финальной сборки A.10, интегрировав её посредством M-Flash.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Весьма странно подобраны схемы ограничения потребления, впрочем, без вмешательства пользователя будет форсирован вариант «Water Cooler» с невысокими уровнями, но превосходящими паспортные величины. Уже в базовом Ez Mode имеется поиск по всем пунктам UEFI, доступен выбор локализации интерфейса пользователя.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Ускорение ЦП в механизмах фирменного оверклокинга Game Boost недоступно, тут допускается только разгон ОЗУ. Рядом — слайд-панель для расстановки приоритета среди загрузочных устройств. Пространство в центре рассчитано на предоставление справочной информации о компонентах системы.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Сценариев замедления охладителей — четыре, все они независимые. Везде можно вручную менять тип работы алгоритмов — PWM либо DC. В наличии целых пять температурных показателей, отдельно радует датчик MOS, сообщающий о положении дел на стабилизаторе напряжений ЦП. Любую из переменных разрешено выбрать в качестве основы для сценариев по снижению частоты вращения вентиляторов. Внизу, помимо напряжения CPU, доступны данные и обо всех второстепенных, что является ещё одним плюсом изделия.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Advanced Mode представляет собой классический вид фирменного Click BIOS 5, нет никаких упрощений. Ввиду отсутствия подсветки на устройстве и всяческих дополнительных контроллеров, что-либо прокомментировать о наполнении раздела Settings сложно, он вобрал в себя традиционные настройки всех узлов, не имеющих явного отношения к разгону.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Пунктов меню в разделе OC немало, к тому же изначально активен режим отображения Expert, для владельцев ПК с начальными знаниями доступен менее пугающий вариант Normal.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Есть три режима смены частотной формулы ЦП, но, как мы помним, прыгнуть выше штатной схемы ускорения ядер на Intel B560 нельзя, даже в случае покупки процессора с разблокированным множителем. Стоит указать на отсутствие пунктов меню с установкой компенсирующих множителей для нагрузок с использованием AVX и AVX-512, тем самым, тонкая подстройка работы процессора здесь не будет полноценной, если кто-то всерьёз помышлял о каком-то собственном сценарии с уклоном в замедление, какие бы цели не преследовались по итогу таких шагов.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Advanced CPU Configuration не настолько богат, как у плат на базе Intel Z590, но всё же управление лимитами мощностей тут есть, к тому же программно оно фактически не ограничено, будем проверять все эти декларации чуть позже.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Ограничены в росте Ring Ratio и GT Ratio, равно как и CPU Ratio.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Где нет ограничений, так это при работе с DRAM. В наличии фирменный инструмент по ускоренной проверке потенциала модулей Memory Try It! Вручную частоту можно форсировать буквально любую.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Доступ к задержкам буквально ничем не уступает платам на базе Z590, имеется и дополнительный подраздел DRAM Training Configuration.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Настройки VRM сопровождаются тремя группами профилей для модификации установок напряжения на CPU, видеоядре и вспомогательном SA. Чего-то более глубокого, например, проработки задающей частоты ШИМ, тут уже нет.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Менять напряжение iGPU негде, а для процессорного предусмотрен лишь метод компенсации уровня (offset) с очень небольшими пределами отклонения в обе стороны от базового уровня. Все остальные, включая DRAM Voltage, имеют смелые верхние пределы и небольшой шаг изменения величин.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Для улучшения восприятия информации сведения обо всех самых важных переменных сконцентрированы в таблице:

Параметр Диапазон регулировки Шаг
CPU Ratio (Multiplier) 8–49 (для Core i5-11600K) 1
CPU Core Voltage Offset (В) (+/-) 0,005–0,050 0,005
CPU Loadline Calibration Control Auto/Mode 1…8 1
Ring Ratio (Multiplier) 8–41 (для Core i5-11600K) 1
DRAM Frequency (МГц) 800–6300
800–8400
100
133
DRAM Voltage (B) 0,85–2,2 0,01
CPU SA Voltage (В) 0,85–1,6 0,005
CPU SA Loadline Calibration Control Auto/Mode 1…2 1
CPU IO Voltage (В) 0,85–1,75 0,01
CPU IO 2 Voltage (В) 0,85–1,75 0,01
GT Ratio (Multiplier) 8–26 (для Core i5-11600K) 1 (50 МГц)
CPU GT Loadline Calibration Control Auto/Mode 1…8 1

Замыкают раздел справочные рубрики о ЦП и ОЗУ, а также меню CPU Features.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Хранить настройки можно в предусмотренных для этого шести профилях на устройстве либо с привлечением стороннего внешнего накопителя. Блок Info с отображением действующих напряжений справился без ошибок. Наконец, видим закрепление в шестом секторе раздела Beta Runner, вместо уже привычного по продуктам прошлых поколений Board Explorer.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Комплектное ПО

MSI Center выступает единым комплексом, где концентрируются фирменные программные наработки. Никаких других бонусов, к примеру — Nahimic, доступных у флагманских плат, тут нет.

  Программное обеспечение
Фирменное MSI Center (Smart Priority (Creator Mode), Game Highlights (+ MSI Companion), Gaming Mode, LAN Manager, Live Update, Monitor (System Info), Mystic Light, Smart Image Finder, Sound Tune, Speed Up (X Boost), Super Charger, True Color, User Scenario)
Дополнительное Intel Extreme Tuning Utility (freeware), MSI GAMING CPU-Z (freeware)

Процесс установки достаточно быстрый, благодаря автономному инсталлятору. Среда постоянно обновляется, мы рассмотрим её наполнение на примере сборки 1.0.19.0.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Главное окно фирменного мониторинга не сообщит о температуре в секторе VRM, в остальном замечаний нет.

MSI MAG B560M Bazooka

Вторым предустановленным компонентом выступает Live Update. Среда, как и везде, призвана помочь в поиске и установке или обновлении драйверов и вспомогательных утилит (которых тут фактически нет).

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Остальное наполнение можно варьировать по собственным предпочтениям. Ряд утилит периодически меняет название. Тут примером выступил компонент Creator Mode, его новое имя — Smart Priority, подтверждением чему является первое место в списке, прежде полученное из-за следования алфавитному порядку. Предметнее с каждым можно познакомиться по нашим выполненным обзорам продукции от MSI. Новинкой выступил Smart Image Finder (ему уделили отдельный «слайд» при старте). Установка нескольких выбранных единиц прошла без заминок, после неё никаких проблем нет в поштучной деинсталляции уже ненужных или неинтересных конечному пользователю.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Mystic Light обычно выступает важным компонентом для взаимодействия с подсветкой на изделии, но ведь тут её нет, следовательно, все усилия будут направлены на поддержку стороннего оборудования. Для стендового набора ОЗУ и для схем с синхронизацией всех доступных изделий число сценариев совпало с используемым в составе недавно рассмотренной куда более статусной MSI MPG Z590 Gaming Force.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

User Scenario сможет предоставить, помимо прочего, и ручной контроль над изделием. Но чего-то нового на фоне настроек UEFI здесь нет, в частности, механизм Game Boost всё так же ничем не поможет процессору в вопросах ускорения. Программные ограничения в вопросах наладки работы охладителей также не исчезают, особенно странно всё это выглядит на фоне их полного отсутствия в UEFI.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Сторонние утилиты готовы для считывания показаний сенсоров, включая и температурный датчик MOS (VRM).

MSI MAG B560M Bazooka

В качестве бонуса под звуковую подсистему предлагается фирменный комплекс для шумоподавления Sound Tune.

MSI MAG B560M BazookaMSI MAG B560M Bazooka

Сетевая подсистема сопровождается средой для приоритезации трафика LAN Manager.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

Для наладки работы Звука предусмотрен базовый конфигуратор Realtek с фирменными игровыми цветами MSI. Способов предусиления выходного сигнала нет, но можно менять профиль подключённого оборудования к зелёному выходу на задней панели, чем будет достигаться искомый эффект для наушников. Выбор в пользу этого варианта ещё придаст заметного изменения формы сигнала при активации функции объёмного звучания. В остальном придётся довольствоваться давно известным наборам профилей звуковых эффектов, характерных для продукции от Realtek. Также есть и поддержка многоканальных конфигураций, на всех выходных гнёздах можно вручную указать тип подключённого аудиоустройства. В целом, функциональность — обширная, а локализация — полная. Всё это события, к сожалению, не само собой разумеющиеся, а требующие проработки, и хорошо, раз тут всё с этим в порядке. В целом, особыми новыми качествами ALC897 не обладает или я просто не смог их обнаружить. Фактически, это идейное развитие распространённого чипа ALC892 со всеми отсюда вытекающими выводами. Субъективные впечатления можно сравнить с теми же, что и при работе с MSI MPG Z390 Gaming Plus.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka

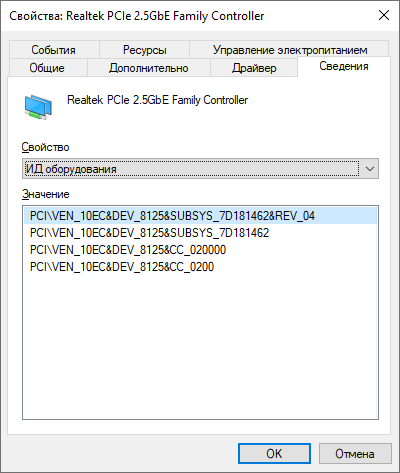

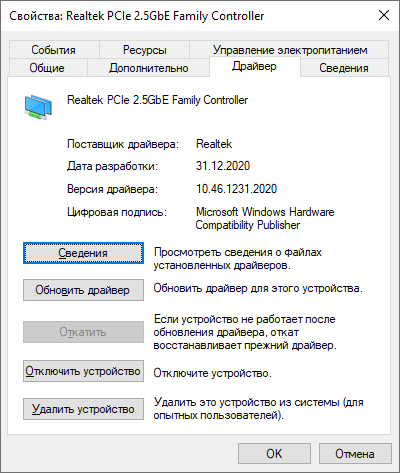

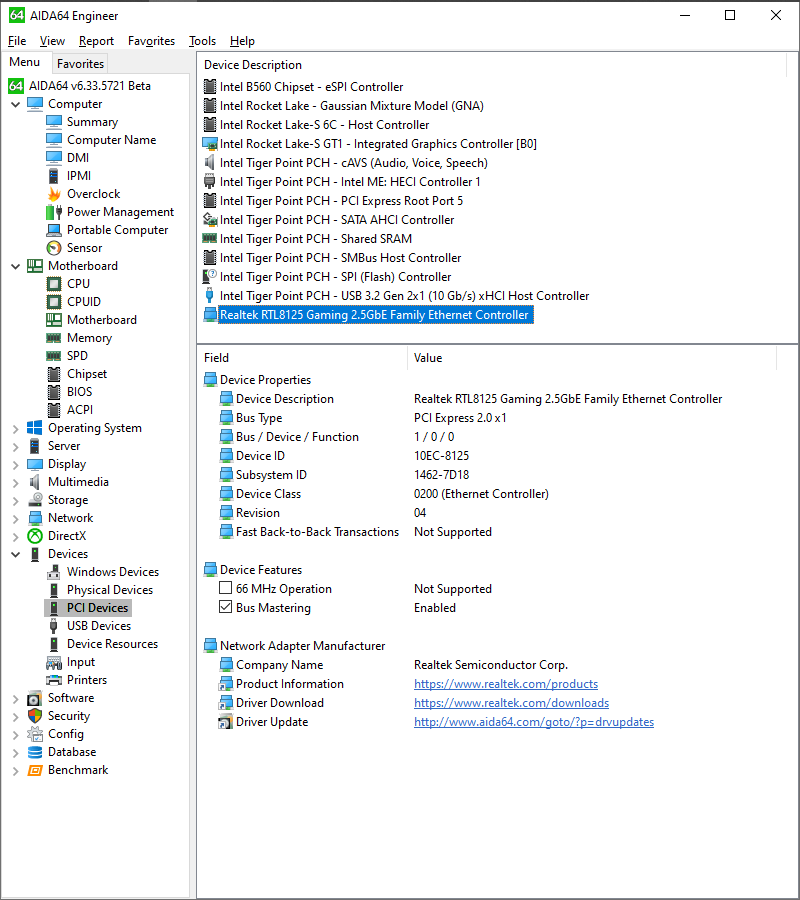

Контроллер сетевых проводных подключений — скоростной, тоже от Realtek, поддерживающий 2,5 Гбит/с, детальные сведения о нём есть на снимках экрана ниже.

MSI MAG B560M BazookaMSI MAG B560M BazookaMSI MAG B560M Bazooka
Голос внутри требует скорости
