Почти идеал или обзор системной платы MSI 890FXA-GD70

С момента анонса набора системной логики AMD 890FX прошло уже больше трех месяцев. За это время все крупные вендоры успели выпустить системные платы на его основе, а некоторые и не по одной. Самое приятное, что «материнки» наконец-то добрались до нашей розницы и появились в свободной продаже. Теперь перед потенциальным покупателем стоит проблема выбора оптимальной, с точки зрения соотношения «цена/качество», материнской платы на чипсете 890FX. Мы надеемся, что наши рекомендации помогут в этом. В одном из предыдущих материалов мы познакомили вас с системной платой Gigabyte GA-890FXA-UD7, которая, хоть и не лишена определенных недостатков, предлагает отличную производительность и богатые возможности расширения. Сегодня мы рассмотрим флагмана модельного ряда системных плат для Socket AM3 компании MSI — 890FXA-GD70.


Дизайн упаковки, комплект поставки

Системная плата поставляется в картонной коробке средних размеров, цветовая гамма характерна для продуктов MSI последних лет.

MSI 890FXA-GD70

Компания MSI взвешенно подходит к разработке упаковки для своих продуктов. На коробках этого вендора вы не увидите прозрачных окошек, голограмм, и прочих бесполезных мелочей. В первую очередь, упаковка должна выполнять защитные функции и идентифицировать производителя, а уж потом рассказывать о фирменных инновациях и рекламных акциях. Такой подход не может не радовать, так как за все излишества и украшения платит покупатель.

Сама же системная плата 890FXA-GD70 изобилует новейшими технологиям и является вершиной инженерной мысли R&D компании. Плата совместима с новейшими шестиядерными процессорами Phenom II X6 и поддерживает стандарт SATA 6 Гб/с. Имеется поддержка USB 3.0 и Unlock CPU Core. Обе технологии реализованы при помощи дополнительных контроллеров, так как SB850 не поддерживает ни первое, ни второе. А ведь именно последняя технология позволяет пользоваться скрытыми талантами процессоров AMD и является одним из основных конкурентных преимуществ платформы Socket AM3. Но этими «фишками» покупателя уже не удивишь, так как аналогичный набор предлагают и другие производители. Зато технологии OC Genie, OC Dial, APS, DrMOS и Winki 2.0 являются уникальными и отличают топовые продукты MSI от конкурентов. Но, обо всем по порядку.

Технология OC Genie предлагает пользователю автоматический разгон «в одно касание». За её функционирование отвечает одноименный чип OC Genie. После активации соответствующей опции в BIOS и нажатия кнопки на РСВ, активируется система автоматического разгона, которая подбирает оптимальные параметры работы процессора и ОЗУ. Судя по заявлениям производителя, прирост может составить до 36%. Технология OC Dial позволяет изменять базовую частоту в режиме реального времени. APS (Active phase switching) обеспечивает управление количеством активных фаз VRM процессора и ОЗУ в зависимости от нагрузки. Это должно давать дополнительную экономию электроэнергии и снижать тепловыделение компонентов. Сам же преобразователь питания процессора построен с использованием интегральных сборок DrMOS (Driver+MOSFET), что должно самым положительным образом сказаться на стабильности питания процессора.

Кроме того, системная плата 890FXA-GD70 поддерживает облегченную операционную систему Winki 2.0, которая основана на ядре Linux. С её помощью пользователь может просматривать интернет страницы и фотографии, пользоваться сервисами IM и общаться по Skype. Не густо, зато загрузка занимает считаные секунды и не требует использования основной операционной системы. Вот только пользователям нашего региона эта функция не доступна, а жаль...

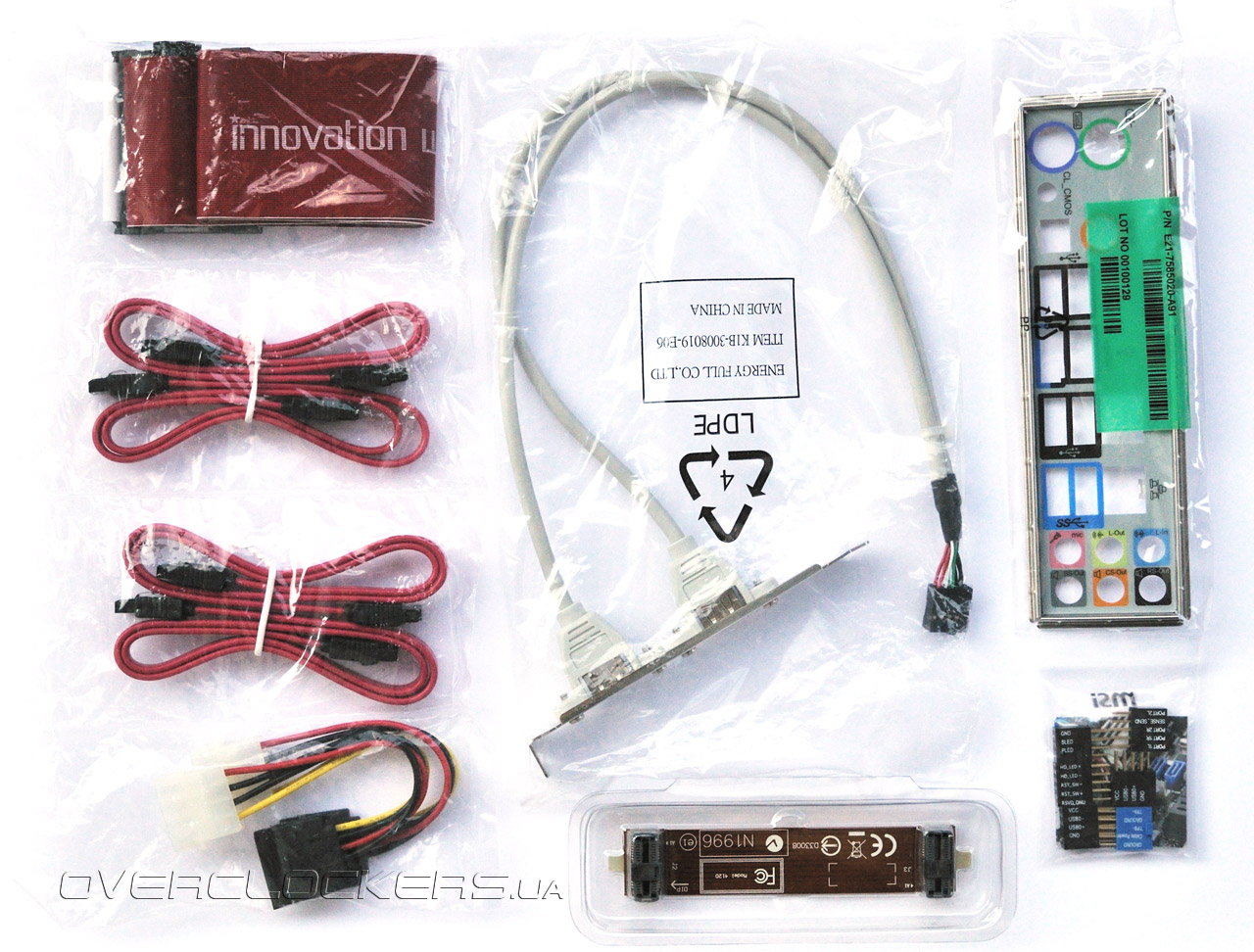

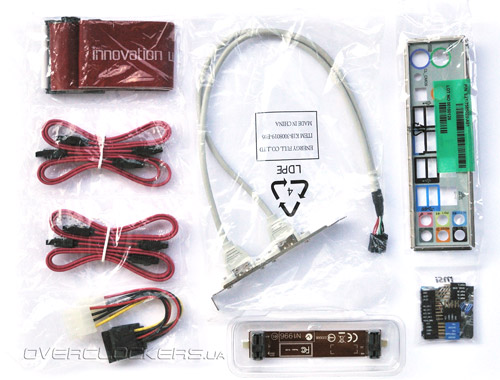

С остальными особенностями системной платы мы познакомим вас по ходу обзора, а сейчас переходим к комплекту поставки, в который входит:
  • заглушка на заднюю панель I/O shield;
  • четыре кабеля Serial ATA;
  • один шлейф АТА-133;
  • два переходника питания для SATA- устройств;
  • мостик CrossFire;
  • планка для подключения двух портов USB;
  • набор переходников M-connector;
  • DVD с драйверами и программным обеспечением;
  • руководство пользователя;
  • руководство по MSI Control Center;
  • брошюра с рекомендациями по разгону.
MSI 890FXA-GD70

Следует заметить, что второй мостик CrossFire и планка с портами IEEE1394 приятно дополнили бы и без того неплохой комплект поставки.


Спецификация

Спецификация и основные характеристики системной платы MSI 890FXA-GD70 представлены в таблице:

Модель MSI 890FXA-GD70
Чипсет AMD 890FX + SB850
Процессоры Socket AM3 Phenom II, Athlon II
Шина HT HyperTransport 3.0, 5200 MT/s
Память 4 DIMM DDR3 SDRAM 1066/1333/1866 (O.C.), 16GB max
Количество подключаемых вентиляторов 5x (1x 4pin, 4x 3pin)
Слоты PCI-E 2x PCI Express 2.0 x16@x16
2x PCI Express 2.0 x16@x8
1x PCI Express 2.0 x16@x4
1x PCI Express 2.0 x1
Слоты PCI 1x
Встроенное видеядро
Видеоразъемы
Порты USB 14x (6 разъемов на задней панели) 2.0
2х 3.0 на задней панели (NEC D720200F1)
ATA-133 1x (JMicron JMB363)
Serial ATA 6x SATA-3 (AMD SB850)
1x SATA-2 (JMicron JMB363)
RAID 0, 1, 0+1, 5, JBOD (AMD SB850)
eSATA 1x USB/Combo
Встроенный звук Восьмиканальный HDA-кодек Realtek ALC889
Встроенная сеть 2x Gigabit Ethernet Realtek RTL8111DL
FireWire 2x (VIA VT6315N)
LPT
COM
BIOS AMI
Форм-фактор ATX
Размеры 305 x 244 мм
Дополнительные возможности POST-индикатор, кнопки Power, Reset и Clear CMOS, OC Dial, OC Genie, APS, Winki 2.0


Взяв плату в руки

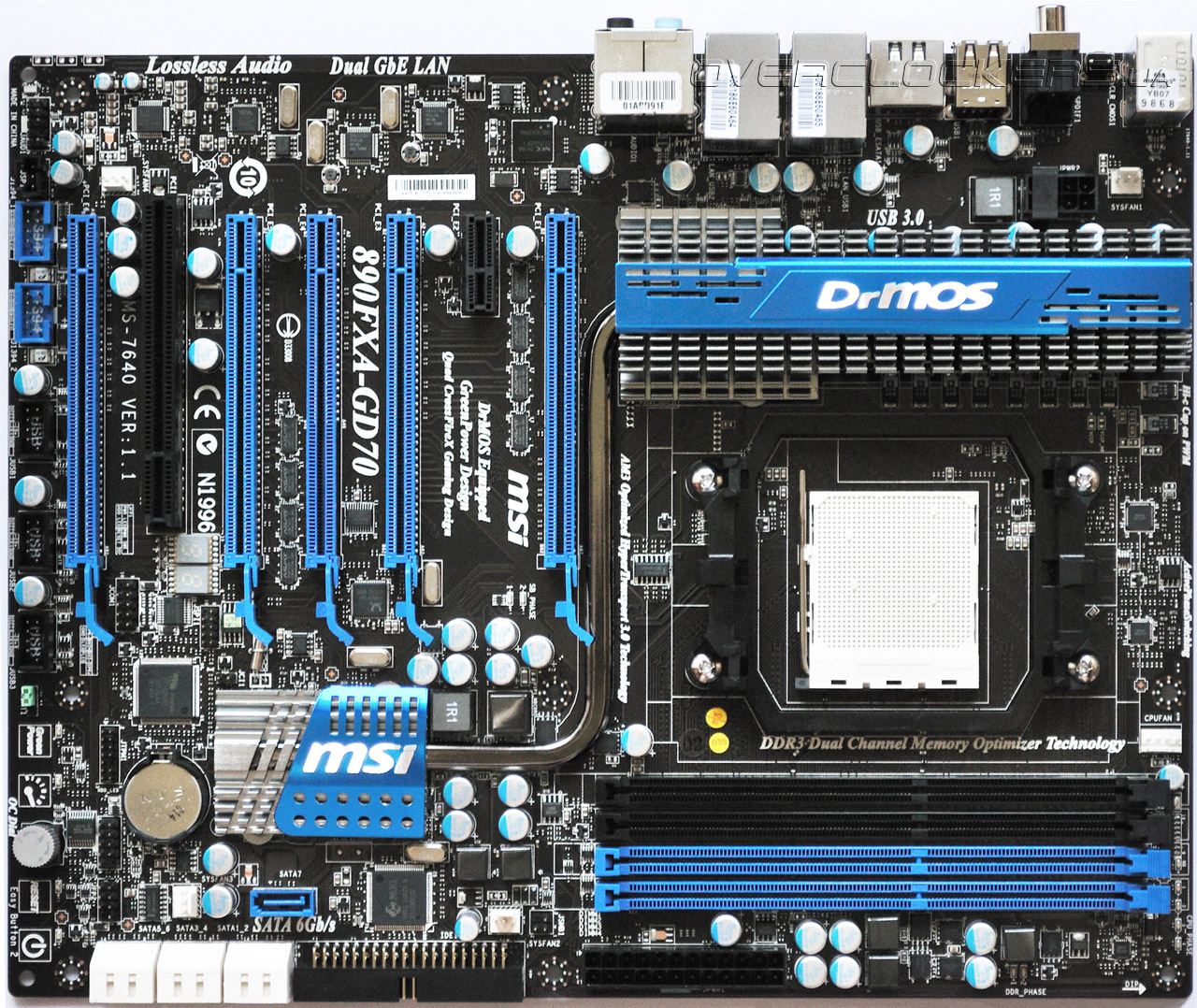

Системная плата 890FXA-GD70 выполнена в традиционной для MSI цветовой гамме, где благородный черный цвет текстолита сочетается с темно-синими и черными разъемами.

MSI 890FXA-GD70

Плата производит впечатление очень добротного изделия. Монтаж компонентов плотный, посадочные места под не распаянные элементы отсутствуют. Во всех цепях применяются только качественные японские полимерные конденсаторы. Для подключения вентиляторов имеется целых 5 разъемов, но только один из них поддерживает управление скоростью вращения с помощью ШИМ.

Плата несет на себе пять слотов расширения PCI-E 2.0 x16, четыре из них могут одновременно работать на скорости х8, обеспечивая максимальную пропускную способность для построения систем CrossFireX. В случае установки двух видеокарт следует воспользоваться первым и четвертым по счету слотами PCI-E, при этом достигается максимальная пропускная способность. Кроме того, такое расположение не создаст проблем владельцам видеокарт с массивными СО. К третьему по счету слоту PCI-E подведено только 4 линии, поэтому его можно использовать для установки дополнительного RAID-контроллера или платы ускорения физики. К услугам владельцев старых плат расширения имеется один слот PCI. А вот поддержки COM, LPT и FDD системная плата лишена. Что же, не велика утрата, зато плата поддерживает высокоскоростную шину USB 3.0. Для этого имеется дополнительный чип NEC D720200F1.

MSI 890FXA-GD70 поддерживает подключение до шести устройств SATA3.0 благодаря использованию южного моста SB850. Возможности дисковой подсистемы позволяют строить RAID-массивы уровней 0, 1, 0+1, 5, JBOD. Благодаря горизонтальной ориентации SATA-портов длинные видеокарты не должны помешать подключению накопителей. Если по какой-то причине вам мало шести чипсетных SATA-портов, на плате распаяна микросхема JMicron JMB363, которая обеспечивает поддержку двух дополнительных каналов SATA 2.0, один из которых выведен на заднюю панель и может использоваться для подключения eSATA-накопителей. Кроме того, JMicron JMB363 отвечает за работу двух каналов АТА-133.

Звуковая подсистема построена на основе проверенного решения компании Realtek — ALC889. Этот кодек позволяет получить качественный звук 7.1 и поддерживает обработку звука 24bit/192kHz. Владельцы видеокамер и скоростных накопителей, поддерживающих стандарт FireWire, обрадуются наличию интерфейса IEEE1394, реализованного на базе чипа VIA TV6315N.Сетевая подсистема реализована на отлично и представлена сразу двумя гигабитными контроллерами Realtek RTL8111DL.

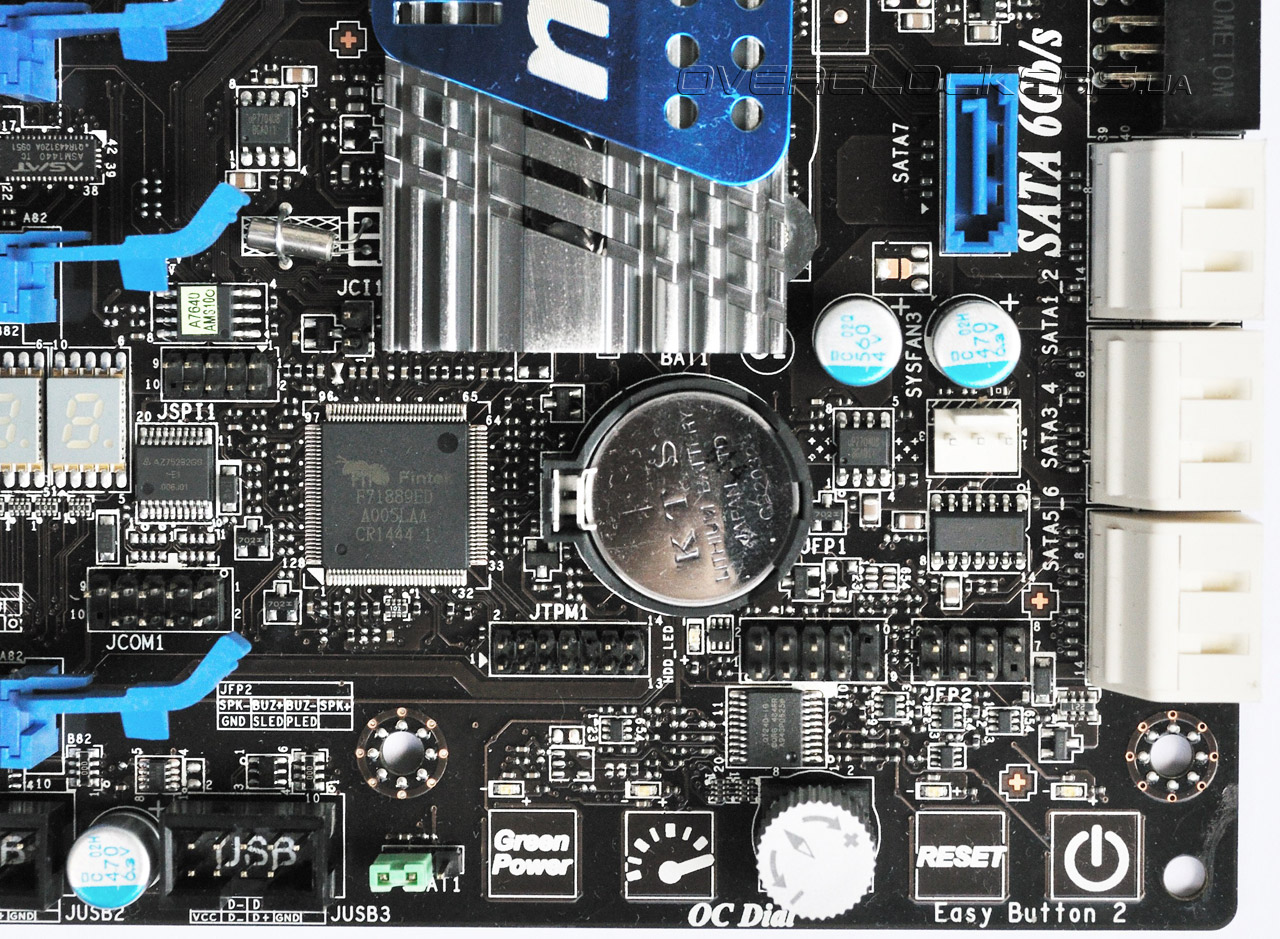

Как и подобает продукту такого класса, имеется индикатор POST-кодов. Такой индикатор есть у многих конкурентов, но только в MSI догадались выводить на него текущую температуру процессора! Кнопки Power/Reset мы уже встречали и ранее, но на 890FXA-GD70 они выполнены в виде сенсоров, а вот непонятный аналоговый регулятор и кнопку OC Gear можно увидеть только на старших системных платах MSI.

MSI 890FXA-GD70

Это не что иное, как органы управления OC Dial, которые позволяют менять частоту тактового генератора, даже если загружена операционная система. При этом технология не требует программной поддержки или драйверов. Кроме OC Gear внимательный читатель может заметить еще одну кнопку — Green Power. С её помощью включается и отключается технология APS. Количество активных фаз отображается с помощью светодиодных индикаторов, но сторонники светомаскировки могут отключить иллюминацию в BIOS.

Перед тем, как перейти к системе охлаждения 890FXA-GD70 остановимся подробно на преобразователе напряжения процессора, тем более что решение, примененное MSI, заслуживает пристального внимания. Плата оснащена восьмиконтактным разъемом дополнительного питания, что дает предпосылки к серьезному разгону.

MSI 890FXA-GD70

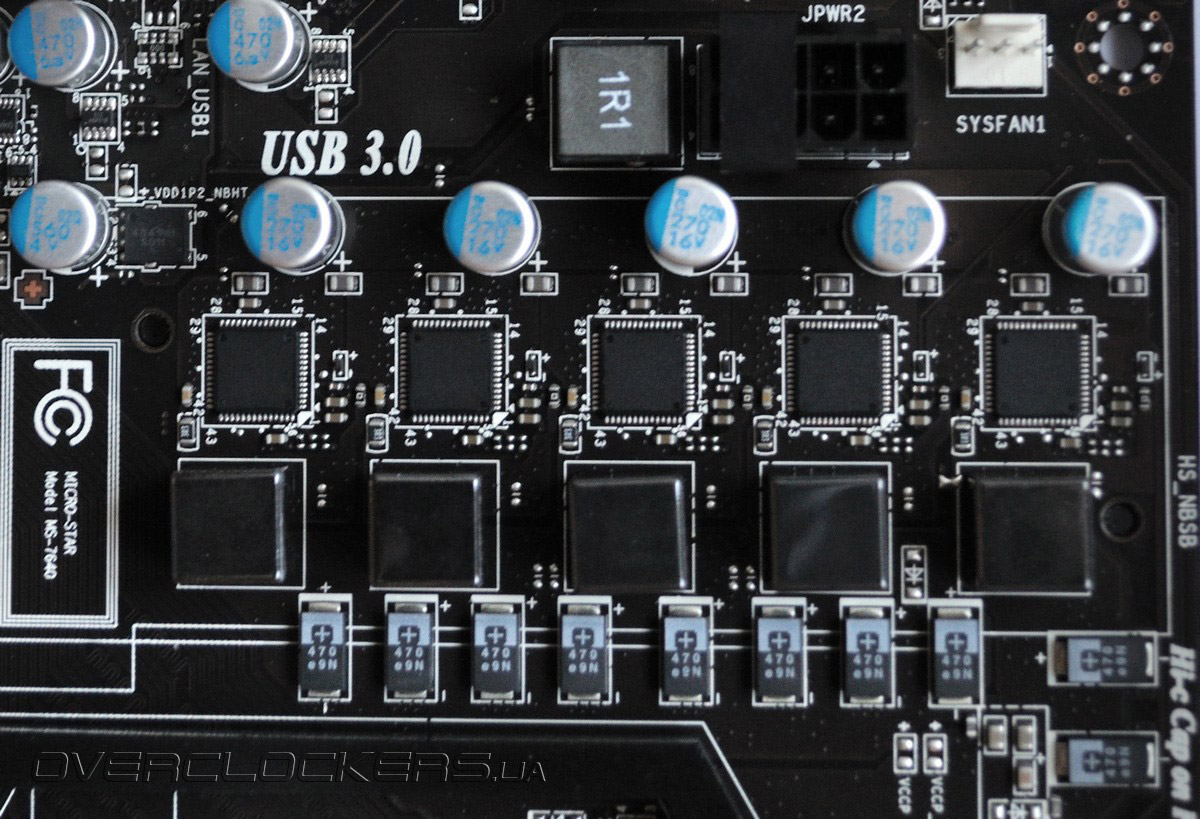

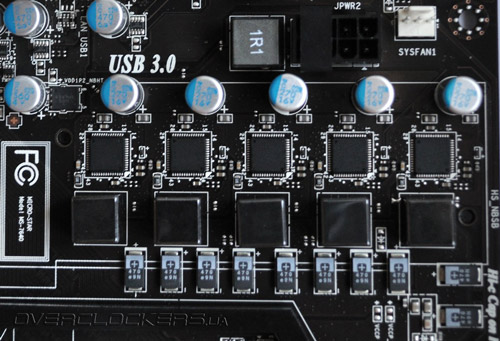

Но взгляните на VRM. На первый взгляд, перед нами обычный преобразователь, собранный по схеме «4+1», который поддерживает любые современные процессоры AMD с тепловыделением до 140 Вт включительно. На питание вычислительных ядер отводится 4 фазы, а контроллер ОЗУ и кеш-память третьего уровня питаются от выделенной фазы. Но даже здесь инженеры из MSI пошли «своим путем» и применили в схеме преобразователя полупроводниковые сборки DrMOS. Сама технология не нова и была предложена небезызвестной компанией Intel еще в ноябре далекого 2004 года. Её суть состоит в объединении полевых транзисторов (MOSFET) и управляющей микросхемы (Driver) в одном корпусе. В преобразователе 890FXA-GD70 применено пять таких сборок R2J20604 производства компании Renesas, каждая из которых рассчитана на максимальный ток 40 А и может работать в широком диапазоне температур от -40 °С до +150 °С. По информации MSI такой преобразователь имеет улучшенные характеристики в сравнении с традиционными, собранными на дискретных элементах, и обеспечивает повышенную стабильность при меньшем уровне нагрева. Это нам еще предстоит проверить, но вот только не ясно, почему конкуренты до сих пор не накинулись на DrMOS и не стали использовать эти чудо-компоненты в своих изделиях?! Кроме DrMOS в преобразователе питания применены так называемые Hi-CAP (Highly-Conductive Polymerized Capacitor — полимерный конденсатор с высокой проводимостью), которые характеризуются повышенной долговечностью и устойчивой работой в условиях повышенных температур. Все эти меры призваны улучшить стабильность при разгоне.

Системная плата MSI 890FXA-GD70 оснащена системой охлаждения, которая построена по принципу «разумная достаточность». Южный мост охлаждается небольшим теплосъемником, тепло от которого переносится теплотрубкой к массивному радиатору, которым накрыт северный мост и VRM. Вся система крепится на подпружиненных болтах, так что надежность крепления не вызывает нареканий. Зато нарекания вызывают декоративные пластинки на обоих радиаторах, которые могут ухудшить охлаждение. Во время тестирования система охлаждения справилась со своей задачей даже без дополнительного обдува.

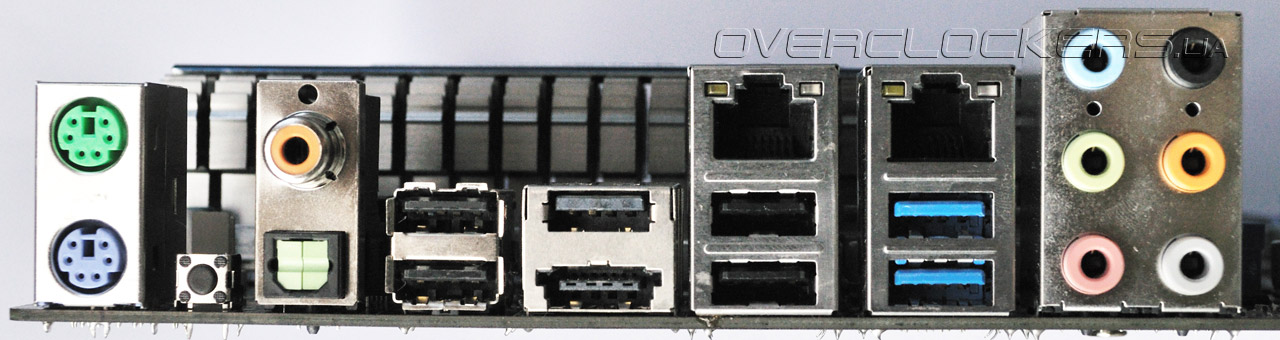

Задняя панель 890FXA-GD70 имеет следующую конфигурацию:

MSI 890FXA-GD70

Не часто увидишь соседство новейших интерфейсов, таких как USB 3.0, и полного набора портов PS/2. Также на задней панели разместились оптический и коаксиальный выходы S/PDIF, шесть аналоговых звуковых разъемов. Имеется четыре порта USB 2.0, один из которых совмещен с единственным разъемом eSATA. И, наконец, вы можете найти кнопку сброса настроек BIOS. Кнопка не имеет фиксатора или предохранителя, поэтому необходимо соблюдать осторожность во время подключения периферии. Некоторое недоумение вызывает отсутствие выходов IEEE 1394, а ведь плата имеет поддержку этого интерфейса. Более того, в комплекте даже нет планки с соответствующими разъемами. Радует хотя бы то, что большинство современных корпусов оснащаются разъемом FireWare на передней панели. От рассмотрения дизайна и возможностей расширения плавно переходим к изучению BIOS.
Некоторые вещи в этом мире созданы для разгона!
