Почти идеал или обзор системной платы MSI 890FXA-GD70

BIOS Setup

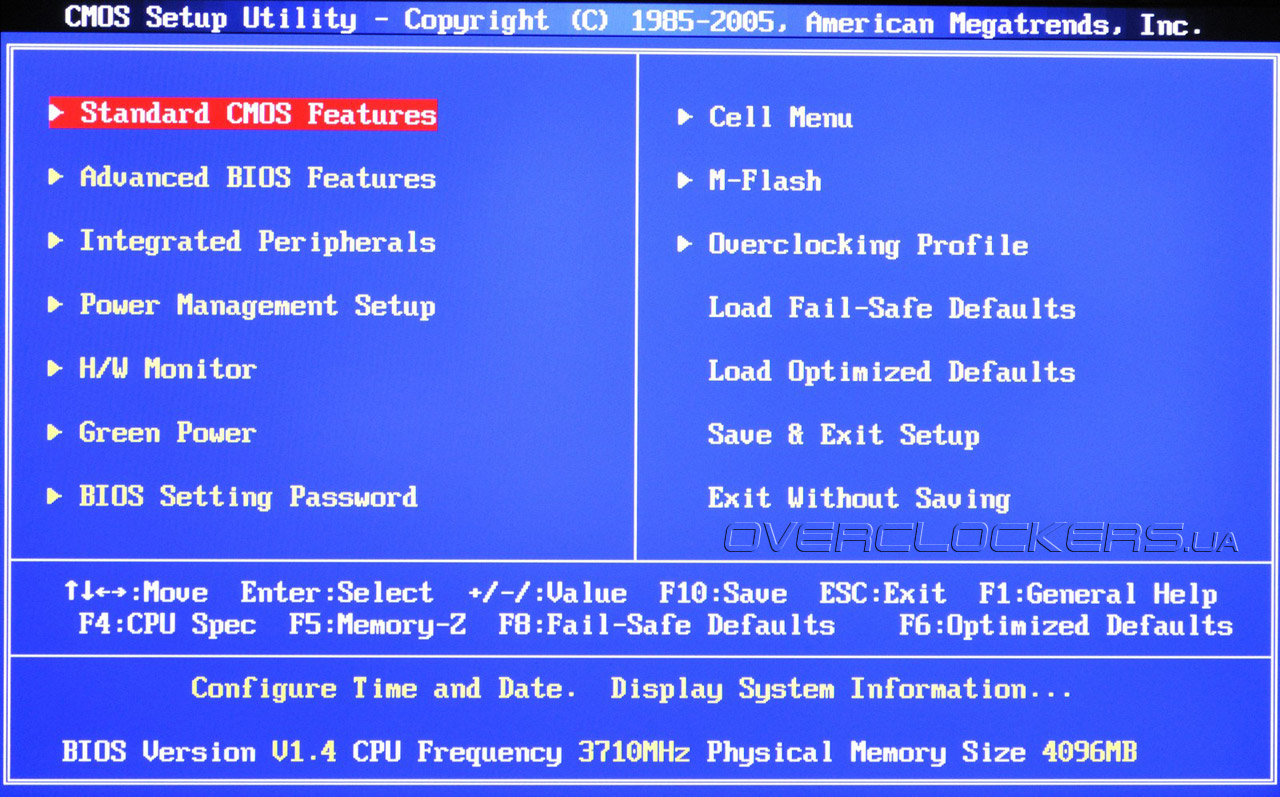

BIOS системной платы MSI 890FXA-GD70 основан на коде AMI (American Megatrends, Inc). Для входа в CMOS Setup необходимо нажать клавишу Del до начала загрузки операционной системы. Главное меню выглядит привычно, внизу экрана отображается текущая частота CPU, объем установленной ОЗУ и версия прошивки:

BIOS MSI 890FXA-GD70

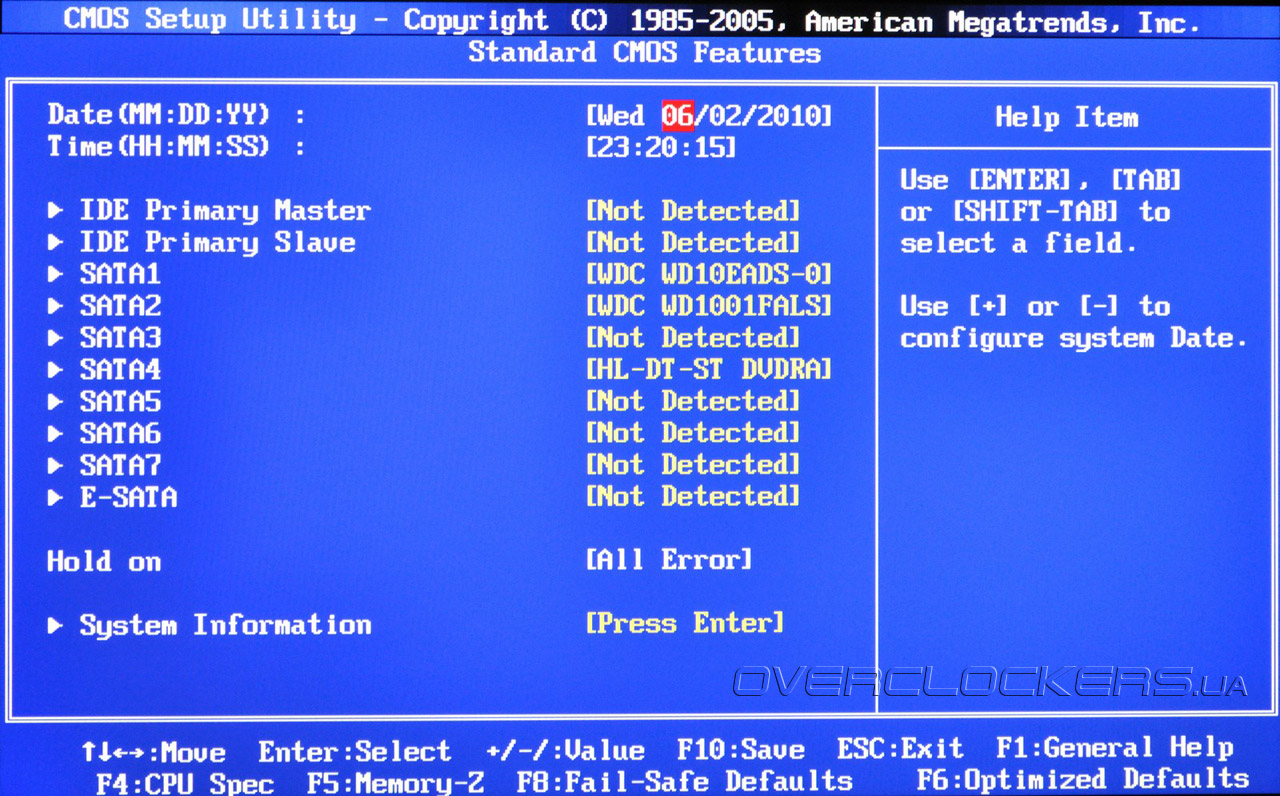

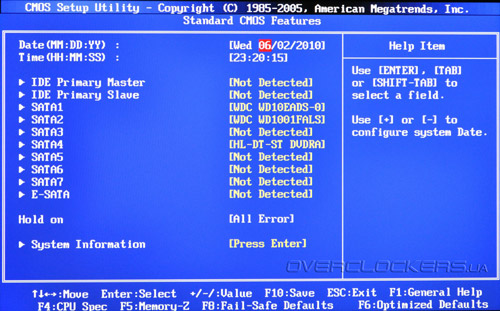

Раздел Standard CMOS Features позволяет настроить дату/время, просмотреть информацию о системе, а также настроить некоторые параметры накопителей.

BIOS MSI 890FXA-GD70

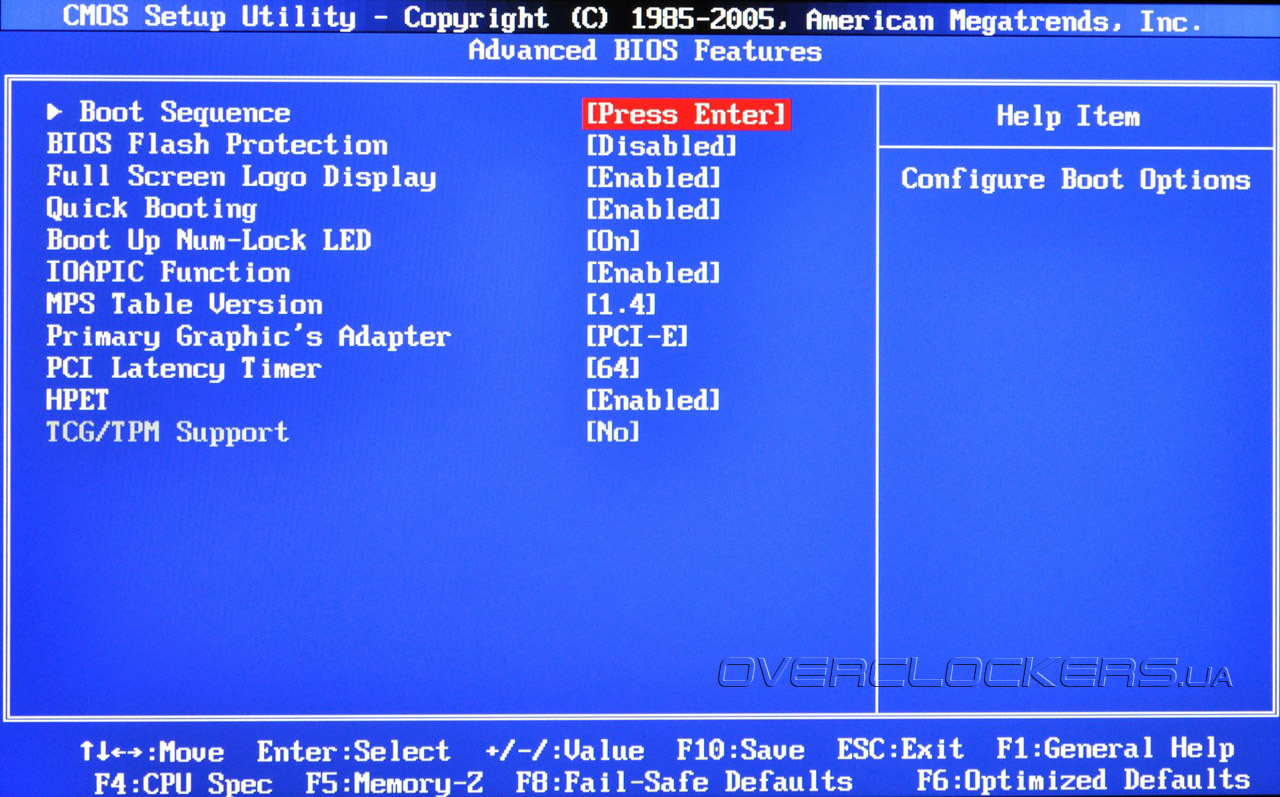

Следующий раздел Advanced BIOS Features отвечает за параметры загрузки. В нем можно настроить порядок выбора загрузочных устройств, инициализации видеоадаптера и т.д.

BIOS MSI 890FXA-GD70

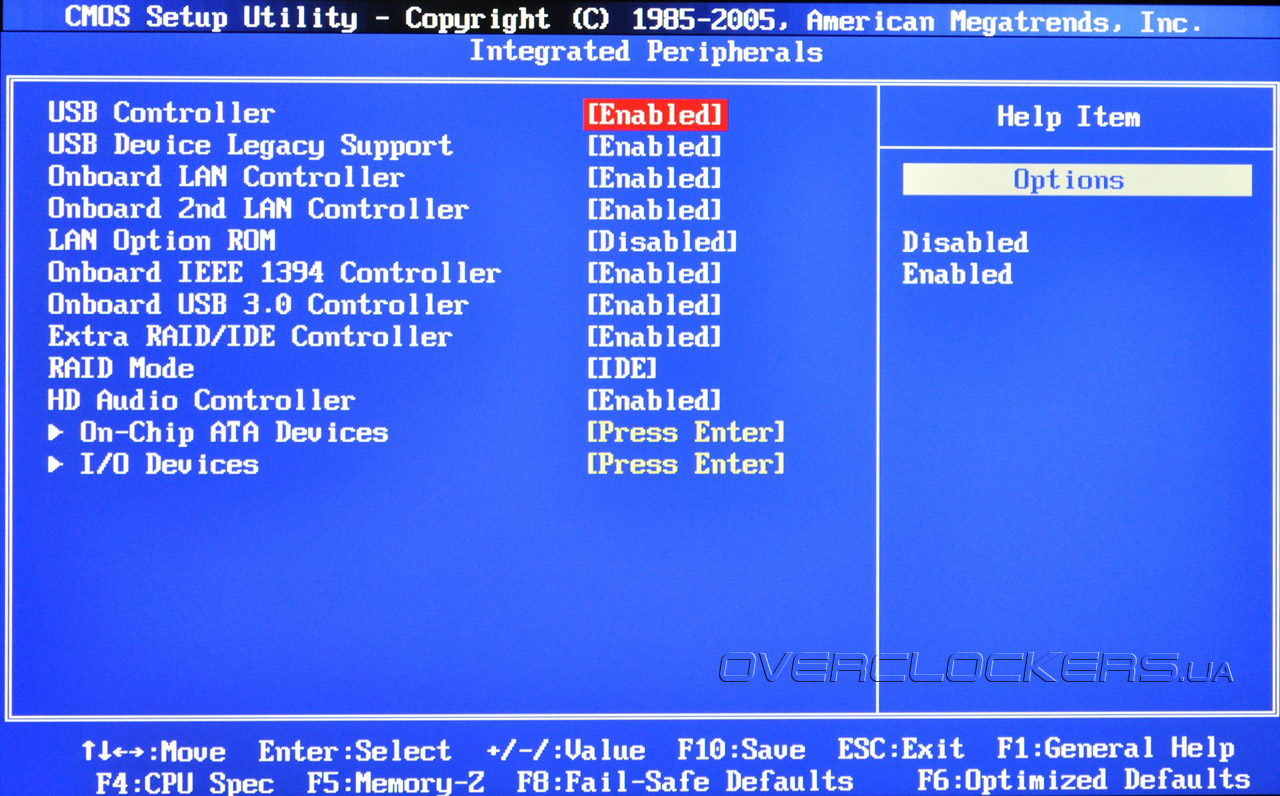

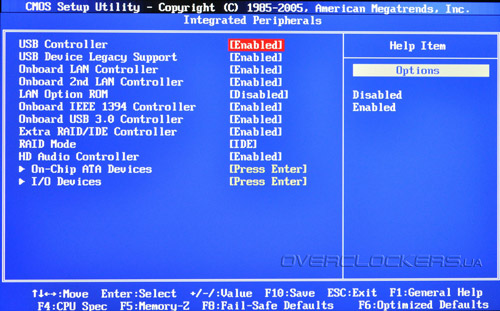

Название пункта меню Integrated Peripherals говорит само за себя. В нем сосредоточено управление встроенными и дополнительными контроллерами.

BIOS MSI 890FXA-GD70

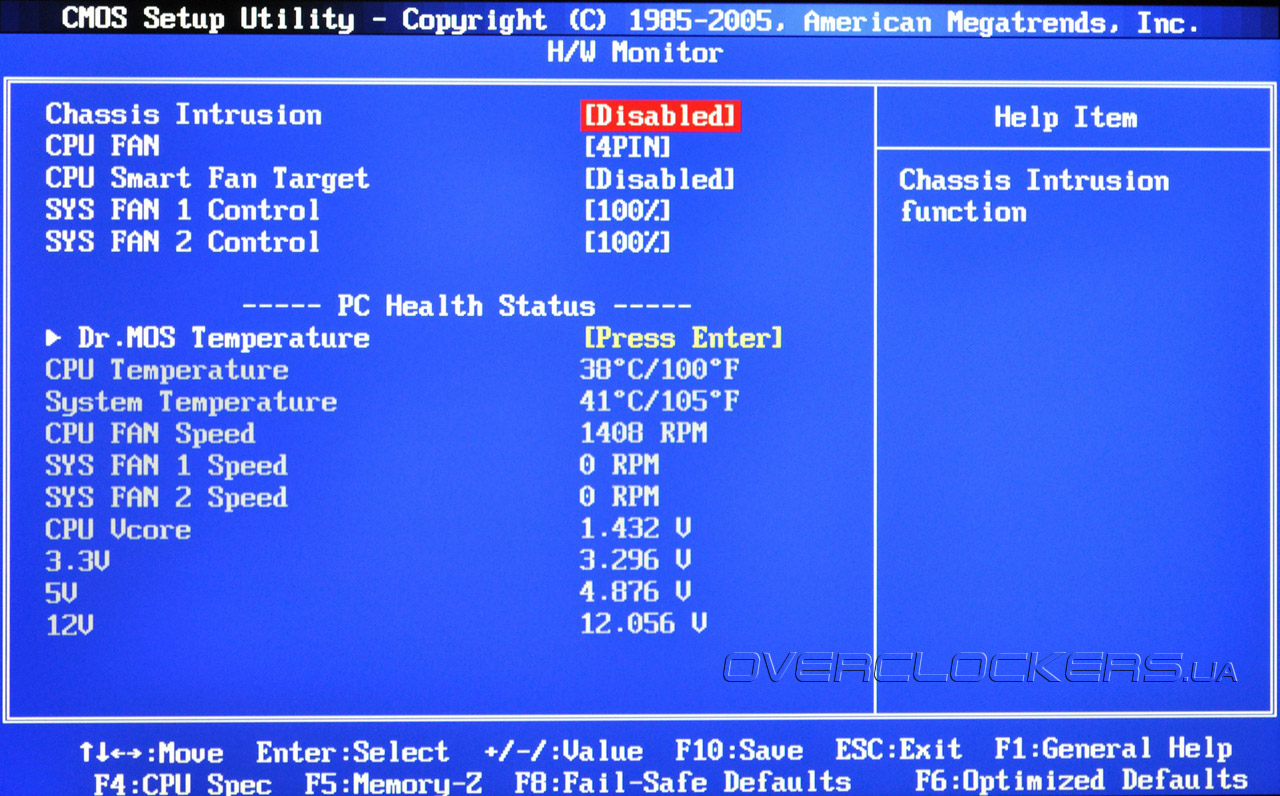

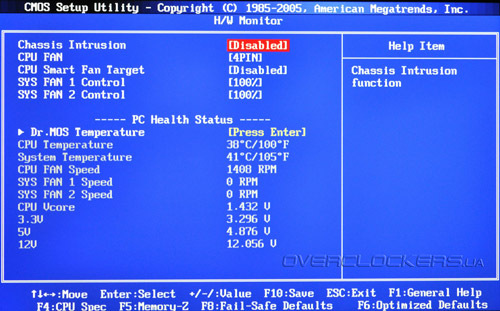

Эти все пункты достаточно стандартны, а вот раздел системного мониторинга H/W Monitor позволяет раскрыть инженерную мысль программистов MSI.

BIOS MSI 890FXA-GD70

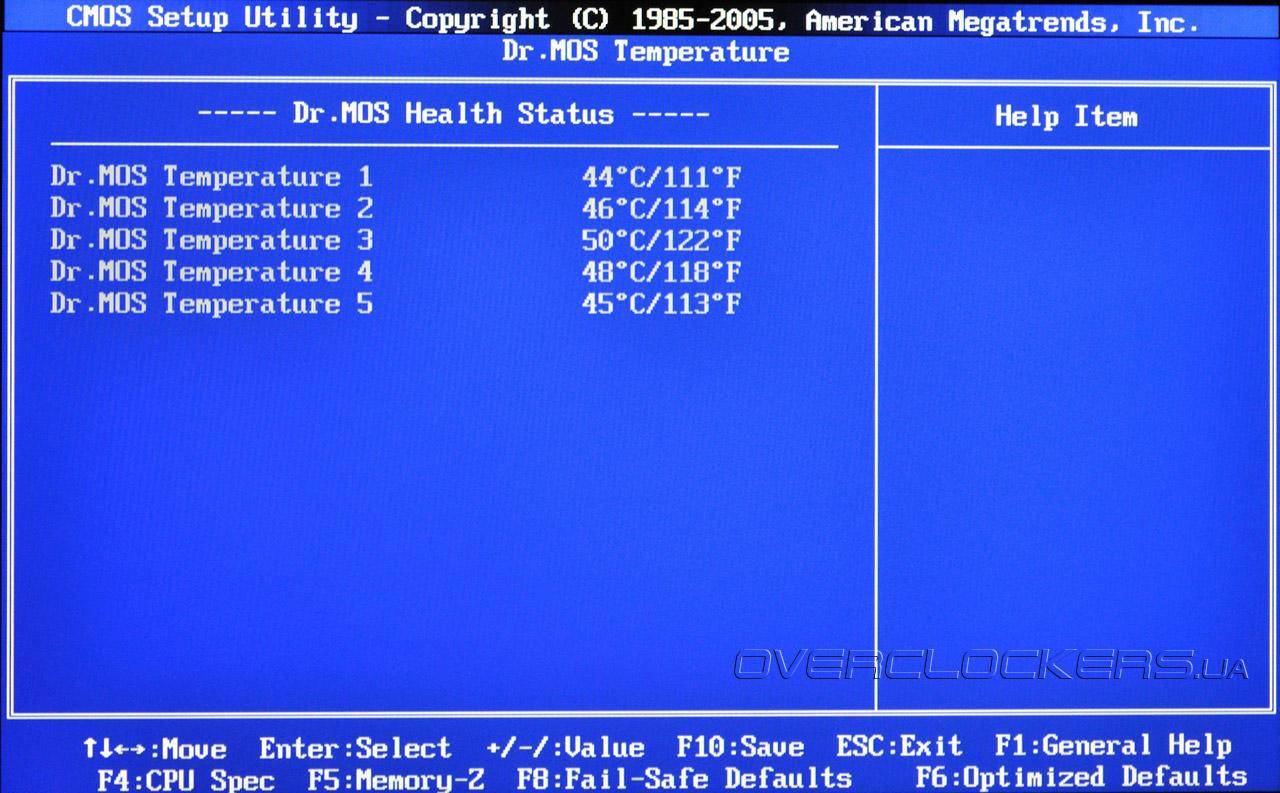

BIOS системной платы позволяет отслеживать значения основных напряжений, тахометрические данные трех из пяти вентиляторов, а также температуры процессора и материнской платы. Скорость вращения процессорного кулера может автоматически регулироваться в зависимости от температуры CPU. Для двух системных вентиляторов можно задать скорость вращения вручную. Но самое интересное, что с помощью подраздела Dr.MOS Temperature можно контролировать текущую температуру каждой отдельной фазы преобразователя напряжения процессора!

BIOS MSI 890FXA-GD70

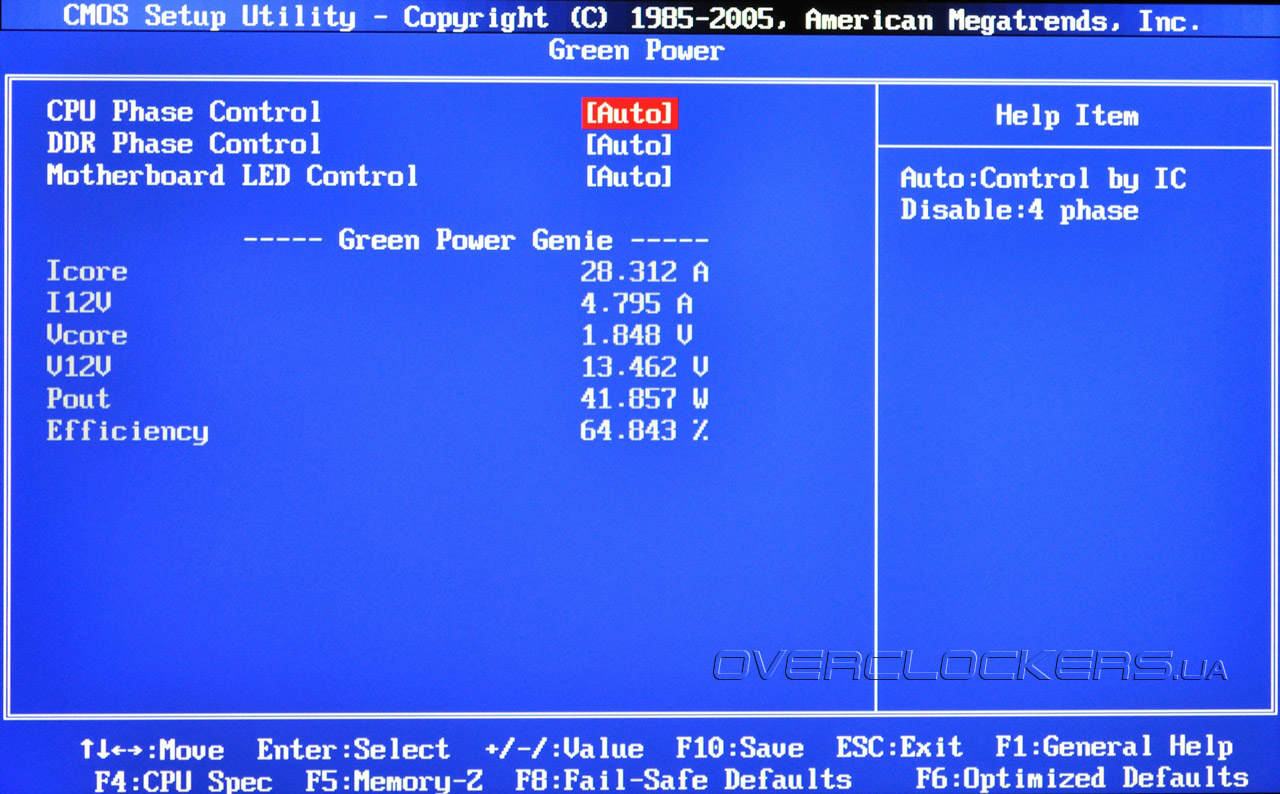

Следующий раздел Green Power отвечает за контроль энергосберегающей технологией APS.

BIOS MSI 890FXA-GD70

Доступно управление контролем количества активных фаз питания для процессора и ОЗУ. Здесь можно отключить светодиодную индикацию режимов работы APS. Кроме управления APS в этом разделе можно контролировать ток по линии +12 В, а также ток преобразователя питания процессора и текущее энергопотребление. Хотя, глядя на значения напряжений, V12V и Vcore к корректности измерений есть серьезные претензии.

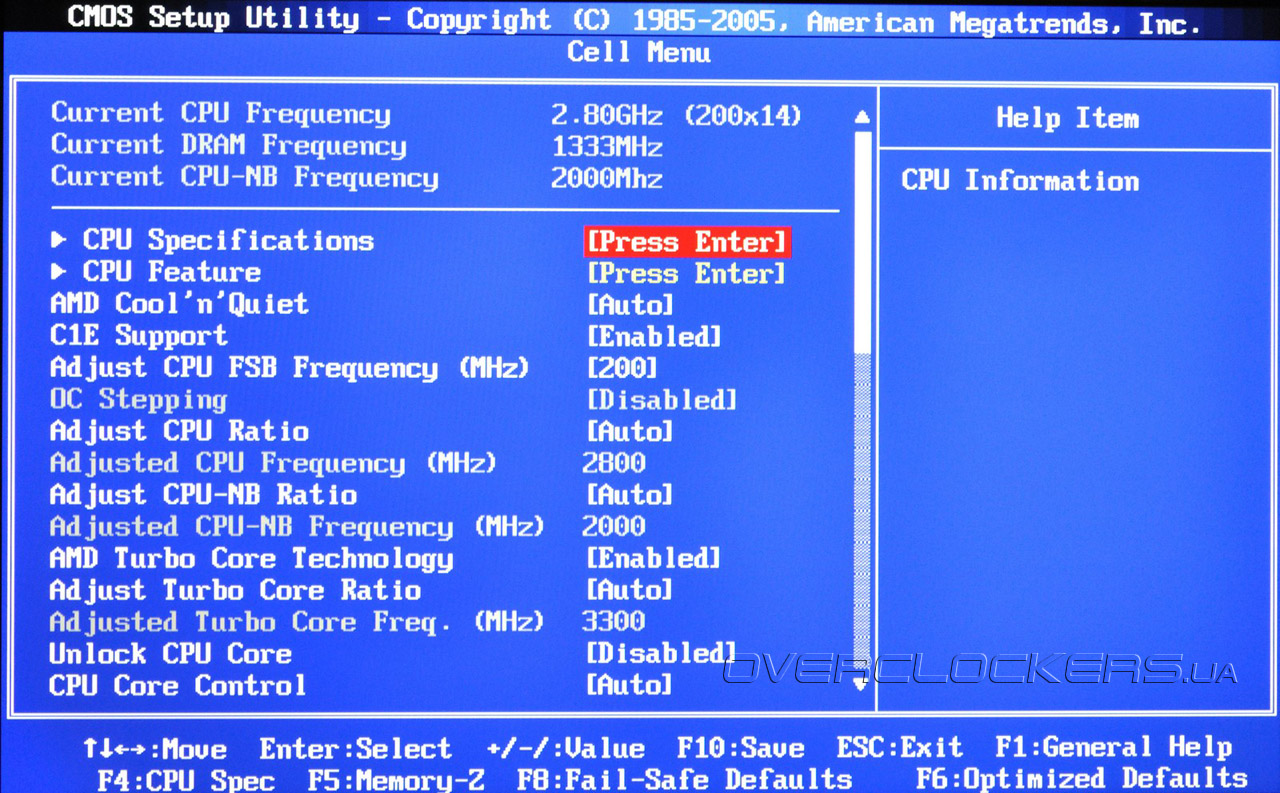

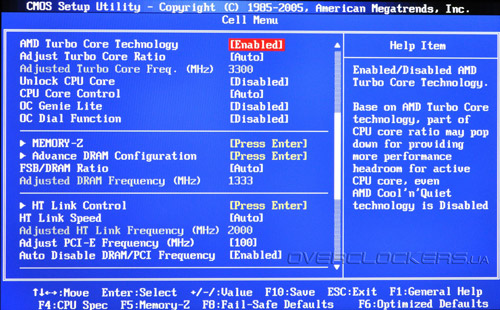

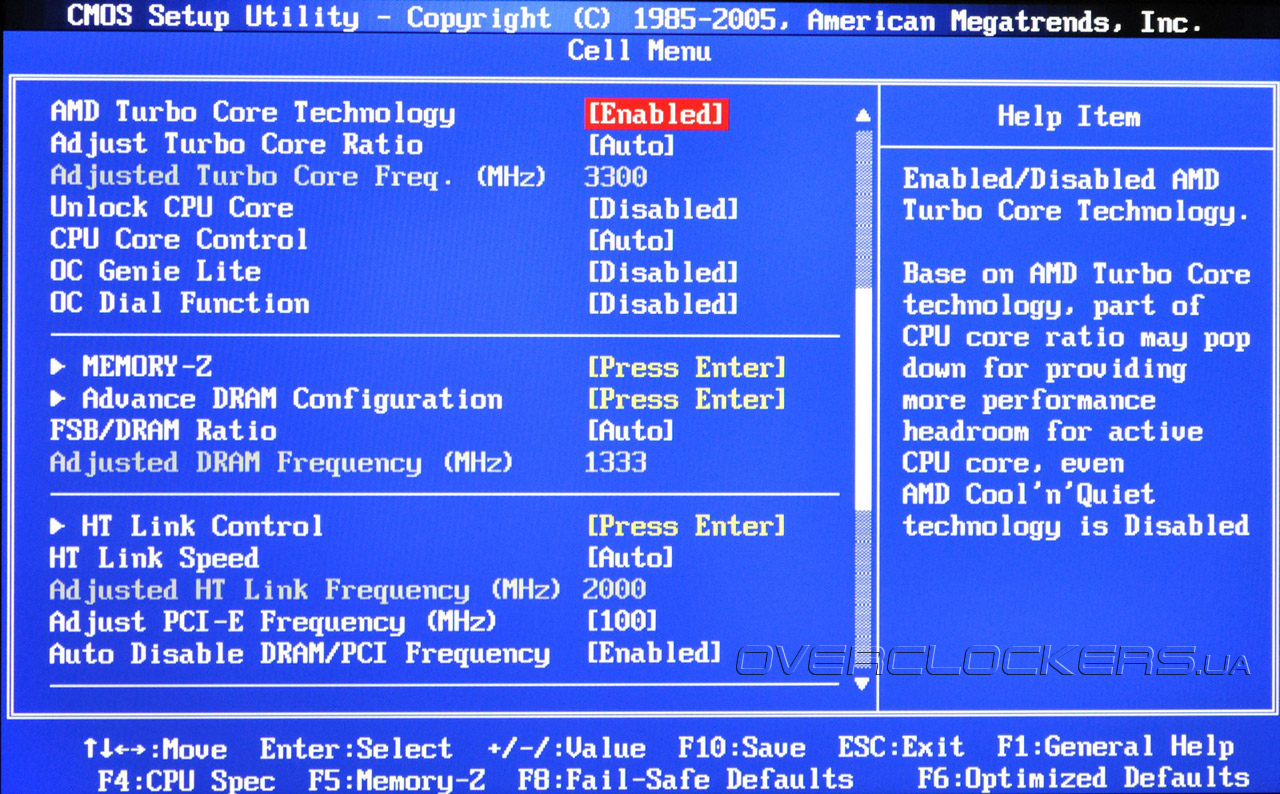

Вот и настало время перейти к самому, на наш взгляд, интересному разделу BIOS — Cell Menu. Именно в этом разделе собраны все основные опции, отвечающие за разгон и тонкую настройку компонентов системы.

BIOS MSI 890FXA-GD70

BIOS MSI 890FXA-GD70

BIOS MSI 890FXA-GD70

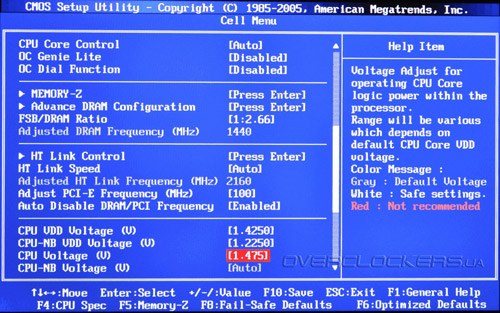

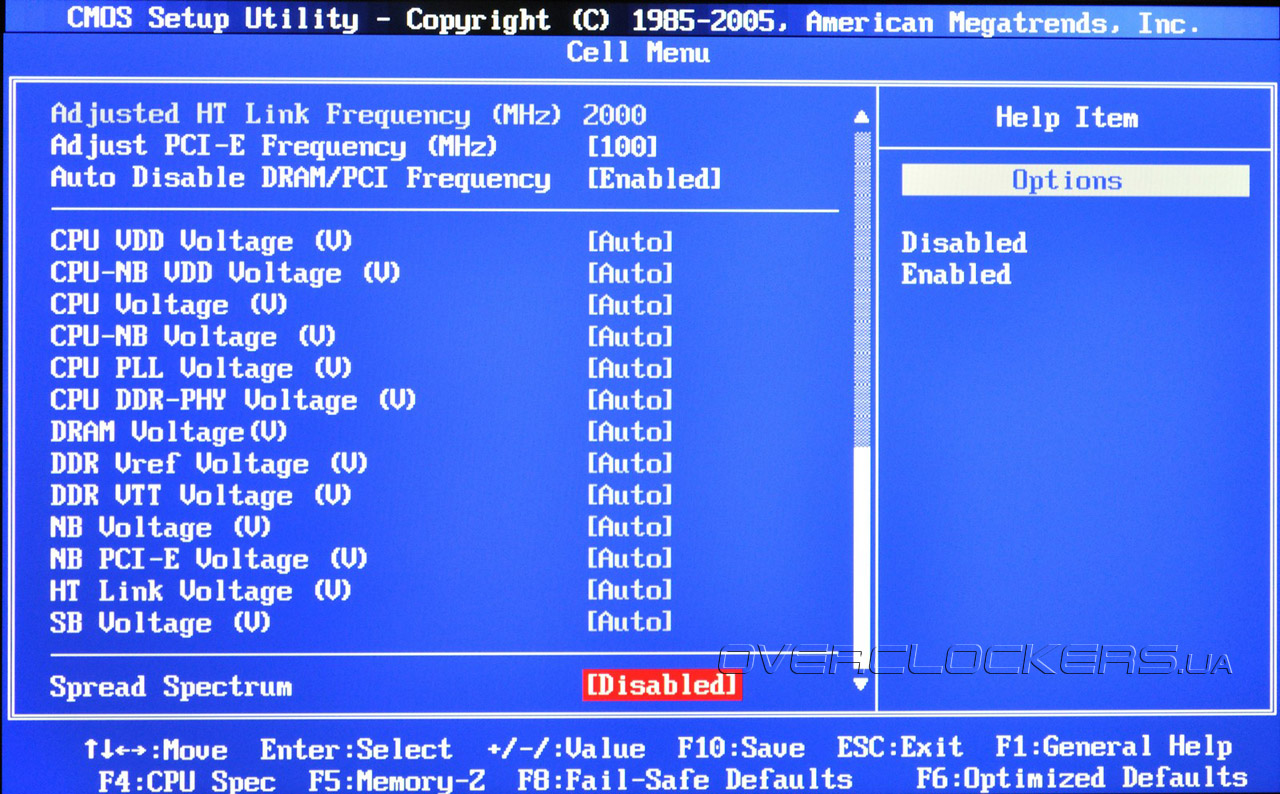

Меню очень грамотно сформировано и имеет дружественный интерфейс. Выбрав раздел Cell Menu, пользователь получает доступ к управлению параметрами CPU, памяти, частотами шин PCI-E и НТ, а также регулировке питающих напряжений. Немного настораживает отсутствие функции Load line calibration, хотя проблем со стабильностью электропитания в процессе тестирования выявлено не было. Скорее всего, современные контроллеры импульсных преобразователей способны удерживать заданное напряжение и без вмешательства со стороны пользователя. Немного непривычно выглядит алгоритм управления напряжением Vcore и Vnb, диапазоны регулировки которых зависят от текущих значений CPU VDD и NB VDD. Опасные уровни напряжений подсвечиваются красным, предупреждая неаккуратного пользователя о возможном выходе комплектующих из строя.

BIOS MSI 890FXA-GD70

Диапазоны и шаг регулировки питающих напряжений представлены в таблице:

Параметр Диапазон регулировки, В Шаг, В
CPU VDD Voltage 1,1–1,475 0,0125
CPU-NB VDD Voltage 1,1-1,475 0,0125
CPU Voltage Зависит от CPU VDD Зависит от CPU VDD
CPU-NB Voltage Зависит от CPU-NB VDD Зависит от CPU-NB VDD
CPU PLL 1,702–3,312 0,01
CPU DDR-PHY 0,7–1,83 0,01
DRAM Voltage 0,97–2,485 0,07
DDR Vref Voltage 0,49–1,166 0,025
DDR VTT Voltage 0,98–1,65 0,025
NB Voltage 0,884–1,393 0,005
NB PCI-E Voltage 1,136–3,974 Переменный шаг
HT Link Voltage 0,8–1,83 0,01
SB Voltage 0,95–1,58 0,03

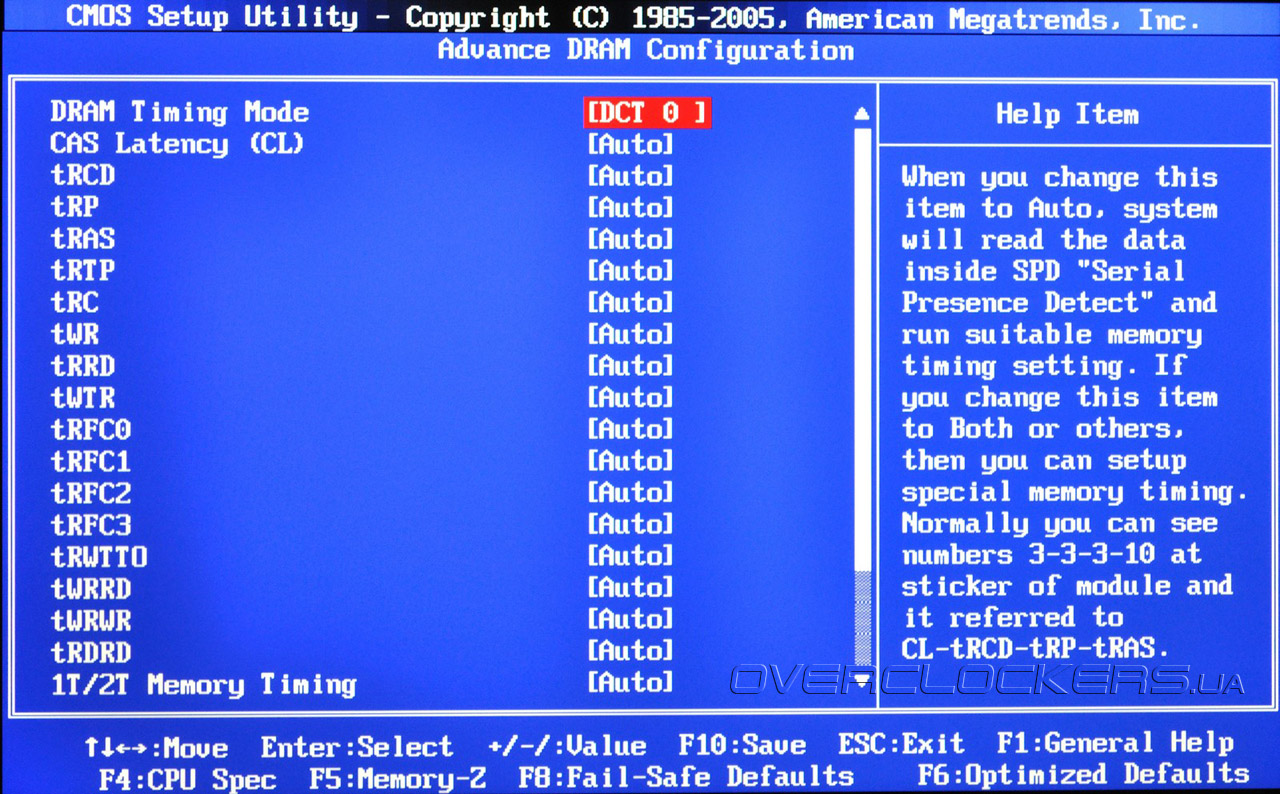

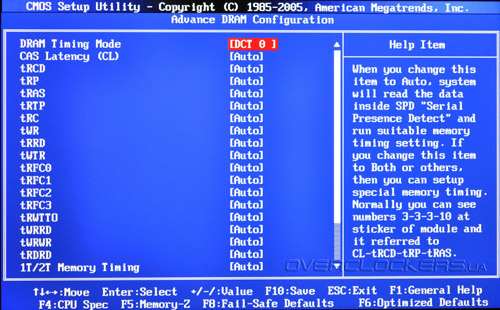

В Cell Menu находится функция разблокировки отключенных ядер процессоров AMD. Подменю MEMORY-Z выдает полную информацию, которая содержится в SPD модулей оперативной памяти, а в подразделе Advanced DRAM Configuration доступны регулировки всех основных таймингов оперативной памяти.

BIOS MSI 890FXA-GD70

В целом, разработчики очень ответственно подошли к наполнению и реализации раздела Cell Menu, предоставив тем самым пользователям мощнейший инструментарий для разгона системы.

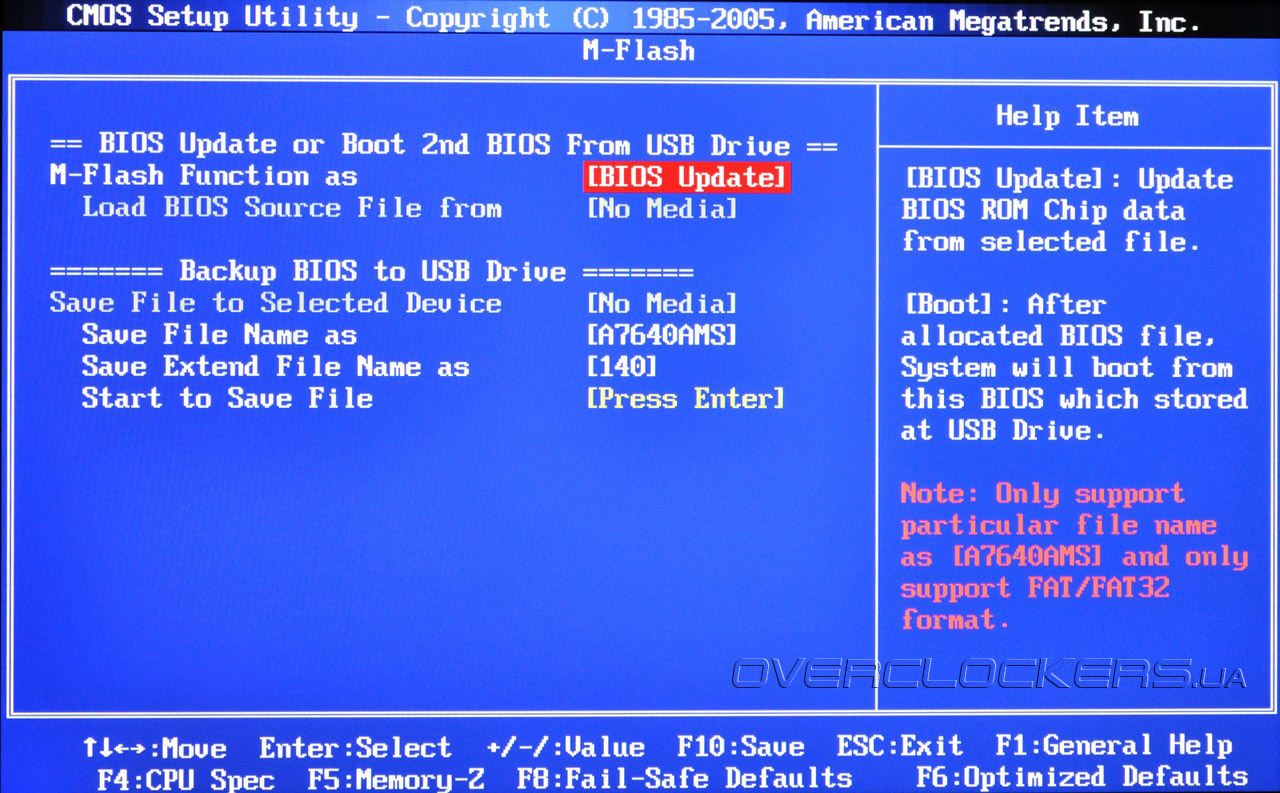

В микропрограмму BIOS большинства современных материнских плат встроены средства для резервирования и обновления прошивки. Это особенно актуально в свете полного отказа от использования FDD и повсеместного распространения накопителей USB-Flash. Так, системная плата 890FXA-GD70 не стала исключением и в ее BIOS встроена утилита для работы с прошивками M-Flash.

BIOS MSI 890FXA-GD70

С её помощью вы можете обновить прошивку системной платы или сохранить резервную копию на сменный носитель. Утилита имеет простой и понятный интерфейс, пользоваться ею очень удобно.

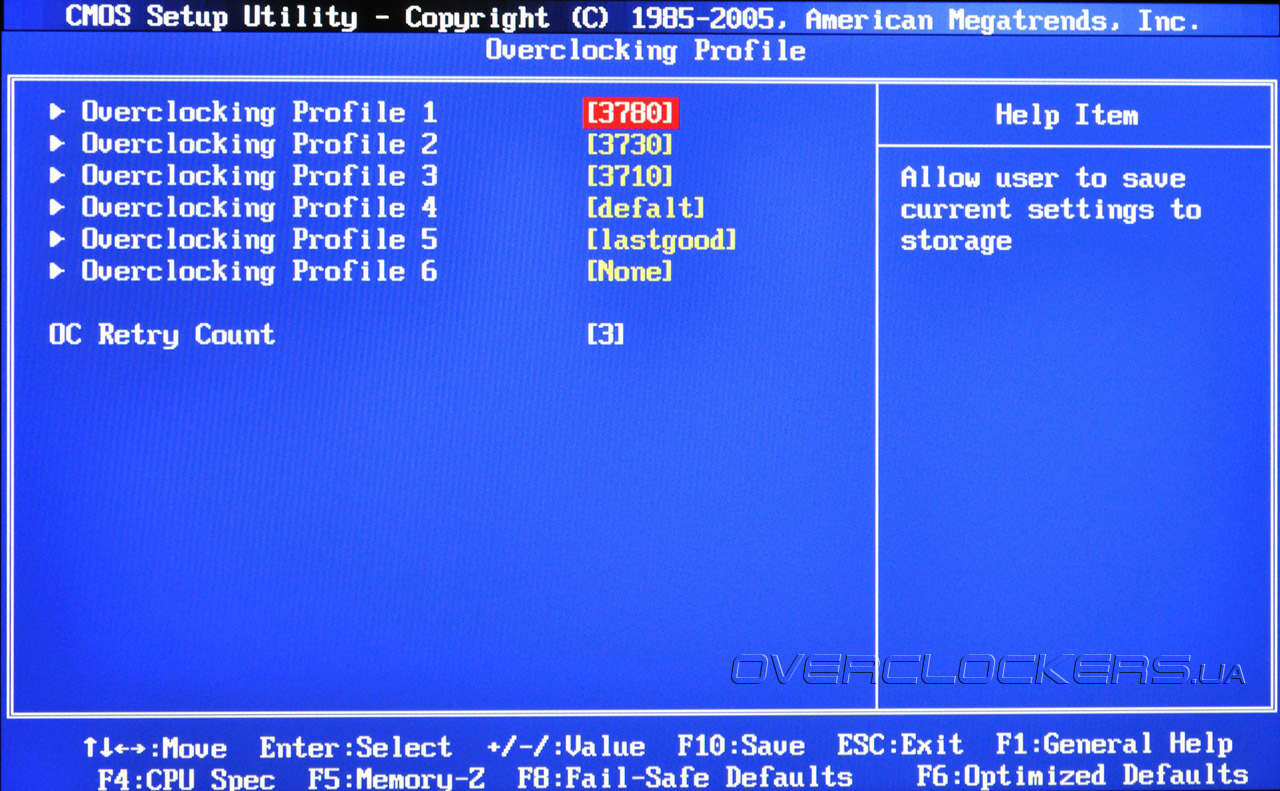

Часто в процессе подбора оптимальных настроек системы целесообразно сохранять промежуточные наборы параметров. MSI 890FXA-GD70 позволяет сохранить до шести профилей настроек BIOS разделе Overclocking Profile.

BIOS MSI 890FXA-GD70

Что характерно, в случае установки нерабочих параметров BIOS, плата загружается с безопасными настройками, при этом предлагая загрузить любой из Overclocking Profile, или же зайти в BIOS для коррекции настроек.


Комплектное ПО

Теперь, когда мы с вами рассмотрели богатые возможности по настройке BIOS, переходим к изучению комплектного ПО. Реалии сегодняшнего дня таковы, что без достойной поддержки со стороны программного обеспечения даже самые удачные продукты обречены на неудачу. Но программисты MSI постарались, и на диске, которым комплектуется материнская плата, присутствует отличный программный комплекс для управления и мониторинга системной платы — Control Center. Все опции данной утилиты сгруппированы по категориям: системная информация, разгон и мониторинг.

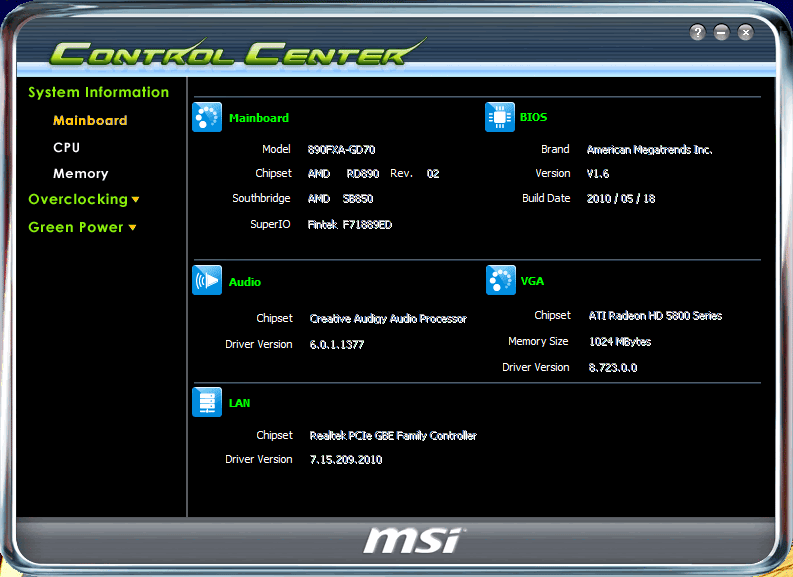

Информационной раздел выводит сведения о материнской плате, установленном процессоре и модулях ОЗУ. По информативности данный раздел не может соперничать с лучшими диагностическими приложениями, но позволяет получить общее представление об установленных в системе компонентах.

MSI Control Center

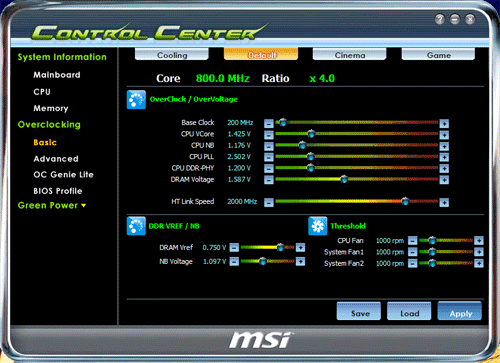

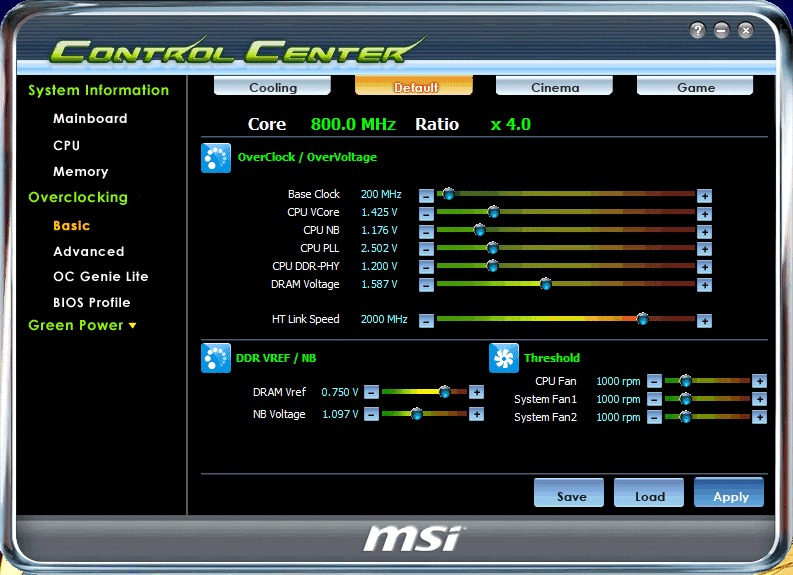

В разделе управления разгоном пользователь может менять основные частоты и напряжения прямо из среды MS Windows. Это очень удобно для поиска предельных параметров разгона, когда система не проходит по каким-то причинам первоначальный этап загрузки.

MSI Control Center

С помощью программы Control Center пользователь может менять базовою частоту, частоту шины НТ и все основные напряжения. Кроме того, доступна ручная регулировка скоростей вращения трех из пяти вентиляторов. Вкладка Advanced предлагает изменение таймингов ОЗУ прямо из среды операционной системы. Кроме того, в разделе Overclocking есть предустановленные профили, предназначенные для настройки системы «в одно касание» и ориентированные на применение компьютера в качестве медиацентра (профиль Cinema) или игровой станции (профиль Gaming). OC Genie lite работает в том случае, если активирована соответствующая функция в BIOS материнской платы. Увы, мы так и не смогли проверить ее работу. После активации этой опции в BIOS, плата отказывалась стартовать — оживить её удавалось только нажатием кнопки CLR_Cmos. Выбор опции BIOS Profile вызывал ошибку и приводил к краху программы Control Center. Возможно, в ее обновленных версиях эта досадная ошибка будет исправлена.

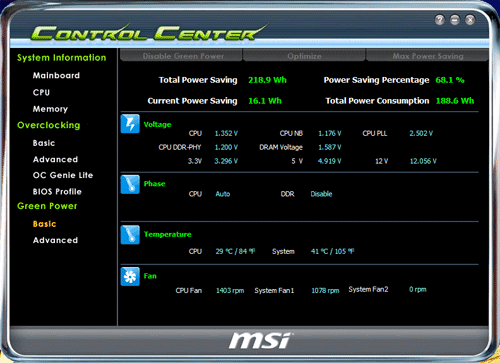

Диагностические утилиты сторонних разработчиков имеют лишь частичную поддержку чипа мониторинга Fintek F71889ED, поэтому раздел Green Power, в котором реализован мониторинг температур и напряжений, представляет повышенный интерес.

MSI Control Center

Во вкладке Basic сосредоточены все основные показания напряжений, температур и скоростей вращения трех вентиляторов, а также индикация работы технологии APS. Вкладка Advanced позволяет управлять параметрами энергосбережения, включать или отключать Active Phase Switching и контролировать энергопотребление процессора. Подменю LED дублирует светодиодную индикацию режимов работы APS. В целом, благодаря функциональности и информативности интерфейса, Control Center оставил самые благоприятные впечатления, но программистам MSI еще есть над чем работать в плане устранения мелких недостатков. От изучения инструментов и средств форсирования и оптимизации настроек системы пора переходить к самому главному — исследованию разгонного потенциала.
