Почти идеал или обзор системной платы MSI 890FXA-GD70

С момента анонса набора системной логики AMD 890FX прошло уже больше трех месяцев. За это время все крупные вендоры успели выпустить системные платы на его основе, а некоторые и не по одной. Самое приятное, что «материнки» наконец-то добрались до нашей розницы и появились в свободной продаже. Теперь перед потенциальным покупателем стоит проблема выбора оптимальной, с точки зрения соотношения «цена/качество», материнской платы на чипсете 890FX. Мы надеемся, что наши рекомендации помогут в этом. В одном из предыдущих материалов мы познакомили вас с системной платой Gigabyte GA-890FXA-UD7, которая, хоть и не лишена определенных недостатков, предлагает отличную производительность и богатые возможности расширения. Сегодня мы рассмотрим флагмана модельного ряда системных плат для Socket AM3 компании MSI — 890FXA-GD70.


Дизайн упаковки, комплект поставки

Системная плата поставляется в картонной коробке средних размеров, цветовая гамма характерна для продуктов MSI последних лет.

MSI 890FXA-GD70

Компания MSI взвешенно подходит к разработке упаковки для своих продуктов. На коробках этого вендора вы не увидите прозрачных окошек, голограмм, и прочих бесполезных мелочей. В первую очередь, упаковка должна выполнять защитные функции и идентифицировать производителя, а уж потом рассказывать о фирменных инновациях и рекламных акциях. Такой подход не может не радовать, так как за все излишества и украшения платит покупатель.

Сама же системная плата 890FXA-GD70 изобилует новейшими технологиям и является вершиной инженерной мысли R&D компании. Плата совместима с новейшими шестиядерными процессорами Phenom II X6 и поддерживает стандарт SATA 6 Гб/с. Имеется поддержка USB 3.0 и Unlock CPU Core. Обе технологии реализованы при помощи дополнительных контроллеров, так как SB850 не поддерживает ни первое, ни второе. А ведь именно последняя технология позволяет пользоваться скрытыми талантами процессоров AMD и является одним из основных конкурентных преимуществ платформы Socket AM3. Но этими «фишками» покупателя уже не удивишь, так как аналогичный набор предлагают и другие производители. Зато технологии OC Genie, OC Dial, APS, DrMOS и Winki 2.0 являются уникальными и отличают топовые продукты MSI от конкурентов. Но, обо всем по порядку.

Технология OC Genie предлагает пользователю автоматический разгон «в одно касание». За её функционирование отвечает одноименный чип OC Genie. После активации соответствующей опции в BIOS и нажатия кнопки на РСВ, активируется система автоматического разгона, которая подбирает оптимальные параметры работы процессора и ОЗУ. Судя по заявлениям производителя, прирост может составить до 36%. Технология OC Dial позволяет изменять базовую частоту в режиме реального времени. APS (Active phase switching) обеспечивает управление количеством активных фаз VRM процессора и ОЗУ в зависимости от нагрузки. Это должно давать дополнительную экономию электроэнергии и снижать тепловыделение компонентов. Сам же преобразователь питания процессора построен с использованием интегральных сборок DrMOS (Driver+MOSFET), что должно самым положительным образом сказаться на стабильности питания процессора.

Кроме того, системная плата 890FXA-GD70 поддерживает облегченную операционную систему Winki 2.0, которая основана на ядре Linux. С её помощью пользователь может просматривать интернет страницы и фотографии, пользоваться сервисами IM и общаться по Skype. Не густо, зато загрузка занимает считаные секунды и не требует использования основной операционной системы. Вот только пользователям нашего региона эта функция не доступна, а жаль...

С остальными особенностями системной платы мы познакомим вас по ходу обзора, а сейчас переходим к комплекту поставки, в который входит:
  • заглушка на заднюю панель I/O shield;
  • четыре кабеля Serial ATA;
  • один шлейф АТА-133;
  • два переходника питания для SATA- устройств;
  • мостик CrossFire;
  • планка для подключения двух портов USB;
  • набор переходников M-connector;
  • DVD с драйверами и программным обеспечением;
  • руководство пользователя;
  • руководство по MSI Control Center;
  • брошюра с рекомендациями по разгону.
MSI 890FXA-GD70

Следует заметить, что второй мостик CrossFire и планка с портами IEEE1394 приятно дополнили бы и без того неплохой комплект поставки.


Спецификация

Спецификация и основные характеристики системной платы MSI 890FXA-GD70 представлены в таблице:

Модель MSI 890FXA-GD70
Чипсет AMD 890FX + SB850
Процессоры Socket AM3 Phenom II, Athlon II
Шина HT HyperTransport 3.0, 5200 MT/s
Память 4 DIMM DDR3 SDRAM 1066/1333/1866 (O.C.), 16GB max
Количество подключаемых вентиляторов 5x (1x 4pin, 4x 3pin)
Слоты PCI-E 2x PCI Express 2.0 x16@x16
2x PCI Express 2.0 x16@x8
1x PCI Express 2.0 x16@x4
1x PCI Express 2.0 x1
Слоты PCI 1x
Встроенное видеядро
Видеоразъемы
Порты USB 14x (6 разъемов на задней панели) 2.0
2х 3.0 на задней панели (NEC D720200F1)
ATA-133 1x (JMicron JMB363)
Serial ATA 6x SATA-3 (AMD SB850)
1x SATA-2 (JMicron JMB363)
RAID 0, 1, 0+1, 5, JBOD (AMD SB850)
eSATA 1x USB/Combo
Встроенный звук Восьмиканальный HDA-кодек Realtek ALC889
Встроенная сеть 2x Gigabit Ethernet Realtek RTL8111DL
FireWire 2x (VIA VT6315N)
LPT
COM
BIOS AMI
Форм-фактор ATX
Размеры 305 x 244 мм
Дополнительные возможности POST-индикатор, кнопки Power, Reset и Clear CMOS, OC Dial, OC Genie, APS, Winki 2.0


Взяв плату в руки

Системная плата 890FXA-GD70 выполнена в традиционной для MSI цветовой гамме, где благородный черный цвет текстолита сочетается с темно-синими и черными разъемами.

MSI 890FXA-GD70

Плата производит впечатление очень добротного изделия. Монтаж компонентов плотный, посадочные места под не распаянные элементы отсутствуют. Во всех цепях применяются только качественные японские полимерные конденсаторы. Для подключения вентиляторов имеется целых 5 разъемов, но только один из них поддерживает управление скоростью вращения с помощью ШИМ.

Плата несет на себе пять слотов расширения PCI-E 2.0 x16, четыре из них могут одновременно работать на скорости х8, обеспечивая максимальную пропускную способность для построения систем CrossFireX. В случае установки двух видеокарт следует воспользоваться первым и четвертым по счету слотами PCI-E, при этом достигается максимальная пропускная способность. Кроме того, такое расположение не создаст проблем владельцам видеокарт с массивными СО. К третьему по счету слоту PCI-E подведено только 4 линии, поэтому его можно использовать для установки дополнительного RAID-контроллера или платы ускорения физики. К услугам владельцев старых плат расширения имеется один слот PCI. А вот поддержки COM, LPT и FDD системная плата лишена. Что же, не велика утрата, зато плата поддерживает высокоскоростную шину USB 3.0. Для этого имеется дополнительный чип NEC D720200F1.

MSI 890FXA-GD70 поддерживает подключение до шести устройств SATA3.0 благодаря использованию южного моста SB850. Возможности дисковой подсистемы позволяют строить RAID-массивы уровней 0, 1, 0+1, 5, JBOD. Благодаря горизонтальной ориентации SATA-портов длинные видеокарты не должны помешать подключению накопителей. Если по какой-то причине вам мало шести чипсетных SATA-портов, на плате распаяна микросхема JMicron JMB363, которая обеспечивает поддержку двух дополнительных каналов SATA 2.0, один из которых выведен на заднюю панель и может использоваться для подключения eSATA-накопителей. Кроме того, JMicron JMB363 отвечает за работу двух каналов АТА-133.

Звуковая подсистема построена на основе проверенного решения компании Realtek — ALC889. Этот кодек позволяет получить качественный звук 7.1 и поддерживает обработку звука 24bit/192kHz. Владельцы видеокамер и скоростных накопителей, поддерживающих стандарт FireWire, обрадуются наличию интерфейса IEEE1394, реализованного на базе чипа VIA TV6315N.Сетевая подсистема реализована на отлично и представлена сразу двумя гигабитными контроллерами Realtek RTL8111DL.

Как и подобает продукту такого класса, имеется индикатор POST-кодов. Такой индикатор есть у многих конкурентов, но только в MSI догадались выводить на него текущую температуру процессора! Кнопки Power/Reset мы уже встречали и ранее, но на 890FXA-GD70 они выполнены в виде сенсоров, а вот непонятный аналоговый регулятор и кнопку OC Gear можно увидеть только на старших системных платах MSI.

MSI 890FXA-GD70

Это не что иное, как органы управления OC Dial, которые позволяют менять частоту тактового генератора, даже если загружена операционная система. При этом технология не требует программной поддержки или драйверов. Кроме OC Gear внимательный читатель может заметить еще одну кнопку — Green Power. С её помощью включается и отключается технология APS. Количество активных фаз отображается с помощью светодиодных индикаторов, но сторонники светомаскировки могут отключить иллюминацию в BIOS.

Перед тем, как перейти к системе охлаждения 890FXA-GD70 остановимся подробно на преобразователе напряжения процессора, тем более что решение, примененное MSI, заслуживает пристального внимания. Плата оснащена восьмиконтактным разъемом дополнительного питания, что дает предпосылки к серьезному разгону.

MSI 890FXA-GD70

Но взгляните на VRM. На первый взгляд, перед нами обычный преобразователь, собранный по схеме «4+1», который поддерживает любые современные процессоры AMD с тепловыделением до 140 Вт включительно. На питание вычислительных ядер отводится 4 фазы, а контроллер ОЗУ и кеш-память третьего уровня питаются от выделенной фазы. Но даже здесь инженеры из MSI пошли «своим путем» и применили в схеме преобразователя полупроводниковые сборки DrMOS. Сама технология не нова и была предложена небезызвестной компанией Intel еще в ноябре далекого 2004 года. Её суть состоит в объединении полевых транзисторов (MOSFET) и управляющей микросхемы (Driver) в одном корпусе. В преобразователе 890FXA-GD70 применено пять таких сборок R2J20604 производства компании Renesas, каждая из которых рассчитана на максимальный ток 40 А и может работать в широком диапазоне температур от -40 °С до +150 °С. По информации MSI такой преобразователь имеет улучшенные характеристики в сравнении с традиционными, собранными на дискретных элементах, и обеспечивает повышенную стабильность при меньшем уровне нагрева. Это нам еще предстоит проверить, но вот только не ясно, почему конкуренты до сих пор не накинулись на DrMOS и не стали использовать эти чудо-компоненты в своих изделиях?! Кроме DrMOS в преобразователе питания применены так называемые Hi-CAP (Highly-Conductive Polymerized Capacitor — полимерный конденсатор с высокой проводимостью), которые характеризуются повышенной долговечностью и устойчивой работой в условиях повышенных температур. Все эти меры призваны улучшить стабильность при разгоне.

Системная плата MSI 890FXA-GD70 оснащена системой охлаждения, которая построена по принципу «разумная достаточность». Южный мост охлаждается небольшим теплосъемником, тепло от которого переносится теплотрубкой к массивному радиатору, которым накрыт северный мост и VRM. Вся система крепится на подпружиненных болтах, так что надежность крепления не вызывает нареканий. Зато нарекания вызывают декоративные пластинки на обоих радиаторах, которые могут ухудшить охлаждение. Во время тестирования система охлаждения справилась со своей задачей даже без дополнительного обдува.

Задняя панель 890FXA-GD70 имеет следующую конфигурацию:

MSI 890FXA-GD70

Не часто увидишь соседство новейших интерфейсов, таких как USB 3.0, и полного набора портов PS/2. Также на задней панели разместились оптический и коаксиальный выходы S/PDIF, шесть аналоговых звуковых разъемов. Имеется четыре порта USB 2.0, один из которых совмещен с единственным разъемом eSATA. И, наконец, вы можете найти кнопку сброса настроек BIOS. Кнопка не имеет фиксатора или предохранителя, поэтому необходимо соблюдать осторожность во время подключения периферии. Некоторое недоумение вызывает отсутствие выходов IEEE 1394, а ведь плата имеет поддержку этого интерфейса. Более того, в комплекте даже нет планки с соответствующими разъемами. Радует хотя бы то, что большинство современных корпусов оснащаются разъемом FireWare на передней панели. От рассмотрения дизайна и возможностей расширения плавно переходим к изучению BIOS.

BIOS Setup

BIOS системной платы MSI 890FXA-GD70 основан на коде AMI (American Megatrends, Inc). Для входа в CMOS Setup необходимо нажать клавишу Del до начала загрузки операционной системы. Главное меню выглядит привычно, внизу экрана отображается текущая частота CPU, объем установленной ОЗУ и версия прошивки:

BIOS MSI 890FXA-GD70

Раздел Standard CMOS Features позволяет настроить дату/время, просмотреть информацию о системе, а также настроить некоторые параметры накопителей.

BIOS MSI 890FXA-GD70

Следующий раздел Advanced BIOS Features отвечает за параметры загрузки. В нем можно настроить порядок выбора загрузочных устройств, инициализации видеоадаптера и т.д.

BIOS MSI 890FXA-GD70

Название пункта меню Integrated Peripherals говорит само за себя. В нем сосредоточено управление встроенными и дополнительными контроллерами.

BIOS MSI 890FXA-GD70

Эти все пункты достаточно стандартны, а вот раздел системного мониторинга H/W Monitor позволяет раскрыть инженерную мысль программистов MSI.

BIOS MSI 890FXA-GD70

BIOS системной платы позволяет отслеживать значения основных напряжений, тахометрические данные трех из пяти вентиляторов, а также температуры процессора и материнской платы. Скорость вращения процессорного кулера может автоматически регулироваться в зависимости от температуры CPU. Для двух системных вентиляторов можно задать скорость вращения вручную. Но самое интересное, что с помощью подраздела Dr.MOS Temperature можно контролировать текущую температуру каждой отдельной фазы преобразователя напряжения процессора!

BIOS MSI 890FXA-GD70

Следующий раздел Green Power отвечает за контроль энергосберегающей технологией APS.

BIOS MSI 890FXA-GD70

Доступно управление контролем количества активных фаз питания для процессора и ОЗУ. Здесь можно отключить светодиодную индикацию режимов работы APS. Кроме управления APS в этом разделе можно контролировать ток по линии +12 В, а также ток преобразователя питания процессора и текущее энергопотребление. Хотя, глядя на значения напряжений, V12V и Vcore к корректности измерений есть серьезные претензии.

Вот и настало время перейти к самому, на наш взгляд, интересному разделу BIOS — Cell Menu. Именно в этом разделе собраны все основные опции, отвечающие за разгон и тонкую настройку компонентов системы.

BIOS MSI 890FXA-GD70

BIOS MSI 890FXA-GD70

BIOS MSI 890FXA-GD70

Меню очень грамотно сформировано и имеет дружественный интерфейс. Выбрав раздел Cell Menu, пользователь получает доступ к управлению параметрами CPU, памяти, частотами шин PCI-E и НТ, а также регулировке питающих напряжений. Немного настораживает отсутствие функции Load line calibration, хотя проблем со стабильностью электропитания в процессе тестирования выявлено не было. Скорее всего, современные контроллеры импульсных преобразователей способны удерживать заданное напряжение и без вмешательства со стороны пользователя. Немного непривычно выглядит алгоритм управления напряжением Vcore и Vnb, диапазоны регулировки которых зависят от текущих значений CPU VDD и NB VDD. Опасные уровни напряжений подсвечиваются красным, предупреждая неаккуратного пользователя о возможном выходе комплектующих из строя.

BIOS MSI 890FXA-GD70

Диапазоны и шаг регулировки питающих напряжений представлены в таблице:

Параметр Диапазон регулировки, В Шаг, В
CPU VDD Voltage 1,1–1,475 0,0125
CPU-NB VDD Voltage 1,1-1,475 0,0125
CPU Voltage Зависит от CPU VDD Зависит от CPU VDD
CPU-NB Voltage Зависит от CPU-NB VDD Зависит от CPU-NB VDD
CPU PLL 1,702–3,312 0,01
CPU DDR-PHY 0,7–1,83 0,01
DRAM Voltage 0,97–2,485 0,07
DDR Vref Voltage 0,49–1,166 0,025
DDR VTT Voltage 0,98–1,65 0,025
NB Voltage 0,884–1,393 0,005
NB PCI-E Voltage 1,136–3,974 Переменный шаг
HT Link Voltage 0,8–1,83 0,01
SB Voltage 0,95–1,58 0,03

В Cell Menu находится функция разблокировки отключенных ядер процессоров AMD. Подменю MEMORY-Z выдает полную информацию, которая содержится в SPD модулей оперативной памяти, а в подразделе Advanced DRAM Configuration доступны регулировки всех основных таймингов оперативной памяти.

BIOS MSI 890FXA-GD70

В целом, разработчики очень ответственно подошли к наполнению и реализации раздела Cell Menu, предоставив тем самым пользователям мощнейший инструментарий для разгона системы.

В микропрограмму BIOS большинства современных материнских плат встроены средства для резервирования и обновления прошивки. Это особенно актуально в свете полного отказа от использования FDD и повсеместного распространения накопителей USB-Flash. Так, системная плата 890FXA-GD70 не стала исключением и в ее BIOS встроена утилита для работы с прошивками M-Flash.

BIOS MSI 890FXA-GD70

С её помощью вы можете обновить прошивку системной платы или сохранить резервную копию на сменный носитель. Утилита имеет простой и понятный интерфейс, пользоваться ею очень удобно.

Часто в процессе подбора оптимальных настроек системы целесообразно сохранять промежуточные наборы параметров. MSI 890FXA-GD70 позволяет сохранить до шести профилей настроек BIOS разделе Overclocking Profile.

BIOS MSI 890FXA-GD70

Что характерно, в случае установки нерабочих параметров BIOS, плата загружается с безопасными настройками, при этом предлагая загрузить любой из Overclocking Profile, или же зайти в BIOS для коррекции настроек.


Комплектное ПО

Теперь, когда мы с вами рассмотрели богатые возможности по настройке BIOS, переходим к изучению комплектного ПО. Реалии сегодняшнего дня таковы, что без достойной поддержки со стороны программного обеспечения даже самые удачные продукты обречены на неудачу. Но программисты MSI постарались, и на диске, которым комплектуется материнская плата, присутствует отличный программный комплекс для управления и мониторинга системной платы — Control Center. Все опции данной утилиты сгруппированы по категориям: системная информация, разгон и мониторинг.

Информационной раздел выводит сведения о материнской плате, установленном процессоре и модулях ОЗУ. По информативности данный раздел не может соперничать с лучшими диагностическими приложениями, но позволяет получить общее представление об установленных в системе компонентах.

MSI Control Center

В разделе управления разгоном пользователь может менять основные частоты и напряжения прямо из среды MS Windows. Это очень удобно для поиска предельных параметров разгона, когда система не проходит по каким-то причинам первоначальный этап загрузки.

MSI Control Center

С помощью программы Control Center пользователь может менять базовою частоту, частоту шины НТ и все основные напряжения. Кроме того, доступна ручная регулировка скоростей вращения трех из пяти вентиляторов. Вкладка Advanced предлагает изменение таймингов ОЗУ прямо из среды операционной системы. Кроме того, в разделе Overclocking есть предустановленные профили, предназначенные для настройки системы «в одно касание» и ориентированные на применение компьютера в качестве медиацентра (профиль Cinema) или игровой станции (профиль Gaming). OC Genie lite работает в том случае, если активирована соответствующая функция в BIOS материнской платы. Увы, мы так и не смогли проверить ее работу. После активации этой опции в BIOS, плата отказывалась стартовать — оживить её удавалось только нажатием кнопки CLR_Cmos. Выбор опции BIOS Profile вызывал ошибку и приводил к краху программы Control Center. Возможно, в ее обновленных версиях эта досадная ошибка будет исправлена.

Диагностические утилиты сторонних разработчиков имеют лишь частичную поддержку чипа мониторинга Fintek F71889ED, поэтому раздел Green Power, в котором реализован мониторинг температур и напряжений, представляет повышенный интерес.

MSI Control Center

Во вкладке Basic сосредоточены все основные показания напряжений, температур и скоростей вращения трех вентиляторов, а также индикация работы технологии APS. Вкладка Advanced позволяет управлять параметрами энергосбережения, включать или отключать Active Phase Switching и контролировать энергопотребление процессора. Подменю LED дублирует светодиодную индикацию режимов работы APS. В целом, благодаря функциональности и информативности интерфейса, Control Center оставил самые благоприятные впечатления, но программистам MSI еще есть над чем работать в плане устранения мелких недостатков. От изучения инструментов и средств форсирования и оптимизации настроек системы пора переходить к самому главному — исследованию разгонного потенциала.

Разгон

В плане разгона плата повела себя довольно странно и некоторые особенности так и остались для нас загадкой. С одной стороны, MSI 890FXA-GD70 без малейших проблем «осилила» 270 МГц по базовой частоте. Это максимальное значение для нашего процессора Phenom II X6 1055T. Но с другой стороны, при попытке установки напряжения Vcore равным 1,46 В и выше срабатывала защита БП, после чего система отключалась. Возможно, секрет кроется в ограничении возможностей блока питания FSP600-GLN80, который не может отдать более 18 А по линии +12 В. Но это вовсе не означает, что нам не удалось разогнать процессор до максимальных 3710 МГц. Более того, процессор проходил тест LinX и на 3780 МГц, но в этом случае возникали непредвиденные ошибки в тестах 3DMark Vantage, которые приводили к BSOD. Во время экспериментов по разгону технологии Turbo Core и Cool&Quite отключались. Чтобы побороть срабатывание защиты под нагрузкой мы установили значение Vcore в «Auto», после чего получили абсолютно стабильную систему. Итоговый разгон:

Разгон MSI 890FXA-GD70

Следует заметить, что точно такой же разгон показала и системная плата Gigabyte GA-890FXA-UD7, с которой мы сегодня и сравним производительность конкурсантки от MSI


Конфигурация тестового стенда и ПО

Наше сегодняшнее исследование производительности проводилось на открытом тестовом стенде следующей конфигурации:
  • процессор: AMD Phenom II X6 1055T (2,8 ГГц, 6 ядер);
  • память: Take-Ms PC-10660, 2x2 ГБ;
  • кулер: Xigmatek HDT1284S (1400 об/мин);
  • видеокарта: Powercolor AMD Radeon HD 5850 1GB (850/4500 МГц);
  • звук: Creative Audigy 4;
  • жесткий диск: WD10FALS (1 ТБ, 7200 об/мин, 32 МБ);
  • блок питания: FSP600-GLN80 (600 Вт).

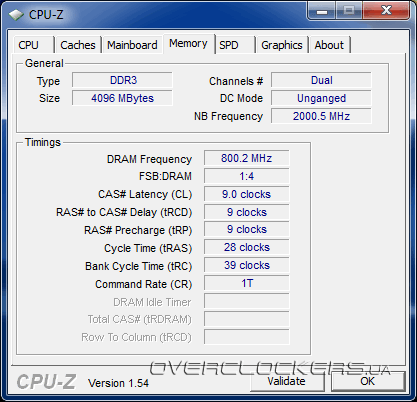

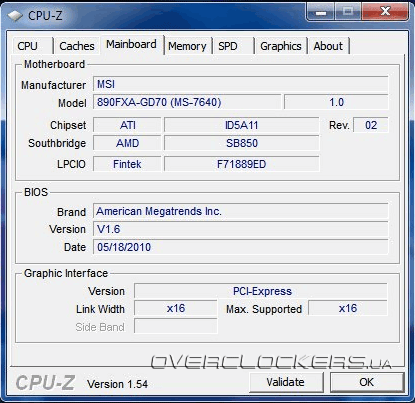

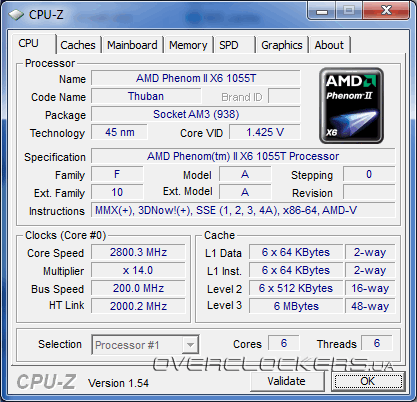

Тестирование проводилось с включенной технологией AMD Turbo Core, оперативная память работала на частоте 1600 МГц с таймингами 9-9-9-28-1Т.

MSI 890FXA-GD70

MSI 890FXA-GD70

MSI 890FXA-GD70

В качестве соперников для MSI 890FXA-GD70 будут выступать две системные платы производства Gigabyte — GA-MA790FXT-UD5H и GA-890FXA-UD7. Оба продукта слегка, на 1 МГц, завышают базовую частоту. В то же время плата MSI устанавливает базовую частоту с прецизионной точностью.

Тестовый стенд работал под управлением ОС Microsoft Windows 7 Enterprise x64 (90-дневная пробная версия) c последними доступными обновлениям на май 2010 года. Файл подкачки и UAC отключались, больше никаких дополнительных настроек ОС не проводилось. Также был установлен пакет драйверов AMD Catalyst 10.4. Тестирование проводилось в следующих приложениях:
  • Everest 5.50.2136 (Cache & Memory benchmark);
  • wPrime Benchmark 2.03;
  • Fritz Chess Benchmark;
  • WinRAR 3.93 x64 (встроенный тест);
  • Cinebench R11.5 (64bit);
  • x264 HD Benchmark v3.0;
  • 3DMark Vantage 1.0.1;
  • FarCry 2;
  • S.T.A.L.K.E.R Call of Pripyat benchmark.

Результаты тестирования

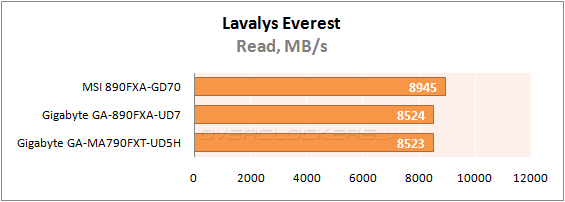

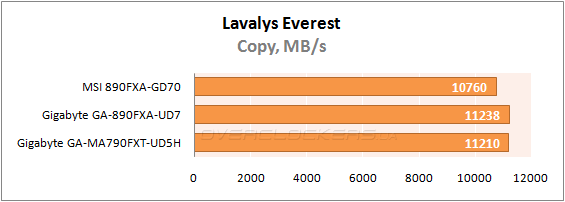

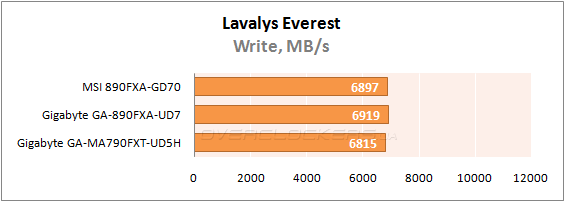

Начнем, как всегда, с информационно-диагностического приложения Lavalys Everest 5.50, в котором есть удобный встроенный тест пропускной способности оперативной памяти.

Результаты тестирования MSI 890FXA-GD70

Результаты тестирования MSI 890FXA-GD70

Результаты тестирования MSI 890FXA-GD70

Результаты тестирования MSI 890FXA-GD70

Плата MSI демонстрирует небольшое преимущество в тестах чтения, но немного отстает при копировании. Это можно объяснить различием в тонких настройках параметров подсистемы оперативной памяти. Посмотрим, будет ли различие в скорости работы в реальных приложениях.

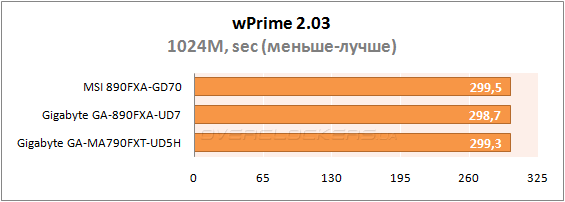

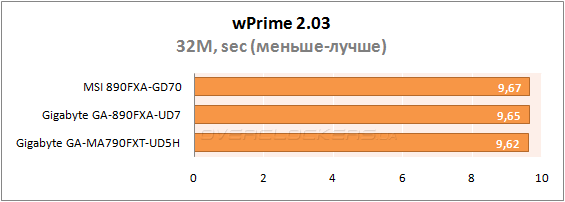

Переходим к тестированию в синтетическом пакете wPrime. Результаты этого теста сильно зависят от частоты процессора, в меньшей степени от пропускной способности ОЗУ.

Результаты тестирования MSI 890FXA-GD70

Результаты тестирования MSI 890FXA-GD70

Все три участника демонстрируют схожие, в пределах погрешности, результаты.

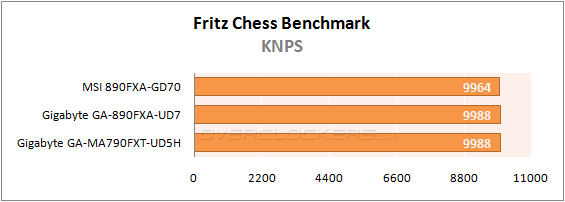

Тест Fritz Chess Benchmark позволяет оценить скорость просчета шахматных комбинаций. Посмотрим, как покажут себя конкурсанты при симуляции шахматных расчетов.

Результаты тестирования MSI 890FXA-GD70

MSI немного отстает от обоих плат Gigabyte. Правда, отставание настолько невелико, что его смело можно списать на погрешность измерения.

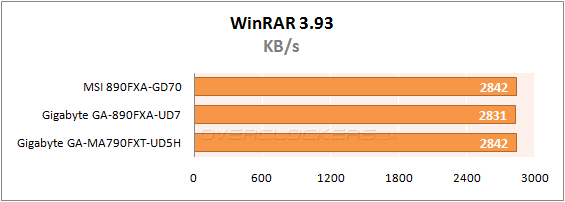

От синтетических приложений переходим к прикладным программам. Архиваторы очень чутко реагируют на производительность подсистемы ОЗУ и любые изменения её настроек сразу отражаются на результатах. Для исследования производительности в архиваторах был выбран встроенный тест WinRAR 3.93.

Результаты тестирования MSI 890FXA-GD70

Все три участника демонстрируют одинаковые результаты, так что комментарии излишни.

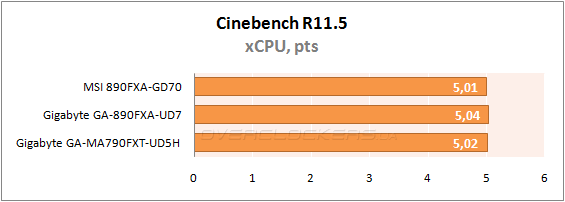

Рендеринг 3D-изображений не относится к типичным повседневным задачам. Однако, узкому кругу профессионалов производительность в подобного рода приложениях важна, а потому мы включили в перечень тестов Cinebench R11.5.

Результаты тестирования MSI 890FXA-GD70

Плата MSI немного уступила конкурентам от Gigabyte. Но не стоит забывать, что они обладают небольшим преимуществом по частоте.

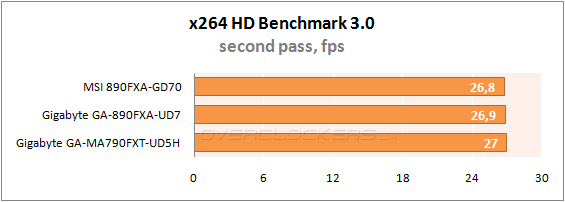

А вот кодирование видео высокой четкости становится с каждым днем все более и более актуальным, что говорить, если даже дешевые «цифромыльницы» обрели возможность снимать видео 720р. Оценить скорость нам поможет x264 HD Benchmark 3.0.

Результаты тестирования MSI 890FXA-GD70

Результаты тестирования MSI 890FXA-GD70

На этот раз все три участника демонстрируют практически идентичную производительность при обработке видеоконтента.

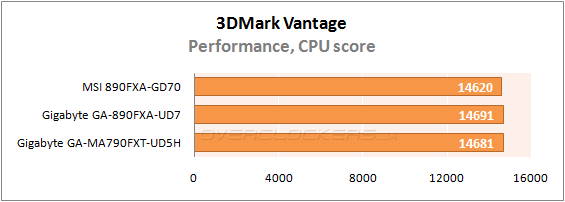

Перед тем, как перейти к тестированию в играх, мы познакомим вас с производительностью наших сегодняшних конкурсантов в полусинтетическом пакете Futuremark 3DMark Vantage. Для минимизации влияния графической подсистемы тестирование проводилось в режиме Performance.

Результаты тестирования MSI 890FXA-GD70

Результаты тестирования MSI 890FXA-GD70

Обе платы Gigabyte оказались впереди, как в тестах CPU, так и по общему баллу. Разница невелика, но для покорения мировых рекордов вам придется потратить время на тонкую настройку многочисленных параметров BIOS платы MSI 890FXA-GD70.

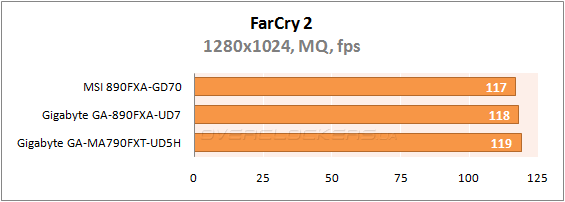

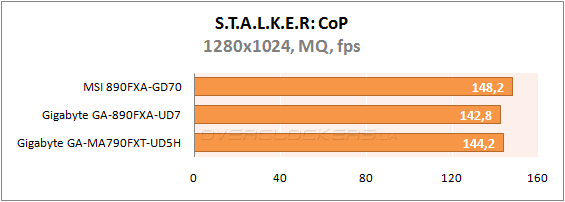

Завершает наше сегодняшнее исследование производительности тестирование в играх Far Cry 2 и S.T.A.L.K.E.R.: Call of Pripyat. Тестирование проводилось в разрешении 1280х1024 при средних настройках качества без активации анизотропной фильтрации и полноэкранного сглаживания.

Результаты тестирования MSI 890FXA-GD70

Результаты тестирования MSI 890FXA-GD70

В Far Cry 2 плата MSI снова продемонстрировала минимальное отставание, а в знаменитом отечественном шутере неожиданно вырвалась вперед. В любом случае, разница очень мала, а с ростом детализации производительность будет упираться в мощность видеоподсистемы.


Выводы

Нет никаких сомнений, что MSI выпустили по-настоящему конкурентоспособный продукт. Высокое качество исполнения, обилие фирменных технологий, богатые настройки BIOS — все это про 890FXA-GD70. Плата показала достойный уровень быстродействия, а возможности разгона позволили выжать «все соки» из нашего процессора Phenom II X6. Но в то же время досадные мелочи не позволяют присвоить «материнке» от MSI звание «лучшая системная плата всех времен и народов». Есть претензии и к BIOS, и к стабильности комплектного ПО, да и отсутствие FireWire не добавляет повода для радости. По сему, попробуем определить сильные и слабые стороны MSI 890FXA-GD70.

Преимущества:
  • добротный дизайн;
  • поддержка USB 3.0 и SATA 6 Гб/с
  • мощный BIOS;
  • качественная СО;
  • возможность построения CrossFireX;
  • фирменные технологии OC Dial, APS, Winki 2.0 и т.д.
Недостатки:
  • недоработки прошивки, связанные с OC Genie;
  • нестабильность ПО Control Center;
  • отсутствие портов FireWire.
Как видите, недостатки не столь значительные, и многие пользователи их попросту не заметят. При разумной розничной цене системная плата MSI 890FXA-GD70 будет пользоваться спросом и найдет своего покупателя!
