Прошедшая сквозь огонь. Обзор и тестирование системной платы MSI Z77 MPOWER

Среди игроков рынка компьютерной техники тайваньская компания Micro-Star International по праву занимает одно из лидирующих мест. В ассортименте этого вендора, история которого насчитывает более 25 лет, можно встретить не только материнские платы, видеокарты, ноутбуки и нетбуки, но также сервера, сетевое оборудование и разнообразную потребительскую электронику. Половина продукции выпускается под собственным брендом MSI, а оставшаяся часть отгружается ОЕМ-заказчикам. Компания располагает собственным производством и мощным подразделением R&D, сотрудники которого широко внедряют инновационные решения в своих новых продуктах. В результате системные платы и графические ускорители MSI неоднократно завоевывали награды нашей тестовой лаборатории благодаря хорошему разгонному потенциалу, а также отличному соотношению цены и качества.

Особое место в модельном ряду вендора занимают «материнки», относящиеся к серии Big Bang. Такие модели создаются с учетом последних инженерных достижений в области проектирования системных плат, благодаря чему покупатели получают продукты высочайшего качества, наделенные максимальными возможностями расширения и отличным разгонным потенциалом. Например, героиня одного их предыдущих обзоров — MSI Big Bang-Marshal запомнилась наличием восьми разъемов PCI-E x16, технологией Lucid HYDRA, позволяющей объединять в одной системе видеокарты AMD и NVIDIA, а также мощнейшим 24-канальным преобразователя напряжения. Конечно, такая избыточная по всем параметрам функциональность нужна далеко не каждому. Поэтому, при проектировании очередной новинки из серии Big Bang — Z77 MPOWER — инженеры MSI основной упор сделали не на количественных характеристиках, а на возможностях разгона системной платы, её надежности и значительному запасу прочности.

MSI Z77 MPower

Новинка предназначена для работы с процессорами Intel в исполнении LGA1155, а её дизайн разработан с учетом длительной работы в условиях максимального разгона. Со всеми особенностями конструкции участницы сегодняшнего тестирования мы обязательно познакомим вас в процессе обзора, а пока, предлагаем изучить спецификации MSI Z77 MPOWER.

Модель MSI Z77 MPOWER
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2600*/2800*/3000* (*— OC), максимум 32 ГБ
Слоты PCI-E 3 PCI Express 3.0 x16 (х16, х8+х8, x8+x4+x4)
4 PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро Intel HD Graphics
Видеоразъемы DisplayPort, HDMI
Количество подключаемых вентиляторов 5 x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 4 x 3.0 (2 разъема на задней панели, Intel Z77)
4 х 3.0 (Renesas uDP72020)
8 x 2.0 (2 разъема на задней панели)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 3 Гбит/с (Intel Z77)
eSATA
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук Realtek ALC898 (7.1, HDA)
S/PDIF оптический
Встроенная сеть Realtek 8111E (Gigabit Ethernet)
Qualcomm Atheros AR3011 (Bluetooth 2.1/3.0 EDR)
Qualcomm Atheros AR9271 (802.11b/g/n)
FireWire
COM + (на плате)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности APS, кнопки включения, перезагрузки, Clear CMOS, кнопка GO2BIOS, Multi BIOS Switch, OC Genie II, OC Certified, контрольные точки V-Check Points


Комплект поставки

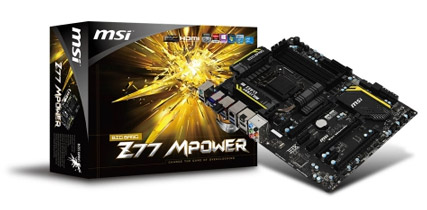

На фоне рядовых продуктов MSI упаковка Z77 MPOWER выделяется необычным оформлением, на лицевую сторону коробки нанесена затейливая абстракция. Возможно, именно так выглядела вселенная в первые мгновения своего существования после так называемого Большого Взрыва. Кроме абстракции и названия модели на фронтальной части упаковки можно обнаружить логотип OC Certified, а также узнать о поддержке системной платой технологии Virtu MVP, конфигураций AMD CrossFireX и NVIDIA SLI, а также полной совместимостью с Microsoft Windows 8.

MSI Z77 MPower

На обратной стороне коробки можно найти краткую спецификацию модели, перечень фирменных особенностей системной платы, а также расширенное описание уникальной особенности OC Certified, о которой следует сказать несколько слов.

MSI Z77 MPower

Для проверки качества и подтверждения высокой надежности MSI Z77 MPOWER каждая системная плата проходит 24-часовое испытание в программе Prime95 при использовании жидкостной системы охлаждения без организации дополнительного обдува околосокетного пространства. Во время стресс-теста центральный процессор разгоняется до 4600 МГц при повышении напряжения, что создает повышенную нагрузку на узел преобразователя напряжения. В продажу поступают только те экземпляры, которые «проходят сквозь огонь» и выдерживают полный цикл испытаний.

Достижение высоких показателей надежности Z77 MPOWER обеспечивается особой конструкцией радиаторов VRM, спроектированных для работы в условиях недостаточной вентиляции, а также использованием электронных компонентов Military Class III, соответствующие американскому военному стандарту MIL-STD 810. Этот стандарт регламентирует уровень защиты оборудования от различных внешних факторов, таких как действие повышенной и пониженной температур, пониженного давления, повышенной влажности, вибрации и ударной нагрузки. В доказательство того, что элементная база Military Class III полностью отвечает суровым требованиям военного стандарта, в комплекте поставки MSI Z77 MPOWER имеется копия сертификата соответствия.

MSI Z77 MPower

Очевидно, сам факт обладания таким документом способен снизить вероятность отказа оборудования в несколько раз. В остальном, набор аксессуаров новинки мало чем отличается от обычных материнских плат, он состоит из:
  • заглушки на заднюю панель I/O Shield;
  • мостика SLI;
  • набора коннекторов M-connectors;
  • комплекта удлинителей V-Chek для подключения щупов мультиметра;
  • внешней антенны Wi-Fi;
  • DVD-диска с драйверами и дополнительным ПО;
  • руководства пользователя;
  • инструкции по работе с фирменным программным обеспечением;
  • брошюры по быстрой сборке системы.
MSI Z77 MPower

Неплохой комплект поставки, но от продукта, относящегося к серии Big Bang, мы ждали большего. Например, заглушки для вывода портов USB 3.0 на переднюю панель системного блока, или планки с разъемами eSATA. Похоже, «материнка» Z77 MPOWER должна привлекать покупателей отнюдь не набором дополнительных принадлежностей, а чем-то другим. Чем именно — мы с вами узнаем во время знакомства с дизайном системной платы.


Дизайн

Новинка выполнена в стандартных для формата АТХ размерах 305х244 мм, что позволило расположить все основные узлы в удобных местах. Этот факт понравится любителям самостоятельной сборки, а фанаты моддинга оценят эффектный внешний вид MSI Z77 MPOWER.

MSI Z77 MPower

Системная плата предназначена для эксплуатации процессоров Intel в исполнении LGA1155, в её основе лежит чипсет Intel Z77 Express, наделяющий продукт максимальной функциональностью и поддержкой разгона путем повышения коэффициента умножения. «Материнка» располагает четырьмя слотами DIMM, которые позволяют установить модули ОЗУ суммарным объемом 32 ГБ. Обладатели Ivy Bridge смогут эксплуатировать оперативную память DDR3 на частотах до 3000 МГц включительно.

Для повышения надежности и обеспечения дополнительной защиты от сбоя, материнская плата оснащена двумя микросхемами с управляющим микрокодом. Рядом ними находится микропереключатель MULTI BIOS SWITCH, позволяющий выбирать необходимый чип EPROM. Обращаем ваше внимание очень полезную функцию GO2BIOS, которая предназначена для быстрого доступа к меню настроек материнской платы. Для её активации необходимо нажать одноименную кнопку и после включения питания Z77 MPOWER автоматически выполнит вход в UEFI Setup.

MSI Z77 MPower

При эксплуатации новинки в условиях открытого стенда пригодятся аппаратные кнопки включения и перегрузки, а также многофункциональная клавиша OC Genie. Последняя не только активирует фирменную технологию автоматического разгона, но также позволяет загружать набор настроек, предварительно заданный пользователем в прошивке.

MSI Z77 MPower

Как и подобает модели, предназначенной для требовательных пользователей и любителей разгона, MSI Z77 MPOWER оснащается светодиодным индикатором кодов POST, на который после загрузки выводится текущая температура центрального процессора, и набором контрольных точек для измерения напряжений питания V-Check Points. Обращаем ваше внимание на шестиконтакный разъем, который используется для электропитания видеокарт. В данном случае он обеспечивает стабильное напряжение на портах PCI-E 3.0 x16 в случае организации конфигураций из нескольких мощных графических ускорителей.

MSI Z77 MPower

Силовая подсистема материнской платы сконструирована в расчете на солидный запас прочности. Напряжение к узлу VRM подается посредством восьмиконтактного разъема EPS12V. В 16-канальном преобразователе питания центрального процессора в качестве силовых элементов применяются интегральные сборки DrMOS второго поколения. При этом 12 фаз питают вычислительные ядра, а четыре оставшиеся — встроенный графический ускоритель. Процессорным VRM управляет цифровой ШИМ-контроллер uP1618A, который поддерживает изменение частоты переключения силовых элементов, имеет встроенный механизм противодействия падению напряжения, а также защиту от перегрева и превышения тока. Возможности контроллера позволяют реализовать функцию Active Phase Switching (APS), отключающую неиспользуемые фазы преобразователя напряжения в моменты простоя вычислительных ядер, а линейка из 12 ярких синих светодиодов отображает текущий режим работы APS.

MSI Z77 MPower

Для отвода тепла от силовых элементов VRM на материнской плате MSI Z77 MPOWER используется оригинальная конструкция, состоящая из трех радиаторов, соединенных тепловой трубкой. Несмотря на кажущуюся громоздкость, система охлаждения ничуть не мешает при установке даже таких супер-кулеров, как Thermalright Silver Arrow.

MSI Z77 MPower

В качестве термоинтерфейса выступают полоски из пластичного материала с высокой теплопроводностью, а для обеспечения надежного контакта DrMOS II с подошвой системы охлаждения используются крепления на подпружиненных винтах.

MSI Z77 MPower

Микросхему системной логики от перегрева защищает массивный плоский радиатор, эффективности которого достаточно как в штатном режиме работы, так и после разгона.

MSI Z77 MPower

Несмотря на то, что система охлаждения Z77 MPOWER оптимизирована для эксплуатации без дополнительного обдува радиаторов, стоит все-таки позаботиться об организации вентиляции внутри системного блока. Для этих целей материнская плата оснащена пятью разъемами для подключения вентиляторов, причем, все они поддерживают управление скоростями вращения при помощи ШИМ.

Для организации графической подсистемы Z77 MPOWER предлагает три слота PCI Express 3.0 x16, режим работы которых зависит от количества установленных видеокарт. Поддержка третьей ревизии шины PCI-E доступна лишь владельцам 22-нм процессоров Intel, впрочем, прирост пропускной способности интерфейса практически не влияет на быстродействие. Единственный графический ускоритель следует устанавливать в первый по счету слот PCI Express 3.0 x16, а при использовании пары видеокарт два верхних разъема автоматически переключаются в режим PCI Express 3.0 x16@x8, что дает возможность создания конфигураций AMD CrossFireX и NVIDIA SLI. Наконец, счастливые обладатели Ivy Bridge смогут задействовать третий по счету слот PCI Express 3.0 x16@x4, при этом 16 доступных линий PCI-E распределятся по схеме «х8+х4+х4».

MSI Z77 MPower

Для расширения функциональности материнской платы служат четыре порта PCI-E 2.0 x1, подключенные к системной логике. Увы, героиня сегодняшнего обзора лишена поддержки устройств с интерфейсом PCI. Подсистема хранения данных MSI Z77 MPOWER представлена четырьмя чипсетными портами SATA 3 Гбит/с и двумя SATA 6 Гбит/с. Возможности системной логики позволяют объединять дисковые накопители в массивы RAID уровней 0, 1, 5 и 10. Владельцы SSD смогут задействовать фирменную технологию интеллектуального кэширования данных Intel Smart Response и функцию ускоренной загрузки операционной системы Intel Rapid Start. Для подключения устройств с интерфейсом USB 2.0 служат восемь портов, два из которых выведены на заднюю панель, и восемь разъемов USB 3.0. Так как системная логика обеспечивает работу только четырех устройств с поддержкой третьей ревизии универсальной последовательной шины, то за функционирование оставшихся четырех интерфейсов, расположенных на задней панели, отвечает пара чипов Renesas uDP72020. Звуковая подсистема реализована на базе высококачественного HD-аудиокодека Realtek ALC898, который поддерживает подключение акустических систем формата 7.1 и вывод звукового потока на цифровые ресиверы при помощи оптического интерфейса S/PDIF Out. Для работы в локальной сети Gigabit Ethernet имеется контроллер Realtek 8111E. Отличительной особенностью Z77 MPOWER является поддержка беспроводной передачи данных. В основе адаптера, отвечающего за работу в сетях Wi-Fi 802.11b/g/n, лежит чипсет Qualcomm Atheros AR9271. Устройство оснащено встроенной антенной, а для улучшения уровня сигнала можно использовать комплектную внешнюю антенну. Для подключения устройств Bluetooth 2.1/3.0 EDR используется контроллер, базирующийся на SoC Qualcomm Atheros AR3011.

В итоге, на задней панели участницы сегодняшнего тестирования расположены:
  • комбинированный порт PS/2;
  • два порта USB 2.0;
  • кнопка Clear CMOS;
  • шесть разъемов USB 3.0;
  • адаптеры Bluetooth и Wi-Fi;
  • гигабитный порт RJ-45;
  • оптический S/PDIF Out;
  • видеовыходы DisplayPort и HDMI;
  • шесть аналоговых аудиоразъемов.
MSI Z77 MPower

Несмотря на отсутствие интерфейсов eSATA и FireWire конфигурацию задней панели MSI Z77 MPOWER можно считать удачной. Всего два цифровых видеовыхода несколько ограничивают возможности по выводу изображения от встроенного в процессоры графического ядра, но это справедливо лишь для 22-нм Ivy Bridge, которые позволяют подключать до трех мониторов одновременно. При этом пользователи могут активировать технологию LucidLogix Virtu MVP, позволяющую задействовать ресурсы встроенной и дискретной видеокарт в зависимости от используемого приложения.

Дизайн MSI Z77 MPOWER вызывал у нас самые положительные эмоции, что абсолютно логично, учитывая продуманную до мелочей конструкцию материнской платы. Нет ни малейших сомнений, что узел VRM и его система охлаждения, спроектированные с большим запасом прочности, способны обеспечить достойный уровень разгона, а функциональность новинки удовлетворит большинство запросов даже самых требовательных пользователей. Также отметим наличие у модели множества дополнительных функций, таких как кнопка GO2BIOS, наличие контрольных точек для измерения напряжения V-Check или индикатора кодов POST. Впрочем, даже для самого лучшего аппаратного обеспечения нужна соответствующая программная поддержка, поэтому, мы незамедлительно переходим к изучению прошивки Z77 MPOWER и её комплектного ПО.

UEFI Setup

Как и подавляющее большинство продуктов для платформы Intel LGA1155, системная плата Z77 MPOWER в качестве прошивки использует UEFI. В целом, прошивки материнских плат MSI нам хорошо знакомы по предыдущим обзорам, например, Z77A-GD80. Тем не менее, мы напомним главные возможности UEFI новинки.

В верхней части фирменного интерфейса ClickBIOS II отображается версия прошивки, текущие дата и время, а также информация об установленных процессоре и модулях ОЗУ. Не заходя в меню настройки, пользователи могут задавать порядок инициализации загрузочных устройств и выбрать между пониженным энергопотреблением (ECO Mode), автоматическим разгоном (OC Genie II mode) или режимом ручной настройки (Standard mode), который дает полный контроль над всем параметрами прошивки.

Раздел SETTINGS отвечает за конфигурацию базовых настроек материнской платы, здесь сосредоточено управление функциями центрального процессора и системной логики.

UEFI Setup MSI Z77 MPower

Например, меню System Status позволяет задать дату, время, а также выводит системную информация и данные о подключенных дисковых накопителях.

UEFI Setup MSI Z77 MPower

Вкладка Advanced отвечает за активацию фирменных технологий Intel Rapid Start и Smart Connect, настройки электропитания, конфигурацию многочисленных дополнительных контроллеров, дисковой подсистемы и устройств USB. Кроме того, здесь находится функция аппаратного мониторинга.

UEFI Setup MSI Z77 MPower

В подменю Integrated Peripherals можно установить параметры подключения к локальной сети, режим работы дисковой и звуковой подсистем, а в подразделе Integrated Graphics Device Configuration, как следует из названия — задать настройки встроенного графического ядра.

UEFI Setup MSI Z77 MPower

UEFI Setup MSI Z77 MPower

Управление вентиляторами и вывод показаний системного мониторинга находятся во вкладке Hardware Monitor, где пользователь может контролировать две температуры и скорости вращения пяти «карлсонов». Для крыльчатки процессорного охладителя регулировку оборотов можно «привязать» к температуре CPU, а для остальных четырех — задать режим работы вручную. Увы, по возможностям мониторинга и управления вентиляторами прошивка Z77 MPOWER несколько проигрывает основным конкурентам.

UEFI Setup MSI Z77 MPower

Основная часть настроек разгона и параметров быстродействия сосредоточена в разделе OC. Кроме подстройки базовой частоты и множителя вычислительных ядер пользователи могут управлять режимом работы оперативной памяти и работой фирменных технологии Intel Turbo Boost и EIST, выполнять конфигурацию цифровой подсистемы электропитания, а также активировать функции улучшения производительности. Обращаем ваше внимание на опцию Enhanced Turbo, которая увеличивает коэффициент умножения центрального процессора до максимума, отведенного технологией Turbo Boos, повышая производительность системы в многопоточных приложениях.

UEFI Setup MSI Z77 MPower

Интересно реализована функция автоматического разгона. При установке параметра My OC Genie в значение Auto прошивка самостоятельно устанавливает параметры повышенного быстродействия. Также, у пользователя есть возможность самостоятельно задать настройки, которые будут загружены после активации режима OC Genie II Mode в UEFI Setup или нажатия одноименной кнопки. Во вкладке My OC Genie собраны все основные параметры разгона, за исключением управления таймингами ОЗУ и функцией Vdroop Control.

UEFI Setup MSI Z77 MPower

Прошивка системной платы располагает всеми необходимыми инструментами для тонкой настройки подсистемы оперативной памяти. Кроме установки частоты имеется поддержка профилей X.M.P., а также ручная установка всех основных и множества второстепенных таймингов.

UEFI Setup MSI Z77 MPower

Органы управления цифровым преобразователем напряжения центрального процессора находятся в подменю Hybrid Digital Power. Пользователь может управлять частотой переключения силовых элементов и пределом срабатывания защиты по току OCP Expander, а также регулировать параметр Vdroop Offset Control для вычислительных и графического ядер.

UEFI Setup MSI Z77 MPower

Что касается возможностей меню настройки по регулировке напряжений питания, то Z77 MPOWER позволяет управлять электропитанием на всех основных узлах системной платы.

UEFI Setup MSI Z77 MPower

Полный перечень параметров, их диапазоны и шаг изменения представлен в таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage 0,805—2,155 0,005
CPU I/O Voltage 1,07—1,55 0,02
DRAM Voltage 1,108—2,465 0,0075
GPU Voltage 1—1,52 0,005
System Agent Voltage 0,945—1,505 0,02
CPU PLL Voltage 1,4—2,43 0,01—0,05
DDR_VREF_CA_A 0,45—1,15 0,005
DDR_VREF_CA_B 0,45—1,15 0,005
DDR_VREF_DA_A 0,45—1,15 0,005
DDR_VREF_DA_B 0,45—1,15 0,005
PCH 1.05 0,775—1,7265 0,0055

Отметим высокий предел увеличения CPU Core Voltage, достаточный для оверклокерских экспериментов с применением жидкого азота. Однако особенности управления напряжением центрального процессора не позволяют сохранить полноценную работу технологий энергосбережения в режиме разгона.

В UEFI Setup новинки реализована функция сохранения пользовательских настроек прошивки, для этого в подменю Overclocking Profiles можно создавать до шести профилей параметров с возможностью записи файлов на сменные носители.

UEFI Setup MSI Z77 MPower

Еще один важный подпункт раздела OC — CPU Features, где сосредоточены тонкие настройки энергосбережения и технологии Intel Turbo Boost, а также таких специфических функций центрального процессора, как аппаратная виртуализация или защита от вирусов, использующих ошибку переполнения буфера.

UEFI Setup MSI Z77 MPower

Вкладка CPU Specification позволяет выяснить подробную спецификацию установленного центрального процессора и получить информацию, а MEMORY-Z — прочитать полную информацию о профилях SPD и X.M.P. модулей ОЗУ.

UEFI Setup MSI Z77 MPower

UEFI Setup MSI Z77 MPower

Традиционно для прошивок системных плат MSI управление параметрами энергосбережения, а также вывод показаний напряжений на основных узлах и шинах электропитания можно обнаружить в разделе ECO. Именно здесь находится управление функцией APS и светодиодной индикацией режима её работы.

UEFI Setup MSI Z77 MPower

В целом, к UEFI Setup системной платы Z77 MPOWER сложно предъявить какие либо претензии. Фирменный интерфейс ClickBIOS II логичен и приятен, его стабильность работы не вызывает никаких нареканий. Что касается возможностей повышения быстродействия, то все необходимые опции присутствуют, а практические результаты разгона зависят от навыков, технического оснащения и, конечно, везения. В то же время, раздел системного мониторинга и функций управления скоростями вращения вентиляторов не блещет разнообразием. Последней факт касается всех без исключения материнских плат MSI, что является прямым следствием унификации прошивок различных моделей. Будем надеяться, что фирменное ПО поможет компенсировать скромные возможности UEFI Setup в части функций системного мониторинга.


Комплектное ПО

Среди всех программ, поставляемых вместе с материнскими платами MSI, наибольший интерес для любителей разгона представляют утилиты ClickBIOS II и Control Center. Их возможности хорошо известны: ClickBIOS II позволяет настраивать параметры прошивки из среды MS Windows, в то время как Control Center обеспечивает управление параметрами быстродействия в режиме реального времени, а также контроль показаний системного мониторинга.

Одним из главных нововведений обновленной версии утилиты Control Center стало добавление информационной панели, в которой отображаются показания системного мониторинга. Во вкладке Overclocking выводится подробная информация об аппаратном обеспечении, а также задаются параметры разгона. Пользователь может управлять базовой частотой, напряжениями питания, задавать коэффициенты умножения центрального процессора и даже указывать тайминги оперативной памяти.

MSI Control Center

Кроме самостоятельной установки параметров программа Control Center позволяет активировать функцией автоматического разгона OC Genie.

MSI Control Center

Вкладка Green Power содержит широкие возможности по регулировке частоты вращения всех пяти вентиляторов. Для каждой из крыльчаток можно задать фиксированное количество оборотов в минуту, либо же самостоятельно настроить режим работы в зависимости от температуры центрального процессора. Отметим, что возможности программы в части управления вентиляторами кардинально улучшились по сравнению с предыдущими версиями, что отчасти компенсирует слабую функциональность раздела прошивки Hardware Monitoring. Здесь же находится настройка опции CPU Phase Mode, которая управляет работой функции APS.

MSI Control Center

Функции вкладки LED заключаются в дублировании индикации светодиодов, расположенных на системной плате, а также возможности их отключения. Новая функциональность программы Control Center— Records, позволяющая отслеживать динамику изменения показаний датчиков системного мониторинга. Но самой необычной функцией обновленного Control Center, бесспорно, является Mobile Control. С её помощью можно управлять основными функциями разгона и контролировать состояние компонентов системной платы посредством мобильного устройства Apple, на котором установлена специальная программа Command Center. По информации представителей компании MSI аналогичная утилита для устройств, работающих под управлением ОС Android, выйдет в ближайший месяц и будет доступна для загрузки из Google Play.

MSI Control Center

А еще в интерфейсе Control Center появилась ссылка для запуска программы ClickBIOS II, предназначенной для тонкой настройки UEFI Setup. Дизайн утилиты напоминает интерфейс прошивки, все функции сгруппированы в четырех вкладках, названия которых полностью совпадают с наименованиями разделов меню настройки. Вкладка SETTINGS отвечает за конфигурирование системной логики, дополнительных контроллеров, настройки дисковой и других подсистем, опций электропитания, а также отображение показаний системного мониторинга. Здесь же находятся параметры процесса загрузки.

MSI ClickBIOS II

Наполнение вкладки ОС аналогично содержимому одноименного раздела прошивки, здесь можно управлять всеми возможными параметрами разгона. В сравнении с UEFI Setup утилита ClickBIOS II, имеет существенное преимущество: для каждой опции в правой части экрана выводится краткое пояснение.

MSI ClickBIOS II

Основное назначение вкладки ECO — настройка процессорных технологий энергосбережения и активация фирменной функции MSI — APS (Active Phase Switching).

MSI ClickBIOS II

Напомним, что программа ClickBIOS II позволяет сохранять и восстанавливать профили пользовательских настроек, а единственным незначительным неудобством является необходимость перезапуска материнской платы для принятия внесенных изменений. Что касается Control Center, то на фоне всех её преимуществ и таких инновационных решений, как Mobile Control, утилита не позволяет управлять функцией Vdroop Offset Control и параметрами цифровой подсистемы электропитания. А в целом, комплектное ПО MSI Z77 MPOWER заслуживает самых высоких оценок и может быть рекомендовано как для экспериментов по разгону, так и для повседневного использования.

Разгонный потенциал

Так уж сложилось, что для оценки запаса прочности материнских плат для процессоров Intel в исполнении LGA1155 мы вынуждены использовать 32-нм Core i5-2500K, который отнюдь не блещет частотным потенциалом. Лабораторный процессор разгоняется до 4800 МГц при напряжении около 1,425 В, но все дальнейшие попытки улучшить результаты приводят к перегреву и потере стабильности. В итоге мы решили устранить предполагаемо «слабое звено», и место системы охлаждения Zalman CNPS10 Flex занял один из лучших супер-кулеров современности — Thermalright Silver Arrow, оснащенный высокопроизводительным 140-мм вентилятором.

Как это отразилось на уровне разгона — вы узнаете немного позже, а пока предлагаем оценить способности MSI Z77 MPOWER по увеличению базовой частоты. В итоге, новинка позволила поднять BCLK до 107 МГц, что является весьма неплохим показателем.

Разгон MSI Z77 MPower

Прошивка материнской платы не позволяет установить частоту модулей ОЗУ свыше 2133 МГц, но это не проблема MSI, просто возможности разгона оперативной памяти ограничены на уровне Intel Management Engine. Для нашего тестового комплекта G.Skill TridentX F3-2400C10D-8GTX была достигнута частота 2282 МГц при задержках 10-12-12-30-2Т и напряжении на модулях 1,65 В. Улучшить результат нам не удалось, так как плата не позволила поднять BCLK свыше 107 МГц.

Разгон MSI Z77 MPower

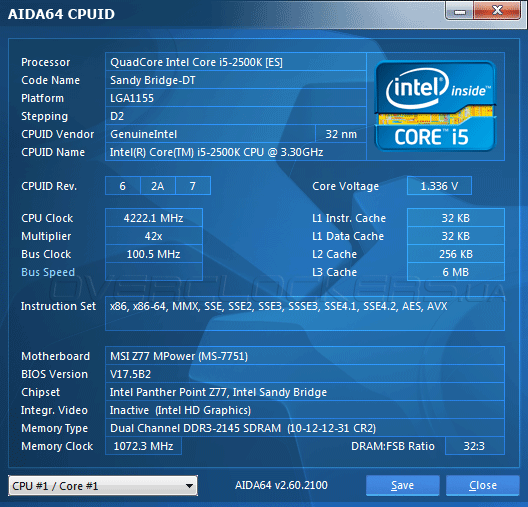

Как и следовало ожидать, в тестах разгона центрального процессора Z77 MPOWER проявила себя с самой лучшей стороны. Новый супер-кулер позволил забыть о перегреве и существенно расширил поле действий для экспериментов. В итоге, максимальной частотой стали 4850 МГц, на которых тестовый Core i5-2500K безошибочно проходил LinX в самом тяжелом из режимов — с активированной поддержкой инструкций AVX. Для достижения таких результатов BCLK была увеличена до 101 МГц, коэффициент умножения вычислительных ядер выставлялся в значение 48, а модули ОЗУ работали на частоте 1866 МГц с таймингами 9-11-11-28-1Т.

Разгон MSI Z77 MPower

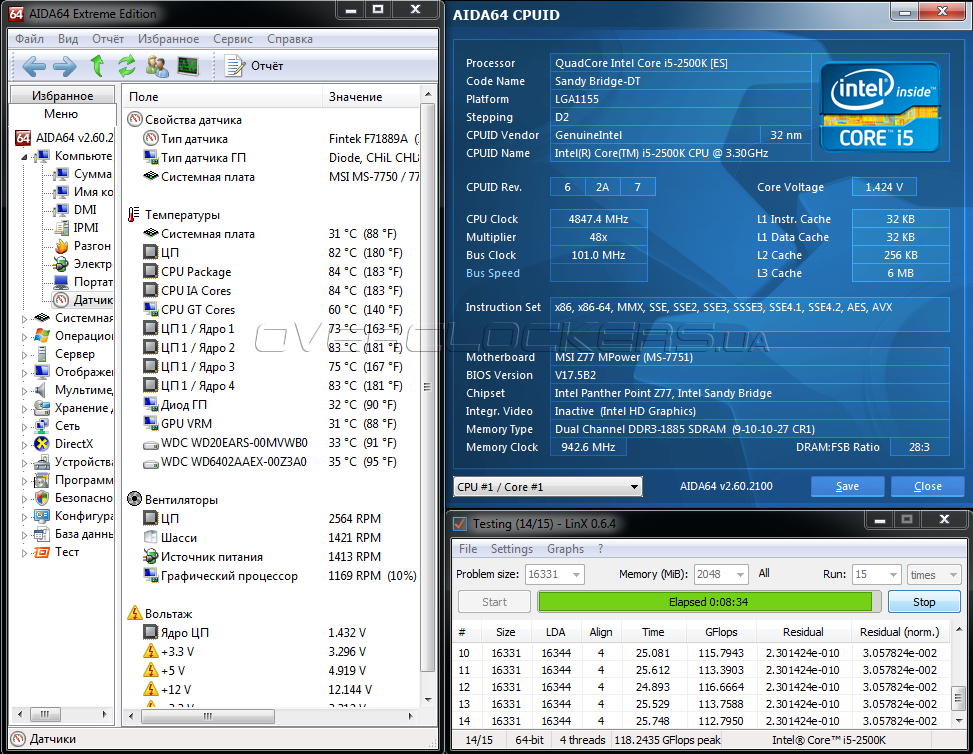

Для обеспечения стабильности напряжение CPU Core Voltage было увеличено до 1,45 В, функция APS отключалась, а для параметра CPU Core Vdroop Offset Control выбиралось значение «100%». Согласно данным мониторинга в программах AIDA64 и Control Center, в нагрузке напряжение на процессоре «проседало» до 1,424 В, что, впрочем, никак не отразилось на надежности работы. Отметим, что в момент постоя Z77 MPOWER снижает тактовую частоту вычислительных ядер, но не уменьшает напряжение питания.

Напоследок мы проверили возможности новинки по автоматическому повышению быстродействия. После активации функции OC Genie центральный процессор заработал на частоте 4222 МГц при напряжении 1,366 В, а для модулей ОЗУ прошивка выбрала профиль X.M.P 2133 МГц с задержками 10-12-12-31-2Т, что вместе с увеличением BCLK на 0,5 МГц дало итоговую частоту 2145 МГц.

Разгон MSI Z77 MPower

Результаты, полученные после активации OC Genie, можно охарактеризовать как средние, тем более что в режим автоматического разгона технологии энергосбережения полностью прекращают свою работу. Однако данный режим можно рекомендовать новичкам и геймерам, не желающим разбираться в тонкостях прошивки.


Тестовый стенд

Исследование разгонного потенциала, а также оценка продуктивности материнской платы MSI Z77 MPOWER проводилось в составе тестового стенда следующей конфигурации:
  • процессор: Intel Core i5-2500K (3,3 ГГц);
  • кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
  • память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
  • жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт).
Соперницами в тестах быстродействия для героини сегодняшнего обзора стали две системные платы, основанные на чипсете Intel Z77 Express — ASRock Z77 OC Formula и ASUS P8Z77-V. Для участниц тестирования были установлены такие версии управляющих микрокодов:
  • MSI Z77 MPOWER, UEFI Setup V17.5B2 от 18.10.2012;
  • ASRock Z77 OC Formula, UEFI Setup 1.40 от 14.09.2012.
  • ASUS P8Z77-V, UEFI Setup 1606 от 31.08.2012.
Аппаратное обеспечение работало под управлением операционной системы Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия), обновленной до SP1 через службу Windows Update. Функции UAC (User Access Control) и файл подкачки были отключены, никакие другие оптимизации операционной системы не выполнялись. Для видеокарты использовался драйвер Catalyst Software Suite 12.8 от 15.08.2012, а системной логики были использованы драйверы Intel Management Engine 8.0.10.1464 от 21.05.2012 и Intel INF Update Utility 9.3.0.1019 от 03.05.2012. Во время тестирования мы пристально следим за соблюдением равных условий для всех соперниц, поэтому, отключаем в прошивках все фирменные оптимизаторы быстродействия. Функция Intel Turbo Boost и процессорные технологии энергосбережения были активированы, а модули оперативной памяти работали с частотой 1600 МГц при задержках 9-9-9-24-1Т.

Методология измерения производительности ничуть не изменилась: мы повторяем каждый тест минимум три раза, после чего рассчитываем среднее арифметическое. Если результат какой-либо итерации существенно отличается от среднего — тесты продолжаются до получения необходимого количества нормальных значений.

Перечень программного обеспечения следующий:
  • AIDA64 2.60.2100 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • Battleforge;
  • Crysis 2;
  • F1 2012.

Результаты тестирования

Результаты измерения низкоуровневой производительности подсистемы оперативной памяти позволяют оценить уровень быстродействия материнских плат в приложениях, требовательных к пропускной способности ОЗУ.

Тестирование MSI Z77 MPower

Тестирование MSI Z77 MPower

Тестирование MSI Z77 MPower

Тестирование MSI Z77 MPower

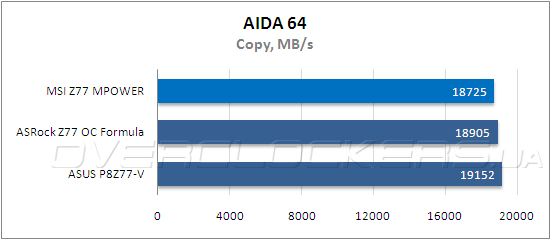

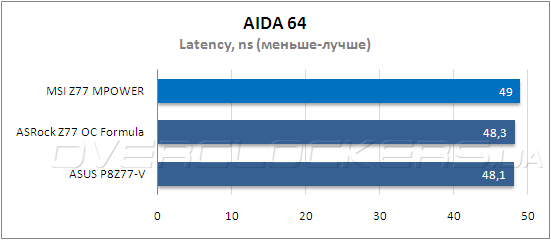

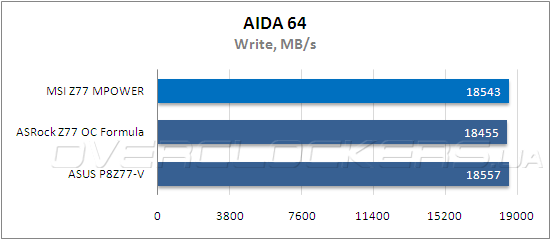

В операциях чтения и записи все три участницы показывают одинаковый результат, а в тестах копирования и латентности доступа новинка немного отстает от соперниц, но разница столь мала, что её можно смело пренебречь.

Специализированный тестовый пакет Futuremark PCMark 7 дает возможность измерить комплексное быстродействие системы в повседневных прикладных задачах, таких как обработка мультимедийных файлов, современные 3D-игры, а также выполнение офисных задач и работа в сети Интернет.

Тестирование MSI Z77 MPower

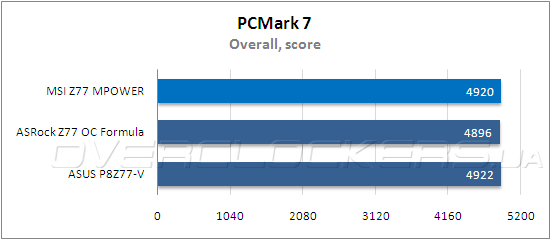

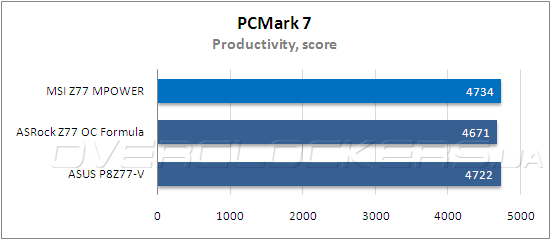

Интегральный показатель производительности Z77 MPOWER очень высок, он находится на уровне лидера теста — материнской платы ASUS.

Тестирование MSI Z77 MPower

Тестирование MSI Z77 MPower

Тестирование MSI Z77 MPower

Тестирование MSI Z77 MPower

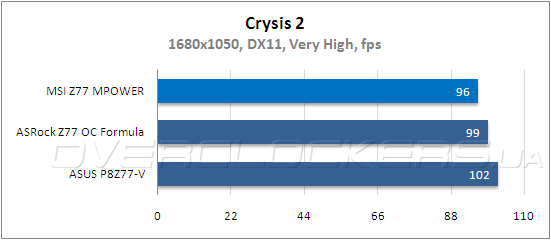

Во всех без исключения тестовых сценариях модель MSI демонстрирует отличный уровень быстродействия, что позволяет предположить высокий быстродействия в реальных приложениях.

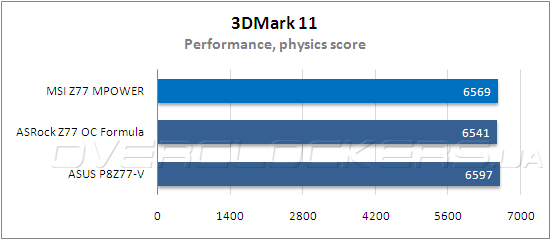

Тестирование в полусинтетическом приложении Futuremark 3DMark 11 отражает скорость работы персонального компьютера в современных 3D-играх, использующих API DirectX 11 и реалистичную модель расчета физических эффектов, которая создает значительную нагрузку на центральный процессор. Для минимизации влияния графического адаптера на результаты бенчмарка был выбран профиль Performance.

Тестирование MSI Z77 MPower

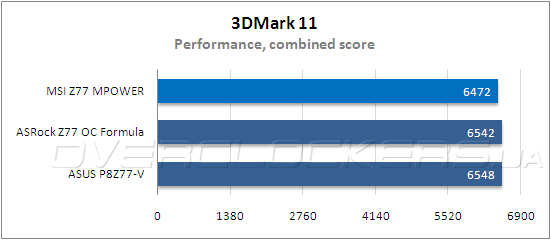

Неожиданно, системная плата MSI проигрывает обеим соперницам, причем, отставание вполне заметное, и его нельзя списать на погрешность измерения. Посмотрим, как обстоят дела в отдельных тестовых сценариях.

Тестирование MSI Z77 MPower

Тестирование MSI Z77 MPower

Тестирование MSI Z77 MPower

Уровень продуктивности Z77 MPOWER в подтестах Combined и Physics не отличается от конкурентов, но в графическом подтесте новинка показывает худший результат. Возможно, причина кроется в не до конца отлаженной прошивке, обновление версии управляющего микрокода сможет исправить ситуацию.

Для оценки уровня быстродействия в современных играх использовались Battleforge, Crysis 2 и F1 2012, которые показывают хорошую повторяемость результатов и обладают удобными средствами измерения продуктивности. Для уменьшения зависимости результатов от скорости работы графического акселератора было использовано разрешение 1680х1050 при высоких, но не максимальных настройках качества изображения без активации полноэкранного сглаживания.

Тестирование MSI Z77 MPower

Тестирование MSI Z77 MPower

Тестирование MSI Z77 MPower

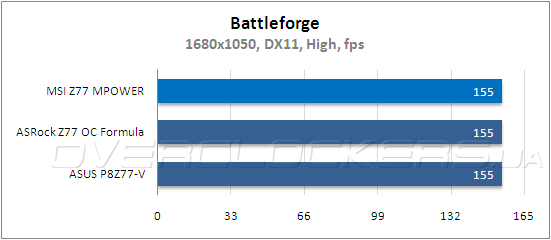

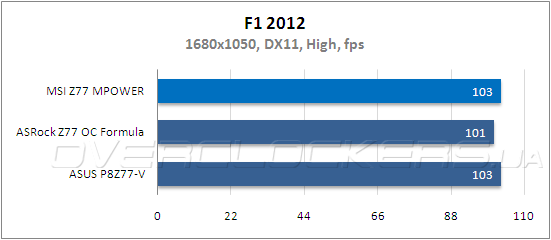

В стратегии Battleforge и гоночном симуляторе F1 2012 все три системные платы показывают одинаковую частоту кадров, но в шутере Crysis 2 новинка отстает от соперниц. Похоже, снова виновата недостаточная оптимизация управляющего микрокода, иначе такое странное поведение Z77 MPOWER объяснить не получается.


Энергопотребление

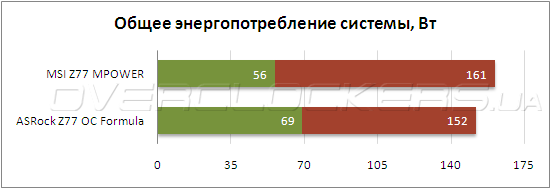

Для оценки энергопотребления системных плат использовался прибор Basetech Cost Control 3000, при помощи которого фиксировалось пиковое значение во время прохождения стресс-теста LinX, а также среднее потребление электроэнергии во время простоя системы.

Энергопотребление MSI Z77 MPower

В режиме простоя системная плата MSI демонстрирует отличную работу энергосберегающих технологий, потребляя на 15 Вт меньше электроэнергии, чем ASRock Z77 OC Formula. Однако уже при увеличении нагрузки энергопотребление Z77 MPOWER превышает показатели соперницы. Впрочем, разница в 10 Вт не критична для игровой системы или конфигурации, предназначенной для постановки рекордов разгона.


Выводы

Следует признать, что материнская плата MSI Z77 MPOWER вышла очень удачной, а концепция повышенной надежности OC Certified полностью себя оправдала. Заводское тестирование в предельно жестком режиме эксплуатации позволяет выявить малейшие дефекты, что самым положительным образом сказывается на качестве выпускаемой продукции. Благодаря солидному запасу прочности, заложенному в конструкцию узла электропитания и его системы охлаждения, а также подуманной и функциональной прошивке, новинка обеспечила отличный разгон центрального процессора. На этом потенциал системной платы не заканчивается, и будь в нашем распоряжении более удачный экземпляр CPU и мощная система охлаждения, вряд ли можно было бы остановиться на достигнутом.

Что касается потребительских качеств Z77 MPOWER, то к несомненным плюсам продукта можно отнести возможность работы с беспроводными сетями и создание конфигураций из нескольких видеокарт, хотя, некоторые потенциальные покупатели справедливо посетуют на отсутствие поддержки eSATA, IEEE1394 и плат расширения с интерфейсом PCI. Что касается прошивки, то нас расстроили слабые возможности UEFI Setup в части системного мониторинга и управления работой вентиляторов. К счастью, программное обеспечение Control Center позволяет компенсировать этот недостаток. Иными словами, MSI Z77 MPOWER определенно заинтересует любителей разгона, которые подыскивают универсальный стенд для самых смелых экспериментов, а также требовательных пользователей, ценящих высочайшую надежность и хорошие возможности расширения.

MSI Z77 MPower Выбор редакции: лучшее качество
