Прошедшая сквозь огонь. Обзор и тестирование системной платы MSI Z77 MPOWER

UEFI Setup

Как и подавляющее большинство продуктов для платформы Intel LGA1155, системная плата Z77 MPOWER в качестве прошивки использует UEFI. В целом, прошивки материнских плат MSI нам хорошо знакомы по предыдущим обзорам, например, Z77A-GD80. Тем не менее, мы напомним главные возможности UEFI новинки.

В верхней части фирменного интерфейса ClickBIOS II отображается версия прошивки, текущие дата и время, а также информация об установленных процессоре и модулях ОЗУ. Не заходя в меню настройки, пользователи могут задавать порядок инициализации загрузочных устройств и выбрать между пониженным энергопотреблением (ECO Mode), автоматическим разгоном (OC Genie II mode) или режимом ручной настройки (Standard mode), который дает полный контроль над всем параметрами прошивки.

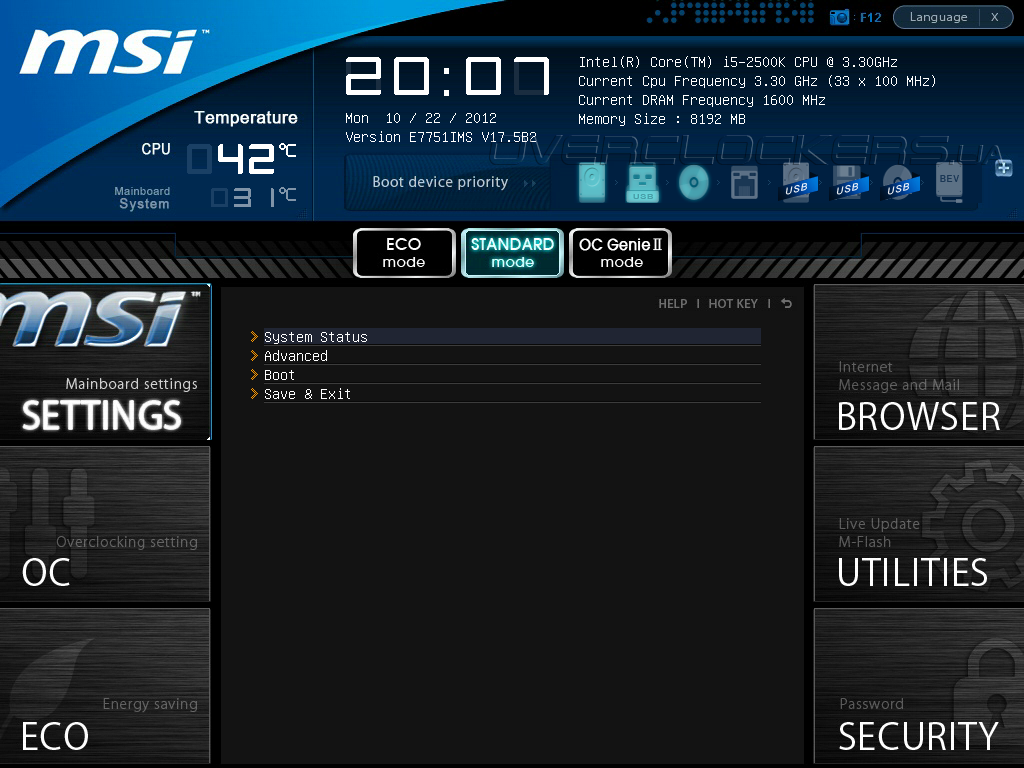

Раздел SETTINGS отвечает за конфигурацию базовых настроек материнской платы, здесь сосредоточено управление функциями центрального процессора и системной логики.

UEFI Setup MSI Z77 MPower

Например, меню System Status позволяет задать дату, время, а также выводит системную информация и данные о подключенных дисковых накопителях.

UEFI Setup MSI Z77 MPower

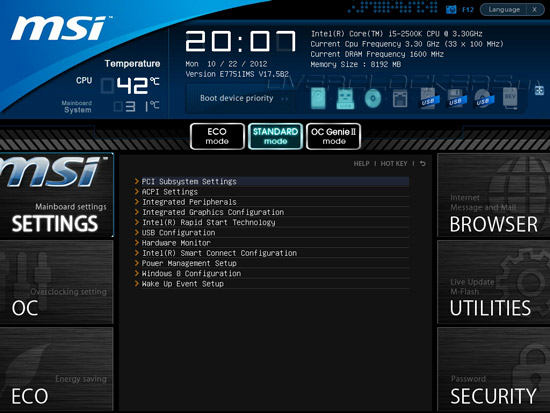

Вкладка Advanced отвечает за активацию фирменных технологий Intel Rapid Start и Smart Connect, настройки электропитания, конфигурацию многочисленных дополнительных контроллеров, дисковой подсистемы и устройств USB. Кроме того, здесь находится функция аппаратного мониторинга.

UEFI Setup MSI Z77 MPower

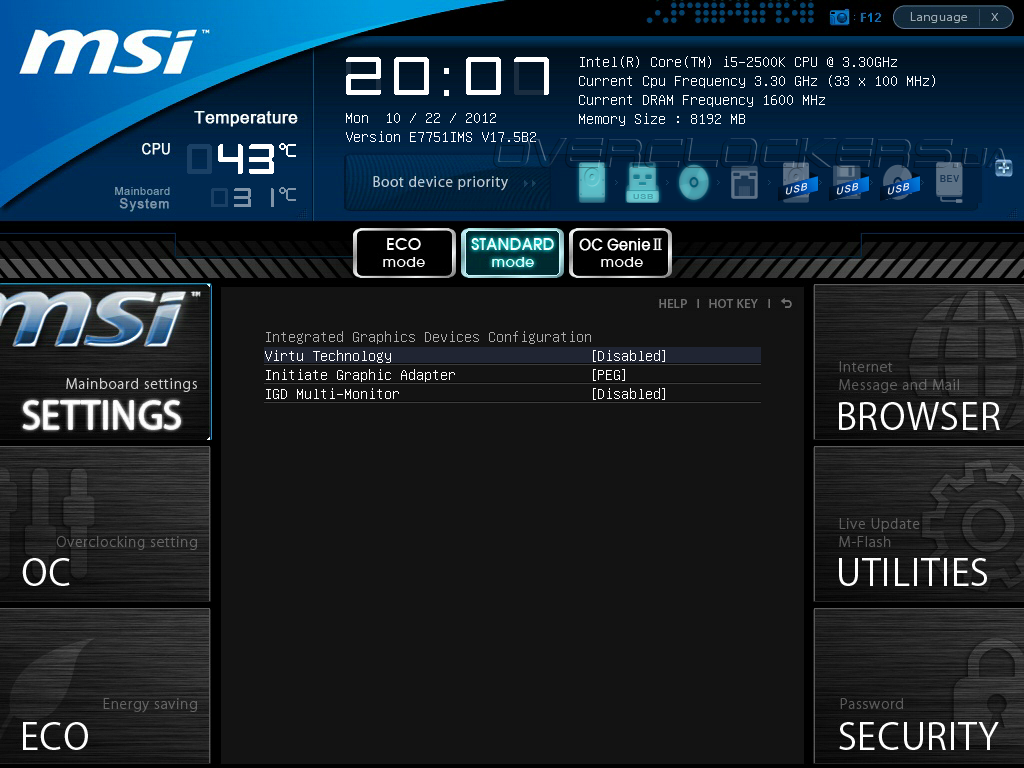

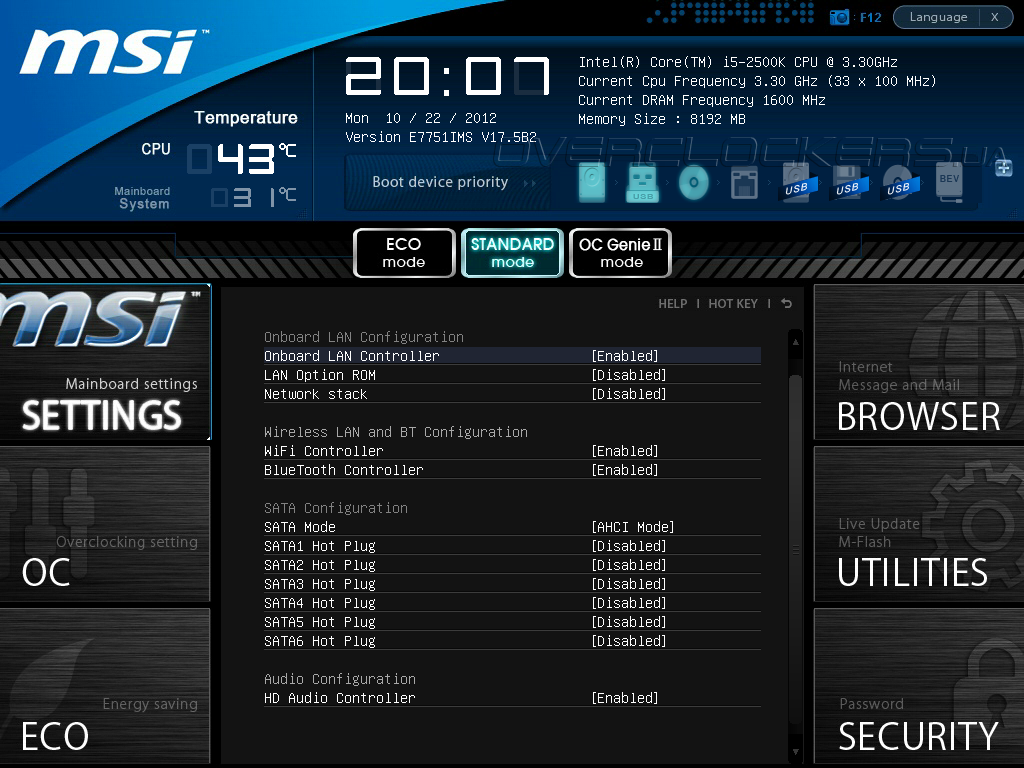

В подменю Integrated Peripherals можно установить параметры подключения к локальной сети, режим работы дисковой и звуковой подсистем, а в подразделе Integrated Graphics Device Configuration, как следует из названия — задать настройки встроенного графического ядра.

UEFI Setup MSI Z77 MPower

UEFI Setup MSI Z77 MPower

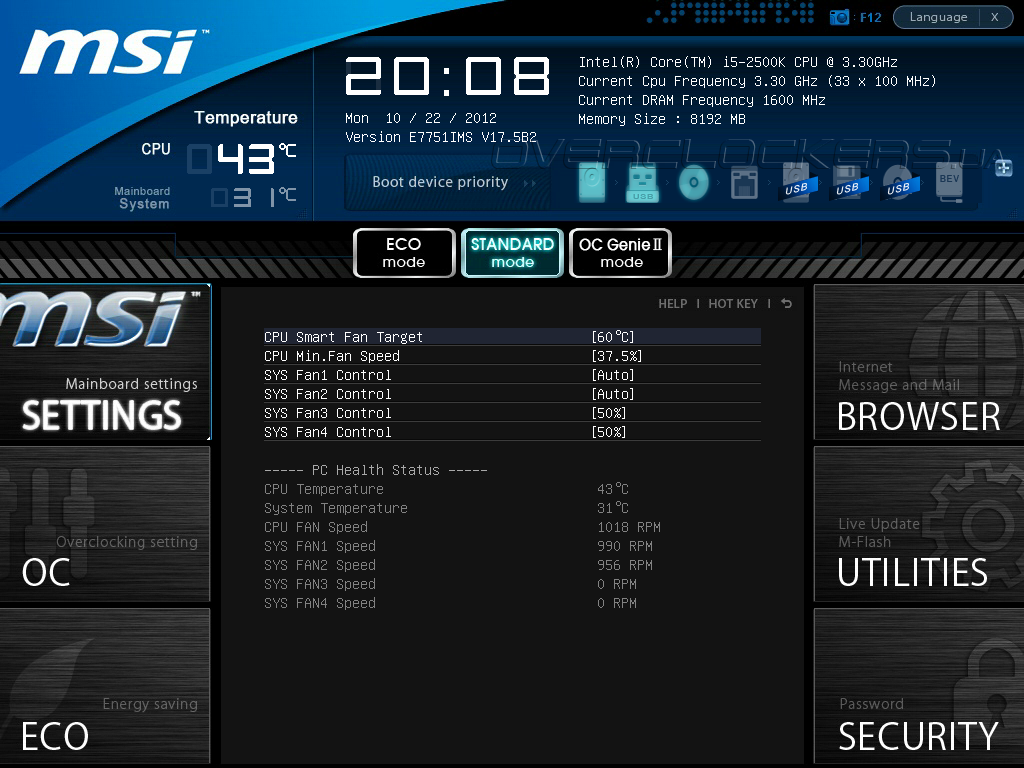

Управление вентиляторами и вывод показаний системного мониторинга находятся во вкладке Hardware Monitor, где пользователь может контролировать две температуры и скорости вращения пяти «карлсонов». Для крыльчатки процессорного охладителя регулировку оборотов можно «привязать» к температуре CPU, а для остальных четырех — задать режим работы вручную. Увы, по возможностям мониторинга и управления вентиляторами прошивка Z77 MPOWER несколько проигрывает основным конкурентам.

UEFI Setup MSI Z77 MPower

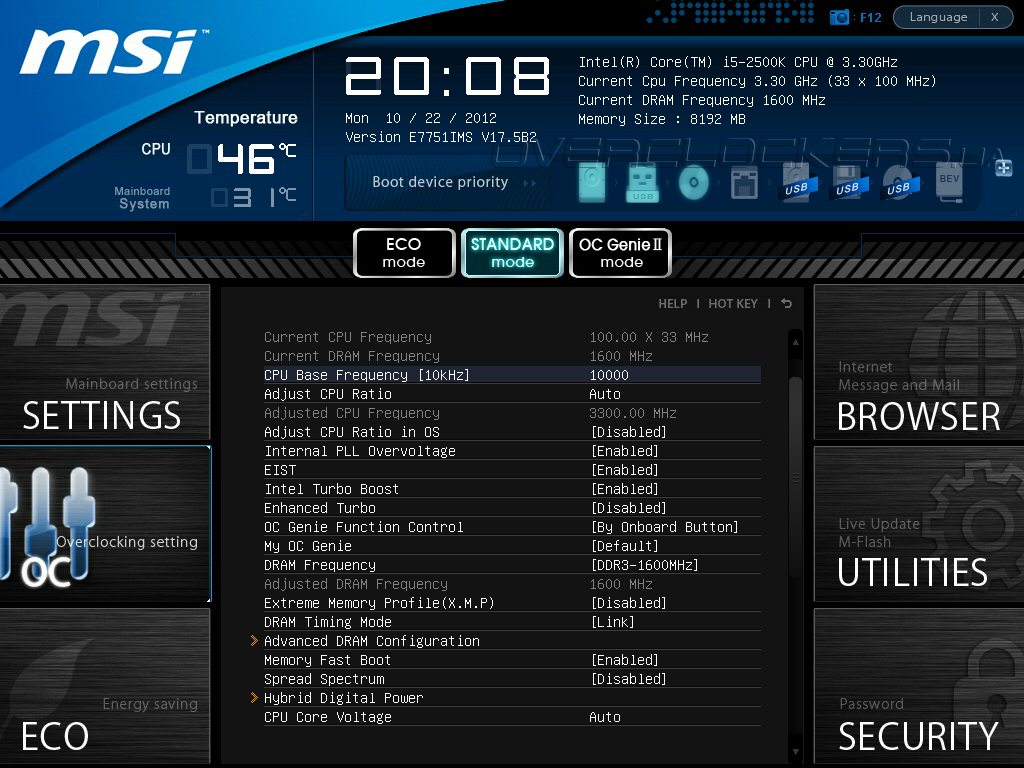

Основная часть настроек разгона и параметров быстродействия сосредоточена в разделе OC. Кроме подстройки базовой частоты и множителя вычислительных ядер пользователи могут управлять режимом работы оперативной памяти и работой фирменных технологии Intel Turbo Boost и EIST, выполнять конфигурацию цифровой подсистемы электропитания, а также активировать функции улучшения производительности. Обращаем ваше внимание на опцию Enhanced Turbo, которая увеличивает коэффициент умножения центрального процессора до максимума, отведенного технологией Turbo Boos, повышая производительность системы в многопоточных приложениях.

UEFI Setup MSI Z77 MPower

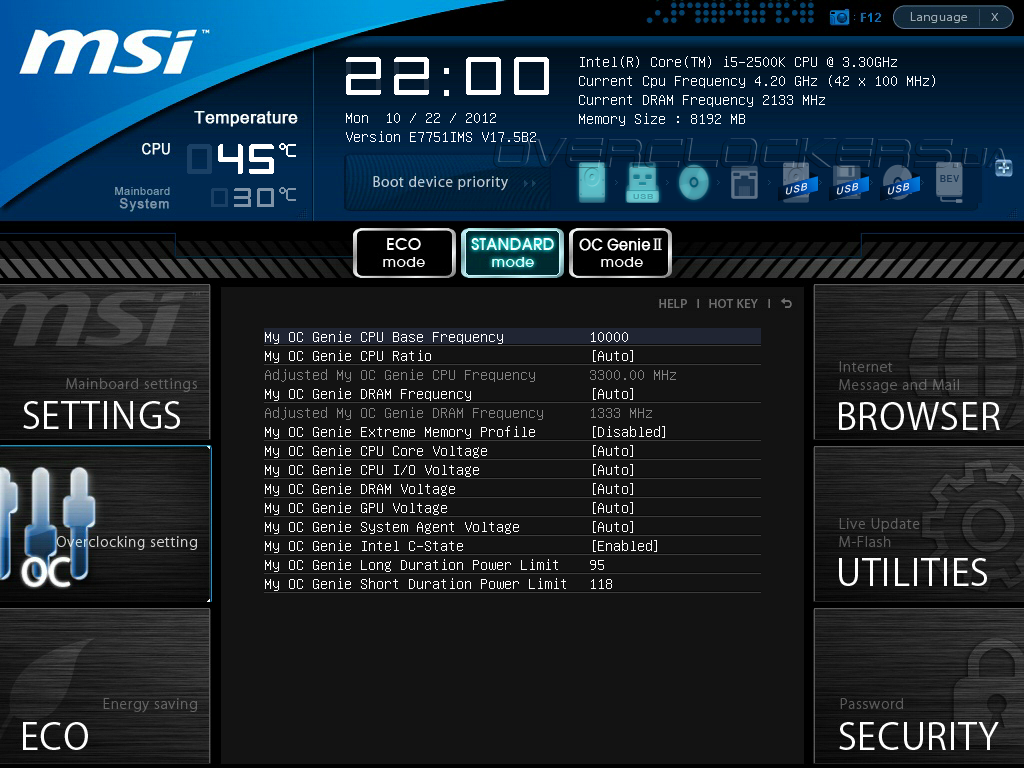

Интересно реализована функция автоматического разгона. При установке параметра My OC Genie в значение Auto прошивка самостоятельно устанавливает параметры повышенного быстродействия. Также, у пользователя есть возможность самостоятельно задать настройки, которые будут загружены после активации режима OC Genie II Mode в UEFI Setup или нажатия одноименной кнопки. Во вкладке My OC Genie собраны все основные параметры разгона, за исключением управления таймингами ОЗУ и функцией Vdroop Control.

UEFI Setup MSI Z77 MPower

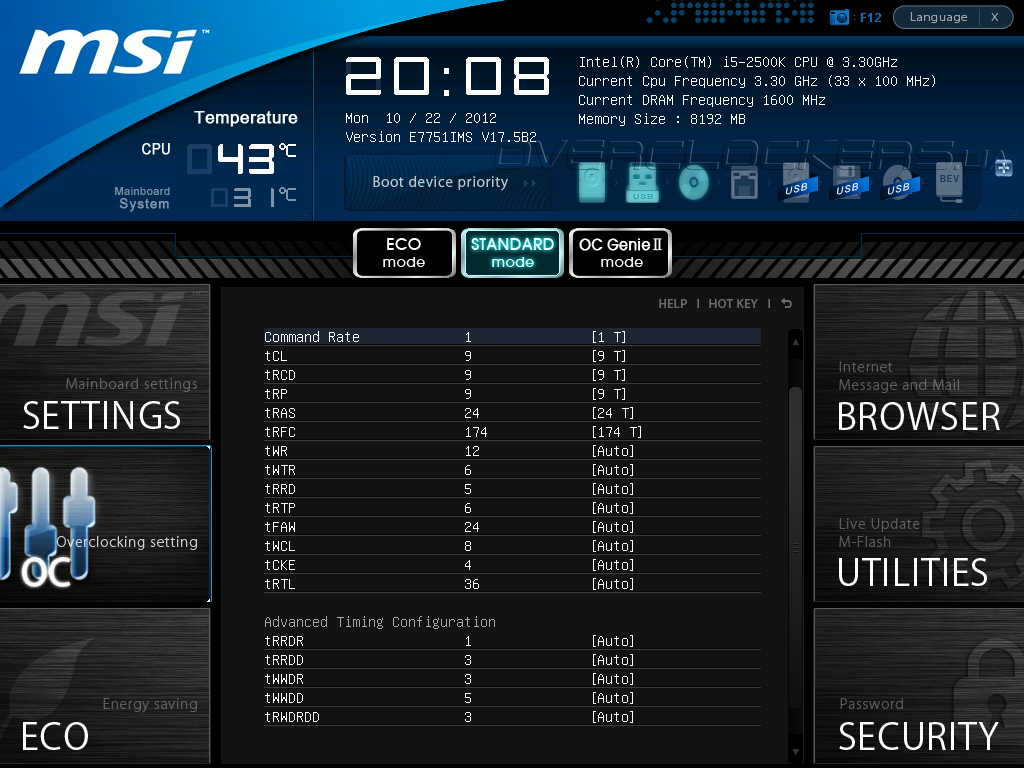

Прошивка системной платы располагает всеми необходимыми инструментами для тонкой настройки подсистемы оперативной памяти. Кроме установки частоты имеется поддержка профилей X.M.P., а также ручная установка всех основных и множества второстепенных таймингов.

UEFI Setup MSI Z77 MPower

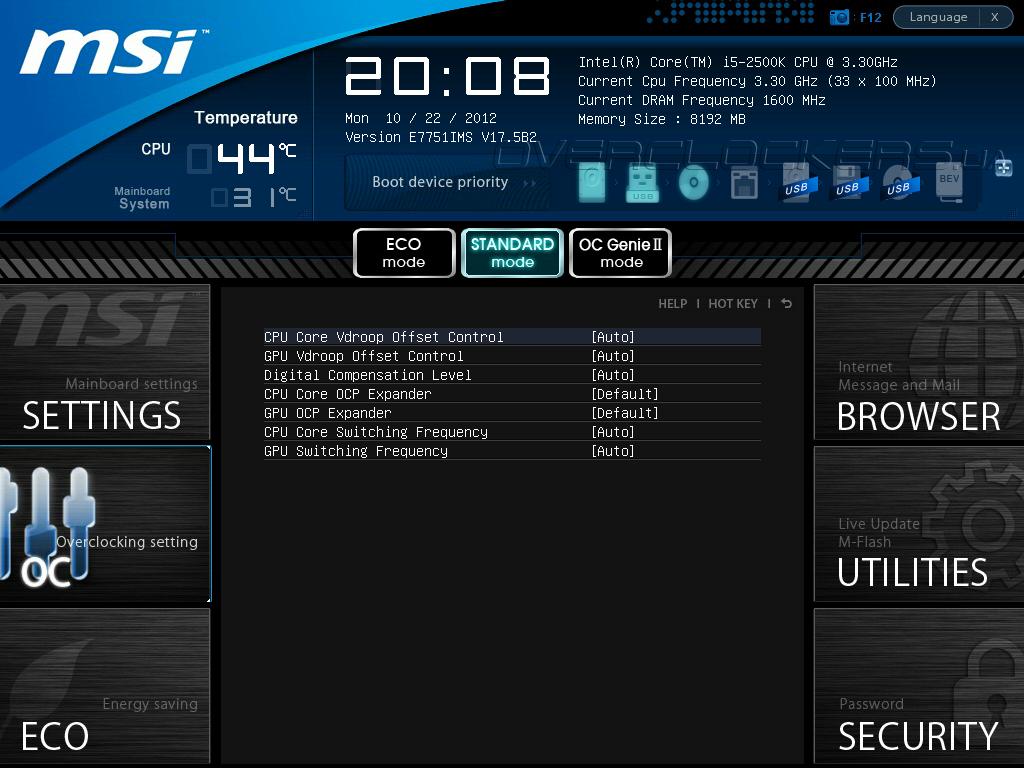

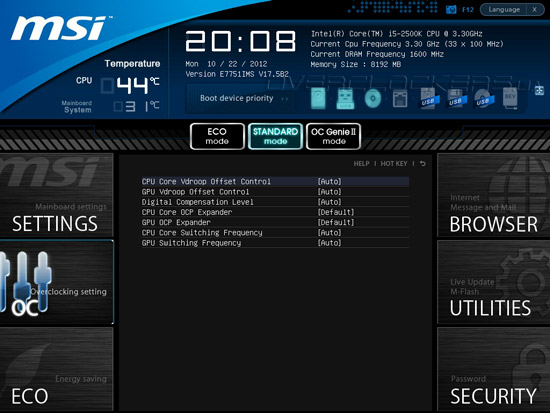

Органы управления цифровым преобразователем напряжения центрального процессора находятся в подменю Hybrid Digital Power. Пользователь может управлять частотой переключения силовых элементов и пределом срабатывания защиты по току OCP Expander, а также регулировать параметр Vdroop Offset Control для вычислительных и графического ядер.

UEFI Setup MSI Z77 MPower

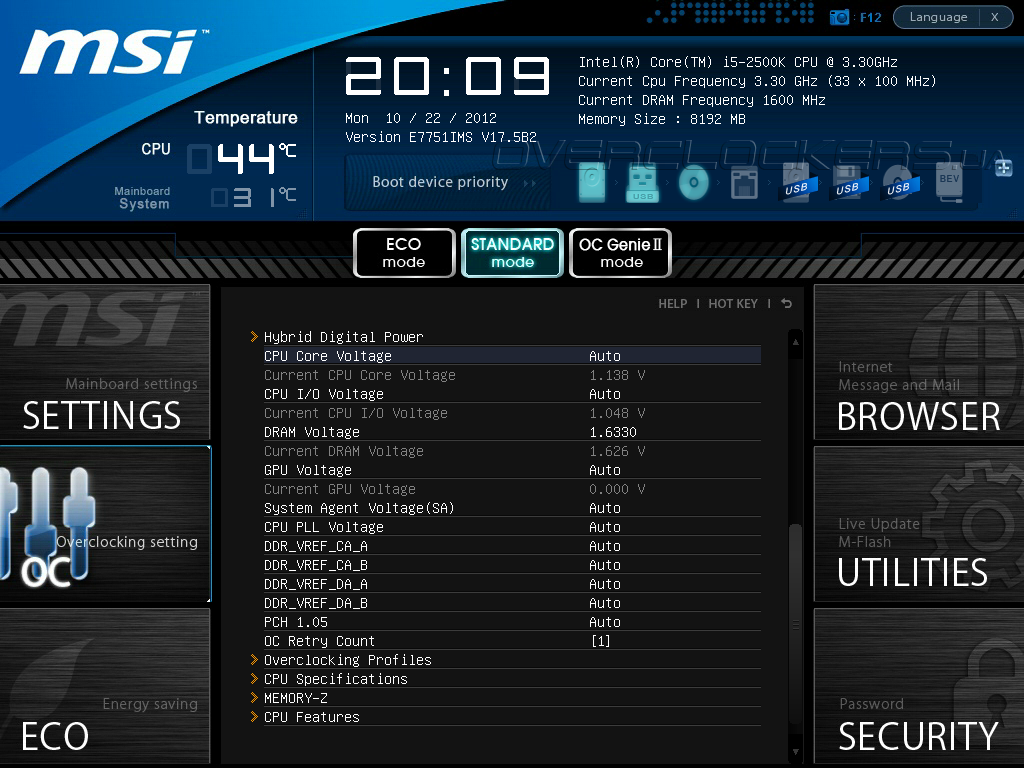

Что касается возможностей меню настройки по регулировке напряжений питания, то Z77 MPOWER позволяет управлять электропитанием на всех основных узлах системной платы.

UEFI Setup MSI Z77 MPower

Полный перечень параметров, их диапазоны и шаг изменения представлен в таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage 0,805—2,155 0,005
CPU I/O Voltage 1,07—1,55 0,02
DRAM Voltage 1,108—2,465 0,0075
GPU Voltage 1—1,52 0,005
System Agent Voltage 0,945—1,505 0,02
CPU PLL Voltage 1,4—2,43 0,01—0,05
DDR_VREF_CA_A 0,45—1,15 0,005
DDR_VREF_CA_B 0,45—1,15 0,005
DDR_VREF_DA_A 0,45—1,15 0,005
DDR_VREF_DA_B 0,45—1,15 0,005
PCH 1.05 0,775—1,7265 0,0055

Отметим высокий предел увеличения CPU Core Voltage, достаточный для оверклокерских экспериментов с применением жидкого азота. Однако особенности управления напряжением центрального процессора не позволяют сохранить полноценную работу технологий энергосбережения в режиме разгона.

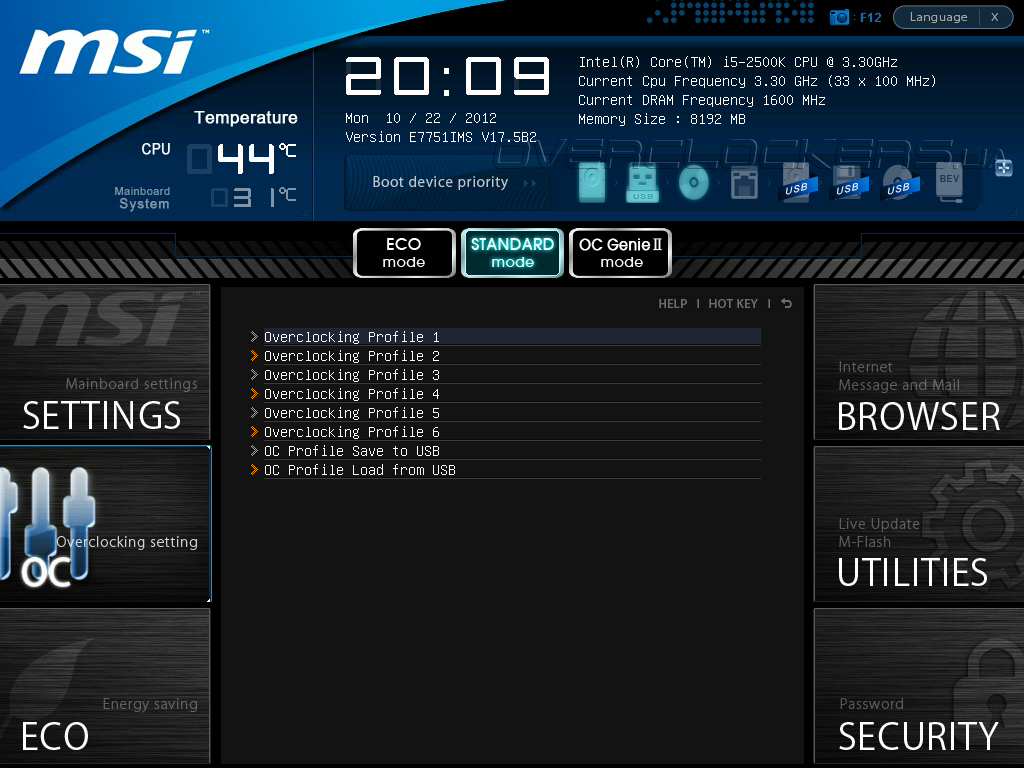

В UEFI Setup новинки реализована функция сохранения пользовательских настроек прошивки, для этого в подменю Overclocking Profiles можно создавать до шести профилей параметров с возможностью записи файлов на сменные носители.

UEFI Setup MSI Z77 MPower

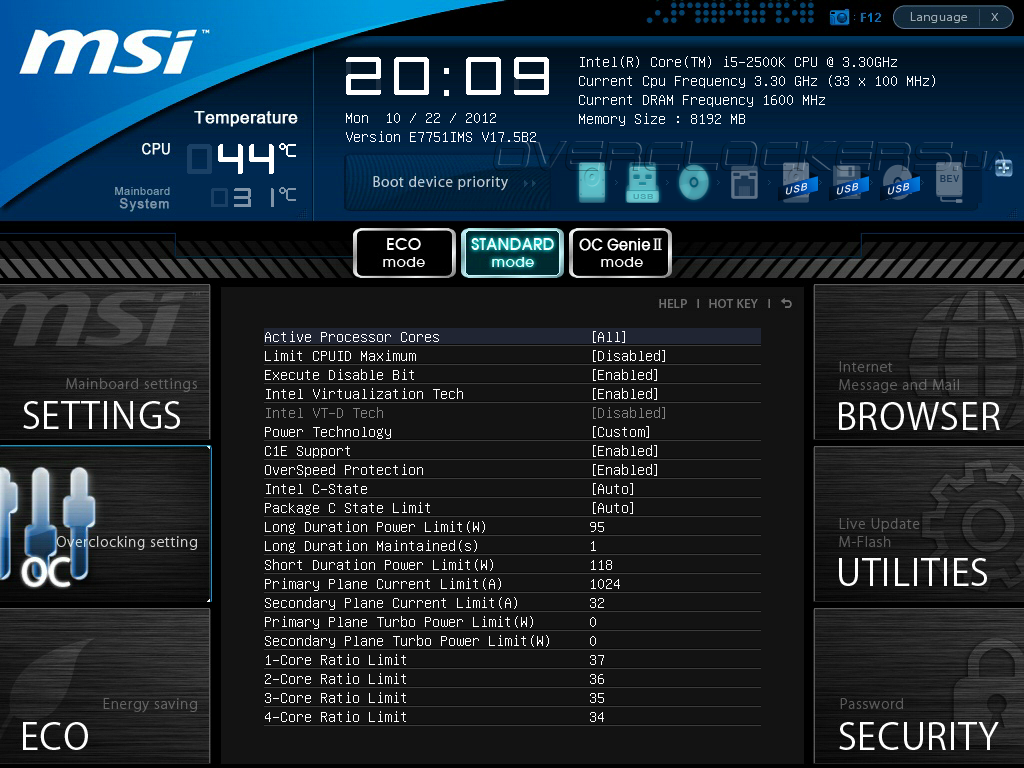

Еще один важный подпункт раздела OC — CPU Features, где сосредоточены тонкие настройки энергосбережения и технологии Intel Turbo Boost, а также таких специфических функций центрального процессора, как аппаратная виртуализация или защита от вирусов, использующих ошибку переполнения буфера.

UEFI Setup MSI Z77 MPower

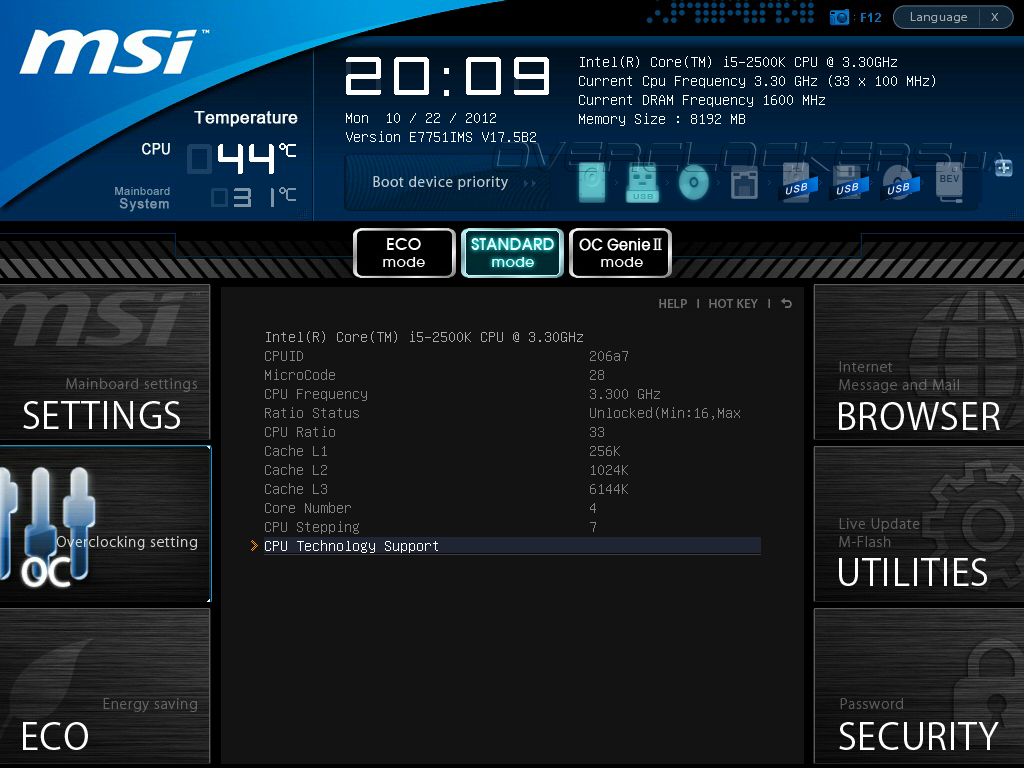

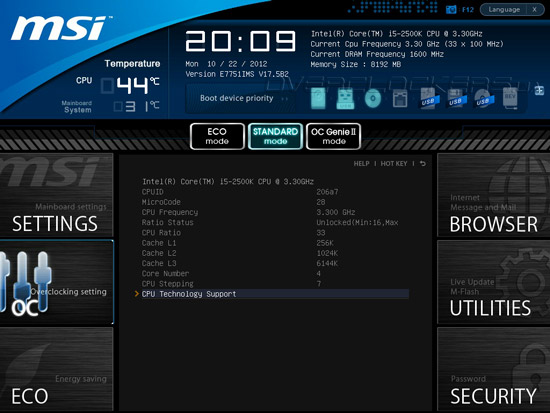

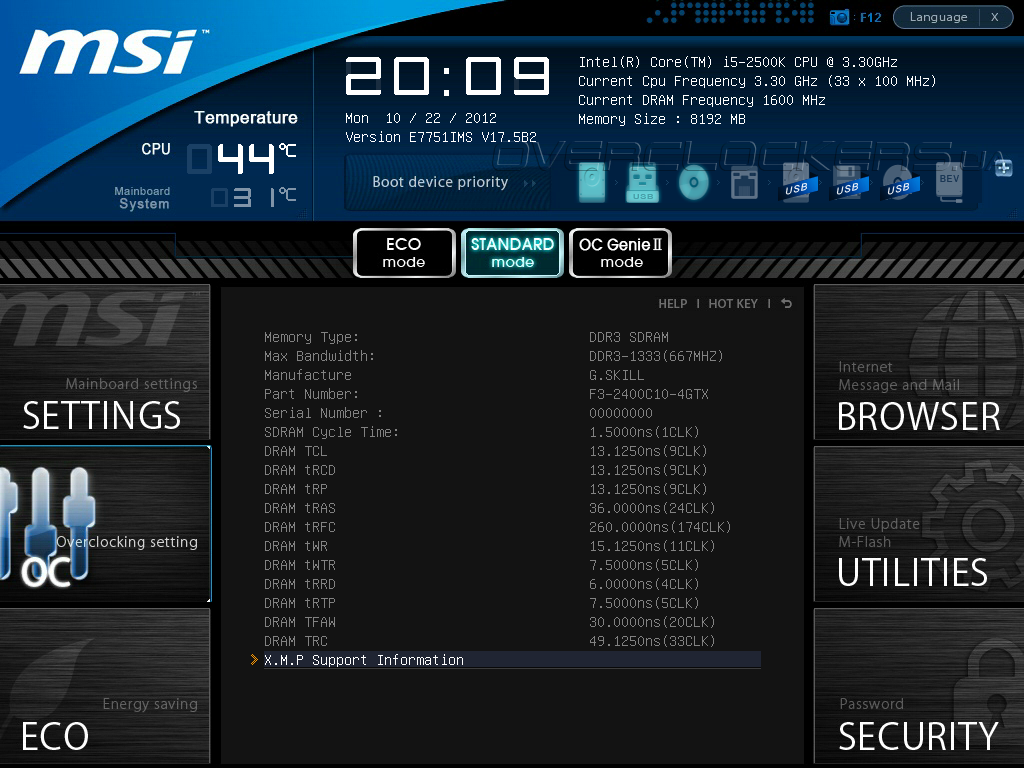

Вкладка CPU Specification позволяет выяснить подробную спецификацию установленного центрального процессора и получить информацию, а MEMORY-Z — прочитать полную информацию о профилях SPD и X.M.P. модулей ОЗУ.

UEFI Setup MSI Z77 MPower

UEFI Setup MSI Z77 MPower

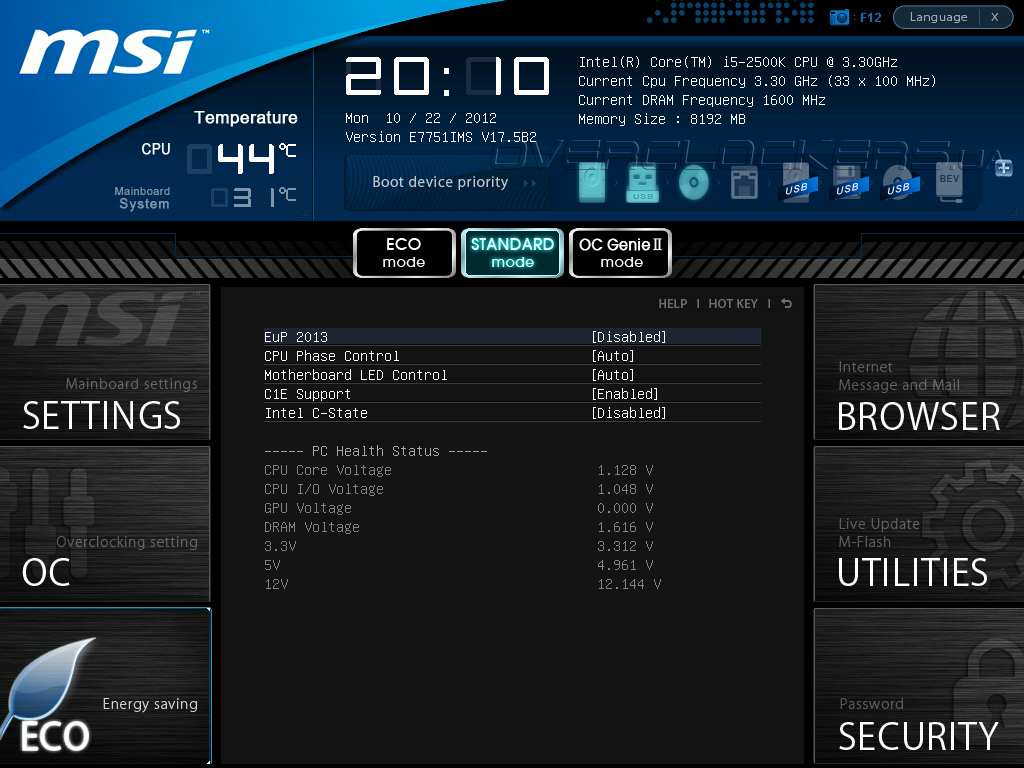

Традиционно для прошивок системных плат MSI управление параметрами энергосбережения, а также вывод показаний напряжений на основных узлах и шинах электропитания можно обнаружить в разделе ECO. Именно здесь находится управление функцией APS и светодиодной индикацией режима её работы.

UEFI Setup MSI Z77 MPower

В целом, к UEFI Setup системной платы Z77 MPOWER сложно предъявить какие либо претензии. Фирменный интерфейс ClickBIOS II логичен и приятен, его стабильность работы не вызывает никаких нареканий. Что касается возможностей повышения быстродействия, то все необходимые опции присутствуют, а практические результаты разгона зависят от навыков, технического оснащения и, конечно, везения. В то же время, раздел системного мониторинга и функций управления скоростями вращения вентиляторов не блещет разнообразием. Последней факт касается всех без исключения материнских плат MSI, что является прямым следствием унификации прошивок различных моделей. Будем надеяться, что фирменное ПО поможет компенсировать скромные возможности UEFI Setup в части функций системного мониторинга.


Комплектное ПО

Среди всех программ, поставляемых вместе с материнскими платами MSI, наибольший интерес для любителей разгона представляют утилиты ClickBIOS II и Control Center. Их возможности хорошо известны: ClickBIOS II позволяет настраивать параметры прошивки из среды MS Windows, в то время как Control Center обеспечивает управление параметрами быстродействия в режиме реального времени, а также контроль показаний системного мониторинга.

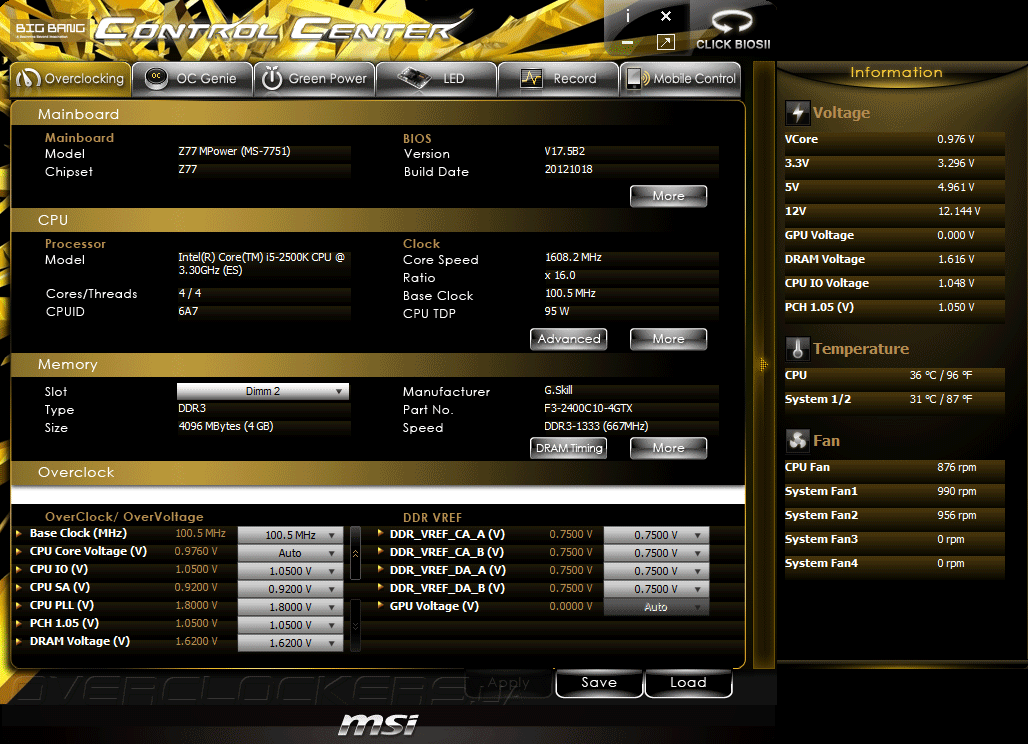

Одним из главных нововведений обновленной версии утилиты Control Center стало добавление информационной панели, в которой отображаются показания системного мониторинга. Во вкладке Overclocking выводится подробная информация об аппаратном обеспечении, а также задаются параметры разгона. Пользователь может управлять базовой частотой, напряжениями питания, задавать коэффициенты умножения центрального процессора и даже указывать тайминги оперативной памяти.

MSI Control Center

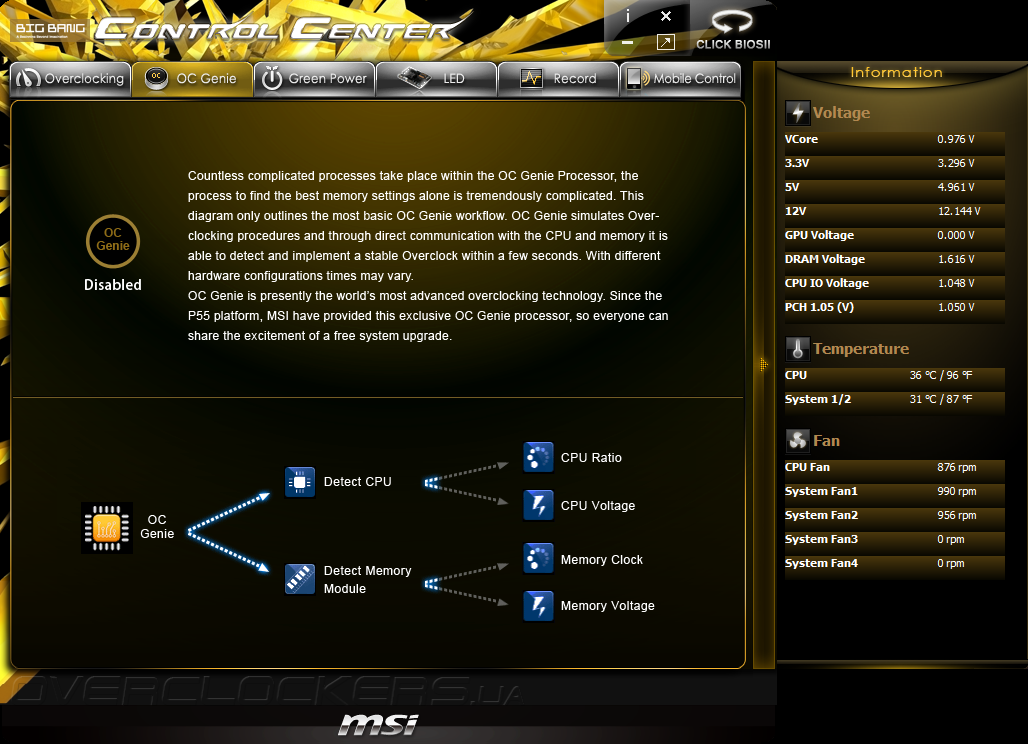

Кроме самостоятельной установки параметров программа Control Center позволяет активировать функцией автоматического разгона OC Genie.

MSI Control Center

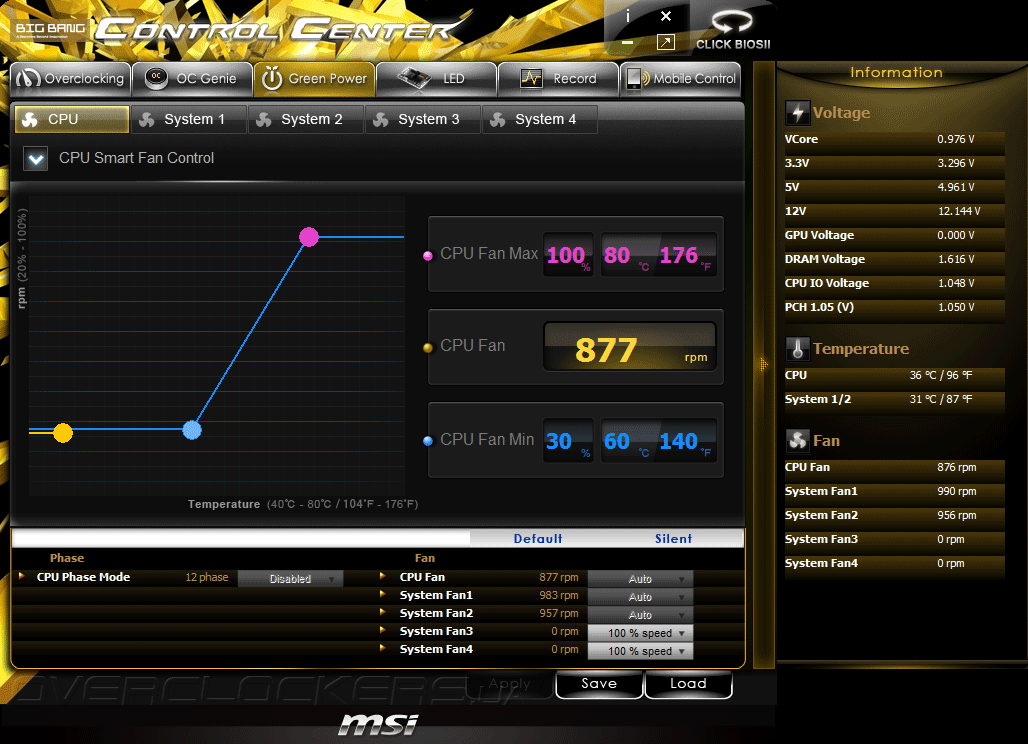

Вкладка Green Power содержит широкие возможности по регулировке частоты вращения всех пяти вентиляторов. Для каждой из крыльчаток можно задать фиксированное количество оборотов в минуту, либо же самостоятельно настроить режим работы в зависимости от температуры центрального процессора. Отметим, что возможности программы в части управления вентиляторами кардинально улучшились по сравнению с предыдущими версиями, что отчасти компенсирует слабую функциональность раздела прошивки Hardware Monitoring. Здесь же находится настройка опции CPU Phase Mode, которая управляет работой функции APS.

MSI Control Center

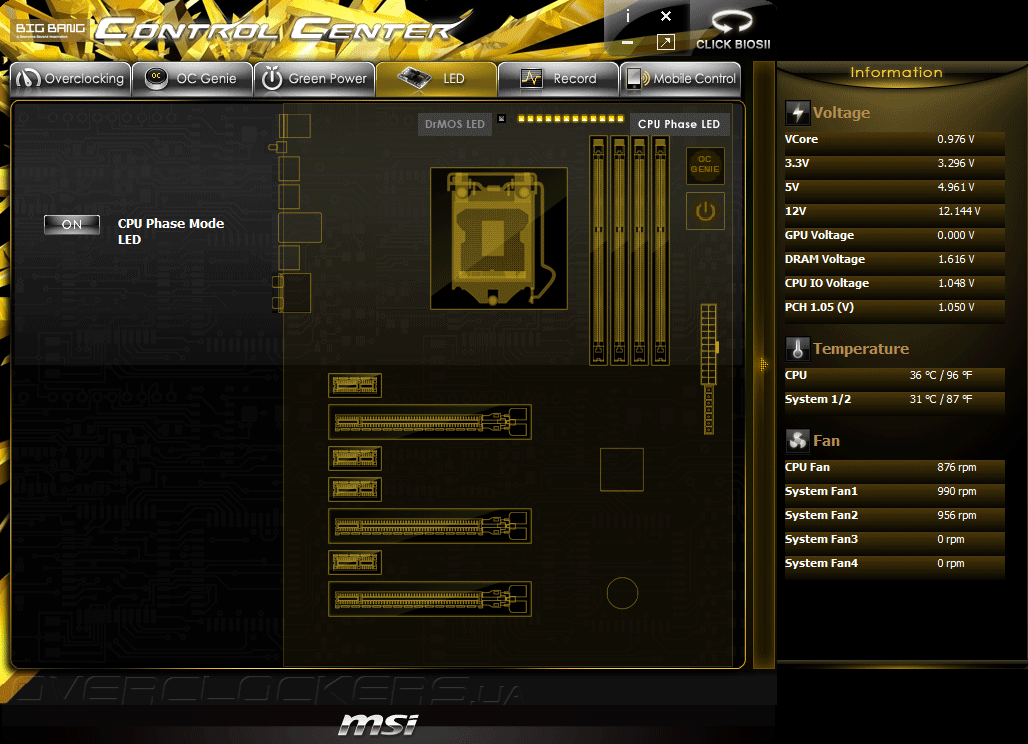

Функции вкладки LED заключаются в дублировании индикации светодиодов, расположенных на системной плате, а также возможности их отключения. Новая функциональность программы Control Center— Records, позволяющая отслеживать динамику изменения показаний датчиков системного мониторинга. Но самой необычной функцией обновленного Control Center, бесспорно, является Mobile Control. С её помощью можно управлять основными функциями разгона и контролировать состояние компонентов системной платы посредством мобильного устройства Apple, на котором установлена специальная программа Command Center. По информации представителей компании MSI аналогичная утилита для устройств, работающих под управлением ОС Android, выйдет в ближайший месяц и будет доступна для загрузки из Google Play.

MSI Control Center

А еще в интерфейсе Control Center появилась ссылка для запуска программы ClickBIOS II, предназначенной для тонкой настройки UEFI Setup. Дизайн утилиты напоминает интерфейс прошивки, все функции сгруппированы в четырех вкладках, названия которых полностью совпадают с наименованиями разделов меню настройки. Вкладка SETTINGS отвечает за конфигурирование системной логики, дополнительных контроллеров, настройки дисковой и других подсистем, опций электропитания, а также отображение показаний системного мониторинга. Здесь же находятся параметры процесса загрузки.

MSI ClickBIOS II

Наполнение вкладки ОС аналогично содержимому одноименного раздела прошивки, здесь можно управлять всеми возможными параметрами разгона. В сравнении с UEFI Setup утилита ClickBIOS II, имеет существенное преимущество: для каждой опции в правой части экрана выводится краткое пояснение.

MSI ClickBIOS II

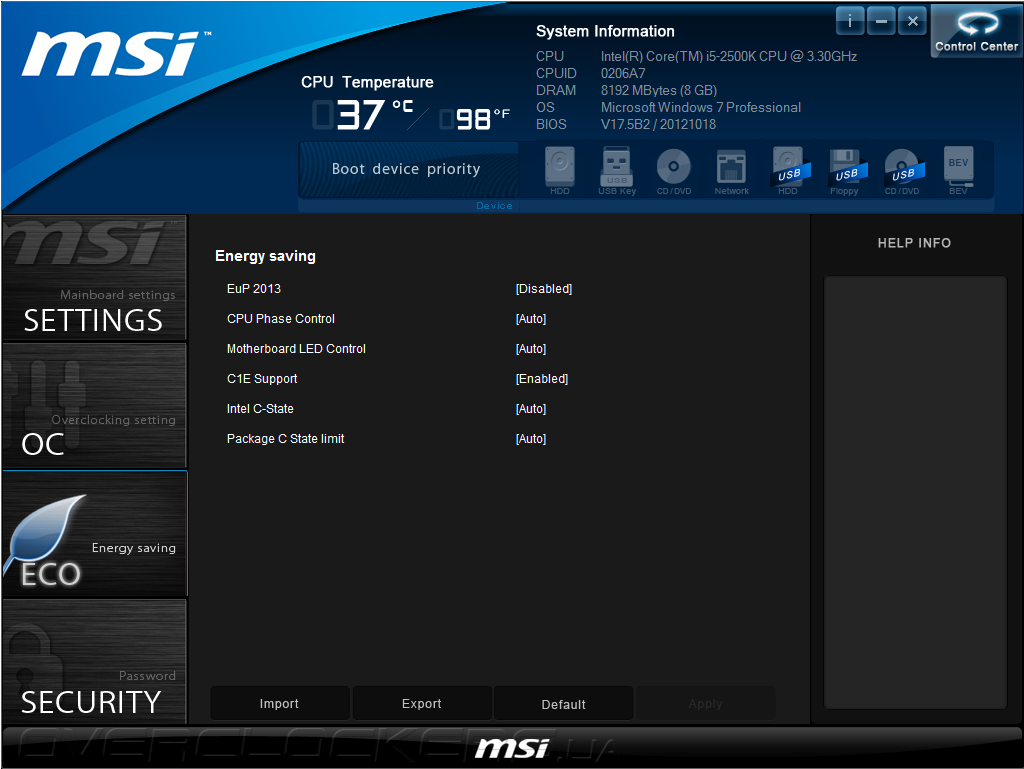

Основное назначение вкладки ECO — настройка процессорных технологий энергосбережения и активация фирменной функции MSI — APS (Active Phase Switching).

MSI ClickBIOS II

Напомним, что программа ClickBIOS II позволяет сохранять и восстанавливать профили пользовательских настроек, а единственным незначительным неудобством является необходимость перезапуска материнской платы для принятия внесенных изменений. Что касается Control Center, то на фоне всех её преимуществ и таких инновационных решений, как Mobile Control, утилита не позволяет управлять функцией Vdroop Offset Control и параметрами цифровой подсистемы электропитания. А в целом, комплектное ПО MSI Z77 MPOWER заслуживает самых высоких оценок и может быть рекомендовано как для экспериментов по разгону, так и для повседневного использования.
