«Материнка», помогающая экономить. Обзор и тестирование системной платы ASUS P8Z77-V на чипсете Intel Z77 Express

Несмотря на всяческие ухищрения, используемых производители материнских плат для привлечения потенциальных покупателей, большинство пользователей обращают внимание, в первую очередь, на розничную стоимость продуктов. Это очевидно, ведь кроме системной платы для сборки персонального компьютера необходимо купить быстрый процессор, максимальный объем ОЗУ, емкий жесткий диск, производительную видеокарту, корпус с блоком питания, а также некоторые аксессуары, расширяющие функциональность и повышающие удобство использования. В конечном счете, получается совсем немаленькая сумма, часто превышающая запланированный бюджет. И в итоге пользователь вынужден искать компромисс между своими желаниями и материальными возможностями, часто отказывая себе в той или иной покупке. К счастью, некоторые дальновидные вендоры снабжают свои системные платы дополнительными возможностями, которые позволяют отказаться от приобретения некоторых дополнительных принадлежностей. Сегодня мы не просто рассмотрим достаточно интересную «материнку» ASUS P8Z77-V, предназначенную для работы с процессорами Intel в исполнении LGA1155, но и попробуем оценить, как эта плата сможет помочь сэкономить средства при сборке персонального компьютера среднего уровня.

ASUS P8Z77-V


ASUS P8Z77-V

Но, прежде чем приступить к непосредственному знакомству с новинкой, предлагаем изучить её спецификации, приведенные в следующей таблице:

Модель ASUS P8Z77-V
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2600* (*— OC), максимум 32 ГБ
Слоты PCI-E 2 PCI Express 2.0/3.0 x16 (x16+x0, x8+x8)
1 PCI Express 2.0 x16@x4
2 PCI Express 2.0 x1
Слоты PCI 2 (ASMedia ASM1083)
Встроенное видеоядро Intel HD Graphics
Видеоразъемы D-Sub, DVI-D, DisplayPort, HDMI,
Количество подключаемых вентиляторов 5 x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 10 x 2.0 (2 разъема на задней панели)
4 x 3.0 (2 разъема на задней панели, Intel Z77)
2 х 3.0 (ASMedia ASM1042)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 3 Гбит/с (Intel Z77)
2 канала SATA 6 Гбит/с (ASMedia ASM1061)
eSATA
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel® 82579V (Gigabit Ethernet)
FireWire
COM + (на плате)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 224
Дополнительные возможности Fan Xpert 2, MemOK!, NVIDIA SLI, SMART DIGI+, USB BIOS Flashback, WiFi GO!


Комплект поставки

Как правило, продукты ASUS легко узнать благодаря единому фирменному стилю оформления упаковки, и участница сегодняшнего обзора не стала исключением из этого своеобразного правила. В дизайн фронтальной поверхности коробки P8Z77-V центральное место занимает логотип SMART DIGI+, означающий наличие цифровой силовой подсистемы. В её составе трудятся два управляющих чипа: TPU (TurboV Processing Unit), отвечающий за разгон, и EPU (Energy Processing Unit), обеспечивающий поддержку передовых энергосберегающих технологий. Кроме того, системная плата обладает функцией Wi-Fi GO!, совместимостью c протоколом UASP (USB Attached SCSI Protocol) и позволяет управлять пропускной способностью сетевого соединения при помощи программного обеспечения Network iControl. Также отметим поддержку технологии BIOS Flashback, оптимизирующей процесс обновления прошивки.

ASUS P8Z77-V

С обратной стороны упаковки можно увидеть изображение системной платы, краткий перечень её спецификаций, а также подробное описание фирменных технологий. Например, Wi-Fi GO! позволяет превратить персональный компьютер в многофункциональную точку доступа с поддержкой DLNA. Функция Fan Xpert 2 позволяет управлять частотой вращения всех установленных вентиляторов в автоматическом режиме или вручную задавать скорость работы «карлсонов», по сути, заменяя собой недорогой реобас.

ASUS P8Z77-V

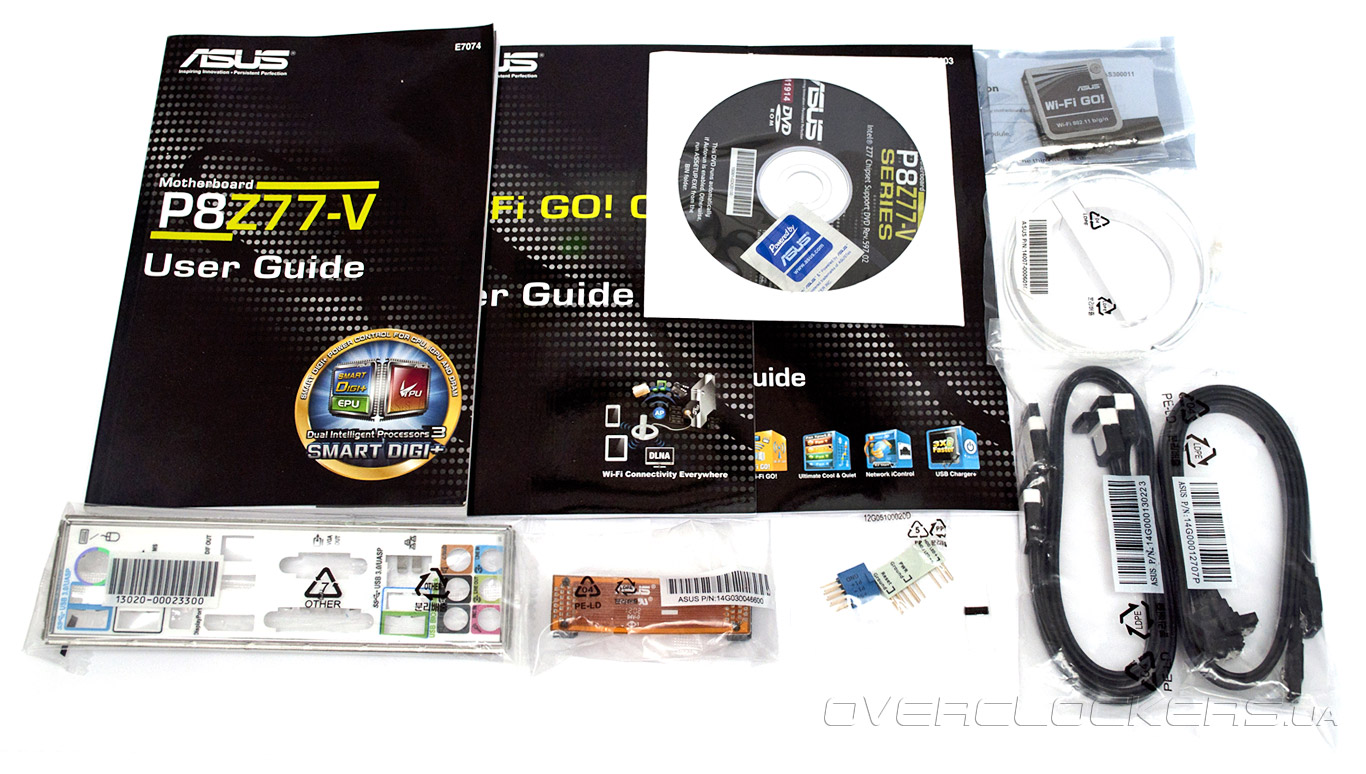

В комплекте поставки ASUS P8Z77-V нашлись:
  • заглушка на заднюю панель I/O Shield;
  • четыре кабеля SATA 6 Гбит/с;
  • набор коннекторов Q-connectors;
  • мостик NVIDIA SLI:
  • адаптер беспроводной сети Wi-Fi GO!
  • антенна Wi-Fi;
  • DVD-диск с драйверами и программным обеспечением;
  • руководство пользователя;
  • инструкция по работе Wi-Fi GO!
  • брошюру с описанием фирменного ПО ASUS.
ASUS P8Z77-V

Набор аксессуаров не отличается особым разнообразием, впрочем, приятно видеть среди дополнительных принадлежностей и мостик SLI, и набор коннекторов Q-connectors, которые существенно облегчают сборку в тесных корпусах. Нельзя не отметить наличие в комплекте отдельного адаптера беспроводной сети и внешней антенны.


Дизайн

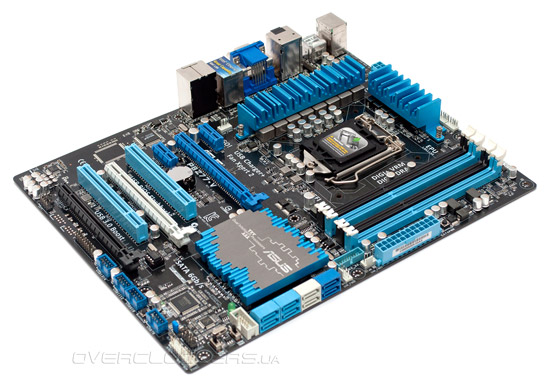

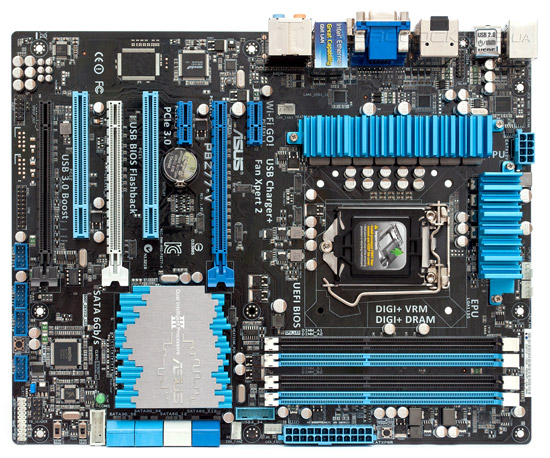

Конструкция новинки сильно напоминает таковую для ASUS P8Z77-V Pro/Thunderbolt, c которой мы познакомились во время одного из предыдущих тестирований. На самом деле, героиню сегодняшнего обзора можно рассматривать как упрощенную версию старшей модели, у которой изменена конфигурация слотов PCI-E 2.0/3.0 x16 и отсутствует поддержка высокоскоростного интерфейса Thunderbolt. «Материнка» P8Z77-V выполнена в стандартных для форм-фактора АТХ габаритах 305х244 мм, так что, несмотря на плотный монтаж и отсутствие свободного места на РСВ, все основные узлы расположены в удобных местах.

ASUS P8Z77-V

В основе системной платы лежит чипсет Z77 Express, который наделяет эту модель совместимостью с любыми процессорами Intel в исполнении LGA1155, поддержкой разгона путем изменения коэффициента умножения и максимальными возможностями расширения. P8Z77-V располагает четырьмя слотами DIMM DDR3, в которые можно установить модули суммарным объемом 32 ГБ. Что касается тактовой частоты ОЗУ, то максимальную свободу получат владельцы 22-нм процессоров Intel Ivy Bridge, которые смогут использовать режимы до 2800 МГц включительно.

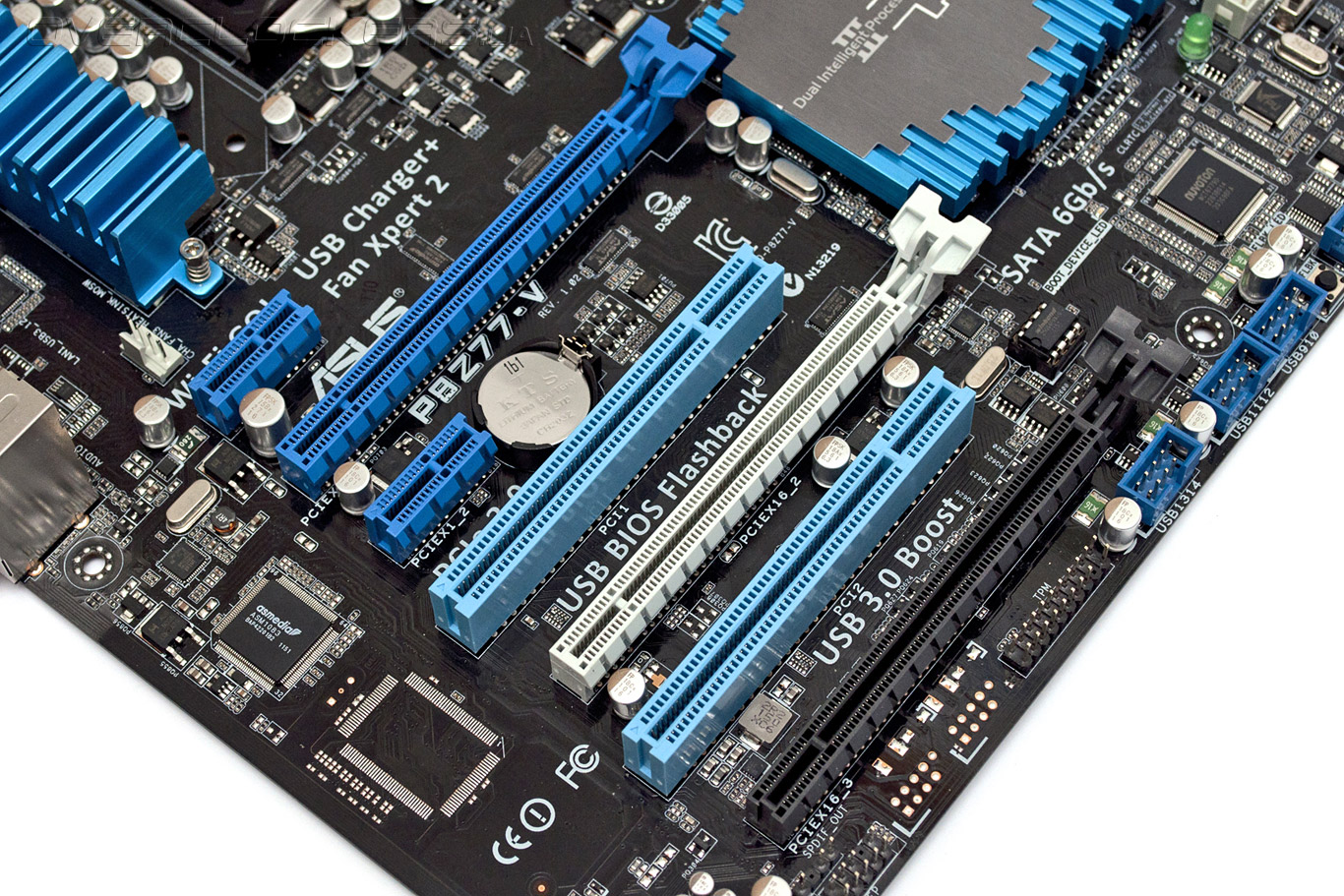

Материнская плата оснащена двумя слотами PCI Express 2.0/3.0 x16, которые позволяют строить конфигурации AMD CrossFireX и NVIDIA SLI. В случае использования единственной видеоускорителя первый по счету разъем работает с максимальной скоростью, а после добавления второй видеокарты оба разъема PCI Express x16 будут функционировать по схеме «х8+х8». Напомним, что для работы графических акселераторов в режиме PCI Express 3.0 необходим 22-нм процессор Intel Core i5/i7.

ASUS P8Z77-V

Кроме того, ASUS P8Z77-V располагает одним слотом PCI Express 2.0 х16@x4, который подключен к системной логике. Для установки стандартных плат расширения материнская плата предлагает два разъема PCI Express 2.0 х1 и пару PCI, за работу которых отвечает контроллер ASMedia ASM1083.

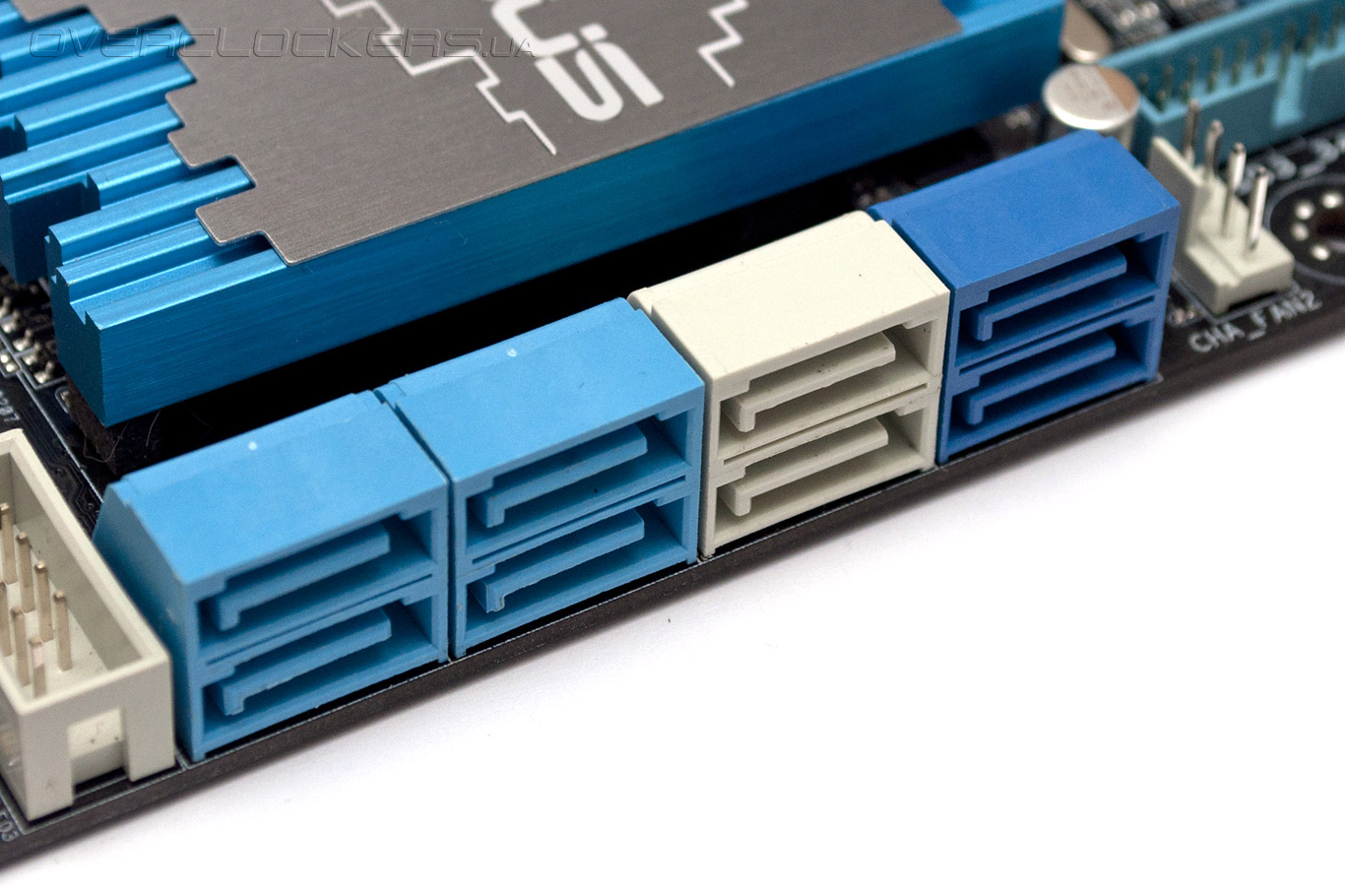

Подсистема хранения данных материнской платы позволяет подключить до восьми дисковых накопителей. Встроенный в системную логику Intel Z77 Express контроллер отвечает за работу пары интерфейсов SATA 6 Гбит/с и четырех SATA 3 Гбит/с. Поддерживается объединение жестких дисков в массивы RAID уровней 0, 1, 5 и 10, а также активация фирменных технологий Intel Smart Response и Rapid Start. Новинка располагает двумя дополнительными портам SATA 6 Гбит/с, которые подключены к чипу ASMedia ASM1061. Конструкция системной платы не позволяет одновременное использование дополнительного SATA-контроллера и второго по счету слота PCI Express 2.0 х1. Зато, все разъемы имеют горизонтальную ориентацию, так что интерфейсные кабели не станут мешать в случае использования самых крупногабаритных видеокарт.

ASUS P8Z77-V

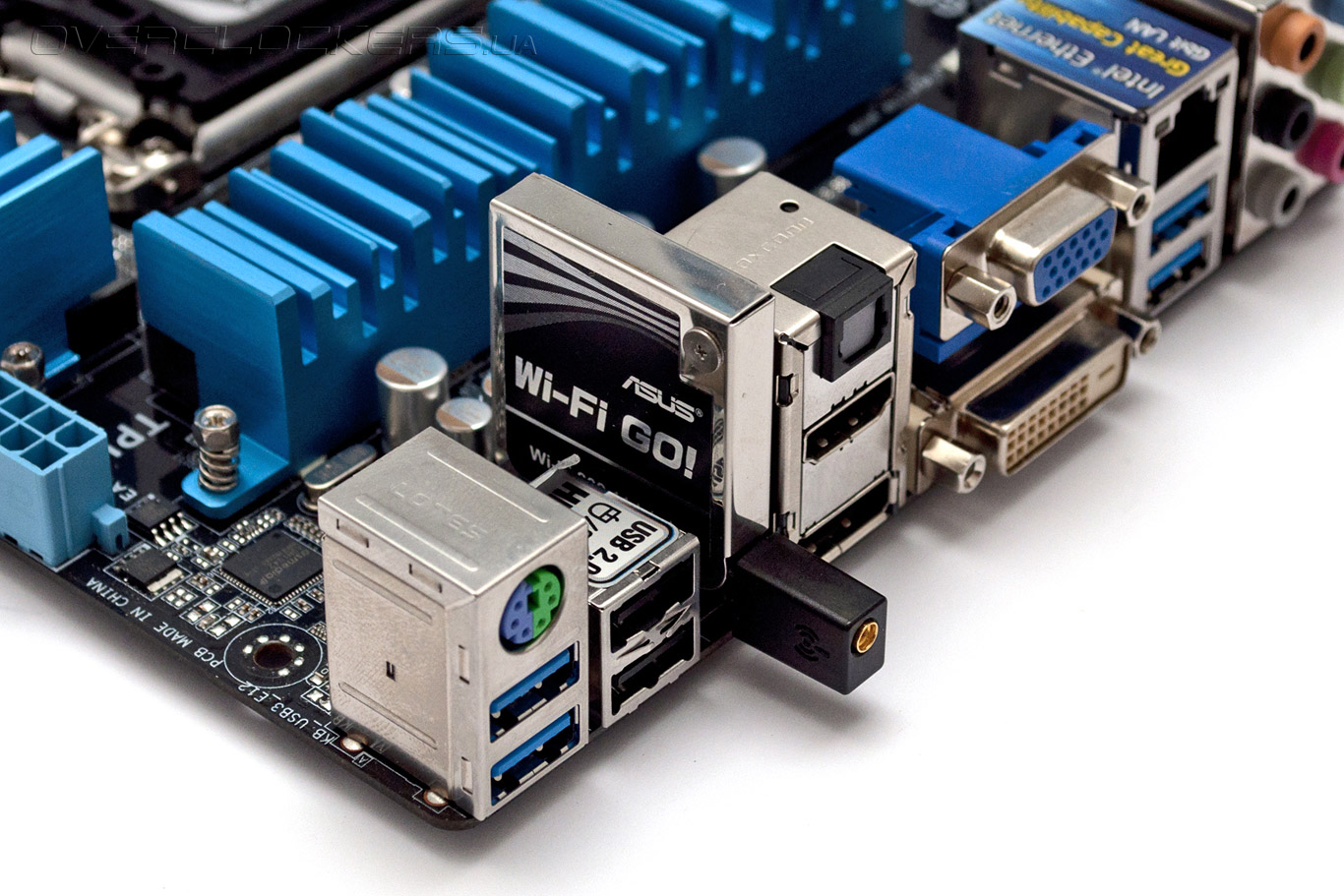

Подключение к локальной сети Gigabit Ethernet реализовано на базе контроллера Intel 82579V, а за поддержку беспроводной сети отвечает съемный модуль WiFi GO!, внутри которого скрывается адаптер Azurewave NE186H. В его основе лежит чип Qualcomm Atheros AR9485, обеспечивающий совместимость со стандартами IEEE 802.11b/g/n.

ASUS P8Z77-V

В основе звуковой подсистемы P8Z77-V использован высококачественный HD-аудиокодек Realtek ALC892, для вывода звука на цифровые ресиверы имеется оптический выход S/PDIF. Подключение периферии обеспечивают десять портов USB 2.0, два из которых выведены на заднюю панель, и шесть USB 3.0. Четыре канала универсальной высокоскоростной шины третьей ревизии обслуживаются системной логикой Intel Z77 Express, а два оставшихся — дополнительным контроллером ASMedia ASM1042.

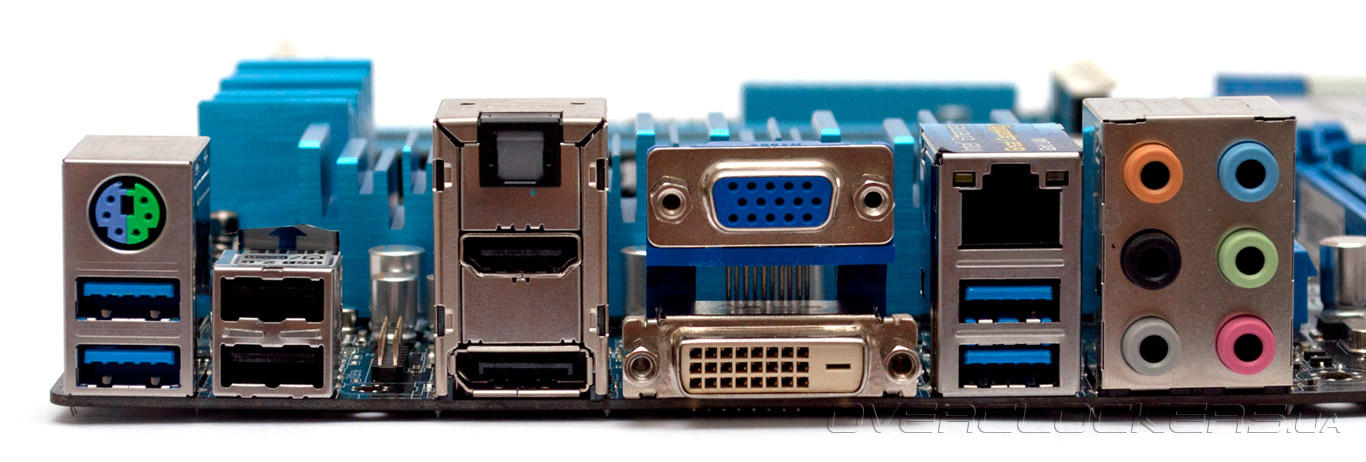

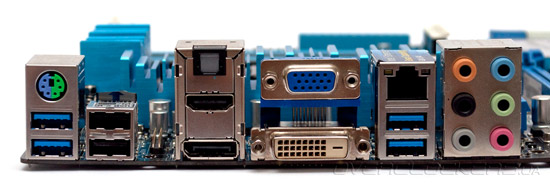

Таким образом, на задней панели материнской платы расположены:
  • комбинированный порт PS/2;
  • пара разъемов USB 2.0 и четыре USB 3.0;
  • оптический выход S/PDIF;
  • видеовыходы D-Sub, DVI-D, DisplayPort и HDMI;
  • сетевой порт RJ-45;
  • шесть аудиовыходов.
ASUS P8Z77-V

Набор интерфейсов ASUS P8Z77-V позволяет в полной мере реализовать заложенные в системной плате возможности расширения. Обращаем ваше внимание, что новинка обеспечивает подключение до трех мониторов одновременно, однако, эта возможность доступна только владельцам 22-нм процессоров Intel. Напомним, что плата поддерживает технологию LucidLogix Virtu MVP, благодаря которой можно объединять ресурсы встроенной и дискретной видеокарт.

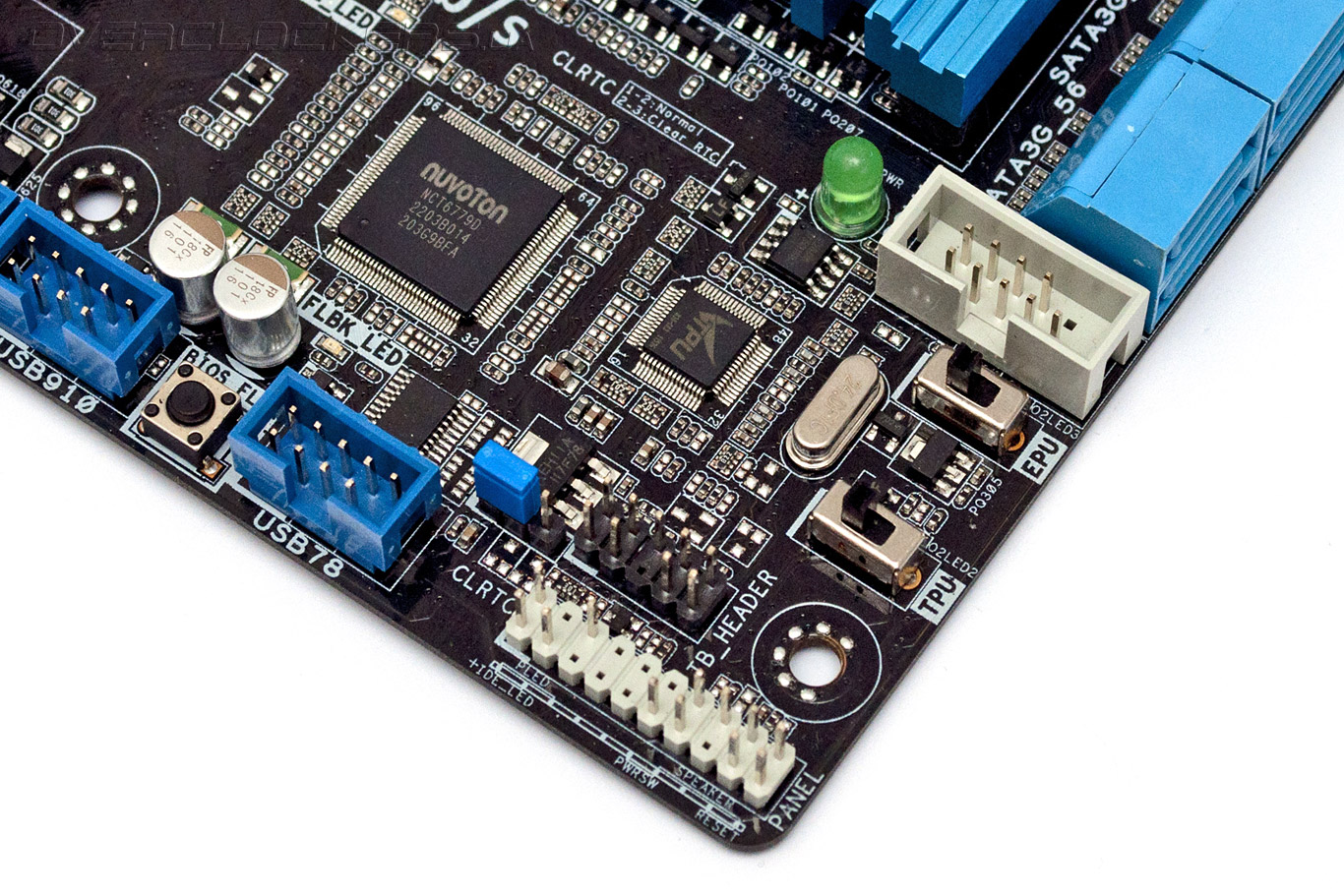

Левый нижний край материнской платы интересен наличием нескольких дополнительных органов управления. Там можно обнаружить микропереключатели EPU и TPU, а также кнопку BIOS_FLBK.

ASUS P8Z77-V

Переключатель EPU активирует фирменные технологии энергосбережения, а TPU — режим автоматического разгона, позволяющий добиться прироста быстродействия без вмешательства в настройки прошивки. Кнопка BIOS_FLBK управляет функцией USB BIOS Flashback, которая обеспечивает обновление управляющего микрокода со сменного накопителя. Примечательно, что для работы этой функции не требуется установка центрального процессора и модулей ОЗУ. Также отметим наличие на печатаной плате диагностических светодиодов Q-LED, отображающих процесс загрузки системной платы, что помогает определить проблемы при инициализации различных подсистем.

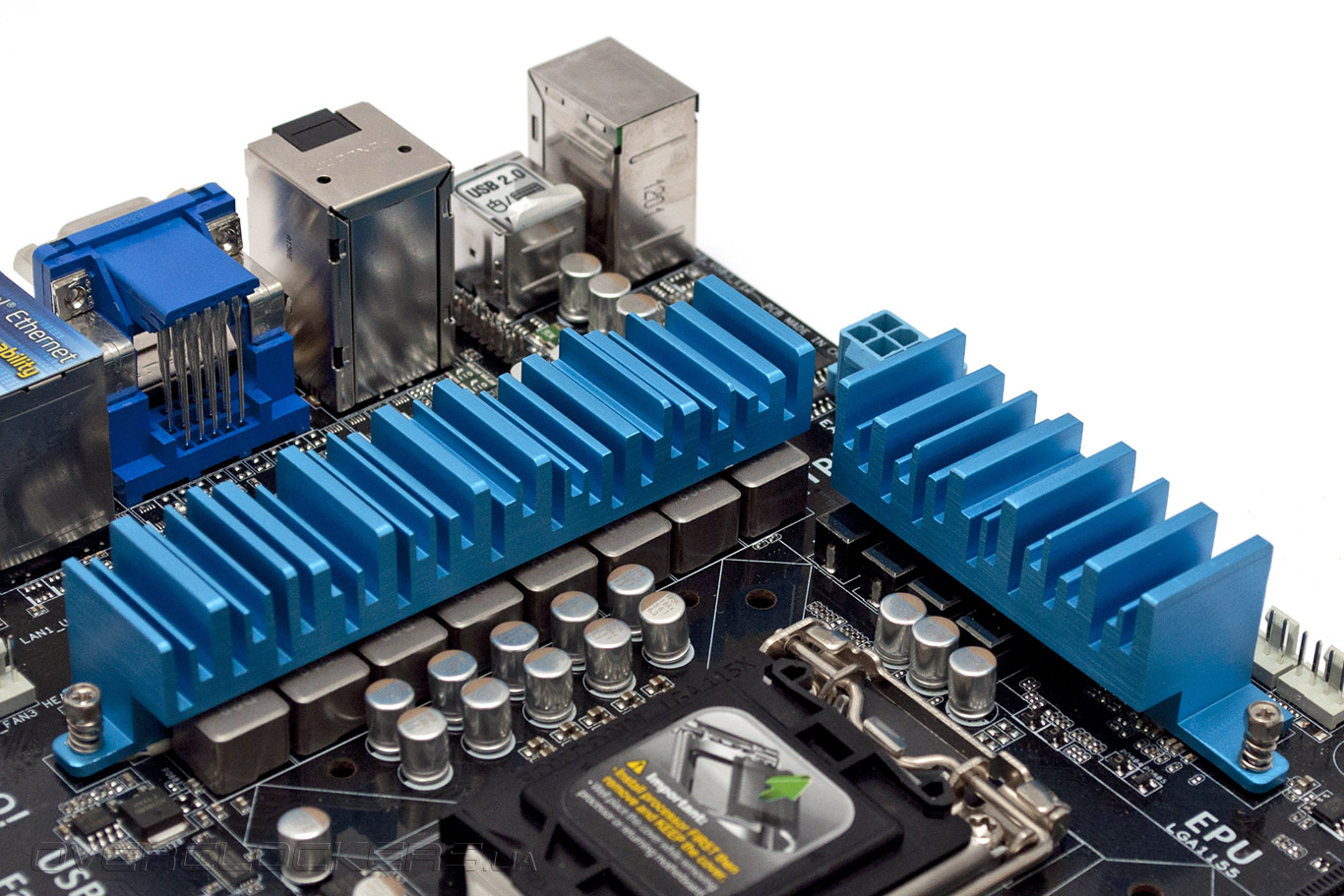

Материнская плата P8Z77-V оснащена эффективной системой охлаждения. Избыточное тепло от силовых элементов преобразователя напряжения отводят пара массивных радиаторов.

ASUS P8Z77-V

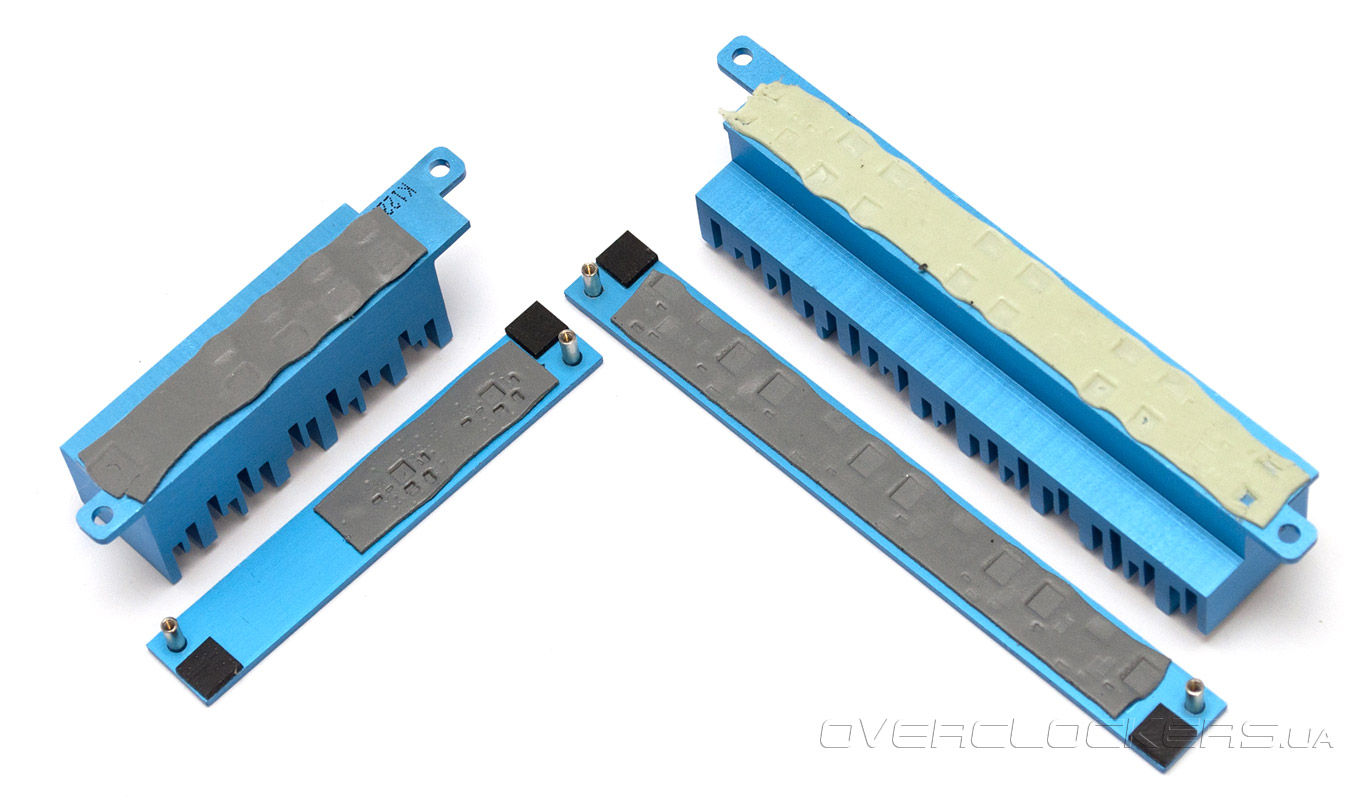

Система крепления на подпружиненных болтах обеспечивает надежный прижим, а усилительные пластины помогают охлаждению электронных компонентов, расположенных с обратной стороны печатной платы.

ASUS P8Z77-V

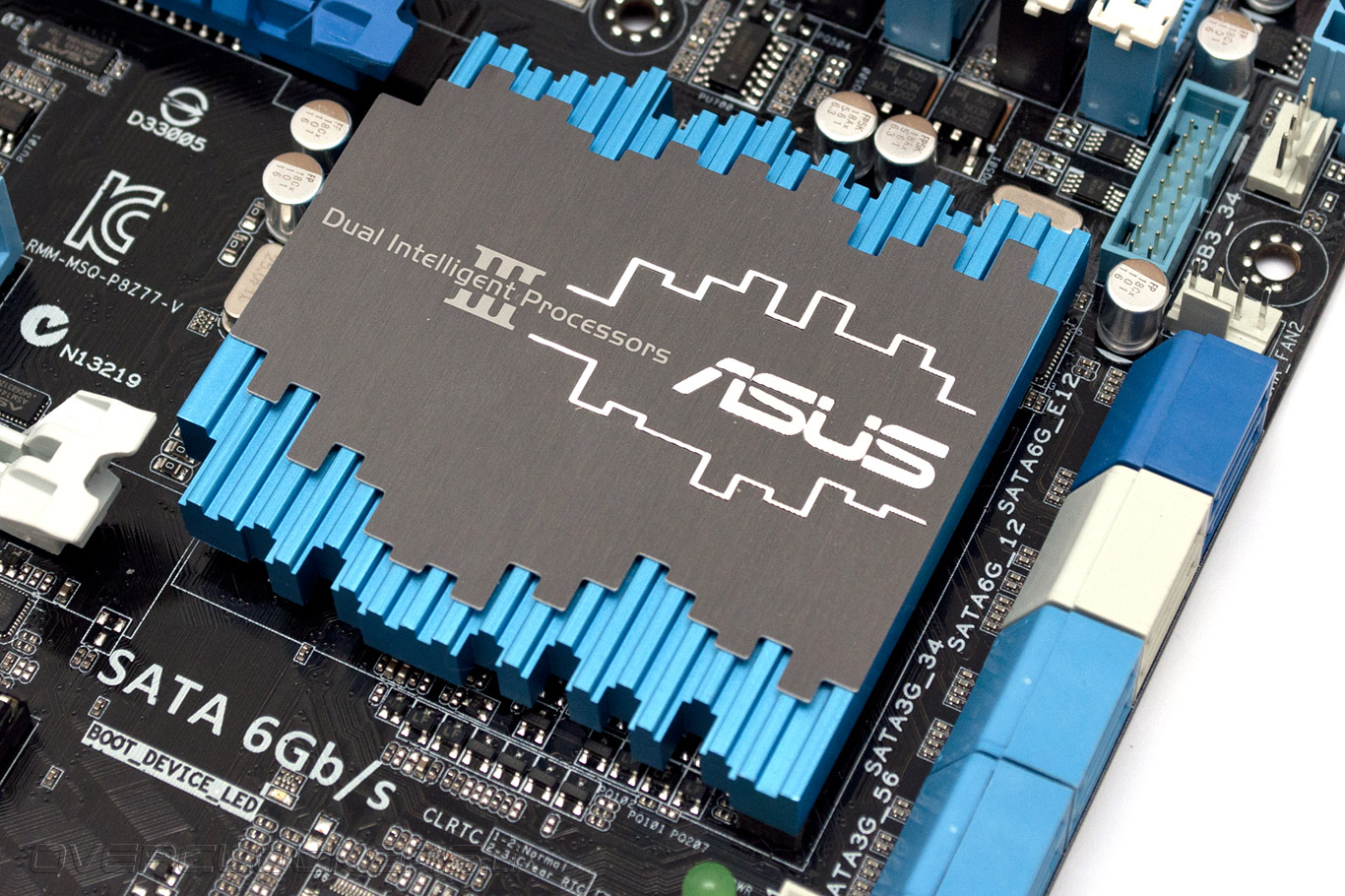

За отвод тепла от микросхемы системной логики отвечает плоский радиатор внушительных размеров, так что за перегрев чипсета можно не беспокоиться в любом режиме работы.

ASUS P8Z77-V

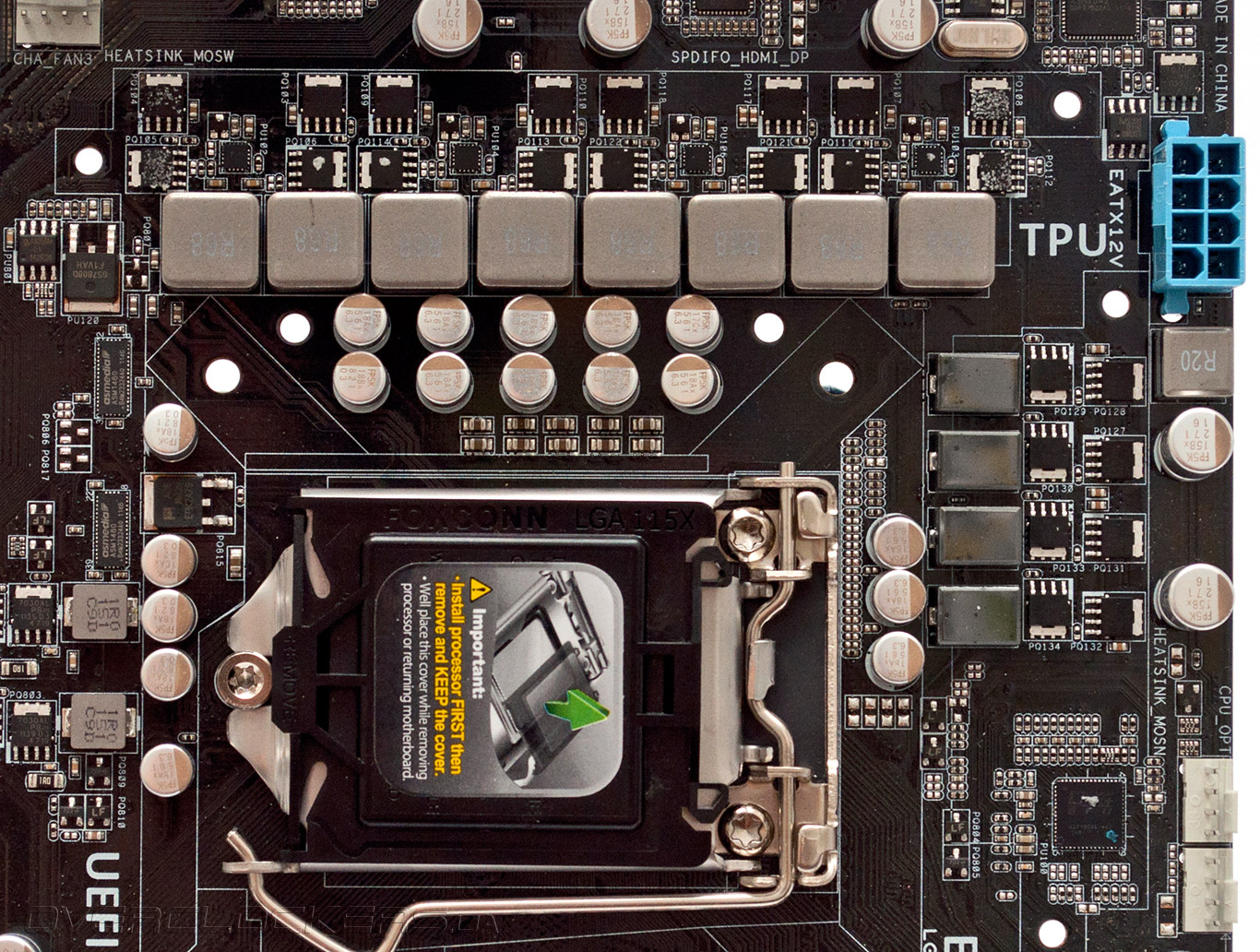

Преобразователь напряжение ASUS P8Z77-V построен по двенадцатиканальной схеме, где восемь фаз питают вычислительные ядра, а еще четыре — формируют напряжение для встроенного графического адаптера. В качестве силовых элементов используются традиционные MOSFET, управление VRM центрального процессора поручено контроллерам ASP1101 и ASP1000C, определить оригинального производителя и характеристики которых мешает измененная маркировка. Тем не менее, известно, что эти контроллеры поддерживают управление частотой переключения силовых элементов, защиту от перегрева и превышения тока, функцию Loadline calibration, а также отключение части неиспользуемых фаз в моменты низкой нагрузки на процессор.

ASUS P8Z77-V

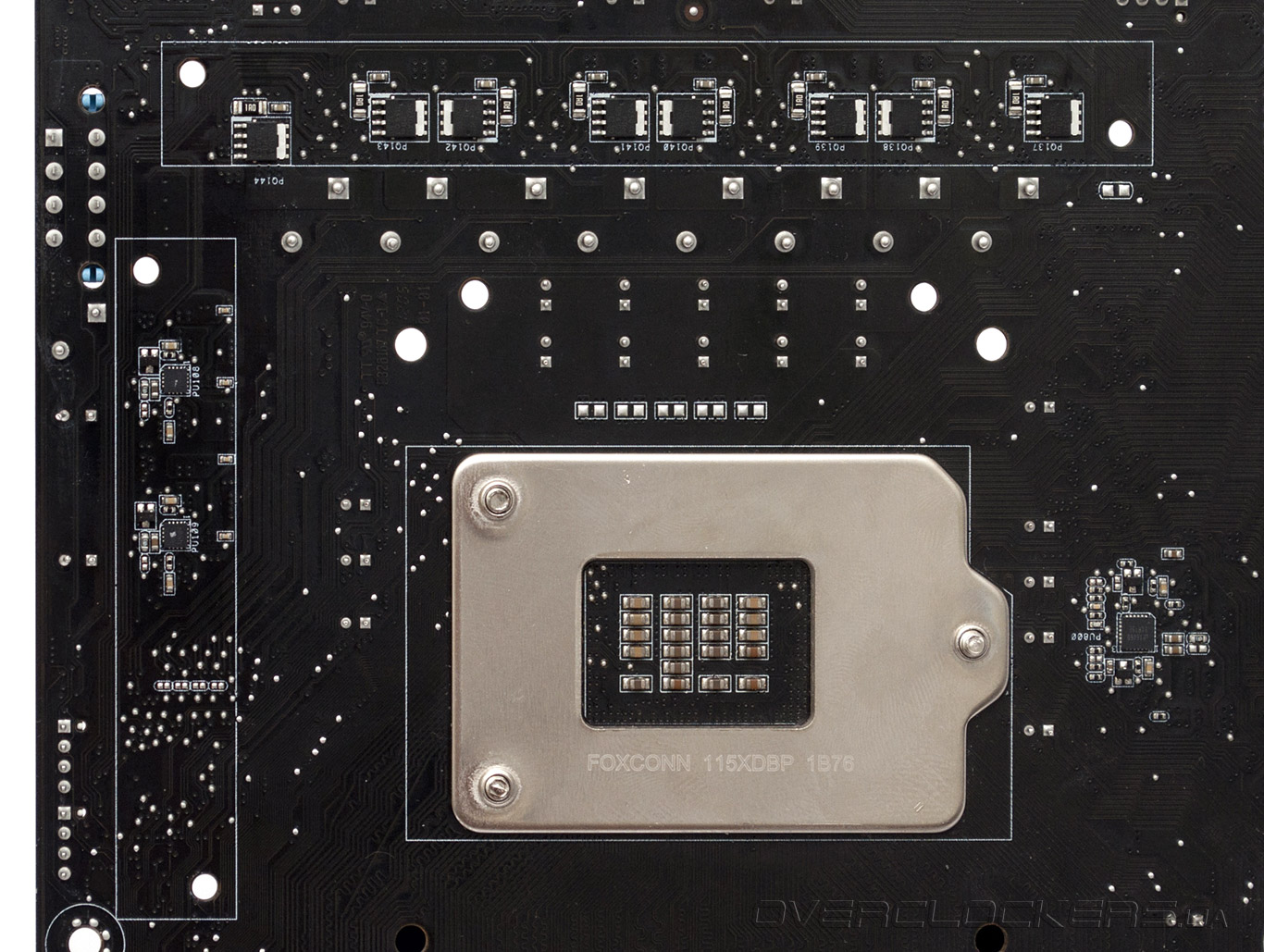

Часть электронных компонентов VRM центрального процессора расположена с обратной стороны печатной платы, однако, как мы уже говорили, отводить избыточное тепло им помогают усилительные пластины радиаторов, охлаждающих транзисторы.

ASUS P8Z77-V

Остается лишь добавить, что питание на преобразователь напряжения подается при помощи восьмиконтактного разъема EPS12V. В принципе, узел электропитания героини сегодняшнего ничем не отличается от старшей модели P8Z77-V Pro/Thunderbolt, так покупатели вправе рассчитывать на сопоставимый уровень разгона.

В итоге, мы не нашли в конструкции системной платы ASUS P8Z77-V никаких недостатков, а вот положительных моментов, наоборот — масса! К последним можно отнести и высокое качество изготовления, и богатую функциональность (включая поддержку Wi-Fi), и мощный преобразователь напряжения, и продуманную конструкцию системы охлаждения. Отсутствие поддержки eSATA и FireWire вряд ли можно считать серьезной проблемой, а в остальном, возможности расширения устроят любого, даже самого требовательного, пользователя.
Некоторые вещи в этом мире созданы для разгона!
