Предметом рассмотрения сегодняшнего обзора является еще один представитель линейки Quantum Force — материнская плата Foxconn Rattler, которая основана на чипсете Intel P67 Express и предназначена для установки процессоров Intel из семейства Sandy Bridge в исполнении LGA1155. Целевой аудиторией этой платы, по задумке разработчиков, являются продвинутые пользователи и любители компьютерных игр, которые нуждаются в качественной и функциональной основе для построения современной производительной системы с хорошим разгонным потенциалом. Сегодня мы постараемся выяснить, насколько хорошо Foxconn Rattler подойдёт для такого применения.
Характеристики платы
| Модель | Foxconn Rattler |
| Чипсет | Intel P67 Express |
| Процессорный разъем | Socket LGA1155 |
| Процессоры | Core i7, Core i5, Core i3 (LGA1155) |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600(O.C.)/1866(O.C.)/2133(O.C.), максимум 32 ГБ |
| Слоты PCI-E | 2 x PCI Express 2.0 x16 (16+0, 8х + 8х) 3 x PCI Express 2.0 x1 |
| Слоты PCI | 1 |
| Количество подключаемых вентиляторов | 6 (1 x 4pin и 5 x 3pin) |
| Порты PS/2 | 1 (для подключения клавиатуры) |
| Порты USB | 2x 3.0 (2 разъема на задней панели) 12x 2.0 (6 разъемов на задней панели) |
| ATA-133 | 1 (Marvell 88SE6121-NAA2) |
| Serial ATA | 2 канала SATA 6 Гбит/с (Intel P67 Express) 4 канала SATA 3 Гбит/с (Intel P67 Express) |
| eSATA | 2 (Marvell 88SE6121-NAA2) |
| RAID | 0, 1, 5, 10 (Intel P67 Express) |
| Встроенный звук | Realtek ALC892 (7.1, HDA) |
| S/PDIF | Оптический и коаксиальный |
| Встроенная сеть | 2x Realtek RTL8111E (Gigabit Ethernet) |
| FireWire | 2 (VIA VT63085), один разъём на задней панели |
| COM | – |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | Кнопки изменения базовой частоты, O.C, Power, Reset, Clear CMOS (на задней панели), POST-индикатор |
Комплект поставки
Материнская плата поставляется в большой красочной картонной упаковке с ручкой для переноски, как и положено продукту высокого уровня. Изображение на лицевой стороне коробки неплохо гармонирует с названием и позиционированием решения. Слово Rattler является своеобразным сокращением от rattlesnake, что в переводе с английского значит «гремучая змея». Также на лицевой стороне упаковки изображены логотипы поддерживаемых материнской платой процессоров.
Обратная сторона коробки посвящена краткому описанию ключевых особенностей Foxconn Rattler, включая мощную подсистему питания, качественную элементную базу, продвинутые возможности разгона, поддержку интерфейсов SATA 6 Гбит/с и USB 3.0.

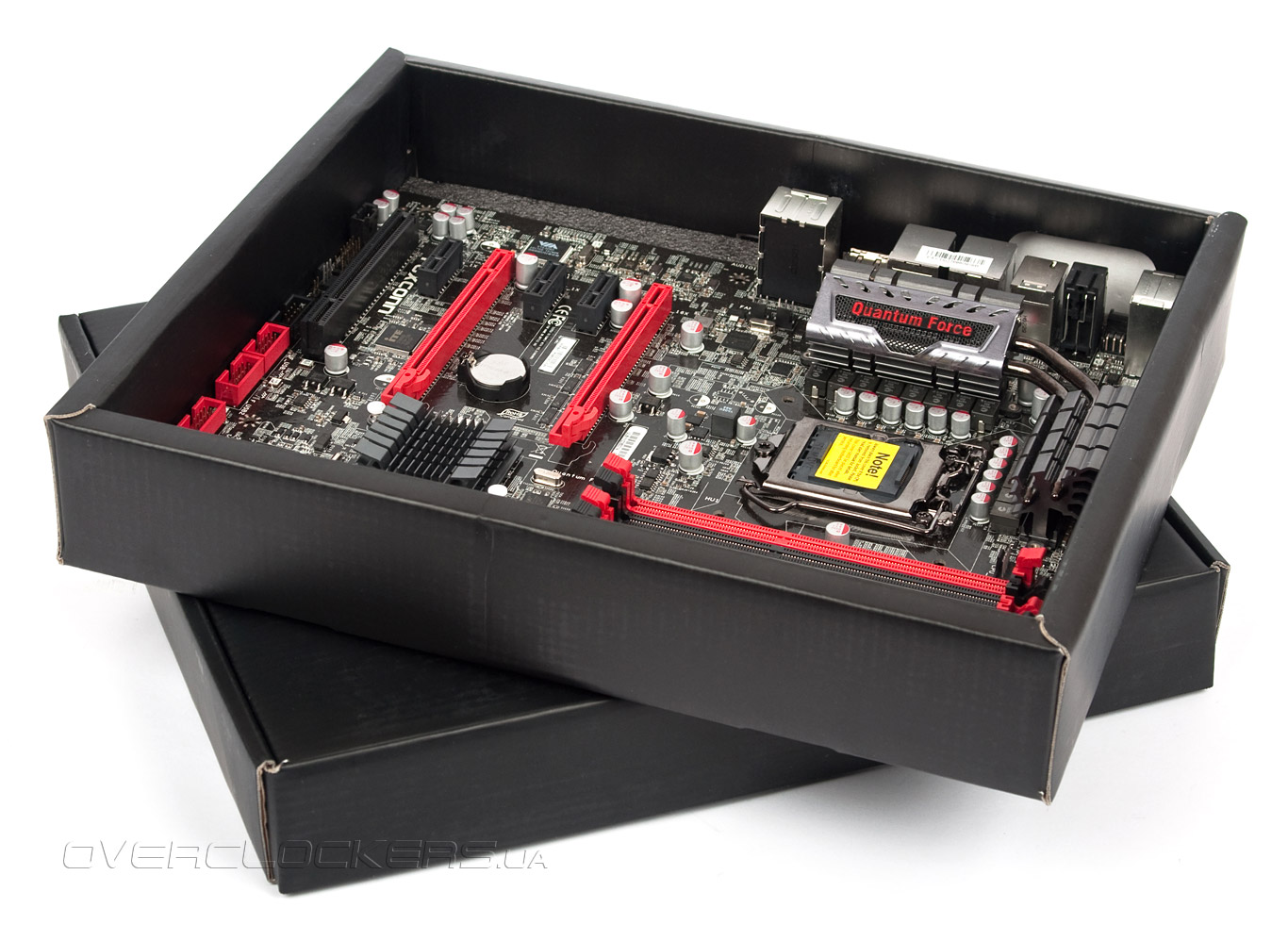

Для предохранения материнской платы от повреждений и удобства транспортировки, внутренней пространство упаковки разделено на две части. В одной коробке размещается сама материнская плата, а другая предназначена для набора аксессуаров.

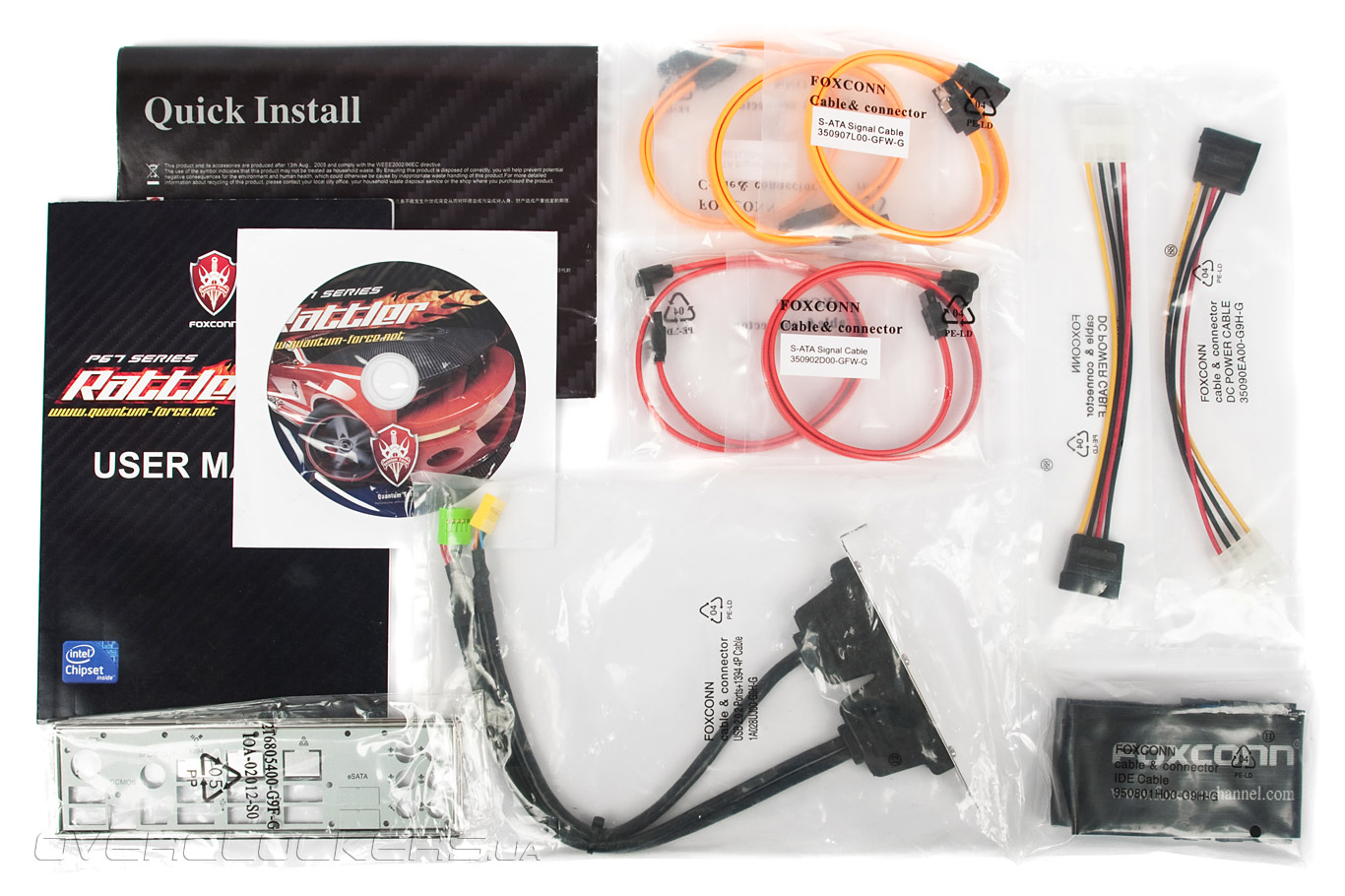

Комплект поставки платы не назовёшь действительно богатым, но, тем не менее, всё необходимое для сборки современной производительной системы в нём присутствует. Итак, в отделении с аксессуарами мы обнаружили:
- руководство пользователя;
- инструкцию по сборке системы;
- диск с драйверами и утилитами;
- два переходника Molex 4-pin — SATA Power;
- пять кабелей SATA;
- шлейф IDE;
- планку расширения с двумя портами USB 2.0 и одним FireWire (IE1394) ;
- заглушку на заднюю стенку корпуса.
Внешний вид и функциональность

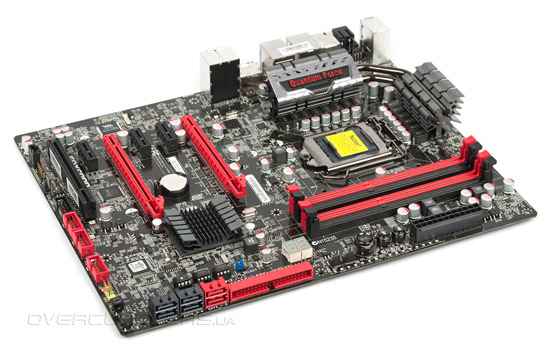

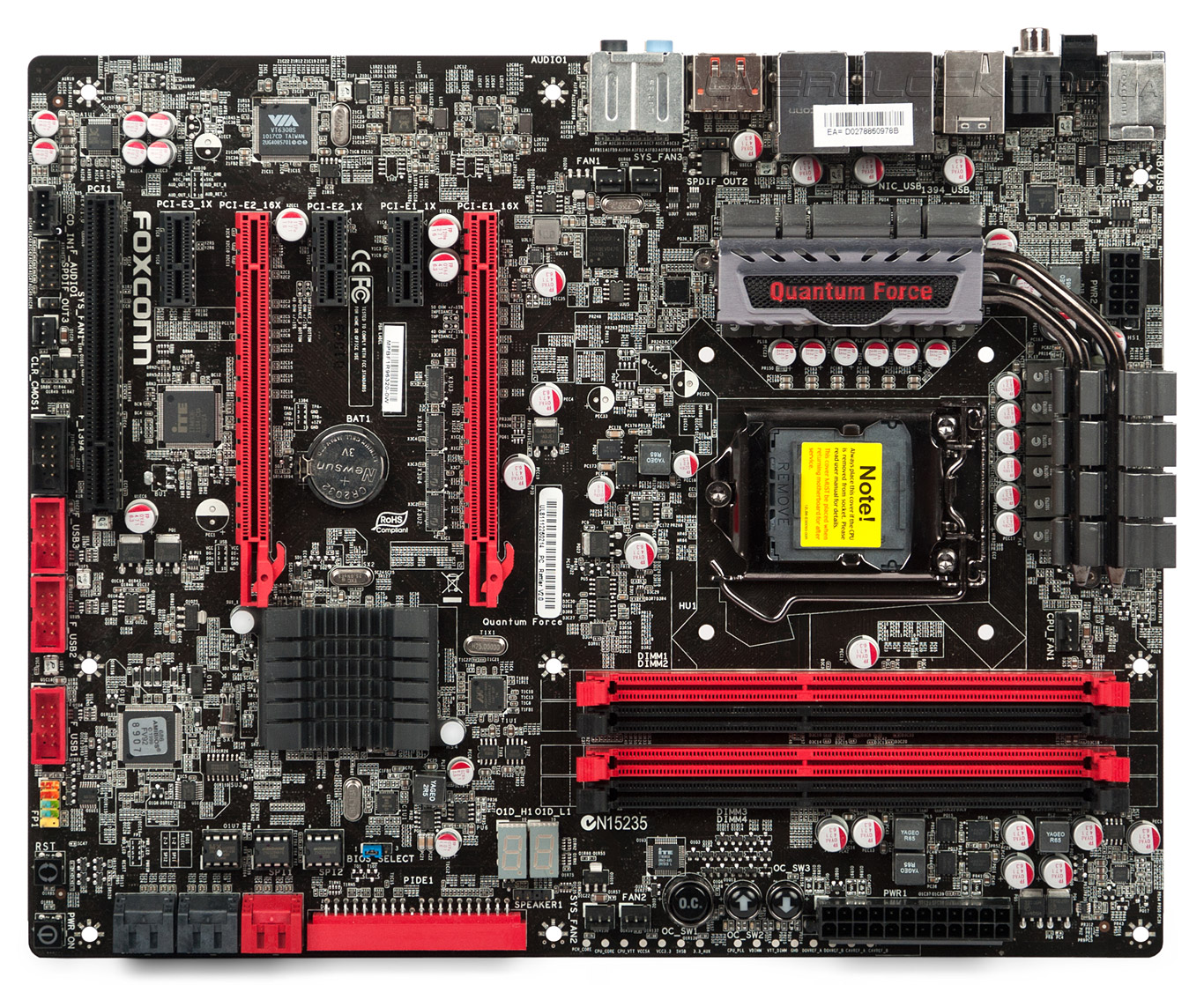

Дизайн материнской платы Foxconn Rattler выдержан в традиционном для линейки Quantum Force стиле: красно-черные разъемы, тёмно-коричневый цвет текстолита, достаточно массивная система охлаждения силовых элементов модуля VRM, обилие различных функциональных элементов и светодиодов. Напомним, что рассматриваемая плата выполнена в соответствии с классическим форм-фактором ATX (305 х 244 мм), что гарантирует её совместимость со всем современными корпусами формата Middle- или Full-Tower. Расположение элементов на Foxconn Rattler, на наш взгляд, выполнено достаточно удачно. Несмотря на большое количество разнообразных портов и разъемов, все они установлены так, чтобы не мешать подключению и укладке кабелей внутри системного блока.
Foxconn Rattler поддерживает установку процессоров с разъемом LGA 1155, включая наиболее продвинутые модели с индексом «К» в названии. Максимальный объем оперативной памяти стандарта DDR3 с частотой 1066—2133 МГц (сверх 1333 МГц в режиме оверклокинга), который можно установить составляет 32 ГБ. Напомним, что набор системной логики Intel P67 Express не позволяет задействовать встроенное в процессор графическое ядро, а также лишен поддержки прогрессивных технологий Intel Smart Response и Lucid Virtu.

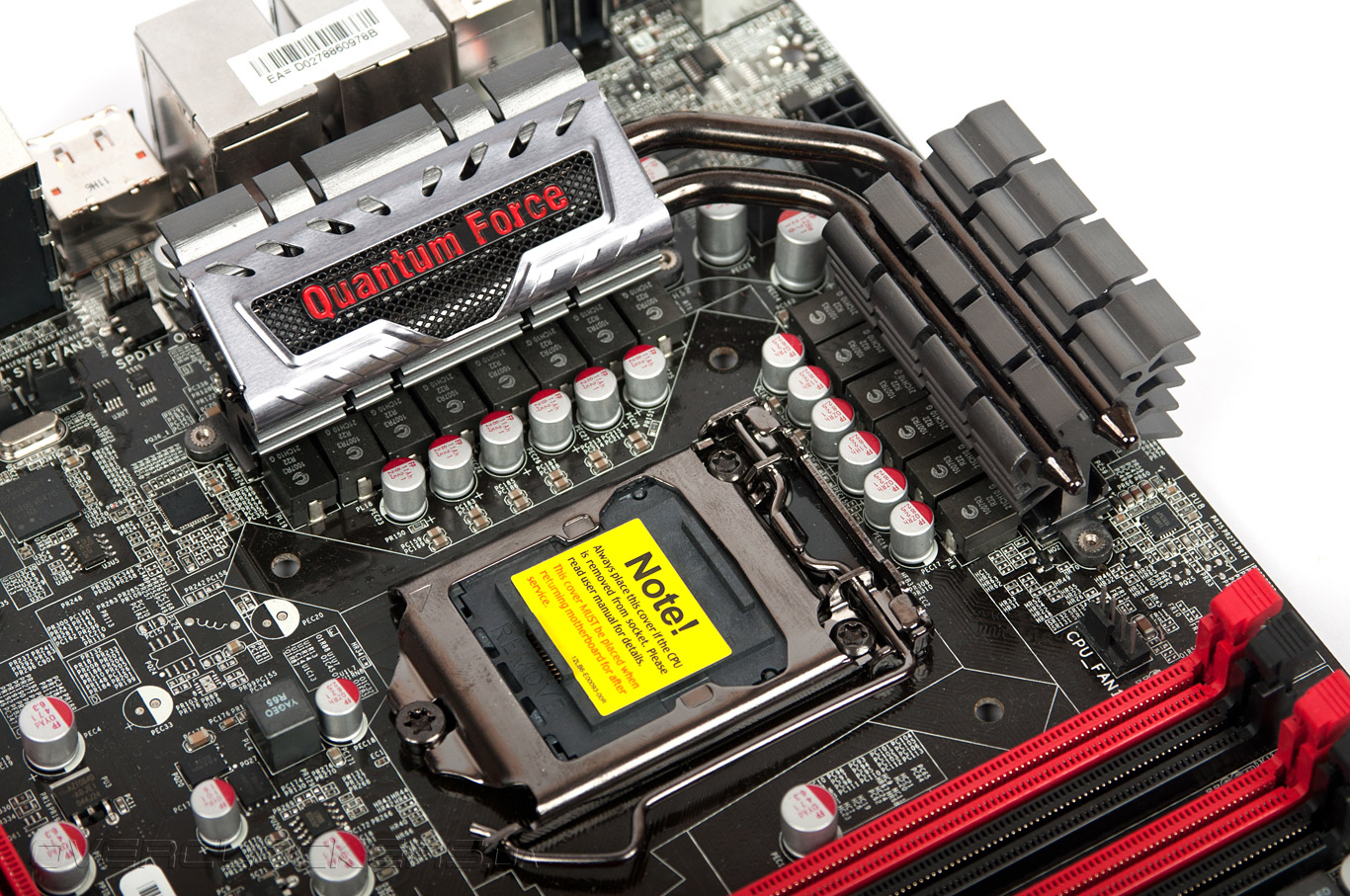

Для обеспечения стабильного питания процессора и оперативной памяти даже в условиях серьезного разгона с применением воздушного, жидкостного или «экстремального» охлаждения (жидкий азот, гелий, сухой лёд) инженеры Foxconn применили фирменную гибридную «12+2+2»-канальную систему питания с применением ШИМ-контроллеров Intersil ISL6366 и uP6203A. К тому же, производитель заявляет об использовании только качественных компонентов в системе стабилизации питания — твердотельных конденсаторов, дросселей с ферритовыми сердечниками и полевых транзисторов в металлической оболочке DirectFET2.
Разъемы EPS12V и 24-контактный разъем ATX расположены удачно — аккуратная прокладка кабелей питания к ним не вызовет сложностей в подавляющем большинстве корпусов.

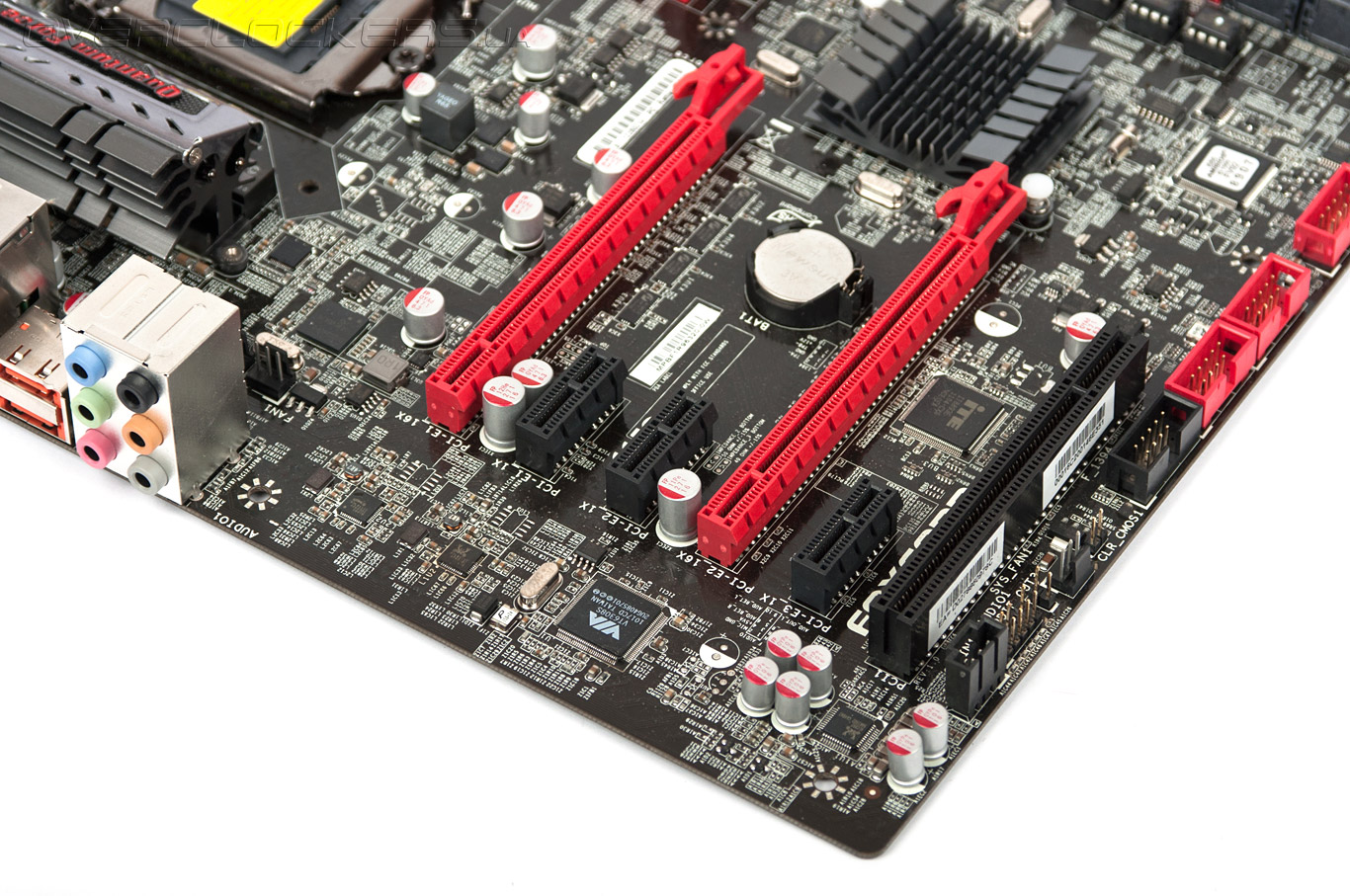

Набор слотов расширения представлен двумя полноразмерными слотами PCI Express второй ревизии, а также одним интерфейсом PCI и тремя шинами PCI-E 2.0 х1. Материнская плата Foxconn Rattler поддерживает установку двух видеоускорителей в режиме AMD CrossFireX, однако в случае установки пары адаптеров, слоты PCI-E х16 будут работать в режиме х8. Компоновка скоростных интерфейсов выполнена вполне разумно, учитывая, что все современные видеокарты оснащены как минимум двухслотовой системой охлаждения.

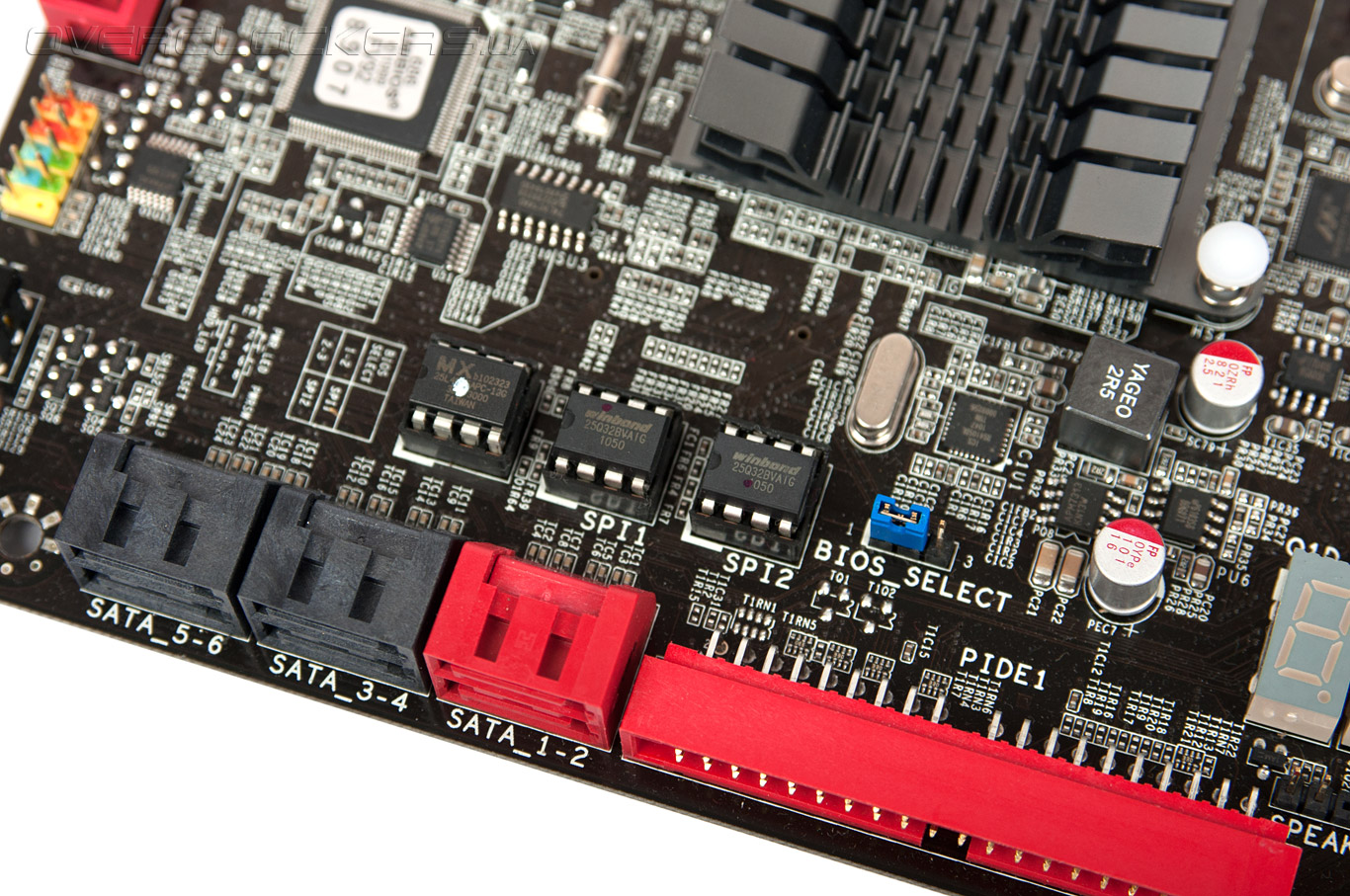

Правая нижняя часть платы традиционно насыщена разнообразными элементами. Справа от чипсета Intel P67 Express распаян интерфейс IDE, а также SATA-порты, два из которых соответствуют стандарту SATA 6 Gb/s (окрашены в красный цвет). Отметим, что разъём IDE и порты стандарта eSATA 6 Gb/s, расположенные на задней панели ввода/вывода, реализованы за счет использования дополнительного контроллера Marvell 88SE6121-NAA2, что логично, учитывая отсутствие поддержки старого интерфейса со стороны чипсета Intel P67 Express, который, к тому же, обладает лишь двумя каналами SATA третьей ревизии. Рядом с портами для подключения накопителей мы обнаружили также две микросхемы BIOS и миниатюрный переключатель между ними. Немного выше распаян индикатор POST-кодов, расшифровку которых можно найти в инструкции к плате.

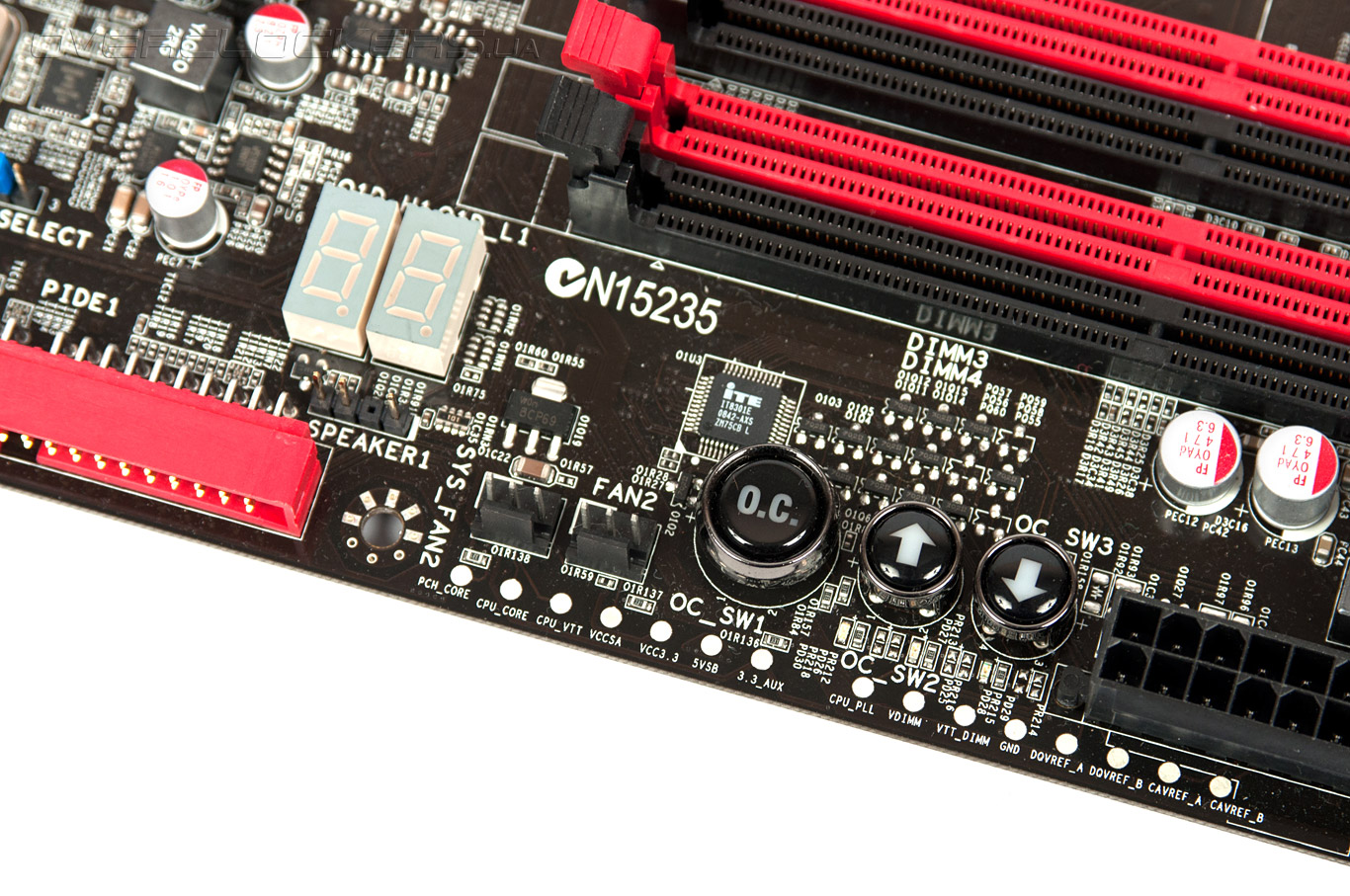

Ещё ближе к 24-контактному силовому разъему ATX установлены кнопки изменения базовой частоты (BCLK), позволяющие повышать или понижать опорную частоту даже в среде операционной системы с шагом 1 МГц. Однако для их активации сначала потребуется нажать клавишу O.C. Там же можно заметить и специальные контактные площадки для ручного замера напряжения питания основных узлов платы.

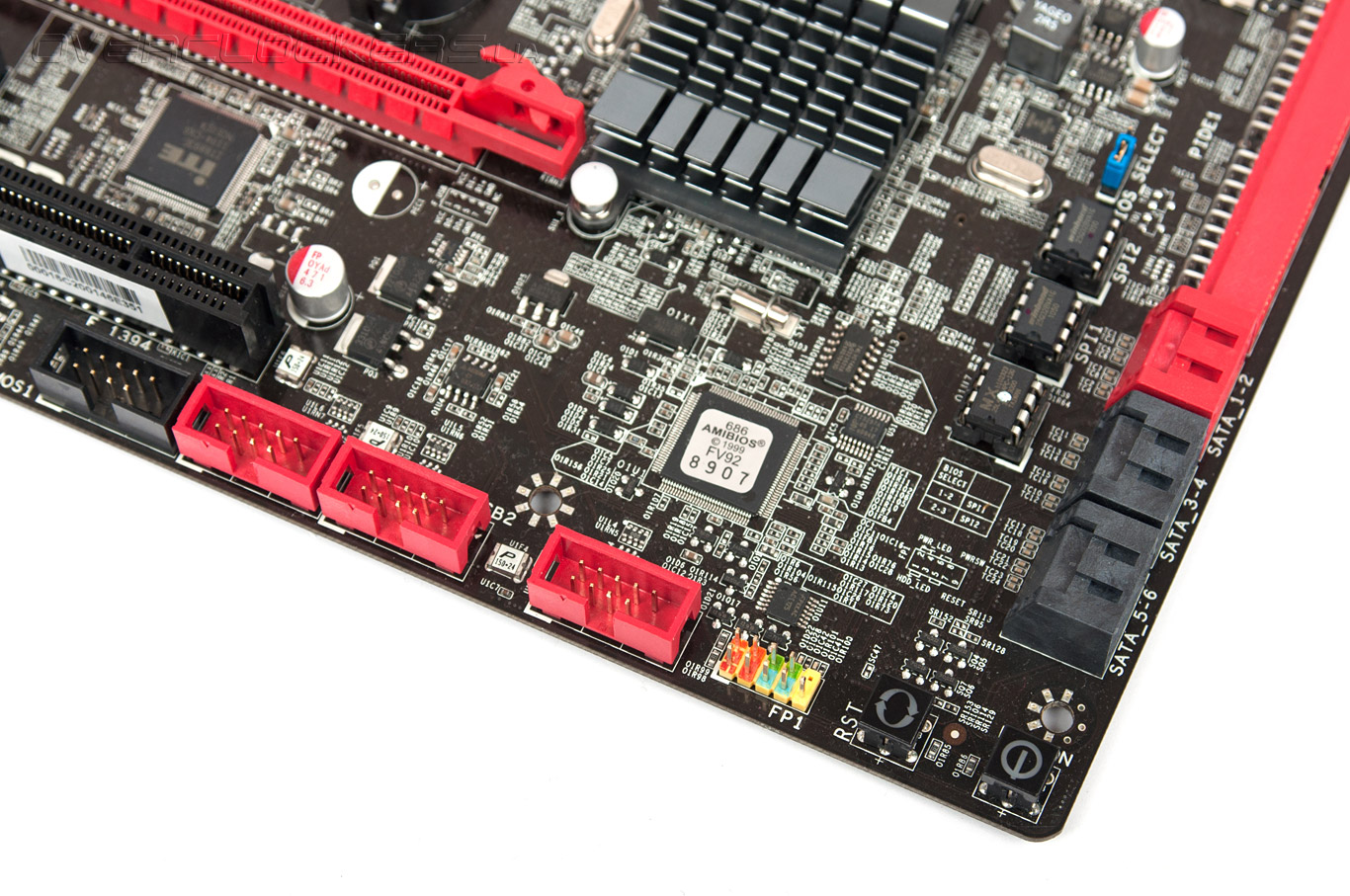

Кнопки включения и перезагрузки системы, колодки для подключения разъёмов фронтальной панели, три внутренних интерфейса USB 2.0 и один разъём FireWire расположены у нижнего края печатной платы.

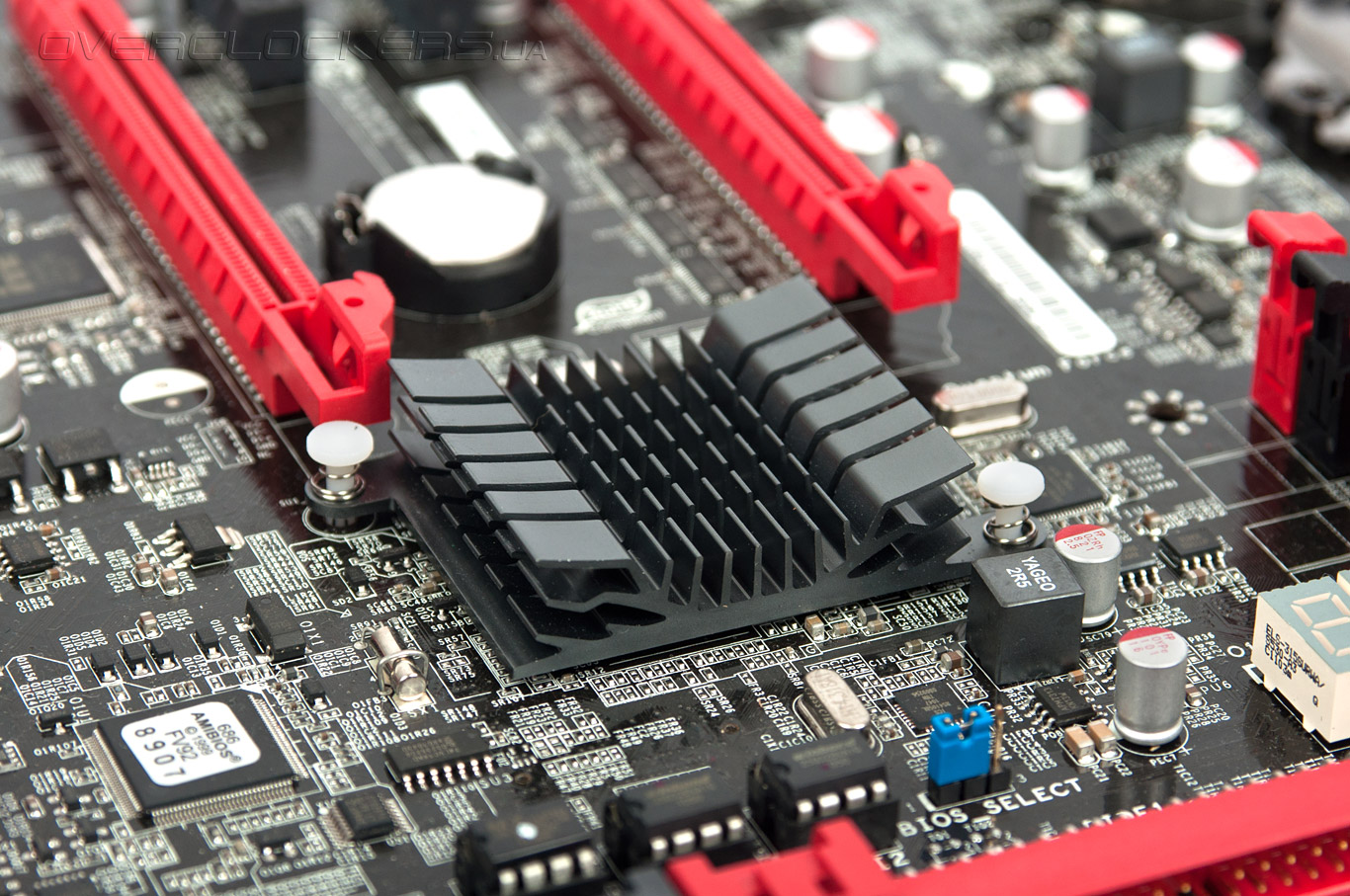

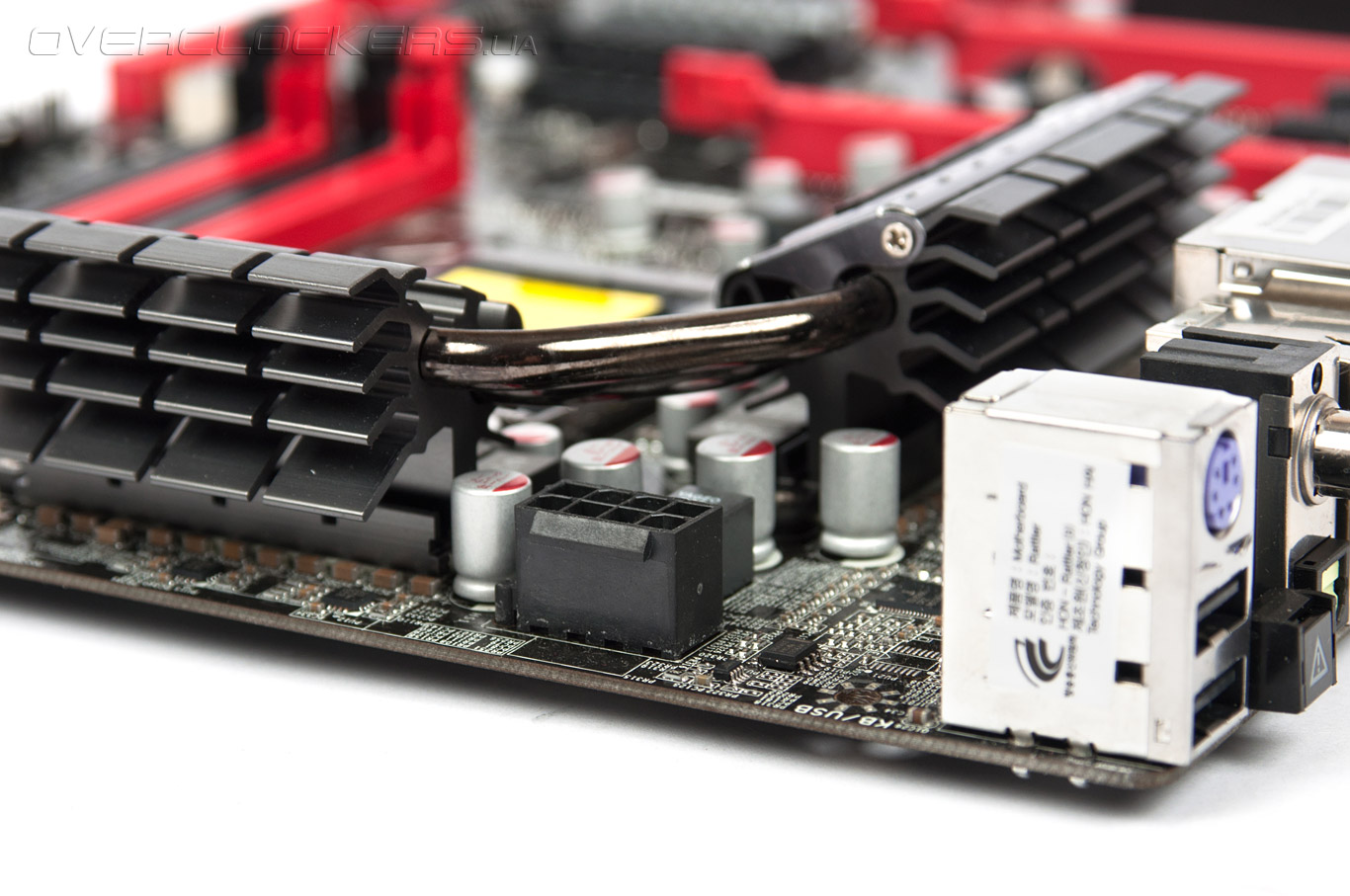

Система охлаждения Foxconn Rattler включает три алюминиевых радиатора: два из них объединены тандемом тепловых трубок и предназначены для охлаждения силовых элементов цепи питания центрального процессора, а еще один — для чипсета Intel P67 Express, который, как известно, характеризуется невысоким тепловыделением.

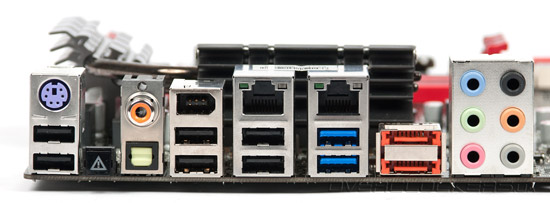

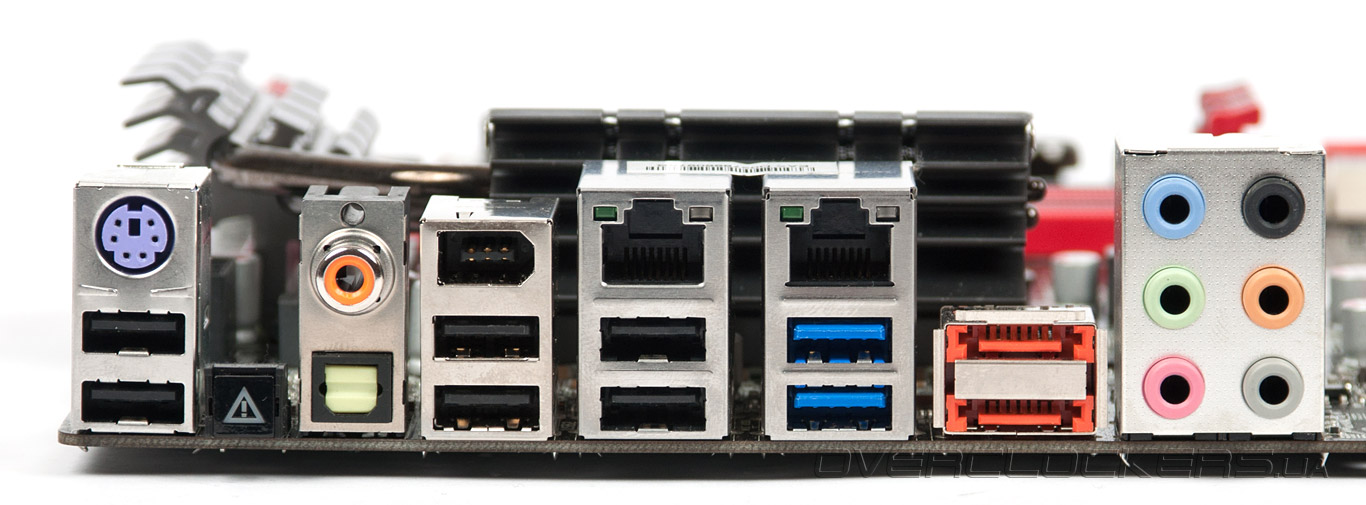

Перед тем как приступить к изучению возможностей UEFI материнской платы Foxconn Rattler, перечислим порты доступные на задней панели ввода-вывода:
- порт PS/2 (для подключения клавиатуры);
- кнопка сброса настроек BIOS;
- коаксиальный и оптический аудиовыходы S/PDIF;
- порт FireWire (IEEE1394);
- шесть разъемов USB 2.0 и два USB 3.0 (NEC uPD720200F1);
- два интерфейса Gigabit Ethernet (Realtek 8111C);
- два порта eSATA 6 Гбит/с (Marvell 88SE6121-NAA2).
По современным меркам, количество USB-портов третьей ревизии на задней панели может быть недостаточным для многих пользователей. К тому же в случае Foxconn Rattler производителем не предусмотрено ни одного внутреннего разъёма USB 3.0, что не позволит задействовать соответствующие порты на фронтальной панели корпуса. К положительным моментам стоит отнести наличие двух гигабитных сетевых адаптеров, а также тандема разъёмов eSATA 6 Гбит/с, которые могут пригодиться при подключении внешних накопителей.
В завершение рассказа о внешнем виде Foxconn Rattler стоит отметить, что также, как в случае с Foxconn Inferno Katana (которая имеет немало общего с рассматриваемым решением), разработчики оснастили рассматриваемую материнскую плату внушительным количеством светодиодных индикаторов, работу которых, к сожалению, в этот раз не удалось снять на видео.
Возможности UEFI
В отличие от большинства конкурирующих решений, UEFI материнской платы Foxconn Rattler не оснащён приятным графическим интерфейсом и возможностью управления с помощью мышки, что может стать недостатком для начинающих пользователей, которые не хотят вникать в тонкости оптимизации и настройки системы. Тем не менее, прошивка платы основана на современном коде AMI Aptio и, согласно заявлениям производителя, имеет расширенный диапазон настроек различных параметров, и поддержку накопителей объёмом больше 3 ТБ, что, безусловно, должно пригодиться пользователям.
После нажатия клавиши Del во время загрузки системы пользователь попадает в главное меню прошивки. Здесь можно изменить настройки времени и даты, а также просмотреть основные сведения об установленном процессоре и модулях ОЗУ.
Настройки в меню Advanced позволяют продвинутому пользователю управлять работой интегрированных в материнскую плату устройств и контроллеров, а также оптимизировать конфигурацию ACPI.
В разделе Chipset собраны настройки «южного» и «северного» мостов, интегрированного звукового кодека и конфигурации портов PCI Express. Также здесь находится подраздел управления протоколом Intel Management Engine.
Следующая вкладка носит название Boot и позволяет пользователю выбрать порядок внешних или подключенных устройств, с которых может быть загружена операционная система, а также изменять другие параметры, связанные с инициализацией системы.
В разделе Security пользователь может установить пароль на включение компьютера и изменение настроек UEFI.
Наиболее обширная вкладка прошивки называется Quantum BIOS и именно здесь собраны все основные параметры, которые касаются разгона и тонкой настройки системы. Некоторые из них, для удобства пользователя, разбиты на несколько дополнительных подменю. Отдельным пунктом также вынесен раздел мониторинга и управления подключенными к плате вентиляторами.
Раздел CPU Configuration содержит основные настройки технологий, поддерживаемых центральным процессором, таких как Hyper Threading, VT-d или EIST. Можно задать количество активных ядер, настроить работу турбо-множителей и установить максимальный лимит TDP, влияющий на разгон системы при работе Turbo Boost.
Очевидно, что в подменю Memory Settings собраны все параметры, касающиеся тонкой настройки оперативной памяти. Там же можно вручную установить основные и дополнительные тайминги для каждого из модулей памяти или для всех одновременно, или же активировать один из профилей XMP.
Во вкладке All Voltage Settings опытный пользователь может вручную установить напряжение на всех основных узлах системы: процессоре, чипсете и оперативной памяти. В случае значения CPU Voltage возможность установить непосредственно напряжение не предоставляется: можно лишь выбрать, на сколько мВ будет увеличено базовое значение напряжения (offset mode) или активировать режим автоматического динамического управления.
Для удобства читателей, мы составили сводную таблицу с указанием диапазонов изменения напряжений:
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU Voltage Offset | +0 — +1,0 | 0,0001 |
| CPU VTT (Uncore) Voltage | 1,005—2,011 | 0,012—0,013 |
| CPU PLL Voltage | 1,8—2,43 | 0,01 |
| VccSA Voltage | 0,812—1,611 | 0,012—0,013 |
| DRAM Voltage | 1,005—2,501 | 0,012—0,013 |
| Cougar Point PCH Core Voltage | 1,005—2,011 | 0,012—0,013 |
В целом прошивка материнской платы Foxconn Rattler, к сожалению, не порадовала нас разнообразием настроек связанных с разгоном и удобством использования. Для совершения многих простых действий (например, увеличения процессорного множителя или напряжения питания CPU) проходится совершать ряд «лишних» шагов, что выглядит особенно архаично на фоне современных конкурентов рассматриваемого решения, которые, как правило, имеют в своем арсенале более продуманную и приятную в использовании систему ввода-вывода.
Программное обеспечение
Foxconn Rattler комплектуется набором фирменных утилит, установочные файлы которых записаны на диске с драйверами.
Отдельного упоминания стоят программы FoxOne и Aegis Panel. Первая из них позволяет осуществлять мониторинг основных температур, напряжений на линях 3,3, 5 и 12 вольт, а также скорости вращения вентиляторов. Утилита Aegis Panel позволяет осуществлять разгон, не покидая интерфейса операционной системы. К сожалению, версия Aegis Panel, которую мы обнаружили на диске из комплекта платы, оказалась несовместима с Foxconn Rattler. Еще одна досадная недоработка специалистов из Foxconn.
Разгон
По неизвестным нам причинам, запуск утилиты CPU-Z или же CPUID из пакета AIDA64 в процессе тестирования Foxconn Rattler неизбежно приводил к зависаниям системы, при этом ни переустановка Windows, ни замена отдельных компонентов системного блока не помогала решить эту проблему. Мы пробовали две различные версии прошивки (P04 и P05), что также не принесло положительного результата. В итоге снятие скриншотов с достигнутыми в процессе наших экспериментов результатами ручного разгона осуществлялось с помощью приложения Cache & Memory Benchmark из пакета AIDA64. Напряжение питания процессора и его температура отслеживалась с помощью программы Core Temp 1.0.
Напомним, что наш тестовый экземпляр процессора Intel Core i7 2600K с разблокированным на повышение множителем, который мы использовали для изучения разгонного потенциала Foxconn Rattler, в большинстве случаев способен функционировать на частоте вплоть до 5000 МГц после повышения напряжения питания до «условно безопасных» 1,435—1,45 В.
Итак, в процессе ручного разгона нам удалось добиться следующих результатов:
- Полной стабильности при 4,8 ГГц достигли путем простого повышения множителя с х34 до х48. Напряжение питания регулировалось платой автоматически и при выполнении ресурсоёмких задач составляло около 1,38 В. При отсутствии нагрузки для экономии электроэнергии и снижения тепловыделения, напряжение автоматически снижалось до 0,98 В.
- 4,9 ГГц покорились после ручного поднятия напряжения до 1,42 В в UEFI. Отметим, что при настройке этого параметра вручную, энергосберегающие функции платы автоматически отключаются, и на процессор подается одинаковое напряжение при любой нагрузке.
К сожалению, достигнуть заветных 5000 МГц на Foxconn Rattler нам не удалось даже после дальнейшего повышения напряжения. Результат разгона памяти на тестируемой плате оказался средним. Итогом наших экспериментов с модулями GoodRAM GY1600D364L8/4GDC (2x2 ГБ, номинал 1600 МГц) стала частота 1833 МГц с таймингами 9-9-9-27-1Т.
Результат разгона Foxconn Rattler по опорной частоте вполне стандартный. Плата сохраняла стабильность при значении BCLK вплоть до 105,6 МГц.
Тестовая конфигурация
Для тестирования материнской платы Foxconn Rattler была собрана следующая конфигурация:
- процессор: Intel Core i7 2600K (3,40 ГГц);
- память GoodRAM GY1600D364L8/4GDC (2x2 ГБ, 1333, 9-9-9-27-1T);
- кулер: Noctua NH-D14;
- термоинтерфейс: Noctua NT-H1;
- видеокарта: Inno3D GeForce GTX 560 Ti (GeForce GTX 560 Ti);
- накопитель: Kingston SSD SH100S3/120G (120ГБ, SATA 6Gb/s);
- блок питания: Seasonic SS-600HM (600 Вт);
- операционная система: Windows 7 Home Premium x64 SP1;
- драйвер чипсета: Intel Chipset Software Installation Utility 9.2.0.1030;
- драйвер видеокарты: GeForce 296.10.
Результаты тестирования
В процессе тестирования Foxconn Rattler (UEFI P05) будет «противостоять» материнская плата MSI P67A-GD55 (UEFI V1.18), которая присутствует на рынке достаточно долгое время. Это решение также основано на чипсете Intel P67 Express и уже успело неплохо себя зарекомендовать в кругу оверклокеров, как «крепкий середнячок», обладающий достойным разгонным потенциалом и хорошим соотношением между ценой и возможностями. В процессе тестирования платы работали с одинаковыми настройками, а для получения более точных показателей бенчмарки прогонялись по два раза, после чего вычислялось среднее арифметическое двух результатов.
Синтетические тесты
В бенчмарке памяти AIDA 64 протестированные материнские платы продемонстрировали близкие результаты, но с минимальным преимуществом Rattler, которое в тесте копирования составило почти 3%.
В приложении PCMark 7 мы снова наблюдаем паритет, что не удивительно, учитывая, что современные материнские платы лишены «северного моста», — в бенчмарках Creativity, Productivity и Computation преимущество одержала MSI P67A-GD55, а в остальных двух тестах лидером стал продукт от Foxconn.
Игровые приложения
К сожалению, запустить популярный графический бенчмарк 3DMark 11 (а также 3DMark Vantage) на системе, в составе которой была материнская плата Foxconn Rattler нам не удалось из-за зависаний и возникновения ошибок. Так же как и в случае с утилитами CPU-Z и CPUID, замена отдельных комплектующих системы (от видеокарты до жесткого диска) не позволила избавиться от этой проблемы. Впрочем, вероятнее всего, что возникновение подобных ошибок — лишь проблема нашего образца Foxconn Rattler, поскольку отзывов о подобных проблемах в Сети найти не удалось. В игровых приложениях разница между решениями традиционно свелась к минимуму и в обоих тестах конкуренты демонстрируют практически идентичные результаты.
Выводы
Уже не в первый раз материнская плата из линейки Quantum Force производит на нас довольно неоднозначное впечатление. В процессе тестирования мы убедились, что системная плата Foxconn Rattler, основанная на наборе системной логики Intel P67 Express, является действительно оригинальным, качественным и продуманным продуктом с ярким внешним видом, эффективной системой охлаждения, достойными возможностями расширения, хорошим разгонным потенциалом и мощной системой питания, в составе которой используются лишь компоненты высокого класса. Стоимость этого продукта в западных интернет-магазинах составляет всего $125, что также можно отнести к плюсам Foxconn Rattler, однако на украинском рынке доступность материнских плат Foxconn оставляет желать лучшего. В то же время наличие всего двух портов USB 3.0, отсутствие поддержки интерфейса PCI-E 3.0, а также неудобный и слегка запутанный UEFI с небольшим количеством настроек, на наш взгляд, являются существенными недостатками, которые могут стать серьезным препятствием в глазах геймеров и энтузиастов.
