Моддерам на заметку: Foxconn Inferno Katana на чипсете P55

Предмет сегодняшнего обзора — материнская плата Inferno Katana, основанная на базе набора системной логики Intel P55 и являющаяся частью линейки Quantum Force тайваньского разработчика Foxconn. Того самого, который отвечает за производство таких популярных продуктов, как iPod, iPad, iPhone, PlayStation, Wii, Xbox 360, а также активно сотрудничает с гигантами рынка высоких технологий Intel, HP, Dell и др.

В то время как системные платы для Sandy Bridge с чипсетами степпинга B3 только начинают поступать в розничные магазины, есть смысл обратиться к проверенной временем платформе Intel LGA1156 — благо, потенциал последней позволяет собирать довольно мощные компьютеры, производительности которых достаточно для подавляющего большинства 3D-игр и других ресурсоемких приложений.

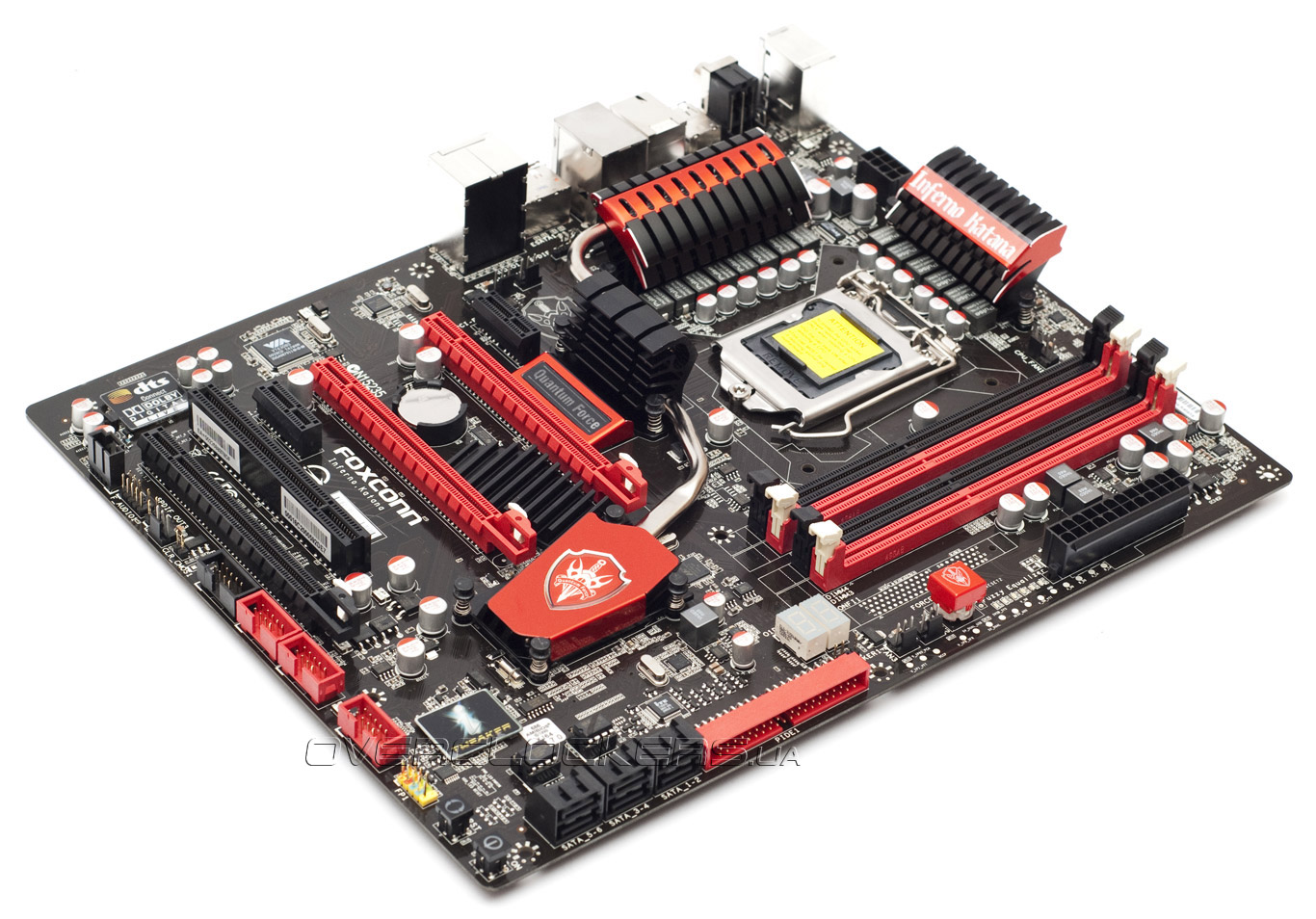

Foxconn Inferno Katana

Изначально серию плат Quantum Force курировал известный оверклокер Питер «Shamino» Тан. Однако в 2008 году его талант впечатлил боссов EVGA и Питер перебрался в стан американской компании для работы над продуктами Classified. Неизвестно, успел ли Shamino дать ценные рекомендации инженерам Foxconn по проектированию Inferno Katana, но, судя по роскошному дизайну, на нее возлагались большие надежды.

Foxconn Inferno Katana

Inferno Katana, в переводе с английского, означает «адская катана», «адский меч». Трудно сказать, чем руководствовались маркетологи Foxconn, выбирая название для очередной премиум-платы. Возможно, рассчитывали на привлекательную своей загадочностью японскую культуру, частью которой и является меч самурая, а, может быть, делали ставку на многомиллионную армию поклонников культовой игры Diablo.


Характеристики платы

Модель Foxconn Inferno Katana
Чипсет Intel P55 Express
Процессорный разъем Socket LGA1156
Процессоры Core i7, Core i5, Core i3 (Lynnfield, Clarkdale)
Память 4 DIMM DDR3 SDRAM
1066/1333/1600(OC)/1866(OC), 16 Гбайт максимум
Слоты PCI-E 2 PCI Express 2.0 x16@(16+0, 8+8)
1 PCI Express x16@x4
2 PCI Express x1
Слоты PCI 1
Количество подключаемых вентиляторов
6 (1x 4pin и 5x 3pin)
Порты PS/2 1 (для клавиатуры)
Порты USB 12x 2.0 (8 разъемов на задней панели)
ATA-133 1 (Marvell 88SE6121)
Serial ATA 6 каналов SATA 3 Гбит/с (P55)
eSATA 2 канала (Marvell 88SE6121)
RAID 0, 1, 0+1, 5 (P55)
Встроенный звук Realtek ALC888SDD (7.1, HDA)
S/PDIF Цифровой и оптический
Встроенная сеть Realtek RTL8111DL (Gigabit Ethernet)
FireWire 2 (1 на задней панели, VIA VT6315N)
LPT -
COM -
BIOS/UEFI AMI BIOS
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности i-Tweaker, GEP Control, Fuzzy Equalizer, Core Nerve, DTS Connect, кнопки Power, Reset, Clear CMOS (на задней панели), POST-индикатор


Комплект поставки

Материнская плата поставляется в красочной коробке, на которой изображена, «как ни странно», катана. Если присмотреться, то в языках исходящего от нее пламени можно заметить призрачные лица. На заднем фоне — мрачный, «дьявольский» пейзаж.

Foxconn Inferno KatanaFoxconn Inferno Katana

Внизу имеется набор логотипов, среди которых просматривается надпись «Engineered for Intel Core i5 & Core i5 Extreme». Любопытно, какие «экстремальные» модели Core i5 выпустила Intel? Core i5-655K не считается! Напротив, в официальных спецификациях не указана поддержка Core i3 и Pentium G (LGA1156), хотя по логике вещей оба этих семейства подходят Inferno Katana.

На тыльной стороне упаковки перечислены основные преимущества решения, о которых мы поговорим ниже.

Foxconn Inferno Katana

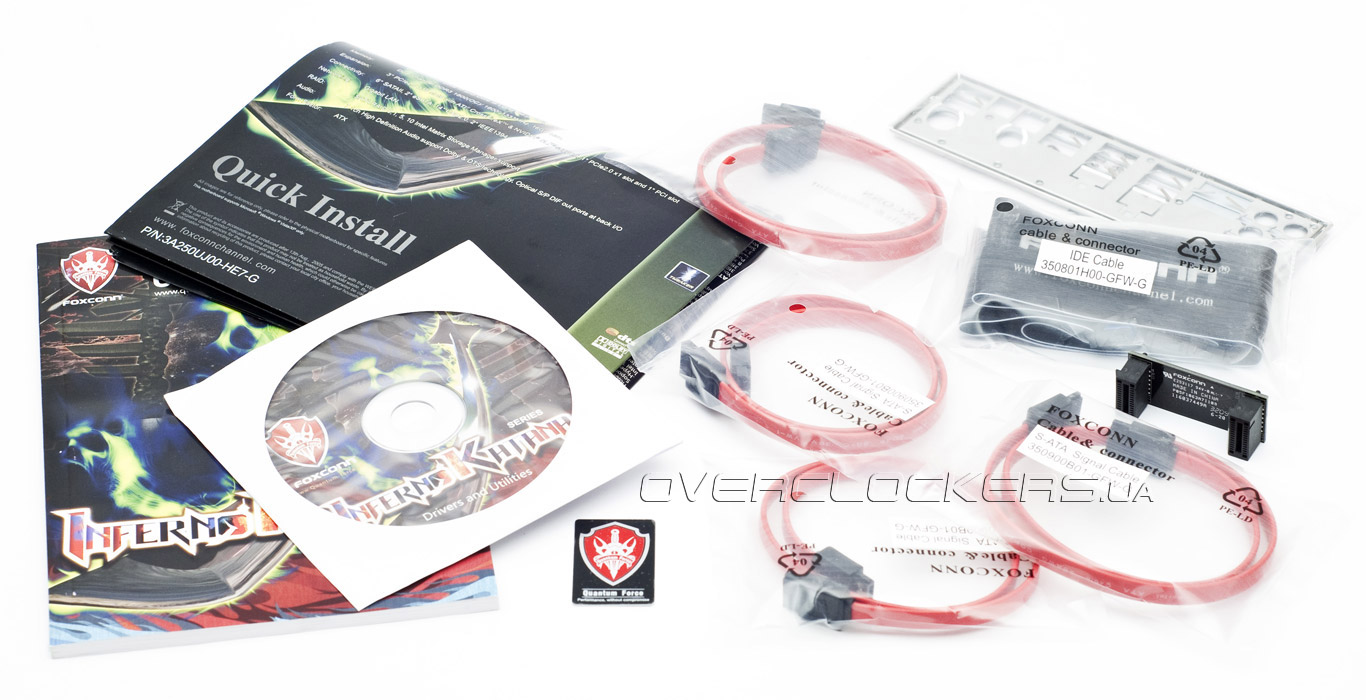

Комплект поставки небогат, что, в принципе, простительно, учитывая довольно скромную (в пределах $200) стоимость платы:
  • руководство пользователя;
  • иллюстрированная инструкция по установке;
  • диск с драйверами и утилитами;
  • четыре кабеля SATA;
  • шлейф IDE;
  • металлическая заглушка на заднюю панель;
  • мостик SLI;
  • наклейка Quantum Force.
Foxconn Inferno Katana


Внешний вид и функциональность

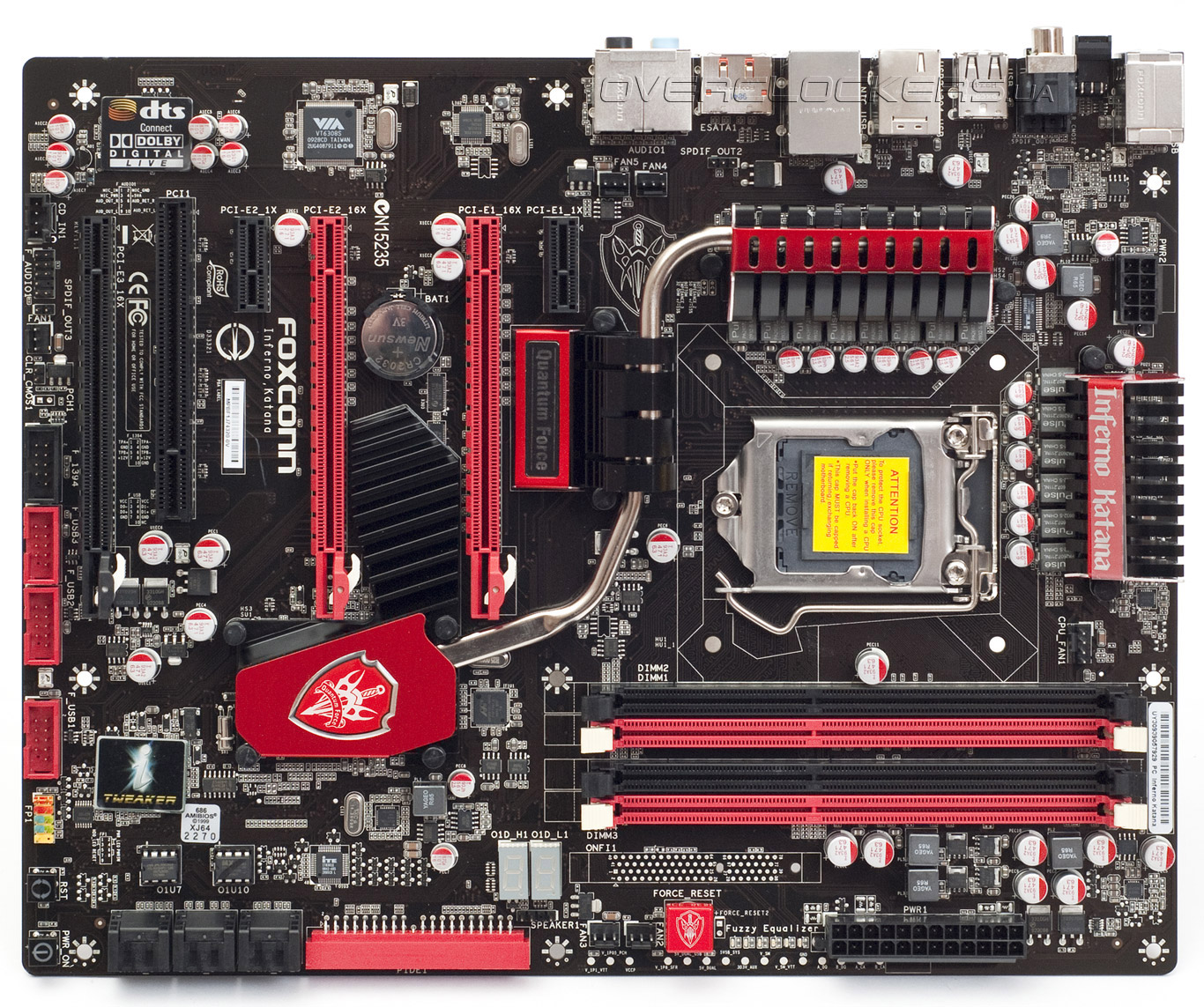

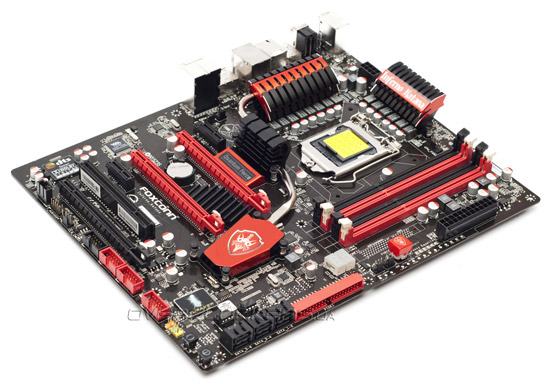

Как уже отмечалось выше, Foxconn Inferno Katana имеет симпатичный дизайн — во многом за счет радиаторов, соединенных тепловой трубкой, черных и красных пластиковых разъемов и множественных логотипов, обозначающих принадлежность платы к линейке Quantum Force.

Foxconn Inferno Katana

Ключевые компоненты решения — процессорное гнездо LGA1156, слоты DIMM DDR3 и PCI Express 2.0 x16, набор системной логики P55 — обладают продуманной системой питания с применением твердотельных конденсаторов. Для стабильной работы необходимо запитать 24-контактный разъем ATX и 8-контактный EPS12V. Не взирая на присутствие трех слотов для видеокарт, какие-либо другие силовые разъемы (к примеру, Molex 4-pin или PCI-E Power 6-pin) не предусмотрены.

Foxconn Inferno Katana

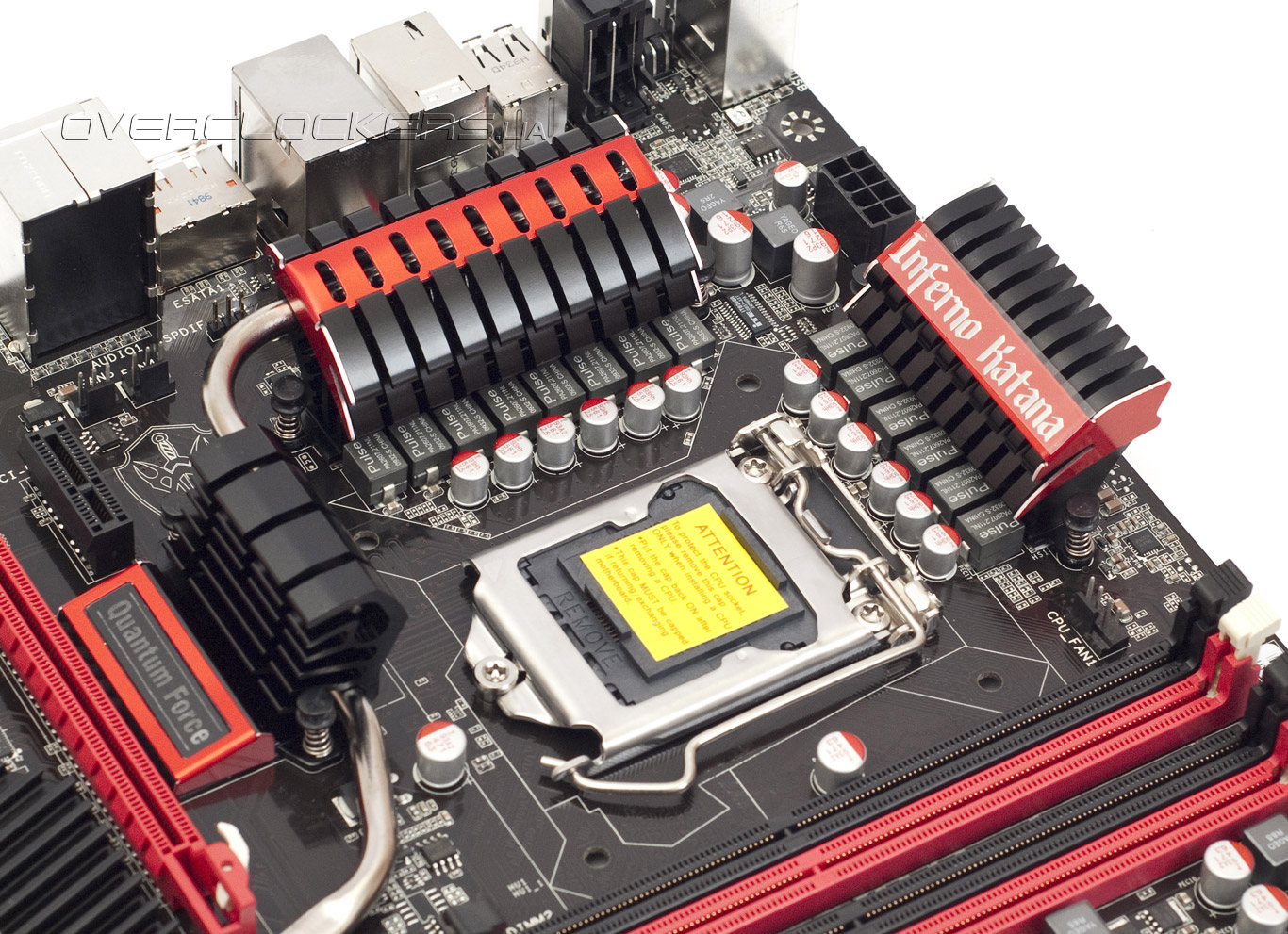

Питание центрального процессора организовано по (12+2)-канальной схеме. Наряду с традиционным аналоговым ШИМ, используется цифровое управление работой силовых фаз. Отключение части из них в простое системы способствует снижению энергопотребления и продлению эксплуатационного срока. В состав «гибридной» подсистемы питания CPU также входят полевые транзисторы в металлической оболочке DirectFET и дроссели Pulse PA2607.211NL с индуктивностью до 215 нГн, допустимой силой тока 41-48 А и диапазоном рабочих температур от –40°C до +130°C. Две фазы снабжают электропитанием встроенный двухканальный контроллер памяти.

Четыре слота DIMM DDR3 поддерживают установку до 16 ГБ оперативной памяти. В ходе тестирования мы использовали два 2-гигабайтных модуля из комплекта Kingston HyperX KHX2000C8D3T1K3/6GX, которые функционировали в режимах 1066 и 1333 МГц в паре с Core i5-660 (Clarkdale) и 1600 МГц совокупно с Xeon X3470 (Lynnfield).

Foxconn Inferno Katana

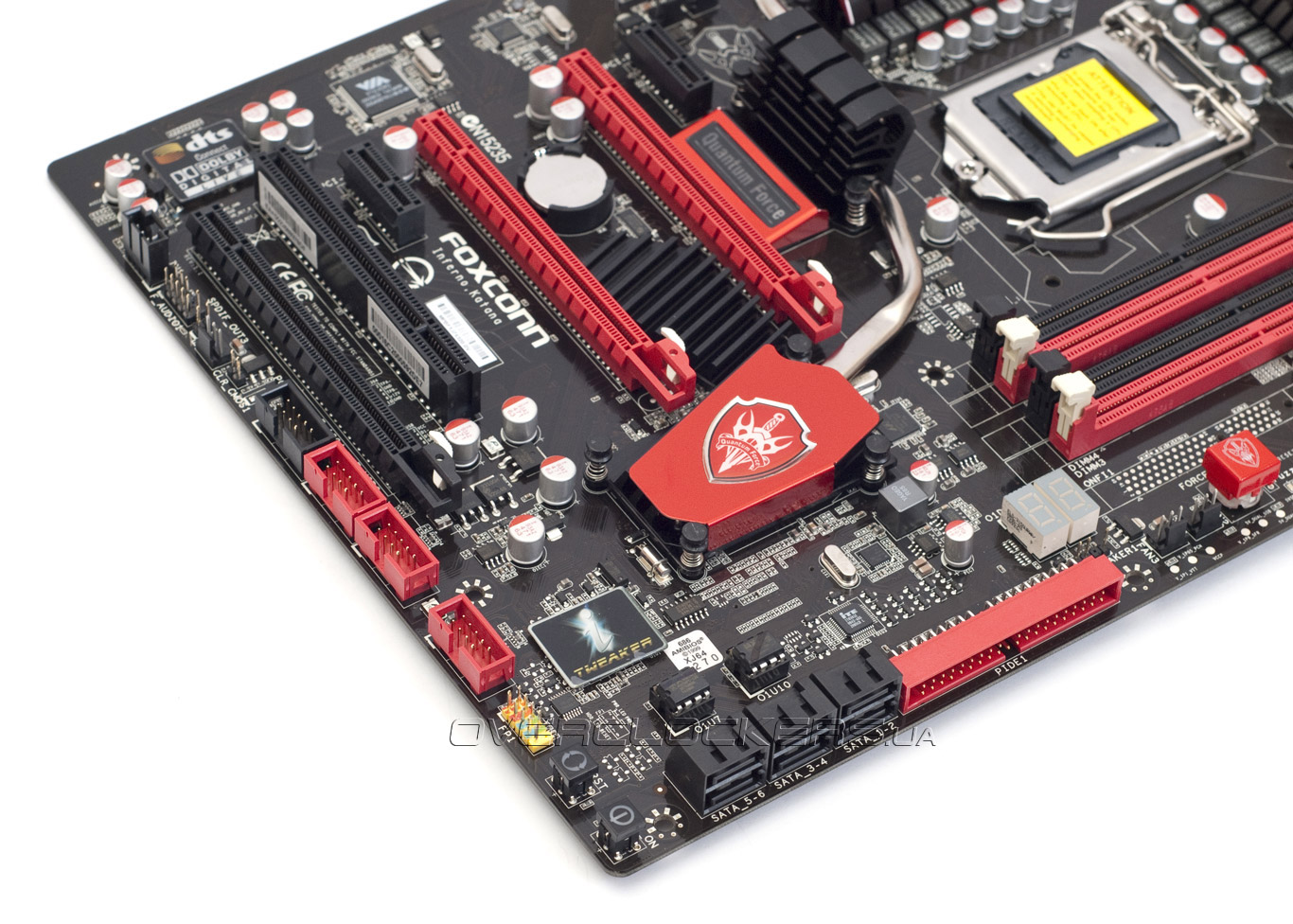

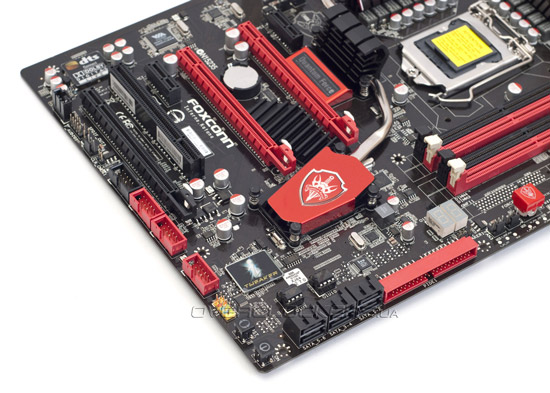

На плате распаяны три разъема PCI Express 2.0 x16. Два из них Foxconn рекомендует задействовать для нужд графической подсистемы (поддерживаются связки SLI и CrossFire), а оставшийся 4-скоростной слот, реализованный силами чипсета Intel P55, использовать для установки SSD или PhysX-ускорителя. Еще три слота расширения соответствуют спецификациям PCI Express x1 и PCI v.2.3.

Для подключения дисковых накопителей разработчик предусмотрел шесть портов Serial ATA 3 Гбит/с и разъем ATA-133. Последний, как и внешние порты eSATA, управляется контроллером Marvell 88SE6121.

Foxconn Inferno Katana

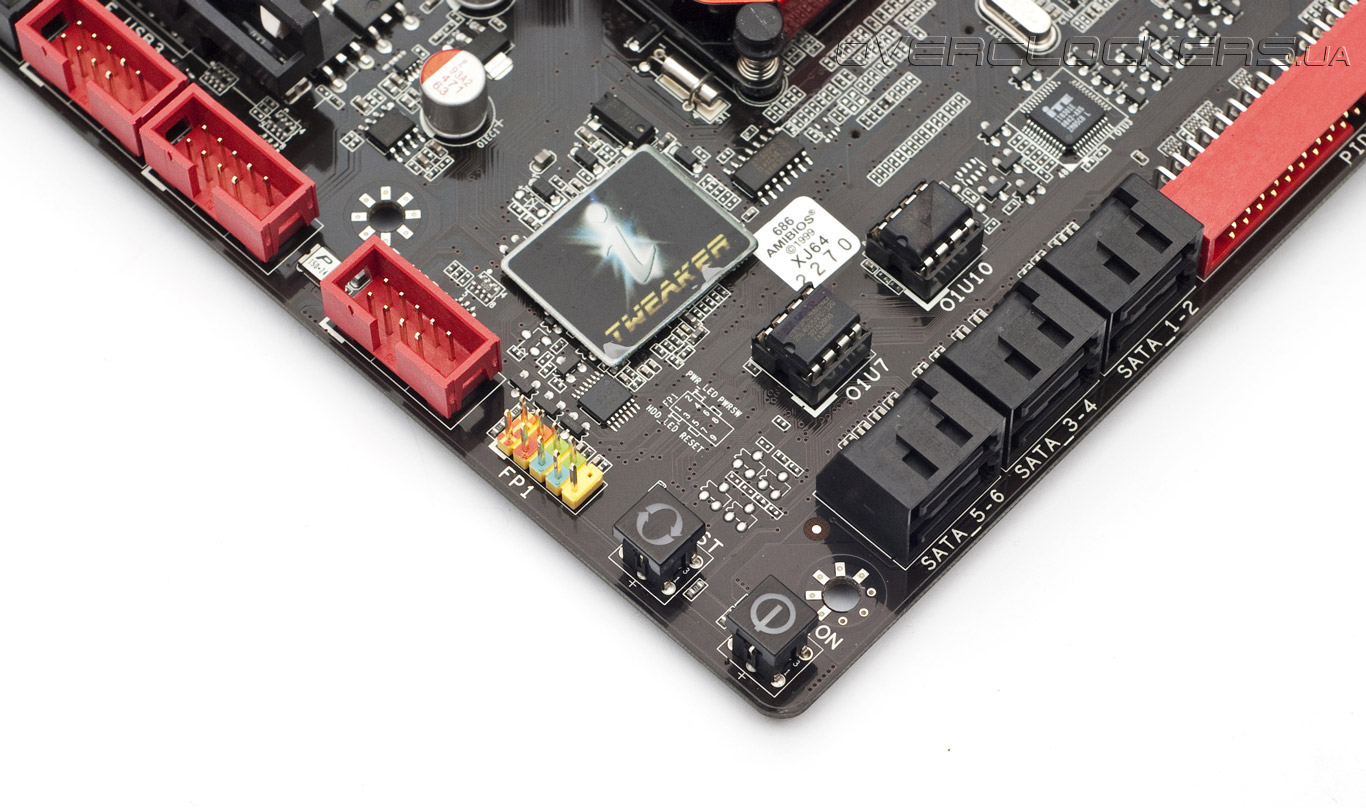

В непосредственной близости от разъемов SATA находятся два флеш-чипа с микрокодом AMI BIOS, кнопки запуска и перезагрузки системы, а также контроллер i-Tweaker, он же ITE IT8512E. В перечень обязанностей i-Tweaker входит мониторинг частот и напряжений, управление энергосбережением (GEP Control), индикация загрузки каналов питания центрального процессора (Fuzzy Equalizer) и Core Nerve — динамическое управление подсветкой табло Quantum Force. Кроме того, под платой размещена линейка светодиодов, светящихся в виде «бегущей строки».

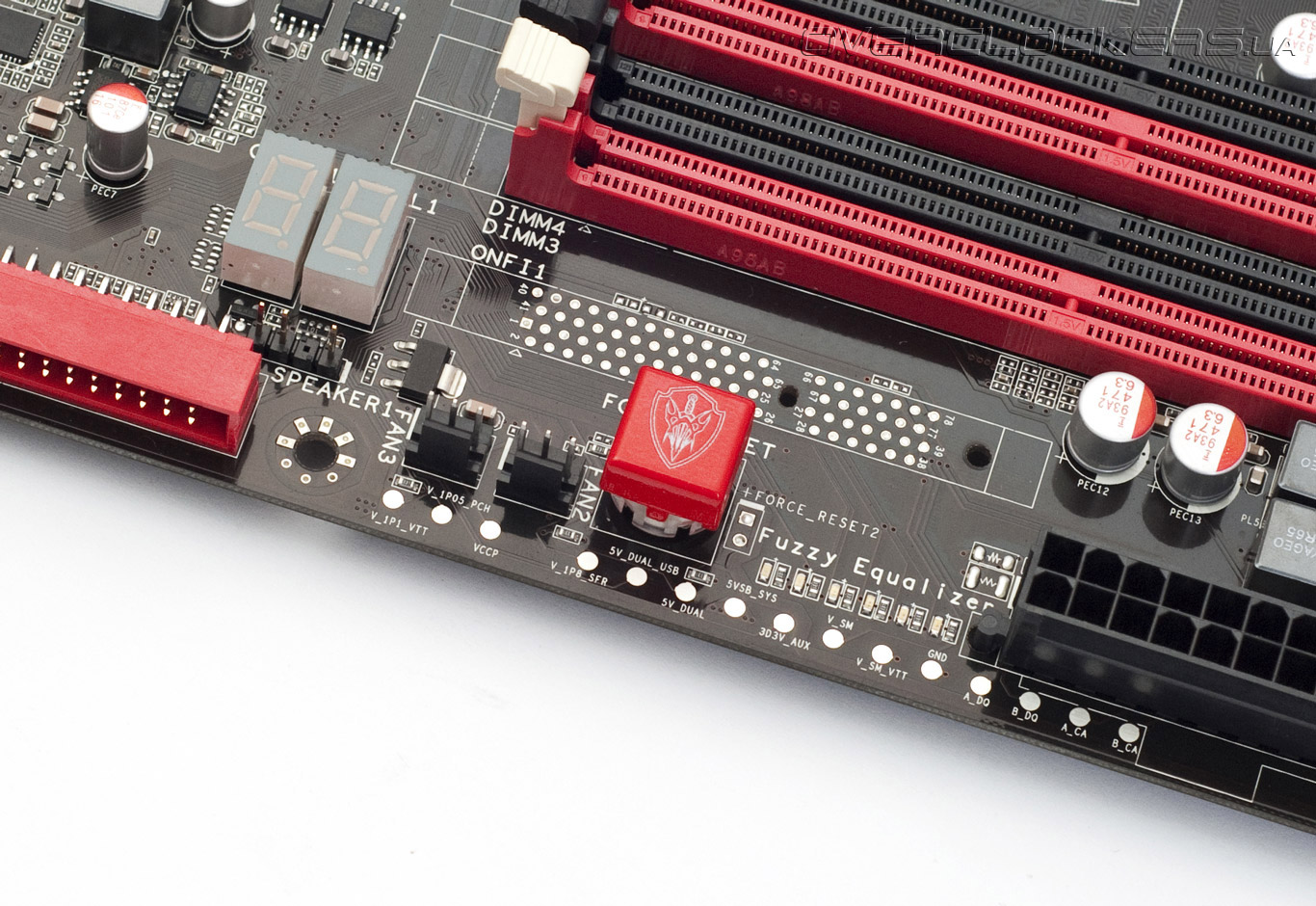

На следующем снимке присутствуют уже упомянутые светодиоды Fuzzy Equalizer (по одному на две фазы питания), индикатор POST-кодов, контакты для замера напряжений и кнопка Force Reset.

Foxconn Inferno Katana

Последняя должна быть полезна при разгоне: нажатие Force Reset активирует проверку внесенных в BIOS изменений, и, если загрузка с новыми параметрами оказывается невозможной, происходит автоматический откат изменений.

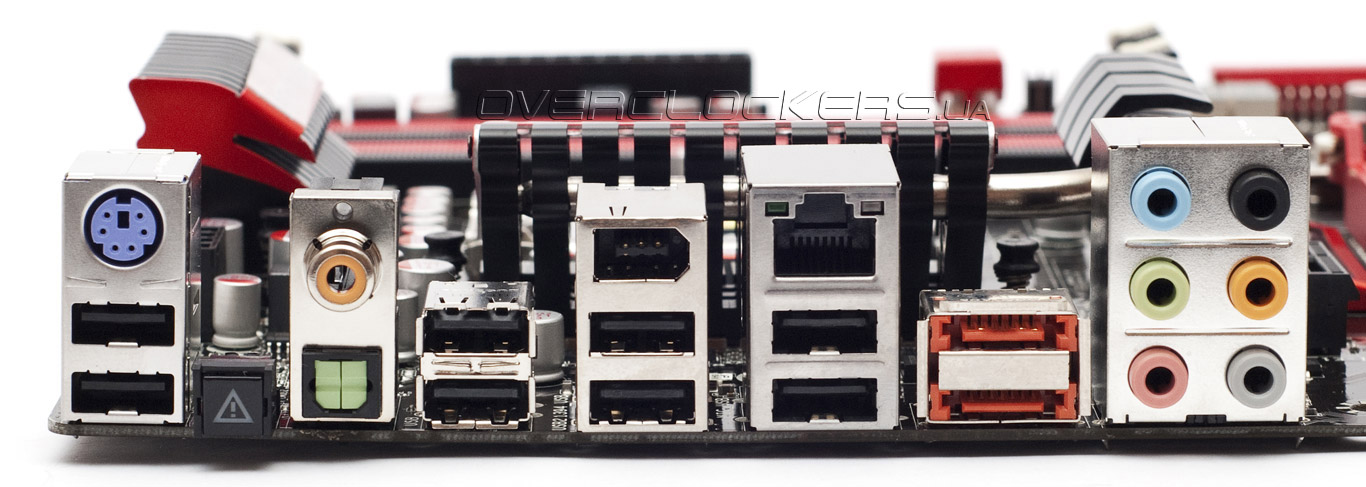

Напоследок перечислим доступные разъемы на панели ввода-вывода: USB 2.0 (8), PS/2 для клавиатуры, оптический и коаксиальный S/PDIF, FireWire, сетевой порт RJ-45, пара eSATA и аудиоразъемы Mini-Jack. Там же находится кнопка Clear CMOS.

Foxconn Inferno Katana
Крови необходим адреналин!
