Foxconn Rattler: ещё одна плата для геймеров и любителей моддинга из линейки Quantum Force

Возможности UEFI

В отличие от большинства конкурирующих решений, UEFI материнской платы Foxconn Rattler не оснащён приятным графическим интерфейсом и возможностью управления с помощью мышки, что может стать недостатком для начинающих пользователей, которые не хотят вникать в тонкости оптимизации и настройки системы. Тем не менее, прошивка платы основана на современном коде AMI Aptio и, согласно заявлениям производителя, имеет расширенный диапазон настроек различных параметров, и поддержку накопителей объёмом больше 3 ТБ, что, безусловно, должно пригодиться пользователям.

UEFI Setup Foxconn Rattler

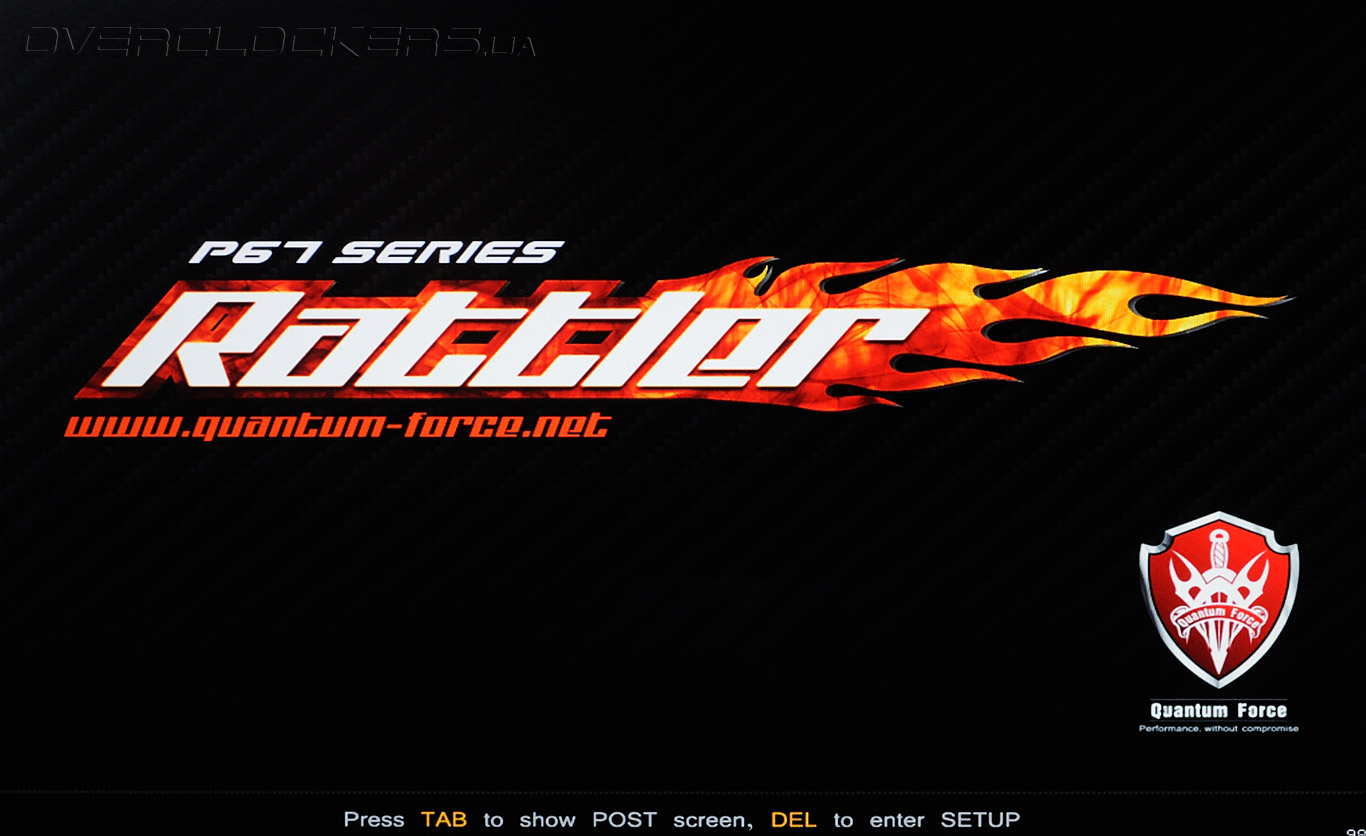

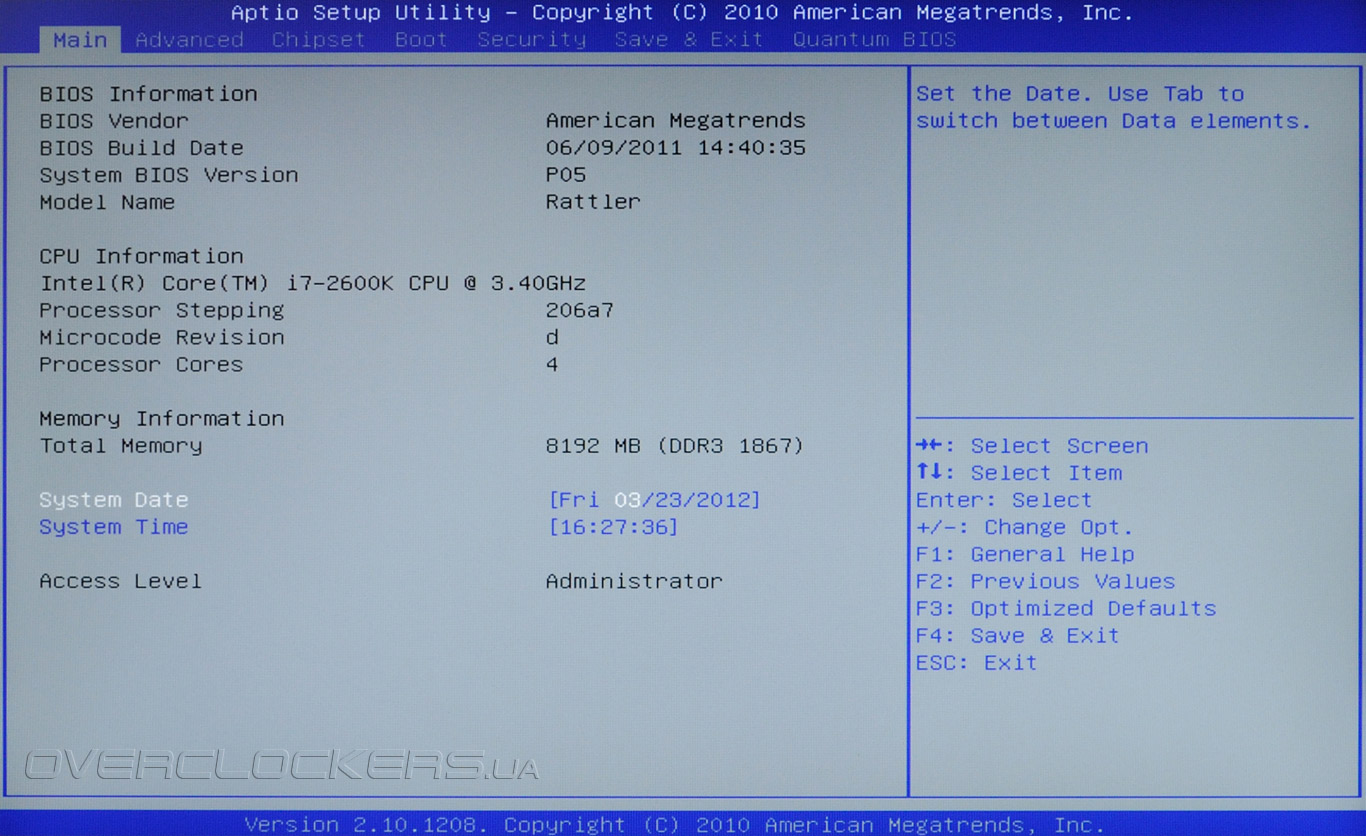

После нажатия клавиши Del во время загрузки системы пользователь попадает в главное меню прошивки. Здесь можно изменить настройки времени и даты, а также просмотреть основные сведения об установленном процессоре и модулях ОЗУ.

UEFI Setup Foxconn Rattler

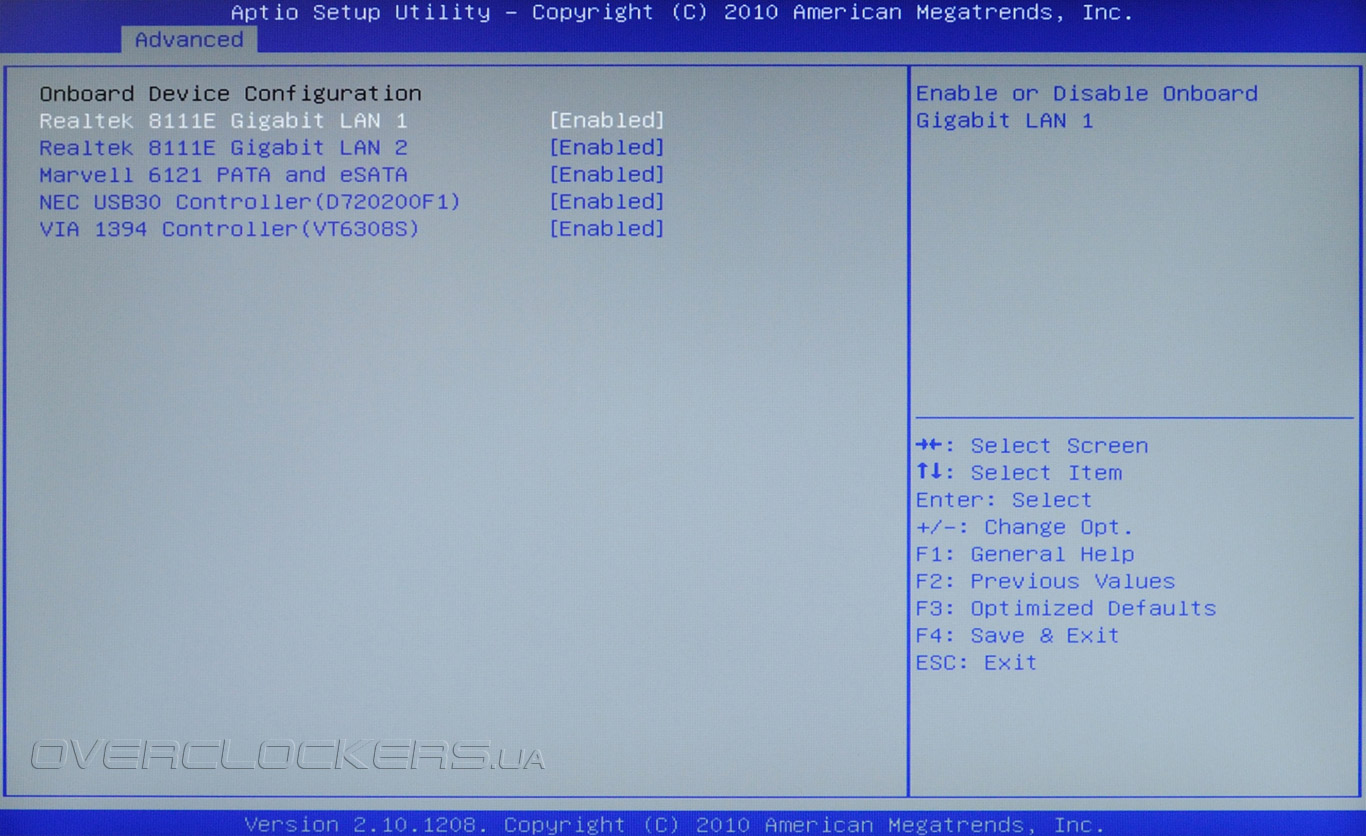

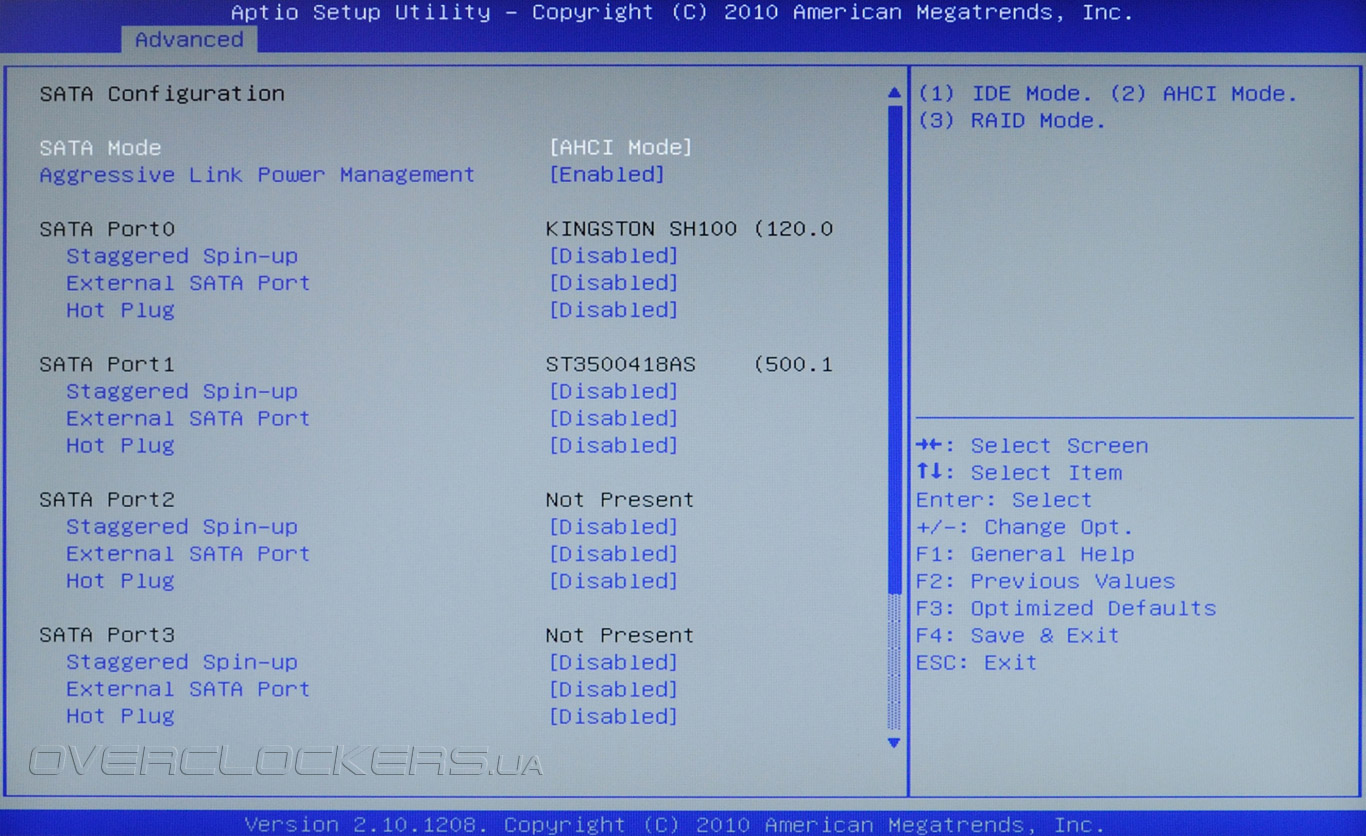

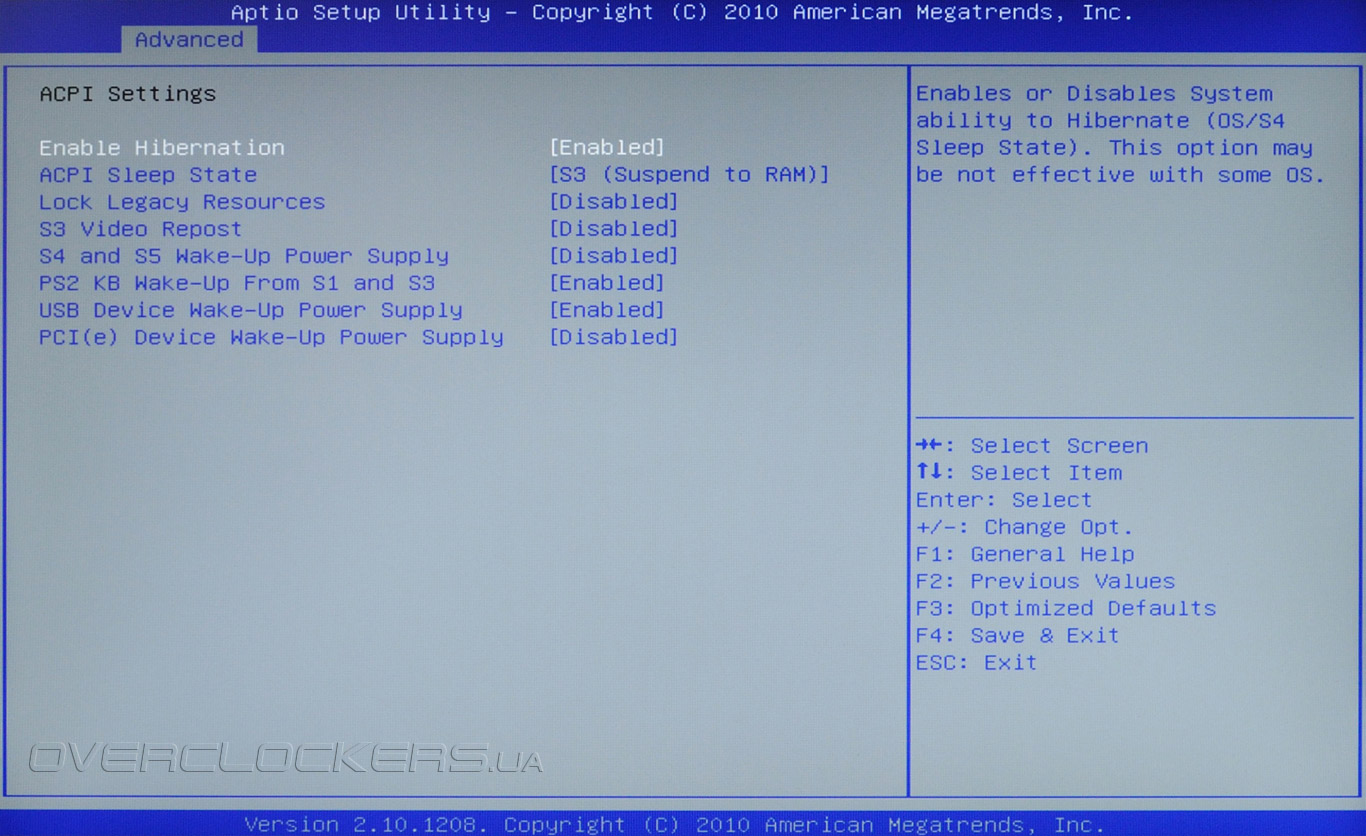

Настройки в меню Advanced позволяют продвинутому пользователю управлять работой интегрированных в материнскую плату устройств и контроллеров, а также оптимизировать конфигурацию ACPI.

UEFI Setup Foxconn Rattler

UEFI Setup Foxconn Rattler

UEFI Setup Foxconn Rattler

UEFI Setup Foxconn Rattler

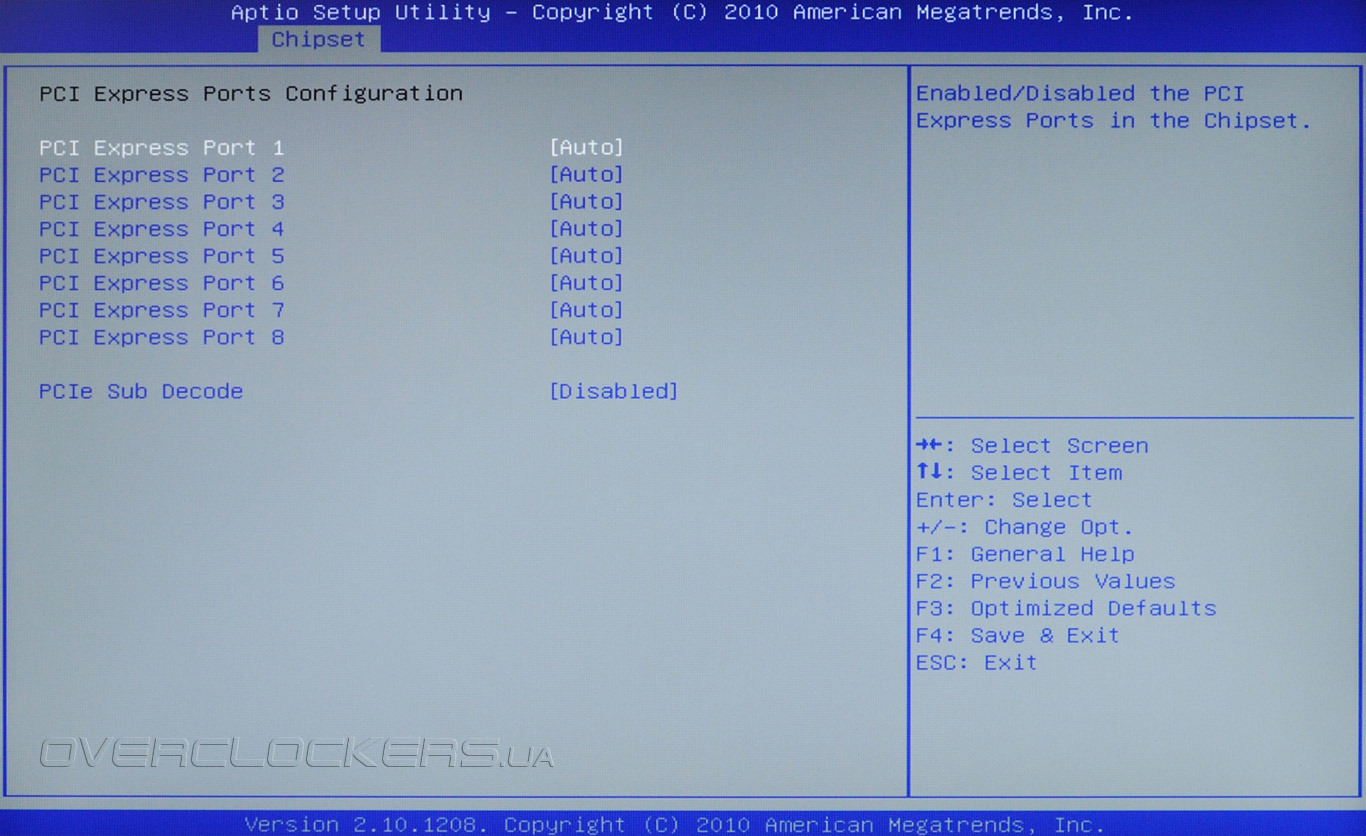

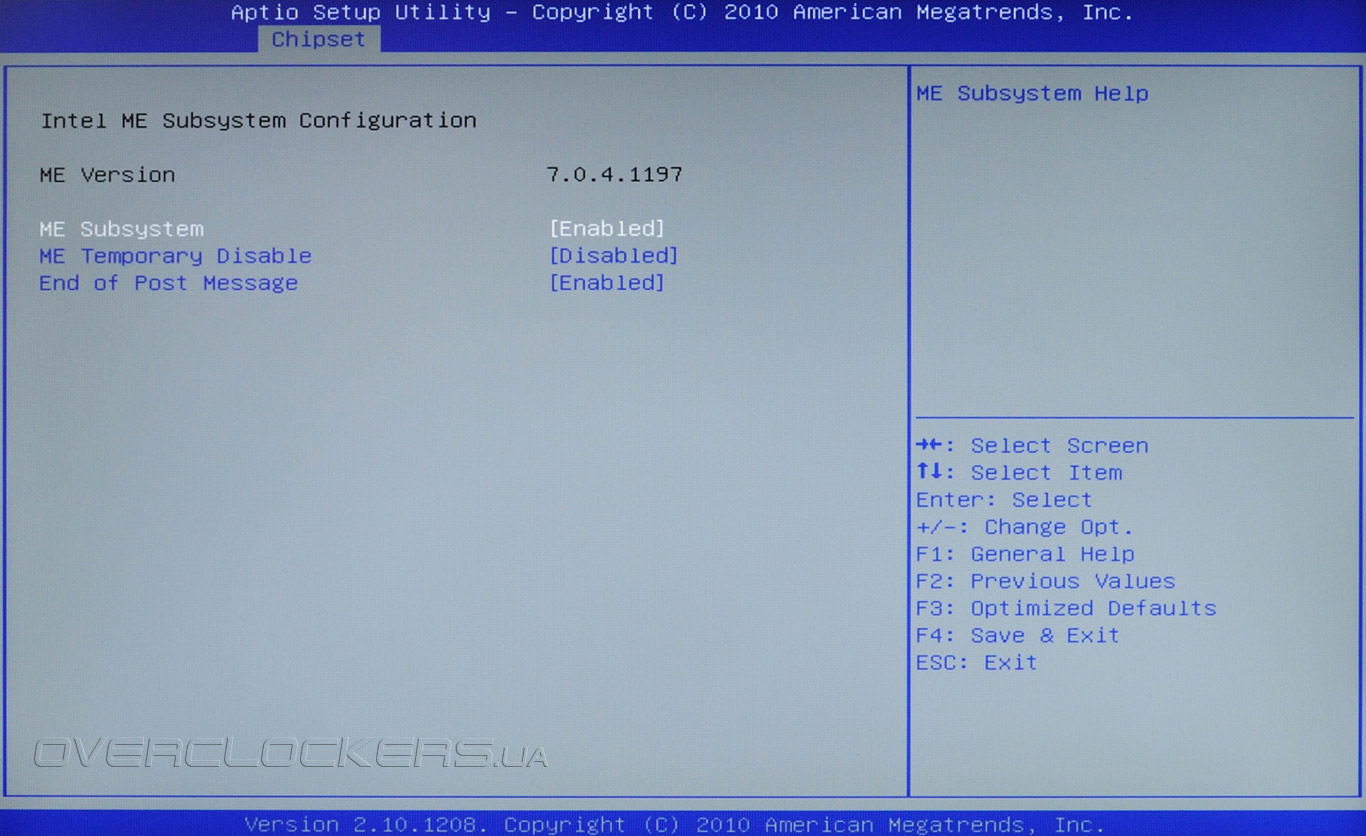

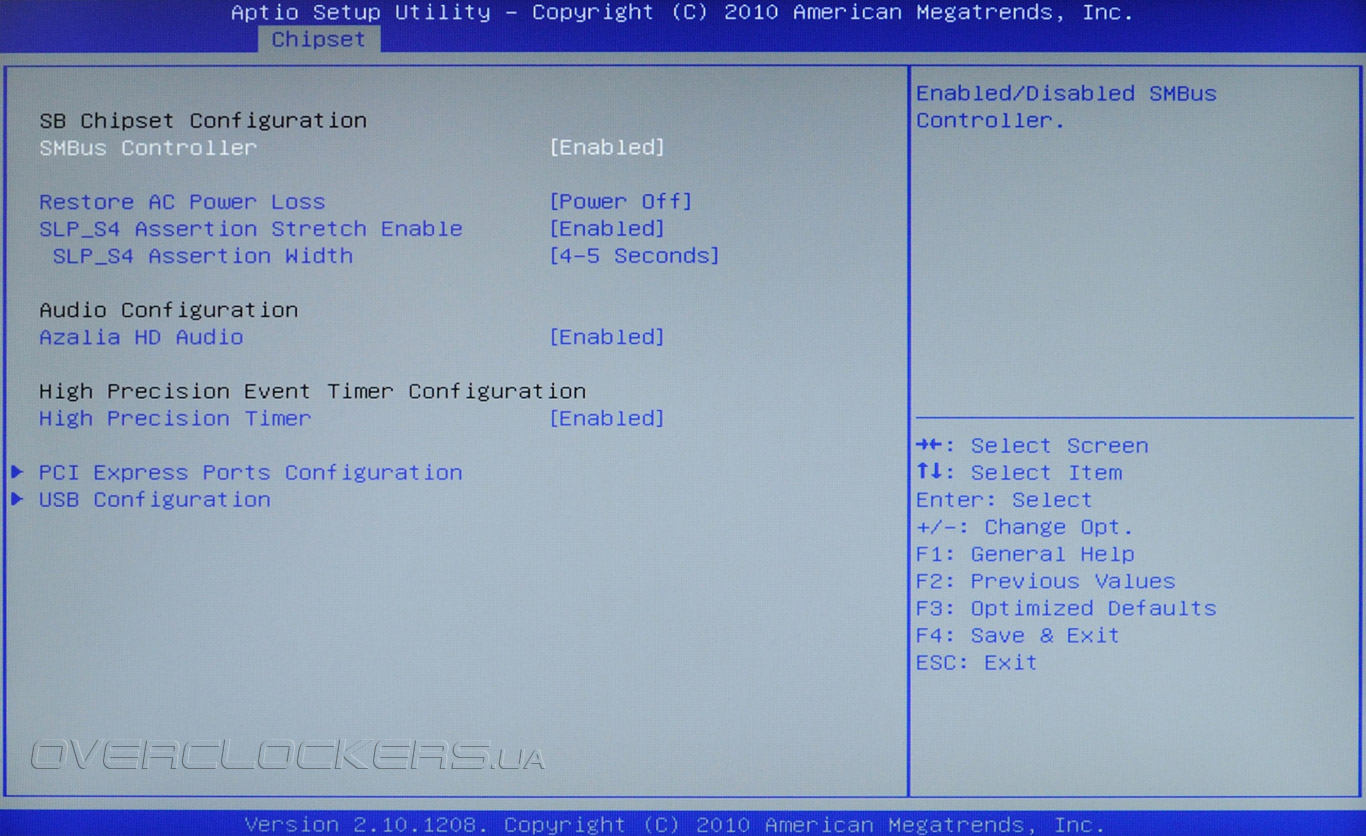

В разделе Chipset собраны настройки «южного» и «северного» мостов, интегрированного звукового кодека и конфигурации портов PCI Express. Также здесь находится подраздел управления протоколом Intel Management Engine.

UEFI Setup Foxconn Rattler

UEFI Setup Foxconn Rattler

UEFI Setup Foxconn Rattler

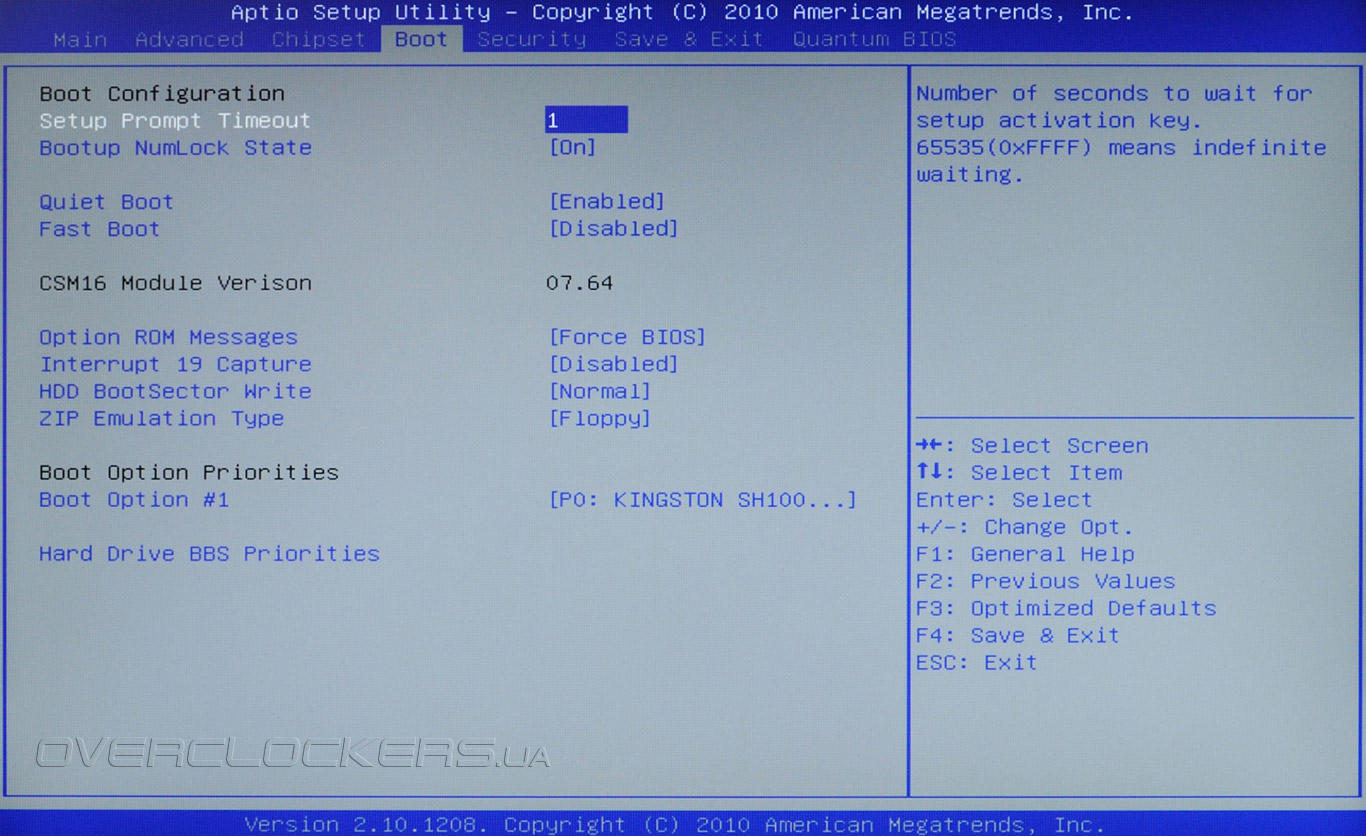

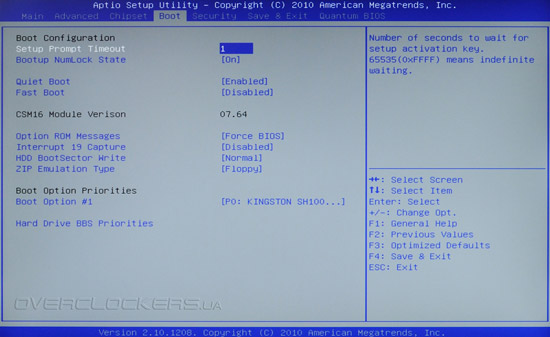

Следующая вкладка носит название Boot и позволяет пользователю выбрать порядок внешних или подключенных устройств, с которых может быть загружена операционная система, а также изменять другие параметры, связанные с инициализацией системы.

UEFI Setup Foxconn Rattler

В разделе Security пользователь может установить пароль на включение компьютера и изменение настроек UEFI.

UEFI Setup Foxconn Rattler

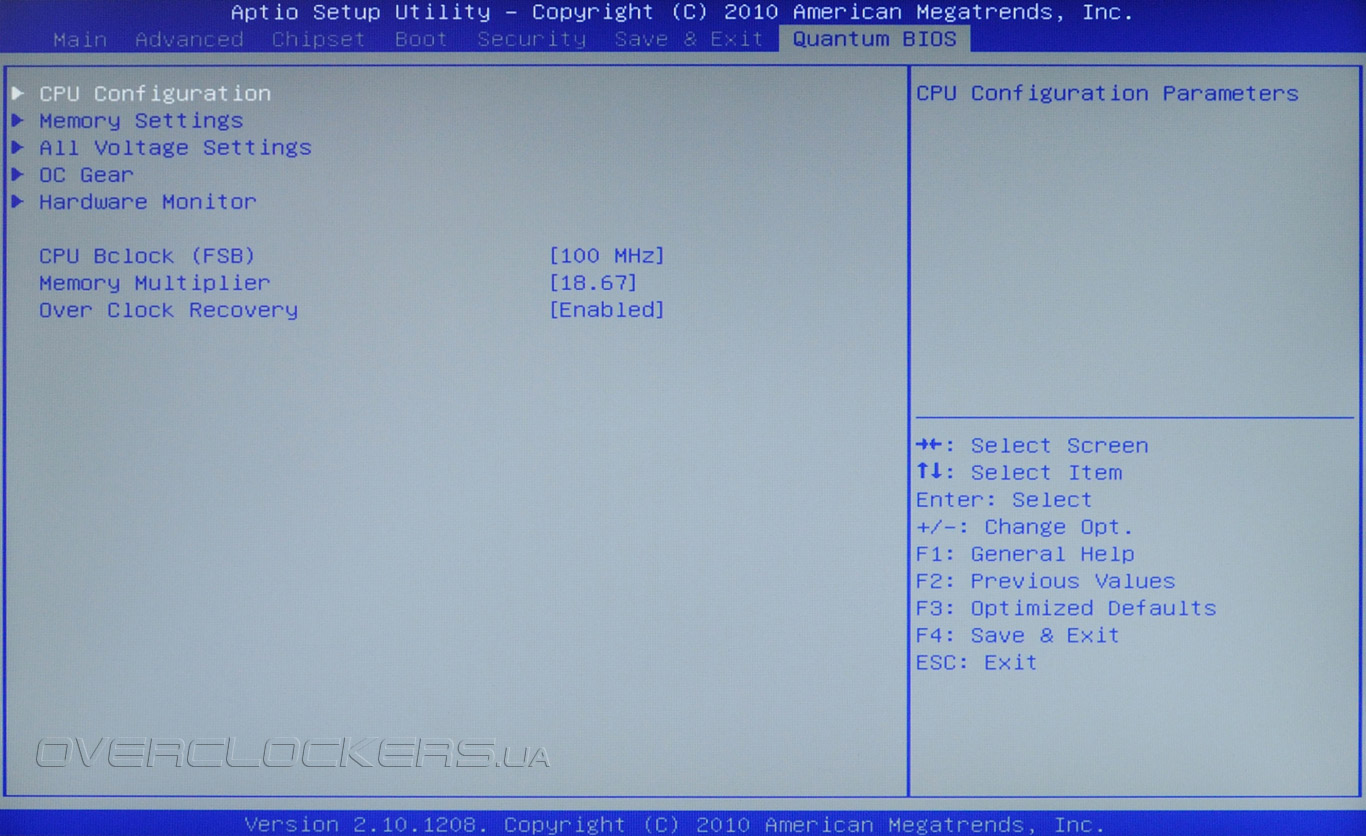

Наиболее обширная вкладка прошивки называется Quantum BIOS и именно здесь собраны все основные параметры, которые касаются разгона и тонкой настройки системы. Некоторые из них, для удобства пользователя, разбиты на несколько дополнительных подменю. Отдельным пунктом также вынесен раздел мониторинга и управления подключенными к плате вентиляторами.

UEFI Setup Foxconn Rattler

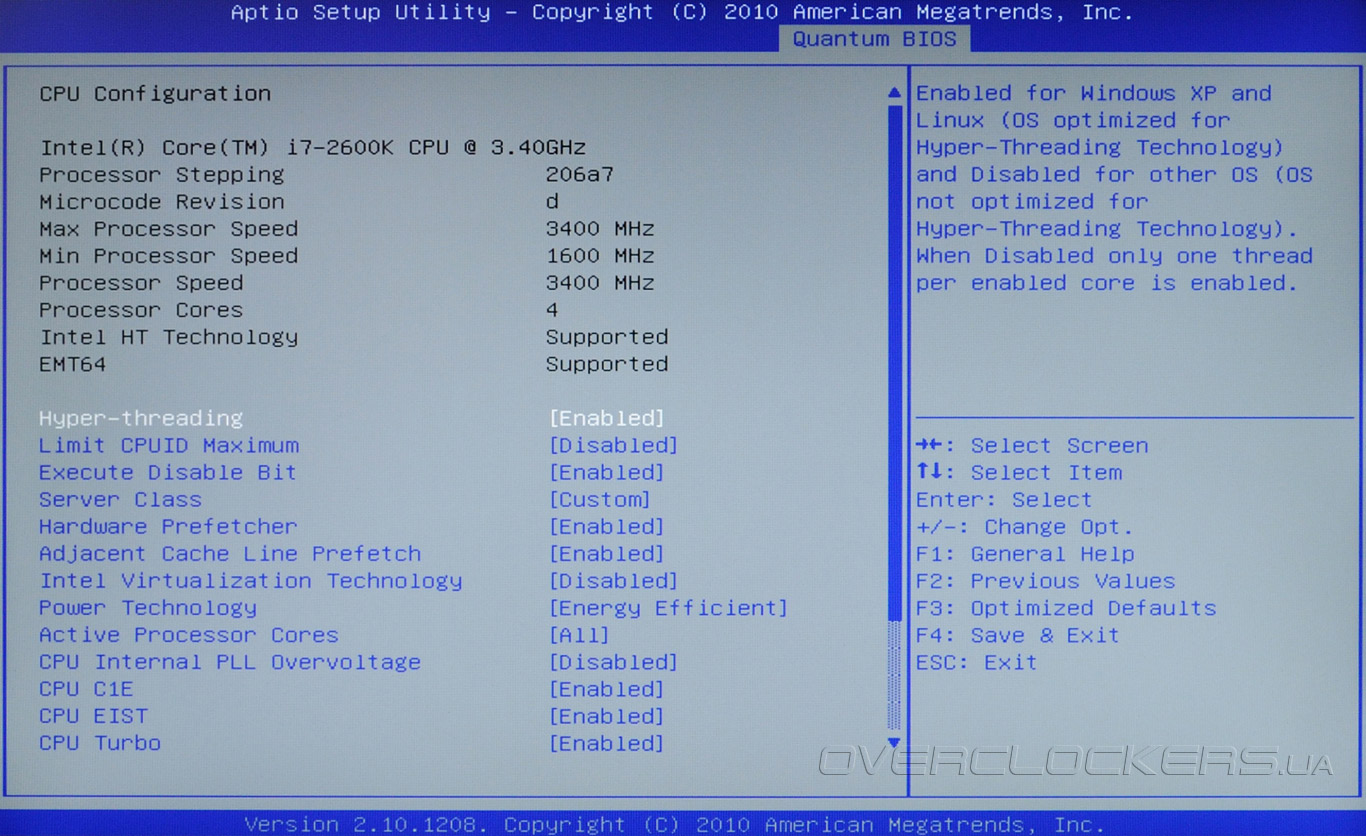

Раздел CPU Configuration содержит основные настройки технологий, поддерживаемых центральным процессором, таких как Hyper Threading, VT-d или EIST. Можно задать количество активных ядер, настроить работу турбо-множителей и установить максимальный лимит TDP, влияющий на разгон системы при работе Turbo Boost.

UEFI Setup Foxconn Rattler

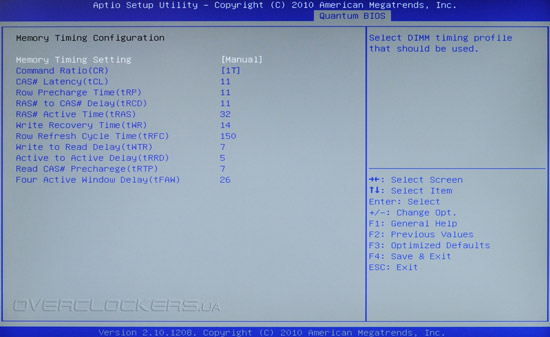

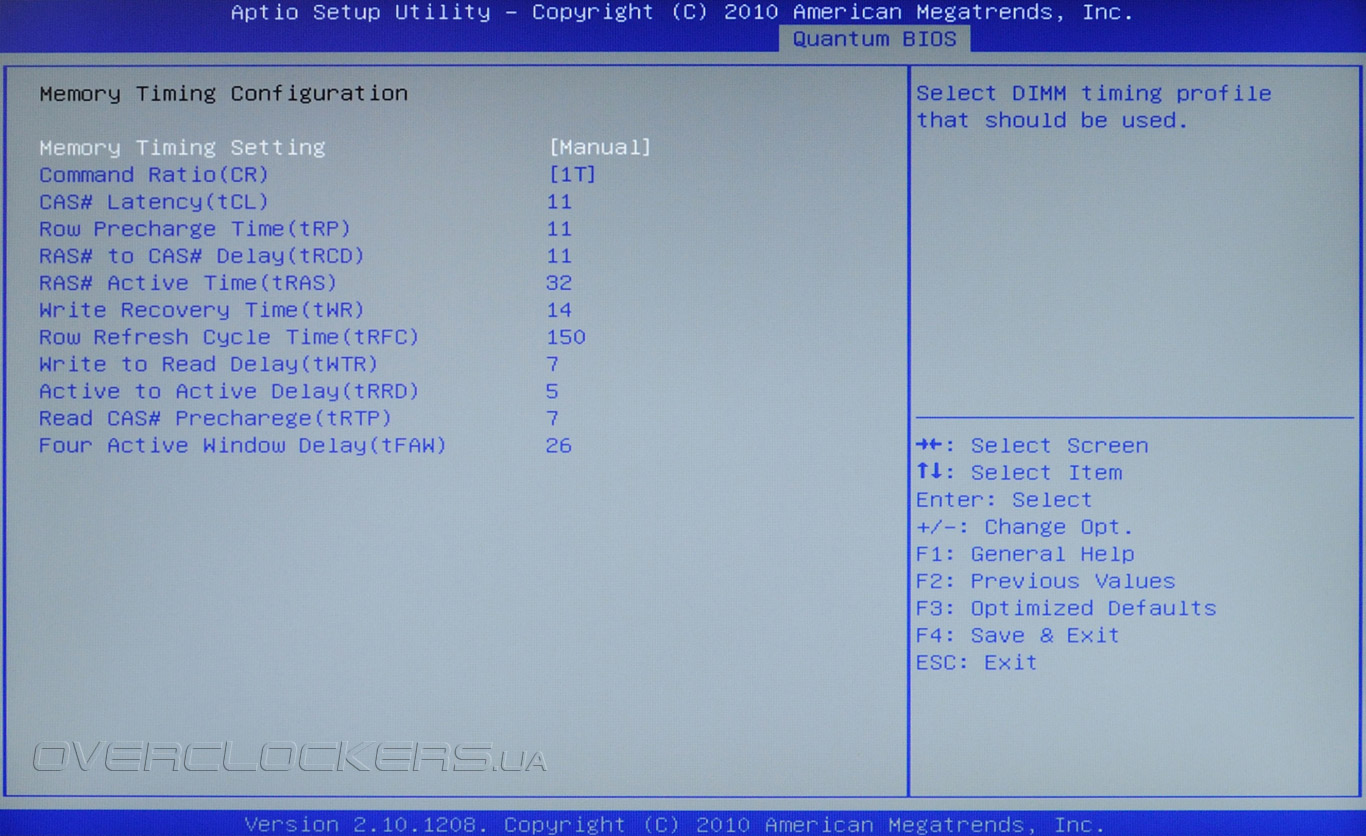

Очевидно, что в подменю Memory Settings собраны все параметры, касающиеся тонкой настройки оперативной памяти. Там же можно вручную установить основные и дополнительные тайминги для каждого из модулей памяти или для всех одновременно, или же активировать один из профилей XMP.

UEFI Setup Foxconn Rattler

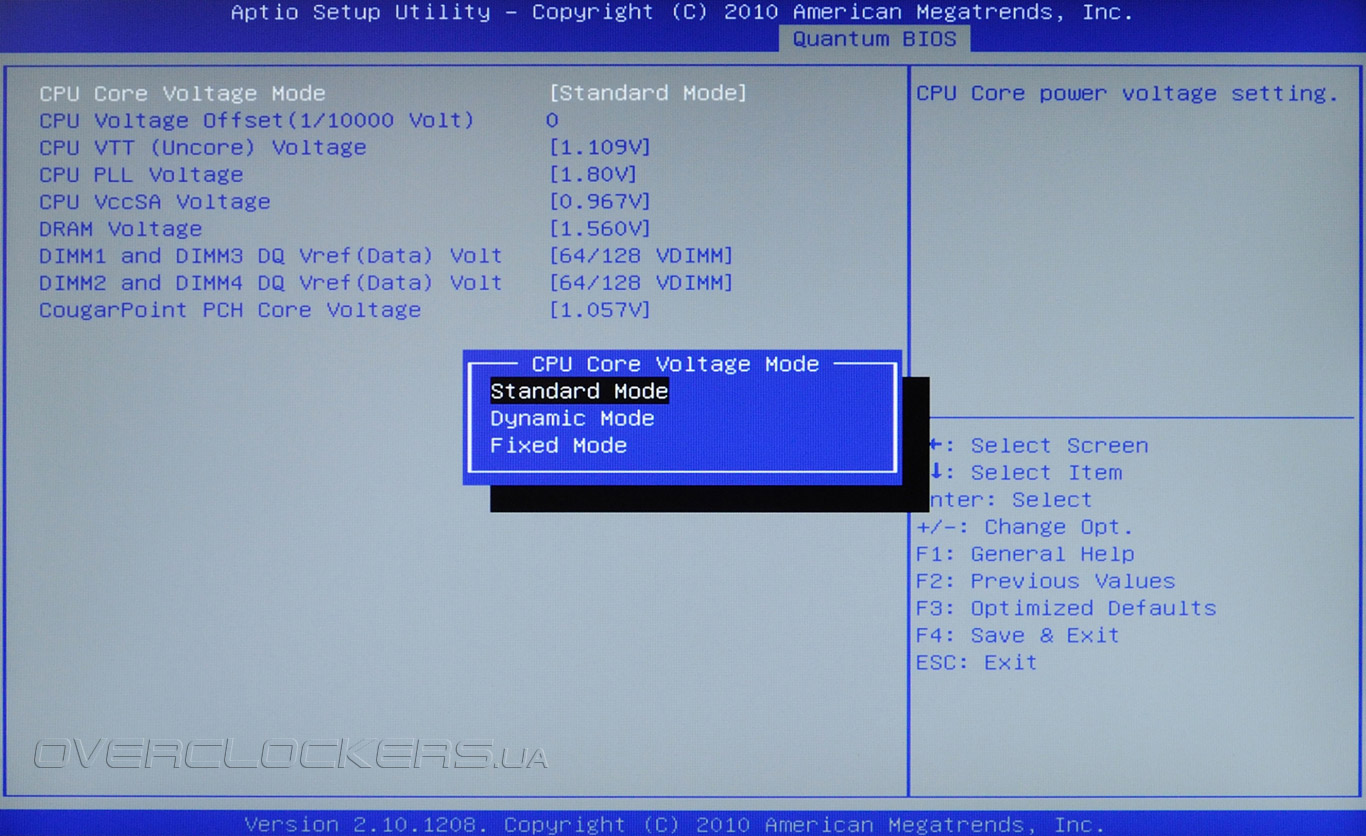

Во вкладке All Voltage Settings опытный пользователь может вручную установить напряжение на всех основных узлах системы: процессоре, чипсете и оперативной памяти. В случае значения CPU Voltage возможность установить непосредственно напряжение не предоставляется: можно лишь выбрать, на сколько мВ будет увеличено базовое значение напряжения (offset mode) или активировать режим автоматического динамического управления.

UEFI Setup Foxconn Rattler

Для удобства читателей, мы составили сводную таблицу с указанием диапазонов изменения напряжений:

Параметр Диапазон напряжений, В Шаг, В
CPU Voltage Offset +0 — +1,0 0,0001
CPU VTT (Uncore) Voltage 1,005—2,011 0,012—0,013
CPU PLL Voltage 1,8—2,43 0,01
VccSA Voltage 0,812—1,611 0,012—0,013
DRAM Voltage 1,005—2,501 0,012—0,013
Cougar Point PCH Core Voltage 1,005—2,011 0,012—0,013

В целом прошивка материнской платы Foxconn Rattler, к сожалению, не порадовала нас разнообразием настроек связанных с разгоном и удобством использования. Для совершения многих простых действий (например, увеличения процессорного множителя или напряжения питания CPU) проходится совершать ряд «лишних» шагов, что выглядит особенно архаично на фоне современных конкурентов рассматриваемого решения, которые, как правило, имеют в своем арсенале более продуманную и приятную в использовании систему ввода-вывода.


Программное обеспечение

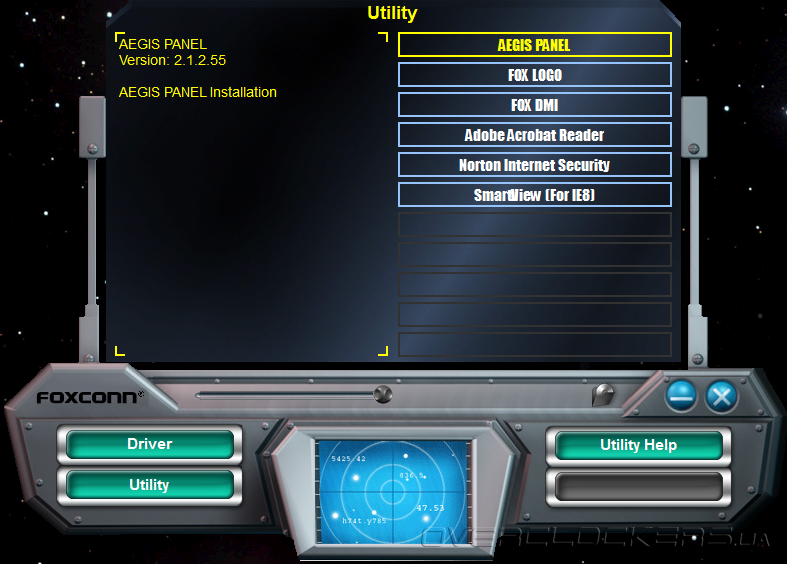

Foxconn Rattler комплектуется набором фирменных утилит, установочные файлы которых записаны на диске с драйверами.

Программное обеспечение Foxconn Rattler

Отдельного упоминания стоят программы FoxOne и Aegis Panel. Первая из них позволяет осуществлять мониторинг основных температур, напряжений на линях 3,3, 5 и 12 вольт, а также скорости вращения вентиляторов. Утилита Aegis Panel позволяет осуществлять разгон, не покидая интерфейса операционной системы. К сожалению, версия Aegis Panel, которую мы обнаружили на диске из комплекта платы, оказалась несовместима с Foxconn Rattler. Еще одна досадная недоработка специалистов из Foxconn.
