Большая плата для малого бизнеса. Обзор полноразмерной модели MSI B75A-G43 на чипсете Intel B75 Express

Анонсированные в апреле 2012 года центральные процессоры Intel Ivy Bridge ознаменовали очередной виток развития продуктов компании в рамках концепции, больше известной как «Тик-Так». Перевод успешной архитектуры Sandy Bridge на новый, более тонкий, технологический 22-нм процесс сопровождался внесением некоторых изменений в дизайн центральных процессоров. Эти доработки были направлены, в основном, на повышение быстродействия графической составляющей и улучшение энергоэффективности новейших моделей. Незадолго до анонса самих Intel Ivy Bridge, чипмейкер представил целую плеяду наборов системной логики Intel Express 7-й серии, предназначенных для работы с 22-нм CPU. В одном из предыдущих материалов вы познакомились с самым старшим набором системной логики Intel Z77 Express и материнской платой на его основе — MSI Z77A-GD65. Сегодня мы рассмотрим еще один интересный чипсет — Intel B75 Express, предназначенный для использования в материнских платах, адаптированных к условиям малого бизнеса. Этот набор системной логики сочетает невысокую стоимость и располагает некоторыми особенностями, которые востребованы в бизнес-среде и облегчают администрирование рабочих станций условиях небольшой компании. В сравнении со старшими моделями, предназначенными для систем корпоративного класса, Intel B75 Express имеет ряд отличий, которые становятся понятными после ознакомления со спецификациями чипсетов.

Модель B75 Express Q77 Express Q75 Express
Технологический процесс 65 нм 65 нм 65 нм
Количество линий PCI-Express 2.0 8 8 8
Поддержка PCI + + +
Порты USB 12 (4х USB3.0, 8x USB2.0) 14 (4х USB3.0, 10x USB2.0) 14 (4х USB3.0, 10x USB2.0)
Serial ATA 1x SATA 6Gb/s
5x SATA 3Gb/s
2x SATA 6Gb/s
4x SATA 3Gb/s
1x SATA 6Gb/s
5x SATA 3Gb/s
AHCI + + +
RAID 0/1/5/10 +
Smart Response +
Intel vPro +
Intel Anti-Theft + + +
Intel AMT 8.0 + +
Intel SBA* + +

Как видите, в сравнении со старшими моделями Intel B75 Express утратил поддержку ряда технологий, не имеющих критического значения для малого бизнеса. Например, набор системной логики лишился возможности организации аппаратных RAID-массивов, кэширования данных Smart Response и технологии удаленного администрирования Intel (AMT) Active Management Technology, которая работает по независимому вспомогательному каналу TCP/IP и позволяет управлять настройками и безопасностью компьютера независимо от состояния питания. Кроме того, Intel B75 Express не поддерживает аппаратную виртуализацию Intel vPro. Зато, чипсет обеспечивает функционирование технологии Intel Anti-Theft и средства администрирования Intel SBA — Small Business Advantages, которое помогает уменьшить затраты на обслуживание и повысить эффективность использования ПК в небольших организациях.

Как и все наборы системной логики Intel 7-й серии, B75 Express имеет одночиповую компоновку, и выполняет, по сути, функции южного моста. Микросхема Intel BD82B75 PCH изготавливается с соблюдением 65-нм норм технологического процесса и имеет невысокое энергопотребление — всего 6,7 Вт.

Intel B75 Express

Для связи с центральным процессором используются шина DMI 2.0, а изображение от интегрированного видеоядра выводится при помощи FDI — Flexible Display Interface. Благодаря этому обеспечивается поддержка новейших 22-нм процессоров Intel Ivy Bridge и полная совместимость с продуктами предыдущего поколения — Intel Sandy Bridge.

Intel B75 Express

Ключевым отличием наборов системной логики Intel 7-й серии от своих предшественников является поддержка высокоскоростного интерфейса USB 3.0 и возможность вывода изображений одновременно на три монитора. Правда, последнее возможно только при установке 22-нм процессоров Intel Ivy Bridge. Чипсет обеспечивает работу пяти портов SATA 3 Гбит/с и одного разъема SATA 6 Гбит/с, поддерживает восемь линий PCI-Express 2.0 для подключения дополнительных устройств. Имеются встроенные HD-аудиокодек и контролер локальной сети. Как и другие бизнес-версии чипсетов Intel Express 7-й серии, Intel B75 наделен врожденной поддержкой шины PCI. Из специфических функций следует отметить Intel Smart Connect, которая обеспечивает обновление информации из социальных сетей даже после отключения операционной системы. Принцип её работы чрезвычайно прост: компьютер автоматически включается через определенные промежутки времени, обновляет информацию из сети Интернет и снова «засыпает». Таким образом, его владелец всегда будет в курсе последних событий. Функция Intel Rapid Start предназначена для ускорения загрузки операционной системы, но она работает только в конфигурациях, оснащенных твердотельным накопителем. Как мы уже говорили, набор системной логики Intel B75 Express наделен поддержкой технологии Small Business Advantages, которая будет подробно рассмотрена в процессе обзора.


MSI B75A-G43

Несмотря на позиционирование чипсета, некоторое производители материнских плат выпустили универсальные модели, отлично подходящие для применения в качестве основы для домашнего персонального компьютера. Как раз к таким продуктам относится системная плата MSI B75A-G43, с которой мы вас сегодня и познакомим.

Модель MSI B75A-G43
Чипсет Intel B75 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3, Pentium G, Celeron G (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600*/1800*/2000*/2200 (* для Ivy Bridge), максимум 32 ГБ
Слоты PCI-E 1 PCI Express 3.0 x16
1 PCI Express 2.0 x16@x4
2 PCI Express 2.0 x1
Слоты PCI 3
Встроенное видеоядро (в процессор) Intel HD Graphics
Видеоразъемы D-Sub, DVI-D, HDMI
Количество подключаемых вентиляторов 5 (3 x 4pin и 2 x 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 2 x 3.0 (2 разъема на задней панели, Intel B75)
8 x 2.0 (4 разъемов на задней панели)
ATA-133
Serial ATA 1 канал SATA 6 Гбит/с (Intel B75)
5 каналов SATA 3 Гбит/с (Intel B75)
eSATA
RAID
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF
Встроенная сеть Realtek RTL8111E (Gigabit Ethernet)
FireWire
COM 1 (внутренний)
LPT 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 245
Дополнительные возможности ClickBIOS II, Military Class III

Как видите, материнская плата MSI B75A-G43 не обременена дополнительными контроллерами, большинство возможностей расширения обеспечиваются за счет функций набора системной логики. Применение такого подхода позволяет удержать розничную стоимость в разумных пределах, на момент написания статьи модель можно было приобрести в украинских интернет-магазинах по цене около 90 долларов США. Дизайн, функциональность прошивки и другие потребительские качества этого интересного продукта мы рассмотрим немного позже, а пока, приступим к изучению комплекта поставки MSI B75A-G43.


Комплект поставки

Оформление упаковки, в которой поставляется материнская плата, выполнено в едином для серии Military Class III стиле. Лицевая сторона, кроме названия модели, несет логотипы поддерживаемых технологий.

MSI B75A-G43

На обратной стороне коробки можно найти схематическое изображение задней панели системной платы и расширенное описание фирменных особенностях MSI, таких как ClickBIOS II, OC Genie II и Military Class III. Многие из них хорошо известны пользователям продукции Micro-Star Int'l Co, а для остальных напомним, что ClickBIOS II означает использование в качестве прошивки UEFI с графическим интерфейсом второго поколения. Технология OC Genie II обеспечивает автоматизированный разгон (в данном случае — только для встроенного графического ядра), а Military Class III говорит о применении высококачественных электронных компонентов, соответствующих военному стандарту надежности MIL-STD-810G.

MSI B75A-G43

Комплект поставки MSI B75A-G43 весьма скромный, что целиком и полностью соответствует рыночному позиционированию продукта. Помимо платы, в коробке можно обнаружить:
  • два кабеля SATA 6 Гбит/с;
  • заглушку на заднюю панель I/O Shield;
  • набор коннекторов M-connectors;
  • руководство пользователя;
  • DVD-диск с драйверами и программным обеспечением.
MSI B75A-G43

Производитель не стал отягощать комплект поставки избыточными дополнительными принадлежностями, а снабдил системную плату лишь теми аксессуарами, которые необходимы для сборки ПК.


Дизайн

Материнская плата MSI B75A-G43 выполнена в формате АТХ, её размеры составляют 305 х 245 мм. Благодаря этому, а также небольшому количеству дополнительных контролеров, все компоненты расположены удобно, что способствует удобству сборки системы. Цветовая гамма типична для большинства последних продуктов MSI, в которых темно-коричневый лак текстолита сочетается с ярко-синими и черными разъемами.

MSI B75A-G43

Благодаря использованию набора системной логики Intel B75 Express «материнка» поддерживает любые процессоры Intel в исполнении LGA1155, но часть возможностей доступна только при работе с 22-нм CPU. MSI B75A-G43 не имеет поддержки процессоров из оверклокерских серий «К», так что о разгоне путем повышения коэффициента можно смело забыть. Плата позволяет установить четыре модуля ОЗУ DIMM DDR3 суммарным объемом до 32 Гбайт включительно. При использовании новейших Ivy Bridge частота работы оперативной памяти может достигать 1600 МГц в штатном режиме и 2200 МГц при разгоне соответственно, а в паре с 32-нм процессорами режим работы ограничен на уровне 1333 МГц. Для установки внешнего графического акселератора служит единственный слот PCI-Express 3.0 x16, но такой режим доступен только в случае использования Intel Ivy Bridge. Ко второму слоту PCI-Express x16 от «набора» системной логики подведены четыре линии PCI-E 2.0. Формально, системная плата поддерживает создание конфигураций AMD CrossFireX, но это занятие нецелесообразно из-за невысокой производительности такой связки. Слот PCI-Express 2.0 x16@x4 лучше использовать для установки платы расширения или производительного твердотельного накопителя с соответствующим интерфейсом. Функциональность материнской платы MSI B75A-G43 можно расширить за счет дополнительных плат, для установки которых есть два разъема PCI-Express 2.0 x1 и три слота PCI. Последние подключенных к чипсету напрямую, без использования каких либо дополнительных микросхем.

Система охлаждения платы MSI B75A-G43 состоит из компактного плоского радиатора, отводящего тепло от микросхемы системной логики, и пары массивных радиаторов на силовых элементах преобразователя напряжения. Для подключения вентиляторов служат пять разъемов, причем, три из них поддерживают управление скоростью вращения посредством ШИМ.

MSI B75A-G43

Плата не поддерживает полноценный разгон тестового Intel Core i5-2500K, поэтому, такая конструкция системы охлаждения VRM показалась нам несколько избыточной. Возможно, с установкой 22-нм Ivy Bridge и выходом новых версий прошивок произойдет чудо, и тогда система охлаждения заработает в полную силу.

Модуль преобразователя напряжения центрального процессора выполнен по пятиканальной схеме, управление возложено на ШИМ-контроллер UT501. В качестве силовых элементов используются традиционные MOSFET. Очевидно, применение интегральных сборок DrMOS остается прерогативой более дорогих моделей. Дополнительное питание на модуль преобразователя напряжения подается при помощи восьмиконтактного разъема EPS12V, в цепях VRM используются катушки индуктивности закрытой конструкции и качественные конденсаторы с полимерным электролитом.

MSI B75A-G43

Однозначно, конструкция модуля VRM системной платы выполнена с большим запасом и, благодаря отличному охлаждению силовых элементов, смогла бы обеспечить приличный разгон центральных процессоров. Но, увы, используемый чипсет Intel B75 Express не предназначен для экспериментов по овреклокингу.

Несмотря на минимальное использование дополнительных контроллеров, функциональность системной платы MSI B75A-G43 находится на достаточно высоком уровне. Для подключения периферии «материнка» предлагает 12 портов USB, причем, четыре из них поддерживают высокоскоростную версию USB 3.0. Благодаря использованию системной логики Intel B75 разработчикам удалось избежать необходимости установки дополнительных контроллеров. Два разъема USB 3.0 и четыре USB 2.0 выведены на заднюю панель системной платы, а остальные порты можно подключить к соответствующим разъемам, расположенным на РСВ. На фоне конкурентов «материнка» MSI B75A-G43 выделяется поддержкой портов COM и LTP, но разъемы не выведены на заднюю панель, а представлены в виде контактных площадок на печатной плате.

MSI B75A-G43

Дисковая подсистема новинки позволяет подключить до шести устройств, для этого плата предлагает пять портов SATA 3 Гбит/с и один разъем SATA 6 Гбит/с. За работу накопителей отвечает набор системной логики Intel B75 Express который, как известно, поддерживает режим AHCI, но лишен функциональностей Intel Smart Response и RAID. На наш взгляд, возможностей MSI B75A-G43 по организации подсистемы хранения данных должно хватить подавляющему большинству пользователей, а для более требовательных корпоративных заказчиков компания Intel предлагает чипсеты, обладающие расширенной функциональностью.

Задняя панель участницы сегодняшнего тестирования содержит:
  • комбинированный порт PS/2;
  • четыре разъема USB 2.0 и пару USB 3.0;
  • порт RJ-45 для подключения локальной сети Gigabit Ethernet;
  • шесть аналоговых аудиоразъемов;
  • порты D-Sub, DVI-D и HDMI.
MSI B75A-G43

За работу локальной сети отвечает контролер Realtek RTL8111E, а в основе звуковой подсистемы лежит HD-аудиокодек Realtek ALC892. Пару слов следует сказать о режимах работы встроенного в CPU графического адаптера. Материнская плата MSI B75A-G43 позволяет одновременный вывод изображения на три монитора, но только в случае установки Intel Ivy Bridge. Обладатели 32-нм процессоров предыдущего поколения такой возможности не получат. Заметим, что системная плата лишена поддержки устройств IDE, FireWire, eSATA и не имеет модных нынче адаптеров беспроводных интерфейсов. Впрочем, наличие большого количества слотов расширения и обилие недорогих плат расширения позволят дооснастить «материнку» именно теми функциями, которые необходимы конкретному пользователю.

В целом, системная плата оставила положительные впечатления. Качественное исполнение и надежная силовая подсистема гарантируют стабильную работу, если не в разгоне, то хотя бы в штатном режиме. Не самая богатая функциональность, компенсируются обилием слотов расширения. Зато, покупателям не придется платить за лишние возможности продукта.

UEFI Setup

Как и большинство современных материнских плат, MSI B75A-G43 в качестве прошивки использует UEFI (Unified Extensible Firmware Interface), но стандартная графическая оболочка от AMI заменена красивым пользовательским интерфейсом ClickBIOS II. Нужно отдать должное программистам MSI: меню настроек удобно в работе, функционирует без сбоев и неприятных подвисаний. Функциональность и возможности второго поколения графического интерфейса прошивки системных плат MSI были подробно рассмотрены во время знакомства с MSI Z68A-GD65 (G3), и сегодня мы лишь напомним основные особенности.

После входа в меню настроек пользователя встречает главный экран, который позволяет выбрать один из режимов работы прошивки: ECO mode, STANDARD mode и OC Genie II mode. Первый из режимов включает встроенные функции энергосбережения, второй предназначен для ручной настройки параметров системы, ну а третий должен активировать функцию автоматического разгона OC Genie II. На деле, с разгоном у MSI B75A-G43 совершенно не сложилось, так что этот режим оказался следствием унификации прошивки.

MSI B75A-G43

Помимо этого, в главном меню присутствуют показания двух температурных датчиков, отображаются системные дата и время, версия прошивки и краткая спецификация установленных компонентов. Интересно выглядит выбор порядка загрузочных устройств, для установки достаточно переместить пиктограмму соответствующего накопителя в нужное место. Кроме того, присутствует возможность изменения языка отображения меню, а клавиша «F12» позволяет сохранять снимки экрана.

Далее, мы будем рассматривать режим STANDARD mode, который дает полный контроль параметров системной платы. Меню Mainboard settings включает несколько подпунктов, таких как System Status, Avdanced, Boot и Save & Exit.

MSI B75A-G43

В разделе System Status пользователь может задавать системные время и дату. Здесь же отображается конфигурация дисковой подсистемы и краткая системная информация.

MSI B75A-G43

Вкладка Boot содержит опции загрузки системной платы, а Save & Exit, как следует из названия, отвечает за сохранение параметров и восстановление исходных настроек. Мы не будем останавливаться на этих разделах, а перейдем к более насыщенному меню — Advanced. Именно этот раздел прошивки отвечает за конфигурацию всех основных систем материнской платы и настройки электропитания.

MSI B75A-G43

Рассмотрим вкладку Integrated Peripherals, которая позволяет управлять параметрами дисковой подсистемы и задавать режимы работы звукового контроллера и встроенного адаптера локальной сети.

MSI B75A-G43

Настройки встроенного видеоядра находятся в меню Integrated Graphics Configuration. Здесь можно задать порядок инициализации графических акселераторов и выбрать режим одновременного вывода изображения на несколько мониторов.

MSI B75A-G43

Раздел USB Configuration определяет параметры подсистемы подключения соответствующей периферии, а Intel Rapid Start Technology — активировать технологию быстрого старта, но только в случае наличия накопителя SSD.

В меню Hardware Monitor отображаются показания двух температурных датчиков и скорости вращения трех вентиляторов. Прошивка системной платы MSI B75A-G43 поддерживает автоматическое управление оборотами частотой вращения посредством ШИМ (Широтно-импульсной модуляции).

MSI B75A-G43

Обращаем ваше внимание на опцию Intel Smart Connect Configuration, которая активирует соответствующую функциональность материнской платы. Кроме того, включение этой опции требуется для работы приложения Intel Small Business Advantages, который мы обязательно рассмотрим во время изучения комплектного ПО.

Все настройки, связанные с оптимизацией производительности находятся в меню OC Overclocking Settings. Несмотря на отсутствие возможности увеличения множителя для процессоров Intel серии «К», прошивка MSI B75A-G43 предлагает некоторые настройки разгона. Например, существует возможность управления коэффициентом умножения процессорных ядер, но только в пределах, установленных технологией Turbo Boost. Также доступен выбор частоты ОЗУ, для нашего Core i5-2500K набор множителей состоял лишь из двух значения — 1066 МГц и 1333 МГц. Есть информация, что с установкой 22-нм Intel Ivy Bridge ситуация меняется и максимальная частота модулей ОЗУ увеличивается до 2200 МГц.

MSI B75A-G43

UEFI материнской платы MSI B75A-G43 позволяет добавить 0,06 В к напряжению на вычислительных ядрах центрального процессора, а для модулей ОЗУ можно выбрать одно из четырех фиксированных значений: 1,35 В, 1,5 В, 1,65 В или 1,8 В. Впрочем, из-за отсутствия развитых возможностей по разгону даже эти небольшие возможности так и останутся невостребованными.

Для оперативной памяти можно задать параметры согласно профилю XMP, а еще пользователь может управлять всеми основными таймингами памяти. В этом плане прошивка практически не отличается от лучших оверклокерских моделей.

MSI B75A-G43

Еще один раздел меню Overclocking Settings, который стоит нашего внимания — CPU Features. Именно здесь можно задать количество активных вычислительных ядер, включить аппаратную виртуализацию и защиту от вирусов, использующих ошибку переполнения буфера. А еще в этом разделе находится управление параметрами энергосбережения центрального процессора и настройки лимитов тепловыделения.

MSI B75A-G43

Кроме того, в меню Overclocking Settings есть возможность сохранения профилей с настройками, за это отвечает вкладка Overclocking Profile. Еще два подменю — CPU Specification и MEMORY-Z — носят информационную функцию, в них отображается подробная информация об установленных процессоре и модулях ОЗУ.

Параметры энергосбережения системной платы сосредоточены в меню ECO Energy saving. Кроме настройки опций экономии электроэнергии здесь отображаются семь основных системных напряжений.

MSI B75A-G43

Еще прошивка участницы сегодняшнего тестирования содержит встроенную утилиту для обновления микрокода M-Flash и поддерживает работу облегченной ОС Winki 3, которая предлагает базовые возможности работы в сети Интернет, просмотра изображений и обмена мгновенными сообщениями.

Таким образом, UEFI материнской платы MSI B75A-G43 предлагает полный набор инструментов для тонкой настройки и оптимизации производительности. Ограниченные возможности разгона в данном случае не зависят от разработчиков прошивки, а диктуются применением чипсета Intel B75 Express.


Комплектное ПО

Вместе с материнской платой MSI B75A-G43 пользователь получает несколько интересных приложений, на которые мы рекомендуем обратить ваше внимание. Прежде всего, это касается программного обеспечения MSI Control Center, который предназначен для управления параметрами быстродействия и контроля состояния системной платы. Функциональность данной программы была подробно изучена во время недавнего обзор системной платы MSI Z77A-GD65, правда, в нашем случае возможности разгона ограничены спецификациями набора системной логики.

MSI Control Center

Следующая программа — MSI Click BIOS II позволяет управлять настройками UEFI из среды ОС Microsoft Windows. Интерфейс утилиты полностью повторяет структуру меню прошивки, за исключением ссылок на запуск приложений облегченной операционной системы Winki 3. Программа Click BIOS II открывает доступ к возможностям, встроенным в набор системной логики, управлению дополнительными контроллерами, параметрам разгона, функциям энергосбережения и опциям процесса загрузки.

MSI Click BIOS II

MSI Click BIOS II

MSI Click BIOS II

MSI Click BIOS II

MSI Click BIOS II

MSI Click BIOS II

В принципе, Click BIOS II дает пользователю такой мощный инструмент по настройке UEFI, который способен полностью заменить работу в меню прошивки.

Два следующих программных продукта — MSI Network Genie и Intel Small Business Advantages ранее не попадали в поле зрения нашей лаборатории, так что пару слов следует сказать и о них. Первое приложение предназначено для управления сетевым подключением и контроля над трафиком. Программное обеспечение Network Genie имеет несколько режимов работы, согласно которым приоритет пропускной способности отдается соответствующим аппликациям. Также доступен автоматический режим, который самостоятельно управляет параметрами сетевого доступа.

MSI Network Genie

Пользователь может редактировать настройки каждого из профилей, или довериться предустановленным параметрам. Кроме установки приоритетов полосы пропускания можно полностью заблокировать доступ в сеть для отдельных приложений.

MSI Network Genie

Интересно выглядит возможность ограничения пропускной способности соединения и функции уменьшения задержек при работе в сети.

MSI Network Genie

Вряд ли это приложение будет интересно корпоративным клиентам, ИТ-профессионалам или энтузиастам, но начинающие пользователи могут оценить удобство, которое предлагает использование программы Network Genie.

И, наконец, настало время познакомиться с еще одним очень полезным продуктом — Intel Small Business Advantages, который является одним из главных конкурентных преимуществ системных плат, использующих набор системной логики Intel B75 Express. Это приложение предназначено для администрирования персональных компьютеров сотрудников небольших фирм, в штате которых нет квалифицированного системного администратора. На самом деле, большинство возможностей, которые открываются с использованием ПО Intel Small Business Advantages, можно реализовать при помощи настроек системного реестра или редактирования политик безопасности.

Intel Small Business Advantages

Функция Energy Saver позволяет управлять электропитанием персональных компьютеров, которые будут включаться и выключаться по расписанию. Это поможет отвадить работников от использования рабочих станций в личных целях после окончания трудового дня и на выходных, что даст возможность компании сэкономить на оплате счетов за электроэнергию.

Intel Small Business Advantages

PC Health Center позволяет настроить и контролировать выполнение дефрагментации жесткого диска, удаления временных файлов и cookies. Выполнение этих действий способствует повышению быстродействия рабочей станции.

Intel Small Business Advantages

Функция Software monitor следит за работой определенных приложений, таких как антивирус.

Intel Small Business Advantages

Очень интересные средства по борьбе с нецелевым использованием рабочих ПК предлагает USB Blocker. Благодаря этой функции можно ограничить подключение определенных категорий внешних USB-устройств, таких как джойстики, медиаплееры, внешние накопители и т.д. Также, можно задать исключения, если того требует производственная необходимость.

Intel Small Business Advantages

Наконец, Data Backup & Restore позволяет задать параметры и расписание создания резервной копии данных, что поможет уберечь малое предприятие от потери ценной информации.

Intel Small Business Advantages

Все настройки программы Intel Small Business Advantages защищаются паролем, который исключает несанкционированное вмешательство в работу ПО. Также можно настроить оповещение системного администратора о критических событиях по e-mail, чтобы тот вовремя отреагировал на развитие проблем и принял соответствующие меры.

Intel Small Business Advantages

На наш взгляд, программный продукт Intel Small Business Advantages может найти применение не только в среде малого бизнеса, но будет очень полезен в домашних условиях. В современных семьях стало нормой иметь несколько персональных компьютеров или ноутбуков. Зачастую, роль системного администратора играет глава семьи, которому периодически приходится чистить от вирусов ноутбук жены, или искать способы от нецелевого использования учебного ПК сыном-подростком. Использование программы Intel Small Business Advantages поможет избавиться от ряда сопутствующих проблем и сэкономить силы и время, например, для занятий спортом, или посещения любимого интернет-ресурса www.overclockers.ua.

Тестовый стенд

К величайшему сожалению, в нашей тестовой лаборатории не оказалось 22-нм процессоров Intel Ivy Bridge. Именно поэтому исследование производительности MSI B75A-G43 проводилось при использовании Intel Core i5-2500K, а сам тестовый стенд имел такую конфигурацию:
  • процессор: Intel Core i5-2500K (3,3 ГГц);
  • кулер: «боксовый» Intel;
  • память: Silicon Power SP004GBLYU160S2B (2x2GB, PC3-12800, CL9-9-9-24);
  • видеокарта: AMD Radeon HD 6950 2 GB (800/5000 МГц);
  • жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, 16 МБ);
  • блок питания: Seasonic X-650 (650 Вт).
Мы сравнили быстродействие новинки с результатами двух системных плат, основанных на чипсете Intel H67 Express — ECS H67H2-I и Intel DH67BL. Эти модели имеют схожую функциональность и также лишены возможностей разгона. Материнские платы, принимавшие участие в обзоре, работа с такими версиями прошивок:
  • MSI B75A-G43 UEFI Setup V10.1B5 от 03.04.2012;
  • ECS H67H2-I UEFI Setup 4.6.4 от 10.27.2011;
  • Intel DH67BL UEFI Setup 0132 от 07.10.2011.
Во время тестов технологии энергосбережения центрального процессора и Intel Turbo Boost были активированы, оперативная память работала на частоте 1333 МГц с таймингами 9-9-9-24-1Т.

Тестовый стенд работал под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия). Файл подкачки и UAC были отключены, более никаких модернизаций не проводилось. Из драйверов были установлены Intel INF Update Utility 9.2.0.1030 от 04.21.2011 для системной логики и AMD Catalyst 12.1 от 25.01.2012 для графического акселератора.

Методика тестирования материнских плат не меняется в течение долгого времени: каждый тест проводится минимум три раза, после чего рассчитывается среднее арифметическое значение. В случае существенного разброса результатов мы повторяем измерения до получения нормального среднего значения. Перечень программного обеспечения включает три синтетических бенчмарка и три современные 3D-игры, обладающие известной процессорозависимостью:
  • AIDA64 2.00.1700 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • FarCry 2;
  • Colin McRae: DiRT 3;
  • Tom Clancy's H.A.W.X. 2 benchmark.

Результаты тестирования

Измерение пропускной способности и латентности оперативной памяти отражает низкоуровневую производительность подсистемы ОЗУ материнских плат, и для этих целей, как нельзя лучше, подходит Cache & Memory benchmark из состава информационно-диагностического пакета AIDA64.

Тестирование MSI B75A-G43

Тестирование MSI B75A-G43

Тестирование MSI B75A-G43

По части пропускной оперативной памяти материнскую плату MSI B75A-G43 нельзя назвать фаворитом, обе соперницы показали лучшие результаты в тесте копирования, а при записи и чтении данных все три участницы обеспечили схожи уровень быстродействия.

Тестирование MSI B75A-G43

Новинка продемонстрировала наибольшие задержки доступа к ОЗУ, что никак не способствует повышению производительности. Впрочем, не стоит забывать, что MSI B75A-G43 вышла всего месяц назад, так что её прошивка может быть далекой от идеала, и с выходом новых версий UEFI Setup уровень быстродействия может быть увеличен.

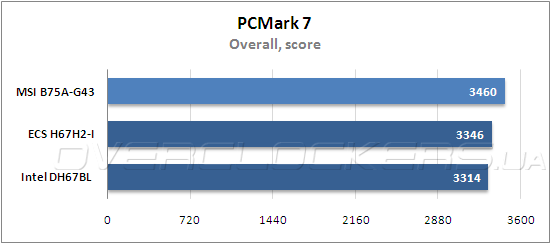

Оценка продуктивности в комплексном синтетическом тестовом пакете Futuremark PCMark 7 позволяет спрогнозировать комплексное быстродействие персонального компьютера при выполнении прикладных приложениях. К таким задачам относятся обработка видео высокой четкости и коллекций цифровых изображений, работа в офисных приложениях и сети интернет, а также современные 3D-игры.

Тестирование MSI B75A-G43

В общем зачете новинка сразу захватывает инициативу и демонстрирует высший балл. Преимущество невелико, но было бы интересно узнать его природу.

Тестирование MSI B75A-G43

Тестирование MSI B75A-G43

Тестирование MSI B75A-G43

Тестирование MSI B75A-G43

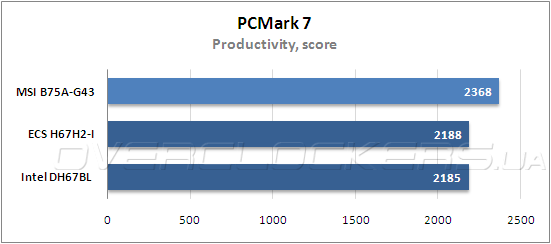

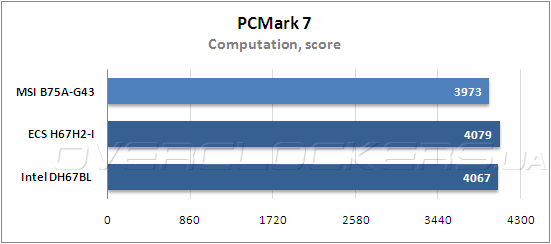

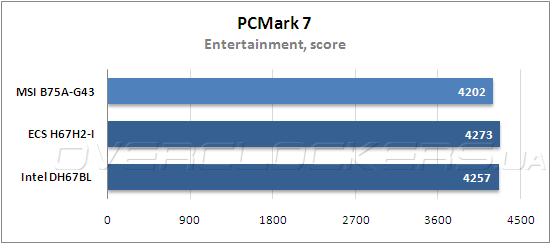

Победу MSI B75A-G43 над конкурентами в Futuremark PCMark 7 обеспечило преимущество в подтесте Productivity, в то время как в остальных сценариях соперницы показали похожие результаты. Очевидно, что в производительности новинки должно хватить для комфортного выполнения повседневных задач.

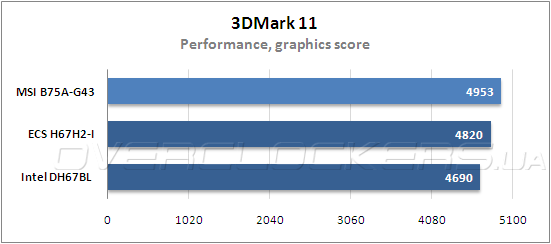

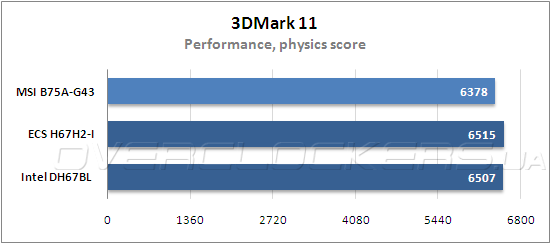

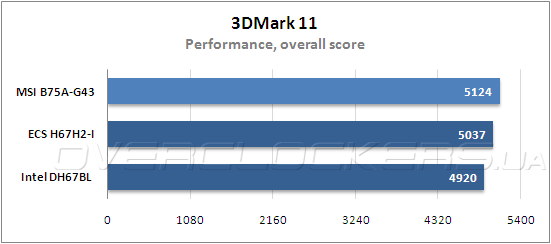

Тестирование в полусинтетическом приложении Futuremark 3DMark 11 демонстрирует скорость работы системы в современных 3D-играх. Благодаря использованию реалистичной физической модели это программное обеспечение создает значительную нагрузку на центральный процессор. Поэтому, для снижения влияния видеокарты на общий балл мы использовали профиль производительности Performance.

Тестирование MSI B75A-G43

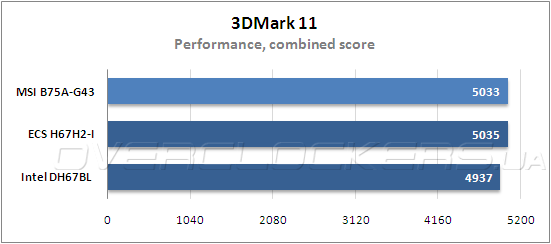

Как и в предыдущем случае, MSI B75A-G43 победила в общем зачете, но преимущество над эталонной платой Intel DH67BL составило всего 4%, что вряд ли отразится на комфортности игрового процесса.

Тестирование MSI B75A-G43

Тестирование MSI B75A-G43

Тестирование MSI B75A-G43

Детальный анализ результатов показывает, что героиня сегодняшнего тестирования особенно хороша в графических сценариях. Результаты в комбинированной нагрузке одинаковы для всех трех соперниц, а вот при моделировании физических эффектов MSI B75A-G43 отстала от двух других системных плат. Похоже, уровень продуктивности новинки «плавает» из-за сырости управляющего микрокода.

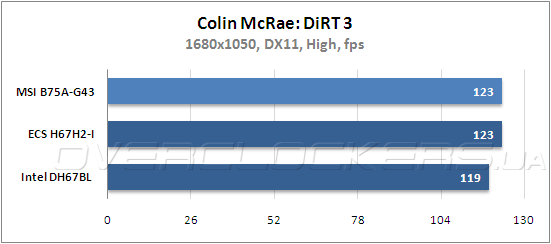

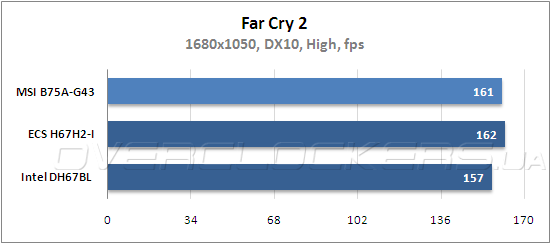

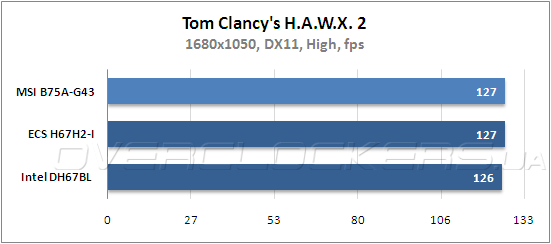

Завершает наше сегодняшнее тестирование производительности измерение быстродействия в 3D-играх, среди которых два симулятора: автомобильный Colin McRae: DiRT 3 и авиационный Tom Clancy's H.A.W.X. 2, а также шутер от первого лица FarCry 2. Для всех трех приложений устанавливались высокие, но не максимальные настройки качества графики без использования полноэкранного сглаживания и анизотропной фильтрации. Это, как и установка экранного разрешения 1680х1050, было сделано для снижения нагрузи на видеокарту.

Тестирование MSI B75A-G43

Тестирование MSI B75A-G43

Тестирование MSI B75A-G43

Во всех игровых тестах «материнка» MSI B75A-G43 продемонстрировала хороший уровень быстродействия, ничем не примечательный на фоне соперниц. В какой-то мере это является положительным моментом, так как системная плата не стала сдерживающим фактором производительности в современных 3D-играх.


Выводы

Материнская плата MSI B75A-G43 стала одним из первых продуктов, в основе которых лежат чипсеты Intel Express 7-й серии. Участница сегодняшнего тестирования показала достойный уровень быстродействия, оснащается удобной функциональной прошивкой и комплектуется отличным набором ПО. В то же время, из-за специфики используемого набора системной логики Intel B75 Express, плата совершенно не приспособлена для экспериментов по разгону. Впрочем, благодаря невысокой розничной стоимости и высокому качеству исполнения, модель может стать отличной основой для построения недорого системного блока, предназначенного для студента или школьника. А вот для организации домашнего мультимедийного центра развлечений плата подойдет не самым лучшим образом из-за больших размеров и отсутствия беспроводных интерфейсов. Все-таки, в составе HTPC лучше смотрятся компактные модели Micro-ATX или Mini-ITX.

Точно также, с точки зрения малого бизнеса использование форм-фактора ATX выглядит не слишком удачно. В условиях малого предприятия, где уменьшение оплаты аренды офисных помещений способно существенно снизить операционные затраты, компактные рабочие места выглядят более предпочтительно. Что касается функциональности, то поддержка ПО Intel Small Business Advantages является сильным конкурентным преимуществом MSI B75A-G43. Использование этого программного продукта способно здорово повысить эффективность использования рабочих станций в организации за счет автоматизации выполнения административных задач и снижения расходов на поддержание ИТ-инфраструктуры.

Если вы ищете недорогую но продуктивную, современную и надежную основу для персонально компьютера, планируете использовать несколько плат расширения с интерфейсом PCI и готовы полностью отказаться от разгона — материнская плата MSI B75A-G43 станет отличным выбором.
