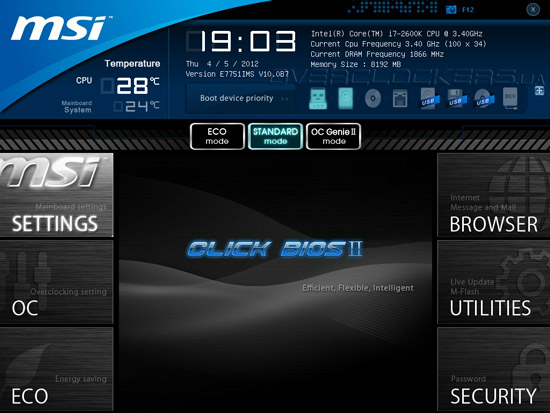

В качестве прошивки платы Z77A-GD65 используется микрокод AMI с оболочкой Unified EFI. Она позволяет производить загрузку с накопителей большой емкости, а графический интерфейс с поддержкой «мыши» выглядит более дружелюбно для непросвещенного пользователя, чем привычный BIOS. При входе в UEFI сразу попадаем в главный раздел, в котором отображается время, дата, краткая информация о системе и показания двух температурных датчиков. Там же можно выбрать порядок загрузки с определенного устройства, меняя местами соответствующие иконки. Остальные настройки сосредоточены в разделах Settings, OC, ECO, Browser, Utilities и Security. Используемая во время тестирования прошивка относилась к бета-версии V10.0B7, так что вполне вероятны в последних версиях некоторые изменения после официального анонса платы.

UEFI Setup MSI Z77A-GD65

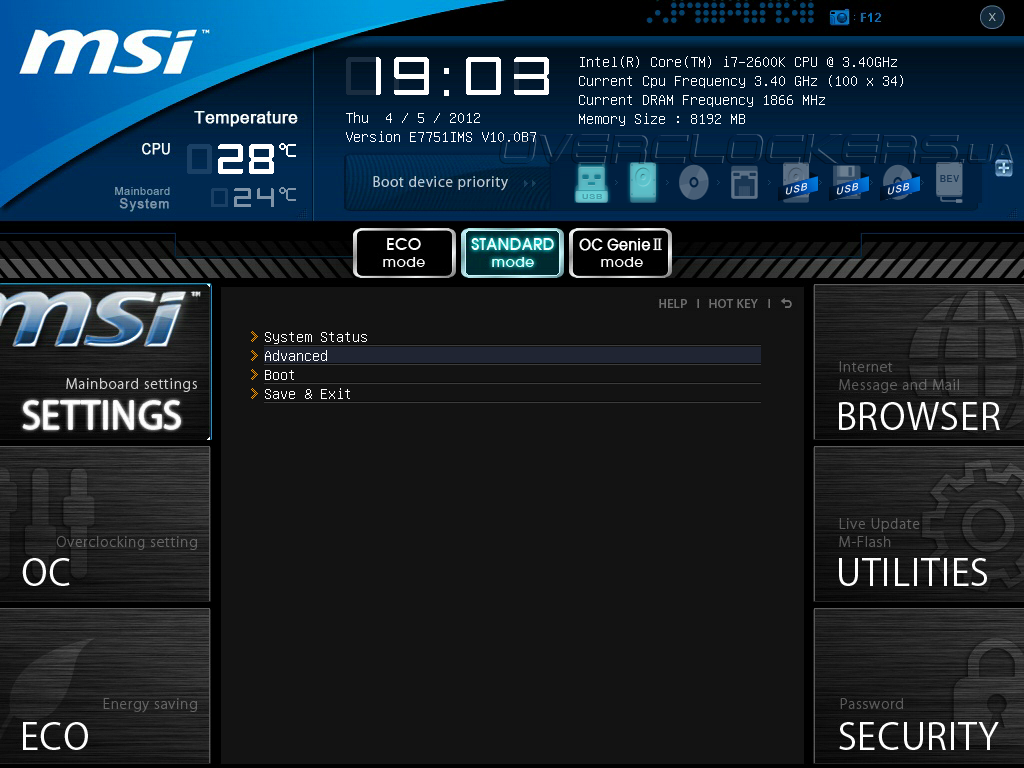

Зайдя Settings можно изменить время, получить более подробную информацию о плате и используемых компонентах системы, настроить работу всевозможных контроллеров, как внешних, так и встроенных в чипсет.

UEFI Setup MSI Z77A-GD65

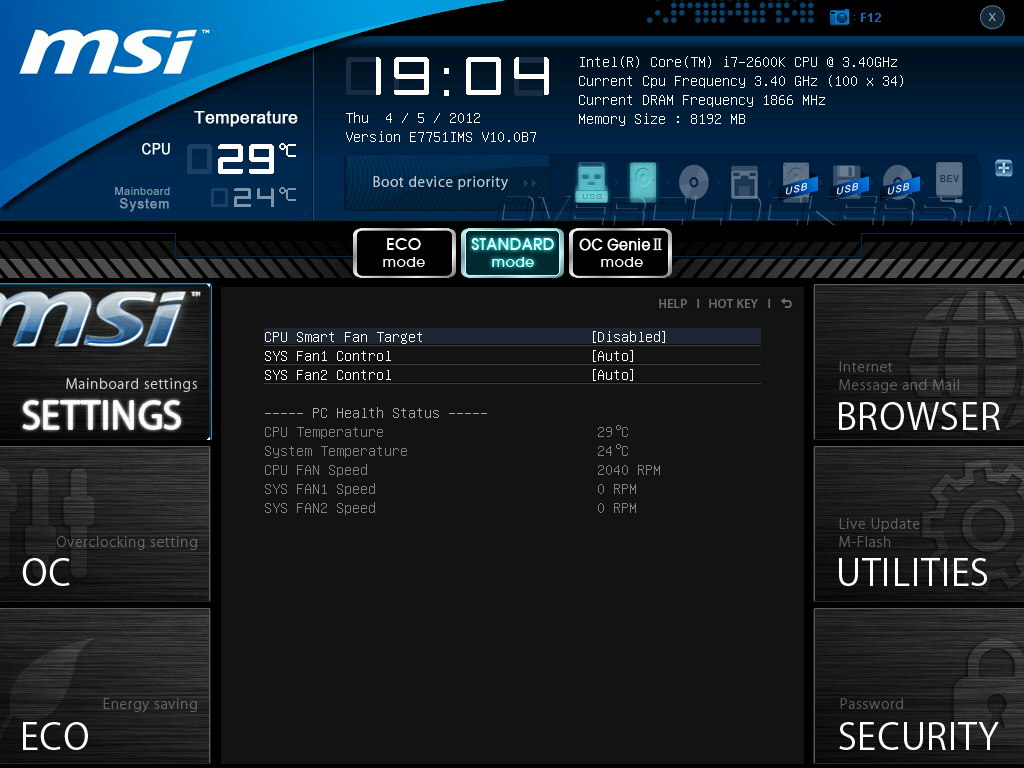

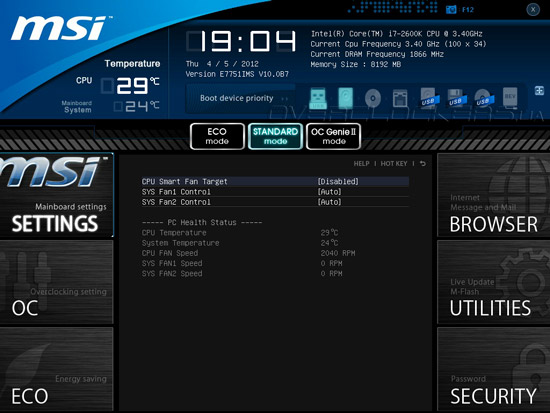

Показания температурных датчиков с управлением вращения трех вентиляторов находятся в одном из подразделов рассматриваемого меню. Насколько удобно разделение мониторинга на две части (показания напряжений расположены совершенно в другом разделе) сказать сложно, но вряд ли все пользователи от этого в восторге.

UEFI Setup MSI Z77A-GD65

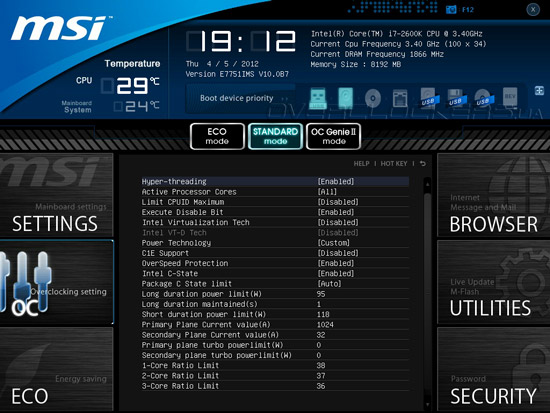

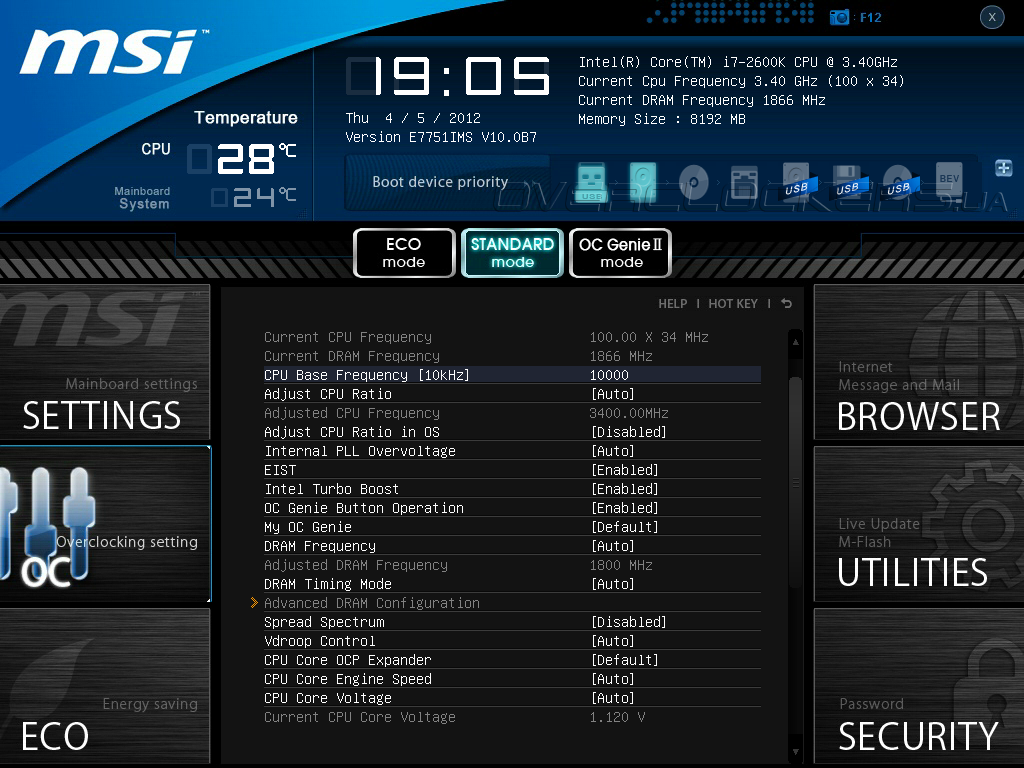

Параметры тонкой настройки платы сосредоточены в разделе OC. Там можно изменить базовую частоту (от 0 до 655 МГц), множитель процессора, работу различных технологий энергосбережения и повышения производительности системы, включая EIST и Turbo Boost, получить информацию об используемых CPU и модулях памяти.

UEFI Setup MSI Z77A-GD65

UEFI Setup MSI Z77A-GD65

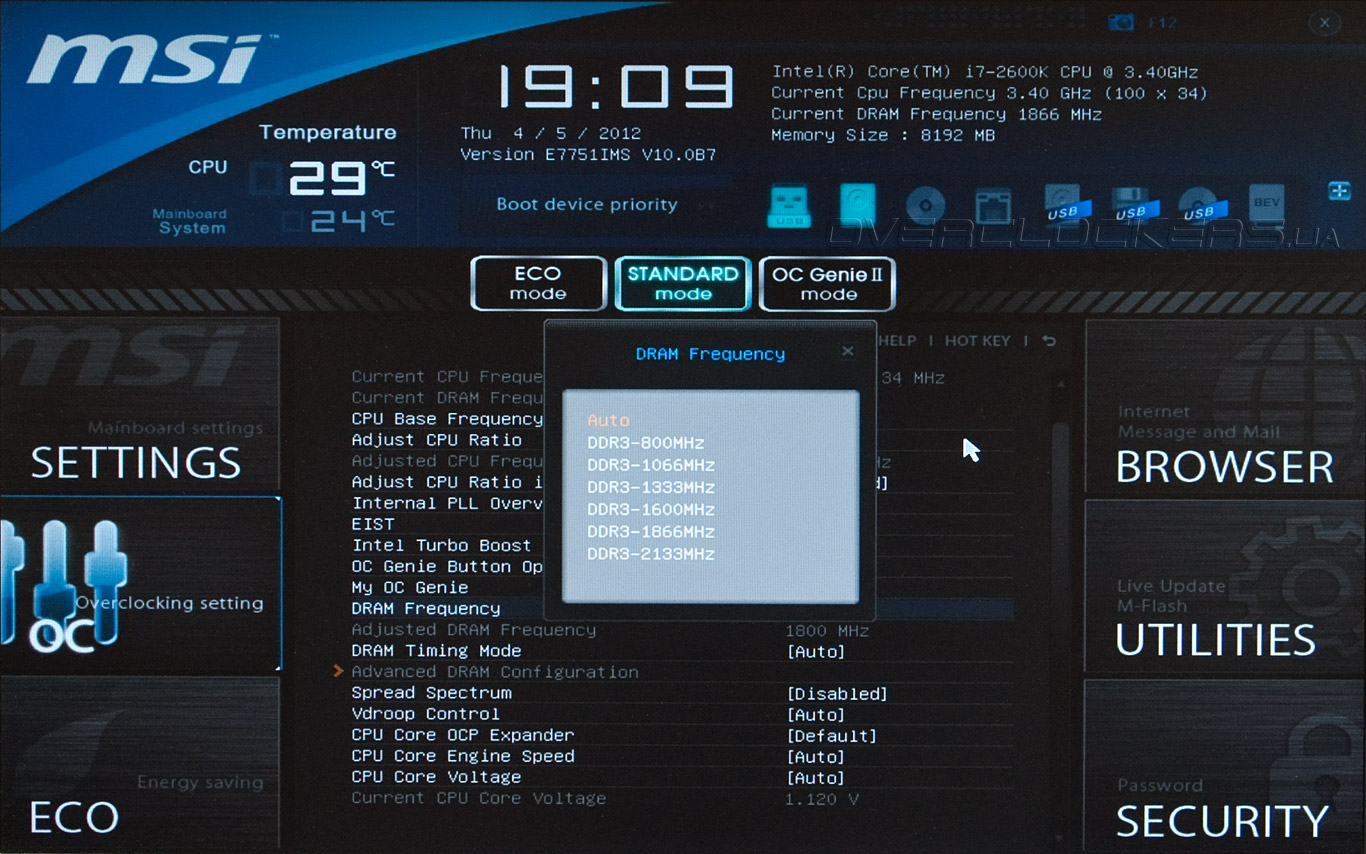

Режим работы оперативной памяти с процессорами Sandy Bridge меняется в пределах 800—2133 МГц и с шагом 266 МГц.

UEFI Setup MSI Z77A-GD65

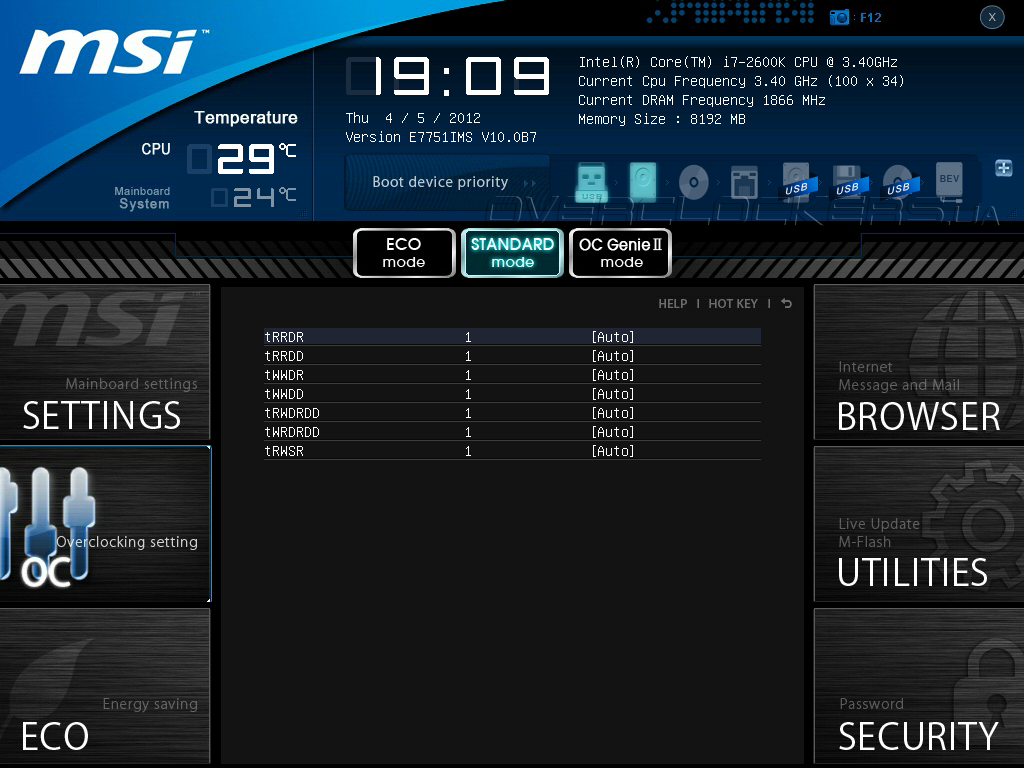

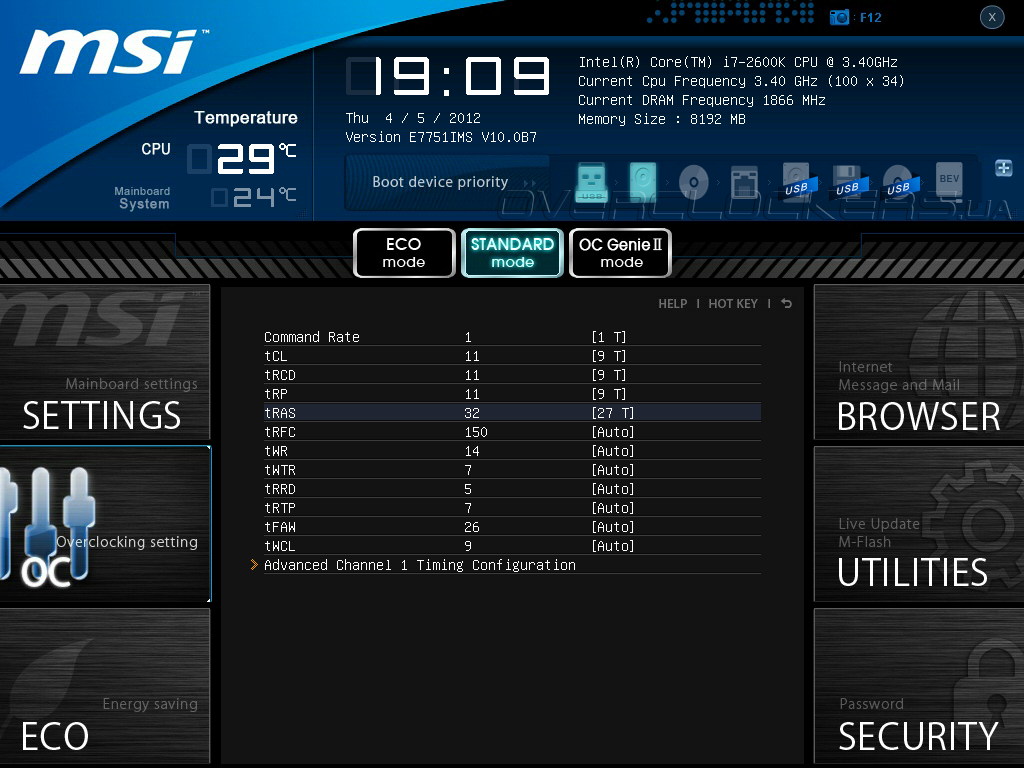

Количество настраиваемых задержек ОЗУ небольшое, но его вполне достаточно для тонкого тюнинга системы. Тайминги можно изменить как для всех каналов контроллера сразу (режим Link), так и для каждого в отдельности (Unlink).

UEFI Setup MSI Z77A-GD65

UEFI Setup MSI Z77A-GD65

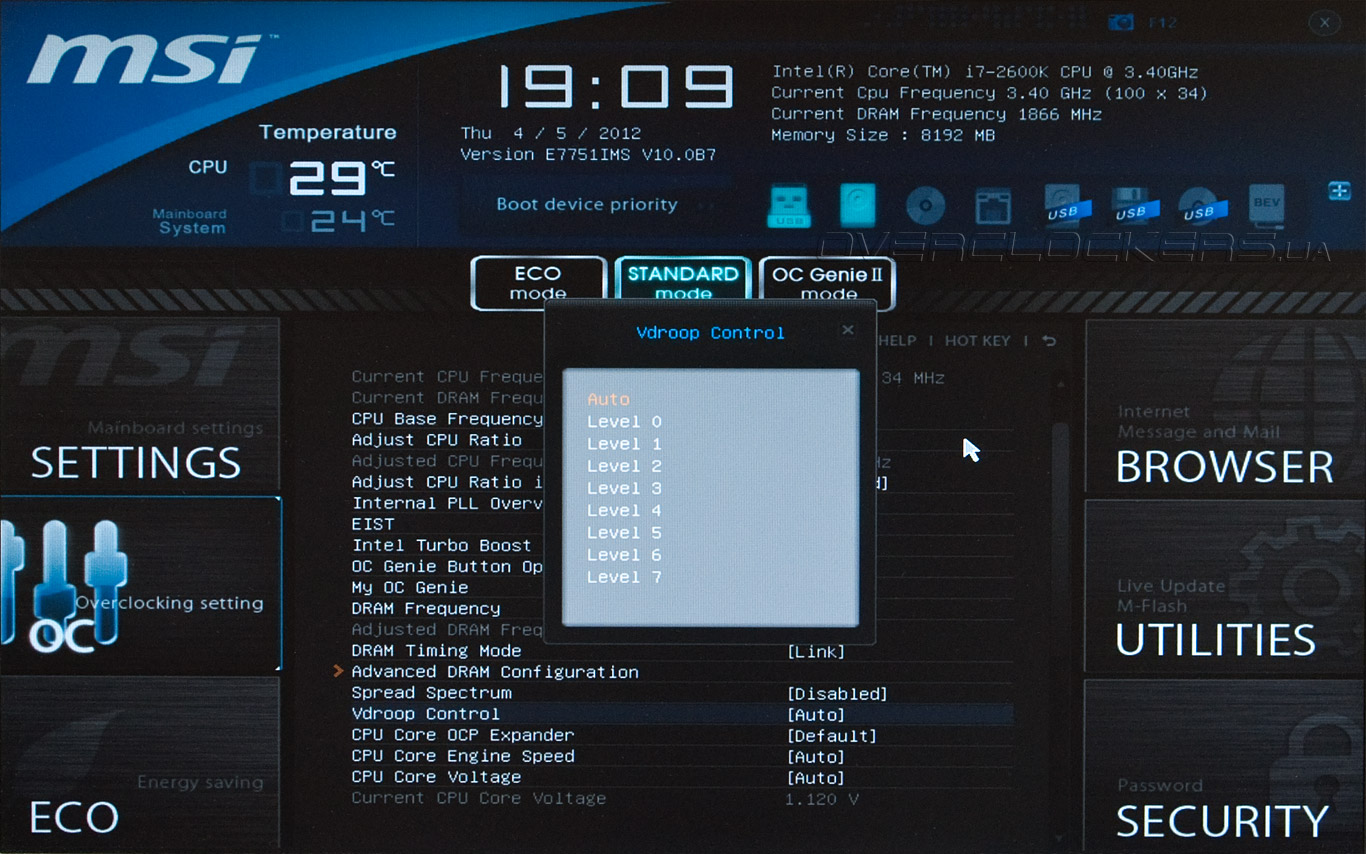

Для повышения стабильности при разгоне требуется свести к минимум просадки напряжения питания процессора и в этом поможет параметр Vdroop Control (более известный как Load Line Calibration), уровень которого может меняться от 0 до 7.

UEFI Setup MSI Z77A-GD65

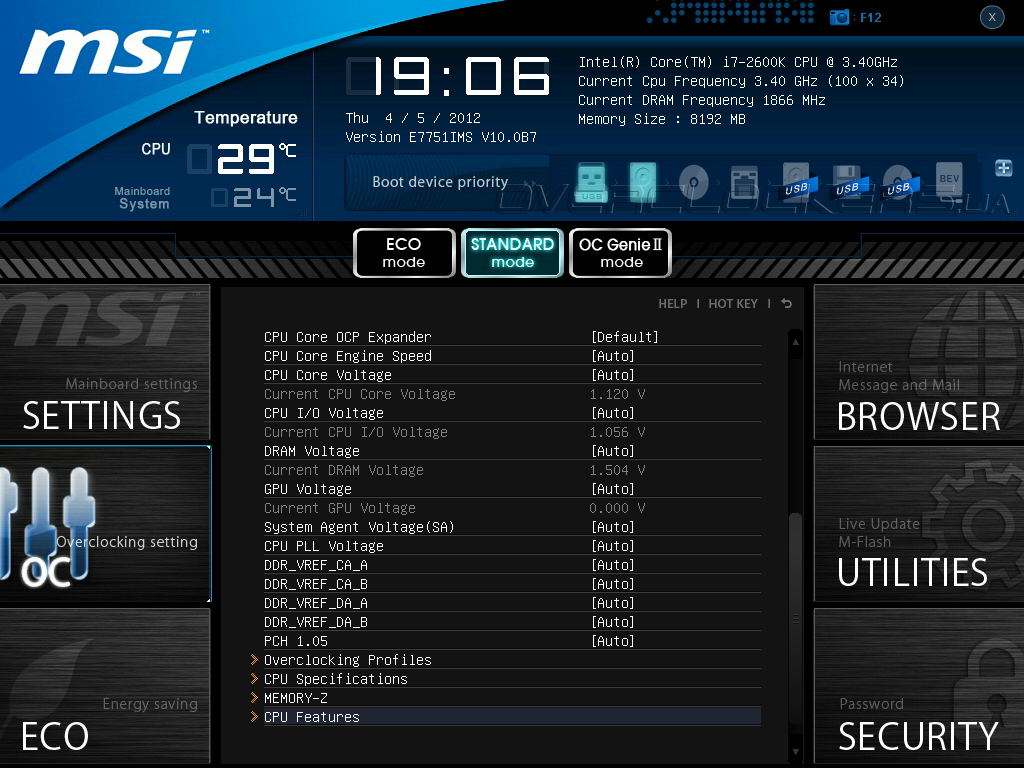

Возможности изменения напряжения на CPU и остальных компонентах системы представлены на должном уровне и вряд ли они станут ограничивающим фактором при разгоне. Для удобства читателей все значения приведены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage 0,8—1,8 0,005
CPU I/O Voltage 0,95—1,55 0,02
DRAM Voltage 1,108—2,464 0,007
GPU Voltage 1—1,52 0,005
System Agent Voltage 0,85—1,51 0,02
CPU PLL Voltage 1,4—2,43 0,01—0,05
DDR_VREF_CA_A 0,435—1,125 0,005
DDR_VREF_CA_B 0,435—1,125 0,005
DDR_VREF_DA_A 0,435—1,125 0,005
DDR_VREF_DA_B 0,435—1,125 0,005
PCH 1.05 0,775—1,724 0,005

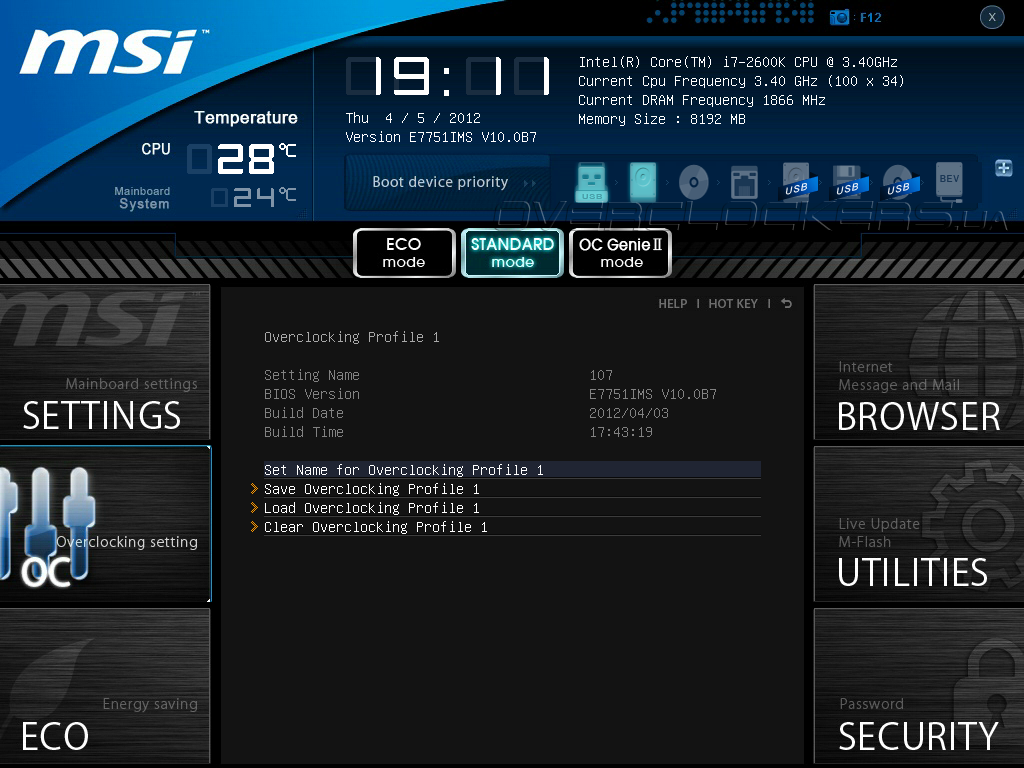

Как и все продукты, рассчитанные на энтузиастов, Z77A-GD65 позволяет сохранить профили с пользовательскими настройками. Всего их шесть, каждому можно задать свое имя. Время создания и версия микрокода записывается автоматически, что очень полезно для идентификации профиля, особенно, если переносить его на «флешке» для использования на другом экземпляре такой же материнской платы.

UEFI Setup MSI Z77A-GD65

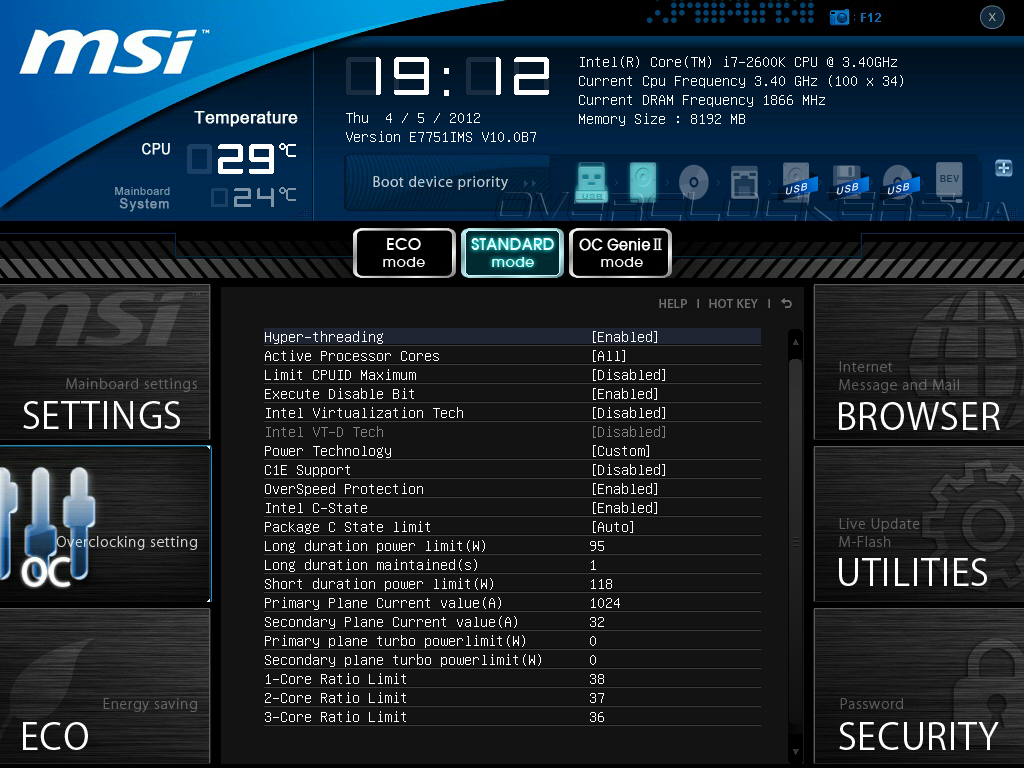

Стоит также отметить об особенностях работы прошивки Click BIOS II, причем, не только рассматриваемого решения. Дело в том, что изменяя во время разгона некоторые параметры (к примеру, множитель процессора), в подразделе CPU Features деактивируется параметр Intel C-State, что влечет за собой отключение функций энергосбережения и невозможно будет настроить пиковые значения уровня TDP.

UEFI Setup MSI Z77A-GD65

По этой причине приходиться все время проверять функционирование этого параметра. Настроив все окончательно, естественно, на этот счет можно будет уже не переживать.

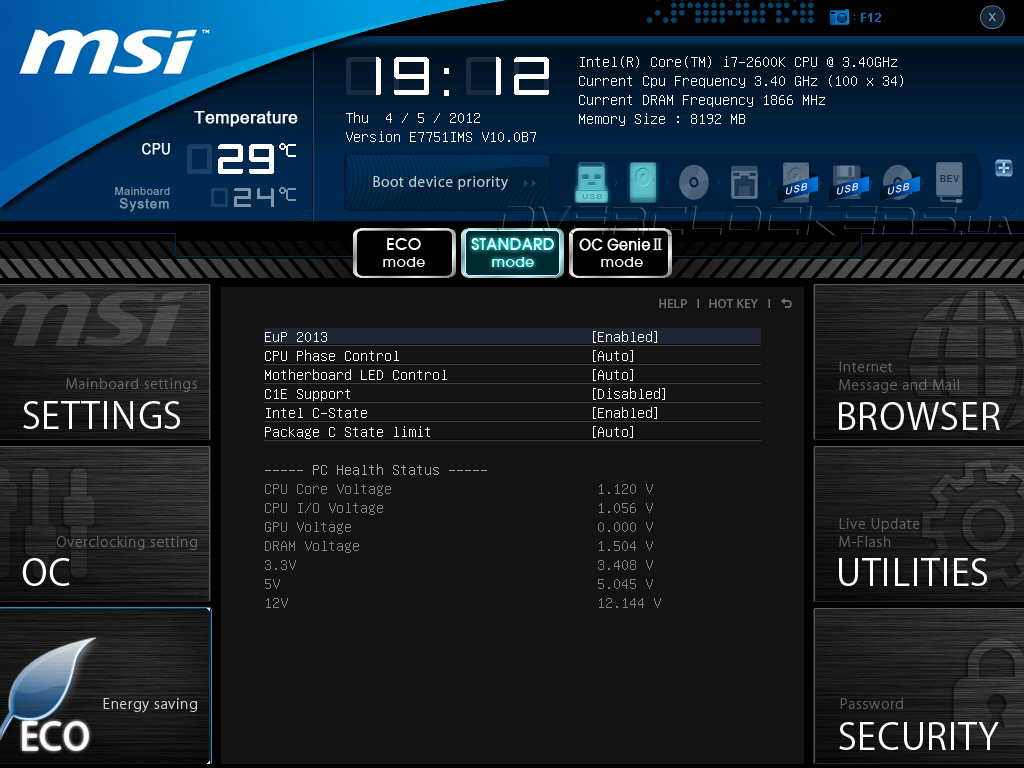

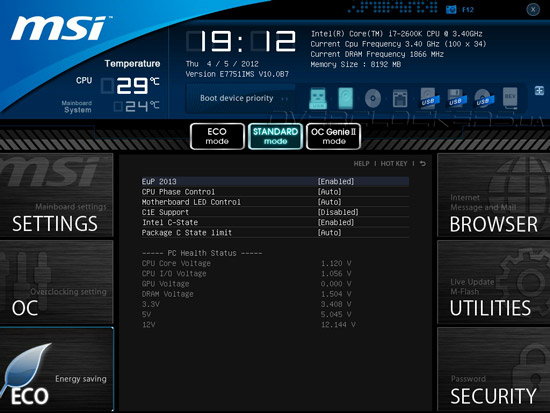

Следующий раздел, а именно ECO, отвечает за энергосберегающие функции. Там продублированы параметры из раздела OC, добавлены настройки технологии отключения фаз питания процессора во время простоя системы, управление индикацией на плате и вторая часть мониторинга, куда включены показатели напряжений на CPU, памяти и основных линиях питания.

UEFI Setup MSI Z77A-GD65

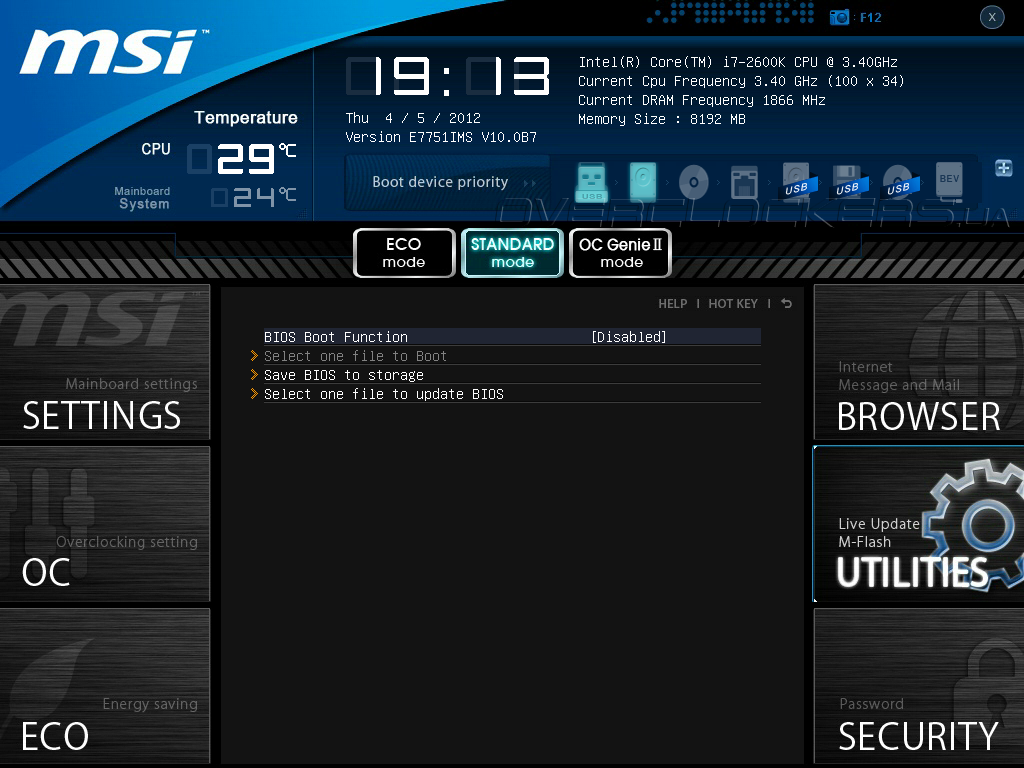

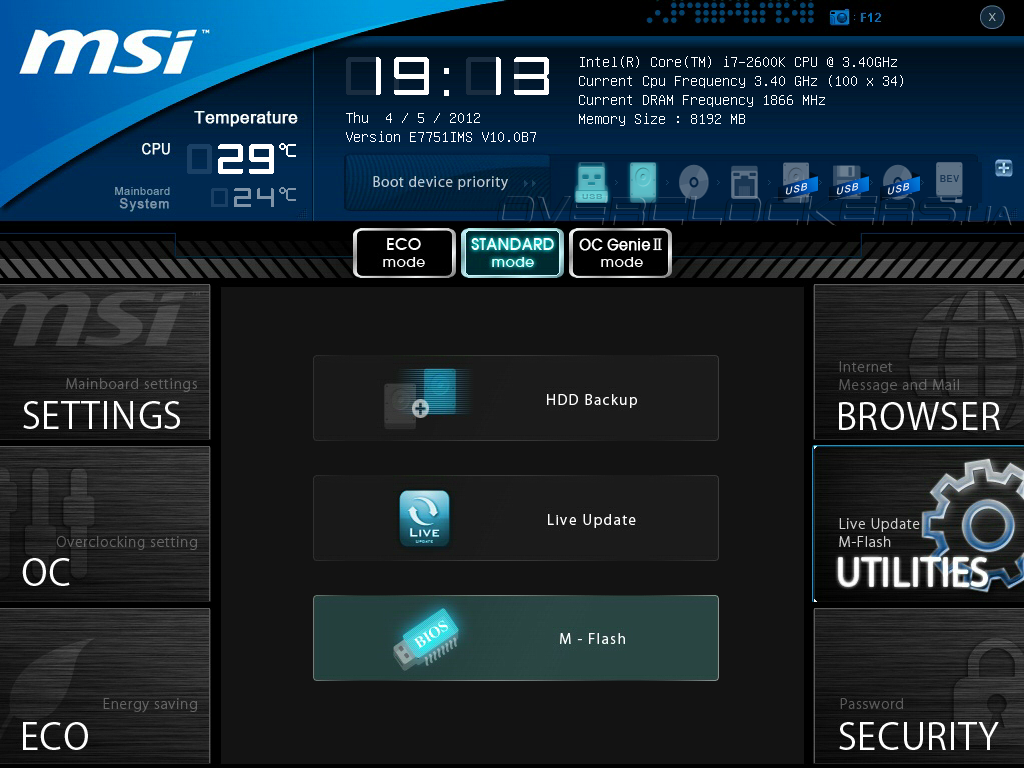

Пункт Utilities позволяет задействовать средства по созданию или восстановлению копий разделов на жестком диске, обновлению прошивки платы через Всемирную сеть или же посредством утилиты M-Flash.

UEFI Setup MSI Z77A-GD65

Последнее будет предпочтительней, достаточно вставить флеш-накопитель с заранее сохраненной копией микрокода.

UEFI Setup MSI Z77A-GD65

Ну а последний раздел отвечает за установку пароля на вход в UEFI и запуск системы.


Комплектное ПО

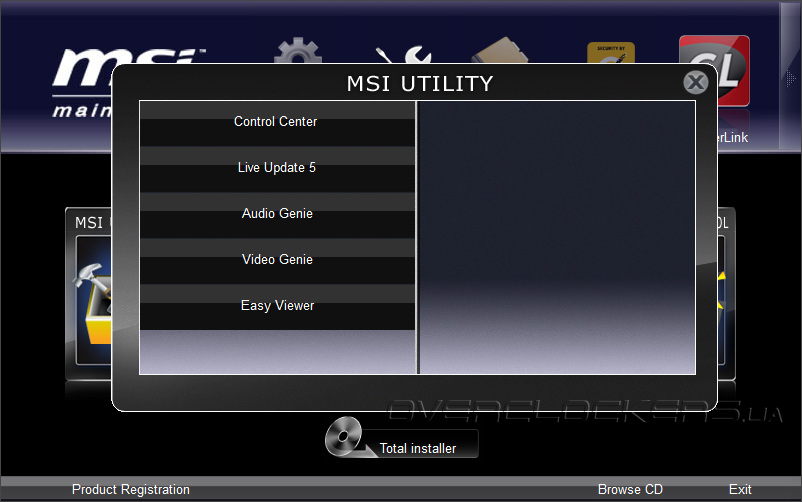

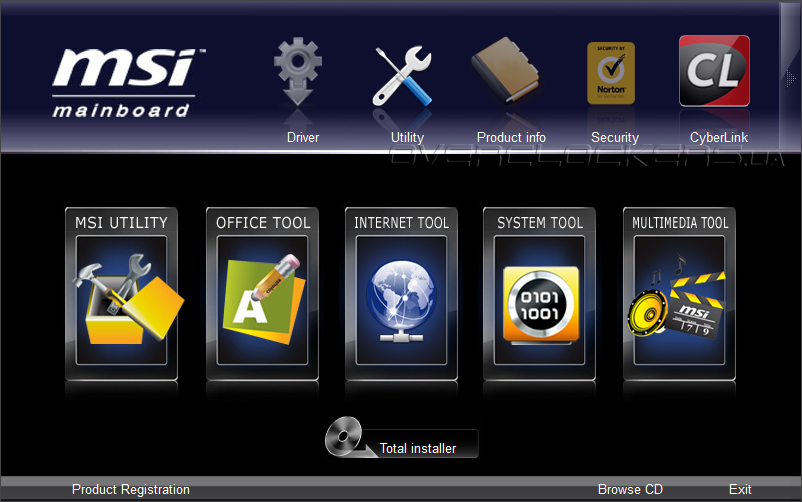

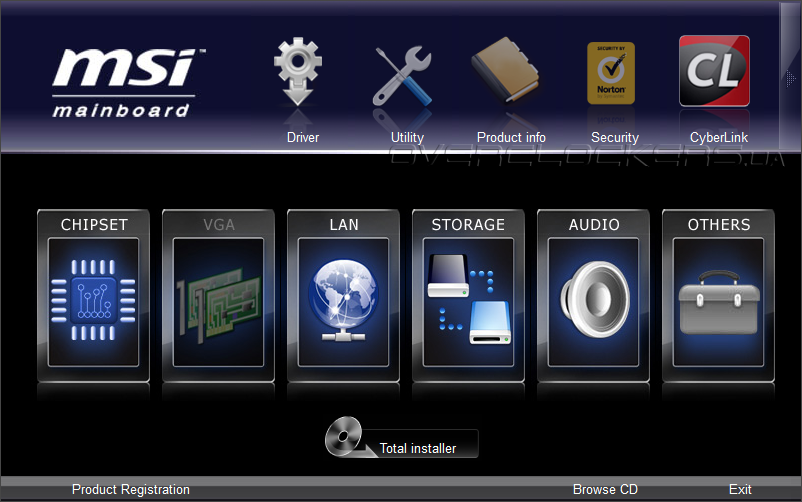

На диске с платой поставляются комплект различных драйверов и утилит, как нужных, так и не очень.

Программное обеспечение MSI Z77A-GD65

Программное обеспечение MSI Z77A-GD65

Программное обеспечение MSI Z77A-GD65

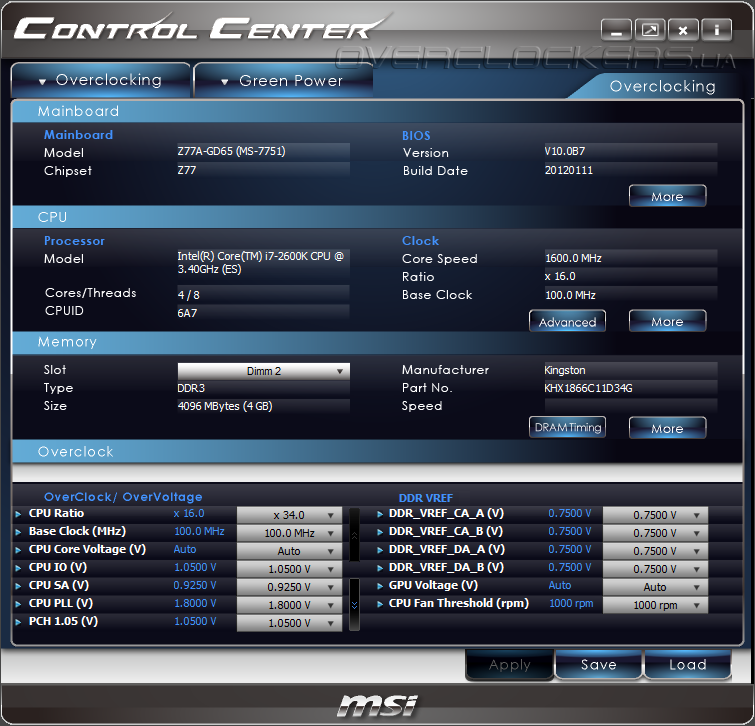

Для любителей контролировать параметры платы и разгонять систему программным методом предусмотрен Control Center. В первом окне утилиты доступна информация о плате, ее прошивке, установленных процессоре и памяти и режимы их работы. Там же можно проверить напряжения с последующей настройкой до необходимых значений.

MSI Control Center

MSI Control Center

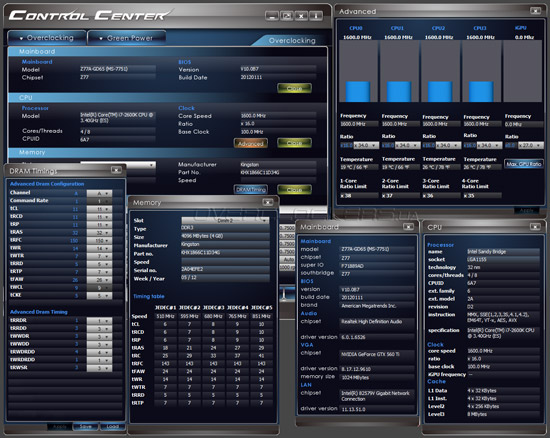

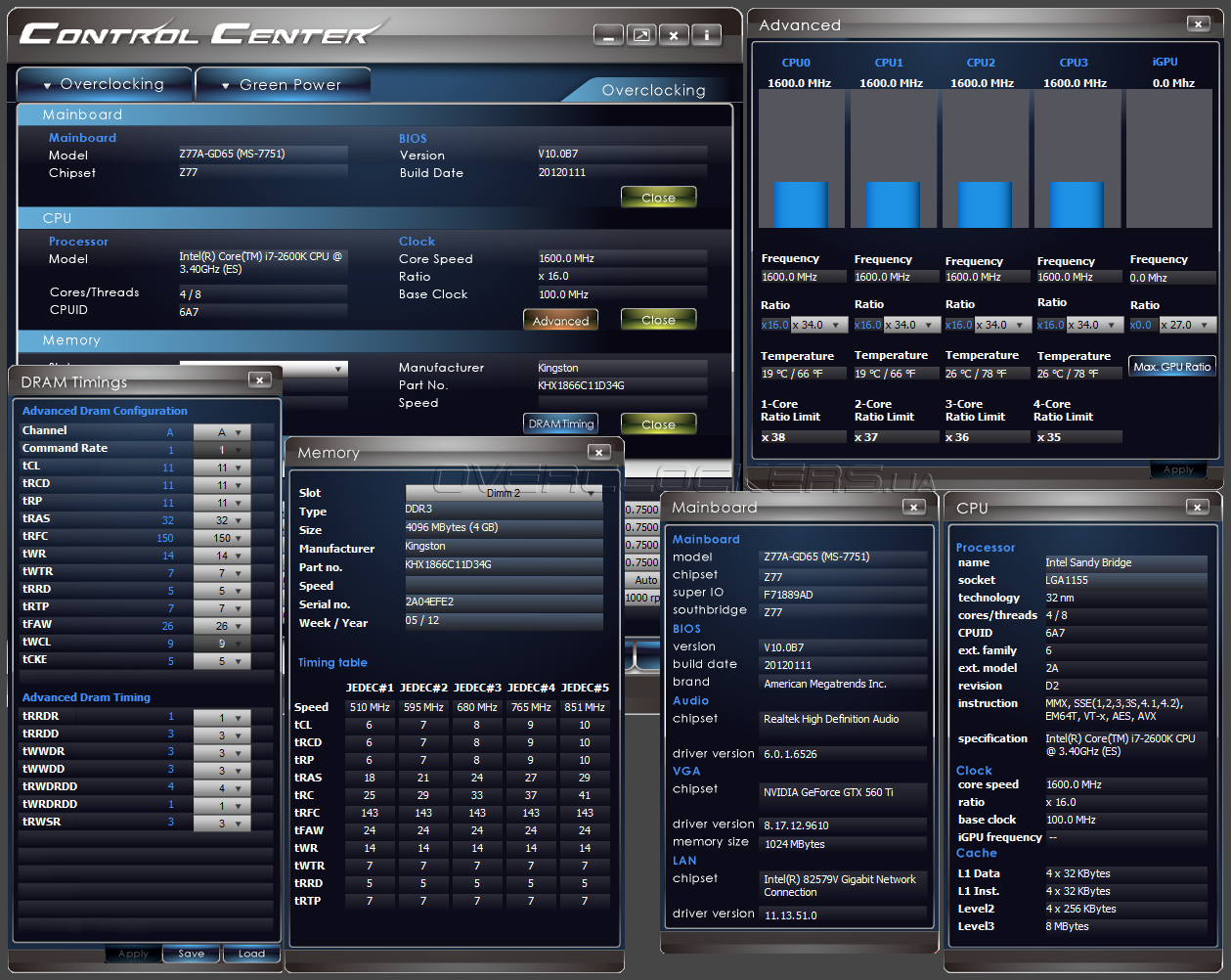

Но и это еще не все. В дополнительных окнах есть возможность отследить нагрузку на ядрах процессора и изменить его множитель, а также настроить тайминги для каждого из каналов котроллера памяти.

MSI Control Center

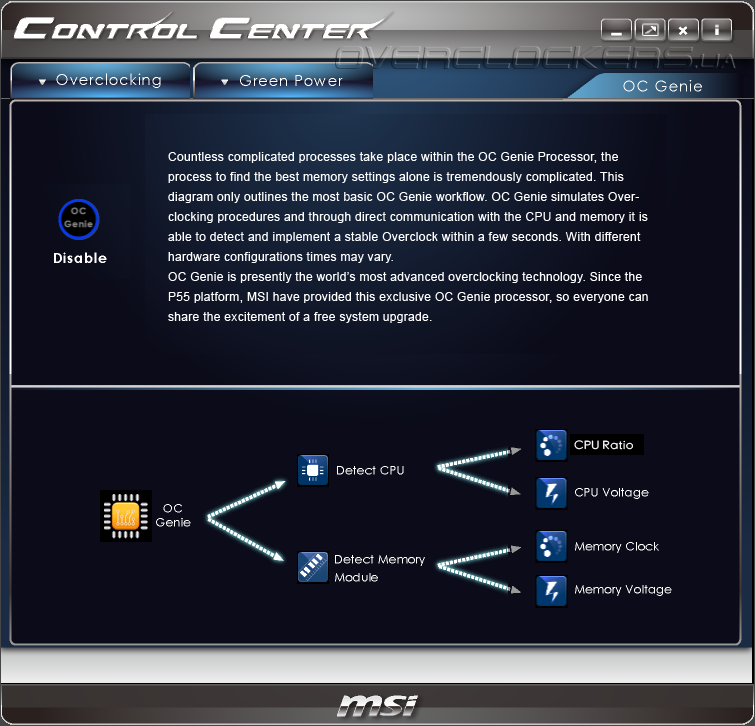

В одном из разделов программы представлено объяснение принципов работы технологии OC Gene II, которую мы еще успеем проверить в реальности.

MSI Control Center

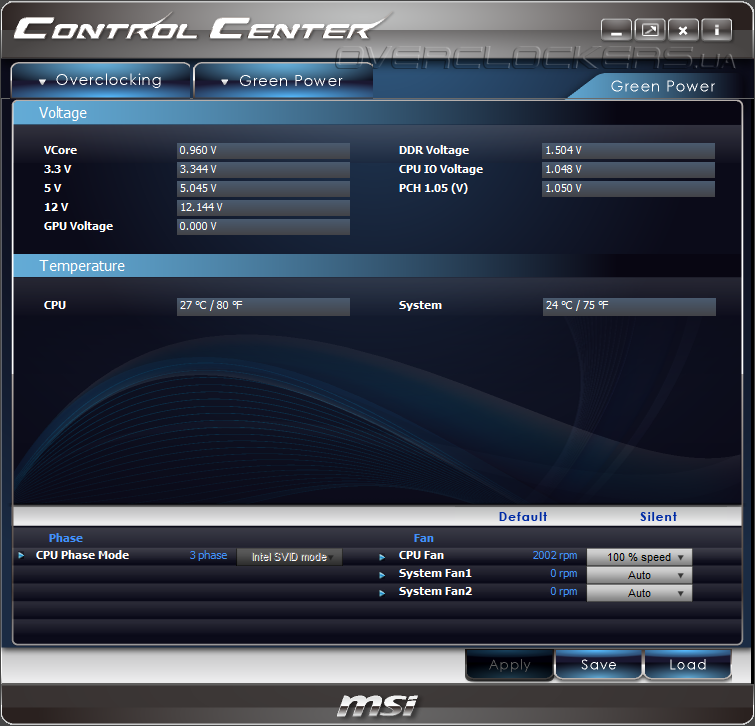

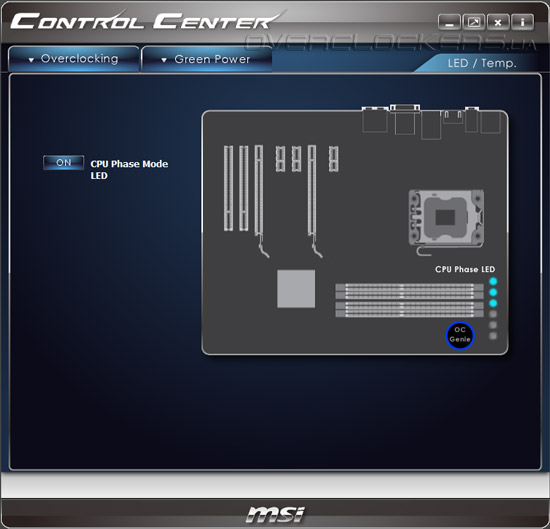

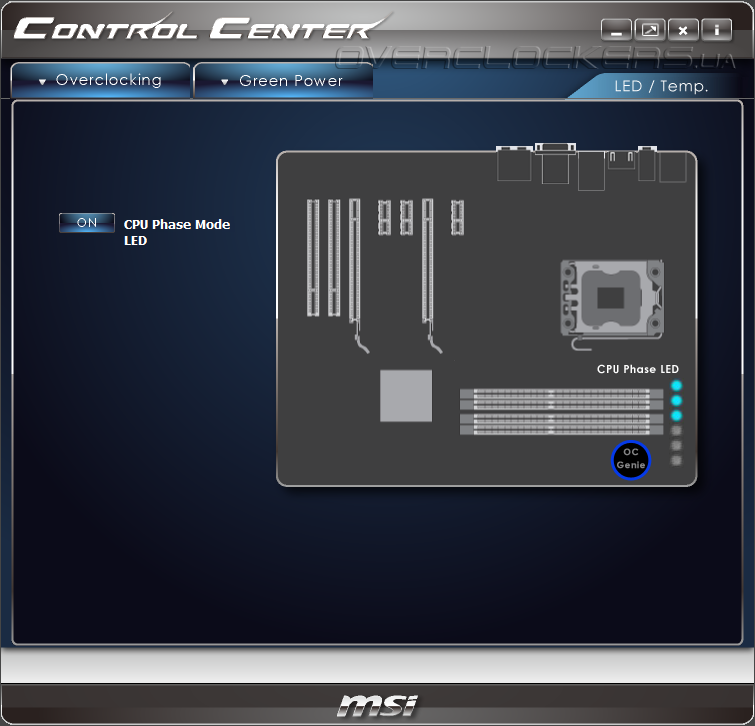

Закладки Green Power отвечают за мониторинг, управление тремя вентиляторами и световую индикацию на плате.

MSI Control Center

MSI Control Center

Как видим, Control Center является очень мощным инструментом по настройке и разгону системы, и вполне вероятно, станет хорошим помощником для энтузиастов.
