Большая плата для малого бизнеса. Обзор полноразмерной модели MSI B75A-G43 на чипсете Intel B75 Express

Анонсированные в апреле 2012 года центральные процессоры Intel Ivy Bridge ознаменовали очередной виток развития продуктов компании в рамках концепции, больше известной как «Тик-Так». Перевод успешной архитектуры Sandy Bridge на новый, более тонкий, технологический 22-нм процесс сопровождался внесением некоторых изменений в дизайн центральных процессоров. Эти доработки были направлены, в основном, на повышение быстродействия графической составляющей и улучшение энергоэффективности новейших моделей. Незадолго до анонса самих Intel Ivy Bridge, чипмейкер представил целую плеяду наборов системной логики Intel Express 7-й серии, предназначенных для работы с 22-нм CPU. В одном из предыдущих материалов вы познакомились с самым старшим набором системной логики Intel Z77 Express и материнской платой на его основе — MSI Z77A-GD65. Сегодня мы рассмотрим еще один интересный чипсет — Intel B75 Express, предназначенный для использования в материнских платах, адаптированных к условиям малого бизнеса. Этот набор системной логики сочетает невысокую стоимость и располагает некоторыми особенностями, которые востребованы в бизнес-среде и облегчают администрирование рабочих станций условиях небольшой компании. В сравнении со старшими моделями, предназначенными для систем корпоративного класса, Intel B75 Express имеет ряд отличий, которые становятся понятными после ознакомления со спецификациями чипсетов.

Модель B75 Express Q77 Express Q75 Express
Технологический процесс 65 нм 65 нм 65 нм
Количество линий PCI-Express 2.0 8 8 8
Поддержка PCI + + +
Порты USB 12 (4х USB3.0, 8x USB2.0) 14 (4х USB3.0, 10x USB2.0) 14 (4х USB3.0, 10x USB2.0)
Serial ATA 1x SATA 6Gb/s
5x SATA 3Gb/s
2x SATA 6Gb/s
4x SATA 3Gb/s
1x SATA 6Gb/s
5x SATA 3Gb/s
AHCI + + +
RAID 0/1/5/10 +
Smart Response +
Intel vPro +
Intel Anti-Theft + + +
Intel AMT 8.0 + +
Intel SBA* + +

Как видите, в сравнении со старшими моделями Intel B75 Express утратил поддержку ряда технологий, не имеющих критического значения для малого бизнеса. Например, набор системной логики лишился возможности организации аппаратных RAID-массивов, кэширования данных Smart Response и технологии удаленного администрирования Intel (AMT) Active Management Technology, которая работает по независимому вспомогательному каналу TCP/IP и позволяет управлять настройками и безопасностью компьютера независимо от состояния питания. Кроме того, Intel B75 Express не поддерживает аппаратную виртуализацию Intel vPro. Зато, чипсет обеспечивает функционирование технологии Intel Anti-Theft и средства администрирования Intel SBA — Small Business Advantages, которое помогает уменьшить затраты на обслуживание и повысить эффективность использования ПК в небольших организациях.

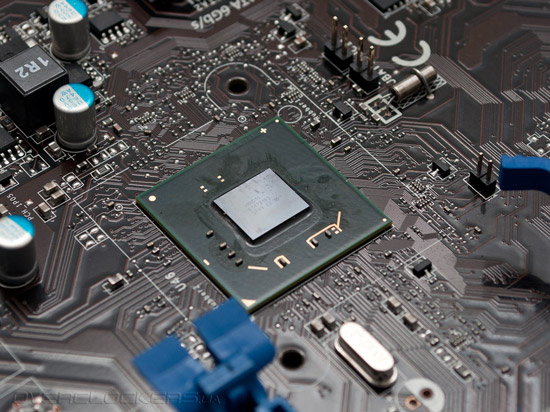

Как и все наборы системной логики Intel 7-й серии, B75 Express имеет одночиповую компоновку, и выполняет, по сути, функции южного моста. Микросхема Intel BD82B75 PCH изготавливается с соблюдением 65-нм норм технологического процесса и имеет невысокое энергопотребление — всего 6,7 Вт.

Intel B75 Express

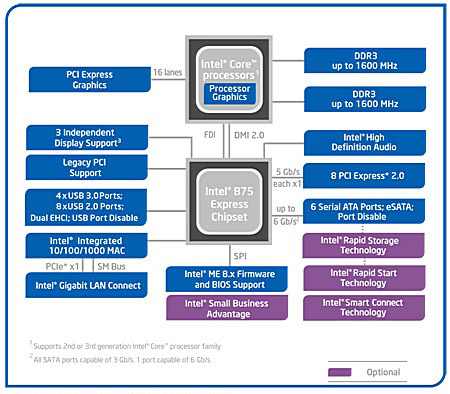

Для связи с центральным процессором используются шина DMI 2.0, а изображение от интегрированного видеоядра выводится при помощи FDI — Flexible Display Interface. Благодаря этому обеспечивается поддержка новейших 22-нм процессоров Intel Ivy Bridge и полная совместимость с продуктами предыдущего поколения — Intel Sandy Bridge.

Intel B75 Express

Ключевым отличием наборов системной логики Intel 7-й серии от своих предшественников является поддержка высокоскоростного интерфейса USB 3.0 и возможность вывода изображений одновременно на три монитора. Правда, последнее возможно только при установке 22-нм процессоров Intel Ivy Bridge. Чипсет обеспечивает работу пяти портов SATA 3 Гбит/с и одного разъема SATA 6 Гбит/с, поддерживает восемь линий PCI-Express 2.0 для подключения дополнительных устройств. Имеются встроенные HD-аудиокодек и контролер локальной сети. Как и другие бизнес-версии чипсетов Intel Express 7-й серии, Intel B75 наделен врожденной поддержкой шины PCI. Из специфических функций следует отметить Intel Smart Connect, которая обеспечивает обновление информации из социальных сетей даже после отключения операционной системы. Принцип её работы чрезвычайно прост: компьютер автоматически включается через определенные промежутки времени, обновляет информацию из сети Интернет и снова «засыпает». Таким образом, его владелец всегда будет в курсе последних событий. Функция Intel Rapid Start предназначена для ускорения загрузки операционной системы, но она работает только в конфигурациях, оснащенных твердотельным накопителем. Как мы уже говорили, набор системной логики Intel B75 Express наделен поддержкой технологии Small Business Advantages, которая будет подробно рассмотрена в процессе обзора.


MSI B75A-G43

Несмотря на позиционирование чипсета, некоторое производители материнских плат выпустили универсальные модели, отлично подходящие для применения в качестве основы для домашнего персонального компьютера. Как раз к таким продуктам относится системная плата MSI B75A-G43, с которой мы вас сегодня и познакомим.

Модель MSI B75A-G43
Чипсет Intel B75 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3, Pentium G, Celeron G (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600*/1800*/2000*/2200 (* для Ivy Bridge), максимум 32 ГБ
Слоты PCI-E 1 PCI Express 3.0 x16
1 PCI Express 2.0 x16@x4
2 PCI Express 2.0 x1
Слоты PCI 3
Встроенное видеоядро (в процессор) Intel HD Graphics
Видеоразъемы D-Sub, DVI-D, HDMI
Количество подключаемых вентиляторов 5 (3 x 4pin и 2 x 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 2 x 3.0 (2 разъема на задней панели, Intel B75)
8 x 2.0 (4 разъемов на задней панели)
ATA-133
Serial ATA 1 канал SATA 6 Гбит/с (Intel B75)
5 каналов SATA 3 Гбит/с (Intel B75)
eSATA
RAID
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF
Встроенная сеть Realtek RTL8111E (Gigabit Ethernet)
FireWire
COM 1 (внутренний)
LPT 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 245
Дополнительные возможности ClickBIOS II, Military Class III

Как видите, материнская плата MSI B75A-G43 не обременена дополнительными контроллерами, большинство возможностей расширения обеспечиваются за счет функций набора системной логики. Применение такого подхода позволяет удержать розничную стоимость в разумных пределах, на момент написания статьи модель можно было приобрести в украинских интернет-магазинах по цене около 90 долларов США. Дизайн, функциональность прошивки и другие потребительские качества этого интересного продукта мы рассмотрим немного позже, а пока, приступим к изучению комплекта поставки MSI B75A-G43.


Комплект поставки

Оформление упаковки, в которой поставляется материнская плата, выполнено в едином для серии Military Class III стиле. Лицевая сторона, кроме названия модели, несет логотипы поддерживаемых технологий.

MSI B75A-G43

На обратной стороне коробки можно найти схематическое изображение задней панели системной платы и расширенное описание фирменных особенностях MSI, таких как ClickBIOS II, OC Genie II и Military Class III. Многие из них хорошо известны пользователям продукции Micro-Star Int'l Co, а для остальных напомним, что ClickBIOS II означает использование в качестве прошивки UEFI с графическим интерфейсом второго поколения. Технология OC Genie II обеспечивает автоматизированный разгон (в данном случае — только для встроенного графического ядра), а Military Class III говорит о применении высококачественных электронных компонентов, соответствующих военному стандарту надежности MIL-STD-810G.

MSI B75A-G43

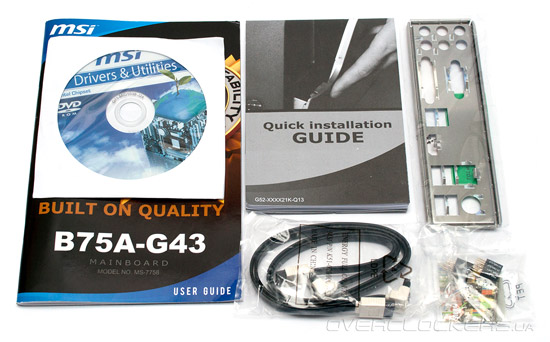

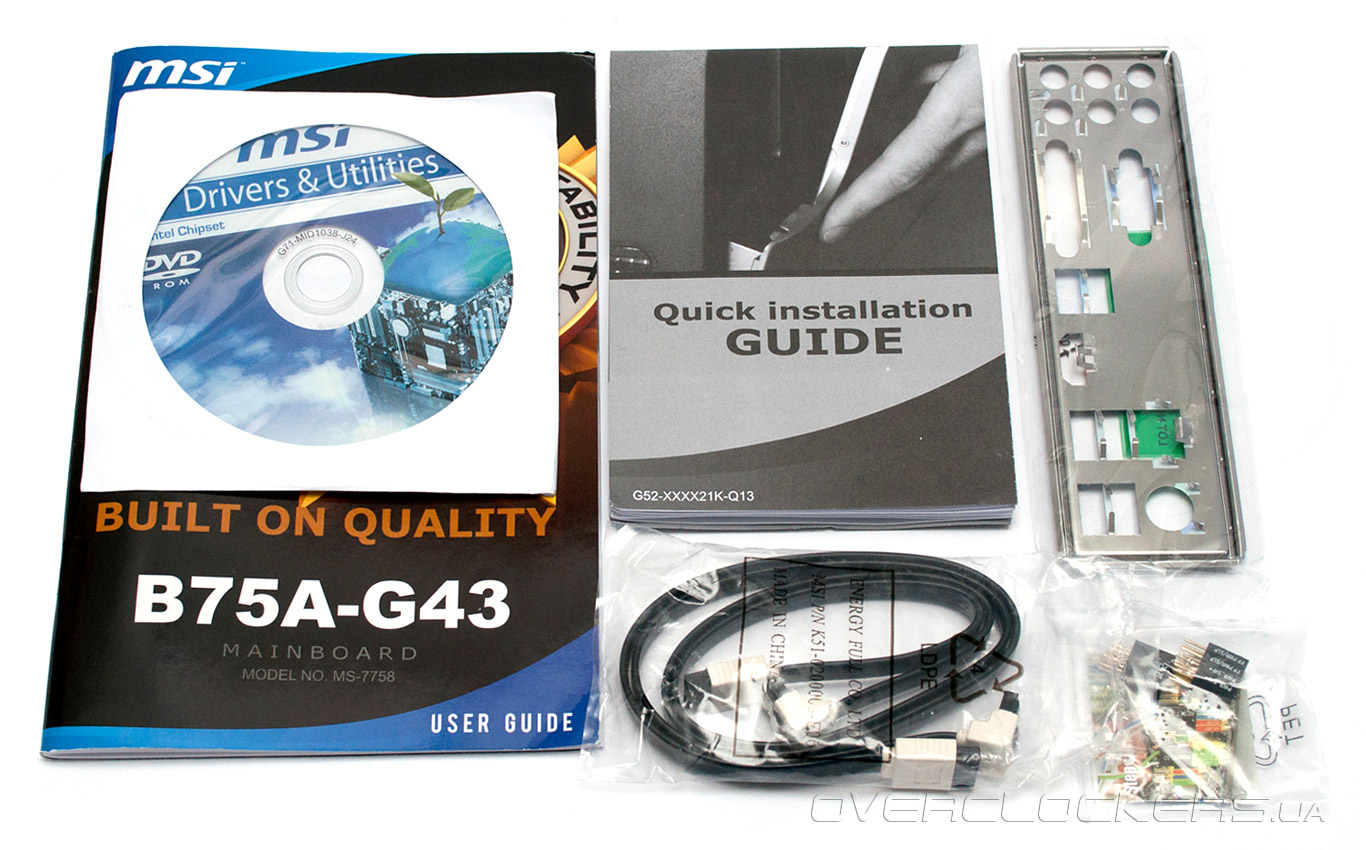

Комплект поставки MSI B75A-G43 весьма скромный, что целиком и полностью соответствует рыночному позиционированию продукта. Помимо платы, в коробке можно обнаружить:
  • два кабеля SATA 6 Гбит/с;
  • заглушку на заднюю панель I/O Shield;
  • набор коннекторов M-connectors;
  • руководство пользователя;
  • DVD-диск с драйверами и программным обеспечением.
MSI B75A-G43

Производитель не стал отягощать комплект поставки избыточными дополнительными принадлежностями, а снабдил системную плату лишь теми аксессуарами, которые необходимы для сборки ПК.


Дизайн

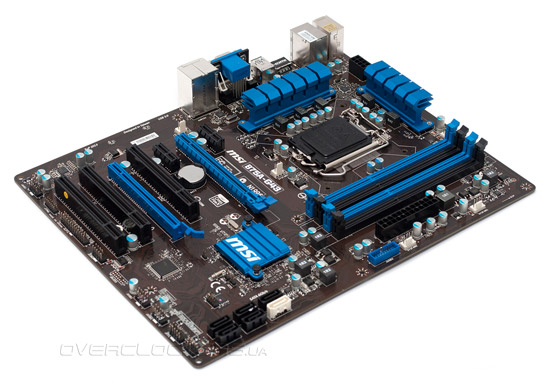

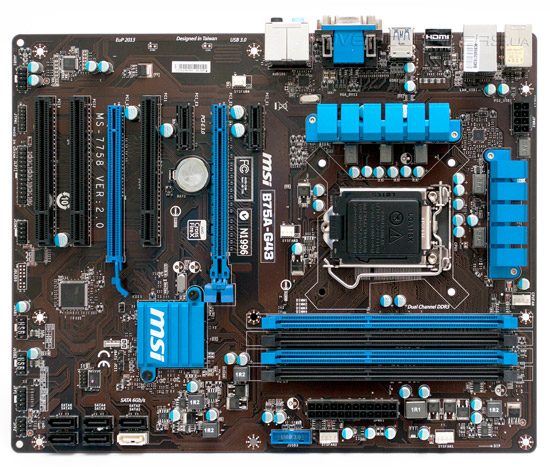

Материнская плата MSI B75A-G43 выполнена в формате АТХ, её размеры составляют 305 х 245 мм. Благодаря этому, а также небольшому количеству дополнительных контролеров, все компоненты расположены удобно, что способствует удобству сборки системы. Цветовая гамма типична для большинства последних продуктов MSI, в которых темно-коричневый лак текстолита сочетается с ярко-синими и черными разъемами.

MSI B75A-G43

Благодаря использованию набора системной логики Intel B75 Express «материнка» поддерживает любые процессоры Intel в исполнении LGA1155, но часть возможностей доступна только при работе с 22-нм CPU. MSI B75A-G43 не имеет поддержки процессоров из оверклокерских серий «К», так что о разгоне путем повышения коэффициента можно смело забыть. Плата позволяет установить четыре модуля ОЗУ DIMM DDR3 суммарным объемом до 32 Гбайт включительно. При использовании новейших Ivy Bridge частота работы оперативной памяти может достигать 1600 МГц в штатном режиме и 2200 МГц при разгоне соответственно, а в паре с 32-нм процессорами режим работы ограничен на уровне 1333 МГц. Для установки внешнего графического акселератора служит единственный слот PCI-Express 3.0 x16, но такой режим доступен только в случае использования Intel Ivy Bridge. Ко второму слоту PCI-Express x16 от «набора» системной логики подведены четыре линии PCI-E 2.0. Формально, системная плата поддерживает создание конфигураций AMD CrossFireX, но это занятие нецелесообразно из-за невысокой производительности такой связки. Слот PCI-Express 2.0 x16@x4 лучше использовать для установки платы расширения или производительного твердотельного накопителя с соответствующим интерфейсом. Функциональность материнской платы MSI B75A-G43 можно расширить за счет дополнительных плат, для установки которых есть два разъема PCI-Express 2.0 x1 и три слота PCI. Последние подключенных к чипсету напрямую, без использования каких либо дополнительных микросхем.

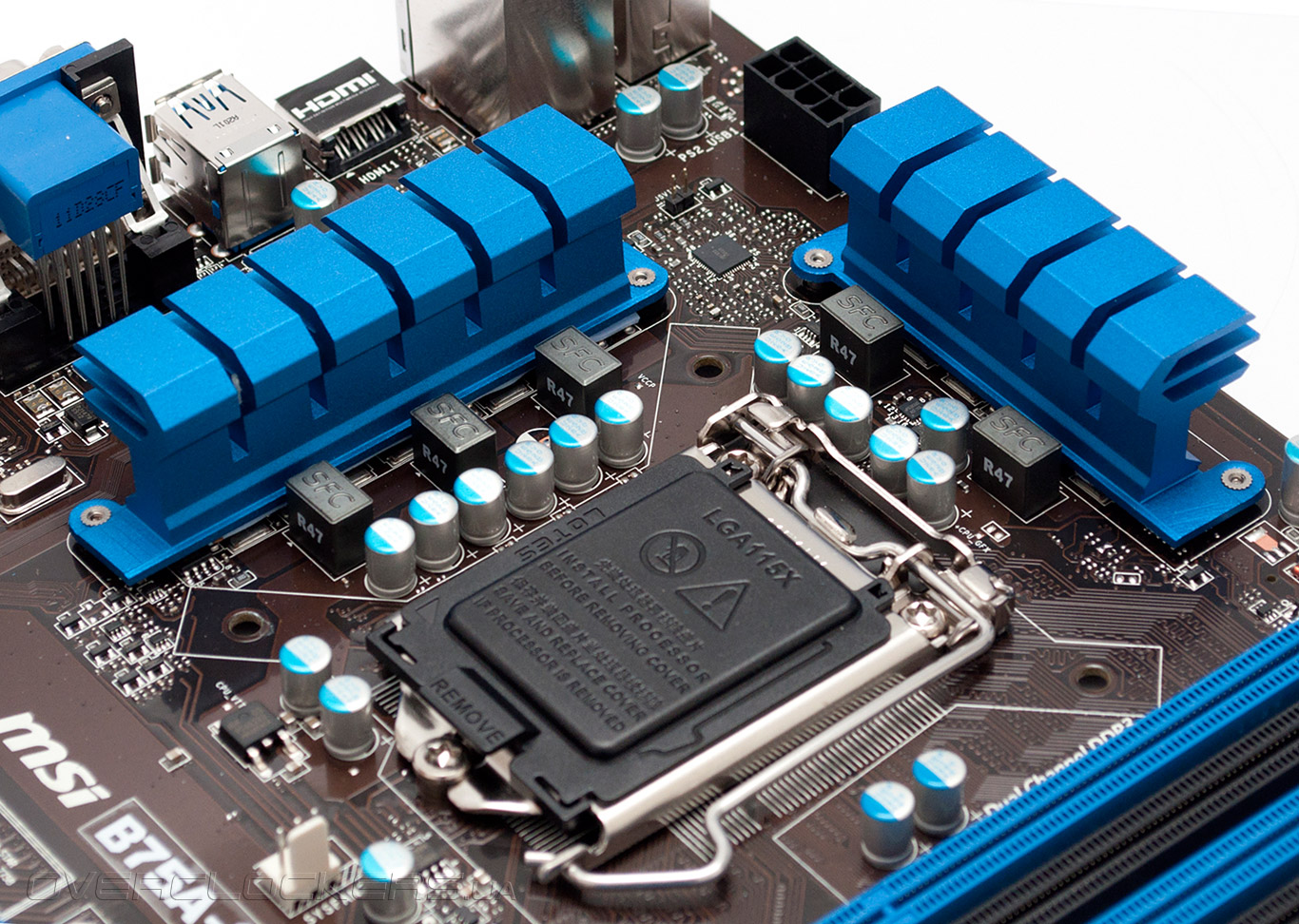

Система охлаждения платы MSI B75A-G43 состоит из компактного плоского радиатора, отводящего тепло от микросхемы системной логики, и пары массивных радиаторов на силовых элементах преобразователя напряжения. Для подключения вентиляторов служат пять разъемов, причем, три из них поддерживают управление скоростью вращения посредством ШИМ.

MSI B75A-G43

Плата не поддерживает полноценный разгон тестового Intel Core i5-2500K, поэтому, такая конструкция системы охлаждения VRM показалась нам несколько избыточной. Возможно, с установкой 22-нм Ivy Bridge и выходом новых версий прошивок произойдет чудо, и тогда система охлаждения заработает в полную силу.

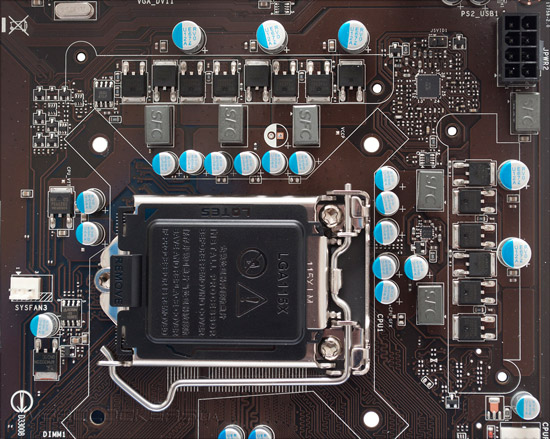

Модуль преобразователя напряжения центрального процессора выполнен по пятиканальной схеме, управление возложено на ШИМ-контроллер UT501. В качестве силовых элементов используются традиционные MOSFET. Очевидно, применение интегральных сборок DrMOS остается прерогативой более дорогих моделей. Дополнительное питание на модуль преобразователя напряжения подается при помощи восьмиконтактного разъема EPS12V, в цепях VRM используются катушки индуктивности закрытой конструкции и качественные конденсаторы с полимерным электролитом.

MSI B75A-G43

Однозначно, конструкция модуля VRM системной платы выполнена с большим запасом и, благодаря отличному охлаждению силовых элементов, смогла бы обеспечить приличный разгон центральных процессоров. Но, увы, используемый чипсет Intel B75 Express не предназначен для экспериментов по овреклокингу.

Несмотря на минимальное использование дополнительных контроллеров, функциональность системной платы MSI B75A-G43 находится на достаточно высоком уровне. Для подключения периферии «материнка» предлагает 12 портов USB, причем, четыре из них поддерживают высокоскоростную версию USB 3.0. Благодаря использованию системной логики Intel B75 разработчикам удалось избежать необходимости установки дополнительных контроллеров. Два разъема USB 3.0 и четыре USB 2.0 выведены на заднюю панель системной платы, а остальные порты можно подключить к соответствующим разъемам, расположенным на РСВ. На фоне конкурентов «материнка» MSI B75A-G43 выделяется поддержкой портов COM и LTP, но разъемы не выведены на заднюю панель, а представлены в виде контактных площадок на печатной плате.

MSI B75A-G43

Дисковая подсистема новинки позволяет подключить до шести устройств, для этого плата предлагает пять портов SATA 3 Гбит/с и один разъем SATA 6 Гбит/с. За работу накопителей отвечает набор системной логики Intel B75 Express который, как известно, поддерживает режим AHCI, но лишен функциональностей Intel Smart Response и RAID. На наш взгляд, возможностей MSI B75A-G43 по организации подсистемы хранения данных должно хватить подавляющему большинству пользователей, а для более требовательных корпоративных заказчиков компания Intel предлагает чипсеты, обладающие расширенной функциональностью.

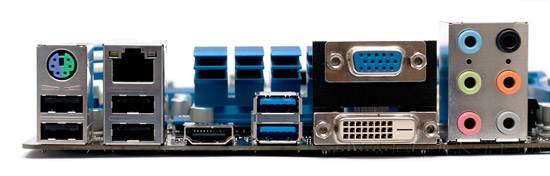

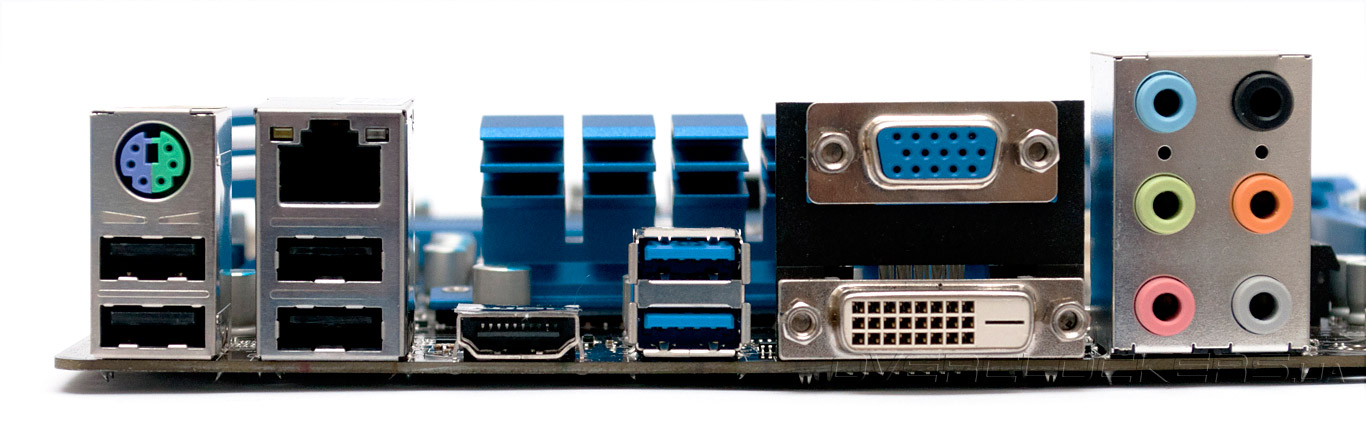

Задняя панель участницы сегодняшнего тестирования содержит:
  • комбинированный порт PS/2;
  • четыре разъема USB 2.0 и пару USB 3.0;
  • порт RJ-45 для подключения локальной сети Gigabit Ethernet;
  • шесть аналоговых аудиоразъемов;
  • порты D-Sub, DVI-D и HDMI.
MSI B75A-G43

За работу локальной сети отвечает контролер Realtek RTL8111E, а в основе звуковой подсистемы лежит HD-аудиокодек Realtek ALC892. Пару слов следует сказать о режимах работы встроенного в CPU графического адаптера. Материнская плата MSI B75A-G43 позволяет одновременный вывод изображения на три монитора, но только в случае установки Intel Ivy Bridge. Обладатели 32-нм процессоров предыдущего поколения такой возможности не получат. Заметим, что системная плата лишена поддержки устройств IDE, FireWire, eSATA и не имеет модных нынче адаптеров беспроводных интерфейсов. Впрочем, наличие большого количества слотов расширения и обилие недорогих плат расширения позволят дооснастить «материнку» именно теми функциями, которые необходимы конкретному пользователю.

В целом, системная плата оставила положительные впечатления. Качественное исполнение и надежная силовая подсистема гарантируют стабильную работу, если не в разгоне, то хотя бы в штатном режиме. Не самая богатая функциональность, компенсируются обилием слотов расширения. Зато, покупателям не придется платить за лишние возможности продукта.
