Ready for Ivy Bridge! Обзор и тестирование материнской платы MSI Z68A-GD65 (G3) на наборе системной логики Intel Z68 Express

Прогресс в компьютерной индустрии не стоит на месте. Совсем скоро мы с вами станем свидетелями анонса новых процессоров Intel Ivy Bridge, одновременно с которыми будут представлены обновленные наборы системной логики Intel Express 7-ой серии. Вместе с тем, уже сейчас существующие чипсеты для процессоров LGA1155, которые будут поддерживать 22-нм новинки в полной мере. Большинство счастливых обладателей материнских плат, в основе которых лежат наборы логики Intel Express 6-ой серии, смогут без малейших проблем установить новейшие Intel Ivy Bridge. Из всех чиспетов, предлагающихся на сегодняшний день для платформы LGA1155, наиболее удачным является Intel Z68 Express. Этот набор системной логики не только совмещает вывод изображения от встроенного видеоядра с возможностью разгона процессоров серии «К», но и поддерживает технологию Intel Smart Response, а также, изначально, лишен ошибки в контроллере SATA 6 Гбит/с. Именно Intel Z68 Express стал основой для множества замечательных системных плат ведущих производителей, и сегодня мы с готовы познакомить вас с Z68A-GD65 (G3) производства компании MSI. Эта «материнка» относится к моделям среднего ценового диапазона, обладает широкими возможностями расширения и разгона, а также оснащается множеством фирменных технологий. Подробные спецификации MSI Z68A-GD65 (G3) приведены ниже.

Модель MSI Z68A-GD65 (G3)
Чипсет Intel Z68 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3, Celeron, Pentium (LGA1155)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/2133(O.C.), максимум 32 ГБ
Слоты PCI-E 2 PCI Express 3.0 (x16+x0, x8+x8)
3 PCI Express 2.0 x1
Слоты PCI 2 (ASMedia ASM1083)
Встроенное видеоядро (в процессор) Intel HD Graphics
Видеоразъемы DVI-I, HDMI, DisplayPort
Количество подключаемых вентиляторов 5 (2x 4pin и 3x 3pin)
Порты PS/2 1
Порты USB 4x 3.0 (2 разъема на задней панели, NEC D720200)
10x 2.0 (4 разъема на задней панели)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z68 Express)
4 канала SATA 3 Гбит/с (Intel Z68 Express)
2 канала SATA 6 Гбит/с (Marvell 88SE9128)
eSATA
RAID 0, 1, 5, 10 (Intel Z68 Express)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Коаксиальный, оптический
Встроенная сеть Realtek RTL 8111E (Gigabit Ethernet)
Беспроводная сеть
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 245
Дополнительные возможности APS (Active Phase Switching), ClickBIOS II, OC Genie II, кнопки включения и сброса, колодка для снятия показаний ключевых напряжений, ClearCMOS

Характеристики системной платы указывают на её серьезное оснащение, а обилие инноваций от MSI выгодно выделяет данную модель на фоне конкурентов. Участница сегодняшнего обзора имеет немало интересных «фич», которые мы обязательно рассмотрим в процессе обзора, а пока рассмотрим комплект поставки.


Комплект поставки

В продуктовой линейке плат LGA1155 компании MSI модель Z68A-GD65 (G3) занимает одну из верхних строчек, большими возможностями расширения, не считая «экстремальной» Big Bang-Marshal, обладает только плата Z68A-GD80, рассмотренная в одном из предыдущих обзоров. Как и полагается серьезному продукту, участница сегодняшнего обзора поставляется в массивной картонной коробке, между прочим, лишенной всяческих излишеств в виде голографического покрытия и фальш-крышек с прозрачными окошками. Дизайн упаковки знаком нам по предыдущим продуктам MSI, лейтмотивом оформления является принадлежность конкурсантки к серии Military Class II.

MSI Z68A-GD65 (G3)

Из логотипов, нанесенных на лицевую сторону, можно узнать о поддержке платой Z68A-GD65 (G3) технологий LucidLogix Virtu, AMD CrossFireX и NVIDIA SLI, а также совместимостью с шиной PCI Express третьего поколения. Тыльная часть коробки содержит подробную информацию об уникальном графическом интерфейсе прошивки Click BIOS II и функции автоматического разгона OC Genie 2.

MSI Z68A-GD65 (G3)

Здесь же можно узнать об особенностях использованной элементной базы, которая соответствует военному стандарту качества, а также дополнительной функциональности, такой как Instant OC и Super Charger. Первая из них позволяет производить разгон из среды MS Windows при помощи утилиты Control Center II, а Super Charger предназначена для зарядки различных мобильных устройств от портов USB даже после выключения системы.

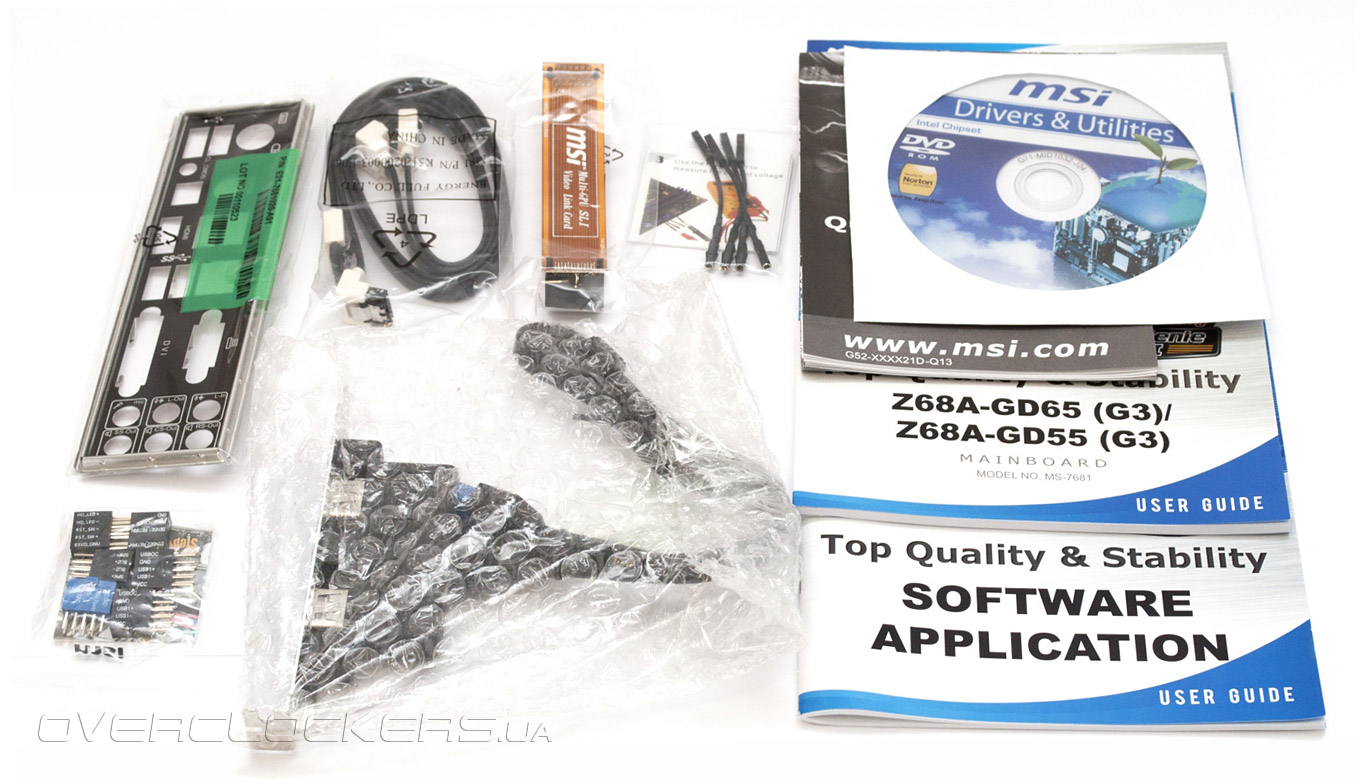

Набор аксессуаров, поставляемых в комплекте с материнской платой MSI Z68A-GD65 (G3) включает:
  • заглушку на заднюю панель I/O Shield;
  • четыре кабеля SATA 6 Гбит/с ;
  • переходник для питания SATA устройств;
  • мостик SLI;
  • набор коннекторов M-connectors;
  • комплект переходников V-Check для подключения мультиметра;
  • планку с двумя разъемами USB 3.0;
  • DVD-диск с драйверами и программным обеспечением;
  • буклет по быстрой сборке персонального компьютера;
  • подробное руководство пользователя;
  • инструкцию по работе с программным обеспечением.
MSI Z68A-GD65 (G3)

На фото не показан переходник для питания SATA устройств и можно увидеть лишь пару кабелей SATA, но в комплекте поставки серийных плат эти комплектующие присутствуют. Таким образом, набор аксессуаров включает все, что необходимо для сборки системного блока.


Дизайн

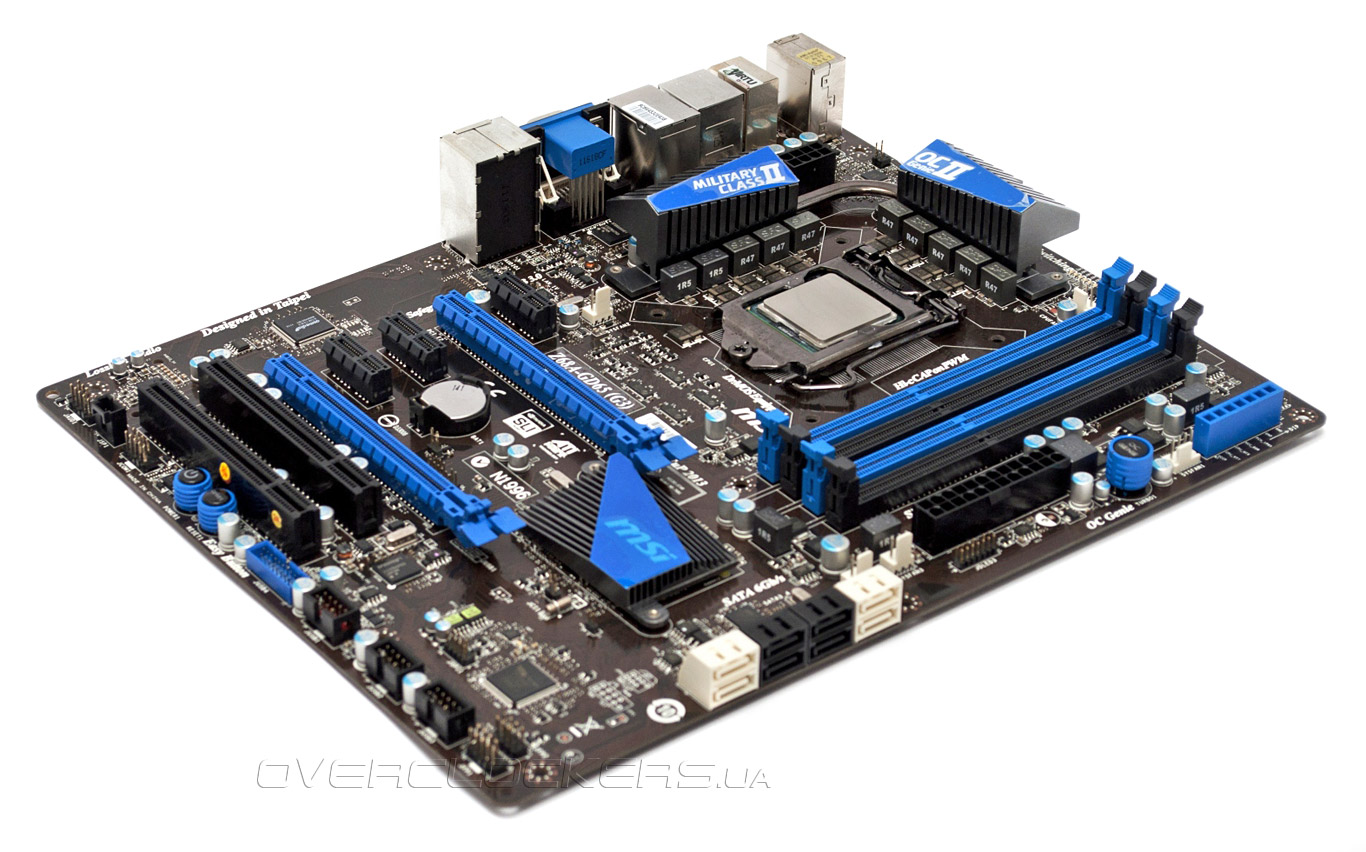

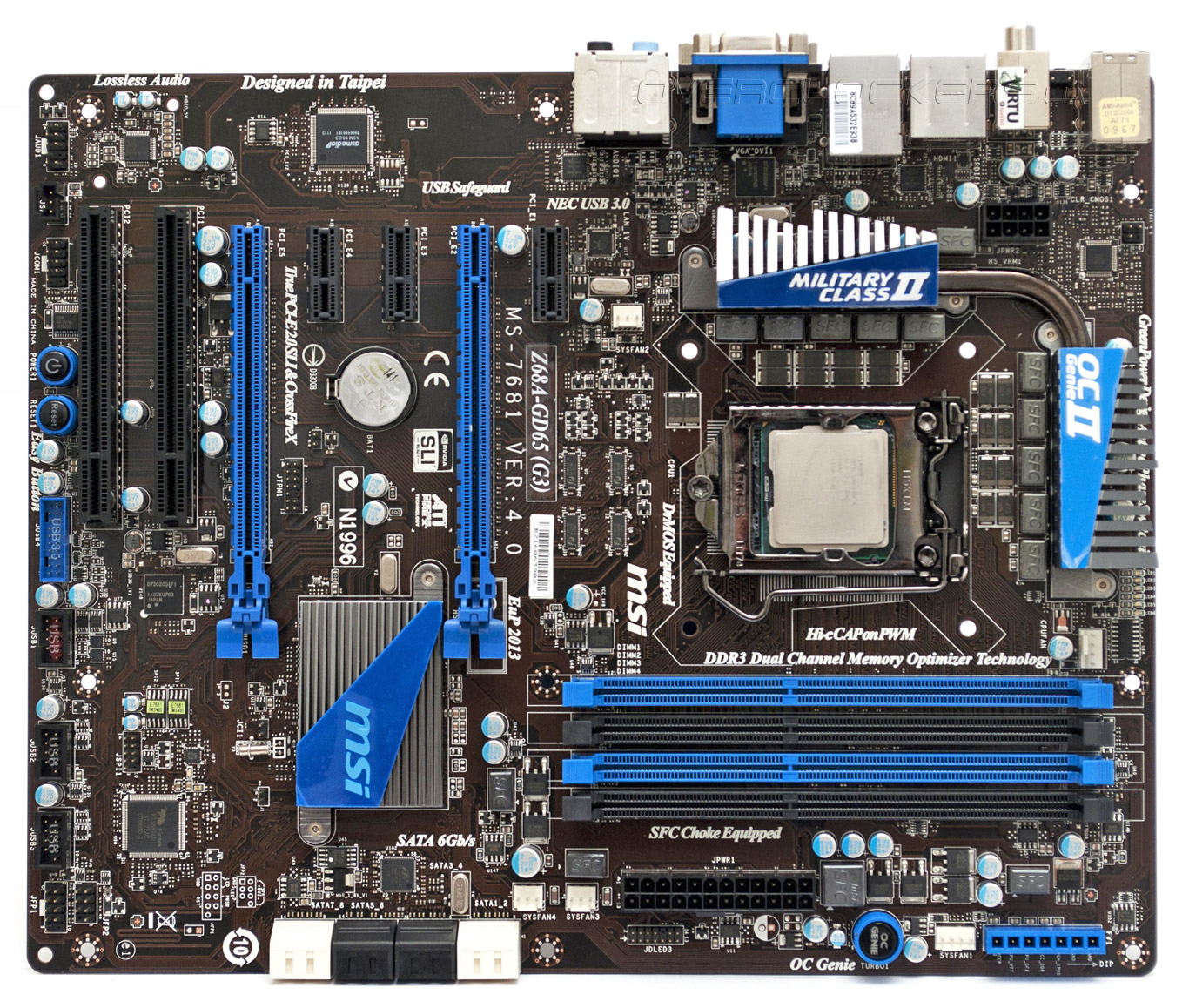

«Материнка» MSI Z68A-GD65 (G3) выполнена на печатной плате формата АТХ размером 305х245 мм. Во всех электрических цепях применяются долговечные конденсаторы с полимерным электролитом, а элементная база наиболее ответственного узла — преобразователя напряжения центрального процессора, соответствует внутреннему стандарту Military Class II. В VRM центрального процессора используются катушки закрытой конструкции и танталовые конденсаторы, применение которых самым положительным образом влияет на стабильность работы системы.

MSI Z68A-GD65 (G3)

Как мы уже говорили, в основе системной платы Z68A-GD65 (G3) лежит чипсет Intel Z68 Express, который обеспечивает совместимость с процессорами Sandy Bridge, а также обещает полную поддержку будущих 22-нм Ivy Bridge. В этом нет ничего удивительно, ведь все основные узлы, такие как графическое ядро и контроллеры памяти и шины PCI Express, давным-давно перенесены на кристалл CPU, а микросхема чипсета играет роль южного моста. Что касается поддержки ОЗУ, то участница сегодняшнего обзора допускает установку четырех модулей SDRAM DDR3 суммарным объемом до 32 Гбайт, при этом рабочая частота может достигать 2133 МГц в режиме разгона. Для организации графической подсистемы служат два разъема PCI Express x16. При установке единственного видеоакселератора верхний слот работает с полной пропускной способностью, а при добавлении второго графического адаптера доступные 16 линий PCI-E делятся между разъемами поровну. Поддерживается построение конфигураций AMD CrossFireX и NVIDIA SLI. Заметим, что материнская плата MSI Z68A-GD65 (G3) обладает поддержкой интерфейса PCI Express 3.0, которую, как известно, обеспечат 22-нм процессоры Intel Ivy Bridge. Кроме того, возможности системной логики Intel Z68 Express позволяют выводить изображение, формируемое встроенным в CPU графическим ядром, а технология LucidLogix Virtu позволяет совместно использовать ресурсы интегрированной и дискретной видеокарт в зависимости от типа нагрузки.

MSI Z68A-GD65 (G3)

Для установки плат расширения служат три слота PCI-E 2.0 х1 и два порта PCI. Работа последних возможна благодаря наличию чипа ASMedia ASM1083, так как чипсет Intel Z68 Express лишен поддержки большинства устаревающих интерфейсов. Дисковая подсистема базируется на возможностях системной логики, которая обеспечивает поддержку двух портов SATA 6 Гбит/с и четырех портов SATA 3 Гбит/с. Накопители, подключенные к чипсетным разъемам, можно объединять в RAID-массивы уровней 0, 1, 5, 10. Обладатели небольших по объему SSD смогут воспользоваться технологией Intel Rapid Storage Technology, предназначенной для ускорения работы дисковой подсистемы путем кэширование данных на твердотельный накопитель. Кроме того, к услугам пользователей предлагается еще два порта SATA 6 Гбит/с, за работу которых отвечает Marvell 88SE9128. Интерфейс гигабитной локальной сети обеспечивается контроллером Realtek RTL 8111E, а HD-аудиокодек Realtek ALC892 воспроизводит весьма качественный звук в формате 7.1. Для подключения внешних цифровых ресиверов имеются коаксиальный и оптический выходы S/PDIF. В дополнение к десяти чиспетным портам USB 2.0, четыре из которых выведены на заднюю панель, материнская плата предлагает четыре разъема USB 3.0. Нативная поддержка универсальной последовательной шины третьего поколения появится лишь в чипсетах Intel Express 7-ой серии, поэтому MSI Z68A-GD65 (G3) оснащается двумя дополнительными контроллерами NEC D720200. Отметим, что участница сегодняшнего обзора лишена поддержки IEEE-1394 и eSATA.

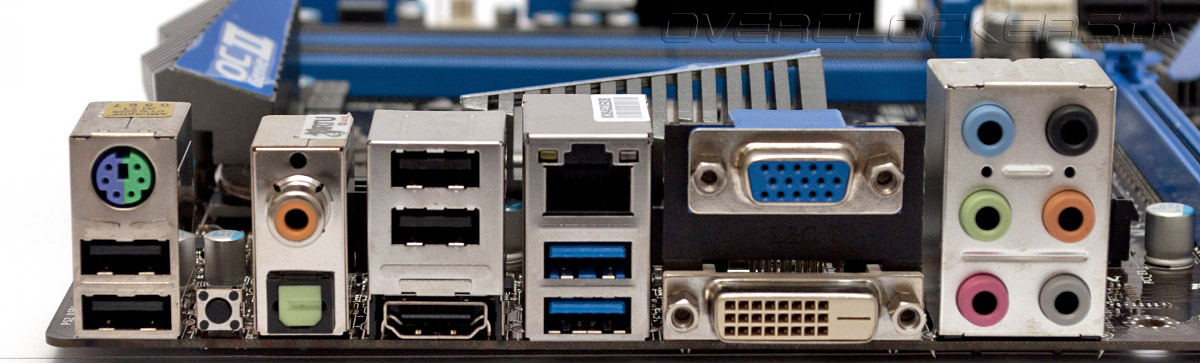

Таким образом, на задней панели системной платы можно встретить:
  • комбинированный разъем PS/2;
  • четыре порта USB 2.0 и пару USB 3.0;
  • сетевой интерфейс RJ-45;
  • кнопку Clear CMOS;
  • шесть аналоговых аудиовыходов;
  • коаксиальный и оптический S/PDIF;
  • порты D-SUB, DVI-D и HDMI.
MSI Z68A-GD65 (G3)

Набор интерфейсов достаточно сбалансированный, разве что, можно посетовать на небольшое количество портов USB, которое легко компенсировать, установив комплектную планку с двумя разъемами USB 3.0. Кроме того, во время смелых экспериментов по разгону будет полезна кнопка сброса настроек прошивки Clear CMOS.

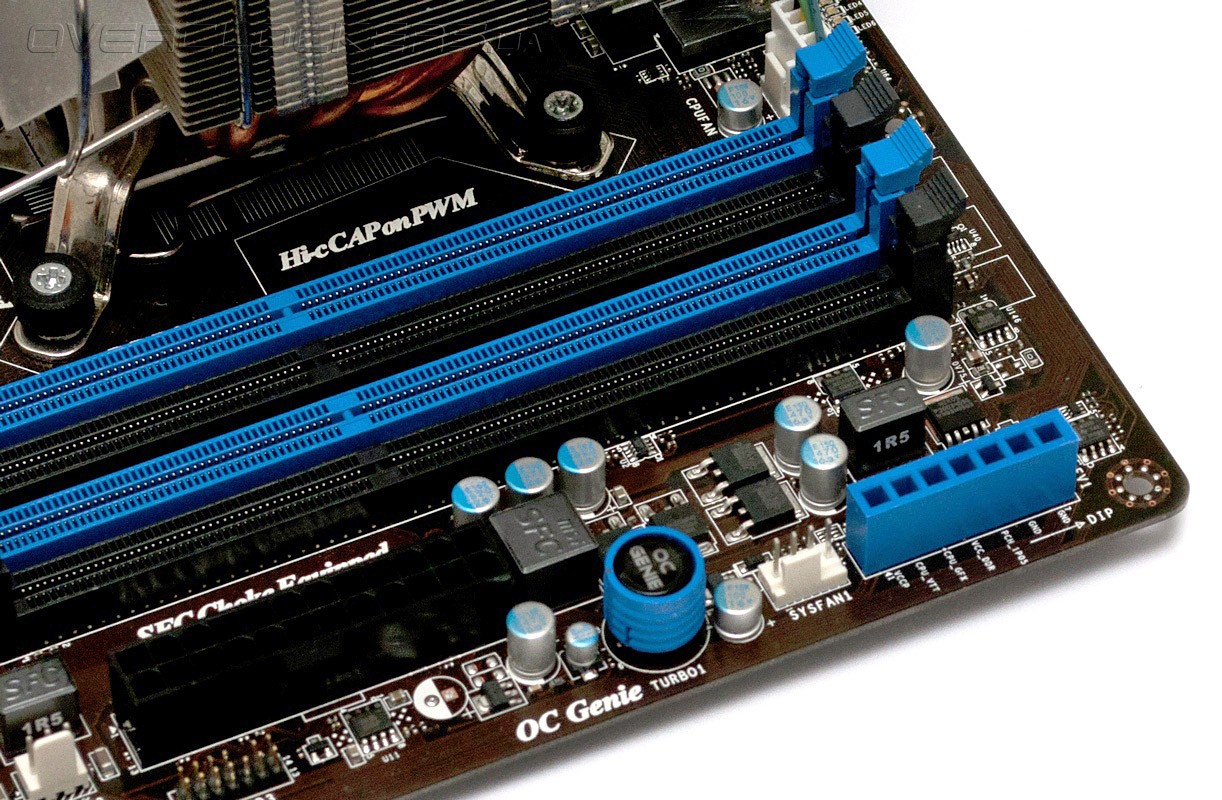

От рассмотрения возможностей расширения переходим к изучению особенностей, облегчающих процесс разгона. Материнская плата MSI Z68A-GD65 (G3) позволяет измерять основные напряжения питания при помощи внешнего мультиметра, для чего в районе слотов ОЗУ находится разъем для подключения переходников V-Check. Рядом расположилась кнопка OC Genie, активирующая автоматический разгон.

MSI Z68A-GD65 (G3)

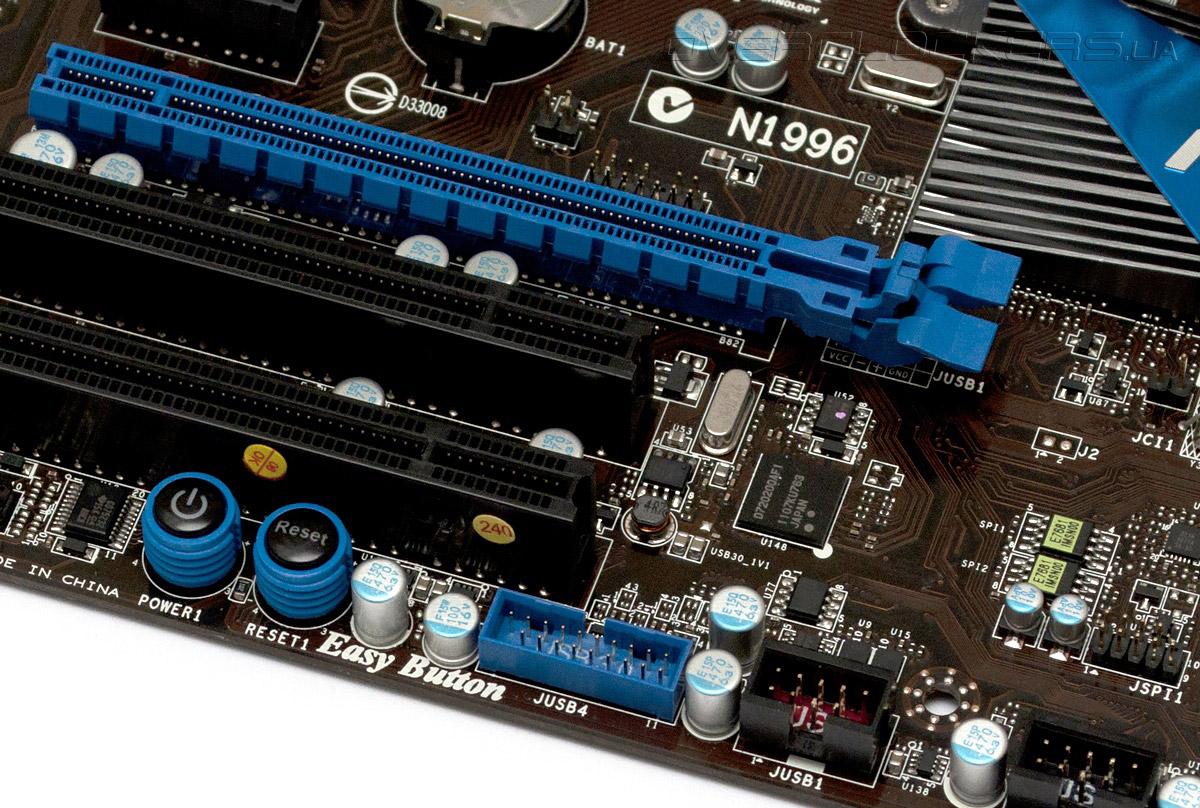

На нижней грани печатной платы находятся кнопки включения и сброса, что очень удобно для работы в условии открытого стенда.

MSI Z68A-GD65 (G3)

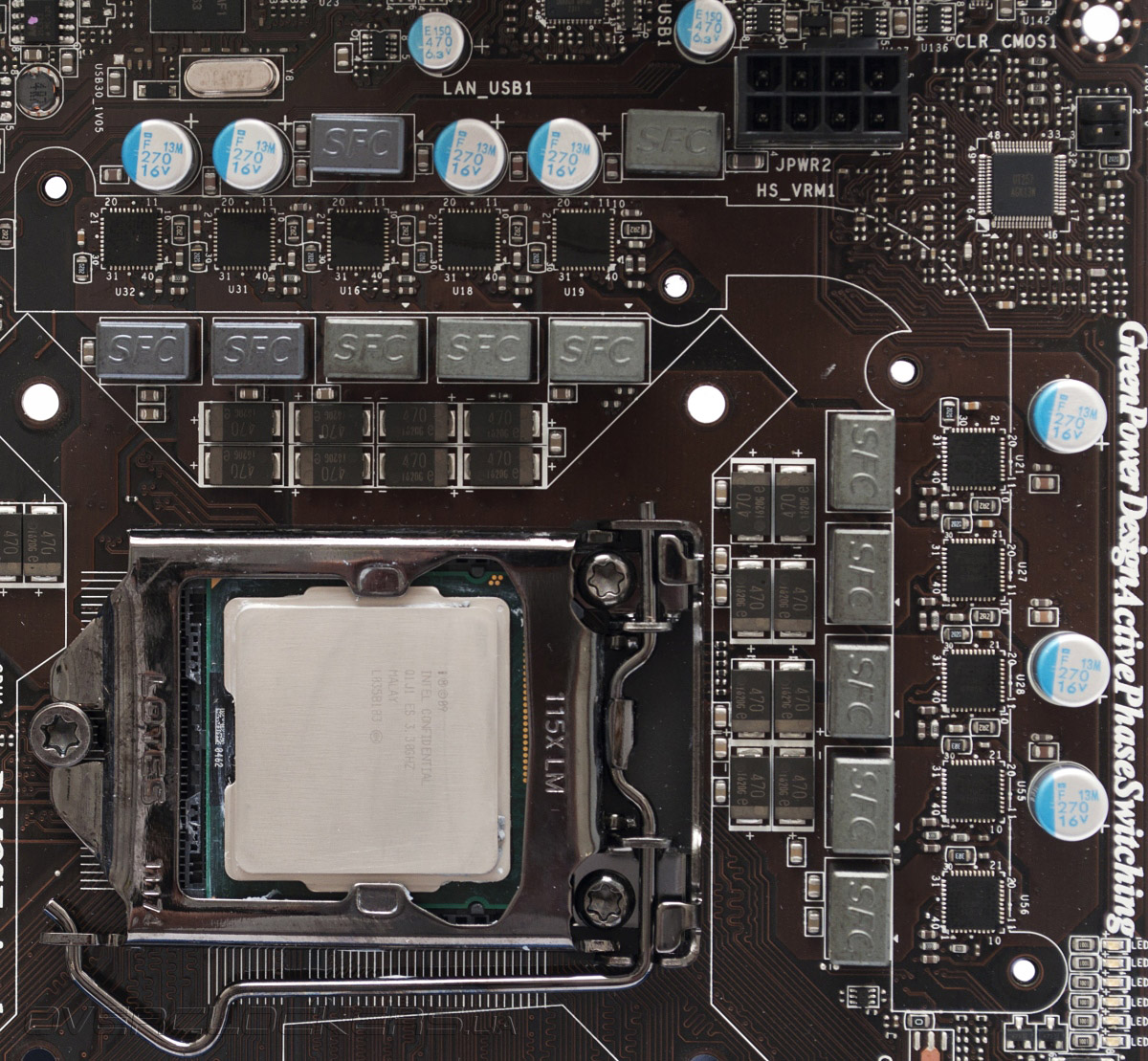

Узел электропитания системной платы MSI Z68A-GD65 (G3) выполнен с большим запасом прочности и обещает приличный разгон, чему дополнительно способствует восьмиконтактный разъем EPS12V. Элементная база преобразователя напряжения центрального процессора соответствует военным стандартам надежности, а в качестве силовых элементов применяются интегральные сборки DrMOS, которые работаю на более высокой, нежели традиционные MOSFET, частоте и обладают пониженным тепловыделением. ШИМ-контроллер UT257 управляет десятью фазами, причем часть из них может отключаться в моменты малой загрузки благодаря работе технологии APS — Active Phase Switching. Для отображения количества активных процессорных фаз служит линейка ярко-синих светодиодов, расgоложенных неподалеку от процессорного гнезда.

MSI Z68A-GD65 (G3)

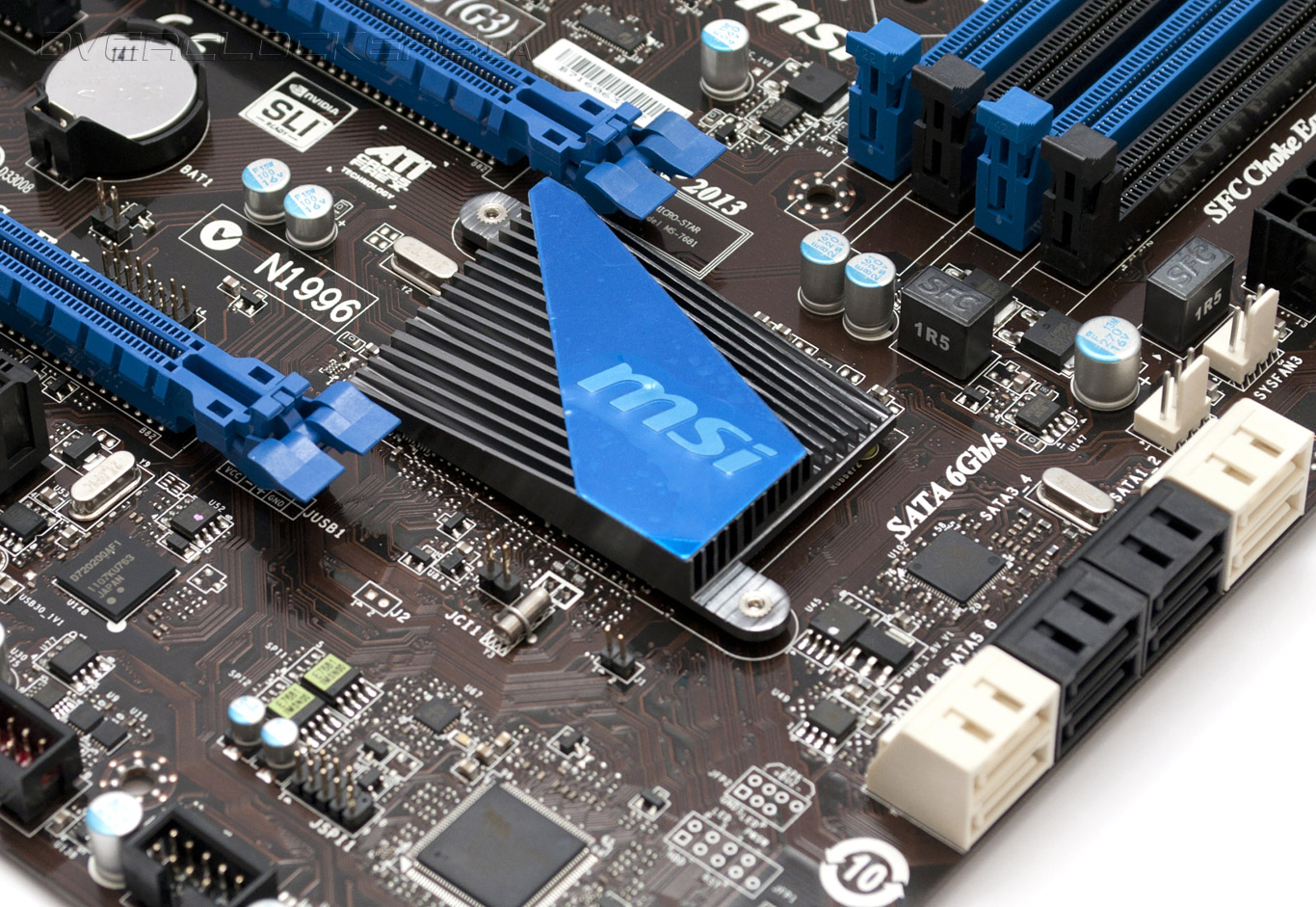

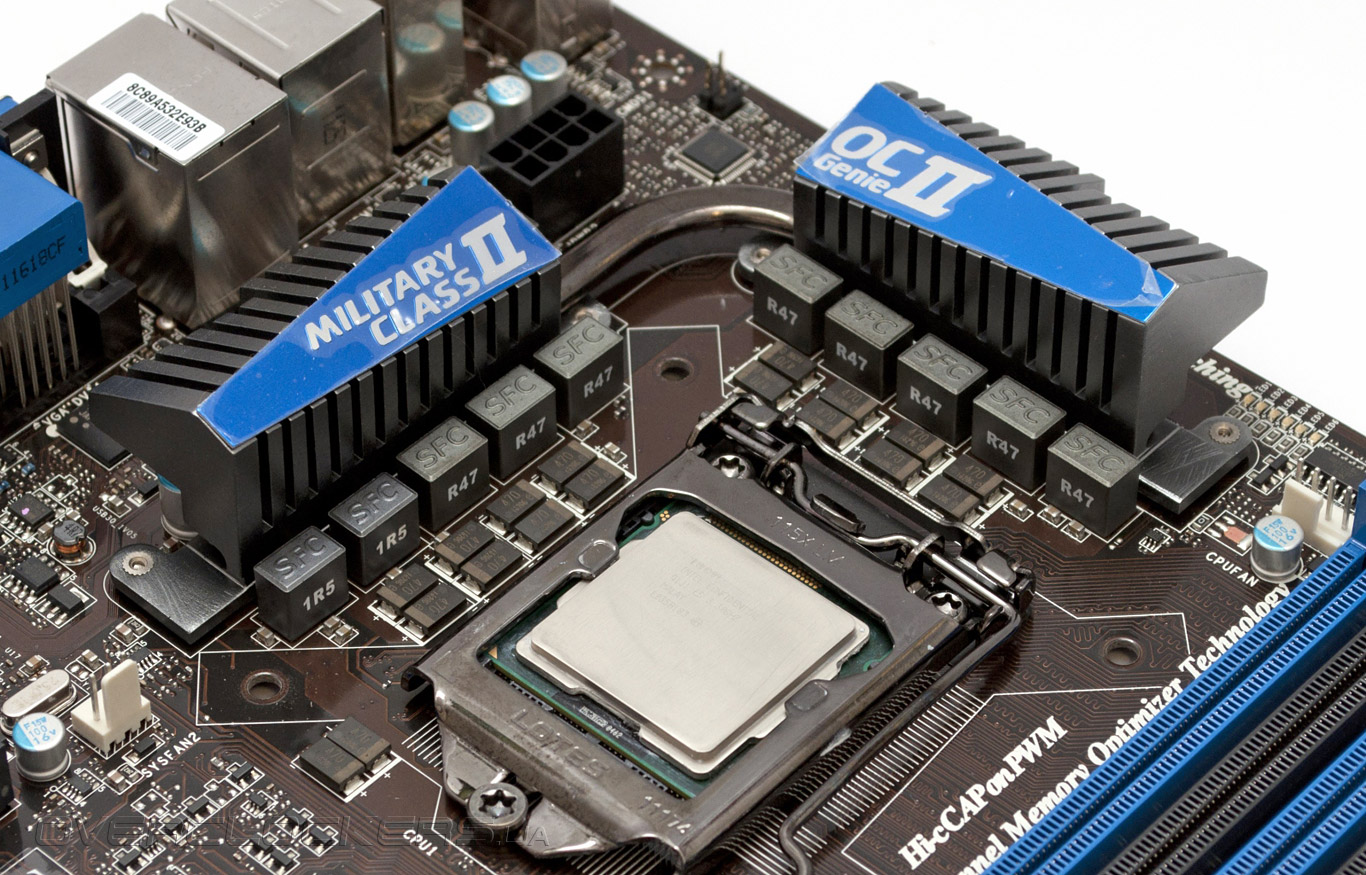

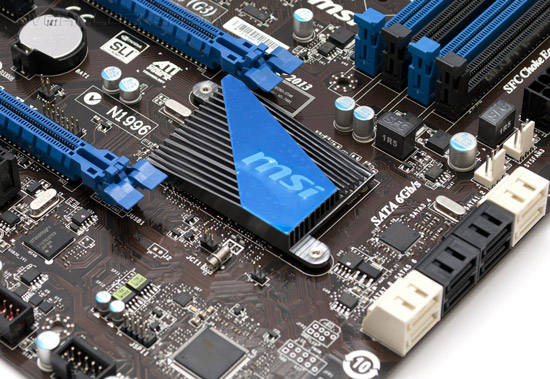

За охлаждение силовых элементов VRM отвечает пара радиаторов, соединенных тепловой трубкой, а тепло от микросхемы системной логики отводится компактной плоской конструкцией.

MSI Z68A-GD65 (G3)

Невысокое энергопотребление чипсета позволяет отказаться от применения массивных радиаторов без малейшего ущерба для стабильности работы.

MSI Z68A-GD65 (G3)

Все радиаторы имеют надежное крепление на подпружиненных болтах, в качестве термоинтерфейса системы охлаждения VRM применяется серая пластичная термопрокладка. На микросхему системной логики нанесена розовая субстанция, напоминающая по консистенции жевательную резинку. В завершении отметим, что плата оснащена пятью разъемами для подключения вентиляторов, причем, два из них позволяют управлять скоростью вращения крыльчаток посредством ШИМ.

После подробного изучения особенностей конструкции MSI Z68A-GD65 (G3) можно с уверенностью сказать, что плата имеет продуманный дизайн, а возможности расширения способны удовлетворить даже самого взыскательного пользователя. Мощный преобразователь напряжения центрального процессора обещает приличный разгонный потенциал, а возможности организации графической подсистемы позволяют построить на основе этого продукта мощную игровую станцию. На этой оптимистической ноте переходим к изучению прошивки и комплектного ПО.
