Обзор материнской платы Gigabyte GA-Z97X-Gaming 5 для процессоров Intel Haswell

Специалисты компании Gigabyte одними из последних решились на выпуск специализированных «игровых» системных плат. Для данного производителя это подразумевает наличие сетевого контроллера Killer и ряда аппаратных и программных особенностей в сфере звукового сопровождения. Вместе с тем, вся серия имеет хорошие потребительские свойства, включая надлежащий, высокий уровень быстродействия и неплохие разгонные возможности.

Плата GA-Z97X-Gaming 5 занимает среднее положение в модельном ряду «игровых» продуктов Gigabyte. Младшая её соплеменница GA-Z97X-Gaming 3 имела на борту ШИМ-контроллер c невыдающимися свойствами по стабилизации питающего напряжения, тогда как здесь есть надежда на использование куда лучшего решения. Дополнительно стоит отметить модный нынче текстолит чёрного цвета и радиаторы увеличенных размеров, расположенные в зоне VRM.

Gigabyte GA-Z97X-Gaming 5

Вместе с тем, возможности по расширению конфигурации системы идентичны младшей модели, как и габаритные размеры, выливающиеся в немного меньшую ширину и не позволяющую закрепить изделие на всех девяти точках, свойственных продукту стандартного форм-фактора ATX. В поисках лучшего оснащения стоит присмотреться к старшей GA-Z97X-Gaming 7 или ещё более дорогим платам.

Модель Gigabyte GA-Z97X-Gaming 5 (rev. 1.0)
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*/3100*/3200*(OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
3 x PCI Express 2.0 x1
M.2 1 x PCI Express 2.0 x2
Слоты PCI 1 (ITE IT8892E)
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы HDMI 1.4a, DVI-D, D-Sub
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 2
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z97)
8 x 2.0 (4 разъёма на задней панели, Z97)
SATA Express 1 (Z97)
Serial ATA 6 x SATA 6 Гбит/с (Z97)
RAID 0, 1, 5, 10 (Z97)
Встроенный звук Realtek ALC1150 (7.1, HDA)
Texas Instruments NE5532
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Qualcomm Atheros Killer E2201 (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 225
Дополнительные возможности Возможность подключения TPM-модуля, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, ПО Sound Blaster X-Fi MB3

Плата готова возглавить конфигурацию ПК с использованием нескольких видеоадаптеров, а вот дополнительных приятных бонусов для проведения разгона, таких как индикатор POST-кодов, точки по замеру действующих напряжений, вспомогательные кнопки или индикаторы состояния системы, здесь нет. Статус изделия подчёркивает только 14 светодиодов, расположенных в зоне размещения звуковой подсистемы у изолирующего участка текстолита, лишённого части медных токопроводящих слоёв.


Упаковка и комплектация

Плата поставляется в коробке обычных размеров. Внутри она дополнительно закреплена в картонном поддоне. Особых акцентов на лицевой стороне маркетологами сделано не было.

Gigabyte GA-Z97X-Gaming 5

Сзади находится фото всего изделия и некоторых его отдельных элементов, в частности, задней панели. Главные акценты продукта подчёркивают принадлежность к «игровому» сегменту, видение специалистами компании этого направления уже указано в начале обзора. Отмечу наличие эмблемы Creative Sound X-Fi MB3, уведомляющее о наличии особого ПО в комплекте поставки, ещё полезной может стать небольшая таблица с основными характеристиками.

Gigabyte GA-Z97X-Gaming 5

Внутри коробки изменений нет. Набор такой же, как и у родственных моделей по линейке, это:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • наклейки с логотипами компании и G1 Gaming;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с одноцветным символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт.
Gigabyte GA-Z97X-Gaming 5


Внешний вид

Топология печатной платы уже знакома нашей лаборатории по обзорам GA-Z97X-Gaming 3 и GA-Z97X-UD3H. Однако большее число конденсаторов у сокета ЦП намекает об использовании другой системы стабилизации питания. Ширина устройства всего 225 миллиметров, то есть около двух сантиметров не хватает до традиционного формата ATX.

Gigabyte GA-Z97X-Gaming 5

Обратная сторона не содержит практически никаких дискретных элементов. Возле отверстий вокруг сокета нет ничего, что могло бы послужить помехой в установке систем охлаждения ЦП и усилительных пластин из их комплекта. Радиатор PCH закреплён при помощи винтов, а для охладителей транзисторов в зоне VRM используются обыкновенные пластиковые защёлки.

Gigabyte GA-Z97X-Gaming 5

За эмблемой серии G1.Gaming скрывается группа рёбер, увеличивающая площадь охлаждающей поверхности радиатора PCH. Впечатляющие габариты изделия позволили не волноваться за температурный режим чипа.

Gigabyte GA-Z97X-Gaming 5

У правой грани платы находятся шесть гнёзд SATA (два из них совмещены с одним SATA-E). Все они подразумевают боковое подключение кабелей, поэтому габаритный видеоускоритель во что-либо упираться не будет. Общую готовность к использованию грамотной укладки кабелей немного портит традиционное штырьковое гнездо USB 3.0, но лишь немногое число материнских плат обладает продольным типом его исполнения. Как уже отмечалось, никаких переключателей или кнопок на PCB нет, даже контактная площадка для сброса настроек подразумевает использование отвёртки.

Gigabyte GA-Z97X-Gaming 5

Два полноразмерных PCI-E x16 могут использовать шестнадцать линий для нужд двух видеокарт. Они делятся поровну при помощи четырёх коммутаторов ASM1480. Ещё два таких же нужны для распределения четырёх линий между простыми PCI-E x1 и расположенном в самом низу PCB полногабаритным PCI-E x16. То есть все одновременно работать не будут, подобная схема реализована и в родственных продуктах, согласно единой политике общей топологии печатной платы.

Gigabyte GA-Z97X-Gaming 5

Звуковая подсистема основана на Realtek ALC1150, скрытого за экранирующим элементом. Ему призван помочь ОУ NE5532 от Texas Instruments. Кроме того, отмечу группу особых японских конденсаторов, по логике разработчиков, улучшающих формирование звуковой картины.

Gigabyte GA-Z97X-Gaming 5

Реализация системы стабилизации напряжения выполнена идентично старшей GA-Z97X-Gaming 7. Визуально радиаторы смотрятся весомо, но изготовлены они из обычного легкосплавного материала, то есть их реальная масса невелика.

Gigabyte GA-Z97X-Gaming 5

Контакт транзисторов с охладителями обеспечивает традиционно применяемая прокладка белого цвета немалой толщины. Плоскость поверхности соприкосновения полноценна для всей группы элементов.

Gigabyte GA-Z97X-Gaming 5

Как и ожидалось, схема стабилизатора аналогична старшему продукту в линейке «игровых» материнских плат. ШИМ-контроллер изготовлен International Rectifier, это восьмиканальный IR3563B. Также используются четыре вспомогательных драйвера IR3598. Каждый из них, судя по всему, реализует схему управления двумя независимыми каналами, но работают они в парном режиме. Получается, независимых каналов действительно восемь, но формировать индивидуальный режим работы для каждого возможности нет. Силовые элементы знакомы по разного рода системным платам Gigabyte, их произвели на мощностях Vishay Intertechnology, это SiRA12DP.

Gigabyte GA-Z97X-Gaming 5

Наполнение задней панели одинаково для многих продуктов компании. Оно всеохватывающе, лишнего места нет, поэтому претензии предъявить довольно тяжело. Отметить можно факт позолоченного исполнения аудиогнёзд и выхода HDMI; для старшей модели использовалась позолота для всех видеовыходов, а у младшей она полностью отсутствовала. Цифровые видеовыходы оснащены конверторами уровней сигналов PTN3360D и ASM1442.

Gigabyte GA-Z97X-Gaming 5

Обозреваемая плата лаконично вписалась в модельный ряд продукции компании. Рубежные к ней модели оставили благоприятное общее впечатление, а значит и к этой можно выставлять высокие требования. На очереди осмотр программного оснащения.

Возможности UEFI

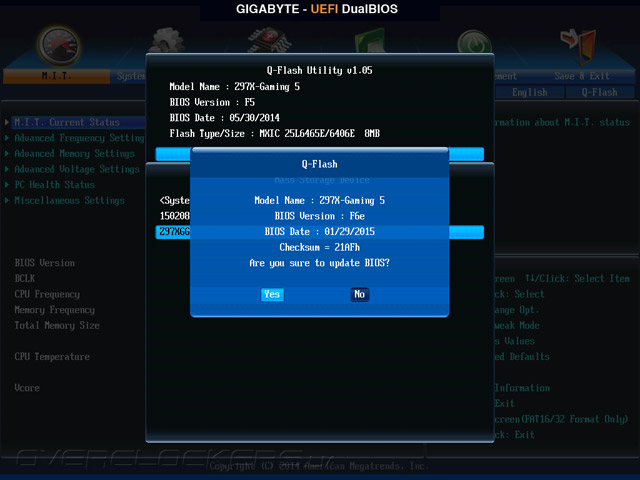

Перед началом обзора возможностей прошивки на официальном сайте обнаружилась новая тестовая версия, где разработчики тренируются работать с новыми SSD, поддерживающими технологию NVMHCI. Эту версию и будем использовать в обзоре, она была интегрирована при помощи фирменной утилиты Q-Flash.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

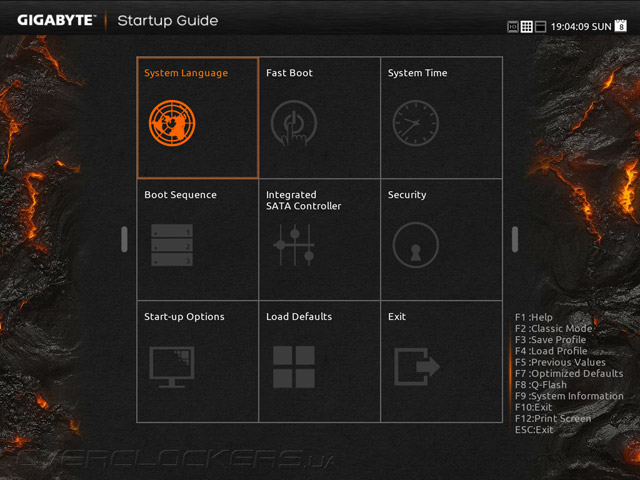

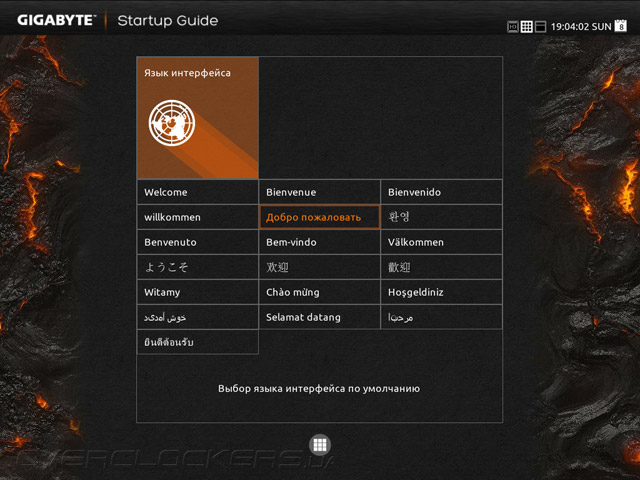

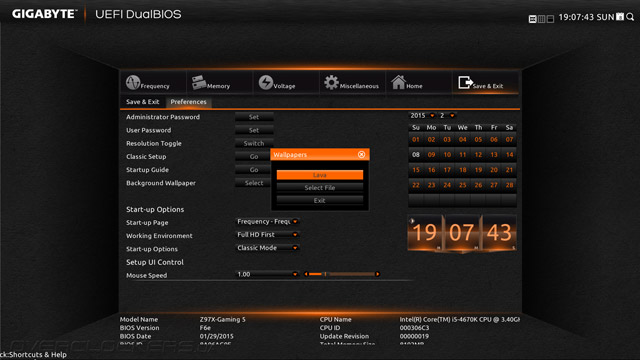

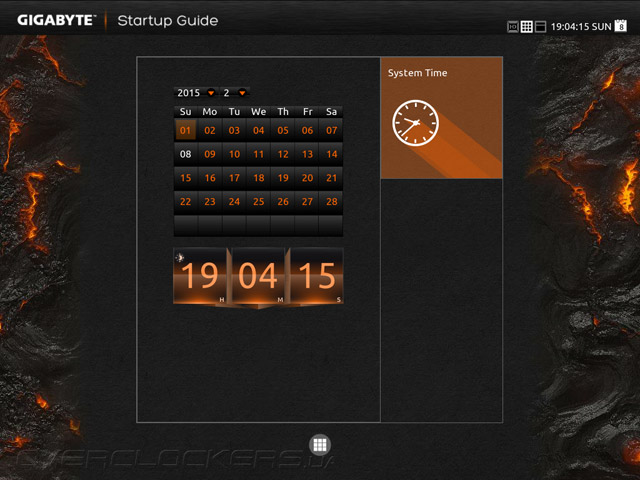

Меню первоначальной настройки, именуемое Startup Guide, призывает определиться с выбором языка интерфейса, установить точные время и дату, приоритет среди загрузочных устройств, выбрать тип отображения меню для последующей работы с UEFI.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

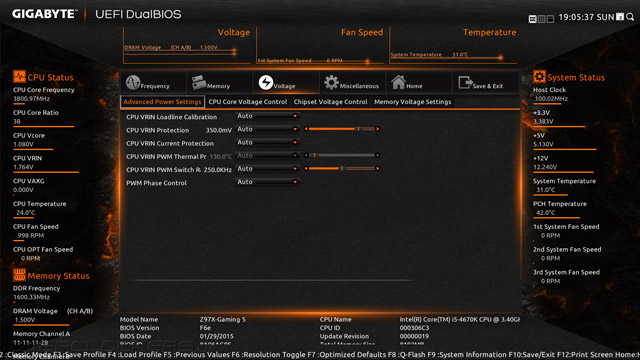

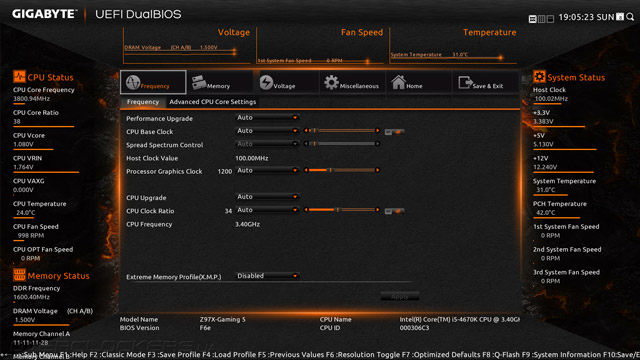

При проведении разгонных мероприятий режим Smart Tweak пригодится для работы с платой тем, кто предпочитает активно использовать мышь. Сами пункты являются идентичными и для обычного, классического варианта отображения интерфейса. Из дополнительных настроек хочется отметить всего одну имеющуюся тему оформления интерфейса, большее число заготовлено только у старших плат.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

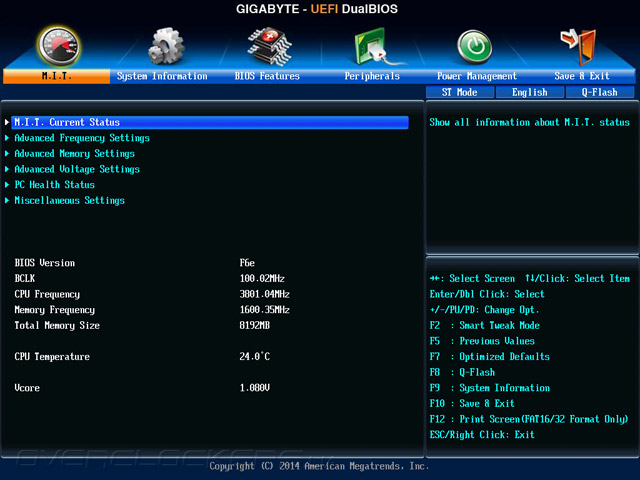

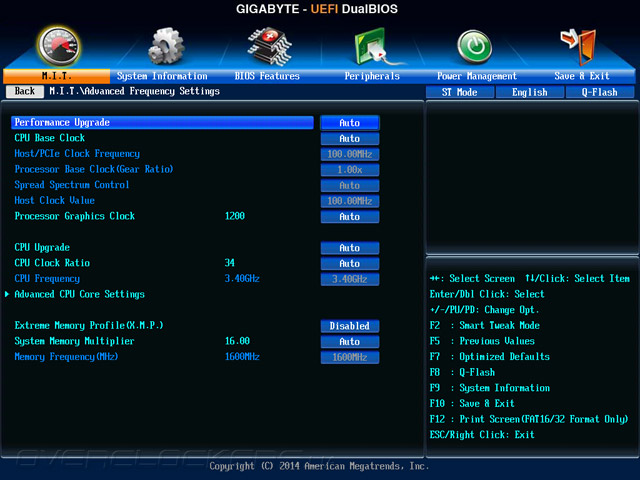

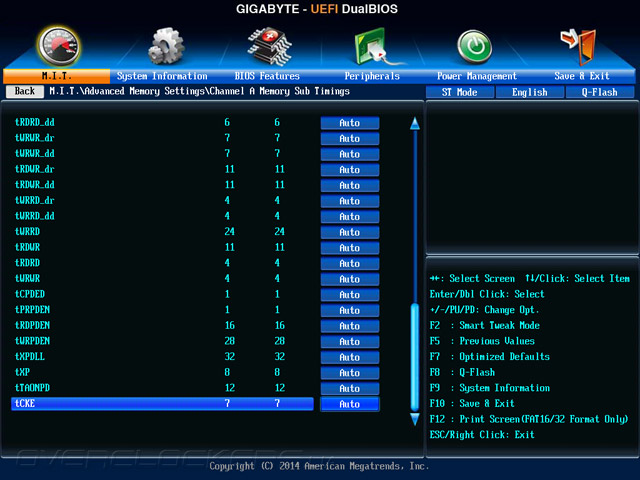

Весь комплекс настроек находится в обычном режиме, заглавной страницей там является M.I.T. Тонкая настройка системных компонентов во время разгона выполняется именно отсюда. Наполнение традиционное, о каких-либо упрощениях говорить не приходится. Стабилизатор питания оснащён отдельной страницей с собственными настройками.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

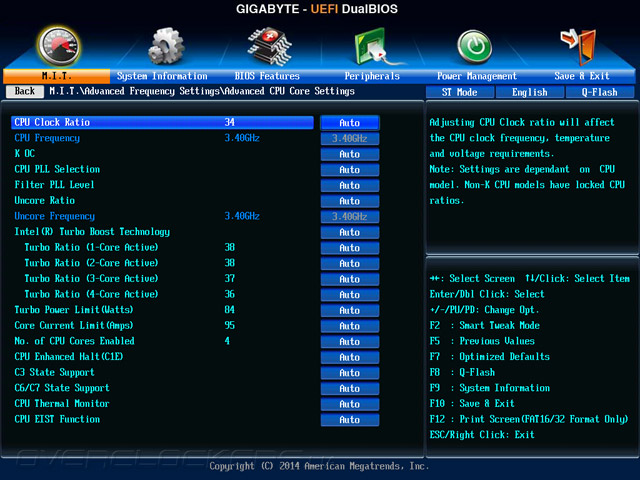

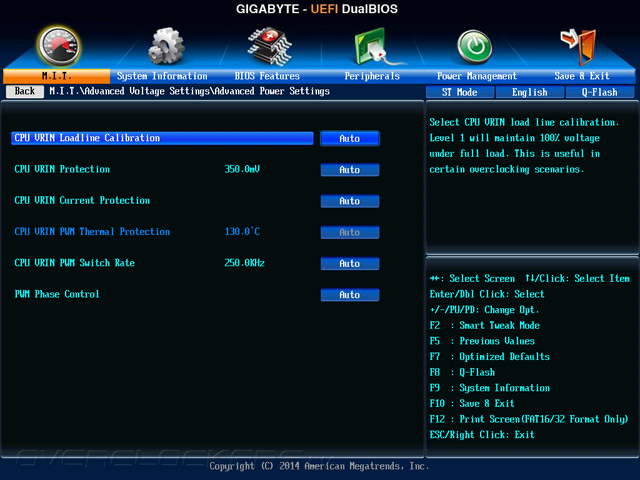

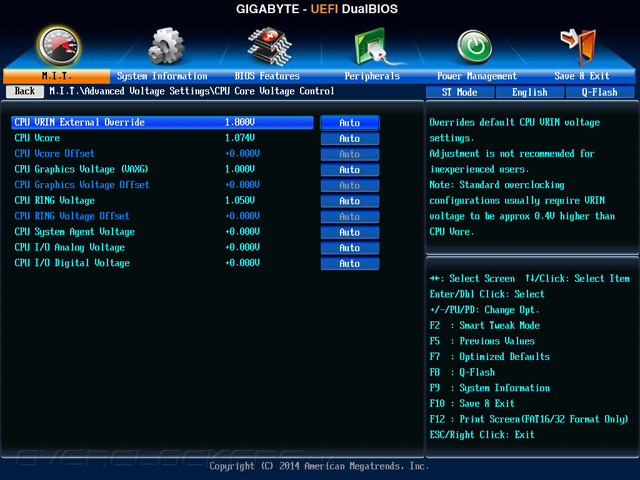

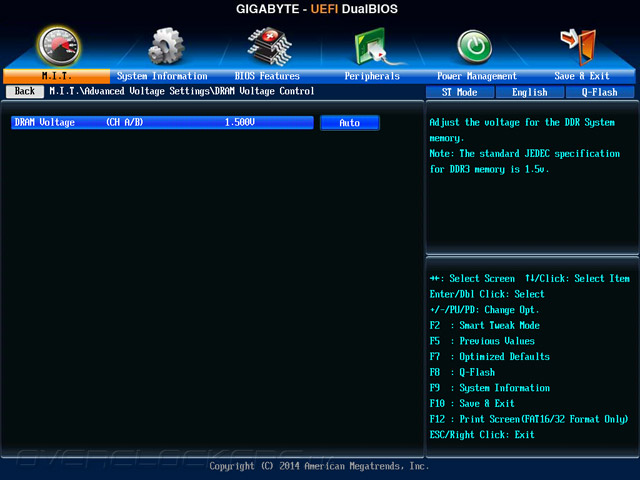

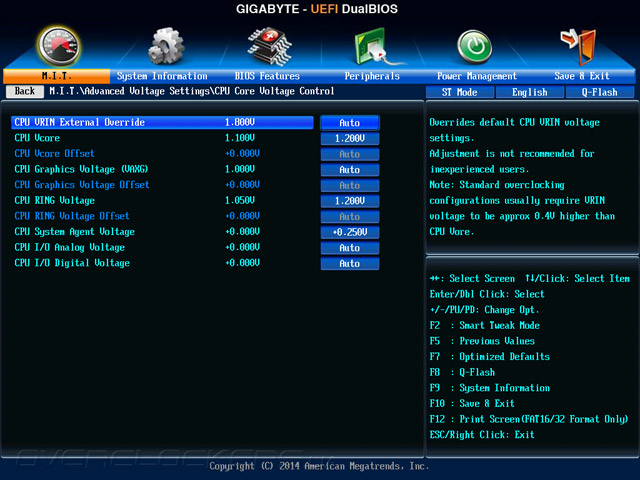

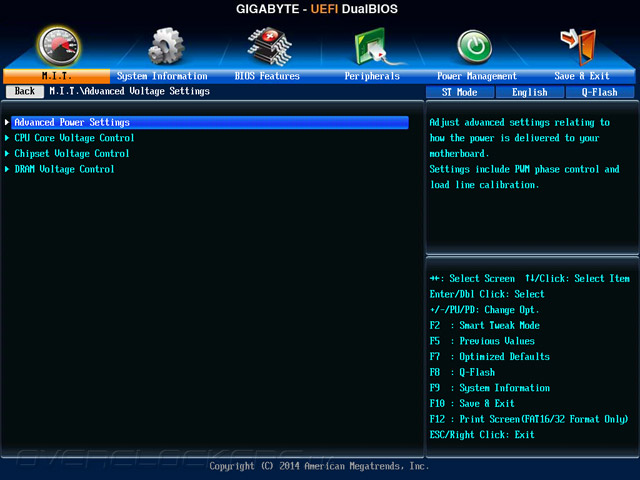

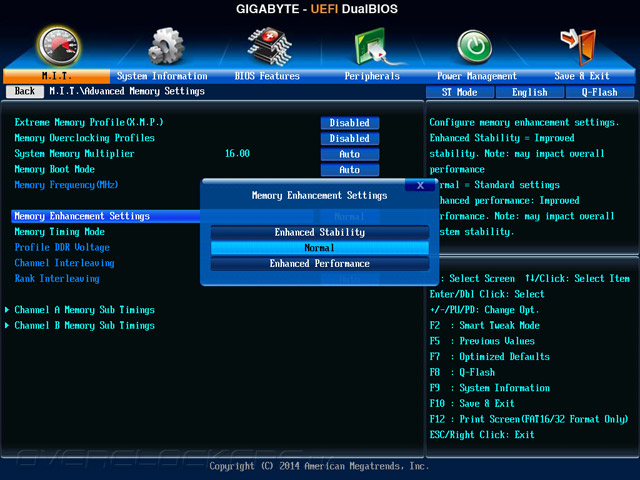

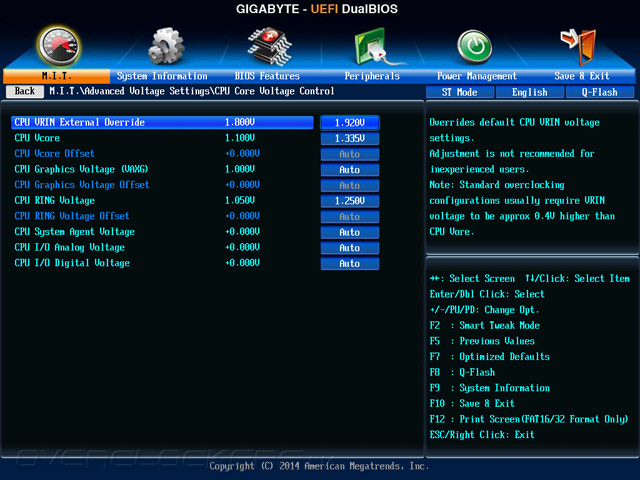

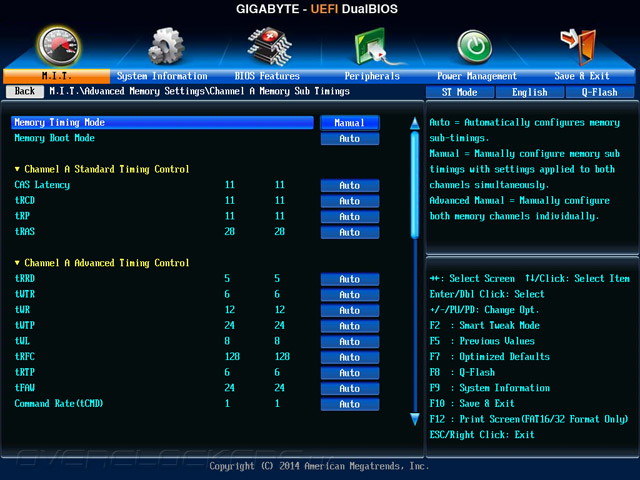

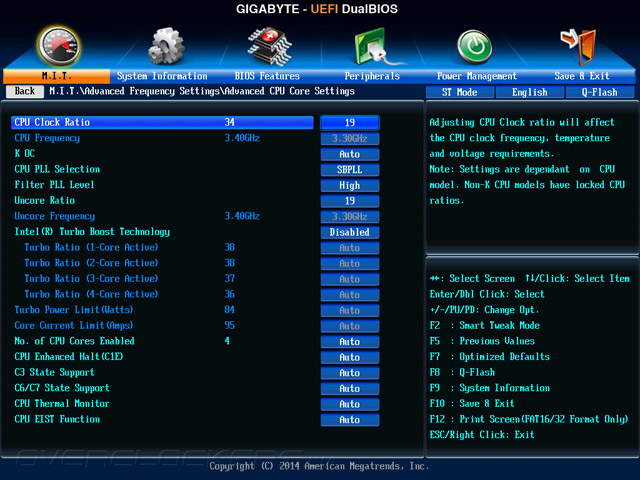

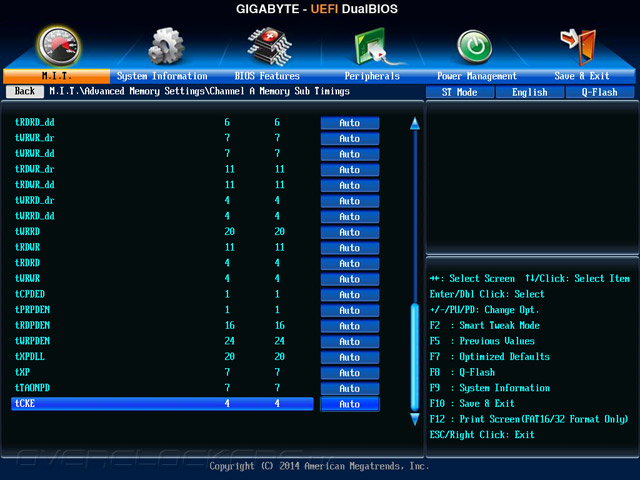

Равно как и дизайн устройства, функциональность UEFI в сфере тонкой настройки ЦП и ОЗУ частично напоминает оба родственных устройства. Практически все пункты идентичны старшей модели, а упрощённым является управление напряжением модулей оперативной памяти, как это было реализовано у младшей версии. Весь набор самых важных характеристик находится в таблице:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 80–333,32 0,01
CPU PLL Selection Auto/LCPLL/SBPLL
Filter PLL Level Auto/Low/High
CPU Clock Ratio (Multiplier) 8–80 1
CPU Vcore (В) 0,5–1,8 0,001
CPU Vcore Offset (В) –0,3…+0,4 0,001
CPU VRIN External Override (В) 1,0–2,4 0,01
CPU VRIN Loadline Calibration Auto/Normal/Standard/Low/Medium/High/Turbo/Extreme
Uncore Ratio (Multiplier) 8–80 1
CPU RING Voltage (В) 0,8–1,8 0,001
CPU RING Voltage Offset (В) –0,3…+0,4 0,001
System Memory Multiplier 14–28
8–29,33
2
2,66
DRAM Voltage (В) 1,16–2,10 0,02
CPU System Agent Voltage (В) –0,3…+0,4 0,001
CPU I/O Analog Voltage (В) –0,3…+0,4 0,001
CPU I/O Digital Voltage (В) –0,3…+0,4 0,001
PCH Core (В) 0,65–1,3 0,005
PCH IO (В) 1,05–1,9 0,005
Processor Graphics Clock (МГц) 400–4000 50
CPU Graphics Voltage (VAXG) (В) 0,5–1,8 0,001
CPU Graphics Voltage Offset (В) –0,3…+0,4 0,001

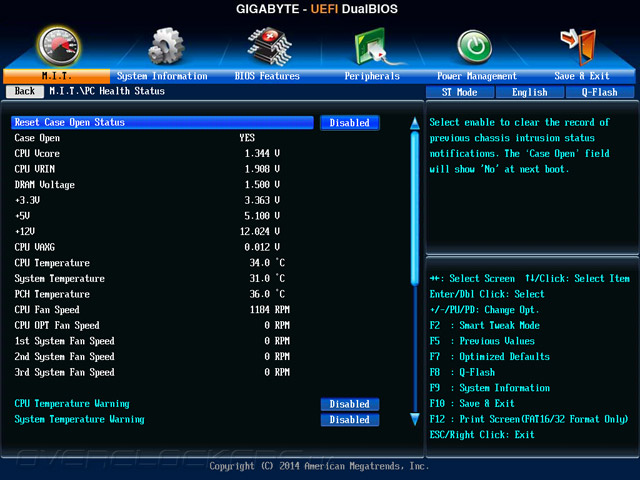

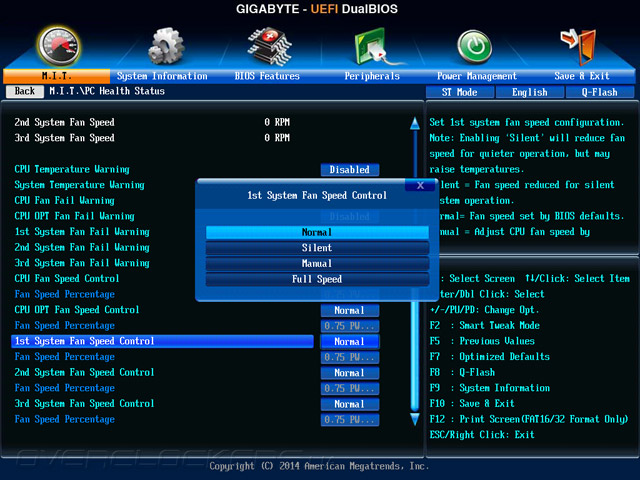

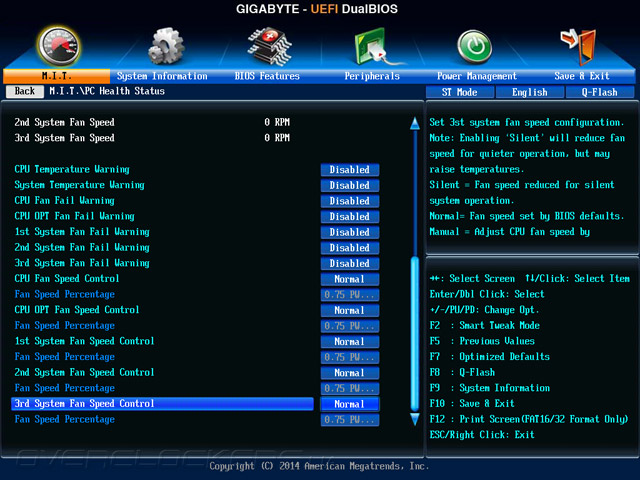

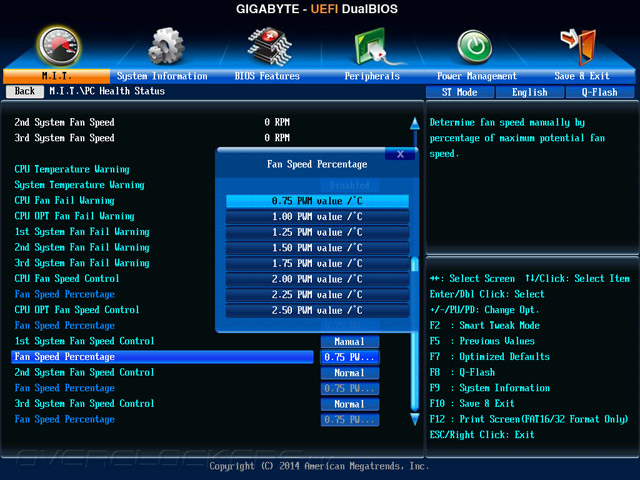

Немногочисленный набор мониторинга значений действующих напряжений и температур находится на вкладке PC Health Status. Кроме него тут расположен модуль по контролю за пятью системными охладителями. Как и на всех современных платах Gigabyte, для грамотного управления охладителем ЦП необходимо позаботиться о приобретении четырёхконтактной модели вентилятора. Для корпусных (чёрные колодки) применяется метод изменения питающего напряжения. Всего доступно четыре готовых профиля, в том числе и Manual, подразумевающий некоторую вариативность функционирования. Намного большие возможности находятся в среде фирменного программного обеспечения.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

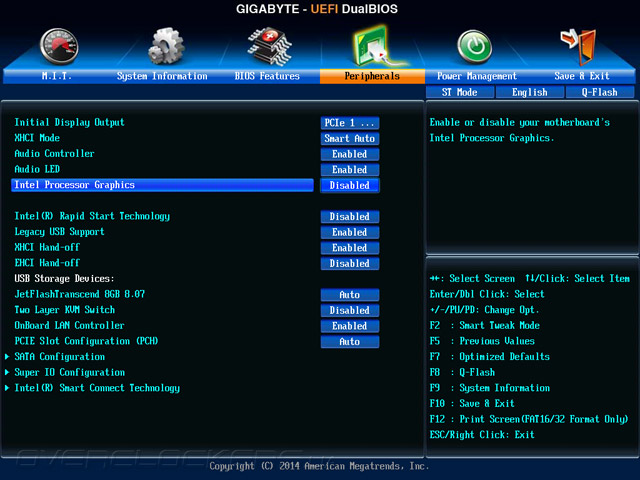

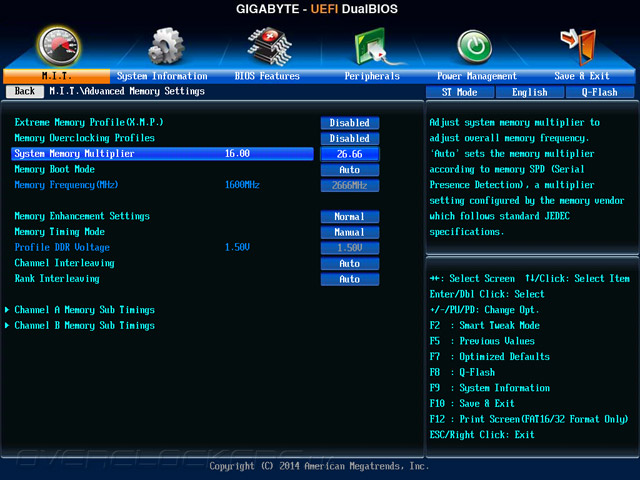

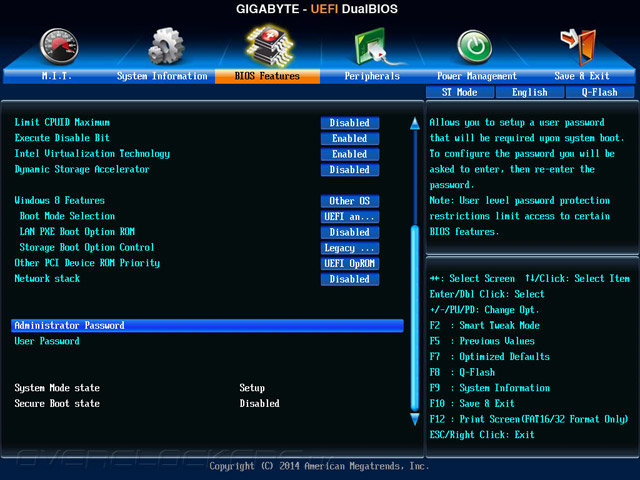

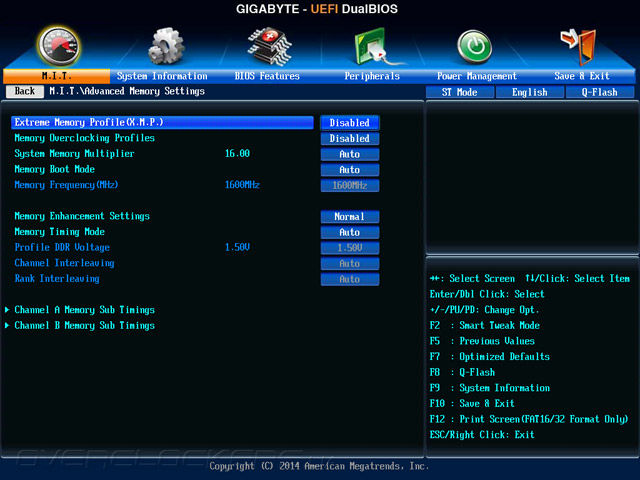

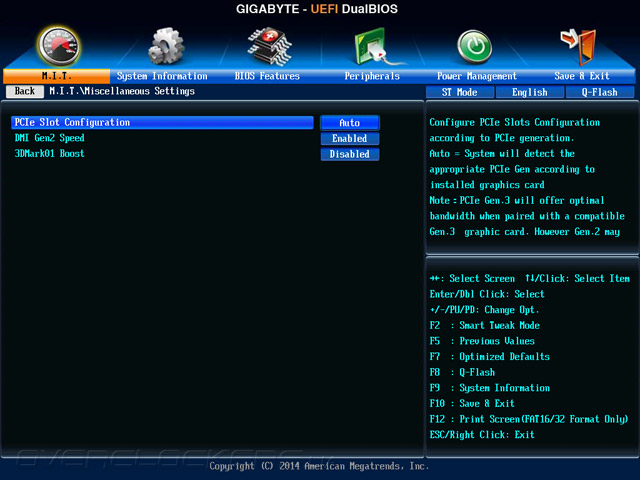

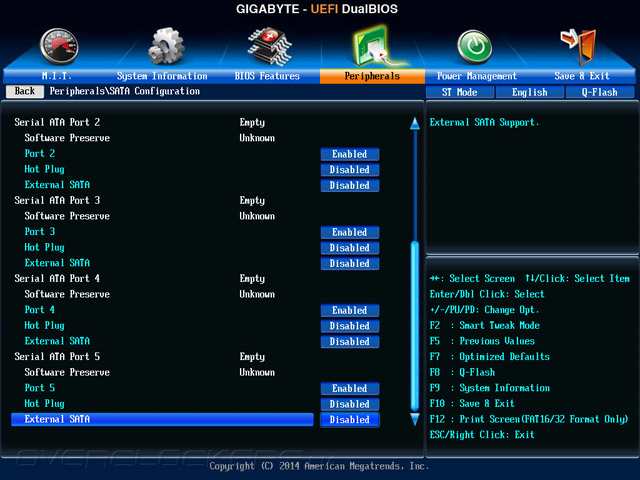

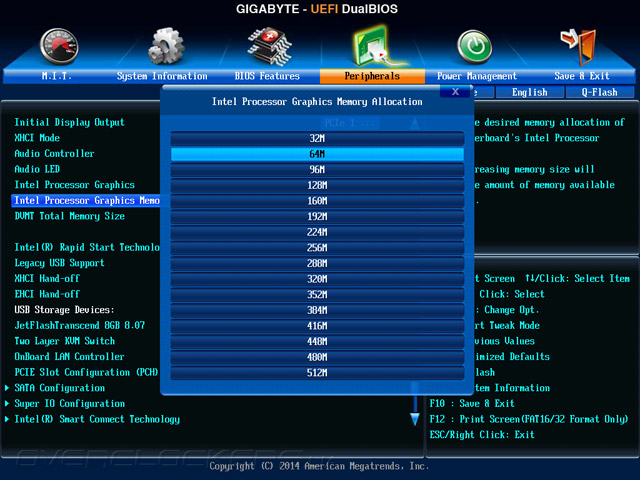

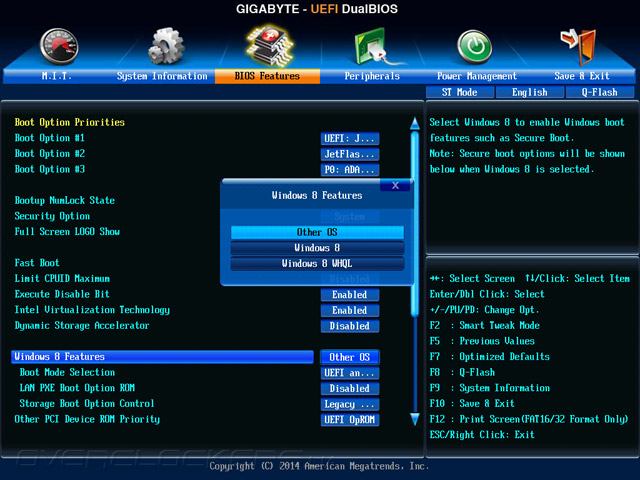

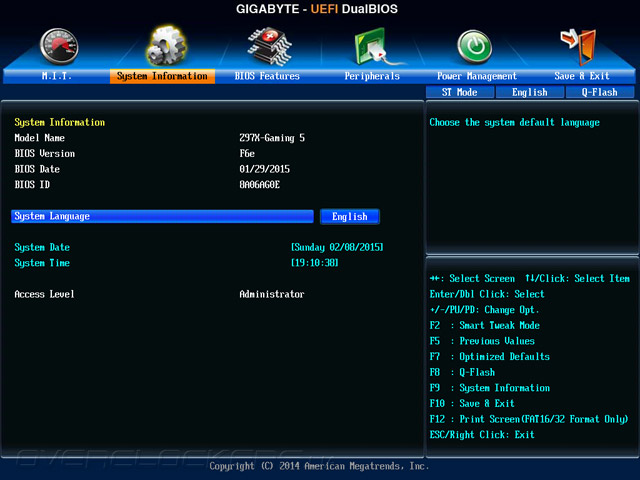

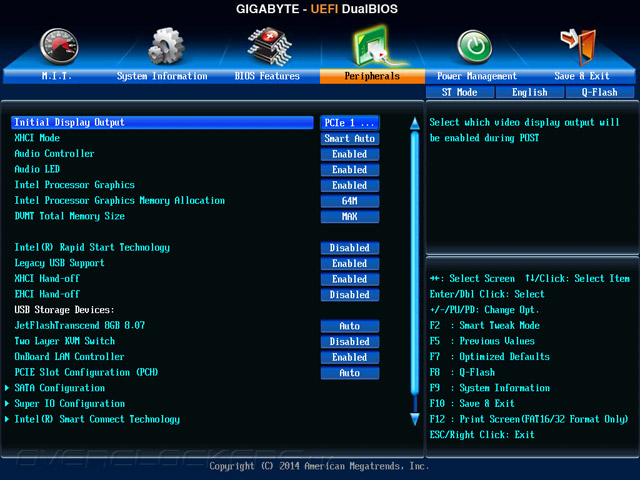

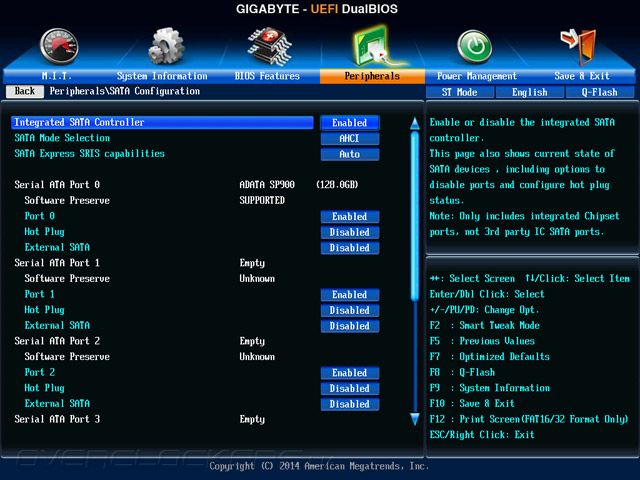

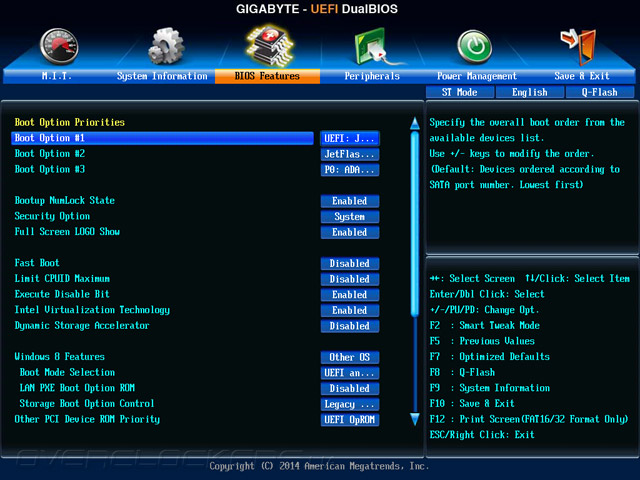

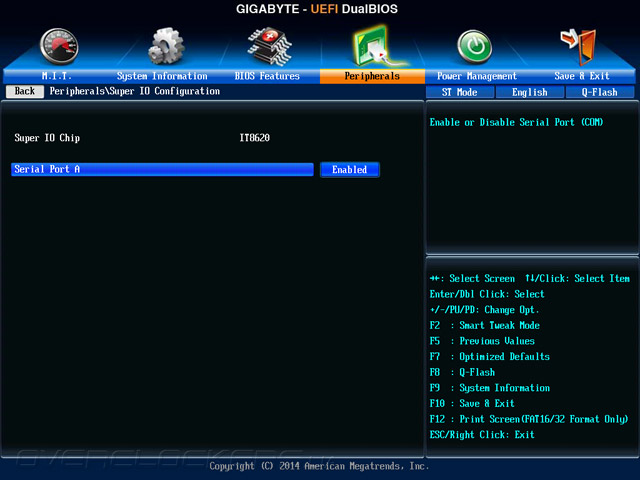

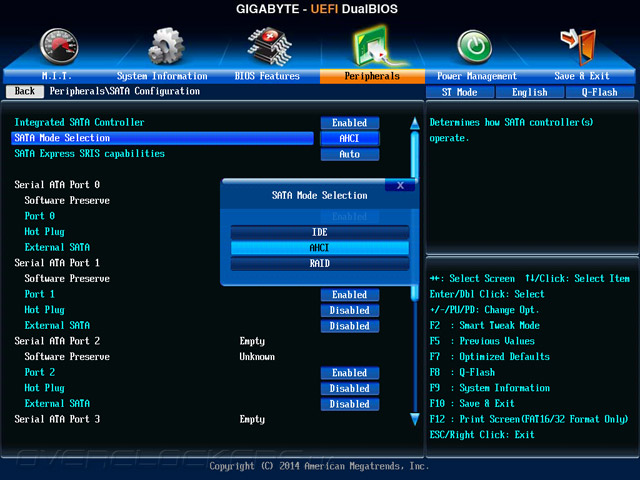

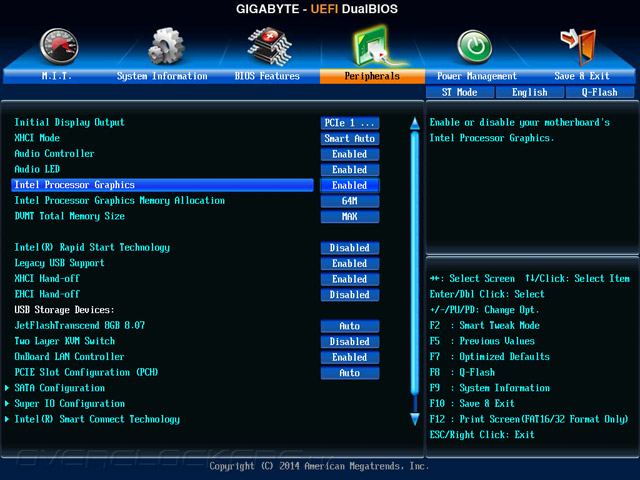

Настройки остальных компонентов рассредоточены по оставшимся страницам. Fast Boot пусть и отключен по умолчанию, скорость запуска системы оказалась хорошей. В разделе Peripherals можно избавиться от иллюминации, если красный цвет подсветки оказался не по нраву.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

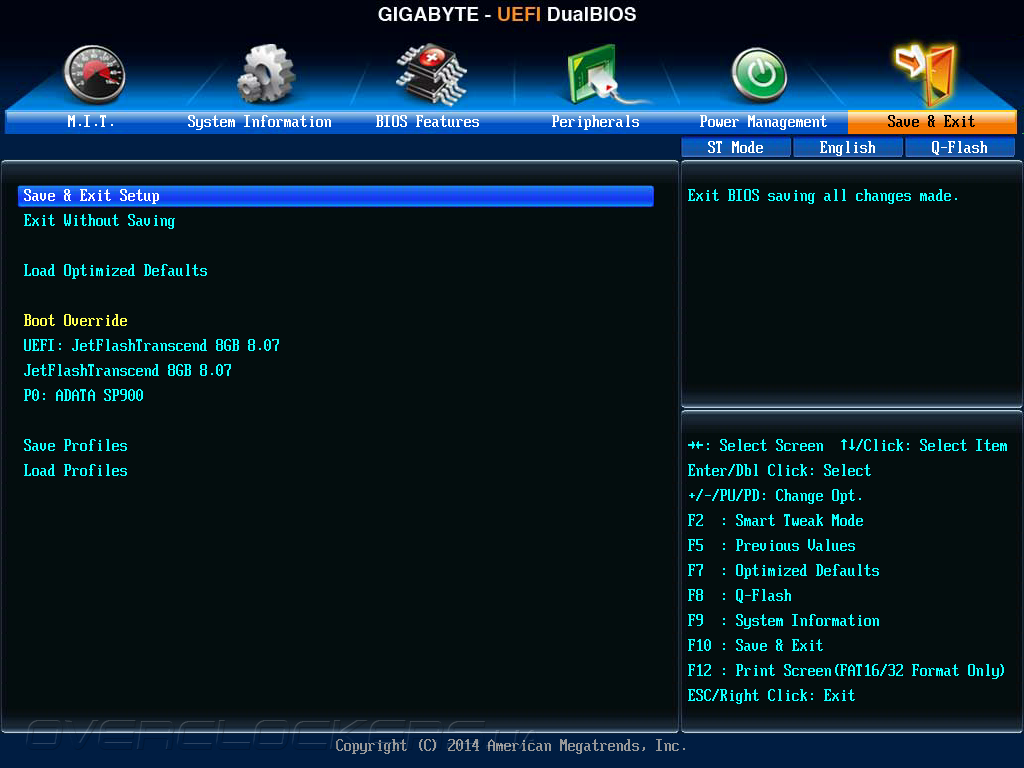

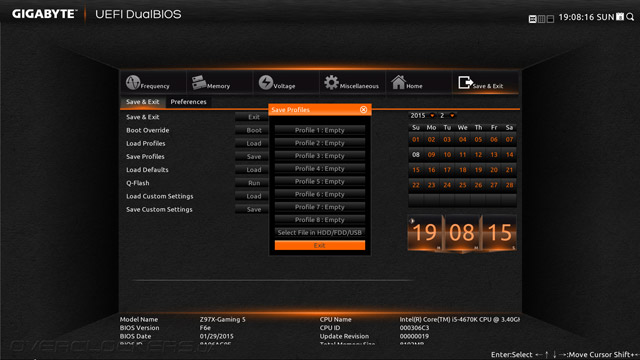

На последней странице находится механизм, позволяющий сохранить конфигурацию настроек в один из восьми слотов, или же на внешний носитель — как покажется удобнее.

Gigabyte GA-Z97X-Gaming 5

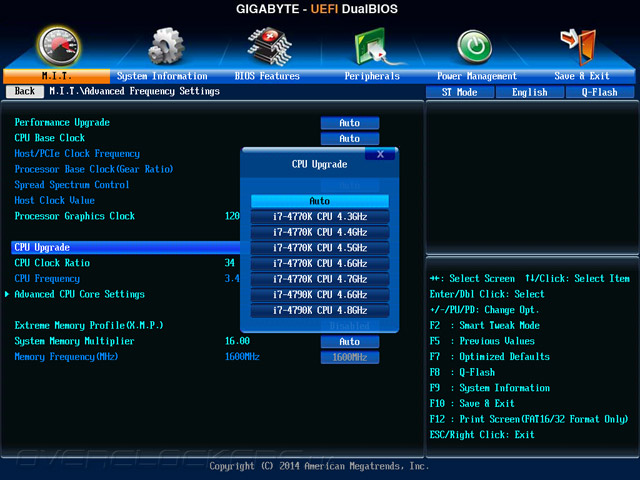

Наличие готовых профилей разгона системы, традиционное для многих продуктов, а ещё тонкие настройки работы подсистемы питания процессора поднимают оптимизм перед началом разгонных испытаний. Сосредоточимся на программной поддержке в среде ОС.


Комплектное ПО

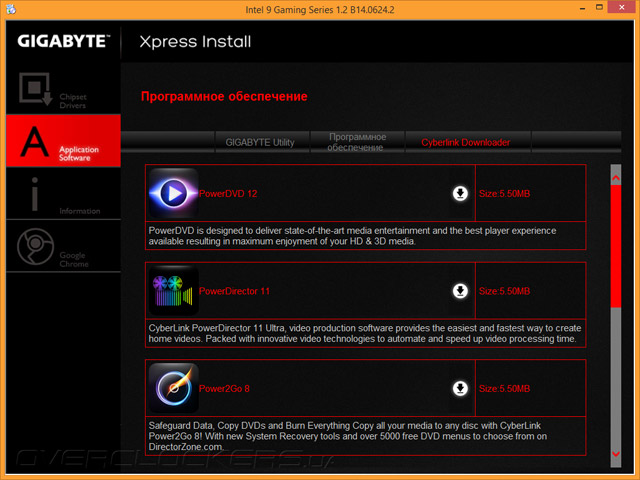

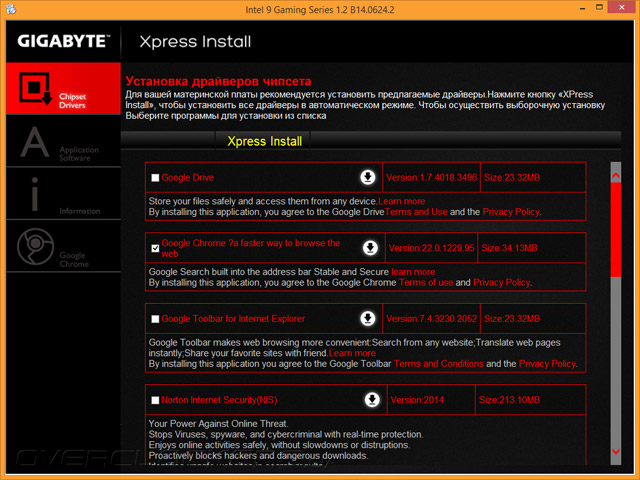

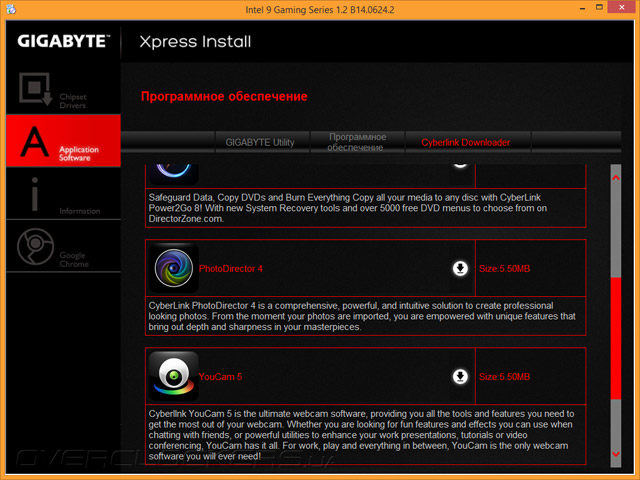

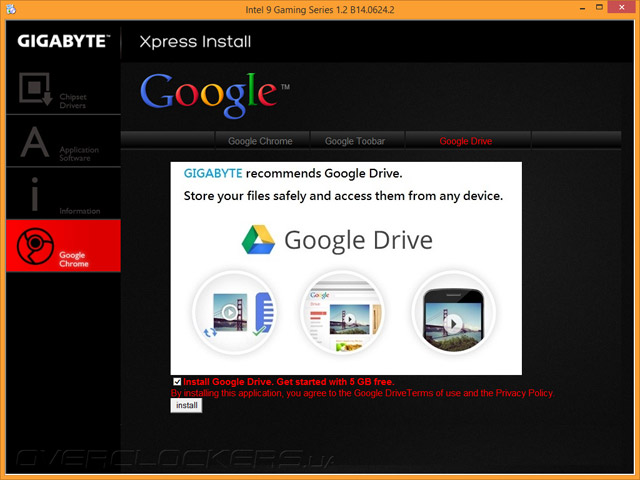

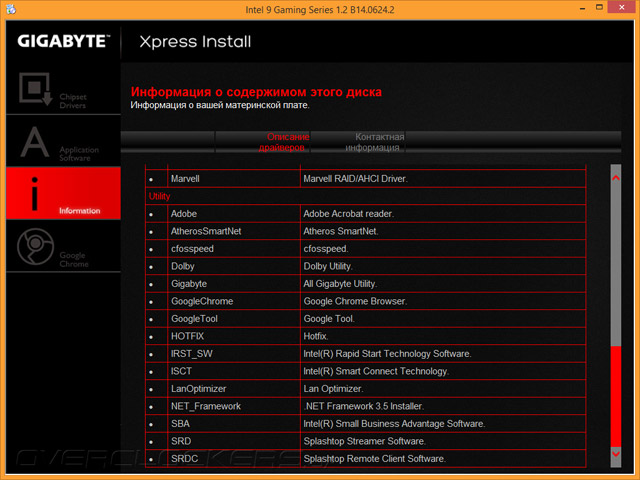

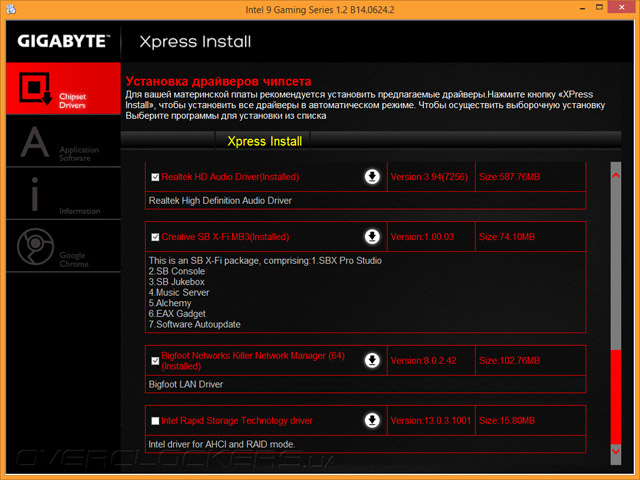

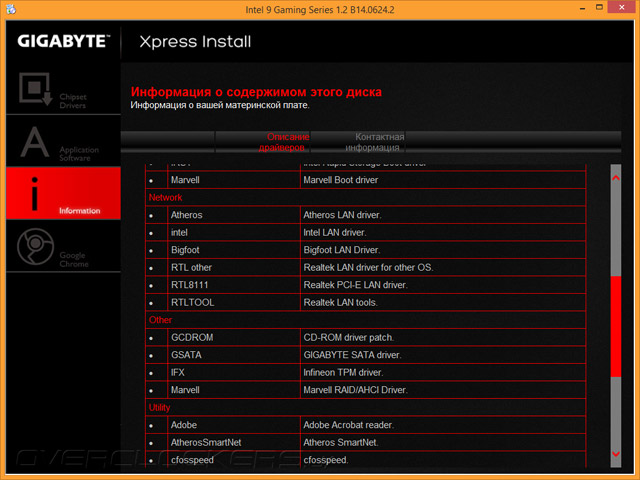

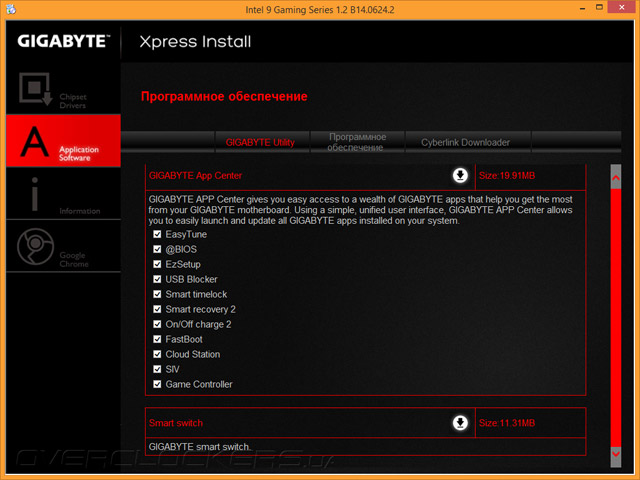

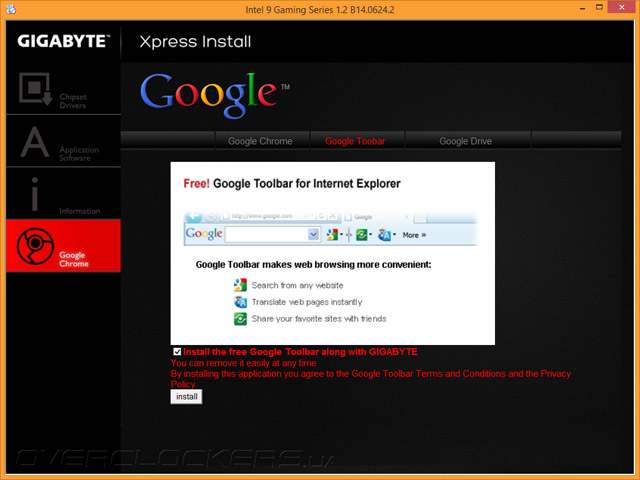

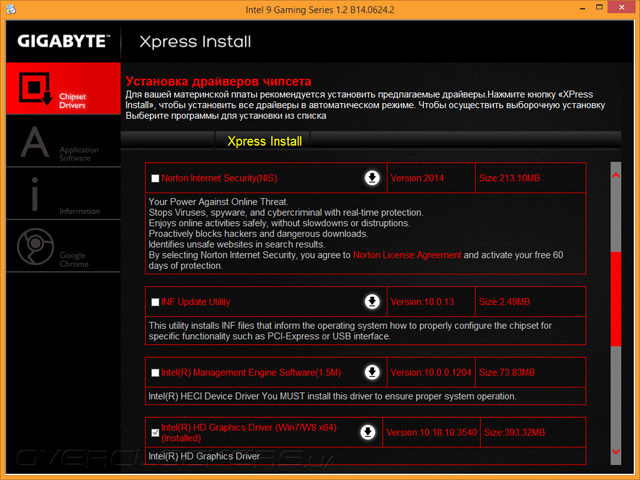

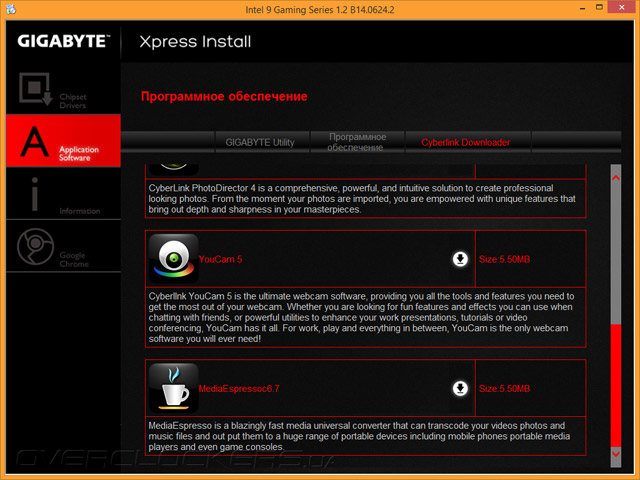

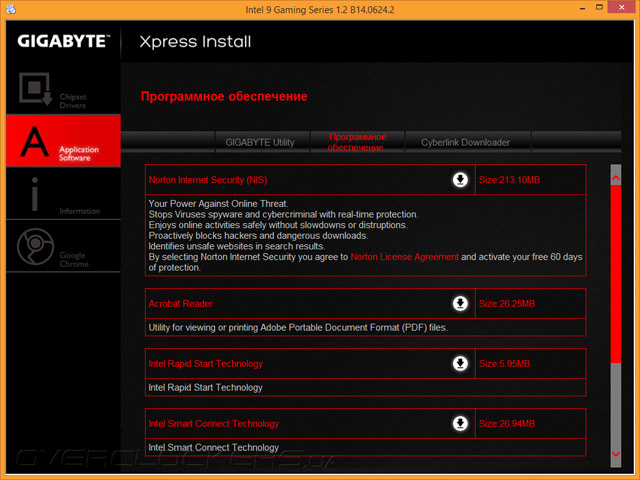

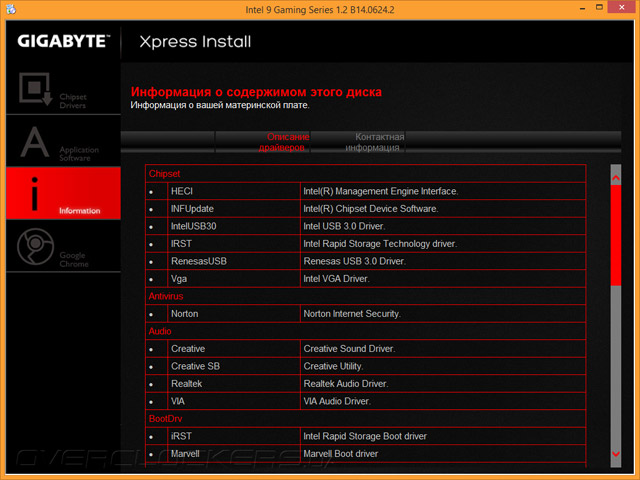

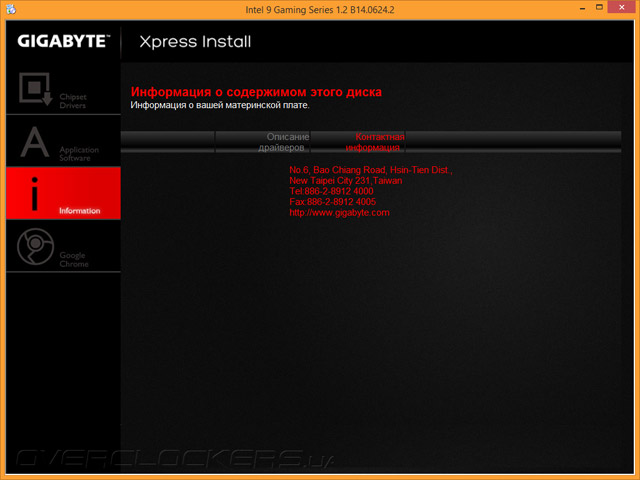

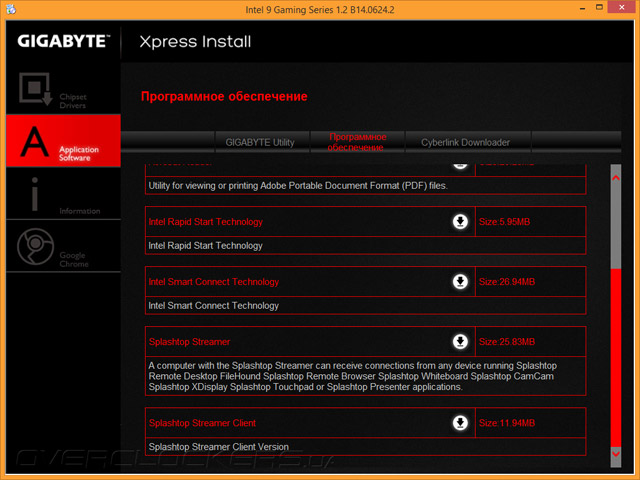

На этот раз вместе с устройством прилагался диск с несколько обновлённой версией сборки. Набор аппаратного обеспечения на борту платы небогат, а значит и число необходимых для инсталляции драйверов невелико. Всё необходимое имеется на диске, примечательно, бонусное ПО от Creative находится именно в разделе драйверов. Поэтому среди программного обеспечения не получилось найти ничего любопытного.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

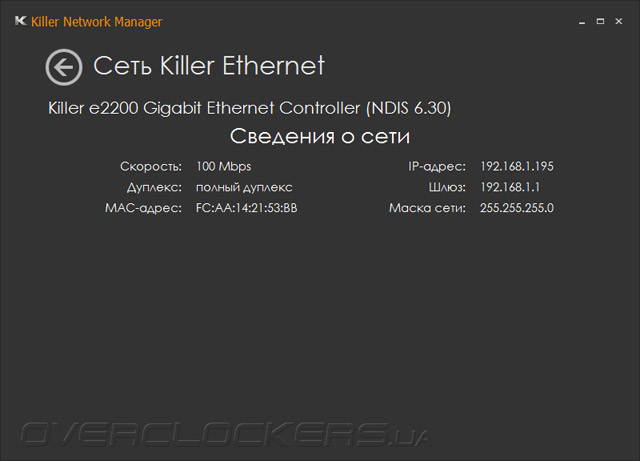

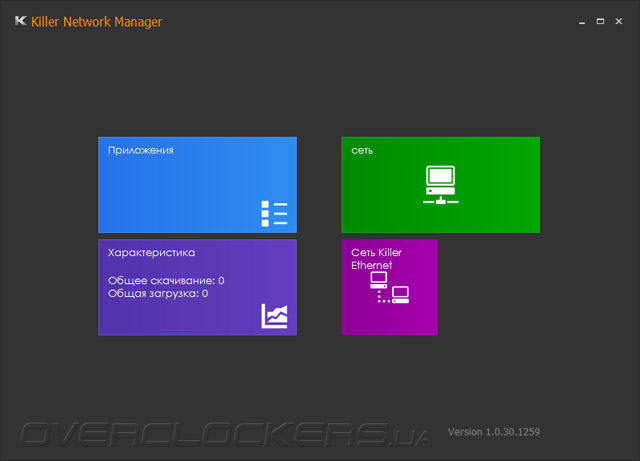

Вместе с драйвером сетевого адаптера устанавливается и простая утилита для выполнения нехитрых настроек. Версия продукта длительное время не обновлялась, вероятно, добавить туда уже просто нечего. Дополнительные скриншоты находятся в обзоре MSI Z87M Gaming.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

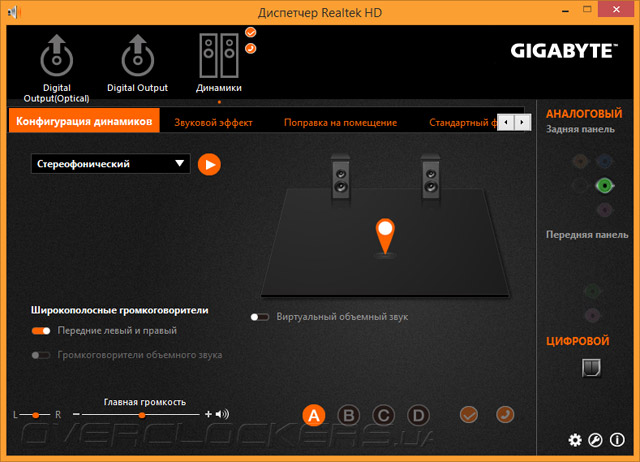

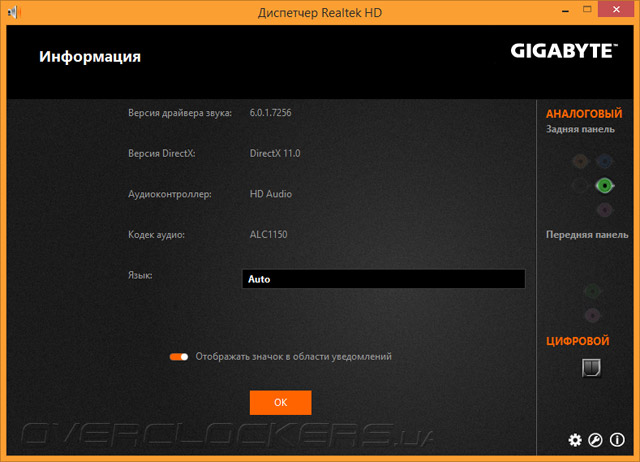

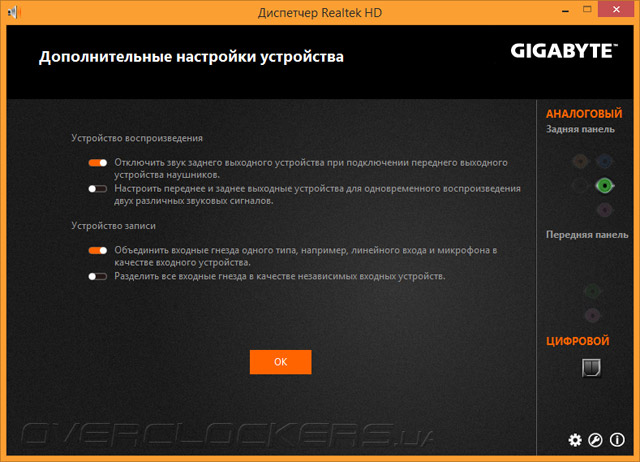

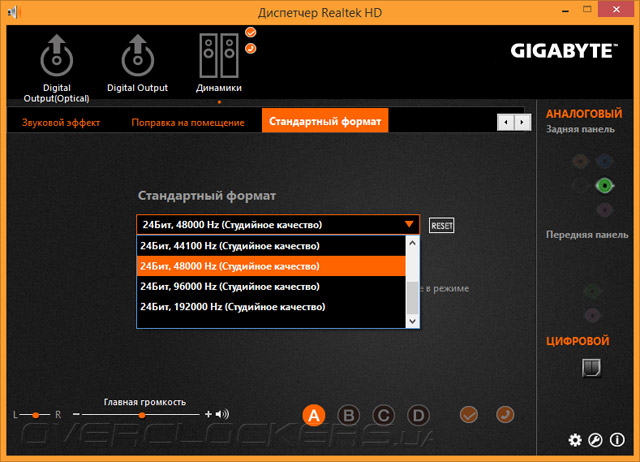

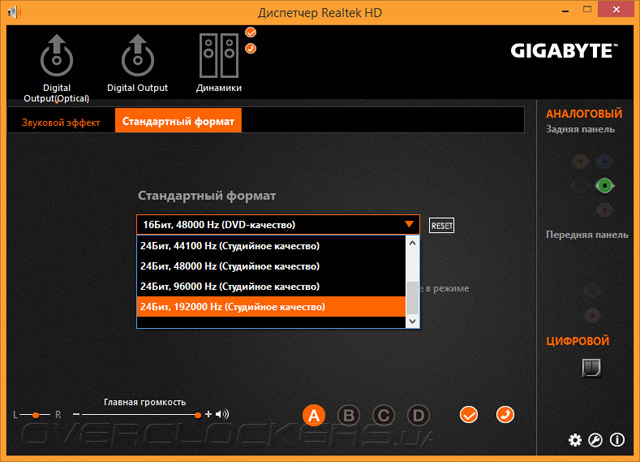

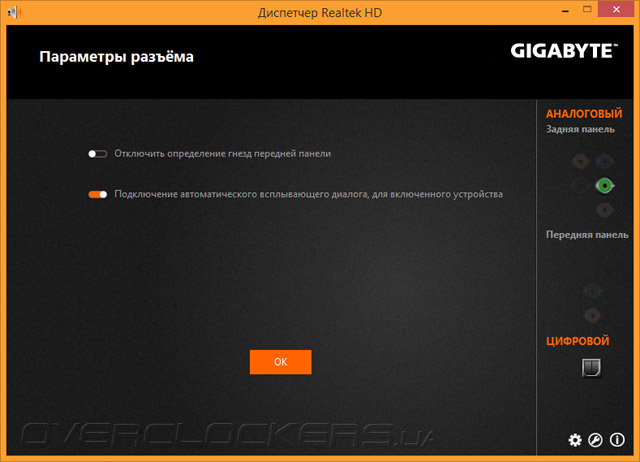

Аналогично и с драйвером для звукового кодека устанавливается фирменный конфигуратор Realtek. Особых изысков или готовых профилей для подключаемого оборудования здесь нет, только традиционные настройки.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

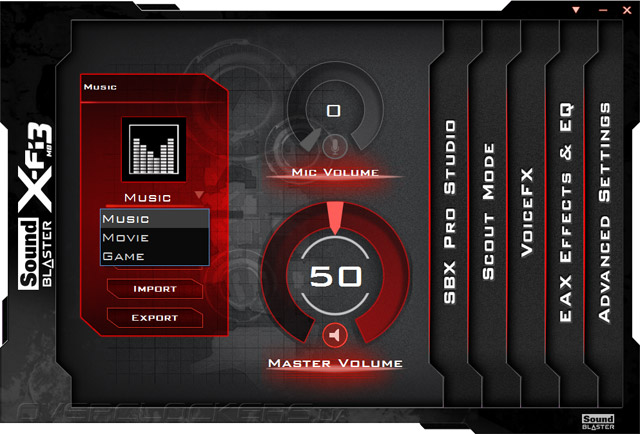

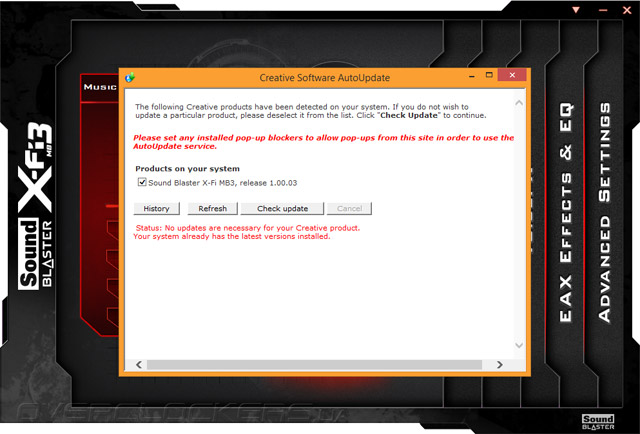

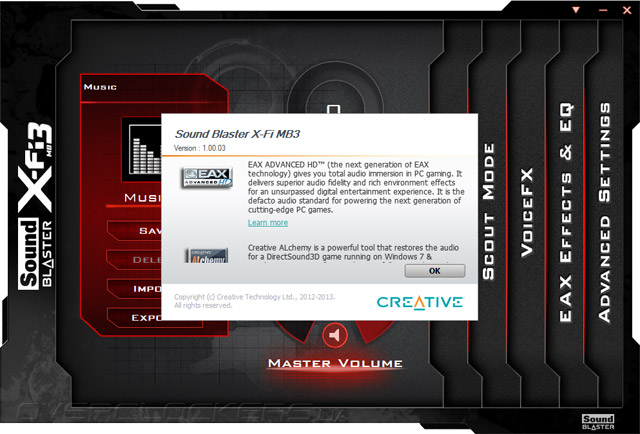

Для экспериментов со звучанием подготовлена отдельная утилита — специализированный комплекс от Creative. Этот продукт тоже не часто обновляется, изображения всех страниц доступны в обзоре Gigabyte GA-Z97MX-Gaming 5. Характер звучания не такой интересный, как у приведённого родственного продукта, но намного лучше плат, где используются обычные, трёхзначные модели кодеков от Realtek.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

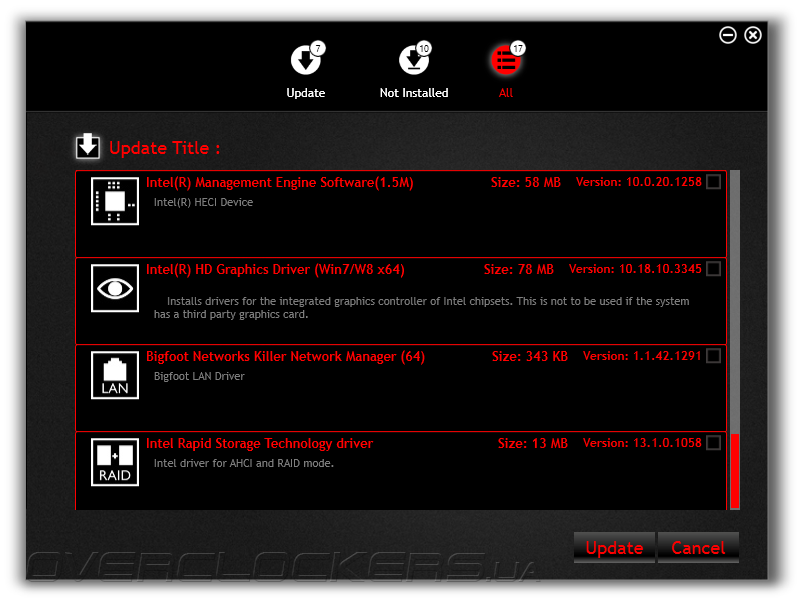

Фирменная программная поддержка от производителя системной платы реализована в виде единого комплекса App Center с динамическим наполнением. После инсталляции любого из компонентов автоматически становится доступен и Live Update, следящий за актуальностью программных продуктов. При его помощи можно обновить уже установленные компоненты и добавить отсутствующие.

Gigabyte GA-Z97X-Gaming 5

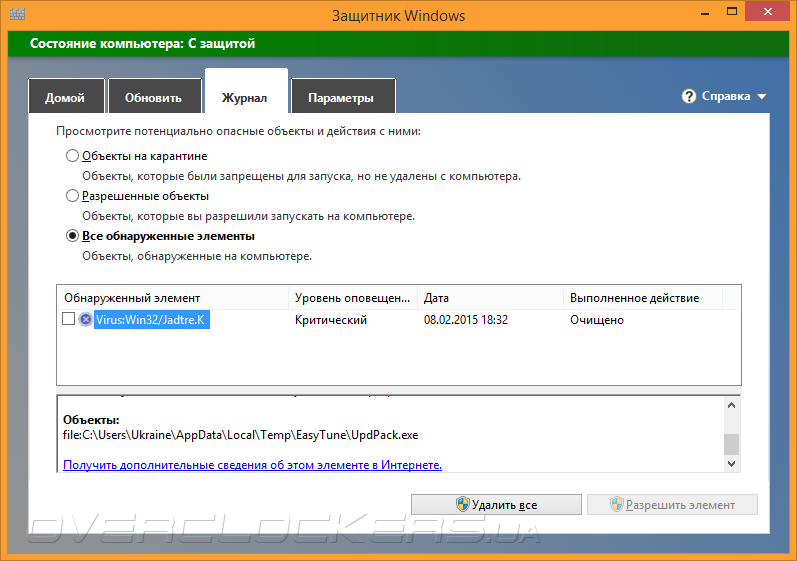

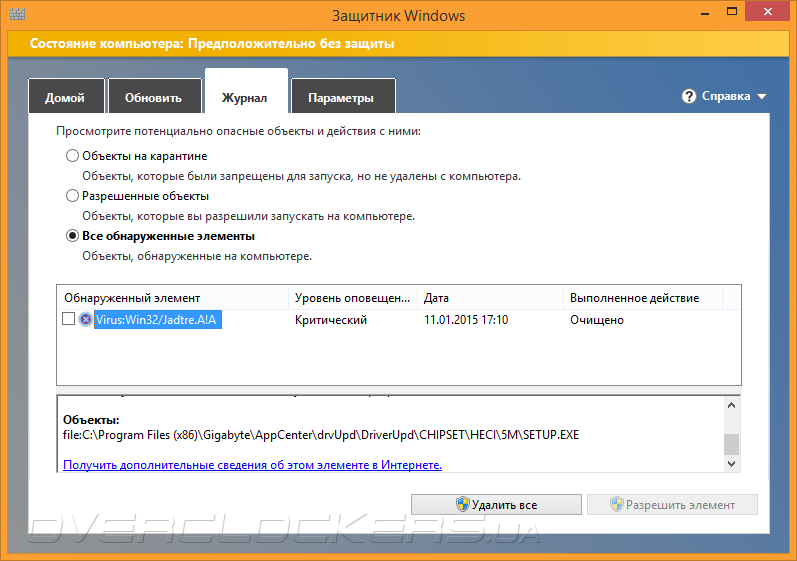

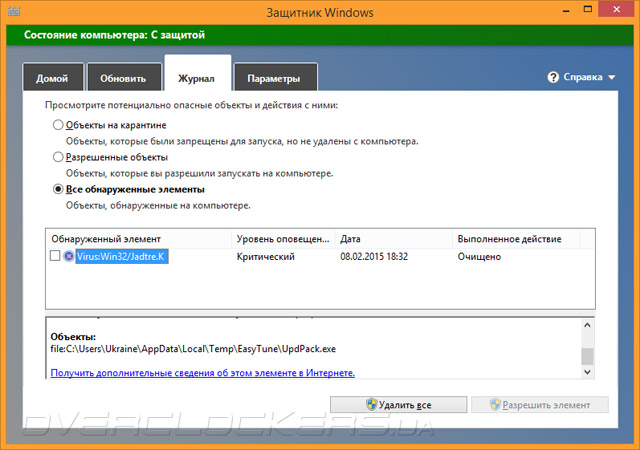

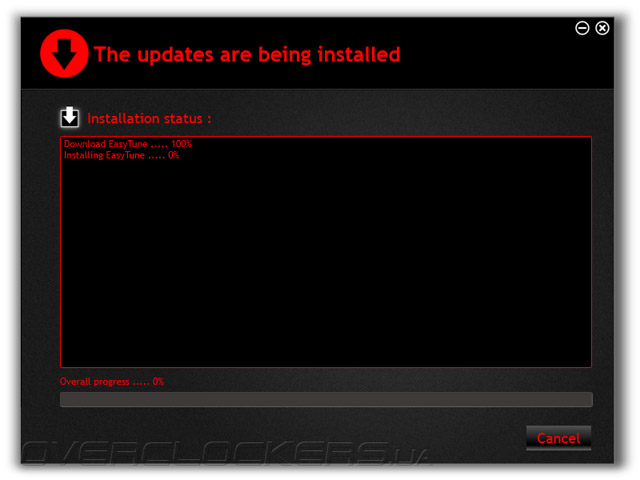

Поразительно, но второй раз подряд его использование вызывает недовольство Защитника Windows. Хочется верить, проблему вскоре удастся устранить, а виновные понесут наказание.

Gigabyte GA-Z97X-Gaming 5

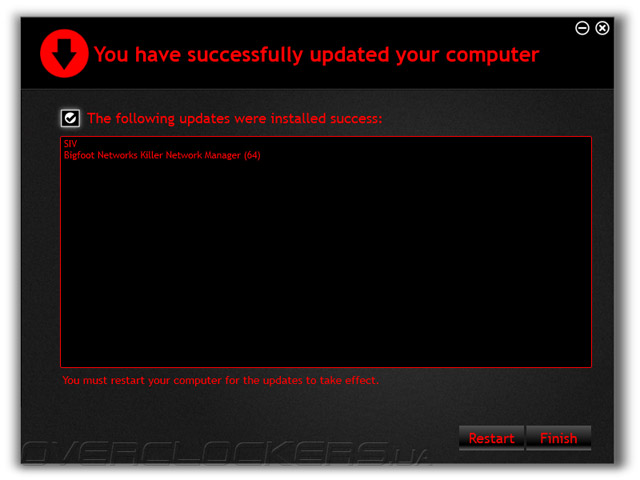

Исключая это недоразумение, к работе средства по выполнению обновления вопросов не было.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

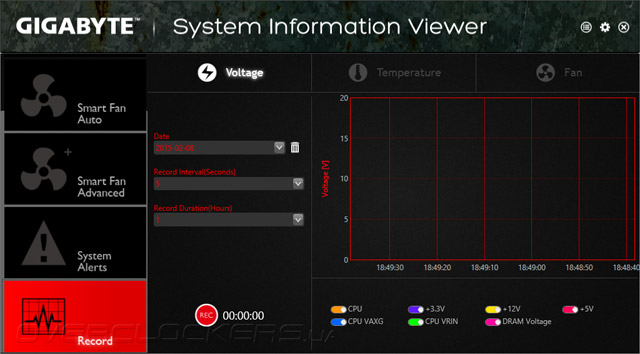

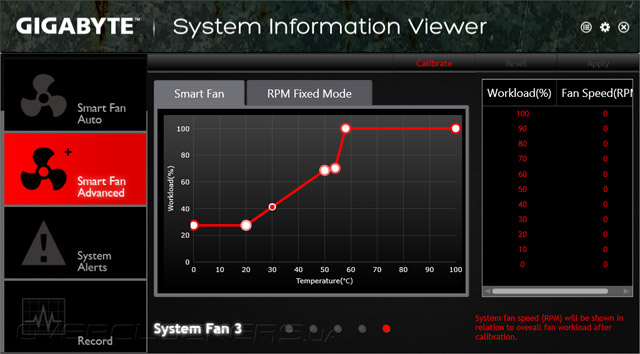

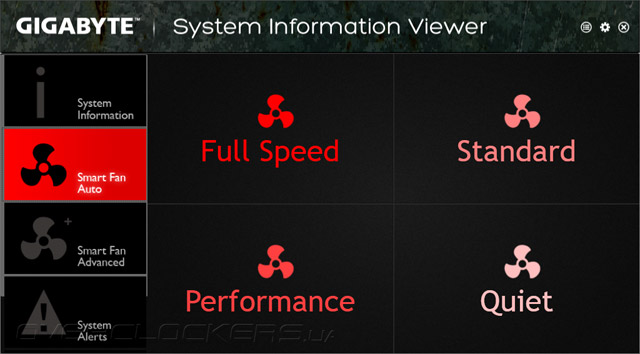

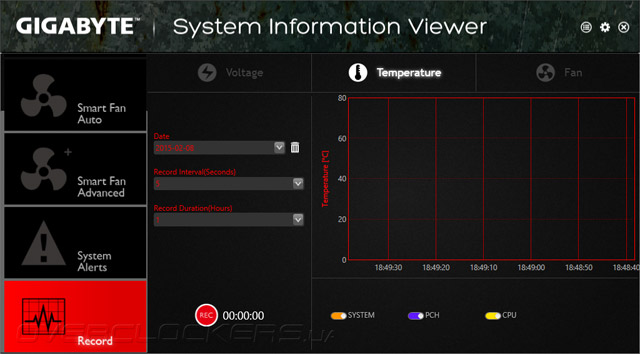

За аббревиатурой SIV скрывается модуль System Information Viewer. Заглавная страница позволит узнать о текущих настройках компонентов системы в простом наглядном виде. Интересны другие страницы. Вторая позволит установить режим работы вентиляторов в один клик, а третья — по-особому подойти к процедуре настройки их работы. Произведя калибровку, становятся понятны все возможности конкретного экземпляра охладителя. Опираясь на полученный паспорт изделия, можно самостоятельно конфигурировать схему изменения его оборотов, причём есть две модели: алгоритмическая и фиксация оборотов на единой отметке. По достижению отметки значения температуры процессора в 70 °C (для второго варианта) произойдёт автоматическое повышение оборотов до предельно возможной величины.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

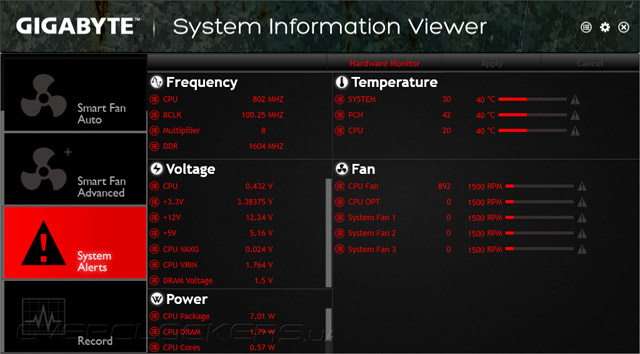

Вкладка System Alerts позволяет активировать тревожные уведомления о выходе за рамки некоторых важных системных параметров. Модуль Record призван помочь в мониторинге за их действующими значениями с кое-какой предварительной настройкой самописца.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

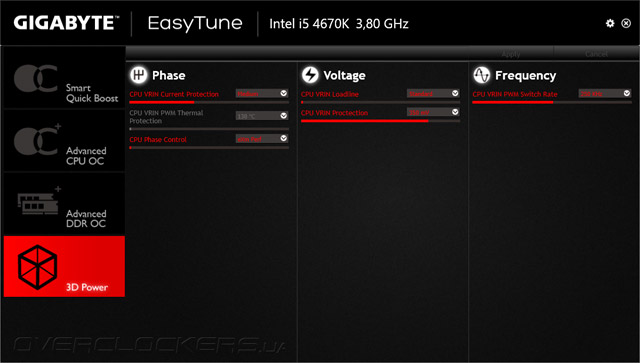

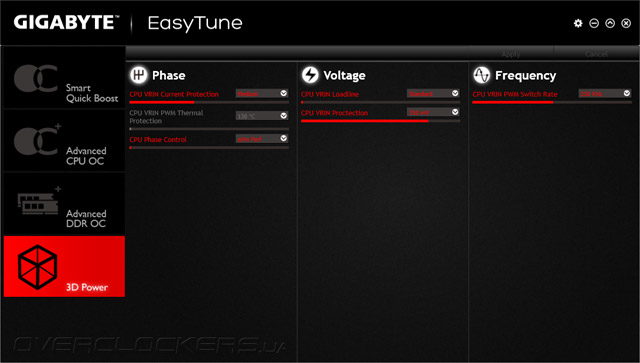

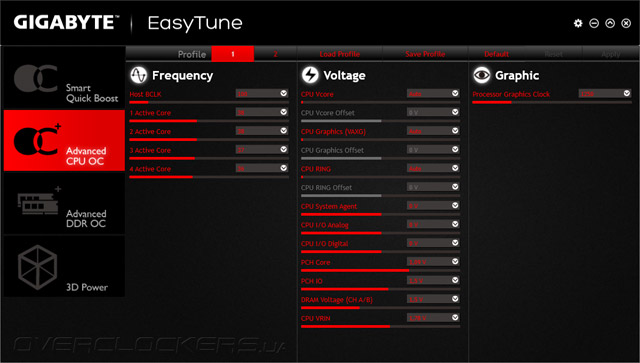

Тонкие настройки системы, разгон компонентов сосредоточены внутри EasyTune. Здесь имеются несколько готовых профилей повышения быстродействия системы, а ещё есть страницы с настройками узлов ЦП и модулей ОЗУ. Для оперативной памяти роль инструментария сводится, скорее, к справочно-информационной. Также видны текущие параметры для узла стабилизатора питания ЦП.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

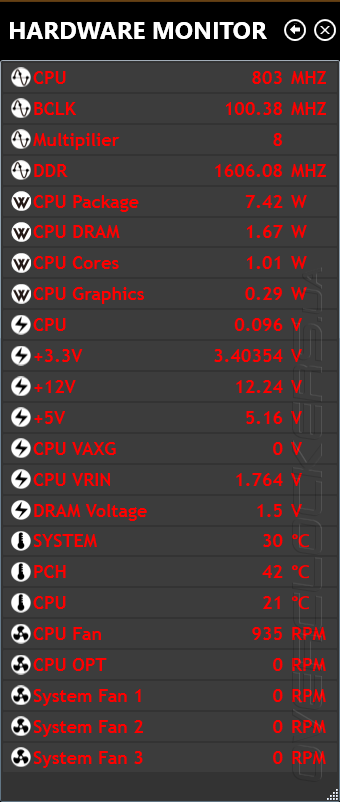

При открытии EasyTune также запускается SIV, свёрнутый в небольшое окно, напоминающее гаджет Рабочего Стола. Этот трюк можно провернуть и самостоятельно. В таком виде становятся доступны для наблюдения несколько важных параметров системы, не так много, как хотелось бы, но для игровой системной платы, в целом, хороший и полезный инструмент.

Gigabyte GA-Z97X-Gaming 5

После обзора родственных моделей сложно было ожидать от GA-Z97X-Gaming 5 чего-то особенного. Удалось подтвердить наличие и работоспособность её главных козырей относительно стандартных материнских плат — конфигурационных утилит для сетевого подключения и звукового сопровождения. На очереди испытание её разгонных способностей.

Разгонный потенциал

Все испытания проводились на модифицированном экземпляре Core i5-4670K. В нём был заменён штатный термоинтерфейс, в результате рабочие температуры снизились, а рабочие частоты стали больше. Всё это позволяет лучше нагрузить силовые цепи испытуемых системных плат.

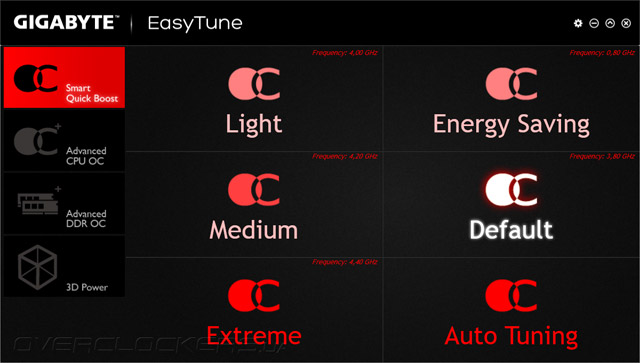

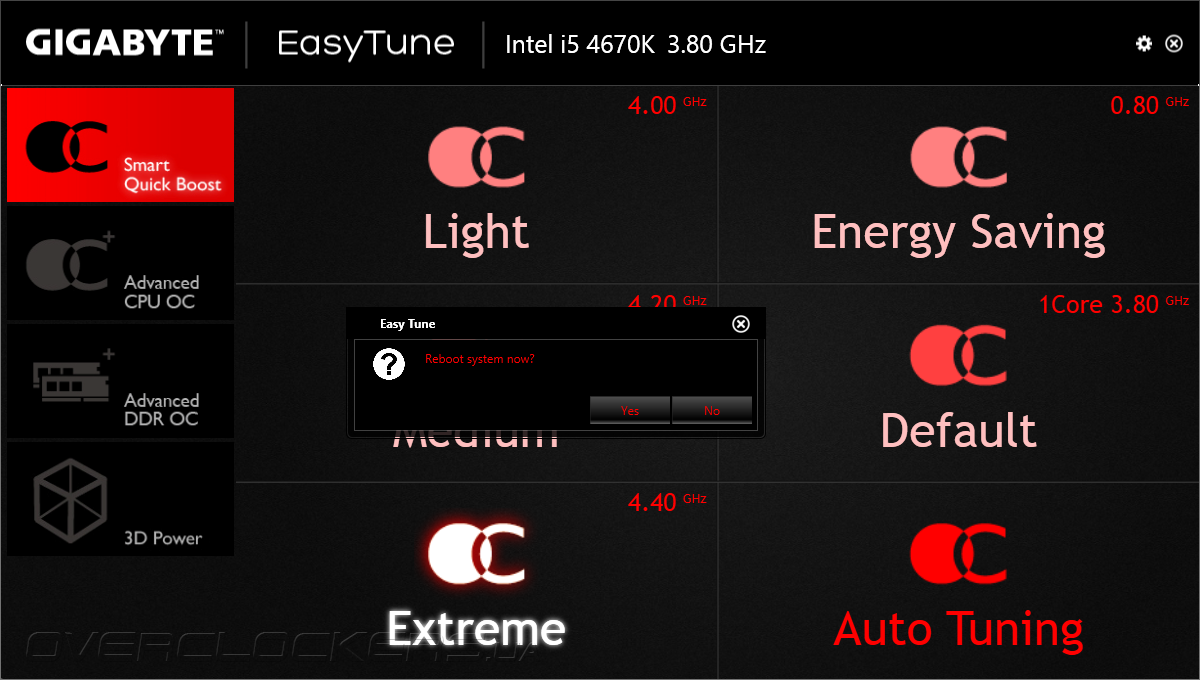

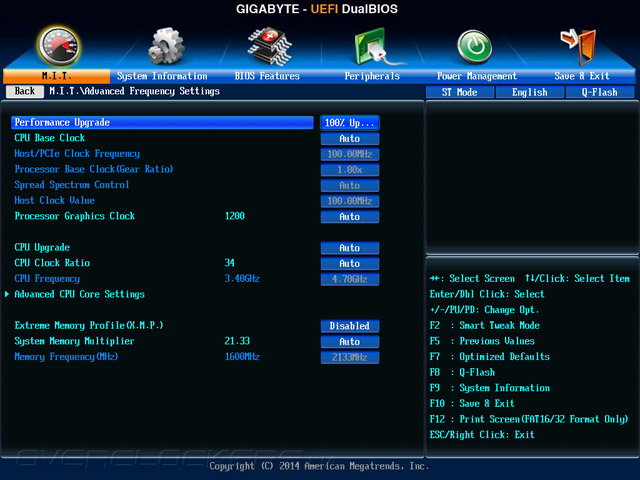

Прежде всего опробуем фирменные средства по лёгкому и быстрому повышению быстродействия системы. Эстафету откроет EasyTune с профилем Extreme.

Gigabyte GA-Z97X-Gaming 5

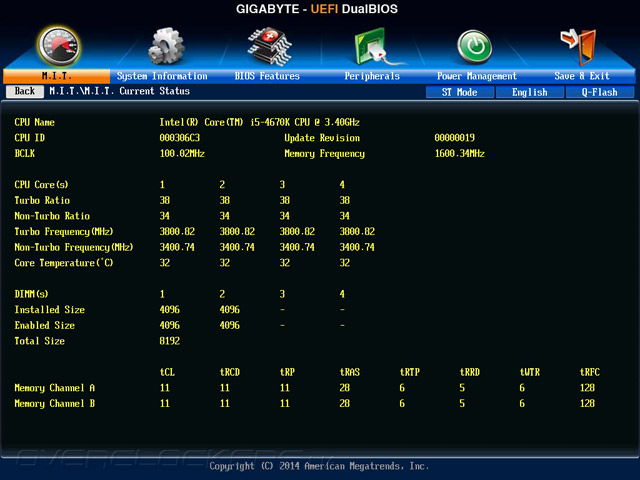

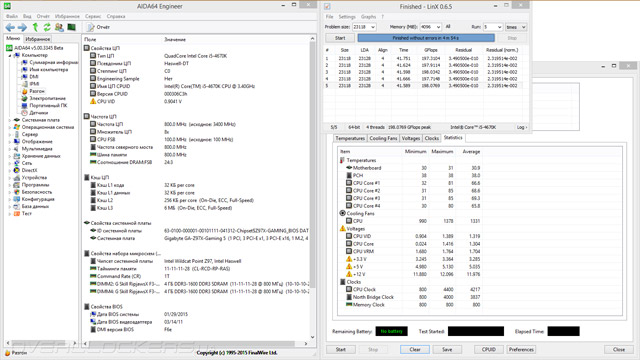

После перезагрузки действующей частотой оказались 4,4 ГГц без привлечения Turbo Boost. Для этого рост напряжения на вычислительных блоках заявлен как +0,2 В. Для Uncore он составил целых +0,3 В, хотя частота выросла всего до 4,0 ГГц. ОЗУ внимания не удостоилась, работала она в штатном режиме.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

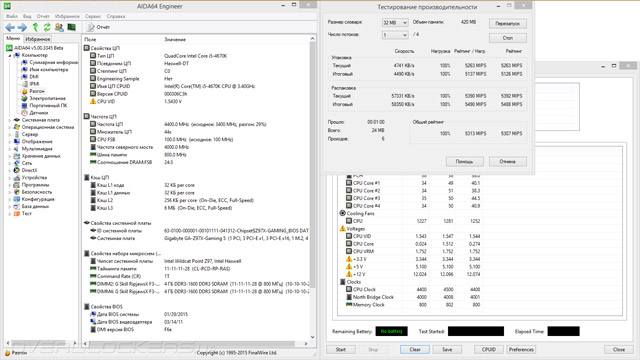

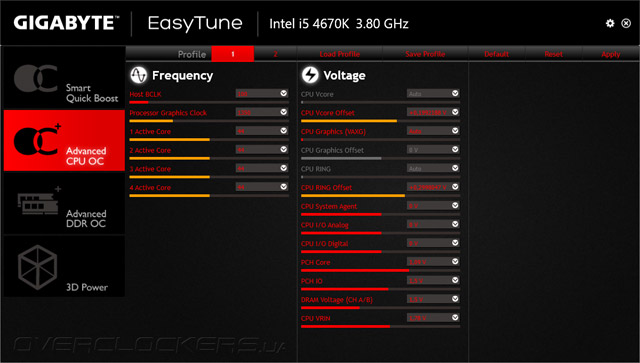

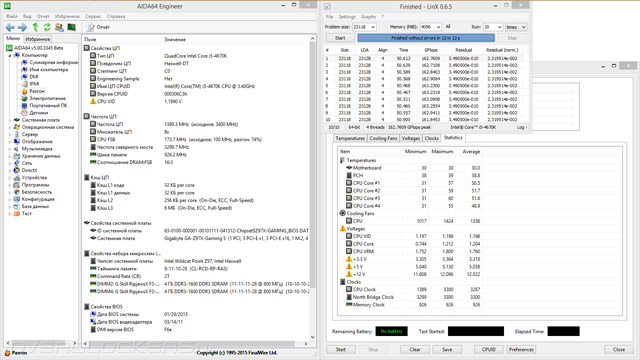

Работа системы оказалась стабильной. Истинным значением напряжения ЦП стали 1,27 В для рядовых задач, а для тяжёлой нагрузки наблюдался рост до явно избыточных 1,41 В. При этом энергосбережение функционировало исправно.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

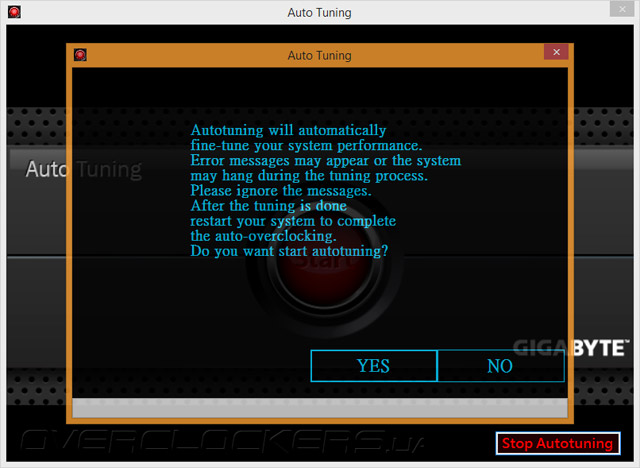

Другой возможностью EasyTune является Auto Tuning. Посредством интеллектуального подхода к поиску стабильной частоты производится некое тестирование каждого нового значения. Процесс остановился на отметке 4,6 ГГц.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

В этот раз активно используется технология Turbo Boost, а значит частота в 4600 МГц будет очень редко использоваться, в тестовых утилитах действующим значением преимущественно были 4,4 ГГц. Прирост напряжения вновь очерчен как +0,2 В, а для кольцевой шины оно и вовсе оставлено в штатном режиме, хотя частота выросла до знакомых 4,0 ГГц, как и на прошлом этапе тестирования.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

По факту рост напряжения составил впечатляющие 1,56 В, такая величина уже выходит за рамки безопасной для процессоров семейства Intel Haswell. Кроме того, работа системы была успешной только в несложных задачах, а запуск LinX версии 0.6.5 привёл к зависанию ПК.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

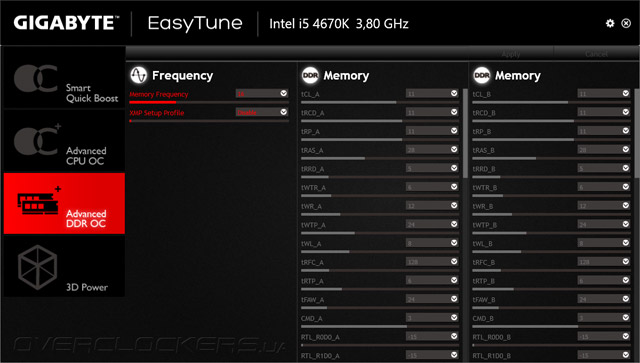

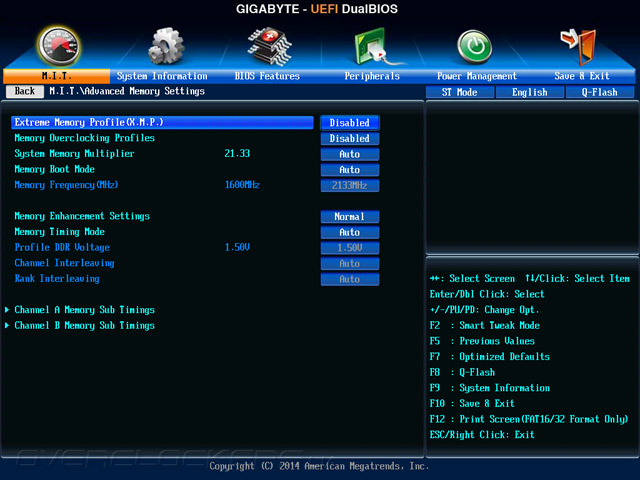

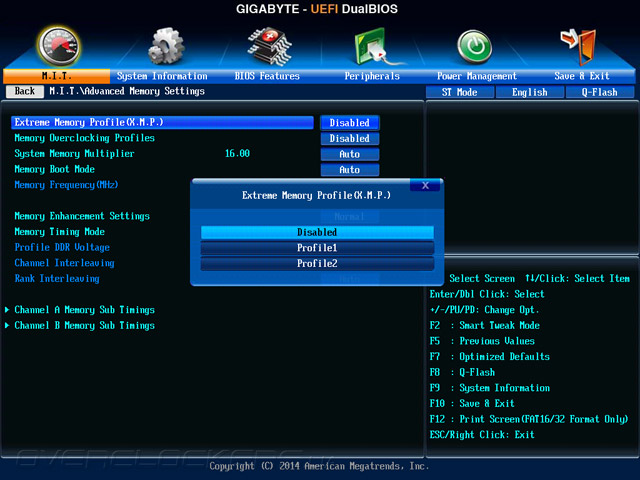

Ещё одним готовым способом разгона является активация профиля в среде UEFI. Для проверки я выбирал самое большое значение — «100% Upgrade» пункта Performance Upgrade. Частота ЦП возрастает до 4,7 ГГц при напряжении 1,42 В, а ещё растёт частота оперативной памяти — до 2133 МГц при питающем напряжении 1,66 В.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

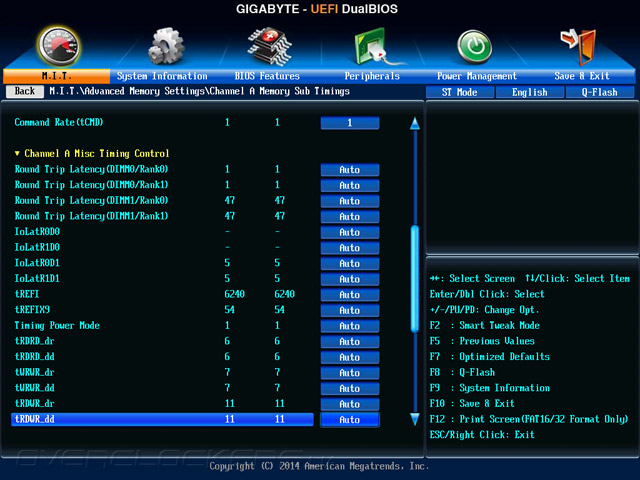

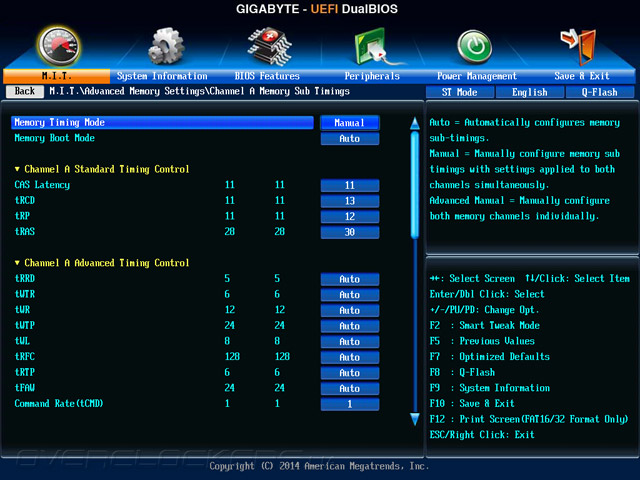

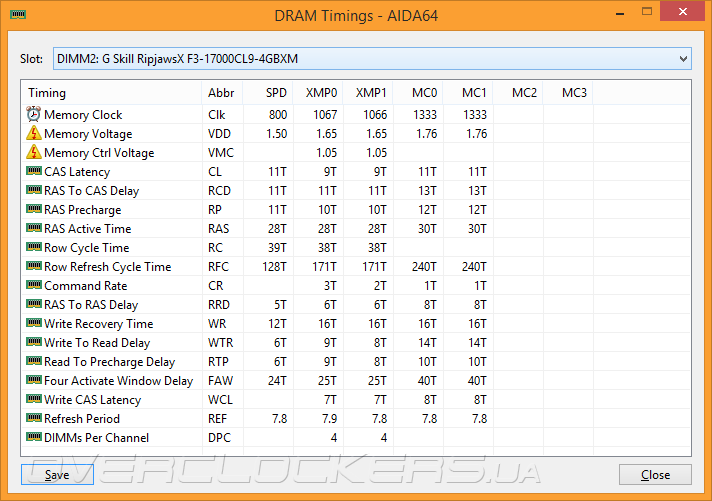

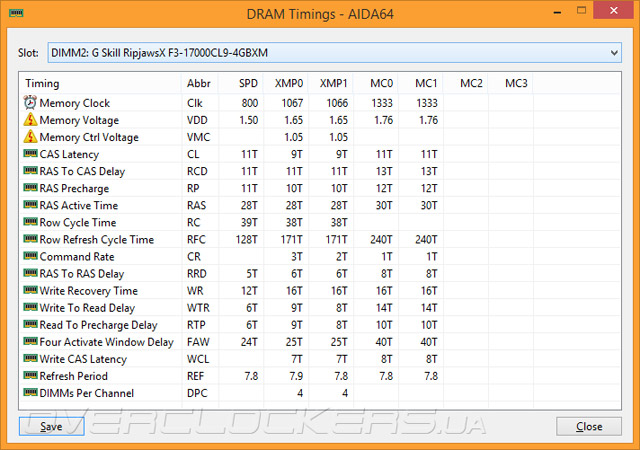

Вместе с тем, конфигурация задержек обретает экзотический вид 11-14-14-36-1Т. Блок Uncore вот уже традиционно работает на частоте 4000 МГц. Такая конфигурация оказалась нестабильна: во время работы LinX 0.6.5 работа ПК обернулась появлением BSOD, тогда как простые программы функционировали более успешно. Вероятно, это обусловлено штатным значением входящего напряжения CPU VRIN.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

Не сказать, что нрав обозреваемой GA-Z97X-Gaming 5 уникален, подобный характер свойственен всей продукции Gigabyte. Иными словами, из имеющихся профилей и способов автоматического разгона можно подыскать подходящий, но максимальных возможностей от системы при этом получено не будет. Необходимые действия для этого придётся проводить самостоятельно.

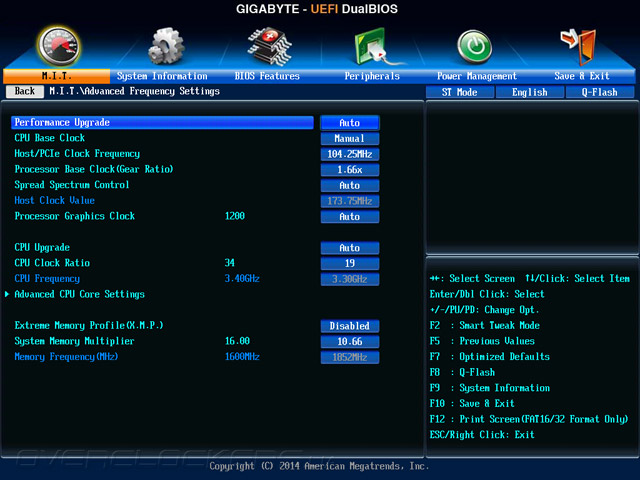

Сперва я опробовал реакцию устройства на повышение базовой частоты. Поведение платы было предсказуемым, пресловутая пара контактов для сброса настроек CMOS не понадобилась ни разу. Полная стабильность наблюдалась при 173,7 МГц.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

Более высокие значения приводили к зависанию системы при перезагрузке или отказу проходить процедуру POST при «холодном» старте.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

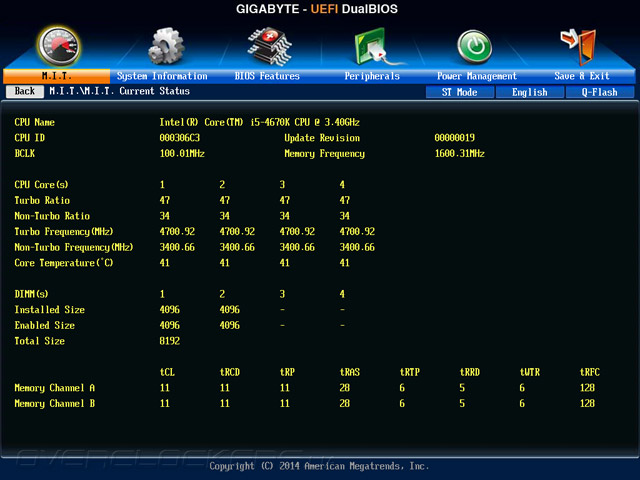

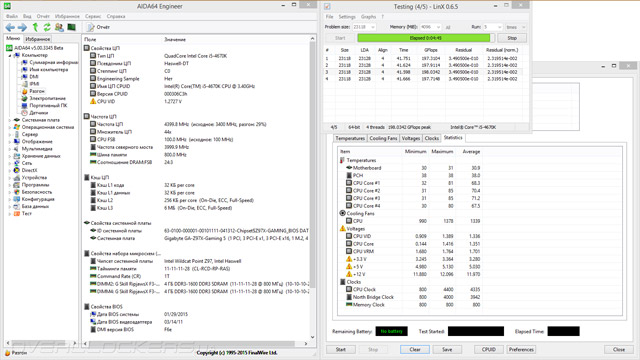

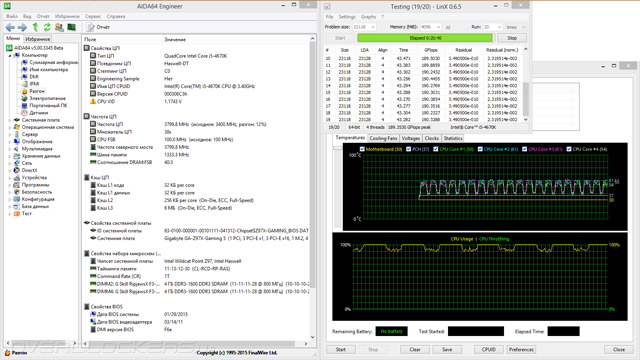

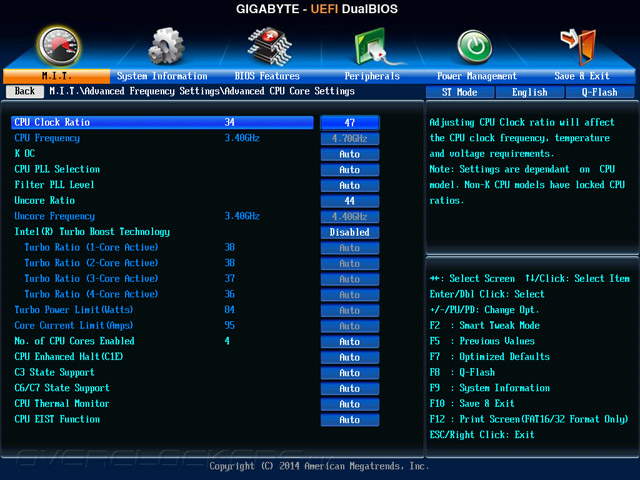

Для достижения 4,7 ГГц на нашем экземпляре Core i5-4670K требуется установить уровень входного напряжения на отметке 1,9 В. Для ядер достаточно 1,35 В, а для повышения частоты кольцевой шины до 4,4 ГГц требуется 1,3 В. Зафиксировать стабильность в разгоне поможет отключение встроенного видеоядра. Процессор раскрыл все свои возможности без помех.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

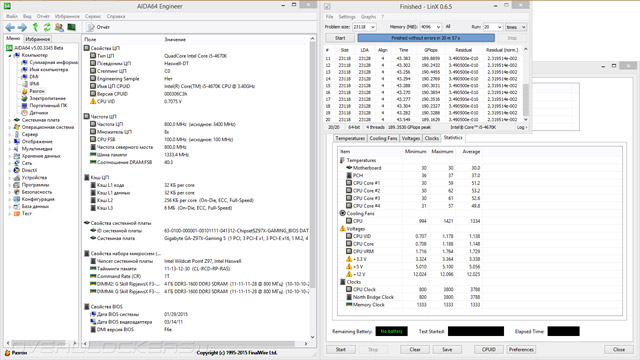

Ожидания от платы лучшей стабилизации напряжений из-за применения другой схемы стабилизации питания, относительно младшей GA-Z97X-Gaming 3, были удовлетворены лишь частично. CPU VRIN действительно поддаётся куда лучшему контролю. Оказалось достаточно фиксировать профиль стабилизации High и установить 1,92 В для достижения целевых задач. Действующее напряжение на вычислительной части почему-то вновь было слегка завышено, поэтому пришлось понизить значение до 1,335 В. Оба этих параметра контролируются при помощи программных сред, фирменной или от сторонних разработчиков. Для блока Uncore, благодаря накопленным знаниям, фиксировалось напряжение меньшее на 0,05–1,25 В. Это фирменная черта всех плат на основе Intel Z97 для модели тестового процессора.

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

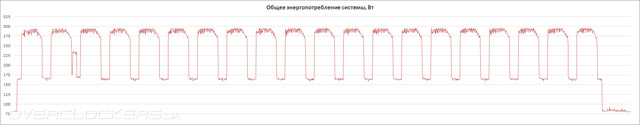

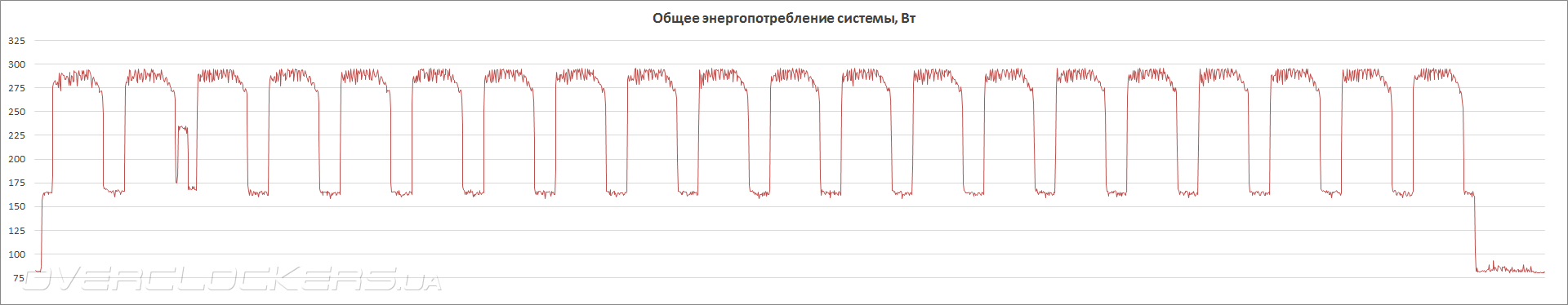

Ожидаемой оказалось и тепловая картина. Наиболее горячий участок в области размещения компонентов VRM прогревался до 68 °C, радиаторы подогревались лишь до 51 °С в верхней части. Потребление энергии тоже было адекватным, границы составили 80–296 Вт. Это лучший результат относительно своих соседей по семейству.

Gigabyte GA-Z97X-Gaming 5

Упрощенная, относительно старших решений, подсистема питания ОЗУ никак не сказалась на разгоне нашего комплекта. Модули заработали на проверенных 2666 МГц с конфигурацией задержек 11-13-12-30-1T и повышением питающего напряжения до 1,76 В.

Gigabyte GA-Z97X-Gaming 5

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5Gigabyte GA-Z97X-Gaming 5

Все собственноручные операции по разгону прошли без препятствий, результаты получились максимальными. При этом уровень потребления энергии оказался привлекательно низким, а температурный режим стабилизатора не вызывал тревоги. Небольшая группа контролируемых напряжений, возможно, вызовет у кого-то дискомфорт при подборе необходимых параметров, однако наиболее важные характеристики доступны для анализа, что и позволило без проблем достигнуть искомых целей во время экспериментов. Готовые профили, заготовленные штатом сотрудников Gigabyte, обладают грандиозным запасом по выставляемым напряжениям, то есть для высоких частот уровень оказывается за безопасной чертой. Для высоких результатов все манипуляции придётся делать самостоятельно. Низкие значения являются работоспособными, но и там напряжение изрядно завышено, очевидно, из расчёта на самые неудачные экземпляры ЦП. Считаю, для платы с позиционированием «игровой» возможности продукта оказались отличными.


Тестовый стенд

В состав стенда вошли:
  • процессор: Intel Core i5-4670K (3,4 ГГц);
  • кулер: Cryorig R1 Ultimate;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill F3-17000CL9D-8GBXM (2x4 ГБ, 2133 МГц, 9-11-10-28-2T, 1,65 В);
  • видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
  • накопитель: ADATA Premier Pro SP900 (128 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: XFX XPS-850W-BES (850 Вт);
  • операционная система: Windows 8.1 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:
  • AIDA64 5.00 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);

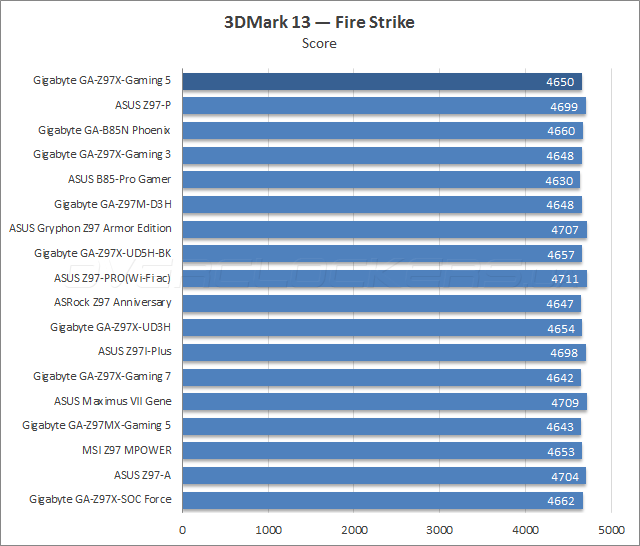

  • Futuremark 3DMark 13;

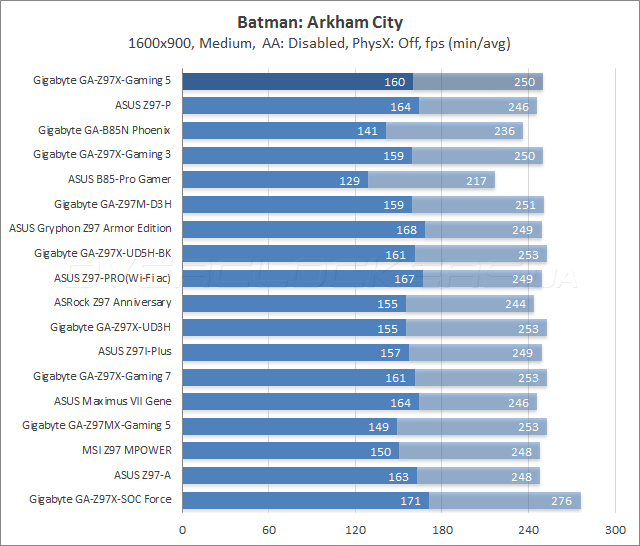

  • Batman: Arkham City;
  • F1 2012;

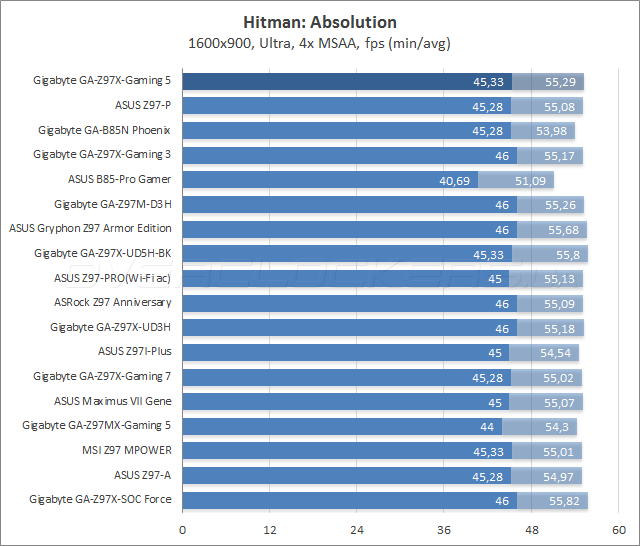

  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
Gigabyte GA-Z97X-Gaming 5 F6e 5.00.3341 4.1.627-x64 2.2.282 1.4.828
ASUS Z97-P 2601 5.00.3335 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-B85N Phoenix F6 5.00.3323 4.1.627-x64 2.2.282 1.4.828
Gigabyte GA-Z97X-Gaming 3 F5 5.00.3308 4.1.627-x64 2.2.282 1.4.828
ASUS B85-Pro Gamer 2103 4.70.3248 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97M-D3H F5 4.70.3237 4.1.627-x64 2.2.282 1.4.778
ASUS Gryphon Z97 Armor Edition 2012 4.70.3219 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97X-UD5H-BK F6 4.70.3206 4.1.622-x64 2.0.228 1.3.708
ASUS Z97-PRO(Wi-Fi ac) 1304 4.70.3203 4.1.622-x64 2.0.228 1.3.708
ASRock Z97 Anniversary P1.10 4.60.3149 4.1.622-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-UD3H F7 4.60.3129 4.1.620-x64 2.0.228 1.3.708
ASUS Z97I-Plus 2105 4.60.3124 4.1.620-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-Gaming 7 F6 4.60.3110 4.1.611-x64 2.0.228 1.3.708
ASUS Maximus VII Gene 1002 4.50.3040 4.1.611-x64 2.0.228 1.3.708
Gigabyte GA-Z97MX-Gaming 5 F4 4.50.3034 4.1.611-x64 2.0.228 1.3.708
MSI Z97 MPOWER V1.3 4.50.3019 4.1.611-x64 2.0.228 1.3.708
ASUS Z97-A 0902 4.30.2954 4.1.611-x64 2.0.228 1.2.362
Gigabyte GA-Z97X-SOC Force F5 4.30.2946 4.1.611-x64 2.0.228 1.2.362


Результаты тестирования

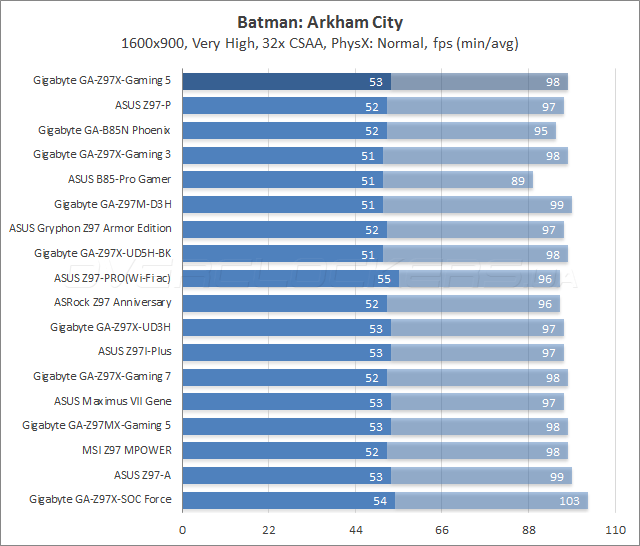

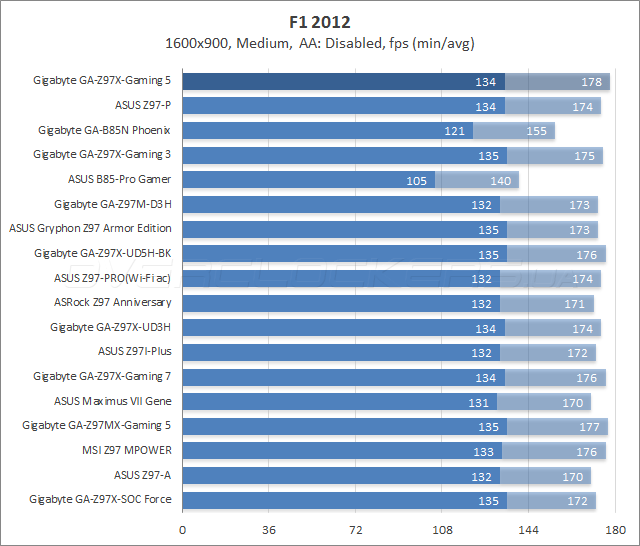

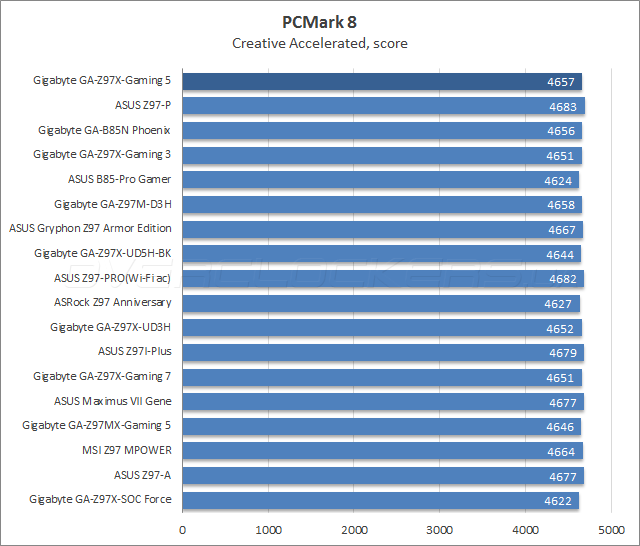

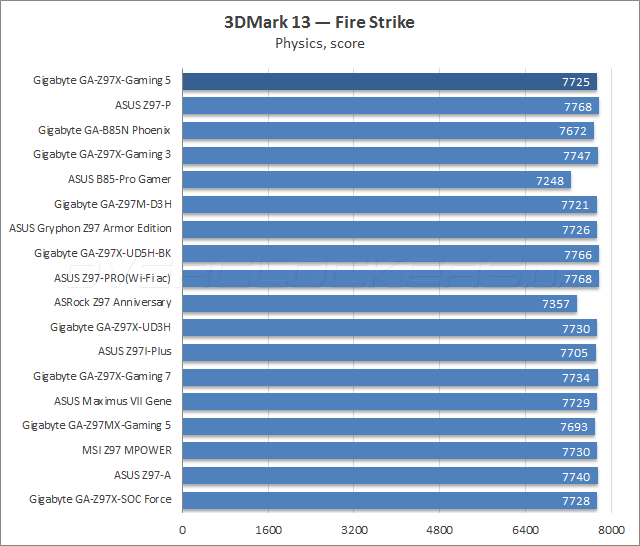

Вслед за практически всеми платами на основе логики Z97 процессор на GA-Z97X-Gaming 5 работал на частоте 3,8 ГГц, вероятно, вмешательство в схему работы Turbo Boost происходит при форсировании профиля XMP, проводимого перед началом тестирования. Соответственно, итог проводимых замеров должен быть идентичным всей группе результатов конкурентов.

Gigabyte GA-Z97X-Gaming 5

Gigabyte GA-Z97X-Gaming 5

Gigabyte GA-Z97X-Gaming 5

Gigabyte GA-Z97X-Gaming 5

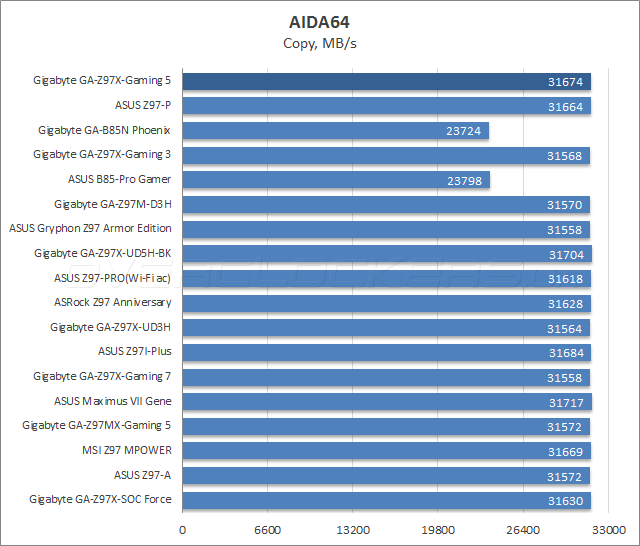

Результаты тестирования памяти оправдывают ожидания, быстродействие находится на должном уровне.

Gigabyte GA-Z97X-Gaming 5

Gigabyte GA-Z97X-Gaming 5

Gigabyte GA-Z97X-Gaming 5

Gigabyte GA-Z97X-Gaming 5

Gigabyte GA-Z97X-Gaming 5

Gigabyte GA-Z97X-Gaming 5

Ровными оказались результаты и в тестовых заданиях из пакетов продукции Futuremark.

Gigabyte GA-Z97X-Gaming 5

Gigabyte GA-Z97X-Gaming 5

Gigabyte GA-Z97X-Gaming 5

Gigabyte GA-Z97X-Gaming 5

Gigabyte GA-Z97X-Gaming 5

Производительность системы в играх также хорошая.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Gigabyte GA-Z97X-Gaming 5

Неплохо выглядят измерения, выполненные в простое системы, а вот тяжёлая нагрузка вмиг демонстрирует повышенное потребление энергии компьютером. Причины для продуктов от Gigabyte не новы, главным образом на такое положение вещей влияет активированное видео от Intel даже в случае наличия дискретного адаптера. Отключение понижает уровень до отметок 80–176 Вт, кроме того, подсветка также кое-что потребляет. В числовом эквиваленте её деактивация выражается в отыгрыше ещё одно ватта. В таком виде новые значения выглядят уже намного интереснее, они вполне соответствуют оппонирующим результатам.


Вывод

Общее впечатление от работы с GA-Z97X-Gaming 5 оказалось весьма положительным. Считаю, продукт вполне соответствует предъявляемым требованиям к устройству, занимающему нишу рынка близь ценника с отметкой в $140. Именно на таком уровне находится он в зарубежной рознице. Вместе с набором игрового продукта, состоящего из программного и аппаратного обеспечения в сфере организации работы сетевой и звуковой подсистем, покупатель получает привлекательный внешний вид изделия, высокое качество применяемых компонентов, в том числе и мощную подсистему питания.

Охлаждающие конструкции без замечаний справляются со своими обязанностями. Уровень стабилизации напряжений хороший. Однако здесь нельзя не отметить и ограниченность GA-Z97X-Gaming 5. Точек по замеру действующих значений нет, поэтому придётся полностью опираться за показания утилит. Вместе с тем, удалось получить полную отдачу от всех системных компонентов при проведении разгона. Сам процесс не был трудным и утомительным, а при неверных параметрах не нужно было сбрасывать все настройки.

Приятным свойством продукта также является его адекватный уровень потребления энергии. Всё это характеризует его как отличный вариант для сборки игровой системы, готовой к проведению разгона как оперативной памяти, так и мощного процесса, в том числе после улучшения его теплопроводящих характеристик. В довершение приятным бонусом может оказаться наличие гнезда PCI и подсветки интенсивного красного цвета. Из досадных минусов следует отметить неполное соответствие габаритов стандарту ATX.

Gigabyte GA-Z97X-Gaming 5 Выбор редакции: высокое качество

Некоторые вещи в этом мире созданы для разгона!
