Обзор и тестирование системной платы Gigabyte GA-X99-UD4 для процессоров Intel Haswell-E

Анонс новейших процессоров Intel Broadwell, которые должны заменить настольные Haswell, состоится не раньше 3 кв. 2015 года, так что пользователям, желающим собрать мощную игровую систему прямо сейчас, придется выбирать среди существующих предложений. Например, в качестве кандидата на приобретение можно рассмотреть платформу Intel LGA1150 с перспективой модернизации на 14-нм Broadwell, либо обратить внимание на младшие процессоры Haswell-E. Последние долгое время оставались недоступными в том числе из-за дороговизны комплектующих для платформы LGA2011-3, однако, с недавних пор ситуация изменилась в лучшую сторону благодаря удешевлению памяти DDR4 и появлению «материнок» среднего уровня, сопоставимых по стоимости с продвинутыми системными платами для процессоров Intel LGA1150. В нашей тестовой лаборатории уже побывали относительно доступные продукты ASUS и MSI, каждый из которых продемонстрировал неплохое сочетание потребительских характеристик, а сегодня настал черед знакомства с Gigabyte GA-X99-UD4 — моделью среднего уровня, предназначенной для эксплуатации процессоров Intel Haswell-E.

Gigabyte GA-X99-UD4

Несмотря на невысокую, по меркам платформы LGA2011-3, стоимость материнская плата обладает всеми необходимыми возможностями расширения, целым рядом фирменных конструктивных особенностей, а также некоторым запасом прочности для разгона. Насколько хорошо Gigabyte GA-X99-UD4 проявит себя в сравнении с конкурентами — мы с вами узнаем совсем скоро, а пока предлагаю ознакомиться с ее техническими характеристиками.

Модель Gigabyte GA-X99-UD4
Чипсет Intel X99
Процессорный разъем Socket LGA2011-3
Процессоры Core i7 (Haswell-E)
Пам'ять 8 DIMM DDR4 SDRAM 2133/2400*/2666*/2800* (OC), максимум 64 ГБ
Слоты PCI-E 4 x PCI Express 3.0 x16 (x16+x0+x0+x0, x16+x0+x16+x0, x16+x8+x16+x0, x8+x8+x16+x8)
3 x PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор)
Видеоразъемы
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 2
Порты USB 8 x 3.0 (6 разъема на задней панели, Intel X99+Renesas uPD720210)
8 x 2.0 (4 разъема на задней панели, Intel X99)
ATA-133
Serial ATA 10 каналов SATA 6 Гбит/с (Intel X99)
SATA Express 1 канал SATA Express 10 Гбит/с (Intel X99)
eSATA
RAID 0, 1, 5, 10 (Intel X99)
Встроенный звук Realtek ALC1150 (7.1, HDA), TI N5532
S/PDIF 1 (Оптический)
Встроенная сеть Intel I218V (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности DualBIOS, Q-Flash Plus, два разъема M.2, поддержка AMD CrossFireX и NVIDIA SLI


Комплект поставки

Картонная коробка, в которой поставляется системная плата, оформлена в типичном для продуктов Gigabyte семейства Ultra Durable стиле. На общем серо-стальном фоне фронтальной поверхности помимо наименования модели нанесен логотип серии, принадлежность к которой указывает на применение в электрических цепях новинки электронных компонентов серверного класса надежности и нанесение слоя золота толщиной 30 мкм на контакты процессорного разъема, а также слотов DIMM и PCI Express.

Gigabyte GA-X99-UD4

Обратная сторона коробки весьма информативна. Здесь помещено изображение «материнки», на котором указаны ее основные конструктивные особенности, приведена конфигурация разъемов задней панели, а также перечислена краткая спецификация GA-X99-UD4.

Gigabyte GA-X99-UD4

Комплект поставки новинки порадовал, среди дополнительных принадлежностей оказались:
  • подробное руководство пользователя;
  • буклет по быстрой сборке системного блока;
  • DVD-диск с драйверами и программным обеспечением;
  • заглушка на заднюю панель I/O Shield;
  • пара мостиков 3-Way и один 4-Way NVIDIA SLI;
  • четыре кабеля SATA 6 Гбит/с в сетчатой оплетке;
  • переходник питания (EPS12V);
  • по одному мостику AMD CrossFireX и NVIDIA SLI.
Gigabyte GA-X99-UD4

Набор аксессуаров Gigabyte GA-X99-UD4 удивил не только своим разнообразием, но и наличием необычных решений. Например, заглушка на заднюю панель снабжена светодиодной подсветкой, а кабели SATA имеют сетчатую пластиковую оплетку, которая хоть и не влияет на эффективность работы, но смотрится очень симпатично.


Дизайн

Системная плата имеет размеры 305x 244 мм, что полностью соответствует стандарту АТХ. Новинка базируется на чипсете Intel X99, который обеспечивает поддержку любых процессоров Haswell-E в исполнении LGA2011-3, в том числе серверных моделей Xeon. Gigabyte GA-X99-UD4 оснащена восемью разъемами для установки оперативной памяти DDR4, которые распложены в группах по четыре с обеих сторон от процессорного разъема. Суммарный объем модулей ОЗУ составляет 64 ГБ, а их частота в режиме разгона может достигать 2800 МГц и выше. За организацию графической подсистемы отвечают четыре слота PCI Express 3.0 x16, режим работы которых зависит от модели используемого процессора. Для старших Haswell-E, которые оснащаются контроллером на 40 линий PCI-Express, порты могут работать как «x16+x0+x0+x0», «x16+x0+x16+x0», «x16+x8+x16+x0» и даже «x8+x8+x16+x8», тогда младшие модели процессоров Intel LGA2011-3 обеспечивают функционирование слотов PCI Express 3.0 x16 в режимах «x16+x0+x0+x0», «x16+x0+x8+x0» либо «x16+x4+x8+x0». Таким образом, системная плата позволяет одновременно эксплуатировать до четырех графических ускорителей, объединяя их в связки AMD CrossFireX и NVIDIA SLI. Наконец, для установки плат расширения служат три слота PCI Express 2.0 x1, подключённые к системной логике.

Gigabyte GA-X99-UD4

Электронные компоненты с обратной стороны печатной платы практически отсутствуют за исключением ряда миниатюрных керамических конденсаторов, расположенных напротив подсистемы питания. Впрочем, они никоим образом не будут мешать процессу сборки системного блока.

Gigabyte GA-X99-UD4

Дисковая подсистема Gigabyte GA-X99-UD4 представлена десятью чипсетными каналами SATA 6 Гбит/с, из которых шесть поддерживают создание массивов RAID и технологию Intel SRT, тогда как четыре оставшихся такой возможности лишены. Пара каналов SATA 6 Гбит/с совмещена с одним разъемом SATA Express 10 Гбит/c, предназначенным для подключения высокоскоростных твердотельных накопителей.

Gigabyte GA-X99-UD4

Между двумя вторым и третьим по счету разъемами PCI Express 3.0 x16 находится пара слотов М.2. Здесь инженеры Gigabyte проявили смекалку и разместили порты один над другим, так что обе платы расширения будут находиться в одной плоскости параллельно поверхности «материнки». Нижний разъем М.2 предназначен для установки беспроводного адаптера в форм-факторе 2230, тогда в верхний слот М.2 способен принять SSD с интерфейсом SATA Express формата NGFF длиною 60 или 80 мм.

Gigabyte GA-X99-UD4

Материнская плата оснащена качественной звуковой подсистемой, в основе которой лежит современный 7.1 HD-аудиокодек Realtek ALC1150. Для защиты от помех звуковой чип накрыт металлическим экраном, низкочастотные цепи аудиотракта оделены от остальной части системной платы изолирующим зазором, а проводники левого и правого каналов воспроизведения разнесены на разные проводящие слои РСВ. В схеме выходного каскада используется операционный усилитель N5532 от Texas Instruments и качественные конденсаторы с полимерным электролитом от ведущих японских производителей. Таким образом, конструкторы сделали немало для улучшения качества воспроизведения, а насколько им это удалось — мы с вами узнаем во время практического знакомства с материнской платой.

Gigabyte GA-X99-UD4

Сетевая подсистема Gigabyte GA-X99-UD4 базируется на чипе Intel I218V, который совместим со стандартом Gigabit Ethernet, тогда как поддержки Wi-Fi «из коробки» нет, соответствующий адаптер придется покупать самостоятельно. Что касается подключения периферии, то здесь новинка на высоте: системная логика обеспечивает работу восьми портов USB 2.0, из которых четыре выведены на заднюю панель, и шести интерфейсов USB 3.0. Из них два канала выполнены в виде внутренних разъемов, еще пара портов выведена на заднюю панель, а к двум оставшимся подключен концентратор Renesas uPD720210, обеспечивающий работу еще четырех разъемов USB 3.0, для которых также нашлось место на задней панели. В итоге, GA-X99-UD4 получила такой набор интерфейсов:
  • два разъема PS/2;
  • четыре порта USB 2.0;
  • шесть разъемов USB 3.0;
  • сетевая розетка RJ-45;
  • оптический S/PDIF;
  • пять аналоговых аудиовыходов;
  • крепление для ВЧ-разъемов антенн Wi-Fi.
Gigabyte GA-X99-UD4

Их необычных решений следует отметить наличие пары устаревших разъемов PS/2 для подключения мыши и клавиатуры, а также крепление для ВЧ-разъемов антенн Wi-Fi. Кроме того, нельзя обойти вниманием поддержку системной платой фирменной технологии Q-Flash Plus, которая позволяет обновить управляющий микрокод со сменного накопителя, установленного в разъем USB белого цвета даже в том случае, если в системе не установлены CPU и модули ОЗУ.

Материнская плата оснащена пятью четырехконтактными разъемами для подключения вентиляторов с поддержкой управления скоростью вращения посредством ШИМ. Система охлаждения Gigabyte GA-X99-UD4 состоит из пары радиаторов. Один из них отводит тепло от силовых элементов VRM, а второй защищает от перегрева чипсет. Охладитель системной логики имеет весьма крупные размеры, кроме того, он оснащен полупрозрачными вставками, которые во время работы изнутри подсвечиваются мягким желтым светом.

Gigabyte GA-X99-UD4

Радиатор подсистемы питания, напротив, не впечатляет своими скромными габаритами, так что некоторые скептики могут усомниться в его высокой эффективности, которую мы обязательно проверим во время экспериментов по разгону.

Gigabyte GA-X99-UD4

Охладители выполнены из сплава легких металлов, между собой они соединены тонкой термосифонной трубкой, предназначенной для переноса части тепла от радиатора VRM к чипсетному охладителю. Все элементы конструкции имеют надежные винтовые крепления, обеспечивающие достаточное усилие прижима.

Gigabyte GA-X99-UD4

Напряжение к силовой подсистеме подводится с помощью восьмиконтактного разъема, а в случае необходимости силу тока можно повысить за счет объединения нескольких линий +12 В от блока питания с помощью комплектного Y-образного переходника.

Gigabyte GA-X99-UD4

В том случае, если планируется эксплуатацию двух и более графических ускорителей производитель рекомендует усилить электропитание слотов PCI Express 3.0 x16 путем подключение штекера типа Molex к разъему ATX4P, распложенному на левом нижнем крае печатной платы.

Gigabyte GA-X99-UD4

Процессорный преобразователь напряжения Gigabyte GA-X99-UD4 построен по шестиканальной схеме. В каждой из фаз применены интегральные сборки IR3556M, а также катушки индуктивности закрытой конструкции производства Cooper Bussmann. За управление VRM отвечает цифровой ШИМ-контроллер IR3580, у которого из восьми каналов управления задействованы только шесть.

Gigabyte GA-X99-UD4

По результатам изучения дизайна героини сегодняшнего обзора позвольте подвести краткий итог. Итак, от равноценных конкурентов Gigabyte GA-X99-UD4 отличает отсутствие индикатора кодов POST, кнопок включения и перегрузки, а также контактов для измерения напряжений. В то же время, материнская плата обладает некоторыми очень весомыми преимуществами, а именно возможностью одновременной работы всех четырех слотов PCI Express 3.0 x16, а также наличием сразу двух разъемов M.2. Что касается разгонного потенциала и уровня быстродействия — то их мы оценим в самом ближайшем будущем, а прямо сейчас предлагаю перейти к изучению UEFI Setup и комплектного ПО.

UEFI Setup

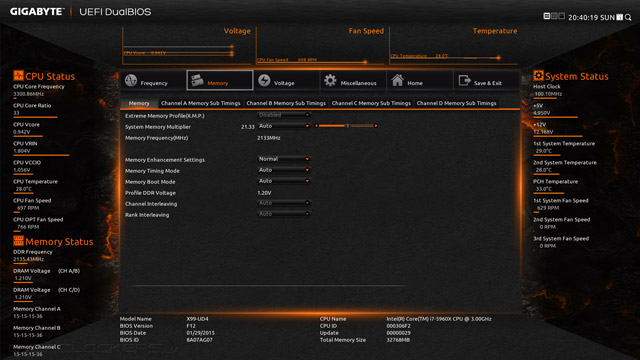

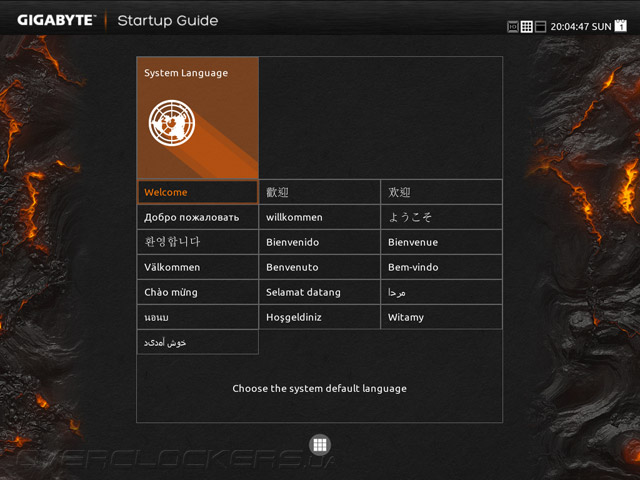

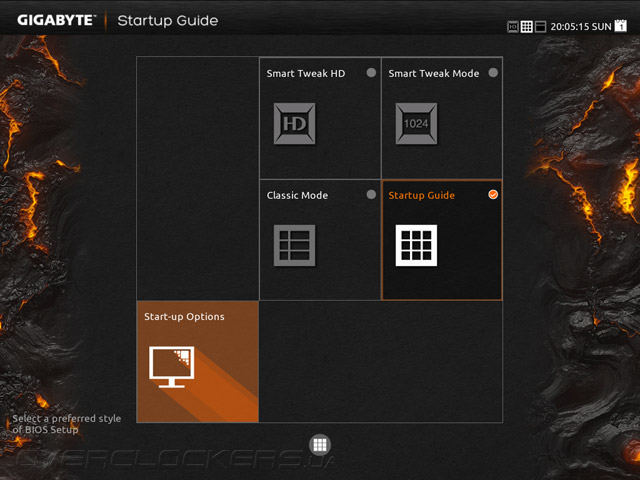

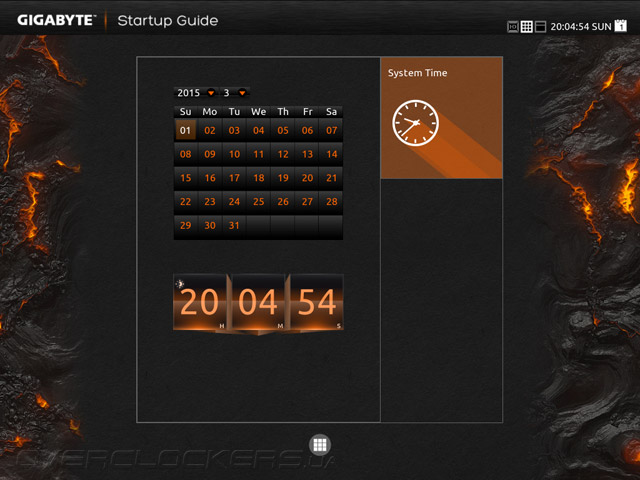

Новинка, как и большинство современных системных плат, оснащена прошивкой, в основе которой лежит управляющий микрокод UEFI разработки AMI. Организация и дизайн меню настройки GA-X99-UD4 хорошо знакомы нам по предыдущим обзорам продукции Gigabyte, например GA-X99-SOC Force. По умолчанию после входа в UEFI Setup пользователей встречает меню Startup Guide, которое позволяет выполнить ряд первоочередных задач, как то: выбрать язык отображения, задать дату и время, настроить режим работы дисковой подсистемы, а также определить тип интерфейса, который будет загружен после следующего входа в прошивку.

Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4

Возможности UEFI Setup по настройке функций расширения и управления быстродействием будут рассмотрены на примере режима Classic Mode. В разделе M.I.T. (Mainboard Intelligent Tweaker) сосредоточено большинство настроек, отвечающих за оверклокинг. Здесь отображается версия управляющего микрокода, значение BCLK, тактовая частота CPU и объем установленной оперативной памяти, а также температура и напряжение центрального процессора.

Gigabyte GA-X99-UD4

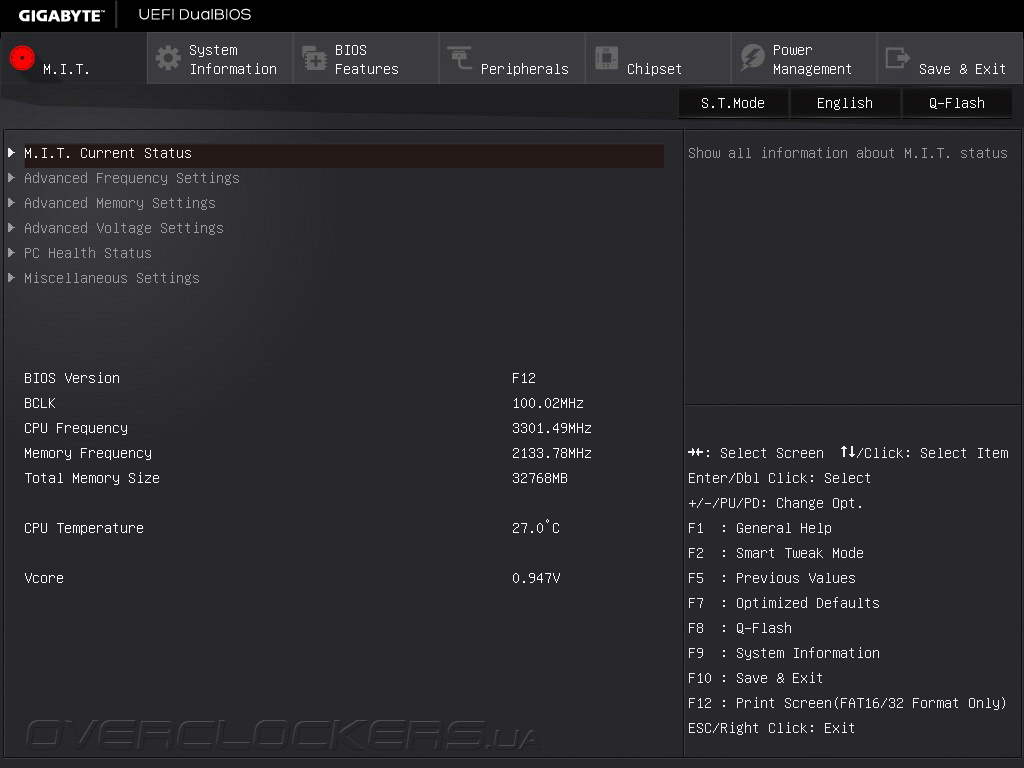

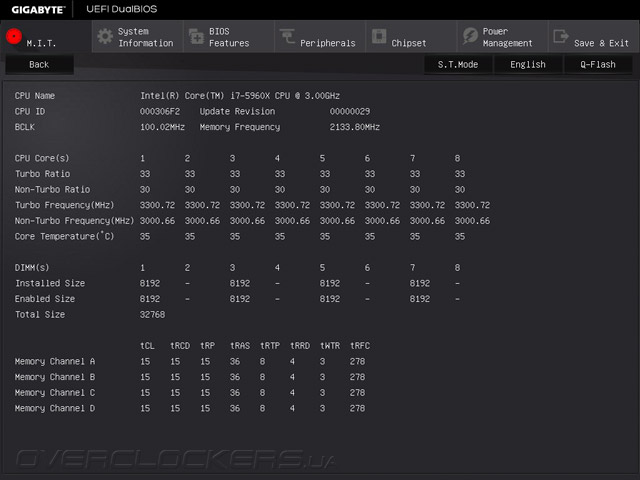

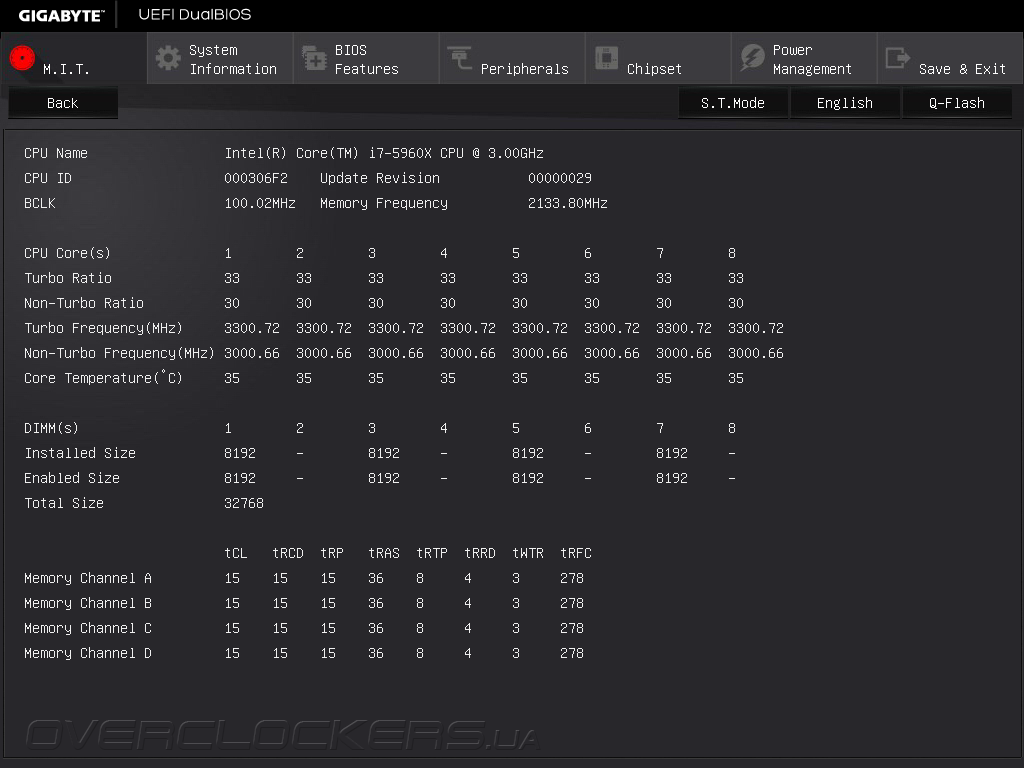

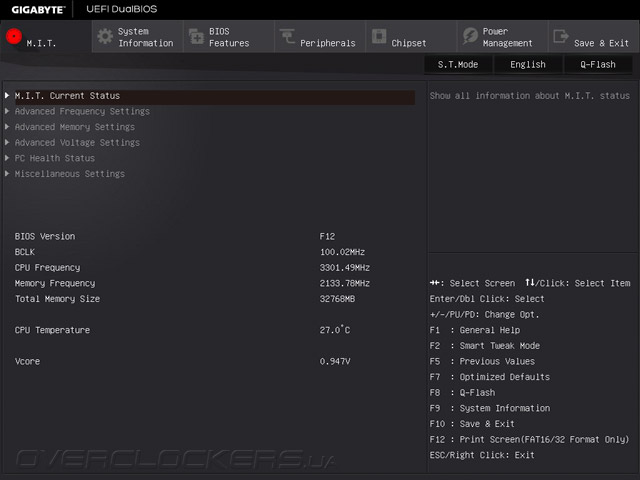

Во вкладке M.I.T. Current Status выводятся подробные сведения о CPU и режиме его работы, а также информация о конфигурации подсистемы ОЗУ.

Gigabyte GA-X99-UD4

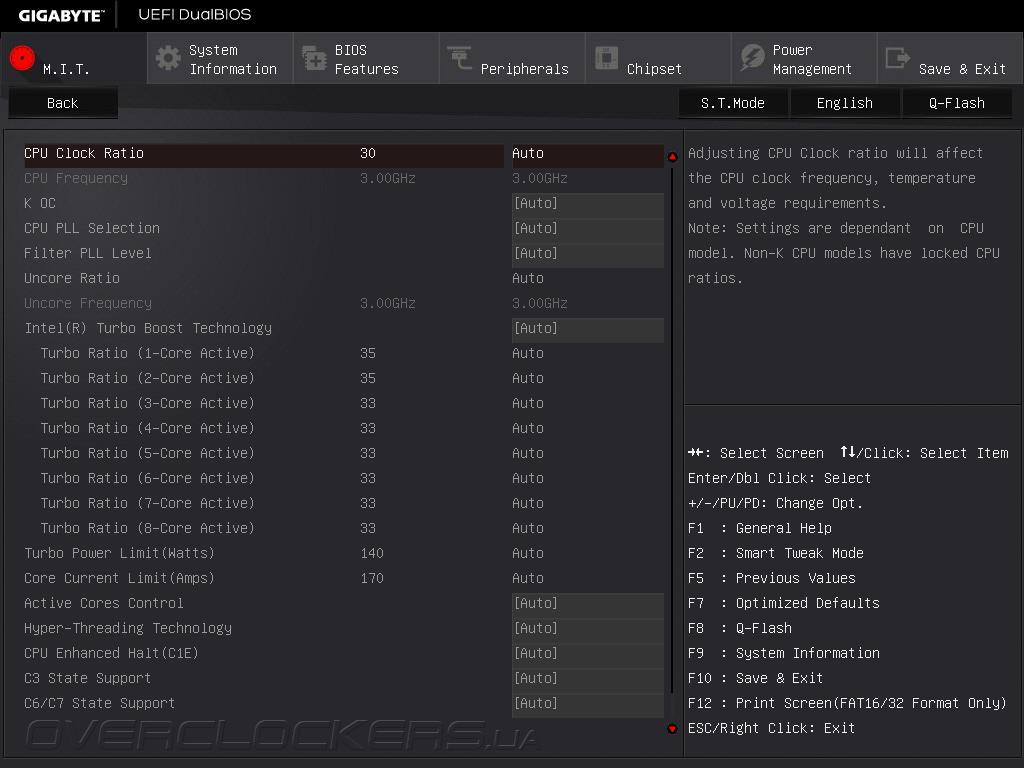

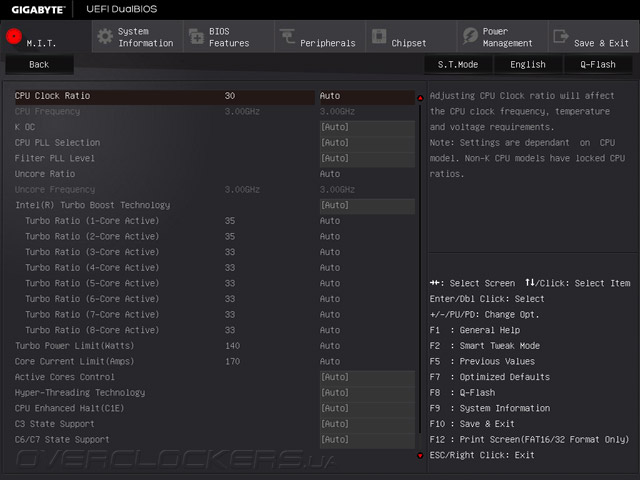

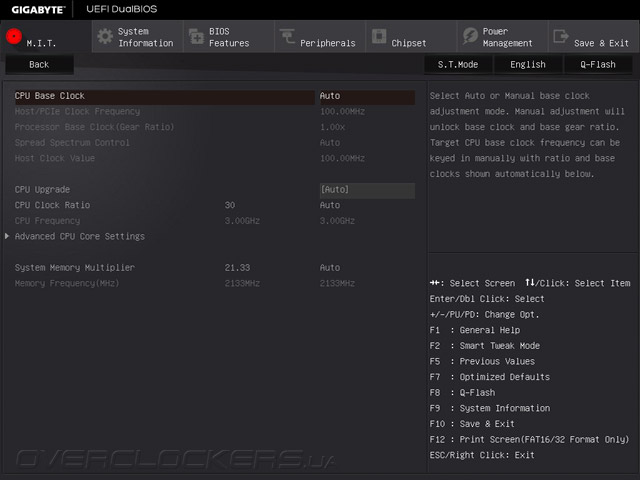

Подраздел Advanced Frequency Settings отвечает за регулирование базовой частоты, управление параметром Processor Base Clock (Gear Ratio), с помощью которого можно повысить BCLK со стандартных 100 до 125, 167 МГц и выше, а также настройку коэффициентов умножения вычислительных ядер и модулей оперативной памяти. Здесь же включается функция автоматического разгона CPU Upgrade, которая позволяет загрузить один из трех предустановленных профилей быстродействия в зависимости от модели установленного CPU.

Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4

Тонкие настройки быстродействия центрального процессора, например, установки множителей для каждого из вычислительных ядер, или управление режимом работы Uncore-части, находятся в подменю Advanced CPU Core Settings. Помимо того здесь включаются технологии Intel Turbo Boost и Hyper Threading, регулируется количество активных вычислительных ядер, задаются лимиты мощности, а также настраивается режимы работы EIST и других процессорных функций энергосбережения.

Gigabyte GA-X99-UD4

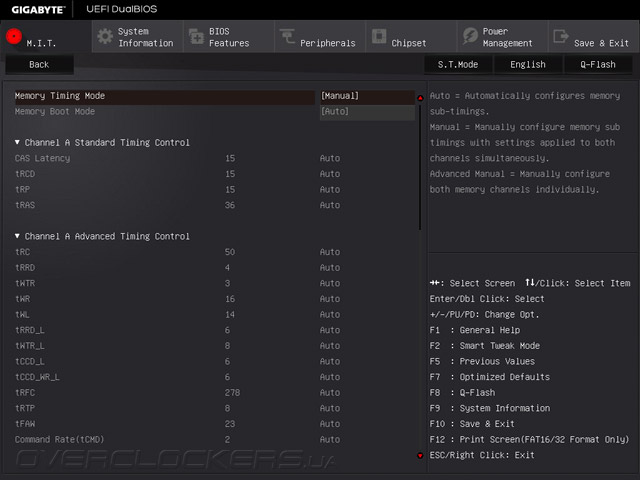

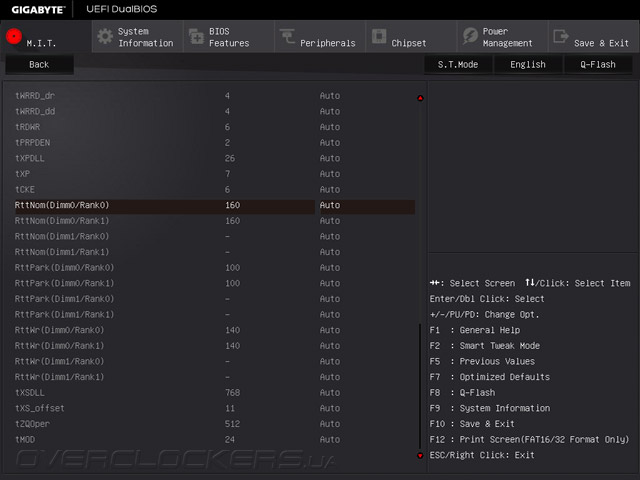

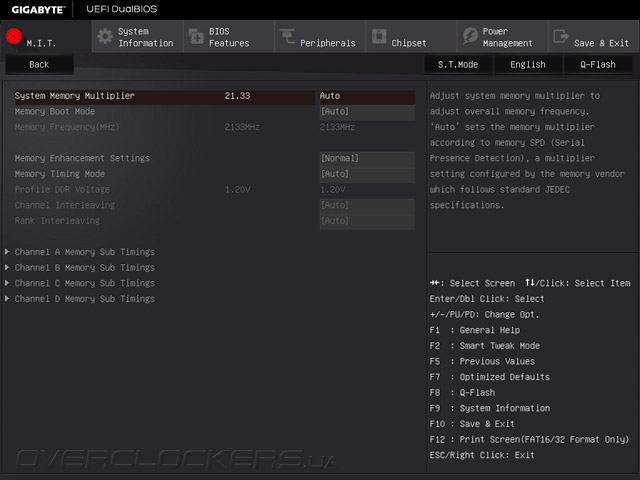

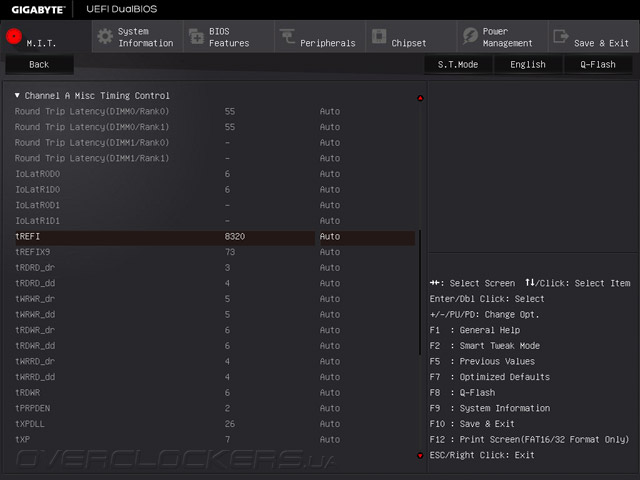

Опции, отвечающие за параметры быстродействия подсистемы ОЗУ, сосредоточены во вкладке Advanced Memory Settings, где можно регулировать тайминги отдельно для каждого из четырёх каналов оперативной памяти, либо синхронизировать настройки в соответствии с задержками, установленными для канала «А». К слову, по возможностям оптимизации быстродействия модулей ОЗУ прошивка Gigabyte GA-X99-UD4 ничуть не уступает оверклокерским моделям конкурентов.

Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4

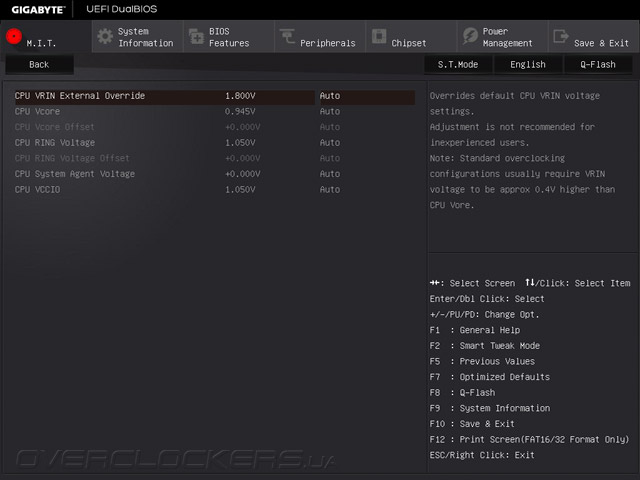

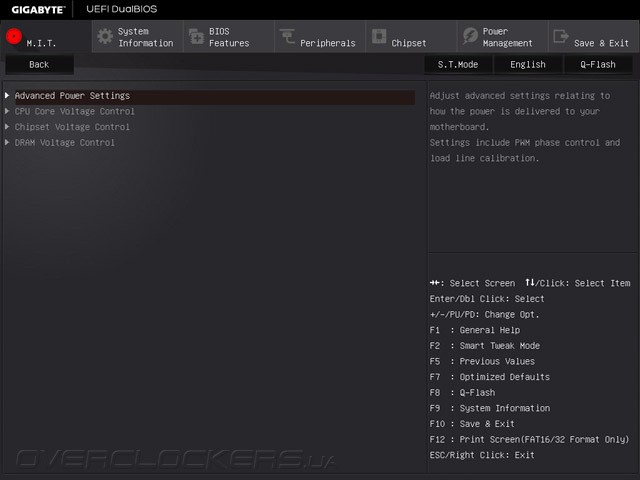

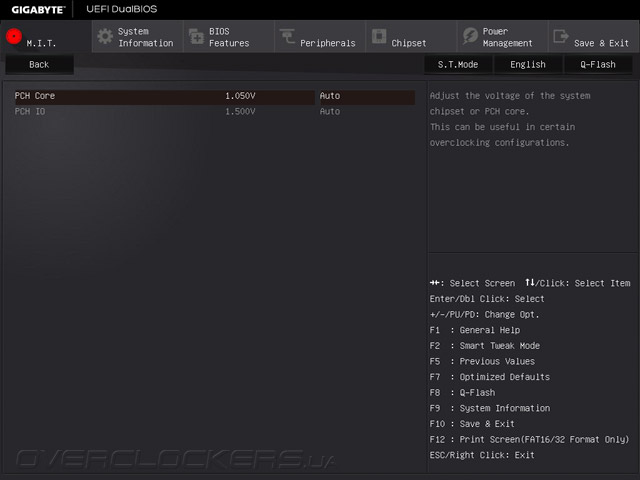

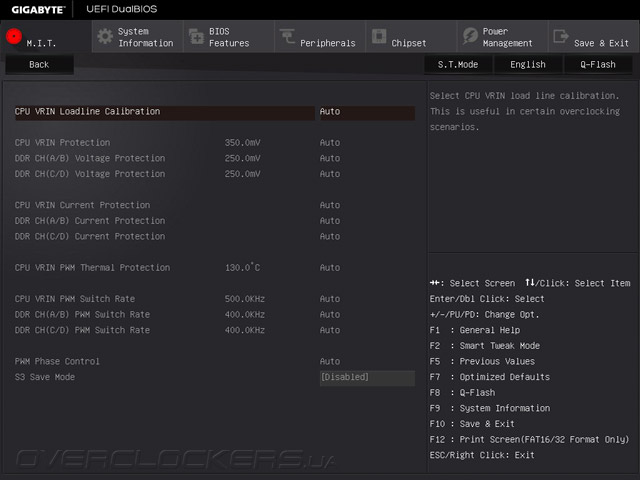

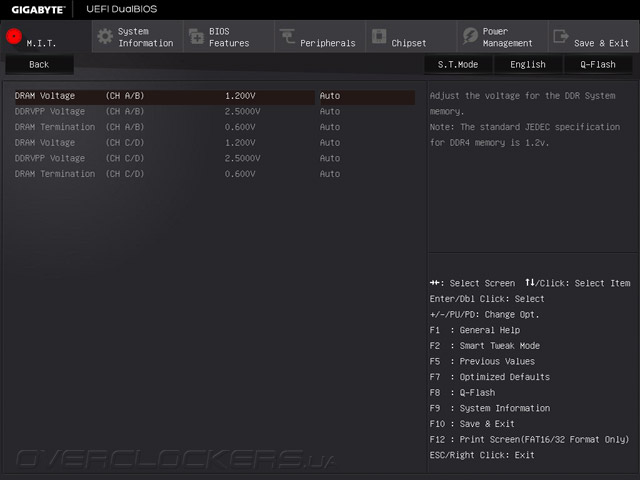

Управления силовой подсистемой «материнки» возложено на подраздел Advanced Voltage Settings, где пользователи могут настраивать работу функции CPU VRIN Loadline Calibration, задавать пороги срабатывания защит от превышения напряжения, тока и температуры, регулировать частоты переключения силовых элементов, а также управлять режимом отключения неиспользуемых фаз VRM во время простоя. Кроме того, здесь настраиваются напряжения на процессоре, модулях ОЗУ и всех основных узлах системной платы.

Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4

Перечень значений их диапазоны и шаги регулировок приведены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU VRIN External Override 1,0–2,7 0,01
CPU Vcore 0,5–1,7 0,001
CPU Vcore Offset –0,3…+0,4 0,001
CPU Ring Voltage 0,8–1,6 0,001
CPU Ring Voltage Offset –0,3…+0,4 0,001
CPU System Agent Voltage –0,3…+0,5 0,001
CPU VCCIO 0,8–1,4 0,01
PCH Core 0,65–1,4 0,01
PCH IO 1,05–1,9 0,01
DRAM Voltage (CH A/B) 1,0–2,10 0,01
DDRVPP Voltage (CH A/B) 2,0–3,0 0,0125
DRAM Termination (CH A/B) 0,787–1,75 0,008–0,009
DRAM Voltage (CH C/D) 1,0–2,10 0,01
DDRVPP Voltage (CH C/D) 2,0–3,0 0,0125
DRAM Termination (CH C/D) 0,375–0,833 0,004

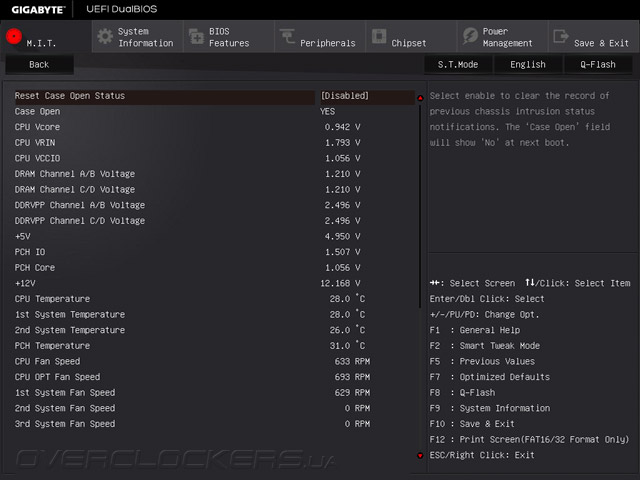

Для контроля показаний аппаратного мониторинга и управления режимами работы вентиляторов служит вкладка PC Health Status, на которой выводятся значения 11 напряжений, четырех температур, а также данные с пяти тахометрических датчиков.

Gigabyte GA-X99-UD4

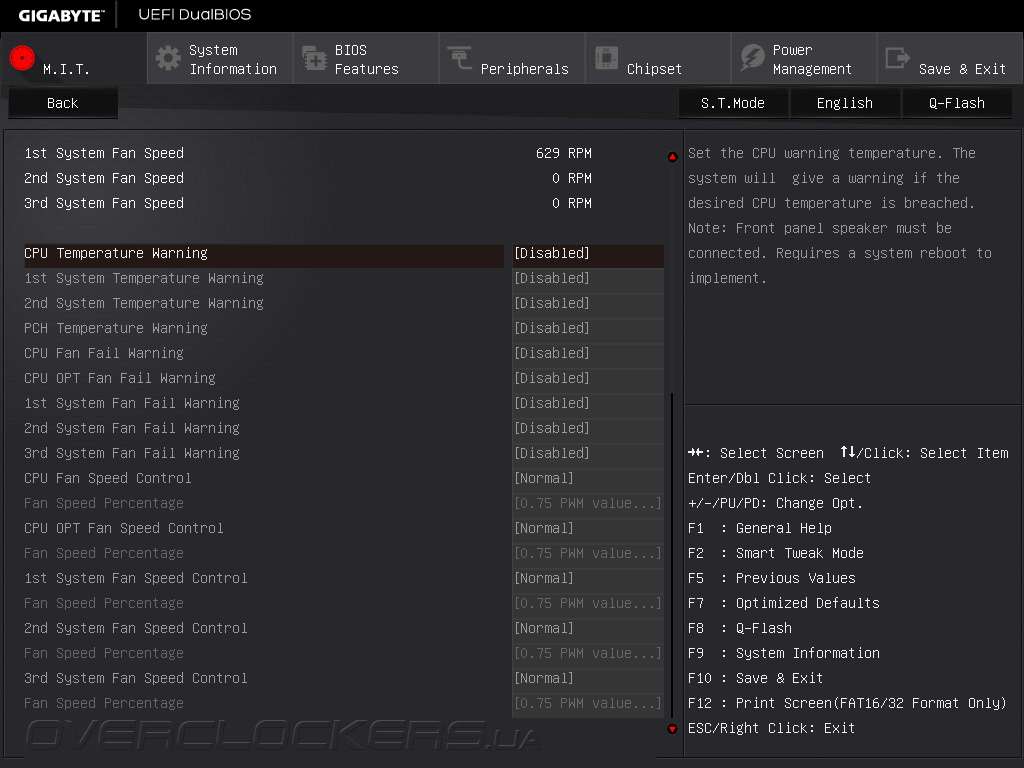

В этом же подразделе задаются граничные значения температур, по достижению которых срабатывает сигнализация. Что касается регулировок скоростей вращения крыльчаток охладителей, то для каждого из «карлсонов» предлагаются четыре предустановленных режима работы, а также возможность ручной настройки, правда, последняя реализована несколько непривычно.

Gigabyte GA-X99-UD4

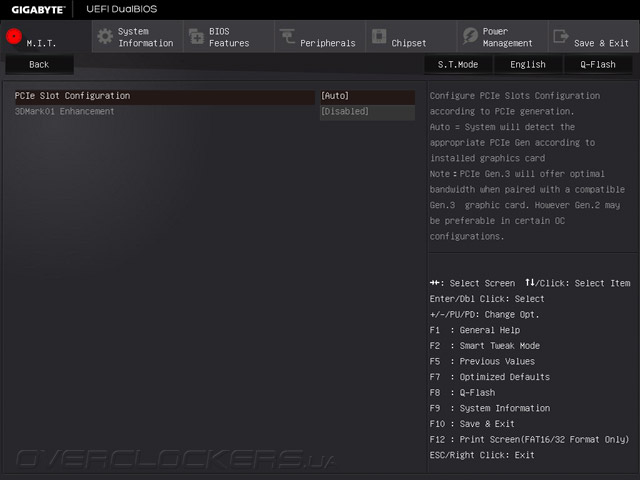

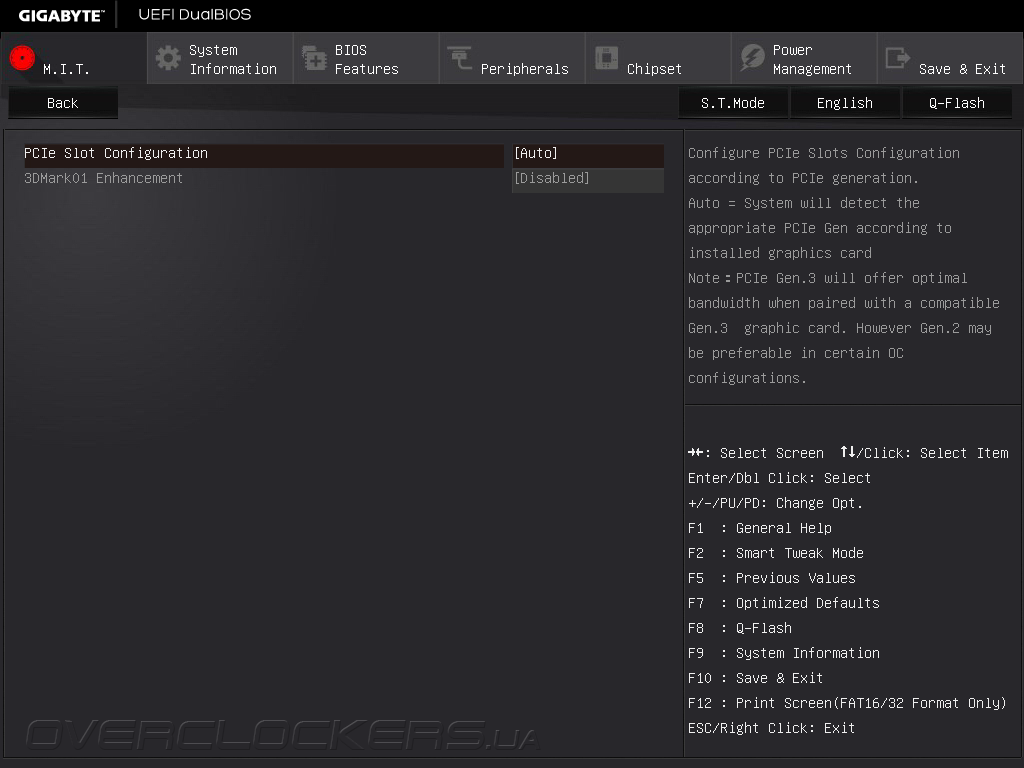

Наконец, в подменю Miscellaneous Settings настраивается режим работы шины PCI-E и включается опция 3DMark01 Enhancement, помогающая добиться лучших результатов в некоторых старых бенчмарках.

Gigabyte GA-X99-UD4

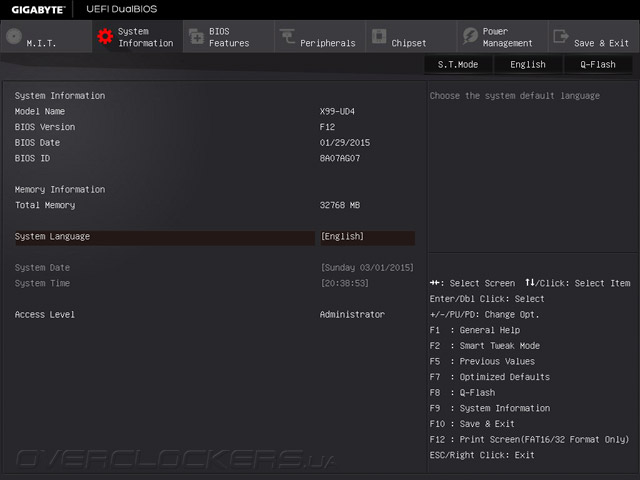

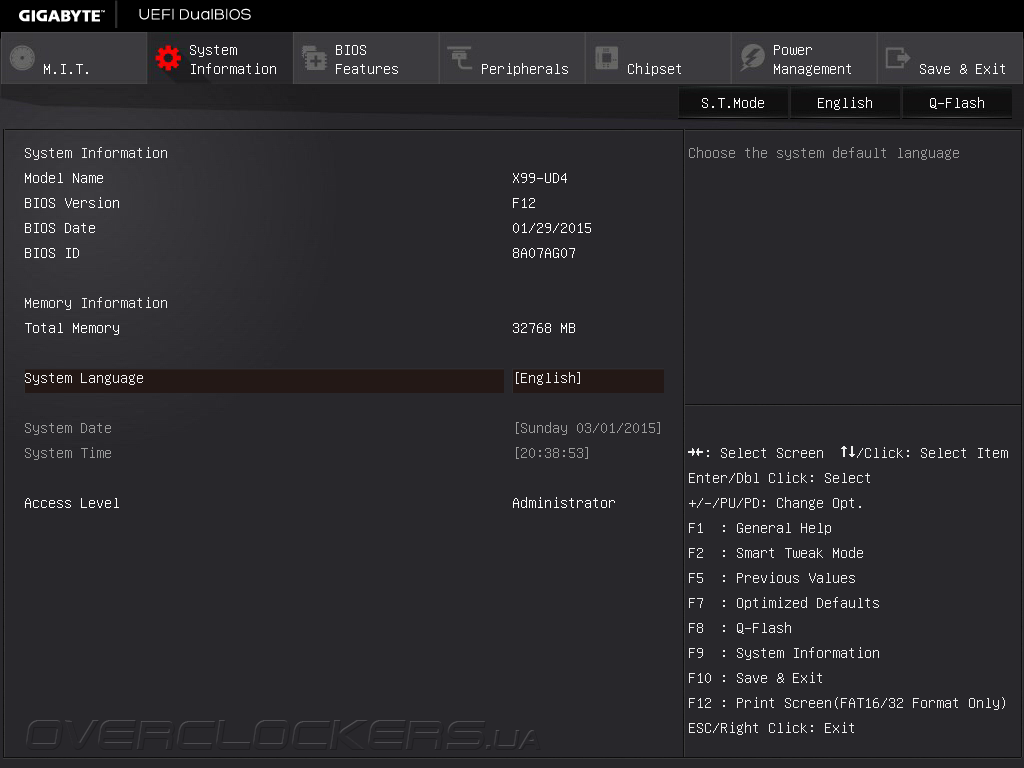

Помимо M.I.T. в UEFI Setup системной платы присутствует раздел System Information, где отображаются сведения о версии управляющего микрокода, задается язык отображения интерфейса и настраиваются параметры безопасности.

Gigabyte GA-X99-UD4

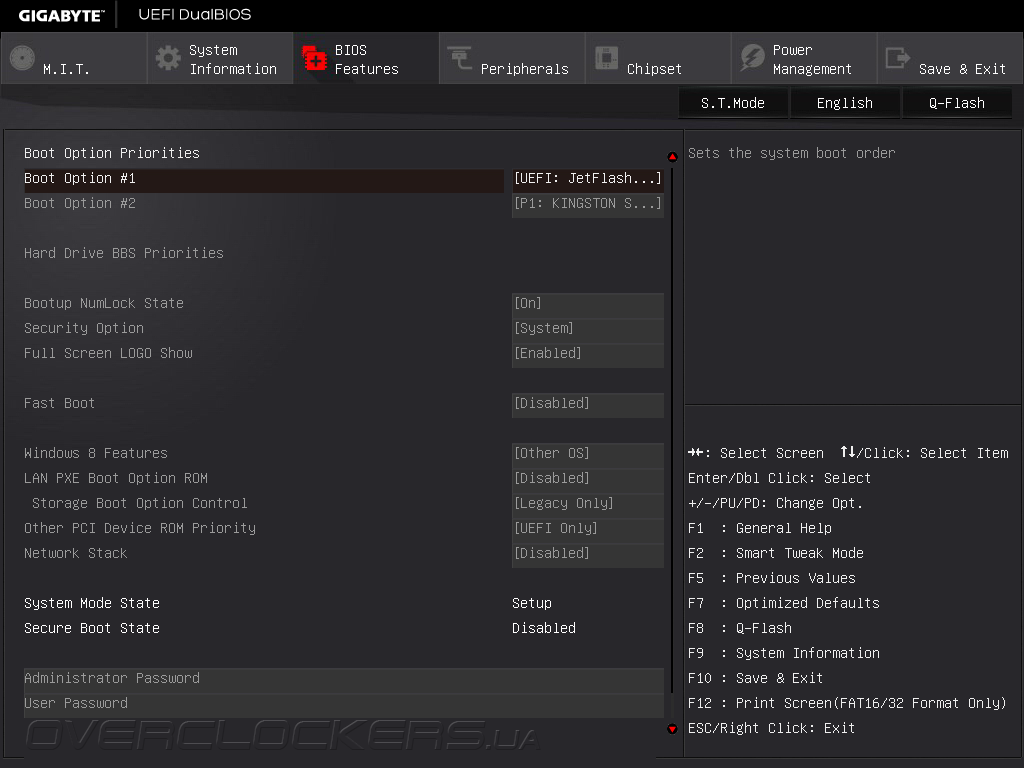

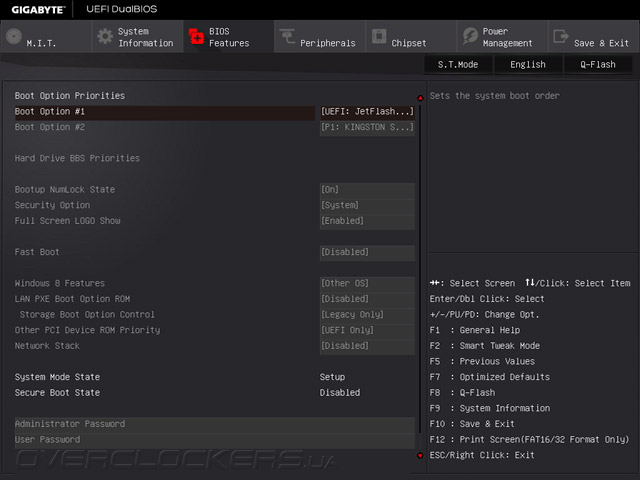

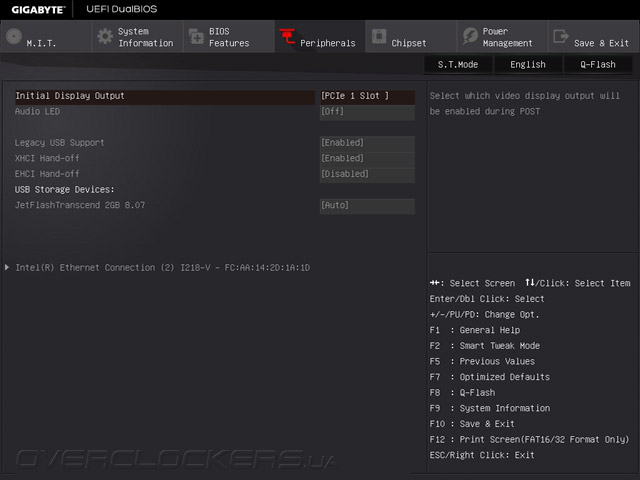

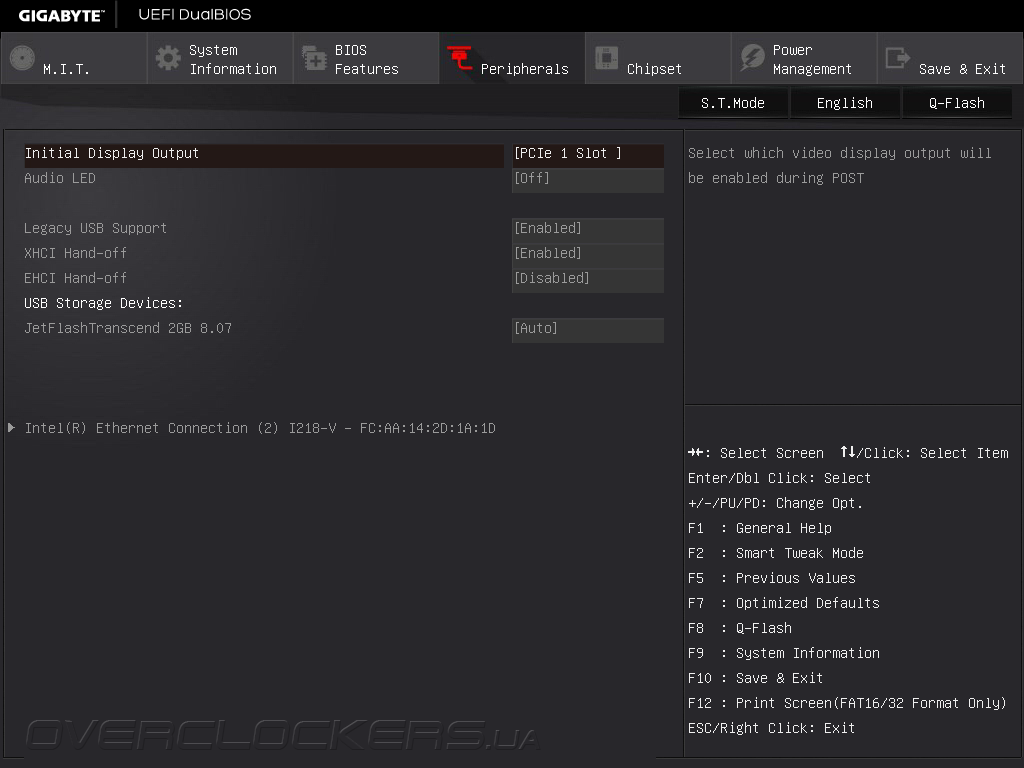

Вкладка BIOS Features отвечает за настройку процесса загрузки, а меню Peripherals служит для конфигурирования подсистемы USB и порядка инициализации графических ускорителей.

Gigabyte GA-X99-UD4

Gigabyte GA-X99-UD4

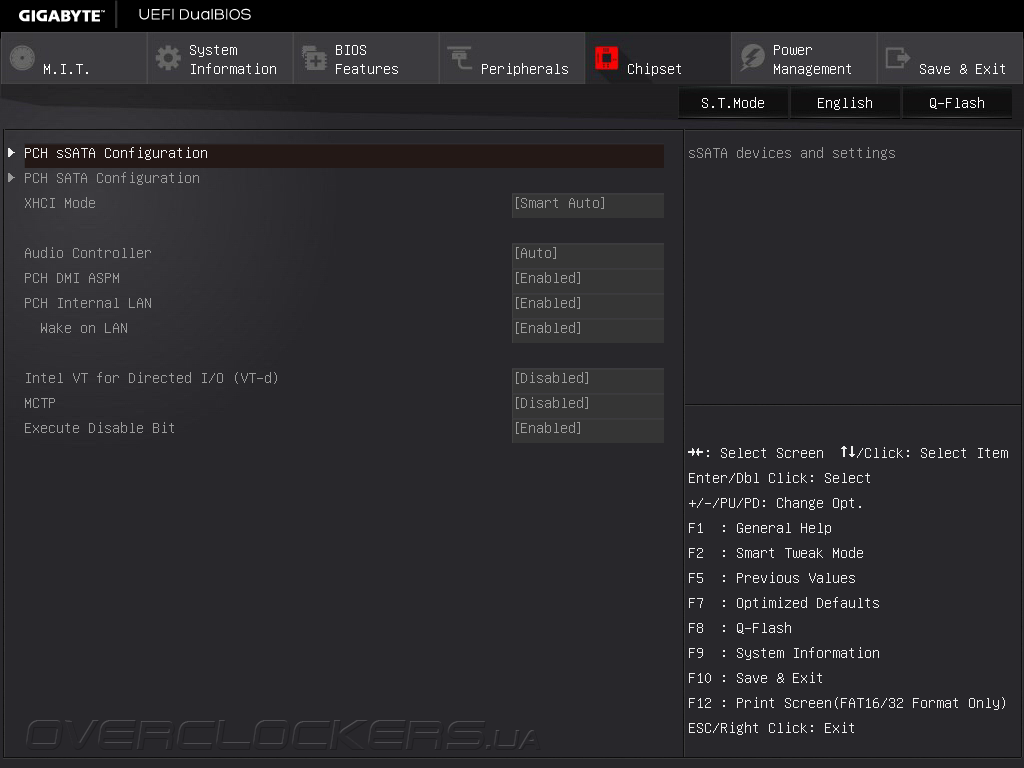

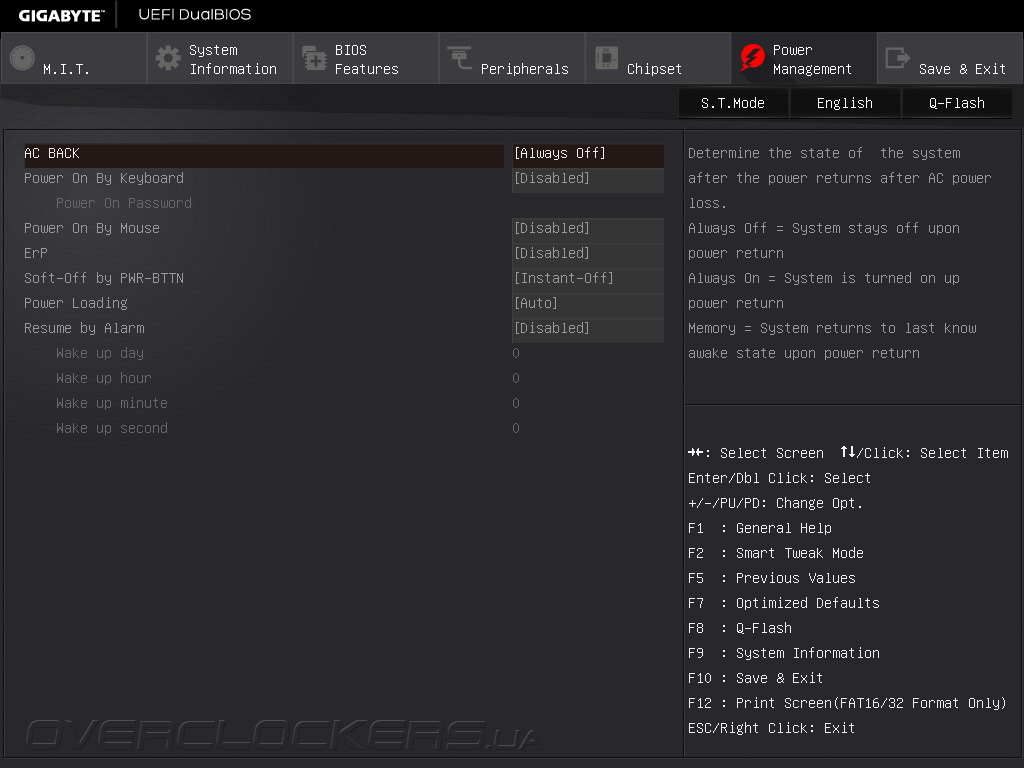

В разделе Chipset задаются параметры дисковой подсистемы и немногочисленных дополнительных контроллеров, тогда как Power Management предназначен для управления опциями электропитания.

Gigabyte GA-X99-UD4

Gigabyte GA-X99-UD4

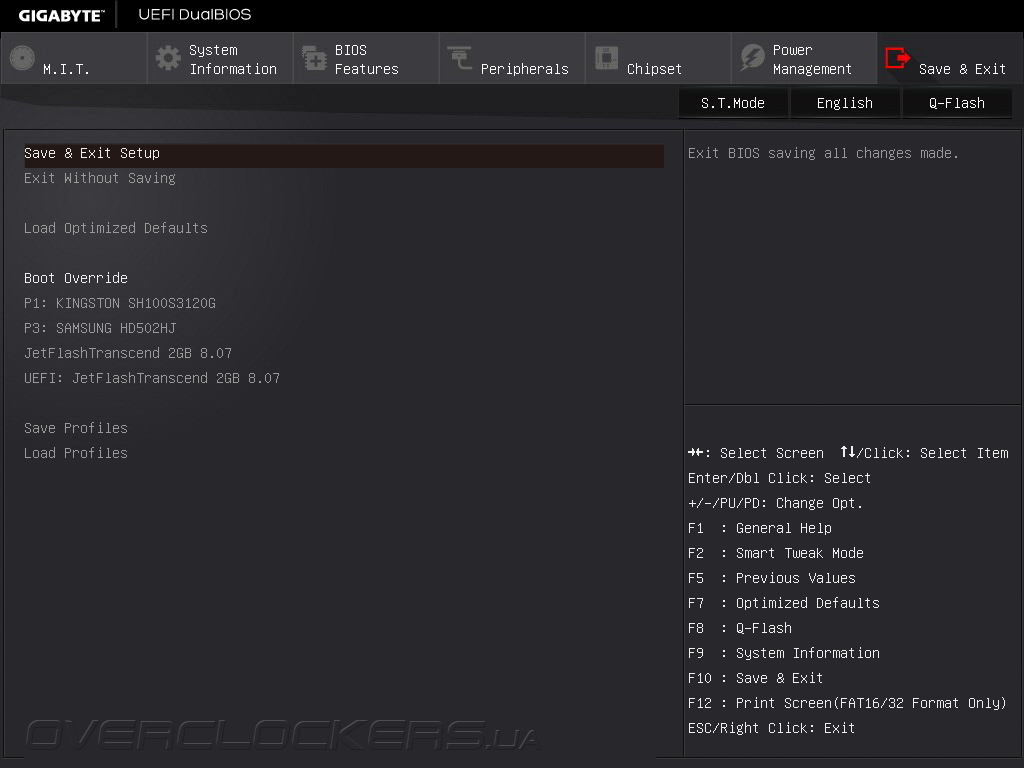

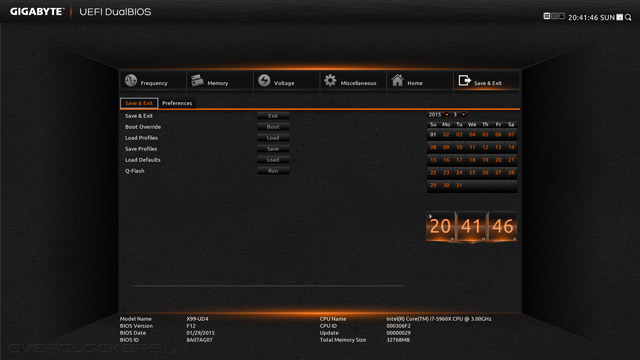

Наконец, меню Save&Exit, как следует из названия, служит для сохранения текущей конфигурации прошивки, восстановления параметров по умолчанию, а также записи и загрузки профилей с настройками.

Gigabyte GA-X99-UD4

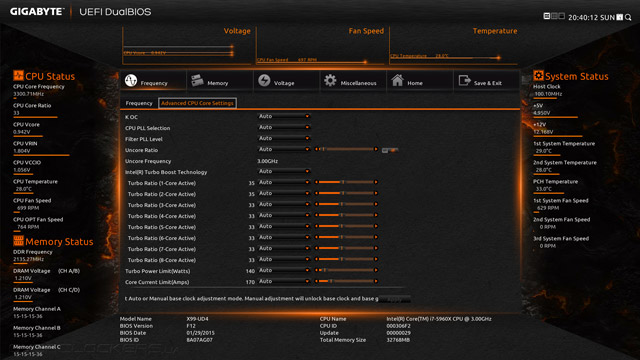

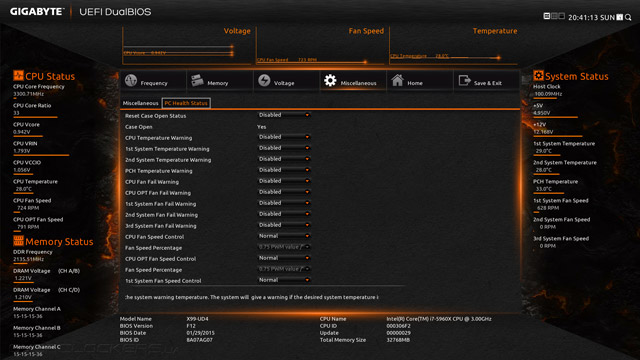

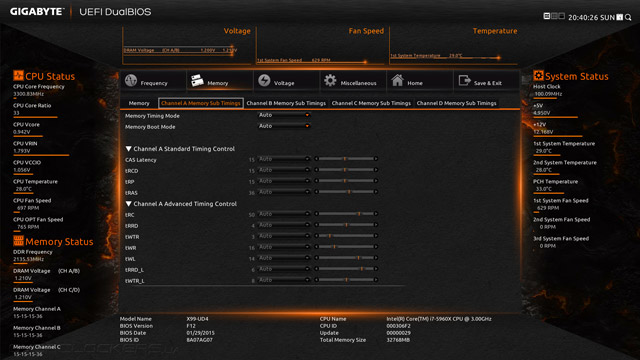

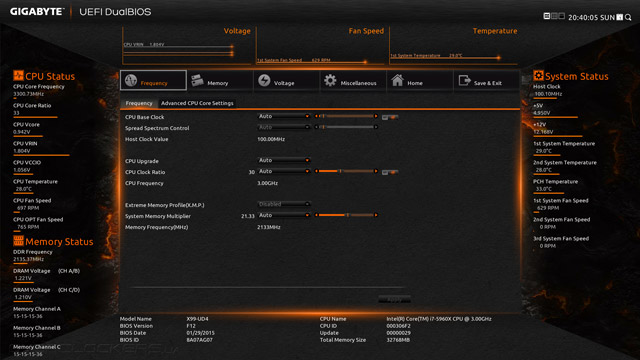

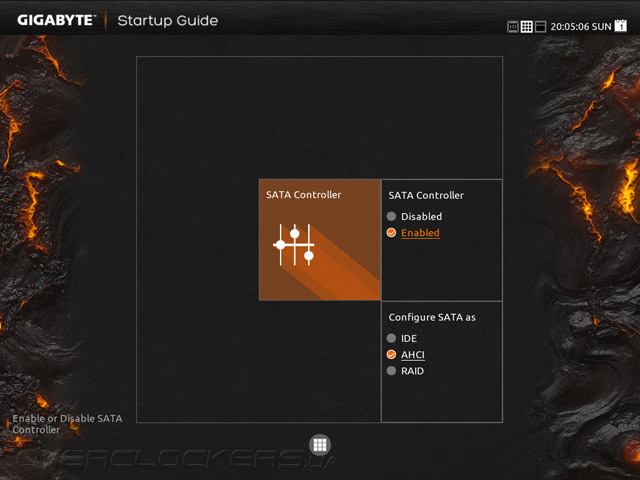

Те пользователи, что проводят много времени в меню настройки за подбором параметров разгона помимо режима Classic Mode могут воспользоваться интерфейсом Smart Tweak HD. В этом режиме органы управления находятся по центру экрана в окне, окруженном со всех сторон информационными панелями, на которые выводятся показания датчиков системного мониторинга, текущие режимы быстродействия процессора и модулей ОЗУ, а также сведения об установленном CPU и версии управляющего микрокода. Возможности, доступные в интерфейсе Smart Tweak HD, в целом соответствуют набору опций, которые предлагает раздел M.I.T., однако, в этом случае управление более наглядное, так как оптимизировано для управления мышью.

Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4

Выходит, что новинка получила мощную и функциональную прошивку, ее возможности ничуть не уступают старшим оверклокерским моделям Gigabyte. Будем надеяться, что стабильность работы UEFI также окажется на высоте.


Комплектное ПО

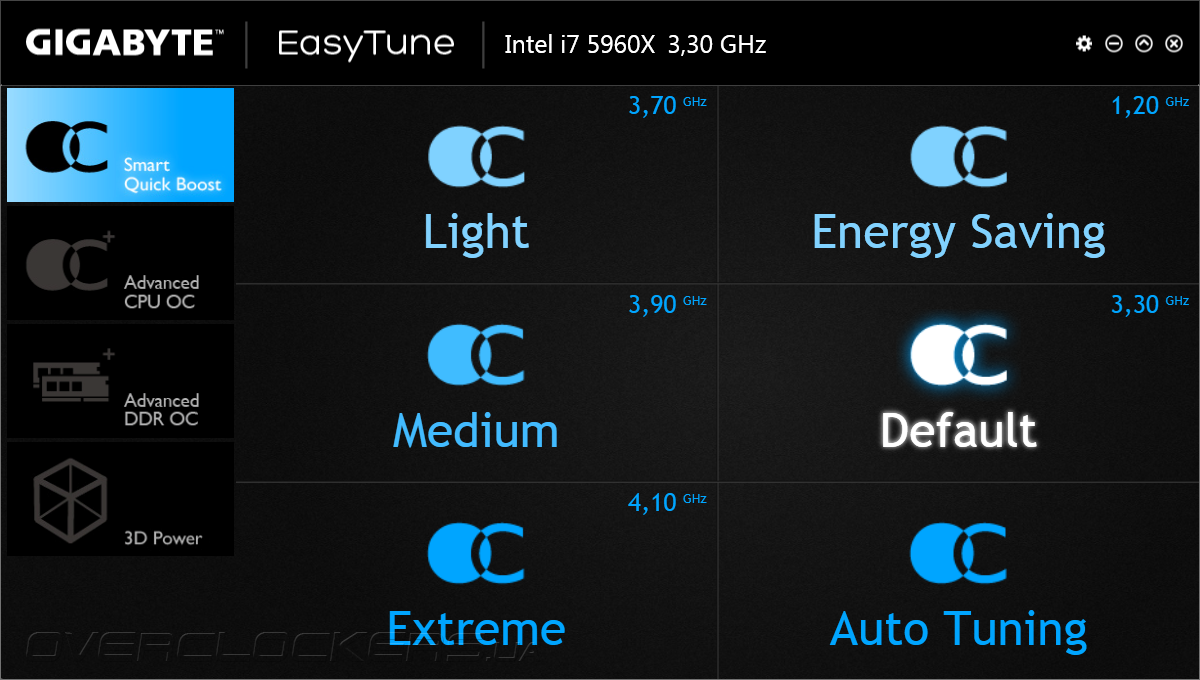

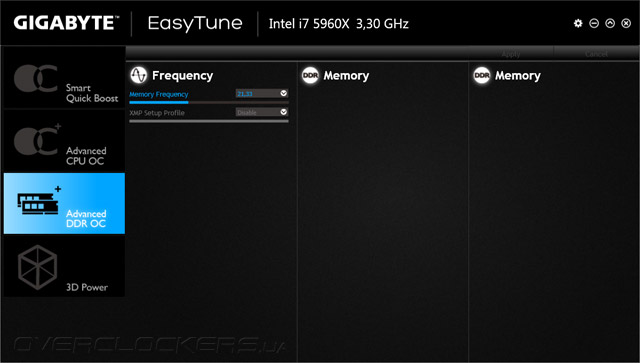

Материнская плата Gigabyte GA-X99-UD4 комплектуется фирменным программным продуктом Easy Tune, который служит для автоматического разгона и ручной настройки параметров производительности. На вкладке Smart Quick Boost пользователи могут выбрать один из трех профилей повышенного быстродействия.

Gigabyte GA-X99-UD4

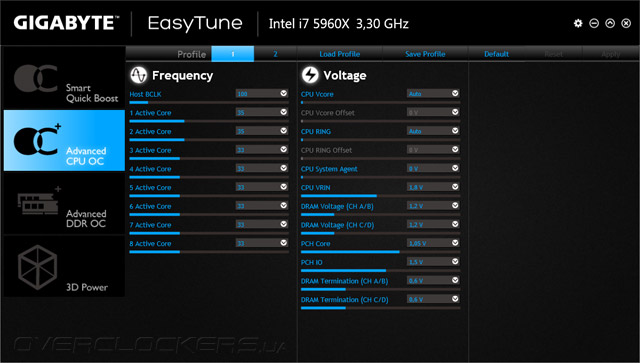

Меню Advanced CPU OC позволяет вручную задать режим работы центрального процессора и величины напряжений питания, а раздел Advanced DDR OC служит для управления параметрами продуктивности ОЗУ, правда, возможность регулировки таймингов ОЗУ отсутствует.

Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4

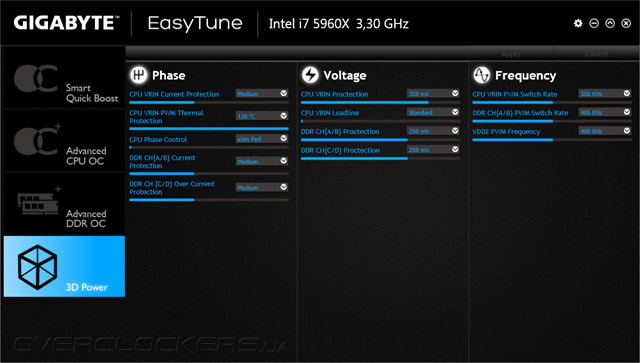

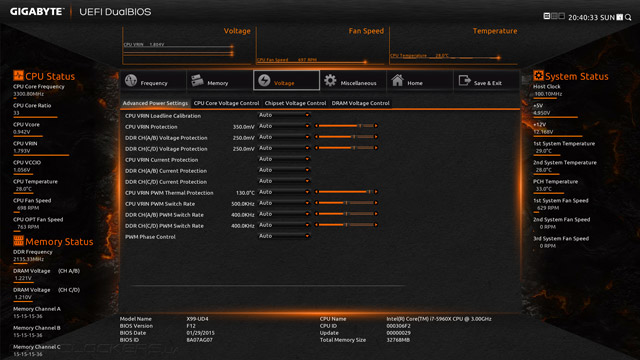

Управление цифровой подсистемой электропитания находится во вкладке 3D Power, где пользователи могут настроить работу функции CPU VRIN Loadline Calibration, задать частоту переключения силовых элементов и срабатывание разнообразных защитных механизмов.

Gigabyte GA-X99-UD4

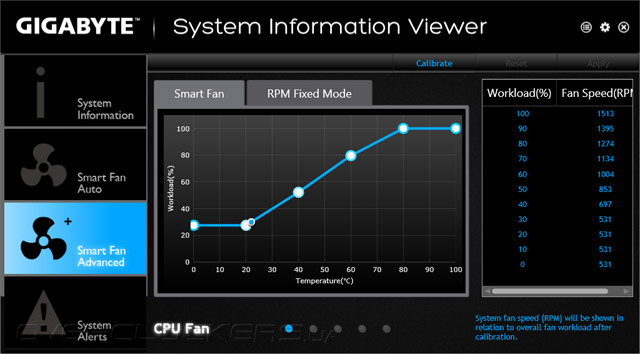

Функции системного мониторинга и управления режимами работы вентиляторов объединены в отдельной программе System Information Viewer, которая также обеспечивает вывод подробной информации об установленных компонентах.

Gigabyte GA-X99-UD4

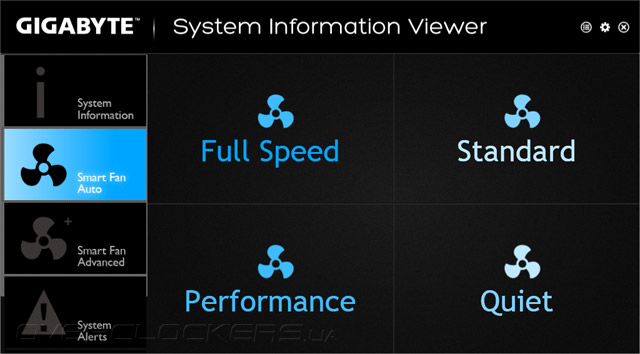

На вкладке Smart Fan Auto пользователям доступен один из четырёх предустановленных профилей скоростей вращения вентиляторов, а подменю Smart Fan Advanced предназначено для ручной настройки режима работы крыльчаток охладителей.

Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4

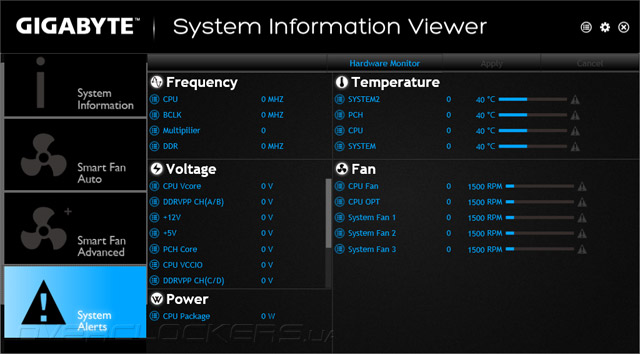

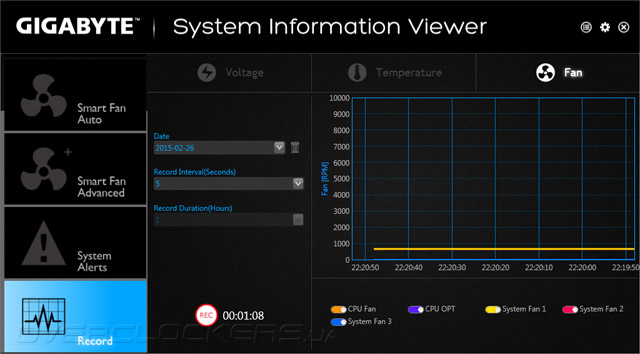

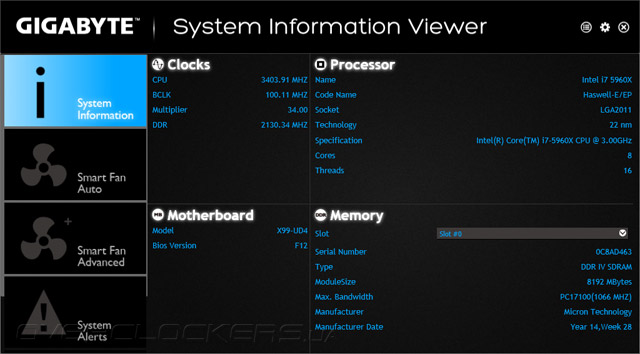

Вывод показаний с датчиков системного мониторинга осуществляется в меню System Alerts, здесь же настраивается срабатывание сигнализации в случае превышения значений, тогда как на вкладке Records пользователи могут отследить динамику изменения показателей.

Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4

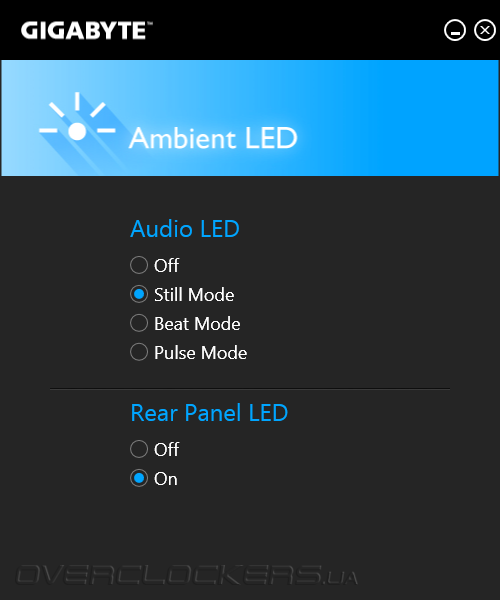

Среди программного обеспечения, которым оснащается Gigabyte GA-X99-UD4, есть небольшая утилита Ambient LED, c помощью которой можно отключить светодиодную подсветку разъемов задней панели и задать режим светодиодной иллюминации в области встроенного звукового адаптера, в том числе заставить ее пульсировать в такт музыке.

Gigabyte GA-X99-UD4

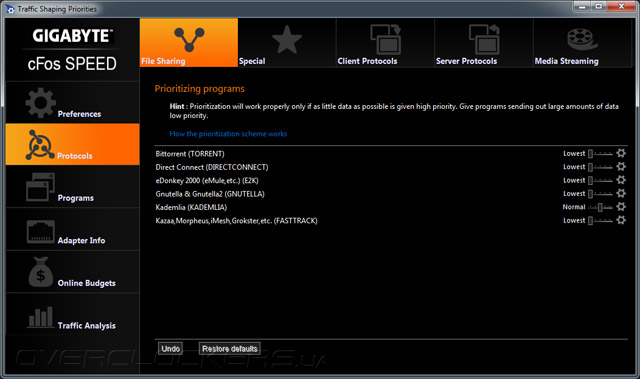

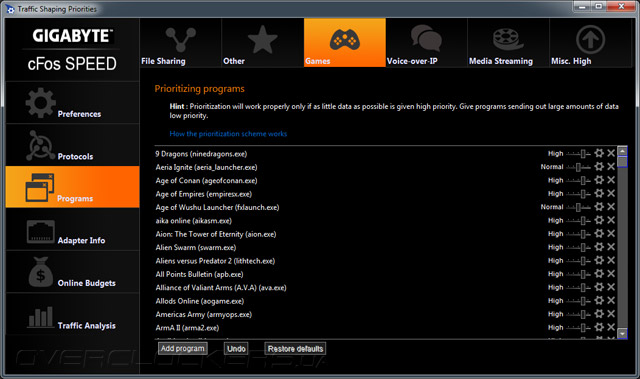

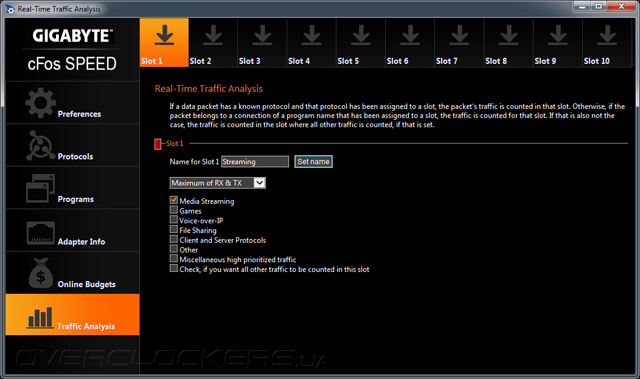

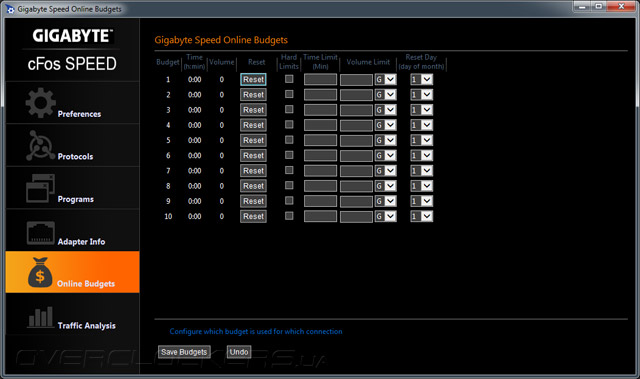

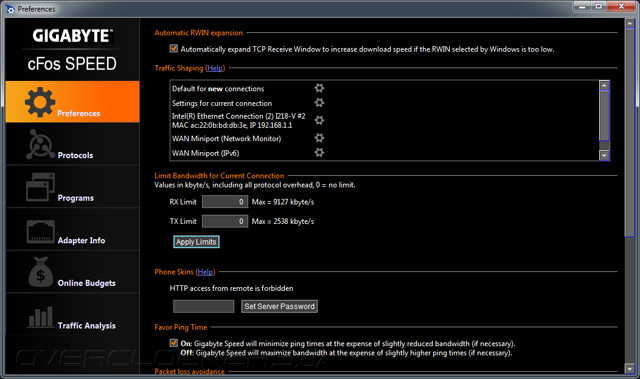

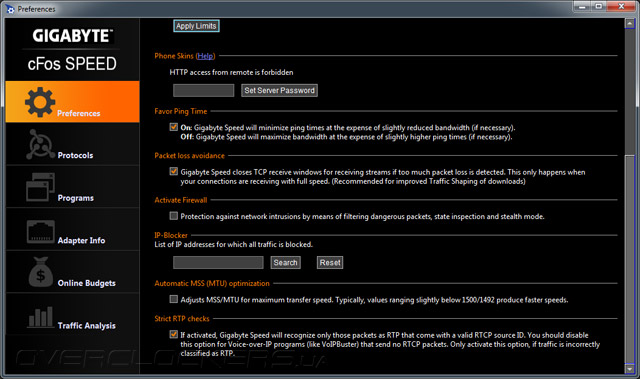

Следующая программа — cFos Speed — предназначена для управления полосой пропускания интернет соединения. С ее помощью можно задавать приоритеты доступа и лимиты использования пропускной способности для сетевых протоколов или приложений. Помимо того утилита позволяет контролировать потребление трафика и анализировать использование соединения с Интернет.

Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4

В целом, набор программного обеспечения, которым комплектуется новинка, заслуживает уважения. Утилиты имеют приятный дизайн, достаточную функциональность, а также не проявляют признаков нестабильной работы, ввиду чего могут быть рекомендованными к использованию.

Тестовый стенд

Оценки быстродействия и запаса прочности системной платы Gigabyte GA-X99-UD4 проходили в составе стенда, состоящего их таких комплектующих:
  • процессор: Intel Core i7-5960X (3,0 ГГц, 20 МБ кэш L3);
  • кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 140 мм, 1300 об/мин);
  • термопаста: Noctua NT-H1;
  • оперативная память: Crucial CT4K8G4DFD8213 (4x8 ГБ, DDR4-2133, CL15-15-15-36-2T);
  • видеокарта: MSI N770 TF 2GD5/OC (GeForce GTX 770);
  • накопитель: Kingston HyperХ SSD 120GB (120 ГБ, SATA 6Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 10.0.1.1000;
  • драйвер видеокарты: NVIDIA GeForce 340.43.
Во время тестирования технология Intel Turbo Boost и процессорные функции энергосбережения работали в режиме по умолчанию, а модули оперативной памяти функционировали на частоте 2133 МГц с задержками 15-15-15-35-1T. В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. Уровень продуктивности Gigabyte GA-X99-UD4 сравнивался с показателями быстродействия материнских плат ASUS Rampage V Extreme, X99-A, X99-Deluxe, Gigabyte GA-X99-SOC Force и MSI X99S Gaming 7 и X99S MPOWER, которые во время тестов функционировали под управление версий следующих управляющих микрокодов:
  • Gigabyte GA-X99-UD4 (UEFI SETUP F12 от 29.01.2015);
  • ASUS Rampage V Extreme (UEFI Setup 0802 от 16.10.2014);
  • ASUS X99-A (UEFI Setup 1203 от 10.12.2014);
  • ASUS X99-Deluxe (UEFI Setup 0801 от 01.09.2014);
  • Gigabyte GA-X99-SOC Force (UEFI Setup f6d от 18.09.2014);
  • MSI X99S Gaming 7 (UEFI Setup H.13 от 26.08.2014);
  • MSI X99S MPOWER (UEFI Setup 22.3 от 14.11.2014).
Для тестирования продуктивности применялось такое программное обеспечение:
  • AIDA64 5.00.3300 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (2.2.282);
  • Futuremark 3DMark (1.4.828);
  • Batman: Arkham City;
  • Total War: Rome II.
Каждый тест повторялся минимум три раза, по результатам которых рассчитывалось среднее значение.


Разгонный потенциал

Ввиду того, что материнская плата имеет конструкцию, во многом схожую с Gigabyte GA-X99-SOC Force, а также полностью идентичное меню настройки, в разгоне новинка повела себя так же, как и ее «старшая сестра». При использовании мощного воздушного кулера центральный процессор Intel Core i7-5960X удалось разогнать до 4200 МГц, тогда как частота кэша L3 составила 3500 МГц, а модули ОЗУ функционировали в штатном режиме. Для этого пришлось увеличивать напряжения CPU Vcore и CPU Ring Voltage до 1,16 В и 1,1 В соответственно, но даже с такими настройками температура самого горячего ядра достигала 104° С, то есть процессор балансировал на грани включения режима пропуска тактов. Также следует отметить невысокую стабильность напряжения VRIN, которое во время тестов колебалось в пределах 1,766–1,866 В при фиксации параметра CPU VRIN External Override=1,8 В и установке опции СPU VRIN Loadline Calibration в значение High. Возможно, именно это и послужило причиной чрезмерного разогрева полупроводникового кристалла, либо имеет место погрешность отображения программного мониторинга. Что касается эффективности отвода тепла от подсистемы электропитания, то опасения оказались напрасными, несмотря на небольшой размер, радиатор отлично справился со своей задачей и не допустил перегрева силовых элементов.

Gigabyte GA-X99-UD4

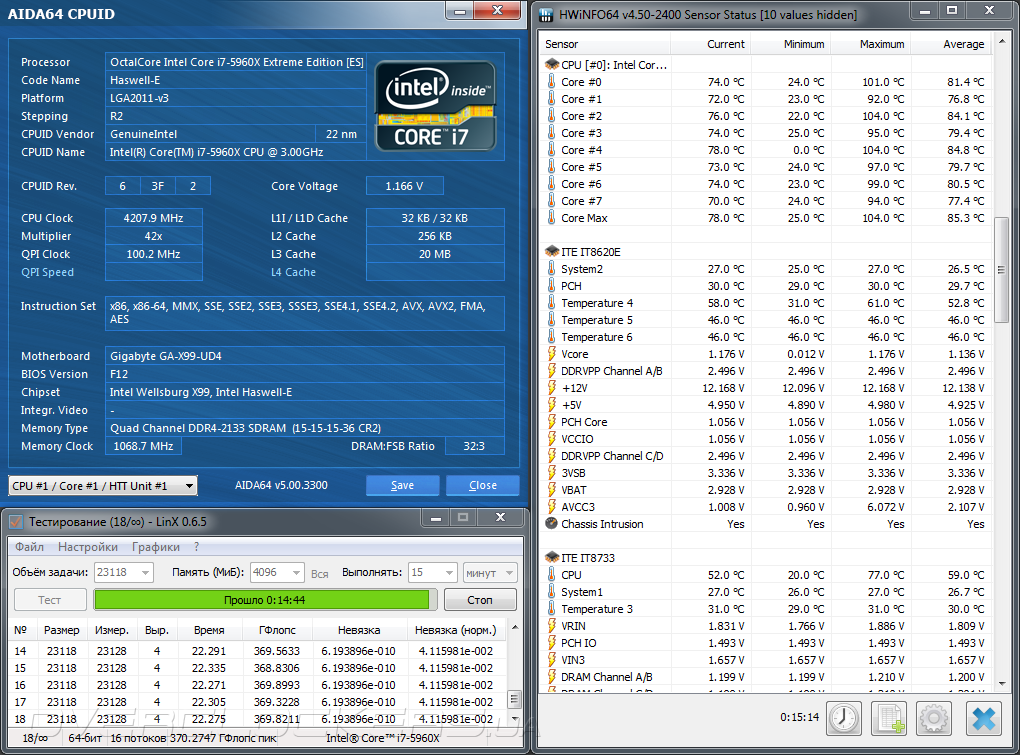

Во время экспериментов по поиску максимальной базовой частоты новинка достигла 175 МГц. К слову, именно такой результат обеспечила и Gigabyte GA-X99-SOC Force.

Gigabyte GA-X99-UD4

Зато, в части разгона подсистемы ОЗУ Gigabyte GA-X99-UD4 добилась куда лучших показателей, чем оверклокерская модель в тот раз. Оперативная память заработала на частоте 2756 МГц с таймингами 16-16-16-36-1Т, для чего потребовалось увеличить до 1,35 В напряжение на модулях ОЗУ, а также добавить 0,1 В к питанию «системного агента».

Gigabyte GA-X99-UD4

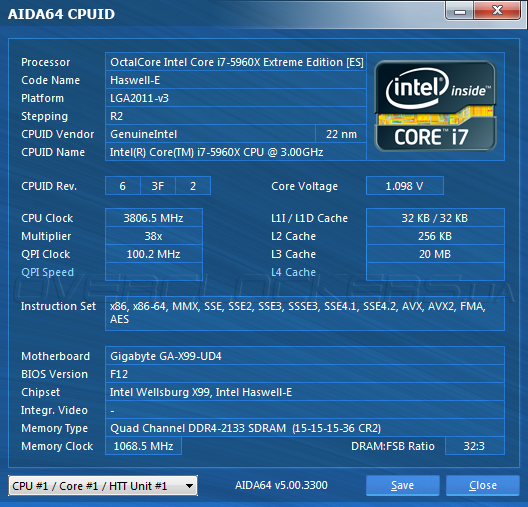

Что касается функции автоматического разгона, то для процессора Intel Core i7-5960X опция CPU Upgrade предлагает три профиля повышенного быстродействия, при включении которых тактовая частота вычислительных ядер повышается до 3800 МГц, 4000 МГц или 4300 МГц, тогда как режим работы Uncore-части и оперативной памяти не изменяются. Здесь следует отметить, что самый быстрый из профилей оказался непригодным для эксплуатации из-за чрезмерного нагрева процессора при максимальной нагрузке. Средний профиль также не является оптимальным, поскольку подаваемое напряжение довольно велико для нормальной работы на частоте 4000 МГц. Поэтому, наилучшим выбором можно считать первый из наборов настроек, который обеспечивает разгон до 3800 МГц при Vcore=1,098 В.

Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4Gigabyte GA-X99-UD4


Тестирование звуковой подсистемы

Для оценки качества реализации встроенного звукового адаптера, которым оснащена Gigabyte GA-X99-UD4, использовалась программа RightMark Audio Analizer 6.4.1. В процессе измерений линейный аудиовыход «материнки» соединялся с линейным входом внешней звуковой карты ASUS Xonar U7. Тестирование выполнялось в двух режимах: при разрядности сигнала 16 бит и частоте дискретизации 44,1 кГц, а также при 48 кГц/24 бит. Результаты измерения звукового трактата сравнивались с аналогичными показателями материнских плат ASUS X99-A и MSI X99S MPOWER.

  Gigabyte GA-X99-UD4 (ALC1150) 44,1 кГц/16 бит  Gigabyte GA-X99-UD4 (ALC1150) 48 кГц/24 бит  ASUS X99-A (ALC1150) 44,1 кГц/16 бит  ASUS X99-A (ALC1150) 48 кГц/24 бит  MSI X99S MPOWER (ALC1150) 44,1 кГц/16 бит  MSI X99S MPOWER (ALC1150) 48 кГц/24 бит
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ +0,19, +0,04 Отлично +0,20, –0,07 Очень хорошо +0,03, –0,02 Отлично +0,21, +0,18 Отлично +0,21, +0,01 Очень хорошо +0,19, +0,13 Отлично
Уровень шума, дБ (А) –88,1 Хорошо –85,8 Хорошо –84,5 Хорошо –84,4 Хорошо –85,2 Хорошо –86,8 Хорошо
Динамические диапазон, дБ (А) 84,4 Хорошо 86 Хорошо 81,5 Хорошо 83,9 Хорошо 84,8 Хорошо 87 Хорошо
Гармонические искажения, % 0,0081 Очень хорошо 0,0036 Очень хорошо 0,0053 Очень хорошо 0,038 Очень хорошо 0,0062 Очень хорошо 0,0071 Очень хорошо
Гармонические искажения + шум, дБ(A) –76,6 Средне –80,0 Хорошо –75,2 Средне –77,2 Средне –77,7 Средне –77,8 Средне
Интермодуляционные искажения + шум, % 0,016 Очень хорошо 0,014 Очень хорошо 0,022 Хорошо 0,017 Очень хорошо 0,016 Очень хорошо 0,014 Очень хорошо
Взаимопроникновение каналов, дБ –80,5 Очень хорошо –78,6 Очень хорошо –76,5 Очень хорошо –76,2 Очень хорошо –78,4 Очень хорошо –79,0 Очень хорошо
Интермодуляции на 10 кГц, % 0,016 Очень хорошо 0,014 Очень хорошо 0,02 Хорошо 0,016 Очень хорошо 0,018 Очень хорошо 0,017 Очень хорошо
Общая оценка   Очень хорошо   Очень хорошо   Очень хорошо   Очень хорошо   Очень хорошо   Очень хорошо

При тестировании в обоих режимах аудиоподсистемы всех трех конкурсанток продемонстрировали очень близкие характеристики. Одним словом, явных огрехов в реализации звукового тракта Gigabyte GA-X99-UD4 не обнаружилось: фоновый шум не выходил за комфортные рамки, а разборчивость и глубина звука находились на обычном для интегрированных звуковых адаптеров уровне. При использовании бюджетной акустической системы или недорогих наушников качество воспроизведения удовлетворит большинство нетребовательных пользователей, а настоящие меломаны всегда смогут дооснастить матерински плату внешней звуковой картой с интерфейсом PCI Express или USB.


Результаты тестирования

Gigabyte GA-X99-UD4

Gigabyte GA-X99-UD4

Gigabyte GA-X99-UD4

Gigabyte GA-X99-UD4

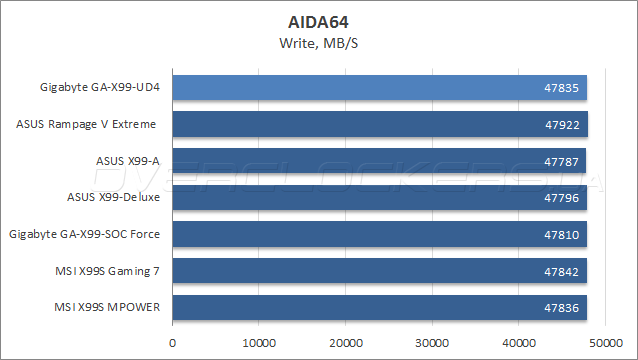

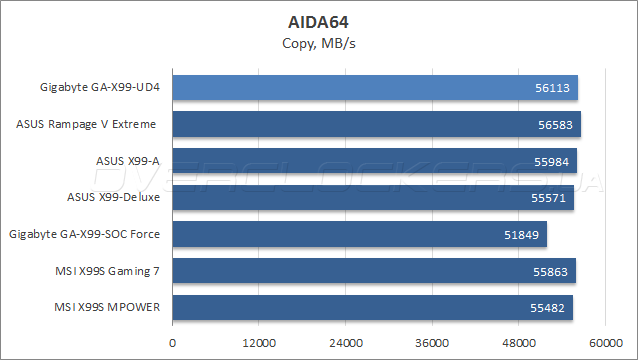

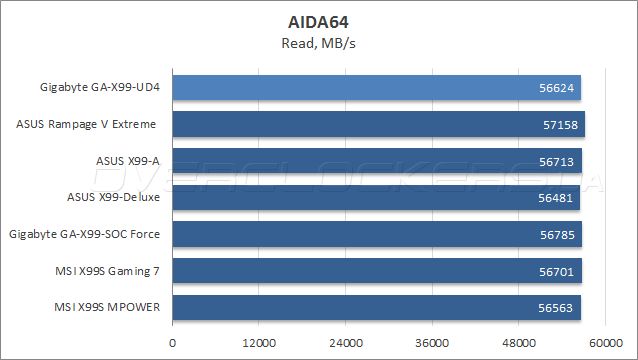

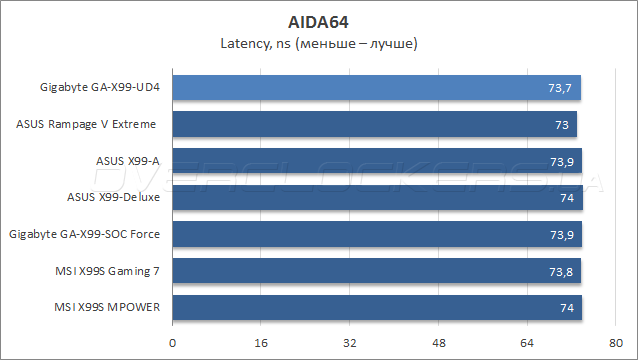

При измерении пропускной способности ОЗУ GA-X99-UD4 продемонстрировала показатели на уровне лучших системных плат для платформы LGA2011-3. Что характерно, поведение новинки заметно отличается от Gigabyte GA-X99-SOC Force, которая в аналогичных условиях показала заметно худшие результаты, очевидно, из-за недоработок в ранних версиях прошивки.

Gigabyte GA-X99-UD4

Gigabyte GA-X99-UD4

Gigabyte GA-X99-UD4

В комплексном тестовом пакете Futuremark PCMark 8, который позволяет спрогнозировать уровень быстродействия при выполнении типичных повседневных задач, Gigabyte GA-X99-UD4 заработала высокие баллы, которых оказалось достаточно для уверенной конкуренции с остальными участницами тестирования.

Gigabyte GA-X99-UD4

Gigabyte GA-X99-UD4

Gigabyte GA-X99-UD4

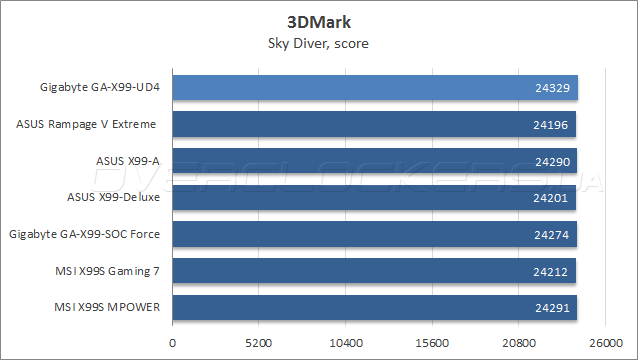

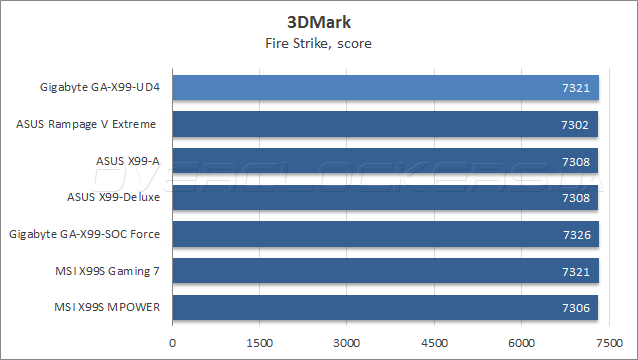

При тестировании в графическом бенчмарке Futuremark 3DMark героиня сегодняшнего обзора одержала победу в дисциплине Sky diver, а в двух других подтестах выступила не менее уверенно, на уровне лучших моделей.

Gigabyte GA-X99-UD4

Gigabyte GA-X99-UD4

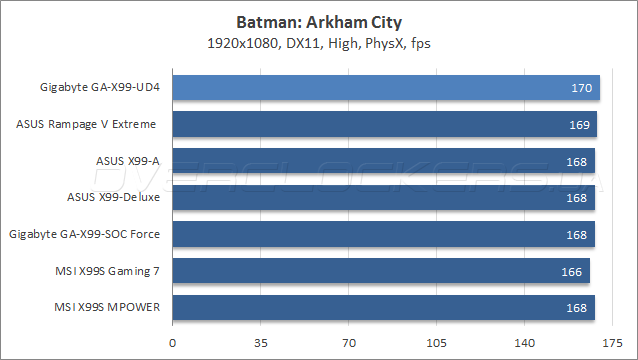

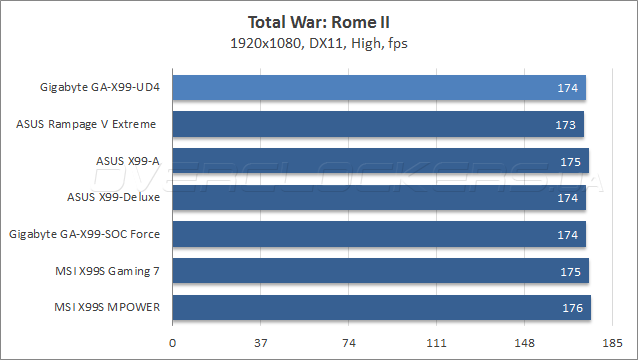

Во время измерения fps в реальных видеоиграх GA-X99-UD4 обеспечила близкую к максимальной частоту смены кадров в шутере Batman: Arkham City, тогда как в RTS Total War: Rome II результаты новинки оказались в середине турнирной таблице.


Энергопотребление

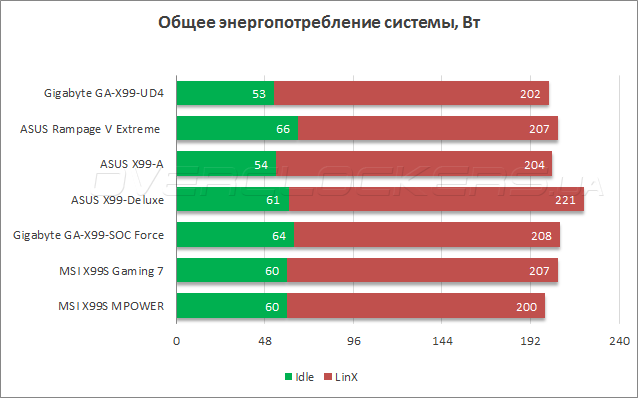

Для оценки энергоэффективности материнских плат использовался прибор Basetech Cost Control 3000, с помощью которого был измерен средний расхода электроэнергии тестового стенда «от розетки» во время простоя, а также максимальное энергопотребления при нагрузке, создаваемой программой LinX 0.6.5.

Gigabyte GA-X99-UD4

По уровню экономичности Gigabyte GA-X99-UD4 уверенно соперничает с самыми энергоэффективными системными платами для процессоров Intel Haswell-E, как в простое, так и при максимальной нагрузке, что говорит про высокий КПД подсистемы питания и эффективные механизмы энергосбережения прошивки.


Выводы

За последние полгода в тестовой лаборатории успели побывать немало системных плат для платформы LGA2011-3, это расширило базу для сравнения и позволило оценить Gigabyte GA-X99-UD4 максимально объективно. Сама по себе новинка порадовала продуманным дизайном, высоким качеством изготовления, функциональной прошивкой и неплохим комплектным ПО. Если же сравнивать ее с основными конкурентам, то системная плата показала высокий уровень быстродействия, хорошее качество воспроизведения встроенной аудиокарты. Кроме того, среди всех равноценных продуктов только Gigabyte GA-X99-UD4 предлагает возможность одновременной работы четырех слотов PCI Express 3.0 x16 и оснащена двумя слотами М.2, а также имеет самый богатый комплект поставки. Что касается разгона, то достижения героини сегодняшнего обзора выглядит очень неплохо на фоне соперниц, однако сам процесс оверклокинга не такой комфортный из-за нестабильного напряжения VRIN и сложностей с отводом избыточного тепла от центрального процессора. Зато, во время тестирования ни разу не потребовался аппаратный сброс настроек UEFI благодаря корректной работе механизмов защиты от сбоя.

Что касается розничной стоимости, то в украинской рознице Gigabyte GA-X99-UD4 оценивается в 320 долларов, что примерно соответствует уровню цен на модели аналогичного класса других производителей. Таким образом, новинка отлично подойдет для построения мощного системного блока оснащенного несколькими графическими ускорителями. Не спасует она и перед умеренным разгоном, тогда как для экстремального оверклокинга лучше обратить внимание на другие модели, например, ту же Gigabyte GA-X99-SOC Force.
