Обзор и тестирование материнской платы ASUS X99-Deluxe для процессоров Intel в исполнении LGA2011-3

С момента анонса процессоров Intel Haswell-E прошло не так много времени, но все ведущие производители системных плат уже успели представить свои продукты для высокопроизводительной платформы LGA2011-3. В одном из предыдущих обзоров вы могли познакомиться с геймерской «материнкой» от MSI, а сегодня гостьей нашей тестовой лаборатории стала модель от компании ASUS — X99-Deluxe.

ASUS X99-Deluxe

Системная плата относится к высшему ценовому диапазону, она предлагает богатейшую функциональность и расширенные возможности для разгона. Обо всем этом вы сможете узнать из нашего сегодняшнего обзора, а пока, предлагаю ознакомиться со спецификациями новинки:

Модель ASUS X99-Deluxe
Чипсет Intel X99
Процессорный разъем Socket LGA2011-3
Процессоры Core i7 (Haswell-E)
Память 4 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*/3200* (OC), максимум 64 ГБ
Слоты PCI-E 5 x PCI Express 3.0 x16 (x16+x0+x0+x0+x0, x16+x0+x16+x0+x0, x16+x0+x16+x0+x8, x8+x8+x0+x8+x0)
1 x PCI Express 2.0 x4
Слоты PCI
Встроенное видеоядро (в процессор)
Видеоразъемы
Количество подключаемых вентиляторов 6x 4pin + 3x 4pin на плате расширения Fan Extension Card
Порты PS/2
Порты USB 12 x 3.0 (8 разъемов на задней панели, Intel X99 + 2 х ASMedia ASM1074)
2 x 3.0 (2 разъема на задней панели, ASMedia ASM1042)
6 x 2.0 (2 разъема на задней панели, Intel X99)
ATA-133
Serial ATA 10 каналов SATA 6 Гбит/с (Intel X99)
2 канала SATA 6 Гбит/с (ASMedia ASM106SE)
SATA Express 1 канал SATA Express 10 Гбит/с (Intel X99)
1 канал SATA Express 10 Гбит/с (ASMedia ASM106SE)
eSATA
RAID 0, 1, 5, 10 (Intel X99)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF 1 (Оптический)
Встроенная сеть Intel I218V (Gigabit Ethernet)
Intel I211-AT (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности кнопки включения и перезагрузки, клавиша Clear_CMOS, индикатор кодов POST, поддержка Bluetooth 4.0 и Wi-Fi 802.11a/b/g/n/ac, разъем M.2, плата расширения Fan Extension Card, адаптер Hyper M.2 x4, поддержка AMD CrossFireX и NVIDIA SLI


Комплект поставки

Материнская плата ASUS X99-Deluxe поставляется в крупной картонной коробке, ее дизайн выполнен в стиле, знакомом нам по современным продуктам ASUS. Оформление фронтальной поверхности лаконично, центральное место занимает изображение системной платы и наименование модели.

ASUS X99-Deluxe

Обратная сторона коробки несет множество полезной информации. Здесь приведено схематическое изображение материнской платы и ее краткая спецификация, а также сведения о ее наиболее важных особенностях, таких как применение специального процессорного разъема ASUS O.C. Socket, наличие в комплекте дополнительных плат Fan Extension Card и Hyper M.2 x4, а также поддержка беспроводной передачи данных по стандарту Wi-Fi со скоростью до 1300 Мбит/с. В основе дизайна системной платы лежит концепция 5-Way Optimization, которая включает оригинальные технологии разгона, экономии электроэнергии, управления скоростью вращения вентиляторов и автоматического повышения быстродействия.

ASUS X99-Deluxe

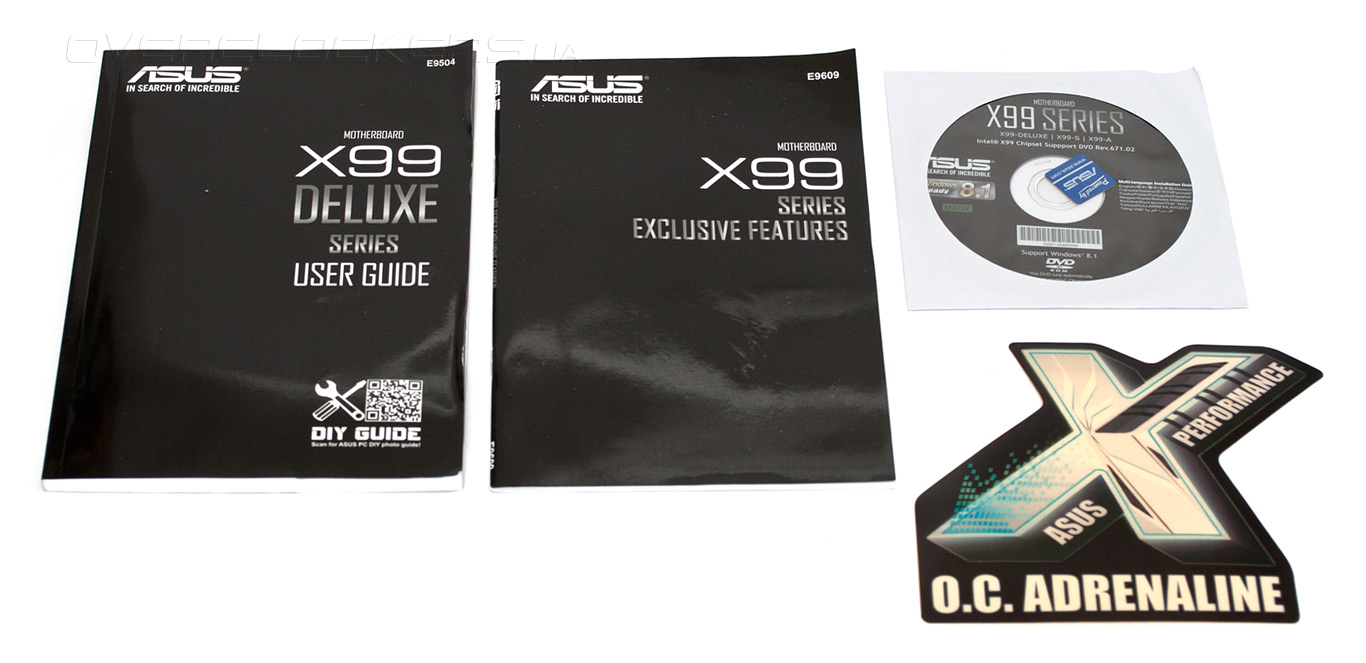

Набор аксессуаров, которым комплектуется ASUS X99-Deluxe, достаточно разнообразный. Он содержит:
  • подробное руководство пользователя;
  • описание особенностей системных плат ASUS 99-й серии;
  • DVD-диск с драйверами и ПО;
  • наклейку на корпус системного блока.
ASUS X99-Deluxe

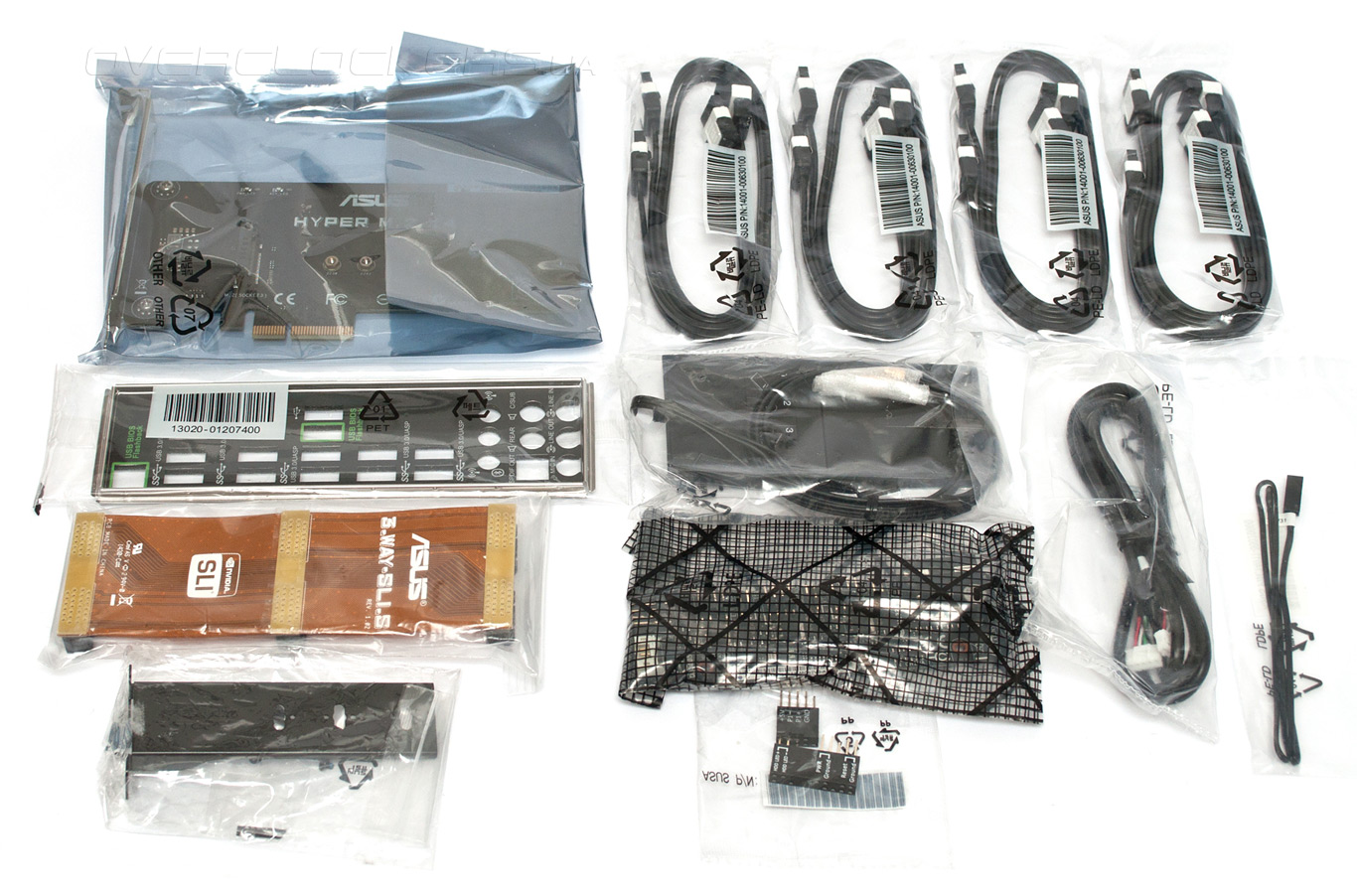

Помимо того, среди дополнительных принадлежностей нашлись:
  • заглушка на заднюю панель I/O Shield;
  • восемь кабелей SATA 6 Гбит/с;
  • антенна Wi-Fi;
  • мостик 3-Way NVIDIA SLI;
  • набор коннекторов Q-Connectors;
  • шасси M.2 Racket;
  • адаптер Hyper M.2 x4
  • плата Fan Extension Card;
  • внешний температурный сенсор;
  • кабель для подключения платы Fan Extension Card.
ASUS X99-Deluxe

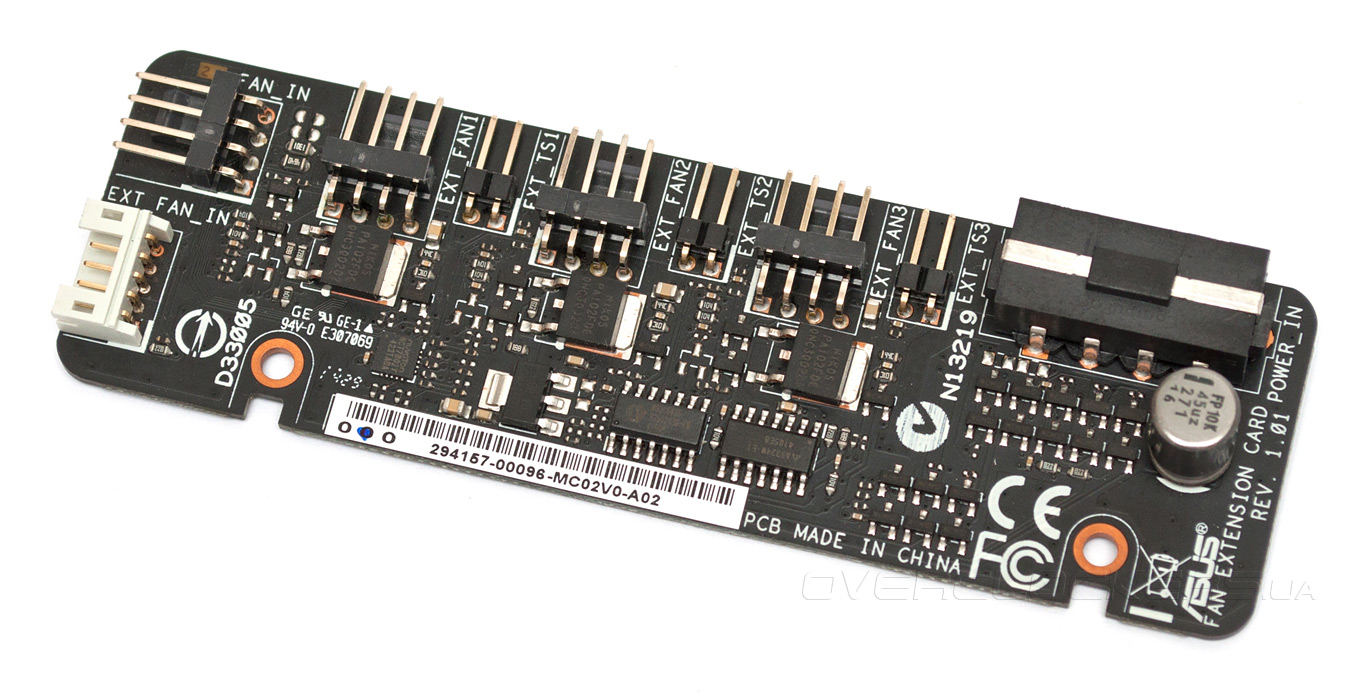

Одним из самых с интересных аксессуаров новинки является плата расширения Fan Extension Card, с помощью которой к ASUS X99-Deluxe можно подключить три дополнительных вентилятора. Внешнее питание подводится посредством стандартного разъема типа «молекс», а для коммуникации с «материнкой» служит комплектный кабель длиной около 20 см. Для каждого из трех каналов предусмотрена регулировка скорости вращения с помощью ШИМ, а также подключение внешних температурных датчиков. Управлять «карлсонами» можно из UEFI Setup или с помощью фирменного ПО ASUS Ai Suite 3.

ASUS X99-Deluxe

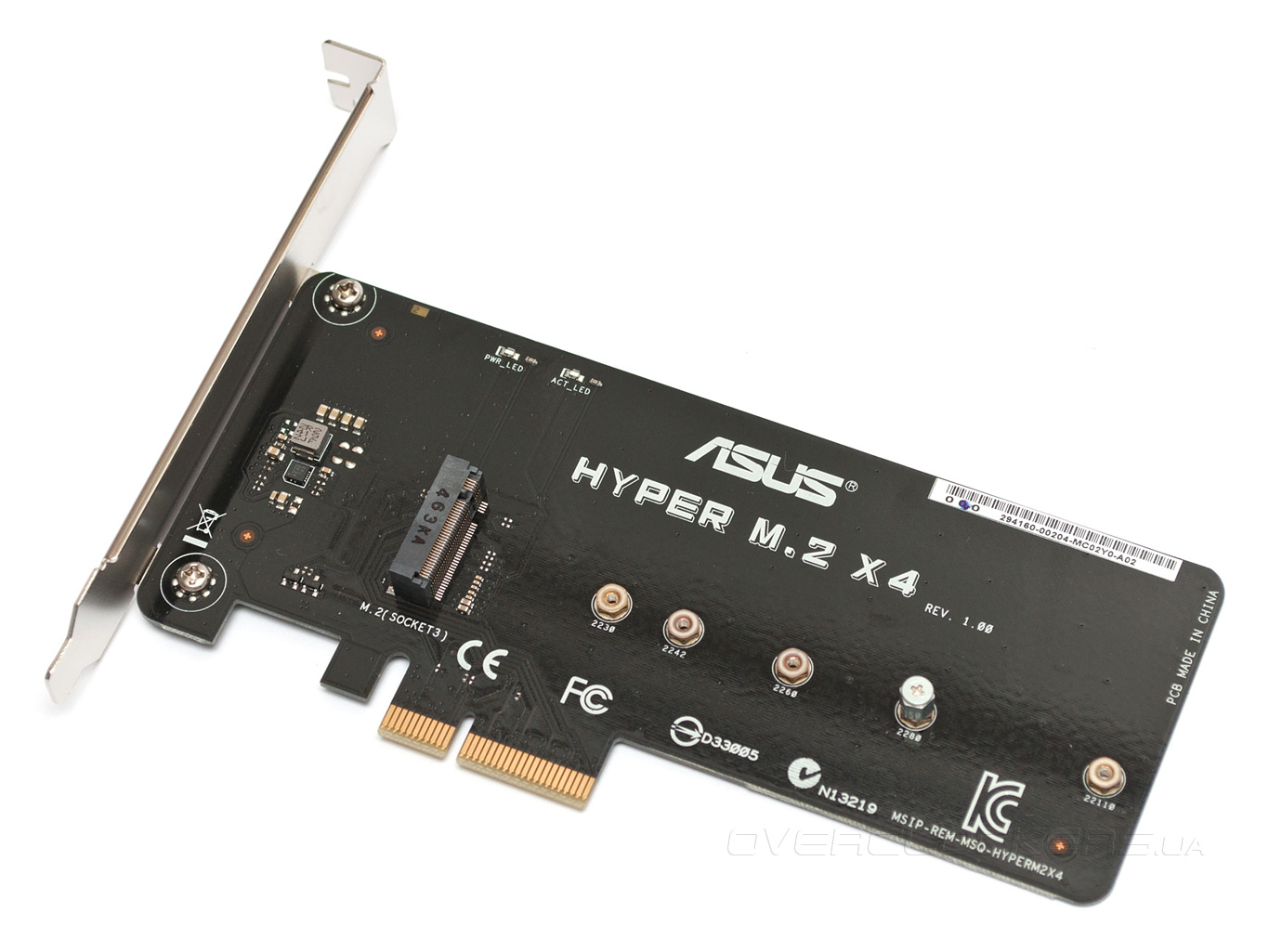

В комплекте с платой поставляется адаптер Hyper M.2 x4, который инсталлируется в свободный слот PCI-E x4 системной платы и предназначается для установки твердотельных накопителей с разъемом М.2, причем, поддерживаются только продукты с интерфейсом PCI Express.

ASUS X99-Deluxe

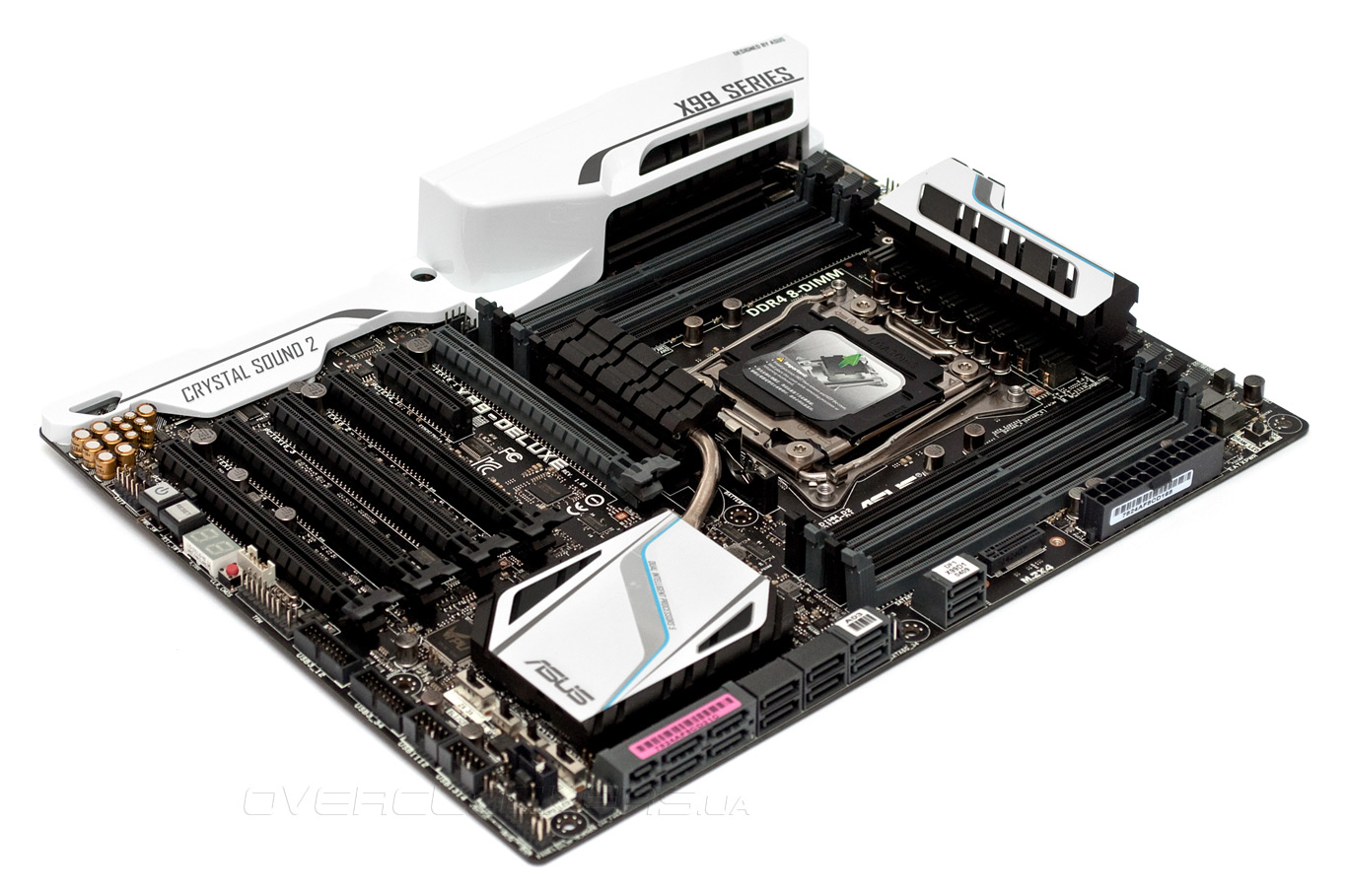

Внешний вид

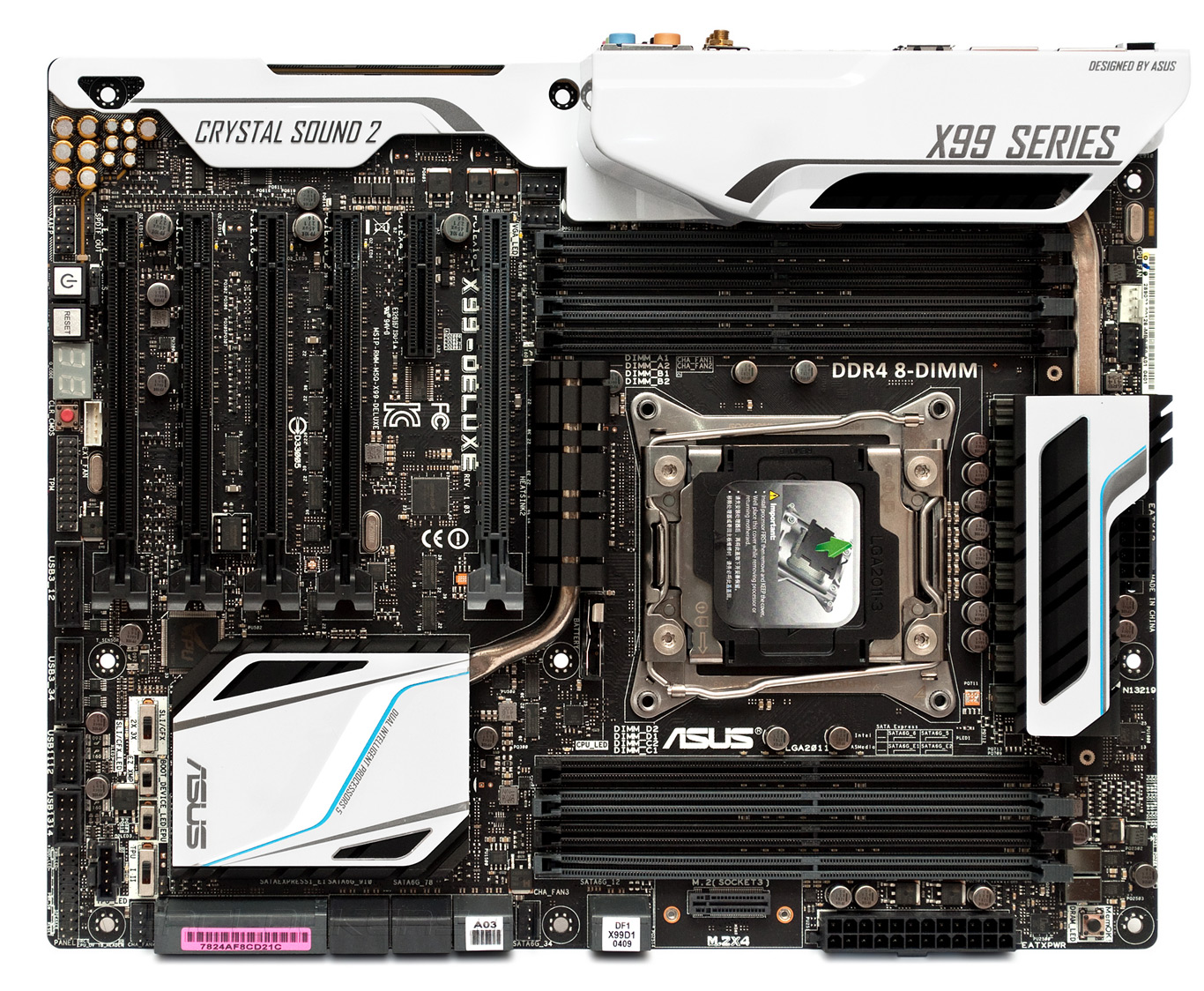

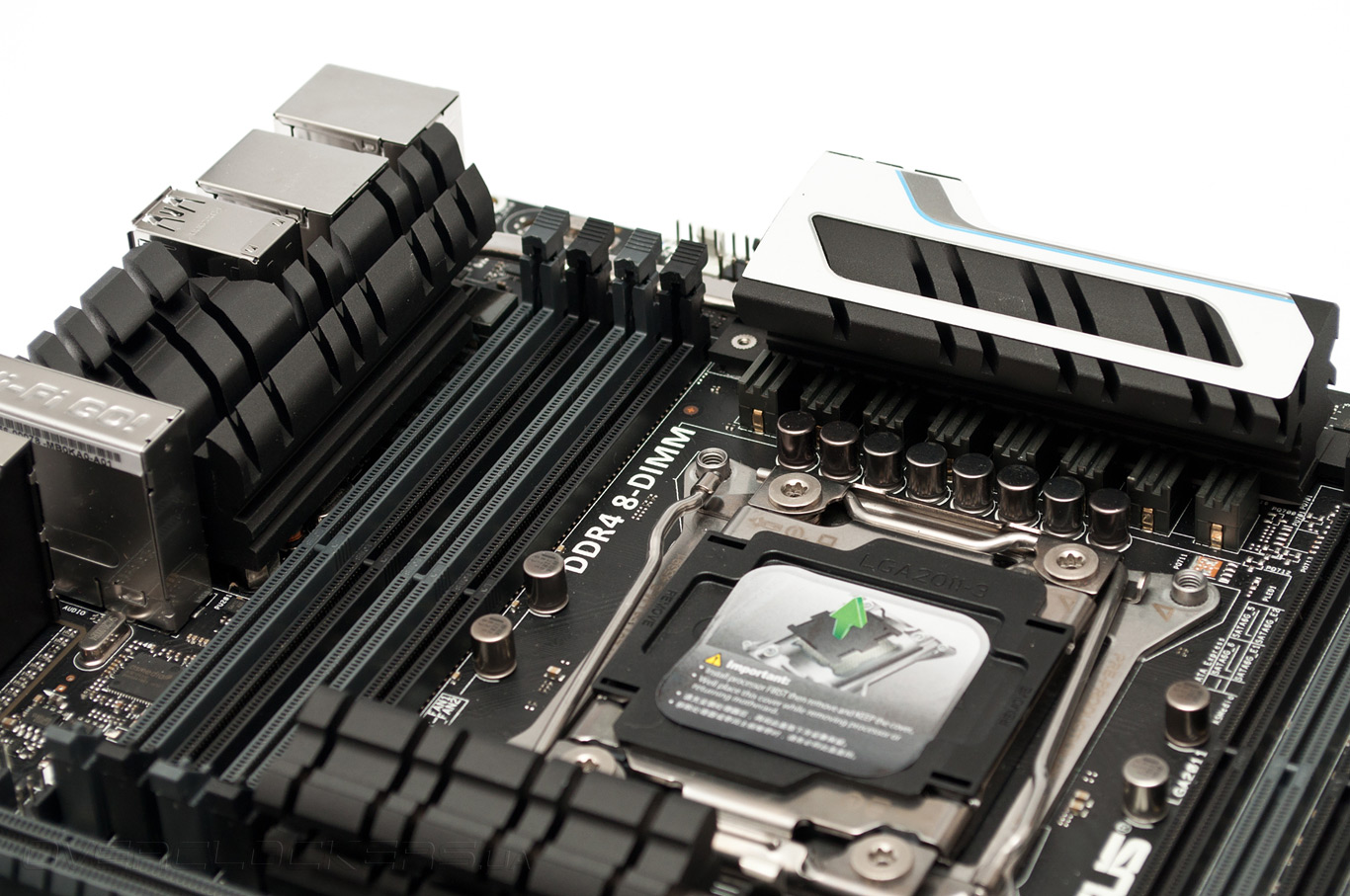

Материнская плата базируется на чипсете Intel X99, ее размеры соответствуют стандарту АТХ. Чрезвычайно плотное расположение компонентов и отсутствие свободного места на текстолите объясняются богатым набором возможностей расширения ASUS X99-Deluxe. Из необычных решений следует отметить белый пластиковый кожух, распложённый по левому краю системной платы, который, впрочем, выполняет лишь эстетическую функцию. Для установки модулей ОЗУ стандарта DDR4 служат восемь слотов DIMM, суммарный объем оперативной память может достигать 64 ГБ. Поддерживается тактовая частота до 3200 МГц в режиме разгона.

ASUS X99-Deluxe

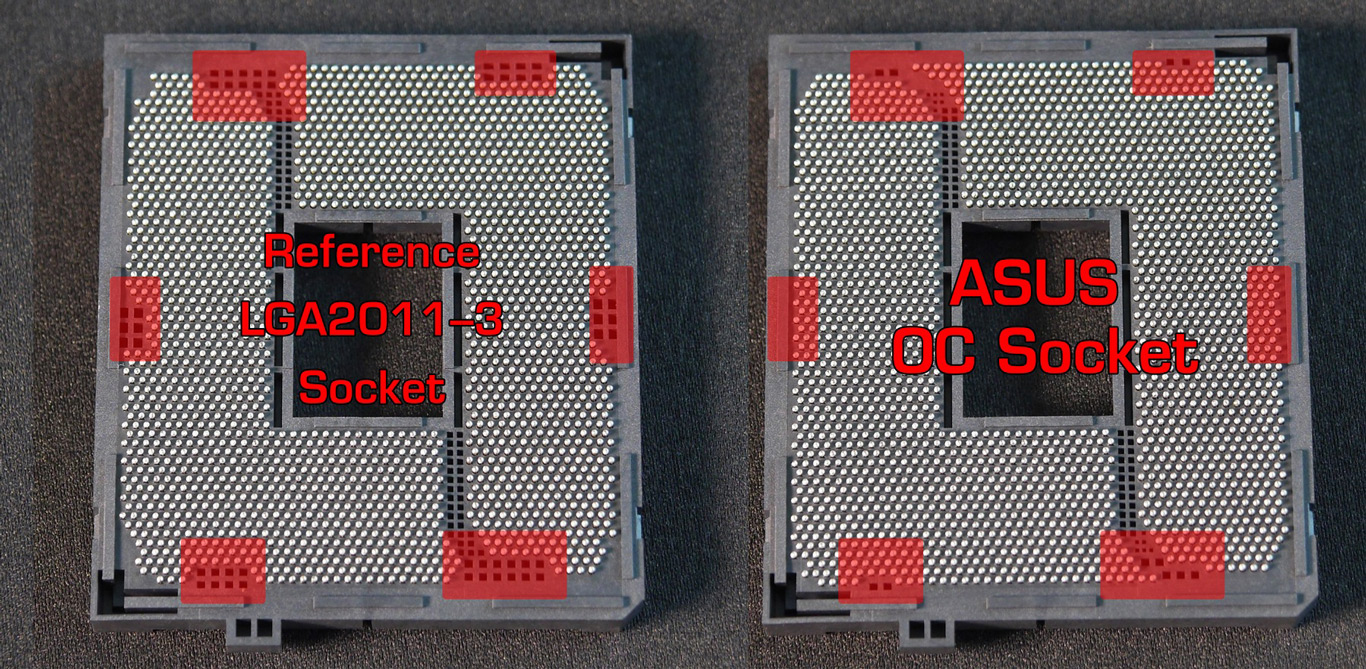

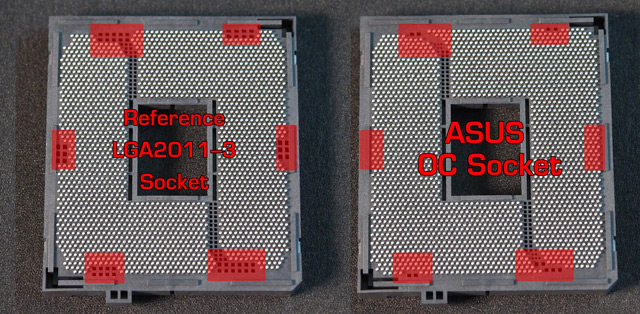

Одной из ключевых особенностей героини сегодняшнего обзора является применение оригинального процессорного разъема ASUS O.C. Socket. От стандартного LGA2011-3 его отличают дополнительные контакты, использование которых позволяет улучшить разгонный потенциал Haswell-E и модулей ОЗУ DDR4.

ASUS X99-Deluxe

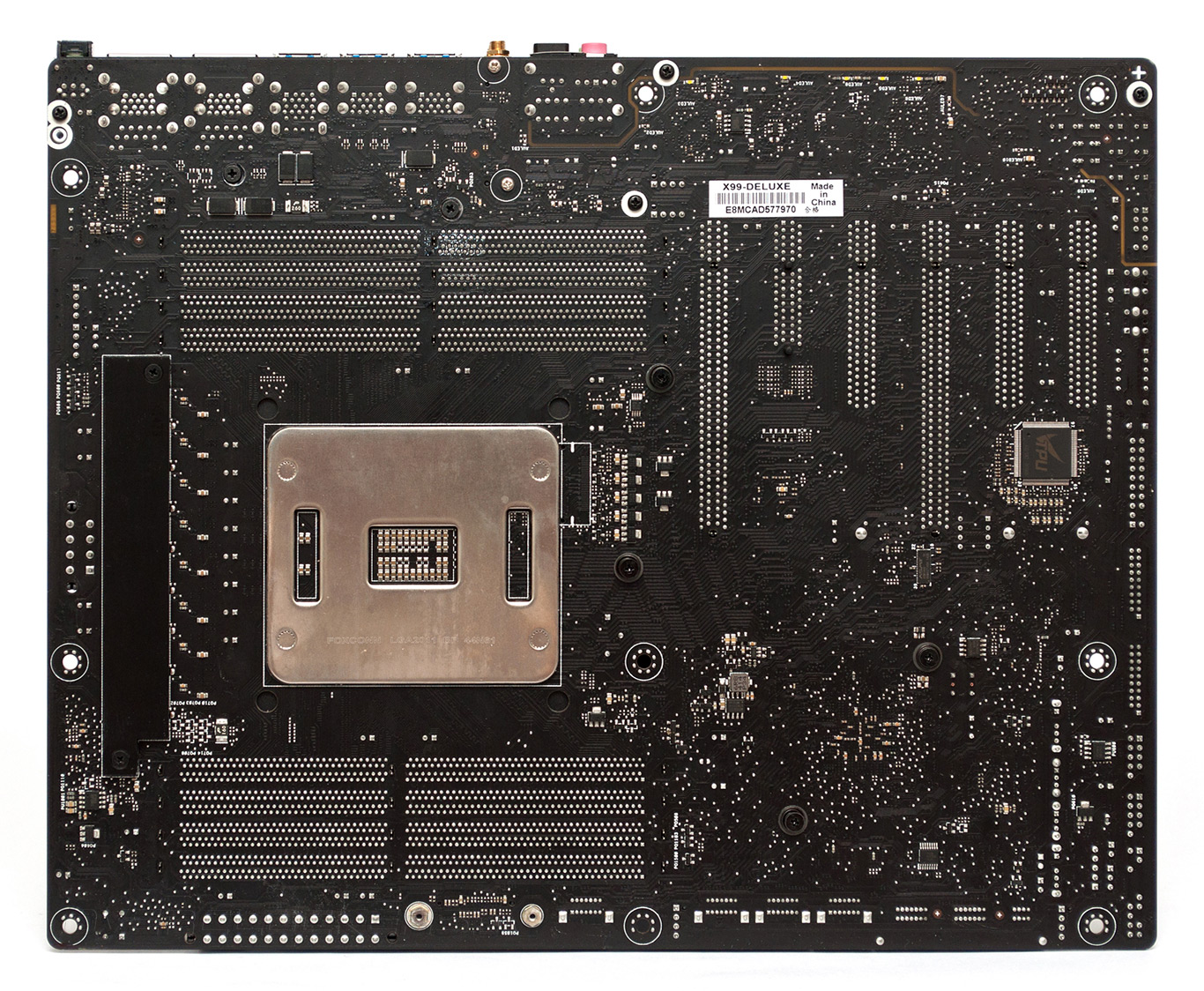

C обратной стороны печатной платы находится некоторое количество электронных компонентов, а в районе процессорного разъема видна металлическая пластина, которая является частью системы охлаждения VRM.

ASUS X99-Deluxe

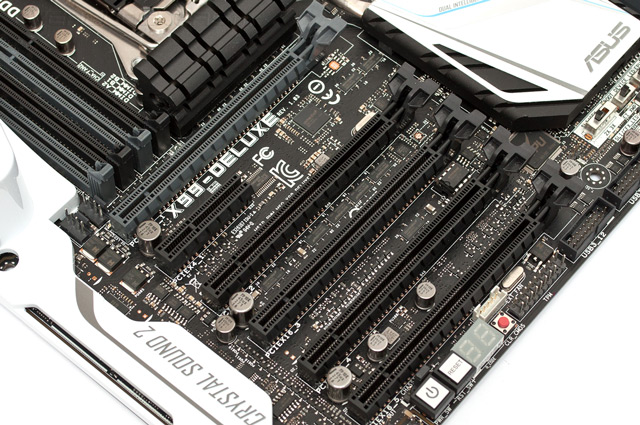

ASUS X99-Deluxe оснащена пятью разъемами PCI Express 3.0 x16, есть возможность построения связок AMD CrossFireX и NVIDIA SLI, но одновременно можно установить только три графических ускорителя. Владельцам процессоров Core i7-5960X и Core i7-5930K доступны режимы «x16+x0+x0+x0+x0», «x16+x0+x16+x0+x0» и «x16+x0+x16+x0+x8». В случае инсталляции младшего Core i7-5820K, у которого количество линий PCI-E уменьшено до 28, разъемы PCI Express будут работать по схемам «x16+x0+x0+x0+x0», x16+x8+x0+x0+x0» или x8+x8+x0+x8+x0», а третий и пятый по счет порты PCI-E x16 автоматически переключатся в режим x16@x1. Также имеется один слот PCI-E 2.0 x4, подключенный к системной логике, который предназначен для эксплуатации плат расширения, требовательных к пропускной способности интерфейса. Для того, чтобы обслужить разъем PCI-E 2.0 x4 и многочисленные дополнительные контроллеры конструкторы установили восьмипортовый коммутатор линий PCI-E 2.0 ASMedia ASM1187e.

ASUS X99-Deluxe

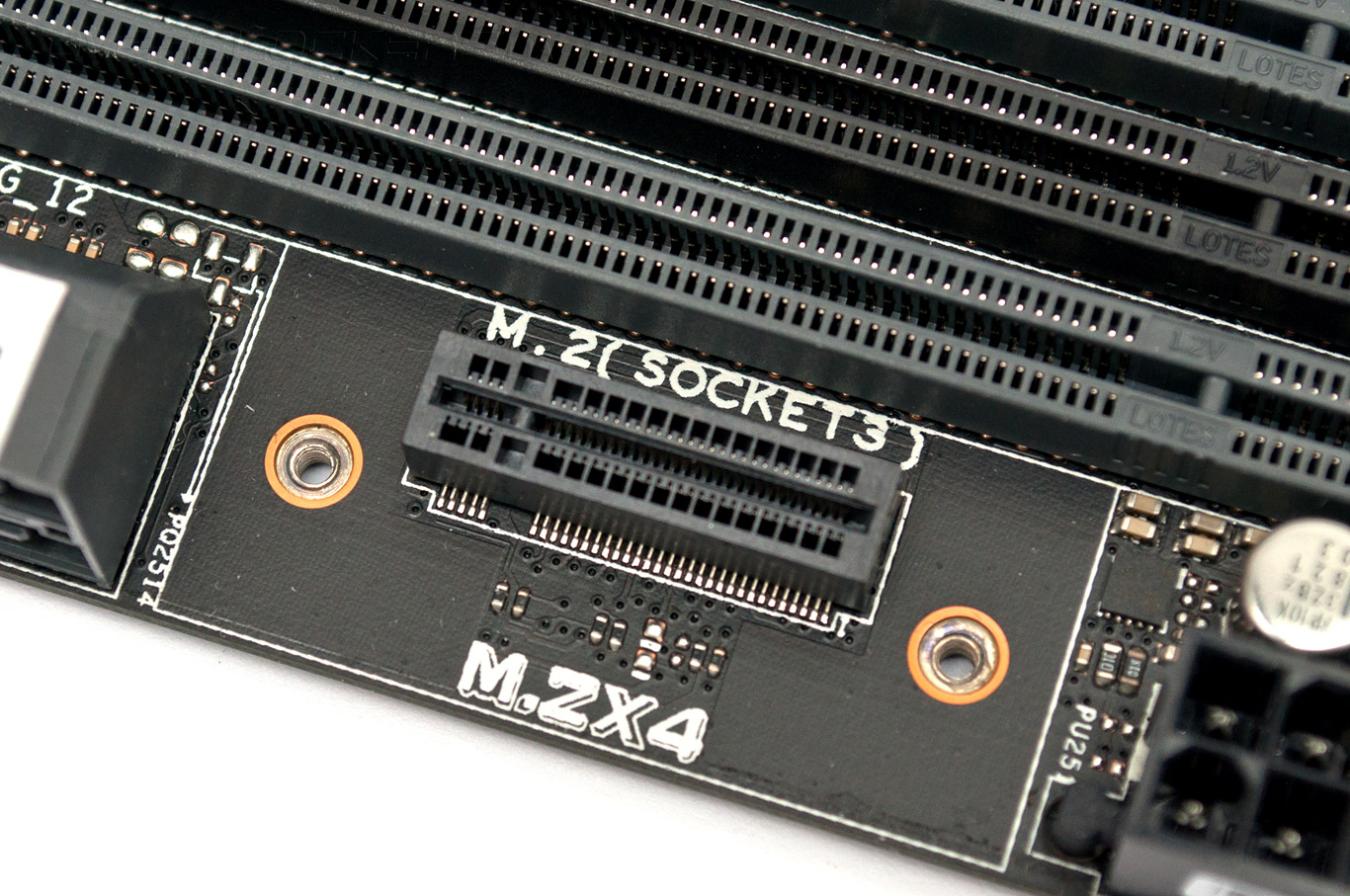

На правом крае системной платы перед разъемами DIMM DDR4 находится слот M.2, предназначенный для установки скоростных твердотельных накопителей. К разъему подведены четыре линии PCI Express от центрального процессора, поэтому, при его использовании пятый по счету слот PCI Express 3.0 x16 автоматически переходит в режим x16@x4. Для удобства монтажа SSD в комплекте с «материнкой» поставляется M.2 Racket — металлическое шасси, фиксирующее накопитель и защищающее его от повреждений.

ASUS X99-Deluxe

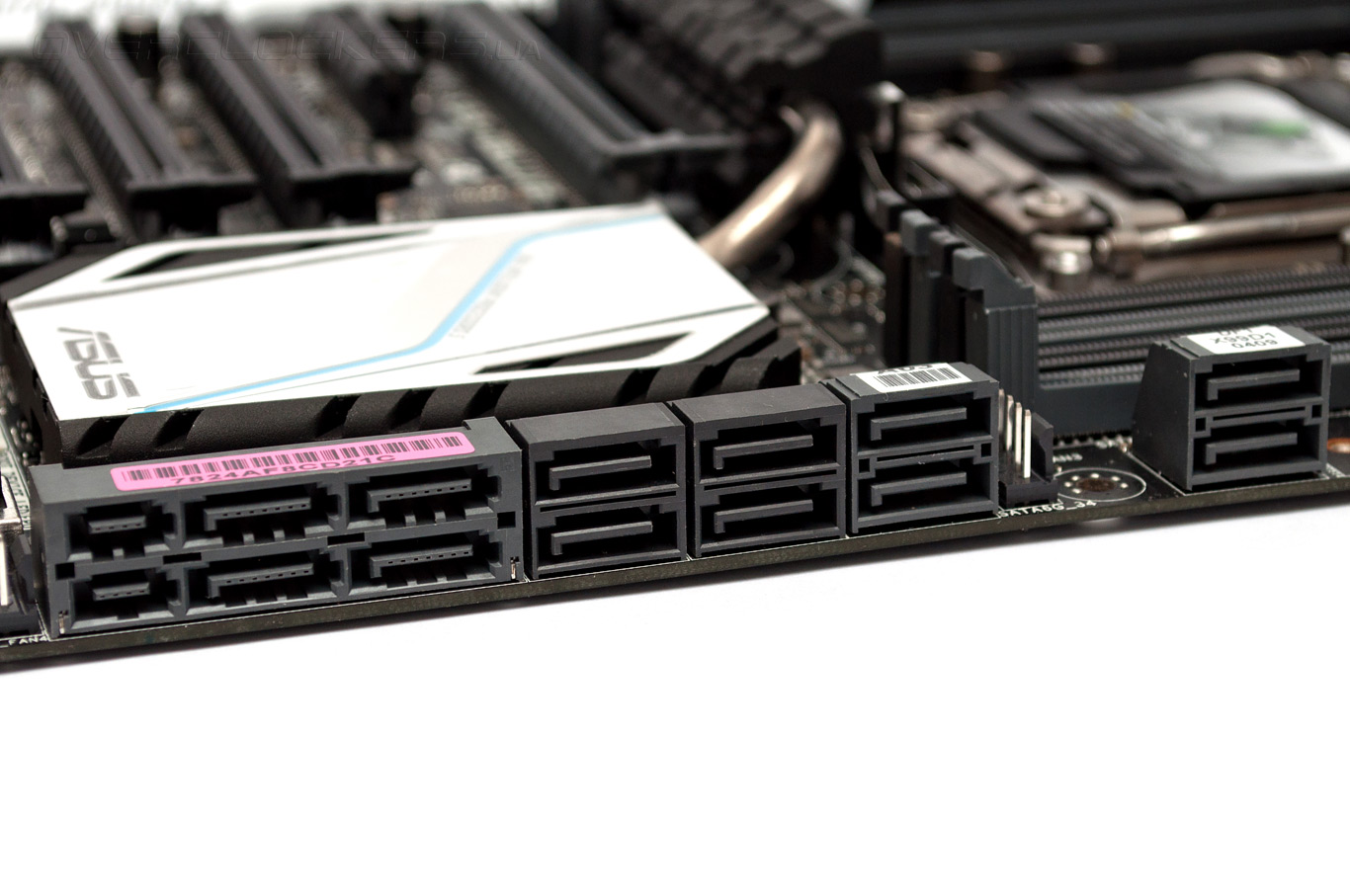

Дисковая подсистема ASUS X99-Deluxe представлена восемью чипсетным портами SATA 6 Гбит/с, а также парой разъемов SATA Express с пропускной способностью 10 Гбит/с. Один из них обслуживается системной логикой, а за работу второго отвечает контроллер ASMedia ASM106SE. Каждый из портов SATA Express поддерживает подключение пары накопителей с интерфейсом SATA 6 Гбит/с, то есть в сумме материнская плата поддерживает одновременную работу до 12 дисковых устройств. Что касается организации массивов RAID, то такой возможностью обладают только шесть чипсетных портов, а остальные поддерживают режимы AHCI и IDE.

ASUS X99-Deluxe

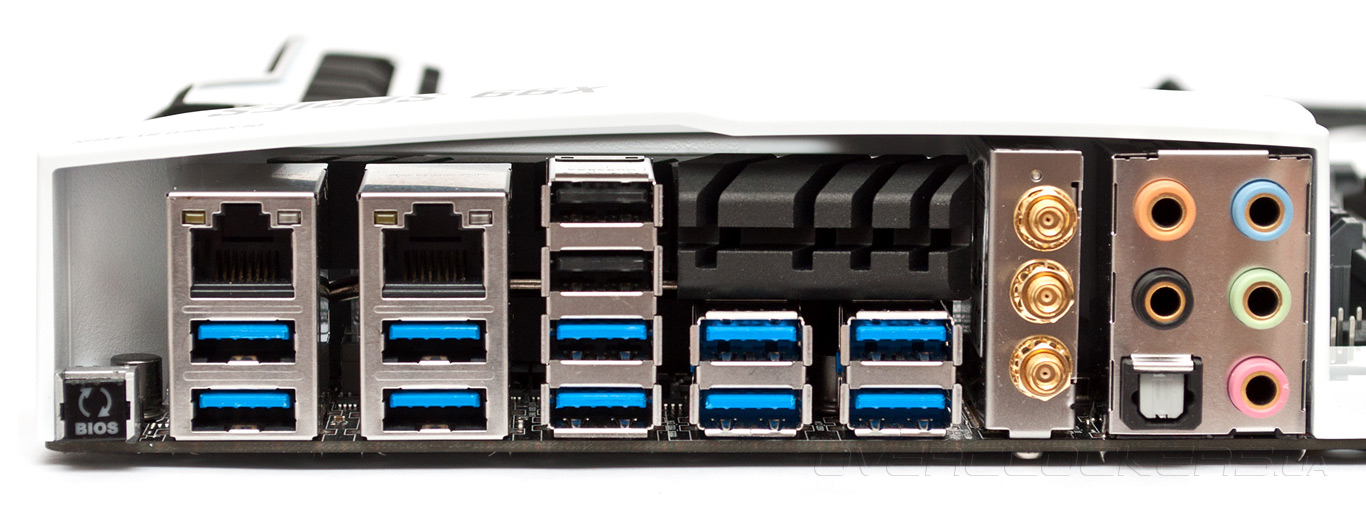

Материнская плата оснащена двумя сетевыми контроллерами Gigabit Ethernet: Intel I218V и Intel I211-AT. Также, ASUS X99-Deluxe поддерживает работу в беспроводных сетях Bluetooth 4.0 и Wi-Fi стандартов 802.11a/b/g/n/ac, за это отвечает плата расширения AzureWave AW-CB160H, в основе которой лежит чипсет Broadcom BCM 4360. Адаптер обеспечивает скорость передачи до 1300 Мбит/с и способен работать в диапазонах 2,4 ГГц и 5 ГГц. Звуковая подсистема ASUS X99-Deluxe базируется на современном 7.1 HD-аудиокодеке Realtek ALC1150, для улучшения качества воспроизведения низкочастотные цепи звукового тракта отделены от остальной части материнской платы изолирующим зазором в медных проводниках. Наконец, для подключения периферии новинка располагает 14 портами USB 3.0, из которых десять выведены на заднюю панель, а четыре оставшихся реализованы в виде контактных площадок. В итоге, на задней панели материнской платы нашлось место для:
  • кнопки USB BIOS Flashback;
  • двух сетевых розеток RJ-45;
  • десяти портов USB3.0 и пары USB2.0;
  • трех ВЧ-разъемов для подключения антенны Wi-Fi;
  • оптического выхода S/PDIF;
  • пяти аналоговых аудиовыходов.
ASUS X99-Deluxe

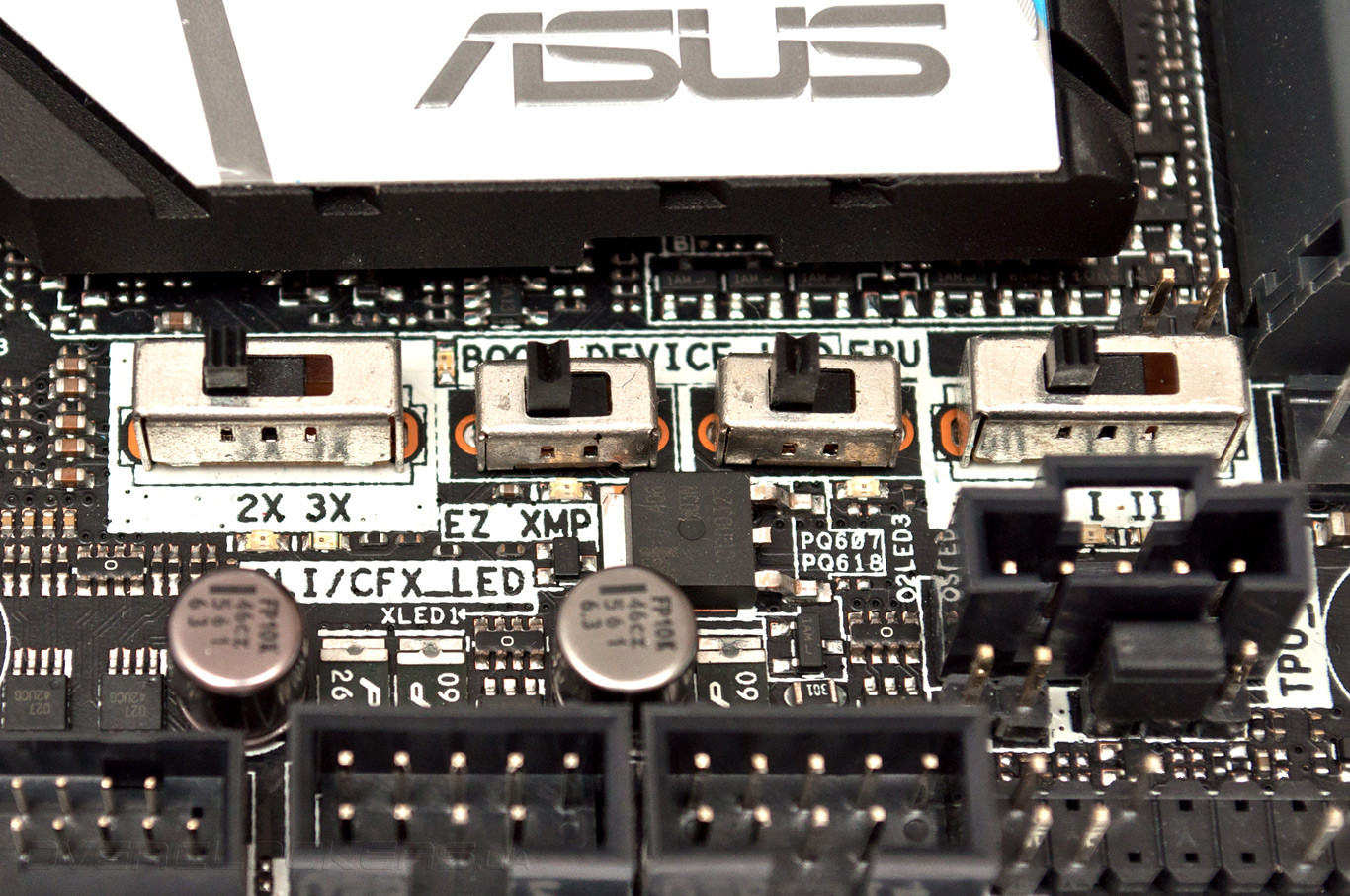

Новинка оснащена целым рядом механических переключателей, распложенных на нижнем крае печатной платы. SLI/CF Switch отвечает за выбор режимов работы слотов PCI Express x16 при построении связок из нескольких видеокарт, причем, в зависимости от конфигурации рекомендуемые для использования разъемы подсвечиваются светодиодами. EZ XMP активирует встроенные профили повышенного быстродействия модулей ОЗУ, EPU включает режим дополнительной экономии электроэнергии, а TPU запускает автоматический разгон.

ASUS X99-Deluxe

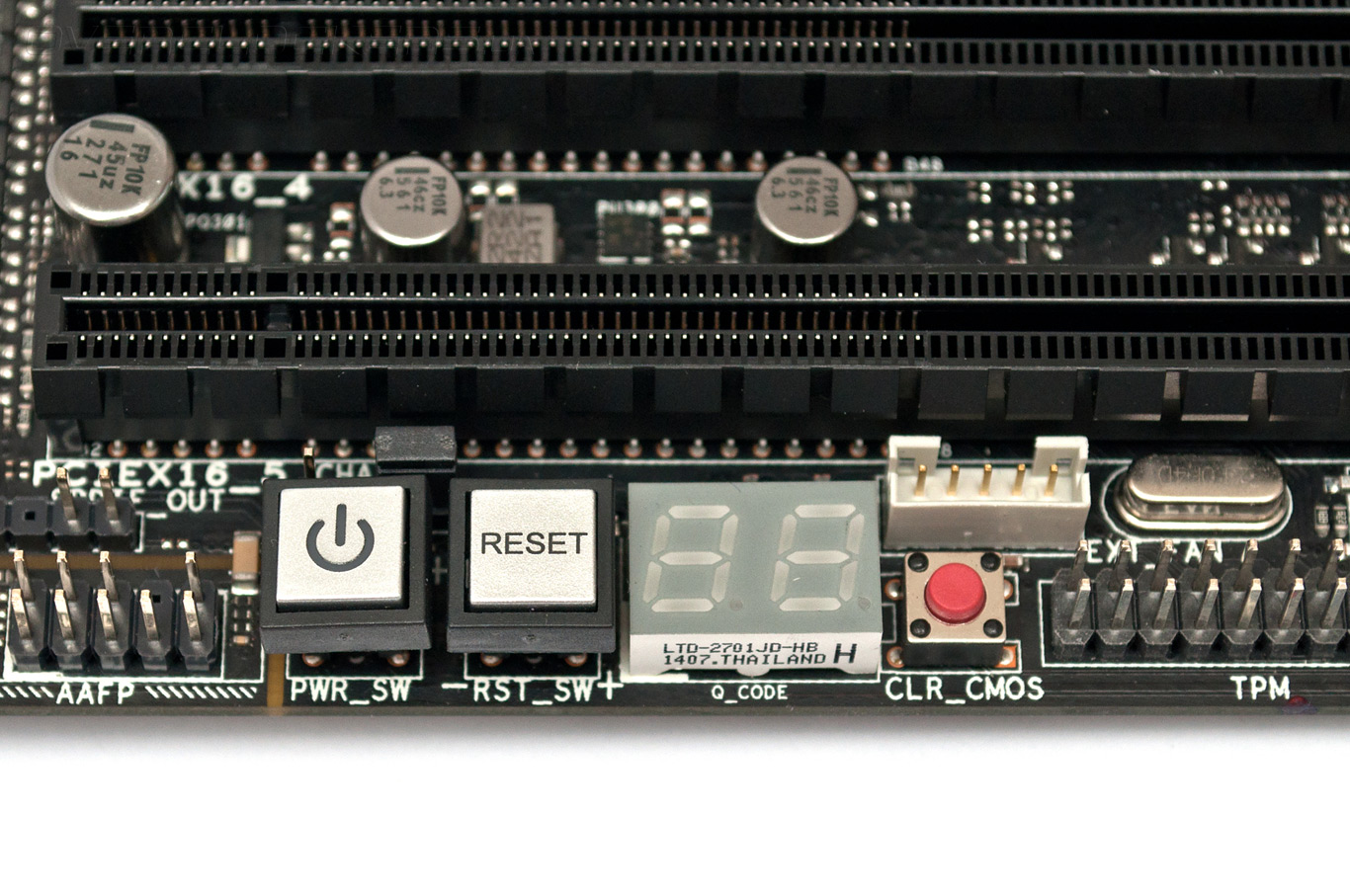

Пользователи, которые планируют эксплуатировать материнскую плату в составе открытого стенда оценят наличие механических кнопок включения и перегрузки, светодиодного индикатора кодов POST и клавиши Clear_CMOS, хотя, последняя ни разу не пригодилась за все время тестирования.

ASUS X99-Deluxe

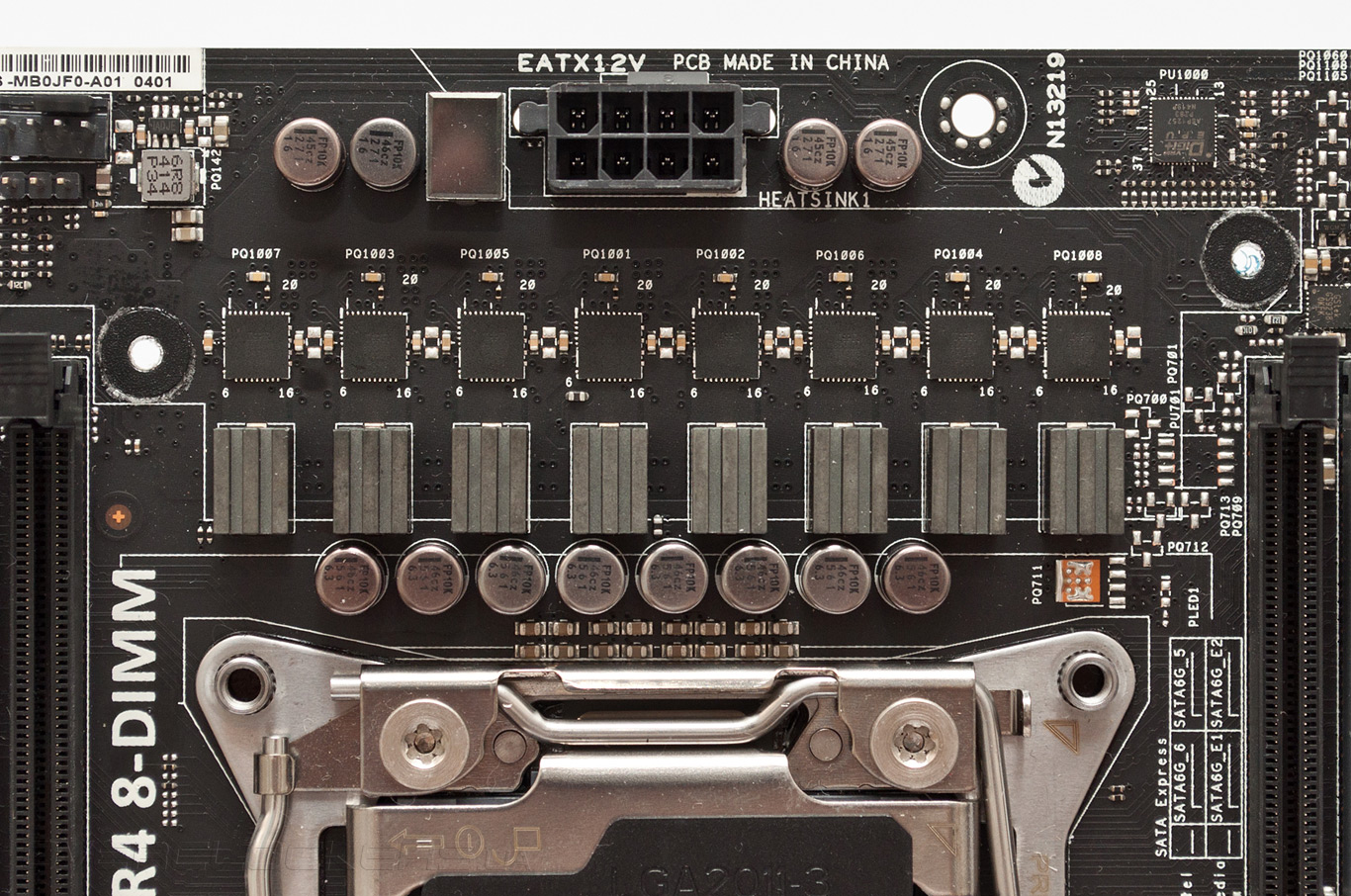

Силовая подсистема ASUS X99-Deluxe спроектирована со значительным запасом прочности, который понадобится при разгоне старших процессоров Intel Haswell-E. Модуль VRM построен по восьмиканальной схеме, в качестве силовых элементов используются интегральные сборки IR33350M производства International Rectifier, дополнительное питание подводится при помощи восьмиконтактного разъема, а за управление преобразователем напряжения отвечает цифровой ШИМ-контроллер DIGI+ VRM ASP1257.

ASUS X99-Deluxe

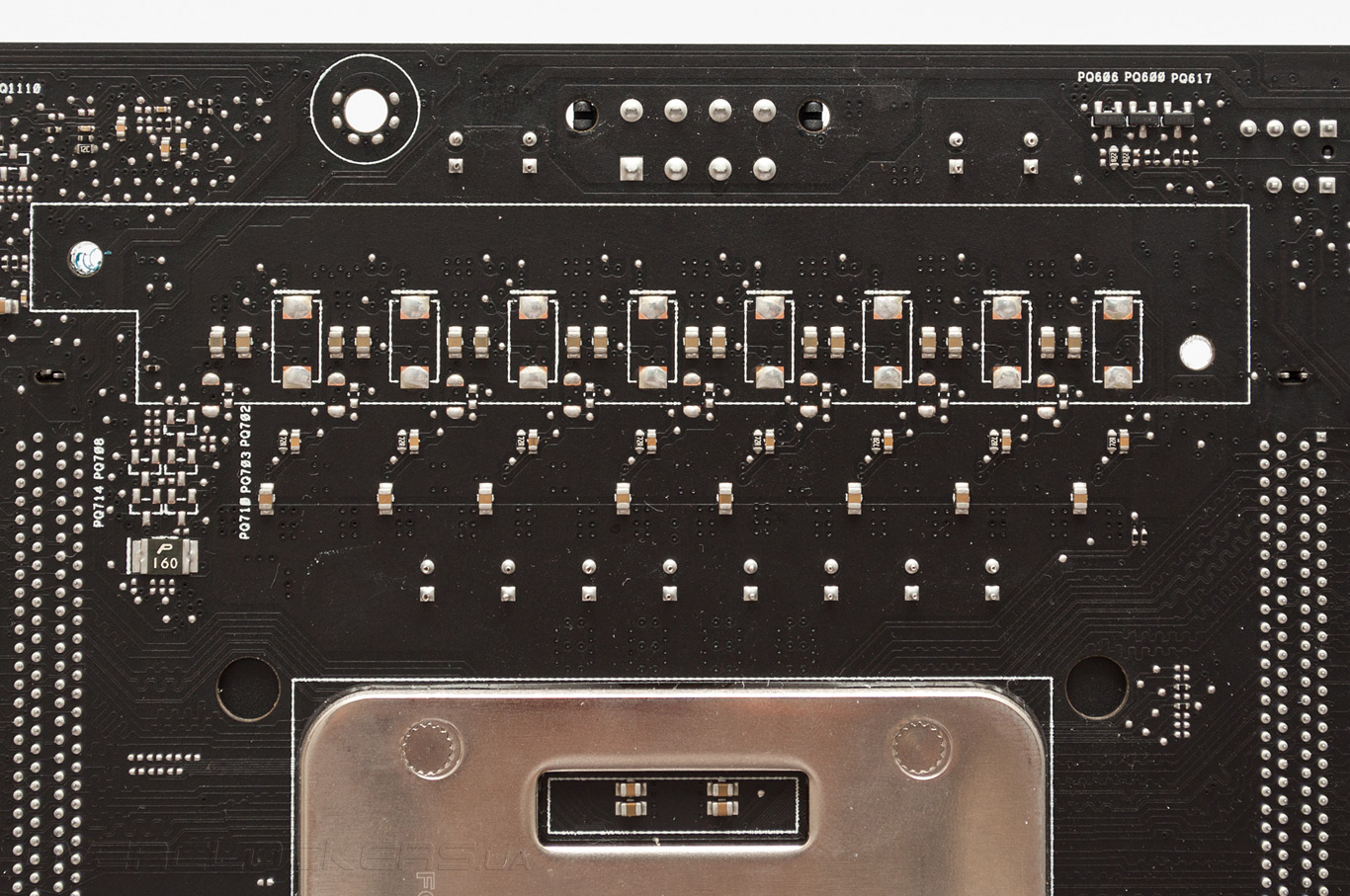

С обратной стороны РСВ в районе силовой подсистемы находится несколько керамических SMD-конденсаторов, активных компонентов нет, следовательно, нет нужды заботиться об организации отвода тепла.

ASUS X99-Deluxe

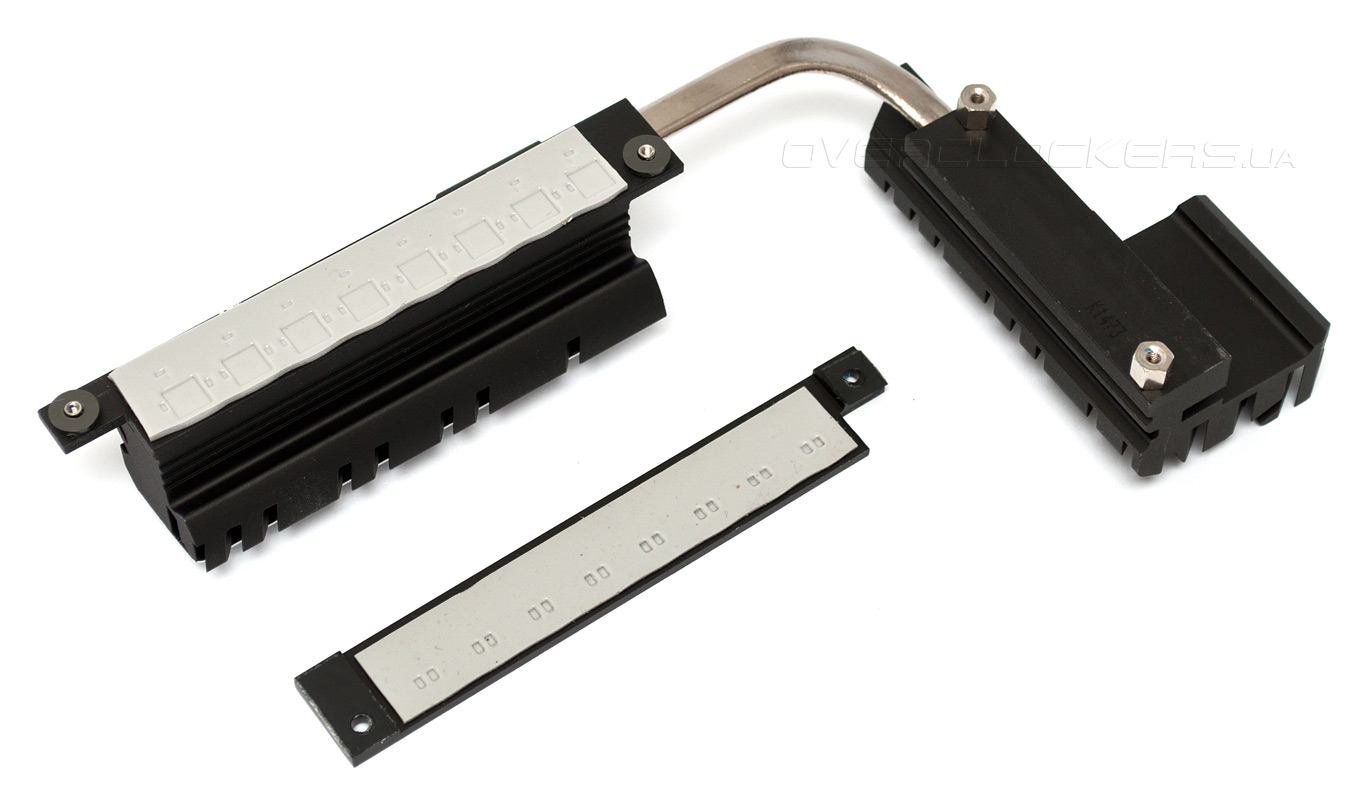

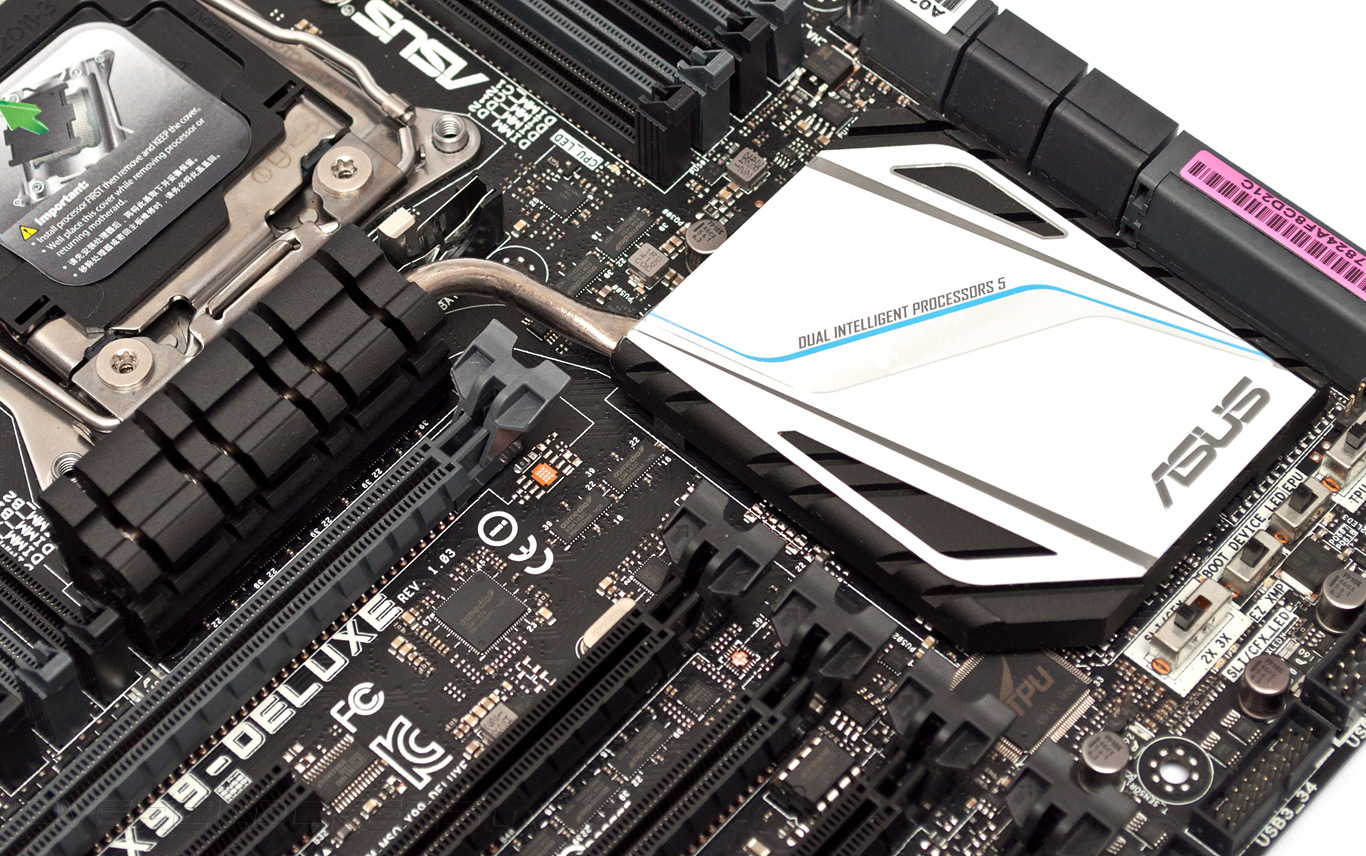

Силовые элементы VRM охлаждаются массивным радиатором, который с помощью тепловой трубки соединен со вторым охладителем, распложённым в районе задней панели.

ASUS X99-Deluxe

Подошва радиатора контактирует с интегральными сборками через толстую прокладку из резиноподобного материала, а металлическая пластина с обратной стороны печатной платы предотвращает деформацию текстолита.

ASUS X99-Deluxe

Для подключения вентиляторов служат шесть четырехконтактных разъемов с поддержкой управления скоростью вращения с помощью ШИМ. Тепло от микросхемы системной логики отводится крупным плоским охладителем, соединенным термосифонной трубкой с небольшим бутафорским радиатором, под которым нет никаких греющихся элементов.

ASUS X99-Deluxe

Пожалуй, к дизайну ASUS X99-Deluxe можно предъявить лишь одну претензию: отсутствуют контактные площадки для измерения напряжений.
