Обзор и тестирование системной платы Gigabyte GA-X99-UD4 для процессоров Intel Haswell-E

Анонс новейших процессоров Intel Broadwell, которые должны заменить настольные Haswell, состоится не раньше 3 кв. 2015 года, так что пользователям, желающим собрать мощную игровую систему прямо сейчас, придется выбирать среди существующих предложений. Например, в качестве кандидата на приобретение можно рассмотреть платформу Intel LGA1150 с перспективой модернизации на 14-нм Broadwell, либо обратить внимание на младшие процессоры Haswell-E. Последние долгое время оставались недоступными в том числе из-за дороговизны комплектующих для платформы LGA2011-3, однако, с недавних пор ситуация изменилась в лучшую сторону благодаря удешевлению памяти DDR4 и появлению «материнок» среднего уровня, сопоставимых по стоимости с продвинутыми системными платами для процессоров Intel LGA1150. В нашей тестовой лаборатории уже побывали относительно доступные продукты ASUS и MSI, каждый из которых продемонстрировал неплохое сочетание потребительских характеристик, а сегодня настал черед знакомства с Gigabyte GA-X99-UD4 — моделью среднего уровня, предназначенной для эксплуатации процессоров Intel Haswell-E.

Gigabyte GA-X99-UD4

Несмотря на невысокую, по меркам платформы LGA2011-3, стоимость материнская плата обладает всеми необходимыми возможностями расширения, целым рядом фирменных конструктивных особенностей, а также некоторым запасом прочности для разгона. Насколько хорошо Gigabyte GA-X99-UD4 проявит себя в сравнении с конкурентами — мы с вами узнаем совсем скоро, а пока предлагаю ознакомиться с ее техническими характеристиками.

Модель Gigabyte GA-X99-UD4
Чипсет Intel X99
Процессорный разъем Socket LGA2011-3
Процессоры Core i7 (Haswell-E)
Пам'ять 8 DIMM DDR4 SDRAM 2133/2400*/2666*/2800* (OC), максимум 64 ГБ
Слоты PCI-E 4 x PCI Express 3.0 x16 (x16+x0+x0+x0, x16+x0+x16+x0, x16+x8+x16+x0, x8+x8+x16+x8)
3 x PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор)
Видеоразъемы
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 2
Порты USB 8 x 3.0 (6 разъема на задней панели, Intel X99+Renesas uPD720210)
8 x 2.0 (4 разъема на задней панели, Intel X99)
ATA-133
Serial ATA 10 каналов SATA 6 Гбит/с (Intel X99)
SATA Express 1 канал SATA Express 10 Гбит/с (Intel X99)
eSATA
RAID 0, 1, 5, 10 (Intel X99)
Встроенный звук Realtek ALC1150 (7.1, HDA), TI N5532
S/PDIF 1 (Оптический)
Встроенная сеть Intel I218V (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности DualBIOS, Q-Flash Plus, два разъема M.2, поддержка AMD CrossFireX и NVIDIA SLI


Комплект поставки

Картонная коробка, в которой поставляется системная плата, оформлена в типичном для продуктов Gigabyte семейства Ultra Durable стиле. На общем серо-стальном фоне фронтальной поверхности помимо наименования модели нанесен логотип серии, принадлежность к которой указывает на применение в электрических цепях новинки электронных компонентов серверного класса надежности и нанесение слоя золота толщиной 30 мкм на контакты процессорного разъема, а также слотов DIMM и PCI Express.

Gigabyte GA-X99-UD4

Обратная сторона коробки весьма информативна. Здесь помещено изображение «материнки», на котором указаны ее основные конструктивные особенности, приведена конфигурация разъемов задней панели, а также перечислена краткая спецификация GA-X99-UD4.

Gigabyte GA-X99-UD4

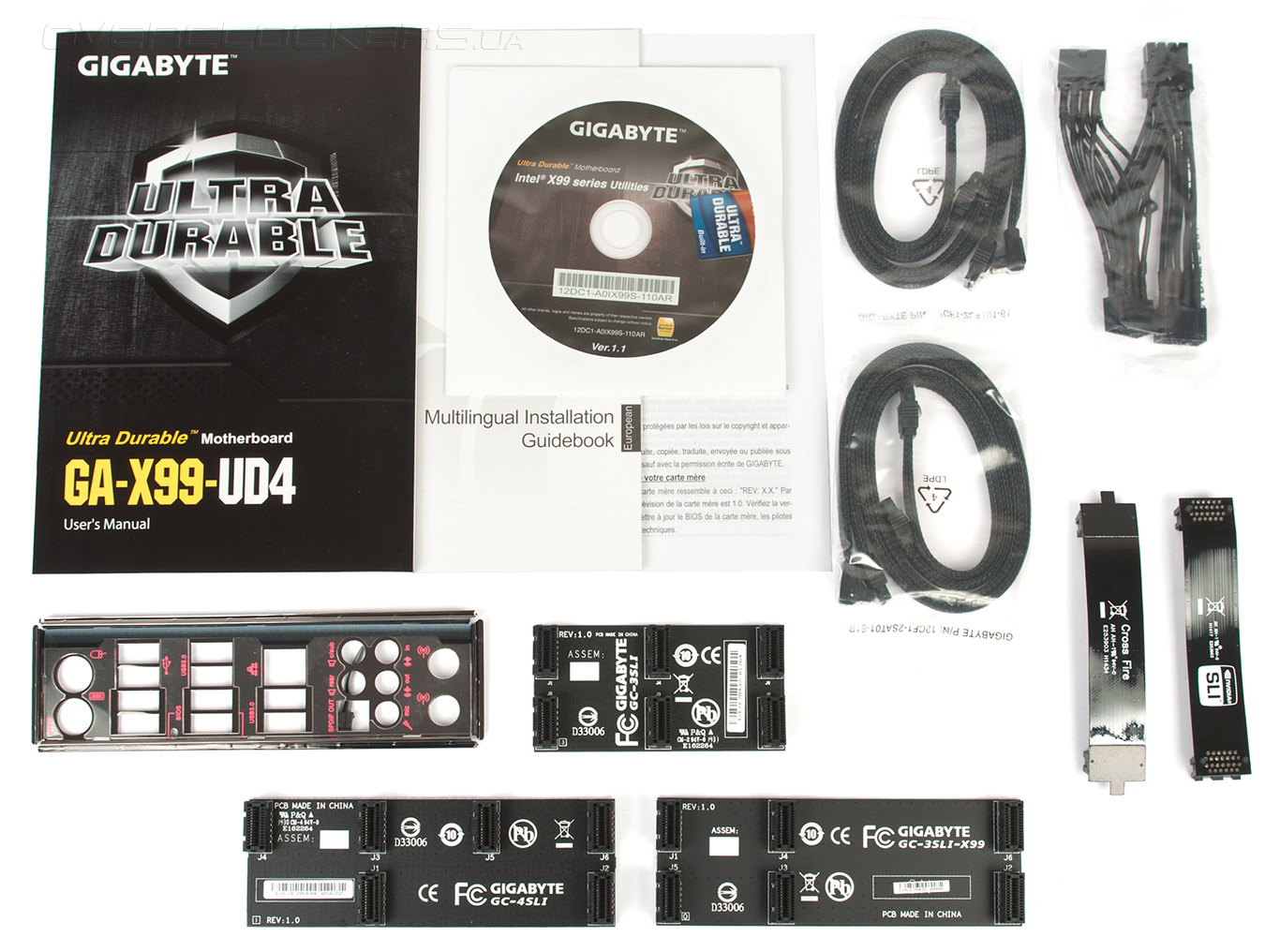

Комплект поставки новинки порадовал, среди дополнительных принадлежностей оказались:
  • подробное руководство пользователя;
  • буклет по быстрой сборке системного блока;
  • DVD-диск с драйверами и программным обеспечением;
  • заглушка на заднюю панель I/O Shield;
  • пара мостиков 3-Way и один 4-Way NVIDIA SLI;
  • четыре кабеля SATA 6 Гбит/с в сетчатой оплетке;
  • переходник питания (EPS12V);
  • по одному мостику AMD CrossFireX и NVIDIA SLI.
Gigabyte GA-X99-UD4

Набор аксессуаров Gigabyte GA-X99-UD4 удивил не только своим разнообразием, но и наличием необычных решений. Например, заглушка на заднюю панель снабжена светодиодной подсветкой, а кабели SATA имеют сетчатую пластиковую оплетку, которая хоть и не влияет на эффективность работы, но смотрится очень симпатично.


Дизайн

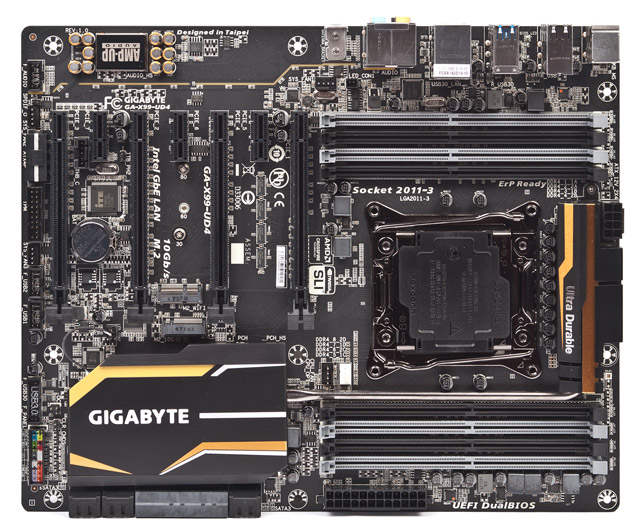

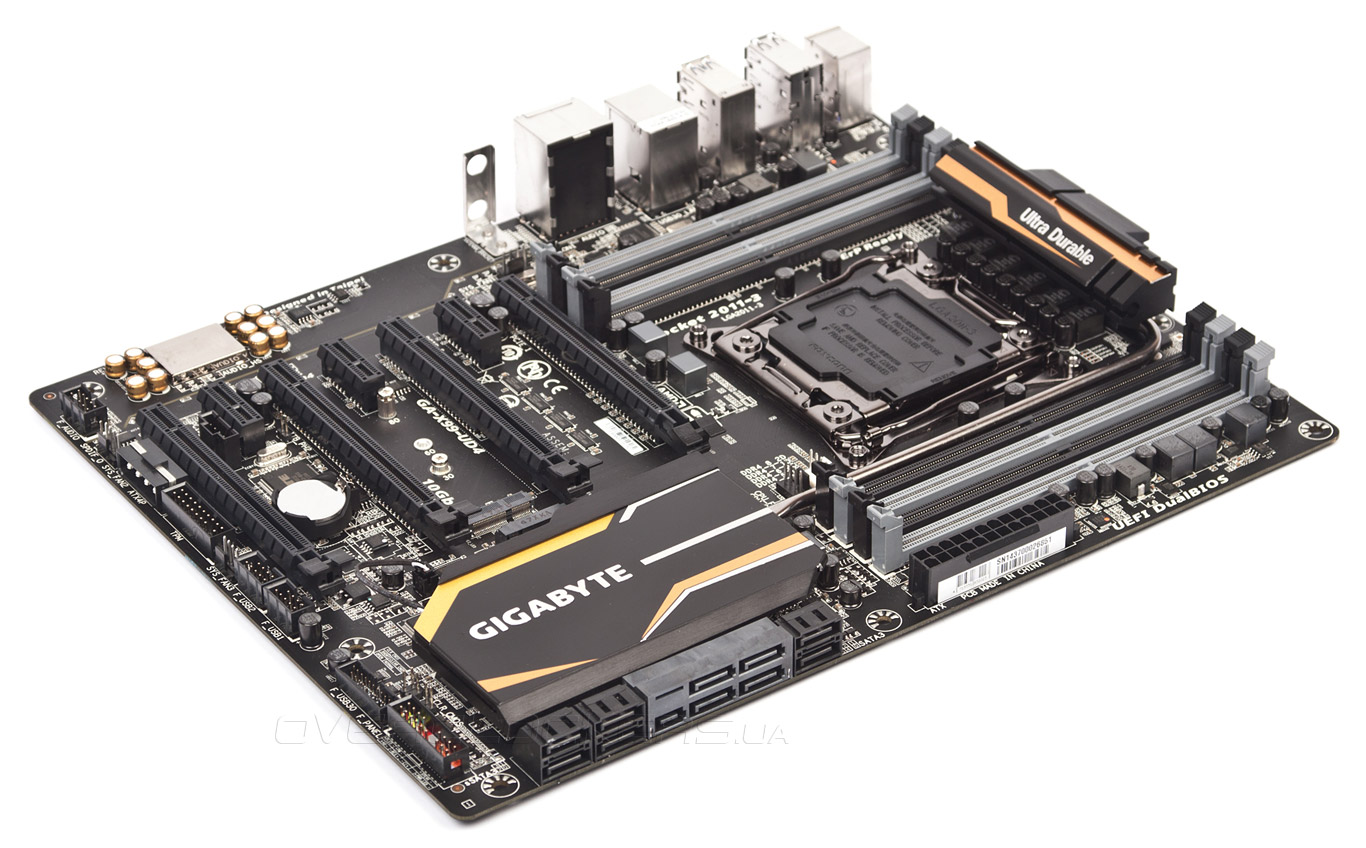

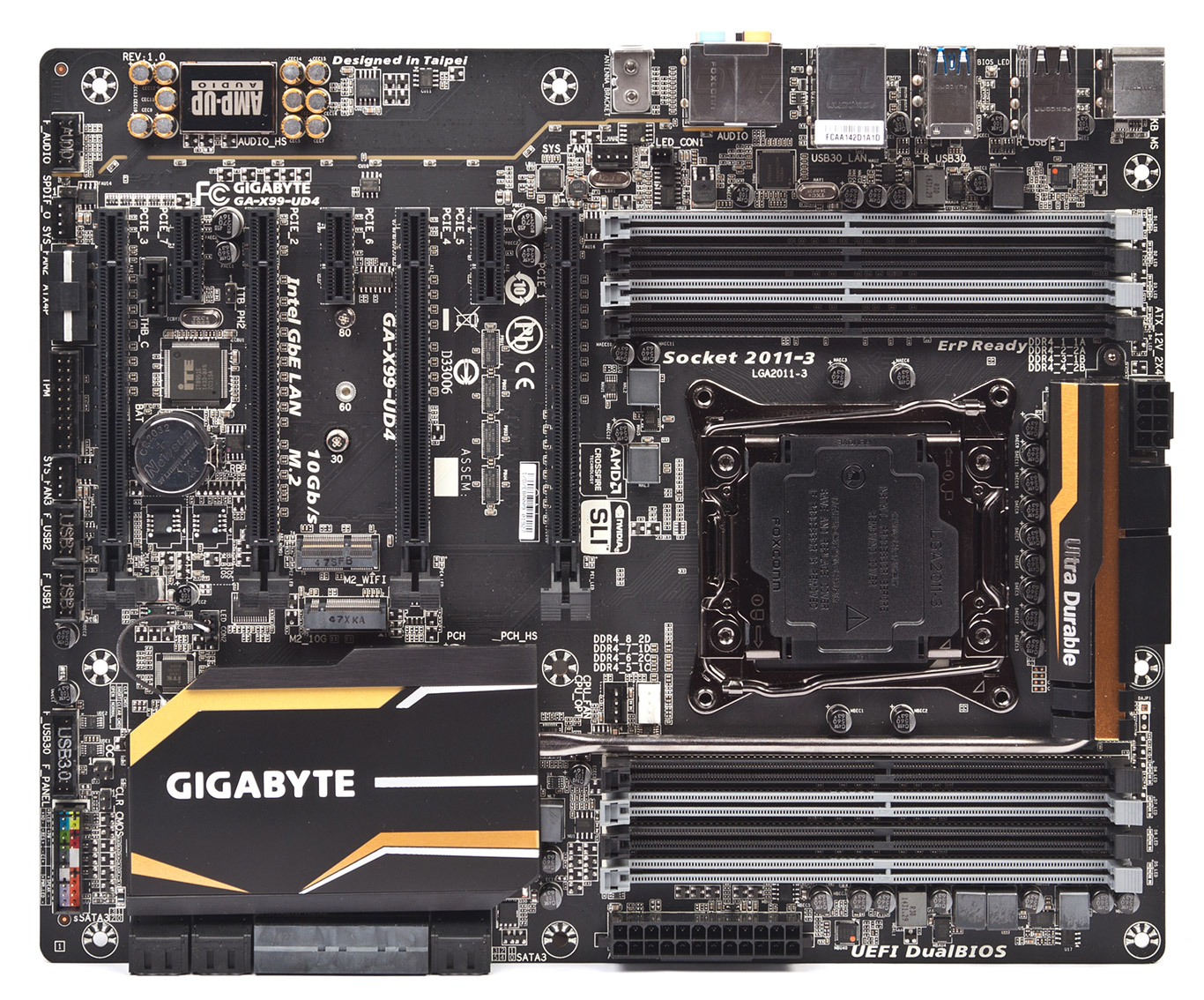

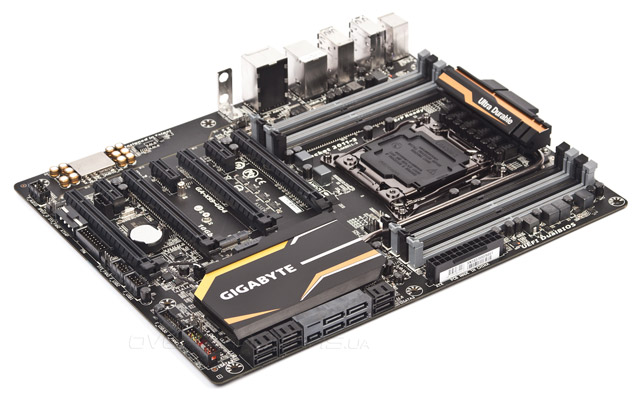

Системная плата имеет размеры 305x 244 мм, что полностью соответствует стандарту АТХ. Новинка базируется на чипсете Intel X99, который обеспечивает поддержку любых процессоров Haswell-E в исполнении LGA2011-3, в том числе серверных моделей Xeon. Gigabyte GA-X99-UD4 оснащена восемью разъемами для установки оперативной памяти DDR4, которые распложены в группах по четыре с обеих сторон от процессорного разъема. Суммарный объем модулей ОЗУ составляет 64 ГБ, а их частота в режиме разгона может достигать 2800 МГц и выше. За организацию графической подсистемы отвечают четыре слота PCI Express 3.0 x16, режим работы которых зависит от модели используемого процессора. Для старших Haswell-E, которые оснащаются контроллером на 40 линий PCI-Express, порты могут работать как «x16+x0+x0+x0», «x16+x0+x16+x0», «x16+x8+x16+x0» и даже «x8+x8+x16+x8», тогда младшие модели процессоров Intel LGA2011-3 обеспечивают функционирование слотов PCI Express 3.0 x16 в режимах «x16+x0+x0+x0», «x16+x0+x8+x0» либо «x16+x4+x8+x0». Таким образом, системная плата позволяет одновременно эксплуатировать до четырех графических ускорителей, объединяя их в связки AMD CrossFireX и NVIDIA SLI. Наконец, для установки плат расширения служат три слота PCI Express 2.0 x1, подключённые к системной логике.

Gigabyte GA-X99-UD4

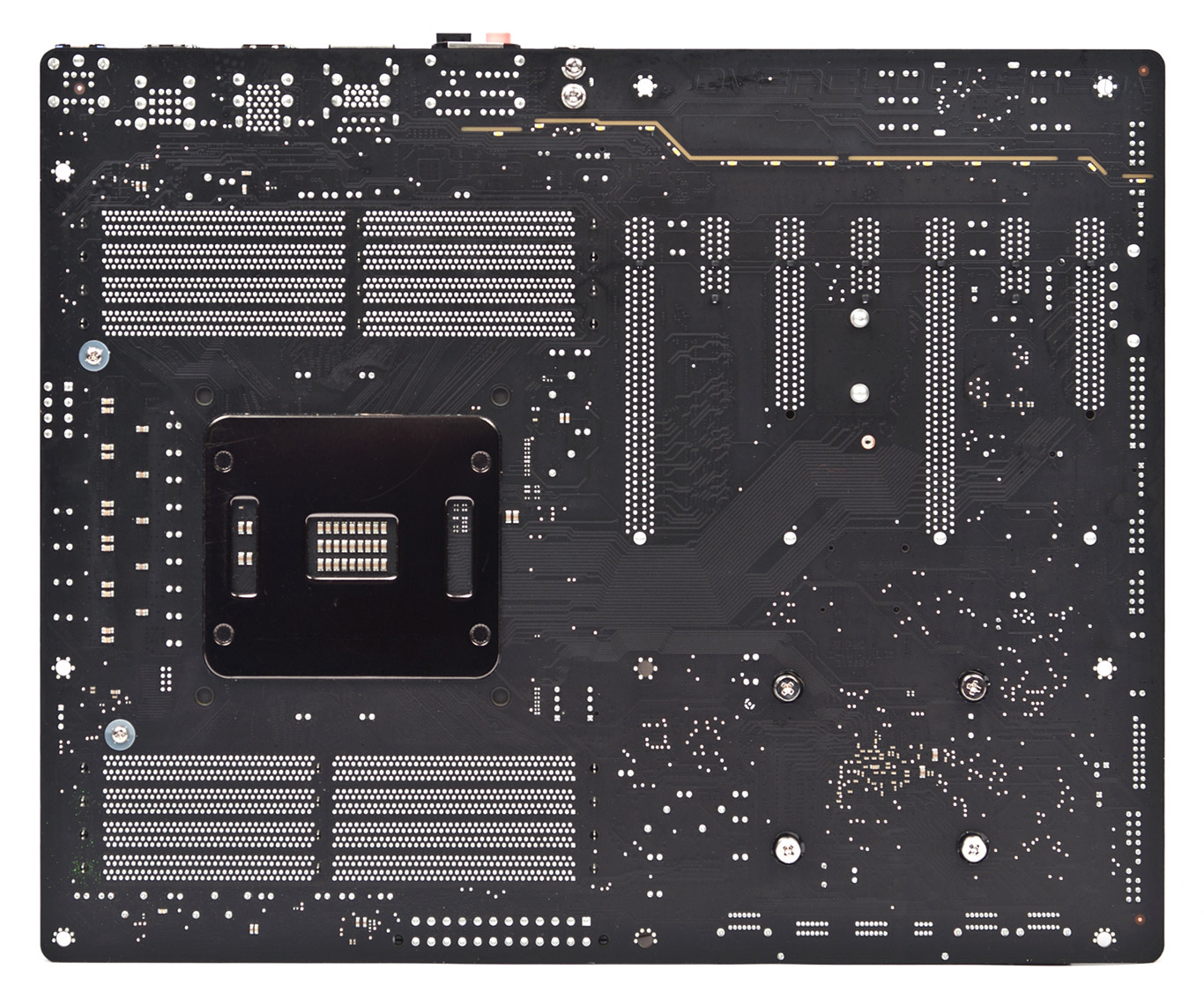

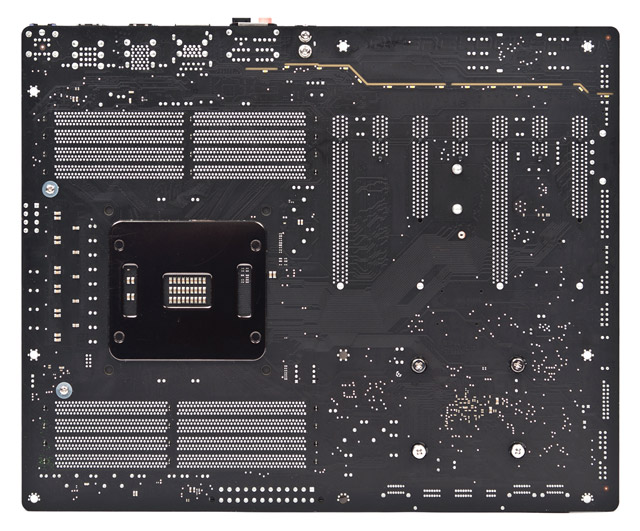

Электронные компоненты с обратной стороны печатной платы практически отсутствуют за исключением ряда миниатюрных керамических конденсаторов, расположенных напротив подсистемы питания. Впрочем, они никоим образом не будут мешать процессу сборки системного блока.

Gigabyte GA-X99-UD4

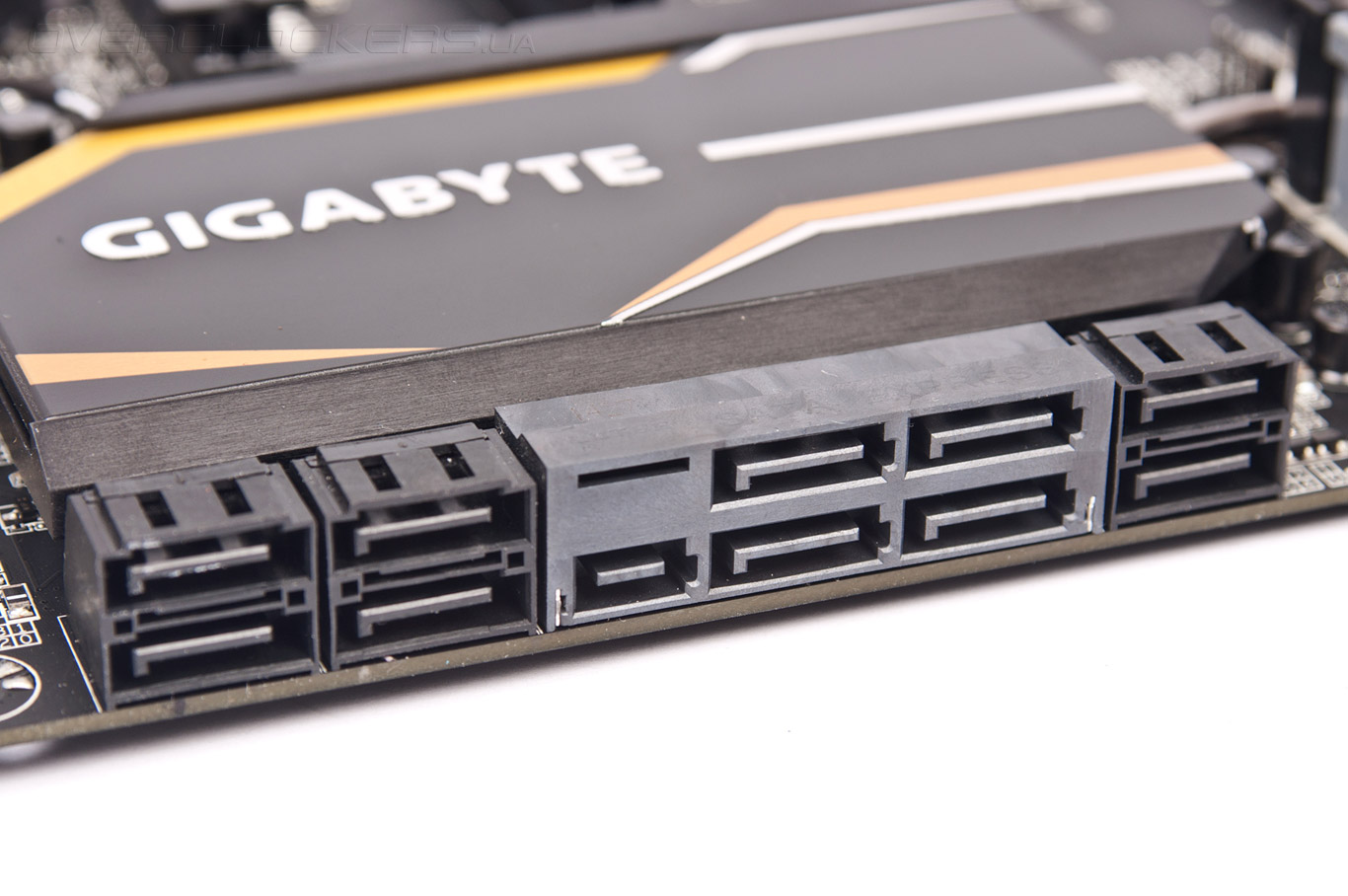

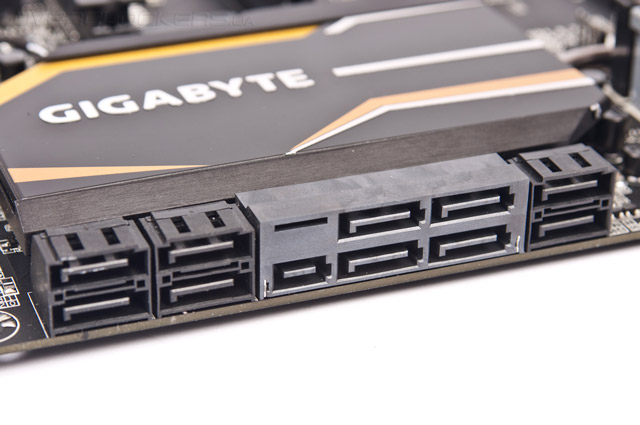

Дисковая подсистема Gigabyte GA-X99-UD4 представлена десятью чипсетными каналами SATA 6 Гбит/с, из которых шесть поддерживают создание массивов RAID и технологию Intel SRT, тогда как четыре оставшихся такой возможности лишены. Пара каналов SATA 6 Гбит/с совмещена с одним разъемом SATA Express 10 Гбит/c, предназначенным для подключения высокоскоростных твердотельных накопителей.

Gigabyte GA-X99-UD4

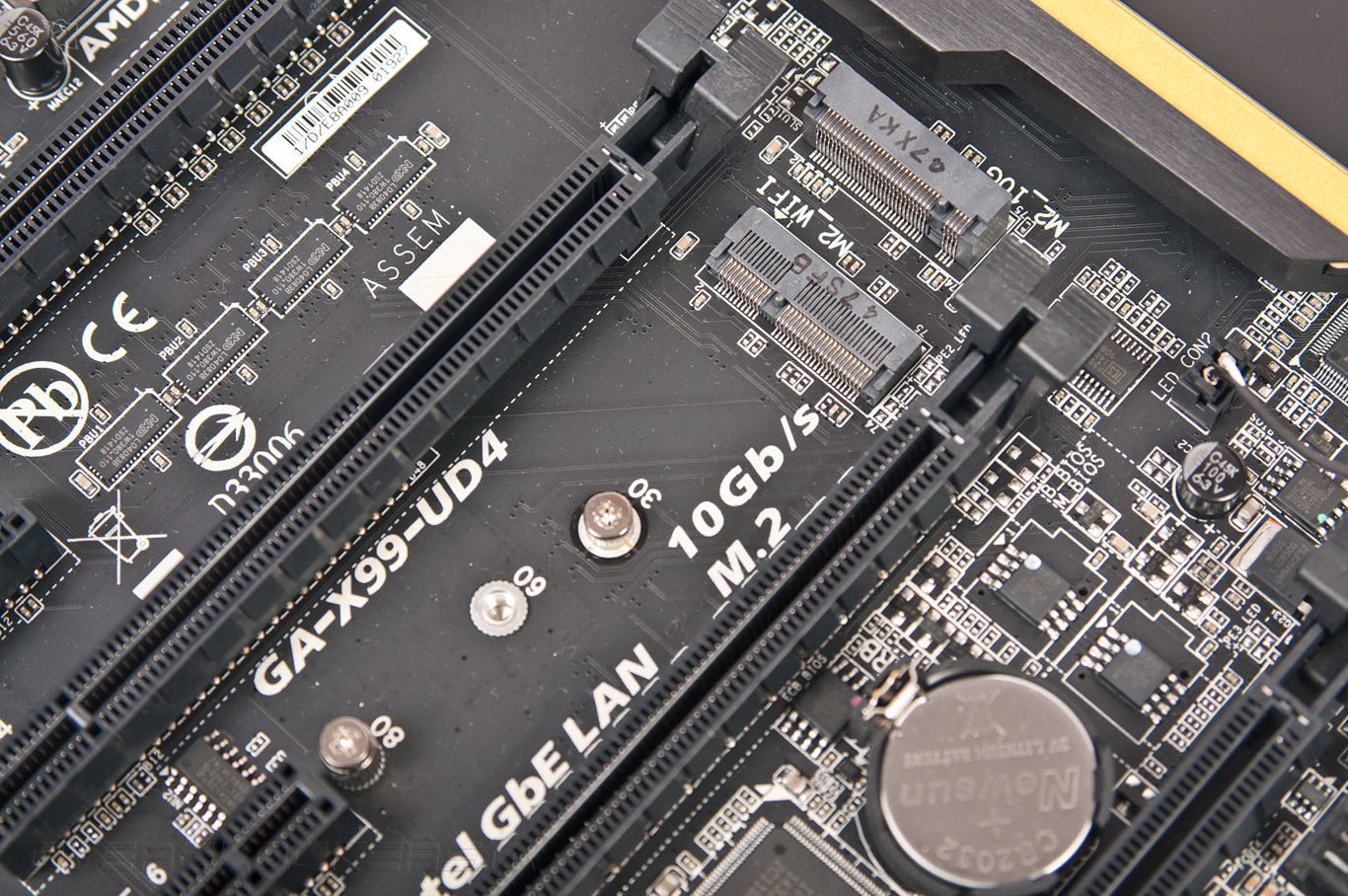

Между двумя вторым и третьим по счету разъемами PCI Express 3.0 x16 находится пара слотов М.2. Здесь инженеры Gigabyte проявили смекалку и разместили порты один над другим, так что обе платы расширения будут находиться в одной плоскости параллельно поверхности «материнки». Нижний разъем М.2 предназначен для установки беспроводного адаптера в форм-факторе 2230, тогда в верхний слот М.2 способен принять SSD с интерфейсом SATA Express формата NGFF длиною 60 или 80 мм.

Gigabyte GA-X99-UD4

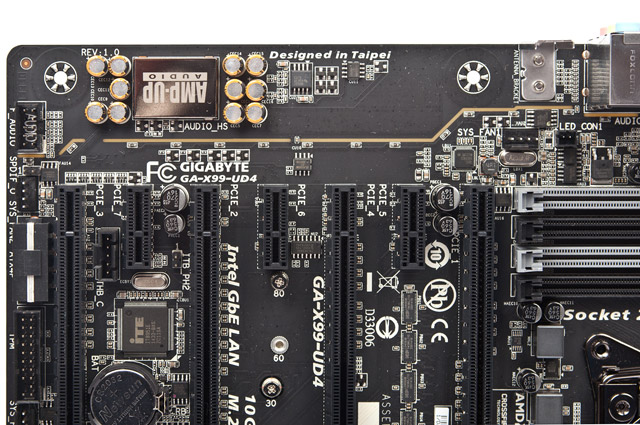

Материнская плата оснащена качественной звуковой подсистемой, в основе которой лежит современный 7.1 HD-аудиокодек Realtek ALC1150. Для защиты от помех звуковой чип накрыт металлическим экраном, низкочастотные цепи аудиотракта оделены от остальной части системной платы изолирующим зазором, а проводники левого и правого каналов воспроизведения разнесены на разные проводящие слои РСВ. В схеме выходного каскада используется операционный усилитель N5532 от Texas Instruments и качественные конденсаторы с полимерным электролитом от ведущих японских производителей. Таким образом, конструкторы сделали немало для улучшения качества воспроизведения, а насколько им это удалось — мы с вами узнаем во время практического знакомства с материнской платой.

Gigabyte GA-X99-UD4

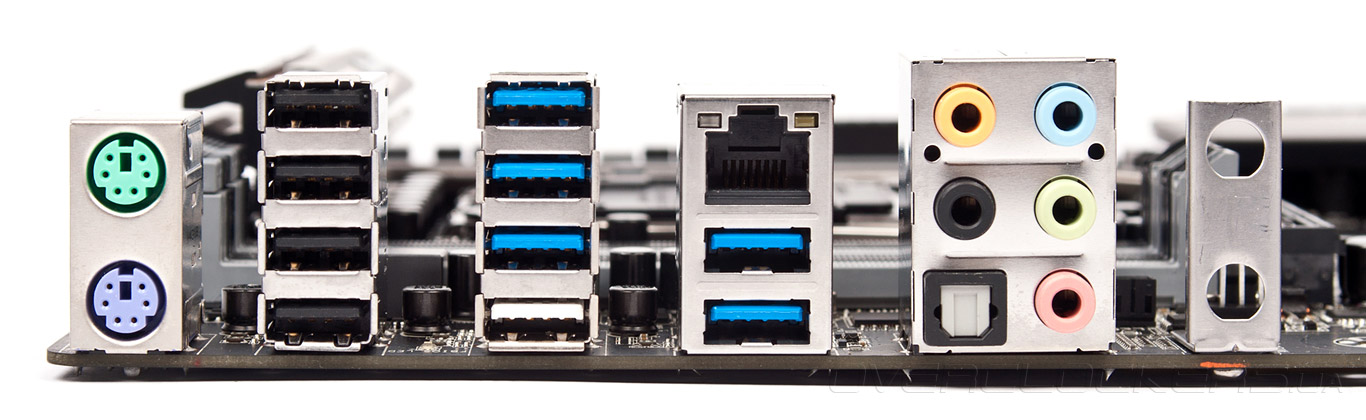

Сетевая подсистема Gigabyte GA-X99-UD4 базируется на чипе Intel I218V, который совместим со стандартом Gigabit Ethernet, тогда как поддержки Wi-Fi «из коробки» нет, соответствующий адаптер придется покупать самостоятельно. Что касается подключения периферии, то здесь новинка на высоте: системная логика обеспечивает работу восьми портов USB 2.0, из которых четыре выведены на заднюю панель, и шести интерфейсов USB 3.0. Из них два канала выполнены в виде внутренних разъемов, еще пара портов выведена на заднюю панель, а к двум оставшимся подключен концентратор Renesas uPD720210, обеспечивающий работу еще четырех разъемов USB 3.0, для которых также нашлось место на задней панели. В итоге, GA-X99-UD4 получила такой набор интерфейсов:
  • два разъема PS/2;
  • четыре порта USB 2.0;
  • шесть разъемов USB 3.0;
  • сетевая розетка RJ-45;
  • оптический S/PDIF;
  • пять аналоговых аудиовыходов;
  • крепление для ВЧ-разъемов антенн Wi-Fi.
Gigabyte GA-X99-UD4

Их необычных решений следует отметить наличие пары устаревших разъемов PS/2 для подключения мыши и клавиатуры, а также крепление для ВЧ-разъемов антенн Wi-Fi. Кроме того, нельзя обойти вниманием поддержку системной платой фирменной технологии Q-Flash Plus, которая позволяет обновить управляющий микрокод со сменного накопителя, установленного в разъем USB белого цвета даже в том случае, если в системе не установлены CPU и модули ОЗУ.

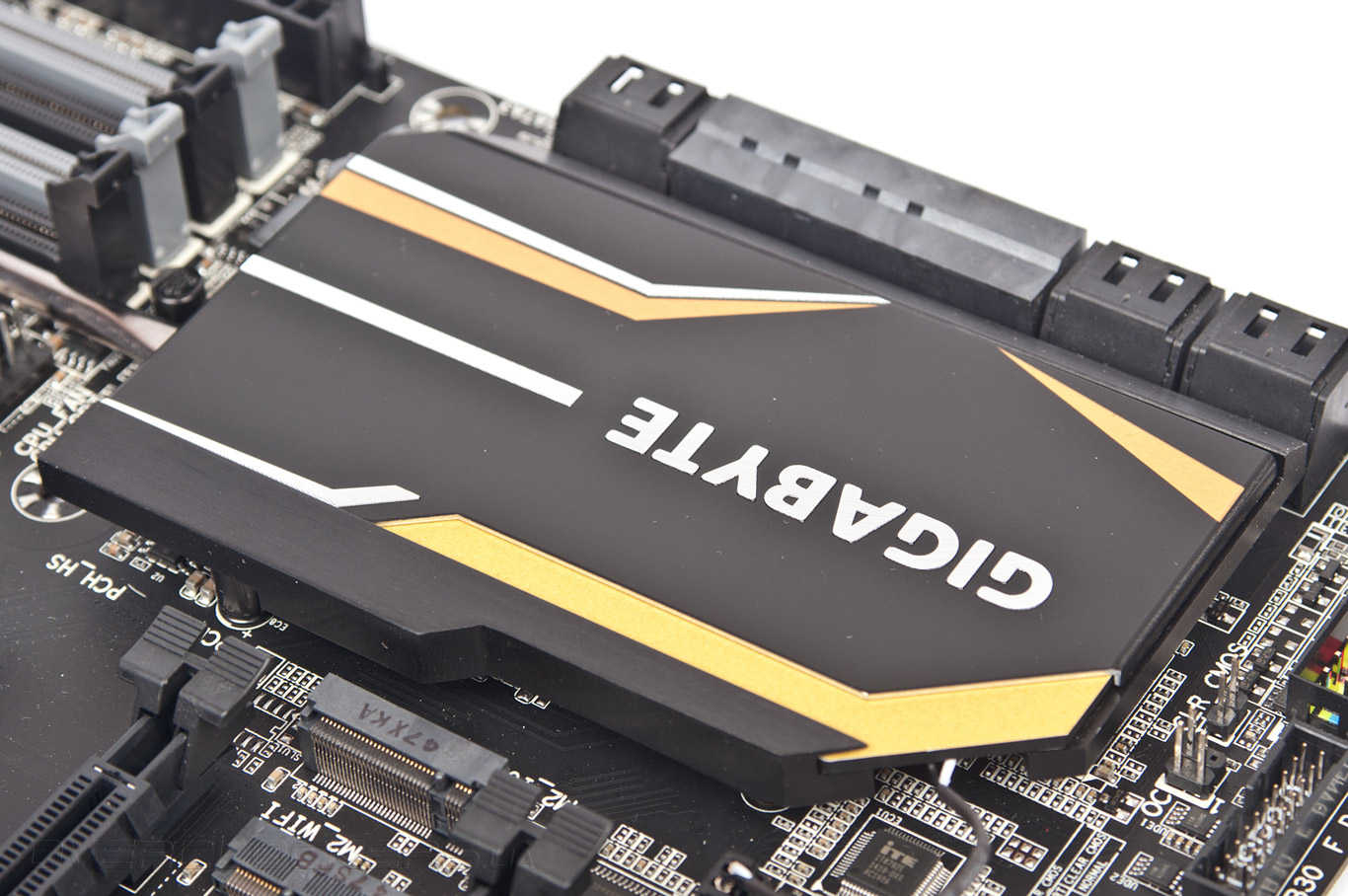

Материнская плата оснащена пятью четырехконтактными разъемами для подключения вентиляторов с поддержкой управления скоростью вращения посредством ШИМ. Система охлаждения Gigabyte GA-X99-UD4 состоит из пары радиаторов. Один из них отводит тепло от силовых элементов VRM, а второй защищает от перегрева чипсет. Охладитель системной логики имеет весьма крупные размеры, кроме того, он оснащен полупрозрачными вставками, которые во время работы изнутри подсвечиваются мягким желтым светом.

Gigabyte GA-X99-UD4

Радиатор подсистемы питания, напротив, не впечатляет своими скромными габаритами, так что некоторые скептики могут усомниться в его высокой эффективности, которую мы обязательно проверим во время экспериментов по разгону.

Gigabyte GA-X99-UD4

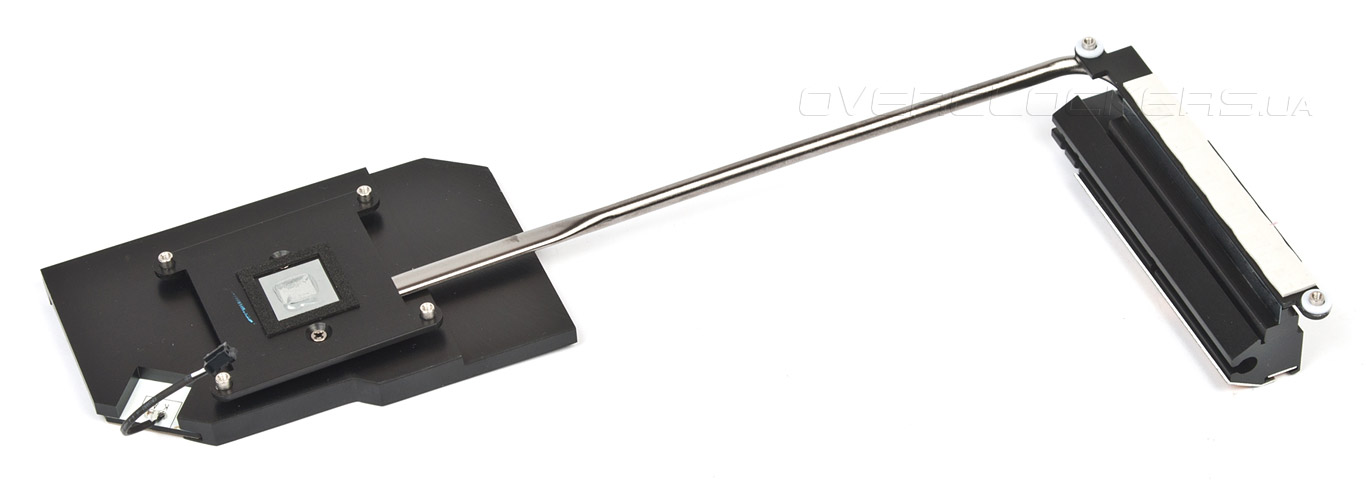

Охладители выполнены из сплава легких металлов, между собой они соединены тонкой термосифонной трубкой, предназначенной для переноса части тепла от радиатора VRM к чипсетному охладителю. Все элементы конструкции имеют надежные винтовые крепления, обеспечивающие достаточное усилие прижима.

Gigabyte GA-X99-UD4

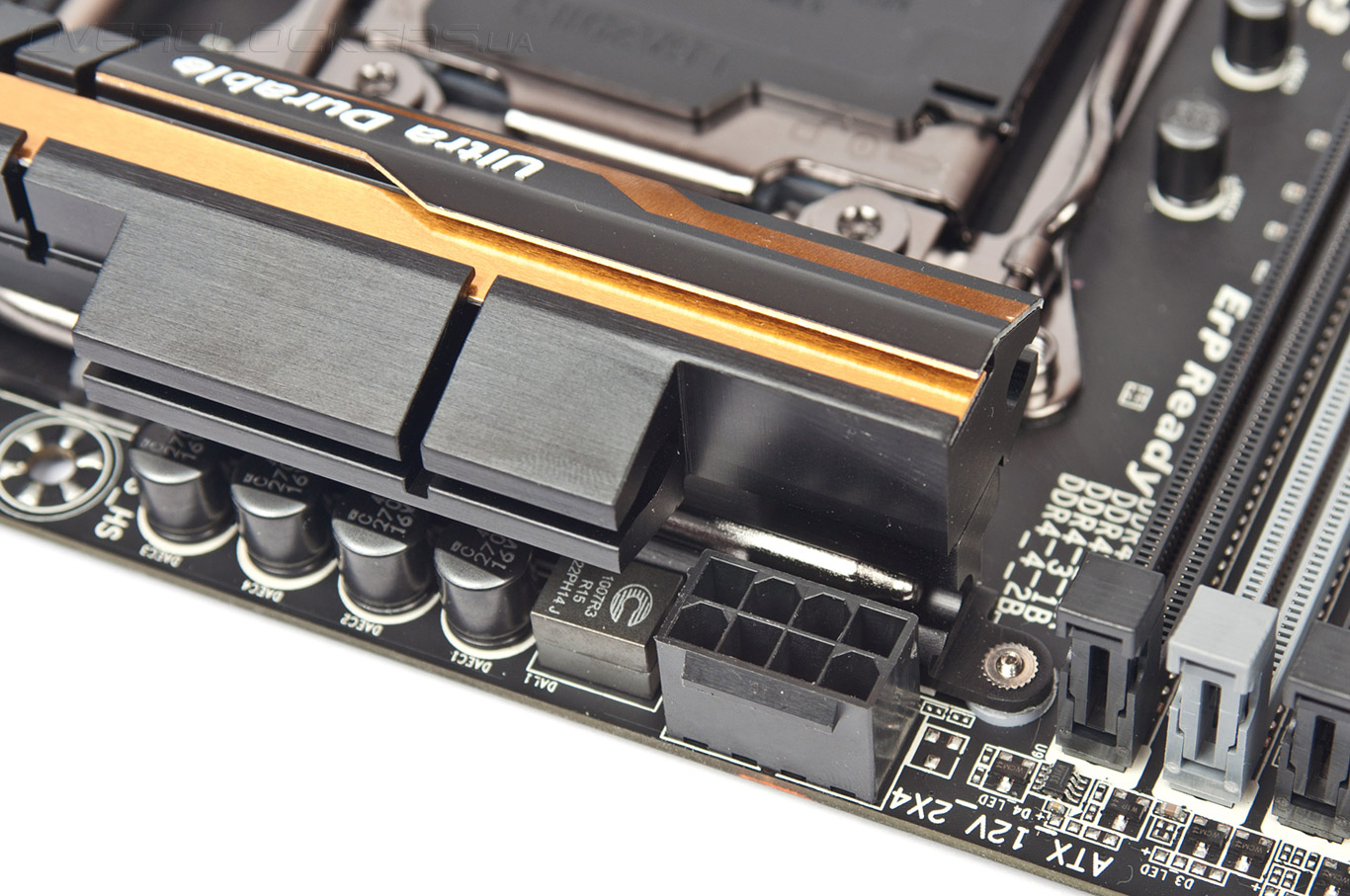

Напряжение к силовой подсистеме подводится с помощью восьмиконтактного разъема, а в случае необходимости силу тока можно повысить за счет объединения нескольких линий +12 В от блока питания с помощью комплектного Y-образного переходника.

Gigabyte GA-X99-UD4

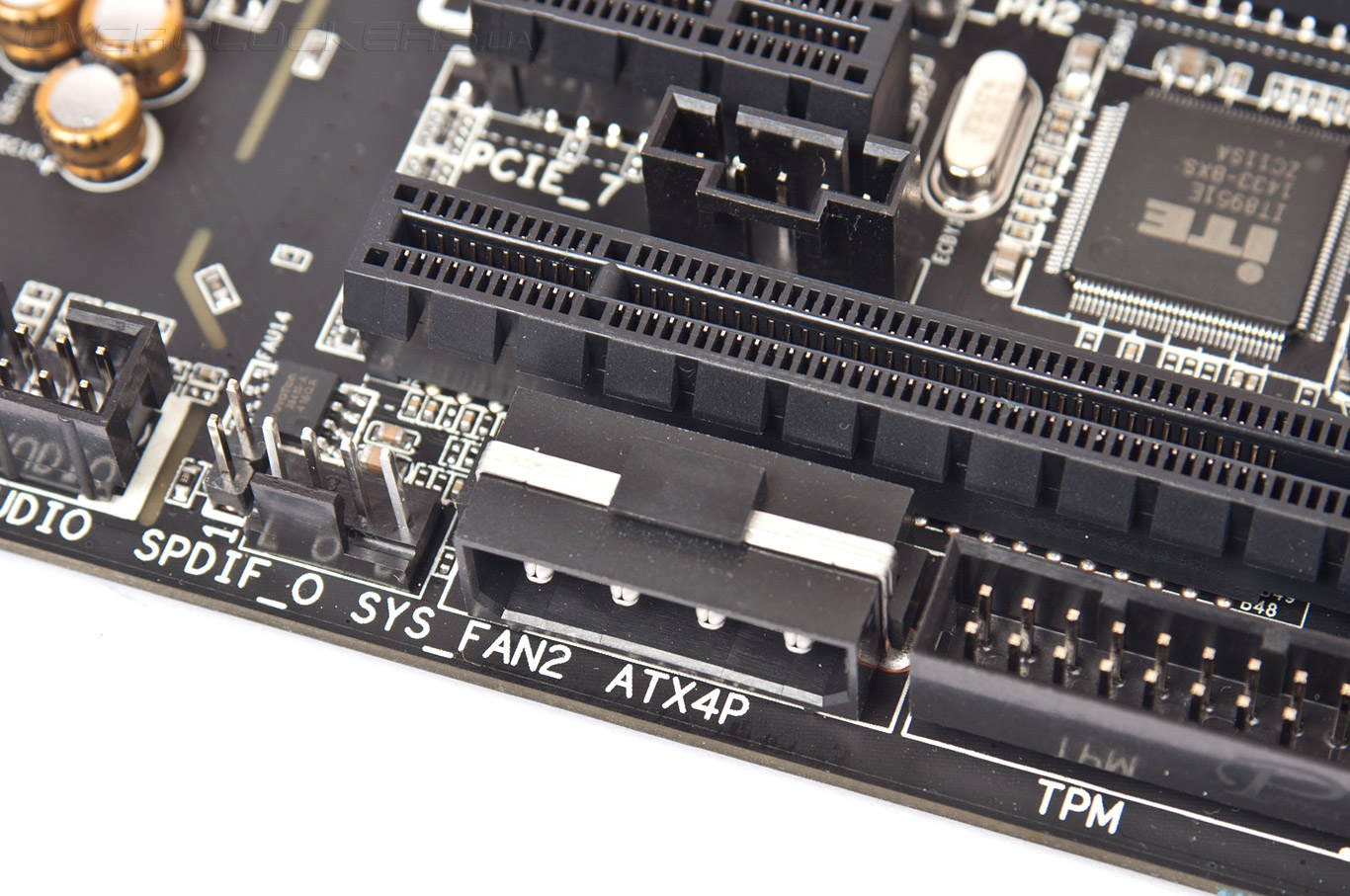

В том случае, если планируется эксплуатацию двух и более графических ускорителей производитель рекомендует усилить электропитание слотов PCI Express 3.0 x16 путем подключение штекера типа Molex к разъему ATX4P, распложенному на левом нижнем крае печатной платы.

Gigabyte GA-X99-UD4

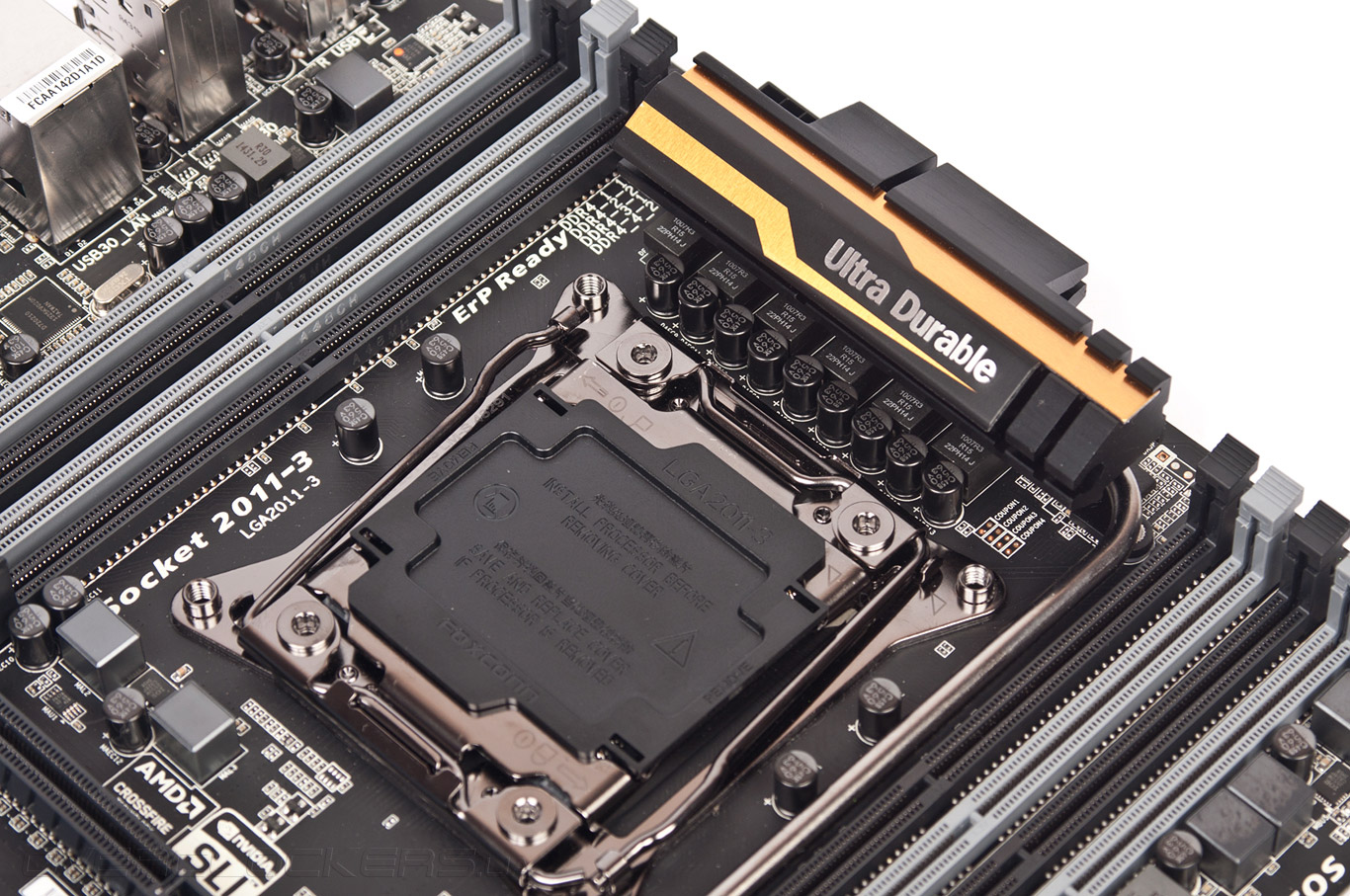

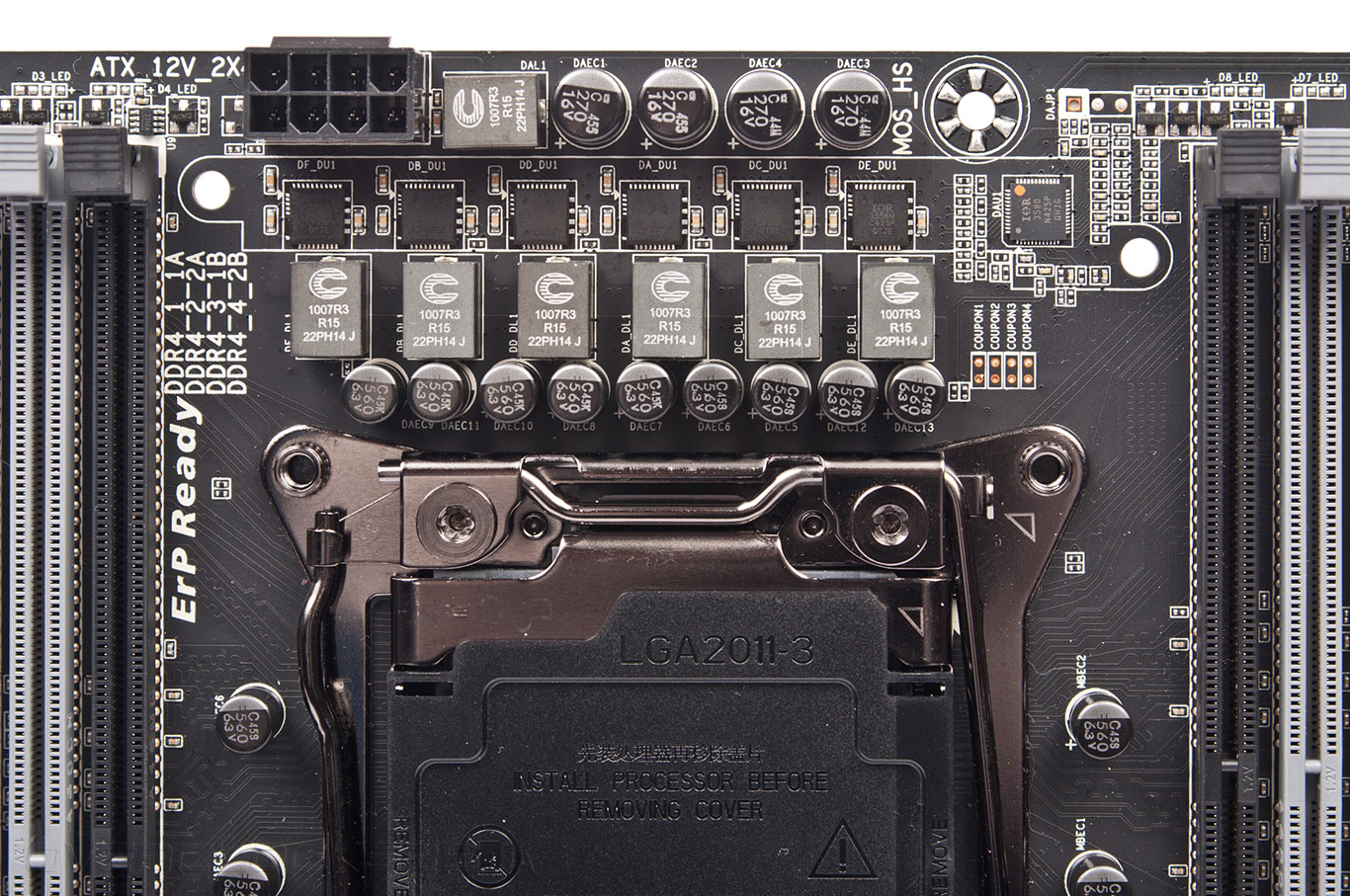

Процессорный преобразователь напряжения Gigabyte GA-X99-UD4 построен по шестиканальной схеме. В каждой из фаз применены интегральные сборки IR3556M, а также катушки индуктивности закрытой конструкции производства Cooper Bussmann. За управление VRM отвечает цифровой ШИМ-контроллер IR3580, у которого из восьми каналов управления задействованы только шесть.

Gigabyte GA-X99-UD4

По результатам изучения дизайна героини сегодняшнего обзора позвольте подвести краткий итог. Итак, от равноценных конкурентов Gigabyte GA-X99-UD4 отличает отсутствие индикатора кодов POST, кнопок включения и перегрузки, а также контактов для измерения напряжений. В то же время, материнская плата обладает некоторыми очень весомыми преимуществами, а именно возможностью одновременной работы всех четырех слотов PCI Express 3.0 x16, а также наличием сразу двух разъемов M.2. Что касается разгонного потенциала и уровня быстродействия — то их мы оценим в самом ближайшем будущем, а прямо сейчас предлагаю перейти к изучению UEFI Setup и комплектного ПО.
