Обзор и тестирование материнской платы Gigabyte GA-X99-SOC Force для процессоров Intel Haswell-E

В условиях жесточайшей конкуренции и борьбы за каждого потенциального покупателя большинство производителей материнских плат пошли по пути сегментации своих модельных рядов. Обычно, кроме универсальных «материнок» вендоры предлагают специализированные продукты для геймеров, а также решения, разработанные для любителей разгона. Такой подход позволяет сконцентрироваться на улучшении именно тех аспектов, которые больше всего интересуют целевую аудиторию. Похожей стратегии придерживается, в том числе, компания Gigabyte, добившаяся определённых успехов как в разработке и производстве игровых продуктов, так и системных плат с расширенными возможностями оверклокинга. Не удивительно, что с выходом процессоров Intel Haswell-E производитель представил модель GA-X99-SOC Force для платформы LGA2011-3.

Gigabyte GA-X99-SOC Force

Благодаря богатым возможностям расширения новинка сможет заинтересовать не только любителей разгона, но и поклонников виртуальных баталий, а также требовательных пользователей. Насколько хорошо справится GA-X99-SOC Force с этими ролями — мы с вами узнаем из сегодняшнего обзора, а пока, рекомендую взглянуть на технические характеристики материнской платы.

Модель Gigabyte GA-X99-SOC Force
Чипсет Intel X99
Процессорный разъем Socket LGA2011-3
Процессоры Core i7 (Haswell-E)
Память 4 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*(OC), максимум 64 ГБ
Слоты PCI-E 4 x PCI Express 3.0 x16 (x16+x0+x0+x0, x16+x0+x16+x0, x6+x0+x16+x8, x8+x8+x16+x8)
3 x PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор)
Видеоразъемы
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 10 x 3.0 (8 разъемов на задней панели, Intel X99 + 2 х Renesas uPD720210)
8 x 2.0 (4 разъема на задней панели, Intel X99)
ATA-133
Serial ATA 10 каналов SATA 6 Гбит/с (Intel X99)
SATA Express 1 канал SATA Express 10 Гбит/с (Intel X99)
eSATA
RAID 0, 1, 5, 10 (Intel X99)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF 1 (Оптический)
Встроенная сеть Intel I218V (Gigabit Ethernet)
Thunderbolt
FireWire
COM 1 (внутренний)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 264
Дополнительные возможности DualBIOS, OC Buttons, Q-Flash Plus, клавиша Clear_CMOS, индикатор кодов POST, разъемы для измерения напряжения, разъем M.2, рамка для крепления видеокарт OC Brace, поддержка AMD CrossFireX и NVIDIA SLI


Комплект поставки

Системная плата вместе с комплектом поставки помещена в крупную картонную коробку, снабженную удобной ручкой для переноски. В оформлении упаковки используется тема гоночных автомобилей Formula 1, олицетворяющих скорость, мощность и высокие технологии.

Gigabyte GA-X99-SOC Force

С обратной стороны коробки представлено схематическое изображение РСВ новики, на котором указаны ключевые особенности конструкции, приведены конфигурация задней панели и спецификация материнской платы, а также обозначены фирменные технологии Gigabyte, которыми может похвастаться GA-X99-SOC Force.

Gigabyte GA-X99-SOC Force

Набор дополнительных принадлежностей материнской платы весьма разнообразный, в него входят:
  • руководство пользователя;
  • буклет по быстрой сборке системного блока;
  • DVD-диск с драйверами и ПО.
Gigabyte GA-X99-SOC Force

Также, в комплекте поставки нашлись:
  • четыре мостика NVIDIA SLI (по одному 4-Way и 2-Way, пара 3-Way);
  • мостик AMD CrossFireX;
  • рамка для крепления видеокарт OC Brace с комплектом винтов;
  • шесть кабелей SATA 6 Гбит/с в сетчатой оплетке;
  • заглушка на заднюю панель I/O Shield;
  • переходник питания (EPS12V);
  • восемь кабелей-переходников для измерения напряжения.
Gigabyte GA-X99-SOC Force

Самым необычными аксессуарами являются рамка OC Brace, предназначенная для фиксации графических акселераторов при эксплуатации системной платы в условиях открытого стенда, а также переходник питания, позволяющий подать к розетке EPS12V напряжение от трех восьмиконтактных разъемов блока питания, тем самым обеспечив необходимой мощностью процессорный VRM.


Дизайн

Материнская плата Gigabyte GA-X99-SOC Force выполнена в форм-факторе АТХ, но ее размеры составляют 305х264 мм, то есть ширина на 20 мм больше стандарта, что может вызвать трудности при установке устройства в тесные корпуса системных блоков. Эффектный внешний вид новинке обеспечивает сочетание черных и ярко-оранжевых разъемов. Компоновка печатной платы чрезвычайно плотная, но в то же время весьма удобная, любители самостоятельной сборки будут довольны.

Gigabyte GA-X99-SOC Force

В основе Gigabyte GA-X99-SOC Force лежит системная логика Intel X99 — единственный вариант для построения настольных материнских плат для платформы LGA2011-3. Новинка оснащена восемью разъемами DIMM для установки модулей ОЗУ стандарта DDR4. Поддерживается четырехканальный режим доступа, максимальный объем оперативной памяти составляет 64 ГБ, а ее частота в режиме разгона может достигать 3000 МГц. С обратной стороны печатной платы заметно некоторое количество электронных компонентов, а в районе процессорного разъема находится металлическая пластина.

Gigabyte GA-X99-SOC Force

Материнская плата оснащена целой «клавиатурой» из аппаратных кнопок OC Buttons. При повседневной эксплуатации внутри системного блока доступ к ним будет затруднен, зато, в условиях открытого стенда эти органы управления заметно облегчат процесс экстремального оверклокинга. Помимо привычных кнопок включения, перегрузки и сброса настроек прошивки новинка имеет клавишу CBAT_SW, имитирующую извлечение батарейки, SET_LOCK, с помощью которой загружается последний работоспособный профиль UEFI, а также DTB (Direct to BIOS button), предназначенную для быстрого входа в меню настройки. Кнопка OC_IGNITION включает напряжение на разъемах вентиляторов и периферии, тогда как питание на процессор и графические карты не подается. Этот режим может пригодиться для демонстрации моддинга, настройки и обслуживания СВО, а также удаления инея по окончании экспериментов с жидким азотом. Помимо того, новинка оснащена клавишами управления базовой частотой и множителем центрального процессора, а также кнопкой Gear, меняющей шаг BCLK с 0,1 МГц на 1 МГц, и клавишей TAG, которая позволяет загрузить заранее сохраненный профиль с настройками UEFI. Здесь же находится три микропереключателя: OC PCIe Switch, предназначенный для выборочной деактивации разъемов PCI Express x16, DualBIOS Switch, отключающий одноименную функцию, и OC Trigger switch, с помощью которого принудительно понижается частота центрального процессора. Наконец, материнская плата оснащена контрольными точками для измерения напряжений и светодиодным индикатором, на которой выводятся коды POST.

Gigabyte GA-X99-SOC Force

Подсистема электропитания GA-X99-SOC Force охлаждается парой радиаторов, один из которых непосредственно контактирует с силовыми элементами VRM, а второй — дополнительный — распложён между слотами ОЗУ и разъемами задней панели. Между собой радиаторы соединены тепловой трубкой.

Gigabyte GA-X99-SOC Force

Тепло от единственной микросхемы системной логики отводится массивным плоским охладителем, также соединённым тепловой трубкой с радиатором, который защищает от перегрева силовую подсистему.

Gigabyte GA-X99-SOC Force

Что касается эффективности передачи тепла термосифонными трубками, то она, очевидно, невелика из-за их малого сечения. Зато, все элементы конструкции имеют надежное винтовое крепление, а металлическая пластина, находящаяся с обратной стороны РСВ, судя по отсутствию на ней термоинтерфейса не участвует в охлаждении, а лишь предохраняет текстолит от деформации.

Gigabyte GA-X99-SOC Force

Преобразователь напряжения выполнен по восьмиканальной схеме, в каждой фазе используется интегральные сборки PowIRstage IR3556M производства International Rectifier и дроссели серверного класса надежности Cooper Bussmann. Напряжение к VRM подводится при помощи восьмиконтактного разъема EPS12V, а управление преобразователем возложено на цифровой ШИМ-контроллер IR3580, который обеспечивает работу восьми независимых фаз.

Gigabyte GA-X99-SOC Force

Все основные компоненты VRM размещены на лицевой поверхности печатной платы, поэтому, с обратной стороны РСВ расположились около десятка SMD-компонентов и несколько емкостей с полимерным органическим электролитом.

Gigabyte GA-X99-SOC Force

Для организации графической подсистемы Gigabyte GA-X99-SOC Force оснащена четырьмя разъемами PCI Express 3.0 x16, режим работы которых зависит от модели процессора. Для старших Intel Core i7-5960Х и Core i7-5930K порты могут работать по схемам «x16+x0+x0+x0», «x16+x0+x16+x8», или «x8+x8+x16+x8», тогда как владельцам Core i7-5820K, у которого количество линий PCI Express уменьшено до 28, будут доступны режимы «х16+х0+х8+х0» либо «х8+х8+х8+х0». Функциональность материнской платы можно разнообразить за счет установки плат расширения, для этих целей служат три слота PCI-E 2.0 x1.

Gigabyte GA-X99-SOC Force

Дисковая подсистема материнской платы представлена восемью портами SATA 6 Гбит/с и одним SATA Express 10 Гбит/с, который совмещен с еще двумя интерфейсами SATA 6 Гбит/с. Возможностью организации массивов RAID обладают только шесть чипсетных каналов SATA из десяти. Справа от интерфейсов SATA находится колодка SUBZ, к которой можно подсоединить два низкотемпературных термодатчика, а также порт OC_PEG, подающий дополнительную мощность к слотам PCI Express x16 путем подключения стандартного разъема питания устройств SATA.

Gigabyte GA-X99-SOC Force

Между двумя средними портами PCI Express x16 находится слот М.2, предназначенный для установки высокоскоростных твердотельных накопителей формата NGFF с интерфейсом PCI Express. К разъему подведены четыре линии PCI-E 2.0, благодаря чему достигается пропускная способность до 20 Гбит/с.

Gigabyte GA-X99-SOC Force

Звуковая подсистема Gigabyte GA-X99-SOC Force организована на базе современного 7.1 HDA-кодека Realtek ALC1150. Для снижения уровня электромагнитных помех аудиочип накрыт металлическим экраном, а участок печатной платы, где сосредоточены компоненты звукового тракта, отделен от остальной части «материнки» изолирующим зазором. Также, с целью улучшения развязки проводники левого и правого каналов разнесены на разные слои РСВ, а для нормальной работы с высокоомными стереонаушниками установлен операционный усилитель N5532 производства Texas Instruments.

Gigabyte GA-X99-SOC Force

На задней панели системной платы располагается следующий набор интерфейсов:
  • четыре порта USB 2.0;
  • восемь портов USB 3.0;
  • комбинированный разъем PS/2;
  • кнопки OC, BIOS Switch и Clear CMOS;
  • сетевая розетка RJ-45;
  • оптический выход S/PDIF;
  • пять аналоговых аудиоразъемов.
Gigabyte GA-X99-SOC Force

Прежде всего, следует разобраться с аппаратными кнопками, так как кроме привычной Clear CMOS новинка оснащена клавишами BIOS Switch и OC. При помощи первой выбирается EEPROM, с которой будет выполняться загрузка, а вторая отвечает за активацию режима автоматического повышения быстродействия. Подключение к сети Gigabit Ethernet обеспечивает контроллер Intel I218V, который вместе с программой cFos Internet Accelerator позволяет управлять приоритетами доступа приложений и полосой пропускания соединения с Интернет, а для работы периферией служат восемь портов USB 2.0 и десять интерфейсов USB3.0. Последние реализованы путем подключения к чипсету пары четырёхпортовых хабов Renesas uPD720210. Один из портов USB 3.0 (белого цвета) поддерживает фирменную технологию Q-Flash Plus, суть работы которой заключается в прошивке управляющего микрокода с внешнего носителя без необходимости установки процессора и других комплектующих. Данная функция может пригодиться как для обновления UEFI Setup, так и для восстановления системы в случае сбоя.

UEFI Setup

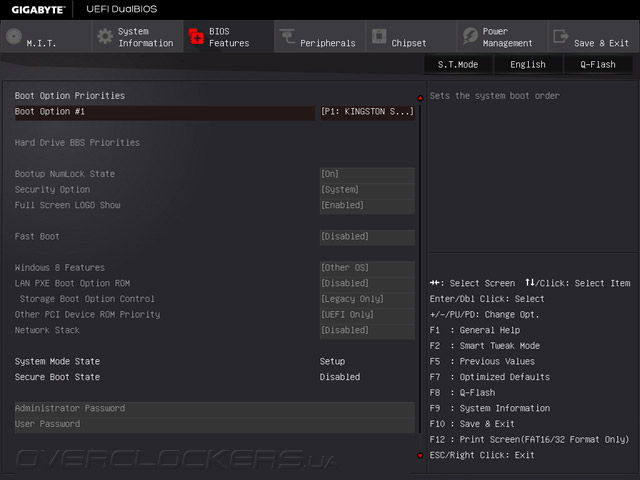

В основе прошивки GA-X99-SOC Force, как и всех современных материнских плат Gigabyte, лежит управляющий микрокод UEFI разработки AMI, стандартное меню которого получило полностью переработанный интерфейс. После входа в UEFI Setup открывается вкладка Startup Guide, позволяющая выбрать язык отображения, после чего пользователи попадают в меню, где сосредоточены ключевые настройки, необходимые для первого запуска системой платы, такие как установка даты и времени, включение функции ускоренной загрузки, выбор режима работы дисковой подсистемы и задание порядка инициализации загрузочных устройств.

Gigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC Force

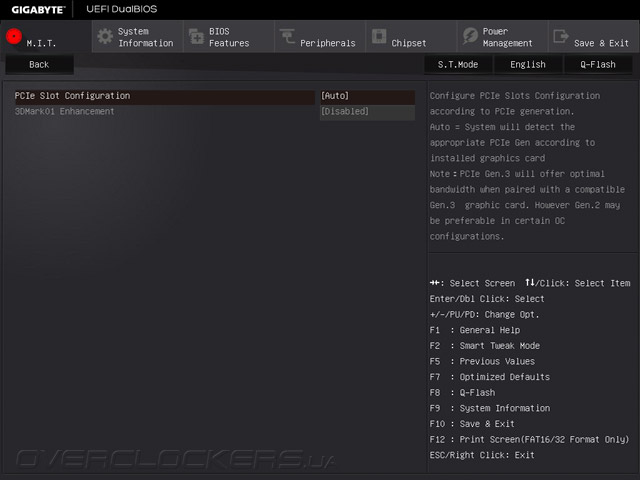

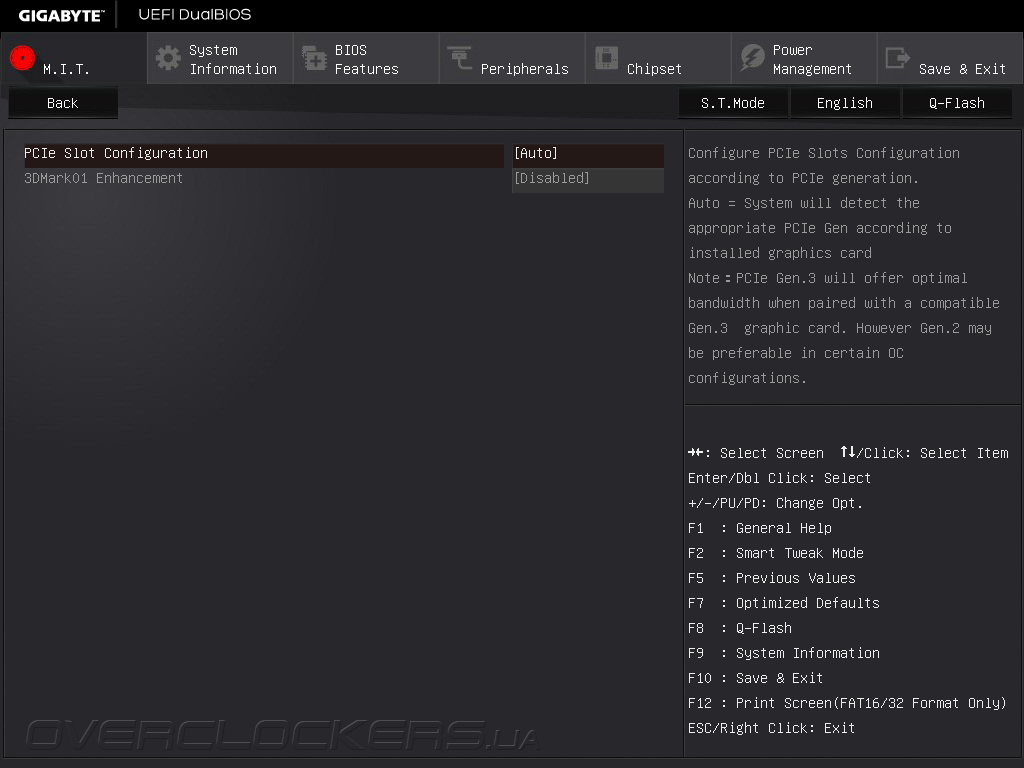

Конечно, для полноценного конфигурирования UEFI Setup возможностей Startup Guide недостаточно, поэтому, пользователям придется воспользоваться классическим режима управления. Все настройки, отвечающие за разгон и аппаратный мониторинг сосредоточены в разделе M.I.T. — Motherboard Intelligent Tweaker, где также отображаются сведения о версии управляющего микрокода и значения ключевых параметров быстродействия.

Gigabyte GA-X99-SOC Force

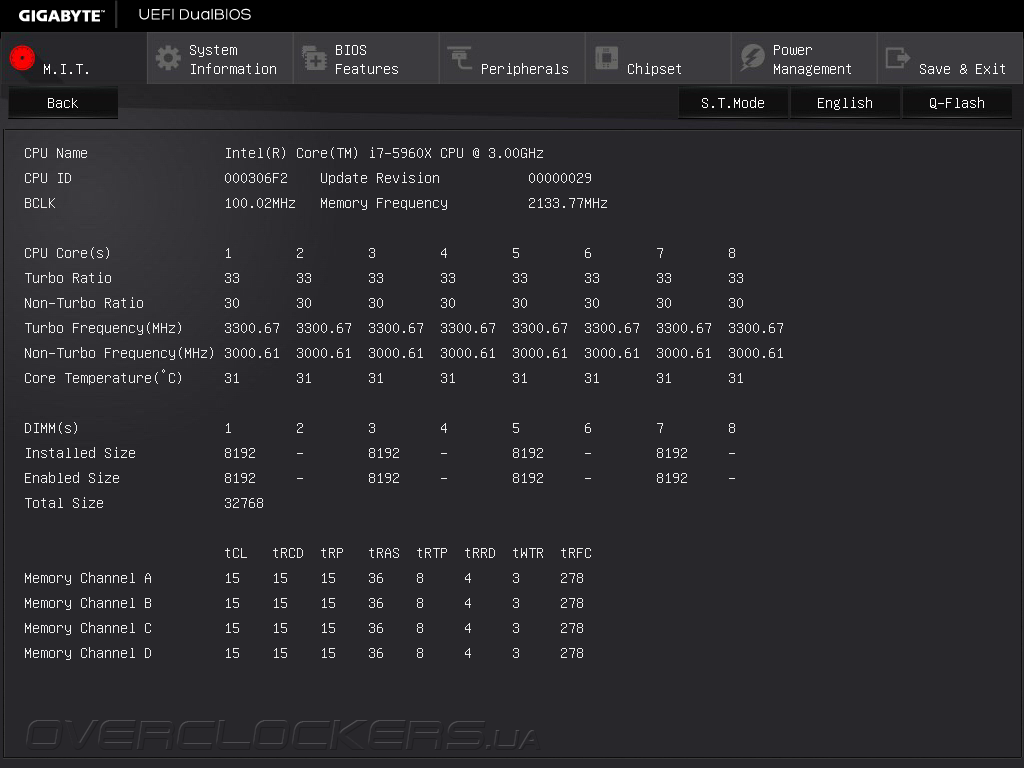

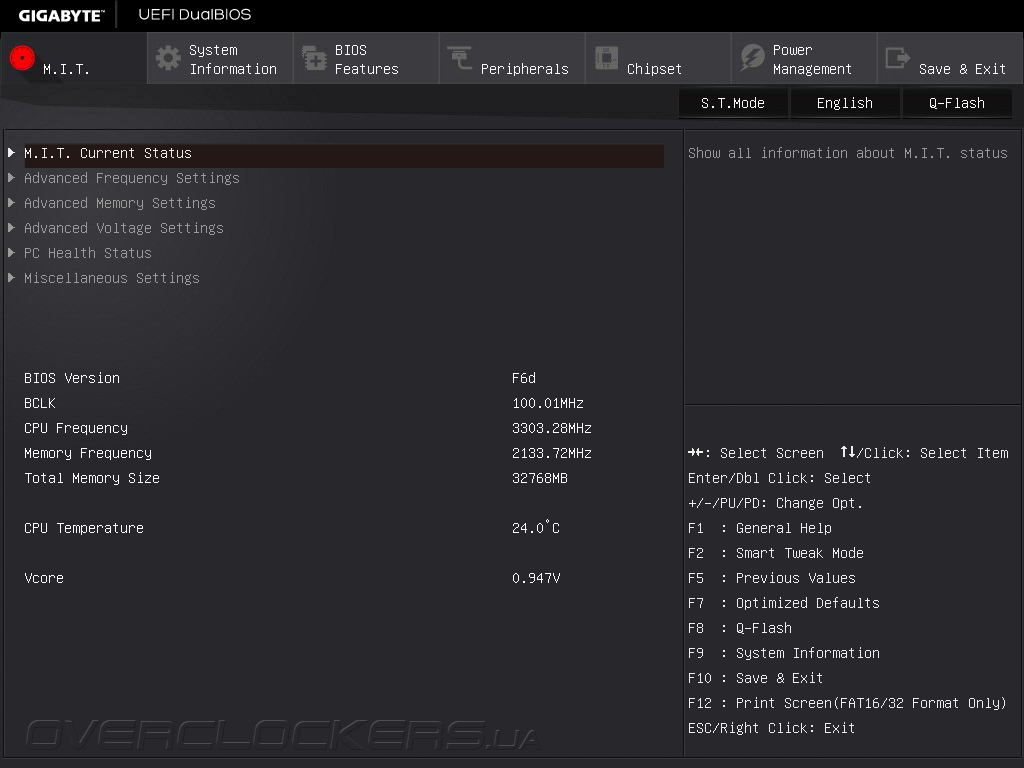

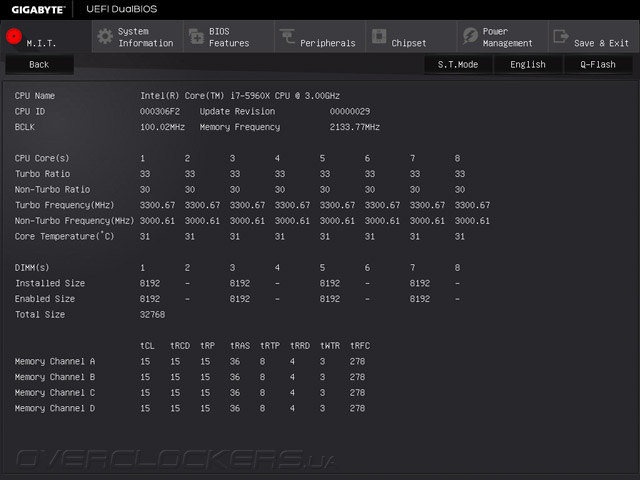

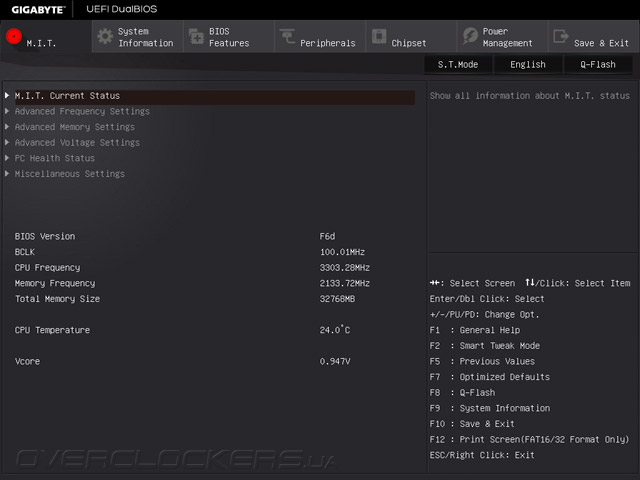

Во вкладке M.I.T. Current Settings выводится подробная информация об установленном процессоре и модулях ОЗУ, а данные об их текущих режимах работы.

Gigabyte GA-X99-SOC Force

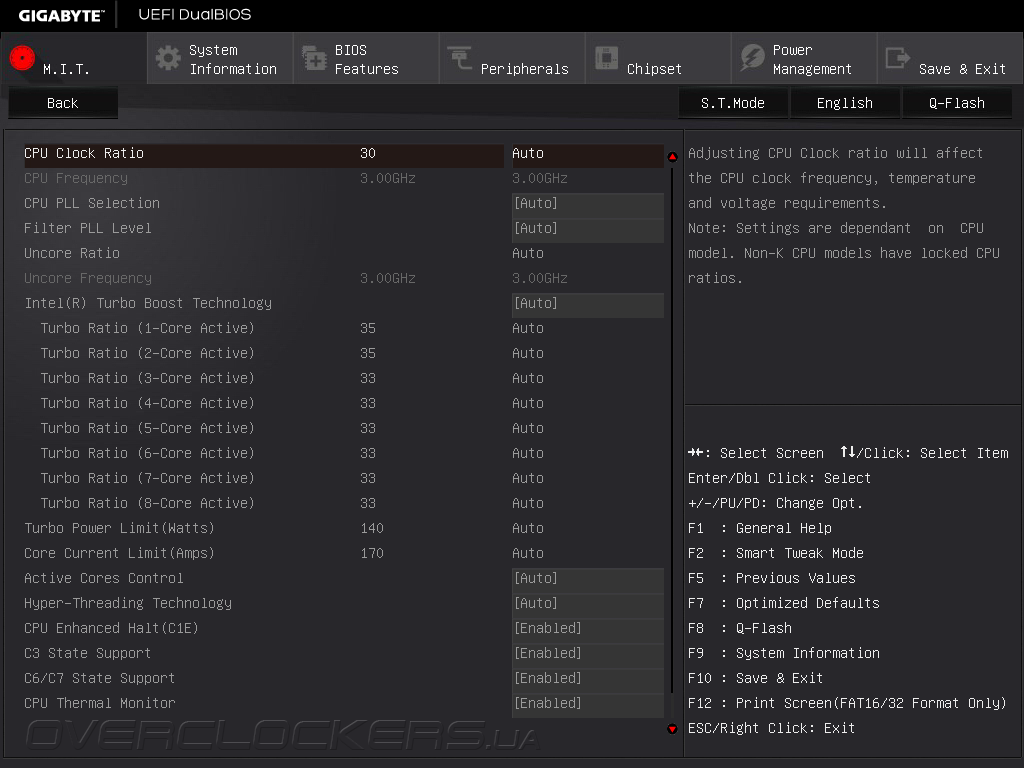

Управление базовой частотой и параметром Processor Base Clock, который отвечает за повышение BCLK до 125 МГц, 167 МГц и более, а также коэффициентом умножения процессора и модулей ОЗУ сосредоточено в подменю Advanced Frequency Settings. Здесь же находится опция CPU Upgrade, позволяющая загрузить один из предустановленных профилей автоматического разгона.

Gigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC Force

Тонкие настройки оверклокинга центрального процессора, такие как управление множителем Uncore-части и лимитами потребляемой мощности, а также технологиями Turbo Boost и функциями энергосбережения распложены во вкладке Advanced CPU Core Settings. Здесь же находится интересная опция Filter PLL Level, без которой невозможен успешный разгон по базовой частоте.

Gigabyte GA-X99-SOC Force

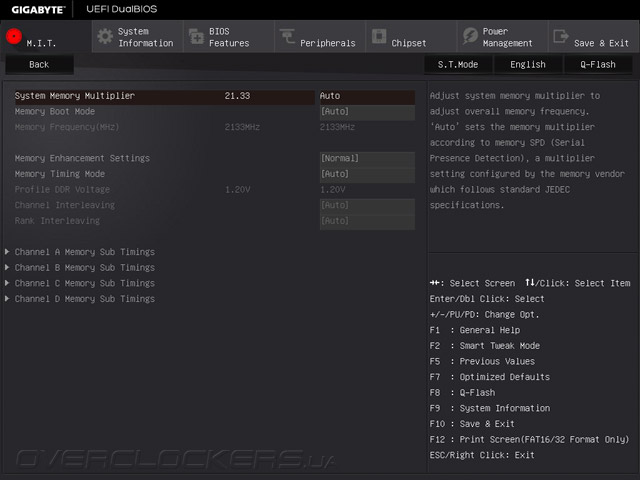

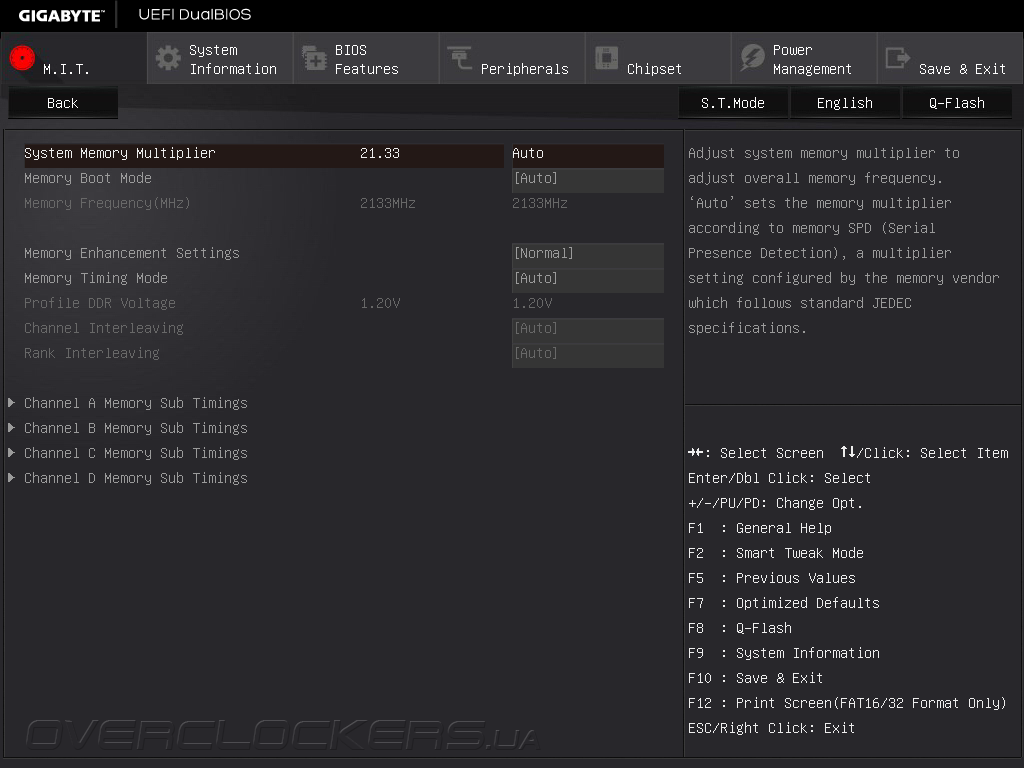

За настройки подсистемы оперативной памяти отвечает подраздел Advanced Memory Settings. Здесь задается тактовая частота модулей и выставляется режим управления таймингами, а сами задержки и другие второстепенные параметры для каждого из четырех каналов ОЗУ регулируются из вкладок Channel A/B/C/D Memory Sub Timings.

Gigabyte GA-X99-SOC Force

Gigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC Force

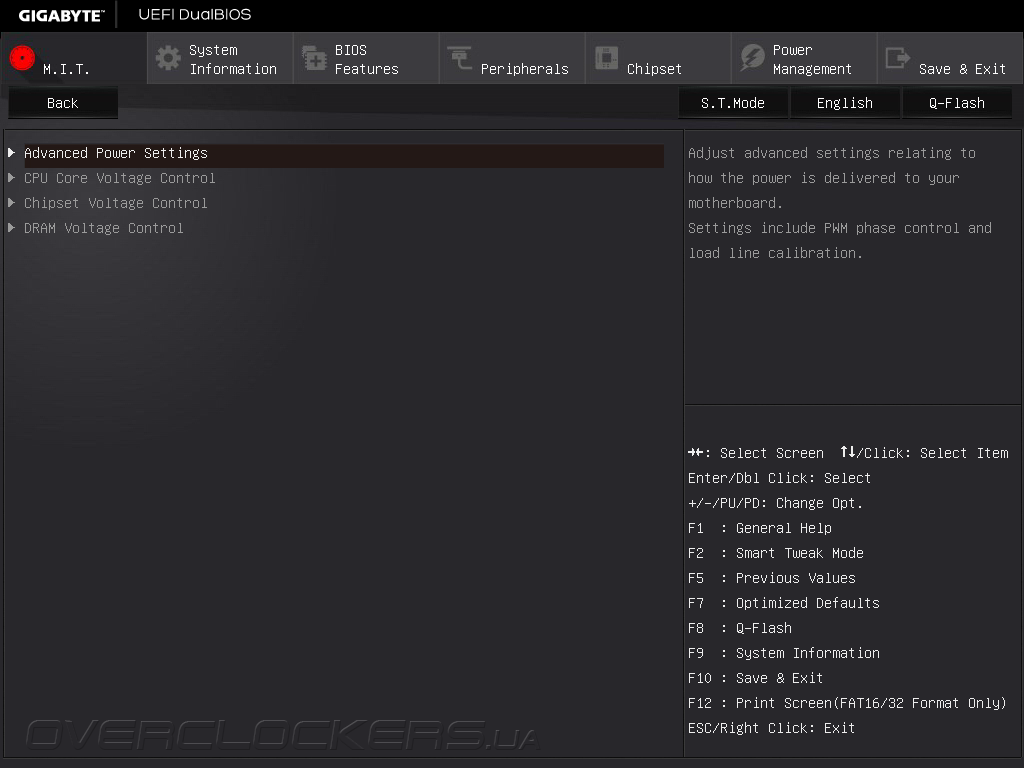

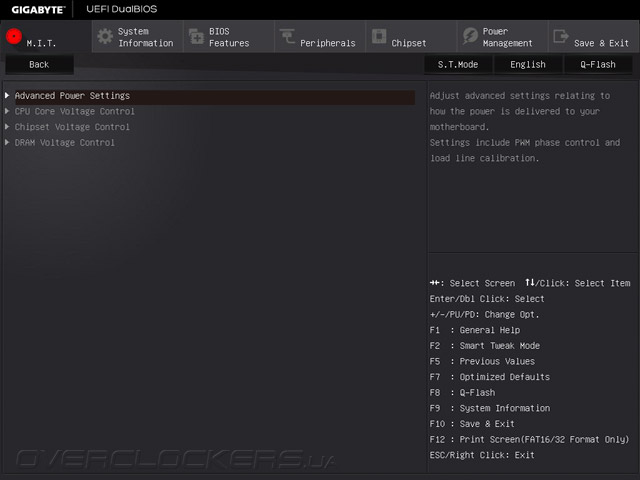

Возможности прошивки по регулировке напряжений содержатся в подменю Advanced Voltage Settings раздела M.I.T.

Gigabyte GA-X99-SOC Force

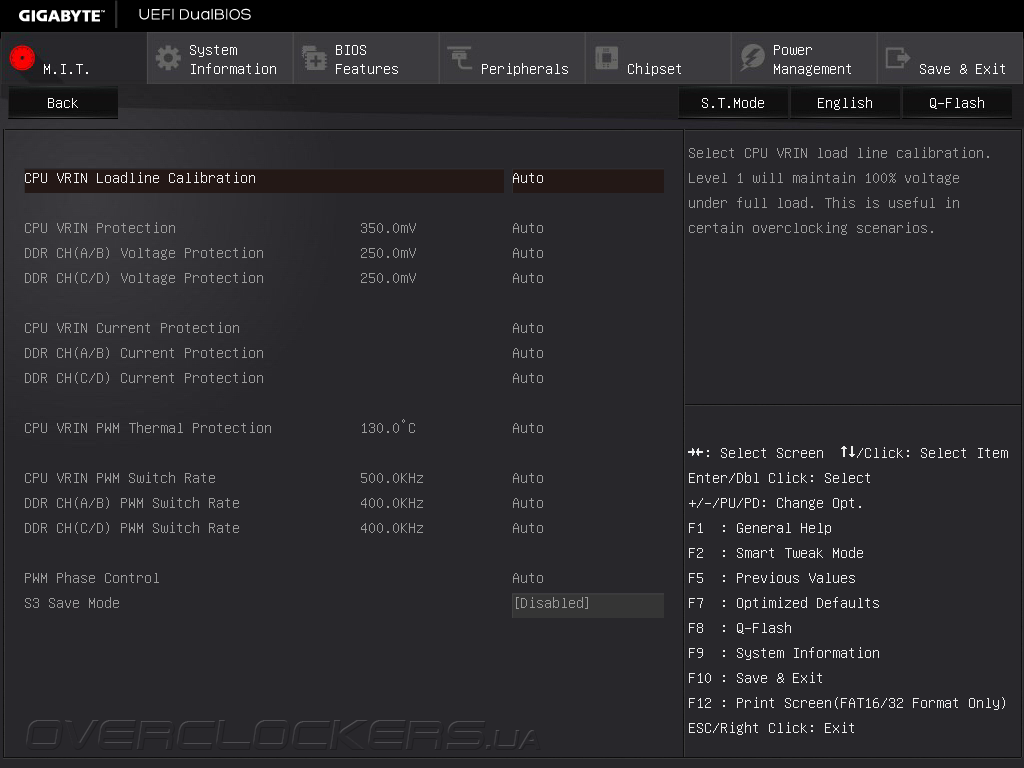

Вкладка Advanced Power Settings отвечает за настройки VRM, формирующих питание для процессора и двух пар каналов модулей ОЗУ. Именно здесь регулируется работа функции CPU VRIN Loadline Calibration, препятствующей падению напряжения в нагрузке, а также задаются пределы срабатывания защит от перегрева, перенапряжения и превышения силы тока.

Gigabyte GA-X99-SOC Force

Управление напряжениями на центральном процессоре, системной логике и подсистеме ОЗУ рассредоточены по трем отдельным вкладкам.

Gigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC Force

Такое решение может показаться не слишком удобным, особенно пользователям, незнакомым с продукцией Gigabyte, зато, набор регулировок весьма богат. Полный перечень, диапазоны и шаги настройки представлены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU VRIN External Override 1,0–2,7 0,01
CPU Vcore 0,5–1,7 0,001
CPU Vcore Offset –0,3…+0,4 0,001
CPU Ring Voltage 0,8–1,6 0,001
CPU Ring Voltage Offset –0,3…+0,4 0,001
CPU System Agent Voltage –0,3…+0,5 0,001
CPU VCCIO 0,8–1,4 0,01
PCH Core 0,65–1,4 0,01
PCH IO 1,05–1,9 0,01
DRAM Voltage (CH A/B) 1,0–2,10 0,01
DDRVPP Voltage (CH A/B) 2,0–3,0 0,0125
DRAM Termination (CH A/B) 0,787–1,75 0,008–0,009
DRAM Voltage (CH C/D) 1,0–2,10 0,01
DDRVPP Voltage (CH C/D) 2,0–3,0 0,0125
DRAM Termination (CH C/D) 0,375–0,833 0,004

За вывод показаний системного мониторинга и управление вентиляторами отвечает подраздел PC Health Status. Здесь отображаются значения 12 датчиков напряжений, четырех встроенных и пары внешних температурных сенсоров, а также тахометрические данные от пяти крыльчаток охладителей. Что касается настройки работы «карлсонов», то пользователям доступен выбор одного из предустановленных профилей, а также режим ручной регулировки.

Gigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC Force

Наконец, вкладка Miscellaneous Setting служит для управления режимом работы портов PCI Express, а также опцией 3DMark01 Enhancement, включение которой повышает быстродействие в некоторых старых бенчмарках.

Gigabyte GA-X99-SOC Force

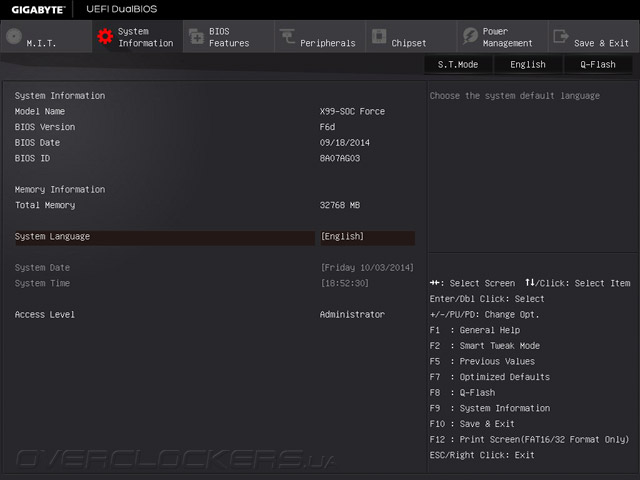

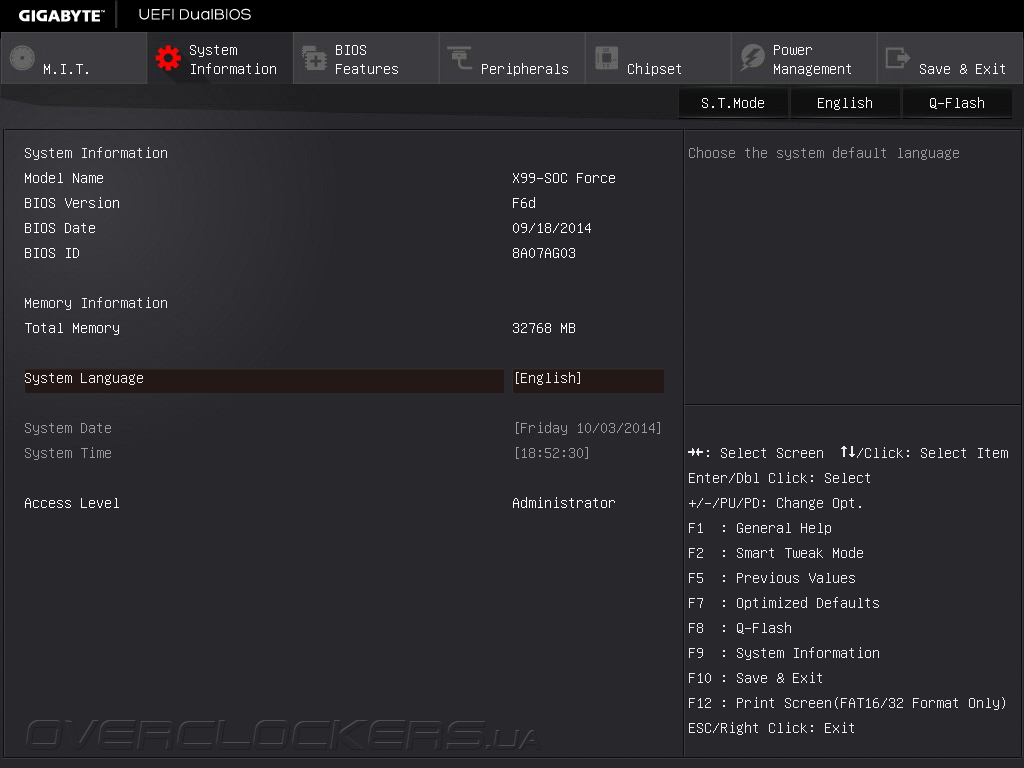

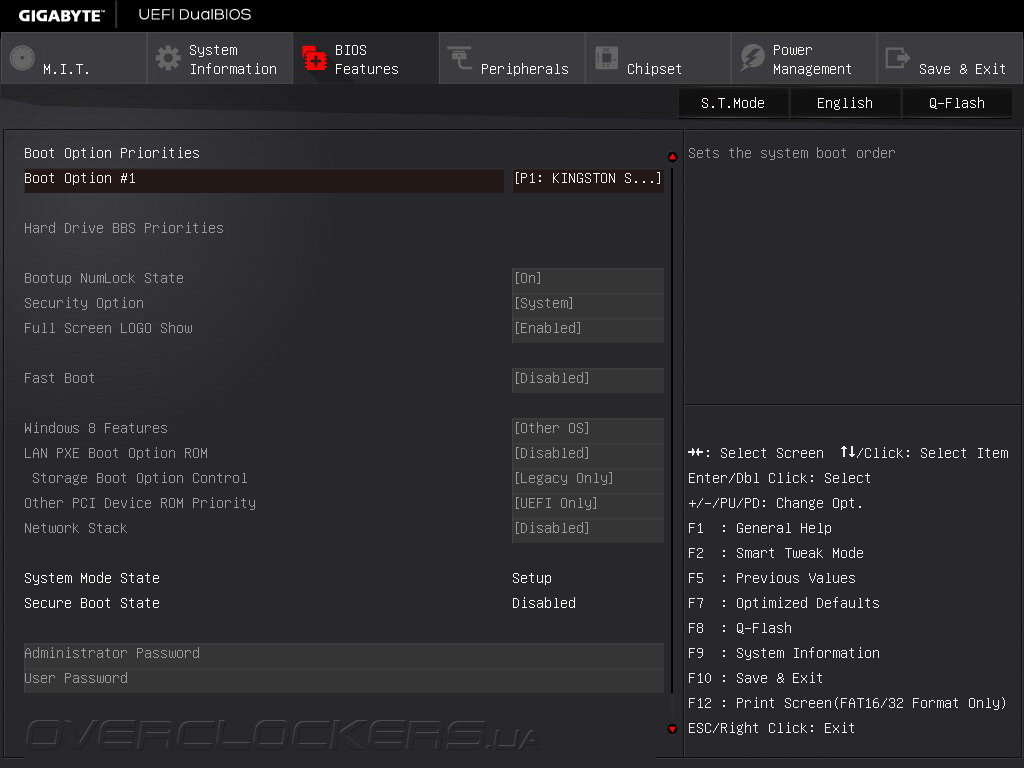

В разделе System Information отображаются данные о версии управляющего микрокода и выбирается язык отображения меню, а в BIOS Features задаются параметры загрузки, в том числе порядок инициализации дисковых накопителей.

Gigabyte GA-X99-SOC Force

Gigabyte GA-X99-SOC Force

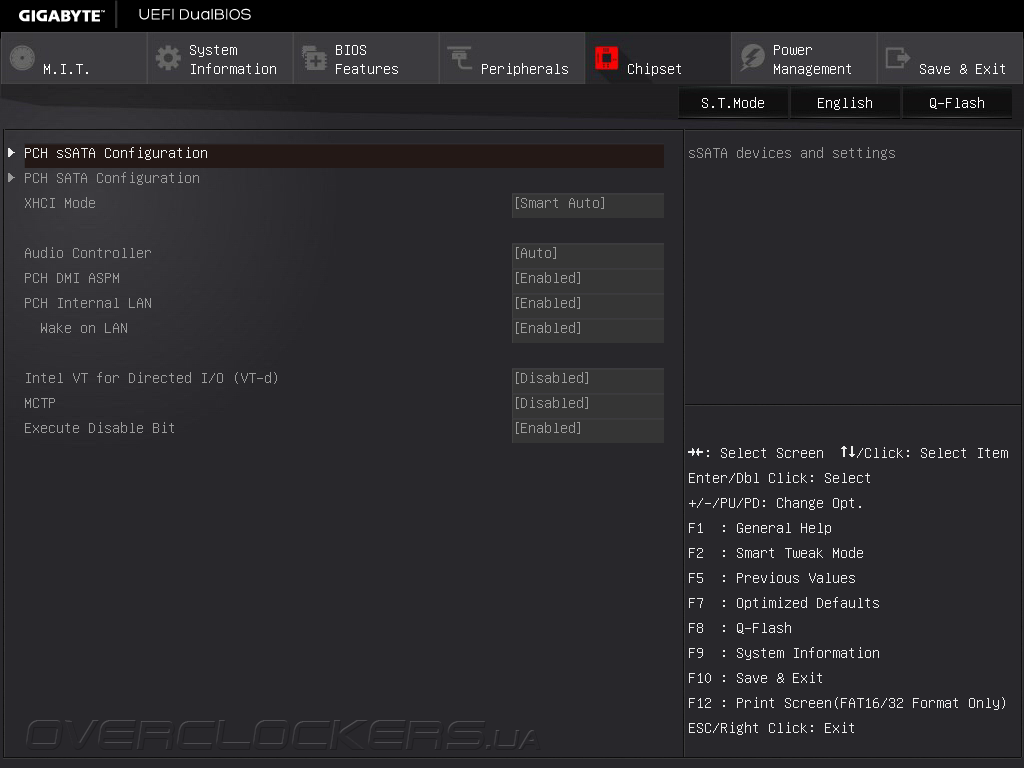

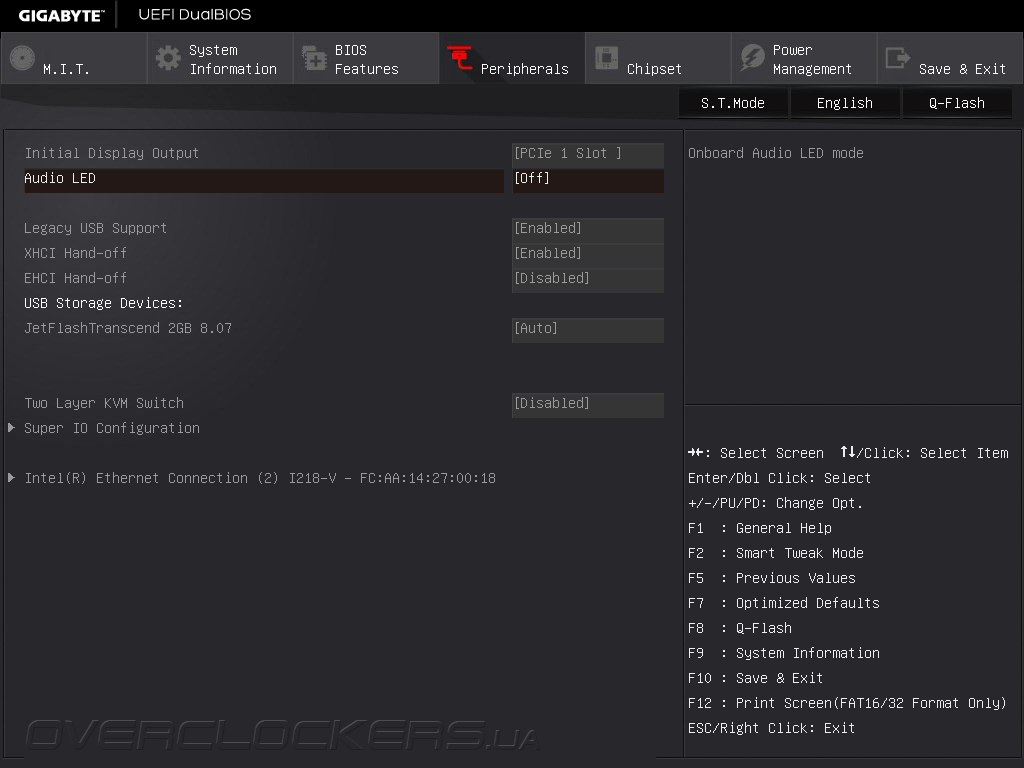

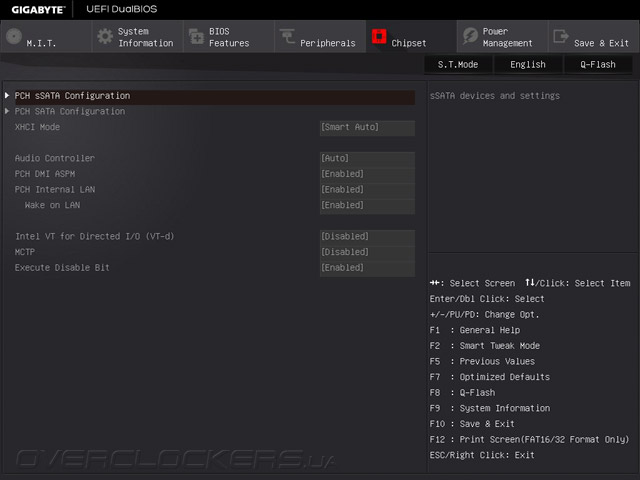

Вкладке Peripherals отведена роль конфигурирование сетевой подсистемы, портов USB и светодиодной подсветки, а в разделе Chipset сосредоточены настройки функций расширения системной логики.

Gigabyte GA-X99-SOC Force

Gigabyte GA-X99-SOC Force

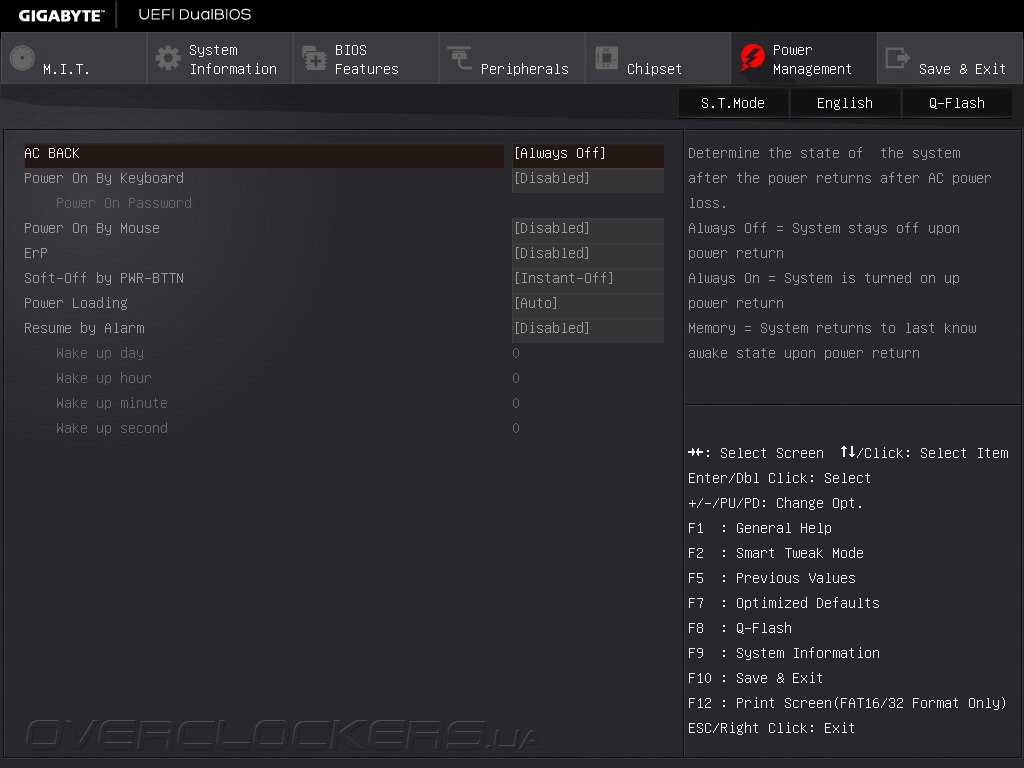

Наконец, меню Power Management отвечает за управление функциями электропитания, а на вкладке Save&Exit, помимо всего прочего, можно сохранить до восьми профилей с настройками UEFI.

Gigabyte GA-X99-SOC Force

Gigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC Force

В итоге, классический режим, хотя местами и чрезмерно структурирован, но вполне удобен и предоставляет все необходимые возможности по настройке материнской платы. В то же время, для любителей разгона предназначен альтернативный режим ST Mode, оптимизированный для управления параметрами оверклокинга. Фактически, ST Mode дублирует функциональность раздела M.I.T. режима Classic, дополненную возможностями аппаратного мониторинга. Кроме того, во вкладке Save&Exit можно выставить дату и время, а также задать параметры отображения меню настройки и даже настроить чувствительность «мыши».

Gigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC Force


Комплектное ПО

На DVD-диске, которым комплектуется Gigabyte GA-X99-SOC Force, помимо всех необходимых драйверов нашлось немало программ, которые могут пригодиться во время проведения оверклокерских экспериментов. Одна из них — EasyTune, предназначенная для управления параметрами быстродействия. После запуска утилиты открывается вкладка Smart Quick Boost, где пользователи могут выбрать один из трех предустановленных профилей повышенной производительности или запустить функцию автоматического разгона.

Gigabyte GA-X99-SOC Force

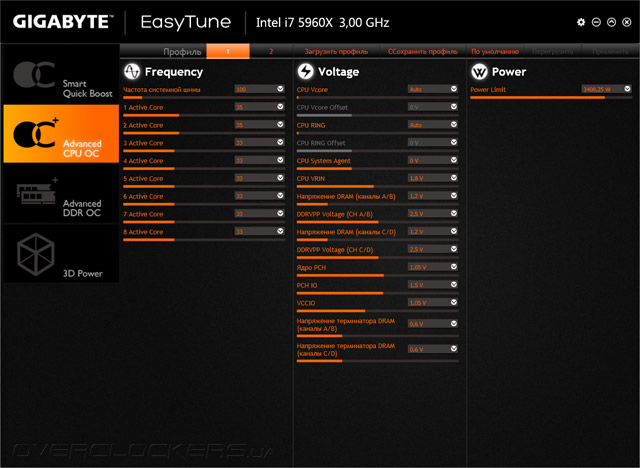

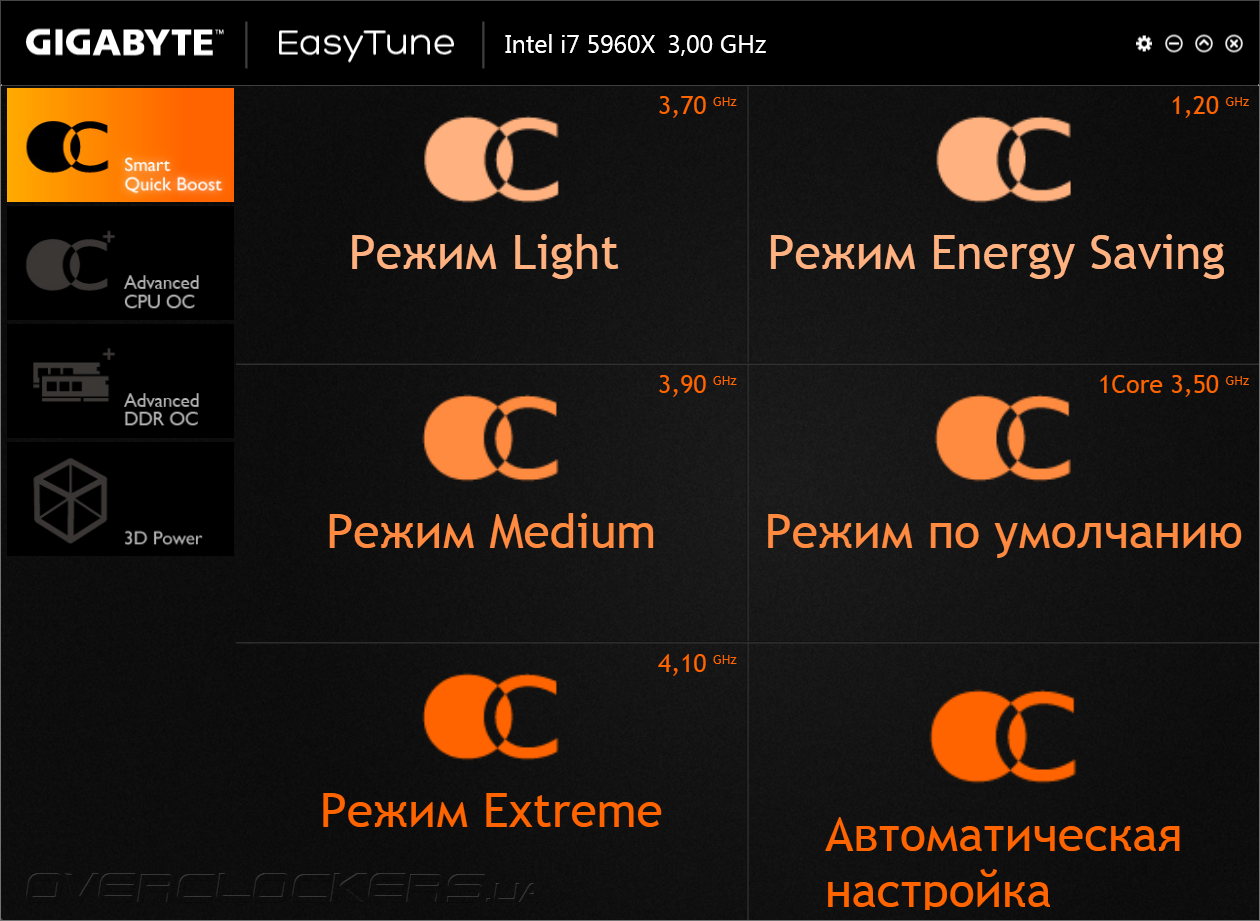

Опытные оверклокеры могут самостоятельно установить необходимые настройки во вкладке Advanced CPU OC, где задаются значения BCLK и коэффициентов умножения вычислительных ядер, а также регулируются все основные напряжения и лимит потребляемой мощности центрального процессора.

Gigabyte GA-X99-SOC Force

Настройки тактовой частоты и таймингов ОЗУ сосредоточены в меню Advanced DRAM OC, а многочисленные регулировки цифровой подсистемы питания, в том числе пороги срабатывания защит, частоты переключения силовых элементов и прочее, находятся в разделе 3D Power.

Gigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC Force

Внимательные читатели наверняка заметили, что в программе EasyTune отсутствуют возможности системного мониторинга и управления вентиляторами. Но это не проблема, поскольку для реализации соответствующих функций производитель предлагает самостоятельную утилиту System Information Viewer. В разделе System Information выводятся исчерпывающие сведения об установленных компонентах и режимах их работы, а Smart Fan Auto предлагает пользователям выбрать один из четырех предустановленных режимов работе «карлсонов».

Gigabyte GA-X99-SOC Force

Gigabyte GA-X99-SOC Force

Есть возможность ручной настройки скоростей вращения вентиляторов, после калибровки обороты крыльчаток охладителей можно привязать к значениям температур, либо указать необходимое значение в процентном соотношении от максимума.

Gigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC Force

Вкладка System Alerts служит не только для отображения текущих показаний системного мониторинга, но также позволяет указать пределы, по достижении которых сработают оповещения, а с помощью функции Record можно отслеживать динамику изменения показаний в режиме реального времени.

Gigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC Force

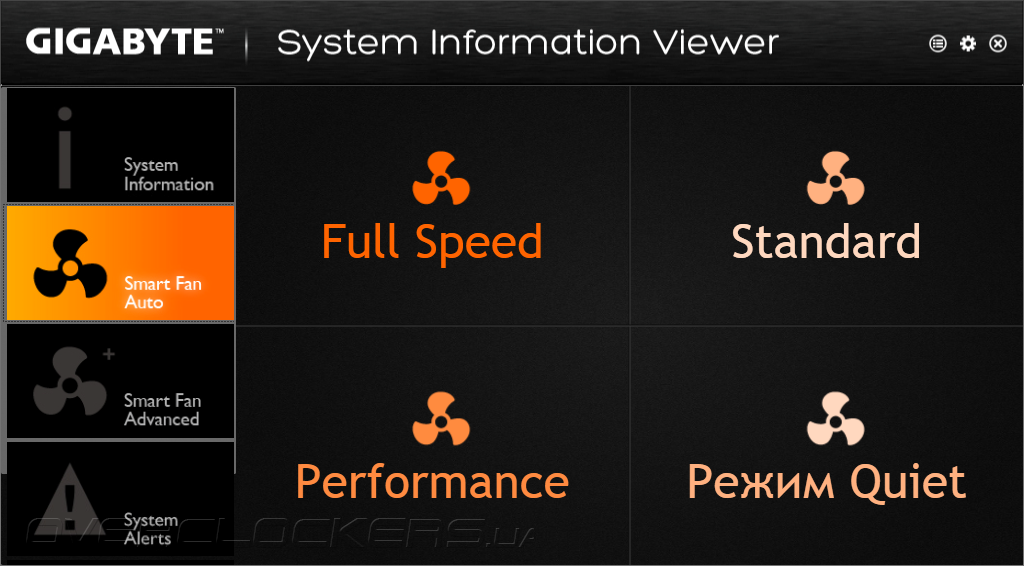

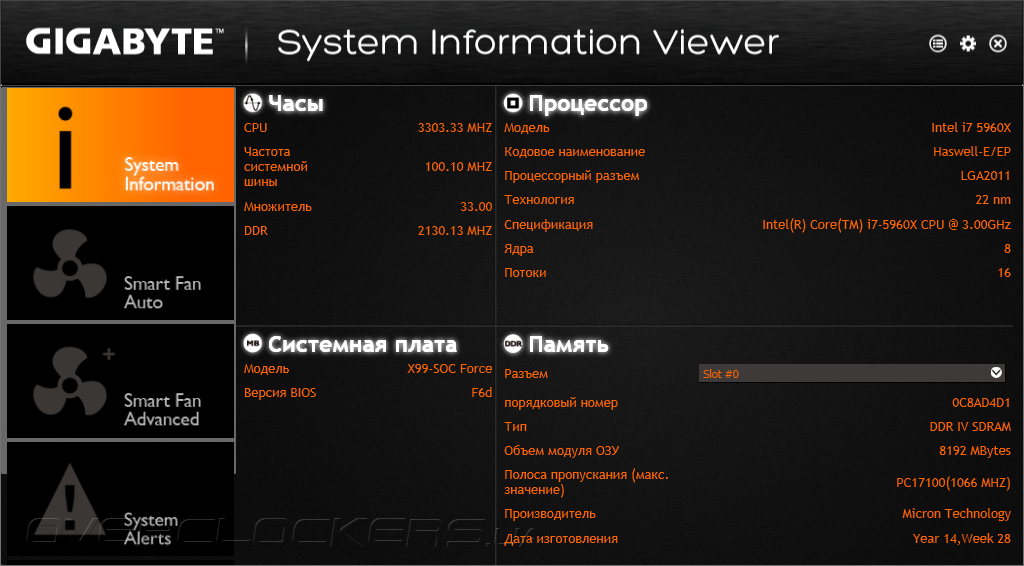

Вместе с материнской платой GA-X99-SOC Force предлагается утилита Gigabyte Speed, в основе которой лежит мощнейший программный продукт cFosSpeed. С его помощью пользователи могут гибко настраивать приоритеты доступа приложений в Интернет, ограничивать пропускную способность сетевого подключения, а также задавать лимиты потребления трафика.

Gigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC Force

Тестовый стенд

Для оценки производительности и запаса прочности материнской платы Gigabyte GA-X99-SOC Force использовался такой набор комплектующих:
  • процессор: Intel Core i7-5960X (3,0 ГГц, 20 МБ кэш L3);
  • кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 140 мм, 1300 об/мин);
  • термопаста: Noctua NT-H1;
  • оперативная память: Crucial CT4K8G4DFD8213 (4x8 ГБ, DDR4-2133, CL15-15-15-36-2T);
  • видеокарта: MSI N770 TF 2GD5/OC  (GeForce GTX 770);
  • накопитель: Kingston HyperХ SSD 120GB (120 ГБ, SATA 6Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 10.0.1.1000;
  • драйвер видеокарты: NVIDIA GeForce 340.43.
Процессорные функции энергосбережения и технология Intel Turbo Boost функционировали в штатном режиме, а подсистема ОЗУ работали на частоте 2133 МГц с таймингами 15-15-15-36-2T. В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. В тестах быстродействия конкуренцию Gigabyte GA-X99-SOC Force составили системные платы ASUS X99-Deluxe и MSI X99S Gaming 7, работавшие под управлением таких версий прошивок:
  • Gigabyte GA-X99-SOC Force (UEFI Setup f6d от 18.09.2014);
  • ASUS X99-Deluxe (UEFI Setup 0801 от 01.09.2014);
  • MSI X99S Gaming 7 (UEFI Setup H.13 от 26.08.2014).
Перечень ПО, которое использовалось для измерения продуктивности, приведен ниже:
  • AIDA64 4.60.3129 (Cache & Memory benchmark);
  • uturemark PCMark 8 (2.0.228);
  • Futuremark 3DMark (1.2.362);
  • Batman: Arkham City;
  • F1 2012;
  • Total War: Rome II.
Каждый тест повторялся минимум три раза, по результатам которых рассчитывалось среднее значение.


Разгонный потенциал

Благодаря значительному запасу прочности и функциональной прошивке Gigabyte GA-X99-SOC Force процесс разгона Intel Core-i7 5960X прошел достаточно успешно, но с некоторыми нюансами. Для начала напряжение VRIN было зафиксировано на уровне 1,8 В, а параметр CPU VRIN Loadline Calibration выставлен в значение High. Далее, на процессор было подано Vcore=1,25 В при одновременном повышении частоты до 4300 МГц. В таком режиме температура вычислительных ядер оставалась подозрительно низкой даже после запуска стресс-теста LinX 0.6.5, зато, насторожили нестабильные показатели ГФлопс, что является верным признаком включения режима пропуска тактов. Вероятно, из-за ошибки в текущей версии прошивки показания температурных датчиков некорректно отображаются в подавляющем большинстве диагностических программ, что не позволяет вовремя идентифицировать перегрев.

Gigabyte GA-X99-SOC Force

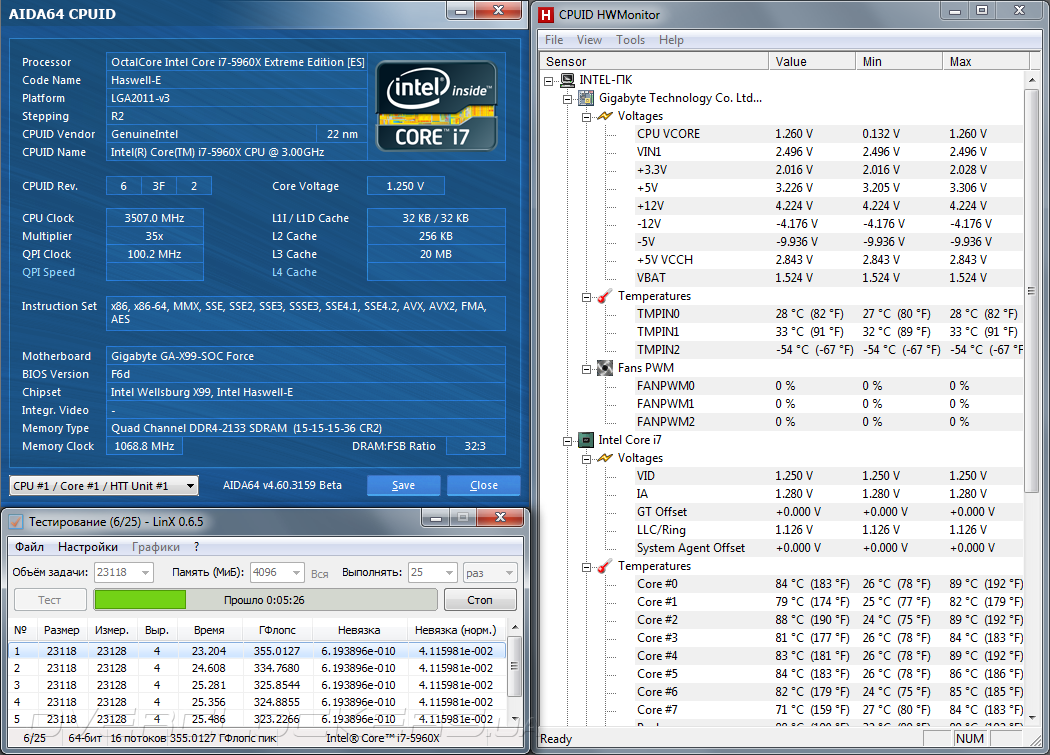

В итоге, напряжение на процессоре пришлось понижать до 1,18 В, которых оказалось достаточно для стабильного функционирования на 4200 МГц. Частота Uncore-части была увеличена до 3500 МГц при CPU Ring Voltage=1,1 В, а модули ОЗУ функционировали в штатном режиме.

Gigabyte GA-X99-SOC Force

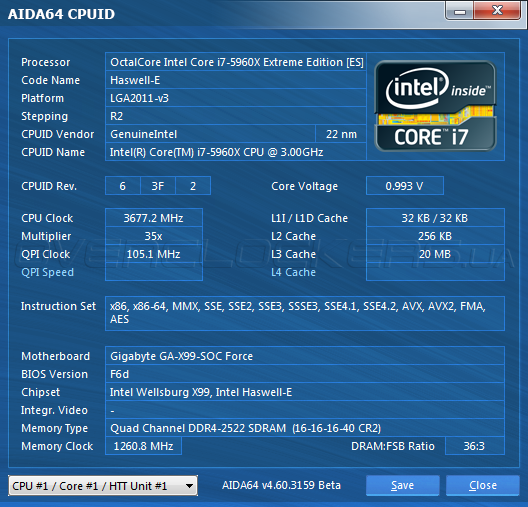

Что касается способности Gigabyte GA-X99-SOC Force самостоятельно повышать напряжение с ростом частоты, то заложенные в прошивку алгоритмы управления питания оказались далеки от идеала. Например, в режиме 3900 МГц на процессор подавалось всего 1,1 В, тогда как по достижению частоты 4000 МГц Vcore скачкообразно увеличивалось до избыточных 1,2 В, что, в итоге, привело к резкому росту температур и потребляемой мощности.

Gigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC Force

В части разгона базовой частоты Gigabyte GA-X99-SOC Force порадовала результатом в 175 МГц, что на данный момент является самым высоким достижением среди системных плат для платформы LGA2011-3.

Gigabyte GA-X99-SOC Force

Эксперименты по оптимизации быстродействия ОЗУ принесли довольно щедрые плоды. После повышения напряжения на модулях до 1,35 В и увеличения задержек до 16-16-16-40-2Т оперативная память заработала на 2522 МГц, то есть прирост частоты составил почти 400 МГц!

Gigabyte GA-X99-SOC Force

Наконец, была проверена работа функции автоматического разгона при помощи опции CPU Upgrade. Большинству обладателей мощных воздушных кулеров подойдут профили i7-5960X CPU 3.8GHz или i7-5960X CPU 4.0GHz, ну а при повседневной эксплуатации при использовании самого агрессивного набора настроек i7-5960X CPU 4.3GHz потребуется высокоэффективная СВО, иначе, перегрева центрального процессора не избежать.

Gigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC ForceGigabyte GA-X99-SOC Force

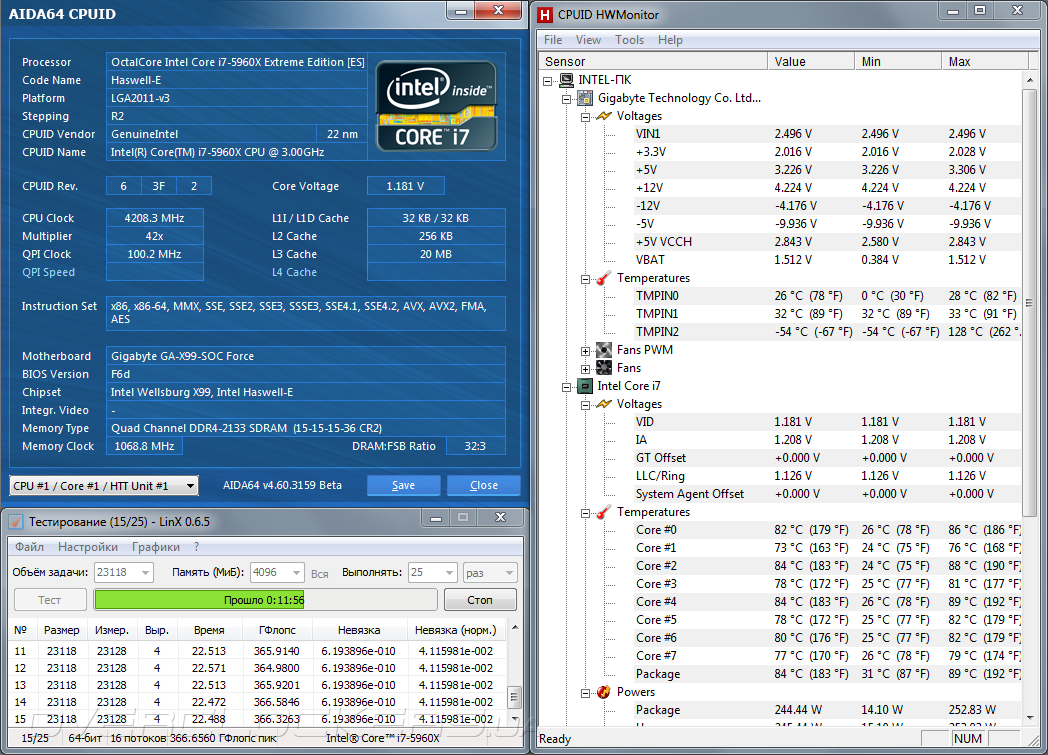

Также, в процессе разгона Gigabyte GA-X99-SOC Force при запуске ресурсоемких приложений наблюдался небольшой высокочастотный шум, тогда как в повседневном использовании никаких отклонений замечено не было. Очевидно, данная проблема касается нашего тестового образца, относящегося к ранним партиями, а розничные экземпляры будут лишены этого недостатка.


Результаты тестирования

Gigabyte GA-X99-SOC Force

Gigabyte GA-X99-SOC Force

Gigabyte GA-X99-SOC Force

Gigabyte GA-X99-SOC Force

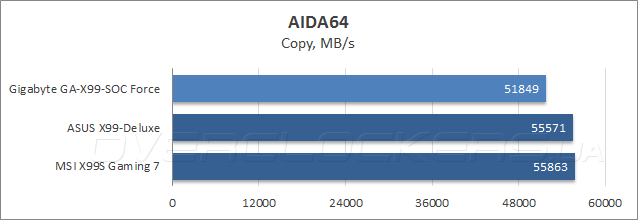

Измерение пропускной способности ОЗУ в информационно-диагностической программе AIDA64 дало противоречивые результаты. С одной стороны, новинка опередила соперниц в подтесте чтения и выступила наравне с ними в сценарии записи данных и по части латентности, но с другой стороны, при копировании данных системная плата Gigabyte заметно отстала от конкуренток. Будем надеяться, что это вызвано недоработками управляющего микрокода, либо ошибками в текущей версии тестовой утилиты.

Gigabyte GA-X99-SOC Force

Gigabyte GA-X99-SOC Force

Gigabyte GA-X99-SOC Force

Оценка быстродействия в тестовом пакете Futuremark PCMark 8 показала, что со скоростью выполнения повседневных задач у «материнки» Gigabyte все в порядке, во всяком случае, работает она ничуть не медленнее двух других конкурсанток.

Gigabyte GA-X99-SOC Force

Gigabyte GA-X99-SOC Force

Gigabyte GA-X99-SOC Force

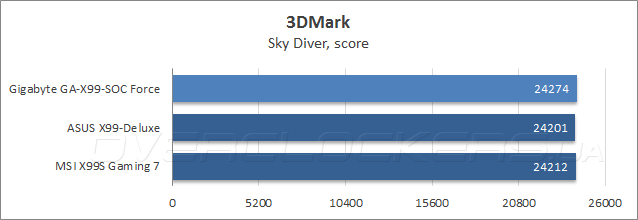

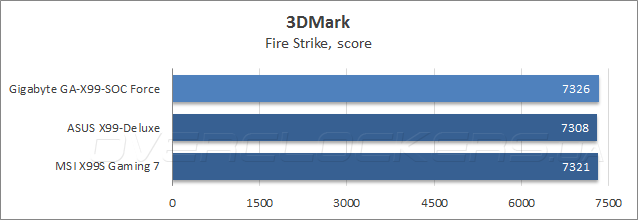

В бенчмарке Futuremark 3DMark новинка пусть незначительно, но все-таки опередила своих соперниц во всех трех подтестах, что говорит о хорошей оптимизации прошивки по работе с видеоподсистемой.

Gigabyte GA-X99-SOC Force

Gigabyte GA-X99-SOC Force

Gigabyte GA-X99-SOC Force

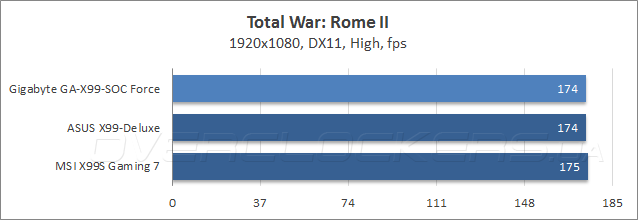

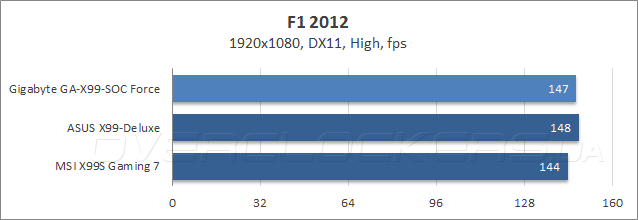

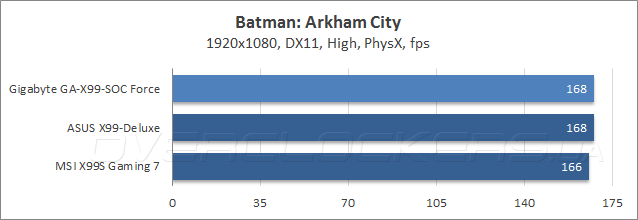

Тестирование в современных компьютерных играх лишь подтверждает высокие результаты, полученные GA-X99-SOC Force в бечмарке 3DMark. Во всех трех дисциплинах материнская плата Gigabyte показала максимальные, или близкие к этому значения fps.


Энергопотребление

Для оценки энергоэффективности материнских плат был использован прибор Basetech Cost Control 3000, который помог измерить максимальное энергопотребление при нагрузке в программе LinX 0.6.5, а также средний расхода электроэнергии во время простоя.

Gigabyte GA-X99-SOC Force

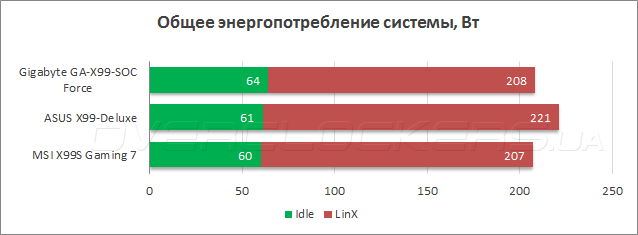

В режиме максимальной нагрузки GA-X99-SOC Force продемонстрировала образцовую экономичность, сравнимую с материнской платой MSI, тогда как при простое модель Gigabyte показала наибольший уровень энергопотребления.


Выводы

Еще в начале статьи я предположил, что материнская плата Gigabyte GA-X99-SOC Force — это разносторонний продукт, способный удовлетворить не только любителей разгона. Поклонников компьютерных игр наверняка привлекут высокое быстродействие, возможности организации связок из четырех видеокарт, удобные функции автоматического увеличения производительности и мощный программный продукт Gigabyte Speed, позволяющий повысить приоритет игрового трафика. Требовательные пользователи останутся довольными разнообразным комплектом поставки, сбалансированными возможностями расширения, продвинутой звуковой подсистемой, продуманным дизайном и качественым комплектным ПО EasyTune. Что касается целевой аудитории — оверклокеров, то к их услугам мощная подсистема питания, функциональная прошивка, а также уникальный набор аппаратных клавиш управления OC Buttons, которые пригодятся во время эксплуатации в условиях открытого стенда.

Все вышеперечисленные факторы обеспечили новинке хороший разгонный потенциал и неплохие, в целом, показатели продуктивности, но на фоне этой «бочки меда» нашлась и обязательная «ложка дегтя». Общее позитивное впечатление от новинки испортило совершенно некорректное отображение температуры вычислительных ядер практически во всех известных популярных диагностических утилитах, что делает разгон такого горячего «камня» как Haswell-E очень непростым занятием. Остается лишь надеяться, что обновление управляющего микрокода исправит проблему с аппаратным мониторингом.
