Обзор материнской платы ASUS Z87I-Pro форм-фактора Mini-ITX

Разгонный потенциал

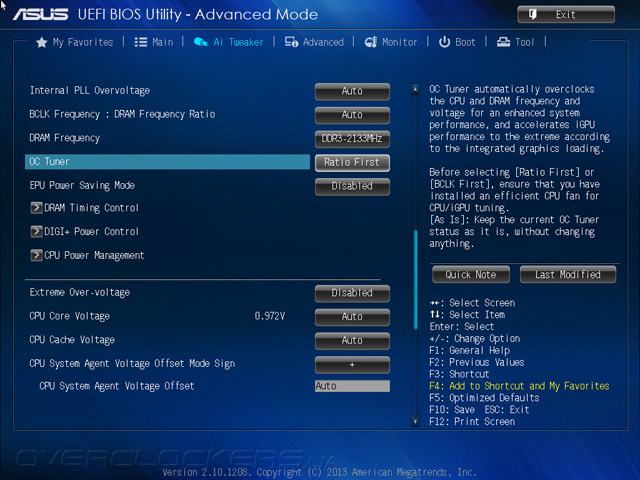

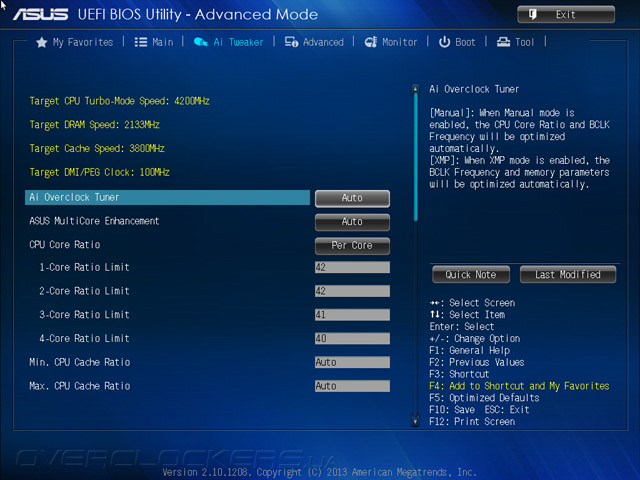

Продолжая традицию, старт экспериментам даст активация OC Tuner в среде UEFI. Первым режимом опробуем Ratio First. И вновь мы получили результат, идентичный полученному в прошлых циклах обзоров материнских плат ASUS. Максимальный множитель для ЦП увеличился с х38 до х42, а для оперативной памяти форсировался XMP. Реальная частота как в простых, так и в тяжёлых задачах устремлялась к отметке 4,0 ГГц, находясь близь 4025 МГц. В простое функции энергосбережения продолжали свою работу.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

Все напряжения оставались в рамках автоматических значений, иными словами — нарочно не завышались.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

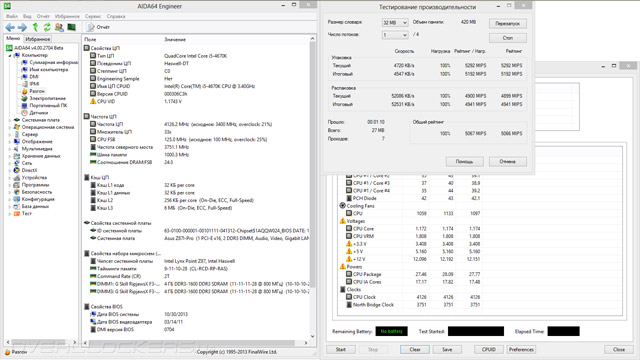

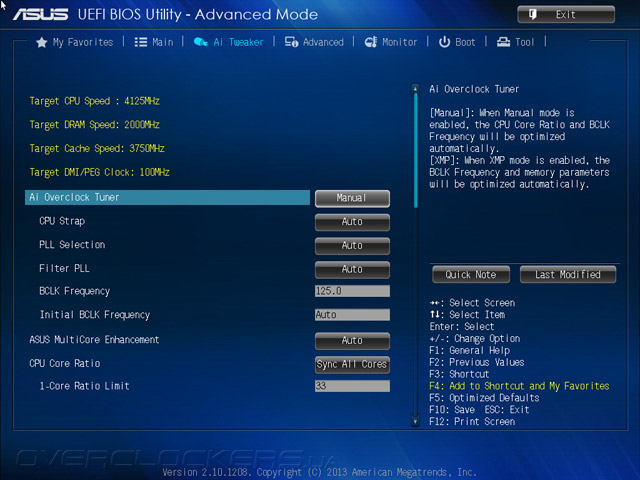

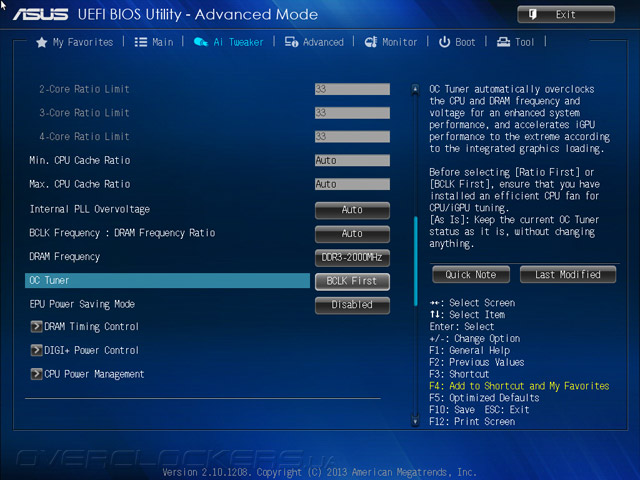

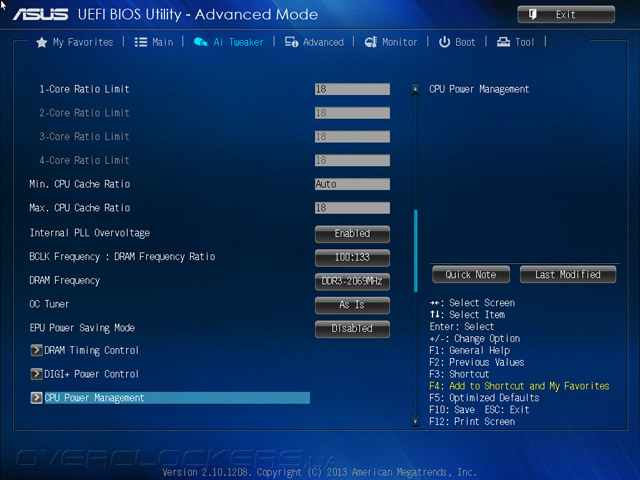

Другой механизм — BCLK First — также не принёс неожиданностей. Опорная частота фиксировалась на отметке 125 МГц, CPU Core Ratio и CPU Cache Ratio оказались равны х33 и х30 соответственно. Итоговые частоты достигли 4125 МГц и 3750 МГц. В простое множитель ЦП исправно понижался до х8. Для ОЗУ вновь активировался XMP.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

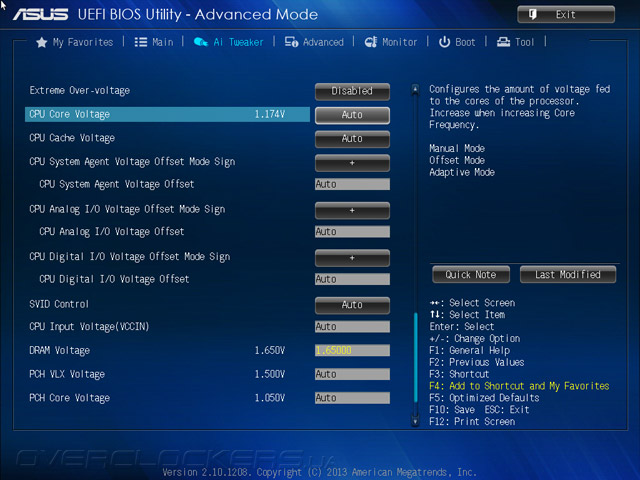

На этот раз напряжение CPU Core Voltage оказалось фиксированным и равнялось 1,174 В.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

В целом, ещё раз повторимся, результаты оказались идентичны полученным на более габаритных соплеменниках.

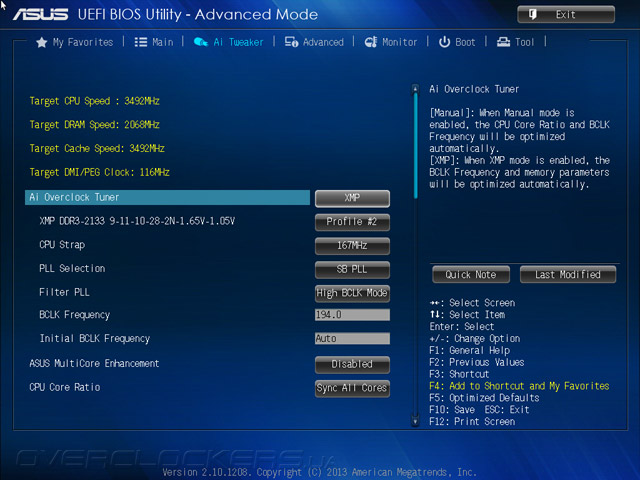

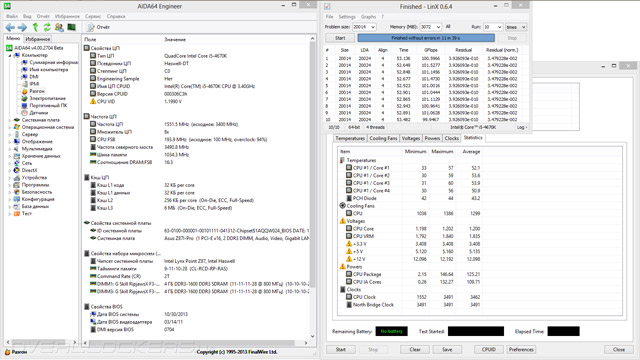

193,9 МГц — максимальное значение базовой частоты, при котором система демонстрировала стабильную работу. Это весьма серьёзный результат.

ASUS Z87I-ProASUS Z87I-Pro

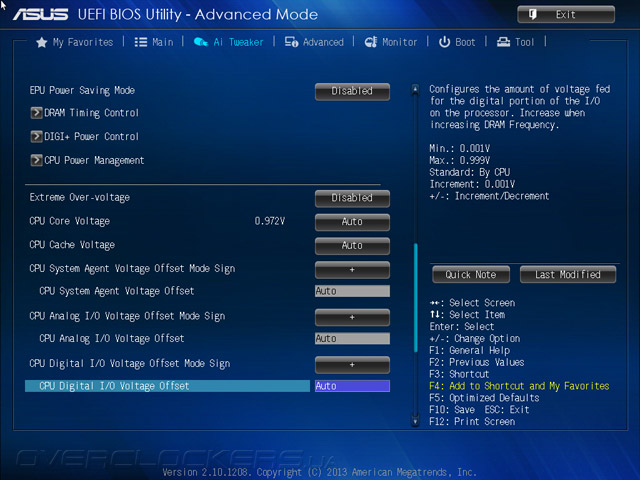

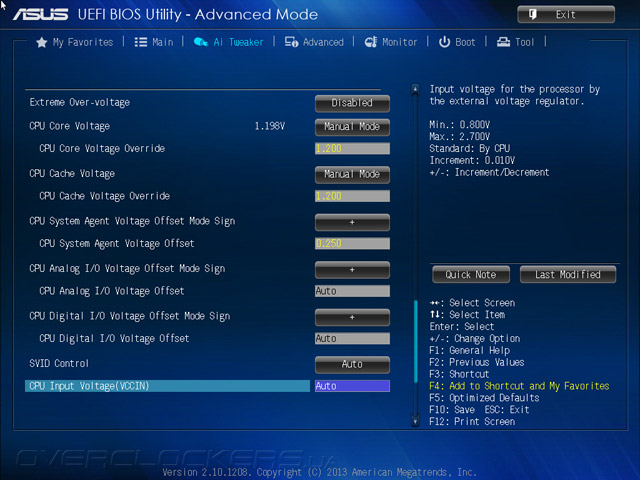

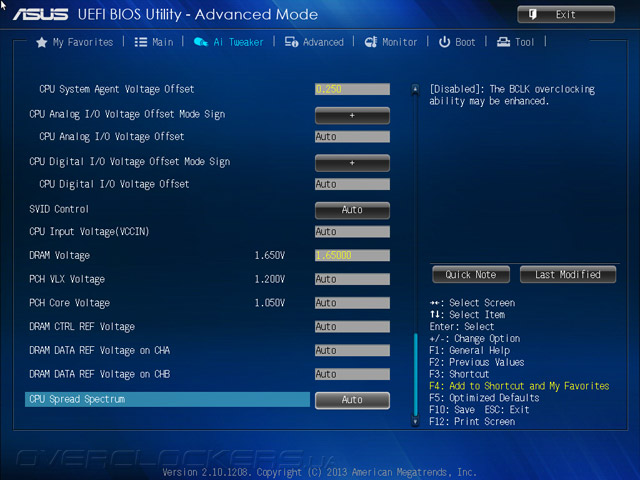

Для этого нам пришлось повысить напряжение на системном агенте на 0,25 В (помимо прочих стандартных подготовительных процедур).

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

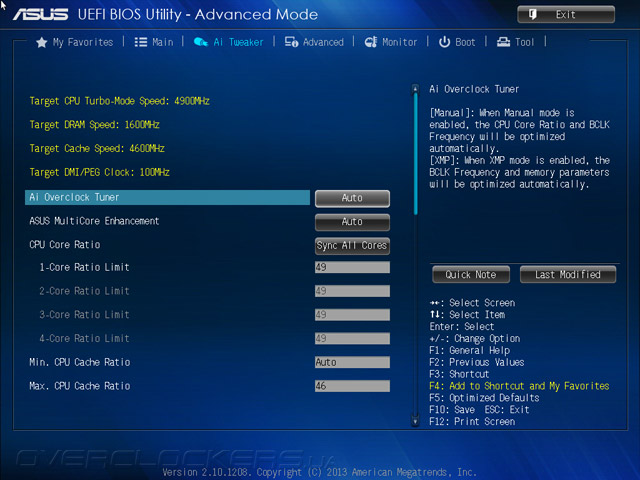

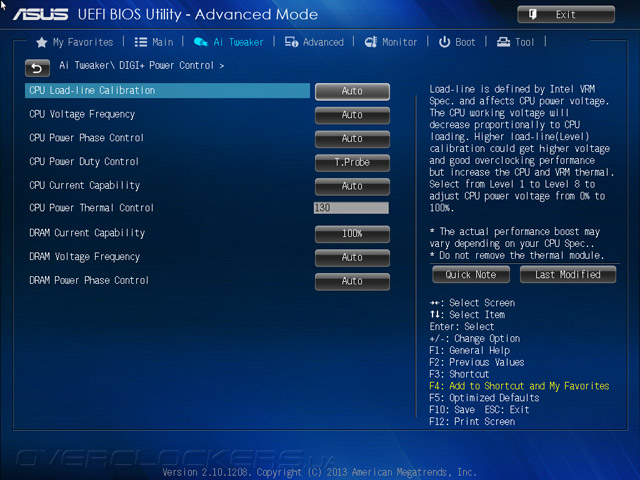

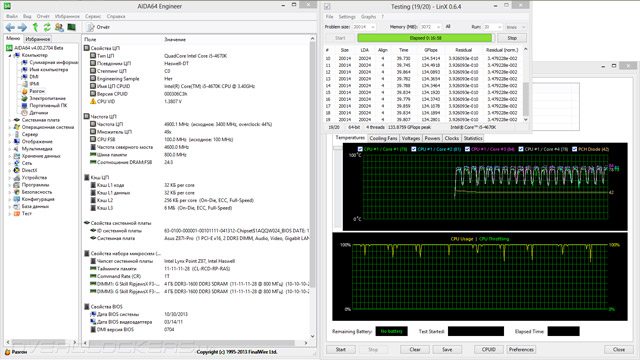

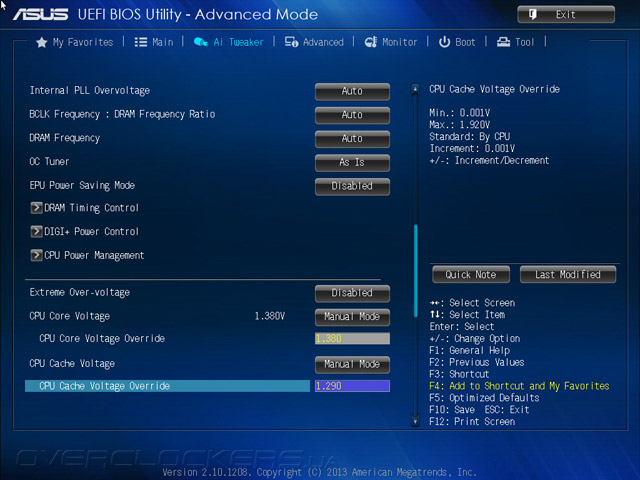

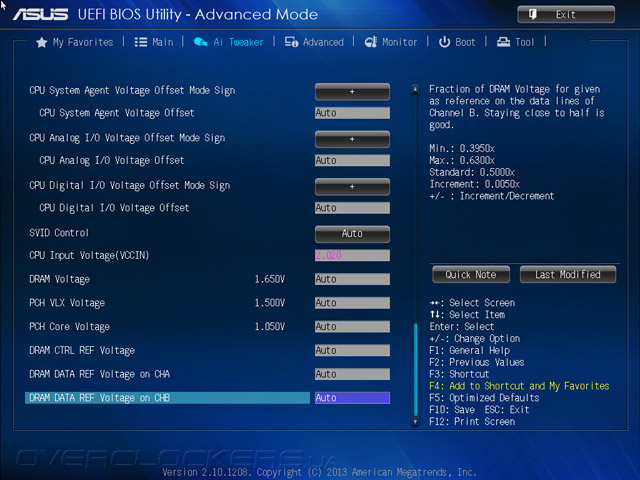

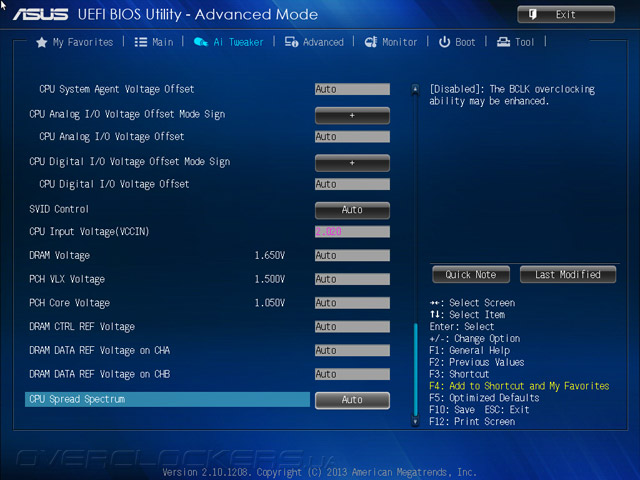

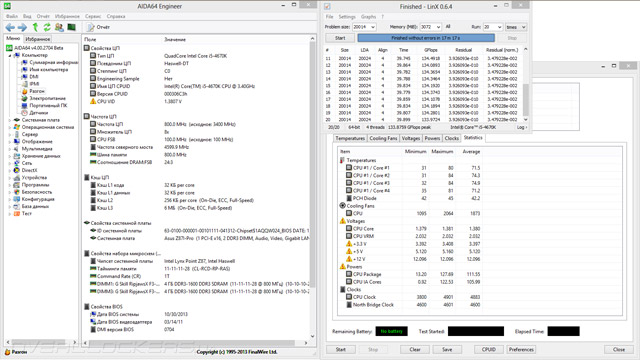

Немного побуксовать пришлось при разгоне CPU. Раз за разом запущенная процедура тестирования приводила к зависанию системы или редким BSOD. В итоге, полной стабильности удалось достигнуть при внушительных 2,02 В (VCCIN). Наверняка всё дело в системе стабилизации этого напряжения. В режиме по умолчанию и установленных 1,95 В итоговое значение разом повышалось до 2,06 В и имело тенденцию к скачкообразному росту ещё на несколько десятых долей. Путём подбора удалось выяснить: наиболее стабильным напряжение оказывается при фиксации LLC в положение Level 3. В этом случае ежели завышение и происходит, оно не составляет и 0,015 В. В итоге процессор заработал на проверенных 4900 МГц, частота кольцевой шины равнялась 4600 МГц, а напряжение на этих блоках составляло 1,38 и 1,29 вольт.

ASUS Z87I-ProASUS Z87I-Pro

Как и во всех остальных сценариях, функции энергосбережения продолжали свою работу абсолютно корректно. Потребление стендом электроэнергии достигало отметки 256 Вт. Температуру силовых элементов измерить практически невозможно, не внося при этом изменений в конструкцию охладителя. Так, задняя стенка модуля прогревалась до 60 °C. Учитывая толщину термоизолятора и уже рассеянную часть тепла на самом текстолите, полагаем, что речь идёт о значениях 75–85 °С. При использовании воздушного охлаждения (что благотворно сказывается на общей температуре элементов) это вполне адекватные показатели.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

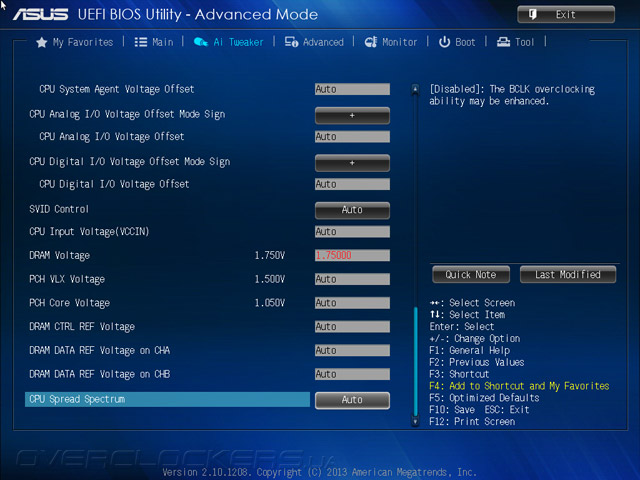

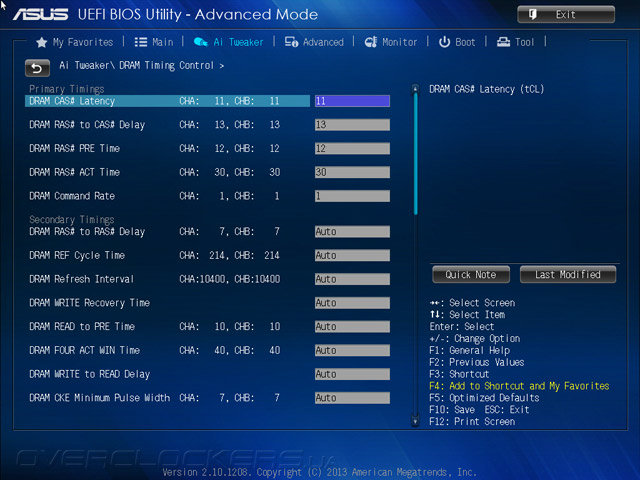

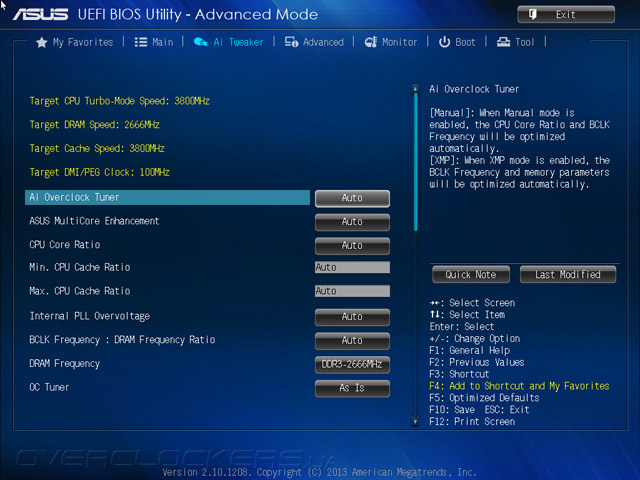

С разгоном оперативной памяти проблем не возникло. При напряжении 1,75 В наш комплект заработал на частоте 2666 МГц с конфигурацией задержек 11-13-12-30-1T.

ASUS Z87I-Pro

Урегулирование значений всех прочих параметров, помимо указанных выше, предоставлялось самому устройству.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

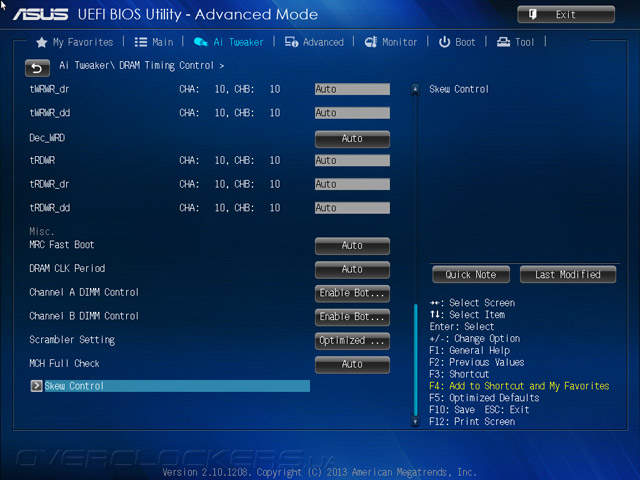

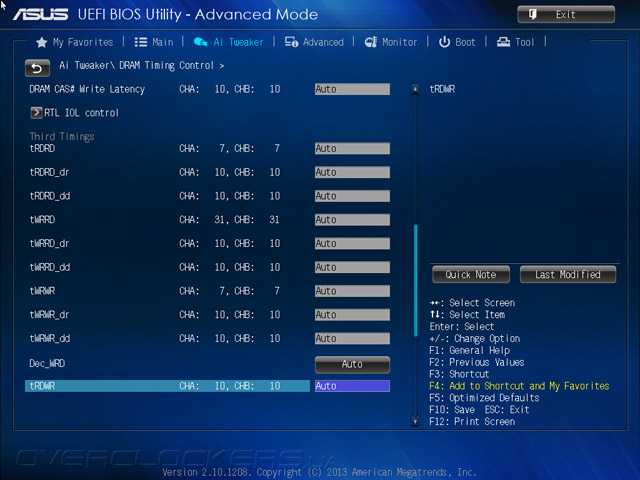

Каждый из производителей, а, быть может, и каждая из системных плат, на своё усмотрение устанавливают конфигурацию вторичных задержек. Мы продолжаем накапливать полученные значения для нашего комплекта оперативной памяти, чтобы в будущем проверить каждую из конфигураций на изделиях от ASRock, где всё ещё наблюдаются проблемы с разгоном DRAM.

ASUS Z87I-Pro


Тестовый стенд

В состав стенда вошли:
  • операционная система: Windows 8 Enterprise x64;
  • драйверы: Intel Chipset Device Software (9.4.0.1017), Intel Management Engine Interface (9.0.0.1287), ForceWare 320.18 (9.18.13.2018), PhysX 9.12.1031.
В ОС были отключены: UAC, файл подкачки, брандмауэр и Windows Defender. Никаких антивирусных продуктов установлено не было, прочие тонкие настройки не выполнялись. Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.00 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 Standard);
  • Futuremark 3DMark 13;
  • World in Conflict: Soviet Assault;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов мы свели их в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
ASUS Z87I-Pro 0602 4.00.2704 4.1.591-x64 1.2.157 1.1
ASUS Vanguard B85 1504 3.20.2651 4.1.591-x64 1.2.157 1.1
Gigabyte GA-Z87-HD3 F6 3.20.2638 4.1.581-x64 1.2.157 1.1
ASRock Z87M Extreme4 P1.60 3.20.2622 4.1.581-x64 1.0.0 1.1
ECS Z87H3-A2X Golden 4.6.5 (29.08.2013) 3.20.2600 4.1.581-x64 1.0.0 1.1
ASRock Z87 OC Formula P1.80 3.00.2590 4.1.578-x64 1.0.0 1.1
Gigabyte G1.Sniper 5 F7 3.00.2578 4.1.574-x64 1.0.0 1.1
ASUS H87I-PLUS 0507 3.00.2566 4.1.574-x64 1.0.0 1.1
Biostar Hi-Fi Z87X 3D 4.6.5 (23.07.2013) 3.00.2552 4.1.574-x64 1.0.0 1.1
ASUS Gryphon Z87 1206 3.00.2536 4.0.568-x64 1.0.0 1.1
ASRock Z87 Extreme6 P1.90 3.00.2529 4.0.568-x64 1.0.0 1.1
ASUS Z87-PLUS 1007 3.00.2522 4.0.568-x64 1.0.0 1.1
ASUS Sabertooth Z87 3009 3.00.2522 4.0.568-x64 1.0.0 1.1


Результаты тестирования

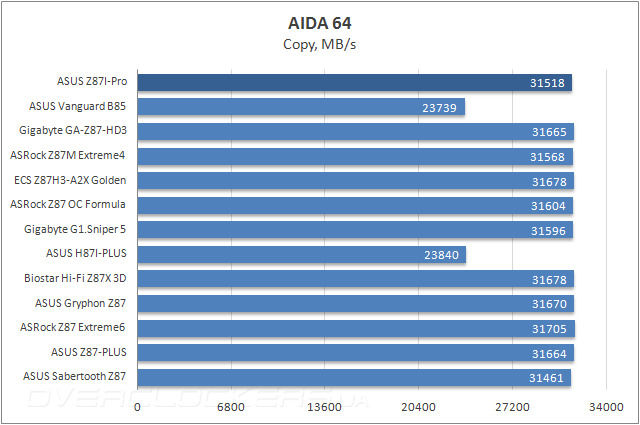

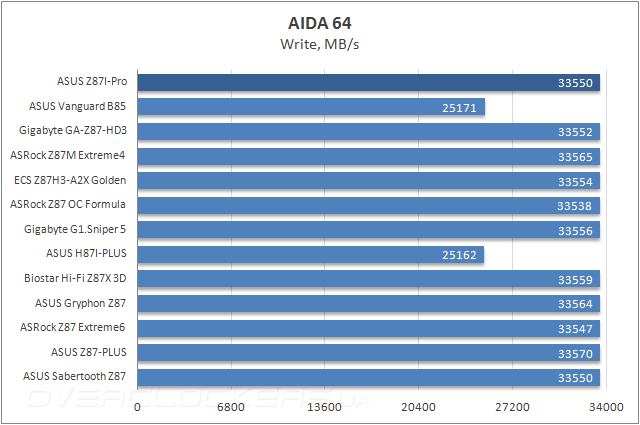

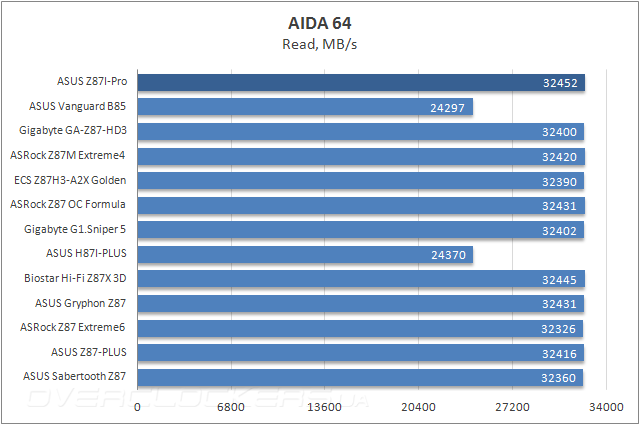

В отличии от недавно рассмотренной Vanguard B85, Z87I-Pro продемонстрировала неподобающий уровень в области реализации технологии Turbo Boost. Лишь на несколько мгновений частота ЦП повышается до 3,8 ГГц, всё остальное время она составляет 3600 МГц. Таким образом, ближайшим конкурентом в табеле о рангах производительности системы должен стать Gryphon Z87, не блещущий производительностью.

ASUS Z87I-Pro

ASUS Z87I-Pro

ASUS Z87I-Pro

ASUS Z87I-Pro

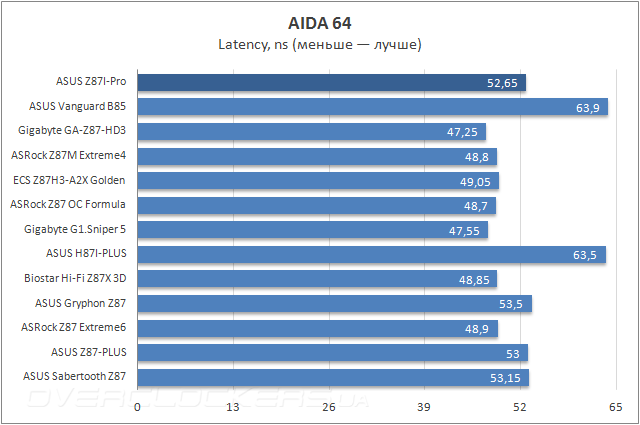

Высокая латентность памяти безошибочно определяет Z87I-Pro в лагерь ASUS.

ASUS Z87I-Pro

ASUS Z87I-Pro

ASUS Z87I-Pro

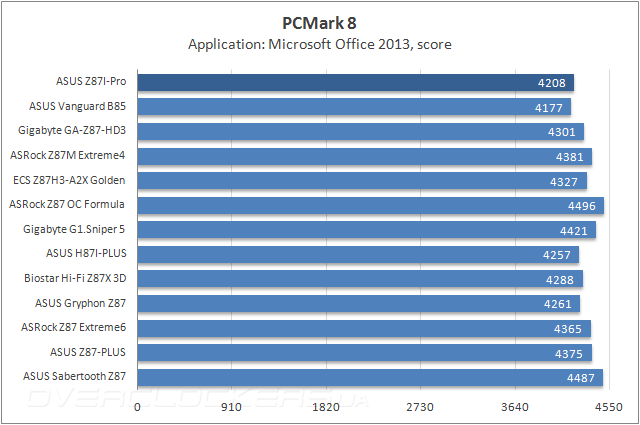

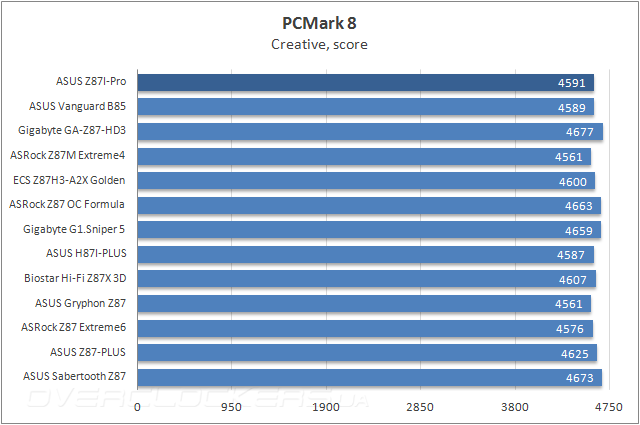

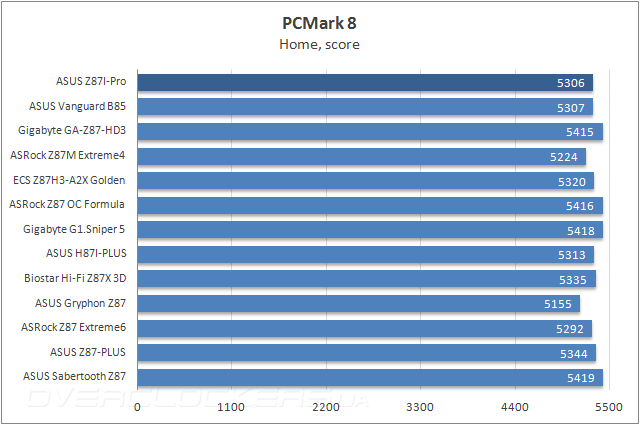

Тестирование в PCMark 8 демонстрирует неоднозначные результаты. Впрочем, ни лидером, ни аутсайдером эта плата не становится.

ASUS Z87I-Pro

ASUS Z87I-Pro

ASUS Z87I-Pro

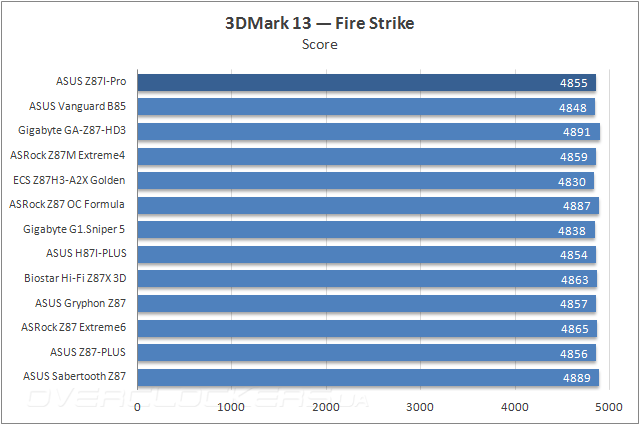

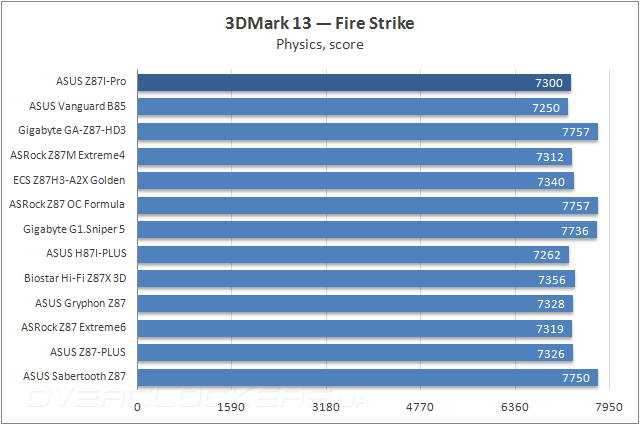

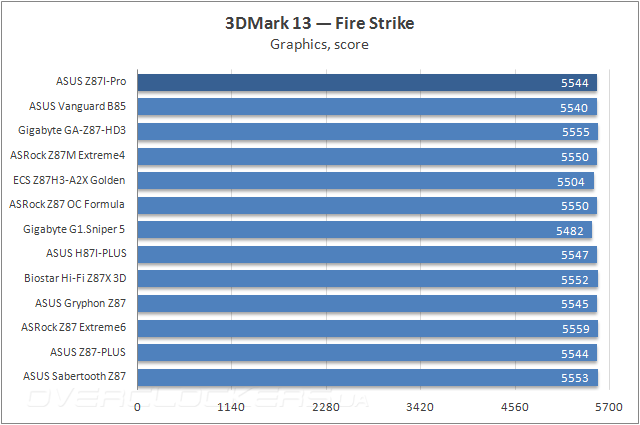

Очень ровными оказались результаты, полученные в 3DMark 13.

ASUS Z87I-Pro

ASUS Z87I-Pro

ASUS Z87I-Pro

ASUS Z87I-Pro

ASUS Z87I-Pro

ASUS Z87I-Pro

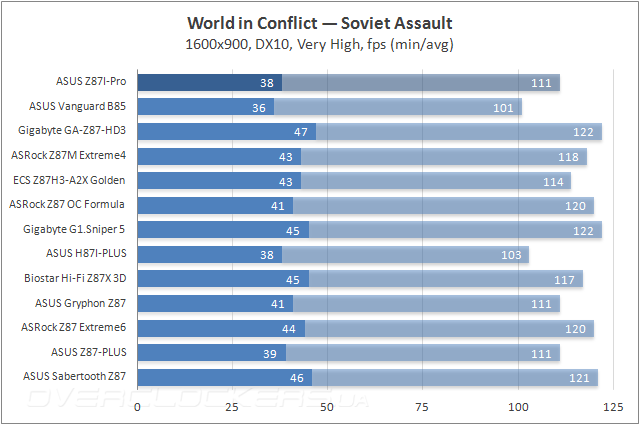

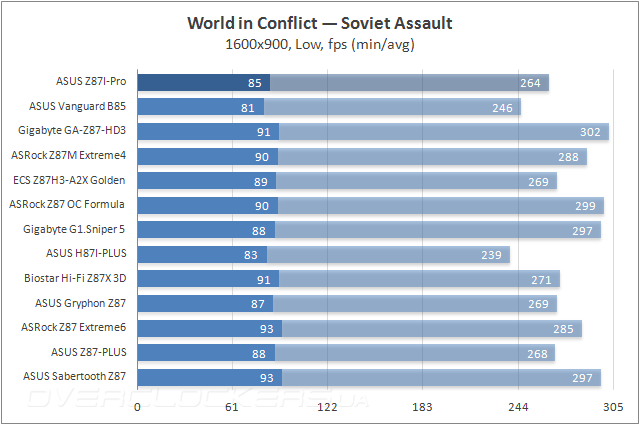

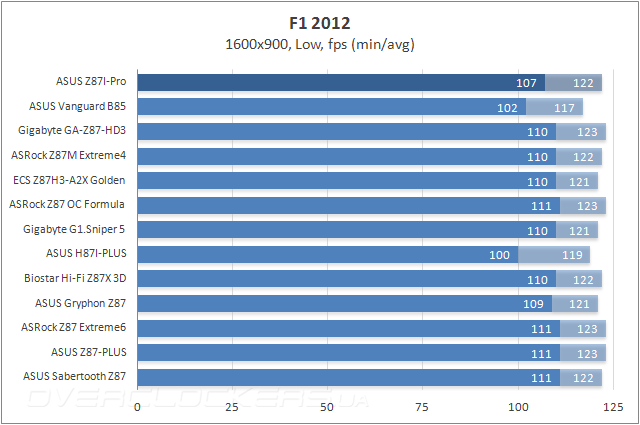

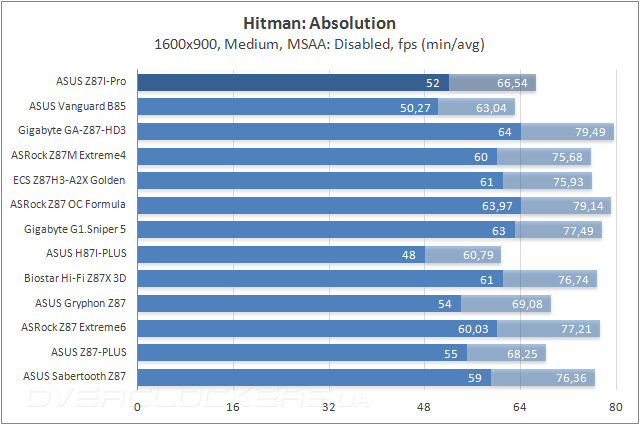

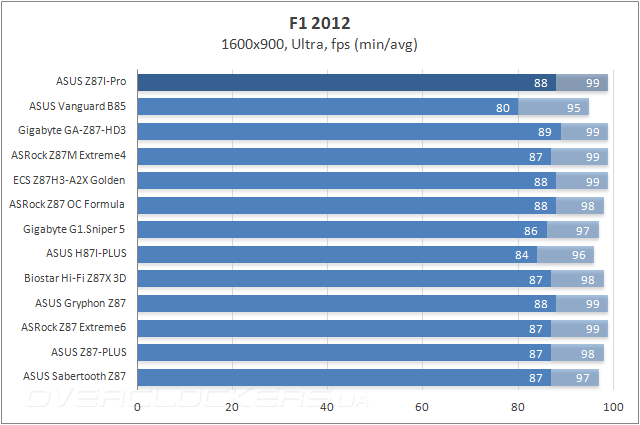

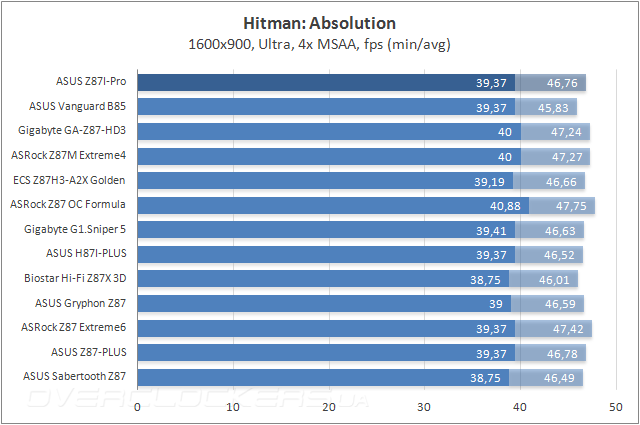

Наиболее слабо плата проявила себя в игровых приложениях. Итоговая производительность системы оказалась буквально на уровне с продукцией, которая не позволяет оперативной памяти функционировать на частотах выше 1600 МГц. Хотя кто знает, быть может, изделия других вендоров с более простыми чипсетами, чем у Z87I-Pro, смогут даже её превзойти? Не все точки ещё нами расставлены в разрезе проведения тестирования платформы Intel LGA1150.

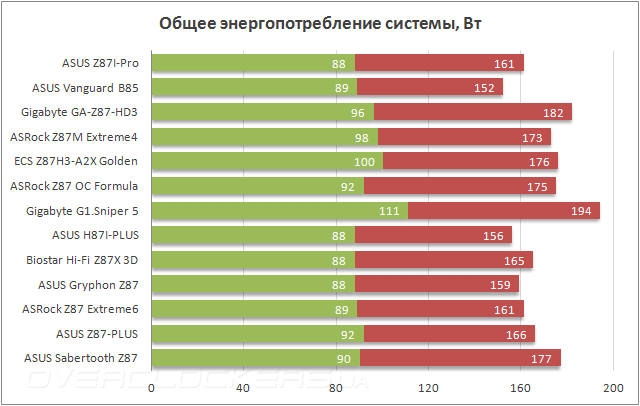

Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора Luxeon AVS-5A. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

ASUS Z87I-Pro


Учитывая наличие на борту платы адаптера беспроводных сетей, продемонстрированный уровень энергоэффективности весьма неплох. Активация EPU Power Saving Mode отключает Turbo Boost (частота CPU составляет в нагрузке 3,4 ГГц), тем самым понижая аппетиты устройства до итоговых значений 85–140 Вт.


Вывод

Подводя итоги, мы в своём мнении склоняемся все же к сугубо мультимедийному назначению устройства. Полностью заполненная современными портами задняя панель изделия, наличие на борту адаптера беспроводных интерфейсов, комплектация выносной антенной хорошего качества — всё это только подтверждает наши догадки.

Впрочем, грамотный дизайн позволяет смело заявлять о готовности к серьёзному разгону. Возможности UEFI не станут сдерживающим фактором в этом вопросе. Небольшие недочёты нами обнаружены в прилагающемся программном обеспечении, но вскоре они наверняка будут устранены. Бóльшего сомнения заслуживает готовность команды инженеров к переработке механизма Load Line Calibration. В нынешнем виде он не выдерживает никакой критики, тогда как прочность узла VRM довольно неплохая.

Весьма странно проявляют себя системные платы ASUS в области реализации технологии Turbo Boost, причём большинство из них ведут себя именно некорректно. При всех имеющихся у устройств преимуществах, результат столкновения любого из них с конкурентом окажется не в пользу лагеря пока ещё крупнейшего производителя материнских плат.

При грамотном подходе Z87I-Pro можно заставить работать подобающим образом. Но приобретая продукт за $190 всё же хочется получить соответствующую отдачу при выполнении ним непосредственных задач вне зависимости от собственного уровня подготовки в вопросе тонкой настройки системы.
