Обзор материнской платы ASUS ROG Strix B350-I Gaming для процессоров AMD

Рынок материнских плат готовится к поставкам новейших моделей с хабами AMD «пятисотой» серии, вместе с этим наблюдается пересмотр цен на «устаревающие» продукты. В свете происходящего мы взяли на тестирование плату, в первом приближении весьма похожую на уже побывавшую у нас ASUS ROG Strix B450-I Gaming, удачную в плане разгона. Ключевая разница между ними — наличие видеовыхода у «свежей» модели, а значит использование нынешней гостьи будет проходить исключительно с процессорами и APU здесь будут выглядеть неуместно.

ASUS ROG Strix B350-I Gaming

Но есть и плюсы, второй слот M.2 использует линии PCI-E не от сокета, а от хаба, потому именно тут без ущерба для скоростной формулы видеоускорителя можно смонтировать сразу два накопителя, однако, максималистов может расстроить версия интерфейса (вторая) в такой сборке. Основной интерес вызывает текущая стоимость, возможно, она даже продолжит снижаться. Детально с возможностями устройства будем знакомиться дальше, сперва я подготовил таблицу с перечнем его основных характеристик.

Модель ASUS ROG Strix B350-I Gaming
Официальная страница продукта в Сети asus.com
Чипсет AMD B350
Процессорный разъём AMD AM4
Процессоры AMD Series: Athlon Zen, Athlon X4, A6, A8, A10, A12, Ryzen 3, Ryzen 5, Ryzen 7
Память 2 DIMM DDR4 SDRAM 2133/2400/2666/2800*/3000*/3200*/3333*/3400*/3600*(OC), максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x8) — APU
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280) — Ryzen
1 x SATA (Key M, 2242/2260/2280) — A-Series/Athlon X4
1 x PCI Express 2.0 x4 (Key M, 2242/2260/2280) — B350
Встроенное видеоядро (в APU)
Видеоразъёмы
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели, B350)
4 х 3.1 Gen1 (4 разъёма на задней панели, CPU/APU)
2 х 3.1 Gen1 (разъёмов на задней панели нет, B350)
2 x 2.0 (разъёмов на задней панели нет, B350)
VR Ready +
Serial ATA 4 x SATA 6 Гбит/с (B350)
RAID 0, 1, 10 (SATA, B350)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220A (Realtek ALC1220)
Op Amp — Texas Instruments RC4580 и OPA1688
S/PDIF
Сетевые возможности Intel I211-AT (Gigabit Ethernet)
Realtek RTL8822BE (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.2)
COM
TPM
UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Thermal sensor connector, Q-LED (CPU, DRAM, VGA, Boot Device LED), Lighting Control Center (система подсветки ROG Aura, включая Aura RGB Strip Header и Aura Addressable Strip Header)
Цена в рознице, $ 135

Упаковка и комплектация

Верхний отсек небольшой коробки занят платой, снизу под ним находятся аксессуары.

ASUS ROG Strix B350-I Gaming

Основные возможности перечислены сзади, тут же есть фото изделия, подсветкой оснащены звуковые выходы и эмблема серии ROG, расположенная на комбинированном охладителе M.2, основной же источник — правый торец.

ASUS ROG Strix B350-I Gaming

Комплект поставки весьма интересен. Есть множество предметов, это:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • краткое многоязычное руководство пользователя по сборке ПК;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • фирменный гарантийный талон ASUS для линеек продуктов ROG и TUF;
  • комплект наклеек с различными изображениями серии ROG Strix, в том числе и для кабелей;
  • диск с драйверами и фирменным ПО;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • семь нейлоновых стяжек;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
  • выносная антенна с возможностью фиксации лишь одного положения;
  • пластина-удлинитель с винтом для монтажа устройств M.2 типа 2242;
  • крепёжный винт и стойка для устройств формата M.2 — два комплекта;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • удлинитель для подключения управляемой светодиодной ленты;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector.
ASUS ROG Strix B350-I Gaming

Внешний вид

Идентичность плат видна невооружённым взглядом, исключение образует стабилизатор напряжений, к этому узлу интерес будет повышенный. В остальном это всё та же ROG Strix B450-I Gaming. Расположение всех портов на поверхности платы совпадает один к одному.

ASUS ROG Strix B350-I Gaming

В оформлении используются монохромные оттенки, тут больше светло-серых тонов, хотя разница буквально символическая.

ASUS ROG Strix B350-I Gaming

Помимо светящегося логотипа, иллюминацию разместили вдоль правой грани устройства. Её реализовали при содействии двенадцати светодиодов с линзами, направленными в сторону.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

Первый из слотов M.2 оснащён персональным охладителем, всё это размещается на дополнительной платке, где распаяли ещё и звуковую составляющую.

ASUS ROG Strix B350-I Gaming

Под ней размещается хаб B350 со своим компактным, ребристым охладителем. Температура здесь держалась в районе 55 градусов в ходе различных замеров и тестов, согласно показаниям интегрированного датчика.

ASUS ROG Strix B350-I Gaming

Для крепления добавочного элемента-платки предусмотрены три возвышающиеся стойки.

ASUS ROG Strix B350-I Gaming

Предельная длина монтируемого тут устройства — восемь сантиметров, на радиаторе есть термосубстанция приличной площади.

ASUS ROG Strix B350-I Gaming

Второе позадачное место — на тыльной стороне платы, длина модуля тут так же не будет больше 80 мм.

ASUS ROG Strix B350-I Gaming

Четыре поперечных гнезда SATA, одна площадка для корпусного кабеля USB 2.0, ещё одна — поколения 3.1 Gen1, контактные пары — сброса настроек CMOS и под термодатчик — всё это разместилось у правого нижнего угла изделия.

ASUS ROG Strix B350-I Gaming

Уголок с четырьмя разноцветными светодиодами в верхней части устройства реализовал диагностический Q-LED комплекс, замещающий индикатор кодов POST.

ASUS ROG Strix B350-I Gaming

На съёмной платке распаян кодек S1220A (ALC1220 от Realtek) и пара операционных усилителей. Корпусные гнёзда будут подключаться сюда же. Этот элемент в точности такой, как и на прежде упоминаемой модели.

ASUS ROG Strix B350-I Gaming

Расположение радиатора такое же — верхняя грань возвышается над частью портов ввода-вывода на задней панели, но общая высота у него небольшая, этим обеспечивается бесконфликтность с охладителями для ЦП.

ASUS ROG Strix B350-I Gaming

Используется тот же перемаркированный ШИМ-контроллер — ASP1405I, напряжение SOC базируется на работе единственной сборки IR3555 от Infineon Technologies, как и на сородиче. А вот шесть каналов у процессорного напряжения работают благодаря шести внешним драйверам IR3535 (распаяны на тыльной стороне платы) и сборкам BSG0812ND, такие же элементы (правда, в большем числе) использовались в составе VRM на грозной ASUS ROG Maximus X Apex, что только вселяет оптимизм.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

Термопрокладка занимает всю площадь теплосъёмника. Конденсаторы — «военного» класса надёжности, рассчитанные на пять тысяч часов эксплуатации при повышенных рабочих температурах.

ASUS ROG Strix B350-I Gaming

О наполнении задней панели уже всё сказано прежде. Ввиду отсутствия видеовыходов она крайне проста, но в целом гнёзд немало как для компактного устройства. Адаптер беспроводных сетей — двухдиапазонный Realtek RTL8822BE.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

Возможности UEFI

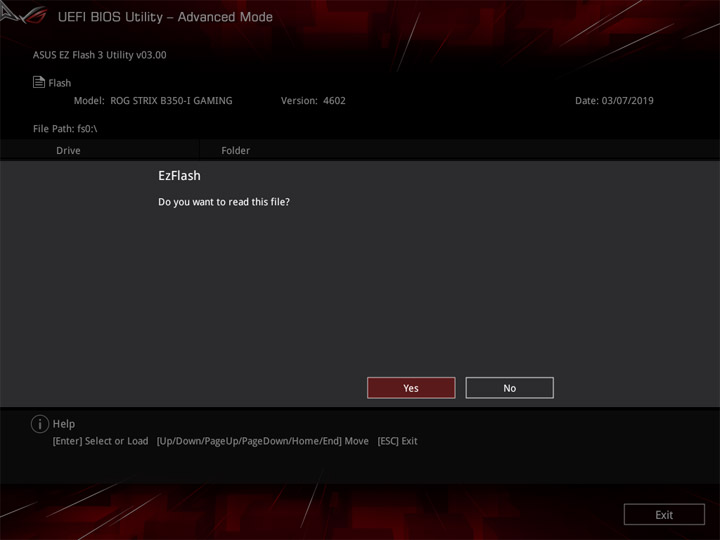

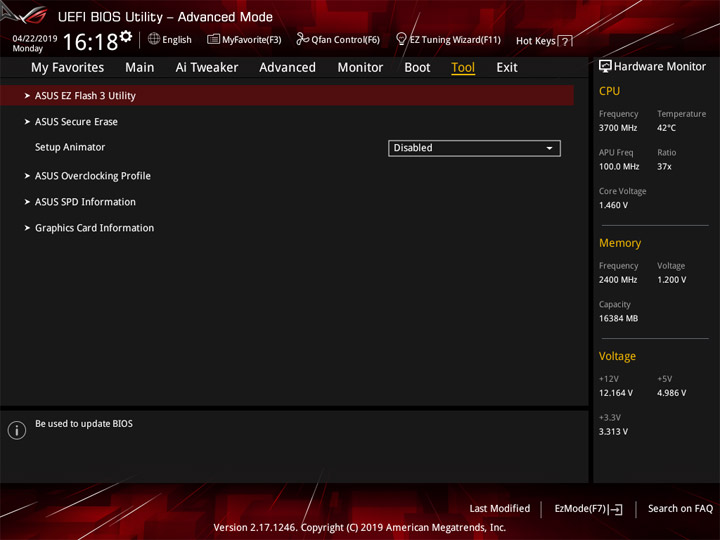

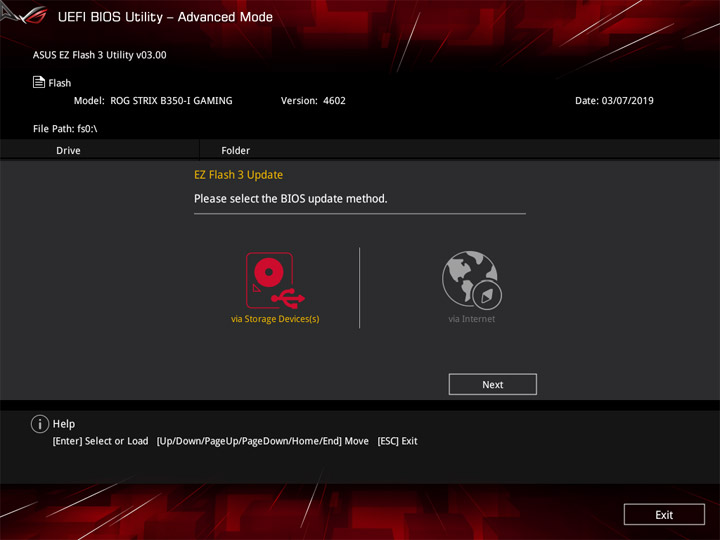

Ez Flash — инструмент для обновления прошивки, интегрированный в состав UEFI. Изучение особенностей пройдёт с версией 4602.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

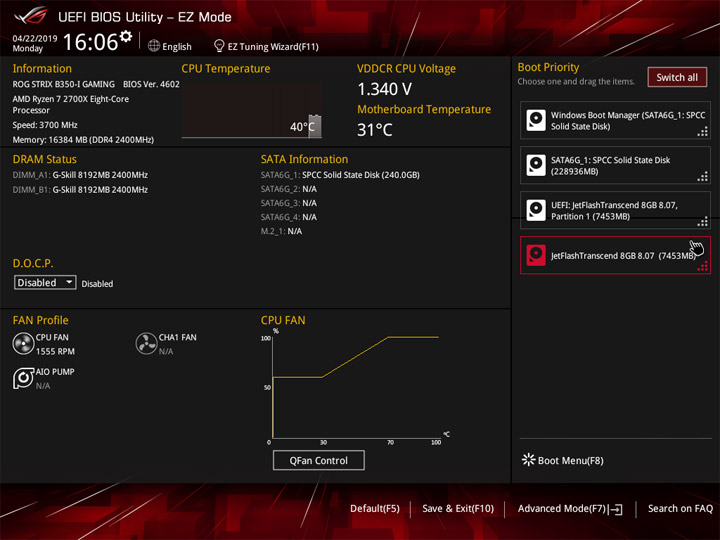

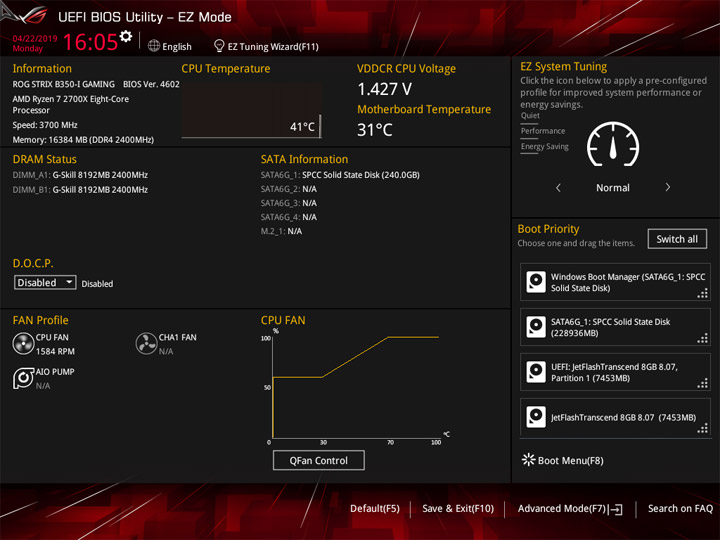

Ez Mode — упрощённый режим наладки, тут можно установить точное время, определиться с приоритетом загрузочных устройств, активировать XMP для DRAM.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

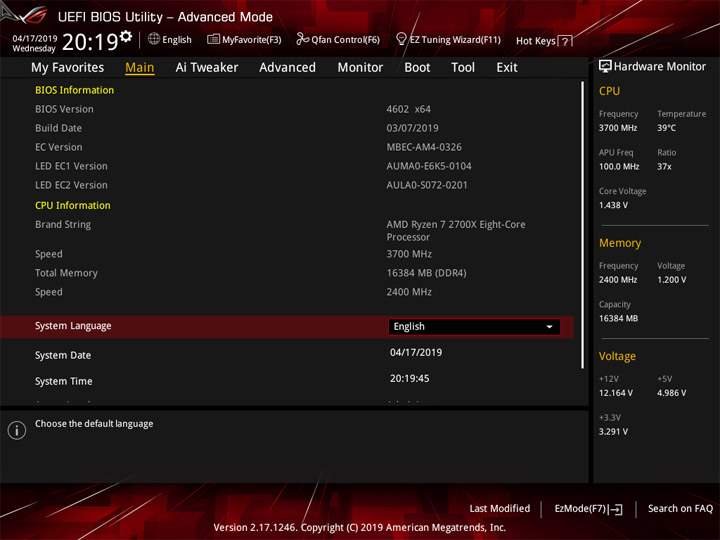

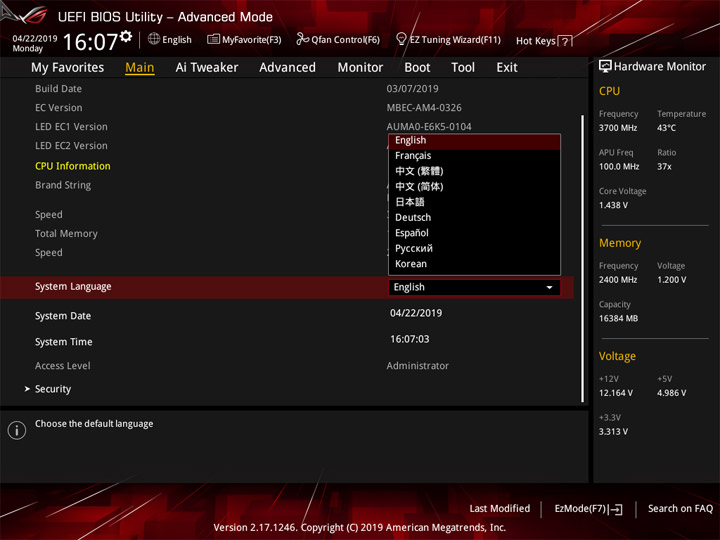

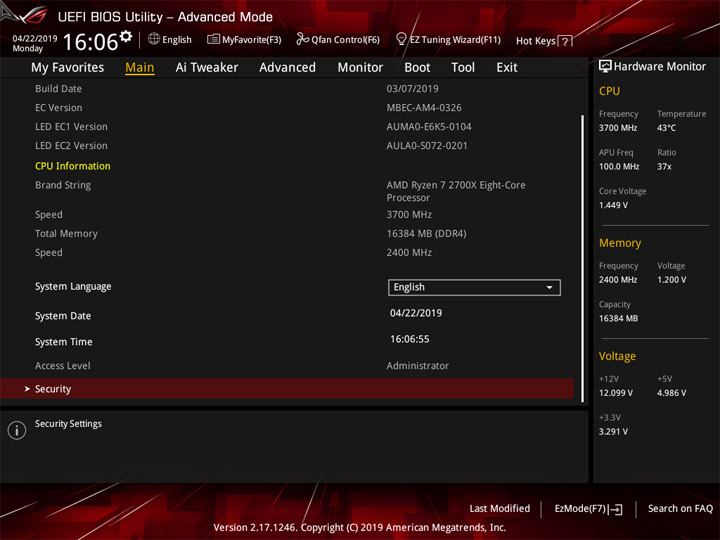

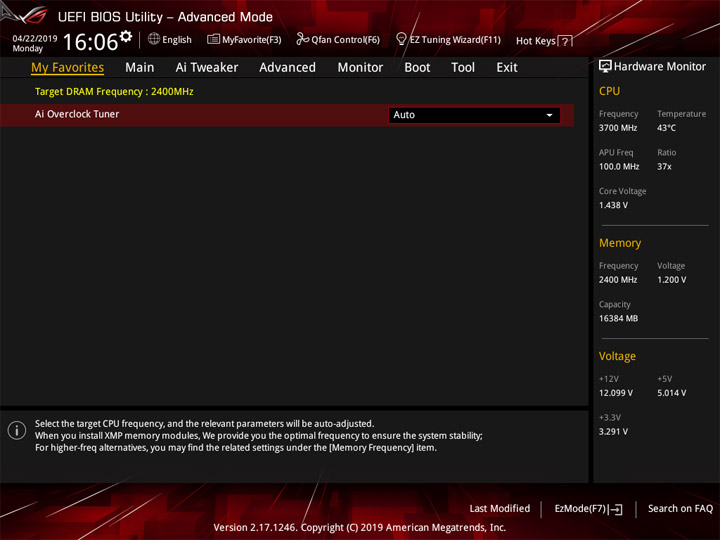

Advanced Mode открывает глава My Favorite, список практически пуст, но его наполнить можно согласно своим предпочтениям, это будет удобно для затяжных экспериментов с устройством. В разделе Main имеется выбор локализаций интерфейса.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

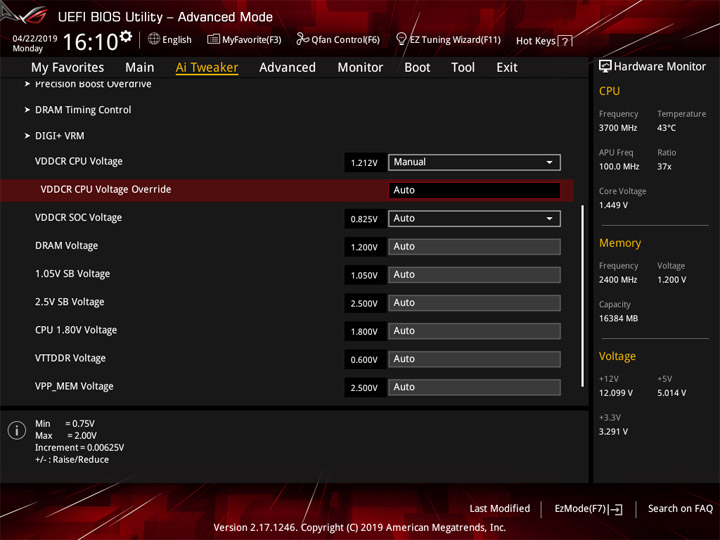

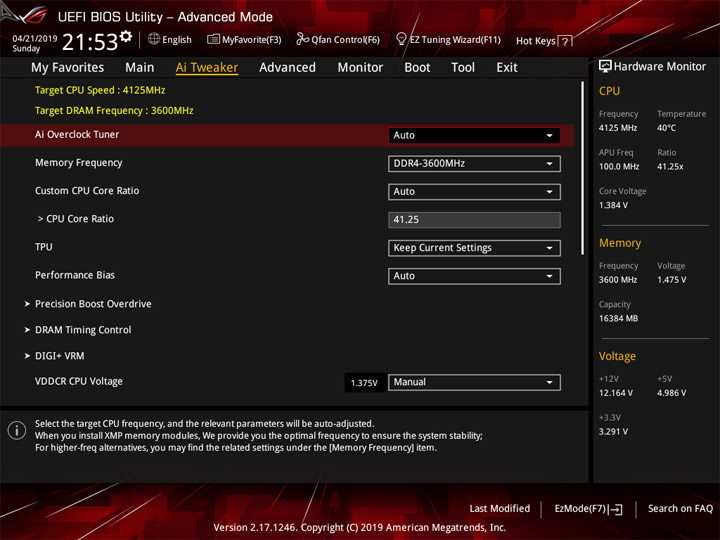

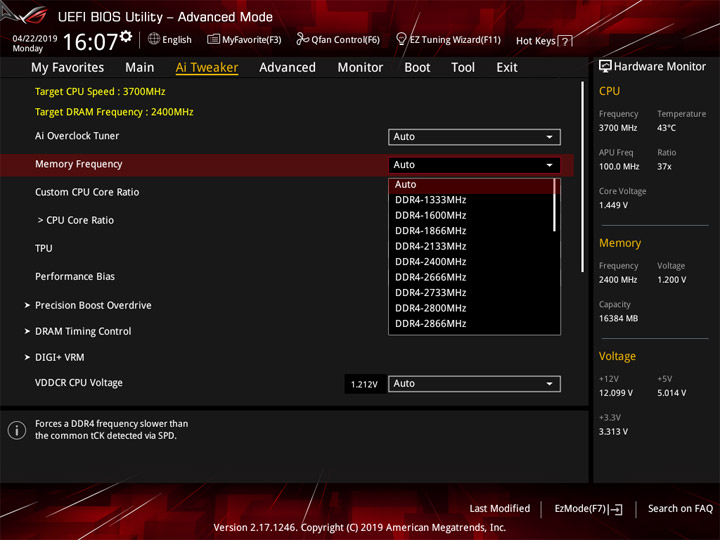

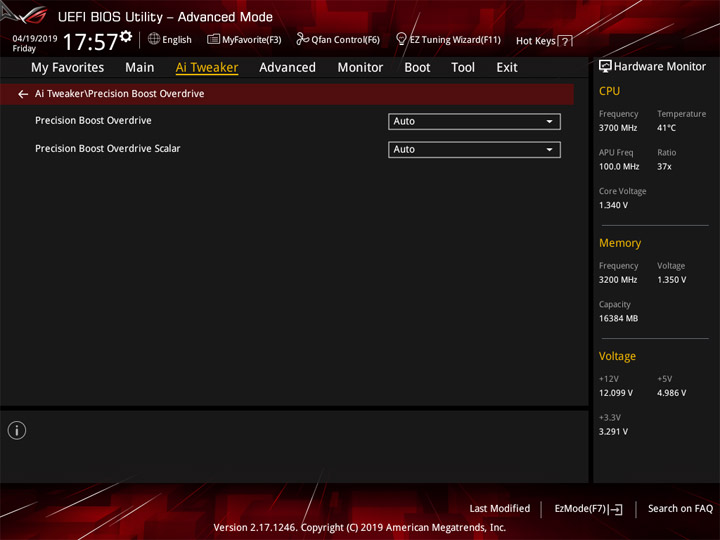

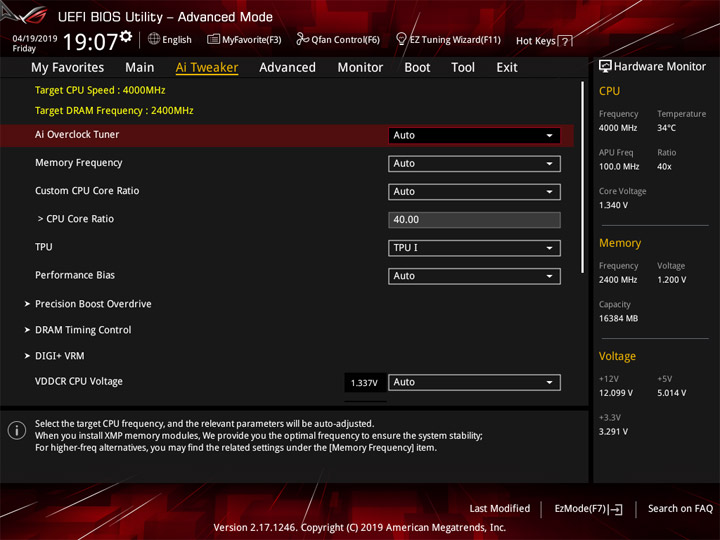

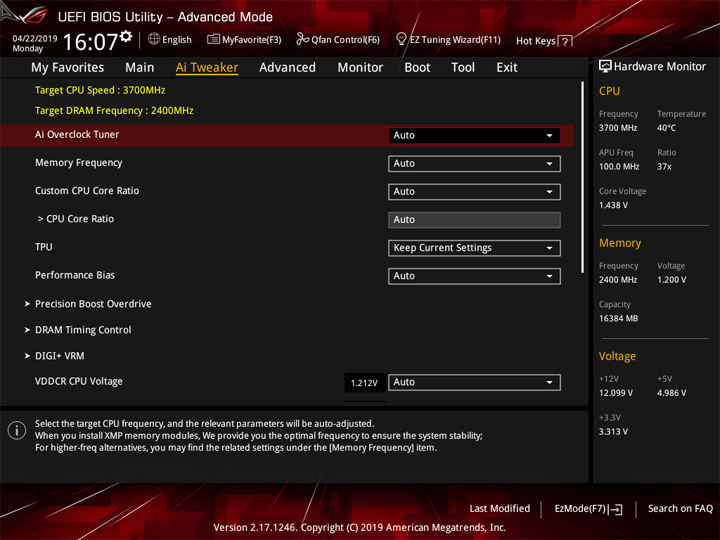

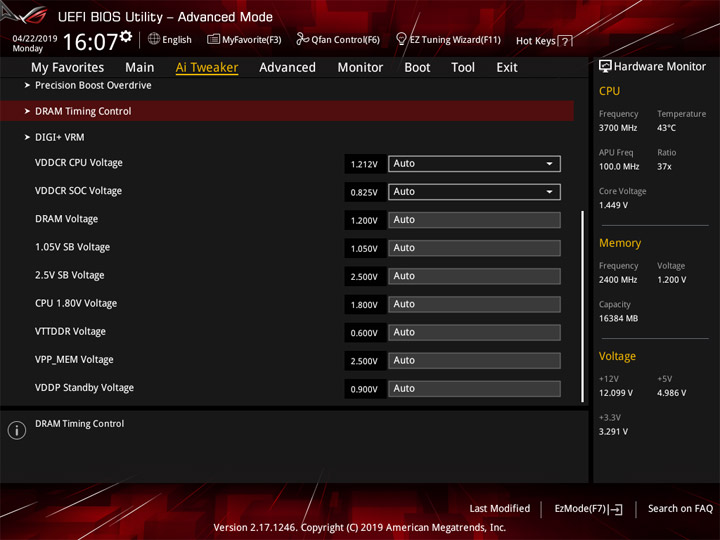

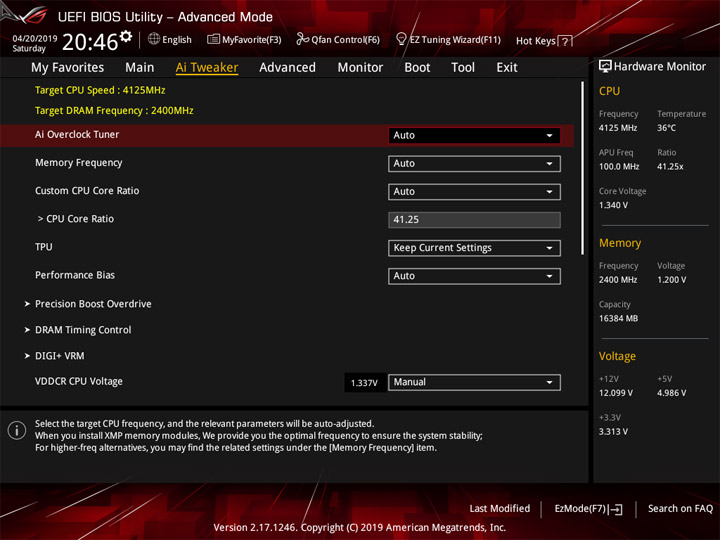

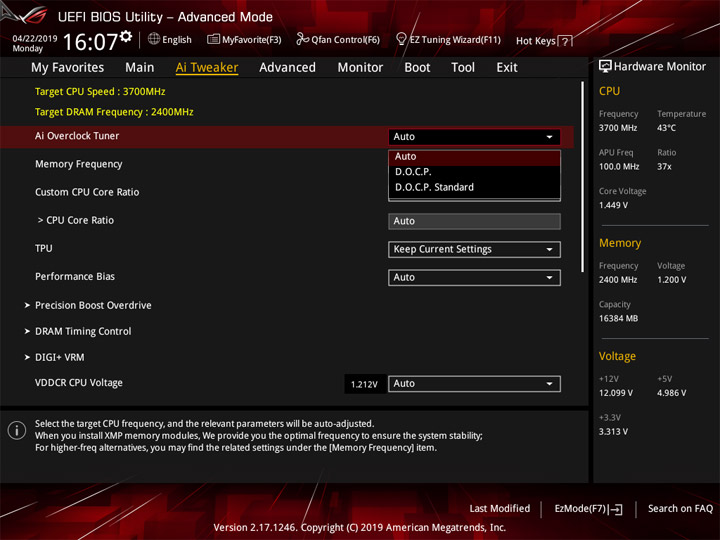

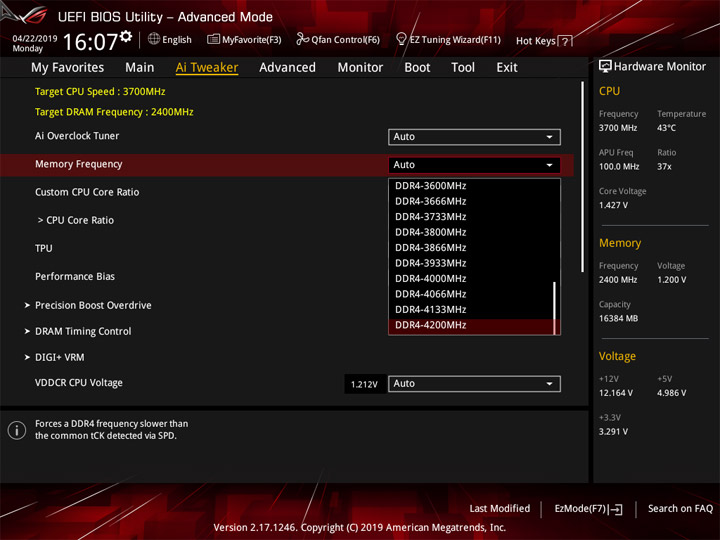

Структура раздела для разгона Ai Tweaker больше напоминает устройства серии Prime, такие как ASUS Prime X470-Pro (https://www.overclockers.ua/motherboard/asus-prime-x470-pro/). В отличии от более новой платы, тут нет возможности менять BCLK, в остальном ограничений я не увидел. Есть два фирменных разгонных сценария TPU.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

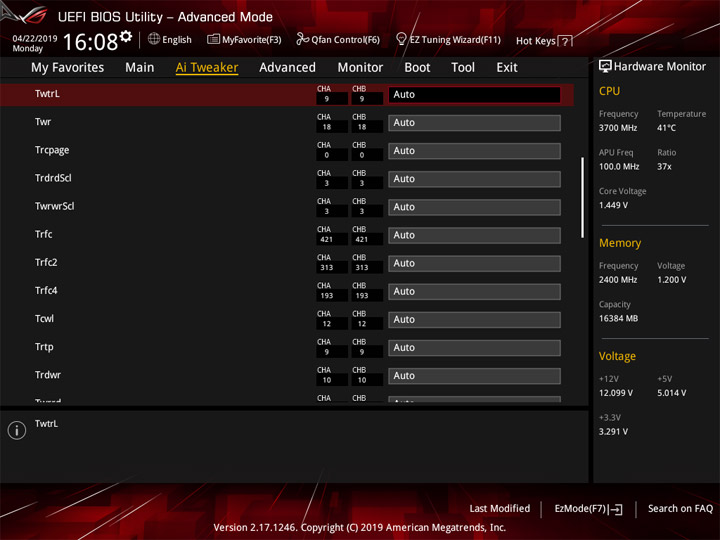

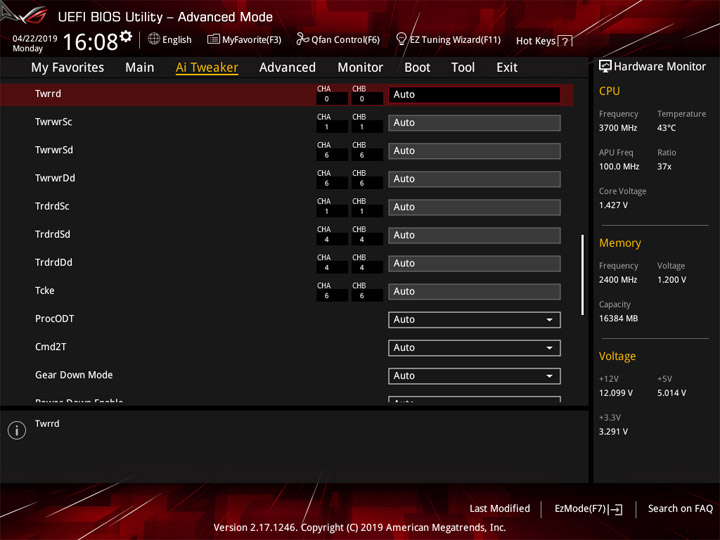

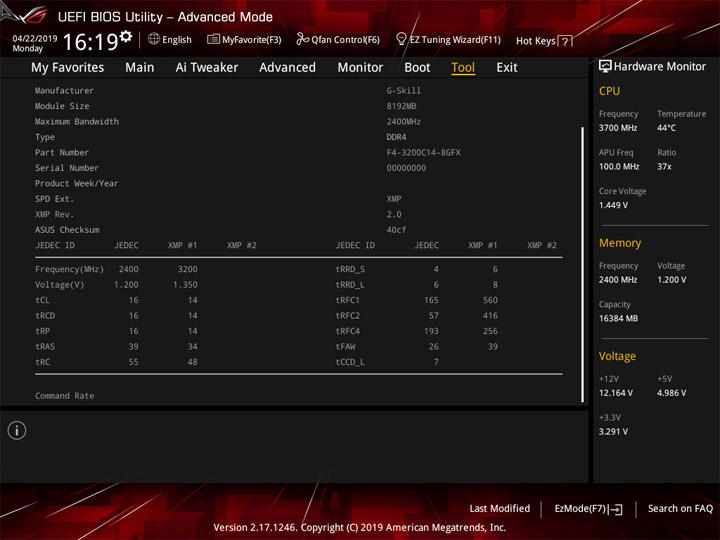

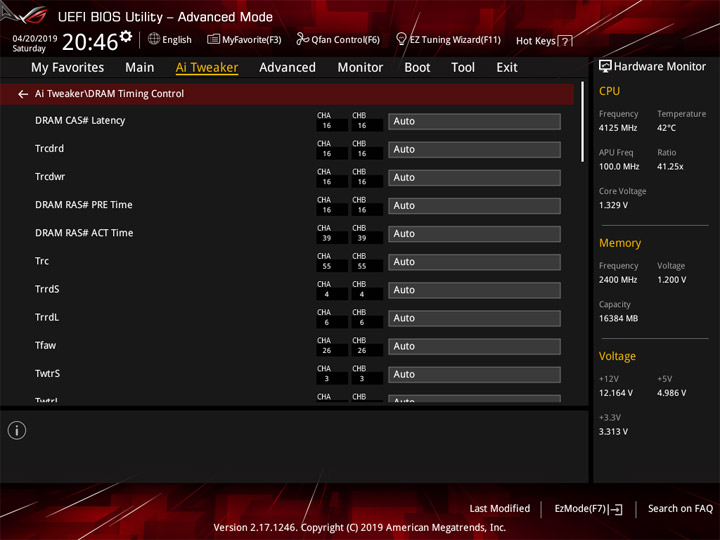

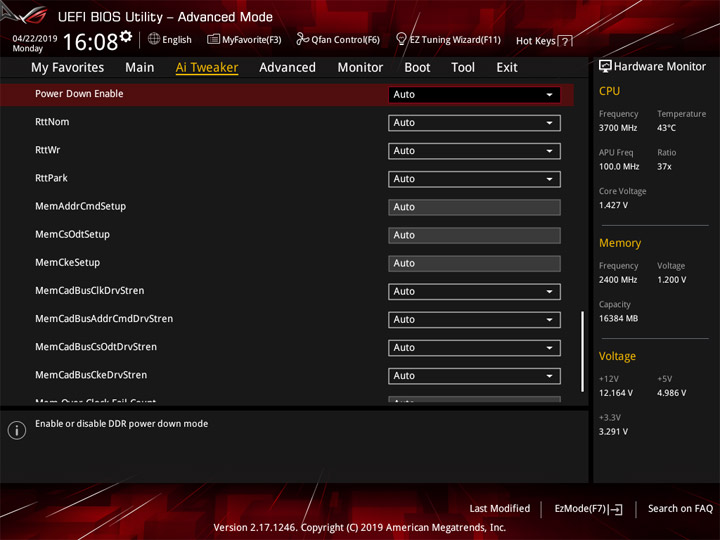

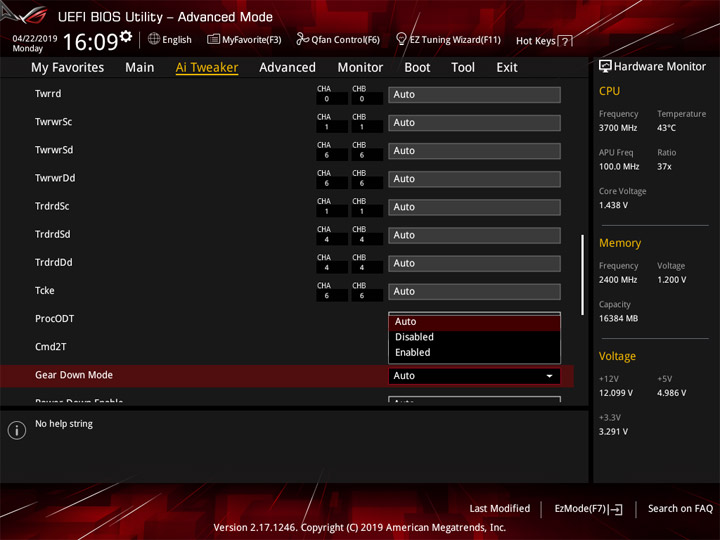

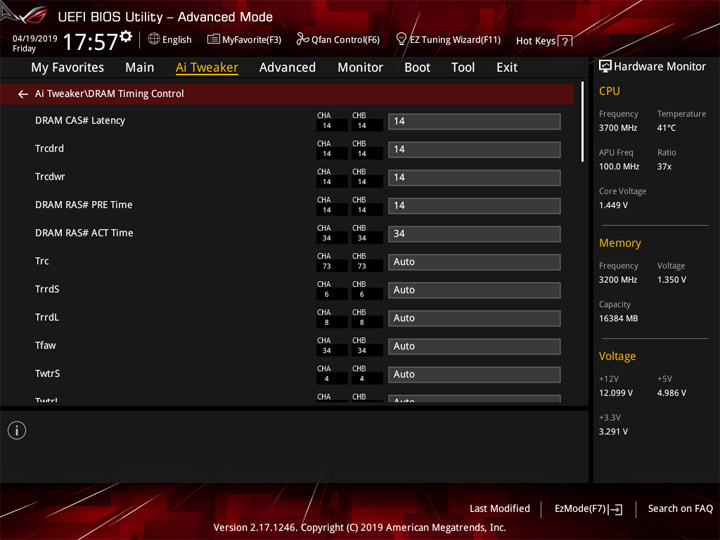

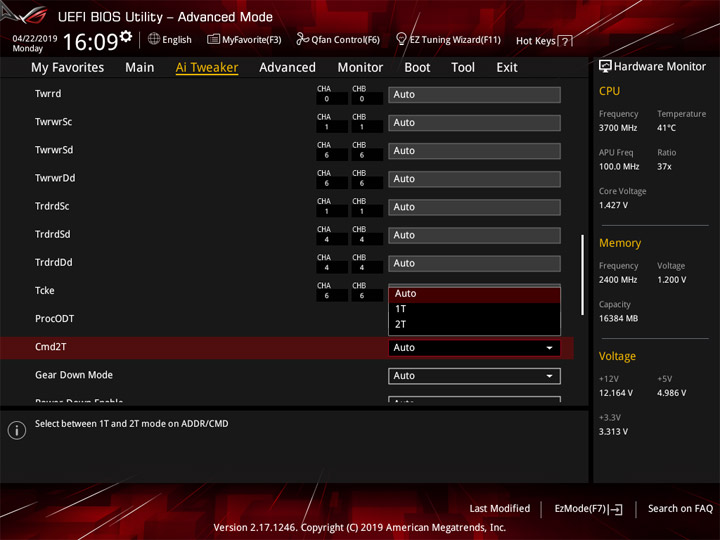

Для наладки подсистемы ОЗУ имеется большое число пунктов.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

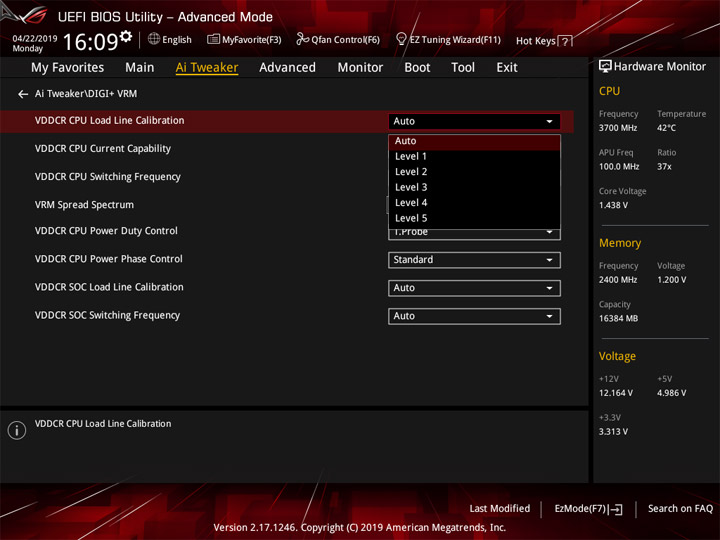

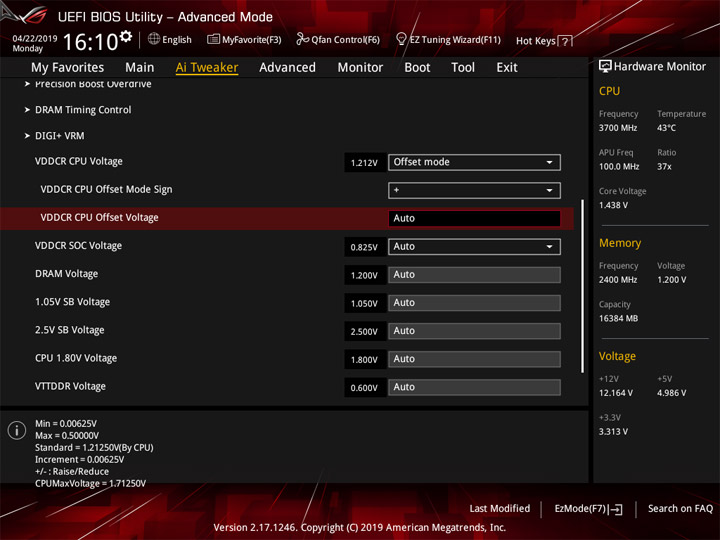

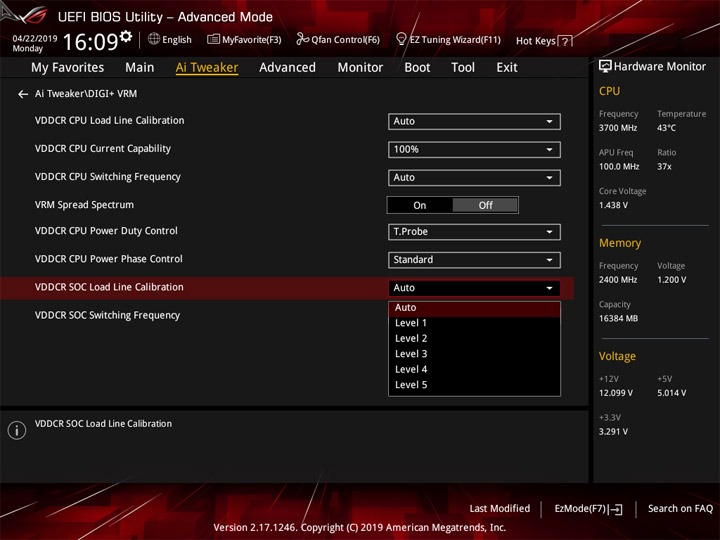

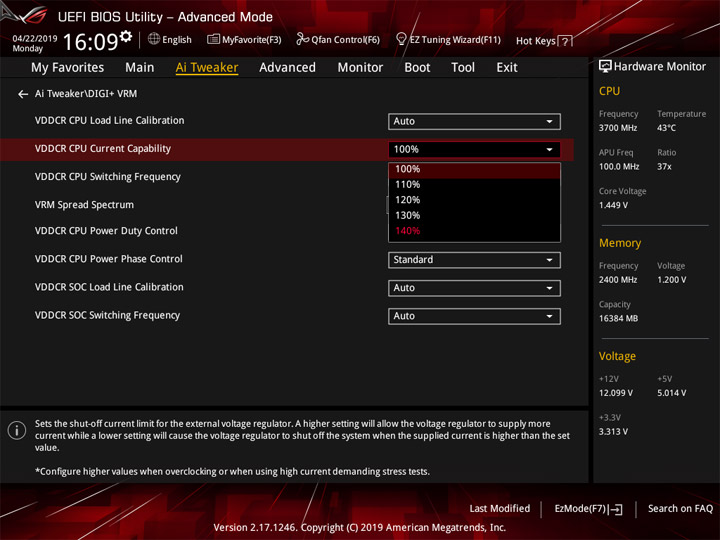

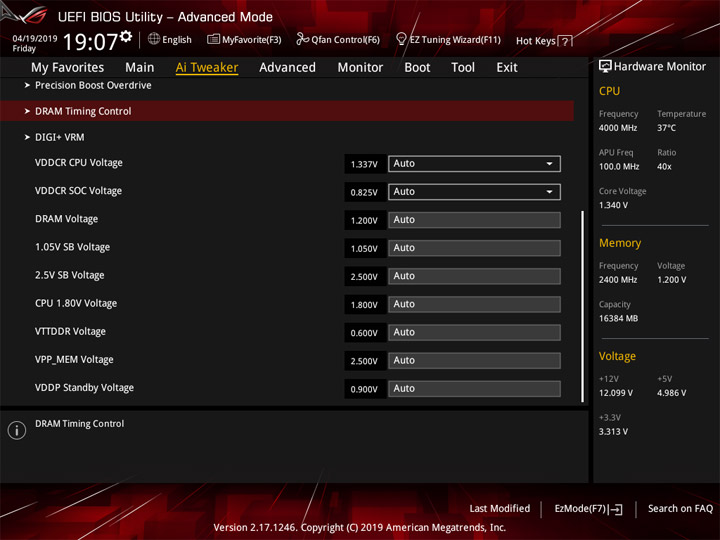

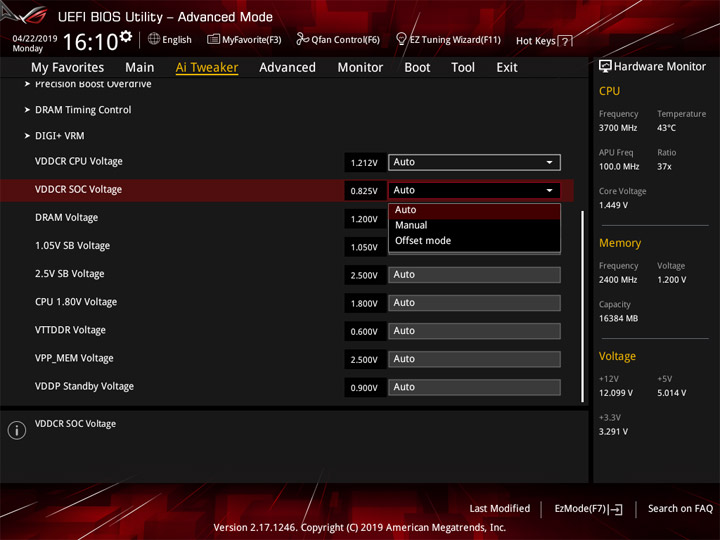

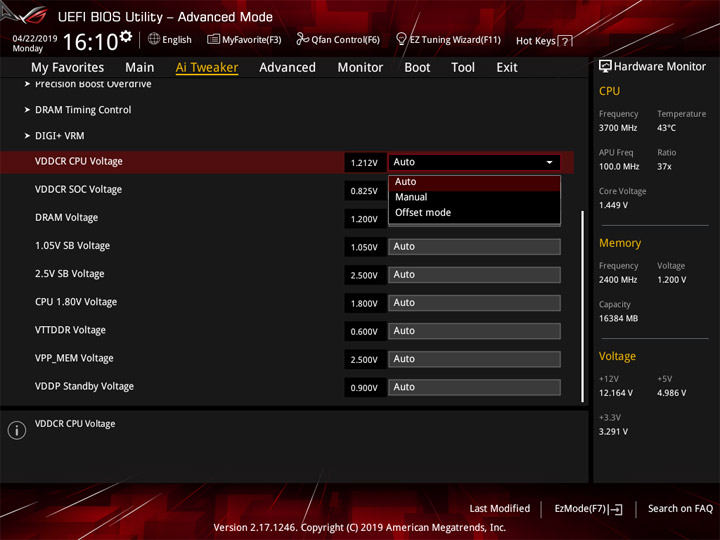

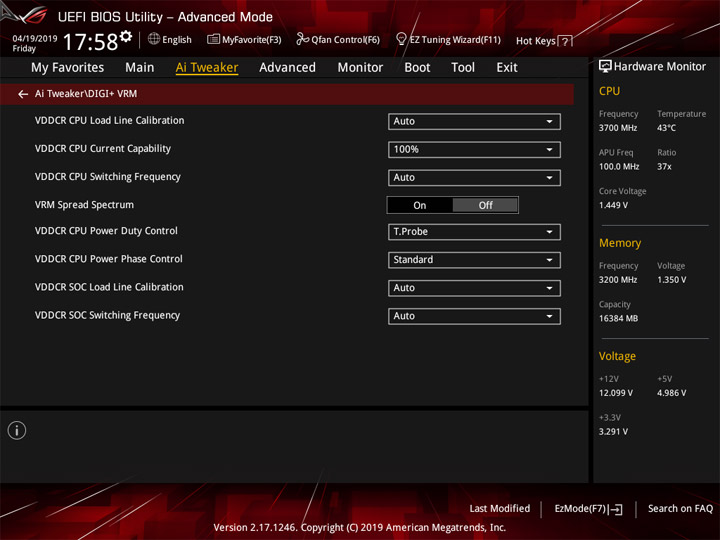

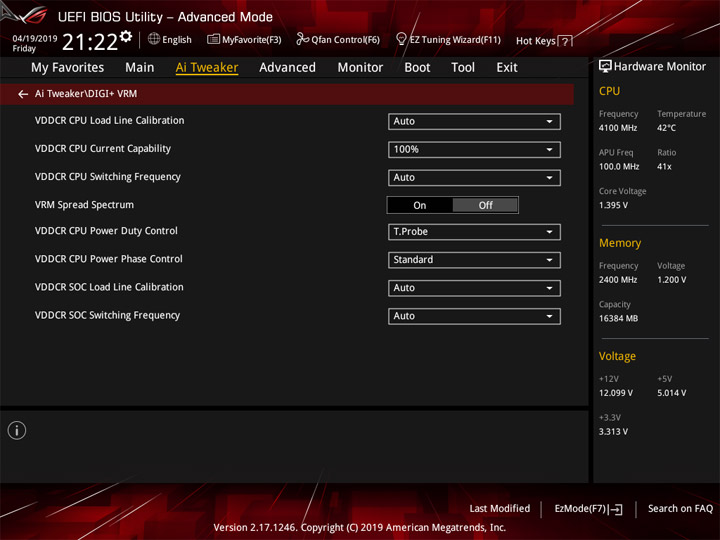

Для напряжений CPU и SOC предусмотрено два набора профилей LLC, их уровни корректировать можно двумя способами.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

Отсутствует раздел Tweaker’s Paradise. Основные переменные, их пределы и шаг изменения внесены в общую таблицу.

Параметр Диапазон регулировки Шаг
CPU Core Ratio (Multiplier) 32–63,75 0,25
VDDCR CPU Load Line Calibration Auto/Level1…5 1
VDDCR CPU Current Capability (%) Auto/100…140 10
VDDCR CPU Voltage Override (В) 0,75–2,00 0,00625
VDDCR CPU Voltage Offset (В) (+/–) 0,00625–0,5 0,00625
VDDCR SOC Load Line Calibration Auto/Level1…5 1
VDDCR SOC Voltage Override (В) 0,75–1,80 0,00625
VDDCR SOC Voltage Offset (В) (+/–) 0,00625–0,5 0,00625
Memory Frequency (МГц) 1333–2400
2666–4200
266,7
66,7
DRAM Voltage (B) 1,2–1,8 0,005
CPU 1.80V Voltage (В) 1,8–2,2 0,005

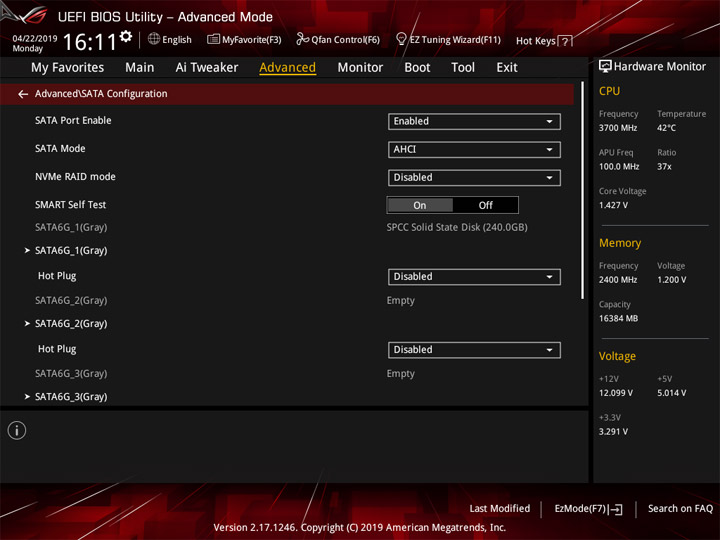

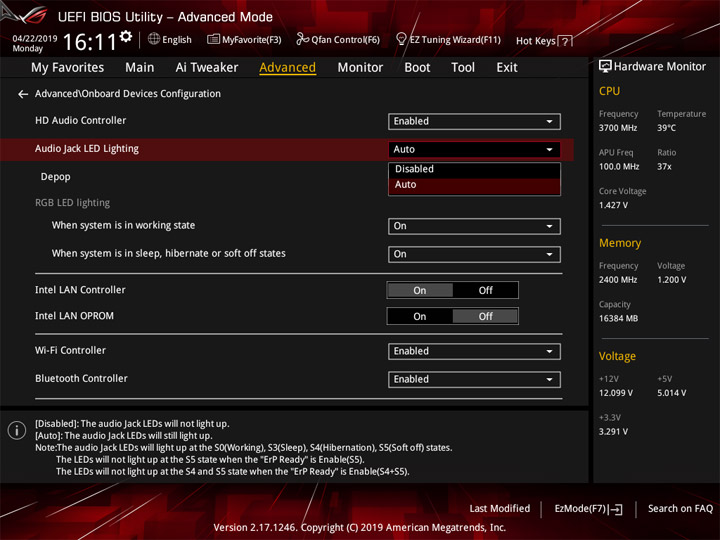

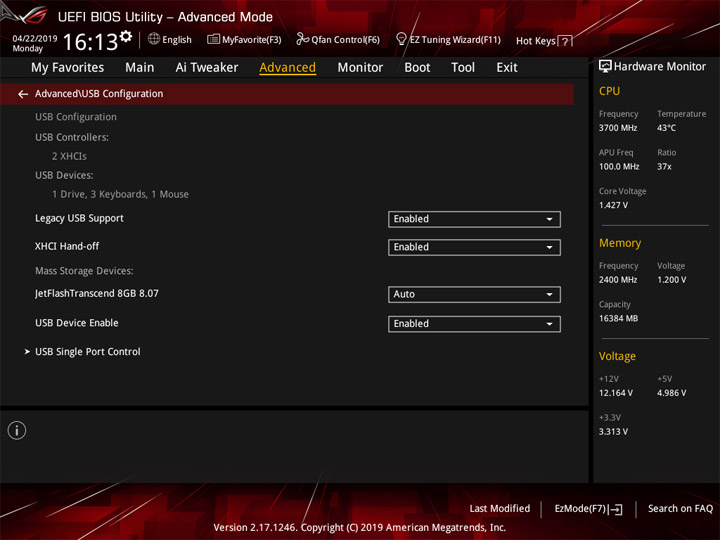

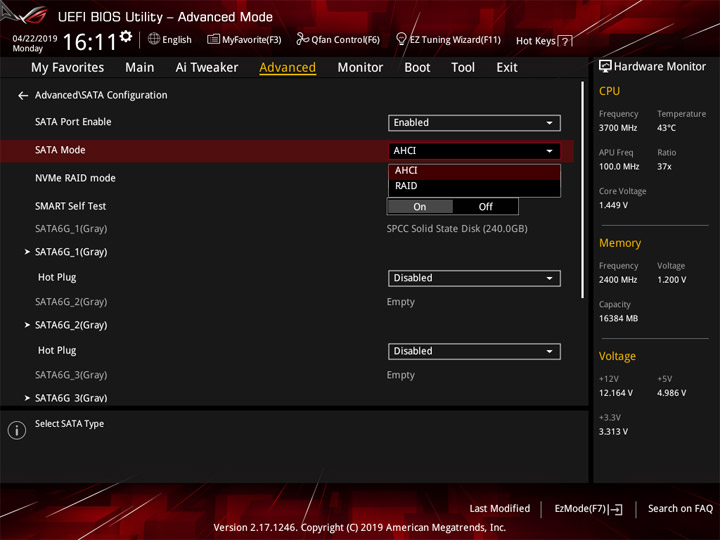

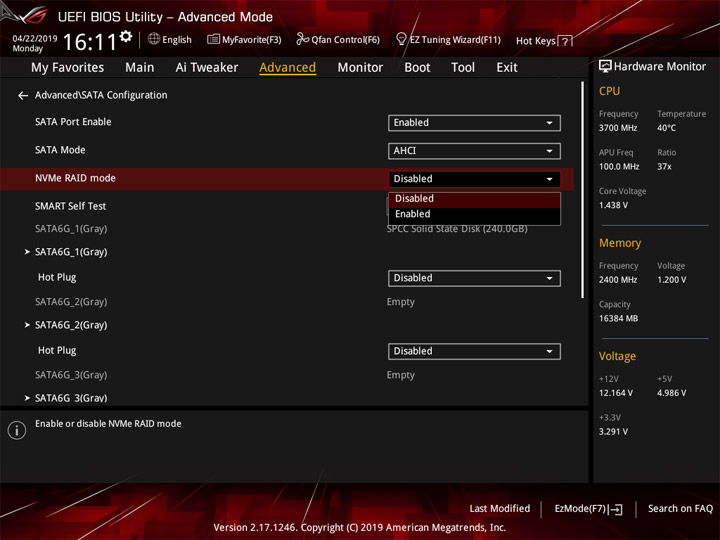

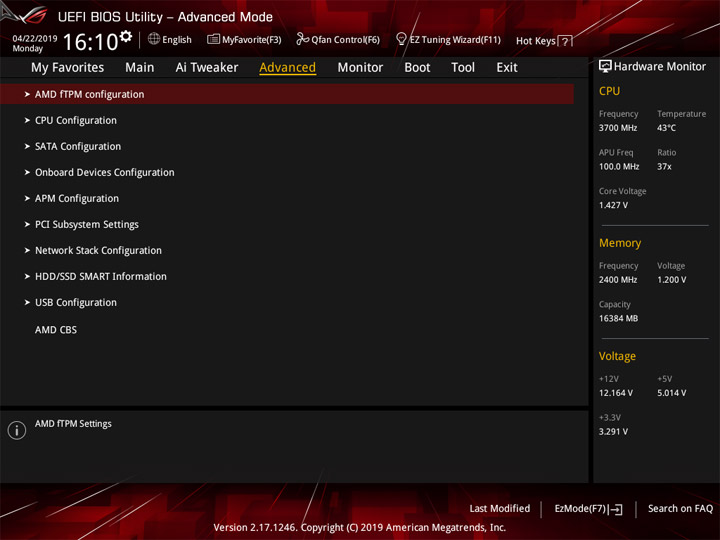

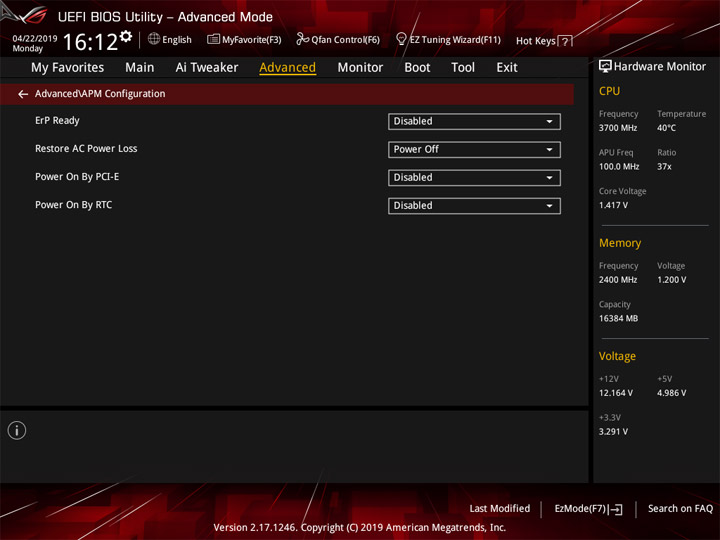

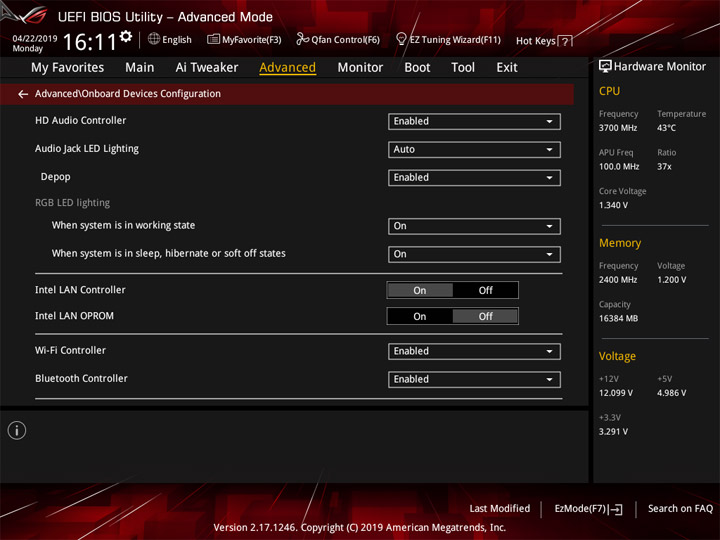

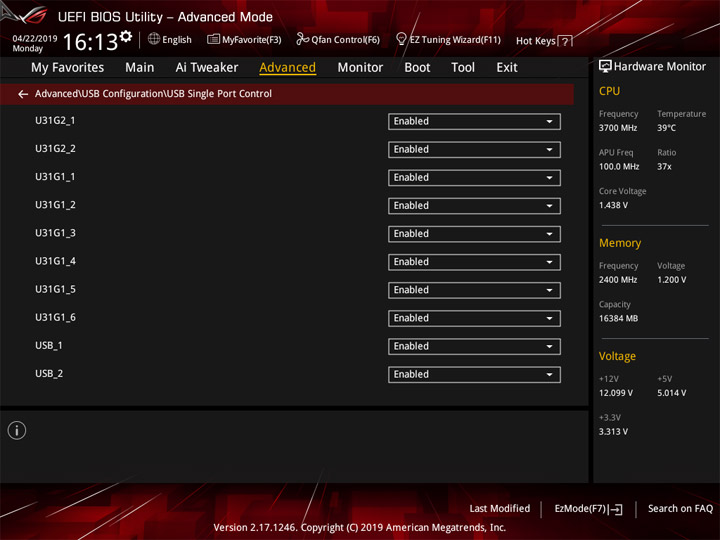

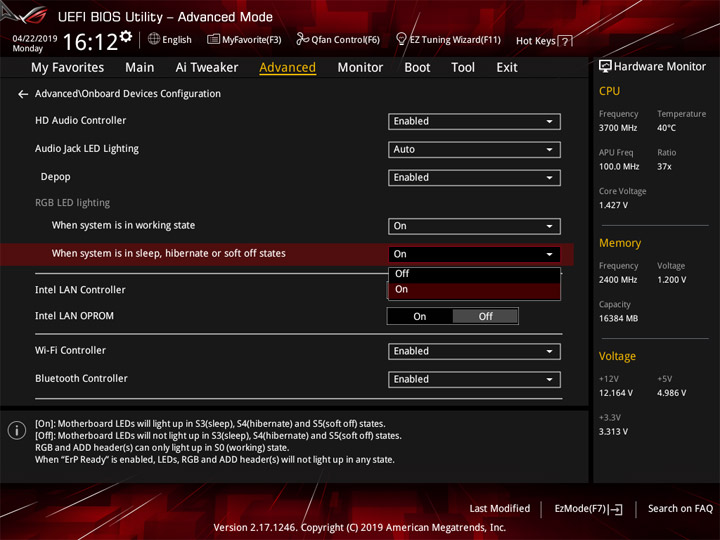

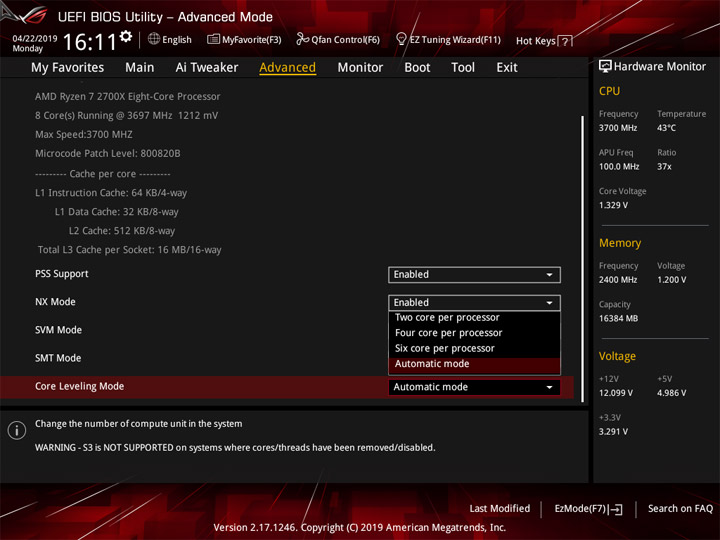

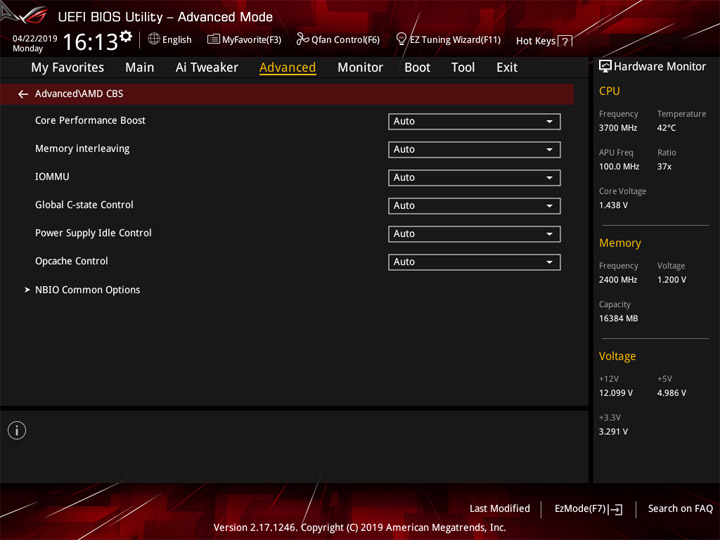

В рубрике Advanced находятся подпункты для самых различных узлов платы. Интересен буквально формально наполненный AMD CBS, где и близко нет ничего для тонкой отладки работы процессора. Вероятно, именно так сказывается «устаревший» хаб в составе устройства.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

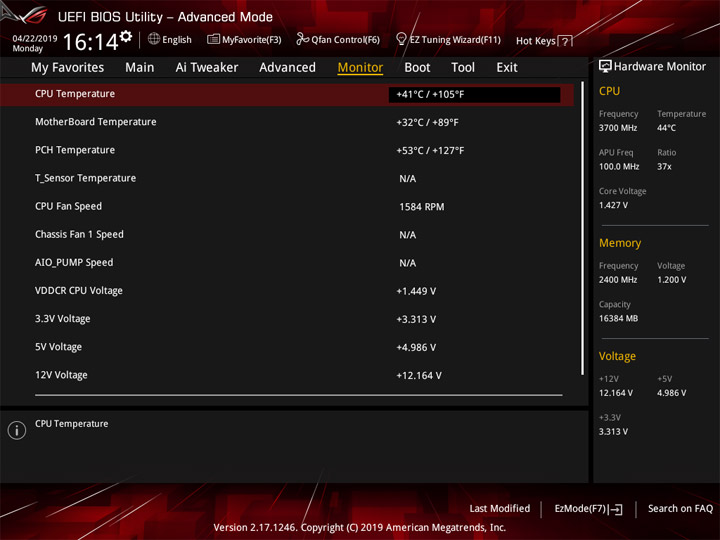

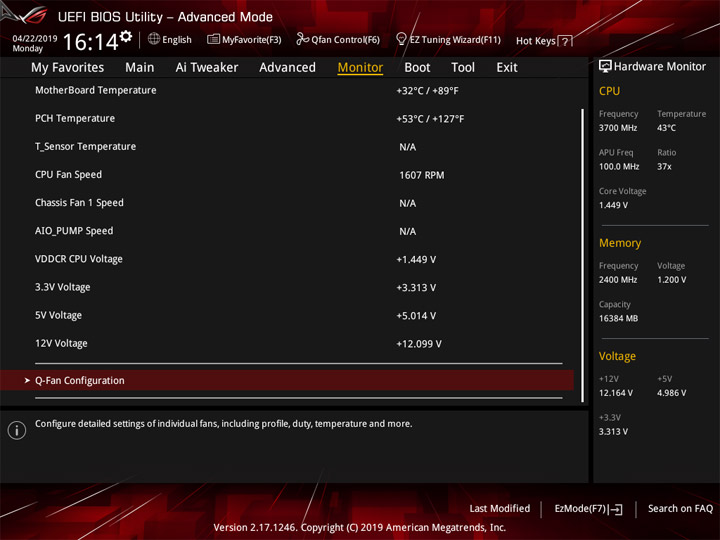

Наблюдать можно за тремя температурными отметками, а четвёртой может стать цифра с собственной модели внешнего термодатчика.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

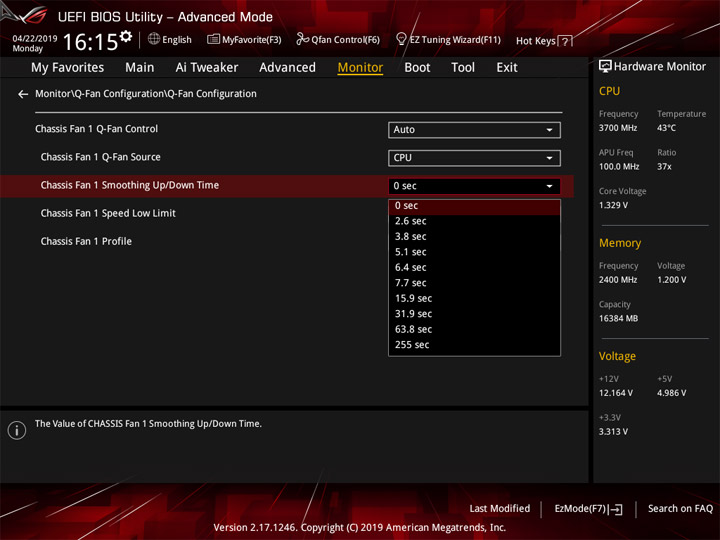

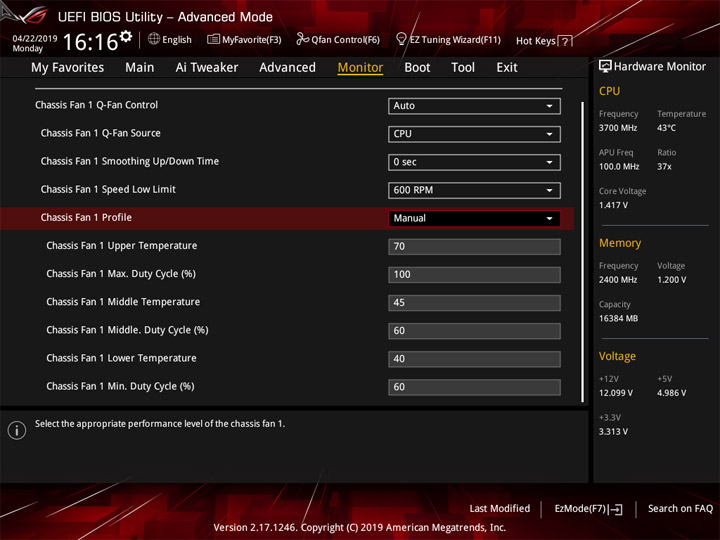

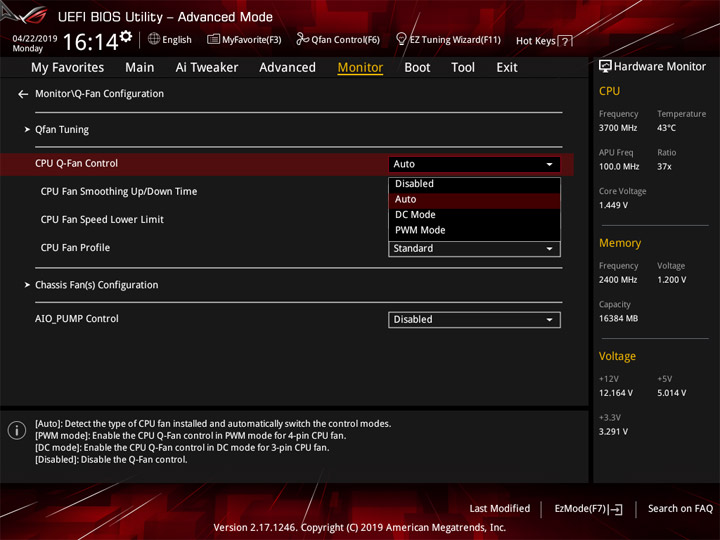

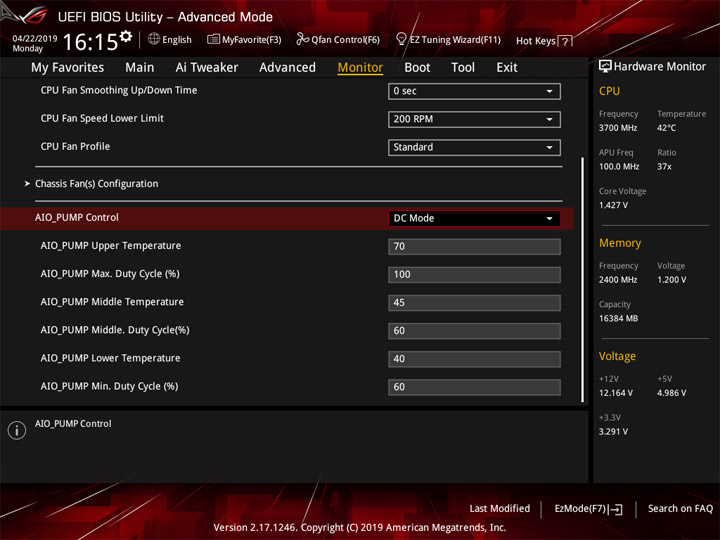

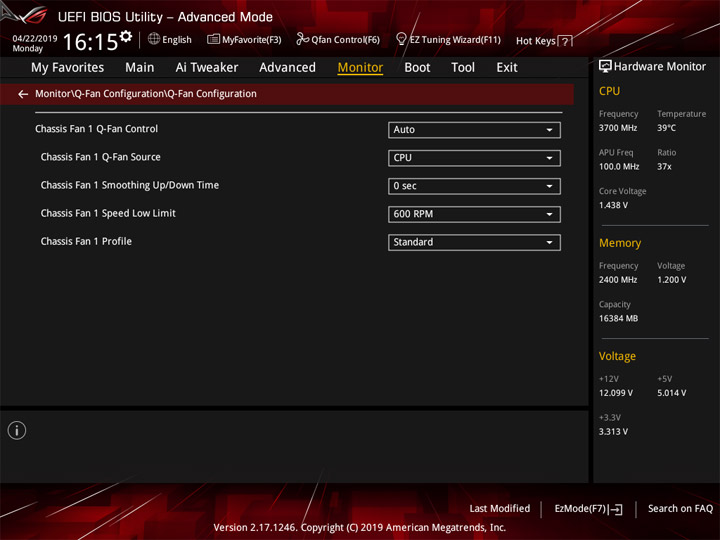

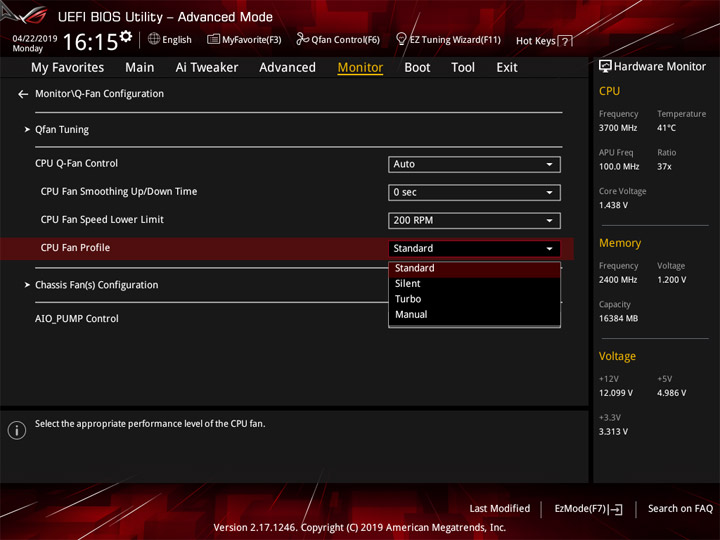

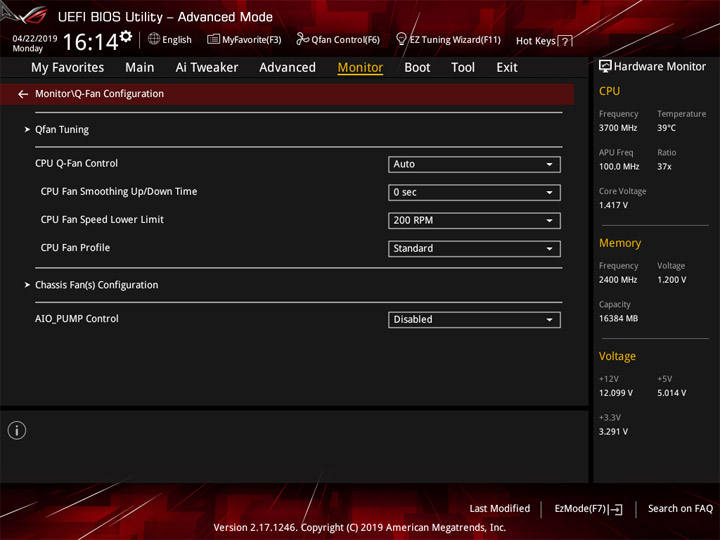

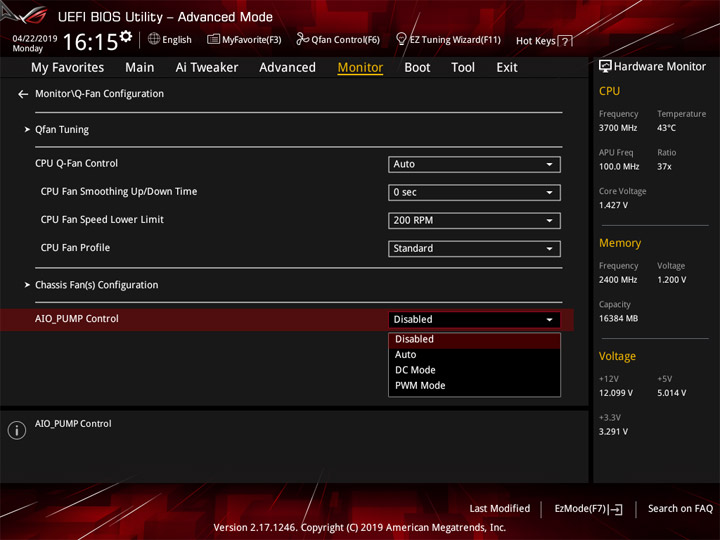

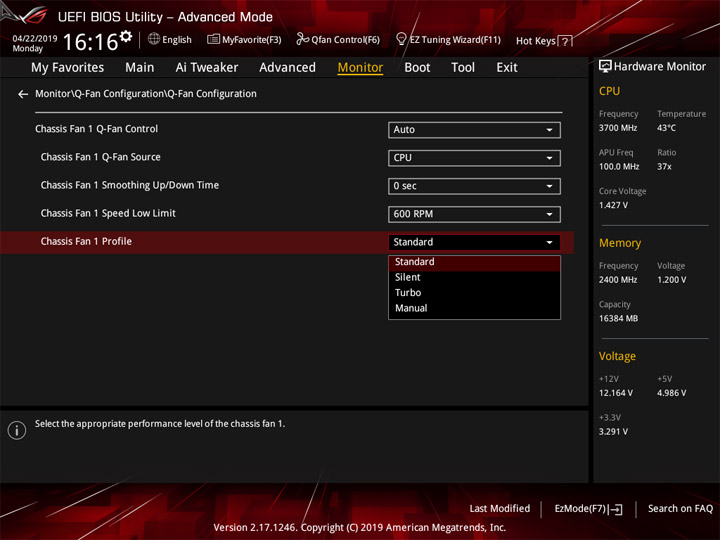

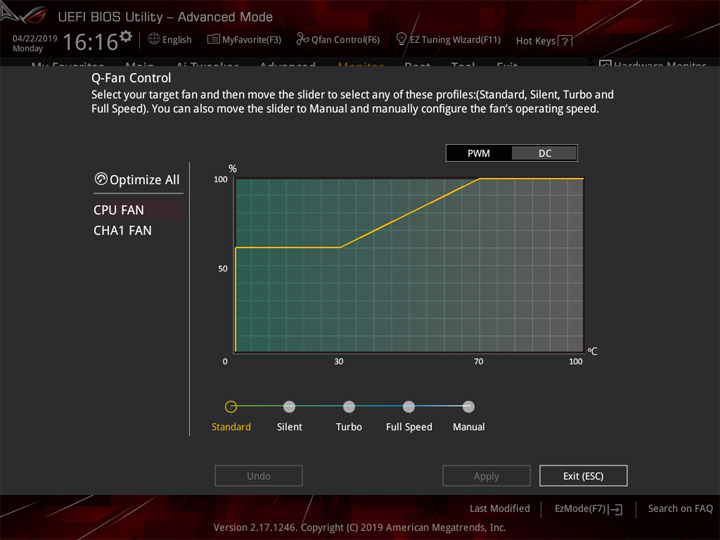

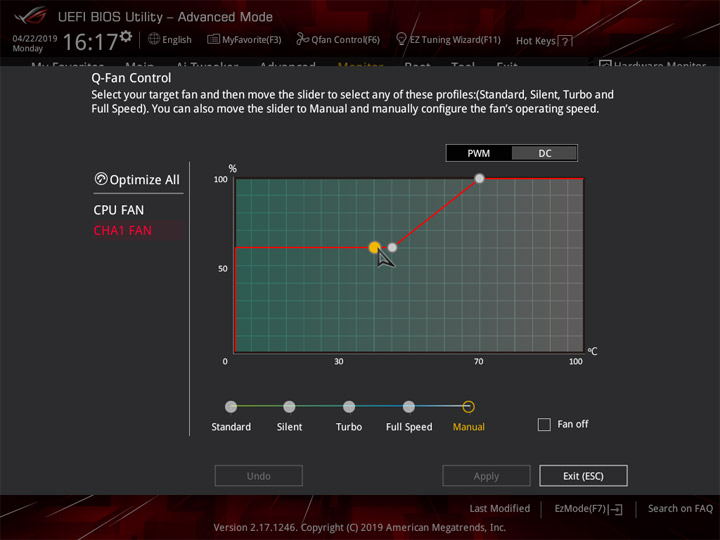

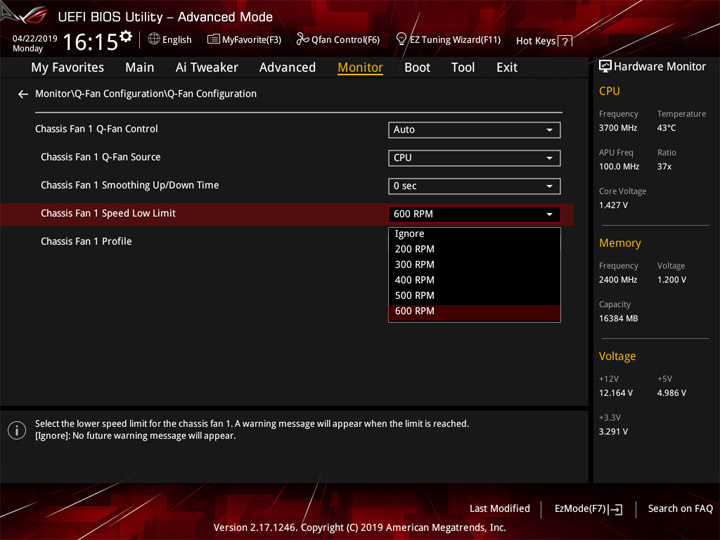

На каждом из трёх каналов под системные охладили (или помпы) есть выбор способов управления частотой вращения — PWM или DC. Вручную корректировать алгоритм можно путём изменения значений в текстовых полях, либо посредством интерактивной формы (F6).

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

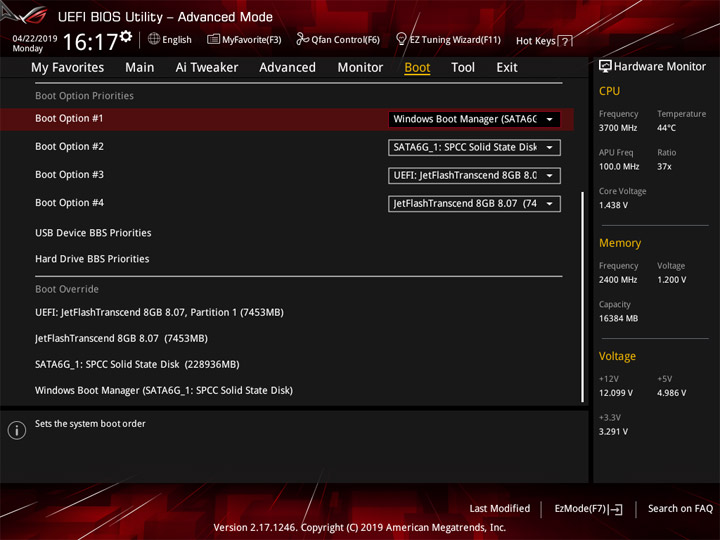

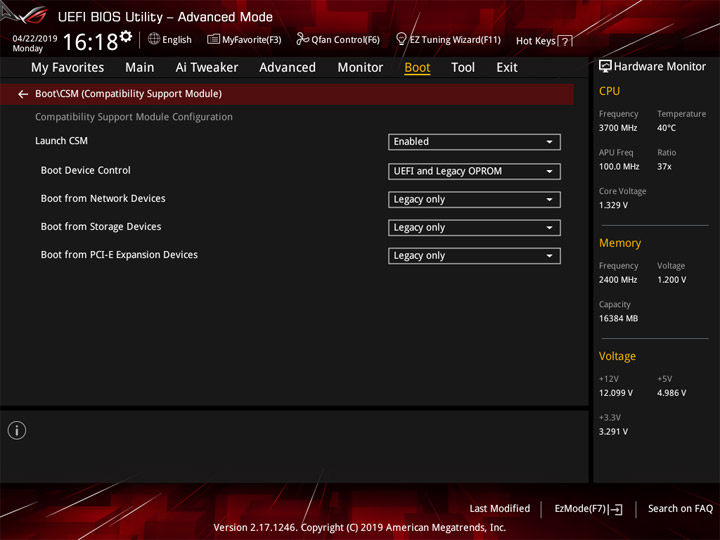

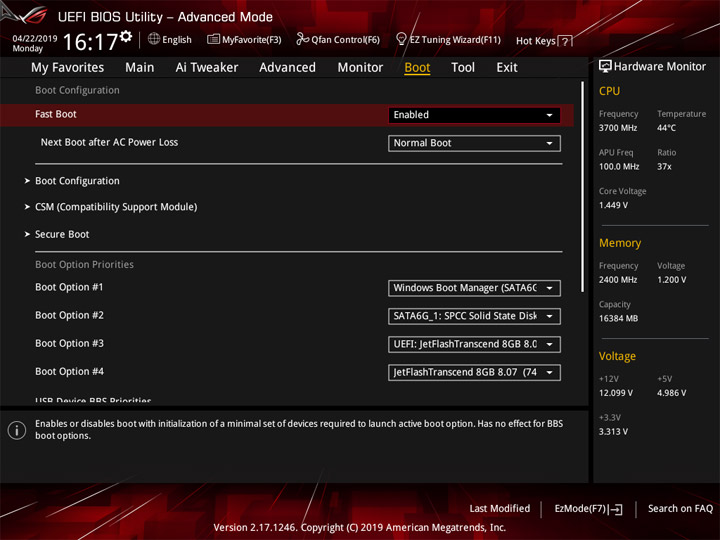

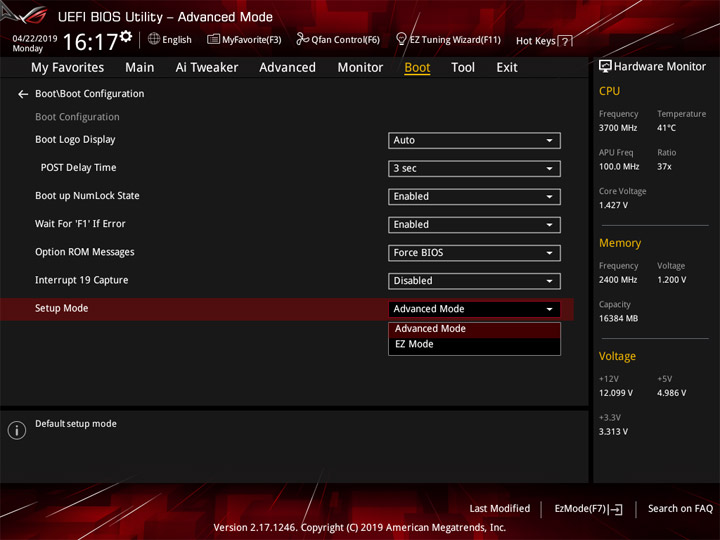

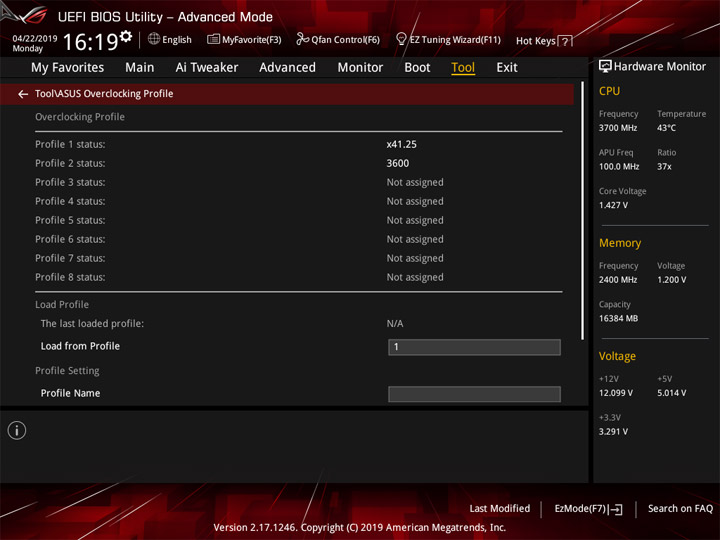

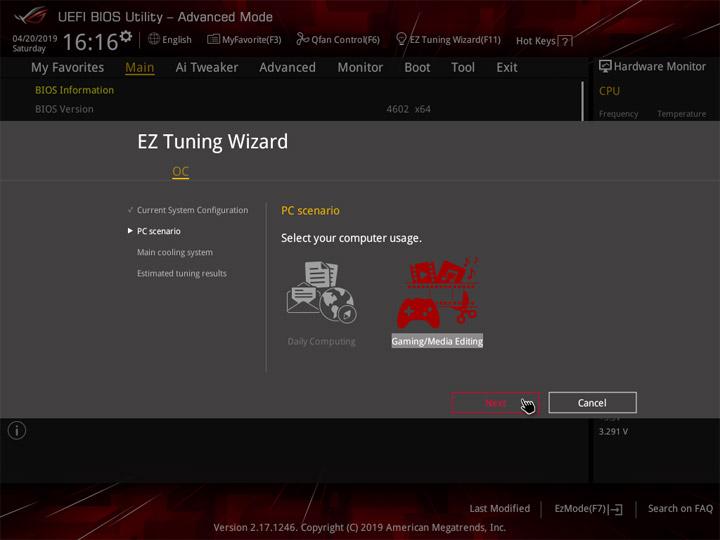

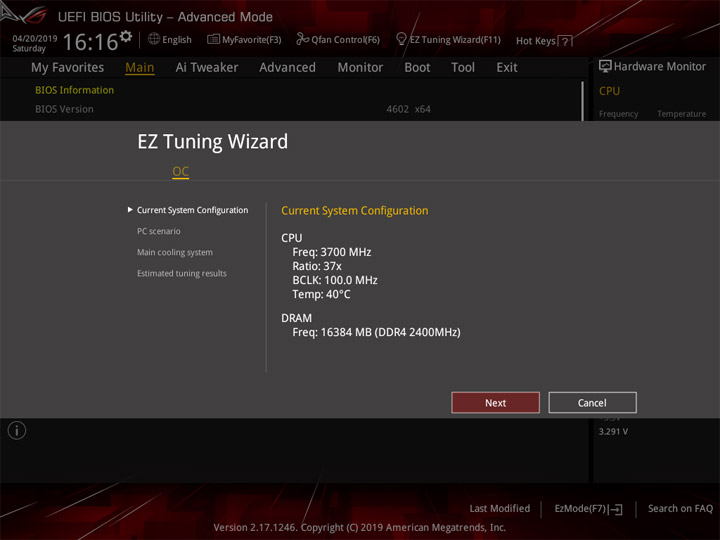

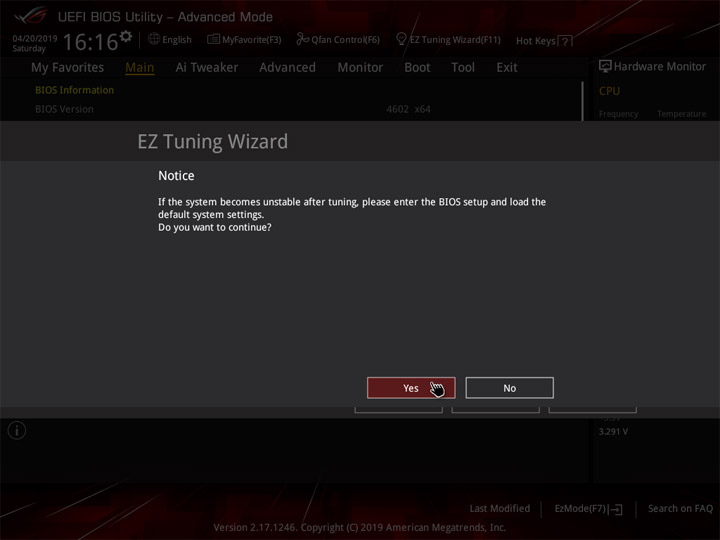

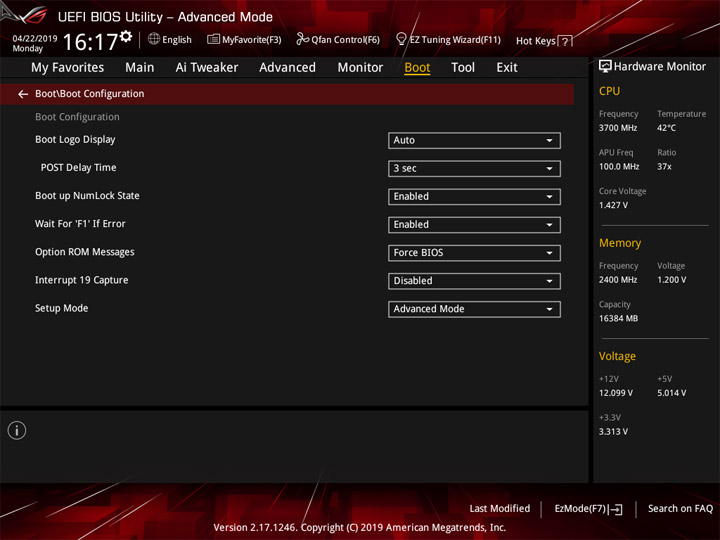

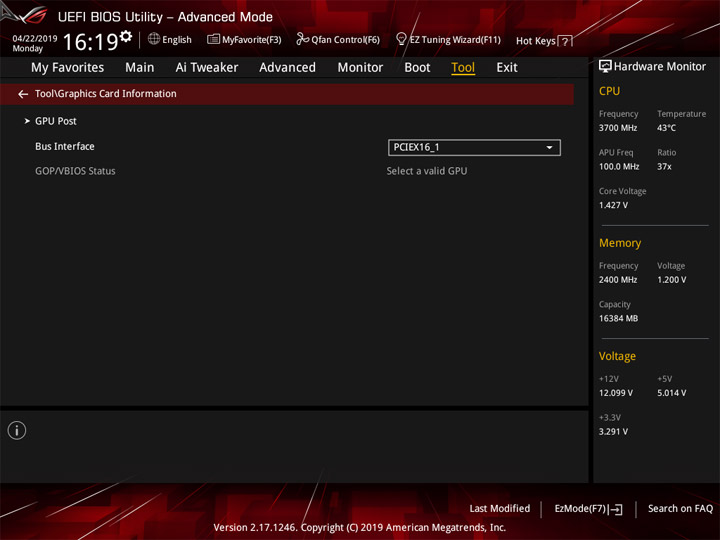

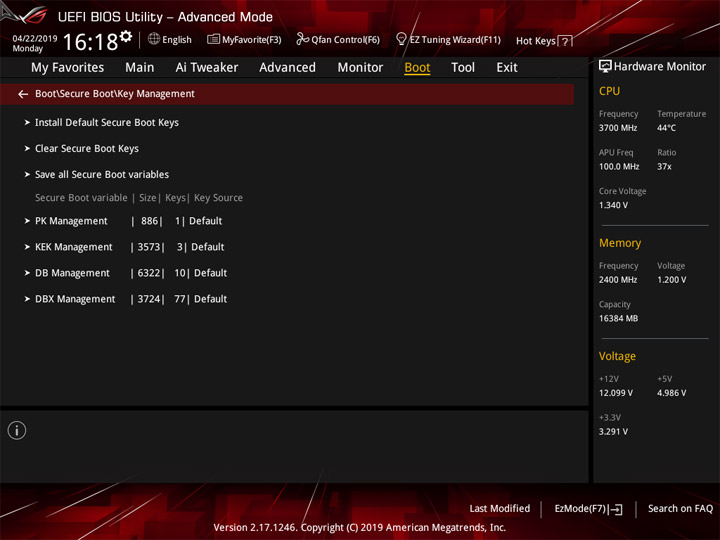

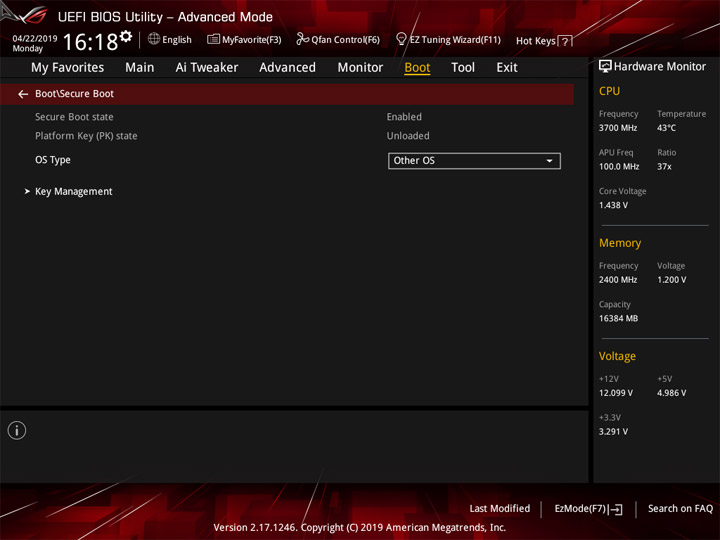

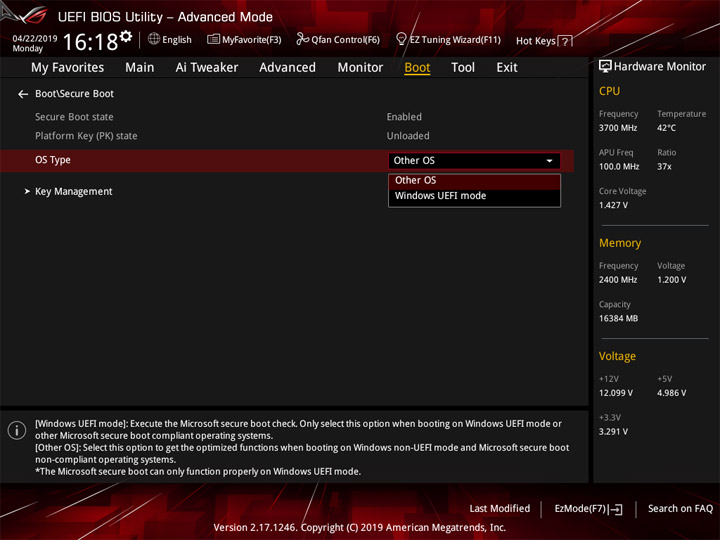

Этап инициализации оборудования неторопливый, для него предусмотрен раздел Boot.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

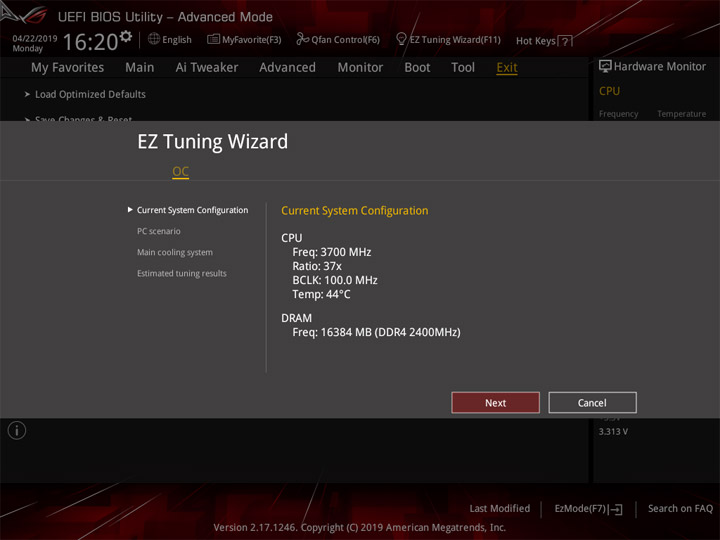

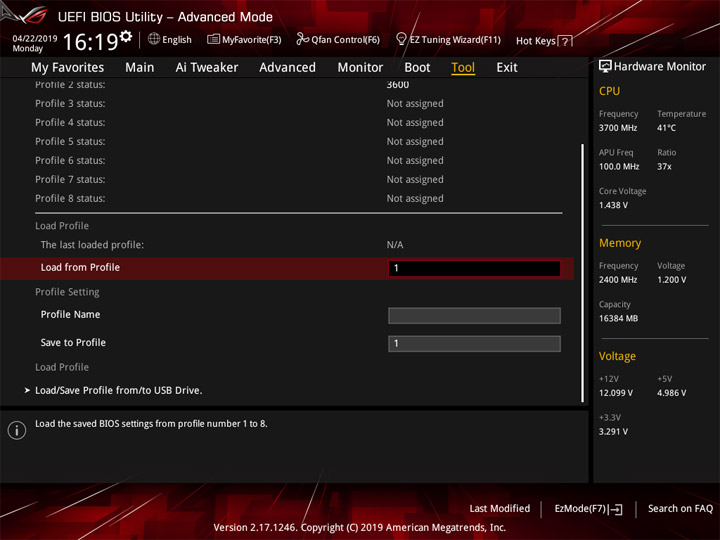

Не обнаружен и ASUS Grid Install Service, виденный в новой модели, в последствии переименованный в Armoury Crate, это система по упрощённой инсталляции драйверов и ПО в среде Windows 10. Остальной инструментарий в разделе Tool идентичный, в частности, имеются восемь интегрированных профилей для хранения настроек.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

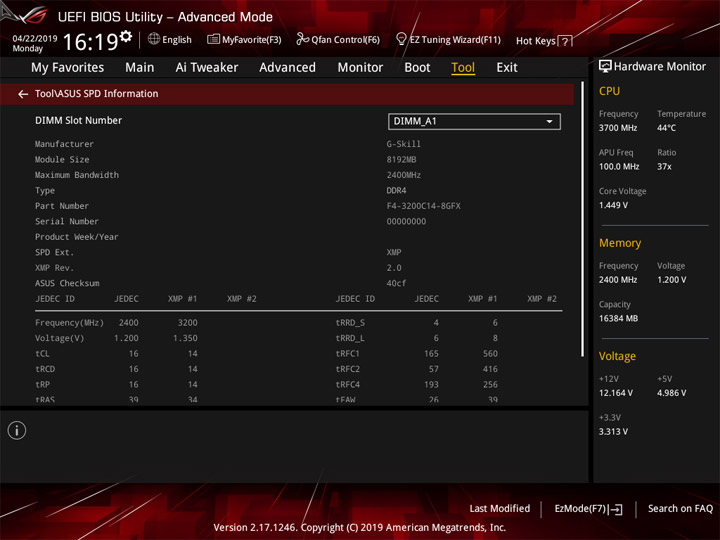

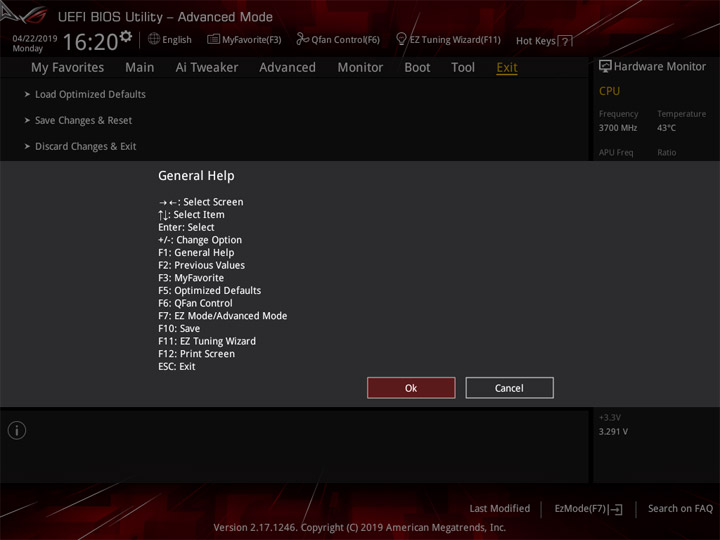

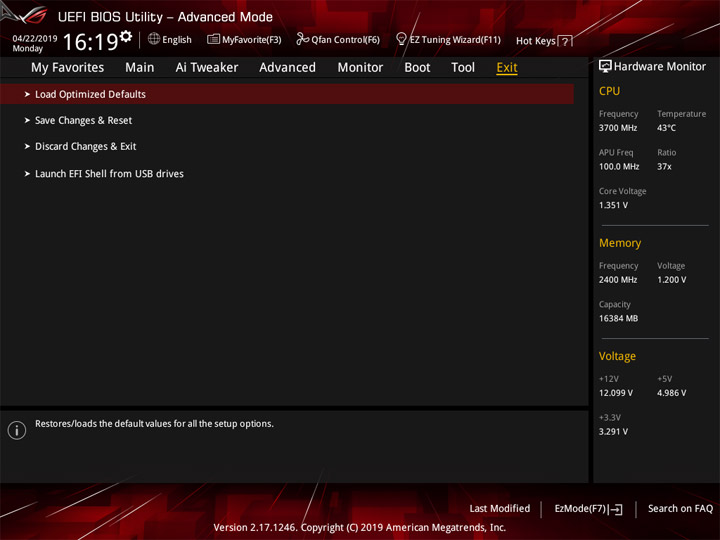

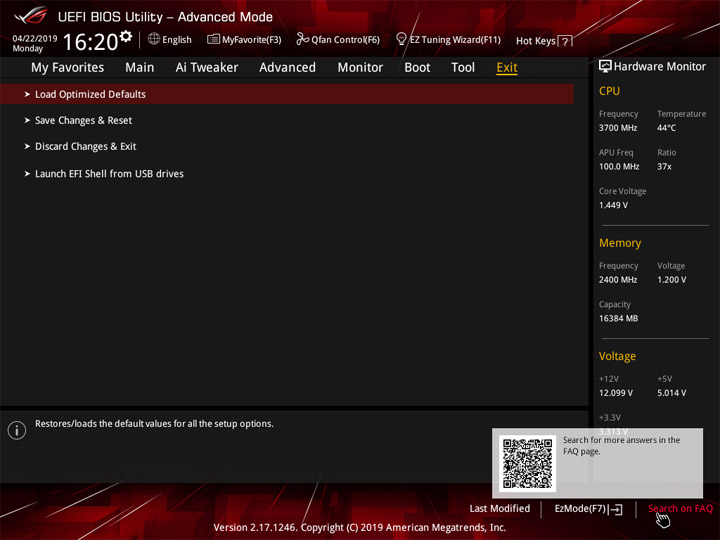

Мог бы стать полезным механизм быстрого поиска по всем пунктам UEFI (F9), но его здесь не реализовали, тем самым, нарастив перечень усечённых возможностей у ROG Strix B350-I Gaming.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

Комплектное ПО

Кроме упомянутого в предыдущем разделе Armoury Crate, здесь можно не досчитаться утилиты AMD StoreMI, присущей исключительно хабам «четырёхсотой» серии. Вместо этого есть бонусная утилита для облегчения миграции на новый накопитель Clone Drive. В остальном набор ПО аналогичен, включая особые программы, сопровождающие звуковую подсистему. Кстати о ней, последний драйвер, доступный для загрузки на странице продукта, не обновлялся больше года, но оттого его функциональность не ухудшилась. Актуальная версия ОС Windows 10 с ним работает без проблем, разве что, конфигуратор Realtek выглядит не совсем в духе 2019 года.

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger, Dual Intelligent Processors 5, EZ Update, PC Cleaner, System Information), Lighting Control (AURA), RAMCache II
Звуковое Sonic Radar III, Sonic Studio III
Сетевое GameFirst IV, Overwolf (freeware)
Дополнительное Clone Drive, DAEMON Tools (freeware), ROG CPU-Z (freeware), WinRAR (пробная версия на 40 дней)

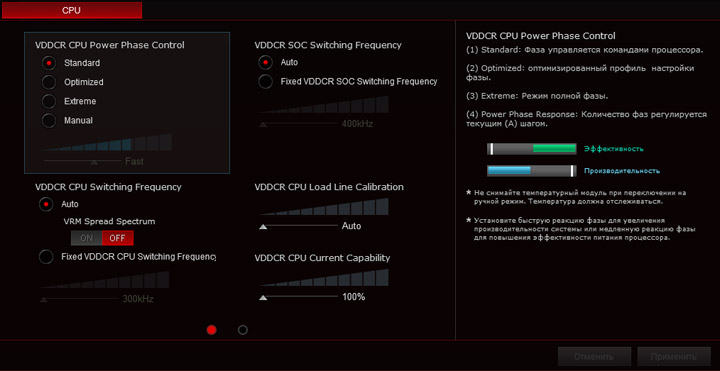

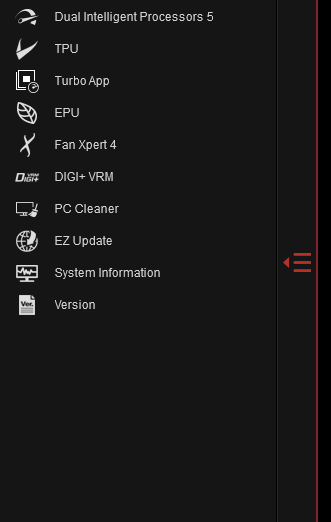

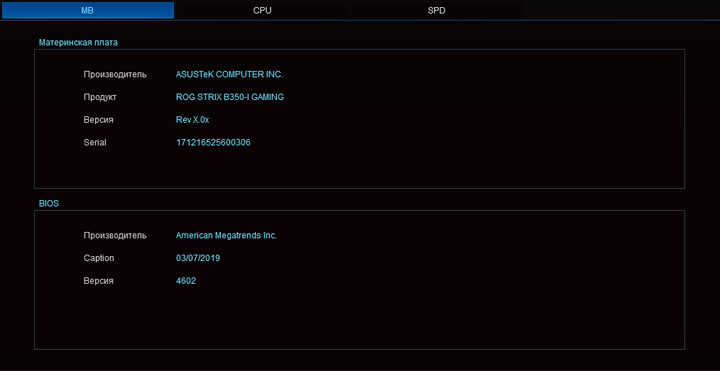

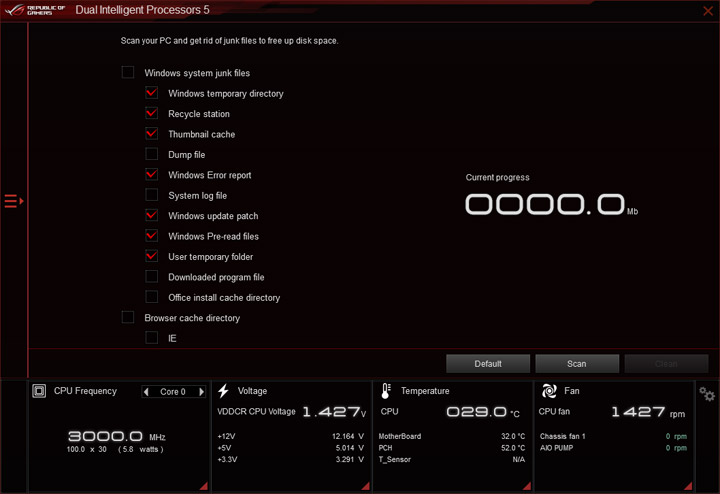

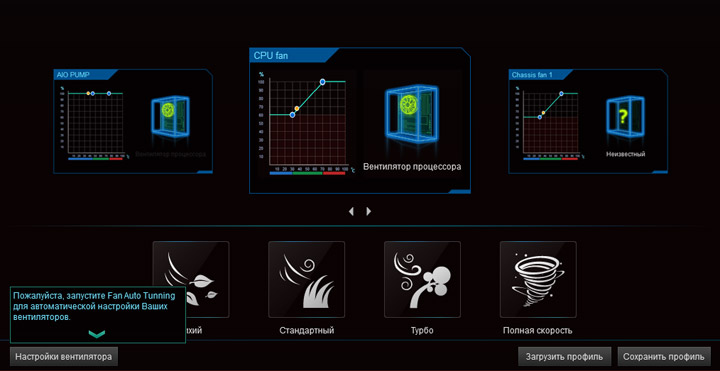

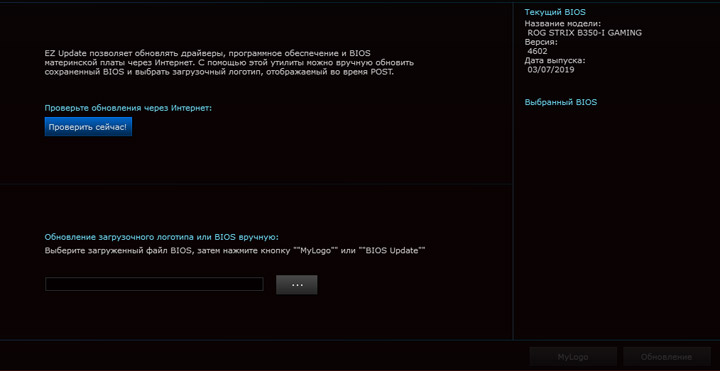

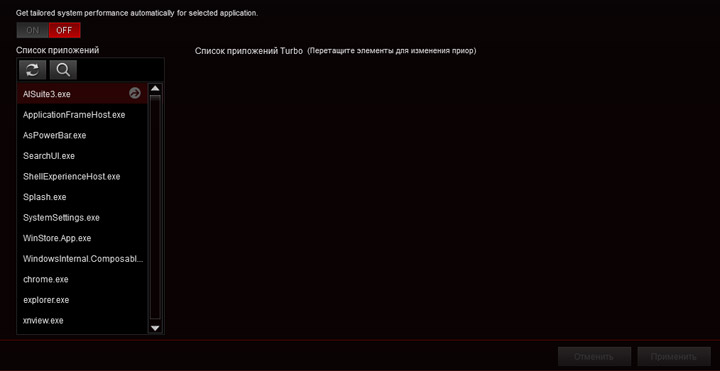

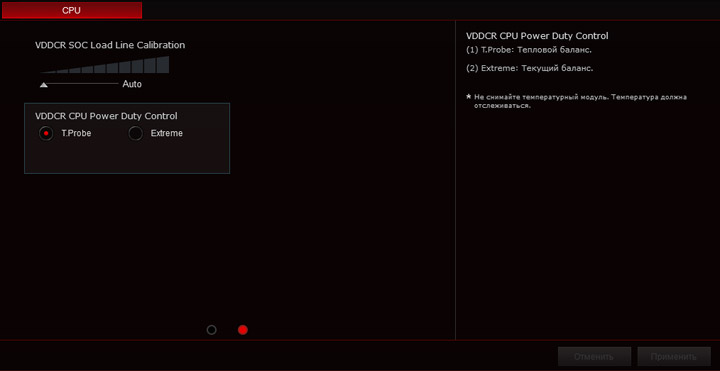

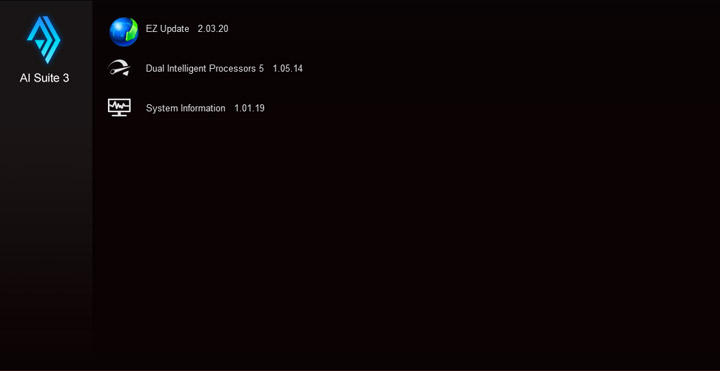

В состав комплекса фирменного ПО Ai Suite 3 включён мастер по настройке системы, его миссия основана на пяти компонентах, каждый можно открыть и подстроить индивидуально. Особо интересен блок TPU, тут есть набор напряжений, их смена в режиме «на лету» способна значительно облегчить проведения разгонных экспериментов. Силами Ez Update доступна смена изображения на стартовом экране.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

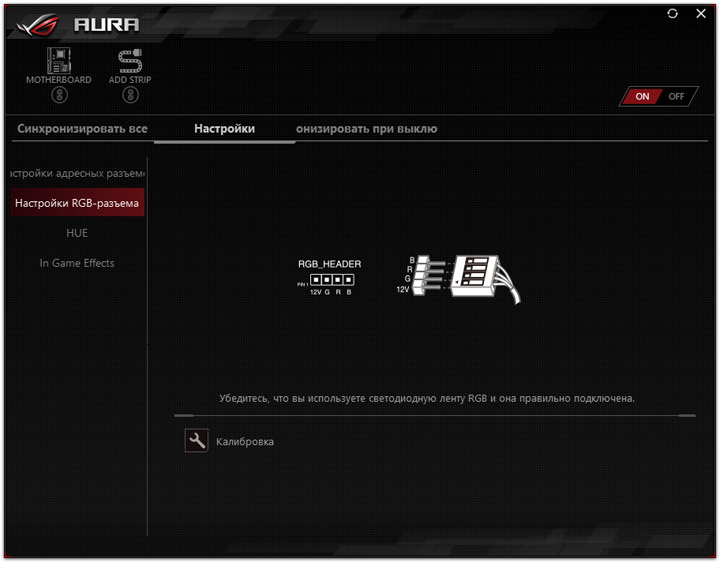

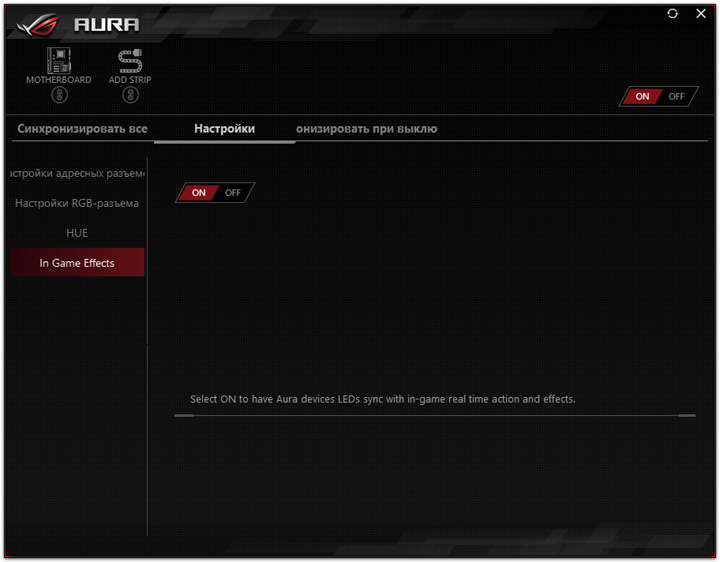

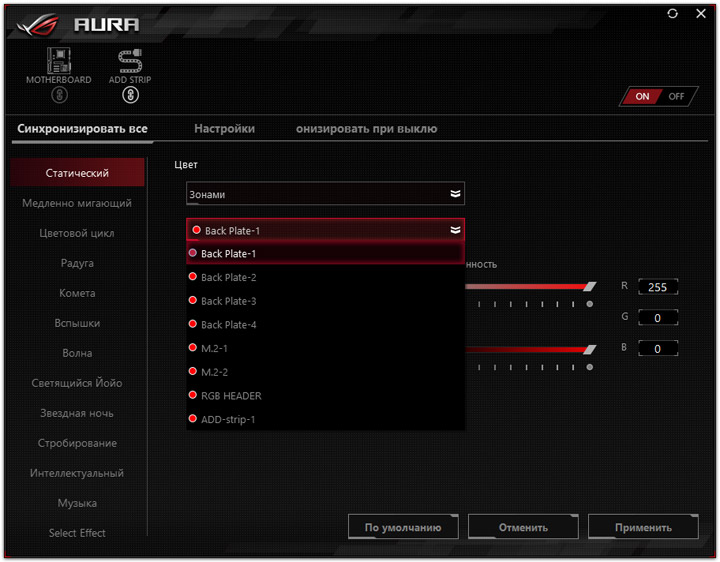

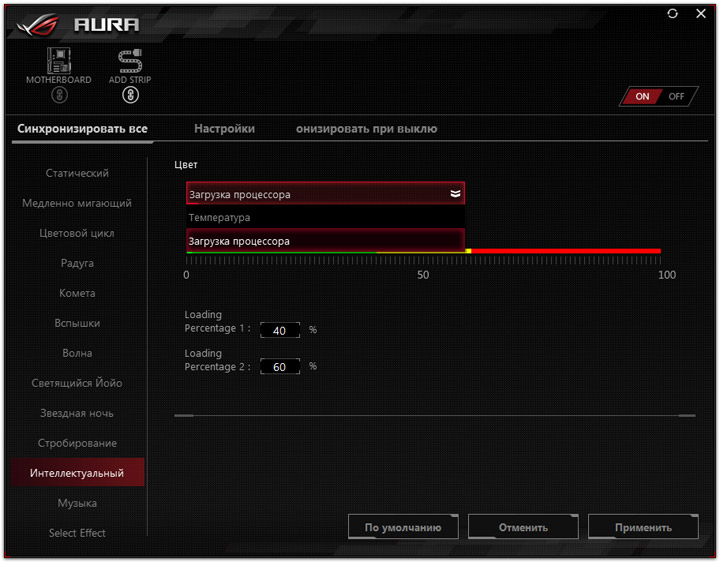

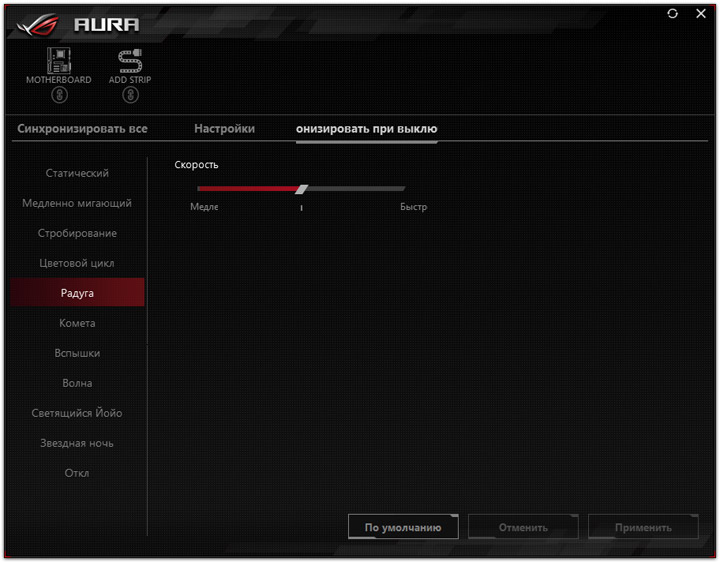

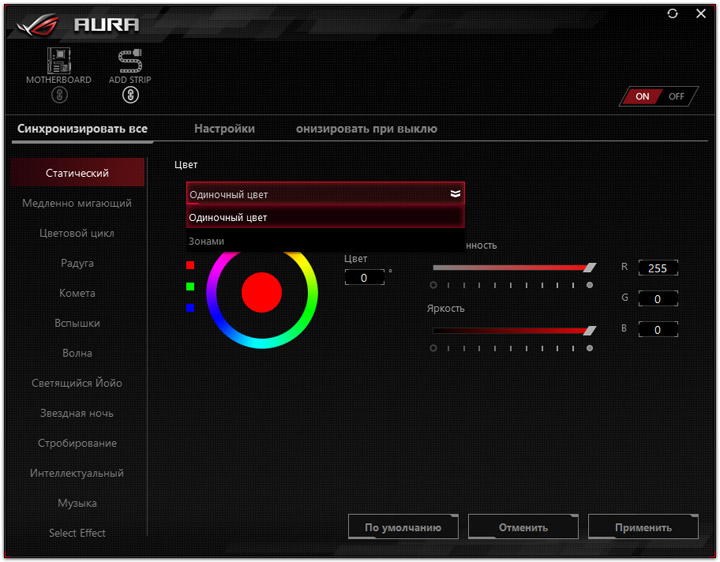

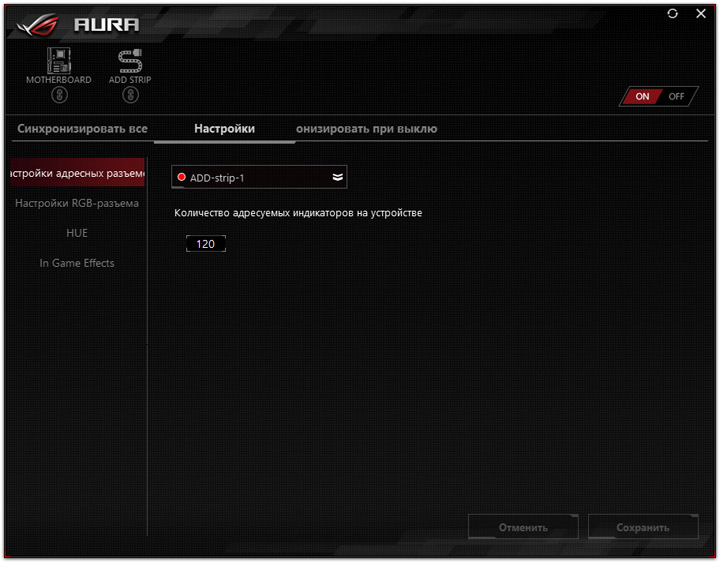

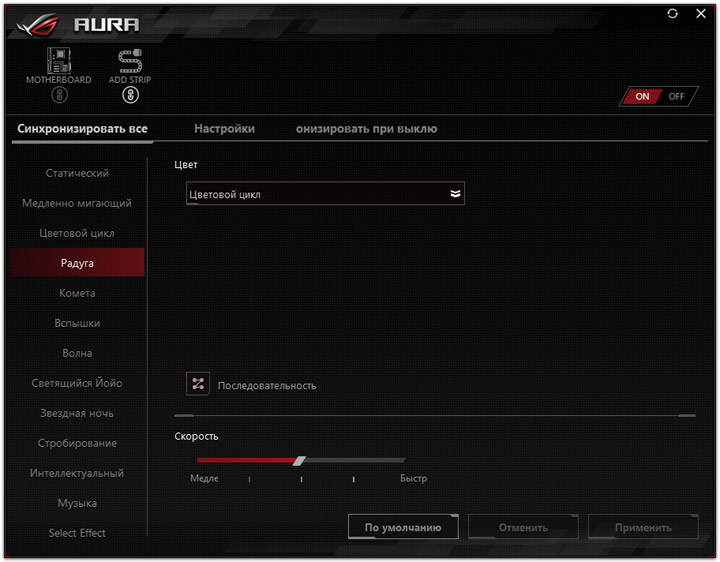

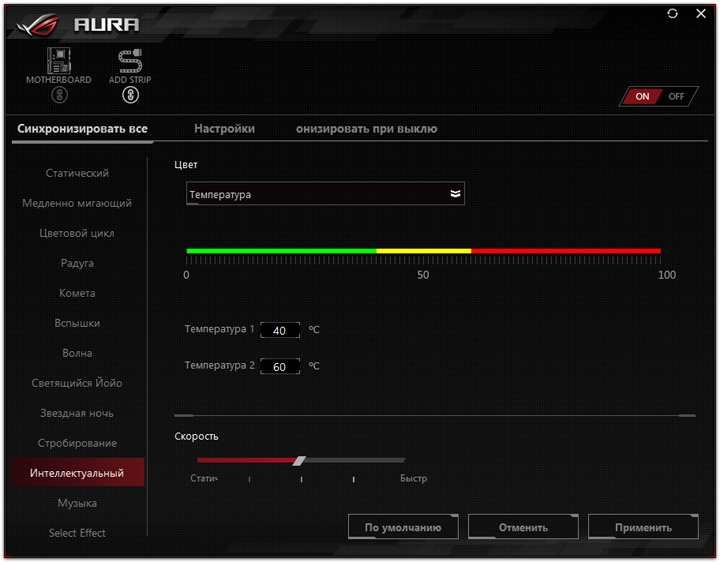

Система наладки иллюминации состоит из сценариев свечения устройств, подключаемых через пару площадок на плате, а также шести предустановленных групп — двух точек на охладителе M.2 и четырёх трио, распаянных сзади. Часть схем предусматривает раздельную настройку, в других вся система индикации синхронизирована.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

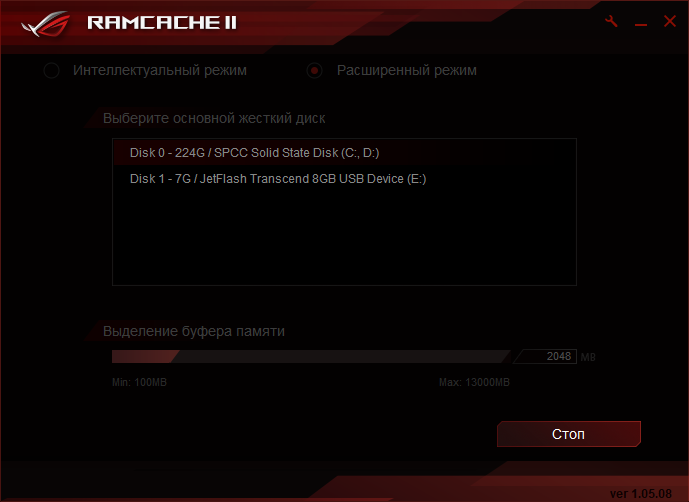

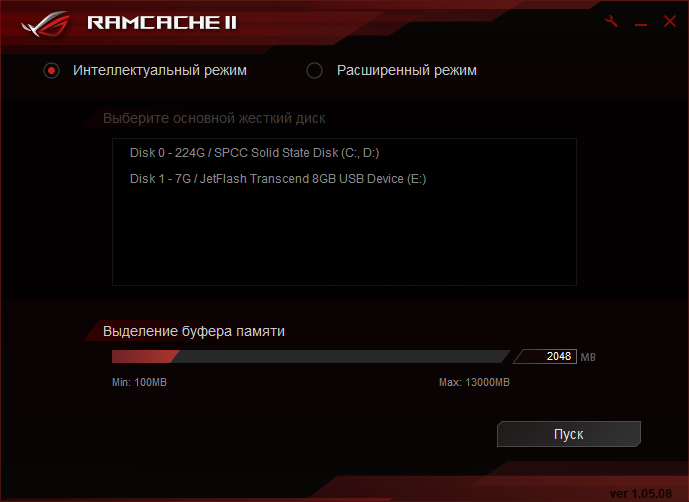

RAMCache II не предусматривает глубоких настроек, инсталляция и запуск прошли без замечаний.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

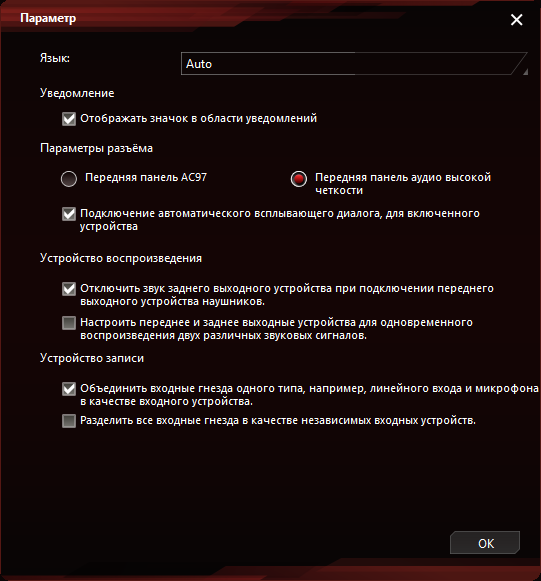

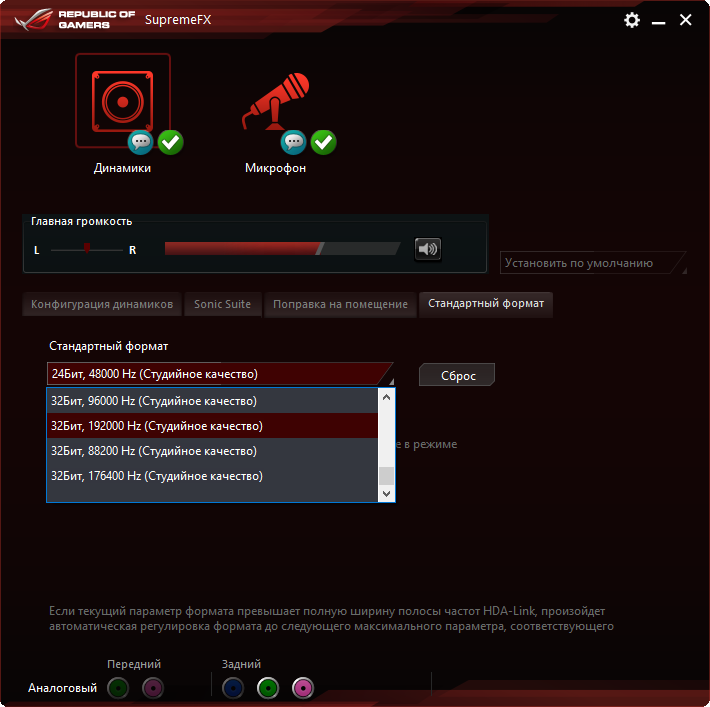

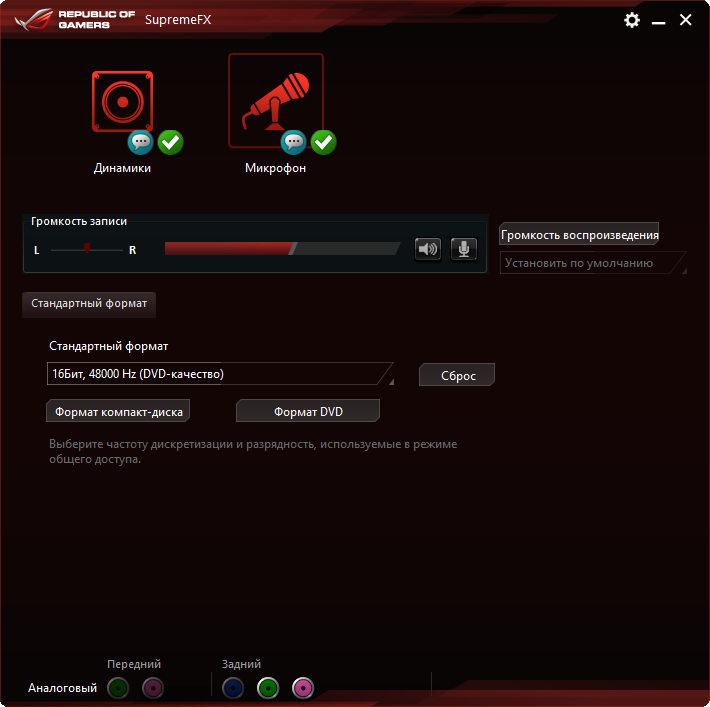

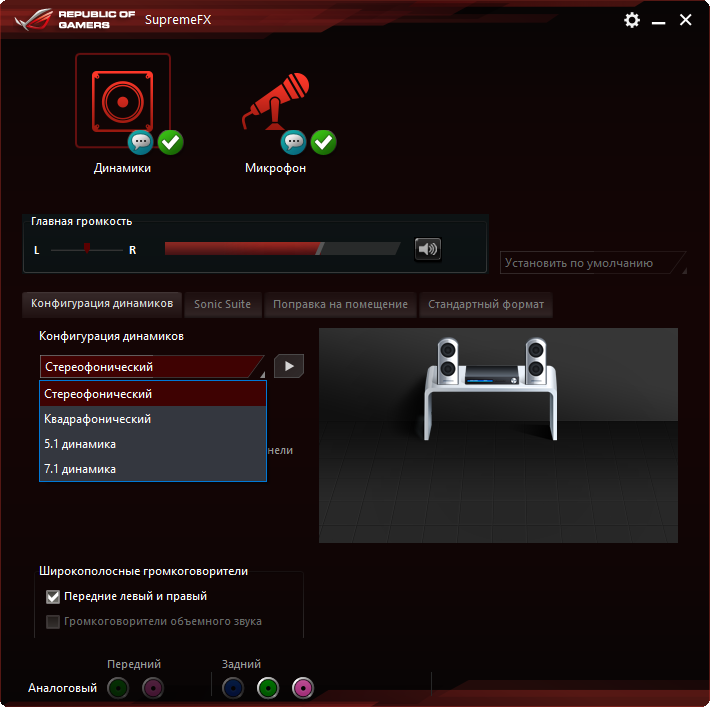

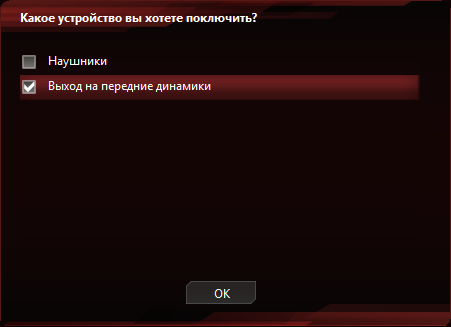

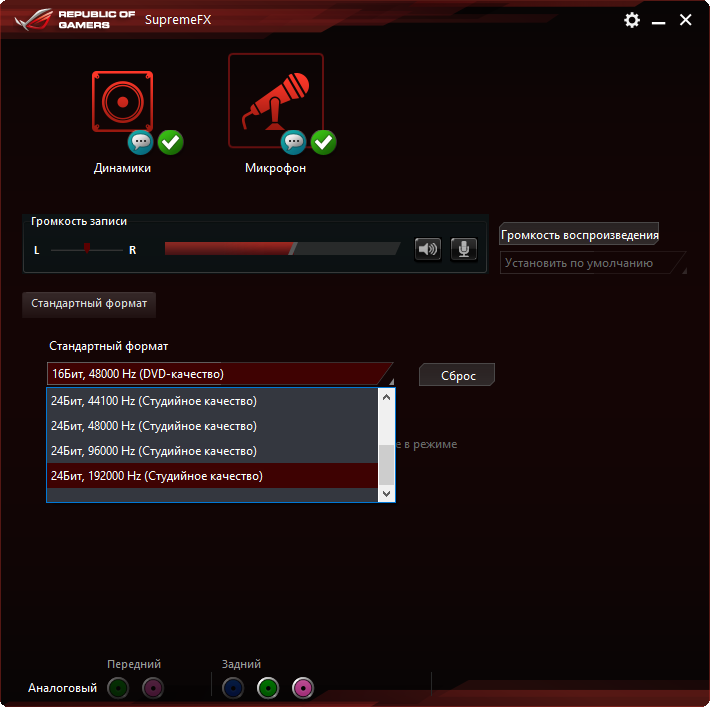

Внешний вид и возможности конфигуратора Realtek для наладки работы кодека уже нам знакомы, добавочная плата идентичная, потому тут удивляться нечему. В наличии две схемы оборудования при работе с гнездом сзади, на панели ввода-вывода. Для наушников заготовлено три профиля с предусилением выходного сигнала, с явным эффектом от их смены. Без добавочных схем, призванных приукрасить материал, характер звучания выполнен с акцентом на аналитичности. Весьма уверенно отрабатывается диапазон СЧ, нет лишнего «песка» в ВЧ, вот только реверберации обрывчатые, из-за чего страдает сцена, а в области НЧ есть лёгкий недостаток мощности, портящий атмосферность и погружение, который можно пытаться компенсировать увеличением громкости, используя три добавочных профиля. В целом, для платы с игровым уклоном положение вещей я склонен считать оправданным.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

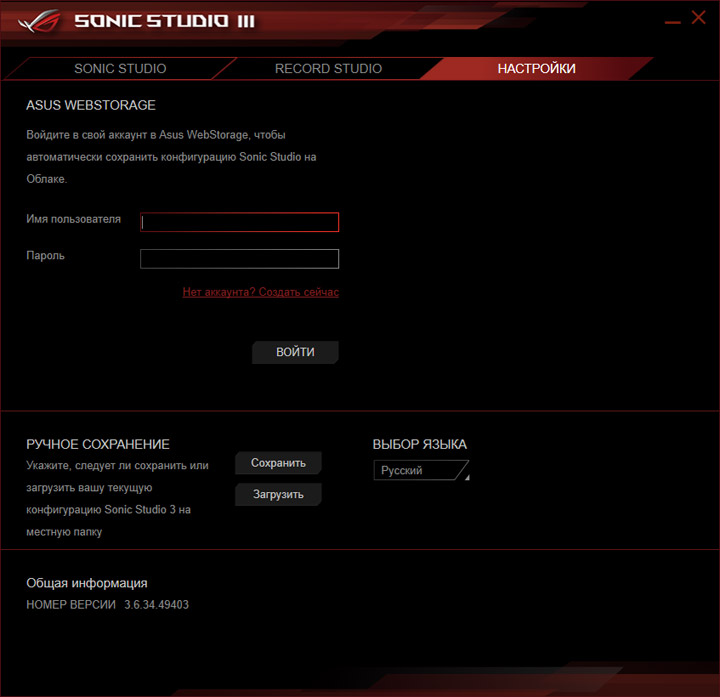

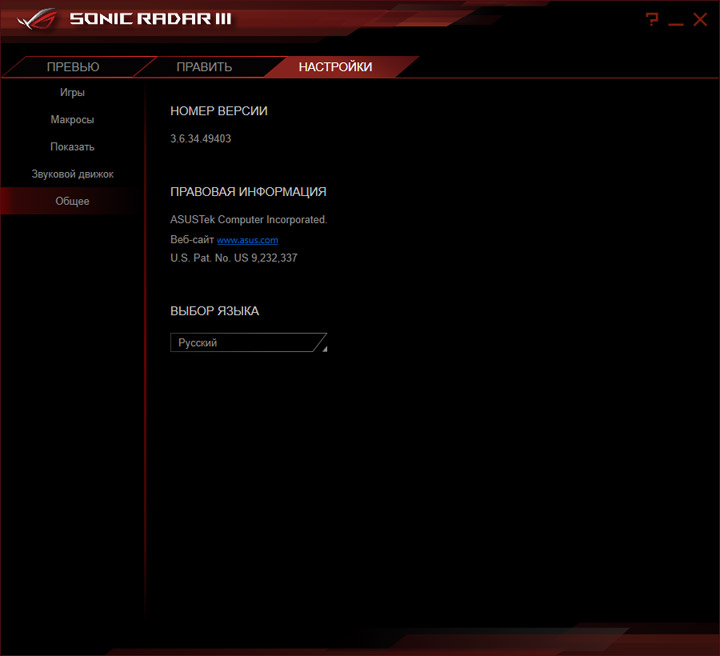

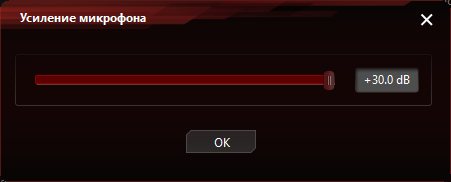

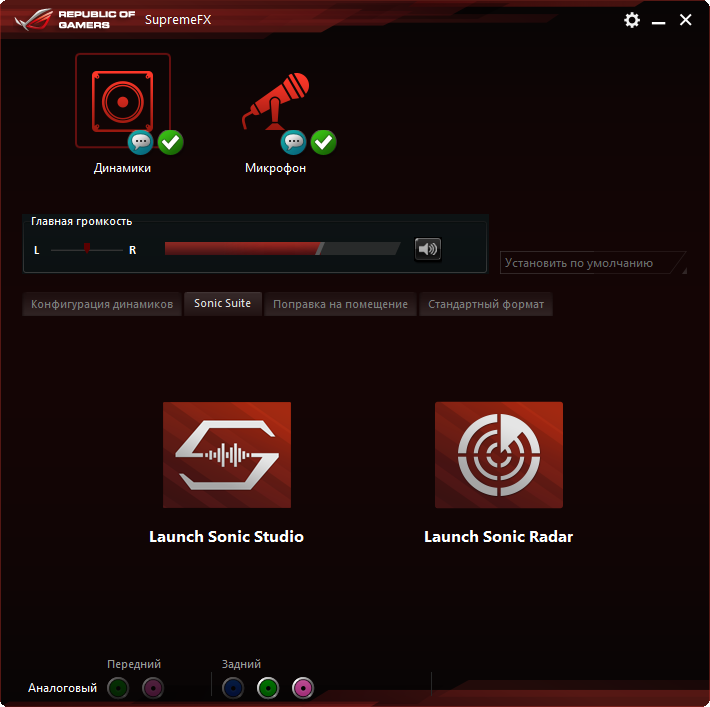

Для придания нужных красок и акцентов есть фирменное ПО в лице Sonic Studio III, а любители FPS могут также оценить наличие в комплекте поставки Sonic Radar III.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

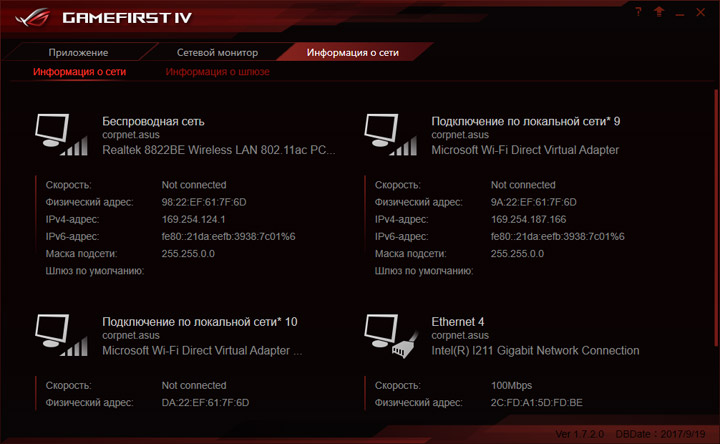

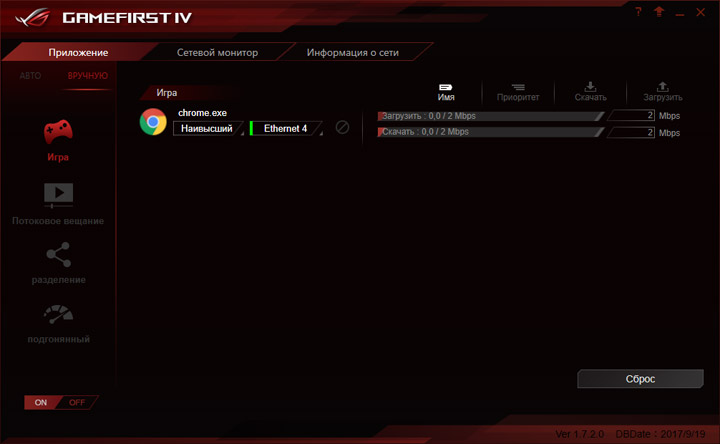

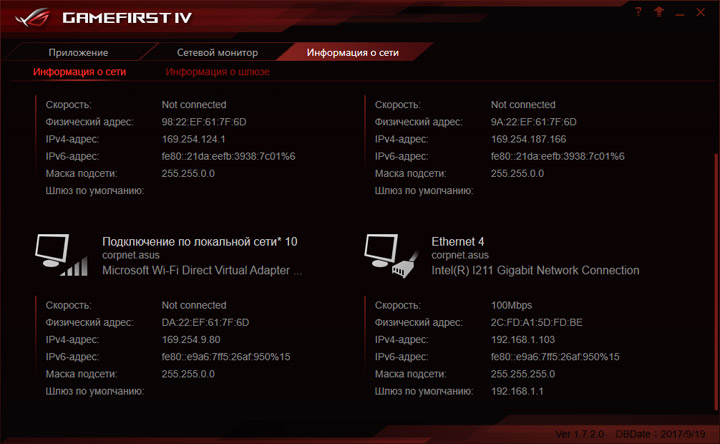

Сетевая подсистема, состоящая из адаптеров беспроводной и проводной сетей, также включает бонусное ПО — GameFirst IV, корни которого уходят к cFosSpeed. Тут предпочесть можно автоматический режим управления приоритетом сетевых приложений, либо взять полный контроль в свои руки.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

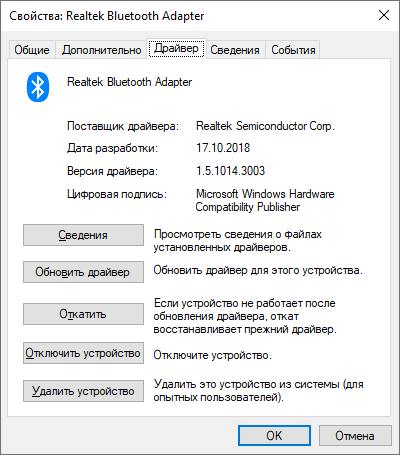

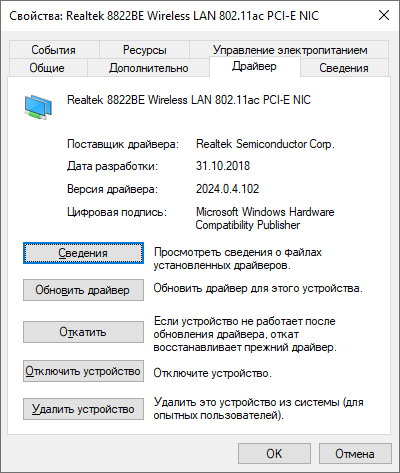

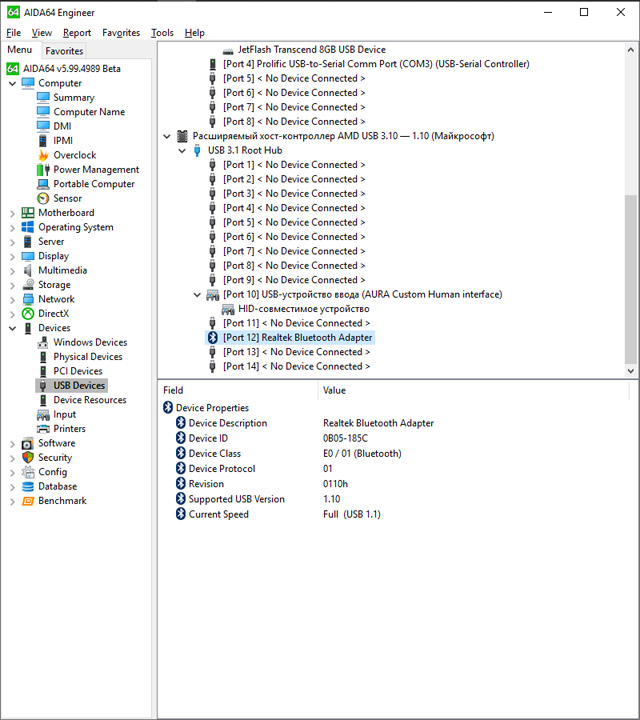

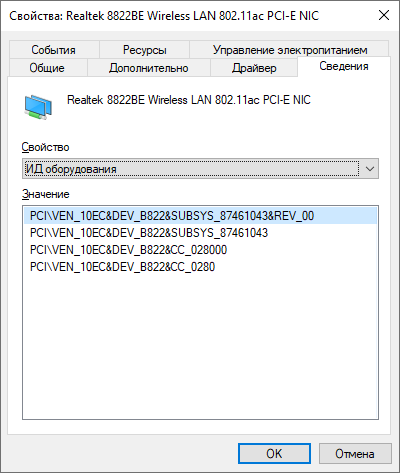

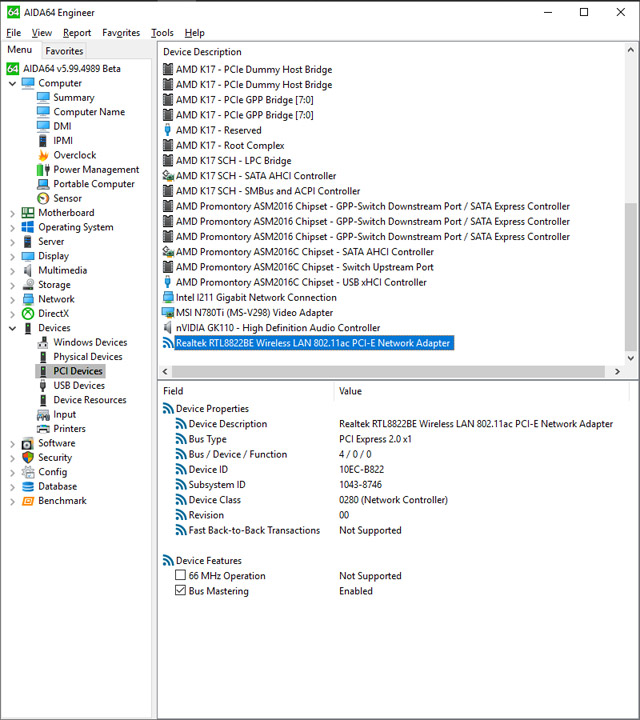

Детальные сведения об адаптере Realtek RTL8822BE находятся ниже.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

Тестовый стенд

В состав открытого стенда вошли:

Общие сведения о быстродействии системы можно получить из обзора Ryzen 7 2700. О разгоне старшей версии — Ryzen 7 2700X — мы рассуждали в материале об ASUS ROG Crosshair VII Hero (Wi-Fi).

Разгонный потенциал

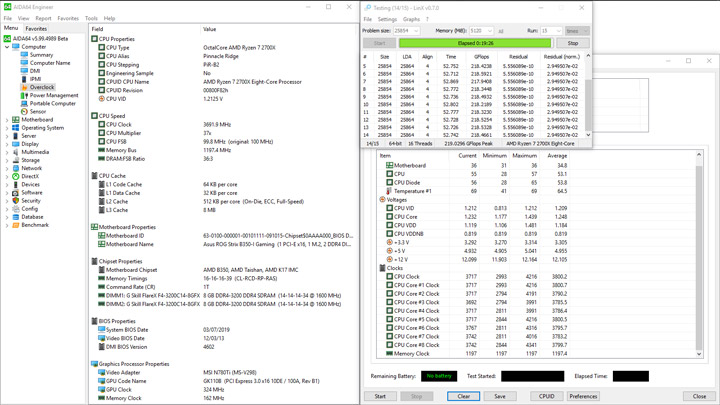

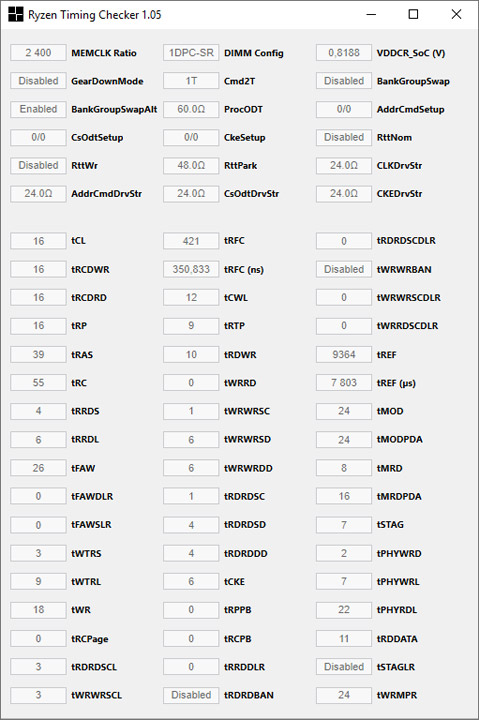

Как обычно, начнём с изучения штатного режима функционирования. Давно не секрет, изделия на «трёхсотых» хабах способны к максимальному ускорению ЦП семейства Pinnacle Ridge, но отдельные нюансы зависят даже от прошивок на плату, об этом детальнее можно почитать в обзоре ASUS EX-A320M Gaming. Здесь видно, как множитель у Ryzen 7 2700X достигал отметки x43.5, однако средняя частота процессора не была высокой (при нагрузке, создаваемой LinX) — величина была меньше 3,8 ГГц, такое выступление скромнее, чем у намного более простой коллеги по цеху. Впрочем, нет ни перегрева, ни проблем со стабильностью, потому мы можем смело двигаться дальше.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

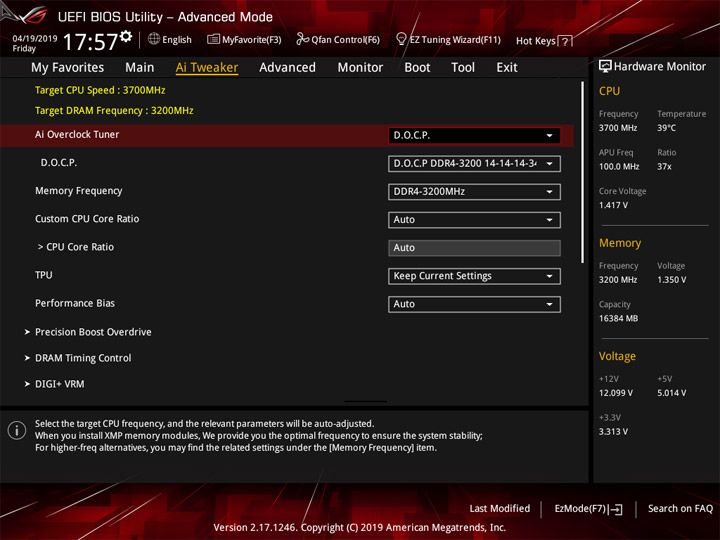

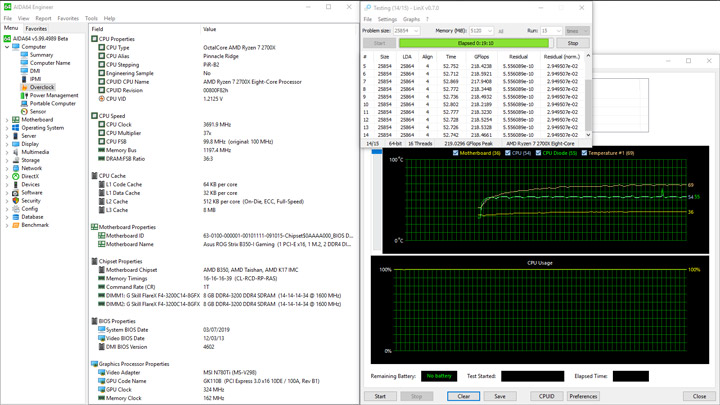

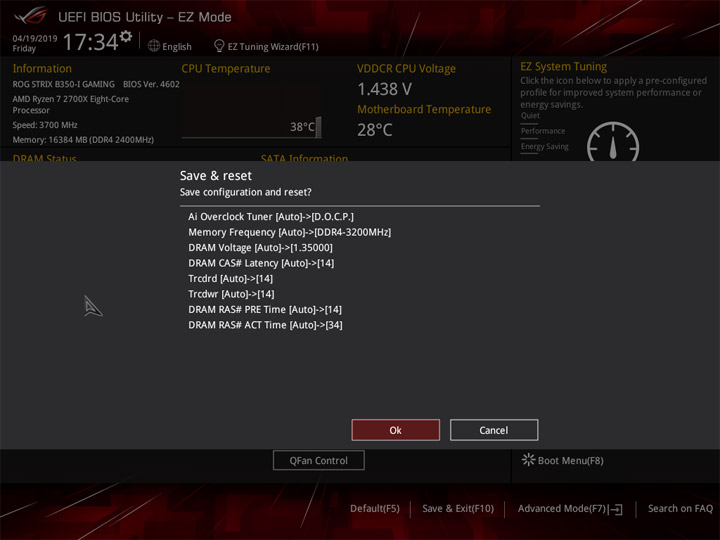

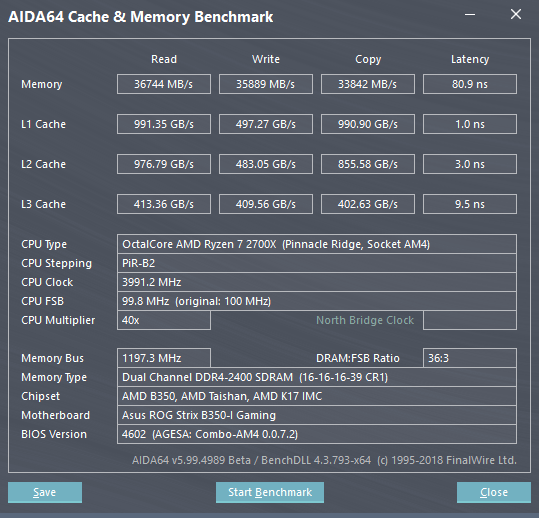

Наиболее простой способ ускорить систему — активация XMP, названная инженерами ASUS D.O.C.P. Проходит установка частоты и основной схемы задержек ОЗУ, повышается напряжение на модулях и SOC, до 1,1 вольта в последнем случае.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

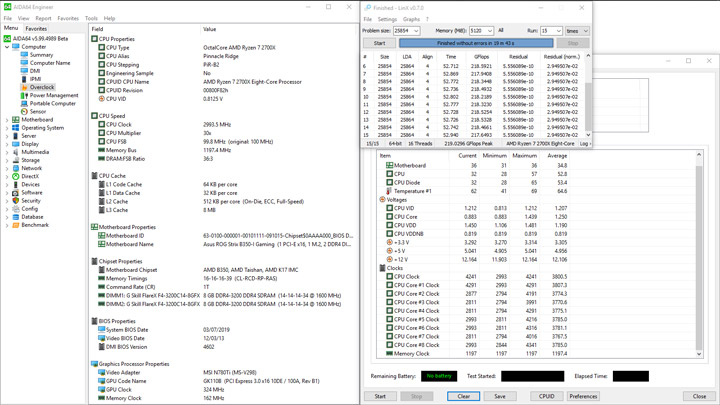

Все проведённые тестовые сценарии завершились без ошибок, частота ЦП при работе LinX не снизилась, хотя рост DRAM Frequency повышает нагрузку на ПК.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

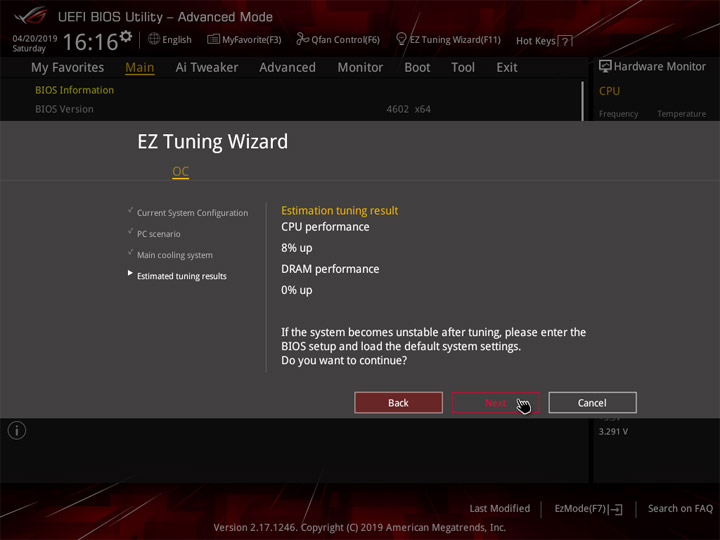

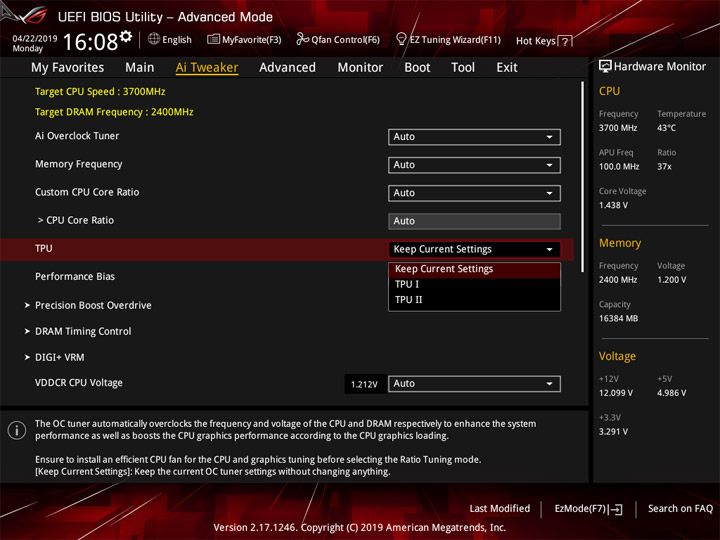

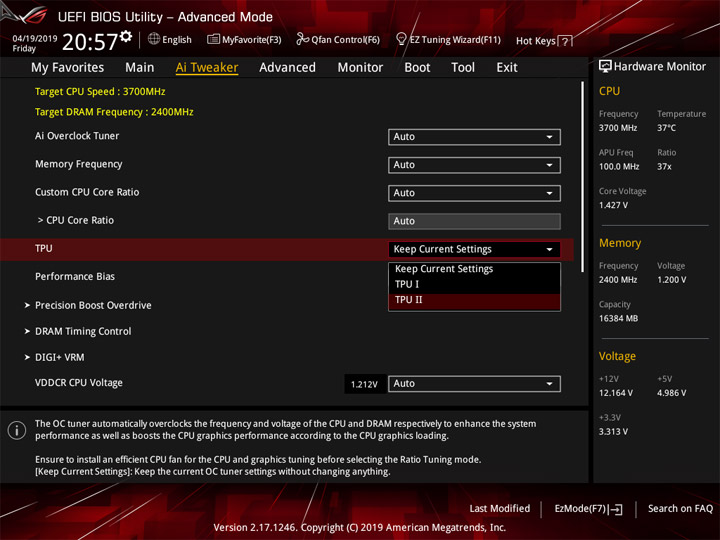

Для разгона ЦП необходимо воспользоваться профилями TPU. Первый нарастит множитель до отметки x40. Других видимых изменений в настройках UEFI нет, ОЗУ будет работать на частоте 2400 МГц.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

«Ускорений» процессора больше не будет, поскольку частота останется фиксированной. В LinX продуктивность увеличилась, но даже экспресс-теста достаточно, чтобы выявить там нестабильное выполнение сценариев. Ещё один раз можно провести параллель с представителем серии Prime в лице X470-Pro — проблемы аналогичны.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

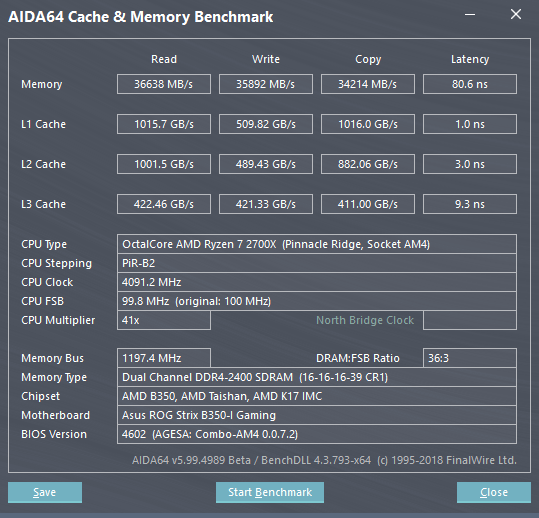

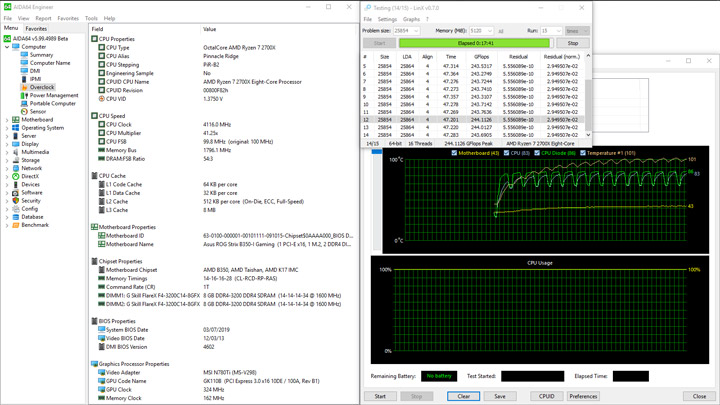

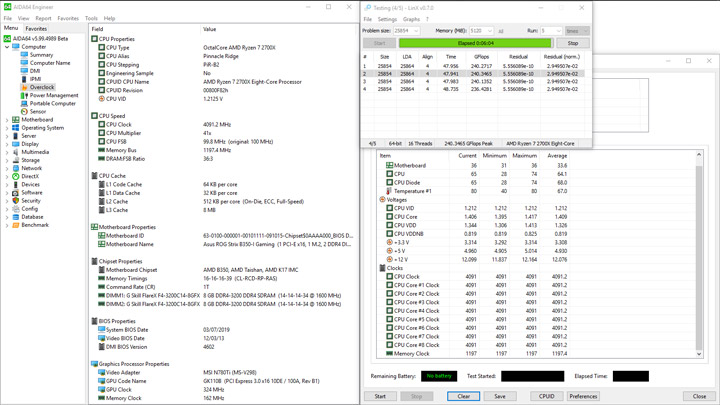

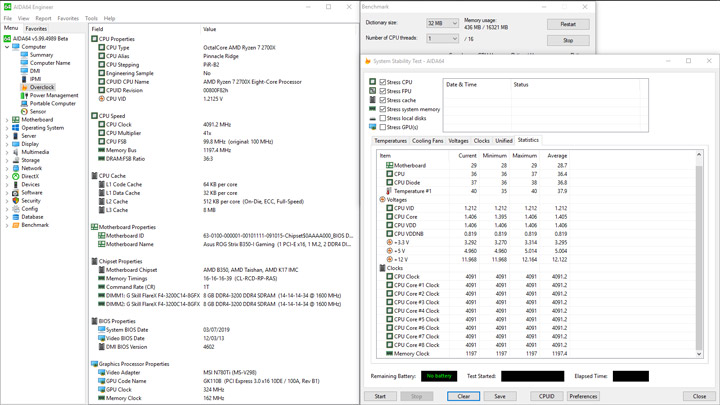

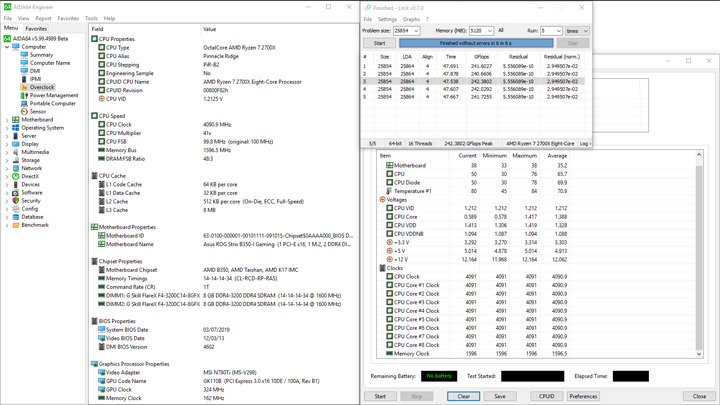

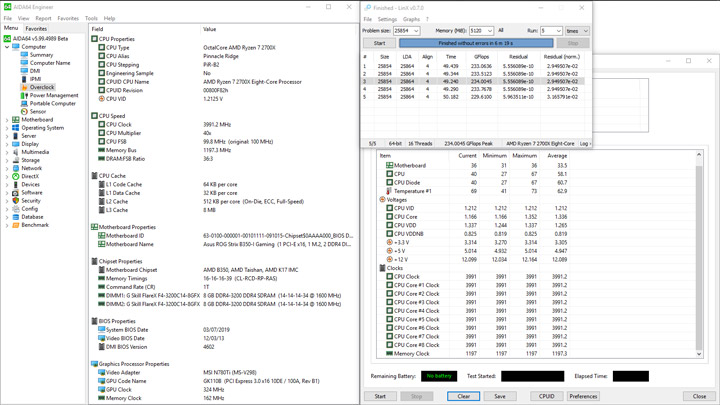

Есть второй профиль, с ним множитель процессора вырастет до x41. Тут уже заметен повышенный уровень действующего напряжения на процессоре (в сопоставлении с предыдущим вариантом работы), хотя явно зафиксированного значення в UEFI нет, поле остаётся с отметкой «Auto».

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

Рост напряжения не замедлил сказаться на температуре компонентов, зато ПК обрёл стабильность. Тут нужно отметить функционирование процессора близкое к предельному, потому готовый профиль разгона, могущий его осуществить, показывает способность инженеров качественно подойти к решению поставленных задач. Немного расстраивает высокий уровень напряжения, но для точной отладки придётся приложить уже намного больше усилий.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

Опять же, по линии поведения, уже виденной на X470-Pro, последний фирменный разгонный сценарий не даст чего-то нового, а всё из-за невозможности смены базовой частоты. Поэтому предельный профиль, выбираемый в списке EZ Tuning Wizard, фактически совпадает с TPU I, а именно множитель процессора повысится до x40.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

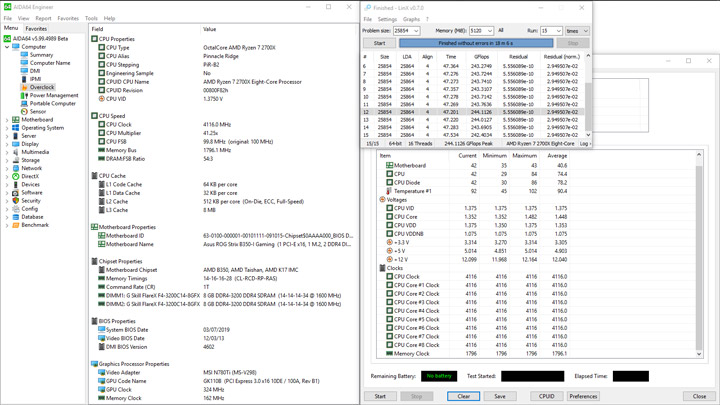

В этот раз, правда, проблем с LinX отмечено не было, быть может, короткий тестовый отрезок тому причина.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

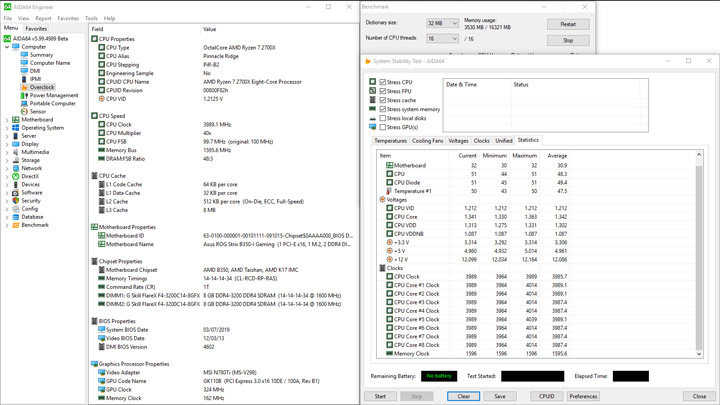

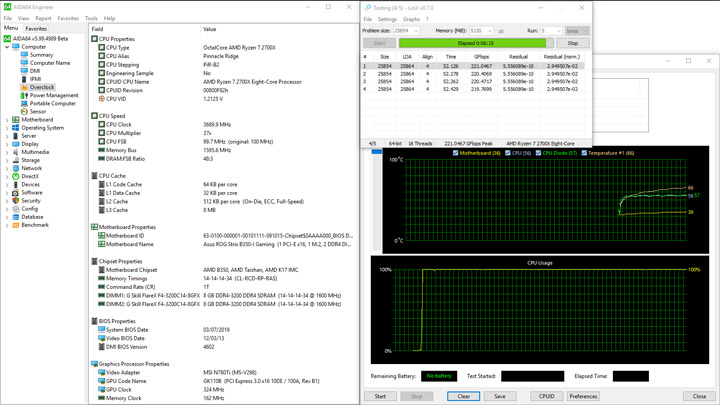

Как итог, лучшим, готовым сценарием по разгону здесь будет комбинация TPU II и D.O.C.P. В результате Ryzen 7 2700X ускорится до 4,1 ГГц, а тестовый комплект памяти заработает на частоте 3,2 ГГц (в соответствии с XMP).

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

Система в таком режиме функционирует без перегрева и стабильно.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

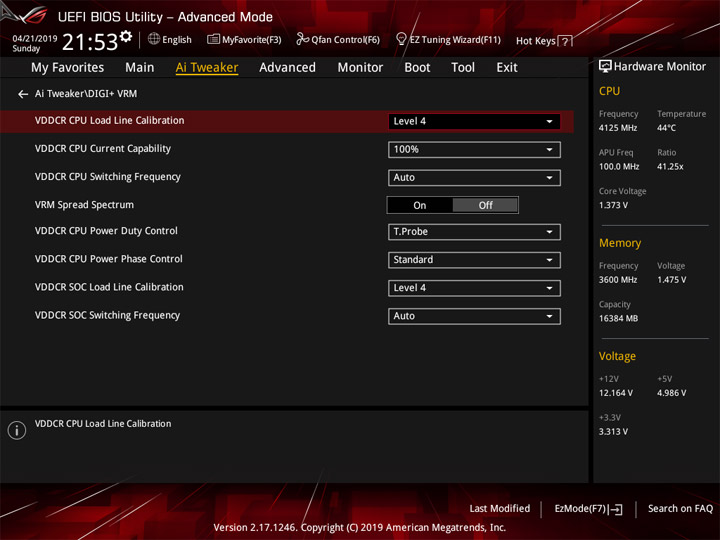

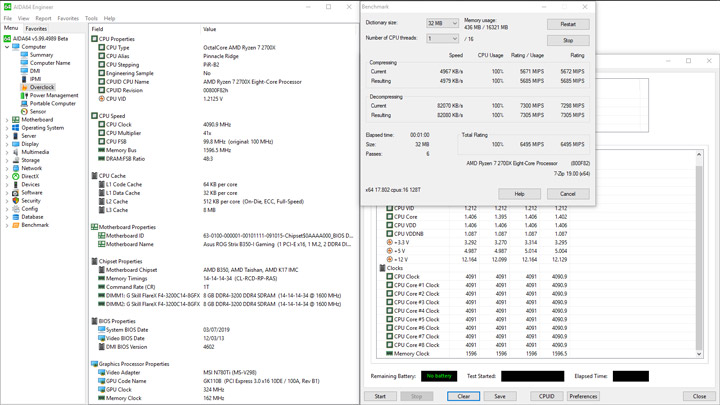

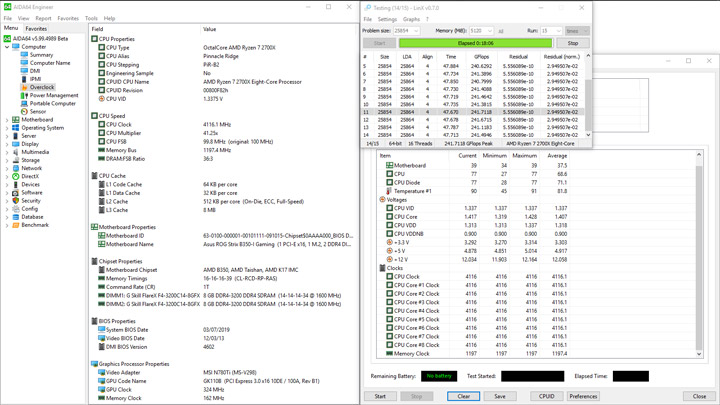

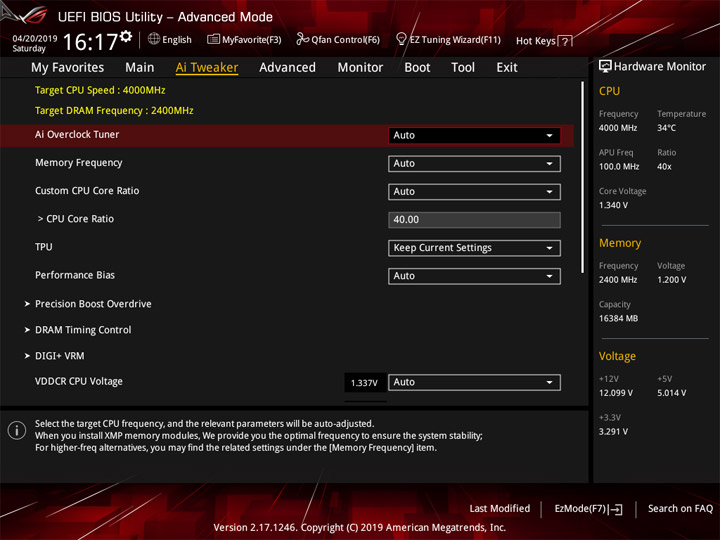

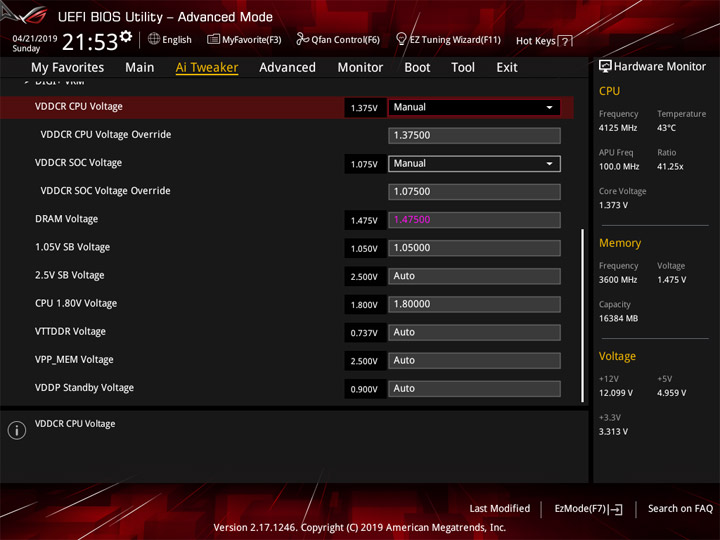

Испытания в ручном режиме вышли по истине благодатными. Вначале получилось подтвердить максимальный режим разгона нашего экземпляра Ryzen 7 2700X, для множителя x41.25 оказалось достаточно скомбинировать уровень напряжения 1,3375 В и Level 4 в качестве профиля LLC. Удивителен наименьший уровень напряжения, который до сих пор фиксировался на испытуемых!

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

Наиболее низкое напряжение не замедлило сказаться и на температуре процессора. Она оказалась рекордно низкой, а это также радует. Комнатная равнялась 23 °С, а датчик, именуемый AIDA64 как Temperature №1, это закреплённая мной термопара на тыльной стороне платы, в области с наиболее прогреваемым участком, он предварительно определялся пирометром. Ввиду сложности топологии платы и множеству размещённых там элементов, возможно, будет иметь место неточность показаний, но вряд ли она превышала пять градусов. Итак, выбранный четвёртый профиль LLC обеспечил средний показатель напряжения 1,318 В, фиксируемый уже на процессоре (по терминологии AIDA64 — CPU VDD).

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

Ещё одним следствием относительно невысоко процессорного напряжения стал нагрев устройства, сравнив результаты с идейно старшей ROG Strix B450-I Gaming, окажется, нынешний визитёр лаборатории отыграл около восьми градусов (в пике нагрева), финальная цифра роста — 91 °C, говоря про привычный временной тестовый отрезок. Потребление стенда сформировало границы из 48 и 261 Вт.

ASUS ROG Strix B350-I Gaming

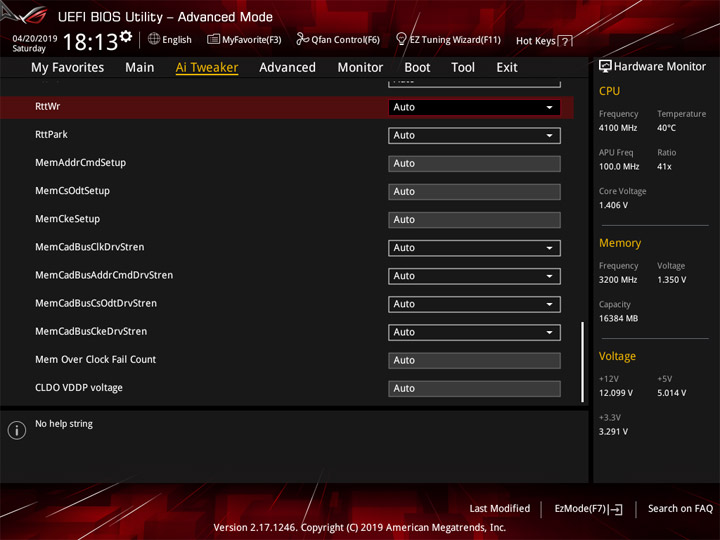

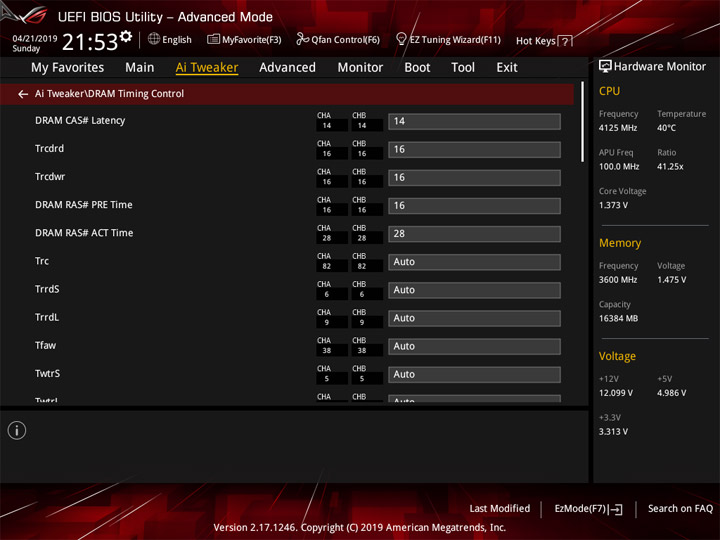

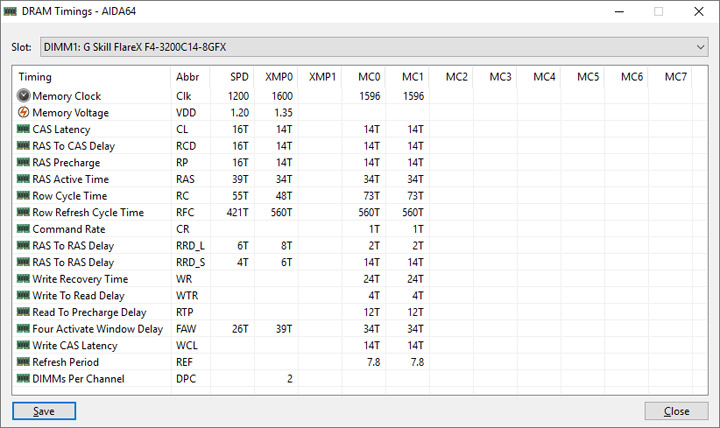

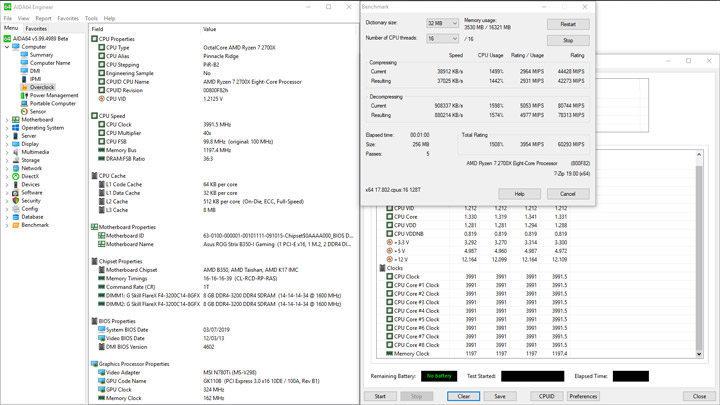

Ещё один яркий аспект сегодняшнего обзора — предельный разгон ОЗУ. Известно, большинство материнских плат обновлённых моделей, с хабами «четырёхсотой» серии, способны обеспечить комбинацию из 3533 МГц и основной схемы задержек 14-16-16-16-28-1T (для нашего тестового комплекта). Но особый статус испытуемой, я про исполнение в формате mini-ITX, подтвердил высокие ожидания — удалось зафиксировать стабильность при 3600 МГц. Быть может, и это не предел, но повышать больше напряжение на модулях я не стал, ограничившись достаточными для такой схемы 1,475 В. Последним в списке дифирамбов стал использованный в этом тестовом блоке множитель ЦП — x41.25! Впервые не пришлось жертвовать частотой процессора, чтобы разогнать ОЗУ до её предела. Лишь потребовалось подобрать достаточное для него напряжение, поскольку ускоренная DRAM значительно повышает нагрузку на всю систему и сам CPU. Не было никаких проблем с 1,375 В, заданных в UEFI.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

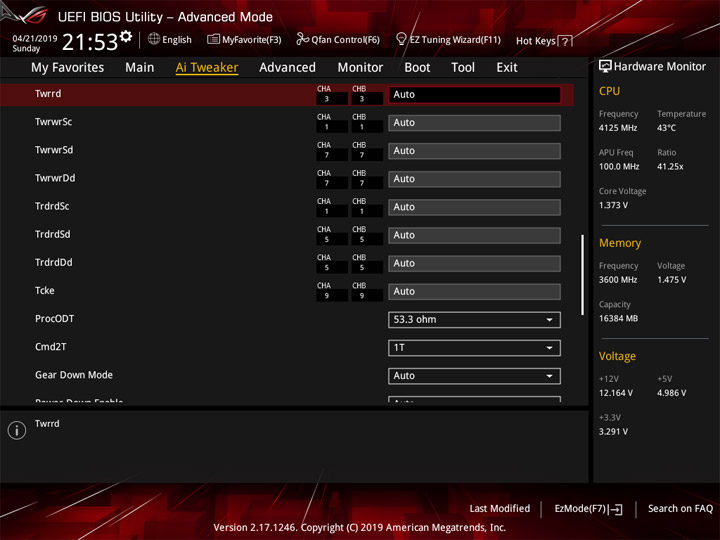

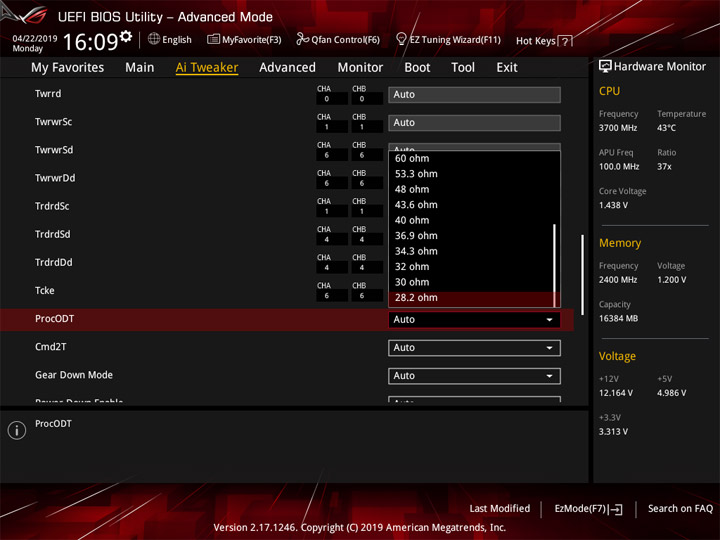

ProcODT платой выставляется как 60 Ом, потому вручную пришлось указать более подходящие 53,3 Ом. На этом тонкая подстройка ОЗУ была завершена. Для VRM произошло преодоление отметки в 100 °С, а термотроттлинг на плате при этом не активировался, очевидно, инженеры запланировали ещё более поздний порог для этого события. Заметно подросла температура процессора, но, напомню, с таким уровнем напряжения он работал при частоте памяти, равной 2400 МГц, вспоминая про другие платы, а при разгоне его нагрев уже был повыше.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

Температура окружающей среды равнялась 24 градусам, на верхней грани радиатора я фиксировал не больше, чем 68°C. Потребление энергии составило 55–304 Вт, без учёта кратковременного перехода в режим 3D у GPU.

ASUS ROG Strix B350-I Gaming

Вывод

Небольшие габариты уже давно не должны вызывать ухмылку, продукт показал себя с наилучшей стороны, есть отличный разгонный потенциал, результаты вышли фактически рекордными за всё время работы с дуэтом ЦП и набора ОЗУ, особенно приятно констатировать комбинированный режим — без каких-либо поблажек. В составе открытого стенда температура VRM оставалась в разумных пределах, но при сборке компактной системы нужно будет продумать грамотную организацию потока воздушных масс, если, конечно, использоваться будет именно CPU с восемью ядрами. Для воздушных экспериментов, без экстрима, в наборе UEFI имеется ряд возможностей, ничем не уступающий намного более статусным устройствам. Нельзя найти, разве что, крайне специфические функции, о которых обычному пользователю мало что известно в принципе.

Другой подход — эксплуатация без личного вмешательства в настройки, тут имеется несколько типов готовых сценариев, сформированных силами инженеров ASUS, среди них есть достаточно интересные, стабильные в работе и ведущие к росту производительности системы без ущерба её стабильности. Совсем невзрачно будет выглядеть штатный режим — может сказаться желание производителей (платы и процессора) во что бы то ни стало уложиться в лимиты по температурам и мощности, потому финальная продуктивность окажется не такой высокой, какой она есть на иных «заряженных» устройствах.

Среди дополнительного оборудования есть двухдиапазонный адаптер беспроводных сетей, который окажется весьма приятным бонусом, особенно учитывая нынешний прайс на рассмотренный товар. Звуковая система тоже не из худших, ряду пользователей, особенно владельцам низкоимпедансных наушников и гарнитур, она вполне подойдёт. Лишь небольшой набор вспомогательных гнёзд для периферии может сузить круг тех, кому приглянется ROG Strix B350-I Gaming. Я же рекомендую её для любой производительной сборки с прицелом на смелые разгонные эксперименты, даже в габаритный корпус, приятная иллюминация не позволит ей заскучать в большом объёме кейса.

Лучшая покупка

Некоторые вещи в этом мире созданы для разгона!
