Обзор материнской платы ASUS ROG Strix B350-I Gaming для процессоров AMD

Рынок материнских плат готовится к поставкам новейших моделей с хабами AMD «пятисотой» серии, вместе с этим наблюдается пересмотр цен на «устаревающие» продукты. В свете происходящего мы взяли на тестирование плату, в первом приближении весьма похожую на уже побывавшую у нас ASUS ROG Strix B450-I Gaming, удачную в плане разгона. Ключевая разница между ними — наличие видеовыхода у «свежей» модели, а значит использование нынешней гостьи будет проходить исключительно с процессорами и APU здесь будут выглядеть неуместно.

ASUS ROG Strix B350-I Gaming

Но есть и плюсы, второй слот M.2 использует линии PCI-E не от сокета, а от хаба, потому именно тут без ущерба для скоростной формулы видеоускорителя можно смонтировать сразу два накопителя, однако, максималистов может расстроить версия интерфейса (вторая) в такой сборке. Основной интерес вызывает текущая стоимость, возможно, она даже продолжит снижаться. Детально с возможностями устройства будем знакомиться дальше, сперва я подготовил таблицу с перечнем его основных характеристик.

Модель ASUS ROG Strix B350-I Gaming
Официальная страница продукта в Сети asus.com
Чипсет AMD B350
Процессорный разъём AMD AM4
Процессоры AMD Series: Athlon Zen, Athlon X4, A6, A8, A10, A12, Ryzen 3, Ryzen 5, Ryzen 7
Память 2 DIMM DDR4 SDRAM 2133/2400/2666/2800*/3000*/3200*/3333*/3400*/3600*(OC), максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x8) — APU
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280) — Ryzen
1 x SATA (Key M, 2242/2260/2280) — A-Series/Athlon X4
1 x PCI Express 2.0 x4 (Key M, 2242/2260/2280) — B350
Встроенное видеоядро (в APU)
Видеоразъёмы
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели, B350)
4 х 3.1 Gen1 (4 разъёма на задней панели, CPU/APU)
2 х 3.1 Gen1 (разъёмов на задней панели нет, B350)
2 x 2.0 (разъёмов на задней панели нет, B350)
VR Ready +
Serial ATA 4 x SATA 6 Гбит/с (B350)
RAID 0, 1, 10 (SATA, B350)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220A (Realtek ALC1220)
Op Amp — Texas Instruments RC4580 и OPA1688
S/PDIF
Сетевые возможности Intel I211-AT (Gigabit Ethernet)
Realtek RTL8822BE (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.2)
COM
TPM
UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Thermal sensor connector, Q-LED (CPU, DRAM, VGA, Boot Device LED), Lighting Control Center (система подсветки ROG Aura, включая Aura RGB Strip Header и Aura Addressable Strip Header)
Цена в рознице, $ 135

Упаковка и комплектация

Верхний отсек небольшой коробки занят платой, снизу под ним находятся аксессуары.

ASUS ROG Strix B350-I Gaming

Основные возможности перечислены сзади, тут же есть фото изделия, подсветкой оснащены звуковые выходы и эмблема серии ROG, расположенная на комбинированном охладителе M.2, основной же источник — правый торец.

ASUS ROG Strix B350-I Gaming

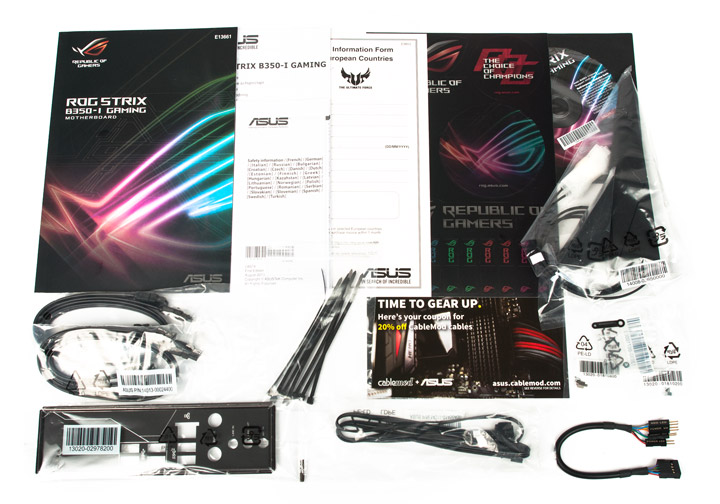

Комплект поставки весьма интересен. Есть множество предметов, это:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • краткое многоязычное руководство пользователя по сборке ПК;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • фирменный гарантийный талон ASUS для линеек продуктов ROG и TUF;
  • комплект наклеек с различными изображениями серии ROG Strix, в том числе и для кабелей;
  • диск с драйверами и фирменным ПО;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • семь нейлоновых стяжек;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
  • выносная антенна с возможностью фиксации лишь одного положения;
  • пластина-удлинитель с винтом для монтажа устройств M.2 типа 2242;
  • крепёжный винт и стойка для устройств формата M.2 — два комплекта;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • удлинитель для подключения управляемой светодиодной ленты;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector.
ASUS ROG Strix B350-I Gaming

Внешний вид

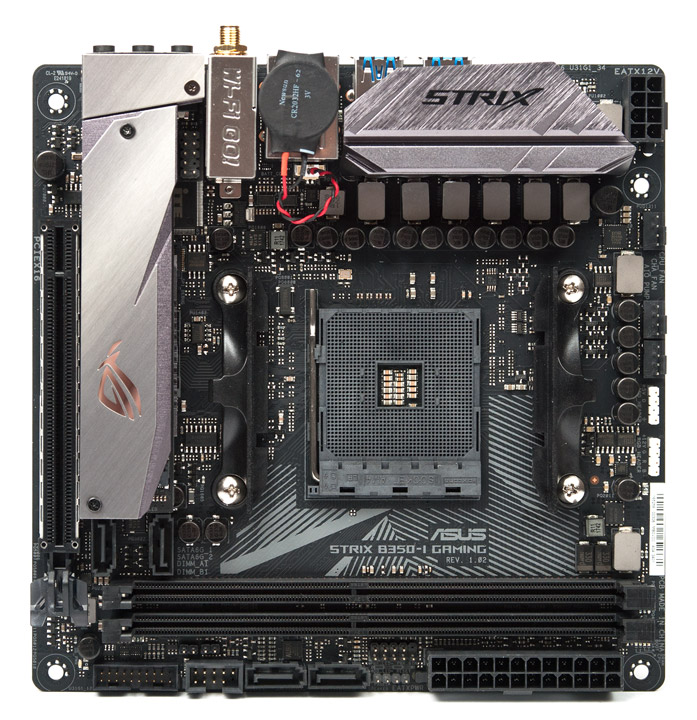

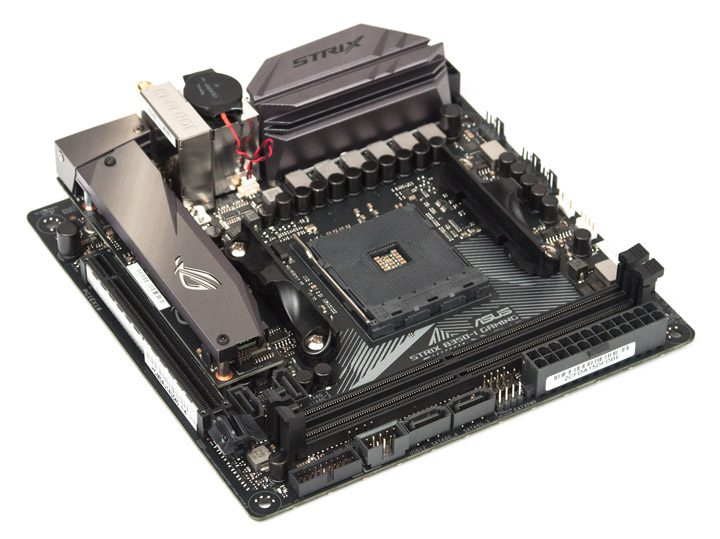

Идентичность плат видна невооружённым взглядом, исключение образует стабилизатор напряжений, к этому узлу интерес будет повышенный. В остальном это всё та же ROG Strix B450-I Gaming. Расположение всех портов на поверхности платы совпадает один к одному.

ASUS ROG Strix B350-I Gaming

В оформлении используются монохромные оттенки, тут больше светло-серых тонов, хотя разница буквально символическая.

ASUS ROG Strix B350-I Gaming

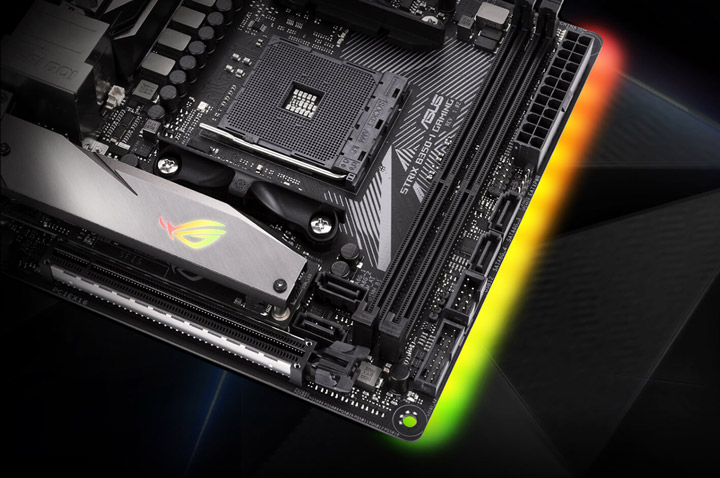

Помимо светящегося логотипа, иллюминацию разместили вдоль правой грани устройства. Её реализовали при содействии двенадцати светодиодов с линзами, направленными в сторону.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

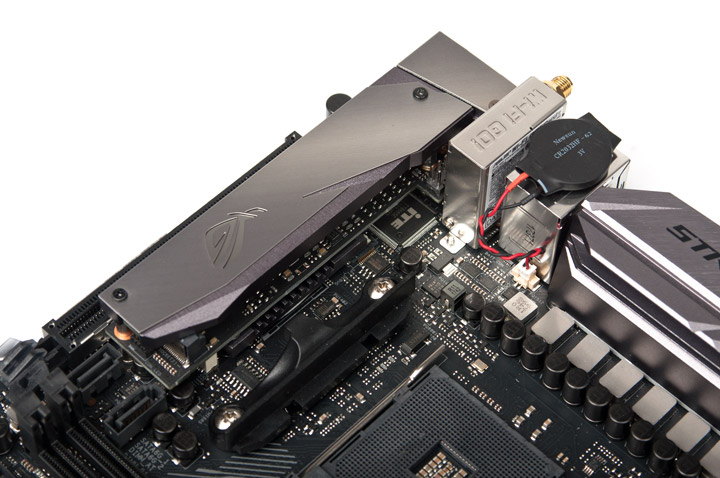

Первый из слотов M.2 оснащён персональным охладителем, всё это размещается на дополнительной платке, где распаяли ещё и звуковую составляющую.

ASUS ROG Strix B350-I Gaming

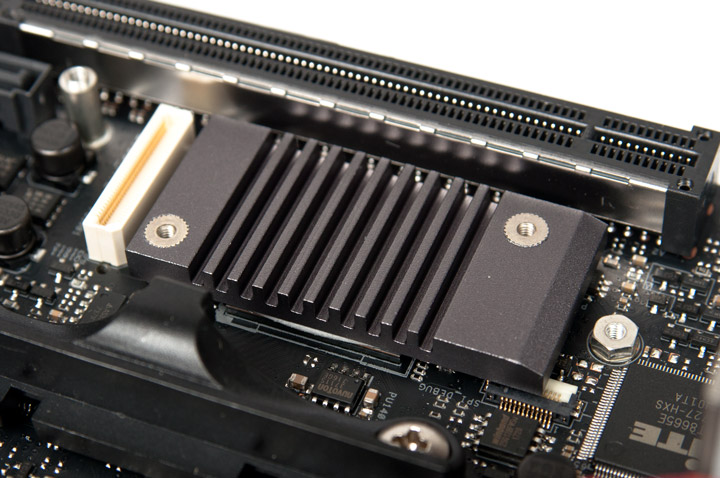

Под ней размещается хаб B350 со своим компактным, ребристым охладителем. Температура здесь держалась в районе 55 градусов в ходе различных замеров и тестов, согласно показаниям интегрированного датчика.

ASUS ROG Strix B350-I Gaming

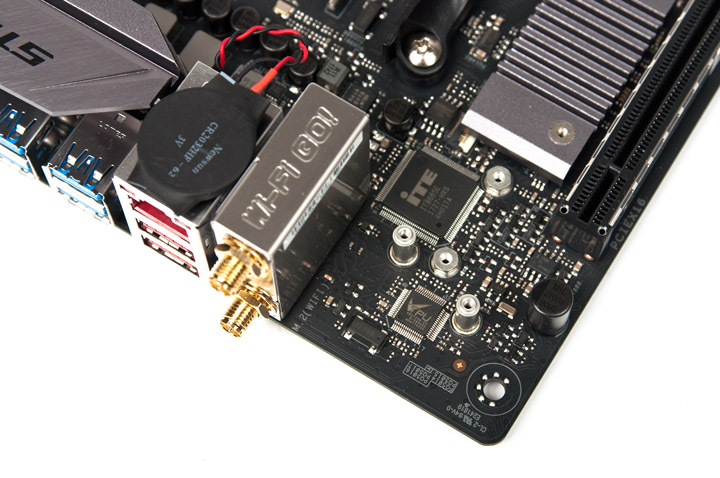

Для крепления добавочного элемента-платки предусмотрены три возвышающиеся стойки.

ASUS ROG Strix B350-I Gaming

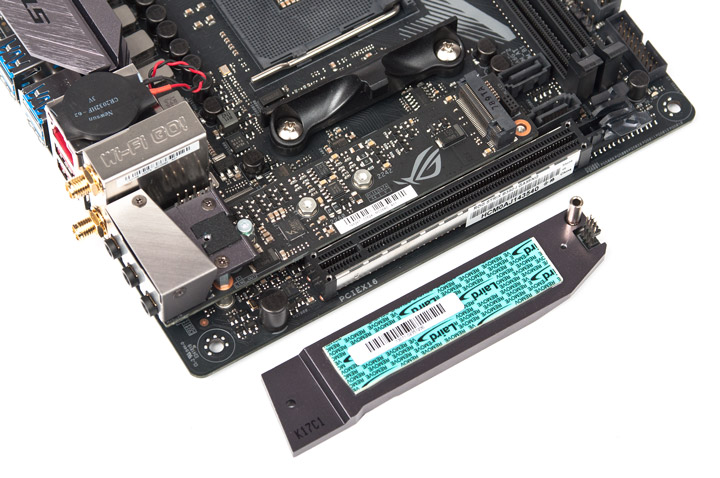

Предельная длина монтируемого тут устройства — восемь сантиметров, на радиаторе есть термосубстанция приличной площади.

ASUS ROG Strix B350-I Gaming

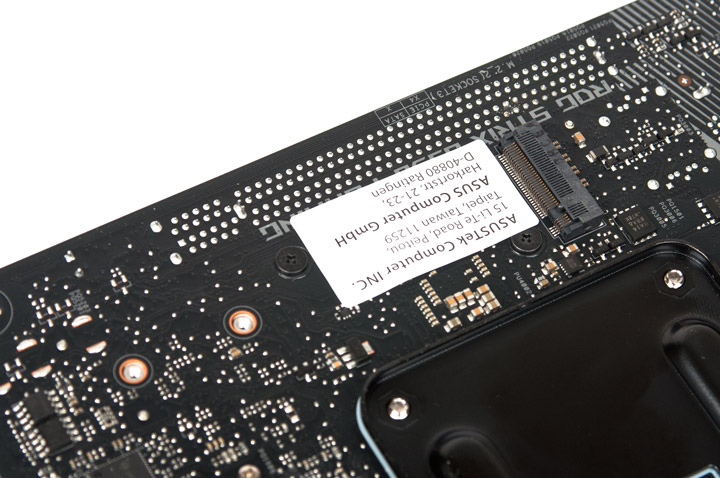

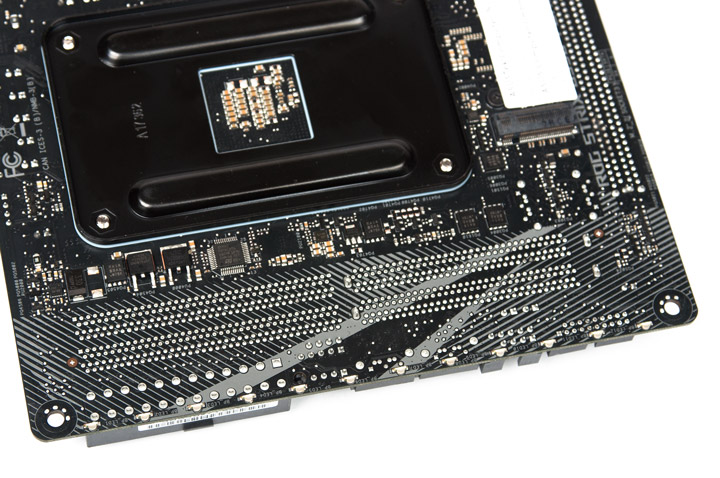

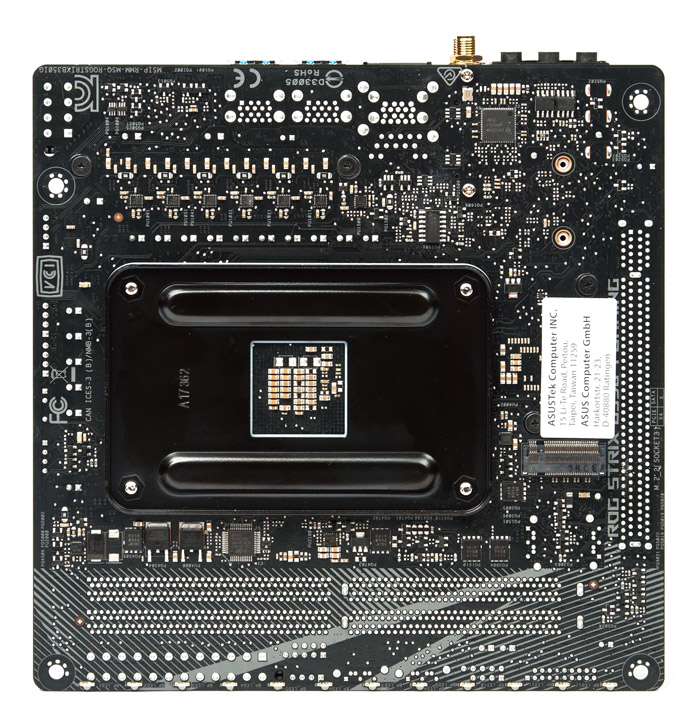

Второе позадачное место — на тыльной стороне платы, длина модуля тут так же не будет больше 80 мм.

ASUS ROG Strix B350-I Gaming

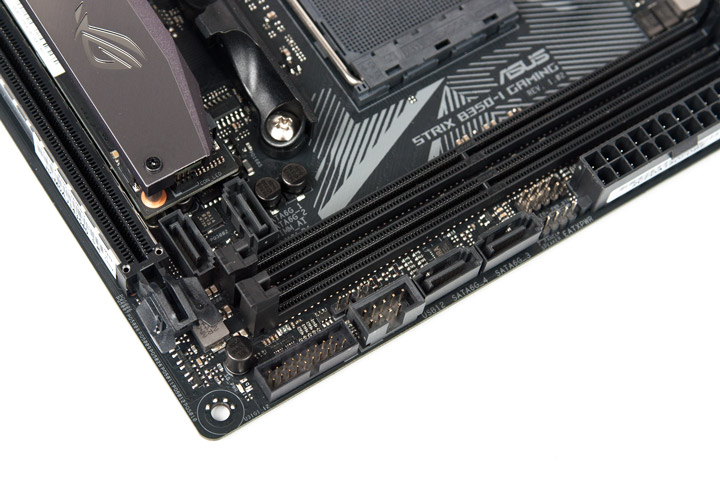

Четыре поперечных гнезда SATA, одна площадка для корпусного кабеля USB 2.0, ещё одна — поколения 3.1 Gen1, контактные пары — сброса настроек CMOS и под термодатчик — всё это разместилось у правого нижнего угла изделия.

ASUS ROG Strix B350-I Gaming

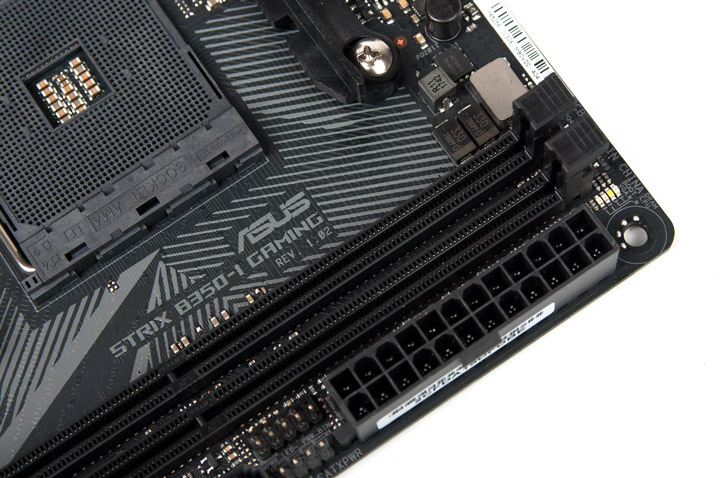

Уголок с четырьмя разноцветными светодиодами в верхней части устройства реализовал диагностический Q-LED комплекс, замещающий индикатор кодов POST.

ASUS ROG Strix B350-I Gaming

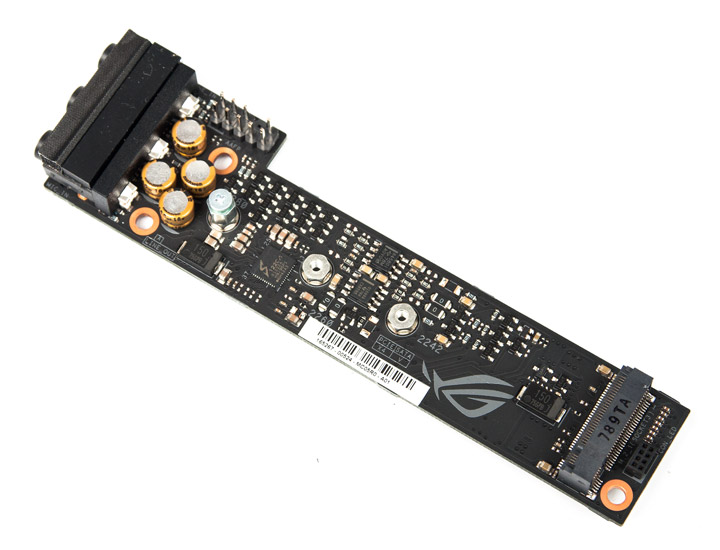

На съёмной платке распаян кодек S1220A (ALC1220 от Realtek) и пара операционных усилителей. Корпусные гнёзда будут подключаться сюда же. Этот элемент в точности такой, как и на прежде упоминаемой модели.

ASUS ROG Strix B350-I Gaming

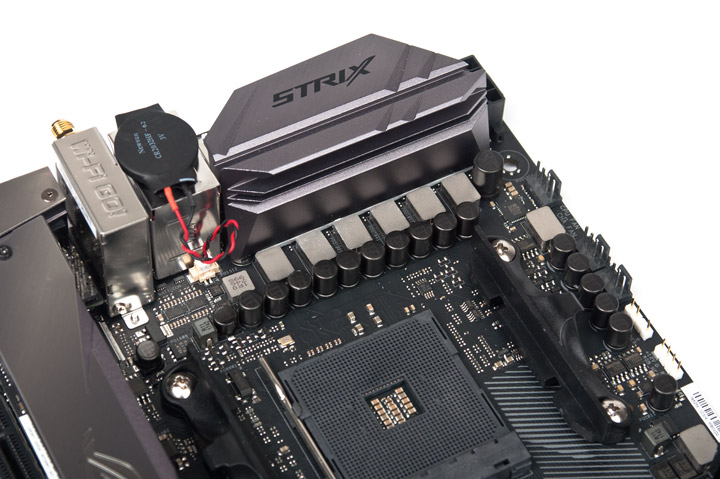

Расположение радиатора такое же — верхняя грань возвышается над частью портов ввода-вывода на задней панели, но общая высота у него небольшая, этим обеспечивается бесконфликтность с охладителями для ЦП.

ASUS ROG Strix B350-I Gaming

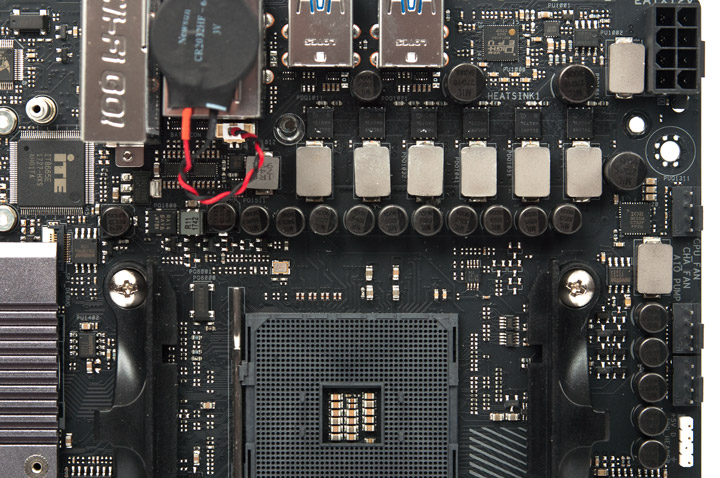

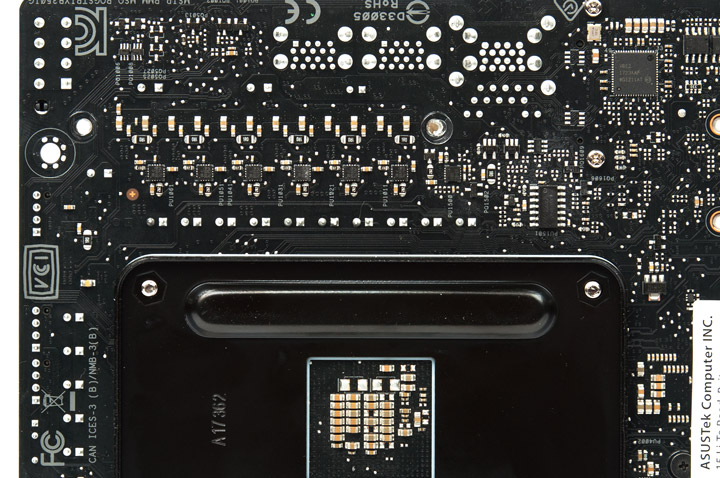

Используется тот же перемаркированный ШИМ-контроллер — ASP1405I, напряжение SOC базируется на работе единственной сборки IR3555 от Infineon Technologies, как и на сородиче. А вот шесть каналов у процессорного напряжения работают благодаря шести внешним драйверам IR3535 (распаяны на тыльной стороне платы) и сборкам BSG0812ND, такие же элементы (правда, в большем числе) использовались в составе VRM на грозной ASUS ROG Maximus X Apex, что только вселяет оптимизм.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming

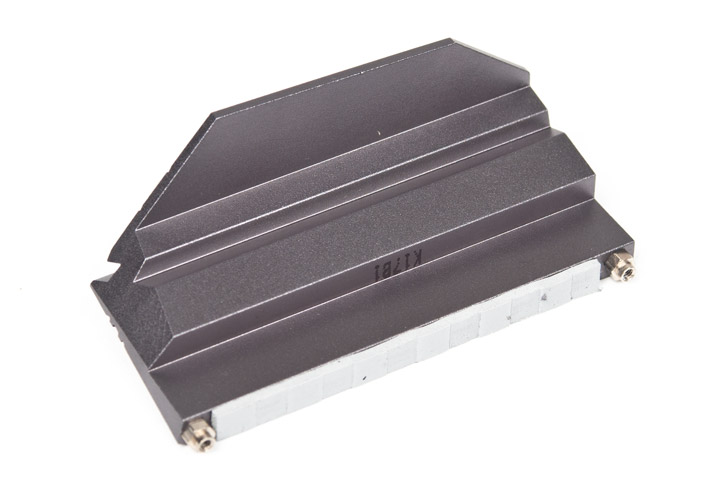

Термопрокладка занимает всю площадь теплосъёмника. Конденсаторы — «военного» класса надёжности, рассчитанные на пять тысяч часов эксплуатации при повышенных рабочих температурах.

ASUS ROG Strix B350-I Gaming

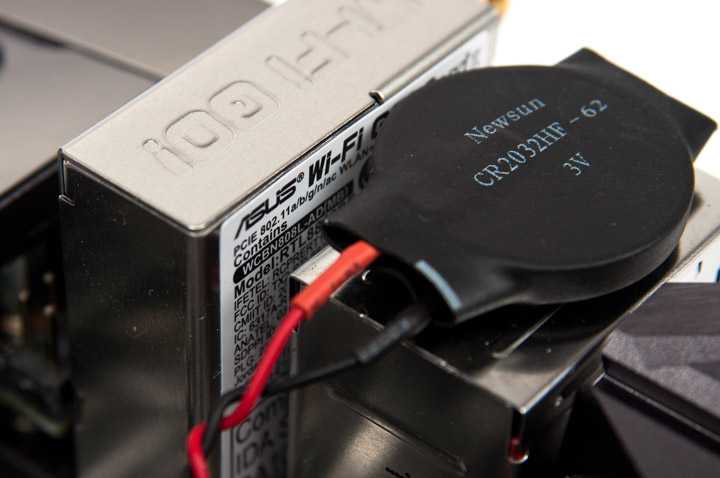

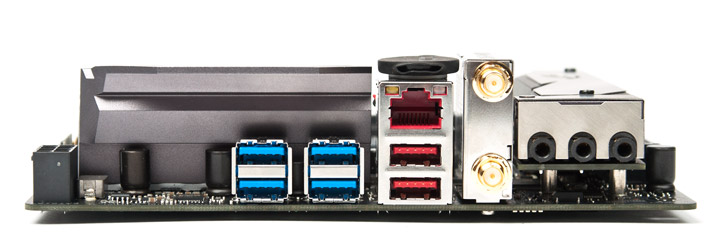

О наполнении задней панели уже всё сказано прежде. Ввиду отсутствия видеовыходов она крайне проста, но в целом гнёзд немало как для компактного устройства. Адаптер беспроводных сетей — двухдиапазонный Realtek RTL8822BE.

ASUS ROG Strix B350-I GamingASUS ROG Strix B350-I Gaming
