Обзор и тестирование системной платы ASUS P8Z77-M

Времена, когда материнские платы формата microATX были атрибутом бюджетных или офисных системных блоков, безвозвратно прошли. На сегодняшний день практически все вендоры имеют в своем ассортименте компактные продукты, функциональность и запас прочности которых ни в чем не уступают полноразмерным моделям среднего и высокого уровня. В таких системных платах используются старшие модификации чипсетов, усиленные узлы электропитания и мощные системы охлаждения. С другой стороны, производители продолжают насыщать продуктовые линейки недорогими «материнками» microATX, сочетающими базовые возможности расширения и разгона с относительно невысокой ценой. Именно к таким моделям, предназначенным для экономных и не слишком требовательных пользователей, относится ASUS P8Z77-M.

ASUS P8Z77-M

Системная плата базируется на старшем чипсете Intel Z77 Express, что делает ASUS P8Z77-M небезынтересной для любителей разгона, а также наделяет неплохой, как для бюджетного продукта, функциональностью. С техническими характеристиками новинки вы можете ознакомиться из следующей таблицы:

Модель ASUS P8Z77-M
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2000*/2133*/2200*/2400* (*— OC), максимум 32 ГБ
Слоты PCI-E 1 PCI Express 3.0 x16
1 PCI Express 2.0 x16@4
1 PCI Express 2.0 x1
Слоты PCI 1 (ASMedia ASM1083)
Встроенное видеоядро Intel HD Graphics
Видеоразъемы HDMI, DVI-D и D-Sub
Количество подключаемых вентиляторов 4x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 4 x 3.0 (2 разъема на задней панели, Intel Z77)
10 x 2.0 (4 разъема на задней панели, Intel Z77)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 3 Гбит/с (Intel Z77)
eSATA
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Realtek RTL8111F (Gigabit Ethernet)
FireWire
Thunderbolt
COM + (на плате)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор microATX
Размеры, мм 244 x 244
Дополнительные возможности MemOK!, USB BIOS Flashback


Комплект поставки

Как и подобает недорогой модели, P8Z77-M поставляется в небольшой картонной коробке, оформленной в стиле, присущем последним продуктам ASUS. Лицевая сторона, помимо наименования модификации, несет множество логотипов фирменных технологий, среди которых центральное место занимает DIGI+ Power Control, означающий использование цифровой подсистемы питания, обеспечивающей стабильность и высокую энергоэффективность при любом режиме работы.

ASUS P8Z77-M

C обратной стороны перечислены основные спецификации ASUS P8Z77-M, а также приведена расширенная информация о ключевых особенностях материнской платы. Среди них есть технология LucidLogix Virtu MVP, позволяющая объединять ресурсы встроенной и дискретной видеокарт.

ASUS P8Z77-M

Набор аксессуаров героини сегодняшнего тестирования состоит из:
  • заглушки на заднюю панель I/O Shield;
  • двух кабелей SATA 6 Гбит/с;
  • набора коннекторов Q-Connectors;
  • руководства пользователя;
  • инструкции по быстрой сборке;
  • руководства по работе с фирменными технологиями ASUS;
  • DVD-диска с драйверами и программным обеспечением.
ASUS P8Z77-M

Учитывая невысокую стоимость новинки, мы можем простить ей скудный комплект поставки и будем надеяться, что инженеры мудро распорядились выделенным бюджетом и заложили максимальный запас прочности в конструкцию системной платы.


Дизайн

Особенности дизайна ASUS P8Z77-M продиктованы компактными размерами (244х244 мм) печатной платы. При этом инженерам удалось расположить все основные компоненты на привычных местах. Для крепления используются восемь монтажных отверстий, но левый нижний край печатной платы остается без опоры, так что следует соблюдать осторожность при подключении разъемов переднее панели и кабелей SATA.

ASUS P8Z77-M

Благодаря использованию чипсета Intel Z77 Express новинка поддерживает любые процессоры Intel в исполнении LGA1155, в том числе модели со свободным коэффициентом умножения. Для установки оперативной памяти DDR3 служат четыре разъема DIMM, суммарный объем ОЗУ составляет 32 ГБ с частотой до 2400 МГц включительно.

Силовая подсистема P8Z77-M выполнена по шестиканальной схеме, из которых четыре фазы питают вычислительные ядра, а за формирование напряжений на встроенной видеокарте и «системном агенте» отвечают два отдельных канала. Модуль VRM управляется цифровым ШИМ-контроллером c маркировкой ASP1102. Известно, что этот чип поддерживает динамическое отключение неиспользуемых фаз, защиту от перегрева и превышения силы тока, а также управление частотой ШИМ-модуляции. В качестве силовых элементов применены традиционные MOSFET.

ASUS P8Z77-M

Силовые элементы от перегрева защищает скромный по размерам радиатор, который контактирует с полевыми транзисторами через резиноподобную прокладку, а для его крепления используются не слишком надежные подпружиненные пластиковые пистоны.

ASUS P8Z77-M

Для подвода напряжения к силовой подсистеме ASUS P8Z77-M применен восьмиконтактный разъем EPS12V, но значительным запасом прочности узел VRM не обладает, так как радиатор охлаждает только три из шести каналов преобразователя напряжения. Уже очевидно, что для серьезных экспериментов по оверклокингу новинка вряд ли подойдет.

За охлаждение микросхемы системной логики отвечает небольшой радиатор из легкого сплава, эффективность которого не вызывает опасений вне зависимости от режима работы. Для подключения вентиляторов служат четыре разъема — все четырехконтактные и с поддержкой ШИМ.

ASUS P8Z77-M

Не смотря на скромный запас прочности, в конструкции P8Z77-M есть ряд решений, которые пригодятся во время разгона. В первую очередь, это касается функции MemOK!, дающей возможность загрузить систему после установки неработоспособных параметров оперативной памяти. Кнопка, запускающая одноименную функцию, расположена рядом со слотами ОЗУ.

ASUS P8Z77-M

В случае сбоя управляющего микрокода поможет функция USB BIOS Flashback, позволяющая восстанавливать и обновлять прошивку со сменного USB-накопителя даже в том случае, когда на плате отсутствуют процессор и оперативна память.

ASUS P8Z77-M

Для установки видеокарты ASUS P8Z77-M располагает слотом PCI Express 3.0 x16. Второй разъем, подключенный к чипсету, всегда работает в режиме PCI Express 2.0 x16@x4, но это не мешает организовывать конфигурацию AMD CrossFireX.

ASUS P8Z77-M

Системная плата имеет один слот PCI Express 2.0 x1 и один PCI, который работает посредством моста-переходника ASMedia ASM1083. Для подключения дисковых устройств новинка обладает двумя портами SATA 6 Гбит/с и четырьмя SATA 3 Гбит/с. Накопители можно объединять в массивы RAID, а при наличии в системе SSD доступно использование функции кэширования Intel SRT. Расположение портов SATA таково, что даже крупные видеокарты не помешают подключению интерфейсных кабелей.

ASUS P8Z77-M

На задней панели P8Z77-M нашлось место для:
  • комбинированного порта PS/2;
  • четырех разъемов USB 2.0 и двух чипсетных USB 3.0;
  • оптического S/PDIF;
  • видеовыходов HDMI, D-Sub и DVI-D;
  • сетевого порта RJ-45;
  • трех аналоговых аудиоразъемов.
ASUS P8Z77-M

Компоновку можно признать удачной, за исключением малого количества аналоговых аудиовыходов. Зато, есть полный набор видеоразъемов, благодаря которым владельцы Ivy Bridge могут подключать три монитора одновременно. Вообще, возможности расширения новинки, в основном, базируются на характеристиках чипсета, так что о поддержке беспроводных сетей или интерфейса Thunderbolt приходится только мечтать. Из дополнительных контроллеров имеется лишь пара чипов Realtek: HD-аудиокодек ALC887 и гигабитный сетевой интерфейс RTL8111F.

UEFI Setup

Прошивка ASUS P8Z77-M базируется на управляющем микрокоде UEFI разработки AMI, а само меню настройки системных плат ASUS нам отлично знакомо по многочисленным предыдущим обзорам. В случае с героиней сегодняшнего тестирования, после входа в UEFI Setup пользователю предлагается поработать в режиме EZ Mode, в котором отображаются текущие дата и время, версия прошивки, а также выводится информация о режиме работы центрального процессора и модулей ОЗУ. Здесь же выводятся показания датчиков аппаратного мониторинга.

UEFI Setup ASUS P8Z77-M

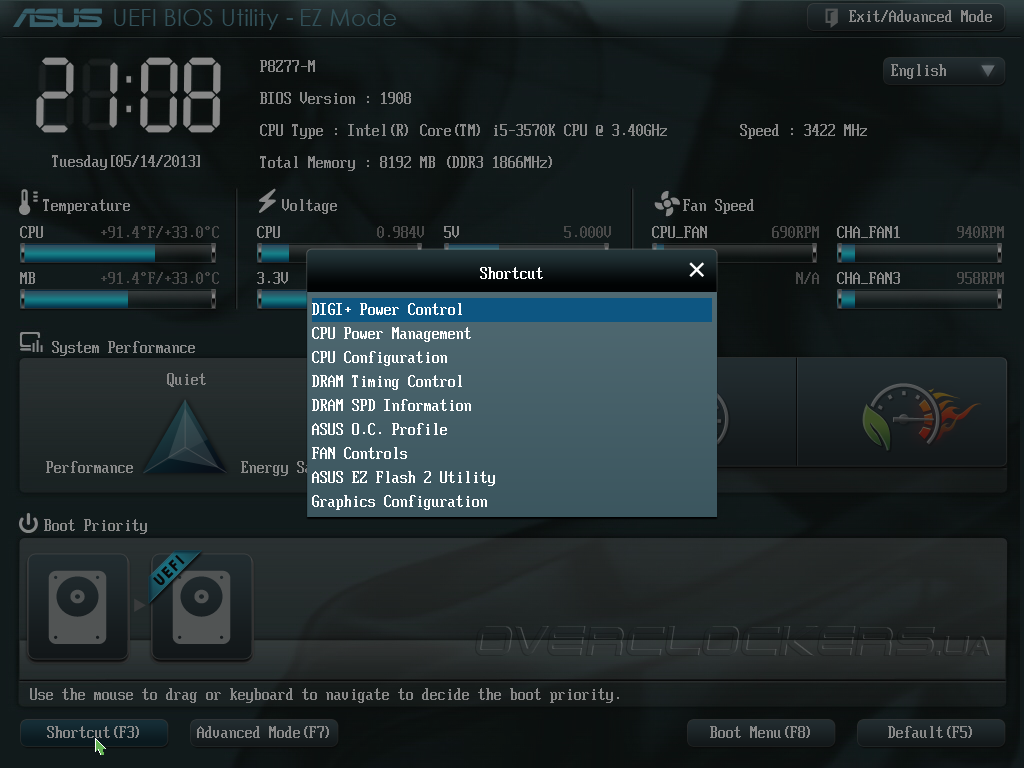

Для удобства навигации по меню настройки в режиме EZ Mode предусмотрены ярлыки для перехода в нужный раздел прошивки, а также меню выбора загрузочных устройств.

UEFI Setup ASUS P8Z77-M

UEFI Setup ASUS P8Z77-M

Таким образом, режим EZ Mode хорош для визуального контроля над работой и показаниями системного мониторинга, но для тонкой настройки материнской платы он не подходит. Для этого есть расширенный режим Advanced Mode.

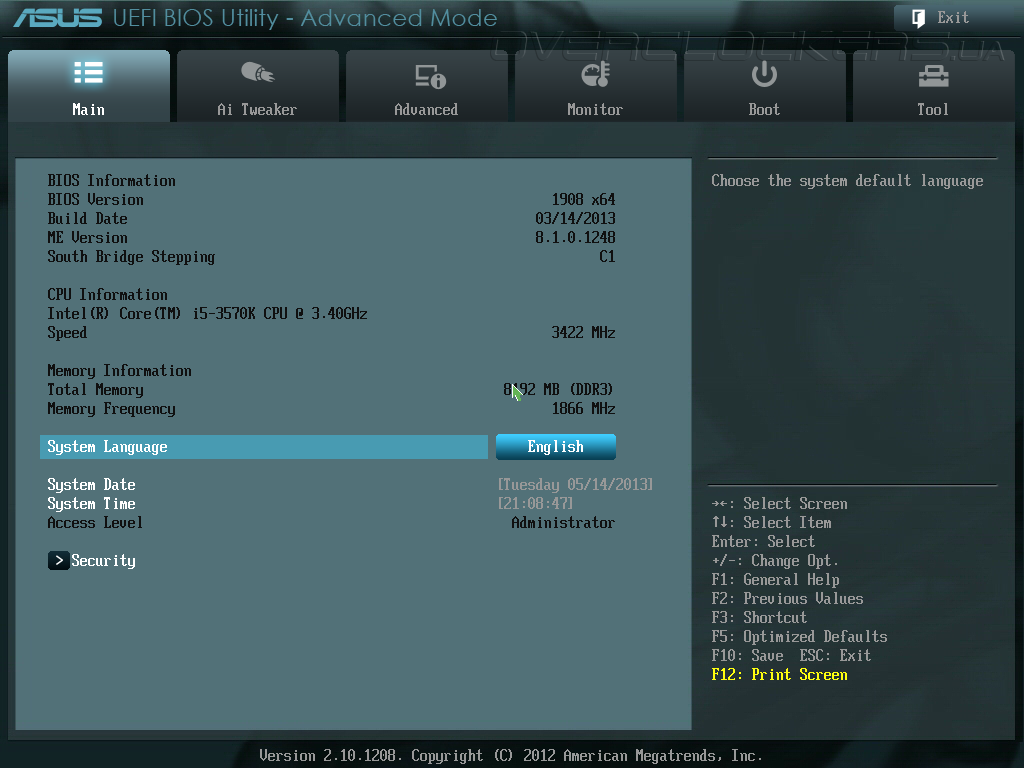

На вкладе Main задаются дата и время, выводится расширенная информация о версии управляющего микрокода и присутствует опция выбора языка.

UEFI Setup ASUS P8Z77-M

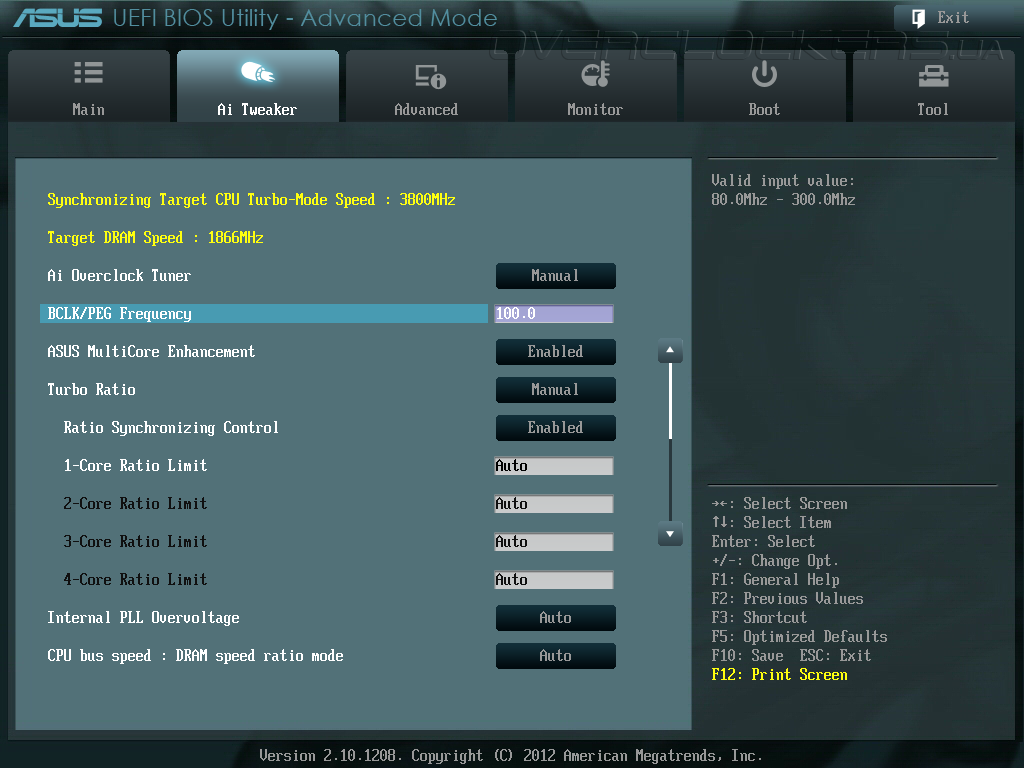

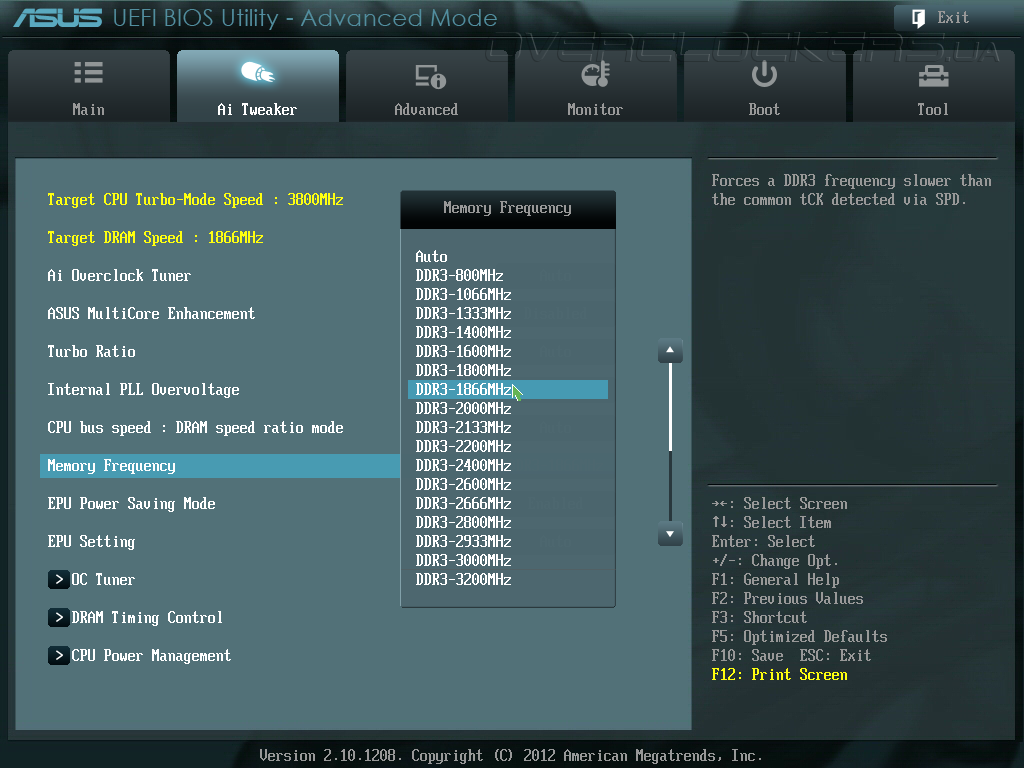

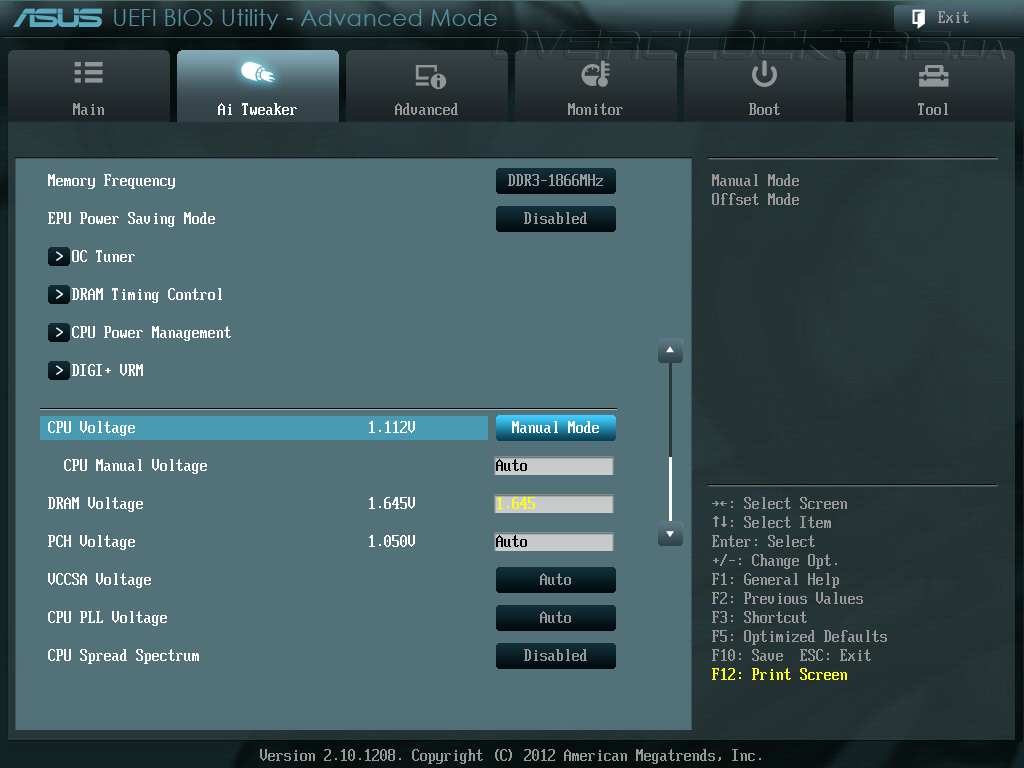

В разделе Ai Tweaker сосредоточены настройки, отвечающие за разгон и быстродействие, среди которых управление частотой BCLK и множителями процессорных ядер, режимом Intel Turbo Boost и функцией Internal PLL Overvoltage, а также регулировка тактовой частоты модулей ОЗУ. Здесь же включается фирменная опция ASUS MultiCore Enhanced, улучшающая производительность в многопоточных приложениях. Активация EPU Power Saving Mode запускает режим энергосбережения, а OC Tuner включает автоматический разгон.

UEFI Setup ASUS P8Z77-M

Возможности прошивки ASUS P8Z77-M по регулировке напряжений не так богаты, как у старших моделей.

UEFI Setup ASUS P8Z77-M

Пользователи могут управлять пятью основными напряжениями, диапазон и шаг регулировки которых представлены в следующей таблице.

Параметр Диапазон напряжений, В Шаг, В
CPU Manual Voltage 0,8–1,99 0,005
CPU Offset Voltage –0,685…+0,685 0,005
DRAM Voltage 1,2–2,135 0,005
PCH Voltage 0,8–1,685 0,005
VCCSA Voltage 0,925–1,0255 0,1
CPU PLL Voltage 1,8–1,9 0,1

Для напряжения CPU Voltage доступны два режима регулировки: Manual и Offset. Первый способ удобнее, так как нужная величина задается в явном виде, зато во втором, в котором указывается прирост к штатному значению, сохраняется работа технологий энергосбережения. Для разгона ОЗУ в прошивке предусмотрены режимы до 3200 МГц включительно.

UEFI Setup ASUS P8Z77-M

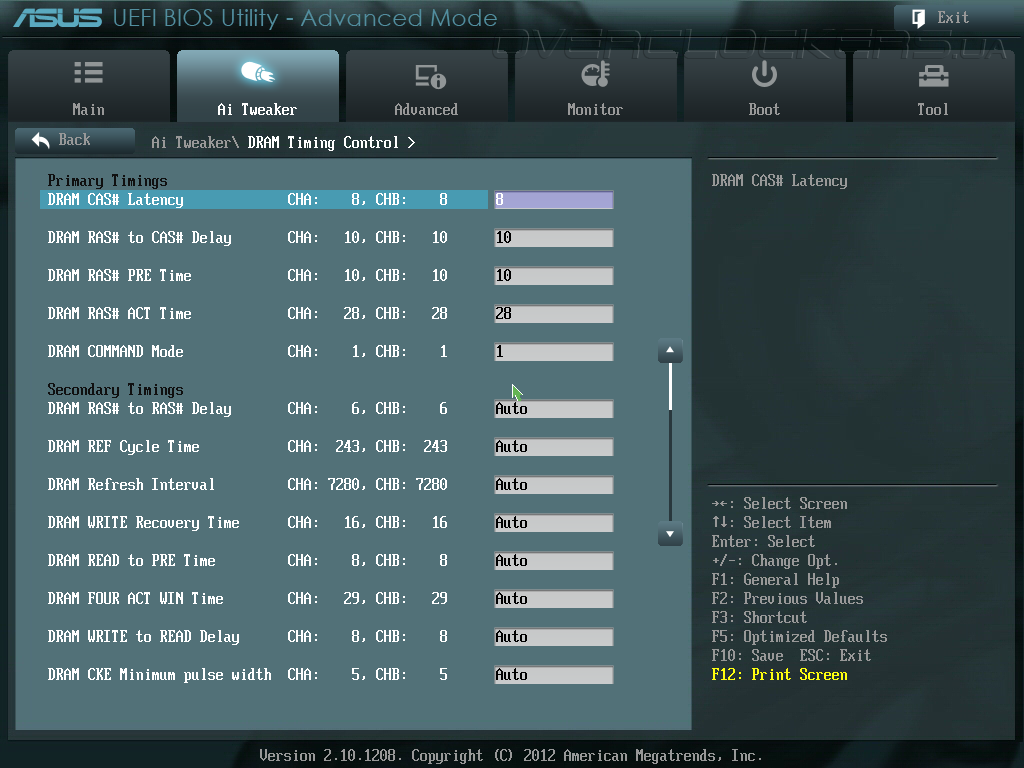

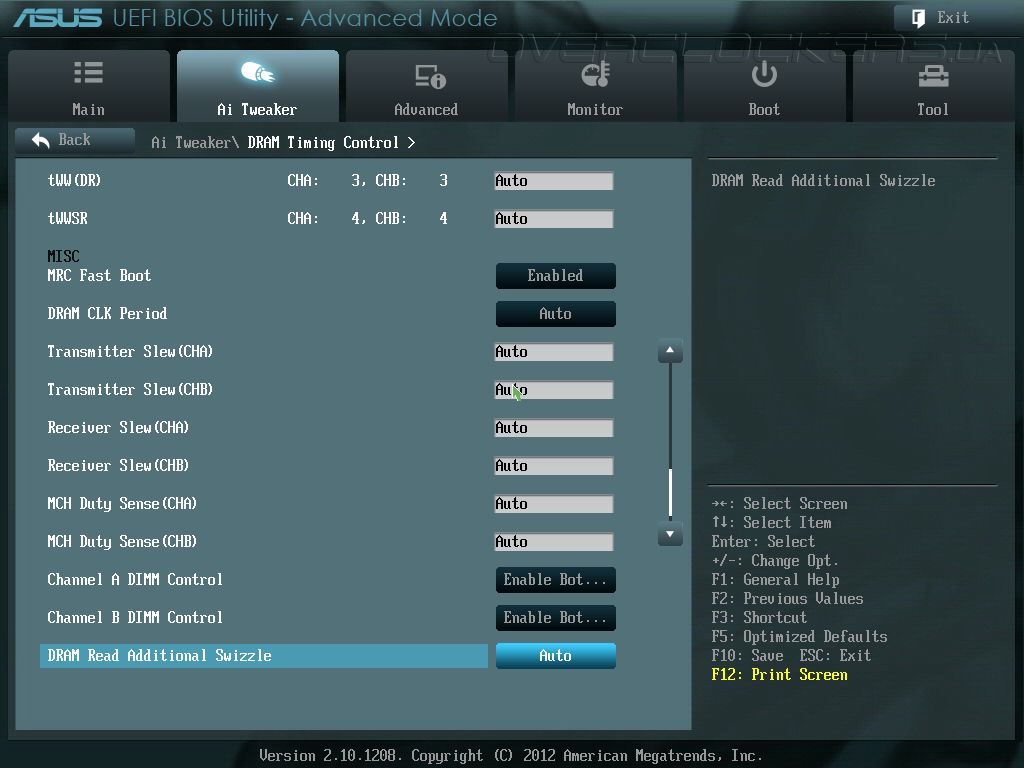

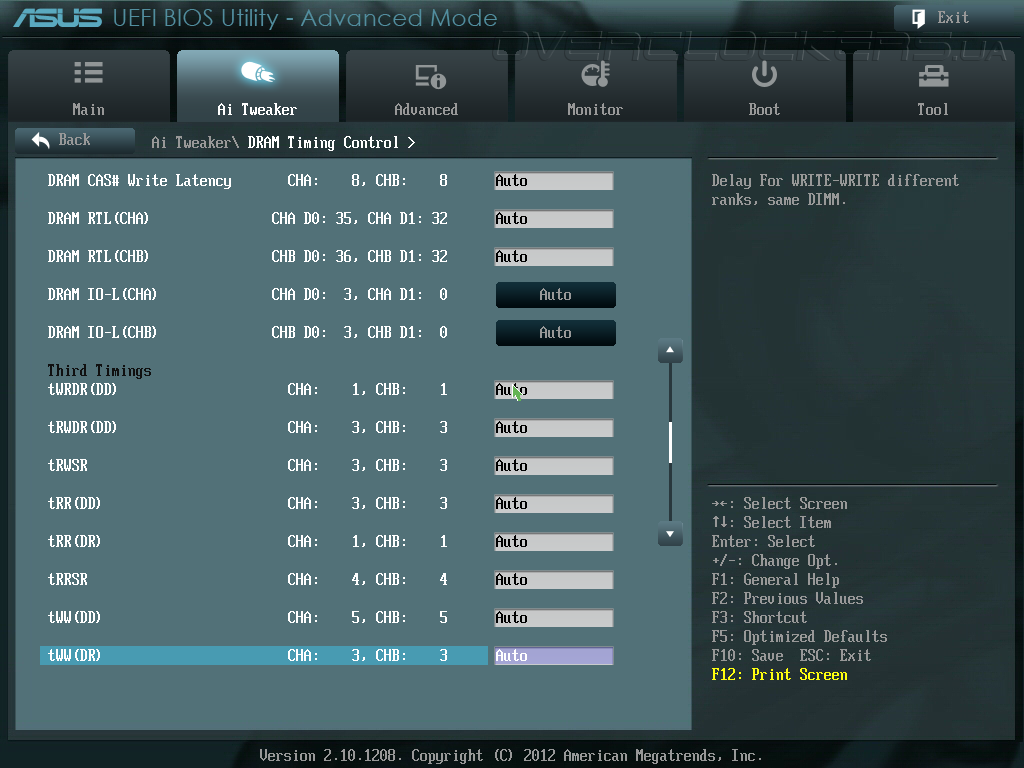

Во вкладке DRAM Timing Control можно встретить управление таймингами подсистемы оперативной памяти.

UEFI Setup ASUS P8Z77-M

UEFI Setup ASUS P8Z77-M

UEFI Setup ASUS P8Z77-M

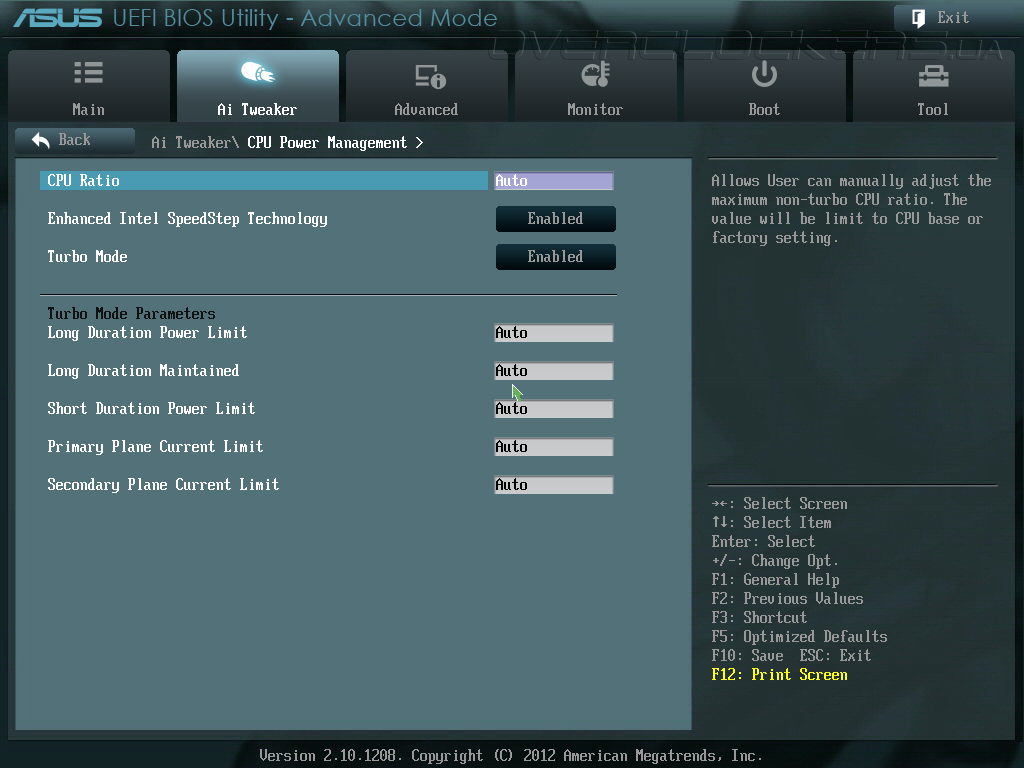

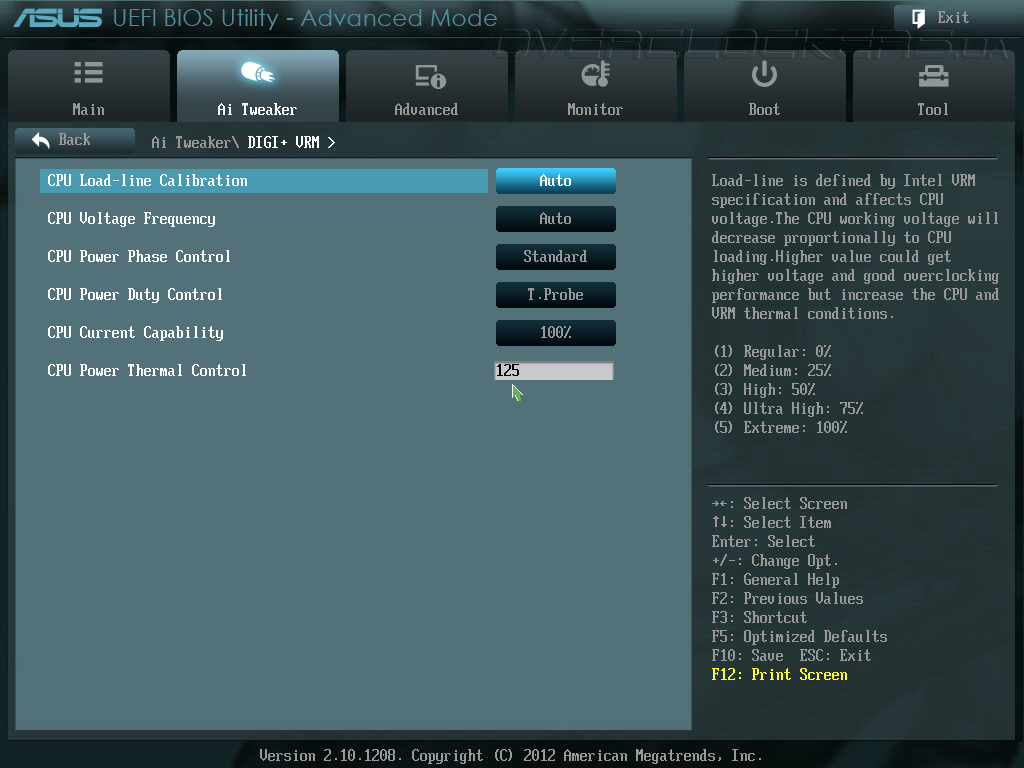

Тонкие настройки режима Intel Turbo Boost находятся в подменю CPU Power Management, а в разделе DIGI+ VRM сосредоточено управление цифровой подсистемой питания. Доступна регулировка опции CPU Load-line Calibration, частоты переключения силовых элементов и защиты от перегрузки, а также отключение неиспользуемых каналов VRM в моменты простоя.

UEFI Setup ASUS P8Z77-M

UEFI Setup ASUS P8Z77-M

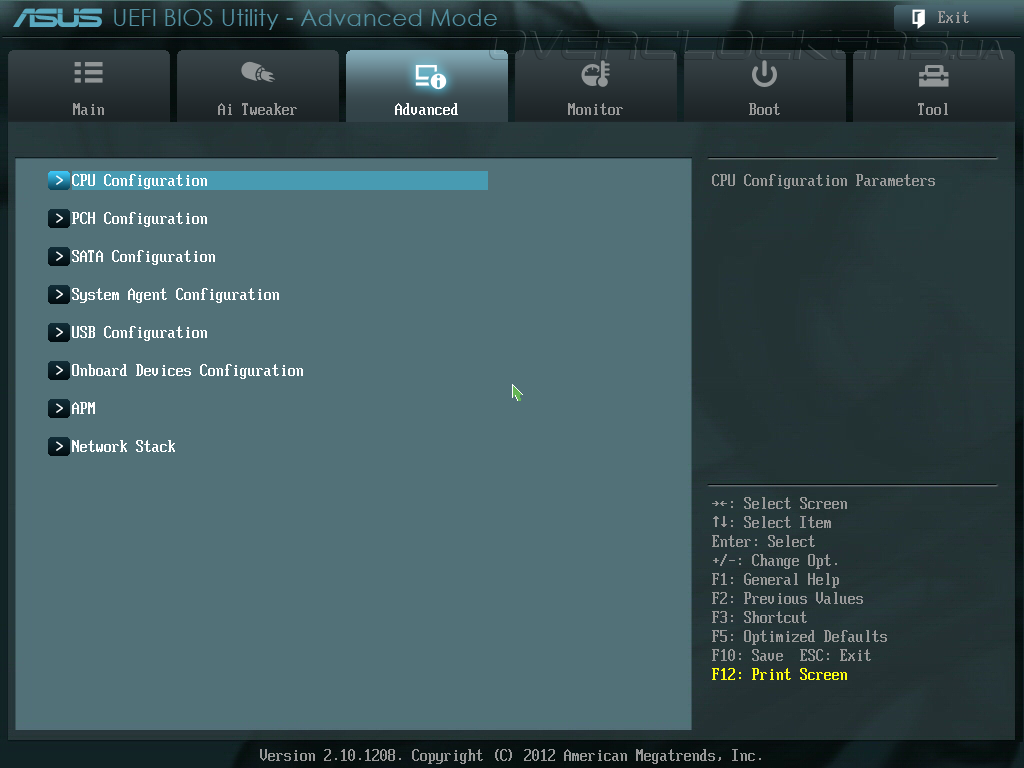

В разделе прошивки Advanced находятся органы управления процессором, чипсетом и дополнительными контроллерами.

UEFI Setup ASUS P8Z77-M

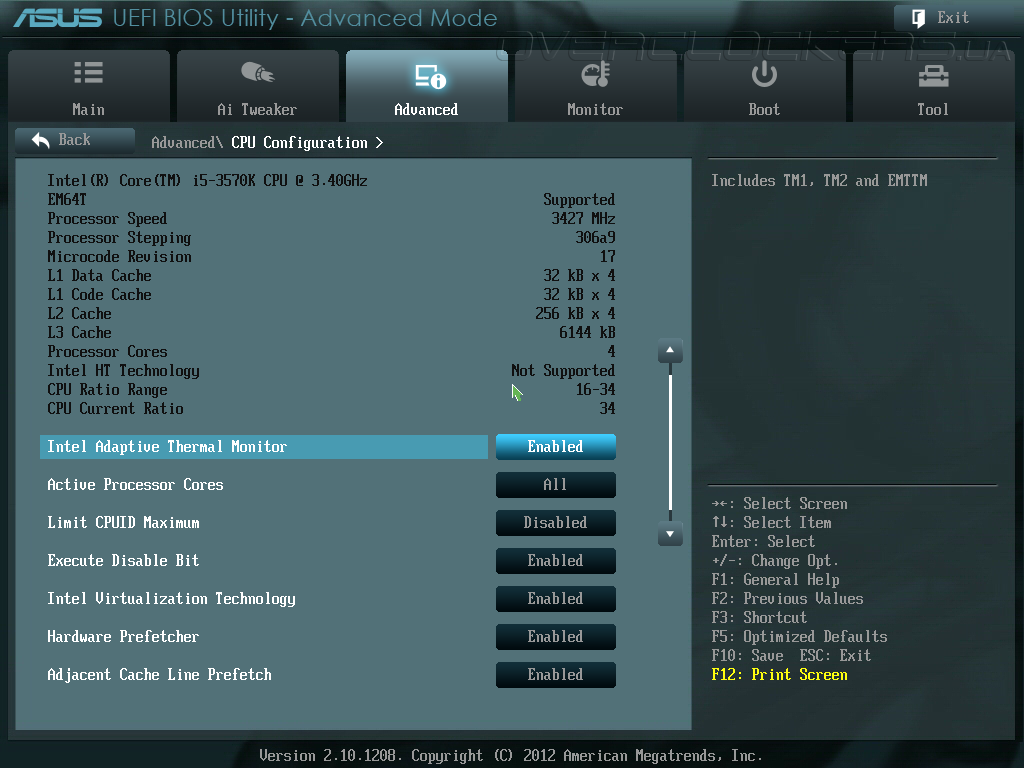

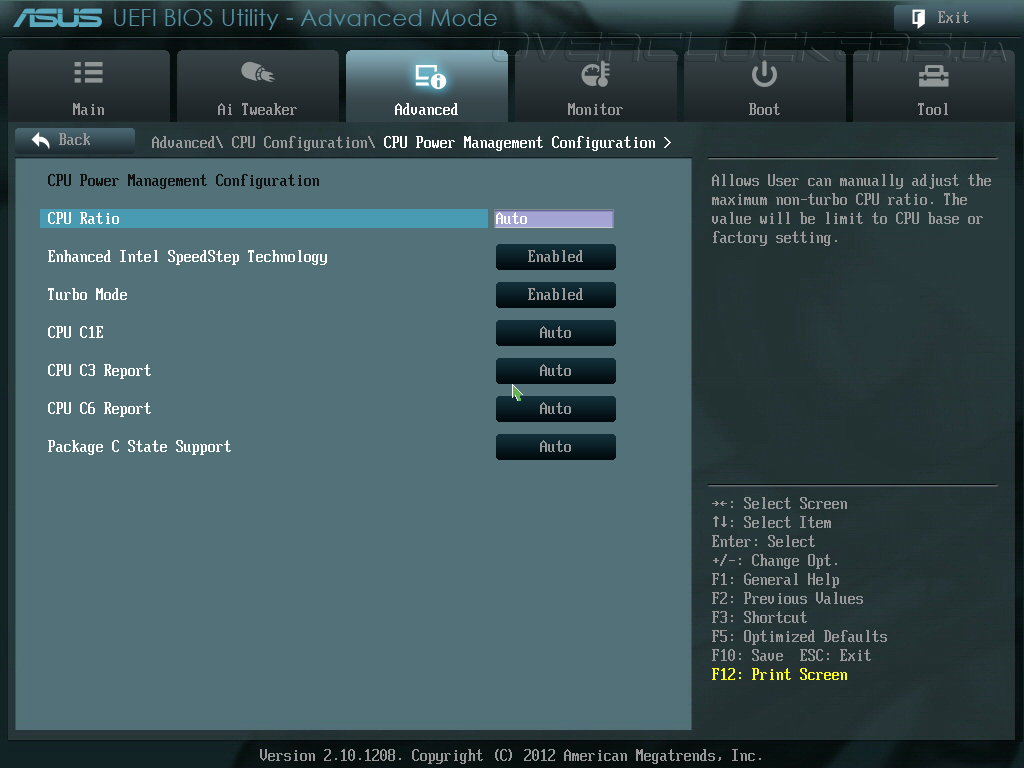

Меню CPU Configuration отвечает за настройку специфических процессорных технологий, таких как аппаратная виртуализация или защита от вирусов, а во вкладке CPU Power Management Configuration находится управление функциями энергосбережения центрального процессора.

UEFI Setup ASUS P8Z77-M

UEFI Setup ASUS P8Z77-M

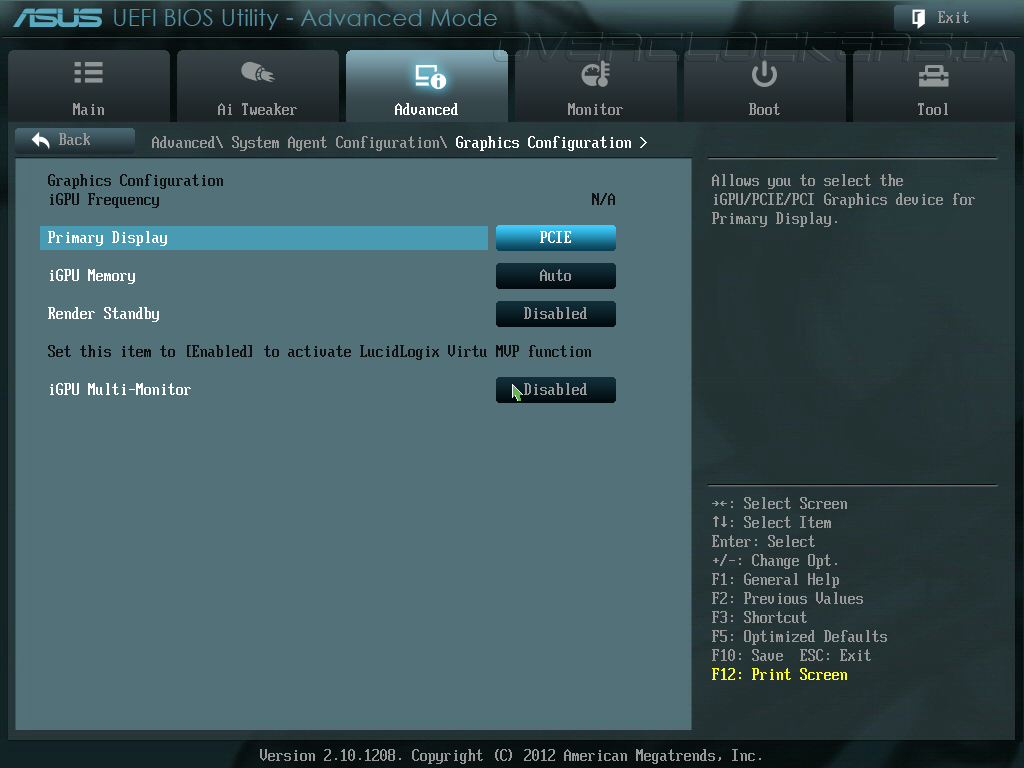

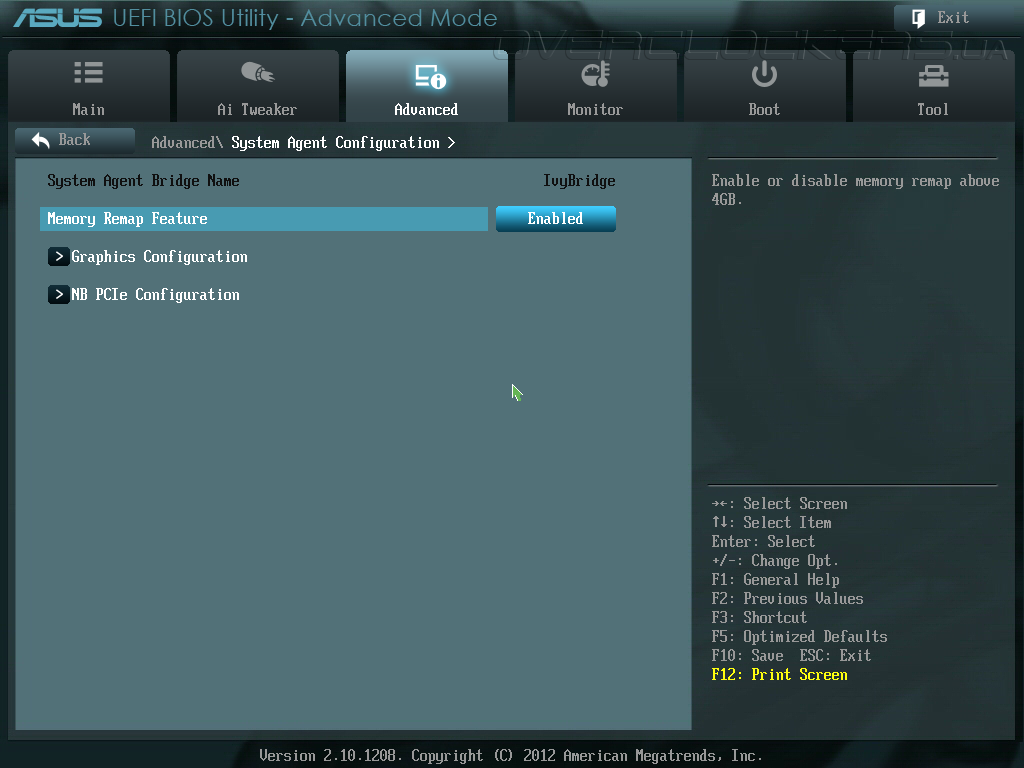

В подразделе System Agent Configuration, помимо функции перераспределения адресного пространства ОЗУ, находятся опции встроенной видеокарты.

UEFI Setup ASUS P8Z77-M

UEFI Setup ASUS P8Z77-M

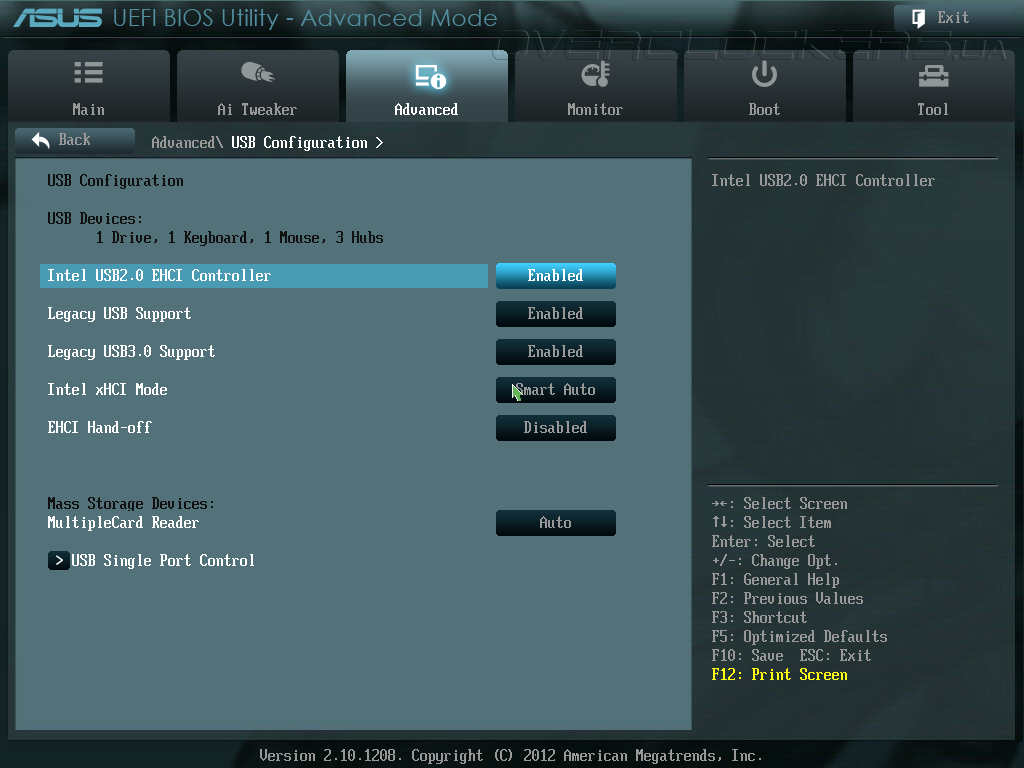

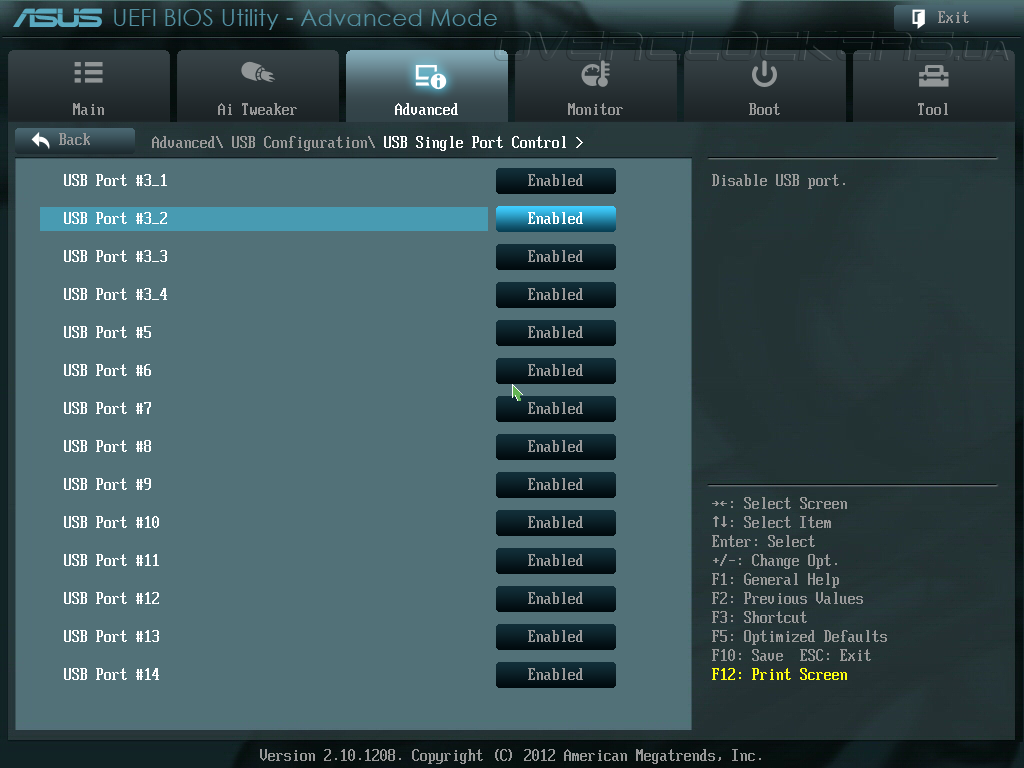

Меню USB Configuration, отвечает за подсистему подключения периферии, тогда как на вкладке USB Single Port Control можно выборочно отключать порты USB.

UEFI Setup ASUS P8Z77-M

UEFI Setup ASUS P8Z77-M

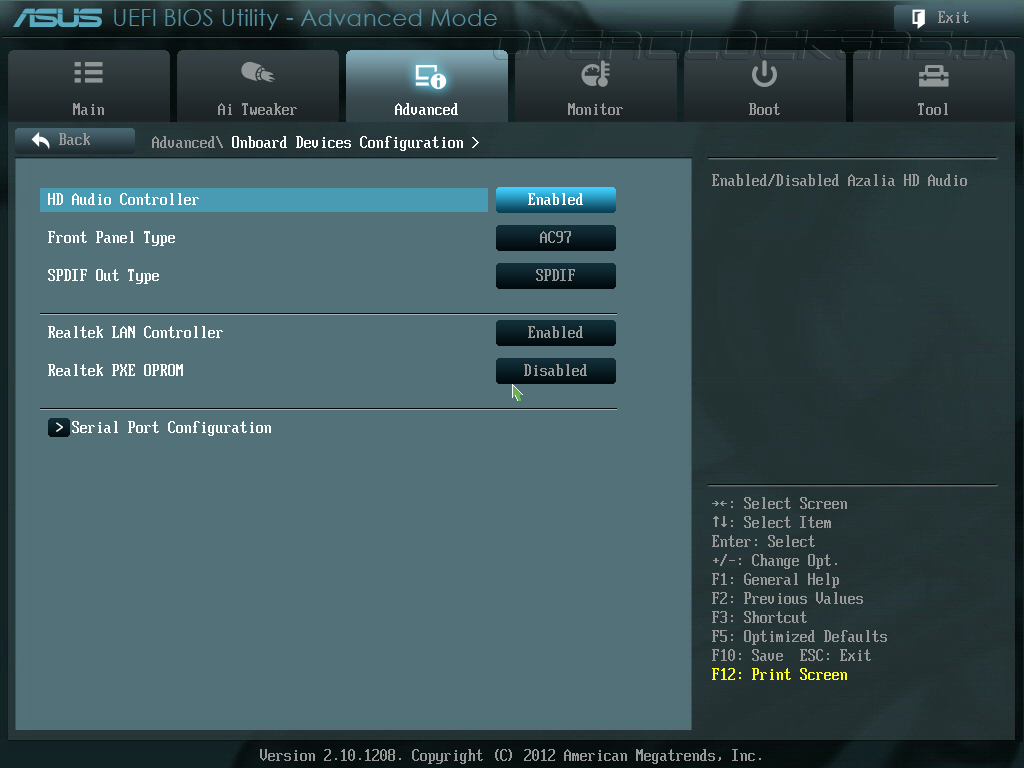

Для настройки контроллера локальной сети, аудиокодека и последовательного порта придется заходить в раздел прошивки Onboard Devices Configuration.

UEFI Setup ASUS P8Z77-M

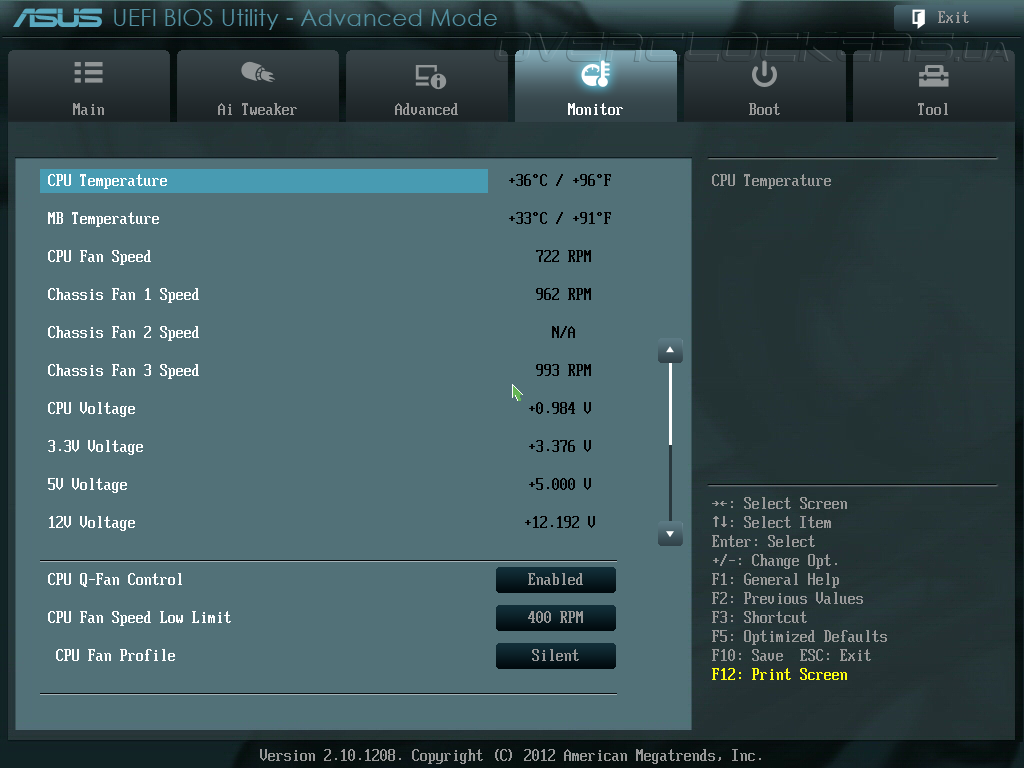

Показания системного мониторинга выводятся в меню Monitor, где отображаются две температуры, скорости вращения четырех вентиляторов, а также четыре основных напряжения на процессоре и шинах питания.

UEFI Setup ASUS P8Z77-M

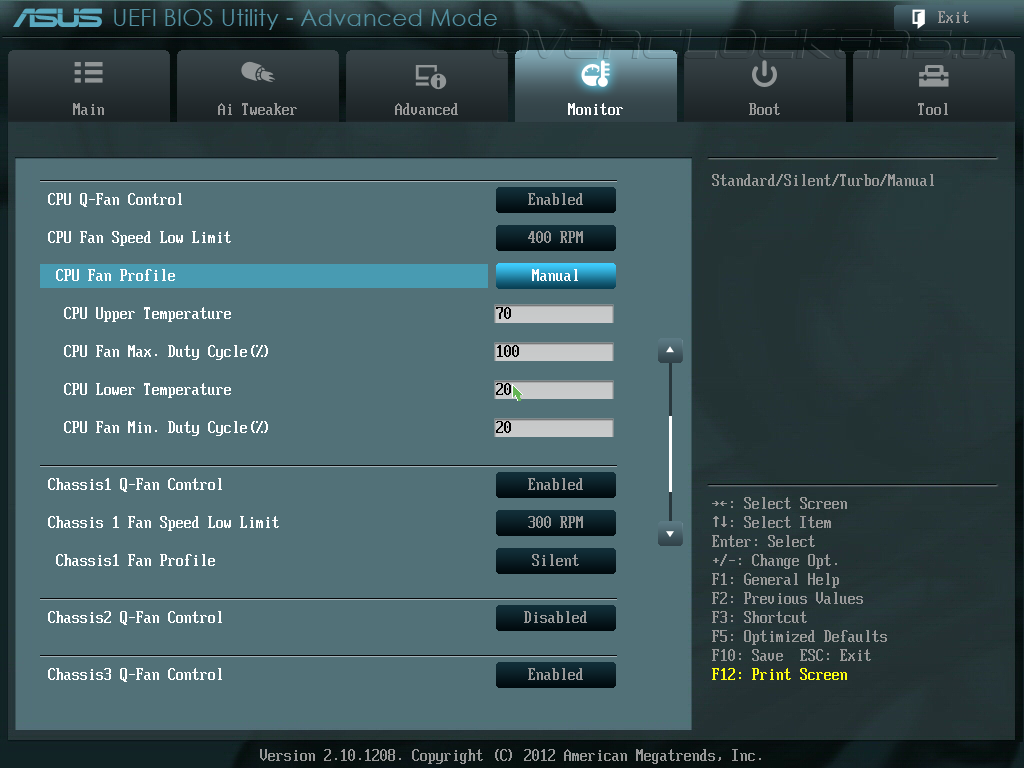

Что касается возможностей регулировки частоты вращения крыльчаток, то прошивка бюджетной ASUS P8Z77-M даст фору флагманским моделям конкурентов. Для каждого из четырех «карлсонов» предусмотрен индивидуальный канал управления, который предлагает один из трех базовых профилей, а также возможности ручной настройки в зависимости от показания системных термодатчиков.

UEFI Setup ASUS P8Z77-M

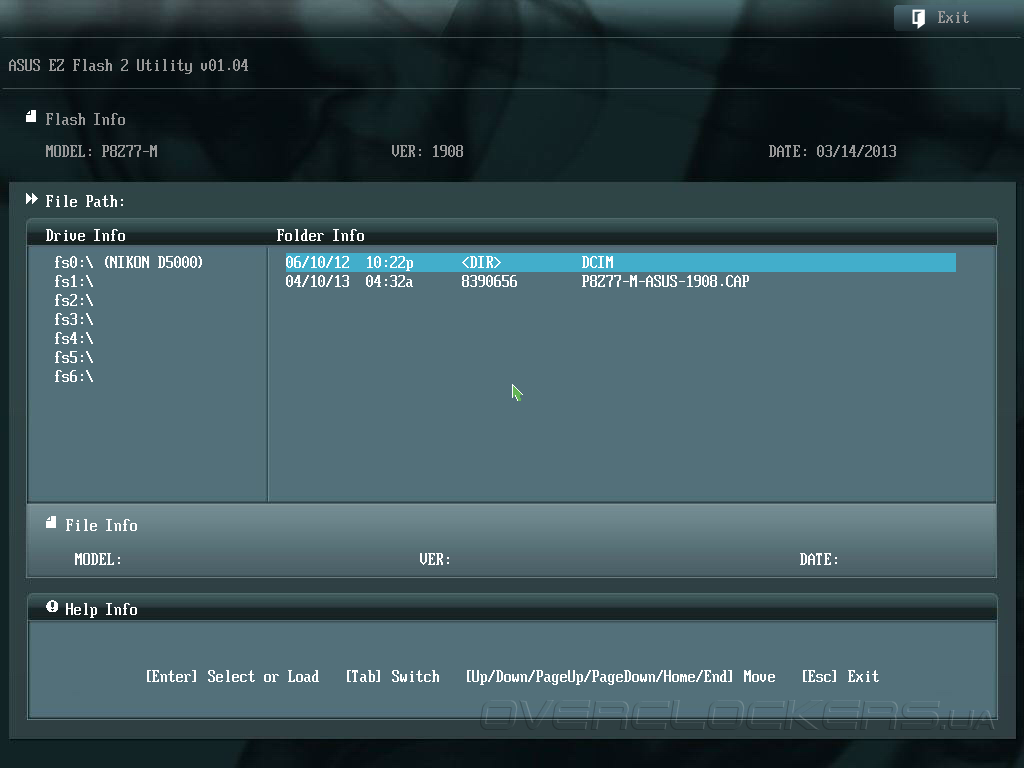

Также, в UEFI Setup новинки встроена утилита для обновления управляющего микрокода EZ Flash 2.

UEFI Setup ASUS P8Z77-M

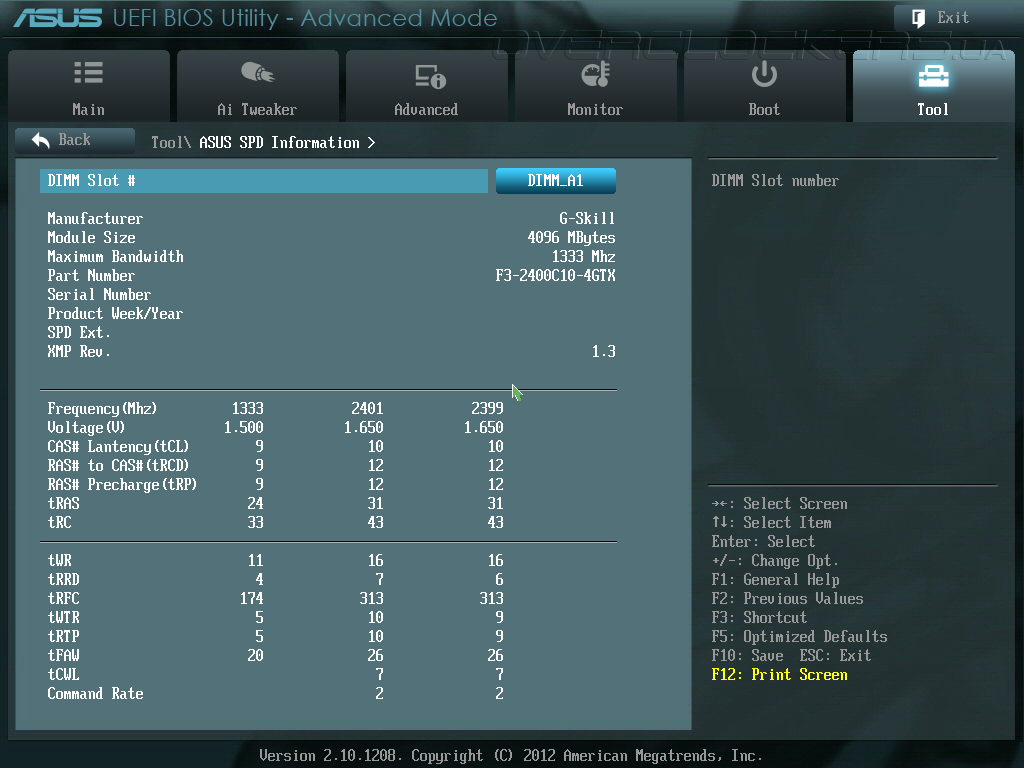

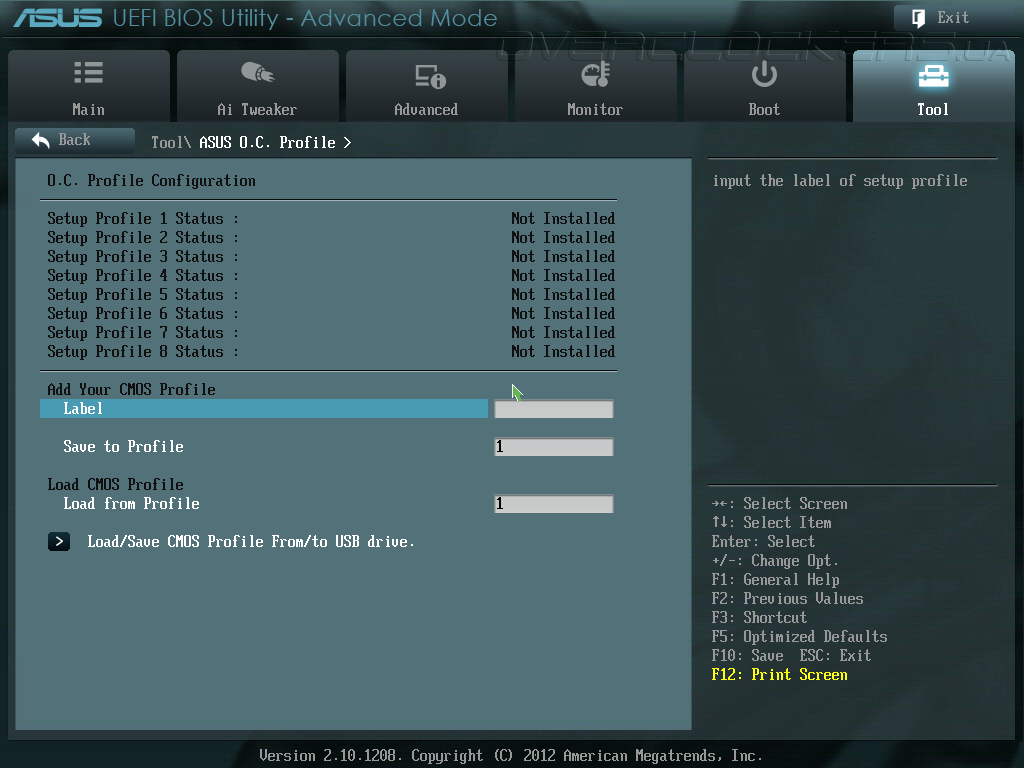

Имеется в наличии функция O.C. Profile для сохранения до восьми профилей с настройками прошивки, и опция SPD Information, выводящая подробную информацию о параметрах модулей ОЗУ.

UEFI Setup ASUS P8Z77-M

UEFI Setup ASUS P8Z77-M


Комплектное ПО

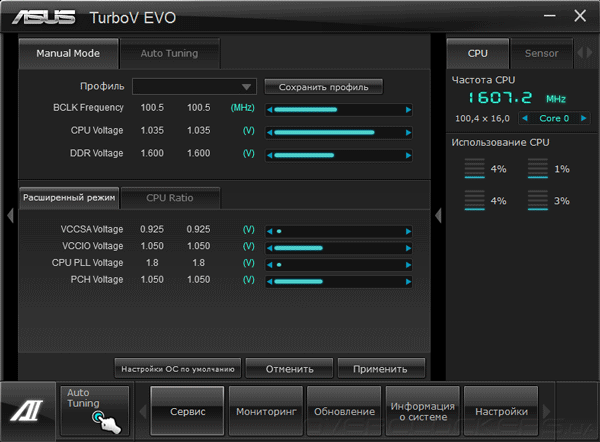

Программное обеспечение, предназначенное для управления и контроля параметров мониторинга системной платы, объединено в программный пакет AI Suite II, состоящий из множества независимых модулей. Мы неоднократно описывали возможности этого программного продукта в предыдущих обзорах «материнок» ASUS, так что сегодня лишь напомним его основные возможности. Так, программный модуль TurboV EVO отвечает за управление параметрами быстродействия, такими как частота BCLK, питающие напряжения и множители вычислительных ядер.

ASUS AI Suite II

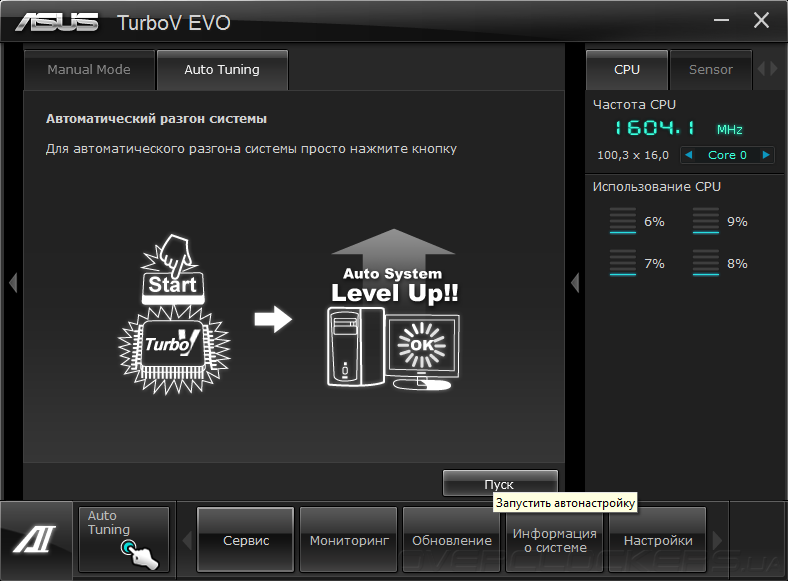

Здесь же включается функция автоматического разгона, эффективность которой мы обязательно проверим чуть позже.

ASUS AI Suite II

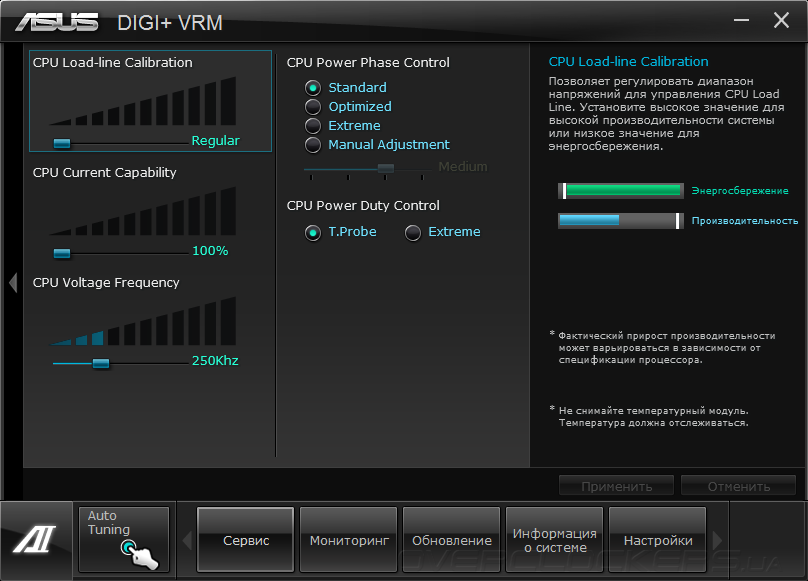

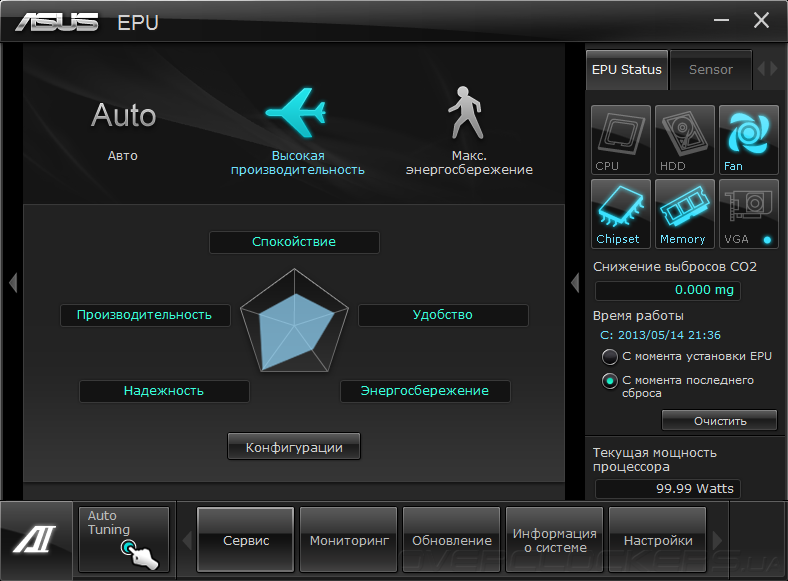

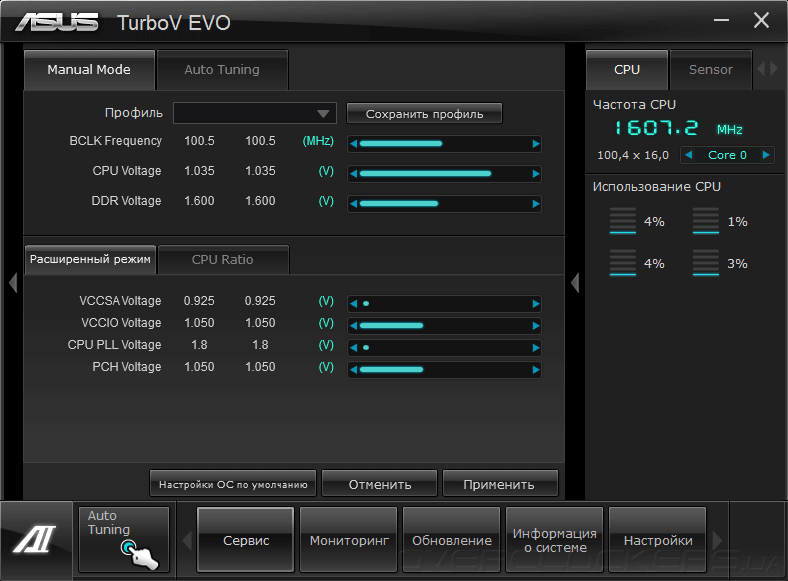

Для управления параметрами цифровой подсистемы питания служит программа DIGI+ VRM, а за настройку технологий энергосбережения отвечает модуль EPU.

ASUS AI Suite II

ASUS AI Suite II

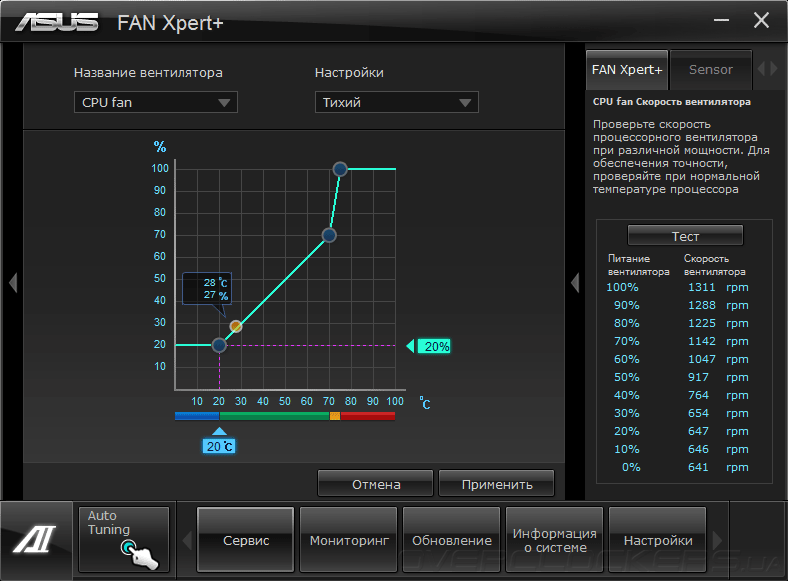

Настройки скоростей вращения каждого из четырех вентиляторов поручены программе Fan Expert+, предназначенной для достижения наилучшего соотношения эффективности охлаждения и минимального уровня шума.

ASUS AI Suite II

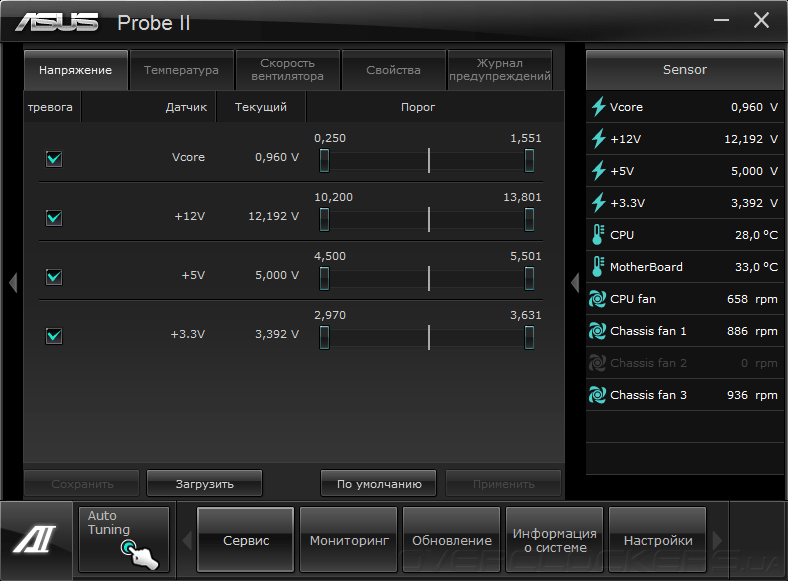

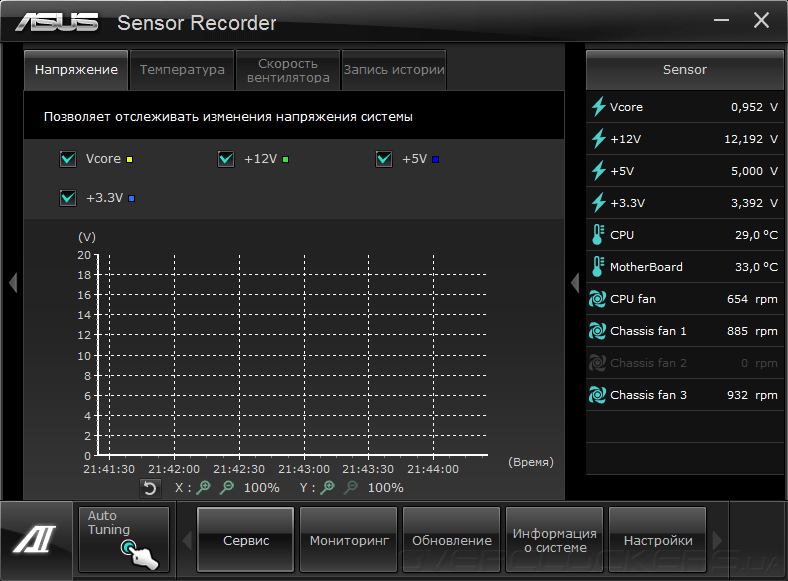

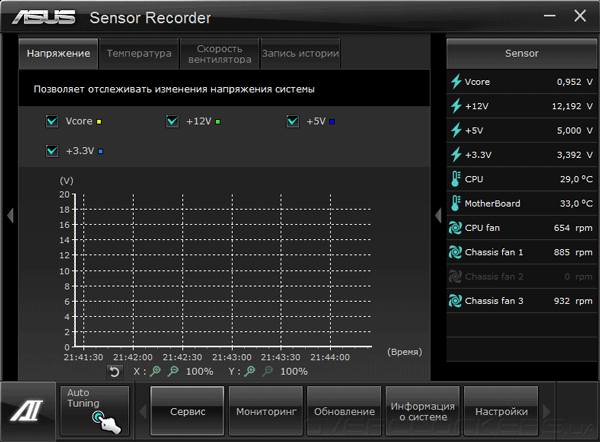

Модуль Probe II служит для вывода параметра аппаратного мониторинга, настройки порогов срабатывания сигнализации и записи критических событий в журнал, тогда как программа Sensor Recorder выполняет функцию записи истории показания датчиков.

ASUS AI Suite II

ASUS AI Suite II

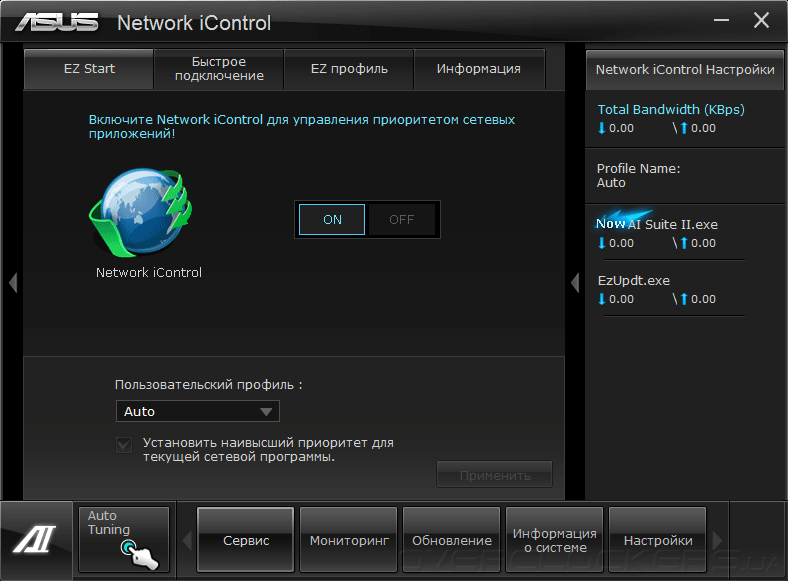

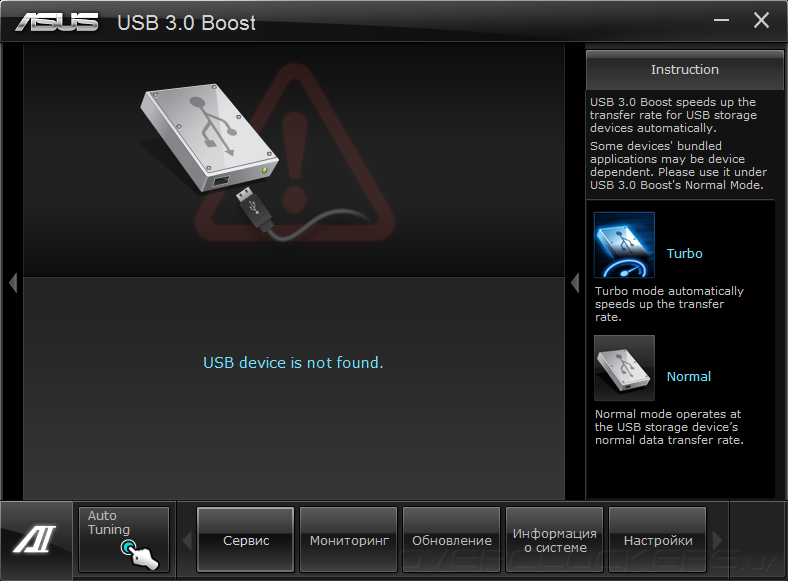

Помимо перечисленного выше, AI Suite II содержит подпрограммы USB3.0 Boost, которая ускоряет работу съемных накопителей, и Network iControl, отвечающую за управление приоритетами и полосой пропускания сетевого подключения.

ASUS AI Suite II

ASUS AI Suite II

Как всегда, к функциональности AI Suite II у нас одни и те же вопросы, связанные с невозможностью управления частотой и таймингами подсистемы ОЗУ.

Разгонный потенциал

Конструкция силовой подсистемы ASUS P8Z77-M не имеет значительного запаса прочности, так что во время экспериментов по разгону следует соблюдать осторожность. Тем не менее, наш тестовый Core i5-3570K заработал на частоте 4500 МГц при напряжении на вычислительных ядрах, равном 1,275 В. Увы, достичь лучшего результата нам не удалось, так как с повышением Vcore срабатывала система защиты, и «материнка» отключалась. Итоговый результат можно считать весьма неплохим как для модели бюджетного класса, также, к положительным моментам следует отнести сохранение работоспособности технологий энергосбережения.

Разгон ASUS P8Z77-M

При разгоне модули ОЗУ G.Skill TridentX F3-2400C10D-8GTX функционировали на частоте 2400 МГц с таймингами 10-12-12-31-2Т при напряжении 1,65 В, а для обеспечения стабильности напряжение на «системном агенте» повышалось на 0,1 В относительно номинала.

Очень порадовал запас прочности увеличения базовой частоты, который составил ровно 109 МГц, что непременно оценят владельцы недорогих процессоров Intel c заблокированным коэффициентом умножения.

Разгон ASUS P8Z77-M

Напоследок, мы решили проверить возможности ASUS P8Z77-M по автоматическому разгону, для этого в прошивке была активирована опция OC Tuner. Результатом её работы стало повышение частоты процессора до 4220 МГц при напряжении 1,184 В, а модули ОЗУ работали в режиме 1922 МГц с задержками 10-12-12-31-2Т.

Разгон ASUS P8Z77-M


Тестовый стенд

Для тестирования быстродействия и разгонного потенциала ASUS P8Z77-M использовался тестовый стенд такой конфигурации:
  • процессор: Intel Core i5-3570K (3,4 ГГц, 6 Мбайт кэш L3);
  • кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
  • память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
  • жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт).
Продуктивность героини сегодняшнего обзора была сопоставлена с таковыми для материнских плат ASRock Z77 Extreme6, Gigabyte GA-Z77P-D3, MSI Z77IA-E53 и MSI Z77A-GD65 Gaming. При тестировании использовались следующие версии управляющих микрокодов:
  • ASUS P8Z77-M UEFI Setup 1908 от 14.03.2013;
  • ASRock Z77 Extreme6 UEFI Setup 2.60 от 23.01.2013;
  • Gigabyte GA-Z77P-D3 UEFI Setup F7 от 24.08.2012;
  • MSI Z77A-GD65 Gaming UEFI Setup V25.29B2 от 03.29.2013;
  • MSI Z77IA-E53 UEFI Setup V10.3B1 от 07.02.2013.
Во время тестов функции энергосбережения центрального процессора были включены, технология Intel Turbo Boost активирована, а для системной платы Gigabyte GA-Z77P-D3 пришлось вручную корректировать множители вычислительных ядер. Модули оперативной памяти работали на частоте 1866 МГц с задержками 8-10-10-28-1Т. Тестовый стенд функционировал под управлением операционной системы MS Windows 7 Enterprise 64 bit SP1 (90-дневная ознакомительная версия). Файл подкачки и UAC были отключены, никаких других оптимизаций не проводилось. Для чипсета и процессора были установлены драйверы Intel INF Update Utility 9.3.0.1019 от 03.05.2012 и Intel Management Engine 8.0.10.1464 от 21.05.2012, а для видеокарты — AMD Catalyst 13.1 от 17.01.2013.

Методика измерения осталась прежней: каждый тест повторялся не менее трех раз, после чего рассчитывалось среднее арифметическое. В том случае, если результат какой-то итерации существенно отличается от двух других — тестирование продолжалось до получения нормального значения. Оценка производительности проводилась при использовании такого ПО:
  • AIDA64 2.80.2300 (Cache & Memory benchmark);
  • Futuremark PCMark 7 (v1.4.0);
  • Futuremark 3DMark 11 (v1.0.3);
  • Batman: Archam City;
  • F1 2012;
  • Sleeping Dogs.

Результаты тестирования

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

Результаты новинки в синтетическом Cache & Memory benchmark, входящем в состав программы AIDA64, можно охарактеризовать как очень хорошие, причем, в двух подтестах ASUS P8Z77-M заняла первое место.

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

В комплексном бенчмарке Futuremark PCMark 7 героиня сегодняшнего тестирования показала лучший балл благодаря победе в трех из пяти сценариев. Очевидно, быстродействие системной платы ASUS в прикладных задачах также будет на высоте.

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

Первое место в игровом тестовом пакете Futuremark 3DMark 11 досталось материнской плате P8Z77-M, хотя, преимущество над ближайшим соперником составляют считанные балы. Зато, продукт ASUS показал стабильно высокие результаты во всех подтестах.

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

В реальных игровых приложениях результаты новинки находятся на уровне конкурентов, хотя, до лучших из них — системных плат ASRock и Gigbayte частота смены кадров не достает. Тем не менее, это не мешает ASUS P8Z77-M демонстрировать комфортный fps во всех тестовых сценариях.


Энергопотребление

Для измерения энергопотребления тестовых стендов мы использовали устройство Basetech Cost Control 3000, с помощью которого оценивалось среднее энергопотребления во время простоя системы, а также пиковое значение потребляемой мощности при прохождении стресс-теста LinX.

Энергопотребление ASUS P8Z77-M

При отсутствии нагрузки системная плата ASUS P8Z77-M продемонстрировала результат, сопоставимый с лидером данной дисциплины — MSI Z77A-GD65 Gaming, тогда как при нагрузке новинка оказалась самой экономичной.


Выводы

Тестирование материнской платы ASUS P8Z77-M не преподнесло никаких неприятных сюрпризов. Для своей невысокой стоимости, около 100 долларов США, модель обеспечивает все необходимые возможности расширения в сочетании с удачным дизайном и высоким качеством изготовления. Ввиду того, что подавляющее большинство покупателей используют только одну плату расширения — видеокарту — применение компактного форм-фактора microATX можно считать оправданным, так как это расширяет совместимость с компактными корпусами. Отдельно хочется отметить великолепную прошивку P8Z77-M — функциональную и стабильную, в которой сохранились все основные возможности, присущие старшим моделям ASUS. Что касается запаса прочности, то данный показатель для новинки находится на уровне аналогичных продуктов конкурентов, а значит, для экстремального разгона ASUS P8Z77-M совершенно не подходит. Виной тому упрощенная конструкция узла VRM и слабая система охлаждения силовых элементов, зато, надежная система защиты не позволит системной плате выйти из строя. Так что, мы можем смело рекомендовать данную модель для тех, кто ищет недорогую основу для производительного системного блока, готов довольствоваться базовыми возможностями расширения и не планирует серьезных экспериментов по разгону.
