Обзор и тестирование системной платы ASUS P8Z77-M

Разгонный потенциал

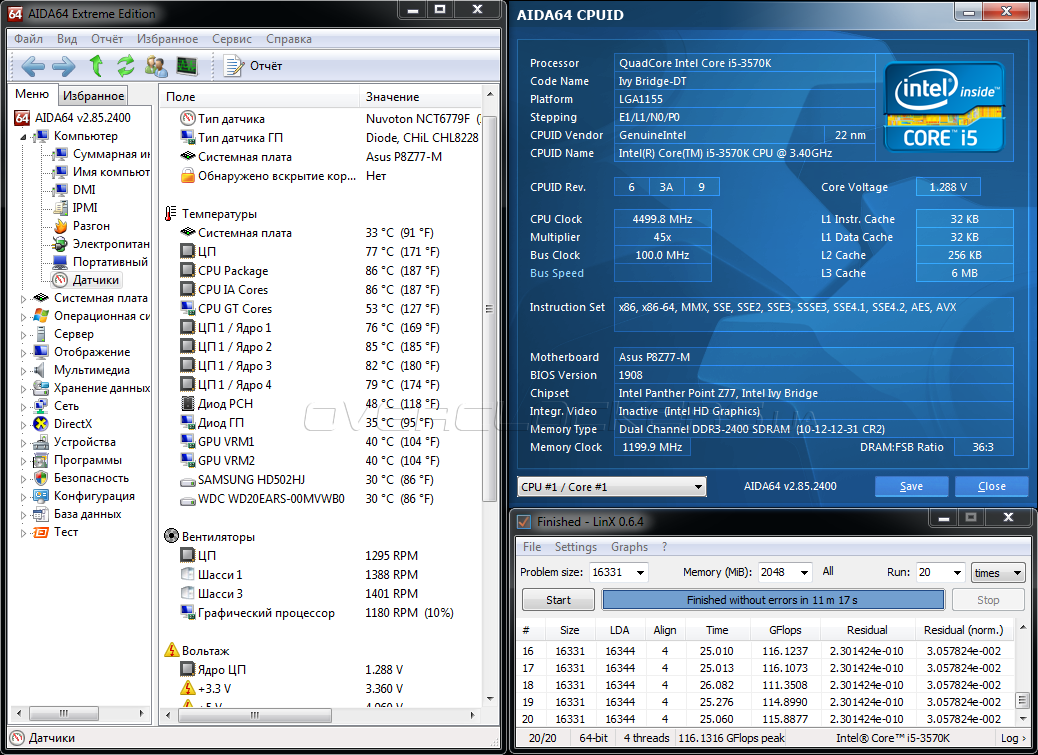

Конструкция силовой подсистемы ASUS P8Z77-M не имеет значительного запаса прочности, так что во время экспериментов по разгону следует соблюдать осторожность. Тем не менее, наш тестовый Core i5-3570K заработал на частоте 4500 МГц при напряжении на вычислительных ядрах, равном 1,275 В. Увы, достичь лучшего результата нам не удалось, так как с повышением Vcore срабатывала система защиты, и «материнка» отключалась. Итоговый результат можно считать весьма неплохим как для модели бюджетного класса, также, к положительным моментам следует отнести сохранение работоспособности технологий энергосбережения.

Разгон ASUS P8Z77-M

При разгоне модули ОЗУ G.Skill TridentX F3-2400C10D-8GTX функционировали на частоте 2400 МГц с таймингами 10-12-12-31-2Т при напряжении 1,65 В, а для обеспечения стабильности напряжение на «системном агенте» повышалось на 0,1 В относительно номинала.

Очень порадовал запас прочности увеличения базовой частоты, который составил ровно 109 МГц, что непременно оценят владельцы недорогих процессоров Intel c заблокированным коэффициентом умножения.

Разгон ASUS P8Z77-M

Напоследок, мы решили проверить возможности ASUS P8Z77-M по автоматическому разгону, для этого в прошивке была активирована опция OC Tuner. Результатом её работы стало повышение частоты процессора до 4220 МГц при напряжении 1,184 В, а модули ОЗУ работали в режиме 1922 МГц с задержками 10-12-12-31-2Т.

Разгон ASUS P8Z77-M


Тестовый стенд

Для тестирования быстродействия и разгонного потенциала ASUS P8Z77-M использовался тестовый стенд такой конфигурации:
  • процессор: Intel Core i5-3570K (3,4 ГГц, 6 Мбайт кэш L3);
  • кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
  • память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
  • жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт).
Продуктивность героини сегодняшнего обзора была сопоставлена с таковыми для материнских плат ASRock Z77 Extreme6, Gigabyte GA-Z77P-D3, MSI Z77IA-E53 и MSI Z77A-GD65 Gaming. При тестировании использовались следующие версии управляющих микрокодов:
  • ASUS P8Z77-M UEFI Setup 1908 от 14.03.2013;
  • ASRock Z77 Extreme6 UEFI Setup 2.60 от 23.01.2013;
  • Gigabyte GA-Z77P-D3 UEFI Setup F7 от 24.08.2012;
  • MSI Z77A-GD65 Gaming UEFI Setup V25.29B2 от 03.29.2013;
  • MSI Z77IA-E53 UEFI Setup V10.3B1 от 07.02.2013.
Во время тестов функции энергосбережения центрального процессора были включены, технология Intel Turbo Boost активирована, а для системной платы Gigabyte GA-Z77P-D3 пришлось вручную корректировать множители вычислительных ядер. Модули оперативной памяти работали на частоте 1866 МГц с задержками 8-10-10-28-1Т. Тестовый стенд функционировал под управлением операционной системы MS Windows 7 Enterprise 64 bit SP1 (90-дневная ознакомительная версия). Файл подкачки и UAC были отключены, никаких других оптимизаций не проводилось. Для чипсета и процессора были установлены драйверы Intel INF Update Utility 9.3.0.1019 от 03.05.2012 и Intel Management Engine 8.0.10.1464 от 21.05.2012, а для видеокарты — AMD Catalyst 13.1 от 17.01.2013.

Методика измерения осталась прежней: каждый тест повторялся не менее трех раз, после чего рассчитывалось среднее арифметическое. В том случае, если результат какой-то итерации существенно отличается от двух других — тестирование продолжалось до получения нормального значения. Оценка производительности проводилась при использовании такого ПО:
  • AIDA64 2.80.2300 (Cache & Memory benchmark);
  • Futuremark PCMark 7 (v1.4.0);
  • Futuremark 3DMark 11 (v1.0.3);
  • Batman: Archam City;
  • F1 2012;
  • Sleeping Dogs.

Результаты тестирования

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

Результаты новинки в синтетическом Cache & Memory benchmark, входящем в состав программы AIDA64, можно охарактеризовать как очень хорошие, причем, в двух подтестах ASUS P8Z77-M заняла первое место.

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

В комплексном бенчмарке Futuremark PCMark 7 героиня сегодняшнего тестирования показала лучший балл благодаря победе в трех из пяти сценариев. Очевидно, быстродействие системной платы ASUS в прикладных задачах также будет на высоте.

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

Первое место в игровом тестовом пакете Futuremark 3DMark 11 досталось материнской плате P8Z77-M, хотя, преимущество над ближайшим соперником составляют считанные балы. Зато, продукт ASUS показал стабильно высокие результаты во всех подтестах.

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

Тестирование ASUS P8Z77-M

В реальных игровых приложениях результаты новинки находятся на уровне конкурентов, хотя, до лучших из них — системных плат ASRock и Gigbayte частота смены кадров не достает. Тем не менее, это не мешает ASUS P8Z77-M демонстрировать комфортный fps во всех тестовых сценариях.


Энергопотребление

Для измерения энергопотребления тестовых стендов мы использовали устройство Basetech Cost Control 3000, с помощью которого оценивалось среднее энергопотребления во время простоя системы, а также пиковое значение потребляемой мощности при прохождении стресс-теста LinX.

Энергопотребление ASUS P8Z77-M

При отсутствии нагрузки системная плата ASUS P8Z77-M продемонстрировала результат, сопоставимый с лидером данной дисциплины — MSI Z77A-GD65 Gaming, тогда как при нагрузке новинка оказалась самой экономичной.


Выводы

Тестирование материнской платы ASUS P8Z77-M не преподнесло никаких неприятных сюрпризов. Для своей невысокой стоимости, около 100 долларов США, модель обеспечивает все необходимые возможности расширения в сочетании с удачным дизайном и высоким качеством изготовления. Ввиду того, что подавляющее большинство покупателей используют только одну плату расширения — видеокарту — применение компактного форм-фактора microATX можно считать оправданным, так как это расширяет совместимость с компактными корпусами. Отдельно хочется отметить великолепную прошивку P8Z77-M — функциональную и стабильную, в которой сохранились все основные возможности, присущие старшим моделям ASUS. Что касается запаса прочности, то данный показатель для новинки находится на уровне аналогичных продуктов конкурентов, а значит, для экстремального разгона ASUS P8Z77-M совершенно не подходит. Виной тому упрощенная конструкция узла VRM и слабая система охлаждения силовых элементов, зато, надежная система защиты не позволит системной плате выйти из строя. Так что, мы можем смело рекомендовать данную модель для тех, кто ищет недорогую основу для производительного системного блока, готов довольствоваться базовыми возможностями расширения и не планирует серьезных экспериментов по разгону.
