Обзор и тестирование системной платы ASUS Maximus VI Impact формата Mini-ITX для процессоров Intel Haswell

Мы с вами уже знакомы с двумя системными платами ASUS серии Republic of Gamers для платформы Intel LGA1150 — Maximus VI Hero и Maximus VI Gene. Несмотря на различия в конструкции и возможностях расширения обе модели обладают продвинутыми наборами инструментов для повышения быстродействия, и, соответственно, обеспечивают отличный разгон процессоров Haswell. А сегодня мы предлагаем познакомиться с самым маленьким, но отнюдь не самым простым представителем линейки ROG — ASUS Maximus VI Impact.

ASUS Maximus VI Impact

Отличительной особенностью данной материнской платы является использование старшего чипсета Intel Z87, миниатюрные размеры MiniITX, а также обилие фирменных технологий, которые делают новинку интересным вариантом для построения компактной игровой платформы с возможностями серьезного оверклокинга.

Модель ASUS Maximus VI Impact
Чипсет Intel Z87
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 2 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/ 2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000* (*— OC), максимум 16 ГБ
Слоты PCI-E 1 PCI Express 3.0 x16
1 mini-PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics 4600
Видеоразъемы DisplayPort, HDMI
Количество подключаемых вентиляторов 4x 4pin
Порты PS/2
Порты USB 6 x 3.0 (4 разъема на задней панели, Intel Z87)
6 x 2.0 (4 разъема на задней панели, Intel Z87)
ATA-133
Serial ATA 4 каналов SATA 6 Гбит/с (Intel Z87)
eSATA 1 x eSATA 6 Гбит/с (Z87)
RAID 0, 1, 5, 10 (Intel Z87)
Встроенный звук ROG SupremeFX Impact (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel I217V (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор MicroATX
Размеры, мм 170 x 170
Дополнительные возможности ASUS Q-LED, DirectKey, MemOK!, mPCIe Combo II, ROG Connect, USB BIOS Flashback, индикатор кодов POST, кнопки включения и перегрузки, адаптер Wi-Fi (IEEE 802.11a/b/g/n/ac) + Bluetooth 4.0


Комплект поставки

Потенциальные покупатели получат Maximus VI Impact в небольшой коробке, дизайн которой невозможно перепутать с другими моделями ASUS. Как и все представители линейки Republic of Gamers, упаковка новинки раскрашена в агрессивные алые цвета и отличается строгим оформлением.

ASUS Maximus VI Impact

С обратной стороны коробки находятся схематическое изображение разъемов задней панели и краткая спецификация системной платы, а также описание основных технических решений, использованных в конструкции ASUS Maximus VI Impact.

ASUS Maximus VI Impact

Комплект поставки новинки состоит из:
  • четырех кабелей SATA 6 Гбит/с;
  • заглушки на заднюю панель I/O Shield;
  • звуковой карты SupremeFX Impact;
  • удлинителя для подключения разъемов передней панели ASUS Q-Cable;
  • дочерней платы mPCIe Combo II с предустановленным адаптером беспроводных сетей;
  • антенны Wi-Fi (2T2R);
  • набора силиконовых шайб для установки усилительных пластин кулеров;
  • DVD-диска с драйверами и комплектным ПО;
  • руководства пользователя;
  • комплекта наклеек для маркировки кабелей SATA;
  • наклейки на системный блок.
ASUS Maximus VI Impact

По сравнению с большинством конкурентов, комплект поставки может считаться богатым, забота о пользователе проявляется в мелочах, например, присутствует удлинитель для подключения разъемов передней панели ASUS Q-Cable, который пригодится в случае установки массивного кулера. Самым неожиданным из аксессуаров ASUS Maximus VI Impact является звуковая карта ROG SupremeFX Impact. Несмотря на дискретное исполнение, она представляет собой часть системной платы, вынесенную на отдельный кусок текстолита. Помимо экономии места на РСВ такое решение особых преимуществ не обеспечивает, но, благодаря использованию продвинутого HD-аудиокодека Realtek ALC1150 и качественной элементной базы можно рассчитывать на неплохое качество звучания.

ASUS Maximus VI Impact

В комплекте поставки новинки присутствует дочерняя плата mPCIe Combo II, позволяющая расширить функциональность Maximus VI Impact за счет порта M.2 (NGFF, Next Generation Form Factor), предназначенного для установки миниатюрных SSD-накопителей, и слота mini-PCI Express 2.0 x1.

ASUS Maximus VI Impact

Разъем mini-PCI-E изначально занят адаптером беспроводных сетей AzureWave AW-CE123H на чипе Broadcom BCM4352, который поддерживает работу в сетях Wi-Fi и Bluetooth.

ASUS Maximus VI Impact

Также, в комплекте с материнской платой предлагается антенна Wi-Fi, способная работать в режиме 2T2R (2 Transmitters, 2 Receivers).

ASUS Maximus VI Impact


Дизайн

Даже для системной платы формата Mini-ITX ASUS Maximus VI Impact выглядит достаточно необычно. Её размеры полностью соответствуют стандарту — 170х170 мм, но компоновка существенно отличается от моделей конкурентов. Это касается, прежде всего, цифровой подсистемы питания Impact Power, которая вынесена на дочернюю плату, что позволило поместить процессорный разъем на максимальном расстоянии от слота PCI Express 3.0 x16. Maximus VI Impact оснащена всего двумя слотами DIMM, в которые можно установить пару модулей ОЗУ DDR3 SDRAM суммарным объемом 16 ГБ и с тактовой частотой до 3000 МГц в режиме разгона.

ASUS Maximus VI Impact

С обратной стороны РСВ можно увидеть целую россыпь радиоэлектронных компонентов, но их расположение в области центрального процессора продумано до мелочей, так что они не должны помешать монтажу усилительных пластин систем охлаждения.

ASUS Maximus VI Impact

Именно поэтому Maximus VI Impact — первая системная плата MiniITX, которая позволила установить супер-кулер Thermalright Silver Arrow.

ASUS Maximus VI Impact

При этом система охлаждения оставила достаточно свободного места над разъемом PCI Express 3.0 x16 для инсталляции видеокарты.

ASUS Maximus VI Impact

Необычная компоновка отразилась и на расположении разъемов питания, оба они — ATX24 и восьмиконтактный EPS12V — расположены вдоль слотов DIMM. Рядом с разъемами оперативной памяти находятся кнопки включения и перегрузки. Это очень здорово, но, право, нам сложно представить новинку в составе открытого стенда.

ASUS Maximus VI Impact

Силовая подсистема Impact Power расположена перпендикулярно плоскости «материнки». Массивный радиатор занимает большую часть поверхности дочерней платы, он обладает достаточной эффективностью для работы в штатном режиме, но при разгоне следует позаботиться о его дополнительном обдуве.

ASUS Maximus VI Impact

С обратной стороны Impact power присутствует металлическая пластина, которая одновременно служит каркасом жесткости и отводит избыточно тепло от подсистемы питания.

ASUS Maximus VI Impact

После снятия радиаторов обнаруживается, что силовая подсистема ASUS Maximus VI Impact насчитывает восемь фаз, формирующих напряжение на центральном процессоре, а еще два отдельных канала отвечают за электропитание модулей ОЗУ. В качестве силовых элементов применены интегральные сборки, объединяющие пару MOSFET и микросхему-драйвер.

ASUS Maximus VI Impact

C обратной стороны дочерней платы преобразователя напряжения находятся ШИМ-контроллер DIGI+ EPU, управляющий VRM центрального процессора, а также несколько вспомогательных компонентов. По большому счету, греться здесь нечему, поэтому, дополнительное охлаждение с обратной стороны Impact Power не требуется.

ASUS Maximus VI Impact

Помимо аппаратных кнопок на поверхности печатной платы ASUS Maximus VI Gene имеется пара джамперов, оба они находятся вблизи разъемов задней панели. Перемычка FAST_BOOT включает аппаратный режим ускоренной загрузки, а джампер LN2_MODE активирует оптимизации прошивки для работы при отрицательных температурах.

ASUS Maximus VI Impact

Материнская плата оснащена четырьмя разъемами с поддержкой ШИМ для подключения вентиляторов. Микросхема системной логики охлаждается миниатюрным радиатором, рядом с которым находятся четыре разъема SATA 6 Гбит/с, подключенных к чипсету Intel Z87. Оставшиеся два канала распределены следующим образом: один из них выведен на заднюю панель в виде порта eSATA 6 Гбит/с, а второй задействован для работы слота M.2 на дочерней плате mPCIe Combo II.

ASUS Maximus VI Impact

Рядом с портами SATA находится внутренний разъем USB 3.0, предназначенный для подключения двух устройств, а еще четыре чипсетных канала USB 3.0 выведены на заднюю панель. За работу сети Gigabit Ethernet отвечает контролер Intel I217V. В итоге, на задней панели Maximus VI Impact расположились:
  • видеовыходы DisplaPort и HDMI;
  • оптический выход S/PDIF;
  • кнопки Clear CMOS и ROG Connect;
  • светодиодный индикатор кодов POST;
  • кнопки MEM_OK и DIRECTKEY;
  • четыре разъема USB 2.0;
  • один eSATA 6 Гбит/с;
  • четыре порта USB 3.0;
  • сетевой разъем RJ-45;
  • три аналоговых аудиовыхода.
ASUS Maximus VI Impact

Мы всецело поддерживаем решение конструкторов ASUS расположить на задней панели светодиодный индикатор кодов POST, а также кнопки MEM_OK и DIRECTKEY, которые предназначены для запуска системы при установке нерабочих параметров ОЗУ и автоматического входа в меню настройки после запуска системы соответственно. При такой конфигурации кнопки и индикатор будут доступны даже после установки платы в миниатюрный корпус. Также отметим фирменную особенность системных плат ASUS семейства Republic of Gamers — функцию ROG Connect, дающую возможность удаленного аппаратного мониторинга и управления разгоном. Увы, как и Maximus VI Gene, в комплект поставки новинки «забыли» вложить соответствующий кабель.

UEFI Setup

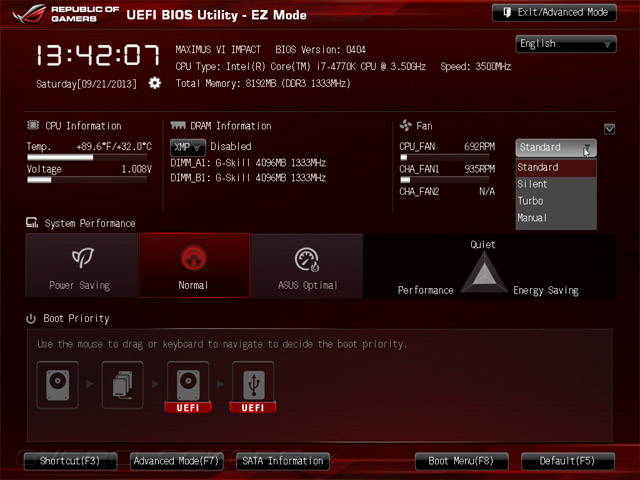

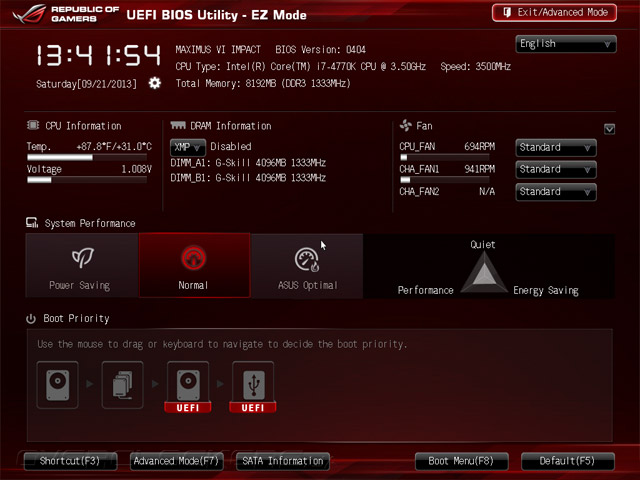

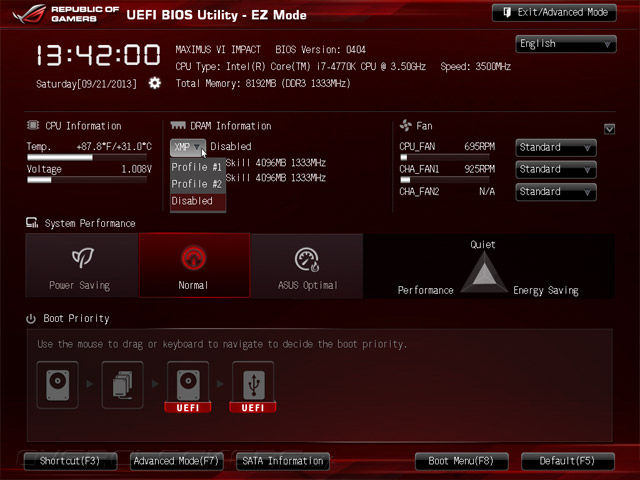

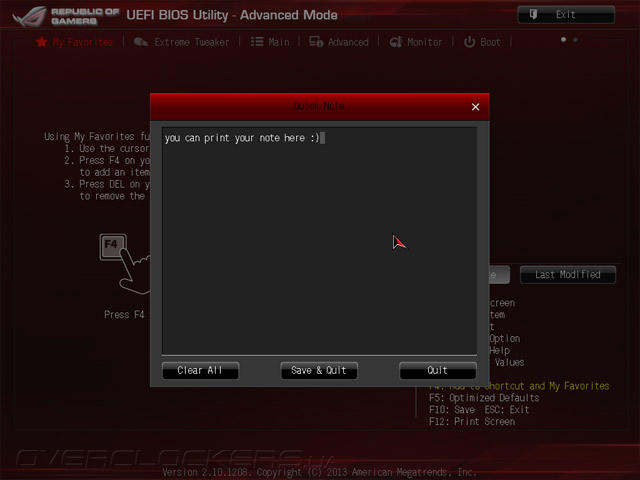

Прошивка ASUS Maximus VI Impact базируется на управляющем микрокоде AMI, внешний вид и функциональность меню настройки совершенно не отличаются у системных плат ASUS серии Republic of Gamers, рассмотренных нами ранее. UEFI Setup имеет режим EZ Mode, который служит для настройки базовой функциональности и контроля показаний системного мониторинга. В этом режиме пользователи могут задавать дату и время, выбирать режим быстродействия и порядок загрузочных устройств, активировать профили X.M.P, а также настраивать работу вентиляторов.

UEFI Setup ASUS Maximus VI ImpactUEFI Setup ASUS Maximus VI ImpactUEFI Setup ASUS Maximus VI Impact

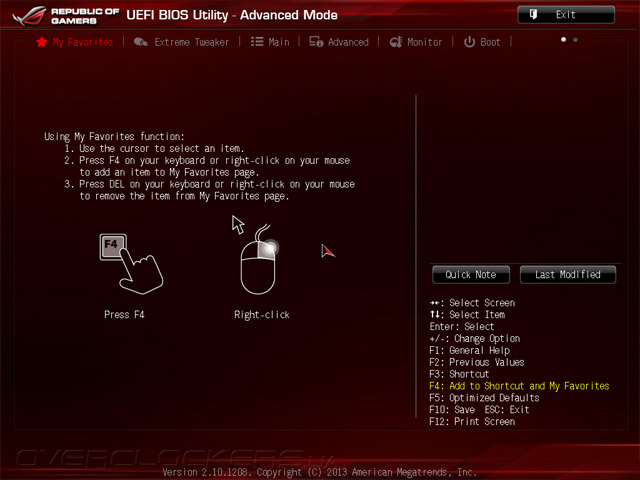

Для выполнения продвинутых настроек предназначен режим Advanced Mode, причем, у пользователей есть возможность сформировать раздел My Favorites из часто используемых опций, вносить комментарии для каждого пункта меню и просматривать перечень последних изменений.

UEFI Setup ASUS Maximus VI ImpactUEFI Setup ASUS Maximus VI ImpactUEFI Setup ASUS Maximus VI Impact

Львиная доля настроек, связанных с разгоном и управлением быстродействием, находится в разделе Ai Tweaker. Именно здесь задаются значения базовой частоты и параметра CPU Strap, который позволяет увеличить BCLK со штатных 100 МГц до 125, 167 или 250 МГц, правда, данная возможность есть только у обладателей Haswell серии «K».

UEFI Setup ASUS Maximus VI Impact

Параметр ASUS MultiCore Enhancement позволяет поднять быстродействие в приложениях, оптимизированных для многопоточного выполнения, а в ручном режиме доступны регулировки множителей вычислительных ядер и Uncore-части центрального процессора.

UEFI Setup ASUS Maximus VI Impact

Опция Extreme Tweaking включает оптимизацию для достижения максимальных результатов в некоторых бенчмарках, а CPU Level Up позволяет выбрать один из трех профилей повышенного быстродействия.

UEFI Setup ASUS Maximus VI Impact

Прошивка Maximus VI Impact обеспечивает увеличение частоты ОЗУ до 3200 МГц в режиме разгона.

UEFI Setup ASUS Maximus VI Impact

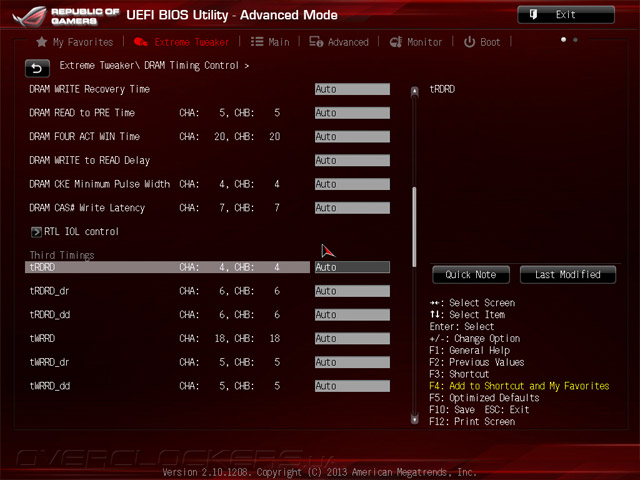

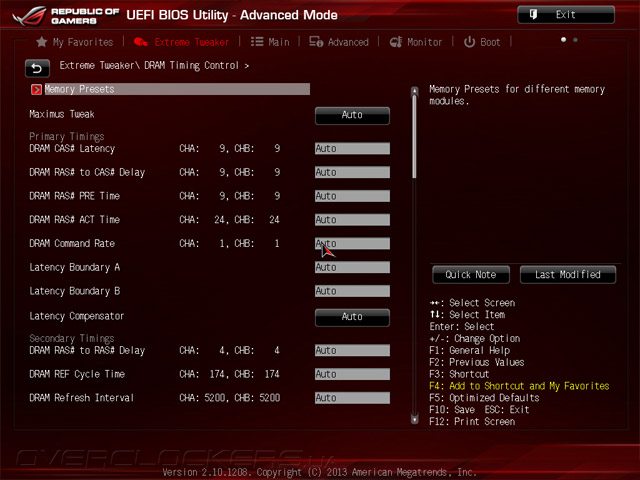

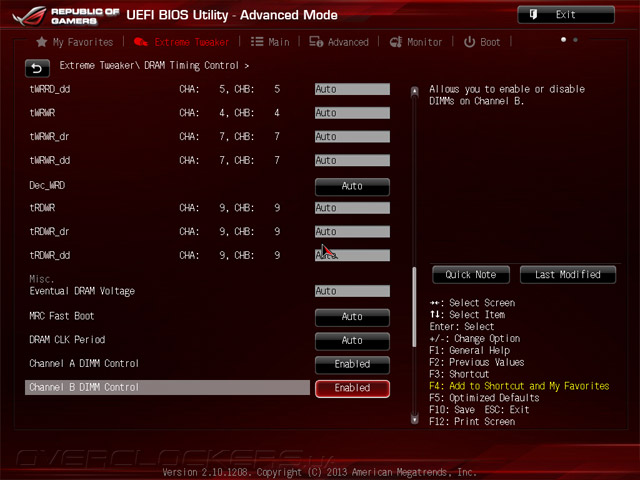

Для тонкой настройки оперативной памяти служит подменю DRAM Timing Control, в котором регулируются основные и множество второстепенных таймингов.

UEFI Setup ASUS Maximus VI ImpactUEFI Setup ASUS Maximus VI ImpactUEFI Setup ASUS Maximus VI Impact

Для обладателей оверклокерских комплектов ОЗУ во вкладке Memory Preset можно подобрать один из профилей, настроенный для работы на повышенных частотах.

UEFI Setup ASUS Maximus VI Impact

Вкладка GPU.DIMM Post отображает информацию об установленных модулях памяти и видеокарте, а в подменю DIGI+ Power Control находятся тонкие настройки цифровой подсистемы электропитания, такие как регулировка частоты переключения силовых элементов, включение защиты от превышения тока и перегрева, а также активация функции Load Line Calibration для напряжения Vccin.

UEFI Setup ASUS Maximus VI Impact

UEFI Setup ASUS Maximus VI Impact

Подменю Tweakers Paradise — «настоящий рай» для профессиональных оверклокеров!

UEFI Setup ASUS Maximus VI Impact

Здесь настраиваются множество параметров, способных улучшить результаты разгона, а также регулируются семь второстепенных напряжений.

Параметр Диапазон напряжений, В Шаг, В
VCCIN Shadow Voltage 0,8–2,44 0,01
Initial PLL Termination Voltage 1,0–3,0 0,00625
PLL Termination Reset Voltage 1,0–3,0 0,00625
Eventual PLL Termination Voltage 1,0–3,0 0,00625
Clock Crossing Vboot 0,1–1,9 0,00625
Clock Crossing Reset Voltage 0,1–1,9 0,00625
Clock Crossing Voltage 0,1–1,9 0,00625

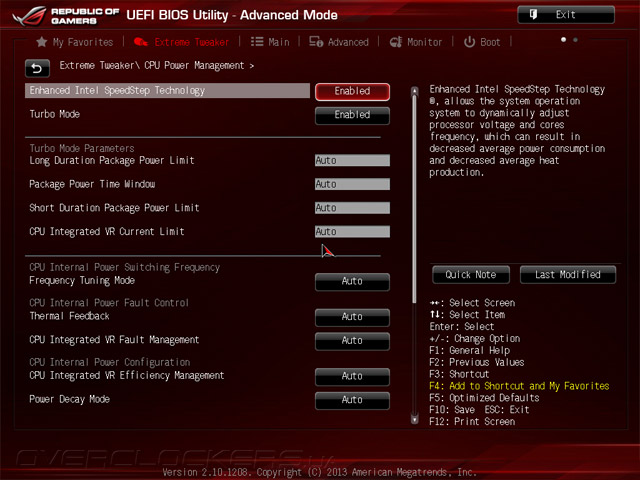

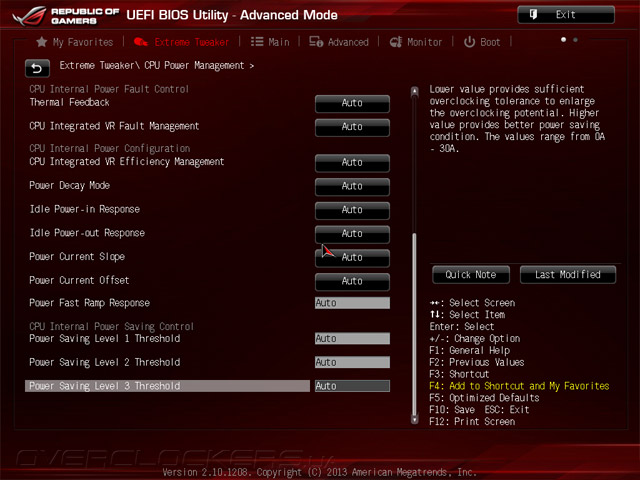

Вкладка CPU Power Management, как следует из названия, отвечает за настройку энергопотребления центрального процессора. В этой вкладке находится управление интегрированным регулятором напряжения, технологией Intel Turbo Boost, а также функциями энергосбережения.

UEFI Setup ASUS Maximus VI ImpactUEFI Setup ASUS Maximus VI Impact

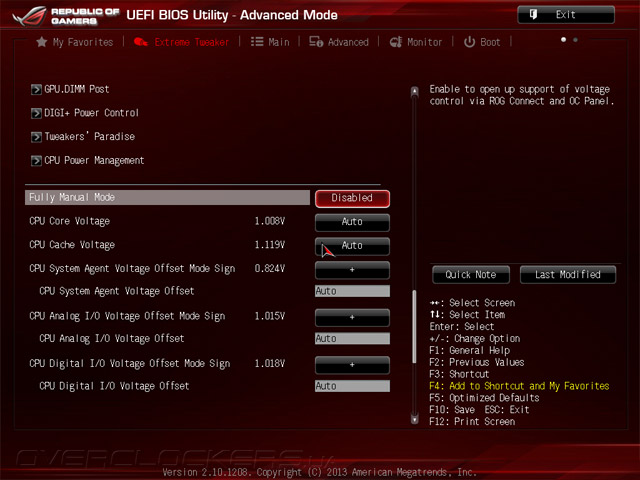

Меню настройки героини сегодняшнего обзора предлагает богатые возможности по управлению напряжениями.

UEFI Setup ASUS Maximus VI ImpactUEFI Setup ASUS Maximus VI Impact

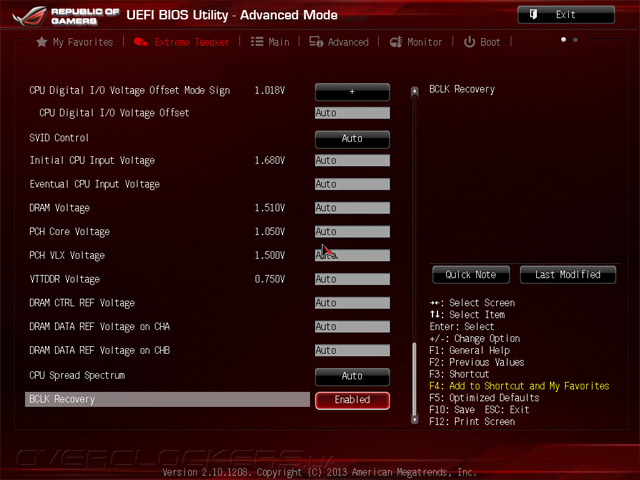

Несмотря на миниатюрные габариты Maximus VI Impact обеспечивает точно такой же набор регулировок, как и полноразмерные модели ASUS из серии ROG. Перечень напряжений, их диапазоны и шаг регулировки представлены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage Override 0,001–1,92 0,001
CPU Core Voltage Offset –0,999…+0,999 0,001
CPU Cache Voltage Override 0,001–1,92 0,001
CPU Cache Voltage Offset –0,999…+0,999 0,001
CPU System Agent Voltage Offset –0,999…+0,999 0,001
CPU Analog I/O Voltage Offset –0,999…+0,999 0,001
CPU Digital I/O Voltage Offset –0,999…+0,999 0,001
Initial CPU Input Voltage 0,8–2,44 0,001
Eventual CPU Input Voltage 0,8–2,44 0,001
DRAM Voltage 1,2–2,4 0,005
PCH Core Voltage 0,7–1,8 0,00625
PCH VLX Voltage 0,8–2,0 0,00625
VTTDDR Voltage 0,6–1,4 0,00625

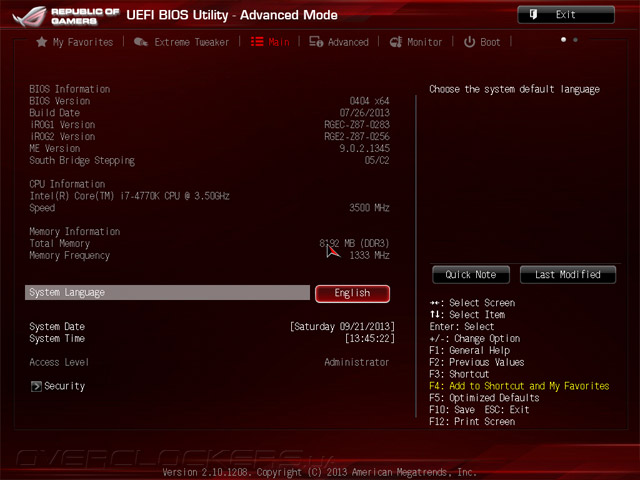

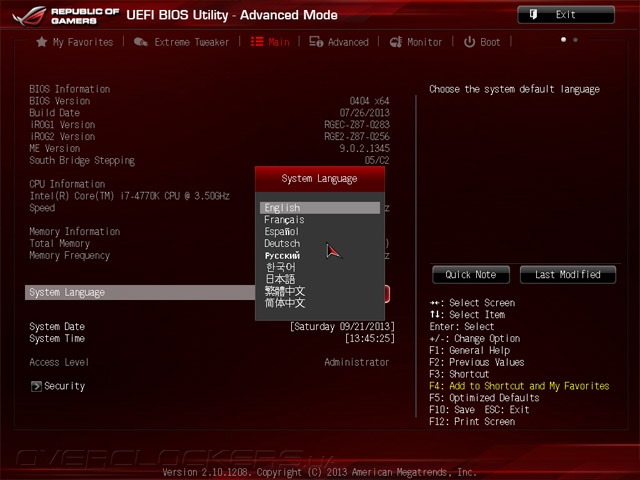

Продолжает наше знакомство с UEFI Setup новинки раздел Main, в котором выводится информация о версии управляющего микрокода, задаются системные дата и время. Здесь же находится меню выбора языка.

UEFI Setup ASUS Maximus VI ImpactUEFI Setup ASUS Maximus VI Impact

Меню Advanced предназначено для управления центральным процессором, а также функциями системной логики и дополнительных контроллеров, которые отвечают за возможности расширения материнской платы.

UEFI Setup ASUS Maximus VI Impact

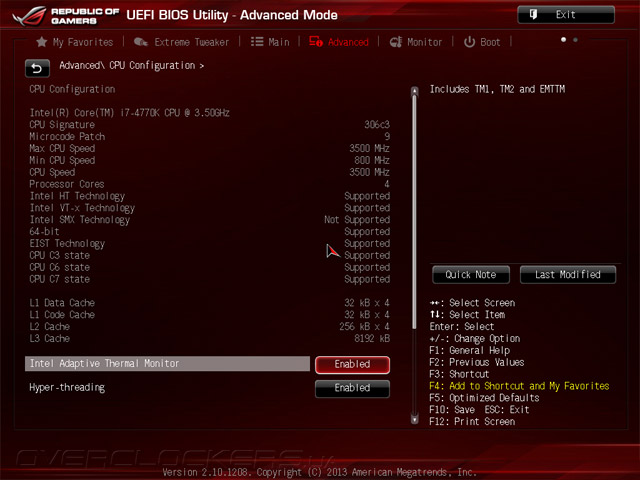

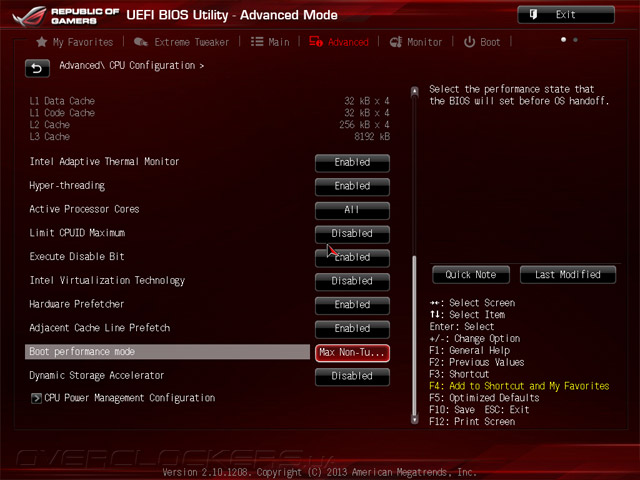

Во вкладке CPU Configuration выводится подробная информация об установленном процессоре и настраивается работа его специфические функций, таких как аппаратная виртуализация или защита от вирусов, вызывающих ошибку переполнения буфера.

UEFI Setup ASUS Maximus VI ImpactUEFI Setup ASUS Maximus VI Impact

В подменю CPU Power Management Configuration задается работа технологий энергосбережения.

UEFI Setup ASUS Maximus VI Impact

Аппаратный мониторинг и управление скоростями вращения вентиляторов находятся в разделе Monitor.

UEFI Setup ASUS Maximus VI Impact

Значения напряжений питания выводятся во вкладке Voltage Monitor, а показания двух температурных датчиков — в подменю Temperature Monitor.

UEFI Setup ASUS Maximus VI Impact

UEFI Setup ASUS Maximus VI Impact

За отображение скоростей вращения четырех вентиляторов отвечает подраздел Fan Speed Monitor, а их режимы работы настраиваются во вкладке Fan Speed Control. Пользователи могут выбирать один из предустановленных профилей, либо настроить работу крыльчаток охладителей вручную.

UEFI Setup ASUS Maximus VI Impact

UEFI Setup ASUS Maximus VI Impact

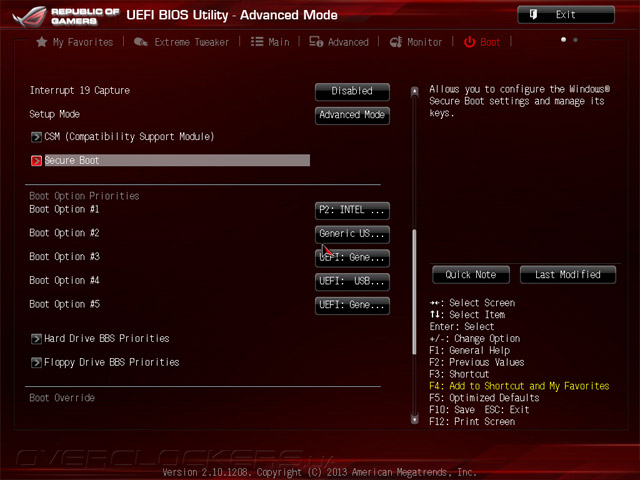

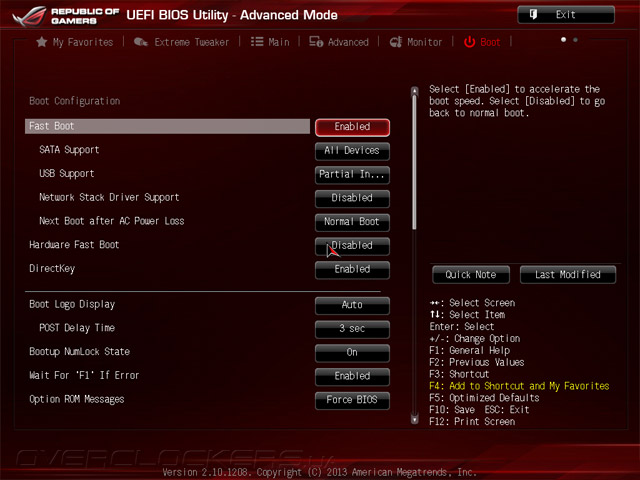

Раздел Boot, как следует из названия, управляет процессом загрузки материнской платы.

UEFI Setup ASUS Maximus VI ImpactUEFI Setup ASUS Maximus VI Impact


Меню настройки Maximus VI Impact имеет ряд полезных инструментов, объединенных в разделе Tool.

UEFI Setup ASUS Maximus VI Impact

Среди них утилита для обновления управляющего микрокода EZ Flash II и функция гарантированного удаления данных с твердотельных накопителей ROG SSD Secure Erase.

UEFI Setup ASUS Maximus VI Impact

UEFI Setup ASUS Maximus VI Impact

Для хранения наборов пользовательских настроек служит вкладка Overclocking Profile, а подпрограмма SPD Information позволяет получить информацию о настройках ОЗУ, записанных в микросхеме SPD.

UEFI Setup ASUS Maximus VI Impact

UEFI Setup ASUS Maximus VI Impact

Наконец, вкладка ROG OC Panel H-Key Configure служит для настройки внешней панели OC Panel, однако, сама панель в комплекте поставки Maximus VI Impact отсутствует.

UEFI Setup ASUS Maximus VI Impact


Комплектное ПО

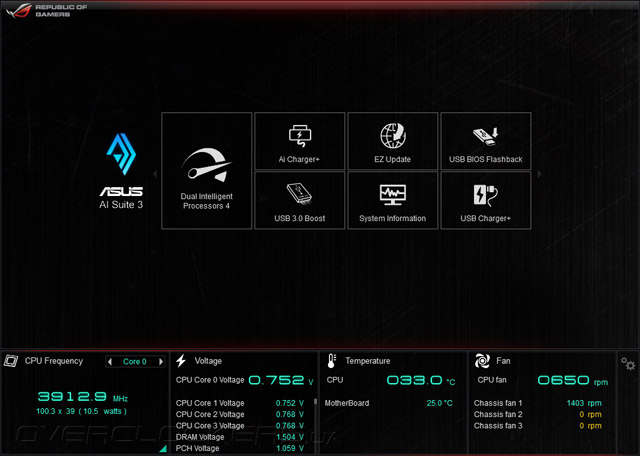

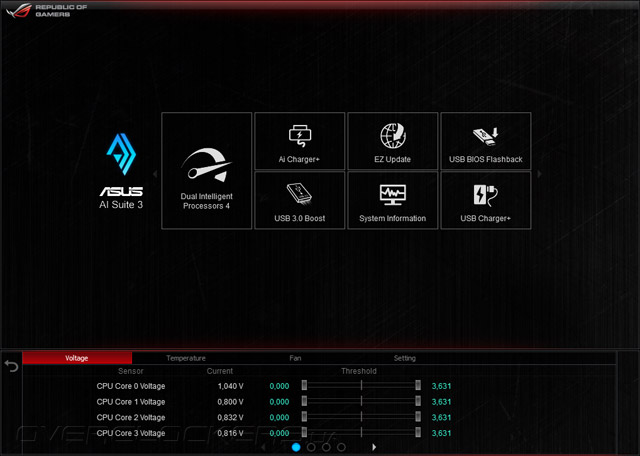

Как и все другие системные платы ASUS семейства Republic of Gamers наша Maximus VI Impact комплектуется DVD-диском со всеми необходимыми драйверами и набором полезных программ, среди которых имеется Ai Suite 3. Данное ПО объединяет в едином интерфейсе множество функций, но мы остановимся на тех, что обеспечивают управление разгоном. В нижней части окна выводятся показания датчиков системного мониторинга, и задается срабатывание сигнализации о достижении пороговых значений.

ASUS Ai Suite 3ASUS Ai Suite 3

За настройки параметров быстродействия отвечает утилита Dual Intelligent Processor 4, в её главном окне отображается сводная информация о режиме работы системной платы. Здесь же можно запустить функцию 4-Way Optimization, которая автоматически настраивает быстродействие и энергопотребление в зависимости от сценария использования.

ASUS Ai Suite 3

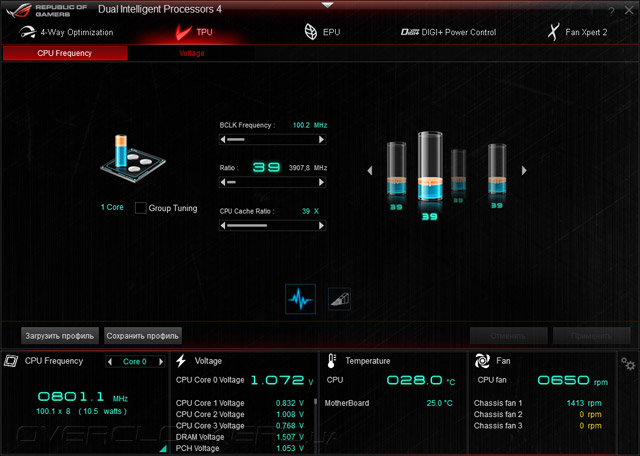

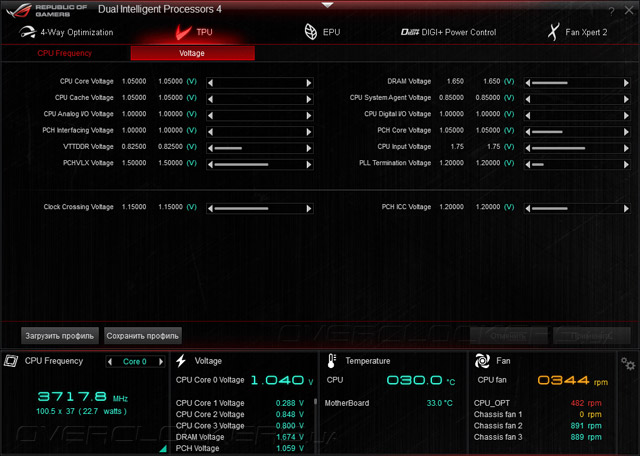

Вкладке TPU отвечает за разгон и управление напряжениями питания.

ASUS Ai Suite 3ASUS Ai Suite 3

Раздел EPU предназначен для тонкой настройки режима экономии электроэнергии, а вкладка DIGI+ Power Control позволяет задать параметры подсистемы электропитания.

ASUS Ai Suite 3

ASUS Ai Suite 3

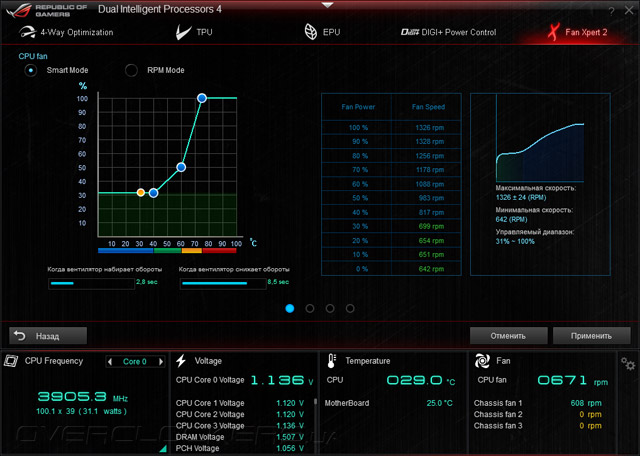

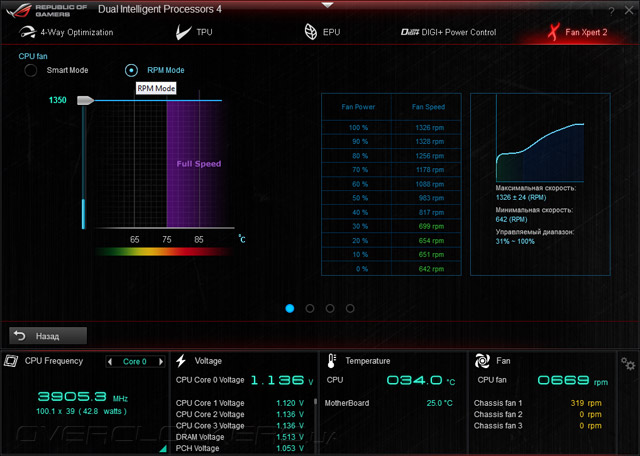

Наконец, для управления частотой вращения вентиляторов служит утилита Fan Xpert 2. Она дает возможность настроить алгоритм работы «карлсонов» в зависимости от температуры центрального процессора или вручную задать скорость любого из четырех вентиляторов.

ASUS Ai Suite 3ASUS Ai Suite 3

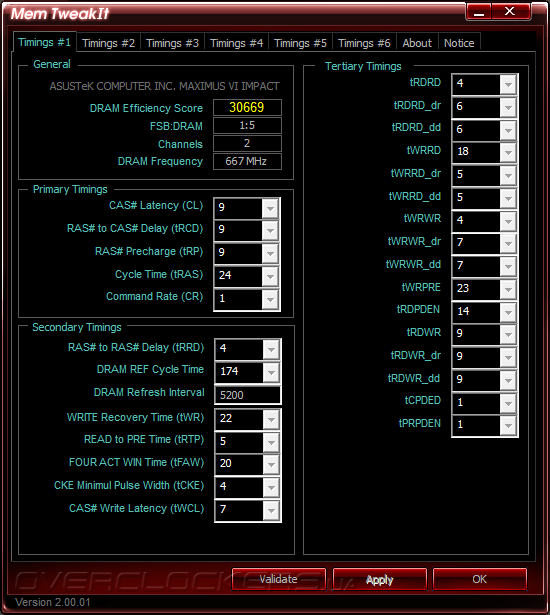

Функциональность Ai Suite 3 дополняет программа Mem TweakIT, предназначенная для тонкой настройки подсистемы ОЗУ, и приложение RAMDisk, которое позволяет создавать в области оперативной памяти виртуальный логический диск.

ASUS Mem TweakIT

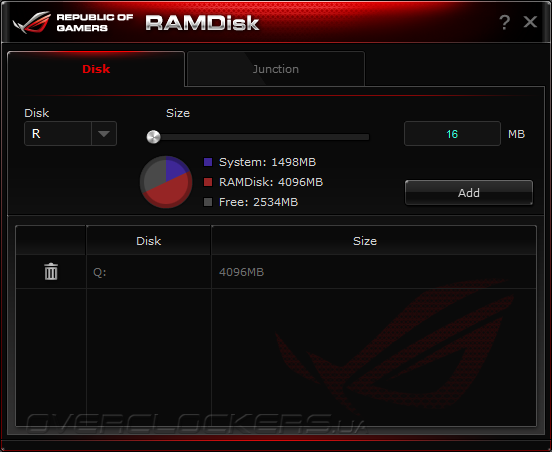

ASUS RAMDisk

Для управления полосой пропускания соединения с Интернет служит утилита GameFirstII, которая анализирует пользовательский трафик, выделяет среди него пакеты онлайн-игр и присваивает им высший приоритет, благодаря чему повышается комфортность геймпплея.

ASUS GameFirstII

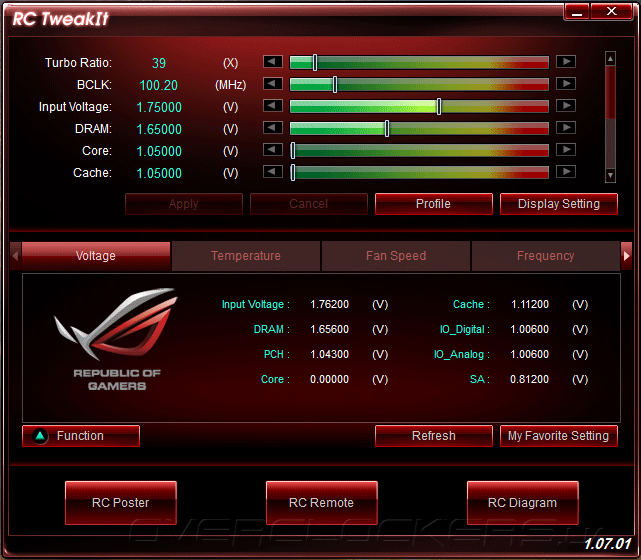

Наконец, Maximus VI Impact поддерживает фирменную технологию ROG Connect, обеспечивающую удаленный мониторинг и управление разгоном, и утилиту ASUS Boot Settings, при помощи которой выполняется автоматический вход в меню настройки при загрузке системной платы.

ASUS ROG Connect

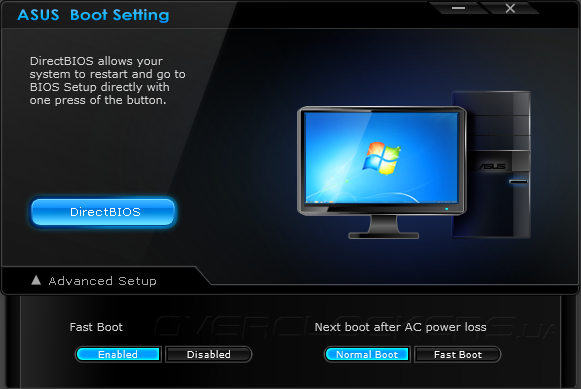

ASUS Boot Settings

Разгонный потенциал

С недавних пор в нашем распоряжении находится процессор Intel Core i7-4770K, у которого малоэффективный штатный термоинтерфейс заменен на «жидкий металл». Это значительно улучшило температурный режим, но, увы, не обеспечило существенного роста разгонного потенциала. Похоже, наш экземпляр оказался не слишком удачным, во всяком случае, преодолеть рубеж в 4600 МГц на системной плате ASUS Maximus VI Impact при использовании воздушного охлаждения нам так и не удалось. Даже при повышении напряжений CPU Core Voltage до 1,4 В и увеличении CPU Input Voltage до 2,1 В нам не удалось достичь хотя бы 4700 МГц, поскольку кулер Thermalright Silver Arrow был уже не в состоянии обеспечить комфортную температуру. А между тем, оказалось что для стабильной работы на 4600 МГц нашему Core i7-4770K достаточно всего 1,3 В, при которых процессор демонстрирует невысокий нагрев, что делает такие настройки идеальными для работы в режиме «24/7».

Разгон ASUS Maximus VI Impact

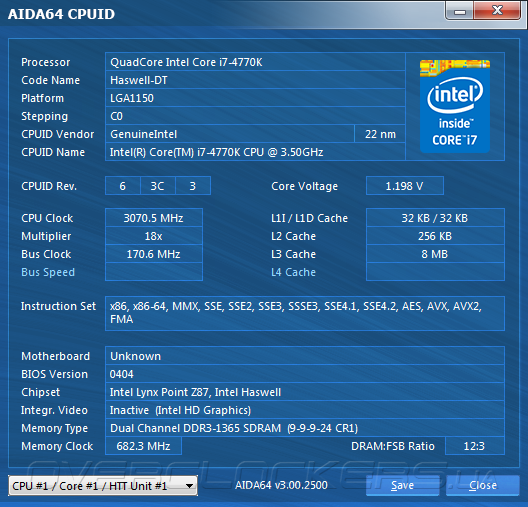

Далее, мы проверили возможности Maximus VI Impact по увеличению базовой частоты. Максимальным значением BCLK оказались 170,6 МГц, которые совершенно не впечатляют на фоне достижений той же ASUS Maximus VI Gene.

Разгон ASUS Maximus VI Impact

При разгоне оперативной памяти героиня сегодняшнего обзора показала очень хорошие результаты, для нашего штатного набора оперативной памяти G.Skill F3-2400C10D-8GTX покорились 2580 МГц с таймигами 11-13-13-36-2Т при напряжении 1,65 В.

Разгон ASUS Maximus VI Impact

Напоследок мы проверили возможности автоматического разгона при помощи функции CPU Level Up. При выборе профиля 4.400G процессор заработал на частоте 4400 МГц при напряжении 1,25 В, а модули ОЗУ функционировали в режиме 10-12-12-31-2Т в соответствии с профилем X.M.P.

Разгон ASUS Maximus VI Impact


Тестовый стенд

Тестирование материнской платы ASUS Maximus VI Impact проходило в составе следующей конфигурации:
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 9.4.0.1017 и Intel Management Engine 9.5.0.1345;
  • драйвер видеокарты: AMD Catalyst 13.5.
Модули ОЗУ функционировали на частоте 1600 МГц с задержками 9-9-9-27-1T, процессорные функции энергосбережения и технология Intel Turbo Boost работали в штатном режиме. В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. Производительность новинки мы сравнили с результатами материнских плат ASRock Z87E-ITX и MSI Z87-G45 Gaming. Во время тестирования системные платы работали с такими версиями управляющих микрокодов:
  • ASUS Maximus VI Impact (UEFI Setup 0404 от 26.07.2013);
  • ASRock Z87E-ITX (UEFI Setup 1.90 от 10.07.2013);
  • MSI Z87-G45 Gaming (UEFI Setup V1.5B1 от 03.09.2013).
Каждый тестов повторялся минимум три раза, после чего рассчитывалось среднее арифметическое. Если какой-то из результатов существенно отличался от двух других — тесты продолжались до получения нормального значения. Перечень тестовых приложений следующий:
  • AIDA64 3.00.2500 (Cache & Memory benchmark);
  • Futuremark PCMark 8;
  • Futuremark 3DMark (Fire Strike);
  • Batman: Arkham City;
  • Hitman: Absolution;
  • F1 2012.

Результаты тестирования

Тестирование ASUS Maximus VI Impact

Тестирование ASUS Maximus VI Impact

Тестирование ASUS Maximus VI Impact

Тестирование ASUS Maximus VI Impact

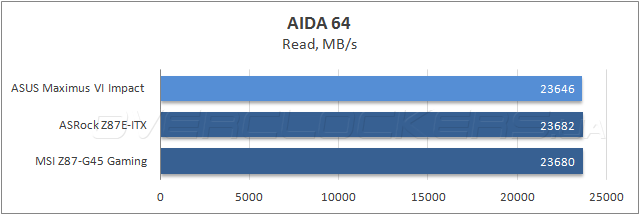

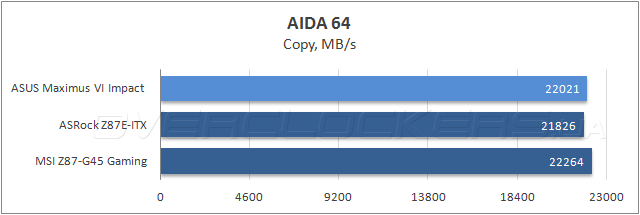

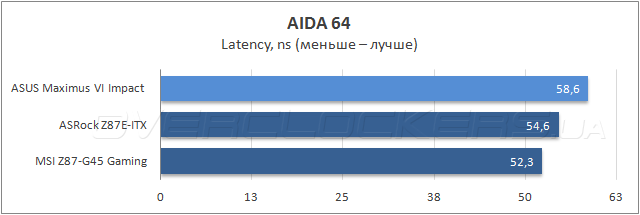

Тестирование в Cache & Memory benchmark показало, что все три участницы демонстрируют очень близкие результаты пропускной способности ОЗУ. Исключение составляет латентность доступа, где героиня сегодняшнего обзора неожиданно заняла последнее место.

Тестирование ASUS Maximus VI Impact

Тестирование ASUS Maximus VI Impact

Тестирование ASUS Maximus VI Impact

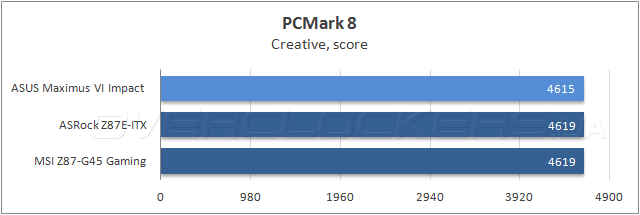

В комплексном тестовом пакете PCMark 8 среди соперниц снова наблюдается примерный паритет, а значит, что в сценариях повседневного использования ASUS Maximus VI Impact способна обеспечить отличный уровень быстродействия.

Тестирование ASUS Maximus VI Impact

Тестирование ASUS Maximus VI Impact

Тестирование ASUS Maximus VI Impact

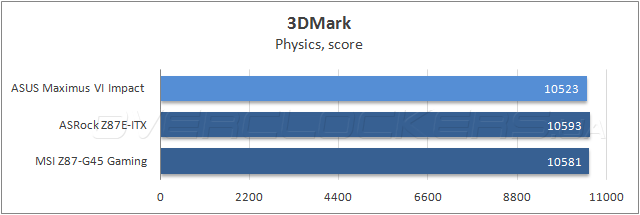

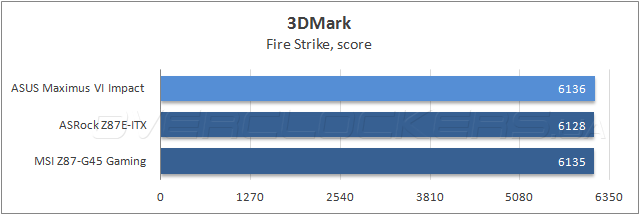

Полусинтетический игровой бенчмарк 3DMark оказался не в состоянии определить победителя. При одинаковых настройках прошивок конкурсантки показали идентичные результаты.

Тестирование ASUS Maximus VI Impact

Тестирование ASUS Maximus VI Impact

Тестирование ASUS Maximus VI Impact

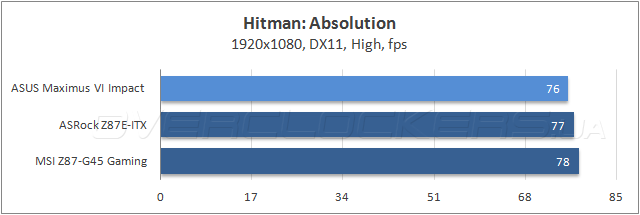

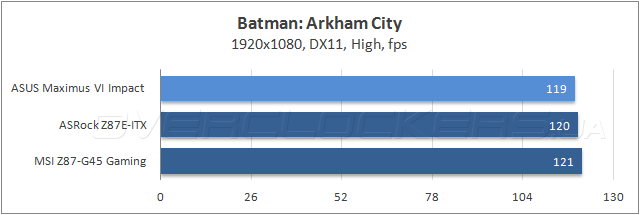

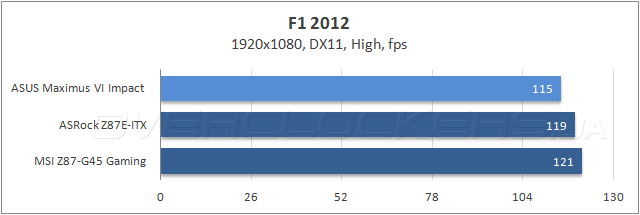

А вот в реальных игровых приложениях ситуация не столь однозначная. В шутерах Batman: Arkham City и Hitman: Absolution разница новинки с конкурентами почти не заметна, но в гоночном симуляторе F1 2012 отставание достигло 5%, так что программистам из ASUS стоит поработать над оптимизацией управляющего микрокода Maximus VI Impact.


Энергопотребление

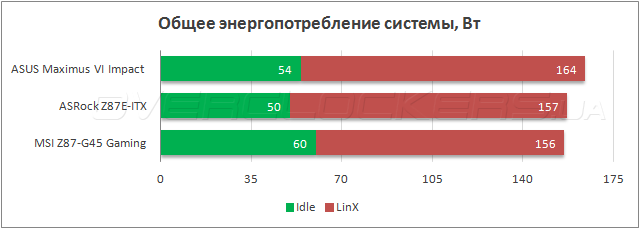

Для оценки энергопотребления тестовых стендов мы использовали устройство Basetech Cost Control 3000, при помощи которого было измерено среднее потребление электроэнергии при отсутствии нагрузки, а также пиковое значение потребляемой мощности во время прохождения стресс-теста LinX.

Энергопотребление ASUS Maximus VI Impact

При отсутствии нагрузке новинка продемонстрировала средний уровень энергоэффективности, но после запуска стресс-теста LinX Maximus VI Impact оказалась самой прожорливой. Сложно сказать, что послужило причиной такого явления, скорее всего, в текущей версии прошивки работа энергосберегающих технологий далека от идеала.


Выводы

Стоит ли говорить, что системная плата ASUS Maximus VI Impact оказалась достойной продолжательницей традиций семейства Republic of Gamers. Невзирая на миниатюрные размеры, новинка ничуть не уступает по возможностям разгона и функциональности прошивки полноразмерной ASUS Maximus VI Hero и меньшего формата ASUS Maximus VI Gene. Героиня сегодняшнего обзора имеет отличное качество изготовления и обладает значительным запасом прочности, который полностью может быть реализован только при использовании криогенных систем охлаждения CPU. Удачные конструктивные решения, такие как размещение цифровой подсистемы питания Impact Power на отдельной плате, сделали возможной одновременную установку на Maximus VI Impact массивных систем охлаждения и дискретных графических акселераторов — очень редкое сочетание для «материнок» формата MiniITX! Кроме того, основные органы управления и индикации вынесены на заднюю панель, что обеспечивает максимально комфортную эксплуатацию при установке в миниатюрные корпуса системных блоков. Правда, из-за плотного расположения компонентов любителям самостоятельной сборки придется повозиться и проявить смекалку.

Что касается не высокого уровня быстродействия в отдельных тестах и не лучшего энергопотребления — мы склонны винить в этом «сырую» версию управляющего микрокода, поскольку ASUS Maximus VI Impact была представлена совсем недавно, а тем временем конкуренты не дремали и успели оптимизировать прошивки своих системных плат. Еще одна претензия касается комплекта поставки: честно говоря, экономить на копеечном кабеле ROG Connect совершенно не серьезно, а с учетом стоимости новинки в украинских интернет-магазинах около 285 долларов США — и подавно! Впрочем, если нужна производительная платформа для миниатюрного производительного системного блока с богатой функциональности, расширенными возможностями разгона и отличным запасом прочности, лучшего варианта, чем ASUS Maximus VI Impact сейчас, пожалуй, не найти, а значит, новинка обязательно найдет своего покупателя!

ASUS Maximus VI Impact Выбор редакции: лучший продукт



Оборудование для тестирования было предоставлено следующими компаниями:
  • ASRock — материнская плата ASRock Z87E-ITX;
  • ASUS — материнская плата ASUS Maximus VI Impact и видеокарта HD7950-DC2T-3GD5;
  • G.Skill — комплект памяти G.Skill TridentX F3-2400C10D-8GTX;
  • Intel — накопитель Intel SSD 320 Series 300GB, процессор Core i7-4770K;
  • ITbox.ua — системная плата MSI Z87-G45 Gaming;
  • Syntex — блок питания Seasonic X-650;
  • Thermalright — кулер Thermalright Silver Arrow.

Оверклокинг - в поисках скорости
