Обзор миниатюрной системной платы ASRock Z87E-ITX для процессоров Intel Haswell

Как правило, в продуктовых линейках вендоров присутствуют одна, редко — две модели системных плат формата Mini-ITX для актуальных процессорных разъемов, тогда как ассортимент полноразмерных продуктов может исчисляться десятками модификаций. В этом нет ничего удивительного, так как сфера применения миниатюрных «материнок» сравнительно узкая. Чаще всего такие модели используются в качестве основы для компактных энергоэффективных системных блоков или домашних центров цифровых развлечений. Между тем, высокая степень интеграции современных платформ делает возможным создание системных плат Mini-ITX, мало в чем уступающим полноразмерным решениям по функциональности и функциям разгона. Не так давно на страницах нашего ресурса был опубликован обзор миниатюрной материнской платы ASUS H87I-Plus, которая оставила о себе положительные впечатления, а сегодня мы предлагаем познакомиться с многообещающей новинкой производства компании ASRock — Z87E-ITX.

ASRock Z87E-ITX

Как видно из наименования модели, системная плата базируется на старшем наборе системной логики для процессоров Intel Haswell — Intel Z87. Следовательно, ASRock Z87E-ITX официально поддерживает полный набор функций разгона и предлагает максимальные возможности расширения, c которыми можно ознакомиться из нижеприведенной спецификации.

Модель ASRock Z87E-ITX
Чипсет Intel Z87
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 2 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2800*/2933* (*— OC), максимум 16 ГБ
Слоты PCI-E 1 PCI Express 3.0 x16
2 х mini-PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics 4600
Видеоразъемы DVI-I, DisplayPort, HDMI
Количество подключаемых вентиляторов 2x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (4 разъема на задней панели, Intel Z87)
6 x 2.0 (2 разъема на задней панели, Intel Z87)
ATA-133
Serial ATA 6 x SATA 6 Гбит/с (Intel Z87)
eSATA 1 x eSATA 6 Гбит/с (Intel Z87)
RAID 0, 1, 5, 10 (Intel Z87)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel I217V (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Адаптер беспроводных сетей Wi-Fi (IEEE 802.11 a/b/g/n/ac) и Bluetooth 3.0/4.0, комбинированный разъем mSATA/ mini-PCI Express, кнопка Clear_CMOS на задней панели


Комплект поставки

Z87E-ITX поставляется в коробке средних размеров, оформленной в стиле, едином для большинства системных плат компании ASRock на чипсетах Intel 8-й серии. Дизайн упаковки выполнен в спокойных тонах, центральное место на лицевой поверхности занимает логотип A-Style, который объединяет ряд технологий, таких как возможность работы в «домашнем облаке», поддержку высокоскоростного беспроводного соединения Wi-Fi стандарта 802.11ac, а также продвинутую звуковую подсистему Purity Sound.

ASRock Z87E-ITX

С обратной стороны упаковки имеется краткая спецификация новинки, а также приведена информация о её основных конструктивных особенностях. Среди них отметим шестифазный дизайн узла VRM центрального процессора, использование качественных полимерных емкостей во всех электрических цепях материнской платы, а также наличие разъема mSATA, который можно использовать для установки SSD, необходимого для работы Intel Smart Response Technology.

ASRock Z87E-ITX

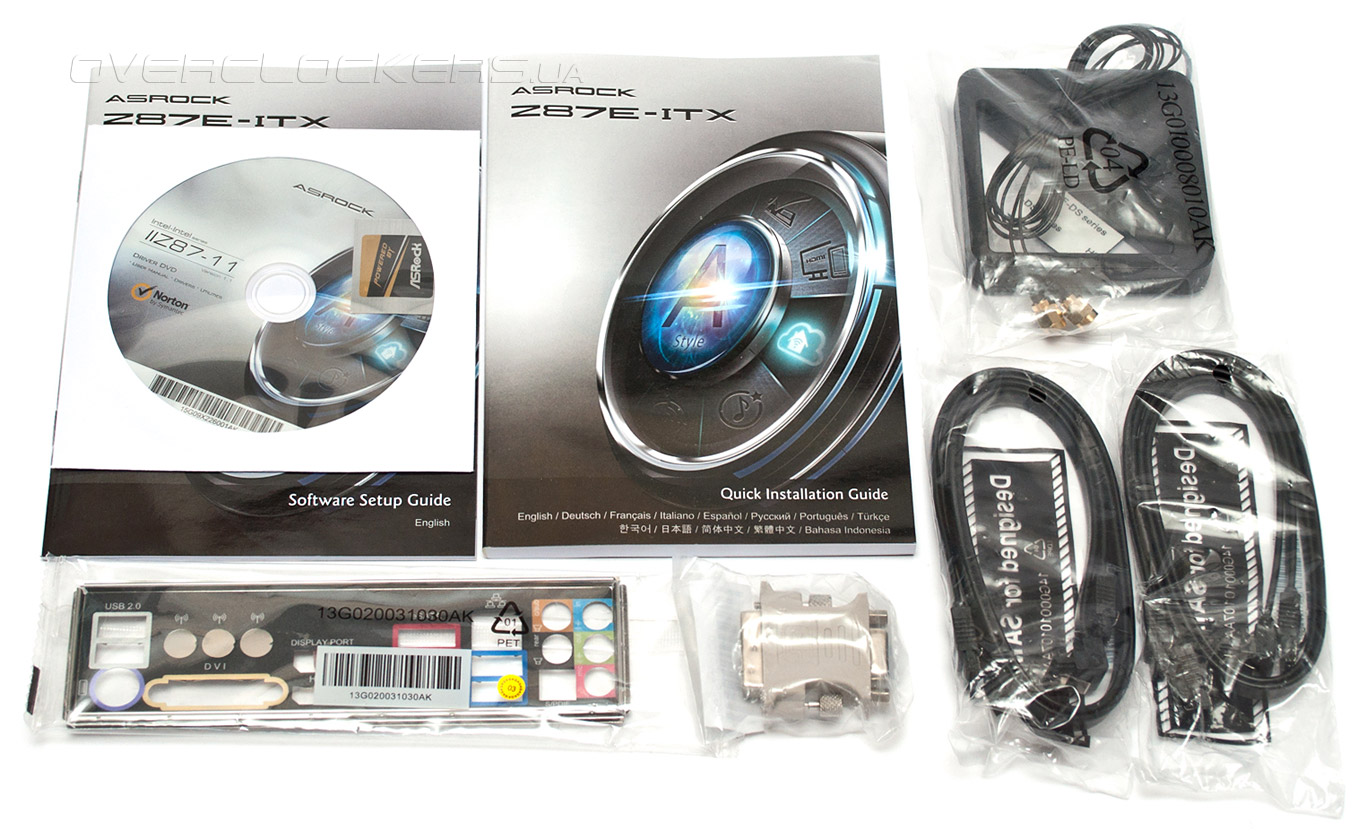

Набор аксессуаров ASRock Z87E-ITX состоит из:
  • заглушки на заднюю панель I/O Shield;
  • четырех кабелей SATA 6 Гбит/с;
  • антенны Wi-Fi:
  • переходника DVI-I-to-D-Sub;
  • DVD-дска с драйверами и программным обеспечением;
  • подробного руководства пользователя;
  • инструкции по работе с фирменным ПО.
ASRock Z87E-ITX

Комплект поставки материнской платой выглядит сбалансированно, предлагаемого перечня аксессуаров достаточно для сборки системы.


Дизайн

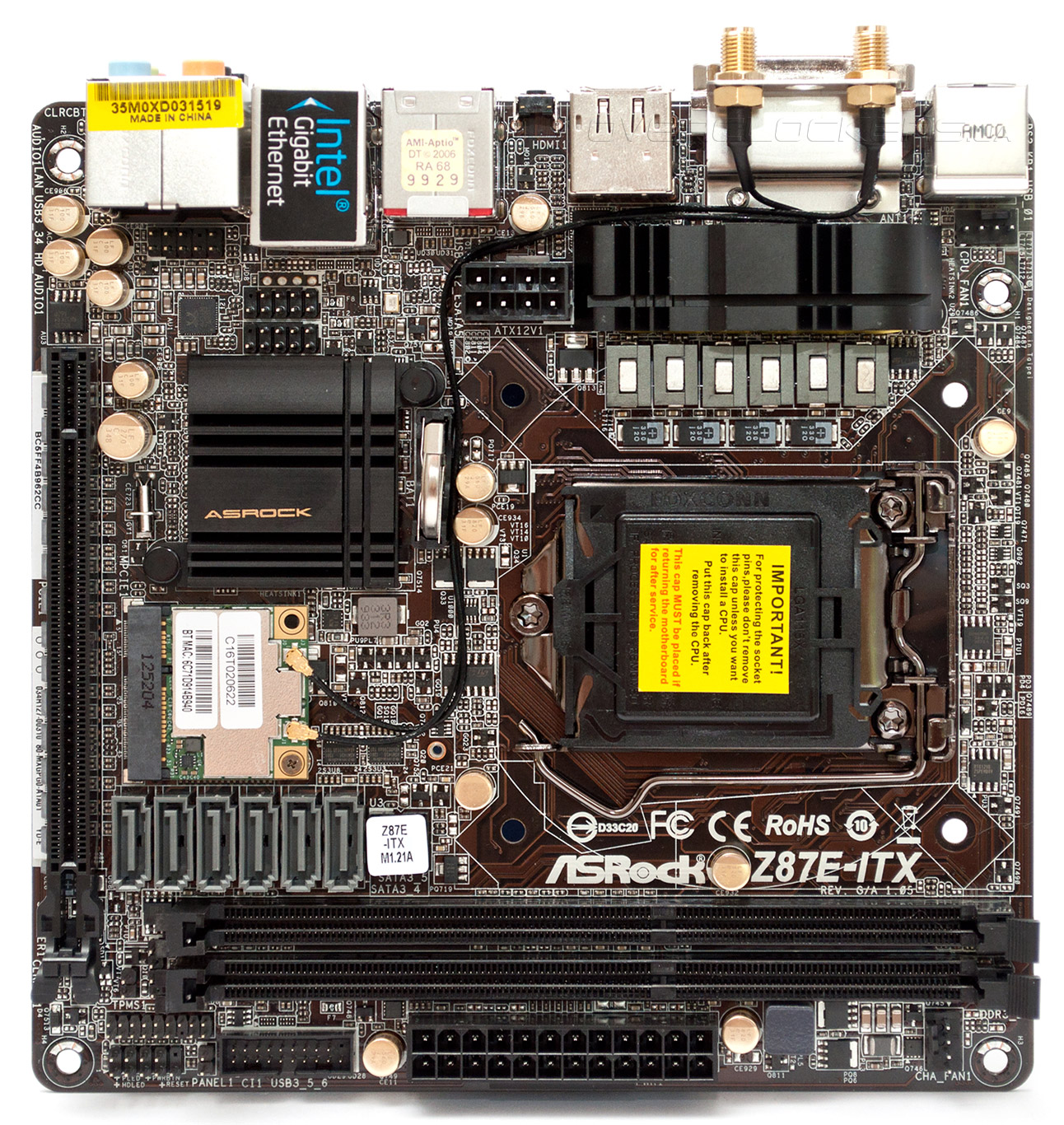

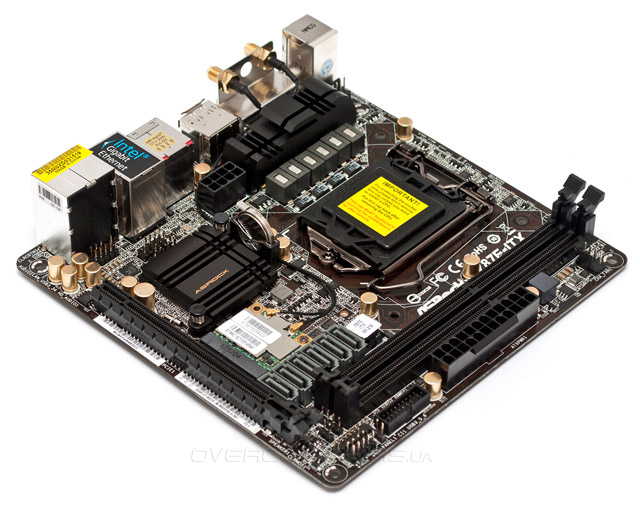

Системная плата ASRock Z87E-ITX имеет размеры 170х170 мм, что в точности соответствует стандарту Mini-ITX. За счет миниатюрных габаритов компоновка очень плотная, свободного места на текстолите практически нет.

ASRock Z87E-ITX

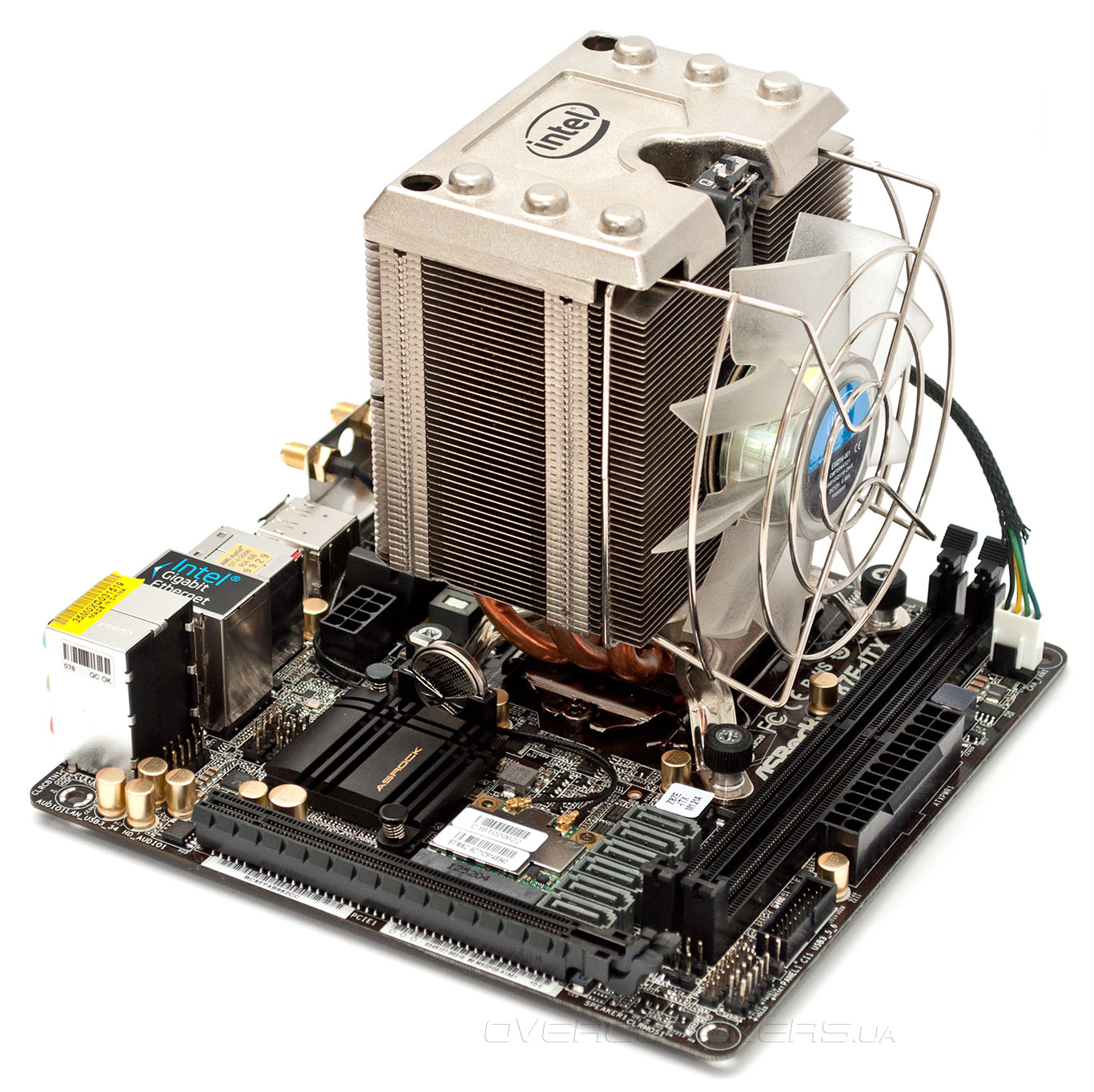

Расположение процессорного разъема оптимально с точки зрения установки габаритных систем охлаждения, сокет LGA1150 максимально удален от разъема PCI Express 3.0 x16.

ASRock Z87E-ITX

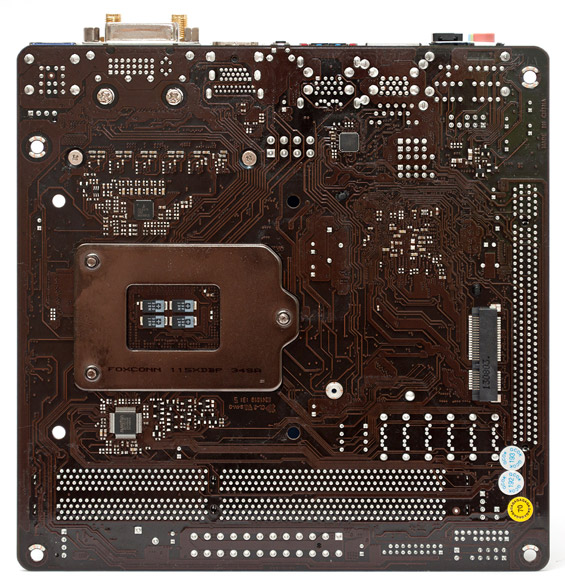

С обратной стороны печатной платы расположен комбинированный разъем, предназначенный для инсталляции плат расширения формата miniPCI-E 2.0 x1 или твердотельного накопителя в исполнении mSATA, при использовании которого отключается один из чипсетных портов SATA 6 Гбит/с.

ASRock Z87E-ITX

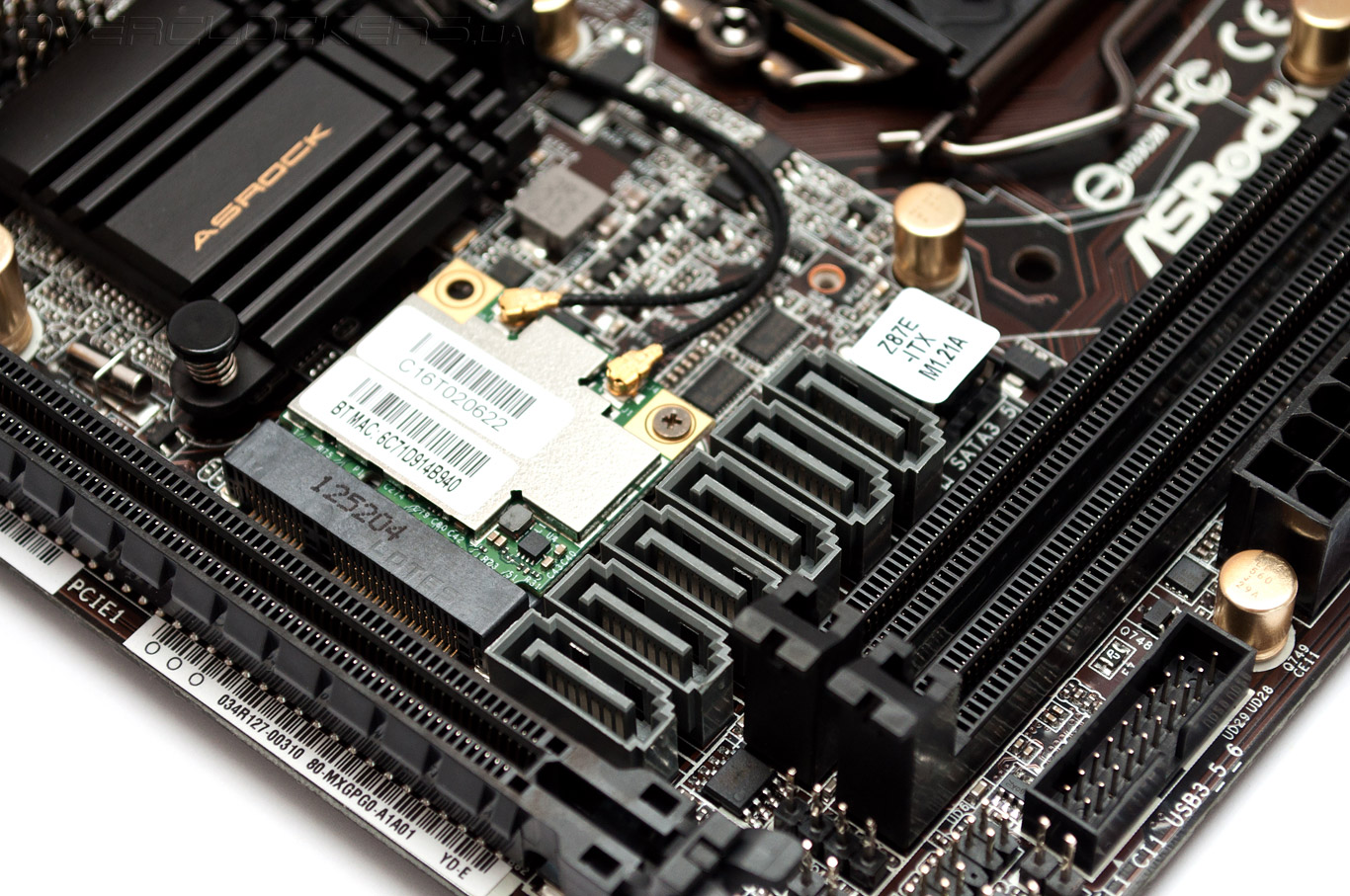

Для установки ОЗУ служат два слота DIMM, которые можно оснастить двумя модулями DDR3 суммарным объемом 16 ГБ. Ввиду компактных размеров для организации графической подсистемы Z87E-ITX располагает единственным разъемом PCI Express 3.0 x16, а для монтажа плат расширения имеется порт miniPCI-E 2.0 x1. Изначально он занят адаптером беспроводных сетей AzureWave AW-CE123H на чипсете Broadcom BCM4352, обеспечивающим поддержку Wi-Fi (IEEE 802.11 a/b/g/n/ac) и Bluetooth 3.0/4.0. При использовании комплектной антенны в режиме 2T2R Dual Band 802.11ac скорость передачи данных может достигать 867 Мбит/с.

ASRock Z87E-ITX

Дисковая подсистема материнской платы использует функциональность чипсета Intel Z87, который отвечает за работу шести портов SATA 6 Гбит/с c возможностью организации RAID-массивов уровней 0, 1, 5 и 10. На заднюю панель ASRock Z87E-ITX выведен порт eSATA 6 Гбит/с, предназначенный для подключения внешних накопителей, который также сообщается с системной логикой. Кроме того, чипсет обеспечивает функционирование шести каналов USB 2.0 и USB 3.0, а за подключение к Gigabit Ethernet отвечает сетевой контроллер Intel I217V. Интегрированная звуковая карта базируется на высококачественном 7.1 HD-аудиокодеке Realtek ALC1150, а в выходном каскаде используется операционный усилитель NE5532 производства Texas Instruments, необходимый для качественного звучания наушников с высоким внутренним сопротивлением.

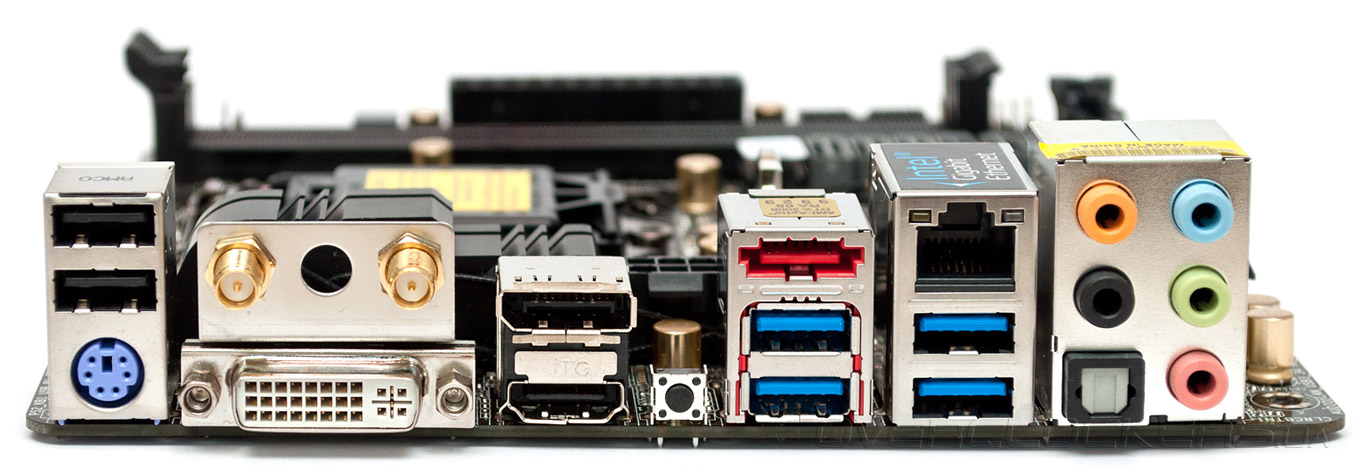

В итоге, на задней панели новинки разместились:
  • два разъема USB 2.0;
  • комбинированный порт PS/2;
  • два SMA-разъема для подключения антенны Wi-Fi;
  • видеовыходы DVI-I, DisplayPort и HDMI;
  • кнопка Clear_CMOS;
  • четыре порта USB 3.0;
  • разъем eSATA 6 Гбит/с;
  • сетевая розетка RJ-45;
  • оптический выход S/PDIF;
  • пять аналоговых аудиоразъемов.
ASRock Z87E-ITX

Отметим, что набор цифровых видеовыходов позволяет организовать вывод изображения одновременно на три монитора, а владельцы дисплеев с интерфейсом D-Sub могут воспользоваться комплектным переходником. Но больше всего нас удивило наличие у Z87E-ITX кнопки Clear_CMOS, очевидно, новинке не чужды эксперименты по разгону!

Для подключения вентиляторов героиня сегодняшнего обзора оснащена двумя четырехконтактными разъемами с поддержкой ШИМ. Система охлаждения состоит из двух радиаторов, один из которых отводит тепло от микросхемы системной логики, а второй — защищает от перегрева силовые элементы VRM.

ASRock Z87E-ITX

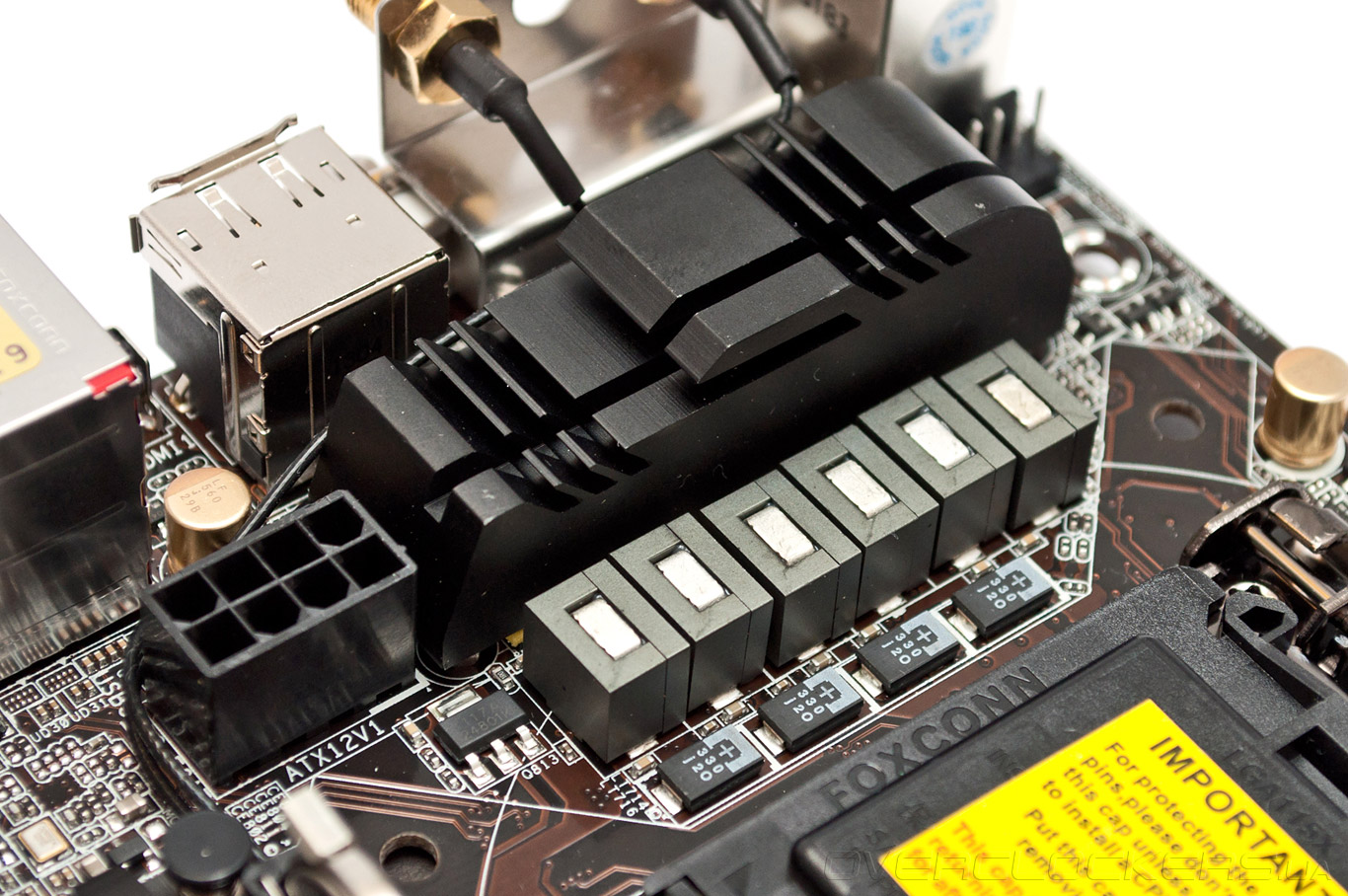

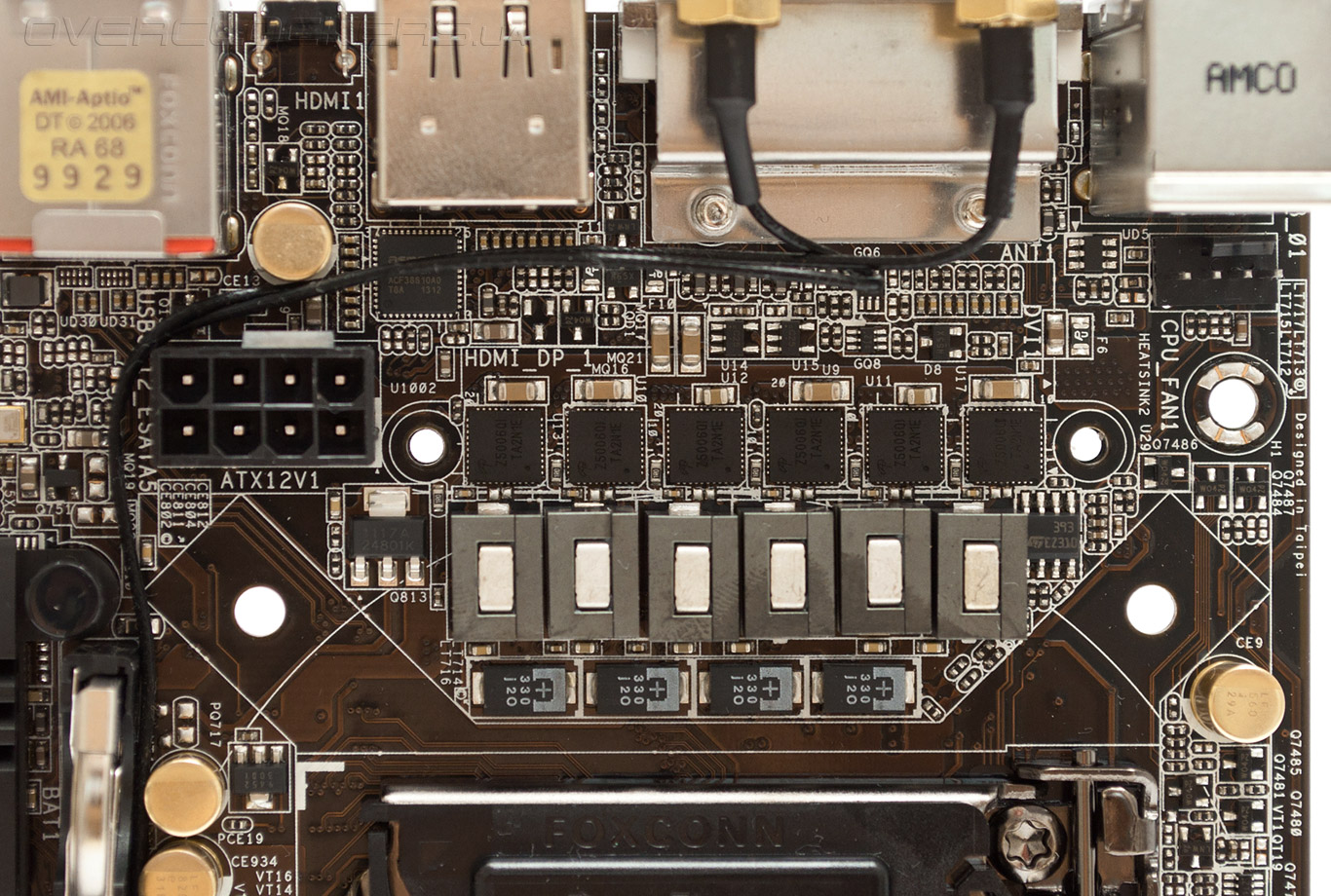

Этот радиатор имеет весьма скромные размеры, его эффективности достаточно в штатном режиме, но в процессе разгона может потребоваться дополнительный обдув. Силовая подсистема получает напряжение от восьмиконактного разъема EPS12V, а сам VRM, формирующий напряжение Vccin, насчитывает шесть фаз. В качестве силовых элементов использованы интегральные сборки, объединяющие пару MOSFET и микросхему-драйвер.

ASRock Z87E-ITX

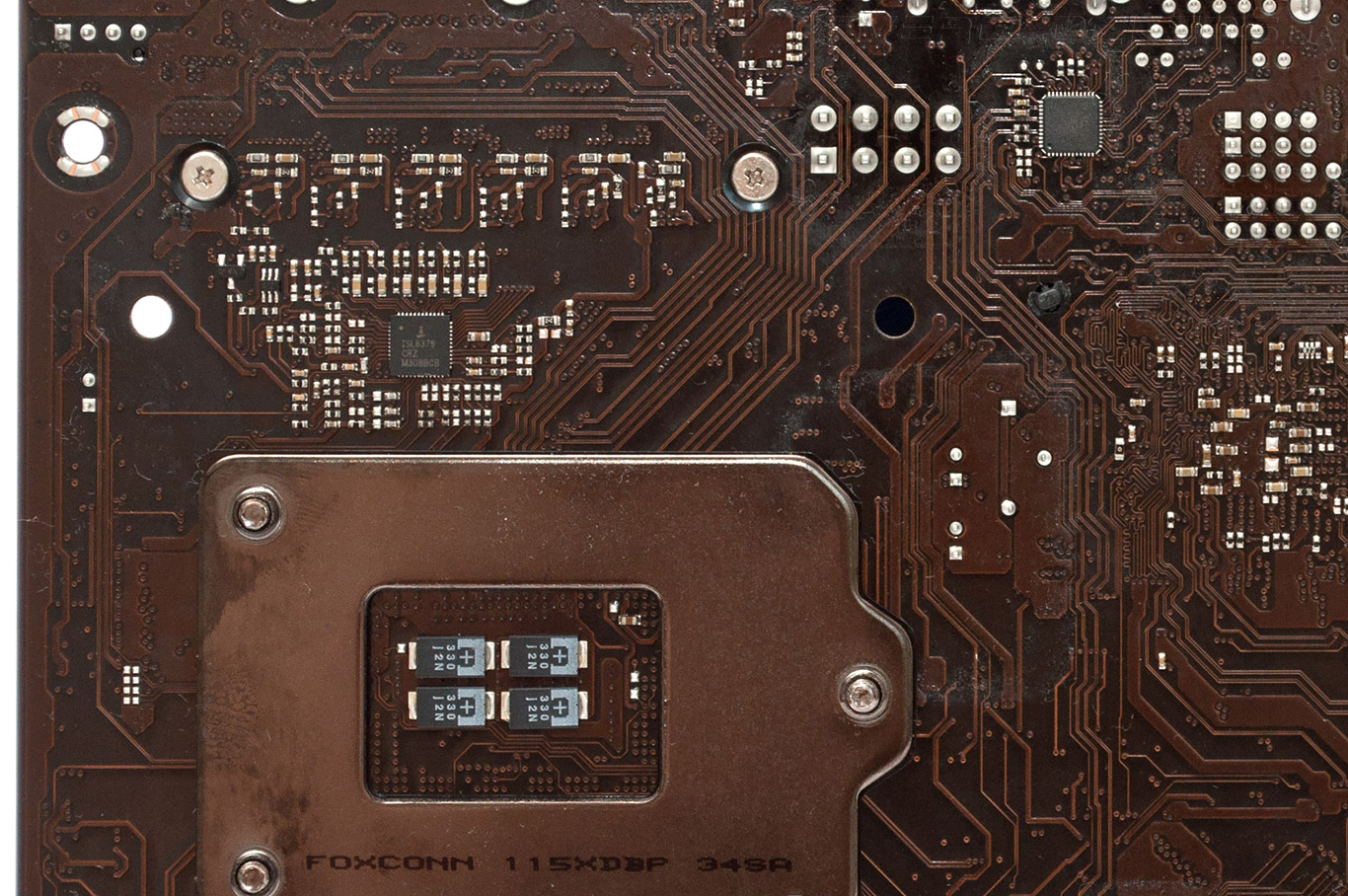

Преобразователь напряжения управляется цифровым ШИМ-контроллером ISL6379, который находится с обратной стороны ASRock Z87E-ITX в непосредственной близости от процессорного разъема. Из-за этого установка многих кулеров, оснащенных усилительными пластинами нестандартной формы, например, Noctua NH-U14S, становится невозможной.

ASRock Z87E-ITX
