Обзор и тестирование системной платы ASUS H97-Pro Gamer на чипсете Intel H97

В последнее время среди материнских плат для процессоров Intel LGA1150 гостьями нашей тестовой лаборатории становились исключительно продукты, основанные на системной логике Intel Z97. Данный чипсет, предлагающий богатые возможности расширения и полный спектр инструментов для разгона, позиционируется как решение для построения производительных систем, целевая аудитория которых — продвинутые пользователи и энтузиасты разгона. А между тем, в линейке системных логик Intel 9-й серии присутствует модель H97, которая предназначенная для массового рынка. Разница между двумя чипсетами заключается в отсутствии у младшей модификации официальной поддержки разгона и возможности разделения шины PCI Express 3.0 x16 для подключения нескольких видеокарт. Зато добавилась технология Intel Small Business Advantages, востребованная в условиях домашних офисов и малых предприятий. Ниже приведена диаграмма, иллюстрирующая возможности расширения Intel H97.

ASUS H97-Pro Gamer

C технической точки зрения чипсеты Z97 и H97 совершенно идентичны: оба выпускаются в корпусе FCBGA708, имеют одинаковый TDP 4,1 Вт и предлагают идентичный набор интерфейсов, включающий восемь линий PCI-E 2.0, по шесть каналов USB 3.0 и SATA 6 Гбит/с (последние с возможностью организации массивов RAID и «умного» кэширования Intel Smart Response), а также поддержку перспективного стандарта SATA Express. Одним из первых продуктов на базе системной логике Intel H97, попавших в нашу тестовую лабораторию, стала материнская плата ASUS H97-Pro Gamer.

ASUS H97-Pro Gamer

Данная модель должна быть интересна любителям виртуальных сражений, она обладает некоторыми признаками и возможностями материнских плат ASUS игровой серии, но официально к семейству Republic of Gamers не принадлежит. Что же такого особенного есть в новинке — мы с вами узнаем чуть позже, а прямо сейчас предлагаю взглянуть на ее спецификацию.

Модель ASUS H97-Pro Gamer
Чипсет Intel H97
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/, максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 2.0 x16@x4
2 x PCI Express 2.0 x1
Слоты PCI 3 (ASM1083)
Встроенное видеоядро (в процессор) Intel HD Graphics 4600
Видеоразъемы D-Sub, DVI-D, HDMI
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (4 разъема на задней панели, Intel Z97 )
8 x 2.0 (2 разъема на задней панели, Intel Z97)
ATA-133
Serial ATA 6 х SATA 6 Гбит/с (Intel Z97)
SATA Express 1 (Intel Z97)
eSATA
RAID 0, 1, 5, 10 (Intel Z97)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel I218V (Gigabit Ethernet)
Thunderbolt
FireWire
COM 1 (внутренний)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Поддержка AMD CrossFireX, разъем M.2 Socket 3


Комплект поставки

Материнская плата поставляется в картонной упаковке оригинального дизайна, который не похож ни на один другой продукт ASUS. Оформление лицевой поверхности коробки на редкость лаконично: помимо наименования модели присутствуют несколько логотипов, обозначающих совместимость H97-Pro Gamer с процессорами Intel LGA1150, возможность вывода изображения от встроенного видеоядра в разрешении 4К и построения систем AMD CrossFireX, а также соответствие требованиям операционной системы Microsoft Windows 8.1.

ASUS H97-Pro Gamer

C обратной стороны упаковки приведена спецификация системной платы и указаны ее ключевые особенности, такие как поддержка высокоскоростного интерфейса SATA Express для подключения твердотельных накопителей, наличие продвинутого звукового адаптера SupremeFX, а также комплекса технических решений Gamer's Guardian, которые направлены на повышение надежности и обеспечение безотказной работы «материнки».

ASUS H97-Pro Gamer

Набор дополнительных аксессуаров, поставляемых вместе с ASUS H97-Pro Gamer, предельно скромный, он состоит из:
  • заглушки на заднюю панель I/O Shield;
  • двух кабелей SATA 6 Гбит/с;
  • DVD-диска с драйверами и ПО;
  • руководство пользователя.
ASUS H97-Pro Gamer


Внешний вид

Системная плата выполнена в полноформатном ATX и имеет девять монтажных отверстий, так что край печатной платы с разъемом АТХ24 и слотами оперативной памяти будет надежно зафиксирован. Расположение всех основных узлов удобное, что вызовет положительные эмоции у любителей самостоятельной сборки ПК. Новинка совместима с любыми процессорами Intel в исполнении LGA1150, в том числе моделями Haswell refresh, есть надежда на поддержку перспективных 14-нм Broadwell. Для установки модулей ОЗУ служат четыре разъема DIMM, объем оперативной памяти может достигать 32 ГБ, тогда как максимальная частота ограничена отметкой 1600 МГц.

ASUS H97-Pro Gamer

С обратной стороны печатной платы нет ни одного электронного компонента, который бы мог помешать установке системы охлаждения, так что можно смело использовать кулера с усилительными пластинами любой формы.

ASUS H97-Pro Gamer

Возможности расширения ASUS H97-Pro Gamer представлены двумя портами PCI-E 2.0 x1 и тремя разъемами PCI, за работу последних отвечает дополнительный контроллер ASMedia ASM1083. Для организации графической подсистемы имеется слот PCI Express 3.0 x16. Второй порт PCI Express 2.0 x16@х4, подключенный к чипсету, также можно использовать для установки видеокарты и организовать связку AMD CrossFireX. Правда, стоит задействовать хотя бы один из разъемов PCI-E 2.0 x1, как слот PCI Express 2.0 x16@х4 тут же переключится в режим x16@x2.

ASUS H97-Pro Gamer

Дисковая подсистема представлена четырьмя портами SATA 6 Гбит/с и одним SATA Express 10 Гбит/с, который совмещен с еще двумя разъемами SATA 6 Гбит/с. Все порты имеют горизонтальное расположение, так что интерфейсные кабели не будут мешать установке графических акселераторов.

ASUS H97-Pro Gamer

Материнской плата оснащена разъемом M.2 Socket 3, который позволяет устанавливать твердотельные накопители с интерфейсом SATA Express формата NGFF 2260/2280.

ASUS H97-Pro Gamer

Звуковая подсистема SupremeFX базируется на современном 7.1-канальном HD-аудиокодеке Realtek ALC1150, а в ее конструкции многое сделано для повышения качества воспроизведения: для уменьшения влияния электромагнитных помех звуковой чип накрыт металлическим экраном, а в проводниках печатной платы сделан зазор, отделяющий аудиотракт от высокочастотных цепей «материнки». Кроме того, в звуковой подсистеме используются качественные японские конденсаторы ELNA, а для работы с высокоомными стереогарнитурами установлен операционный усилитель R4580i производства Texas Instruments.

ASUS H97-Pro Gamer

Для подключения периферии ASUS H97-Pro Gamer обладает восемью портами USB 2.0 и шестью разъемами USB 3.0, из которых четыре выведены на заднюю панель. За работу сети Gigabit Ethernet отвечает контроллер Intel I218V, который под управлением программного обеспечения GAMEFIRST II позволяет регулировать полосу пропускания сетевого подключения и приоритеты доступа приложений в Internet. А вот поддержки беспроводных сетей Bluetooth и Wi-Fi новинка лишена, так что пользователям придется устанавливать соответствующий адаптер самостоятельно. В итоге, на задней панели системной платы расположились:
  • комбинированный порт PS/2;
  • два разъема USB 2.0 и четыре USB 3.0;
  • оптический выход S/PDIF;
  • видеовыходы DisplayPort, D-Sub и HDMI;
  • сетевая розетка RJ-45;
  • шесть аналоговых аудиовыходов.
ASUS H97-Pro Gamer

Так как ASUS H97-Pro Gamer позиционируется в качестве решения для любителей компьютерных игр, которым не чужд интерес к разгону, плата имеет довольно мощную подсистему электропитания. Напряжение подводится при помощи восьмиконтактного разъема, а сам процессорный VRM выполнен по восьмиканальной схеме. В качестве силовых элементов используются традиционные MOSFET с низким сопротивлением открытого канала. Преобразователь напряжения управляется цифровым ШИМ-контроллером с загадочной маркировкой DIGI+ EPU ASP1252, так что о его возможностях и характеристиках остается лишь догадываться.

ASUS H97-Pro Gamer

Тепло от силовых элементов отводится парой крупных радиаторов. Охладители отлично справляются со своей задачей, но все-таки стоит позаботиться об их интенсивном обдуве, особенно при разгоне. К слову, материнская плата оснащена пятью четырехконтактными разъемами для подключения вентиляторов с возможностью регулировки скорости вращения посредством ШИМ.

ASUS H97-Pro Gamer

Конструкция имеет надежное винтовое крепление, а в качестве термоинтерфейса используются толстые прокладки из серого резиноподобного материала.

ASUS H97-Pro Gamer

Микросхема системной логики охлаждается массивным плоским радиатором, эффективности которого хватает в любом режиме работы благодаря невысокому тепловыделению чипсета.

ASUS H97-Pro Gamer

UEFI Setup

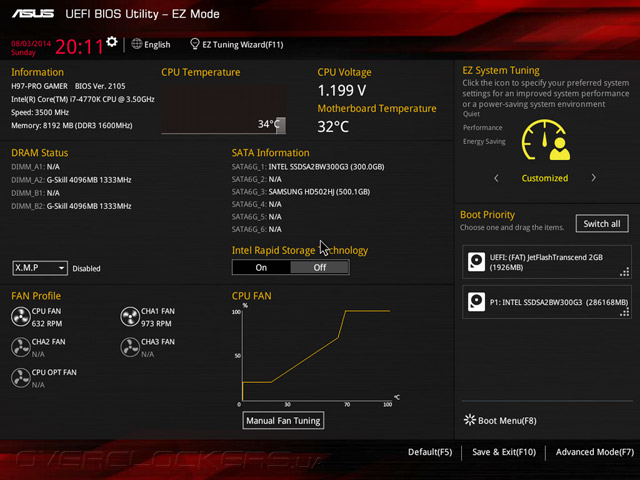

Материнская плата H97-Pro Gamer оснащена прошивкой, которая базируется на управляющем микрокоде UEFI разработки AMI. Интерфейс меню настройки поразительно напоминает «материнки» ASUS игровой серии Republic of Gamers, что лишний раз подчеркивает близость новинки к семейсту ROG. Прошивка имеет два режима работы: продвинутый Advanced и EZ Mode, в котором пользователям доступны только самые необходимые опции, такие как вывод информации о версии UEFI и центральном процессоре, отображение показаний системного мониторинга, установка даты и времени, а также задание порядка инициализации загрузочных устройств.

ASUS H97-Pro GamerASUS H97-Pro Gamer

Из режима EZ Mode вызывается подпрограмма Q-Fan Tuning, предназначенная для настройки скоростей вращения вентиляторов, где пользователи могут выбрать один из четырех предустановленных профилей, либо задать режим работы вручную.

ASUS H97-Pro Gamer

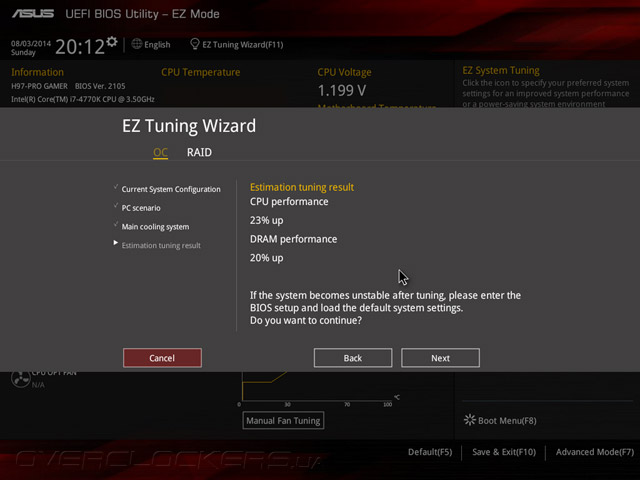

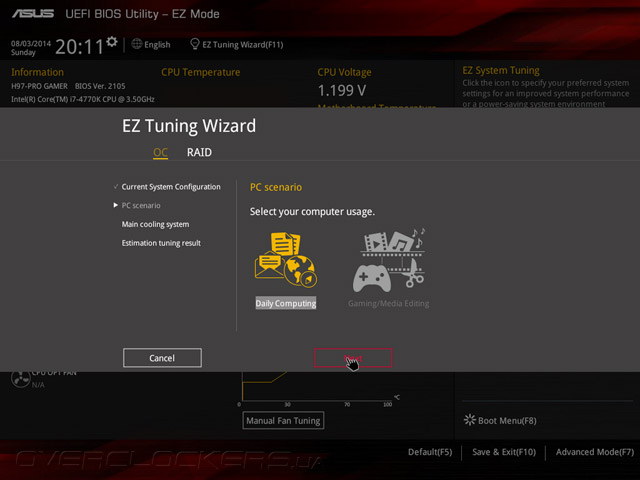

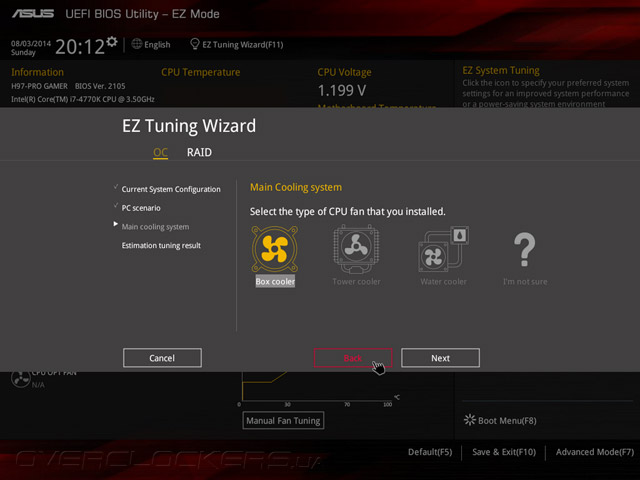

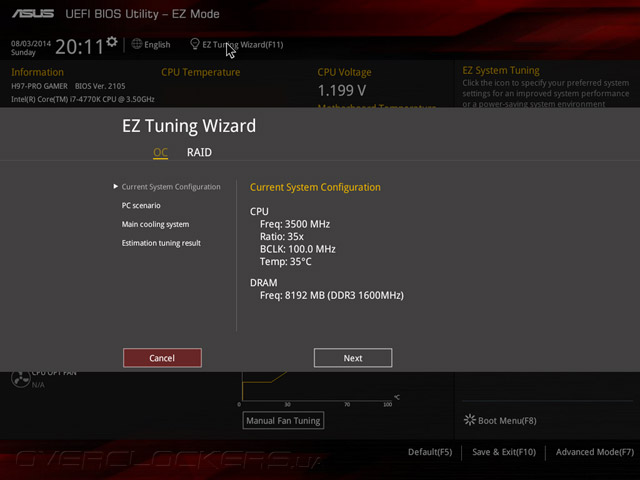

Меню настройки оснащено утилитой EZ Tuning Wizard, которая позволяет оптимизировать быстродействие в зависимости от модели использования персонального компьютера и типа системы охлаждения. Результатом работы этой функции является безопасный автоматический разгон.

ASUS H97-Pro GamerASUS H97-Pro GamerASUS H97-Pro GamerASUS H97-Pro Gamer

По большому счету, функциональности EZ Mode будет достаточно для многих нетребовательных пользователей, тогда как эксперты разгона предпочтут режим Advanced, в котором становятся доступными множество тонких настроек материнской платы. Сразу после входа в UEFI Setup открывается вкладка My Favorites, где можно сформировать перечень из наиболее востребованных пунктов меню.

ASUS H97-Pro GamerASUS H97-Pro Gamer

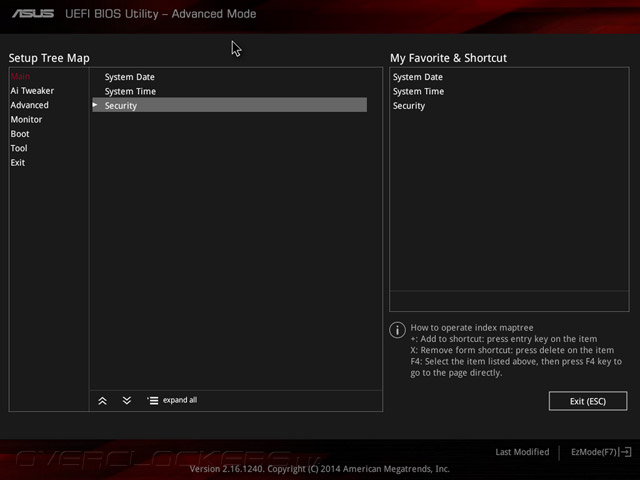

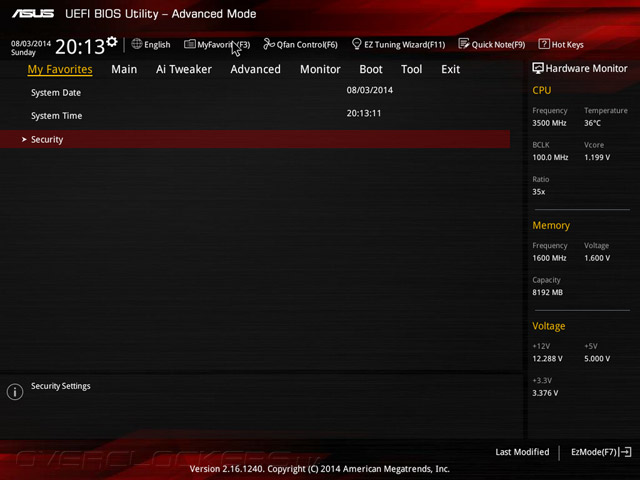

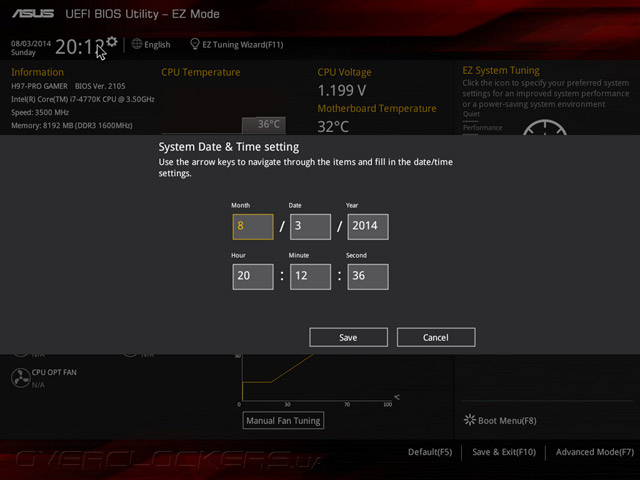

Раздел Main отвечает за установку даты и времени, выбор языка отображения меню, а также отображение данные о версии управляющего микрокода. Замечу, что в правой части интерфейса постоянно находится информационная панель, на которую выводятся ключевые показания системного мониторинга: режимы работы центрального процессора и модулей ОЗУ, а также значения напряжений на шинах питания +3,3V, +5V и +12V.

ASUS H97-Pro Gamer

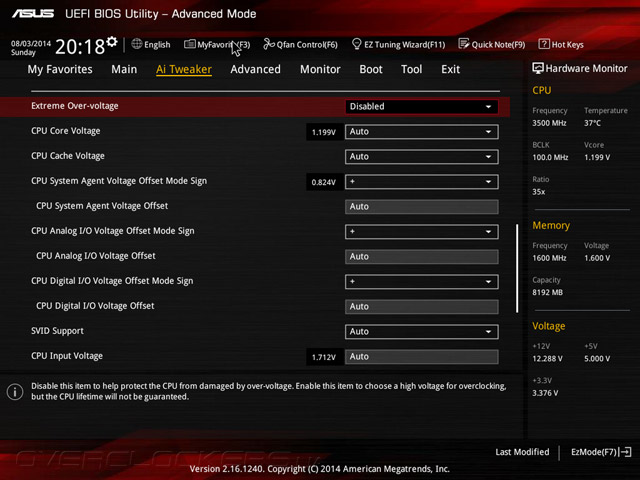

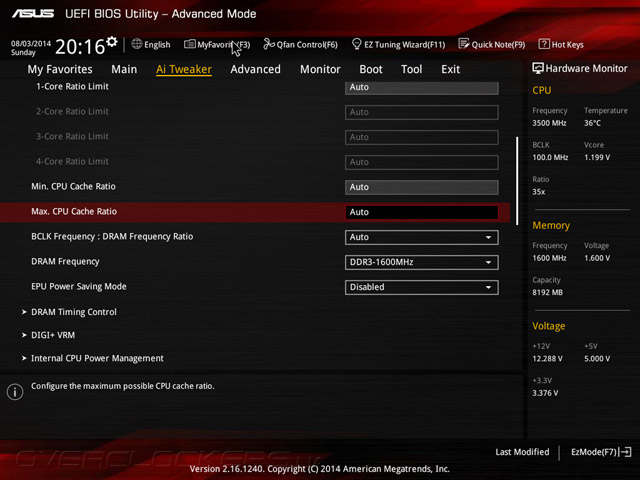

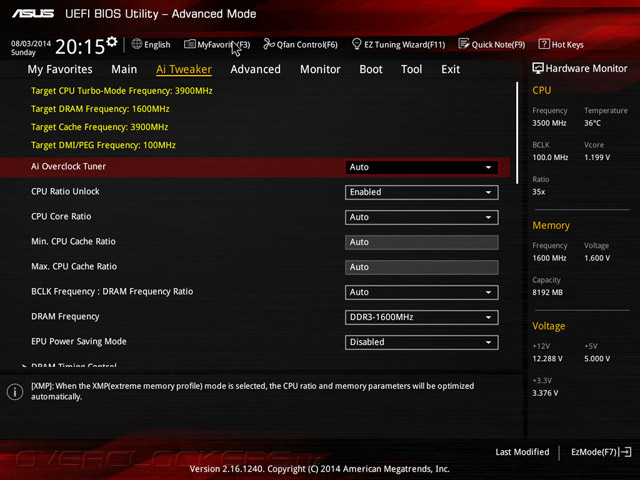

Большинство настроек, связанных с разгоном, находятся на вкладке Ai Tweaker. Несмотря на отсутствие официальной поддержки оверклокинга для системных плат на базе чипсетов Intel H97 в меню настройки есть опция CPU Ratio Unlock, после включения которой появляется возможность управления множителями вычислительных ядер и Uncore-части, правда, для этого необходим процессор из серии «К». А вот регулировка базовой частоты отсутствует, что исключает какой-либо разгон «обычных» Intel Haswell.

ASUS H97-Pro GamerASUS H97-Pro Gamer

Возможности по управлению электропитанием у новинки не таки обширные, как у продуктов серии ROG, но их вполне достаточно даже для самых серьезных бенч-сессий с использованием жидкого азота.

ASUS H97-Pro GamerASUS H97-Pro Gamer

Перечень напряжений, их диапазоны и шаг изменения приведены в таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage Override 0,001–1,92 0,001
CPU Cache Voltage Override 0,001–1,92 0,001
CPU System Agent Voltage Offset –0,999…+0,999 0,001
CPU Analog I/O Voltage Offset –0,999…+0,999 0,001
CPU Digital I/O Voltage Offset –0,999…+0,999 0,001
CPU Input Voltage 0,8–2,7 0,01
DRAM Voltage 1,2–1,92 0,005
PCH Core Voltage 0,7–1,8 0,00625
PCH VLX Voltage 1,2–2,0 0,00625
PCH Core Voltage 0,7–1,8 0,00625

Замечу, что для параметров CPU Core Voltage и CPU Cache Voltage доступен только один режим регулировки — Override, при котором нужное значение задается в явном виде. При этом следует учитывать, что напряжение не будет снижаться в моменты простоя, следовательно, такой разгон не будет энергоэффективным.

ASUS H97-Pro Gamer

Что касается режима работы ОЗУ, то прошивка ASUS H97-Pro Gamer позволяет задать частоту модулей памяти свыше 1600 МГц, что будет непременно проверено на практике.

ASUS H97-Pro Gamer

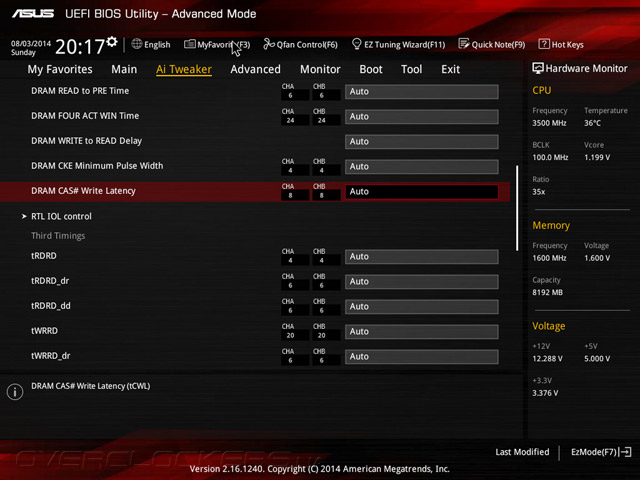

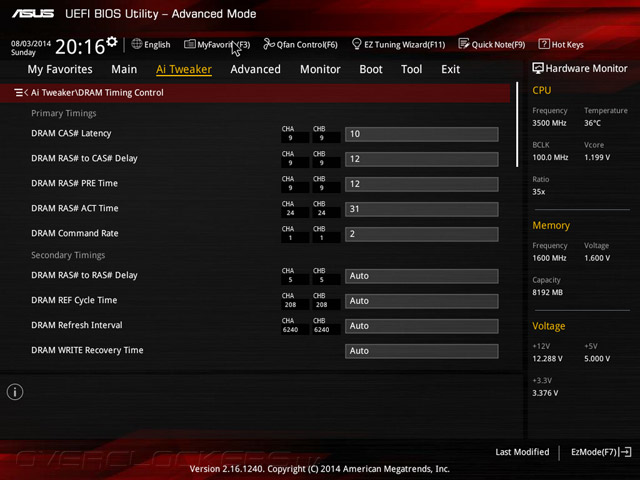

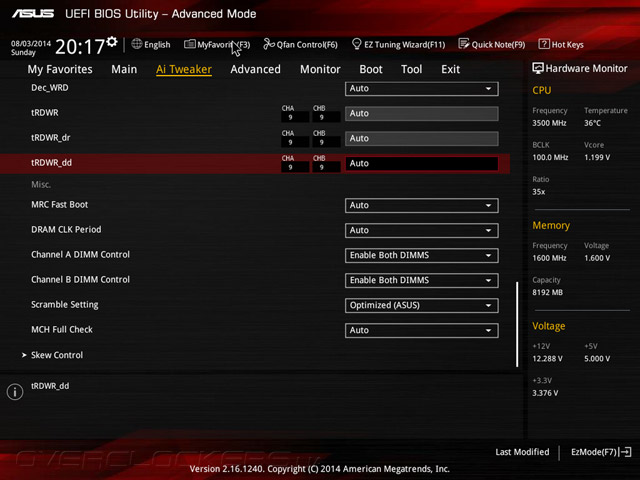

Многочисленные опции по регулировке таймингов и разнообразных тонких настроек подсистемы оперативной памяти находятся в подменю DRAM Timing Control, его содержание ничуть не уступает прошивкам системных плат на базе Intel Z97.

ASUS H97-Pro GamerASUS H97-Pro GamerASUS H97-Pro Gamer

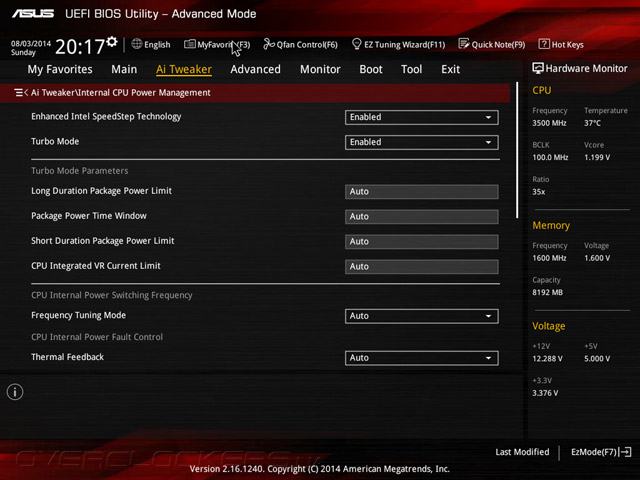

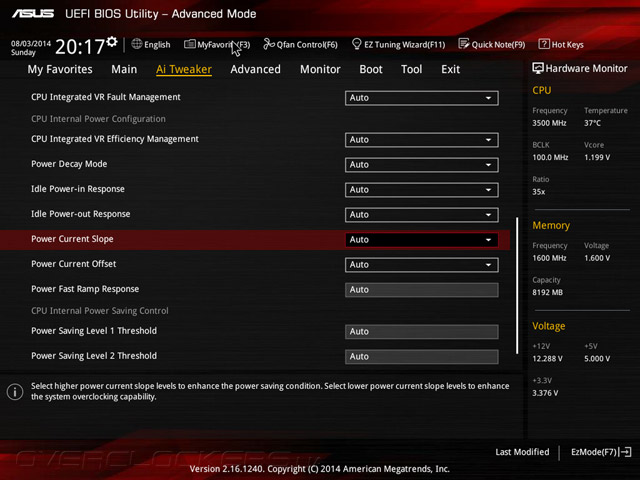

За управление цифровой подсистемой питания отвечает вкладка DIGI+ VRM, где регулируется работа функции Load-line calibration и частота переключения силовых элементов, а в подразделе Internal CPU Power Management настраивается работа встроенного в процессор регулятора напряжения, в частности, задаются лимиты мощности, включаются технологии Intel Enhanced SpeedStep и Turbo Boost.

ASUS H97-Pro Gamer

ASUS H97-Pro GamerASUS H97-Pro Gamer

Настройки центрального процессора, системной логики и дополнительных контроллеров сосредоточены в меню Advanced.

ASUS H97-Pro Gamer

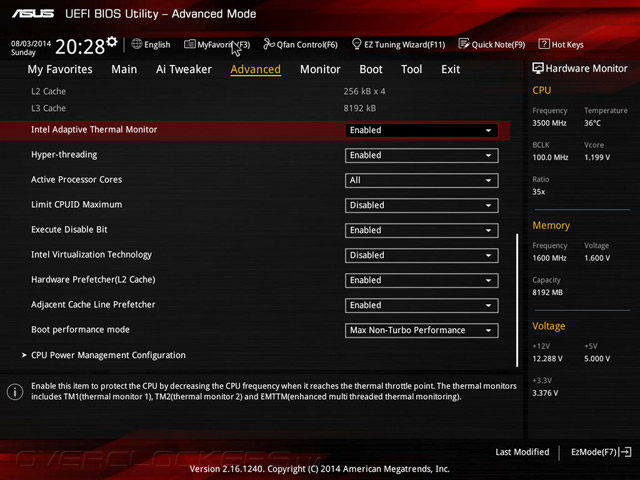

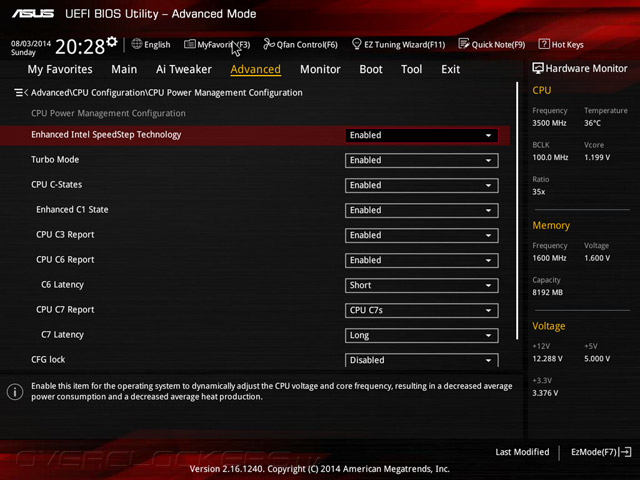

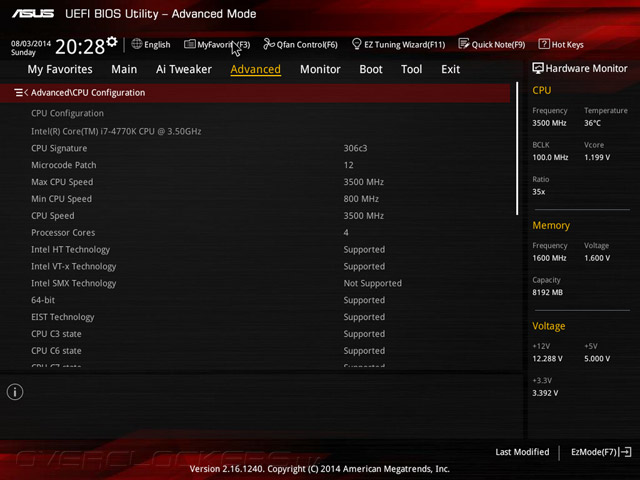

Вкладка CPU Configuration служит для вывода подробной информации об установленном центральном процессоре, управления технологиями виртуализации, Hyper Threading и аппаратной защитой от вирусов, а также настройки функций энергосбережения.

ASUS H97-Pro GamerASUS H97-Pro GamerASUS H97-Pro Gamer

Подменю PCH Configuration предназначено для конфигурирования параметров микросхемы системной логики, а в System Agent Configuration задается режим работы встроенного в процессор северного моста.

ASUS H97-Pro Gamer

ASUS H97-Pro Gamer

Наконец, настройки режима работы слота PCI Express 2.0 x16@x4 и немногочисленных дополнительных контроллеров сосредоточены во вкладке Onboard Device Configuration.

ASUS H97-Pro Gamer

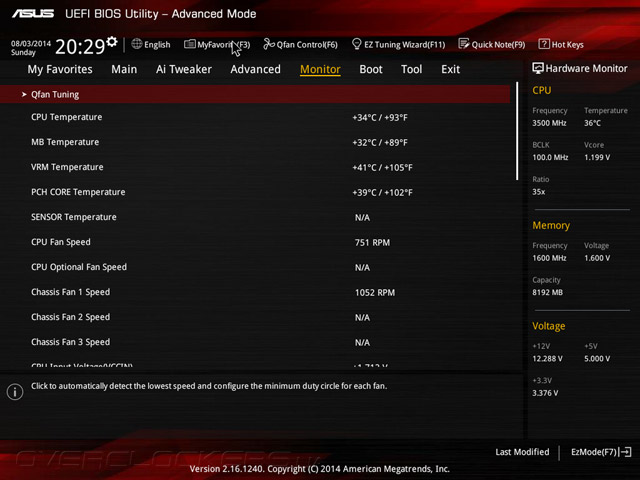

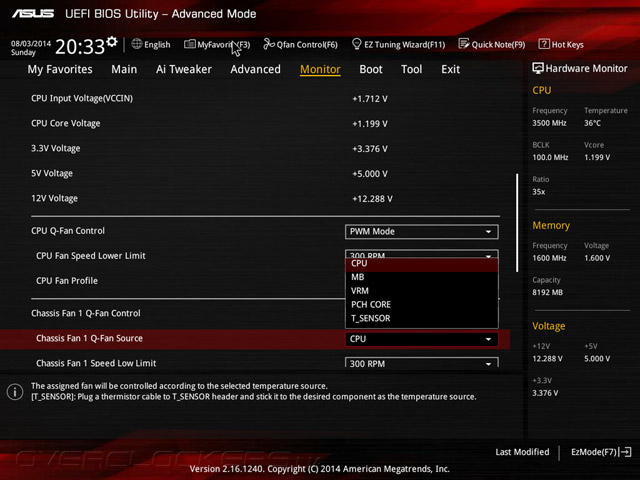

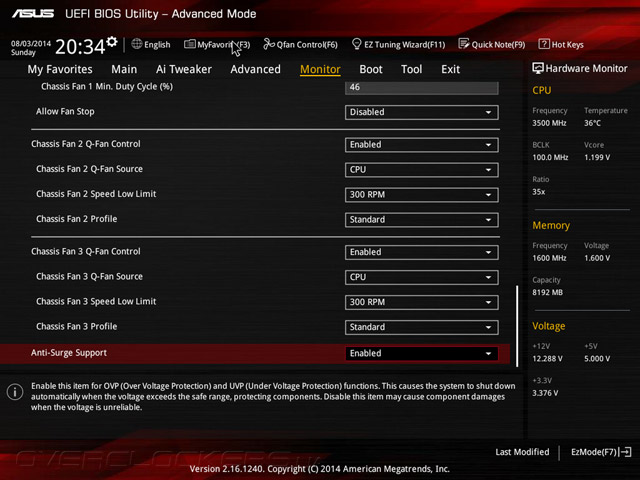

За системный мониторинг и управление работой вентиляторов отвечает раздел Monitor. Здесь выводятся показания четырех встроенных и одного внешнего температурного датчика, отображаются скорости вращения крыльчаток пяти охладителей и значения пяти напряжений.

ASUS H97-Pro GamerASUS H97-Pro Gamer

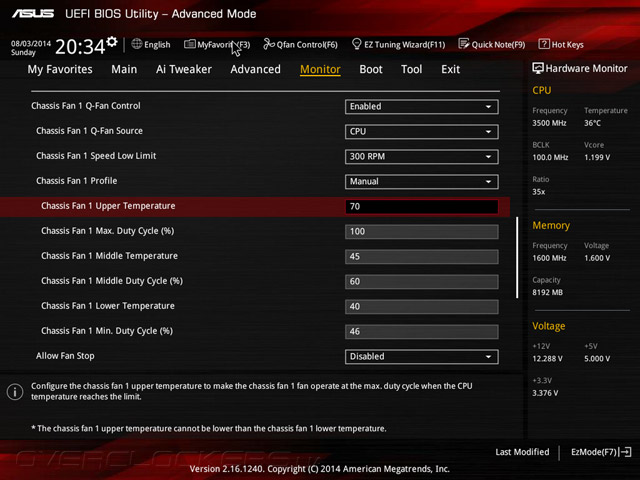

В этом же разделе пользователи могут настроить скорости вращения «карлсонов», как путем выбора одного из предустановленных профилей, так и в ручном режиме. Примечательно, что для корпусных вентиляторов можно указать температурный сенсор, к показаниям которого привязывается регулировка оборотов.

ASUS H97-Pro GamerASUS H97-Pro Gamer

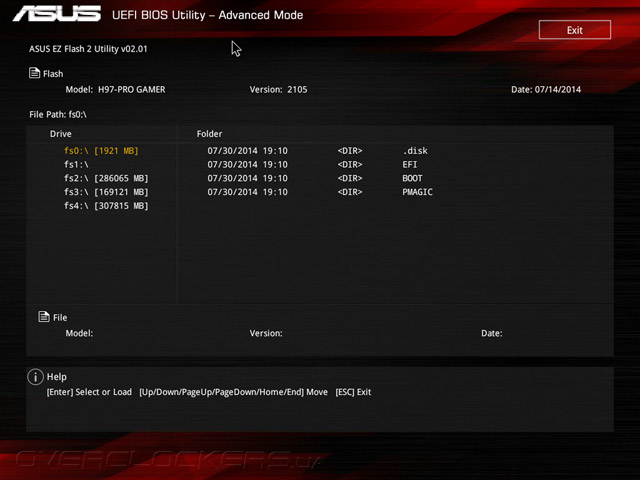

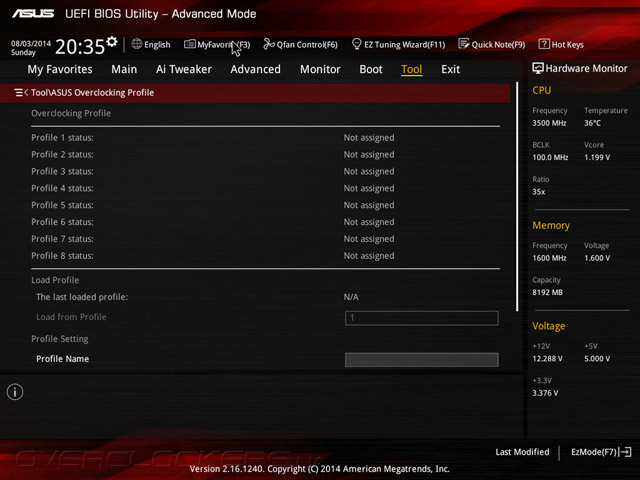

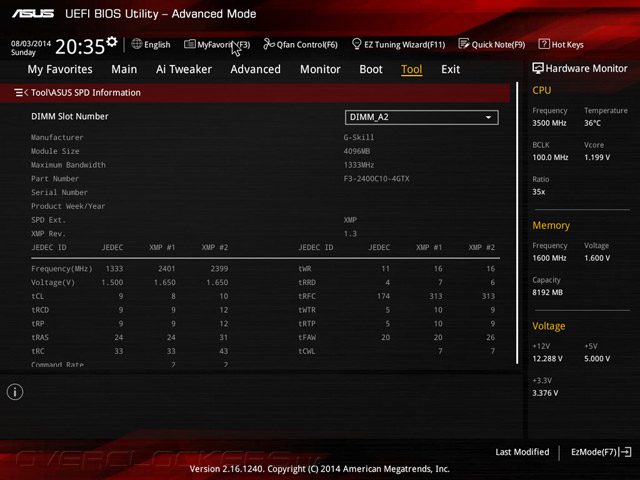

Прошивка новинки имеет ряд дополнительных возможностей, таких как обновление управляющего микрокода, функция сохранения до восьми профилей с параметрами UEFI Setup, а также утилита SPD Information, предназначенная для отображения параметров модулей ОЗУ.

ASUS H97-Pro GamerASUS H97-Pro GamerASUS H97-Pro Gamer


Комплектное ПО

Вместе с системной платой ASUS H97-Pro Gamer поставляется DVD-диск, на котором записаны все необходимые драйверы и набор полезного ПО. Отдельного внимания заслуживает программный продукт Ai Suite 3, предназначенный для разгона, управления энергопотреблением и режимом работы вентиляторов.

ASUS H97-Pro Gamer

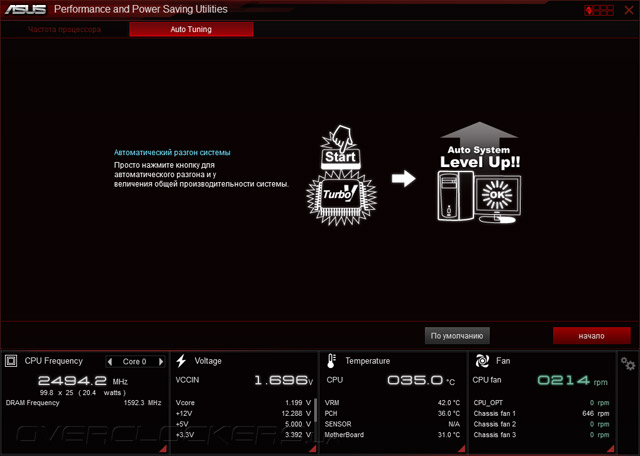

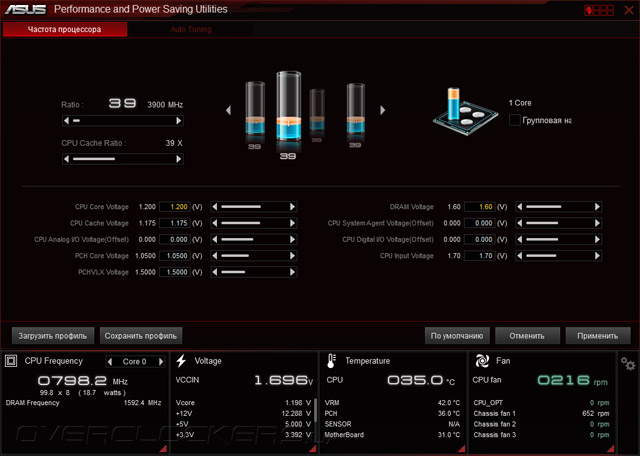

Программный модуль DIGI+ VRM служит для настройки цифровой подсистемы питания, а подпрограмма TurboV EVO отвечает за оверклокинг центрального процессора, регулировку напряжений и активацию автоматического разгона.

ASUS H97-Pro Gamer

ASUS H97-Pro GamerASUS H97-Pro Gamer

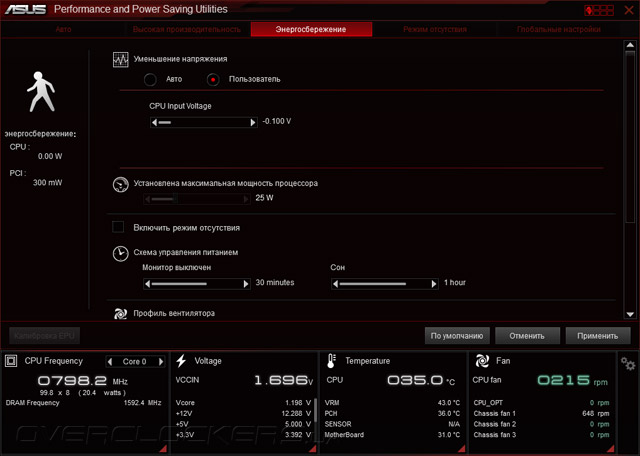

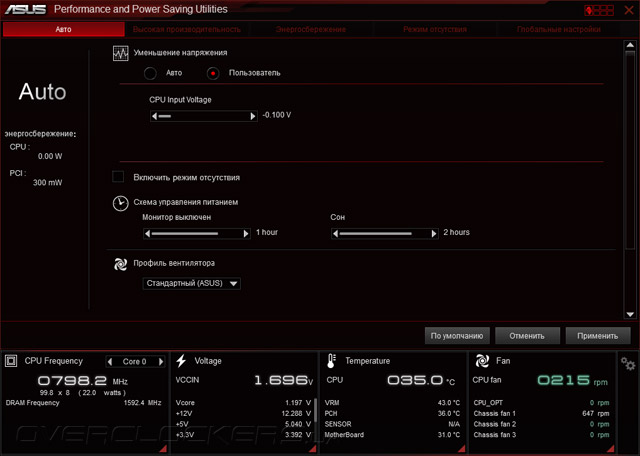

Утилите EPU отведена роль управления энергосбережением. С ее помощью можно принудительно ограничить напряжение питания на процессоре, а также задать уровень его энергопотребления.

ASUS H97-Pro GamerASUS H97-Pro Gamer

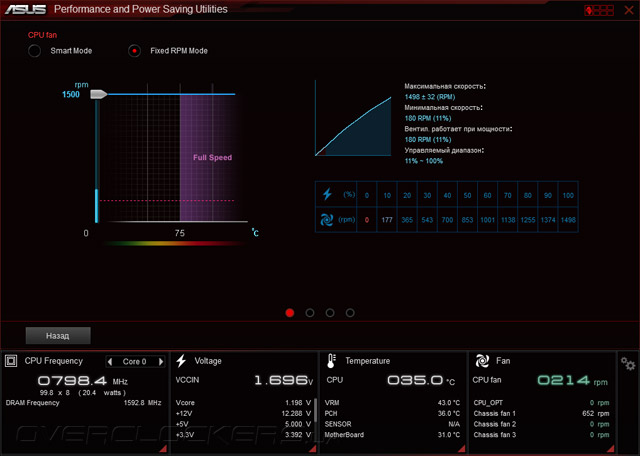

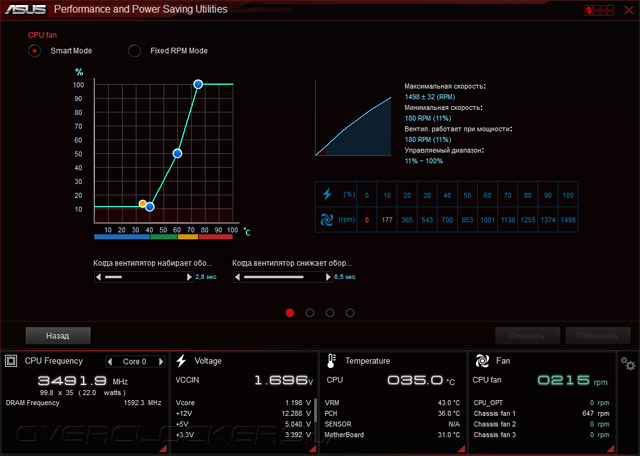

За настройку работы вентиляторов отвечает программный модуль Fan Xpert 3, который предлагает воспользоваться одним из предустановленных профилей с настройками. В ручном режиме перед началом работы пользователям дается возможность калибровки и определения местоположения каждого «карлсона» внутри системного блока, после чего можно настроить зависимость скорости вращения от показаний температурных датчиков, либо указать обороты крыльчатки в явном виде.

ASUS H97-Pro Gamer

ASUS H97-Pro GamerASUS H97-Pro Gamer

Материнская плата ASUS H97-Pro Gamer комплектуется программой GameFirst II, которая анализирует сетевой трафик и выделяет наивысший приоритет доступа в Интернет определенным приложениям. Утилита имеет несколько наборов настроек, соответствующих типу нагрузки, которые можно редактировать по своему усмотрению, а также удобные инструменты для контроля пропускной способности сетевого подключения.

ASUS H97-Pro Gamer

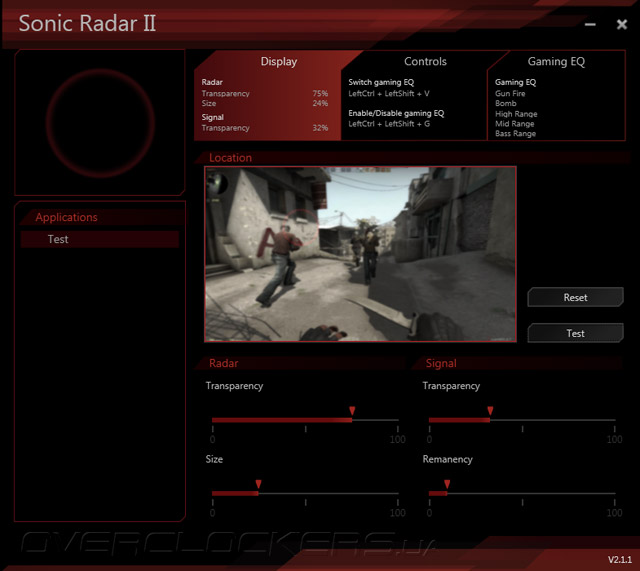

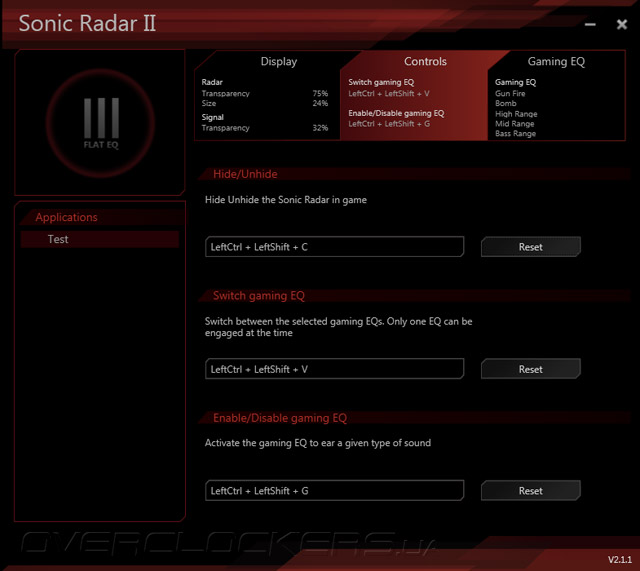

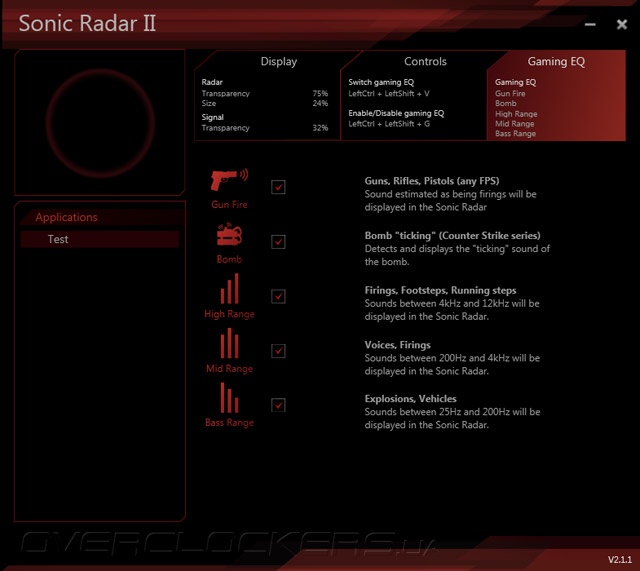

Наконец, от решений игровой серии ROG новинка унаследовала программный продукт Sonic Radar II. С его помощью определяется источник звука в играх, что позволяет любителям виртуальных баталий приготовиться к отражению атаки, прежде чем враг покажется в поле зрения.

ASUS H97-Pro GamerASUS H97-Pro GamerASUS H97-Pro Gamer

Тестовый стенд

Оценка уровня быстродействия и разгонного потенциала материнской платы ASUS H97-Pro Gamer проходила в составе тестового стенда такой конфигурации:

• процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
• кулер: Noctua NH-D15 (вентилятор NF-A15 PWM, 140 мм, 1300 об/мин);
• термопаста: Noctua NT-H1;
• оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
• видеокарта: MSI N770 TF 2GD5/OC (GeForce GTX 770);
• накопитель: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
• блок питания: Seasonic X-650 (650 Вт);
• операционная система: Windows 7 Enterprise 64 bit SP1;
• драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 9.5.0.1367;
• драйвер видеокарты: NVIDIA GeForce 340.43.

Во время тестов процессорные функции энергосбережения и технология Intel Turbo Boost были активированы, а модули ОЗУ функционировали в режиме 1600 МГц с таймингами 9-9-9-24-1T. В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. Производительность ASUS H97-Pro Gamer сравнивалась с системными платами ASUS Maximus VII Hero, ASUS Sabertooth Z87 и MSI Z97 Gaming 5, которые во время тестов работали с такими версиями управляющих микрокодов:
  • ASUS H97-Pro Gamer (UEFI Setup 2105 от 14.07.2014);
  • ASUS Maximus VII Hero (UEFI Setup 0904 от 23.06.2014);
  • ASUS Sabertooth Z87 (UEFI Setup 1901 от 15.04.2014);
  • MSI Z97 Gaming 5 (UEFI Setup 1.5B1 от 16.07.2014).
Для оценки уровня быстродействия было использовано следующее ПО:
  • AIDA64 4.60.3100 (Cache & Memory benchmark);
  • Futuremark PCMark 8 v2.0.2028
  • Futuremark 3DMark v 1.3.708;
  • Batman: Arkham City;
  • F1 2012;
  • Total War: Rome II.
Каждый тест повторялся минимум три раза, по результатам которых рассчитывалось среднее значение.


Разгонный потенциал

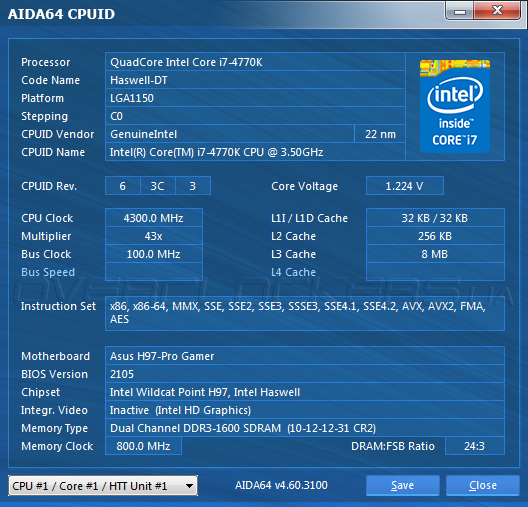

Запас прочности системной платы проверялся при помощи процессора Intel Core i7-4770K, в котором стандартный термоинтерфейс между полупроводниковым кристаллом и крышкой теплораспределителя заменен на высокоэффективный «жидкий металл». При использовании воздушного охлаждения после повышения Vcore до 1,375 В наш Haswell заработал на частоте 4600 МГц, тогда как Uncore-часть функционировала на 4400 МГц при увеличении CPU Cache Voltage до 1,375 В. Для обеспечения стабильности CPU Input Voltage фиксировалось на уровне 1,9 В, а опция CPU Load-line Calibration принимала значение Level 7. В таком режиме система безошибочно проходила цикл тестирования в программе LinX 0.6.4, а температура самого горячего ядра не превышала 95° С. Что касается подсистемы ОЗУ, то при любых значениях свыше 1600 МГц системная плата отказывалась стартовать, так что единственный путь повышения быстродействия модулей памяти — настройки таймингов.

ASUS H97-Pro Gamer

Запуск стресс-теста LinX версии 0.6.5, в котором реализована поддержка инструкций AVX2.0, заставил снизить планку разгона, поскольку с предыдущими параметрами процессор мгновенно перегревался и включал режим пропуска тактов. В итоге, пришлось уменьшить напряжение, а вместе с ним и коэффициент умножения вычислительных ядер. Абсолютная стабильность была достигнута на частоте 4400 МГц, при которых процессору оказалось достаточно 1,325 В, что самым положительным образом отразилось на его температурном режиме.

ASUS H97-Pro Gamer

Так как системная плата не поддерживает повышение BCLK, исследование данного аспекта пришлось пропустить, а сразу перейти к оценке эффективности работы автоматического разгона, для этого были задействована программа Ai Suite 3. В результате частота процессора при однопоточной нагрузке достигала 4300 МГц, тогда как при работе приложений, эффективно использующих все четыре вычислительных ядра, процессор замедлялся до 4100 МГц. В обоих случаях напряжение Vcore равнялось 1,225 В, а для модулей ОЗУ устанавливался режим 1600 МГц таймингами 10-12-12-31-2Т.

ASUS H97-Pro GamerASUS H97-Pro Gamer

Следующим этапом проверки оверклокерских способностей героини сегодняшнего обзора стал разгон Intel Pentium G3258, который имеет разблокированные коэффициенты умножения. С этим заданием ASUS H97-Pro Gamer справилась без малейшего труда: двухъядерный Haswell заработал на частоте 4800 МГц при увеличении CPU Core Voltage до 1,4 В, кольцевая шина работала на 4500 МГц с напряжением 1,35 В, а нагрев самого горячего ядра достигал 86° С. Снова огорчил разгон оперативной памяти, для Pentium оказалось невозможным установить частоту ОЗУ выше 1400 МГц.

ASUS H97-Pro Gamer


Тестирование аудиоподсистемы

Во время изучения дизайна ASUS H97-Pro Gamer я обращал внимание на продвинутую конструкцию звуковой подсистемы, а сейчас настало время оценить качество ее реализации инструментальными методами. В этом мне помогла программа RightMark Audio Analizer версии 6.4.0, линейный аудиовыход системной платы соединялся с линейным входом внешней звуковой карты ASUS Xonar U7, оснащенной высококачественным АЦП CS5361, обеспечивающем средевзвешенное отношение сигнал-шум на уровне 114 дБ. Тестирование проводилось в двух режимах: с частотой дискретизации 44,1 кГц при разрядности сигнала 16 бит, а также при 48 кГц/24 бит. Результаты были сопоставлены с измерениями характеристик звукового трактата системной платы MSI Z97 Gaming 5, также оснащенной звуковым кодеком Realtek ALC1150. Итоги измерений представлены в следующей таблице:

  ASUS H97-Pro Gamer (ALC1150) 44,1 КГц/16 бит   ASUS H97-Pro Gamer (ALC1150) 48 КГц/24 бит   MSI Z97 Gaming 5 (ALC1150) 44,1 КГц/16 бит   MSI Z97 Gaming 5 (ALC1150) 48 КГц/24 бит
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ +0,20, –0,01 Очень хорошо +0,21, –0,11 Очень хорошо +0,20, –0,13 Очень хорошо +0,21, –0,09 Очень хорошо
Уровень шума, дБ (А) –87,8 Хорошо –88,9 Хорошо –91,2 Очень хорошо –91,4 Очень хорошо
Динамические диапазон, дБ (А) 87,8 Хорошо 89 Хорошо 88,2 Хорошо 91,4 Очень хорошо
Гармонические искажения, % 0,0056 Очень хорошо 0,0056 Очень хорошо 0,0082 Очень хорошо 0,007 Очень хорошо
Гармонические искажения + шум, дБ(A) –79,4 Средне –80,7 Хорошо –77,7 Средне –79,8 Средне
Интермодуляционные искажения + шум, % 0,015 Очень хорошо 0,013 Очень хорошо 0,015 Очень хорошо 0,011 Очень хорошо
Взаимопроникновение каналов, дБ –81,3 Отлично –80,6 Очень хорошо –85,6 Отлично –83,7 Очень хорошо
Интермодуляции на 10 кГц, % 0,014 Очень хорошо 0,011 Очень хорошо 0,019 Очень хорошо 0,019 Очень хорошо
Общая оценка   Очень хорошо   Очень хорошо   Очень хорошо   Очень хорошо

Звуковые тракты обеих игровых системных плат в программе RMAA заслужили общей оценки «Очень хорошо». Детальный анализ результатов показывает идентичность показателей, но вместе с тем наблюдается минимальное отставание встроенной аудиокарты H97-Pro Gamer от конкурентки по некоторым параметрам. Что касается субъективной оценки, то при прослушивании музыкальных композиций и просмотре видеофильмов разница между «материнками» абсолютно не ощущалась, посторонние шумы отсутствовали в обоих случаях. В общем, есть все основания утверждать, что покупатели продукта ASUS останутся довольными качеством звука.


Результаты тестирования производительности

ASUS H97-Pro Gamer

ASUS H97-Pro Gamer

ASUS H97-Pro Gamer

ASUS H97-Pro Gamer

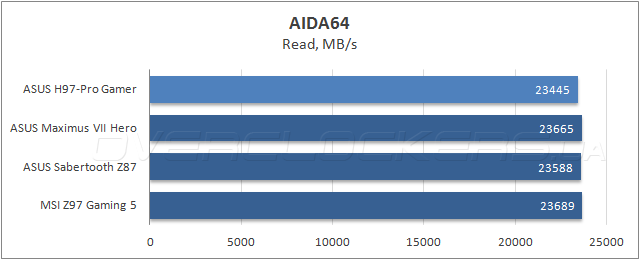

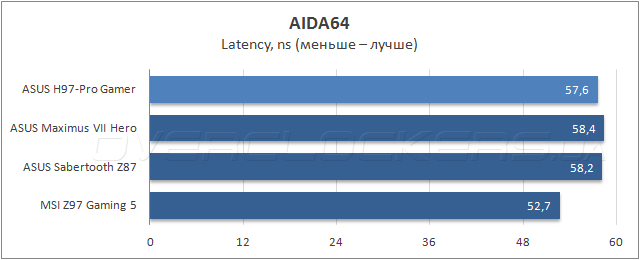

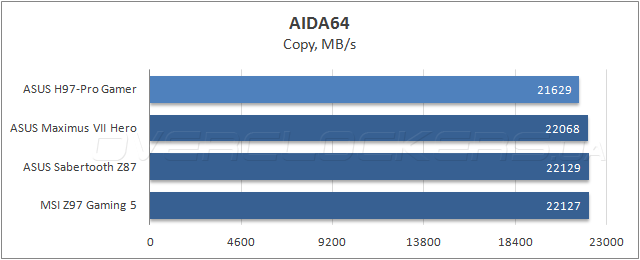

Измерение пропускной способности подсистемы ОЗУ показало, что ASUS H97-Pro Gamer почти не отстает от соперниц в подтестах чтения и записи, а также латентности доступа, тогда как копирование данных дается новинке чуть хуже, чем конкуренткам.

ASUS H97-Pro Gamer

ASUS H97-Pro Gamer

ASUS H97-Pro Gamer

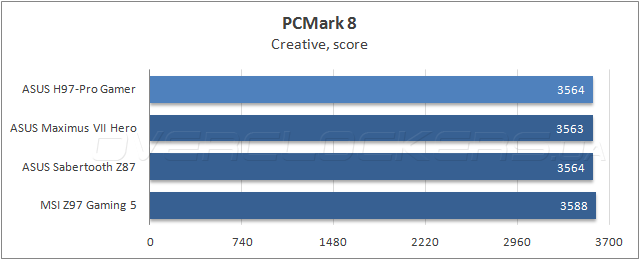

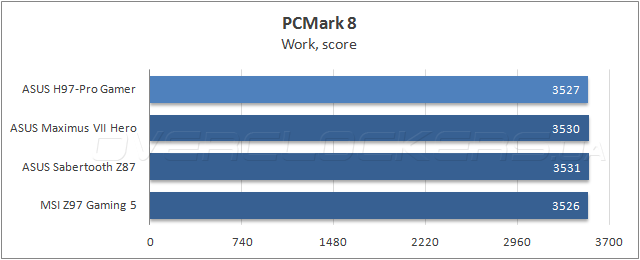

При тестировании в комплексном бенчмарке Futuremark PCMark 8, который служит для определения среднего уровня быстродействия при выполнении типичных повседневных задач, все участницы показали одинаковые результаты, а минимальная разница в сценарии Home легко укладывается в погрешности измерения.

ASUS H97-Pro Gamer

ASUS H97-Pro Gamer

ASUS H97-Pro Gamer

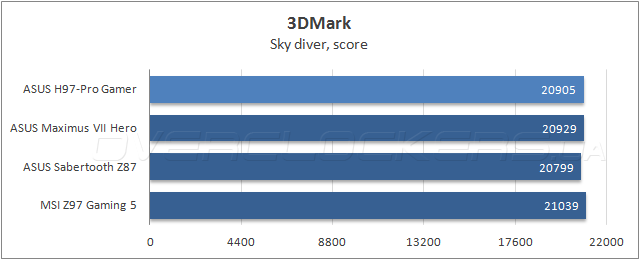

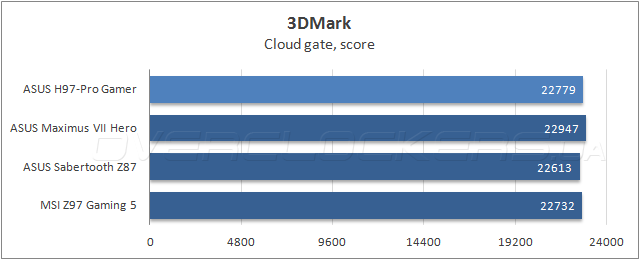

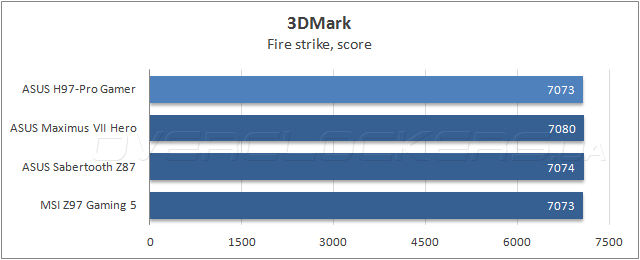

Измерение производительности в графическом тестовом пакете Futuremark 3DMark снова продемонстрировало отличный уровень быстродействия ASUS H97-Pro Gamer, которая во всех подтестах показала близкую к максимальной скорость работы.

ASUS H97-Pro Gamer

ASUS H97-Pro Gamer

ASUS H97-Pro Gamer

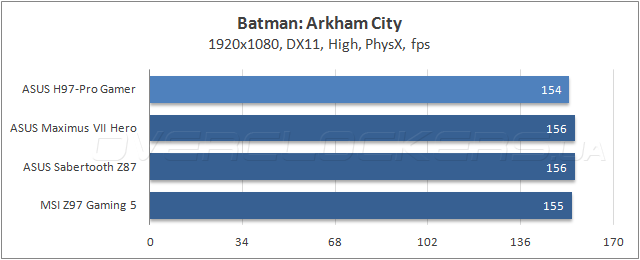

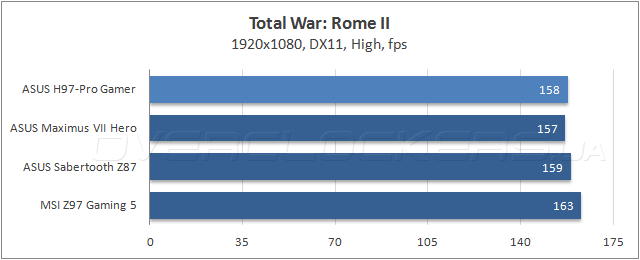

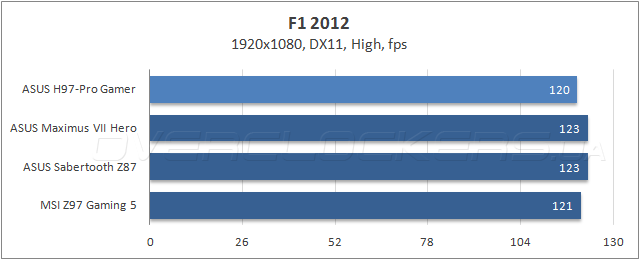

В реальных игровых приложениях новинка обеспечила достаточную частоту смены кадров, но уступила лидерам пару–тройку fps в двух тестах из трех. Такое отставание вряд ли стоит принимать всерьез, так как ближайшее обновление прошивки может полностью исправить ситуацию.


Энергопотребление

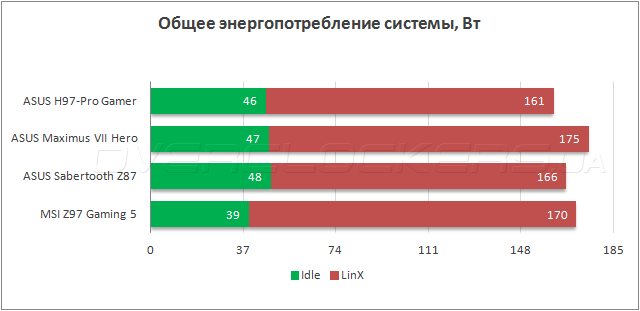

Оценка энергопотребления выполнялась при использовании прибора Basetech Cost Control 3000, с помощью которого были измерены пиковые значения потребляемой мощности при прохождении стресс-теста LinX 0.6.5 и среднее энергопотребление тестовых стендов в простое.

ASUS H97-Pro Gamer

В нагрузке системная плата ASUS H97-Pro Gamer оказалась самой энергоэффективной, тогда как в простое наилучшую экономичность показала MSI Z97 Gaming 5, а две оставшиеся «материнки» ASUS продемонстрировали идентичное с новинкой энергопотребление.


Выводы

На мой взгляд, попытка ASUS создать игровую материнскую плату на базе системной логики Intel H97 вполне удалась. ASUS H97-Pro Gamer продемонстрировала хороший баланс функциональности и высокого качества изготовления, а также приличный запас прочности и, как результат, достойный разгонный потенциал. Несомненным конкурентным преимуществом новинки является поддержка накопителей с интерфейсом SATA Express, а также традиционно высокое для системных плат ASUS качество прошивки и комплектного ПО. На этом фоне скромный комплект поставки и ограничение оверклокинга оперативной памяти выглядят простительно, также, как и отсутствие поддержки беспроводных сетей Bluetooth и Wi-Fi. В то же время, цена новинки достаточно высока: ее рекомендованная стоимость для украинской розницы составляет около 160 долларов, за которые можно приобрести системные платы начального уровня на базе чипсета Intel Z97, так что решающей в данном случае может стать ценовая политика вендора.
