Обзор и тестирование системной платы ASUS H97-Pro Gamer на чипсете Intel H97

UEFI Setup

Материнская плата H97-Pro Gamer оснащена прошивкой, которая базируется на управляющем микрокоде UEFI разработки AMI. Интерфейс меню настройки поразительно напоминает «материнки» ASUS игровой серии Republic of Gamers, что лишний раз подчеркивает близость новинки к семейсту ROG. Прошивка имеет два режима работы: продвинутый Advanced и EZ Mode, в котором пользователям доступны только самые необходимые опции, такие как вывод информации о версии UEFI и центральном процессоре, отображение показаний системного мониторинга, установка даты и времени, а также задание порядка инициализации загрузочных устройств.

ASUS H97-Pro GamerASUS H97-Pro Gamer

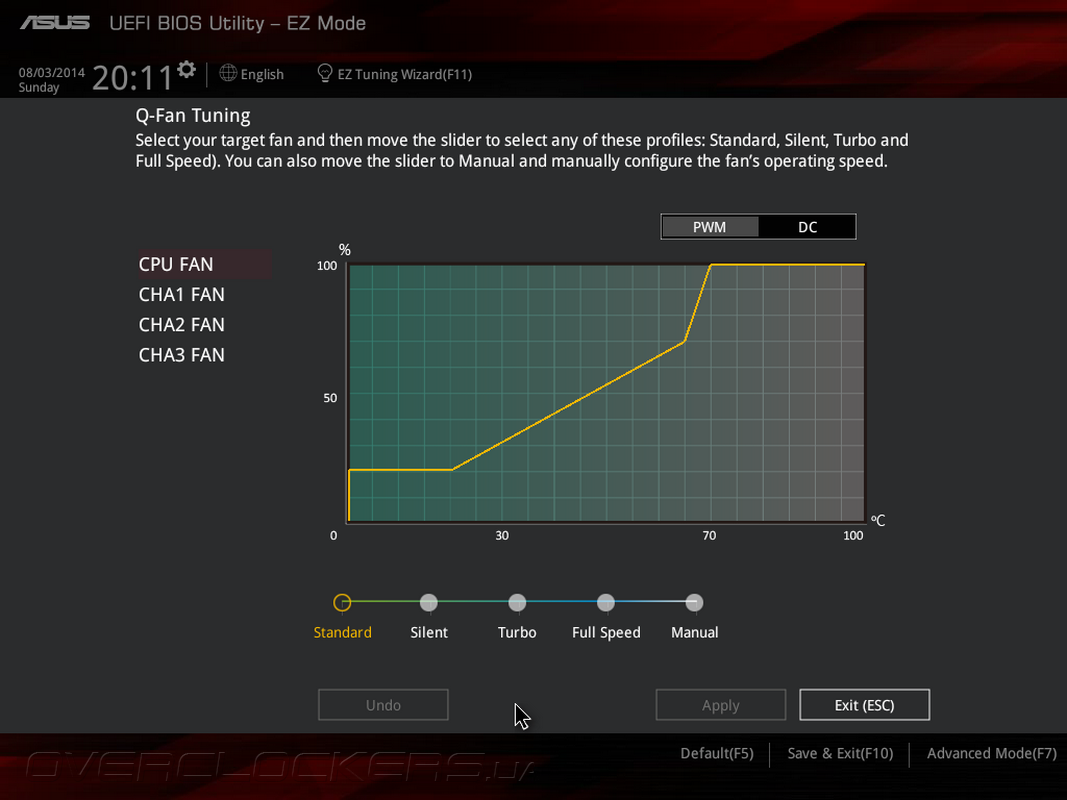

Из режима EZ Mode вызывается подпрограмма Q-Fan Tuning, предназначенная для настройки скоростей вращения вентиляторов, где пользователи могут выбрать один из четырех предустановленных профилей, либо задать режим работы вручную.

ASUS H97-Pro Gamer

Меню настройки оснащено утилитой EZ Tuning Wizard, которая позволяет оптимизировать быстродействие в зависимости от модели использования персонального компьютера и типа системы охлаждения. Результатом работы этой функции является безопасный автоматический разгон.

ASUS H97-Pro GamerASUS H97-Pro GamerASUS H97-Pro GamerASUS H97-Pro Gamer

По большому счету, функциональности EZ Mode будет достаточно для многих нетребовательных пользователей, тогда как эксперты разгона предпочтут режим Advanced, в котором становятся доступными множество тонких настроек материнской платы. Сразу после входа в UEFI Setup открывается вкладка My Favorites, где можно сформировать перечень из наиболее востребованных пунктов меню.

ASUS H97-Pro GamerASUS H97-Pro Gamer

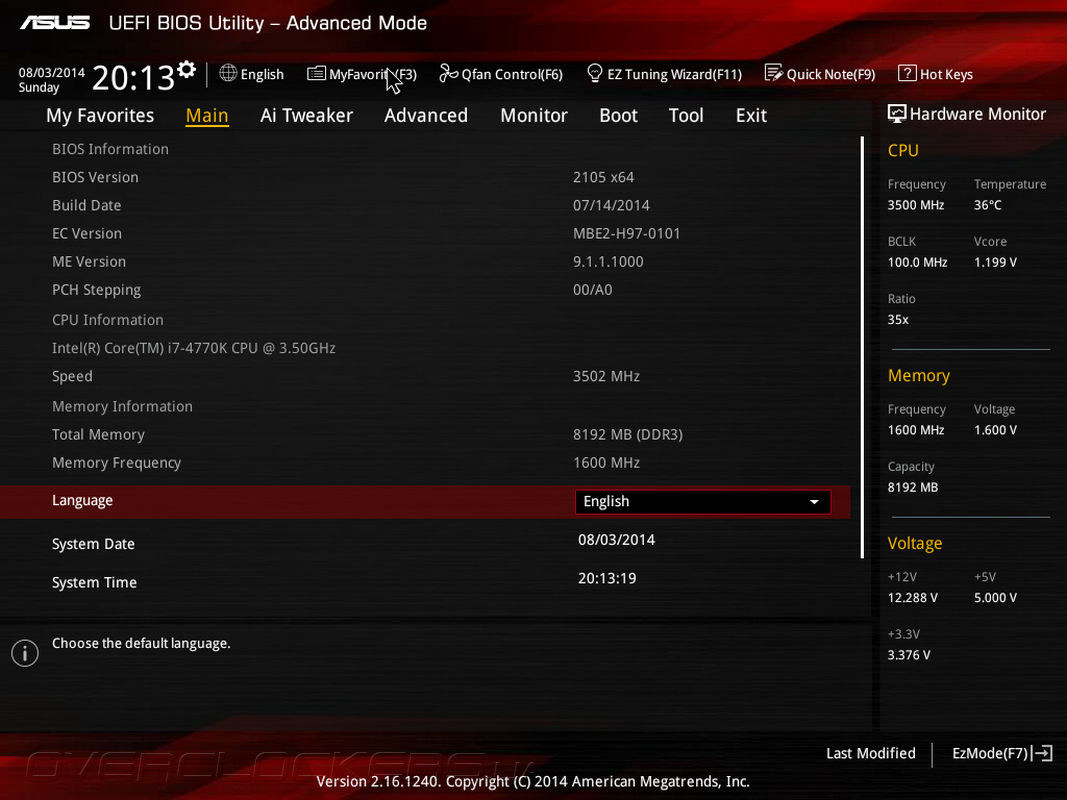

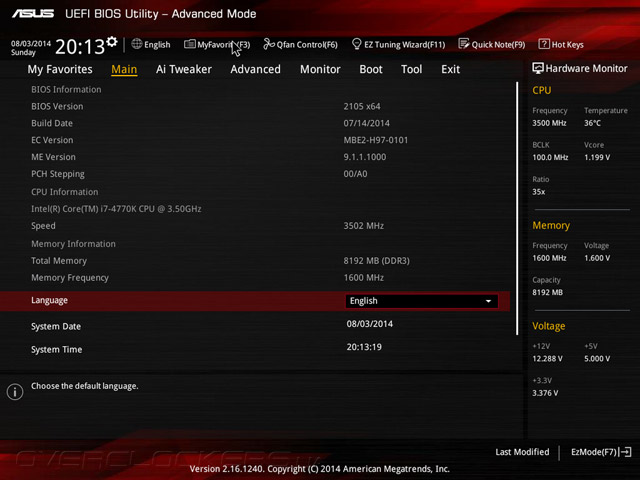

Раздел Main отвечает за установку даты и времени, выбор языка отображения меню, а также отображение данные о версии управляющего микрокода. Замечу, что в правой части интерфейса постоянно находится информационная панель, на которую выводятся ключевые показания системного мониторинга: режимы работы центрального процессора и модулей ОЗУ, а также значения напряжений на шинах питания +3,3V, +5V и +12V.

ASUS H97-Pro Gamer

Большинство настроек, связанных с разгоном, находятся на вкладке Ai Tweaker. Несмотря на отсутствие официальной поддержки оверклокинга для системных плат на базе чипсетов Intel H97 в меню настройки есть опция CPU Ratio Unlock, после включения которой появляется возможность управления множителями вычислительных ядер и Uncore-части, правда, для этого необходим процессор из серии «К». А вот регулировка базовой частоты отсутствует, что исключает какой-либо разгон «обычных» Intel Haswell.

ASUS H97-Pro GamerASUS H97-Pro Gamer

Возможности по управлению электропитанием у новинки не таки обширные, как у продуктов серии ROG, но их вполне достаточно даже для самых серьезных бенч-сессий с использованием жидкого азота.

ASUS H97-Pro GamerASUS H97-Pro Gamer

Перечень напряжений, их диапазоны и шаг изменения приведены в таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage Override 0,001–1,92 0,001
CPU Cache Voltage Override 0,001–1,92 0,001
CPU System Agent Voltage Offset –0,999…+0,999 0,001
CPU Analog I/O Voltage Offset –0,999…+0,999 0,001
CPU Digital I/O Voltage Offset –0,999…+0,999 0,001
CPU Input Voltage 0,8–2,7 0,01
DRAM Voltage 1,2–1,92 0,005
PCH Core Voltage 0,7–1,8 0,00625
PCH VLX Voltage 1,2–2,0 0,00625
PCH Core Voltage 0,7–1,8 0,00625

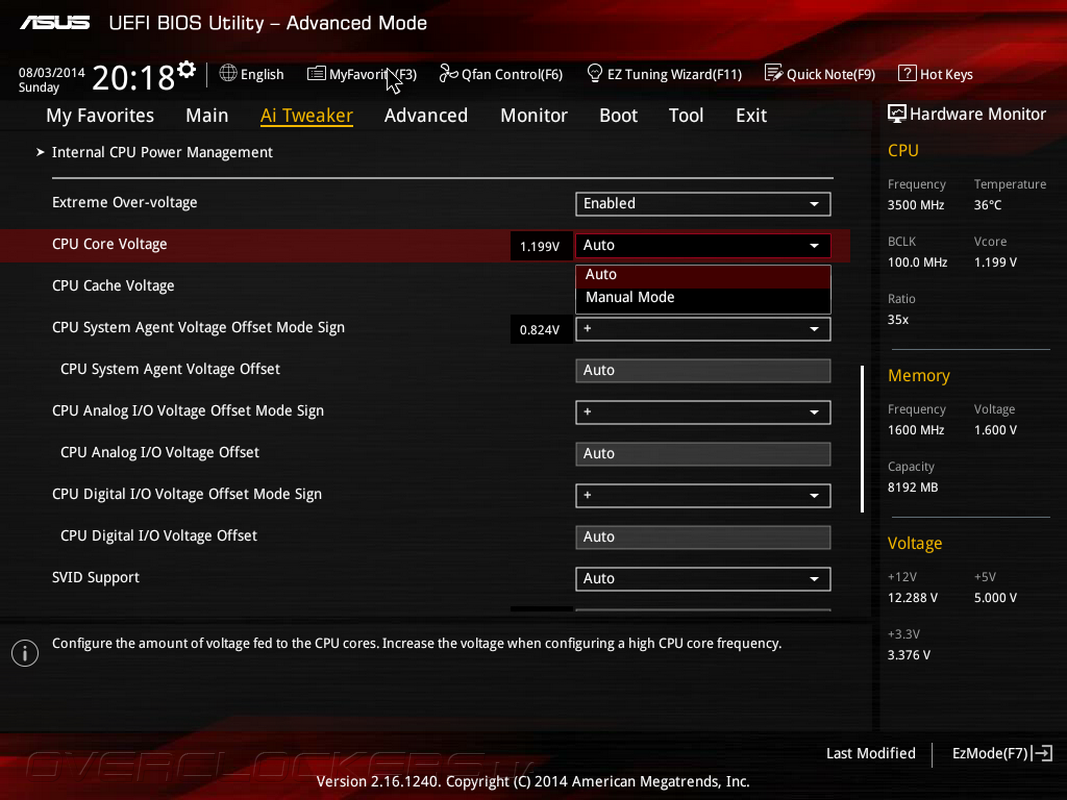

Замечу, что для параметров CPU Core Voltage и CPU Cache Voltage доступен только один режим регулировки — Override, при котором нужное значение задается в явном виде. При этом следует учитывать, что напряжение не будет снижаться в моменты простоя, следовательно, такой разгон не будет энергоэффективным.

ASUS H97-Pro Gamer

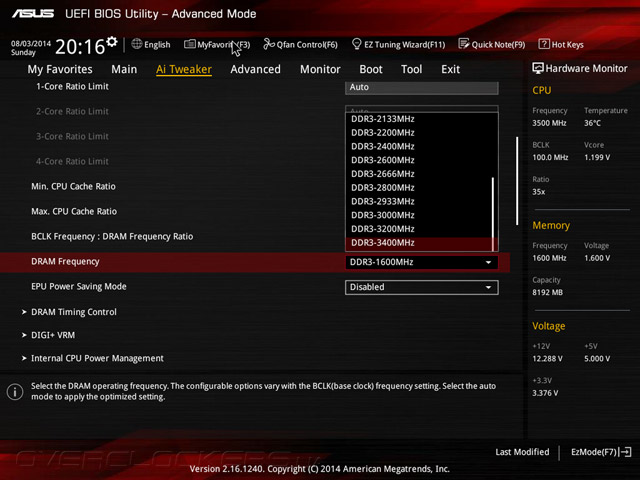

Что касается режима работы ОЗУ, то прошивка ASUS H97-Pro Gamer позволяет задать частоту модулей памяти свыше 1600 МГц, что будет непременно проверено на практике.

ASUS H97-Pro Gamer

Многочисленные опции по регулировке таймингов и разнообразных тонких настроек подсистемы оперативной памяти находятся в подменю DRAM Timing Control, его содержание ничуть не уступает прошивкам системных плат на базе Intel Z97.

ASUS H97-Pro GamerASUS H97-Pro GamerASUS H97-Pro Gamer

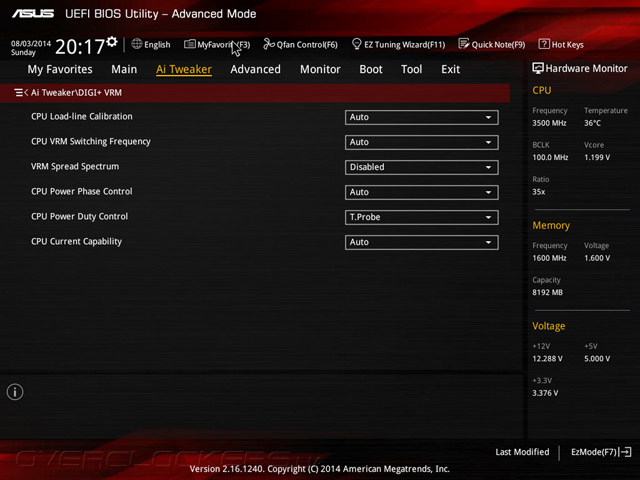

За управление цифровой подсистемой питания отвечает вкладка DIGI+ VRM, где регулируется работа функции Load-line calibration и частота переключения силовых элементов, а в подразделе Internal CPU Power Management настраивается работа встроенного в процессор регулятора напряжения, в частности, задаются лимиты мощности, включаются технологии Intel Enhanced SpeedStep и Turbo Boost.

ASUS H97-Pro Gamer

ASUS H97-Pro GamerASUS H97-Pro Gamer

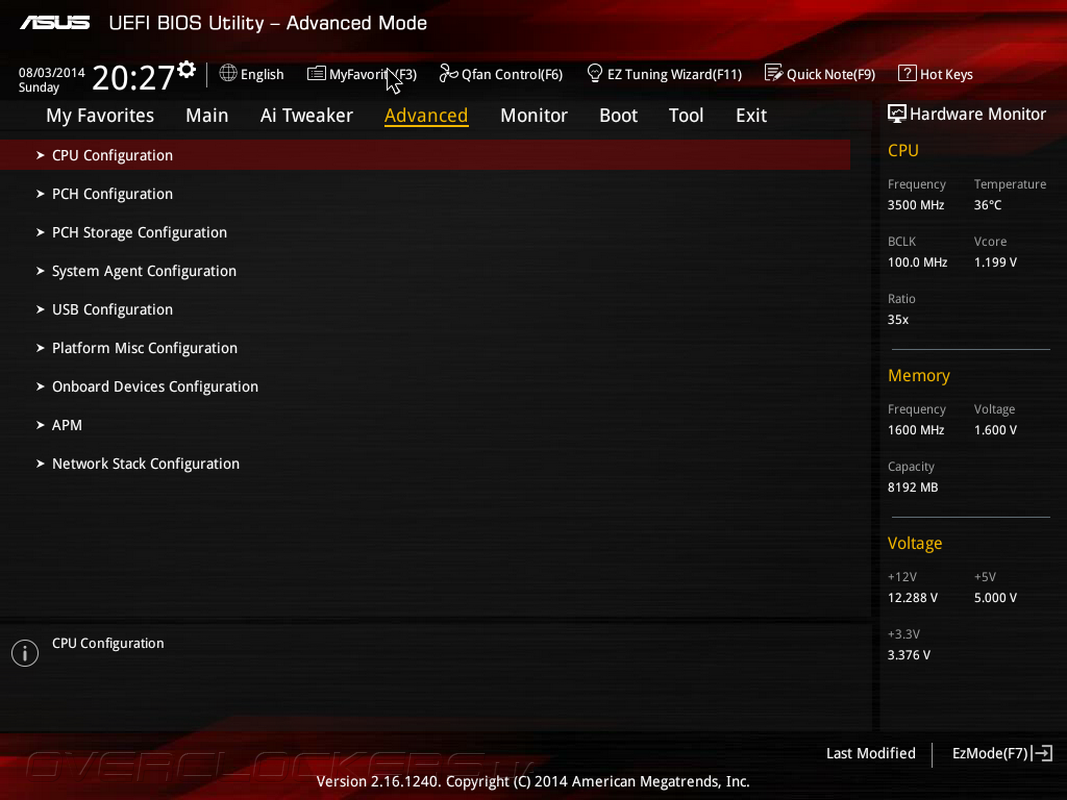

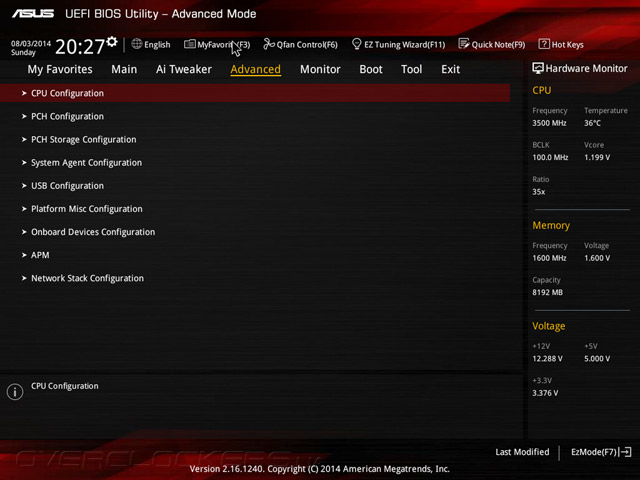

Настройки центрального процессора, системной логики и дополнительных контроллеров сосредоточены в меню Advanced.

ASUS H97-Pro Gamer

Вкладка CPU Configuration служит для вывода подробной информации об установленном центральном процессоре, управления технологиями виртуализации, Hyper Threading и аппаратной защитой от вирусов, а также настройки функций энергосбережения.

ASUS H97-Pro GamerASUS H97-Pro GamerASUS H97-Pro Gamer

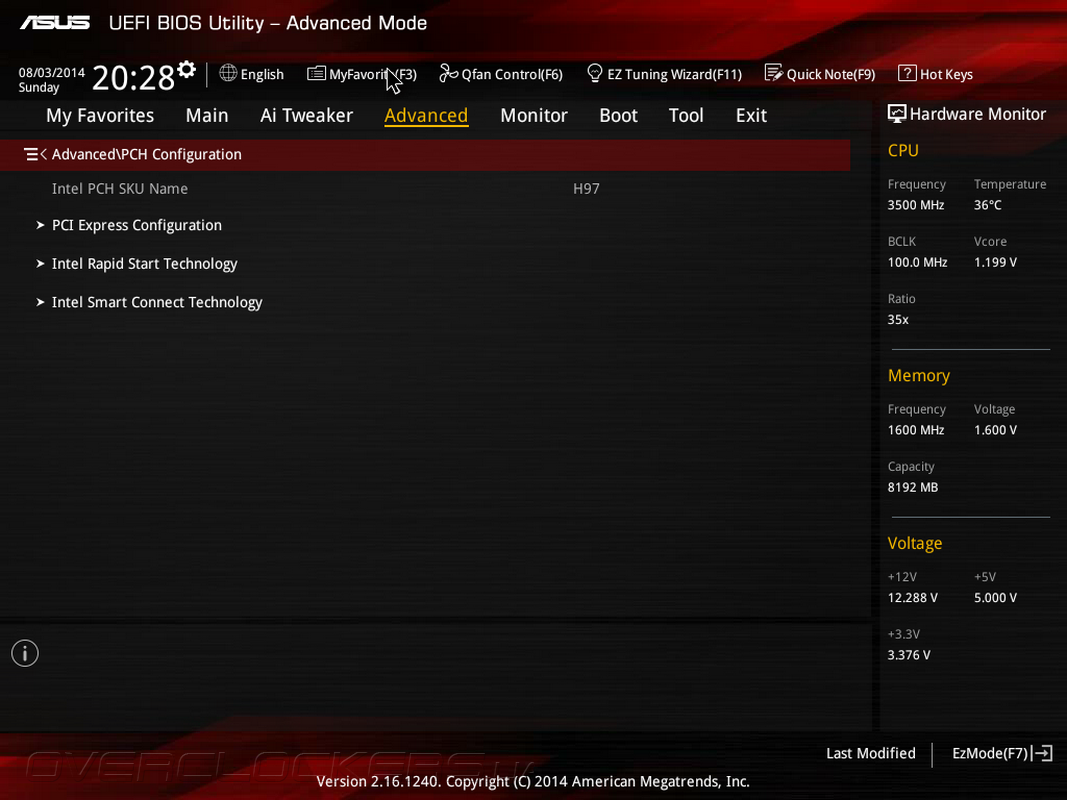

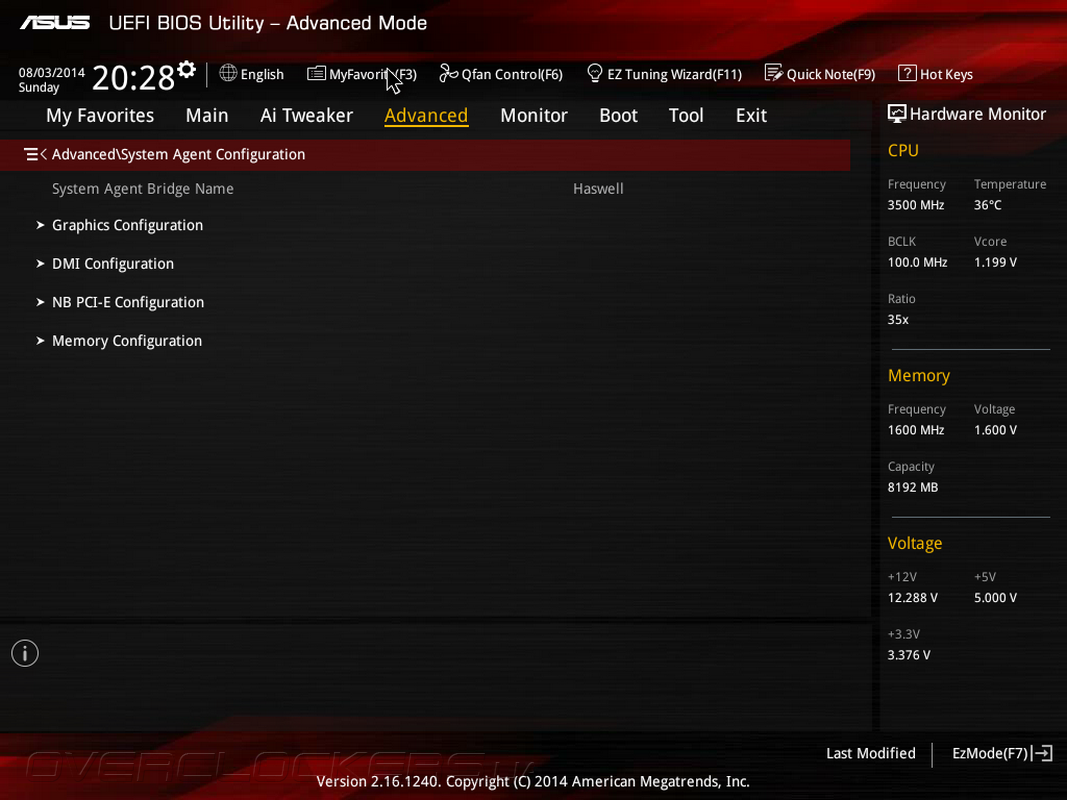

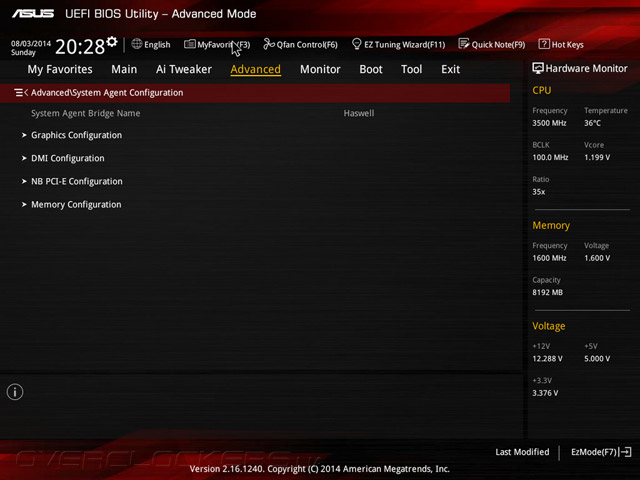

Подменю PCH Configuration предназначено для конфигурирования параметров микросхемы системной логики, а в System Agent Configuration задается режим работы встроенного в процессор северного моста.

ASUS H97-Pro Gamer

ASUS H97-Pro Gamer

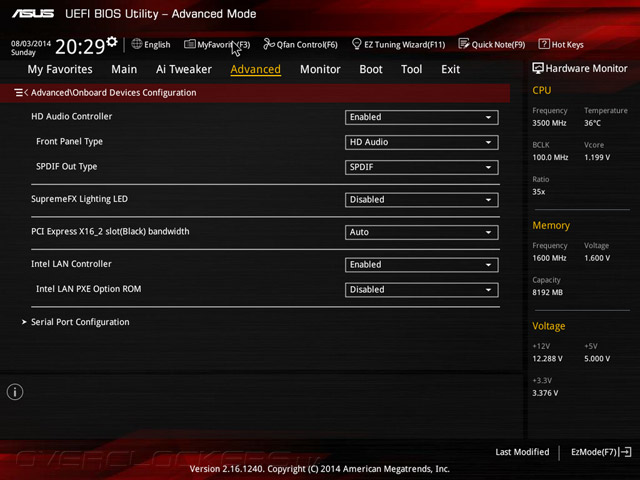

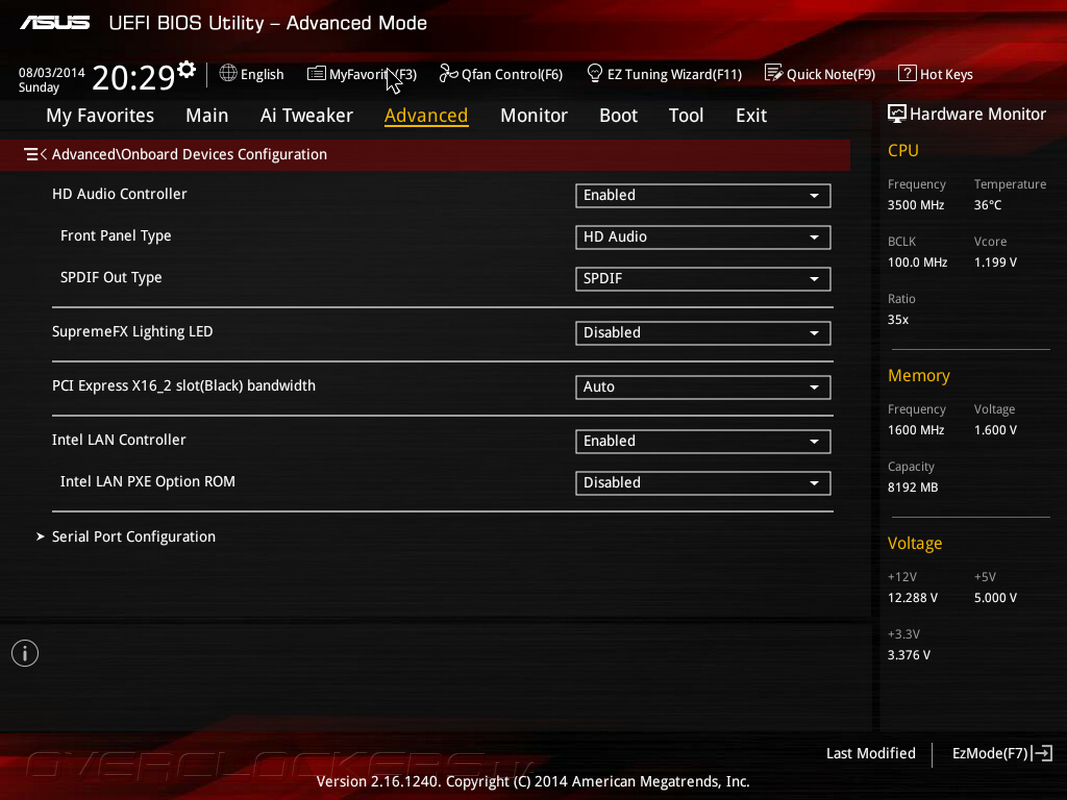

Наконец, настройки режима работы слота PCI Express 2.0 x16@x4 и немногочисленных дополнительных контроллеров сосредоточены во вкладке Onboard Device Configuration.

ASUS H97-Pro Gamer

За системный мониторинг и управление работой вентиляторов отвечает раздел Monitor. Здесь выводятся показания четырех встроенных и одного внешнего температурного датчика, отображаются скорости вращения крыльчаток пяти охладителей и значения пяти напряжений.

ASUS H97-Pro GamerASUS H97-Pro Gamer

В этом же разделе пользователи могут настроить скорости вращения «карлсонов», как путем выбора одного из предустановленных профилей, так и в ручном режиме. Примечательно, что для корпусных вентиляторов можно указать температурный сенсор, к показаниям которого привязывается регулировка оборотов.

ASUS H97-Pro GamerASUS H97-Pro Gamer

Прошивка новинки имеет ряд дополнительных возможностей, таких как обновление управляющего микрокода, функция сохранения до восьми профилей с параметрами UEFI Setup, а также утилита SPD Information, предназначенная для отображения параметров модулей ОЗУ.

ASUS H97-Pro GamerASUS H97-Pro GamerASUS H97-Pro Gamer


Комплектное ПО

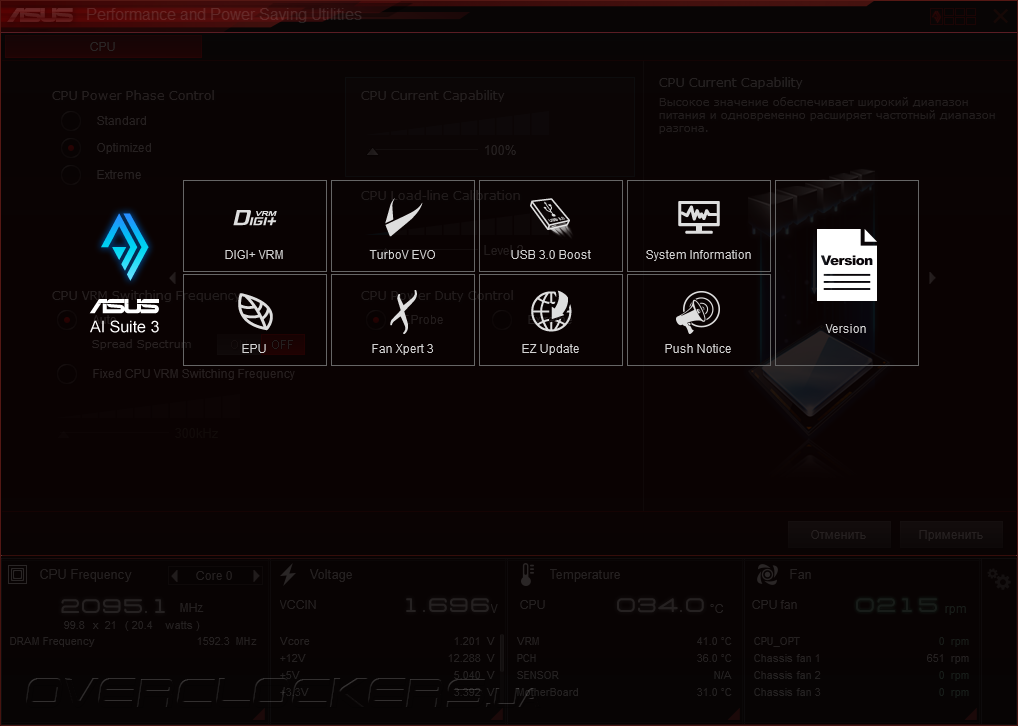

Вместе с системной платой ASUS H97-Pro Gamer поставляется DVD-диск, на котором записаны все необходимые драйверы и набор полезного ПО. Отдельного внимания заслуживает программный продукт Ai Suite 3, предназначенный для разгона, управления энергопотреблением и режимом работы вентиляторов.

ASUS H97-Pro Gamer

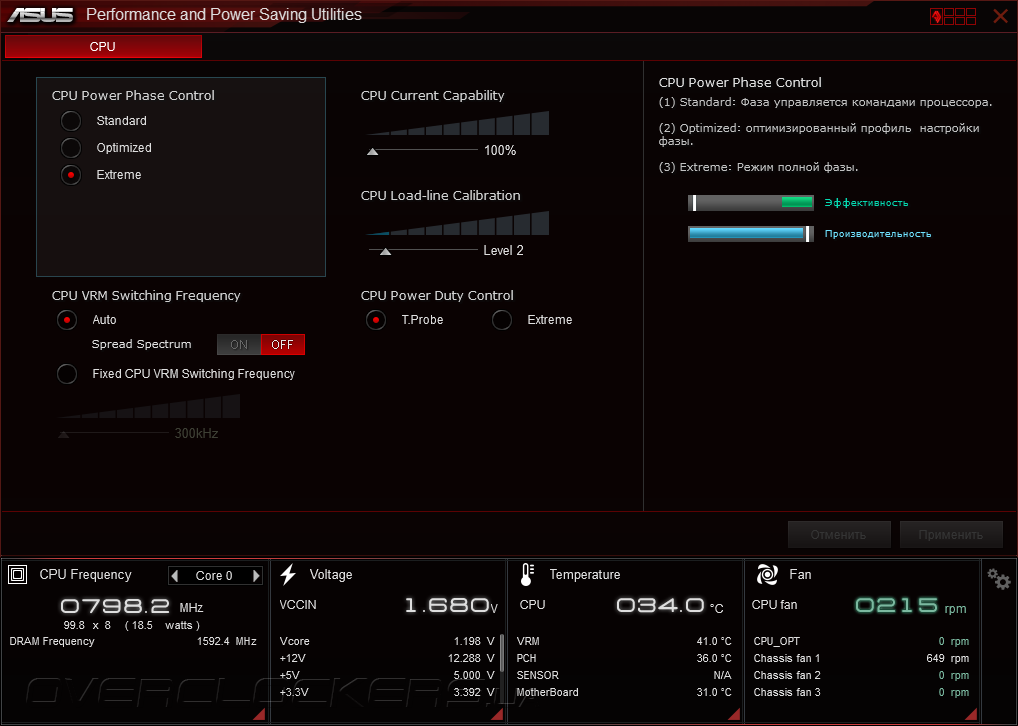

Программный модуль DIGI+ VRM служит для настройки цифровой подсистемы питания, а подпрограмма TurboV EVO отвечает за оверклокинг центрального процессора, регулировку напряжений и активацию автоматического разгона.

ASUS H97-Pro Gamer

ASUS H97-Pro GamerASUS H97-Pro Gamer

Утилите EPU отведена роль управления энергосбережением. С ее помощью можно принудительно ограничить напряжение питания на процессоре, а также задать уровень его энергопотребления.

ASUS H97-Pro GamerASUS H97-Pro Gamer

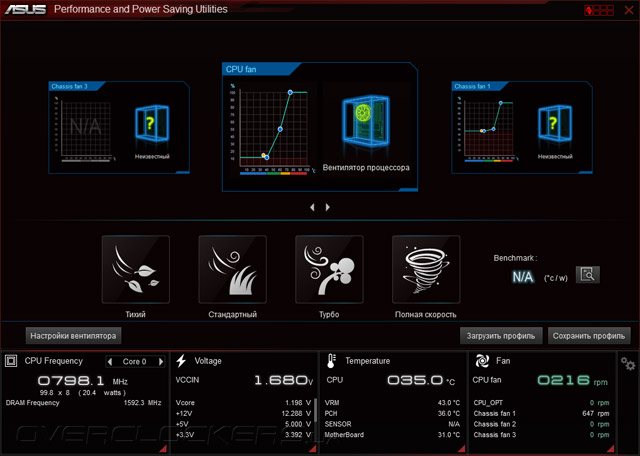

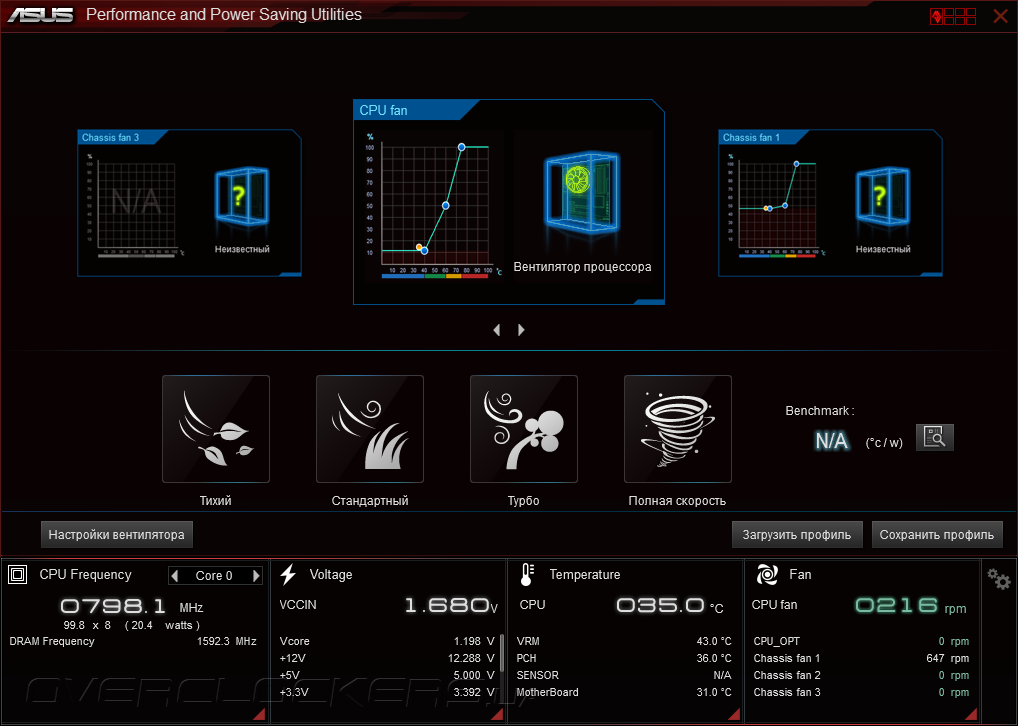

За настройку работы вентиляторов отвечает программный модуль Fan Xpert 3, который предлагает воспользоваться одним из предустановленных профилей с настройками. В ручном режиме перед началом работы пользователям дается возможность калибровки и определения местоположения каждого «карлсона» внутри системного блока, после чего можно настроить зависимость скорости вращения от показаний температурных датчиков, либо указать обороты крыльчатки в явном виде.

ASUS H97-Pro Gamer

ASUS H97-Pro GamerASUS H97-Pro Gamer

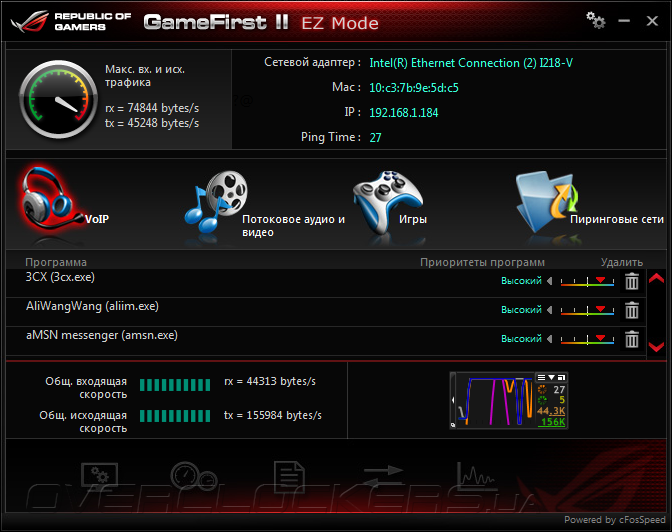

Материнская плата ASUS H97-Pro Gamer комплектуется программой GameFirst II, которая анализирует сетевой трафик и выделяет наивысший приоритет доступа в Интернет определенным приложениям. Утилита имеет несколько наборов настроек, соответствующих типу нагрузки, которые можно редактировать по своему усмотрению, а также удобные инструменты для контроля пропускной способности сетевого подключения.

ASUS H97-Pro Gamer

Наконец, от решений игровой серии ROG новинка унаследовала программный продукт Sonic Radar II. С его помощью определяется источник звука в играх, что позволяет любителям виртуальных баталий приготовиться к отражению атаки, прежде чем враг покажется в поле зрения.

ASUS H97-Pro GamerASUS H97-Pro GamerASUS H97-Pro Gamer
