Обзор и тестирование системной платы ASUS H97-Pro Gamer на чипсете Intel H97

Тестовый стенд

Оценка уровня быстродействия и разгонного потенциала материнской платы ASUS H97-Pro Gamer проходила в составе тестового стенда такой конфигурации:

• процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
• кулер: Noctua NH-D15 (вентилятор NF-A15 PWM, 140 мм, 1300 об/мин);
• термопаста: Noctua NT-H1;
• оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
• видеокарта: MSI N770 TF 2GD5/OC (GeForce GTX 770);
• накопитель: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
• блок питания: Seasonic X-650 (650 Вт);
• операционная система: Windows 7 Enterprise 64 bit SP1;
• драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 9.5.0.1367;
• драйвер видеокарты: NVIDIA GeForce 340.43.

Во время тестов процессорные функции энергосбережения и технология Intel Turbo Boost были активированы, а модули ОЗУ функционировали в режиме 1600 МГц с таймингами 9-9-9-24-1T. В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. Производительность ASUS H97-Pro Gamer сравнивалась с системными платами ASUS Maximus VII Hero, ASUS Sabertooth Z87 и MSI Z97 Gaming 5, которые во время тестов работали с такими версиями управляющих микрокодов:
  • ASUS H97-Pro Gamer (UEFI Setup 2105 от 14.07.2014);
  • ASUS Maximus VII Hero (UEFI Setup 0904 от 23.06.2014);
  • ASUS Sabertooth Z87 (UEFI Setup 1901 от 15.04.2014);
  • MSI Z97 Gaming 5 (UEFI Setup 1.5B1 от 16.07.2014).
Для оценки уровня быстродействия было использовано следующее ПО:
  • AIDA64 4.60.3100 (Cache & Memory benchmark);
  • Futuremark PCMark 8 v2.0.2028
  • Futuremark 3DMark v 1.3.708;
  • Batman: Arkham City;
  • F1 2012;
  • Total War: Rome II.
Каждый тест повторялся минимум три раза, по результатам которых рассчитывалось среднее значение.


Разгонный потенциал

Запас прочности системной платы проверялся при помощи процессора Intel Core i7-4770K, в котором стандартный термоинтерфейс между полупроводниковым кристаллом и крышкой теплораспределителя заменен на высокоэффективный «жидкий металл». При использовании воздушного охлаждения после повышения Vcore до 1,375 В наш Haswell заработал на частоте 4600 МГц, тогда как Uncore-часть функционировала на 4400 МГц при увеличении CPU Cache Voltage до 1,375 В. Для обеспечения стабильности CPU Input Voltage фиксировалось на уровне 1,9 В, а опция CPU Load-line Calibration принимала значение Level 7. В таком режиме система безошибочно проходила цикл тестирования в программе LinX 0.6.4, а температура самого горячего ядра не превышала 95° С. Что касается подсистемы ОЗУ, то при любых значениях свыше 1600 МГц системная плата отказывалась стартовать, так что единственный путь повышения быстродействия модулей памяти — настройки таймингов.

ASUS H97-Pro Gamer

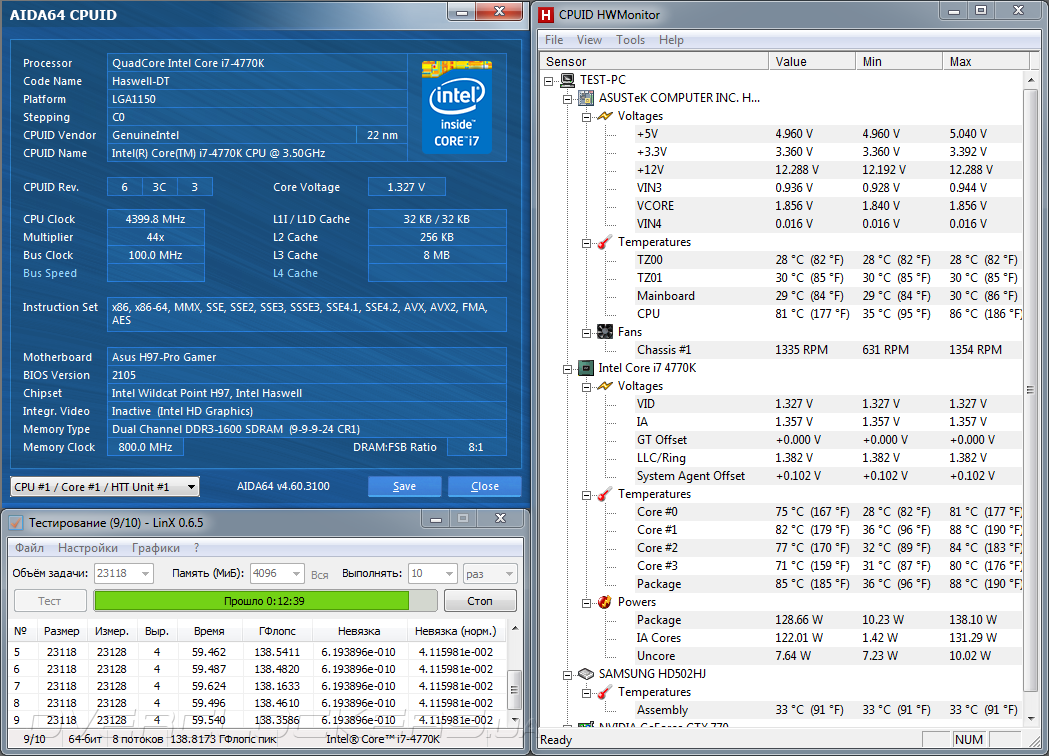

Запуск стресс-теста LinX версии 0.6.5, в котором реализована поддержка инструкций AVX2.0, заставил снизить планку разгона, поскольку с предыдущими параметрами процессор мгновенно перегревался и включал режим пропуска тактов. В итоге, пришлось уменьшить напряжение, а вместе с ним и коэффициент умножения вычислительных ядер. Абсолютная стабильность была достигнута на частоте 4400 МГц, при которых процессору оказалось достаточно 1,325 В, что самым положительным образом отразилось на его температурном режиме.

ASUS H97-Pro Gamer

Так как системная плата не поддерживает повышение BCLK, исследование данного аспекта пришлось пропустить, а сразу перейти к оценке эффективности работы автоматического разгона, для этого были задействована программа Ai Suite 3. В результате частота процессора при однопоточной нагрузке достигала 4300 МГц, тогда как при работе приложений, эффективно использующих все четыре вычислительных ядра, процессор замедлялся до 4100 МГц. В обоих случаях напряжение Vcore равнялось 1,225 В, а для модулей ОЗУ устанавливался режим 1600 МГц таймингами 10-12-12-31-2Т.

ASUS H97-Pro GamerASUS H97-Pro Gamer

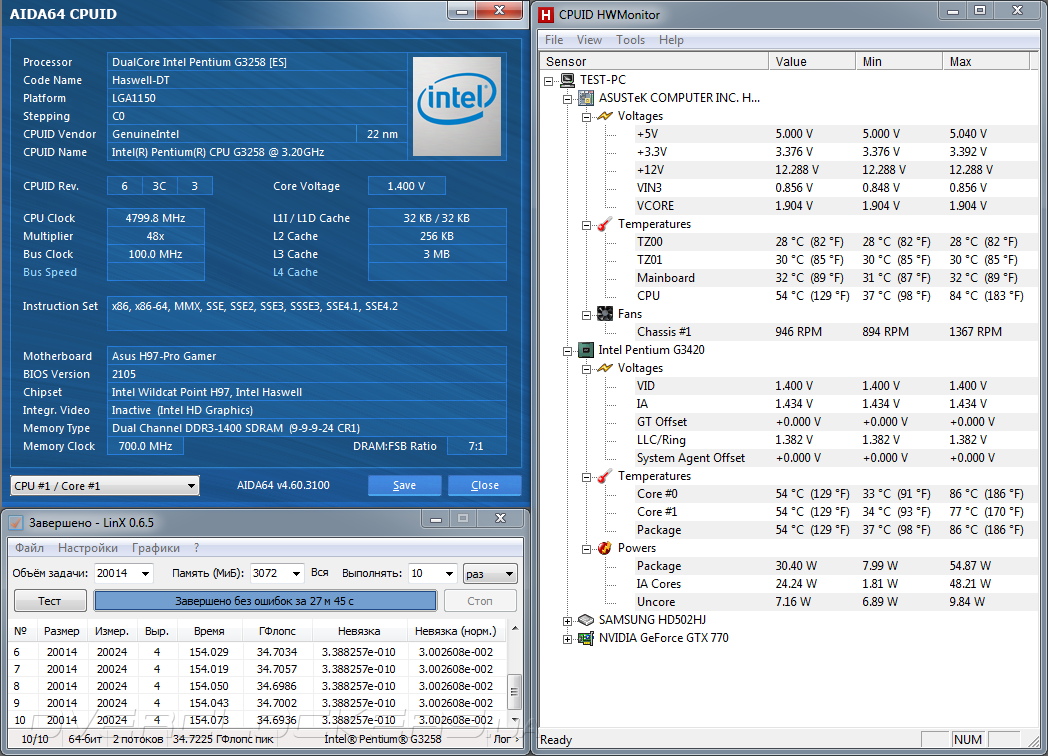

Следующим этапом проверки оверклокерских способностей героини сегодняшнего обзора стал разгон Intel Pentium G3258, который имеет разблокированные коэффициенты умножения. С этим заданием ASUS H97-Pro Gamer справилась без малейшего труда: двухъядерный Haswell заработал на частоте 4800 МГц при увеличении CPU Core Voltage до 1,4 В, кольцевая шина работала на 4500 МГц с напряжением 1,35 В, а нагрев самого горячего ядра достигал 86° С. Снова огорчил разгон оперативной памяти, для Pentium оказалось невозможным установить частоту ОЗУ выше 1400 МГц.

ASUS H97-Pro Gamer


Тестирование аудиоподсистемы

Во время изучения дизайна ASUS H97-Pro Gamer я обращал внимание на продвинутую конструкцию звуковой подсистемы, а сейчас настало время оценить качество ее реализации инструментальными методами. В этом мне помогла программа RightMark Audio Analizer версии 6.4.0, линейный аудиовыход системной платы соединялся с линейным входом внешней звуковой карты ASUS Xonar U7, оснащенной высококачественным АЦП CS5361, обеспечивающем средевзвешенное отношение сигнал-шум на уровне 114 дБ. Тестирование проводилось в двух режимах: с частотой дискретизации 44,1 кГц при разрядности сигнала 16 бит, а также при 48 кГц/24 бит. Результаты были сопоставлены с измерениями характеристик звукового трактата системной платы MSI Z97 Gaming 5, также оснащенной звуковым кодеком Realtek ALC1150. Итоги измерений представлены в следующей таблице:

  ASUS H97-Pro Gamer (ALC1150) 44,1 КГц/16 бит   ASUS H97-Pro Gamer (ALC1150) 48 КГц/24 бит   MSI Z97 Gaming 5 (ALC1150) 44,1 КГц/16 бит   MSI Z97 Gaming 5 (ALC1150) 48 КГц/24 бит
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ +0,20, –0,01 Очень хорошо +0,21, –0,11 Очень хорошо +0,20, –0,13 Очень хорошо +0,21, –0,09 Очень хорошо
Уровень шума, дБ (А) –87,8 Хорошо –88,9 Хорошо –91,2 Очень хорошо –91,4 Очень хорошо
Динамические диапазон, дБ (А) 87,8 Хорошо 89 Хорошо 88,2 Хорошо 91,4 Очень хорошо
Гармонические искажения, % 0,0056 Очень хорошо 0,0056 Очень хорошо 0,0082 Очень хорошо 0,007 Очень хорошо
Гармонические искажения + шум, дБ(A) –79,4 Средне –80,7 Хорошо –77,7 Средне –79,8 Средне
Интермодуляционные искажения + шум, % 0,015 Очень хорошо 0,013 Очень хорошо 0,015 Очень хорошо 0,011 Очень хорошо
Взаимопроникновение каналов, дБ –81,3 Отлично –80,6 Очень хорошо –85,6 Отлично –83,7 Очень хорошо
Интермодуляции на 10 кГц, % 0,014 Очень хорошо 0,011 Очень хорошо 0,019 Очень хорошо 0,019 Очень хорошо
Общая оценка   Очень хорошо   Очень хорошо   Очень хорошо   Очень хорошо

Звуковые тракты обеих игровых системных плат в программе RMAA заслужили общей оценки «Очень хорошо». Детальный анализ результатов показывает идентичность показателей, но вместе с тем наблюдается минимальное отставание встроенной аудиокарты H97-Pro Gamer от конкурентки по некоторым параметрам. Что касается субъективной оценки, то при прослушивании музыкальных композиций и просмотре видеофильмов разница между «материнками» абсолютно не ощущалась, посторонние шумы отсутствовали в обоих случаях. В общем, есть все основания утверждать, что покупатели продукта ASUS останутся довольными качеством звука.


Результаты тестирования производительности

ASUS H97-Pro Gamer

ASUS H97-Pro Gamer

ASUS H97-Pro Gamer

ASUS H97-Pro Gamer

Измерение пропускной способности подсистемы ОЗУ показало, что ASUS H97-Pro Gamer почти не отстает от соперниц в подтестах чтения и записи, а также латентности доступа, тогда как копирование данных дается новинке чуть хуже, чем конкуренткам.

ASUS H97-Pro Gamer

ASUS H97-Pro Gamer

ASUS H97-Pro Gamer

При тестировании в комплексном бенчмарке Futuremark PCMark 8, который служит для определения среднего уровня быстродействия при выполнении типичных повседневных задач, все участницы показали одинаковые результаты, а минимальная разница в сценарии Home легко укладывается в погрешности измерения.

ASUS H97-Pro Gamer

ASUS H97-Pro Gamer

ASUS H97-Pro Gamer

Измерение производительности в графическом тестовом пакете Futuremark 3DMark снова продемонстрировало отличный уровень быстродействия ASUS H97-Pro Gamer, которая во всех подтестах показала близкую к максимальной скорость работы.

ASUS H97-Pro Gamer

ASUS H97-Pro Gamer

ASUS H97-Pro Gamer

В реальных игровых приложениях новинка обеспечила достаточную частоту смены кадров, но уступила лидерам пару–тройку fps в двух тестах из трех. Такое отставание вряд ли стоит принимать всерьез, так как ближайшее обновление прошивки может полностью исправить ситуацию.


Энергопотребление

Оценка энергопотребления выполнялась при использовании прибора Basetech Cost Control 3000, с помощью которого были измерены пиковые значения потребляемой мощности при прохождении стресс-теста LinX 0.6.5 и среднее энергопотребление тестовых стендов в простое.

ASUS H97-Pro Gamer

В нагрузке системная плата ASUS H97-Pro Gamer оказалась самой энергоэффективной, тогда как в простое наилучшую экономичность показала MSI Z97 Gaming 5, а две оставшиеся «материнки» ASUS продемонстрировали идентичное с новинкой энергопотребление.


Выводы

На мой взгляд, попытка ASUS создать игровую материнскую плату на базе системной логики Intel H97 вполне удалась. ASUS H97-Pro Gamer продемонстрировала хороший баланс функциональности и высокого качества изготовления, а также приличный запас прочности и, как результат, достойный разгонный потенциал. Несомненным конкурентным преимуществом новинки является поддержка накопителей с интерфейсом SATA Express, а также традиционно высокое для системных плат ASUS качество прошивки и комплектного ПО. На этом фоне скромный комплект поставки и ограничение оверклокинга оперативной памяти выглядят простительно, также, как и отсутствие поддержки беспроводных сетей Bluetooth и Wi-Fi. В то же время, цена новинки достаточно высока: ее рекомендованная стоимость для украинской розницы составляет около 160 долларов, за которые можно приобрести системные платы начального уровня на базе чипсета Intel Z97, так что решающей в данном случае может стать ценовая политика вендора.
