Обзор материнской платы ASUS Gryphon Z97 Armor Edition для процессоров Haswell

Продукция серии TUF пользуется постоянным вниманием среди потребителей. В первую очередь их привлекает расширенный срок гарантии, обусловленный применением особых компонентов, позволяющих заявлять о беспрецедентной надёжности устройства. С недавних пор решения TUF для доступной платформы Intel стали поставляться и в облегченной версии, лишенной привычного для этой серии защитного кожуха. Ранее подобные продукты мы уже рассматривали, один из которых, форм-фактора mATX, поставлялся с опциональной защитой. В этот раз наше внимание привлекла уже максимально укомплектованная версия модели также небольшого формата с громким названием Armor Edition.

ASUS Gryphon Z97 Armor Edition

Помимо защитной конструкции в комплект поставки включены и дополнительные элементы для обеспечения максимальной изоляции неиспользуемых слотов от внешней среды. По своей сути устройство является типичным представителем плат на основе Intel Z97 без дополнительных контроллеров на PCB.

Модель ASUS Gryphon Z97 Armor Edition
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1866*(OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
1 x PCI Express 2.0 x1
M.2
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы DisplayPort 1.2, HDMI, DVI-D
Количество подключаемых вентиляторов 8 (7x 4pin, 1x 3 pin)
Порты PS/2
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z97)
8 x 2.0 (4 разъёма на задней панели, Z97)
SATA Express
Serial ATA 6 x SATA 6 Гбит/с (Z97)
RAID 0, 1, 5, 10 (Z97)
Встроенный звук Realtek ALC892 (7.1, HDA), Texas Instruments RC4580
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Intel I218V (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 244
Дополнительные возможности Возможность подключения TPM-модуля, Thunderbolt header, TUF Thermal Armor, TUF Thermal Radar 2, Q-LED (CPU, DRAM, VGA, Boot Device LED), поддержка AMD 2-Way CrossFireX и NVIDIA 2-Way SLI, комплектация тремя выносными термодатчиками

Более старшая модель формата ATX Sabertooth Z97 Mark 2 тоже лишена дополнительных контроллеров, но это не может рассматриваться как какой-либо минус, поскольку собственные возможности набора системной логики вполне достаточны для современного компьютера.


Упаковка и комплектация

Стиль оформления продукции серии TUF своеобразен, и он не меняется, став уже узнаваемым. Главным сообщением покупателю является уведомление о расширенной гарантии на изделие.

ASUS Gryphon Z97 Armor Edition

На обратной стороне можно изучить специфические особенности выпуска Armor Edition, кроме этого, фото изделия и таблица с его характеристиками позволяют сформировать полный образ без открытия коробки. Изображение задней панели дополняет общую информационную картину.

ASUS Gryphon Z97 Armor Edition

Сама упаковка имеет несвойственные продуктам формата mATX габариты, а всё из-за комплекта поставки, туда включены:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • документы об условиях ограниченной пятилетней гарантии;
  • сертификат качества (надёжности) TUF-компонентов;
  • диск с драйверами и фирменным ПО;
  • наклейка для корпуса с логотипом TUF на прозрачной основе;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъемом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • набор переходников для удобного подключения корпусных разъемов ASUS Q-Connectors;
  • пластиковые заглушки для всех внутренних и наружных портов;
  • три выносных термопары;
  • четырёхвыводной вентилятор и пылевой фильтр к нему.
ASUS Gryphon Z97 Armor Edition

Существенно нового по сравнению с комплектом Gryphon Z87 и Gryphon Armor Kit, поставляемого тогда отдельной товарной единицей, нет. Удивляет немного большее число элементов, видимо, на это основания уже появились, а ещё трёхпроводной вентилятор заменили на четырёхпроводной, ним является Sunon MagLev MG40100V1-Q000-G9C (DC5V, 0,38W).


Внешний вид

В коробке находится уже готовая к установке в корпус плата со смонтированным защитным кожухом. Размеры изделия вписываются в формат mATX, однако небольшая часть верхнего «колпака» выступает за грань платы, поэтому следует с готовностью подходить к выбору корпуса. Все колодки для подключения всевозможных кабелей инженеры разместили вдоль краёв PCB.

ASUS Gryphon Z97 Armor Edition

Обратная сторона усилена массивной металлической пластиной, толщина составляет не меньше миллиметра. Это, по заверениям разработчиков, позволяет уберечь плату от выгибания из-за высокой нагрузки разнообразными добавочными элементами — массивной СО для ЦП и/или габаритным видеоадаптером.

ASUS Gryphon Z97 Armor Edition

Верхняя защитная конструкция изготовлена из пластика, а нижний каркас оклеен со стороны контакта с PCB изолирующей плёнкой.

ASUS Gryphon Z97 Armor Edition

Для этой модели используется особая система охлаждения цепей питания преобразователя напряжения ЦП. Увеличено как само число рёбер, так и расстояние между ними, это позволит без труда проходить сквозь них потоку воздуха в случае использования нагнетающего вентилятора. Ещё хочется отметить присутствие на плате системы Q-LED — диагностических светодиодов, позволяющих определить на каком из компонентов происходит сбой инициализации оборудования, если такое событие будет иметь место. Свечение весьма яркое, и его без труда видно даже из-под верхней крышки Thermal Armor.

ASUS Gryphon Z97 Armor Edition

На обратной стороне можно отметить наличие некоторого числа радиокомпонентов, но все они не будут помехой при установке системы охлаждения ЦП. Радиаторы из состава платы крепятся при помощи винтов.

ASUS Gryphon Z97 Armor Edition

Охладитель системной логики невелик, оснащён он тематической наклейкой камуфляжных оттенков, и со своими обязанностями справляется хорошо.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Накопители смогут использовать шесть гнёзд интерфейса SATA последнего поколения.

ASUS Gryphon Z97 Armor Edition

У нижней грани находится небольшая кнопка, ответственная за использование технологии USB BIOS Flashback. Для активации Direct Key распаяны всего два контакта; на мой взгляд, стоило бы поменять функциональность этих двух элементов между собой — не каждый день приходится прошивать UEFI. Для сброса настроек CMOS используется перемычка, а рядом с ней находится такая же, необходимая для активации CPU Overvoltage — тоже весьма необычное соседство.

ASUS Gryphon Z97 Armor Edition

Расстояние между верхним слотом PCI-E и гнездом ЦП небольшое, но достаточное для обычного использования. Для особых видеокарт, оснащенных массивными усилительными пластинами, и случаев их одновременного использования с габаритной процессорной СО следует внимательно изучить вопрос взаимной совместимости. Между ним и третьим (коричневым) гнездом можно поровну поделить шестнадцать процессорных линий PCI-E, что позволит организовать тандем из двух видеокарт. Нижнее (чёрное) гнездо соотносится к PCH, максимальные его возможности — это использование лишь четырёх линий PCI-E.

ASUS Gryphon Z97 Armor Edition

Звуковой подсистеме уделено минимальное внимание, но всё же кодек ALC892 от Realtek дополнили ОУ RC4580 производства Texas Instruments, а это хороший знак для потенциальных обладателей высокоимпедансных наушников.

ASUS Gryphon Z97 Armor Edition

Не избавлена система от традиционной для ASUS кнопки MemOK! Она позволяет устранить проблемы запуска системы с некоторыми модулями оперативной памяти, а это позволит правильно настроить систему для корректной работы с ними.

ASUS Gryphon Z97 Armor Edition

Группа колодок для нужд подключения охладителей процессора насчитывает два экземпляра, главный из них окрашен в оливковый оттенок. Вспомогательный вентилятор из комплекта Thermal Armor имеет специфическое гнездо, куда обыкновенный охладитель никак не подключить.

ASUS Gryphon Z97 Armor Edition

В области размещения системы охлаждения ЦП достаточно пространства для безболезненной процедуры установки, однако высота конструкций защиты немалая, поэтому могут возникнуть проблемы с системами продольного типа исполнения («сэндвич»).

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Охладитель силовых элементов представляет собой два разных по площади радиатора, между собой они соединены тепловой трубкой. Вес невелик, но эффективность из-за большой площади рассеивания должна быть высокой. Немного странно выполнен подход к исполнению области непосредственного контакта с транзисторами. Она небольшая, а отпечаток на термопрокладках свидетельствует о не полном контакте с элементами. Всё это очень похоже на почерк, прежде встречавшийся при осмотре Z97I-Plus.

ASUS Gryphon Z97 Armor Edition

Модуль VRM заимствован без изменений с обычного среднеценового продукта — Z97A. Роль ШИМ-контроллера выполняет перемаркированный ASP1252. При помощи четырёх удвоителей общее число каналов расширено до восьми. В состав каждого входит два элемента производства NXP Semiconductors, это PH6030AL и PH4030AL. Такой же почерк применялся и в прошлом поколении ASUS Gryphon — Z87.

ASUS Gryphon Z97 Armor Edition

На задней панели находится достаточное количество портов USB обоих ревизий, а число видеовыходов увеличилось до трёх. Выход HDMI оснащён конвертером уровней сигналов ASM1442. Для большинства систем такого набора будет вполне достаточно. Не следует забывать, что часть свободного, на первый взгляд, места зарезервировано для воздуховода.

ASUS Gryphon Z97 Armor Edition

Чуть больше фотографий, в том числе и с установленным вентилятором, находятся в обзоре Gryphon Z87.

ASUS Gryphon Z97 Armor Edition

В первом приближении, радикальных изменений в образе продукта Gryphon при смене чипсета обнаружить не удалось. Конкретную модель выделяет небольшая наценка относительно её более простой версии, не оснащённой защитными элементами и дополнительными аксессуарами. В обзоре программной составляющей должно во всей красе проявится преимущество продукта над Z97-A, чьим последователем в сфере построения силовой подсистемы, по сути, и является Gryphon Z97 Armor Edition.

Возможности UEFI

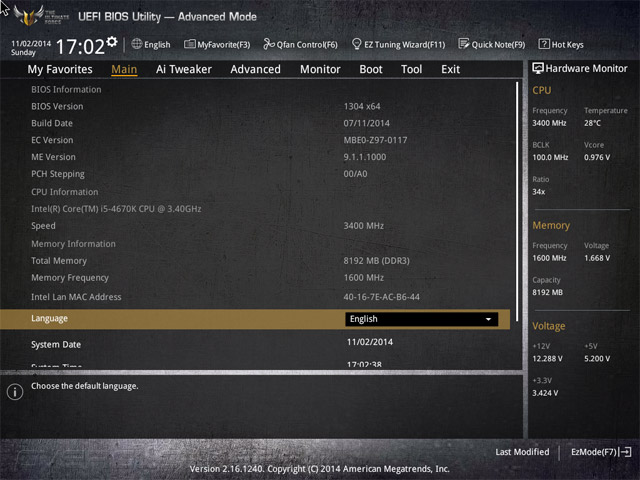

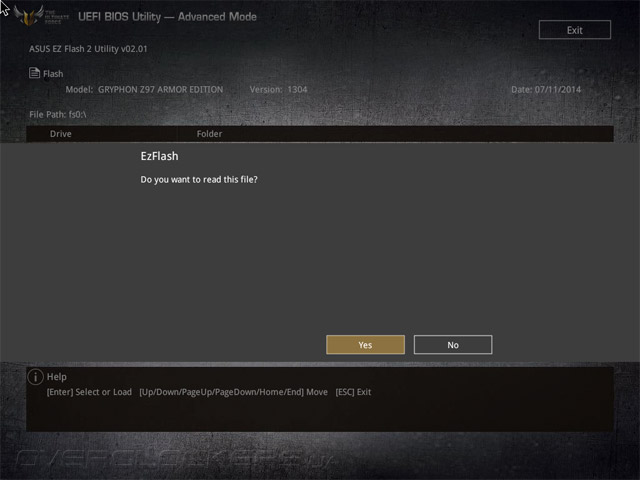

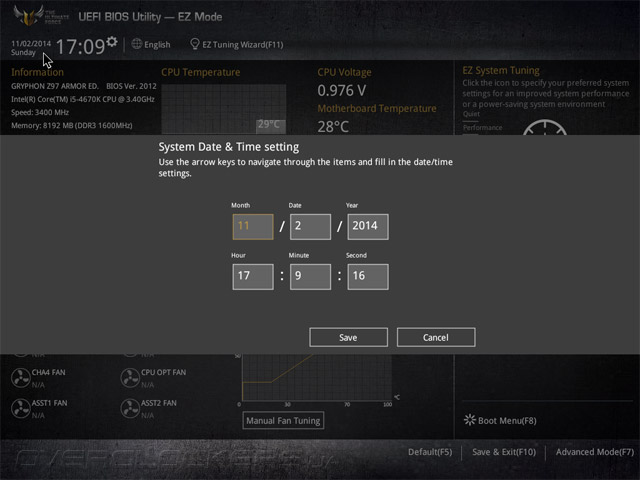

Процесс обновления микрокода осуществлялся посредством встроенной в UEFI утилиты EZ Flash. Всё прошло гладко и быстро.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

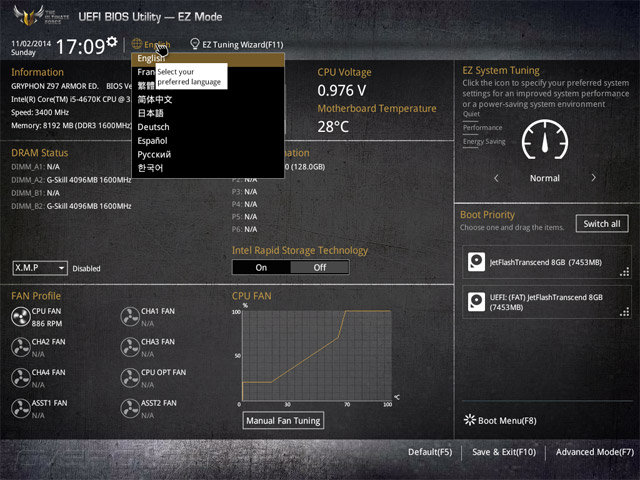

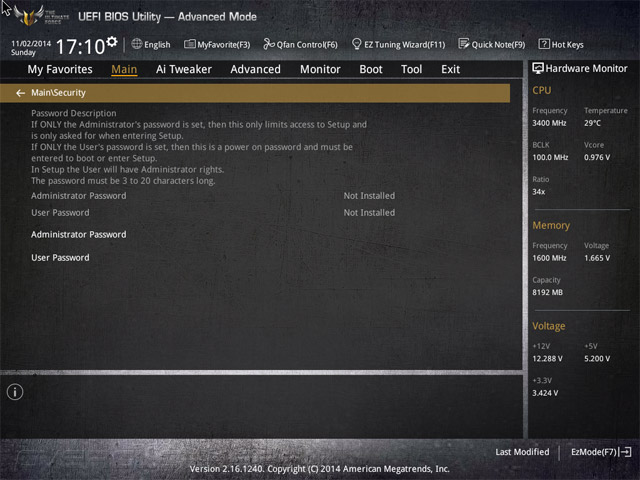

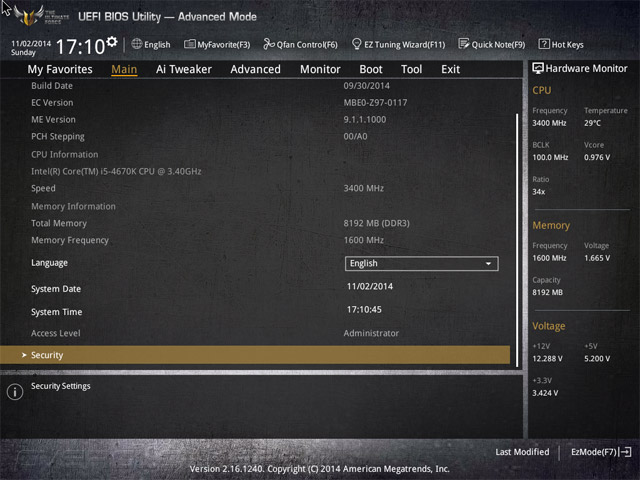

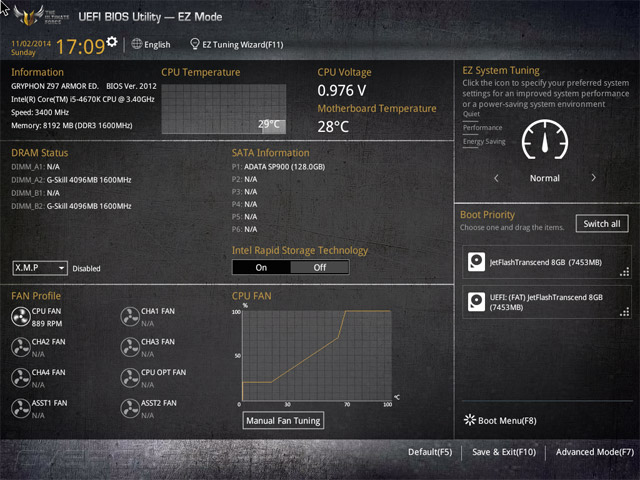

Для продукции серии TUF заготовили особую расцветку элементов оформления UEFI. Как по мне, выглядит она намного интереснее всех прочих, работать с ней действительно удобно. В базовом режиме настройки системы доступен перечень следующих возможностей: установка времени и календаря, отображение информации о системных компонентах и режиме их работы, активация XMP, настройка вентиляторов, обращение к мастеру EZ Tuning Wizard. Для нужд охлаждения системы внедрено восемь независимых каналов с возможностью отдельной настройки работы каждого из них (для двух охладителей ЦП схема работы будет всё же единой).

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

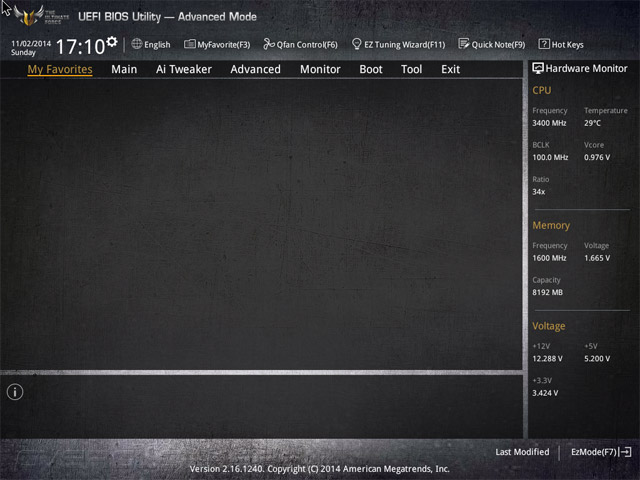

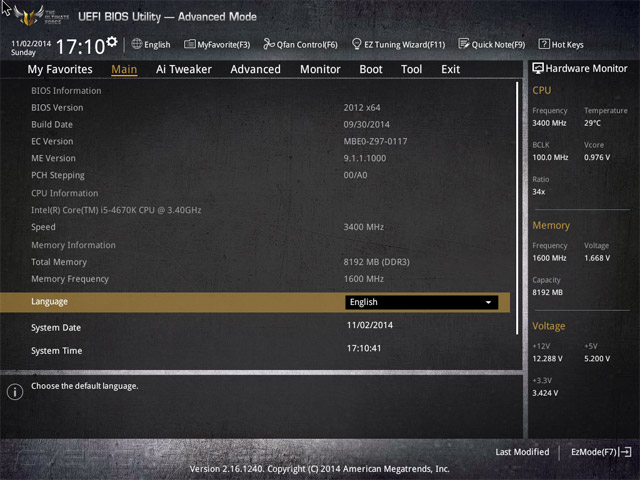

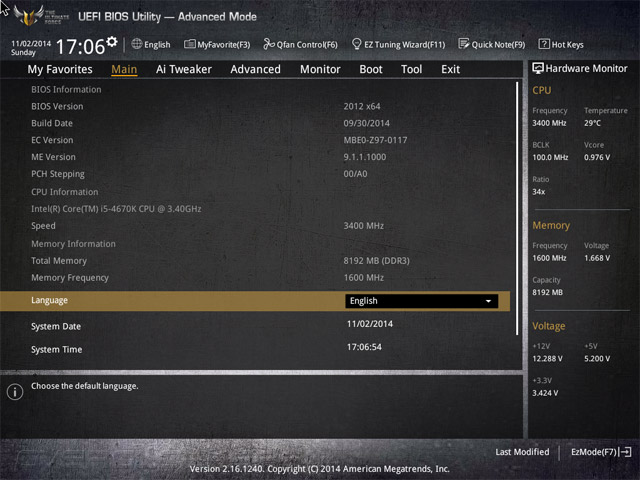

Более широкие возможности находятся в Advanced Mode. Часто используемые параметры можно сохранить в списке избранных для последующего удобного доступа к ним. Раздел Main позволяет получить больше информации о системе, а ещё прибегнуть к процедуре ограничения доступа к настройкам третьим лицам.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

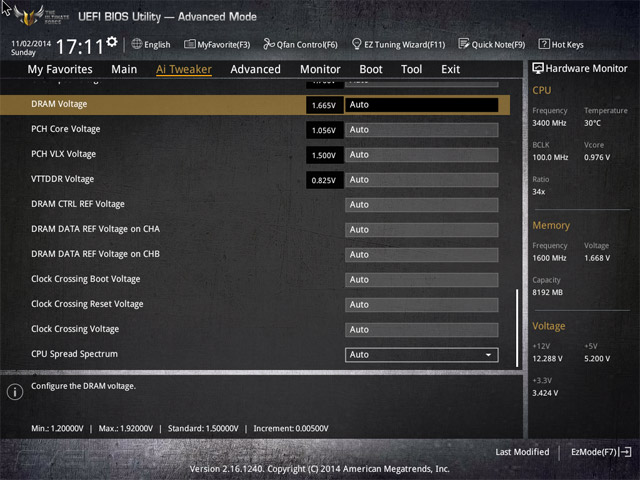

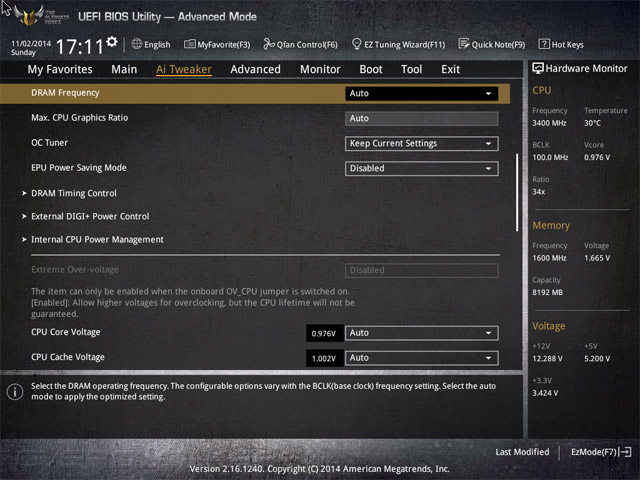

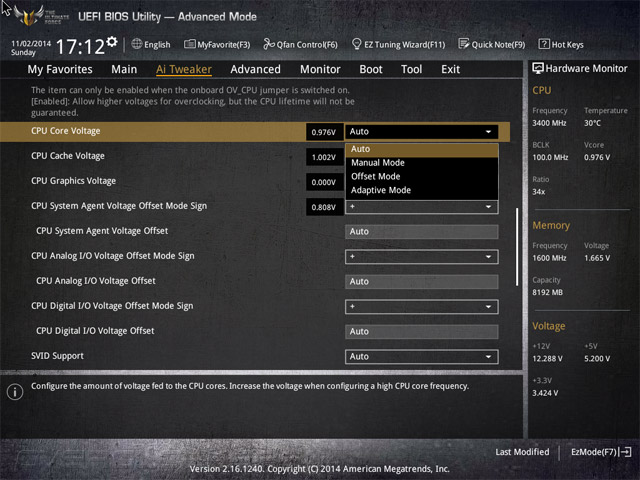

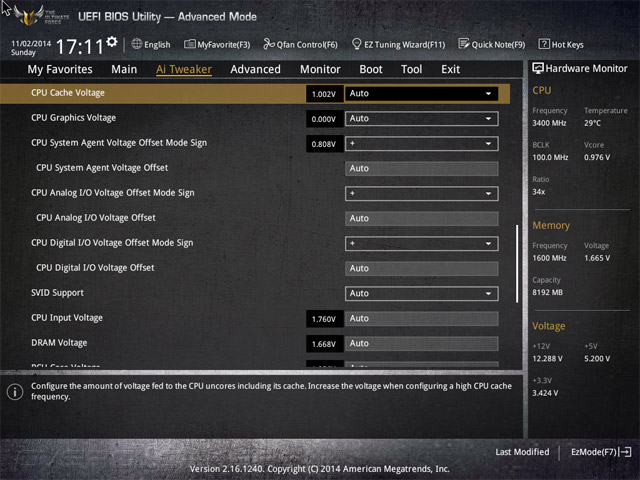

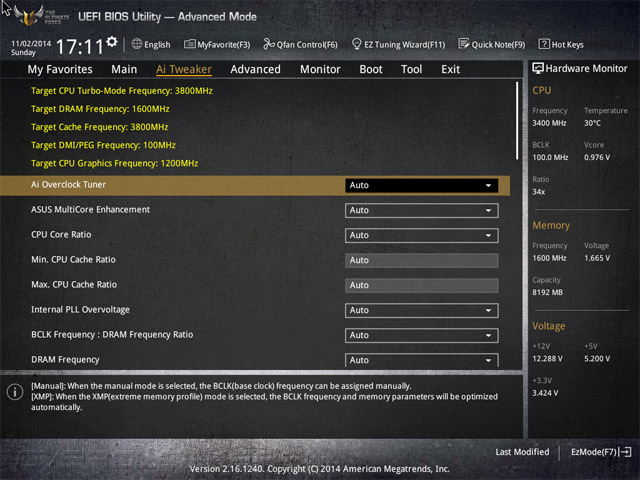

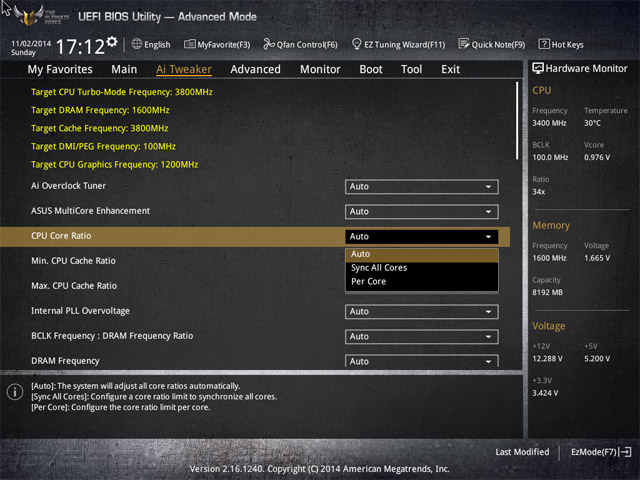

Разгоном компонентов можно заняться на странице Ai Tweaker. Содержимое и её структура ничем особенным на фоне обыкновенной продукции не выделяется.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Механизмов для оверклокинга предостаточно самых разных. Действующие значения напряжения на важных узлах видны прямо здесь, а способов изменения также целое множество. Не забыли и про фирменные механизмы по разгону и снижению потребления электропитания всей системой.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Набор параметров практически в неизменном виде свойственен целому ряду материнских плат с хорошим оснащением, ближайшим примером является Z97-PRO(Wi-Fi ac). У этой платы лишь шаг изменения напряжения ОЗУ немного другой.

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 80–300 0,1
PLL Selection Auto/LC PLL/SB PLL
Filter PLL Auto/Low BCLK Mode/High BCLK Mode
Internal PLL Overvoltage Auto/Enabled/Disabled
CPU Core Ratio (Multiplier) 8–80 1
CPU Load-line Calibration Auto/Level1…9 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,001–1,92 0,001
CPU Input Voltage (B) 0,8–2,7 0,01
CPU Cache Ratio (Multiplier) 8–80 1
CPU Cache Voltage Override (В) 0,001–1,92 0,001
DRAM Frequency (МГц) 1400–3400
800–3200
200
266
DRAM Voltage (B) 1,2–1,92 0,005
CPU System Agent Voltage Offset (В) (+/–) 0,001–0,999 0,001
CPU Analog I/O Voltage Offset (+/–) 0,001–0,999 0,001
CPU Digital I/O Voltage Offset (+/–) 0,001–0,999 0,001
PCH Core Voltage (В) 0,7–1,5 0,0125
PCH VLX Voltage (В) 1,2–2,0 0,0125
Max. CPU Graphics Ratio (Multiplier) 8(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,001–1,92 0,001

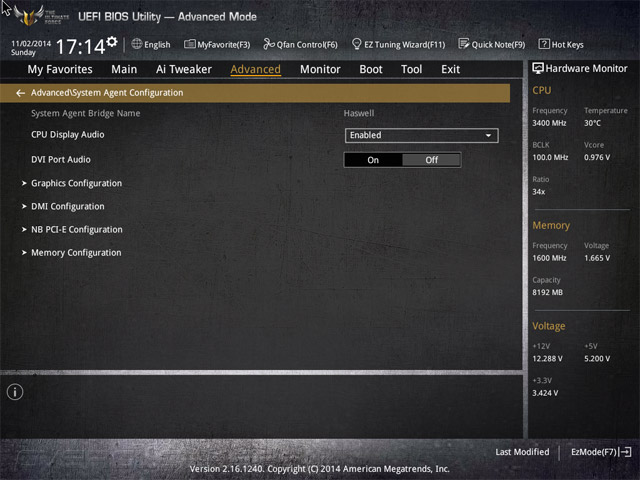

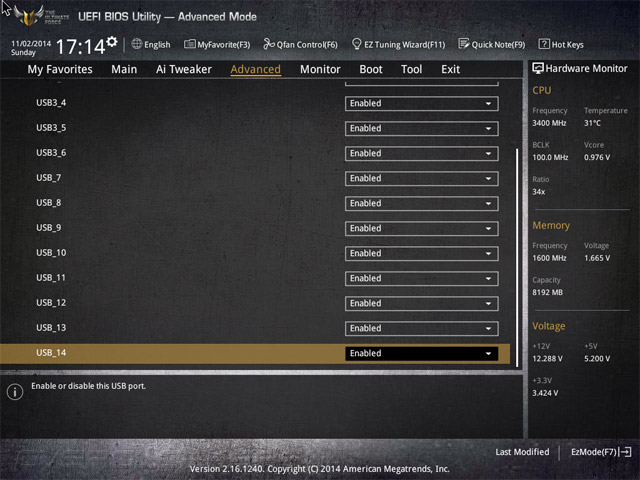

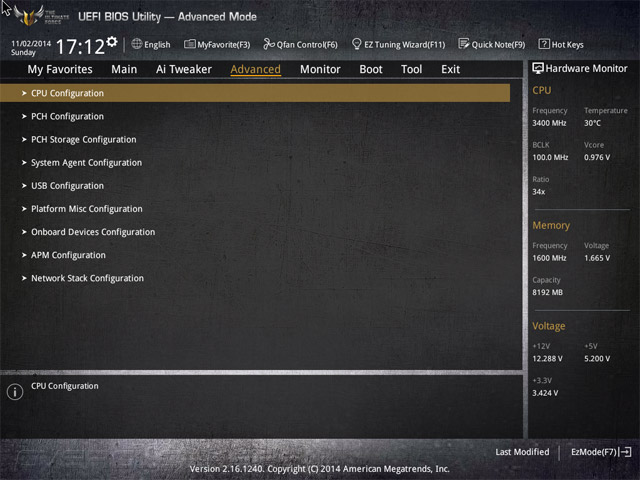

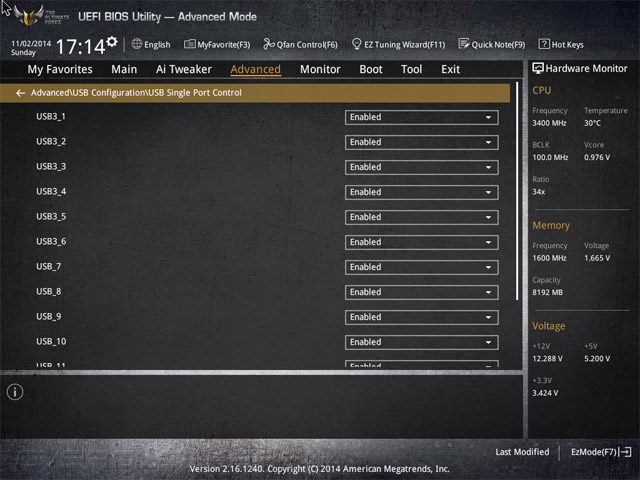

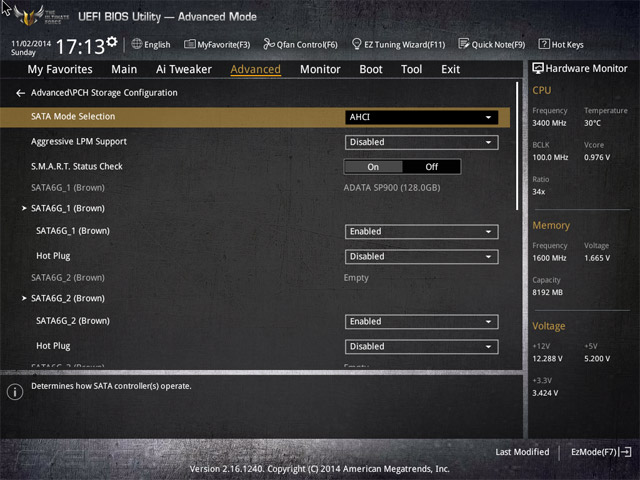

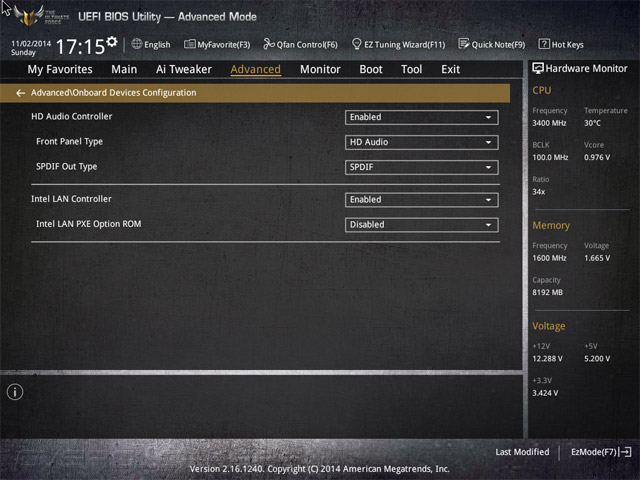

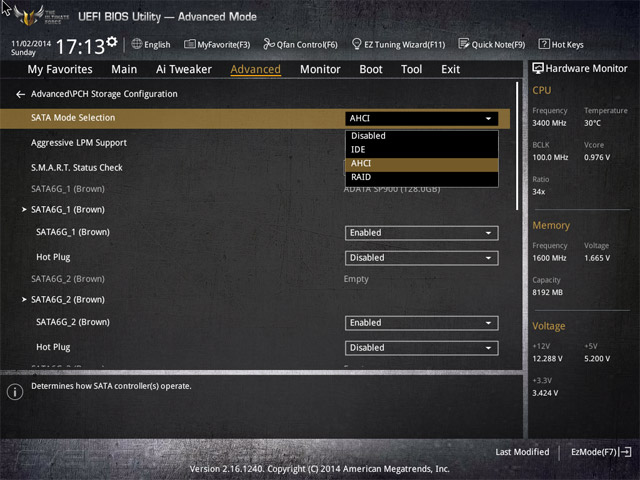

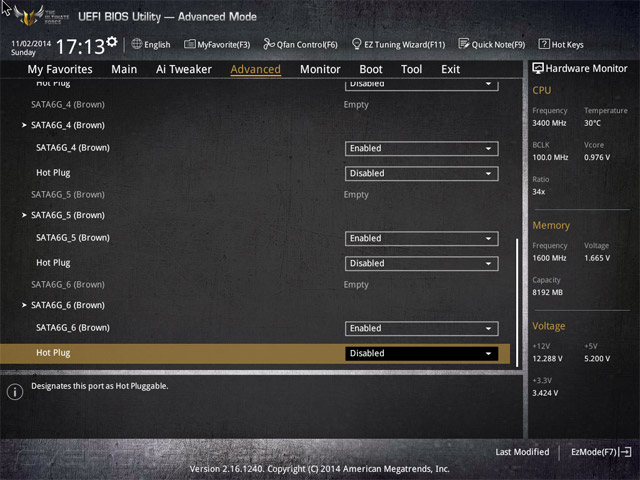

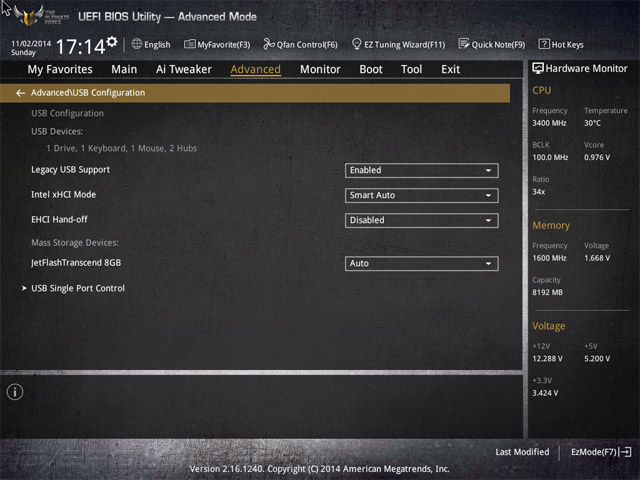

Меню Advanced позволяет настроить прочие компоненты, находящиеся в составе Gryphon Z97 Armor Edition. Их не так много, поэтому что-либо интересное здесь отыскать не удалось.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

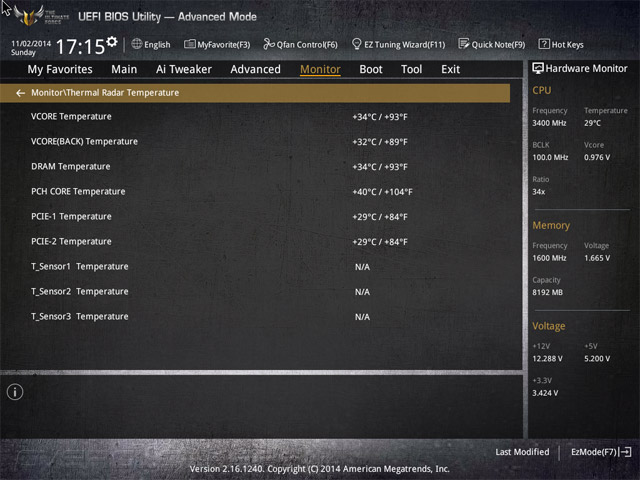

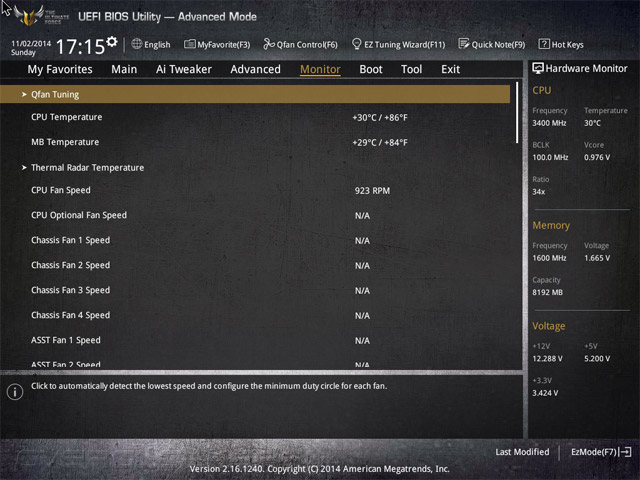

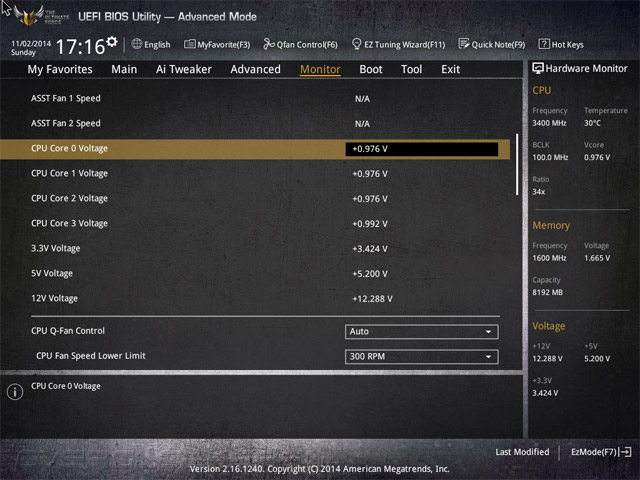

Возможностей устройства по сбору значений действующих параметров на различных узлах очень много. Начать следует с показаний, снимаемых с таходатчиков восьми вентиляторов. В рамках политики Thermal Radar доступны данные с шести термодатчиков, находящихся на самой плате, а ещё три термопары можно самостоятельно привлечь для мониторинга, в результате общее число температурных показателей вырастет до девяти. Основные системные напряжения находятся тут же. Не стоит забывать и о температуре самой платы, и процессора, в итоге число температурных значений достигает одиннадцати.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

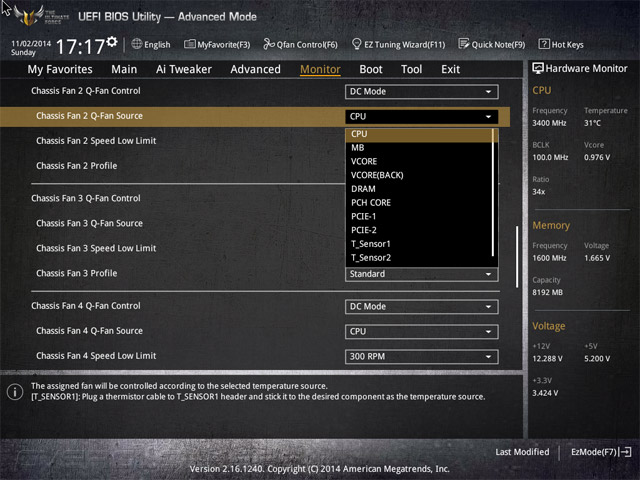

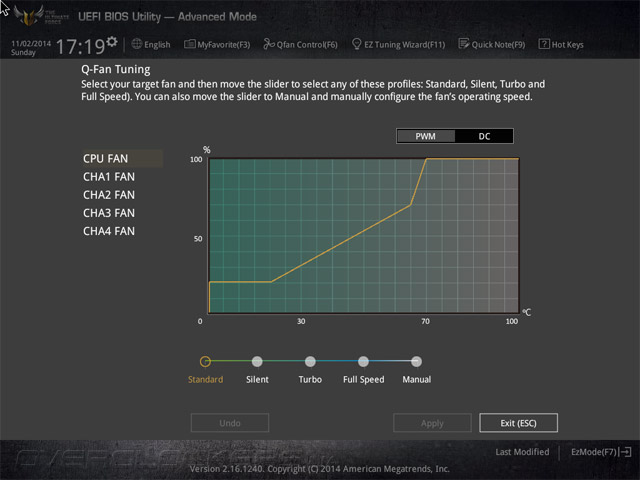

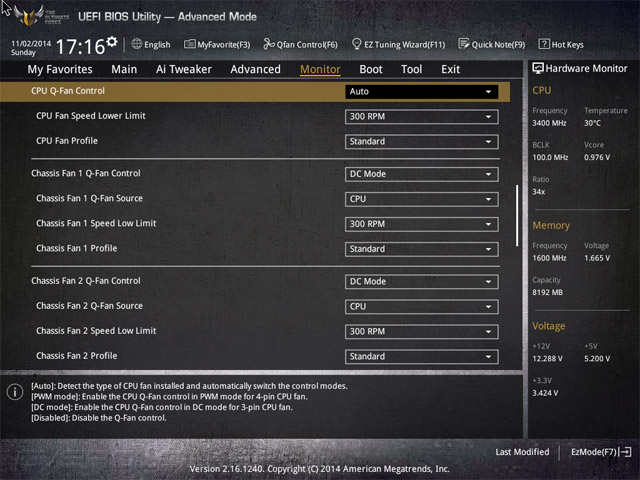

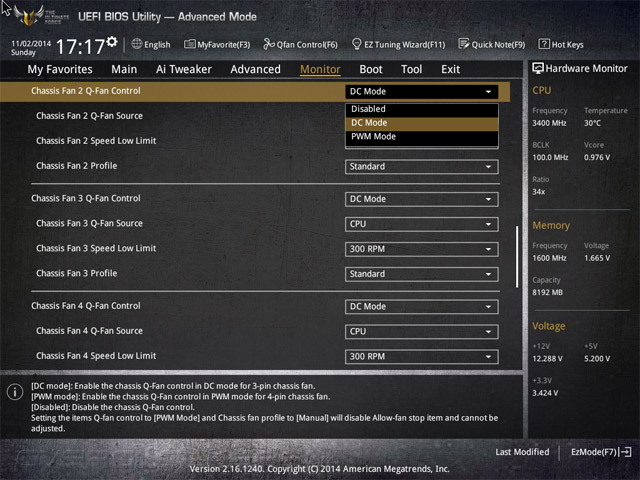

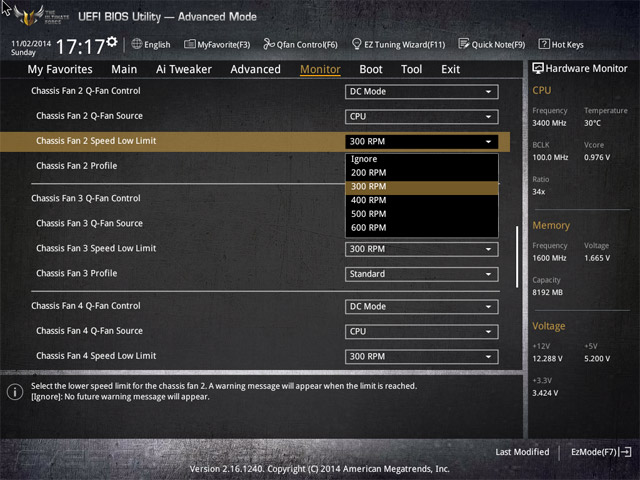

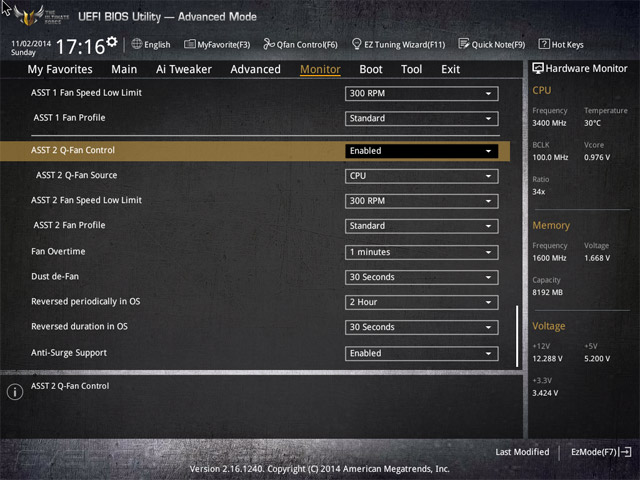

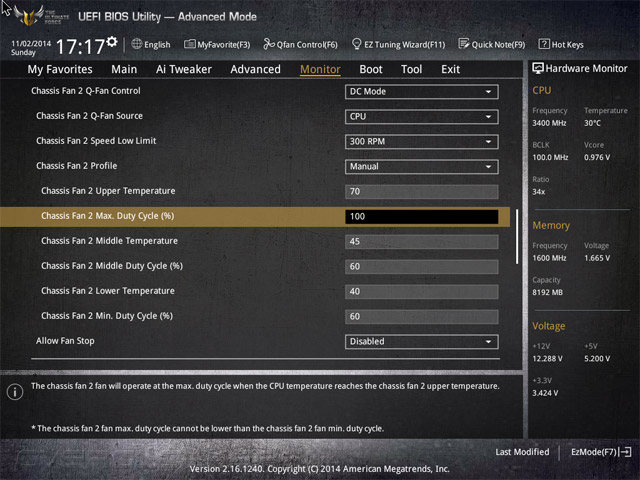

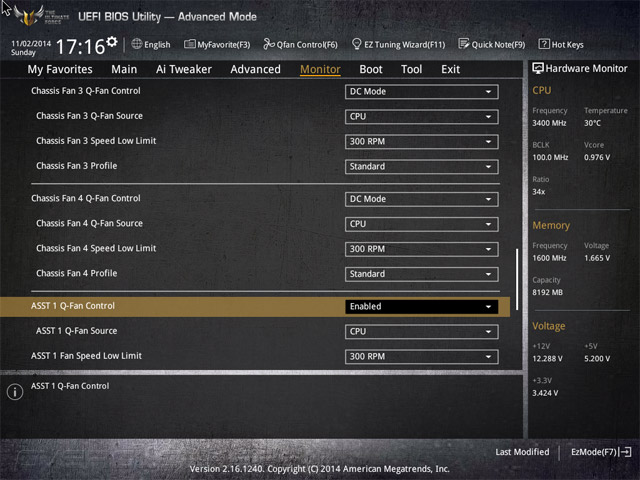

Управление многочисленными каналами охладителей системы в лучшем виде реализовано средствами фирменного ПО, но и внутри UEFI есть кое-какие механизмы. Для четырёх колодок можно вручную выбрать тип управления устройствами — изменение питающего напряжения или скважности ШИМ. Для шести каналов доступен выбор температурного источника, его показания будут иметь решающее значение для увеличения оборотов охладителем. Всего сценариев работы четыре — три готовых и один с возможностью редактирования. В конце раздела есть ряд параметров, позволяющих настроить работу вспомогательного вентилятора даже после завершения работы с ПК, но самое интересное — возможность активировать реверсную работу, что позволит не так активно накапливаться пыли на его лопастях.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

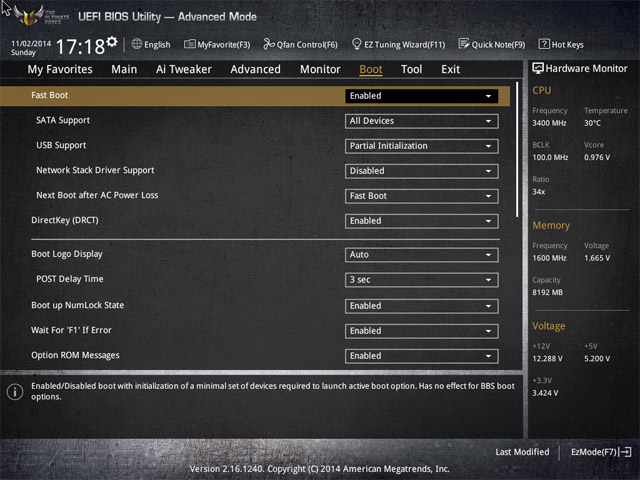

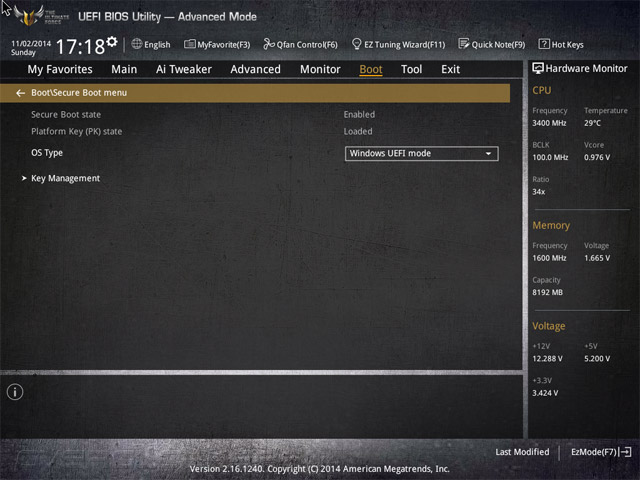

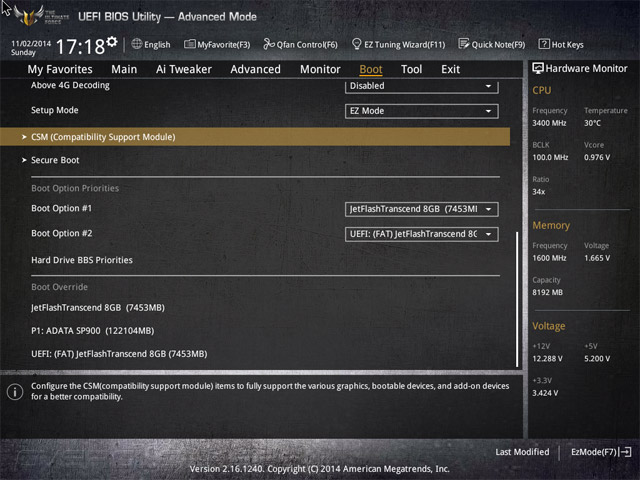

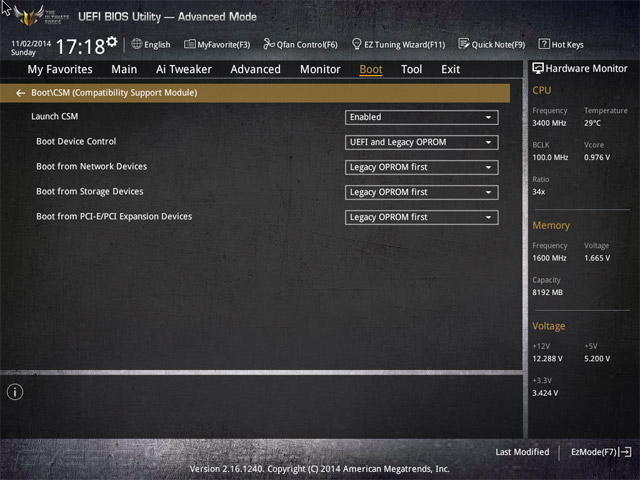

Включение и перезагрузка для подопытной проходят весьма быстро, поэтому раздел Boot может оказаться невостребованным для большинства пользователей. Однако для отдельных случаев здесь можно организовать инициализацию оборудования согласно собственным предпочтениям.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

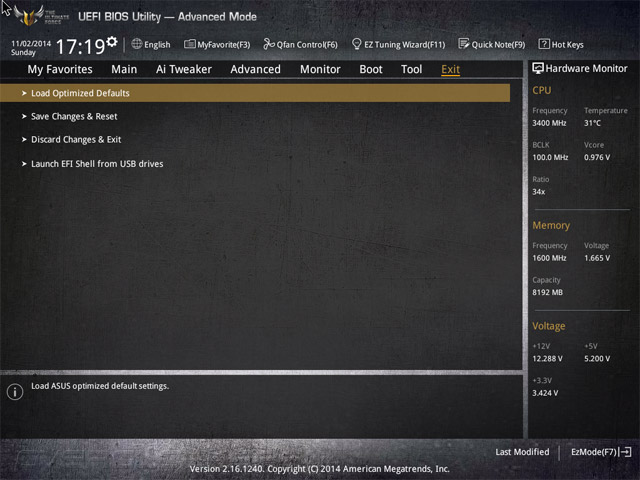

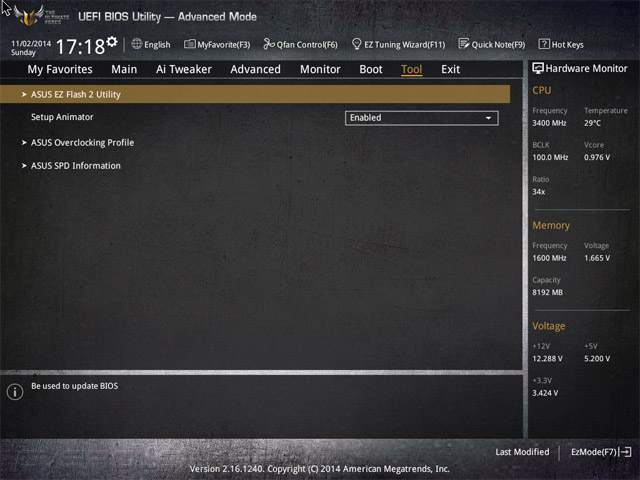

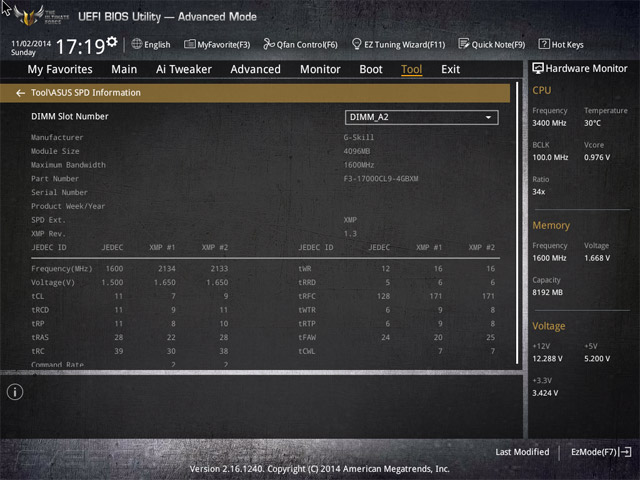

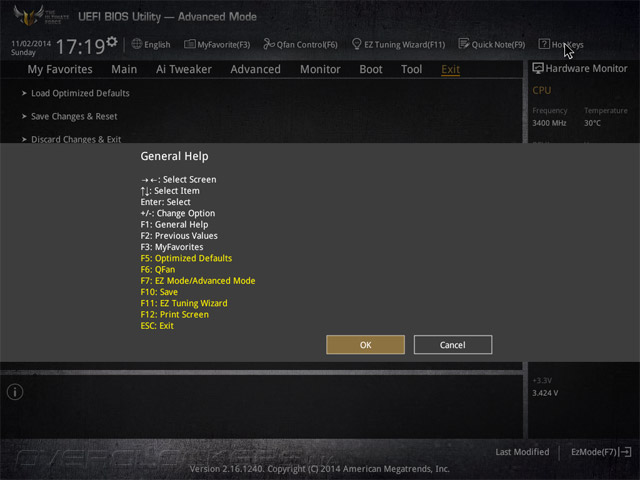

Среди фирменных механизмов, доступных отсюда, в первую очередь нужно упомянуть возможность сохранения восьми профилей с настройками системы. На странице Tools также находится средство по просмотру содержимого профилей XMP, где до сих пор имеются проблемы по интерпретации возможностей тестового набора ОЗУ. Утилита для обновления прошивки уже успешно прошла испытание. Ещё хочется вспомнить про графический режим формирования собственного сценария для избранного числа охладителей системы, но я снова акцентирую внимание на куда больших возможностях фирменного ПО в этом вопросе.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Основным отличием Gryphon Z97 Armor Edition от остальных системных плат является наличие на борту восьми термодатчиков, более того, это число можно увеличить до одиннадцати. Опираясь на получаемые температурные значения, можно иначе подойти к организации охлаждения, в этом могут помочь восемь различных вентиляторов, подключаемых непосредственно к колодкам, расположенных на PCB. С мониторингом напряжения тоже проблем нет, а механизмы для разгона системы никак не менялись относительно остальных плат производителя, здесь я подразумеваю модели, занимающие сопоставимую рыночную нишу.


Комплектное ПО

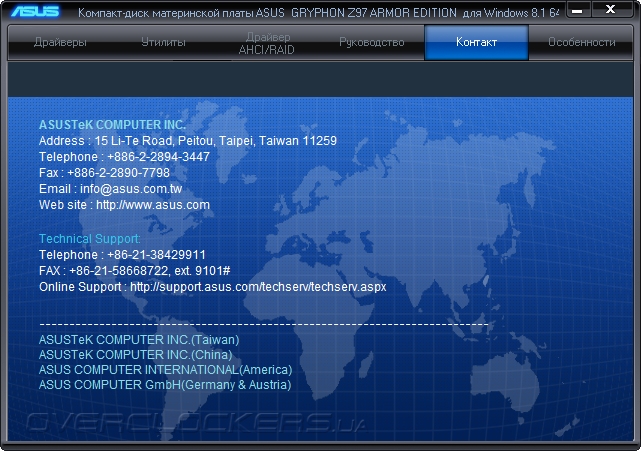

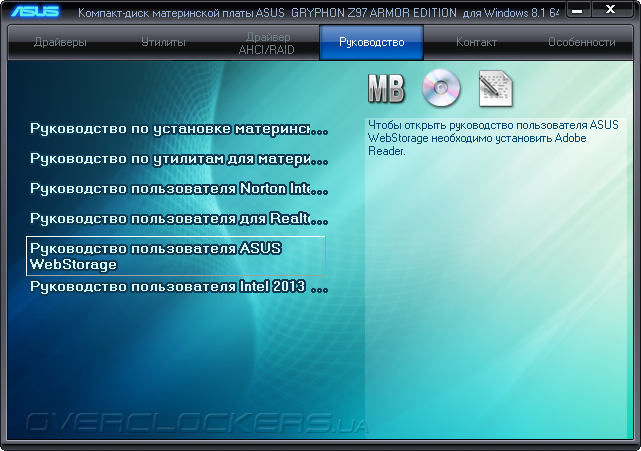

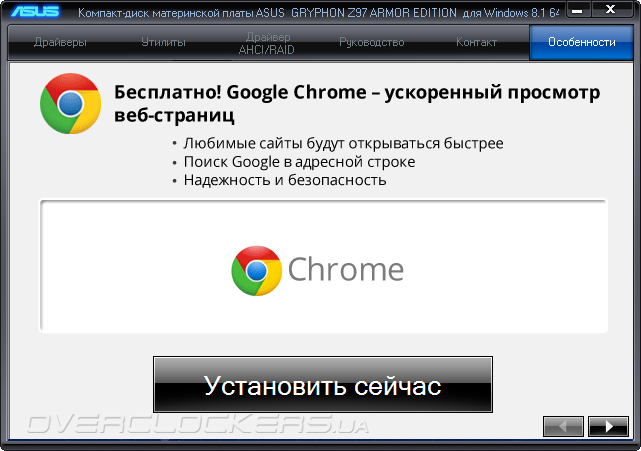

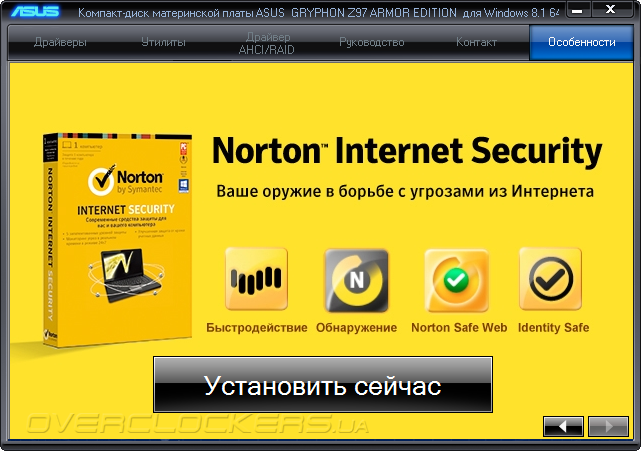

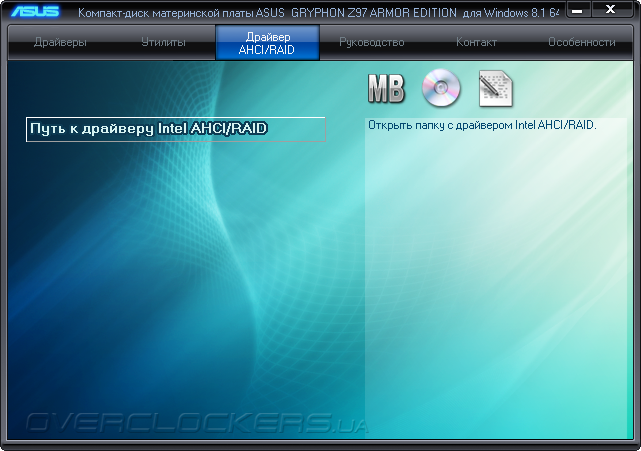

Содержимое компакт-диска не так интересно, как у других продуктов. Здесь есть необходимые драйверы, общее число которых немногочисленно ввиду отсутствия сторонних контроллеров на плате. Среди программного обеспечения стоит обратить внимание на Turbo LAN, а ещё, конечно же, на фирменный набор Ai Suite 3.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Мастер установки драйверов отработал без замечаний.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

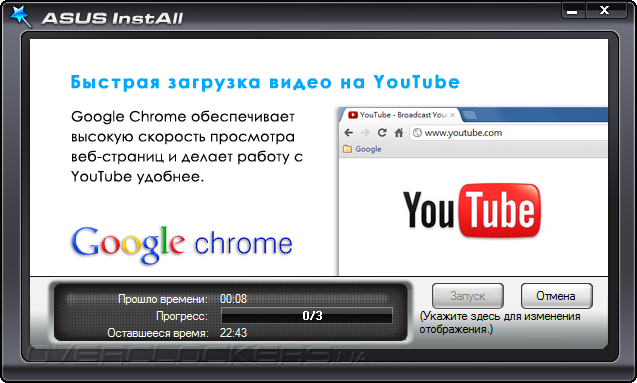

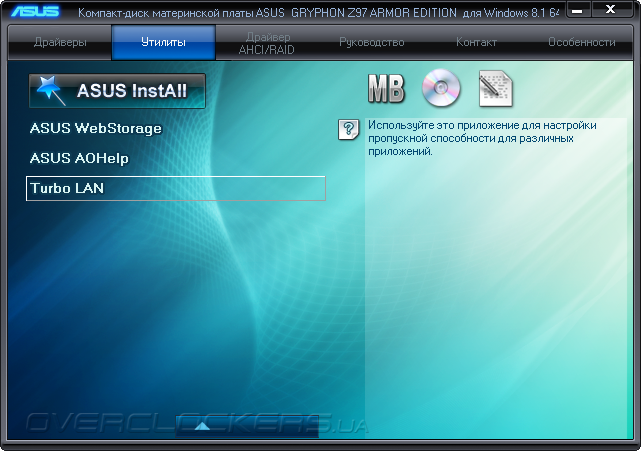

В аналогичном меню, предназначенном для набора утилит, нет возможности выбрать некоторые из программ. Их придётся установить в индивидуальном порядке.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

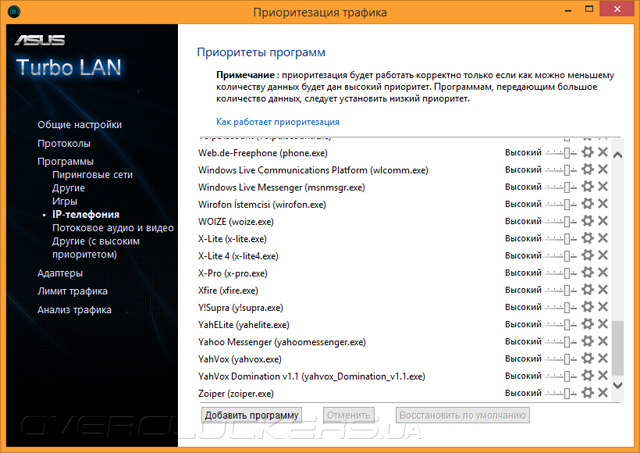

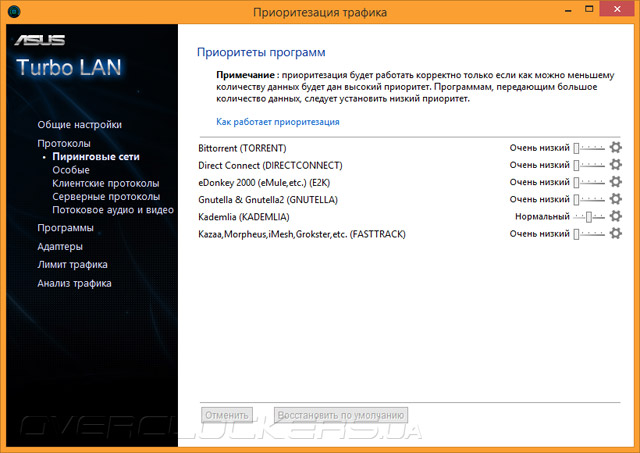

Turbo LAN представляет собой известную cFosSpeed от разработчика cFos Software. Главное меню программы позволяет в несколько кликов подобрать необходимый в данный момент времени сценарий функционирования системы.

ASUS Gryphon Z97 Armor Edition

Для более искушённой публики имеются серьёзные, более глубокие настройки. Этим комплексом оснащается множество системных плат производства ASUS, в том числе и менее дорогие модели.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

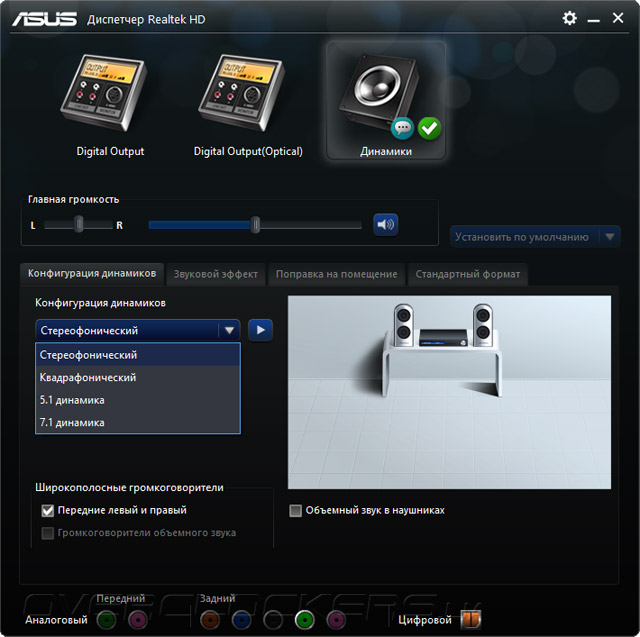

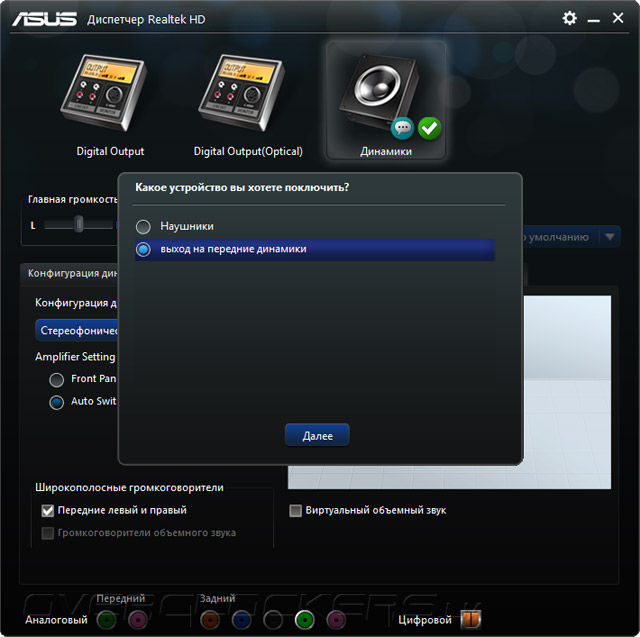

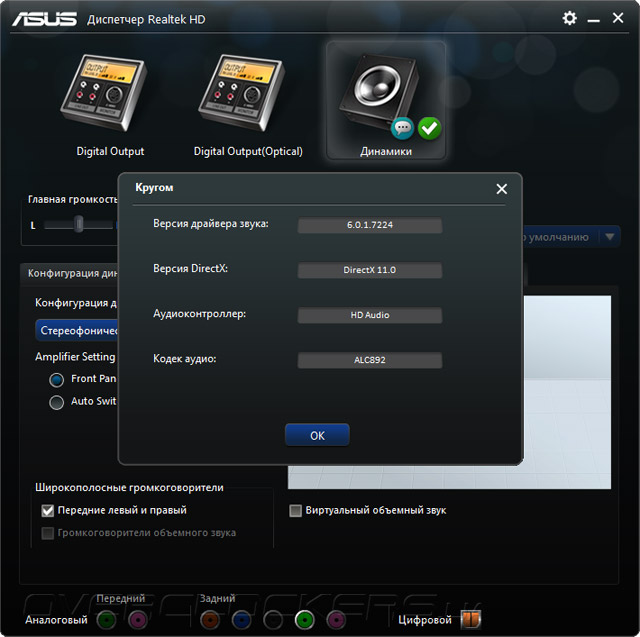

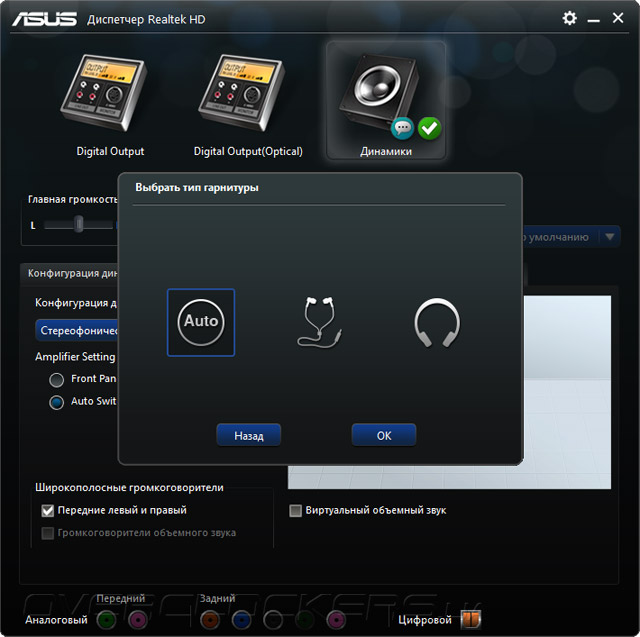

Не смотря на распайку далеко не лучшего кодека от Realtek (ALC892), в фирменном конфигураторе оказалась в наличии функция по привлечению дополнительного усиления сигнала для устройства, подключенного к передней или задней панели корпуса. Более привычный набор профилей для воспроизводящих устройств, серьёзно влияющих на итоговое звучание, никуда также не исчез. Однако здесь нет конфигурации оптоволоконной системы DTS UltraPC II.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Главной фигурой в составе Ai Suite 3 является характерный только лишь линейке TUF комплекс Thermal Radar 2. К слову, существенных изменений там относительно предшествующих версий для плат на базе Z87 нет.

ASUS Gryphon Z97 Armor Edition

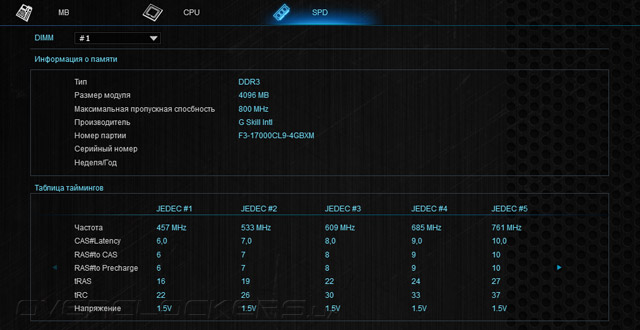

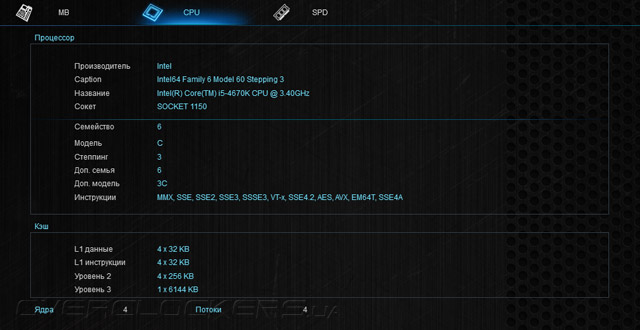

Информация о системных компонентах оказалась безошибочной.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

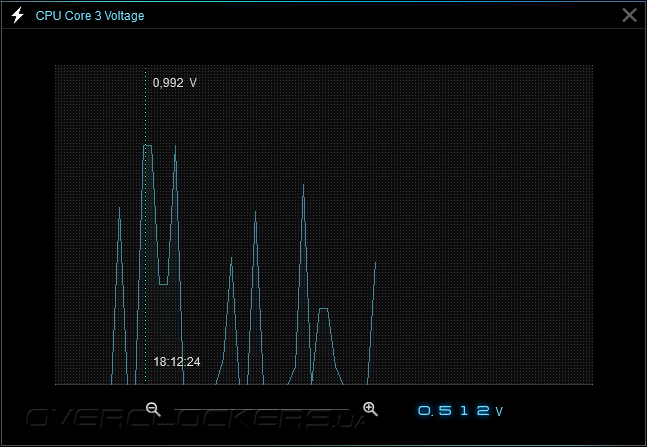

Единство оформления с Dual Intelligent Processors 5 улавливается безошибочно, но здесь общее число параметров, которые способна собрать и отобразить Gryphon Z97 Armor Edition, настолько большое, что весьма удачно дизайнерами оказалась предусмотрена возможность сжимать их все до табличной формы. В таком случае попросту не остаётся места для отображения напряжений, но в этот раз для них заготовлен собственный раздел Recorder, которого не было при осмотре Gryphon Z87.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Внешне всё выглядит отлично, но на практике случаются моменты, когда утилита «теряется», отображая не совсем корректные значения вполне обыденных групп напряжений.

ASUS Gryphon Z97 Armor Edition

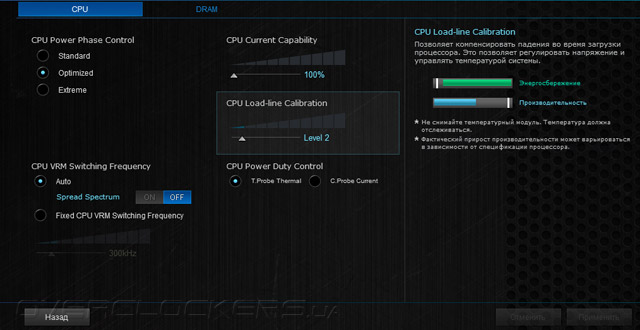

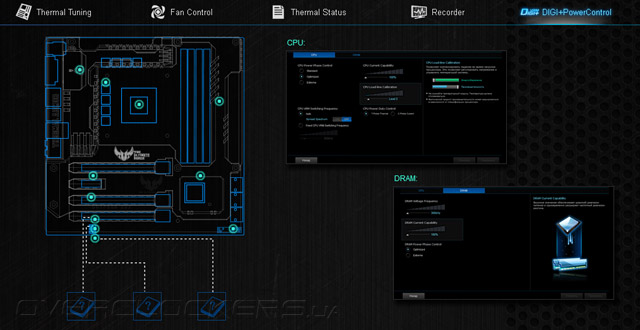

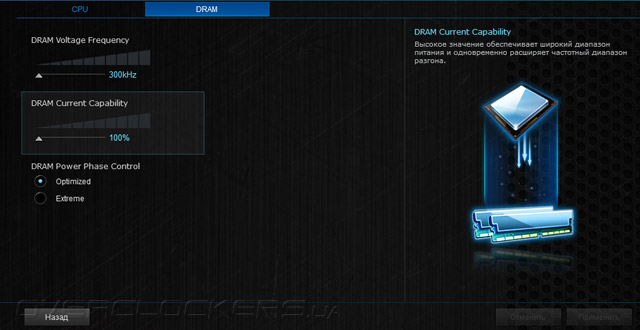

Для настройки системы оставлены лишь разделы для модулей стабилизаторов питания CPU и DRAM. Увиденные тут значения помогут понять, какие именно параметры сокрыты за полями со значением Auto в среде UEFI.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

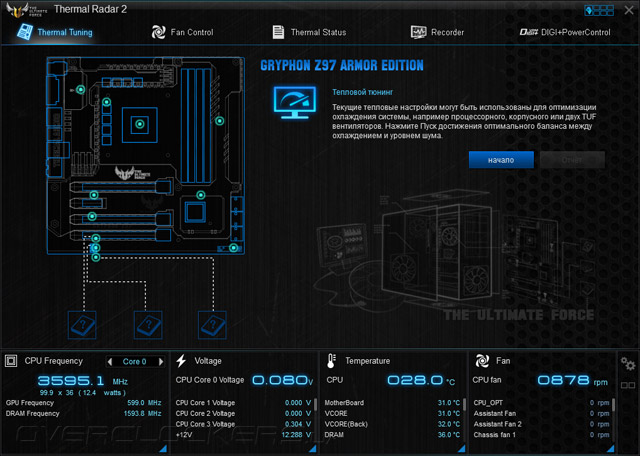

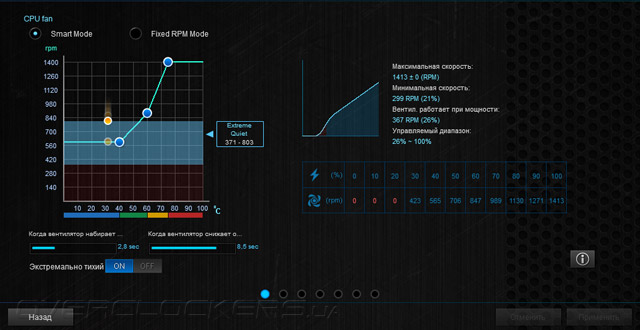

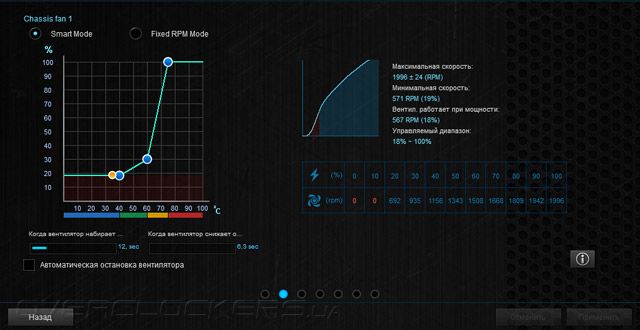

Но без преувеличения главной возможностью этого ПО является тонкая настройка сценариев работы системных охладителей. Новые возможности в лице Fan OverTime и Dust de-Fan (весьма необычное название) доступны прямо здесь, без нужды настройки системы посредством UEFI.

ASUS Gryphon Z97 Armor Edition

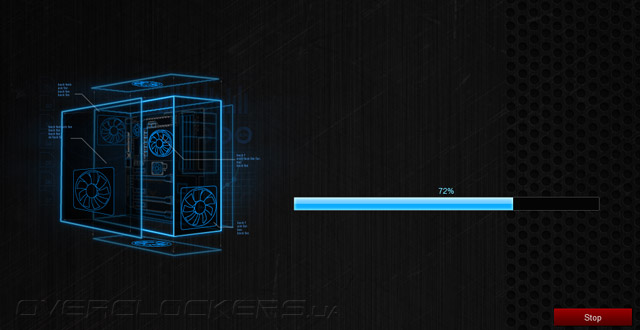

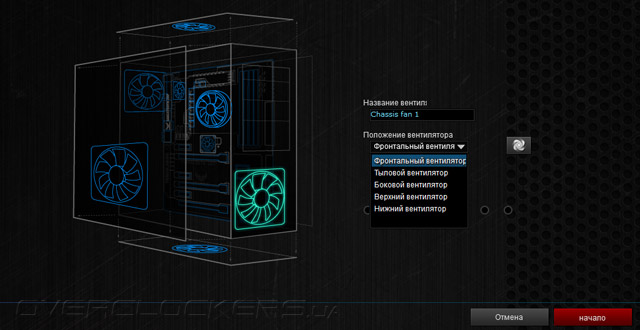

При помощи мастера можно пройти все этапы настройки, где будет предложен выбор места положения каждого из охладителей и возможность задать имя по собственному желанию. Затем проводится калибровка с последующим формированием паспортов изделий.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

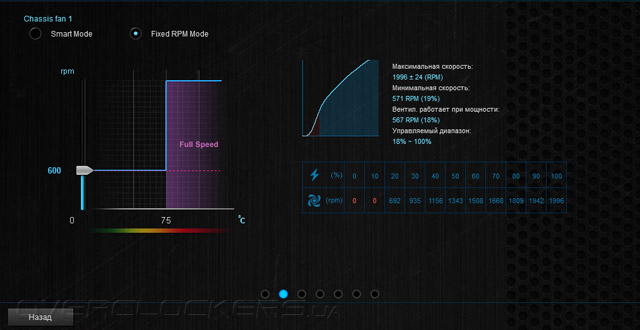

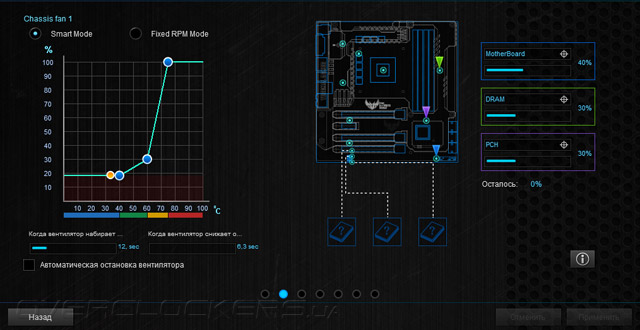

Полученные значения в удобном виде доступны в интерфейсе создания алгоритма работы вентиляторов. Составить его можно по уникальному набору характеристик, либо же ограничить скорость на единой отметке вплоть то критического нагрева системы, когда охладитель выйдет на максимальные обороты.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Во втором случае исчезает ещё одна из особенностей. Она заключается в возможности выбора на роль опорной температуры не только процессорной, но и из ряда других мест на плате, либо же за её пределами, в случае использования внешних термодатчиков.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

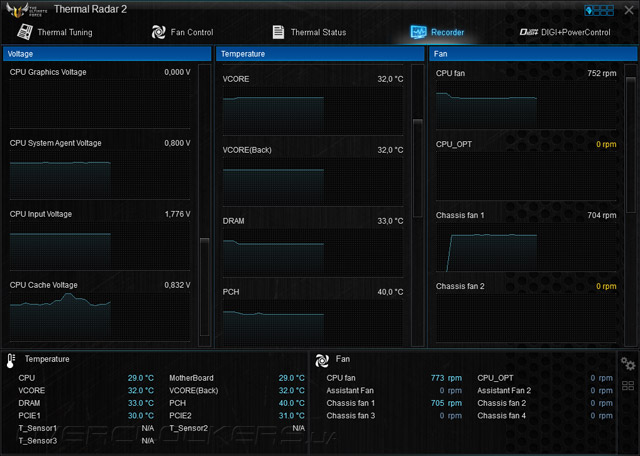

После проведения тюнинга систем охлаждения можно воспользоваться фирменным бенчмарком для оценки эффективности привнесённых изменений.

ASUS Gryphon Z97 Armor Edition

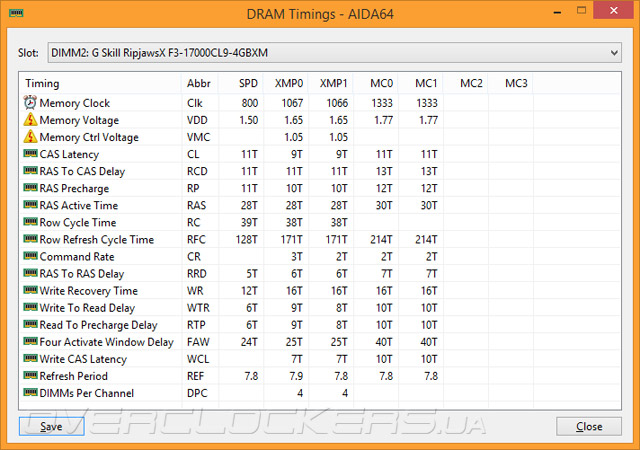

Сторонние утилиты вполне способны правильно отображать весь набор получаемой от устройства информации, особенно полезным будет мониторинг действующих напряжений.

ASUS Gryphon Z97 Armor Edition

Подводя итог, хочу отметить полное отсутствие конкуренции в сфере реализации столь глубоких возможностей по настройке работы охладителей. Наличие множества температурных датчиков позволяют буквально как угодно настроить работу системы, а новая продукция — на основе Z97 — дополнилась ещё и возможностью включения реверсного режима работы вспомогательного вентилятора, позабыв тем самым о неудобствах, связанных с его обслуживанием. Интересен вопрос, насколько действительно затребовано его участие в системе охлаждения VRM? Узнать об этом можно будет уже в следующей части обзора.

Разгонный потенциал

Важным мероприятием, предваряющим цикл испытаний разгонного характера, является факт очередной модификации тестового Core i5-4670K. После обновлённой методики закрепления крышки у испытуемого разброс в температуре между наименее и наиболее греющимися ядрами сократился на десять градусов. Поэтому некоторые из сценариев, особенно составленных штатом сотрудников производителя системной платы, могут совершенно иначе себя проявлять.

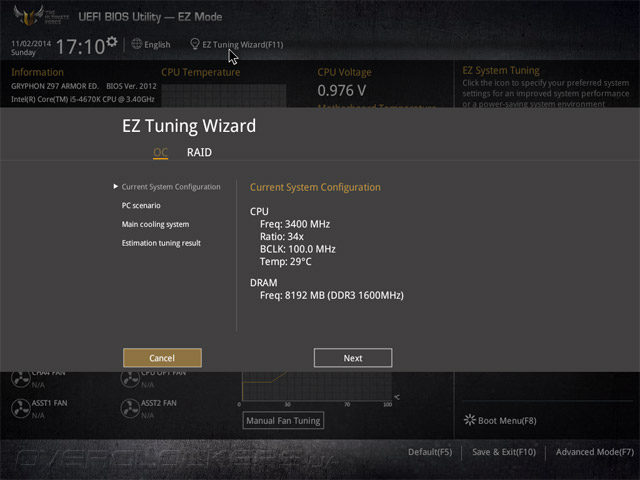

Откроет эстафету наиболее простой метод — EZ Tuning Wizard. Для комплектующих из нашего тестового стенда на всей линейке продукции ASUS наибольший прирост сулит активация тандема Gaming/Media Editing и Water cooler: для ЦП прирост обещан быть 35%, а для ОЗУ — 36%. Это означает итоговые частоты 4590 и 2175 МГц соответственно. Напряжение питания для памяти составляет 1,65 В, а с процессорным всё не столь очевидно.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

При выполнении несложных задач оно составляет 1,278 В, а при активации LinX 0.6.5 растёт до 1,4 В. Однако при этом система остаётся полностью стабильной, а режим работы энергосбережения не нарушается. Работа оперативной памяти базируется на профиле XMP.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Другим механизмом является использование OC Tuner. Первый профиль называется Ratio Tuning. В этом случае частота ЦП формируется с привлечением Turbo Boost: множители от х40 до х42 формируют итоговую частоту 4–4,2 ГГц. С питанием вновь всё неочевидно, а для ОЗУ подход не меняется — активируется профиль XMP.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

При нагрузке частота Core i5-4670K практически всегда составляла 4,0 ГГц. Напряжение не было высоким. При использовании LinX оно составило всего 1,247 В. Система стабильно работала, в том числе активными были и технологии энергосбережения.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Другим сценарием в рамках использования OC Tuner является профиль BCLK + Ratio Tuning. Опорная частота повышается до 125 МГц, растёт и частота ЦП — до 4125 МГц. С разгоном ОЗУ всё без изменений — привлекается готовый профиль XMP, а частота доводится до близкой отметки, в данном случае — 2000 МГц.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition


Напряжение питания CPU оказалось фиксированным на 1,17 В, чего оказалось вполне достаточно для сохранения стабильной работы системы при любом типе нагрузки. Частота в простое понижалась до 1 ГГц.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Все три методики имеют право на жизнь, а для достижения наивысшего результата пользователю стоит задуматься о замене штатного термоинтерфейса под теплораспределительной крышкой у процессора семейства Haswell.

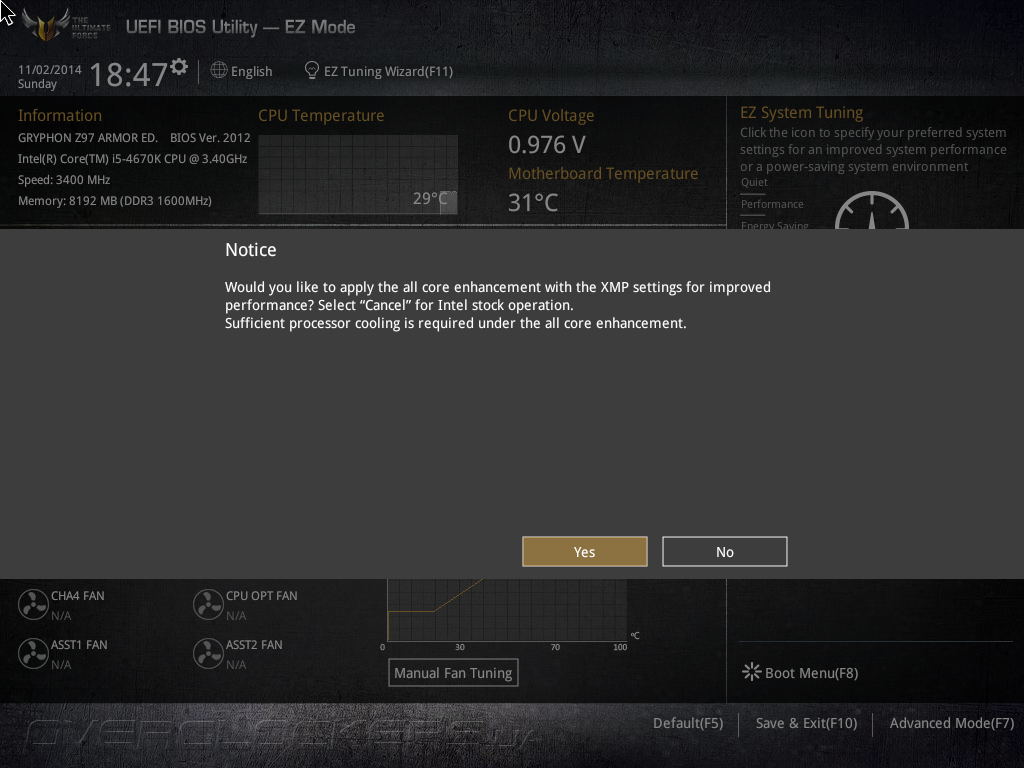

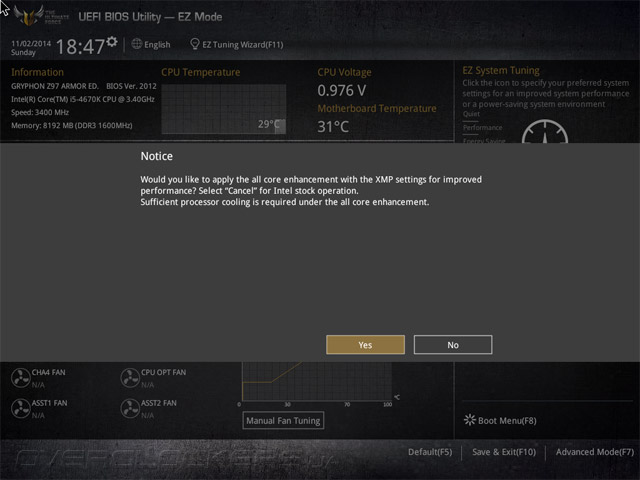

Небольшая неприятность поджидала меня при начале собственных испытаний. Оказалось, при активации параметра Internal PLL Overvoltage система не проходит POST. Но и без этого плате покорились внушительные 197,3 МГц.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Разгон Core i5-4670K прошёл без проблем. Он заработал на частоте 4700 МГц с повышением напряжения до 1,35 В. Для кольцевой шины привычно наблюдалось завышение устанавливаемого в UEFI параметра, поэтому значению 1,25 В соответствовали искомые 1,3 В. Частота составила 4,4 ГГц.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Для стабилизации CPU Input Voltage использовался профиль Level 7 механизма CPU Load-line Calibration. В простое вместо необходимых 1,9 В действовало установленное на уровне 1,88 В, а при нагрузке значение росло, но средним оказались требуемые 1,9 В, поэтому система работала стабильно.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Особая конструкция Gryphon Z97 Armor Edition не позволила в полной мере выполнить процедуру измерения температуры элементов в зоне VRM. Наибольшее значение удалось зафиксировать на отметке 60 °C, тогда как фирменный температурный датчик сообщал о 56 °C, поэтому на его показания можно с доверием опираться при настройке системы. Из-за тех же причин не удалось узнать, какой была температура радиатора. На мой взгляд, такие цифры говорят об отличном режиме работы системы, поэтому испытания с дополнительным вентилятором я не проводил.

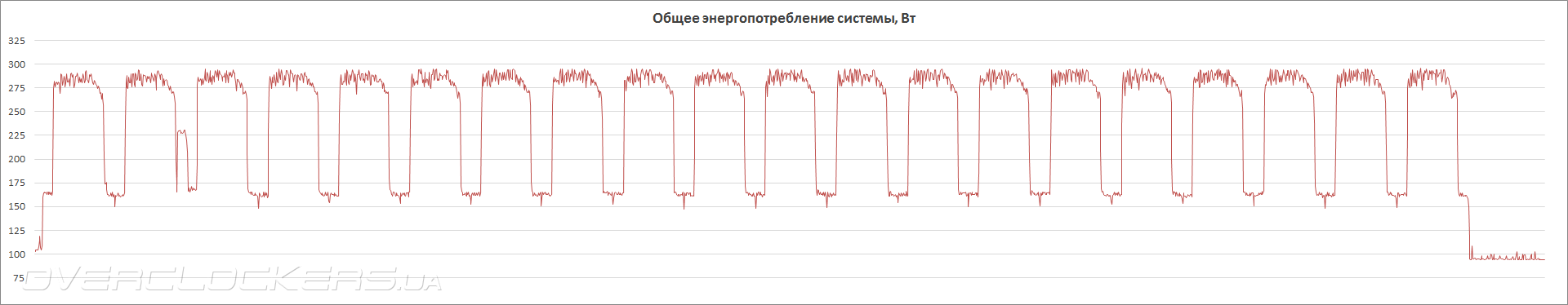

Отдельно порадовала плата своей экономичностью, не преодолев отметки потребления энергии в 300 Вт, уровень находился у границ 94–296 Вт, что меньше, чем у всех прежде рассмотренных моделей на базе Z97 от ASUS.

ASUS Gryphon Z97 Armor Edition

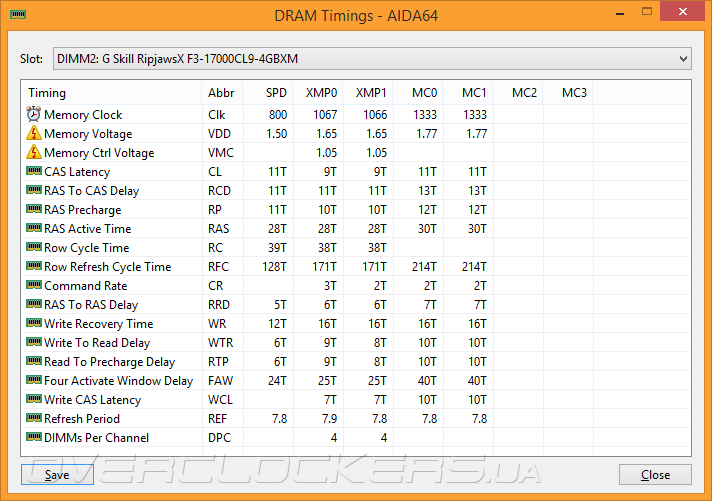

Больше всего времени ушло на борьбу с нежеланием устройства работать с модулями DRAM на частоте 2666 МГц и конфигурацией задержек 11-13-12-30-1T. После вмешательства в настройки DRAM VRM удалось безошибочно завершить цикл тестирования, но с CR=2. Напряжение для этого повышалось до 1,75 В.

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Продукт показал полную готовность ко всяческим экспериментам с разгоном, и лишь неполное раскрытие возможностей комплекта оперативной памяти немного омрачило картину. Наличие возможностей по контролю за многочисленными параметрами помогут в настройке и гуру оверклокинга, и неопытным пользователям. Для последних могут пригодиться и корректно работающие готовые сценарии по разгону системы.


Тестовый стенд

В состав стенда вошли:
  • операционная система: Windows 8.1 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.70 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
ASUS Gryphon Z97 Armor Edition 2012 4.70.3219 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97X-UD5H-BK F6 4.70.3206 4.1.622-x64 2.0.228 1.3.708
ASUS Z97-PRO(Wi-Fi ac) 1304 4.70.3203 4.1.622-x64 2.0.228 1.3.708
ASRock Z97 Anniversary P1.10 4.60.3149 4.1.622-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-UD3H F7 4.60.3129 4.1.620-x64 2.0.228 1.3.708
ASUS Z97I-Plus 2105 4.60.3124 4.1.620-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-Gaming 7 F6 4.60.3110 4.1.611-x64 2.0.228 1.3.708
ASUS Maximus VII Gene 1002 4.50.3040 4.1.611-x64 2.0.228 1.3.708
Gigabyte GA-Z97MX-Gaming 5 F4 4.50.3034 4.1.611-x64 2.0.228 1.3.708
MSI Z97 MPOWER V1.3 4.50.3019 4.1.611-x64 2.0.228 1.3.708
ASUS Z97-A 0902 4.30.2954 4.1.611-x64 2.0.228 1.2.362
Gigabyte GA-Z97X-SOC Force F5 4.30.2946 4.1.611-x64 2.0.228 1.2.362


Результаты тестирования

При активации XMP пользователю будет предоставлен выбор режима работы процессора. Он будет склонять к увеличению быстродействия путём ухода от технологии Turbo Boost. Для Core i5-4670K итоговой частотой окажутся 3,8 ГГц. Подобное поведение уже однажды встречалось — в обзоре ASUS Z97-PRO(Wi-Fi ac).

ASUS Gryphon Z97 Armor Edition

Это означает, что итоговая производительность системы должна быть сопоставимой с прежде полученными результатами на других системных платах. Проверим, так ли это.

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

Исключая повышенную латентность, присущую системным платам от ASUS, обнаружить аномалий в работе оперативной памяти не удалось.

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

В синтетических бенчмарках авторства Futuremark испытуемая проявила себя также хорошо.

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

Высокими оказались полученные результаты и в играх.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

ASUS Gryphon Z97 Armor Edition

C точки зрения экономичности к плате сложно предъявить какие-то претензии. Общий уровень потребления оказался ожидаемым от небогатого на сторонние контроллеры устройства. Кроме того, применение фирменной технологии повышения экономичности EPU позволяет изменить цифры до границ 82–172 Вт, то есть отыграть удастся шесть ватт, весьма приятное изменение, не влекущее за собой понижения быстродействия.


Вывод

Приобретая Gryphon Z97 Armor Edition, пользователь получает в своё распоряжение не просто современный продукт с хорошим быстродействием и базовым оснащением. Нельзя остаться равнодушным, глядя на заботу инженеров по защите устройства от внешних факторов, коими могут стать в том числе и неумелые действия сборщика системы. Но не это является ключевой особенностью, мне интереснее выделить комплектацию платы, куда были включены выносные термодатчики в количестве трёх штук. Помимо них, на плате присутствуют ещё семь, плюс тот, что находится в самом процессоре. Суммарное число достигает, таким образом, одиннадцати, и все они не просто несут информационную роль о температуре. Показания могут быть использованы для настройки работы восьми вентиляторов. Всё это удачно реализовано в рамках фирменного ПО Thermal Radar 2.

При разгоне некоторые трудности возникли в достижении максимальных возможностей DRAM, но существенного влияния на итоговое быстродействие отказ от Command Rate, равного единице, не окажет. С разгоном процессора всё прошло гладко, температура в зоне стабилизатора питания была невысокая, хотя радиаторы упрятаны под защитный «экран» и в моменты испытаний не обдувались.

От прочих плат на базе Intel Z97 отличия лежат, главным образом, в отсутствии современных гнёзд для подключения скоростных накопителей — M.2 и/или SATA-E. А ещё здесь распаян не самый выдающийся звуковой кодек. Эти факторы немногочисленные, но всё же могут оттолкнуть часть потенциальных покупателей. А в целом, возможности устройства по-своему уникальны, его UEFI весьма удобен и понятен, при работе с фирменным ПО проблем не было. Для тех, кто мечтает создать тихий, производительный, надёжный и небольшой ПК эта материнская плата станет отличным кандидатом на покупку.

ASUS Gryphon Z97 Armor Edition Выбор редакции: оригинальный дизайн

Скорость - настроение души
