Обзор материнской платы ASUS Gryphon Z97 Armor Edition для процессоров Haswell

Продукция серии TUF пользуется постоянным вниманием среди потребителей. В первую очередь их привлекает расширенный срок гарантии, обусловленный применением особых компонентов, позволяющих заявлять о беспрецедентной надёжности устройства. С недавних пор решения TUF для доступной платформы Intel стали поставляться и в облегченной версии, лишенной привычного для этой серии защитного кожуха. Ранее подобные продукты мы уже рассматривали, один из которых, форм-фактора mATX, поставлялся с опциональной защитой. В этот раз наше внимание привлекла уже максимально укомплектованная версия модели также небольшого формата с громким названием Armor Edition.

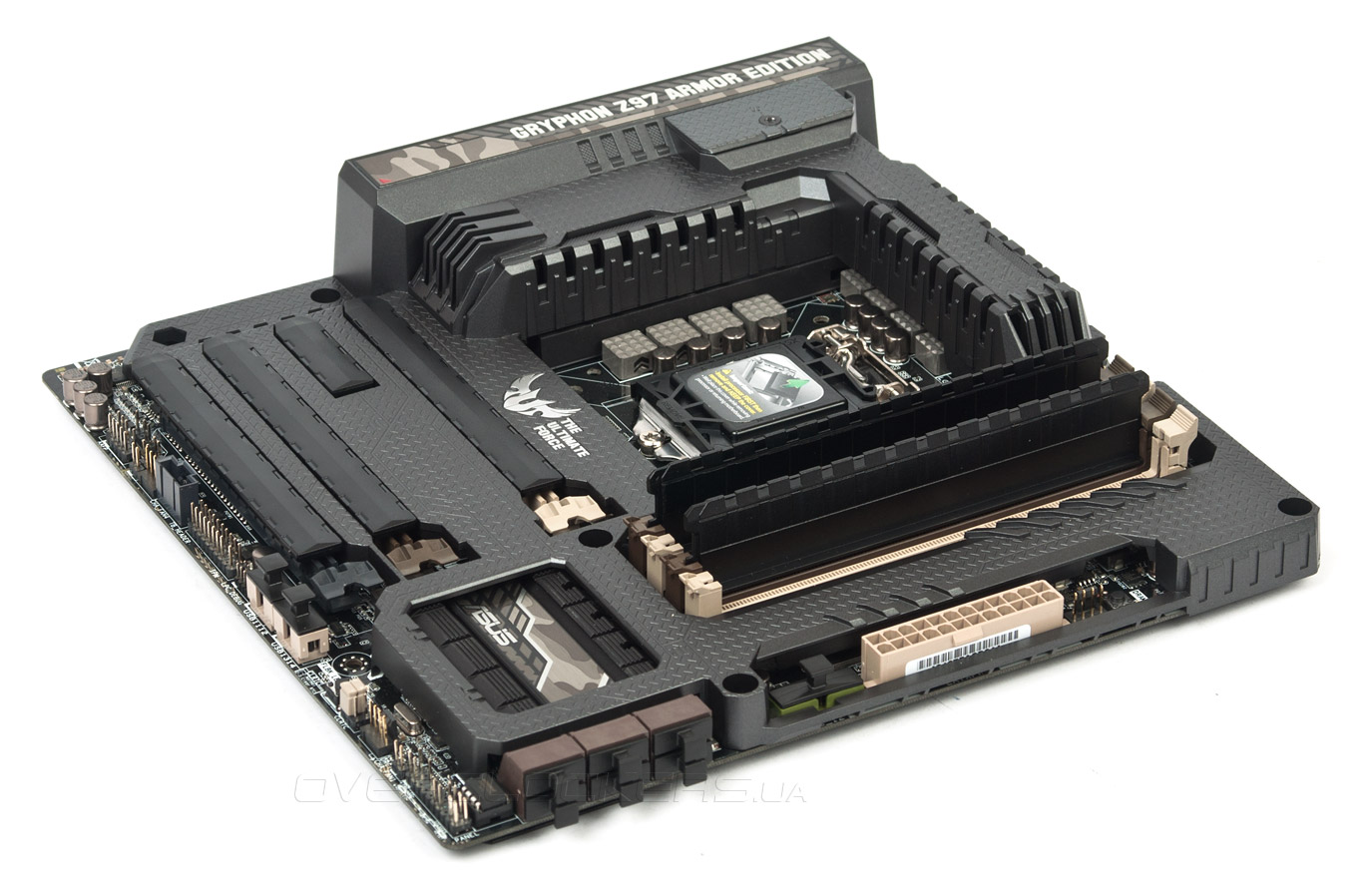

ASUS Gryphon Z97 Armor Edition

Помимо защитной конструкции в комплект поставки включены и дополнительные элементы для обеспечения максимальной изоляции неиспользуемых слотов от внешней среды. По своей сути устройство является типичным представителем плат на основе Intel Z97 без дополнительных контроллеров на PCB.

Модель ASUS Gryphon Z97 Armor Edition
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1866*(OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
1 x PCI Express 2.0 x1
M.2
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы DisplayPort 1.2, HDMI, DVI-D
Количество подключаемых вентиляторов 8 (7x 4pin, 1x 3 pin)
Порты PS/2
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z97)
8 x 2.0 (4 разъёма на задней панели, Z97)
SATA Express
Serial ATA 6 x SATA 6 Гбит/с (Z97)
RAID 0, 1, 5, 10 (Z97)
Встроенный звук Realtek ALC892 (7.1, HDA), Texas Instruments RC4580
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Intel I218V (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 244
Дополнительные возможности Возможность подключения TPM-модуля, Thunderbolt header, TUF Thermal Armor, TUF Thermal Radar 2, Q-LED (CPU, DRAM, VGA, Boot Device LED), поддержка AMD 2-Way CrossFireX и NVIDIA 2-Way SLI, комплектация тремя выносными термодатчиками

Более старшая модель формата ATX Sabertooth Z97 Mark 2 тоже лишена дополнительных контроллеров, но это не может рассматриваться как какой-либо минус, поскольку собственные возможности набора системной логики вполне достаточны для современного компьютера.


Упаковка и комплектация

Стиль оформления продукции серии TUF своеобразен, и он не меняется, став уже узнаваемым. Главным сообщением покупателю является уведомление о расширенной гарантии на изделие.

ASUS Gryphon Z97 Armor Edition

На обратной стороне можно изучить специфические особенности выпуска Armor Edition, кроме этого, фото изделия и таблица с его характеристиками позволяют сформировать полный образ без открытия коробки. Изображение задней панели дополняет общую информационную картину.

ASUS Gryphon Z97 Armor Edition

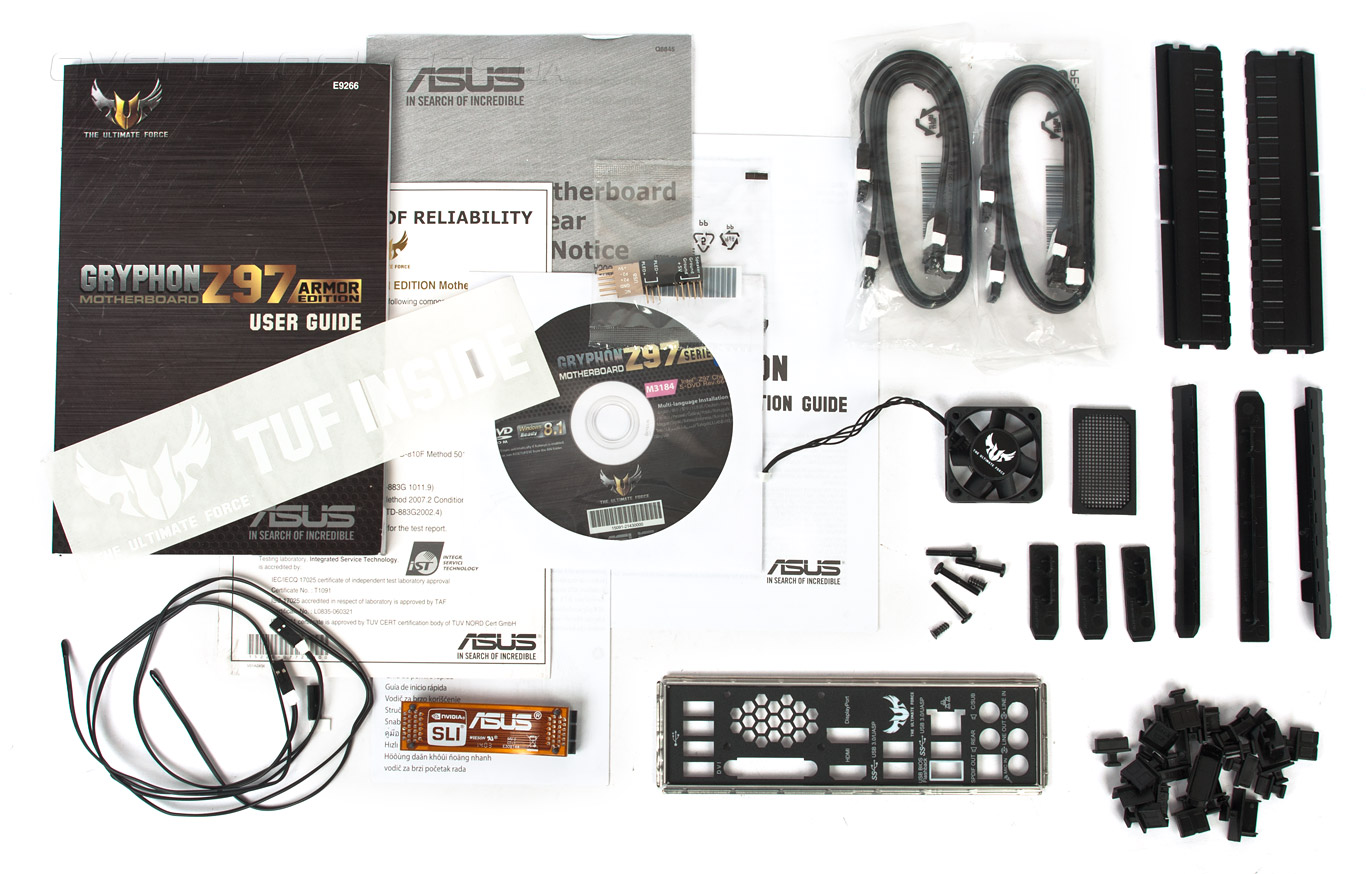

Сама упаковка имеет несвойственные продуктам формата mATX габариты, а всё из-за комплекта поставки, туда включены:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • документы об условиях ограниченной пятилетней гарантии;
  • сертификат качества (надёжности) TUF-компонентов;
  • диск с драйверами и фирменным ПО;
  • наклейка для корпуса с логотипом TUF на прозрачной основе;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъемом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • набор переходников для удобного подключения корпусных разъемов ASUS Q-Connectors;
  • пластиковые заглушки для всех внутренних и наружных портов;
  • три выносных термопары;
  • четырёхвыводной вентилятор и пылевой фильтр к нему.
ASUS Gryphon Z97 Armor Edition

Существенно нового по сравнению с комплектом Gryphon Z87 и Gryphon Armor Kit, поставляемого тогда отдельной товарной единицей, нет. Удивляет немного большее число элементов, видимо, на это основания уже появились, а ещё трёхпроводной вентилятор заменили на четырёхпроводной, ним является Sunon MagLev MG40100V1-Q000-G9C (DC5V, 0,38W).


Внешний вид

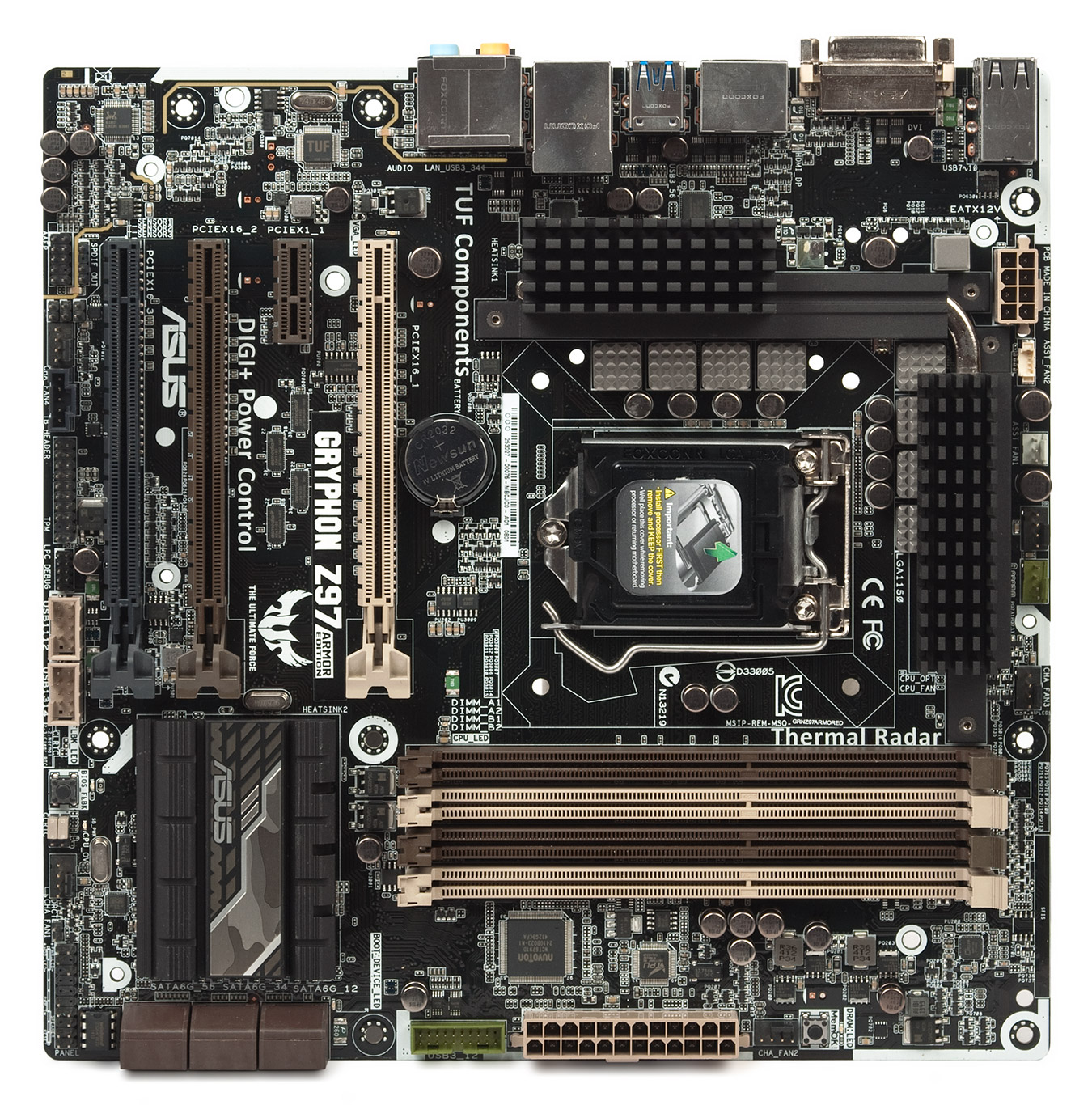

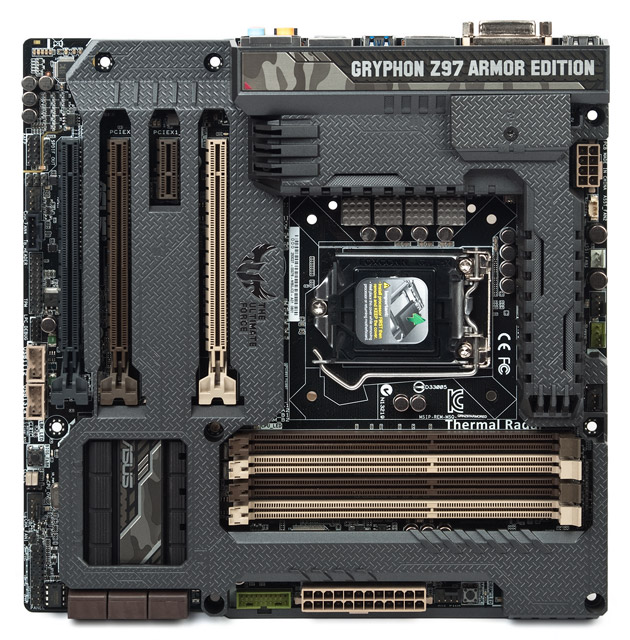

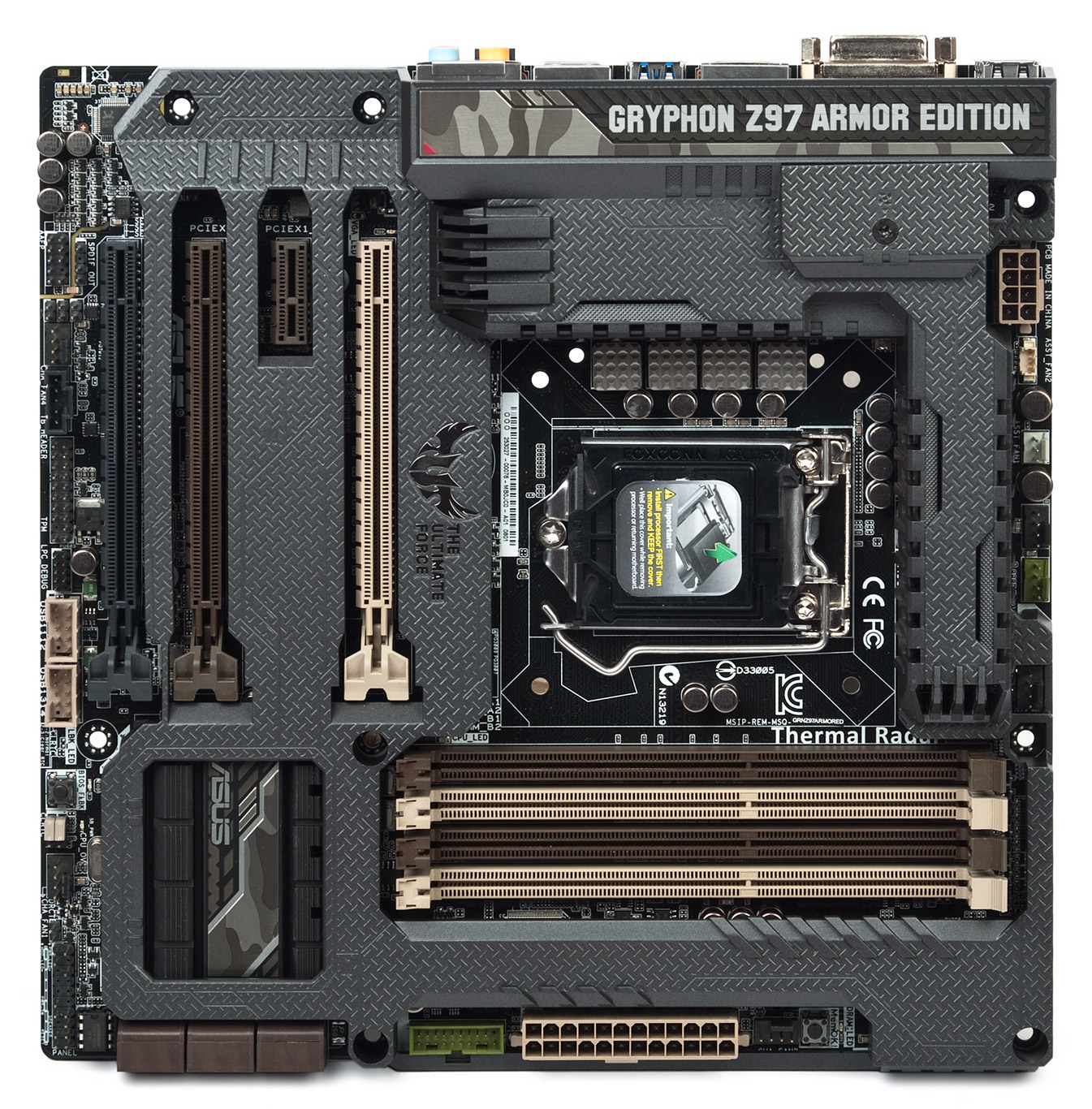

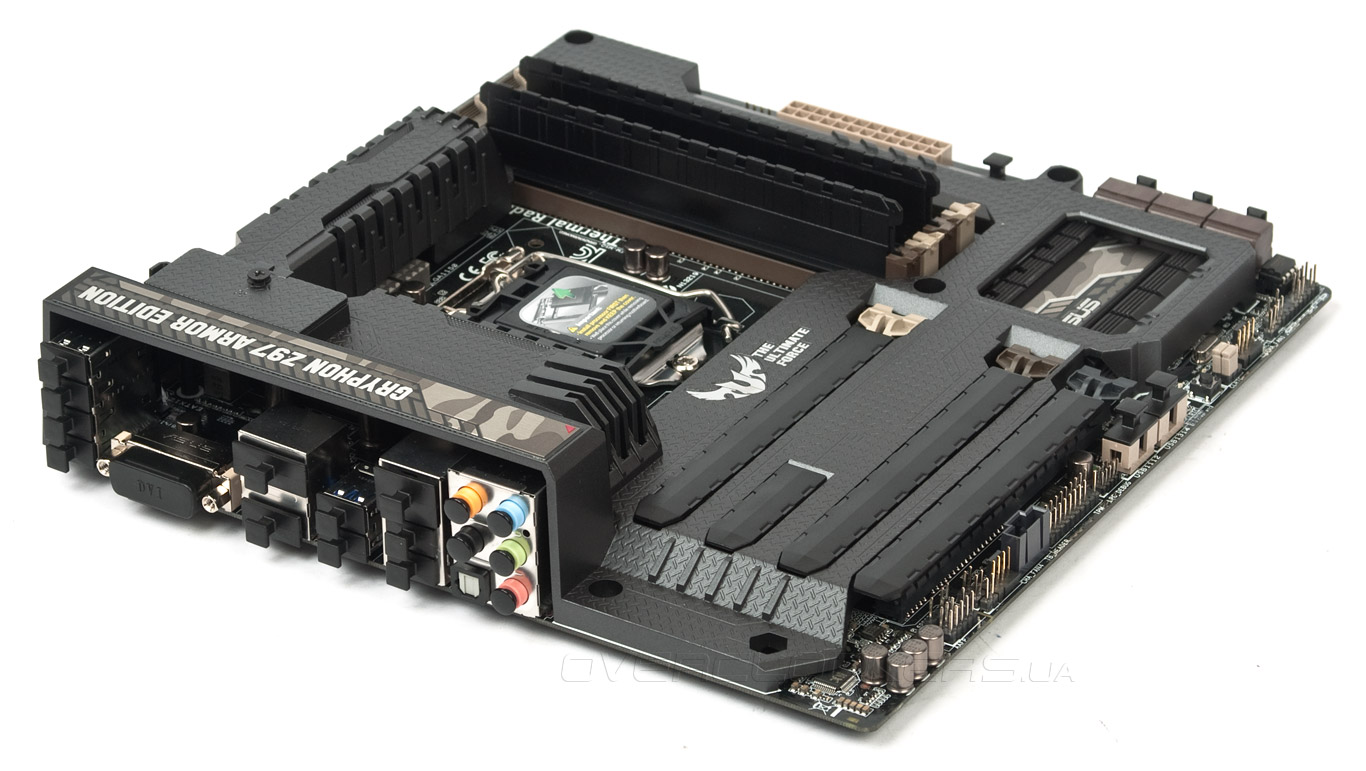

В коробке находится уже готовая к установке в корпус плата со смонтированным защитным кожухом. Размеры изделия вписываются в формат mATX, однако небольшая часть верхнего «колпака» выступает за грань платы, поэтому следует с готовностью подходить к выбору корпуса. Все колодки для подключения всевозможных кабелей инженеры разместили вдоль краёв PCB.

ASUS Gryphon Z97 Armor Edition

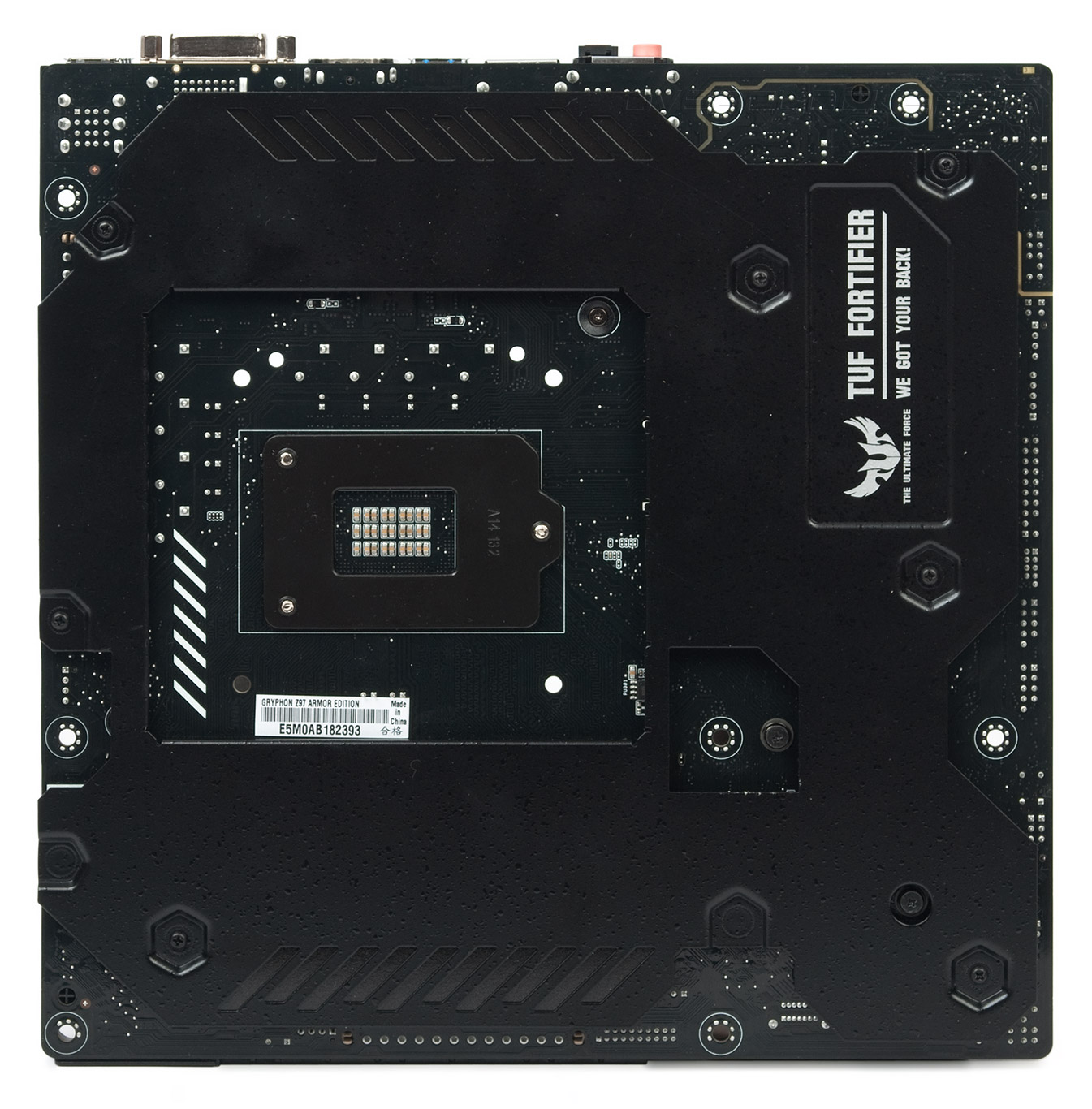

Обратная сторона усилена массивной металлической пластиной, толщина составляет не меньше миллиметра. Это, по заверениям разработчиков, позволяет уберечь плату от выгибания из-за высокой нагрузки разнообразными добавочными элементами — массивной СО для ЦП и/или габаритным видеоадаптером.

ASUS Gryphon Z97 Armor Edition

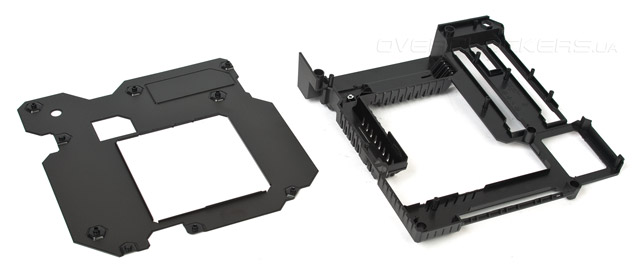

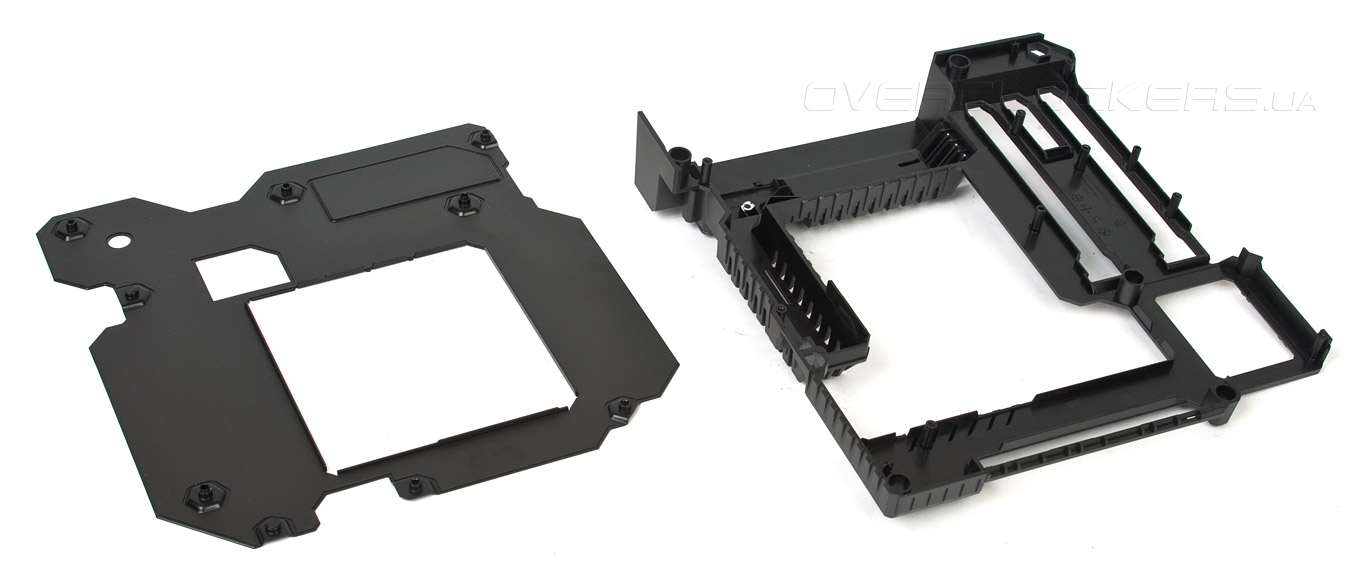

Верхняя защитная конструкция изготовлена из пластика, а нижний каркас оклеен со стороны контакта с PCB изолирующей плёнкой.

ASUS Gryphon Z97 Armor Edition

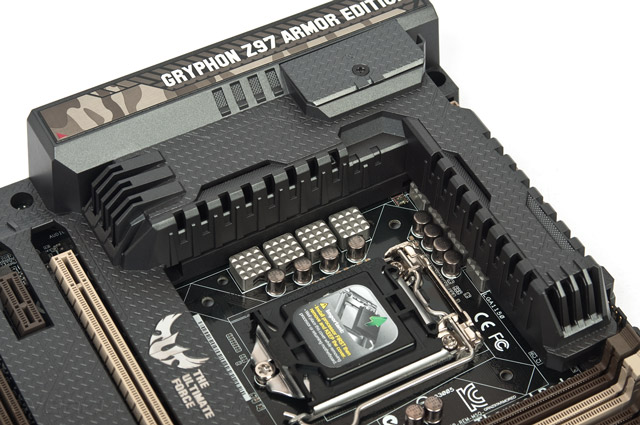

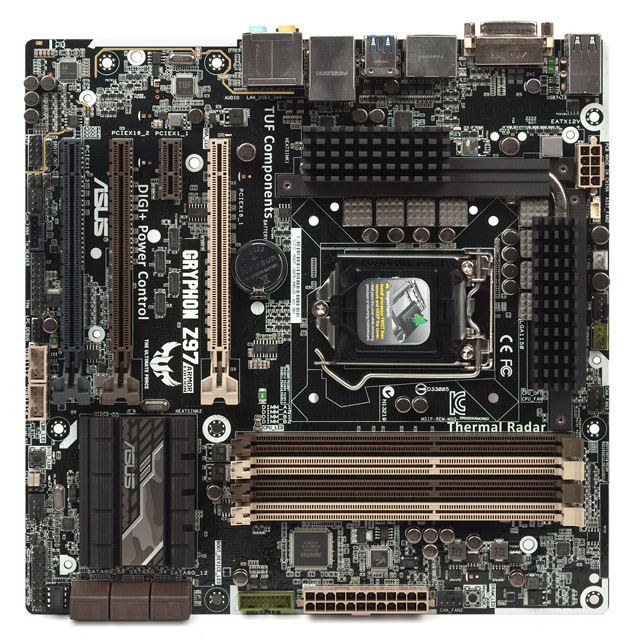

Для этой модели используется особая система охлаждения цепей питания преобразователя напряжения ЦП. Увеличено как само число рёбер, так и расстояние между ними, это позволит без труда проходить сквозь них потоку воздуха в случае использования нагнетающего вентилятора. Ещё хочется отметить присутствие на плате системы Q-LED — диагностических светодиодов, позволяющих определить на каком из компонентов происходит сбой инициализации оборудования, если такое событие будет иметь место. Свечение весьма яркое, и его без труда видно даже из-под верхней крышки Thermal Armor.

ASUS Gryphon Z97 Armor Edition

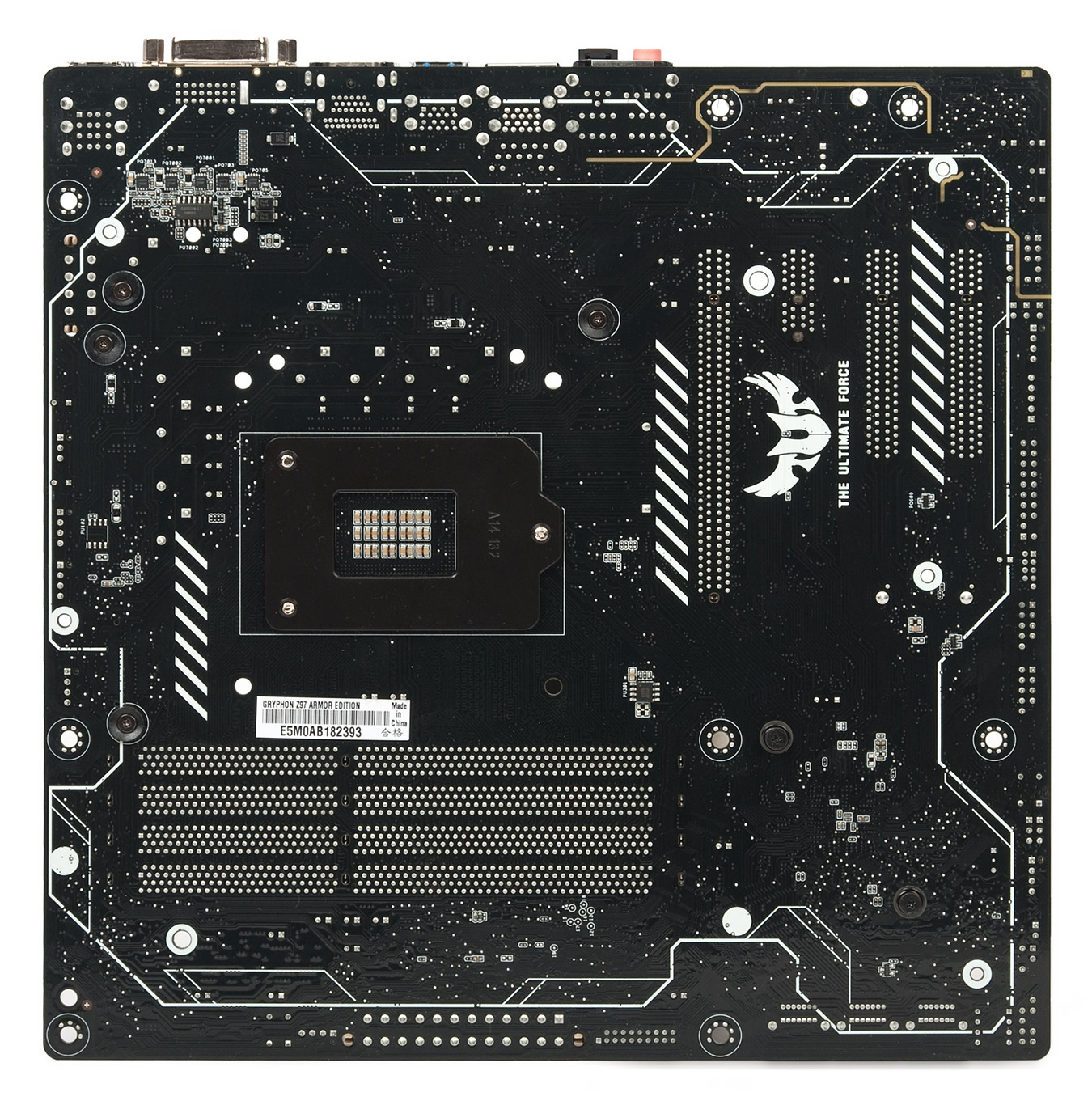

На обратной стороне можно отметить наличие некоторого числа радиокомпонентов, но все они не будут помехой при установке системы охлаждения ЦП. Радиаторы из состава платы крепятся при помощи винтов.

ASUS Gryphon Z97 Armor Edition

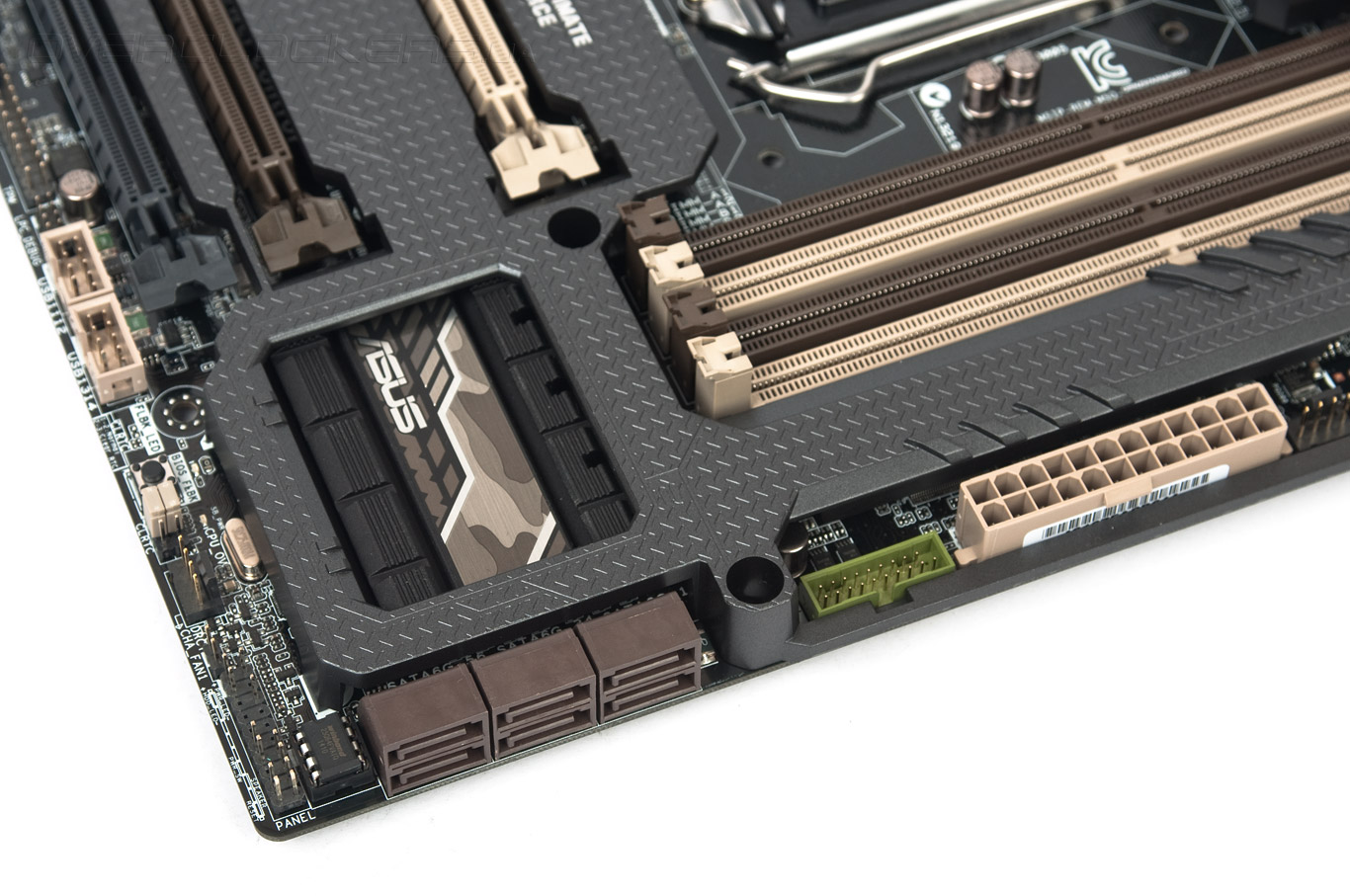

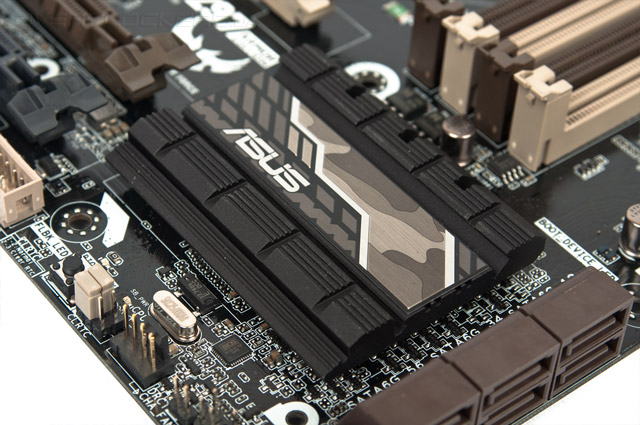

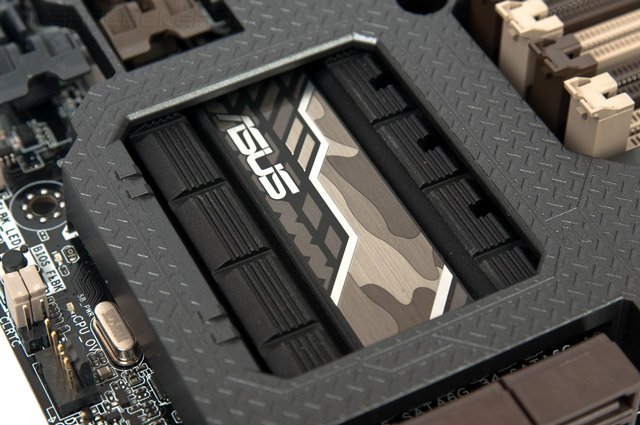

Охладитель системной логики невелик, оснащён он тематической наклейкой камуфляжных оттенков, и со своими обязанностями справляется хорошо.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

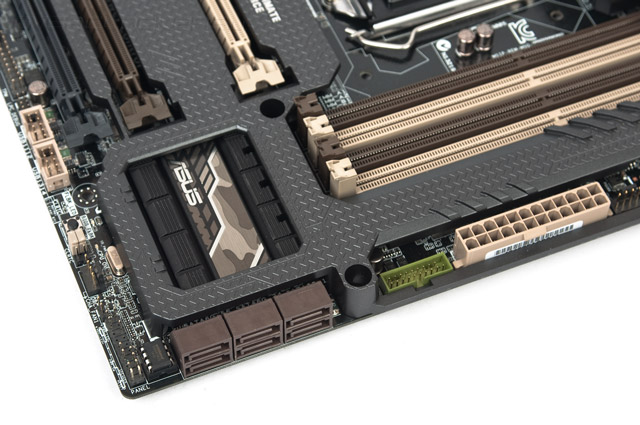

Накопители смогут использовать шесть гнёзд интерфейса SATA последнего поколения.

ASUS Gryphon Z97 Armor Edition

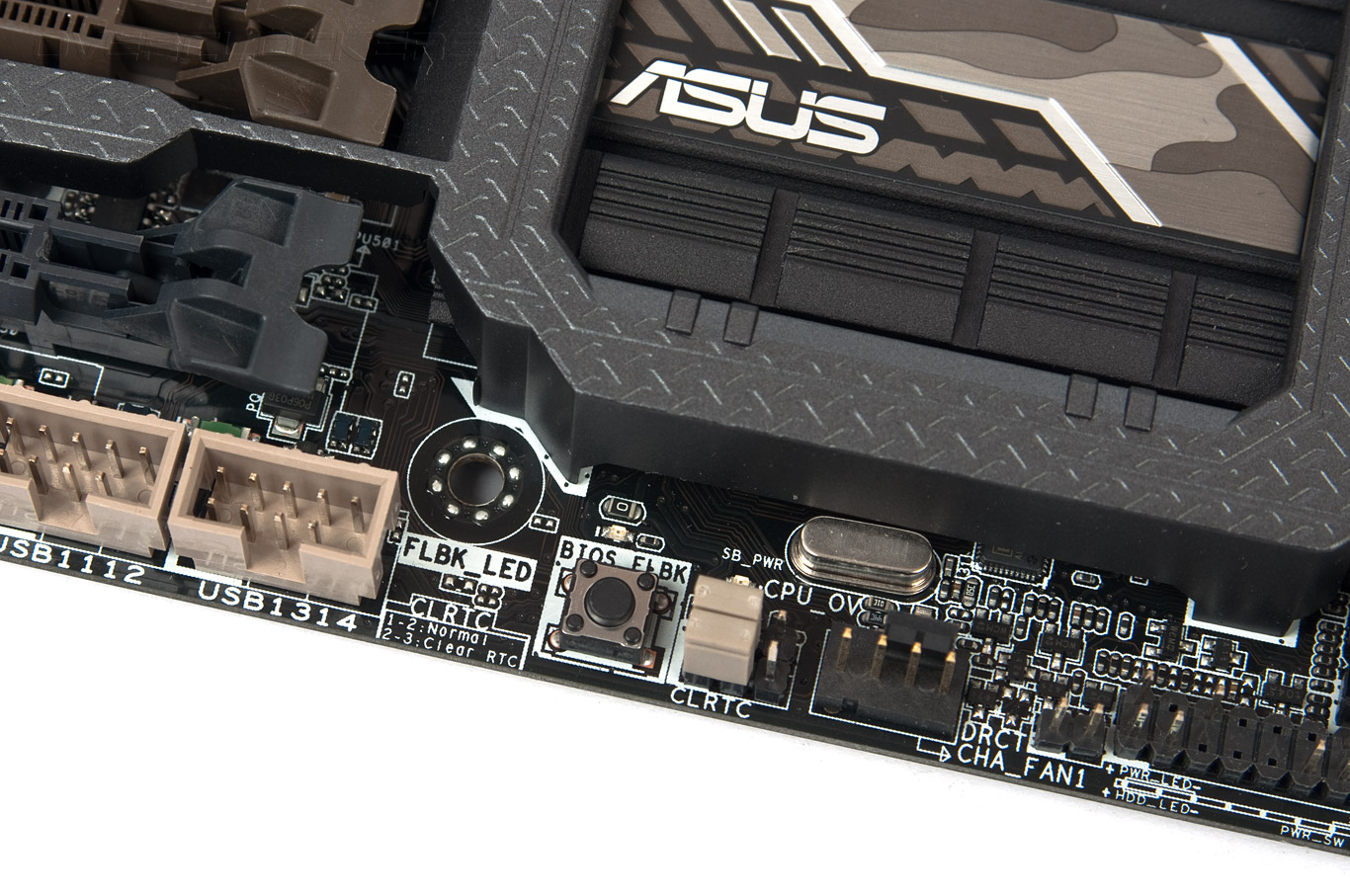

У нижней грани находится небольшая кнопка, ответственная за использование технологии USB BIOS Flashback. Для активации Direct Key распаяны всего два контакта; на мой взгляд, стоило бы поменять функциональность этих двух элементов между собой — не каждый день приходится прошивать UEFI. Для сброса настроек CMOS используется перемычка, а рядом с ней находится такая же, необходимая для активации CPU Overvoltage — тоже весьма необычное соседство.

ASUS Gryphon Z97 Armor Edition

Расстояние между верхним слотом PCI-E и гнездом ЦП небольшое, но достаточное для обычного использования. Для особых видеокарт, оснащенных массивными усилительными пластинами, и случаев их одновременного использования с габаритной процессорной СО следует внимательно изучить вопрос взаимной совместимости. Между ним и третьим (коричневым) гнездом можно поровну поделить шестнадцать процессорных линий PCI-E, что позволит организовать тандем из двух видеокарт. Нижнее (чёрное) гнездо соотносится к PCH, максимальные его возможности — это использование лишь четырёх линий PCI-E.

ASUS Gryphon Z97 Armor Edition

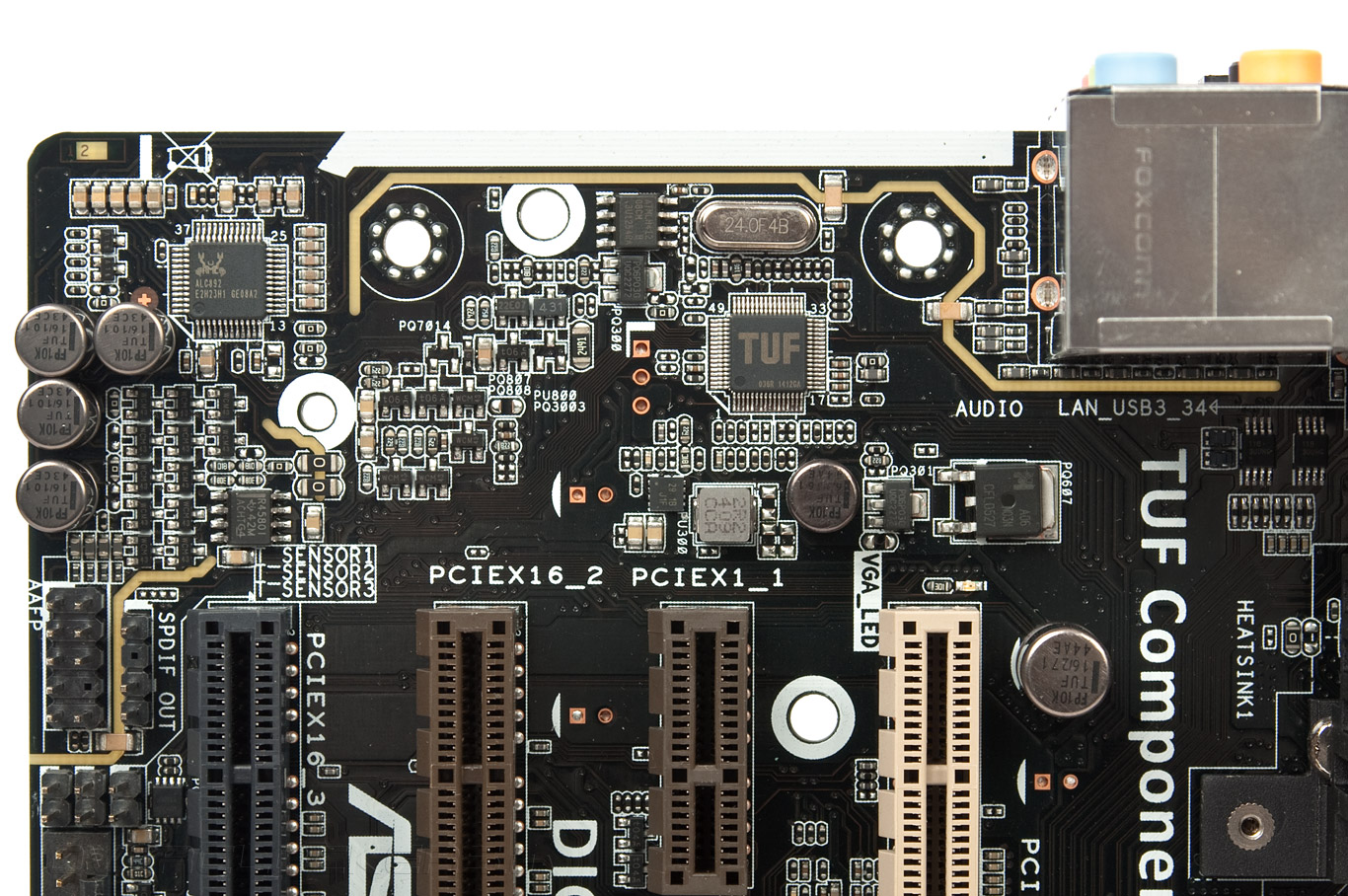

Звуковой подсистеме уделено минимальное внимание, но всё же кодек ALC892 от Realtek дополнили ОУ RC4580 производства Texas Instruments, а это хороший знак для потенциальных обладателей высокоимпедансных наушников.

ASUS Gryphon Z97 Armor Edition

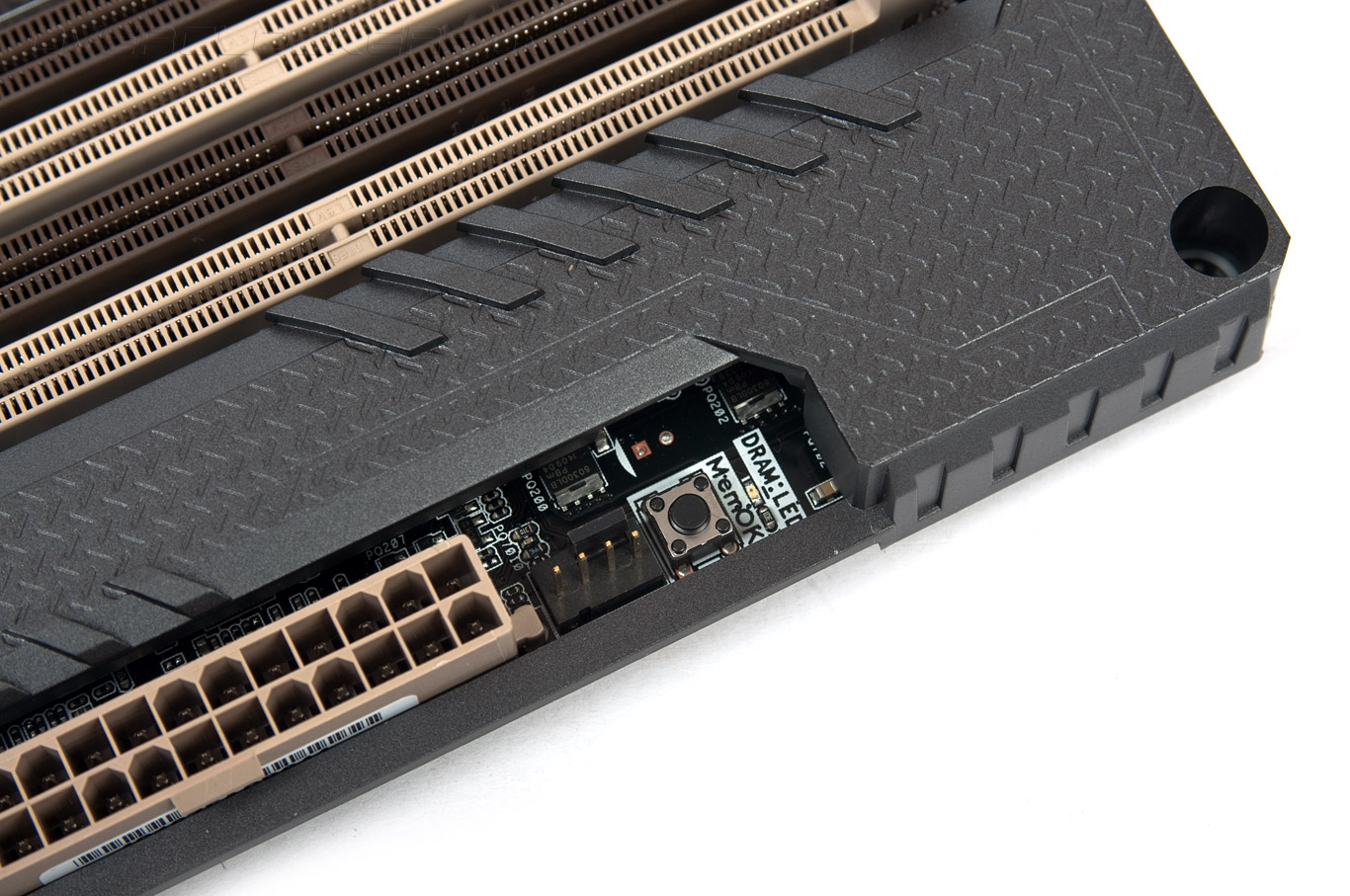

Не избавлена система от традиционной для ASUS кнопки MemOK! Она позволяет устранить проблемы запуска системы с некоторыми модулями оперативной памяти, а это позволит правильно настроить систему для корректной работы с ними.

ASUS Gryphon Z97 Armor Edition

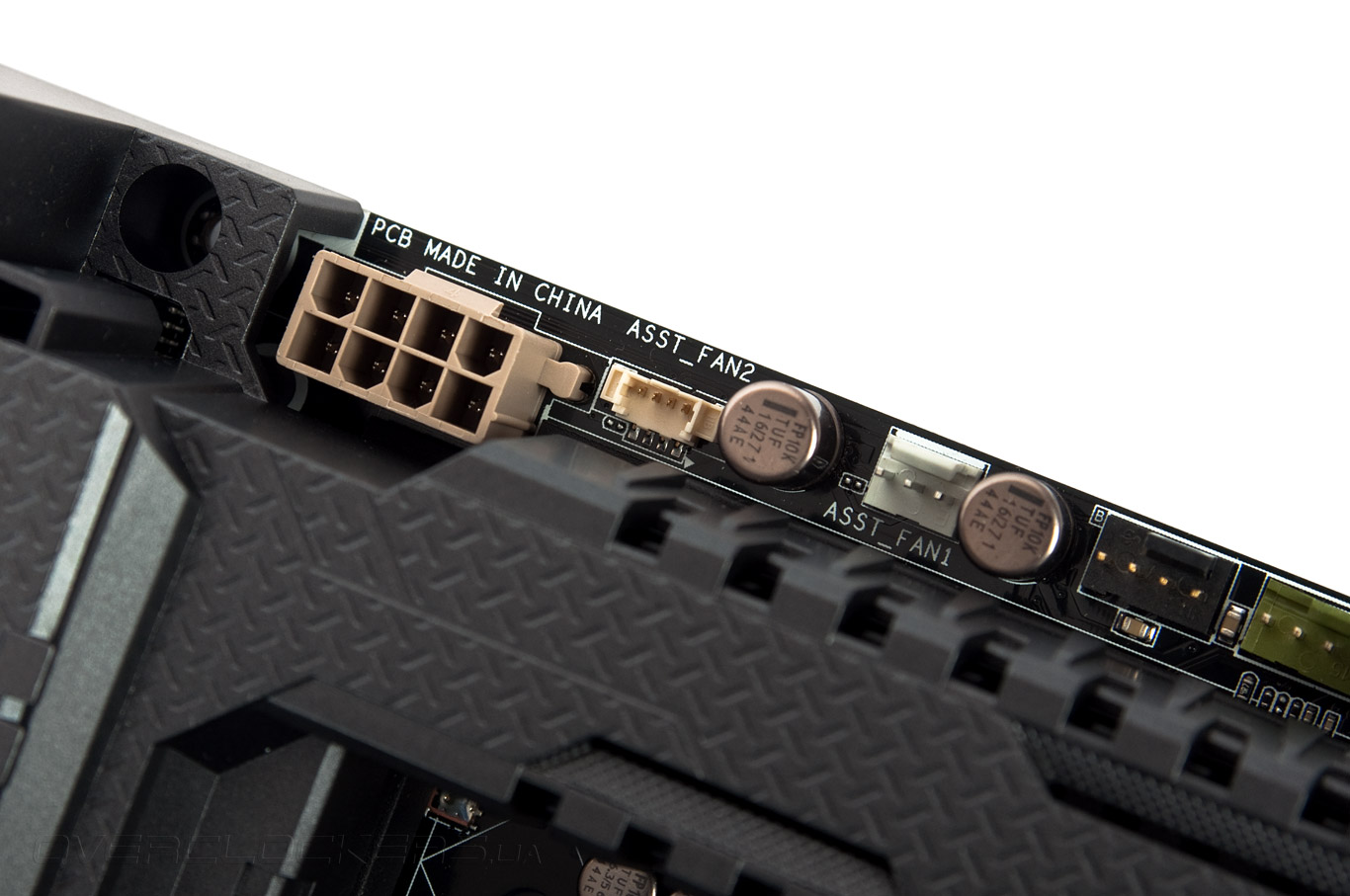

Группа колодок для нужд подключения охладителей процессора насчитывает два экземпляра, главный из них окрашен в оливковый оттенок. Вспомогательный вентилятор из комплекта Thermal Armor имеет специфическое гнездо, куда обыкновенный охладитель никак не подключить.

ASUS Gryphon Z97 Armor Edition

В области размещения системы охлаждения ЦП достаточно пространства для безболезненной процедуры установки, однако высота конструкций защиты немалая, поэтому могут возникнуть проблемы с системами продольного типа исполнения («сэндвич»).

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

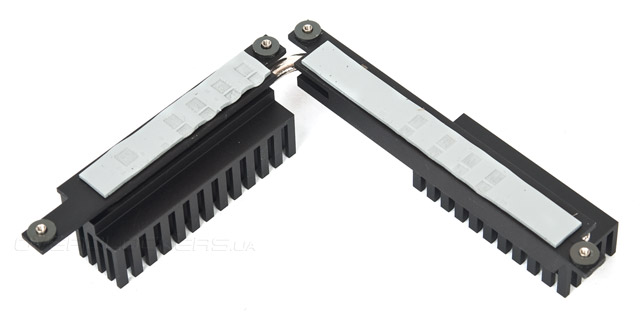

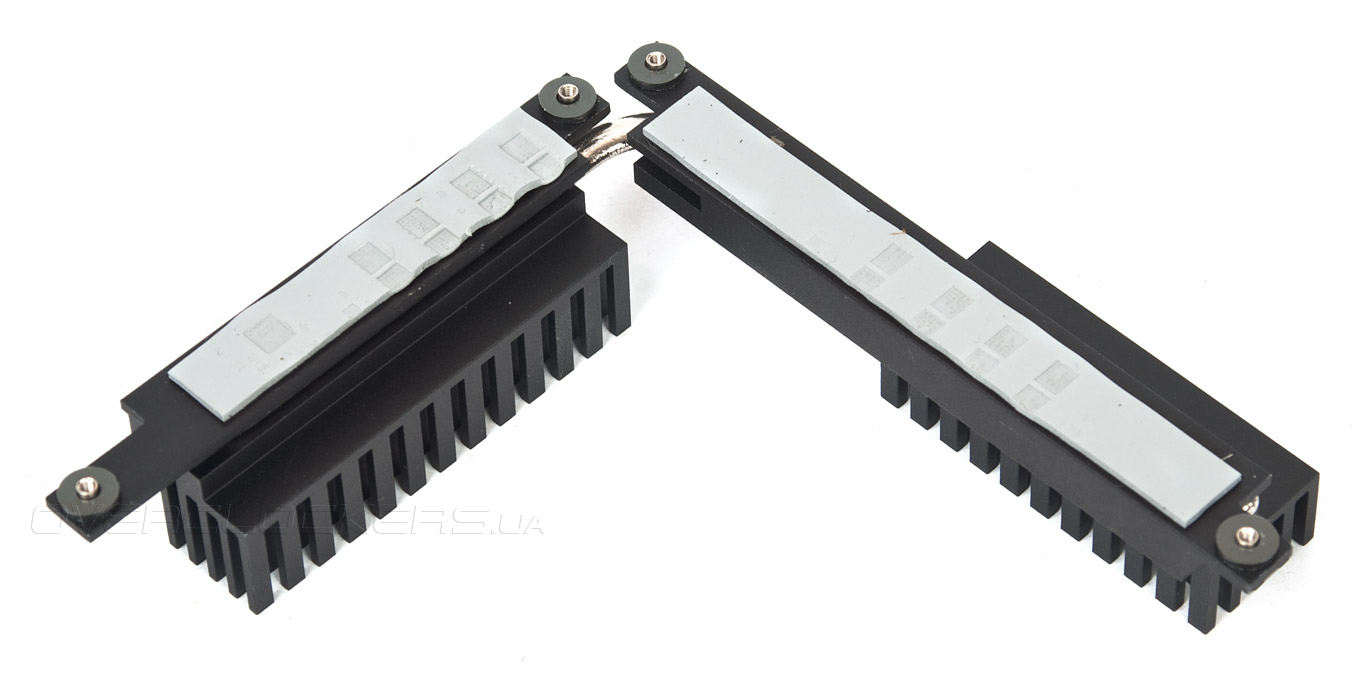

Охладитель силовых элементов представляет собой два разных по площади радиатора, между собой они соединены тепловой трубкой. Вес невелик, но эффективность из-за большой площади рассеивания должна быть высокой. Немного странно выполнен подход к исполнению области непосредственного контакта с транзисторами. Она небольшая, а отпечаток на термопрокладках свидетельствует о не полном контакте с элементами. Всё это очень похоже на почерк, прежде встречавшийся при осмотре Z97I-Plus.

ASUS Gryphon Z97 Armor Edition

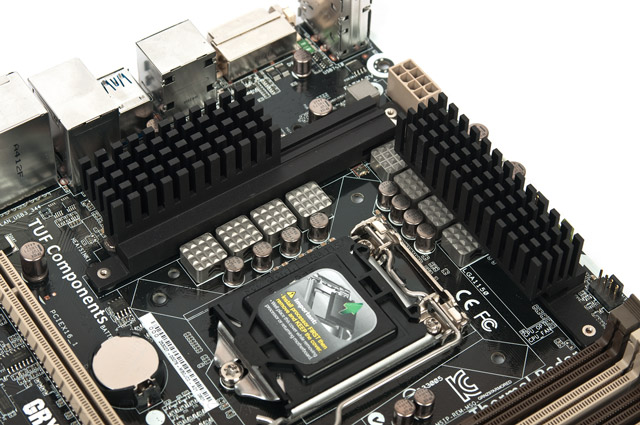

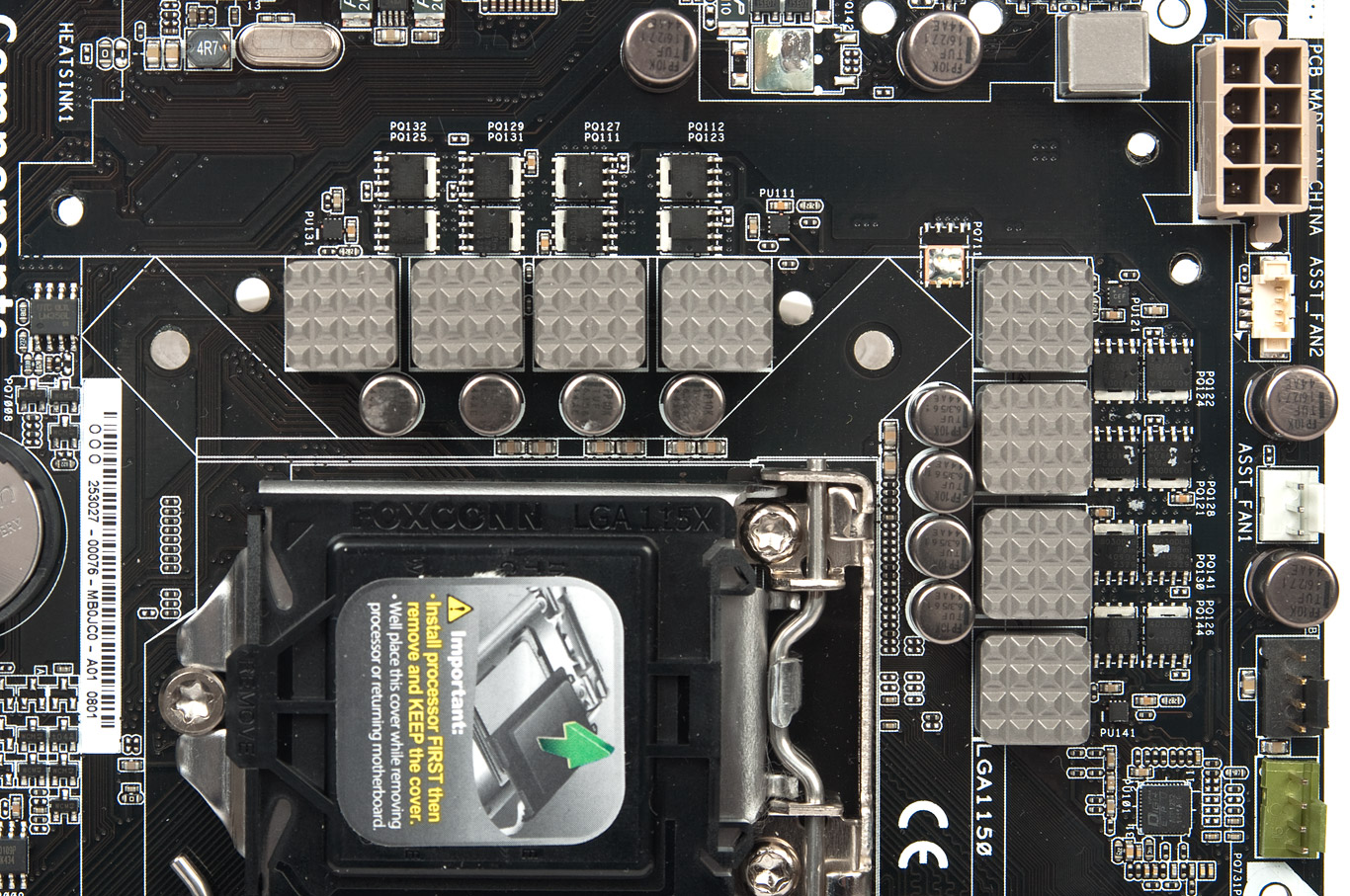

Модуль VRM заимствован без изменений с обычного среднеценового продукта — Z97A. Роль ШИМ-контроллера выполняет перемаркированный ASP1252. При помощи четырёх удвоителей общее число каналов расширено до восьми. В состав каждого входит два элемента производства NXP Semiconductors, это PH6030AL и PH4030AL. Такой же почерк применялся и в прошлом поколении ASUS Gryphon — Z87.

ASUS Gryphon Z97 Armor Edition

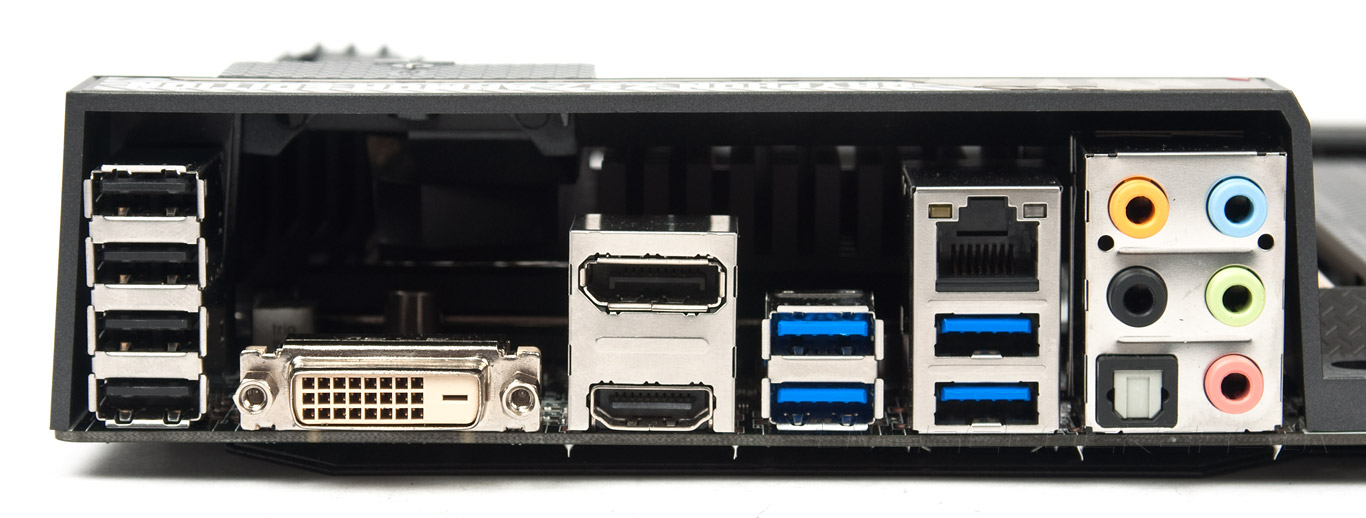

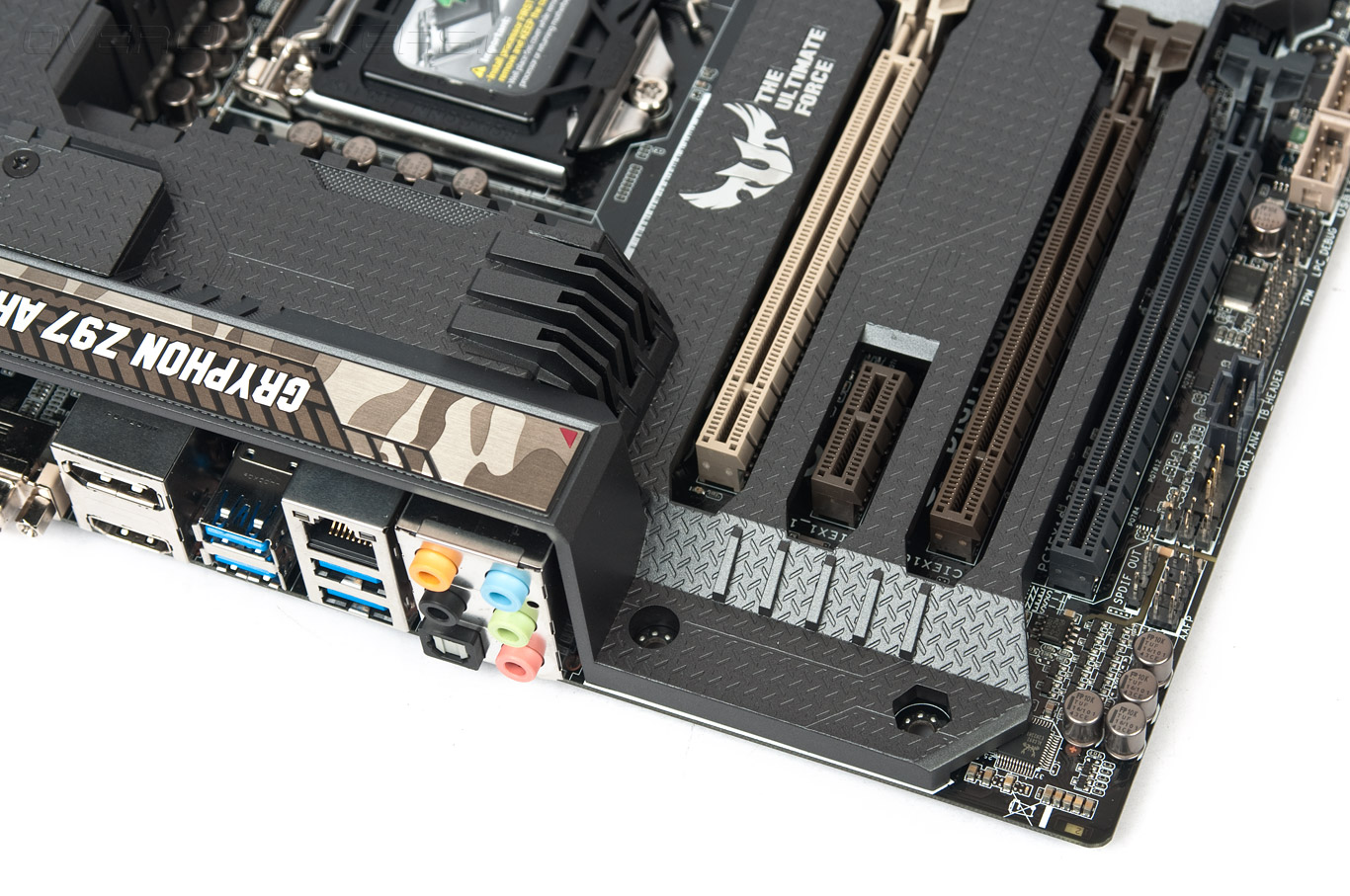

На задней панели находится достаточное количество портов USB обоих ревизий, а число видеовыходов увеличилось до трёх. Выход HDMI оснащён конвертером уровней сигналов ASM1442. Для большинства систем такого набора будет вполне достаточно. Не следует забывать, что часть свободного, на первый взгляд, места зарезервировано для воздуховода.

ASUS Gryphon Z97 Armor Edition

Чуть больше фотографий, в том числе и с установленным вентилятором, находятся в обзоре Gryphon Z87.

ASUS Gryphon Z97 Armor Edition

В первом приближении, радикальных изменений в образе продукта Gryphon при смене чипсета обнаружить не удалось. Конкретную модель выделяет небольшая наценка относительно её более простой версии, не оснащённой защитными элементами и дополнительными аксессуарами. В обзоре программной составляющей должно во всей красе проявится преимущество продукта над Z97-A, чьим последователем в сфере построения силовой подсистемы, по сути, и является Gryphon Z97 Armor Edition.
