Обзор материнской платы ASUS Gryphon Z97 Armor Edition для процессоров Haswell

Разгонный потенциал

Важным мероприятием, предваряющим цикл испытаний разгонного характера, является факт очередной модификации тестового Core i5-4670K. После обновлённой методики закрепления крышки у испытуемого разброс в температуре между наименее и наиболее греющимися ядрами сократился на десять градусов. Поэтому некоторые из сценариев, особенно составленных штатом сотрудников производителя системной платы, могут совершенно иначе себя проявлять.

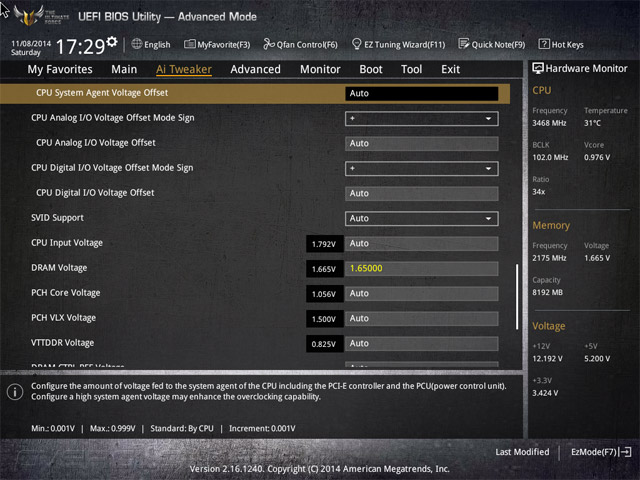

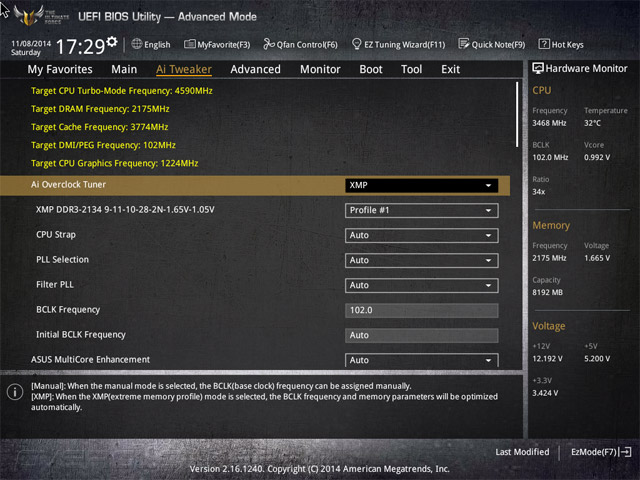

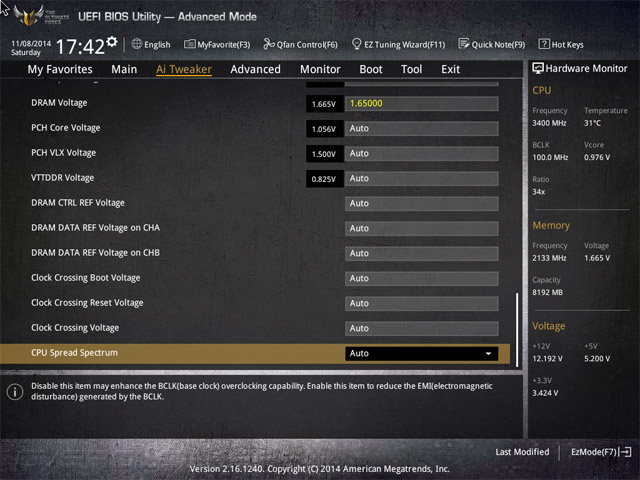

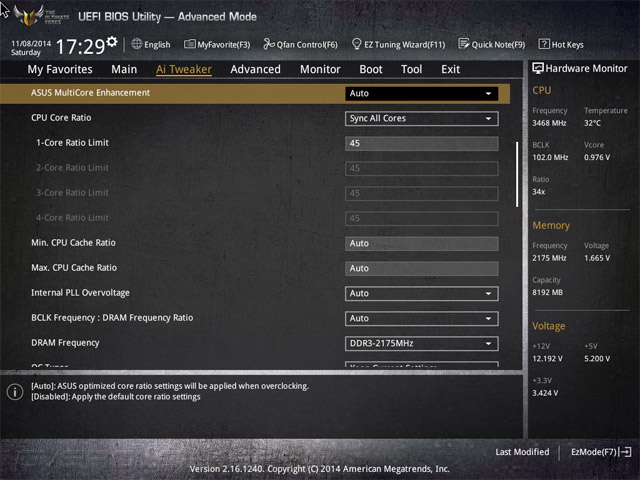

Откроет эстафету наиболее простой метод — EZ Tuning Wizard. Для комплектующих из нашего тестового стенда на всей линейке продукции ASUS наибольший прирост сулит активация тандема Gaming/Media Editing и Water cooler: для ЦП прирост обещан быть 35%, а для ОЗУ — 36%. Это означает итоговые частоты 4590 и 2175 МГц соответственно. Напряжение питания для памяти составляет 1,65 В, а с процессорным всё не столь очевидно.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

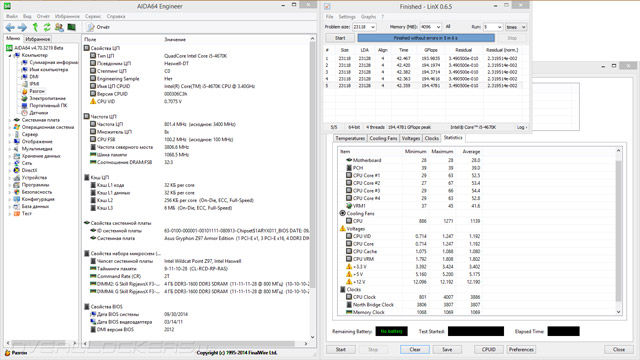

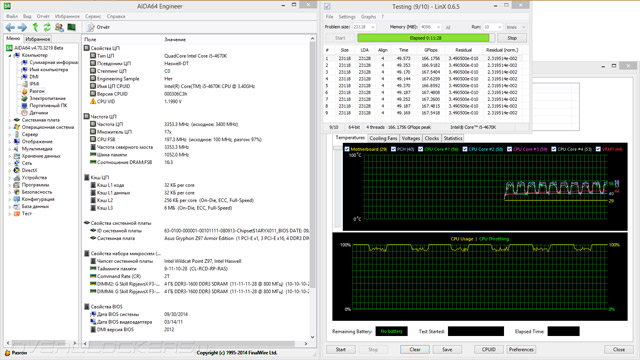

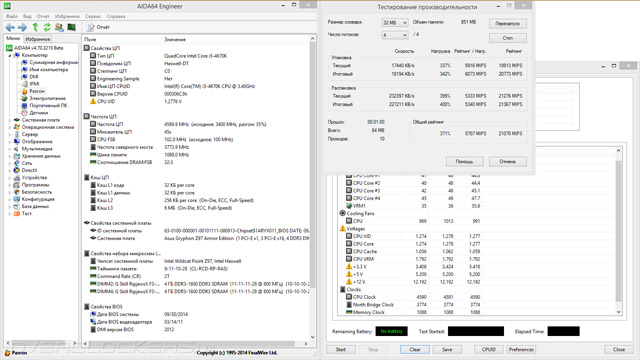

При выполнении несложных задач оно составляет 1,278 В, а при активации LinX 0.6.5 растёт до 1,4 В. Однако при этом система остаётся полностью стабильной, а режим работы энергосбережения не нарушается. Работа оперативной памяти базируется на профиле XMP.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

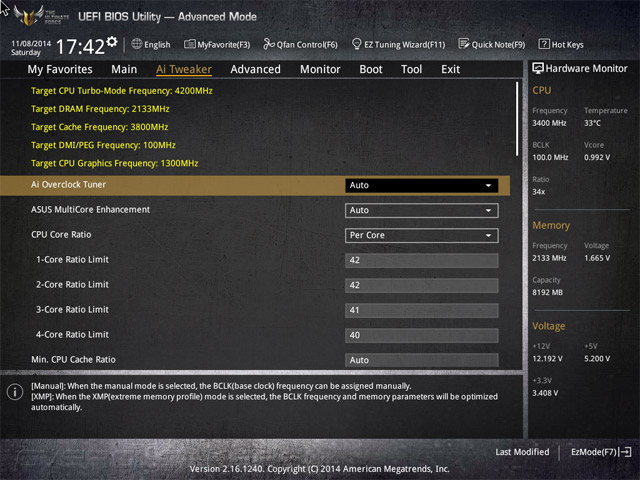

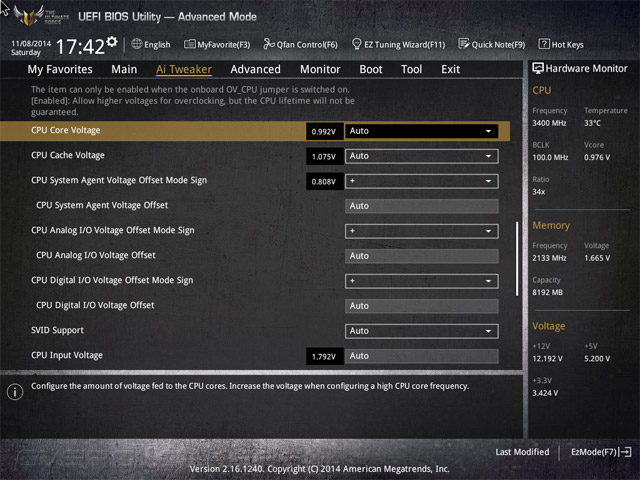

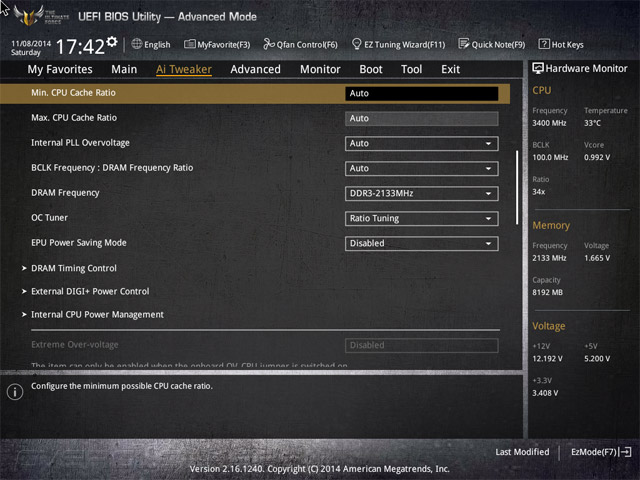

Другим механизмом является использование OC Tuner. Первый профиль называется Ratio Tuning. В этом случае частота ЦП формируется с привлечением Turbo Boost: множители от х40 до х42 формируют итоговую частоту 4–4,2 ГГц. С питанием вновь всё неочевидно, а для ОЗУ подход не меняется — активируется профиль XMP.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

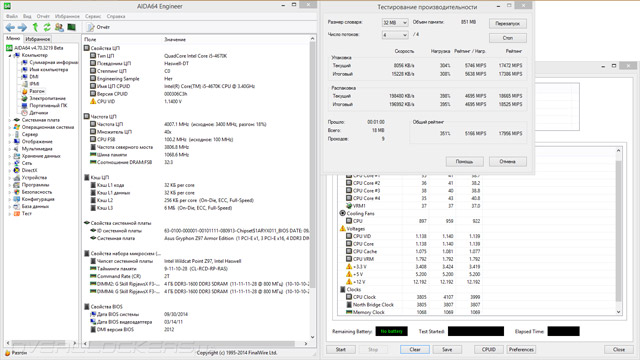

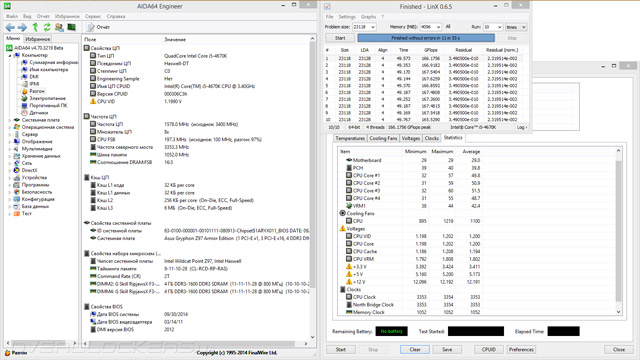

При нагрузке частота Core i5-4670K практически всегда составляла 4,0 ГГц. Напряжение не было высоким. При использовании LinX оно составило всего 1,247 В. Система стабильно работала, в том числе активными были и технологии энергосбережения.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

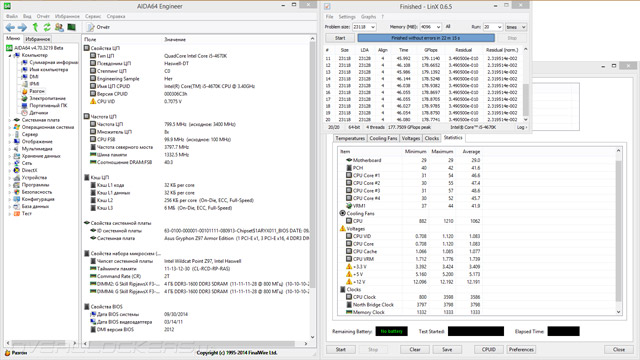

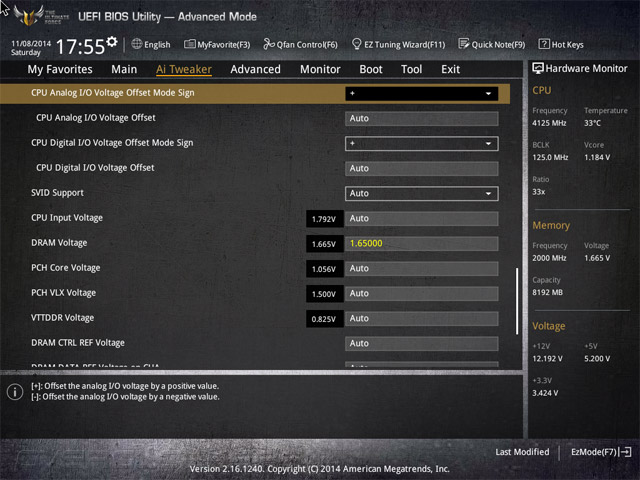

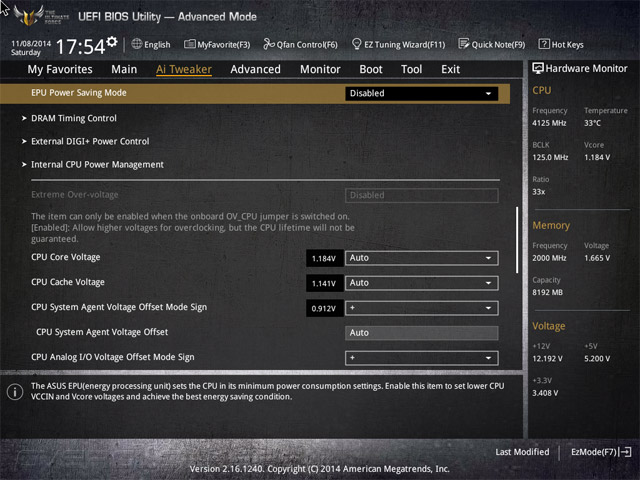

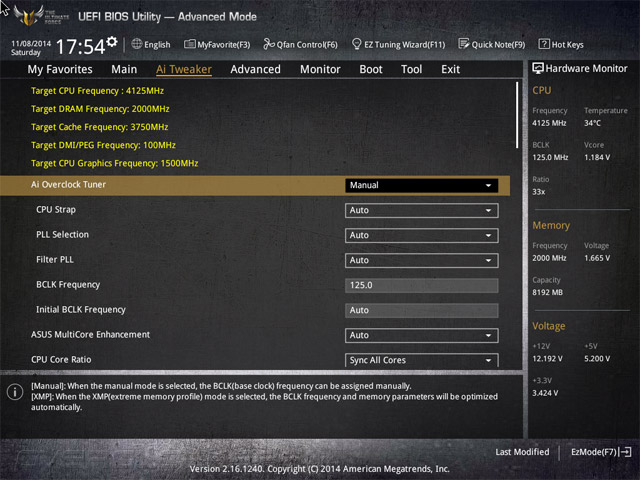

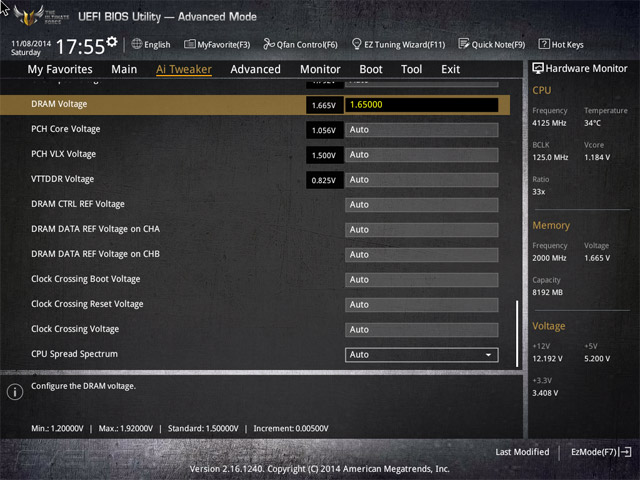

Другим сценарием в рамках использования OC Tuner является профиль BCLK + Ratio Tuning. Опорная частота повышается до 125 МГц, растёт и частота ЦП — до 4125 МГц. С разгоном ОЗУ всё без изменений — привлекается готовый профиль XMP, а частота доводится до близкой отметки, в данном случае — 2000 МГц.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition


Напряжение питания CPU оказалось фиксированным на 1,17 В, чего оказалось вполне достаточно для сохранения стабильной работы системы при любом типе нагрузки. Частота в простое понижалась до 1 ГГц.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Все три методики имеют право на жизнь, а для достижения наивысшего результата пользователю стоит задуматься о замене штатного термоинтерфейса под теплораспределительной крышкой у процессора семейства Haswell.

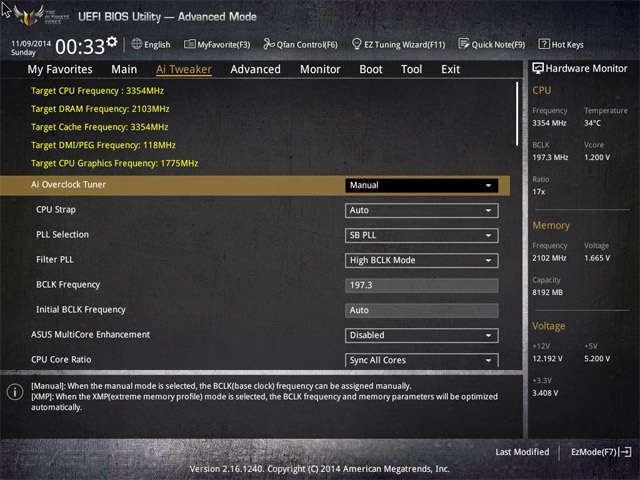

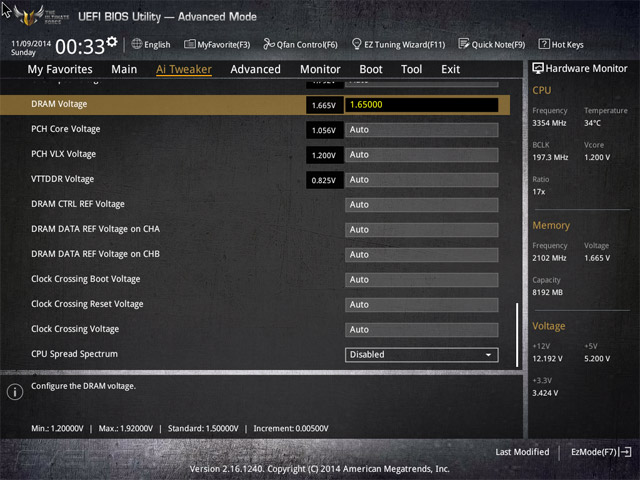

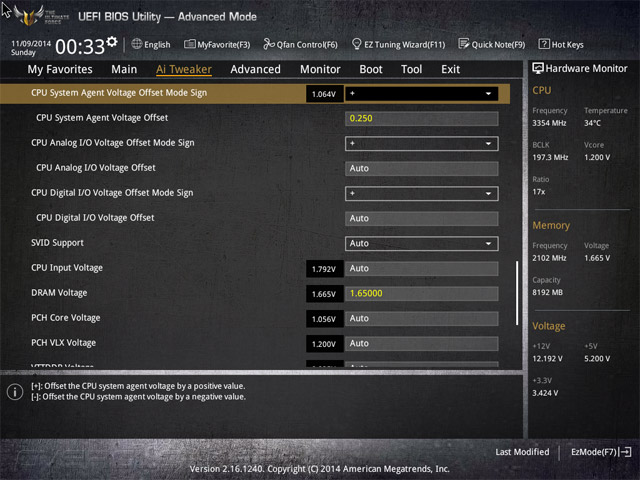

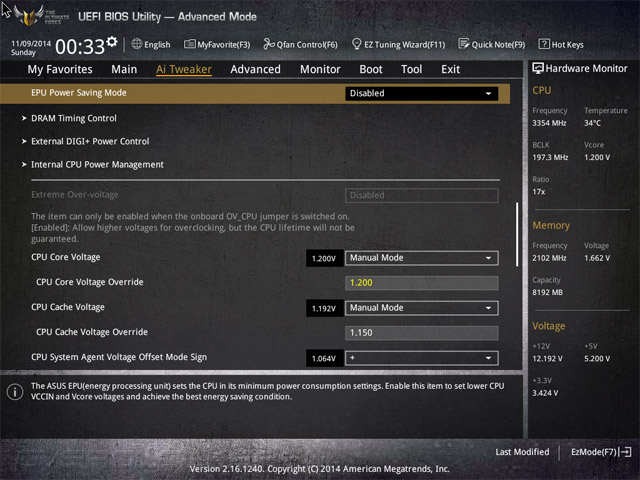

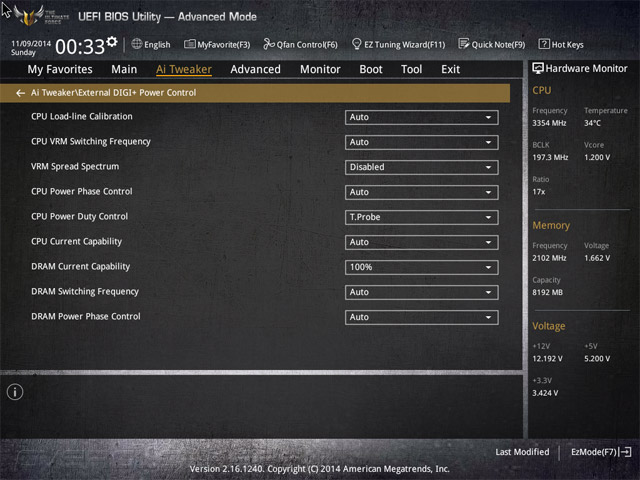

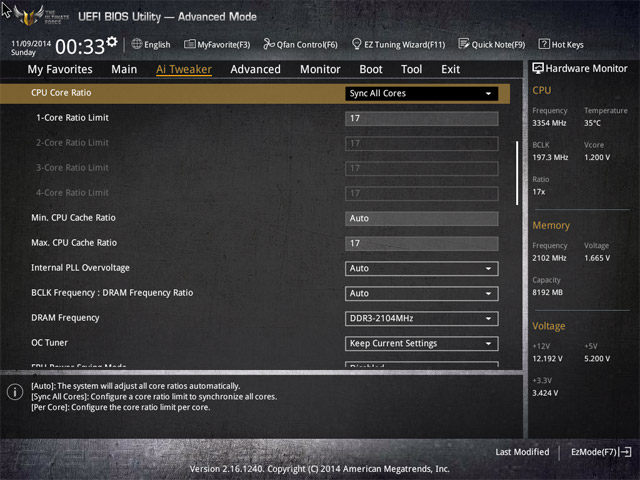

Небольшая неприятность поджидала меня при начале собственных испытаний. Оказалось, при активации параметра Internal PLL Overvoltage система не проходит POST. Но и без этого плате покорились внушительные 197,3 МГц.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

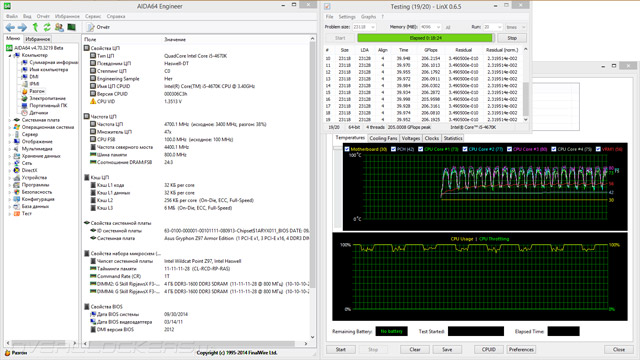

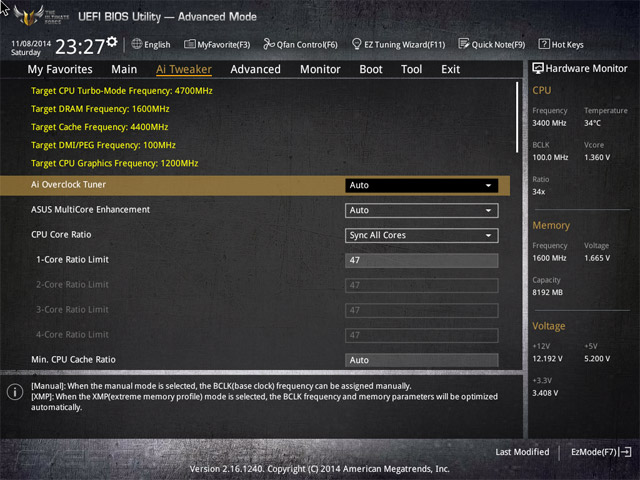

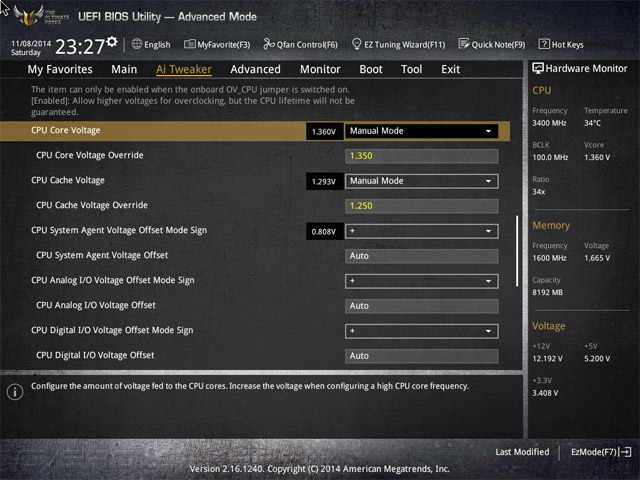

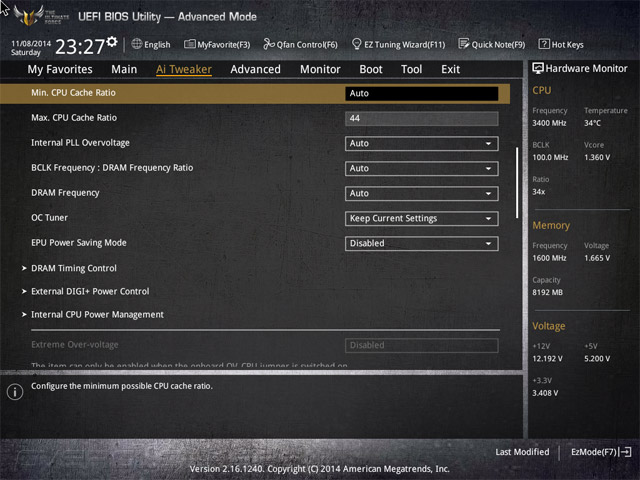

Разгон Core i5-4670K прошёл без проблем. Он заработал на частоте 4700 МГц с повышением напряжения до 1,35 В. Для кольцевой шины привычно наблюдалось завышение устанавливаемого в UEFI параметра, поэтому значению 1,25 В соответствовали искомые 1,3 В. Частота составила 4,4 ГГц.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

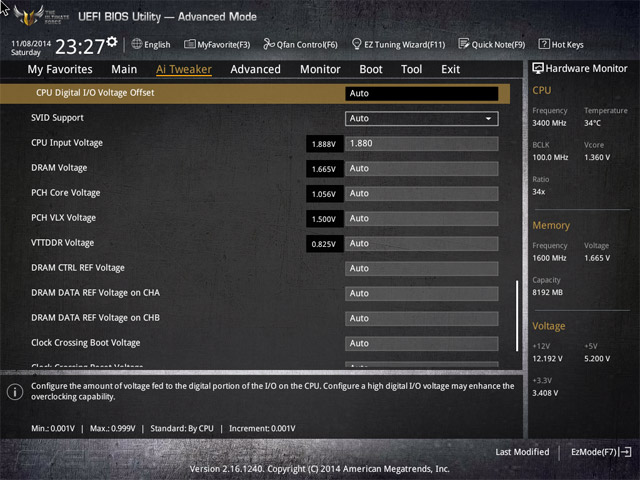

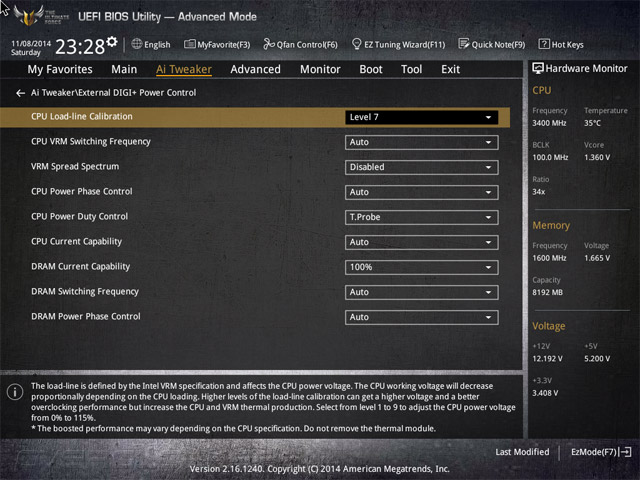

Для стабилизации CPU Input Voltage использовался профиль Level 7 механизма CPU Load-line Calibration. В простое вместо необходимых 1,9 В действовало установленное на уровне 1,88 В, а при нагрузке значение росло, но средним оказались требуемые 1,9 В, поэтому система работала стабильно.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Особая конструкция Gryphon Z97 Armor Edition не позволила в полной мере выполнить процедуру измерения температуры элементов в зоне VRM. Наибольшее значение удалось зафиксировать на отметке 60 °C, тогда как фирменный температурный датчик сообщал о 56 °C, поэтому на его показания можно с доверием опираться при настройке системы. Из-за тех же причин не удалось узнать, какой была температура радиатора. На мой взгляд, такие цифры говорят об отличном режиме работы системы, поэтому испытания с дополнительным вентилятором я не проводил.

Отдельно порадовала плата своей экономичностью, не преодолев отметки потребления энергии в 300 Вт, уровень находился у границ 94–296 Вт, что меньше, чем у всех прежде рассмотренных моделей на базе Z97 от ASUS.

ASUS Gryphon Z97 Armor Edition

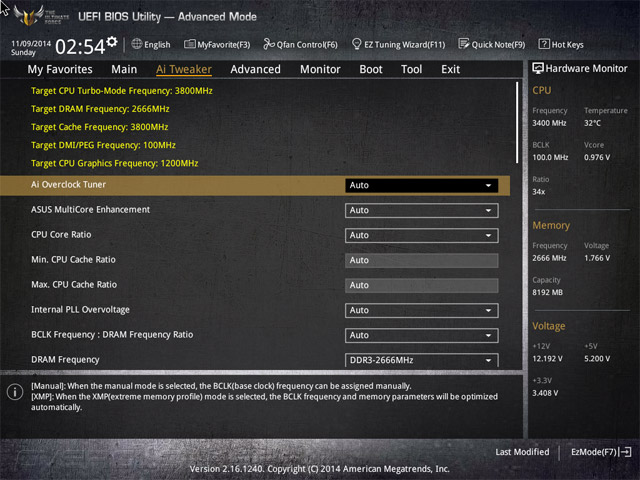

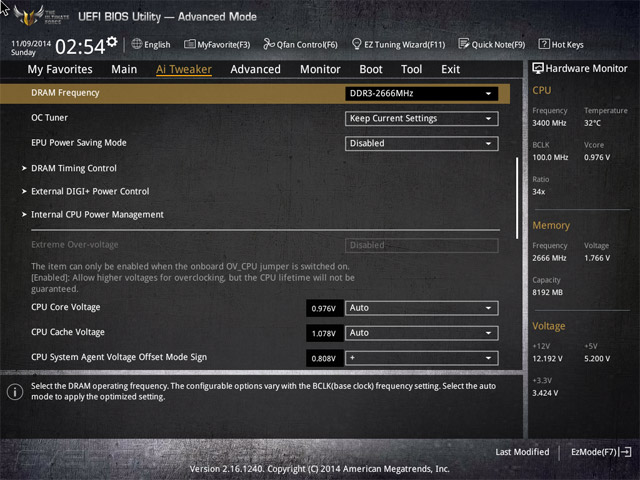

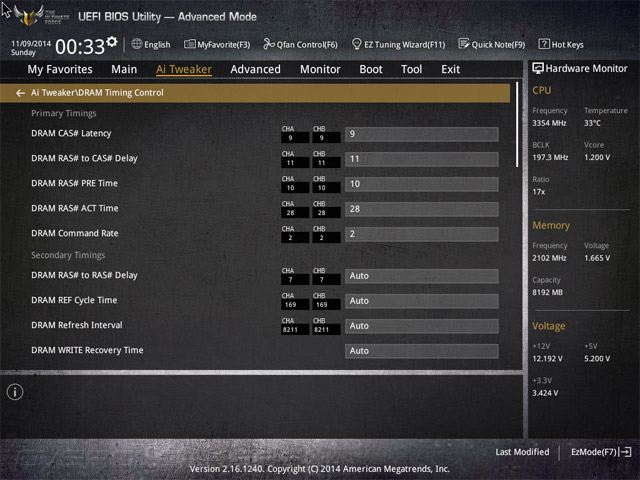

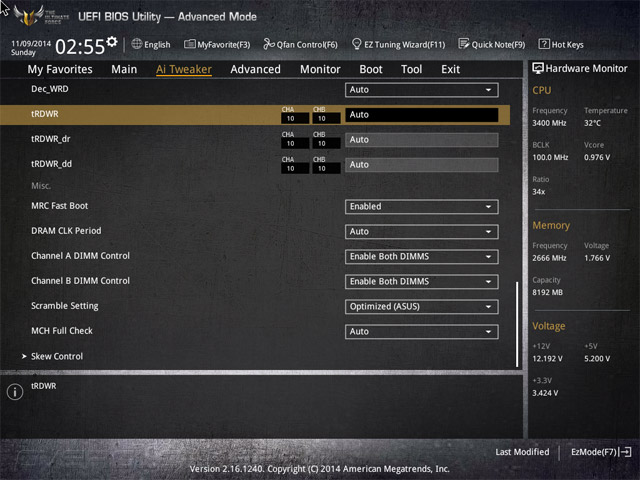

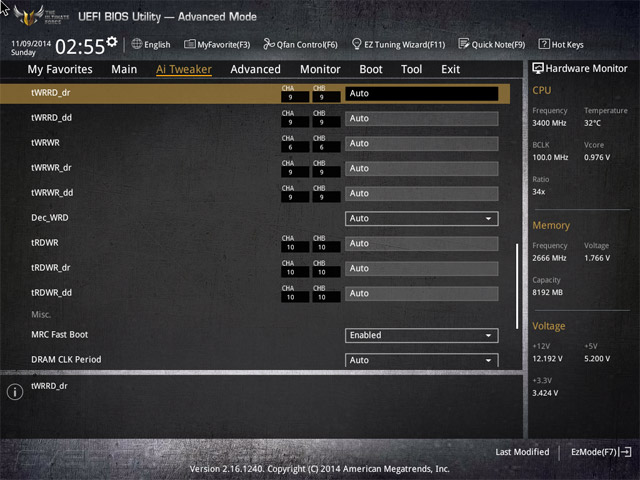

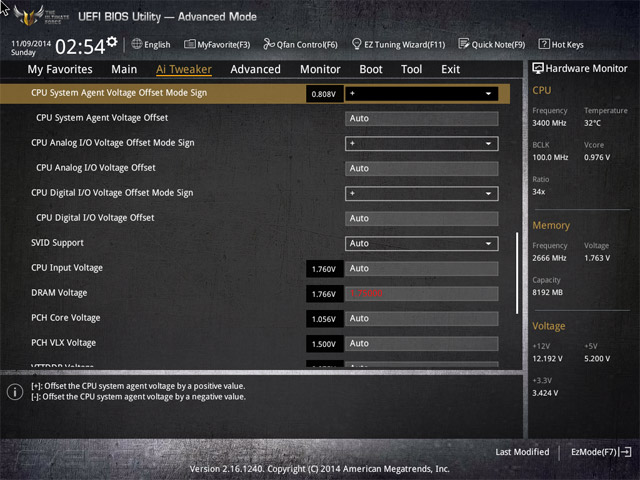

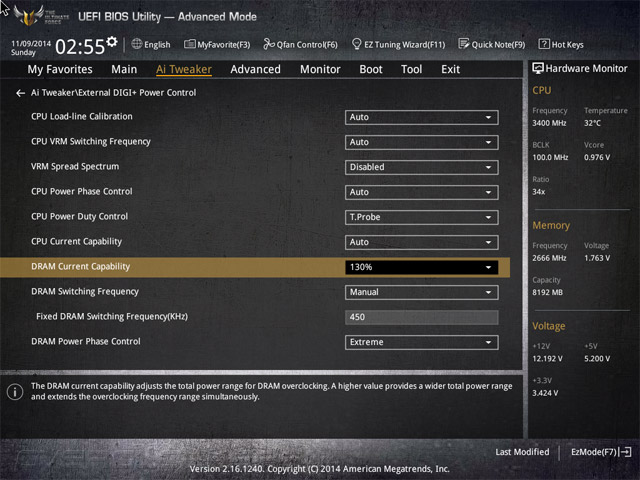

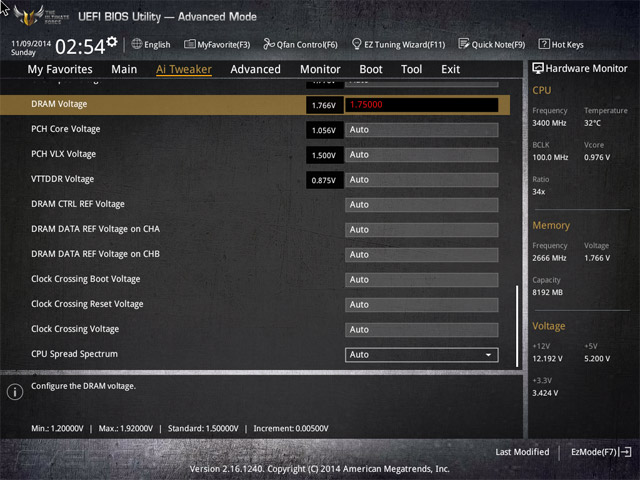

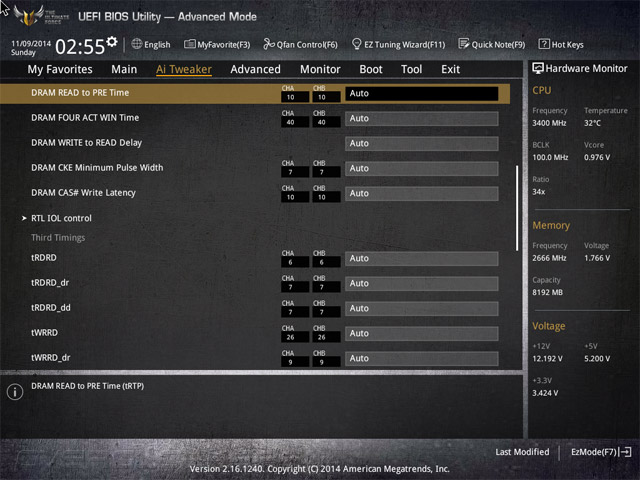

Больше всего времени ушло на борьбу с нежеланием устройства работать с модулями DRAM на частоте 2666 МГц и конфигурацией задержек 11-13-12-30-1T. После вмешательства в настройки DRAM VRM удалось безошибочно завершить цикл тестирования, но с CR=2. Напряжение для этого повышалось до 1,75 В.

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Продукт показал полную готовность ко всяческим экспериментам с разгоном, и лишь неполное раскрытие возможностей комплекта оперативной памяти немного омрачило картину. Наличие возможностей по контролю за многочисленными параметрами помогут в настройке и гуру оверклокинга, и неопытным пользователям. Для последних могут пригодиться и корректно работающие готовые сценарии по разгону системы.


Тестовый стенд

В состав стенда вошли:
  • операционная система: Windows 8.1 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.70 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
ASUS Gryphon Z97 Armor Edition 2012 4.70.3219 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97X-UD5H-BK F6 4.70.3206 4.1.622-x64 2.0.228 1.3.708
ASUS Z97-PRO(Wi-Fi ac) 1304 4.70.3203 4.1.622-x64 2.0.228 1.3.708
ASRock Z97 Anniversary P1.10 4.60.3149 4.1.622-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-UD3H F7 4.60.3129 4.1.620-x64 2.0.228 1.3.708
ASUS Z97I-Plus 2105 4.60.3124 4.1.620-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-Gaming 7 F6 4.60.3110 4.1.611-x64 2.0.228 1.3.708
ASUS Maximus VII Gene 1002 4.50.3040 4.1.611-x64 2.0.228 1.3.708
Gigabyte GA-Z97MX-Gaming 5 F4 4.50.3034 4.1.611-x64 2.0.228 1.3.708
MSI Z97 MPOWER V1.3 4.50.3019 4.1.611-x64 2.0.228 1.3.708
ASUS Z97-A 0902 4.30.2954 4.1.611-x64 2.0.228 1.2.362
Gigabyte GA-Z97X-SOC Force F5 4.30.2946 4.1.611-x64 2.0.228 1.2.362


Результаты тестирования

При активации XMP пользователю будет предоставлен выбор режима работы процессора. Он будет склонять к увеличению быстродействия путём ухода от технологии Turbo Boost. Для Core i5-4670K итоговой частотой окажутся 3,8 ГГц. Подобное поведение уже однажды встречалось — в обзоре ASUS Z97-PRO(Wi-Fi ac).

ASUS Gryphon Z97 Armor Edition

Это означает, что итоговая производительность системы должна быть сопоставимой с прежде полученными результатами на других системных платах. Проверим, так ли это.

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

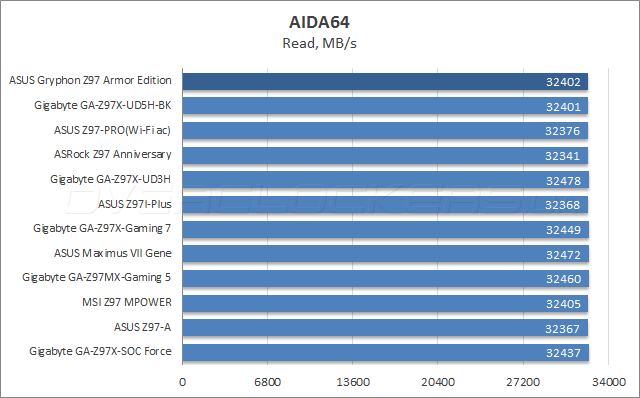

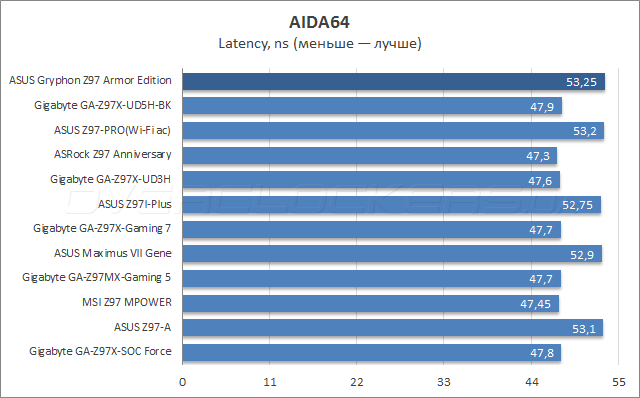

Исключая повышенную латентность, присущую системным платам от ASUS, обнаружить аномалий в работе оперативной памяти не удалось.

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

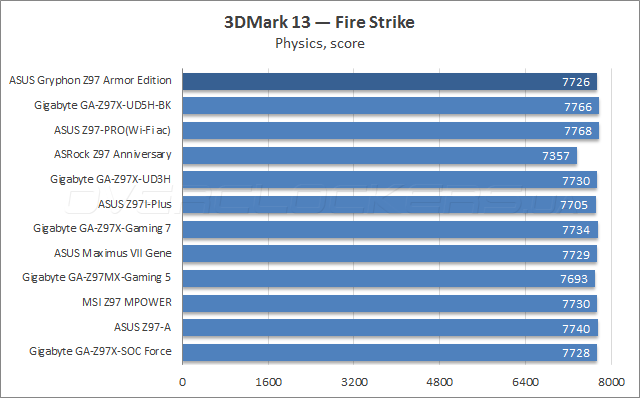

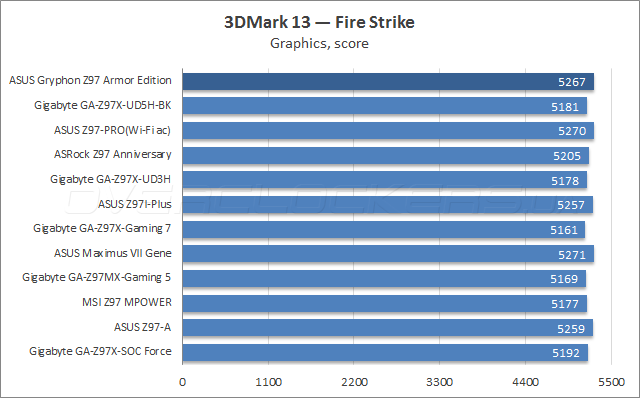

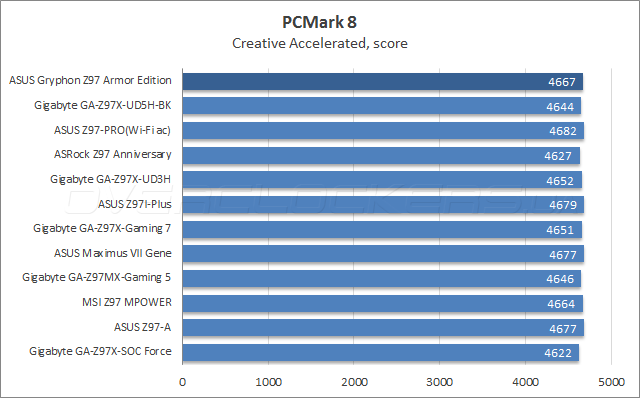

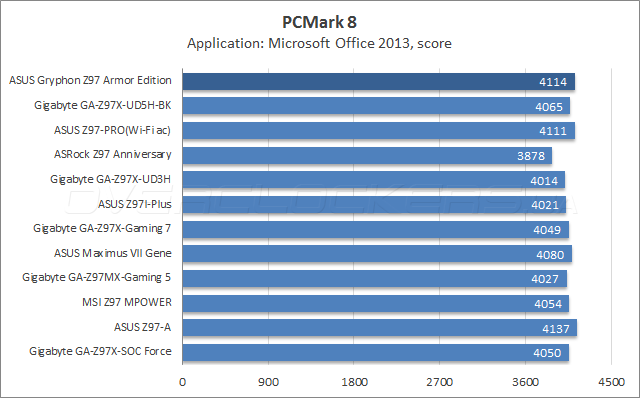

В синтетических бенчмарках авторства Futuremark испытуемая проявила себя также хорошо.

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

ASUS Gryphon Z97 Armor Edition

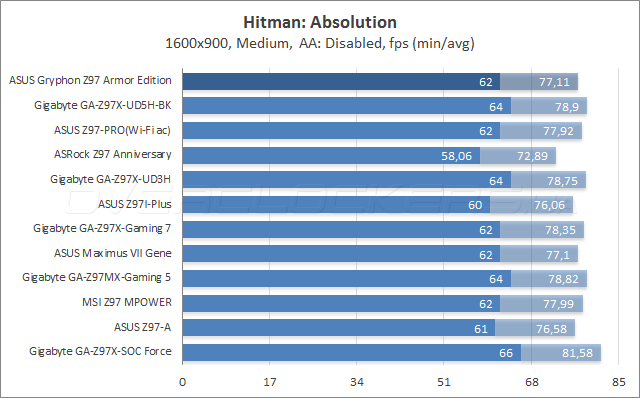

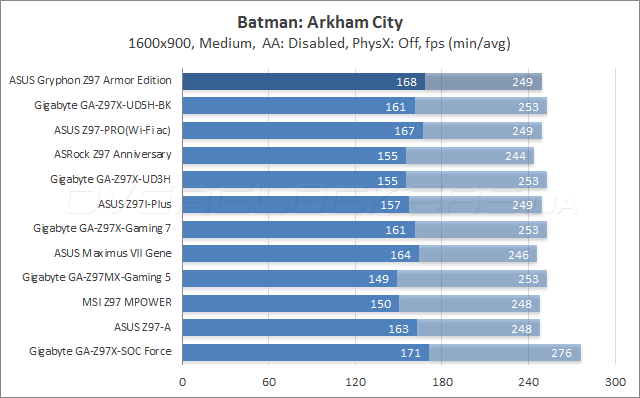

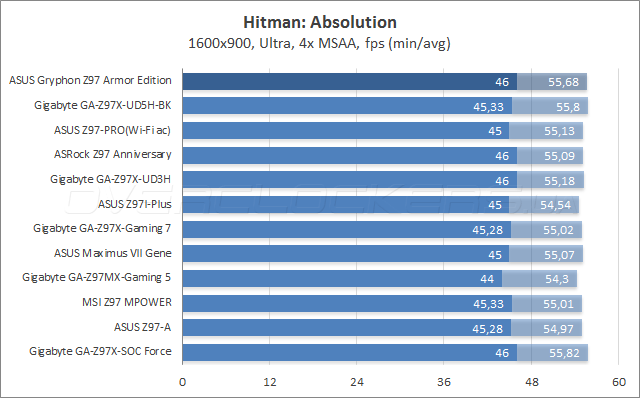

Высокими оказались полученные результаты и в играх.


Энергопотребление системы

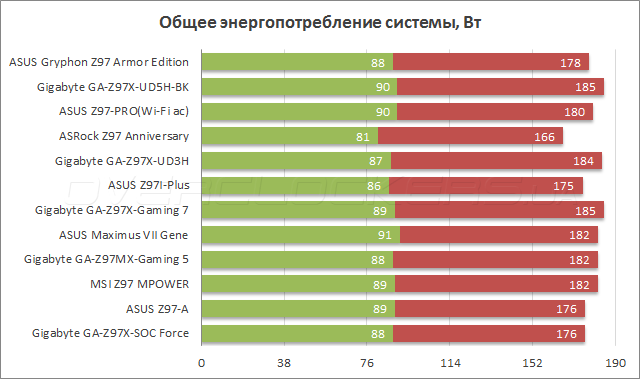

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

ASUS Gryphon Z97 Armor Edition

C точки зрения экономичности к плате сложно предъявить какие-то претензии. Общий уровень потребления оказался ожидаемым от небогатого на сторонние контроллеры устройства. Кроме того, применение фирменной технологии повышения экономичности EPU позволяет изменить цифры до границ 82–172 Вт, то есть отыграть удастся шесть ватт, весьма приятное изменение, не влекущее за собой понижения быстродействия.


Вывод

Приобретая Gryphon Z97 Armor Edition, пользователь получает в своё распоряжение не просто современный продукт с хорошим быстродействием и базовым оснащением. Нельзя остаться равнодушным, глядя на заботу инженеров по защите устройства от внешних факторов, коими могут стать в том числе и неумелые действия сборщика системы. Но не это является ключевой особенностью, мне интереснее выделить комплектацию платы, куда были включены выносные термодатчики в количестве трёх штук. Помимо них, на плате присутствуют ещё семь, плюс тот, что находится в самом процессоре. Суммарное число достигает, таким образом, одиннадцати, и все они не просто несут информационную роль о температуре. Показания могут быть использованы для настройки работы восьми вентиляторов. Всё это удачно реализовано в рамках фирменного ПО Thermal Radar 2.

При разгоне некоторые трудности возникли в достижении максимальных возможностей DRAM, но существенного влияния на итоговое быстродействие отказ от Command Rate, равного единице, не окажет. С разгоном процессора всё прошло гладко, температура в зоне стабилизатора питания была невысокая, хотя радиаторы упрятаны под защитный «экран» и в моменты испытаний не обдувались.

От прочих плат на базе Intel Z97 отличия лежат, главным образом, в отсутствии современных гнёзд для подключения скоростных накопителей — M.2 и/или SATA-E. А ещё здесь распаян не самый выдающийся звуковой кодек. Эти факторы немногочисленные, но всё же могут оттолкнуть часть потенциальных покупателей. А в целом, возможности устройства по-своему уникальны, его UEFI весьма удобен и понятен, при работе с фирменным ПО проблем не было. Для тех, кто мечтает создать тихий, производительный, надёжный и небольшой ПК эта материнская плата станет отличным кандидатом на покупку.

ASUS Gryphon Z97 Armor Edition Выбор редакции: оригинальный дизайн
