Обзор материнской платы ASUS Gryphon Z97 Armor Edition для процессоров Haswell

Возможности UEFI

Процесс обновления микрокода осуществлялся посредством встроенной в UEFI утилиты EZ Flash. Всё прошло гладко и быстро.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Для продукции серии TUF заготовили особую расцветку элементов оформления UEFI. Как по мне, выглядит она намного интереснее всех прочих, работать с ней действительно удобно. В базовом режиме настройки системы доступен перечень следующих возможностей: установка времени и календаря, отображение информации о системных компонентах и режиме их работы, активация XMP, настройка вентиляторов, обращение к мастеру EZ Tuning Wizard. Для нужд охлаждения системы внедрено восемь независимых каналов с возможностью отдельной настройки работы каждого из них (для двух охладителей ЦП схема работы будет всё же единой).

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Более широкие возможности находятся в Advanced Mode. Часто используемые параметры можно сохранить в списке избранных для последующего удобного доступа к ним. Раздел Main позволяет получить больше информации о системе, а ещё прибегнуть к процедуре ограничения доступа к настройкам третьим лицам.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Разгоном компонентов можно заняться на странице Ai Tweaker. Содержимое и её структура ничем особенным на фоне обыкновенной продукции не выделяется.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Механизмов для оверклокинга предостаточно самых разных. Действующие значения напряжения на важных узлах видны прямо здесь, а способов изменения также целое множество. Не забыли и про фирменные механизмы по разгону и снижению потребления электропитания всей системой.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Набор параметров практически в неизменном виде свойственен целому ряду материнских плат с хорошим оснащением, ближайшим примером является Z97-PRO(Wi-Fi ac). У этой платы лишь шаг изменения напряжения ОЗУ немного другой.

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 80–300 0,1
PLL Selection Auto/LC PLL/SB PLL
Filter PLL Auto/Low BCLK Mode/High BCLK Mode
Internal PLL Overvoltage Auto/Enabled/Disabled
CPU Core Ratio (Multiplier) 8–80 1
CPU Load-line Calibration Auto/Level1…9 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,001–1,92 0,001
CPU Input Voltage (B) 0,8–2,7 0,01
CPU Cache Ratio (Multiplier) 8–80 1
CPU Cache Voltage Override (В) 0,001–1,92 0,001
DRAM Frequency (МГц) 1400–3400
800–3200
200
266
DRAM Voltage (B) 1,2–1,92 0,005
CPU System Agent Voltage Offset (В) (+/–) 0,001–0,999 0,001
CPU Analog I/O Voltage Offset (+/–) 0,001–0,999 0,001
CPU Digital I/O Voltage Offset (+/–) 0,001–0,999 0,001
PCH Core Voltage (В) 0,7–1,5 0,0125
PCH VLX Voltage (В) 1,2–2,0 0,0125
Max. CPU Graphics Ratio (Multiplier) 8(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,001–1,92 0,001

Меню Advanced позволяет настроить прочие компоненты, находящиеся в составе Gryphon Z97 Armor Edition. Их не так много, поэтому что-либо интересное здесь отыскать не удалось.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Возможностей устройства по сбору значений действующих параметров на различных узлах очень много. Начать следует с показаний, снимаемых с таходатчиков восьми вентиляторов. В рамках политики Thermal Radar доступны данные с шести термодатчиков, находящихся на самой плате, а ещё три термопары можно самостоятельно привлечь для мониторинга, в результате общее число температурных показателей вырастет до девяти. Основные системные напряжения находятся тут же. Не стоит забывать и о температуре самой платы, и процессора, в итоге число температурных значений достигает одиннадцати.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Управление многочисленными каналами охладителей системы в лучшем виде реализовано средствами фирменного ПО, но и внутри UEFI есть кое-какие механизмы. Для четырёх колодок можно вручную выбрать тип управления устройствами — изменение питающего напряжения или скважности ШИМ. Для шести каналов доступен выбор температурного источника, его показания будут иметь решающее значение для увеличения оборотов охладителем. Всего сценариев работы четыре — три готовых и один с возможностью редактирования. В конце раздела есть ряд параметров, позволяющих настроить работу вспомогательного вентилятора даже после завершения работы с ПК, но самое интересное — возможность активировать реверсную работу, что позволит не так активно накапливаться пыли на его лопастях.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Включение и перезагрузка для подопытной проходят весьма быстро, поэтому раздел Boot может оказаться невостребованным для большинства пользователей. Однако для отдельных случаев здесь можно организовать инициализацию оборудования согласно собственным предпочтениям.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Среди фирменных механизмов, доступных отсюда, в первую очередь нужно упомянуть возможность сохранения восьми профилей с настройками системы. На странице Tools также находится средство по просмотру содержимого профилей XMP, где до сих пор имеются проблемы по интерпретации возможностей тестового набора ОЗУ. Утилита для обновления прошивки уже успешно прошла испытание. Ещё хочется вспомнить про графический режим формирования собственного сценария для избранного числа охладителей системы, но я снова акцентирую внимание на куда больших возможностях фирменного ПО в этом вопросе.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Основным отличием Gryphon Z97 Armor Edition от остальных системных плат является наличие на борту восьми термодатчиков, более того, это число можно увеличить до одиннадцати. Опираясь на получаемые температурные значения, можно иначе подойти к организации охлаждения, в этом могут помочь восемь различных вентиляторов, подключаемых непосредственно к колодкам, расположенных на PCB. С мониторингом напряжения тоже проблем нет, а механизмы для разгона системы никак не менялись относительно остальных плат производителя, здесь я подразумеваю модели, занимающие сопоставимую рыночную нишу.


Комплектное ПО

Содержимое компакт-диска не так интересно, как у других продуктов. Здесь есть необходимые драйверы, общее число которых немногочисленно ввиду отсутствия сторонних контроллеров на плате. Среди программного обеспечения стоит обратить внимание на Turbo LAN, а ещё, конечно же, на фирменный набор Ai Suite 3.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Мастер установки драйверов отработал без замечаний.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

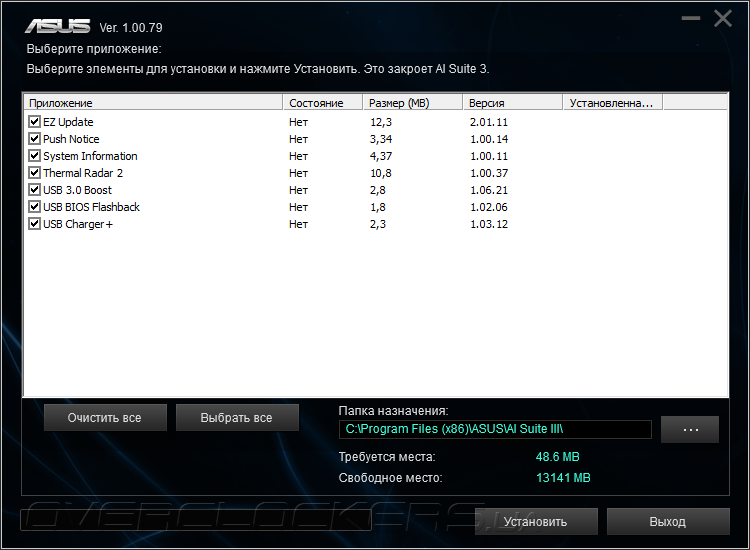

В аналогичном меню, предназначенном для набора утилит, нет возможности выбрать некоторые из программ. Их придётся установить в индивидуальном порядке.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

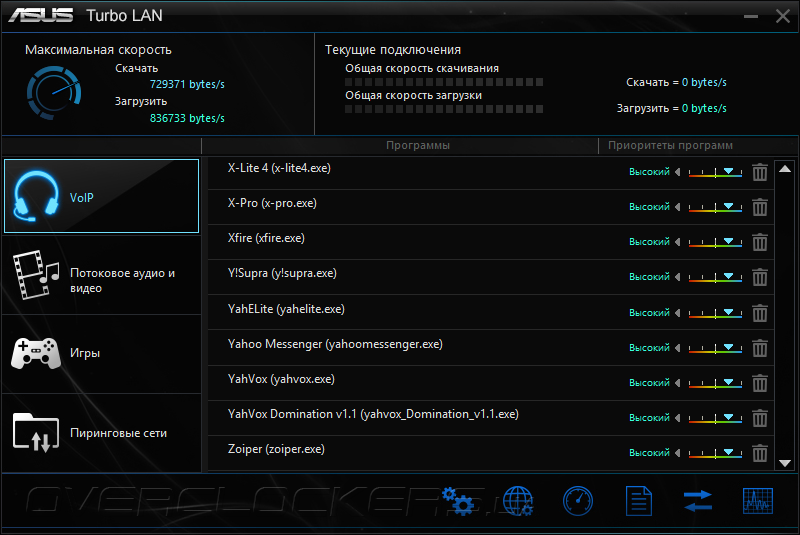

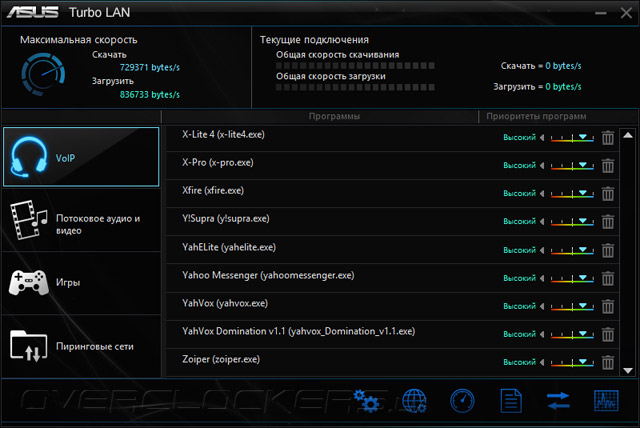

Turbo LAN представляет собой известную cFosSpeed от разработчика cFos Software. Главное меню программы позволяет в несколько кликов подобрать необходимый в данный момент времени сценарий функционирования системы.

ASUS Gryphon Z97 Armor Edition

Для более искушённой публики имеются серьёзные, более глубокие настройки. Этим комплексом оснащается множество системных плат производства ASUS, в том числе и менее дорогие модели.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Не смотря на распайку далеко не лучшего кодека от Realtek (ALC892), в фирменном конфигураторе оказалась в наличии функция по привлечению дополнительного усиления сигнала для устройства, подключенного к передней или задней панели корпуса. Более привычный набор профилей для воспроизводящих устройств, серьёзно влияющих на итоговое звучание, никуда также не исчез. Однако здесь нет конфигурации оптоволоконной системы DTS UltraPC II.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

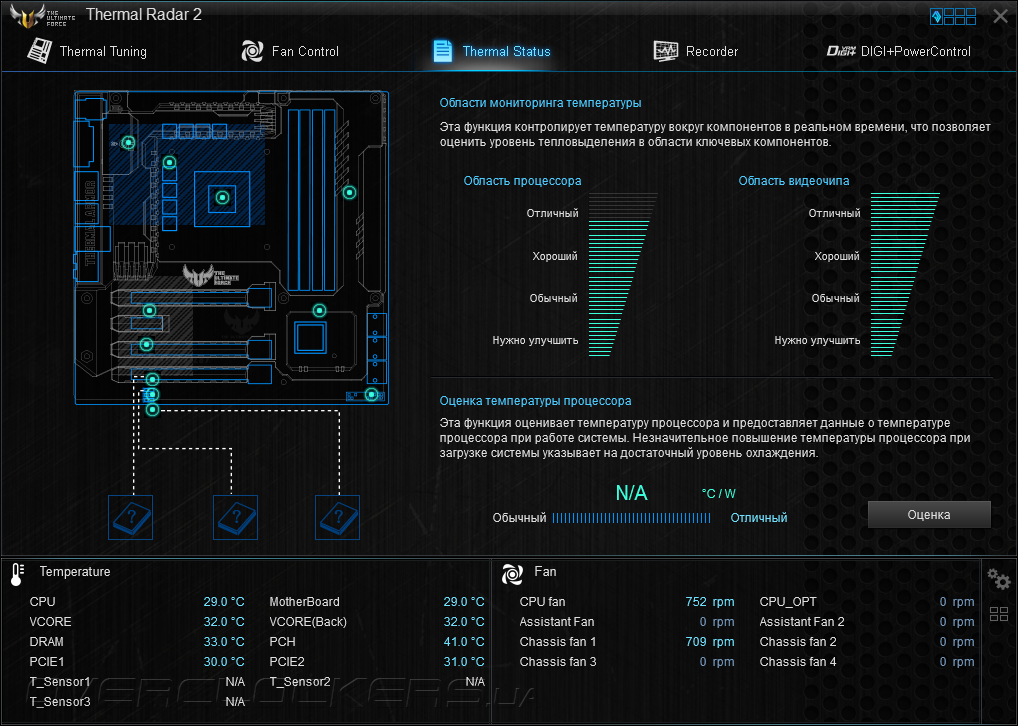

Главной фигурой в составе Ai Suite 3 является характерный только лишь линейке TUF комплекс Thermal Radar 2. К слову, существенных изменений там относительно предшествующих версий для плат на базе Z87 нет.

ASUS Gryphon Z97 Armor Edition

Информация о системных компонентах оказалась безошибочной.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Единство оформления с Dual Intelligent Processors 5 улавливается безошибочно, но здесь общее число параметров, которые способна собрать и отобразить Gryphon Z97 Armor Edition, настолько большое, что весьма удачно дизайнерами оказалась предусмотрена возможность сжимать их все до табличной формы. В таком случае попросту не остаётся места для отображения напряжений, но в этот раз для них заготовлен собственный раздел Recorder, которого не было при осмотре Gryphon Z87.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Внешне всё выглядит отлично, но на практике случаются моменты, когда утилита «теряется», отображая не совсем корректные значения вполне обыденных групп напряжений.

ASUS Gryphon Z97 Armor Edition

Для настройки системы оставлены лишь разделы для модулей стабилизаторов питания CPU и DRAM. Увиденные тут значения помогут понять, какие именно параметры сокрыты за полями со значением Auto в среде UEFI.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

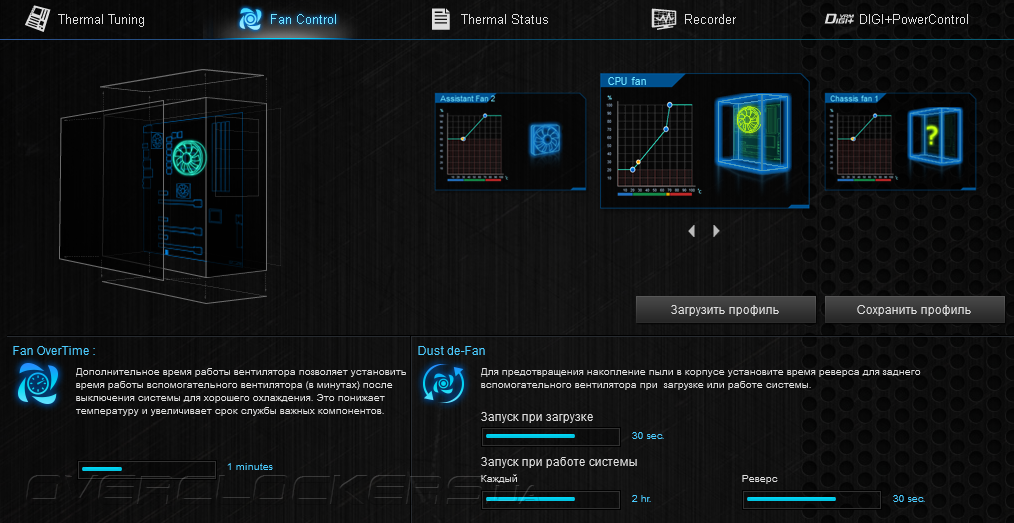

Но без преувеличения главной возможностью этого ПО является тонкая настройка сценариев работы системных охладителей. Новые возможности в лице Fan OverTime и Dust de-Fan (весьма необычное название) доступны прямо здесь, без нужды настройки системы посредством UEFI.

ASUS Gryphon Z97 Armor Edition

При помощи мастера можно пройти все этапы настройки, где будет предложен выбор места положения каждого из охладителей и возможность задать имя по собственному желанию. Затем проводится калибровка с последующим формированием паспортов изделий.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Полученные значения в удобном виде доступны в интерфейсе создания алгоритма работы вентиляторов. Составить его можно по уникальному набору характеристик, либо же ограничить скорость на единой отметке вплоть то критического нагрева системы, когда охладитель выйдет на максимальные обороты.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

Во втором случае исчезает ещё одна из особенностей. Она заключается в возможности выбора на роль опорной температуры не только процессорной, но и из ряда других мест на плате, либо же за её пределами, в случае использования внешних термодатчиков.

ASUS Gryphon Z97 Armor EditionASUS Gryphon Z97 Armor Edition

После проведения тюнинга систем охлаждения можно воспользоваться фирменным бенчмарком для оценки эффективности привнесённых изменений.

ASUS Gryphon Z97 Armor Edition

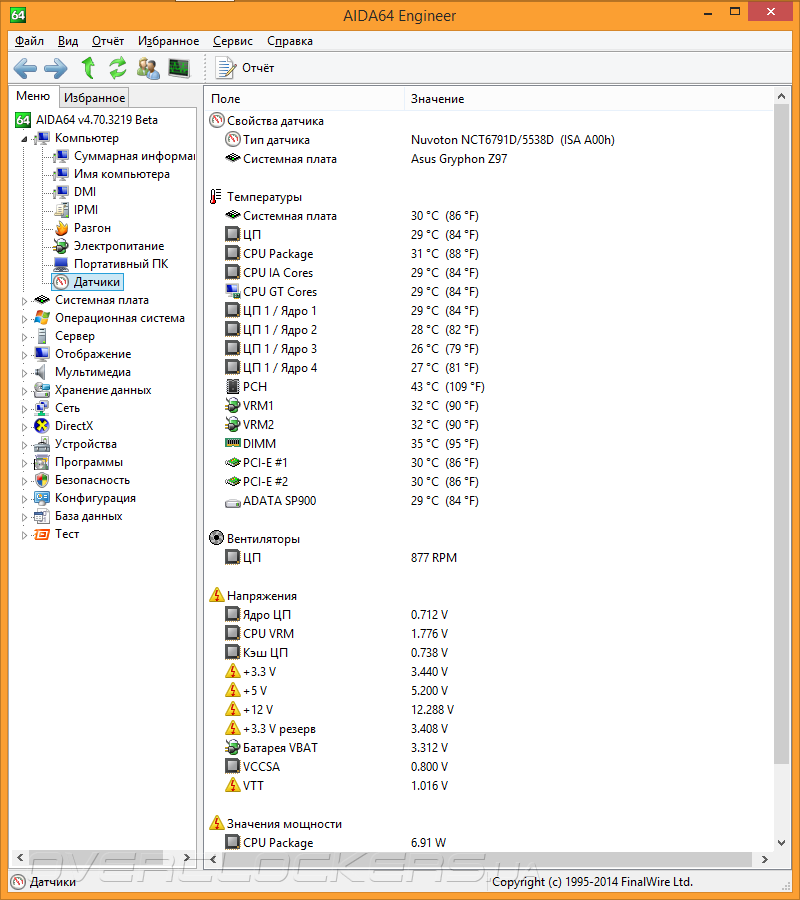

Сторонние утилиты вполне способны правильно отображать весь набор получаемой от устройства информации, особенно полезным будет мониторинг действующих напряжений.

ASUS Gryphon Z97 Armor Edition

Подводя итог, хочу отметить полное отсутствие конкуренции в сфере реализации столь глубоких возможностей по настройке работы охладителей. Наличие множества температурных датчиков позволяют буквально как угодно настроить работу системы, а новая продукция — на основе Z97 — дополнилась ещё и возможностью включения реверсного режима работы вспомогательного вентилятора, позабыв тем самым о неудобствах, связанных с его обслуживанием. Интересен вопрос, насколько действительно затребовано его участие в системе охлаждения VRM? Узнать об этом можно будет уже в следующей части обзора.
