Обзор материнской платы ASUS B85-Pro Gamer для процессоров Haswell

С выходом новых системных плат на базе обновлённой системной логики Intel Z97 практически все производители повышенное внимание сконцентрировали на выпуске «игровых» продуктов. Подобная серия — Republic of Gamers — давно известна приверженцам продукции от ASUS, но, будучи пионером в освоении горизонтов, она стала олицетворением всемогущих устройств, противопоставляемых обычным безликим моделям рядовых материнских плат. Само собой, ценник на такие изделия был немал, и вот теперь, чтобы успешно конкурировать в доступном сегменте, специалисты компании решились на выпуск моделей, именуемых как Pro Gamer.

С одним из таких изделий — H97-Pro Gamer — мы уже имели возможность познакомиться. Ему были присущи те немногие нововведения, ставшие доступными с выходом системных плат последнего поколения. Речь о скоростном интерфейсе SATA-E и компактом гнезде M.2. У нынешнего визитёра лаборатории всего этого нет. В основу заложен давно известный на рынке чипсет начального уровня Intel B85.

ASUS B85-Pro Gamer

Привлекает к себе улучшенный подход к звуковой части. Здесь распаян старший из кодеков от Realtek — ALC1150. А ещё сетевой адаптер от Intel дополнен своеобразным программным обеспечением, конкурирующим с трендовым Killer Network. Это — все яркие особенности новинки, но именно они могут стать решающими в борьбе за симпатии покупателя. Никаких помощников в виде переключателей и кнопок, присущих более дорогим платам, тут нет. Зато оформление продукта реализовано в фирменных чёрно-красных тонах; забегая наперёд, отмечу наличие яркой подсветки красного цвета в зоне размещения звуковой подсистемы.

Модель ASUS B85-Pro Gamer
Чипсет Intel B85
Процессорный разъем Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600, максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 2.0 x16@x4
2 x PCI Express 2.0 x1
Слоты PCI 3 (ASM1083)
Встроенное видеоядро Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъемы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 2
Порты USB 4 х 3.0 (2 разъёма на задней панели, B85)
8 x 2.0 (4 разъёма на задней панели, B85)
Serial ATA 4 x SATA 6 Гбит/с (B85), 2 x SATA 3 Гбит/с (B85)
RAID
Встроенный звук SupremeFX (7.1, HDA; Realtek ALC1150)
Texas Instruments RC4580
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Intel I217V (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 228
Дополнительные возможности Возможность подключения TPM-модуля, Q-LED (CPU, DRAM, VGA, Boot Device LED), поддержка AMD 2-Way CrossFireX

Отдельное внимание привлекает мощный, на первый взгляд, блок стабилизации питающего напряжения ЦП. Он позволяет возлагать определённые надежды на успешный разгон старших процессоров, а вот оперативная память сможет работать на частоте не большей 1600 МГц — из-за ограничений самой системной логики.


Упаковка и комплектация

Продукт поставляется в красиво оформленной коробке, не только снаружи, но и внутри, где все уплотнители заботливо окрашены в фирменный чёрный цвет. На лицевой части отдельной рекламы не удостоилось ничего из фирменных наработок производителя, лишь отмечены базовые возможности платы.

ASUS B85-Pro Gamer

Сзади разместились фото изделия и таблица с основными его характеристиками. Глядя на них уже без распаковки можно понять, что собой представляет такая плата. Остальную часть отвели под описание звуковой и сетевой составляющих, а также аппаратным решениям, именованных броским лозунгом Gamer's Guardian. В частности, туда включено упоминание об особенных конденсаторах с увеличенным ресурсом, вот только не ясно, какое отношение это имеет к играм.

ASUS B85-Pro Gamer

В комплект поставки вошли:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • краткое многоязычное руководство пользователя;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
ASUS B85-Pro Gamer

Набор аксессуаров совершенно небогат, только базовые предметы.


Внешний вид

Плата имеет строгий вид благодаря преобладанию в оформлении чёрных цветов с небольшим добавлением красных и серых оттенков. Размеры немного усечены: не хватает 16 мм по ширине до стандартных 244.

ASUS B85-Pro Gamer

Обратная сторона примечательна наличием двенадцати светодиодов. Все они размещены в районе звуковой подсистемы, и, благодаря изолирующему зазору, образованному в результате вытравливания проводящих медных слоёв, свечение проникает и на лицевую сторону. Сторонних электронных компонентов нет. В районе размещения усилительной пластины охладителя ЦП также пусто, но опасения вызывают сильно выступающие ножки тех самых конденсаторов с увеличенным ресурсом: при закреплении кулера я охарактеризовал бы расстояние от них до пластины как угрожающе малое. Радиатор системной логики закреплён при помощи винтов, а охладители силовых элементов используют более простые подпружиненные пластиковые «гвозди».

ASUS B85-Pro Gamer

Площадь радиатора чипсета немалая, сверху он украшен декоративной пластиной, покрытой плёнкой, которую было бы неплохо удалить перед эксплуатацией системы.

ASUS B85-Pro Gamer

Серые одиночные гнёзда SATA являются наиболее скоростными, а два спаренных разъёма черного цвета довольствуются характеристикой 3 Гбит/с. Их продольное исполнение позволит подключить любое число устройств вне зависимости от габаритов установленного видеоадаптера.

ASUS B85-Pro Gamer

Микросхема, где хранится прошивка, является съёмной. Рядом с ней разместили яркий светодиод красного цвета, символизирующий наличие напряжения на устройстве.

ASUS B85-Pro Gamer

На борту платы имеется два полноформатных слота PCI-E, но лишь ближний к сокету ЦП является полноскоростным, другой использует всего четыре линии от PCH.

ASUS B85-Pro Gamer

Звуковой кодек упрятан за экраном, надпись SupremeFX также светится красным цветом во время работы, как и канавка из лишенного проводящего слоя текстолита. Рядом распаян традиционный для продукции от ASUS операционный усилитель Texas Instruments RC4580.

ASUS B85-Pro Gamer

Судя по расположению элементов, построение узла VRM идентично таким платам, как Z97-A и Gryphon Z97 Armor Edition. Место размещения сокета ЦП не должно создать проблем при установке кулеров любых типов.

ASUS B85-Pro Gamer

Охладители имеют богатое оребрение, но вес их невелик. Полный контакт с силовыми элементами обеспечивает хорошо продавливаемая термопрокладка.

ASUS B85-Pro Gamer

Предположения о реализации модуля VRM оказались верными. ШИМ-контроллер — ASP1252, а силовые элементы — продукция NXP Semiconductors в лице пары PH6030AL и PH4030AL на каждый из четырёх каналов. Благодаря такому же числу удвоителей общее число увеличивается до восьми виртуальных фаз.

ASUS B85-Pro Gamer

Задняя панель насыщена всевозможными гнёздами. Удивляет пара PS/2. Выход HDMI дополнен конвертером уровней сигнала ASM1442.

ASUS B85-Pro Gamer

Учитывая небольшую популярность новоиспеченных скоростных интерфейсов M.2 и SATA-E, их отсутствие в составе B85-Pro Gamer не станет помехой в построении современного, в том числе, игрового ПК, а заявка в виде недюжинного VRM подвергнется проверке в реальных испытаниях, читайте об этом в соответствующем разделе обзора.

Возможности UEFI

Перед началом обзора возможностей UEFI его последняя версия была успешно интегрирована посредством фирменной утилиты EZ Flash.

ASUS B85-Pro GamerASUS B85-Pro Gamer

Для меня было удивительным обнаружить стиль оформления меню, свойственный продуктам прошлого поколения, учитывая сравнительно недавний выход на рынок рассматриваемой модели. Но главное — это имеющиеся возможности. В упрощённом меню настроек можно получить базовые сведения об установленных компонентах и режимах их работы, а кроме того: установить время и календарь, выбрать язык отображения интерфейса, форсировать XMP для DRAM, определиться с режимом функционирования системных охладителей и приоритетом загрузочных устройств, просмотреть краткие сведения о подключенных накопителях. Для быстрой настройки этого целиком достаточно. Отмечу применённую здесь модель цветового оформления, лаконично подходящую к общему стилю подачи B85-Pro Gamer.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

Advanced Mode обладает полным набором механизмов для настройки системы. Первый раздел My Favorites позволяет сформировать список из наиболее часто используемых параметров для быстрого доступа к ним.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

На странице Main к отображаемым базовым сведениям о компонентах системы добавлены инструменты для ограничения доступа к ней.

ASUS B85-Pro GamerASUS B85-Pro Gamer

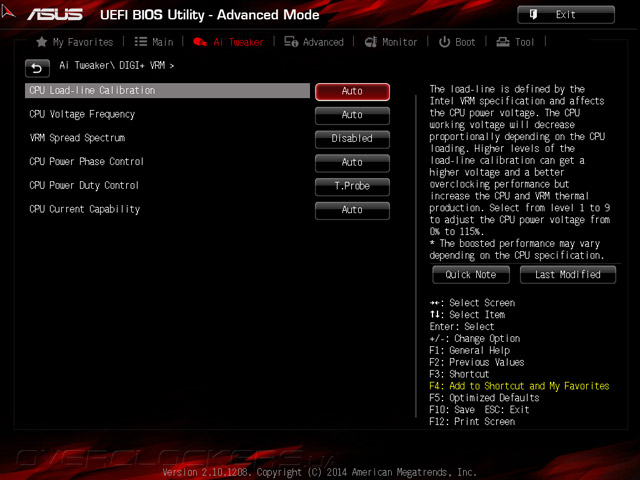

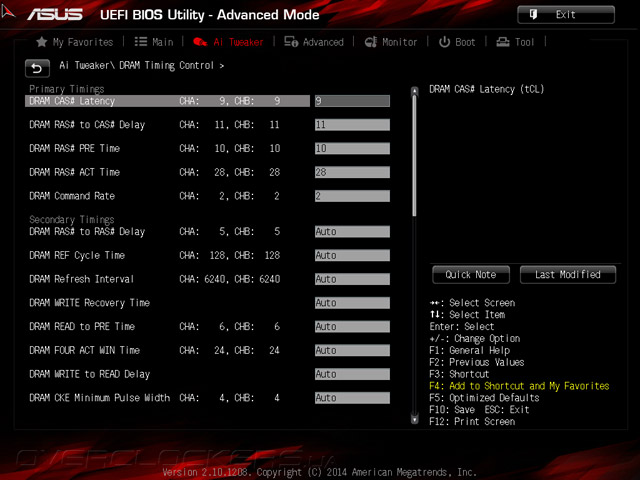

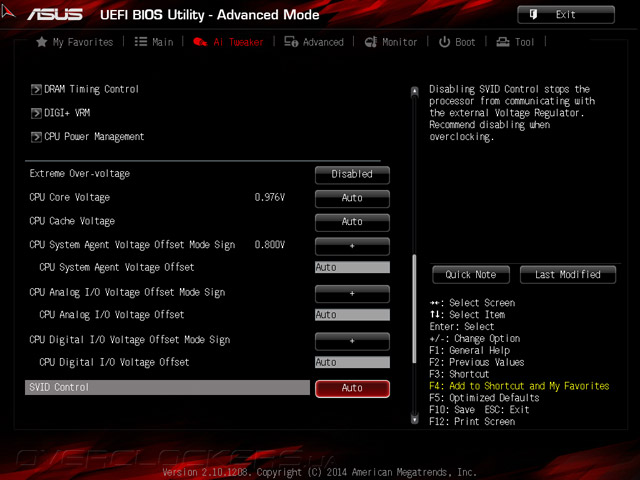

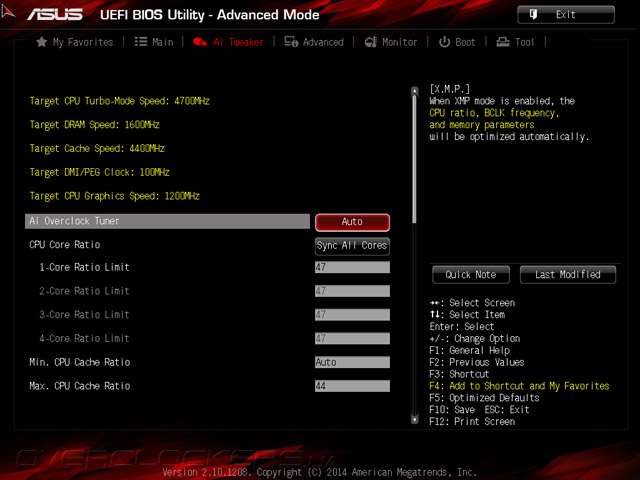

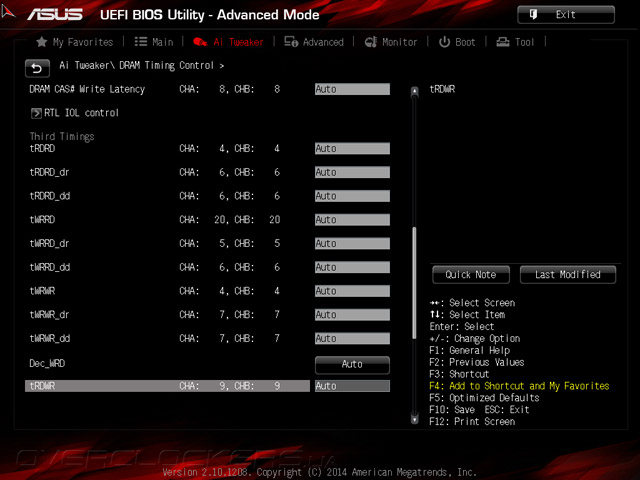

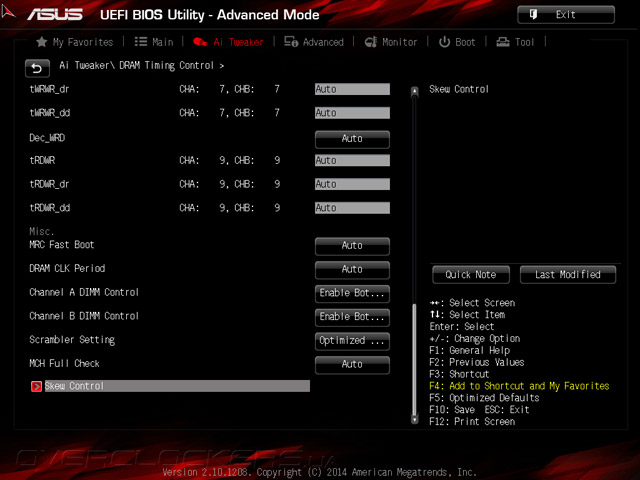

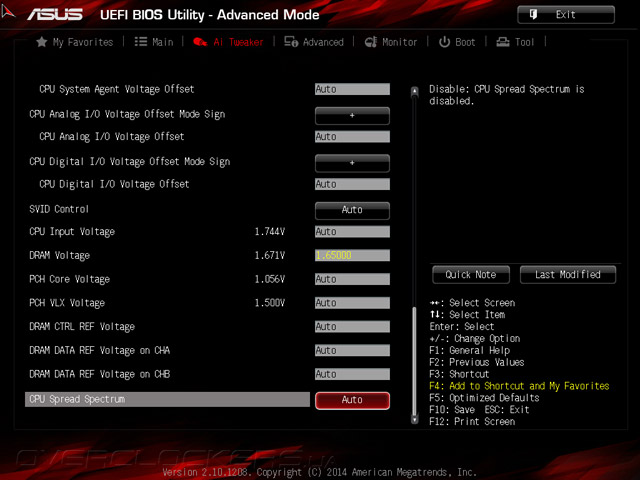

Ai Tweaker содержит полный спектр возможностей по тонкой настройке и разгону, не хватает лишь пунктов, относящихся к опорной частоте. Во всём остальном набор полный, ничем не упрощённый относительно более старших моделей ASUS. Разве что частоту оперативной памяти выше 1600 МГц поднять не выйдет, а всё из-за ограничений возможностей чипсета.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

Наиболее важные параметры находятся в следующей таблице:

Параметр Диапазон регулировки Шаг
CPU Core Ratio (Multiplier) 8–80 1
CPU Load-line Calibration Auto/Level1…9 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,001–1,92 0,001
CPU Input Voltage (B) 0,8–2,7 0,01
CPU Cache Ratio (Multiplier) 8–80 1
CPU Cache Voltage Override (В) 0,001–1,92 0,001
DRAM Frequency (МГц) 800/1066/1333/1400/1600
DRAM Voltage (B) 1,2–1,92 0,01
CPU System Agent Voltage Offset (В) (+/-) 0,001–0,999 0,001
CPU Analog I/O Voltage Offset (+/-) 0,001–0,999 0,001
CPU Digital I/O Voltage Offset (+/-) 0,001–0,999 0,001
PCH Core Voltage (В) 0,7–1,5 0,0125
PCH VLX Voltage (В) 1,2–2,0 0,0125
Max. CPU Graphics Ratio (Multiplier) 8(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,001–1,92 0,001

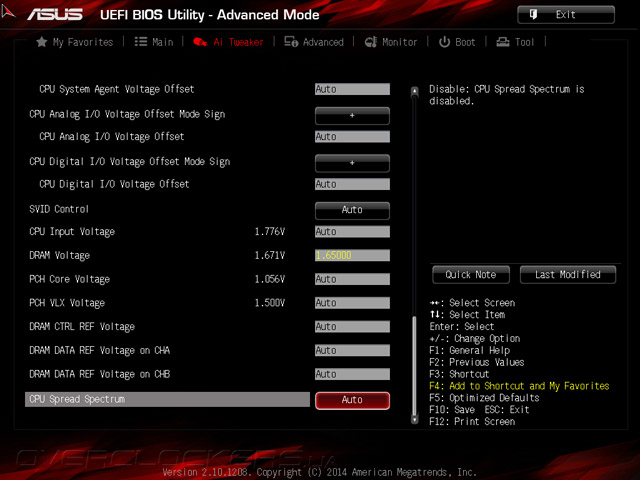

Режим Advanced содержит настройки системных компонентов, не имеющих прямого отношения к быстродействию. Стоит упомянуть о невозможности организации массивов RAID средствами Intel B85. Здесь можно отключить любой из портов USB и подсветку.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

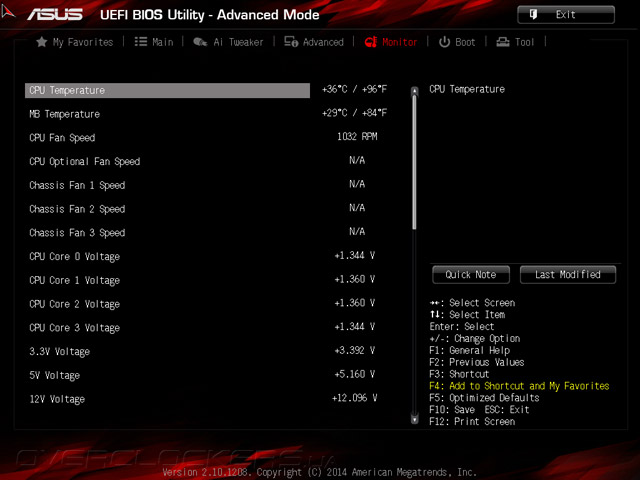

На странице Monitor кроме отображения самых важных действующих напряжений и температуры платы с ЦП находится инструментарий по настройке функционирования системных охладителей. Есть три готовых профиля, а также возможность ручного изменения алгоритма функционирования охладителей. Однако всё это не идёт ни в какое сравнение с возможностями фирменного ПО. Примечательно, лишь для охладителя ЦП можно вручную выбрать его тип — четырёхконтактное или трёхконтактное исполнение.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

Процедуру инициализации оборудования устройство преодолевает весьма быстро, но в случае необходимости что-либо поменять следует прибегнуть к возможностям меню Boot.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

Наконец, на странице Tool находятся фирменные механизмы: обновления прошивки, сохранения профилей с настройками системы и просмотра информации о SPD и XMP модулей оперативной памяти. К слову, последний механизм некорректно отобразил содержимое используемого комплекта.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

Кроме того, хочется отметить о приятной особенности изделия демонстрировать подготовленные к применению настройки, что будет полезным при проведении разгонных мероприятий.

ASUS B85-Pro Gamer


Комплектное ПО

Работа с диском поддержки не создала проблем. Имеющиеся там драйвера целиком покрыли нужды системы, отсутствие сторонних контроллеров на PCB только поспособствовало простоте проведения процедуры установки.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

Для запуска «тихой» установки полного набора необходимо воспользоваться мастером InstAll.

ASUS B85-Pro GamerASUS B85-Pro Gamer

Для программного обеспечения предусмотрен свой, отдельный мастер. Там можно выбрать лишь часть их доступных утилит, некоторое число из них придётся, при необходимости, установить вручную.

ASUS B85-Pro Gamer

В обзоре ASUS Maximus VII Gene рассматривалась более свежая версия утилиты GameFirst, там она приобрела индекс с цифрой три, в комплексе с B85-Pro Gamer предоставлена более древняя, вторая версия. Нет ничего удивительного в обнаруженных её корнях от разработчиков cFos Software, поскольку практически все решения, создающие конкуренцию Killer Network, базируются на cFosSpeed.

ASUS B85-Pro Gamer

Её внешний вид при тестировании вызвал у меня подозрения по части работоспособности некоторых частей. В главном окне почему-то не было сведений о текущем подключении, хотя в контекстном меню они были доступны, также тестирование пропускной способности канала работало лишь одно, причём вторичное. Тестировалась последняя версия, она находилась как на самом диске, так и на официальном сайте ASUS.

ASUS B85-Pro Gamer

В глубоких настройках безошибочно угадывается упомянутый чуть выше продукт — cFosSpeed. Имеющийся набор правил позволит осуществить настройку работы сетевого подключения простой сменой профиля. Хотя более глубокие настройки тоже имеют место быть.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

Несмотря на упомянутую реализацию Sonic Radar как на официальной странице модели в Сети, так и на её упаковке, в действительности на диске найти такую утилиту не удалось. Более того, не доступна она и на всё той же официальной странице поддержки. Поэтому довольствоваться придётся только фирменным конфигуратором звукового устройства от Realtek.

ASUS B85-Pro Gamer

Признаться, возможности этой оболочки оказались не такими насыщенными, как, к примеру, у Z97-PRO(Wi-Fi ac), модели, не позиционируемой как игровая ни в коей мере. Так, здесь нет ручного перенаправления усиления ОУ — для передней панели корпуса или для задней панели платы. Нет технологии DTS Connect, также сильно упрощен сценарий выбора источника звука, который сводится к простому выбору между наушниками и колонками. Кроме того, особого эффекта на звучание это не оказывает. Теперь все настройки, при желании, придётся производить перебором профилей звучания, маскирующего за собой простой эквалайзер.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

Набор фирменных утилит, включённый в состав комплекса Ai Suite 3, тоже небогат.

ASUS B85-Pro Gamer

C получением информации о системных компонентах проблем не было.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

Все утилиты, приготовленные для тонкой настройки системы, не оснащены каким-либо мастером-проводником по настройкам, как это происходит с более старшими платами и комплексом Dual Intelligent Processors. Всё называется скромно — Performance and Power Saving Utilities. Ничего необычного в этой среде нет, частично здесь можно выяснить что именно скрывается за полями Auto в среде UEFI. Интересно выглядит возможность Auto Tuning, обещающая автоматическое увеличение быстродействия. Опробуем её в следующей части обзора.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

Самым полезным, на мой взгляд, из всего этого набора является компонент Fan Xpert 2. Главной его особенностью выступает калибровка подключенных вентиляторов, после которой полученные паспорта изделий дадут возможность настроить их работу согласно собственным предпочтениям. Можно составить особый алгоритм работы или же зафиксировать обороты на определённой позиции, а в случае высокого нагрева ЦП они автоматически возрастут до максимальных.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

Дополнительно хочется отметить высокую информативность показателей, предоставляемых B85-Pro Gamer как в рамках фирменного ПО, так и считываемого сторонними продуктами. Их целиком достаточно для прозрачной процедуры проведения разгона.

ASUS B85-Pro Gamer

После осмотра программных возможностей трудно согласиться с высоким статусом «игрового» продукта, возложенного на эту плату, учитывая скудную оснастку в сфере настройки звуковой подсистемы и немного путанную, возможно, имеющую проблемы с функциональностью, сетевую сферу работы. Но с мониторингом напряжений никаких проблем нет, также хорошо представлена возможность по настройке системных охладителей. Главный вопрос — как теперь проявит себя плата при разгоне.

Разгонный потенциал

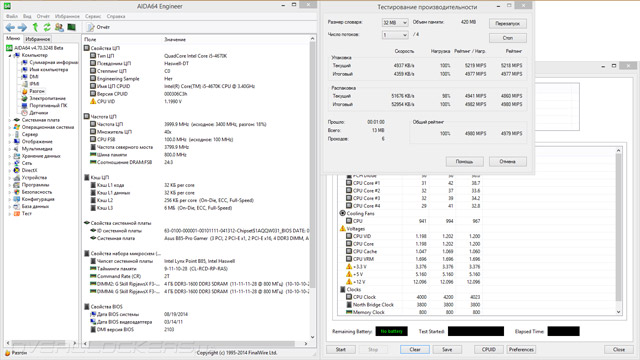

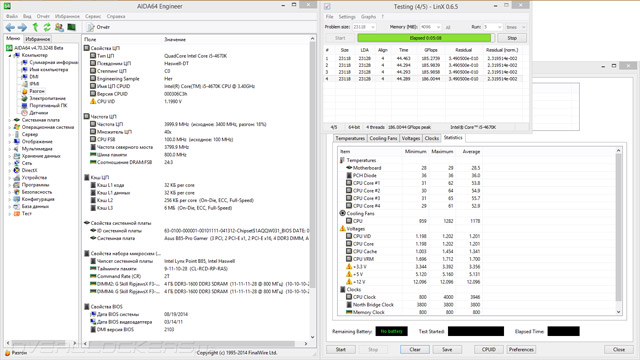

В составе тестового стенда используется процессор с заменённым термоинтерфейсом на более эффективный относительно штатного. Наиболее простым методом повышения быстродействия является активация Auto Tuning в среде Ai Suite 3. Первым для проверки активировался сценарий Fast Tune.

ASUS B85-Pro Gamer

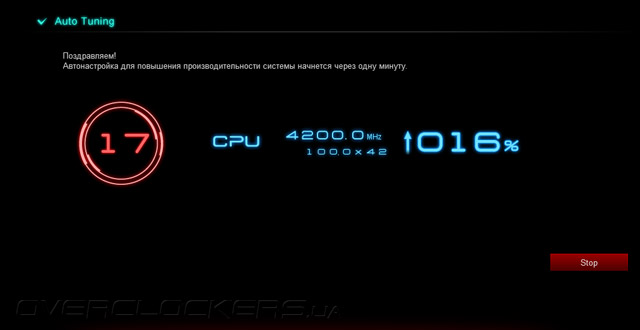

После перезагрузки появилось уведомление о достижении 4200 МГц. Однако, внимательно ознакомившись со схемой, становится видно соответствие этой частоты пиковым возможностям системы при использовании технологии Turbo Boost.

ASUS B85-Pro Gamer

В действительности даже простые задачи не позволили частоте превысить отметку 4 ГГц. Также разгонялась и ОЗУ, но учитывая потолок в 1600 МГц, разгон свёлся к небольшому ужесточению схемы задержек, соответствующей XMP. Кольцевая шина работала на частоте 3800 МГц. Напряжение ЦП повышалось до скромных 1,2 В, а в простое частота понижалась до 800 МГц.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

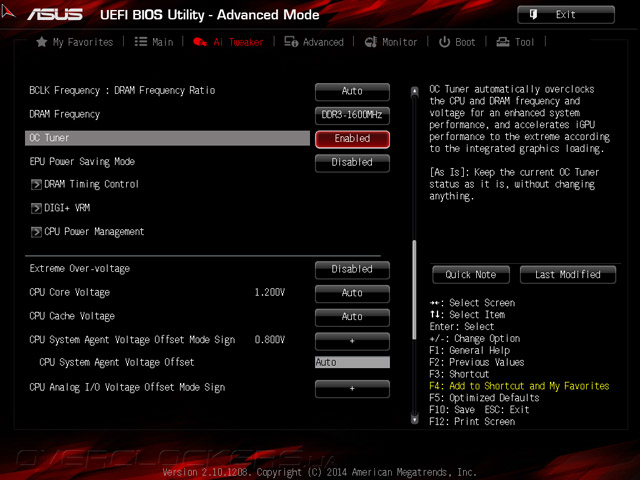

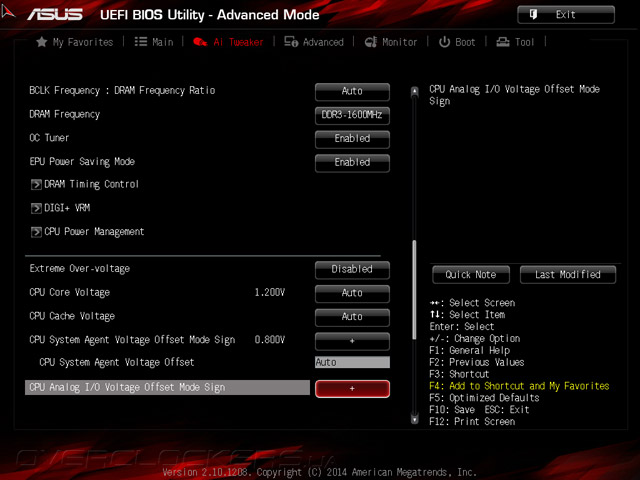

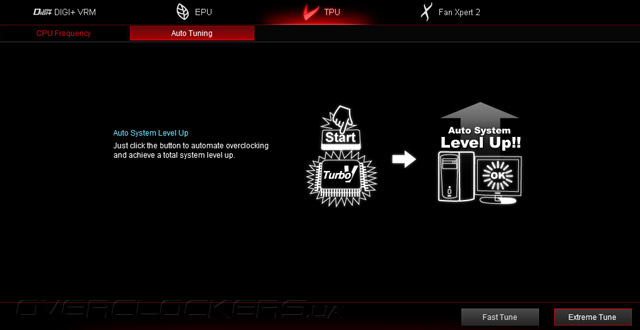

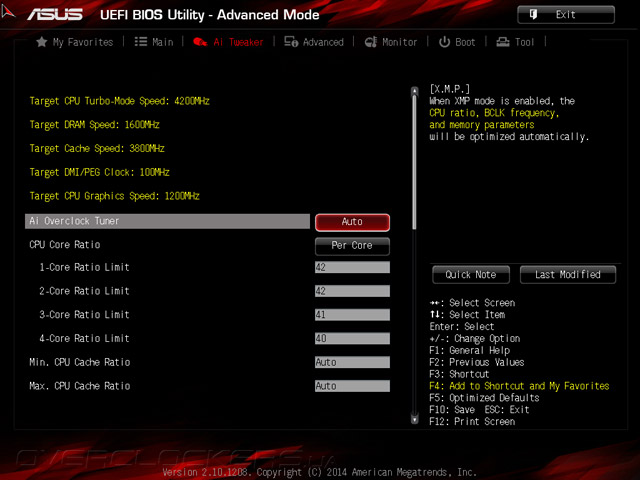

На самом деле такой механизм активирует профиль OC Tuner в среде UEFI, поэтому нет никакой разницы откуда выполнять такого рода разгон. У системных плат с более дорогими чипсетами существуют два различных сценария. Здесь он всего один, поскольку нет возможности повышения базовой частоты, как в тех случаях.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

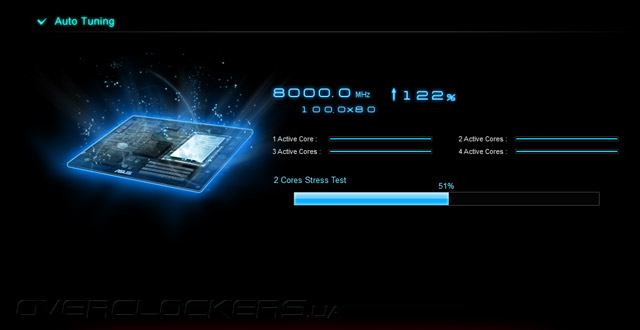

Другой профиль, доступный в среде Ai Suite, называемый Extreme Tune, оказался нерабочим. После перезагрузки системы якобы проводилась какая-то процедура тестирования, множитель ЦП рос до неприличного значения, а когда дошёл до x80 — программа продолжила свои попытки с меньшими числами, хотя прирост в процентах всё ещё продолжал расти.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

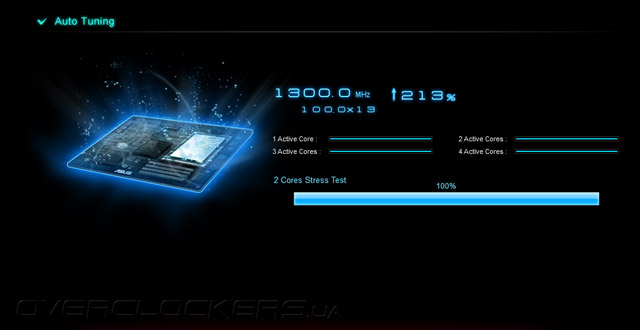

На «невероятной» частоте 1300 МГц я прервал цикл тестирования перезагрузкой системы, после которого появилось уведомление о достижении 1,2 ГГц как результата разгона (или прироста в 211%). На самом же деле частота оказалась штатной для используемого Core i5-4670K.

ASUS B85-Pro Gamer

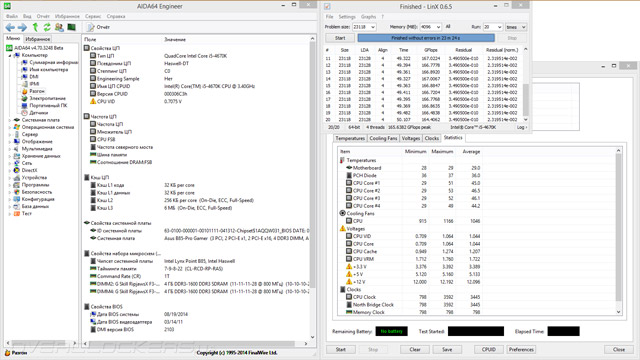

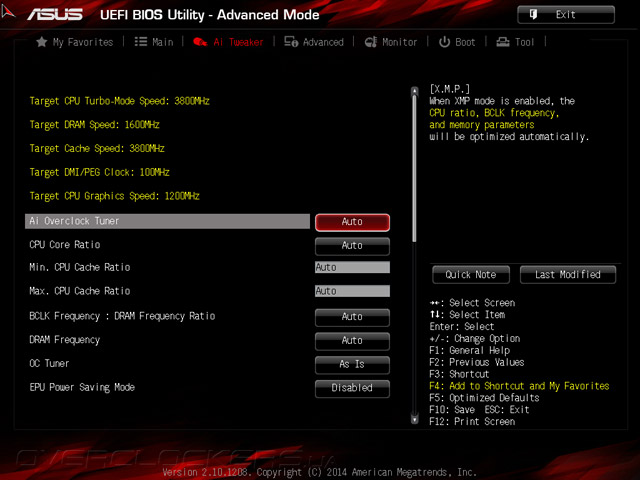

Последний из способов — профиль ASUS Optimal, доступный в базовом меню отображения UEFI. Его суть сводится к одновременной активации технологий EPU и OC Tuner.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

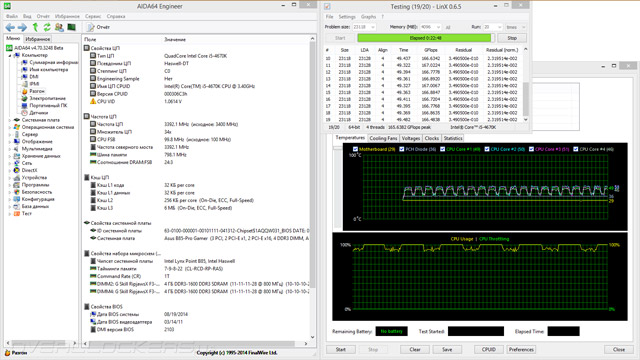

С точки зрения быстродействия изменений не произошло относительно прежде рассмотренного разгона. Частота процессора составила 4,0 ГГц при напряжении 1,2 В.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

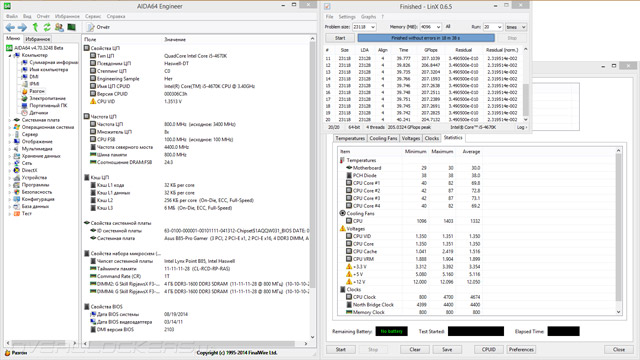

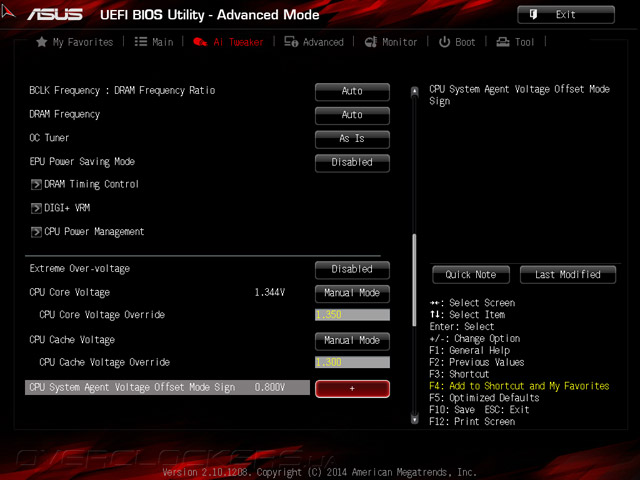

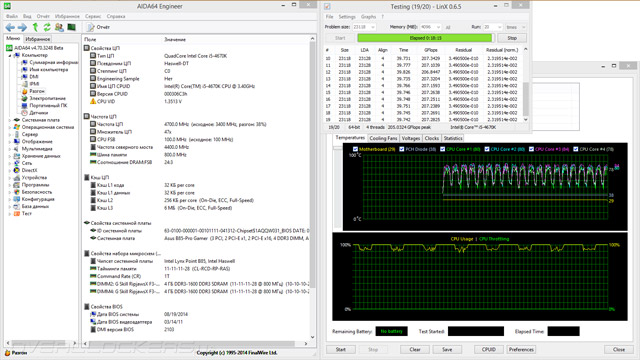

Поскольку повышение базовой частоты невозможно, всё внимание было сконцентрировано на разгоне процессора. Для его работы на частоте 4,7 ГГц напряжение повышалось до 1,35 В, а на блоке Uncore оно достигало 1,3 В, чтобы можно было повысить частоту до 4,4 ГГц. С подбором профиля LLC возникает такая же дилемма, как и на предшественниках с такой же схемой VRM. При использовании Level 7 напряжение несколько понижается в моменты интенсивных нагрузок, а с Level 8 наоборот — возрастает. Для необходимых 1,9 В я использовал Level 7 и устанавливал значение как 1,91 В.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

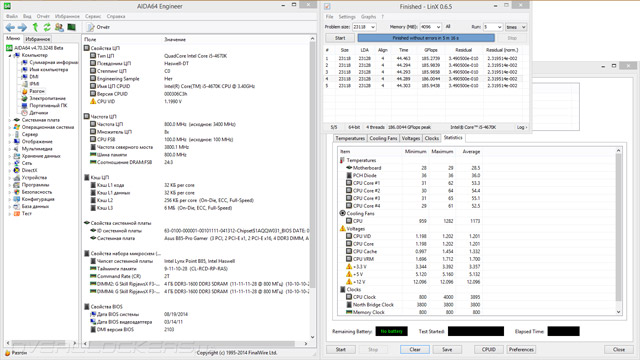

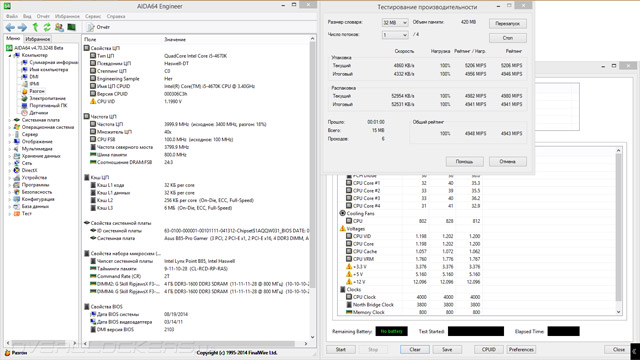

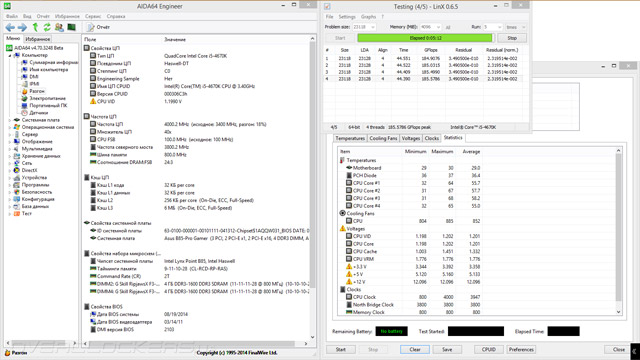

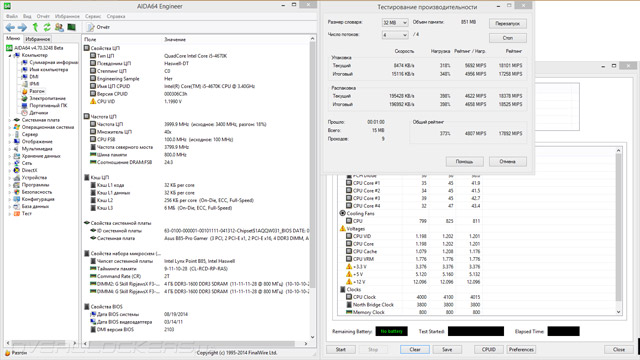

Быть может, для кого-то станет откровением, но B85-Pro Gamer без проблем справилась с разгоном Core i5-4670K, сохранив работу энергосберегающих функций.

ASUS B85-Pro GamerASUS B85-Pro Gamer

Температура в зоне размещения силовых элементов достигла максимума в лице значения 68 °C, а верхние грани радиаторов прогревались до 53 °C. Словом, характеристики весьма похожи на полученные при тестировании Z97-A. Энергопотребление при этом было так же немалым, оно уложилось в рамки 98–309 Вт.

ASUS B85-Pro Gamer

В качестве более жёстких условий эксплуатации модулей DRAM применялся подход к снижению задержек, а всё из-за невозможности повышения частоты выше отметки 1600 МГц. Для нашего комплекта проверенной конфигурацией является 7-9-8-22-1T, с чем испытуемая успешно справилась. Напряжение при этом повышалось до 1,65 В.

ASUS B85-Pro Gamer

ASUS B85-Pro GamerASUS B85-Pro Gamer

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

B85-Pro Gamer не подвела и продемонстрировала полную готовность к разгонным мероприятиям. Для новичков прирост будет совершенно скромным, но всё равно приятно было убедиться в его фактическом присутствии. При полноценном подходе результат для ЦП оказался абсолютным, да и оперативная память смогла заработать в более жестких условиях относительно номинала.


Тестовый стенд

В состав стенда вошли:
  • операционная система: Windows 8.1 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.70 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
ASUS B85-Pro Gamer 2103 4.70.3248 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97M-D3H F5 4.70.3237 4.1.627-x64 2.2.282 1.4.778
ASUS Gryphon Z97 Armor Edition 2012 4.70.3219 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97X-UD5H-BK F6 4.70.3206 4.1.622-x64 2.0.228 1.3.708
ASUS Z97-PRO(Wi-Fi ac) 1304 4.70.3203 4.1.622-x64 2.0.228 1.3.708
ASRock Z97 Anniversary P1.10 4.60.3149 4.1.622-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-UD3H F7 4.60.3129 4.1.620-x64 2.0.228 1.3.708
ASUS Z97I-Plus 2105 4.60.3124 4.1.620-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-Gaming 7 F6 4.60.3110 4.1.611-x64 2.0.228 1.3.708
ASUS Maximus VII Gene 1002 4.50.3040 4.1.611-x64 2.0.228 1.3.708
Gigabyte GA-Z97MX-Gaming 5 F4 4.50.3034 4.1.611-x64 2.0.228 1.3.708
MSI Z97 MPOWER V1.3 4.50.3019 4.1.611-x64 2.0.228 1.3.708
ASUS Z97-A 0902 4.30.2954 4.1.611-x64 2.0.228 1.2.362
Gigabyte GA-Z97X-SOC Force F5 4.30.2946 4.1.611-x64 2.0.228 1.2.362


Результаты тестирования

Частота процессора Core i5-4670K не видоизменялась, то есть, согласно возможностям Turbo Boost, действующим значением в подавляющем числе случаев было 3600 МГц, а это ниже, чем практически на всех прежде рассмотренных системных платах. Ближайшим ориентиром в списках будет являться ASRock Z97 Anniversary. Кроме того, нельзя не отметить куда более низкую частоту оперативной памяти — всего 1600 МГц, вместо традиционных 2133 МГц для цикла наших тестов. Конфигурация задержек не менялась. Учитывая первое упоминание одной из младших системных логик в одном ряде с Intel Z97, призываю сомневающихся в цифрах читателей ознакомится со сводными результатами тестирования, размещенных в обзоре Gigabyte GA-Z97X-SOC Force. Там присутствует большее число системных плат, в том числе и на основе H81.

ASUS B85-Pro Gamer

ASUS B85-Pro Gamer

ASUS B85-Pro Gamer

ASUS B85-Pro Gamer

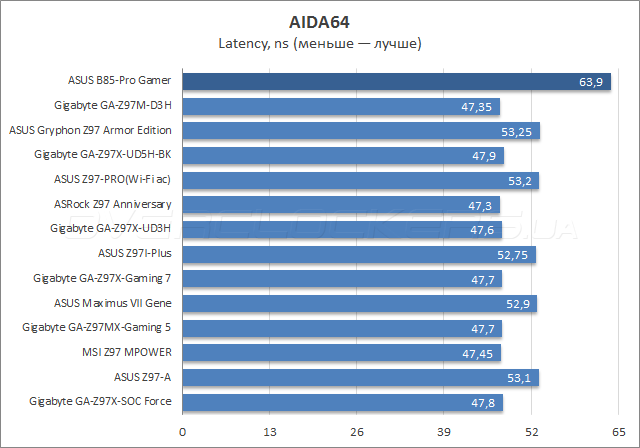

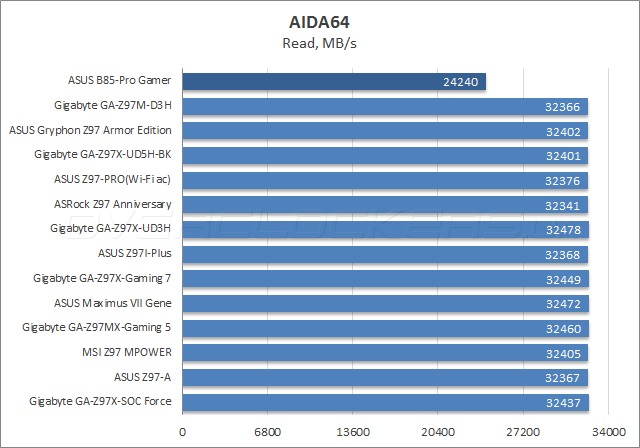

Производительность DRAM ощутимо ниже, но это вполне ожидаемо.

ASUS B85-Pro Gamer

ASUS B85-Pro Gamer

ASUS B85-Pro Gamer

ASUS B85-Pro Gamer

ASUS B85-Pro Gamer

ASUS B85-Pro Gamer

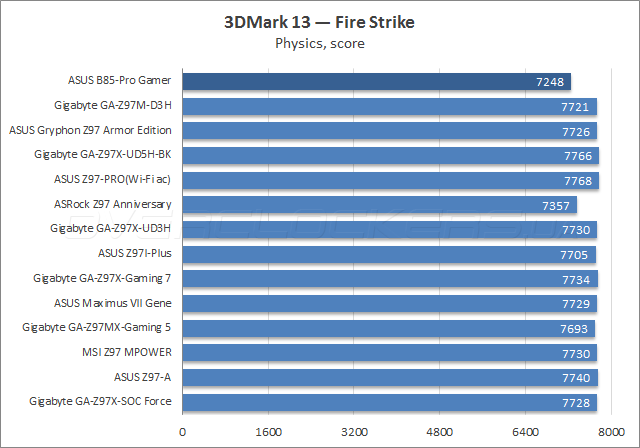

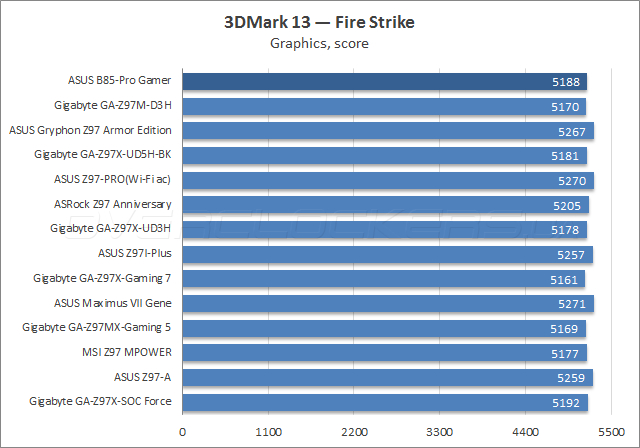

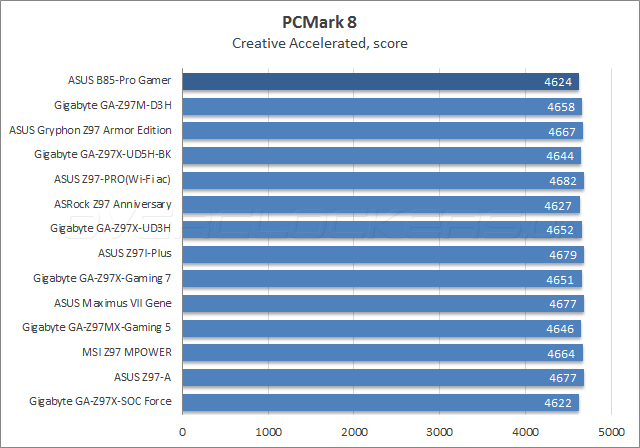

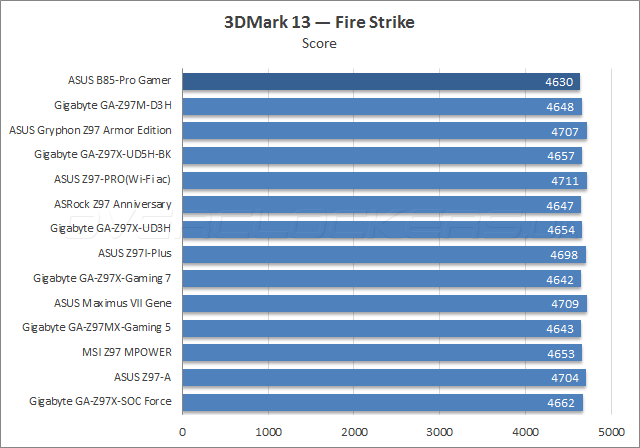

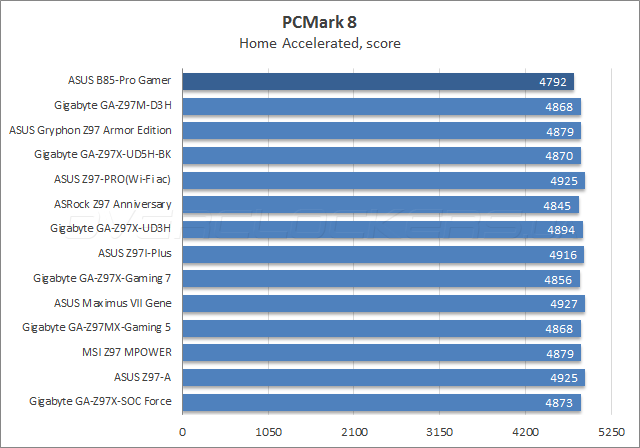

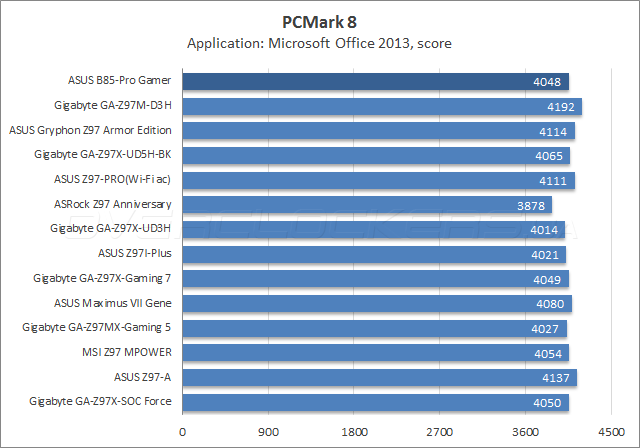

Однако на результатах, полученных в синтетических бенчмарках от Futuremark, это практически никак не сказывается.

ASUS B85-Pro Gamer

ASUS B85-Pro Gamer

ASUS B85-Pro Gamer

ASUS B85-Pro Gamer

ASUS B85-Pro Gamer

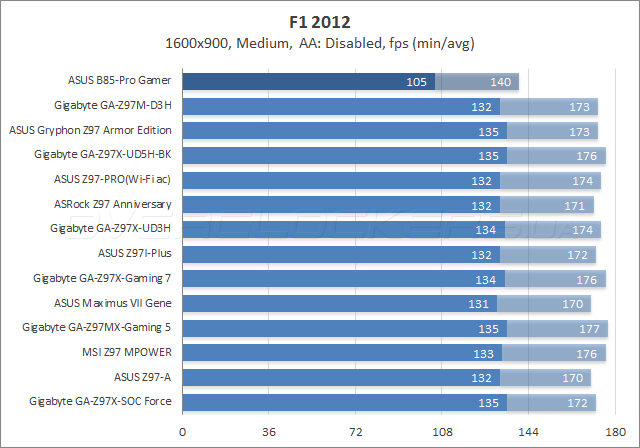

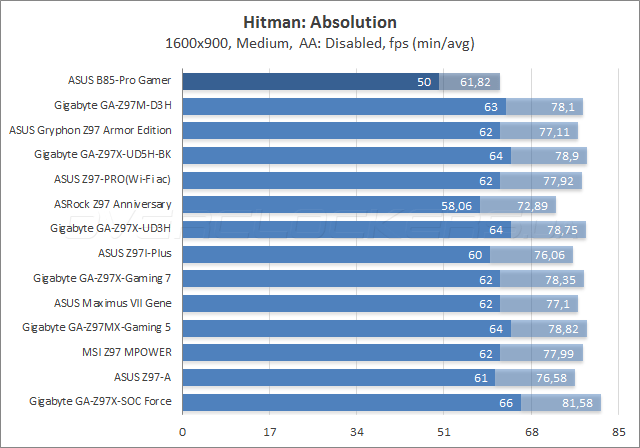

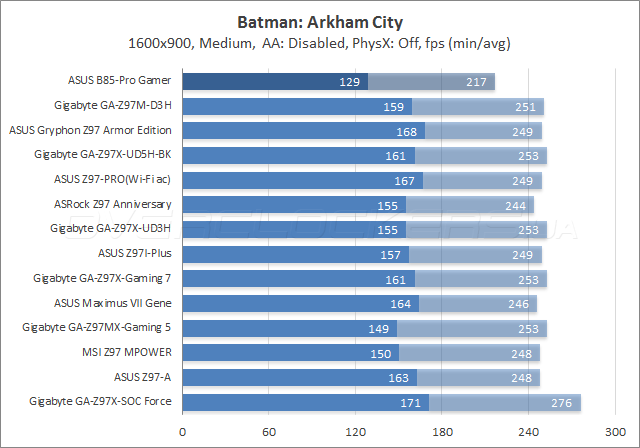

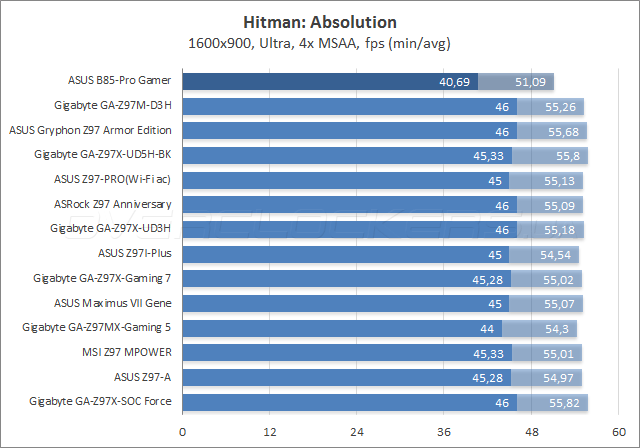

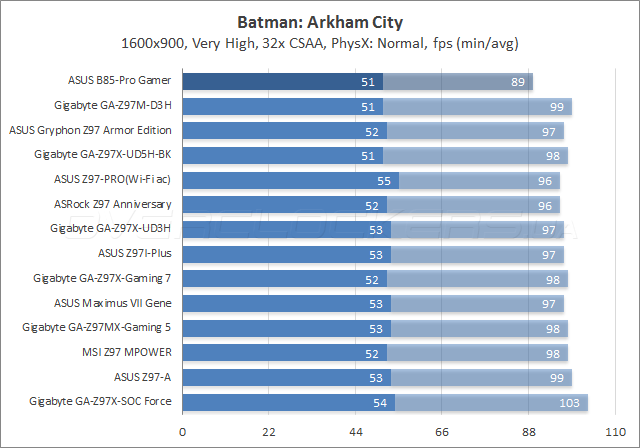

В играх ситуация менее радужная. В каждом из сценариев стенд на базе B85-Pro Gamer весьма серьёзно отстаёт от оппонентов, основанных на Z97.

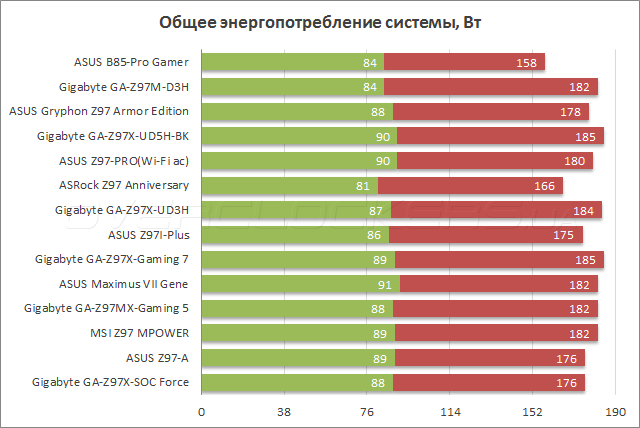

Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

ASUS B85-Pro Gamer

Учитывая далеко не рекордное быстродействие приятно отметить и соответствующие нему низкие уровни энергопотребления. Применив фирменную технологию EPU, даже их можно снизить до 81–149 Вт, а всё благодаря понижению питающего напряжения ЦП, что никак не влияет на быстродействие. И ещё немного (около одного ватта) можно отыграть путём отключения подсветки в зоне звукового кодека.


Вывод

Из B85-Pro Gamer получился действительно знаковый, чем-то удачный, но в то же время неоднозначный продукт. Применение недорогой системной логики позволяет сформировать более привлекательную стоимость решения относительно «игровых» изделий на базе старших чипсетов. Это приведёт к отказу от современных интерфейсов для подключения накопителей, но главное — ограничит использование скоростной оперативной памяти. Именно этот момент не позволит по достоинству конкурировать продукту с более простыми, но имеющими возможность разгонять оперативную память изделиями. И хотя мощный блок VRM не станет преградой для разгона процессоров, но учитывая вышеизложенные факты, этого уже может оказаться недостаточно.

К тому же весьма неубедительно выглядит профильная оснастка продукта — звуковая и сетевая подсистемы. Программные инструменты, являющиеся комплектными, несильно выделяются на фоне рядовых устройств, не позиционирующихся как игровые, в том числе и среди собственных коллег по цеху. По какой-то причине привлекательное решение Sonic Radar отсутствует, а утилита для сетевых подключений имеет некоторые вопросы в плане функционирования.

Получается, испытуемая представляет собой плату, предназначенную для полноценного разгона процессора и оснащённую старшим кодеком от Realtek. На этом список её явных преимуществ заканчивается. Возможно, её привлекательный внешний вид, а также качественное фирменное ПО для настройки работы охладителей сможет завоевать симпатии покупателя. Весьма смелое решение производителя выпускать такой продукт, учитывая обилие на рынке куда более дешёвых конкурирующих решений, предлагающих порой бóльшие возможности.
