Обзор материнской платы ASUS B85-Pro Gamer для процессоров Haswell

Возможности UEFI

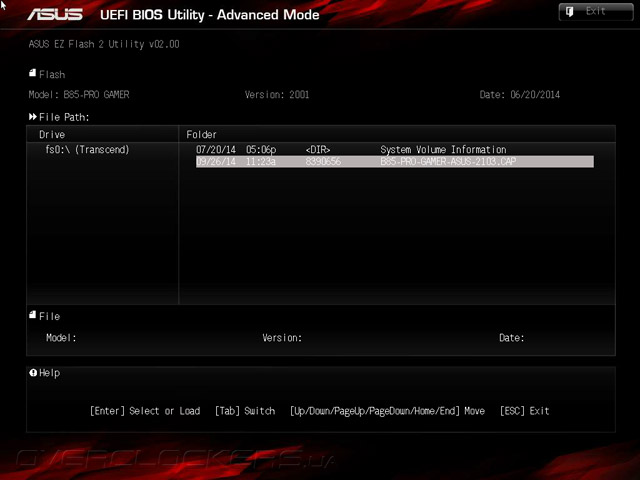

Перед началом обзора возможностей UEFI его последняя версия была успешно интегрирована посредством фирменной утилиты EZ Flash.

ASUS B85-Pro GamerASUS B85-Pro Gamer

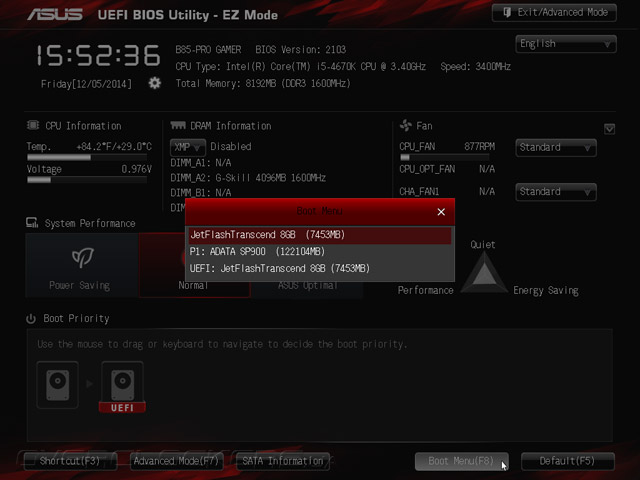

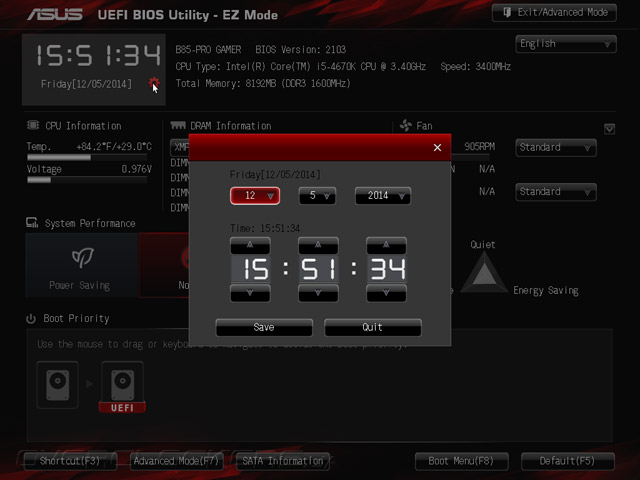

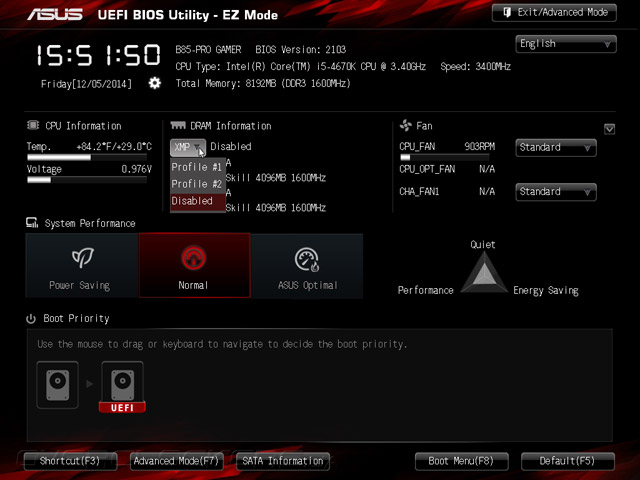

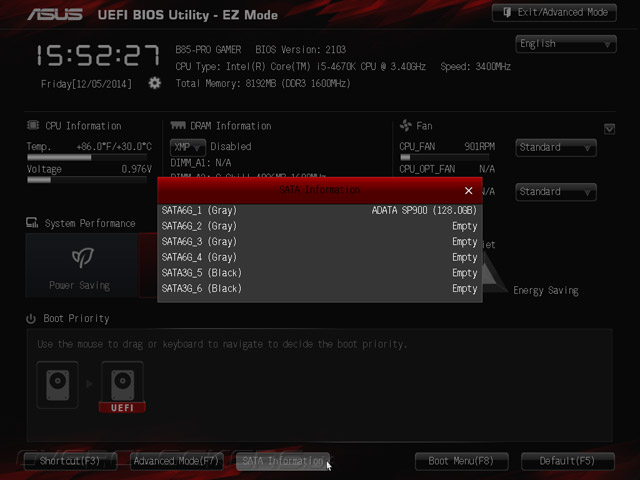

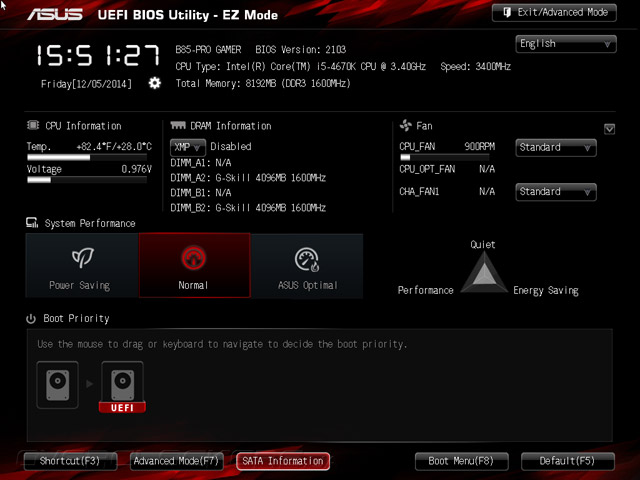

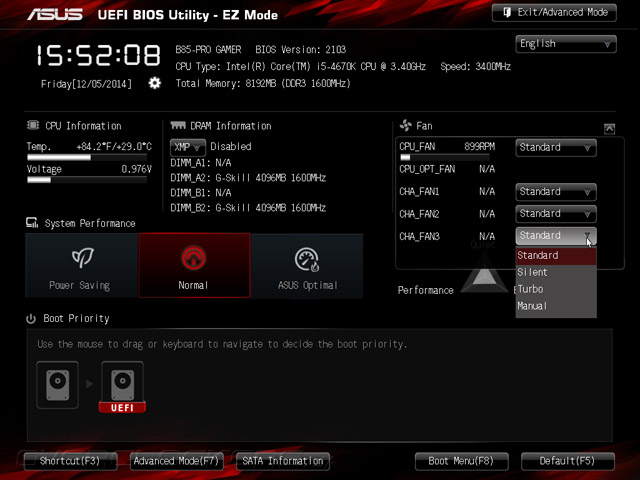

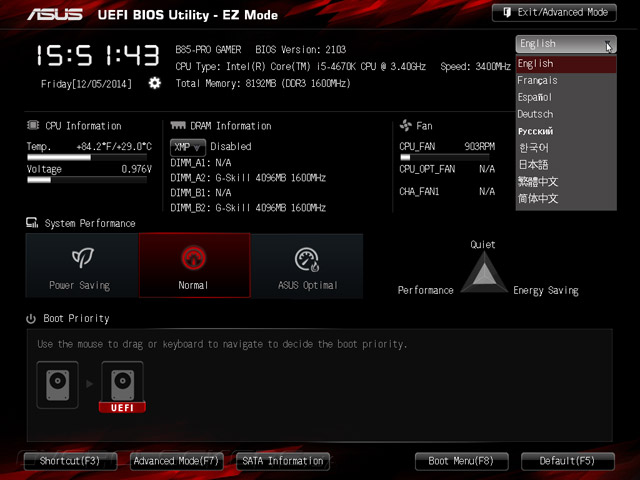

Для меня было удивительным обнаружить стиль оформления меню, свойственный продуктам прошлого поколения, учитывая сравнительно недавний выход на рынок рассматриваемой модели. Но главное — это имеющиеся возможности. В упрощённом меню настроек можно получить базовые сведения об установленных компонентах и режимах их работы, а кроме того: установить время и календарь, выбрать язык отображения интерфейса, форсировать XMP для DRAM, определиться с режимом функционирования системных охладителей и приоритетом загрузочных устройств, просмотреть краткие сведения о подключенных накопителях. Для быстрой настройки этого целиком достаточно. Отмечу применённую здесь модель цветового оформления, лаконично подходящую к общему стилю подачи B85-Pro Gamer.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

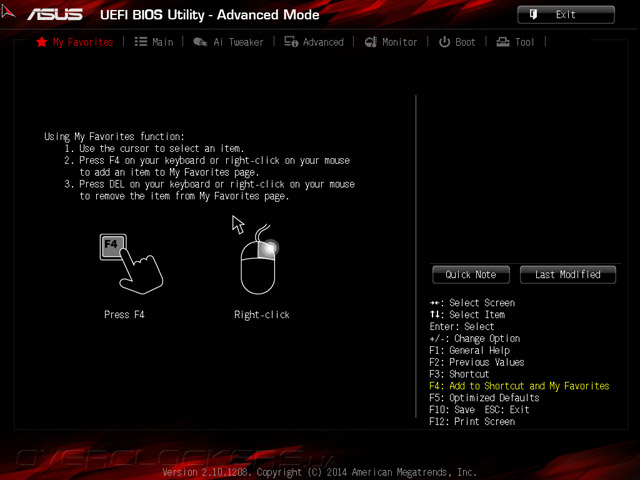

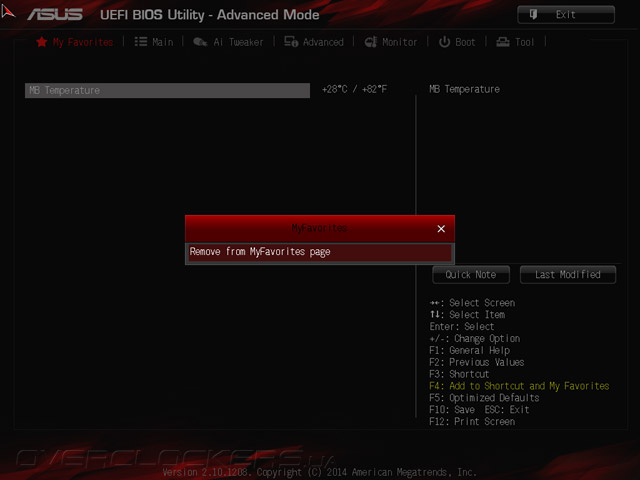

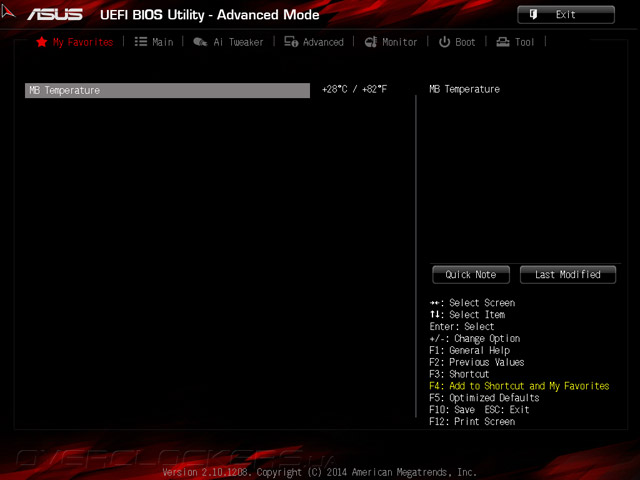

Advanced Mode обладает полным набором механизмов для настройки системы. Первый раздел My Favorites позволяет сформировать список из наиболее часто используемых параметров для быстрого доступа к ним.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

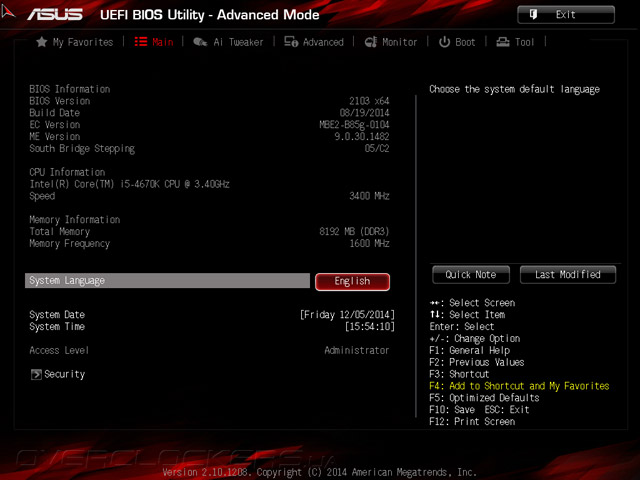

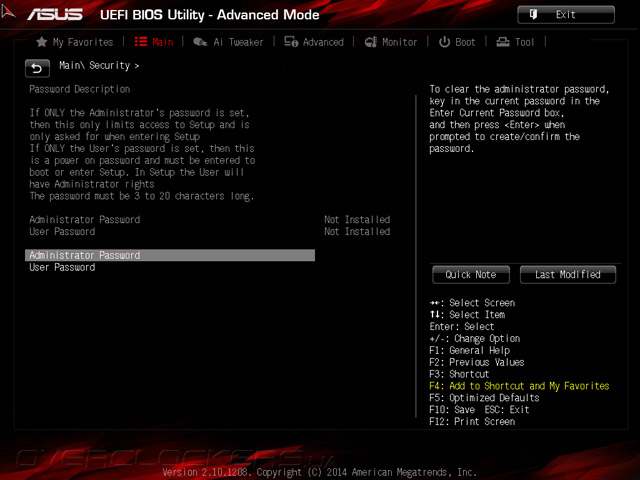

На странице Main к отображаемым базовым сведениям о компонентах системы добавлены инструменты для ограничения доступа к ней.

ASUS B85-Pro GamerASUS B85-Pro Gamer

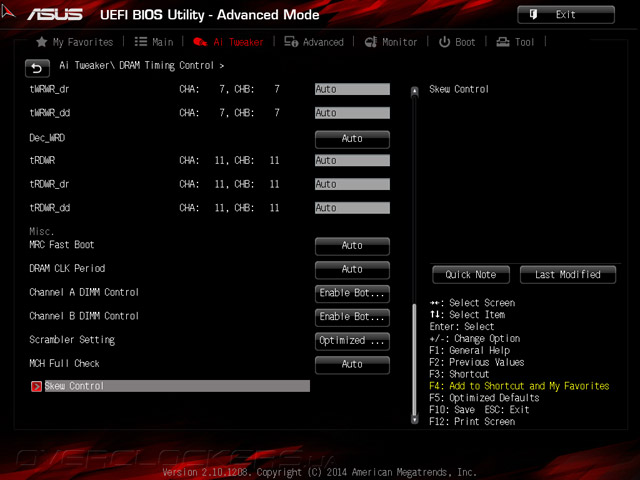

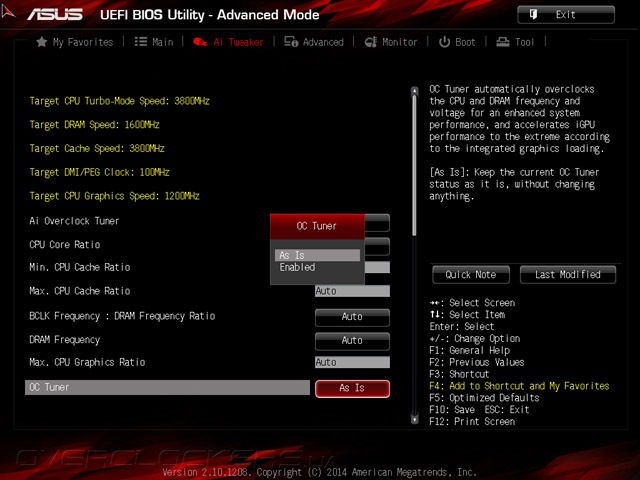

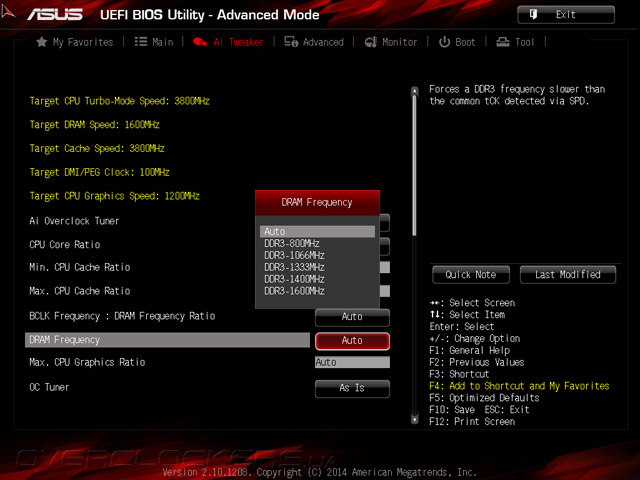

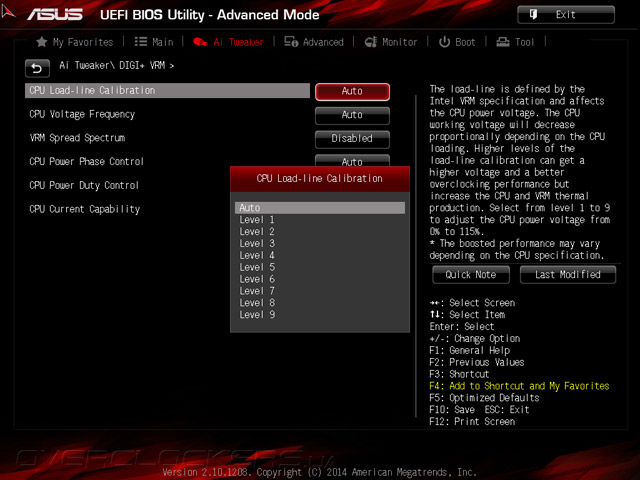

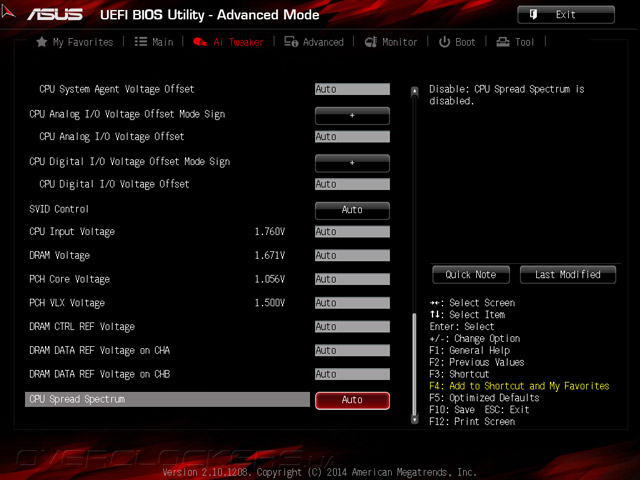

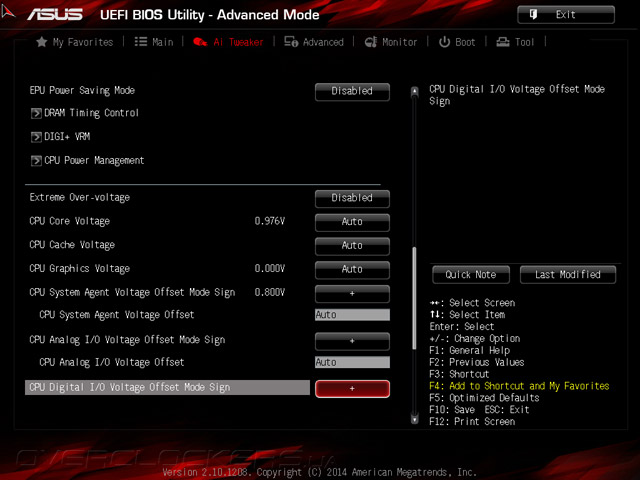

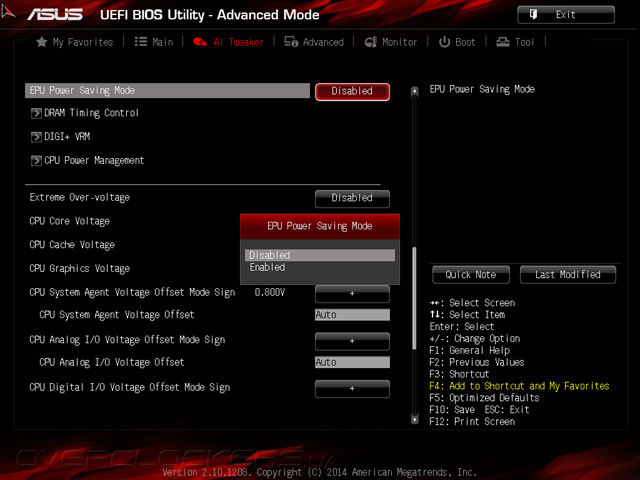

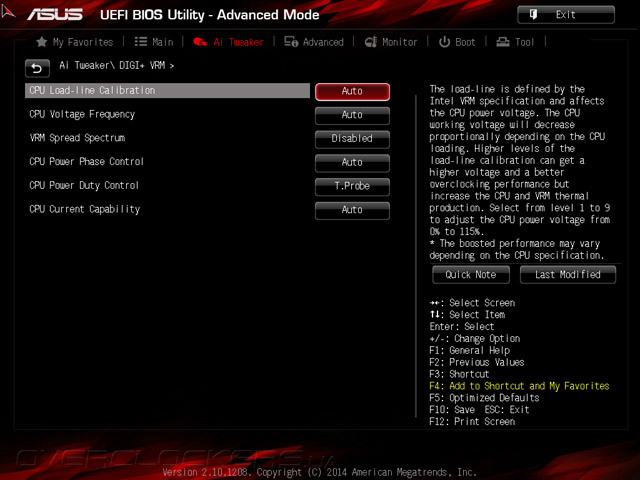

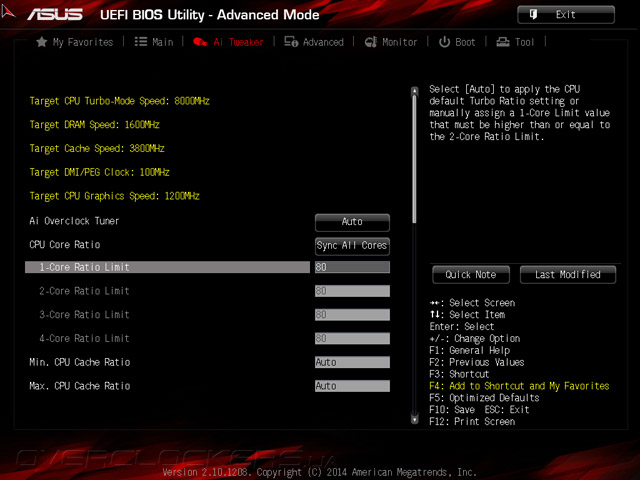

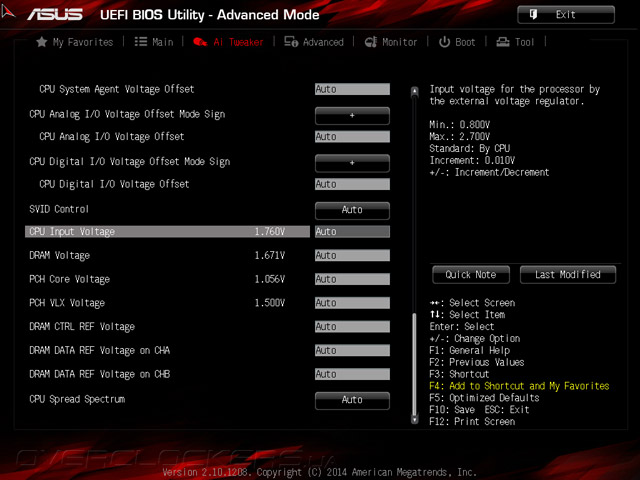

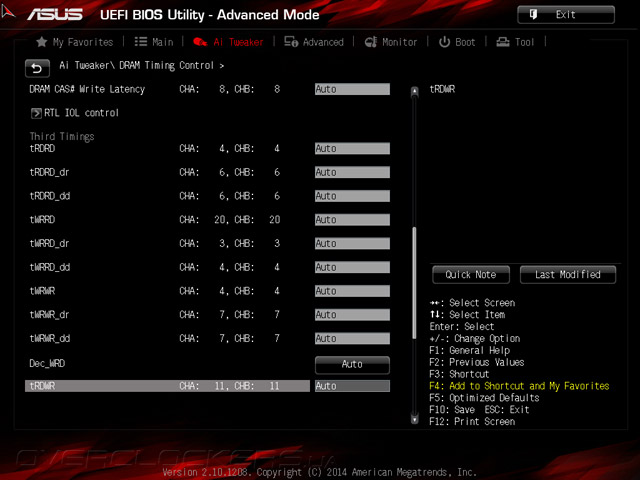

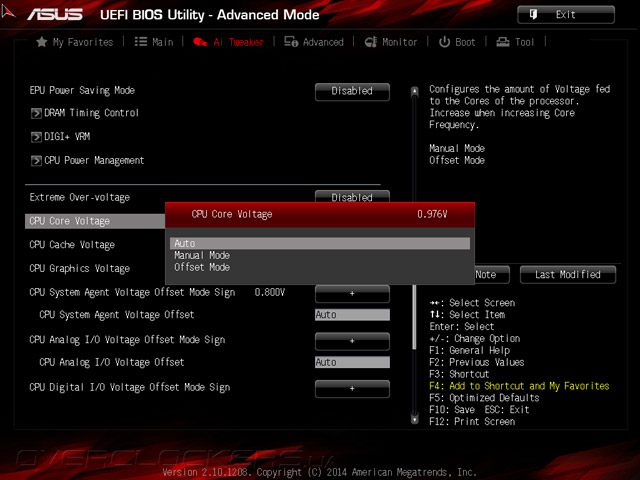

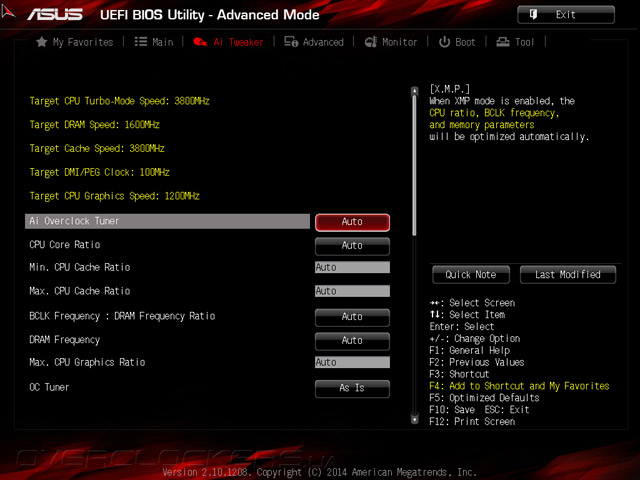

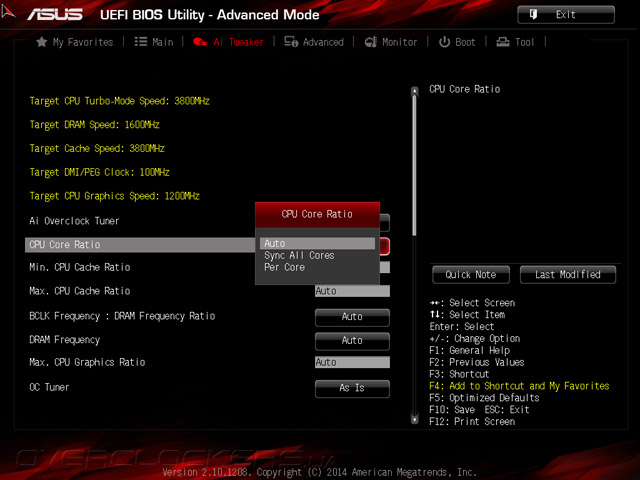

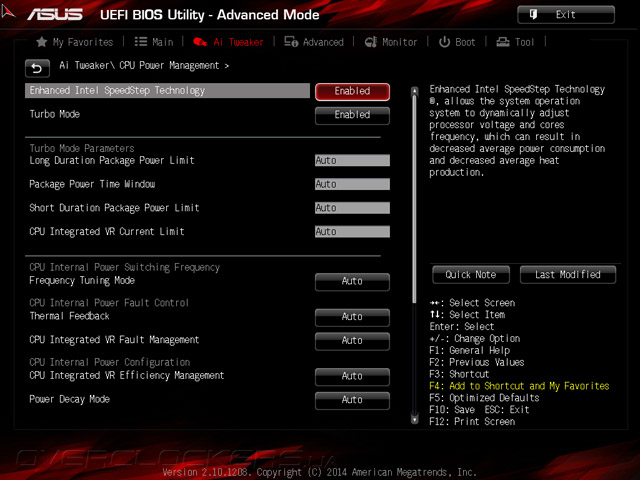

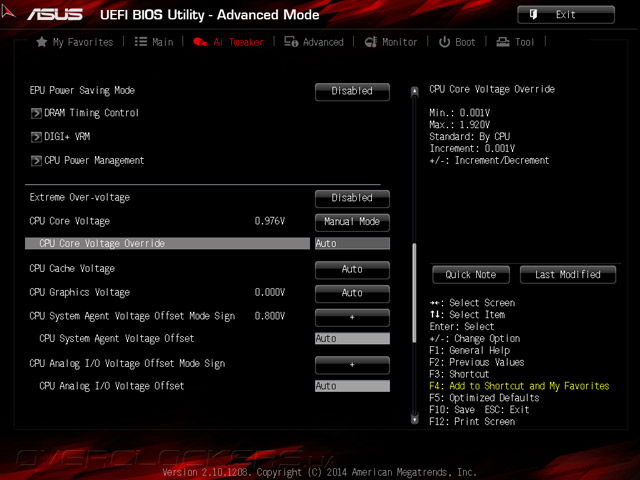

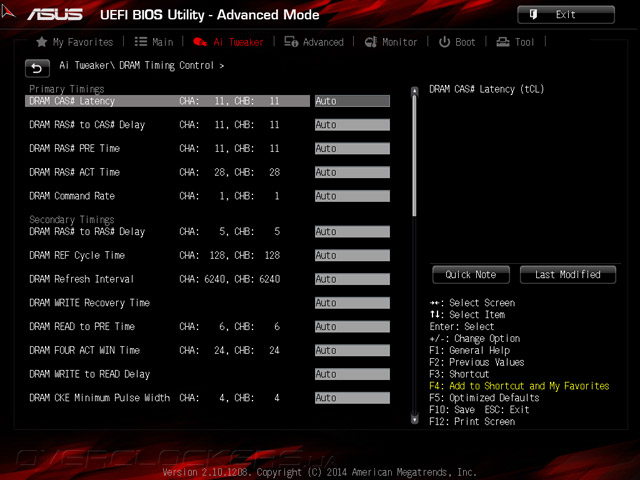

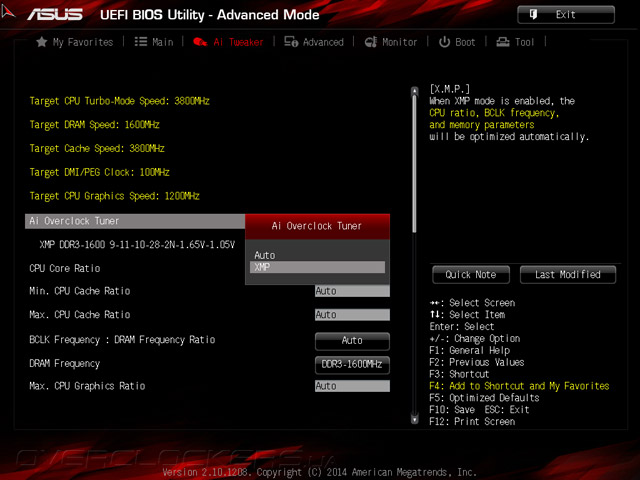

Ai Tweaker содержит полный спектр возможностей по тонкой настройке и разгону, не хватает лишь пунктов, относящихся к опорной частоте. Во всём остальном набор полный, ничем не упрощённый относительно более старших моделей ASUS. Разве что частоту оперативной памяти выше 1600 МГц поднять не выйдет, а всё из-за ограничений возможностей чипсета.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

Наиболее важные параметры находятся в следующей таблице:

Параметр Диапазон регулировки Шаг
CPU Core Ratio (Multiplier) 8–80 1
CPU Load-line Calibration Auto/Level1…9 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,001–1,92 0,001
CPU Input Voltage (B) 0,8–2,7 0,01
CPU Cache Ratio (Multiplier) 8–80 1
CPU Cache Voltage Override (В) 0,001–1,92 0,001
DRAM Frequency (МГц) 800/1066/1333/1400/1600
DRAM Voltage (B) 1,2–1,92 0,01
CPU System Agent Voltage Offset (В) (+/-) 0,001–0,999 0,001
CPU Analog I/O Voltage Offset (+/-) 0,001–0,999 0,001
CPU Digital I/O Voltage Offset (+/-) 0,001–0,999 0,001
PCH Core Voltage (В) 0,7–1,5 0,0125
PCH VLX Voltage (В) 1,2–2,0 0,0125
Max. CPU Graphics Ratio (Multiplier) 8(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,001–1,92 0,001

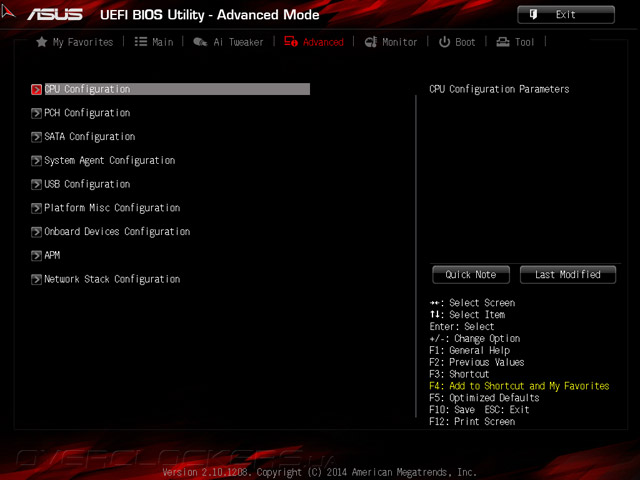

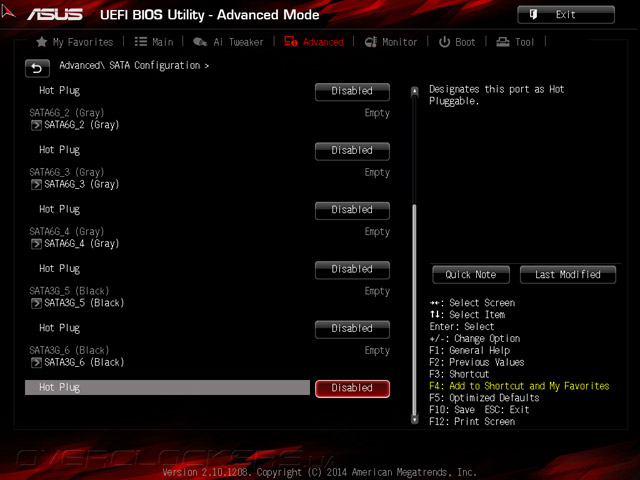

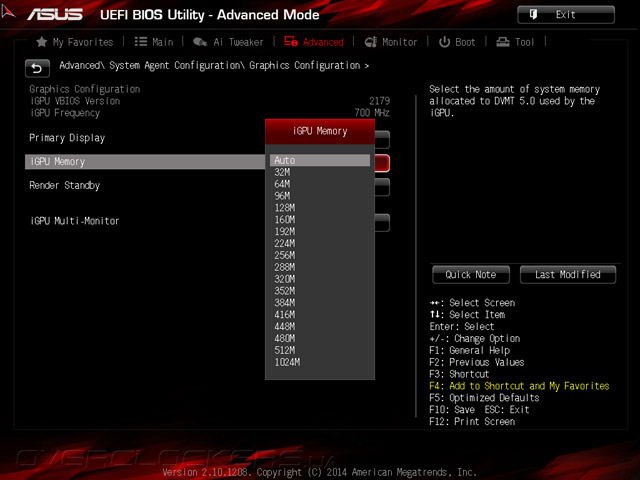

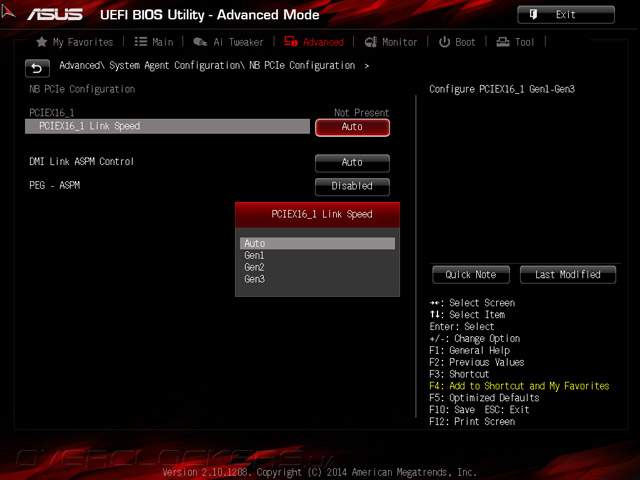

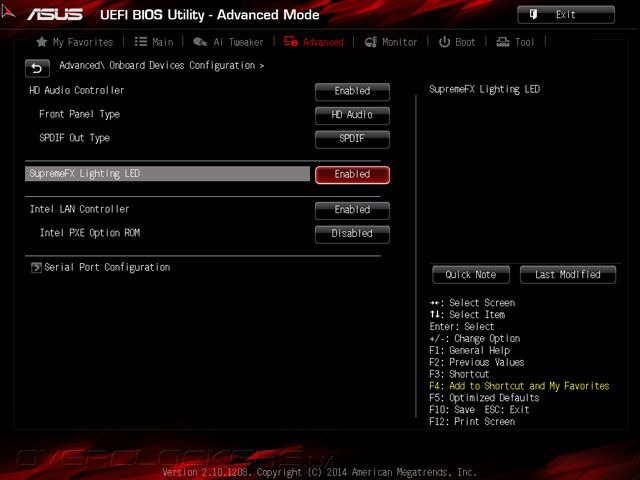

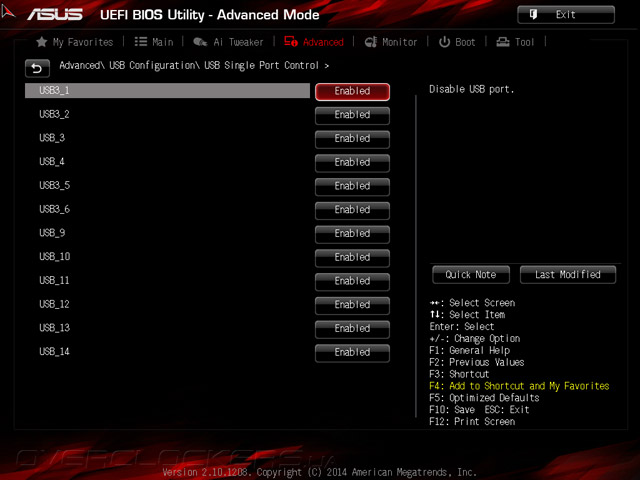

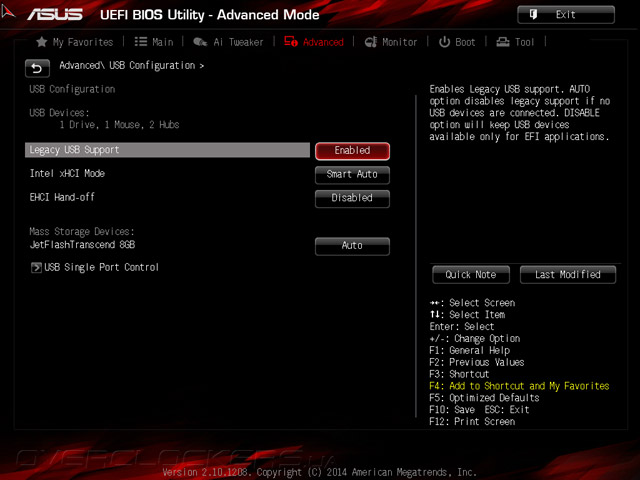

Режим Advanced содержит настройки системных компонентов, не имеющих прямого отношения к быстродействию. Стоит упомянуть о невозможности организации массивов RAID средствами Intel B85. Здесь можно отключить любой из портов USB и подсветку.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

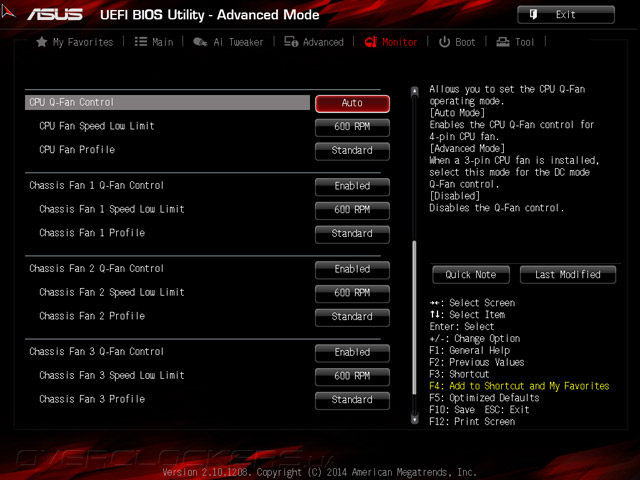

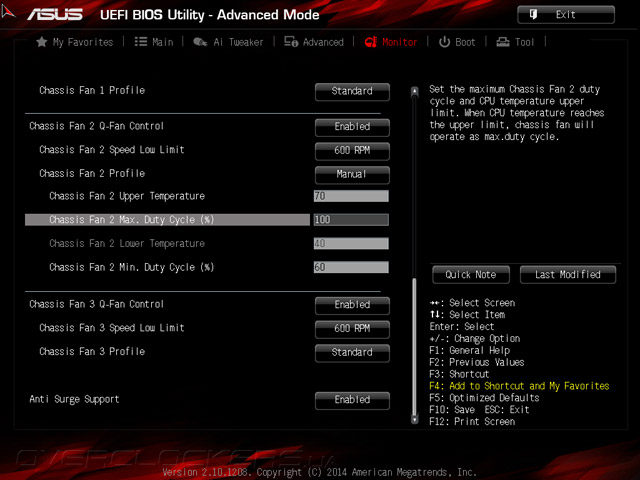

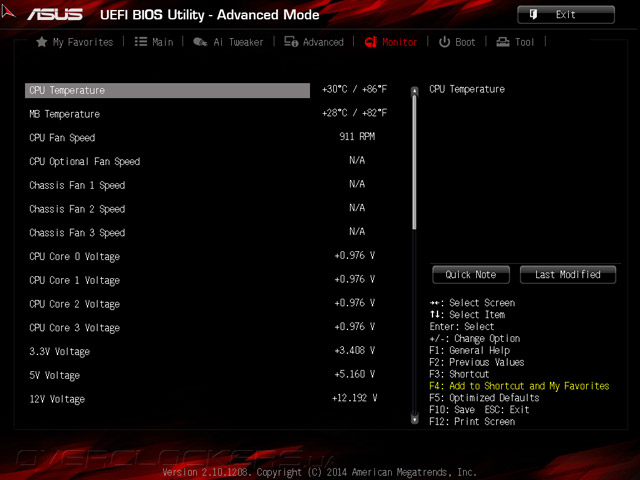

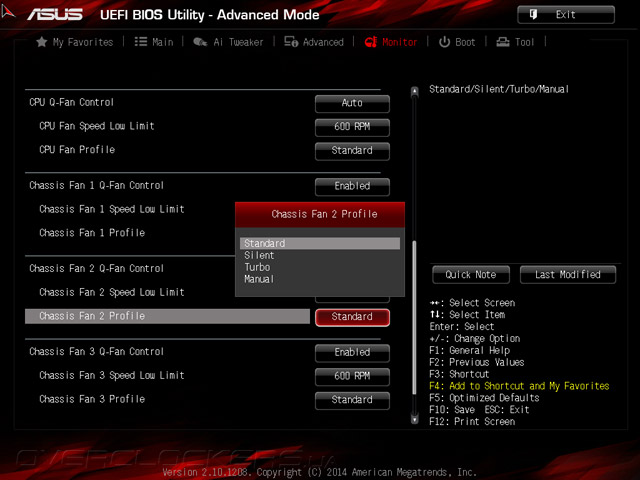

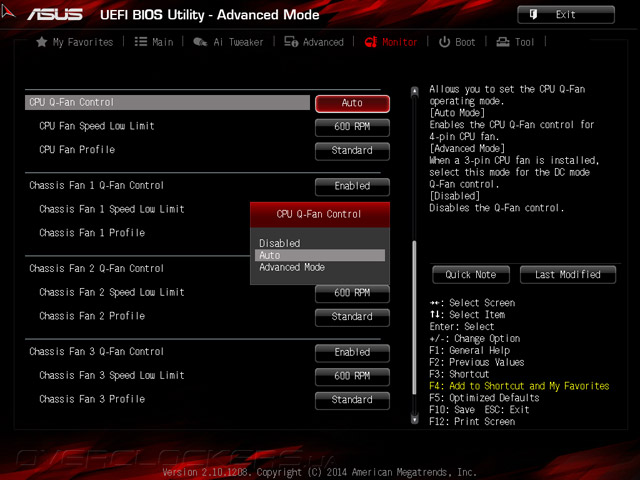

На странице Monitor кроме отображения самых важных действующих напряжений и температуры платы с ЦП находится инструментарий по настройке функционирования системных охладителей. Есть три готовых профиля, а также возможность ручного изменения алгоритма функционирования охладителей. Однако всё это не идёт ни в какое сравнение с возможностями фирменного ПО. Примечательно, лишь для охладителя ЦП можно вручную выбрать его тип — четырёхконтактное или трёхконтактное исполнение.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

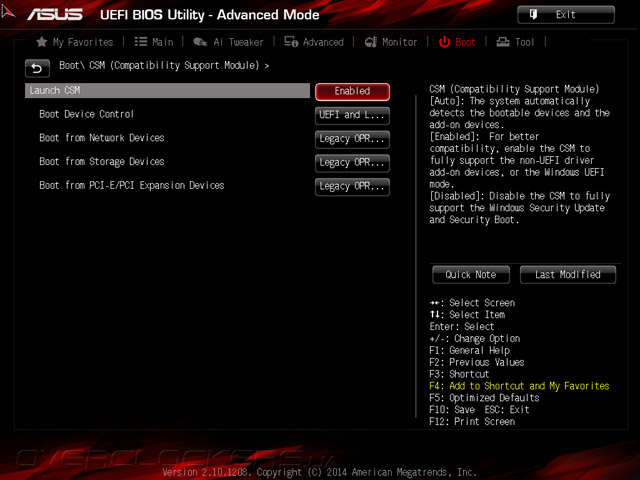

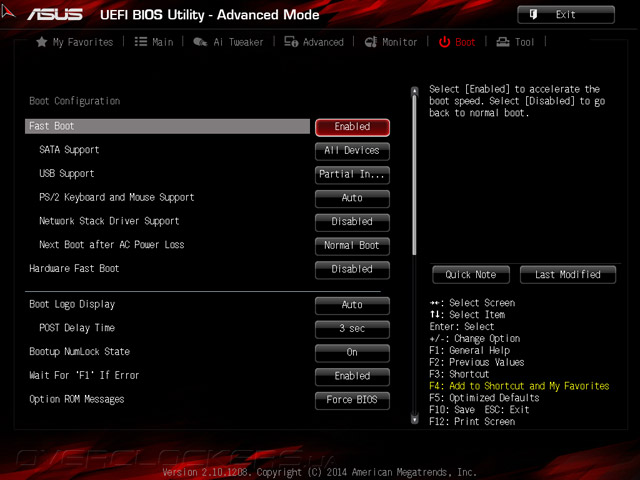

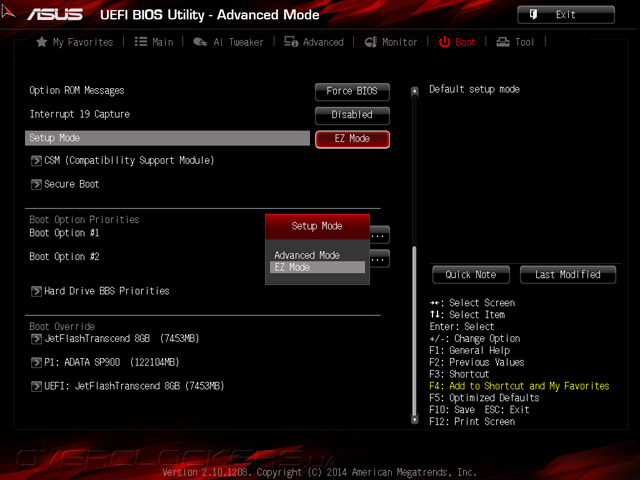

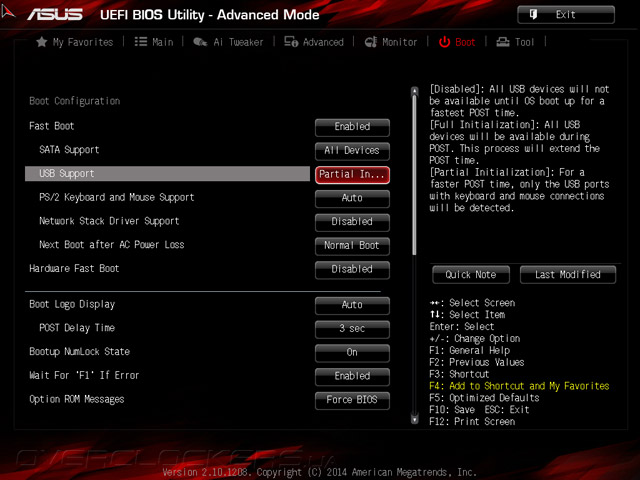

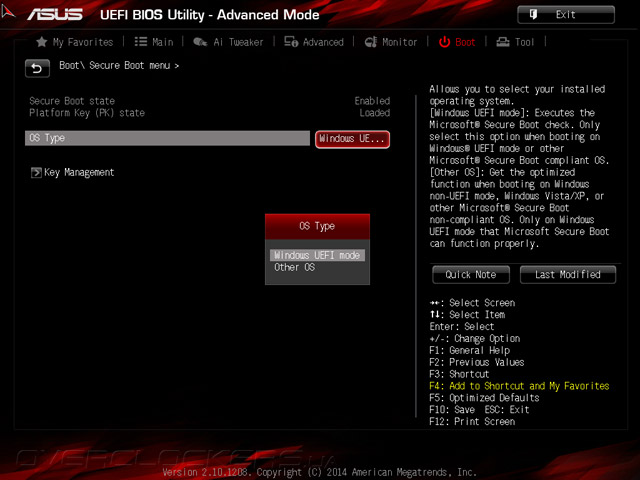

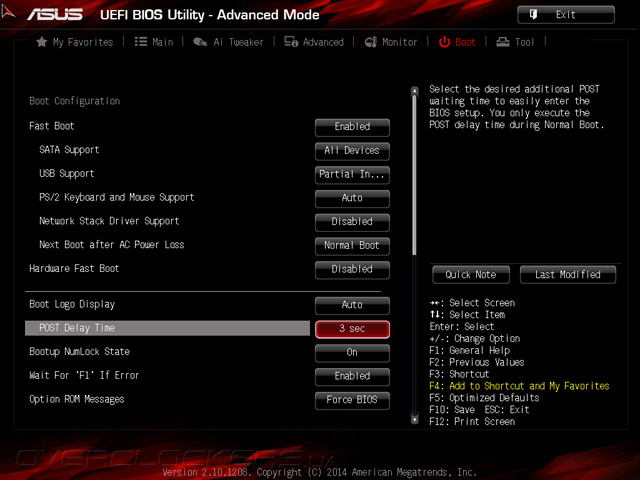

Процедуру инициализации оборудования устройство преодолевает весьма быстро, но в случае необходимости что-либо поменять следует прибегнуть к возможностям меню Boot.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

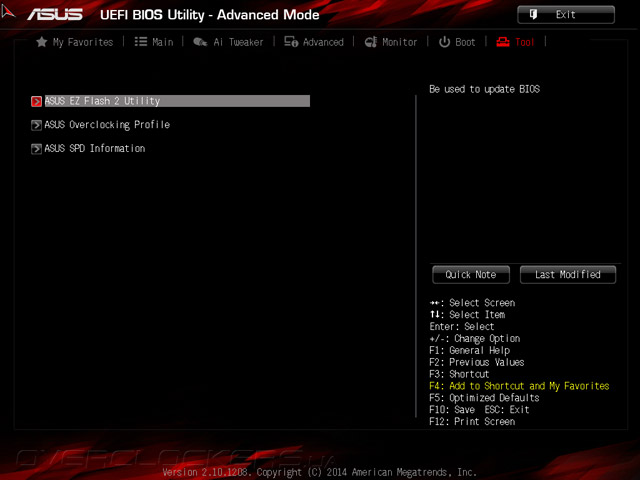

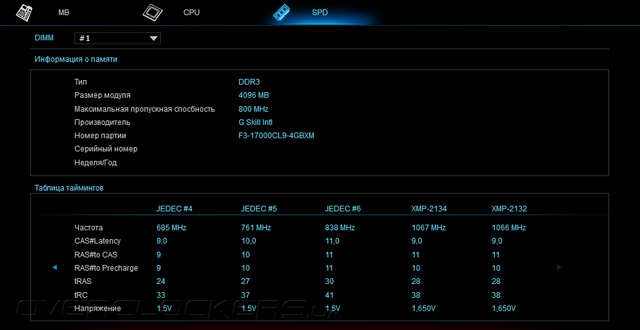

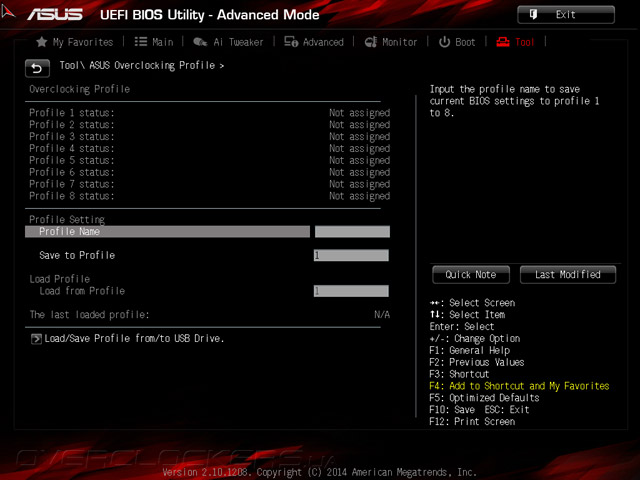

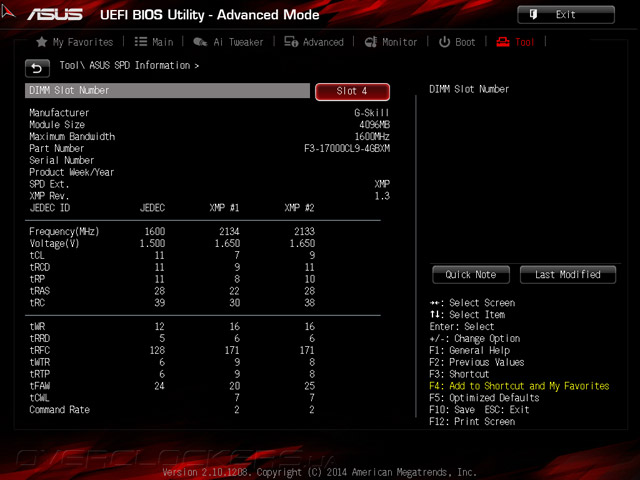

Наконец, на странице Tool находятся фирменные механизмы: обновления прошивки, сохранения профилей с настройками системы и просмотра информации о SPD и XMP модулей оперативной памяти. К слову, последний механизм некорректно отобразил содержимое используемого комплекта.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

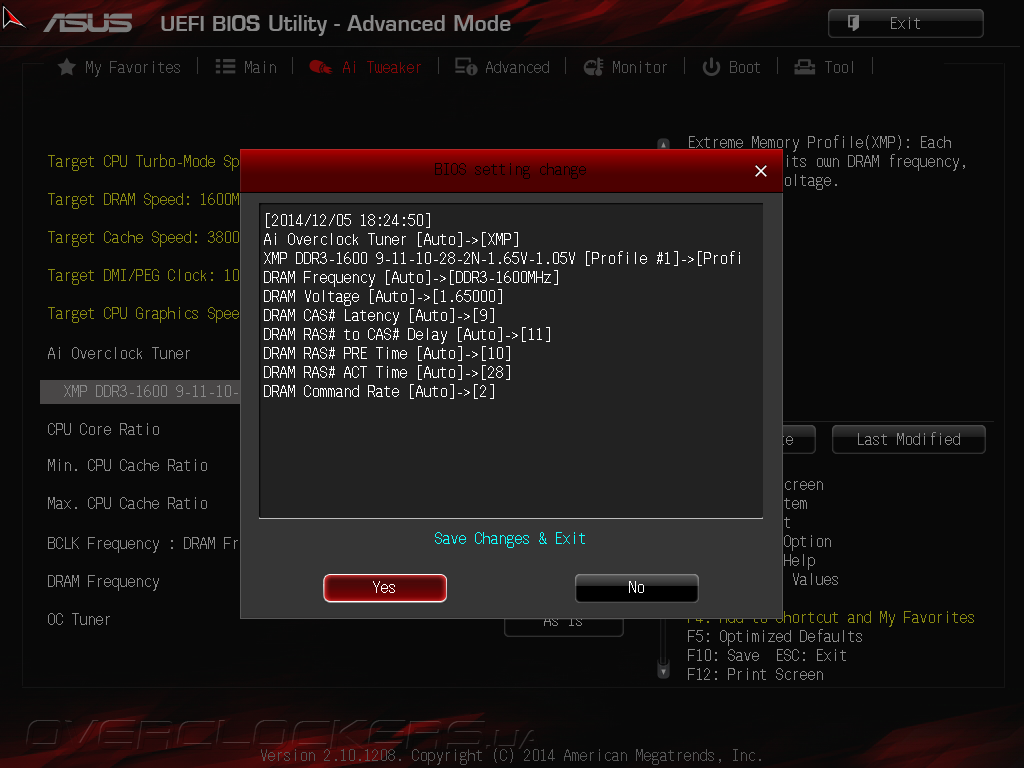

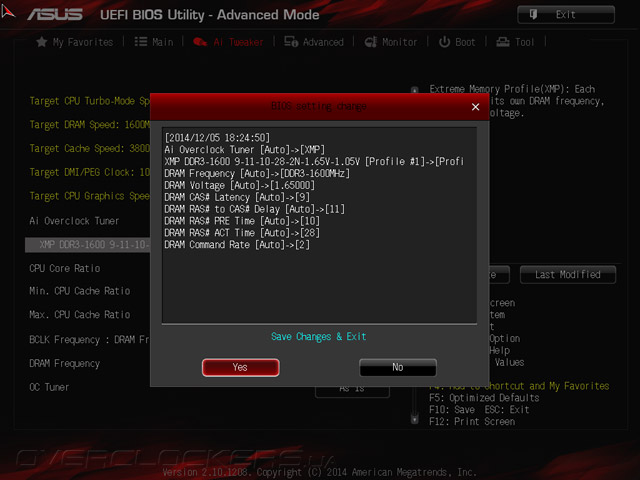

Кроме того, хочется отметить о приятной особенности изделия демонстрировать подготовленные к применению настройки, что будет полезным при проведении разгонных мероприятий.

ASUS B85-Pro Gamer


Комплектное ПО

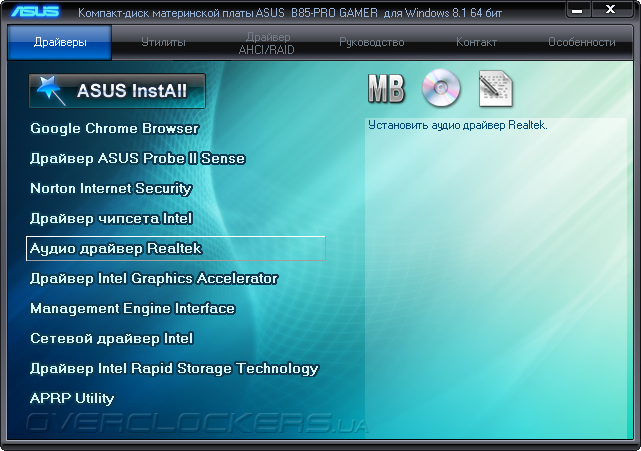

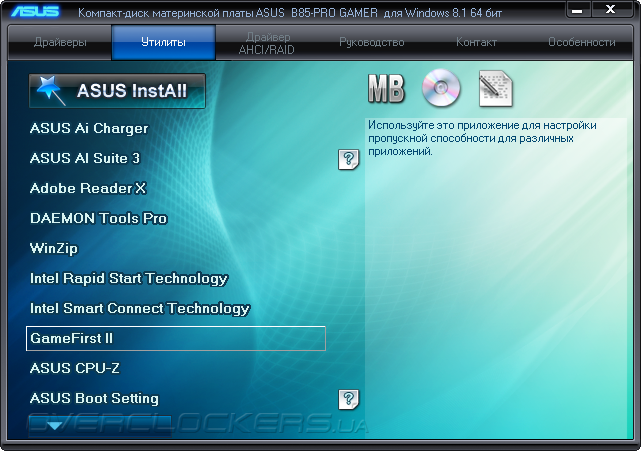

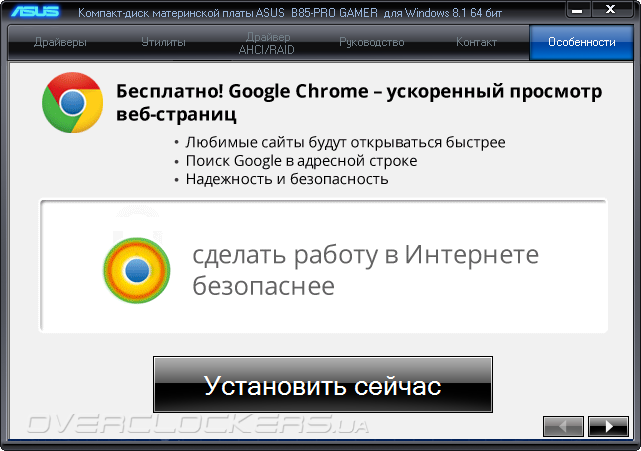

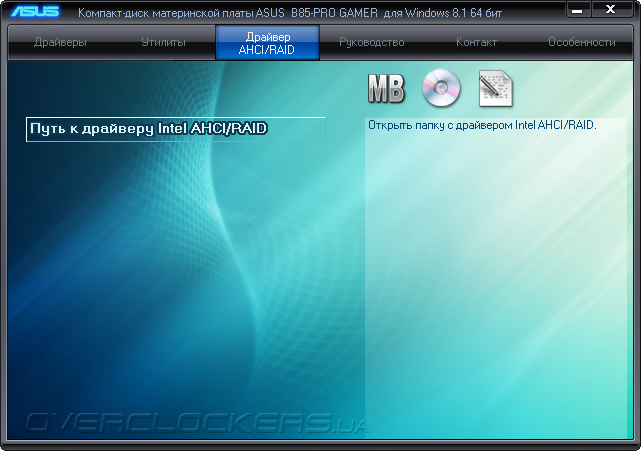

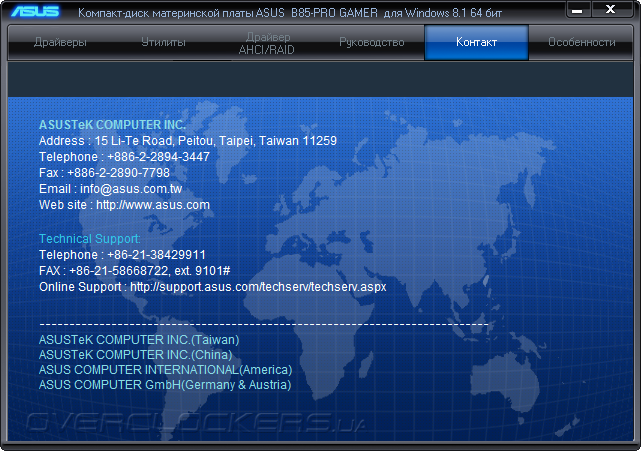

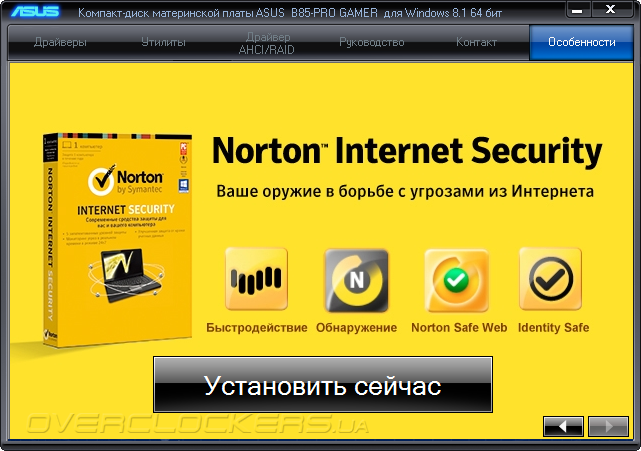

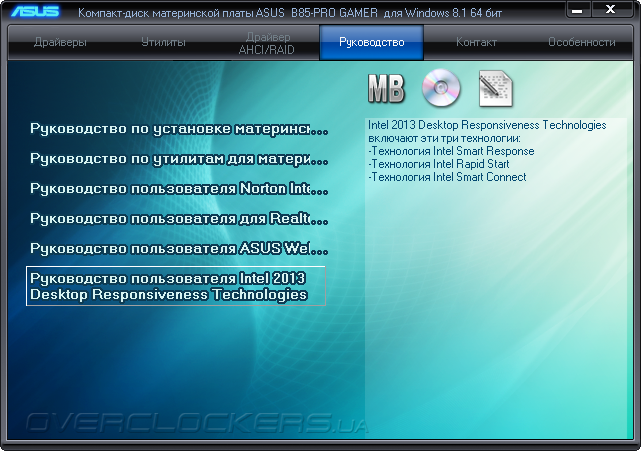

Работа с диском поддержки не создала проблем. Имеющиеся там драйвера целиком покрыли нужды системы, отсутствие сторонних контроллеров на PCB только поспособствовало простоте проведения процедуры установки.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

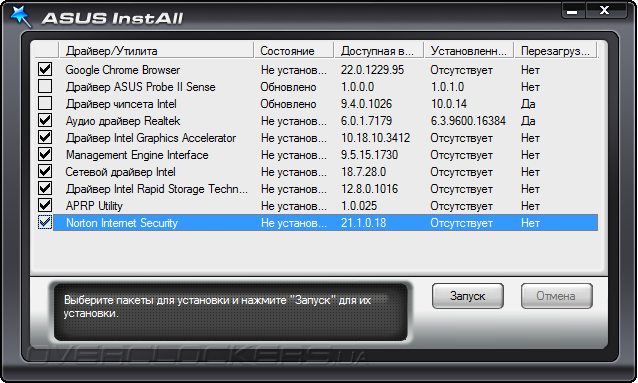

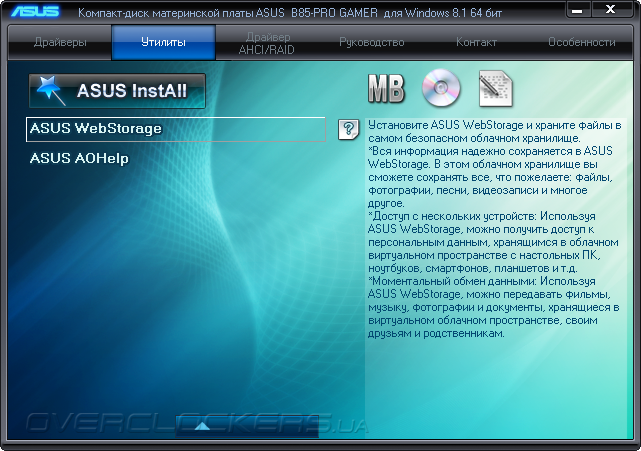

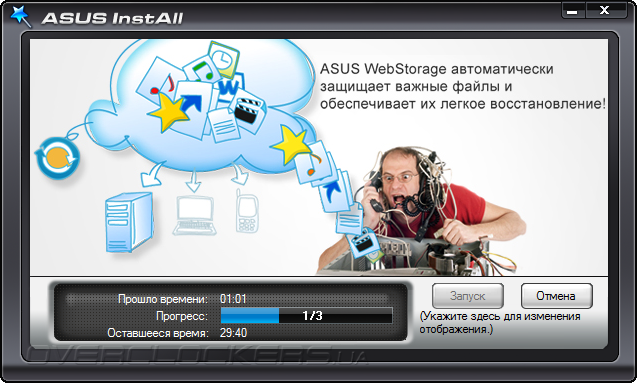

Для запуска «тихой» установки полного набора необходимо воспользоваться мастером InstAll.

ASUS B85-Pro GamerASUS B85-Pro Gamer

Для программного обеспечения предусмотрен свой, отдельный мастер. Там можно выбрать лишь часть их доступных утилит, некоторое число из них придётся, при необходимости, установить вручную.

ASUS B85-Pro Gamer

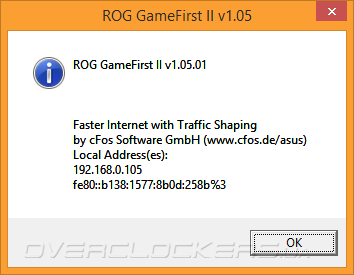

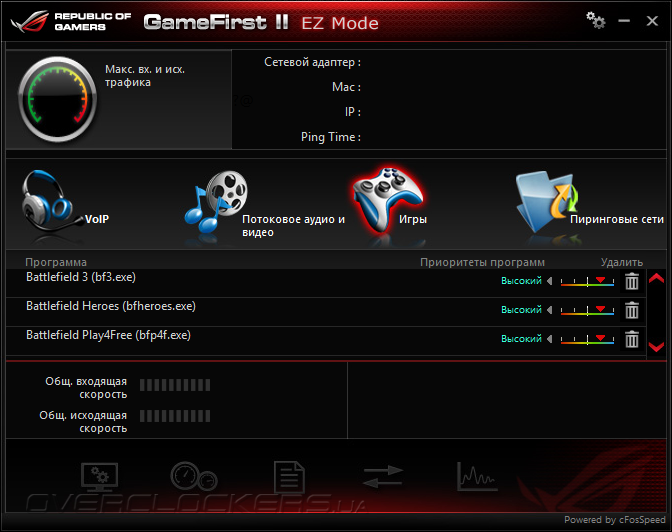

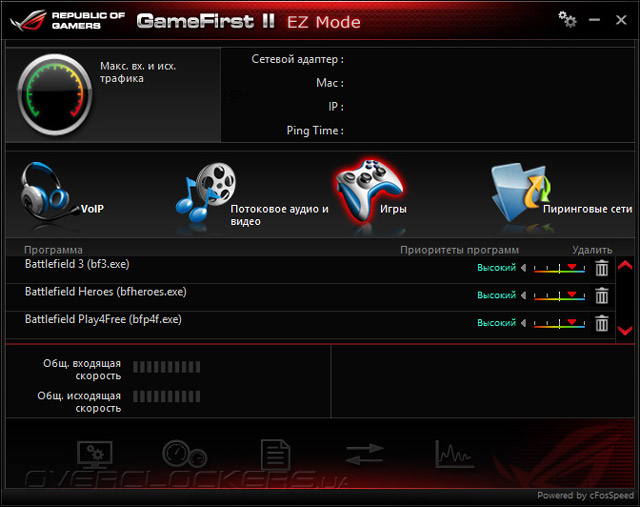

В обзоре ASUS Maximus VII Gene рассматривалась более свежая версия утилиты GameFirst, там она приобрела индекс с цифрой три, в комплексе с B85-Pro Gamer предоставлена более древняя, вторая версия. Нет ничего удивительного в обнаруженных её корнях от разработчиков cFos Software, поскольку практически все решения, создающие конкуренцию Killer Network, базируются на cFosSpeed.

ASUS B85-Pro Gamer

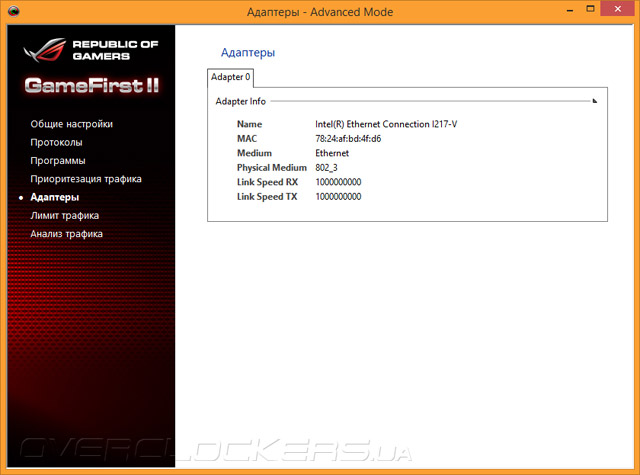

Её внешний вид при тестировании вызвал у меня подозрения по части работоспособности некоторых частей. В главном окне почему-то не было сведений о текущем подключении, хотя в контекстном меню они были доступны, также тестирование пропускной способности канала работало лишь одно, причём вторичное. Тестировалась последняя версия, она находилась как на самом диске, так и на официальном сайте ASUS.

ASUS B85-Pro Gamer

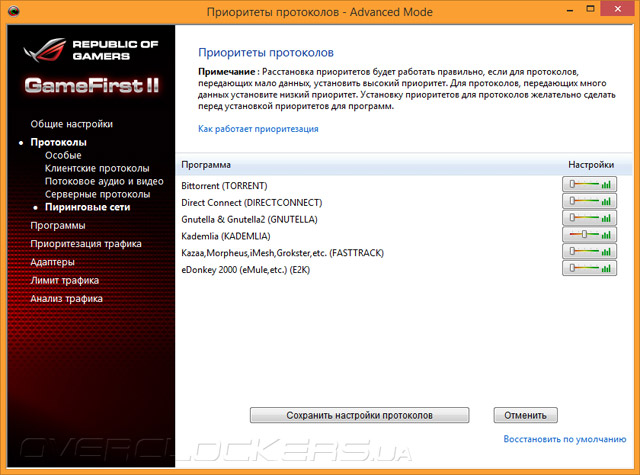

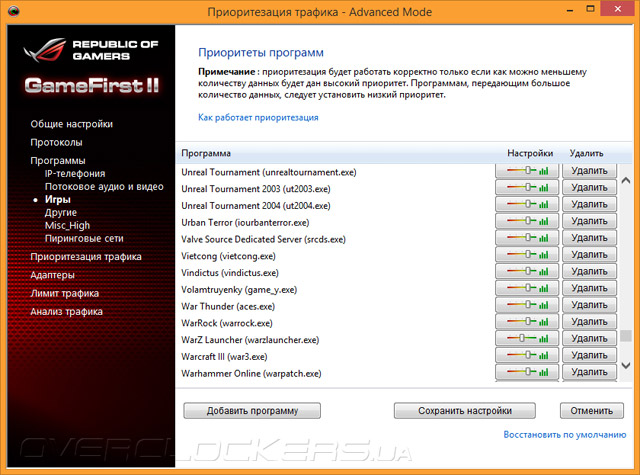

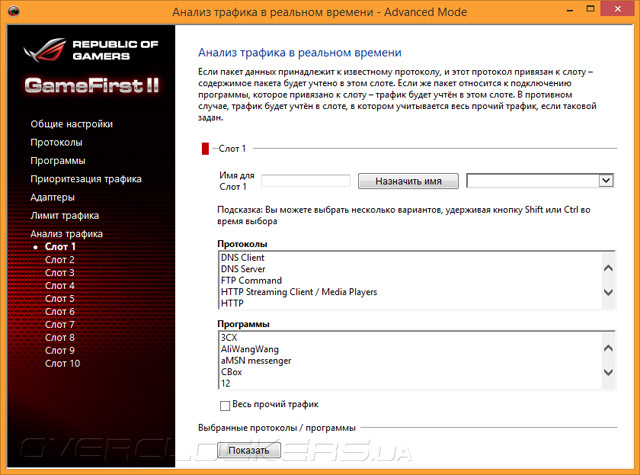

В глубоких настройках безошибочно угадывается упомянутый чуть выше продукт — cFosSpeed. Имеющийся набор правил позволит осуществить настройку работы сетевого подключения простой сменой профиля. Хотя более глубокие настройки тоже имеют место быть.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

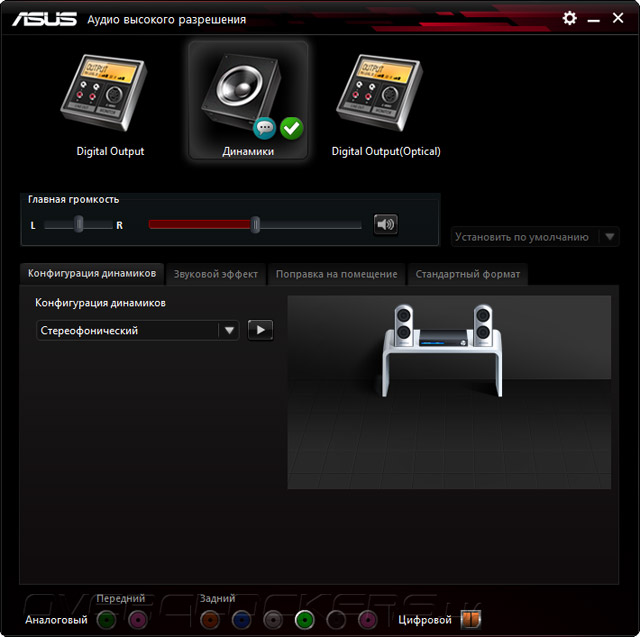

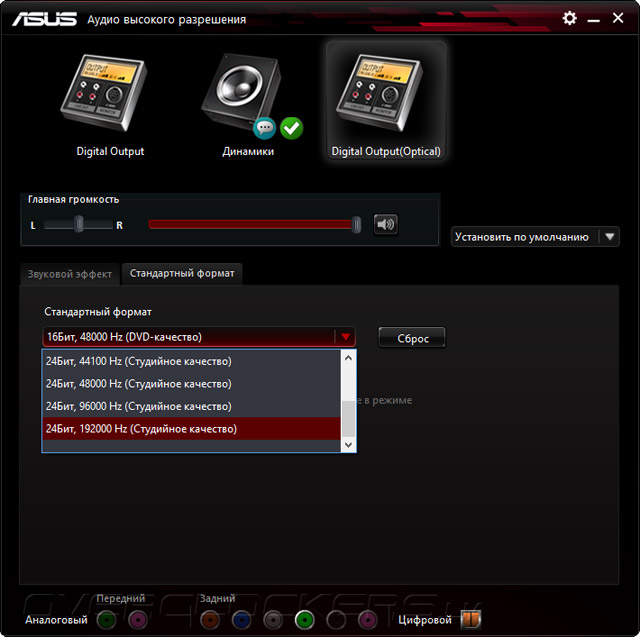

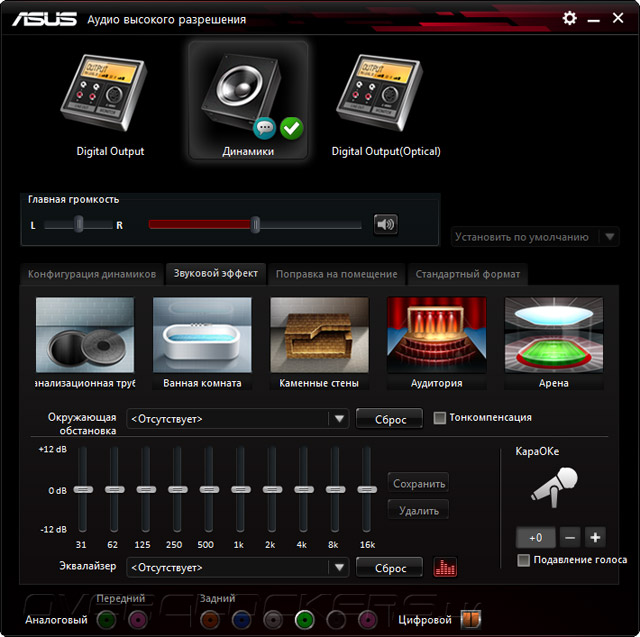

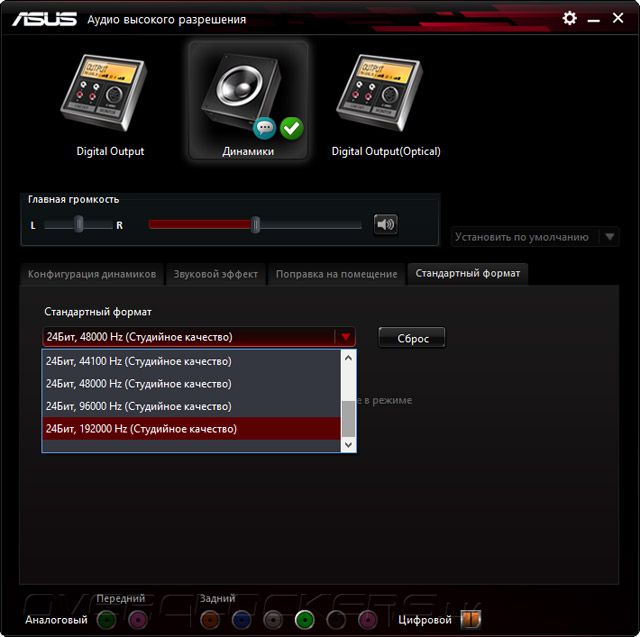

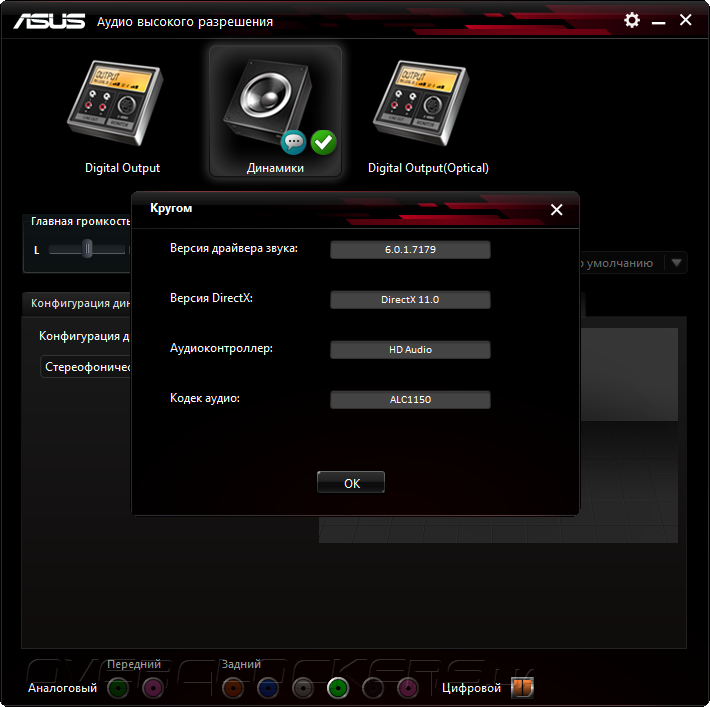

Несмотря на упомянутую реализацию Sonic Radar как на официальной странице модели в Сети, так и на её упаковке, в действительности на диске найти такую утилиту не удалось. Более того, не доступна она и на всё той же официальной странице поддержки. Поэтому довольствоваться придётся только фирменным конфигуратором звукового устройства от Realtek.

ASUS B85-Pro Gamer

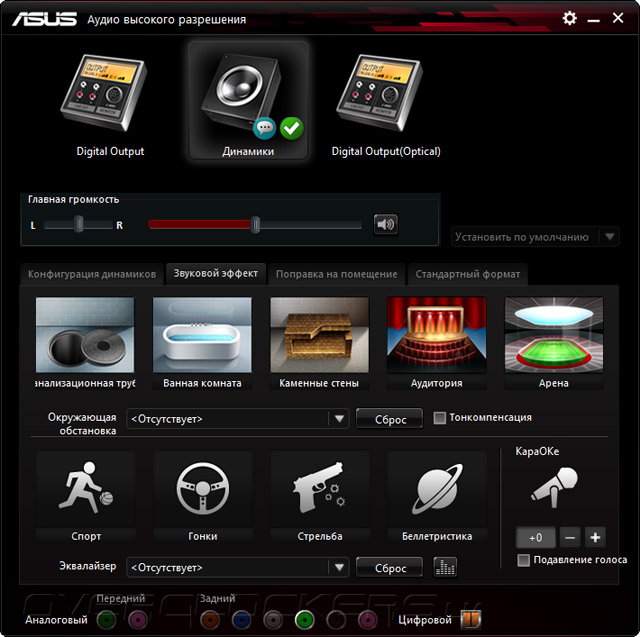

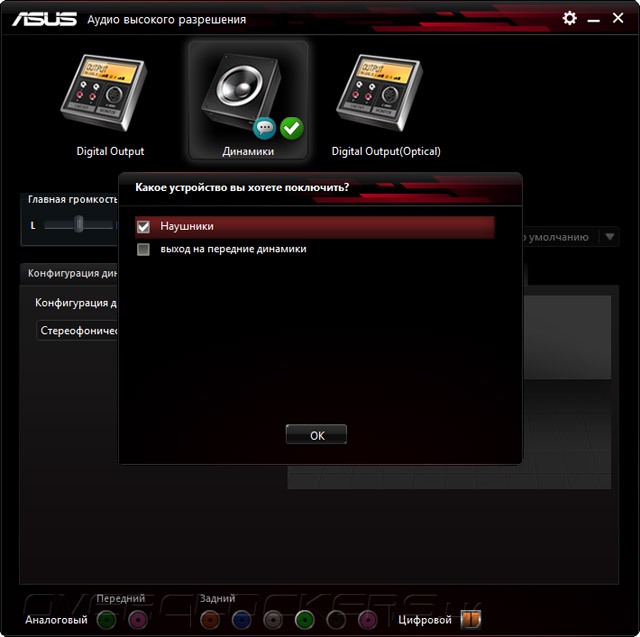

Признаться, возможности этой оболочки оказались не такими насыщенными, как, к примеру, у Z97-PRO(Wi-Fi ac), модели, не позиционируемой как игровая ни в коей мере. Так, здесь нет ручного перенаправления усиления ОУ — для передней панели корпуса или для задней панели платы. Нет технологии DTS Connect, также сильно упрощен сценарий выбора источника звука, который сводится к простому выбору между наушниками и колонками. Кроме того, особого эффекта на звучание это не оказывает. Теперь все настройки, при желании, придётся производить перебором профилей звучания, маскирующего за собой простой эквалайзер.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

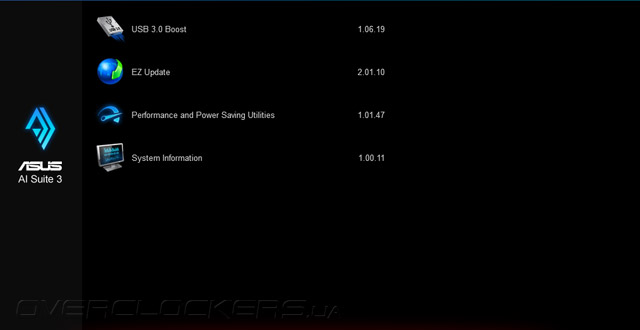

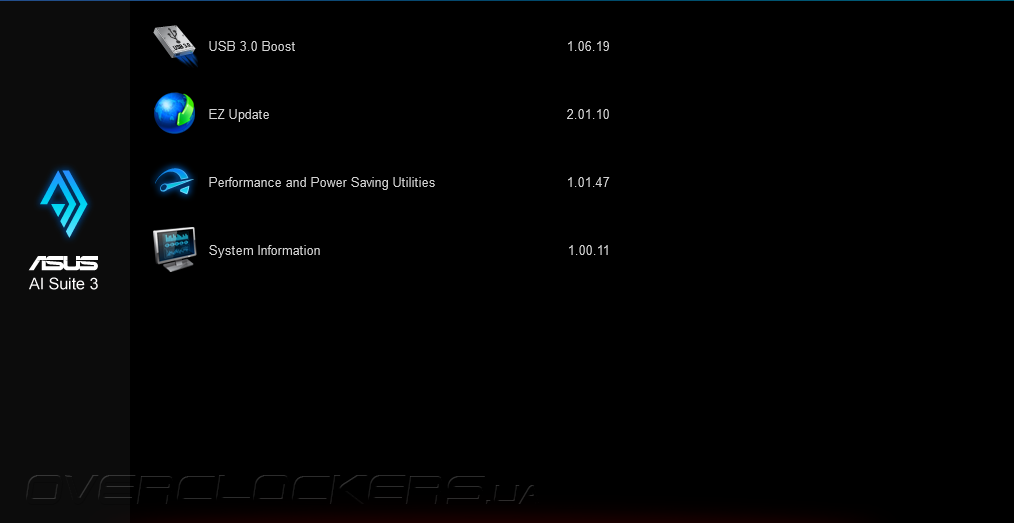

Набор фирменных утилит, включённый в состав комплекса Ai Suite 3, тоже небогат.

ASUS B85-Pro Gamer

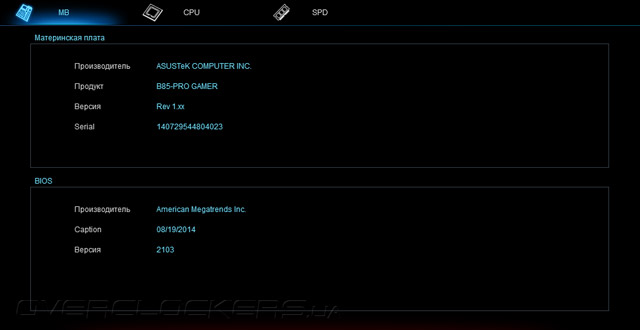

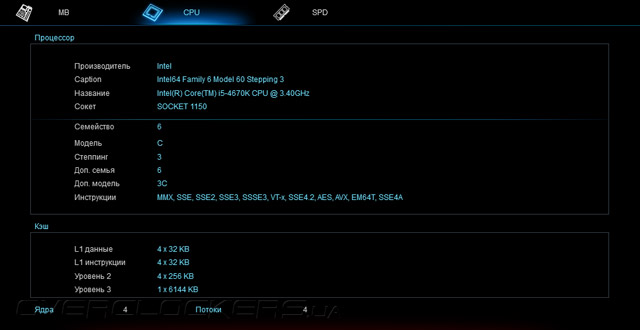

C получением информации о системных компонентах проблем не было.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

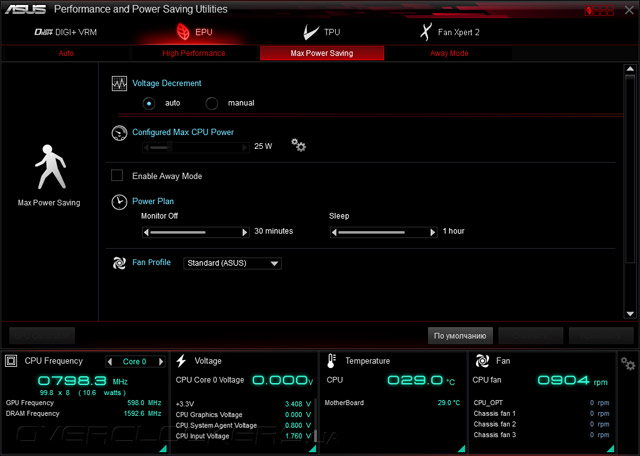

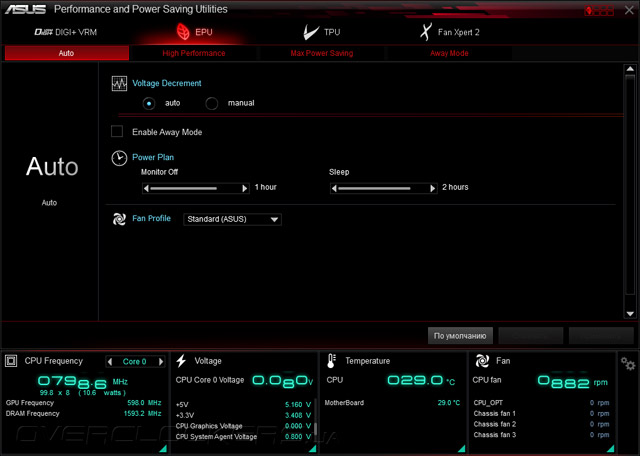

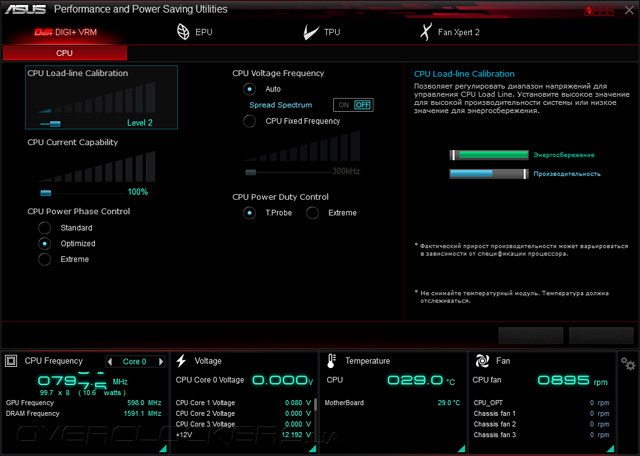

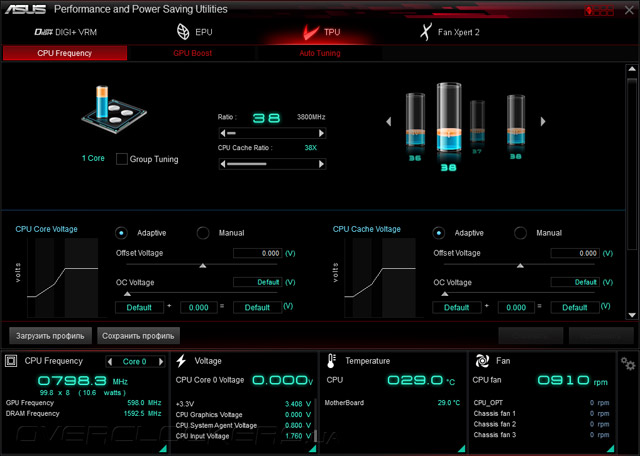

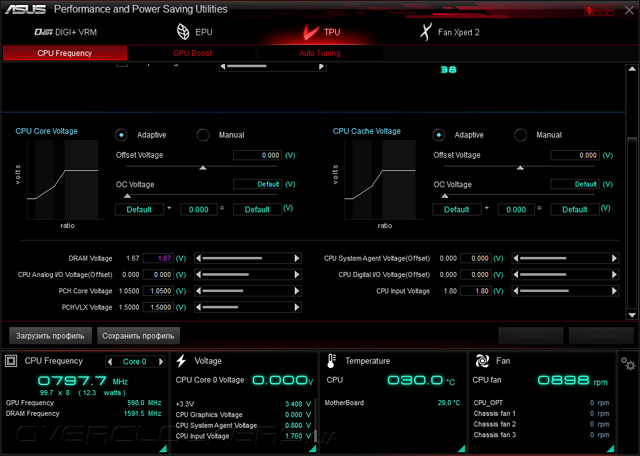

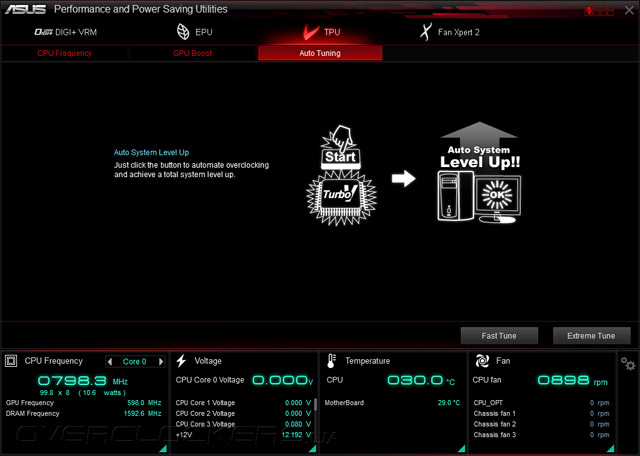

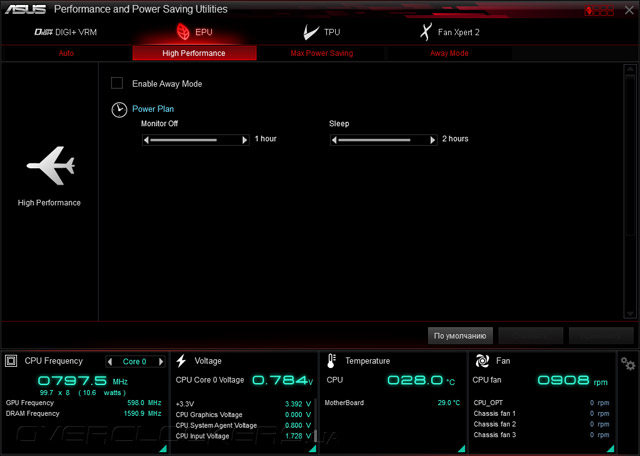

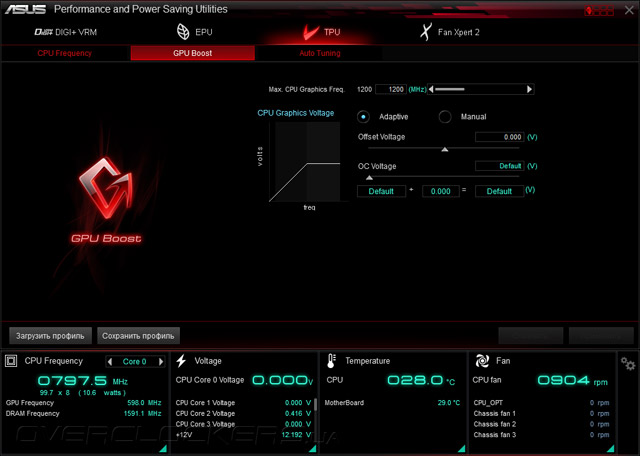

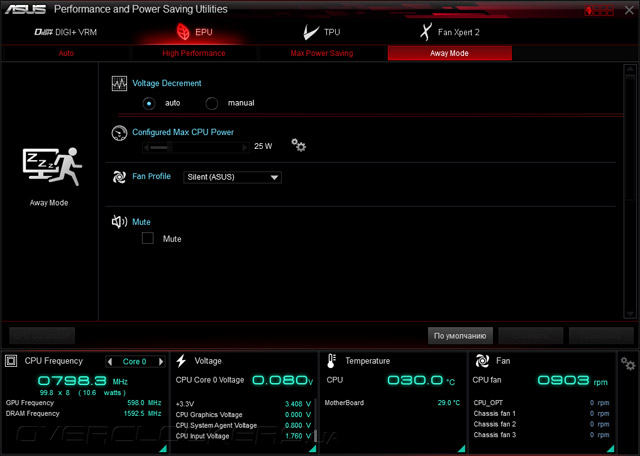

Все утилиты, приготовленные для тонкой настройки системы, не оснащены каким-либо мастером-проводником по настройкам, как это происходит с более старшими платами и комплексом Dual Intelligent Processors. Всё называется скромно — Performance and Power Saving Utilities. Ничего необычного в этой среде нет, частично здесь можно выяснить что именно скрывается за полями Auto в среде UEFI. Интересно выглядит возможность Auto Tuning, обещающая автоматическое увеличение быстродействия. Опробуем её в следующей части обзора.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

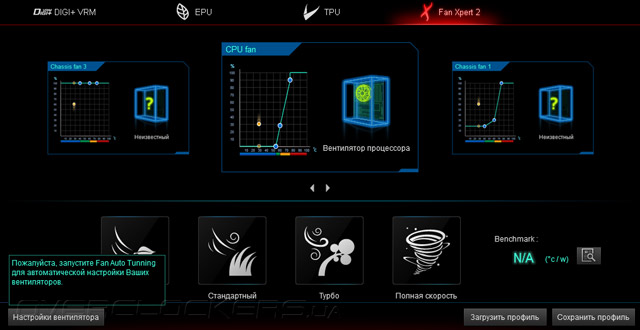

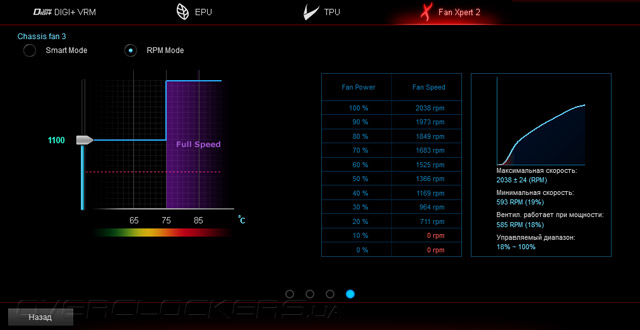

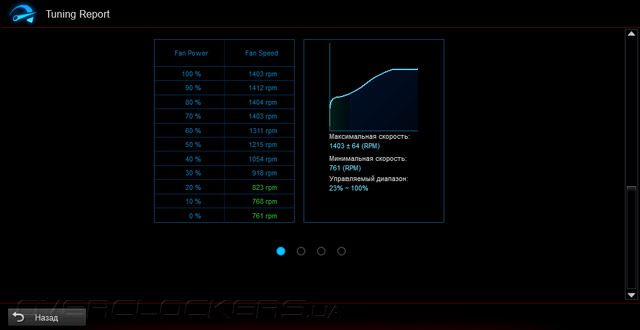

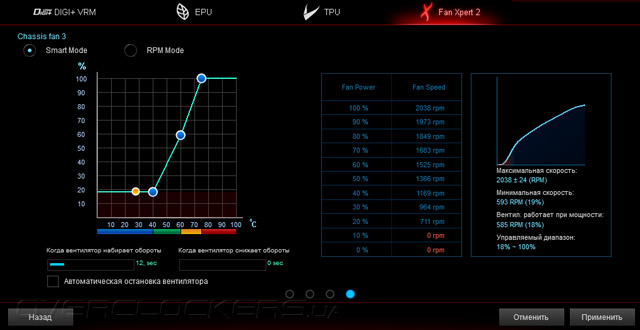

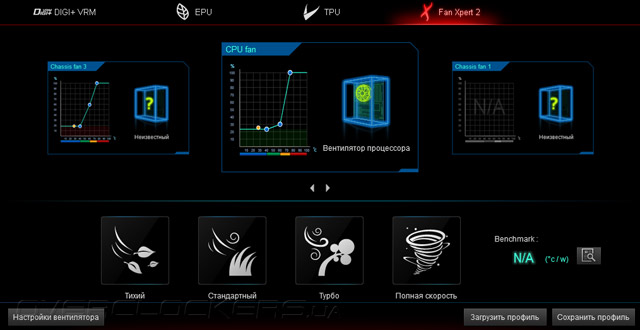

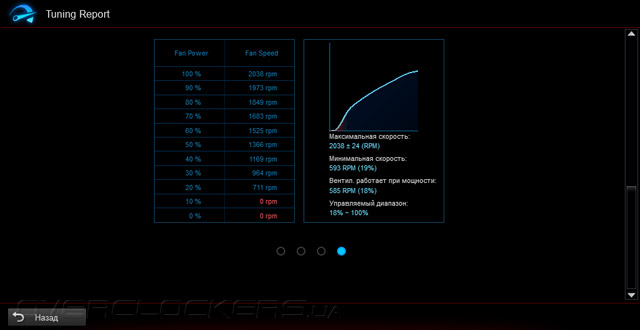

Самым полезным, на мой взгляд, из всего этого набора является компонент Fan Xpert 2. Главной его особенностью выступает калибровка подключенных вентиляторов, после которой полученные паспорта изделий дадут возможность настроить их работу согласно собственным предпочтениям. Можно составить особый алгоритм работы или же зафиксировать обороты на определённой позиции, а в случае высокого нагрева ЦП они автоматически возрастут до максимальных.

ASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro GamerASUS B85-Pro Gamer

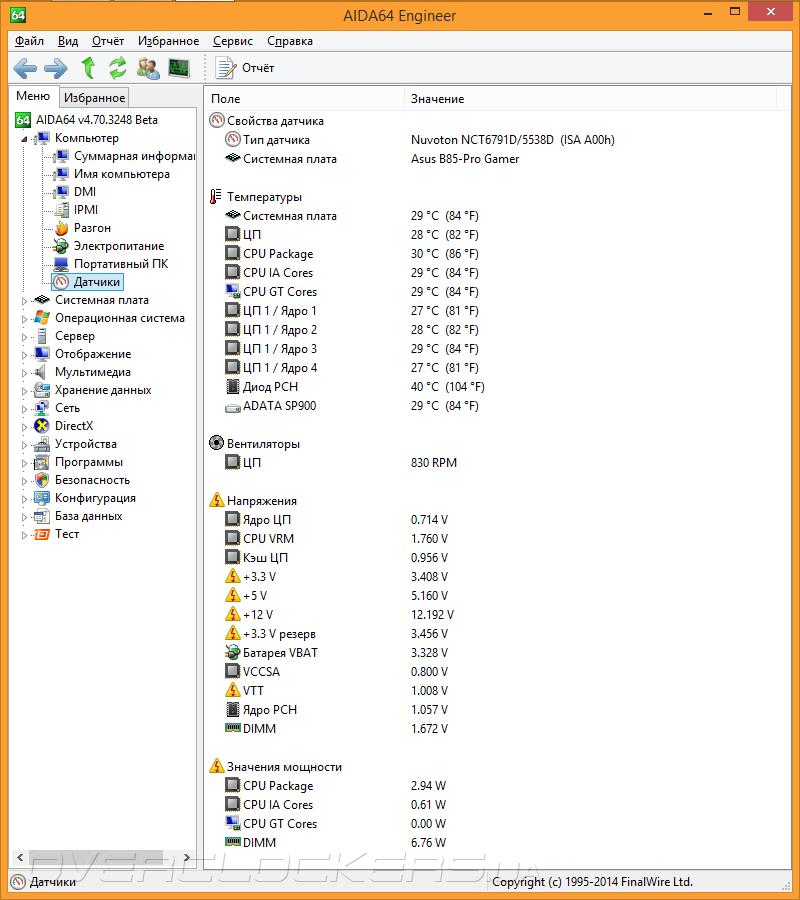

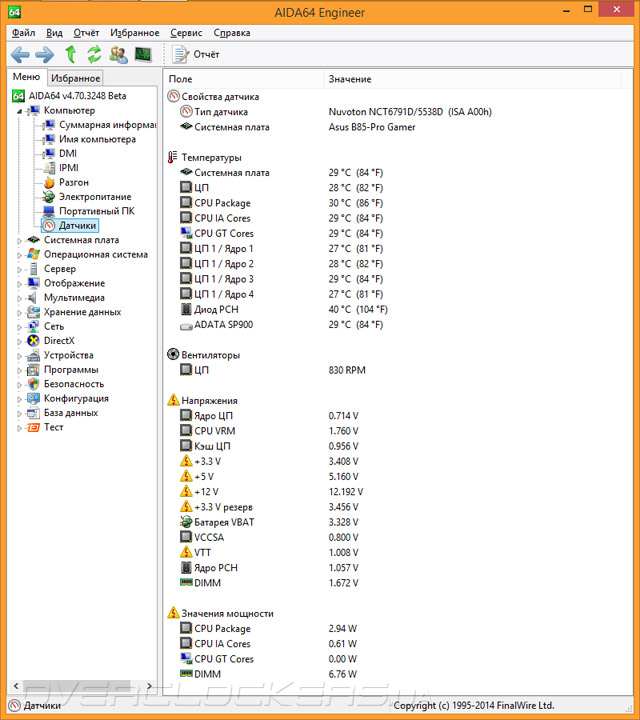

Дополнительно хочется отметить высокую информативность показателей, предоставляемых B85-Pro Gamer как в рамках фирменного ПО, так и считываемого сторонними продуктами. Их целиком достаточно для прозрачной процедуры проведения разгона.

ASUS B85-Pro Gamer

После осмотра программных возможностей трудно согласиться с высоким статусом «игрового» продукта, возложенного на эту плату, учитывая скудную оснастку в сфере настройки звуковой подсистемы и немного путанную, возможно, имеющую проблемы с функциональностью, сетевую сферу работы. Но с мониторингом напряжений никаких проблем нет, также хорошо представлена возможность по настройке системных охладителей. Главный вопрос — как теперь проявит себя плата при разгоне.
