Обзор материнской платы Gigabyte GA-Z97X-SOC Force на базе нового чипсета Intel Z97

Разгонный потенциал

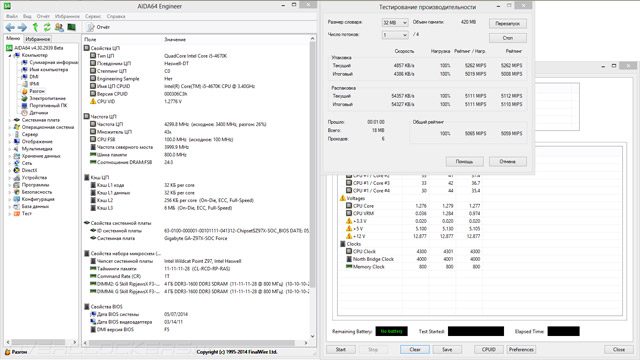

Начнём со штатных механизмов, которые были заготовлены инженерами компании. Наибольший интерес представляет самый простой из способов — активация разгона при помощи кнопки Turbo, размещённой на панели OC Touch. Сценарий развития событий оказался таким же, как и на родственной GA-Z87X-OC. При напряжении 1,27 В процессор заработал на частоте 4,3 ГГц. Частота кольцевой шины повысилась до 4 ГГц, а к функционированию оперативной памяти никаких мер воздействия предпринято не было.

Разгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC Force

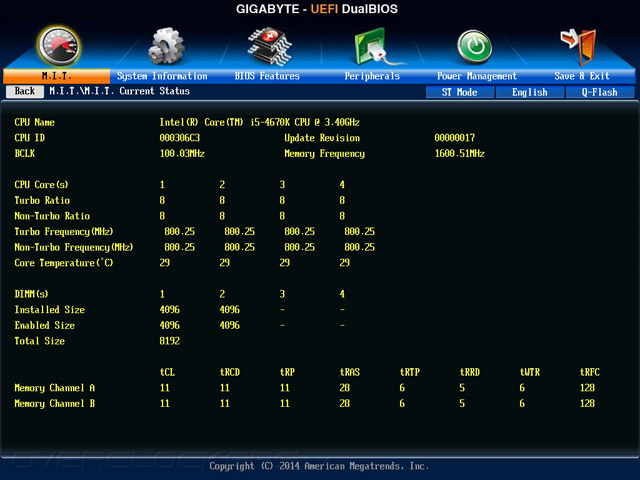

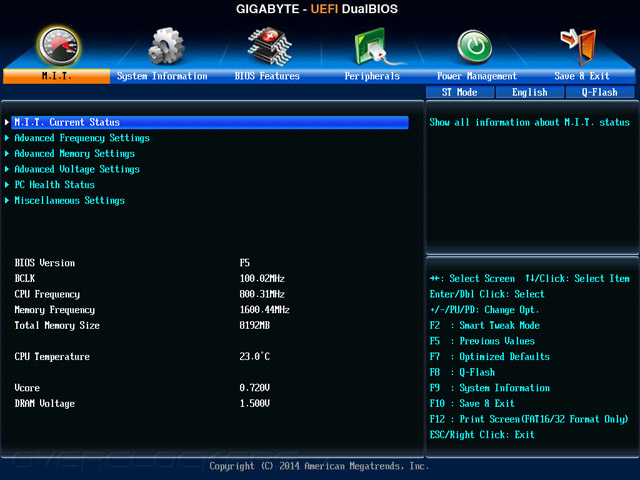

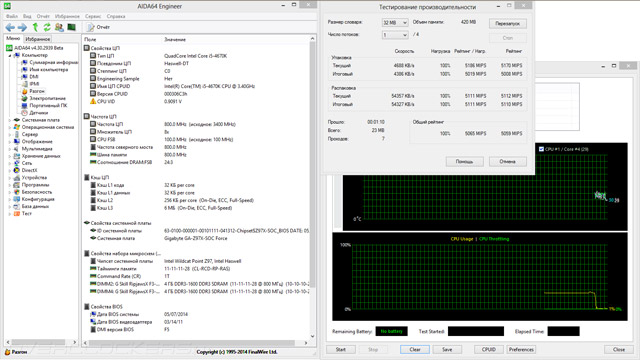

В простое при таких настройках технологии энергосбережения функционировали в полной мере. Видимых изменений в настройках UEFI не произошло, все поля со значениями оставались в положении Auto.

Разгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC Force

И раз уже зашла речь о панели управления OC Touch, то вот как отображается поведение переключателя состояния системы TGR в его активном состоянии.

Разгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC Force

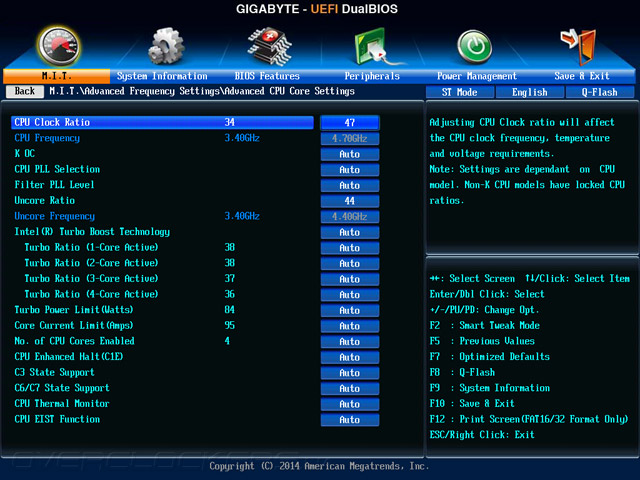

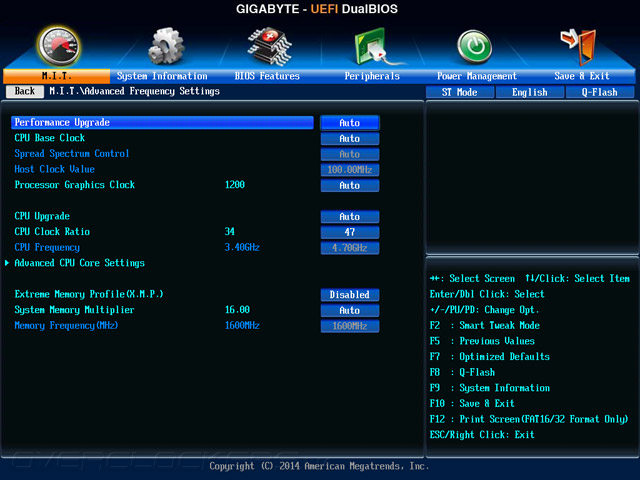

Следующим проверенным режимом будет активация профиля Performance Upgrade в среде UEFI. Положение 100% Upgrade позволяет функционировать Core i5-4670K на частоте 4,7 ГГц при напряжении питания 1,42 В. Блок Uncore аналогично прошлому пункту разгоняется до 4 ГГц, а для оперативной памяти активируется всё такой же проверенный режим её работы: частота, согласно профилю XMP, составляет 2133 МГц, конфигурация задержек обретает иные значения — 11-14-14-36-1Т, отличающиеся от записанных в готовый профиль. Напряжение питания составляет 1,65 В.

Разгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC Force

При таких настройках система работает стабильно, но напряжение на процессоре оказывается весьма высоким.

Разгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC Force

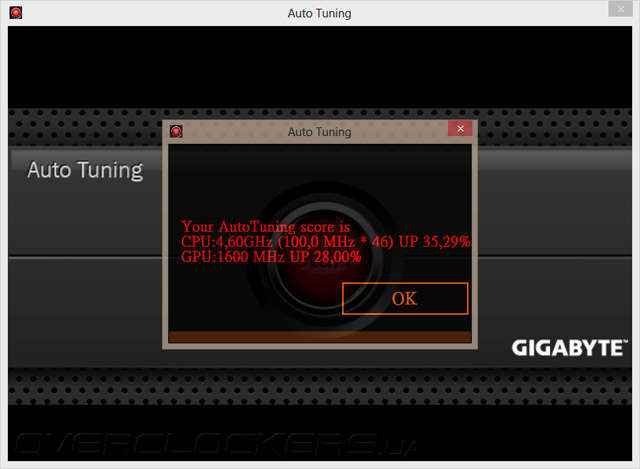

Обновление программных продуктов, в частности — EasyTune, повлекло за собой изменения в реализованном методе подхода к автоматическому разгону системы из среды ОС. Название режима там не поменялось. Auto Tuning представляет собой всё такой же отдельный механизм, который для инициализации процедуры разгона просит провести перезагрузку системы. После чего происходит намного менее продолжительный сеанс тестирования применяемых параметров, а до BSOD дело тем более дойти не успевает. Подобная процедура привела Core i5-4670K к частоте 4,6 ГГц.

Разгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC Force

В действительности же, множитель 46 является верхним в рамках работы технологии Turbo Boost.

Разгон Gigabyte GA-Z97X-SOC Force

Но подобранное для такого режима работы напряжение оказалось просто чудовищно — 1,54 В!

Разгон Gigabyte GA-Z97X-SOC Force

Помимо ЦП, частота кольцевой шины уже привычно повышалась до 4 ГГц, а вот в режим работы ОЗУ вновь ничего особенного не было привнесено. Но это всё вторично, поскольку оставлять систему функционировать в таких условиях попросту опасно. Можно было бы оправдать такое поведение программной среды оверклокерским предначертанием модели GA-Z97X-SOC Force, но отчего тогда не повышалось напряжение CPU VRIN? Надеюсь, что часть вопросов будет устранена при последующем тестировании продукции Gigabyte.

Разгон Gigabyte GA-Z97X-SOC Force

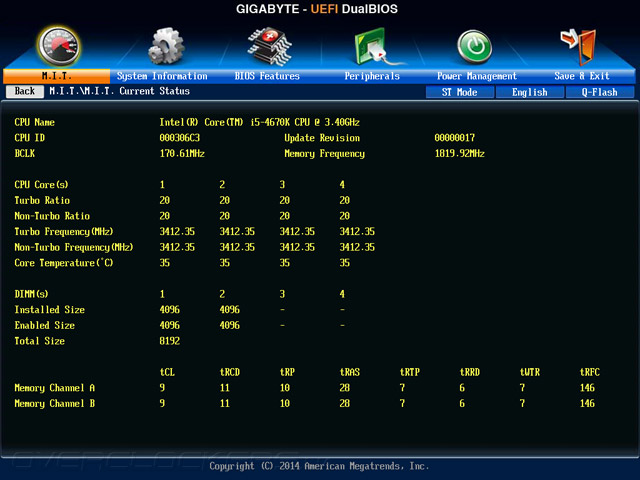

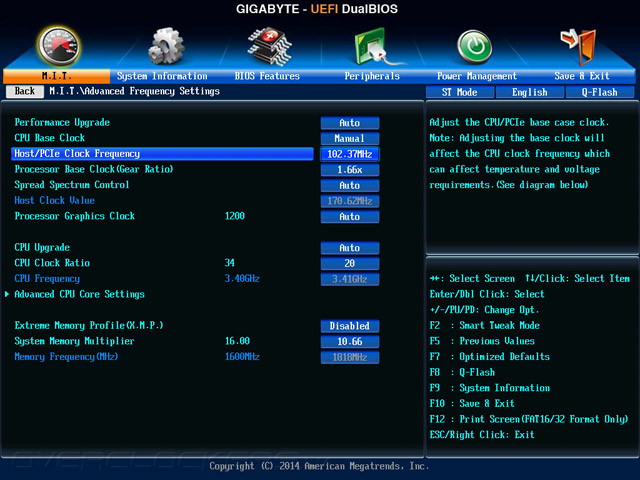

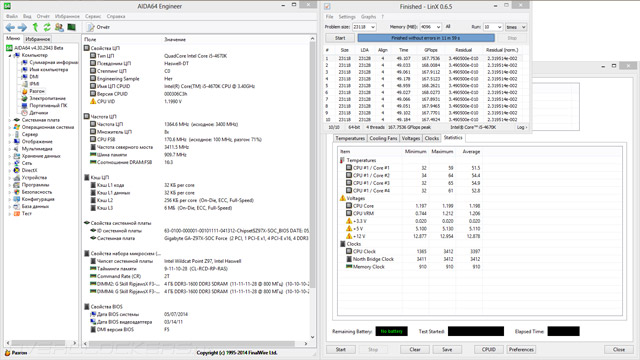

В обзоре возможностей UEFI указывалось о схожем наборе характеристик с G1.Sniper 5. Весьма интересным является факт равноценного выступления участницы тестирования при граничном повышении опорной частоты. Результат оказался далеко не выдающимся — 170,6 МГц, и если для продукта «геймерского» профиля это можно было назвать приемлемым, то как для полноценного оверклокерского изделия такое выступление является уничижительным. И всё же это намного выше 132,5 МГц, полученных на прообразе в лице GA-Z87X-OC.

Разгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC Force

И дело вовсе не в новой версии стресс-теста в лице LinX 0.6.5 — с более высокими значениями процедура POST проходила некорректно.

Разгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC Force

От обзора к обзору наш экземпляр Core i5-4670K при максимальном разгоне демонстрировал всё больше возрастающую разницу между температурой ядра под номером один и тремя остальными. С новым циклом тестирования нами была проведена замена SilverStone Heligon HE-01 на более прогрессивный Cryorig R1 Ultimate, но как показала практика, всё дело действительно в процессоре, поскольку общая картина ничуть не изменилась. Сложно комментировать происходящее, возможно каким-то образом в результате частых экспериментов была деформирована его крышка.

Попытки привнести новую версию LinX без значительной корректировки всего подхода к процессу разгона предпринималась давно, но тогда новые устройства на восьмидесятой серии чипсетов оказались бы в разных условиях с уже рассмотренным, чего допускать было нельзя.

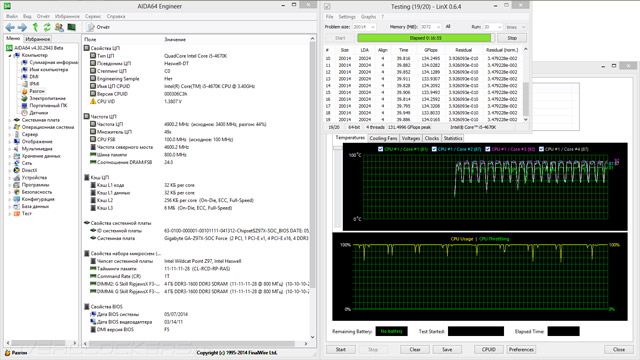

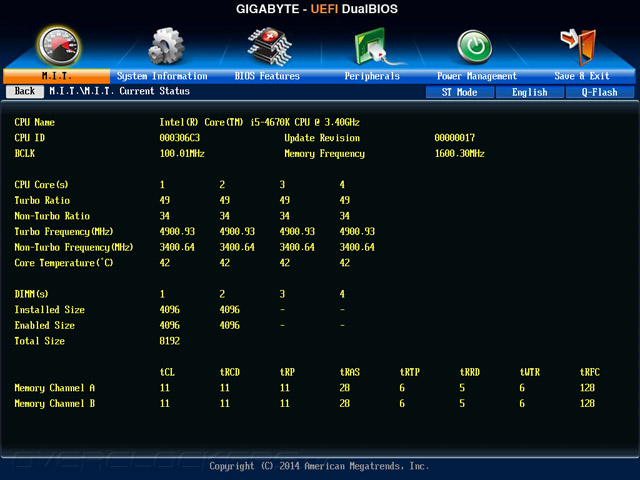

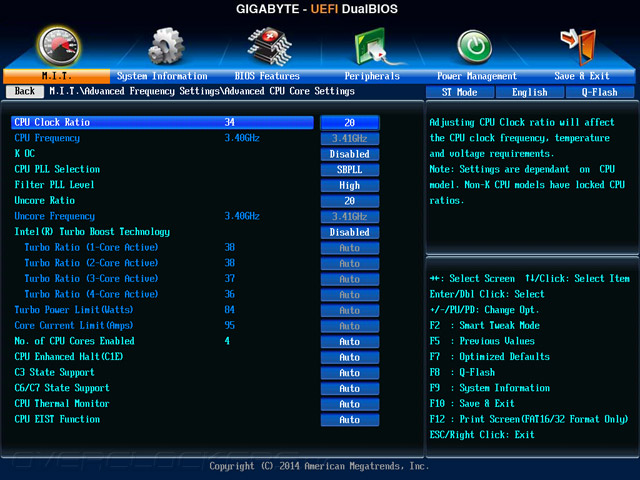

Ради чистоты и этого тестирования, проведём контрольную проверку GA-Z97X-SOC Force на предмет разгона ЦП с многократно проверенными на практике параметрами. Таковыми являются частоты 4,9 ГГц и 4,6 ГГц соответственно для вычислительных ядер и кольцевой шины при питающих напряжениях 1,38 В и 1,29 В. VRIN необходимо фиксировать на отметке 1,95 В. Процесс не сопровождался трудностями, всё заработало абсолютно корректно. Эффективность новой системы охлаждения оказалась на одном уровне с предыдущей.

Разгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC Force

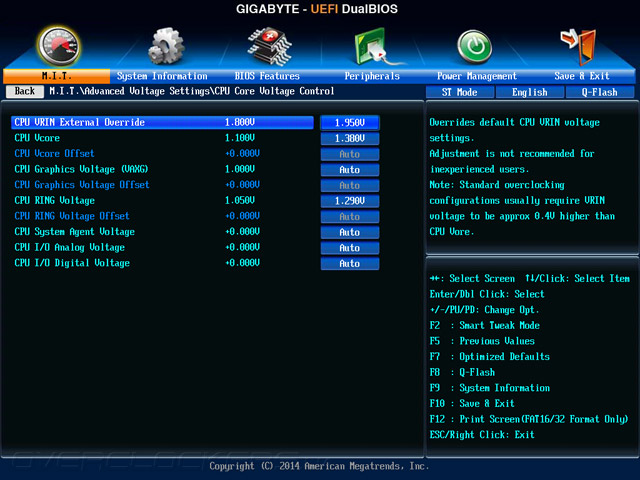

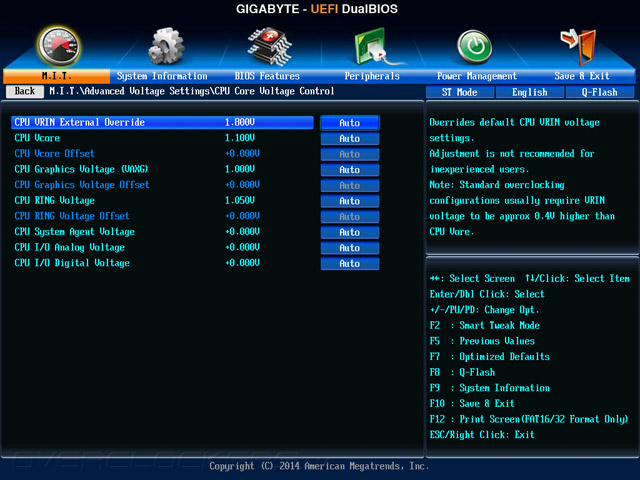

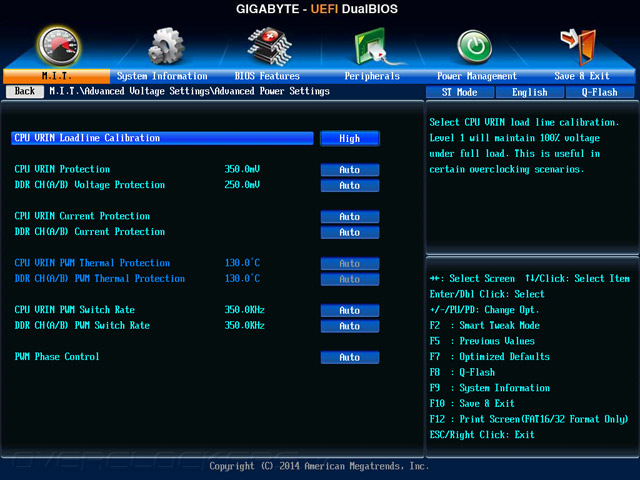

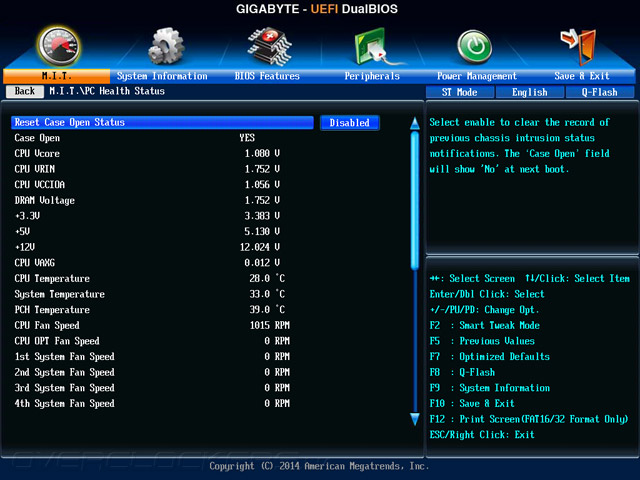

Помимо стандартных шагов, и в этот раз на материнской плате Gigabyte довелось деактивировать интегрированное видеоядро, которое по умолчанию оказывается введённым в эксплуатацию. Профиль LLC я сразу же испробовал уже отобранный на G1.Sniper 5 — High, и ничуть не ошибся в своём выборе. Напряжение лишь на 0,01 В было выше нормы в режиме простоя системы; в этом можно было убедиться при помощи мультиметра и чудесных контактных площадок для замеров напряжения, да и программное обеспечение отображало корректные показатели. Лишний раз хочу акцентировать внимание читателей, что вне зависимости от фиксации напряжения ЦП на единой отметке, в простое встроенный регулятор способен самостоятельно позаботиться о его понижении — до 0,7 В, в чём запросто можно убедиться имея плату уровня GA-Z97X-SOC Force.

Разгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC Force

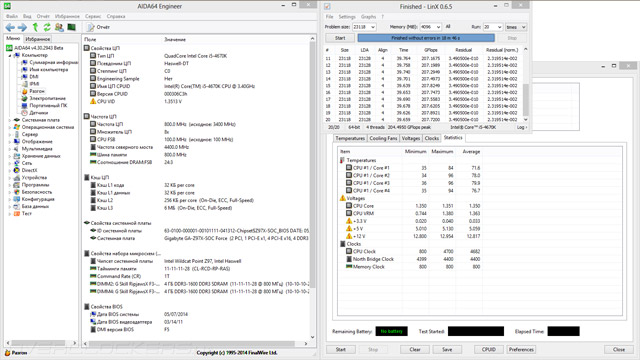

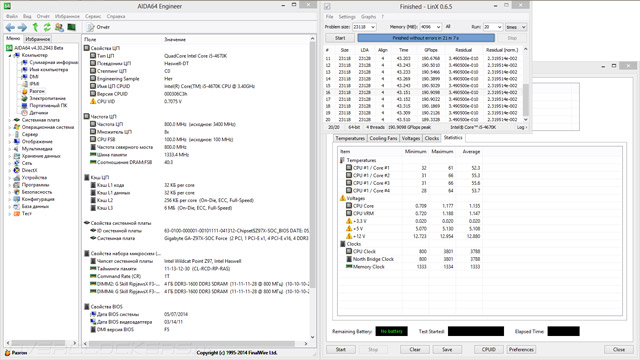

Акцентирую внимание на уровне потребления энергии в таком режиме: 88–251 Вт, что является хорошим результатом, характерным для устройств с высокоэффективными компонентами в составе блока VRM. Привлечение LinX версии 0.6.5 (11.1.3.005) радикально отразилось на температурном и тепловом режиме работы системы, а кроме этого — на стабильности при выборе параметров. В итоге процессор не доходил до троттлинга на частоте 4,7 ГГц при напряжении питания 1,35 В. Кольцевая шина функционировала на частоте 4,4 ГГц, и для этого довелось повысить соответствующее напряжение до 1,3 В. Дополнил картину VRIN Voltage, установленный на отметке 1,9 В.

Разгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC Force

Объём оперативной памяти, используемой для нужд теста, был увеличен до 4 Гбайт, чтобы довести продолжительность каждого из этапов тестирования до сопоставимого с прошлой версией. Увеличение его до 5 Гбайт доводит положение дел до критического, и уже за вторым-третьим заходом включается троттлинг (хотя и величина GFlops при этом весомо увеличивается). Потребление энергии при этом достигает величин 88–295 Вт, причём характер потребления оказывается абсолютно иным, наблюдаются постоянные броски на несколько единиц, а то и десятков ватт, чего не происходило с LinX 0.6.4. В таком режиме работы температура в области размещения силовых элементов достигала 55 °C, а верхняя грань радиатора прогревалась лишь до 42 °C.

Разгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC Force

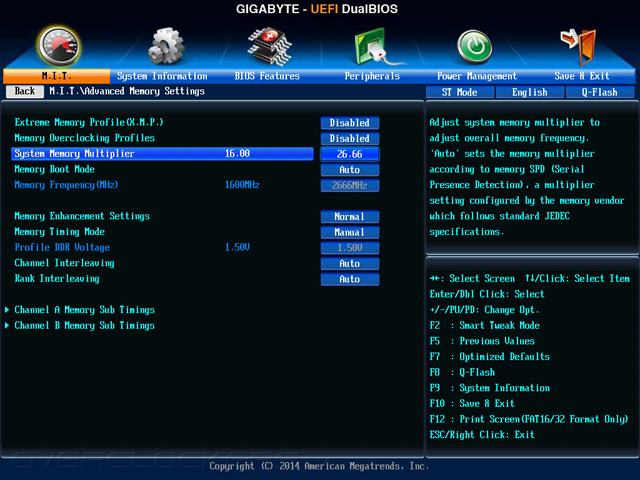

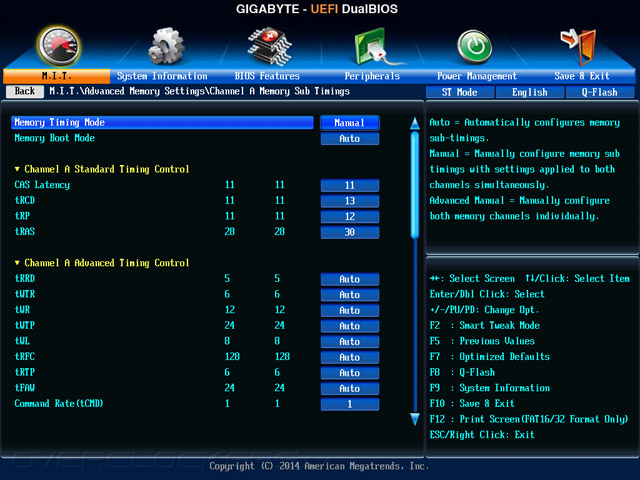

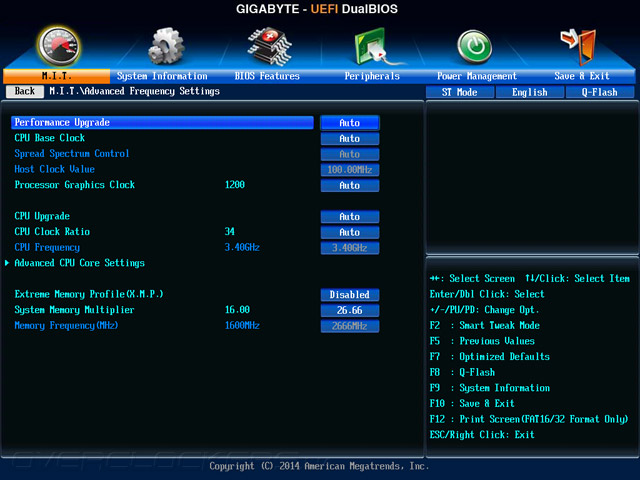

Разгон оперативной памяти прошёл без заминок, что не является само собой разумеющимся явлением, ведь даже G1.Sniper 5 затребовала некоторых усилий в этом вопросе. Так, при напряжении 1,75 В и конфигурации задержек 11-13-12-30-1T наш комплект заработал на частоте 2666 МГц. Второстепенные задержки при этом оказались свойственны прежде виденным значениям, полученным при тестировании прочих системных плат от Gigabyte.

Разгон Gigabyte GA-Z97X-SOC Force

Разгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC Force

Разгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC ForceРазгон Gigabyte GA-Z97X-SOC Force

Во время работы с платой каких-либо проблем, препятствий или неудобств не возникло. Её поведение было предсказуемым, а наличие множественных элементов управления прямо на PCB значительно упрощают проведение части операций. Что не работает, так это кнопки повышения опорной частоты, хотя разгон в ручном режиме также не блещет. Ещё не понравилось навязанная процедура прохождения регулярной первоначальной настройки системы при сбросе параметров; из положения можно выйти, записав, к примеру, в профиль TAG именно те самые параметры по умолчанию, но зачем создавать трудности чтобы потом их решать? Кроме того, процедура POST несколько затянута, как показалось, на фоне более простых устройств, а включение Fast Boot никак не сказывается на поведении устройства. Но всё это придирки к продукту, который должен быть идеальным рабочим инструментом в руках оверклокера. GA-Z97X-SOC Force является надёжным инструментом. Во время тестирования различных профилей LinX я не раз пользовался сохранёнными профилями с настройками — с максимально стабильным значением опорной частоты или другим профилем, где хранились параметры для разогнанного ЦП. Процедура их ввода в эксплуатацию оказалась беспроблемной.


Тестовый стенд

В состав стенда вошли:
  • процессор: Intel Core i5-4670K (3,4 ГГц);
  • кулер: Cryorig R1 Ultimate;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill F3-17000CL9D-8GBXM (2x4 ГБ, 2133 МГц, 9-11-10-28-2T, 1,65 В);
  • видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
  • накопитель: ADATA Premier Pro SP900 (128 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: XFX XPS-850W-BES (850 Вт);
  • операционная система: Windows 8 Enterprise x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), ForceWare 320.18 (9.18.13.2018), PhysX 9.12.1031.
В ОС были отключены: UAC, файл подкачки, брандмауэр и Windows Defender. Никаких антивирусных продуктов установлено не было, прочие тонкие настройки не выполнялись. Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.30 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • World in Conflict: Soviet Assault;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов мы свели их в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
Gigabyte GA-Z97X-SOC Force F5 4.30.2939 4.1.611-x64 1.2.157 1.2.362
MSI Z87M-G43 V2.6 4.30.2925 4.1.611-x64 1.2.157 1.2.362
Gigabyte GA-H81-D3 F3 4.30.2907 4.1.611-x64 1.2.157 1.2.362
ASUS H81I-PLUS 0803 4.20.2833 4.1.611-x64 1.2.157 1.2.362
Gigabyte GA-B85M-D3H F9 4.20.2820 4.1.611-x64 1.2.157 1.2.250
ASUS Z87M-PLUS 1003 4.20.2808 4.1.611-x64 1.2.157 1.2.250
ASRock Fatal1ty B85 Killer P1.10 4.00.2760 4.1.591-x64 1.2.157 1.2.250
Gigabyte G1.Sniper Z87 F1 4.00.2752 4.1.591-x64 1.2.157 1.2.250
Biostar Hi-Fi B85N 3D 4.6.5 (04.12.2013) 4.00.2731 4.1.591-x64 1.2.157 1.1
MSI Z87M Gaming V1.1B4 4.00.2714 4.1.591-x64 1.2.157 1.1
ASUS Z87I-Pro 0602 4.00.2704 4.1.591-x64 1.2.157 1.1
ASUS Vanguard B85 1504 3.20.2651 4.1.591-x64 1.2.157 1.1
Gigabyte GA-Z87-HD3 F6 3.20.2638 4.1.581-x64 1.2.157 1.1
ASRock Z87M Extreme4 P1.60 3.20.2622 4.1.581-x64 1.0.0 1.1
ECS Z87H3-A2X Golden 4.6.5 (29.08.2013) 3.20.2600 4.1.581-x64 1.0.0 1.1
ASRock Z87 OC Formula P1.80 3.00.2590 4.1.578-x64 1.0.0 1.1
Gigabyte G1.Sniper 5 F7 3.00.2578 4.1.574-x64 1.0.0 1.1
ASUS H87I-PLUS 0507 3.00.2566 4.1.574-x64 1.0.0 1.1
Biostar Hi-Fi Z87X 3D 4.6.5 (23.07.2013) 3.00.2552 4.1.574-x64 1.0.0 1.1
ASUS Gryphon Z87 1206 3.00.2536 4.0.568-x64 1.0.0 1.1
ASRock Z87 Extreme6 P1.90 3.00.2529 4.0.568-x64 1.0.0 1.1
ASUS Z87-PLUS 1007 3.00.2522 4.0.568-x64 1.0.0 1.1
ASUS Sabertooth Z87 3009 3.00.2522 4.0.568-x64 1.0.0 1.1


Результаты тестирования

Новинка повторила нрав своих предшественниц. В рамках технологии Turbo Boost она позаботилась о том, чтобы процессор функционировал на частоте 3,8 ГГц при любом типе нагрузки. А значит требования к её производительности выставляются как самые максимальные.

Gigabyte GA-Z97X-SOC Force

Gigabyte GA-Z97X-SOC Force

Gigabyte GA-Z97X-SOC Force

Gigabyte GA-Z97X-SOC Force

Быстродействие оперативной памяти равноценно плотной группе результатов, полученных с использованием системных плат на базе Z87.

Gigabyte GA-Z97X-SOC Force

Gigabyte GA-Z97X-SOC Force

Gigabyte GA-Z97X-SOC Force

Gigabyte GA-Z97X-SOC Force

Gigabyte GA-Z97X-SOC Force

Gigabyte GA-Z97X-SOC Force

Показатели, демонстрируемые устройством в рамках тестирования с привлечением программных продуктов от Futuremark, целиком оправдывают высокий статус, возложенный на него.

Gigabyte GA-Z97X-SOC Force

Gigabyte GA-Z97X-SOC Force

Gigabyte GA-Z97X-SOC Force

Gigabyte GA-Z97X-SOC Force

Gigabyte GA-Z97X-SOC Force

Gigabyte GA-Z97X-SOC Force

C производительностью в игровых приложениях тоже полный порядок. Результаты оказываются именно такими, на которые и рассчитываешь при использовании процессора с несколько повышенной рабочей частотой.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора Luxeon AVS-5A. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Gigabyte GA-Z97X-SOC Force

Несмотря на активированное по умолчанию видеоядро из состава процессора Intel Haswell, уровень потребления электрической энергии от этого нисколько не меняется, что является важным шагом вперёд для компании Gigabyte. Отключив его вручную, добиться изменений в указанных показаниях не удалось, а значит положение дел действительно исправлено, то есть системная плата теперь демонстрирует абсолютно типичный уровень энергоэффективности. Готовых механизмов по его бóльшему снижению нет, да они, собственно, и не нужны, если вспомнить о целевом предназначении GA-Z97X-SOC Force.


Вывод

С анонсом обновлённой системной логики от Intel девяностой серии никакой революции не произошло, хотя никто к ней и не готовился. Воспользовавшись моментом, специалисты различных компаний решили обновить модельный ряд своих продуктов, приправив новинки новым типом интерфейса для дисковой подсистемы — SATA Express. Итоговое быстродействие системы на основе новых чипсетов оказалось ничуть не лучше, но и не хуже рассмотренных прежде образцов на основе чипсетов восьмидесятой серии.

Gigabyte Technology также не осталась в стороне и выпустила целый ряд новинок. Вместе с ними на суд общественности представлены также и новые версии сопутствующих программных продуктов. Те изменения, которые удалось обнаружить, можно назвать хорошей работой над ошибками. Саму концепцию следования вслед за компанией Microsoft в оформлении элементов интерфейса менять не стали, а лишь немного её переосмыслили, но итог от такой работы позволяет теперь с большей охотой пользоваться фирменным набором ПО. Отрадно, что ничуть не изменился модуль по выполнению настройки системных охладителей, он функционирует полностью корректно.

GA-Z97X-SOC Force являет собой старший, серьёзно пересмотренный образец оверклокерской линейки материнских плат. Значительно упрощённая система питания ЦП на фоне предшественника всё равно обладает серьёзным запасом прочности, а оснащение продукта современными аудио и сетевым интерфейсами добавляет ему преимущества при сравнении с возможностями прямых конкурентов. Кстати говоря, честных, идейных оверклокерских моделей по цене $210 (и ниже) на рынке сегодня не существует. Уникальная в своём роде панель OC Touch позволит начинающим энтузиастам испытать свои силы в сфере экстремального разгона, при этом запросто оставшееся время она сможет занимать своё место в составе обыкновенного компьютера.

Досадная неработоспособность функции по быстрому увеличению опорной частоты бьёт по авторитету модели, но и без этой возможности использовать плату в условиях открытого стенда весьма удобно. Так или иначе, данная оплошность наверняка будет исправлена в будущих версиях прошивки. Хотелось бы пожелать производителю в следующей версии подобного устройства уделить большее внимание защите от конденсата, поскольку даже лучшие образцы систем воздушного охлаждения очень быстро упираются в горячий нрав процессоров Intel Haswell.
