Обзор и тестирование компактной материнской платы ASUS A88XM-Plus для процессоров AMD в исполнении Socket FM2+

C момента анонса очередного поколения гибридных процессоров AMD Kaveri прошло уже достаточно времени, что бы пользователи могли оценить все преимущества новинок. Как показала практика, оптимальным вариантом является использование APU в конфигурациях без дискретных видеокарт, а именно в составе экономичных компактных системных блоков. Что касается платформы, то этим требованиям наилучшим образом отвечают материнские платы формата microATX, которые сочетают небольшие размеры и достаточную функциональность с демократичной стоимостью. Сегодня вашему вниманию предлагается знакомство именно с таким продуктом — системной платой ASUS A88XM-PLUS.

ASUS A88XM-Plus

Данная модель базируется на старшем чипсете AMD A88X и оснащена разъемом Socket FM2+, который обеспечивает совместимость как с новейшими APU Kaveri, так и с гибридными процессорами Trinity и Richland. Обо всех ключевых особенностях ASUS A88XM-Plus вы узнаете из сегодняшнего обзора, а пока, предлагаю ознакомиться с техническими характеристиками новинки.

Модель ASUS A88XM-Plus
Чипсет AMD A88X (Bolton D4)
Процессорный разъем Socket FM2+
Процессоры AMD Series A10, A8, A6, A4, Athlon
Память 4 DIMM DDR3 SDRAM 1333/1600/1866/2133/2200*/2400*/ (*— OC), 64 Гбайт максимум
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 2.0 x16@x4
1 x PCI Express 2.0 x1
Слоты PCI 1
Встроенное видеоядро (в процессор) Radeon HD 7000/8000/R7 Series
Видеоразъемы D-Sub, DVI-D, HDMI
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 2
Порты USB 4 х 3.0 (2 разъема на задней панели, AMD A88X)
10 x 2.0 (4 разъема на задней панели, AMD A88X)
Serial ATA 8 x SATA 6 Гбит/с (A88X)
RAID 0, 1, 5, 10, JBOD (A88X)
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Realtek RTL8111G (Gigabit Ethernet)
FireWire
LPT 1 (внутренний)
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 234
Дополнительные возможности Переключатель GPU Boost, кнопка MemOK!, AMD CrossFireX


Комплект поставки

Упаковка, в которой поставляется системная плата A88XM-Plus, оформлена в узнаваемом фирменном стиле, характерном для большинства современных продуктов ASUS.

ASUS A88XM-Plus

Лицевая поверхность коробки не отличается особой информативностью, зато, её обратная сторона может поведать о конфигурации слотов расширения и спецификации «материнки», а также её ключевых конструктивных решениях. Например, новинка оснащена функцией увеличения быстродействия интегрированного видеоядра GPU Boost, продвинутыми программными возможностями по управлению вентиляторами ASUS Fan Xpert 2, а также рядом особенностей, объединенных названием 5X Protection, которые повышают надежность эксплуатации системной платы.

ASUS A88XM-Plus

Набор дополнительных аксессуаров, предлагаемых вместе с ASUS A88XM-Plus, предельно скромный:
  • заглушка на заднюю панель I/O Shield;
  • два кабеля SATA 6 Гбит/с;
  • DVD-диск с драйверами и программным обеспечением;
  • руководство пользователя;
  • инструкция по быстрой сборке.
ASUS A88XM-Plus


Дизайн

Материнская плата выполнена в форм-факторе mATX, но её размеры отличаются от стандарта, вследствие чего правый край останется незафиксированным, так что при самостоятельной сборке рекомендуется соблюдать повышенную осторожность. Для установки модулей памяти стандарта DDR3 новинка располагает четырьмя слотами DIMM, суммарный объем ОЗУ может достигать 64 ГБ. В случае переразгона на помощь придёт функция MemOK!, которая по нажатию одноименной кнопки позволит загрузиться с безопасными настройками UEFI.

ASUS A88XM-Plus

Электронные компоненты с обратной стороны печатной платы полностью отсутствуют, в креплении системы охлаждения использована мощная усилительная пластина, способная выдержать вес массивных кулеров.

ASUS A88XM-Plus

Возможности «материнки» по организации графической подсистемы достаточно широки: ASUS A88XM-Plus оснащена разъемом PCI Express 3.0 x16 и слотом PCI Express 2.0 x16@x4, подключенным к системной логике, так что пользователи смогут организовать конфигурации AMD CrossFireX. Для установки карт расширения героиня сегодняшнего обзора располагает по одному PCI-E 2.0 x1 и PCI.

ASUS A88XM-Plus

Подсистема хранения данных представлена восемью портами SATA 6 Гбит/с, подключенными к системной логике. Три разъема расположены перпендикулярно печатной плате, а оставшиеся пять имеют горизонтальную ориентацию. Этим достигается удобство подключения интерфейсных кабелей независимо от конфигурации корпуса системного блока.

ASUS A88XM-Plus

На задней панели A88XM-Plus нашлось место для:
  • двух разъемов PS/2;
  • видеовыходов HDMI, D-Sub и DVI-D;
  • четырех портов USB 2.0 и пары USB 3.0;
  • сетевой розетки RJ-45;
  • трех аналоговых аудовыходов.
ASUS A88XM-Plus

Набор интерфейсов выдает бюджетную природу новинки: нет порта S/PDIF, количество звуковых выходов ограничено тремя, а в качестве аудиокодека используется устаревший чип Realtek ALC887. Благодаря наличию сетевого контроллера Realtek RTL8111G системная плата может работать в сетях Gigabit Ethernet, тогда как поддержки Wi-Fi нет, но для недорого продукта наличие последнего — атрибут роскоши.

Из всех конструктивных решений, направленных на оптимизацию процесса разгона, A88XM-Plus располагает только микропереключателем GPU Boost, с помощью которого включается функция автоматического разгона встроенного видеоядра. Поэтому пользователям, которым важно наличие аппаратных кнопок включения и перегрузки, светодиодного индикатора кодов POST и так далее, следует присмотреться к старшим моделям ASUS.

ASUS A88XM-Plus

Система охлаждения чиспета состоит из компактного плоского радиатора. Он отлично справляется со своими обязанностями благодаря невысокому энергопотреблению системной логики.

ASUS A88XM-Plus

Тепло от силовых элементов VRM отводится небольшим охладителем, его эффективности вполне хватает не только в штатном режиме, но и при умеренном разгоне, правда, не следует забывать об организации вентиляции внутри системного блока.

ASUS A88XM-Plus

Отдельные части системы охлаждения крепятся к материнской плате подпружиненными пластиковыми защелками, которые, увы, не способны обеспечить сильный равномерный прижим.

ASUS A88XM-Plus

Для подключения вентиляторов ASUS A88XM-Plus оснащена тремя четырехконтактными разъемами с поддержкой управления скоростью вращения посредством ШИМ. Подсистема электропитания новинки построена по шестиканальной схеме, в качестве силовых элементов применены полевые транзисторы с низким сопротивлением открытого канала, а роль PWM-контроллера играет чип VRM DIGI+.

ASUS A88XM-Plus

Напряжение к силовой подсистеме подводится посредством четырехконтактного разъема, что отнюдь не способствует увеличению запаса прочности. Так что, для серьезного разгона новинка вряд ли подойдет.

UEFI Setup

Прошивка системной платы A88XM-Plus основана на управляющем микрокоде UEFI разработки компании AMI. Меню настройки имеет оригинальный пользовательский интерфейс, знакомый по предыдущим обзорам продукции ASUS. Сразу после входа в прошивку открывается раздел My Favorites, который пользователи могут наполнить по своему усмотрению наиболее востребованными пунктами UEFI. Нельзя не отметить функцию Quick Note, позволяющую делать «заметки на полях», а также опцию Last Modified, которая отображает историю последних изменений.

UEFI Setup ASUS A88XM-PlusUEFI Setup ASUS A88XM-PlusUEFI Setup ASUS A88XM-Plus

Вкладка Main служит для установки даты и времени, настройки опций безопасности, а также вывода краткой информации об установленных компонентах и версии управляющего микрокода.

UEFI Setup ASUS A88XM-Plus

Функции, отвечающие за разгон, сосредоточены в меню Ai Tweaker. Здесь находится управление частотой опорного генератора, коэффициентами умножения вычислительных модулей и встроенного северного моста, а также режимами работы интегрированного графического ускорителя и подсистемы ОЗУ.

UEFI Setup ASUS A88XM-Plus

Для модулей памяти можно активировать профили X.M.P., для этого следует установить параметр Ai Overclock Tuner в значение D.O.C.P.

UEFI Setup ASUS A88XM-Plus

В режиме ручной настройки для ОЗУ доступны частоты до 2400 МГц включительно, а во вкладке DRAM Timing Control находятся многочисленные настройки таймингов.

UEFI Setup ASUS A88XM-Plus

UEFI Setup ASUS A88XM-PlusUEFI Setup ASUS A88XM-Plus

Прошивка новинки имеет развитые инструменты для автоматического разгона: включение опции OC Tuner повышает быстродействие вычислительных ядер, а GPU Boost, как следует из названия, позволяет поднять частоту встроенного видеоядра. Для последнего предусмотрен режим ручного увеличения производительности.

UEFI Setup ASUS A88XM-Plus

Владельцы новейших APU Kaveri могут воспользоваться функцией TDP Configuration для ограничения тепловыделения.

UEFI Setup ASUS A88XM-Plus

Возможности UEFI Setup по управлению электропитанием весьма разнообразны.

UEFI Setup ASUS A88XM-Plus

Перечень напряжений, их диапазоны и шаг изменения представлены в следующей таблице:

Параметр Диапазон регулировки, В Шаг, В
CPU Offset Voltage –0,375…+0,375 0,00625
VDDNB Offset Voltage –0,4125…+0,4125 0,00625
DRAM Voltage 1,35–1,7 0,005
SB 1.1V Voltage 1,1–1,2 0,01
1.1VSB Voltage 1,1–1,4 0,1
APU1.2V Voltage 1,05–1,25 0,01
VDDA Voltage 1,8–2,1 0,1

В принципе, для умеренного разгона предлагаемых инструментов будет достаточно, правда, для задания напряжений на процессорных ядрах и встроенном серверном мосте предусмотрен только один режим — Offset, который позволяет указать прирост к штатному значению. С одной стороны, это позволяет сохранить работу энергосберегающих технологий во время разгона, но несколько усложняет подбор необходимого напряжения.

Для управления тонкими настройками подсистемы электропитания служит блок DIGI+ VRM раздела Ai Tweaker, где находятся опции, отвечающие за противодействие падению напряжения, регулировки защиты от превышения тока, рабочей частоты силовых элементов и отключения неиспользуемых фаз.

UEFI Setup ASUS A88XM-Plus

Настройки многочисленных возможностей расширения системной платы сосредоточены во вкладке Advanced, где пользователи могут сконфигурировать работу периферии, дисковой и сетевой подсистем, а также встроенного графического ускорителя.

UEFI Setup ASUS A88XM-Plus

За настройки процессорных функций энергосбережения, аппаратной виртуализации, защиты от вирусов и технологии AMD Turbo Core служит отдельное подменю CPU Configuration.

UEFI Setup ASUS A88XM-Plus

Функции системного мониторинга и управления вентиляторами находятся в разделе Monitor. Здесь выводятся показания двух температурных и трех тахометрических датчиков, а также отображаются напряжения на процессоре и основных питающих шинах.

UEFI Setup ASUS A88XM-Plus

Для трех вентиляторов предусмотрена возможность автоматической регулировки скорости вращения, для этого достаточно выбрать один из трех предустановленных профилей. Продвинутые пользователи могут настроить работу крыльчаток самостоятельно в зависимости от температуры процессора.

UEFI Setup ASUS A88XM-Plus

Среди дополнительных возможностей прошивки ASUS A88XM-Plus имеются: утилита обновления управляющего микрокода EZ Flash 2, функция просмотра информации о модулях ОЗУ SPD Information, а во вкладке O.C. Profile пользователи могут сохранить до восьми наборов с настройками UEFI.

UEFI Setup ASUS A88XM-PlusUEFI Setup ASUS A88XM-PlusUEFI Setup ASUS A88XM-Plus

Наконец, меню настройки имеет графический режим EZ Mode, который удобно использовать для базовой конфигурации системной платы. С его помощью можно установить дату и время, активировать профили X.M.P. для модулей ОЗУ, отрегулировать работу вентиляторов, выбрать режим быстродействия, а также задать порядок инициализации загрузочных устройств.

UEFI Setup ASUS A88XM-Plus


Комплектное ПО

Вместе с материнской платой ASUS A88XM-Plus покупатели получают качественный и многофункциональный продукт Ai Suite 3, предназначенный для разгона, системного мониторинга и реализации дополнительных возможностей. В нижней части оконного интерфейса находится информационная панель, на которую выводятся текущий режим работы процессора и показания датчиков системного мониторинга.

ASUS Ai Suite 3

Программное обеспечение позволяет управлять цифровой подсистемой питания, настраивать работу функций энергосбережения, задавать параметры повышенного быстродействия, а также активировать технологии автоматического разгона.

ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3

Для управления скоростями вращения вентиляторов служит программный модуль Fan Xpert 2, который позволяет гибко настраивать работу каждого вентилятора, как в автоматическом, так и в ручном режимах.

ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3

Среди дополнительных возможностей Ai Suite 3 значится утилита USB 3.0 Boost, ускоряющая работу с внешними накопителями путем активации протокола UASP, и подпрограмма Network iControl, которая позволяет управлять полосой пропускания сетевого соединения в зависимости от типа трафика.

ASUS Ai Suite 3ASUS Ai Suite 3

Разгонный потенциал

Поскольку ASUS A88XM-Plus является недорогой моделью — было бы наивным ожидать от неё выдающихся результатов разгона. На практике для нашего гибридного процессора AMD A10-7850K удалось достичь стабильности лишь на частоте 4300 МГц, тогда как малейшее её превышение приводило к зависанию системы. Для получения такого разгона напряжение на вычислительных ядрах и встроенном северном мосте повышалось на 0,075 В, а опции Load Line Calibration устанавливались в значение High. Модули ОЗУ функционировали на частоте 2400 МГц с задержками 10-12-12-31-1Т в соответствии с профилем X.M.P.

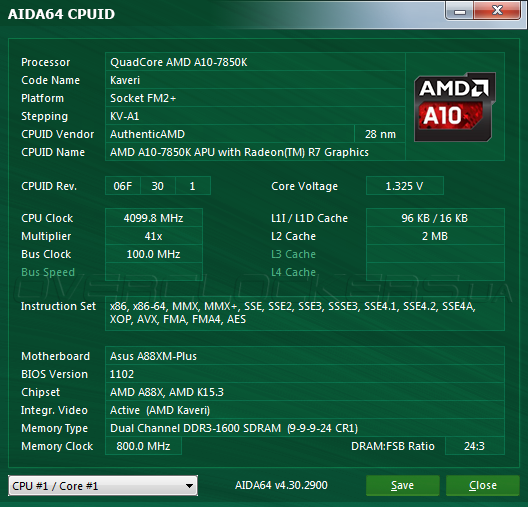

Разгон ASUS A88XM-Plus

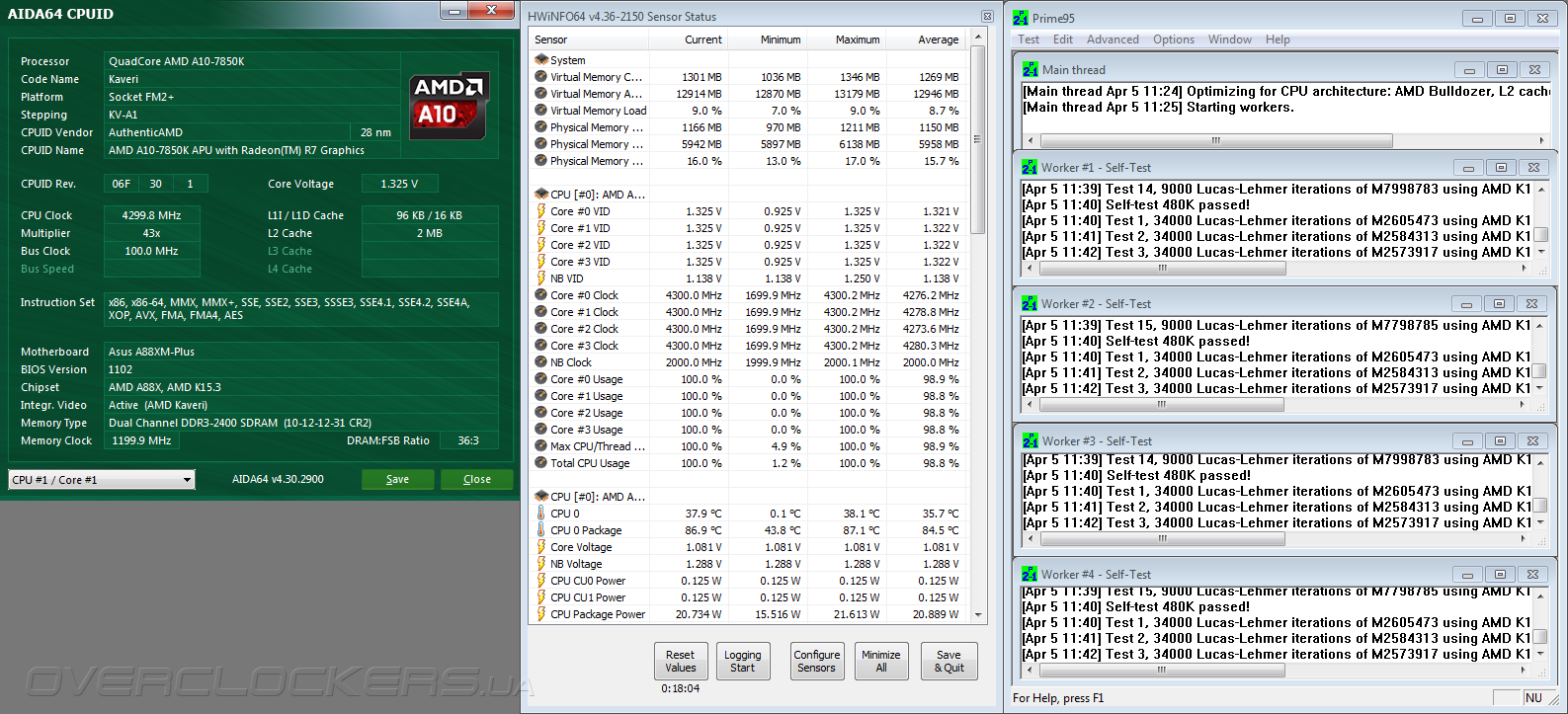

Неприятной особенностью процесса разгона новинки оказалось некорректное отображение Vcore в большинстве диагностических утилит. Исключение составил фирменный программный продукт Ai Suite 3, который показывал истинное значение напряжения. Впрочем, судя по приемлемому температурному режиму, факторами, сдерживающими разгон, стали недоработки прошивки, либо недостатки в конструкции силовой подсистемы «материнки». Будем надеяться, что с выходом обновленных версий UEFI ситуация изменится в лучшую сторону.

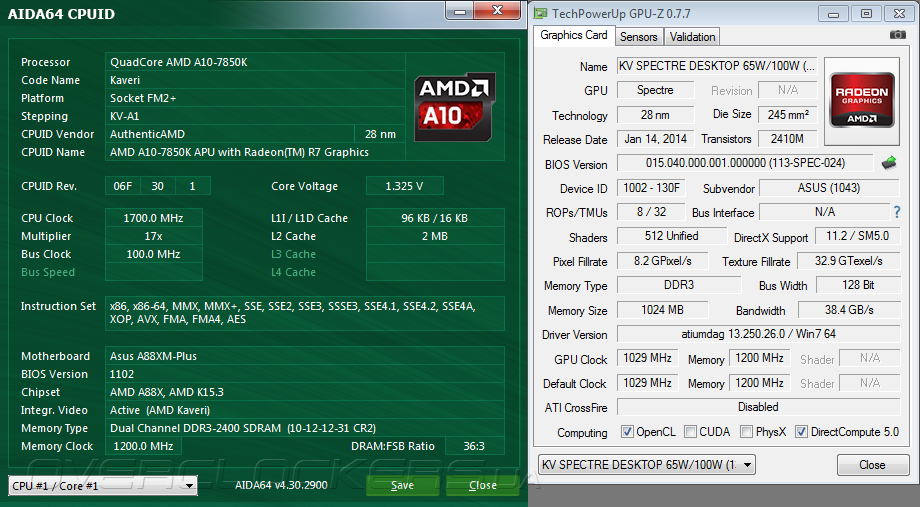

Что касается разгона встроенного видеоядра, то ASUS A88XM-Plus позволила нарастить частоту до 1029 МГц. Для этого потребовалось увеличить на 0,15 В напряжение APU1.2V Voltage, отвечающее за питание интегрированного графического ускорителя.

Разгон ASUS A88XM-Plus

В части повышения опорной частоты новинка показала весьма скромные результаты — всего на 15 МГц выше номинала. Похоже, все дело в использовании встроенного видеоядра, тогда как с дискретными графическими акселераторами материнские платы для гибридных процессоров AMD априори достигают гораздо лучших значений.

Разгон ASUS A88XM-Plus

Новичкам и пользователям, не желающим разбираться в премудростях оверклокинга, будут интересны функции автоматического разгона. Активация опции OC Tuner в меню настройки UEFI повысила частоту гибридного процессора до 4100 МГц, тогда как для модулей ОЗУ установился режим 1600 МГц с задержками 9-9-9-24-1Т.

Разгон ASUS A88XM-Plus

Для ускорения встроенного видеоядра можно воспользоваться функцией GPU Boost, включение которой поднимает тактовую частоту до 960 МГц. Вместе с автоматическим разгоном вычислительных модулей это позволит получить заметный прирост быстродействия в играх и прикладных программах.

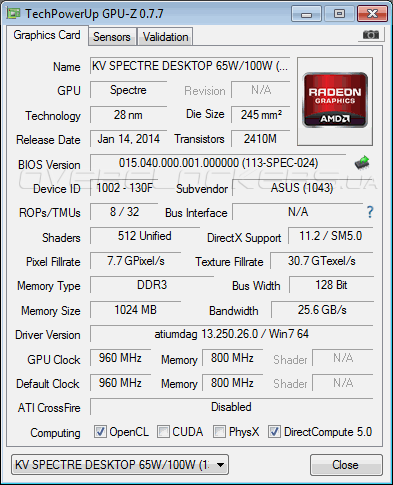

Разгон ASUS A88XM-Plus


Тестовый стенд

Для тестирования быстродействия системной платы ASUS A88XM-Plus был собран стенд следующей конфигурации:
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: AMD Catalyst 13.301.
Модули оперативной памяти работали на частоте 1600 МГц с таймингами 9-9-9-24-1Т, технология AMD Turbo Core и процессорные функции энергосбережения функционировали в штатном режиме. В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, никаких других дополнительных настроек не проводилось. Помимо героини сегодняшнего обзора в тестировании принимали участие системные платы ASUS A88X-Pro, Gigabyte G1.Sniper A88X и MSI A88X-G45 Gaming. «Материнки» работали с такими версиями управляющих микрокодов:
  • ASUS A88XM-Plus UEFI Setup 1102 от 20.01.2014;
  • ASUS A88X-Pro UEFI Setup 0802 от 29.01.2014;
  • Gigabyte G1.Sniper A88X UEFI Setup F8b от 06.02.2014;
  • MSI A88X-G45 Gaming UEFI Setup V1.1B1 от 20.02.2014.
Для тестирования использовался следующий набор программного обеспечения:
  • AIDA64 4.20.2800 (Cache & Memory benchmark);
  • Futuremark PCMark 8 v2.0.204 (OpenCL Accelerated);
  • Futuremark 3DMark v1.2.250;
  • Batman: Arkham City;
  • F1 2012;
  • Total War: Rome II.
Каждый тест повторялся не менее трех раз, по результатам которых рассчитывалось среднее значение.


Результаты тестирования

Тестирование ASUS A88XM-Plus

Тестирование ASUS A88XM-Plus

Тестирование ASUS A88XM-Plus

Тестирование ASUS A88XM-Plus

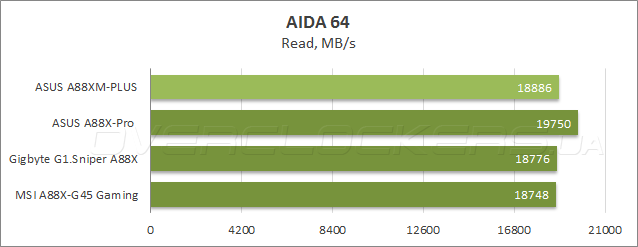

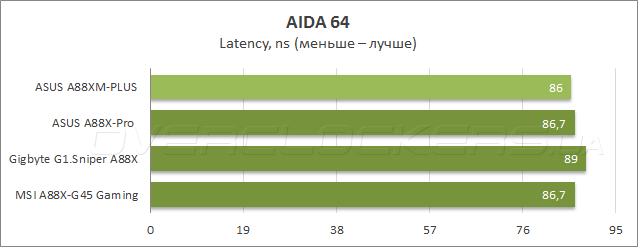

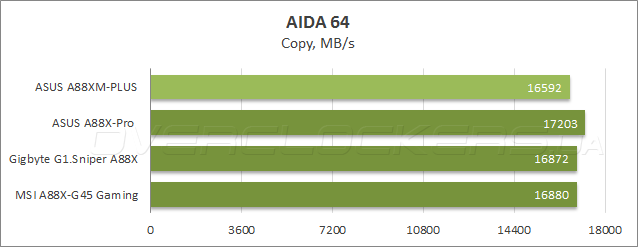

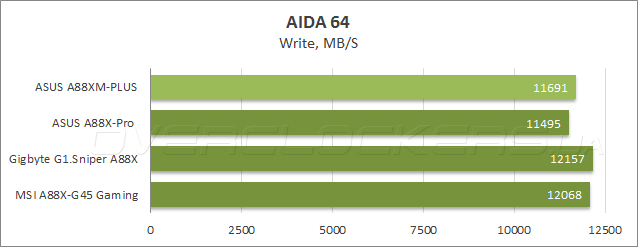

В Cache & Memory benchmark в тесте чтения новинка заняла второе место, уступив лишь ASUS A88X-Pro, а также показала наименьшую среди всех участниц латентность. В то же время, при записи и копировании данных в ОЗУ героиня сегодняшнего обзора уступила системным платам Gigabyte и MSI.

Тестирование ASUS A88XM-Plus

Тестирование ASUS A88XM-Plus

Тестирование ASUS A88XM-Plus

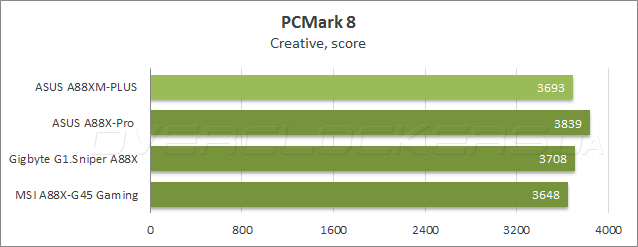

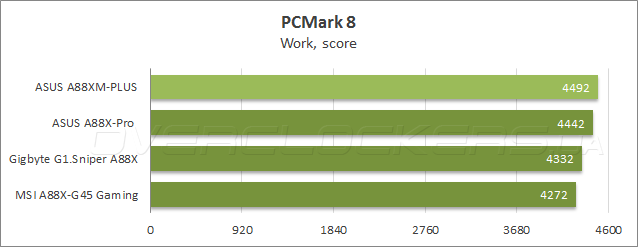

Результаты в тестовом приложении Futuremark PCMark 8 показывает уровень быстродействия при выполнении повседневных прикладных задач. В сценарии домашнего использования у ASUS A88XM-Plus второй результат, при создании цифрового контента плата немного отстала от своей старшей сестры, тогда как в подтесте, имитирующем работу в офисных приложениях, новинка заслужила победу.

Тестирование ASUS A88XM-Plus

Тестирование ASUS A88XM-Plus

Тестирование ASUS A88XM-Plus

Прежде чем приступить к тестированию в играх, была проведена оценка производительности в графическом бенчмарке Futuremark 3DMark. В тестовом сценарии Cloud gate ASUS A88XM-Plus показала отличные результаты в общем зачете и графическом подтесте, тогда как в физических расчетах лучшей оказалась системная плата Gigabyte, а новинка разделила третье место с «материнкой» MSI A88X-G45 Gaming.

Тестирование ASUS A88XM-Plus

Тестирование ASUS A88XM-Plus

Тестирование ASUS A88XM-Plus

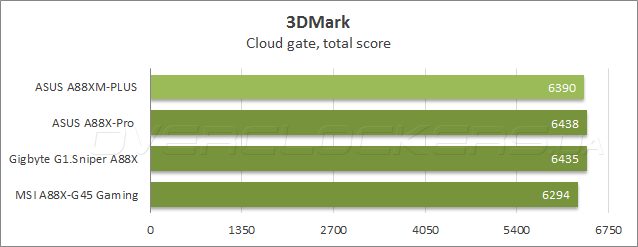

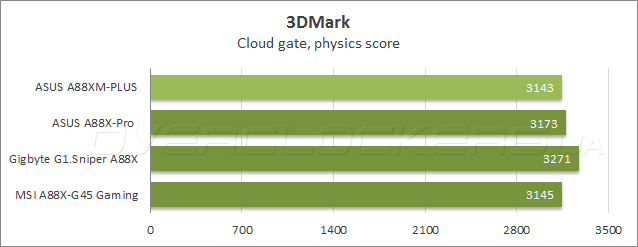

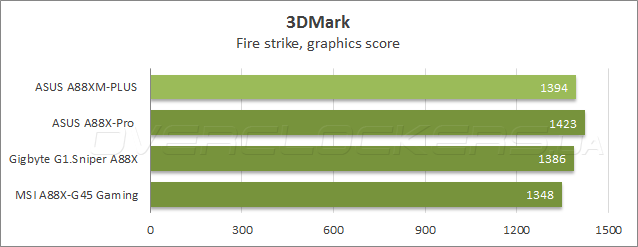

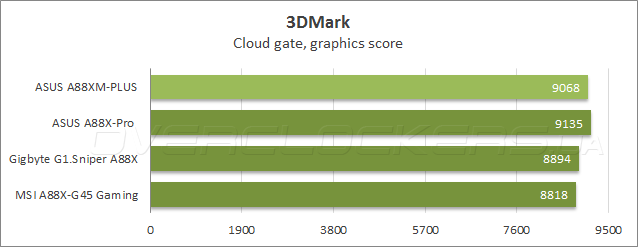

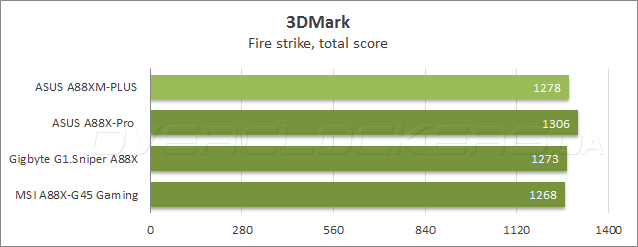

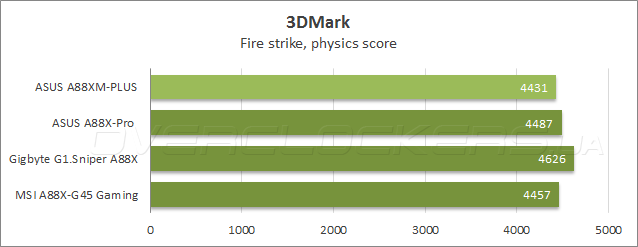

Подтест Fire strike из состава Futuremark 3DMark поставил героиню сегодняшнего обзора на вторую ступень пьедестала благодаря отличному быстродействию встроенной видеокарты, тогда как при расчете физических эффектов A88XM-Plus снова показала один из худших результатов.

Тестирование ASUS A88XM-Plus

Тестирование ASUS A88XM-Plus

Тестирование ASUS A88XM-Plus

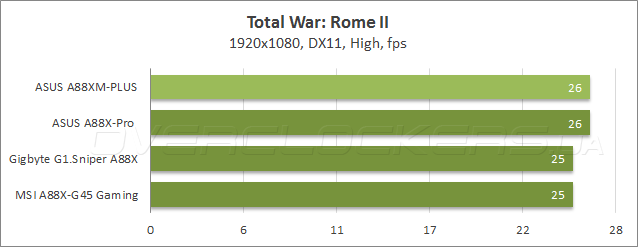

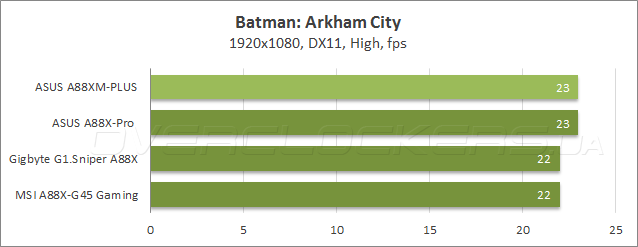

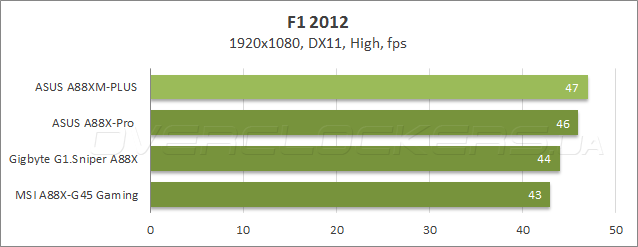

Тестирование в компьютерных играх проводилось в разрешении Full HD при высоких, но не максимальных настройках качества. В таком режиме ASUS A88XM-Plus обеспечила высокую производительность, так что неудачное выступление в полусинтетическом 3DMark можно списать на неоптимальную версию прошивки.


Энергопотребление

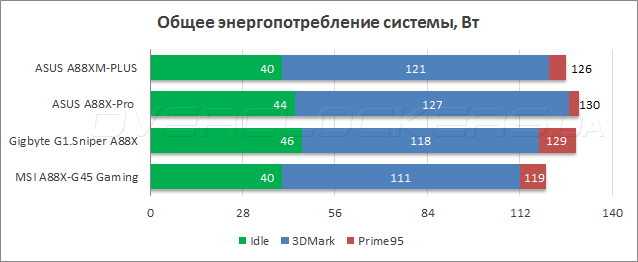

Для измерения энергопотребления тестовых стендов использовался прибор Basetech Cost Control 3000. С его помощью были оценены пиковые значения потребляемой мощности при прохождении стресс-теста Prime95 и графического бенчмарка 3DMark, а также среднее энергопотребление тестовых стендов при простое.

Тестирование ASUS A88XM-Plus

Новинка показала отличную энергоэффективность в простое, и стала второй по экономичности при максимальной нагрузке на вычислительные модули, тогда как в играх её энергопотребление оказалось выше, чем у системных плат MSI и Gigabyte.


Выводы

В процессе сегодняшнего знакомства системная плата ASUS A88XM-Plus показала себя с самой положительной стороны. Новинка продемонстрировала отличное сочетание функциональности, производительности и качества изготовления. Неожиданно у материнской платы обнаружился неплохой запас прочности, хотя результаты разгона оказались несколько скромнее, чем у лучших моделей для платформы Socket FM2+. Традиционно для продуктов ASUS нет ни малейших претензий к качеству управляющего микрокода и программного обеспечения. Одним словом, A88XM-Plus отлично выглядит даже на фоне более дорогих материнских плат, но при этом обладает весьма демократичной стоимостью около 90 долларов, благодаря которой новинка имеет все основания для приобретения недорого, но производительного системного блока на базе APU Kaveri.
