Обзор и тестирование компактной материнской платы ASUS A88XM-Plus для процессоров AMD в исполнении Socket FM2+

UEFI Setup

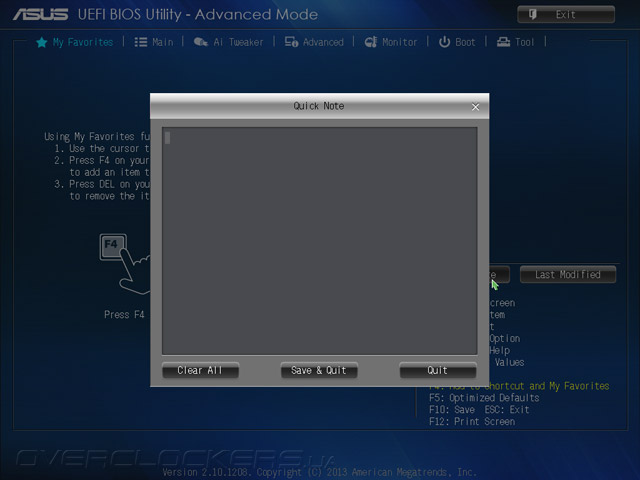

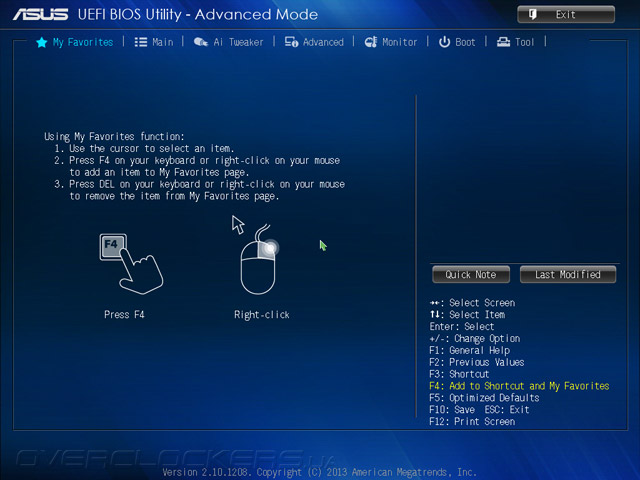

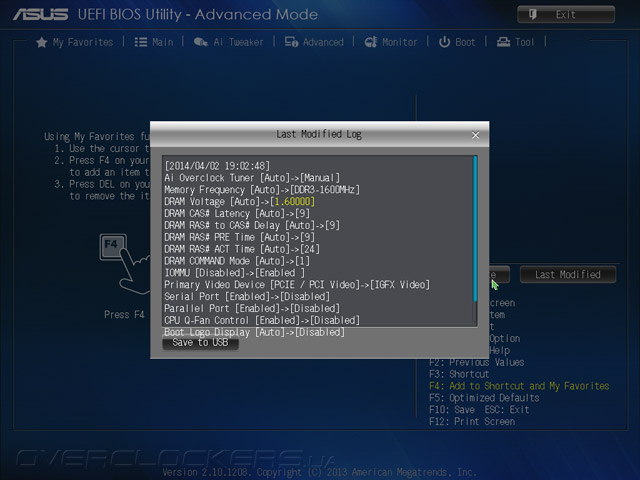

Прошивка системной платы A88XM-Plus основана на управляющем микрокоде UEFI разработки компании AMI. Меню настройки имеет оригинальный пользовательский интерфейс, знакомый по предыдущим обзорам продукции ASUS. Сразу после входа в прошивку открывается раздел My Favorites, который пользователи могут наполнить по своему усмотрению наиболее востребованными пунктами UEFI. Нельзя не отметить функцию Quick Note, позволяющую делать «заметки на полях», а также опцию Last Modified, которая отображает историю последних изменений.

UEFI Setup ASUS A88XM-PlusUEFI Setup ASUS A88XM-PlusUEFI Setup ASUS A88XM-Plus

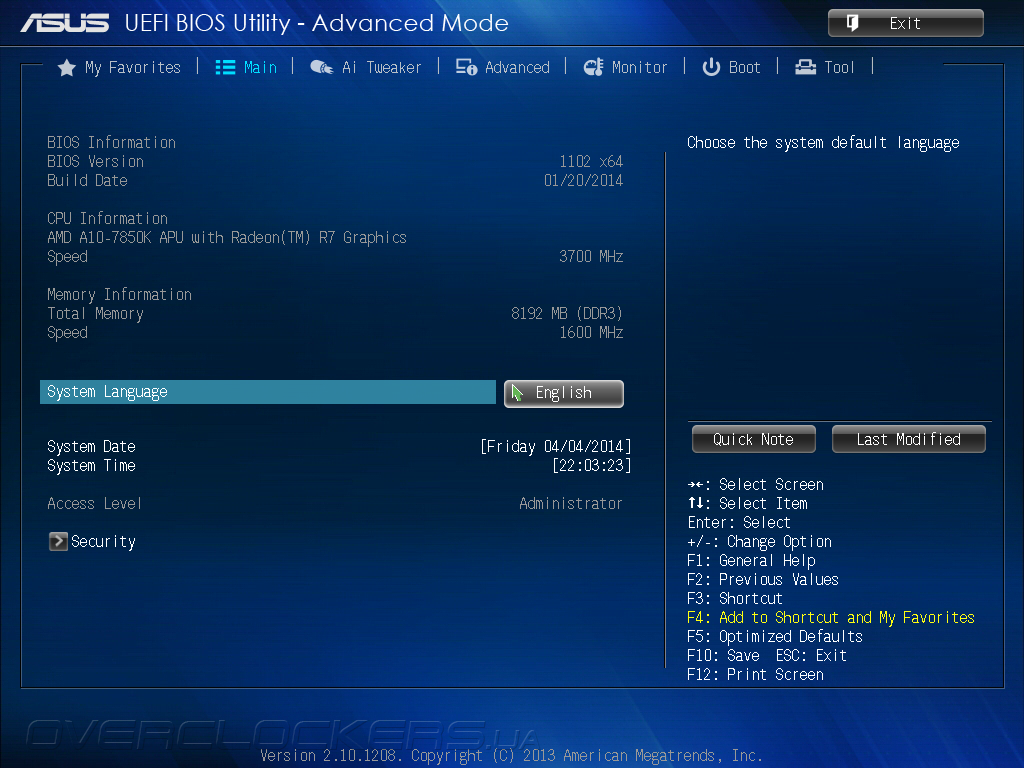

Вкладка Main служит для установки даты и времени, настройки опций безопасности, а также вывода краткой информации об установленных компонентах и версии управляющего микрокода.

UEFI Setup ASUS A88XM-Plus

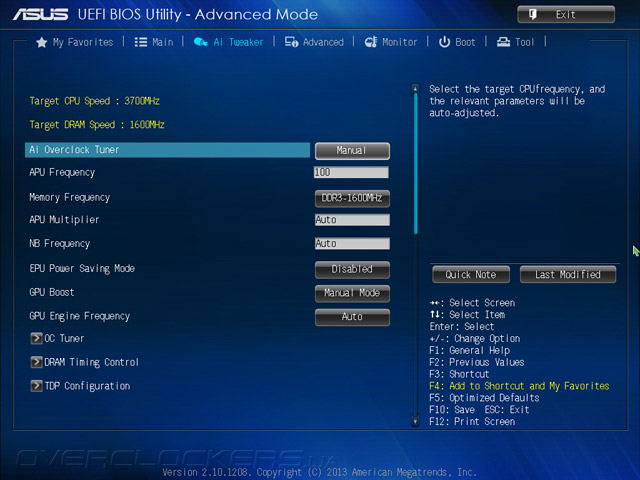

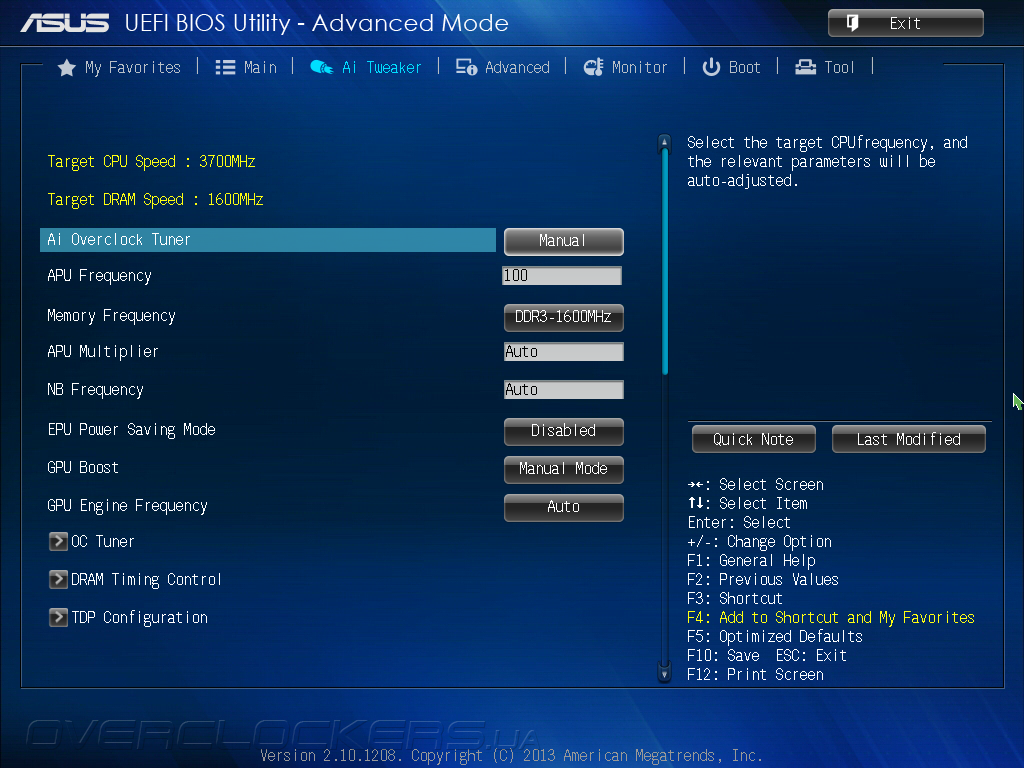

Функции, отвечающие за разгон, сосредоточены в меню Ai Tweaker. Здесь находится управление частотой опорного генератора, коэффициентами умножения вычислительных модулей и встроенного северного моста, а также режимами работы интегрированного графического ускорителя и подсистемы ОЗУ.

UEFI Setup ASUS A88XM-Plus

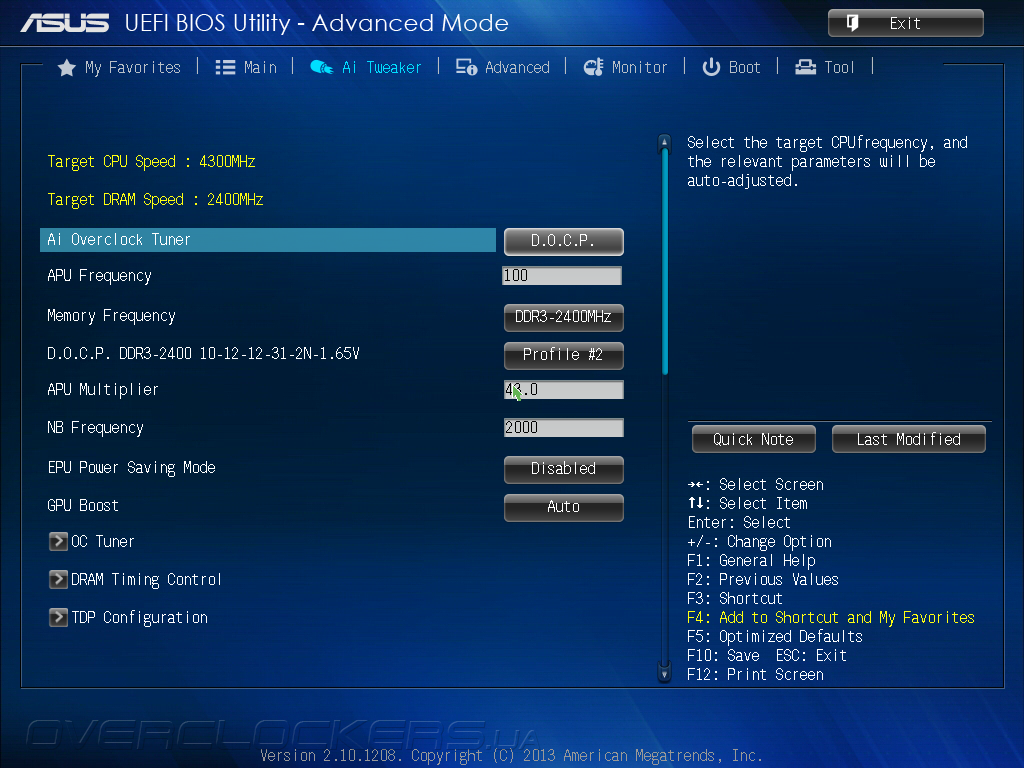

Для модулей памяти можно активировать профили X.M.P., для этого следует установить параметр Ai Overclock Tuner в значение D.O.C.P.

UEFI Setup ASUS A88XM-Plus

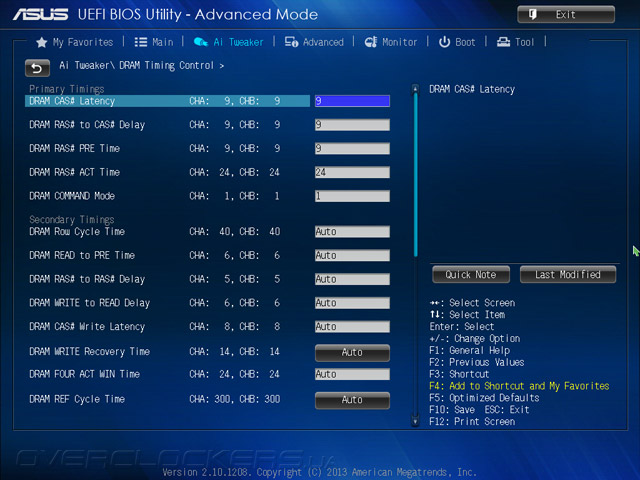

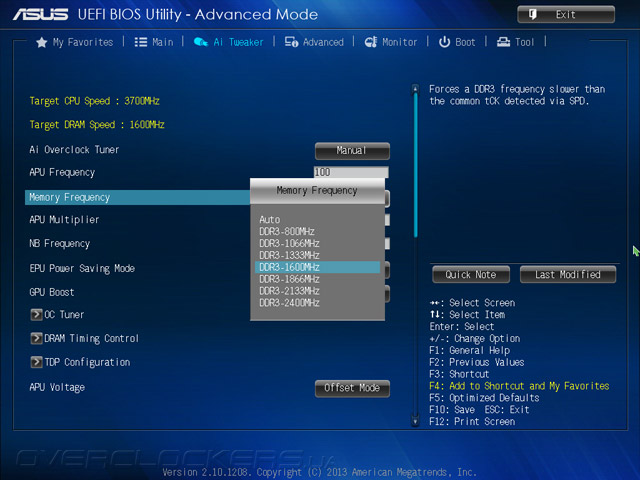

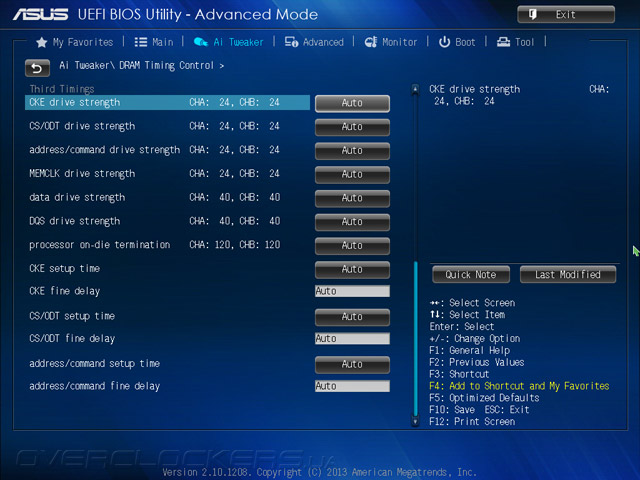

В режиме ручной настройки для ОЗУ доступны частоты до 2400 МГц включительно, а во вкладке DRAM Timing Control находятся многочисленные настройки таймингов.

UEFI Setup ASUS A88XM-Plus

UEFI Setup ASUS A88XM-PlusUEFI Setup ASUS A88XM-Plus

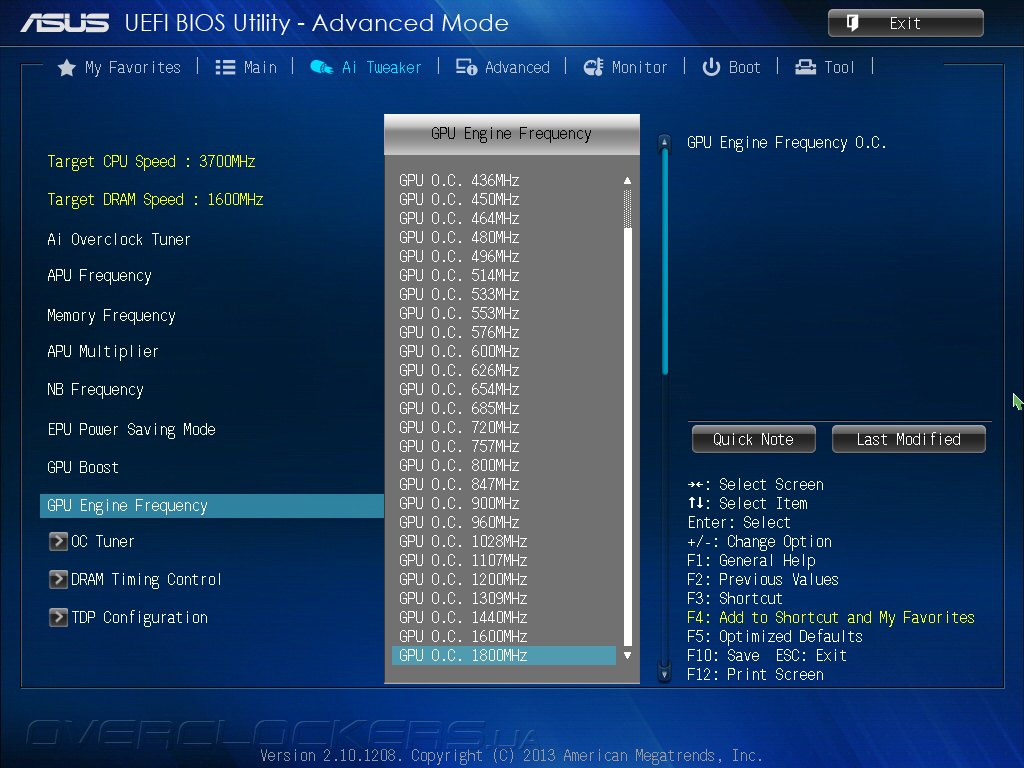

Прошивка новинки имеет развитые инструменты для автоматического разгона: включение опции OC Tuner повышает быстродействие вычислительных ядер, а GPU Boost, как следует из названия, позволяет поднять частоту встроенного видеоядра. Для последнего предусмотрен режим ручного увеличения производительности.

UEFI Setup ASUS A88XM-Plus

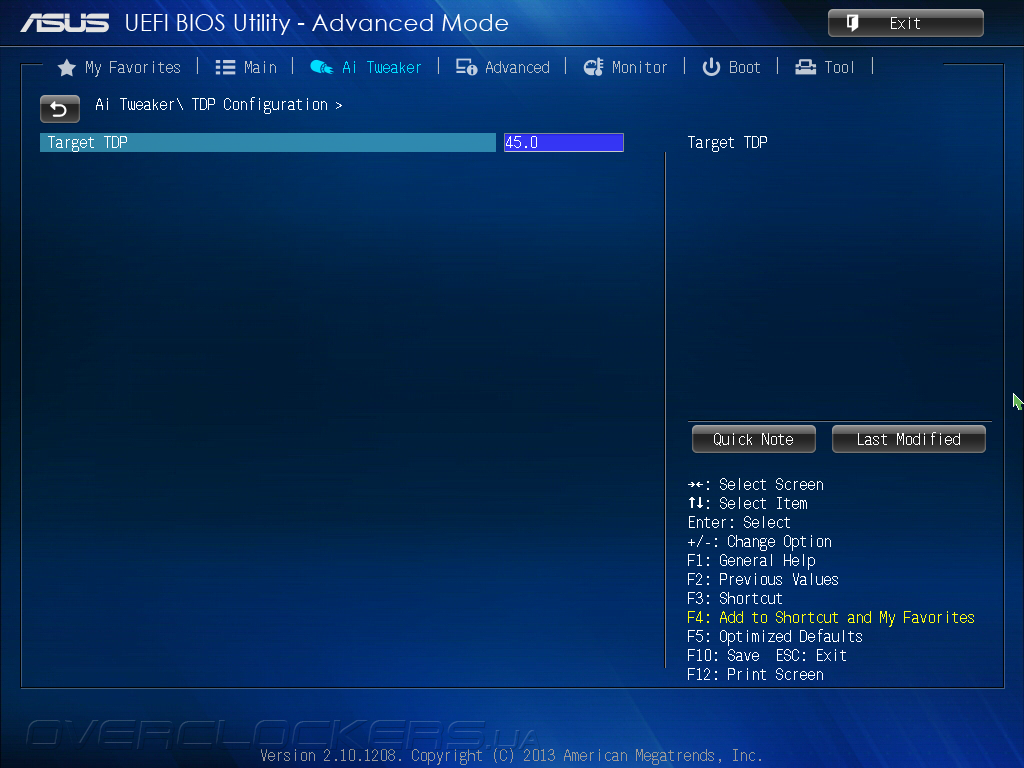

Владельцы новейших APU Kaveri могут воспользоваться функцией TDP Configuration для ограничения тепловыделения.

UEFI Setup ASUS A88XM-Plus

Возможности UEFI Setup по управлению электропитанием весьма разнообразны.

UEFI Setup ASUS A88XM-Plus

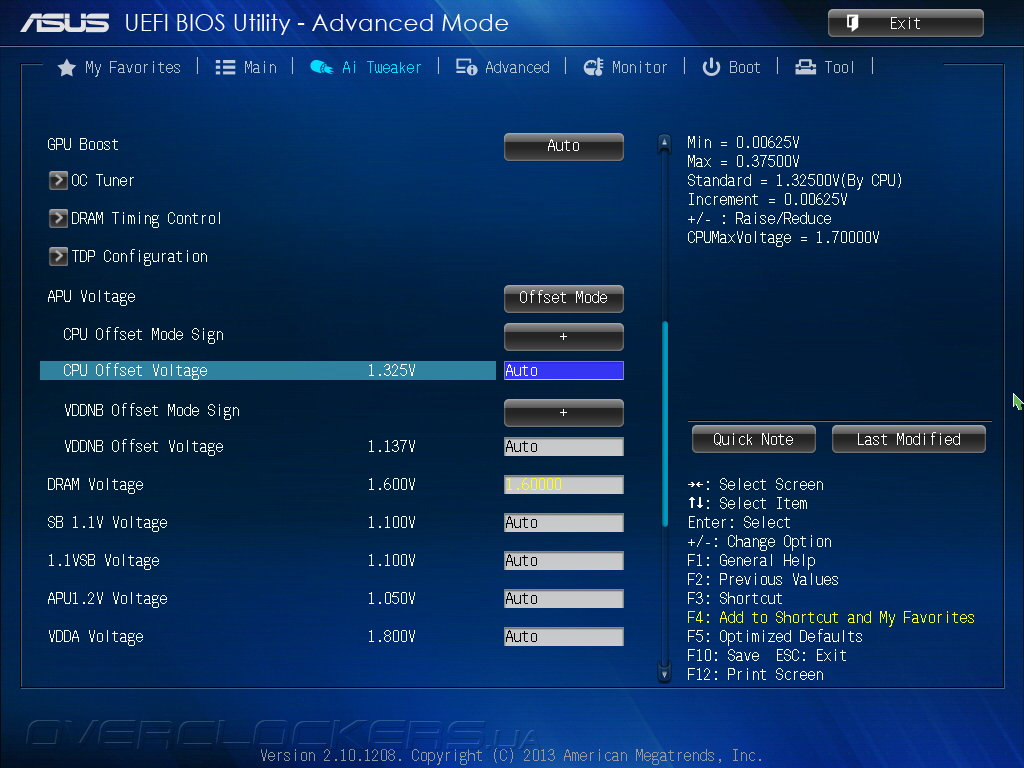

Перечень напряжений, их диапазоны и шаг изменения представлены в следующей таблице:

Параметр Диапазон регулировки, В Шаг, В
CPU Offset Voltage –0,375…+0,375 0,00625
VDDNB Offset Voltage –0,4125…+0,4125 0,00625
DRAM Voltage 1,35–1,7 0,005
SB 1.1V Voltage 1,1–1,2 0,01
1.1VSB Voltage 1,1–1,4 0,1
APU1.2V Voltage 1,05–1,25 0,01
VDDA Voltage 1,8–2,1 0,1

В принципе, для умеренного разгона предлагаемых инструментов будет достаточно, правда, для задания напряжений на процессорных ядрах и встроенном серверном мосте предусмотрен только один режим — Offset, который позволяет указать прирост к штатному значению. С одной стороны, это позволяет сохранить работу энергосберегающих технологий во время разгона, но несколько усложняет подбор необходимого напряжения.

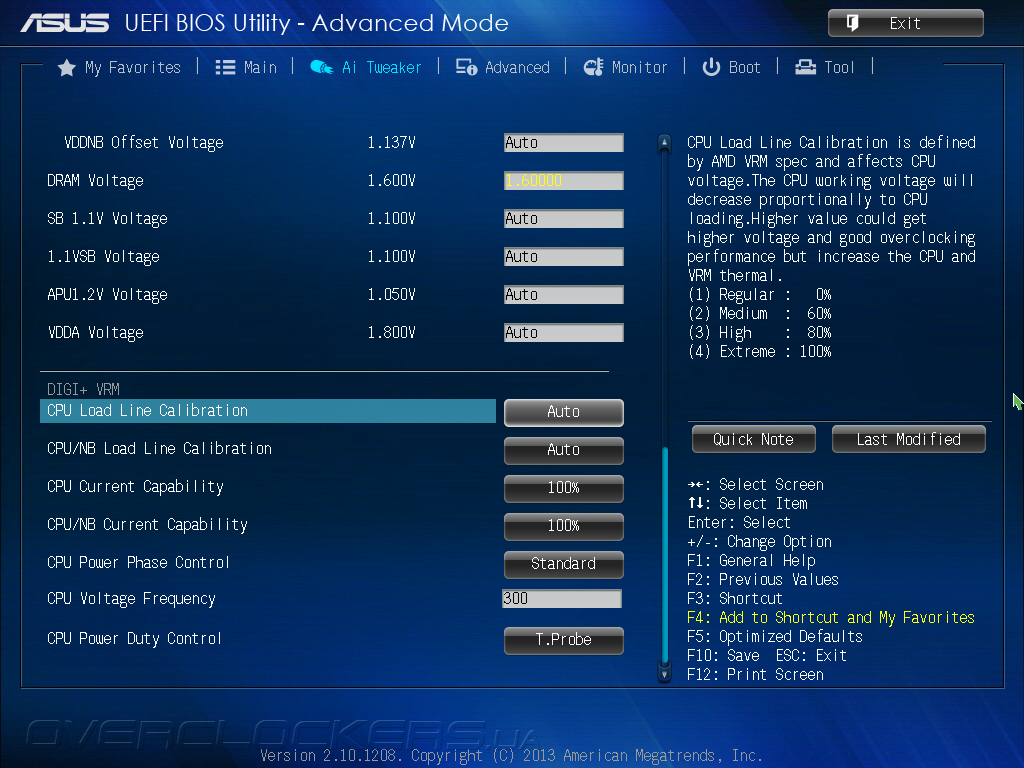

Для управления тонкими настройками подсистемы электропитания служит блок DIGI+ VRM раздела Ai Tweaker, где находятся опции, отвечающие за противодействие падению напряжения, регулировки защиты от превышения тока, рабочей частоты силовых элементов и отключения неиспользуемых фаз.

UEFI Setup ASUS A88XM-Plus

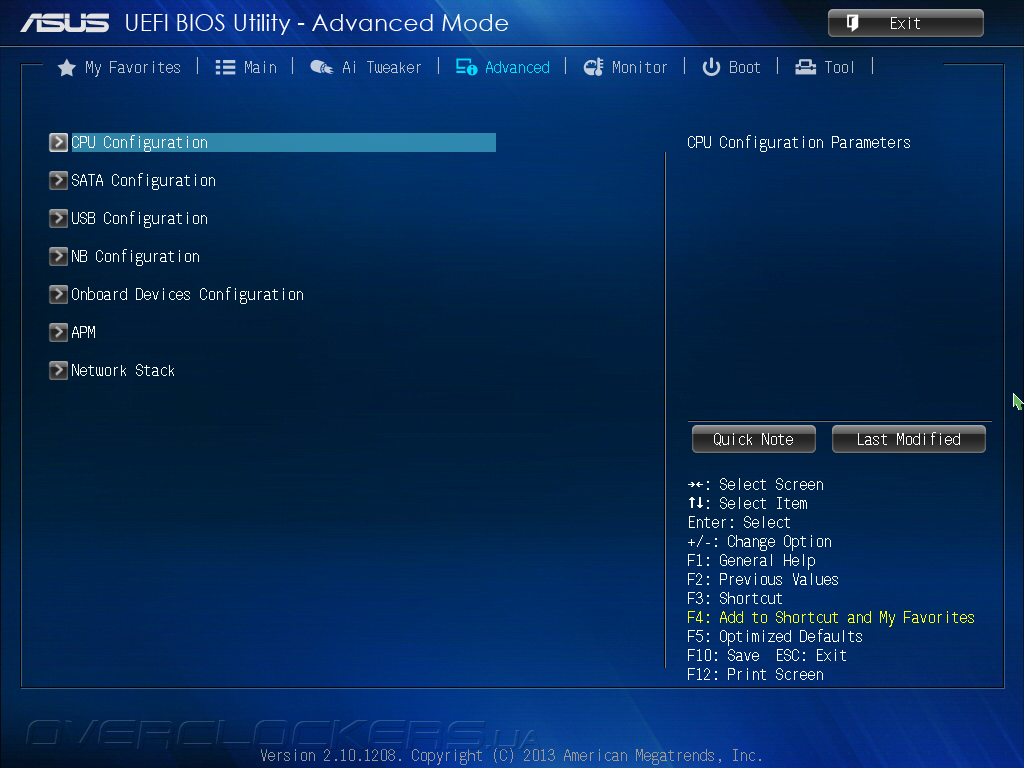

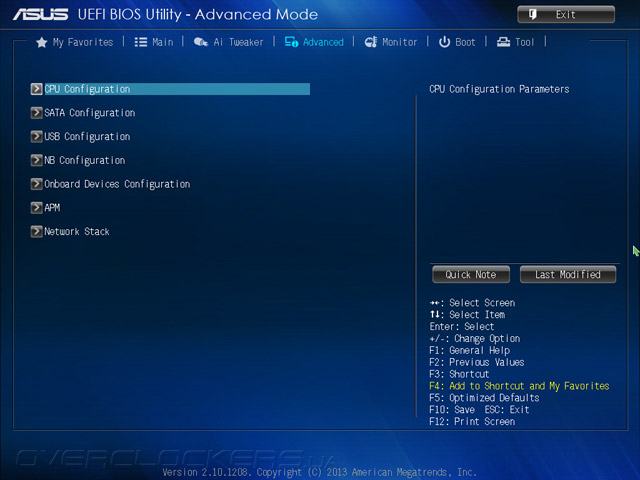

Настройки многочисленных возможностей расширения системной платы сосредоточены во вкладке Advanced, где пользователи могут сконфигурировать работу периферии, дисковой и сетевой подсистем, а также встроенного графического ускорителя.

UEFI Setup ASUS A88XM-Plus

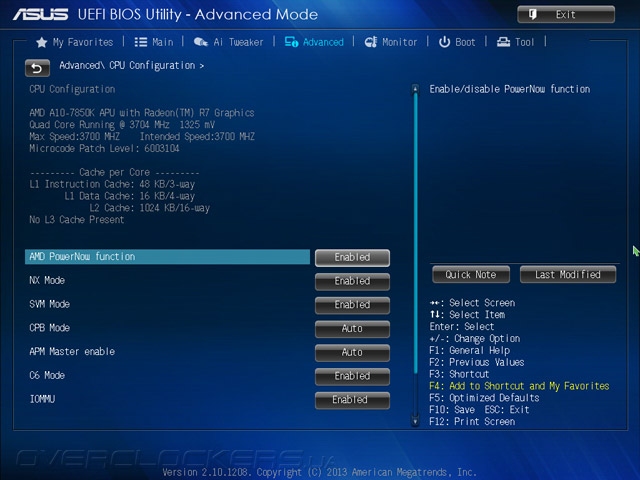

За настройки процессорных функций энергосбережения, аппаратной виртуализации, защиты от вирусов и технологии AMD Turbo Core служит отдельное подменю CPU Configuration.

UEFI Setup ASUS A88XM-Plus

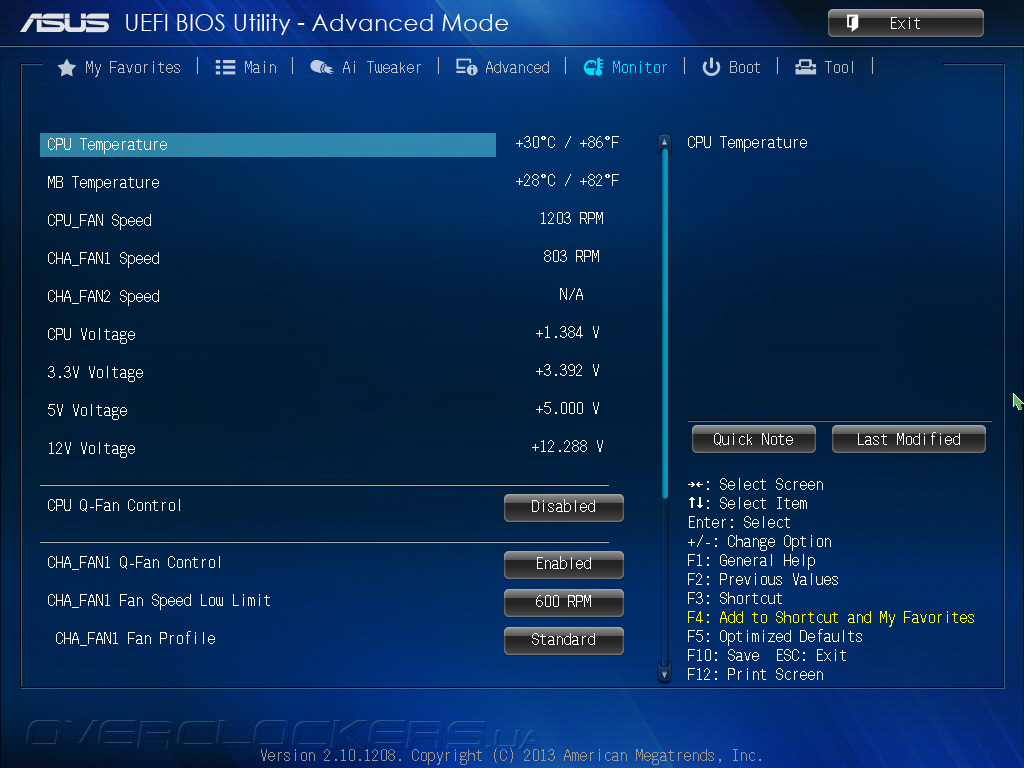

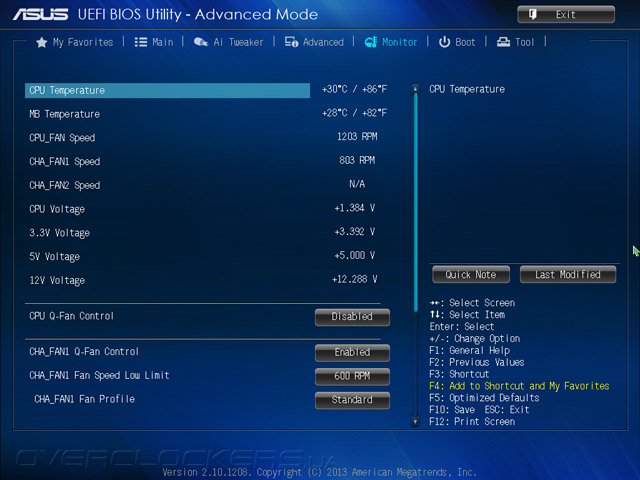

Функции системного мониторинга и управления вентиляторами находятся в разделе Monitor. Здесь выводятся показания двух температурных и трех тахометрических датчиков, а также отображаются напряжения на процессоре и основных питающих шинах.

UEFI Setup ASUS A88XM-Plus

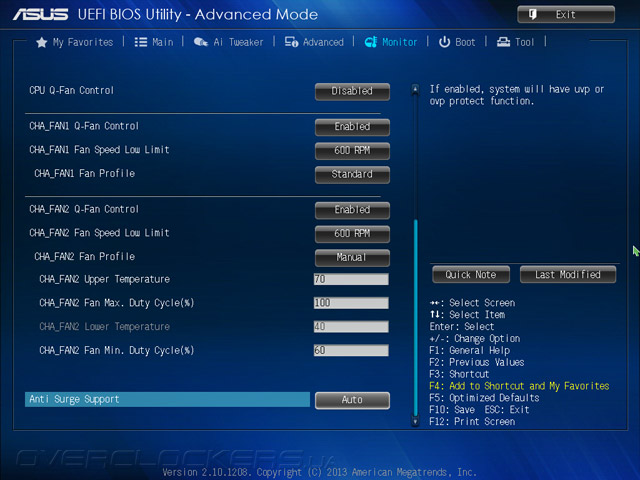

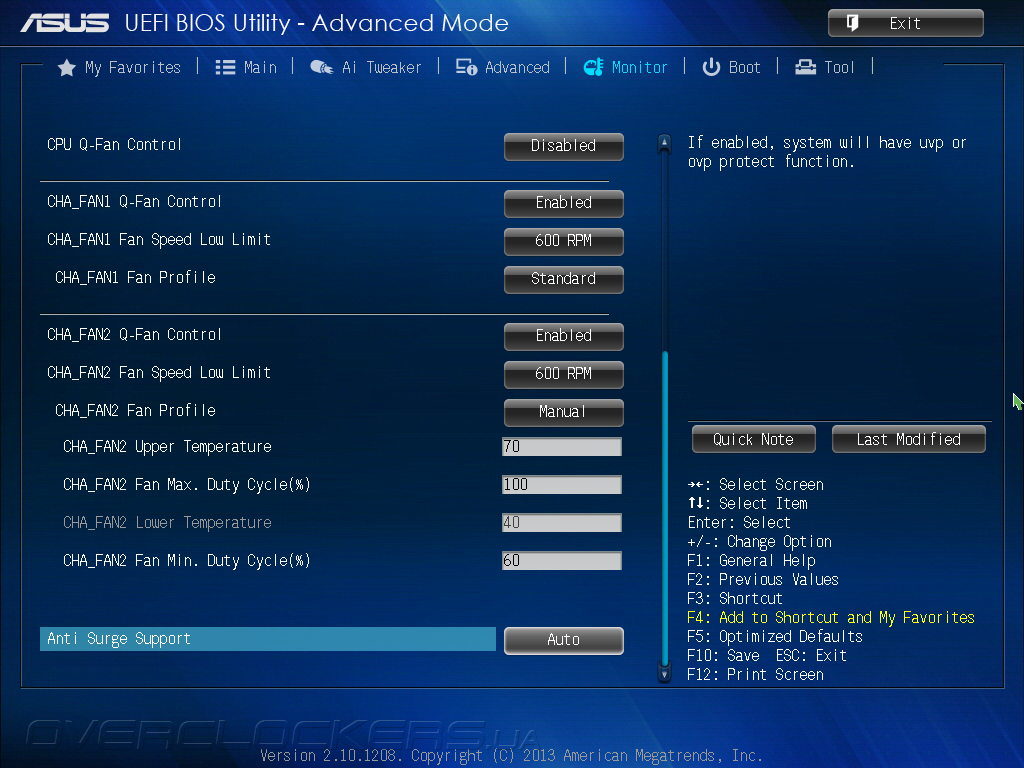

Для трех вентиляторов предусмотрена возможность автоматической регулировки скорости вращения, для этого достаточно выбрать один из трех предустановленных профилей. Продвинутые пользователи могут настроить работу крыльчаток самостоятельно в зависимости от температуры процессора.

UEFI Setup ASUS A88XM-Plus

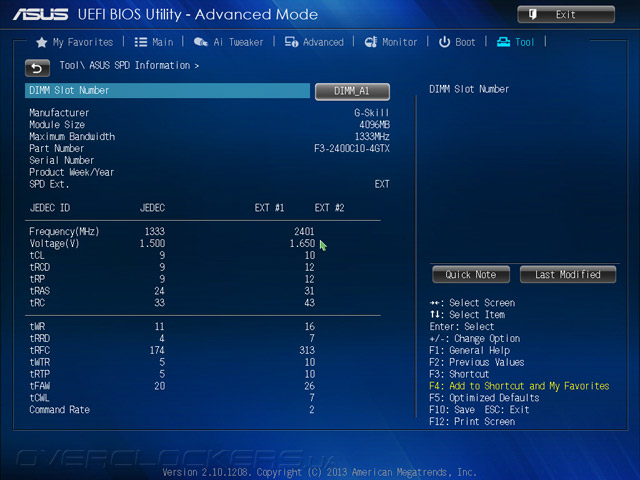

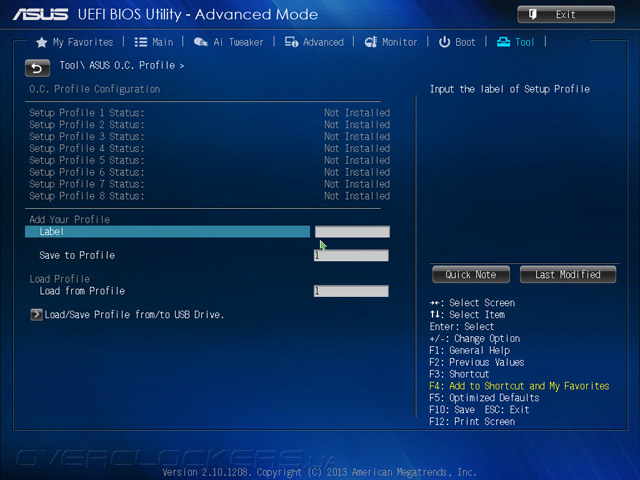

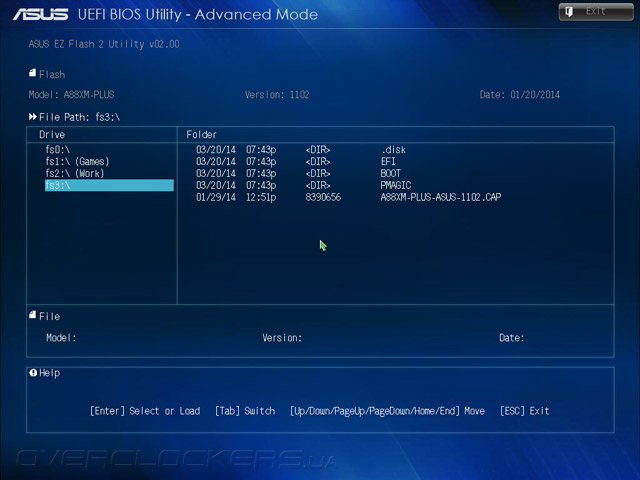

Среди дополнительных возможностей прошивки ASUS A88XM-Plus имеются: утилита обновления управляющего микрокода EZ Flash 2, функция просмотра информации о модулях ОЗУ SPD Information, а во вкладке O.C. Profile пользователи могут сохранить до восьми наборов с настройками UEFI.

UEFI Setup ASUS A88XM-PlusUEFI Setup ASUS A88XM-PlusUEFI Setup ASUS A88XM-Plus

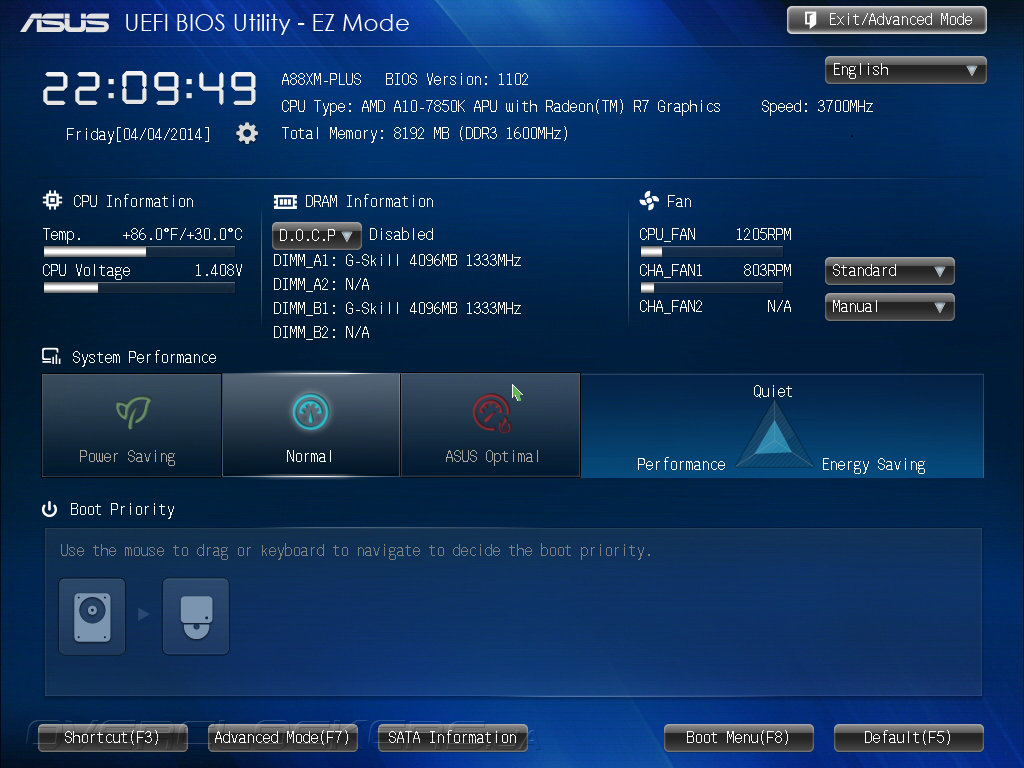

Наконец, меню настройки имеет графический режим EZ Mode, который удобно использовать для базовой конфигурации системной платы. С его помощью можно установить дату и время, активировать профили X.M.P. для модулей ОЗУ, отрегулировать работу вентиляторов, выбрать режим быстродействия, а также задать порядок инициализации загрузочных устройств.

UEFI Setup ASUS A88XM-Plus


Комплектное ПО

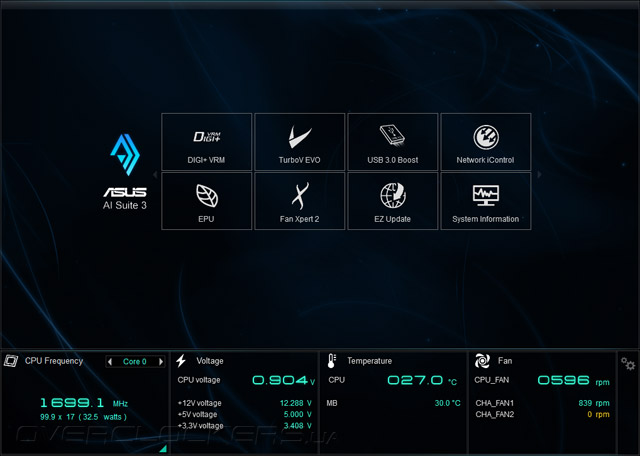

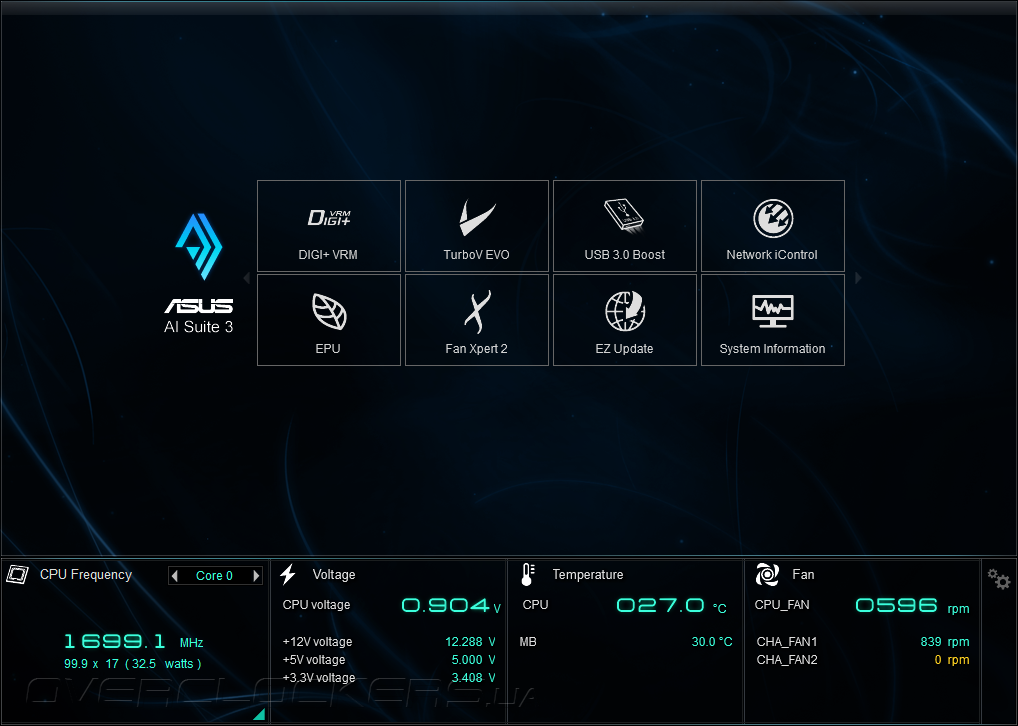

Вместе с материнской платой ASUS A88XM-Plus покупатели получают качественный и многофункциональный продукт Ai Suite 3, предназначенный для разгона, системного мониторинга и реализации дополнительных возможностей. В нижней части оконного интерфейса находится информационная панель, на которую выводятся текущий режим работы процессора и показания датчиков системного мониторинга.

ASUS Ai Suite 3

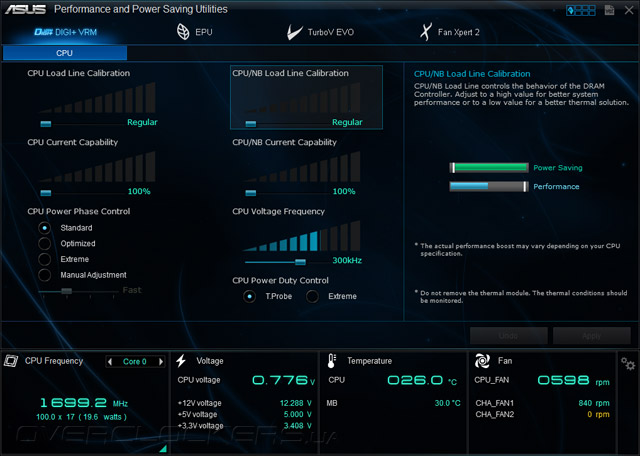

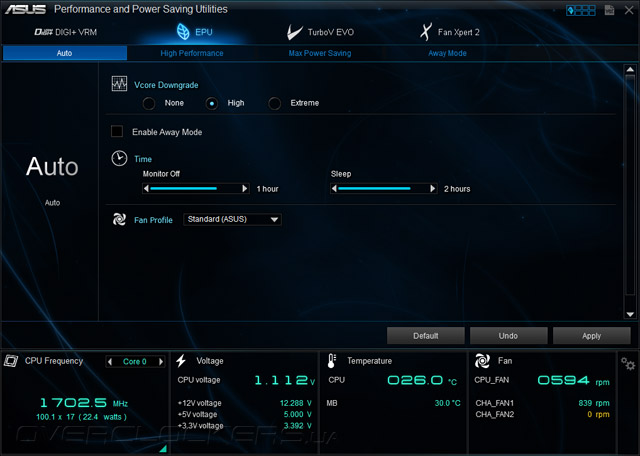

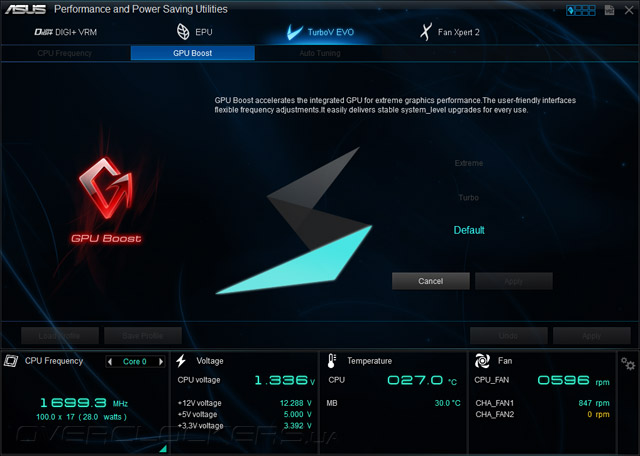

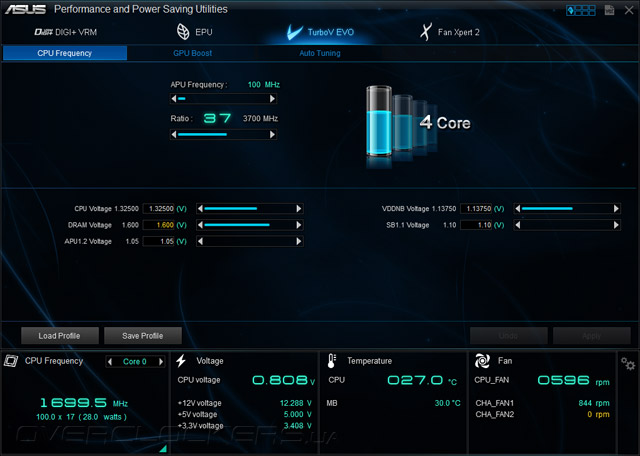

Программное обеспечение позволяет управлять цифровой подсистемой питания, настраивать работу функций энергосбережения, задавать параметры повышенного быстродействия, а также активировать технологии автоматического разгона.

ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3

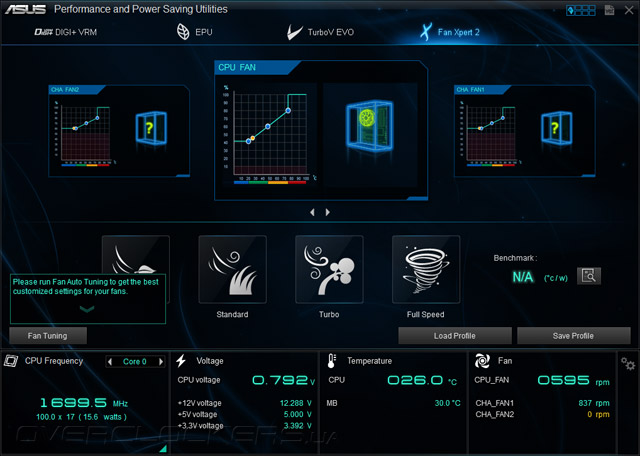

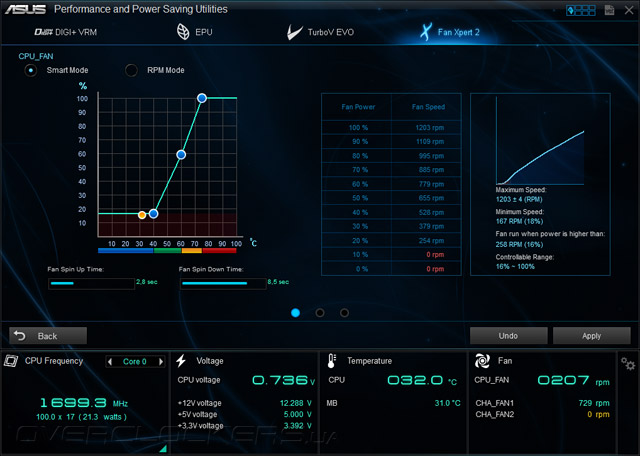

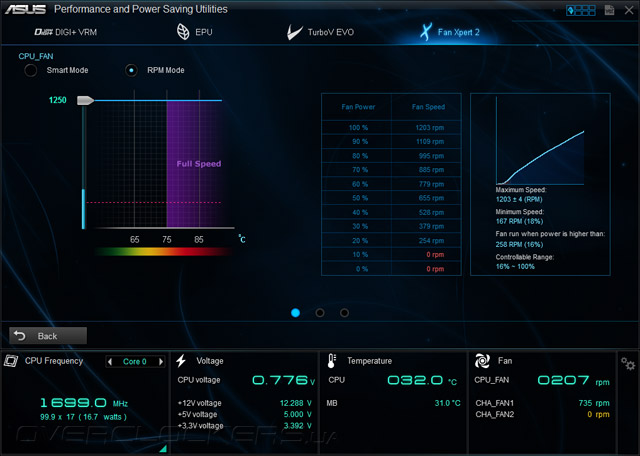

Для управления скоростями вращения вентиляторов служит программный модуль Fan Xpert 2, который позволяет гибко настраивать работу каждого вентилятора, как в автоматическом, так и в ручном режимах.

ASUS Ai Suite 3ASUS Ai Suite 3ASUS Ai Suite 3

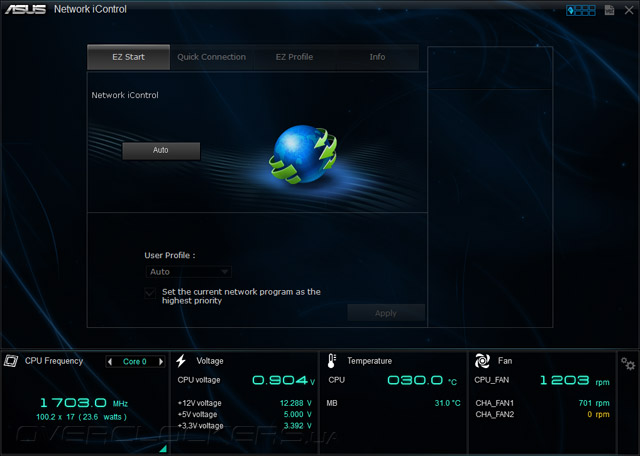

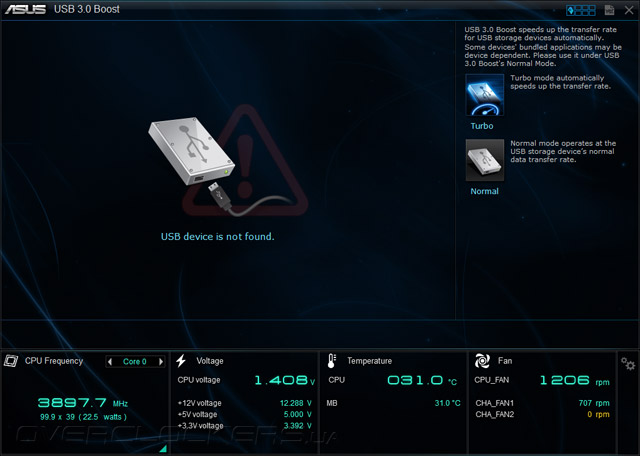

Среди дополнительных возможностей Ai Suite 3 значится утилита USB 3.0 Boost, ускоряющая работу с внешними накопителями путем активации протокола UASP, и подпрограмма Network iControl, которая позволяет управлять полосой пропускания сетевого соединения в зависимости от типа трафика.

ASUS Ai Suite 3ASUS Ai Suite 3
