Обзор и тестирование компактной материнской платы ASUS A88XM-Plus для процессоров AMD в исполнении Socket FM2+

C момента анонса очередного поколения гибридных процессоров AMD Kaveri прошло уже достаточно времени, что бы пользователи могли оценить все преимущества новинок. Как показала практика, оптимальным вариантом является использование APU в конфигурациях без дискретных видеокарт, а именно в составе экономичных компактных системных блоков. Что касается платформы, то этим требованиям наилучшим образом отвечают материнские платы формата microATX, которые сочетают небольшие размеры и достаточную функциональность с демократичной стоимостью. Сегодня вашему вниманию предлагается знакомство именно с таким продуктом — системной платой ASUS A88XM-PLUS.

ASUS A88XM-Plus

Данная модель базируется на старшем чипсете AMD A88X и оснащена разъемом Socket FM2+, который обеспечивает совместимость как с новейшими APU Kaveri, так и с гибридными процессорами Trinity и Richland. Обо всех ключевых особенностях ASUS A88XM-Plus вы узнаете из сегодняшнего обзора, а пока, предлагаю ознакомиться с техническими характеристиками новинки.

Модель ASUS A88XM-Plus
Чипсет AMD A88X (Bolton D4)
Процессорный разъем Socket FM2+
Процессоры AMD Series A10, A8, A6, A4, Athlon
Память 4 DIMM DDR3 SDRAM 1333/1600/1866/2133/2200*/2400*/ (*— OC), 64 Гбайт максимум
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 2.0 x16@x4
1 x PCI Express 2.0 x1
Слоты PCI 1
Встроенное видеоядро (в процессор) Radeon HD 7000/8000/R7 Series
Видеоразъемы D-Sub, DVI-D, HDMI
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 2
Порты USB 4 х 3.0 (2 разъема на задней панели, AMD A88X)
10 x 2.0 (4 разъема на задней панели, AMD A88X)
Serial ATA 8 x SATA 6 Гбит/с (A88X)
RAID 0, 1, 5, 10, JBOD (A88X)
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Realtek RTL8111G (Gigabit Ethernet)
FireWire
LPT 1 (внутренний)
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 234
Дополнительные возможности Переключатель GPU Boost, кнопка MemOK!, AMD CrossFireX


Комплект поставки

Упаковка, в которой поставляется системная плата A88XM-Plus, оформлена в узнаваемом фирменном стиле, характерном для большинства современных продуктов ASUS.

ASUS A88XM-Plus

Лицевая поверхность коробки не отличается особой информативностью, зато, её обратная сторона может поведать о конфигурации слотов расширения и спецификации «материнки», а также её ключевых конструктивных решениях. Например, новинка оснащена функцией увеличения быстродействия интегрированного видеоядра GPU Boost, продвинутыми программными возможностями по управлению вентиляторами ASUS Fan Xpert 2, а также рядом особенностей, объединенных названием 5X Protection, которые повышают надежность эксплуатации системной платы.

ASUS A88XM-Plus

Набор дополнительных аксессуаров, предлагаемых вместе с ASUS A88XM-Plus, предельно скромный:
  • заглушка на заднюю панель I/O Shield;
  • два кабеля SATA 6 Гбит/с;
  • DVD-диск с драйверами и программным обеспечением;
  • руководство пользователя;
  • инструкция по быстрой сборке.
ASUS A88XM-Plus


Дизайн

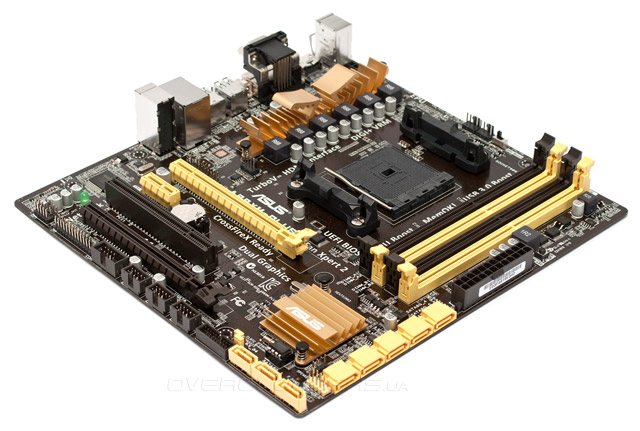

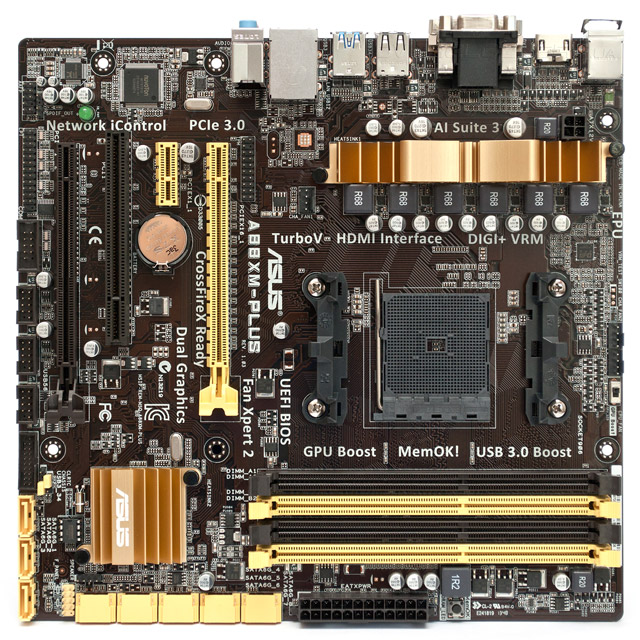

Материнская плата выполнена в форм-факторе mATX, но её размеры отличаются от стандарта, вследствие чего правый край останется незафиксированным, так что при самостоятельной сборке рекомендуется соблюдать повышенную осторожность. Для установки модулей памяти стандарта DDR3 новинка располагает четырьмя слотами DIMM, суммарный объем ОЗУ может достигать 64 ГБ. В случае переразгона на помощь придёт функция MemOK!, которая по нажатию одноименной кнопки позволит загрузиться с безопасными настройками UEFI.

ASUS A88XM-Plus

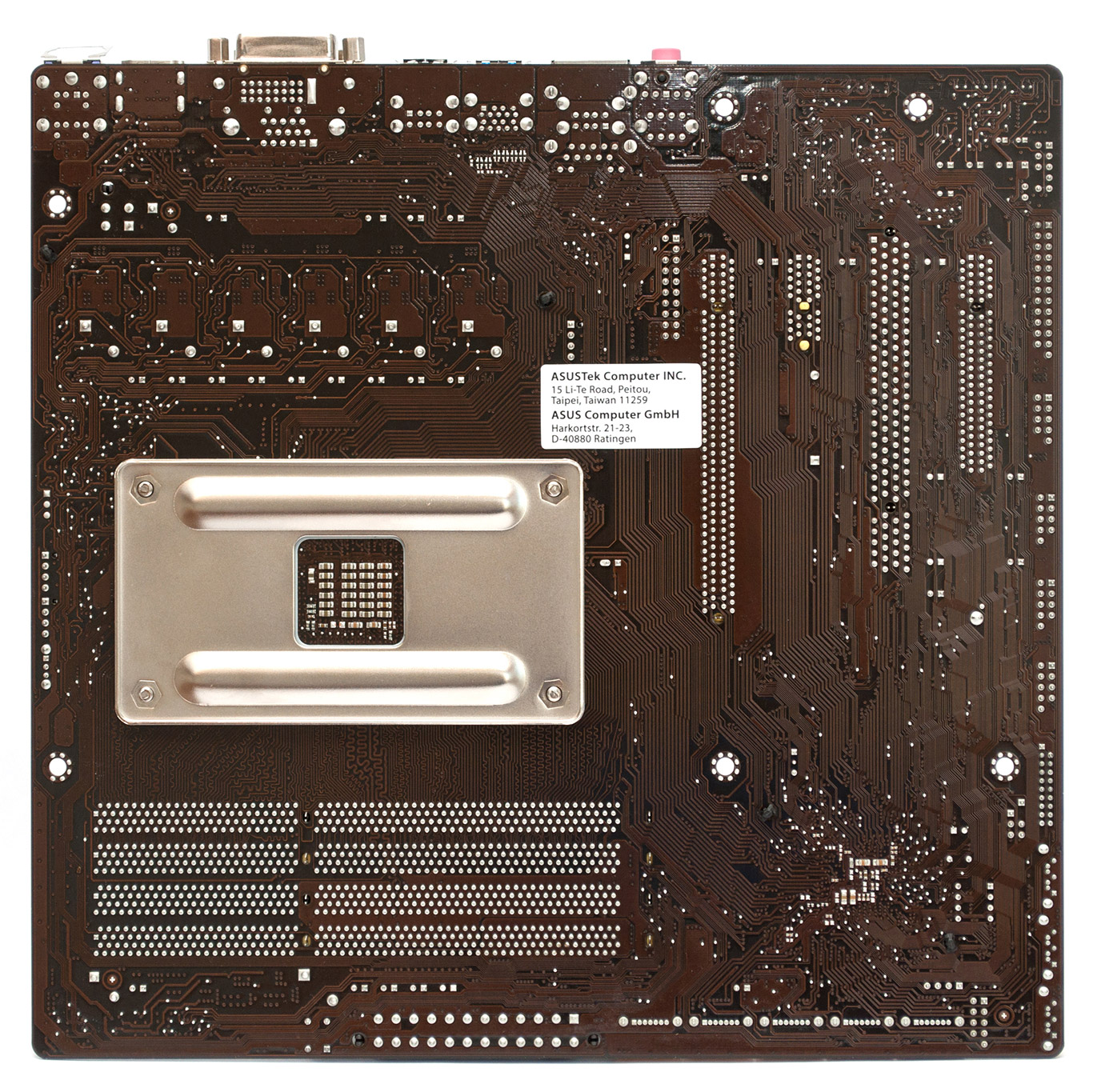

Электронные компоненты с обратной стороны печатной платы полностью отсутствуют, в креплении системы охлаждения использована мощная усилительная пластина, способная выдержать вес массивных кулеров.

ASUS A88XM-Plus

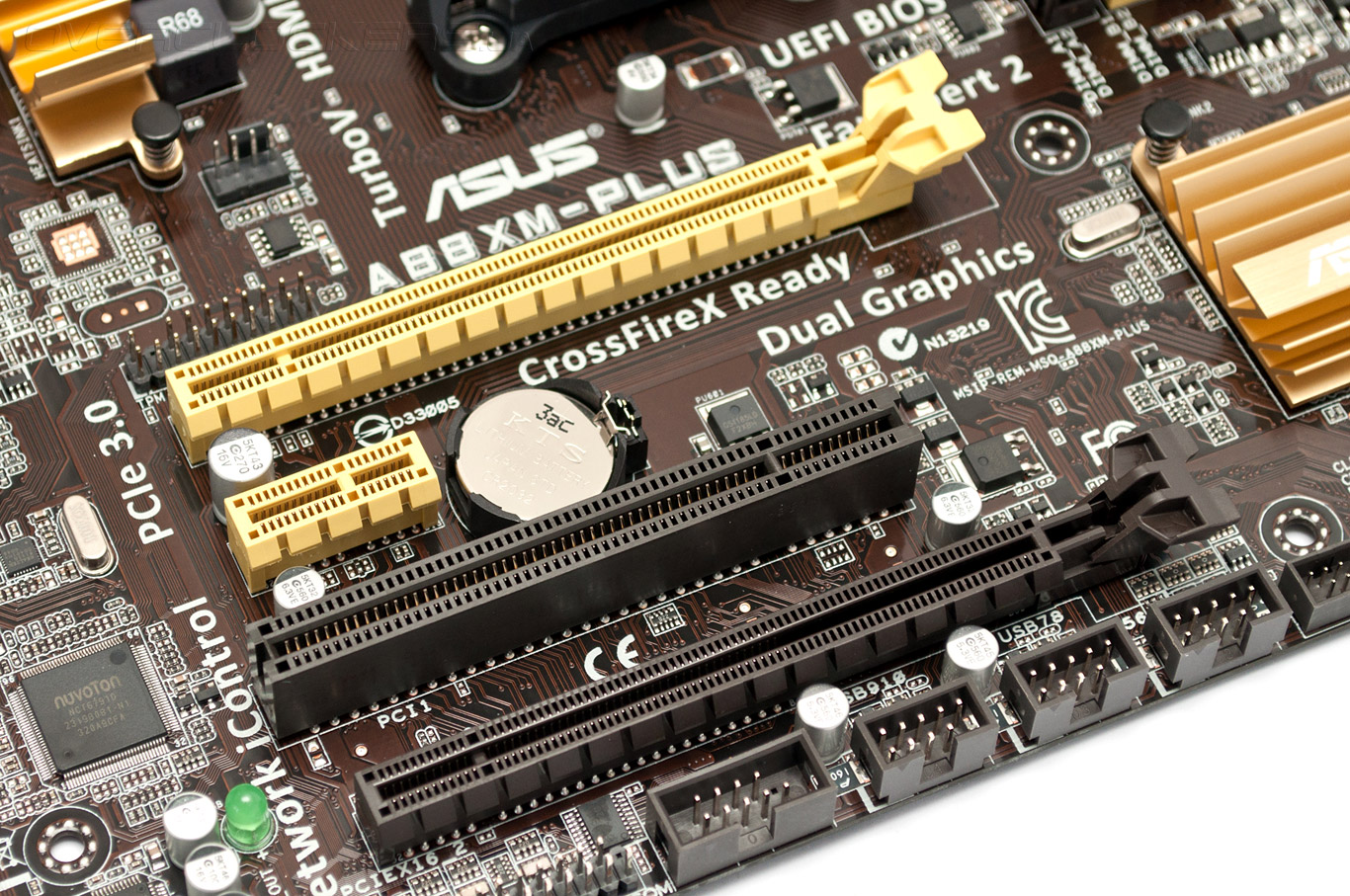

Возможности «материнки» по организации графической подсистемы достаточно широки: ASUS A88XM-Plus оснащена разъемом PCI Express 3.0 x16 и слотом PCI Express 2.0 x16@x4, подключенным к системной логике, так что пользователи смогут организовать конфигурации AMD CrossFireX. Для установки карт расширения героиня сегодняшнего обзора располагает по одному PCI-E 2.0 x1 и PCI.

ASUS A88XM-Plus

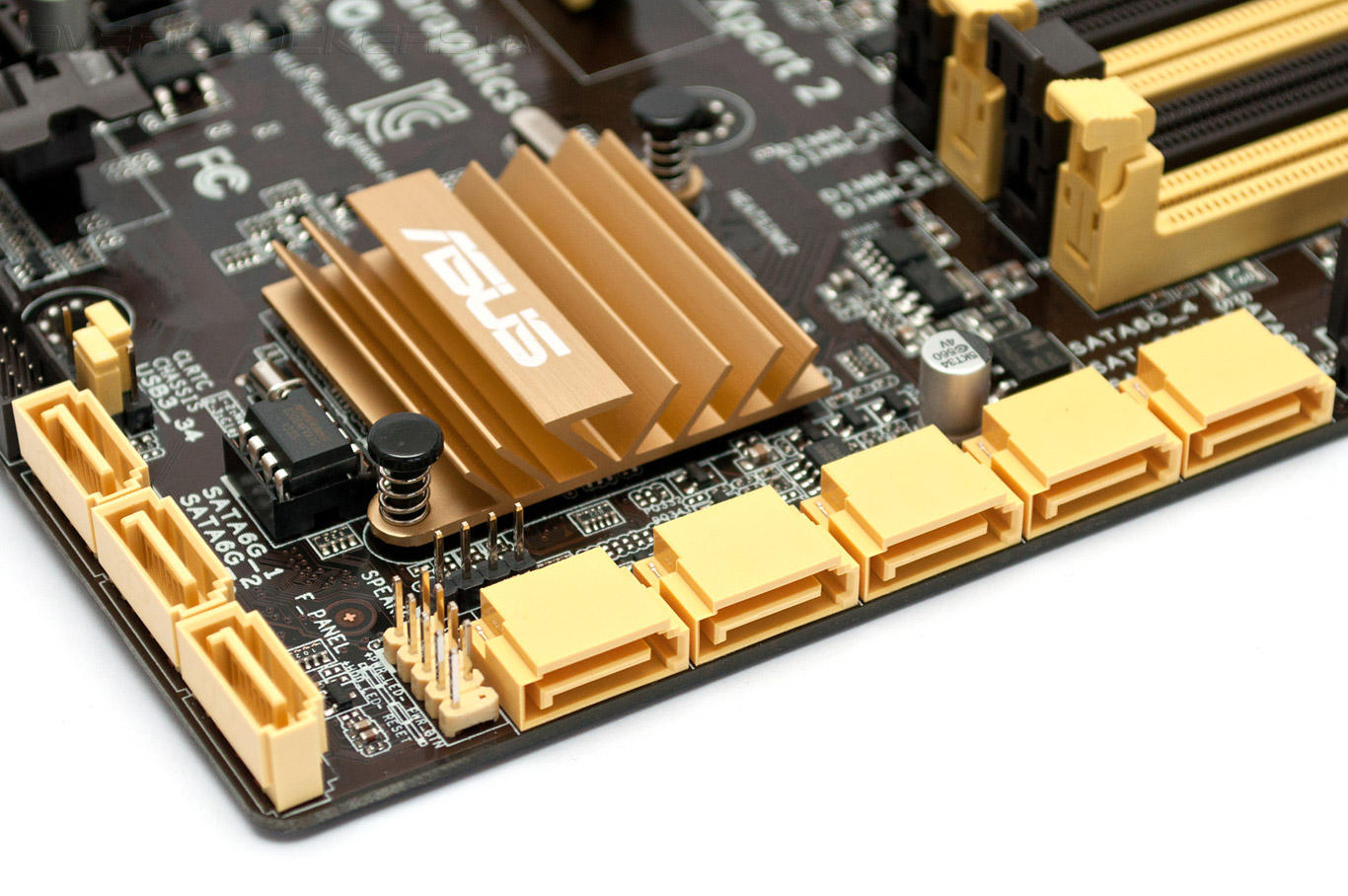

Подсистема хранения данных представлена восемью портами SATA 6 Гбит/с, подключенными к системной логике. Три разъема расположены перпендикулярно печатной плате, а оставшиеся пять имеют горизонтальную ориентацию. Этим достигается удобство подключения интерфейсных кабелей независимо от конфигурации корпуса системного блока.

ASUS A88XM-Plus

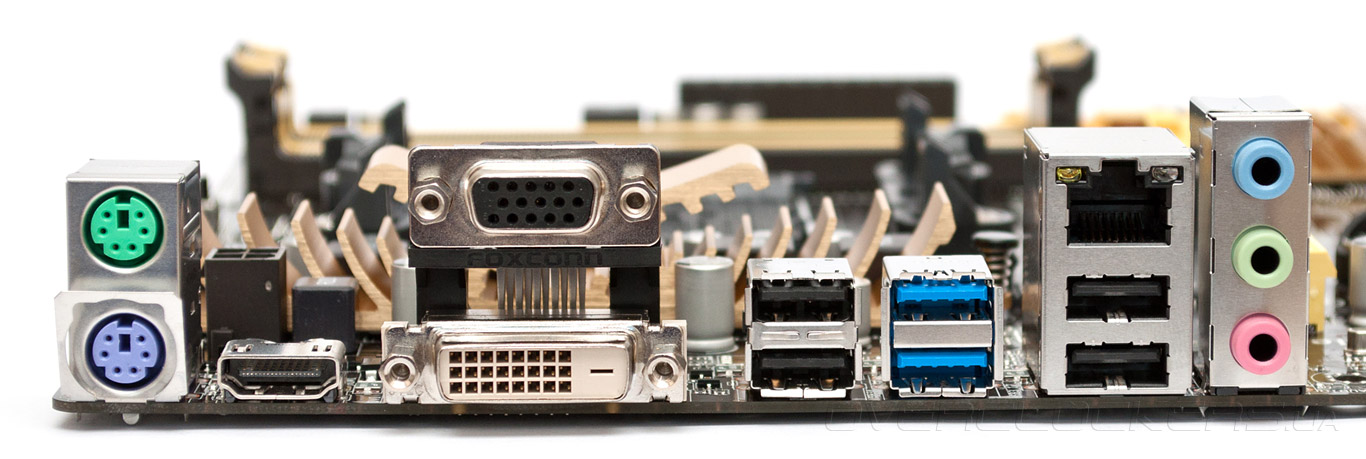

На задней панели A88XM-Plus нашлось место для:
  • двух разъемов PS/2;
  • видеовыходов HDMI, D-Sub и DVI-D;
  • четырех портов USB 2.0 и пары USB 3.0;
  • сетевой розетки RJ-45;
  • трех аналоговых аудовыходов.
ASUS A88XM-Plus

Набор интерфейсов выдает бюджетную природу новинки: нет порта S/PDIF, количество звуковых выходов ограничено тремя, а в качестве аудиокодека используется устаревший чип Realtek ALC887. Благодаря наличию сетевого контроллера Realtek RTL8111G системная плата может работать в сетях Gigabit Ethernet, тогда как поддержки Wi-Fi нет, но для недорого продукта наличие последнего — атрибут роскоши.

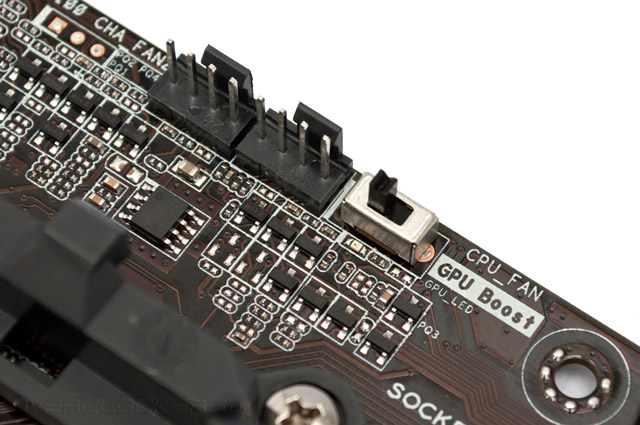

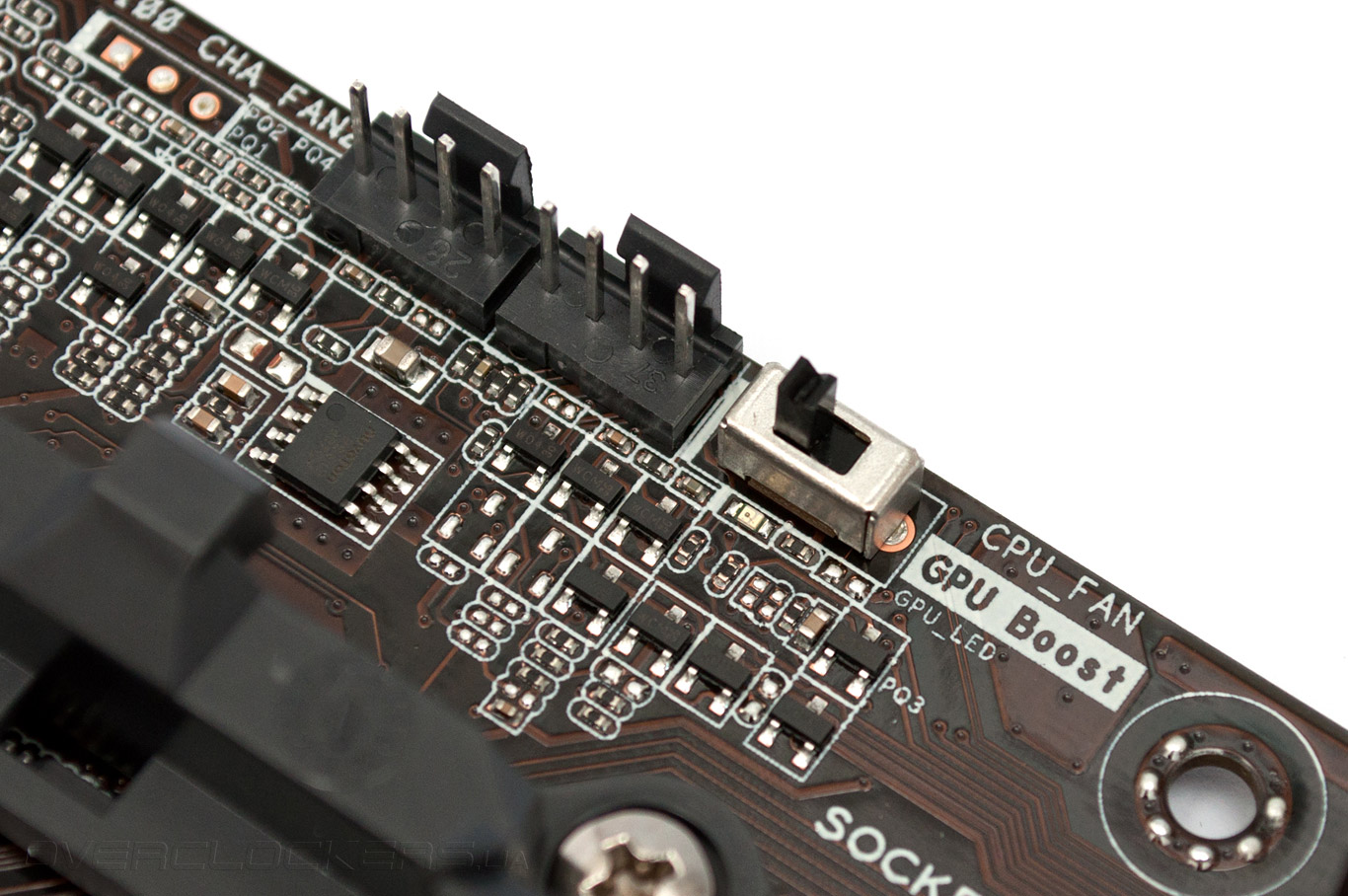

Из всех конструктивных решений, направленных на оптимизацию процесса разгона, A88XM-Plus располагает только микропереключателем GPU Boost, с помощью которого включается функция автоматического разгона встроенного видеоядра. Поэтому пользователям, которым важно наличие аппаратных кнопок включения и перегрузки, светодиодного индикатора кодов POST и так далее, следует присмотреться к старшим моделям ASUS.

ASUS A88XM-Plus

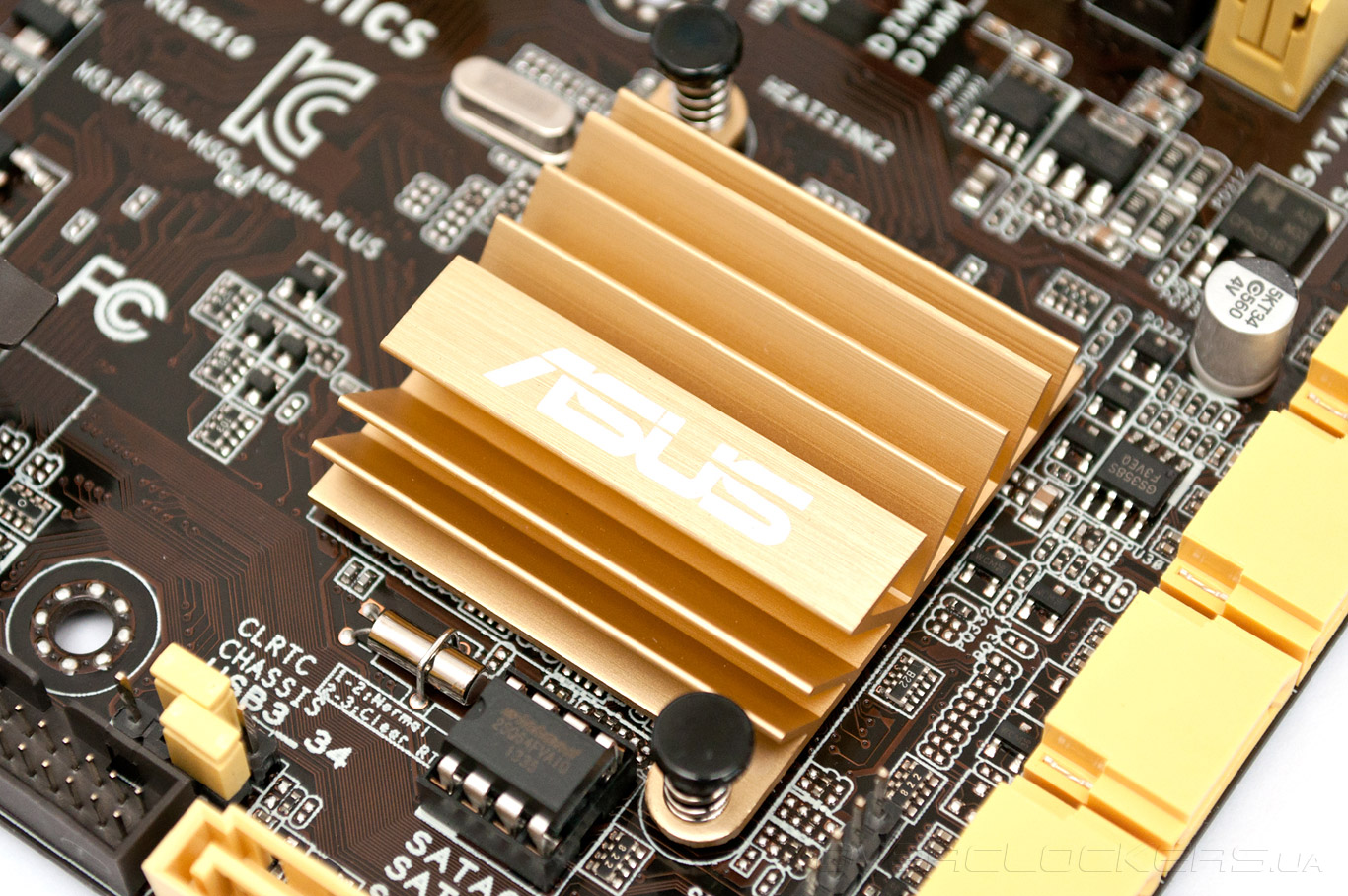

Система охлаждения чиспета состоит из компактного плоского радиатора. Он отлично справляется со своими обязанностями благодаря невысокому энергопотреблению системной логики.

ASUS A88XM-Plus

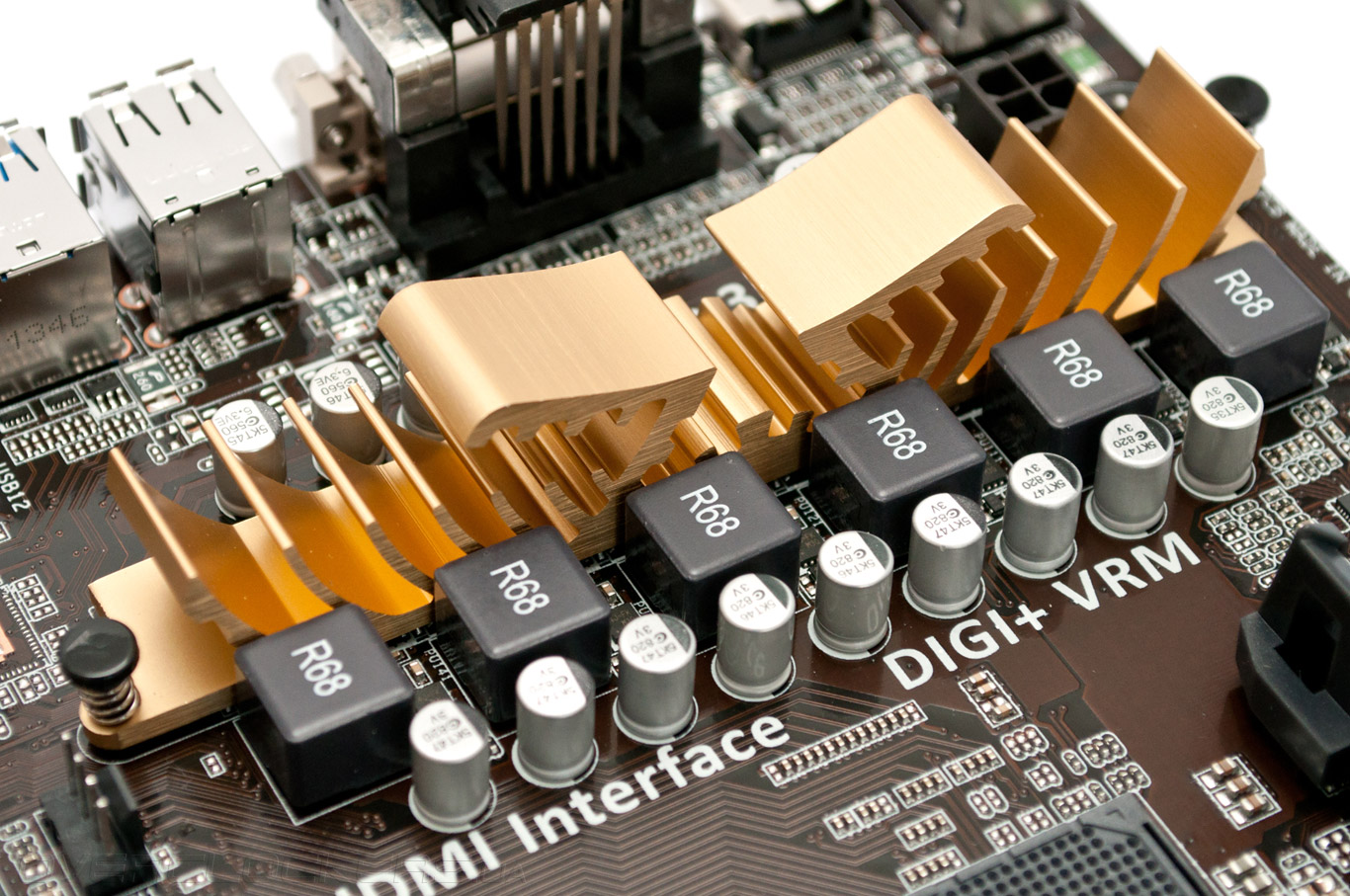

Тепло от силовых элементов VRM отводится небольшим охладителем, его эффективности вполне хватает не только в штатном режиме, но и при умеренном разгоне, правда, не следует забывать об организации вентиляции внутри системного блока.

ASUS A88XM-Plus

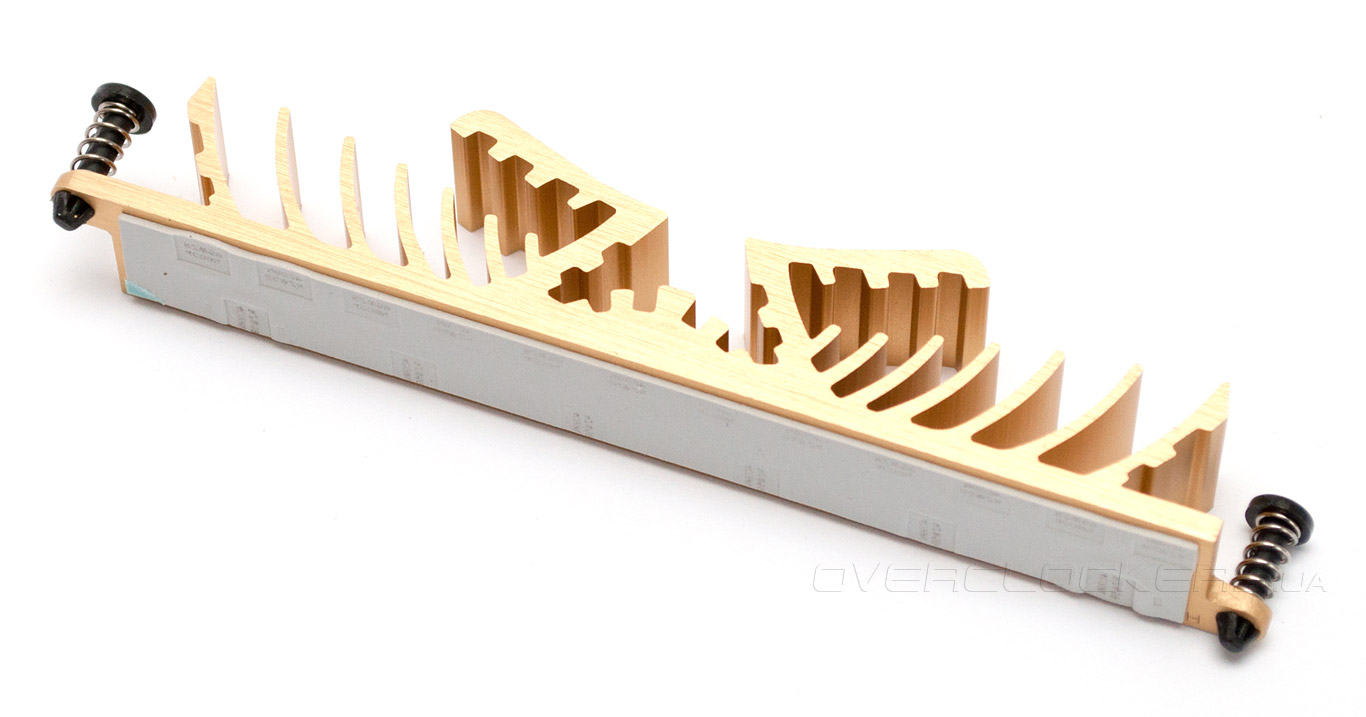

Отдельные части системы охлаждения крепятся к материнской плате подпружиненными пластиковыми защелками, которые, увы, не способны обеспечить сильный равномерный прижим.

ASUS A88XM-Plus

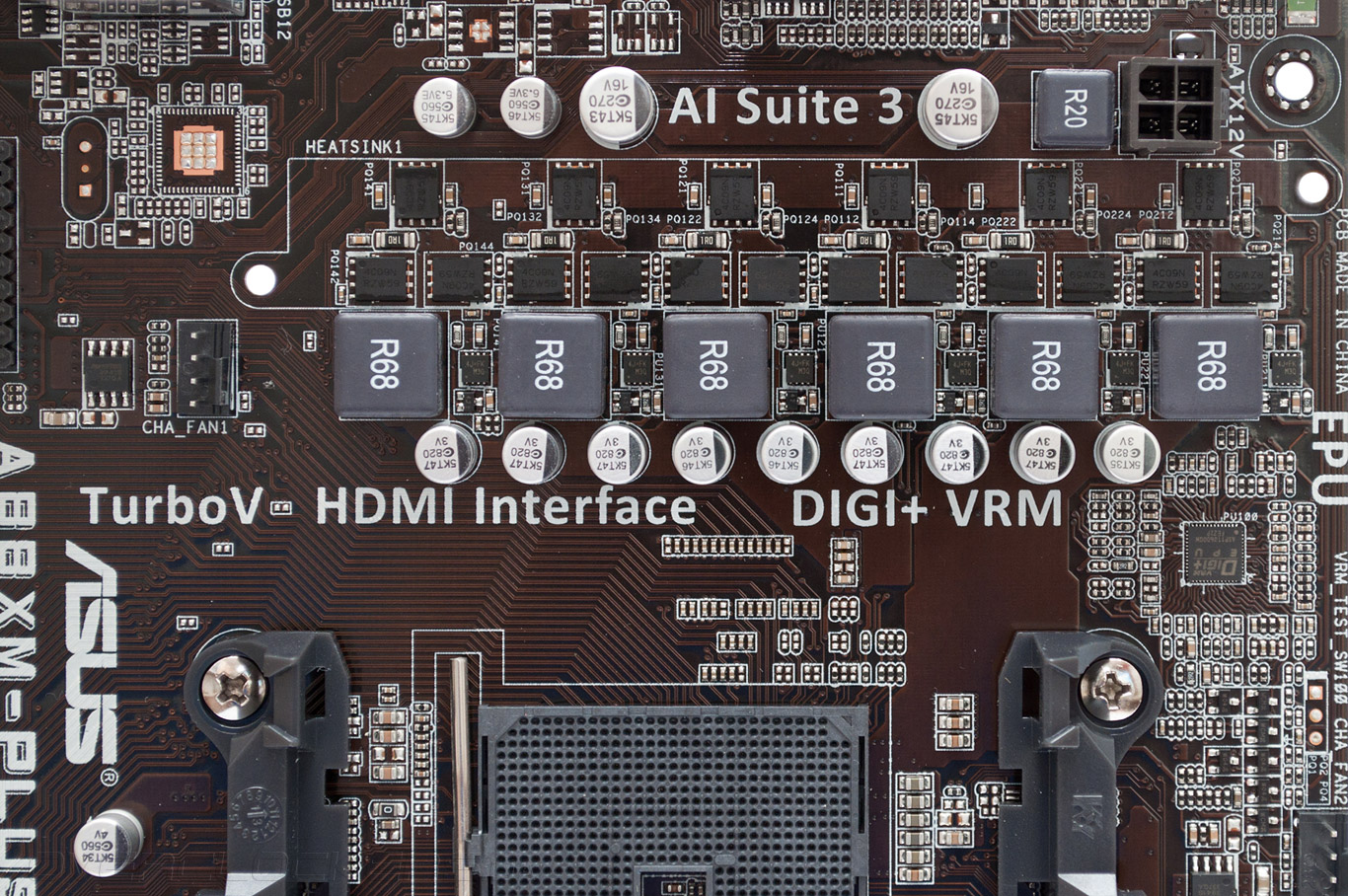

Для подключения вентиляторов ASUS A88XM-Plus оснащена тремя четырехконтактными разъемами с поддержкой управления скоростью вращения посредством ШИМ. Подсистема электропитания новинки построена по шестиканальной схеме, в качестве силовых элементов применены полевые транзисторы с низким сопротивлением открытого канала, а роль PWM-контроллера играет чип VRM DIGI+.

ASUS A88XM-Plus

Напряжение к силовой подсистеме подводится посредством четырехконтактного разъема, что отнюдь не способствует увеличению запаса прочности. Так что, для серьезного разгона новинка вряд ли подойдет.
