Обзор и тестирование материнской платы ASRock Z490 PG Velocita. Экспериментируем с разгоном Core i7-10700K

Штаб специалистов ASRock не перестаёт идти на смелые эксперименты, регулярно оснащая продукты чертами, отсутствующими у конкурентов. Процессоры Rocket Lake-S ещё находятся в разработке, а здесь уже предусмотрели специализированный порт M.2 для нужд скоростных SSD с интерфейсом PCI Express 4.0. Работать с нынешними ЦП поколения Comet Lake-S он не будет, но напротив него есть слот, связанный с чипсетом Intel Z490.

ASRock Z490 PG Velocita

Именование модели новое, так продукт решили выделить среди прочих, аббревиатура PG отсылает нас к серии игровых плат Phantom Gaming. Потому среди бонусов есть утилита Nahimic для звуковой подсистемы. Высокий статус изделия подтверждается наличием кнопок включения и перезагрузки на поверхности устройства, есть и индикатор кодов POST. Ближе с деталями будем знакомиться по ходу обзора, для начала — таблица с главными свойствами и возможностями новинки.

Модель ASRock Z490 PG Velocita
Официальная страница продукта в Сети asrock.com
Чипсет Intel Z490
Процессорный разъём Socket 1200
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Comet Lake-S)
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133–2933, 3200–4666+ (OC)
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 3.0 x16 (x4)
3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2260/2280)
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2230/2242/2260/2280/22110)
1 x Wi-Fi, CNVi (Key E, 2230)
Встроенное видеоядро (в процессоре) Intel UHD 610/630
Видеоразъёмы DisplayPort 1.4, HDMI 1.4
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.2 Gen 2 (2 разъёма на задней панели (1x C), Z490)
4 х 3.2 Gen 1 (разъёмов на задней панели нет, ASM1074)
5 х 3.2 Gen 1 (4 разъёма на задней панели, Z490)
4 x 2.0 (разъёмов на задней панели нет, Z490)
Serial ATA 6 x SATA 6 Гбит/с (Z490)
2 x SATA 6 Гбит/с (ASM1061)
RAID 0, 1, 5, 10 (SATA, Z490)
Встроенный звук Codec — Realtek ALC1220 (7.1, HDA)
Op Amp — Texas Instruments NE5532
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)|
Realtek Dragon RTL8125BG (2.5 Gigabit Ethernet)
COM
LED Addressable Header 2
LED RGB Header 2
TPM 1x SPI (14 pin)
UEFI UEFI AMI BIOS, 128 Mb Flash ROM
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности 2oz Copper PCB, Polychrome Sync, POST-индикатор, кнопки: Power, Reset, Thunderbolt header, поддержка: AMD 2-Way CrossFireX, Nahimic Audio
Цена в рознице 8461 грн

Использование пары SSD в формате M.2 деактивирует сразу четыре порта SATA (с номерами 0, 1, 4 и 5), оставив для использования ещё столько же. Ничего не поделать — ресурсы Intel Z490 не безграничны.

ASRock Z490 PG Velocita

Упаковка и комплектация

Коробка обхвачена красочной обложкой из плотного глянцевого картона. Она большая, ручка для облегчения транспортировки здесь весьма кстати.

ASRock Z490 PG Velocita

Главная особенность отображена на первом же слайде сзади. Также здесь честно признаются о наличии сразу трёх вентиляторов. В целом, информативность на высоком уровне.

ASRock Z490 PG Velocita

Комплектация:

  • многоязычная инструкция по быстрой установке;
  • три крепёжных винта и две стойки для устройств формата M.2;
  • руководство по UEFI и Phantom Gaming Tuning на английском языке;
  • комплект наклеек с различными изображениями серии Phantom Gaming, в том числе и для кабелей;
  • открытка с эмблемой серии (присутствует место для марки);
  • диск с драйверами и фирменным ПО;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • пара фирменных стяжек-липучек, которые можно использовать для кабель-менеджмента в корпусе.

ASRock Z490 PG Velocita

Внешний вид

В нетипичном для последних лет стиле, первый же слот PCI-E предназначен для видеокарты. Вероятно, сделано это в угоду будущей совместимости с PCI-E 4.0 для процессорных линий. Проблемы совместимости стендовой ВК и двухсекционного суперкулера не возникло.

ASRock Z490 PG Velocita

Сзади видно сразу два мультиконтроллера и даже один из сетевых контроллеров. Элементов подсветки — нет.

ASRock Z490 PG Velocita

Она оформлена двумя светящимися участками. В накладном козырьке над портами ввода-вывода встроены два элемента — логотип производителя и подсветка выгравированной надписи модели на охладителе VRM, а ещё эмблема серии PG внедрена в радиатор хаба. Дополнить схему можно с привлечением четырёх площадок двух типов, по паре каждого вида.

ASRock Z490 PG Velocita

Все три радиатора в нижней части устройства независимы друг от друга.

ASRock Z490 PG Velocita

Охладитель чипсета сверху оснастили наклейками, через светлую впоследствии будет проникать светодиодное свечение.

ASRock Z490 PG Velocita

Во вступлении я уже рассказал про заготовленный, но пока бездействующий M2_1, напротив него находится M2_2, работающий с процессорами Comet Lake-S, поскольку сообщается с хабом. В любом случае, предельная длина устройства, смонтированного здесь, составит восемь сантиметров.

ASRock Z490 PG Velocita

Под вероятный адаптер беспроводных сетей имеется специальный M.2 с интерфейсом CNVi, а на задней панели предусмотрены два отверстия под антенные выходы.

ASRock Z490 PG Velocita

Снизу можно будет использовать устройство буквально любой длины, доступной на рынке в формате M.2, сюда входит и тип 22110.

ASRock Z490 PG Velocita

Продольными восемью портами набраны рядом расположенные SATA, проведена внятная их маркировка у края изделия.

ASRock Z490 PG Velocita

Для корпусных выходов или другого внутреннего оборудования можно привлечь пять площадок USB, одна из них находится с гнёздами SATA и потому тоже поперечная. Выход Type C поддерживается гнездом поколения Gen 1.

ASRock Z490 PG Velocita

Верхний слот PCI-E x16 работает с ЦП, а остальные — с чипсетом. Во все PCI-E x1 можно установить любое по длине устройство, ввиду открытого типа исполнения гнёзд.

ASRock Z490 PG Velocita

Всё верно, нельзя делить линии ЦП между какими-либо слотами. Нет ни повторителей сигнала, ни свитчей.

ASRock Z490 PG Velocita

Пару штук можно увидеть около выходов SATA, про это мы уже вспоминали во вступлении. Здесь же можно заметить пару микросхем от ASMedia. Подсветка «реализована» гнездом на поверхности платы, светодиоды, выходит, встроены в сам охладитель Z490.

ASRock Z490 PG Velocita

Звуковая подсистема собрана из старшего кодека Realtek, одного операционного усилителя и набора особых конденсаторов. Выделю отсутствие поблизости сторонних узлов, что должно благотворно сказаться на рабочих свойствах звукового тракта.

ASRock Z490 PG Velocita

Обе наличествующие кнопки могут светиться красным, но изначально этого нет, изменить положение дел можно самому, через UEFI. Также там настраивается и режим работы индикатора кодов POST, имеющего тот же оттенок свечения. Он сможет, при желании, заняться отображением действующей температуры ЦП, уже после загрузки системы.

ASRock Z490 PG Velocita

Как мы уже знаем, в структуре охладителя стабилизатора напряжений есть три вентилятора, весь комплекс занимает немало места, а снизу непривычно близко к сокету находится слот для видеокарты. Но инженеры всё предусмотрели, с нашим суперкулером на две секции не было проблем абсолютно никаких.

ASRock Z490 PG Velocita

Демонтаж пластикового навеса лишит владельца эстетической гармонии, оголив накладку, чью роль тяжело приравнять к пылевому фильтру, скорее это защитная решётка.

ASRock Z490 PG Velocita

Вентилятор утоплен в радиатор, воздух будет двигаться по достаточно широким каналам.

ASRock Z490 PG Velocita

Ещё два штуки поменьше пристроены сверху. Избыточное тепло от первого приходится здесь на верхнюю часть, о равномерном прогреве секторов на плате, по всей видимости, говорить нельзя, но всё прояснят тесты.

ASRock Z490 PG Velocita

Выбрана продукция известного производителя — Everflow. Парочка поменьше сразу на заводе объединены удобным и недлинным общим кабелем, таходатчик заведён лишь с одной единицы, что логично в случае параллельного их подключения к одному гнезду на плате.

ASRock Z490 PG Velocita

ШИМ-котроллер — ISL69269 от Renesas Electronics. Ввиду недоступности официальной документации, о его возможностях приходится догадываться. Ряд источников склоняется к поддержке реальных двенадцати (!) фаз. Учитывая наличие 68 выходов, это не выглядит чем-то малореальным. А всё дело в изменении политики Intel в обеспечении питания текущих (Comet Lake-S) и будущих (Rocket Lake-S) процессоров. Уже здесь напряжение SA подвязано на этот, основной ШИМ-контроллер, присоединившись к CPU и iGPU, другими словами, общее число контролируемых им параметров достигло трёх. Также планируется переход к обязательным двум каналам напряжения IO, но здесь всё ещё реализована традиционная одна фаза. Производитель не поскупился и все элементы промаркировал согласно их предназначению, потому кривотолки исключены. Имеем: один канал SA, десять под напряжение CPU и два для работы iGPU. Последняя пара сопровождается удвоителем фаз ISL6617A (PWM Doubler), распаянным сзади. Таким образом, вполне разумно допускать наличие истинных двенадцати фаз, что приводит нас к максимальной реализации возможностей ШИМ-контроллера. Одиннадцать SiC632A — основа для напряжений SA и CPU, два SiC654 распаяны под нужды iGPU; это продукция Vishay Intertechnology. За работу напряжения IO будет отвечать отдельный, скромный по размерам, однофазный ШИМ-контроллер APW8828 от Anpec Electronics Corporation. Соответствующая сборка — SM7341EHKP производства Sinopower. Твердотельные конденсаторы с увеличенным до 12 тысяч часов ресурсом работы на предельных температурах, также есть немалое число танталовых, размещённых с обеих сторон устройства. Словом, над проектировкой VRM изрядно потрудились, ничего подобного нами раньше не встречалось.

ASRock Z490 PG VelocitaASRock Z490 PG Velocita

Тепловая трубка соединяет основной радиатор в виде литой болванки с дополнительным, набранным мелкими пластинами. Здесь трубка уходит вверх, не прогревая участок у основы. Видим четыре разнотипных прокладки, везде их площади достаточно для обеспечения прямых функций. Крепление всюду винтовое.

ASRock Z490 PG VelocitaASRock Z490 PG Velocita

В нынешнюю эпоху повсеместного сопровождения плат комплектными антеннами и предустановленными адаптерами беспроводных сетей даже на среднеценовых моделях, здесь наоборот решили отступить от такой схемы и оставить пользователю право самому оснастить систему модулем нужного поколения, при появлении такой потребности. Пара проводных подключений, реализованная контроллерами от Intel и Realtek, выглядит вполне неплохим итоговым предложением. Быть может, маловато портов USB, но все — скоростные, больше особо жаловаться не на что.

ASRock Z490 PG Velocita

Возможности UEFI

Обновление прошивки я проводил посредством Instant Flash — интегрированного в состав UEFI механизма.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

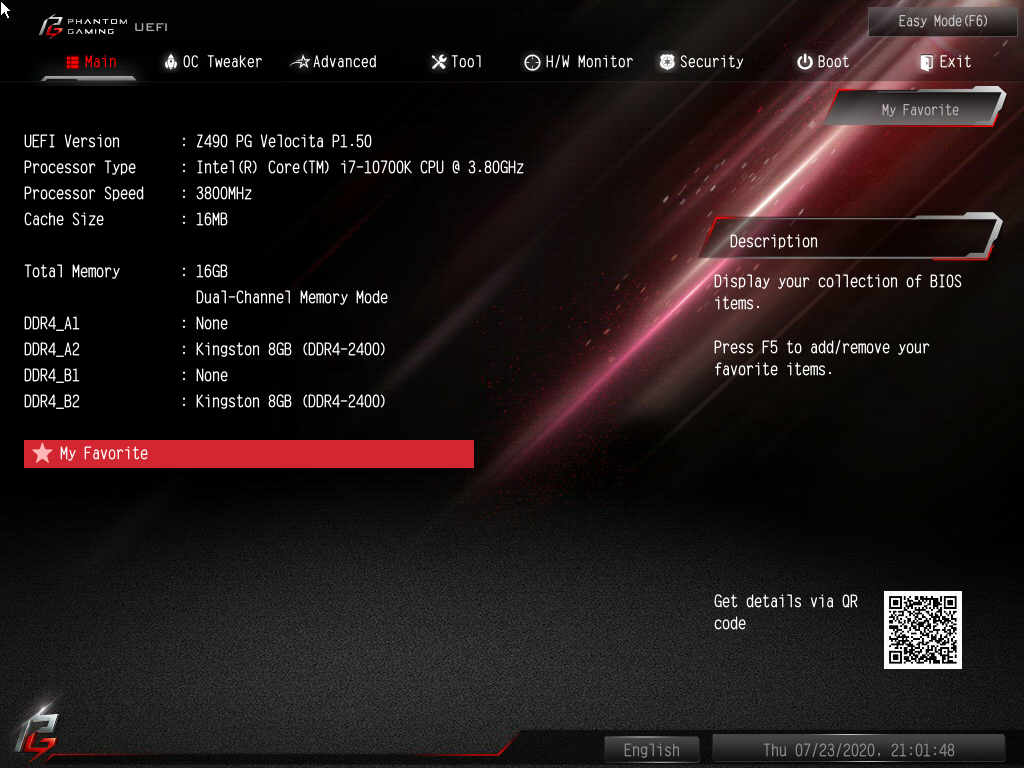

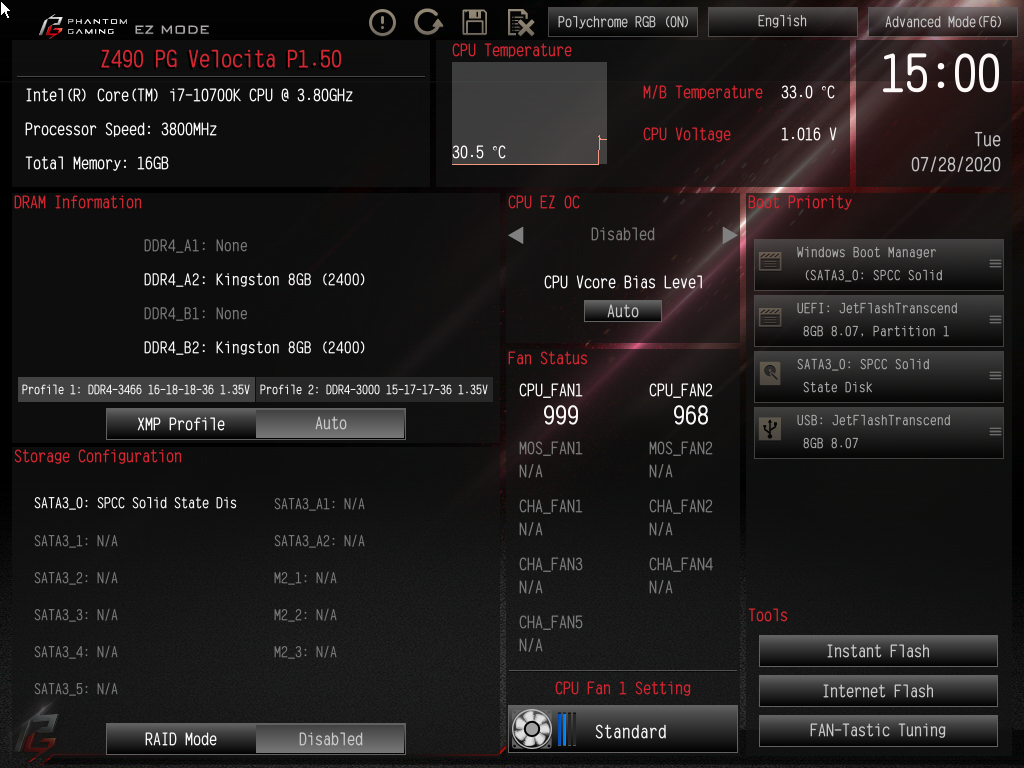

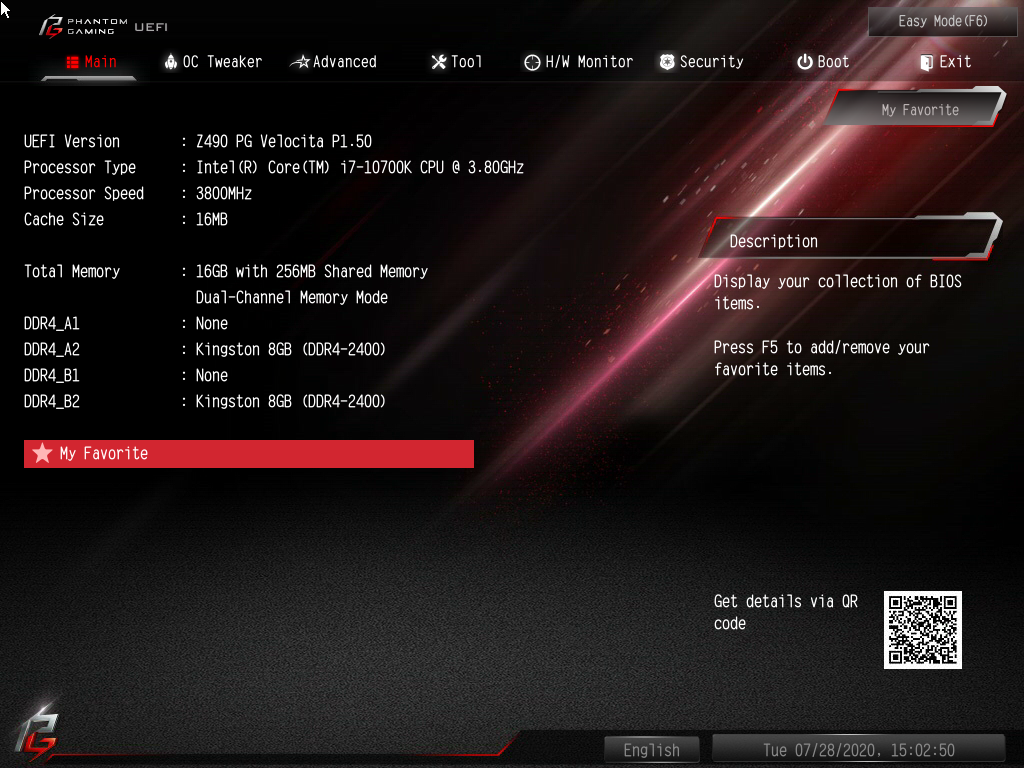

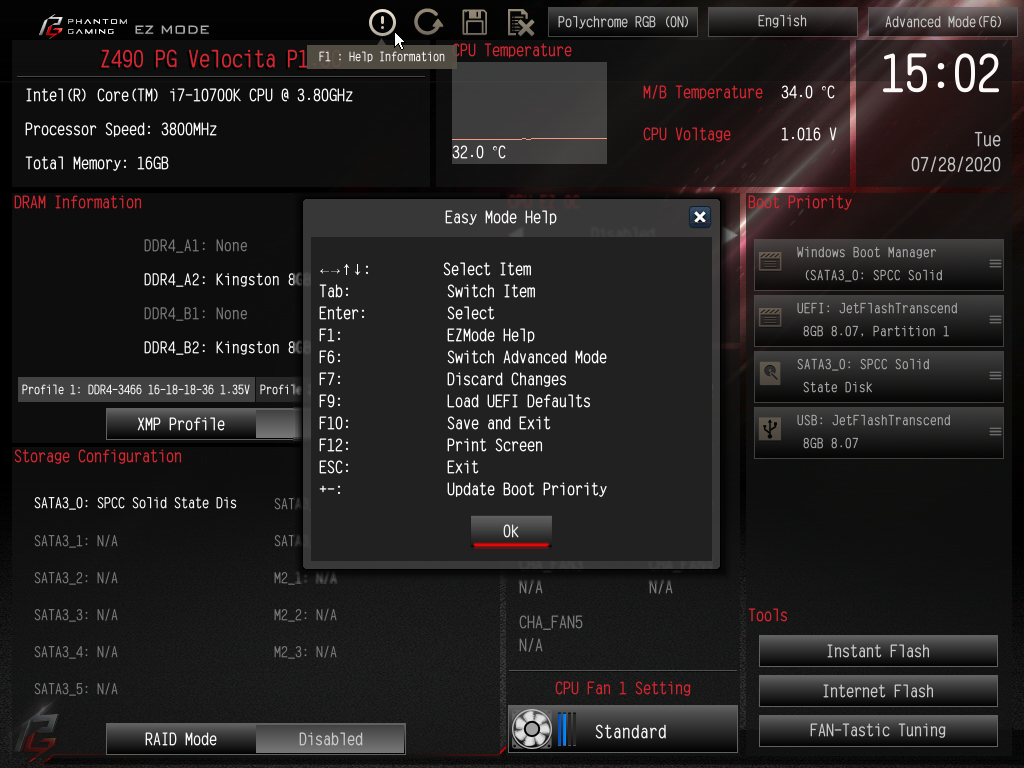

Ez Mode преобразился, оставив идею оформления прежней. Добавили график температурной кривой CPU и кнопку по деактивации подсветки.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

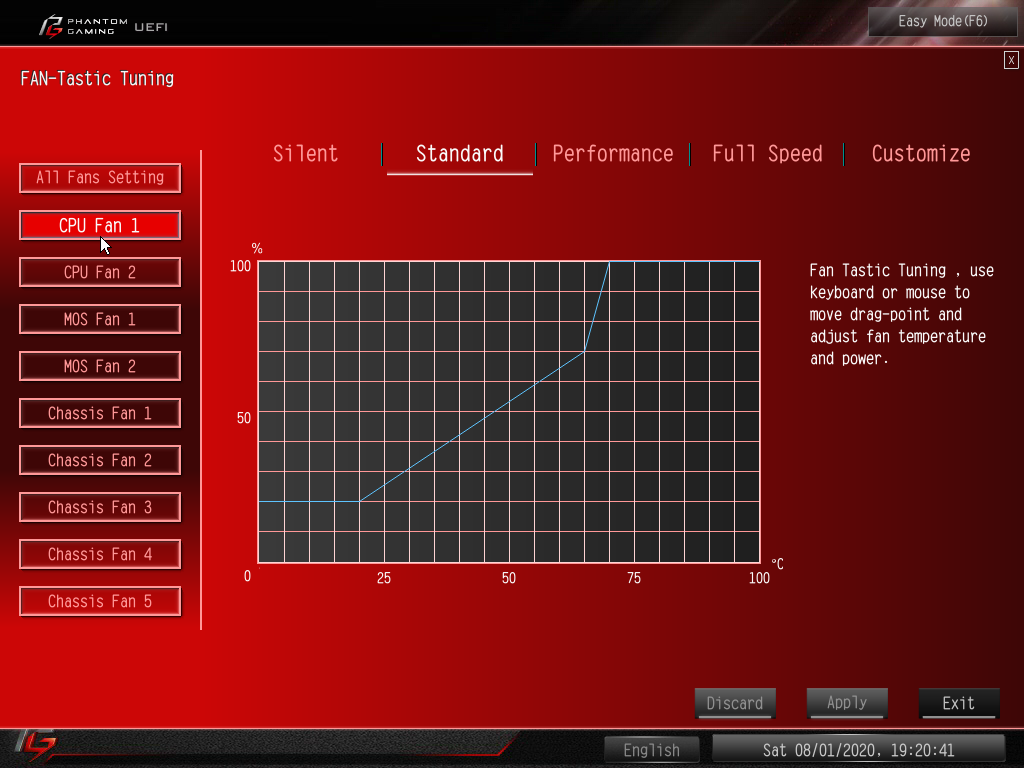

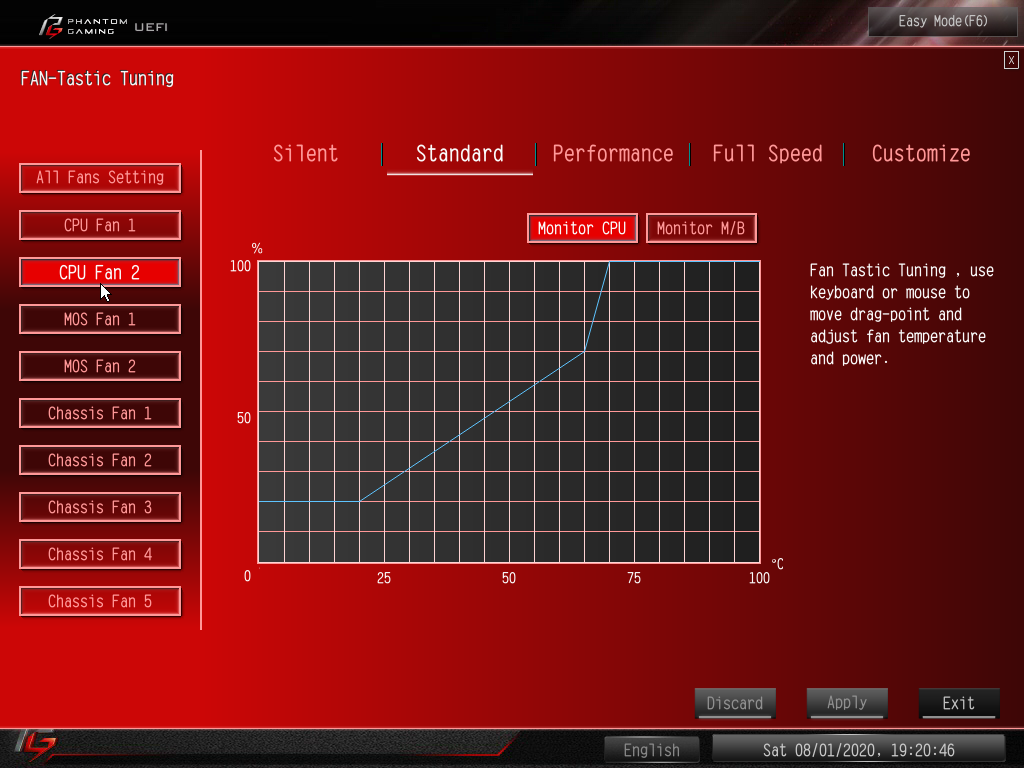

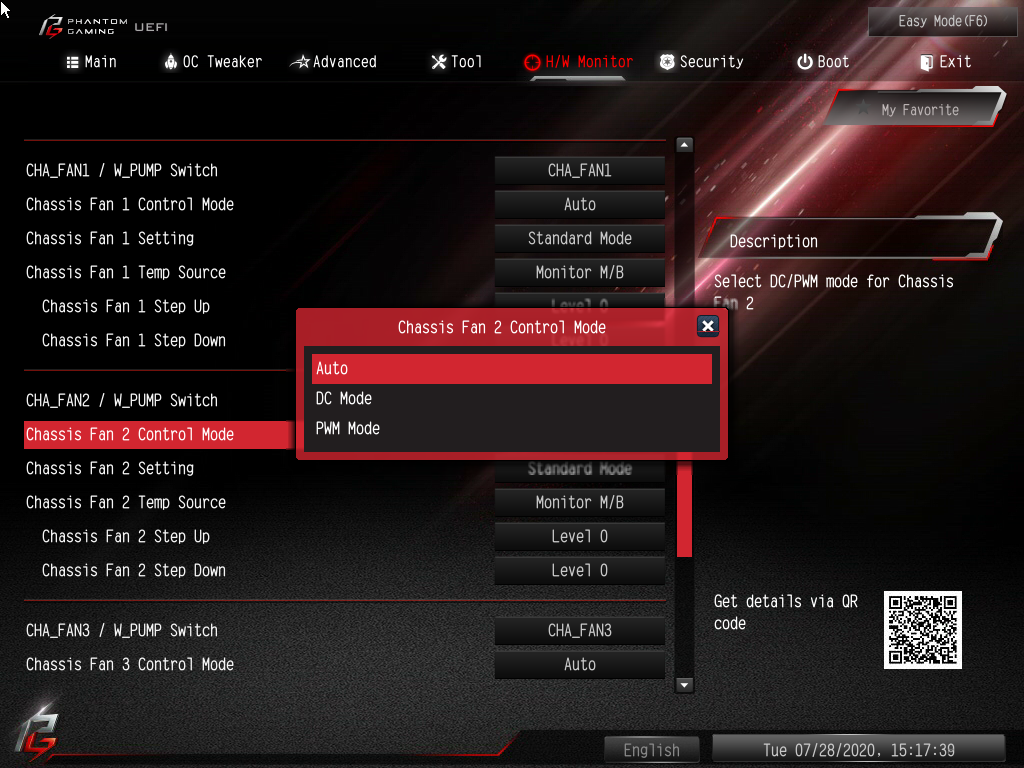

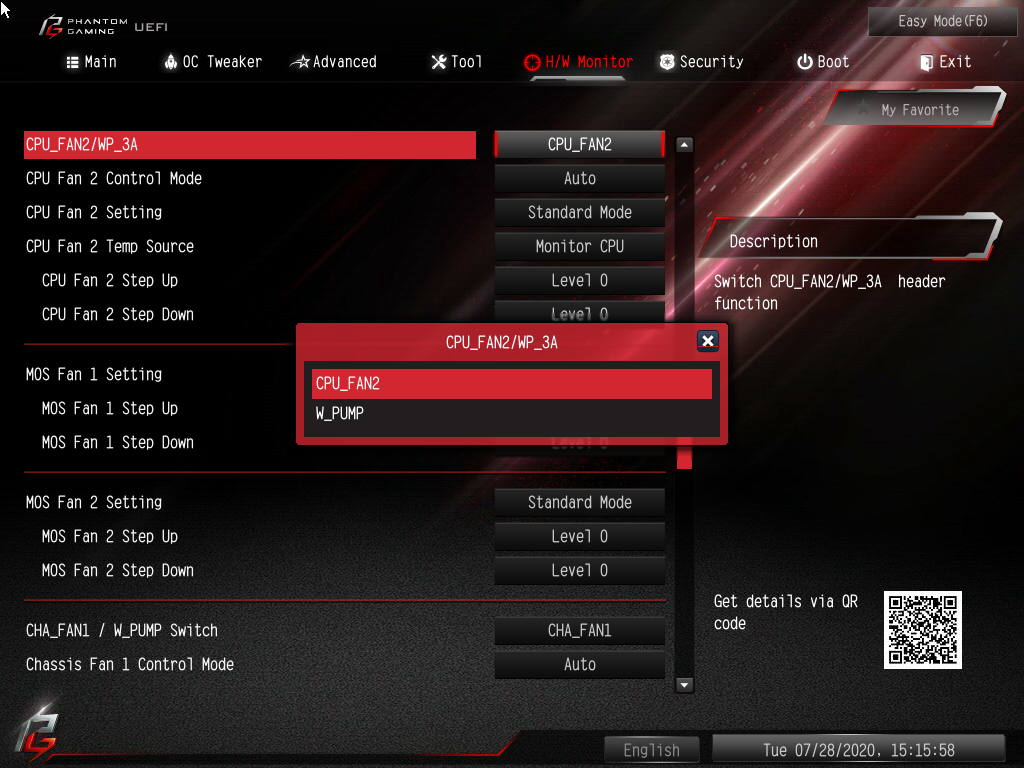

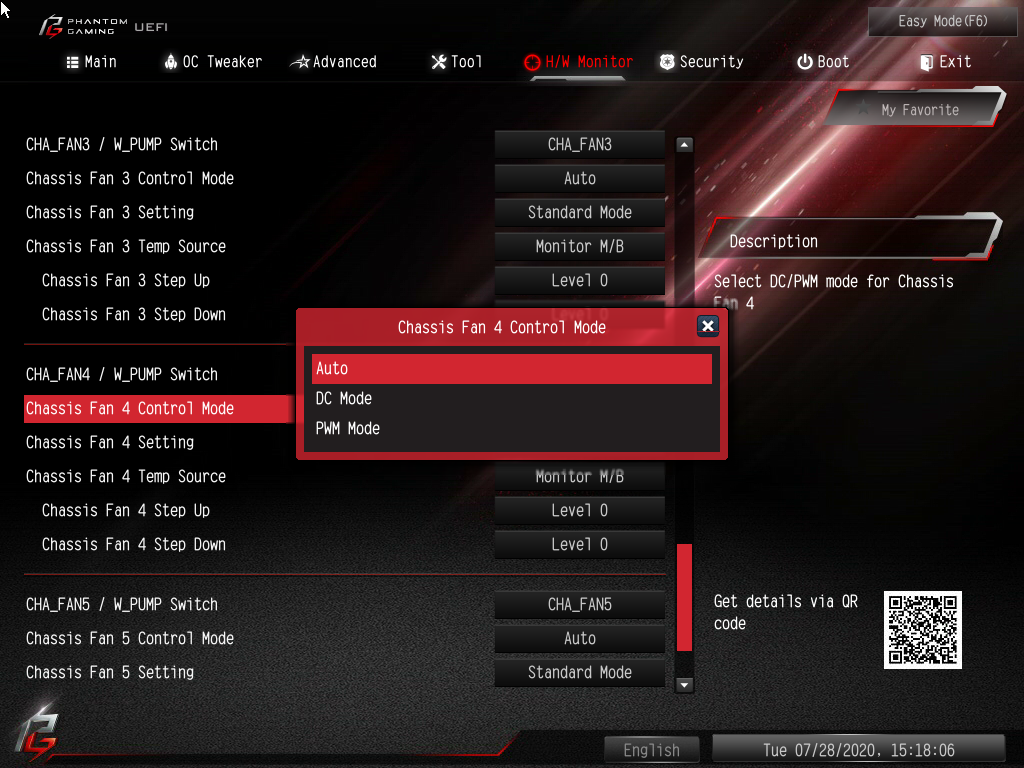

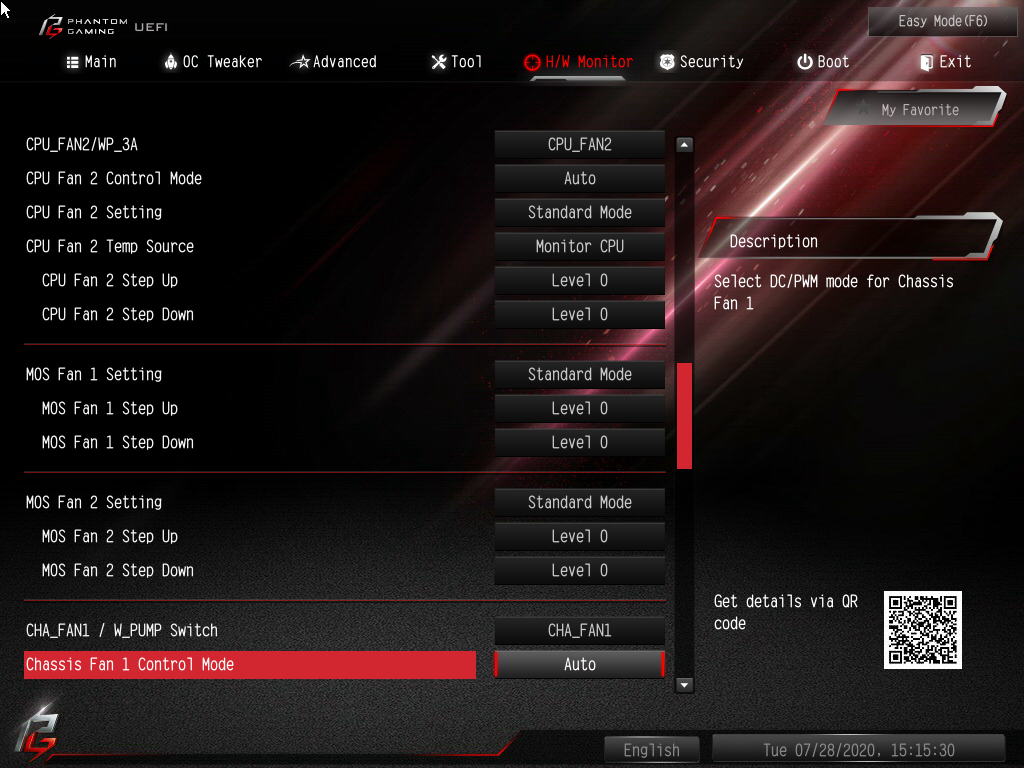

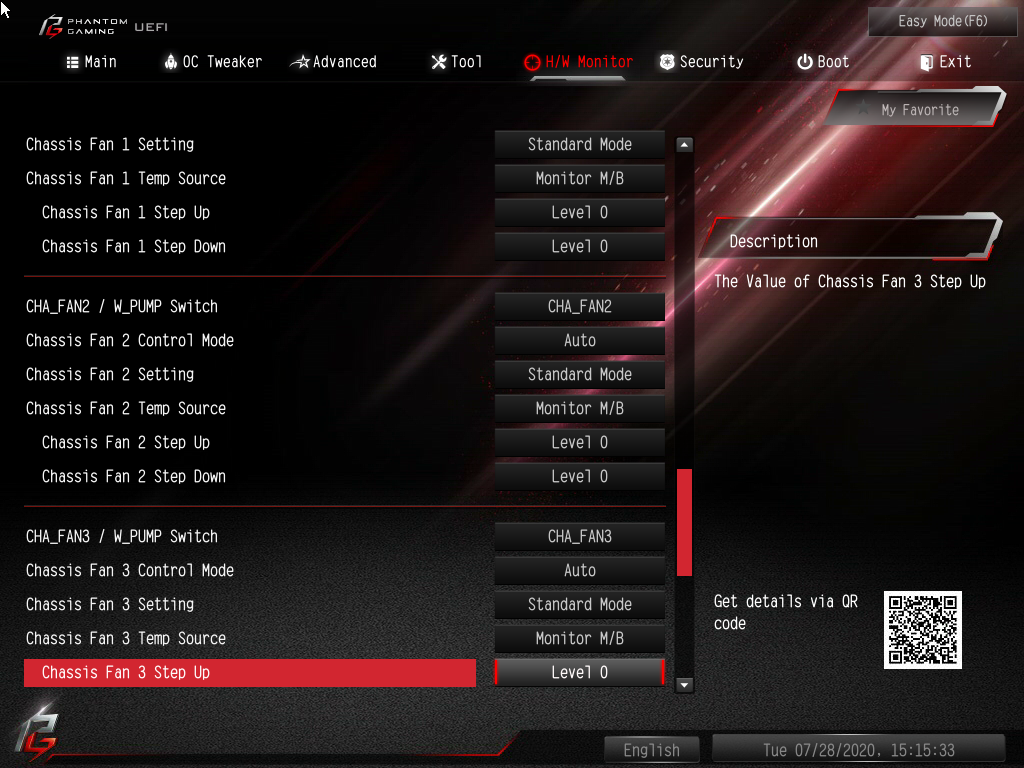

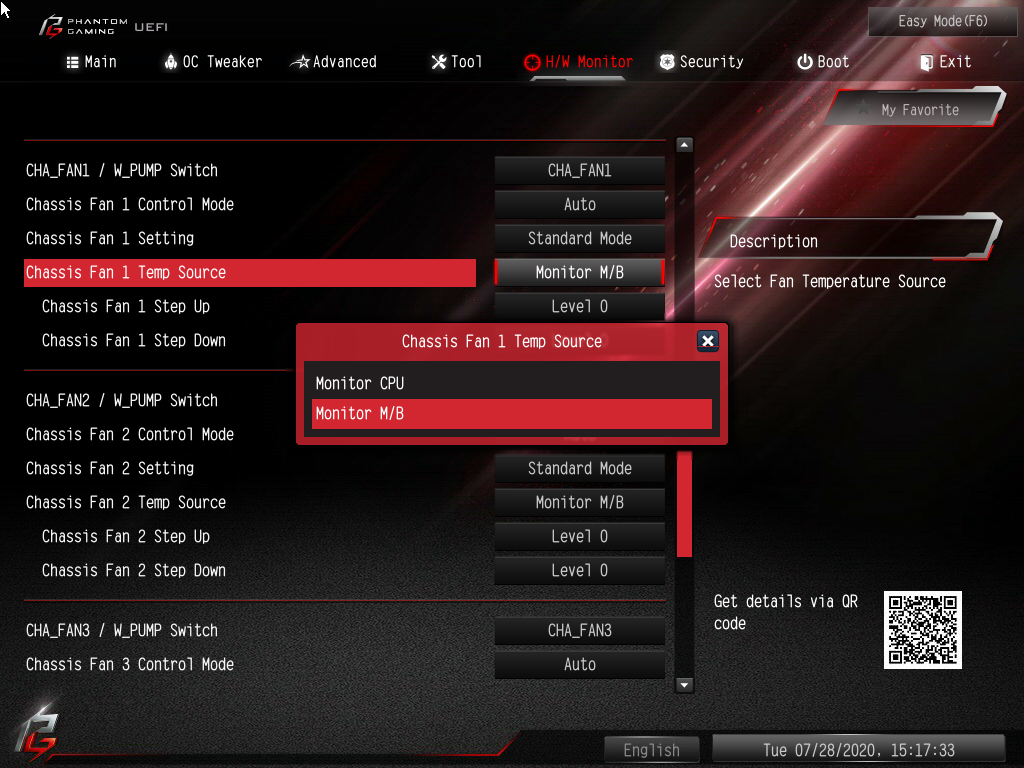

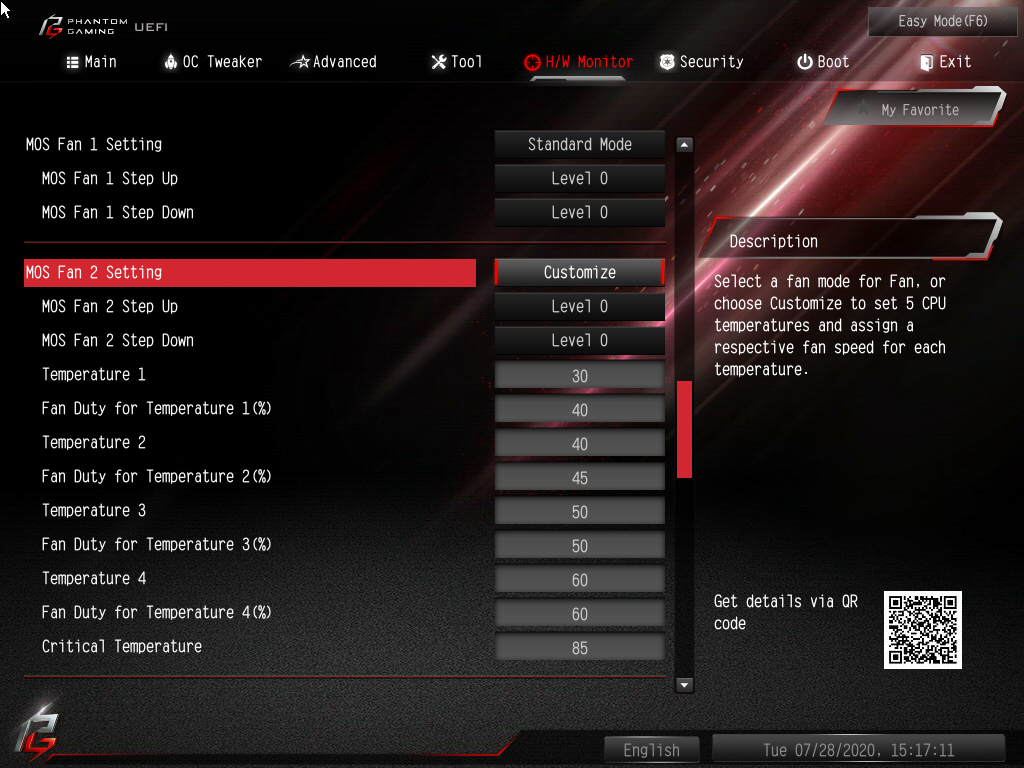

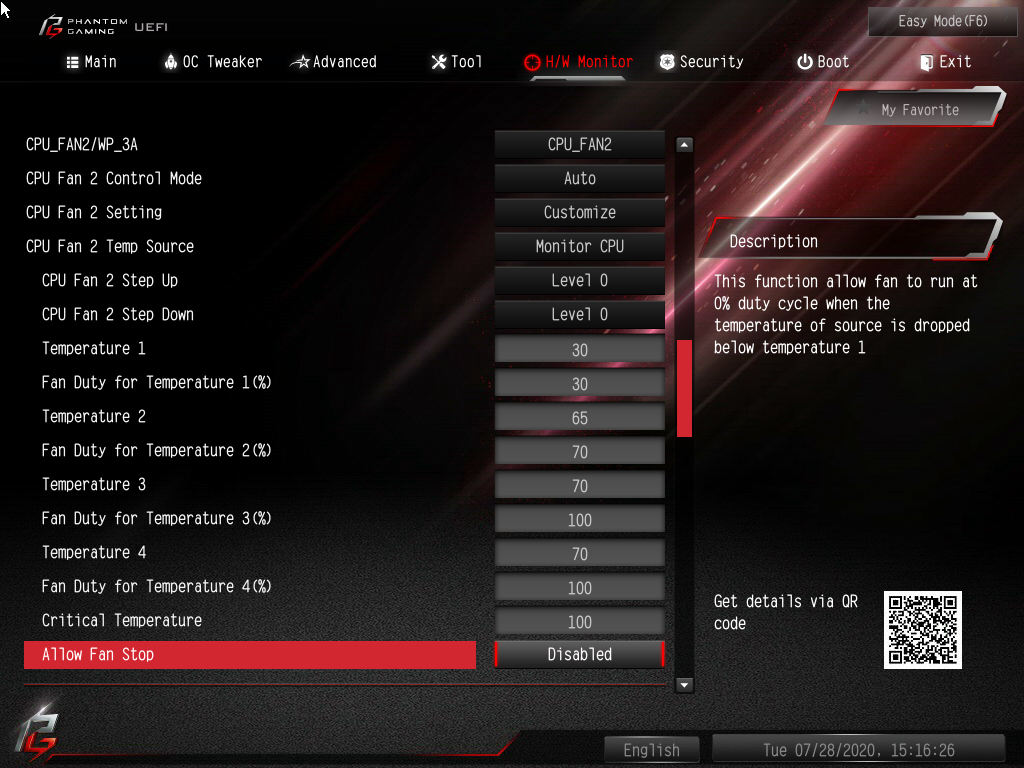

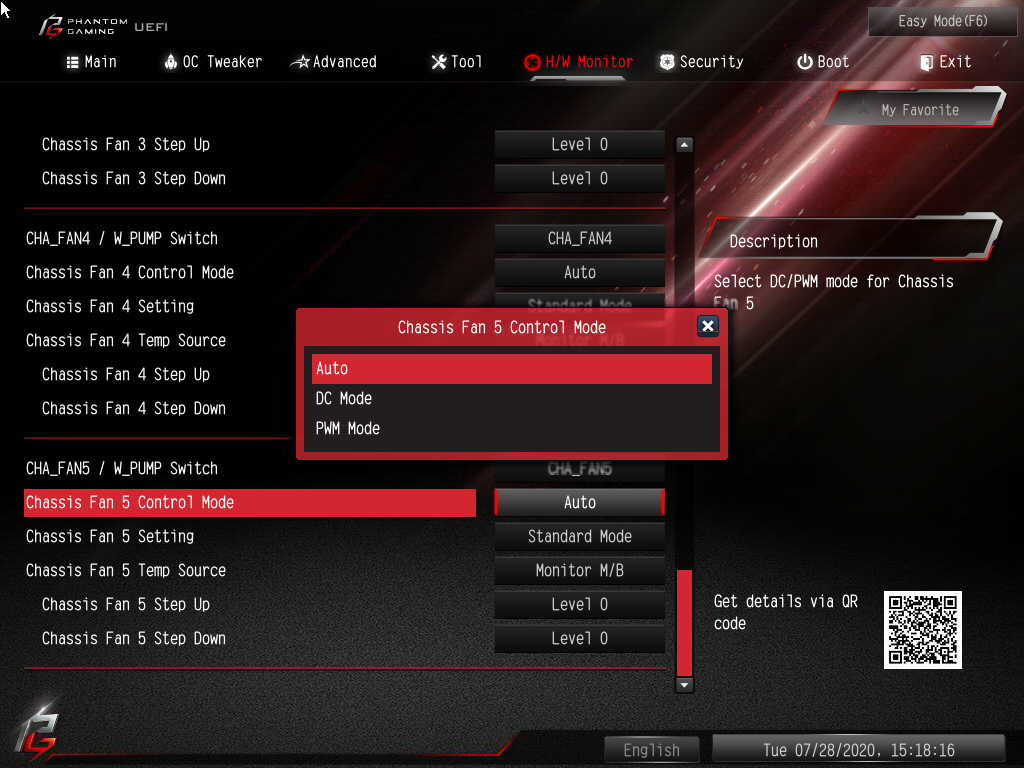

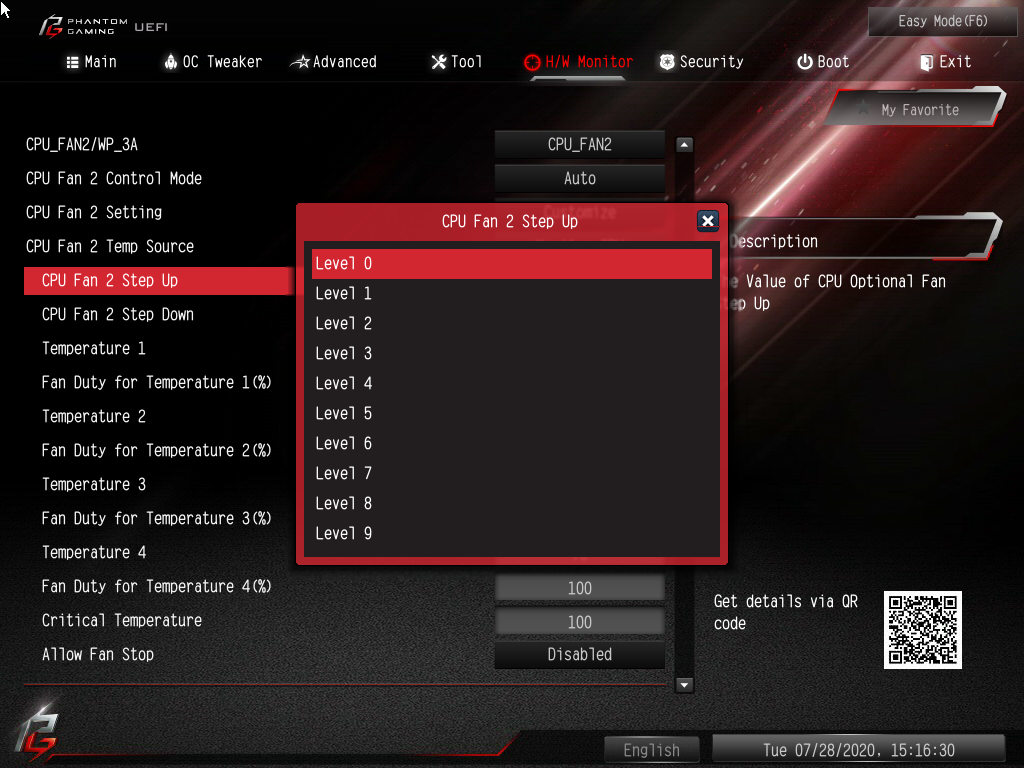

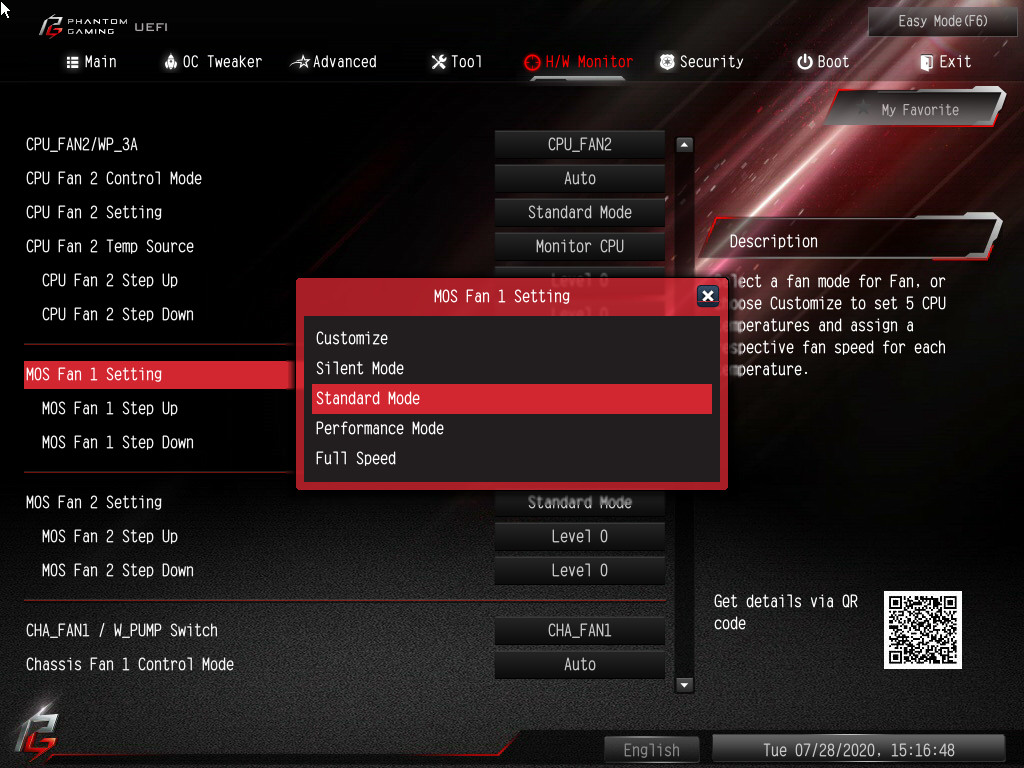

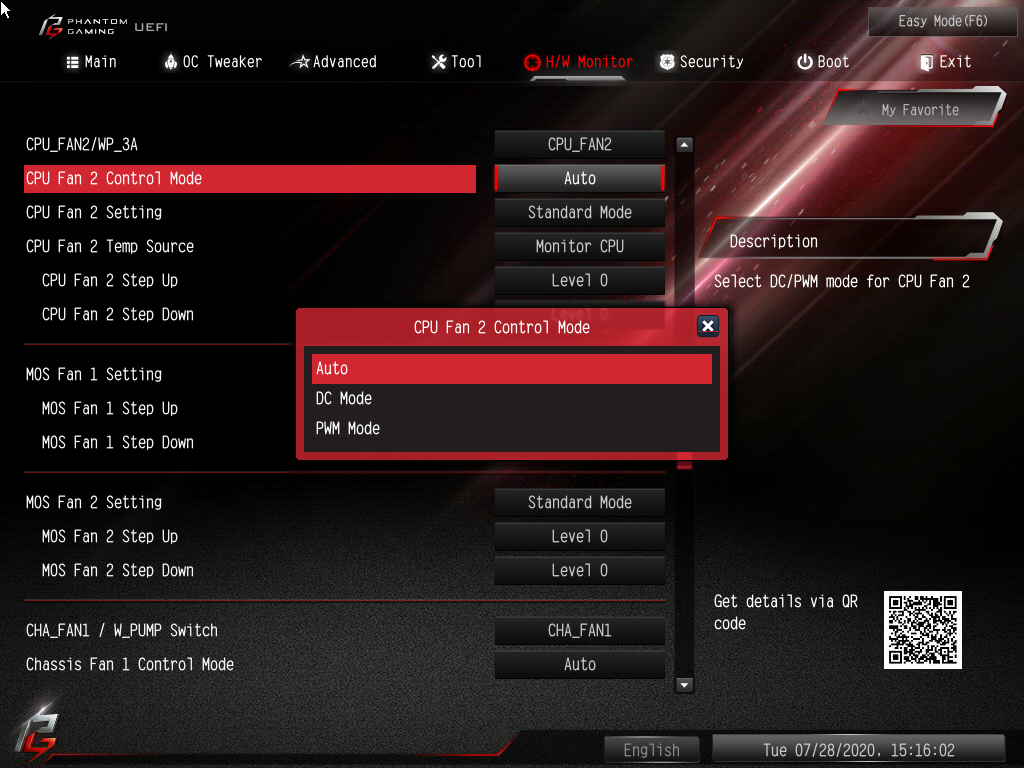

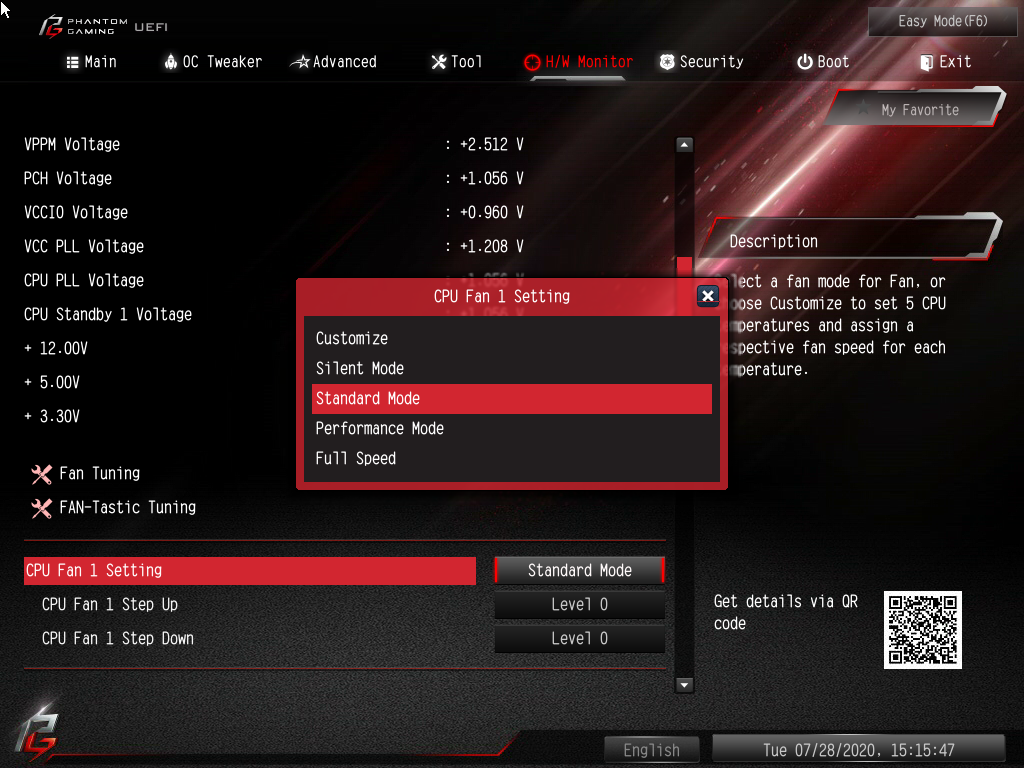

Имеется девять (!) независимых каналов для работы с охладителями, два из которых привязаны к вентиляторам из структуры VRM.

ASRock Z490 PG Velocita

Избранные пункты меню можно собрать в My Favorites для ускоренного к ним доступа, что пригодится в ходе экспериментов с ПК.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

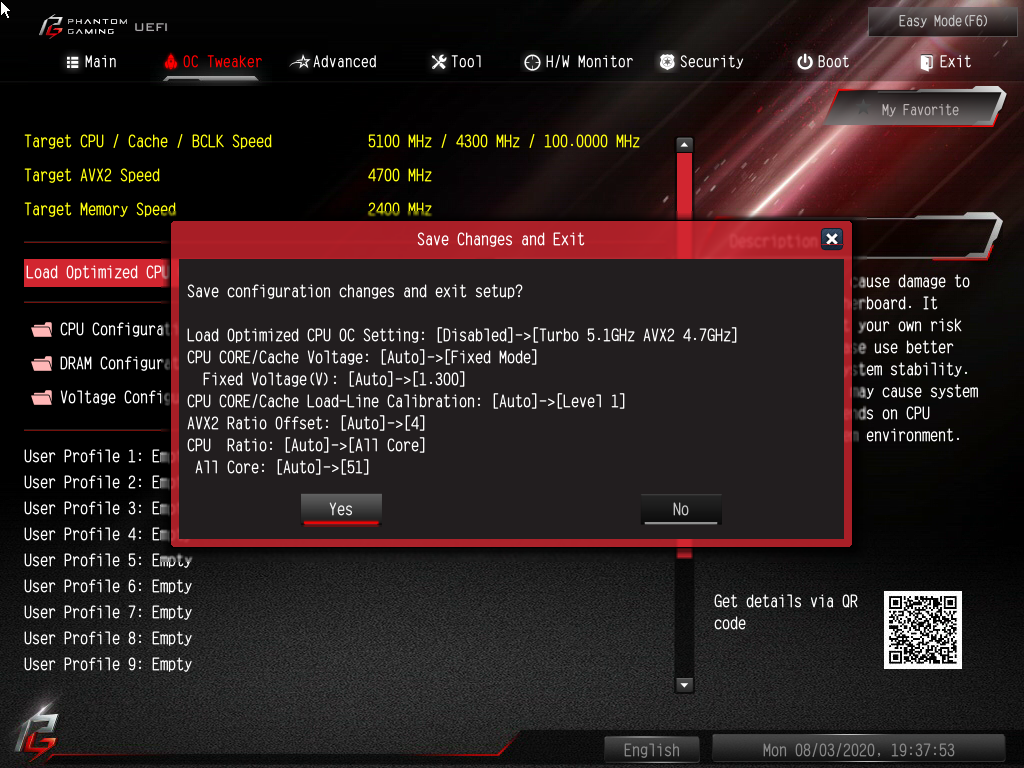

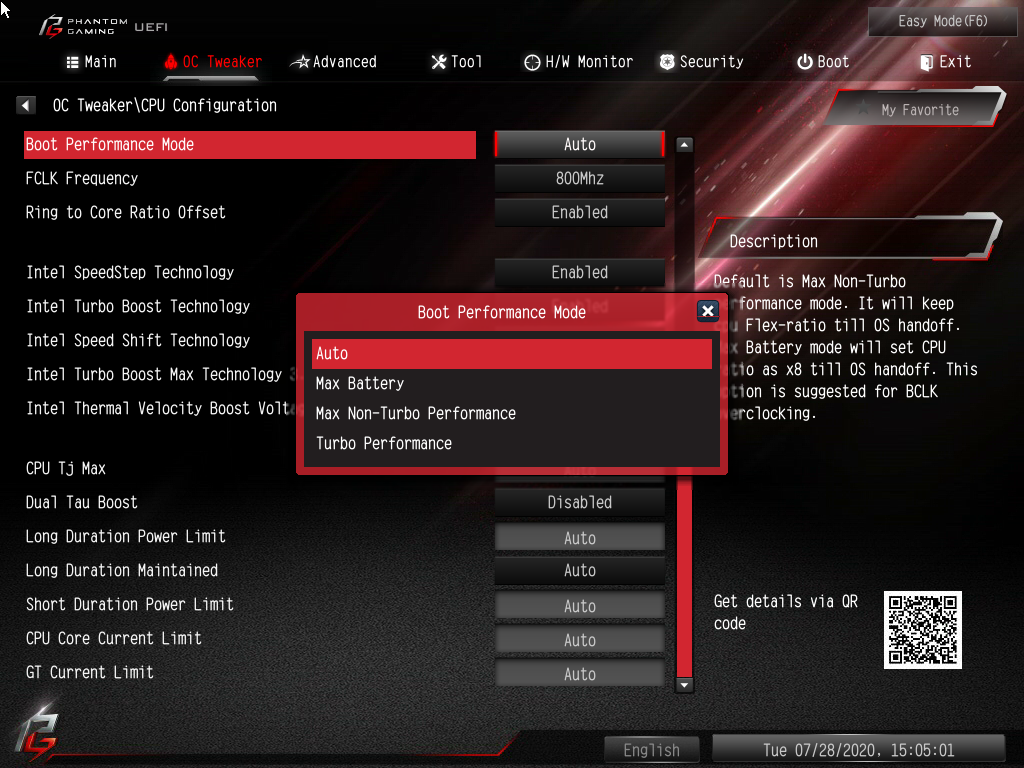

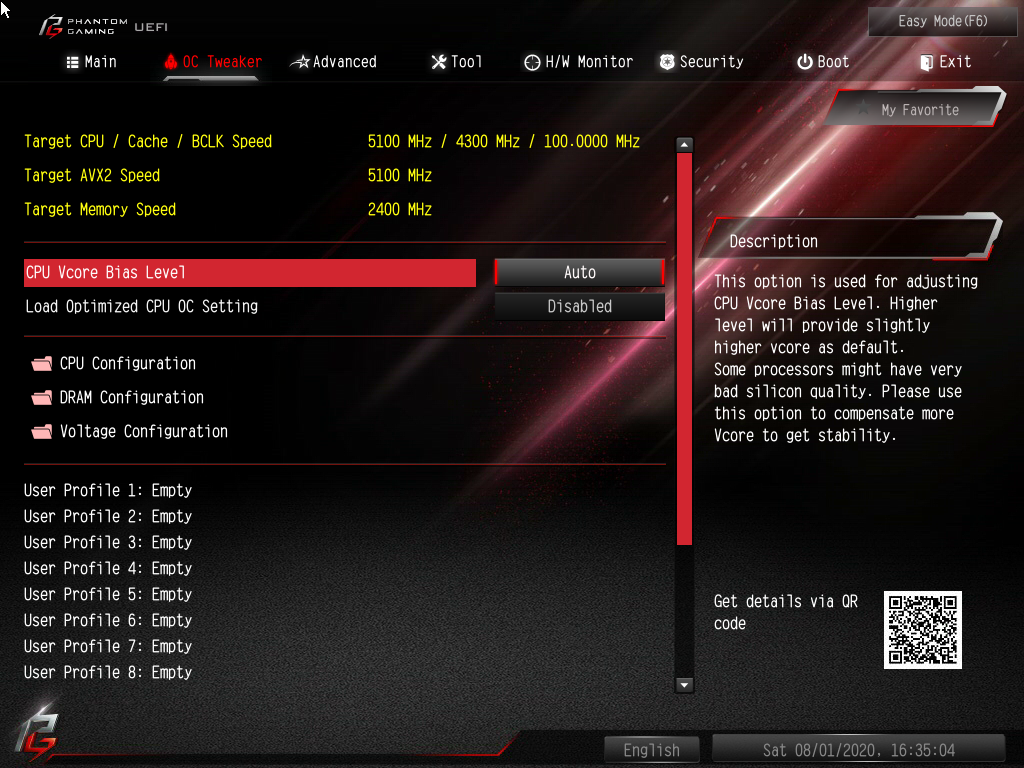

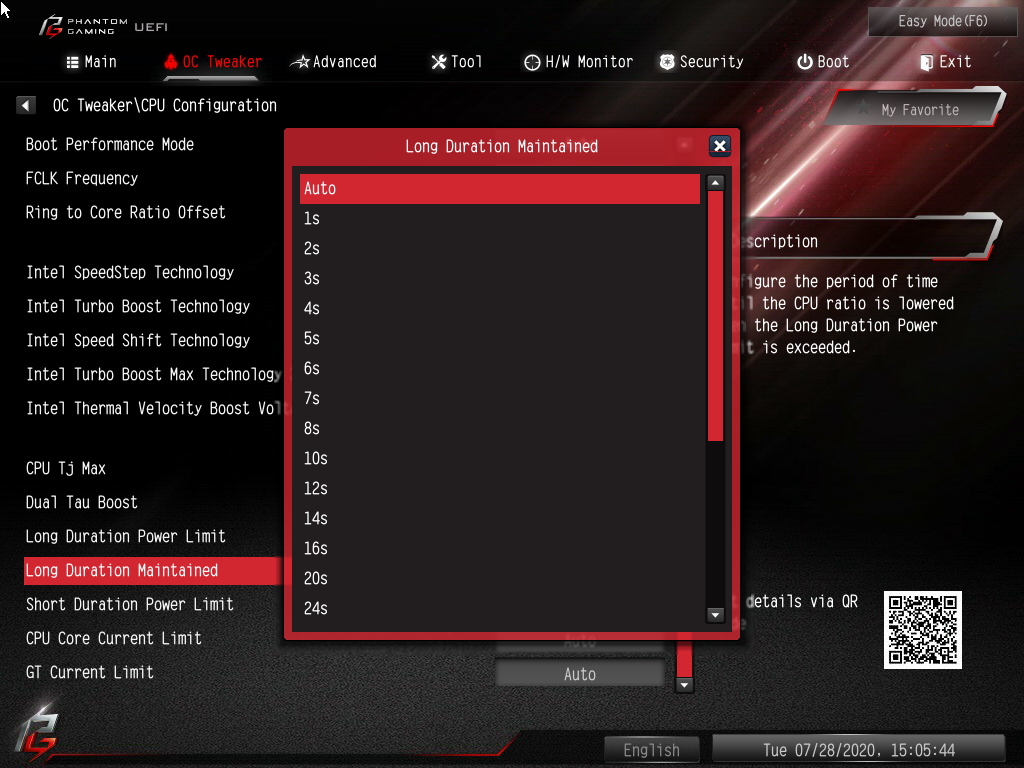

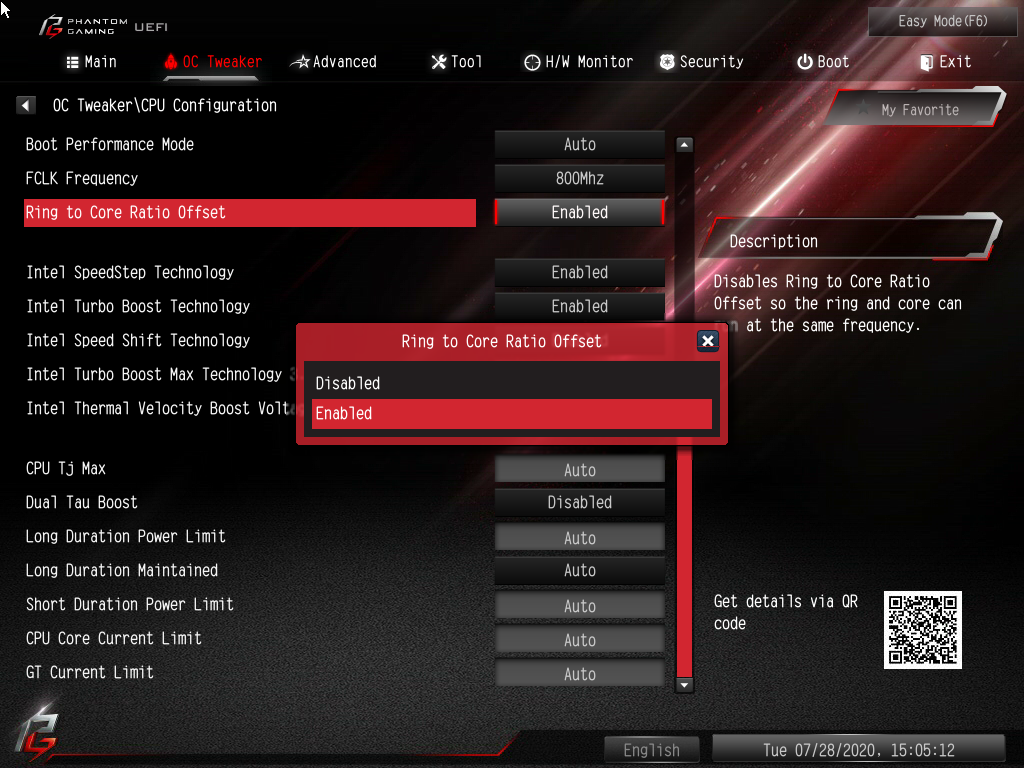

Меню для экспериментов с производительностью содержит пару упрощённых механизмов для наладки. Есть удобная группировка по разделам, предусмотрено десять профилей под хранение настроек в среде прошивки и механизм для тех же целей с привлечением сторонних носителей.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

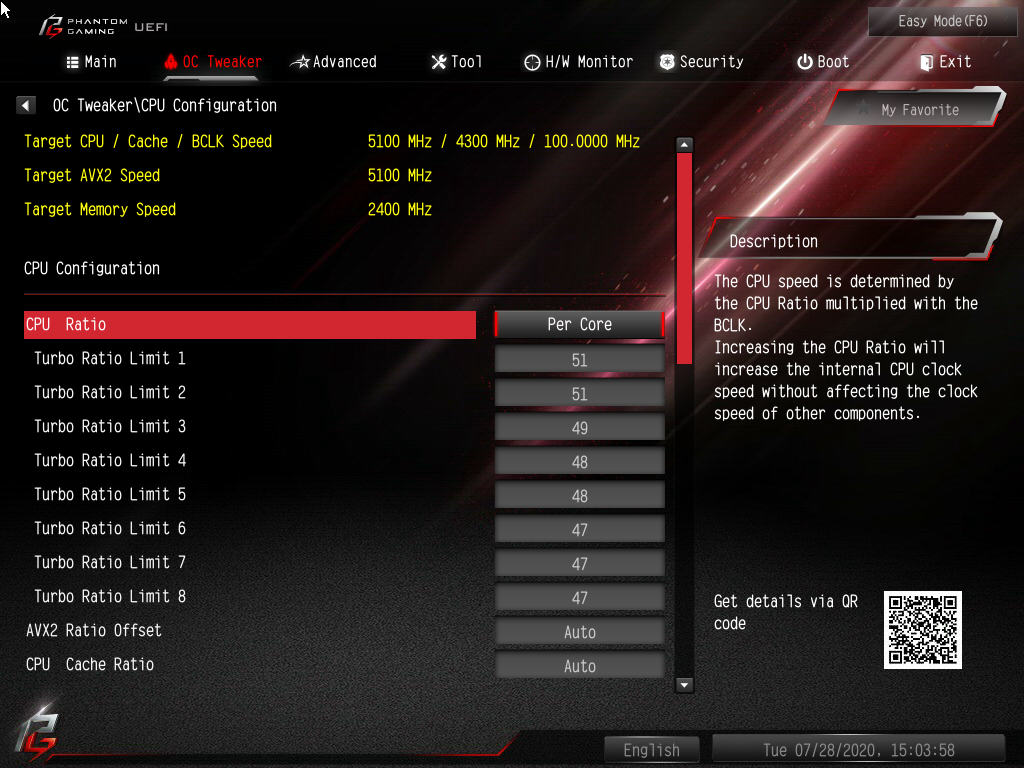

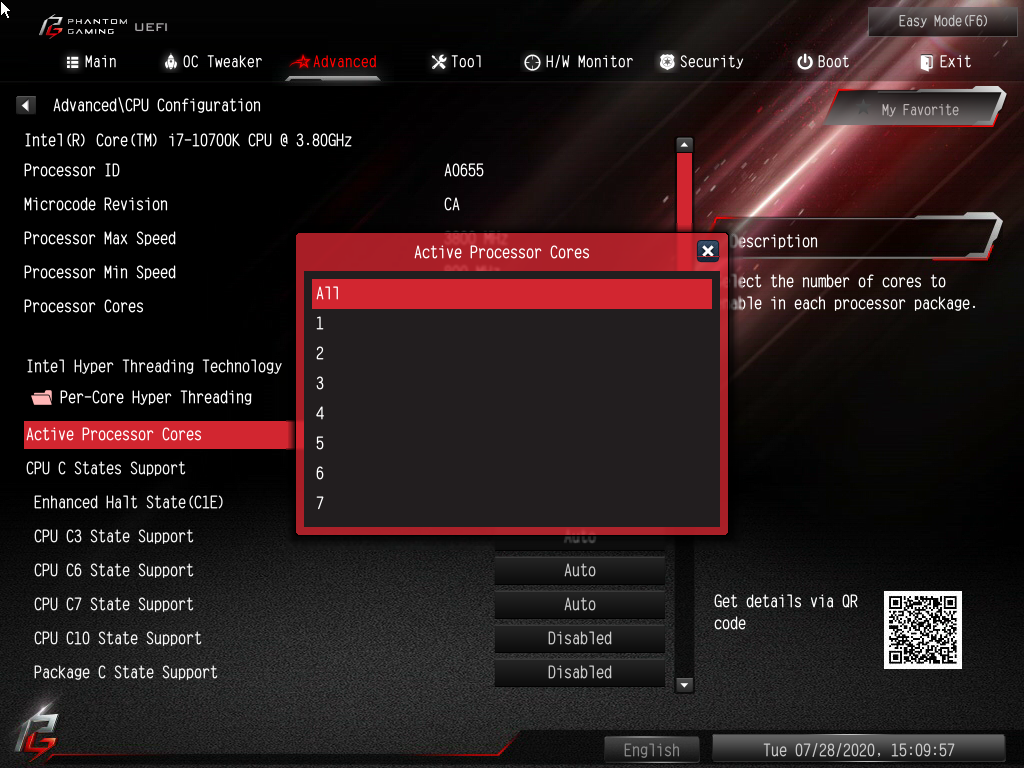

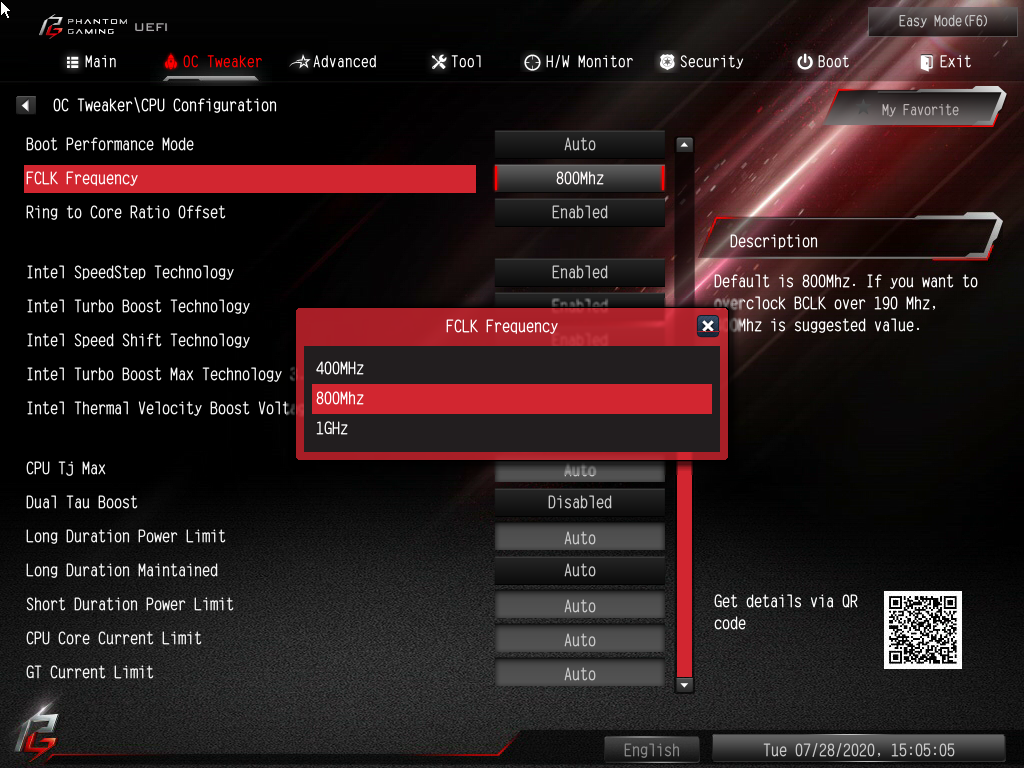

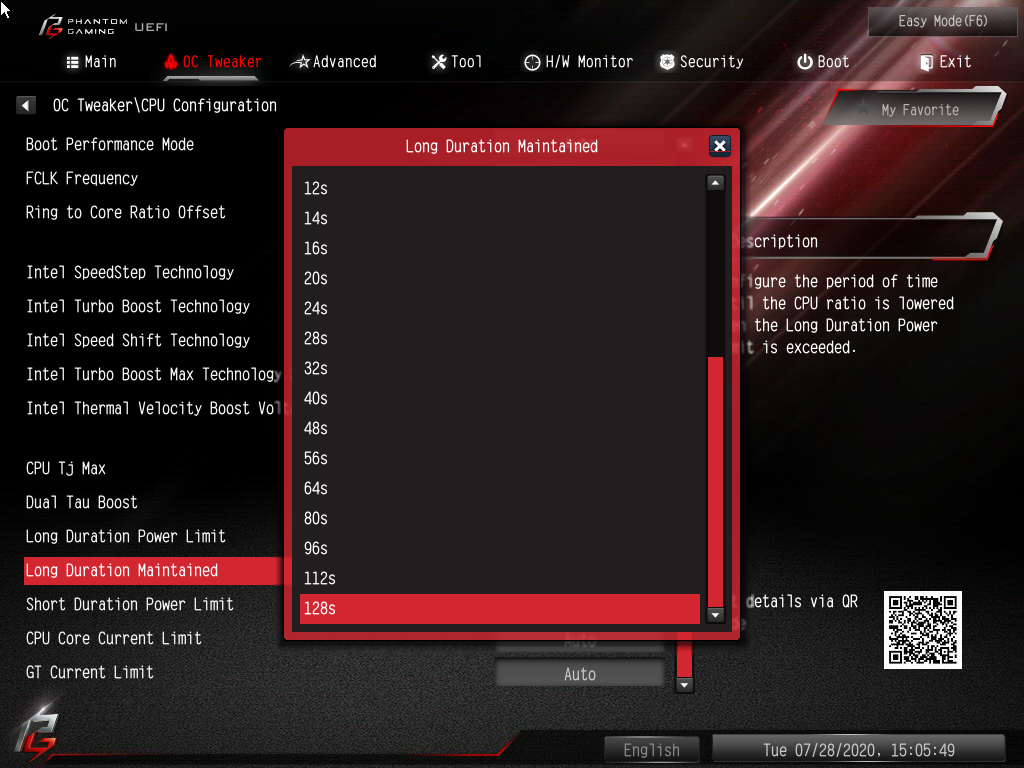

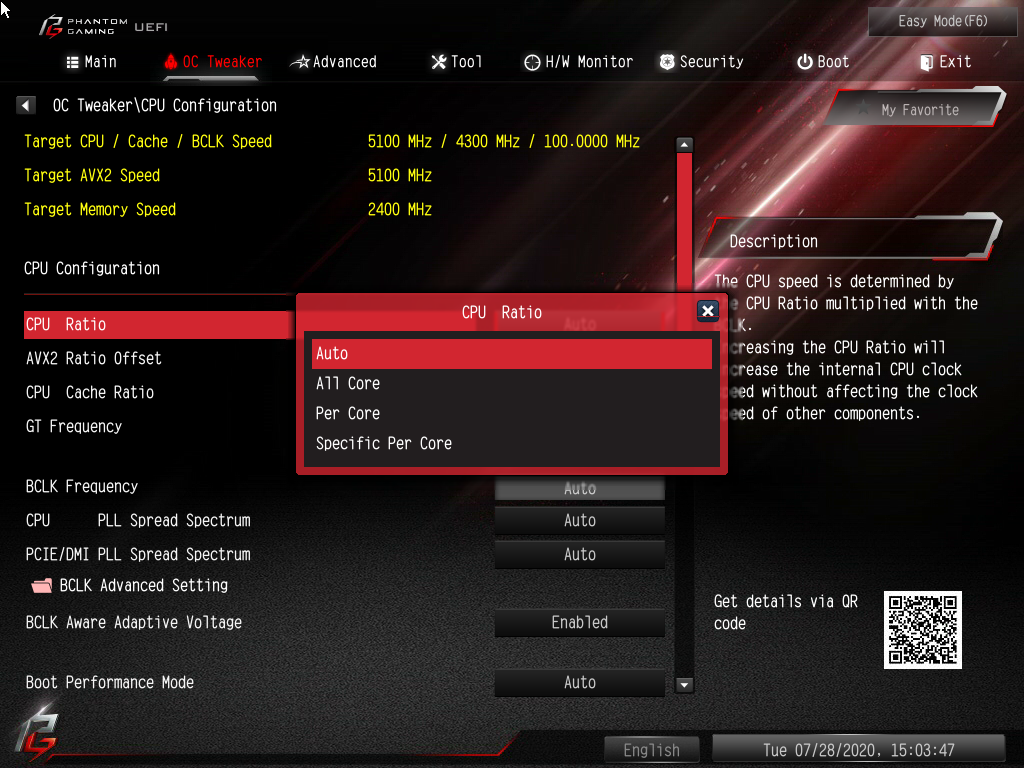

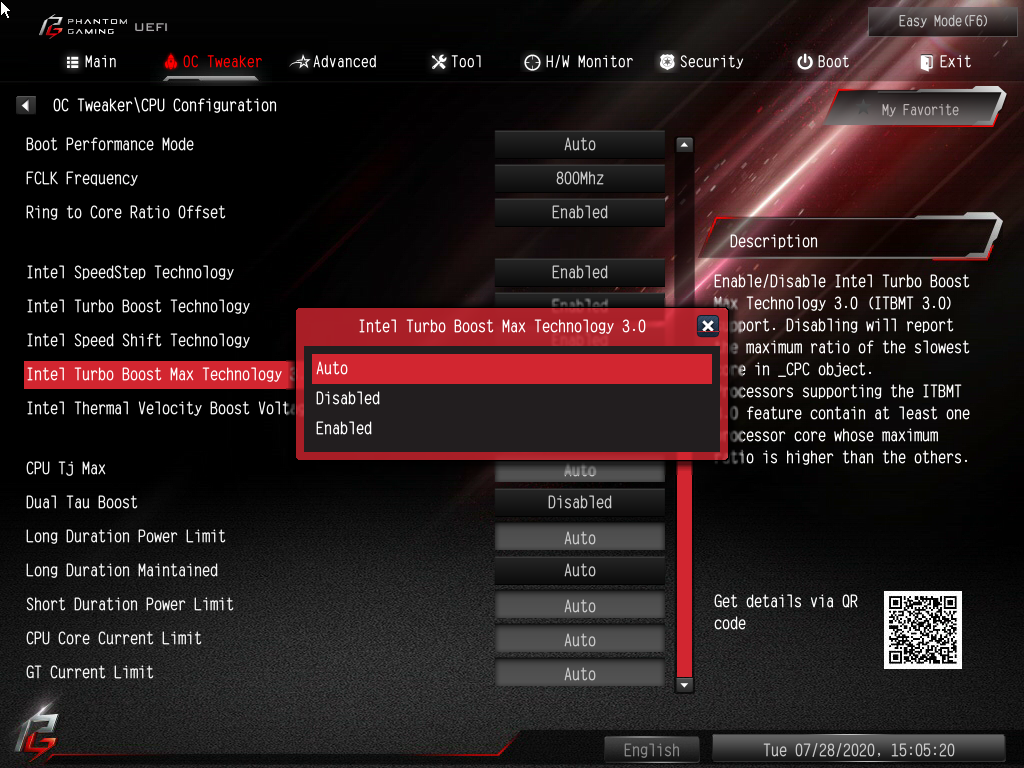

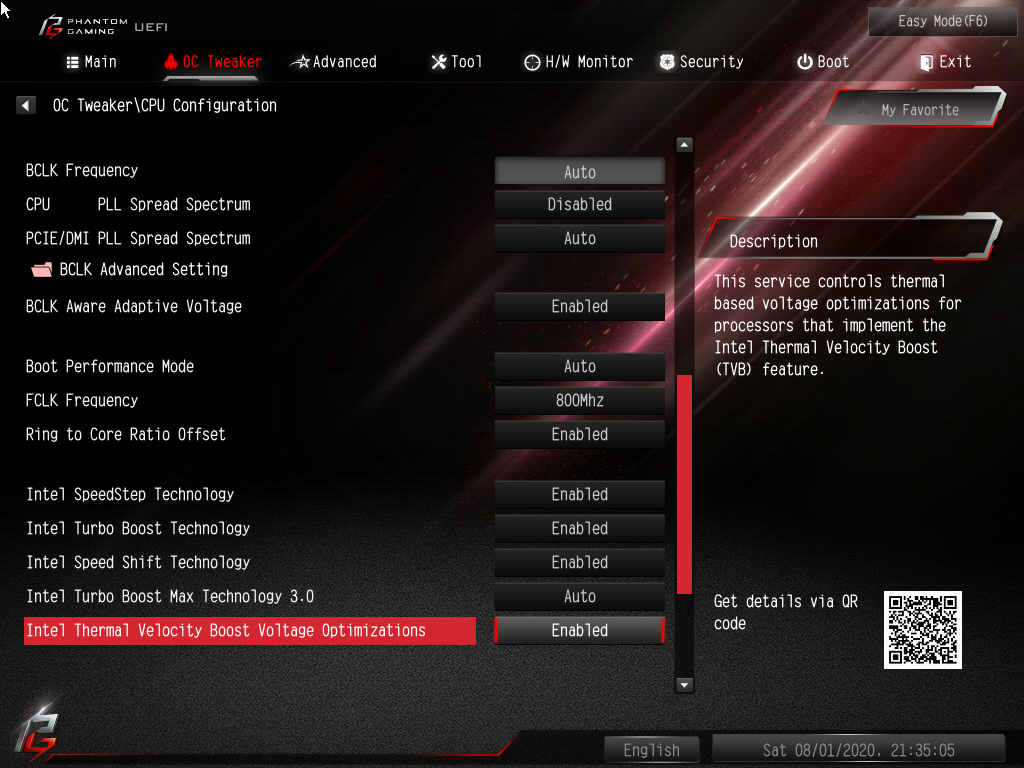

Для указания частоты ядер есть три различных сценария. Обширное число механизмов предусмотрено у BCLK. Диапазон критической температуры ЦП варьируется от 62 до 115 градусов. Пределы мощности меняются для CPU и iGPU.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

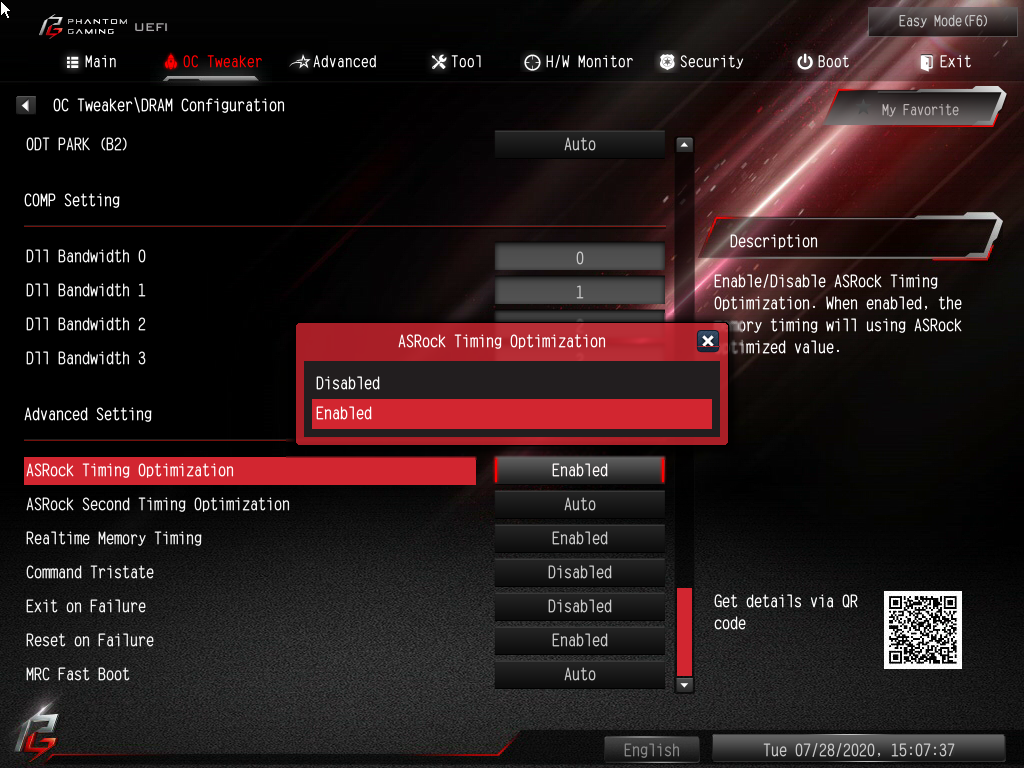

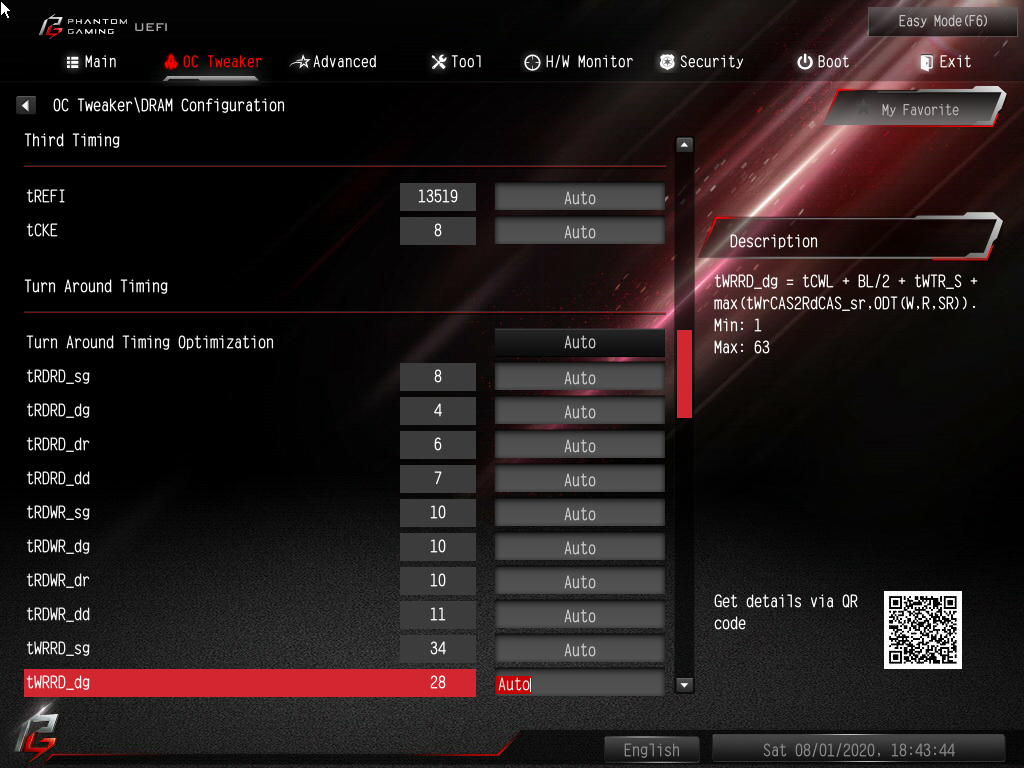

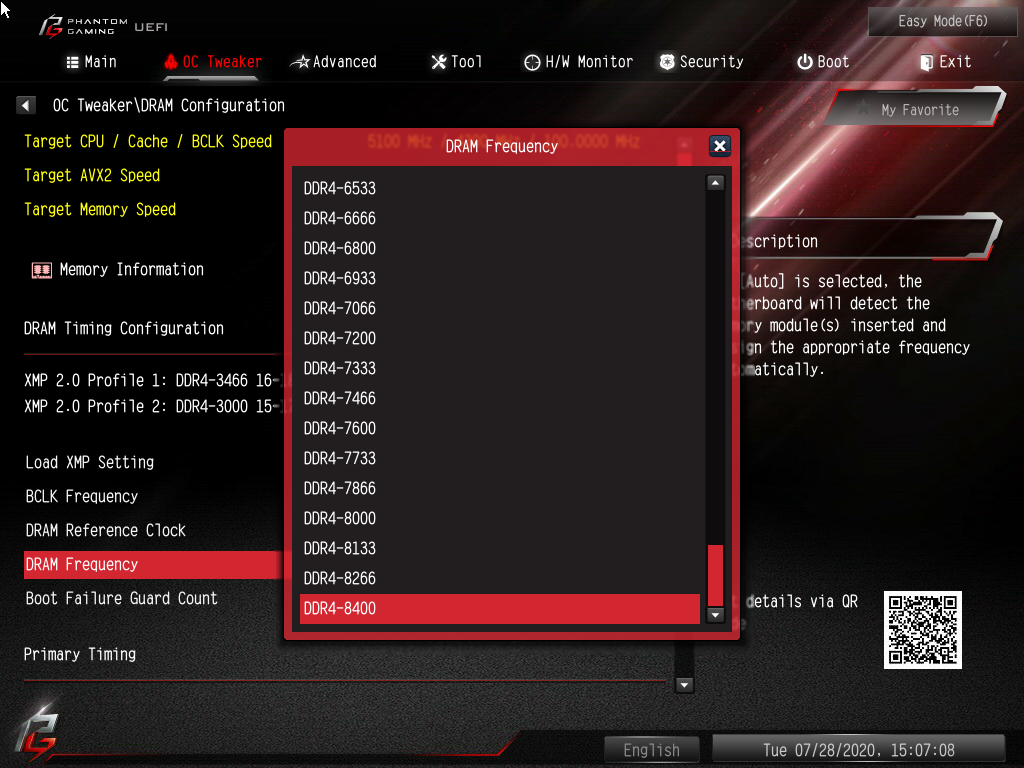

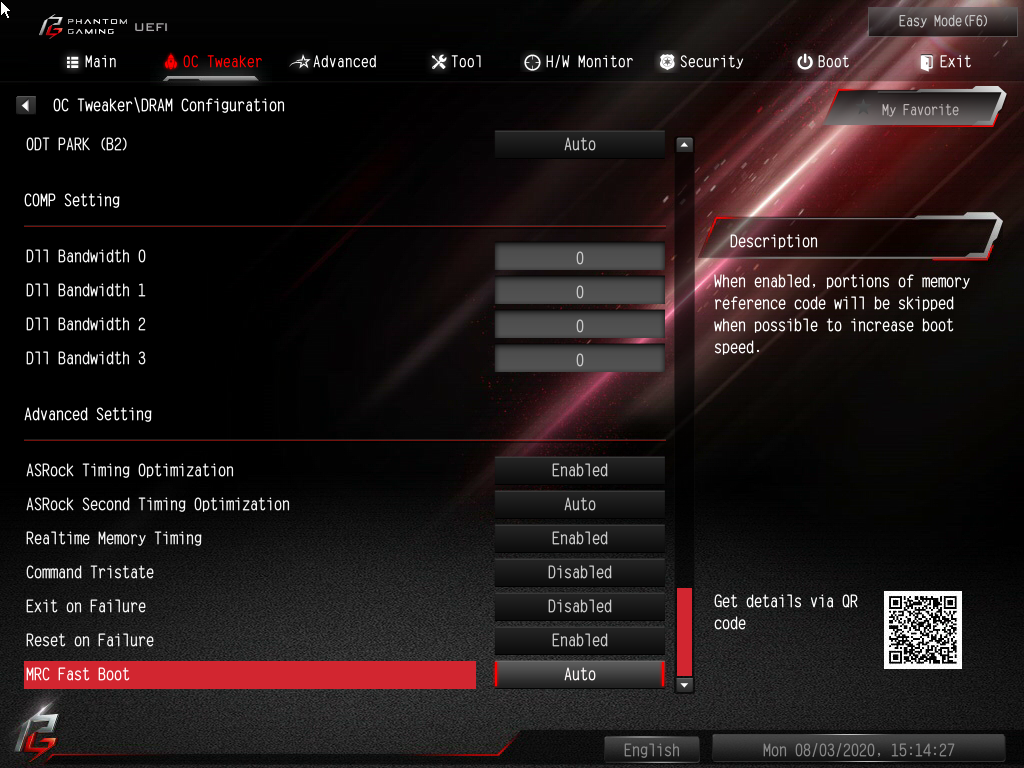

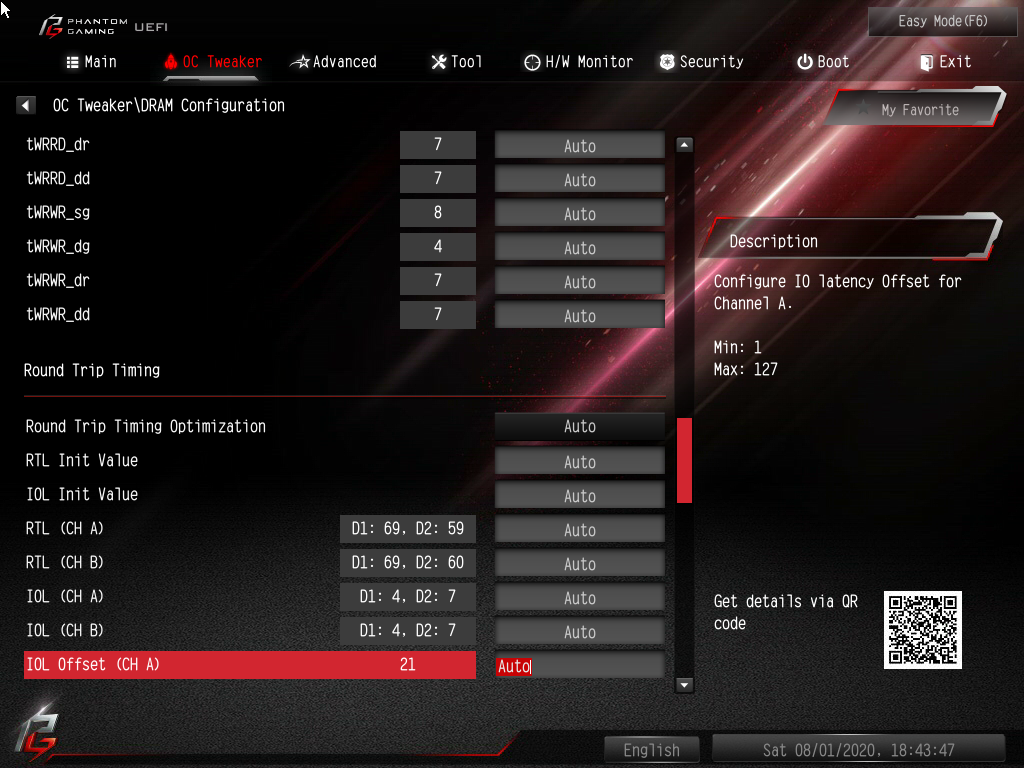

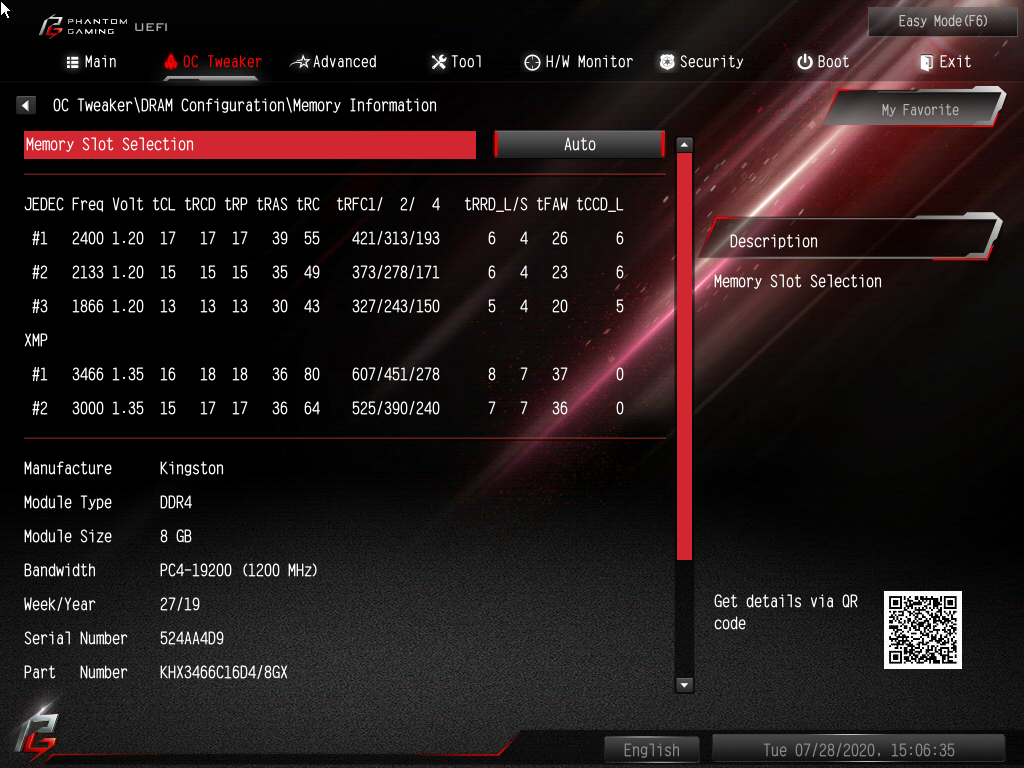

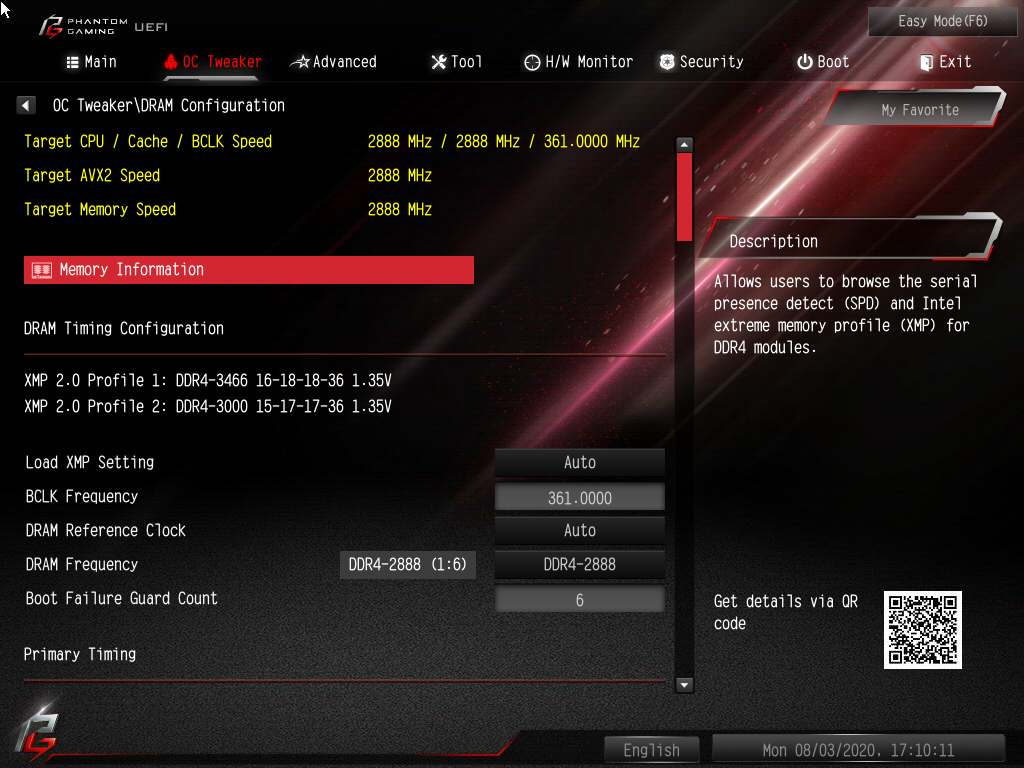

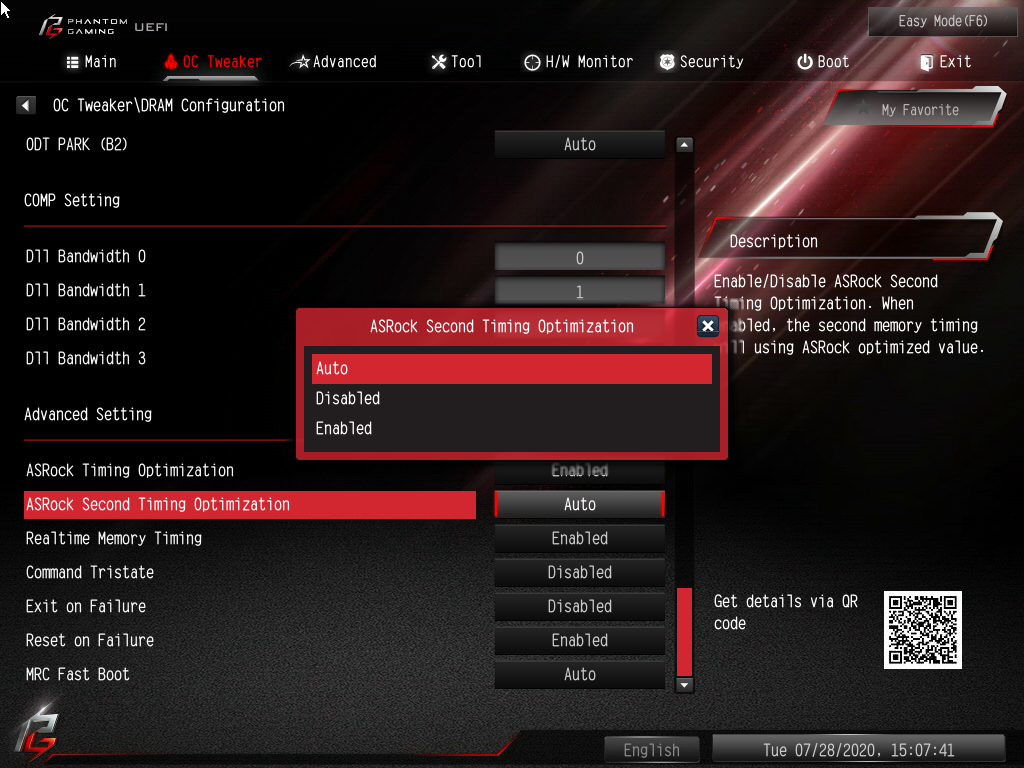

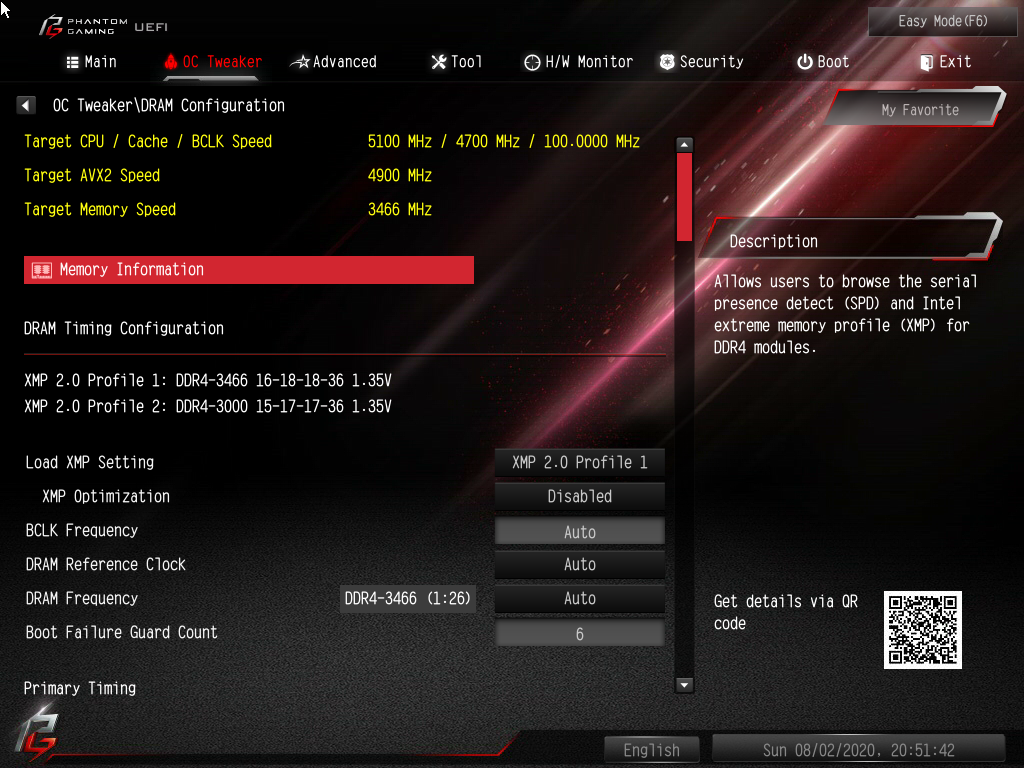

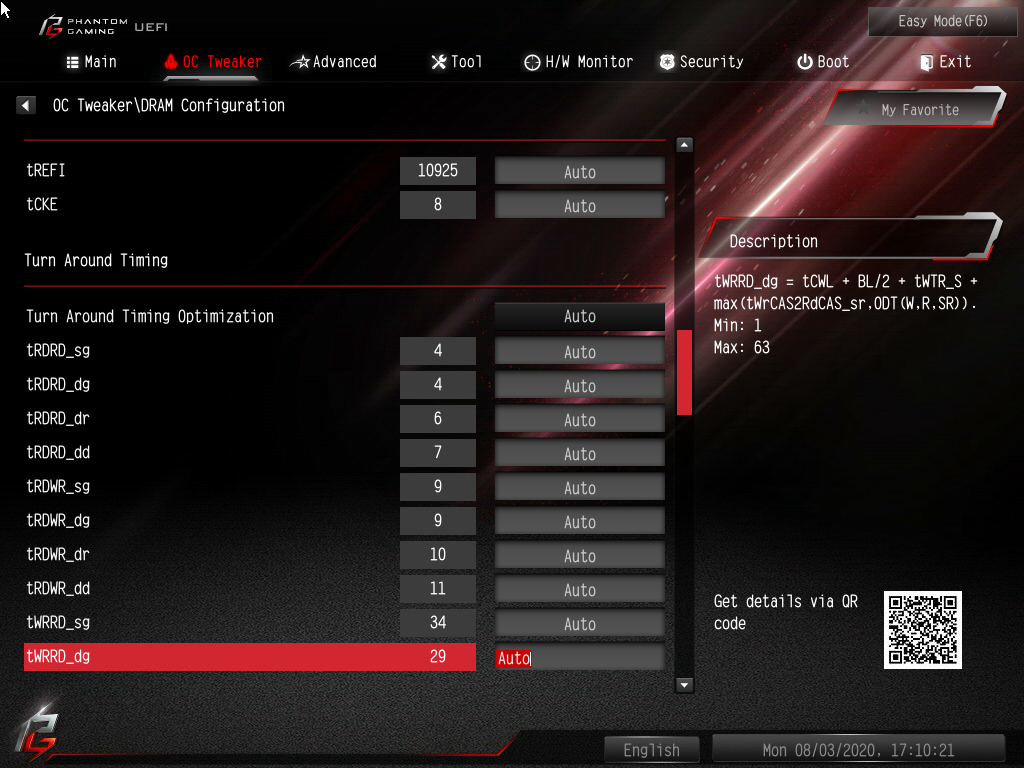

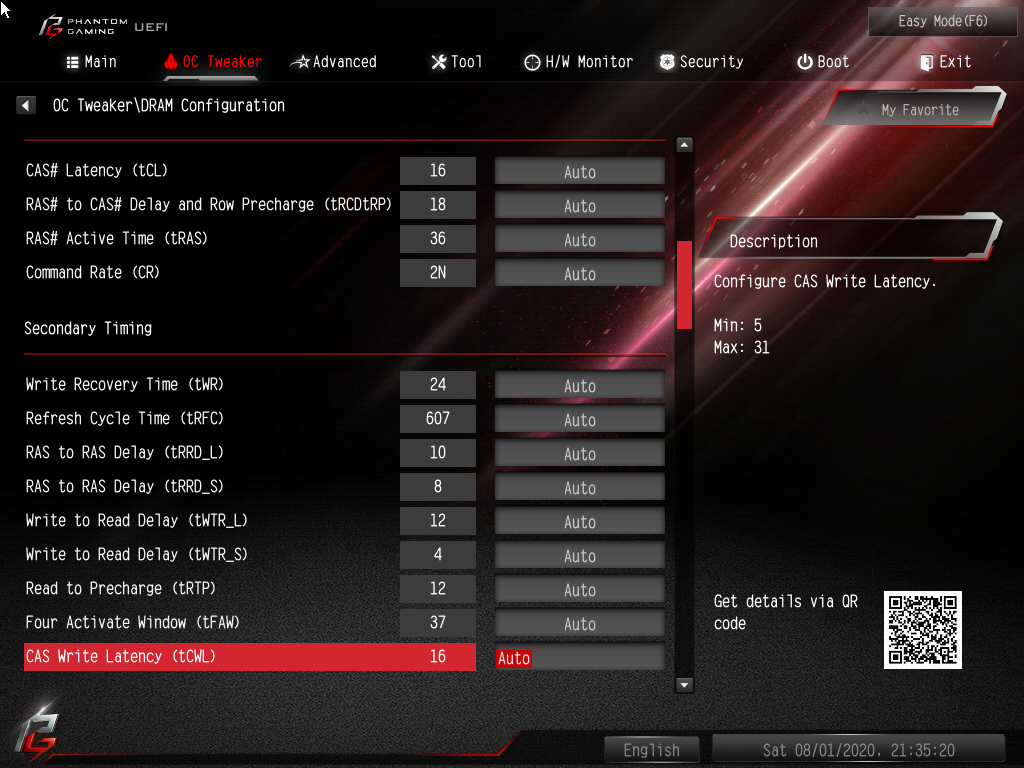

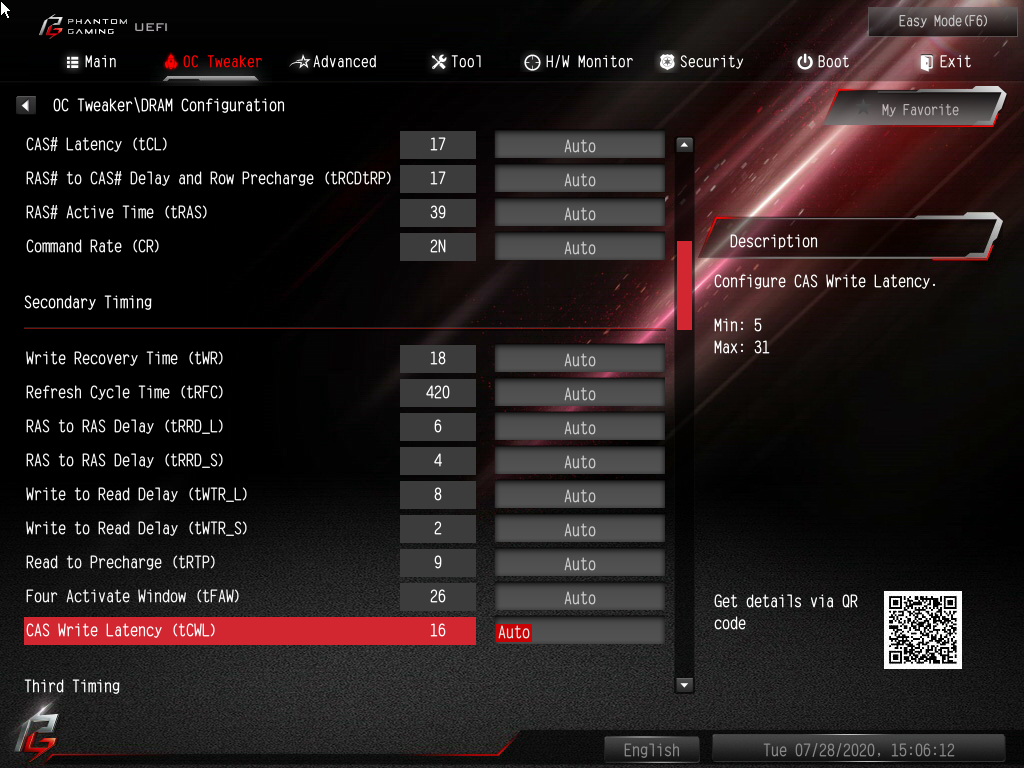

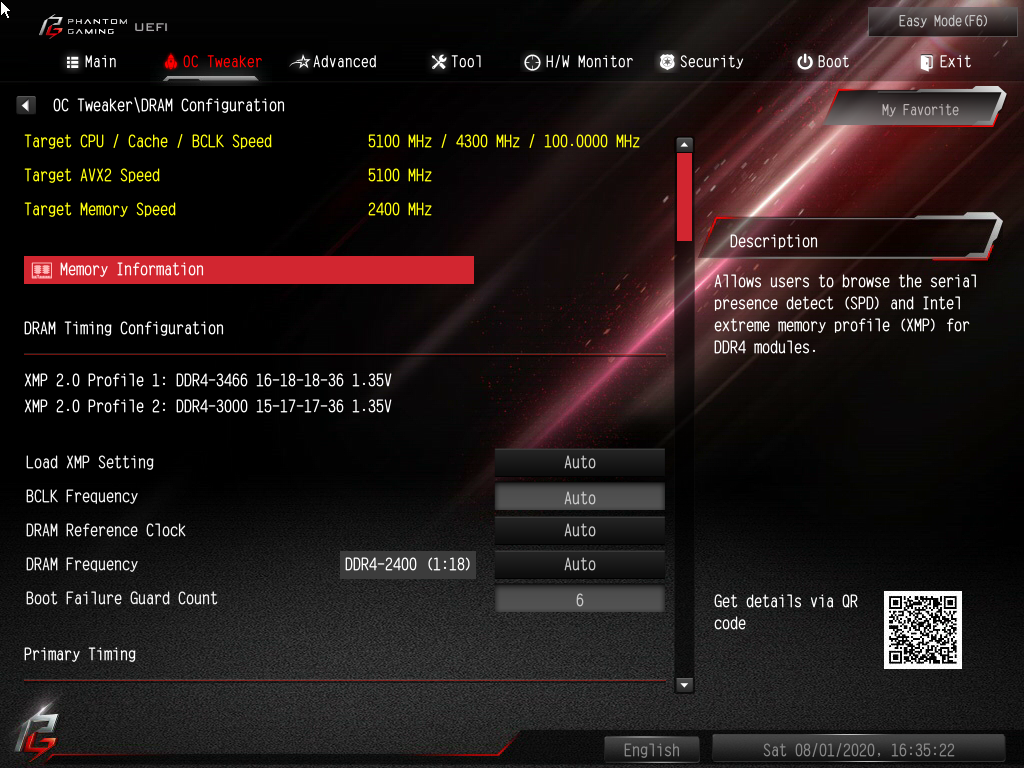

Огромное число переменных заготовлено для наладки ОЗУ. Отличный обозреватель штатных возможностей.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

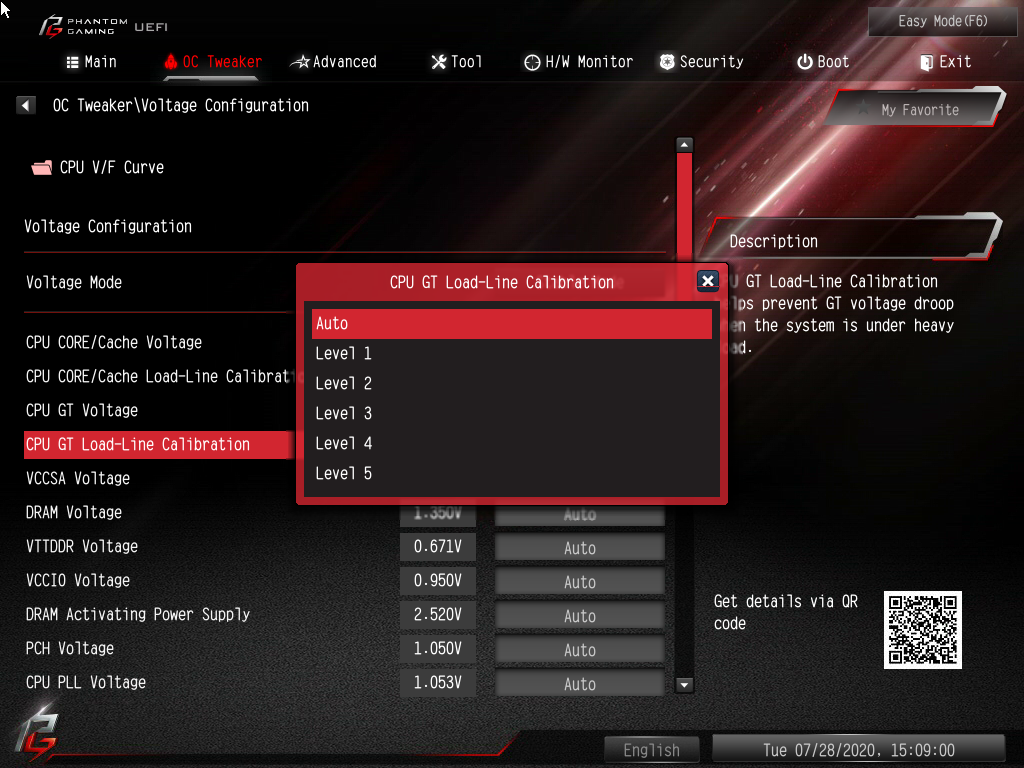

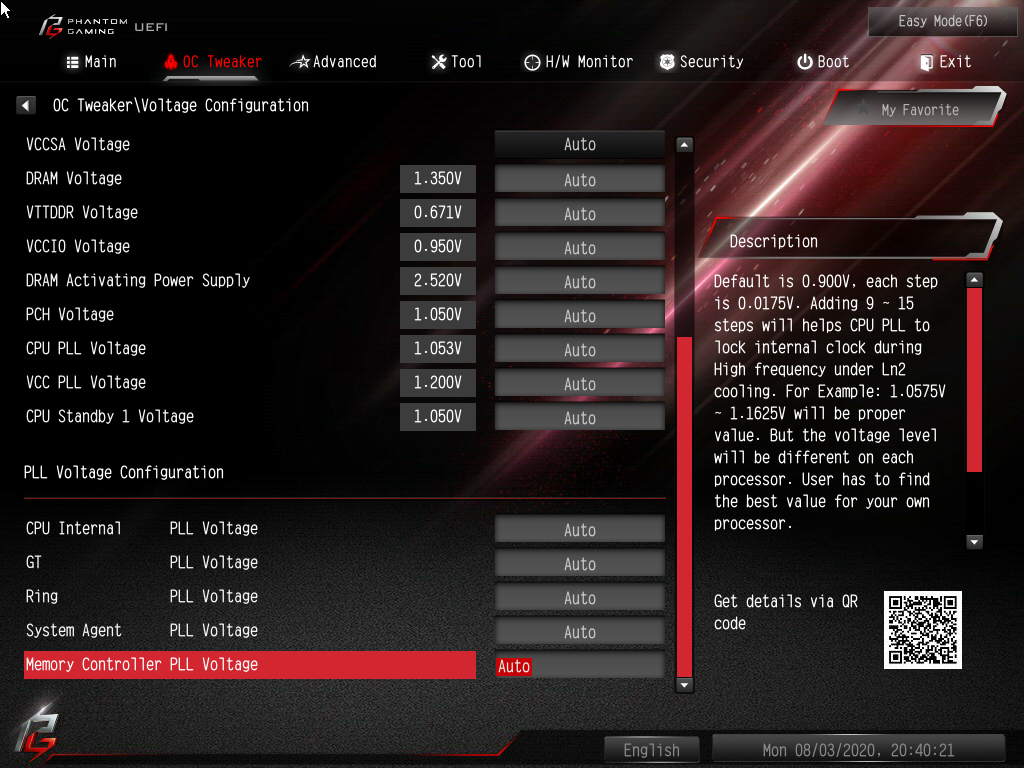

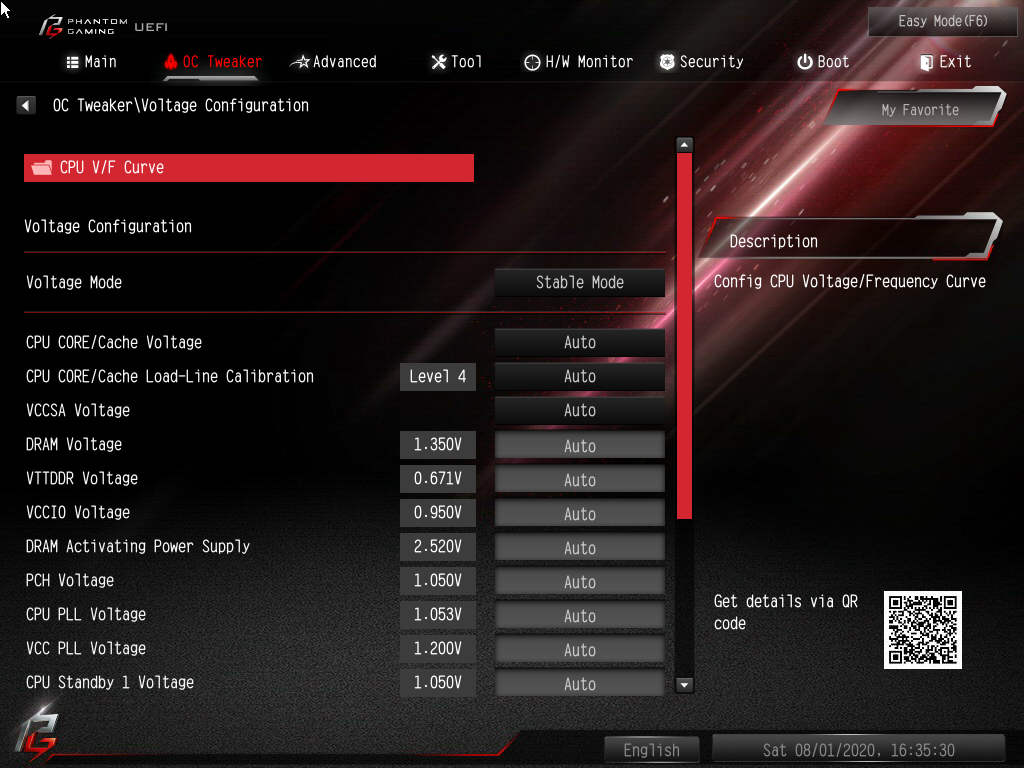

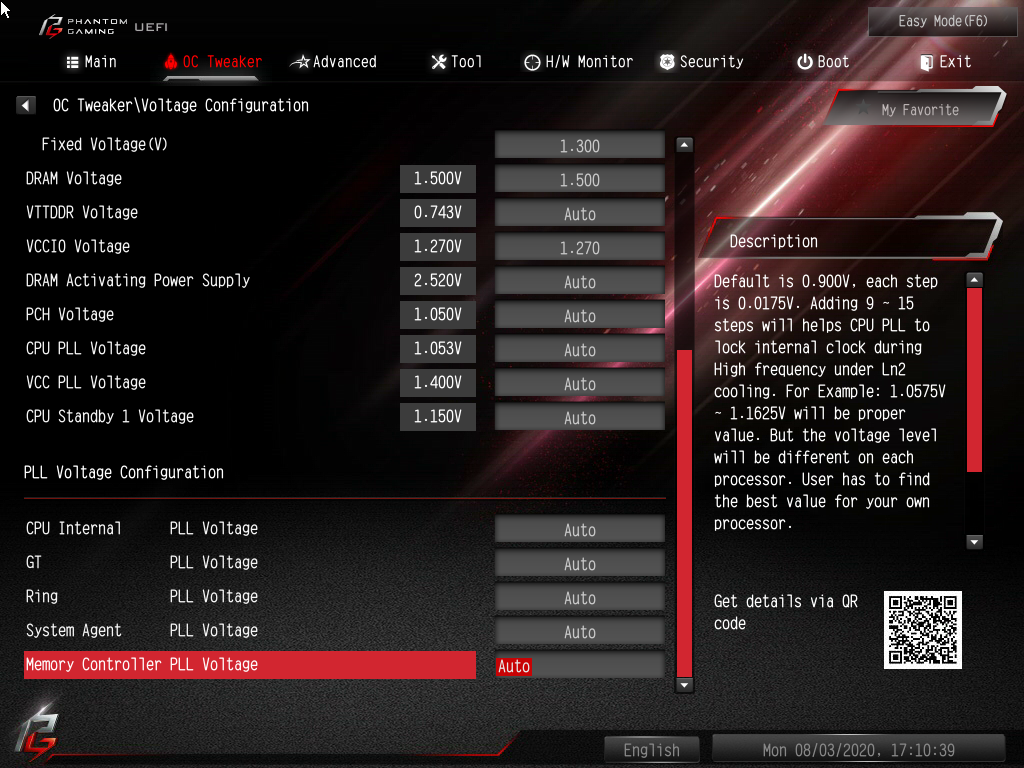

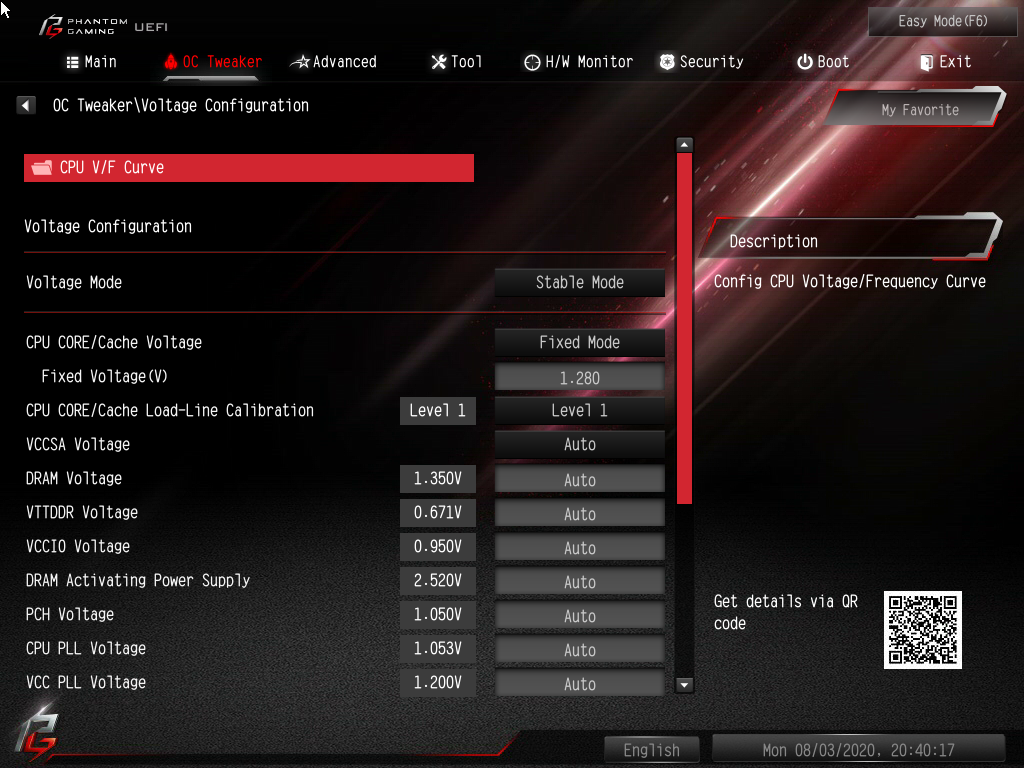

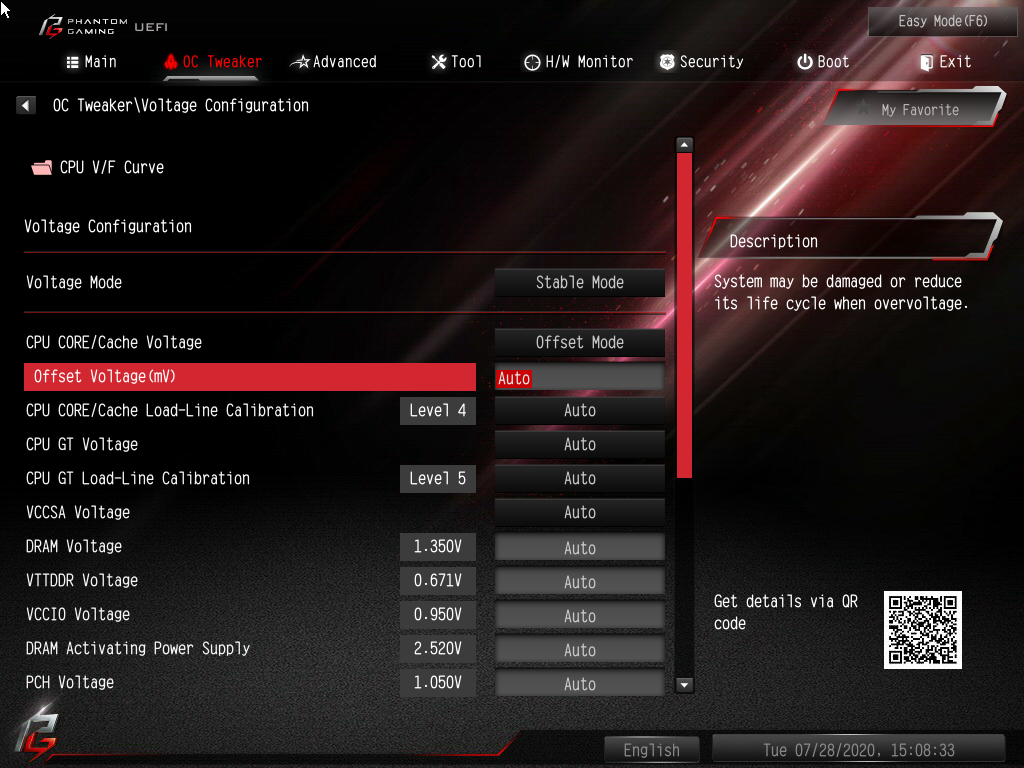

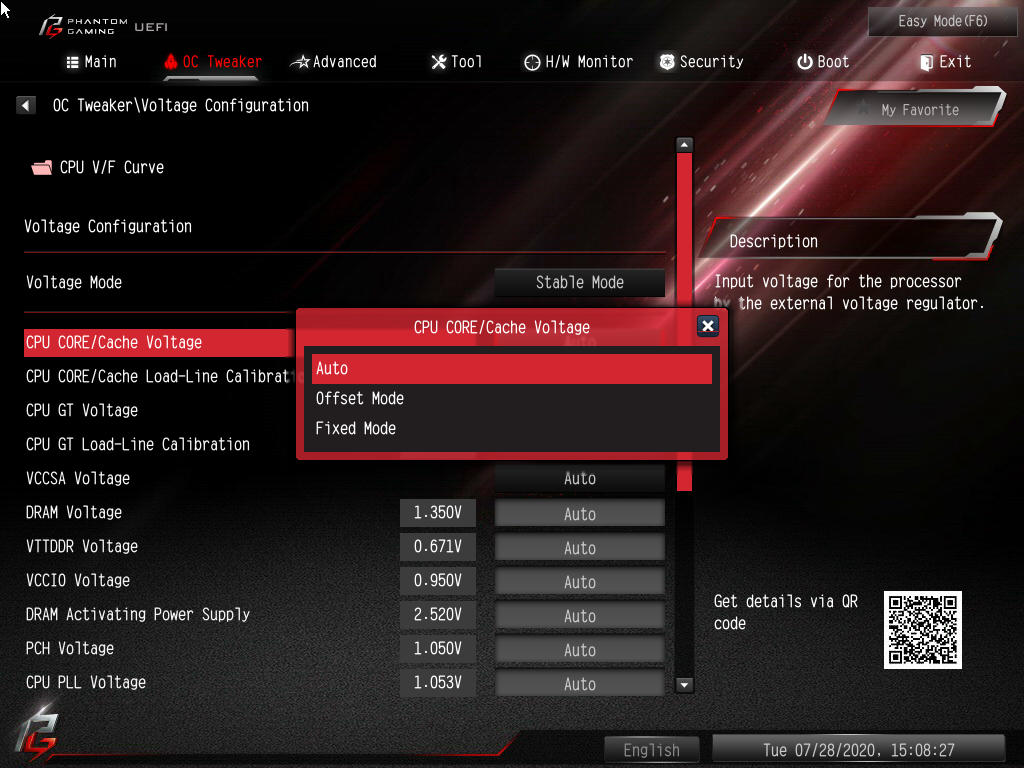

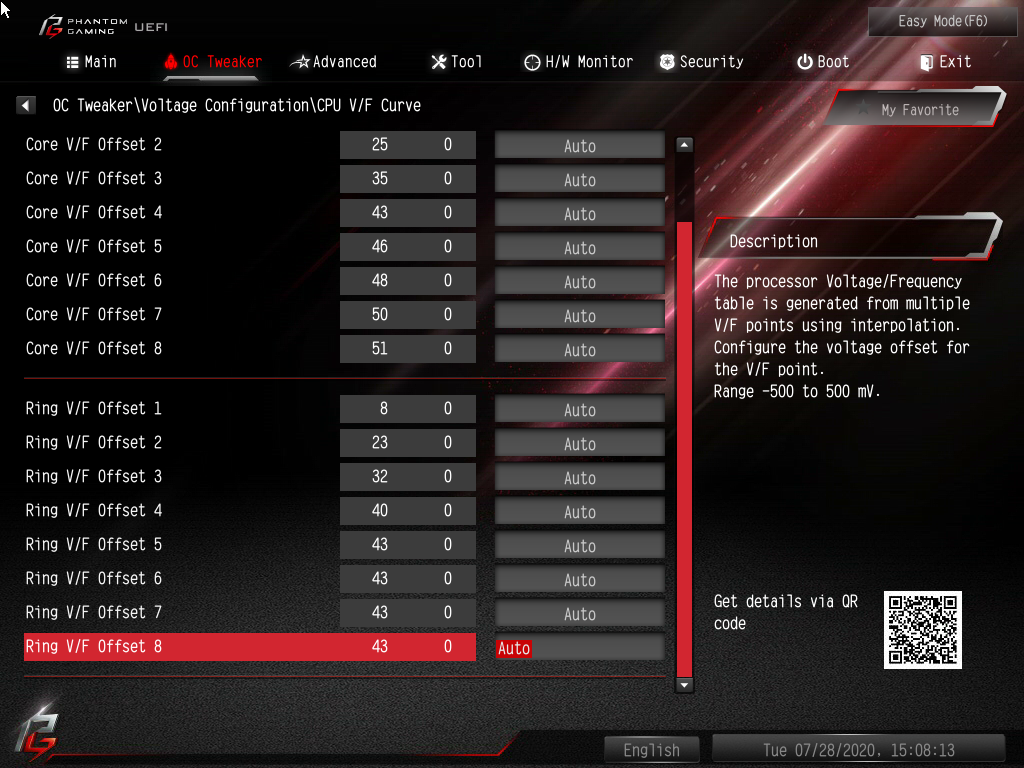

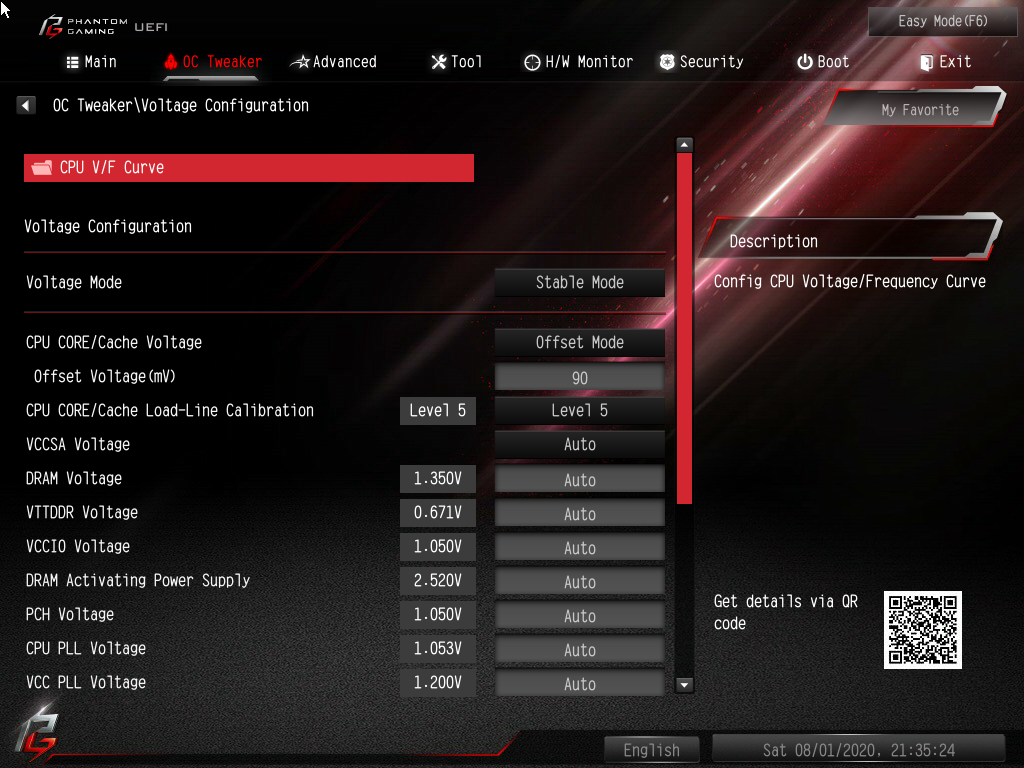

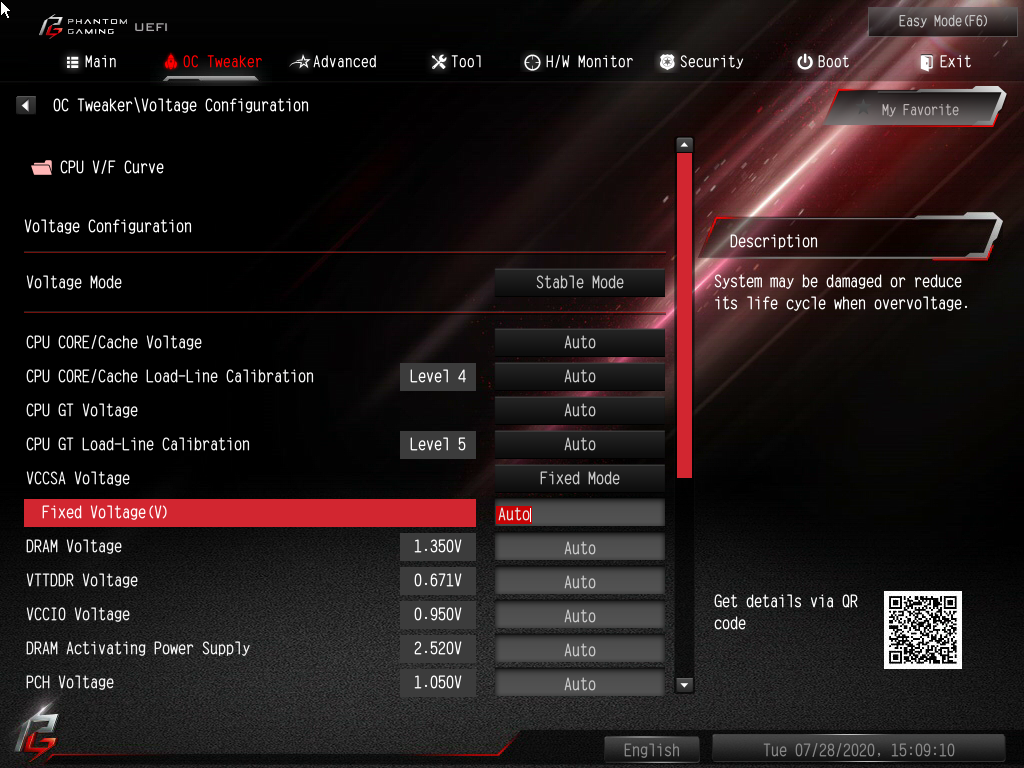

В рубрике по работе с напряжением отмечу наличие двух способов указания напряжения CPU и iGPU, для каждого случая набор LLC будет разный, но всегда профилей не больше пяти.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

Диапазоны и шаг изменения ключевых напряжений достаточны для смелых экспериментов даже в обычном режиме Voltage Mode — Stable.

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 90–1000 0,05...0,0625
CPU Ratio (Multiplier) 8–120 1
CPU Core/Cache Fixed Voltage (В) 0,8–2,2 0,005
CPU Core/Cache Offset Voltage (мВ) –100…+300 5
CPU Core/Cache Load-Line Calibration Auto/Level 1…5 1
CPU Cache Ratio (Multiplier) 8–85 1
DRAM Frequency (МГц) 800–6300
800–8400
100
133
DRAM Voltage (B) 1,002–2,298 0,006
VCCSA Fixed Voltage (В) 0,95–1,8 0,005
VCCIO Voltage (В) 0,85–1,5 0,01
PCH Voltage (В) 0,95–1,35 0,01
GT Frequency (МГц) 50–3000 50
CPU GT Fixed Voltage (В) 0,8–2,0 0,005
CPU GT Offset Voltage (мВ) –100…+300 5
CPU GT Load-Line Calibration Auto/Level 1…5 1

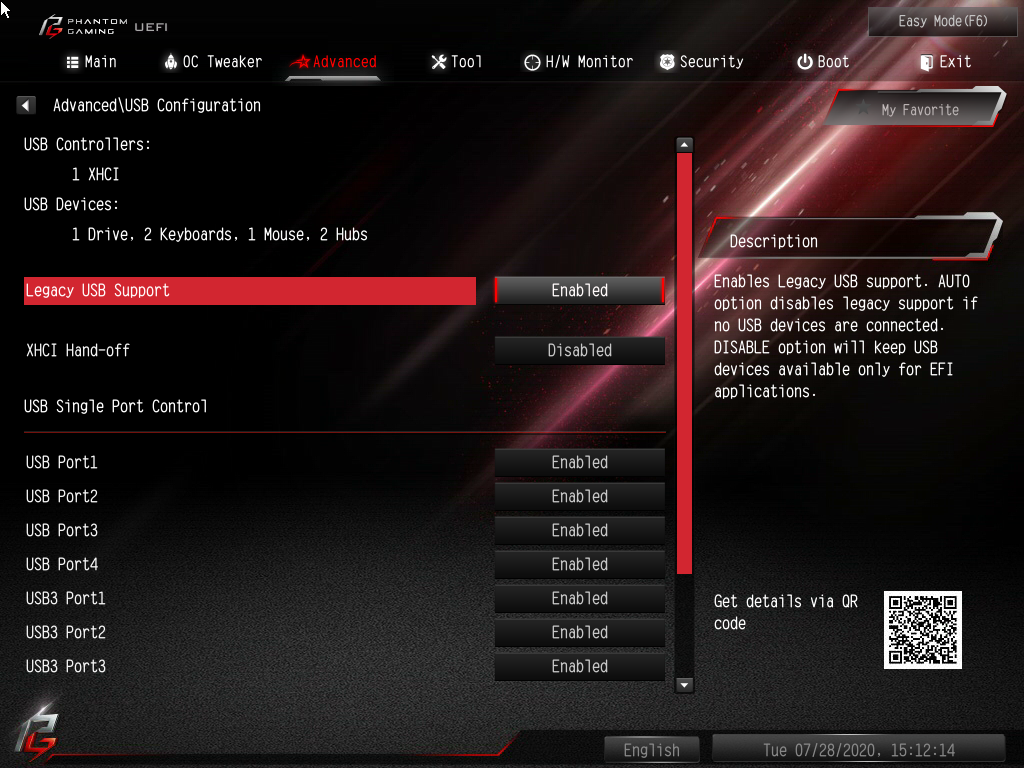

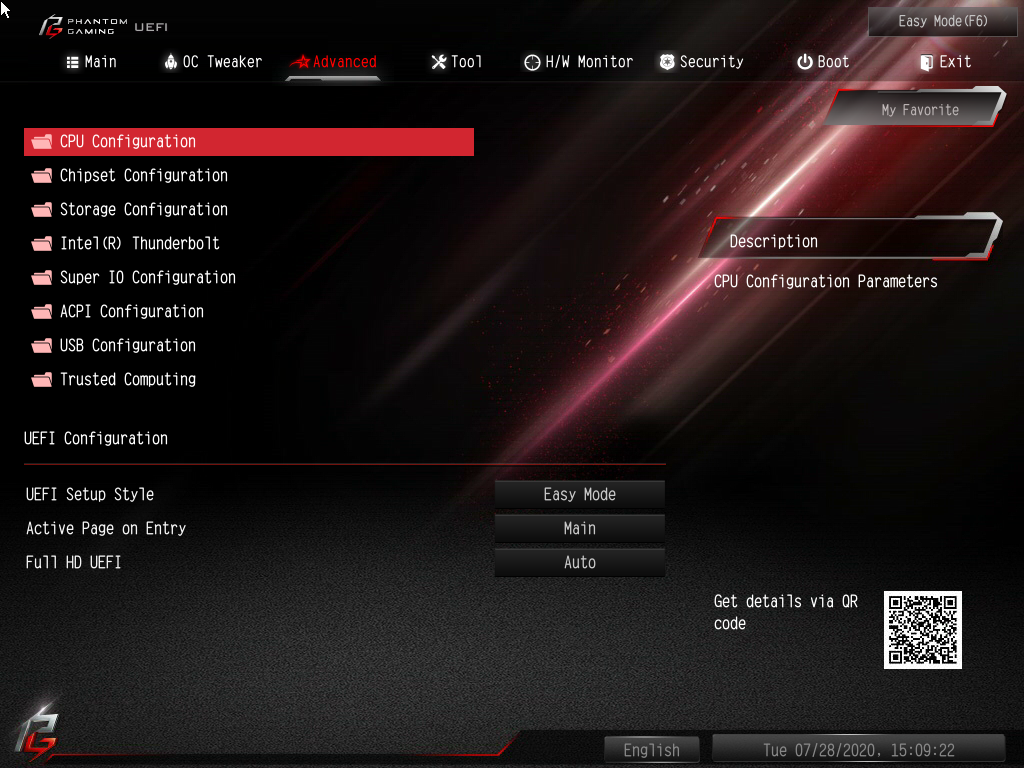

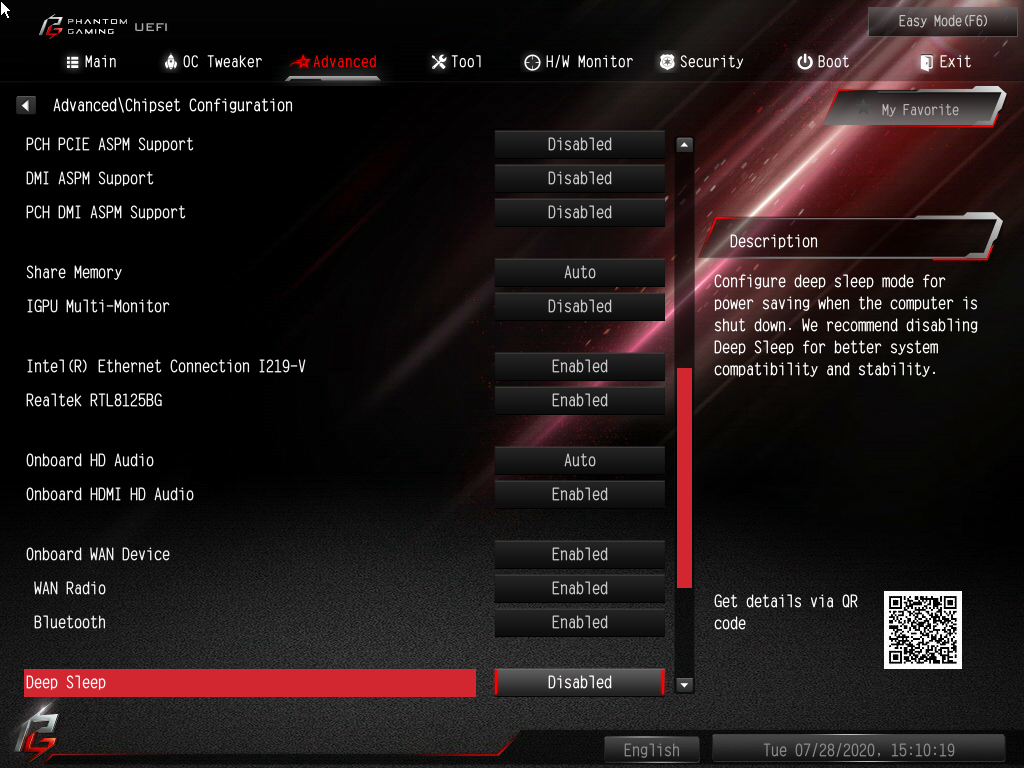

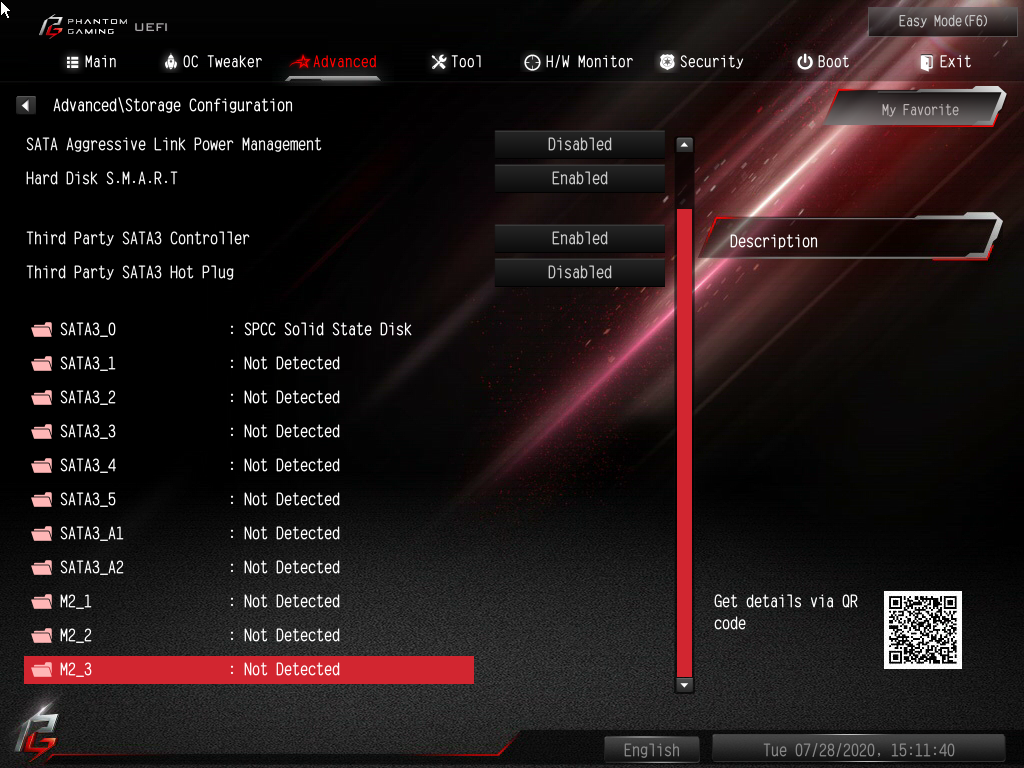

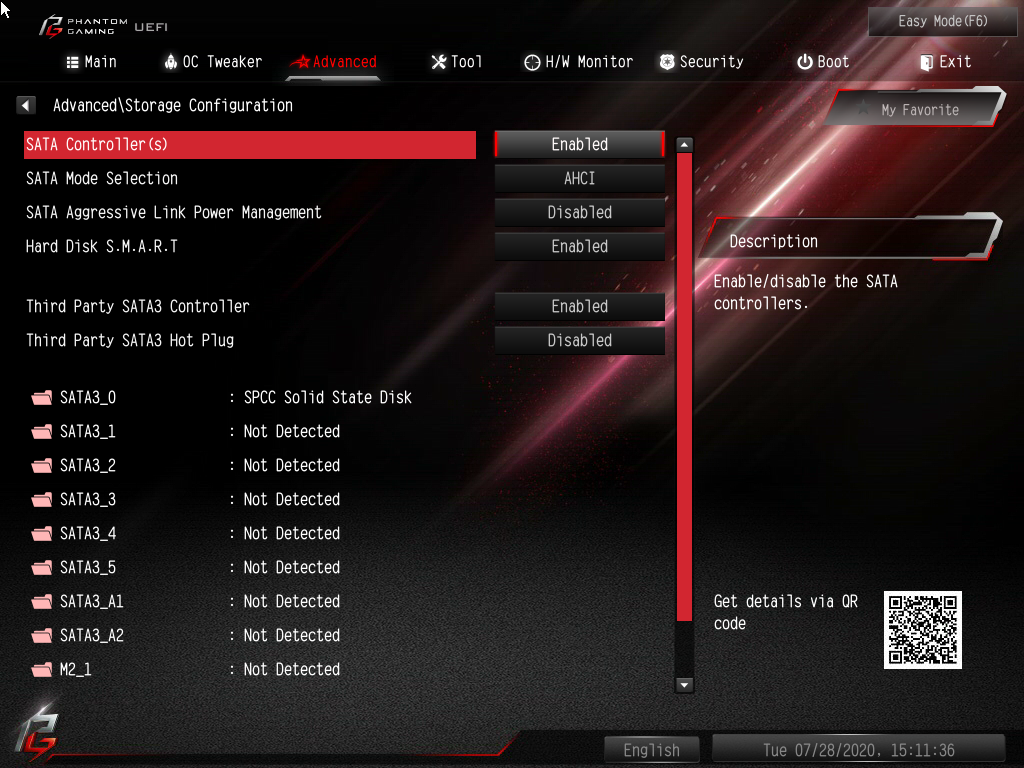

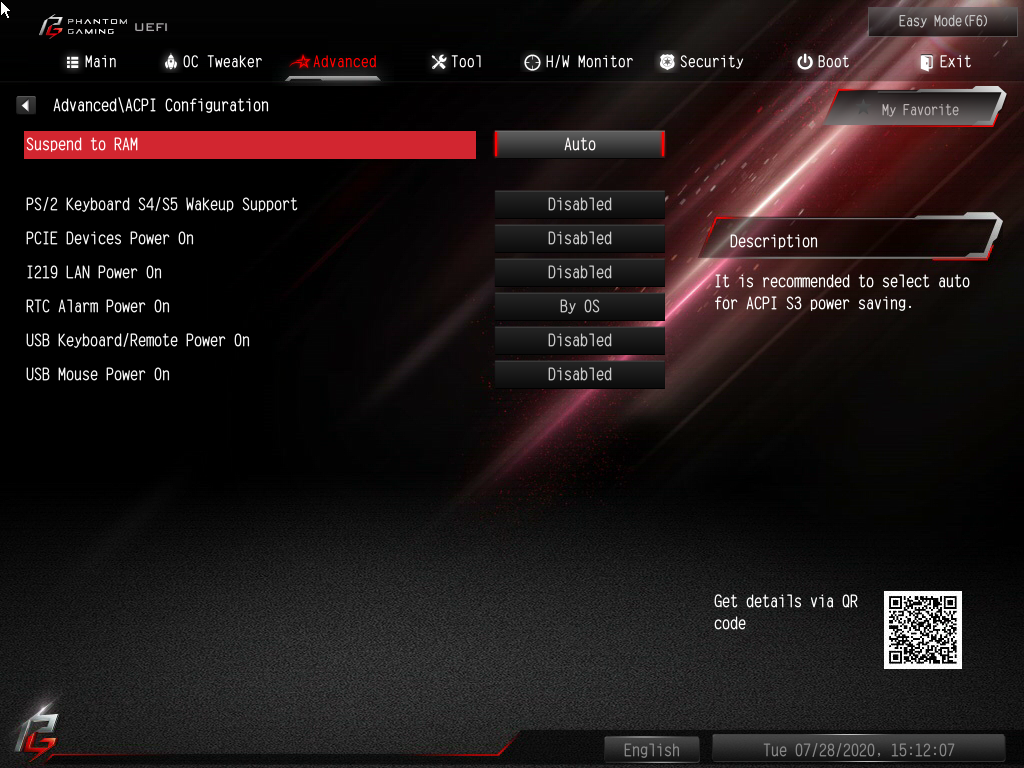

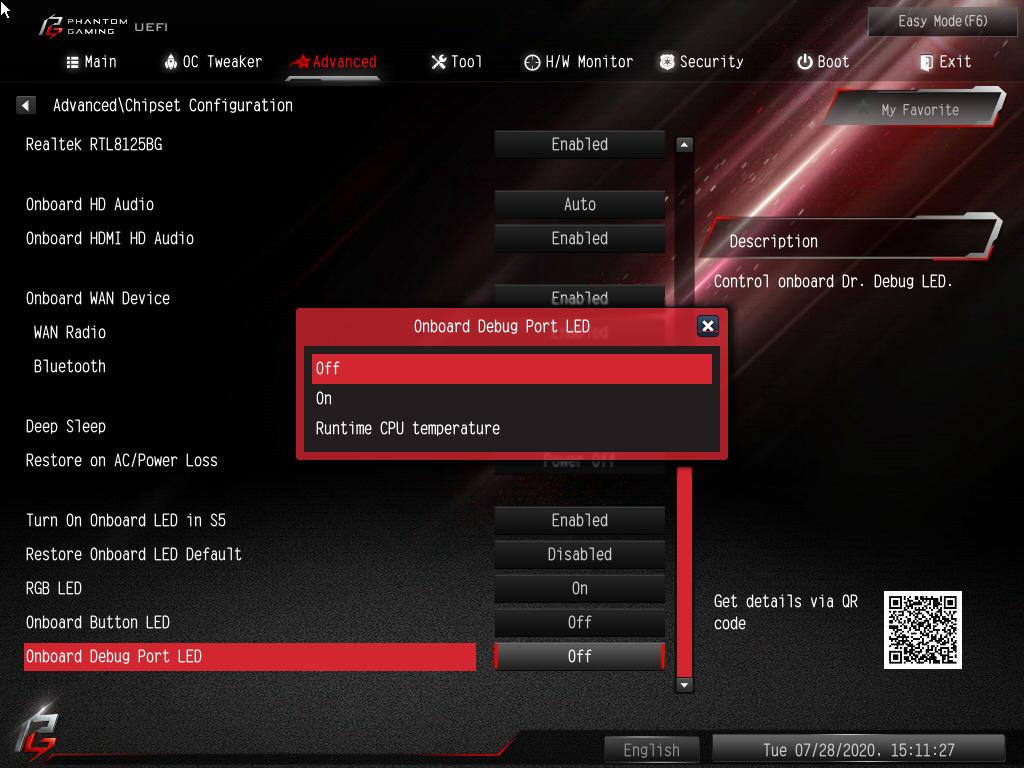

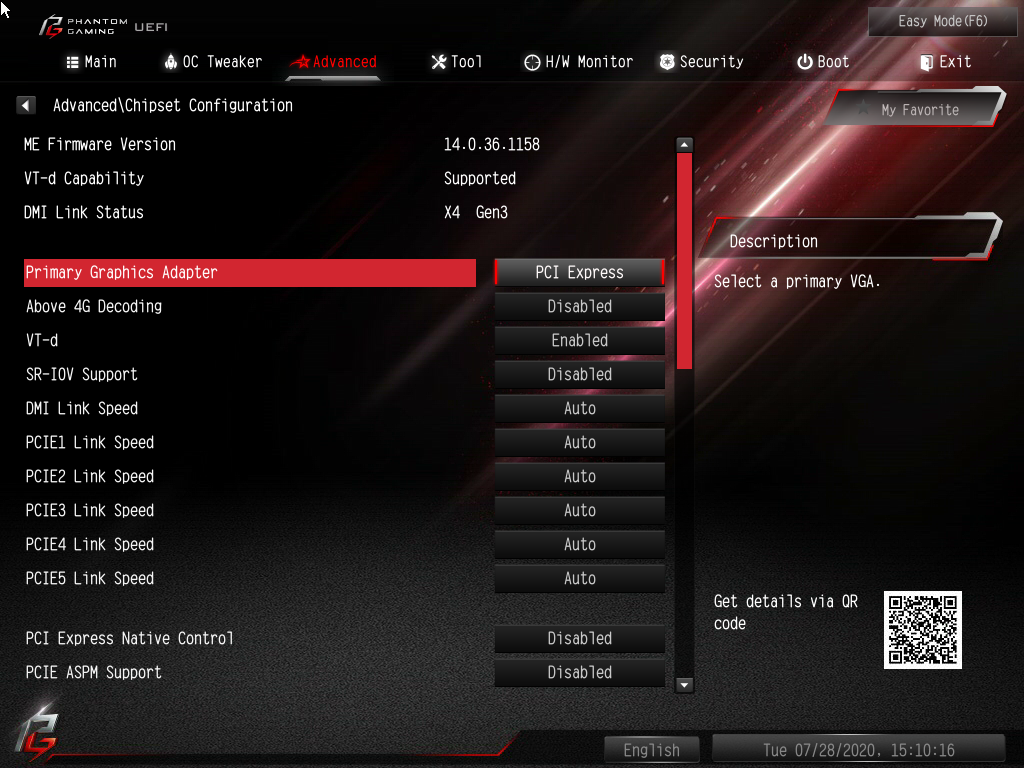

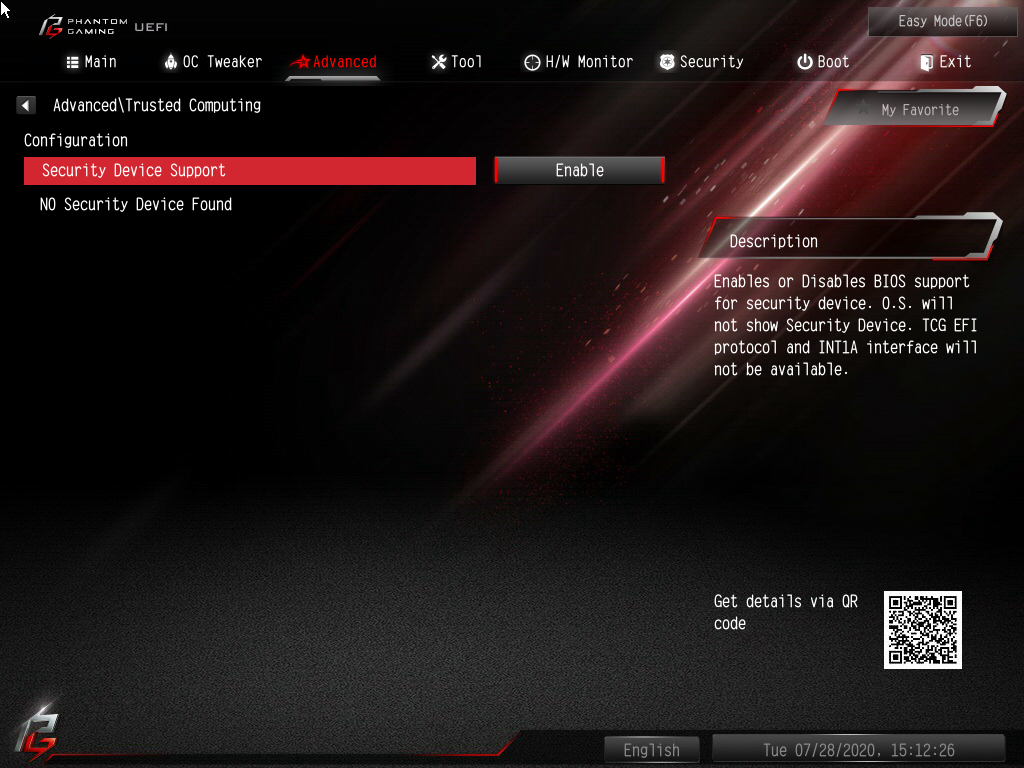

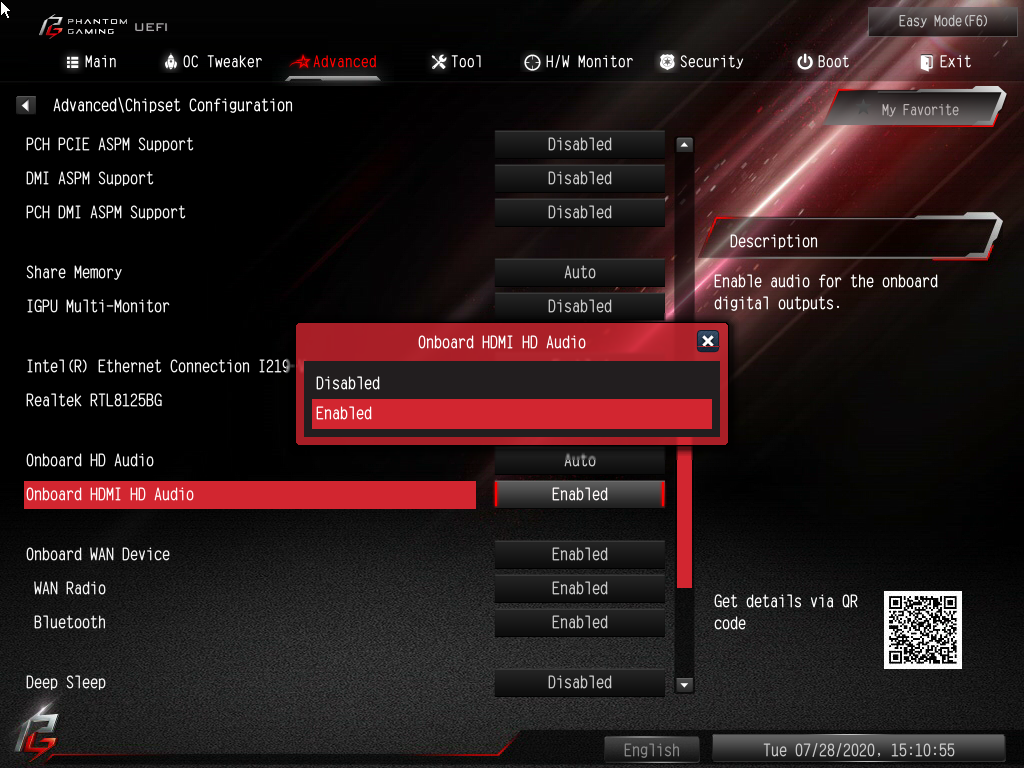

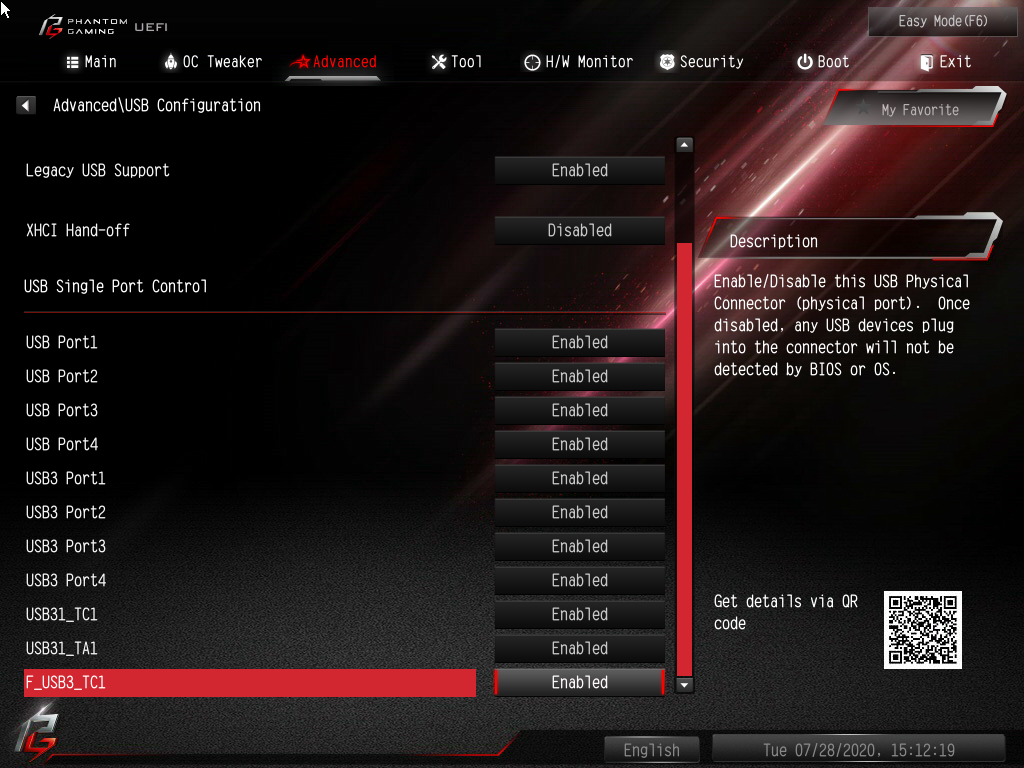

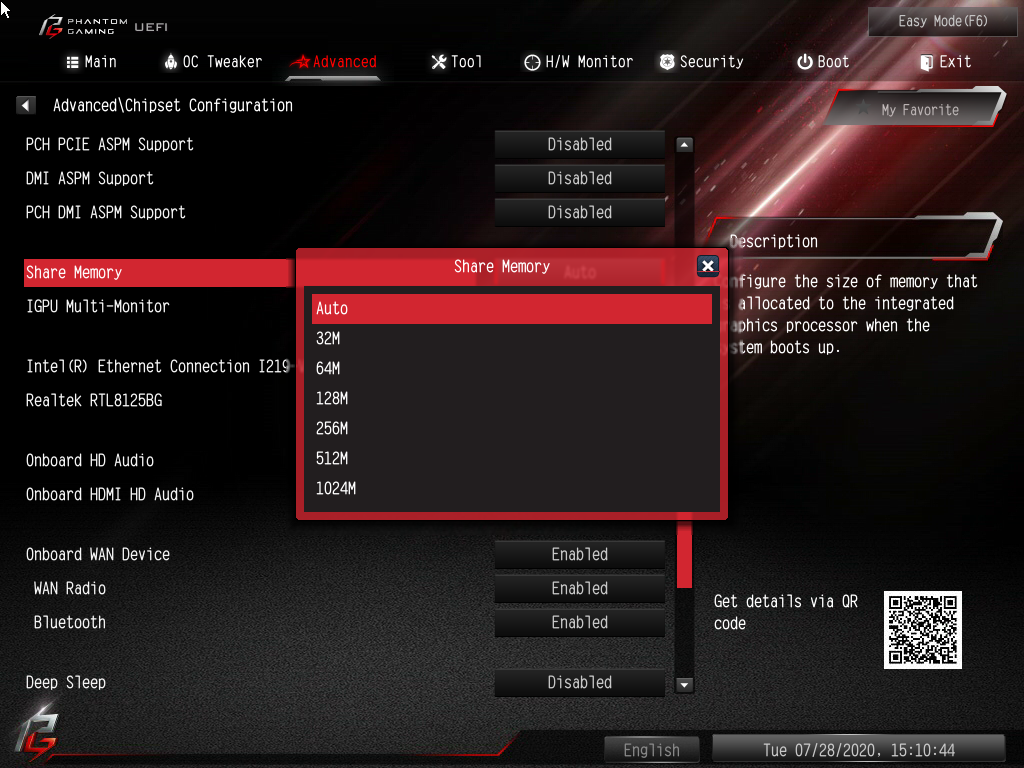

Вспомогательные рубрики для прочей обвязки также глубоко проработаны, в частности, тут есть возможность активации отображения температуры ЦП на индикаторе кодов POST.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

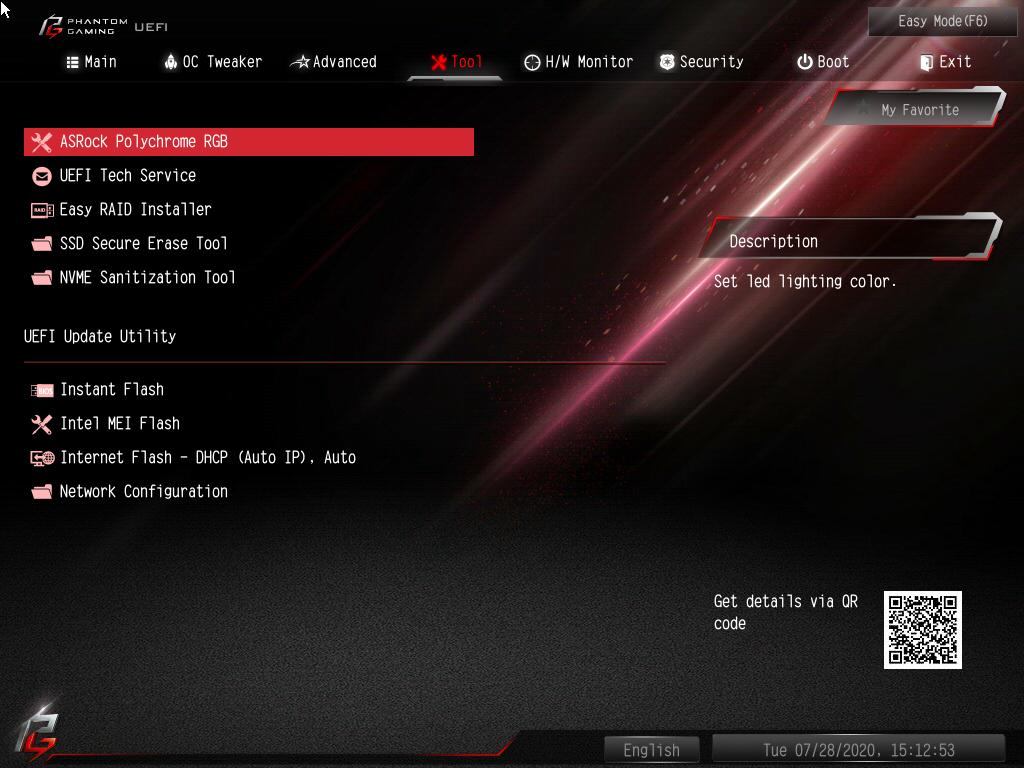

Среди фирменных инструментов выделить можно инструмент по базовой отладке подсветки. Конечно, здесь возможности не такие глубокие, как в фирменном ПО, но оценить интенсивность свечения и применить кое-какие сценарии для оценки хотя бы работоспособности компонентов в ходе сборки системы эта реализация вполне поможет.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

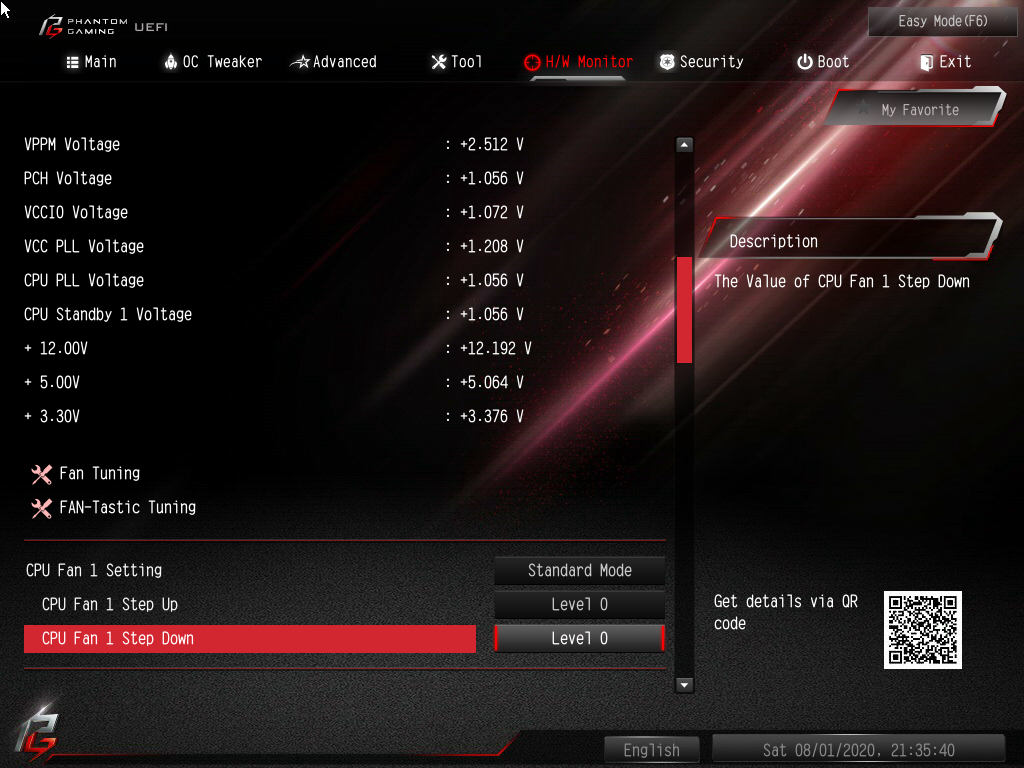

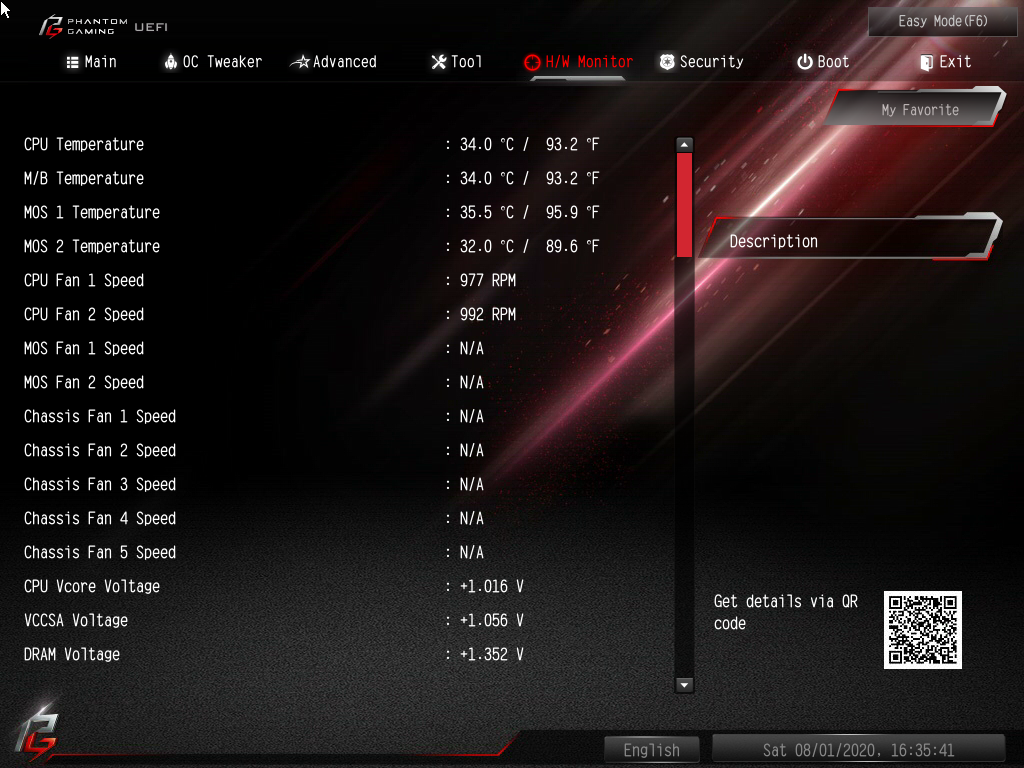

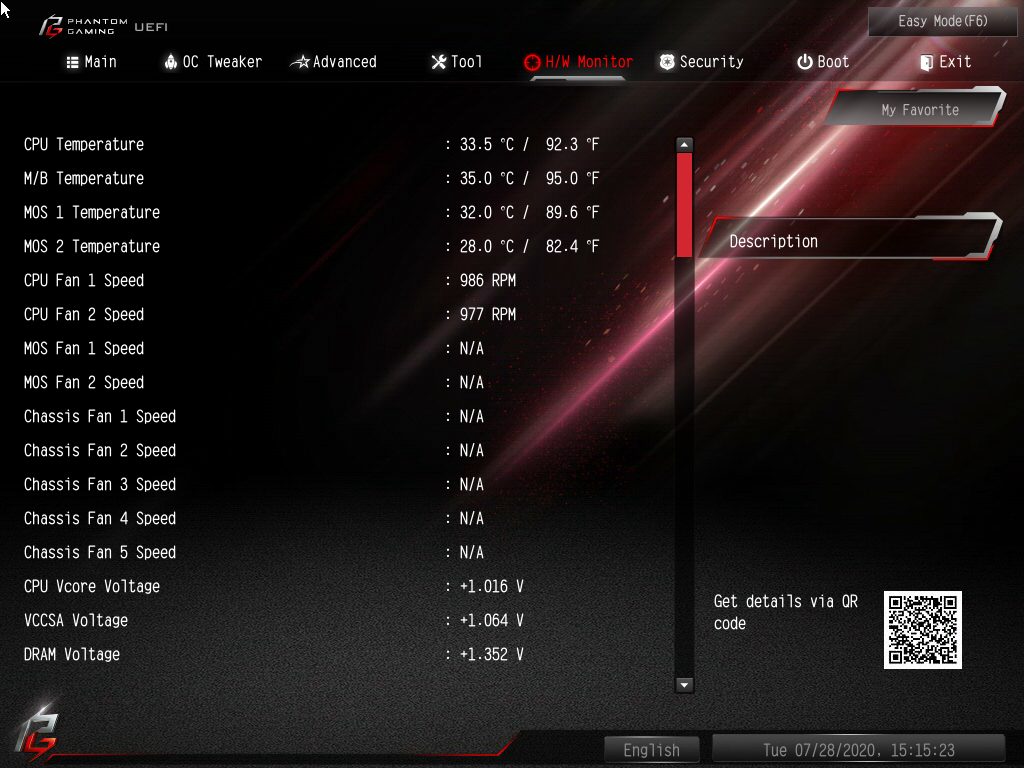

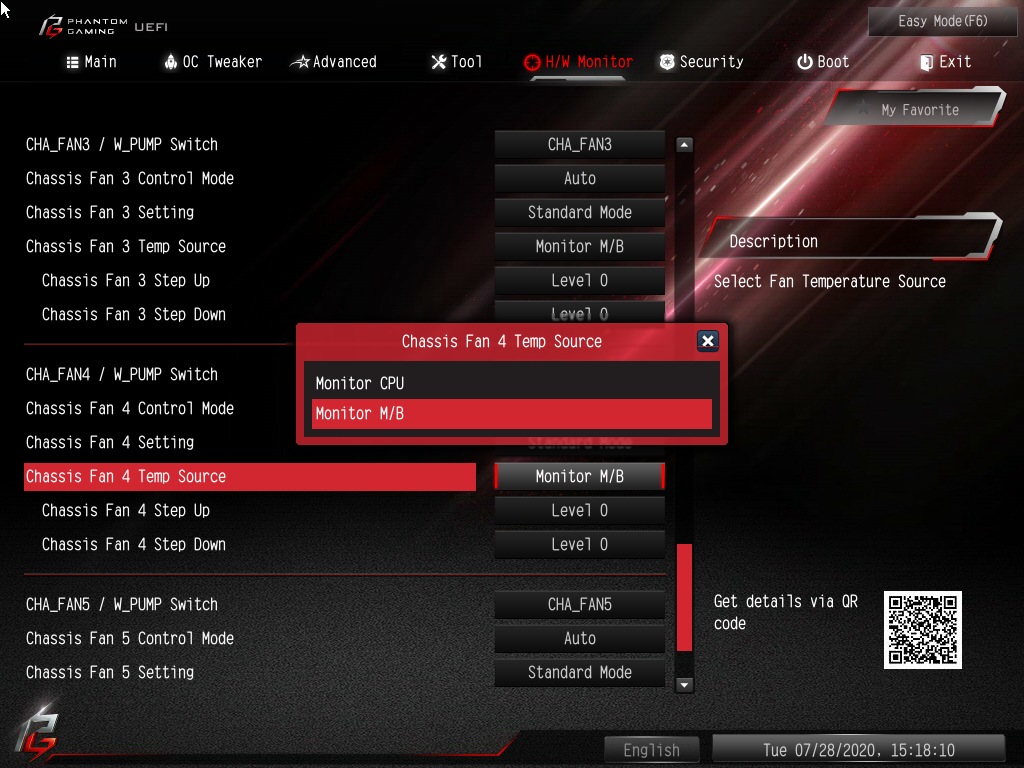

Отслеживаемых платой температурных отметок всего четыре, две соответствуют участку преобразователя напряжений. Однако в алгоритмы по замедлению вентиляторов включить можно только цифры от CPU и M/B. Главный процессорный канал для смены частоты вращения форсирует метод ШИМ, остальные системные каналы, равно как и второй процессорный, могут привлекать и способ смены действующего напряжения. У двух охладителей с именованием MOS выбор исключён ввиду готовых установленных моделей. Везде есть набор профилей, равно как и возможность оформления собственного сценария работы, включая и оба канала MOS. Мастер Fan Tuning проводит калибровку подключённых устройств с целью поиска минимального рабочего порога устройств. Более гибкие возможности заложены в фирменное ПО для Windows. Выделю также большое число системных напряжений, контролируемых в реальном времени.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

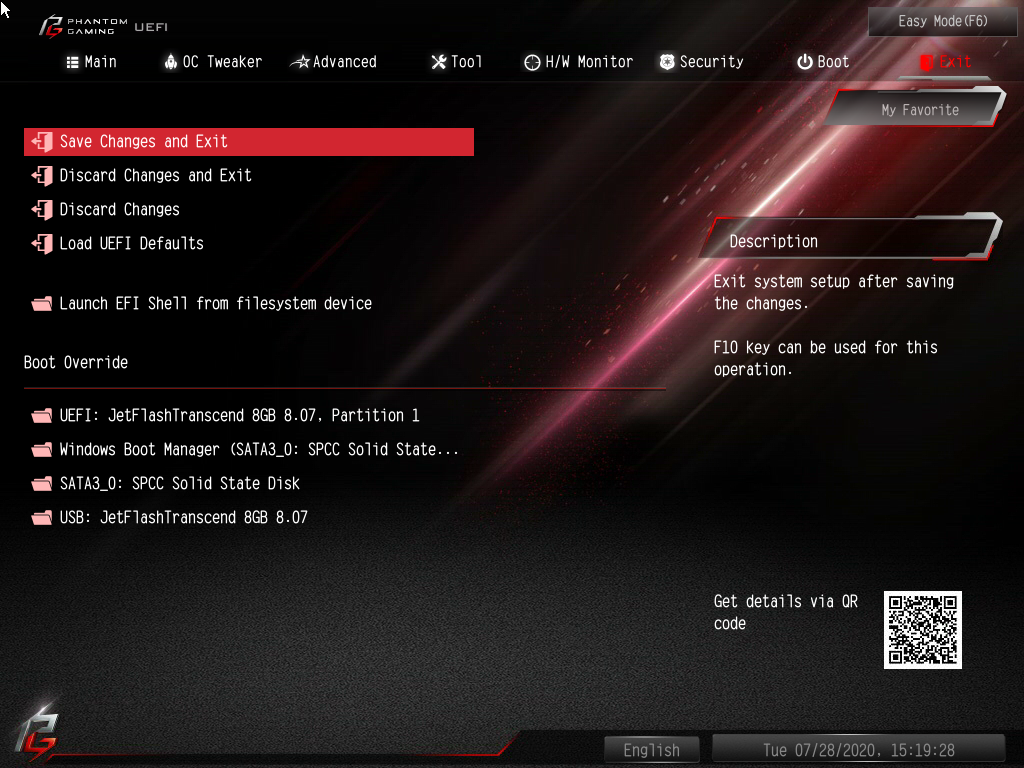

Fast Boot изначально деактивирован, а CSM — активен. Но даже с такими настройками нет жалоб на скорость опроса оборудования. За всё время лишь единожды пришлось беспокоиться о проведении обнуления CMOS, даже при переразгоне ОЗУ устройство способно корректно загрузиться с базовыми пунктами меню UEFI, без сброса текущих установок и потом без хлопот можно проводить дальнейшие правки.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

Комплектное ПО

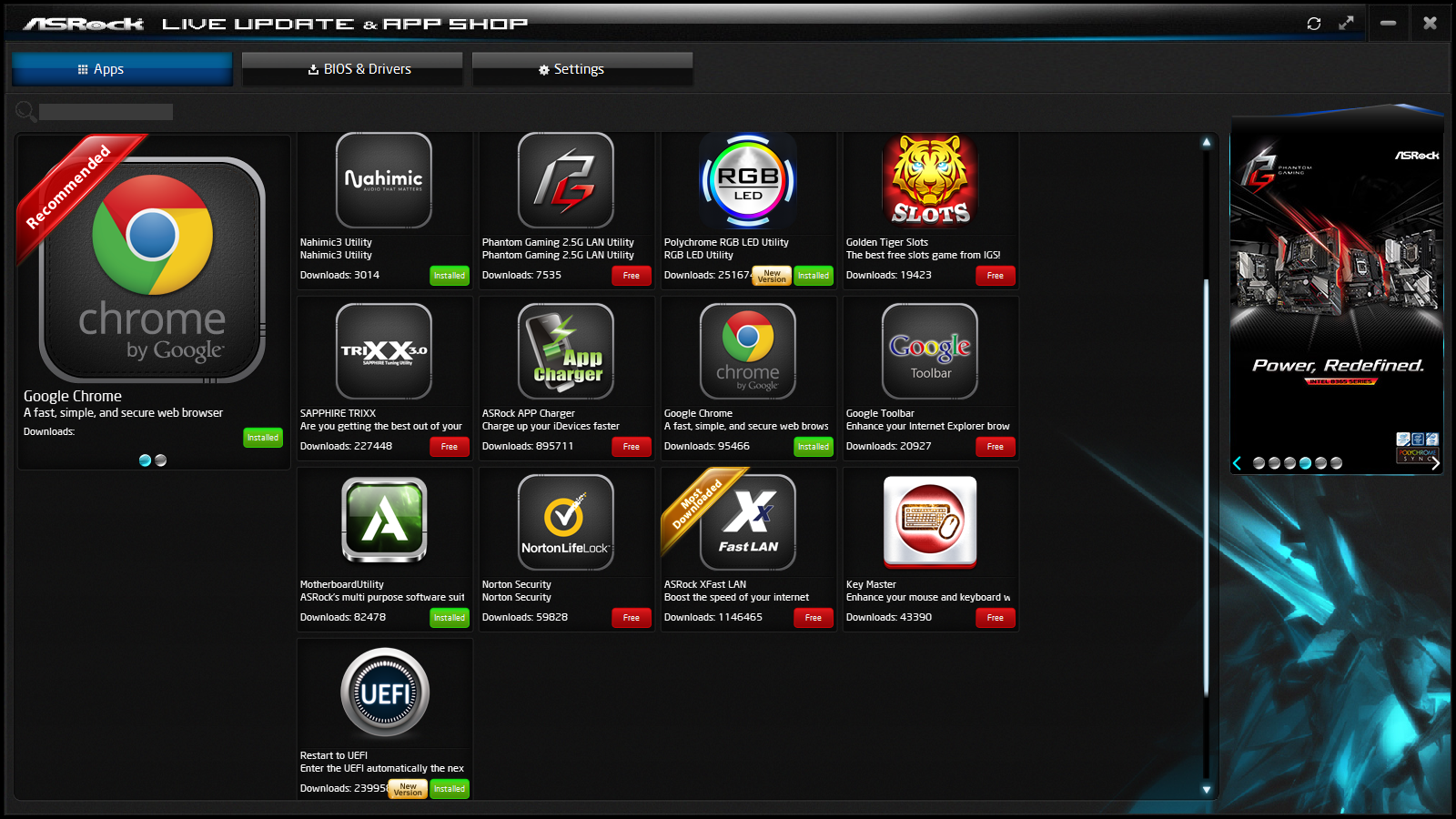

Традиционным центром для загрузки фирменного ПО выступает App Shop. Наполнение свойственно игровым материнским платам, относительно топовых моделей, вроде ASRock X570 Phantom Gaming X, можно выделить отсутствие Fatal1ty Mouse Port.

  Программное обеспечение
Фирменное APP Shop (AppCharger, Key Master, Phantom Gaming Tuning, Polychrome RGB, Restart to UEFI)
Звуковое Nahimic
Сетевое Phantom Gaming 2.5G LAN Utility, XFast LAN

Помимо утилит, инсталляция которых проходит поштучно, здесь также доступна страница с обновлениями драйверов и сборок UEFI, где уже предусмотрен мастер по пакетной загрузке и установке выбранных единиц.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

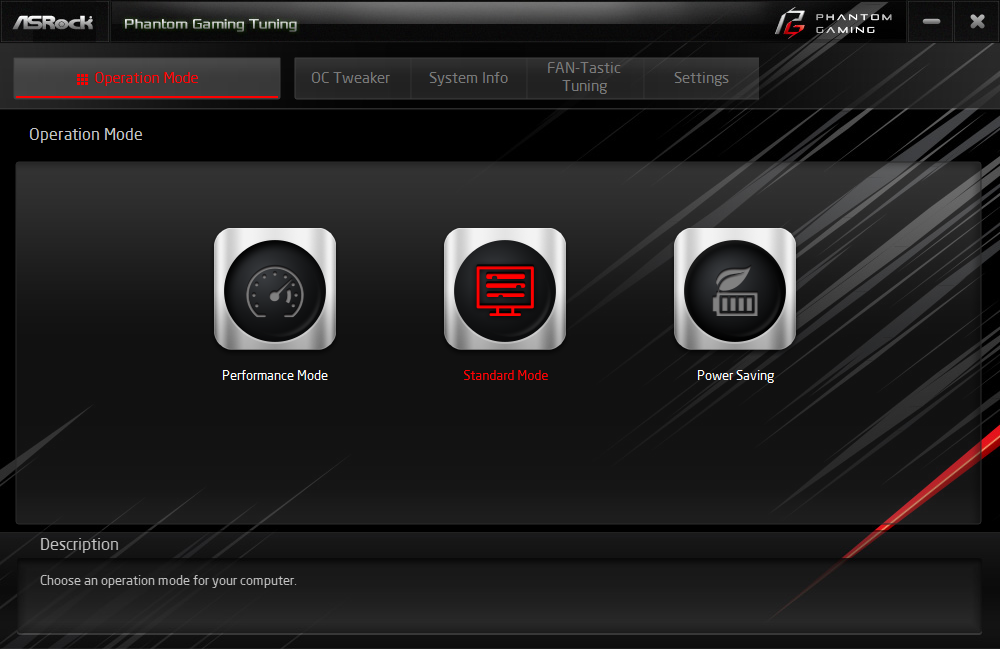

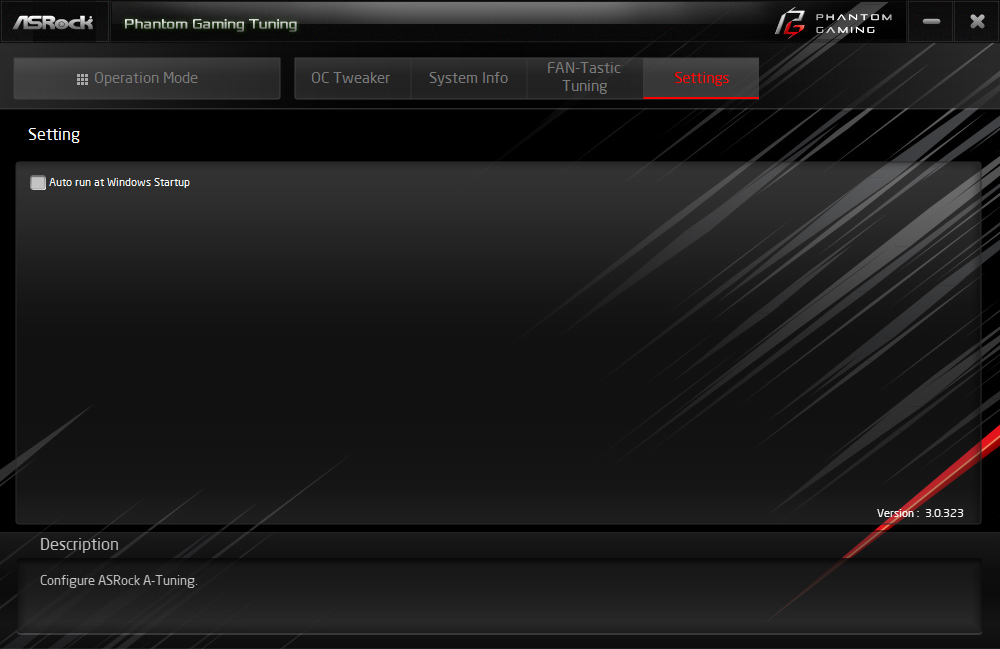

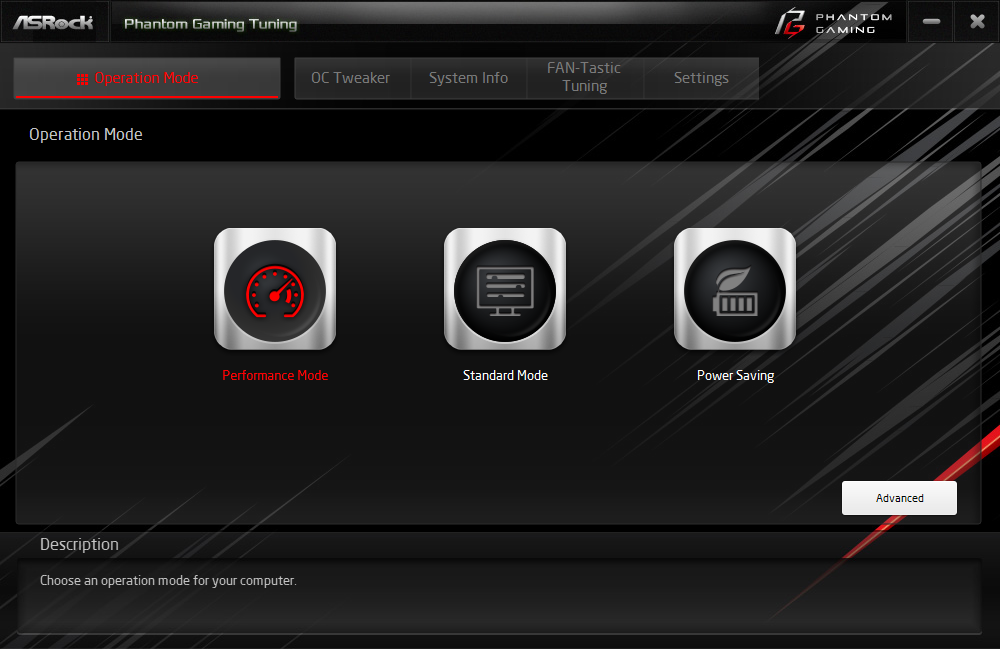

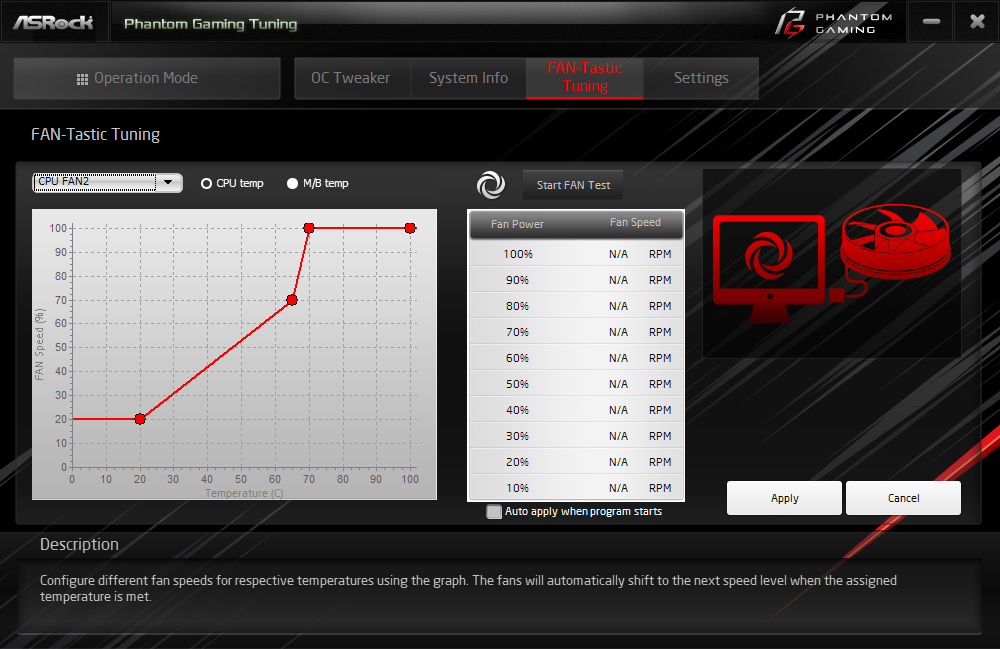

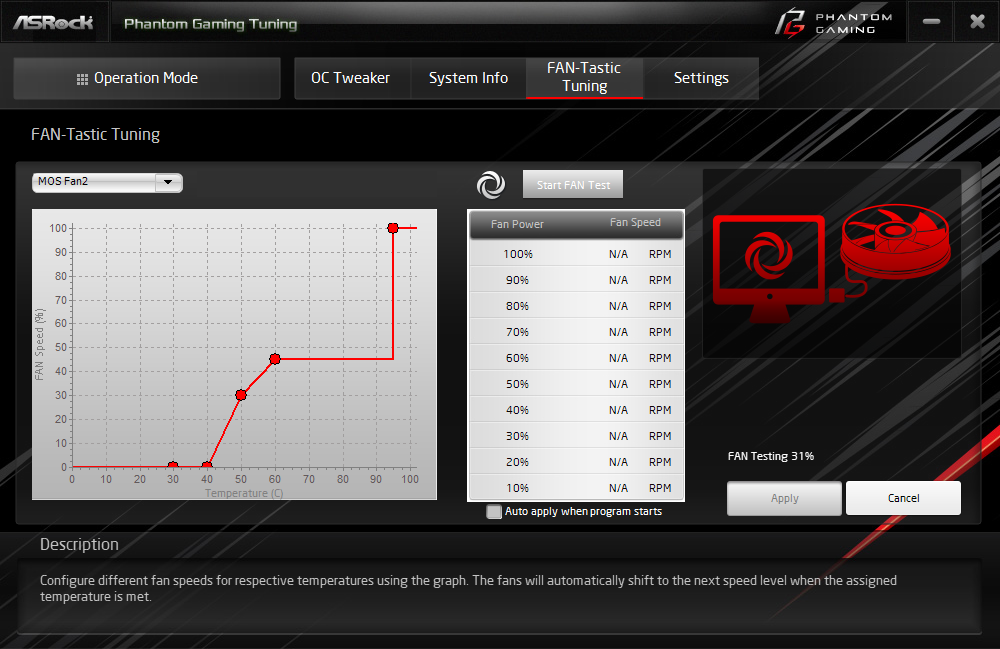

Центровой продукт — Phantom Gaming Tuning, известный своим простым интерфейсом, но вместивший немало полезного. Operation Mode прямо воздействует на схемы Электропитания Windows. Для Performance Mode есть возможность форсирования фирменных разгонных профилей, всё тех же, что находятся в UEFI.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

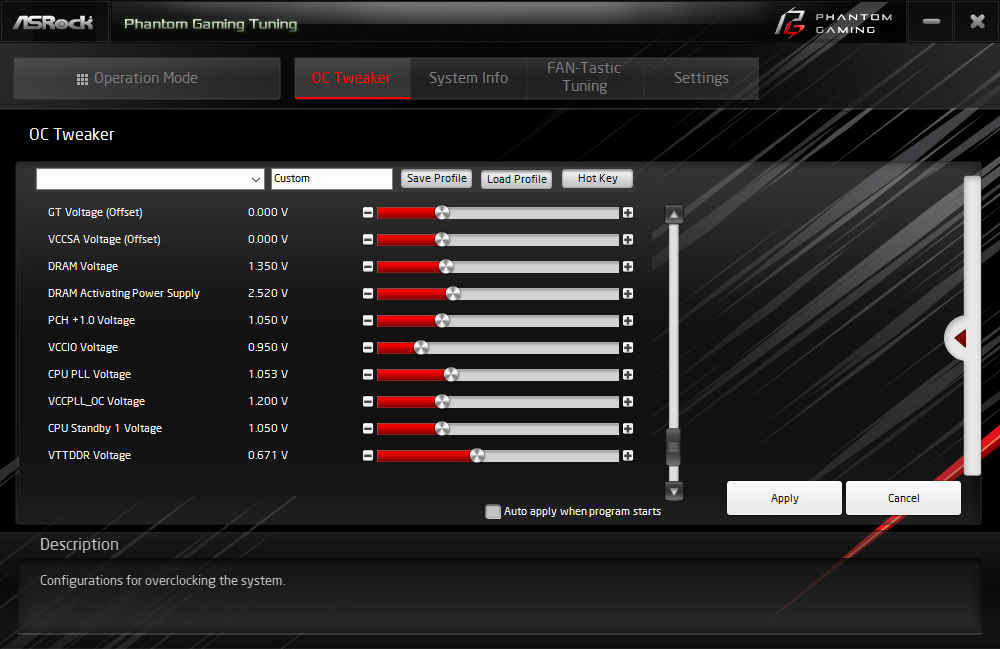

В рубрике OC Tweaker имеется набор переменных: основные множители, напряжения и немалое количество второстепенных параметров. Их можно менять, получая моментальный отклик, что заметно упрощает операции по оверклокингу. В последствии, при желании, необходимо будет перенести изменения в UEFI своими силами, поскольку настройки здесь работают лишь при загрузке системы (и утилиты, её автозагрузка предусмотрена единственным пунктом в настройках комплекса). Всё это относится и к наладке схем охлаждения, работа с оболочкой выгодно отличается мастером калибровки, в результате работы которого появляется «паспорт» каждого устройства. Как и с ключевыми переменными, манипуляции с охладителями происходят «на лету», нет никаких ограничений по установке минимальных порогов вращения крыльчаток. Я проводил эксперименты с обоими предустановленными вентиляторами из состава комплекса охлаждения VRM. Субъективно, про первый (MOS 1) можно сказать следующее: до 2000 об/мин его буквально не слышно, в районе 3000 об/мин шум будет минимальным, а после рубежа 3500 об/мин начнёт давать о себе знать, выделяясь на фоне других СО, которые в простое ПК были едва заметны. У MOS 2 крыльчатки поменьше, соответствующие цифры равны 3000, 4000 и 5500 об/мин. Эффективность работы проверим позже, но уже видно, что пуск обоих запланирован с отметки в 40 °C, а графики функций абсолютно одинаковы.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

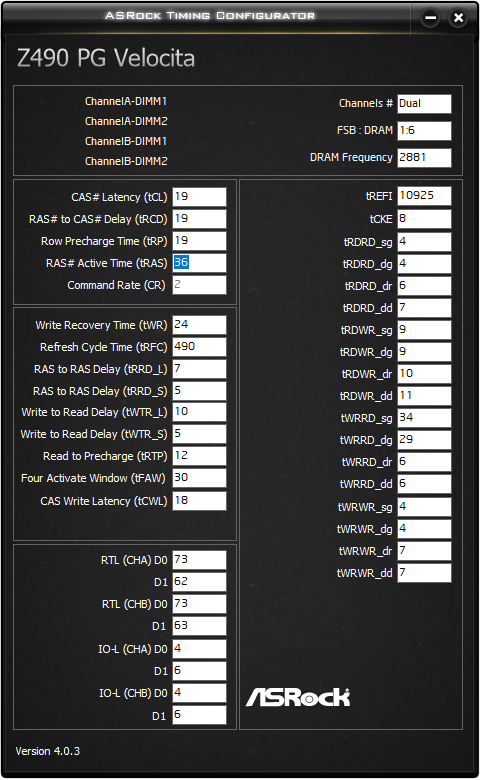

Как мы уже ни единожды подчёркивали, имеется огромное число переменных для наблюдения. Несмотря на наличие четырёх температурных отметок, доступных плате, лишь два вида могут быть применены в качестве основы для функционирования СО даже в среде Windows, что уступает конкурирующим на рынке продуктам.

ASRock Z490 PG Velocita

Restart to UEFI является ещё одним полезным инструментом, который сможет пригодиться для экспериментов с настройками, он функционировал без проблем.

ASRock Z490 PG Velocita

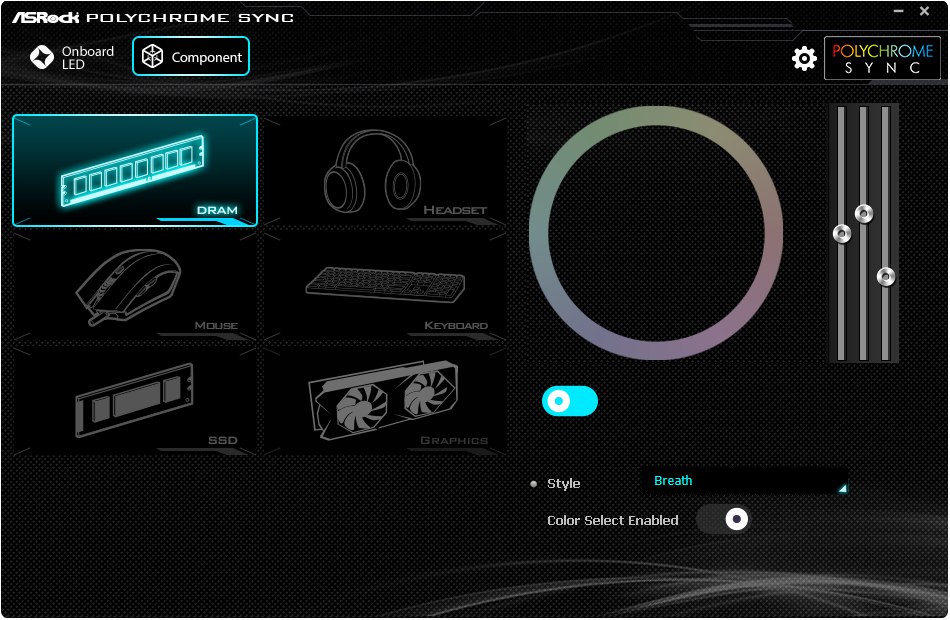

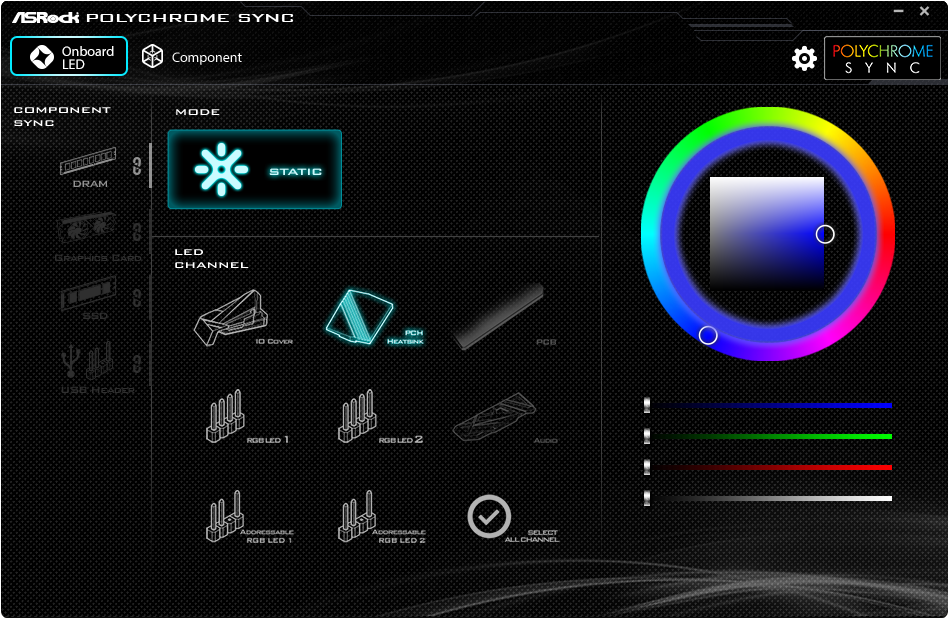

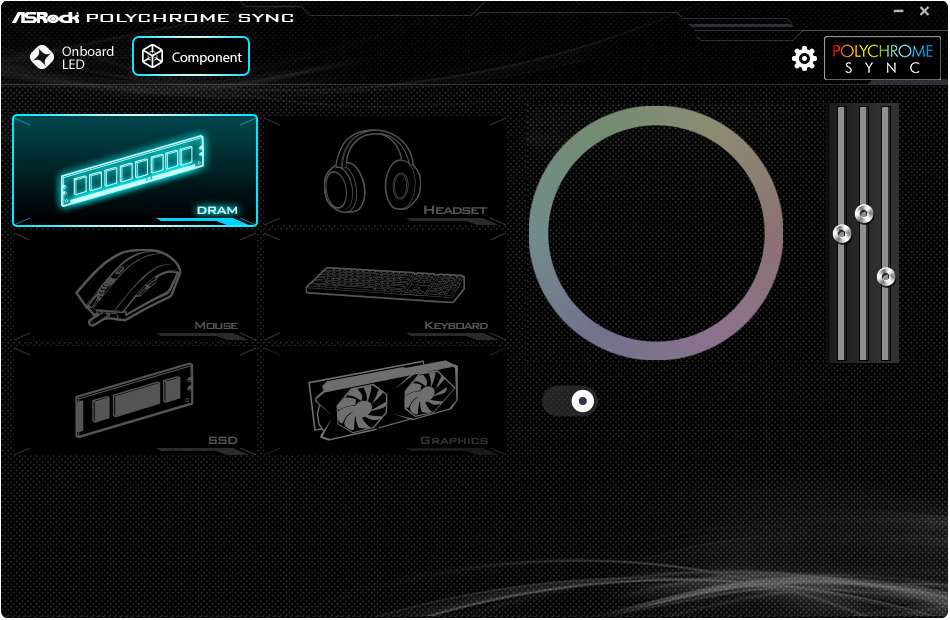

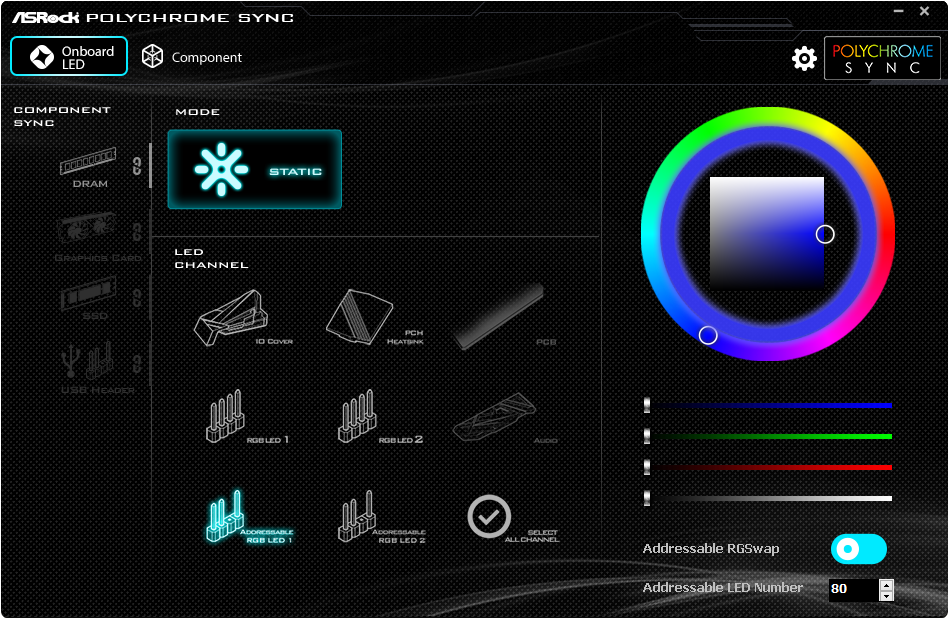

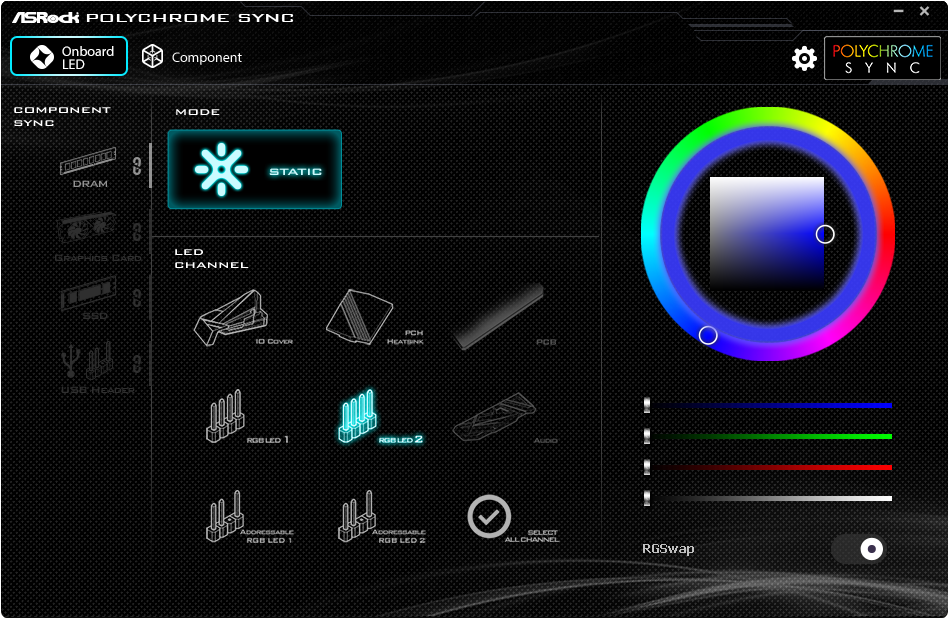

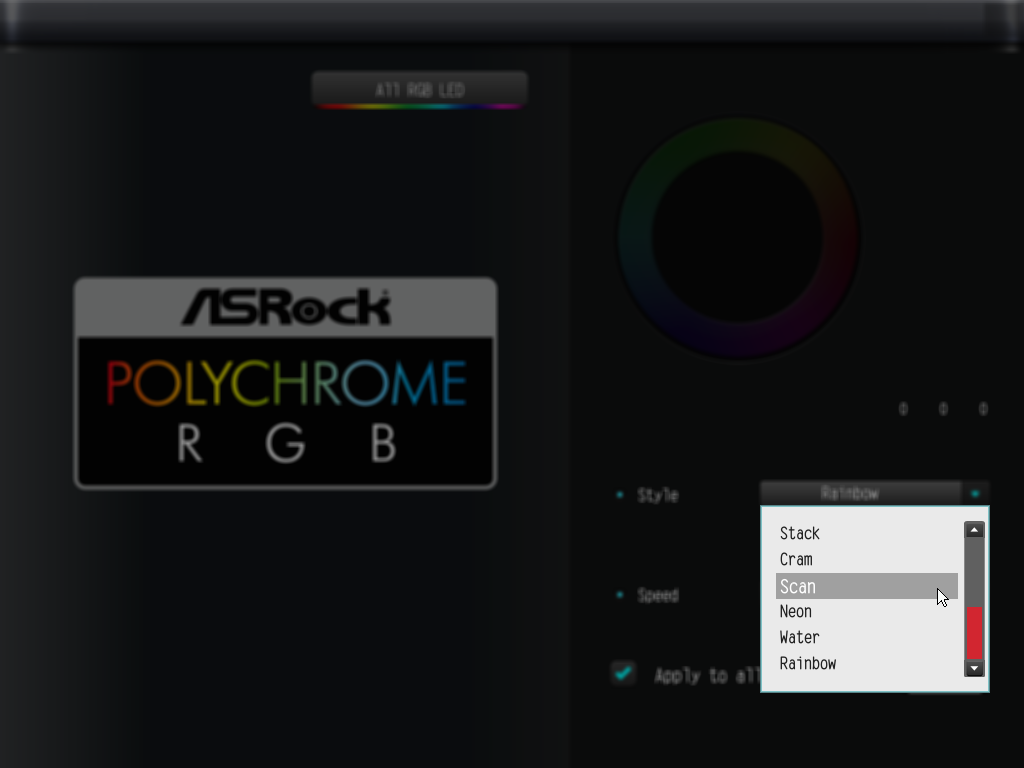

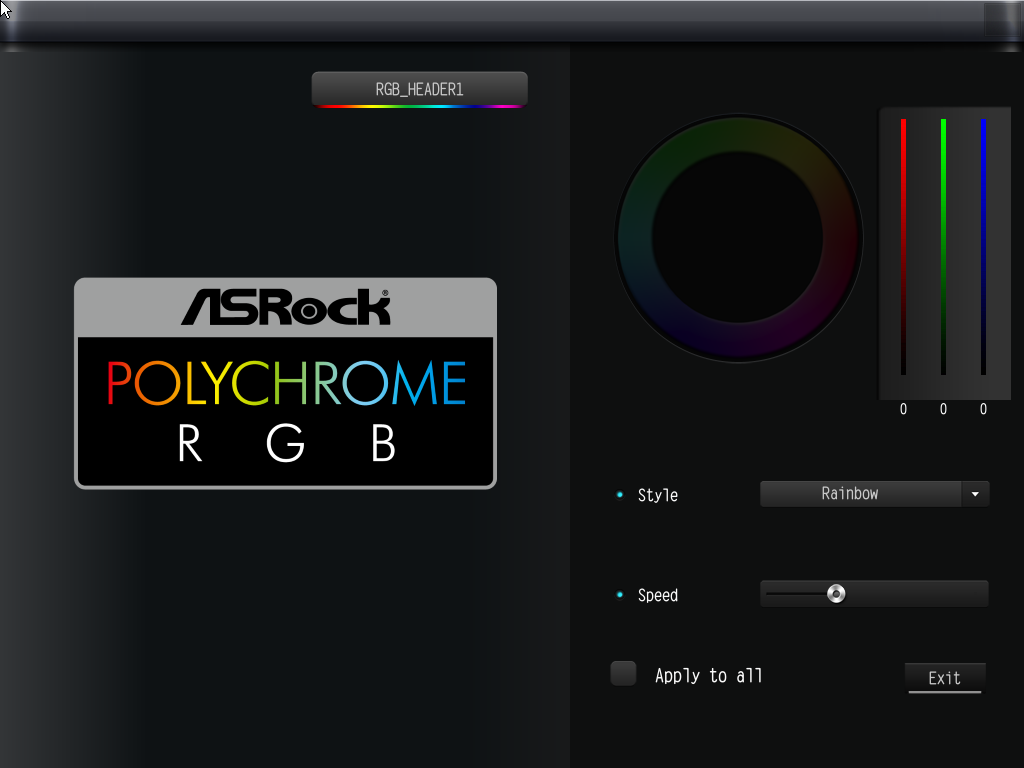

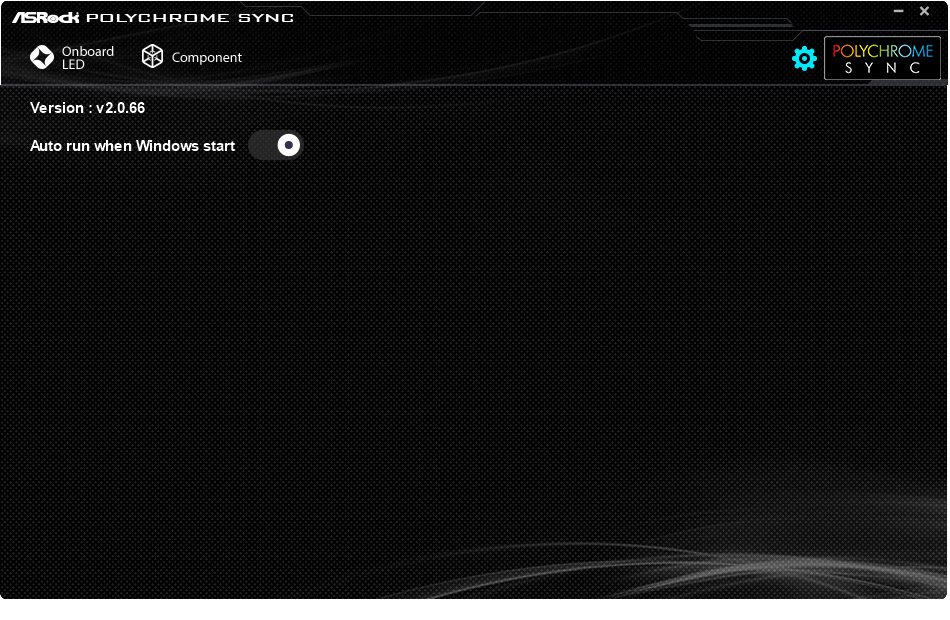

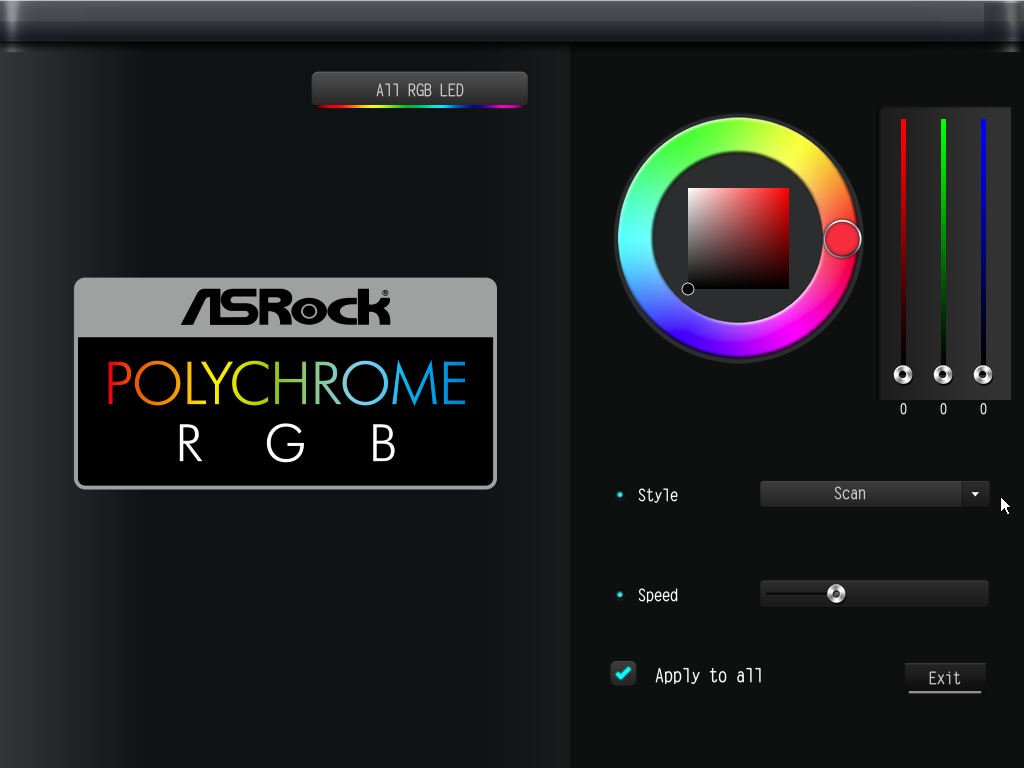

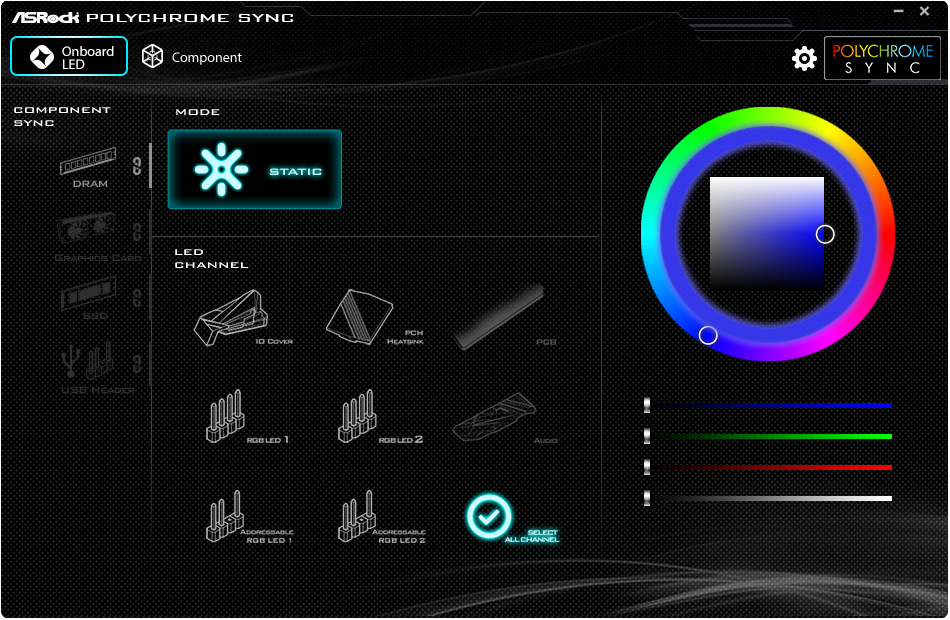

Фирменная среда для управления подсветкой носит имя Polychrome Sync. Как следует из названия, допускается синхронизация светового оборудования единым сценарием, равно как и индивидуальная подстройка разных узлов. Поддержка стороннего оборудования выглядит заметно скромнее, чем системной платы и её отдельных участков. На примере модулей ОЗУ видим выбор лишь одного из восьми вариантов работы (не считая вариант с деактивацией светодиодов), а в режиме синхронной работы пятнадцать доступных ранее сценариев сменятся на семь (остальные деактивируются). Отлаживая компоненты на плате поштучно, будет доступно шесть узлов, штатные возможности устройства разбиты, как мы помним, на два участка — IO Cover и PCH Heatsink. Знакомясь глубже с вариантами в режиме синхронной работы разных компонентов ПК, выделю усечение части настроек относительно тех, что были бы доступны при наладке схемы без них. Компания ASRock включилась в «гонку светодиодов», пожалуй, одной из последних, и пусть сложа руки инженеры не сидят, откровенно говоря, на сегодня предложенное решение заметно уступает конкурирующим программным комплексам.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

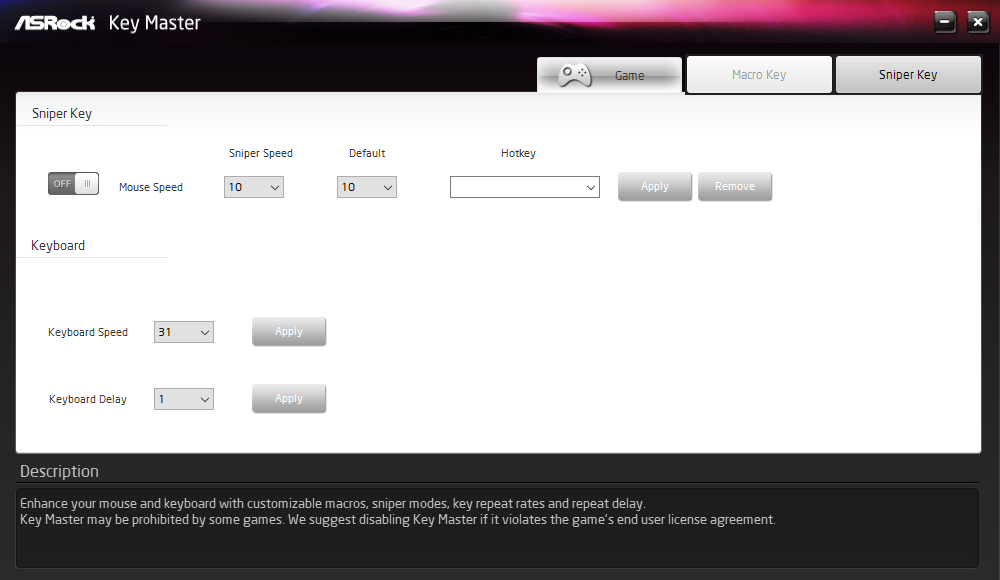

Возможности Key Master ничуть не изменились со времён обзора ASRock Fatal1ty X370 Gaming K4.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

Как аппаратная, так и в последствии программная реализация поддержки ALC1220 фактически не отличается от того, что мы видели при обзоре ASRock Z390 Phantom Gaming 7. Рад констатировать, базовая подача материала осталась на том же, отличном уровне.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

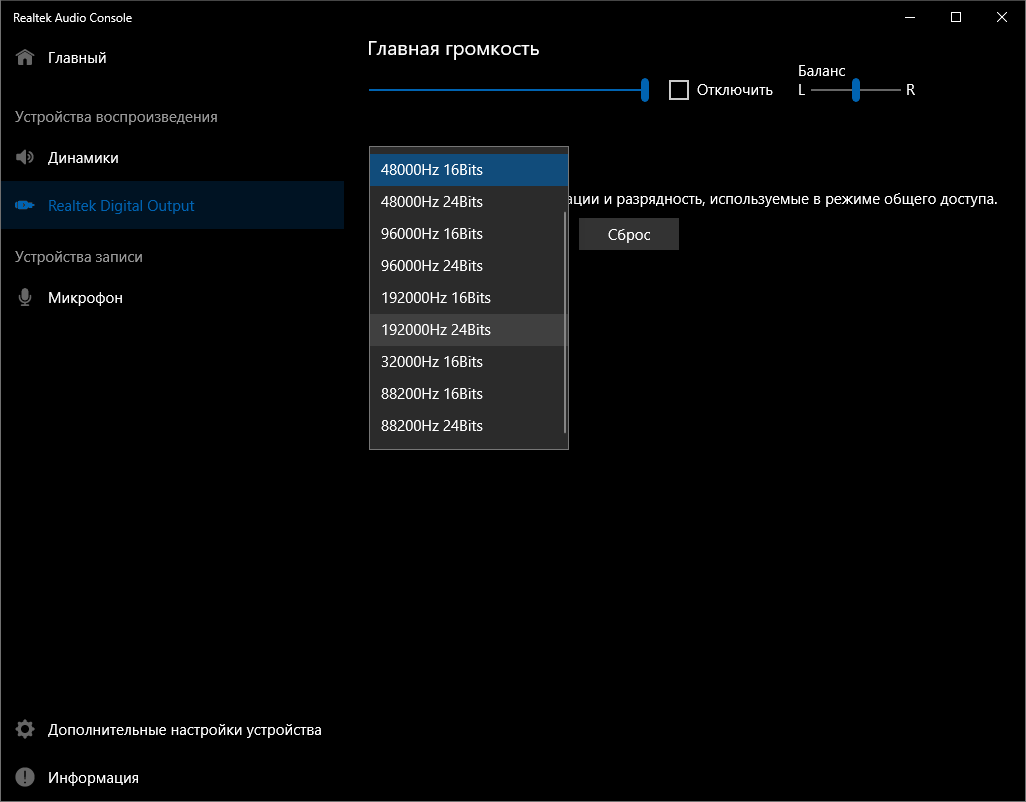

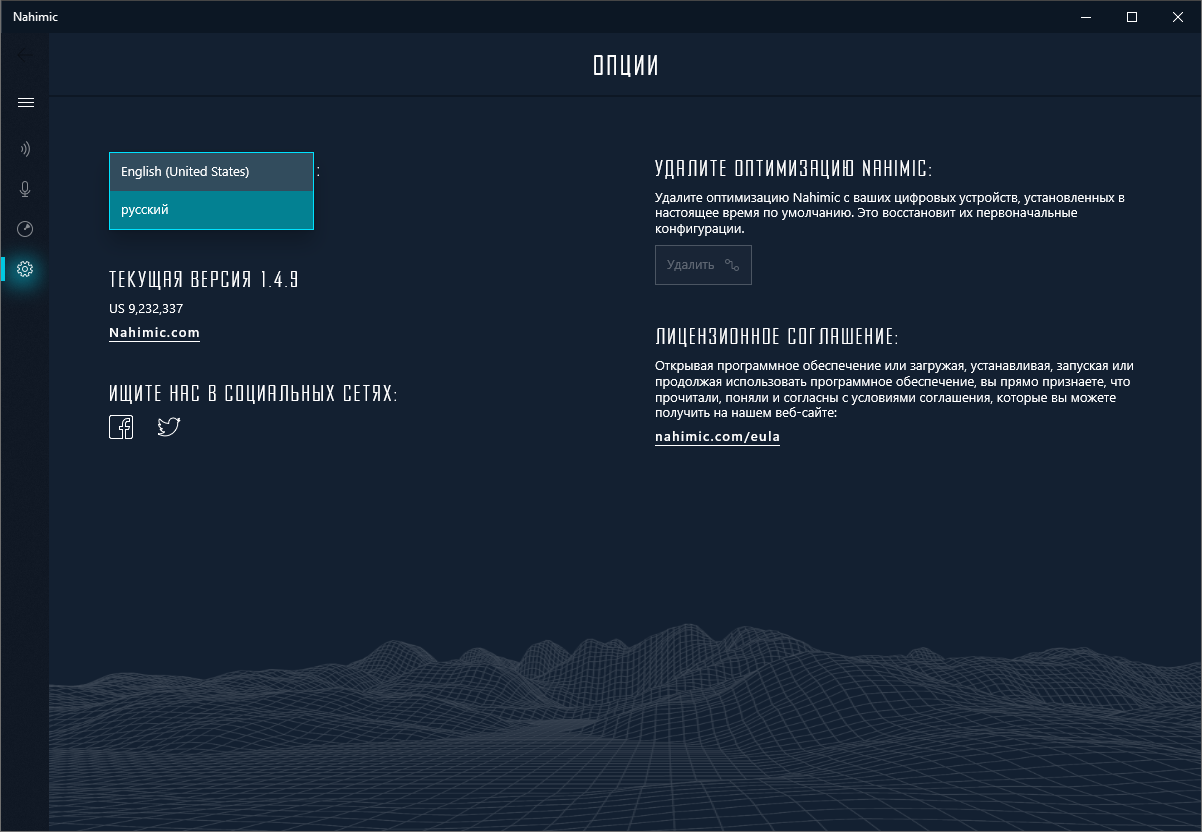

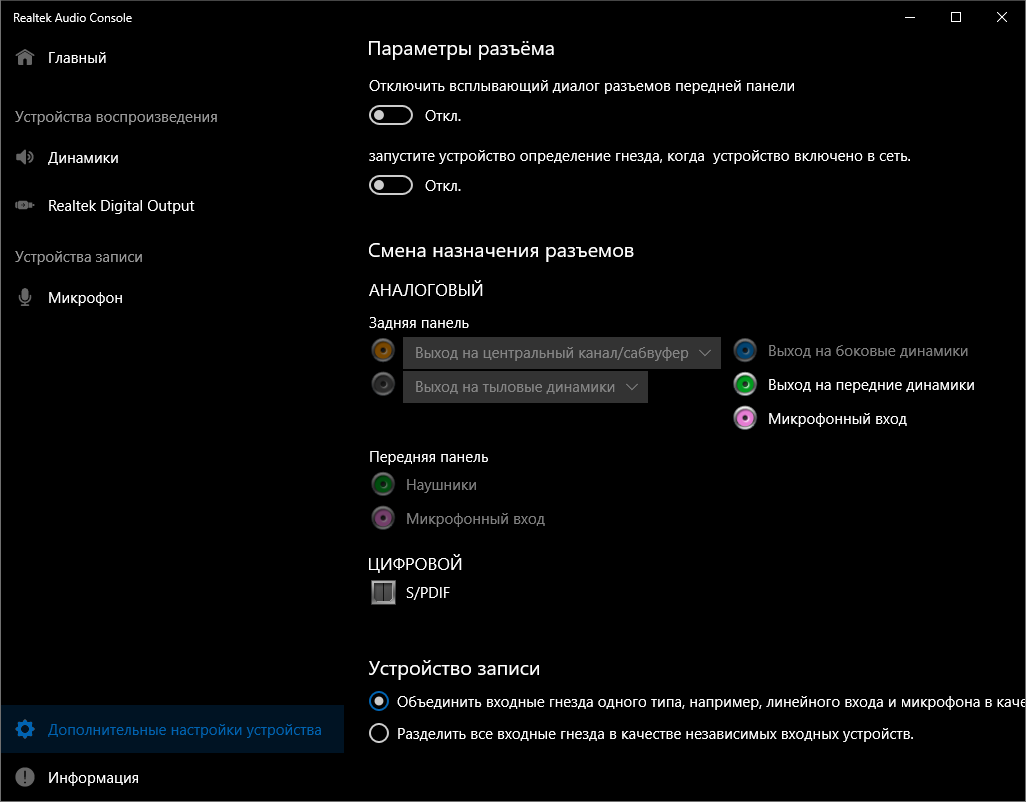

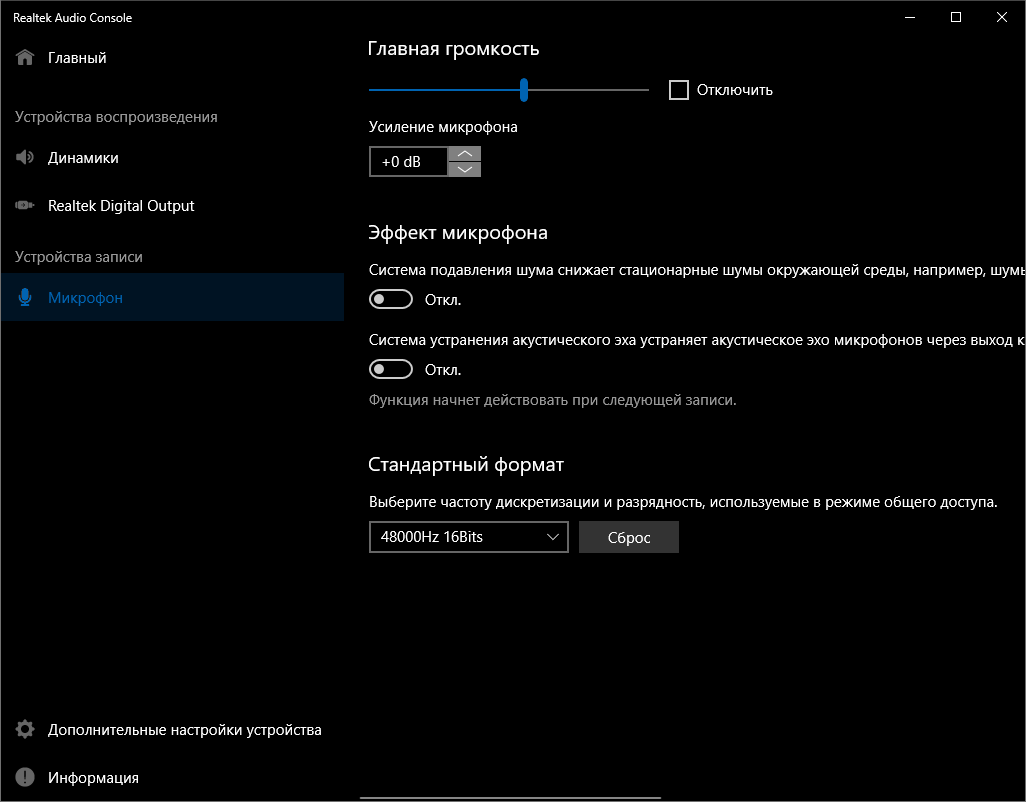

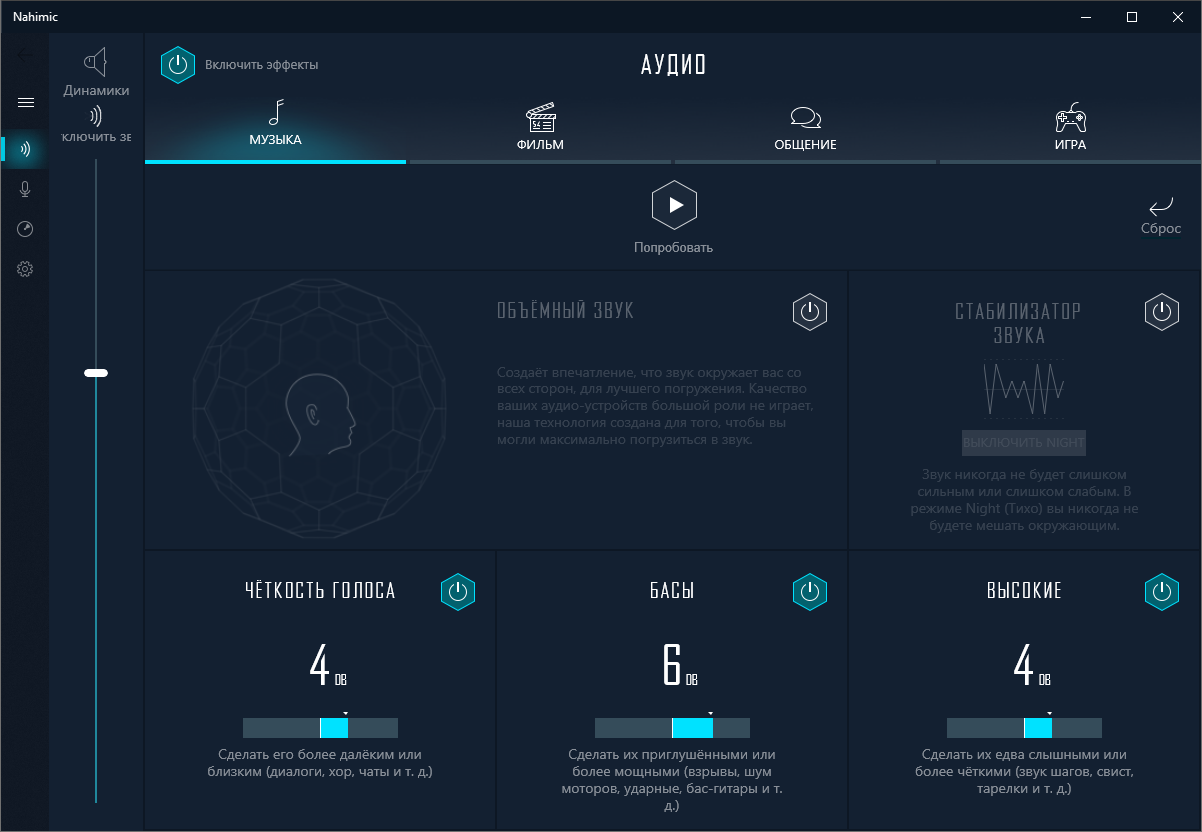

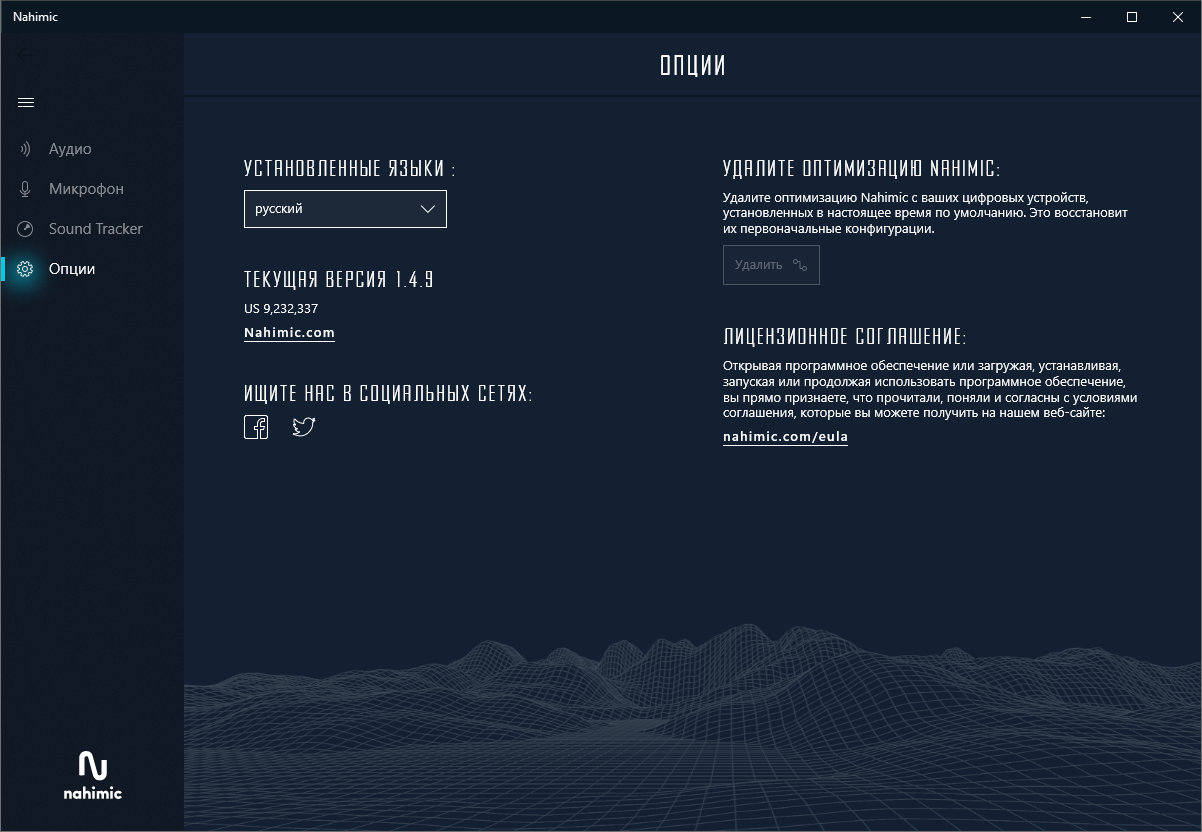

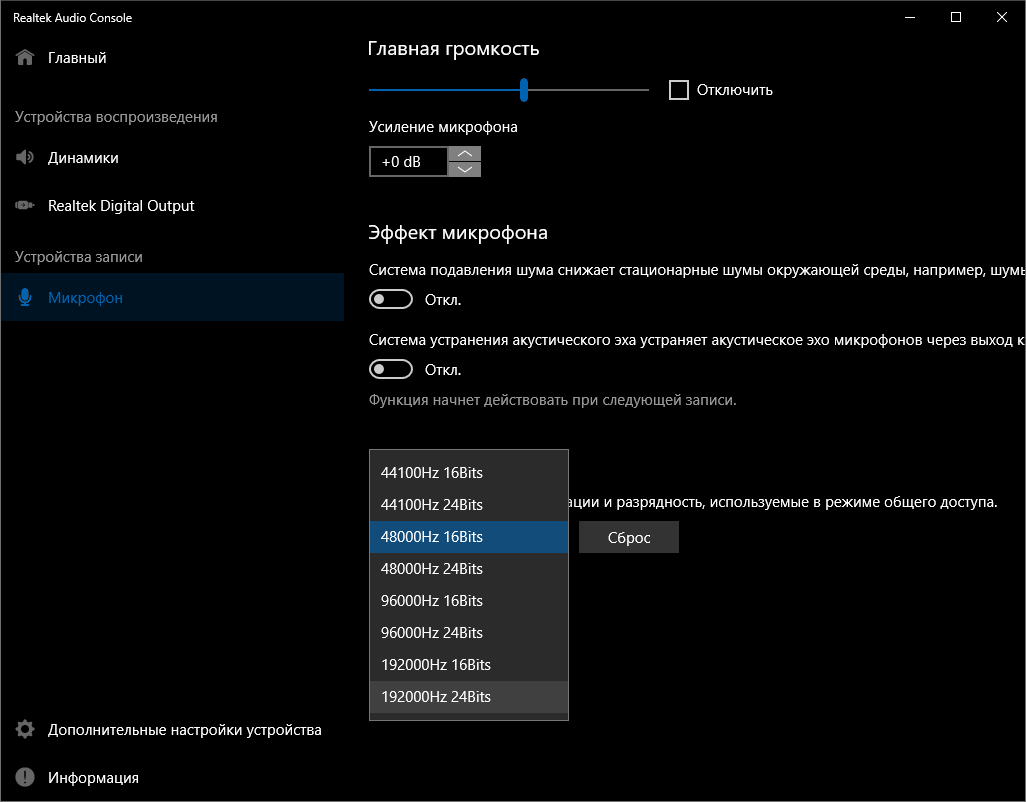

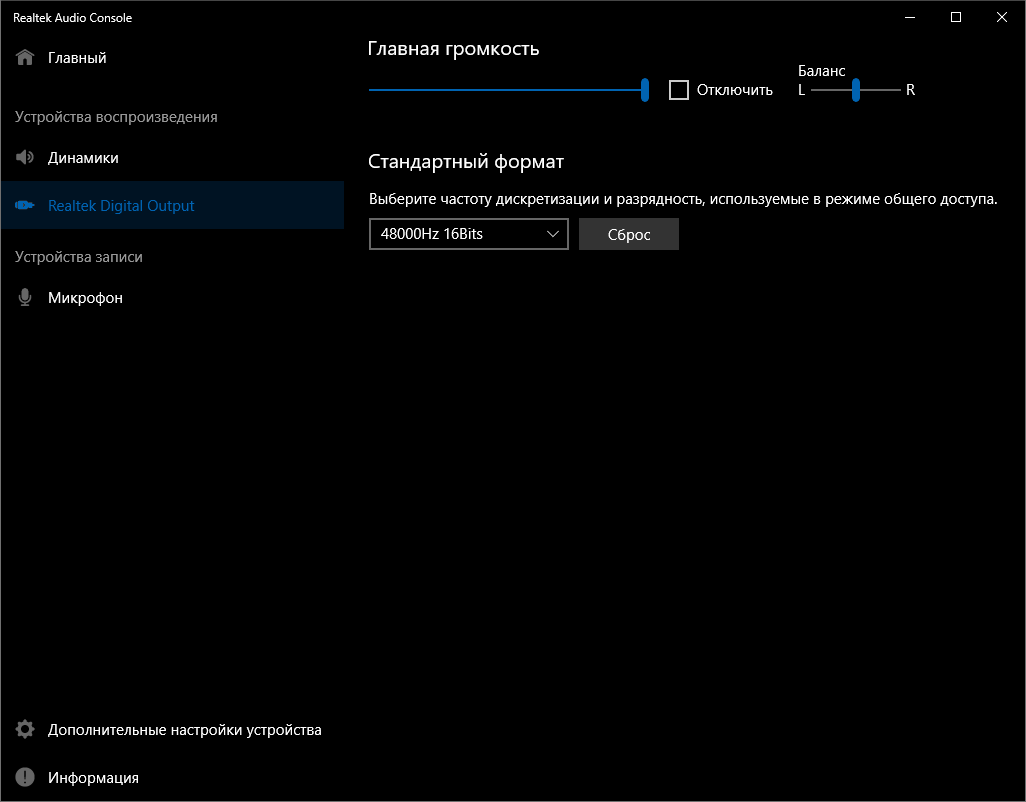

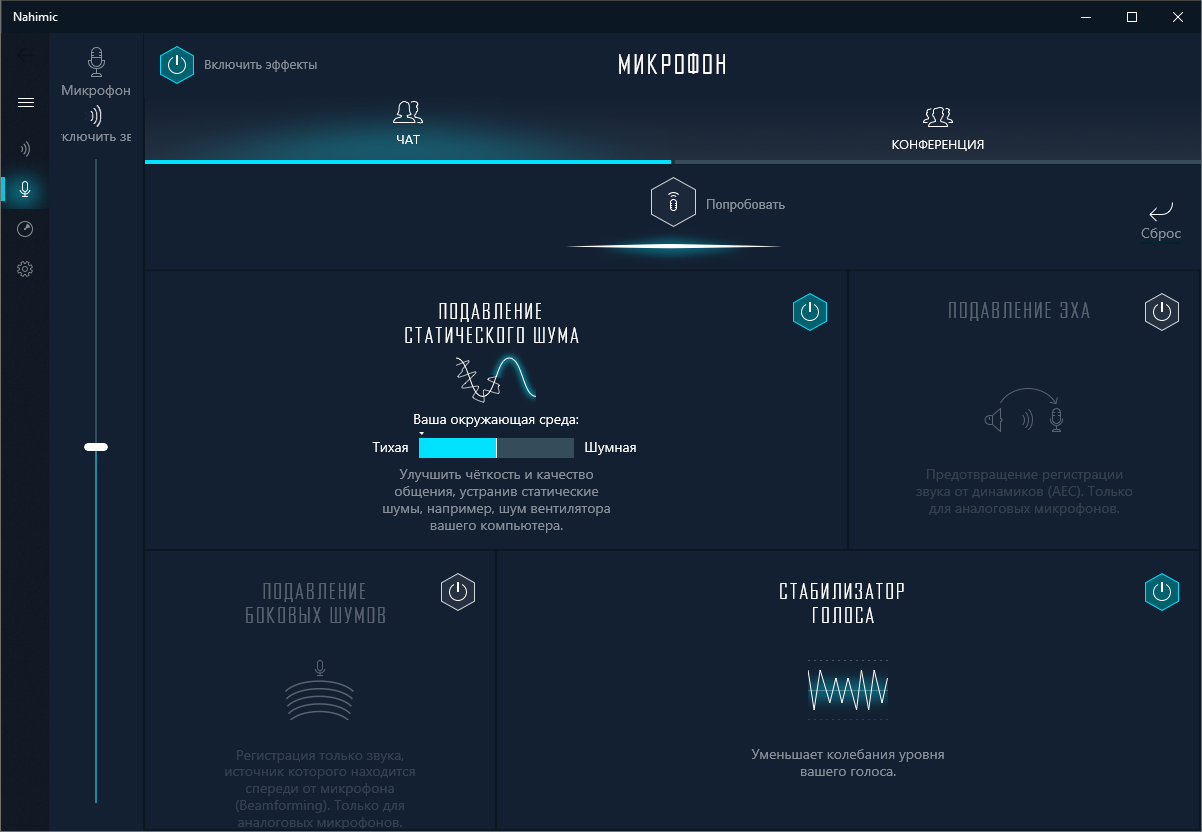

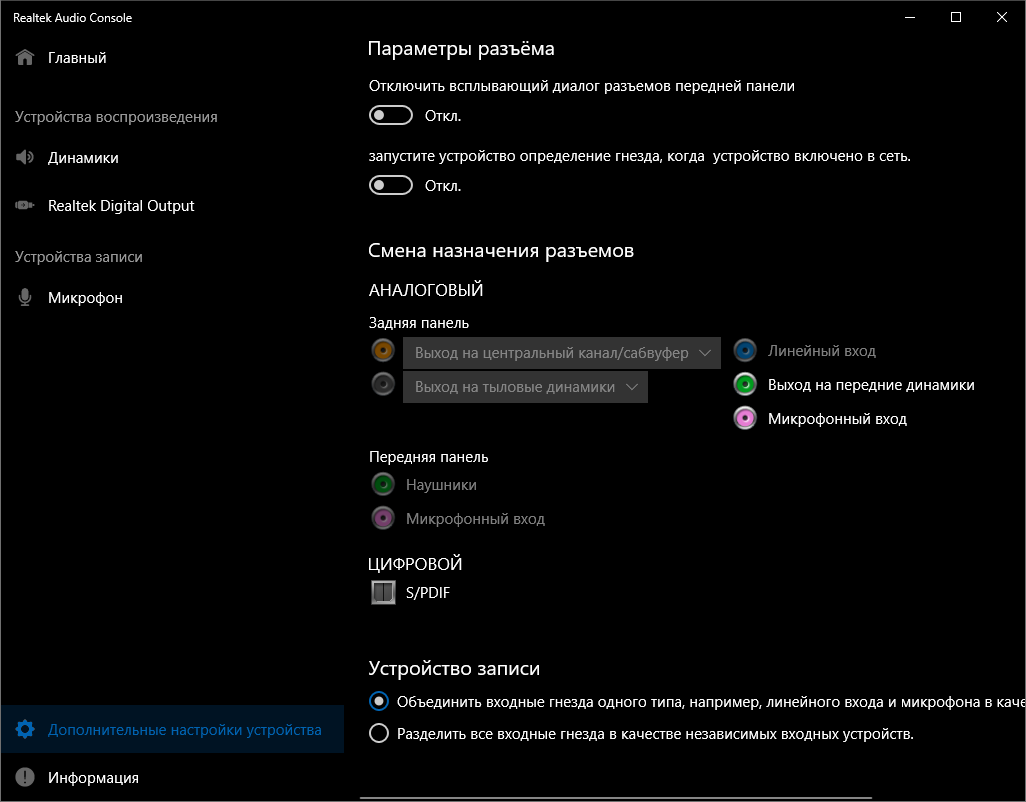

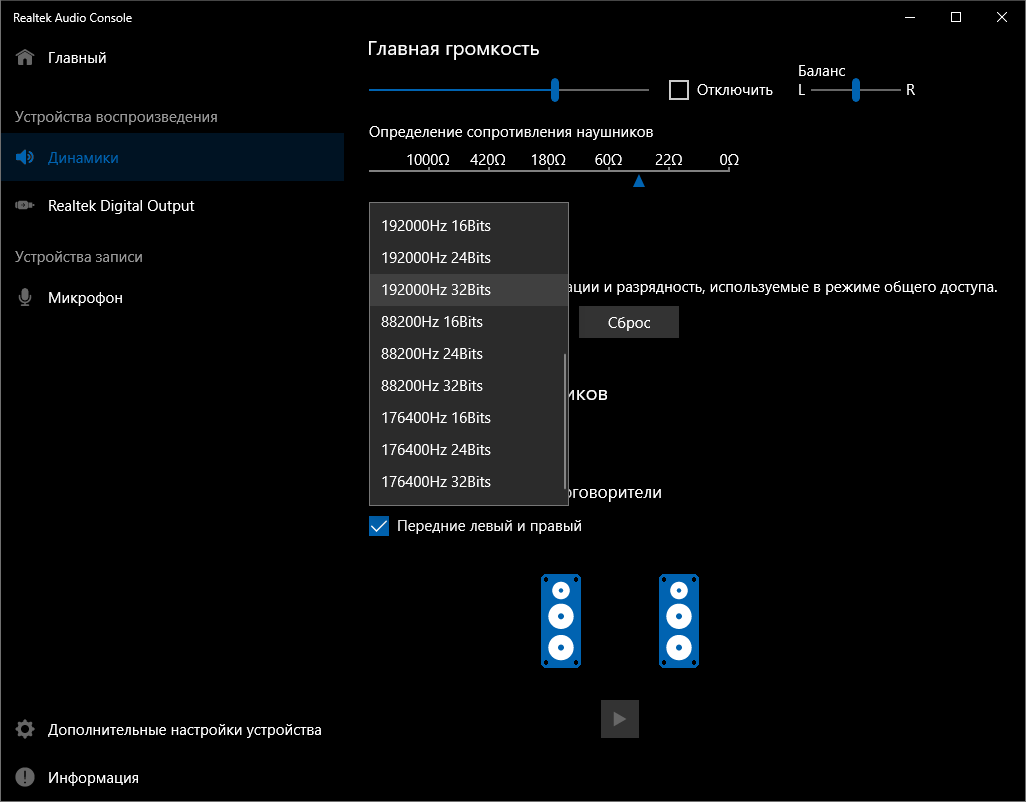

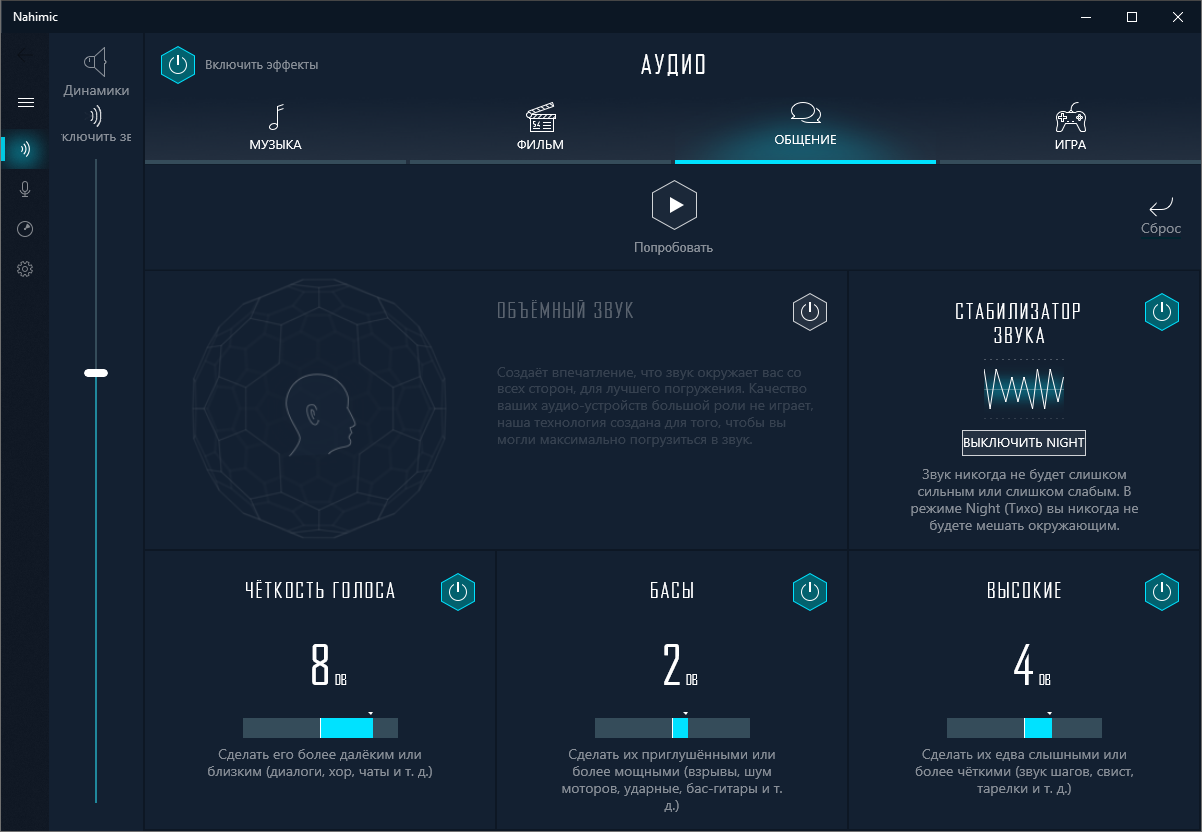

Изменилось бонусное ПО, теперь это комплекс Nahimic, знакомый нам по многочисленным обзорам игровых плат от MSI, его содержание — идентично. Имеются профили в рубриках Аудио и Микрофон, модифицирующие соответствующие аспекты в системе, всё так же есть и инструмент Sound Tracker.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

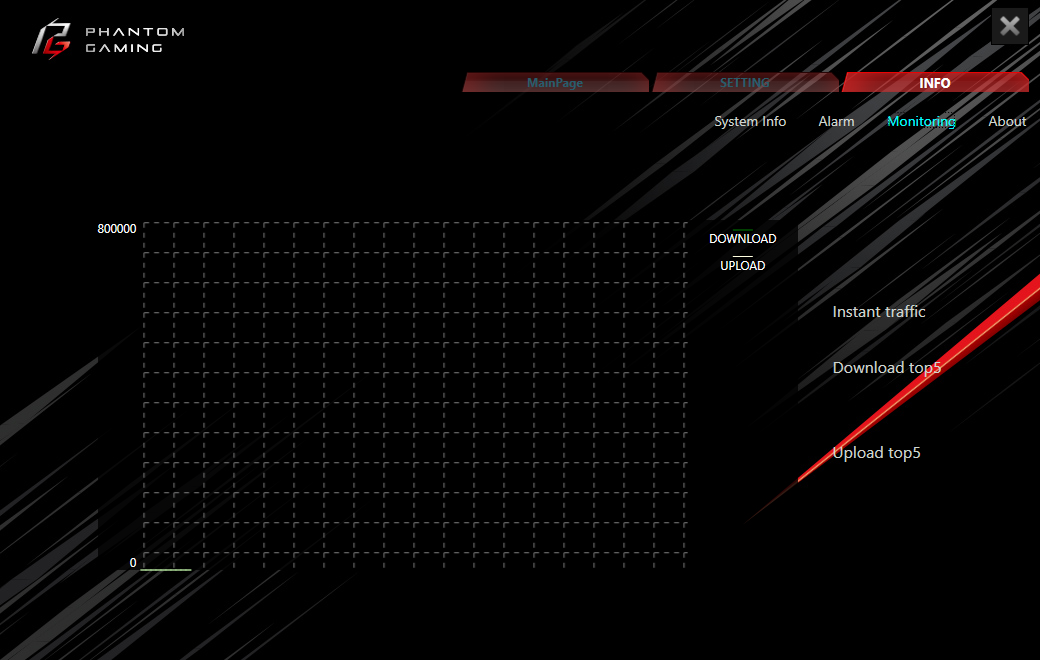

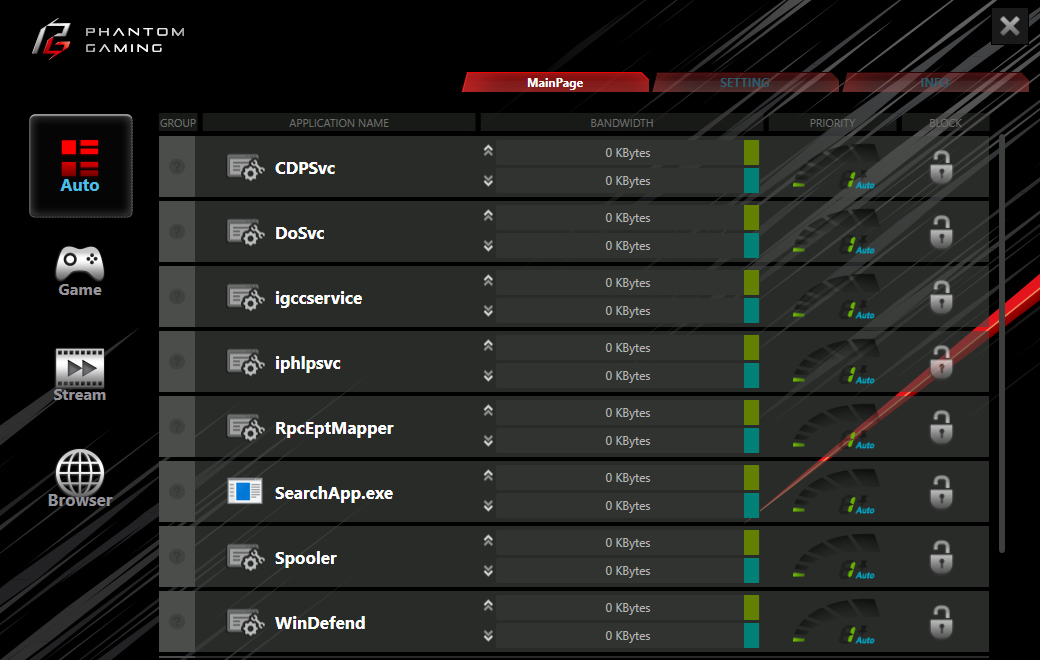

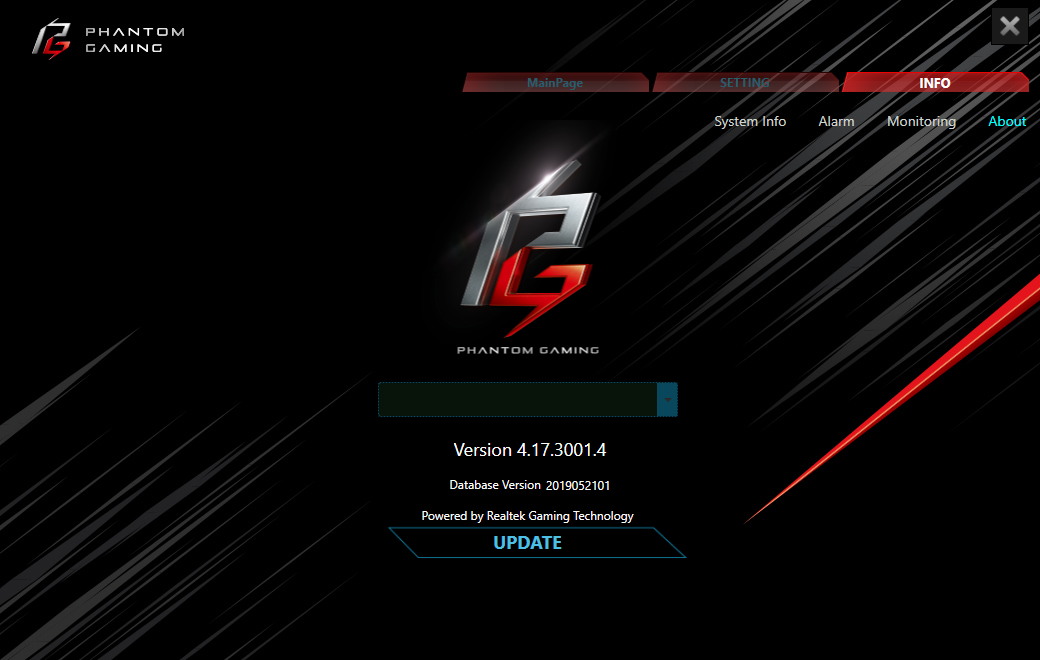

Формальным бонусом для сетевого адаптера от Realtek является утилита, созданная материнской компанией. Интерфейс предельно прост, управлять приоритетом доступа к Сети среди утилит можно меняя профильную направленность ПК, либо создавая правила для любого приложения на своё усмотрение, вплоть до полной блокировки его сетевой активности.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

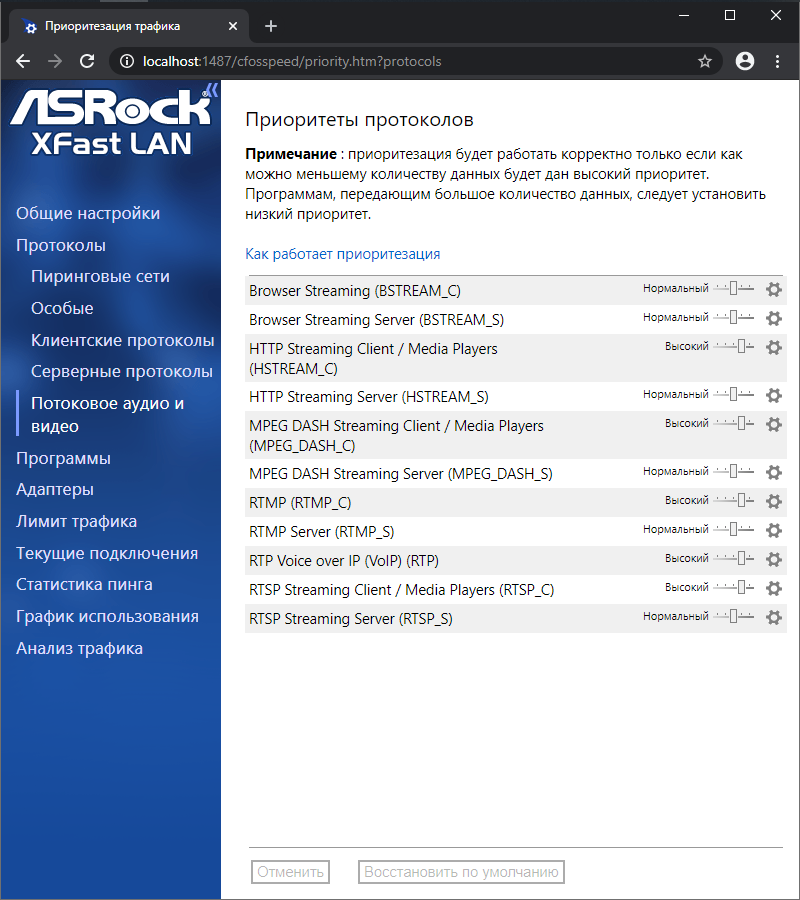

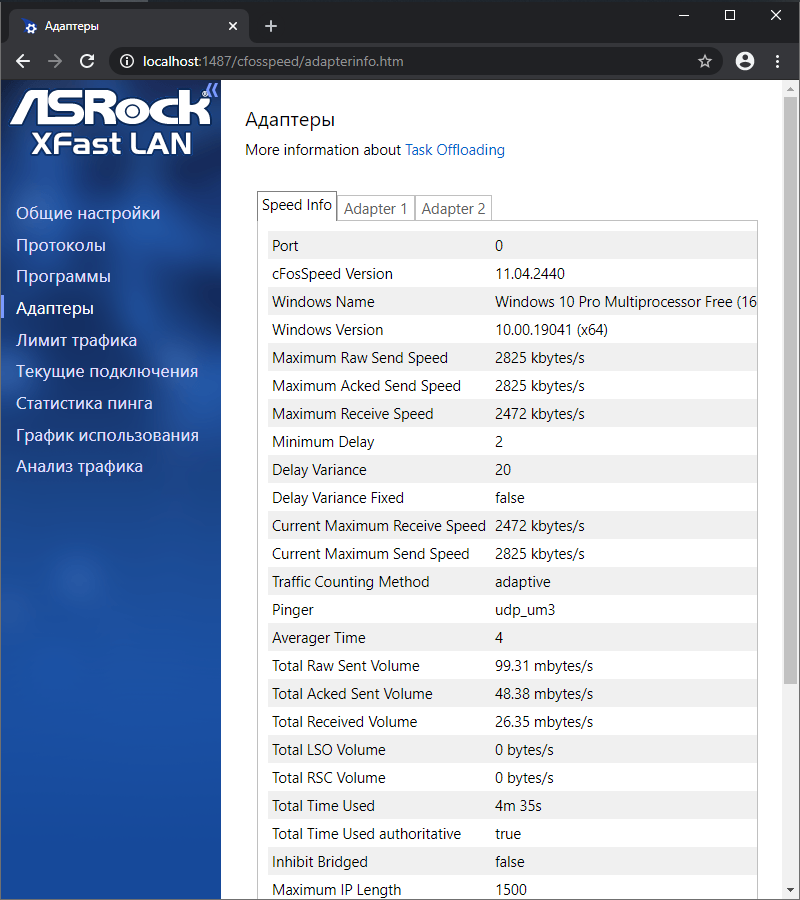

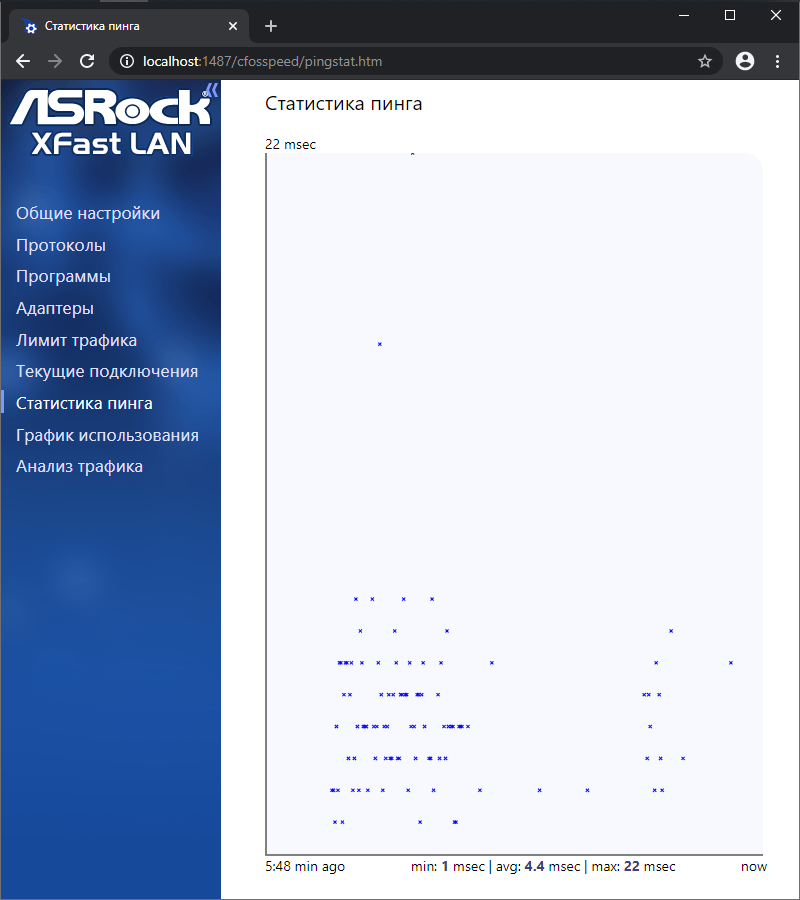

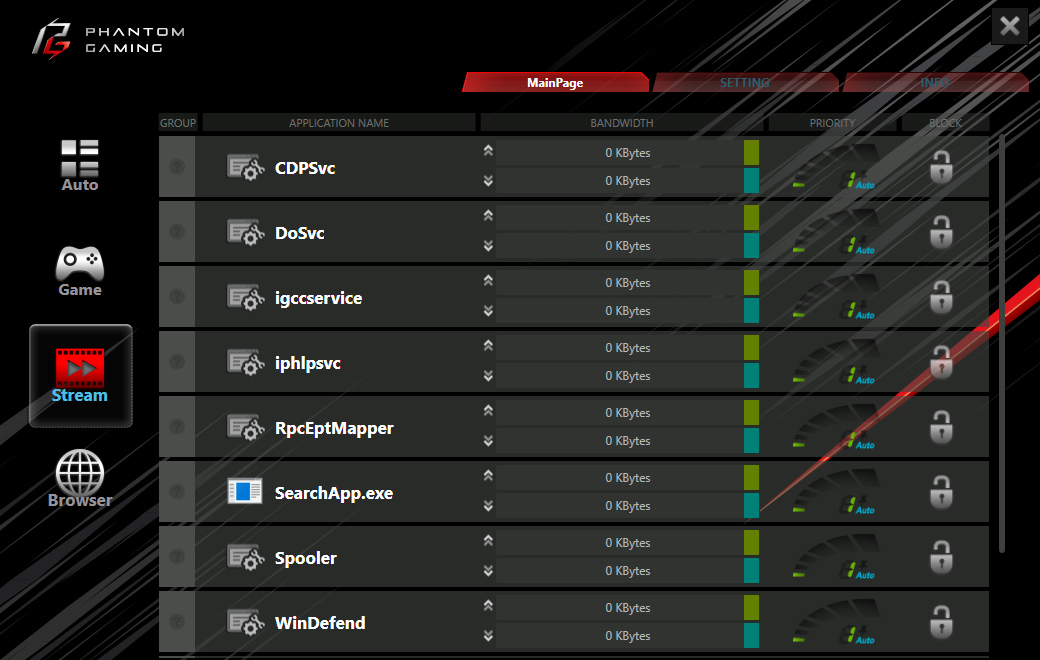

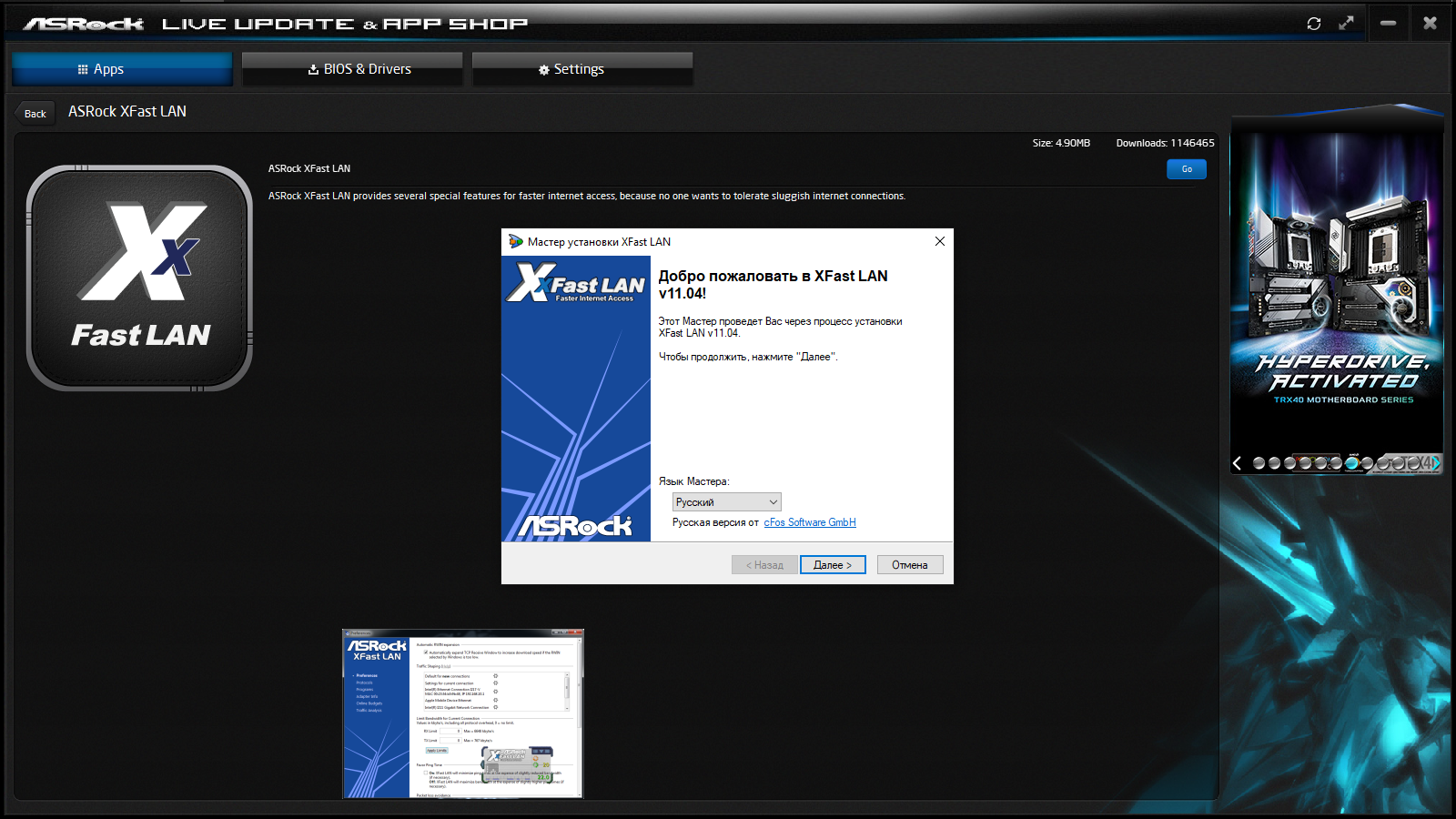

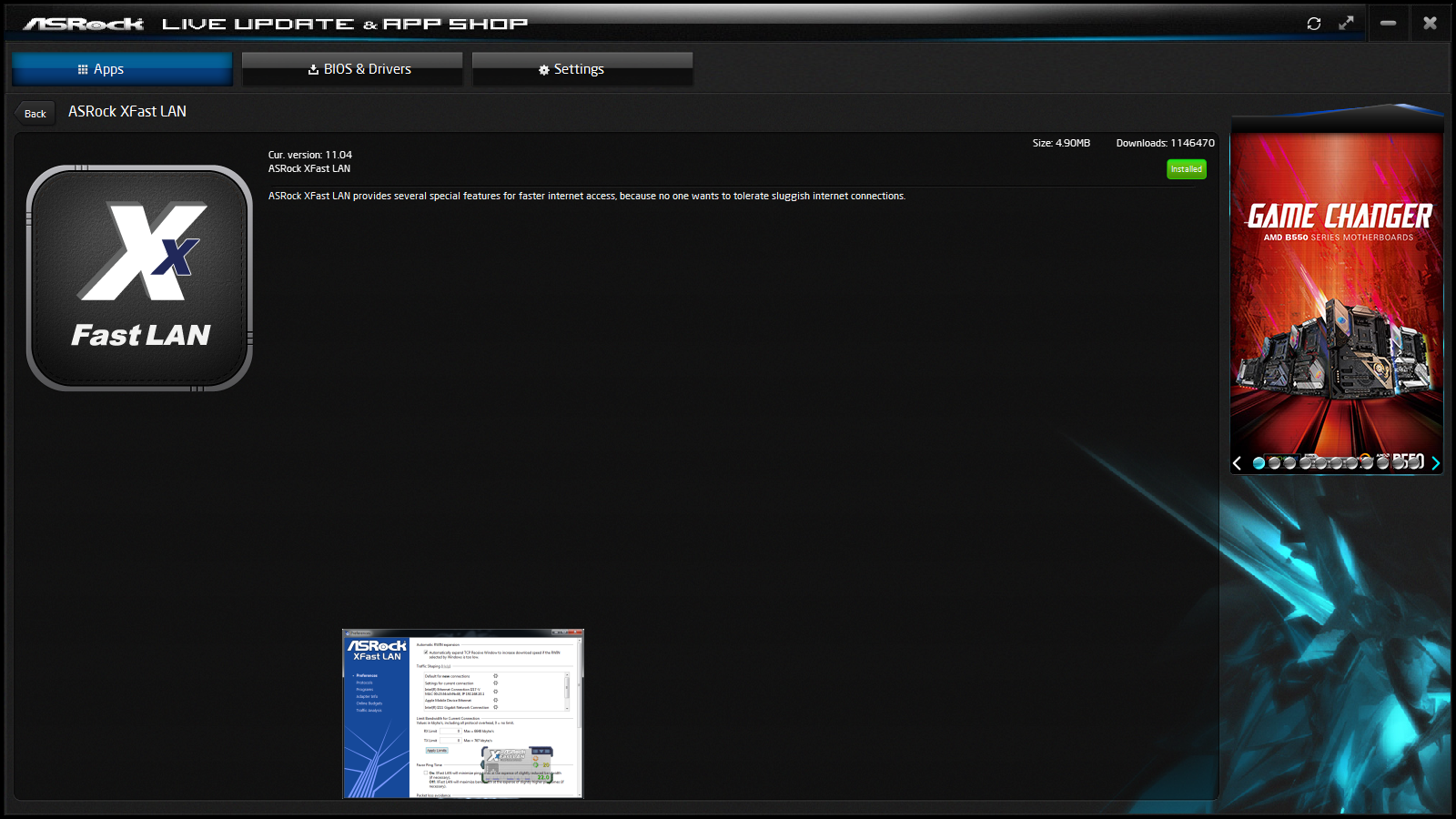

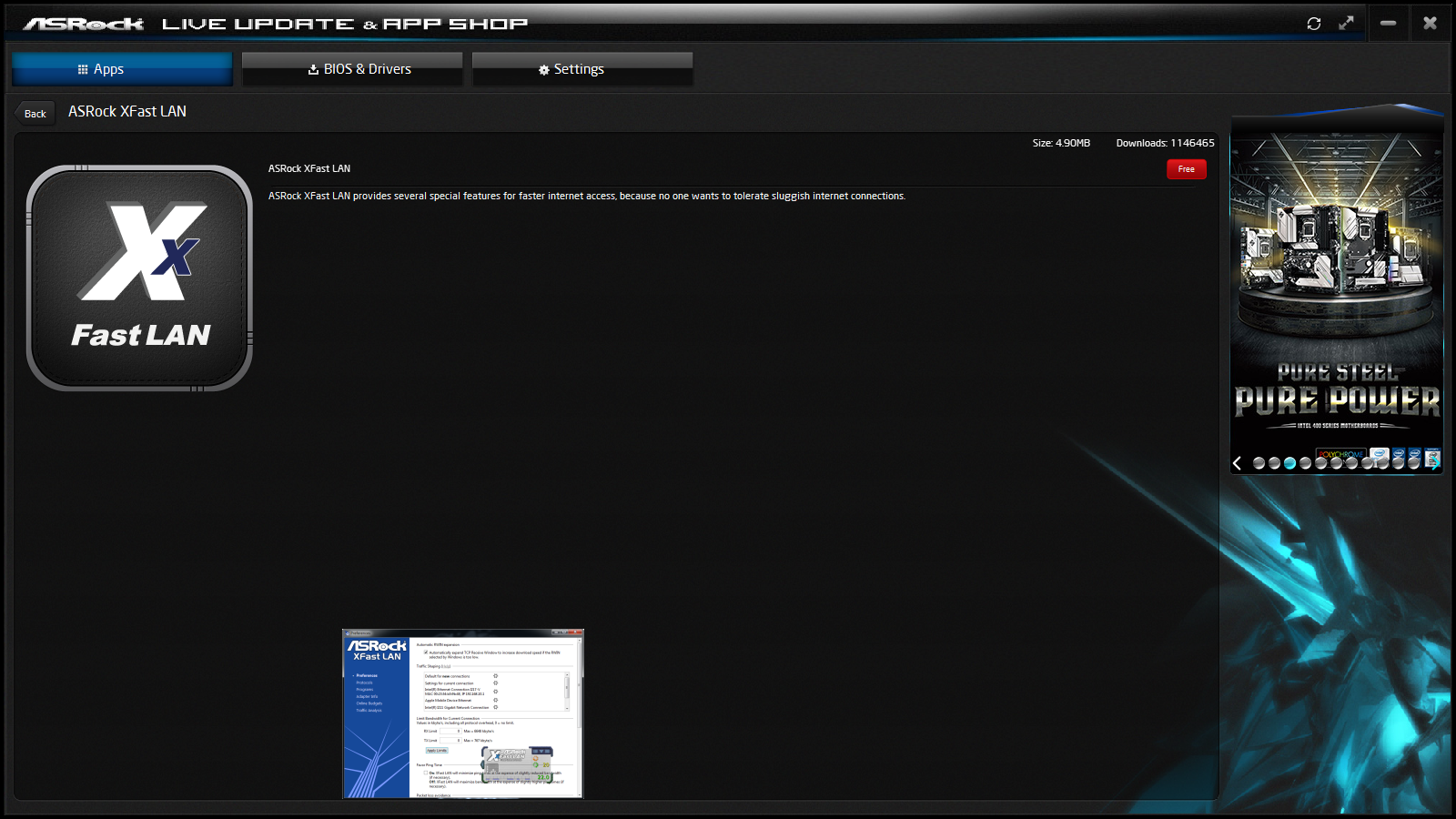

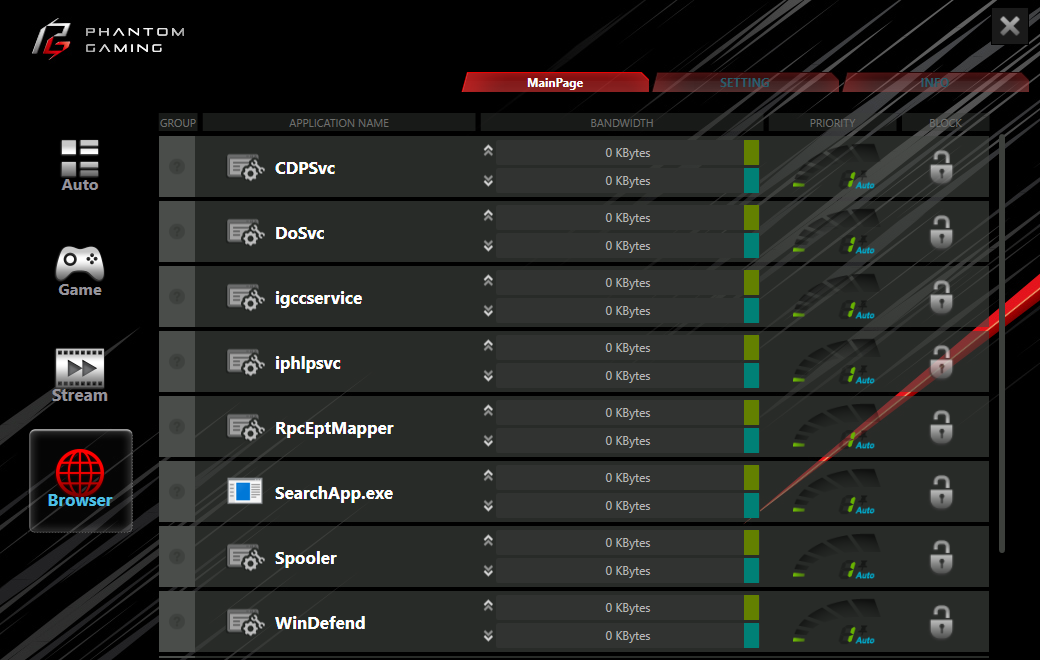

Однако традиционный сетевой бонус в лице XFast LAN поддерживает оба адаптера и предлагает куда большие профессиональные возможности в том же вопросе, получаемые от постоянно сопровождаемого базового продукта в лице cFosSpeed. Быть может, для части аудитории он пугающе насыщенный, поэтому именно для них предусмотрен первый, прежде рассмотренный вариант.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

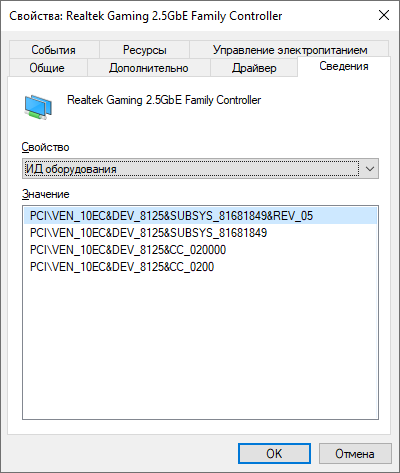

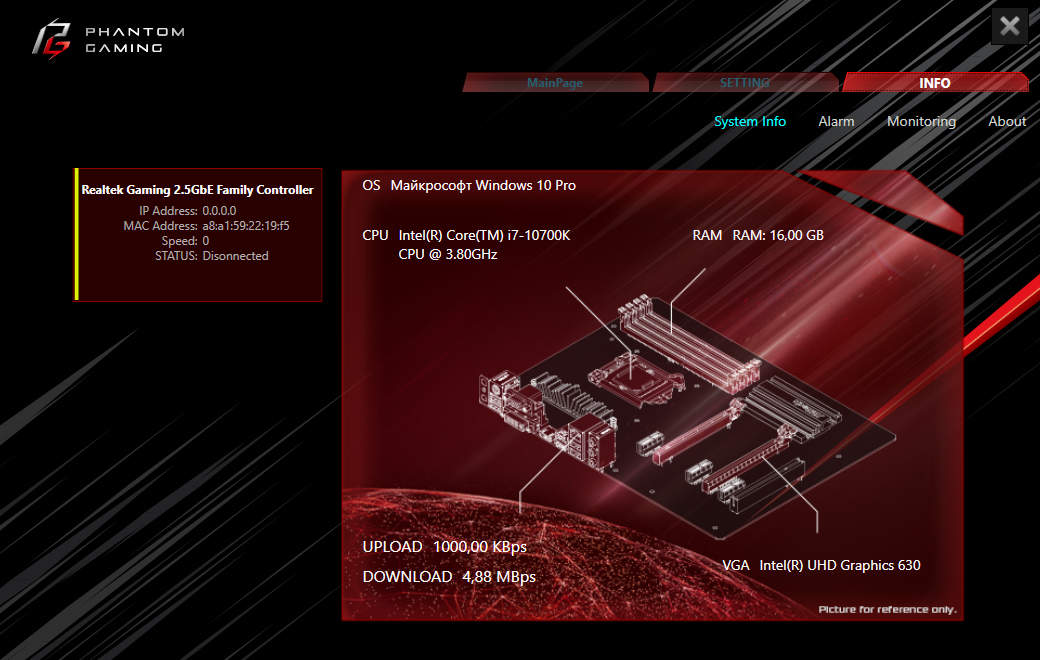

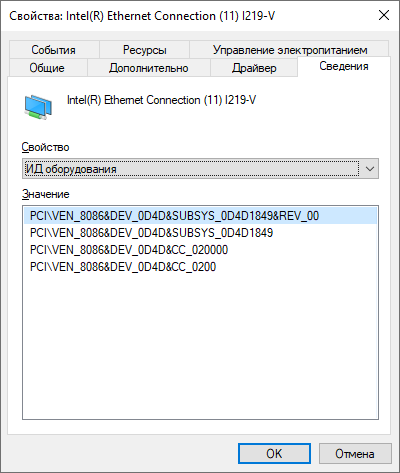

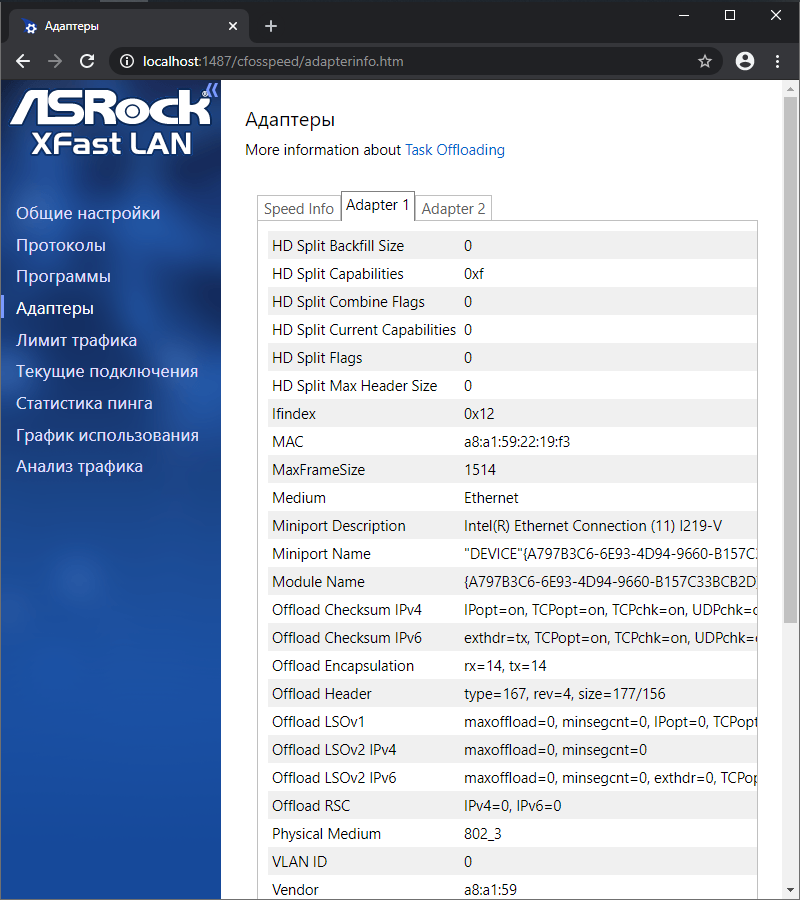

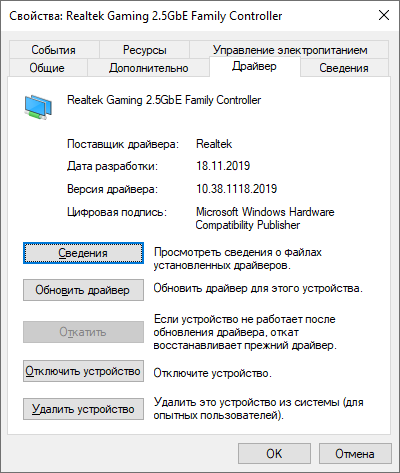

Идентификацию моделей сетевых адаптеров помогут прояснить скриншоты, приведённые ниже.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

Тестовый стенд

В состав открытого стенда вошли:

Разгонный потенциал

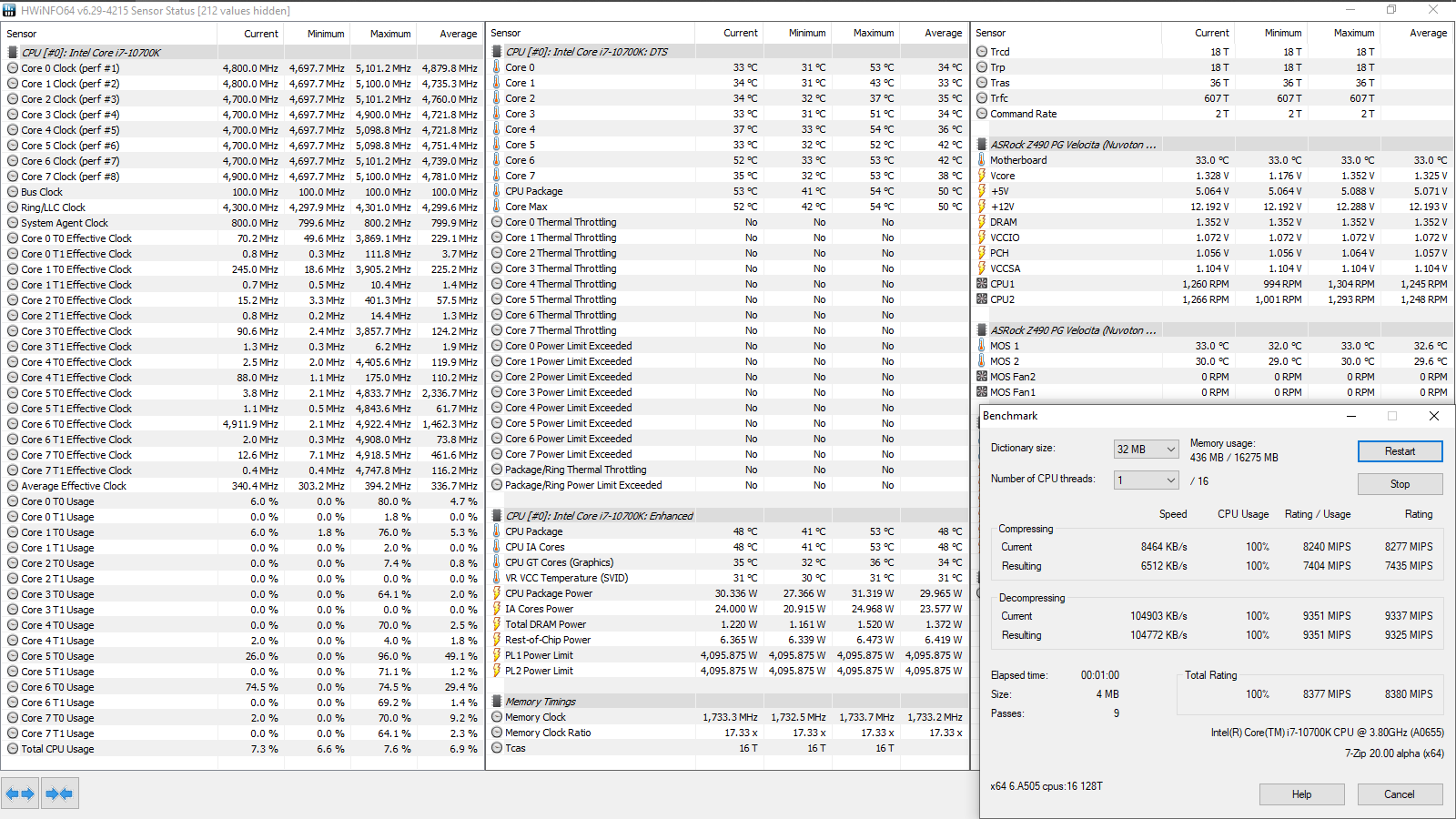

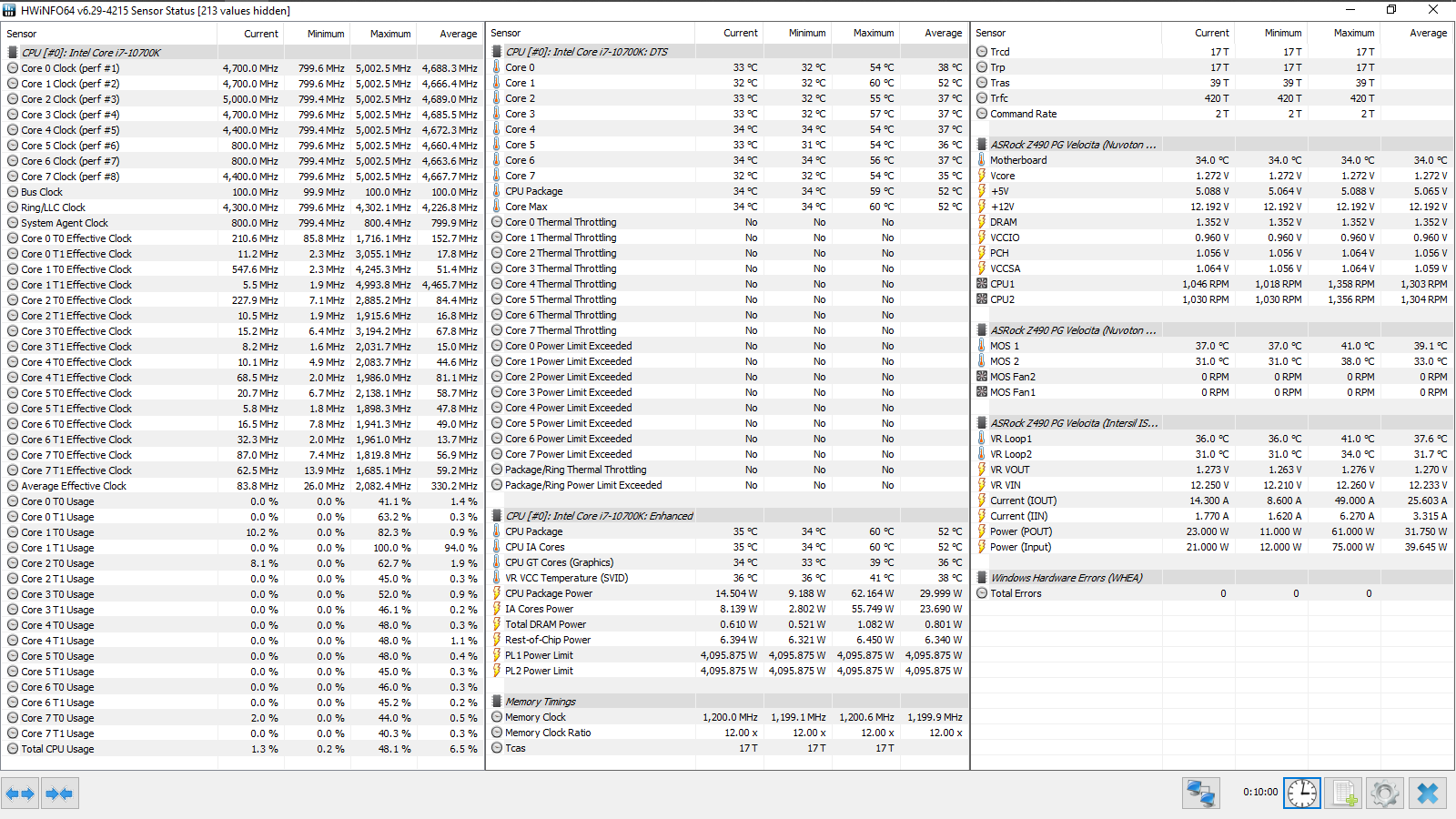

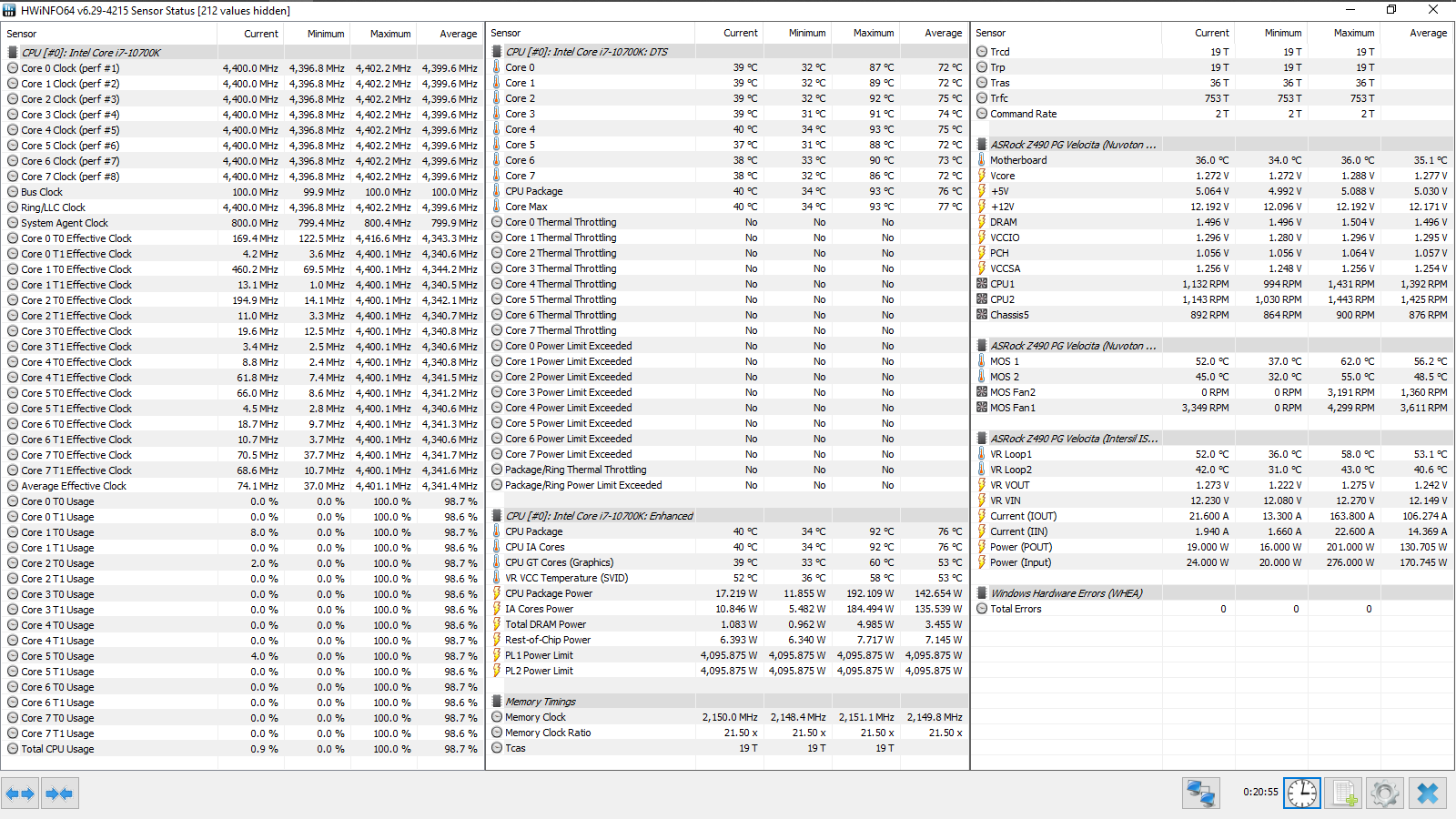

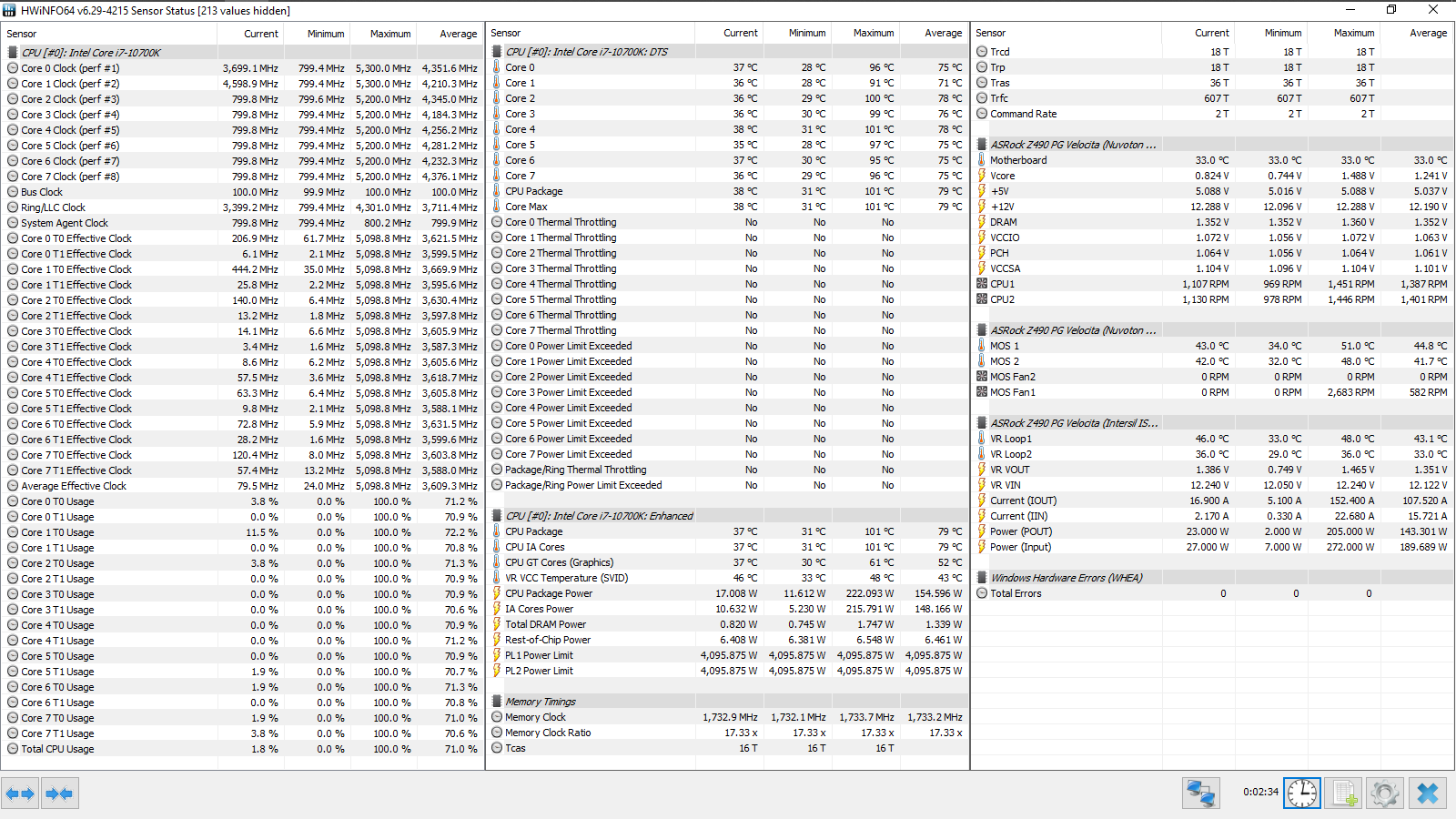

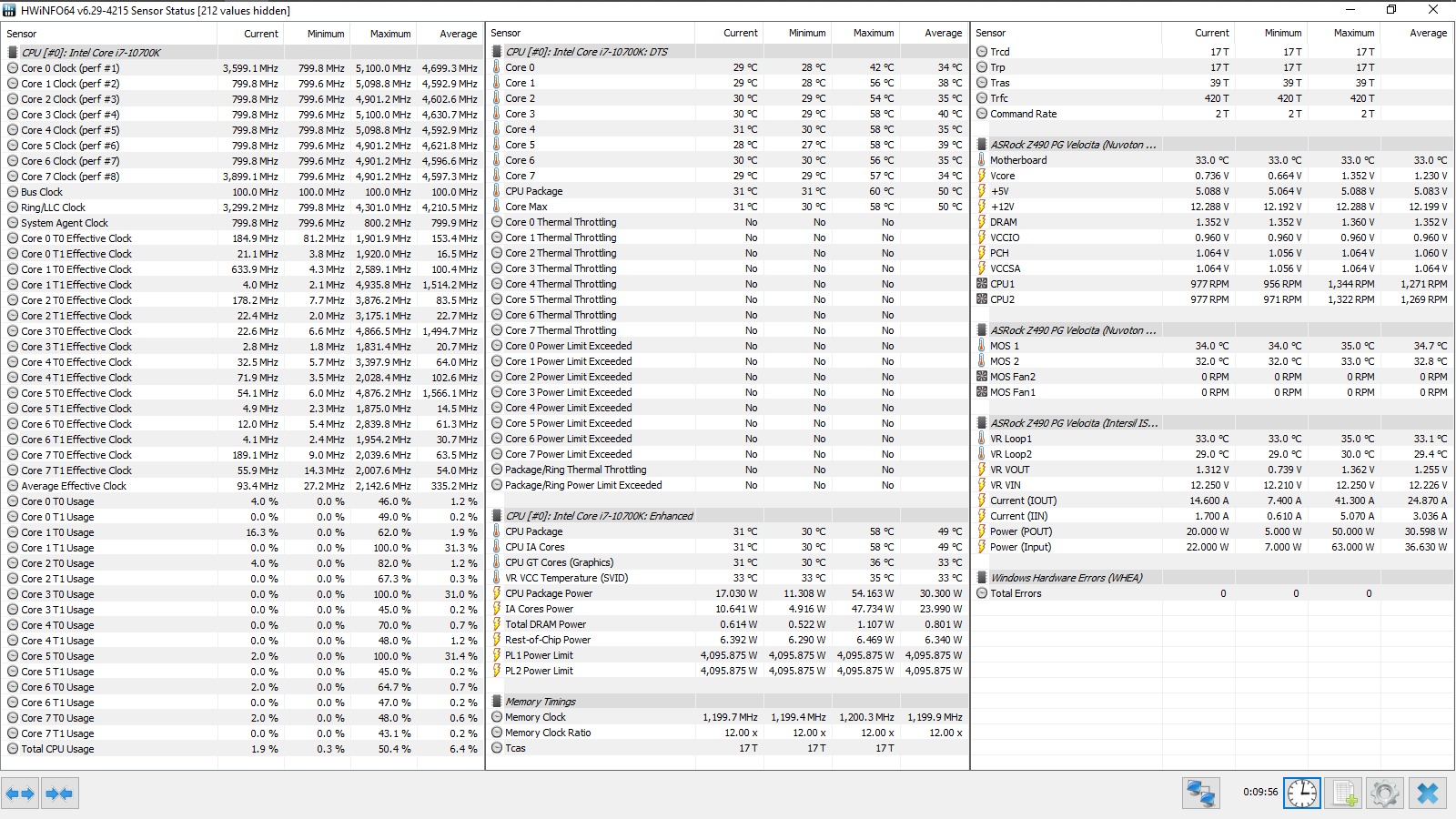

В штатном режиме работы один из наиболее интересных вопросов — частота ЦП с небольшим числом потоков. У нашего экземпляра Core i7-10700K «отобранными» ядрами оказались второе и седьмое (ведя исчисление с нулевого). Однако ускорение до паспортных 5,1 ГГц происходит буквально на любом, каждом из восьми. Всего минутного наблюдения за системой в однопоточном бенчмарке 7-Zip достаточно для подтверждения этих слов.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

C двумя тестовыми потоками избирательность не нарушается, но выход на 5,1 ГГц видно намного реже.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

Четыре тестовые потока (и больше) делают цифры выше 4,9 ГГц для процессора недоступными, а характерными будут скорее 4,7–4,8 ГГц.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

Как и с чипсетами предыдущего поколения (Z390), на плате ASRock напряжение ОЗУ оказывается увеличено до 1,35 В.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

Напряжение ЦП не превышает 1,352 В, а при работе с большим числом потоков характерным будет уровень близкий к 1,2 В.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

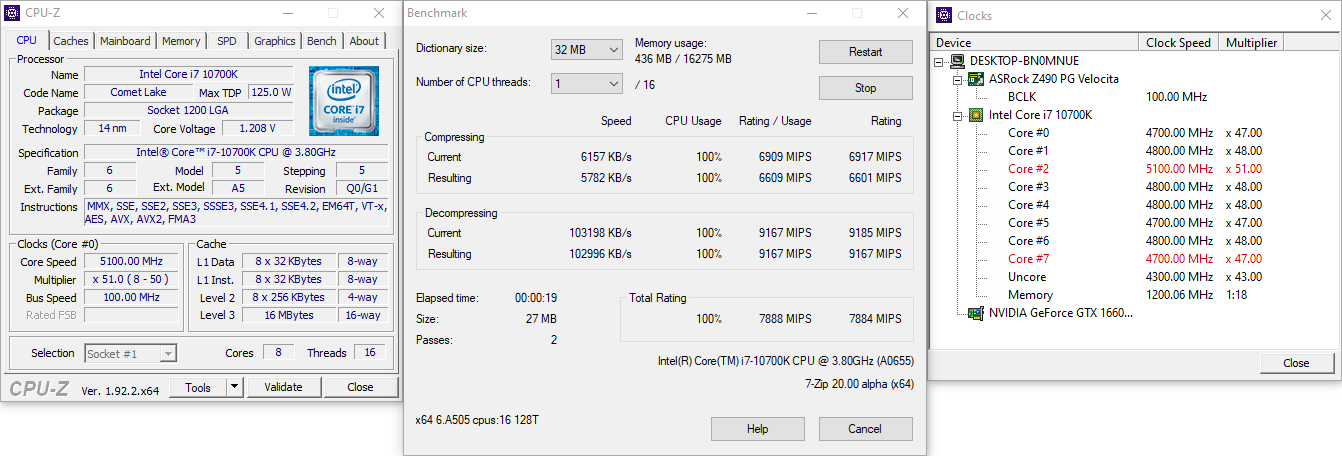

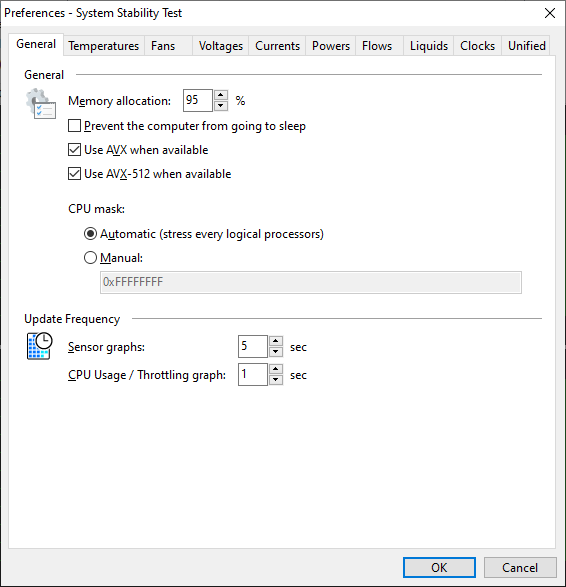

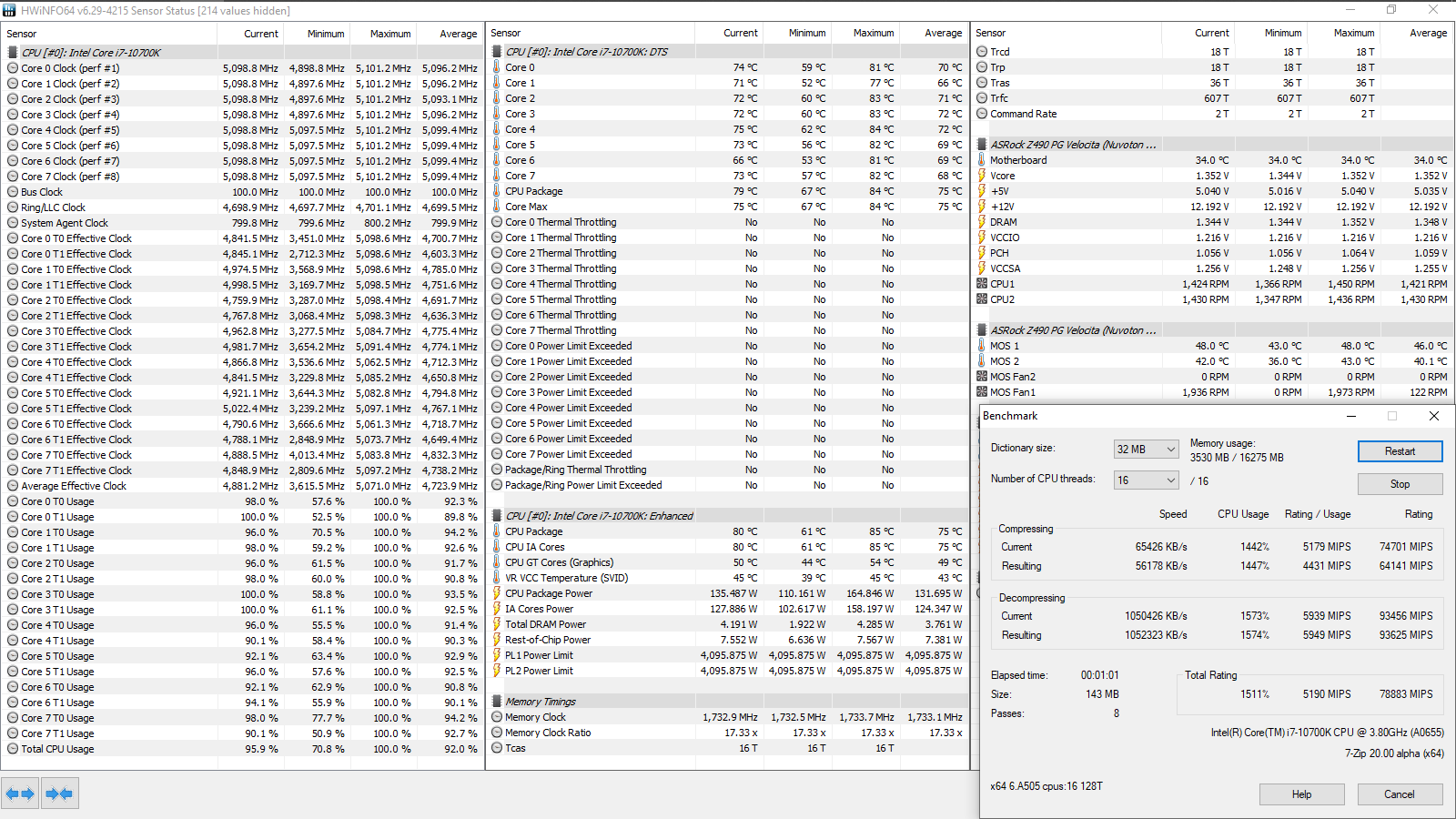

Помимо замеров, проводимых в ходе выполнения операций в 7-Zip Benchmark и Cinebench R15, добавлен тест кадровой частоты в CS:GO — FPS Benchmark.

Многоядерная обработка имеет активный статус.

ASRock Z490 PG VelocitaASRock Z490 PG Velocita

Рост частоты ЦП составил знакомые 4,7–4,8 ГГц в пике. Помимо тестовой сцены, в замеры попадали несколько секунд до и после них, когда игрок находится в базовой комнате.

ASRock Z490 PG Velocita

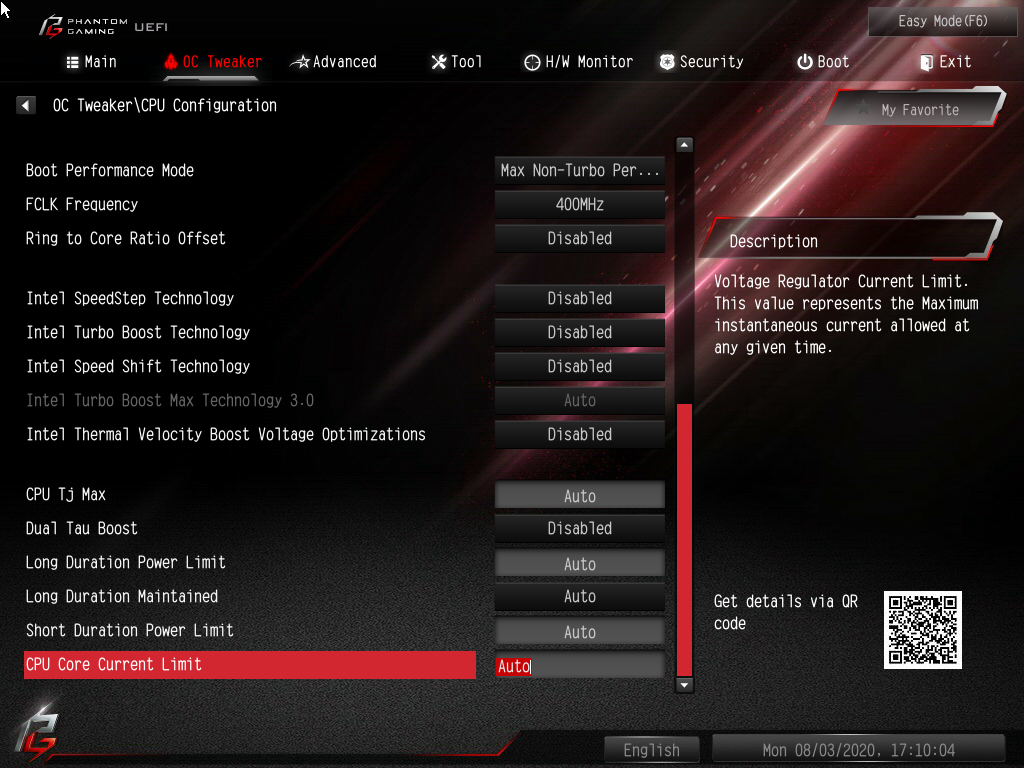

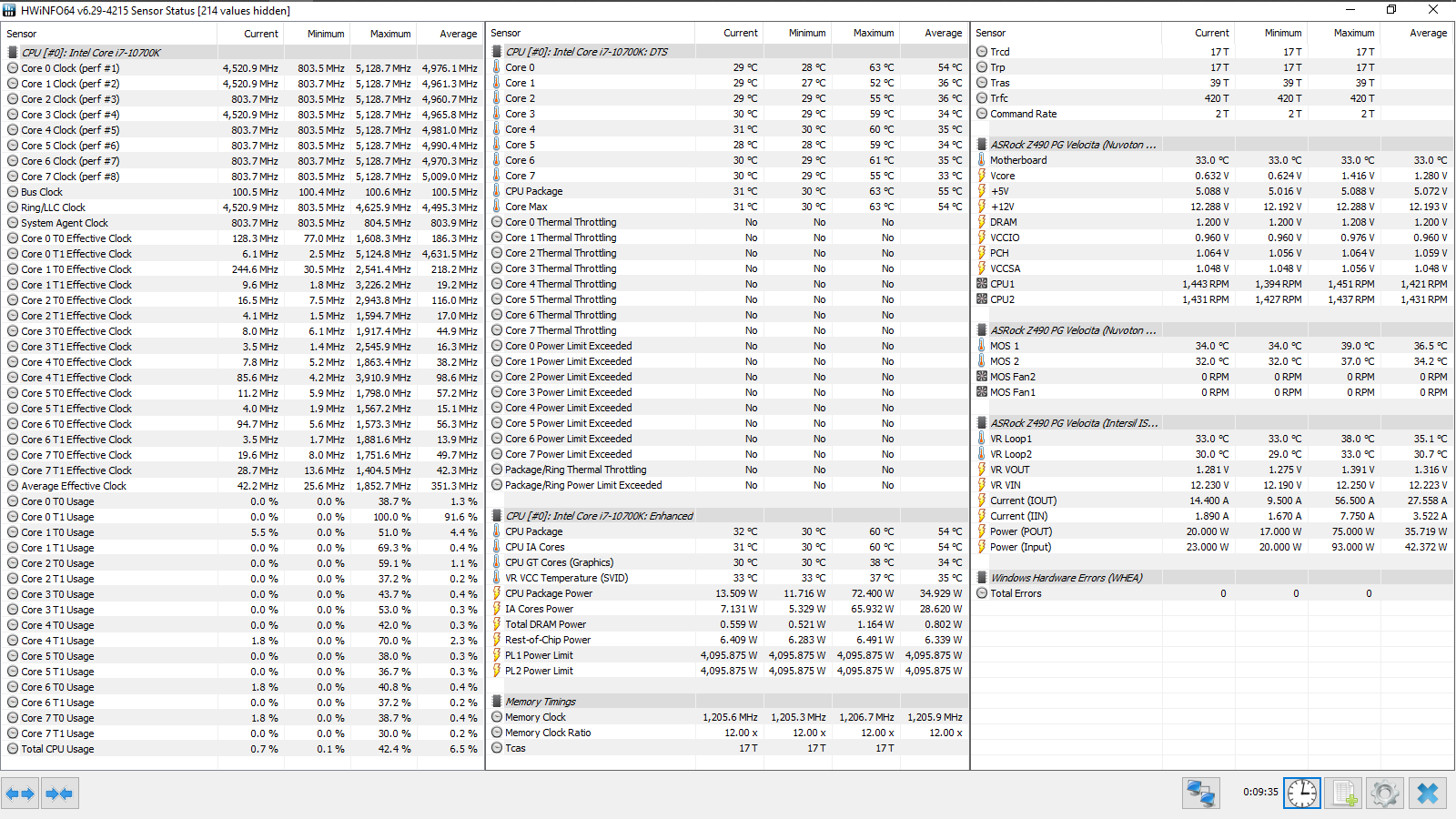

На примере поведения Core i9-10900K в стенде с MSI MEG Z490 Ace мы изучали вопрос его нагрева в различных стресс-тестах. Сегодня я немного изменил список сценариев, опираясь на полученные там сведения, добавив режим Blend без использования инструкций AVX из набора Torture Test у Prime95 (Version 29.8 build 6).

ASRock Z490 PG Velocita

В первом каскаде замеров это себя оправдывает, но уже во втором происходит значительный рост потребления и температуры, цифры по итогу лишь немного уступают получаемым в ходе работы с LinX. AIDA64 с пресетом FPU всё также греет сильнее, чем 16-поточный LinX, а Prime95 и его Small FFTs всё так же не имеют себе равных. Второе по счёту ядро у тестового образца Core i7-10700K по итогу оказалось самым холодным, разница между наиболее горячим достигала десяти градусов. Наибольшим средним значением напряжения процессора стали 1,25 В, оформленные при работе сценария FPU в AIDA64. Точно можно заявить о близком к 4,7 ГГц значении средней действующей частоты, то есть формального использования AVX offset для множителя не происходит. Кроме того, всяческие ограничения по мощности для ЦП у Z490 PG Velocita деактивированы изначально.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

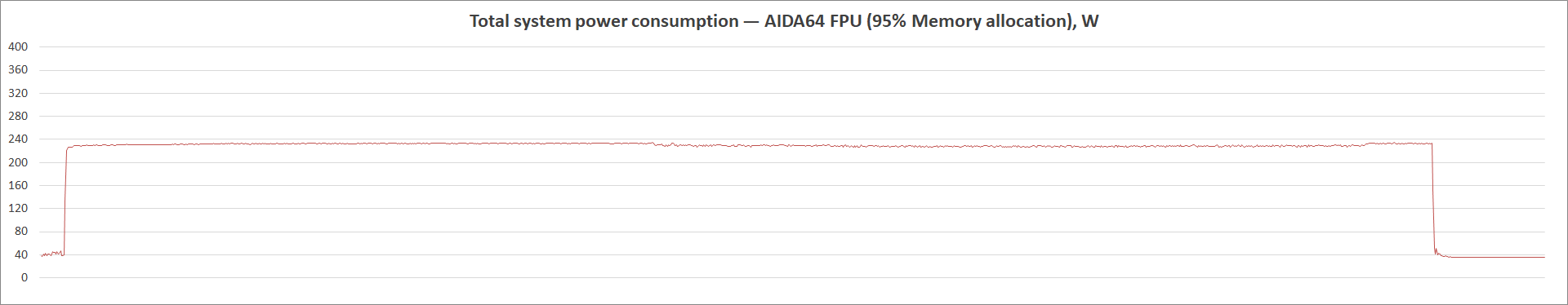

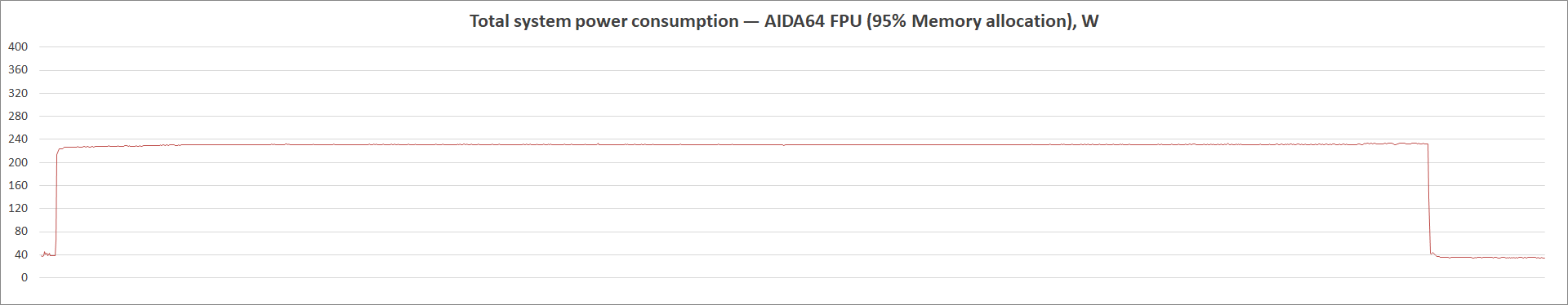

Цифры минимального потребления энергии стендом колебались у отметки 33–36 Вт. Не обращая внимания на всплески, уровня, вероятнее всего, вызванные пробуждением видеокарты (её переходом в режим 3D), при нагрузке на систему характерны, соответственно, пиковые 218, 257, 234 и 307 Вт.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

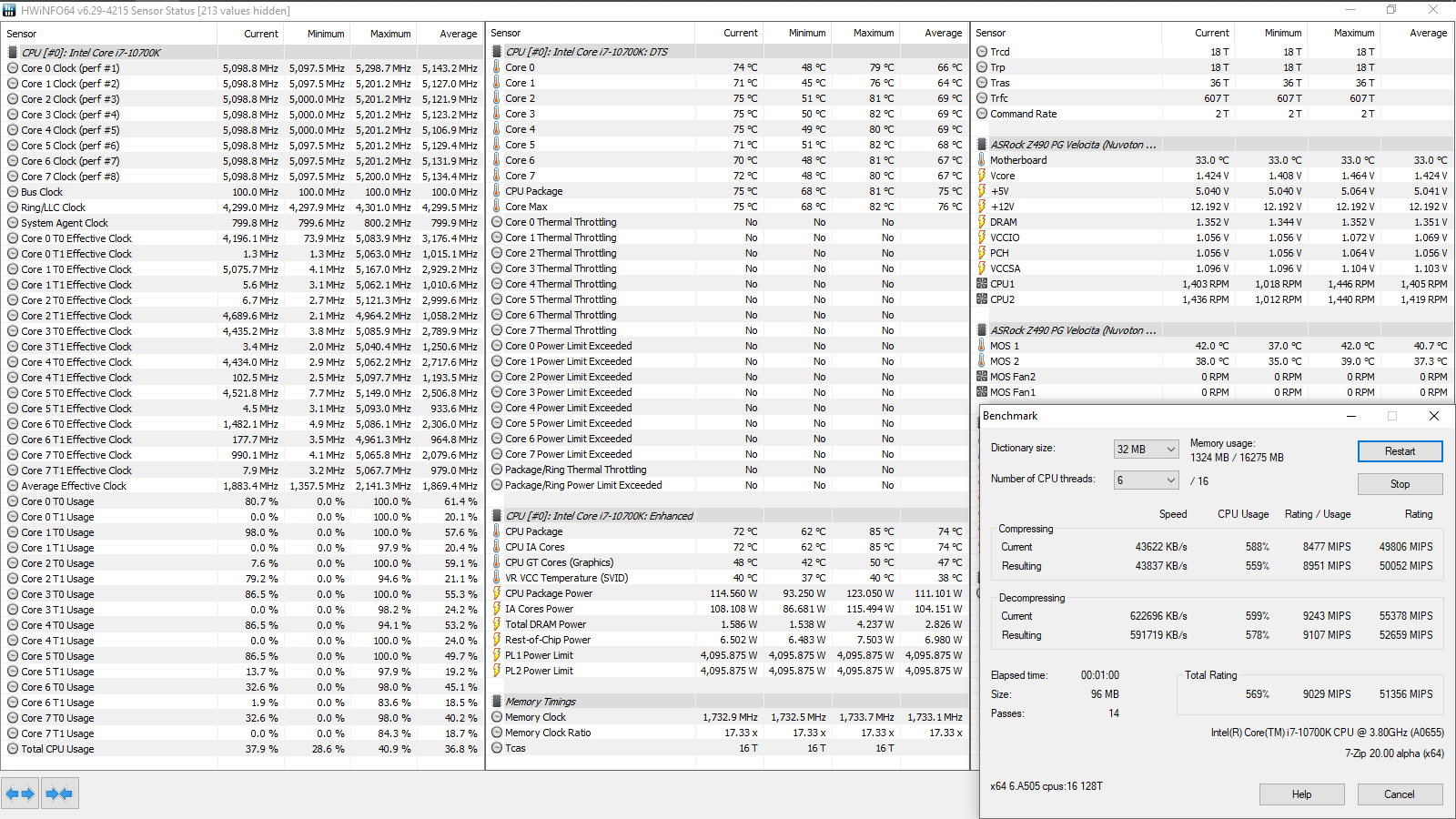

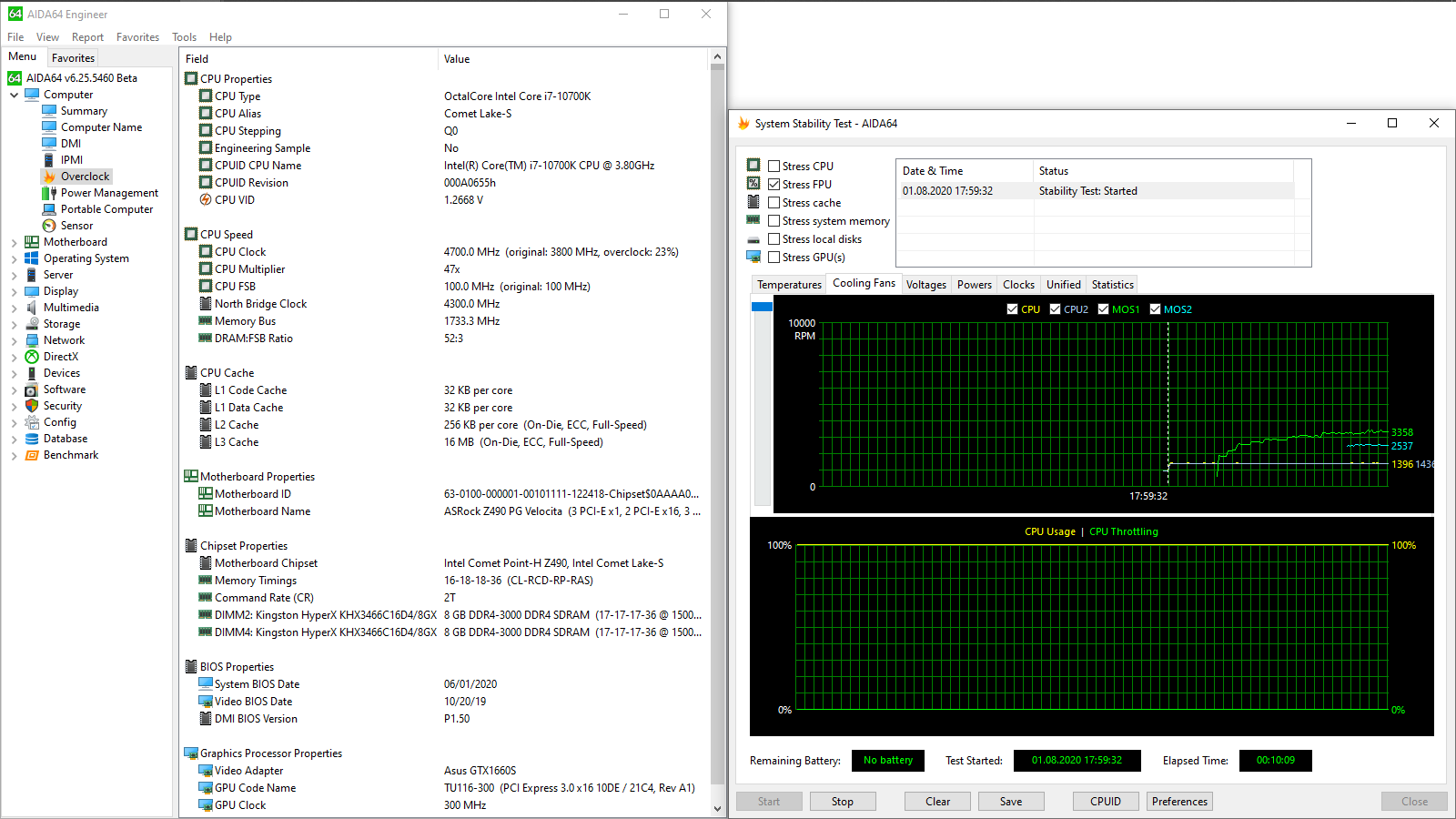

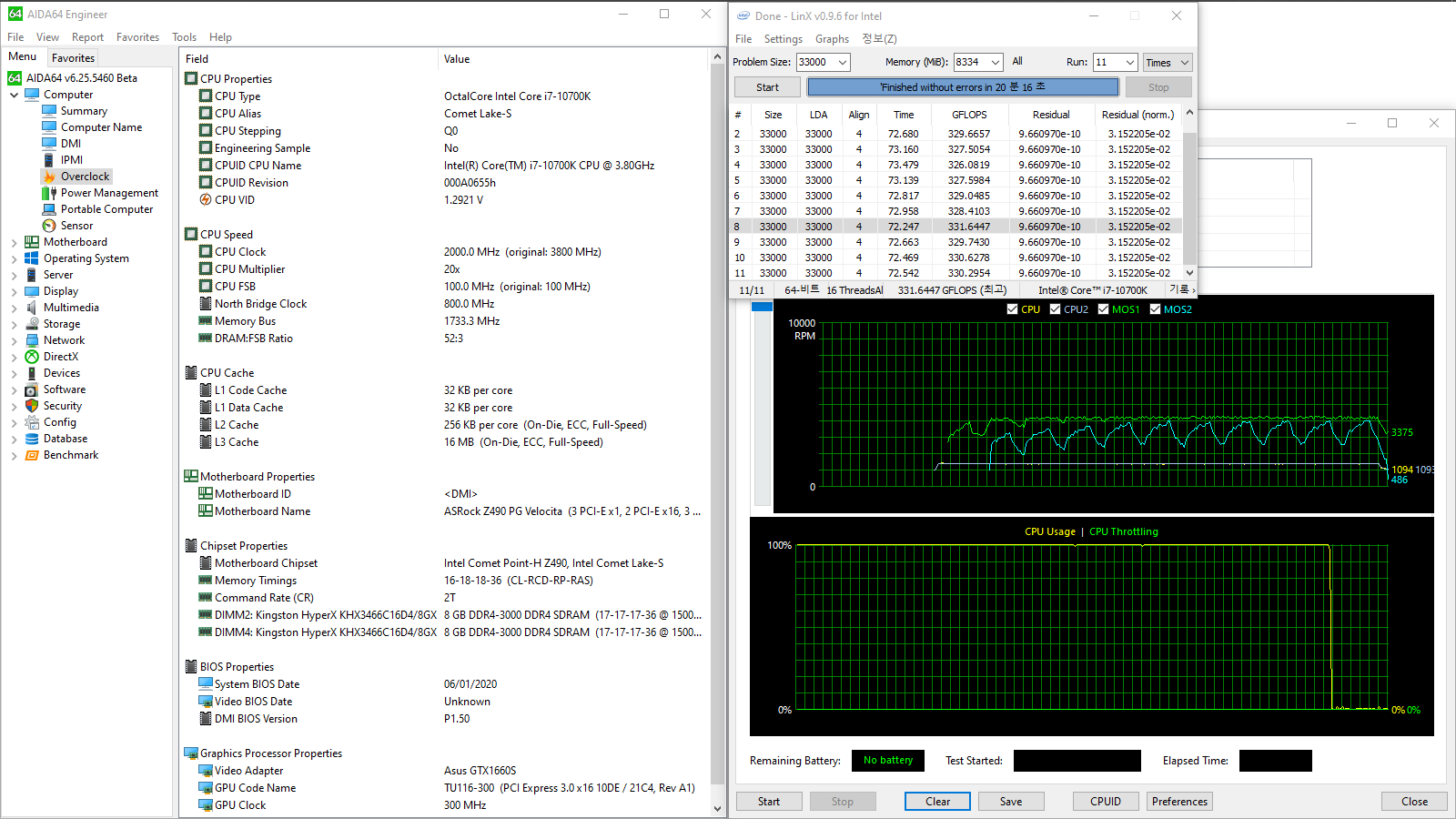

Использование профиля XMP поможет без хлопот получить ускорение ПК в некоторых видах нагрузки. Будет отмечаться прирост напряжения IO на 0,1 В, а у SA он составит 0,05 В. Напряжение ОЗУ так и останется равным 1,35 В.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

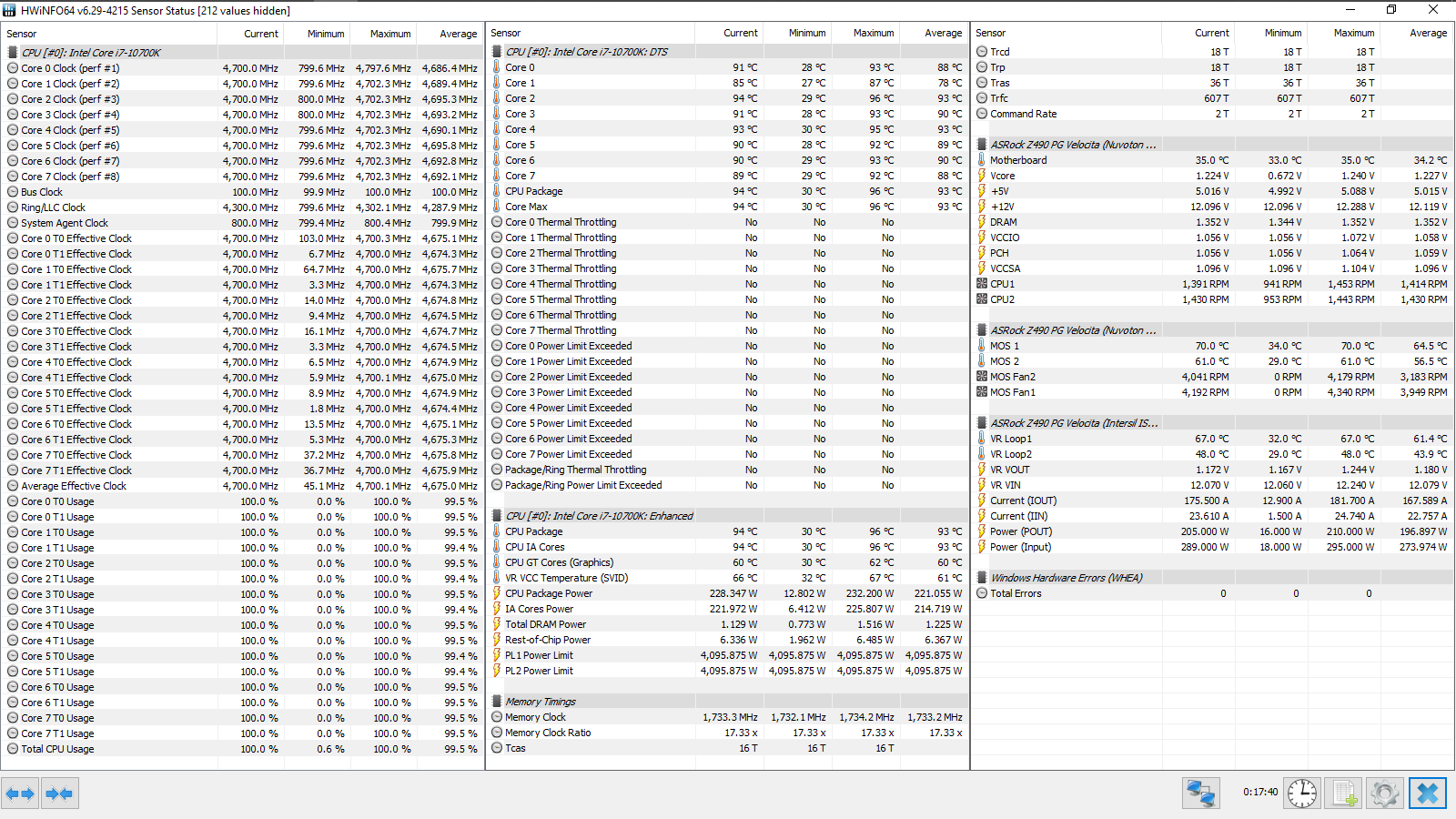

Система не потеряла стабильности и сохранила возможность ускорения процессора до положенных пиковых цифр. Где-то прирост производительности хороший, а где-то он фактически формальный. Рост температуры в наиболее жарком сценарии достиг 96 градусов, что на один градус больше, чем со штатными настройками.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

Потребление сформировало цифры из 35–36 Вт в простое и 267, 235 и 310 Вт в процессе нагрузки. Как видим, наибольший прирост получил сценарий LinX, где заметно повысилась продуктивность вычислений.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

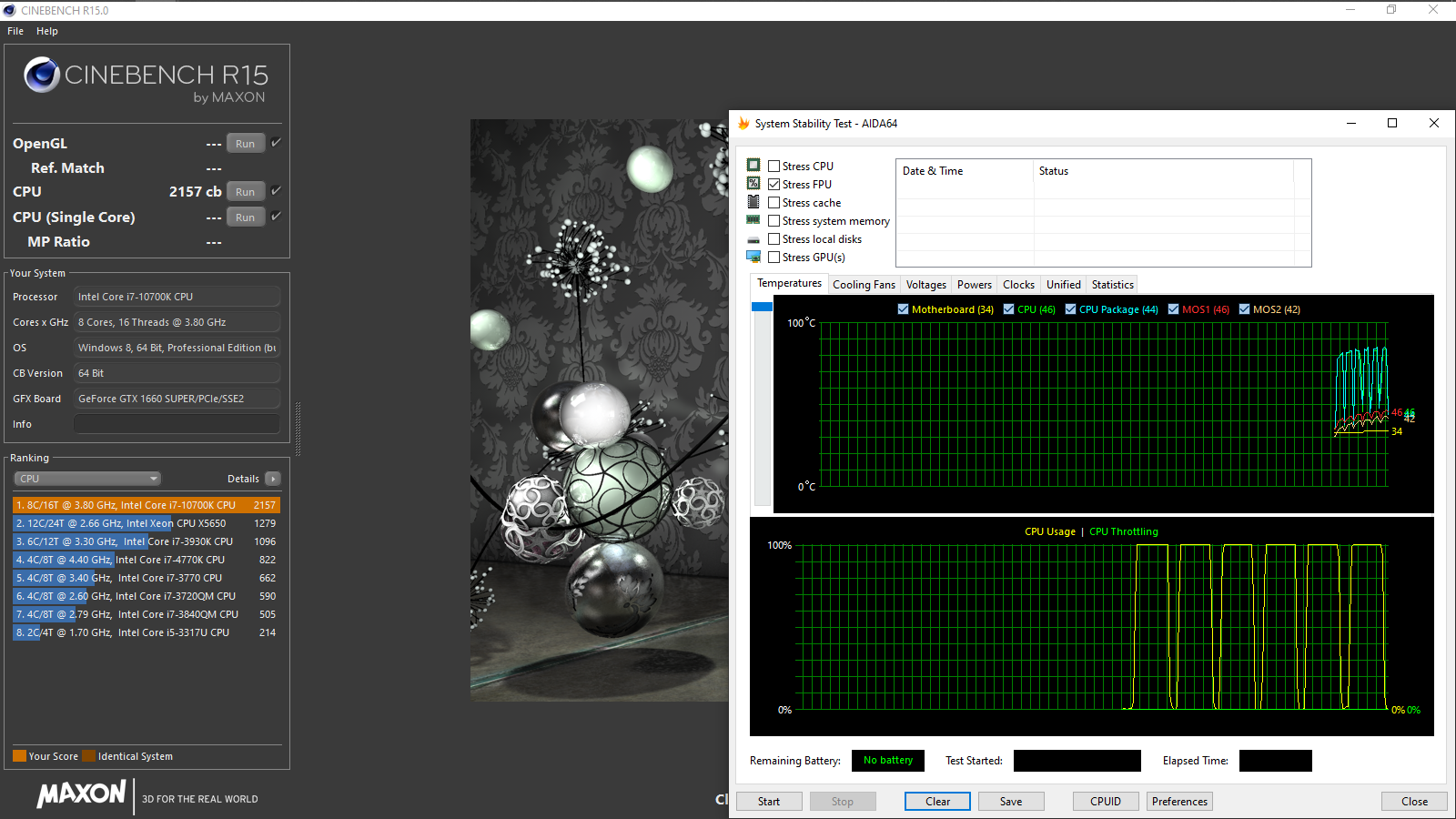

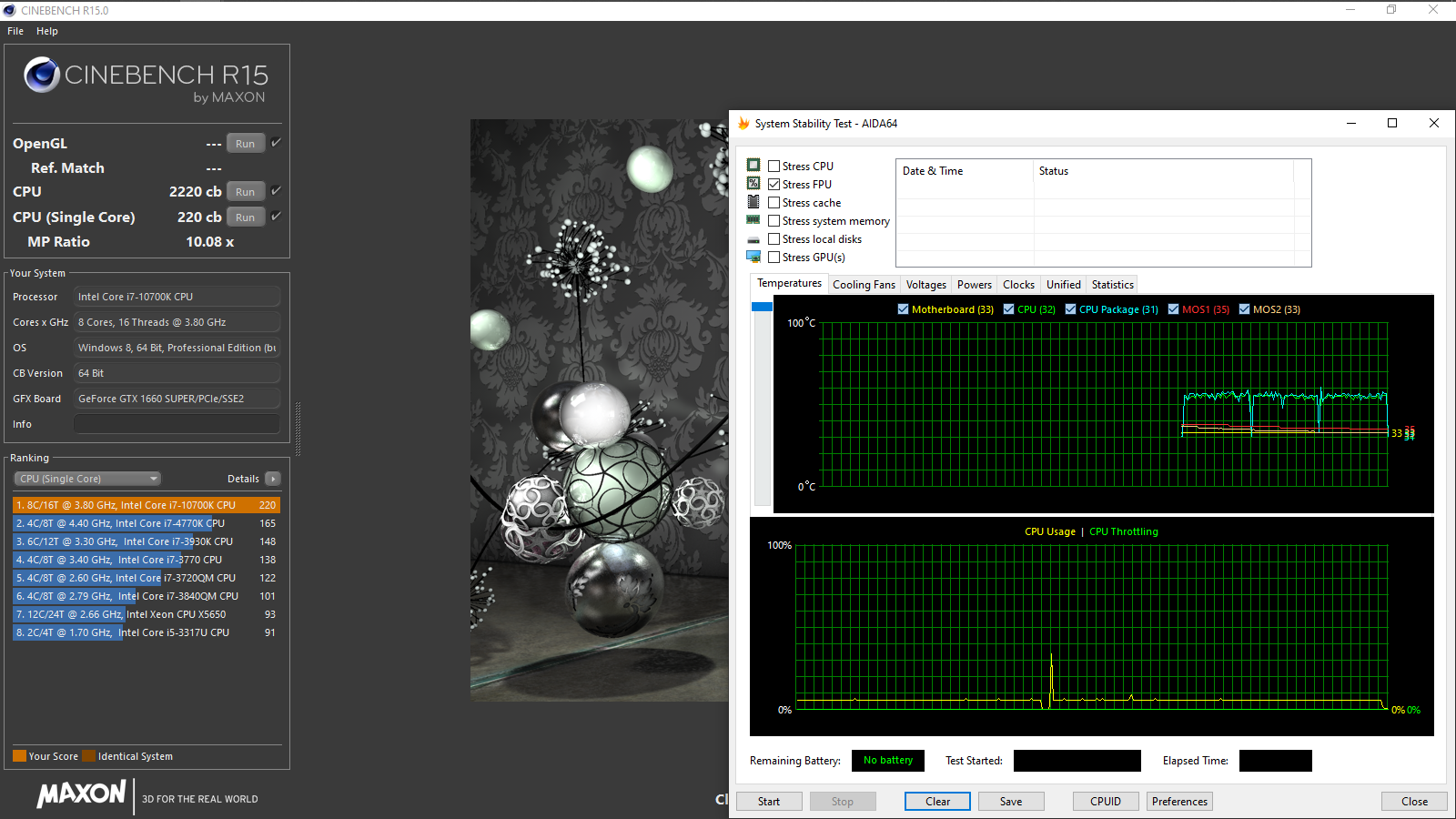

Поговорим о штатных вентиляторах. Про степень комфорта при работе с ними речь шла в предыдущей главе, как и о их калибровке. Сейчас проведём испытания с полностью отключёнными крыльчатками, сдвинув момент их пуска до критической границы.

ASRock Z490 PG Velocita

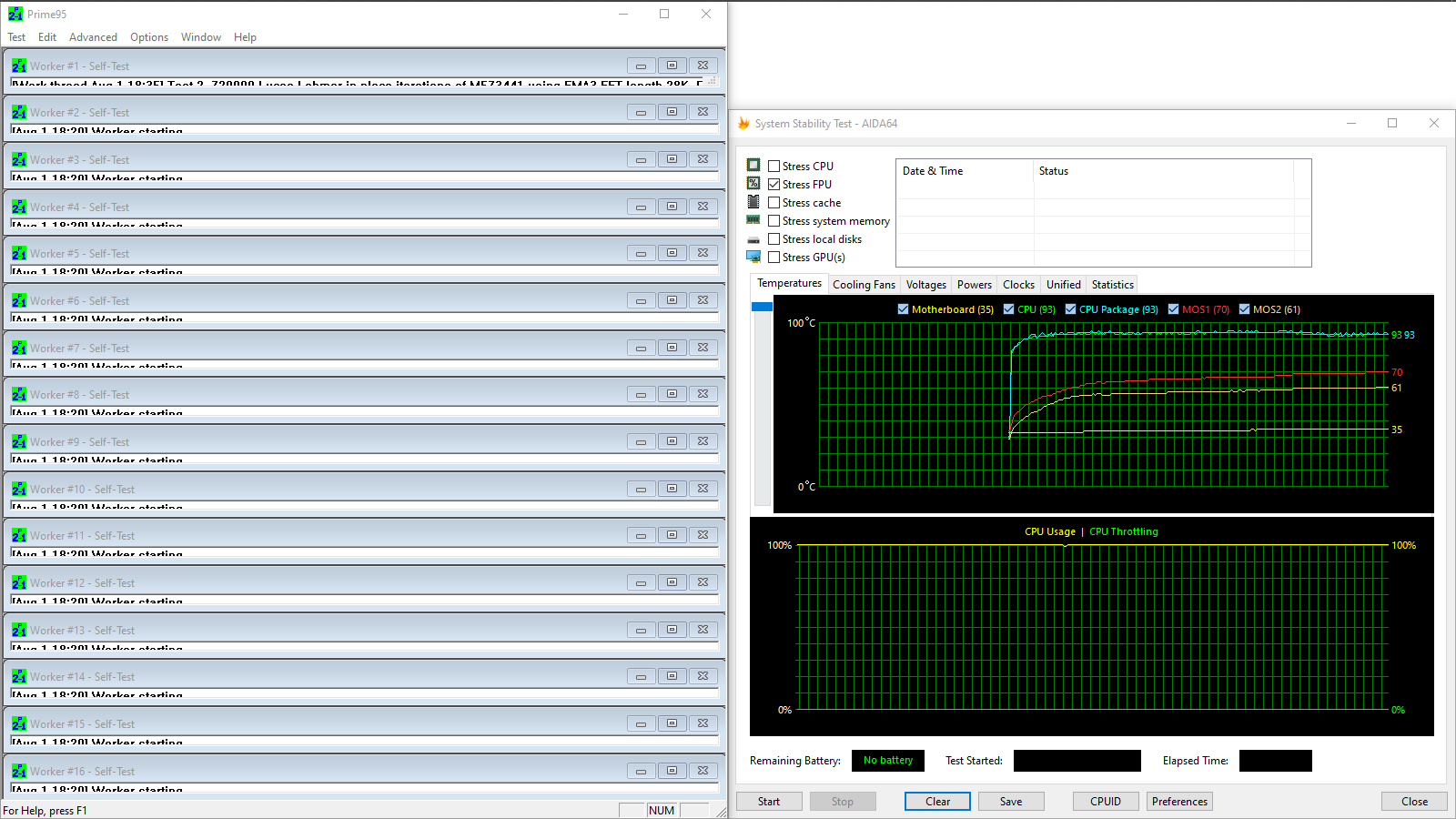

Замеры проведём при тех же условиях, сконцентрировавшись на самом горячем сценарии Prime 95. Опираясь на цифры с датчиков MOS 1 и 2, получаем прирост в пять и десять градусов. Нет превышения 75 градусов, но всё это происходило в режиме открытого стенда. Можно сделать вывод про достаточно сильную обеспокоенность разработчиков о безопасных температурах узла, но взяв ситуацию под контроль, направить её можно в любую из сторон, в том числе, и обеспечить полную бесшумность ПК. Какую температуру считать критически высокой каждый в праве решить сам, однако в UEFI предельными цифрами для сценария станут 100 °C. И ведь это мы говорим про работу в режимах экстремальной нагрузки, а в типичных игровых сборках беспокоиться вряд ли придётся даже со штатными профилями работы охладителей. Также интересно отметить возврат прогрева ЦП до 95 градусов, как это было даже в стоковом режиме работы, быть может, так повлиял эффект от цельности потока воздуха через радиатор от кулера, впрочем, всё здесь находится в рамках погрешности замеров.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

Потребление образовало границы из 35 и 307 Вт. Бездействующие вентиляторы приводят к понижению уровня в режиме нагрузки.

ASRock Z490 PG Velocita

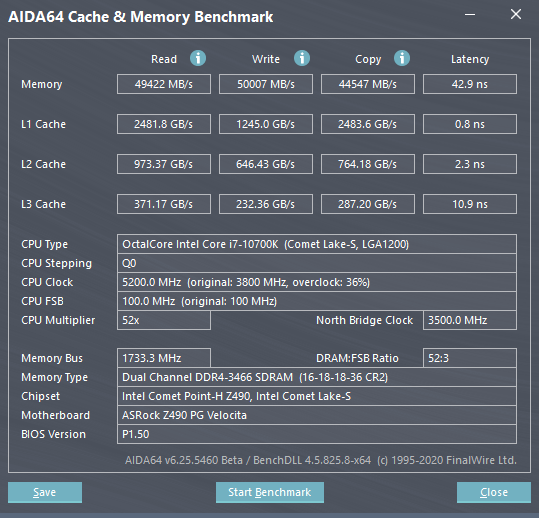

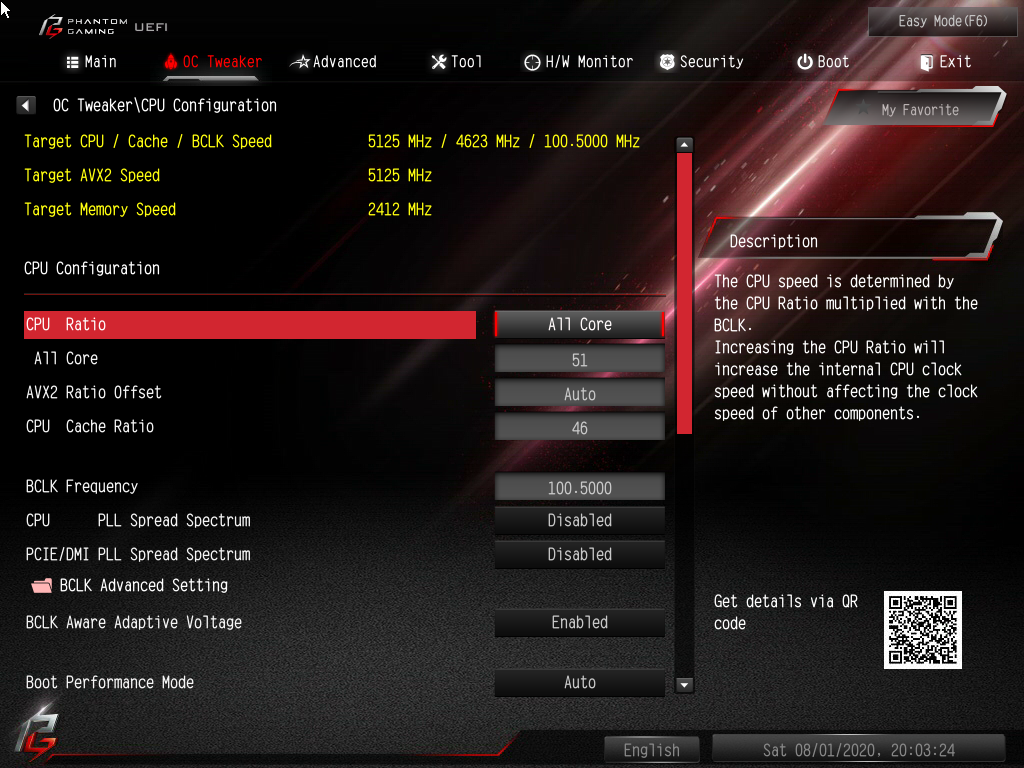

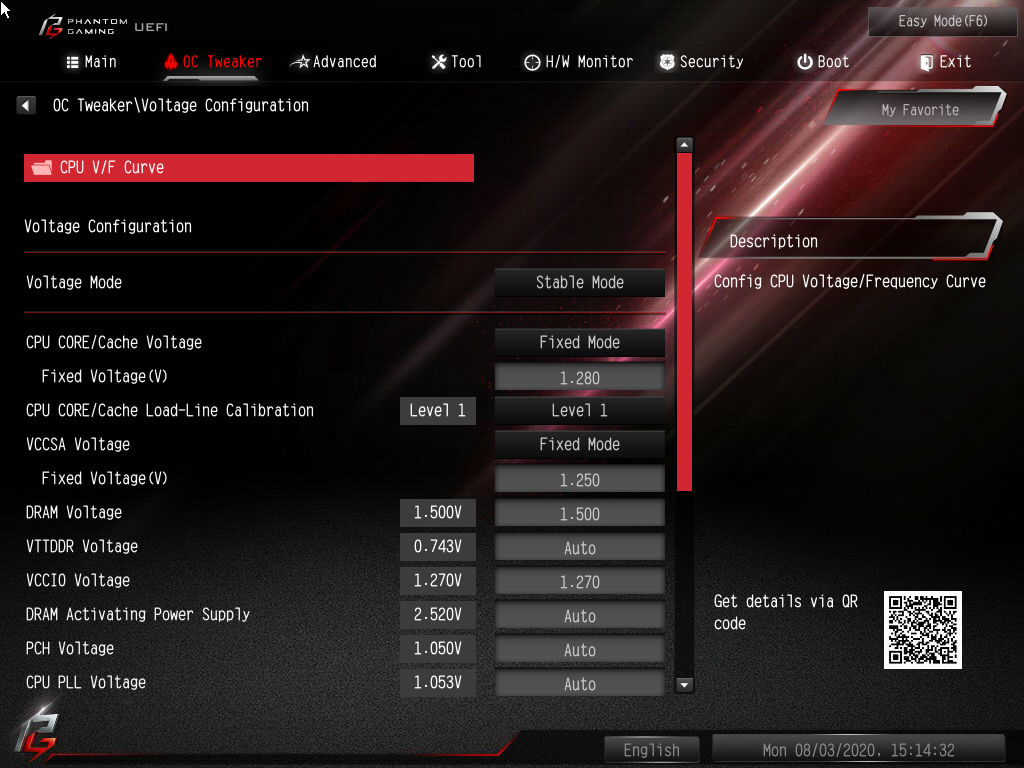

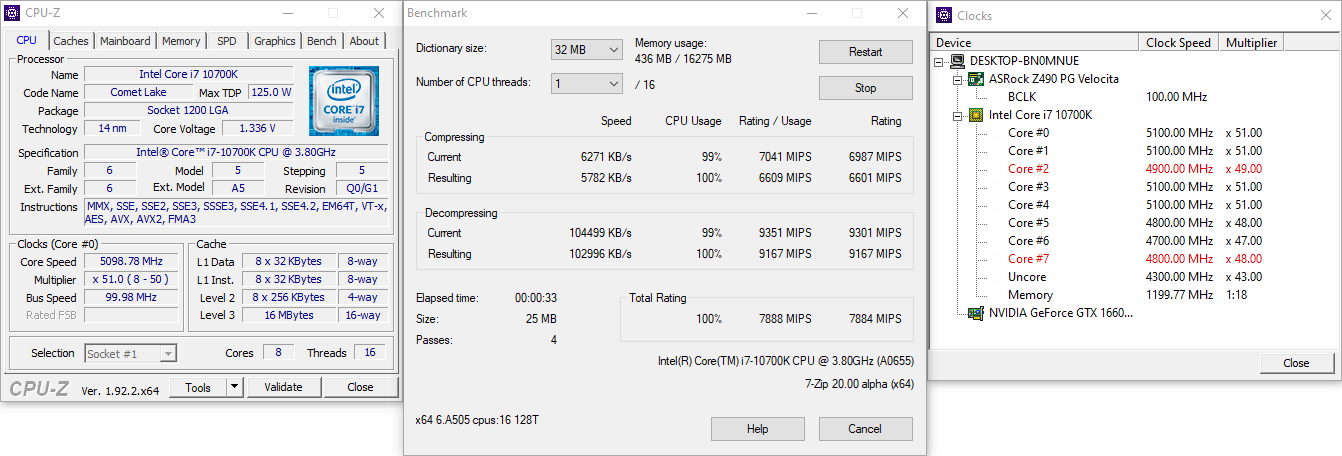

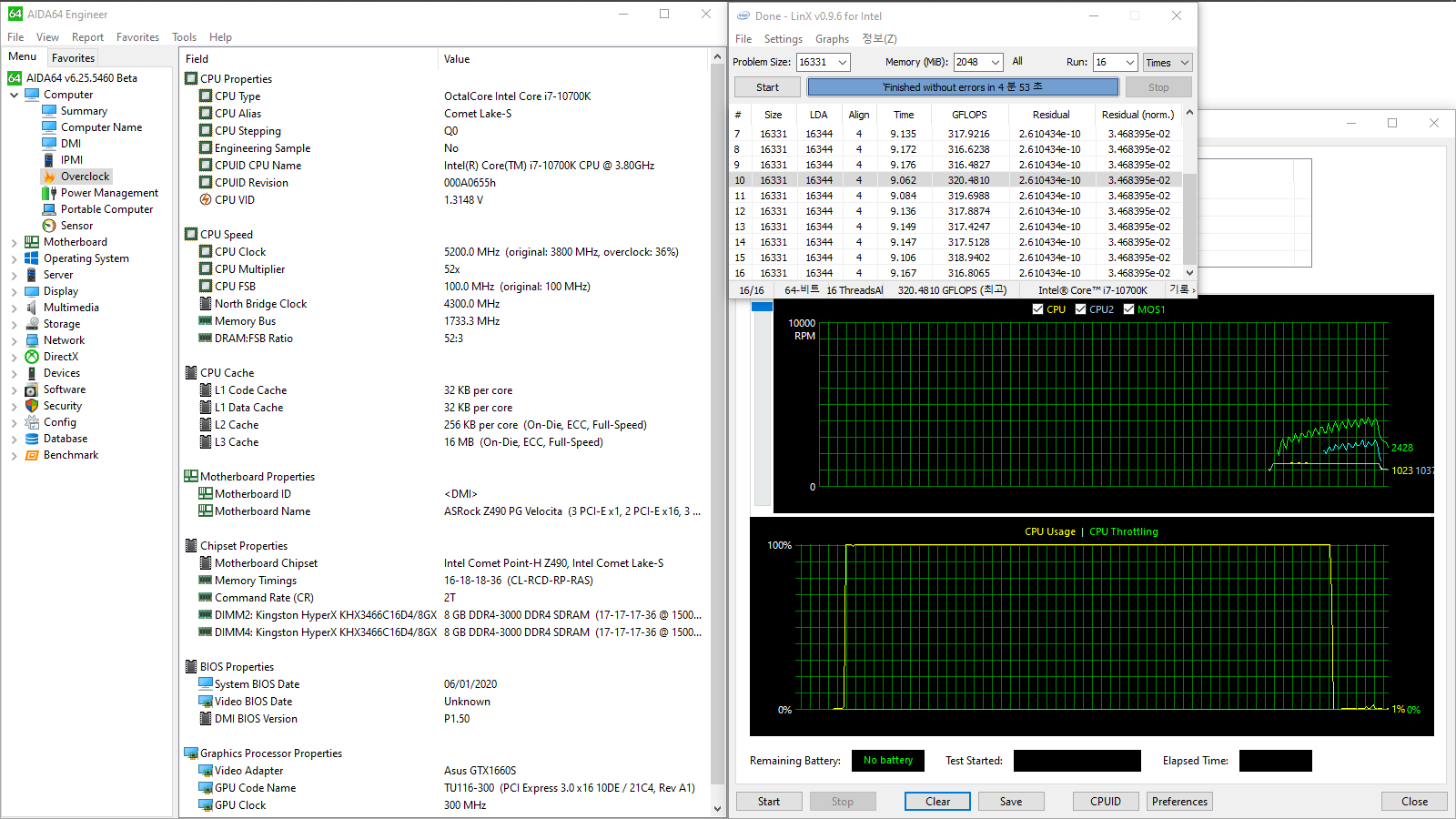

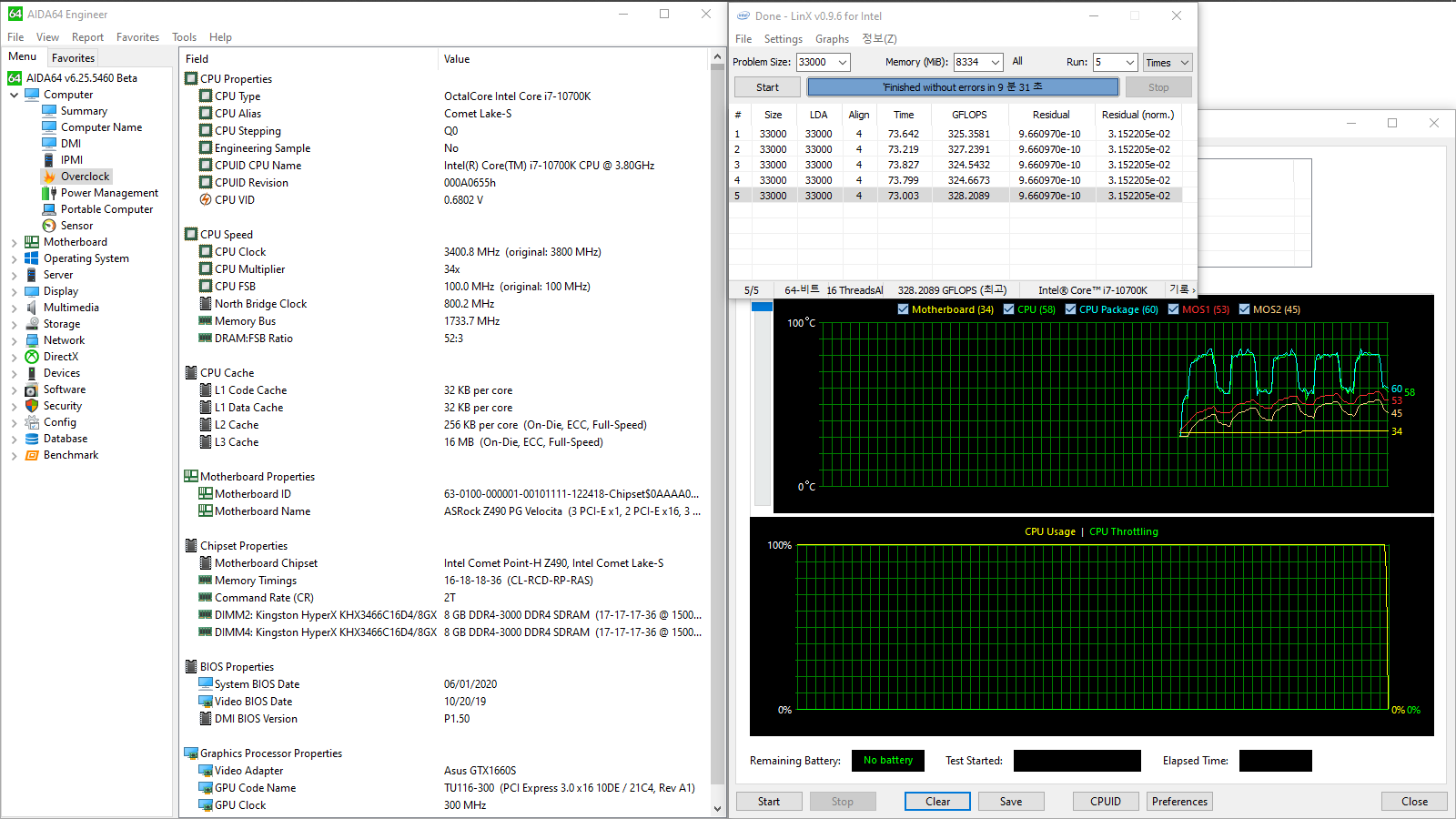

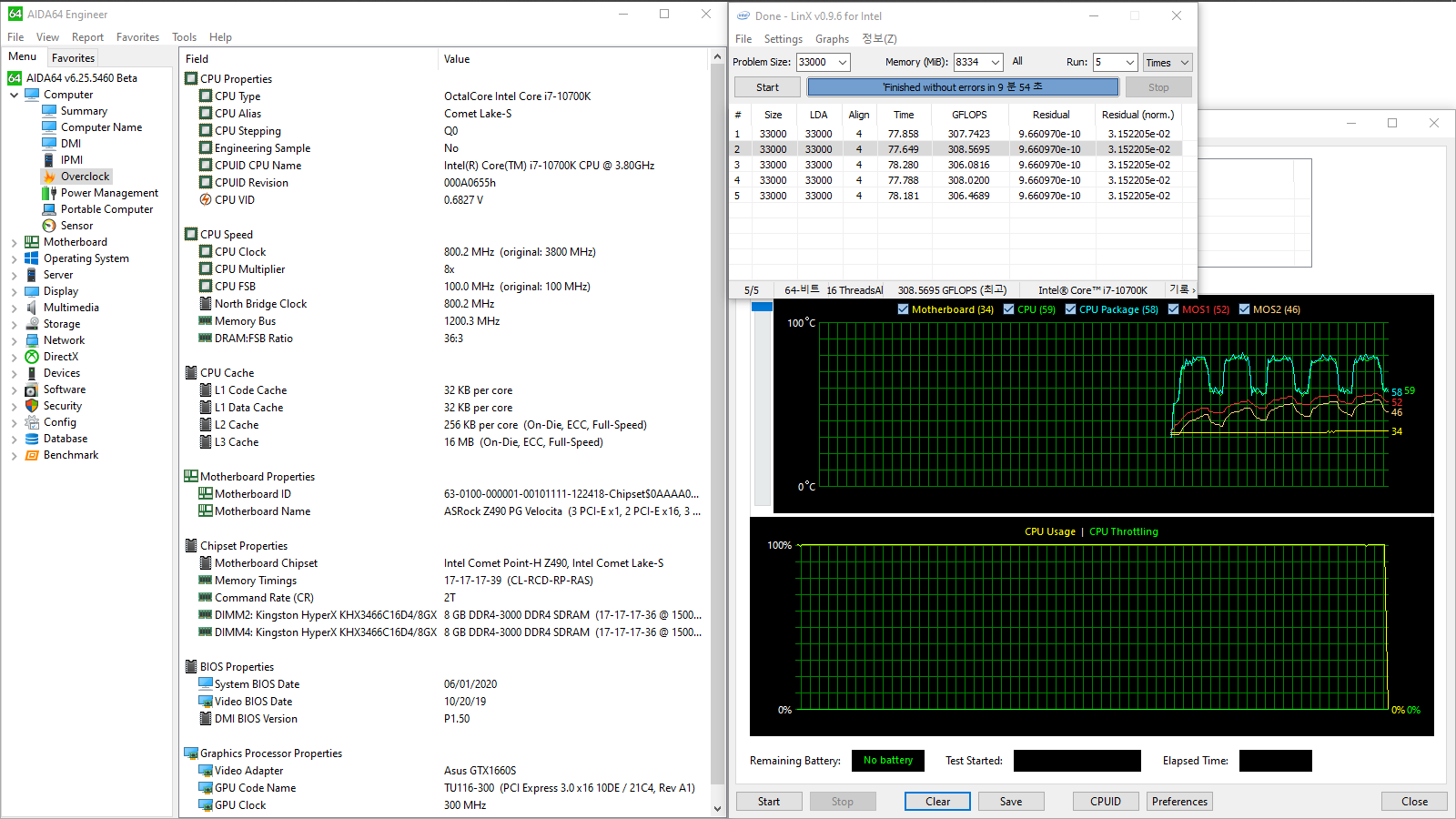

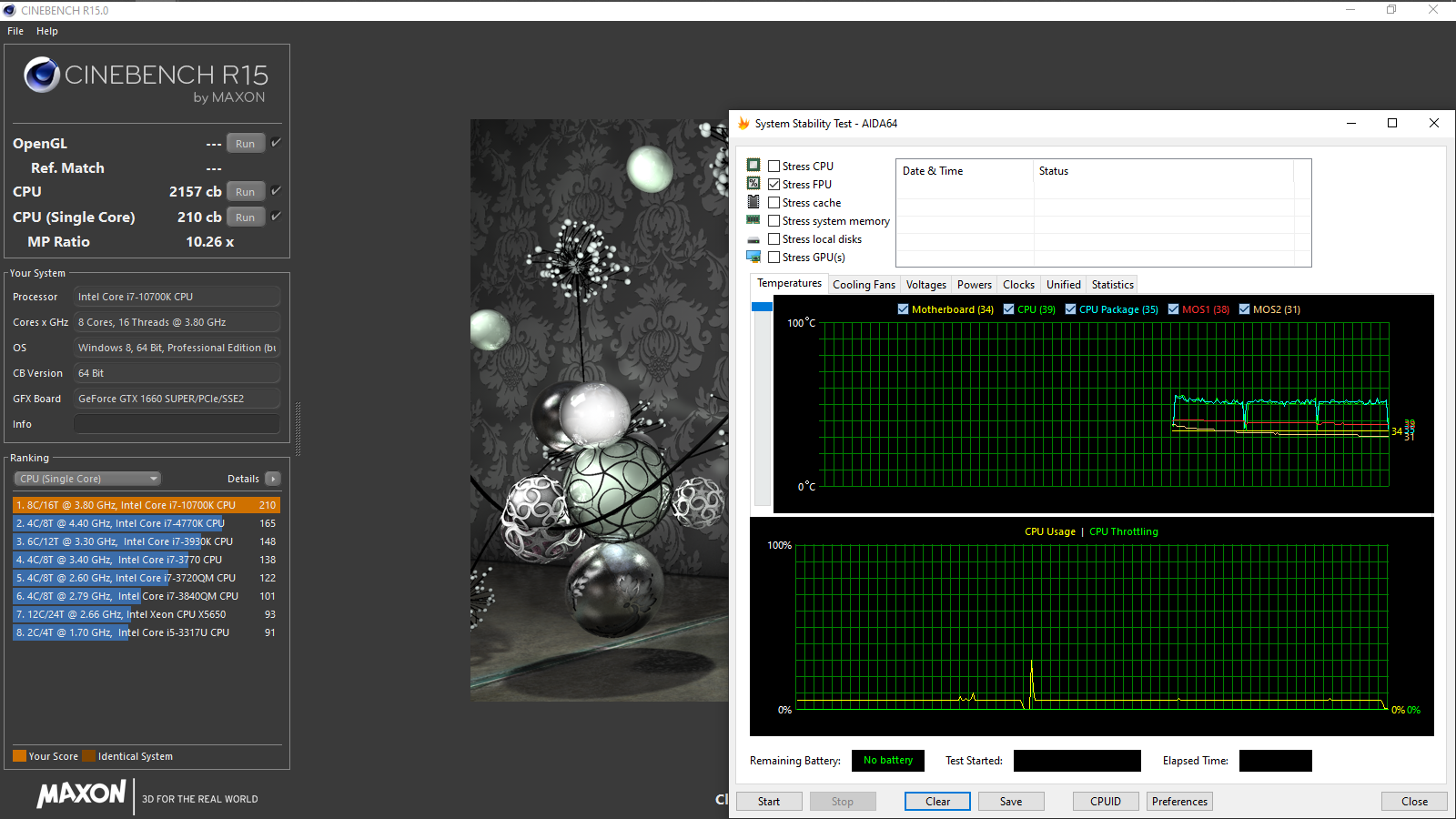

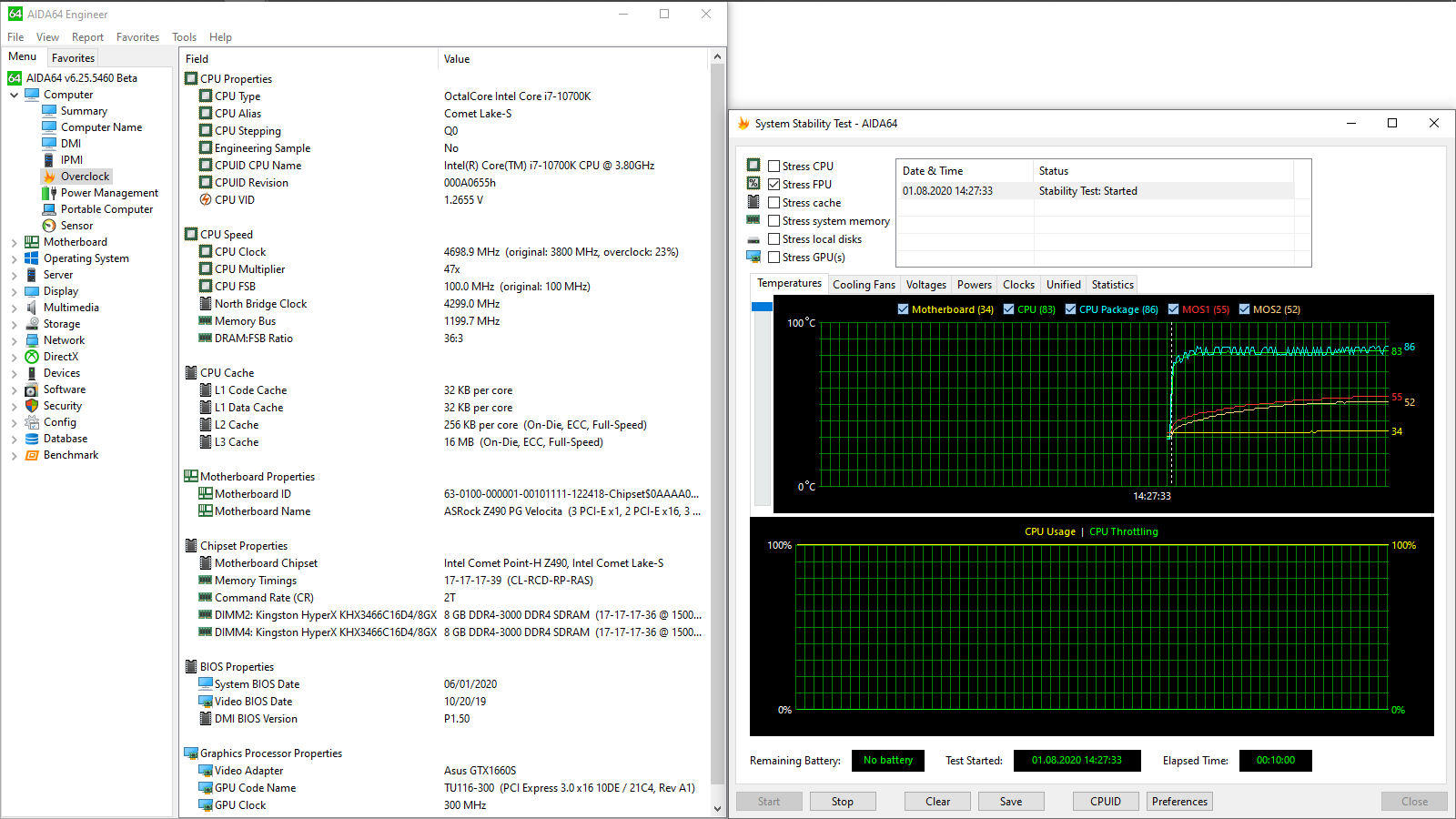

Разгонный потенциал процессора выясним, начав с небольшой нагрузки, роль которой выполнит Cinebench R15, шесть проходов многопоточного сценария. Ввиду сдвинутой выше 100 градусов отметки активации троттлинга уже с базовыми настройками, получилось выполнить задуманное на частоте 5125 МГц и с отрицательным CPU Core/Cache Offset Voltage величиной 40 мВ. DRAM Voltage, IO и SA фиксировались на базовых отметках чтобы избежать лишней нагрузки на систему. При таких условиях частота кольцевой шины равнялась 4623 МГц.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

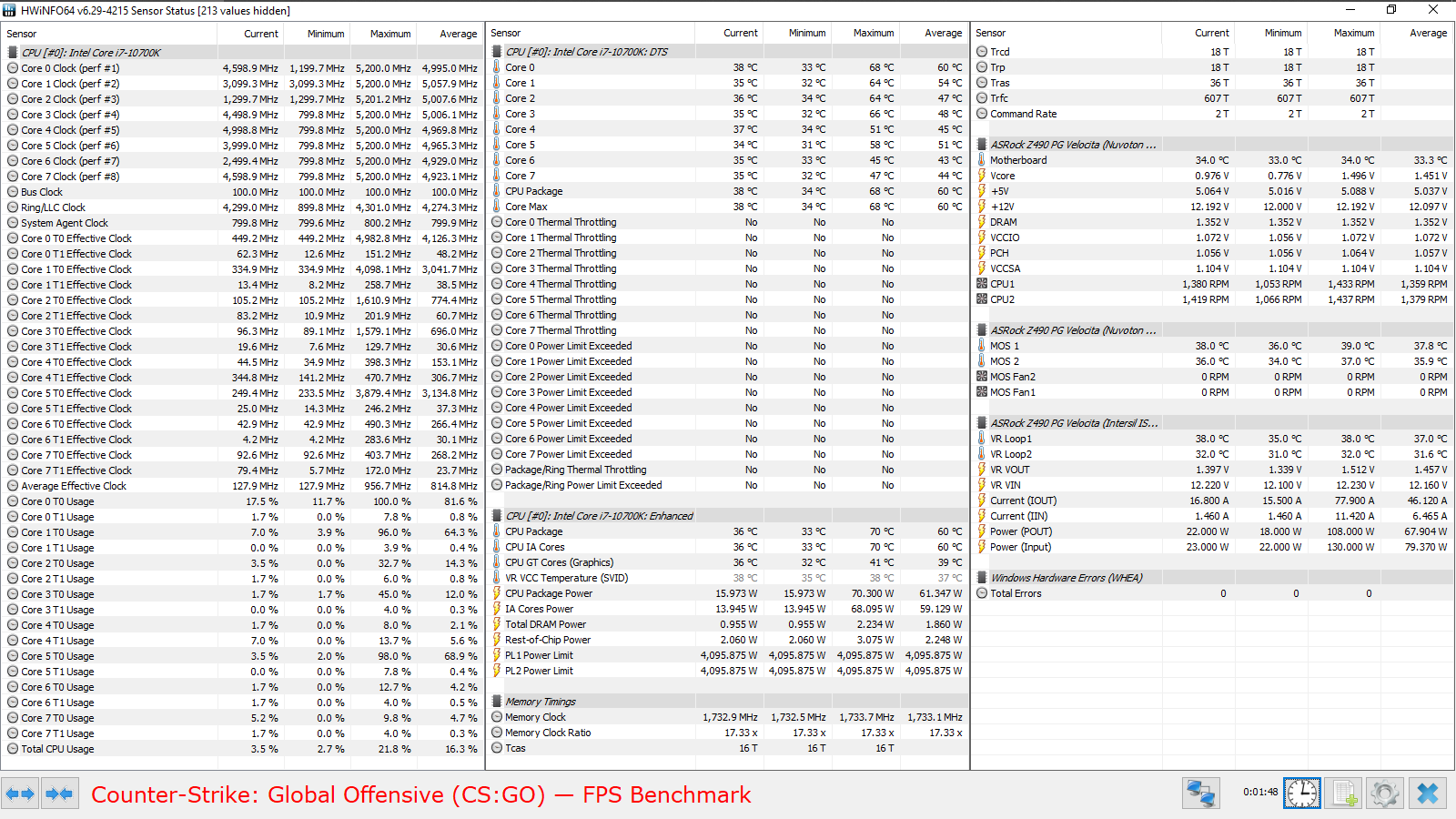

Разница между температурой ядер достигла 12 градусов. Бенчмаркинг-характер этого участка тестирования подтверждают несколько Windows Hardware Errors, фиксируемых HWiNFO, что сулит вероятные проблемы в каких угодно приложениях кроме выбранного. Впрочем, созданные условия работы мало похожи на разумные, с какой стороны не посмотреть, мы лишь оценили потенциал стендового ЦП вместе с рассматриваемой платой.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

Подбор множителей для функционирования ПК с разным числом потоков я проводил по такому сценарию. В качестве нагрузки использовался пресет Blend without AVX из Prime95. Очевидно, начиная с 16 и заканчивая восемью потоками частота ЦП будет основываться на самом скромном множителе и его подобрать проблем нет никаких. Для однопоточного сценария всё тоже вполне понятно, вопрос появляется с напряжением. Нужно отыскать уровень достаточно высокий, чтобы не было проблем с выполнением операций на высокой частоте с одним потоком, а также не было перегрева с многопоточной задачей. Здесь поможет наличие профилей LLC, которые способствуют снижению величины при росте нагрузки на ЦП, по итогу я остановился на паре из Level 5 и компенсацией 90 мВ для процессора.

Больше всего неудобств доставляют тесты с промежуточным числом потоков в нагрузке. Выбор определённого их количества для прохода бенчмарка не соответствует обозначенному множителю под нужное число ядер, поскольку в Windows 10 планировщик постоянно перебрасывает задачи с одного виртуального ядра на другое. Тем самым, уже для двух потоков в Prime95 используется схема работы для трёх, а то и четырёх ядер, и дальше по аналогии. Не слишком затягивая по времени с проверкой стабильности сборки, ведь мы помним, как сильно меняется потребление (и температура) с появлением второго каскада для этого сценария, получилось выйти на комбинацию вида 53-53-53-53-52-52-52-51. К слову, однопоточный проход в Cinebench R15 можно завершить на частоте 5,4 ГГц, но с Prime95 такой фокус невозможен даже на минутный отрезок теста с лимитом на одно ядро. В последствии, для возможности пройти LinX хотя бы с минимальным объёмом задачи (иначе перегрева ядер не избежать) потребовалось выбрать компенсирующий единичный множитель AVX offset.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

Подобный сценарий работы ПК можно назвать игровым, ведь ни одна игра по-настоящему не загрузит все ядра на 100%, особенно на продолжительное время. Потому и активный статус XMP здесь более чем уместен. Работа с LinX проводилась только для всех доступных потоков, быть может, меньшее их число (и больший множитель ЦП) приведут к проблемам и тогда потребуется в схеме что-то изменить. Здесь каждый в праве придумать свой вариант испытания на прочность. С нашими прежними, базовыми сценариями система справилась успешно, а промежуточные множители я ещё раз проверил, используя разное количество активных потоков в бенчмарке 7-Zip.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

Границы потребления составили 36 и 340 Вт.

ASRock Z490 PG Velocita

Для желающих проводить разгон по классической, уверенной схеме для любого по тяжести сценария, подойдёт вариант с множителем x51 для лёгких нагрузок и x49 — для использующих инструкции AVX. Тут уместно будет проверить качество стабилизации напряжения, выбрав лучший профиль Level 1 для LLC. Ускорение памяти тоже будет, но пока лишь по схеме XMP, это улучшит продуктивность в LinX относительно базовой схемы её настроек. Кольцевую шину вышло разогнать до 4700 МГц, всё это затребовало повышения IO Voltage до 1,2 В (установка в UEFI с последующим лёгким превышением), а SA равнялось 1,25 В. Установка CPU Voltage имела вид 1,355 В.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

Колебания напряжения уложились между 1,344 и 1,368 вольтами, среднее значение очень близко к плановому — 1,356 В, говоря про тестовый участок продолжительностью около 20 минут в LinX. В моменты подготовки вычислений частота повышалась до 5,1 ГГц, тогда как при их выполнении равнялась 4,9 ГГц, даже эти бонусные 200 МГц дают эффект, видимый в ГФлопс. Нагрев на части ядер превышал психологические 100 градусов, но оттянутый штатный ограничитель для активации троттлинга у Z490 PG Velocita позволил тесту завершиться без принудительного снижения частот. В рендеринге нагрев был меньше, ещё ниже при архивации, а в играх типа CS:GO сам вопрос не стоит на повестке как таковой. Появление нескольких Windows Hardware Errors в ходе сцен рендеринга свидетельствует о спорной комбинации выбранной пары множителя ЦП и напряжения для полной уверенности в системе, но повышать последний параметр с используемым кулером уже фактически некуда.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

Фиксация напряжения процессора превратилась в 44 Вт, характерные для простоя, а в нагрузке рост достигал 340 Вт. В ходе всех замеров комнатная температура находилась на уровне 25–26 °C. Сведения о температуре, поступающие с датчиков, удивительно правдивые, личные замеры пирометром тыльной стороны устройства получились схожими (в ходе нагрева испытуемой). Второе число, более низкое, вероятнее всего, относится к части, ответственной за напряжение iGPU, потому как в ходе тестов и левая часть от сокета, и расположенная выше него грелись сопоставимо. Нагрев верхний точек радиаторов скажет мало о чём, ведь это фактически накладки, но для целостности картины приведу значения, полученные в ходе прогрева на этом этапе замеров — 40 для накладки поверх главного вентилятора и 43 для планки, прикрывающей набор тонких пластин.

ASRock Z490 PG Velocita

Частотный предел тестового комплекта памяти здесь составил 4300 МГц без превышения напряжения уровня 1,5 В. Группу основных задержек без сверх усилий получилось снизить до 19-19-19-36, вспомогательные IO и SA соответственно равнялись 1,27 и 1,25 вольт. Загрузка происходила и при 4400 МГц, но уже на Рабочем столе ПК чаще всего зависал. Кольцевая и ядра функционировали на 4,4 ГГц, чтобы не становиться ограничивающим фактором в возможной нестабильной работе системы.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

Дополнительное охлаждение для модулей памяти создавал вентилятор, установленный сверху над слотами, а поток от него проходил вдоль планок, доходя до ВК. Базового сценария замедления его оборотов системной платой было достаточно, чтобы завершить задуманные тесты без ошибок. При работе с напряжением около 1,45 В необходимость в его использовании отсутствовала, но здесь всё же пришлось ним воспользоваться.

Стабилизация выставленного уровня DRAM Voltage оказалась нормальной, хотя и не идеальной.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

Форсированные напряжения привели к цифрам уровня 46 Вт в простое, при нагрузке потолок составил 300 Вт.

ASRock Z490 PG Velocita

Разгон базовой близок к прошлому поколению устройств, использующих хаб Z390. Система вела себя без сбоев, включая этап холодного пуска, на частоте 361 МГц. Последующий рост позволял работать с настройками UEFI, но уже появлялись проблемы даже с попаданием на Рабочий стол. Для памяти использовалась схема работы, проверенная в прошлом испытании, множители ядер и кольцевой снижались до минимальных, а уровни IO и SA планово приближались к психологически высоким 1,3 В.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

С небольшим превышением границы рабочих частот Z490 PG Velocita самостоятельно сбрасывала настройки до базовых, но с переходом через 400 МГц она уже была не способна провести такую процедуру, потому мне всё же пришлось единожды вручную помочь ей обнулить настройки CMOS. Благо, контактная пара находится не где-то в середине, а у нижней грани устройства.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

Получив комплексное понимание возможностей стенда, изучим фирменные профили разгона. Затрагивают они только работу процессора. Всего их четыре, идея их организации — форсаж общего множителя и напряжения плюс использование компенсирующего множителя AVX. Самый амбициозный оказался излишне оптимистичен для нашего экземпляра Core i7-10700K, с ним на первых же секундах в Cinebench R15 система получала BSOD.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

Второй сверху намного более жизнеспособен. Тут частота ЦП будет равна 5 ГГц, а напряжение — 1,28 В, в сумме с лучшим профилем LLC, максимально противоборствующим снижению напряжения в ходе нагрузочных тестов. Для случаев с привлечением AVX частота понизится до 4,7 ГГц. Памятью придётся заниматься самостоятельно, можно будет использовать профиль XMP или выработать другое решение.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

Отмечена одна отличающаяся невязка даже в ходе экспресс-теста на стабильность в LinX, видимо, напряжения всё же недостаточно, но зато нет перегрева, как и проблем в утилитах попроще. На выходе будет ускоренный ПК, во многопоточных тестах, а ценой выступает повышенный нагрев и потребление системы плюс отказ от ускорения в однопоточных сценариях и в других нетребовательных случаях. Выбирать, как и всегда, конечному пользователю.

ASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG VelocitaASRock Z490 PG Velocita

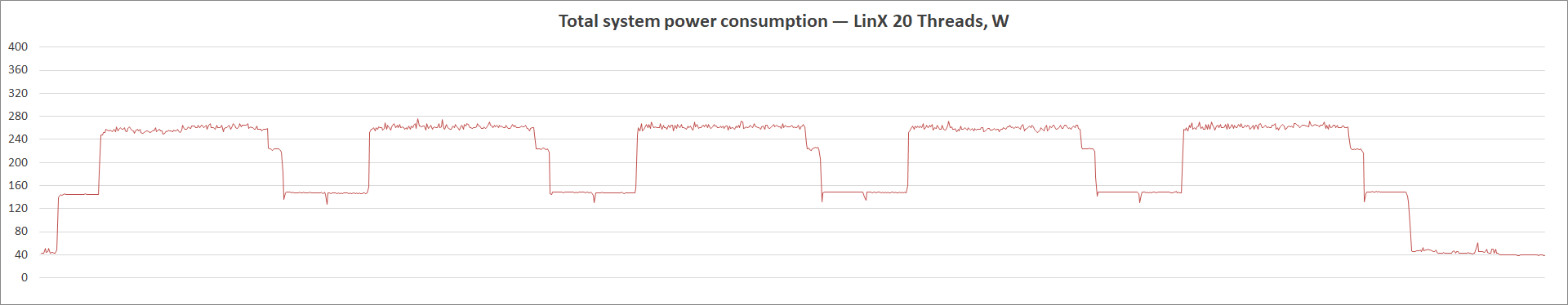

В простое потребление энергии равнялось 39 Вт, а при нагрузке в первом случае характерным уровнем стали 247 Вт, а во втором предельная величина достигла 276 Вт.

ASRock Z490 PG VelocitaASRock Z490 PG Velocita

Вывод

Можно в очередной раз поздравить инженеров ASRock с проделанной работой. После невнятной серии плат на базе Z370 и в целом неплохой, но ничем не выделяющейся следующей, с применением чипсета Z390, на рынке появилась действительно стоящая внимания модель. Здесь сконцентрировались на основных вещах, отбросив в сторону различные вспомогательные ненужности, что украинский покупатель высоко ценит, отличаясь от ряда других в мире. Прежде всего могу отметить проработку прошивки. Там есть всё, и многое из испытанного на практике работало как нужно, отдача от системы оттого была полноценная. Спроектированный с нуля узел VRM позволяет проводить эксперименты в самых различных комбинациях, используя фиксацию уровня напряжения или его компенсацию, набор профилей LLC обеспечит требуемое поведение в разумных рамках отклоняясь от планового. Система охлаждения включает предустановленные охладители, но они полностью управляемы и для сборки на базе Core i7-10700K фактически не нужны, даже при разгоне. Управление частотой последнего доступно всевозможными вариантами, сразу и не сказать, какой теперь лучше выбрать при оверклокинге, но и со штатными настройками поведение системы стабильное, хотя и отключены лимиты потребления, чтобы ядра удерживали частоту невзирая на тип нагрузки и её продолжительность. Нет проблем с работой памяти, без или вместе с активацией XMP, равно как и при ручном её разгоне. Я подтвердил стабильное функционирование ПК на отметке в 4300 МГц при разумных границах выставленных напряжений. Для них здесь пределы велики, нет никаких ограничений для смелых экспериментов. Два предусмотренных температурных датчика из блока VRM будут верными помощниками для всех энтузиастов. Но кроме них, данных с процессора и последней, четвёртой температуры — самой платы — цифр больше нет, что может смутить любителей вдумчиво настраивать продув в корпусе.

Как сразу можно подметить, здесь нет предустановленного адаптера беспроводных сетей, отсутствует деление процессорных линий PCI-E между парой слотов, иллюминация наличествует, но фирменное ПО относительно прямых конкурентов на рынке выглядит явно отстающим, лишь на радость владельцам ПК без иллюминации. Есть индикатор кодов POST и его можно заставить отображать температуру ЦП, что может быть полезным даже в игровых сборках. Чудесно реализован звук посредством достаточно распространённого кодека от Realtek. Его сопутствующее ПО сменилось на Nahimic, прислушиваясь к современным веяниям на рынке материнских плат для требовательных покупателей. Может не устроить относительно скромное наполнение задней панели. Всё же в ранг лучшей платы на рынке я возносить Z490 PG Velocita не стану, но если ваше внимание она привлекла, то небезосновательно могу рекомендовать присмотреться внимательнее и в последствии, взвесив всё лишний раз, добавить в шорт-лист будущих покупок. Ценообразование в местной рознице баллов ей не добавит, хотя сути сказанного выше это нисколько не меняет.

Лучшее качество



Процессор Intel Core i7-10700K предоставлен компанией АСБИС-Украина, официальным дистрибьютором Intel в Украине.

Находим избытки, применяем с умом!
