Обзор материнской платы ASRock Fatal1ty X370 Gaming K4. Решение для сборки игровой системы на базе старших моделей AMD Summit Ridge

Возможности UEFI

Воспользовавшись фирменным механизмом Instant Flash, интегрированным в UEFI, я смог без проблем обновить прошивку до актуальной сборки.

ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4

Не смотря на длительное присутствие продуктов ASRock на базе AMD AM4 в розничной продаже, упрощённого меню наладки до сих пор тут не появилось, работать придётся с классическим интерфейсом, хотя на конкурирующей платформе (Intel) имеется лаконичный EZ Mode.

ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4

Весьма спорно реализована и настройка памяти в предназначенном как раз для разгона меню OC Tweaker. Без активации профилей XMP нет доступа ни к её частоте, ни к задержкам. Здесь доступен ряд напряжений, как основной группы, так и сопутствующей. Для хранения настроек предусмотрено пять профилей.

ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4

У процессорного напряжения есть два способа достижения нужной отметки — фиксация или компенсация (offset), есть и профили LLC.

ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4

Наиболее важные параметры находятся в таблице:

Параметр Диапазон регулировки Шаг
CPU Frequency (МГц) 2200–6300 25
CPU Vcore Fixed Voltage (В) 0,9–2,5 0,00625
CPU Vcore Offset Voltage (В) –0,1…+0,3 0,00625
CPU Load-Line Calibration Auto/Level 1…5 1
VDDCR_SOC Fixed Voltage (В) 0,9–2,5 0,00625
VDDCR_SOC Offset Voltage (мВ) 0,00625…+0,3 0,00625
VDDCR_SOC Load-Line Calibration Auto/Level 1…5 1
DRAM Frequency (МГц) 1866–4000
2800–3866
266
DRAM Voltage (B) 1,1–1,5 0,005
+1.8 Voltage (В) 1,7–3,0 0,05
1.05V_PROM Voltage (В) 0,95–1,25 0,01

На странице Advanced сосредоточены настройки не только для периферической обвязки.

ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4

Заготовлен раздел AMD CBS, где находится множество пунктов по тонкой настройке всей системы. В частности, глубокий контроль за параметрами DRAM реализован именно тут. Также хочется отметить возможность менять состояния Pstates.

ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4

Базовый контроль над лентами LED RGB доступен прямо из UEFI, но для полноценной работы с ними лучше использовать фирменное ПО.

ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4

Рубрика наблюдения за системными параметрами в реальном времени вышла достаточно насыщенной. Есть температурное значение из области VRM.

ASRock Fatal1ty X370 Gaming K4

Можно управлять работой пяти охладителей. Лишь для двух их них можно выбрать способ изменения частоты вращения. Соответственно, для трёх остальных он останется неизменным. Замеры показали, у двух каналов заложен механизм изменения ШИМ, а у оставшегося пятого меняется выходное напряжение.

Вентилятор Cryorig XF140, 4 pin, 1375 об/мин  Nanoxia FX12-2000, 3 pin, 1900 об/мин
Режим 30% (об/мин) 60% (об/мин) 30% (об/мин) 60% (об/мин)
CPU Fan 1 850* 1250 1875 1900
CPU_OPT PWM — 850 PWM — 1225 DC — 875 DC — 1375
Chassis Fan 1 825 1250 1900 1900
Chassis Fan 2 450 950 900 1475
CHA_FAN3 PWM — 850 PWM — 1250 DC — 850 DC — 1375

В целом, набор вполне неплох, всё работает «на лету», потому нет особой нужды в отдельном ПО для настройки схем охлаждения. Помимо классического способа указания значений, реализован интерактивный сценарий FAN-Tastic Tuning. Ещё один пункт со схожим названием — FanTuning — проводит калибровку устройств с целью поиска минимальной работоспособной отметки (в процентах).

ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4

Fast Boot изначально деактивирован, но и без него процедура инициализации оборудования весьма быстра (как для продуктов на базе AMD AM4). Будет интересным указать способ применения новых настроек: система не отключается, как это происходит с платами от других производителей, а просто перезагружается. Отключение можно наблюдать лишь при гарантированно неработоспособных параметрах, о чём тремя короткими сигналами оповещает системный громкоговоритель. К чести испытуемой, отключение в таких случаях действительно срабатывает — вероятно, применяются совершенно иные подходы, которые помогают системе обрести стабильность. Да, сброс настроек CMOS посредством перемычки в процессе испытаний я проводил, но всего несколько раз, гораздо чаще система могла загрузиться с безопасными настройками, предоставляя возможность что-либо отредактировать. Пожаловаться здесь можно лишь на отсутствие уведомления, приходилось догадываться о происходящем по действующим в конкретный момент времени значениям переменных.

ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4

Комплектное ПО

Набор программ, обусловленный игровой направленностью продукта, оказался таким же, как и у младшей по иерархии модели от ASRock — Fatal1ty AB350 Gaming K4. В том обзоре практически все фирменные утилиты отказались запускаться на тестовой системе, но в этот раз они работали исправно.

  Программное обеспечение
Фирменное APP Shop (AppCharger, ASRock RGB LED, Fatal1ty Mouse Port, F-Stream Tuning Utility, Key Master, Restart to UEFI)
Звуковое Creative Sound Blaster Cinema 3
Сетевое XFast LAN

Разве что, небольшие замечания есть к APP Shop, ведь в перечне доступных в нём программ отчего-то нет самой интересной — F-Stream Tuning Utility (её пришлось загрузить с официальной страницы модели в Сети). Версия использовалась самая последняя, комплекс умеет искать обновления и для себя. С загрузкой при его участии утилит и их установкой проблем не было.

ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4

F-Stream Tuning Utility предоставляет возможность наблюдения за самыми важными системными параметрами и «на лету» менять различные напряжения, также тут можно приложить усилия для настройки охладителей, особым качеством этой программы является возможность калибровки вентиляторов с последующим составлением паспорта для каждого изделия. Однако в этот раз я не нашёл здесь ожидаемых фирменных профилей для разгона ПК, в среде UEFI они тоже не числятся, а значит все действия пользователю придётся предпринимать самостоятельно.

ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4

Удобная утилита для беспроблемного попадания в среду UEFI по перезагрузке системы доступна и функционирует.

ASRock Fatal1ty X370 Gaming K4

Key Master — несложная в освоении программка, призванная помочь геймерам путём улучшения отдачи от клавиатуры и мыши (доступно написание макросов и внедрение новых качеств, активируемых «горячими» клавишами). Тут же встроена игрушка-кликер для проведения испытаний.

ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4

Использование особого порта на задней панели позволит использовать фирменную одноимённую утилиту — Fatal1ty Mouse Port. Тут можно изменить частоту опроса порта.

ASRock Fatal1ty X370 Gaming K4

ASRock RGB LED позволяет изменить цвет на одном из четырёх светоизлучателей, один из которых находится под чипсетным радиатором, а для трёх остальных понадобится использовать соответствующее собственное оборудование. Возможности достаточно скромные относительно продукции конкурирующих вендоров.

ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4

Первоначальная наладка звука осуществляется при участии фирменного конфигуратора от Realtek. Удивительным образом он неправильно определил импеданс подключенных наушников, но трагедии в этом нет, поскольку все три профиля предусиления можно активировать собственными силами.

ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4

Сам звук оказалась очень неплохим, хотя одно только наличие старшего кодека ALC1220 вовсе не означает отличную его реализацию, но в этот раз получилось услышать именно такой вариант. Для видоизменения звуковой картины имеется особое бонусное ПО от Creative — Sound Blaster Cinema 3. Версия кочует от одной платы ASRock к другой, больше скриншотов доступно в обзоре Fatal1ty Z270 Gaming K4.

ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4

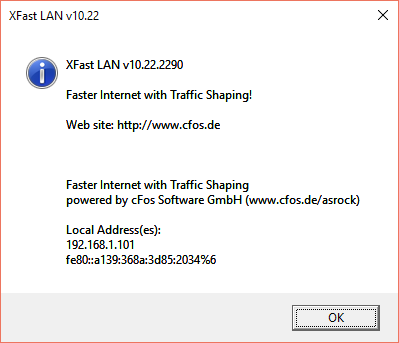

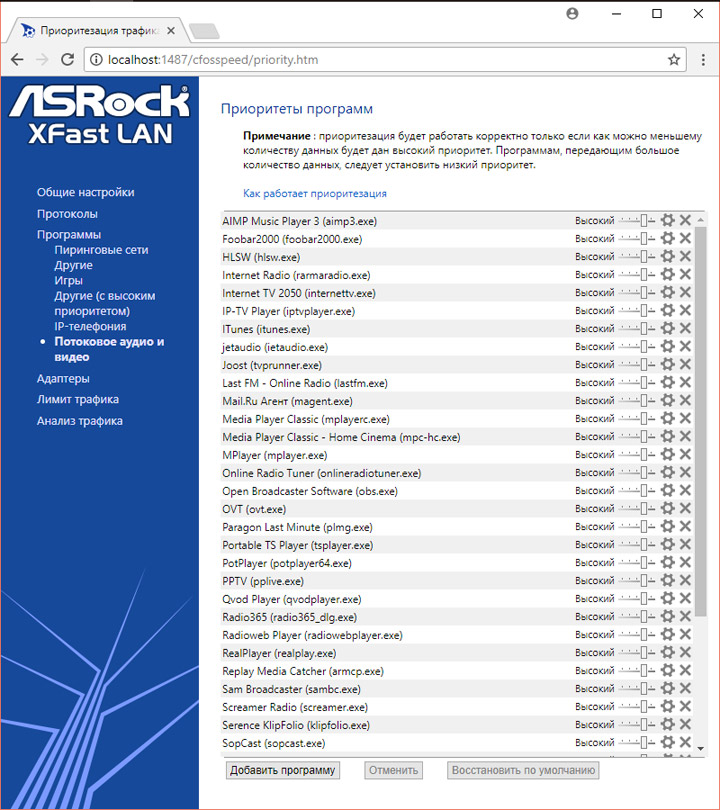

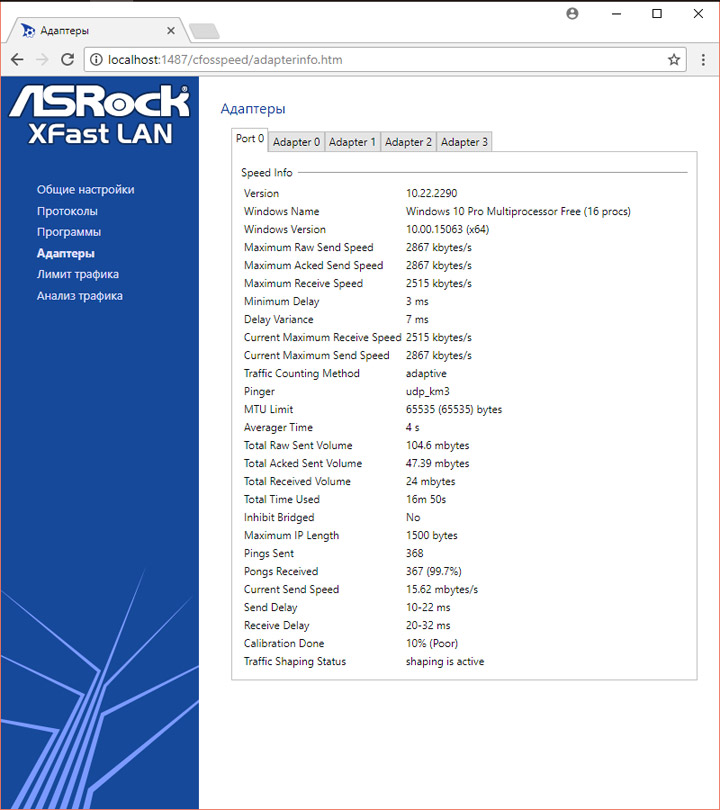

Традиционный спутник всех крепких плат от ASRock — XFast LAN, выполненный на базе cFosSpeed. Работала эта программа без замечаний.

ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4ASRock Fatal1ty X370 Gaming K4
Разогнать, чтобы выиграть!
