Обзор и тестирование материнской платы ASRock Z490 PG Velocita. Экспериментируем с разгоном Core i7-10700K

Штаб специалистов ASRock не перестаёт идти на смелые эксперименты, регулярно оснащая продукты чертами, отсутствующими у конкурентов. Процессоры Rocket Lake-S ещё находятся в разработке, а здесь уже предусмотрели специализированный порт M.2 для нужд скоростных SSD с интерфейсом PCI Express 4.0. Работать с нынешними ЦП поколения Comet Lake-S он не будет, но напротив него есть слот, связанный с чипсетом Intel Z490.

ASRock Z490 PG Velocita

Именование модели новое, так продукт решили выделить среди прочих, аббревиатура PG отсылает нас к серии игровых плат Phantom Gaming. Потому среди бонусов есть утилита Nahimic для звуковой подсистемы. Высокий статус изделия подтверждается наличием кнопок включения и перезагрузки на поверхности устройства, есть и индикатор кодов POST. Ближе с деталями будем знакомиться по ходу обзора, для начала — таблица с главными свойствами и возможностями новинки.

Модель ASRock Z490 PG Velocita
Официальная страница продукта в Сети asrock.com
Чипсет Intel Z490
Процессорный разъём Socket 1200
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Comet Lake-S)
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133–2933, 3200–4666+ (OC)
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 3.0 x16 (x4)
3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2260/2280)
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2230/2242/2260/2280/22110)
1 x Wi-Fi, CNVi (Key E, 2230)
Встроенное видеоядро (в процессоре) Intel UHD 610/630
Видеоразъёмы DisplayPort 1.4, HDMI 1.4
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.2 Gen 2 (2 разъёма на задней панели (1x C), Z490)
4 х 3.2 Gen 1 (разъёмов на задней панели нет, ASM1074)
5 х 3.2 Gen 1 (4 разъёма на задней панели, Z490)
4 x 2.0 (разъёмов на задней панели нет, Z490)
Serial ATA 6 x SATA 6 Гбит/с (Z490)
2 x SATA 6 Гбит/с (ASM1061)
RAID 0, 1, 5, 10 (SATA, Z490)
Встроенный звук Codec — Realtek ALC1220 (7.1, HDA)
Op Amp — Texas Instruments NE5532
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)|
Realtek Dragon RTL8125BG (2.5 Gigabit Ethernet)
COM
LED Addressable Header 2
LED RGB Header 2
TPM 1x SPI (14 pin)
UEFI UEFI AMI BIOS, 128 Mb Flash ROM
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности 2oz Copper PCB, Polychrome Sync, POST-индикатор, кнопки: Power, Reset, Thunderbolt header, поддержка: AMD 2-Way CrossFireX, Nahimic Audio
Цена в рознице 8461 грн

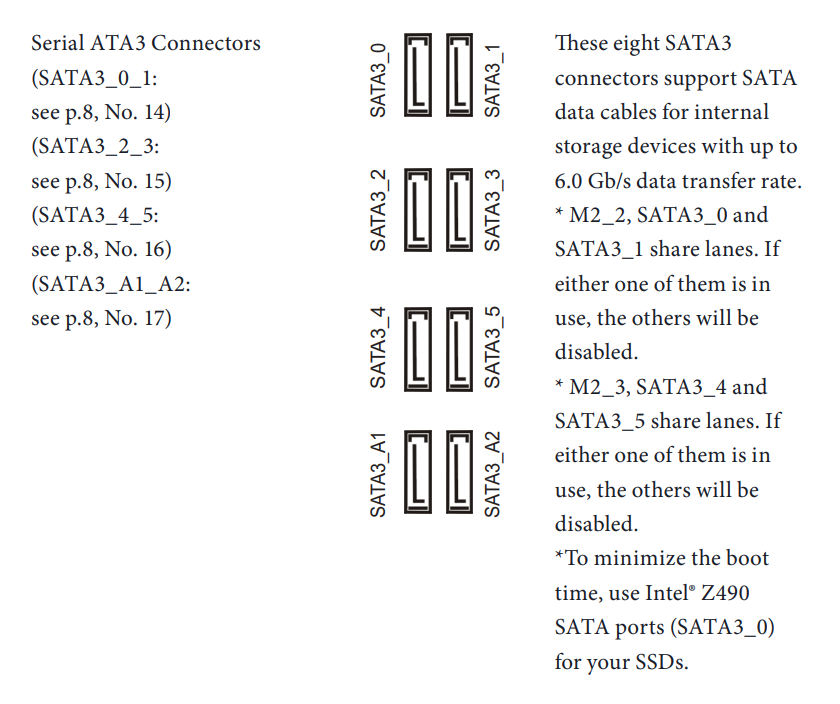

Использование пары SSD в формате M.2 деактивирует сразу четыре порта SATA (с номерами 0, 1, 4 и 5), оставив для использования ещё столько же. Ничего не поделать — ресурсы Intel Z490 не безграничны.

ASRock Z490 PG Velocita

Упаковка и комплектация

Коробка обхвачена красочной обложкой из плотного глянцевого картона. Она большая, ручка для облегчения транспортировки здесь весьма кстати.

ASRock Z490 PG Velocita

Главная особенность отображена на первом же слайде сзади. Также здесь честно признаются о наличии сразу трёх вентиляторов. В целом, информативность на высоком уровне.

ASRock Z490 PG Velocita

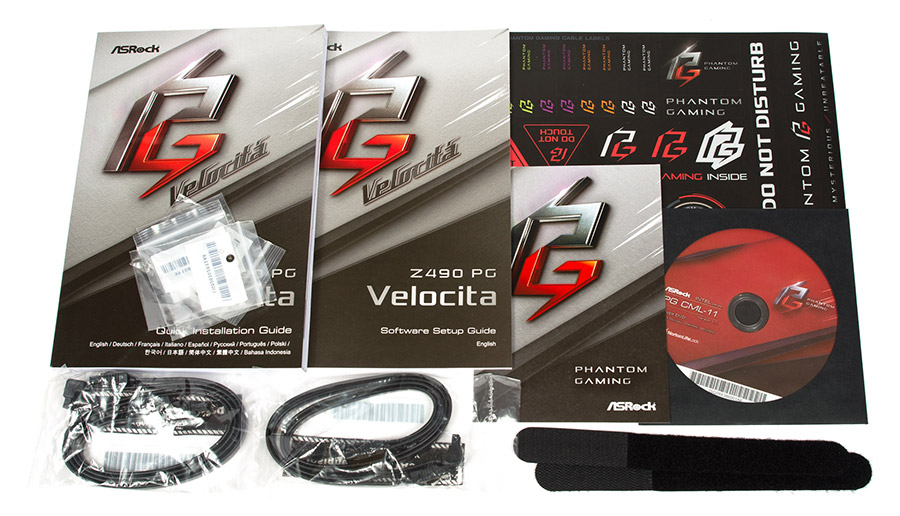

Комплектация:

  • многоязычная инструкция по быстрой установке;
  • три крепёжных винта и две стойки для устройств формата M.2;
  • руководство по UEFI и Phantom Gaming Tuning на английском языке;
  • комплект наклеек с различными изображениями серии Phantom Gaming, в том числе и для кабелей;
  • открытка с эмблемой серии (присутствует место для марки);
  • диск с драйверами и фирменным ПО;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • пара фирменных стяжек-липучек, которые можно использовать для кабель-менеджмента в корпусе.

ASRock Z490 PG Velocita

Внешний вид

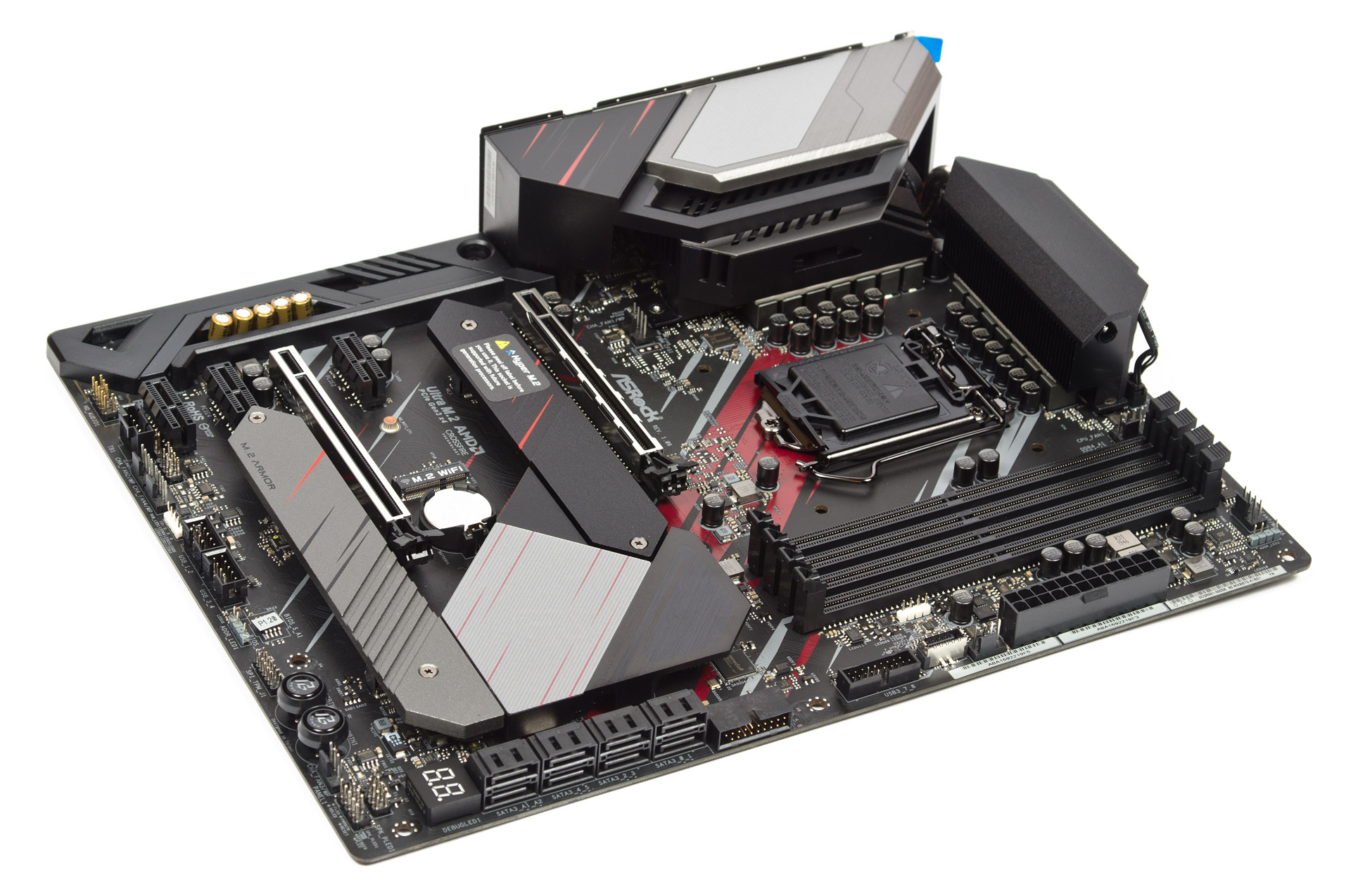

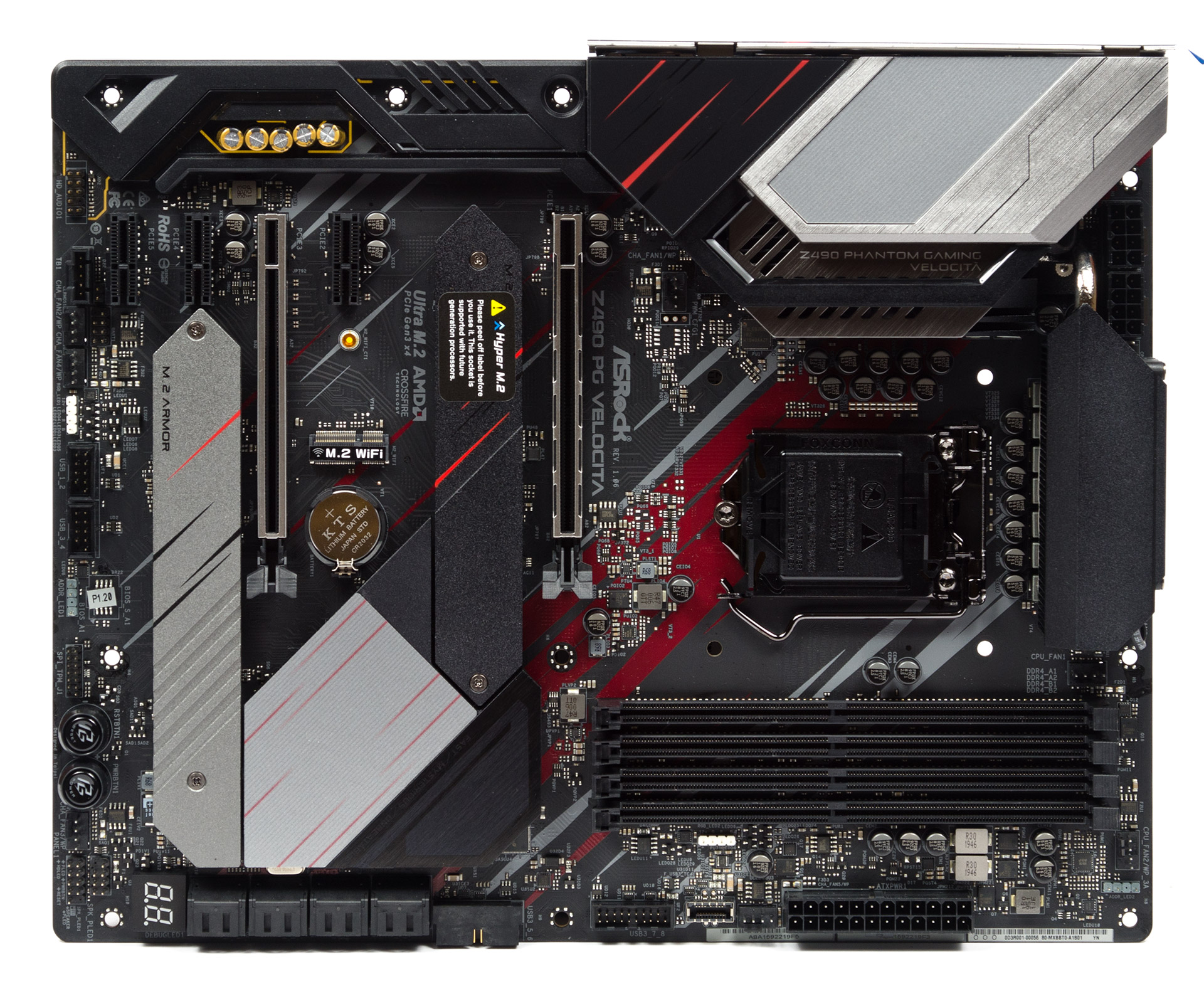

В нетипичном для последних лет стиле, первый же слот PCI-E предназначен для видеокарты. Вероятно, сделано это в угоду будущей совместимости с PCI-E 4.0 для процессорных линий. Проблемы совместимости стендовой ВК и двухсекционного суперкулера не возникло.

ASRock Z490 PG Velocita

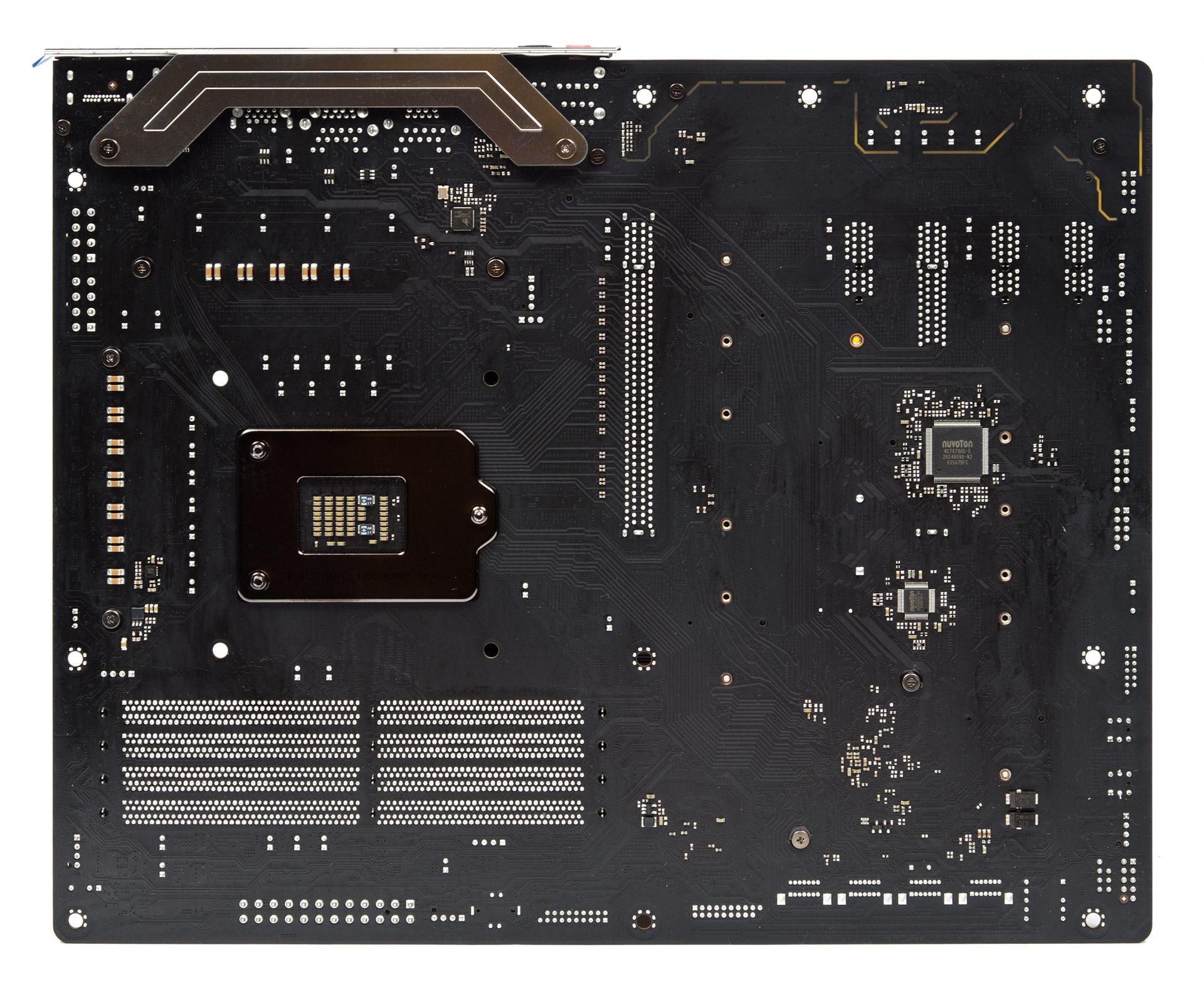

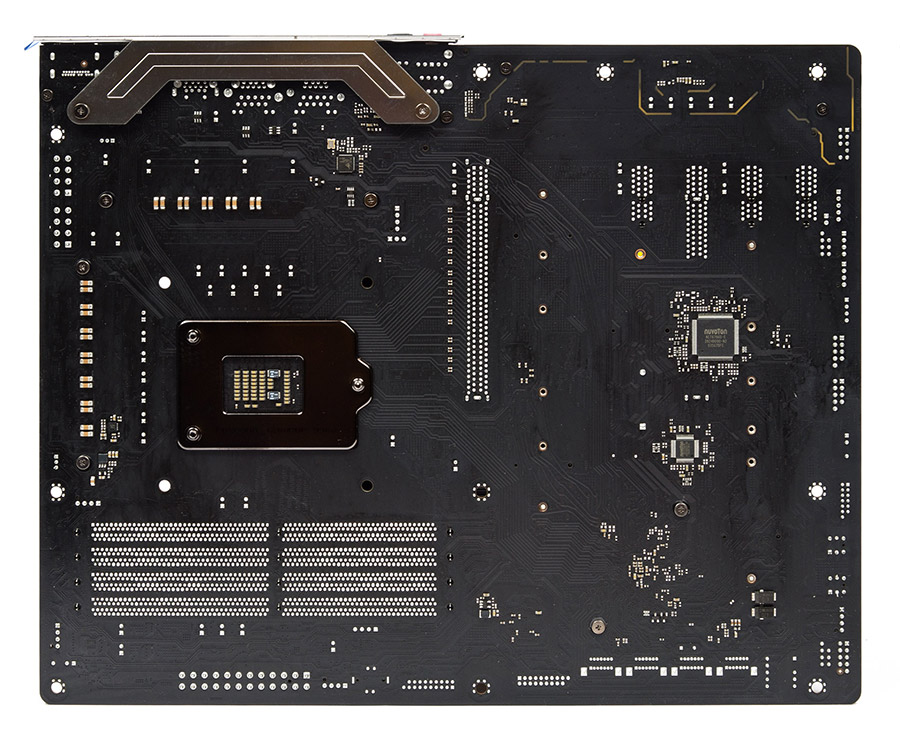

Сзади видно сразу два мультиконтроллера и даже один из сетевых контроллеров. Элементов подсветки — нет.

ASRock Z490 PG Velocita

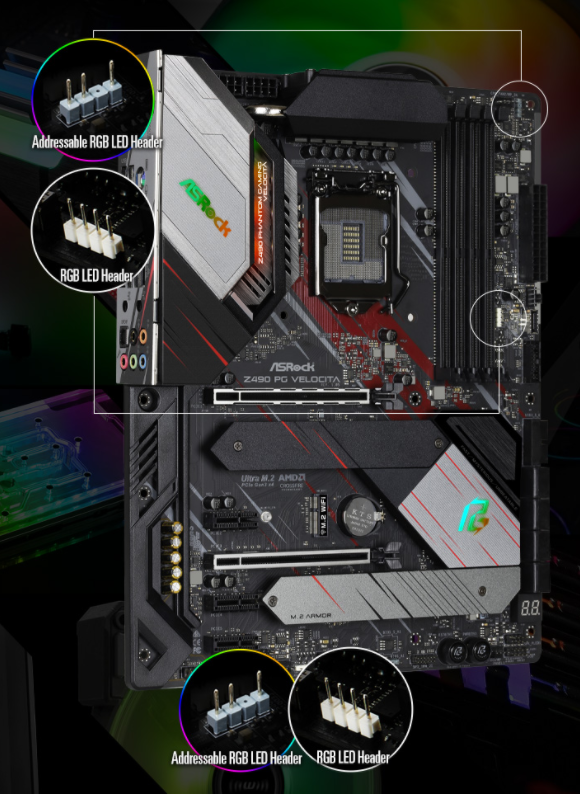

Она оформлена двумя светящимися участками. В накладном козырьке над портами ввода-вывода встроены два элемента — логотип производителя и подсветка выгравированной надписи модели на охладителе VRM, а ещё эмблема серии PG внедрена в радиатор хаба. Дополнить схему можно с привлечением четырёх площадок двух типов, по паре каждого вида.

ASRock Z490 PG Velocita

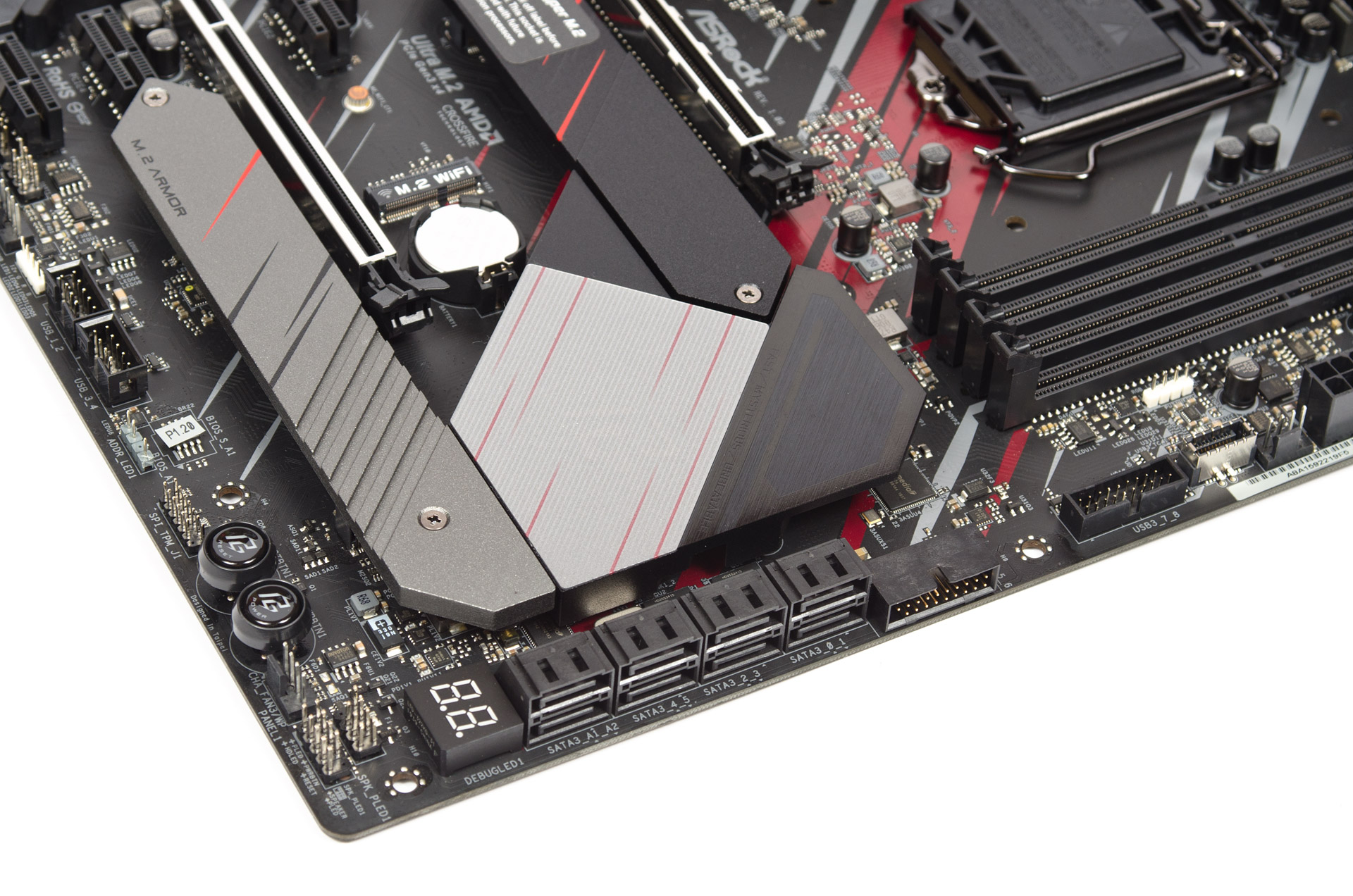

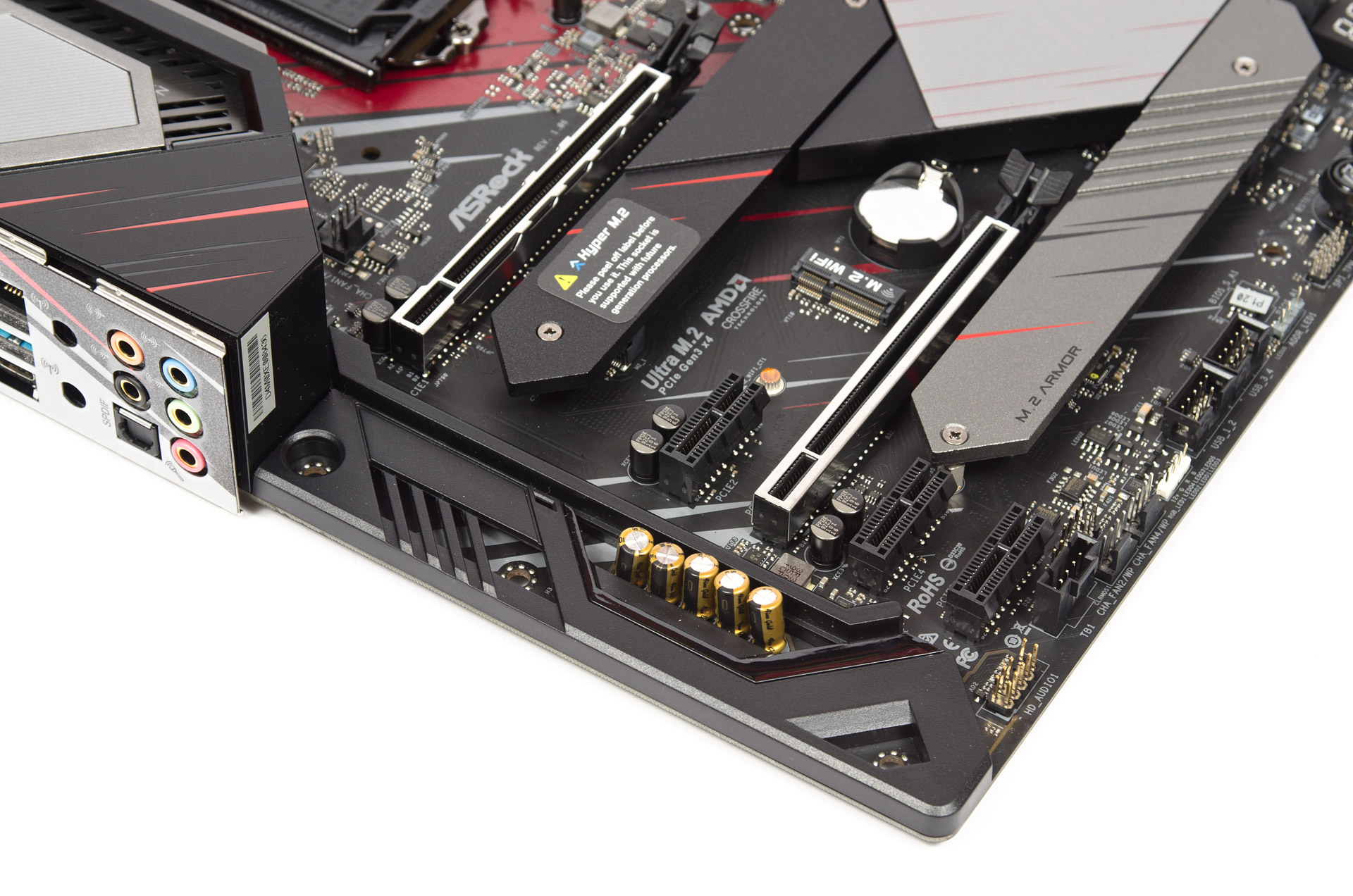

Все три радиатора в нижней части устройства независимы друг от друга.

ASRock Z490 PG Velocita

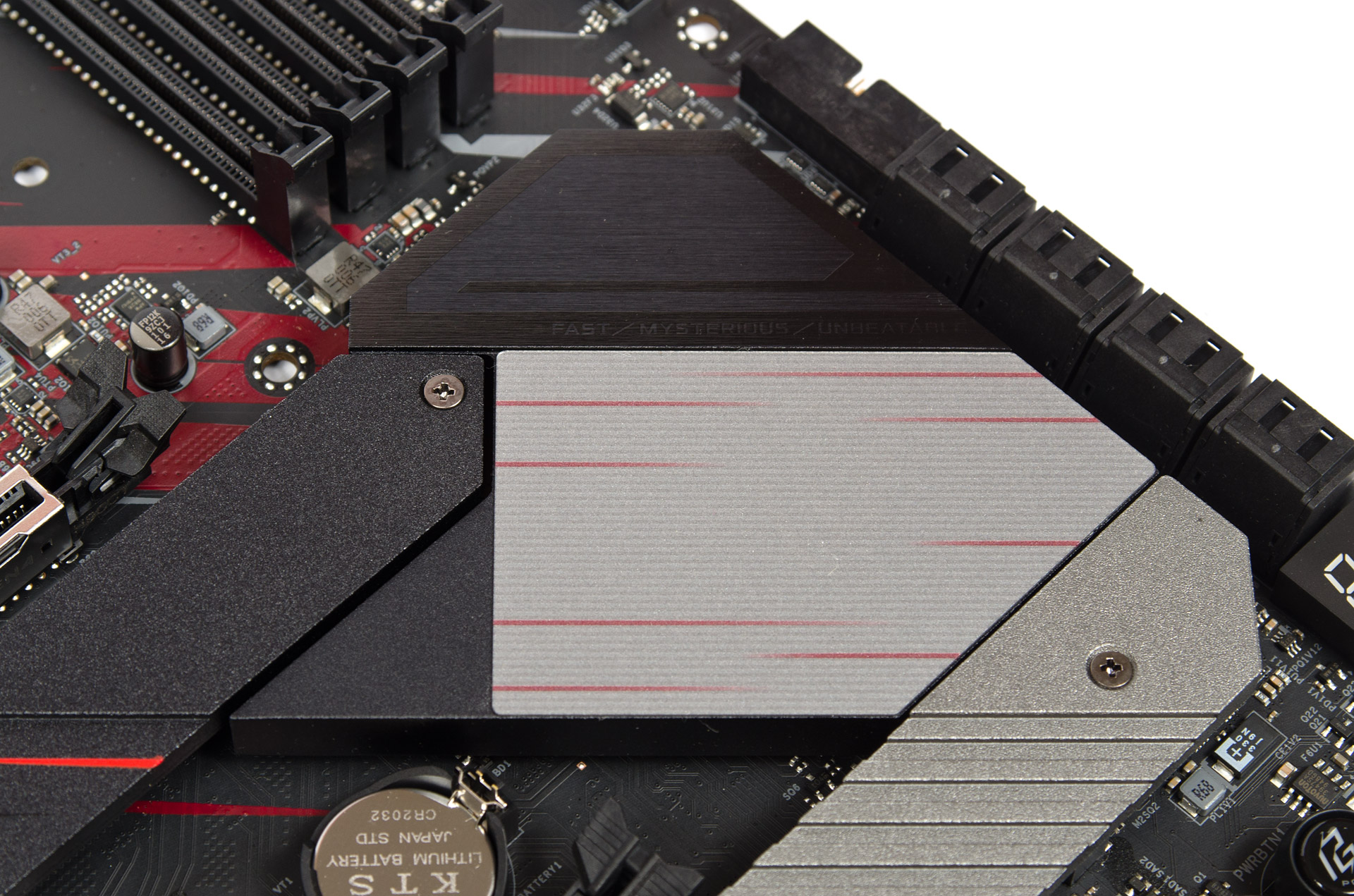

Охладитель чипсета сверху оснастили наклейками, через светлую впоследствии будет проникать светодиодное свечение.

ASRock Z490 PG Velocita

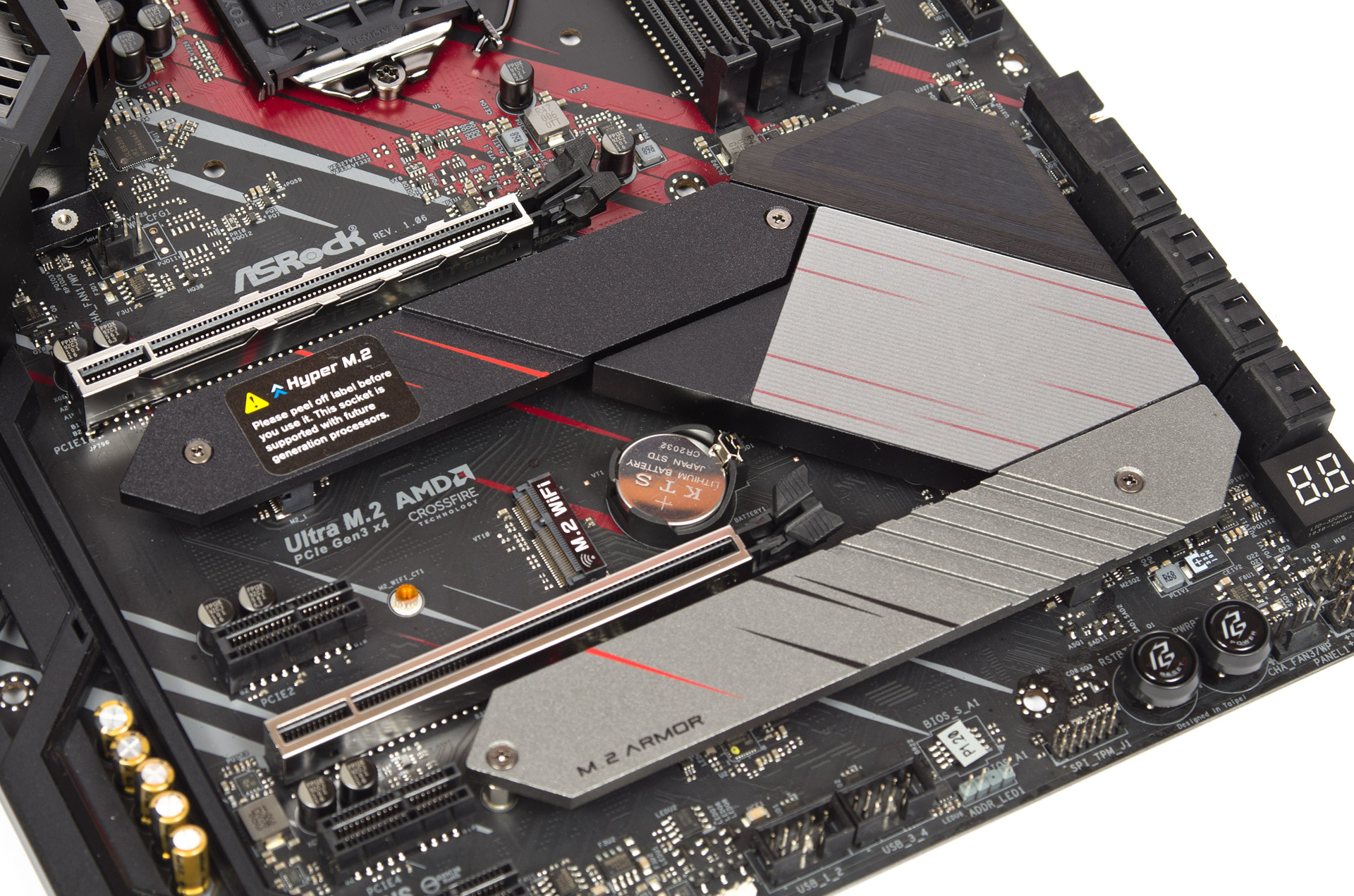

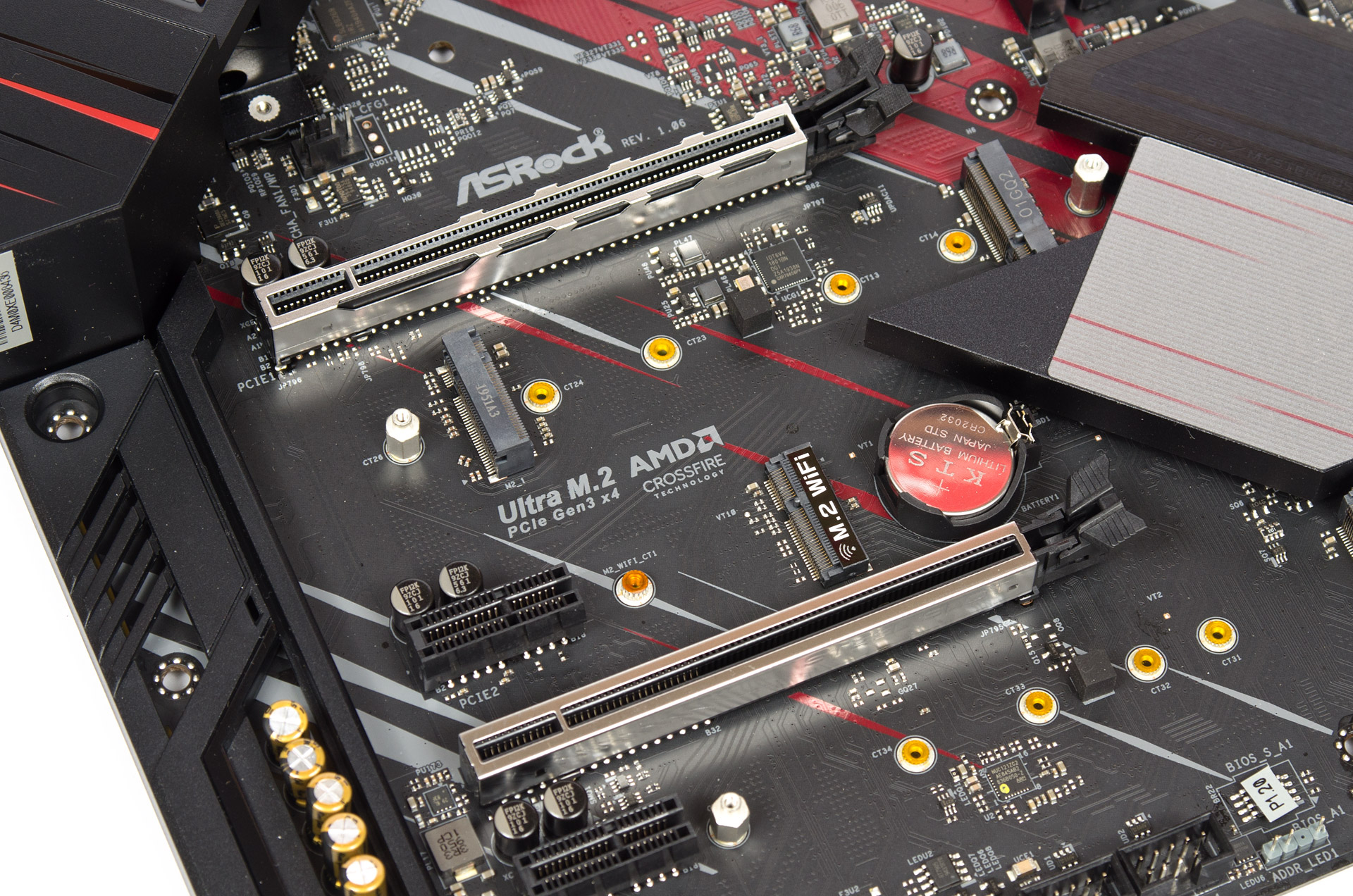

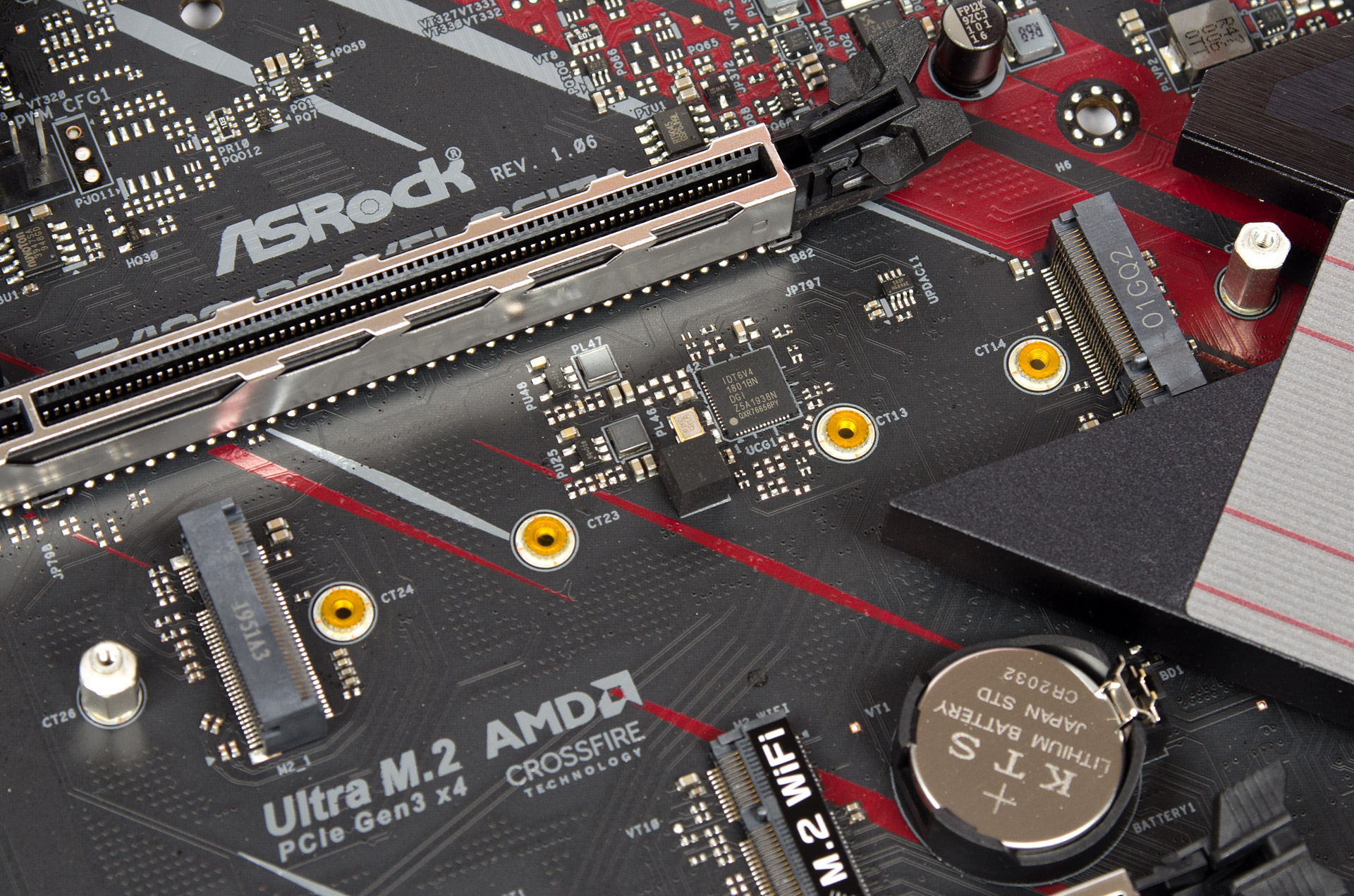

Во вступлении я уже рассказал про заготовленный, но пока бездействующий M2_1, напротив него находится M2_2, работающий с процессорами Comet Lake-S, поскольку сообщается с хабом. В любом случае, предельная длина устройства, смонтированного здесь, составит восемь сантиметров.

ASRock Z490 PG Velocita

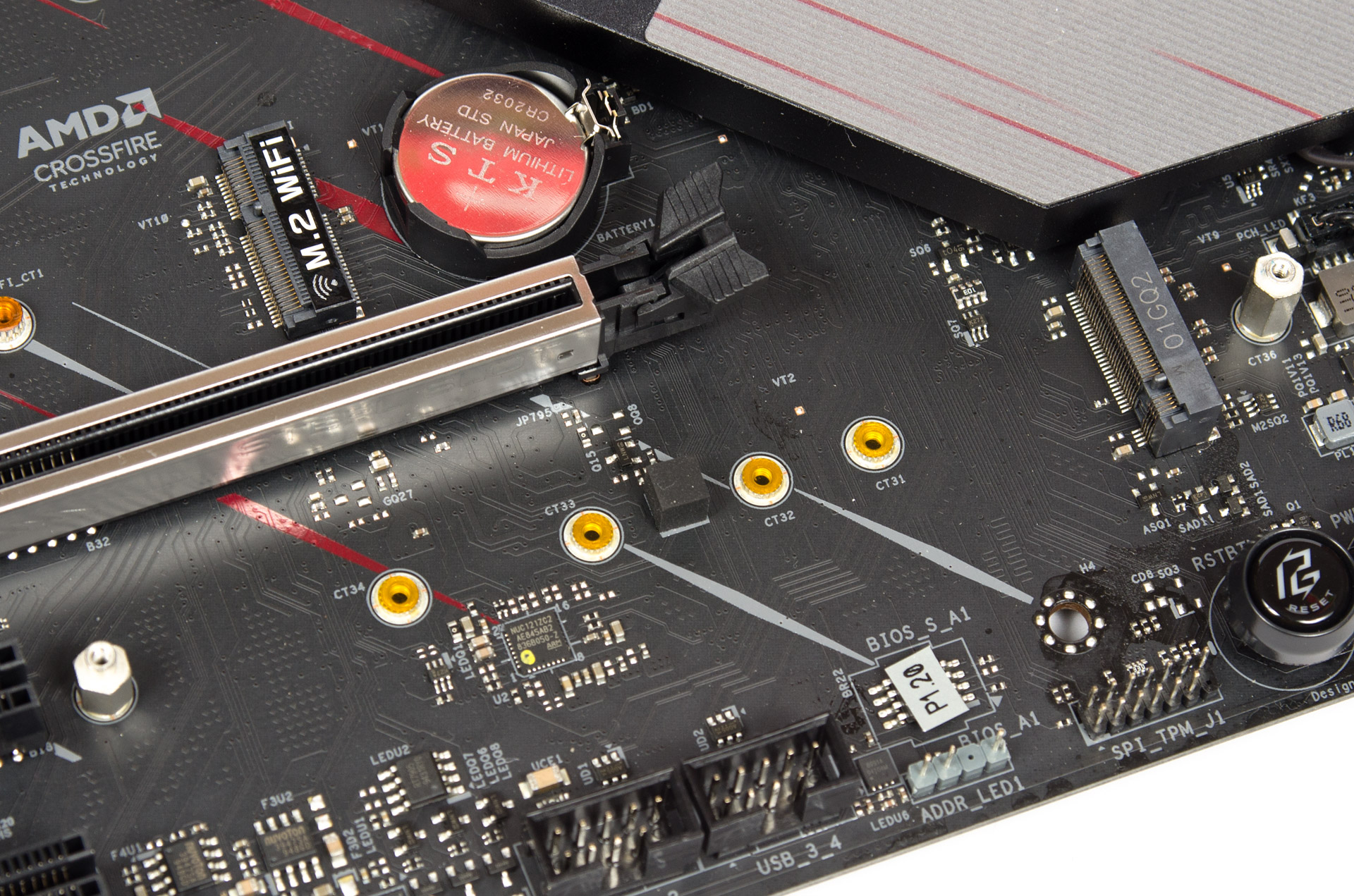

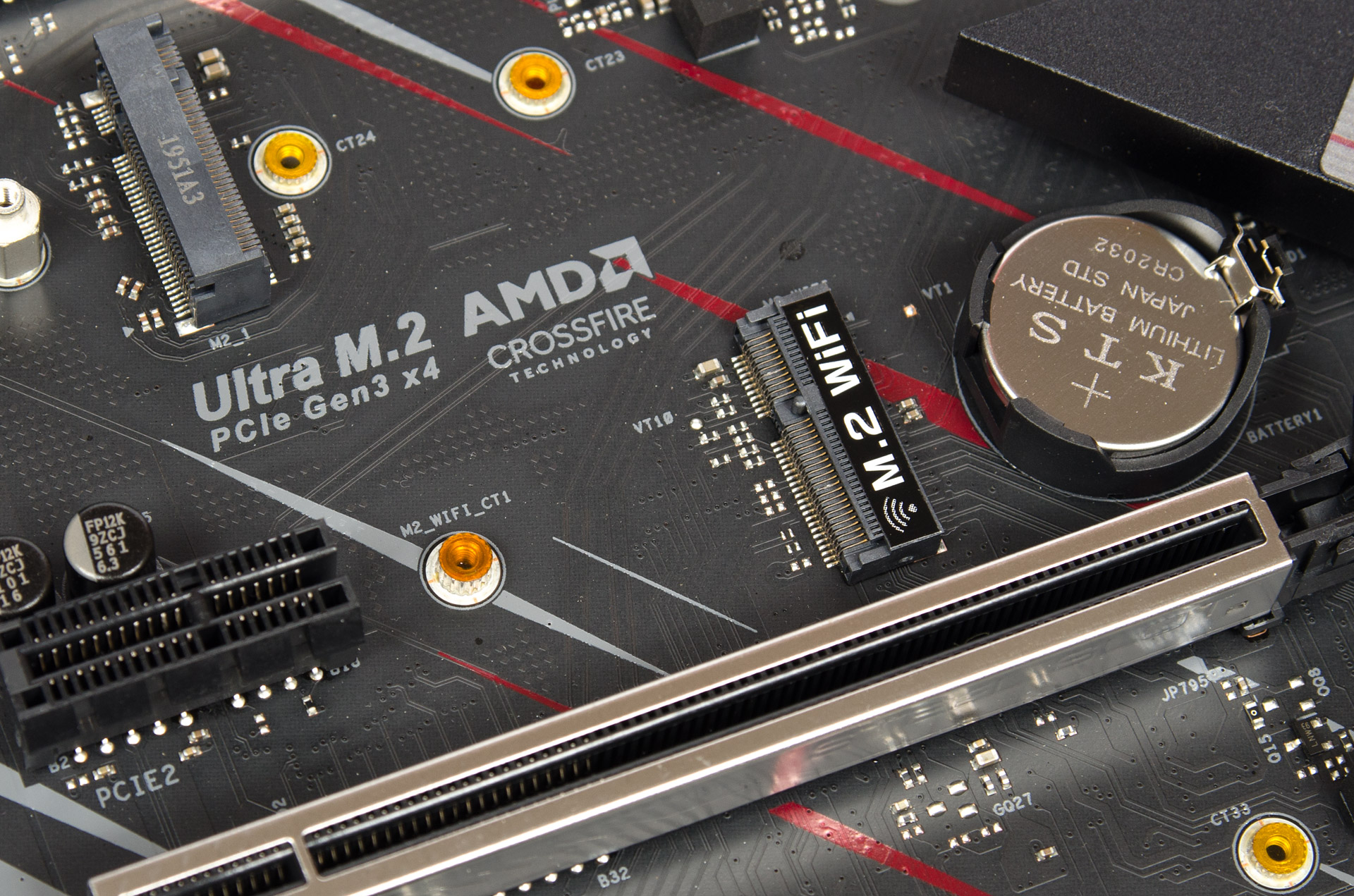

Под вероятный адаптер беспроводных сетей имеется специальный M.2 с интерфейсом CNVi, а на задней панели предусмотрены два отверстия под антенные выходы.

ASRock Z490 PG Velocita

Снизу можно будет использовать устройство буквально любой длины, доступной на рынке в формате M.2, сюда входит и тип 22110.

ASRock Z490 PG Velocita

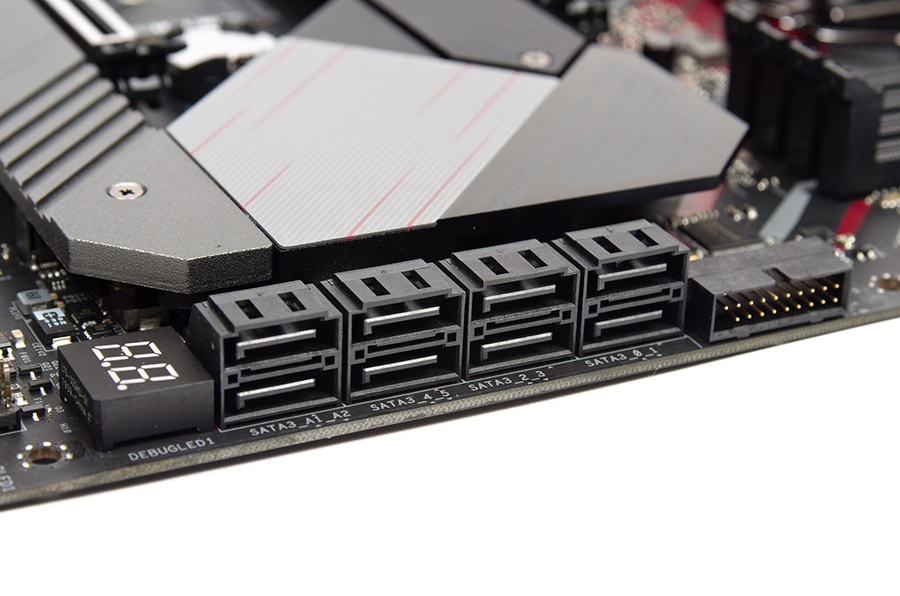

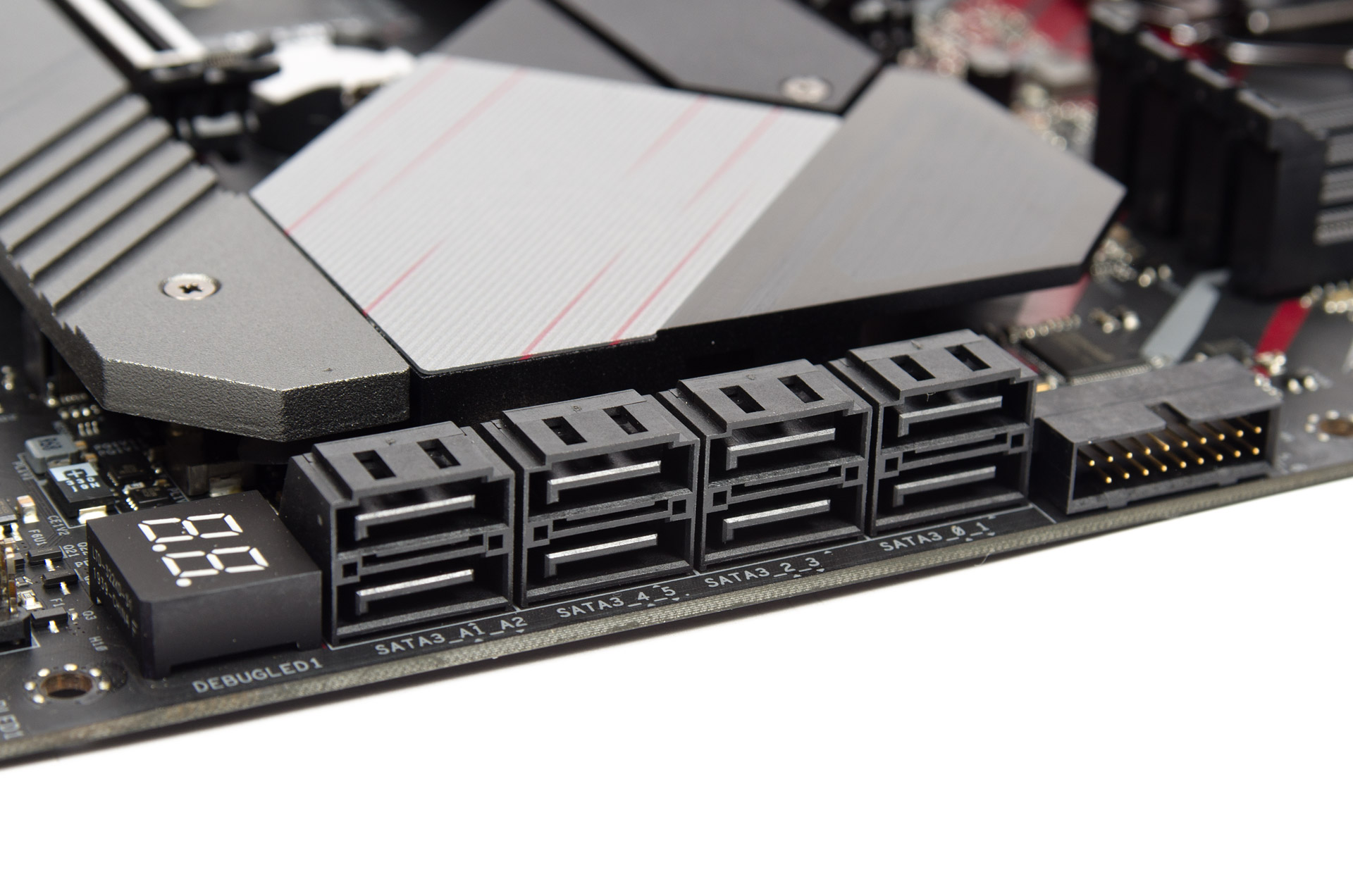

Продольными восемью портами набраны рядом расположенные SATA, проведена внятная их маркировка у края изделия.

ASRock Z490 PG Velocita

Для корпусных выходов или другого внутреннего оборудования можно привлечь пять площадок USB, одна из них находится с гнёздами SATA и потому тоже поперечная. Выход Type C поддерживается гнездом поколения Gen 1.

ASRock Z490 PG Velocita

Верхний слот PCI-E x16 работает с ЦП, а остальные — с чипсетом. Во все PCI-E x1 можно установить любое по длине устройство, ввиду открытого типа исполнения гнёзд.

ASRock Z490 PG Velocita

Всё верно, нельзя делить линии ЦП между какими-либо слотами. Нет ни повторителей сигнала, ни свитчей.

ASRock Z490 PG Velocita

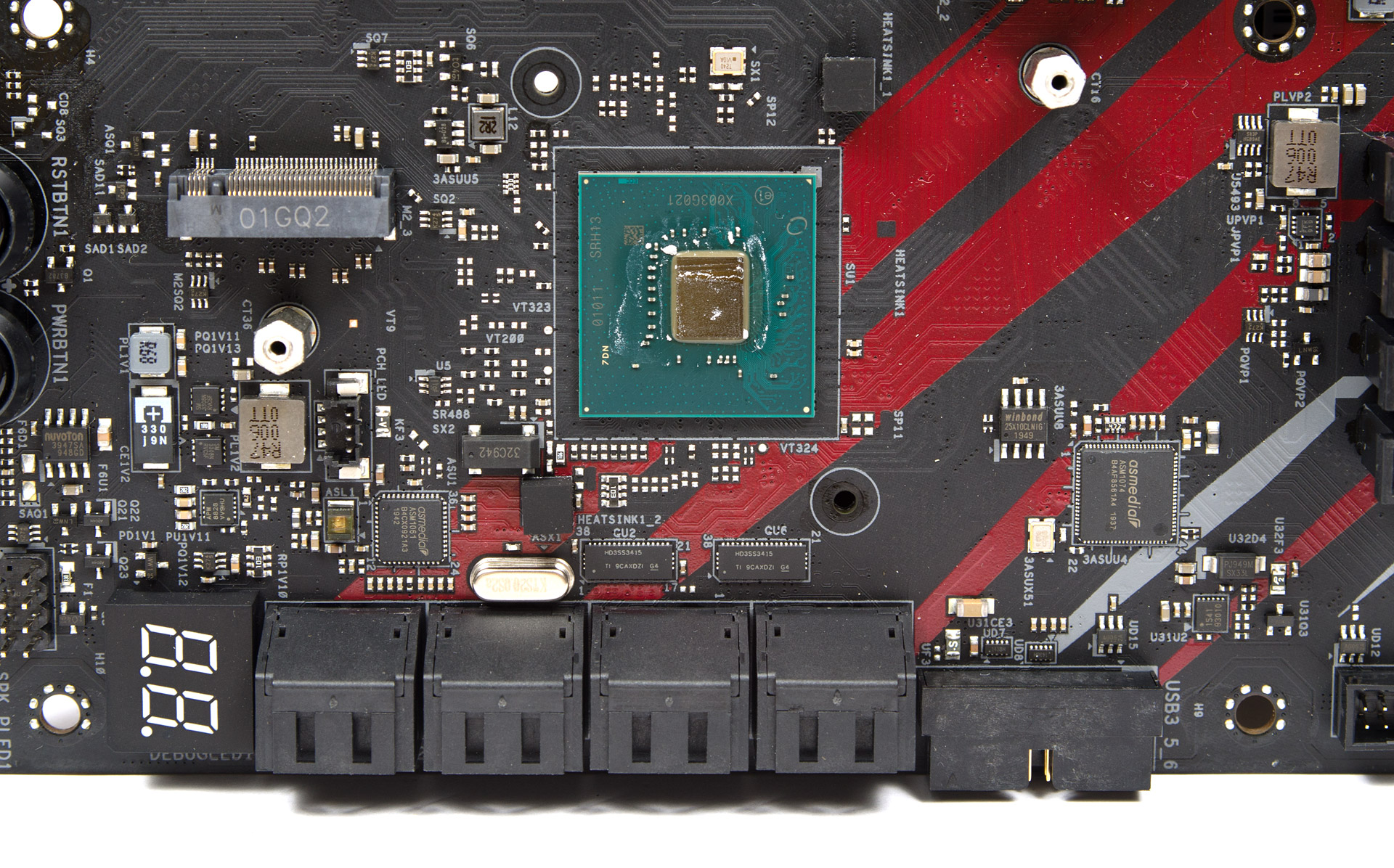

Пару штук можно увидеть около выходов SATA, про это мы уже вспоминали во вступлении. Здесь же можно заметить пару микросхем от ASMedia. Подсветка «реализована» гнездом на поверхности платы, светодиоды, выходит, встроены в сам охладитель Z490.

ASRock Z490 PG Velocita

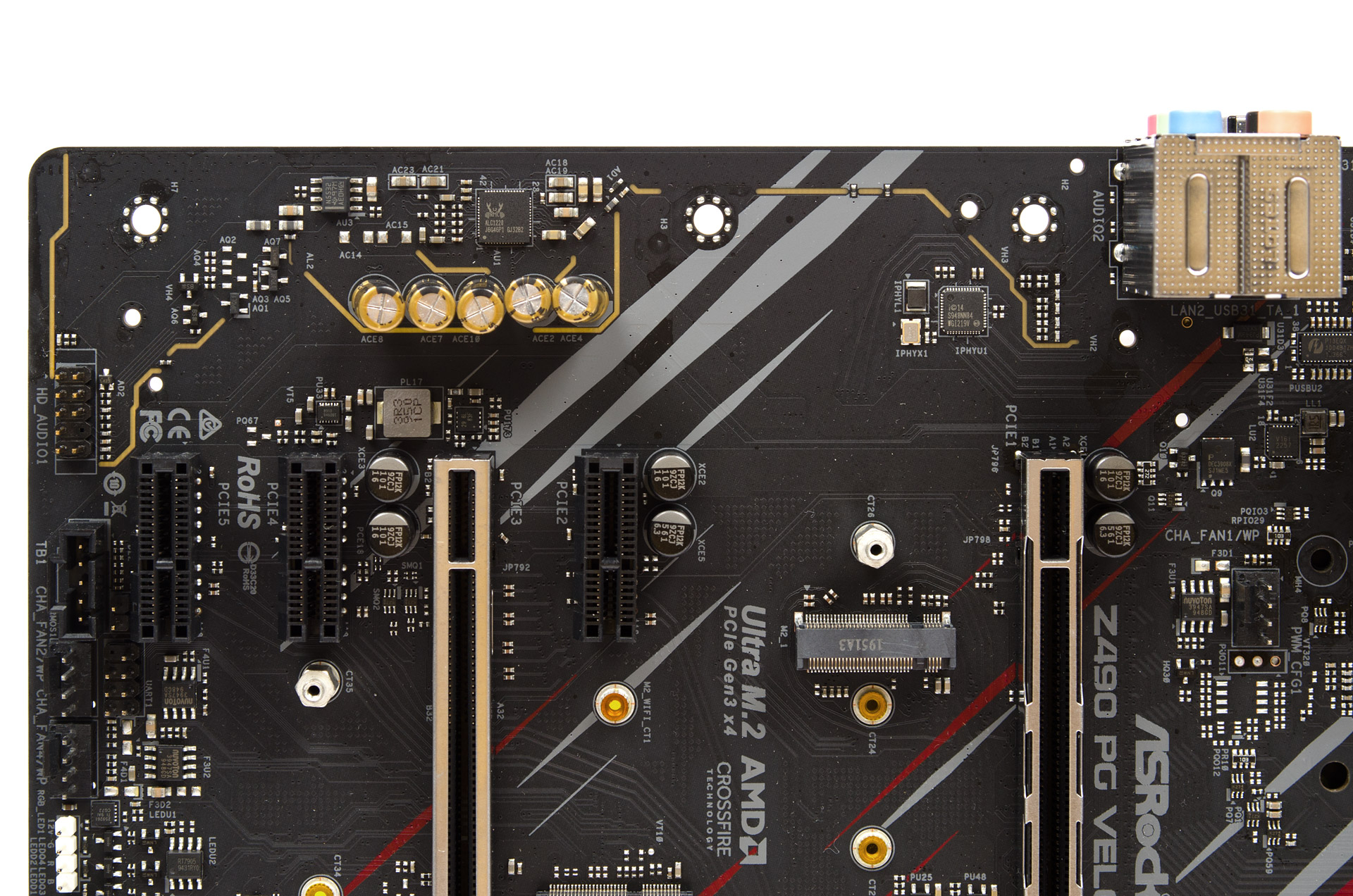

Звуковая подсистема собрана из старшего кодека Realtek, одного операционного усилителя и набора особых конденсаторов. Выделю отсутствие поблизости сторонних узлов, что должно благотворно сказаться на рабочих свойствах звукового тракта.

ASRock Z490 PG Velocita

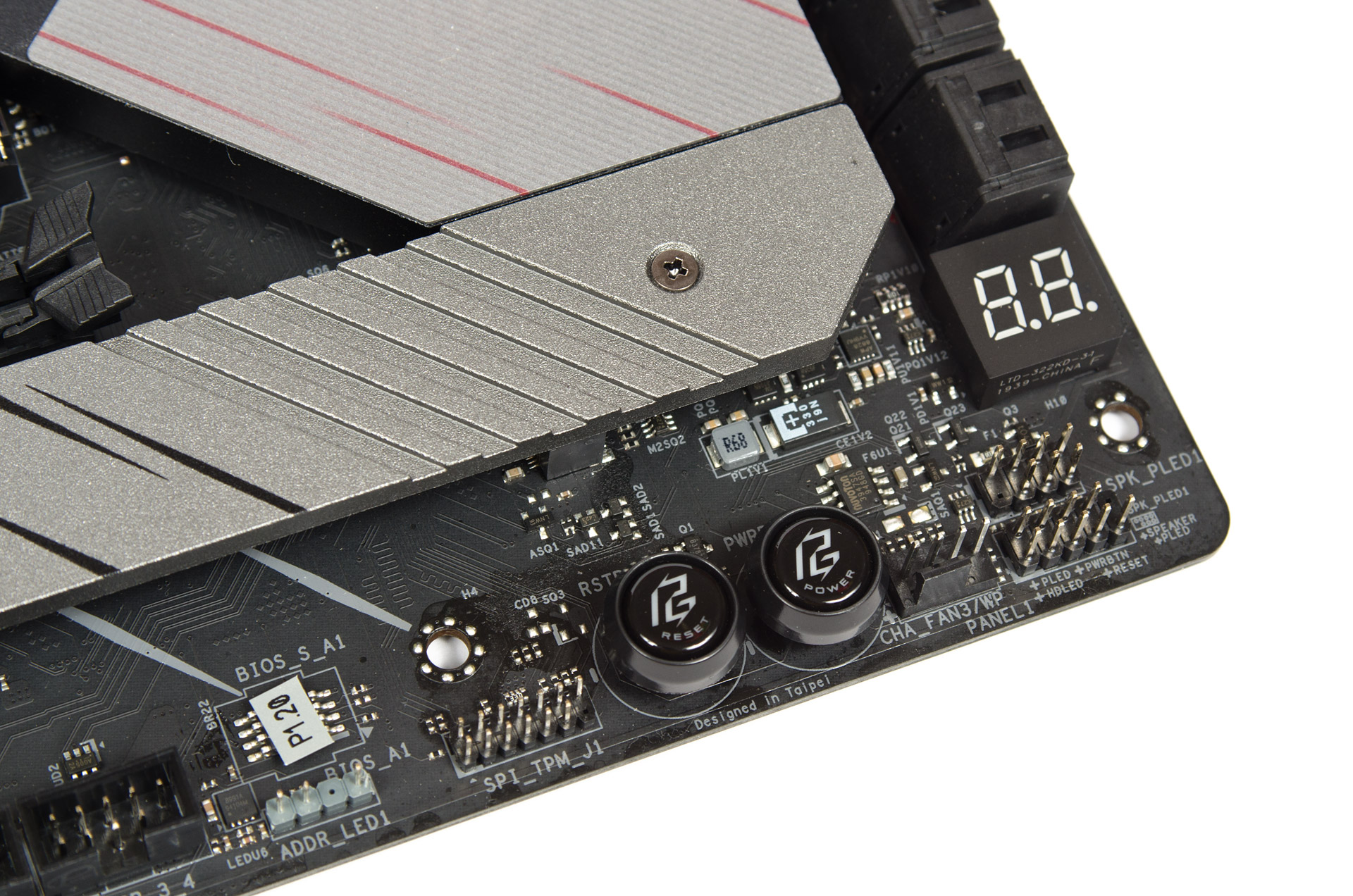

Обе наличествующие кнопки могут светиться красным, но изначально этого нет, изменить положение дел можно самому, через UEFI. Также там настраивается и режим работы индикатора кодов POST, имеющего тот же оттенок свечения. Он сможет, при желании, заняться отображением действующей температуры ЦП, уже после загрузки системы.

ASRock Z490 PG Velocita

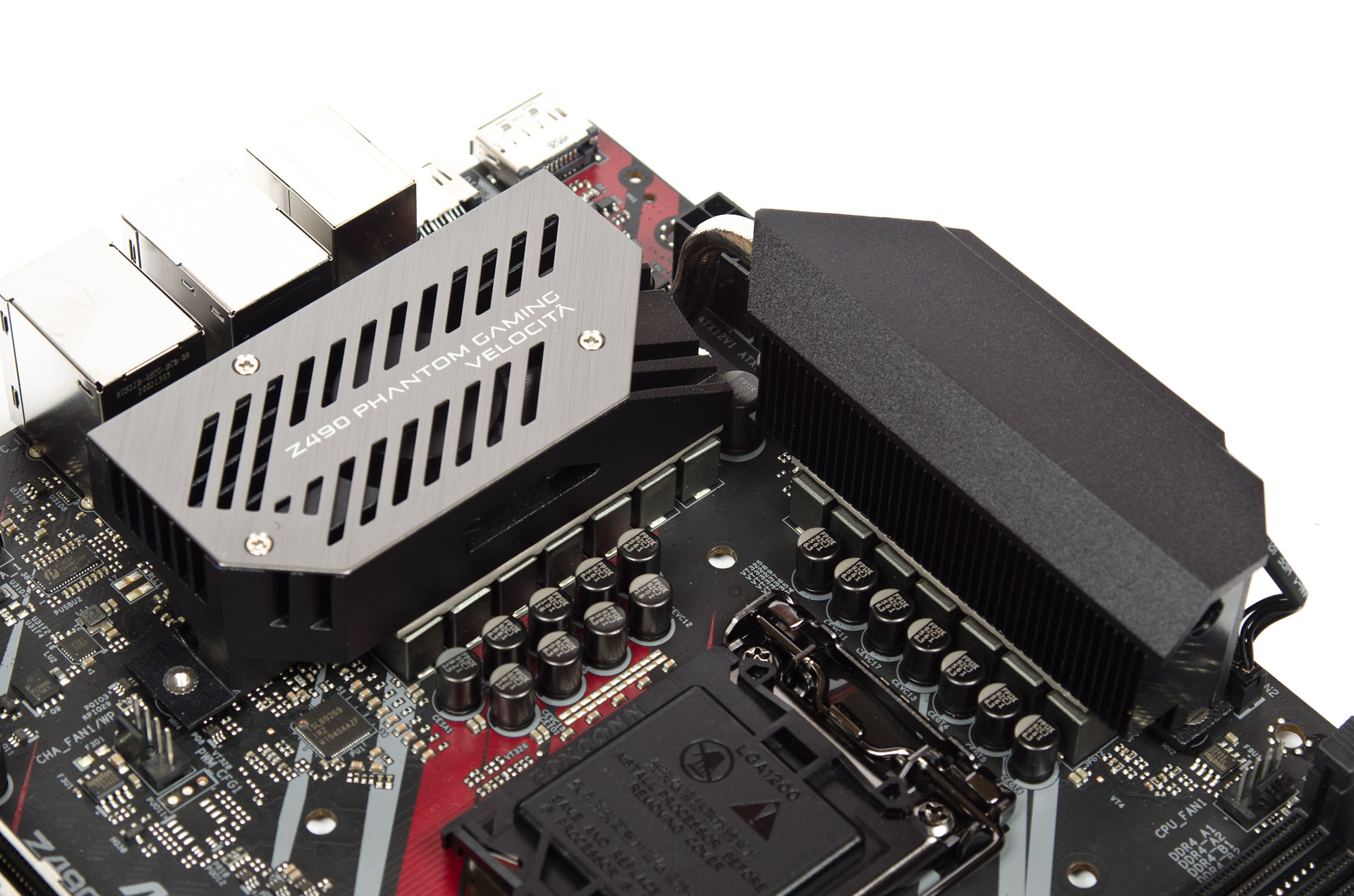

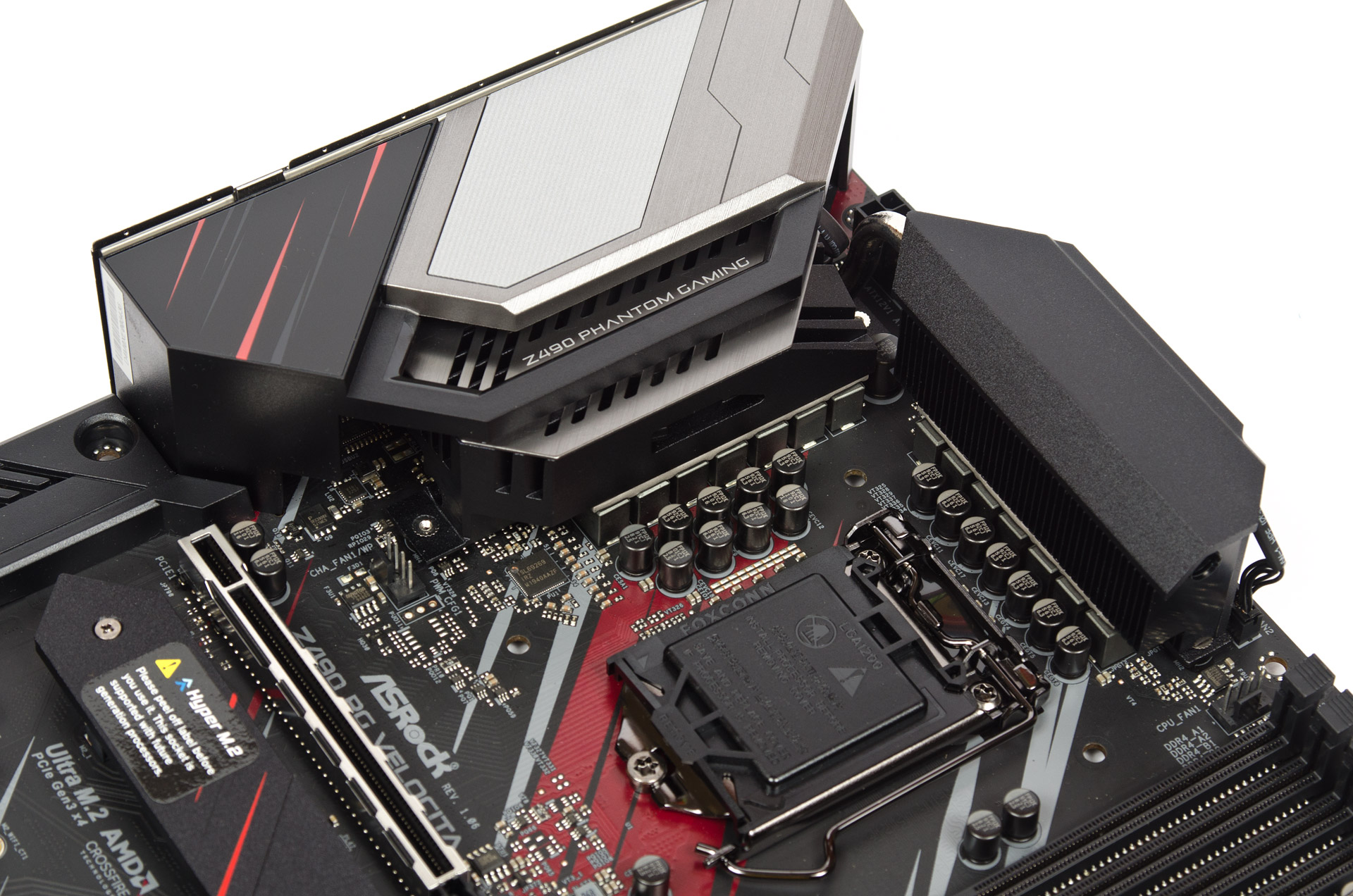

Как мы уже знаем, в структуре охладителя стабилизатора напряжений есть три вентилятора, весь комплекс занимает немало места, а снизу непривычно близко к сокету находится слот для видеокарты. Но инженеры всё предусмотрели, с нашим суперкулером на две секции не было проблем абсолютно никаких.

ASRock Z490 PG Velocita

Демонтаж пластикового навеса лишит владельца эстетической гармонии, оголив накладку, чью роль тяжело приравнять к пылевому фильтру, скорее это защитная решётка.

ASRock Z490 PG Velocita

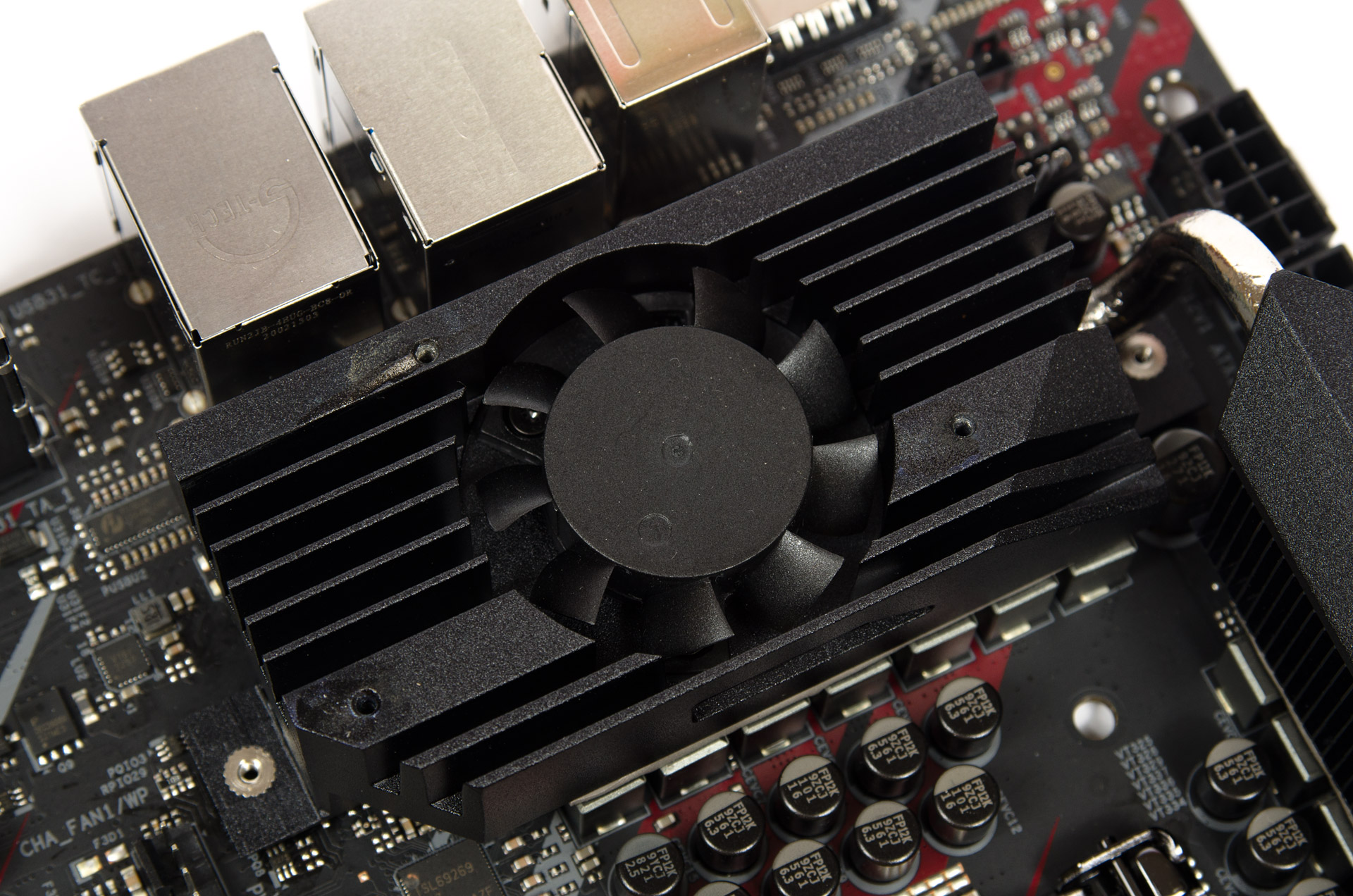

Вентилятор утоплен в радиатор, воздух будет двигаться по достаточно широким каналам.

ASRock Z490 PG Velocita

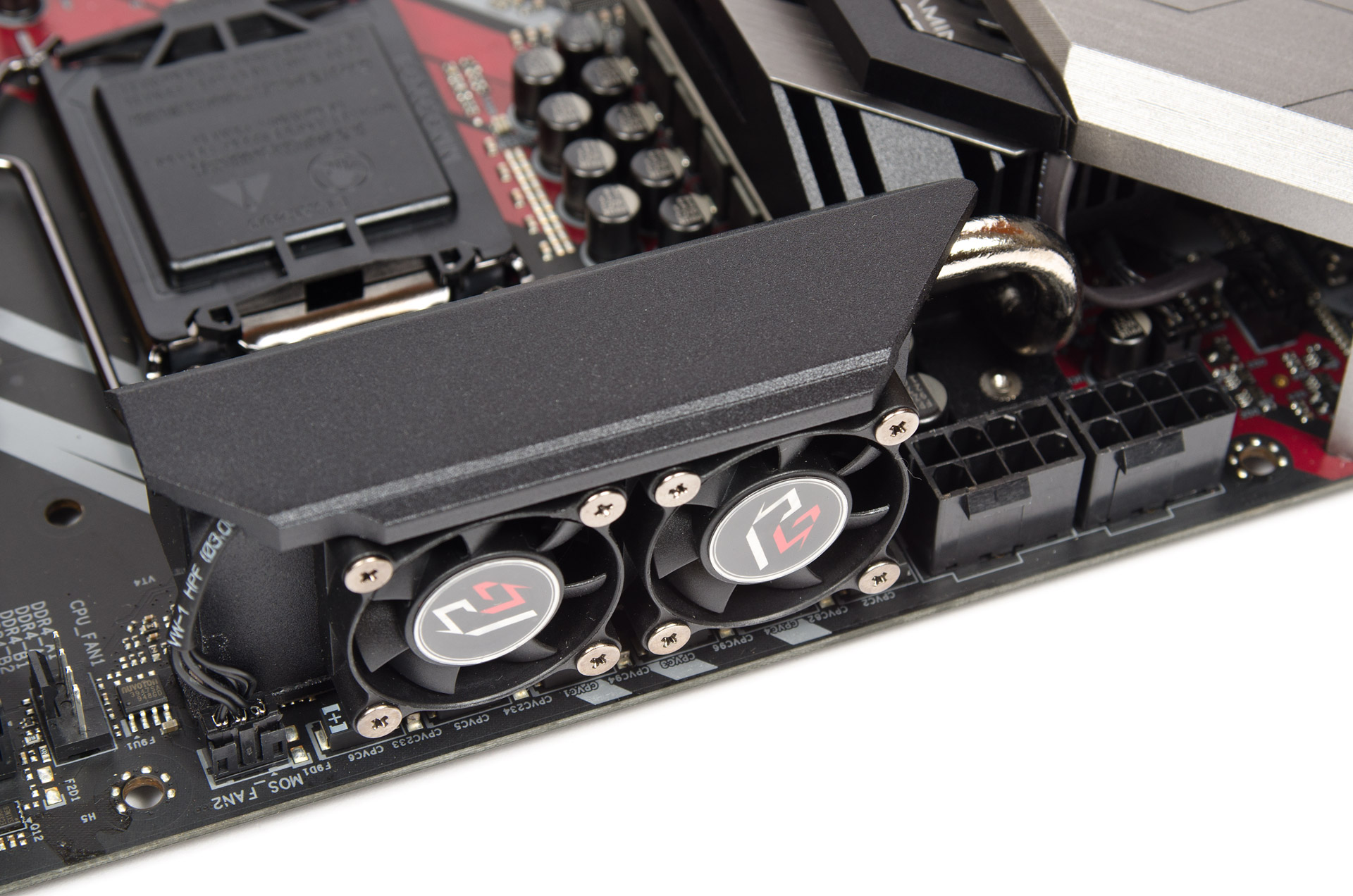

Ещё два штуки поменьше пристроены сверху. Избыточное тепло от первого приходится здесь на верхнюю часть, о равномерном прогреве секторов на плате, по всей видимости, говорить нельзя, но всё прояснят тесты.

ASRock Z490 PG Velocita

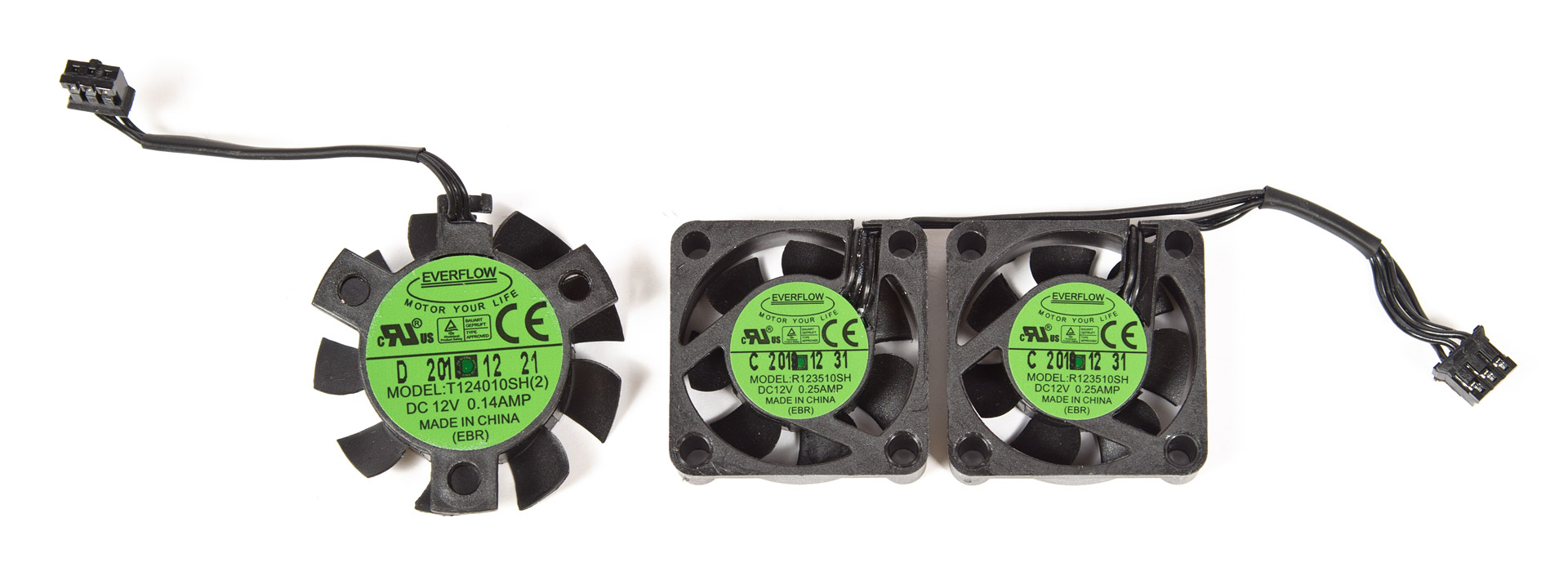

Выбрана продукция известного производителя — Everflow. Парочка поменьше сразу на заводе объединены удобным и недлинным общим кабелем, таходатчик заведён лишь с одной единицы, что логично в случае параллельного их подключения к одному гнезду на плате.

ASRock Z490 PG Velocita

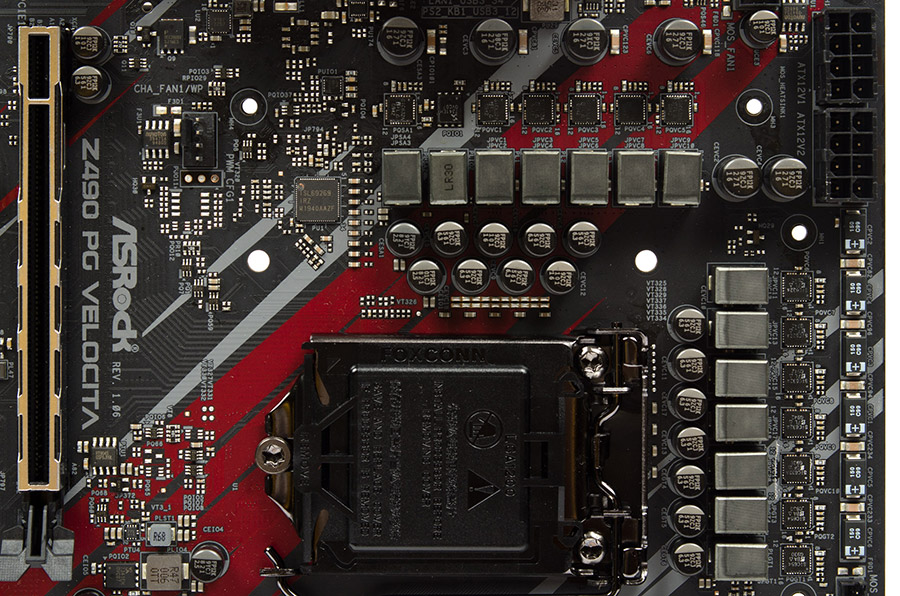

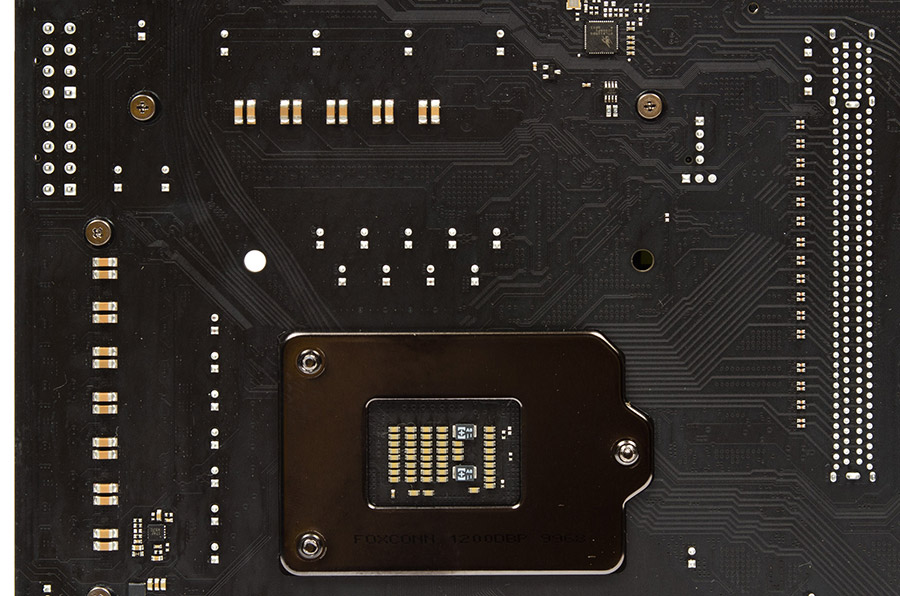

ШИМ-котроллер — ISL69269 от Renesas Electronics. Ввиду недоступности официальной документации, о его возможностях приходится догадываться. Ряд источников склоняется к поддержке реальных двенадцати (!) фаз. Учитывая наличие 68 выходов, это не выглядит чем-то малореальным. А всё дело в изменении политики Intel в обеспечении питания текущих (Comet Lake-S) и будущих (Rocket Lake-S) процессоров. Уже здесь напряжение SA подвязано на этот, основной ШИМ-контроллер, присоединившись к CPU и iGPU, другими словами, общее число контролируемых им параметров достигло трёх. Также планируется переход к обязательным двум каналам напряжения IO, но здесь всё ещё реализована традиционная одна фаза. Производитель не поскупился и все элементы промаркировал согласно их предназначению, потому кривотолки исключены. Имеем: один канал SA, десять под напряжение CPU и два для работы iGPU. Последняя пара сопровождается удвоителем фаз ISL6617A (PWM Doubler), распаянным сзади. Таким образом, вполне разумно допускать наличие истинных двенадцати фаз, что приводит нас к максимальной реализации возможностей ШИМ-контроллера. Одиннадцать SiC632A — основа для напряжений SA и CPU, два SiC654 распаяны под нужды iGPU; это продукция Vishay Intertechnology. За работу напряжения IO будет отвечать отдельный, скромный по размерам, однофазный ШИМ-контроллер APW8828 от Anpec Electronics Corporation. Соответствующая сборка — SM7341EHKP производства Sinopower. Твердотельные конденсаторы с увеличенным до 12 тысяч часов ресурсом работы на предельных температурах, также есть немалое число танталовых, размещённых с обеих сторон устройства. Словом, над проектировкой VRM изрядно потрудились, ничего подобного нами раньше не встречалось.

ASRock Z490 PG VelocitaASRock Z490 PG Velocita

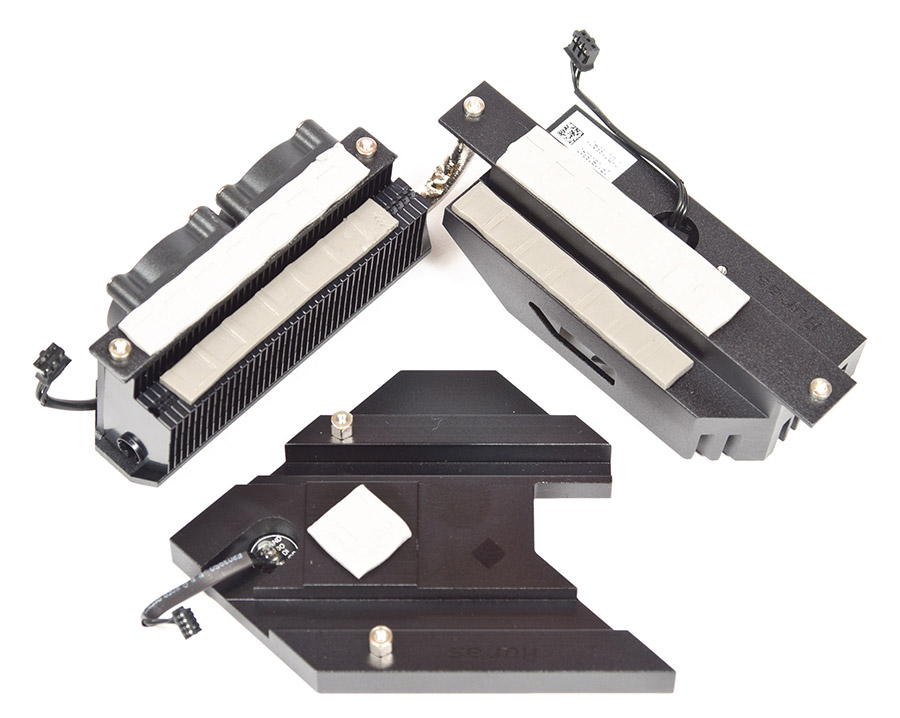

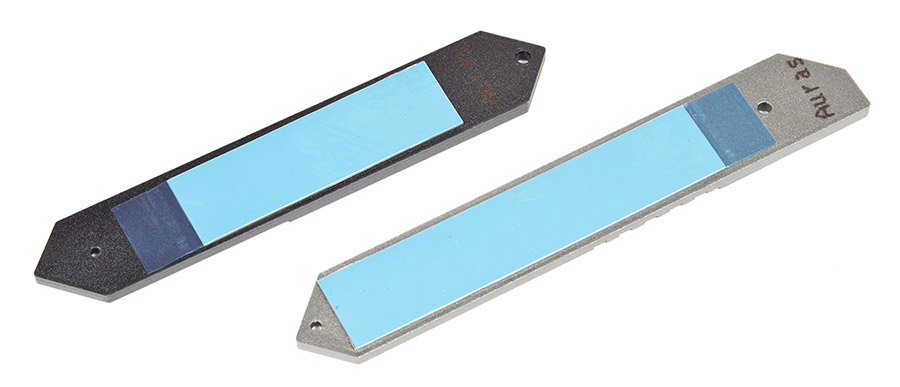

Тепловая трубка соединяет основной радиатор в виде литой болванки с дополнительным, набранным мелкими пластинами. Здесь трубка уходит вверх, не прогревая участок у основы. Видим четыре разнотипных прокладки, везде их площади достаточно для обеспечения прямых функций. Крепление всюду винтовое.

ASRock Z490 PG VelocitaASRock Z490 PG Velocita

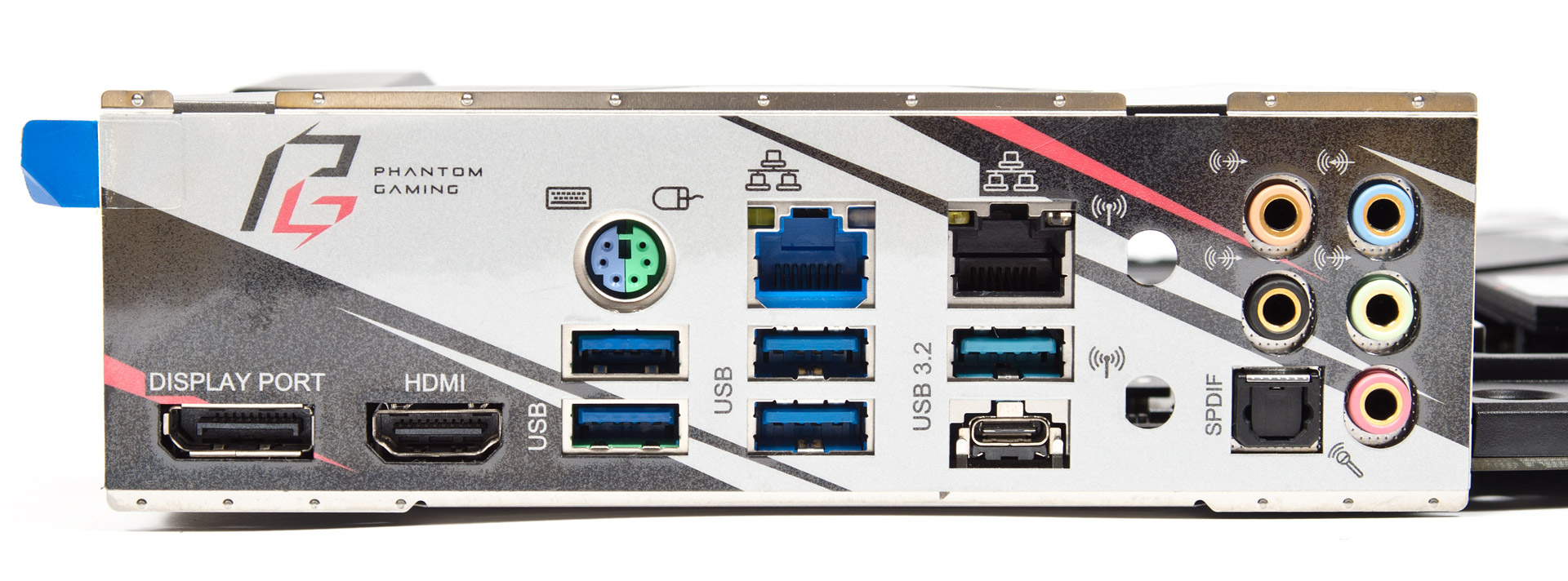

В нынешнюю эпоху повсеместного сопровождения плат комплектными антеннами и предустановленными адаптерами беспроводных сетей даже на среднеценовых моделях, здесь наоборот решили отступить от такой схемы и оставить пользователю право самому оснастить систему модулем нужного поколения, при появлении такой потребности. Пара проводных подключений, реализованная контроллерами от Intel и Realtek, выглядит вполне неплохим итоговым предложением. Быть может, маловато портов USB, но все — скоростные, больше особо жаловаться не на что.

ASRock Z490 PG Velocita
