Обзор материнской платы ASRock Z390 Phantom Gaming 7. Сражение за middle-end

Возможности UEFI

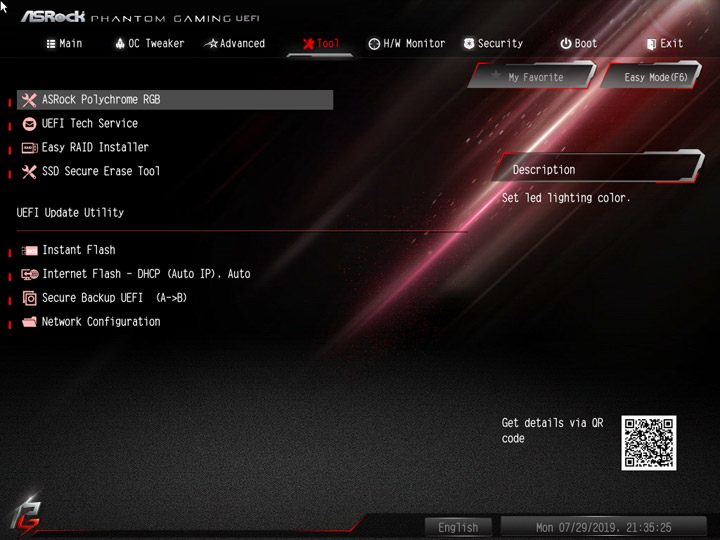

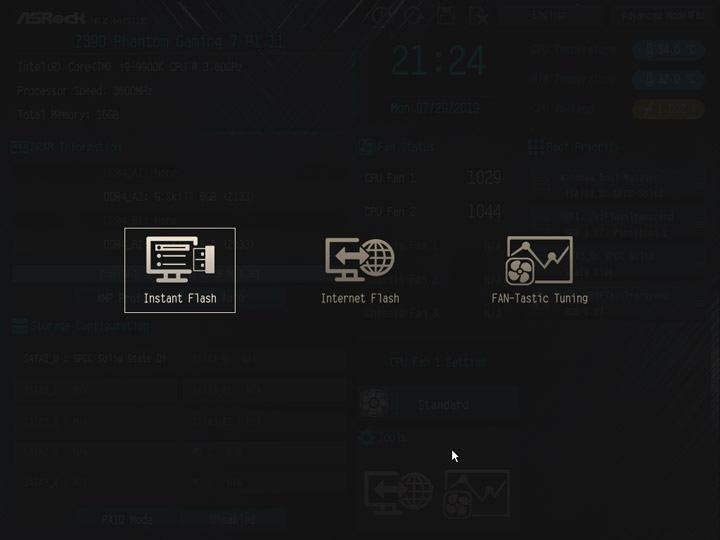

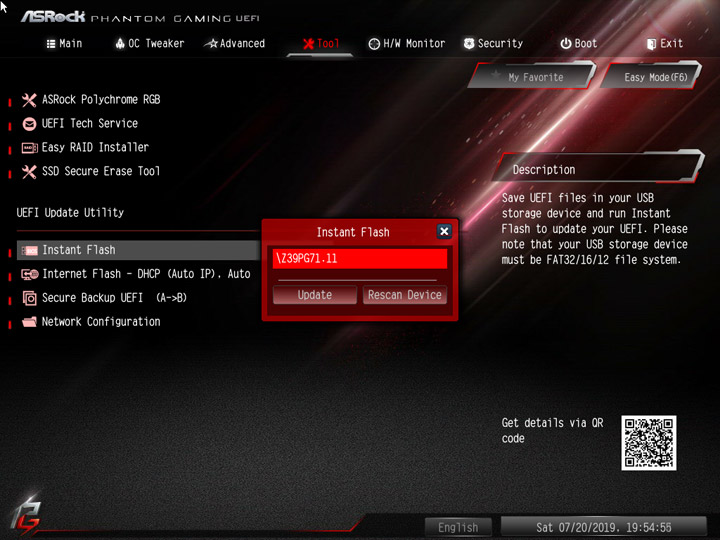

Instant Flash — фирменное средство для проведения обновления микрокода. Функционировало без проблем.

ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7

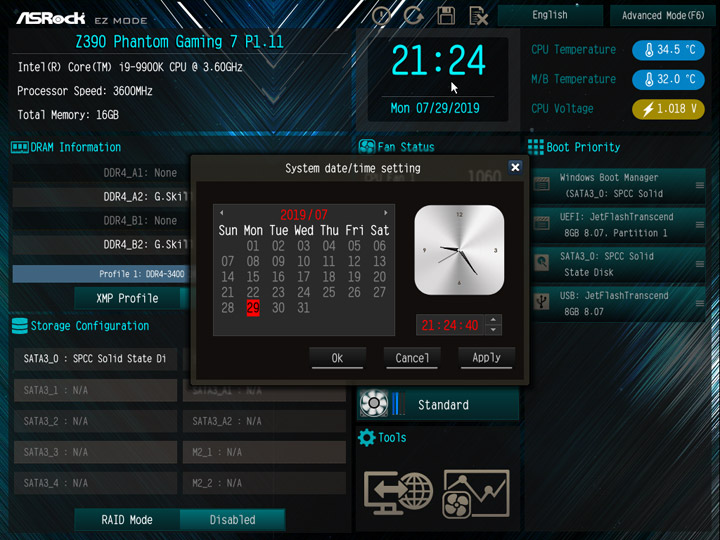

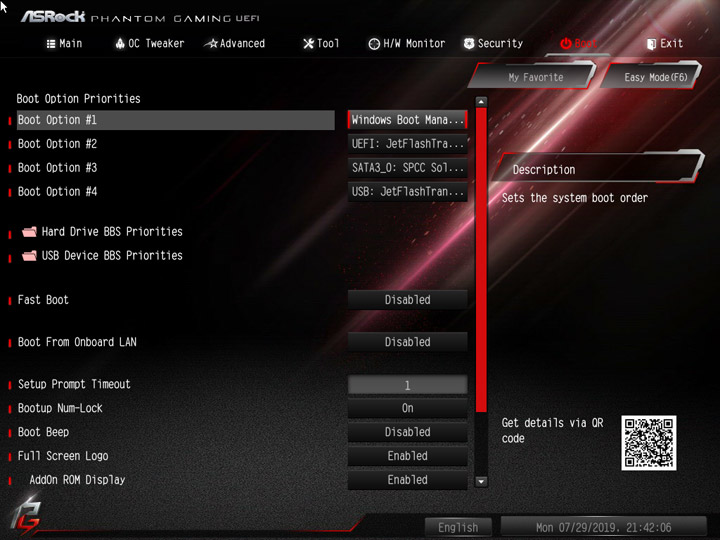

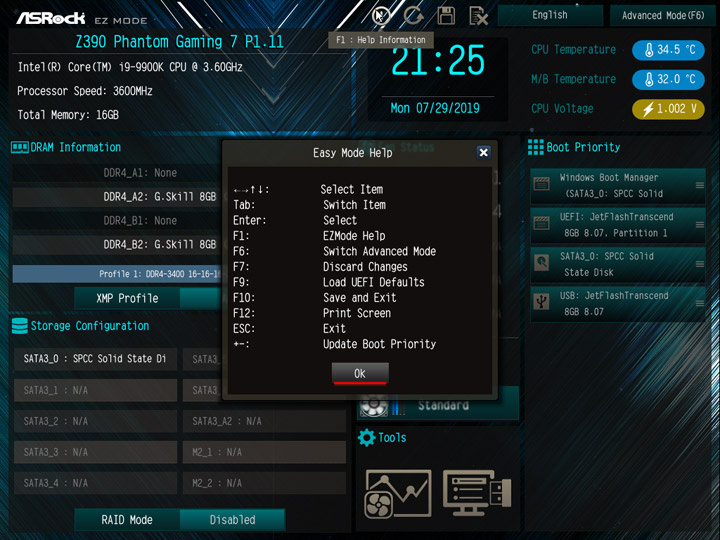

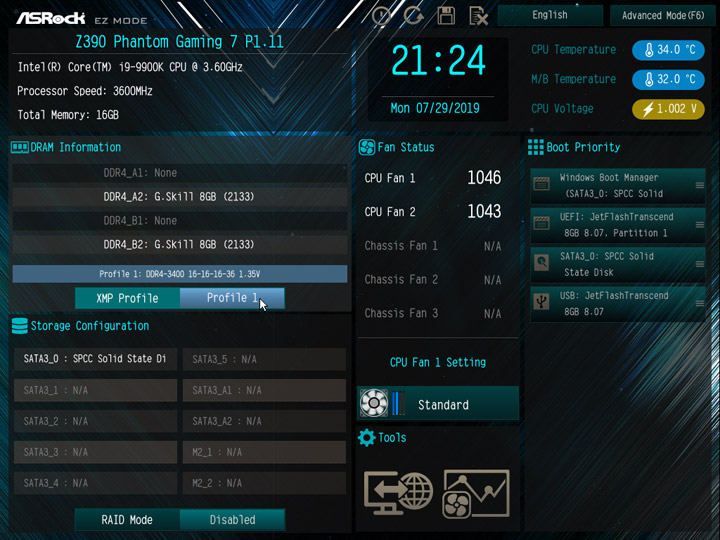

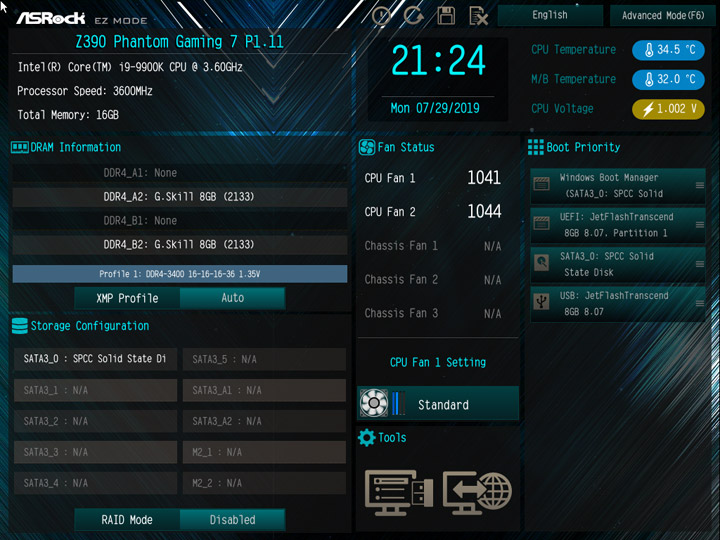

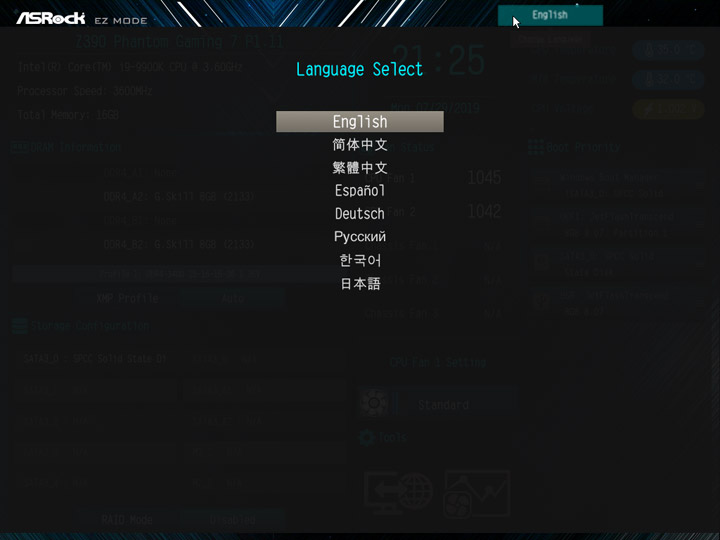

Ez Mode — базовый режим работы с настройками. Здесь доступны: календарь и текущее время, активация XMP, выбор языка локализации и определение приоритета среди загрузочных устройств.

ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7

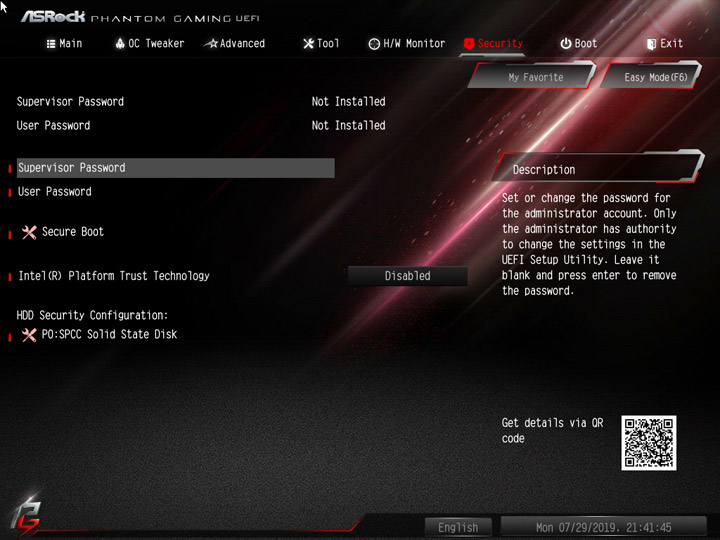

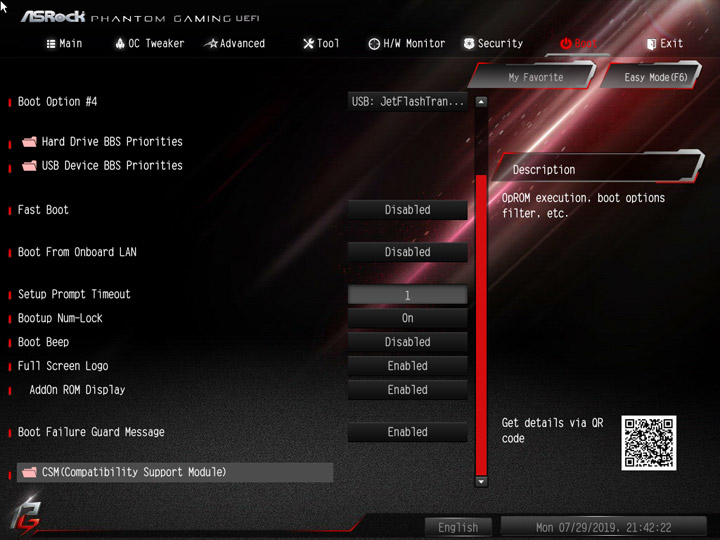

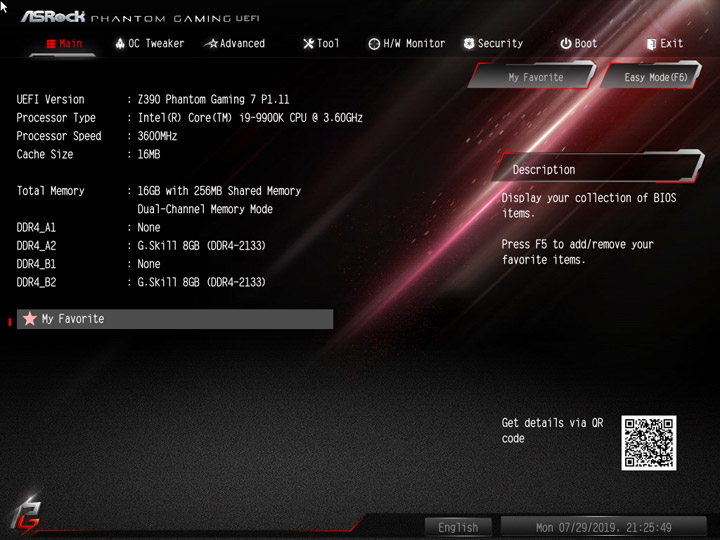

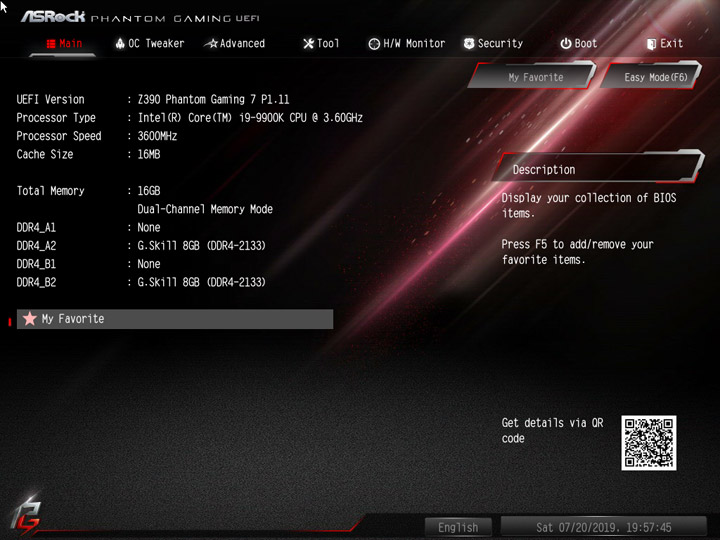

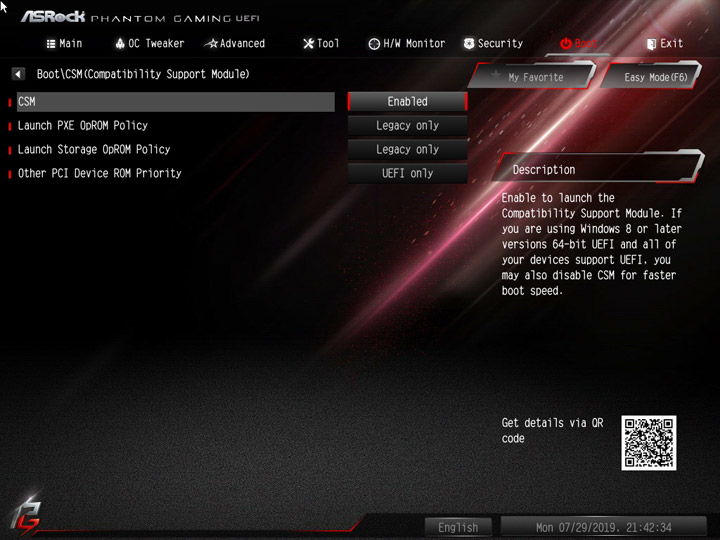

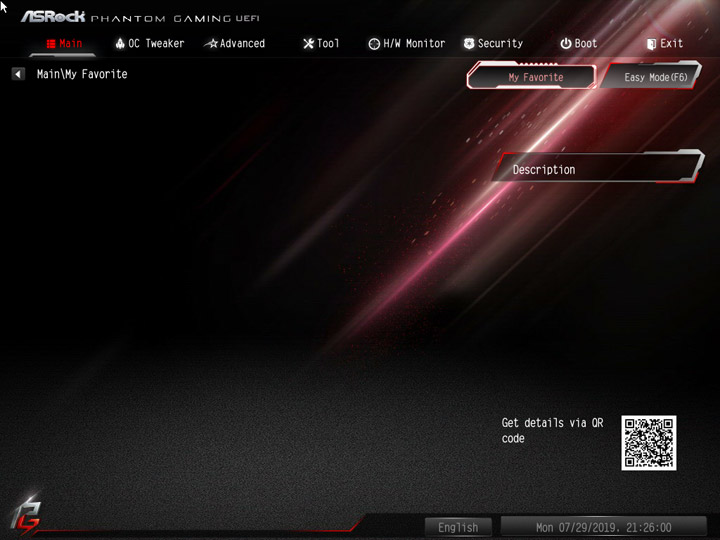

В расширенной версии управления устройством есть множество глав. Main оповестит о текущих настройках, тут же есть закладка для формирования списка избранных пунктов, для ускоренного к ним доступа. Будет полезно при проведении экспериментов.

ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7

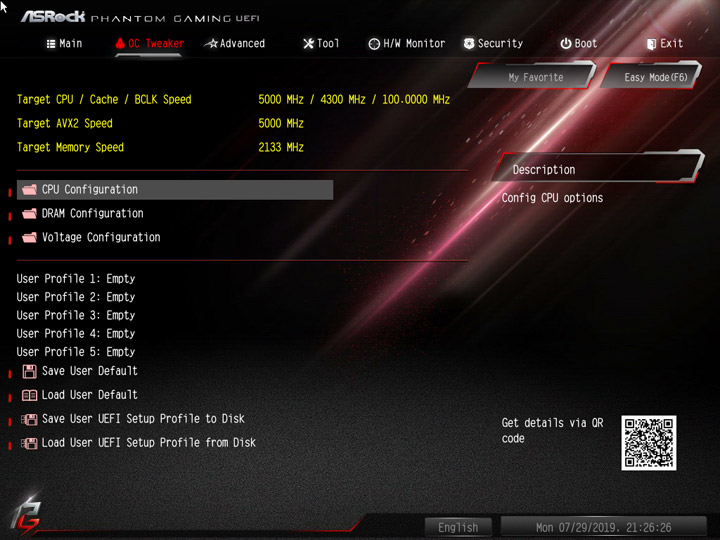

Для хранения настроек предусмотрены пять профилей, которые обнулятся после обновления прошивки. Также можно использовать для хранения съёмный накопитель.

ASRock Z390 Phantom Gaming 7

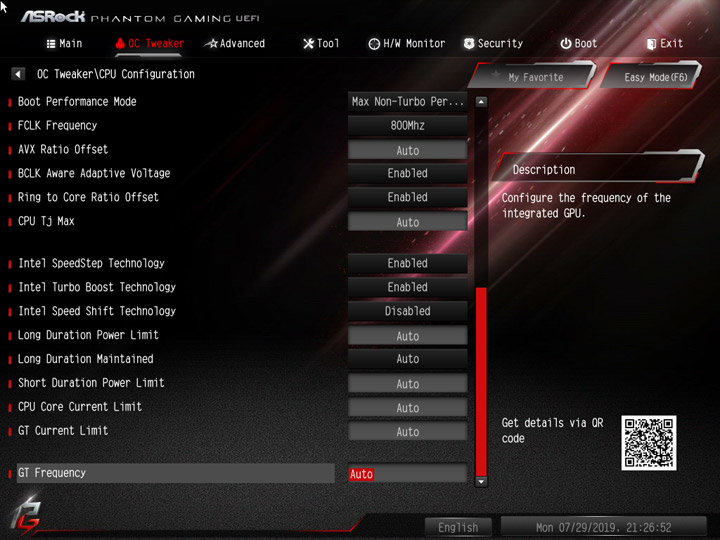

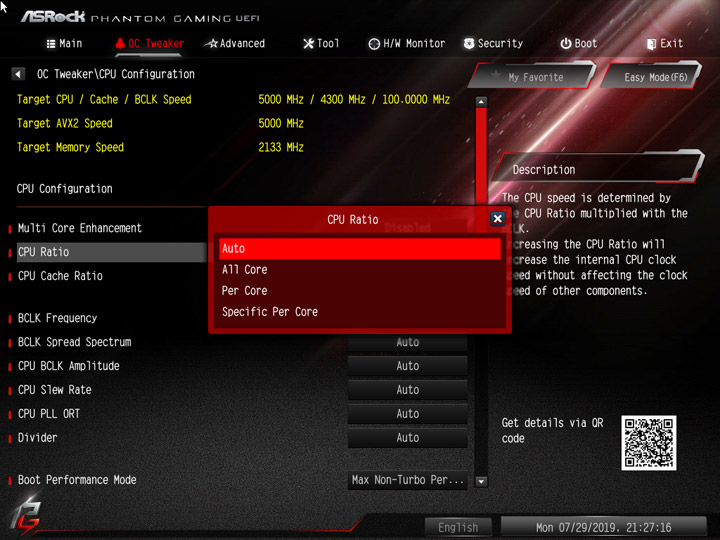

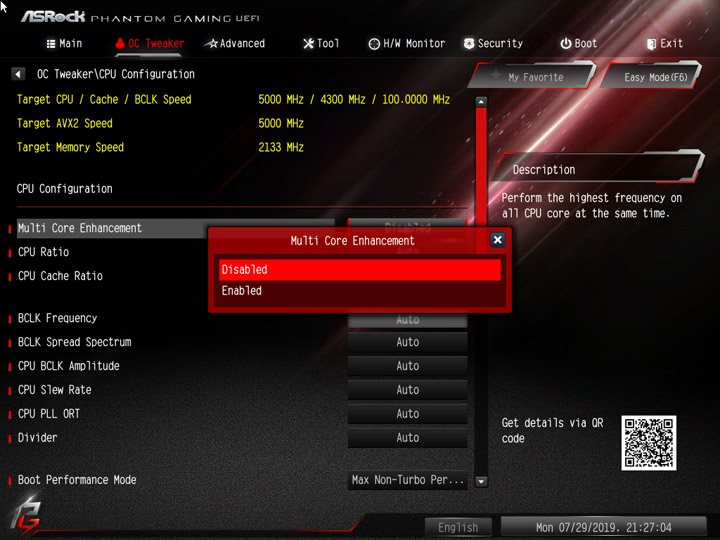

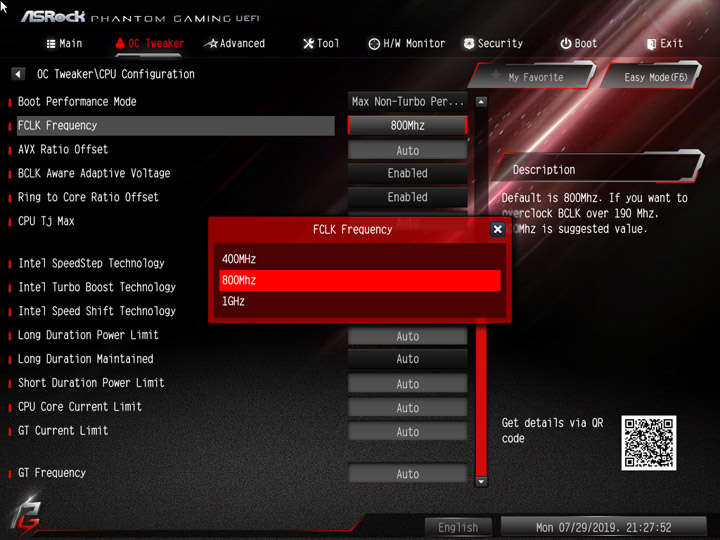

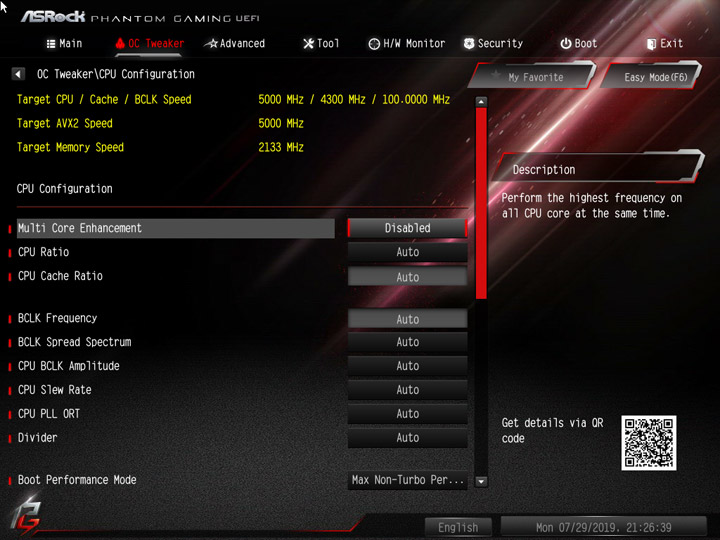

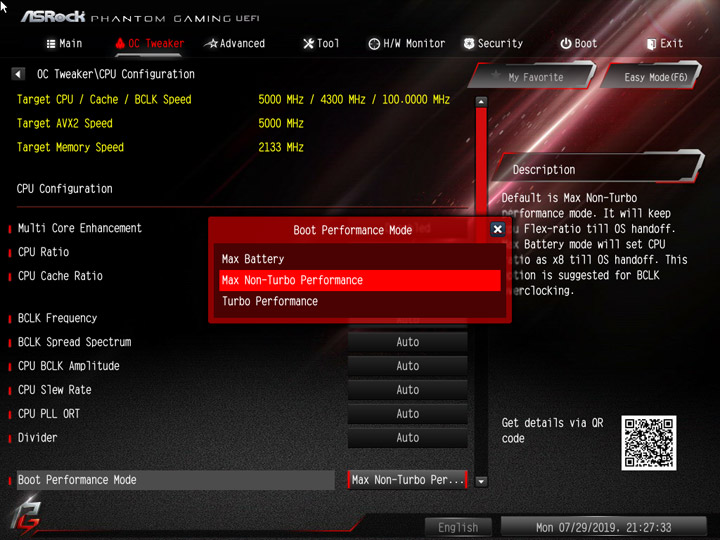

Ввиду наличия внешнего тактового генератора, перечень пунктов в UEFI для BCLK увеличен в сопоставлении с более простыми устройствами. Предельная рабочая температура процессора изначально выставлена на весьма большой отметке, но нет проблем с выбором более адекватного значения (этот уровень каждый определит на своё усмотрение).

ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7

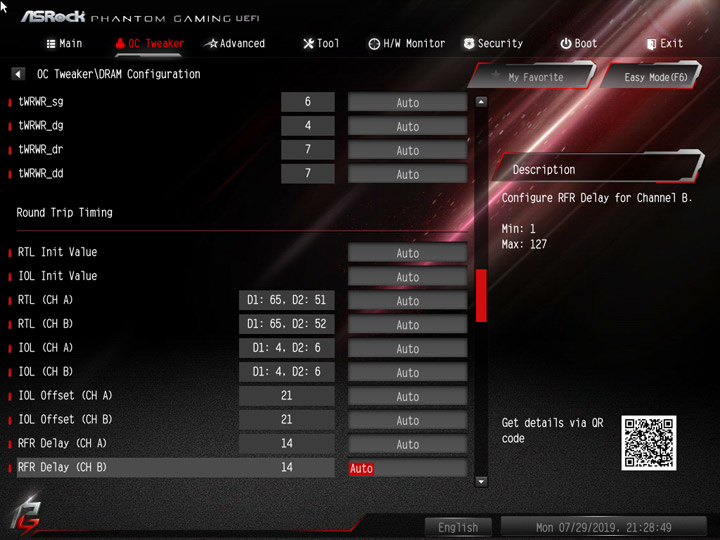

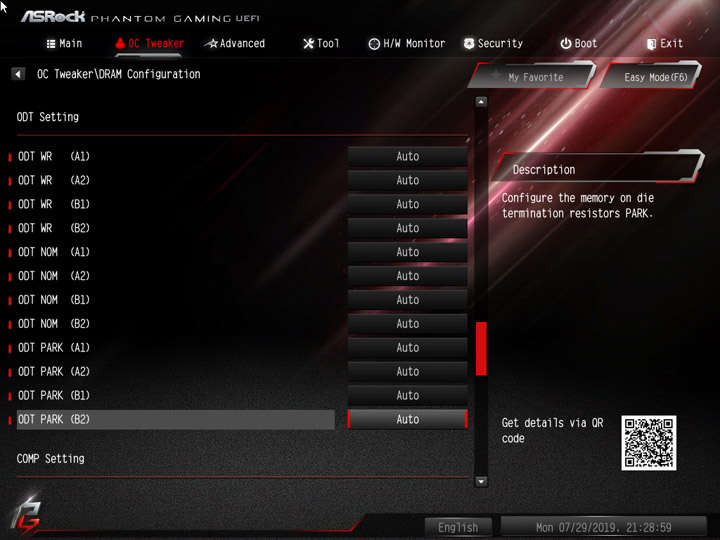

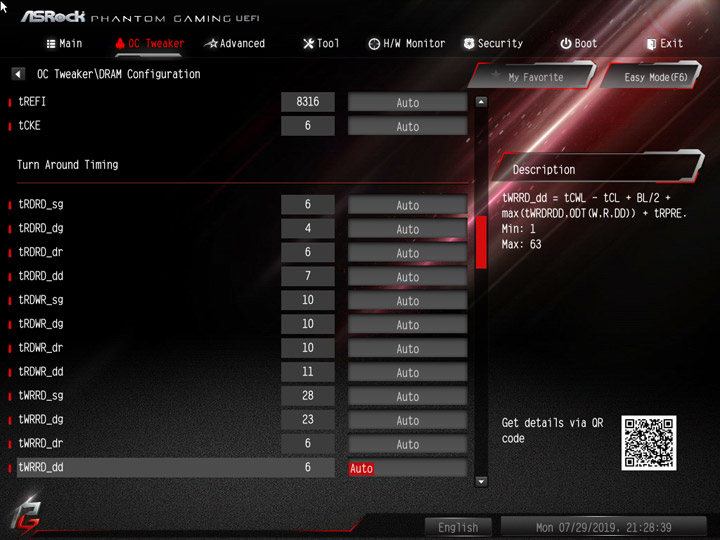

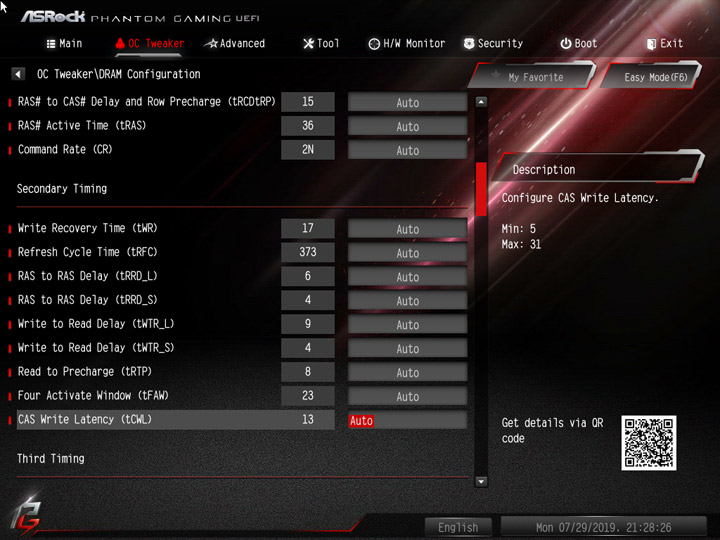

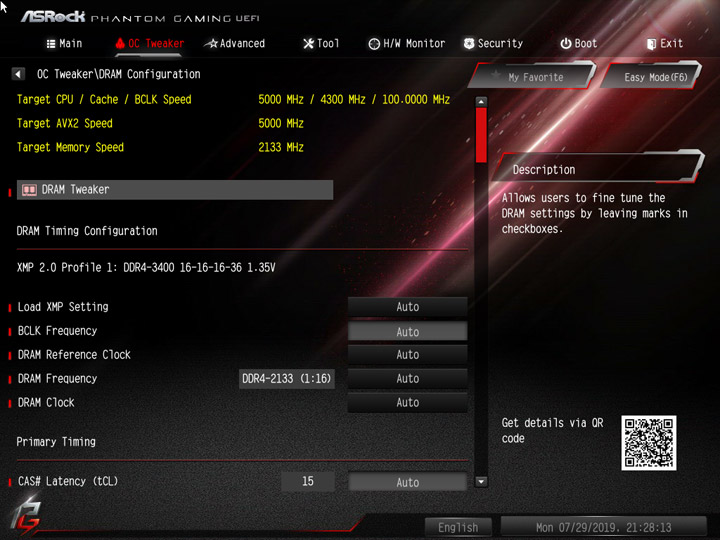

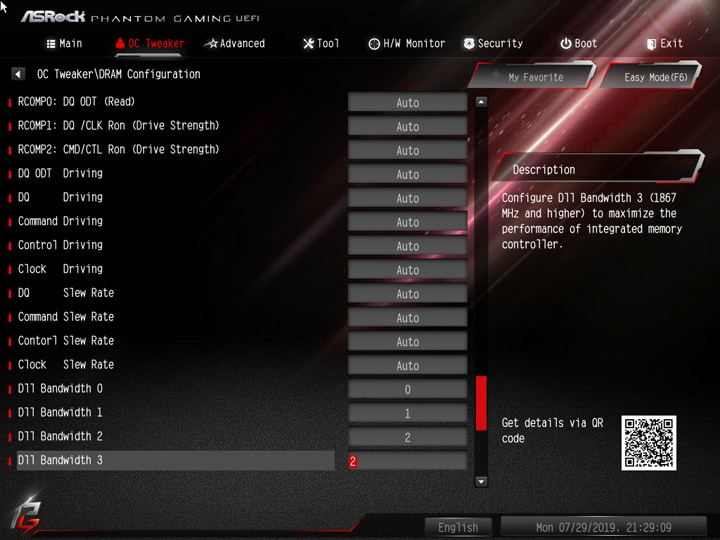

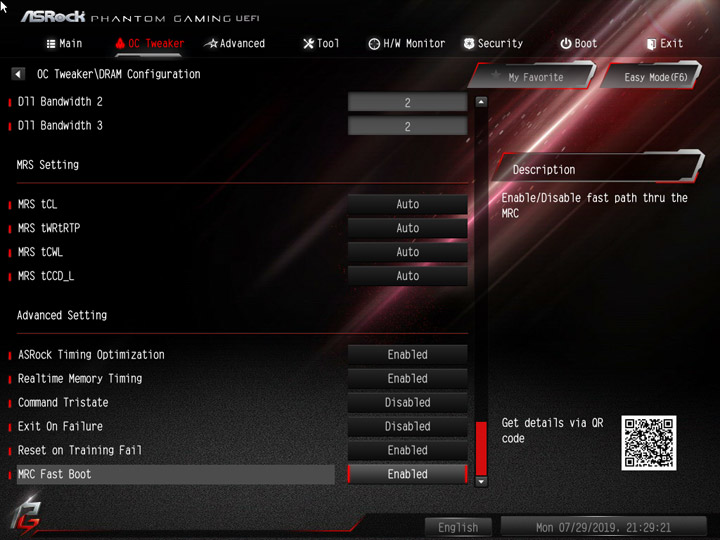

Для организации работы подсистемы памяти в наличии огромное число пунктов меню.

ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7

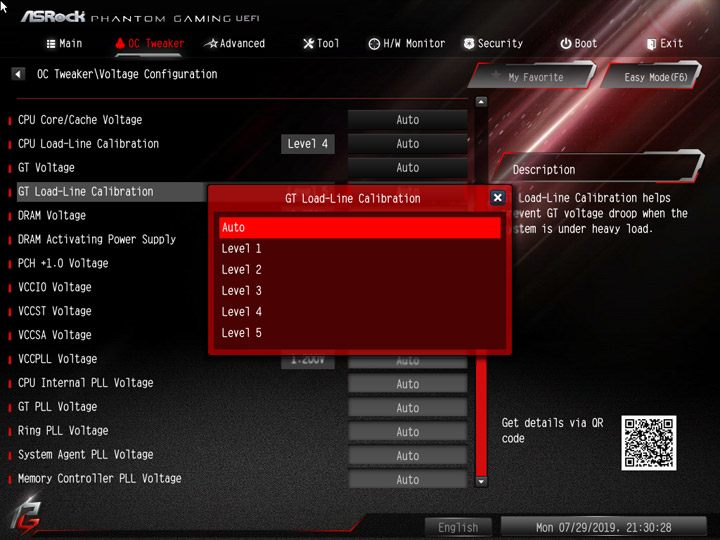

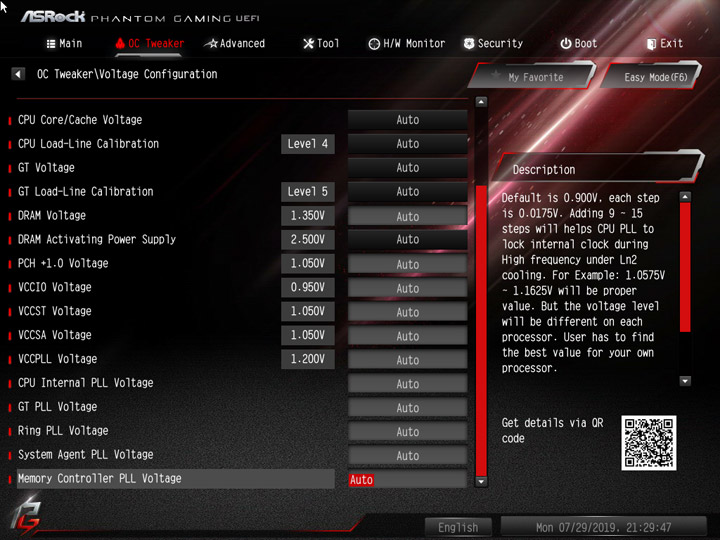

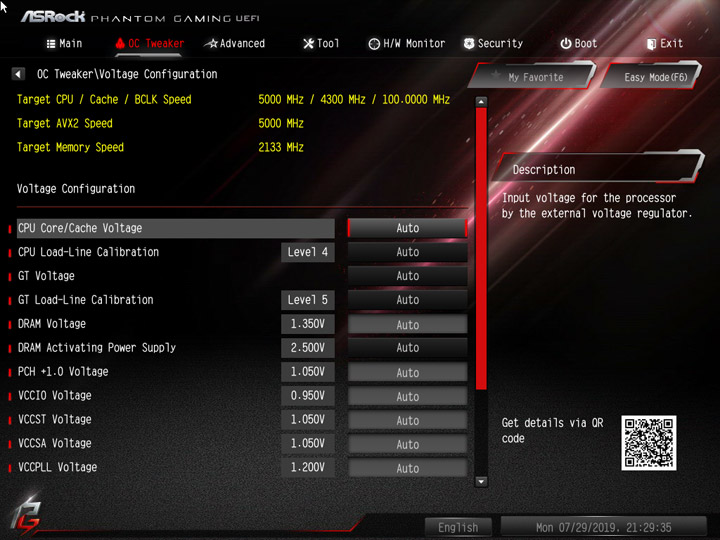

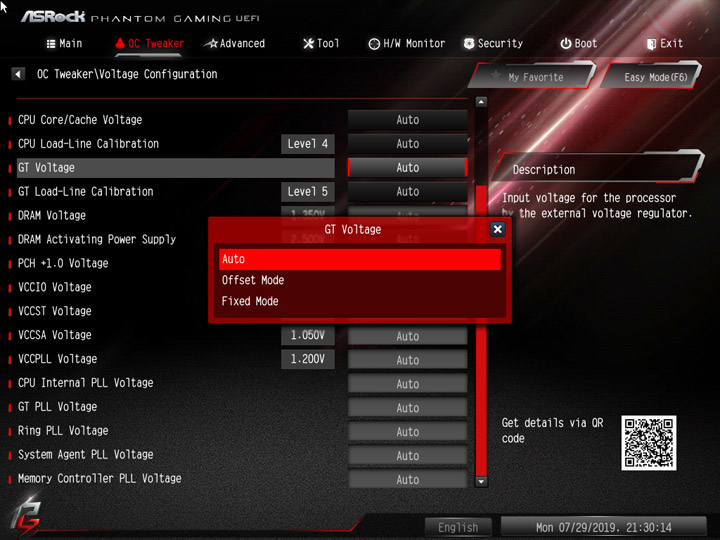

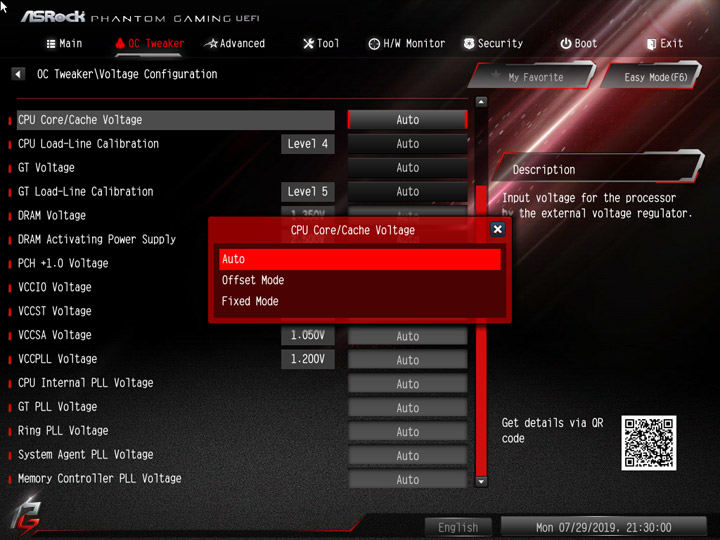

Перечень доступных для редактирования напряжений также обширен. Установка CPU и GT Voltage возможна двумя способами. Имеется набор профилей LLC для каждого из них. Удивила предельная величина для DRAM Voltage.

ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7

Для облегчения восприятия, наиболее значимые пункты собраны в сводную таблицу.

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 90–1000 0,0625
CPU Ratio (Multiplier) 8–120 1
CPU Core/Cache Fixed Voltage (В) 0,8–1,5 0,005
CPU Core/Cache Offset Voltage (мВ) –100…+300 10
CPU Load-Line Calibration Auto/Level 1…5 1
CPU Cache Ratio (Multiplier) 8–85 1
DRAM Frequency (МГц) 800–6300, 800–8400 100, 133
DRAM Voltage (B) 1,1–1,5 0,01
VCCSA Voltage (В) 0,95–1,68 0,01
VCCIO Voltage (В) 0,85–1,585 0,005
PCH +1.0 Voltage (В) 0,9–1,3 0,01
GT Frequency (МГц) 100–3000 50
GT Core/Cache Fixed Voltage (В) 0,8–1,5 0,005
GT Core/Cache Offset Voltage (мВ) –100…+300 10

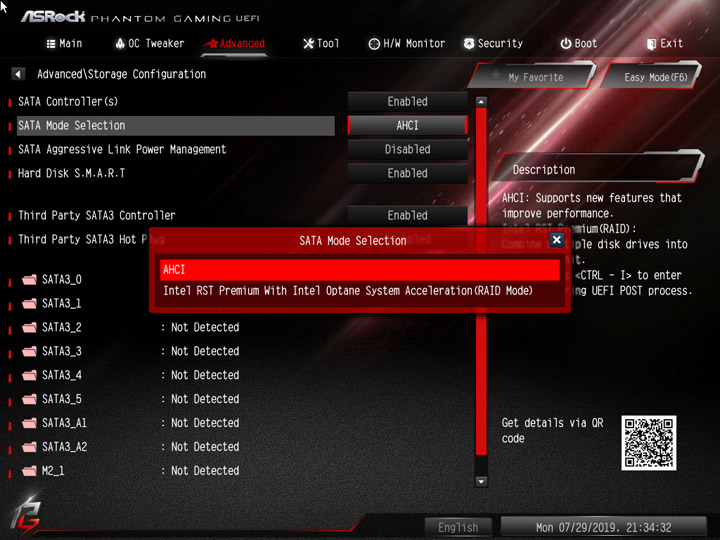

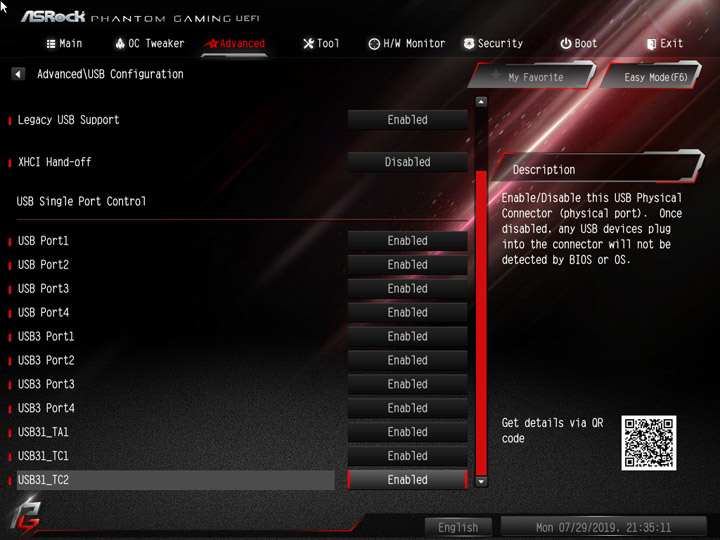

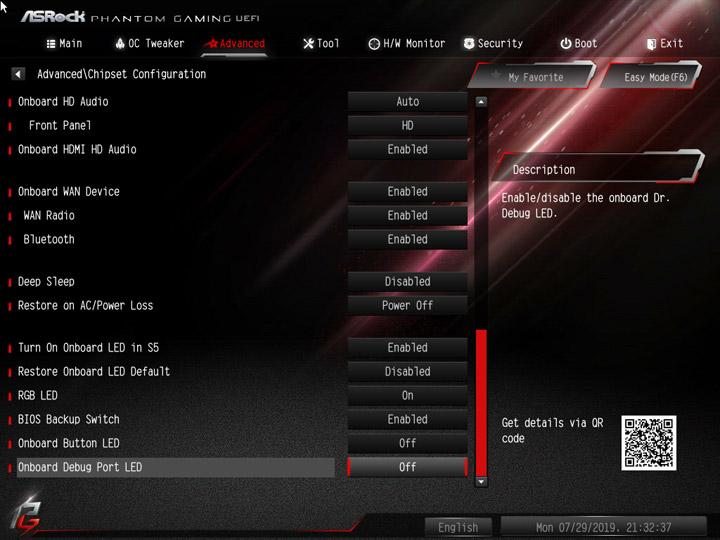

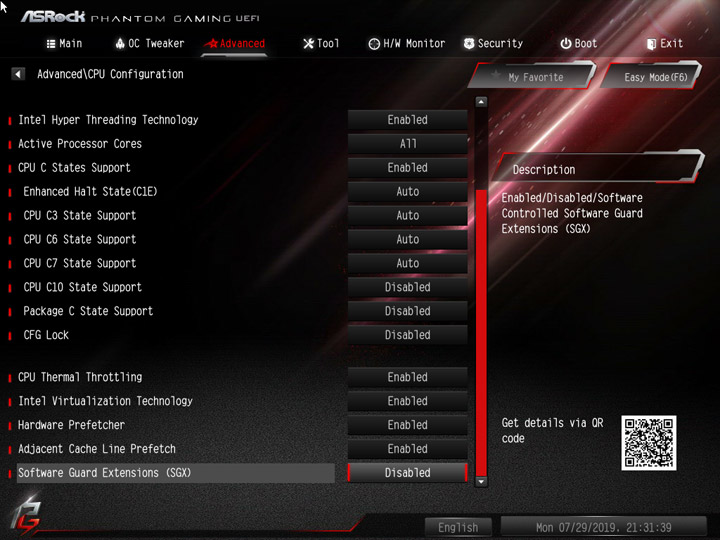

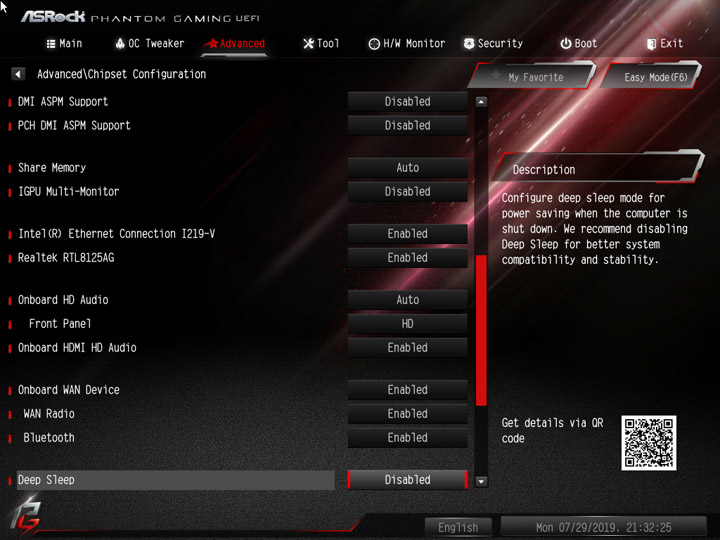

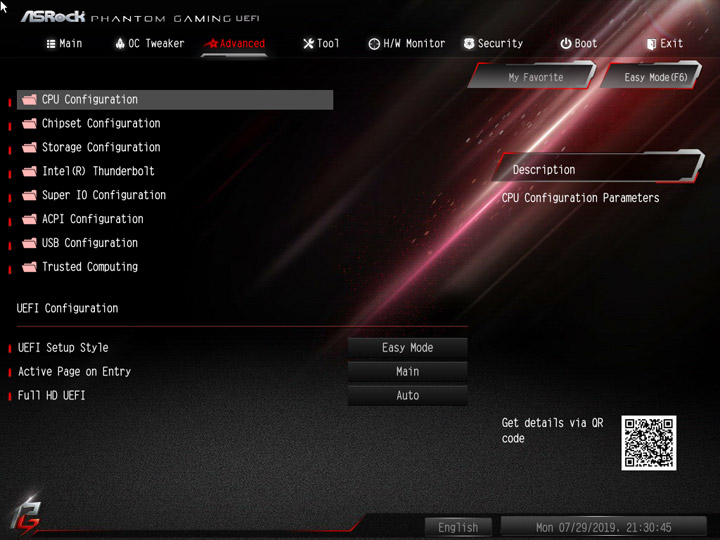

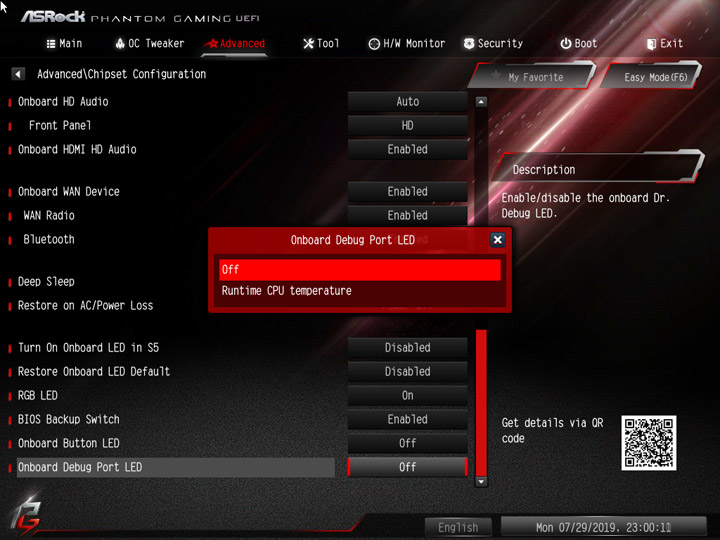

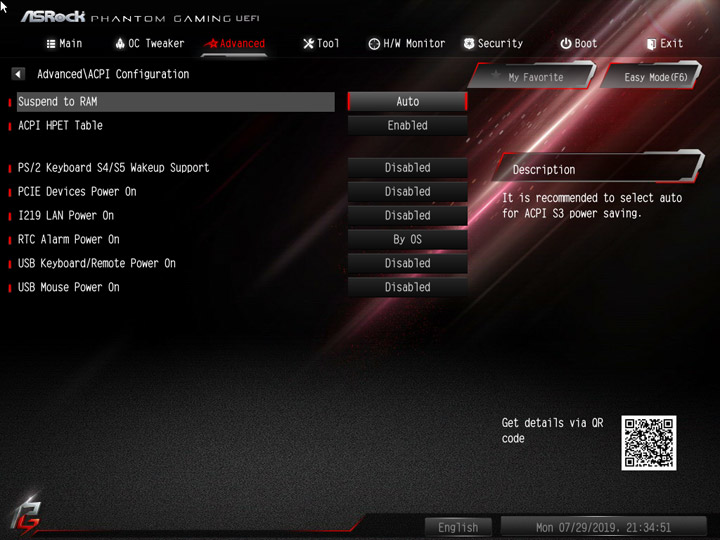

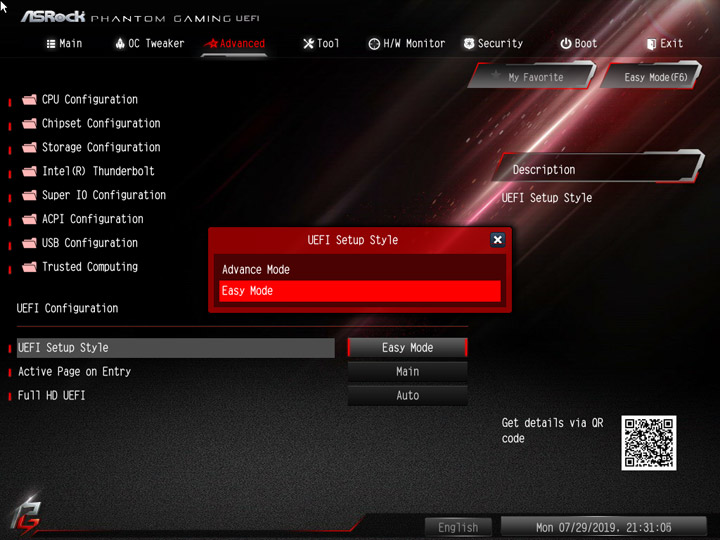

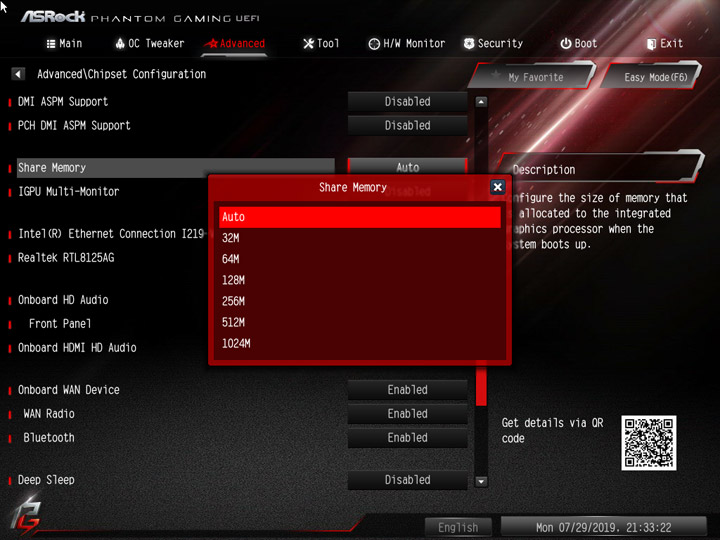

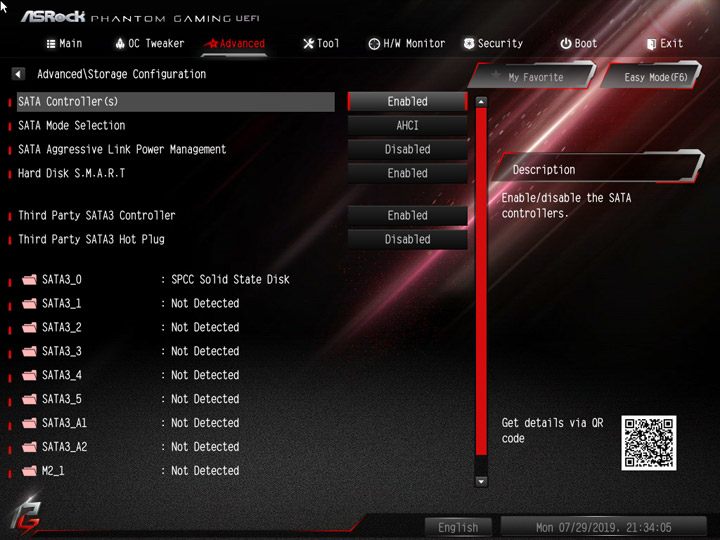

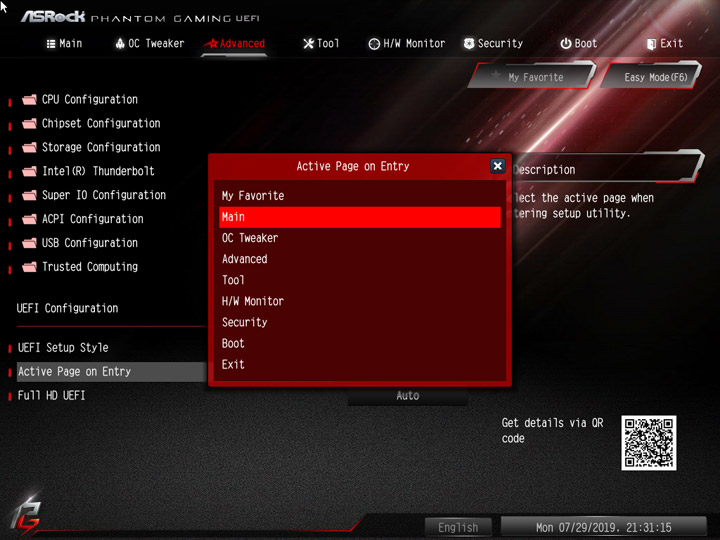

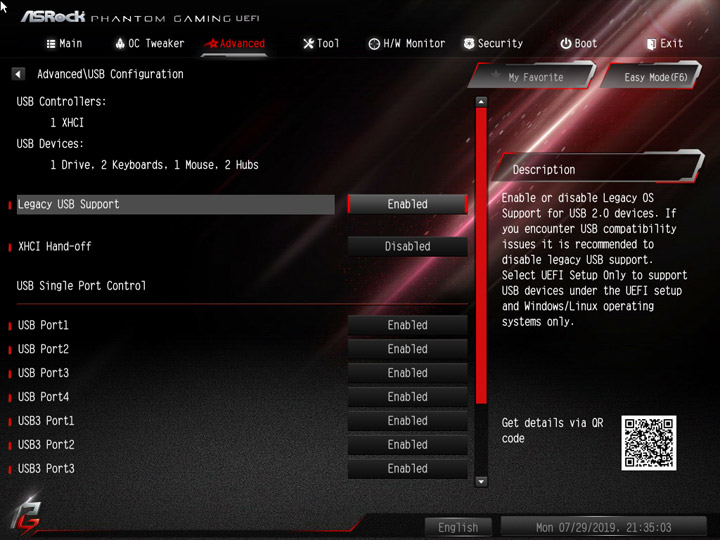

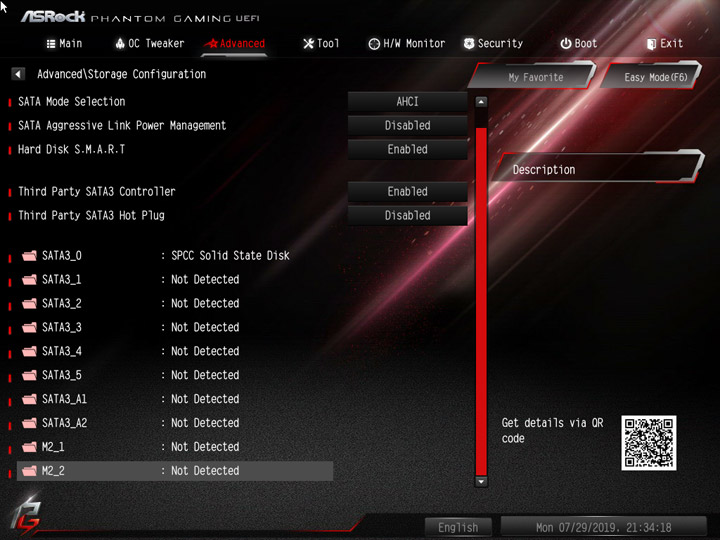

Chipset Configuration в разделе Advanced чрезвычайно насыщен пунктами. Гибко управлять можно и портами USB.

ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7

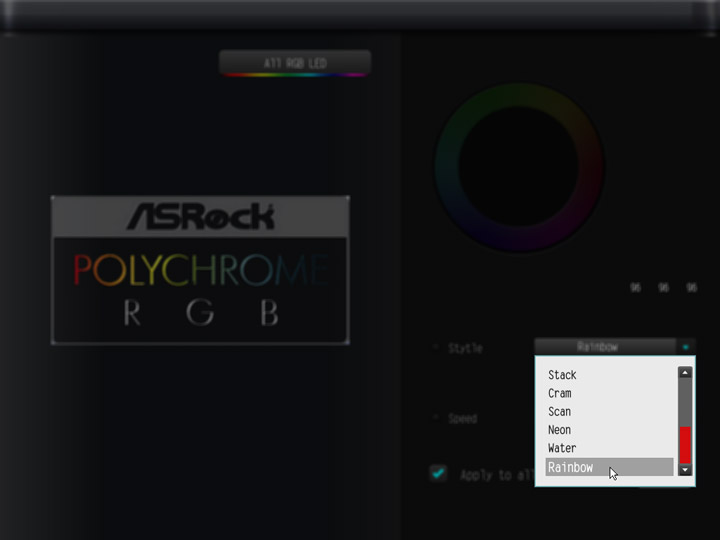

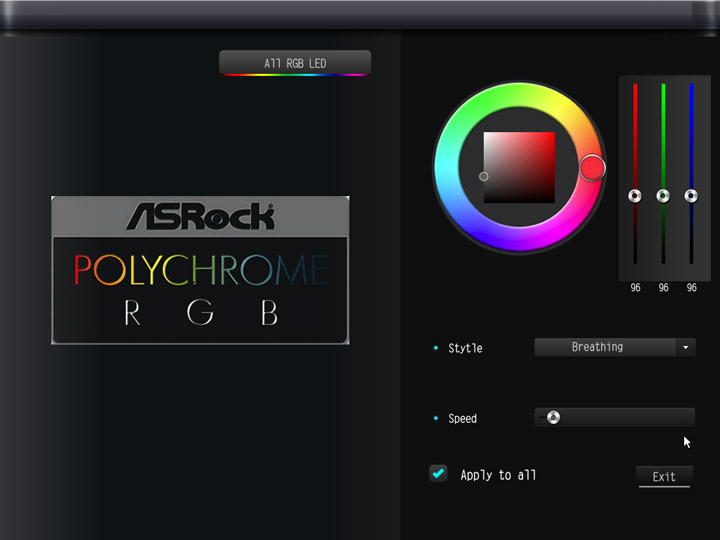

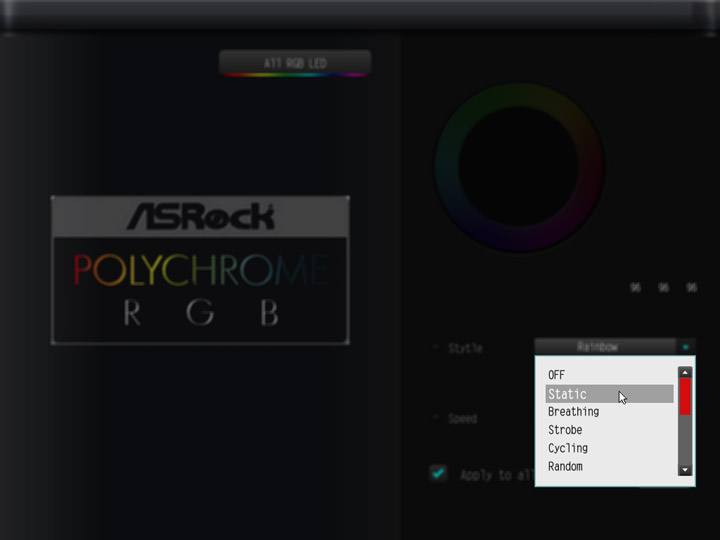

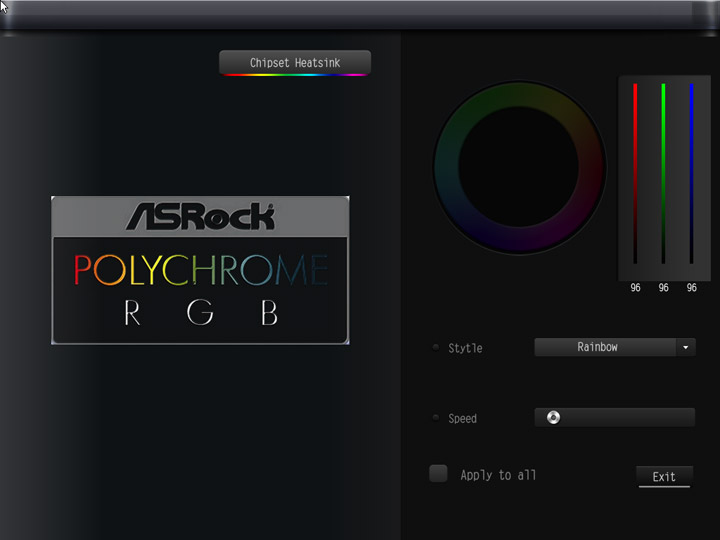

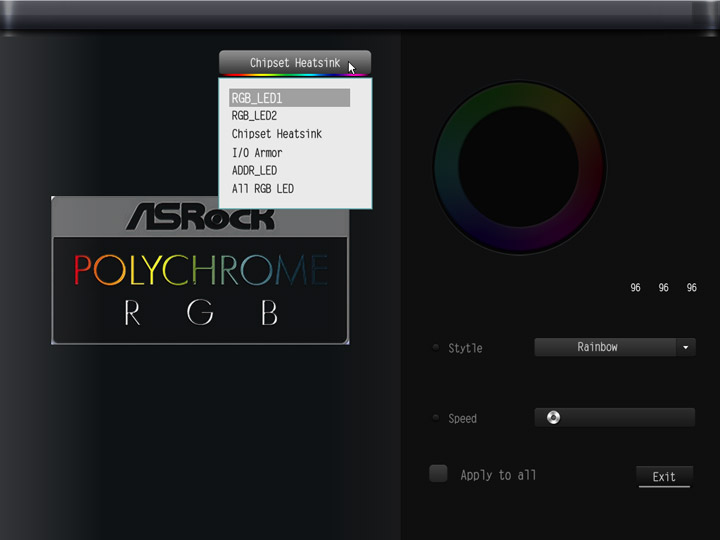

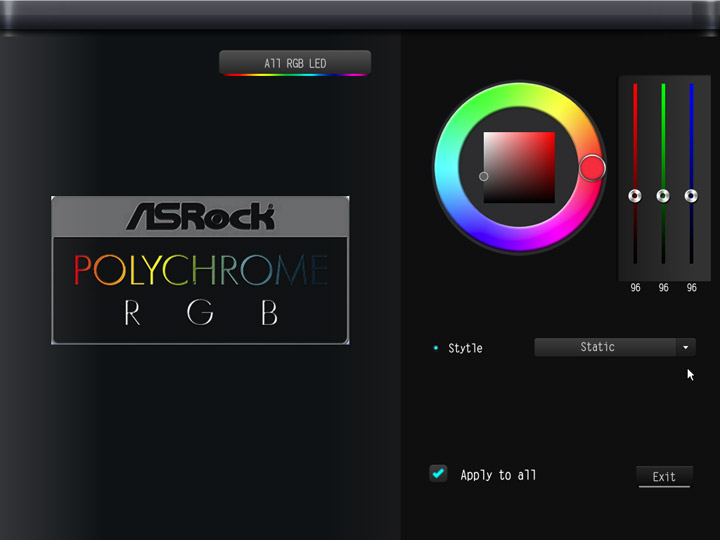

Реализация управления подсветкой прямо из UEFI мало чем отличается от функциональных возможностей фирменной утилиты. Менять можно и оттенки свечения, и сценарии мерцания.

ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7

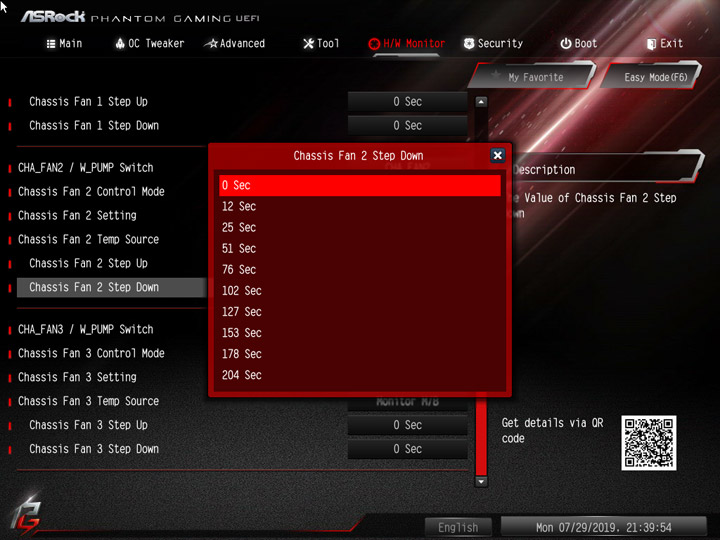

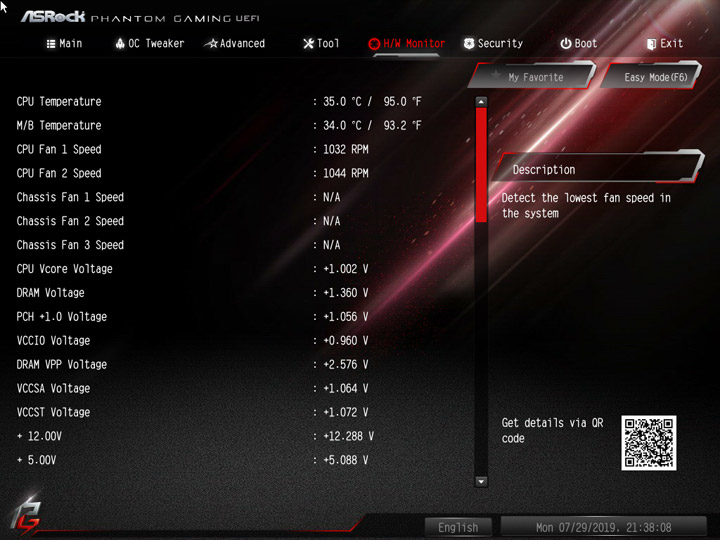

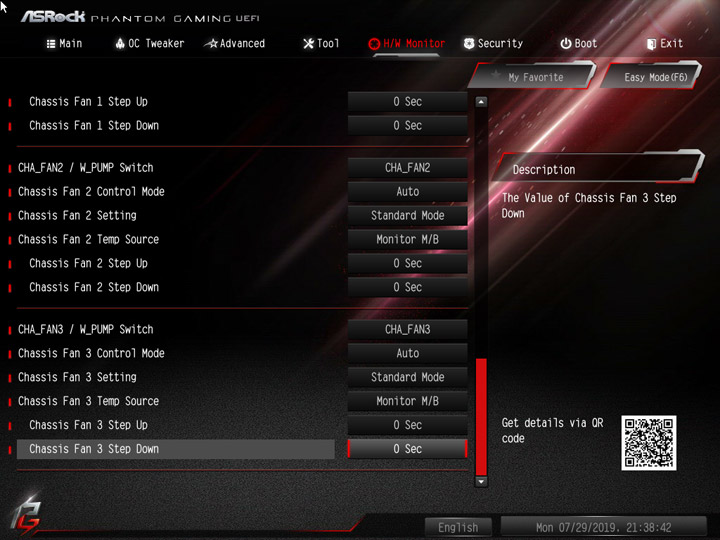

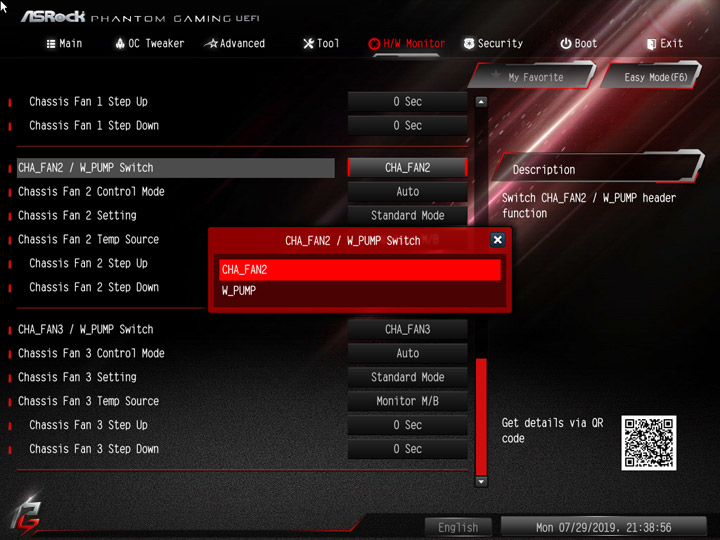

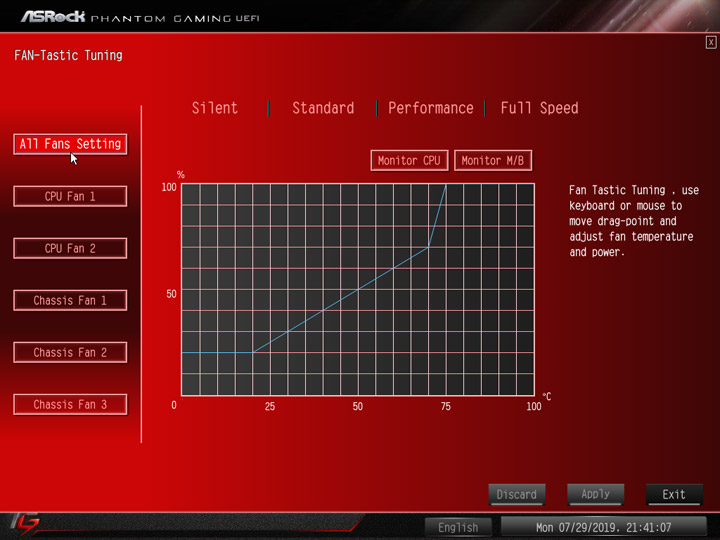

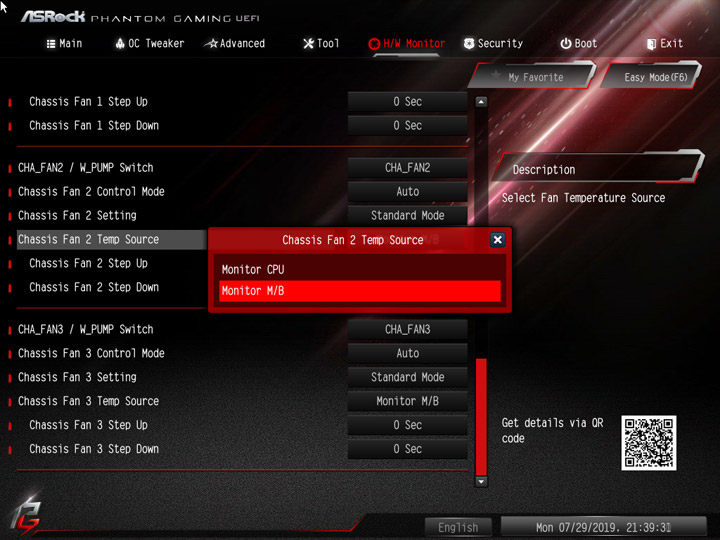

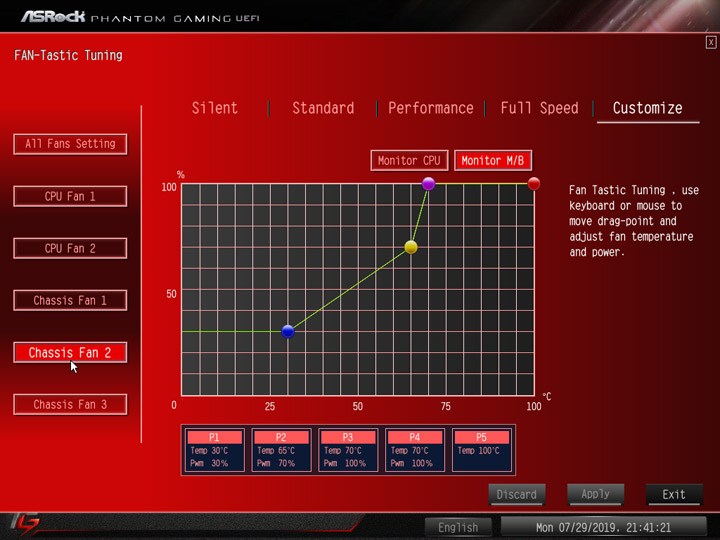

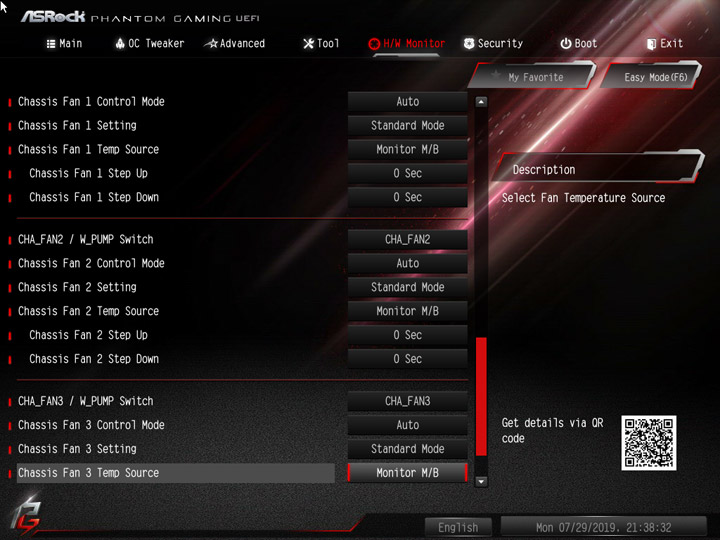

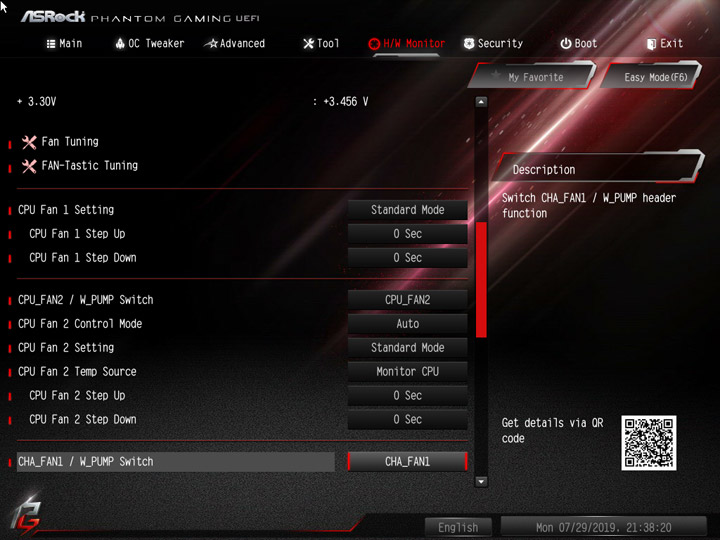

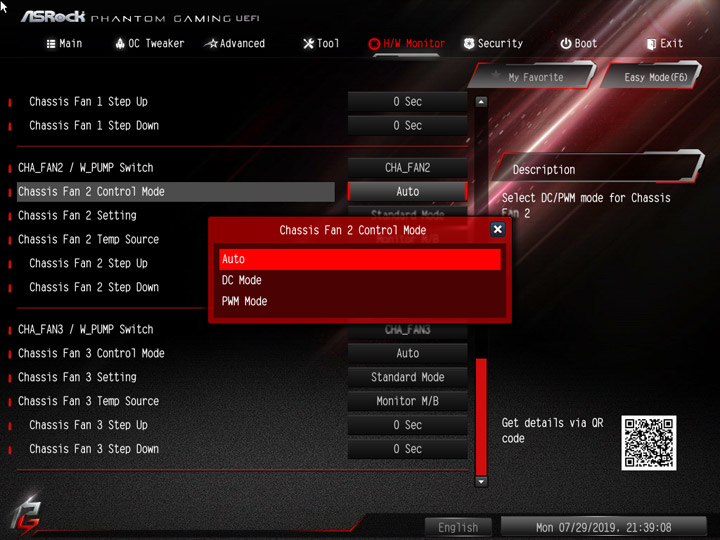

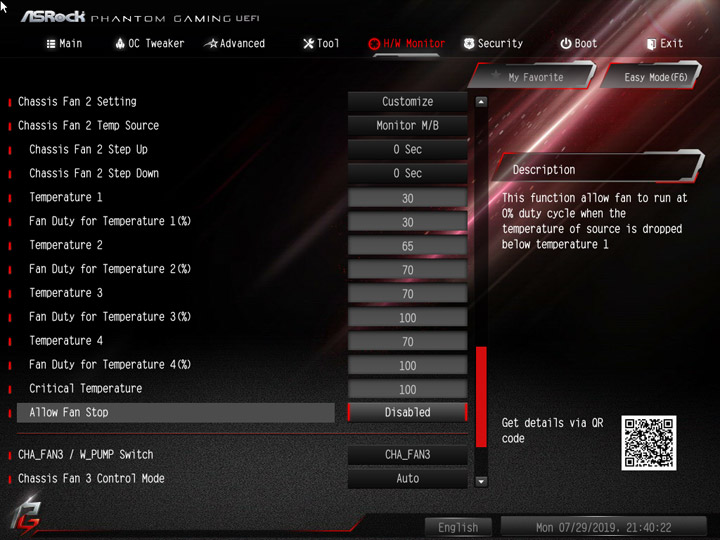

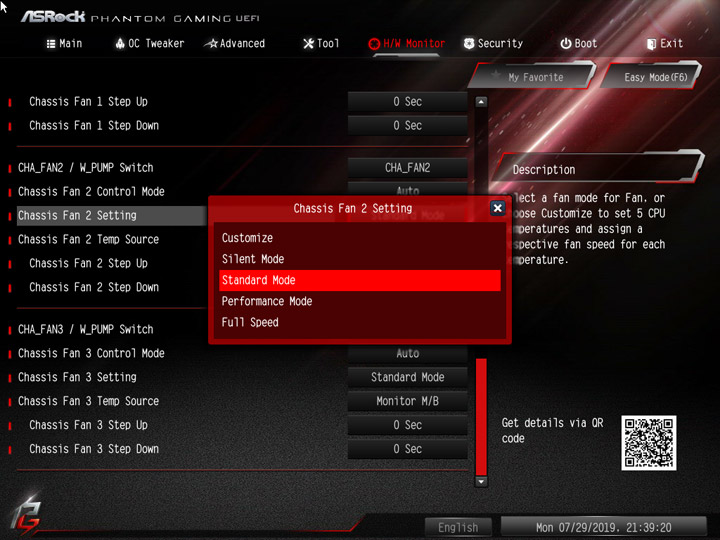

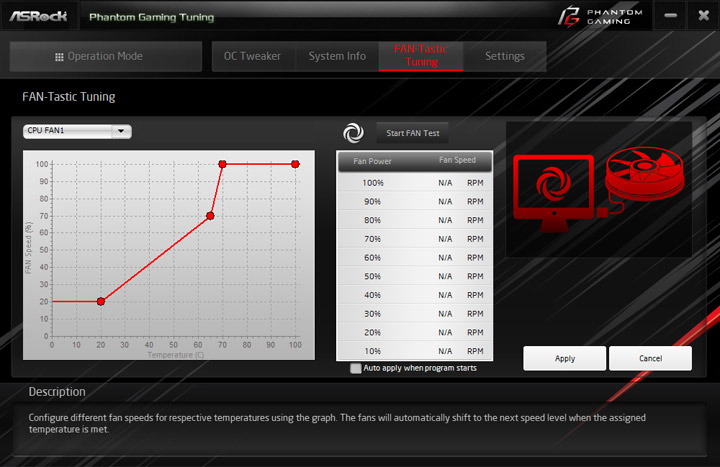

Скромные возможности у платы в сфере работы с охладителями. Есть пять настраиваемых каналов, притом для процессорного форсирован метод PWM для снижения частоты вращения, остальные четыре допускают смену (работает автоопределение, но также допускается и ручная установка способа). В наличии всего две отметки температуры, добавить собственное значение (например, с внешней термопары) нельзя, тем самым рубрика заметно уступает коллегам по цеху в этом ценовом диапазоне. Указать алгоритм для выбранного канала можно в цифровом виде, либо же воспользовавшись интерактивной формой Fan-Tastic Tuning. Предусмотрен мастер для калибровки устройств с целью поиска минимального порога их работоспособности, называемый Fan Tuning.

ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7

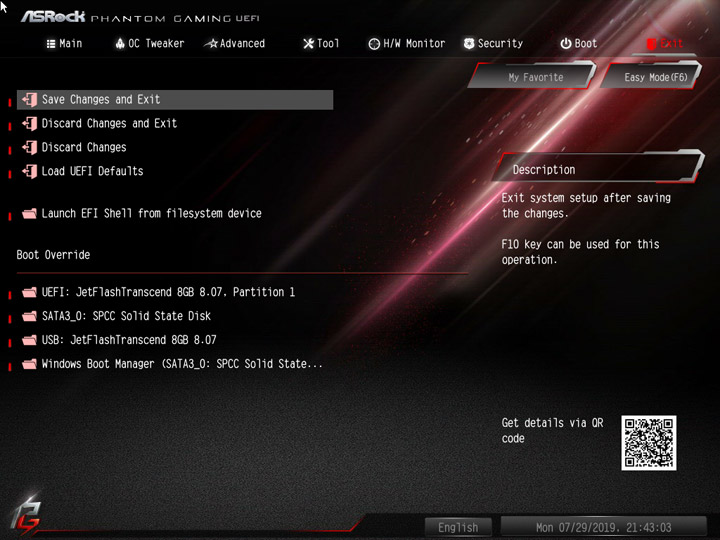

Отмечу высокую скорость прохождения POST как с начальными настройками, так и после проведения разгона. В ряде случаев устройство корректно определяет невозможность работы с новыми и запускается с уведомлением об этом, используя безопасные, а прежде введённые значения не сбрасывает, позволяя их скорректировать. Таким образом, за всё время работы с платой я ни разу принудительно не использовал обнуление CMOS путём замыкания контактов.

ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7

Комплектное ПО

Большое число утилит загружается и устанавливается при работе с оболочкой App Shop, но часть необходимо найти самому на странице поддержки продукта в Сети.

  Программное обеспечение
Фирменное APP Shop (AppCharger, Fatal1ty Key Master, Fatal1ty Mouse Port, Phantom Gaming Tuning, Polychrome RGB, Restart to UEFI)
Звуковое Creative Sound Blaster Cinema 5
Сетевое XFast LAN

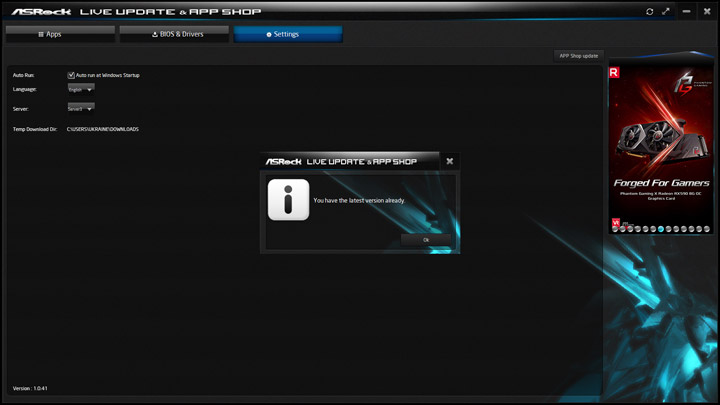

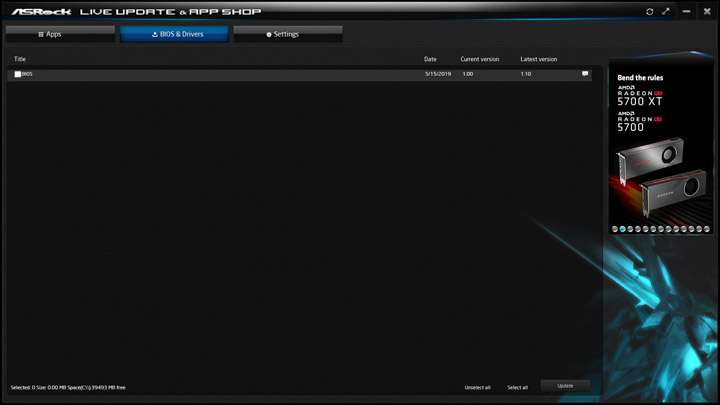

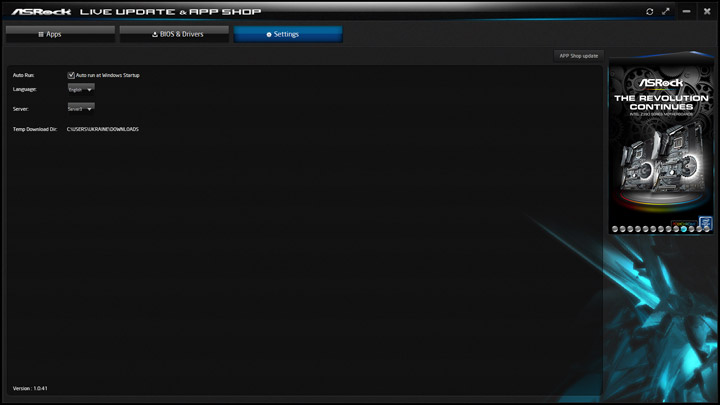

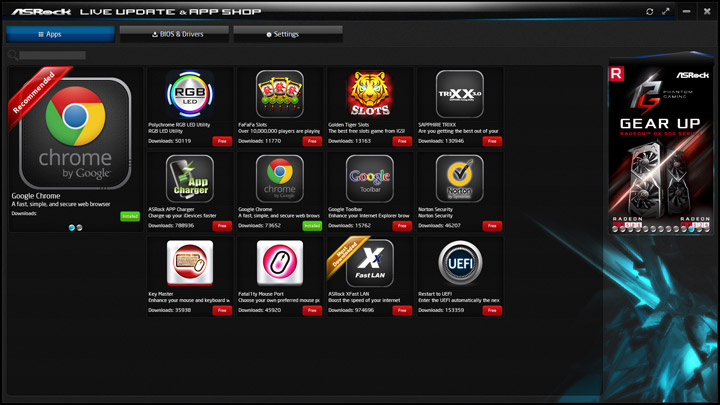

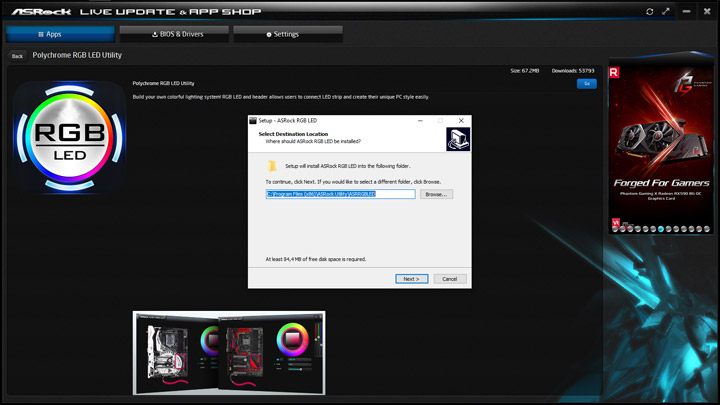

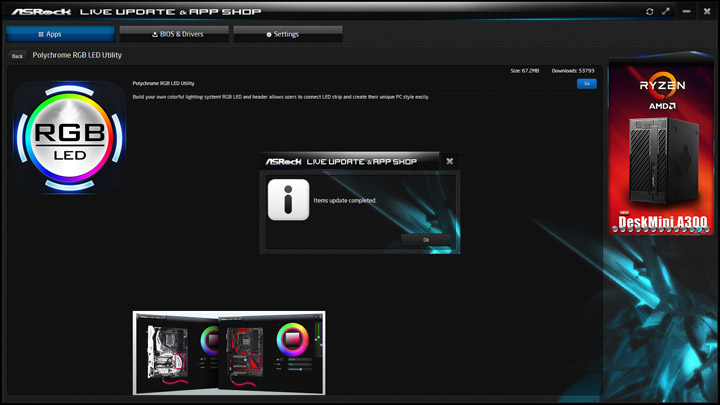

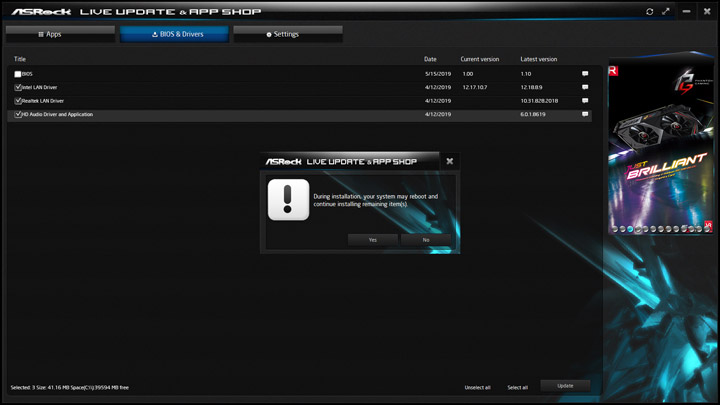

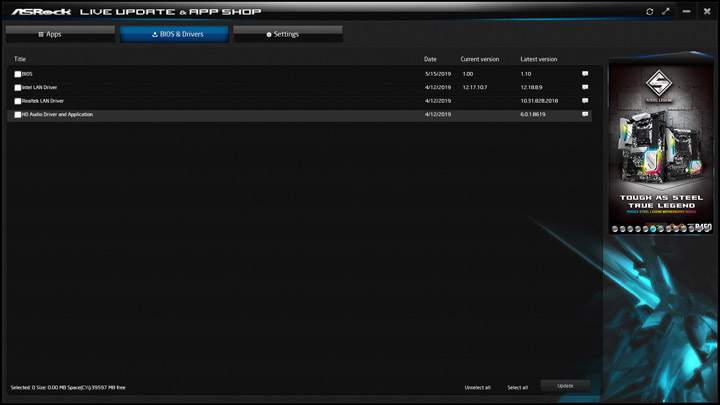

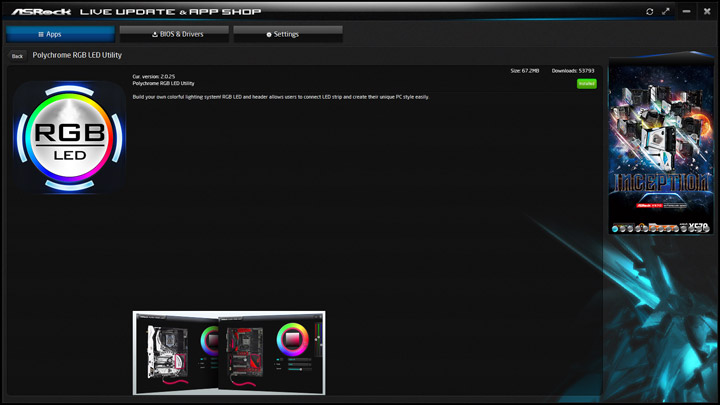

Работа с App Shop проходила без каких-либо проблем. Помимо программ, здесь можно заняться и драйверами.

ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7

Restart to UEFI спасёт владельцев игровых клавиатур, обеспечив попадание в среду UEFI после перезапуска ПК.

ASRock Z390 Phantom Gaming 7

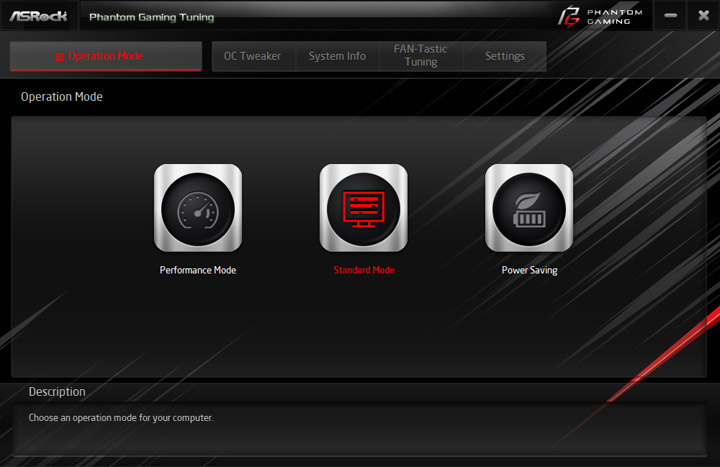

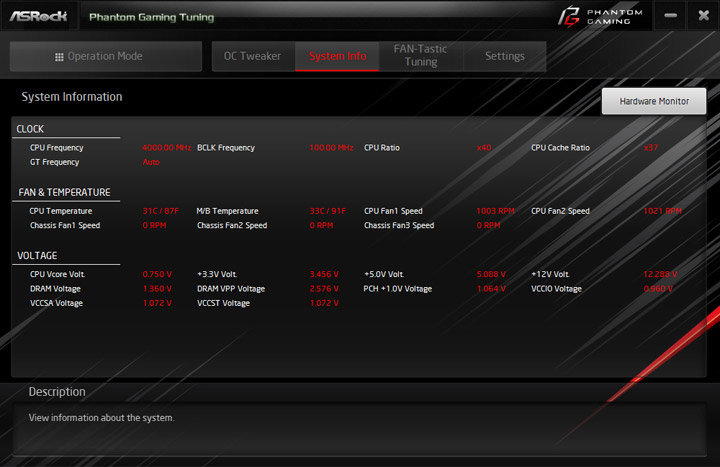

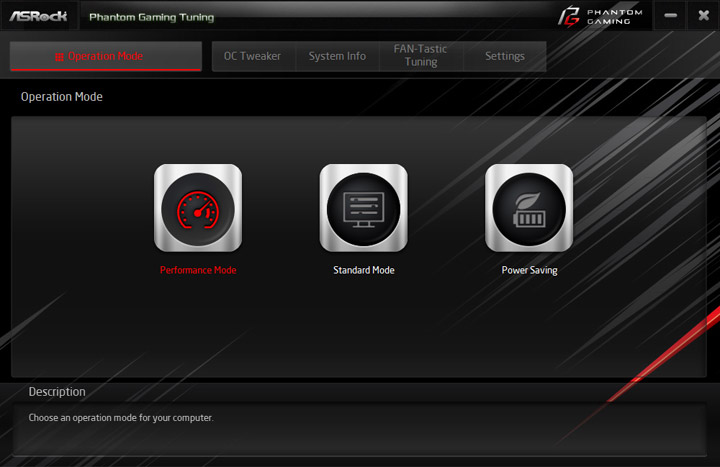

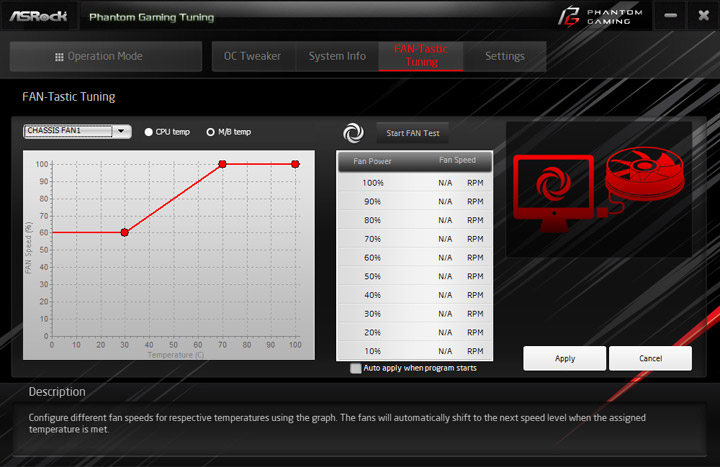

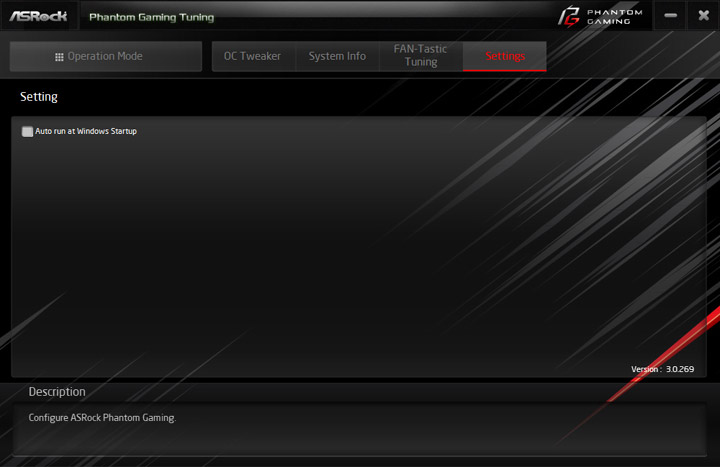

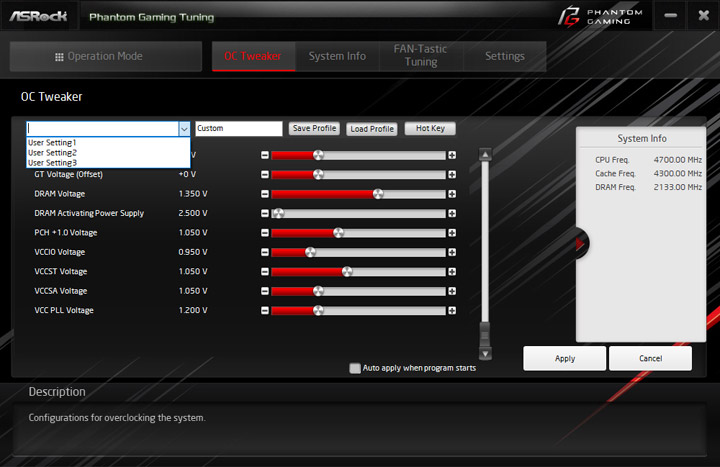

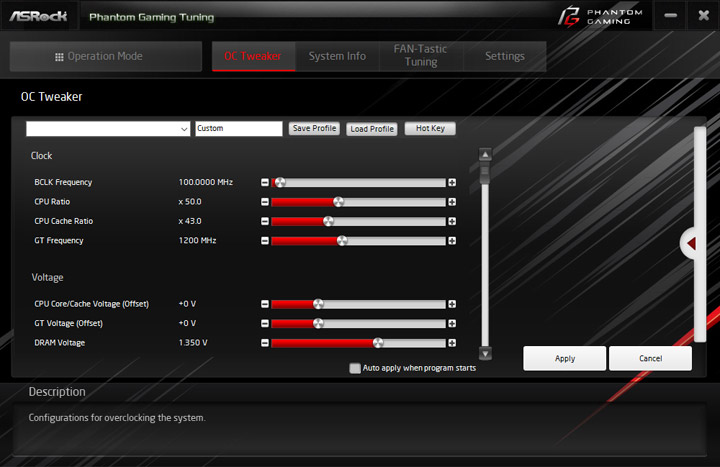

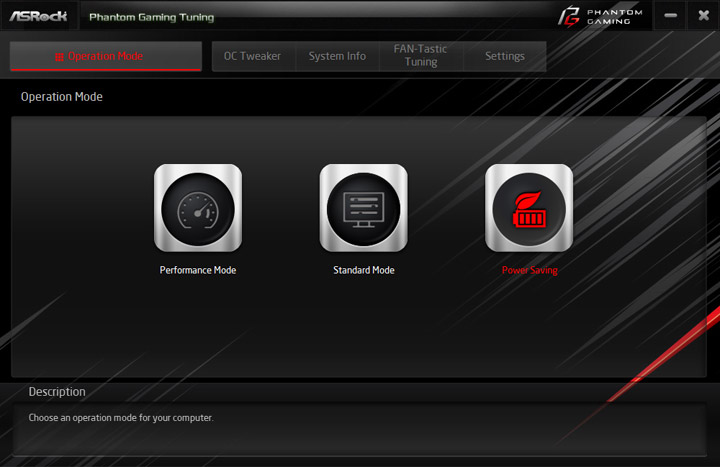

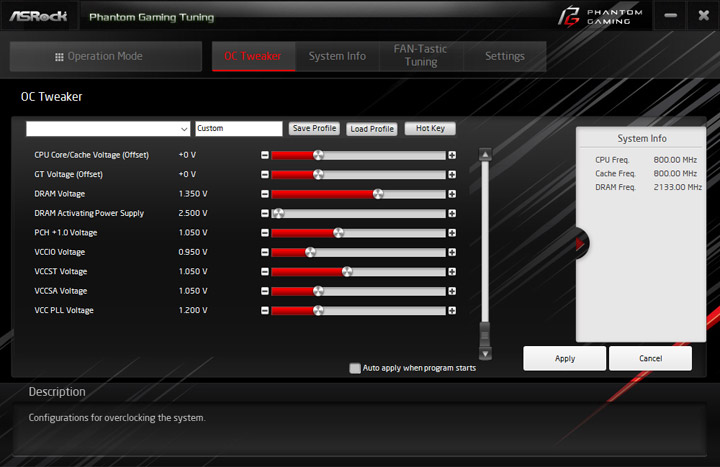

Phantom Gaming Tuning не содержит профилей для разгона, как это когда-то практиковалось производителем. Operation Mode фактически переключает схемы электропитания Windows. Зато здесь доступна возможность «на лету» управлять ключевыми напряжениями, что ускорит процесс подбора необходимых величин при разгоне. Каких-либо дополнительных величин для наблюдения относительно виденных в UEFI здесь нет. Наладка схем по усмирению вентиляторов будет актуальна лишь для Windows, изменения в UEFI не переносятся.

ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7

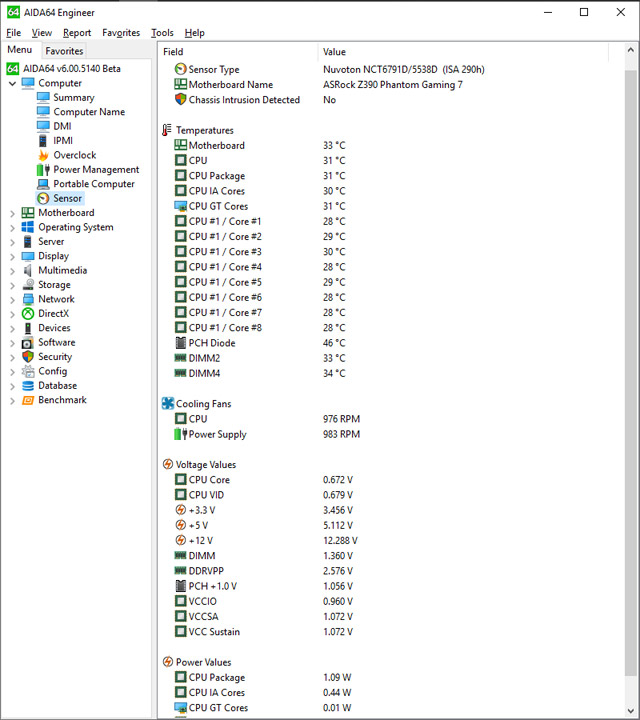

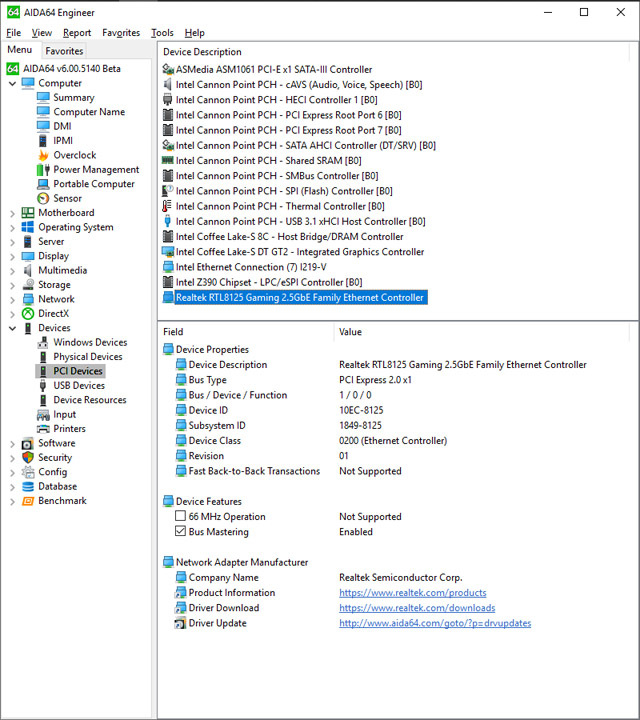

В AIDA64 также дополнительных «скрытых» датчиков не обнаружилось, если не фокусироваться на PCH diode.

ASRock Z390 Phantom Gaming 7

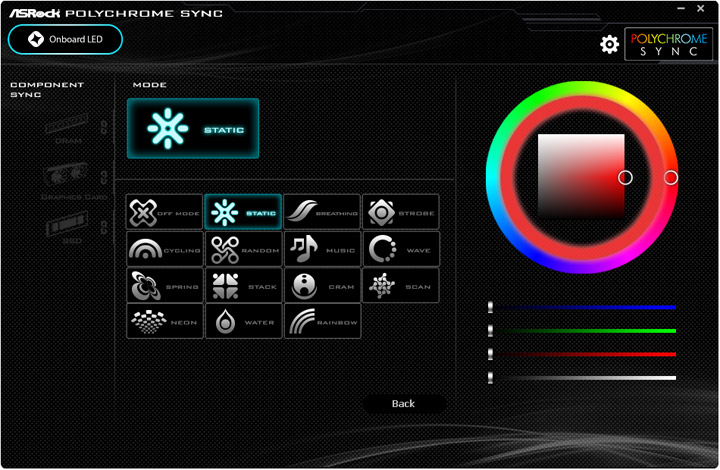

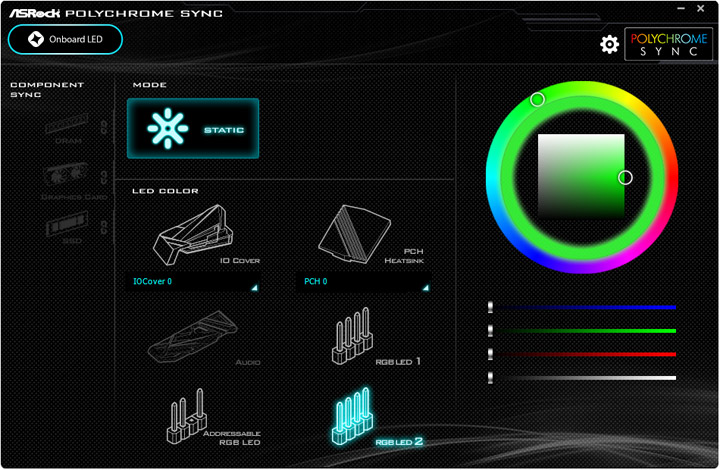

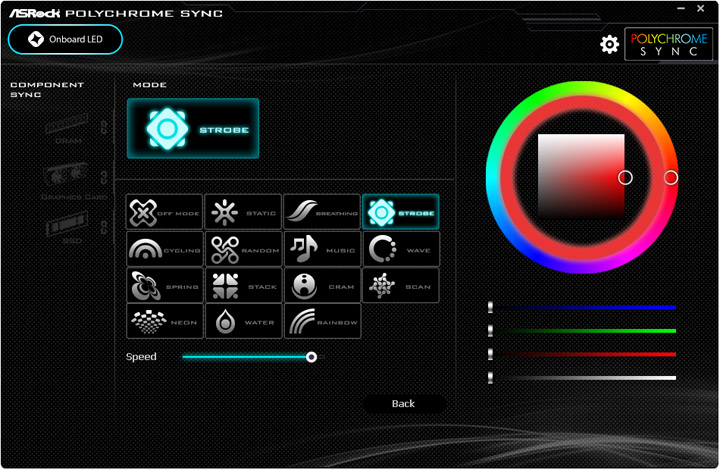

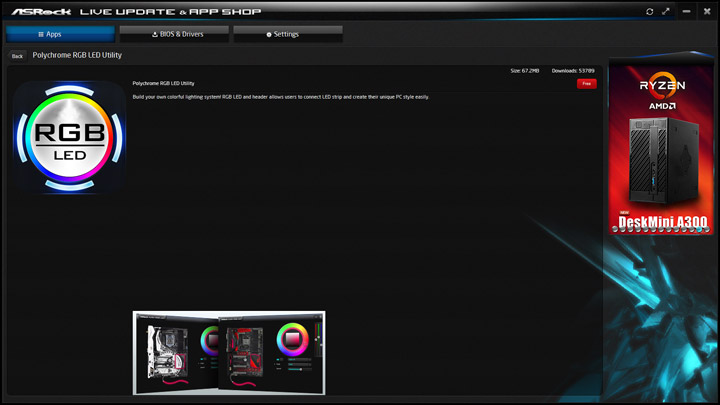

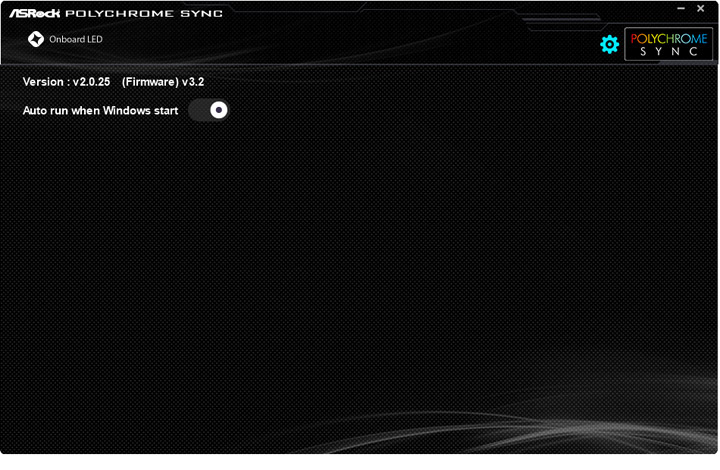

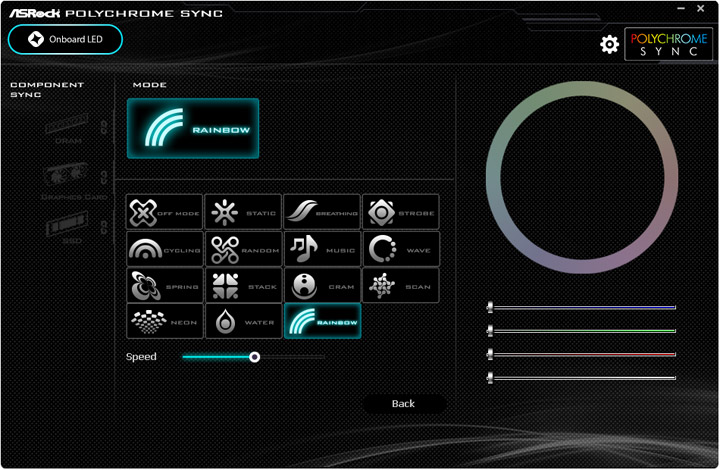

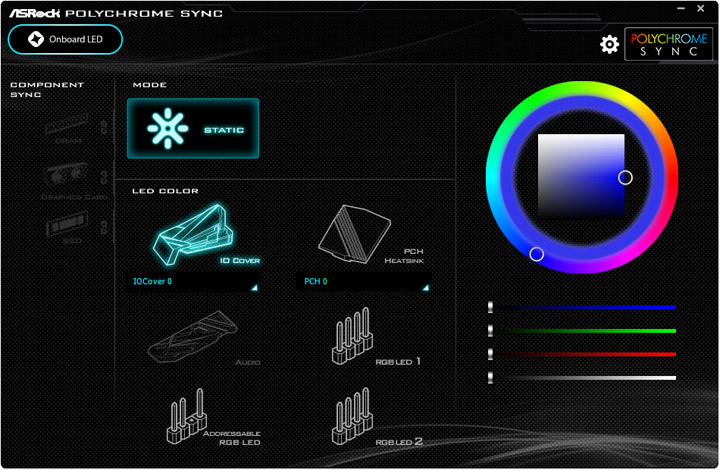

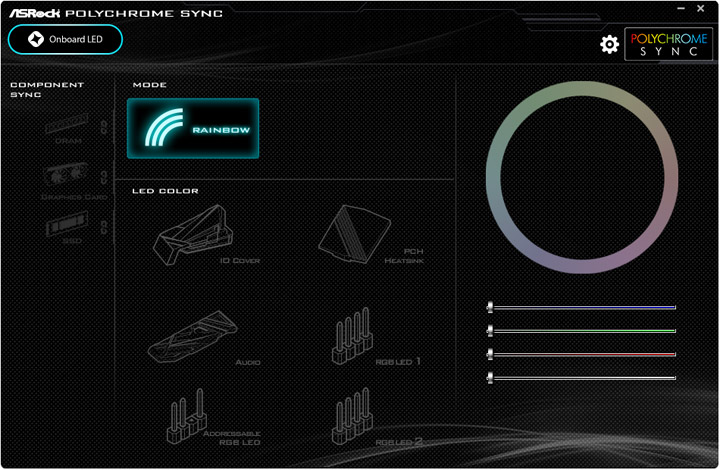

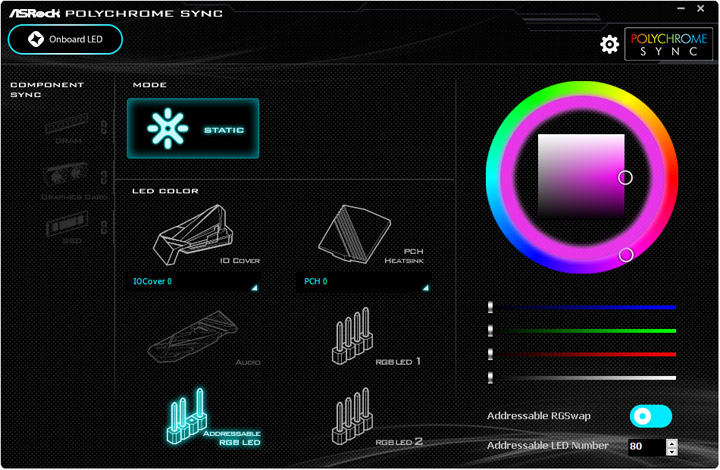

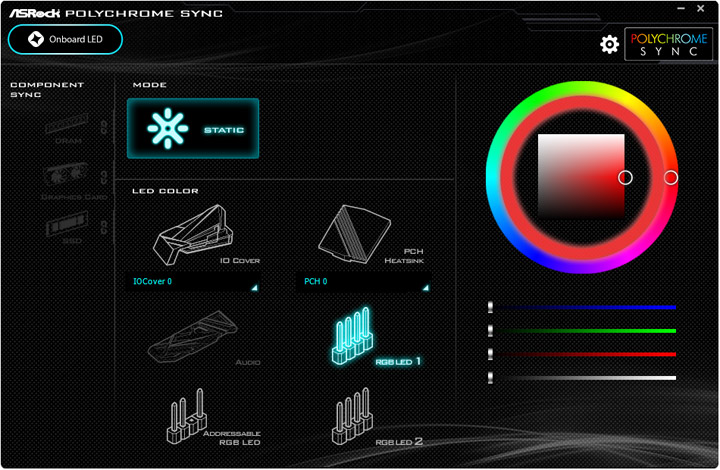

Управляющая иллюминацией утилита постепенно обрастает новыми возможностями, теперь видно появление блока для подвязки трёх узлов ПК, тесно связанных с материнской платой. Схем управления подсветкой не больше, чем заложено в набор UEFI, зато можно изучить число светодиодов, включённых в накладку IO Cover, а также для охладителя PCH. В целом, интерфейс прост и понятен.

ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7

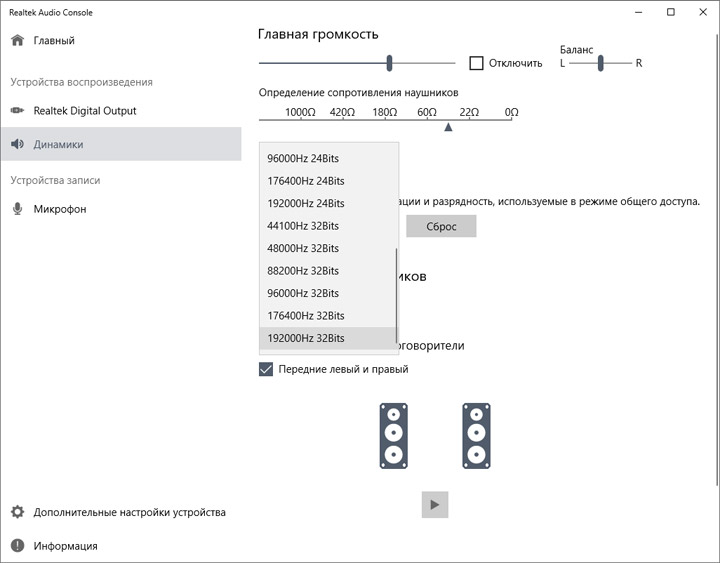

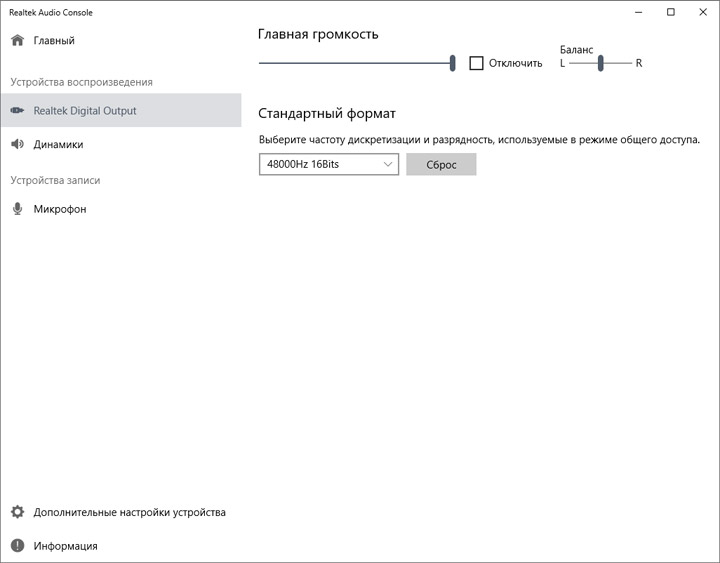

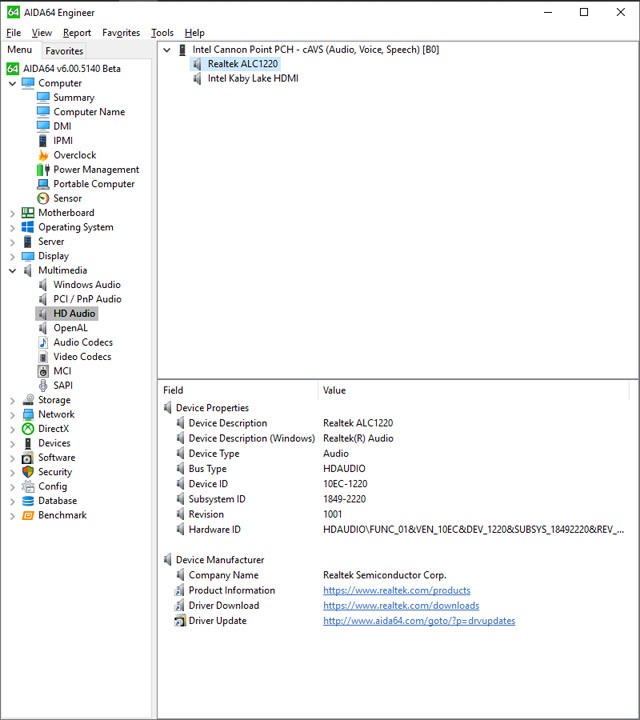

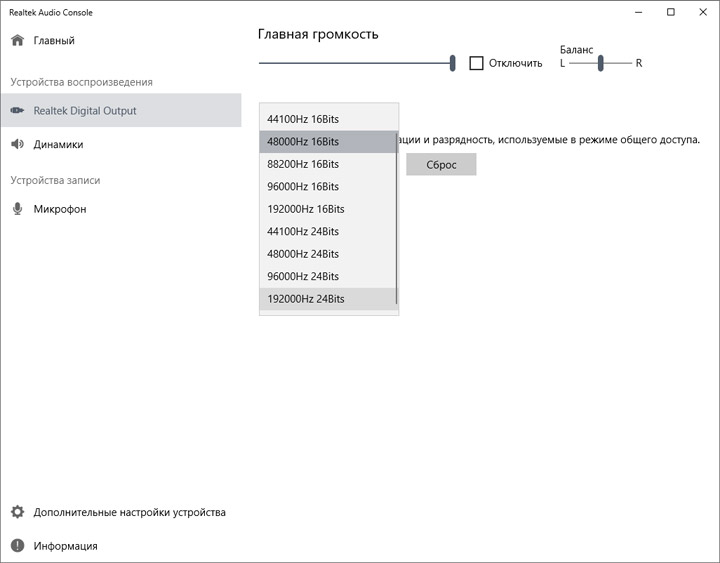

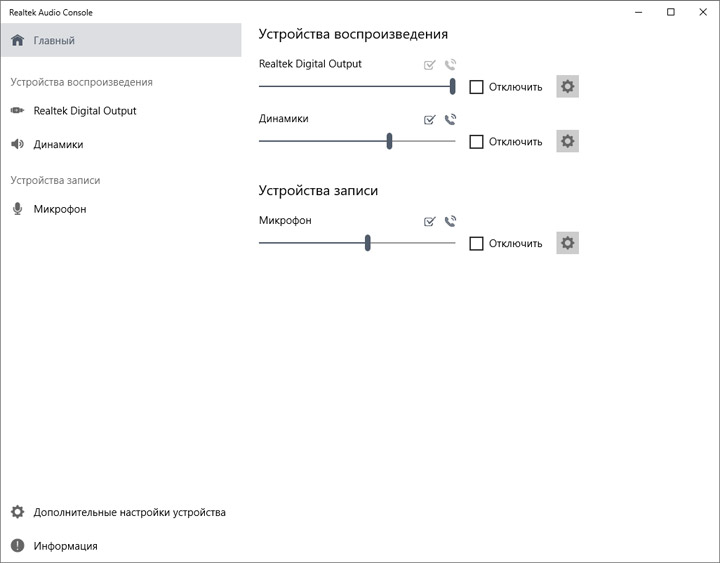

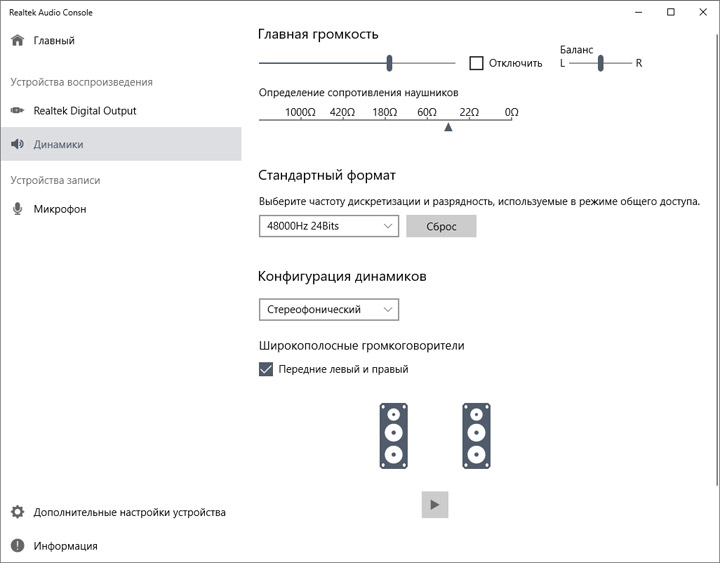

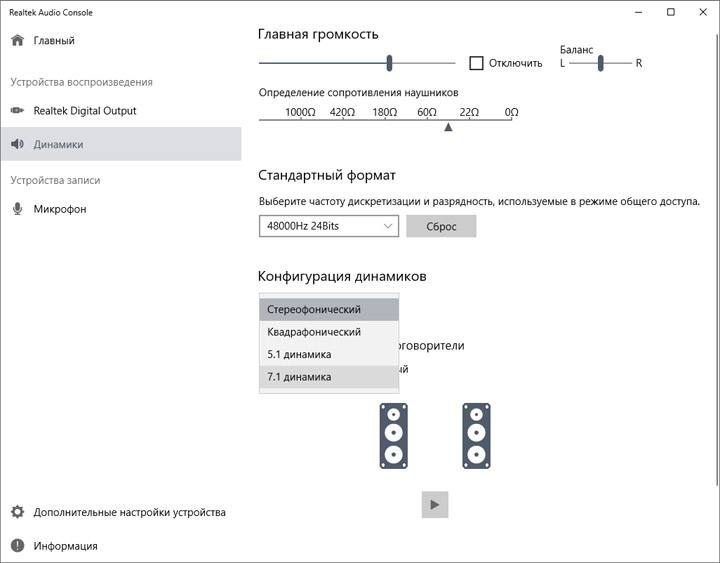

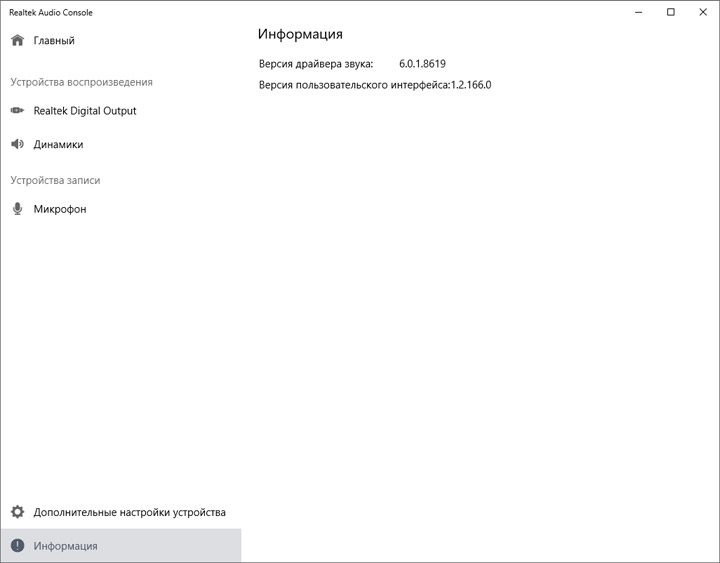

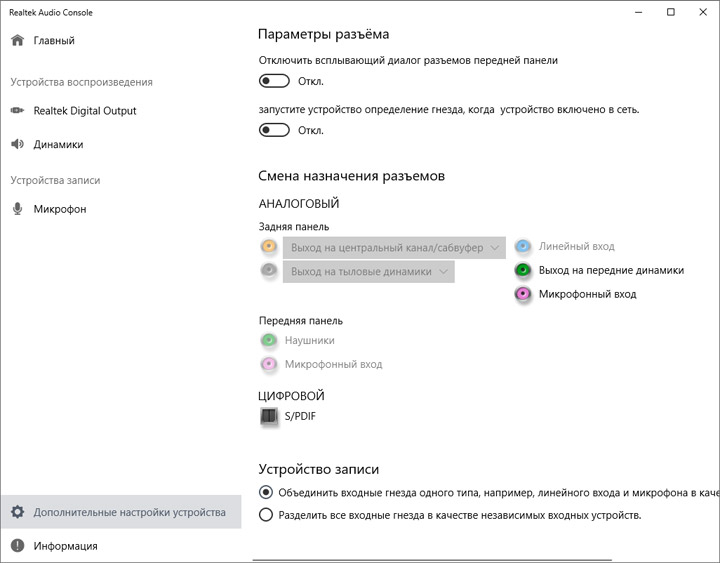

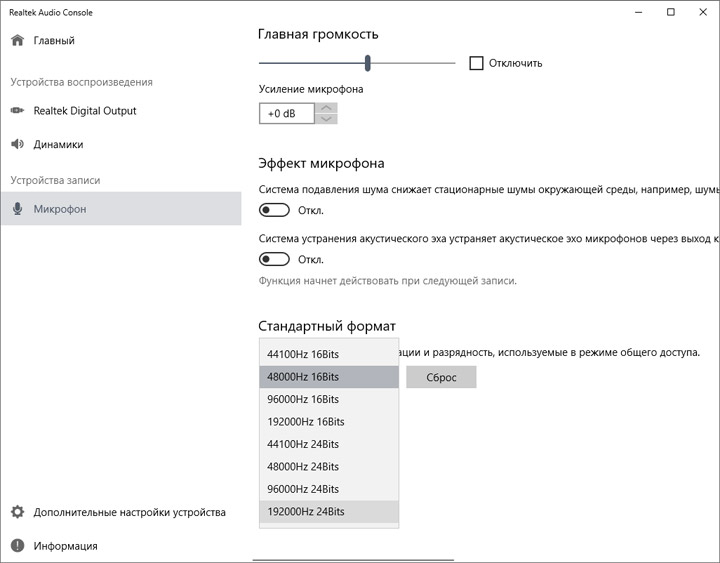

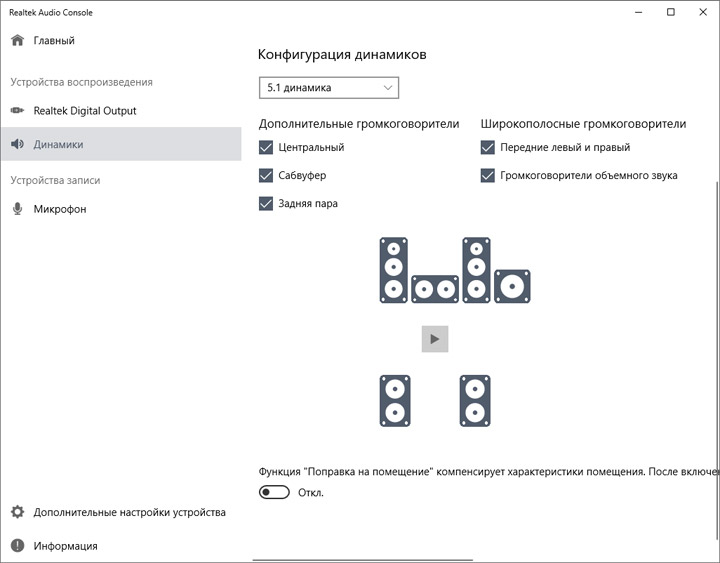

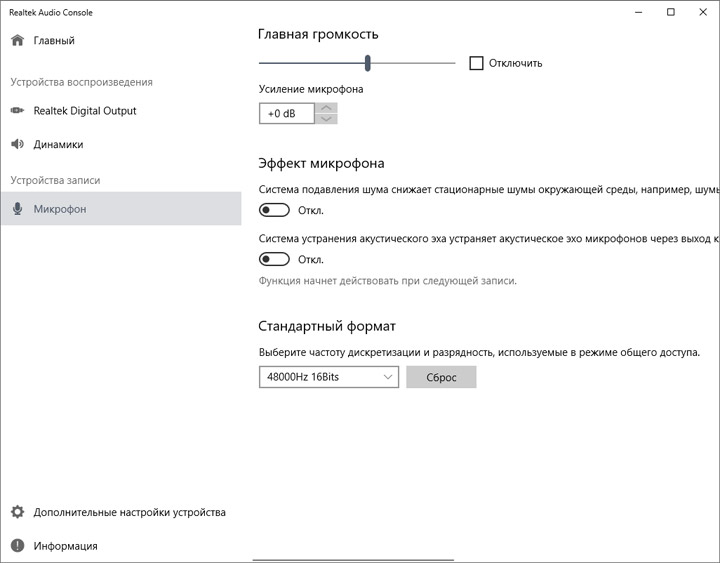

Первоначальная наладка звучания происходит при участии Realtek Audio Console. Здесь распаян один из старших кодеков, однако возможности утилиты необычайно бедные, фактически, стартовые. Импеданс подключаемых наушников определяется, но форсировать схему предусиления выходного сигнала своими силами нельзя, как это обычно доступно на других устройствах. Изменить тип подключённого оборудования к зелёному гнезду — тоже. Впрочем, и без всех этих инструментов получаемый звук на выходе соответствует ожиданиям высокого уровня качества подачи воспроизводимого материала, не идущий ни в какое сравнение с более дешёвыми вариантами кодеков. Сцена выстраивается достоверная, проработка звуков от инструментов достаточно правдоподобна и естественна, нет каши в диапазоне НЧ, СЧ не преобладает над остальным, а для ВЧ всё достаточно прозрачно, без лишнего «песка» и надрыва. Словом, ALC1220 здесь «раскрыт» на редкость удачно.

ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7

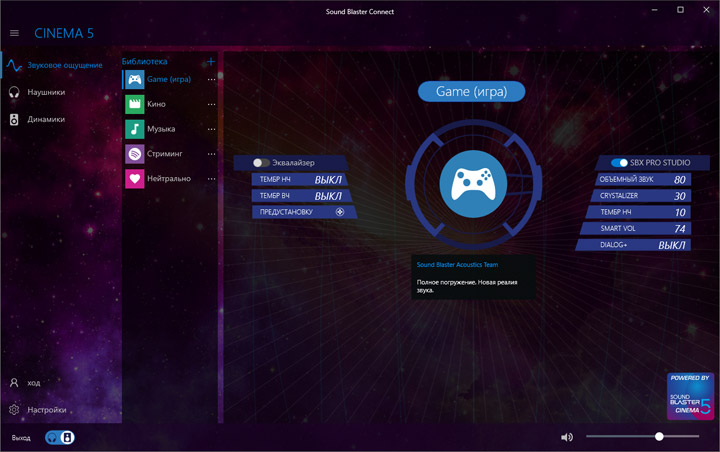

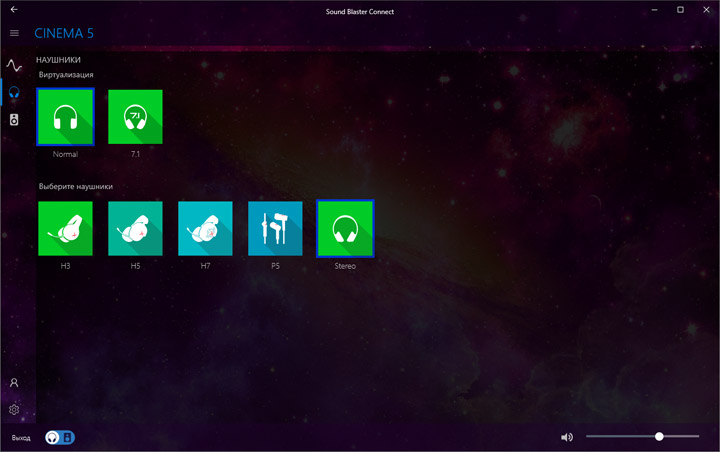

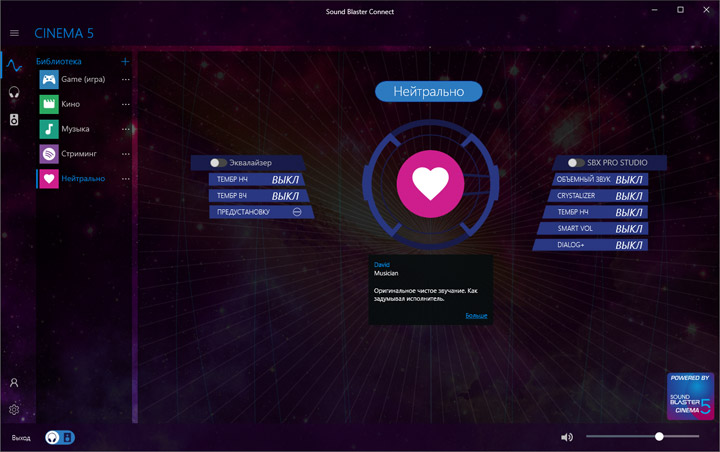

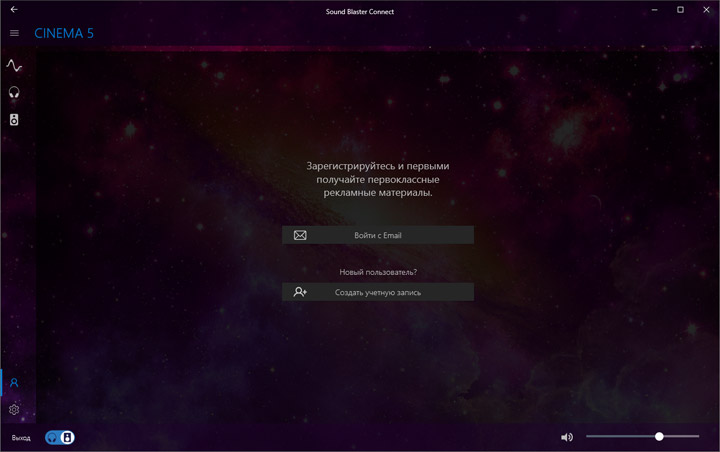

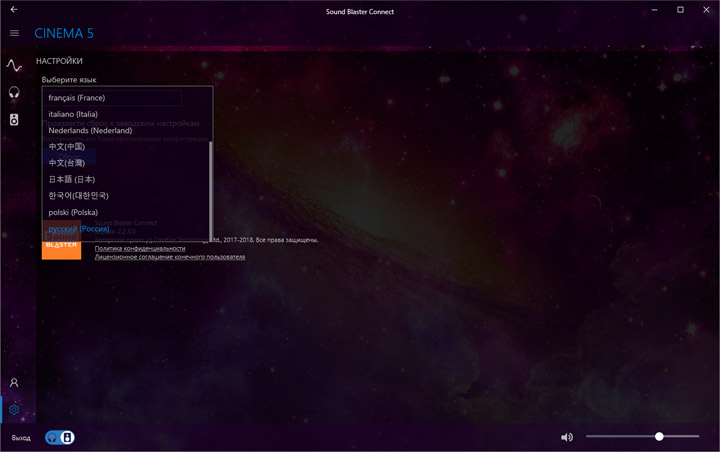

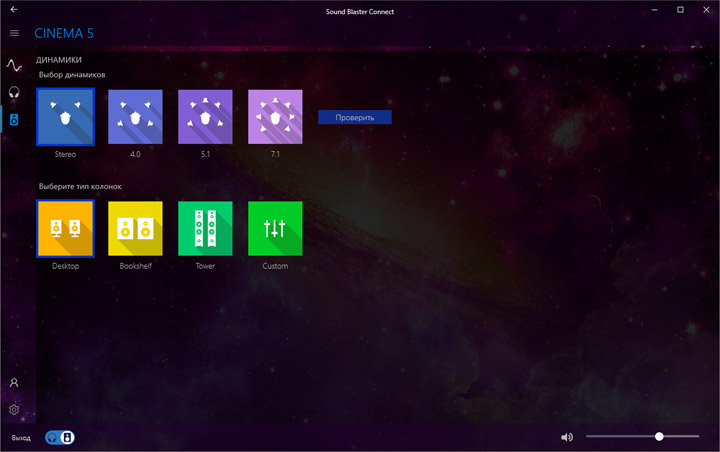

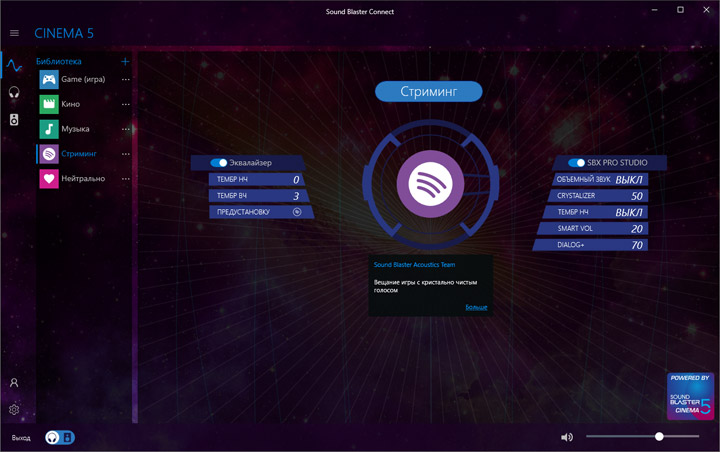

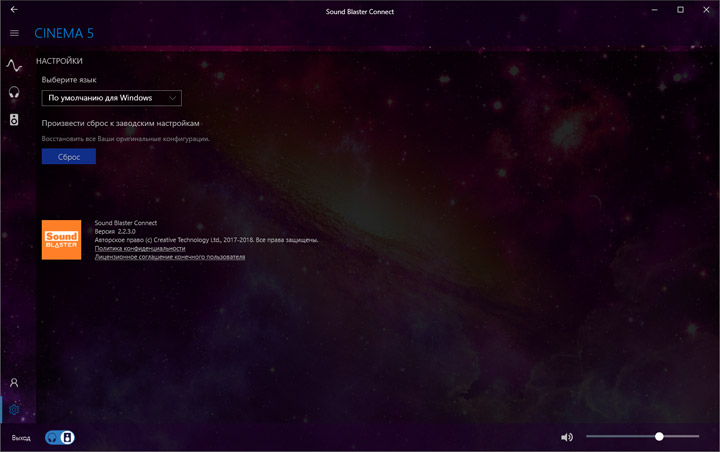

Спартанская наполненность предыдущего ПО обусловлена наличием бонусного, специализирующегося именно на улучшении восприятия аудиоконтента — Creative Sound Blaster Cinema 5. В рамках наших обзоров мы с ним ни раз встречались. Привносимые изменения способны в корне сменить форму материала и, тем самым, эмоции от прослушивания. Поле для экспериментов самое обширное, для Наушников и Стереосистемы заготовлены разные профили, но каждый из них можно откорректировать согласно своим предпочтениям.

ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7

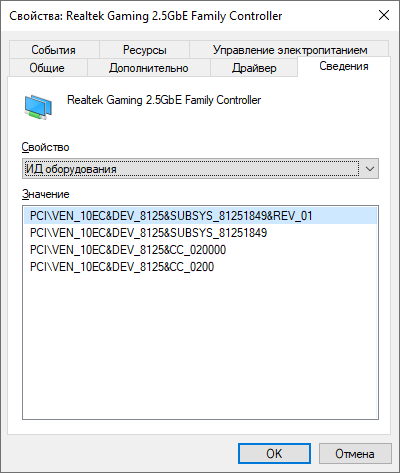

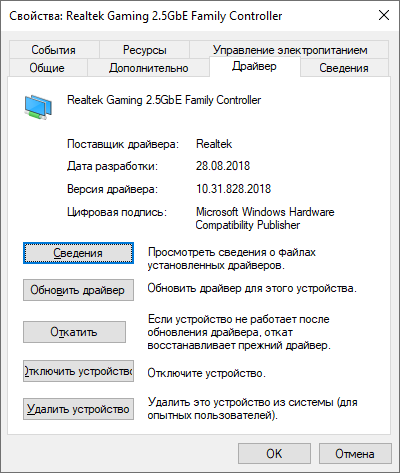

Поиск и установка драйвера для сетевого адаптера от Realtek проблем не вызвали.

ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7

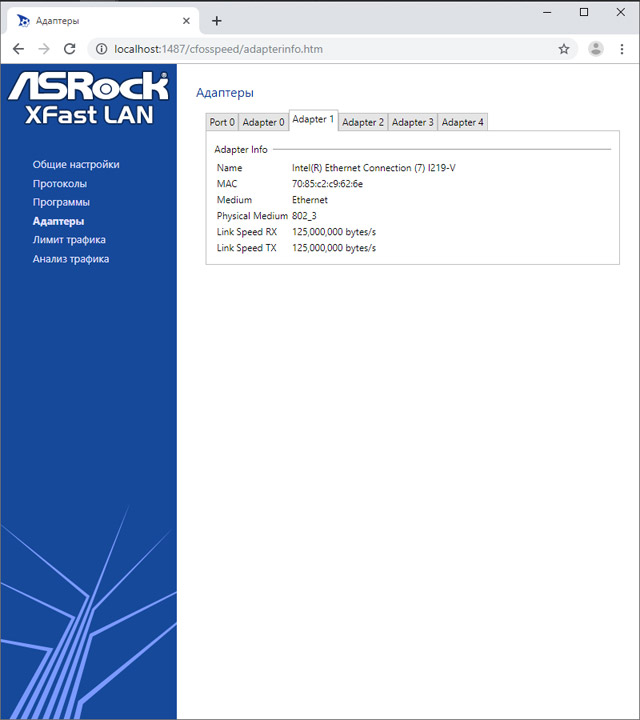

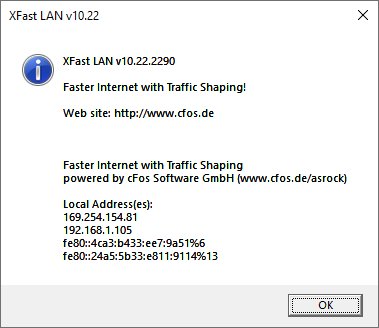

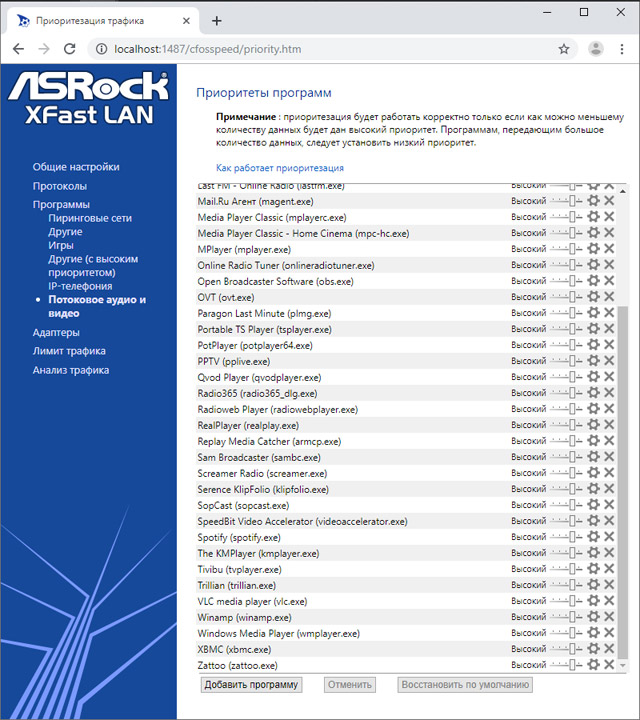

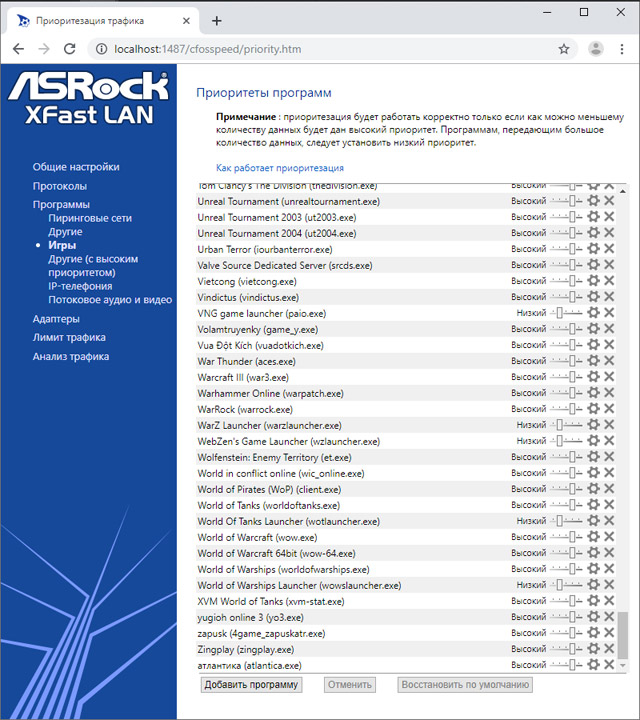

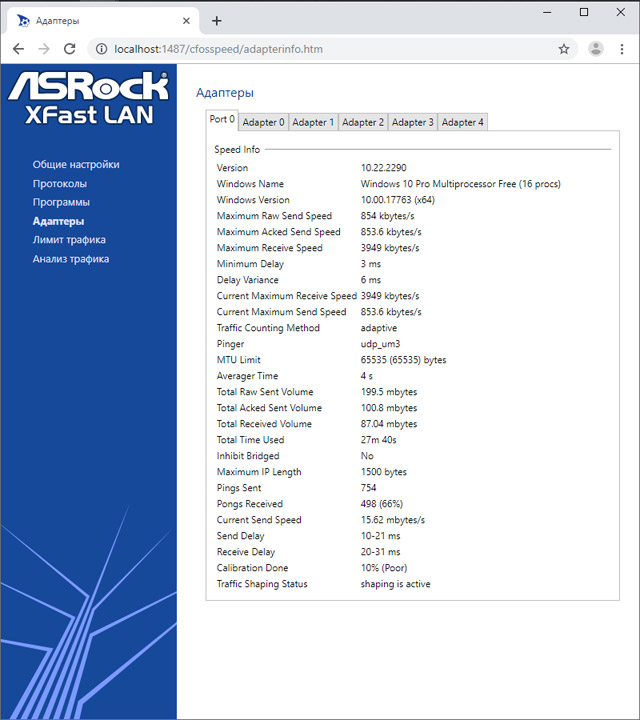

Фирменный комплекс для приоритизации траффика XFast LAN оказался способен взаимодействовать с обоими проводными контроллерами, присутствующими в составе системы.

ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7ASRock Z390 Phantom Gaming 7
