Обзор материнской платы ASRock Z170 OC Formula — флагманского решения производителя для процессоров Intel Skylake

Отыскать современную плату ASRock серии OC Formula в украинской рознице довольно непросто, но нам посчастливилось взять её на тестирование сразу после CEE 2016. Энтузиасты по достоинству оценили предшествующие модели, отлично подходящие для разгона процессоров Intel LGA 1150 и памяти типа DDR3. Весьма интересно определить — удалось ли сохранить производителю подобную преемственность для актуальной модели.

Идея дизайна изделия осталась неизменной. Имеются ряд вспомогательных кнопок, переключателей и несколько индикаторов. Важнейшие системные напряжения можно измерить собственными силами, посредством мультиметра. Десяток гнёзд SATA включает три SATA-E, такое же число предусмотрено и для M.2. Доступно посадочное место для установки современного компактного адаптера беспроводных сетей.

asrock-z170-oc-formula

Вспомогательный набор экстремального оверклокера никуда не делся: можно деактивировать каждый из четырёх полноформатных слотов PCI-E, есть специальный режим для LN2 и активация Slow Mode. Есть пара микросхем с прошивками и возможность переключаться между ними. Одно из самых интересных свойств серии — кнопки прироста и убывания ряда параметров в режиме реального времени — также не были упразднены. Общий набор возможностей можно понять из сводной таблицы.

Модель ASRock Z170 OC Formula
Официальная страница продукта в Сети asrock.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400*/2600*/2800*/2933*/3000*/3200*/3300*
/3333*/3400*/3466*/3600*/3666*/3733*/3800*/3866*/4000*/4133*/4200*
/4266*/4300*/4400*/4500*(OC), максимум 64 ГБ
Слоты PCI-E 3 x PCI Express 3.0 x16 (x16+x0+x0, x8+x8+x0, x8+x4+x4)
1 x PCI Express 3.0 x16 (x4)
1 x PCI Express 3.0 x1
1 x PCI Express 2.0 x1
1 x Mini PCI Express 2.0 x1
M.2 3 x PCI Express 3.0 x4
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD 510/530
Видеоразъёмы DisplayPort, HDMI
Количество подключаемых вентиляторов 6x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM1142)
9 х 3.1 Gen1 (4 разъёма на задней панели, Z170)
6 x 2.0 (2 разъёма на задней панели, Z170)
SATA Express 3 (Z170)
Serial ATA 6 x SATA 6 Гбит/с (Z170)
4 x SATA 6 Гбит/с (ASM1061)
RAID 0, 1, 5, 10 (SATA, Z170)
Встроенный звук Purity Sound 3 (7.1, HDA):
Realtek ALC1150
2x Texas Instruments NE5532
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Точки для замера напряжений, POST-индикатор, кнопки: включения,
перезагрузки и сброса настроек CMOS; две независимые микросхемы ПЗУ
с UEFI, USB 3.0-гнездо на плате (A-type), Thunderbolt header, поддержка
AMD 4-Way CrossFireX и NVIDIA 3-Way SLI, готовые профили разгона CPU
и DRAM от NickShin
Цена в рознице, $ $262

Упаковка и комплектация

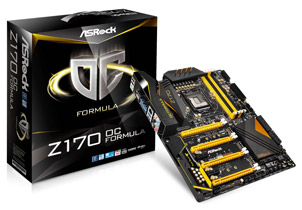

Плата находится в большой коробке, оснащённой ручкой, предусмотренной облегчить транспортировку. Рекламный слоган гласит о достойном выборе продукта для целей установки разнообразных рекордов.

asrock-z170-oc-formula

Использованные фирменные наработки и особенности этих решений ярко описаны на тыльной стороне коробки, там же есть фото самого устройства.

asrock-z170-oc-formula

Комплект поставки ничем особым не выделяется, это:

  • многоязычная инструкция по быстрой установке;
  • руководство по UEFI и Formula Drive на английском языке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с одноцветным символьным обозначением всех гнёзд;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • три крепёжных винта для устройств формата M.2;
  • набор для установки карты расширения формата mini PCI-E (стойка и два винта).
asrock-z170-oc-formula

На заглушке предусмотрены три отверстия для нужд коммутации антенн из состава возможного адаптера беспроводных сетей.

Внешний вид

Несмотря на сложность устройства, габариты остались в пределах обычного формата ATX. Сама плата базируется на восьмислойном текстолите, из подсветки есть лишь небольшое «окно» в центре, где запечатлено название модели. На тыльной стороне распаяны шесть светодиодов белого свечения. Вообще индикаторы разных родов активны лишь в момент инициализации оборудования, затем всё отключается.

asrock-z170-oc-formula

Пустота на поверхности платы в местах размещения потенциальных устройств формата M.2 обманчива, ведь множество электронных компонентов оказались вынесены на обратную сторону. Здесь их необычно много, крайне не рекомендовано использовать устройство без специального стенда или крепежа любого рода, поскольку риск что-то повредить весьма высок. Наиболее примечательны: второй (!) мультиконтроллер, внешний генератор опорной частоты, драйверы в числе восьми штук для системы питания ЦП и интегрированного графического адаптера.

asrock-z170-oc-formula

Охладитель чипсета огромен и потому надёжно зафиксирован винтами.

asrock-z170-oc-formula

Основная группа гнёзд SATA расположена вдоль поверхности платы, четыре выхода завязаны на внешнюю пару контроллеров ASM1061.

asrock-z170-oc-formula

Ещё пара, объединённая в единый SATA-E, находится не на совсем привычном месте. Правый нижний угол занят разнообразными кнопками и переключателями. Кроме массивных Power и Reset, рядом находится небольшая кнопка, заведующая возможностью загрузиться непосредственно в среду UEFI сразу после запуска системы. Полезным будет переключатель между парой микросхем с прошивками.

asrock-z170-oc-formula

Сверху над охладителем распаян порт USB третьей ревизии типа А и ещё две колодки для подключения корпусных кабелей с такой же версией интерфейса. У нижней грани ещё пара — для второго поколения, имеется даже поддержка последовательного COM-порта.

asrock-z170-oc-formulaasrock-z170-oc-formula

У верхнего правого угла распаяна колодка с возможностью фиксации в ней щупов для замера шести групп напряжений, есть все основные (VCCM — питание модулей памяти). Прямо за ней распаяли четыре красных светодиода, которые символизируют этапы инициализации основных системных составляющих, такой шаг уже знаком по продуктам ближайших конкурентов. Не стоит забывать и про полноценный индикатор кодов POST.

asrock-z170-oc-formula

Процессорные линии PCI-E могут делиться между тремя слотами, тогда как самый нижний использует линии от Z170 в числе четырёх.

asrock-z170-oc-formula

Одновременно с SATA-E использовать M.2 не выйдет, придётся выбирать между одним и другим, правда сегодня преимущество на стороне компактного форм-фактора практически неоспоримое.

asrock-z170-oc-formula

Самым верхним гнездом является компактное mini PCI-E, рядом предусмотрена возможность смонтировать комплектную стойку (имеется резьбовое отверстие прямо в теле платы).

asrock-z170-oc-formulaasrock-z170-oc-formula

Звуковая система ничем особенным не выделяется, есть кодек Realtek ALC1150 и пара ОУ Texas Instruments NE5532.

asrock-z170-oc-formula

Стабилизатор питания процессора решили оснастить обычным набором из двух радиаторов и тепловой трубки. Никаких избытков в виде водоблоков или того, что подаётся под похожим видом.

asrock-z170-oc-formula

Сама трубка находится далеко от оснований, потому и она выступает скорее как украшение, во всяком случае, эффективность от её использования явно не будет высокой, у пары радиаторов формы относительно симметричны, вряд ли один из них будет греться больше, чем второй.

asrock-z170-oc-formula

В основе стабилизатора заложен восьмиканальный ШИМ-контроллер IR35201 производства International Rectifier. Шесть линий образуют стабилизатор напряжения для ЦП и ещё две — для встроенного ГП. В помощь к нему приставлены восемь драйверов-удвоителей IR3598. Таким образом, каждый из них завязан на пару высокоэффективных элементов Texas Instruments CSD87350Q5D. Ближе к центру платы дополнила схему реализация стабилизатора CPU SA, куда входит набор из одного дросселя и силовой сборки. Дополнительное питание предусмотрено в виде разъема EPS12V.

asrock-z170-oc-formula

Сзади есть кнопка сброса настроек, два самых современных цифровых видеовыхода, множество портов USB разных поколений, Ethernet и звуковая стойка с пятью аналоговыми выходами и одним оптическим. Не забыли и про классический PS/2. Вполне современный и всеохватывающий набор, на мой взгляд.

asrock-z170-oc-formula

Возможности UEFI

Для обновления прошивки привлекался фирменный инструмент Instant Flash. Помимо использования самых свежих сборок допускается откат на устаревшие версии, в том числе и те, где функция разгона ЦП ещё не была ограничена (для моделей с несвободным множителем). В этом обзоре участвует как раз последняя из таких — P2.20.

ASrock Z170 OC Formula

Модель для энтузиастов оснащена в том числе и упрощённым режимом работы с настройками.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

Полный набор возможностей — в расширенном меню.

ASrock Z170 OC Formula

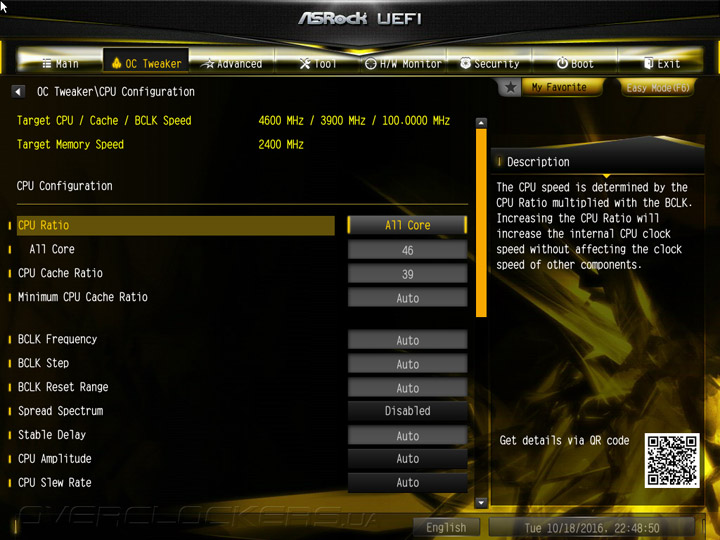

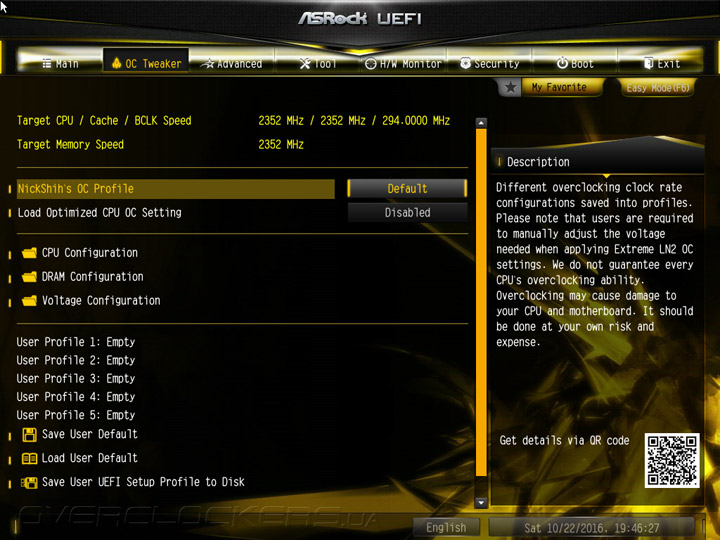

В разделе OC Tweaker есть наборы с готовыми настройками системы; авторства NickShih будут интересны профессиональным бенчерам, а для рядовых пользователей заготовлены более простые варианты разгона компьютера. Собственные настройки можно сохранить в пяти профилях или на внешнем носителе.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

Кроме этих, бросающихся в глаза, механизмов хочется упомянуть ещё о наборе разнообразных настроек для памяти с чипами Hynix и Samsung. Высокое напряжение в этих профилях также чётко обозначает целевую аудиторию — экстремальные оверклокеры. Помимо обычных, понятных простым пользователям пунктов, к изменению доступно множество особых параметров, которые, судя по всему, должны помочь в тонкой наладке системы при проведении азотных сессий.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

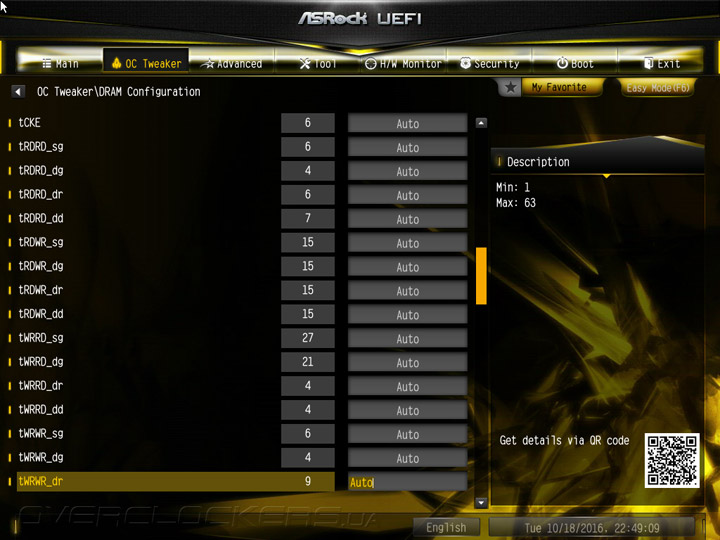

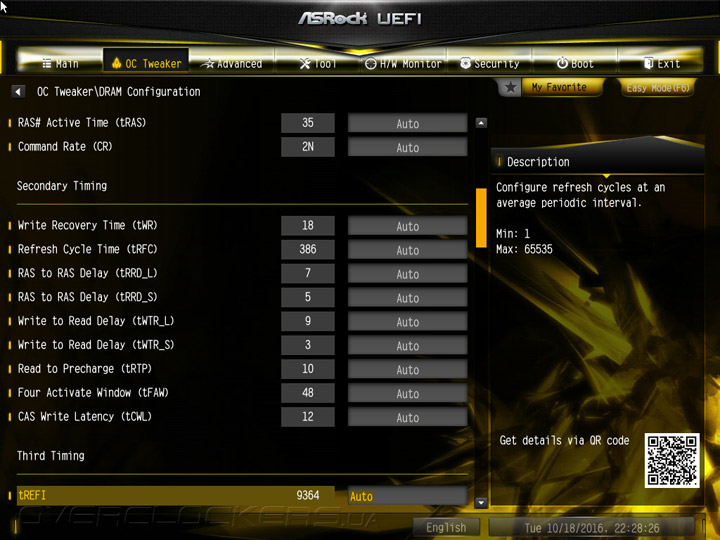

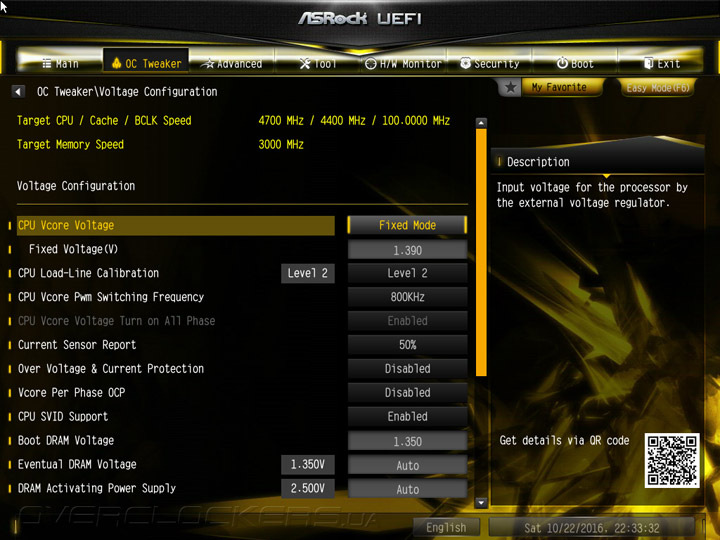

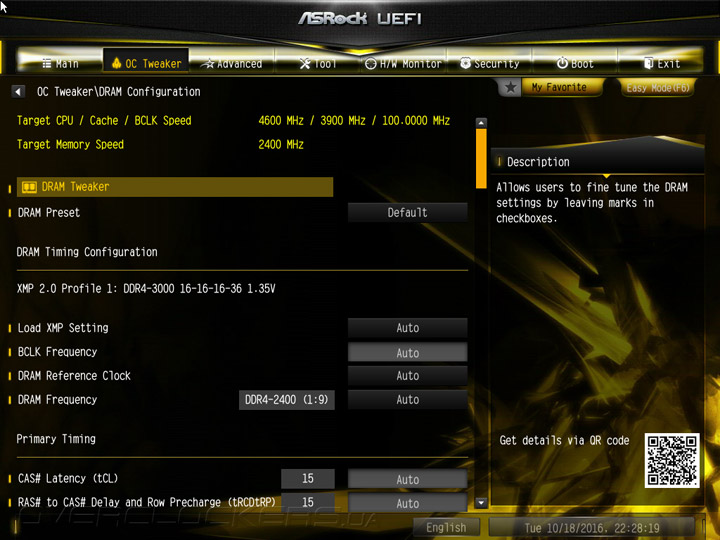

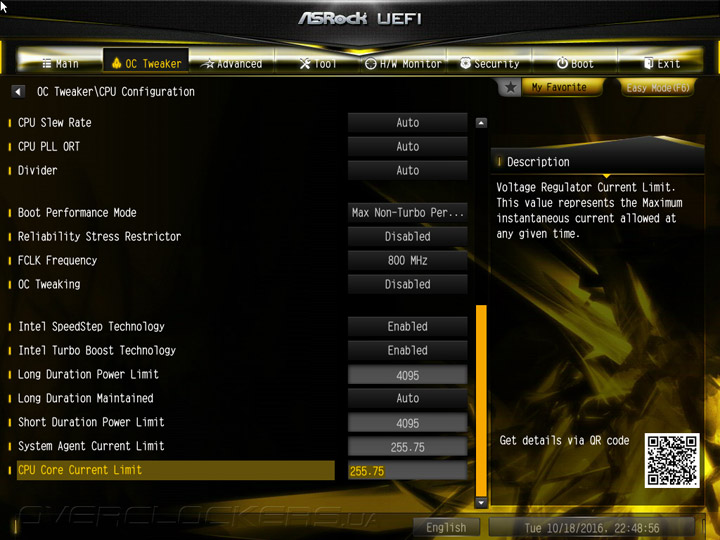

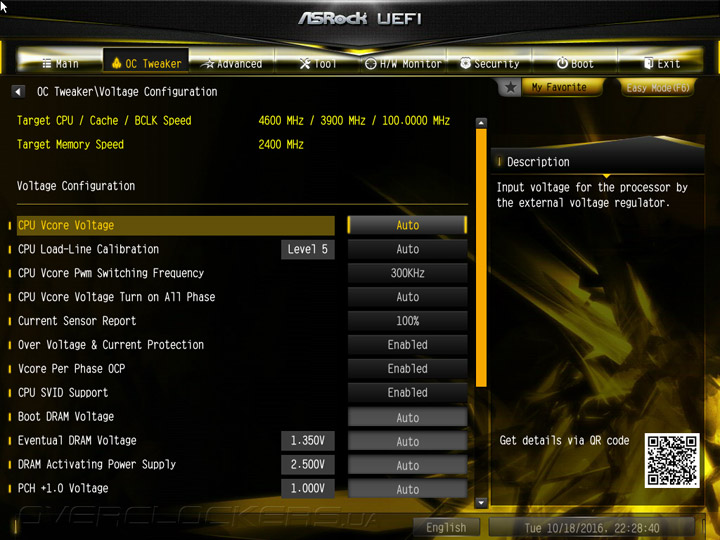

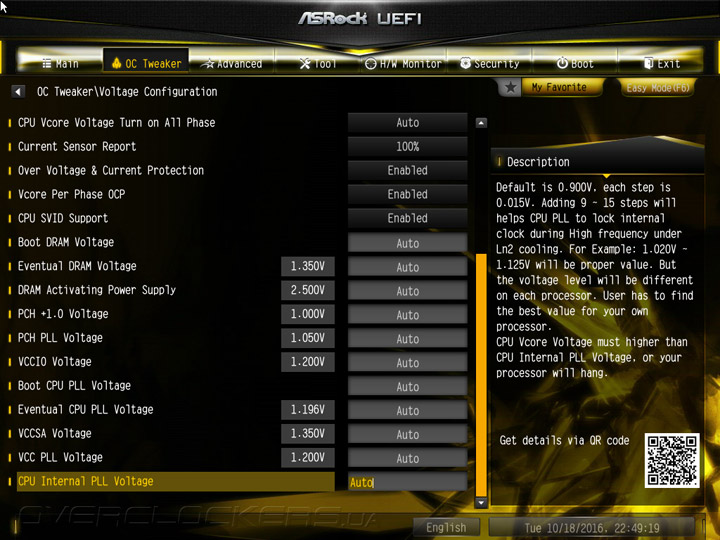

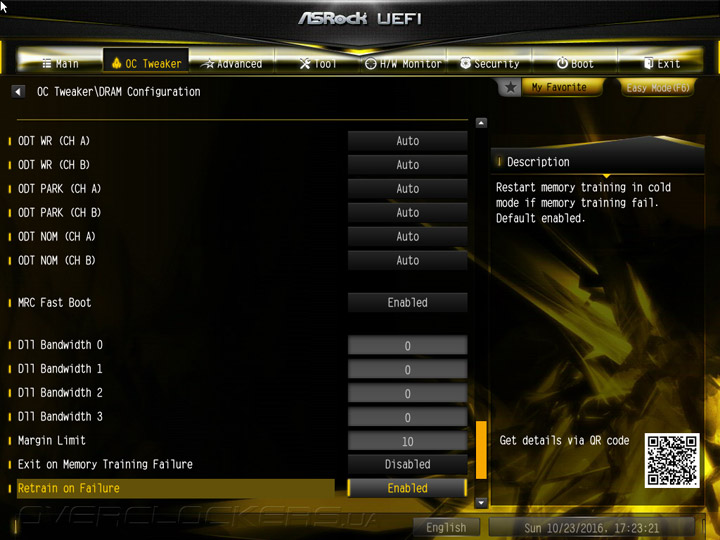

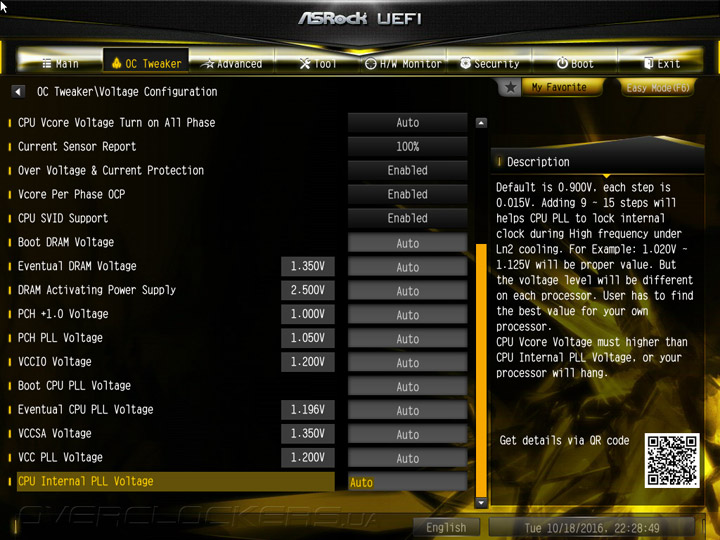

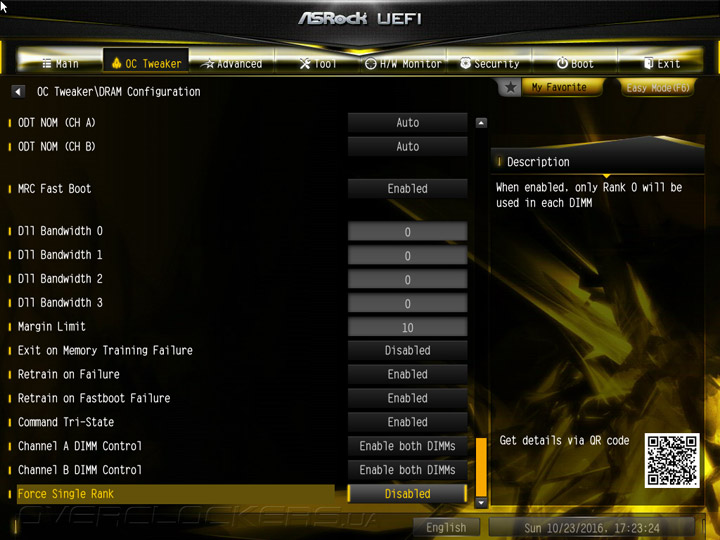

Имеется большое число пунктов с напряжениями разного рода и прочими переменными, так или иначе оказывающих влияние на источники питания.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

Набор стандартных параметров собран в сводной таблице.

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 75–600 0,0625
CPU Ratio (Multiplier) 8–120 1
CPU Vcore Fixed Voltage (В) 0,9–2,0 0,005
CPU Vcore Offset Voltage (мВ) –100…+200 5
CPU Load-Line Calibration Auto/Level 1…5 1
CPU Cache Ratio (Multiplier) 8–120 1
DRAM Frequency (МГц) 800–3100
800–4133
100
133
DRAM Voltage (B) 1–2,3 0,005
VCCSA Voltage (В) 0,95–1,685 0,005
VCCIO Voltage (В) 0,85–1,585 0,005
PCH +1.0 Voltage (В) 0,90–1,50 0,005
GT Frequency (МГц) 100–3000 50
GT Fixed Voltage (В) 0,9–2,0 0,005
GT Offset Voltage (мВ) –100…+200 5

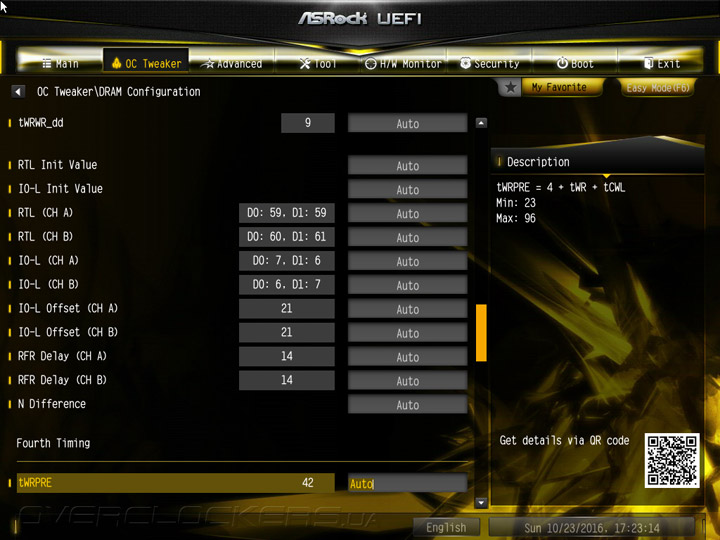

Среди второстепенных настроек также имеется ряд любопытных пунктов, например, можно выбирать версию Microcode Update.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

Также заявлена возможность отката версии MEI. Прочий фирменный инструментарий доступен и в серии рядовых продуктов.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

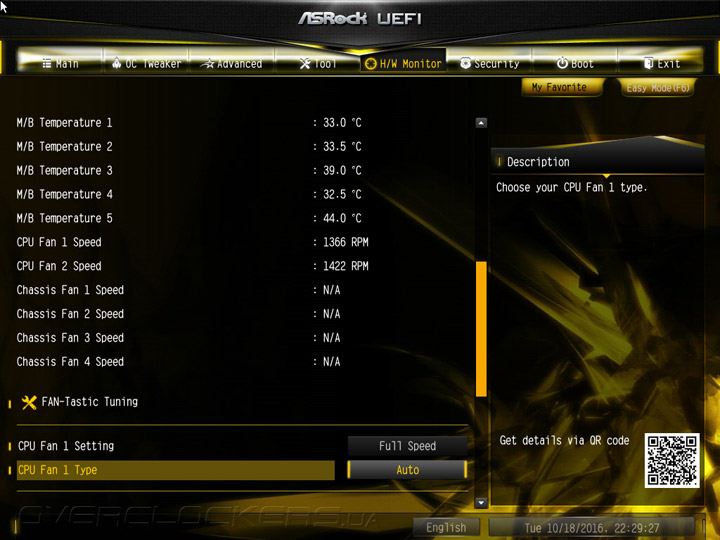

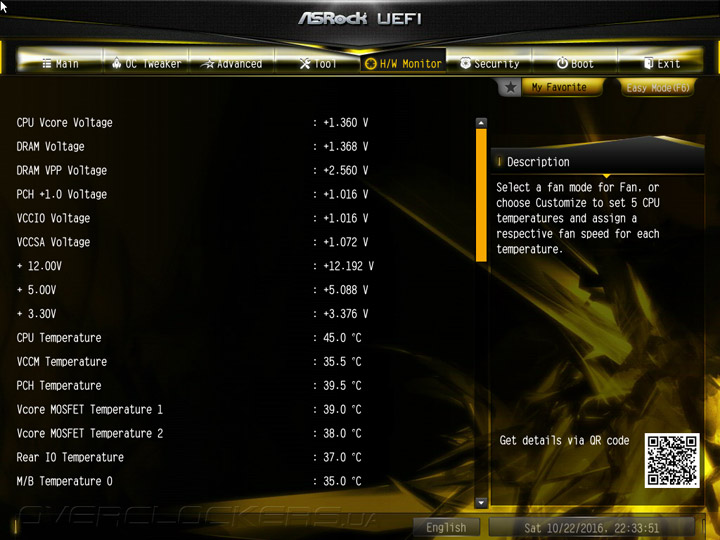

Система мониторинга оснащена рядом температурных датчиков. К сожалению, из UEFI ориентироваться по ним предстоит лишь глядя на названия, их места положения визуального характера заготовлены в фирменном ПО, доступном в среде Windows.

ASrock Z170 OC FormulaASrock Z170 OC Formula

К плате можно подключить шесть охладителей. Для четырёх корпусных в роли опорной температуры можно избрать абстрактный показатель области на PCB. Это не вызывает вопросов с обычной продукцией, где такой датчик всего один, но здесь всё несколько иначе. Очевидно, потенциальным пользователям изделия подобные тонкости не нужны, хотя идея имеет право на развитие.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

Несмотря на сложность устройства, процедура опроса оборудования проходит довольно быстро, в любом случае, механизмы разного рода для управления ходом загрузки имеются.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

Комплектное ПО

Специалисты компании решили чётко обозначить позиционирование продукта, в результате чего у программной оснастки никаких бонусных сюрпризов найти не удалось. Звуковая и сетевая подсистема ничем особым не комплектуются, нет и прочих эксклюзивных смежных предложений.

  Программное обеспечение
Фирменное APP Shop (3TB+ Unlocker Utility, AppCharger, Cloud, Disk Health Report, Fast Boot, Formula Drive, OMG (Online Management Guard), Rapid OC, Rapid SATA Switch, Restart to UEFI, USB Key, XFast RAM)
Сетевое XFast LAN
Дополнительное Windows 7 USB Patcher

Практически все утилиты собраны в фирменном App Shop.

ASrock Z170 OC FormulaASrock Z170 OC Formula

Restart to UEFI должна быть полезной для энтузиастов, к её работе не возникло никаких замечаний.

ASrock Z170 OC FormulaASrock Z170 OC Formula

Комплексная настройка системы проводится из утилиты знакомого вида, теперь она выполнена в жёлтых оттенках и именуется как Formula Drive (для игровой серии Fatal1ty имеет место красная тема, а комплекс называется F-Stream). Нового нет ровным счётом ничего, это традиционный продукт сопровождения для среды Windows.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

Комплекс превосходит возможности UEFI при работе с охладителями. Здесь можно откалибровать изделия, чтобы при их последующей наладке опираться на полученный уникальный паспорт. Проблем не было как с четырёхпроводными, так и с трёхпроводными вентиляторами.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

Уникальной чертой является карта размещения температурных датчиков.

ASrock Z170 OC Formula

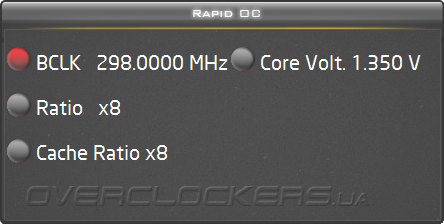

Вспомогательная утилита Rapid OC позволит провести некоторые манипуляции с настройками буквально «на лету». Для этого можно использовать как специальные аппаратные кнопки, распаянные на самой плате, так и комбинации горячих клавиш на клавиатуре. В последнем случае наблюдается некоторый инпут-лаг, потому первый способ кажется куда удобнее на практике. Чуть больше о реальном использовании можно будет прочитать в следующем разделе этого обзора.

ASrock Z170 OC Formula

Звуковое сопровождение ничем не выделяется. Имеется лишь фирменный конфигуратор от Realtek с обычным набором возможностей.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

Для сетевой подсистемы заготовлен привычный бонус от ASRock в виде продукта разработки cFos Software, получивший имя XFast LAN. Работа со свежей сборкой Windows была стабильной.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

Разгонный потенциал

Для тестового стенда привлекался инженерный образец Core i5-6600K со штатным термоинтерфейсом под теплораспределительной крышкой, разгонный потенциал у него весьма неплохой.

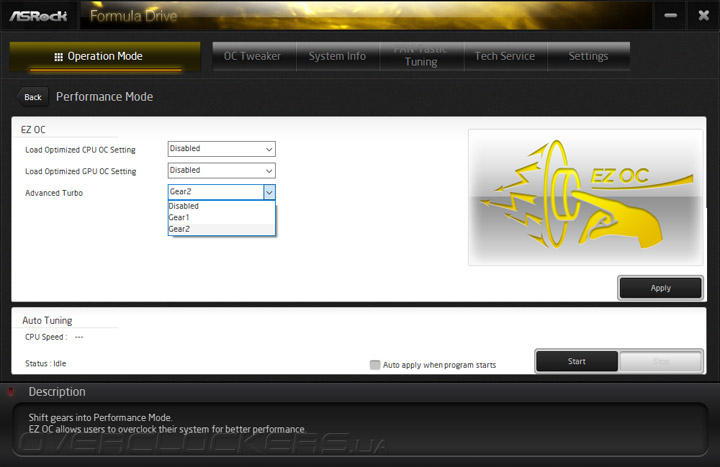

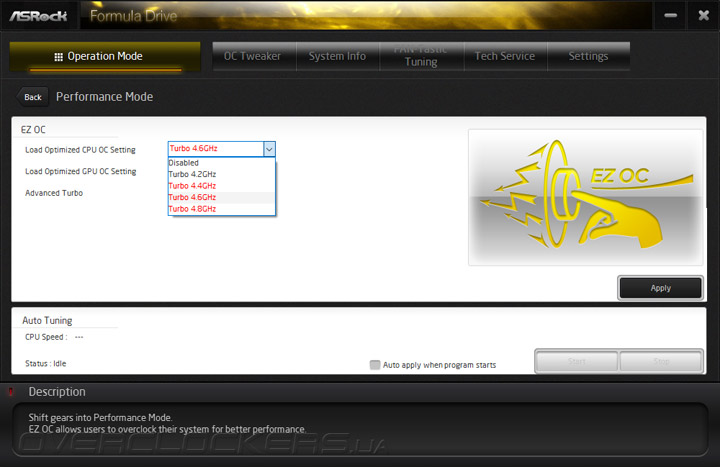

Программный комплекс Formula Drive, как и F-Stream, оснащён тремя разными способами быстрого разгона ПК. Первый — Optimized CPU OC Setting. Здесь удалось достичь стабильности на отметке 4,6 ГГц.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

Любопытно заметить, кольцевая шина в этот раз оказалась нетронута, как и ОЗУ. Частота BCLK прибавила 1 МГц, напряжение на ЦП повышалось вплоть до 1,344 В. В простое частота не снижается.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

Для сценария Advanced Turbo лучший «Gear 2» показал буквально такой же результат, как и в предыдущем варианте. Разве что, напряжение процессора оказалось зафиксировано в явном виде, как и профиль LLC.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

Величина фактически составила 1,376 В, оно не менялось во времени, как и частота процессора, а базовая была стандартной — 100 МГц.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

C третьим сценарием (Auto Tuning) произошёл казус — он был недоступен, вместо активации кнопки Start высвечивалось уведомление, призывающее обзавестись процессором со свободным множителем.

ASrock Z170 OC Formula

Равно как и в случае с моделью Z170 Gaming K6, напряжения CPU SA и IO высоки даже с настройками по умолчанию. Установки, производимые мною при разгоне BCLK для всех материнских плат на базе Intel Z170, оказались ниже, потому результат ограничен в первую очередь из-за таких действий. Однако, стабильная работа при 294 МГц — это заметно успешнее, чем эксперименты с «игровой» платой. Ряд особенных функций изделия в этом испытании не использовался, что, скорее всего, тоже повлияло на результат.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

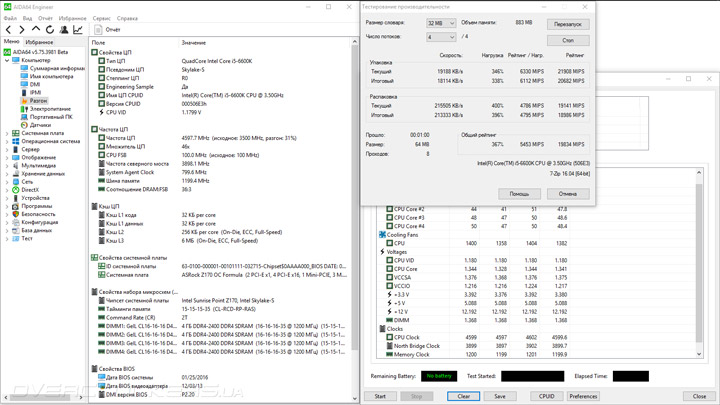

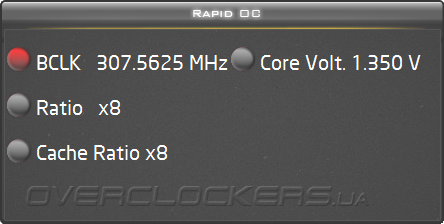

В частности, использование Rapid OC позволило в пару мгновений повысить отметку до 307,5 МГц без потери работоспособности операционной системы.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

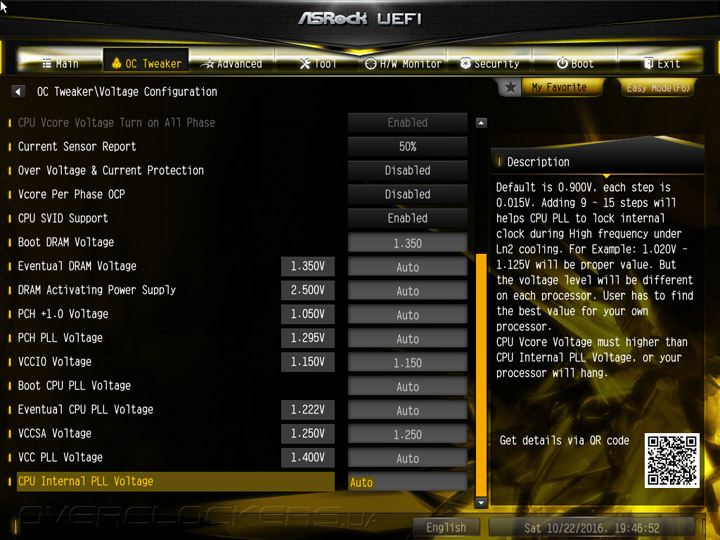

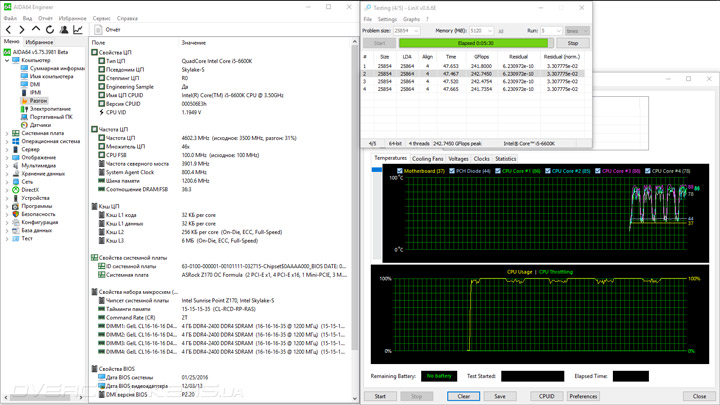

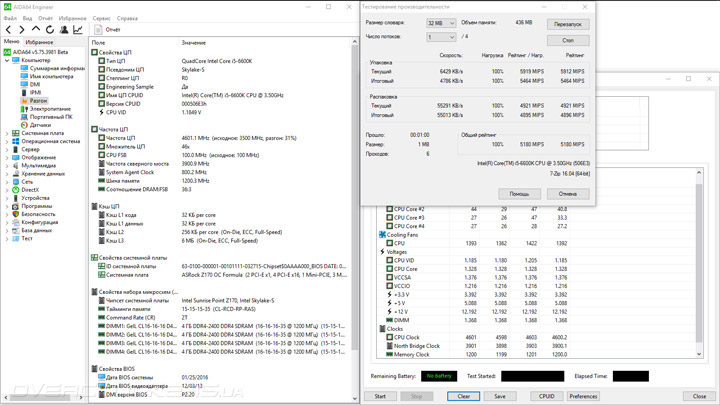

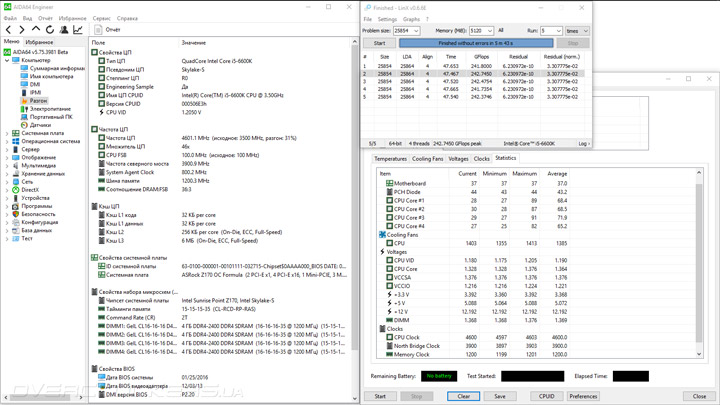

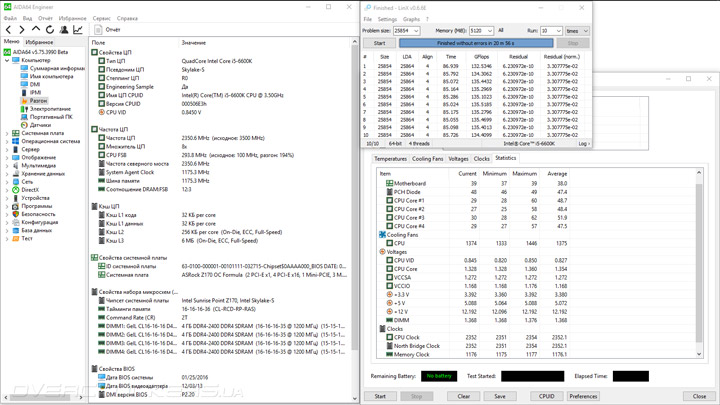

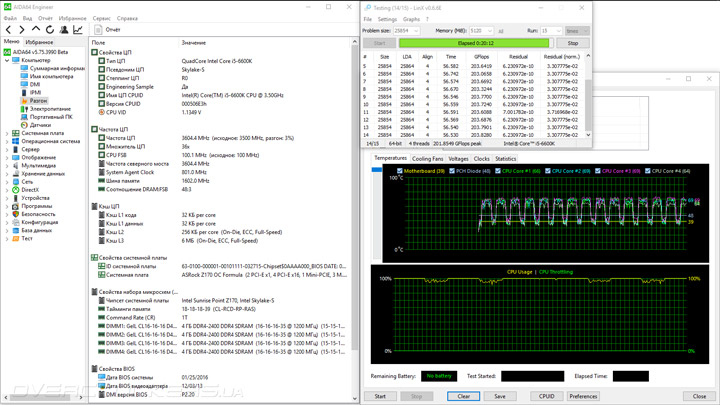

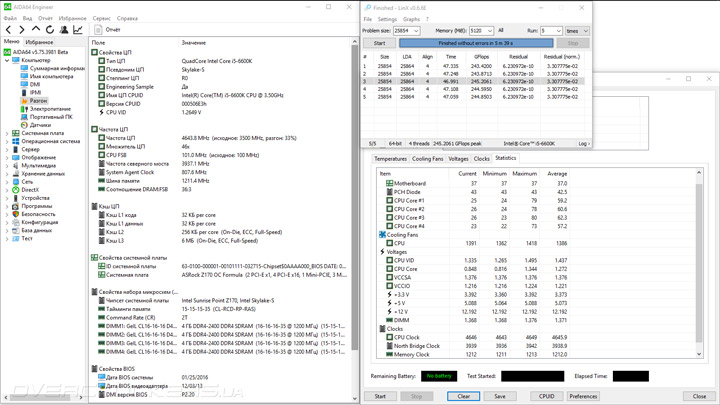

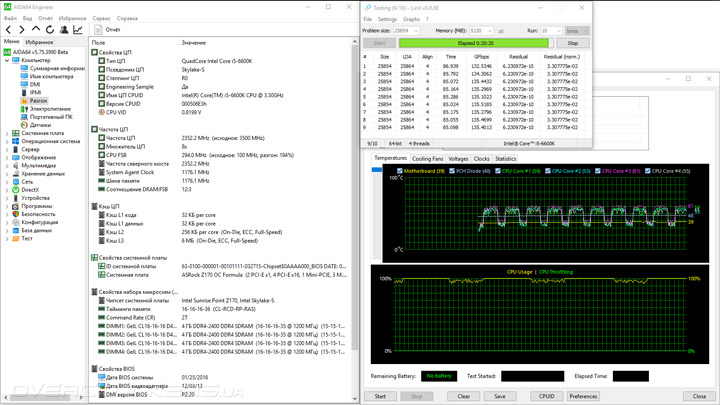

Перед разгоном процессора я стабилизировал работу системы с памятью на её штатной частоте, согласно профилю XMP. Оказалось, не нужно вмешиваться в настройки задержек, да и высокие вспомогательные напряжения — явно перестраховка. Для самих модулей было достаточно стандартных 1,35 В, CPU SA было установлено на паспортном уровне — 1,05 В, и лишь для CPU IO возникла необходимость в надбавке в 0,05 В, итог — 1 В. При таких условиях процессор разогнался до 4,7 ГГц, кольцевая шина работала при 4,4 ГГц.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

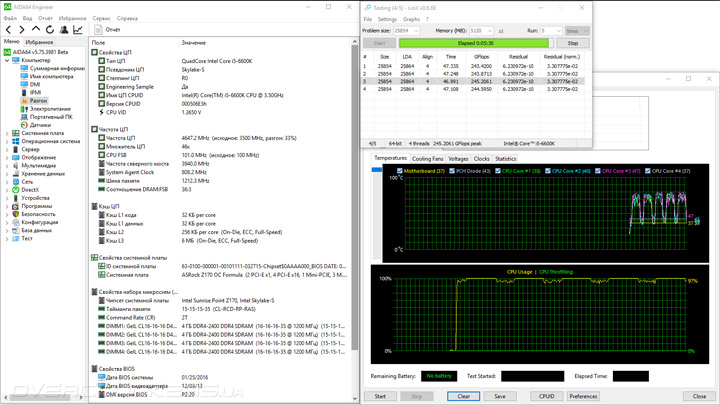

Первый профиль LLC имеет склонность к существенному завышению напряжения, а вот второй подошёл лучше. Под нагрузкой уровень напряжения составил 1,376 В при установленных в UEFI 1,39 В.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

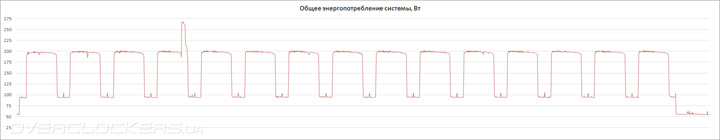

Windows 10 не перестаёт удивлять своей активностью, проявляемой даже в режимах стресс-тестирования ПК. Уровень потребления составил 54–267 Вт, а если свести числа к естественным, то пик окажется равным 201 Вт. К слову, измерения проходили с новым блоком питания, это следует учесть при сопоставлении с прежними выполненными замерами. Нагрев в зоне VRM не превысил 53 °С, а радиаторы были слегка тёплыми — 40 °C.

ASrock Z170 OC Formula

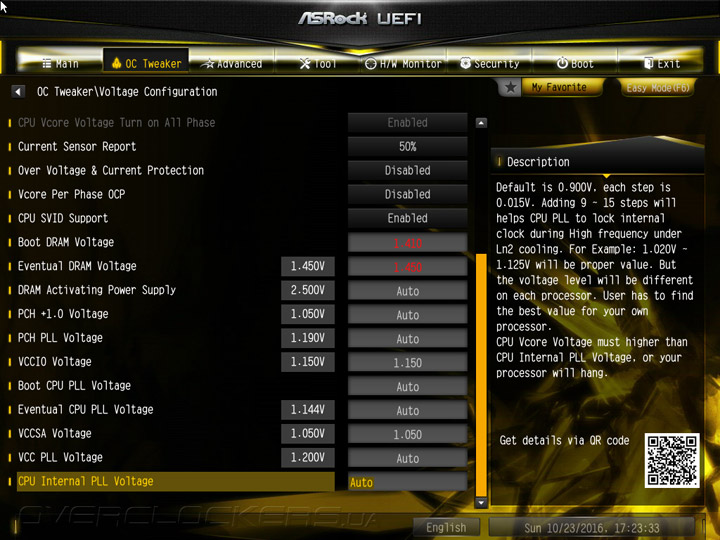

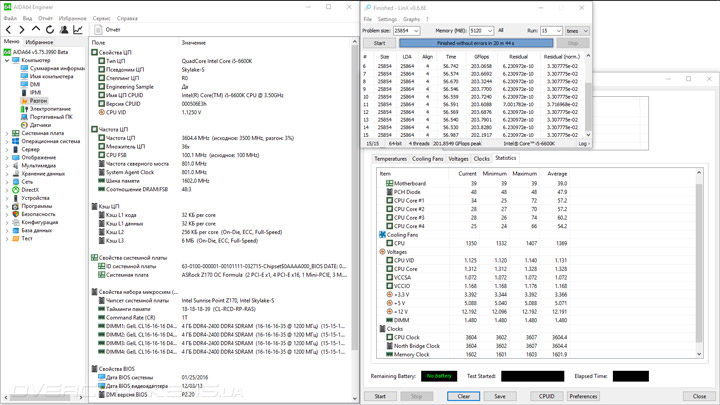

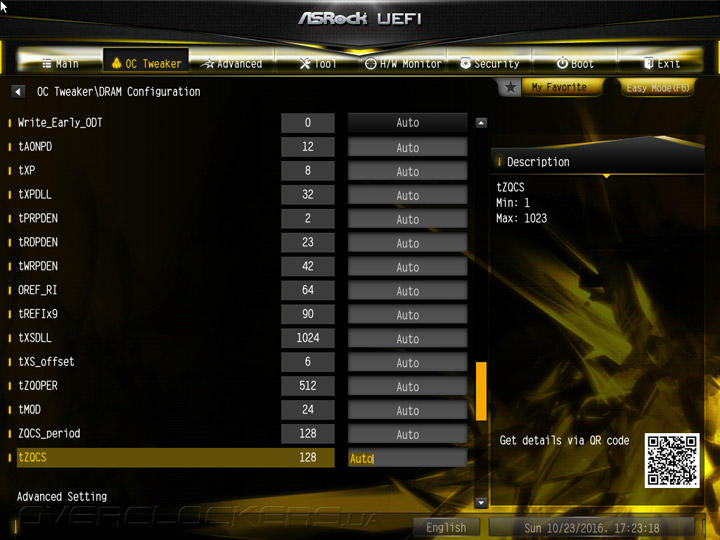

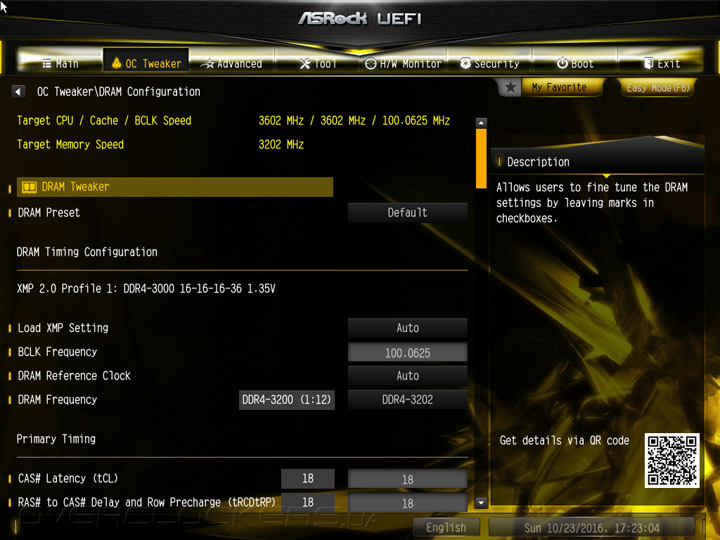

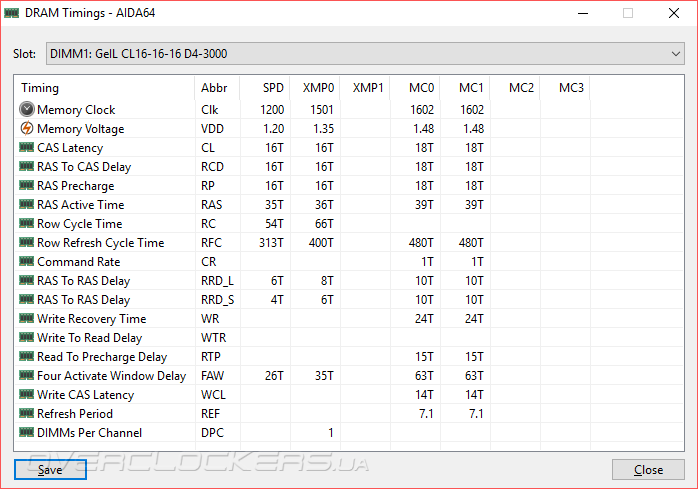

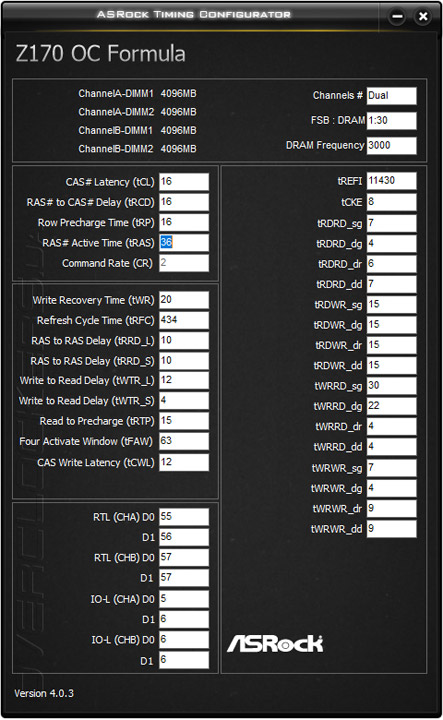

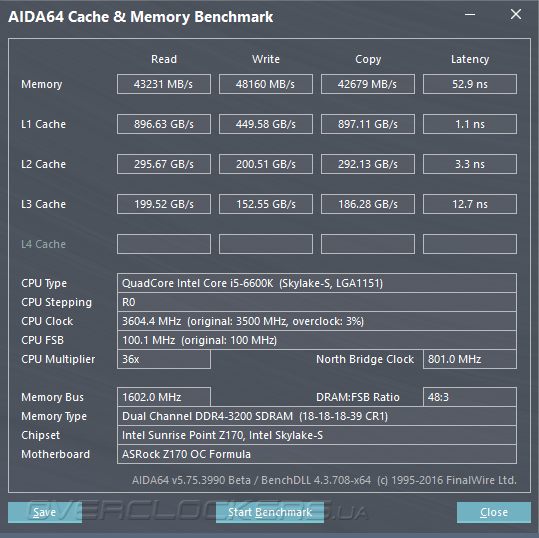

Для разгона оперативной памяти я также не применял никаких специальных подходов. Устанавливался набор основных задержек — 18-18-18-39-1T. Напряжение пришлось повысить до 1,45 В, чтобы система была полностью стабильной. CPU SA остался на базовой отметке, а для CPU IO оказалось достаточно 1,15 В. При этом параметр WTR был непривычно жёстким, если проводить параллель с конкурирующей продукцией. Вероятно, такой подход затребовал большего напряжения, ведь обычно для такой планки частоты было бы достаточно 1,41 В.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

Действующим значением оказалось 1,48 В. Но укорять продукт для оверклокеров в таких мелочах, как необходимость установки немного больших напряжений, я не буду.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

Тестовый стенд

В состав стенда вошли:

  • операционная система: Windows 10 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.1.1.27), Intel Management Engine Interface (11.0.6.1194), Intel IGP Driver (15.40.25.64.4463), Intel Serial IO Driver (30.63.1603.05), GeForce 355.60 (10.18.13.5560), PhysX 9.15.0428.

Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

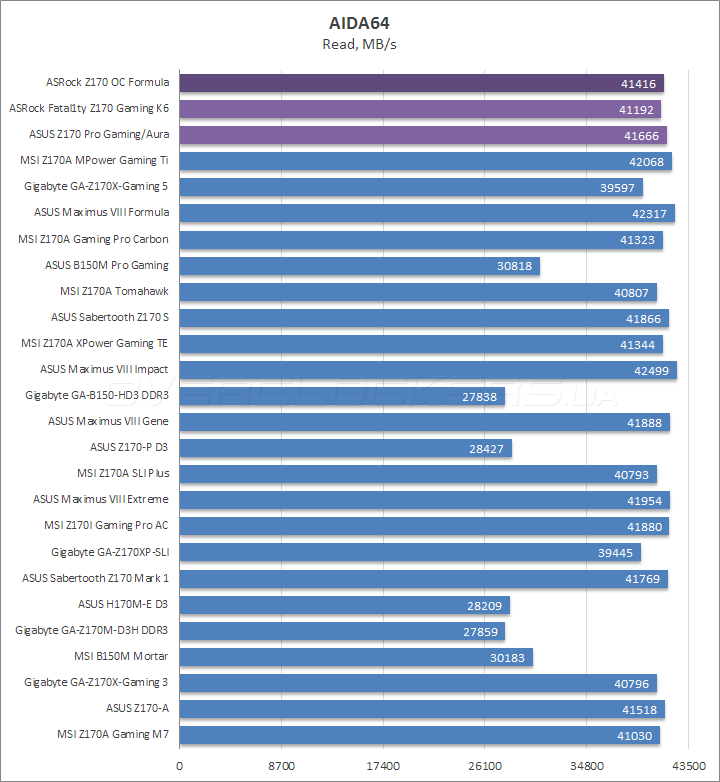

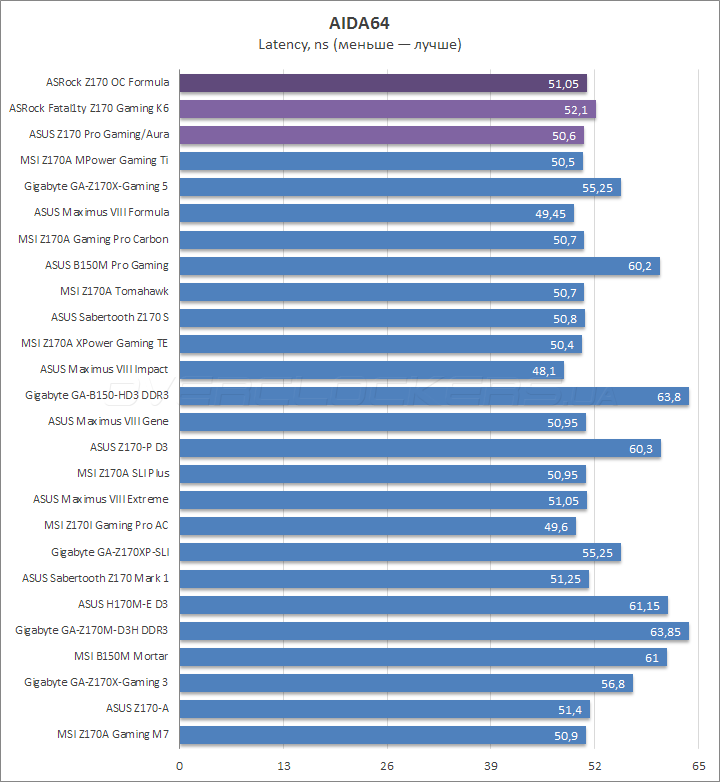

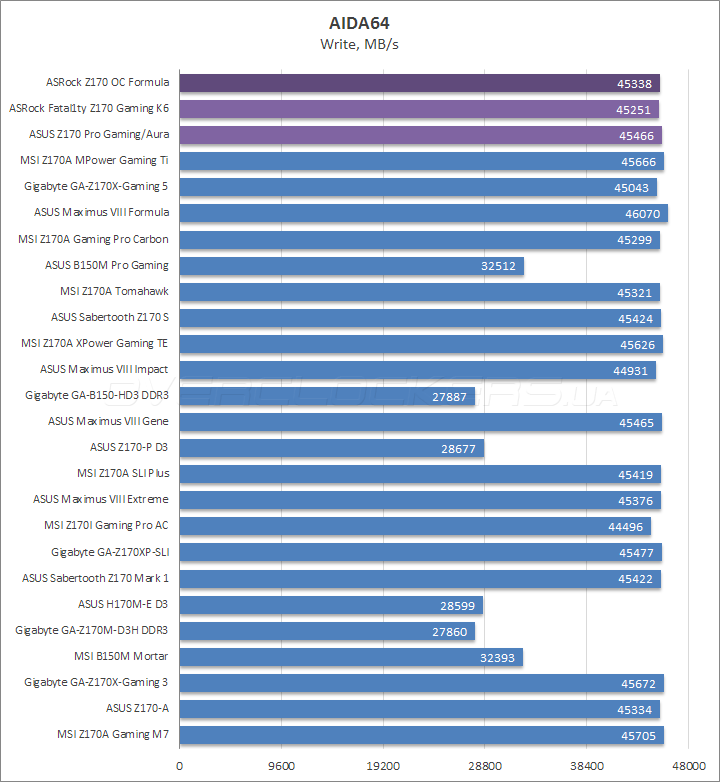

  • AIDA64 5.75 (Cache & Memory benchmark);
  • Super PI 1.5 XS;

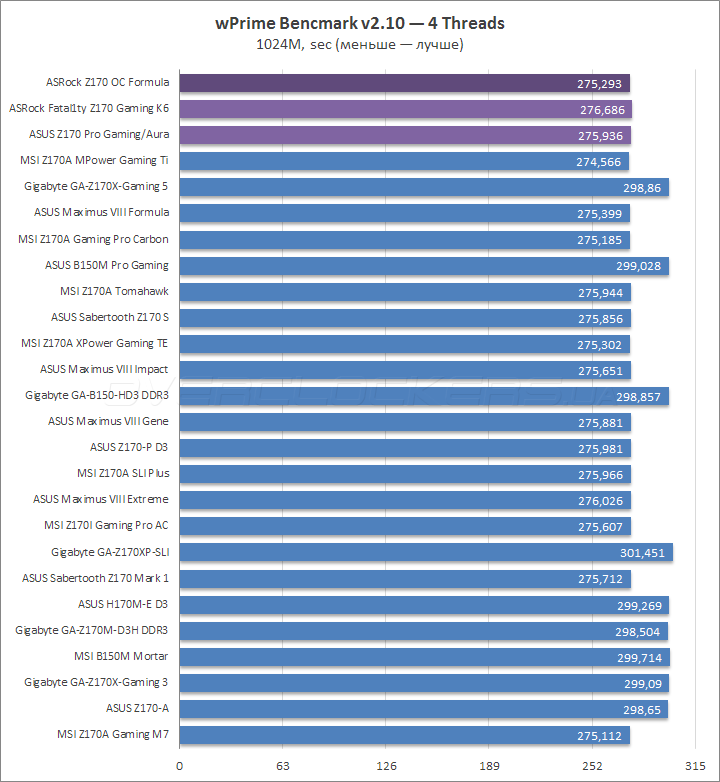

  • wPrime 2.10;
  • x265 HD Benchmark;

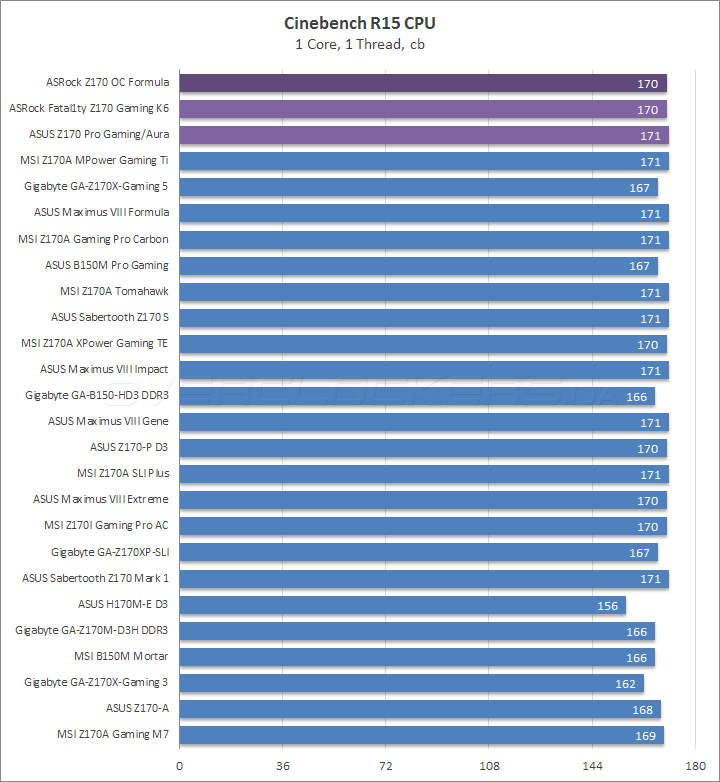

  • MAXON CINEBENCH R15;
  • POV-Ray 3.7.0;

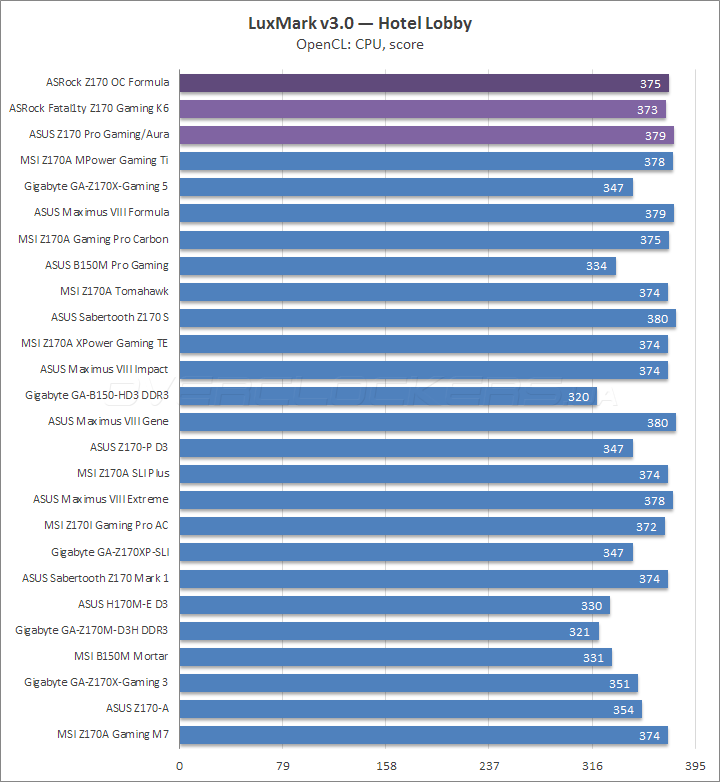

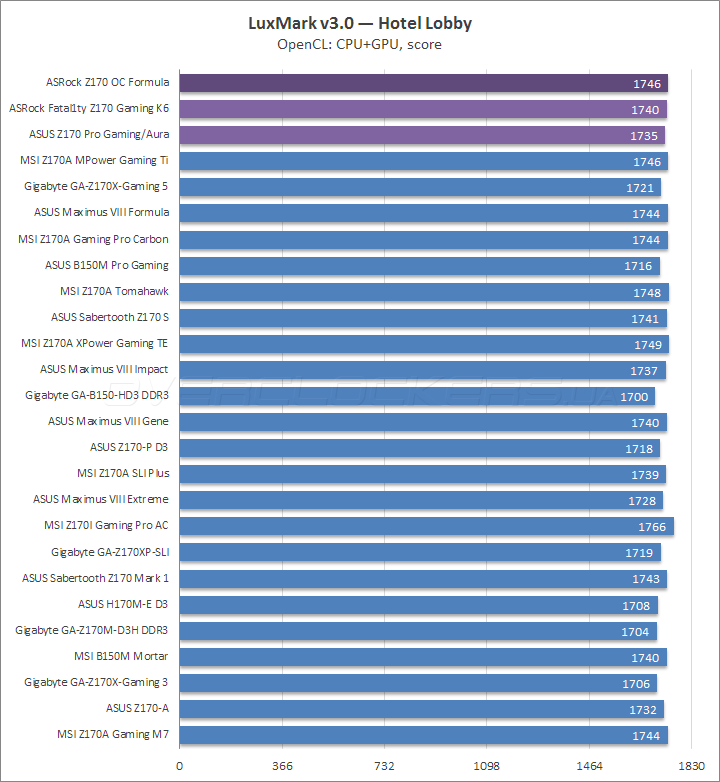

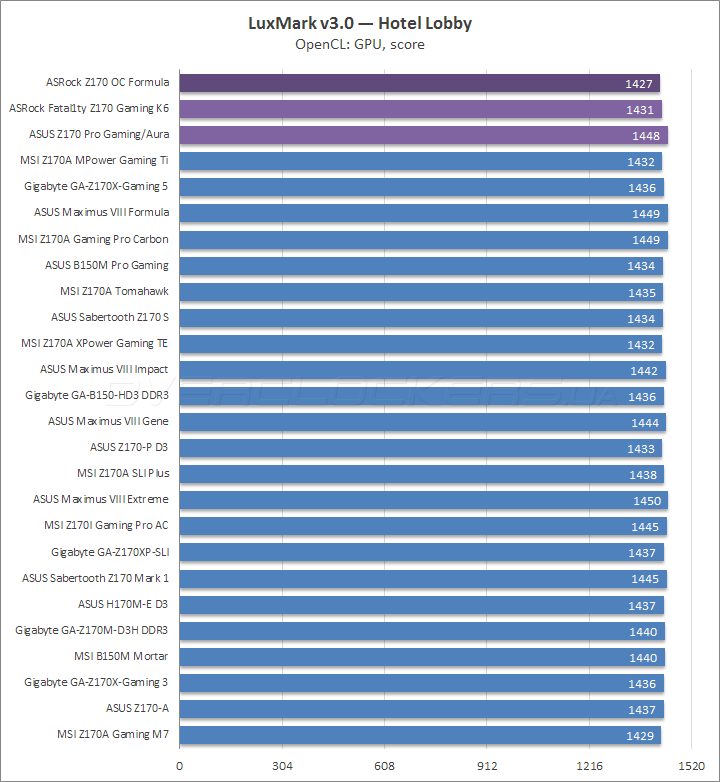

  • LuxMark v3.0;

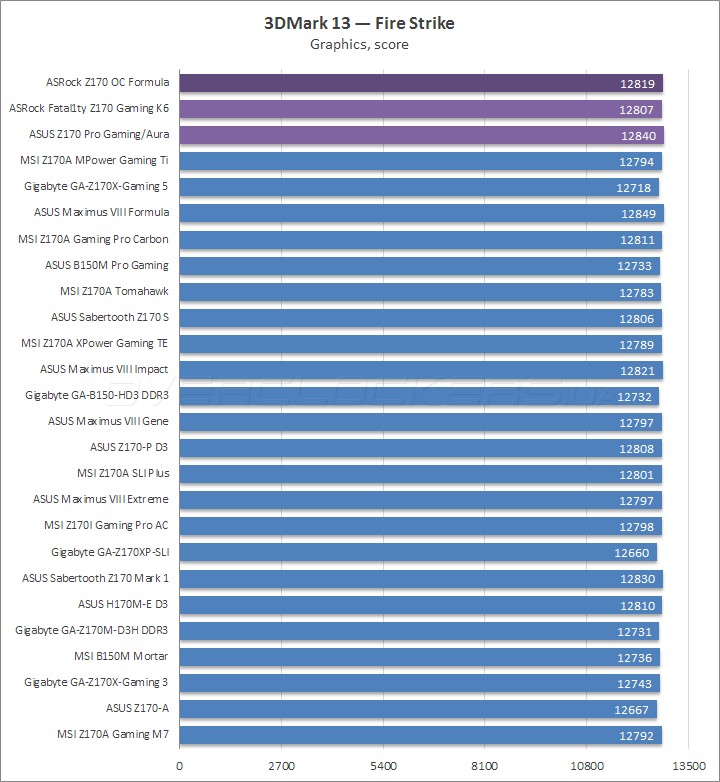

  • Futuremark 3DMark 13;
  • DiRT 3 Complete Edition (1.2.0.0);

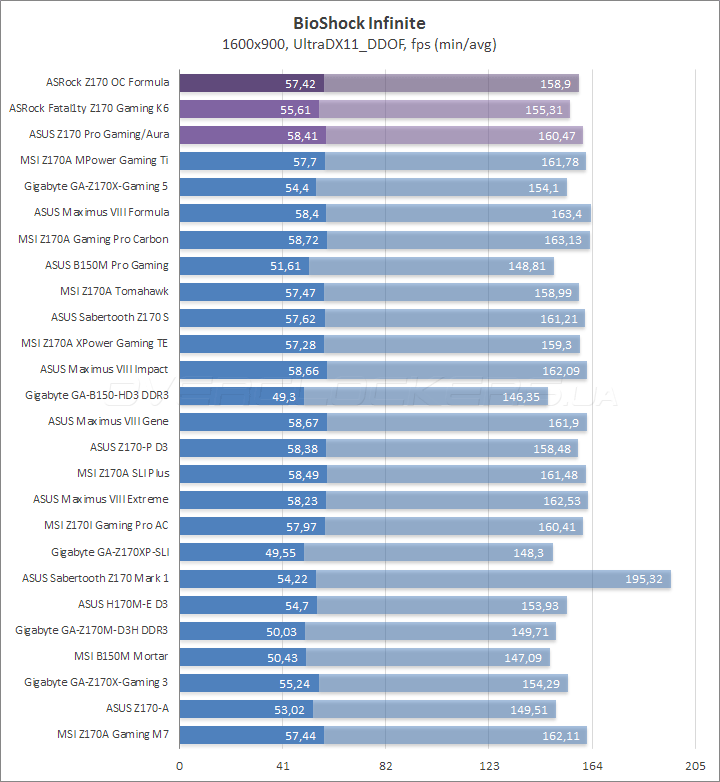

  • BioShock Infinite (1.1.25.5165);

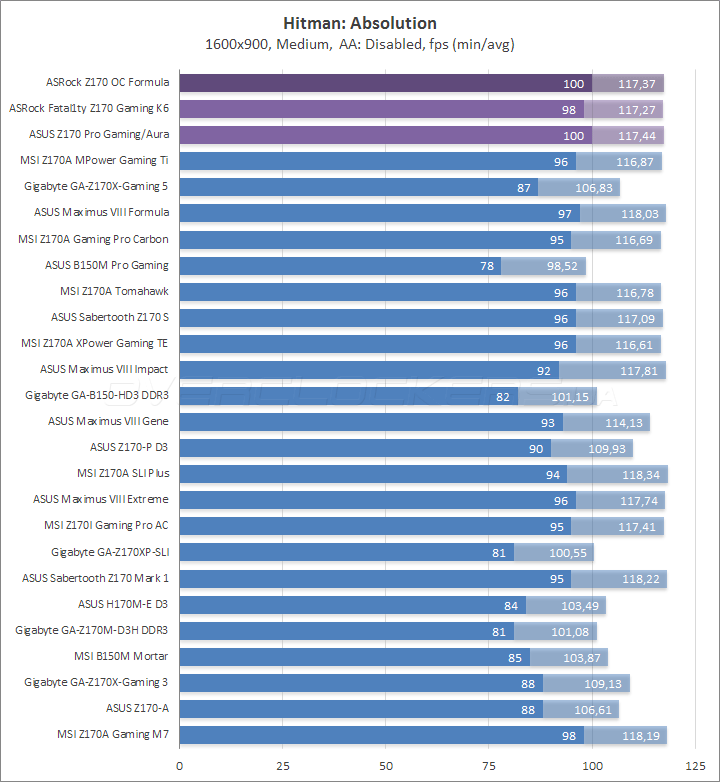

  • Hitman: Absolution (1.0.447.0);

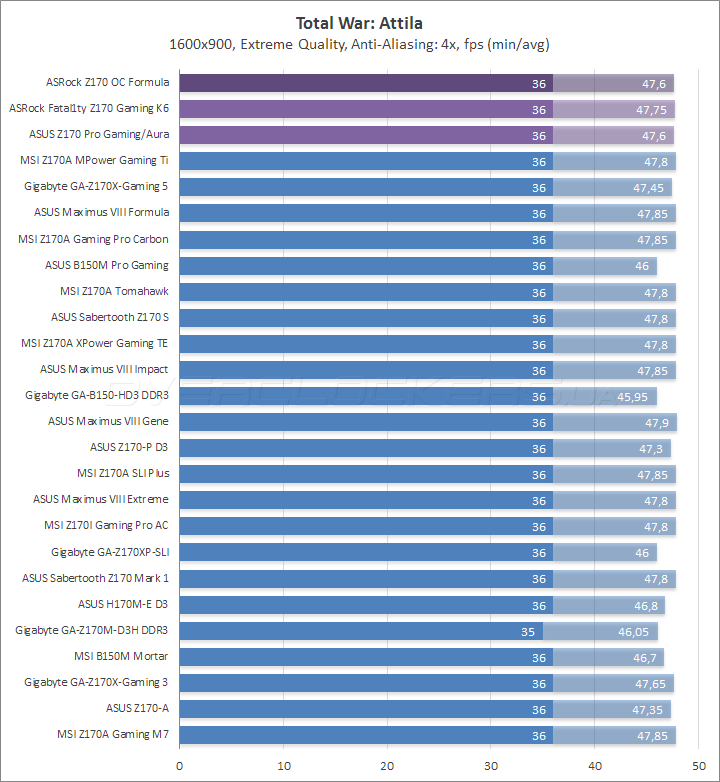

  • Total War: Attila (1.2.1.0).

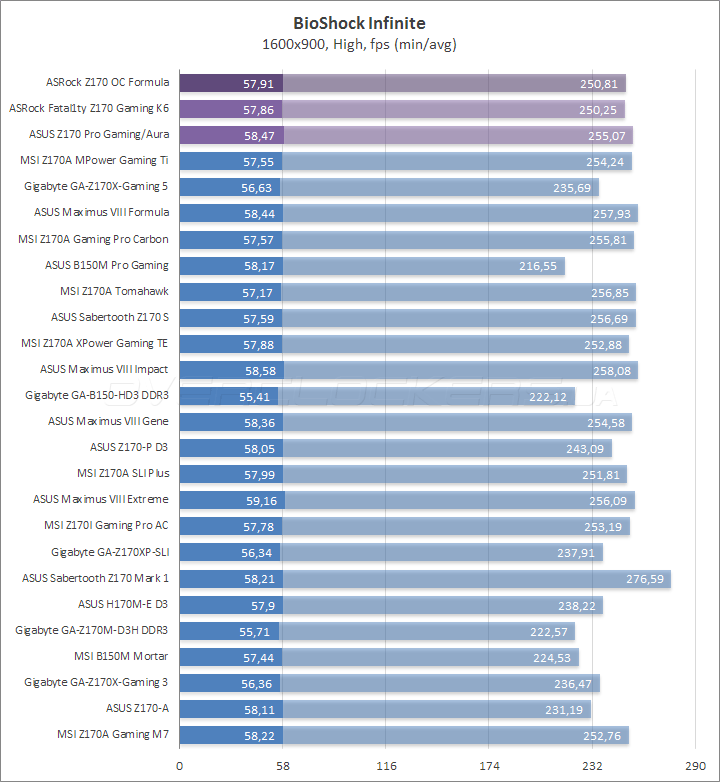

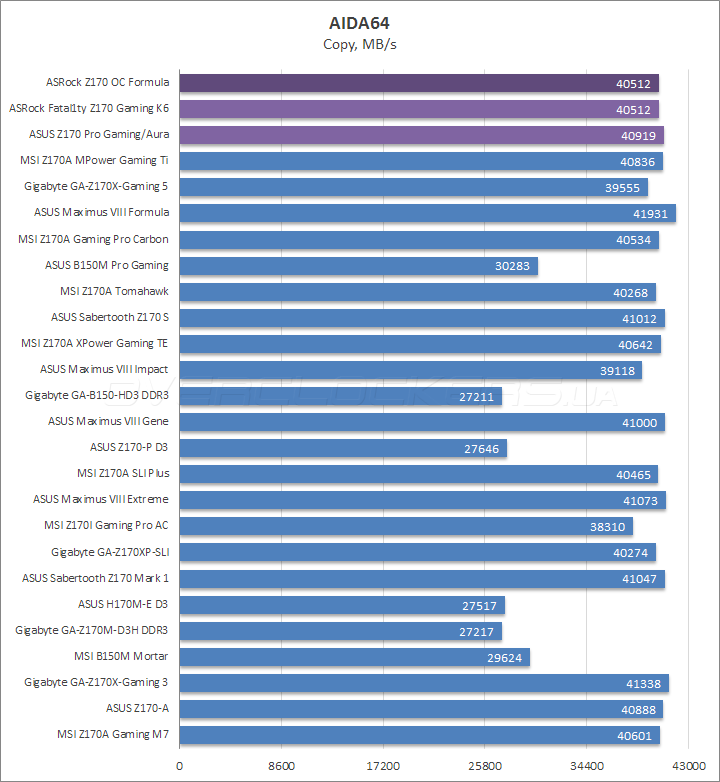

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13 Windows 10
ASRock Z170 OC Formula P2.20 5.75.3981 4.2.685-x64 2.1.2973 10.0.14393
ASRock Fatal1ty Z170 Gaming K6 L1.93 5.75.3963 4.2.685-x64 2.1.2973 10.0.14393
ASUS Z170 Pro Gaming/Aura 0311 5.75.3945 4.2.685-x64 2.1.2973 10.0.14393
MSI Z170A MPower Gaming Ti 1.00 5.75.3930 4.2.685-x64 2.0.2067 10.0.10240
Gigabyte GA-Z170X-Gaming 5 F5 5.75.3920 4.2.685-x64 2.0.2067 10.0.10240
ASUS Maximus VIII Formula 1701 5.70.3861 4.2.679-x64 2.0.2067 10.0.10240
MSI Z170A Gaming Pro Carbon 1.30 5.70.3849 4.2.679-x64 2.0.2067 10.0.10240
ASUS B150M Pro Gaming 0401 5.70.3833 4.2.671-x64 2.0.2067 10.0.10240
MSI Z170A Tomahawk 1.40 5.60.3788 4.1.643-x64 1.5.915 10.0.10240
ASUS Sabertooth Z170 S 1602 5.60.3755 4.1.643-x64 1.5.915 10.0.10240
MSI Z170A XPower Gaming TE 1.51 5.60.3739 4.1.643-x64 1.5.915 10.0.10240
ASUS Maximus VIII Impact 1302 5.60.3732 4.1.643-x64 1.5.915 10.0.10240
Gigabyte GA-B150-HD3 DDR3 F2 5.60.3716 4.1.643-x64 1.5.915 10.0.10240
ASUS Maximus VIII Gene 1202 5.60.3703 4.1.643-x64 1.5.915 10.0.10240
ASUS Z170-P D3 0509 5.50.3657 4.1.643-x64 1.5.915 10.0.10240
MSI Z170A SLI Plus 1.0E 5.50.3643 4.1.643-x64 1.5.915 10.0.10240
ASUS Maximus VIII Extreme 1104 5.50.3643 4.1.643-x64 1.5.915 10.0.10240
MSI Z170I Gaming Pro AC 1.34 5.50.3634 4.1.643-x64 1.5.915 10.0.10240
Gigabyte GA-Z170XP-SLI F5f 5.50.3626 4.1.643-x64 1.5.915 10.0.10240
ASUS Sabertooth Z170 Mark 1 1101 5.50.3620 4.1.643-x64 1.5.915 10.0.10240
ASUS H170M-E D3 0702 5.50.3610 4.1.643-x64 1.5.915 10.0.10240
Gigabyte GA-Z170M-D3H DDR3 F2 5.50.3604 4.1.643-x64 1.5.915 10.0.10240
MSI B150M Mortar C.09 5.30.3561 4.1.643-x64 1.5.915 10.0.10240
Gigabyte GA-Z170X-Gaming 3 F3 5.30.3542 4.1.643-x64 1.5.915 10.0.10240
ASUS Z170-A 0504 5.30.3521 4.1.643-x64 1.5.915 10.0.10240
MSI Z170A Gaming M7 1.54 5.30.3516 4.1.643-x64 1.5.915 10.0.10240

Результаты тестирования

После разгонных мероприятий понятен явно избыточный подход инженеров в стремлении к повышению второстепенных напряжений, но все замеры проводились с фирменными настройками, активировался лишь профиль XMP. Проблем со стабильностью отмечено не было, хотя значение tWTR_S было низким.

ASrock Z170 OC Formula

Процессор имел частоту 3,9 ГГц во время выполнения всех задач.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

Оперативная память работает должным образом.

ASrock Z170 OC Formula

ASrock Z170 OC FormulaASrock Z170 OC Formula

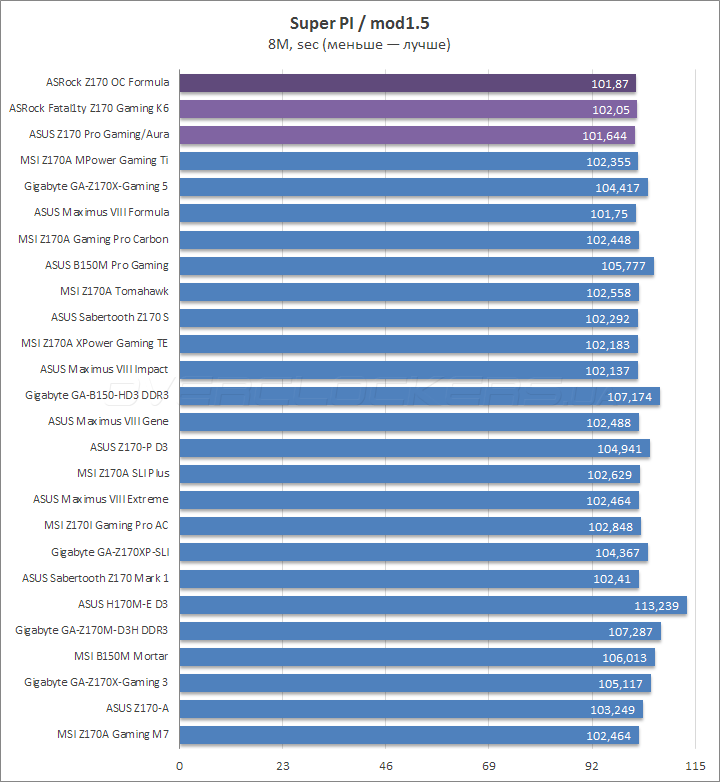

Прослеживается небольшое преимущество над прежде рассмотренной напарницей.

ASrock Z170 OC Formula

ASrock Z170 OC FormulaASrock Z170 OC Formula

ASrock Z170 OC Formula

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

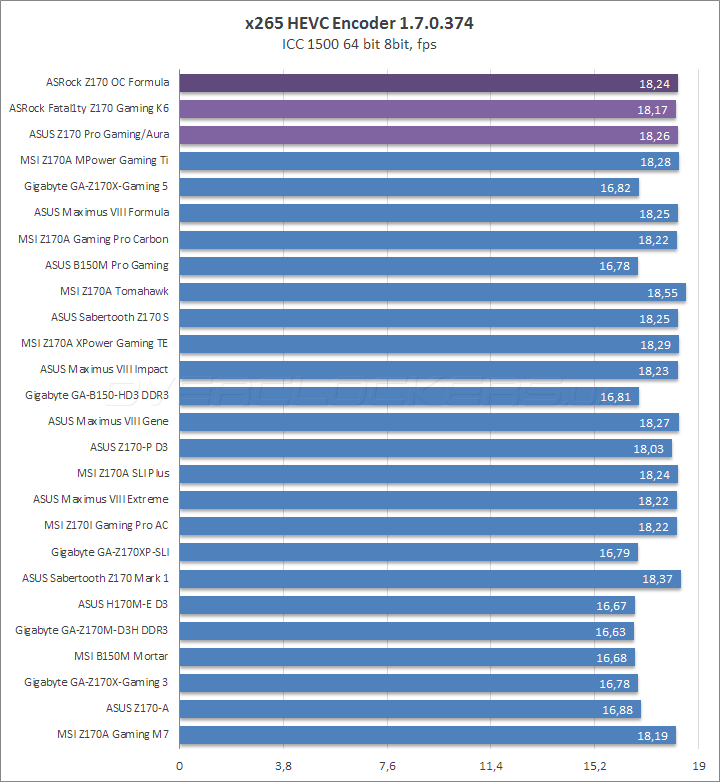

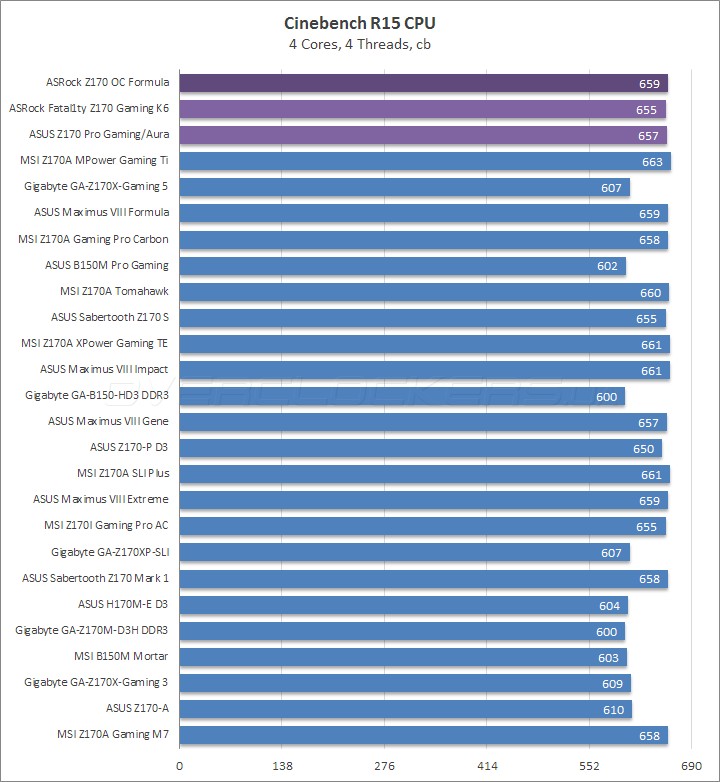

В бенчмарках разного рода получились ровные результаты.

ASrock Z170 OC FormulaASrock Z170 OC FormulaASrock Z170 OC Formula

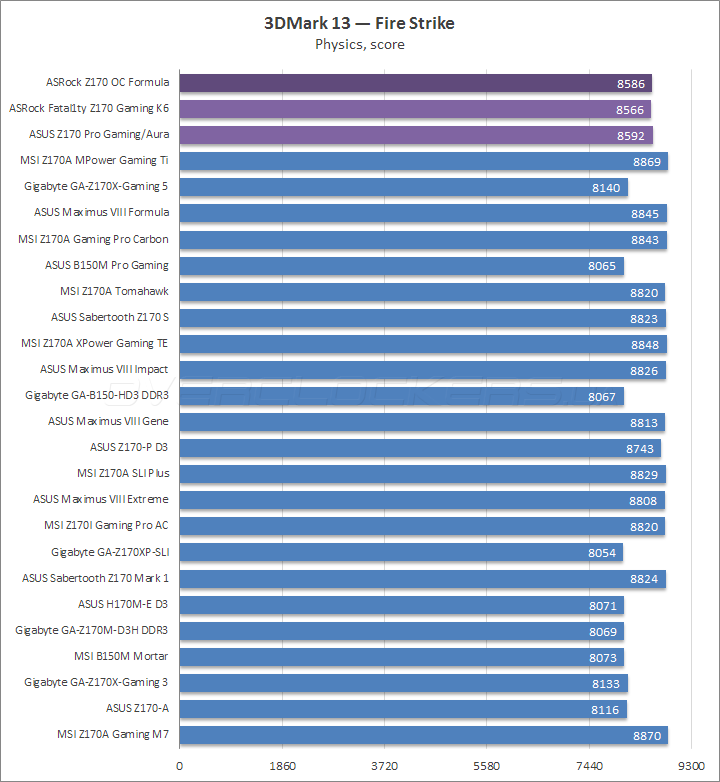

Всё стабильно оказалось и в 3DMark.

ASrock Z170 OC Formula

ASrock Z170 OC FormulaASrock Z170 OC Formula
ASrock Z170 OC FormulaASrock Z170 OC Formula
ASrock Z170 OC FormulaASrock Z170 OC Formula

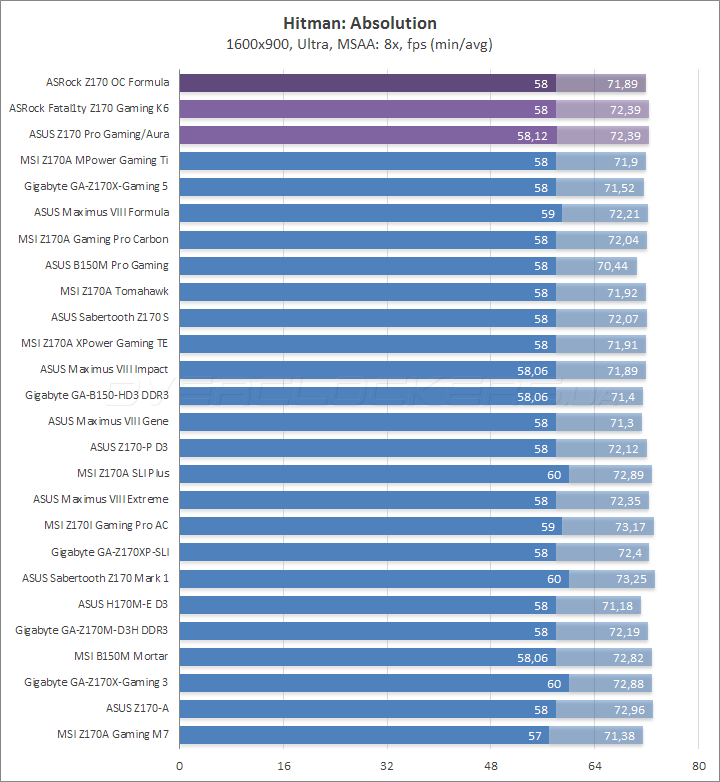

Выбор испытуемой в качестве основы для игрового компьютера имеет полное право на жизнь, в играх быстродействие вполне приличное, хотя никак не рекордное.

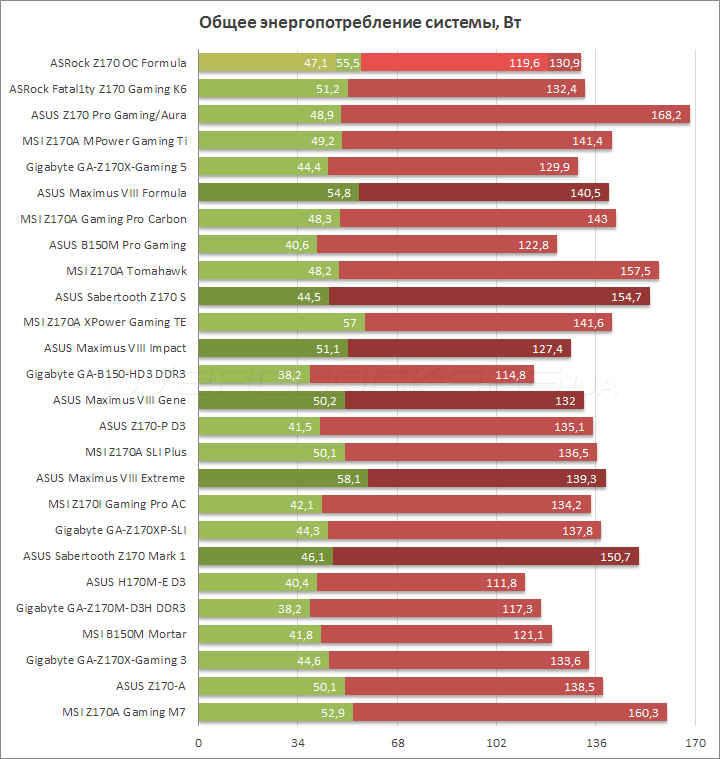

Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

ASrock Z170 OC Formula

В нашем стенде обновился блок питания, поэтому на графике можно видеть два результата как для простоя, так и для режима нагрузки. Преимущество от использования более эффективного устройства очевидно, однако главная цель — фиксация разницы для будущего понимания в отличии потребления между тестируемыми устройствами. Возвращаясь к сегодняшней подопечной, то с КПД преобразователя у неё никаких проблем нет, а ведь мы работали с повышенными второстепенными напряжениями. Их снижение позволит снизить видимые отметки ещё больше (особенно заметно это должно сказаться на работе системы в простое).

Вывод

Сотрудникам ASRock удалось сохранить наследие и выпустить достойный продукт, который венчает серию материнских плат на базе Intel Z170. В первую очередь это относится к широкому спектру настроек в UEFI, множеству готовых профилей, уместных как при экстремальных разгонных мероприятиях, так и в случае использования обычного воздушного охлаждения. Обилие параметров позволит выжать из системы максимум, если, конечно же, обладать необходимыми для того знаниями и усидчивостью.

Расстроить может совершенно обычный комплект поставки. Ещё меня удивил застой в процессе развития программных продуктов. Фактически, за три года ровным счётом ничего не поменялось. Особо обидно видеть потенциал в виде множества термодатчиков, который никак с пользой использовать нельзя, можно лишь утолить собственное любопытство. Не вижу никаких преград в реализации идей, заложенных в серию TUF у конкурирующей ASUS в сфере настройки системных охладителей. Но такие вопросы будут стоять перед рядовыми пользователями, тогда как позиционирование изделия совершенно другое.

Впрочем, оглядываясь на его цену, аудитория потенциальных покупателей может сформироваться из совершенно разных категорий людей. Обычного пользователя следует предупредить о ряде завышенных без особой нужды напряжений, которые можно смело снизить, если разгон не будет преследовать целей поиска максимальной отдачи от имеющегося оборудования.

Ещё одним камнем преткновения для потенциальных покупателей может стать слабая распространённость модели на отечественном рынке, но для настоящего энтузиаста такая ситуация давно проблемой не является.

ASrock Z170 OC Formula Выбор редакции: Лучший продукт

Соревнуясь со временем
